FormNo.3400-965RevB

Kommersiellåkgräsklipparei ZMaster

2000-serien

med122cmTURBOFORCE

Modellnr74142TE—Serienr316000001ochhögre

-sidoutkast

Registreradinproduktpåwww.T oro.com. Översättningavoriginalet(SV)

*3400-965*B

Produktenuppfyllerallarelevantaeuropeiskadirektiv. Merinformationnnsiproduktensseparataförsäkran omöverensstämmelse.

Dettatändningssystemöverensstämmermed bestämmelsernaikanadensiskaICES-002.

VARNING

Omgängseoriginalutrustningoch-tillbehör tasbortkandetpåverkamaskinensgaranti, drivningochsäkerhet.Underlåtenhet attanvändaToro-originaldelarkanleda tillallvarligapersonskadorellerdödsfall. Obemyndigadeförändringaravmotorn, bränsle-ochventilationssystemenkanbryta motföreskrifterna.

g017416

Figur1

Bytutalladelarinklusive,meninte begränsattill,däck,remmar,knivar ochbränslesystemkomponentermot Toro-originaldelar.

Introduktion

Dennaåkgräsklipparemedroterandeknivaräravsedd attanvändasavprivatkunderochyrkesföraresom haranlitatsförkommersielltarbete.Denärprimärt konstrueradförattklippagräspåvälunderhållna gräsmattorruntbostäderellerkommersiella anläggningar.Denärintekonstrueradförattklippa snårellerförjordbruksändamål.

Läsdenhärinformationennogasåattdulärdigatt användaochunderhållaproduktenpårättsättoch förattundvikaperson-ochproduktskador.Duär ansvarigförattproduktenanvändspåettkorrektoch säkertsätt.

Omdubehöverutbildningsmaterialförsäkerhetoch drift,informationomtillbehör,hjälpmedatthittaen återförsäljareelleromduvillregistreradinprodukt kandukontaktaToroviawww.toro.com.

1.Platsförmodell-ochserienummer

Modellnr

Serienr

Idenhärbruksanvisningenangespotentiellarisker ochallasäkerhetsmeddelandenharmarkeratsmed envarningssymbol(Figur2),somangerfarasom kanledatillallvarligapersonskadorellerdödsfallom föreskrifternainteföljs.

g000502

Figur2

1.Varningssymbol

Tvåordanvändsocksåidenhärbruksanvisningenför attmarkerainformation.Viktigtangerspeciellteknisk informationochObserveraangerallmäninformation sombörgessärskilduppmärksamhet.

Kontaktaenauktoriseradåterförsäljareeller Toroskundserviceochhaproduktensmodell-och artikelnummertillhandsomduharbehovavservice, Toro-originaldelarellerytterligareinformation.Figur1 visarvarpåproduktenmodell-ochserienumrensitter. Skrivnumrenidettommautrymmet.

Kontaktaosspåwww.Toro.com.

TrycktiUSA

Medensamrätt

Innehåll

Säkerhet...................................................................4

Säkerdriftspraxis................................................4

SäkerhetförToro-åkgräsklippare........................5

Ljudtryck.............................................................6

Ljudeffekt............................................................6

Vibrationsnivå.....................................................6

Lutningsindikator...............................................7

Säkerhets-ochinstruktionsdekaler....................8

Produktöversikt.......................................................13

Reglage...........................................................13

Specikationer.................................................14

Körning...................................................................14

Fyllapåbränsle................................................14

Kontrolleraoljenivånimotorn...........................15

Körainennymaskin.........................................15

Användavältskyddet(störtbågen)....................15

Säkerhetenfrämst............................................16

Användaparkeringsbromsen............................17

Användaknivreglagebrytaren

(kraftuttaget).................................................18

Användagasreglaget........................................18

Användachoken...............................................18

Användatändningslåset...................................19

Användabränslekranen....................................19

Startaochstängaavmotorn.............................19

Användasäkerhetssystemet............................21

Köraframåtochbakåt.......................................21

Stannamaskinen..............................................22

Justeraklipphöjden...........................................23

Justeraantiskalvalsarna...................................24

Ställainsätet....................................................25

Användadrivhjulensutlösningsventiler.............25

Användasidoutkastaren...................................25

Transporteramaskinen.....................................26

Lastamaskinen................................................26

AnvändaZStand

Arbetstips........................................................29

Underhåll................................................................31

Rekommenderatunderhåll..................................31

Förberedelserförunderhåll.................................32

Lossaklippdäcketskjol.....................................32

Tabortskyddsplåten.........................................32

Smörjning............................................................32

Tillsättalättoljaellersprutapåfett.....................32

Smörjaklipparen..............................................33

Smörjasvänghjulsnaven..................................33

Motorunderhåll....................................................34

Servaluftrenaren..............................................34

Servamotoroljan..............................................35

Servatändstiftet...............................................37

Kontrolleragnistsläckaren................................38

Underhållabränslesystemet................................39

Bytautbränsleltret..........................................39

Servabränsletanken.........................................39

Underhållaelsystemet.........................................40

Utföraservicepåbatteriet.................................40

..........................................28

Servasäkringarna............................................41

Underhålladrivsystemet......................................42

Kontrollerasäkerhetsbältet...............................42

Kontrolleravältskyddetsrattar..........................42

Justeraspårningen...........................................43

Kontrolleradäcktrycket.....................................43

Kontrollerahjulmuttrarna..................................43

Justerahjulsvängarmarnaslager......................44

Justeradenelektriskakopplingen.....................44

Underhållakylsystemet.......................................45

Rengöramotorltret..........................................45

Rengöramotornskylänsarochhöljen.............45

Underhållaremmarna..........................................46

Kontrolleraremmarna.......................................46

Bytautklipparremmen......................................46

Bytauthydraulpumpensdrivrem......................47

Underhållastyrsystemet......................................48

Justerareglagetsläge......................................48

Justerarörelsereglagelänken...........................48

Justerarörelsereglagedämparen......................50

Justerasvängtappenförrörelsereglagens

neutrallås......................................................50

Underhållahydraulsystemet................................51

Servahydraulsystemet.....................................51

Bytahydraulsystemetslterocholja.................51

Klippdäcksunderhåll.............................................53

Balanseraklippdäcket......................................53

Servaknivarna.................................................55

Demonteraklippdäcket.....................................57

Bytautgräsriktaren..........................................58

Rengöring...........................................................59

Rengöraunderklipparen..................................59

Avfallshantering................................................59

Förvaring................................................................59

Rengöringochförvaring...................................59

Felsökning..............................................................61

Scheman................................................................63

Säkerhet

Maskinenharutformatsienlighetmed specikationernaiSS-ENISO5395:2013.

Felaktiganvändningellerfelaktigtunderhållfrån förarensellerägarenssidakanledatillpersonskador. Förattminskariskenförskadorskadessa säkerhetsanvisningarföljasochvarningssymbolen alltiduppmärksammas.Symbolernabetydervar försiktig,varningellerfara–”anvisningför personsäkerhet”.Ominteanvisningarnaföljskan dettaledatillpersonskadorellerdödsfall.

Säkerdriftspraxis

Maskinenkanslitaavhänderochfötterochslunga omkringföremål.Följalltidallasäkerhetsanvisningar förattförhindraallvarligaskadorellerdödsfall.

•Undersöknogadetområdedärduskaanvända

utrustningenochavlägsnaallaföremålsomkan slungasivägavmaskinen.

•Varning–bränsleärmycketbrandfarligt.

–Förvarabränsleidunkaravseddaför

ändamålet.

–Fyllbarapåbränsleutomhusochrökintevid

påfyllning.

–Fyllpåbränsleinnandustartarmotorn.Ta

aldrigavbränsletankenslockochfyllinte påbränslemedanmotornärigångellernär motornärvarm.

–Omduspillerutbränsleskaduinteförsöka

attstartamotorn.Flyttamaskinenbortfrån spilletochundvikattskapanågragnistortills bensinångornaharskingrats.

–Sätttillbakalockenpåtankarnaochdunkarna

ordentligt.

Utbildning

•Läsinstruktionernanoga.Bekantadigmed

reglagenochmedhurmaskinenskaanvändas.

•Låtaldrigbarnellerpersonersomintekänner

tillanvisningarnaköragräsklipparen.Lokala föreskrifterkanbegränsaförarensålder.

•Klippaldrigommänniskor,särskiltbarn,eller

husdjurbennersiginärheten.

•Komihågattförarenäransvarigförolyckoroch

riskersomandramänniskorochderasägodelar utsättsför.

•Skjutsaintepassagerare.

•Allaföraremåstefåpraktiskutbildningaven

yrkesutbildad.Utbildningenskasärskiltframhålla:

–viktenavomsorgochkoncentrationvidarbete

medåkmaskiner

–attmanintekanåterfåkontrollenöveren

åkmaskinsomgliderpåensläntmedhjälpav reglagehandtagen.Huvudanledningarnatillatt manförlorarkontrollenär:

◊otillräckligtdäckgrepp,specielltpåvåttgräs ◊förhöghastighet ◊otillräckliginbromsning ◊attmaskintypenärolämpligföruppgiften ◊dåligkännedomommarkförhållandenas

betydelse,särskiltisluttningar

◊felaktiginställningochlastfördelning.

•Bytuttrasigaljuddämpare.

•Förekörningbördukontrollerasåattinteknivarna,

knivskruvarnaellerklippaggregatetärslitnaeller skadade.Bytutslitnaellerskadadeknivaroch skruvarisatsersåattbalanseringenbibehålls.

Körning

•Blixtnedslagkanledatillallvarligapersonskador

ellerdödsfall.Omdetblixtrarelleråskariområdet skamaskineninteanvändas.Sökskydd.

•Varuppmärksam,sänkfartenochvarförsiktig

närdusvänger.Tittabakåtochåtsidaninnandu ändrarkörriktning.

•Körintemotornislutnautrymmendärfarligkoloxid

kanansamlas.

•Klippendastidagsljuselleribrabelysning.

•Kopplaurallaknivredskapskopplingarochläggi

neutrallägetinnandustartarmotorn.

•Körinteisluttningarvarslutningöverstiger

15grader.

•Komihågattdetintennsnågrasäkrasluttningar.

Vidkörningpågrässlänterkrävssärskild försiktighet.Undvikattvältagenomatt

–intestartaochstannatvärtvidkörningiuppåt-

ochnedförslut

–köralångsamtpåsluttningarochvidsnäva

svängar

–seuppförgupp,groparochandradoldafaror.

Förberedelser

•Bäralltidlångbyxorochkraftiga,halkfriaskor.Kör

intemaskinenbarfotaellerisandaler.

•Varförsiktigvidbogseringavtungalasterochvid

användningavtungaredskap.

–Användendastgodkändadragkrokaroch

fästen.

–Begränsalasternatillsådanasomdukan

kontrollerasäkert.

–Svängintetvärt.Varförsiktignärdubackar

maskinen.

•Seuppförtraknärdukörnäravägarellerkorsar

vägar.

•Stannaknivarnainnandukorsarytorsomejär

gräsbevuxna.

•Riktaaldrigutkastetmotkringståendenärredskap

kopplatstill,ochlåtingenkommainärhetenav maskinennärdenärigång.

•Köraldriggräsklipparenmedskadadeskyddeller

omsäkerhetsanordningarnaintesitterpåplats.

•Ändrainteinställningarnaförmotorns

varvtalshållareochövervarvaintemotorn.Om motornkörsmedförhögtvarvtalkanriskenför personskadoröka.

•Görföljandeinnandukliverurförarsätet:

–Kopplaurkraftuttagetochsänknedredskapen. –Läggineutrallägetochdraåt

parkeringsbromsen.

–Stängavmotornochtautnyckeln.

•Kopplaurredskapsdrivningen,stängavmotorn

ochlossatändkabeln/-kablarnaellertaur tändningsnyckeln

–innanutkastarenrensas –förekontroll,rengöringocharbetepåklipparen –omduharkörtpånågotföremål.Kontrollera

nogaomgräsklipparenharskadatsoch repareraeventuellaskadorinnandustartar ochkörmaskinenigen.Kontrolleramaskinen omedelbartomdenbörjarvibreraonormalt.

•Kopplaurredskapsdrivningenundertransportoch

närmaskineninteanvänds.

•Stängavmotornochkopplaurredskapsdrivningen

–förepåfyllningavbränsle –innangräsuppsamlarentasbort –innandujusterarhöjdenomduintekanjustera

denfrånförarplatsen.

•Minskapågasennärmotornskakörastompå

bensinochstängavbränsletillförselnnärduhar slutatattklippa,ommotornärförseddmeden bränslekran.

Underhållochförvaring

•Hållsamtligamuttrar,bultarochskruvaråtdragna

såattmaskinenärisäkertbruksskick.

•Förvaraaldrigmaskinenmedbränsleitankeni

enbyggnaddärbensinångorkanantändasaven öppenlågaellergnista.

•Låtmotornsvalnainnanmaskinenställsundani

ettslutetutrymme.

•Hållmotorn,ljuddämparen,batterifacketoch

förvaringsutrymmetförbränslefriafrångräs, lövelleröverödigtsmörjmedelförattminska brandrisken.

•Kontrolleragräsuppsamlarenregelbundetochse

efteromdenärslitenellertrasig.

•Bytutslitnaochskadadedelaravsäkerhetsskäl.

•Omdubehövertömmabränsletankenskadugöra

detutomhus.

•Varförsiktigvidhanteringavmaskinermedera

knivar,eftersomenroterandeknivkanfåandra knivarattrotera.

•Närmaskinenskaparkeras,ställasiförvaring

ellerlämnasutanuppsyn,skaklippenheterna sänkasnedsåvidainteettordentligtmekaniskt låsanvänds.

SäkerhetförToroåkgräsklippare

Nedannnssäkerhetsinformationsomgällerspecikt förToro-produktersamtannansäkerhetsinformation somdubörkännatillochsomintetäcksav CEN-standarden.

•Motoravgaserinnehållerkoloxidsomärettluktfritt

ochdödligtgift.Körintemotorninomhuselleri ettslutetutrymme.

•Hållhänder,fötter,hårochlöstsittandekläder

bortafrånområdetkringutkastaren,klipparens undersidaochrörligadelarnärmotornärigång.

•Rörintededelaravutrustningenellerredskapen

somkanvarahetaefteratthavaritigångunder arbetet.Låtdemsvalnainnanduförsökerutföra underhåll,justeringellerservice.

•Batterisyraärgiftigtochkanorsakabrännskador.

Undvikkontaktmedhud,ögonochkläder.Skydda ansikte,ögonochklädernärduarbetarmedett batteri.

•Batterigaserkanexplodera.Hållcigarretter,

gnistorocheldbortafrånbatteriet.

•AnvändendastoriginalreservdelarfrånToroföratt

upprätthållaoriginalstandarden.

•AnvändendastredskapsomgodkäntsavToro.Du

kangöragarantinogiltigomduanvänderredskap sominteärgodkända.

Arbeteisluttningar

•Klippinteisluttningarvarslutningöverstiger

15grader.

•Klippintegräsnärastup,diken,brantaodbäddar

ellervattendrag.Hjulsomglideröverenkantkan orsakavältolyckorvilketkanresulteraiallvarliga skador,dödsfallellerdrunkning.

•Klippintepåsluttningaromgräsetärblött.Hala

förhållandenminskardrivkraftenochkanorsaka slirningochgöraattduförlorarkontrollen.

•Göringaplötsligasvängarellerhastighetsänd-

ringar.

•Användenmotorgräsklippareoch/elleren

handtrimmernärastup,diken,brantaodbäddar ellervatten.

•Minskahastighetenochvarytterstförsiktigpå

sluttningar.

•Tabortellermärkuthindersomt.ex.stenaroch

grenariklippområdet.Detkannnasdoldahinder ihögtgräs.

•Seuppfördiken,hål,stenar,groparochandra

ojämnhetersomändrardrivvinkelneftersomojämn terrängkanfåmaskinenattvälta.

•Undvikplötsligastartervidklippningimotlut

eftersomklipparenkanvältabakåt.

•Tänkpåattdrivkraftenkanförlorasvidklippning

inedförslutning.Omtyngdpunktenförskjutstill framhjulenkandetmedföraattdrivhjulensliraroch attdetintegårattbromsaochstyra.

•Undvikalltidplötsligastarterochstopppålutande

underlag.Omdäckenförlorardrivkraftenkopplar duurknivarnaochfortsätterlångsamtbortfrån sluttningen.

•Följtillverkarensrekommendationerförhjulvikter

ellermotvikterförattförbättrastabiliteten.

•Varextraförsiktigmedgräsuppsamlareochandra

redskap.Dessakanändramaskinensstabilitet ochledatillattduförlorarkontrollen.

Uppmättvibrationsnivåförvänsterhand=2,7m/s

Osäkerhetsvärde(K)=1,4m/s

Uppmättavärdenharfastställtsenligtderutinersom beskrivsiSS-ENISO5395:2013.

Helakroppen

Uppmättvibrationsnivå=0,31m/s

Osäkerhetsvärde(K)=0,16m/s

Uppmättavärdenharfastställtsenligtderutinersom beskrivsiSS-ENISO5395:2013.

Ljudtryck

Enhetenharenljudtrycksnivåvidförarensörapå 91dBA,somomfattarettosäkerhetsvärde(K)på 1dBA.

Ljudtrycksnivånharfastställtsenligtderutinersom beskrivsiSS-ENISO5395:2013.

Ljudeffekt

Maskinenharengaranteradljudeffektnivåpå 105dBA,somomfattarettosäkerhetsvärde(K)på 1dBA.

Ljudeffektsnivånharfastställtsenligtderutinersom beskrivsiISO11094.

Vibrationsnivå

Hand/arm

Uppmättvibrationsnivåförhögerhand=1,6m/s

Lutningsindikator

Figur3

Dennasidafårkopierasförpersonligtbruk.

1.Maximallutningförsäkermaskinanvändningisluttningarär15grader.Användlutningsdiagrammetförattbestämmaen sluttningslutninginnandukörisluttningen.Körintedennamaskinisluttningarvarslutningöverstiger15grader.Viklängs linjenförrekommenderadlutning.

2.Riktainkantenefterenlodrätlinjesomettträd,enbyggnad,enstaketstolpeellerliknande.

3.Exempelpåhurdujämförsluttningenmeddenviktakanten.

g011841

Säkerhets-ochinstruktionsdekaler

Säkerhetsdekalernaochanvisningarnaärfulltsynligaförförarenochnnsnäraallapotentiella farozoner.Dekalersomharskadatsellerramlatbortskabytasutellerersättas.

decal58-6520

58-6520

1.Fett

Batterisymboler

Vissaellersamtligaavdessasymbolernnspådittbatteri

decalbatterysymbols

93-7818

1.Varning–läsbruksanvisningenföranvisningaromhurman draråtknivskruven/mutterntill115–149N·m.

decal93-7818

1.Explosionsrisk

2.Ingeneld,öppnalågor ellerrökning.

3.Brännskaderiskp.g.a. frätandevätskor/kemiska ämnen

4.Användögonskydd.

5.Läsbruksanvisningen.

Tillverkarenslogotyp

1.Visarattknivenärenoriginaldelfrånmaskintillverkaren.

6.Hållkringståendepå säkertavståndfrån batteriet.

7.Användögonskydd; explosivagaserkan orsakablindhetochandra personskador.

8.Batterisyrakanorsaka blindhetellerallvarliga brännskador.

9.Spolaögonenomedelbart medvattenochsök läkarhjälpsnabbt.

10.Innehållerbly;fårinte kastasihushållssoporna.

decaloemmarkt

99-8936

1.Maskinhastighet4.Neutral

2.Snabbt

3.Långsamt

decal99-8936

5.Back

decal106-2655

106–2655

1.Varning–rörellernärmadiginteremmarsomärirörelse. Taurtändningsnyckelnochläsanvisningarnainnandu utförserviceellerunderhåll.

1.Varning–rörintedenhetaytan.

decal106-5517

106-5517

decal112-3858

112-3858

1.Läsbruksanvisningen.3.Taurtändningsnyckeln

innanduställerin klipphöjden.

2.Läsinstruktionernainnan

4.Klipphöjd. duutförserviceeller underhåll.

decal112-9028

112-9028

1.Varning!Hållavståndtillrörligadelarochsetillattalla skyddsitterpåplats.

decal114-4466

114-4466

1.Huvud,25A3.Ladda,25A

decal107-3069

2.Kraftuttag,10A

4.Reserv,15A

107-3069

1.Varning–detnnsingetvältskyddnärstörtbågenärnere.

2.Minskariskenförvältolyckorsomkanmedföra personskadorochinnebäralivsfaragenomattlåta störtbågenvaraheltuppfälldochlåstsamtanvända säkerhetsbältet.Sänkintenedstörtbågenomdetinteär absolutnödvändigt,ochanvändintesäkerhetsbältetnär störtbågenärnedfälld.

3.Läsbruksanvisningen.Körlångsamtochförsiktigt.

107–3969

1.Varning–läsbruksanvisningen.

2.Riskförkrosskada,klippare:1)Draåtparkeringsbromsen, stängavmotornochtaurtändningsnyckeln.2)Hissaupp maskinenordentligtinnanduarbetarundergräsklipparen.

decal107-3969

1.Parkeringsbroms– inkopplad

decal116-5988

116-5988

2.Parkeringsbroms–frigjord

117-0346

1.Riskförbränsleläckage–läsbruksanvisningen.Avlägsna intestörtbågenfrånenhetenochförsökinteattsvetsa, borraellerpåannatsättändrastörtbågen.

decal117-3848

117-3848

1.Riskförutslungadeföremål–hållkringståendepåbehörigt avståndfrånmaskinen.

2.Riskförutslungadeföremål–användintemaskinenutanatt gräsriktaren,utkastarluckanochgräsuppsamlarsystemetär påplats.

3.Avkapnings-/avslitningsriskförhänderochfötter–håll avståndtillrörligadelarochsetillattallaskyddsitterpå plats.

decal117-0346

decal117-3864

117-3864

1.Läsbruksanvisningen.

2.Fylltillpåfyllningsrörets nederstadel–fyllintepå förmycket.

decal117-1 158

117–1158

1.Förbikopplingsreglagets lägeviddrift.

2.Förbikopplingsreglagets lägevidpåskjutning.

decal117-8639

117-8639

1.Remdragning

2.Smörjremskivan; underhållsintervall– 50timmar

decal119-2501

119-2501

1.Choke

3.Långsamt

2.Snabbt4.Kraftuttag(PTO)

121–4777

decal121-4777

1.Kontrollerahydraultrycket var25:etimme.

2.Kontrolleralufttrycket ibakdäckenvar50:e timme.

3.Smörjdäcketssmörjpunkt var50:etimme.Se bruksanvisningen.

decal127-0325

127-0325

4.Kontrolleralufttrycket iframdäckenvar50:e timme.

5.Smörjframhjulets smörjpunkt.Se bruksanvisningen.

1.Justeringavklipphöjden

2.Ibruksanvisningennns instruktioneromhur manspärrarochfrigör däckläget.

132-0871

Obs:Maskinenhartestatsochuppfyllerbranschstandardenskravpåstatiskstabilitetisidledochilängdriktningochdenhögsta

rekommenderadelutningenangespådekalen.Gåigenominstruktionernaförkörningavmaskinenisluttningaribruksanvisningen samtbeaktaaktuellaförutsättningarförattfastställaommaskinenkananvändasunderdeförhållandensområderpådenplatsduska arbetapåvidenvissdag.Förändringariterrängenkanledatillattmaskinensmanövreringisluttningarförändras.Ommöjligtska klippenheternahållasnedsänktamotmarkennärdukörmaskinenisluttningar.Omklippenheternahöjsvidkörningisluttningarkan maskinenbliostadig.

decal132-0871

1.Varning–läsbruksanvisningen.Användendastmaskinenom duhargenomgåttlämpligutbildning.Användhörselskydd.

2.Riskförattfastnasamtförkapningochavslitning–håll avståndtillrörligadelarochkontrolleraattallaskyddsitter påplats.

3.Riskförkringygandeföremål–hållkringståendepåavstånd.

4.Riskvidbrukavramp–användintetvårampernärdulastar maskinenpåettsläp.Användendastenendarampsomär tillräckligtbredochharenlutningpåmindreän15.Backa uppförrampen(ibackläget)ochkörframåtnedförrampen.

5.Riskförkroppsskador–skjutsaintepassagerareochtitta bakomdignärduklipperibackläget.

6.Vältriskisluttningar–användinteisluttningarnäravattendrag ochkörinteisluttningarvarslutningöverstiger15°

Produktöversikt

1.Däcklyftpedalförklipphöjd7.Säkerhetsbälte

2.Transportlås

3.Parkeringsbromsspak9.Klippdäck

4.Reglage

5.Rörelsereglagespakar

6.Störtbåge

Figur4

dessatiderförattschemaläggaregelbundetunderhåll (Figur5).

Gasreglage

Gasreglagethartvålägen:snabbtochlångsamt.

Choke

Användchokenförattstartaenkallmotor.Dra chokereglagetuppåtförattkopplaindet.

Knivreglagebrytare(kraftuttag)

Användknivreglagebrytaren(kraftuttaget)föratt kopplaindenelektriskakopplingenochköra klipparensknivar.Drabrytarenuppåtförattkoppla

g020562

8.Tanklock

inknivarnaochsläpp.Kopplaurknivarnagenomatt tryckaknivreglagebrytaren(kraftuttaget)nedåteller förettrörelsereglagetilldetNEUTRALALÅSLÄGET.

Tändningslås

10.Svänghjul

11.ZStand

Brytarenanvändsförattstartaklipparensmotoroch hartrelägen:start,körochav.

Reglage

Bekantadigmedallareglageinnandustartarmotorn ochkörmaskinen(Figur4ochFigur5).

Figur5

1.Kraftuttagsbrytare

2.Choke

3.Gasreglage6.Säkringar

4.Timmätare

5.Tändningslås

Rörelsereglage

Användrörelsereglagenförattköramaskinenframåt ochbakåtochförattsvängaåtolikahåll.

Neutraltlåsläge

AnvänddetNEUTRALALÅSLÄGETtillsammansmed säkerhetssystemetförattaktiveraochfastställa

NEUTRALLÄGET.

Bränslekran

Stängbränslekranen(undersätet)vidtransportoch förvaringavklipparen.

Redskap/tillbehör

g017418

DetnnsetturvalavgodkändaToro-redskapoch

-tillbehörsomdukananvändaförattförbättraoch utökamaskinenskapacitet.Kontaktaenauktoriserad serviceverkstadelleråterförsäljareellergåtill www.T oro.comförattseenlistaöverallagodkända redskapochtillbehör.

Timmätare

Timmätarenregistrerarantalettimmarsommotorn hararbetat.Denäraktivnärmotornärigång.Använd

Specikationer

Obs:Delarnasspecikationerochutformningkan

ändrasutanföregåendemeddelande.

Bredd:

Klippbredd122cm

Utandäck115cm

Gräsriktareuppfälld

Gräsriktarenedfälld

Längd:

Störtbåge–uppfälld

Störtbåge–nedfälld

Höjd:

Störtbåge–uppfälldStörtbåge–nedfälld

178,3cm118cm

Vikt:

ModellVikt

74142TE458kg

131cm

160cm

200cm

204cm

Körning

Obs:Vänsterochhögersidapåmaskinenärlika

medförarensvänstrarespektivehögrasidavidnormal körning.

Fyllapåbränsle

•Användendastrenochfärsk(ejäldreän30dagar)

blyfribensinmedoktantal87ellerhögreförbästa resultat(klassiceringsmetod[R+M]/2).

•Etanol:Bensinsominnehållerupptill10%etanol

(gasohol)eller15%MTBE(metyl-tertiär-butyleter) baseratpåvolymärgodkänd.EtanolochMTBE ärintesammasak.Bensinmed15%etanol(E15) baseratpåvolymfårinteanvändas.Användinte

bensinsominnehållermerän10%etanol baseratpåvolym,t.ex.E15(innehåller15%

etanol),E20(innehåller20%etanol)ellerE85 (innehållerupptill85%etanol).Användningav ejgodkändbensinkanledatillprestandaproblem och/ellerskadorpåmotornsomeventuelltinte omfattasavgarantin.

•Användintebensinsominnehållermetanol.

•Lagraintebränsleibränsletankenellerien

bränslebehållareundervinternominteen stabiliserareanvänds.

•Tillförinteoljaibensinen.

FARA

Undervissaomständigheterärbensinextremt lättantändligtochhögexplosivt.Brandeller explosionibensinkanorsakabrännskador ochmateriellaskador.

•Fylltankenpåenöppenplats,utomhus, närmotornärkall.Torkaupputspilld bensin.

•Fyllaldrigpåbränsletankeniensluten släpvagn.

•Fyllintetankenheltfull.Fyllpåbensin itankentillsdetåterstår6–13mmtill påfyllningsröretsnederstadel.Detlediga utrymmetbehövsförbensinensexpansion.

•Rökaldrignärduhandskasmedbensin ochhålldigbortafrånöppeneldeller platserdärbensinångorkanantändasav gnistor.

•Förvarabensiniengodkänddunkochhåll denutomräckhållförbarn.Köpaldrigmer bensinänvadsomgåråtinomenmånad.

•Körinteutanatthahelaavgassystemetpå platsochigottfungerandeskick.

FARA

Undervissaförhållandenvidtankningkan statiskelektricitetfrigörasochorsakagnistor somkanantändabensinångorna.Brandeller explosionibensinkanorsakabrännskador ochmateriellaskador.

•Ställalltidbensindunkarpåmarkenenbit bortfråndittfordonförepåfyllning.

•Fyllintepåbensindunkarinneiettfordon ellerpålastbilsakellersläp,eftersom plastmattorochliknandekanisolera dunkenochförlängaurladdningstidenför eventuellstatiskelektricitet.

•Lastaavbensindrivnamaskinerfrån lastbilenellersläpetomsåärpraktiskt möjligtochfyllpåbensinnärmaskinen stårpåmarken.

•Fyllpåmaskinenfrånendunkiställetför direktfrånenbensinpumpomdetinteär möjligtattlastaavmaskinenfrånlastbilen ellersläpet.

•Omtankningmåsteskefrånbensinpump skaduhelatidenhakontaktmellan munstycketpåbensinpumpenoch kantenpåtank-ellerdunköppningentills tankningenärklar.

Viktigt:Användintebränsletillsatsersom

innehållermetanolelleretanol.

Tillsätträttmängdbränslestabiliserare/konditioneraretillbensinen.

Obs:Enstabiliserare/konditionerarefungerar

effektivastnärdenblandasmedfärskbensin. Användalltidbränslestabiliseraresåminimeras riskenföravlagringaribränslesystemet.

Fyllapåbränsletanken

1.Stängavmotornochdraåtparkeringsbromsen.

2.Rengörrunttanklocketochtabortlocket.Fyll bränsletankenmedblyfriregularbensintillsdet återstår6–13mmtillpåfyllningsröretsnedersta del.Detutrymmetbehövsförbensinens expansionitanken.Fyllintetankenheltfull.

3.Skruvapålocketordentligt.Torkauppallutspilld bensin.

Kontrolleraoljenivåni motorn

Innandustartarmotornochanvändermaskinen skadukontrolleravevhusetsoljenivå;seKontrollera

oljenivånimotorn(sida35).

VARNING

Bensinärskadligtellerdödligtomdetförtärs. Längreexponeringförbränsleångorkan orsakaallvarligaskadorochsjukdom.

•Undvikattandasinbränsleångorunderen längretid.

•Hållansiktetbortafrånmunstycketoch bränsletankenellerkonditioneraraskans öppning.

•Undvikhudkontaktochtvättabortspill medtvålochvatten.

Användastabiliserare/konditionerare

Enbränslestabiliserare/-konditionerareimaskinenger följandefördelar:

•Hållerbensinenfärskvidförvaringupptilltre

månader.Förlängreförvaringrekommenderas attbränsletankentöms.

•Rengörmotornunderkörning.

•Motverkarattgummiliknandebeläggningarbildasi

bränslesystemet,någotsomorsakartrögstart.

Körainennymaskin

Dettartidförnyamaskinerattkommauppisinfulla prestanda.Nyaklippdäckochdrivsystemharhögre friktionvilketbelastarmotornytterligare.Räknamed attdettar40till50timmarattkörainnyamaskinerså attdefårfullkraftochoptimalprestanda.

Användavältskyddet (störtbågen)

VARNING

Undvikvältolyckorsomkanledatill personskadorellerdödsfallgenomatthålla vältskyddetiuppfälltlåstlägeochanvända säkerhetsbältet.

Kontrolleraattsätetsitterfastordentligtpå maskinen.

VARNING

Detnnsingetvältskyddomstörtbågenär nedfälld.

•Fällintenedstörtbågenomdetinteär absolutnödvändigt.

•Användintesäkerhetsbältetomstörtbågen ärnedfälld.

•Körlångsamtochförsiktigt.

•Fälluppstörtbågensåsnartsomdetnns tillräckligtmedutrymme.

•Setillattdetnnstillräckligtmedutrymme ovanfördiginnandukörunderföremål (t.ex.grenar,dörrar,elledningar)ochvidrör deminte.

Viktigt:Kontrolleraattsätetsitterfastordentligt

påmaskinen.

1.Tryckdenövredelenavstörtbågenframåtför attsänkaden.

2.Drautbådarattarnaochvriddem90graderså attdekopplasur(Figur6).

3.Sänknedstörtbågentillnedfälltläge(Figur6).

Figur6

1.Rattförvältskydd

2.Drautrattenför vältskyddetochvrid den90grader.

4.Fälluppstörtbågengenomattplaceradeni

körlägetochroterarattarnasåattdedelvis glideriniskårorna(Figur6).

5.Fälluppstörtbågenheltsamtidigtsomdutrycker

pådenövrestörtbågen.Sprintarnasnäpperpå platsnärdeliggerilinjemedhålen(Figur6).

6.Tryckpåstörtbågenochkontrolleraattbåda

sprintarnasitterfast.

3.Störtbågeniuppfälltläge

4.Störtbågeninedfälltläge

g008943

Viktigt:Användalltidsäkerhetsbältetmed

störtbågenuppfälld.

Säkerhetenfrämst

Läsallasäkerhetsanvisningarochsymboleriavsnittet omsäkerhet.Attkännatilldennainformationkan hjälpadigochkringståendeattundvikaskada.

FARA

Körningpåvåttgräselleribrantasluttningar kanorsakaslirningellerattduförlorar kontrollen.

VARFÖRSIKTIG

Dennamaskingerljudnivåervidförarens örasomöverstiger85dBAochkanorsaka hörselskadorvidlängrearbetspass.

•Körinteibackarvarslutningöverstiger 15grader.

•Minskahastighetenochvarytterstförsiktig påsluttningar.

•Körintemaskinennäravattendrag.

FARA

Hjulsomglideröverenkantkanorsaka vältolyckorvilketkanresulteraiallvarliga skador,dödsfallellerdrunkning.

Körintemaskinennärastup.

FARA

Omduvältermedmaskinennärstörtbågen ärnedfälldkandetledatillallvarliga personskadorellerdödsfall.

Hållalltidstörtbågenlåstiheltuppfälltläge ochanvändsäkerhetsbältet.

Användhörselskyddnärdukördenna maskin.

Virekommenderarattduanvänderskyddsglasögon, hörselskydd,handskar,skyddsskorochhjälm.

g009027

Figur8

1.Användskyddsglasögon2.Användhörselskydd

Användaparkeringsbromsen

Draalltidåtparkeringsbromsennärdustannar maskinenellerlämnardenutanuppsikt.

1.Säkerzon–använd ZMasterpåsluttningar medmindreän15graders lutningochpåplanaytor.

2.Farligaområden–använd enmanuellgräsklippare och/ellerenhandtrimmer påsluttningarbrantareän 15grader,ellerinärheten avstupochvattendrag.

Draåtparkeringsbromsen

VARNING

Parkeringsbromsenkanskeintekanhålla maskinenparkeradisluttningar.Detta kanledatillpersonskadorellerskadorpå egendom.

Parkeraintepåsluttningaromintehjulenär blockerade.

g000963

Figur7

3.Vattendrag

g027914

Figur9

Frigörparkeringsbromsen

g027915

Figur10

Användaknivreglagebryta-

Användagasreglaget

DukanyttagasreglagetmellandetSNABBAochdet

LÅNGSAMMAläget(Figur13).

AnvändalltiddetSNABBAlägetnärdustartar klippdäcketmedknivreglagebrytaren(kraftuttaget).

g008946

Figur13

ren(kraftuttaget)

Medknivreglagebrytaren(kraftuttaget)startasoch stoppasklipparensknivarocheventuellamotordrivna redskap.

Kopplainknivreglagebrytaren (kraftuttaget)

Obs:Omknivreglagebrytaren(kraftuttaget)

kopplasinmedhalvtgaspådragellermindreslits drivremmarnakraftigt.

Figur11

Användachoken

Användchokenförattstartaenkallmotor.

1.Ommotornärkallskaduanvändachokennär dustartarden.

2.Drauppchokereglagetsåattchokenaktiveras innanduanvändertändningslåset(Figur14).

3.Trycknedchokereglagetförattinaktiveradet närmotornharstartat(Figur14).

g008945

Kopplaurknivreglagebrytaren (kraftuttaget)

g008959

Figur14

1.AKTIVERATLÄGE2.INAKTIVERATLÄGE

g009174

Figur12

Användatändningslåset

Användabränslekranen

1.VridtändningsnyckelntillSTARTLÄGET(Figur15).

Obs:Släppnyckelnnärmotornstartar.

Viktigt:Låtintestartmotorngåimerän

femsekunderåtgången.Ommotorninte startarskaduvänta15sekunderinnan duförsökerigen.Omduinteföljerdehär anvisningarnakanstartmotornbrännasur.

Obs:Detkankrävaseraförsökattstarta

motornomdustartardenförstagångenefteratt bränslesystemethartömtsheltpåbränsle.

Figur15

Bränslekranensitterbakomsätet.

Stängbränslekranenvidtransport,underhålloch förvaring.

Kontrolleraattbränslekranenäröppennärmotorn startas.

g017428

g008947

2.VridtändnyckelntillSTOPPLÄGETförattstänga avmotorn.

Figur16

1.På-läge

2.Av-läge

Startaochstängaav motorn

Startamotorn

1.Fälluppvältskyddet,låsdetpåplats,sättdigpå sätetochfästsäkerhetsbältet.

2.FörrörelsereglagentilldetNEUTRALALÅSLÄGET.

3.Draåtparkeringsbromsen;seDraåt

parkeringsbromsen(sida17).

4.Flyttaknivreglagebrytaren(kraftuttaget)tilldet

AV-läget(Figur12).

g008948

5.Flyttagasreglagettillmittlägetmellandet

LÅNGSAMMAochdetSNABBAläget.

Stängaavmotorn

VARFÖRSIKTIG

Barnellerkringståendekanskadasomde yttarellerförsökerköraenmaskinsomhar lämnatsutanuppsikt.

Taalltidurtändningsnyckelnochdraåt parkeringsbromsennärdulämnarmaskinen utantillsyn,ävenomdetbaraärförnågra minuter.

Låtmotorngåpåtomgångmedenlågväxel (sköldpaddan)i60sekunderinnanduvrider tändningslåsettilldetavstängdaläget.

Figur17

6.VridtändningsnyckelntillSTART-läget(Figur18).

Obs:Släppnyckelnnärmotornstartar.

Viktigt:Låtintestartmotorngåimerän

5sekunderåtgången.Ommotornintestartar skadulåtadensvalnaunder15sekunder mellanstartförsöken.Omduinteföljerde häranvisningarnakanstartmotornbrännas ur.

Obs:Detkankrävaseraförsökförattstarta

motornomdustartardenförstagångenefteratt bränslesystemethartömtsheltpåbränsle.

Figur18

1.Av

2.Kör

3.Start

g027916

g027917

Figur19

Viktigt:Setillattbränslekranenärstängdinnan

maskinentransporterasellerställsiförvaring, eftersombränsleläckagekanförekomma.Draåt parkeringsbromsenföretransport.Kontrollera

g008947

attdutagiturnyckelneftersombränslepumpen annarskangåigångochgöraattbatterietförlorar laddningen.

Användasäkerhetssystemet

VARFÖRSIKTIG

Omsäkerhetsbrytarnaärfrånkoppladeeller skadadekanmaskinenplötsligtgåigång, vilketkanledatillpersonskador.

mittenochrörpådet(framåtellerbakåt)medan motornärigång.Motornskastanna.Upprepa sammasakmeddetandrarörelsereglaget.

5.Sittpåsätet,frigörparkeringsbromsen,KOPPLA

URknivreglagebrytaren(kraftuttaget)ochför

rörelsereglagentilldetNEUTRALALÅSLÄGET. Försökattstartamotorn–denskaintedrasrunt.

•Göringaotillåtnaändringarpå säkerhetsbrytarna.

•Kontrollerasäkerhetsbrytarnasfunktion dagligenochbytuteventuellaskadade brytareinnandukörmaskinen.

Säkerhetssystemetsfunktioner

Säkerhetssystemetärkonstrueratsåattmotorninte kanstartasominte

•parkeringsbromsenärinkopplad

•knivreglagebrytaren(kraftuttaget)ärurkopplad

•rörelsereglagenäridetNEUTRALALÅSLÄGET.

Säkerhetssystemetskaocksåstängaavmotorn omduförrörelsereglagenfråndetlåstalägetmed parkeringsbromsenåtdragenelleromdureserdig uppfrånsätetnärkraftuttagetärinkopplat.

Testasäkerhetssystemet

Serviceintervall:Varjeanvändningellerdagligen

Testasäkerhetssystemetförevarjeanvändningstillfälle.Låtenauktoriseradserviceverkstadreparera systemetomedelbartomdetintefungerarenligt nedanståendebeskrivning.

1.Sittpåsätet,draåtparkeringsbromsenoch

KOPPLAINknivreglagebrytaren(kraftuttaget).

Försökattstartamotorn–denskaintedrasrunt.

2.Sittpåsätet,draåtparkeringsbromsenoch

KOPPLAURknivreglagebrytaren(kraftuttaget).

Flyttanågotavrörelsereglagen(fråndet

NEUTRALALÅSLÄGET).Försökstartamotorn–

denskaintedrasrunt.Upprepasammasak meddetandrareglaget.

3.Sittpåsätet,draåtparkeringsbromsen,KOPPLA

URknivreglagebrytaren(kraftuttaget)ochför

rörelsereglagentilldetNEUTRALALÅSLÄGET. Startamotorn.Frigörparkeringsbromsen, kopplainknivreglagebrytaren(kraftuttaget)och resdignågotfrånsätetmedanmotornärigång. Motornskastanna.

4.Sittpåsätet,draåtparkeringsbromsen,KOPPLA

URknivreglagebrytaren(kraftuttaget)ochför

rörelsereglagentilldetNEUTRALALÅSLÄGET. Startamotorn.Förettavrörelsereglagenmot

Köraframåtochbakåt

Medgasreglagetstyrsmotornsvarvtalmättirpm(varv perminut).SättgasreglagetidetSNABBAlägetför bästaprestanda.Köralltidmedfullgasvidklippning.

VARFÖRSIKTIG

Maskinenkanroteraväldigtsnabbt.Dukan förlorakontrollenövermaskinenochskada digsjälvellermaskinen.

•Varförsiktigisvängar.

•Saktanedinnandugörskarpasvängar.

Användarörelsereglagespakarna

c:\data\documentum\checkout\g004532

Figur20

1.Rörelsereglage–

NEUTRALLÅSLÄGE

2.Mittläge,olåst

3.Framåt

4.Bakåt

5.Maskinensfrämredel

Köraframåt

Körabakåt

Obs:Motornstängsavomrörelsereglagenyttas

närparkeringsbromsenäråtdragen.

DrarörelsereglagentillNEUTRALLÄGETförattstanna.

1.Frigörparkeringsbromsen,seFrigör

parkeringsbromsen(sida18).

2.Förreglagentillmittläget,olåstläge.

3.Körframåtgenomattförsiktigtföra rörelsereglagespakarnaframåt(Figur21).

1.Förreglagentillmittläget,olåstläge.

2.Backagenomattförsiktigtdrarörelsereglagespakarnabakåt(Figur22).

g008953

Figur22

Figur21

Stannamaskinen

Dustannarmaskinengenomattförarörelsereglagen tillneutrallägetochdärefterdetNEUTRALALÅSLÄGET, kopplaurknivreglagebrytaren(kraftuttaget)och

g008952

STÄNGAAVmaskinenmedtändningsnyckeln.

Ansättparkeringsbromsenvarjegångdulämnar maskinen;seDraåtparkeringsbromsen(sida17).Ta utnyckelnurtändningslåset.

VARFÖRSIKTIG

Barnellerkringståendekanskadasomde yttarellerförsökerköraenmaskinsomhar lämnatsutanuppsikt.

Taalltidurtändningsnyckelnochdraåt parkeringsbromsennärdulämnarmaskinen utantillsyn,ävenomdetbaraärförnågra minuter.

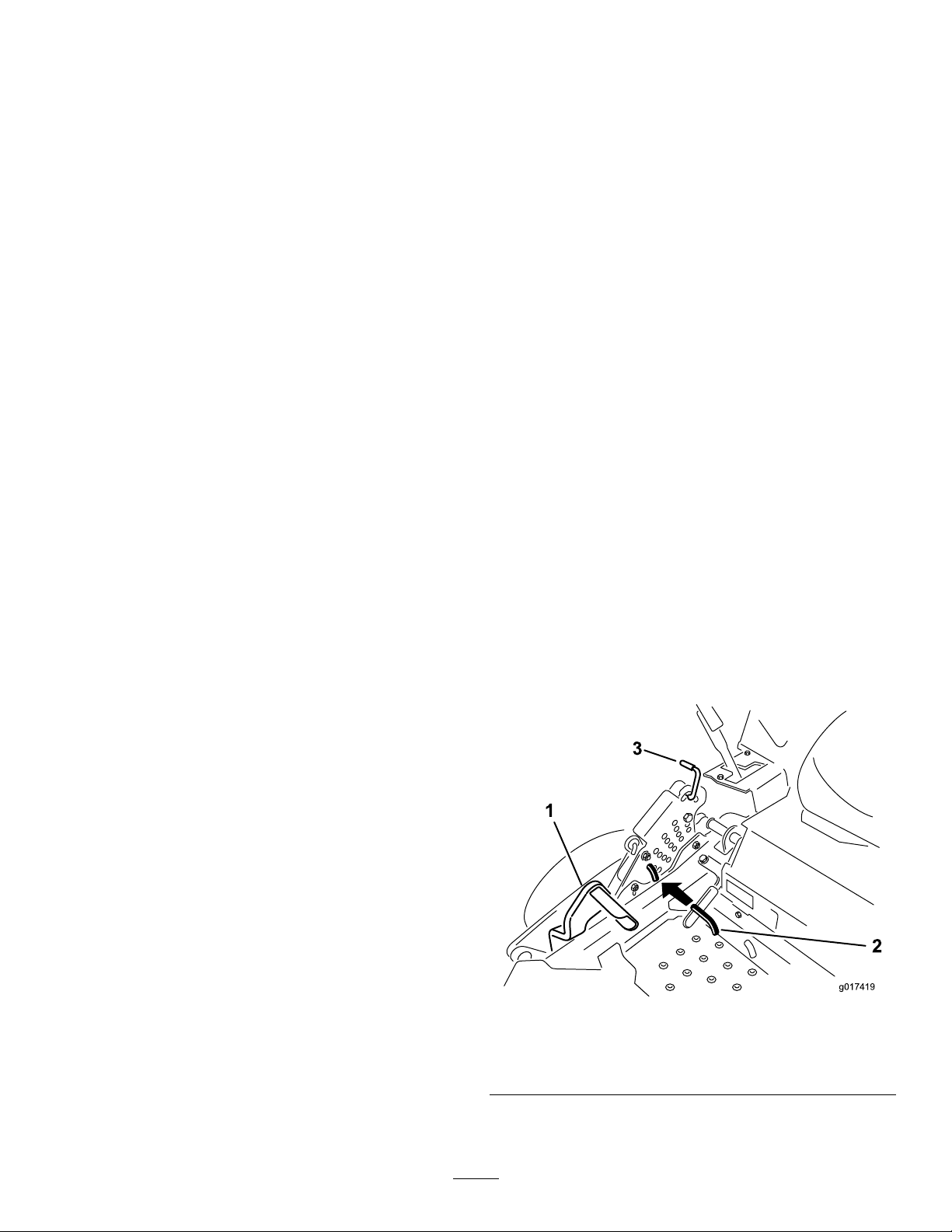

Justeraklipphöjden

Användatransportlåset

Transportlåsethartvålägenochmanövrerasmed däcklyftpedalen.Klippdäcketstransportlägeharett

LÅSTlägeochettOLÅSTläge(Figur23).

1.Transportlås

2.LÅSTläge–Klippdäcketär

låstitransportläget.

g008955

Figur23

Transportlåsetslägen

3.OLÅSTläge–Klippdäcket ärintelåstitransportläget.

Justeraklipphöjdssprinten

Klippdäckets storlek

122cm38till127cm6mm

Klipphöjdenkanjusterasfrån25till140mmistegom 6mmgenomattsprintbultenyttastillolikahållägen.

1.FörtransportlåsettilldetLÅSTAläget.

2.Tryckpådäcklyftpedalenmedfotenoch höjklippdäckettilltransportläget(även klipphöjdslägetpå140mm)enligtFigur24.

3.Justerainställningengenomattroterasprinten 90graderochtabortdenfrånklipphöjdsfästet (Figur24).

4.Sättisprintenidethåliklipphöjdsfästetsom passarfördenönskadeklipphöjden(Figur24).

5.Tryckpådäcklyftpedalen,dratransportlåset bakåtochsänksaktanerklippdäcket.

Klipphöjdsområde

Steg

Justeraantiskalvalsarna

Ställinantiskalvalsarnashöjdomduändrar klipphöjden.

1.Kopplaurknivreglaget(kraftuttaget),för rörelsereglagentilldetNEUTRALALÅSLÄGEToch draåtparkeringsbromsen.

2.Stannamotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandulämnar förarplatsen.

g017628

Figur25

1.Antiskalvals4.Flänsmutter

2.Distansbricka

3.Bussning

g008965

Figur24

1.Däcklyftpedal

2.Klipphöjdssprint

3.Transportlås

1.Antiskalvals3.Flänsmutter

2.Bussning

5.Skruv

g017629

Figur26

4.Skruv

Ställainsätet

Sätetkanyttasframåtochbakåt.Ställinsätetsåatt duharbästkontrollövermaskinenochsitterbekvämt.

Förspakenisidledomduvilllåsauppsätetoch justeradet(Figur27).

Figur27

Användadrivhjulens utlösningsventiler

VARNING

Händerkanfastnaideroterande drivningskomponenternaundermotordäcket, vilketkanorsakaallvarligaskador.

4.Kopplaurparkeringsbromseninnanduskjuter påmaskinen.

g008962

g027963

Figur28

5.Omduvillköramaskinenyttardu förbikopplingsreglagentillFRAMÅTLÄGET(Figur

28).

Användasidoutkastaren

Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnanduförsöker attkommaåtdrivhjulensutlösningsventiler.

VARNING

Motornochhydrauldrivningsenheternakan blimycketvarma.Omdurörvidenvarm motorellerhydrauldrivningsenhetkandufå allvarligabrännskador.

Låtmotorochhydrauldrivningsenheter svalnaheltinnanduförsökerattkommaåt drivhjulensutlösningsventiler.

Utlösningsventilernafördrivhjulennnsbakomsätet ochnereimotorrummet.

1.Kopplaurknivreglaget(kraftuttaget),vrid tändningsnyckelntilldetavstängdaläget,för reglagentilldetNEUTRALALÅSLÄGET,läggi parkeringsbromsenochtautnyckeln.

2.Förbikopplingsreglagennnsbakomsätet, nedtillpåvänsterochhögersidaomramen.

3.Omduvillskjutamaskinenframåtyttardu bådaförbikopplingsreglagenbakåtochlåser demsedanpåplats(Figur28).

Klipparenharenfällbargräsriktaresomspriderutdet klipptagräsetåtsidanochnerigräsmattan.

FARA

Omingengräsriktare,utkastarluckaeller komplettgräsuppsamlareharmonteratskan duochandrakommaikontaktmedknivarna ellerträffasavutslungatskräp.Kontaktmed roterandekniv(ar)ochutslungatskräpkan ledatillskadorellerdödsfall.

•Taaldrigbortgräsriktarenfrånklipparen eftersomdenriktaravfalletnedmotgräset. Bytomedelbartutgräsriktarenomden skadas.

•Föraldriginhändernaellerfötternaunder klipparen.

•Försökaldrigattrensautkastaren ellerknivarnautanattförstKOPPLAUR knivreglagebrytaren(kraftuttaget)och vridatändningsnyckelntilldetAVSTÄNGDA lägetochtautden.

•Setillattgräsriktarenärinedfälltläge.

Transporteramaskinen

Lastamaskinen

Användensläpvagnellerlastbilförtunglastföratt transporteramaskinen.Kontrolleraattsläpvagnen ellerlastbilenärutrustadmedallabromsar,lampor ochmarkeringarsomkrävsenligtlag.Läsalla säkerhetsanvisningarnanoga.Riskenförattdu,din familj,dinahusdjurellerkringståendeskadasminskar omdukännertilldennainformation.

VARNING

Detärfarligtattkörapågatorellervägarutan blinkers,strålkastareochreexer,ellerutan enskyltförlångsamtgåendefordon,ochdet kanorsakaolyckormedpersonskadorsom följd.

Körintemaskinenpåallmänväg.

Görsåhärföratttransporteramaskinen:

1.Omduanvänderensläpvagnskadenkopplas tilldetbogserandefordonetochsäkrasmed säkerhetskedjor.

2.Anslutsläpvagnsbromsarnaomtillämpligt.

3.Lastamaskinenpåsläpvagnenellerlastbilen.

4.Stängavmotorn,tautnyckeln,draåt parkeringsbromsenochstängbränslekranen.

5.Användfästöglornaavmetallpåmaskinenför attsäkradenpåsläpvagnenellerlastbilenmed hjälpavspännband,kedjor,vajrarellerrep (Figur29).

Varmycketförsiktignärdulastarpåelleravmaskinen påettsläpellerenlastbil.Användenfullbreddsramp somärbredareänmaskinenfördenhärproceduren. Backamaskinenuppförramperochkördenframåt nedförramper(Figur30).

Figur30

1.Backamaskinenuppför ramper.

2.Körmaskinenframåt nedförramper.

Viktigt:Användintesmala,åtskildaramperför

maskinensbådasidor.

Kontrolleraattrampenärtillräckligtlångsåattvinkeln motmarkeninteöverstiger15grader(Figur31).På planmarkinnebärdetattrampenskavaraminst 4gångersålångsomsläpetsellerlastbilsakets höjdfrånmarken.Enbrantarevinkelkangöraatt delarpåklipparenfastnarnärmaskinenyttasfrån rampentillsläpetellerlastbilen.Enbrantarelutning kanocksågöraattmaskinentipparellerattföraren förlorarkontrollen.Vidlastningavmaskinenpåeller inärhetenavensluttningskasläpetellerlastbilen placerassåattdet/denriktasnedförsluttningen,och såattrampenärriktaduppför.Påsåvisminimeras rampenslutningsvinkel.

g028043

1.Fästöglorpåtraktorenheten

g009028

Figur29

VARNING

Närdulastarpåenmaskinpåettsläpeller enlastbilökarvältrisken,vilketskullekunna ledatillallvarligapersonskadorochinnebära livsfara.

•Varmycketförsiktigvidkörningpåen ramp.

•Kontrolleraattvältskyddetäriuppfällt lägeochanvändsäkerhetsbältenärdu lastarpåelleravmaskinen.Kontrollera attsläpvagnenärtillräckligthögför vältskyddet.

•Användendastenfullbreddsramp.Använd inteåtskildaramperförvarsidaav maskinen.

•Kontrolleraattlutningenmellanrampen ochmarken,ellermellanrampenochsläpet ellerlastbilen,inteärstörreän15grader.

•Kontrolleraattrampenärminstfyragånger sålångsomsläpvagns-ellerlastbilsakets höjdfrånmarken.Dettillförsäkraratt rampensvinkelinteöverstiger15grader påplanmark.

•Backamaskinenuppförramperochkör denframåtnedförramper.

•Undvikplötsligaccelerationeller inbromsningnärdukörmaskinenpåen ramp,eftersomdetkanorsakaattdu förlorarkontrollenellertippar.

1.Fullbreddsrampiuppfällt läge

2.Fullbreddsrampi lastningsposition,sedd frånsidan

3.Högst15grader

g027996

Figur31

4.Rampenärminst fyragångersålång somsläpvagns-eller lastbilsaketshöjdfrån marken.

5.H=släpvagns-eller lastbilsaketshöjdfrån marken

6.Släp

AnvändaZStand

ZStandanvändsföratthöjauppmaskinensfrämre ändesåattdukanrengöraklippenhetenochlossa knivarna.

VARNING

Maskinenkanfallanedpånågonochorsaka allvarligapersonskadorellerdödsfall.

4.Förstativetsfotutåtochskjutdenmotmaskinen, inispåretsbotten(Figur32ochFigur33).

•Varextraförsiktignärduanvänder maskinenpåZStand.

•Använddetendastförattrensa klippenhetenochlossaknivarna.

•LåtintemaskinenståpåZStandunderen längretid.

•Stannaalltidmotorn,draåt parkeringsbromsenochtaurnyckeln innanduutförunderhållavklippenheten.

KöraupppåZStand

Viktigt:AnvändZ-stativetpåenplanyta.

1.Lyftuppklipparentilltransportläget.

2.Tabortfästpinnen(Figur32).

g001812

Figur33

1.ZStand(placeratispåret)3.Spärrhakenvilarpåden vridbaraiken

2.Fåraiunderlageller

gräsmatta

5.Sättstativetsfotpåmarkenochlåtspärrhaken

vilapådenvridbaraiken(Figur33).

6.Startamotornochlåtdengåpåhalvtgaspådrag.

Obs:Förbästaresultatskadusättastativfoten

ienfåraiunderlagetellerstickaneddeni gräsmattan(Figur33).

7.Körpåmaskinenpåstativet.Stannanär

spärrhakenfallernedöverikenidetlåstaläget (Figur33).

8.Kopplainparkeringsbromsenochstängav

motorn.

9.Kilafastellerblockeradrivhjulen.

VARNING

Parkeringsbromsenkanskeintekanhålla maskinenparkeradpåZStand.Detta kanorsakapersonskadorellerskadorpå egendom.

ParkeraendastpåZStandomhjulenär fastkiladeellerblockerade.

g010172

Figur32

1.ZStand

2.Fästpinne

3.Fäste

3.Höjspärrhaken.

4.Spåretsbotten

5.Spärrhake

10.Utförunderhållet.

KöraavZStand

Bytaklippriktningen

1.Tabortkilarnaellerblockeringarna.

2.Lyftuppspärrhakenifrittläge(Figur34).

Figur34

1.ZStand

2.Spärrhake

3.Startamotornochlåtdengåpåhalvtgaspådrag. Kopplaurparkeringsbromsen.

4.Backasaktanedfrånstativet.

5.Återställstativettillviloläget(Figur32).

3.Låstläge

4.Frittläge

Växlaklippriktningföratthållagräsetrakt.Det underlättarocksåfördelningenavdetklipptagräset, vilketförbättrarnedbrytningochgödning.

Klipptillräckligtofta

Klippnormaltvar4:edag.Komdockihågattgräs växerolikasnabbtunderdeolikaårstiderna.Föratt hållasammalängdpågräset,vilketärenbraregel, skamanklippaoftaretidigtpåvåren.Klippmersällan närtillväxtenavtarmotmittenavsommaren.Klipp medhögreinställningochklippigeneftertvådagar medlägreinställningomduintekanklippaunderen längretidsperiod.

g001813

Justeraklipphastigheten

Dukankörasaktareförattfåettbättreklippresultat undervissaförhållanden.

Klippinteförkort

Höjklipphöjdenomdinnyaklipparesklippbreddär bredareändenduanvänttidigare,såattenojämn gräsmattainteklippsförkort.

Arbetstips

Användadetsnabbaläget

KörmotornidetSNABBAlägetsåfårdubästklippning ochmaximalluftcirkulation.Detkrävsluftförattklippa gräsetordentligt.Ställinteinförlågklipphöjdsåatt klipparenheltomgesavoklipptgräs.Försökattalltid setillattensidaavklipparenärfrifrånoklipptgräs, vilketmedförattluftkansugasiniklipparen.

Klippaengräsmattaförförsta gången

Klippgräsetnågotlängreännormaltsåattinte klipparenskalperarojämnmark.Denklipphöjdsom använtstidigareärvanligtvisdenbästa.Vidklippning avgrässomärlängreän15,24cmkandubehöva klippatvågångerförattfåettacceptabeltklippresultat.

Klippaentredjedelavgrässtrået

Bästärattbaraklippaavcirkaentredjedelav grässtrået.Meränsårekommenderasbaraomgräset ärglestelleromdetärsentpåhöstendågräsetväxer saktare.

Klippahögtgräs

Klippmedenhögreklipphöjdsinställningänvanligt omgräsettillåtsväxahögreännormaltelleromdetär väldigtfuktigt.Klippsedanpånyttmeddennormala, lägreinställningen.

Stanna

Omdumåstestannamaskinenunderklippningenkan enklumpmedgräsklippfallanerpågräsmattan.Kör tillettområdesomduredanharklipptmedanknivarna ärinkoppladeförattundvikadetta.

Hållundersidanavklipparenren

Rensabortgräsklippochsmutsfrånundersidanav klippareneftervarjeklippning.Omgräsochsmuts ansamlasinutiklipparenblirklippresultatettillslutinte tillfredsställande.

Underhållakniven

Hållknivenvassunderklippsäsongeneftersomen vassknivklipperrentutanattslitaellerryckaav grässtråna.Omgräsetslitsochrycksavgulnardeti

ändarna,vilketminskartillväxtenochökarriskenför sjukdomar.Kontrolleraknivarnavarjedagförattse tillattdeinteärslöa,slitnaellerskadade.Filaned eventuellahackochslipaknivarnaomsåbehövs. Omenknivärskadadellerslitenskadenbytasut omedelbartmotenoriginalknivfrånT oro.

Underhåll

Rekommenderatunderhåll

UnderhållsintervallUnderhållsförfarande

Efterdeförsta8timmarna

Efterdeförsta50timmarna

Varjeanvändningeller

dagligen

Var25:etimme

Var50:etimme

Var100:etimme

Var200:etimme

Var250:etimme

•Bytutmotoroljan.

•Kontrollerahjulmuttrarnasåtdragning.

•Bytuthydraulsystemetslterocholja.

•Kontrollerasäkerhetssystemet.

•Kontrolleraoljenivånimotorn.

•Kontrollerasäkerhetsbältet.

•Kontrolleravältskyddetsrattar.

•Rengörmotorltret.

•Kontrolleraknivarna.

•Rengörklippdäcket.

•Kontrollerahydrauloljenivåniexpansionstanken.

•Smörjklippdäcketsmellandrevsarm.

•Kontrolleragnistsläckaren(omsådannns).

•Kontrolleradäcktrycket.

•Kontrolleraattremmarnainteärslitnaellerspruckna.

•Smörjdäcketslyftsvängarmar.

•Bytutmotoroljan(oftareviddammigaellersmutsigaarbetsförhållanden).

•Kontrolleraochrengörtändstiftetochställinelektrodavståndet.

•Kontrolleraochrengörmotornskylänsarochhöljen.

•Bytutmotoroljeltret.

•Bytuthuvudltret(oftareomdetnnsdammellersandiomgivningen).

•Kontrollerasäkerhetsltret.

Var400:etimme

Var500:etimme

Engångpermånad

Årligen

Årligenellerföreförvaring

•Bytuthydraulsystemetslterocholja.

•Bytutsäkerhetsltret.

•Bytutbränsleltret(oftareviddammigaellersmutsigaarbetsförhållanden).

•Justerahjulsvängarmarnaslager.

•Kontrolleradenelektriskakopplingen.

•Kontrollerabatteriet.

•Smörjdefrämrehjulsvängarmarna(oftareviddammigaellersmutsiga arbetsförhållanden).

•Smörjsvänghjulsnaven.

•Kontrollerahjulmuttrarnasåtdragning.

•Repareralackskador.

•Kontrolleraallaunderhållsprocedurerilistanovanföreförvaring.

Viktigt:Läsimotormanualenförytterligareunderhållsrutiner.

VARFÖRSIKTIG

Omdulämnarnyckelnitändningslåsetkannågonoavsiktligtstartamotornochskadadig ellernågonannanpersonallvarligt.

Tautnyckelnurtändningslåsetinnanduutförnågotunderhåll.

Förberedelserför

Smörjning

underhåll

Lossaklippdäcketskjol

Lossadennedrebultenpåkjolensåattdenfrigörsoch dufåråtkomsttillklippdäcketsovansida(Figur35). Draåtbultenochsätttillbakakjolennärunderhållet ärslutfört.

Figur35

1.Skruv

2.Kjol

Smörjoftarevidextremtdammigaellersandiga förhållanden.

Typavfett:fettnr2pålitium-ellermolybdenbas

1.Kopplaurknivreglaget(kraftuttaget),för rörelsereglagentilldetNEUTRALALÅSLÄGEToch draåtparkeringsbromsen.

2.Stannamotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandulämnar förarplatsen.

3.Torkaavsmörjnipplarnamedentrasa.

Obs:Skrapaborteventuellfärgpå

nippelns/nipplarnasframsida.

4.Anslutenfettsprutapånippelnochsprutainfett inipplarnatillsdetbörjarsipprauturlagren.

5.Torkabortöverödigtfett.

Tillsättalättoljaellerspruta

g027945

påfett

Serviceintervall:Var100:etimme

Tabortskyddsplåten

Lossadetvåfrämrebultarnaochtabortskyddsplåten förattkommaåtklipparensremmarochspindlar (Figur36).Sätttillbakaskyddsplåtenochdraåt bultarnanärunderhålletärslutfört.

Figur36

g017421

Figur37

g027946

1.Skyddsplåt

2.Skruv

Smörjaklipparen

Serviceintervall:Var50:etimme—Smörj

klippdäcketsmellandrevsarm.

Årligen—Smörjdefrämrehjulsvängarmarna (oftareviddammigaellersmutsiga arbetsförhållanden).

1.Kopplaurknivreglaget(kraftuttaget),för rörelsereglagentilldetNEUTRALALÅSLÄGEToch draåtparkeringsbromsen.

2.Stannamotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandulämnar förarplatsen.

3.Smörjarmenpåklippdäcketsmellanremskiva tillsfettsipprarutnedtill(Figur38).

g014942

Figur39

Smörjasvänghjulsnaven

Serviceintervall:Årligen

1.Stängavmotorn,väntatillsallarörliga delarharstannat,tautnyckelnochdraåt parkeringsbromsen.

Figur38

4.Tabortdammkåpanochjusterasvängarmarna.

Obs:Låtdammkåpanvaraavtillssmörjningen

ärklar,seJusterahjulsvängarmarnaslager

(sida44).

5.Tabortsexkantpluggen.

6.Gängainensmörjnippelihålet.

7.Pumpainfettismörjnippelntillsdetträngerut runtdetövrelagret.

8.Tabortsmörjnippelnurhålet.

9.Monterasexkantpluggenochdammkåpan (Figur39).

g017435

g006115

Figur40

1.Skyddstätning

2.Distansmuttermed plattjärn

2.Tabortstyrhjuletfrånhjulgafarna.

3.Tabortskyddstätningarnafrånhjulnavet.

4.Tabortendistansmutterfrånsvänghjuletsaxel.

Obs:Gänglåsningslimharappliceratsföratt

fästadistansmuttrarnapåaxeln.

5.Tabortaxeln(meddenandradistansmuttern fortfarandepåplats)frånhjulet.

6.Bändlosstätningarnaochkontrolleraomlagren ärslitnaellerskadade.Bytutdemvidbehov.

7.Fylllagrenmeduniversalfett.

8.Sättiettlagerochennytätningihjulet.

Obs:Bytuttätningarna.

9.Ombådadistansmuttrarnahartagitsbort (ellerramlatav)frånaxelnapplicerardu gänglåsningslimpåendistansmutterochgängar pådenpåaxelnmedplattjärnenvändautåt.

Obs:Gängaintepådistansmutternhela

vägentillaxelnsslut.Lämnaca3mmfrån distansmutternsytterkanttillaxelnsändeinuti muttern.

10.Förindenmonterademutternochaxelnihjulet påsidanmeddennyatätningenochdetnya lagret.

11.Lägghjuletmeddenöppnasidanvänduppåt, ochfyllområdetinutihjuletruntaxelnmed universalfett.

Motorunderhåll

VARNING

Vidkontaktmedhetaytorkanpersonskador uppstå.

Hållhänder,fötter,ansikte,klädersamtandra kroppsdelarpåavståndfrånljuddämparen ochandrahetaytor.

12.Förindetandralagretochettnyttskyddihjulet.

13.Strykpågänglåsningslimpådenandra distansmutternochgängapådenpåaxelnmed plattjärnenvändautåt.

14.Draåtmutterntill8–9N·m,lossapådenochdra därefteråtdenigentill2–3Nm.

Obs:Kontrolleraattaxelnintestickerutur

någonavmuttrarna.

15.Sättskyddstätningarnaöverhjulnavetoch monterahjuletihjulgaffeln.

16.Monterastyrhjuletsbultochdraåtmutternhelt.

Viktigt:Kontrolleralagerjusteringenoftaså

attinteskyddetochlagretskadas.Snurrapå styrhjuletsdäck.Däcketskaintesnurrafritt meränetttilltvåvarvochintehellerhanågot spelisidled.Omhjuletsnurrarfrittändrardu distansmutternsåtdragningsmomenttillsdet taremotnågot.Appliceraytterligareettlager gänglåsningslim.

Servaluftrenaren

Serviceintervall:Var250:etimme—Bytuthuvudltret

(oftareomdetnnsdammeller

sandiomgivningen). Var250:etimme—Kontrollerasäkerhetsltret. Var500:etimme—Bytutsäkerhetsltret.

Obs:Kontrolleraltrenoftareomarbetsförhållandena

ärmycketdammigaellersandiga.

Demonteraltren

1.Kopplaurknivreglaget(kraftuttaget),för rörelsereglagentilldetNEUTRALALÅSLÄGEToch draåtparkeringsbromsen.

2.Stannamotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandulämnar förarplatsen.

3.Lossaspärrhakarnapåluftrenarenochdraav luftrenarkåpanfrånluftrenarhuset(Figur41).

Figur41

1.Luftrenarhus

2.Huvudlter5.Säkerhetslter

3.Spärrhake

4.Rengörluftrenarkåpaninvändigtmedtryckluft.

5.Draförsiktigtuthuvudltreturluftrenarhuset (Figur41).

g001883

4.Luftrenarkåpa

Obs:Undvikattknackaltretmotsidanpå

luftrenarhuset.

Vevhusetskapacitet:Medlterbyte,2,1liter;utan lterbyte,1,8liter

6.Demonteraendastsäkerhetsltretdåduharför avsiktattbytautdet.

Viktigt:Försökinteattrengöra

säkerhetsltret.Omsäkerhetsltretär smutsigtärhuvudltretskadat.Bytutbåda ltren.

7.Kontrolleraomhuvudltretärskadatgenomatt tittailtretochlysamedenkraftiglampapå ltretsutsida.

Obs:Håliltretsynsdåsomljusapunkter.

Kastaltretomdetärskadat.

Servahuvudltret

•Bytuthuvudltretomdetärsmutsigt,böjteller

skadat.

•Rengörintehuvudltret.

Servasäkerhetsltret

Rengöraldrigsäkerhetsltretutanbytutdet.

Viktigt:Försökinteattrengörasäkerhetsltret.

Omsäkerhetsltretärsmutsigtärhuvudltret skadat.Bytutbådaltren.

Monteraltren

Viktigt:Köralltidmotornmedbådeluftlteroch

skyddmonteradeförattundvikamotorskador.

1.Kontrollerasåattinteltrenharskadatsunder transporteninnandumonterarnyalter.

Obs:Användinteettskadatlter.

2.Omdubyterutsäkerhetsltretskaduförsiktigt skjutaindetilterhuset(Figur41).

3.Skjutförsiktigtinhuvudltretöversäkerhetsltret (Figur41).

Obs:Kontrolleraatthuvudltretsitterordentligt

genomatttryckapådessyttrekantnärdu monterardet.

Viktigt:Tryckintemittpåltretdärdetär

mjukt.

4.Sätttillbakaluftrenarkåpanmedsidanmed markeringenupvänduppåt,ochsäkra spärrhaken(Figur41).

Viskositet:Setabellennedan.

g004216

Figur42

Obs:Ommultigradeoljor(5W-20,10W-30och

10W-40)användsökaroljeförbrukningen.Kontrollera oljenivånoftareomduanvänderdessaoljor.

Kontrolleraoljenivånimotorn

Serviceintervall:Varjeanvändningellerdagligen

Obs:Kontrolleraoljenivånnärmotornärkall.

VARNING

Vidkontaktmedhetaytorkanpersonskador uppstå.

Hållhänder,fötter,ansikte,ochandra kroppsdelarsamtkläderpåavståndfrån ljuddämparenochandravarmaytor.

Viktigt:Fyllintepåförmycketoljaivevhuset

eftersomdetkanskadamotorn.Körintemotorn omoljenivånliggerunderlågnivåmärketeftersom dettakanskadamotorn.

1.Kopplaurknivreglaget(kraftuttaget),för rörelsereglagentilldetNEUTRALALÅSLÄGEToch draåtparkeringsbromsen.

2.Stannamotorn,taurnyckelnochväntatills allarörligadelarharstannatinnandulämnar förarplatsen(Figur43).

Servamotoroljan

Oljetyp:Renadolja(APIserviceSF,SG,SH,SJeller

SL)

3.Kopplaurknivreglaget(kraftuttaget),för rörelsereglagentilldetNEUTRALALÅSLÄGEToch draåtparkeringsbromsen.

4.Stannamotorn,taurnyckelnochväntatills allarörligadelarharstannatinnandustigerur förarsätet(Figur44).

g008804

Figur43

Bytautmotoroljan

Serviceintervall:Efterdeförsta8timmarna

Var100:etimme(oftareviddammigaeller smutsigaarbetsförhållanden).

Obs:Lämnainspilloljanpåenåtervinningsstation.

1.Startamotornochlåtdengåifemminuter.

Obs:Dåvärmsoljanuppsåattdenlättare

rinnerut.

2.Parkeramaskinensåattdenbakredelenstår någotlägreändenfrämresåatttankentöms helt.

g027659

g027734

Figur44

5.Hälllångsamtca80%avdenangivnaoljani påfyllningsröretochtillsättlångsamtytterligare oljatillsdennårmarkeringenFull(Figur45).

Figur45

6.Startamotornochkörtillettplantområde.

7.Kontrolleraoljenivånigen.

Bytautmotoroljeltret

g008804

g027660

Serviceintervall:Var200:etimme

Obs:Bytmotoroljeltretoftarevidmycketdammiga

ellersandigaarbetsförhållanden.

1.Tömmotornpåolja;seBytautmotoroljan(sida

36).

2.Bytutmotoroljeltret(Figur46).

Figur46

Obs:Kontrolleraattoljelterpackningenligger

motmotornochvridsedanoljeltretytterligare trekvartsvarv.

3.Fyllvevhusetmednyoljaavrätttyp,seByta

utmotoroljan(sida36).

Servatändstiftet

Serviceintervall:Var100:etimme

Setillattluftgapetmellanmitt-ochsidoelektroderna ärrättinnantändstiftetmonteras.Använden tändstiftsnyckelviddemonteringochmonteringochett bladmåttförkontrollochjusteringavmellanrummet. Monteravidbehovnyatändstift.

Typavtändstift:NGK

BPR4ESellermotsvarande

g027477

Luftgap:0,75mm

Taborttändstiftet

1.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

2.Kopplaurknivreglaget(kraftuttaget),för rörelsereglagentilldetNEUTRALALÅSLÄGEToch draåtparkeringsbromsen.

3.T aborttändstiften(Figur47).

g027735

g015124

Figur49

Kontrolleragnistsläckaren

Förmodellermedgnistsläckare

Figur47

Kontrolleratändstiftet

Viktigt:Rengörintetändstiftet/-stiften.Bytalltid

uttändstiftetomdetharensvartbeläggning, slitnaelektroder,enoljelmellersprickor.

Omisolatornärljustbrunellergråfungerarmotorn korrekt.Ensvartbeläggningpåisolatornbetyder vanligenattluftrenarenärsmutsig.

Ställingapettill0,76mm.

Figur48

g027478

Serviceintervall:Var50:etimme

VARNING

Varmakomponenteriavgassystemetkan antändabensinångorävenomdustängerav motorn.Varmapartiklarsomblåsesutmedan motornärigångkanantändabrännbara material.Enbrandkanledatillskadorpå personelleregendom.

Detmåstennasengnistsläckaremonterad innandufyllerpåbränsleellerkörmotorn.

1.Stängavmotorn,väntatillsallarörliga delarharstannatochtaurnyckeln.Draåt parkeringsbromsen.

2.Väntatillsljuddämparenharsvalnat.

3.Bytutsläckarenomduupptäckersprickori skärmenellersvetspunkterna.

4.Omskärmenharblivitigensatttardubort släckarenochskakardensåattlösapartiklar

g027479

ramlarbort.Rengörävenskärmenmeden stålborste(blötläggvidbehovilösningsmedel). Monterasläckarenpåavgasutloppet.

Monteratändstiftet

Draåttändstiftet/-stiftentill22Nm.

Underhålla bränslesystemet

ursprungligenvarmonterade.Påsåsättundviker duattbränsleslangarnakommerikontaktmed komponentersomkanorsakaskadorpådem.

Bytautbränsleltret

Serviceintervall:Var500:etimme/Årligen(beroende

påvilketsominträffarförst) (oftareviddammigaellersmutsiga arbetsförhållanden).

Bränsleltretärplaceratpåmotornsfram-eller baksida.

1.Kopplaurknivreglaget(kraftuttaget),för rörelsereglagentilldetNEUTRALALÅSLÄGEToch draåtparkeringsbromsen.

2.Stannamotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandulämnar förarplatsen.

3.Låtmaskinensvalna.

4.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

5.Stängbränslekranenundersätet(Figur50).

Servabränsletanken

Försökinteatttömmabränsletanken.Låten auktoriseradåterförsäljaretömmabränsletanken ochservaeventuellaandrakomponenteri bränslesystemet.

Figur50

1.Bränslelter

2.Slangklämma

6.Klämihopändarnapåslangklämmornaoch skjutbortdemfrånltret(Figur50).

7.T abortltretfrånbränsleslangarna.

8.Monteraettnyttlterochförtillbaka slangklämmornatättintillltretigen(Figur50).

9.Öppnabränslekranen.

3.Bränslekran

Viktigt:Monterabränsleslangarnaochfästdem

medspännbandiplastpåsammasättsomde

g008963

Underhållaelsystemet

4.Draavdenrödaanslutningsskonfrånbatteriets pluspol(+)ochtabortbatterietspluskabel(röd) (Figur51).

Utföraservicepåbatteriet

Serviceintervall:Engångpermånad

FARA

Batterielektrolytinnehållersvavelsyra, ettdödligtgiftsomorsakarallvarliga brännskador.

Drickinteelektrolytenochundvikkontakt medhud,ögonochkläder.Använd skyddsglasögonförattskyddaögonenoch gummihandskarförattskyddahänderna.

Demonteringavbatteri

VARNING

Batteripolernaellerverktygavmetall kankortslutasmotmaskinkomponenteri metallochorsakagnistor.Gnistorkanfå batterigasernaattexplodera,vilketkanleda tillpersonskador.

5.T abortvingmutternsomhållerfast batteriklämman(Figur51).

6.T abortklämman(Figur51).

7.T autbatteriet(Figur51).

g027728

Figur51

•Vidavlägsnandeellerinstallation avbatterietfårduintelåta batterianslutningarnakommaikontakt mednågraavmaskinensmetalldelar.

•Låtintemetallverktygkortslutasmellan batterianslutningarnaochmaskinens metalldelar.

VARNING

Felaktigdragningavbatterikablarnakan skadamaskinenochkablarnasamtorsaka gnistor.Gnistorkanfåbatterigasernaatt explodera,vilketkanledatillpersonskador.

•Lossaalltidbatterietsminuskabel(svart) innandulossarpluskabeln(röd).

•Anslutalltidpluskabeln(röd)innandu ansluterminuskabeln(svart).

1.Kopplaurknivreglaget(kraftuttaget),för rörelsereglagentilldetNEUTRALALÅSLÄGEToch draåtparkeringsbromsen.

Monterabatteriet

1.Sättibatterietilådanmedanslutningspolerna mothydraultanken(Figur51).

2.Anslutbatterietspluskabel(röd)tillbatteriets pluspol(+).

3.Anslutbatterietsminuskabel(svart)och jordkabeltillbatterietsminuspol(–).

4.Fästkablarnamedtvåskruvar,tvåbrickoroch tvålåsmuttrar(Figur51).

5.Träpådenrödaanslutningsskonpåbatteriets pluspol(+).

6.Monteraklämmanochfästdenmedvingmuttern (Figur51).

2.Stannamotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandulämnar förarplatsen.

3.Lossabatterietsminuskabel(svart)från batterietsminuspol(–)(Figur51).

Laddabatteriet

Servasäkringarna

VARNING

Närbatterietladdasbildasexplosivagaser.

Rökaldrignärabatterietochhålldetborta frångnistorochlågor.

Viktigt:Hållalltidbatterietfulladdat,(specikvikt

1,265).Dettaärsärskiltviktigtförattbatterietinte skaskadasnärtemperaturenunderstiger0°C.

1.Laddabatterieti10–15minutermed25–30A eller30minutermed10A.

2.Närbatterietärfulladdatskaladdarenkopplas bortfråneluttagetförst,ochsedanska laddningskablarnalossasfrånbatteripolerna (Figur52).

3.Sättibatterietimaskinenochanslut batterikablarna.SeMonterabatteriet(sida40).

Obs:Körintemaskinenmedbortkopplat

batteri,eftersomdettakanorsakaelektriska skador.

Elsystemetskyddasavsäkringar.Detkräveringet underhåll,menomensäkringgårbörduundersöka omdetharuppståttfunktionsfelellerkortslutningi komponentenellerkretsen.

Säkringarnasitterpådenhögrakonsolenbredvid sätet(Figur53).

1.Omdubehöverbytautensäkringdrarduiden förattlossaden.

2.Sättiennysäkring(Figur53).

1.Batterietspluspol

2.Batterietsminuspol

Figur52

g017436

Figur53

1.Valfritttillbehör–15A

2.Laddning–25A5.Konsol

3.Kraftuttag–10A

g000960

3.Röd(+)laddningskabel

4.Svart(–)laddningskabel

4.Huvud–25A

Underhålladrivsystemet

Kontrollerasäkerhetsbältet

Serviceintervall:Varjeanvändningellerdagligen

Seöversäkerhetsbältetförattseomdetärsliteteller trasigtochförattkontrolleraattenhetenochspännet fungerarsomdeska.Bytutsäkerhetsbältetomdet ärskadat.

Kontrolleravältskyddets rattar

Serviceintervall:Varjeanvändningellerdagligen

VARNING

Såhärundvikerduattvälta,vilketkan innebärapersonskadorochlivsfara:Håll störtbågeniheltupprättochlåstlägeoch användsäkerhetsbältet.

Kontrolleraattsätetsitterfastordentligtpå maskinen.

Kontrolleraattbådemonteringsdelarnaochrattarna ärigottbruksskick.Setillattrattarnaärheltåtdragna ochattvältskyddetäruppfällt.Störtbågensövrering kanbehövaskjutasframåtellerdrasbakåtförattbåda rattarnaskabliheltåtdragna(Figur54).

1.Vältskyddetsrattar(låst

läge)

2.Drautvältskyddetsratt

ochvridden90graderför attändrastörtbågensläge.

g008943

Figur54

3.Störtbågeniuppfälltläge

4.Störtbågeninedfälltläge

Justeraspårningen

Kontrolleradäcktrycket

1.Kopplaurknivreglagebrytaren(kraftuttaget).

2.Körtillettöppetochplantområdeochför rörelsereglagentilldetNEUTRALALÅSLÄGET.

3.FörgasreglagethalvvägsmellanSNABBToch

LÅNGSAMTläge.

4.Förbådarörelsereglagenframåttillsdenår stoppeniT-skåran.

5.Kontrolleraåtvilkethållmaskinengår.

6.Omdengåråthögerlossardupåskruvarna ochyttardenvänstrastopplattanbakåtiden vänstraT-skårantillsmaskinengårrakt(Figur

55).

7.Omdengåråtvänsterlossardupåskruvarna ochyttardenhögrastopplattanbakåtiden högraT-skårantillsmaskinengårrakt(Figur55).

8.Draåtstopplattan(Figur55).

Serviceintervall:Var50:etimme/Engångpermånad

(beroendepåvilketsominträffar först)

Lufttrycketibådefram-ochbakdäckenskavara 0,9bar.Ojämntlufttryckidäckenkanorsakaojämn klippning.Mättrycketnärdäckenärkallaförattfåen såexaktavläsningsommöjligt.

g001055

Figur56

Kontrollerahjulmuttrarna

Serviceintervall:Efterdeförsta8timmarna

Årligen

Kontrollerahjulmuttrarnaochdraåtdemtill 122–136Nm.

g010153

Figur55

Härvisasvänsterrörelsereglage

1.Reglage

2.Skruv

3.Stopplatta

Justerahjulsvängarmarnas

Justeradenelektriska

lager

Serviceintervall:Var500:etimme/Årligen(beroende

påvilketsominträffarförst)

1.Kopplaurknivreglaget(kraftuttaget),för rörelsereglagentilldetNEUTRALALÅSLÄGEToch draåtparkeringsbromsen.

2.Stannamotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandulämnar förarplatsen.

3.T aavdammkåpanfrånhjuletochdraåt låsmuttern(Figur57).

4.Draåtlåsmutterntillsfjäderbrickornaärplana ochsläppsedanefter¼varvförattfårätt förbelastningpålagren(Figur57).

Viktigt:Kontrolleraattfjäderbrickornahar

monteratskorrektenligtFigur57.

5.Monteradammkåpan(Figur57).

kopplingen

Serviceintervall:Var500:etimme—Kontrolleraden

elektriskakopplingen.

Kopplingenkanställasinsåattdenfungeraroch bromsarsomdenska.

1.Förinettbladmåttpå0,38–0,53mmgenomett avinspektionshålenpåsidanavenheten.

Obs:Setillattbladmåttetförsinmellan

beslagetochrotornsfriktionsytor.

Obs:Avståndetmåstevaraminst0,38mmoch

högst0,53mm.

2.Omavståndetbehöverjusterasställerduin 0,38mmförallatrejusteringspositionerna.

3.Draåtlåsmuttrarnatillsdukännerettmotstånd ibladmåttet,menändåkanröradetinom luftgapetutanproblem(Figur58).

4.Upprepaprocedurenföråterståendeskåror.

5.Kontrolleraallaskårorigenochgörsmå justeringarmedbladmåttetmellanrotornoch beslagetmedmycketlitenkontaktmellandem.

g009482

Figur58

1.Justeringsmutter

g001297

Figur57

1.Fjäderbrickor

2.Låsmutter

3.Dammkåpa

2.Skåra

3.Bladmått

Underhållakylsystemet

Rengöramotorltret

Serviceintervall:Varjeanvändningellerdagligen

Tabortallaresteravgräs,smutsellerannatskräp frånmotorltretinnanduanvändermaskinen.Detta bidrartillattskapatillräckligkylningochkorrekt motorhastighetsamtminskarriskernaföröverhettning ochmekaniskaskadorpåmotorn(Figur59).

Rengöramotornskylänsar ochhöljen

Serviceintervall:Var100:etimme/Årligen(beroende

påvilketsominträffarförst)

1.Kopplaurknivreglagebrytaren(kraftuttaget)och draåtparkeringsbromsen.

2.Stannamotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandulämnar förarplatsen.

3.T abortluftintagsgallret,startsnöretoch äkthuset(Figur59).

g004218

Figur59

1.Motorskydd4.Fläkthus

2.Luftintagsgallerförmotorn5.Skruv

3.Skruv

4.T abortskräpochgräsfrånmotordelarna.

5.Monteraluftintagsgallret,startsnöretoch äkthuset(Figur59).

Underhållaremmarna

Kontrolleraremmarna

Serviceintervall:Var50:etimme

Bytutremmenomdenärsliten.Gnisslandeljudnär remmenroterar,slirandeknivarvidgräsklippning, fransigaremkanter,brännmärkenochsprickorär teckenpåenslitenklipparrem.

Bytautklipparremmen

1.Kopplaurknivreglaget(kraftuttaget),för rörelsereglagentilldetNEUTRALALÅSLÄGEToch draåtparkeringsbromsen.

2.Stannamotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandulämnar förarplatsen.

3.Sänknedklipparentillenklipphöjdpå76mm.

4.T abortremkåporna(Figur60).

g017627

Figur61

Figur60

5.Användenspärrhakeidetfyrkantigahåleti mellandrevsarmenförattyttaspänningenfrån mellanremskivfjädern(Figur61).

6.T abortremmenfrånklippdäcksskivorna.

7.T abortremstyrningenpådenfjäderbelastade mellandrevsarmen(Figur61).

8.T abortremmen.

9.Monteraennyremruntklipparremsskivornaoch kopplingsskivanundermotorn(Figur61).

1.Kopplingsskiva

2.Klipparrem6.Mellanremskivans

3.Fjäderbelastad

g027729

mellanremskiva

4.Spärrhake

5.Fyrkantigthål förspärrhakeni mellandrevsarmen

smörjnippel

7.Remstyrning

10.Monteraremstyrningenpåmellandrevsarmen (Figur61).

11.Användspärrhakenidetfyrkantigahåletföratt monteramellanremskivfjädern(Figur61).

Obs:Setillattfjäderändarnasitteri

förankringsspåren.

12.Sätttillbakaremkåporna(Figur62).

Figur62

Bytauthydraulpumpens drivrem

1.Kopplaurknivreglagebrytaren(kraftuttaget)och draåtparkeringsbromsen.

2.Stannamotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandulämnar förarplatsen.

3.T abortklipparremmen.SeBytaut

klipparremmen(sida46).

8.Monteradennyaremmenruntmotorremskivan ochdetvådrivskivorna.

g027730

g017437

Figur64

1.Mellanremskiva4.Pumpdrivrem

2.Mellanremskivans

fjäderhållare

3.Motorremskiva6.Hydraulpumpensvänstra

5.Hydraulpumpenshögra remskiva

remskiva

9.Monterakopplingsspärren(Figur63).

10.Monteraklipparremmen.SeBytaut

klipparremmen(sida46).

4.Höjuppmaskinenochstöttauppdenmed domkrafter(Figur64).

5.T abortkopplingsspärren(Figur63).

Figur63

1.Kopplingsspärr

6.Demonteramellanremskivfjädernfrånstolpen (Figur64).

7.T abortdenbentligaremmenfrån hydraulenhetensdrivskivorochmotorremskivan.

g017494

Underhållastyrsystemet

Justerareglagetsläge

Detnnstvåhöjdlägenförrörelsereglagen:högtoch lågt.Tabortskruvarnaomduvilljusterahöjden.

1.Kopplaurknivreglaget(kraftuttaget),för rörelsereglagentilldetNEUTRALALÅSLÄGEToch draåtparkeringsbromsen.

2.Stannamotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandulämnar förarplatsen.

3.Lossaskruvarnaochänsmuttrarnasomär monteradeireglagen(Figur65).

4.Riktainreglagenifrämre-bakrelägegenom attföraihopdemiNEUTRALLÄGET,skjutadem tillsdeärinriktadeochsedandraåtskruvarna (Figur66).

g009195

Figur66

5.SeJusterasvängtappenförrörelsereglagens

neutrallås(sida50)omreglagensändarslår

motvarandra.

Figur65

1.Skruv

2.Handtag4.Mutter

Justerarörelsereglagelänken

Pumpstyrlänkarnasitterpåbådasidorom bränsletankenundersätet.Vridpumplänkenmeden 1/2-tumsnyckelförattnjusterainställningarnaså attmaskineninterörsigineutralläget.Eventuella

g009040

3.Reglage

justeringarskaendastgörasförneutralläget.

VARNING

Motornmåstevaraigångochdrivhjulen snurraförattrörelsereglagenskakunna justeras.Kontaktmedrörligadelareller varmaytorkanledatillpersonskador.

Hållngrar,händerochkläderbortafrån roterandedelarochvarmaytor.

1.Tryckpådäcklyftpedalen,tabort klipphöjdssprintenochsänkneddäcket tillmarkeninnandustartarmotorn.

2.Höjuppmaskinensbakdelochstöttamed domkrafter(ellerliknandestöd)såattmaskinen ärprecissåhögtövermarkenattdrivhjulenkan snurrafritt.

3.Flyttasätettillpositionenlängstbaksåattde främremuttrarnasyns.

4.Lossadefrämremuttrarna.

Obs:Dubehöverintetabortmuttrarna.

5.Flyttasätettillpositionenlängstframsåattde bakremuttrarnasyns.

6.Lossadebakremuttrarna.

Obs:Muttrarnabehöverintetasbort.

7.Skjutsätetochsätesplattanframåtsåattde främremuttrarnahamnarinyckelhålen(Figur

67).

g018380

Figur68

1.Kablagekontakt

10.Monteratillfälligtenbygelöveranslutningarnai

kablagekontakten.

Figur67

1.Säte

2.Främremuttrarmed nyckelhål

8.Lossaskruvarnasomhållerfastsätetpå maskinenochskjutdetframåtiskårornaförta bortsätet.

9.Kopplabortkablagekontaktenfrånsätesbrytaren undersätet(Figur68).

g018378

11.Startamotorn,kördenmedfullgasochsläpp bromsen.

Viktigt:Läggiparkeringsbromsenochför

rörelsereglagenutåtinnandustartarmotorn. Dubehöverintesittaisätetnärbygeln används.

12.Körenheteniminstfemminutermed drivningsspakarnaifullhastighetframåtföratt fåupphydrauloljantilldriftstemperatur.

Obs:Rörelsereglagenmåstevaraineutralläget

närduutföreventuellajusteringar.

13.FörrörelsereglagentillNEUTRALLÄGET.

14.Justerapumpensreglerstavargenomatt lossadetvåkontramuttrarnaochvrida justeringsmutternilämpligriktningtillshjulen långsamtkryperbakåt(Figur69).

15.FörrörelsereglagentillBACKLÄGET.Tryck försiktigtpåreglagetochlåtfjädrarnaför bakåtindikatorförareglagentillbakatill neutralläget.

Obs:Hjulenskaslutasnurraellerrotera

långsamtbakåt.

16.Draåtdetvåkontramuttrarnamot justeringsmuttern(Figur69).

Figur69

1.Kontramutter2.Justeringsmutter

17.Stängavmaskinen.

18.T abortbygelnfrånkablagetochanslut kontaktentillsätesomkopplaren.

19.Monterasätet.

20.T abortdomkrafterna.

21.Höjuppdäcketochmonteraklipphöjdssprinten.

g008620

Figur70

g017438

1.Draåtlåsmutterntill22,6Nm.Skruvenmåstestickautfrån låsmutternnärdenhardragitsåt.

2.Störstmotstånd(hårdastkänsla)

3.Dämpare

4.Mellanstortmotstånd(mellanhårdkänsla)

5.Minstmotstånd(mjukastkänsla)

Högerrörelsereglagevisas

Justerasvängtappenför

22.Kontrolleraattmaskinenintekryperframåti neutrallägetnärparkeringsbromsenharlossats.

Justerarörelsereglagedämparen

Dukanjusteradenövrefästskruvenpådämparenså attrörelsereglagetfårdetmotståndsomönskas.Se

Figur70förmonteringsalternativ.

rörelsereglagensneutrallås

Dukanjusteraänsmutternsåattdufårönskat motståndförrörelsereglagetnärduyttardet tilldetNEUTRALALÅSLÄGET.SeFigur71för justeringsalternativ.

1.Lossakontramuttern.

2.Draåtellerlossaänsmutterntillönskat motstånd.

Obs:Draåtänsmutternförökatmotstånd. Obs:Lossaänsmutternförminskatmotstånd.

3.Draåtkontramuttern.

1.Flänsmutter2.Kontramutter

g008621

Figur71

Underhålla

Bytahydraulsystemets

hydraulsystemet

Servahydraulsystemet

Hydrauloljetyp:T oro

ellerMobil

115W-50.

HYPR-OIL

Viktigt:Använddenspeciceradeoljan.Andra

vätskorkanskadahydraulsystemet.

Kontrollerahydrauloljenivån

Serviceintervall:Var25:etimme

1.Låthydrauloljansvalna.Kontrolleraoljenivån näroljanärkall.

2.Kontrolleraexpansionstankenochfyllvidbehov påmedT oro linjenFULLCOLD.

HYPR-OIL

™

500hydraulolja

™

500-hydrauloljatill

lterocholja

Bytoljanochltretsamtidigt.Användinteoljanigen. Luftasystemetnärduharmonteratdetnyaltretoch fylltpåolja.

Upprepaluftningentillsoljenivånnårochstannarvid nivånFULLCOLDitankenefterluftning.Omduinte

utfördennaprocedurkandetledatillskadorpå växellådedrivsystemetsomintekanåtgärdas.

Taborthydraulsystemetslter

1.Stängavmotorn,väntatillsallarörligadelarhar stannat,låtmotornsvalna,tautnyckelnochdra åtparkeringsbromsen.

2.Lokaliseraltretochskyddenpåbägge växellådedrivningssystemen(Figur73).

3.T abortdetreskruvarnasomhållerfast lterskyddetochskyddet(Figur73).

g017452

g017444

Figur73

Högersidavisas

g017451

Figur72

1.Expansionstank

2.FULLCOLD-linjen

1.Växellådedrivning

2.Oljelter5.Avluftarplugg

3.Filterskydd

4.Görförsiktigtrentområdetruntltren.

4.Skruvar

Viktigt:Låtintesmutskommaini

hydraulsystemeteftersomdetkanorsaka föroreningar.

5.Sättettuppsamlingskärlunderltretföratt samlauppdenoljasomtappasurnärltretoch avluftarpluggarnatasbort.

6.Lokaliseraochtabortavluftarpluggenpåvarje transmission.

7.Skruvalossltret,tabortdetochtappautoljan urdrivsystemet.

8.Upprepaprocedurenförbäggeltren.

Monterahydraulsystemetslter

Serviceintervall:Efterdeförsta50timmarna

Var400:etimme

1.Strykpåetttuntlageroljapåytanpåalla ltergummitätningar.

2.Vridltretmedurstillsgummitätningengåremot lteradapternochdrasedanåtltretytterligare trefjärdedelsvarvtillettheltvarv.

3.Görsammasakmeddetandraltret.

4.Monteralterskyddenöverallaltersomdutog borttidigare.

5.Använddetreskruvarnaförattfästa lterskydden.

6.Kontrolleraattavluftarpluggarnahartagitsbort innandutillsätterolja.

7.Hällsaktadenangivnaoljaniexpansionstanken tillsdetkommerutoljaurettav avluftarplugghålen.

8.Slutahällaochsättiavluftarpluggen.

9.Draåttändstiftettillettmomentpå20Nm.

10.Fortsättatthällaoljagenomexpansionstanken tillsoljakommerutfråndetåterstående avluftarplugghåletidenandratransmissionen.

11.Slutahällaochsättiavluftarpluggen.

12.Draåttändstiftettillettmomentpå20Nm.

13.Fortsättattfyllapåoljaiexpansionstankentills dennårupptilllinjenFULLCOLD(full,kall)på expansionstanken.

14.GåvidaretillLuftahydraulsystemet(sida52).

Viktigt:Omduinteutförprocedurensom

beskrivsiLuftahydraulsystemetnärduhar bytthydraullteroch-oljakandetledatill skadorpåväxellådedrivsystemetsominte kanåtgärdas.

g027477

Figur74

Luftahydraulsystemet

1.Höjuppmaskinensbakdelochstöttamed domkrafter(ellerliknandestöd)såattmaskinen ärprecissåhögtövermarkenattdrivhjulenkan snurrafritt.

Figur75

1.Domkraftpunkter

2.Startamotorn,yttagasreglagetframåttill halvgaslägetochlossaparkeringsbromsen.

g017625

A.Förförbikopplingsreglagentillläget

förpåskjutningavmaskinen.Ha överströmningsventilernaöppna,låtmotorn gåochförsaktarörelsereglagenbåde framåtochbakåt(femellersexgånger).

Klippdäcksunderhåll

Balanseraklippdäcket

B.Förförbikopplingsreglagentilllägetför

körningavmaskinen.

C.Haöverströmningsventilenstängd,låt

motorngåochförsaktariktningsreglaget bådeframåtochbakåt(femtillsexgånger).

D.Stängavmotornochkontrollera

expansionstankensoljenivå.Fyllpå angivenoljatillsdennårupptilllinjenFULL COLD(full,kall)påexpansionstanken.

3.Upprepasteg2tillssystemethartömtsheltpå luft.

Obs:Närljudetfrånväxellådanärnormalt

ochmaskinengårjämntframåtochbakåtmed normalhastighetharväxellådantömtspåluft.

4.Kontrolleraoljenivåniexpansionstankenensista gång.Fyllvidbehovpåangivenoljatillsdennår upptilllinjenFULLCOLDpåexpansionstanken.

Ställainmaskinen

Obs:Setillattklippdäcketärivåginnanduanpassar

klipphöjden.

1.Ställklipparenpåettplantunderlag.

2.Kopplaurknivreglaget(kraftuttaget),för rörelsereglagentilldetNEUTRALALÅSLÄGEToch draåtparkeringsbromsen.

3.Stannamotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandulämnar förarplatsen.

4.Kontrolleradrivhjulensdäcktryck.

Obs:Rekommenderatdäcktryckär0,9bar.

5.Ställinklippdäckettillenklipphöjdpå76mm.

Nivelleradäcket

1.Ställklipparenpåettplantunderlag.

2.Stängavmotorn,väntatillsallarörliga delarharstannat,tautnyckelnochdraåt parkeringsbromsen.

3.Kontrolleradäcktrycketidrivhjulen.

Obs:Rekommenderatdäcktryckär0,9bar.

4.Placeratransportlåsetispärrpositionen.

5.Skjutdäcklyftpedalenhelavägenframåtsåatt däcketlåsesitransportläget14cm(Figur76).

Figur76

1.Däcklyftpedal

2.Klipphöjdssprint

3.Transportlås

g017419

6.Förinhöjdjusteringssprinteniklipphöjdsläget på7,6cm.

7.Frigörtransportlåsetochlåtdäcketsänkasned tillklipphöjden.

8.Höjutkastaren.

9.Mätfråndenplanaytantilldenfrämre knivspetsenpådäcketsbådasidor(positionA) enligtFigur77.

Obs:Avståndetskavara7,6cm.

Figur77

g017441

Figur78

1.Whizlock-mutter3.Kontramutter

g009196

2.Justeringsskruv

4.Ok

1.7,6cmvidAärkorrekt.

2.8,3cmvidBärkorrekt.4.MätvidpunkternaAochB

3.Mäthärfrånknivensspets tilldenhårdaytan.

påbådasidor.

10.Lossavidbehovwhizlock-mutternpåsidanav oketochkontramutternlängstupp(Figur78).

11.Finjusterajusteringsskruvengenomattvrida densåatthöjdenblir7,6cm.

Obs:Vridjusteringsskruvenmedursförattöka

klipphöjdenochmotursförattminskaden.

Obs:Dukananvändaenkelpunktsjusteringför

ytterligarenjusteringomdetintegårattjustera såatträttklipphöjduppnåsmedlänkarnapådet främredäcket.

12.Lossadetvåskruvarnalängstned påklipphöjdsplattanförattjustera enkelpunktssystemet(Figur79).

g017442

Figur79

1.Skruvarlängstnerpåklipphöjdsplattan

13.Omdäcketärförlågtdrarduåt enkelpunktjusteringsskruvengenomatt vridadenmedurs.Omdäcketärförhögtlossar dupåenkelpunktjusteringsskruvengenomatt vridadenmoturs(Figur80).

Obs:Lossaellerdraåtenkelpunktjuste-

ringsskruventillräckligtförattkunnaytta fästskruvarnaförklipphöjdsplattanminsten

tredjedelavdenlängdsomdekanyttasisina spår.Dettakommerattgevissmöjlighetatt justeraallafyradäcklänkarnauppåtochnedåt.

Figur80

1.Enkelpunktjusteringsskruv

VARNING

Enslitenellerskadadknivkangåsönder ochenbitavknivenkanslungasutmotdig ellernågonkringstående,vilketkaninnebära livsfaraellerledatillallvarligapersonskador.

•Kontrolleraomknivarnaärslitnaeller skadademedjämnamellanrum.

•Bytutslitnaochskadadeknivar.

Görföljandeinnandukontrollerar ellerservarknivarna

1.Parkeramaskinenpåettplantunderlag,koppla urknivreglagebrytaren(kraftuttaget)ochdraåt parkeringsbromsen.

g017036

2.Vridstartnyckelntilldetavstängdaläget.Ta urnyckelnochkopplaborttändkablarnafrån tändstiften.

14.Draåtdetvåskruvarnasomsitterlängstnerpå klipphöjdsplattan(Figur79).

Obs:Fördeestaförhållandenkandujustera

denbakreknivspetsen4mmhögreändess framkant.

15.Draåtdetvåskruvarnatill37–45Nm.

16.Mätfråndenplanaytantilldenbakre knivspetsenpådäcketsbådasidor(positionB) enligtFigur77.

Obs:Avståndetskavara8,3cm.

17.Finjusterajusteringsskruvengenomattvrida densåatthöjdenblir8,3cm(Figur78).

Obs:Vridjustermutternmedursförattöka

klipphöjdenochmotursförattminskaden.

18.Mätsåattallafyrasidorharrätthöjd.

19.Draåtallamuttrarpådäcketslyftarm.

20.Sänknedutkastaren.

Kontrolleraknivarna

Serviceintervall:Varjeanvändningellerdagligen

1.Kontrolleraeggarna(Figur81).

2.T abortknivarnaochslipademomeggarnaär slöaellerharfåtthack.SeDemonteraknivarna

(sida56)ochSlipaknivarna(sida56).

3.Kontrolleraknivarna,specielltdenböjdadelen.

4.Monteraomedelbartennyknivomduupptäcker sprickor,slitageellerspårbildningidettaområde (Figur81).

g006530

Figur81

Servaknivarna

Förbästaklippresultatskaknivarnahållasvassa.Ha extraknivartillhandsförattlättkunnaslipaochbyta utdem.

1.Egg

2.Böjddel

3.Slitage/spårbildning

4.Spricka

Kontrolleraomknivarnaärböjda

1.Kopplaurknivreglaget(kraftuttaget),för rörelsereglagentilldetNEUTRALALÅSLÄGEToch draåtparkeringsbromsen.

2.Stannamotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandulämnar förarplatsen.

3.Roteraknivarnatillsändarnavetterframåtoch bakåt(Figur82).

4.MätfrånenplanytatillknivenseggvidpunktA påknivarna(Figur82).

g004536

Figur83

Figur82

1.Mäthär,frånkniventillen

hårdyta

2.PunktA

5.Roteraknivarnasmotsattaändarframåt.

6.Mätfrånettjämntunderlagtillknivarnaseggvid sammalägesomisteg4.

Obs:Skillnadenmellanmåttenisteg4och5

fårinteöverstiga3mm.

Obs:Omdettamåttöverstiger3mmärkniven

böjdochmåstebytasut.

VARNING

Enknivsomärböjdellerskadad kanbrytasavochorsakaallvarlig personskadorellerdödsfall.

•Bytalltidutenböjdellerskadadkniv motennykniv.

•Filaintepåenknivseggelleryta,och skapaintevassaspårpådem.

Demonteraknivarna

Bytutknivarsomträffarettföremål,ärobalanserade, ellerombladetärböjt.AnvändalltidT oros originalknivarförattförsäkrabästamöjligaprestanda ochävenfortsättningsvishållamaskinensäker.Om duanvänderersättningsknivarfrånandratillverkare kandetresulteraiattmaskineninteuppfyllergällande säkerhetsstandarder.

1.Hållknivändenmedentrasaellerentjockt vadderadhandske.

2.Avlägsnaknivskruven,denböjdabrickanoch knivenfrånspindelaxeln(Figur83).

g000975

1.Knivenssegeldel3.Böjdbricka

2.Kniv4.Knivskruv

Slipaknivarna

1.Slipaeggarnaibådaändarnaavknivenmeden l(Figur84).

Obs:Behållursprungsvinkeln. Obs:Knivenbibehållerbalansenomduslipar

bortlikamycketfrånbådaknivseggarna.

g000276

Figur84

1.Slipamedursprungligvinkel

2.Kontrolleraknivensbalansmeden knivbalanserare(Figur85).

Obs:Omknivenstannarkvarietthorisontellt

lägeärdenibalansochkananvändas.

g000277

Figur85

1.Kniv2.Balanserare

3.Omkniveninteärbalanseradkandulabortlite metallfrånknivenssegeldel(Figur83).

4.Upprepaprocedurentillsknivenärbalanserad.

Monteraknivarna

1.Monteraknivenpåspindelaxeln(Figur86).

Viktigt:Knivensböjdadelmåstealltid

pekauppåtmotklipparensinsidaföratt klippningenskablikorrekt.

2.Monterafjäderskivanochknivskruven(Figur

86).

Obs:Monterafjäderskivanskonmotskruvens

huvud.

3.Draåtknivskruventill115–150Nm.

6.Vriddäcketsmellanskivamedursochtabort klipparremmen(Figur87).

Figur86

1.Knivenssegeldel3.Fjäderskiva

2.Kniv4.Knivskruv

Demonteraklippdäcket

Låsdefjäderbelastadedäckarmarnainnanduservar ellertarbortklippdäcket.

1.Stängavmotorn,väntatillsallarörliga delarharstannatochtautnyckeln.Draåt parkeringsbromsen.

2.T aborthöjdjusteringssprintenochsänkned däckettillmarken.

g017627

Figur87

1.Kopplingsskiva

2.Klipparrem

3.Fjäderbelastad mellanremskiva

g004536

4.Spärrhake

5.Fyrkantigthål förspärrhakeni mellandrevsarmen

6.Fettsprutaförremskiva

7.Remstyrning

7.T abortochsparaansatsbultochmutterfrån däcketsbakreochfrämrelyfttillbehörpå maskinensbådasidor(Figur88).

3.Förinhöjdjusteringssprinteniklipphöjdsläget på7,6cm.

4.T abortremkåporna.

5.Lyftuppfotplattanochförinenspärrhakeidet fyrkantigahåletidäcketsmellandrev(Figur87).

Figur89

g015594

Figur88

1.Tabortansatsskruvenochmutternhär.

2.Tabortansatsskruvenochmutternhär.

8.Förutdäcketpåmaskinenshögrasida.

Bytautgräsriktaren

VARNING

Omutkastaröppningeninteärtäcktkan gräsklipparenslungautföremåliriktningmot förarenellerkringståendeochdärmedorsaka allvarligaskador.Detskulleocksåkunna medförakontaktmedknivarna.

Körintegräsklipparenutantäckplåt,mullplåt, gräsutkastareellergräsuppsamlare.

1.Skruv

2.Distansbricka

3.Låsmutter

4.Fjäder

g017417

5.Fjädermonterad

6.Gräsriktare

7.FjädernsJ-formadeände

3.Sättdistansbrickanochfjädernpågräsriktaren.

4.PlacerafjädernsenaJ-formadeändebakom

däckkanten.

Obs:Kontrolleraattdenenaavfjäderns

J-formadeändarsitterbakomdäckkanteninnan

dumonterarskruvenenligtFigur89.

5.Monteraskruvenochmuttern.

6.Placerafjäderns1Jkrokformadeänderunt

gräsriktaren(Figur89).

Viktigt:Gräsriktarenmåstekunnarotera.

Lyftuppriktarentilldetheltöppnalägetoch kontrolleraattdenroterarnedhelt.

1.T abortlåsmuttern,skruven,fjädernoch distansbrickansomhållerfastgräsriktarenpå tappfästena(Figur89).

2.Demonteradenskadadeellerslitnagräsriktaren (Figur89).

Rengöring

Förvaring

Rengöraunderklipparen

Serviceintervall:Varjeanvändningellerdagligen

1.Kopplaurknivreglaget(kraftuttaget),för rörelsereglagentilldetNEUTRALALÅSLÄGEToch draåtparkeringsbromsen.

2.Stannamotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandulämnar förarplatsen.

3.LyftuppklipparentillTRANSPORTLÄGET.

Avfallshantering

Motorolja,batterier,hydrauloljaochkylarvätska förorenarmiljön.Kasseradessaprodukterienlighet medgällandestatligaochlokalaföreskrifter.

Rengöringochförvaring

1.Kopplaurknivreglagebrytaren(kraftuttaget),dra åtparkeringsbromsenochvridtändningsnyckeln tilldetavstängdaläget.T aurnyckeln.

2.Avlägsnagräsklipp,smutsochsmörjafrån maskinensutvändigadelar.Varsärskiltnoga medmotornochhydraulsystemet.Rensa bortsmutsochskräpfrånutsidanavmotorns kylänsarochäkthus.

Viktigt:Tvättamaskinenmedett

miltrengöringsmedelochvatten. Högtryckstvättaintemaskinen.Undvikatt användaalltförmycketvatten,särskiltnära kontrollpanelen,motorn,hydraulpumparna ochmotorerna.

3.Kontrollerabromsen.

4.Servaluftrenaren,seServaluftrenaren(sida

34).

5.Smörjmaskinen;seSmörjning(sida32).

6.Bytoljanivevhuset;seBytautmotoroljan(sida

36).

7.Kontrolleralufttrycketidäcken,seKontrollera

däcktrycket(sida43).

8.Bythydraulltren,seBytahydraulsystemets

lterocholja(sida51).

9.Laddabatteriet,seLaddabatteriet(sida41).

10.Skrapaborteventuellaansamlingaravgräs ochsmutsfrånklipparensundersida,ochtvätta sedanklipparenmedenträdgårdsslang.

Obs:Körmaskinenmedknivreglagebrytaren

(kraftuttaget)inkoppladochmotornpåhög tomgångunder2till5minutereftertvätt.

11.Kontrolleraknivarnasskick,seServaknivarna

(sida55).

12.Förberedmaskinenförförvaringomdenskastå oanvändiöver30dagar.Förberedmaskinenför förvaringpåföljandesätt:

A.Tillsättenoljebaseradstabiliserare/konditio-

neraretillbränsletitanken.Följtillverkarens blandningsanvisningar.Användinteen alkoholbaseradstabiliserare(etanoleller metanol).

Obs:Enstabiliserare/konditionerare

fungerareffektivastnärdenblandasmed färsktbränsleochalltidanvänds.

B.Körmotornsåattdetstabiliseradebränslet

fördelasibränslesystemet(5minuter).

C.Stannamotorn,låtdensvalnaochtöm

bränsletanken,seServabränsletanken

(sida39).

D.Startamotornigenochkördentillsden

stannar.

E.Kasserabränsletpålämpligtsätt.Återvinn

enligtlokalaföreskrifter.

Viktigt:Förvaraintestabiliserat/kondi-

tioneratbränsleimerän90dagar.

13.Kontrolleraochdraåtallabultar,muttraroch skruvar.Repareraellerbytutskadadedelar.

14.Målailackskadorochbarametallytor.Färg nnsattköpahosdinnärmasteauktoriserade återförsäljare.

15.Förvaramaskineniettrentochtorrtgarageeller lagerutrymme.

16.T autnyckelnurtändningslåsetochförvaraden utomräckhållförbarnellerandraobehöriga användare.

17.Täckövermaskinenförattskyddadenochhålla denren.

Felsökning

Problem

Startmotornstartarinte.

Motornstartarinte,ärtrögstartadeller stannarefterenstund.

Möjligaorsaker

1.Knivreglagebrytaren(PTO)är inkopplad.

2.Parkeringsbromsenärinteåtdragen.2.Draåtparkeringsbromsen.

3.RörelsereglagenärinteidetNEUTRALA

LÅSLÄGET.

4.Förarensitterintener.

5.Batterietärurladdat.5.Laddabatteriet.

6.Deelektriskaanslutningarnahar korroderatellerlossnat.

7.Ensäkringhargått.

8.Reläetellerbrytarenärutsliteneller skadad.

1.Bränsletankenärtom.1.Fyllbränsletanken.

2.Bränslekranenärstängd.

3.Oljenivånivevhusetärlåg.3.Fyllpåoljaivevhuset.

4.Gasreglagetärinteikorrektläge.

5.Detnnssmutsibränsleltret.5.Bytutbränsleltret.

6.Detnnssmuts,vattenellergammalt bränsleibränslesystemet.

7.Luftrenarenärsmutsig.7.Rengörellerbytutluftrenarinsatsen.

8.Sätesbrytarenfungerarintesomden ska.

9.Elanslutningarnaärkorroderade,lösa ellerdefekta.

10.Reläetellerbrytarenärutsliteneller skadad.

11.Tändstiftetärsmutsigtellerharfelaktigt avstånd.

12.Tändkabelnärinteanslutentill tändstiftet.

1.Förknivreglaget(PTO)tilldet urkoppladeläget.

3.Kontrolleraattrörelsereglagenäridet

NEUTRALALÅSLÄGET.

4.Sittpåsätet.

6.Kontrolleraattdeelektriska anslutningarnahargodkontakt.

7.Bytutsäkringen.

8.Kontaktaenauktoriserad återförsäljare.

2.Öppnabränslekranen.

4.Setillattgasreglagetstårimittläget mellandetlångsammaochdetsnabba läget.

6.Kontaktaenauktoriserad återförsäljare.

8.Kontrollerasätesbrytarindikatorn.Byt vidbehovutsätet.

9.Kontrolleraattdeelektriska anslutningarnahargodkontakt. Rengörkabelanslutningarnanoggrant medrengöringsmedelförelkontakter, smörjmedicke-ledandefettochanslut demigen.

10.Kontaktaenauktoriserad återförsäljare.

11.Justeraellerbytuttändstiftet.

12.Kontrolleratändkabelnsanslutningtill tändstiftet.

Åtgärd

Motorntapparkraft.

Motornöverhettas.

reglagenriktadeframåt).

1.Motornbelastasförhårt.

2.Luftrenarenärsmutsig.2.Rengörluftrenarinsatsen.

3.Oljenivånivevhusetärlåg.3.Fyllpåoljaivevhuset.

4.Kylänsarnaochluftkanalernaöver motornärigensatta.

5.Ventilationshåletitanklocketär igensatt.

Detnnssmutsibränsleltret.

7.Detnnssmuts,vattenellergammalt bränsleibränslesystemet.

1.Motornbelastasförhårt.

2.Oljenivånivevhusetärlåg.2.Fyllpåoljaivevhuset.

Kylänsarnaochluftkanalernaöver motornärigensatta.

1.Spårningenmåstejusteras.1.Justeraspårningen. Klipparendraråtvänsterellerhöger(med

2.Drivhjulenharfeldäcktryck.

1.Sänkhastigheten.

4.T abortblockeringenfrånkylänsarna ochluftkanalerna.

5.Rengörellerbytuttanklocket.

Bytutbränsleltret.

7.Kontaktaenauktoriserad återförsäljare.

1.Sänkhastigheten.

Tabortblockeringenfrånkylänsarna

3. ochluftkanalerna.

2.Justeradrivhjulensdäcktryck.

Problem

Möjligaorsaker

Åtgärd

Maskinendriverinte.

Maskinenvibrerarpåettonormaltsätt.

Maskinengerenojämnklipphöjd.

1.Överströmningsventilernaärintehelt stängda.

2.Pumpremmenärsliten,löseller skadad.

3.Pumpremmenliggerinterunten remskiva.

4.Mellanremskivansfjäderärtrasigeller saknas.

5.Hydrauloljenivånärlågellersåäroljan förhet.

1.Kniven/knivarnaärböjd(a)eller obalanserad(e).

2.Knivensfästbultärlös.

3.Motornsfästskruvarärlösa.

4.Detnnsenlösmotorremskiva, mellanremskivaellerknivremskiva.

5.Motorremskivanärskadad.5.Kontaktaenauktoriserad

6.Enknivspindelärböjd.6.Kontaktaenauktoriserad

7.Motorfästetärlöstellerslitet.

1.Kniven/knivarnaärinteskarp/skarpa.1.Slipakniven/knivarna.

2.Kniven/knivarnaärböjd(a).2.Monterany(a)kniv(ar).

3.Klippdäcketärintebalanserat.3.Balanseraklippdäcketslutningisidled

4.Klipparensundersidaärsmutsig.4.Rengörklipparensundersida.

5.Däcktrycketärfelaktigt.

6.Enknivspindelärböjd.6.Kontaktaenauktoriserad

1.Draåtöverströmningsventilerna.

2.Bytutremmen.

3.Bytutremmen.

4.Bytutfjädern.

5.Tillsätthydrauloljaitankarnaellerlåt oljansvalna.

1.Monterany(a)kniv(ar).

2.Draåtknivensfästskruv.

3.Draåtmotornsfästskruvar.

4.Draåtaktuellremskiva.

återförsäljare.

7.Kontaktaenauktoriserad återförsäljare.

ochdenfrämre-bakrelutningen.

5.Justeradäcktrycket.

återförsäljare.

Knivarnaroterarinte.

Kopplingenkopplarintein.

1.Klipparremmenärsliten,löseller skadad.

2.Klipparremmenliggerinterunt remskivan.

3.Pumpdrivremmenärsliten,löseller trasig.

4.Mellanremskivansfjäderärtrasigeller saknas.

1.Ensäkringhargått.

2.Lågmatarspänningvidkopplingen.2.Kontrolleraspolensmotstånd,

3.Spolenärskadad.

4.Otillräckligströmtillförsel.

Förstorluftspaltmellanrotorn/ankaret.

1.Monteraennyklipparrem.

2.Monteraklippardäcketsremskiva ochkontrolleraattmellanremskivan, mellandrevsarmenochfjädernbenner sigirättlägeochfungerarsomdeska.

3.Kontrolleraremmensspänningeller monteraennyrem.

4.Bytutfjädern.

1.Bytutsäkringen.Kontrolleraspolens motstånd,batterietsladdning, laddsystemetochkabelanslutningarna ochbytutkomponenternavidbehov.

batterietsladdning,laddsystemetoch kabelanslutningarnaochbytutdelarna vidbehov .

3.Bytutkopplingen.

4.Repareraellerbytutkopplingensanslutningskabelellerelektriskasystem. Rengöranslutningskontakterna.

5.T abortmellanläggetellerbytut kopplingen.

Scheman

Elschema(Rev.A)

g018479

Anteckningar:

Listaöverinternationellaåterförsäljare

Återförsäljare:

AgrolancKft AsianAmericanIndustrial(AAI) B-RayCorporation BrisaGoodsLLC CascoSalesCompany CeresS.A.CostaRica CSSCTurfEquipment(pvt)Ltd.SriLanka CyrilJohnston&Co. CyrilJohnston&Co. FatDragonKina8861080841322 FemcoS.A.Guatemala FIVEMANSNew-TechCo.,Ltd ForGarderOU G.Y.K.CompanyLtd. GeomechanikiofAthensGrekland GolfinternationalTurizm HakoGroundandGardenSverige HakoGroundandGarden HayterLimited(U.K.)Storbritannien HydroturfInt.CoDubai

HydroturfEgyptLLC IrrimacPortugal351212388260T oroEuropeNVBelgien3214562960 IrrigationProductsInt'lPvtLtd.Indien00914424494387ValtechMarocko212537663636 JeanHeybroekb.v.Nederländerna31306394611VictusEmakPolen48618238369

Land:

Ungern3627539640 Hongkong85224977804 Korea82325512076 Mexiko12104952417 PuertoRico7877888383

Nordirland442890813121 Irland442890813121ParklandProductsLtd.NyaZeeland6433493760

Kina86-10-63816136 Estland3723846060

Japan81726325861Riversa

Turkiet902163365993

Norge4722907760

Förenade Arabemiraten Egypten2025194308ToroAustraliaAustralien61395807355

Telefonnummer:

5062391138 94112746100

5024423277

30109350054

4635100000

441279723444 97143479479T-MarktLogisticsLtd.Ungern3626525500

Återförsäljare:

MaquiverS.A.Colombia MaruyamaMfg.Co.Inc. Mountelda.s. Mountelda.s.Slovakien MunditolS.A. NormaGarden OslingerTurfEquipmentSA OyHakoGroundandGardenAb

Perfetto PratoverdeSRL. Prochaska&Cie RTCohen2004Ltd.

LelyTurfcare Lely(U.K.)LimitedStorbritannien SolvertS.A.S. SpyrosStavrinidesLimitedCypern SurgeSystemsIndiaLimited

Land:

Japan81332522285 Tjeckien420255704220

Argentina541148219999 Ryssland74954116120 Ecuador59342396970 Finland35898700733

Polen48618208416 Italien390499128128

Österrike Israel97298617979 Spanien Danmark4566109200

Frankrike33130817700

Indien911292299901

Telefonnummer:

5712364079

420255704220

4312785100

34952837500

441480226800

35722434131

Europeisktsekretessmeddelande

DeuppgiftersomTororegistrerar ToroWarrantyCompany(T oro)respekterardinintegritet.Förattkunnabehandladinagarantianspråkochkontaktadigihändelseavattenproduktmåste återkallasbervidigattuppgevissapersonuppgifter,antingendirektellerviadinlokalaToro-återförsäljare.

TorosgarantisystemkörspåservrarsomnnsiUSAdärsekretesslagarnakanskeintegersammaskyddsomidittland.

GENOMATTUPPGEDINAPERSONUPPGIFTERFÖROSSSAMTYCKERDUTILLATTDEBEHANDLASSÅSOMBESKRIVSIDETHÄR SEKRETESSMEDDELANDET.

SåhäranvänderToroinformationen Torokananvändadinapersonuppgifterförattbehandlagarantianspråkochförattkontaktadigihändelseavattenproduktåterkallas.T orokan vidarebefordrauppgifternatillsinadotterbolag,återförsäljareellerandraaffärspartnerisambandmednågonavdessaaktiviteter.Visäljerintedina personuppgiftertillnågotannatföretag.Viförbehållerossrättenattvidarebefordrapersonuppgifterisyfteattefterlevatillämpligalagarochuppfylla förfrågningarfrånvederbörligamyndigheter,administrerasystempårättsättellerförvåregenellerandraanvändaressäkerhet.

Såhärsparasdinapersonuppgifter Visparardinapersonuppgiftersålängevibehöverdemfördesyftendeursprungligenregistreradesför,avandralegitimaskäl(t.ex.förattfölja föreskrifter)ellersålängesomkrävsenligttillämpliglag.

Torosengagemangförattskyddadinapersonuppgifter Vividtarskäligaförsiktighetsåtgärderförattskyddadinapersonuppgifter .Vividtarocksååtgärderförattbibehållapersonuppgifternasaktuellastatusså attdeärkorrekta.

Åtkomsttillochkorrigeringavpersonuppgifter Omduvillgranskaellerkorrigeradinapersonuppgifterkandukontaktaossviae-postpålegal@toro.com.

KonsumenträttiAustralien

AustraliensiskakunderhittarinformationrörandeaustraliensiskkonsumenträttinutiförpackningenellerhosdenlokalaToro-återförsäljaren.

374-0269RevK

Begränsadgaranti(segarantiperiodernedan)Contractor

Torosgaranti

LCE(Landscape

Equipment)

Felochproduktersomomfattas

TheToroCompanyochdessdotterbolagToroWarrantyCompanygaranterar gemensamt,ochienlighetmedettavtaldememellan,attåtdenursprungligaköparen repareradeToro-produktersomangesnedanommaterial-ellertillverkningsfel förekommer.

Följandetidsperiodergällerfråninköpsdatumet:

Produkter

Klipparepå53cmTvåårsprivatbruk

•Motorer

Klipparepå76cmTvåårsprivatbruk

•Motorer

Mellanstoramanuellamotorgräsklippare

•Motorer

GrandStand

•Motorer KlippareiZMaster

•Motorer

KlippareiZMaster

•Motorer KlippareiZMaster

•Motorer

-klippare

2000-serien

3000-serien

5000-serien

6000-serien

7000-serien

8000-serien

Allagräsklippare

•Batteri90dagar–reservdelarocharbete

•Remmarochdäck90dagar

•Redskap

Med”privatbruk”avsesbrukavproduktenihemmet.Omproduktenanvändspåmeränettställe

räknasdetsomkommersielltbrukochdågällergarantinförkommersielltbruk.

Beroendepåvilketsominträffarförst.

VissamotorersomanvändsiT oro-produkterharengarantifrånmotortillverkaren.

Garantiperiod

Ettårskommersielltbruk Honda–tvåår Kawasaki–treår

Ettårskommersielltbruk

Kawasaki–treår

Tvåår

Kawasaki–treår

Femåreller1200timmar Treår Fyraåreller500timmar Treår Femåreller1200timmar

Treår Femåreller1200timmar

KohlerCommand–tvåår KohlerEFI–treår Femåreller1200timmar Kawasaki–treår Femåreller1200timmar Tvåår Tvååreller1200timmar Tvåår

Ettår–endastreservdelar

Ettår

Anvisningarförgarantiservice

Följanvisningarnanedanomdutrorattdetnnsnågotmaterial-ellertillverkningsfel pådinToro-produkt:

1.KontaktaenauktoriseradToro-återförsäljaresåattdekanutföraservicepå maskinen.Påvårwebbplatswww.Toro.comhittarduåterförsäljaresomnns näradig.Dukanocksåringadetelefonnummersomangesunderobjektnr3för attanvändavårtdygnetruntöppnasystemföratthittaenToro-återförsäljare.

2.T amedproduktenochinköpsbeviset(kvittot)tillåterförsäljaren.Återförsäljaren kommerattundersökaproblemetochbedömaomdetomfattasavgarantin.

3.Omduavnågonanledningärmissnöjdmeddinåterförsäljaresanalysellermed denhjälpdufårärduvälkommenattkontaktaosspå:

ToroWarrantyCompany 811 1LyndaleAvenueSouth Bloomington,MN55420-1196 888-865-5676(kunderiUSA) 888-865-5691(kunderiKanada)

Ägarensansvar

DumåsteunderhållaT oro-produktenenligtdeunderhållsrutinersombeskrivsi bruksanvisningen.Sådantrutinunderhållbekostasavdig,oavsettomdetutförsaven återförsäljareelleravdigsjälv.

Produkterochfelsominteomfattas

Ingenannanuttryckliggarantigesförutomettsärskiltemissionssystemsskyddoch motorgarantiskyddförvissaprodukter.Dennauttryckligagarantiomfattarinteföljande:

•Kostnaderförregelbundetunderhållrörandeserviceochreservdelar,exempelvis

lter,bränsle,smörjmedel,byteavolja,tändstift,luftlter,knivslipningellerslitna blad,inställningavkabel/länkage,bromsochkoppling.

•Komponentersomgårsönderpågrundavnormaltslitage.

•Allaprodukterellerdelarsomharändrats,använtsfelaktigt,försummatseller

sommåstebytasutellerrepareraspågrundavolyckshändelseellerbristpå underhåll.

•Hämtnings-ochleveransavgifter.

•Reparationerellerförsöktillreparationersominteutförsavenauktoriserad

Toro-återförsäljare.

•Reparationersomblirnödvändigatillföljdavunderlåtenhetattföljaanvisningarna

förbränslehantering(sebruksanvisningenförmerinformation).

–Borttagningavföroreningarfrånbränslesystemetomfattasej.

–Användningavgammaltbränsle(äldreänenmånad)ellerbränslesom

innehållermerän10%etanolellermerän15%MTBE.

–Underlåtenhetatttömmabränslesystemetinnanklipparenståroanvänd

längreänenmånad.

Allmännavillkor

Allareparationersomtäcksavdessagarantiermåsteutförasavenauktoriserad Toro-återförsäljaremedreservdelarsomhargodkäntsavT oro.

VarkenTheToroCompanyellerToroWarrantyCompanyäransvariga förindirektaelleroförutseddaskadorellerföljdskadorisambandmed användningenavdeToro-produktersomomfattasavdennagaranti.Detta inkluderarallakostnaderellerutgifterföratttillhandahållaersättningsutrustning ellerserviceunderrimligaperiodermedfunktionsfelelleravsaknadavmöjlighet avanvändaproduktenmedanreparationersomomfattasavgarantinutförs.

Allaindirektagarantierifrågaomsäljbarhet(attproduktenpassarförvanlig användning)ochanvändningslämplighet(attproduktenpassarförettspecikt syfte)ärbegränsadetilldenuttryckligagarantinsvaraktighet.

Ivissastaterärdetintetillåtetattundantaoförutseddaskadorellerföljdskador, ellertidsbegränsaenindirektgarantisvaraktighet,ochidessafallärdetmöjligt attovanståendeundantagochbegränsningarintegäller.

Dennagarantigerdigspecikajuridiskarättigheter,ochdukanävenhaandra rättighetersomvarierarfrånstattillstat.

AndraländeränUSAochKanada

KundersomharköptToro-produkterutanförUSAellerKanadaskakontaktasinT oro-distributör(återförsäljare)förattfågarantipolicynförsittegetlandellersinprovins ellerstat.OmduavnågonanledningärmissnöjdmeddindistributörsserviceellerharsvårtattfågarantiupplysningarkontaktarduToro-importören.Omalltannat misslyckaskandukontaktaosspåT oroWarrantyCompany .

KonsumenträttiAustralien:AustraliensiskakunderhittarinformationrörandeaustraliensiskkonsumenträttinutiförpackningenellerhosdenlokalaT oro-återförsäljaren.

374-0252RevH

Toro 74142TE Operator's Manual [sv]

Specifications and Main Features

Frequently Asked Questions

User Manual

Säkerdriftspraxis

Utbildning

Körning

Förberedelser

Underhållochförvaring

Arbeteisluttningar

Helakroppen

Ljudtryck

Ljudeffekt

Vibrationsnivå

Hand/arm

Fyllapåbränsle

Fyllapåbränsletanken

Kontrolleraoljenivåni motorn

Körainennymaskin

Användavältskyddet (störtbågen)

Säkerhetenfrämst

Draåtparkeringsbromsen

Frigörparkeringsbromsen

Användagasreglaget

Kopplainknivreglagebrytaren (kraftuttaget)

Användachoken

Kopplaurknivreglagebrytaren (kraftuttaget)

Användatändningslåset

Användabränslekranen

Startaochstängaav motorn

Startamotorn

Stängaavmotorn

Säkerhetssystemetsfunktioner

Testasäkerhetssystemet

Köraframåtochbakåt

Användarörelsereglagespakarna

Köraframåt

Körabakåt

Stannamaskinen

Justeraklipphöjden

Användatransportlåset

Justeraklipphöjdssprinten

Justeraantiskalvalsarna

Ställainsätet

Användadrivhjulens utlösningsventiler

Användasidoutkastaren

Transporteramaskinen

Lastamaskinen

KöraupppåZStand

KöraavZStand

Lossaklippdäcketskjol

Tabortskyddsplåten

Smörjaklipparen

Smörjasvänghjulsnaven

Servaluftrenaren

Kontrolleraoljenivånimotorn

Servamotoroljan

Bytautmotoroljan

Servatändstiftet

Taborttändstiftet

Kontrolleragnistsläckaren

Kontrolleratändstiftet

Monteratändstiftet

Servabränsletanken

Utföraservicepåbatteriet

Demonteringavbatteri

Monterabatteriet

Laddabatteriet

Servasäkringarna

Kontrollerasäkerhetsbältet

Kontrolleravältskyddets rattar

Justeraspårningen

Kontrolleradäcktrycket

Kontrollerahjulmuttrarna

Kontrolleraremmarna

Bytautklipparremmen

Bytauthydraulpumpens drivrem

Justerareglagetsläge

Servahydraulsystemet

Kontrollerahydrauloljenivån
