FormNo.3400-958RevB

CortacéspedconconductorZ Master

SerieCommercial2000

concarcasadedescargalateralTURBO FORCE

Nºdemodelo74142TE—Nºdeserie316000001ysuperiores

Registresuproductoenwww.T oro.com. Traduccióndeloriginal(ES)

*3400-958*B

Esteproductocumpletodaslasdirectivaseuropeas aplicables;sideseamásdetalles,consultela DeclaracióndeConformidad(Declarationof Conformity–DOC)decadaproducto.

Estesistemadeencendidoporchispacumplela normacanadienseICES-002.

ADVERTENCIA

Laretiradadepiezasoriginalesdeserie delequipopuedeafectaralagarantía,la tracciónylaseguridaddelamáquina.Elno utilizarpiezasoriginalesToropuedecausar lesionesgravesolamuerte.Loscambios noautorizadosenelmotor,elsistemade combustibleoelsistemadeventilación puedeninfringirlasnormativas.

Sustituyatodaslaspiezas,incluyendopero sinlimitarseaneumáticos,correas,cuchillas ycomponentesdelsistemadecombustible, conpiezasoriginalesToro.

g017416

Figura1

1.Ubicacióndelosnúmerosdemodeloydeserie

Nºdemodelo

Nºdeserie

Introducción

Estecortacéspedconconductordecuchillasrotativas estádiseñadoparaserusadoporusuariosdomésticos oporoperadoresprofesionalescontratados.Está diseñadoprincipalmenteparasegarcésped bienmantenidoenzonasverdesresidencialeso comerciales.Noestádiseñadoparacortarmalezao paraaplicacionesagrícolas.

Leaestemanualdetenidamenteparaaprendera utilizarymantenercorrectamentesuproducto,y paraevitarlesionesydañosalproducto.Ustedes responsabledeutilizarelproductodeformacorrecta ysegura.

PuedeponerseencontactoconTorodirectamente enwww.Toro.comsideseamaterialesdeformación yseguridadoinformaciónsobreaccesorios,para localizarundistribuidoropararegistrarsuproducto.

Cuandonecesiteasistenciatécnica,piezasgenuinas Torooinformaciónadicional,póngaseencontacto conunServicioTécnicoAutorizadooconAsistencia alClientedeToro,ytengaamanolosnúmerosde modeloyseriedesuproducto.Figura1identicala ubicacióndelosnúmerosdemodeloyserieenel producto.Escribalosnúmerosenelespacioprovisto.

Estemanualidenticapeligrospotencialesycontiene mensajesdeseguridadidenticadosporelsímbolo dealertadeseguridad(Figura2),queseñalaun peligroquepuedecausarlesionesgravesolamuerte siustednosiguelasprecaucionesrecomendadas.

g000502

Figura2

1.Símbolodealertadeseguridad

Estemanualutiliza2palabrasmáspararesaltar información.Importantellamalaatenciónsobre informaciónmecánicaespecial,yNotaresalta informacióngeneralquemereceunaatención especial.

Póngaseencontactoconnosotrosenwww.T oro.com.

Reservadostodoslosderechos

ImpresoenEE.UU.

Contenido

Seguridad.................................................................4

Prácticasdeoperaciónsegura...........................4

SeguridadparacortacéspedesTorocon

conductor........................................................6

Presiónsonora...................................................7

Potenciasonora.................................................7

Niveldevibración...............................................7

Indicadordependientes.....................................8

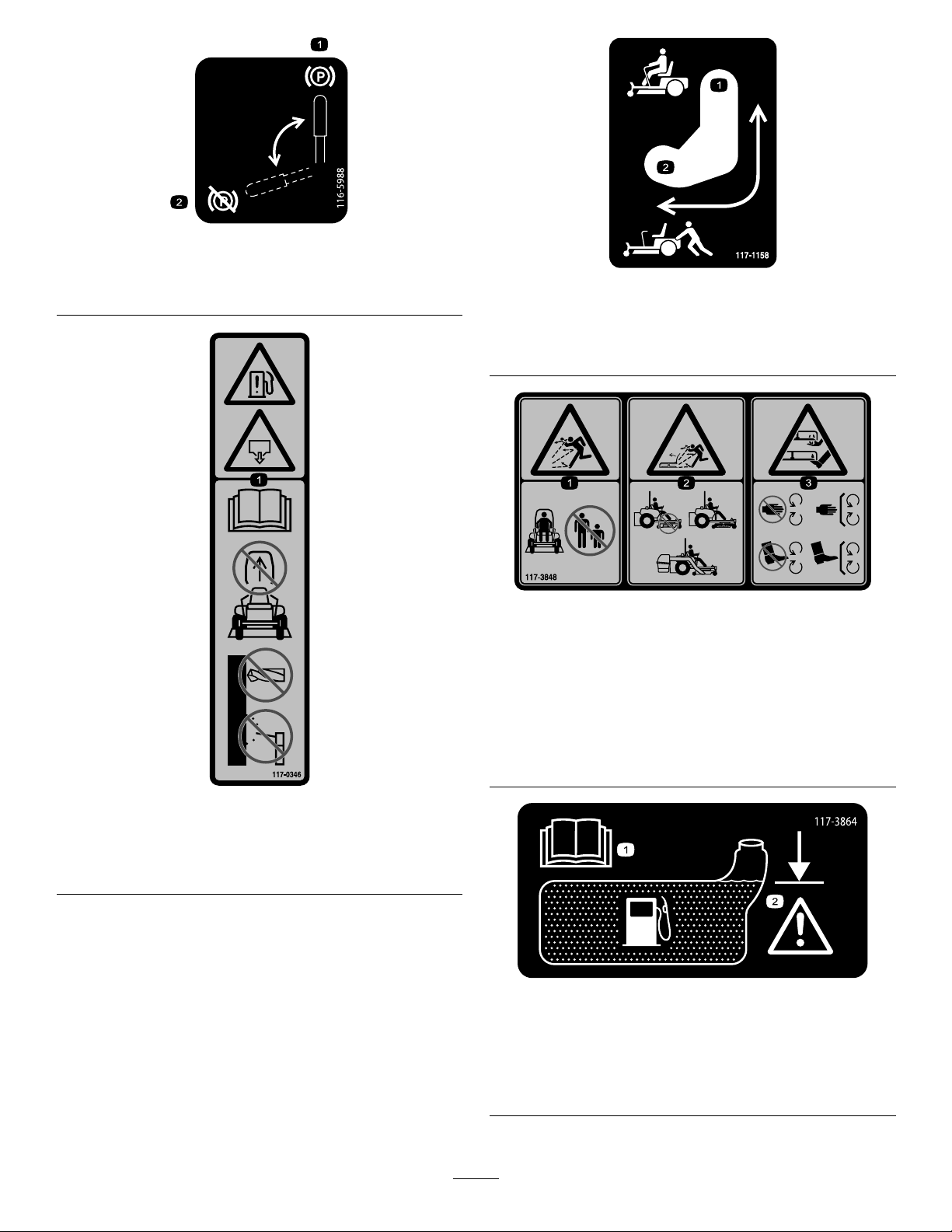

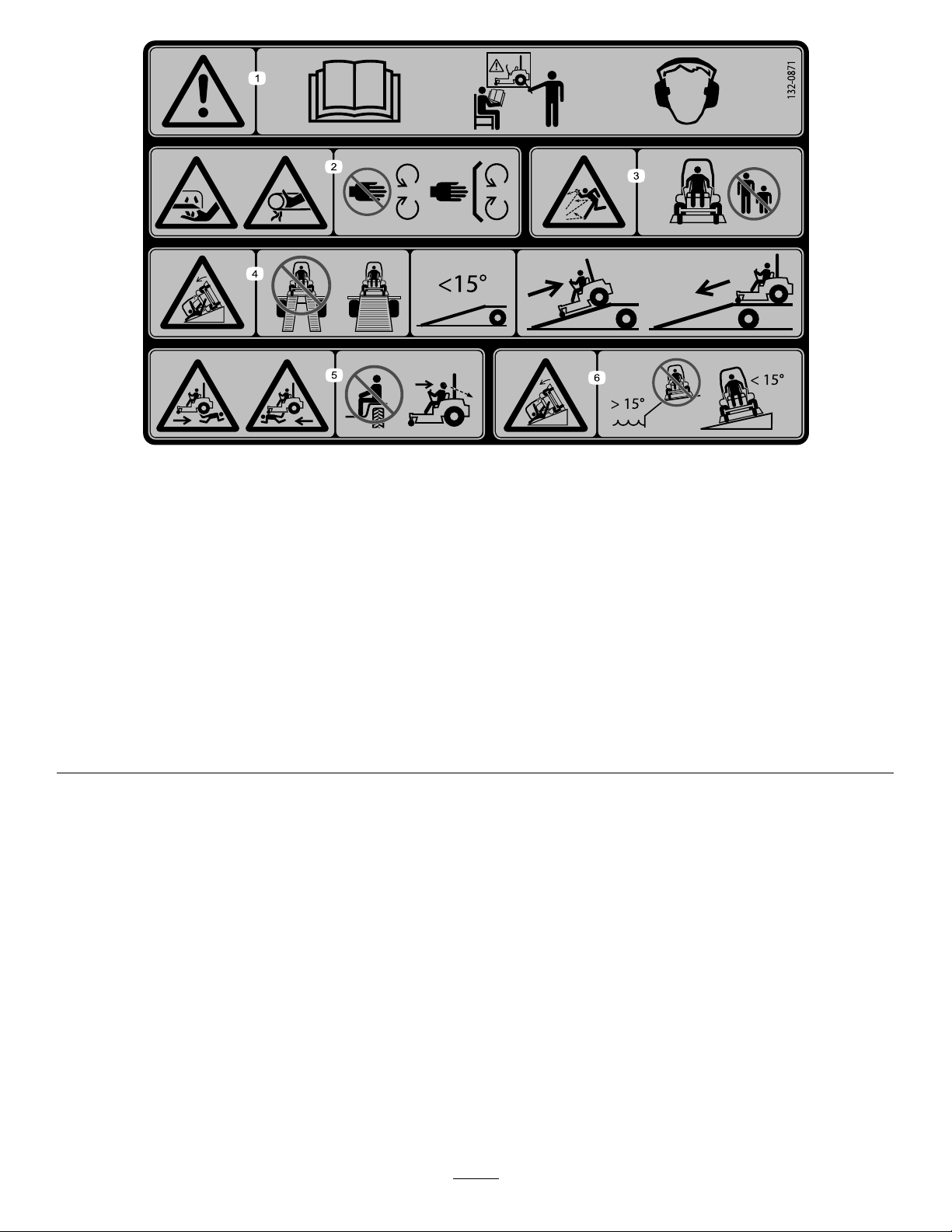

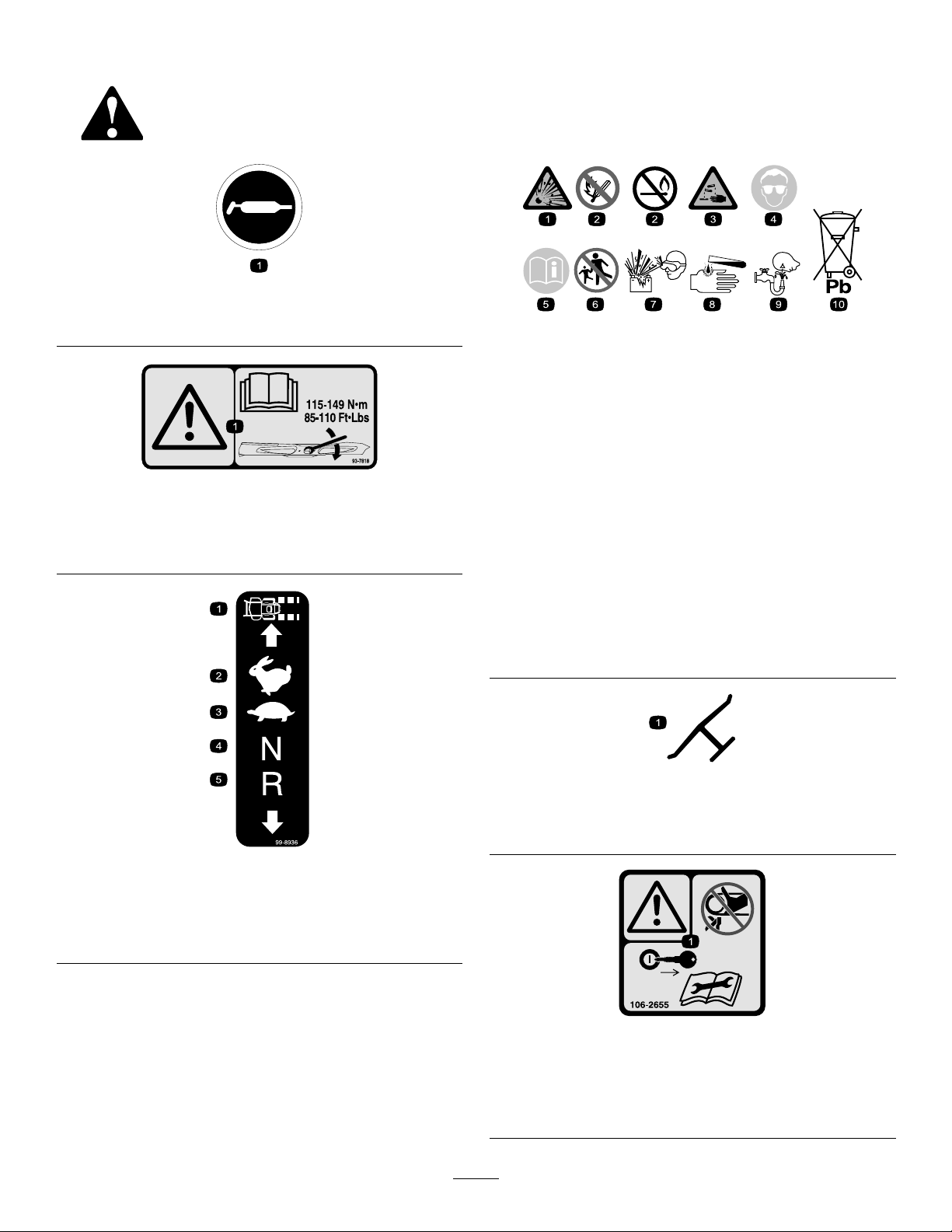

Pegatinasdeseguridadeinstrucciones.............9

Elproducto..............................................................14

Controles.........................................................14

Especicaciones..............................................15

Operación...............................................................15

Cómoañadircombustible.................................15

Comprobacióndelniveldeaceitedel

motor.............................................................17

Rodajedeunamáquinanueva.........................17

Usodelsistemadeprotecciónantivuelco

(ROPS).........................................................17

Primerolaseguridad.........................................18

Operacióndelfrenodeestacionamiento...........19

Usodelmandodecontroldelascuchillas

(TDF)............................................................19

Usodelacelerador...........................................20

Usodelestárter................................................20

UsodelInterruptordeencendido......................20

Usodelaválvuladecierrede

combustible...................................................21

Arranqueyparadadelmotor.............................21

Usodelsistemadeinterruptoresde

seguridad......................................................22

Conducciónhaciaadelanteyhacia

atrás..............................................................23

Paradetenerlamáquina...................................25

Ajustedelaalturadecorte................................25

Ajustedelosrodillosprotectoresdel

césped..........................................................26

Colocacióndelasiento......................................27

Usodelasválvulasdeliberacióndelas

ruedasmotrices............................................27

Usodeladescargalateral................................27

Transportedelamáquina.................................28

Cómocargarlamáquina...................................28

UsodelsoporteZStand

Consejosdeoperación....................................31

Mantenimiento........................................................33

Calendariorecomendadodemanteni-

miento..........................................................33

Procedimientospreviosalmantenimiento...........34

Retiradadelfaldóndelacarcasade

corte..............................................................34

Retiradadelprotectordechapa........................34

Lubricación..........................................................35

Usodelubricaciónenformadeaceiteligero

ospray..........................................................35

Cómoengrasarelcortacésped.........................35

™

.................................29

Lubricacióndeloscubosdelasruedas

giratorias.......................................................36

Mantenimientodelmotor.....................................37

Mantenimientodellimpiadordeaire..................37

Mantenimientodelaceitedemotor...................38

Mantenimientodelabujía.................................40

Inspeccióndelparachispas..............................41

Mantenimientodelsistemadecombusti-

ble................................................................42

Cómocambiarelltrodecombustible...............42

Mantenimientodeldepósitode

combustible...................................................42

Mantenimientodelsistemaeléctrico....................43

Mantenimientodelabatería.............................43

Mantenimientodelosfusibles...........................44

Mantenimientodelsistemadetransmi-

sión..............................................................45

Comprobacióndelcinturónde

seguridad......................................................45

Comprobacióndelospomosdelsistemade

protecciónantivuelco(ROPS).......................45

Ajustedeladirección........................................45

Comprobacióndelapresióndelos

neumáticos...................................................46

Comprobacióndelastuercasdelas

ruedas...........................................................46

Ajustedelcojinetedelpivotedelasruedas

giratorias.......................................................46

Ajustedelembragueeléctrico...........................47

Mantenimientodelsistemaderefrigera-

ción..............................................................48

Limpiezadelarejilladelmotor..........................48

Limpiezadelasaletasderefrigeraciónylas

cubiertasdelmotor........................................48

Mantenimientodelascorreas..............................49

Inspeccióndelascorreas.................................49

Cómocambiarlacorreadelcortacés-

ped................................................................49

Sustitucióndelacorreadetransmisióndela

bombahidráulica...........................................50

Mantenimientodelsistemadecontrol..................51

Ajustedelaposicióndelaspalancasde

control...........................................................51

Ajustedelosacoplamientosdecontrolde

movimiento...................................................51

Ajustedelamortiguadordecontrolde

movimiento...................................................53

Ajustedelpivotedebloqueodepunto

muertodelaspalancasdecontrolde

movimiento...................................................53

Mantenimientodelsistemahidráulico..................54

Mantenimientodelsistemahidráulico...............54

Sustitucióndelltroyelaceitedelsistema

hidráulico......................................................55

Mantenimientodelacarcasadecorte..................57

Nivelacióndelacarcasadecorte......................57

Mantenimientodelascuchillasde

corte..............................................................59

RetirarlaCarcasadelCortacésped..................61

Cambiodeldeectordehierba.........................62

Limpieza..............................................................63

Limpiezadelosbajosdelcortacésped..............63

Eliminaciónderesiduos....................................63

Almacenamiento.....................................................63

Limpiezayalmacenamiento.............................63

Solucióndeproblemas...........................................65

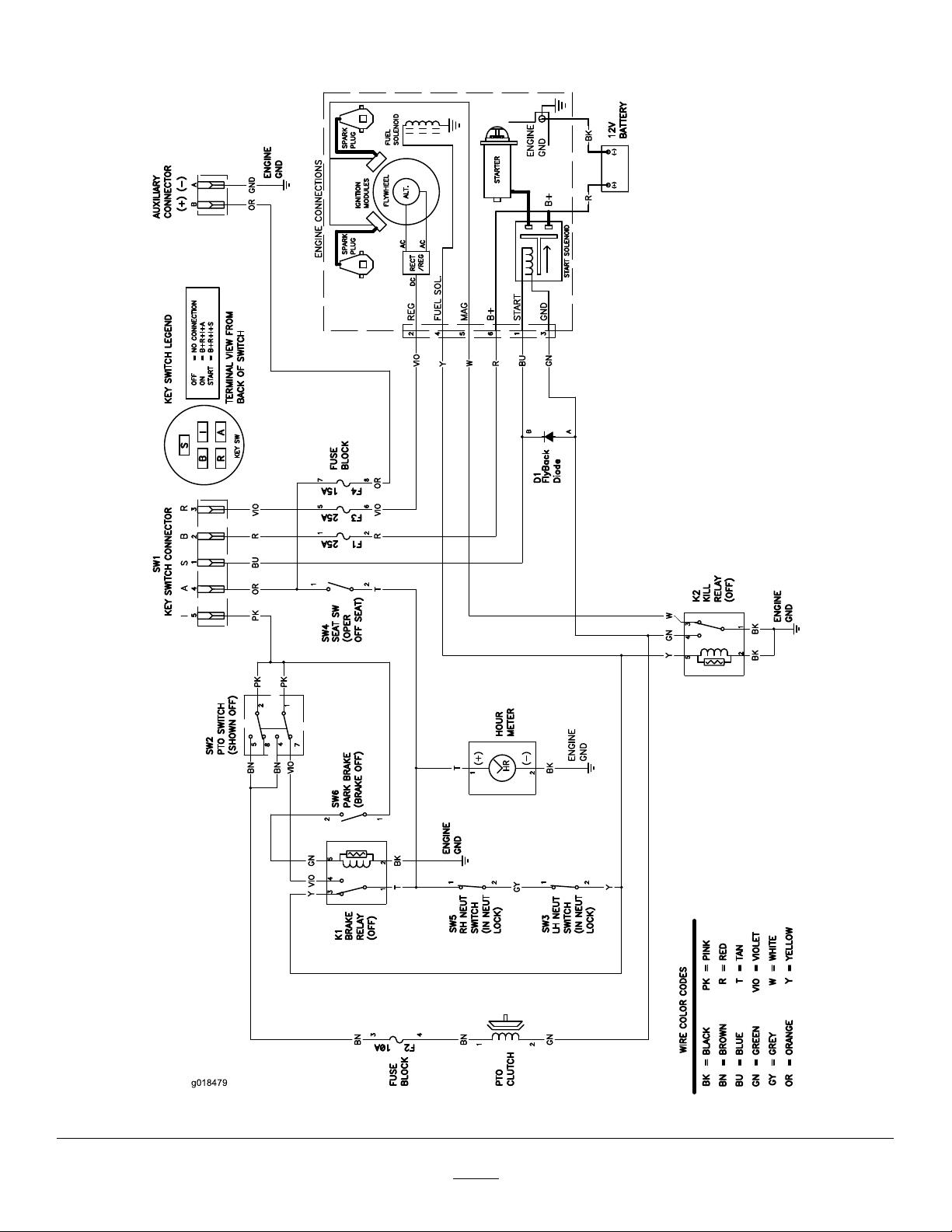

Esquemas...............................................................68

Seguridad

Estamáquinahasidodiseñadaconarregloalo estipuladoenlanormaENISO5395:2013.

Elusoomantenimientoindebidoporpartedel operadoroelpropietariopuedecausarlesiones. Parareducirelriesgodelesiones,cumplaestas instruccionesdeseguridadyprestesiempreatención alsímbolodealertadeseguridad,quesignica Cuidado,AdvertenciaoPeligro-"instrucciónde seguridadpersonal".Elincumplimientodeestas instruccionespuededarlugaralesionescorporales einclusolamuerte.

Prácticasdeoperación segura

Esteproductoescapazdeamputarmanosypies ydelanzarobjetosalaire.Sigasiempretodas lasinstruccionesdeseguridadconelndeevitar lesionescorporalesgraveseinclusolamuerte.

Formación

•Leacuidadosamentelasinstrucciones.

Familiaríceseconloscontrolesyconeluso correctodelequipo.

•Nopermitanuncaqueniñosopersonasno

familiarizadasconestasinstruccionesutilicenel cortacésped.Lanormativalocalpuedeimponer límitessobrelaedaddeloperador.

•Nosieguenuncasihayotraspersonas,

especialmenteniños,oanimales,cerca.

•Tengaencuentaqueeloperadoroelusuarioes

responsabledecualquieraccidenteopeligroque afecteaotraspersonasoasupropiedad.

•Notransportepasajeros.

•Todoslosconductoresdebensolicitaryobtener

instruccionesprácticasporpartedeunprofesional. Dichasinstruccionesdebenenfatizar:

–lanecesidaddeextremarelcuidadoyla

concentracióncuandosetrabajaconmáquinas conconductor;

–elcontroldeunamáquinaconconductorque

sedeslizaporunapendientenosepuede recuperarmedianteelusodelaspalancasde control.Lascausasprincipalesdelapérdida decontrolson:

◊insucienteagarredelasruedas,

especialmentesobrehierbamojada; ◊seconducedemasiadorápido; ◊nosefrenacorrectamente; ◊eltipodemáquinanoesadecuadoparael

tipodetareaalqueseladestina;

◊desconocimientodelefectoquetieneel

estadodelterreno,especialmentelas pendientes;

◊engancheydistribucióndelacarga

incorrectos.

Preparación

•Mientrassiega,llevesiemprecalzadoresistentey

antideslizanteypantalónlargo.Nohagafuncionar elequipoestandodescalzo,ollevandosandalias.

•Inspeccionedetenidamentelazonaenlaqueva

autilizarlamáquina,yretirecualquierobjetoque pudieraserarrojadoporlamáquina.

•Advertencia–Elcombustibleesaltamente

inamable.

–Utilicerecipientesespecialmentediseñados

parasualmacenamiento.

–Lleneeldepósitodecombustiblealairelibre

únicamente,ynofumeduranteelrepostaje.

–Añadaelcombustibleantesdearrancarel

motor.Noretirenuncaeltapóndeldepósito decombustibleniañadacombustiblesiel motorestáenfuncionamientoosielmotor estácaliente.

–Sisederramacombustible,nointentearrancar

elmotor;retirelamáquinadelazonadel derrameyevitecrearfuentesdeigniciónhasta quelosvaporesdelcombustiblesehayan disipado.

–Vuelvaacolocarrmementetodoslostapones

delosdepósitosydelosrecipientes.

•Sustituyalossilenciadoresdefectuosos.

•Antesdeusarlamáquina,realicesiempreuna

inspecciónvisualparaasegurarsedequelas cuchillas,lospernosdelascuchillasyelconjunto decortenoestándesgastadosodañados. Sustituyalascuchillasylospernosgastados odañadosenconjuntoscompletosparano desequilibrarlamáquina.

Operación

•Losrayospuedencausargraveslesioneso

inclusolamuerte.Sisevenrelámpagosorayoso seoyentruenosenlazona,noutilicelamáquina; busqueunlugardonderesguardarse.

•Estéalerta,vayamásdespacioyextremelas

precaucionesenlosgiros.Miredetrásyallado antesdecambiardedirección.

•Nohagafuncionarelmotorenrecintoscerrados

dondesepuedaacumularelmonóxidode carbono.

•Corteelcéspedsolamenteconluznaturalocon

unabuenailuminaciónarticial.

•Antesdeintentararrancarelmotor,desengrane

losembraguesdeaccionamientodetodaslas cuchillas,ycoloquelatransmisiónenpunto muerto.

•Noutiliceenpendientesocuestasdemásde

15grados.

•Recuerdequenoexisteunapendiente“segura”.

Laconducciónenpendientescubiertasdehierba requiereuncuidadoespecial.Paraevitarquela máquinavuelque:

–nopareoarranquederepenteenunacuesta; –enlaspendientesydurantelosgiroscerrados,

sedebemantenerunamarchabaja;

–manténgasealertaporsiexisten

protuberanciasoagujerosenelterreno uotrospeligrosocultos;

•Tengacuidadocuandoarrastrecargasocuando

utilicemaquinariapesada.

–Utilicesólopuntosdeengancheconbarrade

tracciónhomologados.

–Limítesealascargasquepuedacontrolarcon

seguridad.

–Norealicegirosbruscos.Tengacuidadoalir

haciaatrás.

•Tengacuidadoconeltrácocuandocruceoesté

enlasproximidadesdeunacarretera.

•Detengalascuchillasantesdecruzarsupercies

quenoesténcubiertasdehierba.

•Cuandoutilicealgúnaccesorio,nodirijanunca

ladescargadematerialhaciaotraspersonas, nipermitaquenadieseacerquealamáquina mientrasestáenfuncionamiento.

•Nuncaoperelamáquinaconprotectoresdañados

osinqueesténcolocadoslosdispositivosde seguridad.

•Nocambielosajustesdelreguladordelmotorni

hagafuncionarelmotoraunavelocidadexcesiva. Elfuncionamientodelmotoraunavelocidad excesivapuedeaumentarelriesgodelesiones personales.

•Antesdeabandonarlaposicióndeloperador:

–desengranelatomadefuerzaybajelos

accesorios;

–pongapuntomuertoypongaelfrenode

estacionamiento;

–pareelmotoryretirelallave.

•Desengranelatransmisióndelosaccesorios,pare

elmotorydesconecteeloloscablesdebujía,o retirelallavedecontacto

–antesdelimpiaratascosodespejarelconducto

dedescarga;

–antesdeinspeccionar,limpiarohacer

mantenimientoenelcortacésped;

–despuésdegolpearunobjetoextraño.

Inspeccioneelcortacéspedyreparecualquier dañoantesdearrancaryutilizarelequipo; silamáquinacomienzaavibrardemanera anormal(comprobarinmediatamente).

•Duranteeltransportedelamáquinaocuandono

vayaautilizarla,desconectelatransmisióndelos accesorios.

•Pareelmotorydesconectelatransmisiónalos

accesorios

–antesderepostarcombustible; –antesderetirarelrecogedor; –antesdeajustarlaaltura,amenosquepueda

ajustarsedesdelaposicióndeloperador.

•Reduzcalaaceleraciónantesdedetenerelmotor

y,sielmotorestáequipadoconunaválvulade cierredecombustible,ciérrelacuandoterminede segar.

Mantenimientoyalmacenamiento

•Mantengaapretadostodoslostornillos,pernos

ytuercasparaasegurarquelamáquinaestéen perfectascondicionesdefuncionamiento.

•Noalmacenenuncalamáquinaconcombustible

eneldepósitodentrodeunediciodondelos vaporespuedanllegaraunallamadesnudaouna chispa.

•Espereaqueseenfríeelmotorantesdeguardar

elcortacéspedenunrecintocerrado.

Seguridadpara cortacéspedesTorocon conductor

Lasiguientelistacontieneinformaciónespecícapara productosTorouotrainformaciónsobreseguridad queusteddebesaberquenoestáincluidaenla normaCEN.

•Losgasesdeescapedelmotorcontienen

monóxidodecarbono,queesunvenenoinodoro quepuedematarle.Nohagafuncionarelmotor dentrodeunediciooenunlugarcerrado.

•Mantengalasmanos,lospies,elpeloylaropa

sueltaalejadosdelazonadedescargadelos accesorios,losbajosdelcortacéspedylaspiezas enmovimientocuandoelmotorestáenmarcha.

•Notoqueningúnequipoopiezaquepuedaestar

calientedebidoalaoperación.Dejequese enfríenantesderealizarcualquieroperaciónde mantenimiento,ajusteorevisión.

•Elácidodelabateríaesvenenosoypuedecausar

quemaduras.Eviteelcontactoconlosojos,la pielylaropa.Protéjaselacara,losojosylaropa cuandotrabajeconunabatería.

•Losgasesdelabateríapuedenexplotar.

Mantengaalejadosdelabateríaloscigarrillos,las chispasylasllamas.

•Utilicesolamentepiezasderepuestogenuinas

Toroparamantenerlosnivelesdecalidad originales.

•UtilicesolamenteaccesoriosautorizadosporToro.

Lagarantíapuedequedaranuladasiseutilizan accesoriosnoautorizados.

•Parareducirelriesgodeincendio,mantenga

elmotor,elsilenciador,elcompartimentodela bateríayeláreadeldepósitodelcombustible libresdehierba,hojasyexcesodegrasa.

•Inspeccionefrecuentementeelrecogedorporsi

existedesgasteodeterioro.

•Parasuseguridad,sustituyalaspiezas

desgastadasodañadas.

•Siesnecesariodrenareldepósito,hágaloalaire

libre.

•Enmáquinasconmúltiplescuchillas,tenga

cuidadopuestoquegirarunacuchillapuedehacer quegirenotrascuchillas.

•Cuandovayaaaparcar,almacenarodejar

desatendidalamáquina,bajelosaccesoriosde corte,amenosqueseutiliceunbloqueopositivo mecánico.

Operaciónenpendientes

•Nosiegueenpendientesocuestasdemásde

15grados.

•Nosieguecercadeterraplenes,zanjas,taludes

empinadosoagua.Siunaruedapasaporel bordedeunterraplénounazanja,puedecausar unvuelco,quepuededarlugaralesionesgraves olamuerte.

•Nosiegueenpendientessilahierbaestámojada.

Lascondicionesdeslizantesreducenlatraccióny puedenhacerquelamáquinapatineyqueusted pierdaelcontrol.

•Nohagacambiosbruscosdevelocidadode

dirección.

•Utiliceuncortacéspeddirigidoy/ouna

desbrozadoramanualcercadeterraplenes, zanjas,taludesempinadosoagua.

•Reduzcalavelocidadyextremelasprecauciones

encuestasopendientes.

•Retireoseñalecualquierobstáculo,comopor

ejemplopiedras,ramasdeárboles,etc.,delazona desiega.Lahierbaaltapuedeocultarobstáculos.

Losvaloresmedidossedeterminaronmediantelos procedimientosdescritosenENISO5395:2013.

•Estéalertaazanjas,hoyos,rocas,ondulacionesy

pendientesquecambianelángulodeoperación, puestoqueelterrenoirregularpodríavolcarla máquina.

•Evitearrancarrepentinamentealsegarcuesta

arriba,porqueelcortacéspedpodríavolcarhacia atrás.

•Sepaquepodríaperdertracciónalbajarcuestas.

Latransferenciadepesoalasruedasdelanteras puedehacerquepatinenlasruedasmotrices, causandounapérdidadefrenadoodedirección.

•Evitesiemprearrancaropararrepentinamenteen

unacuestaopendiente.Silasruedaspierden tracción,desengranelascuchillasybajelacuesta lentamente.

•Paramejorarlaestabilidad,sigalasinstrucciones

delfabricanteencuantoapesosenlasruedas ocontrapesos.

•Extremelasprecaucionescuandoutiliceel

recogehierbasuotrosaccesorios.Éstospueden cambiarlaestabilidaddelamáquinaycausar pérdidasdecontrol.

Cuerpoentero

Nivelmedidodevibración=0,31m/s

Valordeincertidumbre(K)=0,16m/s

Losvaloresmedidossedeterminaronmediantelos procedimientosdescritosenENISO5395:2013.

Presiónsonora

Estaunidadtieneunniveldepresiónsonoraenel oídodeloperadorde91dBA,queincluyeunvalorde incertidumbre(K)de1dBA.

Elniveldepresiónsonorasedeterminómediantelos procedimientosdescritosenENISO5395:2013.

Potenciasonora

Estaunidadtieneunniveldepotenciasonora garantizadode105dBA,queincluyeunvalorde incertidumbre(K)de1dBA.

Elniveldepotenciasonorasedeterminómediantelos procedimientosdescritosenISO11094.

Niveldevibración

Mano–brazo

Nivelmedidodevibraciónenlamanoderecha= 1,6m/s

Nivelmedidodevibraciónenlamanoizquierda= 2,7m/s

Valordeincertidumbre(K)=1,4m/s

Indicadordependientes

Figura3

Estapáginapuedecopiarseparaelusopersonal.

1.Lapendientemáximaenquepuedeutilizarselamáquinaconseguridadesde15grados.UtiliceelDiagramadependientespara determinarelángulodeunapendienteantesdeproseguir.Noutiliceestamáquinaenpendientesdemásde15grados. Dobleporlalíneacorrespondientealapendienterecomendada.

2.Alineeestebordeconunasupercievertical(árbol,edicio,elpostedeunavalla,etc.).

3.Ejemplodecómocompararlapendienteconelbordedoblado.

g011841

Pegatinasdeseguridadeinstrucciones

Laspegatinasdeseguridadeinstruccionesestánalavistadeloperadoryestánubicadas cercadecualquierzonadepeligropotencial.Sustituyacualquierpegatinaqueestédañadao quefalte.

1.Grasa

decal58-6520

58-6520

decalbatterysymbols

Símbolosdelabatería

Algunosdeestossímbolos,otodosellos,estánensu

batería

93-7818

1.Advertencia—leaenelManualdeloperadorlas instruccionessobreelaprietedelperno/tuercadelacuchilla a115–149N·m.

99-8936

decal93-7818

decal99-8936

1.Riesgodeexplosión6.Mantengaaotras

2.Nofume,mantenga alejadodelfuegoydelas llamasdesnudas.

3.Líquidocáustico/peligro dequemaduraquímica

4.Lleveprotecciónocular.9.Enjuaguelosojos

5.LeaelManualdel

operador.

personasaunadistancia prudencialdelabatería.

7.Lleveprotecciónocular; losgasesexplosivos puedencausarcegueray otraslesiones

8.Elácidodelabatería puedecausarceguerao quemadurasgraves.

inmediatamenteconagua ybusquerápidamente ayudamédica.

10.Contieneplomo;notirara labasura.

Marcadelfabricante

1.Indicaquelacuchillahasidoidenticadacomopiezadel fabricanteoriginaldelamáquina.

decaloemmarkt

1.Velocidaddelamáquina4.Puntomuerto

2.Rápido5.Marchaatrás

3.Lento

decal106-2655

106–2655

1.Advertencia–notoqueniseacerquealascorreas enmovimiento;retirelallavedecontactoylealas instruccionesantesderealizarcualquieroperaciónde mantenimientooajustealamáquina.

106-5517

1.Advertencia–notoquelasuperciecaliente.

decal106-5517

decal107-3969

107–3969

1.Advertencia–leaelManualdeloperador.

2.Peligrodeaplastamiento,cortacésped–1)Pongaelfreno deestacionamiento,pareelmotoryretirelallavede contacto;2)Elevelamáquinacorrectamenteycoloque soportesadecuadosantesdetrabajardebajodela máquina.

decal112-3858

112-3858

decal107-3069

107-3069

1.Advertencia–nohayproteccióncontravuelcoscuandola barraantivuelcoestábajada.

2.Paraevitarlesionesolamuertedebidoaunvuelco accidental,mantengalabarraantivuelcoenposición totalmenteelevadaybloqueada,ylleveelcinturónde seguridad.Bajelabarraanti-vuelcosólocuandosea absolutamentenecesario;nolleveelcinturóndeseguridad cuandolabarraanti-vuelcoestábajada.

3.LeaelManualdeloperador;conduzcalentamenteycon cuidado.

1.LeaelManualdel

3.Retirelallavedecontacto

operador.

2.Lealasinstrucciones

4.Ajustesdealturadecorte. antesderealizar cualquieroperaciónde mantenimientooajuste.

112-9028

1.Advertencia–noseacerquealaspiezasenmovimiento; mantengacolocadostodoslosprotectores.

114-4466

1.Principal,25A

2.Tomadefuerza,10A

3.Carga,25A

4.Auxiliar,15A

antesdeajustarlaaltura decorte.

decal112-9028

decal114-4466

decal116-5988

116-5988

1.Frenodeestacionamiento –puesto

2.Frenodeestacionamiento –quitado

1.Posicióndelapalancade desvíoparaconducirla máquina.

117–1158

2.Posicióndelapalancade desvíoparaempujarla máquina.

decal117-1 158

decal117-3848

117-3848

1.Peligrodeobjetosarrojados–mantengaaotraspersonas aunadistanciaprudencialdelamáquina.

2.Peligrodeobjetosarrojados,cortacésped—nohaga funcionarelcortacéspedsinqueestécolocadoeldeector, latapadedescargaoelsistemaderecogidadehierba.

3.Peligrodecorteodesmembramientodemanoopie—nose acerquealaspiezasenmovimiento;mantengacolocados todoslosprotectores.

117-0346

1.Peligrodefugadecombustible—leaelManualdel operador;nointenteretirarlabarraanti-vuelco;nosuelde,

taladrenimodiquelabarraanti-vuelcodeningunamanera.

decal117-0346

1.LeaelManualdel

operador.

decal117-3864

117–3864

2.Llenehastalaparte inferiordelcuellode llenado;advertencia– nollenedemasiadoel depósito.

decal117-8639

117-8639

1.Enrutadodelacorrea2.Engrasarpolea;intervalo demantenimiento—50 horas

119-2501

1.Estárter3.Lento

2.Rápido

4.Tomadefuerza

decal119-2501

121–4777

1.Ajustedelaalturadecorte2.LeaenelManualdel operadorlasinstrucciones

sobrecómobloqueary desbloquearlaposición delacarcasa.

127-0325

1.Compruebeelaceite

hidráulicocada25horas.

2.Compruebelapresiónde

losneumáticostraseros cada50horas.

3.Lubriqueelengrasador

delacarcasacada50 horas;leaelManualdel operador.

4.Compruebelapresiónde losneumáticosdelanteros cada50horas.

5.Lubriqueelengrasadorde lasruedasdelanteras;lea elManualdeloperador.

decal121-4777

decal127-0325

decal132-0871

132-0871

Nota:Estamáquinacumpleconlapruebaestándardeestabilidaddelsectorenlaspruebaslongitudinalesylateralesestáticas,

conlapendientemáximarecomendadaindicadaenlapegatina.ReviselasinstruccionesdelManualdeloperadorsobreelusodela máquinaenpendientesycompruebelascondicionesenlasquesevaautilizarlamáquinaparadeterminarsipuedeutilizarseconlas condicionesdeesedíaydeeselugardeterminados.Loscambiosenelterrenopuedenproduciruncambioenelfuncionamientodela máquinaenpendientes.Siesposible,mantengalasunidadesdecortebajadashastaelsueloalutilizarlamáquinaenpendientes.Si lasunidadesdecorteseelevanenpendientes,lamáquinapuededesestabilizarse.

1.Advertencia—leaelManualdeloperador;noutiliceesta máquinaamenosquehayarecibidoformaciónensumanejo; lleveprotecciónauditiva.

2.Peligrodecorte,desmembramientoyenredamiento– mantengalasmanosalejadasdelaspiezasenmovimiento; mantengacolocadostodoslosprotectoresydefensas.

3.Peligrodeobjetosarrojados–mantengaalejadasaotras personas.

4.Peligro,rampa–alcargarlamáquinaenunremolque,no utilicedosrampasindividuales;utiliceúnicamenteunasola rampaconsucienteanchuraparalamáquina,yconuna pendientedemenosde15°;subalarampaenmarchaatrásy bajelarampaconduciendohaciaadelante.

5.Peligrodelesionespersonales–notransportepasajeros; mirehaciaatrásmientrassiegueenmarchaatrás.

6.Peligrodevuelcoenpendientes–noutilizarenpendientes cercadelagua;noutilizarenpendientesdemásde15°.

Elproducto

Contadordehoras

Elcontadordehorasregistraelnúmerodehorasde operacióndelamáquina.Funcionacuandoelmotor estáenmarcha.Utiliceelrecuentodehoraspara programarelmantenimientoregular(Figura5).

Controldelacelerador

Elcontroldelaceleradorpuedemoverseentrelas posicionesdeRápidoyLento.

Estárter

Utiliceelestárterparaponerenmarchaunmotorfrío. Tiredelmandodelestárterhaciaarribaparaactivarlo.

Figura4

1.Pedaldeelevacióndela alturadecorte

2.Bloqueodetransporte8.Tapóndecombustible

3.Palancadelfrenode estacionamiento

4.Controles

5.Palancasdecontrolde movimiento

6.Barraantivuelco

7.Cinturóndeseguridad

9.Carcasadelcortacésped

10.Ruedagiratoria

11.SoporteZStand

Controles

Familiarícesecontodosloscontrolesantesdeponer enmarchaelmotorytrabajarconlamáquina(Figura

4yFigura5).

g020562

Interruptordecontroldelas cuchillas(TDF)

Utiliceelinterruptordecontroldelascuchillas(TDF) seutilizaparaaccionarelembragueeléctricoe impulsarlascuchillasdelcortacésped.Tirehacia arribadelmandoysuélteloparaengranarlas cuchillas.Paradesengranarlascuchillas,empujeel mandodecontroldelascuchillas(TDF)haciaabajo omuevalapalancadecontroldemovimientoenla posicióndeBLOQUEO/PUNTOMUERTO.

Interruptordeencendido

Esteinterruptorseutilizaparaarrancarelmotordel cortacésped,ytiene3posiciones:Arranque,Marcha yDesconectado.

Palancasdecontrolde movimiento

Laspalancasdecontroldemovimientoseutilizan paraconducirlamáquinahaciaadelanteyhaciaatrás yparagirarenambossentidos.

Figura5

1.Mandodelatomade fuerza

2.Estárter5.Interruptordeencendido

3.Controldelacelerador

4.Contadordehoras

6.Fusibles

Posicióndebloqueo/puntomuerto

LaposicióndeBLOQUEO/PUNTOMUERTOseutiliza juntoconelsistemadeinterruptoresdeseguridad paraengranarydeterminarlaposicióndePUNTO

g017418

MUERTO.

Válvuladecierredecombustible

Cierrelaválvuladecierredecombustible(debajo delasiento)antesdetransportaroalmacenarel cortacésped.

Accesorios/Aperos

Estádisponibleunaseleccióndeaperosyaccesorios homologadosporToroquesepuedenutilizarcon lamáquinaandepotenciaryaumentarsus prestaciones.PóngaseencontactoconsuServicio TécnicoAutorizadoovisitewww.T oro.compara obtenerunalistadetodoslosaccesoriosyaperos homologados.

Especicaciones

Nota:Lasespecicacionesydiseñosestánsujetosa

modicaciónsinprevioaviso.

Anchura:

Anchuradecorte122cm

Sincarcasa

Deectorelevado

Deectorbajado

Longitud:

Barraanti-vuelco—elevada200cm

Barraanti-vuelco—bajada204cm

115cm

131cm

160cm

Operación

Nota:Losladosderechoeizquierdodelamáquina

sedeterminandesdelaposiciónnormaldeloperador.

Cómoañadircombustible

•Paraobtenerlosmejoresresultados,utilice

solamentegasolinafresca(compradahacemenos de30días),sinplomo,de87omásoctanos (métododecálculo(R+M)/2).

•Etanol:Esaceptableelusodegasolinaconhasta

el10%deetanol(gasohol)oel15%deMTBE (étermetiltert-butílico)porvolumen.Eletanoly elMTBEnosonlomismo.Noestáautorizado elusodegasolinaconel15%deetanol(E15) porvolumen.Noutilicenuncagasolinaque contengamásdel10%deetanolporvolumen, comoporejemplolaE15(contieneel15%de etanol),laE20(contieneel20%deetanol)ola E85(contienehastael85%deetanol).Elusode gasolinanoautorizadapuedecausarproblemas derendimientoodañosenelmotorquepueden noestarcubiertosbajolagarantía.

•Noutilicegasolinaquecontengametanol.

Altura:

Barraantivuelco–elevadaBarraantivuelco–bajada

178,3cm119cm

Peso:

ModeloPeso

74142TE458kg

•Noguardecombustibleeneldepósitode

combustibleoenrecipientesdecombustible duranteelinviernoamenosquehayaañadidoun estabilizador.

•Noañadaaceitealagasolina.

PELIGRO

Enciertascondicioneslagasolinaes extremadamenteinamableyaltamente explosiva.Unincendioounaexplosión provocadosporlagasolinapuedecausarle quemadurasaustedyaotraspersonasasí comodañosmateriales.

•Lleneeldepósitodecombustibleenel exterior,enunazonaabiertayconelmotor frío.Limpielagasolinaderramada.

•Nollenenuncaeldepósitodecombustible dentrodeunremolquecerrado.

•Nollenecompletamenteeldepósitode combustible.Añadagasolinanormalsin plomoaldepósitodecombustiblehasta queelnivelestéentre6y13mmpor debajodelaparteinferiordelcuellode llenado.Esteespaciovacíoeneldepósito permitiráladilatacióndelagasolina.

•Nofumenuncamientrasmanejagasolina ymanténgasealejadodellamasdesnudas odelugaresdondeunachispapudiera inamarlosvaporesdegasolina.

•Almacenelagasolinaenunrecipiente homologadoymanténgalafueradel alcancedelosniños.Nocomprenunca gasolinaparamásde30díasdeconsumo normal.

•Noutilicelamáquinaamenosqueesté instaladounsistemacompletodeescape enbuenascondicionesdefuncionamiento.

Endeterminadascondicionesduranteel repostaje,puedetenerlugarunadescargade electricidadestática,produciendounachispa quepuedeprenderlosvaporesdelagasolina. Unincendioounaexplosiónprovocados porlagasolinapuedecausarlequemaduras austedyaotraspersonasasícomodaños materiales.

•Coloquesiemprelosrecipientesde gasolinaenelsuelo,lejosdelvehículoque estárepostando.

•Nollenelosrecipientesdegasolinadentro deunvehículoosobrelaplataformadeun camiónoremolque,yaquelasalfombrillas olosrevestimientosdeplásticodelinterior delaplataformapodríanaislarelrecipiente yretrasarlapérdidadecualquiercargade electricidadestática.

•Cuandoseaposible,retireelequipoa repostardelcamiónoremolqueyreposte conlasruedasdelequiposobreelsuelo.

•Siestonoesposible,repostedichoequipo sobreelcamiónoremolquedesdeun recipienteportátil,nodesdelaboquillade unsurtidor.

•Siesimprescindibleusarlaboquilladeun surtidor,mantengalaboquillaencontacto conelbordedeldepósitodecombustibleo laaberturadelrecipienteentodomomento hastaqueterminederepostar.

ADVERTENCIA

Lagasolinaesdañinaomortalsiesingerida. Laexposiciónalargoplazoalosvapores puedecausarlesionesyenfermedades graves.

•Evitelarespiraciónprolongadadelos vapores.

•Mantengalacaraalejadadelaboquillay delaaberturadeldepósitodecombustible odelabotelladelacondicionador.

•Eviteelcontactoconlapiel;laveel productoderramadoconaguayjabón.

Usodelestabilizador/acondicionador

Useunestabilizador/acondicionadorenlamáquina paraconseguirlosbeneciossiguientes:

•Mantienelagasolinafrescaduranteunperíodo

dealmacenamientode90díasomenos.Paraun almacenamientomáslargo,serecomiendadrenar eldepósitodecombustible.

•Limpiaelmotorduranteelfuncionamiento;

loquesuponeunacargaadicionalparaelmotor.Las máquinasnuevasnecesitanunperiododerodajede 40–50horasparadesarrollarlamáximapotenciayel mejorrendimiento.

•Eliminalaformacióndedepósitospegajosos,con

aspectodebarniz,enelsistemadecombustible, quepuedendicultarelarranque.

Importante:Noutiliceaditivosdecombustible

quecontenganmetanoloetanol.

Agreguelacantidadadecuadade estabilizador/acondicionadordegasolinaa lagasolina.

Nota:Unestabilizador/acondicionadorde

combustibleesmásecazcuandosemezcla congasolinafresca.Parareduciralmínimolos depósitosdebarnizenelsistemadecombustible, utilicesiempreunestabilizadordecombustible.

Cómollenareldepósitode combustible

1.Apagueelmotorypongaelfrenode estacionamiento.

2.Limpielazonaalrededordeltapóndeldepósito decombustibleyretireeltapón.Añadagasolina normalsinplomoaldepósitodecombustible hastaqueelnivelestéentre6y13mmpor debajodelaparteinferiordelcuellodellenado. Esteespaciovacíopermitiráladilatacióndela gasolina.Nollenecompletamenteeldepósito decombustible.

3.Coloqueeltapóndeldepósitodecombustible rmemente.Limpiecualquiergasolinaquese hayaderramado.

Comprobacióndelnivelde aceitedelmotor

Usodelsistemade protecciónantivuelco (ROPS)

ADVERTENCIA

Paraevitarlesionesolamuerteencasode unvuelco:mantengalabarraanti-vuelcoen posicióntotalmenteelevadaybloqueada,y utiliceelcinturóndeseguridad.

Asegúresedequeelasientoestásujetoala máquina.

ADVERTENCIA

Nohayproteccióncontravuelcoscuandola barraantivuelcoestábajada.

•Bajelabarraantivuelcoúnicamente cuandoseaimprescindible.

•Nouseelcinturóndeseguridadsilabarra antivuelcoestábajada.

•Conduzcalentamenteyconcuidado.

•Elevelabarraantivuelcotanprontocomo hayaespaciosuciente.

•Compruebecuidadosamentequehay espaciosucienteantesdeconducir pordebajodecualquierobjetoenalto (porejemplo,ramas,portales,cables eléctricos)ynoentreencontactocon ellos.

Antesdearrancarelmotoryutilizarlamáquina, compruebeelniveldeaceitedemotorenelcárter; consulteComprobacióndelniveldeaceitedelmotor

(página38).

Rodajedeunamáquina nueva

Losmotoresnuevosnecesitantiempoparadesarrollar todasupotencia.Lafriccióngeneradaporlas carcasasylossistemasdepropulsióndelos cortacéspedesesmayorcuandoéstossonnuevos,

Importante:Asegúresedequeelasientoestá

sujetoalamáquina.

1.Parabajarlabarraantivuelco,presionehacia adelantelapartesuperiordelabarra.

2.Tiredeambospomoshaciafueraygírelos90 gradosparadesengranarlos(Figura6).

3.Bajelabarraanti-vuelco(Figura6).

Primerolaseguridad

Lerogamosleatodaslasinstruccionesysímbolos relativosalaseguridadenlaseccióndeseguridad. Elconocerestainformaciónpuedeayudaraevitarle lesionesaustedoaotraspersonas.

PELIGRO

Laoperaciónsobrehierbamojadaoen pendientesescarpadaspuedehacerquela máquinapatineyqueustedpierdaelcontrol.

•Noopereenpendientesocuestasdemás de15grados.

•Reduzcalavelocidadyextremelas precaucionesencuestasopendientes.

•Noutilicelamáquinacercadelagua.

PELIGRO

Siunaruedapasaporelbordedeunterraplén ounazanja,puedecausarunvuelco,que puededarlugaralesionesgravesolamuerte.

Figura6

1.PomodelROPS

2.Tirehaciafueradelpomo delROPSygírelo90 grados.

4.Paraelevarlabarraanti-vuelco,subalabarraa

laposicióndeusoygirelospomosparaquese introduzcanparcialmenteenlasranuras(Figura

6).

5.Elevelabarraantivuelcoalaposiciónvertical,

presionandosobrelapartesuperiordela misma;lasclavijasencajaránencuantose alineenconlosoricios(Figura6).

6.Presionesobrelabarraparaasegurarsedeque

lasclavijashanquedadoencajadas.

3.Barraantivuelcoen posiciónvertical

4.Barraantivuelcoen posicióndeplegado

Noutilicelamáquinacercadetaludes.

PELIGRO

g008943

Elusodelamáquinaconlabarraantivuelco bajadapuedecausargraveslesioneso inclusolamuerteencasodeunvuelco.

Mantengasiemprelabarraanti-vuelcoenla posicióndetotalmenteelevadaybloqueada, yutiliceelcinturóndeseguridad.

Importante:Utilicesiempreelcinturónde

seguridadcuandolabarraanti-vuelcoestáenla posiciónelevada.

Figura7

Aplicacióndelfrenode estacionamiento

ADVERTENCIA

Elfrenodeestacionamientopuedenosujetar lamáquinasiestáaparcadaenunapendiente, ypuedenproducirselesionespersonaleso dañosmateriales.

Noaparquelamáquinaenpendientesa menosquelasruedasesténbloqueadaso calzadas.

g000963

1.Zonasegura–utilice elZMasteraquíen pendientesdemenosde 15gradosozonasplanas.

2.Zonadepeligro–utilice uncortacéspeddirigido y/ounadesbrozadora manualenpendientesde másde15grados,ycerca deterraplenesoagua.

3.Agua

CUIDADO

Estamáquinaproducenivelessonorosque superanlos85dBAeneloídodeloperador, quepuedencausarpérdidasauditivasen casodeperiodosextendidosdeexposición.

Lleveprotecciónauditivamientrasoperaesta máquina.

Serecomiendaelusodeequiposdeprotecciónpara losojos,losoídos,lasmanos,lospiesylacabeza.

g027914

Figura9

Liberacióndelfrenode estacionamiento

g027915

Figura10

Figura8

1.Llevegafasdeseguridad

2.Lleveprotecciónauditiva

Operacióndelfrenode estacionamiento

Pongasiempreelfrenodeestacionamientocuando parelamáquinaocuandoladejedesatendida.

Usodelmandodecontrol

g009027

delascuchillas(TDF)

Elmandodecontroldelascuchillas(TDF)arranca ydetienelascuchillasdelcortacéspedycualquier accesorioconectado.

Cómoengranarelmandode controldelascuchillas(TDF)

Nota:Elusodelmandodecontroldelascuchillas

(TDF)conelaceleradorenlaposiciónintermediao

menosproduciráundesgasteexcesivoenlascorreas detransmisión.

Figura11

Cómodesengranarelmandode controldelascuchillas(TDF)

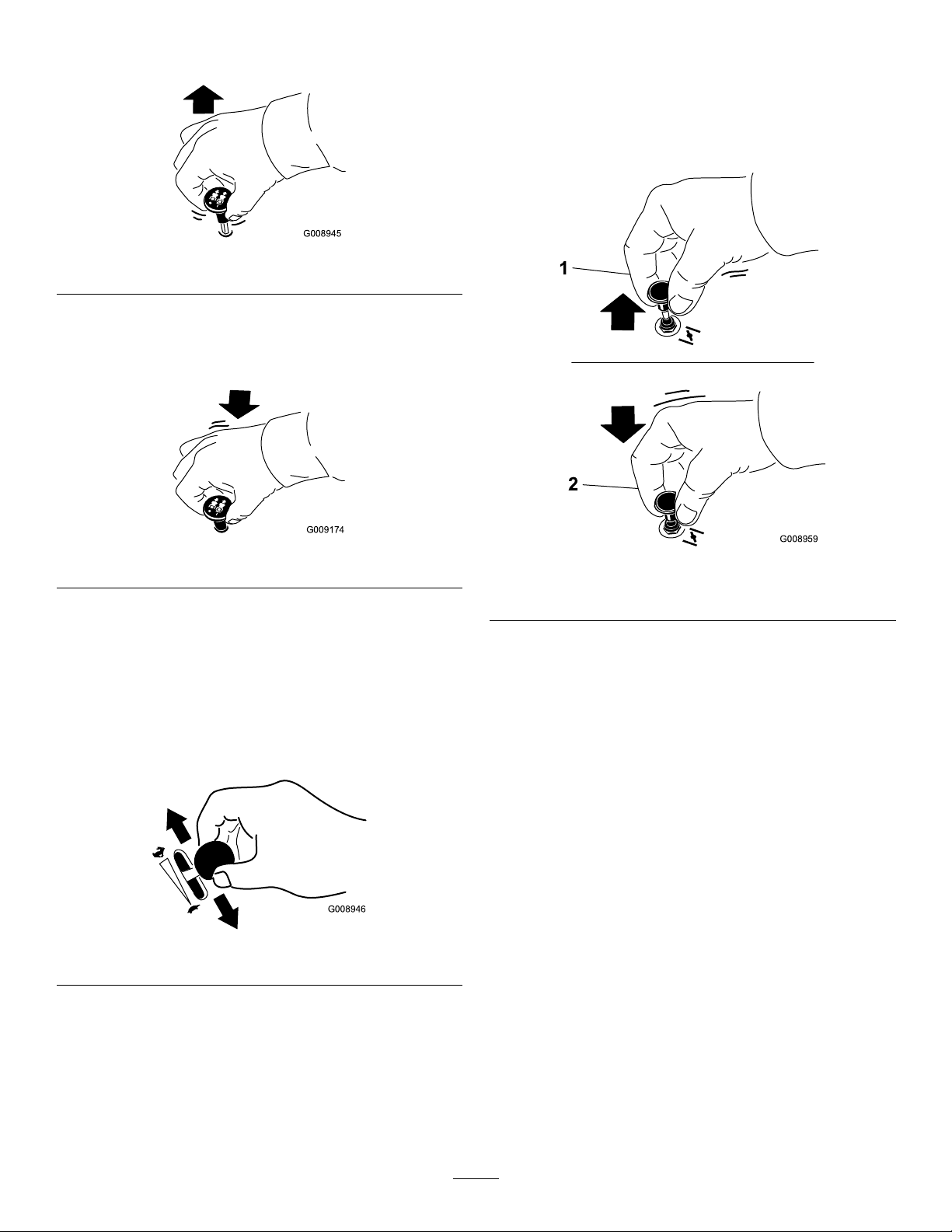

2.Tirehaciaarribadelmandoparaactivarel estárterantesdegirarlallavedelcontacto (Figura14).

3.Presionehaciaabajoelcontroldelestárterpara desactivarelestárterdespuésdearrancarel motor(Figura14).

g008945

Figura12

Usodelacelerador

Puedemoverelcontroldelaceleradorentrelas posicionesdeRÁPIDOyLENTO(Figura13).

UtilicesiemprelaposiciónRÁPIDOalactivarlacarcasa decorteconelmandodecontroldelascuchillas (TDF).

Figura13

Usodelestárter

g009174

Figura14

1.PosicióndeACTIV ADO2.PosicióndeDESACTIVADO

g008959

UsodelInterruptorde encendido

1.Girelallavedecontactoalaposiciónde ARRANQUE(Figura15).

Nota:Cuandoelmotorarranque,sueltela

llave.

Importante:Nohagafuncionarelmotor

dearranquedurantemásde5segundos seguidos.Sielmotornoarranca,espere 15segundosentreintentos.Sinosesiguen estasinstrucciones,puedequemarseel

g008946

motordearranque.

Nota:Puedensernecesariosvariosintentosde

arranqueparaarrancarelmotorporprimeravez despuésdequedarseelsistemadecombustible totalmentevacíodecombustible.

Utiliceelestárterparaponerenmarchaelmotoren frío.

1.Sielmotorestáfrío,utiliceelestárterpara arrancarelmotor.

Figura15

2.Girelallavedecontactoalaposiciónde DESCONECTADOparapararelmotor.

Usodelaválvuladecierre decombustible

Laválvuladecierredecombustibleestásituada detrásdelasiento.

Cierrelaválvuladecierredecombustibleduranteel transporte,elmantenimientoyelalmacenamiento.

Arranqueyparadadel motor

Cómoarrancarelmotor

1.Eleveelsistemadeprotecciónanti-vuelco (ROPS)ybloquéelo,siénteseenelasientoy abrocheelcinturóndeseguridad.

g008947

2.Muevalaspalancasdecontroldemovimientoa laposicióndeBLOQUEO/PUNTOMUERTO.

3.Pongaelfrenodeestacionamiento;consulte

Aplicacióndelfrenodeestacionamiento(página

19).

4.Muevaelmandodecontroldelascuchillas (TDF)alaposicióndeDESENGRANADO(Figura

12).

5.Muevalapalancadelaceleradoraunpunto intermedioentrelasposicionesLENTOyRÁPIDO.

Asegúresedequelaválvuladecierredelcombustible estáabiertaantesdearrancarelmotor.

g017428

g027916

Figura17

1.PosicióndeActivado

Figura16

2.PosicióndeCerrado

6.Girelallavedecontactoalaposiciónde ARRANQUE(Figura18).

g008948

Nota:Cuandoelmotorarranque,sueltela

llave.

Importante:Noactiveelmotordearranque

durantemásde5segundoscadavez.Siel motornoarranca,dejequeseenfríedurante

15segundosentreintentos.Sinosesiguen estasinstrucciones,puedequemarseel motordearranque.

Nota:Puedensernecesariosvariosintentosde

arranqueparaarrancarelmotorporprimeravez despuésdequedarseelsistemadecombustible totalmentevacíodecombustible.

Figura18

1.Desconectado3.Arranque

2.Marcha

g008947

Cómopararelmotor

CUIDADO

Losniñosuotraspersonaspodríanresultar lesionadossimuevenointentanoperarla máquinamientrasestádesatendida.

Retiresiemprelallavedecontactoyponga elfrenodeestacionamientocuandodejela máquinasinsupervisión,aunqueseapor unospocosminutos.

Dejequeelmotorfuncioneenralentí(tortuga) durante60segundosantesdeapagarelinterruptor deencendido.

g027917

Figura19

Importante:Asegúresedequelaválvulade

cierredelcombustibleestácerradaantesde transportaroalmacenarlamáquina;sino,puede haberfugasdecombustible.Pongaelfrenode estacionamientoantesdetransportarlamáquina. Asegúresederetirarlallavepuestoquelabomba decombustiblepuedefuncionaryhacerquela bateríapierdasucarga.

Usodelsistemade interruptoresdeseguridad

CUIDADO

Silosinterruptoresdeseguridadson desconectadosoestándañados,lamáquina podríaponerseenmarchainesperadamente, causandolesionespersonales.

•Nomanipulelosinterruptoresde seguridad.

•Compruebelaoperacióndelos interruptoresdeseguridadcadadía,y sustituyacualquierinterruptordañado antesdeoperarlamáquina.

Elsistemadeinterruptoresde seguridad

Elsistemadeinterruptoresdeseguridadhasido diseñadoparaimpedirqueelmotorarranque,a menosque:

•Elfrenodeestacionamientoestépuesto.

•Elmandodecontroldelascuchillas(TDF)está

desengranado.

•Laspalancasdecontroldemovimientoesténen

laposicióndeBLOQUEO/PUNTOMUERTO.

Elsistemadeinterruptoresdeseguridadtambiénestá diseñadoparadetenerelmotorcuandosemuevan loscontrolesdetraccióndesdelaposicióndebloqueo conelfrenodeestacionamientopuesto,osiusted selevantadelasientocuandolatomadefuerzaestá engranada.

Comprobacióndelsistemade interruptoresdeseguridad

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Compruebeelsistemadeinterruptoresdeseguridad cadavezquevayaatrabajarconlamáquina. Sielsistemanofuncionadelaformaquese describeacontinuación,póngaseencontactocon unServicioTécnicoAutorizadoparaqueloreparen inmediatamente.

1.Siénteseenelasiento,pongaelfrenode estacionamientoymuevaelmandodecontrol delascuchillas(TDF)aENGRANADO.Intente arrancarelmotor;elmotornodebearrancar.

muevalaspalancasdecontroldemovimiento alaposicióndeBLOQUEO/PUNTOMUERTO. Arranqueelmotor.Conelmotorenmarcha, pongacualquieradelaspalancasdecontrolde movimientoenlaposicióncentralymuévala haciaadelanteohaciaatrás;elmotordebe pararse.Repitaparalaotrapalancadecontrol demovimiento.

5.Siénteseenelasiento,quiteelfrenode estacionamiento,muevaelmandodecontrolde lascuchillas(TDF)aDESENGRANADOymueva laspalancasdecontroldemovimientoala posicióndeBLOQUEO/PUNTOMUERTO.Intente arrancarelmotor;elmotornodebearrancar.

Conducciónhaciaadelante yhaciaatrás

Elcontroldelaceleradorregulalavelocidaddel motorenrpm(revolucionesporminuto).Pongael aceleradorenposiciónRÁPIDOparaconseguirel mejorrendimiento.Sieguesiempreconelacelerador enposiciónrápido.

CUIDADO

Lamáquinapuedegirarmuyrápidamente. Ustedpuedeperderelcontroldelamáquinay lesionarseodañarlamáquina.

•Extremelasprecaucionesalgirar.

•Reduzcalavelocidaddelamáquinaantes dehacergiroscerrados.

2.Siénteseenelasiento,pongaelfrenode estacionamientoymuevaelmandodecontrol delascuchillas(TDF)aDESENGRANADO. Muevacualquieradelaspalancasdecontrol demovimiento(fueradelaposiciónde

BLOQUEO/PUNTOMUERTO).Intentearrancarel

motor;elmotornodebearrancar.Repitaconla otrapalancadecontrol.

3.Siénteseenelasiento,pongaelfrenode estacionamiento,muevaelmandodecontrolde lascuchillas(TDF)aDESENGRANADOymueva laspalancasdecontroldemovimientoala posicióndeBLOQUEO/PUNTOMUERTO.Arranque elmotor.Conelmotorenmarcha,quiteel frenodeestacionamiento,engraneelmando decontroldelascuchillas(TDF)ylevánteseun pocodelasiento;elmotordebepararse.

4.Siénteseenelasiento,pongaelfrenode estacionamiento,muevaelmandodecontrol delascuchillas(TDF)aDESENGRANADOy

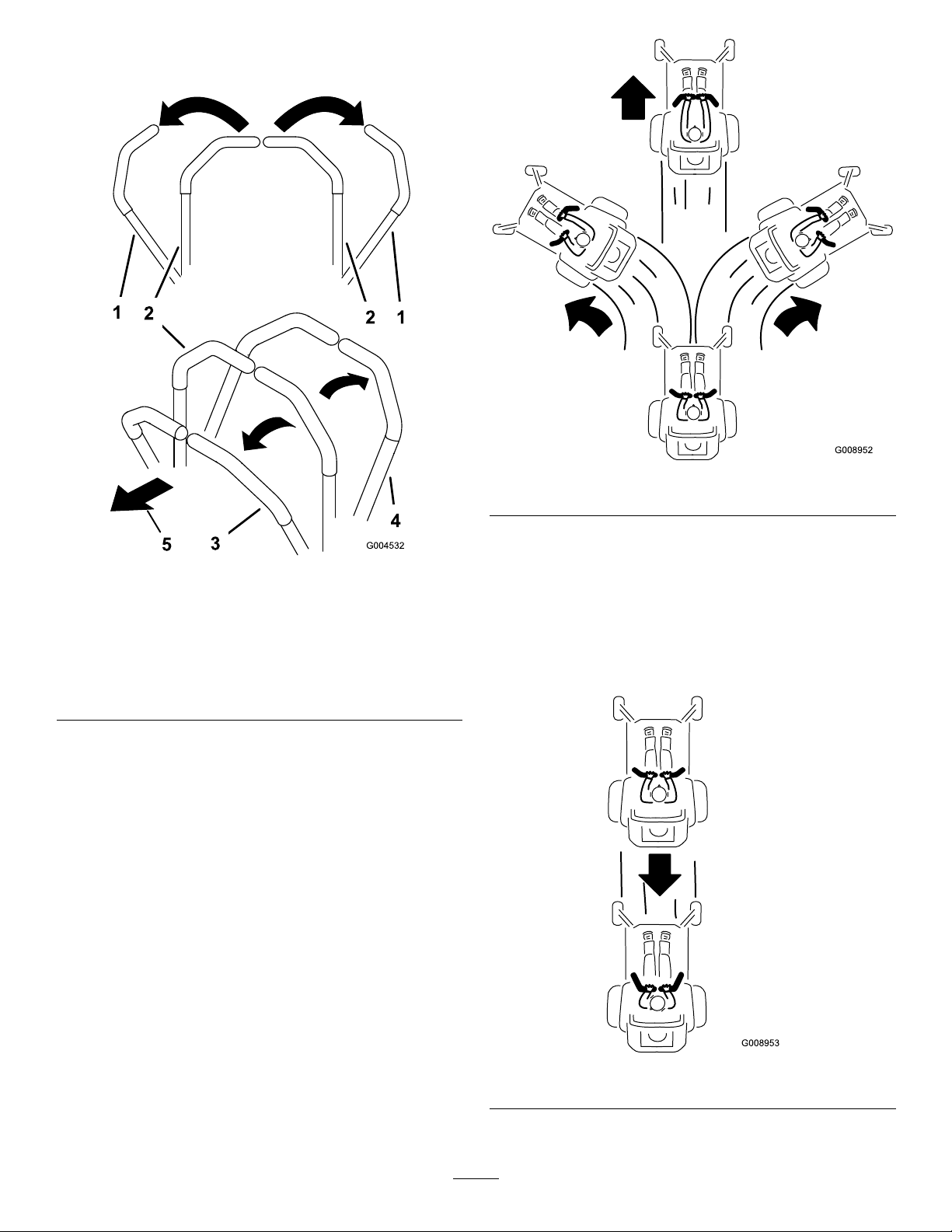

Usodelaspalancasdecontrolde movimiento

g008952

Figura21

c:\data\documentum\checkout\g004532

Figura20

1.Palancadecontrolde

movimiento–posiciónde

BLOQUEO/PUNTOMUERTO

2.Posicióncentralde

desbloqueo

3.Haciaadelante

4.Haciaatrás

5.Partedelanteradela máquina

Conducciónhaciaadelante

Nota:Elmotorseparasiustedmuevelaspalancas

decontroldetracciónconelfrenodeestacionamiento puesto.

Paradetenerse,tiredelaspalancasdecontrolde movimientoalaposicióndePUNTOMUERTO.

1.Quiteelfrenodeestacionamiento;consulte

Liberacióndelfrenodeestacionamiento(página

19).

2.Muevalaspalancasalaposicióncentral desbloqueada.

Conducciónhaciaatrás

1.Muevalaspalancasalaposicióncentral desbloqueada.

2.Parairhaciaatrás,tirelentamentedelas palancasdecontroldemovimientohaciaatrás (Figura22).

3.Parairhaciaadelante,empujelentamente laspalancasdecontroldemovimientohacia adelante(Figura21).

g008953

Figura22

Paradetenerlamáquina

Paradetenerlamáquina,muevalaspalancasde controldemovimientoapuntomuertoyluegoala posicióndeBLOQUEO/PUNTOMUERTO,desengraneel mandodecontroldelascuchillas(TDF)ygirelallave decontactoalaposicióndeDESCONECTADO.

Pongaelfrenodeestacionamientosivaadejarla máquinadesatendida;consulteAplicacióndelfreno

deestacionamiento(página19).Retirelallavede

contacto.

CUIDADO

Losniñosuotraspersonaspodríanresultar lesionadossimuevenointentanoperarla máquinamientrasestádesatendida.

Retiresiemprelallavedecontactoyponga elfrenodeestacionamientocuandodejela máquinasinsupervisión,aunqueseapor unospocosminutos.

Ajustedelaalturadecorte

Usodelbloqueodetransporte

Elbloqueodetransportetienedosposicionesyse utilizaconjuntamenteconelpedaldeelevaciónde lacarcasa.HayunaposicióndeBLOQUEADOyuna posicióndeDESBLOQUEADOparaeltransportedela carcasadecorte(Figura23).

Figura23

Posicionesdelbloqueodetransporte

1.Bloqueodetransporte

2.POSICIÓNDEBLOQUEO–Lacarcasadecortesebloquea enlaposicióndetransporte.

3.POSICIÓNDEDESBLOQUEADO–Lacarcasadecortenose bloqueaenlaposicióndetransporte.

g008955

Ajustedelpasadordealturade corte

Dimensionesde lacarcasade corte.

122cm38a127mm6mm

Ajustelaalturadecortede25a140mmen incrementosde6mmcolocandoelpasadoren diferentestaladros.

1.Muevaelbloqueodetransportealaposición deBLOQUEADO.

2.Piseelpedaldeelevacióndelacarcasayeleve lacarcasaalaposicióndetransporte(que estambiénlaposicióndealturadecortede 140mm)(Figura24).

3.Paraajustarlaalturadecorte,gireelpasador 90gradosyretireelpasadordelsoportede alturadecorte(Figura24).

Intervalode alturasdecorte

Incrementos

1.Desengraneelmandodecontroldelascuchillas (TDF),pongalaspalancasdecontrolde movimientoenposicióndeBLOQUEO/PUNTO

MUERTO,ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

g017628

Figura25

4.Seleccioneeltaladrodelsoportedealtura decortequecorrespondealaalturadecorte deseada,einserteelpasador(Figura24).

5.Piseelpedaldeelevacióndelacarcasa,tire haciaatrásdelbloqueodetransporteybaje lentamentelacarcasadecorte.

Figura24

1.Rodilloprotectordel césped

2.Espaciador5.Perno

3.Casquillo

1.Rodilloprotectordel césped

g008965

2.Casquillo

4.Tuercaconarandela prensada

g017629

Figura26

3.Tuercaconarandela prensada

4.Perno

1.Pedaldeelevacióndela carcasa

2.Pasadordealturadecorte

3.Bloqueodetransporte

Ajustedelosrodillos protectoresdelcésped

Cadavezqueustedcambielaalturadecorte,ajuste tambiénlaalturadelosrodillosprotectoresdel césped.

Colocacióndelasiento

Elasientopuedemoversehaciaadelanteyhacia atrás.Coloqueelasientoenlaposiciónquele permitacontrolarmejorlamáquinayenlaqueesté máscómodo.

Paraajustarelasiento,muevalapalancalateralmente paradesbloquearelasiento(Figura27).

Figura27

1.Desengraneelmandodecontroldelascuchillas (TDF),girelallavedecontactoalaposición deDesconectado,muevalaspalancasala posicióndeBLOQUEO/PUNTOMUERTO,pongael frenodeestacionamientoyretirelallave.

2.Localicelaspalancasdedesvíodetrásdel asiento,enlosladosizquierdoyderechodel bastidor.

3.Paraempujarlamáquina,muevalaspalancas dedesvíohaciaatrásyhaciafuerapara bloquearlasenesaposición(Figura28).

4.Desengraneelfrenodeestacionamientoantes deempujarlamáquina.

g008962

Usodelasválvulasde liberacióndelasruedas motrices

ADVERTENCIA

Lasmanospuedenquedaratrapadasenlos componentesgiratoriosdelatransmisión, debajodelacarcasadelmotor,loquepodría darlugaralesionesgraves.

Pareelmotor,retirelallaveyespereaque sedetengantodaslaspiezasmóvilesantes deaccederalasválvulasdeliberacióndelas ruedasmotrices.

ADVERTENCIA

Elmotorylastransmisioneshidráulicas puedenalcanzartemperaturasmuyaltas. Elcontactoconunmotorcalienteouna transmisiónhidráulicacalientepuedecausar quemadurasgraves.

g027963

Figura28

5.Paraconducirlamáquina,muevalaspalancas dedesvíoalaposiciónDELANTERA(Figura28).

Usodeladescargalateral

Elcortacéspedcuentaconundeectordehierba abisagradoquedispersalosrecortesdehierbaaun ladoyhaciaabajo,haciaelcésped.

Dejequeseenfríentotalmenteelmotorylas transmisioneshidráulicasantesdeacceder alasválvulasdeliberacióndelasruedas motrices.

Lasválvulasdeliberacióndelasruedasmotrices estánsituadasdetrásdelasientoyenelfondodel compartimentodelmotor.

PELIGRO

Silamáquinanotienecorrectamente montadoundeectordehierba,unatapade descargaounrecogedorcompleto,ustedy otraspersonasestánexpuestosacontacto conlascuchillasyaresiduoslanzadosalaire. Elcontactoconlascuchillasdelcortacésped enrotaciónyconlosresiduoslanzadosal airecausarálesionesomuerte.

•Noretirenuncaeldeectordehierbadel cortacéspedporqueeldeectordehierba dirigeelmaterialhaciaabajo,alcésped.Si eldeectordehierbasedeterioraalguna vez,sustitúyaloinmediatamente.

•Nocoloquenuncalasmanosolospies debajodelcortacésped.

•Nointentenuncadespejarlazonade descargaolascuchillasdelcortacésped sinantesmoverlatomadefuerza(mando decontroldelascuchillas/TDF)ala posicióndeDESENGRANADO,girarlallavede contactoaDESCONECTADOyretirarlallave.

•Compruebequeeldeectordehierbaestá bajado.

4.Pareelmotor,retirelallave,pongaelfrenoy cierralaválvuladecombustible.

5.Utilicelospuntosdeamarremetálicosdela máquinaparasujetarlamáquinarmementeal remolqueoalcamiónconcorreas,cadenas, cablesocuerdas(Figura29).

g009028

Figura29

1.Puntosdeamarredelaunidaddetracción

Transportedelamáquina

Utiliceunremolqueparacargaspesadasouncamión paratransportarlamáquina.Asegúresedequeel remolqueoelcamióntengatodoslosfrenosytodas laslucesyseñalizacionesrequeridosporlaley.Por favor,leacuidadosamentetodaslasinstruccionesde seguridad.Estainformaciónpuedeayudarleaevitar lesionesaloperador,asufamilia,asusanimales domésticosoapersonasqueseencuentrenenlas proximidades.

ADVERTENCIA

Conducirenunacalleocarreterasinseñales degiro,luces,marcasreectantesoun indicadordevehículolentoespeligrosoy puedesercausadeaccidentesquepueden provocarlesionespersonales.

Noconduzcalamáquinaenunacalleo carreterapública.

Paratransportarlamáquina:

1.Siutilizaunremolque,conécteloalvehículoque loarrastrayconectelascadenasdeseguridad.

2.Ensucaso,conectelosfrenosdelremolque.

3.Carguelamáquinaenelremolqueocamión.

Cómocargarlamáquina

Extremelasprecaucionesalcargarodescargarla máquinaenodesdeunremolqueouncamión.Utilice unarampadeanchocompletoqueseamásancha quelamáquinaduranteesteprocedimiento.Subala máquinaporlasrampasenmarchaatrásybajela máquinaporlasrampasconduciendohaciaadelante (Figura30).

Figura30

1.Subalamáquinaporlas rampasenmarchaatrás.

Importante:Noutilicerampasestrechas

individualesencadaladodelamáquina.

Asegúresedequelarampatieneunalongitud suciente,demaneraqueelánguloconelsuelo nosuperelos15grados(Figura31).Enterreno llano,senecesitaunarampacuyalongitudseaal menos4vecesmayorquelaalturadelaplataforma

2.Bajelamáquinaporlas rampasconduciendo haciaadelante.

g028043

delremolqueodelcamiónsobreelsuelo.Un ángulomayorpuedehacerqueloscomponentes delacarcasadecortequedenatrapadoscuandola máquinasedesplazadesdelarampaalremolqueo camión.Unángulomayorpuedetambiénprovocar unvuelcoounapérdidadecontroldelamáquina. Sisecargaenocercadeunapendiente,coloqueel remolqueoelcamiónpendienteabajo,conlarampa extendidapendientearriba.Estominimizaelángulo delarampa.

ADVERTENCIA

Elcargarlamáquinaenunremolqueoun camiónaumentalaposibilidaddeunvuelcoy podríacausarlesionesgravesolamuerte.

•Extremelasprecaucionesalmanejarla máquinaenunarampa.

•AsegúresedequeelROPSestáenla posiciónelevada,yutiliceelcinturón deseguridadalcargarodescargarla máquina.Asegúresedequehayespacio sucienteentreelROPSyeltechosiusa unremolquecerrado.

•Utiliceúnicamenteunarampadeancho completo;noutilicerampasindividuales paracadaladodelamáquina.

•Nosupereunángulode15gradosentre larampayelsuelo,oentrelarampayel remolqueocamión.

•Asegúresedequelarampatieneuna longituddealmenoscuatroveceslaaltura delaplataformadelremolqueodelcamión sobreelsuelo.Deestaformaseasegura queelángulodelarampanosuperelos15 gradosenterrenollano.

•Subalamáquinaporlasrampasenmarcha atrásybajelamáquinaporlasrampas conduciendohaciaadelante.

•Eviteacelerarodesacelerarbruscamente alconducirlamáquinaenunarampa, porqueestopodríaprovocarunvuelcoo unapérdidadecontrol.

Figura31

1.Rampadeancho completoenposición dealmacenamiento

2.Vistalateraldeunarampa deanchocompletoenla posicióndelacarga

3.Nomásde15grados6.Remolque

4.Lalongituddelarampa esalmenos4veces mayorquelaalturade laplataformadelcamión odelremolquesobreel suelo.

5.H=alturadelaplataforma delremolqueodelcamión sobreelsuelo.

UsodelsoporteZStand

ElsoporteZStandelevaelextremodelanterode lamáquina,permitiéndolelimpiarelcortacéspedy retirarlascuchillas.

g027996

™

ADVERTENCIA

Lamáquinapodríacaerseencimadealguien ycausargraveslesionesolamuerte.

•Extremelasprecaucionesalmanipularla máquinasobreelsoporteZStand.

•Utilíceloúnicamenteparalimpiarel cortacéspedypararetirarlascuchillas.

•Nodejelamáquinasobreelsoporte ZStandduranteperiodosextendidosde tiempo.

•Siempreapagueelmotor,pongaelfreno deestacionamientoyretirelallaveantes derealizartareasdemantenimientoenel cortacésped.

Cómocolocarlamáquinaenel soporteZStand

Figura33

1.SoporteZStand(colocado enlaranura)

2.Ranuraenlaaceraoenel césped

5.Pongaelpiedelsoporteenelsueloconel

enganchedescansandosobrelapestañade giro(Figura33).

6.Arranqueelmotoryhágalofuncionaramedia

velocidad.

3.Enganchedescansando sobrelapestañadegiro

g001812

Importante:UtiliceelsoporteZStandenuna

supercienivelada.

1.Eleveelcortacéspedalaposicióndetransporte.

2.Retireelpasadordelsoporte(Figura32).

Figura32

1.SoporteZStand4.Parteinferiordelaranura

2.Pasadordelsoporte5.Enganche

3.Soporte

Nota:Paraobtenerlosmejoresresultados,

coloqueelpiedelsoporteenunaranuradela aceraoenelcésped(Figura33).

7.Conduzcalamáquinasobreelsoporte.Pare cuandoelenganchecaigaporencimadela pestañaalaposiciónbloqueada(Figura33).

8.Pongaelfrenodeestacionamientoypareel motor.

9.Calceobloqueelasruedasmotrices.

ADVERTENCIA

Elfrenodeestacionamientopuedeno sujetarlamáquinasobreelsoporte ZStand,ypuedenproducirselesiones personalesodañosmateriales.

NoaparqueenelsoporteZStanda

g010172

menosquelasruedasesténcalzadaso bloqueadas.

10.Realicelostrabajosdemantenimiento.

Cómoretirarlamáquinadel

3.Levanteelenganche.

4.Gireelpiedelsoportehaciaadelante,ydeslice elsoportehacialamáquina,hastaqueencaje enlapartedeabajodelaranura(Figura32y

Figura33).

soporteZStand

1.Retireloscalzosobloques.

2.Levanteelenganchealaposicióndesbloqueada (Figura34).

Alternanciadeladirecciónde corte

Alterneladireccióndecorteparamantenerlahierba erguida.Deestaformatambiénseayudaadispersar mejorlosrecortessobreelcéspedyseconseguirá unamejordescomposiciónyfertilización.

Sieguealosintervaloscorrectos

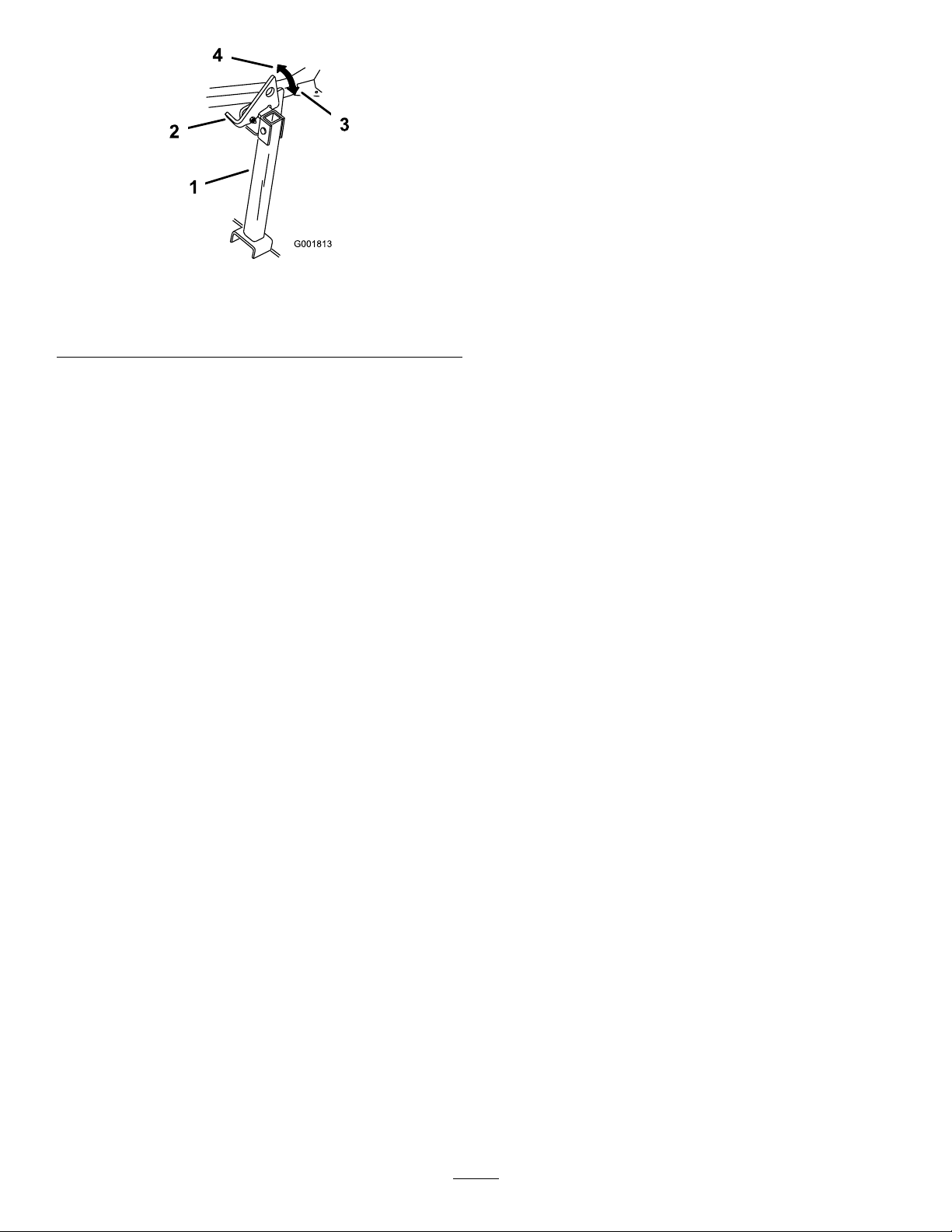

Figura34

1.SoporteZStand

2.Enganche4.Posicióndedesbloqueado

3.Arranqueelmotoryhágalofuncionaramedia velocidad.Quiteelfrenodeestacionamiento.

4.Conduzcalentamentehaciaatráspararetirarla máquinadelsoporte.

5.Pongaelsoportedenuevoensuposiciónde descanso(Figura32).

3.Posicióndebloqueado

Consejosdeoperación

Usodelajusterápidodel acelerador

Paraaumentaralmáximolacalidaddecorteyla circulacióndeaire,trabajeconelmotorenlaposición develocidadRÁPIDA.Serequiereaireparacortarbien lahierba,asíquenopongalaalturadecortetan bajacomopararodeartotalmenteelcortacéspedde hierbasincortar.Tratesiempredetenerunladodel cortacéspedlibredehierbasincortar,parapermitirla entradadeaireenlamáquina.

g001813

Engeneral,sieguecada4días.Noobstante,lahierba creceavelocidadesdistintassegúnlastemporadas. Paramantenerlamismaalturadecorte,locualestá recomendado,corteelcéspedconmásfrecuencia durantelaprimavera.Amedidaqueavanzaelverano, lavelocidaddecrecimientodelahierbadecrece,por ellodebecortarseconmenorfrecuencia.Sinopuede segarduranteunperíododetiempoprolongado, siegueprimeroconunaalturadecortealtay,después dedosdías,vuelvaasegarconunajustemásbajo.

Ajustedelavelocidaddecorte

Paramejorarlacalidaddecorte,utiliceunavelocidad deavancemásbajaendeterminadascondiciones.

Evitecortardemasiadobajo

Silaanchuradecortedelcortacéspedesmayor queladelcortacéspedqueusóanteriormente,eleve laalturadecorteparaasegurarsedenocortar demasiadouncéspeddesigual.

Siegadehierbalarga

Sisedejacrecerlahierbamásdelohabitual,osi éstacontieneungradodehumedadelevado,utilice unaalturadecortemayordelonormalycortela hierbaconesteajuste.Despuésvuelvaacortarla hierbautilizandoelajustehabitual.

Cortaruncéspedporprimeravez

Cortelahierbaalgomáslargadelohabitualpara asegurarquelaalturadecortedelcortacéspedno deje“calvas”enterrenosdesiguales.Sinembargo, lamejoralturadecortesueleserlaqueseutiliza habitualmente.Silahierbatienemásde15,24cmde alto,espreferiblecortarelcéspeddosvecespara asegurarunacalidaddecorteaceptable.

Corteunterciodelahojadehierba

Esmejorcortarsolamenteuntercioaproximadamente delahojadehierba.Noserecomiendacortarmás,a menosquelahierbaseaescasaoalnaldelotoño, cuandolahierbacrecemásdespacio.

Parada

Siesnecesariodetenerelavancedelamáquina mientrassecortaelcésped,esposiblequecaigaun montónderecortessobreelcésped.Paraevitaresto, diríjaseconlascuchillasengranadasaunazonadel céspedquehayasidosegada.

Limpiezadelaparteinferiordel cortacésped

Limpielosrecortesylasuciedaddelosbajosdel cortacéspeddespuésdecadauso.Siseacumulan

hierbaysuciedadenelinteriordelcortacésped,la calidaddelcortellegaráaserinsatisfactoria.

Mantenimientodelacuchilla

Mantengalascuchillasaladasdurantetodala temporadadecorte,yaqueunacuchillaaladacorta limpiamenteysinrasgarodeshilacharlashojasde hierba.Siserasganosedeshilachan,losbordesde lashojassesecarán,locualretardarásucrecimientoy favorecerálaaparicióndeenfermedades.Compruebe cadadíaquelascuchillasdecorteestánaladas yquenoestándesgastadasodañadas.Elimine cualquiermellaconunalima,yalelascuchillas siesnecesario.Siunacuchillaestádesgastada odeteriorada,sustitúyalainmediatamenteporuna cuchillanuevagenuinaToro.

Mantenimiento

Calendariorecomendadodemantenimiento

Intervalodemanteni-

mientoyservicio

Despuésdelasprimeras

8horas

Despuésdelasprimeras

50horas

Cadavezqueseutilice

odiariamente

Cada25horas

Cada50horas

Cada100horas

Procedimientodemantenimiento

•Cambieelaceitedelmotor.

•Compruebeelpardeaprietedelastuercasdelasruedas.

•Cambieelltroyelaceitedelsistemahidráulico.

•Compruebeelsistemadeseguridad.

•Compruebeelniveldeaceitedelmotor.

•Compruebeelcinturóndeseguridad.

•Compruebelospomosdelsistemadeprotecciónantivuelco(ROPS).

•Limpielarejilladelmotor.

•Inspeccionelascuchillas.

•Limpielacarcasadecorte.

•Compruebeelniveldeaceitehidráulicodeldepósitodeexpansión.

•Engraseelbrazotensordelacarcasadecorte.

•Compruebeelparachispas(siestáinstalado).

•Compruebelapresióndelosneumáticos.

•Compruebequelascorreasnoestándesgastadasniagrietadas.

•Lubriquelospivotesdeelevacióndelacarcasa.

•Cambieelaceitedelmotor(másamenudoencondicionesdemuchopolvoo suciedad).

•Inspeccione,limpieyajustelabujía.

•Compruebeylimpielascubiertasylasaletasderefrigeracióndelmotor.

Cada200horas

Cada250horas

Cada400horas

Cada500horas

Cadames

Cadaaño

Cadaañooantesdel

almacenamiento

•Sustituyaelltrodeaceitedelmotor.

•Cambieelltrodeaireprimario(másamenudoencondicionesdemuchopolvo oarena).

•Compruebeelltrodeairedeseguridad.

•Cambieelltroyelaceitedelsistemahidráulico.

•Cambieelltrodeairedeseguridad.

•Cambieelltrodecombustible(másamenudoencondicionesdemuchopolvo osuciedad).

•Ajusteelcojinetedelpivotedelasruedasgiratorias.

•Compruebeelembragueeléctrico.

•Compruebelabatería.

•Engraselospivotesdelasruedasgiratoriasdelanteras(másamenudoen condicionesdemuchopolvoosuciedad).

•Lubriqueloscubosdelasruedasgiratorias.

•Compruebeelpardeaprietedelastuercasdelasruedas.

•Pintecualquiersuperciedesconchada.

•Realicetodoslosprocedimientosdemantenimientoarribacitadosantesdel almacenamiento.

Importante:Consulteenelmanualdeloperadordelmotorprocedimientosadicionalesde

mantenimiento.

CUIDADO

Sidejalallaveenelinterruptordeencendido,alguienpodríaarrancarelmotoraccidentalmente ycausarlesionesgravesaustedoaotraspersonas.

Retirelallavedecontactoantesderealizarcualquieroperacióndemantenimiento.

Procedimientosprevios almantenimiento

Retiradadelfaldóndela carcasadecorte

Aojeelpernoinferiordelfaldónparaliberarelfaldón ypoderaccederalapartesuperiordelacarcasa decorte(Figura35).Aprieteelpernodespuésdel mantenimientoparainstalarelfaldón.

g027946

Figura36

Figura35

1.Perno2.Faldón

Retiradadelprotectorde chapa

Aojelos2pernosdelanterosyretireelprotector dechapaparateneraccesoalascorreasylos ejesdelacarcasa(Figura36).Vuelvaacolocarel protectordechapayaprietelospernosdespuésdel mantenimiento.

1.Protectordechapa2.Perno

g027945

Lubricación

Cómoengrasarel

Engraseconmásfrecuenciasilazonadetrabajo tienemuchopolvooarena.

Tipodegrasa:GrasadelitioNº2ograsade molibdeno

1.Desengraneelmandodecontroldelascuchillas (TDF),pongalaspalancasdecontrolde movimientoenposicióndeBLOQUEO/PUNTO

MUERTO,ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Limpieconuntrapolospuntosdeengrase.

Nota:Asegúresederascarcualquierpintura

quehubierasobrelospuntosdeengrase.

4.Conecteunapistoladeengrasaracadapunto deengraseybombeegrasaenéstoshastaque lagrasaempiecearezumardeloscojinetes.

5.Limpiecualquierexcesodegrasa.

Usodelubricaciónen

cortacésped

Intervalodemantenimiento:Cada50

horas—Engraseelbrazotensorde lacarcasadecorte.

Cadaaño—Engraselospivotesdelasruedas giratoriasdelanteras(másamenudoen condicionesdemuchopolvoosuciedad).

1.Desengraneelmandodecontroldelascuchillas (TDF),pongalaspalancasdecontrolde movimientoenposicióndeBLOQUEO/PUNTO

MUERTO,ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Engraseelpivotedelapoleatensoradela carcasadecortehastaquesalgagrasaporel extremoinferior(Figura38).

formadeaceiteligeroo spray

Intervalodemantenimiento:Cada100horas

Figura37

g017435

Figura38

4.Retireeltapónanti-polvoyajustelospivotes delasruedas.

Nota:Nocoloqueeltapónanti-polvohastaque

terminedeengrasar;consulteAjustedelcojinete

delpivotedelasruedasgiratorias(página46).

5.Retireeltapónhexagonal.

6.Enrosqueunengrasadoreneloricio.

7.Bombeegrasaenelengrasadorhastaque

g017421

rezumeporelcojinetesuperior.

8.Retireelengrasadordeloricio.

9.Instaleeltapónhexagonalylatapa(Figura39).

Figura39

Lubricacióndeloscubos delasruedasgiratorias

Intervalodemantenimiento:Cadaaño

1.Pareelmotor,espereaquesedetengantodas laspiezasenmovimiento,retirelallaveyponga elfrenodeestacionamiento.

8.Introduzcauncojineteyunreténnuevoenla rueda.

Nota:Cambielasjuntas.

9.Sisehanretirado(osisehansoltado)ambas tuercasespaciadorasdelconjuntodeleje, apliqueunjadorderoscasaunatuerca espaciadorayenrósquelaenelejeconlos segmentosplanoshaciafuera.

Nota:Noenrosquelatuercaespaciadora

g014942

completamenteenelextremodeleje.Dejeun espaciode3mmaproximadamenteentrela supercieexteriordelatuercaespaciadorayel extremodeleje,dentrodelatuerca).

10.Introduzcaelejeconlatuercamontadaenélen larueda,enelladoquecontieneelreténnuevo yelcojinete.

11.Conlacaraabiertadelaruedahaciaarriba, lleneelinteriordelaruedaalrededordelejecon grasadepropósitogeneral.

12.Introduzcaelsegundocojineteyunreténnuevo enlarueda.

Figura40

1.Protectordelretén2.Tuercaespaciadoracon segmentosplanosparala llaveinglesa

2.Retirelaruedagiratoriadelahorquilla.

3.Retirelosprotectoresdelosretenesdelcubo

delarueda.

4.Retireunatuercaespaciadoradelejedela

ruedagiratoria.

Nota:Lastuercasespaciadorasllevanjador

deroscasparapegarlasaleje.

5.Retireeleje(conlaotratuercaespaciadoraaún

montadaenelmismo)delconjuntodelarueda.

6.Retirelosreteneshaciendopalanca,e

inspeccioneloscojinetesenbuscadeseñales dedesgasteodaños;sustitúyalossies necesario.

7.Lleneloscojinetescongrasadepropósito

general.

13.Apliqueadhesivoderoscasalasegundatuerca espaciadorayenrósquelasobreelejeconlos segmentosplanoshaciafuera.

14.Aprietelatuercaa8–9N·m,aójela,luego apriételaa2–3N·m.

Nota:Asegúresedequeelejenosobresalede

ningunadelastuercas.

15.Instalelosretenessobreelcubodelaruedae

g006115

introduzcalaruedaenlahorquilla.

16.Instaleelpernodelaruedayaprietelatuerca deltodo.

Importante:Paraevitarquesedañenelcojinete

yelretén,compruebeelajustedelcojinetea menudo.Girelarueda.Laruedanodebegirar libremente(másde1–2vueltas),nitenerholgura lateral.Silaruedagiralibremente,ajusteel aprietedelatuercaespaciadorahastaquequede ligeramentefrenada.Apliqueotracapadejador deroscas.

Mantenimientodelmotor

ADVERTENCIA

Elcontactoconsuperciescalientespuede causarlesionespersonales.

Mantengalasmanos,lospies,lacara,laropa yotraspartesdelcuerpoalejadosdeltubode escapeydeotrassuperciescalientes.

Mantenimientodel limpiadordeaire

Intervalodemantenimiento:Cada250

horas—Cambieelltrodeaire primario(másamenudoen condicionesdemuchopolvoo arena).

Cada250horas—Compruebeelltrodeaire deseguridad.

Cada500horas—Cambieelltrodeairede seguridad.

Nota:Compruebelosltrosconmásfrecuenciaen

condicionesdefuncionamientodemuchopolvoo arena.

Cómoretirarlosltros

1.Desengraneelmandodecontroldelascuchillas (TDF),pongalaspalancasdecontrolde movimientoenposicióndeBLOQUEO/PUNTO

MUERTO,ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Abraloscierresdellimpiadordeaireytirede latapadelaentradadeaireparasepararladel cuerpodellimpiadordeaire(Figura41).

Figura41

1.Carcasadellimpiadorde aire

2.Filtroprimario5.Filtrodeseguridad

3.Enganche

4.Limpieelinteriordelatapadellimpiadordeaire

conairecomprimido.

5.Extraigaconcuidadoelltroprimariodela

carcasadellimpiadordeaire(Figura41).

4.Tapadellimpiadordeaire

Nota:Evitegolpearelltrocontraelladode

lacarcasa.

6.Retireelltrodeseguridadúnicamentesipiensa

cambiarlo.

Importante:Nointentelimpiarelltro

deseguridad.Sielltrodeseguridad estásucio,entonceselltroprimarioestá dañado.Cambieambosltros.

7.Inspeccioneelltroprimariomirandodentro

delmismomientrasdirigeunaluzpotenteal exteriordelltro.

Nota:Losagujerosdelltroapareceránen

formadepuntosluminosos.Sielltroestá dañado,deséchelo.

g001883

Mantenimientodelltroprimario

•Sielltroprimarioestásucio,dobladoodañado,

cámbielo.

•Nolimpieelltroprimario.

Mantenimientodelltrode seguridad

Cambieelltrodeseguridad;nololimpienunca.

Importante:Nointentelimpiarelltrode

seguridad.Sielltrodeseguridadestásucio, entonceselltroprimarioestádañado.Cambie ambosltros.

Instalacióndelosltros

Comprobacióndelniveldeaceite

Importante:Paraevitardañarelmotor,nohaga

funcionarnuncaelmotorsinqueesténinstalados ambosltrosdeaireylatapa.

1.Siestáinstalandoltrosnuevos,compruebe cadaltroparaasegurarsedequenohasufrido dañosduranteeltransporte.

Nota:Noutiliceunltrodañado.

2.Sivaacambiarelltrodeseguridad,deslícelo cuidadosamenteenelcuerpodelltro(Figura

41).

3.Deslicecuidadosamenteelltroprimariopor encimadelltrodeseguridad(Figura41).

Nota:Asegúresedequeelltroprimario

estábienasentadoempujandosobreelborde exteriormientrasloinstala.

Importante:Noempujesobrelazona

blandainteriordelltro.

4.Instalelatapadellimpiadordeaireconellado quellevalapalabrauphaciaarriba,yjelos cierres(Figura41).

delmotor

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Nota:Compruebeelaceiteconelmotorfrío.

ADVERTENCIA

Elcontactoconsuperciescalientespuede causarlesionespersonales.

Mantengalasmanos,lospies,lacara,laropa yotraspartesdelcuerpoalejadosdeltubode escapeydeotrassuperciescalientes.

Importante:Nolleneexcesivamenteelcárter

deaceite,porqueestopodríadañarelmotor.No hagafuncionarelmotorsielniveldeaceiteestá pordebajodelamarcaBajoporquepodríadañar elmotor.

1.Desengraneelmandodecontroldelascuchillas (TDF),pongalaspalancasdecontrolde movimientoenposicióndeBLOQUEO/PUNTO

MUERTO,ypongaelfrenodeestacionamiento.

Mantenimientodelaceite demotor

Tipodeaceite:Aceitedetergente(servicioAPISF ,

SG,SH,SJoSL) Capacidaddelcárter:concambiodeltro,2.1litros

(71onzas);sincambiodeltro,1,8litros(61onzas)

Viscosidad:Consultelatablasiguiente.

Figura42

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador(Figura

43).

g004216

Nota:Elusodeaceitemultigrado(5W-20,10W-30

o10W-40)aumentaráelconsumodeaceite. Compruebeelniveldeaceiteconmásfrecuenciasi usaunodeestosaceites.

2.Aparquelamáquinademaneraconlaparte traseraligeramentemásbajaquelaparte delantera,paraasegurarqueelaceitesedrene completamente.

3.Desengraneelmandodecontroldelascuchillas (TDF),pongalaspalancasdecontrolde

g008804

movimientoenposicióndeBLOQUEO/PUNTO

MUERTO,ypongaelfrenodeestacionamiento.

4.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador(Figura

44).

g008804

Figura43

Cómocambiarelaceitedelmotor

Intervalodemantenimiento:Despuésdelas

primeras8horas

Cada100horas(másamenudoencondiciones demuchopolvoosuciedad).

Nota:Elimineelaceiteusadoenuncentrode

reciclaje.

1.Arranqueelmotorydéjelofuncionardurante 5minutos.

Nota:Deestaforma,elaceitesecalentaráy

serámásfácildrenarlo.

g027659

g027734

Figura44

5.Viertalentamenteun80%aproximadamentedel aceiteespecicadoporeltubodellenado,luego añadalentamenteelrestodelaceitehastaque lleguealamarcaLleno(Figura45).

Figura45

6.Arranqueelmotoryconduzcahastaunazona llana.

7.Compruebeelniveldeaceiteotravez.

g008804

g027660

Sustitucióndelltrodeaceitedel motor

Intervalodemantenimiento:Cada200horas

Nota:Cambieelltrodeaceitedelmotorconmás

frecuenciacuandosetrabajaencondicionesde muchopolvooarena.

1.Dreneelaceitedelmotor;consulteCómo

cambiarelaceitedelmotor(página39).

2.Sustituyaelltrodeaceitedelmotor(Figura46).

Figura46

Nota:Asegúresedequelajuntadelltrode

aceitetocaelmotor,luegoaprieteelltrode aceite3/4devueltamás.

3.Lleneelcárterconeltipocorrectodeaceite nuevo;consulteCómocambiarelaceitedel

motor(página39).

Mantenimientodelabujía

Intervalodemantenimiento:Cada100horas

Antesdeinstalarlabujía,asegúresedequela distanciaentreloselectrodoscentralylateral escorrecta.Utiliceunallavedebujíaspara desmontareinstalarla(s)bujía(s)yunagalga deespesores/herramientaparaelectrodospara comprobaryajustarelespacioentrelosmismos. Instaleunabujíanuevasiesnecesario.

Tipodebujía:NGK

BPR4ESoequivalente

g027477

Distanciaentreelectrodos:0,76mm

Desmontajedelabujía

1.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

2.Desengraneelmandodecontroldelascuchillas (TDF),pongalaspalancasdecontrolde movimientoenposicióndeBLOQUEO/PUNTO

MUERTO,ypongaelfrenodeestacionamiento.

3.Localiceyretirelasbujías(Figura47).

Instalacióndelabujía

Aprietela(s)bujía(s)a22N·m.

g027735

g015124

Figura49

Figura47

Inspeccióndelabujía

Importante:Nolimpiela(s)bujía(s).Cambie

siemprela(s)bujía(s)sitiene(n):unrevestimiento negro,loselectrodosdesgastados,unapelícula aceitosaogrietas.

Siseobservauncolorgrisomarrónclaroenel aislante,elmotorestáfuncionandocorrectamente.Si elaislanteaparecedecolornegro,signicaqueel limpiadordeaireestásucio.

Ajusteladistanciaa0,76mm.

Inspeccióndelparachispas

Paralosmodelosconparachispas

g027478

Intervalodemantenimiento:Cada50horas

ADVERTENCIA

Loscomponentescalientesdelsistemade escapepuedenincendiarlosvaporesde gasolina,inclusodespuésdepararelmotor. Laspartículascalientesexpulsadosdurante laoperacióndelmotorpuedenincendiar materialesinamables.Elfuegopuede darlugaralesionespersonalesodaños materiales.

Norepostecombustiblenipongaenmarcha elmotorsielparachispasnoestáinstalado.

1.Pareelmotor,espereaquesedetengantodas laspiezasenmovimientoyretirelallave.Ponga elfrenodeestacionamiento.

2.Espereaqueseenfríeelsilenciador.

Figura48

3.Sihayroturasenlarejillaoenlassoldaduras, sustituyaelparachispas.

4.Silarejillaestáatascada,retireelparachispas ysacudalarejillaparaeliminarpartículas

g027479

sueltas,luegolímpielaconuncepillodealambre (sumérjalaendisolventesiesnecesario). Instaleelparachispasenlasalidadeltubode escape.

Mantenimientodel

8.Instaleunltronuevoyacerquelasabrazaderas alltro(Figura50).

sistemadecombustible

Cómocambiarelltrode combustible

Intervalodemantenimiento:Cada500horas/Cada

año(loqueocurraprimero)(mása menudoencondicionesdemucho polvoosuciedad).

Elltrodecombustibleestásituadocercadelaparte delanteraotraseradelmotor.

1.Desengraneelmandodecontroldelascuchillas (TDF),pongalaspalancasdecontrolde movimientoenposicióndeBLOQUEO/PUNTO

MUERTO,ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Dejequelamáquinaseenfríe.

4.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

9.Abralaválvuladecierredelcombustible.

Importante:Instalelostubosdecombustible

ysujételosconbridasdeplásticodelamisma maneraqueestabanalsalirdelafábrica,para mantenerlostubosdecombustiblealejadosde componentesquepodríandañarlostubos.

Mantenimientodeldepósito decombustible

Nointentevaciareldepósitodecombustible. Asegúresedequeelvaciadodeldepósitode combustibleyelmantenimientodecualquier componentedelsistemadecombustiblesearealizado porunServicioTécnicoAutorizado.

5.Cierrelaválvuladecierredecombustible, situadadebajodelasiento(Figura50).

Figura50

1.Filtrodecombustible3.Válvuladecierrede

combustible

2.Abrazadera

g008963

6.Aprietelosextremosdelasabrazaderasy deslícelasporeltuboalejándolasdelltro (Figura50).

7.Desmonteelltrodelostubosdecombustible.

Mantenimientodel

movimientoenposicióndeBLOQUEO/PUNTO

MUERTO,ypongaelfrenodeestacionamiento.

sistemaeléctrico

Mantenimientodelabatería

Intervalodemantenimiento:Cadames

PELIGRO

Elelectrolitodelabateríacontieneácido sulfúrico,queesunvenenomortalycausa quemadurasgraves.

Nobebaelectrolitoyeviteelcontactocon lapiel,losojosylaropa.Llevegafasde seguridadparaprotegersusojos,yguantes degomaparaprotegersusmanos.

Cómoretirarlabatería

ADVERTENCIA

Losbornesdelabateríaounaherramienta metálicapodríanhacercortocircuitosientran encontactoconloscomponentesmetálicos delamáquina,causandochispas.Las chispaspodríanhacerexplotarlosgasesde labatería,causandolesionespersonales.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Desconecteelcablenegativo(negro)dela bateríadelbornenegativo(-)delabatería (Figura51).

4.Retireelprotectordebornerojodelborne positivo(+)delabateríayretireelcablepositivo (rojo)(Figura51).

5.Retirelatuercadeorejetaquesujetala abrazaderadelabatería(Figura51).

6.Retirelaabrazadera(Figura51).

7.Retirelabatería(Figura51).

•Alretirarocolocarlabatería,nodejeque losbornestoquenningunapartemetálica delamáquina.

•Nodejequelasherramientasmetálicas hagancortocircuitoentrelosbornesde labateríaylaspartesmetálicasdela máquina.

ADVERTENCIA

Unenrutadoincorrectodeloscablesdela bateríapodríadañarlamáquinayloscables, causandochispas.Laschispaspodríanhacer explotarlosgasesdelabatería,causando lesionespersonales.

•Desconectesiempreelcablenegativo (negro)delabateríaantesdedesconectar elcablepositivo(rojo).

•Conectesiempreelcablepositivo(rojo) delabateríaantesdeconectarelcable negativo(negro).

1.Desengraneelmandodecontroldelascuchillas (TDF),pongalaspalancasdecontrolde

g027728

Figura51

Instalacióndelabatería

1.Coloquelabateríaenlabandeja,conlosbornes frentealdepósitodeaceitehidráulico(Figura

51).

2.Conecteprimeroelcablepositivo(rojo)alborne positivo(+)delabatería.

3.Conecteelcablenegativo(negro)yelcablede tierraalbornenegativo(–)delabatería.

4.Fijeloscablescon2pernos,2arandelas,y 2contratuercas(Figura51).

5.Desliceelprotectordebornerojosobreelborne positivo(+)delabatería.

6.Instalelaabrazaderaysujételaconlatuerca deorejeta(Figura51).

Cómocargarlabatería

Mantenimientodelos

ADVERTENCIA

Elprocesodecargadelabateríaproduce gasesquepuedenexplotar.

Nofumenuncacercadelabatería,ymantenga alejadosdelabateríachispasyllamas.

Importante:Mantengasiemprelabatería

completamentecargada(densidadde1,265).Esto esespecialmenteimportanteparaevitardañosa labateríacuandolatemperaturaestápordebajo delos0ºC.

1.Carguelabateríadurante10a15minutosa 25A-30A,odurante30minutosa10A.

2.Cuandolabateríaestécompletamente cargada,desconecteelcargadordelatomade electricidad,luegodesconecteloscablesdel cargadordelosbornesdelabatería(Figura52).

3.Instalelabateríaenlamáquinayconectelos cablesdelabatería;consulteInstalacióndela

batería(página43).

Nota:Nohagafuncionarlamáquinaconla

bateríadesconectada;puedecausardañosal sistemaeléctrico.

fusibles

Elsistemaeléctricoestáprotegidoconfusibles.No requieremantenimiento;noobstante,sisefundeun fusible,compruebequenohayaveríanicortocircuito enelcomponente/circuito.

Losfusiblesestánsituadosenlaconsoladela derecha,juntoalasiento(Figura53).

1.Paracambiarunfusible,tiredelmismopara retirarlo.

2.Instaleunfusiblenuevo(Figura53).

1.Bornepositivodela batería

2.Bornenegativodela batería

Figura52

3.Cablerojo(+)delcargador

4.Cablenegro(–)del

g017436

Figura53

1.Accesorioopcional(15A)

2.Carga(25A)

3.Tomadefuerza–10A

g000960

cargador

4.Principal–25A

5.Consola

Mantenimientodel sistemadetransmisión

Comprobacióndelcinturón deseguridad

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Inspeccioneelcinturóndeseguridadenbusca deseñalesdedesgasteocortes,ycompruebeel funcionamientodelretractorydelahebilla.Sustituya elcinturóndeseguridadsiestádañado.

Comprobacióndelos pomosdelsistemade protecciónantivuelco (ROPS).

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

ADVERTENCIA

Paraevitarlesionesolamuerteencasode unvuelco:mantengalabarraantivuelcoen posicióntotalmenteelevadaybloqueada,y utiliceelcinturóndeseguridad.

Asegúresedequeelasientoestásujetoala máquina.

Compruebequetantolosherrajesdemontajecomo lospomosestánenbuenascondicionesdeuso. Asegúresedequelospomosestáncompletamente bloqueadoscuandoelROPSelevado.Puedeser necesarioempujarhaciaadelanteotirarhaciaatrás delapartesuperiordelabarraanti-vuelcoparaque sebloqueancompletamenteambospomos(Figura

54).

Figura54

1.PomodelROPS(posición debloqueado)

2.Tirehaciafueradelpomo delROPSygírelo90 gradosparacambiar laposicióndelabarra anti-vuelco.

3.Barraantivuelcoen posiciónvertical

4.Barraantivuelcoen posicióndeplegado

Ajustedeladirección

1.Desengraneelmandodecontroldelascuchillas (TDF).

2.Conduzcahaciaunlugarllanayabierta,y muevalaspalancasdecontroldemovimientoa laposicióndeBLOQUEO/PUNTOMUERTO.

3.Pongalapalancadelaceleradorenunpunto intermedioentrelasposicionesdeLENTOy RÁPIDO.

4.Muevaambaspalancasdecontrolde movimientohaciaadelantehastaquetoquenlos topesenlaranuraenT.

5.Compruebehaciaquéladosedesvíala máquina.

g008943

6.Silamáquinasedesvíahacialaderecha,aoje lospernosyajustelachapadeltopeizquierdo haciaatrásenlaranuraenTdelaizquierda hastaquelamáquinaavanceenlínearecta (Figura55).

7.Silamáquinasedesvíahacialaizquierda, aojelospernosyajustelachapadeltope derechohaciaatrásenlaranuraenTdela derechahastaquelamáquinaavanceenlínea recta(Figura55).

8.Aprietelachapadeltope(Figura55).

g001055

Figura56

Comprobacióndelas tuercasdelasruedas

Intervalodemantenimiento:Despuésdelas

primeras8horas

Cadaaño

Compruebelatorsióndelastuercasdelasruedasy apriételasa122–136N·m.

Ajustedelcojinetedel pivotedelasruedas giratorias

Intervalodemantenimiento:Cada500horas/Cada

año(loqueocurraprimero)

Figura55

Palancadecontroldelaizquierdailustrada

1.Palancadecontrol

2.Perno

3.Chapadeltope

Comprobacióndela presióndelosneumáticos

Intervalodemantenimiento:Cada50horas/Cada

mes(loqueocurraprimero)

Mantengalapresióndelosneumáticosdelanteros ytraserosa0,90bar.Unapresióndesigualenlos neumáticospuedehacerqueelcorteseadesigual. Laslecturasdepresiónsonmásexactascuandolos neumáticosestánfríos.

g010153

1.Desengraneelmandodecontroldelascuchillas (TDF),pongalaspalancasdecontrolde movimientoenposicióndeBLOQUEO/PUNTO

MUERTO,ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Retireeltapónguardapolvodelaruedagiratoria yaprietelacontratuerca(Figura57).

4.Aprietelacontratuercahastaquelasarandelas demuelleesténplanas,luegoaojela contratuerca¼devueltaparaestablecerla pre-cargacorrectadeloscojinetes(Figura57).

Importante:Asegúresedequelasarandelas

demuelleestáncorrectamenteinstaladas, segúnsemuestraenlaFigura57.

5.Coloqueeltapónguardapolvo(Figura57).

Figura58

g009482

Figura57

1.Arandelasdemuelle

2.Contratuerca

3.Capuchónguardapolvo

Ajustedelembrague eléctrico

Intervalodemantenimiento:Cada500

horas—Compruebeelembrague eléctrico.

Elembragueesajustableconelndeasegurarel engranadoyfrenadocorrectos.

1.Introduzcaunagalgade0,38a0,53mmpor unadelasranurasdeinspecciónenellateral delconjunto.

1.Tuercadeajuste

2.Ranura

g001297

3.Galga

Nota:Asegúresedeubicarlaentreelinducido

ylassuperciesdefriccióndelrotor.

Nota:Elentrehierrodebeserdealmenos

0,38mm,ydenomásde0,53mm.

2.Sinoescorrecto,ajústeloa0,38mmencada unadelas3posicionesdelaranuradeajuste.

3.Aprietelascontratuercasqueempieceanotar unaligerafricciónenlagalga,perodejandoque éstasemuevaconfacilidadenelentrehierro (Figura58).

4.Repitaelprocedimientoenlasdemásranuras.

5.Vuelvaacomprobarcadaranurayrealice ligerosajusteshastaquelagalgaentreelrotor yelinducidotengauncontactomuyligeroentre ellos.

Mantenimientodel sistemaderefrigeración

Limpiezadelarejilladel motor

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Antesdecadauso,eliminecualquieracumulación dehierba,suciedaduotrosresiduosdelarejilla delmotor.Estoayudaaasegurarunarefrigeración adecuadayunavelocidaddemotorcorrecta,y reducelaposibilidaddesobrecalentamientoydaños mecánicosalmotor(Figura59).

Limpiezadelasaletasde refrigeraciónylascubiertas delmotor

Intervalodemantenimiento:Cada100horas/Cada

año(loqueocurraprimero)

1.Desengraneelmandodecontroldelascuchillas (TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Retirelarejilladeentradadeaire,elarrancador deretrocesoylacarcasadelventilador(Figura

59).

4.Limpielosresiduoylahierbadelos componentesdelmotor.

5.Instalelarejilladeentradadeaire,elarrancador deretrocesoylacarcasadelventilador(Figura

59).

1.Protectordelmotor

2.Rejilladelaentradade airedelmotor

3.Perno

g004218

Figura59

4.Carcasadelventilador

5.Tornillo

Mantenimientodelas correas

Inspeccióndelascorreas

Intervalodemantenimiento:Cada50horas

Cambielacorreasiestádesgastada.Lasseñalesde unacorreadesgastadaincluyenchirridoscuandola correaestáenmovimiento,patinajedelascuchillas durantelasiega,bordesdeshilachados,omarcasde quemadurasogrietas.

Cómocambiarlacorreadel cortacésped

1.Desengraneelmandodecontroldelascuchillas (TDF),pongalaspalancasdecontrolde movimientoenposicióndeBLOQUEO/PUNTO

MUERTO,ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Bajeelcortacéspedalaposicióndealturade cortede76mm.

4.Retirelascubiertasdelacorrea(Figura60).

Figura60

5.Utiliceunallavedecarracaeneltaladro cuadradodelbrazotensorparaaliviarlatensión delmuelletensor(Figura61).

6.Retirelacorreadelaspoleasdelacarcasade corte.

g017627

Figura61

1.Poleadelembrague5.T aladrocuadradodel

2.Correadelcortacésped

3.Poleatensoratensada conmuelle

4.Llavedecarraca

10.Instalelaguíadelacorreaenelbrazotensor (Figura61).

11.Utilizandolallavedecarracaeneltaladro cuadrado,instaleelmuelletensor(Figura61).

g027729

Nota:Asegúresedequelosextremosdel

muelleestánasentadosenlasranurasde anclaje.

12.Instalelascubiertasdelacorrea(Figura62).

brazotensorparalallave decarraca

6.Tensor–engrasador

7.Guíadelacorrea

7.Instalelaguíadelacorreaenelbrazotensor tensadoconmuelle(Figura61).

8.Retirelacorrea.

9.Paselacorreanuevaalrededordelaspoleas delcortacéspedydelapoleadelembrague, debajodelmotor(Figura61).

Figura62

7.Retirelacorreaexistentedelaspoleasde transmisióndelaunidadhidráulicaydelapolea delmotor.

8.Instalelacorreanuevaalrededordelapoleadel motorydelas2poleasdetransmisión.

g027730

Sustitucióndelacorreade transmisióndelabomba hidráulica

1.Desengraneelmandodecontroldelascuchillas (TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Retirelacorreadelcortacésped;consulteCómo

cambiarlacorreadelcortacésped(página49).

4.Levantelamáquinayapóyelasobregatosjos (Figura64).

5.Retireeltopedelembrague(Figura63).

Figura64

1.Poleatensora

2.Clavijadelmuelletensor

3.Poleadelmotor6.Poleadelabomba

4.Correadetransmisiónde labomba

5.Poleadelabomba hidráulicaderecha

hidráulicaizquierda

9.Instaleeltopedelembrague(Figura63).

10.Instalelacorreadelcortacésped;consulteCómo

cambiarlacorreadelcortacésped(página49).

g017437

Figura63

1.Topedelembrague

6.Retireelmuelletensordelespárrago(Figura

64).

g017494

Mantenimientodel sistemadecontrol

Ajustedelaposicióndelas palancasdecontrol

Laspalancasdecontroltienendosajustesdealtura: altoybajo.Retirelospernosparaajustarlaaltura.

1.Desengraneelmandodecontroldelascuchillas (TDF),pongalaspalancasdecontrolde movimientoenposicióndeBLOQUEO/PUNTO

MUERTO,ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Aojelospernosylastuercasconarandela prensadadelaspalancas(Figura65).

g009195

Figura66

4.Alineelaspalancasenelsentidoadelante/atrás acercándolasalaposicióndePUNTOMUERTO,y moviéndolashastaqueesténalineadas;luego aprietelospernos(Figura66).

Figura65

1.Perno3.Palancadecontrol

2.Palanca4.Tuerca

5.Silosextremosdelaspalancaschocanentre sí,consulteAjustedelpivotedebloqueode

puntomuertodelaspalancasdecontrolde movimiento(página53).

Ajustedelos acoplamientosdecontrol demovimiento

Losacoplamientosdecontroldelasbombasestán situadosencadaladodeldepósitodecombustible, debajodelasiento.Gireelacoplamientodelabomba conunallavede13mmparahacerajustesnosan dequelamáquinanosedesplaceenpuntomuerto. Debenrealizarseajustesparalaposicióndepunto

g009040

muertosolamente.

ADVERTENCIA

Elmotordebeestarenmarchaylasruedas motricesdebenestargirandopararealizarel ajustedelcontroldemovimiento.Elcontacto conpiezasenmovimientoosupercies calientespuedecausarlesionespersonales.

Mantengaalejadosdeloscomponentes rotativosydelasuperciescalienteslos dedos,lasmanosylaropa.

1.Antesdearrancarelmotor,presioneelpedal deelevacióndelacarcasa,retireelpasadorde alturadecorteybajelacarcasaalsuelo.

2.Levantelapartetraseradelamáquinayapóyela sobregatosjos(uotrosoporteequivalente)

aunaalturasucienteparapermitirquelas ruedasmotricesgirenlibremente.

3.Muevaelasientohaciaatrás,hastaeltope,para teneraccesoalastuercasdelanteras.

4.Aojelastuercasdelanteras.

Nota:Noesnecesarioretirarlastuercas.

5.Muevaelasientohaciadelantehastaeltope parateneraccesoalastuercastraseras.

6.Aojelastuercastraseras.

Nota:Noesnecesarioretirarlastuercas.

7.Desliceelasientoylachapadelasientohacia adelanteparaquelastuercaspuedanpasarpor losoricios(Figura67).

g018380

Figura68

1.Conectordelarnés

10.Provisionalmente,instaleunpuenteentrelos terminalesdelconectordelarnésdecableado principal.

Figura67

1.Asiento2.Tuercasdelanterasy oricios

8.Aojelospernosquesujetanelasientoala

máquina,ydesliceelasientohaciaadelante pararetirarla.

9.Desenchufeelconectordelarnésdelinterruptor

delasiento,situadodebajodelasiento(Figura

68).

11.Arranqueelmotor,hagafuncionarelmotorasu velocidadmáximayquiteelfreno.

Importante:Pongaelfrenode

estacionamientoymuevalaspalancasde controldemovimientohaciafueraantesde arrancarelmotor.Noesnecesarioestar sentadoenelasientograciasalpuenteque

g018378

seestáutilizando.

12.Hagafuncionarlamáquinadurantealmenos 5minutosconlaspalancasdecontrolde movimientoavelocidadmáximahaciaadelante paraqueelaceitehidráulicoalcancesu temperaturanormaldeoperación.

Nota:Lapalancadecontroldemovimiento

debeestarenpuntomuertomientrasserealizan losajustesnecesarios.

13.Pongalaspalancasdecontroldemovimiento enlaposicióndepuntoMUERTO.

14.Ajustelasvarillasdecontroldelabomba aojandolas2contratuercasygirandolatuerca deajusteenelsentidoapropiado,hastaquelas ruedassemuevanligeramenteenmarchaatrás (Figura69).

15.Muevalaspalancasdecontroldemovimientoa laposicióndemarchaATRÁSy,aplicandouna ligerapresiónalapalanca,dejequelosmuelles demarchaatrásdevuelvanlaspalancasapunto muerto.

Nota:Lasruedasdebendejardegiraro

moversemuylentamenteenmarchaatrás.

16.Aprietelas2contratuercascontralatuercade ajuste(Figura69).

Figura69

1.Contratuerca

2.Tuercadeajuste

g008620

Figura70

Palancaderechadecontroldemovimientoilustrada

1.Aprietelacontratuercaa22,6N·m.Elpernodebesobresalir delacontratuercadespuésdeserapretado.

2.Máximaresistencia(tactomásrme)

g017438

3.Amortiguador

4.Resistenciamedia(tactomedio)

5.Mínimaresistencia(tactomásblando)

17.Apaguelamáquina.

18.Retireelpuentedelarnésdecablesyenchufe elconectorenelinterruptordelasiento.

19.Instaleelasiento.

20.Retirelosgatosjos.

21.Elevelacarcasaeinstaleelpasadordealtura decorte.

22.Asegúresedequelamáquinanosedesplazaen puntomuertoconlosfrenosdeestacionamiento quitados.

Ajustedelamortiguadorde controldemovimiento

Elpernodemontajesuperiordelamortiguadorpuede ajustarseparavariarlaresistenciadelapalancade controldemovimiento.Consultelasopcionesde ajusteenFigura70.

Ajustedelpivotede bloqueodepuntomuerto delaspalancasdecontrol demovimiento

Latuercaconarandelaprensadapuedeajustarse paraobtenerlaresistenciadeseadaenlaspalancas decontroldemovimientoalmoverlasalaposiciónde BLOQUEO/PUNTOMUERTO.Consultelasopcionesde ajusteenFigura71.

1.Aojelacontratuerca.

2.Aprieteoaojelatuercaconarandelaprensada hastaobtenereltactodeseado.

Nota:Paraaumentarlaresistencia,aprietela

tuercaconarandelaprensada.

Nota:Parareducirlaresistencia,aojela

tuercaconarandelaprensada.

3.Aprietelacontratuerca.

Mantenimientodel sistemahidráulico

Mantenimientodelsistema hidráulico

1.Tuercaconarandela prensada

Figura71

g008621

2.Contratuerca

Tipodeaceitehidráulico:AceitehidráulicoToro HYPR-OIL

™

500oMobil

115W-50.

Importante:Utiliceelaceiteespecicado.Otros

aceitespodríandañarelsistemahidráulico.

ComprobacióndelNiveldeAceite Hidráulico

Intervalodemantenimiento:Cada25horas

1.Dejequeelaceitehidráulicoseenfríe. Compruebeelniveldeaceiteconelaceitefrío.

2.Compruebeeldepósitodeexpansiónysi esnecesario,añadaaceitehidráulicoToro HYPR-OIL

™

500hastalalíneaFULLCOLD.

g017452

g017451

Figura72

1.Depósitodeexpansión

2.LíneaFULLCOLD

Sustitucióndelltroy elaceitedelsistema hidráulico

Cambieelltroyelaceitealmismotiempo.No vuelvaausarelaceite.Purgueelairedelsistema

despuésdeinstalarelltronuevoyañadiraceite.

Repitaelprocesodepurgahastaqueelaceite permanezcaenlalíneaFULLCOLDdeldepósito despuésdelapurga.Sinoserealizacorrectamente

esteprocedimiento,puedenproducirsedaños irreparablesenelsistemadetraccióndeltranseje.

Retiradadelosltrosdelsistema hidráulico

1.Pareelmotor,espereaquesedetengantodas laspiezasenmovimiento,dejequeelmotor seenfríe,retirelallaveypongaelfrenode estacionamiento.

2.Localiceelltroylosprotectoresdecada sistemadetraccióndeltranseje(Figura73).

3.Retirelos3tornillosquesujetanelprotectordel ltro,yretireelprotector(Figura73).

5.Coloqueunrecipientedevaciadodebajodel ltropararecogerelaceitequesaledelltroal retirarseelltroylostaponesdeventilación.

6.Localiceyretireeltapóndeventilacióndecada transmisión.

7.Desenrosqueelltro,retíreloydejequese vacíeelaceitedelsistemadetransmisión.

8.Repitaesteprocedimientoenambosltros.

Instalacióndelosltrosdel sistemahidráulico

Intervalodemantenimiento:Despuésdelas

primeras50horas

Cada400horas

1.Apliqueunacapanadeaceitealasupercie delajuntadegomadecadaltro.

2.Gireelltroensentidohorariohastaquelajunta degomaentreencontactoconeladaptadordel ltro,luegoaprieteelltroentretrescuartosde vueltayunavueltacompletamás.

3.Hagalomismoenelotroltro.

4.Instalelosprotectoresdeltrosobrecadaltro queretiróanteriormente.

Figura73

Ladoderecho

1.Transmisióndeltranseje4.T ornillos

2.Filtrodeaceite5.Tapóndeventilación

3.Protectordelltro

4.Limpiecuidadosamentelazonaalrededorde losltros.

Importante:Nopermitaqueentresuciedad

enelsistemahidráulicoporquelopuede contaminar.

5.Utilicelos3tornillosparasujetarlosprotectores delosltros.

6.Compruebequelostaponesdeventilaciónhan sidoretiradosantesdeañadiraceite.

7.Viertalentamenteaceitedeltipoespecicado eneldepósitodeexpansiónhastaquesalga aceitedeunodelosoriciosdeventilación.

8.Dejedeverteraceite,einstaleeltapónenese oricio.

9.Aprietelabujíaa20N·m.

10.Sigaañadiendoaceiteatravésdeldepósitode

g017444

expansiónhastaqueelaceitesalgadelotro oriciodeventilacióndelsegundotransmisión.

11.Dejedeverteraceite,einstaleeltapónenese oricio.

12.Aprietelabujíaa20N·m.

13.Sigaañadiendoaceiteatravésdeldepósito deexpansiónhastaquelleguealalíneaFULL COLDdeldepósitodeexpansión.

14.VayaalpasoPurgadelsistemahidráulico

(página56).

Importante:Sinoserealizacorrectamente

elprocedimientodePurgadelsistema

hidráulicodespuésdecambiarlosltros hidráulicosyelaceite,puedenproducirse dañosirreparablesenelsistemadetracción deltranseje.

g017625

Figura75

1.Puntosdeapoyo

2.Arranqueelmotor,muevaelcontroldel aceleradorhaciaadelantealaposición intermediayquiteelfrenodeestacionamiento.

A.Muevalaspalancasdedesvíoalaposición

deempujarlamáquina.Conlasválvulas dedesvíoabiertasyelmotorenmarcha, muevalentamentelaspalancasdecontrol demovimiento5ó6veceshaciaadelantey haciaatrás.

Figura74

Purgadelsistemahidráulico

1.Levantelapartetraseradelamáquinayapóyela sobregatosjos(uotrosoporteequivalente) aunaalturasucienteparapermitirquelas ruedasmotricesgirenlibremente.

B.Muevalaspalancasdedesvíoalaposición

deoperacióndelamáquina.

g027477

C.Conlaválvuladedesvíocerradayelmotor

enmarcha,muevalentamenteelcontrol direccional5ó6veceshaciaadelantey haciaatrás.

D.Pareelmotoryveriqueelniveldeaceite

deldepósitodeexpansión.Añadaaceite deltipoespecicadohastaquellegue alalíneaFULLCOLDdeldepósitode expansión.

3.Repitaelpaso2hastaquehayapurgadotodo elairedelsistema.

Nota:Sieltransejefuncionaconunnivelde

ruidonormal,ysedesplazahaciaadelante yhaciaatrásaunavelocidadnormal,está purgado.

4.Veriqueunavezmáselniveldeaceitedel depósitodeexpansión.Siesnecesario,añada aceitedeltipoespecicadohastaquelleguea lalíneaFULLCOLDdeldepósitodeexpansión.

Mantenimientodela carcasadecorte

Nivelacióndelacarcasade corte

Preparacióndelamáquina

Nota:Asegúresedequelacarcasadecorteestá

niveladaantesdeajustarlaalturadecorte(ADC).

1.Coloqueelcortacéspedenunasupercieplana.

2.Desengraneelmandodecontroldelascuchillas (TDF),pongalaspalancasdecontrolde movimientoenposicióndeBLOQUEO/PUNTO

MUERTO,ypongaelfrenodeestacionamiento.

3.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

4.Compruebelapresióndelosneumáticosdelas ruedasmotrices.

Nota:Lapresióndeinadocorrectaesde

0,90bar.

5.Ajustelacarcasadecortealaposicióndealtura decortede76mm.

Nivelacióndelacarcasa

1.Coloqueelcortacéspedenunasupercieplana.

Figura76

1.Pedaldeelevacióndela carcasa

2.Pasadordeselecciónde laalturadecorte

6.Introduzcaelpasadordeajustedelaalturaenel

taladroquecorrespondeaunaalturade7,6cm.

7.Quiteelbloqueodetransporteydejequela

carcasadesciendaalaalturadecorte.

8.Eleveelconductodedescarga.

9.Enambosladosdelacarcasa,midadesdela

supercieniveladahastalapuntadelanterade lacuchilla(PosiciónA),segúnsemuestraen laFigura77.

3.Bloqueodetransporte

Nota:Ladistanciadebeserde7,6cm

g017419

2.Pareelmotor,espereaquesedetengantodas laspiezasenmovimiento,retirelallaveyponga elfrenodeestacionamiento.

3.Compruebelapresióndelosneumáticosdelas ruedasmotrices.

Nota:Lapresióndeinadocorrectaesde

0,90bar.

4.Pongaelbloqueodetransporteenlaposición decierre.

5.Empujeelpedaldeelevacióndelacarcasa haciadelantedeltodo,hastaquelacarcasase engancheenlaposicióndetransportede14cm (Figura76).

Figura77

1.7,6cmenlaposiciónAes correcto.

2.8,3cmenBescorrecto.4.MidaenlospuntosAyB

3.Midaaquídesdelapunta delacuchillahastala superciedura.

enamboslados.

g009196

10.Siesnecesario,aojelatuerca"whizlock"del lateraldelahorquillaylacontratuercadela partesuperior(Figura78).

11.Gireeltornillodeajustehastaobteneruna alturade7,6cm.

Nota:Paraaumentarlaaltura,gireeltornillode

ajusteensentidohorario;parareducirlaaltura, gíreloensentidoantihorario.

Nota:Silosacoplamientosdelacarcasa

delanteranotienenholgurasucientepara lograrlaalturadecorteprecisa,puedeutilizarse elajustedeunsolopunto.

g017442

Figura79

1.Pernosenelbordeinferiordelapletinadealturadecorte.

13.Silacarcasaestádemasiadobaja,aprieteel pernodelajustedeunsolopuntogirándolo enelsentidodelasagujasdelreloj.Sila carcasaestádemasiadoalta,aojeelpernodel ajustedeunsolopuntogirándoloenelsentido contrarioalasagujasdelreloj(Figura80).

Figura78

1.Tuerca"whizlock"

2.Tornillodeajuste4.Horquilla

3.Contratuerca

12.Paraajustarelsistemadeajustedeunsolo punto,aojelos2pernossituadoscercadel bordeinferiordelapletinadealturadecorte (Figura79).

Nota:Aprieteoaojeelpernolosucientepara

desplazarlospernosdemontajedelapletina dealturadecortealmenos1/3delrecorrido posibleenlasranurascorrespondientes.De estamanera,seráposibleajustaralgomás ensentidoverticallos4acoplamientosdela carcasa.

g017441

g017036

Figura80

1.Pernodeajustedeunsolopunto

14.Aprietelos2pernosenelbordeinferiordela pletinadealturadecorte(Figura79).

Nota:Enlamayoríadelascondiciones,la

puntatraseradelacuchilladebeestar4mm másaltaquelapuntadelantera.

15.Aprietelospernosa37–45N·m.

1.Inspeccioneloslosdecorte(Figura81).

16.Enambosladosdelacarcasa,midadesdela supercieniveladahastalapuntatraseradela cuchilla(PosiciónB),segúnsemuestraenla

Figura77.

Nota:Ladistanciadebeserde8,3cm;

consulte.

17.Gireeltornillodeajustehastaobtenerunaaltura de8,3cm(Figura78).

Nota:Paraaumentarlaaltura,girelatuercade

ajusteensentidohorario;parareducirlaaltura, girelatuercaensentidoantihorario.

18.Midahastaquelos4ladostenganlaaltura correcta.

19.Aprietetodaslastuercasdelosbrazosde elevacióndelacarcasa.

20.Bajeelconductodedescarga.

Mantenimientodelas cuchillasdecorte

Paragarantizarunacalidaddecortesuperior, mantengaaladaslascuchillas.Paraqueelaladoy lasustituciónseanmáscómodos,conserveunstock decuchillasderepuesto.

2.Siloslosestánromosotienenmuescas,retire lacuchillayafílela;consulteCómoretirarlas

cuchillas(página60)yAladodelascuchillas (página60).

3.Inspeccionelascuchillas,especialmenteenla partecurva.

4.Siobservasuras,desgasteolaformaciónde unaranuraenestazona,instaledeinmediato unacuchillanueva(Figura81).

Figura81

1.Filodecorte3.Formaciónde

2.Partecurva

ranura/desgaste

4.Grieta

Vericacióndelarectilinealidad

g006530

ADVERTENCIA

Unacuchilladesgastadaodañadapuede romperse,yuntrozodelacuchillapodría serarrojadohaciausteduotrapersona, provocandolesionespersonalesgravesola muerte.

•Inspeccioneperiódicamentelascuchillas, paraasegurarsedequenoestán desgastadasnidañadas.

•Sustituyacualquiercuchilladesgastadao dañada.

Antesdeinspeccionarorealizar mantenimientoenlascuchillas

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongaelfrenodeestacionamiento.

2.Girelallavedecontactoadesconectado.Retire lallaveydesconecteloscablesdelasbujías.

delascuchillas

1.Desengraneelmandodecontroldelascuchillas (TDF),pongalaspalancasdecontrolde movimientoenposicióndeBLOQUEO/PUNTO

MUERTO,ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Girelascuchillashastaquelosextremosestén orientadoshaciaadelanteyhaciaatrás(Figura

82).

4.Midadesdeunasupercieniveladahastaello decorte,posiciónA,delascuchillas(Figura82).

Inspeccióndelascuchillas

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Figura82

2.Retiredelejeelpernodelacuchilla,laarandela curvaylacuchilla(Figura83).

g000975

1.Midaaquídesdelacuchilla hastaunasuperciedura

2.PosiciónA

5.Girehaciaadelantelosotrosextremosdelas

cuchillas.

6.Midadesdeunasupercieniveladahastaello

decortedelascuchillasenlamismaposición queenelpaso4.

Nota:Ladiferenciaentrelasdimensiones

obtenidasenlospasos4y5nodebeser superiora3mm.

Nota:Siestadimensiónesdemásde3mm,la

cuchillaestádobladaydebesercambiada.

ADVERTENCIA

Unacuchilladobladaodañadapodría romperseypodríacausargraves lesionesolamuerteaustedoaotras personas.

•Siempresustituyaunacuchilla dobladaodañadaporunacuchilla nueva.

•Nolimenicreemuescasaladasen losbordesoenlasuperciedela cuchilla.

Figura83

1.Veladelacuchilla3.Arandelacurva

2.Cuchilla

4.Pernodelacuchilla

Aladodelascuchillas

1.Utiliceunalimaparaalarellodecorteen ambosextremosdelacuchilla(Figura84).

Nota:Mantengaelángulooriginal.

Nota:Lacuchillapermaneceequilibradasise

retiralamismacantidaddematerialdeambos losdecorte.

Figura84

1.Aleconelángulooriginal.

g004536

g000276

Cómoretirarlascuchillas

Lascuchillasdebencambiarsesigolpeanunobjeto sólido,siestándesequilibradasosiestándobladas. Paraasegurarunrendimientoóptimoyelcontinuado cumplimientodelasnormasdeseguridaddela máquina,utilicecuchillasderepuestogenuinasT oro. Lascuchillasderepuestodeotrosfabricantespueden hacerqueseincumplanlasnormasdeseguridad.

1.Sujeteelextremodelacuchillausandountrapo ounguantegrueso.

2.Veriqueelequilibriodelacuchillacolocándola sobreunequilibradordecuchillas(Figura85).

Nota:Silacuchillasemantienehorizontal,está

equilibradaypuedeutilizarse.

RetirarlaCarcasadel Cortacésped

Figura85

1.Cuchilla

2.Equilibrador

3.Silacuchillanoestáequilibrada,rebajealgoel metalenlapartedelavelasolamente(Figura

83).

4.Repitaesteprocedimientohastaquelacuchilla estéequilibrada.

Cómoinstalarlascuchillas

1.Instalelacuchillaeneleje(Figura86).

Importante:Lapartecurvadelacuchilla

debeapuntarhaciaarriba,haciaelinterior delcortacéspedparaaseguraruncorte correcto.

2.Instalelaarandelademuelleyelpernodela cuchilla(Figura86).

Nota:Instalelaarandelaelásticaconelcono

hacialacabezadelperno.

g000277

Antesderetirarlacarcasadecorteoderealizar mantenimientoenlamisma,inmovilicelosbrazosde lacarcasa,queestántensadosconmuelles.

1.Pareelmotor,espereaquesedetengantodas laspiezasenmovimientoyretirelallave.Ponga elfrenodeestacionamiento.

2.Retireelpasadordeajustedealturaybajela carcasaalsuelo.

3.Coloqueelpasadordeajustedealturaenel taladroquecorrespondeaunaalturade7,6cm.

4.Retirelascubiertasdelascorreas.

5.Levantelachapadesueloeintroduzcauna llavedinamométricaeneltaladrocuadradodel brazotensordelacarcasa(Figura87).

6.Girecuidadosamenteelbrazotensordela carcasaensentidohorarioyretirelacorreadel cortacésped(Figura87).

3.Aprieteelpernodelacuchillaa115–150N·m.

Figura86

1.Veladelacuchilla3.Arandelaelástica

2.Cuchilla

4.Pernodelacuchilla

g004536

1.Poleadelembrague5.T aladrocuadradodel

2.Correadelcortacésped

3.Poleatensoratensada

conmuelle

4.Llavedecarraca

Figura87

brazotensorparalallave decarraca

6.Puntodeengrasedel brazotensor

7.Guíadelacorrea

g017627

7.Retireyguardeelpernodecuellolargoyla tuercadelosaccesoriosdeelevacióndela carcasatraseroydelanteroenambosladosde lamáquina(Figura88).

Figura89

1.Perno5.Muelleinstalado

2.Espaciador

3.Contratuerca

4.Muelle

3.Coloqueelespaciadoryelmuelleeneldeector dehierba.

6.Deectordehierba

7.ExtremoenJdelmuelle

g015594

Figura88

1.Retireelpernodecuellolargoylatuercadeestaposición.

2.Retireelpernodecuellolargoylatuercadeestaposición.

8.Retirelacarcasadedebajodelladoderecho delamáquina.

Cambiodeldeectorde hierba

ADVERTENCIA

Sielhuecodedescargasedejadestapado, elcortacéspedpodríaarrojarobjetoshacia ustedohaciaotraspersonasycausar lesionesgraves.Tambiénpodríaproducirse uncontactoconlacuchilla.

Noutilicenuncaelcortacéspedsintener instaladounatapa,unaplacademulching,un deectordehierbaounensacador.

g017417

4.ColoqueunodelosganchosenJdelmuelle detrásdelrebordedelacarcasa.

Nota:Asegúresedecolocarunextremocon

ganchoenJdelmuelledetrásdelrebordede lacarcasaantesdeinstalarelperno,segúnse muestraenFigura89.

5.Instaleelpernoylatuerca.

6.Coloque1extremoenJdelmuellealrededor deldeectordehierba(Figura89).

Importante:Eldeectordehierbadebe

podergirar.Levanteeldeectorhastaque estétotalmenteabierto,yasegúresedeque girehastacerrarseporcompleto.

1.Retirelacontratuerca,elperno,elmuelley elespaciadorquesujetaneldeectoralos soportesdepivote(Figura89).

2.Retireeldeectordehierbadañadoo desgastado(Figura89).

Limpieza

Almacenamiento

Limpiezadelosbajosdel cortacésped

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

1.Desengraneelmandodecontroldelascuchillas (TDF),pongalaspalancasdecontrolde movimientoenposicióndeBLOQUEO/PUNTO

MUERTO,ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Eleveelcortacéspedalaposiciónde TRANSPORTE.

Eliminaciónderesiduos

Elaceitedemotor,lasbaterías,elaceitehidráulico yelrefrigerantedelmotorsoncontaminantes medioambientales.Elimínelosdeacuerdoconla normativaestatalylocal.

Limpiezayalmacenamiento

1.Desengraneelmandodecontroldelascuchillas (TDF),pongaelfrenodeestacionamientoygire lallavedecontactoaDesconectado.Retirela llave.

2.Retirelosrecortesdehierba,lasuciedady lamugredelaspiezasexternasdetodala máquina,especialmenteelmotoryelsistema hidráulico.Limpielasuciedadylabrozadela parteexteriordelalojamientodelasaletasdela culatadecilindrosdelmotorydelsoplador.

Importante:Lamáquinapuedelavarse

conundetergentesuaveyagua.Nolavela máquinaapresión.Eviteelusoexcesivo deagua,especialmentecercadelpanelde control,elmotor,lasbombashidráulicasy losmotoreseléctricos.

3.Compruebeelfreno.

4.Reviseellimpiadordeaire;consulte

Mantenimientodellimpiadordeaire(página37).

5.Engraselamáquina;consulteLubricación

(página35).

6.Cambieelaceitedelcárter;consulteCómo

cambiarelaceitedelmotor(página39).

7.Compruebelapresióndelosneumáticos; consulteComprobacióndelapresióndelos

neumáticos(página46).

8.Cambielosltroshidráulicos;consulte

Sustitucióndelltroyelaceitedelsistema hidráulico(página55).

9.Carguelabatería;consulteCómocargarla

batería(página44).

10.Rasquecualquieracumulaciónimportantede hierbaysuciedaddelosbajosdelcortacésped, luegoláveloconunamangueradejardín.

Nota:Hagafuncionarlamáquinaconelmando

decontroldelascuchillas(TDF)engranadoy elmotorenralentíaltodurante2a5minutos despuésdellavado.

11.Compruebelacondicióndelascuchillas; consulteMantenimientodelascuchillasdecorte

(página59).

12.Preparelamáquinaparasualmacenamiento cuandonolavayaautilizardurantemás de30días.Preparelamáquinaparael almacenamientodelamanerasiguiente:

A.Agregueunestabilizador/acondicionador

abasedepetróleoalcombustibledel depósito.Sigalasinstruccionesdemezcla delfabricantedelestabilizador.Nouseun

estabilizadorabasedealcohol(etanolo metanol).

Nota:Unestabilizador/acondicionador

decombustibleesmásecazcuandose mezclaconcombustiblefrescoyseutiliza entodomomento.

B.Hagafuncionarelmotorparadistribuirel

combustibleconacondicionadorportodoel sistemadecombustible(5minutos).

C.Pareelmotor,dejequeseenfríe,ydrene

eldepósitodecombustible;consulte

Mantenimientodeldepósitodecombustible (página42).

D.Vuelvaaarrancarelmotoryhágalo

funcionarhastaquesepare.

E.Desecheelcombustibleadecuadamente.

Recicleobservandolanormativalocal.

Importante:Noguardeelcombustible

conestabilizador/acondicionador durantemásde90días.

13.Reviseyaprietetodoslospernos,tuercasy tornillos.Repareosustituyacualquierpieza dañada.

14.Pintelassuperciesqueesténarañadaso dondeestévisibleelmetal.Puedeadquirirla pinturaensuServicioTécnicoAutorizado.

15.Guardelamáquinaenungarajeoalmacén secoylimpio.

16.Retirelallavedecontactoyguárdelafuera delalcancedeniñosuotrosusuariosno autorizados.

17.Cubralamáquinaparaprotegerlaypara conservarlalimpia.

Solucióndeproblemas

ProblemaPosiblecausa

Elmotordearranquenoseengrana.

Elmotornoarranca,arrancacon dicultad,onosiguefuncionando.

Accióncorrectora

1.Elmandodecontroldelascuchillas (TDF)estáengranado.

2.Elfrenodeestacionamientonoestá puesto.

3.Laspalancasdecontrolde movimientonoestánenlaposiciónde

BLOQUEO/PUNTOMUERTO.

4.Eloperadornoestásentado.

5.Labateríaestádescargada.

6.Lasconexioneseléctricasestán corroídasosueltas.

7.Elfusibleestafundido.7.Cambieelfusible.

8.Elreléointerruptorestádañadoo desgastado.

1.Eldepósitodecombustibleestávacío.1.Lleneeldepósitodecombustible.

2.Laválvuladecierredecombustible estácerrada.

3.Elniveldeaceiteenelcárterestábajo.3.Añadaaceitealcárter.

4.Elaceleradornoestáenlaposición correcta.

5.Elltrodecombustibleestásucio.5.Cambieelltrodecombustible.

6.Haysuciedad,aguaocombustible viejoenelsistemadecombustible.

7.Ellimpiadordeaireestásucio.7.Limpieocambieelelementodel

8.Elinterruptordelasientonofunciona correctamente.

9.Lasconexioneseléctricasestán corroídas,sueltasodañadas.

10.Elreléointerruptorestádañadoo desgastado.

11.Labujíaestásuciaoladistanciaentre electrodosesincorrecta.

12.Elcabledelabujíanoestáconectado.

1.Muevaelmandodecontroldelas cuchillas(TDF)alaposiciónde desengranado.

2.Pongaelfrenodeestacionamiento.

3.Asegúresedequelaspalancasde controldemovimientoestánenla posicióndeBLOQUEO/PUNTOMUERTO.

4.Siénteseenelasiento.

5.Carguelabatería.

6.Compruebequehaybuencontactoen lasconexioneseléctricas.

8.PóngaseencontactoconelServicio TécnicoAutorizado.

2.Abralaválvuladecierredel combustible.

4.Asegúresedequeelcontroldel aceleradorestáenelpuntointermedio entrelasposicionesdeLentoyRápido.

6.PóngaseencontactoconelServicio TécnicoAutorizado.

limpiadordeaire.

8.Compruebeelindicadordelinterruptor delasiento.Cambieelasientosies necesario.

9.Compruebequehaybuencontactoen lasconexioneseléctricas.Limpielos terminalesdeconexiónafondocon limpiadorparacontactoseléctricos, apliquegrasadieléctricayrealicelas conexionesapropiadas.

10.PóngaseencontactoconelServicio TécnicoAutorizado.

11.Ajusteocambielabujía.

12.Compruebelaconexióndelcablede labujía.

Elmotorpierdepotencia.

1.Lacargadelmotoresexcesiva.1.Reduzcalavelocidaddeavance.

2.Ellimpiadordeaireestásucio.2.Limpieelelementodellimpiadorde

3.Elniveldeaceiteenelcárterestábajo.3.Añadaaceitealcárter.

4.Lasaletasderefrigeraciónylos conductosdeairesituadosporencima delmotorestánobstruidos.

Eloriciodeventilacióndeltapón deldepósitodecombustibleestá bloqueado.

Elltrodecombustibleestásucio.

7.Haysuciedad,aguaocombustible viejoenelsistemadecombustible.

aire.

4.Eliminelaobstruccióndelasaletas derefrigeraciónydelosconductosde aire.

5.Limpieosustituyaeltapóndeldepósito decombustible.

Cambieelltrodecombustible.

7.PóngaseencontactoconelServicio TécnicoAutorizado.

ProblemaPosiblecausa

Accióncorrectora

Elmotorsesobrecalienta.

laizquierda(conlaspalancastotalmente haciaadelante)

Noesposibleconducirlamáquina.

Lamáquinavibrademaneraanormal.

1.Lacargadelmotoresexcesiva.1.Reduzcalavelocidaddeavance.

2.Elniveldeaceiteenelcárterestábajo.2.Añadaaceitealcárter.

3.Lasaletasderefrigeraciónylos conductosdeairesituadosporencima delmotorestánobstruidos.

1.Esnecesarioajustarladirección1.Ajusteladirección. Elcortacéspedsedesvíaaladerechaoa

2.Lapresióndelosneumáticosdelas ruedasmotricesnoeslacorrecta.

1.Lasválvulasdedesvíonoestábien cerradas.

2.Lacorreadelabombaestá desgastada,sueltaorota.

3.Lacorreadelabombasehasalidode unapolea.

4.Elmuelletensorestárotoofalta.4.Cambieelmuelle.

5.Elniveldeaceitehidráulicoesbajo,o elaceiteestádemasiadocaliente.

1.La(s)cuchilla(s)decorteestá(n) doblada(s)odesequilibrada(s).

2.Elpernodemontajedelacuchillaestá suelto.

3.Lospernosdemontajedelmotorestán sueltos.

4.Lapoleadelmotor,lapoleatensorao lapoleadelascuchillasestásuelta.

5.Lapoleadelmotorestádañada.

6.Elejedelacuchillaestádoblado.

7.Elsoportedelmotorestásueltooroto.

3.Eliminelaobstruccióndelasaletas derefrigeraciónydelosconductosde aire.

2.Ajustelapresióndelosneumáticosde lasruedasmotrices.

1.Aprietelasválvulasdedesvío.

2.Cambielacorrea.

3.Cambielacorrea.

5.Añadaaceitehidráulicoalosdepósitos odejequeseenfríe.

1.Instalecuchilla(s)nueva(s).

2.Aprieteelpernodemontajedela cuchilla.

3.Aprietelospernosdemontajedel motor.

4.Aprietelapoleacorrespondiente.

5.PóngaseencontactoconelServicio TécnicoAutorizado.

6.PóngaseencontactoconelServicio TécnicoAutorizado.

7.PóngaseencontactoconelServicio TécnicoAutorizado.

Lamáquinaproduceunaalturadecorte desigual.

Lascuchillasnogiran.

1.La(s)cuchilla(s)noestá(n)alada(s).1.Alela(s)cuchilla(s).

2.La(s)cuchilla(s)decorteestá(n) doblada(s).

3.Lacarcasadecortenoestánivelada.3.Nivelelacarcasadecortelateraly

4.Losbajosdelcortacéspedestán sucios.

5.Lapresióndelosneumáticosnoes correcta.

6.Elejedelacuchillaestádoblado.

1.Lacorreadelacarcasadecorteestá desgastada,sueltaorota.

2.Lacorreadelacarcasasehasalido delapolea.

3.Lacorreadetransmisióndelabomba estádesgastada,sueltaorota.

4.Elmuelletensorestárotoofalta.4.Cambieelmuelle.

2.Instalecuchilla(s)nueva(s).

longitudinalmente.

4.Limpielosbajosdelcortacésped.

5.Ajustelapresióndelosneumáticos.

6.PóngaseencontactoconelServicio TécnicoAutorizado.

1.Instaleunacorreadecarcasanueva.

2.Instalelapoleadelacarcasa ycompruebelaposiciónyel funcionamientodelapoleatensora,el brazotensoryelmuelle.

Compruebelatensióndelacorreao instaleunacorreanueva.

ProblemaPosiblecausa

Accióncorrectora

Elembraguenoseengrana.

1.Elfusibleestafundido.1.Cambieelfusible.Compruebela

2.Nollegasucientevoltajealembrague.2.Compruebelaresistenciadelabobina,

3.Labobinaestádañada.

4.Lacorrienteesinsuciente.

5.Elespacioentreelrotoryelinducido esdemasiadogrande.

resistenciadelabobina,lacargade labatería,elsistemadecargaylas conexionesdelcableado,ycambie componentessiesnecesario.

lacargadelabatería,elsistemade cargaylasconexionesdelcableado,y cambiepiezassiesnecesario.

3.Cambieelembrague.

4.Repareocambieelcabledel embragueoelsistemaeléctrico. Limpieloscontactosdelosconectores.

5.Retireelsuplementoosustituyael embrague.

Esquemas

Diagramadecableado(Rev .A)

g018479

Notas:

ListadeDistribuidoresInternacionales

Distribuidor:

AgrolancKft AsianAmericanIndustrial(AAI) B-RayCorporationCorea

BrisaGoodsLLC CascoSalesCompany CeresS.A.CostaRica CSSCTurfEquipment(pvt)Ltd.SriLanka CyrilJohnston&Co. CyrilJohnston&Co. FatDragon FemcoS.A.Guatemala FIVEMANSNew-TechCo.,LtdChina ForGarderOU G.Y.K.CompanyLtd. GeomechanikiofAthensGrecia GolfinternationalTurizm HakoGroundandGardenSuecia HakoGroundandGarden HayterLimited(U.K.) HydroturfInt.CoDubai

HydroturfEgyptLLC IrrimacPortugal351212388260ToroEuropeNVBélgica3214562960 IrrigationProductsInt'lPvtLtd.India00914424494387ValtechMarruecos212537663636 JeanHeybroekb.v.PaísesBajos3130639461 1VictusEmakPolonia48618238369

País:Teléfono:

Hungría3627539640 HongKong85224977804

México12104952417 PuertoRico7877888383

IrlandadelNorte442890813121 RepúblicadeIrlanda442890813121ParklandProductsLtd.NuevaZelanda6433493760 China

Estonia3723846060 Japón81726325861RiversaEspaña34952837500

Turquía902163365993

Noruega4722907760 ReinoUnido441279723444

EmiratosÁrabes Unidos Egipto2025194308T oroAustraliaAustralia61395807355

82325512076

5062391138 94112746100

8861080841322 5024423277 86-10-63816136

30109350054

4635100000

97143479479T-MarktLogisticsLtd.Hungría3626525500

Distribuidor:

MaquiverS.A.Colombia MaruyamaMfg.Co.Inc. Mountelda.s.

Mountelda.s. MunditolS.A. NormaGarden OslingerTurfEquipmentSA OyHakoGroundandGardenAb

Perfetto PratoverdeSRL. Prochaska&Cie RTCohen2004Ltd.

LelyTurfcare Lely(U.K.)Limited SolvertS.A.S. SpyrosStavrinidesLimitedChipre SurgeSystemsIndiaLimited

País:Teléfono:

Japón81332522285 República

Checa Eslovaquia420255704220 Argentina541148219999 Rusia74954116120 Ecuador59342396970 Finlandia35898700733

Polonia48618208416 Italia390499128128 Austria4312785100 Israel97298617979

Dinamarca4566109200 ReinoUnido441480226800 Francia33130817700

India911292299901

5712364079

420255704220

35722434131

Avisodeprivacidad(Europa)

InformaciónrecopiladaporT oro. ToroWarrantyCompany(T oro)respetasuprivacidad.ParaprocesarlasreclamacionesbajolaGarantíayparaponernosencontactoconusted enelcasodeunaposibleretiradadeproductos,lepedimosquecompartaconnosotrosciertainformaciónpersonal,biendirectamente,biena travésdesuconcesionariooempresaTorolocal.

ElsistemadegarantíasdeToroestáhospedadoenservidoresubicadosenlosEstadosUnidos,yportantolasleyesdeprivacidadaplicablespueden noproporcionarlamismaprotecciónqueensupaís.

ALCOMPARTIRSUINFORMACIÓNPERSONALCONNOSOTROS,OTORGASUCONSENTIMIENTOALPROCESAMIENTODEDICHA INFORMACIÓNPERSONALENLOSCASOSDESCRITOSENESTEAVISODEPRIVACIDAD.

UsoquehaceTorodelainformación Toropuedeutilizarsuinformaciónpersonalparaprocesarreclamacionesbajolagarantíayparaponerseencontactoconustedsiseproducelaretirada deunproducto,asícomoparacualquierotropropósitodelqueleinformemos.Toropuedecompartirsuinformaciónconliales,concesionariosuotros socioscomercialesdeToroconrelaciónacualquieradelasactividadesantesmencionadas.Novenderemossuinformaciónpersonalaningunaotra empresa.Nosreservamoselderechoadivulgarinformaciónpersonalparacumplirlalegislaciónaplicableyapeticióndelasautoridadescompetentes, paraoperarcorrectamentenuestrossistemasoparanuestrapropiaprotecciónoladeotrosusuarios.

Retencióndesuinformaciónpersonal Retendremossuinformaciónpersonalduranteeltiempoqueseanecesarioparacumplirlosnesparalosqueserecopilóoriginalmenteoparaotros neslegítimos(talescomocumplimientodelalegislación),osegúnloexijalalegislaciónaplicable.

CompromisodeT ororespectoalaseguridaddesuinformaciónpersonal Tomamosprecaucionesrazonablesparamantenerlaseguridaddesusdatospersonales.Tambiéntomamosmedidasparaasegurarquelainformación personalseaexactayestéactualizada.

Accesoyrecticacióndesuinformaciónpersonal Siusteddesearevisarocorregirsuinformaciónpersonal,póngaseencontactoconnosotrosporcorreoelectrónicoa legal@toro.com.

LeydeConsumodeAustralia

LosclientesaustralianosencontraráninformaciónsobrelaLeydeConsumodeAustraliadentrodelacajaoatravésdesuconcesionarioTorolocal.

374-0269RevK

Unagarantíalimitada(verperiodosdegarantíamásadelante)

LaGarantíaToro

Equipos deMantenimiento Profesional(LCE)

Condicionesyproductoscubiertos

TheT oroCompanyysualiado,ToroWarrantyCompany ,bajounacuerdoentresí,prometen conjuntamentealcompradororiginalrepararlosProductosT orocitadosacontinuaciónsitienen defectosdematerialesomanodeobra.

Lossiguientesplazossonaplicablesdesdelafechadelacompra:

Productos

Cortacéspedesde53cm

•Motores

Cortacéspedesde76cm

•Motores Cortacéspedesdirigidosdetamañomedio

•Motores CortacéspedesGrandStand

•Motores CortacéspedesZMaster

•Motores

CortacéspedesZMaster

•Motores CortacéspedesZMaster

•Motores Todosloscortacéspedes

•Batería90díaspiezasymanodeobra

•Correasyneumáticos

•Accesorios1año

“Usoresidencial”signicaelusodelproductoenlamismaparcelaenqueseencuentrasuvivienda.

Elusoenmásdeunlugarseconsideracomousocomercialyseráaplicablelagarantíacomercial.

Loqueocurraprimero.

AlgunosmotoresutilizadosenlosproductosToroestángarantizadosporelfabricantedelmotor .

Serie2000

Serie3000

Serie5000

Serie6000

Serie7000

Serie8000

Periododegarantía

1añosenusoresidencial 1añoenusocomercial Honda–2años Kawasaki–3años 1añosenusoresidencial 1añoenusocomercial Kawasaki–3años 2años Kawasaki–3años 5añoso1.200horas 3años 4añoso500horas 3años 5añoso1.200horas 3años 5añoso1.200horas KohlerCommand–2años KohlerEFI–3años 5añoso1.200horas Kawasaki–3años 5añoso1.200horas 2años 2añoso1.200horas 2años

1añosólopiezas 90días

Instruccionesparaobtenerasistenciabajolagarantía

SiustedcreequesuproductoTorotieneundefectodematerialesodemanodeobra,sigaeste procedimiento:

1.PóngaseencontactoconcualquierServicioTécnicoAutorizadoT oroparaconcertarel mantenimientoensusinstalaciones.Paralocalizarundistribuidorcercadeusted,visite nuestrapáginaweb:www.Toro.com.Tambiénpuedellamaralosnúmerosqueaparecenenel apartado3parausarelsistemadelocalizacióndeDistribuidoresTorolas24horasaldía.

2.Lleveelproductoysupruebadecompra(reciboofacturadeventa)alServicioTécnico.El distribuidordiagnosticaráelproblemaydeterminarásiestácubiertoporlagarantía.

3.SiporalgunarazónustednoestásatisfechoconelanálisisdelServicioTécnicooconla asistenciarecibida,póngaseencontactoconnosotrosenladirecciónsiguiente:

ToroWarrantyCompany

811 1LyndaleAvenueSouth

Bloomington,MN55420-1196,EE.UU.

888-865-5676(clientesdeEE.UU.)

888-865-5691(clientesdeCanadá)

ResponsabilidadesdelPropietario

UsteddebemantenersuProductoTorosiguiendolosprocedimientosdemantenimientodescritos enelmanualdeloperador.Dichomantenimientorutinario,searealizadoporundistribuidoropor ustedmismo,esporcuentadeusted.

Elementosycondicionesnocubiertos

Nohayotragarantíaexpresasalvolacoberturaespecialdesistemasdeemisiónylagarantíasobre motoresenalgunosproductos.Estagarantíaexpresanocubre:

•Elcostedemantenimientoregular,servicioopiezas,comoporejemploltros,combustible,

lubricantes,cambiosdeaceite,bujías,ltrosdeaire,aladodecuchillasocuchillas desgastadas,ajustesdecables/acoplamientosoajustesdefrenosyembragues

•Componentesquefallandebidoaldesgastenormal

•Cualquierproductoopiezaquehayasufridomodicaciones,abusosonegligenciayque

necesitesersustituidooreparadodebidoaaccidenteofaltademantenimientoadecuado

•Costesderecogidayentrega

•ReparacionesointentosdereparaciónporpartedepersonasnopertenecientesaunServicio

TécnicoT oroAutorizado

•Reparacionesnecesariaspornohaberseguidoelprocedimientorecomendadorespectoal

combustible(consulteelmanualdeloperadorparaobtenermásdetalles)

–Laeliminacióndecontaminantesdelsistemadecombustiblenoestácubierta

–Elusodecombustibleviejo(demásdeunmesdeedad)ocombustiblequecontenga

másdel10%deetanoloel15%deMTBE

–Elnodrenarelsistemadecombustibleantesdeunperiododeinactividaddemás

deunmes

CondicionesGenerales

TodaslasreparacionescubiertasporestasgarantíasdebenserrealizadasporunDistribuidorT oro AutorizadousandopiezasderepuestoaprobadosporT oro.

NiTheToroCompanyniToroWarrantyCompanysonresponsablesdedañosindirectos, incidentalesoconsecuentesenconexiónconelusodelosproductosT orocubiertospor estagarantía,incluyendocualquiercosteogastoporlaprovisióndeequiposdesustitución oservicioduranteperiodosrazonablesdemalfuncionamientoonoutilizaciónhastala terminacióndelasreparacionesbajoestagarantía.

Todagarantíaimplícitademercantibilidad(queelproductoesadecuadoparaelusonormal) yadecuaciónaunusodeterminado(queelproductoesadecuadoparaunpropósito determinado)selimitanaladuracióndelagarantíaexpresa.

Algunosestadosnopermitenexclusionesdedañosincidentalesoconsecuentes,ni limitacionessobreladuracióndeunagarantíaimplícita,demaneraquelasexclusionesy limitacionesarribacitadaspuedennoserleaplicablesausted.

Estagarantíaleotorgaaustedderechoslegalesespecícos;esposiblequeustedtengaotros derechosquevaríandeunestadoaotro.

PaísesfueradeEstadosUnidosoCanadá

LosclientesquecompraronproductosTorofueradelosEstadosUnidosoCanadádebenponerseencontactoconsuDistribuidor(Concesionario)T oroparaobtenerpólizasdegarantíaparasupaís, provinciaoestado.Siporcualquierrazónustednoestásatisfechoconelservicioofrecidoporsudistribuidor,ositienedicultadenobtenerinformaciónsobrelagarantía,póngaseencontactoconel importadorT oro.Sifallantodoslosdemásrecursos,puedeponerseencontactoconnosotrosenlaT oroWarrantyCompany.

LeydeConsumodeAustralia:LosclientesaustralianosencontraráninformaciónsobrelaLeydeConsumodeAustraliadentrodelacajaoatravésdesudistribuidorT orolocal.

374-0252RevH

Toro 74142TE Operator's Manual [es]

Specifications and Main Features

Frequently Asked Questions

User Manual

Prácticasdeoperación segura

Formación

Preparación

Operación

Mantenimientoyalmacenamiento

Seguridadpara cortacéspedesTorocon conductor

Operaciónenpendientes

Cuerpoentero

Presiónsonora

Potenciasonora

Niveldevibración

Mano–brazo

Cómoañadircombustible

Cómollenareldepósitode combustible

Comprobacióndelnivelde aceitedelmotor

Usodelsistemade protecciónantivuelco (ROPS)

Rodajedeunamáquina nueva

Primerolaseguridad

Aplicacióndelfrenode estacionamiento

Liberacióndelfrenode estacionamiento

Operacióndelfrenode estacionamiento

Cómoengranarelmandode controldelascuchillas(TDF)

Cómodesengranarelmandode controldelascuchillas(TDF)

Usodelacelerador

Usodelestárter

UsodelInterruptorde encendido

Usodelaválvuladecierre decombustible

Arranqueyparadadel motor

Cómoarrancarelmotor

Cómopararelmotor

Usodelsistemade interruptoresdeseguridad

Elsistemadeinterruptoresde seguridad

Comprobacióndelsistemade interruptoresdeseguridad

Conducciónhaciaadelante yhaciaatrás

Usodelaspalancasdecontrolde movimiento

Conducciónhaciaadelante

Conducciónhaciaatrás

Paradetenerlamáquina

Ajustedelaalturadecorte

Usodelbloqueodetransporte

Ajustedelpasadordealturade corte

Ajustedelosrodillos protectoresdelcésped

Colocacióndelasiento

Usodelasválvulasde liberacióndelasruedas motrices

Usodeladescargalateral

Transportedelamáquina

Cómocargarlamáquina

Cómocolocarlamáquinaenel soporteZStand

Retiradadelfaldóndela carcasadecorte

Retiradadelprotectorde chapa

Lubricacióndeloscubos delasruedasgiratorias

Mantenimientodel limpiadordeaire

Mantenimientodelaceite demotor

Cómocambiarelaceitedelmotor

Mantenimientodelabujía

Desmontajedelabujía

Instalacióndelabujía

Inspeccióndelabujía

Inspeccióndelparachispas

Mantenimientodeldepósito decombustible

Mantenimientodelabatería

Cómoretirarlabatería

Instalacióndelabatería

Cómocargarlabatería

Comprobacióndelcinturón deseguridad

Comprobacióndelos pomosdelsistemade protecciónantivuelco (ROPS).

Ajustedeladirección

Comprobacióndelas tuercasdelasruedas

Ajustedelcojinetedel pivotedelasruedas giratorias

Comprobacióndela presióndelosneumáticos

Ajustedelembrague eléctrico

Limpiezadelarejilladel motor

Limpiezadelasaletasde refrigeraciónylascubiertas delmotor

Inspeccióndelascorreas

Cómocambiarlacorreadel cortacésped

Sustitucióndelacorreade transmisióndelabomba hidráulica
