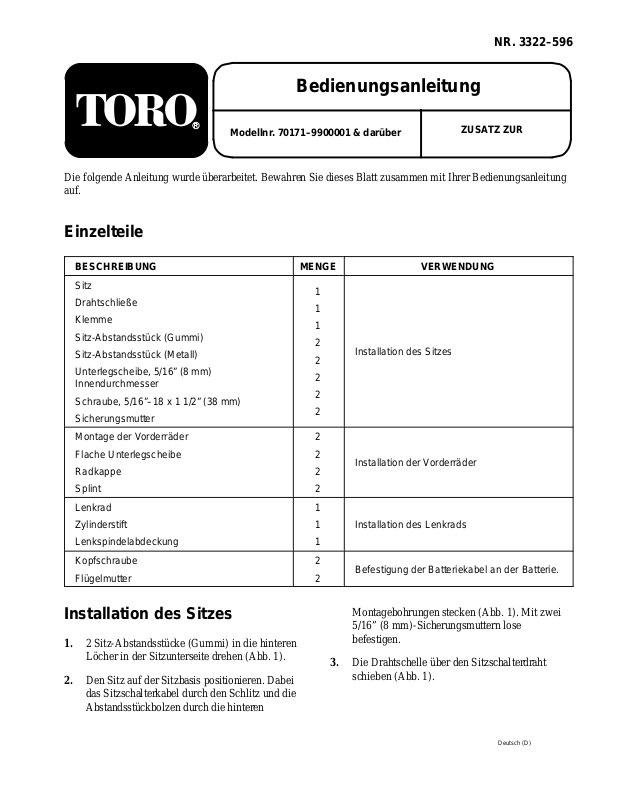

NR. 3322–596
Bedienungsanleitung
ZUSA
Modellnr.
70171–9900001 & darüber
Die folgende Anleitung wurde überarbeitet. Bewahren Sie dieses Blatt zusammen mit Ihrer Bedienungsanleitung
auf.
Einzelteile
BESCHREIBUNG MENGE VERWENDUNG
TZ ZUR
Sitz
Drahtschließe
Klemme
Sitz-Abstandsstück (Gummi)
Sitz-Abstandsstück (Metall)
Unterlegscheibe, 5/16” (8 mm)
Innendurchmesser
Schraube, 5/16”–18 x 1 1/2” (38 mm)
Sicherungsmutter
Montage der V
Flache Unterlegscheibe
Radkappe
Splint
Lenkrad
Zylinderstift
Lenkspindelabdeckung
Kopfschraube
Flügelmutter
orderräder
1
1
1
2
2
2
2
2
2
2
2
2
1
1
1
2
2
Installation des Sitzes
Installation der V
Installation des Lenkrads
Befestigung der Batteriekabel an der Batterie.
orderräder
Installation
des Sitzes
1. 2 Sitz-Abstandsstücke (Gummi) in die hinteren
Löcher in der Sitzunterseite drehen (Abb. 1).
2. Den Sitz auf der Sitzbasis positionieren. Dabei
das Sitzschalterkabel durch den Schlitz und die
Abstandsstückbolzen durch die hinteren
Montagebohrungen stecken (Abb. 1). Mit zwei
5/16” (8 mm)-Sicherungsmuttern lose
befestigen.
3. Die Drahtschelle über den Sitzschalterdraht
schieben (Abb. 1).
Deutsch (D)
4. 2 Metall-Abstandsstücke in einer Linie mit den
vorderen Löchern installieren. Eine 5/16” x 1
1/2” (38 mm)-Schraube durch die Drahtklemme
und eine 5/16” (8 mm) flache Unterlegscheibe
einsetzen. Diese Schraube durch Sitzbügel und
Abstandsstück in das linke vordere Sitzloch
einsetzen (Abb. 1). Eine andere 5/16” x 1 1/2”
(38 mm)-Schraube mit einer flachen
Unterlegscheibe im rechten vorderen Sitzloch
installieren.
5. Den Sitz in den Schlitzen in der Sitzbasis auf die
gewünschte Position einstellen und die
Sicherungsmuttern und Schrauben festziehen.
6. Den Sitzschalterstecker in den
Kabelbaumstecker stecken.
7. Den Kabelbaum mit der Kabelschließe vorne an
der Sitzbasis befestigen.
5
6
1. Sitz-Abstandsstücke
(Gummi)
2. Drahtschelle
3. Sitzschalterdraht
4. Sicherungsmutter
5. Sitzschalterschlitz
6. Sitzschalterstecker
3
4
2
9
10
7
Abbildung 1
7. Drahtschließe
8. Abstandsstücke
9.
10. Schraube,
1
8
(Metall)
Unterlegscheibe, 5/16”
Innendurchmesser
(8 mm)
1/2” (38 mm)
5/16–18 x 1
2
