Toro 68038 Operator's Manual [es]

FormNo.3389-199RevA

g019616

CarretillamotorizadaMB-1600

Nºdemodelo68038—Nºdeserie314000001ysuperiores
Nºdemodelo68038G—Nºdeserie314000001ysuperiores

Registresuproductoenwww.T oro.com.
Traduccióndeloriginal(ES)

*3389-199*A

ADVERTENCIA

g019618

1

CALIFORNIA

AdvertenciadelaPropuesta65

Esteproductocontieneunaomássustancias

químicasqueelEstadodeCaliforniaconsidera

causantesdecáncer,defectoscongénitoso

trastornosdelsistemareproductor.

Losgasesdeescapedeesteproductocontienen
productosquímicosqueelEstadodeCalifornia

sabequecausancáncer,defectoscongénitos

uotrospeligrosparalareproducción.

Puestoqueenalgunaszonasexistennormaslocales,estatales
ofederalesquerequierenelusodeunparachispasenelmotor
deestamáquina,existeunparachispasopcionaldisponible.Si
usteddeseaadquirirunparachispas,póngaseencontactocon
unServicioTécnicoAutorizadodeToro.

LosparachispasgenuinosdeToroestánhomologadospor
elServicioForestaldelDepartamentodeAgriculturade
EE.UU .(USDAForestryService).

Importante:Elusoolaoperacióndelmotoren
cualquierterrenoforestal,demonteocubiertodehierba
conelmotorobstruidoosinsilenciadorconparachispas
mantenidoenbuenascondicionesdefuncionamiento,
equipadoymantenidoparalaprevencióndeincendios,
constituyeunainfraccióndelalegislacióndeCalifornia
(CaliforniaPublicResourceCodeSection4442).En
otrosestadosozonasfederalespuedeexistiruna
legislaciónsimilar.

Estesistemadeencendidoporchispacumplelanorma
canadienseICES-002.

alproducto.Ustedesresponsabledeutilizarelproductode
formacorrectaysegura.

PuedeponerseencontactodirectamenteconToroen
www.Toro.comparabuscarinformaciónsobreproductosy
accesorios,paralocalizarundistribuidoropararegistrarsu
producto.

Cuandonecesiteasistenciatécnica,piezasgenuinasToroo
informaciónadicional,póngaseencontactoconunServicio
TécnicoAutorizadooconAsistenciaalClienteToro,ytenga
amanolosnúmerosdemodeloyseriedesuproducto.Figura

1identicalaubicacióndelosnúmerosdemodeloyserieen

elproducto.Escribalosnúmerosenelespacioprovisto.

Figura1

1.Ubicacióndelosnúmerosdemodeloydeserie

El

Man ual del pr opietario del motor

adjuntoofrece
informaciónsobrelasnormasdelaAgenciade
protecciónambientaldeEE.UU.(U.S.Environmental
ProtectionAgency/EPA)ydelanormadecontrol
deemisióndeCalifornia(CaliforniaEmission
ControlRegulation)sobresistemasdeemisiones,
mantenimientoygarantía.Puedesolicitarseunmanual
nuevoalfabricantedelmotor.

Introducción

Estamáquinaestádiseñadaparaserusadaporoperadores
profesionalescontratadosenaplicacionescomerciales.Esta
máquinaesunamáquinaestable,ableyproductivaparael
transporteytrasladodematerialesencualquierobra.Está
diseñadaprincipalmenteparatransportarhormigón,mortero,
gravilla,tierraoresiduosdentrodelasobras.

Leaestemanualdetenidamenteparaaprenderautilizary
mantenercorrectamentesuproductoyevitarlesionesydaños

©2014—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

Nºdemodelo

Nºdeserie

Estemanualidenticapeligrospotencialesycontiene
mensajesdeseguridadidenticadosporelsímbolodealerta
deseguridad(Figura2),queseñalaunpeligroquepuede
causarlesionesgravesolamuertesiustednosiguelas
precaucionesrecomendadas.

Figura2

1.Símbolodealertadeseguridad

Estemanualutiliza2palabraspararesaltarinformación.
Importantellamalaatenciónsobreinformaciónmecánica
especial,yNotaresaltainformacióngeneralquemereceuna
atenciónespecial.

Póngaseencontactoconnosotrosenwww.T oro.com.

2

Reservadostodoslosderechos

ImpresoenEE.UU.

Contenido

Seguridad

Seguridad......................................................................3

Prácticasdeoperaciónsegura....................................3

Pegatinasdeseguridadeinstrucciones.......................6

Elproducto...................................................................9

Controles..............................................................9

Especicaciones....................................................11

Operación....................................................................11

Cómoañadircombustible........................................11

Comprobacióndelniveldeaceitedelmotor................13

Comprobacióndelniveldeaceitehidráulico...............13

Arranqueyparadadelmotor....................................14

Usodelamáquina..................................................15

Cómoaparcarlamáquina........................................16

Cómodesplazarlamáquinasinusarel

motor................................................................16

Cómotransportarlamáquina...................................16

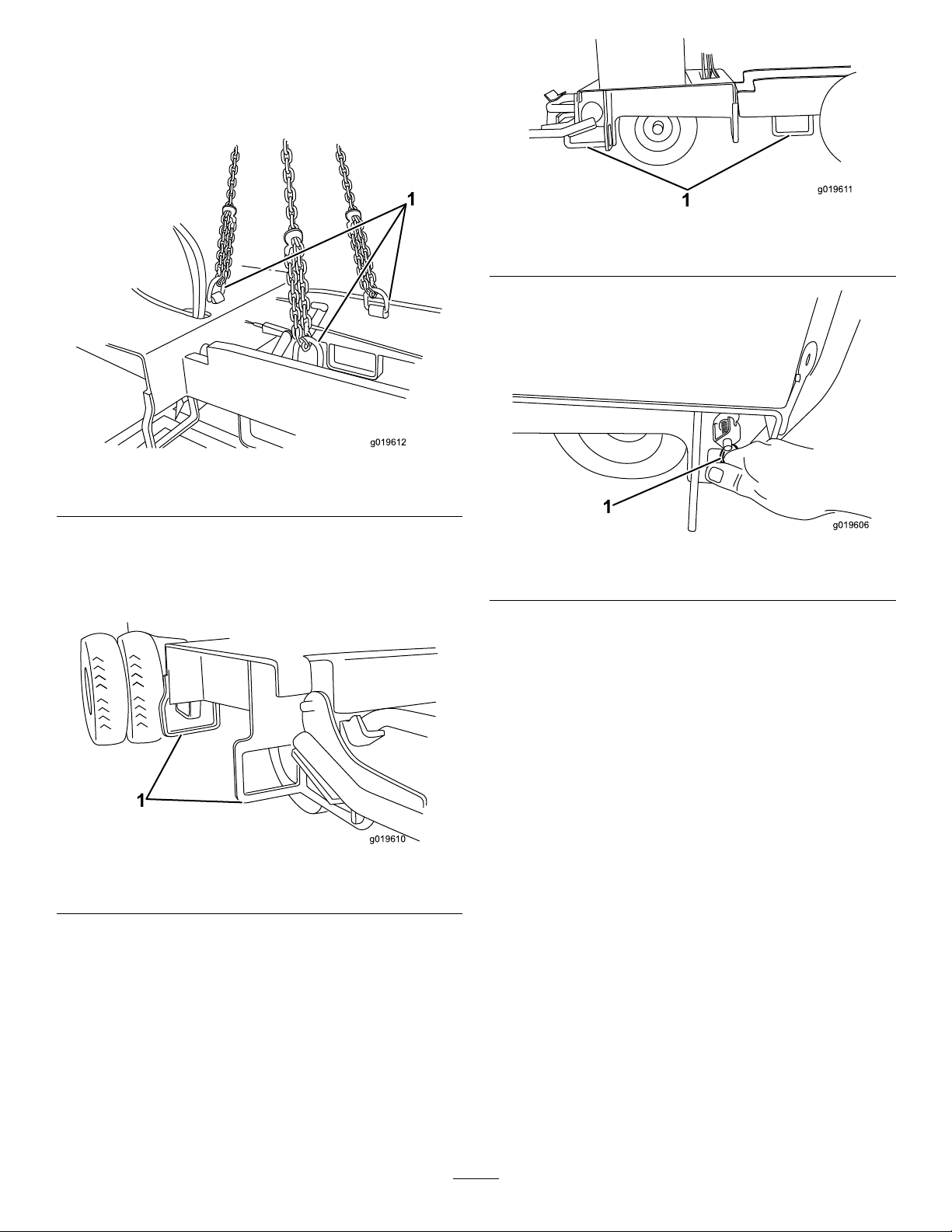

Izadodelamáquina................................................16

Usodelosbujesderuedadeliberación

rápida................................................................17

Mantenimiento.............................................................19

Calendariorecomendadodemantenimiento..................19

Procedimientospreviosalmantenimiento.....................20

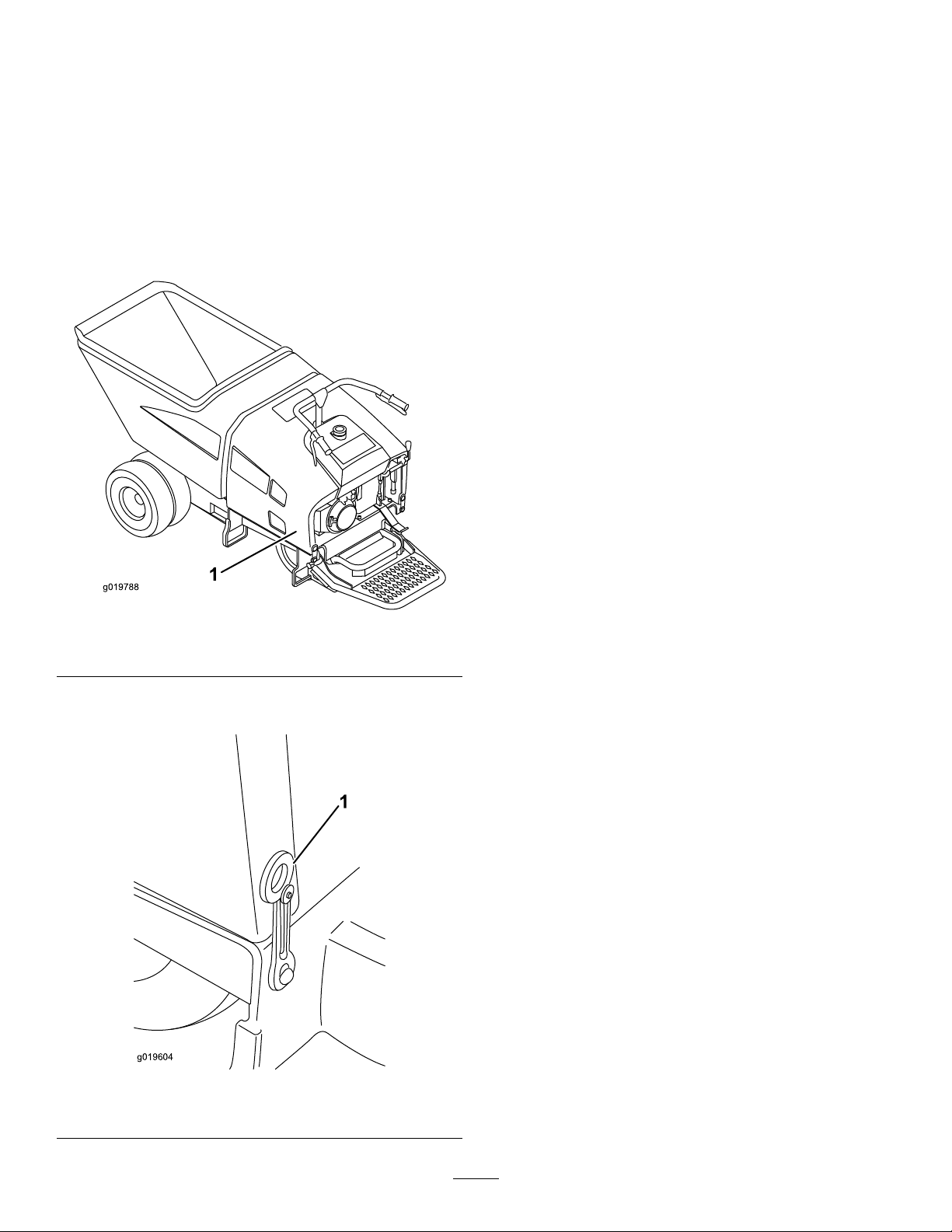

Cómoretirarlacubierta...........................................20

Lubricación..............................................................21

Engrasadodelamáquina.........................................21

Mantenimientodelmotor...........................................22

Mantenimientodellimpiadordeaire.........................22

Cómocambiarelaceitedelmotor.............................23

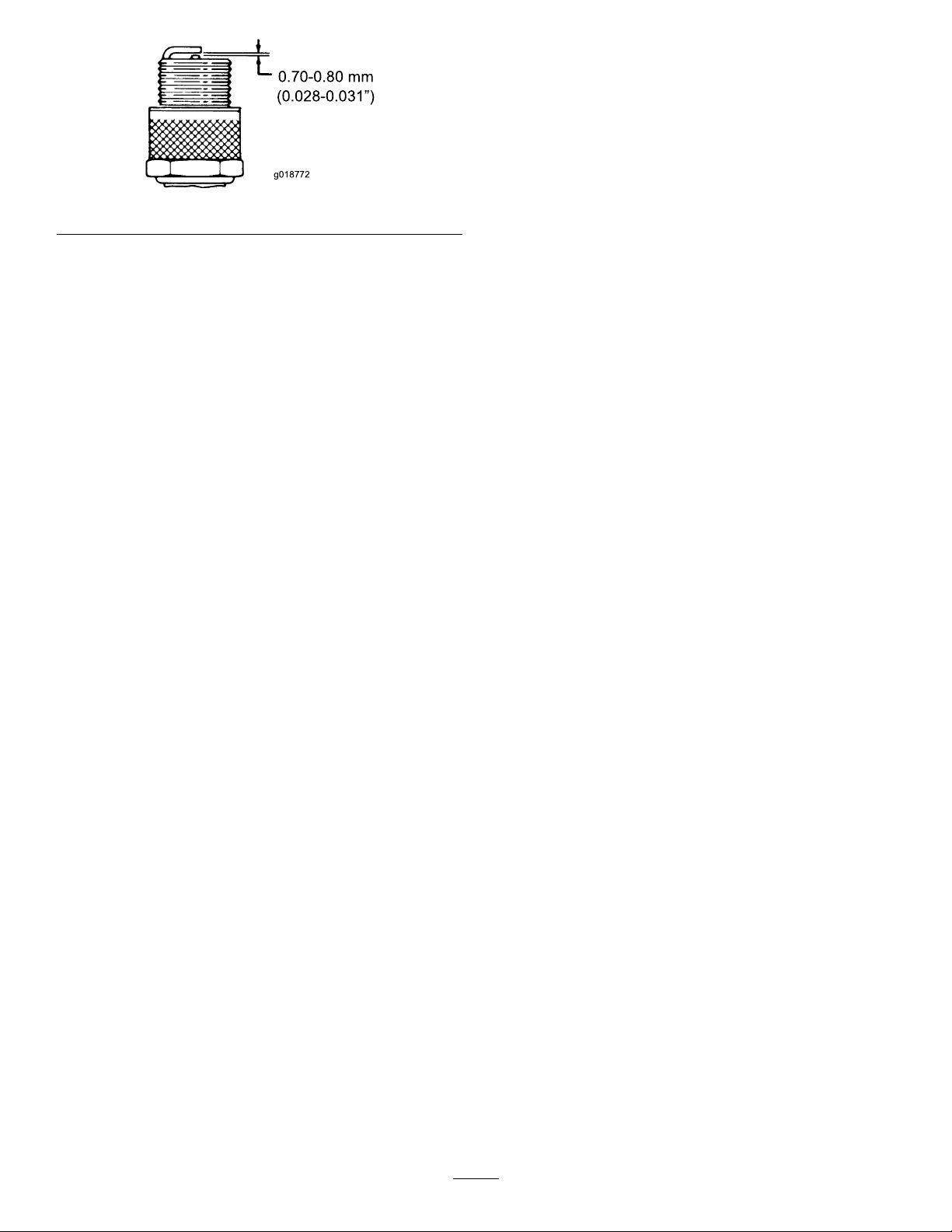

Cómocambiarlabujía.............................................23

Mantenimientodelsistemadecombustible....................24

Limpiezadelatazadesedimentos.............................24

Cambiodelltrodecombustible..............................25

Drenajedeldepósitodecombustible.........................26

Mantenimientodelsistemadetransmisión....................27

AjustedelretornodelatransmisiónaPunto

muerto..............................................................27

Comprobacióndelosneumáticosylastuercasde

lasruedas..........................................................28

Mantenimientodelsistemadecontrol..........................28

Mantenimientodelosfrenos....................................28

Mantenimientodelsistemahidráulico...........................30

Cambiodelltrohidráulico.....................................30

Cómocambiarelaceitehidráulico.............................31

Comprobacióndelaslíneashidráulicas......................31

Limpieza..................................................................32

Cómolimpiarlamáquina.........................................32

Almacenamiento...........................................................33

Elusooelmantenimientoinadecuadosdelamáquina
puedecausarlesiones.Parareducirelpeligrode
lesiones,cumplaestasinstruccionesdeseguridad
ypresteatenciónsiemprealsímbolodealertade
seguridad

P elig r o

incumplimientodeestasinstruccionespuededarlugara
lesionespersonaleseinclusolamuerte.

,quesignica:

–instrucciónrelativaalaseguridadpersonal.El

Cuidado

,

Adv er tencia

o

Prácticasdeoperaciónsegura

ADVERTENCIA

Losgasesdeescapedelmotorcontienenmonóxido
decarbono,queesunvenenoinodoroquepuede
matarle.

Nohagafuncionarelmotordentrodeunedicioo
enunlugarcerrado.

Formación

•LeaelManualdeloperadoryotrosmaterialesdeformación.

Sieloperadoroelmecániconosabenleerelidiomade
estemanual,esresponsabilidaddelpropietarioexplicarles
estematerial.

•Familiaríceseconlaoperaciónseguradelequipo,los

controlesdeloperadorylasseñalesdeseguridad.

•Todoslosoperadoresymecánicosdebenrecibiruna

formaciónadecuada.Elpropietarioesresponsablede
proporcionarformaciónalosusuarios.

•Nodejenuncaqueelequiposeautilizadoorevisadopor

niñosoporpersonasquenohayanrecibidolaformación
adecuadaalrespecto.Lanormativalocalpuedeimponer
límitessobrelaedaddeloperador.

•Elpropietario/usuariopuedeprevenir,yesresponsable

decualquieraccidente,lesiónpersonalodañomaterial
queseproduzca.

Preparación

•Lleveropaadecuada,incluyendocasco,gafasde

seguridad,pantalónlargo,calzadodeseguridady
protecciónauricular.Elpelolargoylasprendasojoyas
sueltaspuedenenredarseenpiezasenmovimiento.

•Inspeccioneeláreadondesevaautilizarelequipoyretire

cualquierobjetoqueseencuentreenlamáquinaantes
deusarla.

•Extremelasprecaucionescuandomanejegasolinay

otroscombustibles.Soninamablesysusvaporesson
explosivos.

–Utilicesolamenteunrecipientehomologado.

–Noretirenuncaeltapóndecombustibleniañada

combustibleconelmotorenmarcha.Dejequese

3

enfríeelmotorantesderepostarcombustible.No
fume.

–Nuncarepostecombustibledentrodeunedicio.

–Noguardenuncalamáquinaounrecipientede

combustibledentrodeunediciocercadeunallama
desnuda,porejemplo,cercadeuncalentadordeagua
ounacaldera.

–Nollenenuncaunrecipienteconelrecipientedentro

deunvehículo,maletero,lacajadeunacamionetani
ningunaotrasuperciequenoseaelsuelo.

–Mantengalaboquilladelrecipienteencontactoconel

depósitoduranteelrepostaje.

•Compruebequelosprotectoresdeseguridaddela

máquinaestáncolocadosyquefuncionancorrectamente.
Noutilicelamáquinasinofuncionancorrectamente.

Operación

ADVERTENCIA

Lacargamáximasereducea850kg(1875libras)
cuandoseutilizalamáquinasinlasruedasdobles.

•Nohagafuncionarnuncaelmotorenunlugarcerrado.

•Utiliceelequipoúnicamenteconbuenaluz,alejándosede

agujerosypeligrosocultos.

•Asegúresedequetodaslastransmisionesestánenpunto

muertoyqueelfrenodemanoestápuestoantesde
arrancarelmotor.Arranqueelmotorsólodesdela
posicióndeloperador.

•Vayamásdespacioytengacuidadoalgiraryalcambiar

dedirecciónenlaspendientes.

•Estéatentoabaches,surcosomontículos,puestoqueun

terrenodesigualpuedehacerquelamáquinavuelque.La
hierbaaltapuedeocultarobstáculos.

•Pareeinspeccionelamáquinasigolpeaunobjeto.Haga

cualquierreparaciónnecesariaantesdearrancar.

•Noutiliceelequiposinoestáncolocadosrmemente

losprotectoresdeseguridad.

•Nocambielosajustesdelreguladordelmotornihaga

funcionarelmotoraunavelocidadexcesiva.

•Pareenunterrenollano,pongaelfrenode

estacionamientoypareelmotor.

•Mantengalasmanosylospiesalejadosdelaspiezasen

movimiento.

•Mirehaciaatrásyhaciaabajoantesdeponermarchaatrás

paraasegurarsedequeelcaminoestádespejado.

•Nollevenuncapasajeros,ymantengaalejadosaanimales

domésticosyaotraspersonas.

•Vayamásdespacioytengacuidadosobreterreno

irregular,yalgiraryalcruzarcallesyaceras.

•Noutilicelamáquinabajolainuenciadealcoholo

drogas.

•Tengacuidadoalcargarodescargarlamáquinaen/desde

unremolqueouncamión.

•Tengacuidadoalacercarseaesquinasciegas,arbustos,

árbolesuotrosobjetosquepuedandicultarlavisión.

•Nodejenuncadesatendidalamáquinasiestáenmarcha.

Pongasiempreelfrenodeestacionamientoypareel
motor.

•Nosuperelacapacidadnominaldetrabajo,puestoquela

máquinapuededesestabilizarseycausarunapérdidade
control;consulteEspecicaciones(página11).

Nosobrecarguelatolvaymantengasiemprelacarga
niveladaduranteeluso.

•Nuncamuevabruscamenteloscontroles;utilice

movimientossuavesycontinuos.

•Vigileeltrácocuandoestécercadeunacalleocarretera

ocuandocruceuna.

•Notoquepiezasquepuedenestarcalientesdespuésde

estarenfuncionamiento.Dejequeseenfríenantesde
realizarcualquieroperacióndemantenimiento,ajusteo
revisión.

•Compruebequehayespaciosucienteantesdeconducir

pordebajodecualquierobjetoenalto(porejemplo,
ramas,portales,cableseléctricos)ynoentreencontacto
conellos.

•Sóloutilicelaunidadenáreasenlasquehaysuciente

espacioparaqueeloperadormaniobreelproductocon
seguridad.

•Localicelaszonasdeatrapamientodelamáquina,y

mantengaalejadoslospiesylasmanosdeestaszonas.

•Losrayospuedencausargraveslesionesoinclusola

muerte.Sisevenrelámpagosorayos,oseoyentruenos
enlazona,noutilicelamáquina;busqueunlugardonde
resguardarse.

Operaciónenpendientes

Laspendientessonunadelasprincipalescausasdeaccidentes
porpérdidadecontrolyvuelcos,quepuedencausarlesiones
gravesolamuerte.Entodaslaspendientesycuestasse
necesitateneruncuidadoespecial.

•Noutilicelamáquinaenpendientesocuestasquesuperen

losángulosrecomendados.

Alsubirybajarpendientes,hágaloconelextremo
máspesadodelamáquinacuestaarriba.La

distribucióndelpesovaría.Silatolvaestávacía,el
extremomáspesadodelamáquinaserálapartetrasera,y
silatolvaestállena,elextremomáspesadoserálaparte
delanteradelamáquina.

•Vayamásdespacioyextremelaprecauciónenlas

pendientes.Asegúresedeconducirenladirección
recomendadaenlaspendientes.Lascondicionesdel
céspedpuedenafectaralaestabilidaddelamáquina.

4

•Hagatodoslosmovimientosencuestasypendientes

deformalentaygradual.Nohagacambiosbruscosde
velocidadodedirección.

•Evitearrancaropararenunacuestaopendiente.Sila

máquinapierdetracción,vayalentamente,cuestaabajo,
enlínearecta.

•Evitegirarenpendientesycuestas.Siesimprescindible

girar,hágalolentamenteymantengaelextremomás
pesadodelamáquinacuestaarriba.

•Noutilicelamáquinacercadeterraplenes,fosasotaludes.

Lamáquinapodríavolcarrepentinamentesiunarueda
pasaporelbordedeunterraplénofosa,osisesocava
untalud.

•Extremelasprecaucionesalutilizarlamáquinasobre

superciesmojadas.

•Estéatentoalaposiblefugadematerialdelatolva.

Losmaterialesdescargadosdeestamáquinapuedeser
peligrososparapersonasyobjetos.

•Noaparquelamáquinaenunacuestaopendientesin

ponerelfrenodeestacionamientoycalzarlasruedas,si
esnecesario.

•Mantengaapretadoslospernosylastuercas.Mantengael

equipoenbuenascondicionesdefuncionamiento.

•Nomanipulenuncalosdispositivosdeseguridad.

•Mantengalamáquinalibredeacumulacionesdehierba,

hojasyotrosresiduos.Limpiecualquieraceiteo
combustiblederramado.

•UtilicesolamentepiezasderepuestogenuinasToro

paraasegurarquesemantenganlosnivelesdecalidad
originales.

•Mantengaelcuerpoylasmanosalejadosdefugas

pequeñasoboquillasqueliberenaceitehidráulicoaalta
presión.Utiliceuncartónounpapelparabuscarfugas
hidráulicas;noutilicenuncalasmanos.Lasfugasde
aceitehidráulicobajopresiónpuedenpenetrarenlapiely
causarlesionesquerequierenintervenciónquirúrgicaen
pocashorasporuncirujanocualicado,opodríancausar
gangrena.

Mantenimientoyalmacenamiento

•Espereaqueseenfríeelmotorantesdeguardarla

máquina,ynolaguardecercadeunallamadesnuda.

•Pongaelfrenodeestacionamiento,pareelmotoryespere

aquesedetengatodomovimientoantesdeajustar,
limpiaroreparar.

•Limpiecualquierresiduodelastransmisiones,los

silenciadoresyelmotorparaayudaraprevenirincendios.
Limpiecualquieraceiteocombustiblederramado.

•Noalmaceneelcombustiblecercadeunallama,ynolo

drenedentrodeunedicio.

•Aparquelamáquinaenunasupercienivelada.No

permitajamásquelamáquinasearevisadaoreparadapor
personalnodebidamenteformado.

•Utilicegatosjosparaapoyarloscomponentescuando

seanecesario.

•Alivieconcuidadolatensióndeaquelloscomponentes

quetenganenergíaalmacenada.

•Desconecteelcabledelabujíaantesdeefectuar

reparaciones.

•Mantengalasmanosylospiesalejadosdelaspiezasen

movimiento.Siesposible,nohagaajustesmientrasel
motorestéfuncionando.

•Mantengatodaslaspiezasenbuenascondicionesde

funcionamiento,ytodoslosherrajesbienapretados.
Sustituyacualquierpegatinadesgastadaodeteriorada.

•Utiliceunbloqueuotromedioparasujetarlatolvaen

posiciónelevada.

5

Pegatinasdeseguridadeinstrucciones

125-4961

125-4960

Laspegatinasdeseguridadeinstruccionesestánalavistadeloperadoryestánubicadascercadecualquier
zonadepeligropotencial.Sustituyacualquierpegatinaqueestédañadaoquefalte.

125–4961

1.Haciaatrás

125–4964

1.LeaelManualdeUsuariosideseainformaciónsobreel
aceite.

1.Haciaadelante

1.Ponerelfrenode
estacionamiento

125–4960

125–4962

2.Quitarelfrenode
estacionamiento

125–4959

1.Peligrodeaplastamiento–noponganuncalacabeza
debajodelvolquete.

6

1.Puntodeelevación

125–4967

1.Ubicacióndelospuntosdeamarre

125–6694

127–2855

1.Advertencia–leaelManualdeUsuario;lleveprotección
auditiva.

2.Advertencia–noutilicelamáquinasinhaberrecibidouna
formaciónadecuada.

3.Advertencia–noseacerquealaspiezasenmovimiento;
mantengacolocadostodoslosprotectoresydefensas.

4.Advertencia–nodejequenadieseacerquealamáquina
mientrasestáenuso;mirehaciaatrásmientrasconduceen
marchaatrás.

5.Peligrodevuelco–noeleveelvolqueteconlamáquinaen
marcha;avancelentamente;eleveelvolquetelentamente.

6.Peligrodeenvenenamientopormonóxidodecarbono–no
pongaenmarchaelmotorenunrecintocerrado.

7.Peligrodeexplosión–pareelmotoryapaguecualquierllama
antesderepostarlamáquina.

7

130-2844

1.Levanteelpedalpara
bajarlatolva.

2.Bajeelpedalparaelevar
latolva.

125–4963

1.Advertencia–mantengalasmanosalejadasdelas
superciescalientes

1.Piseelpedalparaponer
elfrenodeservicio

125–8190

2.Suelteelpedalparaquitar
elfrenodeservicio

117–2718

1.LeaelManualdeUsuariosideseainformaciónsobrecómo
arrancarelmotor–1)Pongaelfrenodeestacionamiento;2)
Pongalatransmisiónenpuntomuerto;3)Abraelestárter;4)
GireelinterruptordelmotoraEncendido;5)Abralaválvula
decombustible;6)Tiredelarrancadorderetrocesoyponga
elaceleradorenRápido;7)Cierreelestárter.

125–4958

2.LeaelManualdeloperadorsideseainformaciónsobrecómo
pararelmotor—1)PongaelaceleradorenLento;2)Pongael
frenodeestacionamiento;3)Pongalatransmisiónenpunto
muerto;4)GireelinterruptordelmotoraParado;5)Cierrela
válvuladecombustible.

8

Elproducto

g019617

1

2

3

4

5

6

7

8

9

10

Figura3

1.Plataformadeloperador

2.Ruedasdedirección5.Manillar8.Depósitodecombustible

3.Palancadecontroldela
velocidadenmarchaatrás

4.Ruedasmotrices

6.Palancadecontroldela
velocidaddeavance

Controles

Familiarícesecontodosloscontroles(Figura3)antesde
ponerenmarchaelmotorytrabajarconlamáquina.

Pedaldefreno

Piseelpedaldelfrenoparapararlamáquina(Figura3).

Palancadecontroldelavelocidaddeavance

Aprietelapalancadecontroldelavelocidaddeavance(Figura

3)paradesplazarlamáquinahaciaadelante.Cuantomás

aprietelapalanca,másrápidamentesedesplazarálamáquina.

Palancadecontroldelavelocidadenmarchaatrás

Aprietelapalancadecontroldelavelocidadenmarchaatrás
(Figura3)paradesplazarlamáquinahaciaatrás.Cuantomás
aprietelapalanca,másrápidamentesedesplazarálamáquina.

7.Palanca/pedaldevolteo10.Pedaldefreno

9.Frenodeestacionamiento

Indicadordecombustible

Elindicadordecombustibleformapartedeltapóndel
depósitodecombustible,ymuestraelniveldecombustible
quehayeneldepósito(Figura3).

Válvuladecierredeldepósitode
combustible

Laválvuladecierredeldepósitodecombustibleestásituada
enlaparteinferiordeldepósitodecombustible.Laválvula
decierreseutilizaparacontrolarelujodecombustibledel
depósitomientrasserealizantrabajosdemantenimientoen
lamáquina(Figura4).

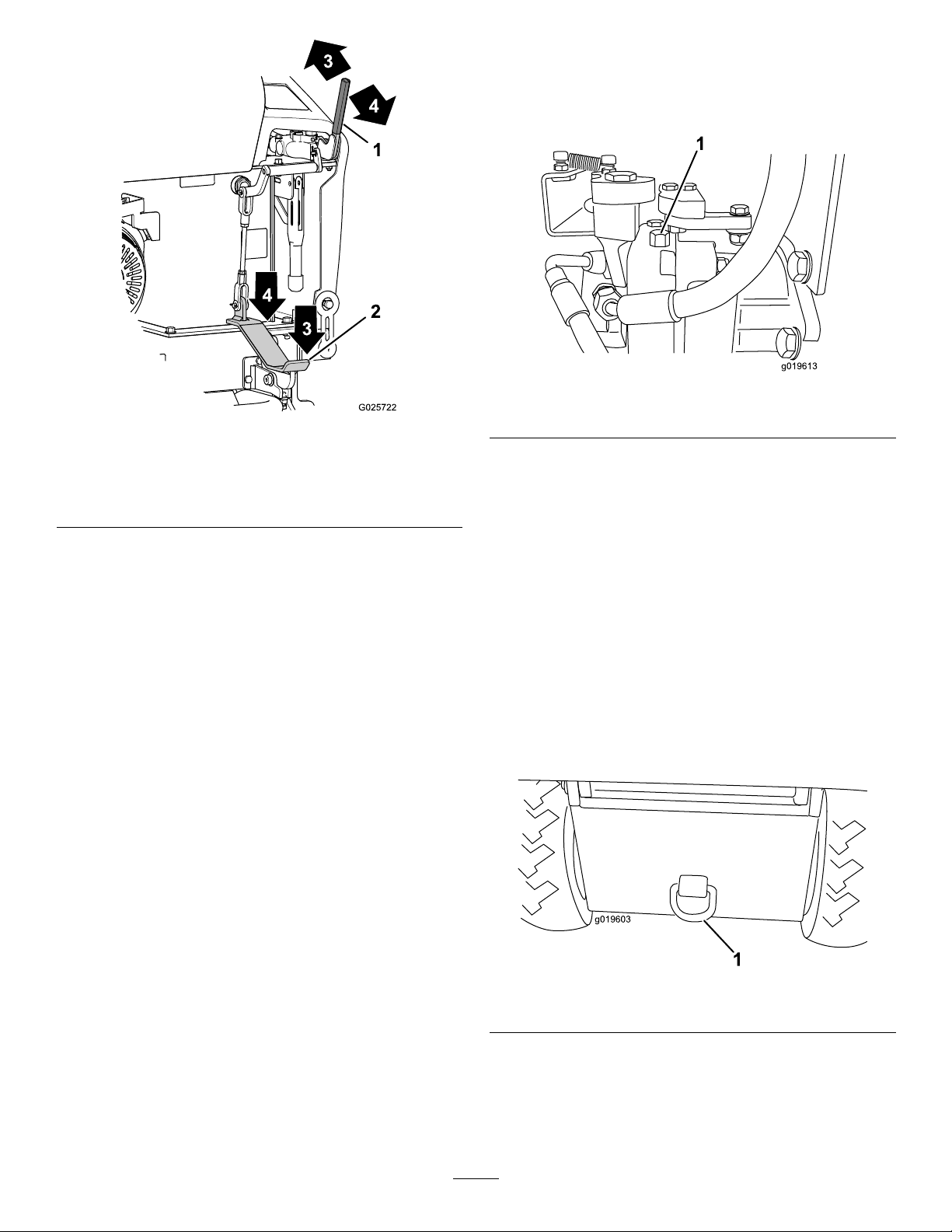

Palanca/pedaldevolteo

Tiredelapalancadevolteohaciaatrásy/opiselaparte
delanteradelpedalparavoltearlatolva(Figura3).Empuje
lapalancadevolteohaciaadelantey/opiselapartetrasera
delpedalparabajarlatolva.

Palancadelfrenodeestacionamiento

Paraponerelfrenodeestacionamiento,tiredelapalanca
haciaarriba(Figura3).

Paraquitarelfrenodeestacionamiento,presioneelbotóndel
extremodelapalancaybajelapalanca.

9

Figura4

G020538

1

2

3

4

5

1.Adelante2.Palancadelaválvulade
cierredeldepósitode
combustible(posiciónde
Cerrado)

Controlesdelmotor

Sistemadealertadeaceite

Elsistemadealertadeaceiteestádiseñadoparaevitardaños
enelmotorcausadosporunacantidadinsucientedeaceite
enelcárter.Antesdequeelniveldeaceitedelcárterpueda
caerpordebajodeunlímiteseguro,elsistemadealertade
aceitepararáautomáticamenteelmotor(elinterruptordel
motorpermaneceráenlaposicióndeEncendido).Sielmotor
separaynoesposiblearrancarlodenuevo,compruebeel
niveldeaceitedelmotorantesdebuscarproblemasenotras
áreas

Palancadelestárter

Esnecesariousarlapalancadelestárter(Figura5)para
arrancarunmotorfrío.Antesdetirardelarrancadorde
retroceso,muevalapalancadelestárteralaposiciónde
Cerrado.Cuandoelmotorestéenmarcha,muevalapalanca
delestárteralaposicióndeAbierto.Noutiliceelestártersiel
motoryaestácalienteosilatemperaturadelaireesalta.

Figura5

1.Arrancadorderetroceso4.Palancadelacelerador

2.Válvuladecierredel
combustible

3.Palancadelestárter

Palancadelacelerador

5.Interruptorde
Encendido/Apagado

Lapalancadelacelerador(Figura5)controlalavelocidad
(rpm)delmotor.Estásituadajuntoalapalancadelestárter.
Establecelavelocidaddelmotoryportantopuedeaumentar
oreducirlavelocidaddelamáquina.Paraobtenerelmejor
rendimiento,muevalapalancadelaceleradoralaposición
deRápido.

10

Válvuladecierredecombustible

Laválvuladecierredelcombustible(Figura5)estásituada
debajodelapalancadelestárter.Muevalaválvuladecierre
alaposicióndeAbiertoantesdeintentararrancarelmotor.
Cuandohayaterminadodeutilizarlamáquinayhayaapagado
elmotor,muevalaválvuladecierredecombustibleala
posicióndeCerrado.

InterruptordeEncendido/Apagado

ElinterruptordeEncendido/Apagado(Figura5)
permitearrancarypararelmotor.Esteinterruptorse
encuentraenlapartedelanteradelmotor.Elinterruptor
deencendido/apagadoestámarcadocomoseindicaa
continuación:

•l(On)—elsistemadeencendidoestáactivadoyelujo

decombustibleporelinterruptorestáActivado.

•O(Off)—elsistemadeencendidoestádesactivadoyel

ujodecombustibleporelinterruptorestáDesactivado.

Nota:Paraarrancarlamáquina,primerodebemovereste
controlalaposicióndeEncendido.Cuandodeseepararel
motor,muevaesteinterruptoralaposicióndeApagado.

Tiradordelarrancadorderetroceso

Paraarrancarelmotor,tiredelacuerdadelarrancador(Figura

5)rápidamenteparahacergirarelmotor.Todosloscontroles

delmotordescritosenFigura5debenestarcorrectamente
ajustadosparapoderarrancarelmotor.

Operación

Nota:Losladosderechoeizquierdodelamáquinase

determinandesdelaposiciónnormaldeloperador.

Importante:Antesdeluso,compruebeelnivelde
gasolinaydeaceite,yretirecualquierresiduodela
máquina.Asegúresetambiéndequenohayotras
personasoresiduosenlazona.Ustedtambiéndebe
conoceryhaberseñaladolaposicióndecualquier
conducciónsubterránea.

Cómoañadircombustible

•Paraobtenerlosmejoresresultados,utilicesolamente

gasolinafresca(compradahacemenosde30días),
sinplomo,de87omásoctanos(métododecálculo
(R+M)/2).

•ETANOL:Esaceptableelusodegasolinaconhastael

10%deetanol(gasohol)oel15%deMTBE(étermetil
tert-butílico)porvolumen.EletanolyelMTBEnosonlo
mismo.Noestáautorizadoelusodegasolinaconel15%
deetanol(E15)porvolumen.Noutilicenuncagasolina
quecontengamásdel10%deetanolporvolumen,como
porejemplolaE15(contieneel15%deetanol),laE20
(contieneel20%deetanol)olaE85(contienehastael
85%deetanol).Elusodegasolinanoautorizadapuede
causarproblemasderendimientoodañosenelmotor
quepuedennoestarcubiertosbajolagarantía.

•Noutilicegasolinaquecontengametanol.

Especicaciones

Nota:Lasespecicacionesylosdiseñosestánsujetosa

modicaciónsinprevioaviso.

Anchura(ruedasimple)86cm(34pulgadas)

Anchura(ruedadoble)117cm(46pulgadas)

Longitud

Altura

Peso

Capacidaddelatolva0.45m

Cargamáxima1136kg(2500libras)

Cargamáxima(rueda
simple)

Distanciaentreejes

Alturadedescarga

268cm(105.5pulgadas)

114.3cm(45pulgadas)

107cm(42pulgadas)

16.5cm(6.5pulgadas)

621kg(1370libras)

3

(16piescúbicos)

850kg(1875libras)

•Noguardecombustibleeneldepósitode

combustibleoenrecipientesdecombustible
duranteelinviernoamenosquehayaañadidoun
estabilizador.

•Noañadaaceitealagasolina.

11

PELIGRO

PELIGRO

Enciertascondicioneslagasolinaes
extremadamenteinamableyaltamente
explosiva.Unincendioounaexplosiónprovocados
porlagasolinapuedecausarlequemadurasausted
yaotraspersonasasícomodañosmateriales.

•Lleneeldepósitodecombustibleenelexterior,
enunazonaabiertayconelmotorfrío.Limpie
lagasolinaderramada.

•Nollenenuncaeldepósitodecombustible
dentrodeunremolquecerrado.

•Nollenecompletamenteeldepósitode
combustible.Añadagasolinaaldepósitode
combustiblehastaqueelnivelestéentre6y
13mm(1/4a1/2pulgada)pordebajodela
parteinferiordelcuellodellenado.Esteespacio
vacíoeneldepósitopermitiráladilataciónde
lagasolina.

•Nofumenuncamientrasmanejagasolinay
manténgasealejadodellamasdesnudasode
lugaresdondeunachispapudierainamarlos
vaporesdegasolina.

•Almacenelagasolinaenunrecipiente
homologadoymanténgalafueradelalcancede
losniños.Nocomprenuncagasolinaparamás
de30díasdeconsumonormal.

Endeterminadascondicionesduranteelrepostaje,
puedetenerlugarunadescargadeelectricidad
estática,produciendounachispaquepuede
prenderlosvaporesdelagasolina.Unincendioo
unaexplosiónprovocadosporlagasolinapuede
causarlequemadurasaustedyaotraspersonasasí
comodañosmateriales.

•Coloquesiemprelosrecipientesdegasolinaen
elsuelo,lejosdelvehículoqueestárepostando.

•Nollenelosrecipientesdegasolinadentro
deunvehículo,camiónoremolqueyaque
lasalfombrasolosrevestimientosdeplástico
delinteriordelosremolquespodríanaislar
elrecipienteyretrasarlapérdidadelacarga
estática.

•Cuandoseaposible,retireelequipoarepostar
delcamiónoremolqueyreposteconlasruedas
delequiposobreelsuelo.

•Siestonoesposible,reposteelequiposobreel
camiónoremolquedesdeunrecipienteportátil,
envezdeusarunsurtidordegasolina.

•Siesimprescindibleelusodeunsurtidor,
mantengalaboquillaencontactoconelborde
deldepósitodecombustibleolaaberturadel
recipienteentodomomentohastaquetermine
derepostar.

•Noutilicelamáquinaamenosqueesté
instaladounsistemacompletodeescapeen
buenascondicionesdefuncionamiento.

ADVERTENCIA

Lagasolinaesdañinaomortalsiesingerida.
Laexposiciónalosvaporesalargoplazopuede
causarlesionesyenfermedadesgraves.

•Evitelarespiraciónprolongadadelosvapores.

•Mantengalacaraalejadadelaboquillayde
laaberturadeldepósitodecombustibleo
acondicionador.

•Mantengaalejadalagasolinadelosojosylapiel.

Usodelestabilizador/acondicionador

Useunestabilizador/acondicionadorenlamáquinapara
conseguirlosbeneciossiguientes:

•Mantienelagasolinafrescaduranteunperíodo

dealmacenamientode90díasomenos.Paraun
almacenamientomáslargo,serecomiendadrenarel
depósitodecombustible.

•Eliminalaformacióndedepósitospegajosos,conaspecto

debarniz,enelsistemadecombustible,quepueden
dicultarelarranque.

Importante:Noutiliceaditivosdecombustibleque
contenganmetanoloetanol.

12

Agreguelacantidadadecuadadeestabilizador/acondicionador

1

2

3

4

g019686

5

alagasolina.

Nota:Unestabilizador/acondicionadordecombustible
esmásecazcuandosemezclacongasolinafresca.Para
reduciralmínimolosdepósitosdebarnizenelsistemade
combustible,utilicesiempreunestabilizadordecombustible.

Cómollenareldepósitodecombustible

Capacidaddeldepósitodecombustible:21.6litros(5.7
galonesUS)

1.Coloquelamáquinaenunasupercieniveladaypareel
motor.Dejequeelmotorseenfríe.

2.Limpiealrededordeltapóndeldepósitodecombustible
yretireeltapón.

3.Añadagasolinasinplomoaldepósitodecombustible
hastaqueelnivelestéjustopordebajodelextremo
inferiordelcuellodellenado.

Figura6

Importante:Esteespaciovacíopermitirála

dilatacióndelagasolina.Nollenecompletamente
eldepósitodecombustible.

4.Instaleeltapóndeldepósitodecombustible
rmemente,girándolohastaqueencajeconunclic.

5.Limpielagasolinaderramada.

Comprobacióndelnivelde aceitedelmotor

Intervalodemantenimiento:Cadavezqueseutiliceo

diariamente

Tipodeaceite:clasicacióndeservicioAPISJosuperior.

Viscosidaddelaceite:seleccionelaviscosidaddelaceite,

segúnlatemperaturaambiente,enlatablasiguiente.

Tabladeviscosidaddelaceite

Másde13°C(40°F)SAE30o

Menosde13°C(40°F)SAE20o

10W30

10W30

1.Tubodellenado

2.Varilla5.Pernodevaciadode

3.Límitesuperior

4.Retireeltapóndellenado/varillagirándoloensentido
antihorario(Figura6).

5.Limpieeltapóndellenado/varillaeintrodúzcaloen
eloriciodellenado.

Nota:Noloenrosqueeneloricio.

Importante:Nolleneexcesivamenteelcárterde

aceiteyaquepodríadañarelmotor.

6.Retíreloycompruebeelniveldeaceite.

Nota:Sielniveldeaceiteestáenocercadelamarca
inferiordelavarilla,añadasolamentesucienteaceite
deltipoespecicadoparaquelleguealamarcasuperior
(bordeinferiordeloriciodellenadodeaceite);
consulteFigura6.

7.Compruebeelniveldeaceite(Figura6).

8.Instaleeltapóndellenado/varillaylimpiecualquier
aceitederramado(Figura6).

4.Límiteinferior

aceite

Nota:Elmejormomentoparacontrolarelaceitedelmotor
escuandoelmotorestáfríoantesdeponerloenmarchapara
lastareasdeldía.Siyaestuvoenfuncionamiento,dejeuirel
aceiteenelcárterdurante10minutos,comomínimo,antes
derealizarlavericación.

1.Coloquelamáquinaenunasupercieniveladaypareel
motor.Dejequeelmotorseenfríe.

2.Desengancheyretirelacubierta.

3.Limpiealrededordeltapóndellenado/varilladeaceite
(Figura6).

9.Instalelacubiertayjeloscierres.

Comprobacióndelnivelde aceitehidráulico

Intervalodemantenimiento:Cadavezqueseutiliceo

diariamente

Tipodeaceitehidráulico:AceitehidráulicoMobil424o
equivalente

13

Eldepósitohidráulicodelamáquinasellenaenfábricacon

g019625

1

g019614

1

2

aproximadamente28.4litros(30cuartosdegalón)deaceite
hidráulico.

Importante:Utilicesiempreeltipocorrectode
aceitehidráulico.Losaceitesquenocumplanlas
especicacionesdañaránelsistemahidráulico.

1.Coloquelamáquinaenunasupercieniveladaypareel
motor.Dejequeelmotorseenfríe.

2.Desengancheyretirelacubierta.

3.Asegúresedequelatolvaestábajadayenposición
horizontal.

4.Localicelamirilla(Figura7)delaceite,enellateraldel
depósitodeaceitehidráulico.

Nota:Elniveldeaceiteescorrectosicubreentreel
25%yel75%delcristaldelamirilla.

Figura8

1.Tapónde
ventilación/llenado

6.Coloqueeltapóndeventilación/llenado.Limpie
cualquieraceitehidráulicoquesehayaderramado
(Figura8).

2.Tuerca

Arranqueyparadadelmotor

Cómoarrancarelmotor

Nota:Sideseaverilustracionesydescripcionesdelos

controlesdelmotormencionadosenestasección,consulte

Controlesdelmotor(página10).

Nota:Asegúresedequeelcabledelabujíaestáconectado
alabujía.

1.Pongaelfrenodeestacionamiento;consultePalanca

delfrenodeestacionamiento(página9).

2.Asegúresedequelaspalancasdevelocidadhacia
adelante/atrásestánenlaposicióndepuntomuerto
(desactivado);consultePalancadecontroldela

velocidaddeavance(página9)yPalancadecontrolde
lavelocidadenmarchaatrás(página9).

Figura7

1.Mirilla

5.Sielniveldeaceiteesbajo,retireeltapónde
ventilación/llenadodelapartesuperiordeldepósito
hidráulico(Figura8)yañadasucienteaceitehidráulico
deltipoespecicadoparaquelleguealnivelcorrecto.

CUIDADO

Eltapóndeventilación/llenadoestádiseñado
parapresurizareldepósitohidráulicoa

0.34bar(5psi).

Aojeeltapónlentamenteparaevitarlesiones
alagregaraceiteotrabajarenelsistema
hidráulico.Utiliceunallaveinglesaenla
tuercaqueestádirectamentedebajodeltapón.

3.Girelaválvuladecierredeldepósitodecombustiblea
laposicióndeAbierto;consulteVálvuladecierredel

depósitodecombustible(página9).

4.Muevalaválvuladecierredecombustibledelmotora
laposicióndeAbierto;consulteVálvuladecierrede

combustible(página11).

5.MuevalapalancadelestárteralaposicióndeActivado
sielmotorestáfrío;consultePalancadelestárter

(página10).

Nota:Esposiblequenoseanecesariousarelestárter
sielmotorestácaliente.

6.Muevalapalancadelaceleradoraproximadamente1/3
deladistanciaentrelaposiciónMinylaposiciónMax;

14

consultePalancadelacelerador(página10).

7.Gireelinterruptordeencendido/apagadodelmotor
alaposicióndeEncendido;consulteInterruptorde

Encendido/Apagado(página11).

8.Tiredelmandodelarrancadorderetrocesohastanotar
resistencia,luegotirevigorosamenteparaarrancarel
motor(Tiradordelarrancadorderetroceso(página

11)).

Importante:Notiredelacuerdahastasu
límite,nisuelteeltiradorcuandolacuerdaestá
extendida,porquelacuerdapuederomperseo
puededañarseelconjuntoderetroceso.

9.Cuandoelmotorhayaarrancadoysehayacalentado,
muevalapalancadelestárteralaposiciónde
Desactivado.

10.Muevalapalancadelaceleradoralaposicióndeseada.

Cómopararelmotor

1.MuevalapalancadelaceleradoralaposiciónMin;
consultePalancadelacelerador(página10).

2.Pongaelfrenodeestacionamiento;consultePalanca

delfrenodeestacionamiento(página9).

3.Asegúresedequelaspalancasdevelocidadhacia
adelante/atrásestánenlaposicióndepuntomuerto;
consultePalancadecontroldelavelocidaddeavance

(página9)yPalancadecontroldelavelocidaden
marchaatrás(página9).

4.GireelinterruptordeEncendido/Apagadodelmotor
alaposicióndeApagado;consulteInterruptorde

Encendido/Apagado(página11).

5.Cuandoelmotorsepare,girelaválvuladecierre
decombustibledelmotoralaposicióndeCerrado;
consulteVálvuladecierredecombustible(página11).

Usodelamáquina

Paradesplazarlamáquinahaciaatrás,aprietelapalanca
decontroldevelocidaddelmanillarizquierdo;consulte

Palancadecontroldelavelocidaddeavance(página9)

yPalancadecontroldelavelocidadenmarchaatrás

(página9).

Nota:Cuantomásaprietelapalanca,másrápidamente
sedesplazarálamáquina.Cuantomásaprietela
palanca,másrápidamentesedesplazarálamáquina.

6.Cuandosueltelapalancadecontroldevelocidad,la
máquinaseparará.

Nota:Silamáquinanoseparacuandosuelteel
controldevelocidad,hagaqueServicioTécnico
AutorizadodeToroinspeccionelamáquina.

7.Piseelpedaldefreno;consultePedaldefreno(página

9).

8.Pongaelfrenodeestacionamientotirandohaciaarriba
delapalancadelfrenodeestacionamiento;consulte

Palancadelfrenodeestacionamiento(página9).

9.Pareelmotor;consulteCómopararelmotor(página

15).

Operacióndelatolva

Sepalacapacidaddecargadelamáquinaynolasupere
nunca.Lasmáquinasseutilizannormalmenteensupercies
irregulares,noasfaltadas,bacheadasoinclinadas–ajustela
cargaenconsonancia.

1.Coloquelamáquinadondevayaavoltearlacarga.

2.Volteelatolvaempujandohaciaadelantelapalancade
volteoopisandolapartedelanteradelpedaldevolteo
(Figura9).

PELIGRO

Miresiemprehaciaadelante,haciaelmanillarylos
controles,mientrasuselamáquina.Elmanejode
loscontrolesdecualquierotramanerapuededar
lugaralesionesgravesolamuerte.

1.Utilicesiempreelsistemade“contactode3puntos”
alsubirsealamáquina.El“contactode3puntos”
signicaque3delos4miembros(brazos/piernas)
debenestarencontactoconlamáquinaalsubirse
obajarsedelamisma.Siemprepóngasefrenteala
máquinaalsubirseobajarse.

2.Arranqueelmotor;consulteCómoarrancarelmotor

(página14).

3.Muevalapalancadelaceleradorparaobtenerlasrpm
deseadas;consultePalancadelacelerador(página10).

4.Quiteelfrenodeestacionamiento;consultePalancadel

frenodeestacionamiento(página9).

5.Paradesplazarlamáquinahaciaadelante,aprietela
palancadecontroldevelocidaddelmanillarderecho.

15

•Girelaválvuladedesvíoensentidoantihorariopara

g019613

1

g019603

1

remolcarlamáquina.

•Girelaválvuladedesvíoensentidohorarioparautilizar

lamáquinanormalmente.

Figura10

Figura9

1.Palancadevolteo3.Posicióndevolteodela
tolva

2.Pedaldevolteo4.Posiciónverticaldela
tolva

3.Muevalatolvaalaposiciónverticaltirandohaciaatrás
delapalancadevolteoopisandolapartetraseradel
pedaldevolteo(Figura9).

Cómoaparcarlamáquina

Aparcarenunarampa

Siesposible,sedebeevitaraparcarlamáquinaenuna
rampa.Siesimprescindibleaparcarlamáquinaenunarampa,
apárquelaenángulorectorespectoalapendiente,pongael
frenodeestacionamientoycalcelasruedassiesnecesario.

Aparcamientoalargoplazo

1.Aparquelamáquinafueradelaszonasprincipalesde
tránsitoypongaelfrenodeestacionamiento.

1.Válvuladedesvío

Cómotransportarlamáquina

Paratransportarlamáquinaenunremolque,utilicesiempreel
procedimientosiguiente:

Importante:Nopongaenmarchaniconduzcala
máquinaenlavíapública.

1.Pareelmotorypongaelfrenodeestacionamiento.

2.Duranteeltransportedelamáquina,compruebela
alturatotalydejesucienteespacioencasodeposibles
obstáculosenaltura.

3.Asegúresedequelatolvaestábajadayenganchada.

4.Sujetelamáquinacondispositivosapropiadosenel
puntodeamarre.

2.Silamáquinanosevaautilizarduranteunperiodo
detiempoprolongado,elevelatolvaparaquenose
acumulenagua,nieveyresiduosensuinterior.

3.Tapeelejedelcilindrodevolteoparaevitarla
corrosión.

Cómodesplazarlamáquina sinusarelmotor

Lamáquinapuedesertrasladadaacortadistanciasielmotor
nofunciona.Latransmisiónestáequipadaconunaválvula
dedesvío(Figura10).

Figura11

1.Puntodeamarre

Izadodelamáquina

Elevelamáquinausandolos3puntosdeizadosituados
debajodelatolva.Inclinelatolvahaciaadelanteparalocalizar

16

los3anillosdeizado,yconecteunacadenaounacorreaa

g019612

1

g019610

1

g01961 1

1

g019606

1

cadaunodelosanillos,segúnsemuestraenFigura12.

Nota:Eliminelaholguradelacadenaodelascorreaspara
equilibrarelequipocorrectamente.

Figura12

1.Puntosdeizado(3)

Figura14

1.Alojamientoslateralesdelashorquillas

Lamáquinapuedeserizadaconunacarretillaelevadoradesde
elladoodesdedelante(Figura13yFigura14).Tiredelanillo
desujecióndelaplataforma(Figura15)yelevelaplataforma
parafacilitarelaccesoalosalojamientosdelashorquillas.

Figura13

1.Alojamientostraserosdelashorquillas

Figura15

1.Anillodesujecióndelaplataforma

Usodelosbujesderuedade liberaciónrápida

Elsistemadeliberaciónrápidadelaruedapermiteretirar
rápidamentelasruedasexterioresdelamáquina.Elsistema
deliberaciónrápidapermitereducirlaanchuradelamáquina
de117cm(46pulgadas)a91cm(36pulgadas)sinnecesidad
deherramientasespecialespararetirarelbuje.

1.Coloquelaruedainteriordelamáquinasobreun
bloquedemaderade2x4pulgadasypongaelfreno
deestacionamiento.

2.RetireelpernograndeenTdelcentrodelaruedacon
unapalanca(Figura16).

17

g019624

1

Figura16

1.PernoenT

3.Retirelaruedaexteriorconelbujedeliberaciónrápida
todavíaacoplado.

4.Repitalospasosanterioresenelotroladodela
máquina.

ADVERTENCIA

Lacargamáximasereducea850kg
(1875libras)cuandoseutilizalamáquinasin
lasruedasdobles.

18

Mantenimiento

Nota:Losladosderechoeizquierdodelamáquinasedeterminandesdelaposiciónnormaldeloperador.

Calendariorecomendadodemantenimiento

Intervalodemanteni-

mientoyservicio

Despuésdelasprimeras

50horas

Cadavezqueseutilice

odiariamente

Cada40horas

Cada50horas

Cada100horas

Cada200horas

Cada300horas

Procedimientodemantenimiento

•Cambieelaceitedelmotor.

•Veriqueelniveldeaceitedelmotor.

•Compruebeelniveldeaceitehidráulico.

•Compruebeelfuncionamientodelfrenodeservicio.

•Compruebeelfuncionamientodelfrenodeestacionamiento.

•Eliminecualquierresiduodelamáquina.

•Compruebequenohaycierressueltos.

•Compruebelacondicióndelosneumáticos.

•Compruebelastuercasdelasruedas.

•Compruebelaslíneashidráulicasenbuscadefugas,conexionessueltas,
manguerastorcidas,abrazaderasosoportessueltos,desgasteydeterioro.

•Engraseylubriquelamáquina.

•Limpieellimpiadordeaire.

•Cambieelaceitedelmotor.

•Compruebe/ajustelabujía.

•Limpielatazadesedimentos.

•Cambieelltrohidráulico.

•Cambieelaceitehidráulico.

•Cambieelelementodepapel.

•Cambielabujía.

•Cambieelltrodecombustible.

Cada1000horas

Cada1500horas

Cadaaño

Cadaañooantesdel

almacenamiento

•Dreneyenjuagueeldepósitodecombustible.

•Cambietodoslasmanguerashidráulicasmóviles.

•Engraseloscojinetesdelasruedas.

•Retoquelapinturadañada

Importante:ConsulteenelManualdelpropietariodelmotorlosprocedimientosadicionalesdemantenimiento.

19

Procedimientosprevios

g019788

1

g019604

1

almantenimiento

Cómoretirarlacubierta

Nota:Esnecesariovaciarlatolvaantesderetirarlacubierta.

Estopuedehacerseusandolahidráulica,oretirandoel
pasadordelcilindrohidráulicoydelabasedelatolva.

1.Antesderetirarlacubierta(Figura17),pareelmotory
dejequeelmotorseenfríe.

3.Instalelacubiertayjeloscierrescuandoterminela
tarea.

Figura17

1.Cubierta

2.Desengancheloscierresdelacubierta(Figura18)y
retirelacubierta.

1.Enganchedelacubierta

Figura18

20

Lubricación

g019607

g019608

Engrasadodelamáquina

Intervalodemantenimiento:Cada50horas—Engrasey

lubriquelamáquina.

Cadaaño—Engraseloscojinetesdelasruedas.

Siseutilizalamáquinaencondicionesnormales,lubrique
todoslospuntosdeengrasedeloscojinetesycasquilloscada
50horasdeoperacióncongrasadelitiodepropósitogeneral
Nº2.Lubriqueloscojinetesycasquillosinmediatamente
despuésdecadalavado,aunquenocorrespondaaunodelos
intervaloscitados.Asimismo,apliqueunacapaligeradeaceite
sobreloscablesdecontrol.

Laubicacióndelosengrasadoresylascantidadesrequeridas
son:

Nota:Retirelostaponesdeproteccióndecolorazulclaro
antesdeengrasaryvuelvaacolocarloscuandotermine.

•Puntosdepivotedelatolva(2)–Figura19

Figura19

•Pivotesdeloscilindros(2)–Figura20

Figura20

21

Mantenimientodelmotor

2

3

4

5

6

G018671

5.Inspeccioneamboselementosdelltrodeaire,y
cámbielossiestándañados.

Mantenimientodellimpiador deaire

Intervalodemantenimiento:Cada50horas—Limpieel

limpiadordeaire.

Cada300horas—Cambieelelementodepapel.

1.Asegúresedequeelcablenoestáconectadoalabujía.

2.Retirelatuercadeorejetaquesujetalatapadel
limpiadordeaire,yretirelatapa.Limpielatapaa
fondo(Figura21).

3.Retirelatuercadeorejetadelltrodeaire,yretireel
ltro(Figura21).

Nota:Cambiesiempreelelementodepapeldelltro
deaireenlosintervalosprogramados.

6.Limpiezadelelementodegomaespuma:

A.Laveelelementodegomaespumaconuna

solucióndejabónlíquidoyaguatemplada.

Nota:Estrújaloparaeliminarlasuciedadperono
loretuerzaporquepuededañarselagomaespuma.

B.Parasecarelelemento,envuélvaloenunpaño

limpio.Estrujaelpañoyelelementode
gomaespumaparasecarlo,peronolosretuerza
porquepuededañarselagomaespuma.

C.Satureelelementoconaceiteparamotorlimpio.

Estrujaelelementoparaeliminarelexcesode
aceiteyparadistribuirbienelaceite.

7.Limpiezadelelementodepapel:Golpeeelelemento
ltrantevariasvecesenunasuperciedurapara
eliminarlasuciedad,osopleairecomprimido(presión
nosuperiora2.07bar[30psi])atravésdelelemento
ltrantedesdedentro.Nuncaintenteeliminarla
suciedadconuncepillo;elcepilladoobligaalasuciedad
apenetrarenlasbras.

8.Instaleelelementodegomaespuma,elelementode
papelylatapadellimpiadordeaire.

Importante:Nopongaenfuncionamientoel
motorsinelelementolimpiadordeaireporqueel
motorpodríasufrirdañosgraves

1.Tuercadeorejeta4.Elementodepapel

2.Tapadellimpiadordeaire5.Elementode

3.Tuercadeorejeta6.Junta

Figura21

gomaespuma

4.Retireelltrodegomaespumadelltrodepapel
(Figura21).

22

Cómocambiarelaceitedel

3

2

1

G020104

motor

Intervalodemantenimiento:Despuésdelasprimeras50

horas—Cambieelaceitedelmotor.

Cada100horas—Cambieelaceitedelmotor.

Capacidaddelcárter:1.1litros(1.16cuartosdegalón).

Tipodeaceite:clasicacióndeservicioAPISJosuperior.

Viscosidaddelaceite:seleccionelaviscosidaddelaceite,

segúnlatemperaturaambiente,enlatablasiguiente.

Tabladeviscosidaddelaceite

Másde13°C(40°F)SAE30o

10W30

Menosde13°C(40°F)SAE20o

10W30

1.Arranqueelmotorydéjelofuncionarduranteunos
minutosparacalentarelaceite,luegopareelmotor.

2.Tengapreparadounembudoparacolocarlodebajodel
tapóndevaciado,retireeltapónycoloqueelembudo
debajodeltapónparaguiarelaceitehaciaelrecipiente
(Figura22).

3.Instaleeltapóndevaciadoylimpieelexcesodeaceite
delamáquina.

4.Lleneelcárterconelaceiteespecicado;consulte

Figura6enComprobacióndelniveldeaceitedelmotor
(página13).

5.Eliminecorrectamenteelaceiteusado.Recicle
observandolanormativalocal.

Figura22

1.Recipiente3.T apóndellenadodeaceite

2.Oriciodevaciadode
aceite

Cómocambiarlabujía

Intervalodemantenimiento:Cada100ho-

ras—Compruebe/ajustelabujía.

Cada300horas—Cambielabujía.

Tipodebujía:BujíaNGKBPR6ESoequivalente.

Distanciaentreelectrodos:0.70–0.80mm

(0.028–0.031pulgadas).

1.Retireelcabledebujía.

2.Limpiealrededordelabujíayretíreladelaculata.

Importante:Cambielabujíasiestásurada,
obstruidaosucia.Absténgasedeusarchorrode
arena,rasparolimpiarloselectrodosyaquepodría
dañarseelmotoracausadelpolvoqueentraen
elcilindro.

3.Ajusteladistanciaentreloselectrodosa0.70–0.80mm
(0.028–0.031pulgadas)(Figura23).Trasajustar
correctamenteloselectrodos,instalelabujíacon
cuidado,amano,paraevitardañarlarosca.

23

(0.028-0.031

”)

0.70-0.80 mm

g018772

Figura23

4.Unavezqueseasientelabujía,apriételaconunallave
debujíasparacomprimirlaarandelasellante.

5.Alinstalarunabujíanueva,apriétela1/2vueltamás
despuésdequeseasientelabujíaparacomprimirla
arandela.

6.Alinstalarlabujíaoriginal,apriételade1/8a1/4de
vueltamásdespuésdequeseasientelabujíapara
comprimirlaarandela.

Nota:Unabujíaquenoestácorrectamenteapretada
puedesobrecalentarseydañarelmotor.Siseaprieta
demasiadolabujía,puedendañarselasroscasdela
culatadelmotor.

Mantenimientodel
sistemadecombustible

Limpiezadelatazade sedimentos

Intervalodemantenimiento:Cada100horas—Limpiela

tazadesedimentos.

7.Conecteelcablealabujíayapriételo.

24

PELIGRO

1

3

2

G018789

G020544

Enciertascondicioneslagasolinaes
extremadamenteinamableyaltamente
explosiva.Unincendioounaexplosiónprovocados
porlagasolinapuedecausarlequemadurasausted
yaotraspersonasasícomodañosmateriales.

•Lleneeldepósitodecombustibleenelexterior,
enunazonaabiertayconelmotorfrío.Limpie
lagasolinaderramada.

•Nollenecompletamenteeldepósitode
combustible.Añadagasolinaaldepósitode
combustiblehastaqueelnivelestéa25mm
(1pulgada)pordebajodelextremoinferior
delcuellodellenado.Esteespaciovacíoenel
depósitopermitiráladilatacióndelagasolina.

Figura24

1.Válvuladecombustible3.Tazadesedimentos

2.Juntatórica

•Nofumenuncamientrasmanejagasolinay
manténgasealejadodellamasdesnudasode
lugaresdondeunachispapudierainamarlos
vaporesdegasolina.

•Almacenelagasolinaenunrecipiente
homologadoymanténgalafueradelalcancede
losniños.Nocomprenuncagasolinaparamás
de30díasdeconsumonormal.

•Coloquesiemprelosrecipientesdegasolinaen
elsuelo,lejosdelvehículoqueestárepostando.

•Nollenelosrecipientesdegasolinadentro
deunvehículo,camiónoremolqueyaque
lasalfombrasolosrevestimientosdeplástico
delinteriordelosremolquespodríanaislar
elrecipienteyretrasarlapérdidadelacarga
estática.

•Cuandoseaposible,retireelequipoarepostar
delcamiónoremolqueyreposteconlasruedas
delequiposobreelsuelo.

•Siestonoesposible,reposteelequiposobreel
camiónoremolquedesdeunrecipienteportátil,
envezdeusarunsurtidordegasolina.

2.Lavelatazadesedimentosylajuntatóricaendisolvente
noinamableyséquelasbien.

3.Coloquelajuntatóricaenlaválvuladecombustiblee
instalelatazadesedimentos(Figura24).

4.Aprietermementelatazadesedimentos.

Cambiodelltrode
combustible

Intervalodemantenimiento:Cada300horas/Cadaaño(lo

queocurraprimero)

1.Pareelmotorypongaelfrenodeestacionamiento.
Dejequeelmotorseenfríe.

2.Girelapalancadelaválvuladecierredeldepósito
haciaadelanteyhaciaarribaalaposicióndeCerrado
(Figura25).

•Siesimprescindibleelusodeunsurtidor,
mantengalaboquillaencontactoconelborde
deldepósitodecombustibleolaaberturadel
recipienteentodomomentohastaquetermine
derepostar.

1.Muevalaválvuladecombustiblealaposiciónde
Cerrado,luegoretirelatazadesedimentosylajunta
tórica(Figura24).

25

G019281

1

Figura27

Figura25

1.Adelante3.Palanca—interruptor
delmotor(posiciónde
Parada)

2.Palanca—válvuladecierre

deldepósito(posiciónde
Cerrado)

3.Arranqueelmotorydejelamáquinaenmarchahasta
queelmotorsepare.

4.Girelapalancadelinterruptordelmotorensentido
horarioalaposicióndeParadaydejequeelmotorse
enfríe(Figura25).

5.Desconecteconcuidadoelcabledelabujíadelterminal
delabujía(Figura26).

1.Manguera(interruptordel
motor)

2.Flechadelltrode
combustible

3.Abrazadera

4.Manguera(válvulade
cierredeldepósito)

7.Alineelaechadelacarcasadelltrodecombustible
nuevohacialamangueraqueestáconectadaal
interruptordelmotor(Figura27).

Nota:Asegúresedecolocarabrazaderassobrelas
manguerasqueestánconectadasalinterruptordel
motoryalaválvuladecierredeldepósito.

8.Inserteelacoplamientodentadodelltrode
combustibleenlamangueraquevienedelinterruptor
delmotor(Figura27).

9.Inserteelacoplamientodentadodelotroextremodel
ltrodecombustibleenlamangueraqueestáconectada
alaválvuladecierredeldepósito(Figura27).

10.Coloquelasabrazaderassobrelazonadentadadel
ltro,ysujetalasabrazaderasalasmangueras.

11.Conecteelcabledelabujía(Figura26).

12.Abralaválvuladecierredeldepósito,accioneel
interruptordelmotor,ycompruebequenohayfugas
decombustible(Figura25).

Figura26

1.Cabledelabujía

6.Retirelasabrazaderasylamangueradelacoplamiento
dentadodelltrodecombustible(Figura27).

Nota:Dreneelcombustibledelltrodecombustible
usadoyelimineelcombustibleyelltroenuncentro
derecicladoautorizado.

Drenajedeldepósitode combustible

Intervalodemantenimiento:Cada1000horas/Cada

año(loqueocurraprimero)—Dreney
enjuagueeldepósitodecombustible.

26

PELIGRO

1

2

G020545

Enciertascondicioneslagasolinaes
extremadamenteinamableyaltamente
explosiva.Unincendioounaexplosiónprovocados
porlagasolinapuedecausarlequemadurasausted
yaotraspersonasasícomodañosmateriales.

•Drenelagasolinadeldepósitocuandoelmotor
estéfrío.Realiceestaoperaciónenunárea
abierta.Limpielagasolinaderramada.

•Nofumenuncamientrasdrenalagasolinay
manténgasealejadodellamasdesnudasode
lugaresdondeunachispapudierainamarlos
vaporesdegasolina.

Mantenimientodel
sistemadetransmisión

Ajustedelretornodela transmisiónaPuntomuerto

Latransmisiónhidrostáticaestáequipadaconundispositivo
autocentrantequecentraelplatodistribuidorparadetener
elcaudalalosmotoresderueda,parandolamáquina.Si
lamáquinasedesplazaenunsentidouotrodespuésde
soltarseloscontroles,ajustelatransmisión.Paraajustarla
transmisión,utiliceelprocedimientosiguiente:

1.Pareelmotor.

1.Pareelmotorypongaelfrenodeestacionamiento.
Dejequeelmotorseenfríe.

2.Muevalaválvuladecombustiblealaposiciónde
Cerrado.

3.Retirelatazadesedimentos(Figura24)yvacíeel
combustible.

4.Muevalaválvuladecombustible(Figura24)ala
posicióndeAbiertoydrenelagasolinadeldepósitode
combustibleenunrecipienteapropiado.

5.Vuelvaacolocarlatazadesedimentos,apretando
rmemente(Figura24).

6.Aojeeltornillodevaciadoparadrenarelcombustible
delcarburadorenunrecipienteapropiado.

7.Instaleeltornillodevaciadocuandoelcarburadorse
hayadrenado.

2.Retireloscablesdelapalancadelaceleradorenla
transmisión.

3.Levantelasruedasdelanterasdelsuelo,yapoyela
máquinasobreungatojo.

4.Arranquelamáquina.Aumentelavelocidaddelmotor
almáximoycompruebelarotacióndelasruedas
motricesdelanteras.

Nota:Silasruedasgiran,sigaconelpaso5.Silas
ruedasnogiran,apaguelamáquinaeinstalecables
decontrol.

5.Observeelsentidoderotacióndelasruedasmotrices
delanteras.Parelamáquina.

6.Aojeeltornillodebloqueo(Figura28)hastaque
puedarotarelbrazoderetorno.

Nota:Silasruedasgiranhaciaadelante,roteelbrazo
deretornoensentidoantihorario.Silasruedasgiran
haciaatrás,roteelbrazoderetornoensentidohorario.

Figura28

1.Tornillodebloqueo2.Brazoderetorno

7.Aprieteeltornillodebloqueoyrepitaelpaso4.

27

Comprobacióndelos

1

2

G020704

Mantenimientodel

neumáticosylastuercas
delasruedas

Intervalodemantenimiento:Cada40horas—Compruebe

lacondicióndelosneumáticos.

Cada40horas—Compruebelastuercasdelasruedas.

•Inspeccionelosneumáticosenbuscadecortes,rajas

obultos.Losneumáticosquetengandefectosdeben
sersustituidosoreparadosparagarantizarunmanejo
correctoyseguro.

•Compruebesemanalmentequetodaslastuercasdelas

ruedasestánbienapretadas.Aprietelastuercasdelas
ruedasa122Nm(90pies-libra)Estoesimportanteen
máquinasnuevasoruedasreciénsustituidas.

sistemadecontrol

Mantenimientodelosfrenos

ADVERTENCIA

Silosfrenosnoestáncorrectamenteajustados,
puedenproducirselesionesgraveseinclusola
muerte.

Compruebelosfrenosadiario.Siencuentra
problemasconlosfrenosmientrasutilizala
máquina,parelamáquinainmediatamenteyllévela
aunServicioTécnicoAutorizadodeToroparasu
reparación.

Compruebeelajustedelfrenode
servicio.

Intervalodemantenimiento:Cadavezqueseutiliceo

diariamente

1.Llevelamáquinaaunazonallanayabierta.

2.Tirehaciaarribadelapalancadelfrenode
estacionamientoparaponerelfreno,yarranqueel
motor(Figura29).

Figura29

1.Posicióndeacoplado2.Posicióndedesacoplado

3.PongaelaceleradorenlaposicióndeRápido.

4.Piseelpedaldelfrenodeservicio(Figura30).

28

G020729

1

Figura30

1

1.Pedaldefreno

5.Empujehaciaabajolapalancadelfrenode
estacionamientoparaquitarelfreno(Figura29).

6.Aprietelentamentelapalancadecontroldelavelocidad
deavance.

Nota:Elmotordebecalarsecuandoelcontrolde
velocidadlleguealajustemáximo,ylamáquinanodebe
desplazarsehaciaadelante.

Nota:Silamáquinasedesplazahaciaadelante,
consulteAjustedelfrenodeestacionamiento(página

29).

5.Sueltelapalancadecontroldelavelocidaddeavance.

6.Quiteelfrenodeestacionamiento(Figura29).

7.Sujetelapalancadecontroldelavelocidaddeavance.

Nota:Lamáquinadebedesplazarsehaciaadelante.

Nota:Silamáquinanosedesplazahaciaadelante,

consulteAjustedelfrenodeestacionamiento(página

29)..

8.Piseelfrenodeservicio,pongaelfrenode
estacionamientoypareelmotor.

Ajustedelfrenodeestacionamiento

Gireelpomodelapalancadelfrenodeestacionamientoen
sentidohorarioparaajustarelfrenodeestacionamiento.

•Paraaojarelfrenodeestacionamiento:(Figura31).

1.AsegúresedequeelmotorestáApagado.

2.Piseelpedaldelfrenodeservicio(Figura30).

3.Quiteelfrenodeestacionamiento(Figura29).

Nota:Lamáquinanodebedesplazarsehaciaadelante.
Elmotordebecalarsecuandoelcontroldevelocidad

lleguealajustemáximo.

7.Sueltelapalancadecontroldelavelocidad.

8.Aprietelentamentelapalancadecontroldelavelocidad
enmarchaatrás.

Nota:Lamáquinanodebedesplazarsehaciaatrás.
Elmotordebecalarsecuandoelcontroldevelocidad

lleguealajustemáximo.

9.Sueltelapalancadecontroldelavelocidad.

10.Silamáquinasedesplazahaciaadelanteohaciaatrás,
llevelamáquinaaunServicioTécnicoAutorizadode
Toroparasureparación.

Comprobacióndelfrenode
estacionamiento

Intervalodemantenimiento:Cadavezqueseutiliceo

diariamente

1.Llevelamáquinaaunasupercienivelada.

4.Gireelpomodeajustedelfrenodeestacionamiento
ensentidoantihorario(Figura31).

Nota:Nogireelpomomásde1vueltaalavez.

Figura31

1.Mandodelfrenodeestacionamiento

5.Pruebeelfrenodeestacionamiento;consulte

Comprobacióndelfrenodeestacionamiento
(página29).

Nota:Asegúresedequenohayanadadelantedela
máquina.

2.Pongaelfrenodeestacionamiento(Figura29).

3.ArranqueelmotorypongaelaceleradorenRápido.

4.Sujetelapalancadecontroldelavelocidaddeavance.

6.Repitalospasos1a5hastaquelamáquinase
muevahaciaadelante.

•Paraapretarelfrenodeestacionamiento:(Figura31).

1.Pareelmotor.

2.Piseelpedaldelfrenodeservicio(Figura30).

29

3.Quiteelfrenodeestacionamiento(Figura29).

g019609

1

4.Gireelpomodeajustedelfrenodeestacionamiento
ensentidohorario(Figura31).

Mantenimientodel
sistemahidráulico

Nota:Nogireelpomomásde1vueltaalavez.

5.Pruebeelfrenodeestacionamiento;consulte

Comprobacióndelfrenodeestacionamiento
(página29).

6.Repitalospasos1a5hastaquelamáquinanose
muevahaciaadelante.

ADVERTENCIA

Lasfugasdeaceitehidráulicobajopresiónpueden
penetrarenlapielycausarlesiones.Cualquier
aceiteinyectadobajolapieldebesereliminado
quirúrgicamenteenunashorasporunmédico
familiarizadoconestetipodelesión,opodría
causargangrena.

•Mantengaelcuerpoylasmanosalejadosde
fugaspequeñasoboquillasqueliberanaceite
hidráulicoaaltapresión.

•Utiliceuncartónounpapelparabuscarfugas
hidráulicas;noutilicenuncalasmanos.

Cambiodelltrohidráulico

Intervalodemantenimiento:Cada100horas—Cambieel

ltrohidráulico.

Importante:Noutiliceunltrodeaceitepara
automóviles,opuedecausargravesdañosalsistema
hidráulico.

1.Aparquelamáquinaenunasupercienivelada,ponga
elfrenodeestacionamientoypareelmotor.

2.Desengancheyretirelacubierta.

3.Coloqueunrecipientedebajodelltro(Figura32).

Figura32

1.Filtrohidráulico

4.Retireelltrousado(Figura32)ylimpieconunpaño
lasuperciedelajuntadeladaptadordelltro.

30

5.Apliqueunacapanadeaceitehidráulicoalajunta

g019614

1

2

degomadelltronuevo.

6.Instaleelltrohidráuliconuevoeneladaptadordel
ltro(Figura32).Aprieteelltroenelsentidodelas
agujasdelrelojhastaquelajuntadegomaentreen
contactoconeladaptadordelltro,luegoaprieteel
ltro3/4vueltamás.

7.Limpiecualquieraceitederramado.

8.Arranqueelmotorydéjelofuncionarduranteunosdos
minutosparapurgarelairedelsistema.

9.Pareelmotorycompruebequenohayfugas.

10.Compruebeelniveldeaceitedeldepósitohidráulico;
consulteComprobacióndelniveldeaceitehidráulico

(página13).

Nota:Nollenedemasiadoeldepósitohidráulico.

11.Instalelacubiertayjeloscierres.

Cómocambiarelaceite

Figura33

1.Tuerca2.Tapónde
ventilación/llenado

5.Coloqueunrecipientedevaciadograndedebajo
deltapóndevaciadosituadoenlaparteinferiordel
depósitohidráulico.

6.Retireeltapóndevaciadoydejeuirelaceiteal
recipiente.

7.Cuandotermine,instaleeltapóndevaciadoyapriételo.

hidráulico

Intervalodemantenimiento:Cada200horas

Tipodeaceitehidráulico:AceitehidráulicoMobil424o

equivalente

Capacidaddeaceitehidráulico:28.4litros(30cuartosde
galónUS).

Nota:Paratemperaturasdemenosde1°C(35°F),sedebe
cambiaraunaceitehidráulicomásnodeviscosidad15.

1.Coloquelamáquinaenunasupercienivelada.

2.Desengancheyretirelacubierta(Figura17yFigura18).

3.Dejequelamáquinaseenfríeporcompleto.

4.Retireeltapóndeventilación/llenadodeldepósito
hidráulico(Figura33).

CUIDADO

Eltapóndeventilación/llenadoestádiseñado
parapresurizareldepósitohidráulicoa

0.34bar(5psi).

Aojeeltapónlentamenteparaevitarlesiones
alagregaraceiteotrabajarenelsistema
hidráulico.Utiliceunallaveinglesaenla
tuercaqueestádirectamentedebajodeltapón.

Nota:Elimineelaceiteusadoenuncentrodereciclaje
homologado.

8.Lleneeldepósitohidráulicoconaproximadamente

28.4litros(30cuartosdegalónUS)deaceitehidráulico
quecumplalasespecicacionesanteriores.

9.Arranqueelmotorydéjelofuncionardurante2a3
minutos.

10.Pareelmotor.

11.Compruebeelniveldeaceitehidráulico,yañadamás
aceitehidráulicosiesnecesario.

12.Instalelacubiertayjeloscierres.

Comprobacióndelaslíneas hidráulicas

Intervalodemantenimiento:Cada40horas—Compruebe

laslíneashidráulicasenbuscadefugas,
conexionessueltas,manguerastorcidas,
abrazaderasosoportessueltos,desgaste
ydeterioro.(Hagatodaslasreparaciones
necesariasantesdeoperarlamáquina.)

Cada1500horas/Cada2años(loqueocurra
primero)—Cambietodoslasmanguerashidráulicas
móviles.

31

ADVERTENCIA

Lasfugasdeaceitehidráulicobajopresiónpueden
penetrarenlapielycausarlesiones.Cualquier
aceiteinyectadobajolapieldebesereliminado
quirúrgicamenteenunashorasporunmédico
familiarizadoconestetipodelesión,opodría
causargangrena.

•Mantengaelcuerpoylasmanosalejadosde
fugaspequeñasoboquillasqueliberanaceite
hidráulicoaaltapresión.

•Utiliceuncartónounpapelparabuscarfugas
hidráulicas;noutilicenuncalasmanos.

Limpieza

Cómolimpiarlamáquina

Intervalodemantenimiento:Cadavezqueseutiliceo

diariamente

Importante:Laoperacióndelmotorconlarejilla
bloqueada,lasaletasderefrigeraciónsuciasuobstruidas
y/osinlastapasdeventilacióndañaráelmotordebido
alsobrecalentamiento.

1.Coloquelamáquinaenunasupercieniveladaypareel
motor.Dejequeelmotorseenfríe.

2.Desengancheyretirelacubierta.

3.Limpiecualquierresiduodedebajodelatolva.

4.Retirecualquierresiduodellimpiadordeaire.

5.Eliminecualquieracumulaciónderesiduosenelmotor
ylatransmisiónconuncepilloounsoplador.

Importante:Espreferibleeliminarlasuciedad
soplando,enlugardelavarconagua.Siseutiliza
agua,manténgalalejosdeloscomponentes
eléctricosydelasválvulashidráulicas.Noutilice
unsistemadelavadoaaltapresión.Ellavadoa
altapresiónpuededañarelsistemaeléctricoylas
válvulashidráulicas,oeliminargrasa.

6.Instalelacubiertayjeloscierres.

32

Almacenamiento

1.Pareelmotorypongaelfrenodeestacionamiento.

Nota:Noinstaleelcableenlabujía.

9.Reviseyaprietetodoslospernos,tuercasytornillos.
Repareosustituyacualquierpiezadañada.

2.Retirelasuciedaddelaspiezasexternasdetodala
máquina,especialmentedelmotor.Limpielasuciedad
ylabrozadelaparteexteriordelalojamientodelas
aletasdelaculatadecilindrosdelmotorydelsoplador.

3.Reviseellimpiadordeaire;consulteMantenimientodel

limpiadordeaire(página22).

4.Engraselamáquina;consulteEngrasadodelamáquina

(página21).

5.Cambieelaceitedelcárterdelmotor;consulteCómo

cambiarelaceitedelmotor(página23).

6.Sivaaguardarlamáquinadurantemásde30días,
preparelamáquinadelaformasiguiente:

A.Agregueunestabilizador/acondicionadorabase

depetróleoalcombustibledeldepósito.Siga
lasinstruccionesdemezcladelfabricantedel
estabilizadorNouseunestabilizadorabasede

alcohol(etanolometanol).

Nota:Unestabilizador/acondicionadorde
combustibleesmásecazsisemezclacon
gasolinafrescayseutilizasiempre.

B.Hagafuncionarelmotorparadistribuirel

combustibleconacondicionadorportodoel
sistemadecombustible(5minutos).

10.Pintelassuperciesqueesténarañadasodondeesté
visibleelmetal.PuedeadquirirlapinturaensuServicio
TécnicoAutorizado.

11.Guardelamáquinaenungarajeoalmacénsecoy
limpio.

12.Cubralamáquinaparaprotegerlayparaconservarla
limpia.

C.Pareelmotor,dejequeseenfríeyvacíeeldepósito

decombustibleusandounsifóntipobomba.

D.Vuelvaaarrancarelmotoryhágalofuncionar

hastaquesepare.

E.Accioneelestárter.

F.Pongaenmarchayhagafuncionarelmotorhasta

quenovuelvaaarrancar.

G.Desecheelcombustibleadecuadamente.Recicle

observandolanormativalocal.

Importante:Noguardelagasolinacon
estabilizador/acondicionadordurantemásde
90días.

7.Retirelabujíaycompruebesucondición;consulte

Cómocambiarlabujía(página23).

8.Prepareelmotorsegúnseindicaacontinuación:

A.Conlabujíaretiradadelmotor,viertados

cucharadassoperasdeaceitedemotorenel
oriciodelabujía.

B.Coloqueuntraposobreeloriciodelabujíapara

quenosalgaaceite,ytiredelarrancadorpara
hacergirarelmotorydistribuirelaceitedentro
delcilindro.

C.Instalelabujía.

33

Notas:

34

Notas:

35

Unagarantíalimitada(verlosperiodosdegarantíamásadelante)

LaGarantíaToro

Equiposdehormigón,
mamposteríay
compactación

Condicionesyproductoscubiertos

TheT oroCompanyysualiada,T oroWarrantyCompany,bajounacuerdoentresí,
garantizanconjuntamentesusEquiposdehormigón,mamposteríaycompactación
deT orocontradefectosdematerialesomanodeobra.

Estagarantíacubreelcostedepiezasymanodeobra,perousteddebepagarlos
costesdetransporte.

Lossiguientesplazossonaplicablesdesdelafechadelacompra:

Productos

Hormigoneras1año

•CojinetesdelejeVidadelproducto*(únicamenteel

Mezcladorasdemortero1año

•CojinetesyjuntasdeltamborVidadelproducto*(únicamenteel

Planchascompactadorasunidirecciona­les

Planchascompactadorasreversibles1año
Pisones2años
Carretillamotorizada
Rodillovibratorioparazanjas2años
Sierrasdehormigón
Sierrasdemampostería
Fratasadoras1año
Reglasvibrantes1año
Vibradoresdehormigón1año

Cuandoexistaunacondicióncubiertaporlagarantía,repararemoselProductosin
costealgunoparausted,incluyendodiagnóstico,manodeobraypiezas.

*

Garantíadeporvida–Sifallanunoomáscojinetesojuntasdesumezcladora,seránsustituidos

bajolagarantíasincostealgunorespectoapiezasomanodeobra.

Periododegarantía

propietariooriginal)

propietariooriginal)
2años

1año

1año
1año

Instruccionesparaobtenerasistenciabajolagarantía

SiustedcreequesuproductoT orotieneundefectodematerialesodemanode
obra,sigaesteprocedimiento

1.PóngaseencontactoconcualquierServicioTécnicoAutorizadoparaconcertar
elmantenimientoensusinstalaciones.Paralocalizarunocercadeusted,
visitenuestrapáginawebenwww.T oro.com.Seleccione“Dóndecomprar”y
seleccione“Contratistas”enTipodeproducto.T ambiénpuedellamaralnúmero
gratuitoqueapareceabajo.

2.Lleveelproductoysupruebadecompra(reciboofacturadeventa).

3.SiporalgunarazónustednoestásatisfechoconelanálisisdelServiciotécnico
oconlaasistenciarecibida,póngaseencontactoconnosotrosenladirección
siguiente:

SWSCustomerCareDepartment

ToroW arrantyCompany

811 1LyndaleAvenueSouth

Bloomington,MN55420-1196

Teléfonogratuito:800-888-9926

**

LosClientesdeAlquilerAutorizadodeT oroquehayancompradoproductosdirectamenteaT oroy
quehayanrmadoelAcuerdodeClientesdeAlquilerdeT oroestáncapacitadospararealizarsus
propiostrabajosbajolagarantía.EncontraránenelPortaldeAlquilerdeT orolosprocedimientosde
reclamaciónelectrónica,opuedenllamaralnúmerogratuitoarribacitado.

**

:

Responsabilidadesdelpropietario

UsteddebemantenersuproductoT orodeacuerdoconlosprocedimientosde
mantenimientodescritosenelManualdeloperador.Dichomantenimientorutinario,
searealizadoporundistribuidoroporustedmismo,esporcuentadeusted.Las
piezascuyasustituciónestáprevistacomomantenimientorequerido(“Piezasde
mantenimiento”)estángarantizadashastalaprimerasustituciónprogramadadedicha

pieza.Elnorealizarelmantenimientoylosajustesobligatoriospuededarpieala
negacióndeunareclamaciónbajolagarantía.

Elementosycondicionesnocubiertos

Notodoslosfallosoaveríasdeproductosqueseproducenduranteelperiodode
garantíasondefectosdematerialesodemanodeobra.Estagarantíaexpresano
cubre:

•LosfallosoaveríasdelProductoqueseproducencomoconsecuenciadel

usodepiezasderepuestoquenosondeToro,odelainstalaciónyelusode
accesoriosadicionales,modicadosonohomologados

•LosfallosdelProductoqueseproducencomoresultadodenorealizarel

mantenimientoy/olosajustesrequeridos

•Losfallosdeproductosqueseproducencomoconsecuenciadelaoperación

delProductodemaneraabusiva,negligenteotemerario

•Piezassujetasaconsumoenelusoamenosquesedemuestrequeson

defectuosas.Algunosejemplosdepiezasqueseconsumenogastandurantela
operaciónnormaldelproductoincluyen,peronoselimitana,correas,escobillas,
bujías,neumáticos,ltros,juntas,placasdedesgaste,retenes,juntastóricas,
cadenasdetransmisión,embragues.

•Fallosproducidosporinuenciaexterna.Loselementosqueseconsideran

inuenciaexternaincluyenperonoselimitanacondicionesmeteorológicas,
prácticasdealmacenamiento,contaminación,elusoderefrigerantes,
lubricantes,aditivosoproductosquímicosnohomologados,etc.

•Elementossujetosa“desgastenormal”.El“desgastenormal”incluye,perono

selimitaa,desgastedesuperciespintadas,pegatinasrayadas,etc.

•Reparacionesnecesariaspornohaberseguidoelprocedimientorecomendado

respectoalcombustible(consulteelManualdeloperadorparaobtenermás
detalles)

–Laeliminacióndecontaminantesdelsistemadecombustiblenoestá

cubierta

–Elusodecombustibleviejo(demásdeunmesdeedad)ocombustible

quecontengamásdel10%deetanoloel15%deMTBE

–Nosehadrenadoelsistemadecombustibleantesdeunperiodode

inactividadsuperioraunmes

•Cualquiercomponentecubiertoporunagarantíadefabricanteindependiente

•Costesderecogidayentrega

Condicionesgenerales

LareparaciónporunServicioTécnicoAutorizadoolareparaciónpropiacomoCliente
deAlquilerAutorizadoessuúnicoremediobajoestagarantía.

NiTheToroCompanyniT oroWarrantyCompanysonresponsablesde
dañosindirectos,incidentalesoconsecuentesenconexiónconelusode
losproductosT orocubiertosporestagarantía,incluyendocualquiercosteo
gastoporlaprovisióndeequiposdesustituciónoservicioduranteperiodos
razonablesdemalfuncionamientoonoutilizaciónhastalaterminacióndelas
reparacionesbajoestagarantía.Cualquiergarantíaimplícitademercantibilidad
yadecuaciónaunusodeterminadoquedalimitadaaladuracióndeesta
garantíaexpresa.Algunosestadosnopermitenexclusionesdedaños
incidentalesoconsecuentes,nilimitacionessobreladuracióndeunagarantía
implícita,demaneraquelasexclusionesylimitacionesarribacitadaspueden
noserleaplicablesausted.

Estagarantíaleotorgaaustedderechoslegalesespecícos;esposiblequeusted
tengaotrosderechosquevaríandeunestadoaotro.

Salvolagarantíadelmotorylagarantíadeemisionescitadamásadelante,ensu
caso,noexisteotragarantíaexpresa.EsposiblequeelSistemadeControlde
EmisionesdesuProductoestécubiertoporotragarantíaindependientequecumpla
losrequisitosestablecidosporlaU.S.EnvironmentalProtectionAgency(EP A)o
elCaliforniaAirResourcesBoard(CARB).Sideseamásinformación,consultela
DeclaracióndeGarantíadeControldeEmisionesdeCaliforniaproporcionadaconsu
Productooincluidaenladocumentacióndelfabricantedelmotor.

PaísesfueradeEstadosUnidosoCanadá

LosclientesquecompraronproductosTorofueradelosEstadosUnidosoCanadádebenponerseencontactoconsuDistribuidor(Concesionario)T oroparaobtenerpólizasde
garantíaparasupaís,provinciaoestado.Siporcualquierrazónustednoestásatisfechoconelservicioofrecidoporsudistribuidor,ositienedicultadenobtenerinformación
sobrelagarantía,póngaseencontactoconelimportadorT oro.Sifallantodoslosdemásrecursos,puedeponerseencontactoconnosotrosenlaT oroWarrantyCompany .

LeydeConsumodeAustralia:LosclientesaustralianosencontraráninformaciónsobrelaLeydeConsumodeAustraliadentrodelacajaoatravésdesudistribuidor
Torolocal.

374-0288RevC
