Page 1
25.4 cc Gas Power Head
Model No. 51944—310000001 & Up
Form No. 3367-369 Rev. A
If you have questions concerning
your trimmer, please call us
at 1-866-574-9242 (US) or
1-866-574-9243 (Canada).
WARNING:
To reduce the risk of injury, the user must read and understand the operator’s manual. Save this manual.
English (EN), French (FR), and Spanish (ES)
Page 2
READ THIS INFORMATION
STOP
Before you use your new trimmer, read the following helpful hints to
get you started.
Fueling
WARNING:
Gasoline and its vapors are highly ammable and
explosive. To prevent serious personal injury and
property damage, handle it with care. Keep away
from ignition sources and open ames, handle
outdoors only, do not smoke and wipe up spills
immediately.
1. Obtain a clean container that is approved for use with gasoline.
2. Mix all of the 2-cycle oil provided with 1 US gallon of 87-octane, unleaded
gasoline (50:1).
3. Fill the trimmer’s gas tank carefully.
Cold Starting vs. Warm Starting
When you restart the trimmer and you are not sure whether the engine is still warm, set the choke
lever to RUN and pull the starter cord. If the engine does not start within 5 pulls, refer to “To Start a
Cold Engine” later in this manual.
Flooded Engine
Will the engine start? If not, it may be ooded. Relax, this is easy to correct. Set the choke lever to
RUN. Squeeze the trigger and pull the starter cord quickly for 10 to 12 pulls.
If the engine does not start, refer to “Troubleshooting” later in this manual or call toll-free at

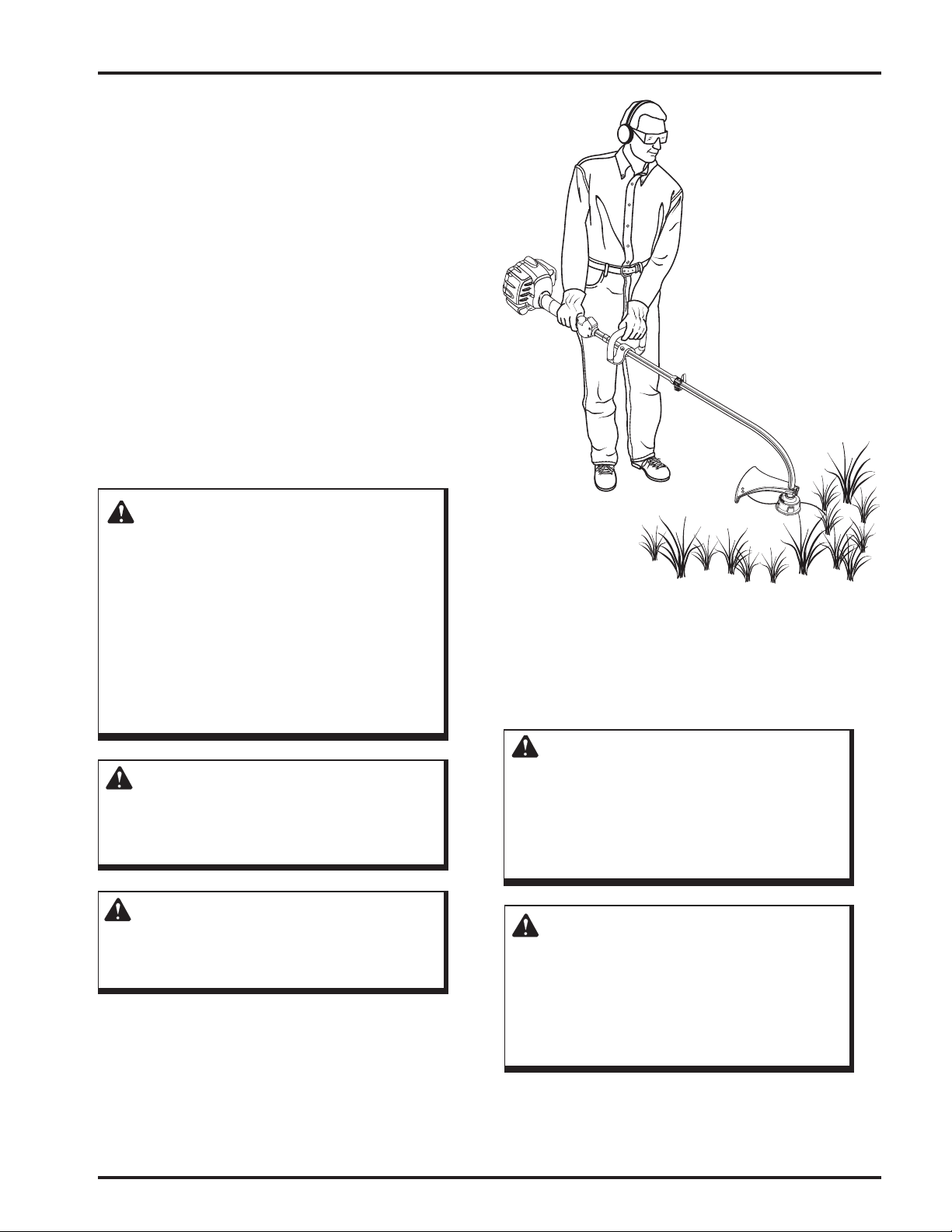

Operating the Trimmer
For questions concerning your trimmers,
call us toll free at 1-866-574-9242 (US) or
CALL
1-866-574-9242 (US) or
1-866-574-9243 (Canada)
WARNING: The engine exhaust from this product contains chemicals known to the State
of California to cause cancer, birth defects or other reproductive harm.
CALIFORNIA PROPOSITION 65
1-866-574-9243 (Canada).
2
Page 3
Table of Contents
Introduction ...................................................................................................................................................................................4
General Safety Rules
Specic Safety Rules
Symbols.........................................................................................................................................................................................7

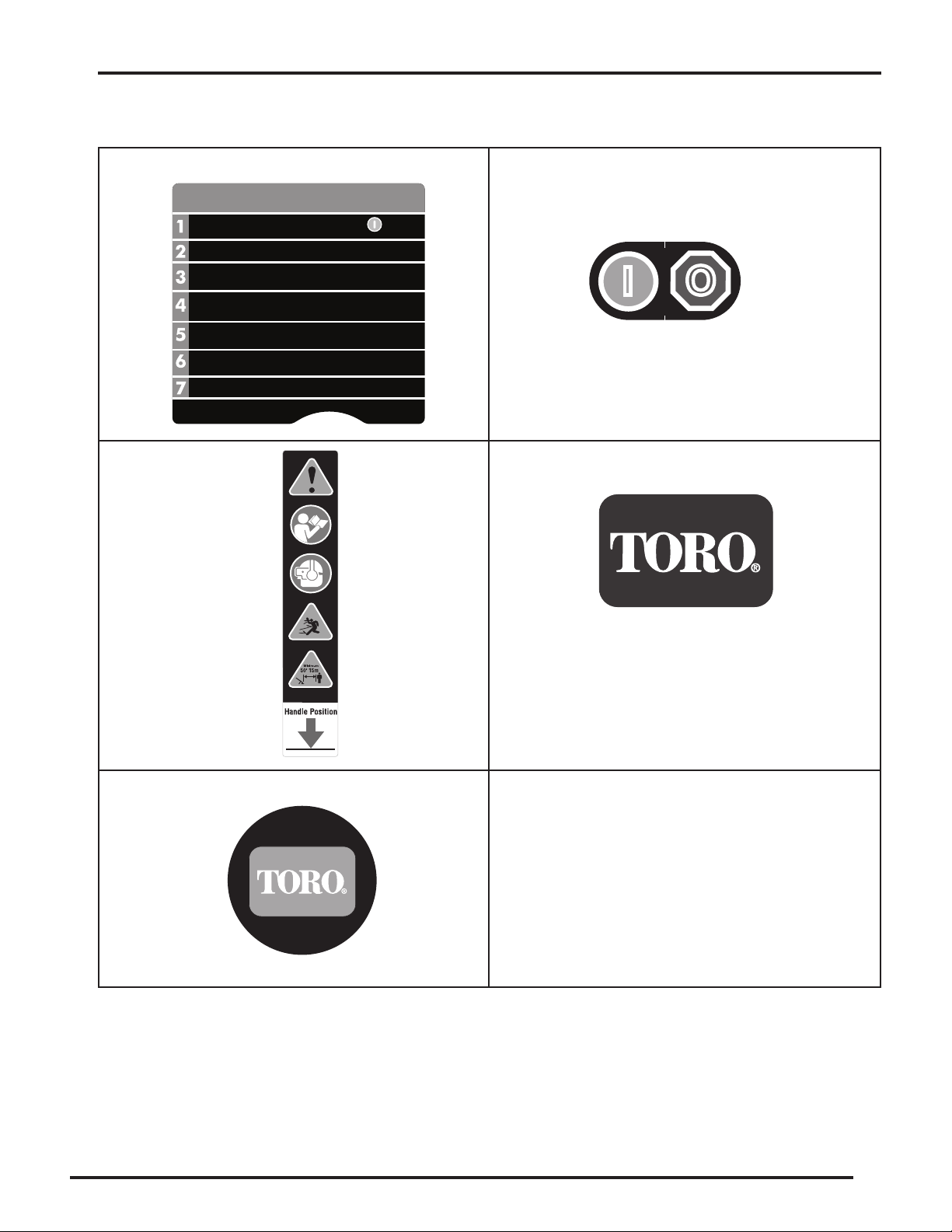

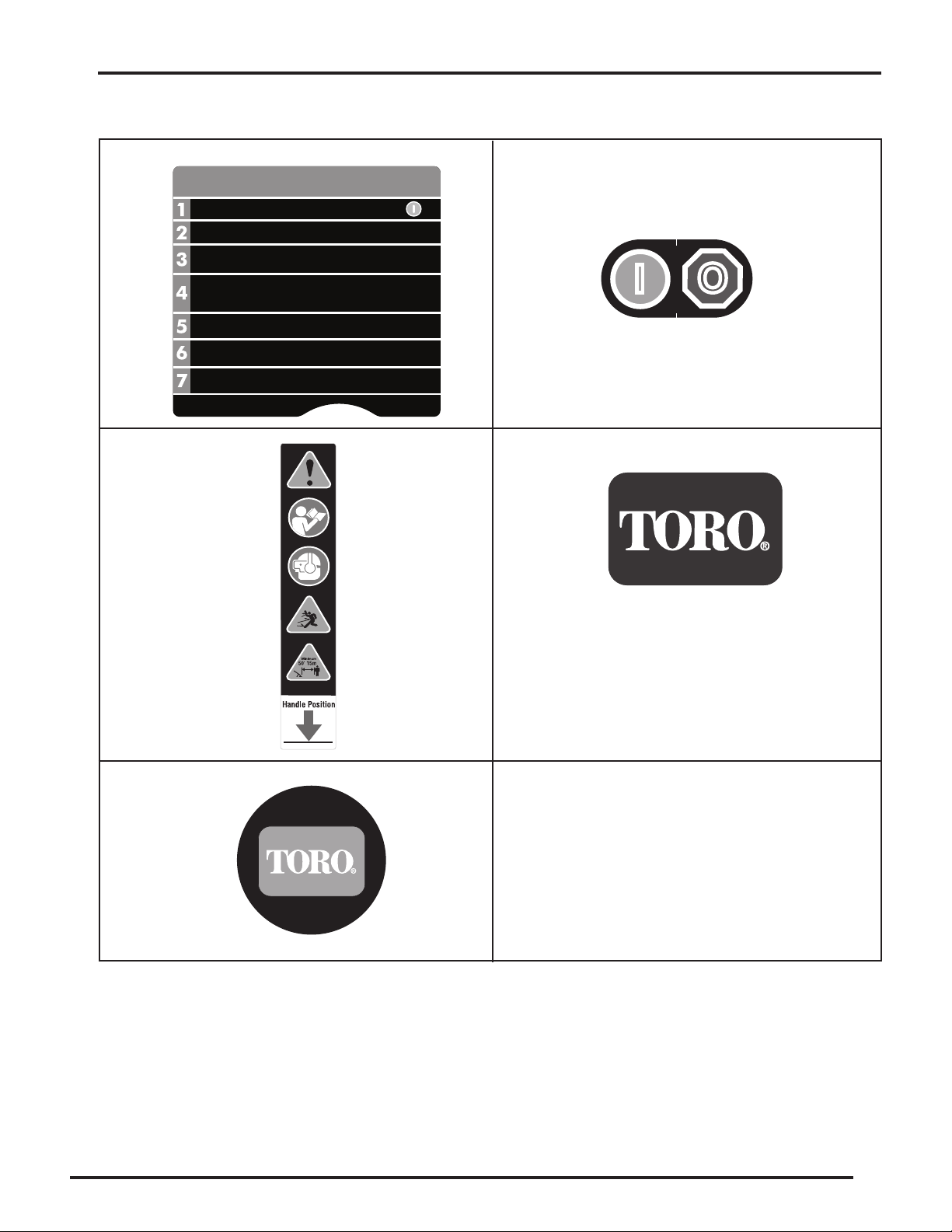

Product Labels

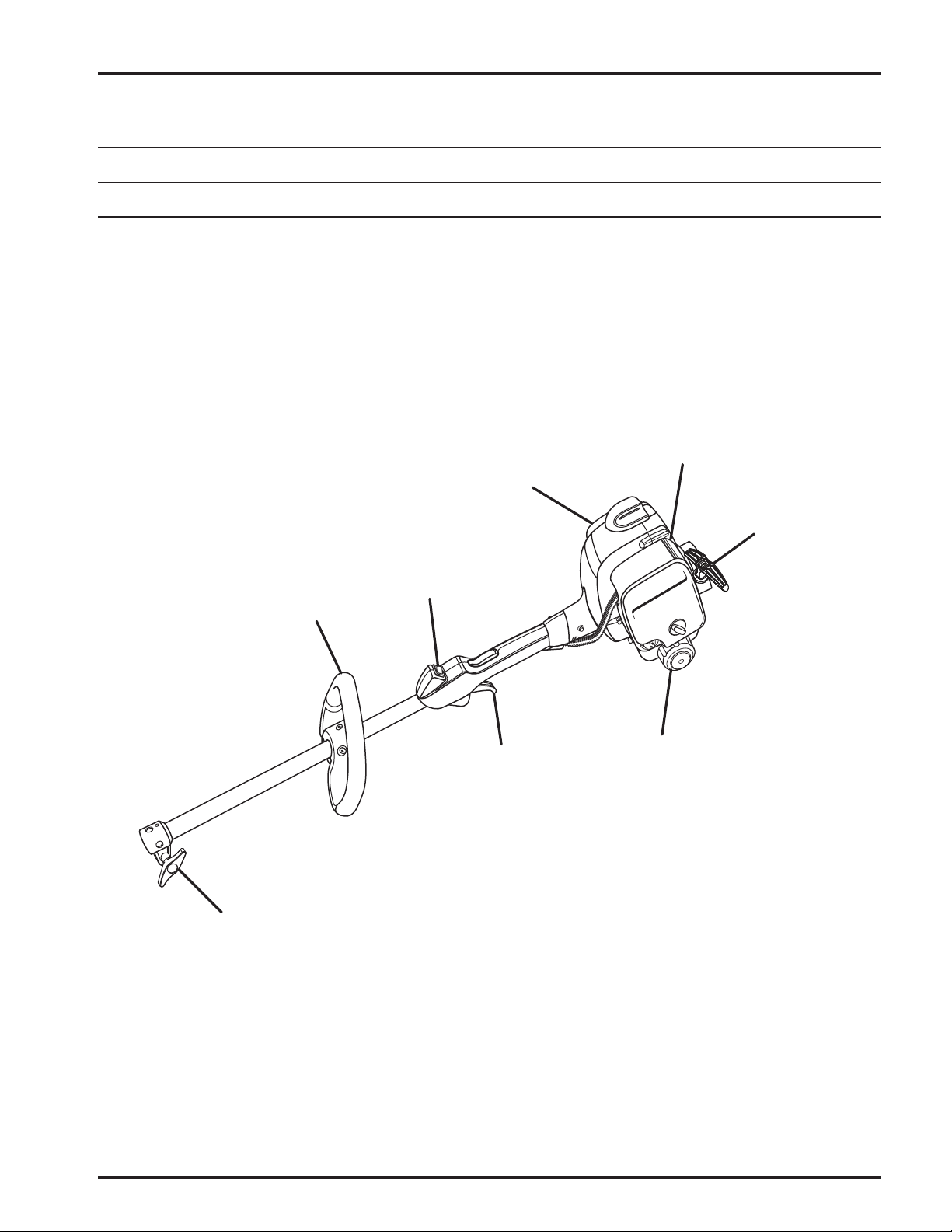

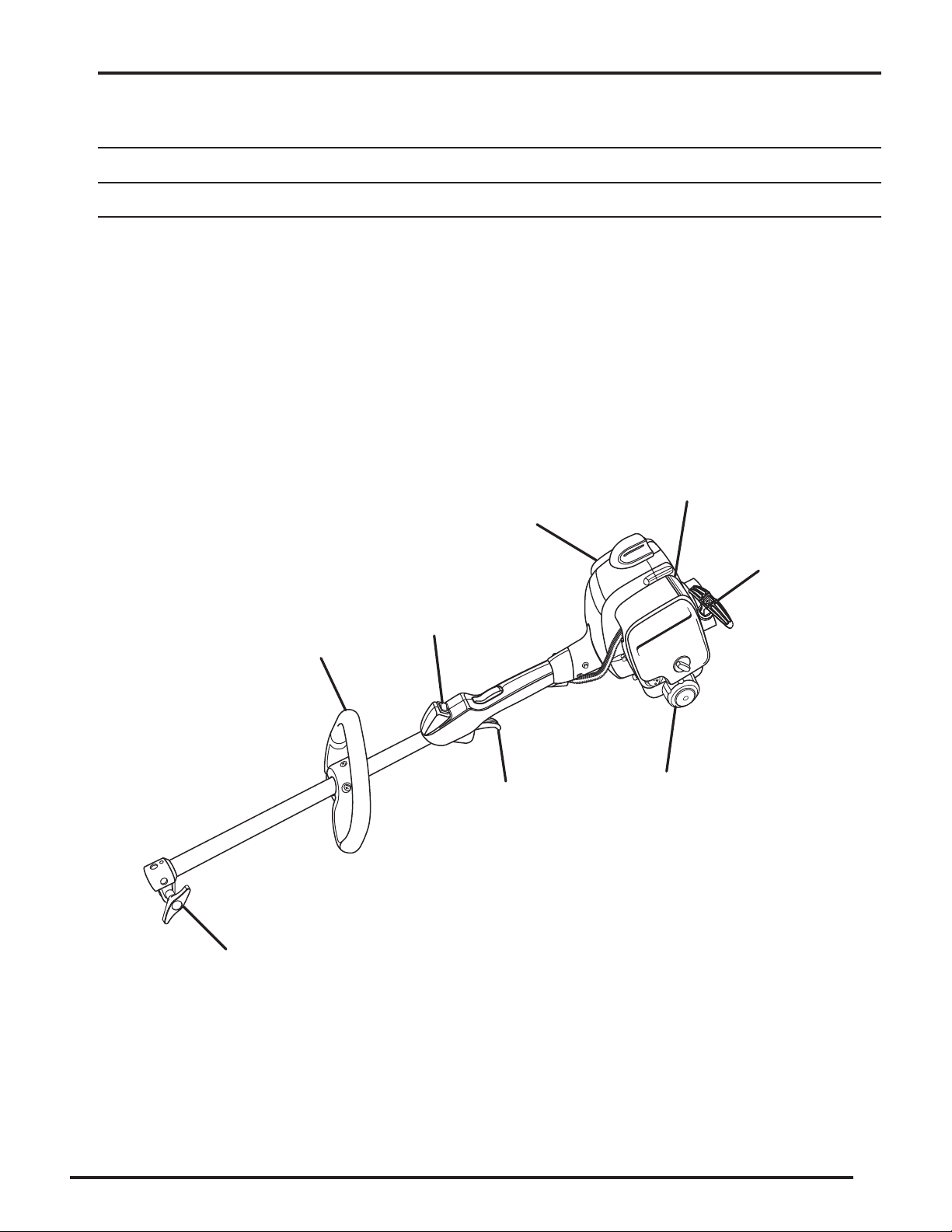

Features
Product Specications ...........................................................................................................................................................9
Assembly................................................................................................................................................................................11-13
Unpacking ............................................................................................................................................................................ 11

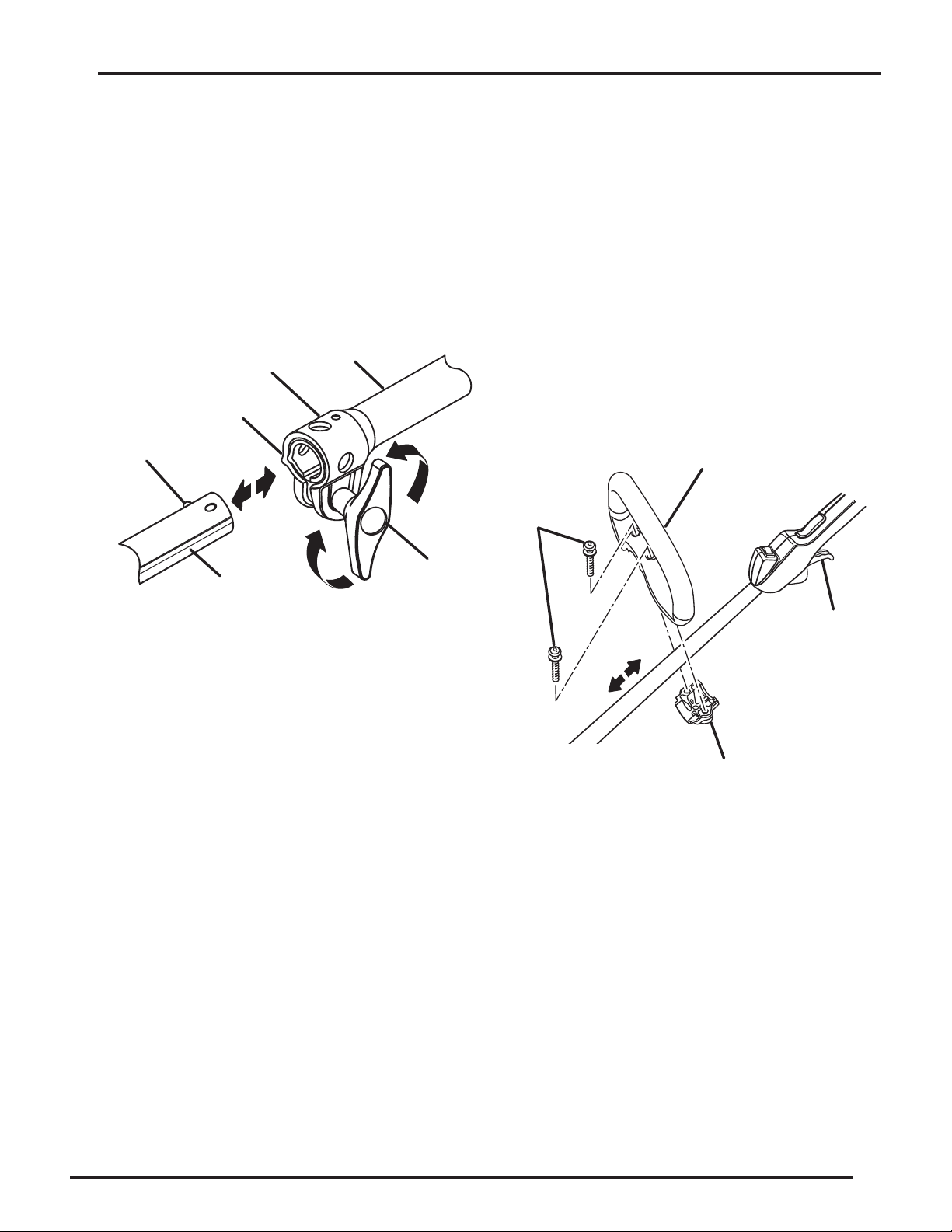

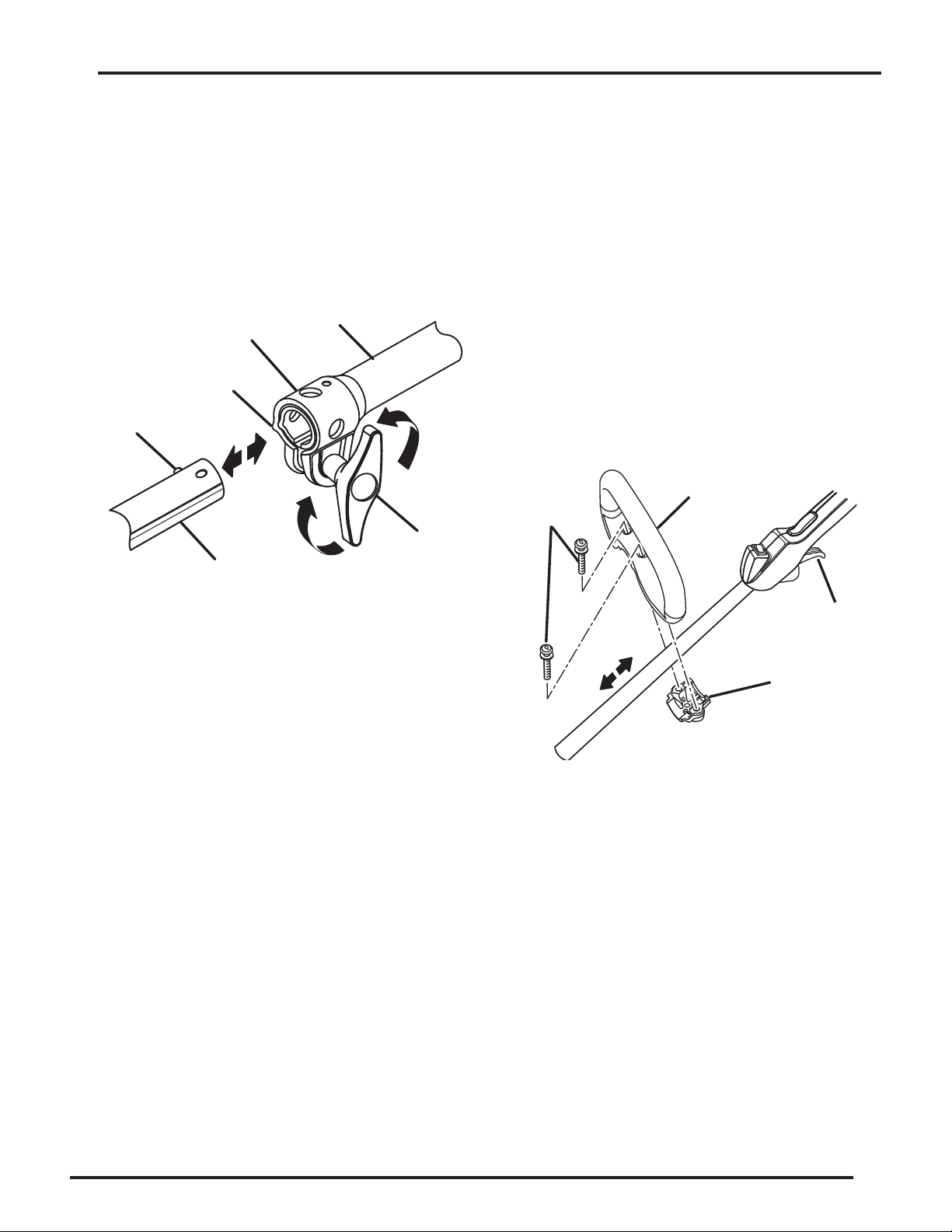

Connecting the Attachment to the Upper Shaft ...................................................................................................................12
Removing the Attachment from the Upper Shaft ................................................................................................................12
Attaching the Front Handle .................................................................................................................................................12
Attaching the Grass Deector ..............................................................................................................................................13
Operation
Applications .........................................................................................................................................................................14
Fueling and Refueling the Trimmer .....................................................................................................................................14

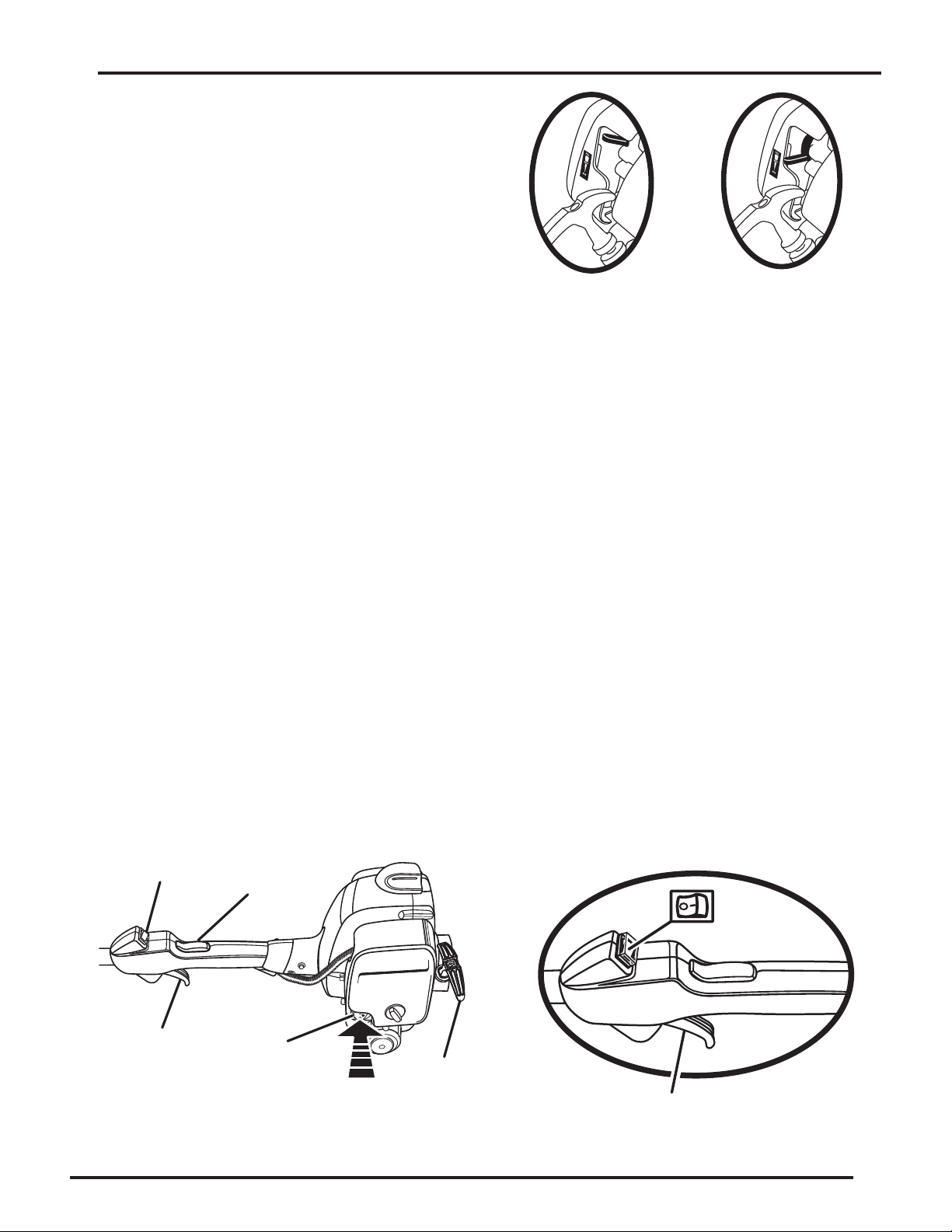

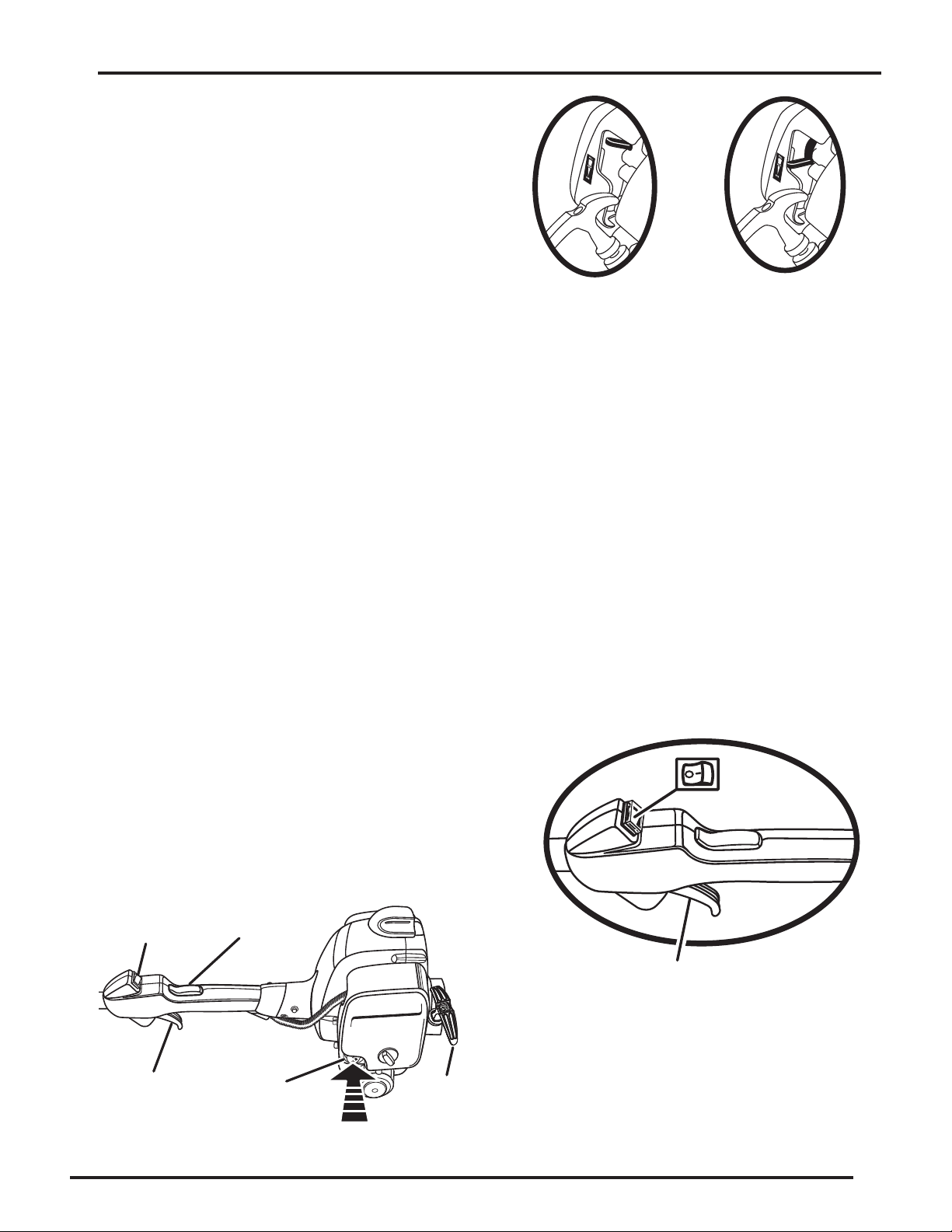

Starting the Product .............................................................................................................................................................15
Stopping the Product ............................................................................................................................................................15
Maintenance
Cleaning the Product ............................................................................................................................................................19
Servicing the Product ...........................................................................................................................................................19
Checking the Fuel Cap .........................................................................................................................................................19

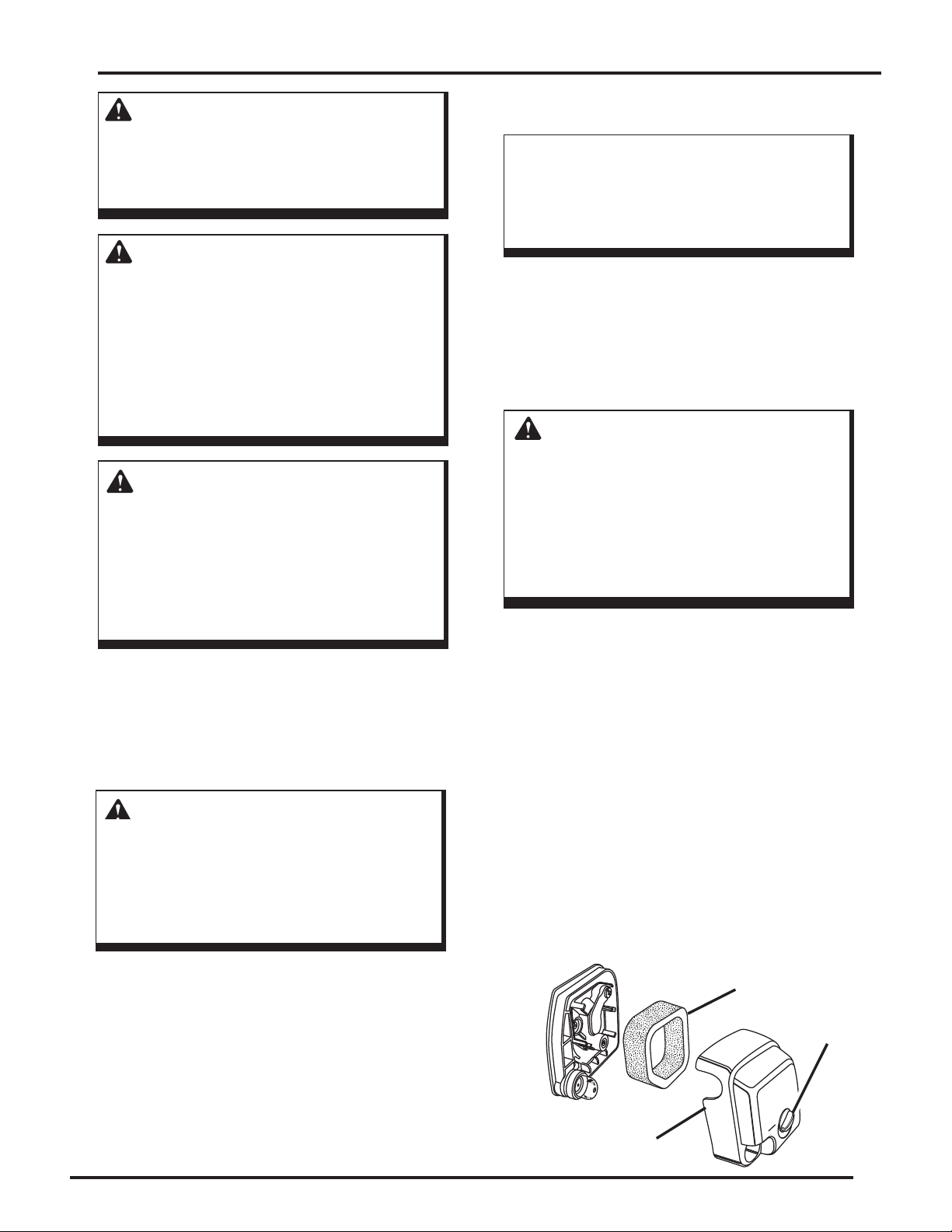

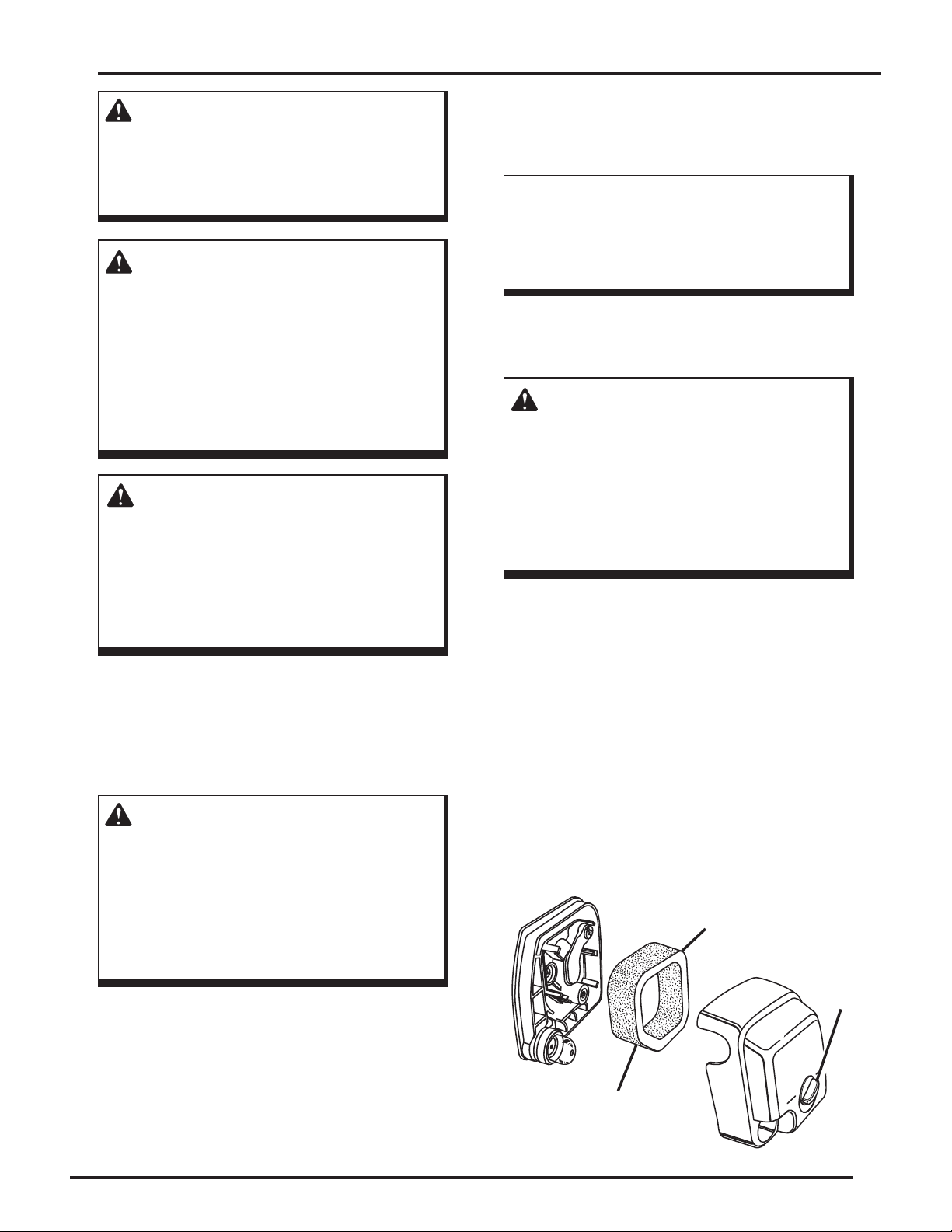

Cleaning the Air Filter .........................................................................................................................................................19

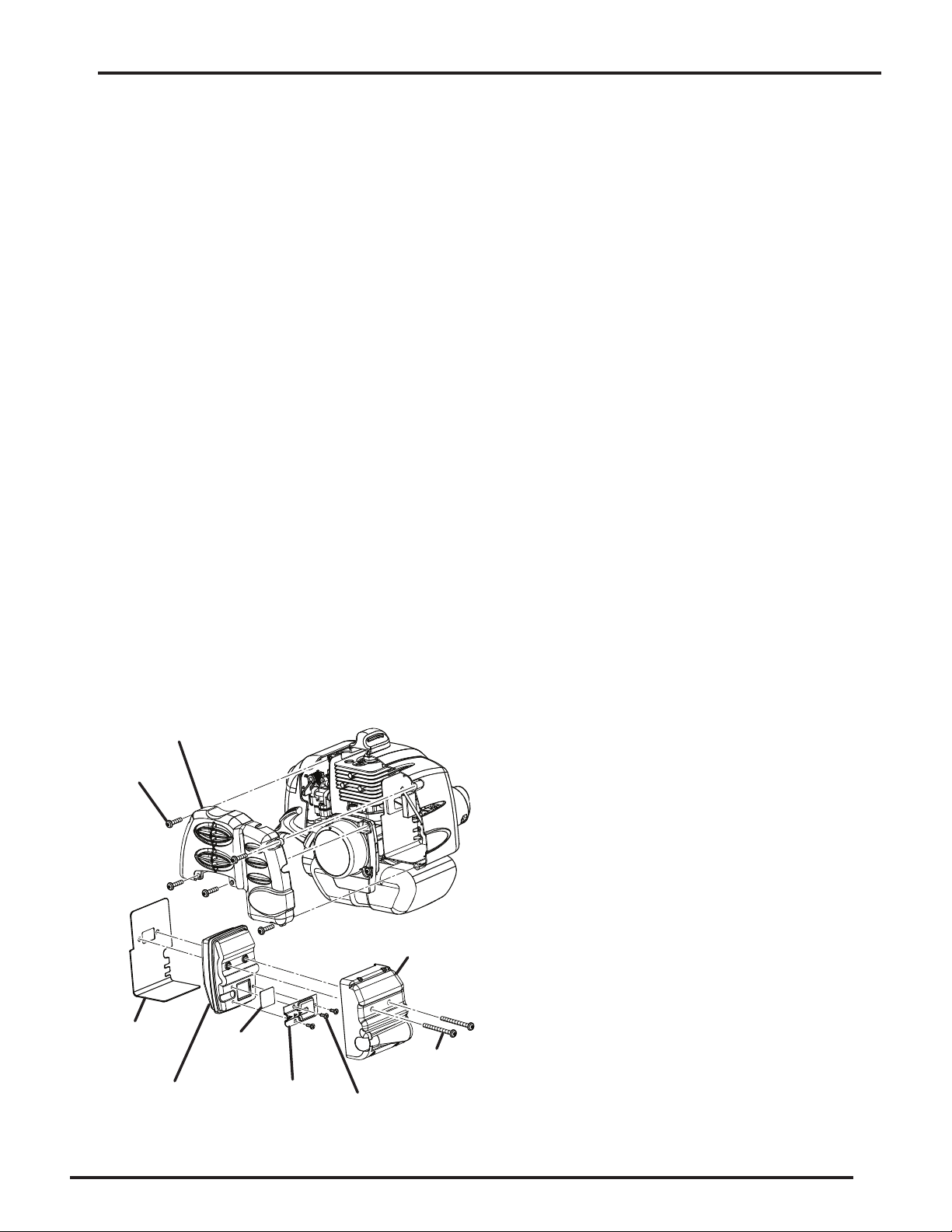

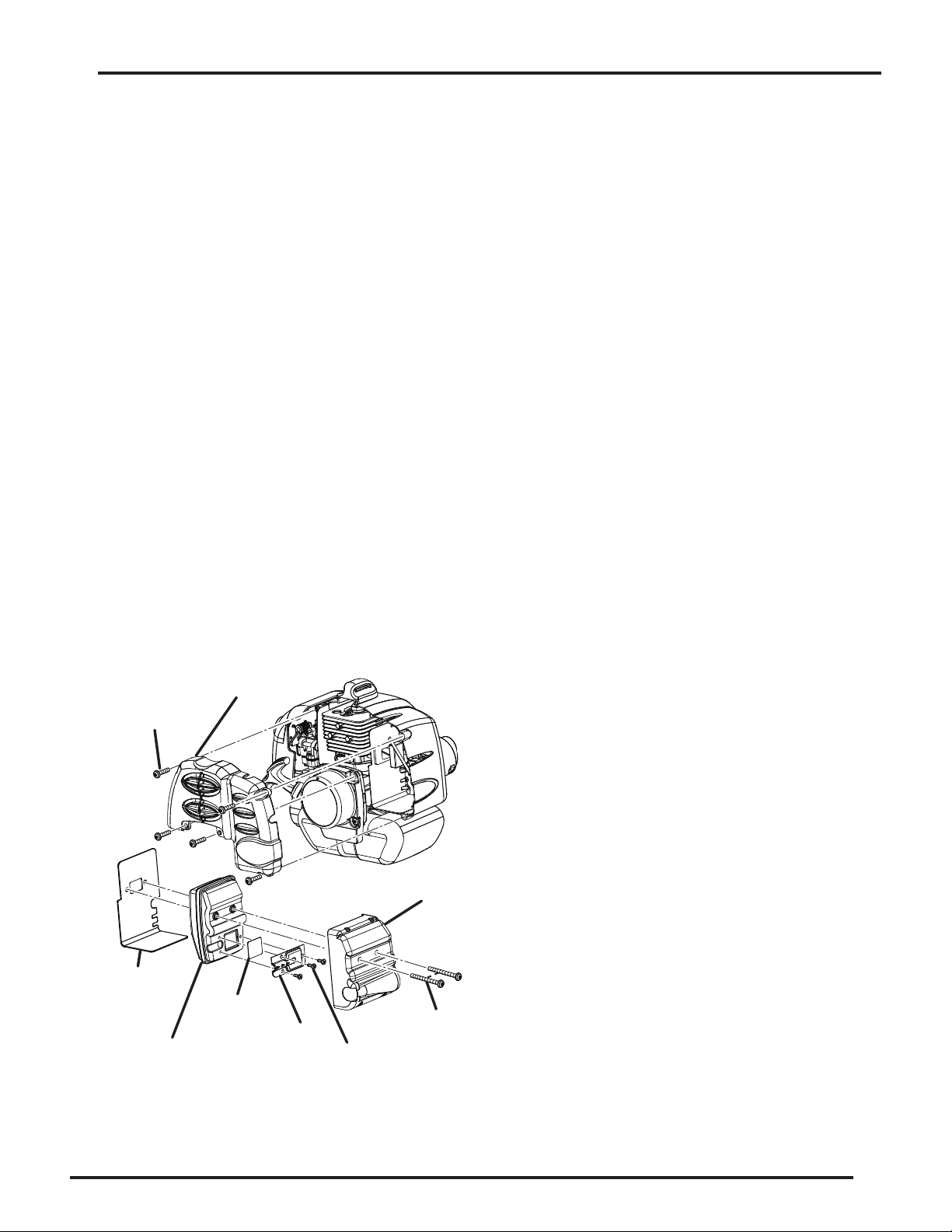

Replacing the Spark Arrestor ...............................................................................................................................................20
Replacing the Spark Plug .....................................................................................................................................................20
Idle Speed Adjustment ......................................................................................................................................................... 21
Storing the Product ..............................................................................................................................................................21
Transporting the Product .....................................................................................................................................................21
Emissions Maintenance Schedule ........................................................................................................................................22
High Altitude Engine Operation ..........................................................................................................................................22
Troubleshooting
Warranty
................................................................................................................................................................................... 9-10
.....................................................................................................................................................................................14
................................................................................................................................................................................19
................................................................................................................................................................................ 24-26
................................................................................................................................................................. 5-6
....................................................................................................................................................................6
..............................................................................................................................................................................8
..........................................................................................................................................................................23
Table of Contents
3
Page 4
Introduction
Thank you for purchasing a Toro product.
We would like for you to be completely satised with your new product, so feel free to contact an authorized service dealer
for help with service, genuine Toro parts, or other information you may require.
Whenever you contact an authorized service dealer, always know the model and serial numbers of the product. These numbers will help the service representative provide exact information about your specic product. Y
serial number decal located on the motor housing.
For your convenience, write the product model and serial numbers in the space below.
Model No.
Serial No.
Data Label
ou will nd the model and
Read this manual carefully to learn how to operate and maintain your product correctly. Reading this manual will help you
and others avoid personal injury and damage to the product. Although Toro designs, produces, and markets safe, state-of-the-
art products, you are responsible for using the product properly and safely. You are also responsible for training persons you
allow to use the product about safe operation.
The Toro warning system in this manual identies potential hazards and has special safety messages that help you and others
avoid personal injury, even death. DANGER, WARNING, and CAUTION are signal words that identify the level of hazard.
However, regardless of the hazard, be extremely careful. Two other words, “Important” and “Note,” highlight information.
4
Introduction
Page 5
General Safety Rules
WARNING:
Read and understand all instructions. Failure to follow all instructions may result in electric shock, re
and/or serious personal injury.
Read All Instructions
For safe operation, read and understand all instructions
before using this product. Follow all safety instructions.
Failure to follow all safety instructions listed below, can
result in serious personal injury.
Do not allow children or untrained individuals to use this
unit.
Never start or run the engine in a closed or poorly venti-
lated area; breathing exhaust fumes can kill.
Clear the work area before each use. Remove all objects
such as rocks, broken glass, nails, wire, or loose string
which can be thrown or become entangled in the cutting
line or blade.
Always wear eye protection with side shields marked to
comply with ANSI Z87.1 along with hearing protection
when operating this equipment.
Wear heavy, long pants, long sleeves, boots, and gloves.
Do not wear loose tting clothing, short pants, sandals,
or go barefoot. Do not wear jewelry of any kind.
Heavy protective clothing may increase operator fatigue,
which could lead to heat stroke. During weather that is
hot and humid, heavy work should be scheduled for early
morning or late afternoon hours when temperatures are
cooler.
Product users on United States Forest Service land, and
in some states, must comply with re prevention regulations. This product is equipped with a spark arrestor;
however, other user requirements may apply. Check with
your federal, state, or local authorities.
Never operate this unit on the operator’s left side.
Secure long hair above shoulder level to prevent entan-
glement in moving parts.
Keep all bystanders, children, and pets at least
50 ft. away. Bystanders should be encouraged to wear
eye protection. If you are approached, stop the engine
and cutting attachment. In the case of bladed units, there
is the added risk of injury to bystanders from being
struck with the moving blade in the event of a blade
thrust or other unexpected reaction of the saw.
Do not operate this unit when you are tired, ill, or under
the inuence of alcohol, drugs, or medication.
Do not operate in poor lighting.
Keep rm footing and balance. Do not overreach. Over-
reaching can result in loss of balance or exposure to hot
surfaces.
Do not use on a ladder or unstable support. Stable foot-
ing on a solid surface enables better control of the unit in
unexpected situations.
Keep all parts of your body away from any moving part.
To avoid hot surfaces, never operate the unit with the
bottom of the engine above waist level.
Do not touch area around the mufer or cylinder of the
unit, these parts get hot from operation. Contact with hot
surfaces could result in possible serious personal injury.
Always stop the engine and remove the spark plug wire
before making any adjustments or repairs except for
carburetor adjustments.
Inspect the unit before each use for loose fasteners, fuel
leaks, etc. Replace any damaged parts before use.
Never use blades, ailing devices, wire, or rope on trim-
mer attachment. Never use ailing devices, wire, or rope
on any attachment.
The cutting attachment should never rotate at idle during
normal use. The cutting attachment may rotate at idle
during carburetor adjustments.
It has been reported that vibrations from hand-held
tools may contribute to a condition called Raynaud’s
Syndrome in certain individuals. Symptoms may include
tingling, numbness, and blanching of the ngers, usually apparent upon exposure to cold. Hereditary factors,
exposure to cold and dampness, diet, smoking, and work
practices are all thought to contribute to the development
of these symptoms. It is presently unknown what, if any,
vibrations or extent of exposure may contribute to the
condition. There are measures that can be taken by the
operator to possibly reduce the effects of vibration:
a) Keep your body warm in cold weather. When
operating the unit wear gloves to keep hands and
wrists warm. It is reported that cold weather is a
major factor contributing to Raynaud’s Syndrome.
b) After each period of operation, exercise to increase
blood circulation.
c) Take frequent work breaks. Limit the amount of
exposure per day.
d) Keep the tool well maintained, fasteners tightened,
and worn parts replaced.
If you experience any of the symptoms of this condi-
tion, immediately discontinue use and see your physician
about these symptoms.
Mix and store fuel in a container approved for gasoline.
Mix fuel outdoors where there are no sparks or ames.
Wipe up any fuel spillage. Move 30 ft. away from refuel-
ing site before starting engine. Slowly remove the fuel
cap after stopping engine. Do not smoke when refueling.
Stop the engine and allow to cool before refueling or
storing the unit.
Safety Rules
5
Page 6
General Safety Rules
Allow the engine to cool; empty the fuel tank into a con-
tainer approved for fuel and secure the unit from moving
before transporting in a vehicle.
Specific Safety Rules
Specific Safety Rules for Trimmer Use
Inspect before use. Replace damaged parts. Make sure
fasteners are in place and secure. Check for fuel leaks.
Replace string head if cracked, chipped, or damaged in
any way. Be sure the string head or blade is properly installed and securely fastened. Failure to do so can cause
serious injury.
Make sure all guards, straps, deectors, and handles are
properly and securely attached.
Use only the manufacturer’s replacement line in the
cutting head. Do not use any other cutting attachment.
To install any other brand of replacement line or cutting
head to this string trimmer can result in serious personal
injury. Never use, for example, wire or wire-rope, which
can break off and become a dangerous projectile.
Never operate unit without the grass deector in place
and in good condition.
Maintain a rm grip on both handles while trimming.
Keep string head below waist level. Never cut with the
string head located over 30 in. or more above the ground.
Specific Safety Rules for Brushcutter
and Blade Use
Brushcutter blades coast after throttle trigger is released
or engine is stopped. Keep the rotating blade in thicker
weeds or pulpy stalks until the blade completely stops.
Do not operate the brushcutter unless the brushcutter
guard is rmly secured in place and in good condition.
Use heavy gloves when operating the brushcutter and
when installing or removing blades.
Always stop the engine and remove the spark plug wire
before attempting to remove any obstruction caught or
jammed in the blade or before removing and installing
the blade.
Do not attempt to touch or stop the blade when it is rotat-
ing.
Wear your protective equipment and observe all safety
instructions. For units equipped with a clutch, be sure the
cutting attachment stops turning when the engine idles.
When the unit is turned off make sure the cutting attach-
ment has stopped before the unit is set down.
A coasting blade can cause injury while it continues
to spin after the engine is stopped or throttle trigger
released. Maintain proper control until the blade has
completely stopped rotating.
Replace any blade that has been damaged. Always make
sure blade is installed correctly and securely fastened
before each use. Failure to do so can cause serious injury.
Use only the manufacturer’s replacement blade intended
for use on this brushcutter. Do not use any other blade.
To install any other brand blade or cutting head to this
brushcutter can result in serious personal injury.
The blade is suited for cutting thicker weeds or pulpy
stalks only. Do not use for any other purpose. Never use
the blade to cut woody brush.
Exercise extreme caution when using the blade with this
unit. Blade thrust is the reaction that may occur when the
spinning blade contacts anything it cannot cut. This contact may cause the blade to stop for an instant, and suddenly “thrust” the unit away from the object that was hit.
This reaction can be violent enough to cause the operator
to lose control of the unit. Blade thrust can occur without
warning if the blade snags, stalls, or binds. This is more
likely to occur in areas where it is difcult to see the material being cut. For cutting ease and safety, approach the
weeds being cut from the right to the left. In the event an
unexpected object or woody stock is encountered, this
could minimize the blade thrust reaction.
Never cut any material over 1/2 in. diameter.
Always wear the shoulder harness when using the brush-
cutter and adjust to a comfortable operating position.
Maintain a rm grip on both handles while cutting with
a blade. Keep the blade away from your body and below
waist level.
Never use the brushcutter with the blade located 30 in. or
more above the ground level.
Save these instructions. Refer to them frequently and use
them to instruct others who may use this tool. If you loan
someone this tool, loan them these instructions also.
NOTE: ADDITIONAL SPECIFIC SAFETY RULES CAN BE FOUND IN
THE APPLICABLE ATTACHMENT’S OPERATOR’S MANUAL
6
Specific Safety Rules
Page 7
Symbols
The following signal words and meanings are intended to explain the levels of risk associated with this
product.
SYMBOL SIGNAL MEANING
DANGER: Indicates an imminently hazardous situation, which, if not avoided, will
result in death or serious injury.
WARNING: Indicates a potentially hazardous situation, which, if not avoided, could result
in death or serious injury.
CAUTION: Indicates a potentially hazardous situation, which, if not avoided, may result
in minor or moderate injury.
CAUTION: (Without Safety Alert Symbol) Indicates a situation that may result in property
damage.
Some of the following symbols may be used on this product. Please study them and learn their meaning for safe operation
of this product.
SYMBOL NAME EXPLANATION
Safety Alert Indicates a potential personal injury hazard.
Read Operator’s Manual
Eye, Hearing and Head
Protection
Keep Bystanders Away Keep all bystanders at least 50 ft. away.
Ricochet
To reduce the risk of injury, user must read and understand opera-
tor’s manual before using this product.
Always wear eye protection with side shields marked to comply
with ANSI Z87.1, along with hearing protection. Head protection
may also be required depending on the type of attachment used and
as prescribed in the attachment’s Operator’s Manual.
Thrown objects can ricochet and result in personal injury or prop-
erty damage.
7
Symbols
No Blade
Gasoline and Oil
Do not install or use any type of blade on a product displaying this
symbol.
Use unleaded gasoline intended for motor vehicle use with an oc-
tane rating of 87 [(R + M)/2] or higher. This product is powered by
a 2-cycle engine and requires pre-mixing gasoline and 2-cycle oil.
Page 8
Product Labels
Product labels and instructions are easily visible to the operator and are located near any area of potential danger.
Replace damaged or lost labels.
Part No. 940686064
Set switch to ON
Push bulb 8x
Set choke lever to “FULL”
SQUEEZE THROTTLE TRIGGER FULLY (THRU STEP 7)
and pull starter handle sharply
Set choke lever to “HALF”
Pull starter handle until engine runs,
than 6 pulls
Set choke lever to “RUN”
For Help Call: 1-866-574-9242
Part No. 940657034
TO START
(no more than 4X)
no more
Part No. 940864001
Part No. 940627020
I
ON OFF
O
Part No. 940865001
8
Product Labels

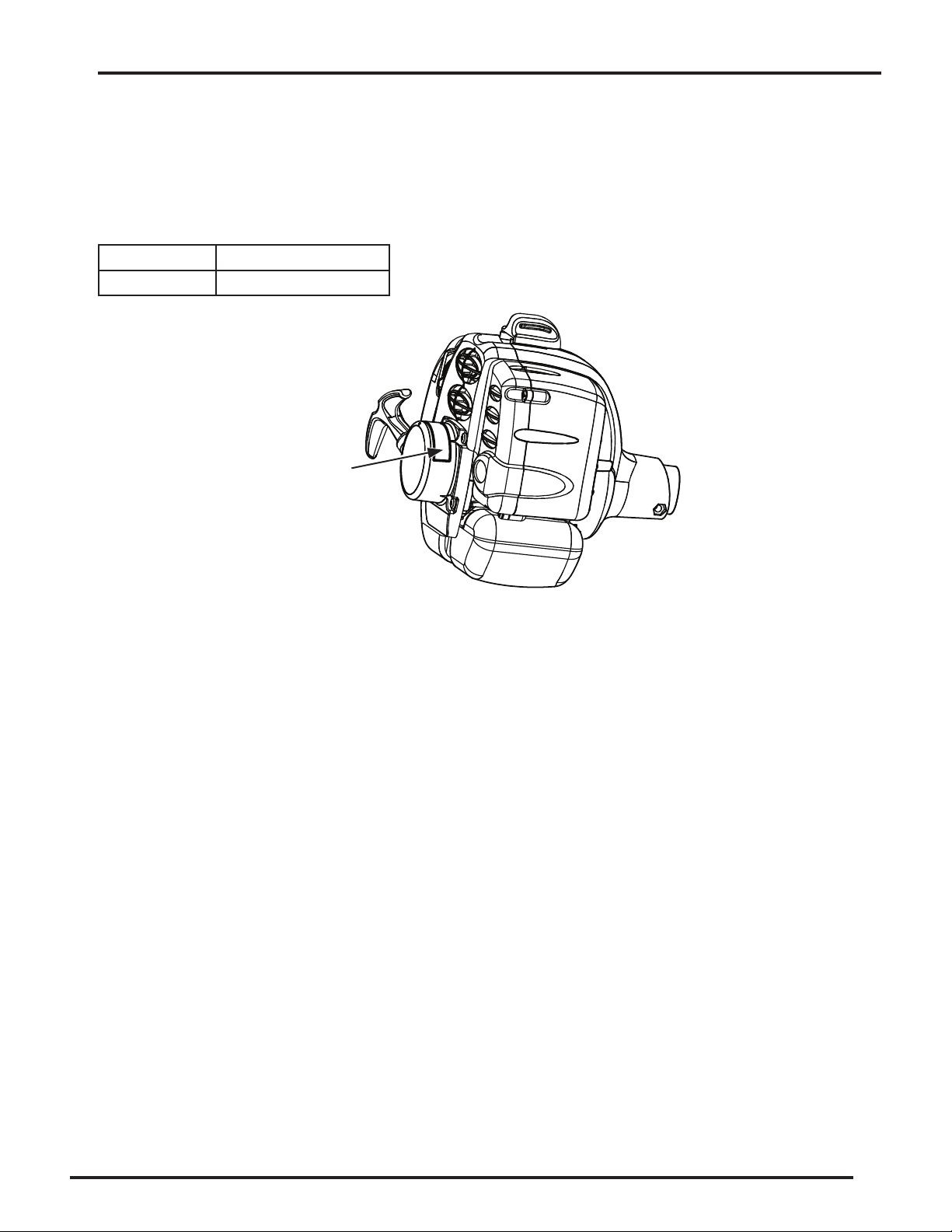

Page 9
Features
Product Specifications
Name Specification
Engine 25.4 cc Full Crank
Weight 8.5 lbs.

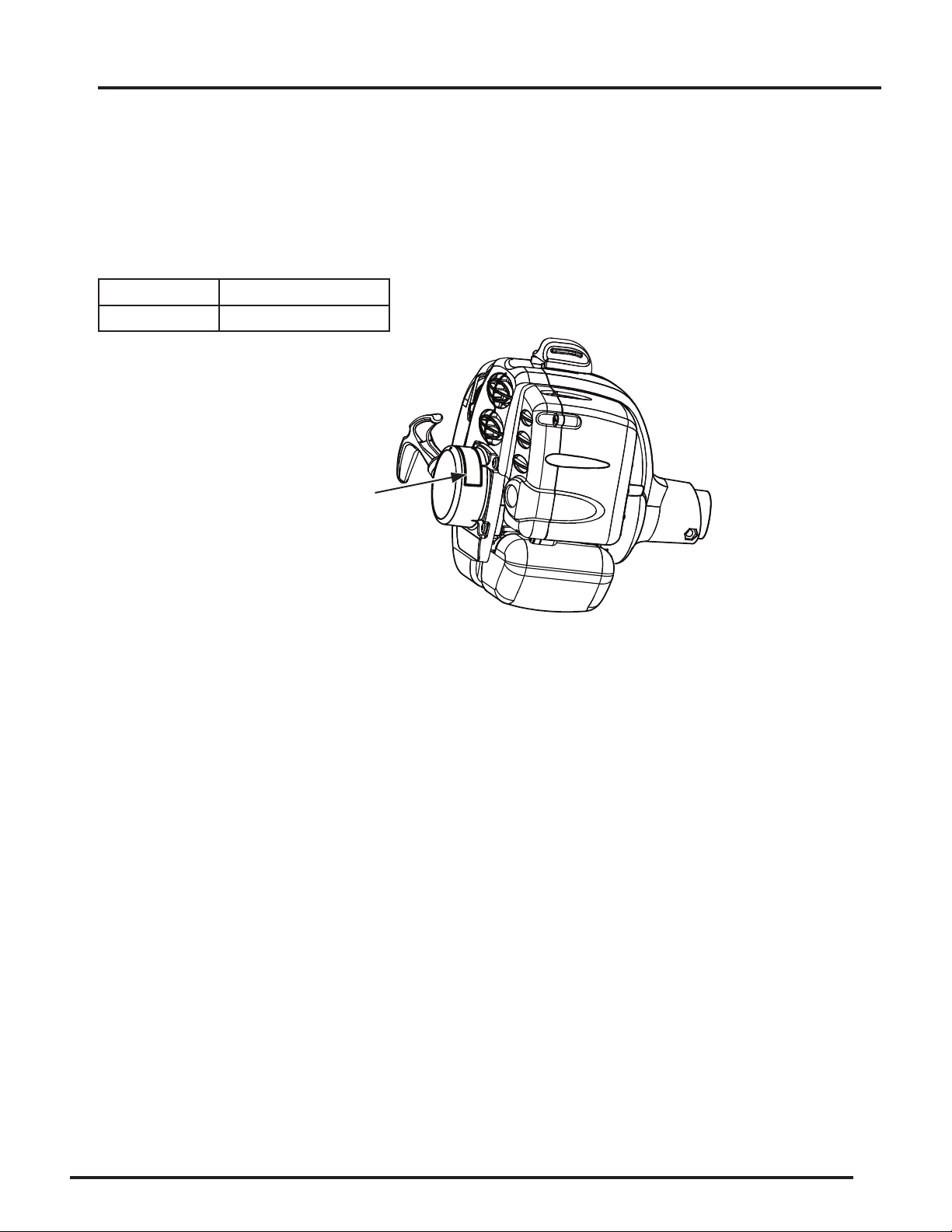

Know Your Power Head
See Figure 1.
Before attempting to use this product, familiarize yourself
with all operating features and safety rules.
Engine
The engine is powerful and easy to start. It is effectively
counterbalanced, which allows for less vibration and more
durability.
Ergonomic Design
The design of the product provides for easy handling. It is
designed for comfort and ease of grasp when operating in
different positions and at different angles.
Engine
Choke
Lever
Starter
Grip and
Rope
Knob
Front Handle
On/Stop
Switch
Throttle
Trigger
Fuel
Cap
Figure 1
9
Features
Page 10
Assembly
Unpacking
This product requires assembly.
Carefully remove the product and any accessories from
the box. Make sure that all items listed in the packing list
are included.
WARNING:
Do not use this product if any parts on the pack-
ing list are already assembled to your product
when you unpack it. Parts on this list are not as-
sembled to the product by the manufacturer and
require customer installation. Use of a product
that may have been improperly assembled could
result in serious personal injury.
Inspect the product carefully to make sure no breakage
or damage occurred during shipping.
Do not discard the packing material until you have
carefully inspected and satisfactorily operated the
product.
If any parts are damaged or missing, please call
1-866-574-9242 (US) or 1-866-574-9243 (Canada) for
assistance.
Packing List
Power Head Assembly
Front Handle
Lubricant
Operator’s Manual
WARNING:
If any parts are damaged or missing do not
operate this product until the parts are replaced.
Use of this product with damaged or missing
parts could result in serious personal injury.
WARNING:
Do not attempt to modify this product or create
accessories not recommended for use with this
product. Any such alteration or modication is
misuse and could result in a hazardous condi-
tion leading to possible serious personal injury.
WARNING:
To prevent accidental starting that could cause
serious personal injury, always disconnect the
engine spark plug wire from the spark plug
when assembling parts.
Connecting the Attachment to the
Upper Shaft
See Figure 2.
WARNING:
Read and understand entire Operator’s Manual
for each optional attachment used on this power
head and follow all warnings and instructions.
Failure to follow all instructions may result
in electric shock, re and/or serious personal
injury.
WARNING:
Never install, remove, or adjust any attachment
while power head is running. Failure to stop the
engine can cause serious personal injury. Never
operate power head without an attachment.
WARNING:
Be certain the knob is fully tightened before
operating equipment; check it periodically for
tightness during use to avoid serious personal
injury.
The attachment connects to the power head by means of a
coupler device. Follow these steps to connect the attachment
to the upper shaft.
1.
Stop the engine and disconnect the spark plug wire.
2. Loosen the knob by turning it counterclockwise.
3.
Remove the end cap from the attachment shaft.
10
Assembly
Page 11
Assembly
4. Push in the button located on the attachment shaft. Align
the button with the guide recess on the power head coupler and slide the two shafts together. Rotate the attach-
ment shaft until the button locks into the positioning hole.
NOTE: If the button does not release completely in the
positioning hole, the shafts are not locked into place.
Slightly rotate from side to side until the button is locked
into place.
5.
Tighten the knob securely by turning it clockwise.
Upper
Coupler
Guide
Recess
Button
Shaft
Attaching the Front Handle
See Figure 3.
Follow these steps to attach the front handle.
1.
Remove the slotted Torx™ screws to separate the handle
from the handle support.
2.
Press the front handle onto the top of the upper shaft, in
the position indicated by the arrow on the shaft, angling
the handle toward the throttle trigger.
3.
Place the front handle along the upper shaft to a position
that allows for comfortable operation.
4.
Place the handle support on the bottom of the shaft on
the opposite side of the front handle.
5.
Secure the handle with the slotted Torx™ screws.
NOTE: Do not cover any portion of the warning label with
the front handle.
Front
Handle
Slotted
Torx
Screw
Knob
Attachment
Shaft
Figure 2
Removing the Attachment from the
Upper Shaft
See Figure 2.
Follow these steps to remove the attachment from the upper
shaft.
1.
Stop the engine and disconnect the spark plug wire.
2. Loosen the knob by turning it counterclockwise.
3. Push in the button and twist the shafts to unlock and
separate.
Throttle
Trigger
Handle Support
Figure 3
Assembly
11
Page 12
Operation
WARNING:
Do not allow familiarity with this product to
make you careless. Remember that a careless
fraction of a second is sufcient to inict
serious injury.
WARNING:
Always wear eye protection with side shields
marked to comply with ANSI Z87.1, along with
hearing protection. Head protection may also
be required depending on the type of attachment used and as prescribed in the attachment’s
Operator’s Manual. Failure to do so could result
in objects being thrown into your eyes and other
possible serious injuries.
WARNING:
Do not use any attachments or accessories not
recommended by the manufacturer of this tool.
The use of attachments or accessories not recommended can result in serious personal injury.
Applications
Use this product for the following applications when used
with the appropriate attachment:
■ Cutting grass, weeds, and light undergrowth
■ Edging along sidewalks and driveways
Fueling and Refueling the Powerhead
Do not use automotive lubricant or 2-cycle outboard
lubricant.
DO NOT mix quantities larger than usable in a 30 day
period.
HIGH QUALITY 2-CYCLE ENGINE LUBRICANT
GASOLINE LUBRICANT
1 gallon (US) 2.6 oz.
1 liter 20 cc (20 ml)
Filling Tank
■ Clean surface around fuel cap to prevent contamination.
■ Loosen fuel cap slowly by turning counterclockwise. Rest
the cap on a clean surface.
■ Carefully pour fuel into the tank. Avoid spillage.
■ Prior to replacing the fuel cap, clean and inspect the
gasket.
■ Immediately replace fuel cap and hand tighten by turning
clockwise. Wipe up any fuel spillage.
■ Move at least 30 ft. away from refueling area before starting
the product.
NOTE: It is normal for smoke to be emitted from a new
engine after rst use.
WARNING:
Always shut off engine before fueling. Never
add fuel to a machine with a running or hot
engine. Move at least 30 ft. from refueling site
before starting engine. Do not smoke and stay
away from open ames and sparks. Failure to
safely handle fuel could result in serious personal injury.
WARNING:
Gasoline and its vapors are highly ammable
and explosive. To prevent serious personal
injury and property damage, handle it with care.
Keep away from ignition sources and open
ames, handle outdoors only, do not smoke and
wipe up spills immediately.
Fuel Mixture
This product is powered by a 2-cycle engine and requires
pre-mixing gasoline and 2-cycle lubricant. Pre-mix unleaded
gasoline and 2-cycle engine lubricant in a clean 1 gallon
container approved for gasoline.
Recommended fuel: This engine is certied to operate on
unleaded gasoline intended for automotive use.
Mix a high quality 2-cycle engine lubricant at 2.6 oz. per
gallon (US).
12
Oxygenated Fuels
Some conventional gasolines are blended with alcohol or an
ether compound. These gasolines are collectively referred to
as oxygenated fuels. To meet clean air standards, some areas
of the United States and Canada use oxygenated fuels to
help reduce emissions.
If using an oxygenated fuel, make sure it is unleaded and
meets the minimum octane rating requirements. Before
using an oxygenated fuel, try to conrm the fuel’s contents.
Some states/provinces require this information to be posted
on the pump. The following are the EPA approved percentages of oxygenates:
Ethanol (ethyl or grain alcohol) 10% by volume. You
may use gasoline containing up to 10% ethanol by volume.
Gasoline containing ethanol may be marketed under the
name “Gasohol.” Do not use E85 fuel.
Operation
Page 13
Operation
MTBE (methyl tertiary butyl ether) 15% by volume. You
may use gasoline containing up to 15% MTBE by volume.
Methanol (methyl or wood alcohol) 5% by volume. You
may use gasoline containing up to 5% methanol by volume
as long as it also contains co-solvents and corrosion inhibi-
tors to protect the fuel system. Gasoline containing more
than 5% methanol by volume may cause starting and/or
performance problems. It may also damage metal, rubber,
and plastic parts of the product or your fuel system.
If you notice any undesirable operating symptoms, try another service station or switch to another brand of gasoline.
NOTE: Fuel system damage or performance problems re-
sulting from the use of an oxygenated fuel containing more
than the percentages of oxygenates stated previously are not
covered under warranty.
Operating the Power Head
See Figure 4.
WARNING:
Engine housing may become hot during operation. Do not rest or place your arm, hand, or
any body part against the engine housing during operation. Only hold the unit as shown in
Figure 5 during trimmer operation with all body
parts clear of engine housing (or as shown in
the applicable attachment Operator’s Manual).
Extended contact with the engine housing may
result in burns or other injuries.

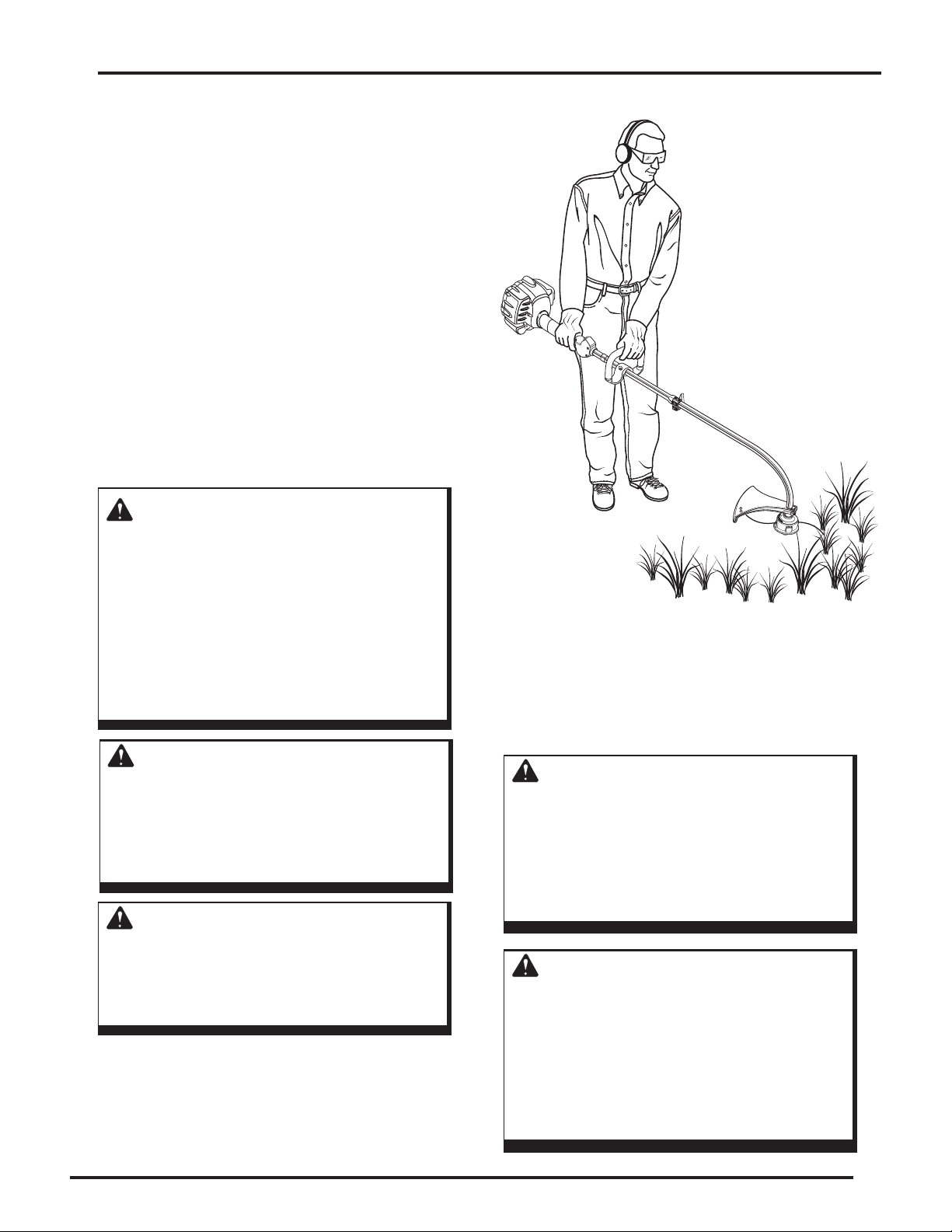

Proper Trimmer
Operating Position
Figure 4
WARNING:
Always position the unit on the operator’s right
side. The use of the unit on the operator’s left side
will expose the user to hot surfaces and can result
in possible burn injury.
WARNING:
To avoid burns from hot surfaces, never operate
unit with the bottom of the engine above waist
level.
Hold the power head with your right hand on the rear handle
and your left hand on the front handle. Keep a rm grip with
both hands while in operation. Power head should be held at
a comfortable position with the rear handle about hip height.
Always operate power head at full throttle. If debris
becomes wrapped around the attachment, STOP THE
ENGINE, disconnect the spark plug wire, and remove the
debris. Prolonged cutting at partial throttle will result in
lubricant dripping from the mufer.
WARNING:
Always hold the power head and attachment
away from the body keeping clearance between
the body and the product. Any contact with
the power head or attachment cutting head can
result in burns and/or other serious personal
injury.
WARNING:
Extreme care must be taken when using blades
to ensure safe operation. Read the safety infor-
mation for safe operation when using a blade
and refer to the safety rules and instructions in
your attachment manual.
Operation
13
Page 14
Operation
BLADE THRUST
Exercise extreme caution when using a blade attachment
with this unit. Blade thrust is the reaction that may occur
when the spinning blade contacts anything it cannot cut.
This contact may cause the blade to stop for an instant,
and suddenly “thrust” the unit away from the object that
was hit. This reaction can be violent enough to cause the
operator to lose control of the unit. Blade thrust can occur
without warning if the blade snags, stalls, or binds. This is
more likely to occur in areas where it is difcult to see the
material being cut. For cutting ease and safety, approach the
weeds being cut with the brushcutter from the right to the
left. In the event an unexpected object or woody stock is
encountered, this practice could minimize the blade thrust
reaction.

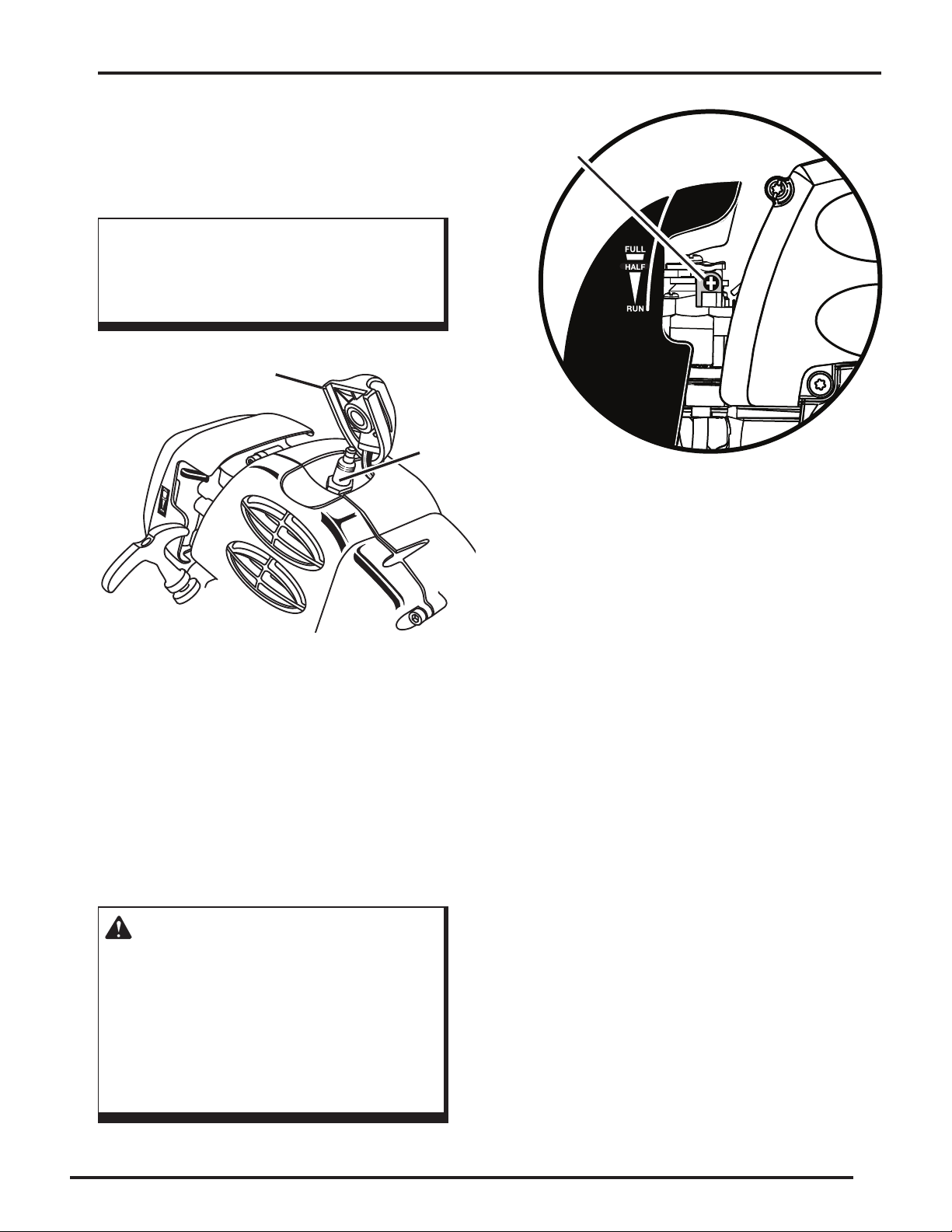

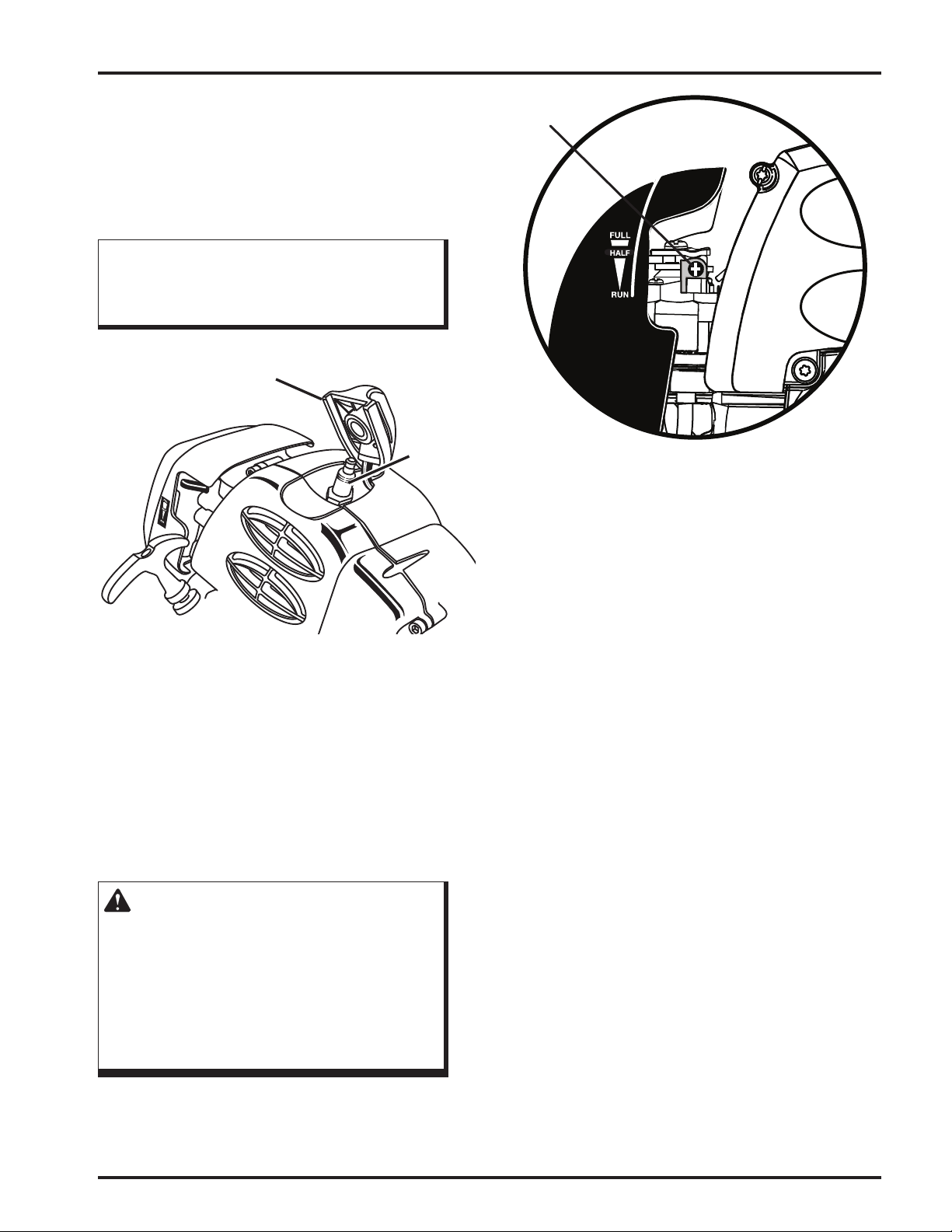

Starting the Product
See Figures 5 - 7.
Starting the product differs depending on whether the engine
is cold or warm. Refer to the label on the air lter cover.
To Start a Cold Engine:
Follow these steps to start a cold engine.
1.
Lay the product on a at, bare surface.
2. Toggle the switch to the I (ON) position.
3.
Push the primer bulb eight times.
4. Set the choke lever to FULL.
5.
Depress lock-out button and squeeze throttle trigger fully
(thru step 7) and pull starter handle sharply until engine
attempts to start (no more than 4x).
6.
Set the choke lever to HALF.
7.
Pull starter handle until engine runs, no more than 6
pulls.
8.
Set the choke lever to RUN.
NOTE: In cooler environments, additional pulls of the
starter handle may be required with the choke lever in
the FULL position.
Set Choke to FULL
Set Choke to RUN
Figure 6
To Start a Warm Engine:
Follow these steps to start a warm engine.
1. Lay the product on a at, bare surface.
2. Toggle the switch to the I (ON) position.
3. Push the primer bulb up to eight times.
4. Set the choke lever to RUN.
5. Depress lock-out button and squeeze throttle trigger
fully, pull the starter cord.
NOTE: If the product does not start, repeat the previous
steps.
Stopping the Product
See Figure 7.
Follow these steps to stop the product.
Release the trigger.
Toggle the switch to the
O (OFF) position.
Switch
14
Switch
Throttle
Trigger
Lock-out
Button
Throttle
Trigger
Figure 7
Primer
Bulb
Starter
Grip and
Rope
Figure 5
Operation
Page 15
Maintenance
WARNING:
Use only Toro replacement parts when servicing
this product. Use of any other parts may create a
hazard or cause product damage.
WARNING:
Always wear eye protection with side shields
marked to comply with ANSI Z87.1, along with
hearing protection. Head protection may also
be required depending on the type of attachment used and as prescribed in the attachment’s
Operator’s Manual. Failure to do so could result
in objects being thrown into your eyes and other
possible serious injuries.
WARNING:
Before inspecting, cleaning, or servicing the
machine, shut off engine, wait for all moving
parts to stop, and disconnect spark plug wire
and move it away from spark plug. Failure to
follow these instructions can result in serious
personal injury or property damage.
GENERAL MAINTENANCE
Avoid using solvents when cleaning plastic parts.
Most plastics are susceptible to damage from various
types of commercial solvents and may be damaged
by their use. Use clean cloths to remove dirt, dust,
lubricant, grease, etc.
WARNING:
Do not at any time let brake uids, gasoline,
petroleum-based products, penetrating lubricants,
etc., come in contact with plastic parts. Chemicals can damage, weaken or destroy plastic which
may result in serious personal injury.
CAUTION:
Keeping air intake vents free of grass and debris
prevents motor overheating and possible failure.
Servicing the Product
■ Check and tighten all fasteners. If any part is damaged or
lost, repair it or replace it.
Checking the Fuel Cap
WARNING:
Check for fuel leaks. A leaking fuel cap is a re
hazard and must be replaced immediately. If
you nd any leaks, correct the problem before
using the product. Failure to do so could result
in a re that could cause serious personal injury.
The fuel cap contains a non-serviceable lter and check
valve. A clogged fuel lter causes poor engine performance.
If performance improves when the fuel cap is loosened,
the check valve may be faulty or the lter may be clogged.
Replace the fuel cap if necessary.
Cleaning the Air Filter
See Figure 8.
Clean the air lter as indicated by the maintenance schedule.
Follow these steps to clean the air lter.
1. Stop the trimmer.
2. Remove the spark plug boot.
3. Loosen the air lter cover by turning the knob counter-
clockwise.
4. Remove the air lter cover.
5. Remove the air lter.
6. Clean the air lter with warm soapy water.
Air Filter
Cleaning the Product
Stop the product before cleaning.
Clean the exterior of the product with a damp cloth.
Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use.
Wipe or scrape the trimmer head and spool area when
they accumulate dirt or clippings.
Scrape debris away from air intake vents on both sides of
the motor housing.
Maintenance
15
Air Filter
Cover
Knob
Figure 8
Page 16
Maintenance
7. Rinse the air lter and let it dry completely.
8. Work two drops of oil into the air lter.
9. Replace the air lter (ts only one way).
10. Replace the air lter cover.
11. Tighten the air lter cover by turning the knob clock-
wise.
12. Replace the spark plug boot.
NOTE: Replace the air lter as indicated by the mainte-
nance schedule.
Replacing the Spark Arrestor
See Figure 9.
NOTE: Depending on the type of fuel used, the type and
amount of oil used, and/or your operating conditions, the
exhaust port and mufer may become blocked with carbon
deposits. If you notice a power loss with your gas powered
tool, you may need to remove these deposits to restore
performance. We highly recommended that only qualied
service technicians perform this service.
The spark arrester may need to be replaced after repeated
use. If replacement is necessary, use Toro part number
000998216.
Cover
Screw(s)
To replace the spark arrester:
1. Remove the ve screws that hold the cover.
NOTE: Removing these screws requires the use of a
T20 and T25 torx screwdriver.
2. Remove the cover.
3. Remove the two screws holding the mufer assembly
in place.
4. Remove the mufer assembly and mufer gasket. It
may be necessary to work the mufer assembly free
from the mufer gasket.
5. Separate the mufer cover from the mufer.
6. Remove the three screws that hold the plates on the
mufer.
7. Remove the spark arrester.
8. Replace the old spark arrester with the new one.
9. Reassemble the mufer by reinstalling the plates and
tightening the three screws (torque to 18 in.lb. mini mum, 22 in.lb. maximum).
10. Reassemble the mufer and mufer cover and attach to
the mufer gasket with the two screws.
11. Reinsert the mufer assembly and tighten two screws
to engine (torque to 60 in.lb minimum, 80 in.lb. maxi-
mum).
12. Reinstall the cover on the tool and fasten with the ve
screws (torque to 16 in.lb. minimum, 22 in.lb. maximum).
NOTE: Do not overtighten screws.
16
Muffler
Gasket
Muffler
Plate
Spark
Arrester
Screw(s)
Muffler
Cover
Screw(s)
Figure 9
Maintenance
Page 17
Maintenance
Replacing the Spark Plug
See Figure 10.
All model numbers included in this manual use a
Champion RCJ4 spark plug. Use an exact replacement and
replace annually.
1.
Remove the spark plug boot.
2. Loosen the spark plug by turning it counterclockwise
with a socket.
3.
Remove the spark plug.
4. Hand thread the new spark plug, turning it clockwise.
5. Tighten with a socket. (Torque to 170 in.lb. minimum,
190 in.lb. maximum. Do not overtighten).
CAUTION:
Be careful not to cross-thread the spark plug. Crossthreading will seriously damage the product.
Spark Plug
Boot
Spark
Plug
Idle Speed
Screw
Figure 11
Storing the Product
Storing the product differs depending on the amount of time
it will be in storage.
NOTE: If the product includes an attachment, place the
storage cap on the end of the attachment shaft and hang it up
to store.
To Store the Product Short Term:
1. Clean all foreign material from the product.
2. Store the product in a well-ventilated place that is inac-
cessible to children.
Figure 10
Idle Speed Adjustment
See Figure 11.
If the cutting attachment turns at idle, the idle speed screw
needs adjusting on the engine. Turn the idle speed screw
counterclockwise to reduce the idle RPM and stop the cutting attachment movement. If the cutting attachment still
moves at idle speed, contact a service dealer for adjustment
and discontinue use until the repair is made.
WARNING:
The cutting attachment should never turn at idle.
Turn the idle speed screw counterclockwise
to reduce the idle RPM and stop the cutting
attachment, or contact a service dealer for
adjustment and discontinue use until the repair
is made. Serious personal injury may result
from the cutting attachment turning at idle.
To Store the Product Long Term:
If you do not intend to use the product for more than one
month, follow the storage procedures below.
Follow these steps to store the product long term.
1.
Drain all of the fuel from the tank into a container ap-
proved for gasoline.
2.
Run the engine until it stops.
3. Clean all foreign material from the product.
4. Store the product in a well-ventilated place that is inac-
cessible to children.
NOTE: Keep the product away from corrosive agents
such as garden chemicals and de-icing salts.
NOTE: Abide by all federal and local regulations for
the safe storage and handling of gasoline.
Transporting the Product
1. Drain the fuel mixture into a container that is approved
for use with gasoline.
2.
Carry the product by the front handle.
3. Secure the product in your vehicle or on a trailer.
Maintenance
17
Page 18
Maintenance
Emissions Maintenance Schedule
Maintenance, replacement, or repair of the emission control device and systems may be performed by any nonroad engine repair establishment or individual.
Emission Part
Fuel Tank Assembly (Includes Fuel
Lines, Fuel Cap, and Fuel Filter)
Air Filter
Spark Arrester
Spark Plug
Mufer
X
X X
X
X
X
Inspect
before
each use
Clean every
5 hours
Replace every
25 hours
or yearly
Clean every
25 hours
or yearly
Replace
every
125 hours
High Altitude Engine Operation:
Please have an authorized service center modify this engine if it is to be run above 2000 feet. Failure to do so may result in
poor engine performance, spark plug fouling, hard starting, and increased emissions. Carburetor modication by an autho-
rized service center will improve performance and allow that this engine meet the EPA (Environmental Protection Agency)
and California ARB (Air Resources Board) emission standards.
An engine modied for high altitudes can not be run below 2000 feet. The engine will overheat and result in serious engine
damage. Please have an authorized service center restore high altitude modied engines to the original factory specication
before operating below 2000 feet.
18
Maintenance
Page 19
Troubleshooting
Problem Possible Cause Solution
Engine will not start
1. Switch set to the O (OFF)
position.
2. No spark
3. No fuel
4. Flooded engine
5. Starter cord pulls harder now
then when new
1. Set switch to the I (ON) position.
2. Remove the spark plug. Reattach the spark plug
cap and lay the spark plug on the metal cylinder.
Pull the starter cord and watch for a spark at the
spark plug tip. If there is no spark, repeat the
test with a new spark plug.
3. Push primer bulb until the bulb is full of fuel. If
the bulb does not ll, the primary fuel delivery
system is blocked. If the primer bulb lls, the
engine may be ooded. (See next item.)
4. Remove the spark plug. Turn the product so
that the spark plug hole is aimed at the ground.
Make sure the choke lever is set to RUN and
pull the starter cord 10 to 14 times. This clears
excess fuel from the engine. Clean and reinstall
the spark plug. With the trigger fully depressed,
pull the starter cord 3 times. If the engine does
not start, set the choke lever to FULL and follow normal starting instructions. If the engine
still fails to start, repeat the procedure with a
new spark plug.
5. Contact an authorized service dealer.
Engine does not reach full speed
and emits excessive smoke
Oil drips from mufer
1. Check oil fuel mixture
2. Air lter is dirty
3. Spark arrestor screen is dirty
1. Operating the product at part
throttle
2. Check oil/fuel mixture
3. Air lter is dirty
1. Use fresh fuel and the correct 2-cycle oil mix.
2. Clean the air lter.
3. Clean the spark arrester.
1. Operate the product at full throttle.
2. Use fresh fuel and the correct 2-cycle oil mix.
3. Clean the air lter.
Troubleshooting
19
Page 20
Warranty
THIS PRODUCT IS MANUFACTURED UNDER
LICENSE FROM THE TORO COMPANY BY
TECHTRONIC INDUSTRIES NORTH AMERICA, INC.
Techtronic Industries north America, Inc. warrants to the
original retail purchaser that this gas trimmer Product is free
from defects in material and workmanship and agrees to
repair or replace, at our option, any defective Product free of
charge within these time periods from the date of purchase:
Three years for Gas Power Head, if the Product is used
for personal, family, or household use;
90 days, if Gas Power Head is used for any other pur-
pose, such as commercial or rental.
Three years for emissions control systems on Gas Power
Head used for any purpose, as provided below.
Except as provided in the Emission Control Warranty Statement, this warranty extends to the original retail purchaser
only and commences on the date of original retail purchase.
Instructions for Obtaining Warranty
Service
Any part of the Product manufactured or supplied by
Techtronic Industries North America, Inc. and found in
the reasonable judgement of Techtronic Industries North
America, Inc. to be defective in material or workmanship
will be repaired or replaced by an authorized service dealer
for this product without charge for parts and labor. To locate
your nearest authorized service dealer for this product, contact us Toll free at 1-866-574-9242 (US) or 1-866-574-9243
(Canada).
The Product including any defective part must be returned
to an Authorized Service Dealer for this product within
the warranty period. The expense of delivering the Gas
Power Head to the service dealer for warranty work and
the expense of returning it back to the owner after repair
or replacement will be paid for by the owner. Techtronic
Industries North America. Inc.’s responsibility in respect to
claims is limited to making the required repairs or replace-
ments and no claim of breach of warranty shall be cause
for cancellation or rescission of the contract of sale of any
Product. Proof of purchase will be required by the dealer to
substantiate any warranty claim. All warranty work must
be performed by a service dealer authorized by Techtronic
Industries North America, Inc. to service this product.
This warranty does not cover any Gas Power Head that has
been subject to misuse, neglect, negligence, or accident, or
that has been operated in any way contrary to the operating instructions as specied in the Operator’s Manual. This
warranty does not apply to any damage to the Gas Power
Head that is the result of improper maintenance or to any
Gas Power Head that has been altered or modied so as
to adversely affect the products operation, performance
or durability or that has been altered or modied so as to
change its intended use. The warranty does not extend to re-
pairs made necessary by normal wear or by the use of parts
or accessories which are either incompatible with the Gas
Power Head or adversely affect its operation, performance
or durability.
In addition, this warranty does not cover the following
(except to the extent covered by the emissions control
warranty set forth below):
A. Tune-ups – Spark Plugs, Carburetor Adjustments, Filters
B. Wear Items – Starter Pulley and Starter Ropes
Techtronic Industries North America, Inc. reserves the right
to change or improve the design of any Gas Power Head
without assuming any obligation to modify any product
previously manufactured.
ALL IMPLIED WARRANTIES ARE LIMITED IN
DURATION TO THE STATED WARRANTY PERIOD.
ACCORDINGLY, ANY SUCH IMPLIED WARRANTIES INCLUDING MERCHANTABILITY, FITNESS
FOR A PARTICULAR PURPOSE, OR OTHERWISE,
ARE DISCLAIMED IN THEIR ENTIRETY AFTER THE
EXPIRATION OF THE APPROPRIATE THREE-YEAR
OR NINETY DAY WARRANTY PERIOD. TECHTRONIC
INDUSTRIES NORTH AMERICA, INC.’S OBLIGATION
UNDER THIS WARRANTY IS STRICTLY AND EXCLUSIVELY LIMITED TO THE REPAIR OR REPLACE-
MENT OF DEFECTIVE PARTS AND TECHTRONIC
INDUSTRIES NORTH AMERICA, INC. DOES NOT
ASSUME OR AUTHORIZE ANYONE TO ASSUME FOR
THEM ANY OTHER OBLIGATION. SOME STATES
DO NOT ALLOW LIMITATIONS ON HOW LONG AN
IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU.
TECHTRONIC INDUSTRIES NORTH AMERICA, INC.
ASSUMES NO RESPONSIBILITY FOR INCIDENTAL,
CONSEQUENTIAL, OR OTHER DAMAGES INCLUDING, BUT NOT LIMITED TO EXPENSE OF RETURNING THE GAS POWER HEAD TO A GAS POWER
HEAD AUTHORIZED SERVICE DEALER AND EXPENSE OF DELIVERING IT BACK TO THE OWNER,
MECHANIC’S TRAVEL TIME, TELEPHONE, OR
TELEGRAM CHARGES, RENTAL OF A LIKE PROD-
UCT DURING THE TIME WARRANTY SERVICE IS
BEING PERFORMED, TRAVEL, LOSS, OR DAMAGE
TO PERSONAL PROPERTY, LOSS OF REVENUE, LOSS
OF USE OF THE PRODUCT, LOSS OF TIME, OR INCONVENIENCE. SOME STATES DO NOT ALLOW THE
EXCLUSION OR LIMITATION OF INCIDENTAL OR
CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMI-
TATION OR EXCLUSION MAY NOT APPLY TO YOU.
This warranty gives you specic legal rights, and you may
also have other rights, which vary, from state to state.
20
Warranty
Page 21
Warranty
The following California Air Resources Board (CARB) statement only applies to model numbers required to
meet the CARB requirements.
TECHTRONIC INDUSTRIES NORTH AMERICA, INC., LIMITED WARRANTY STATEMENT FOR FEDERAL AND
CALIFORNIA EMISSION CONTROL SYSTEMS NON-ROAD AND SMALL OFF-ROAD ENGINES
YOUR WARRANTY RIGHTS AND OBLIGATIONS
The U.S. Environmental Protection Agency (EPA), the California Air Resources
Board (CARB), and Techtronic Industries North America, Inc., are pleased to explain the Emissions Control System Warranty on your 2010 model year non-road
or small off-road engine. In California, new equipment that uses small off-road
engines must be designed, built, and equipped to meet the state’s stringent
anti-smog standards. In other states, new 2010 and later model year non-road
engines must be designed, built, and equipped at the time of sale to meet the
U.S. EPA regulations for small non-road engines. The non-road engine must be
free from defects in materials and workmanship which cause it to fail to conform
with U.S. EPA standards for the first three years of engine use from the date of
sale to the ultimate purchaser. Techtronic Industries North America, Inc., must
warrant the emission control system on your non-road or small off-road engine
for the period of time listed above provided there has been no abuse, neglect,
or improper maintenance of your non-road or small off-road engine.
Your emission control system may include parts such as the carburetor or fuel
injection system, the ignition system, catalytic converters, fuel tanks, valves,
filters, clamps, connectors, and other associated components. Also included
may be hoses, belts and connectors, and other emission-related assemblies.
Where a warrantable condition exists, Techtronic Industries North America, Inc.,
will repair your non-road or small off-road engine at no cost to you, including
diagnosis, parts, and labor performed at an authorized service center for Toro
brand outdoor products.
MANUFACTURER’S WARRANTY COVERAGE:
This product’s emissions control system is warranted for three years. If any
emission-related part on your engine is defective, the part will be repaired or
replaced by Techtronic Industries North America, Inc., free of charge.
OWNER’S WARRANTY RESPONSIBILITIES
(a) As the non-road or small off-road engine owner, you are responsible for
the performance of the required maintenance listed in your operator’s manual.
Techtronic Industries North America, Inc., recommends that you retain all
receipts covering maintenance on your non-road or small off-road engine, but
Techtronic Industries North America, Inc., cannot deny warranty solely for the
lack of receipts or for your failure to ensure the performance of all scheduled
maintenance. Any replacement part or service that is equivalent in performance
and durability may be used in non-warranty maintenance or repairs, and shall
not reduce the warranty obligations of Techtronic Industries North America,
Inc., (b) As the non-road or small off-road engine owner, you should be aware,
however, that Techtronic Industries North America, Inc., may deny you warranty coverage if your non-road or small off-road engine or a part has failed
due to abuse, neglect, improper maintenance, or unapproved modifications.
(c) You are responsible for presenting your non-road or small off-road engine to
an authorized service dealer as soon as a problem exists. The warranty repairs
should be completed in a reasonable amount of time, not to exceed 30 days.
If you have any questions regarding your warranty rights and responsibilities,
you should contact a Techtronic Industries North America, Inc., Customer Representative at 1-866-574-9242 (US) or 1-866-574-9243 (Canada).
DEFECT WARRANTY COVERAGE REQUIREMENTS:
(a) The warranty period begins on the date the engine or equipment is delivered
to an ultimate purchaser.
(b) General Emissions Warranty Coverage. Techtronic Industries North America,
Inc., warrants to the ultimate purchaser and each subsequent purchaser that
your non-road or small off-road engine is designed, built, and equipped at the
time of sale to conform with all applicable regulations adopted by the California
Air Resources Board or the United States Environmental Protection Agency;
and that it is free from defects in materials and workmanship which cause the
engine to fail to conform with applicable regulations for a period of three years
from the date the non-road or small off-road engine is purchased by the initial
purchaser.
(c) The warranty on emissions-related parts will be interpreted as follows: Any
warranted part that is not scheduled for replacement as required in the Emissions
Maintenance Schedule and Warranty Parts List set forth below is warranted for
three years. If any such part (including any part that is scheduled only for regular
inspection) fails during the period of warranty coverage, it will be repaired or
replaced at any Authorized Service Center at no charge. Any such part repaired
or replaced under warranty will be warranted for the remaining warranty period.
A statement to the effect of “repair or replace as necessary” would not reduce
the period of warranty coverage. Any warranted part that is scheduled for replacement as required maintenance in the Emissions Maintenance Schedule and
Warranty Parts List is warranted for the period of time prior to the first scheduled
replacement point for that part. Any such part repaired or replaced under warranty is warranted for the remainder of the period prior to the first scheduled
replacement point, and will be repaired or replaced at any Authorized Service
Center for no charge until that replacement point is reached.
Techtronic Industries North America, Inc., shall remedy warranty defects at any
authorized Authorized Service Center, including any distribution center that
may be franchised to service the subject engines. Any diagnostic work done at
a Authorized Service Center shall be free of charge to the owner if such work
determines that a warranted part is defective. Any manufacturer-approved or
equivalent replacement part may be used for any warranty maintenance or
repairs on emission-related parts, and must be provided free of charge to the
owner if the part is still under warranty. Techtronic Industries North America,
Inc., is liable for damages to other engine components caused by the failure of
a warranted part still under warranty.
Add-on or modified parts that are not exempted by the California Air Resource
Board may not be used. The use of any non-exempted add-on or modified parts
will be grounds for disallowing a warranty claim. Techtronic Industries North
America, Inc., will not be liable to warrant failures of warranted parts caused by
the use of a non-exempted add-on or modified part.
The California Air Resources Board’s Emission Warranty Parts List specifically
®
defines the emission-related warranted parts. (EPA’s regulations do not include
a parts list, but the EPA considers emission-related warranted parts to include
all the parts listed below.) Techtronic Industries North America, Inc., will provide
any documents that describe its warranty procedures or policies within five days
upon request by the California Air Resources Board.
EMISSIONS PARTS LIST
Emissions parts vary from product to product. Your emissions control system
warranty applies to any of the following components that may be included on
your product:
(1) Fuel Metering System
(i) Carburetor and internal parts (and/or pressure regulator or fuel injection
system).
(ii) Air/fuel ratio feedback and control system.
(iii) Cold start enrichment system.
(iv) Fuel Tank.
(2) Air Induction System
(i) Controlled hot air intake system.
(ii) Intake manifold.
(iii) Air filter.
(3) Ignition System
(i) Spark Plugs.
(ii) Magneto or electronic ignition system.
(iii) Spark advance/retard system.
(4) Exhaust Gas Recirculation (EGR) System
(i) EGR valve body and carburetor spacer, if applicable.
(ii) EGR rate feedback and control system.
(5) Air Injection System
(i) Air pump or pulse valve.
(ii) Valves affecting distribution of flow.
(iii) Distribution manifold.
(6) Catalyst or Thermal Reactor System
(i) Catalytic converter.
(ii) Thermal reactor.
(iii) Exhaust manifold.
(7) Particulate Controls
(i) Traps, filters, precipitators, and any other device used to capture par-
ticulate emissions.
(8) Miscellaneous Items Used in Above Systems
(i) Electronic controls.
(ii) Vacuum, temperature, and time sensitive valves and switches.
(iii) Hoses, belts, connectors, and assemblies.
Techtronic Industries North America, Inc., will furnish with each new engine
written instructions for its maintenance and use by the owner.
21
Warranty
Page 22
Notes
Page 23
Customer Service Information
If your product requires service or maintenance, contact your nearest authorized service
dealer. To locate your nearest authorized service dealer for this product, contact us toll
free at 1-866-574-9242 (US) or 1-866-574-9243 (Canada).
This product is manufactured under license from The Toro
Company by Techtronic Industries North America, Inc.
Techtronic Industries North America, Inc.
1428 Pearman Dairy Rd.
Anderson, SC 29621
USA
988000-273
Warranty
Page 24
Forme No. 3367-369 Rev. A
Bloc-moteur à essence
de 25,4 cc
Modèles No. 51944—310000001 et suivants
Pour toute question condernant le
soufflante, nous appeler au :
1-866-574-9242 (États-Unis) ou le
1-866-574-9243 (Canada).
AVERTISSEMENT :
Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à bien comprendre le manuel d’utilisation.
Conserver ce manuel.
Anglais (EN), français (FR) et espagnol (ES)
Page 25
INFORMATIONS IMPORTANTES
STOP
Avant d’utiliser ce taille-bordures pour la première fois, lire les conseils
utiles ci-dessous.
Approvisionnement en carburant
AVERTISSEMENT :
L’essence et les vapeurs qu’elle dégage sont
extrêmement inammables et explosives. Pour éviter
des blessures graves et des dommages matériels,
manipuler avec précaution. Garder le produit à l’écart
des sources d’inammation et des ammes vives,
l’utiliser uniquement à l’extérieur, ne pas fumer et
essuyer rapidement tout carburant répandu.
1. Se procurer un bidon ou jerrycan approuvé pour l’essence.
2. Mélanger la totalité du acon d’huile moteur 2 à 4 litres (1 gallon) d’essence sans plomb
à 87 octanes (50:1).
3. Remplir le réservoir du taille-bordures avec précaution.
Démarrage à froid et à chaud
En cas d’incertitude en ce qui concerne la température du moteur avant de le relancer, mettre
le volet de départ en position MARCHE et tirer le cordon du lanceur. Si le moteur ne démarre pas
après 5 tractions du cordon, consulter la section « Démarrage d’un moteur froid », plus loin dans
ce manuel.
Moteur noyé
Le moteur démarre-t-il ? S’il ne démarre pas, il peut être noyé. Ne pas s’inquiéter, ce problème peut
facilement être corrigé. Mettre le levier du volet de départ en position MARCHE. Appuyer sur
la gâchette et tirer le cordon du lanceur rapidement 10 à 12 fois. Si le moteur ne démarre pas, voir
la section « Dépannage », plus loin dans ce manuel ou appeler gratuitement le 1-866-574-9242
(États-Unis) ou le 1-866-574-9243 (Canada).
Utilisation du taille-bordures
Pour toute question concernant le
taille-bordures nous contacter gratuitement
au 1-866-574-9242 (ÉU) or 1-866-574-9243
1-866-574-9242 (ÉU) ou le
1-866-574-9243 (Canada)
(Canada).
AVERTISSEMENT : Les gaz d’échappement de ce produit contiennent des produits
chimiques connus de l’état de Californie pou causer le cancer, des malformations congénitales et
d’autres troubles de l’appareil reproducteur.
Proposition 65 de l'état de Californie
2
Page 26
Table des matières
Introduction ...................................................................................................................................................................................4
Règles de sécurité
Règles de sécurité particulières
Symboles
Autocollants
Caractéristiques
Fiche technique ......................................................................................................................................................................9
Assemblage
Déballage ............................................................................................................................................................................. 11
Montage de l’accessoire sur l’arbre supérieur .....................................................................................................................12
Retrait de l’accessoire de l’arbre supérieur .........................................................................................................................12
Installation de la poignée avant ...........................................................................................................................................12
Installation du déecteur d’herbe ........................................................................................................................................13
Utilisation ....................................................................................................................................................................................14
Applications .........................................................................................................................................................................14
Carburant et approvisionnement la taille-bordures ..............................................................................................................14
Approvisionnement en Carburant ........................................................................................................................................14
Démarrage ............................................................................................................................................................................15
Arrêt .....................................................................................................................................................................................15
Entretien
Nettoyage .............................................................................................................................................................................19
Maintenance .........................................................................................................................................................................19
Vérication du bouchon du réservoir de carburant .............................................................................................................19
Nettoyage du ltre à air .......................................................................................................................................................19
Remplacement de l’écran pare-étincelles ............................................................................................................................19
Remplacement de la bougie .................................................................................................................................................20
Réglage du ralenti ................................................................................................................................................................21
Remisage ..............................................................................................................................................................................21
Transport ..............................................................................................................................................................................21
Programme d’entretien du système antipollution ................................................................................................................22
Fonctionnement du moteur à haute altitude .........................................................................................................................22
Dépannage
Garantie
.......................................................................................................................................................................................7
......................................................................................................................................................................................19
................................................................................................................................................................................. 24-26
..................................................................................................................................................................... 5-6
.....................................................................................................................................................6
..................................................................................................................................................................................8
....................................................................................................................................................................... 9-10
............................................................................................................................................................................11-13
...................................................................................................................................................................................23
Table des matières
3
Page 27
Introduction
Merci d’avoir acheté un produit Toro.
Nous tenons à ce que vous soyez entièrement satisfait de votre nouveau produit. N’hésitez donc pas à contacter un
concessionnaire réparateur agréé pour tout ce qui concerne l’entretien et le dépannage, la commande de pièces détachées ou
tout renseignement qui pourrait vous être utile.
Lors de tout contact avec un concessionnaire agréé, veiller à disposer des numéros de modèle et de série du produit. Ces
numéros aideront le représentant de service à fournir des informations exactes sur le produit particulier. L’autocollant de
numéros de modèle et de série est apposé sur le boîtier du moteur.
Pour plus de commodité, noter le numéro de série dans l’espace ci-dessous.
No. de modèle
No. de série
Étiquette de
données
Lire ce manuel attentivement pour apprendre à utiliser et entretenir le produit correctement. La lecture de ce manuel aidera
à protéger l’opérateur et les autres personnes présentes contre les risques de blessures et à éviter des dommages au produit.
Bien que les outils conçus, fabriqués et commercialisé soient des produits de la plus haute qualité, étudiés pour offrir une
sécurité maximum, il incombe à leurs propriétaires de les utiliser correctement et en toute sécurité. Il incombe également au
propriétaire de l’outil d’instruire les personnes autorisées à l’utiliser au sujet de la sécurité d’utilisation.
Tout au long de ce manuel, Toro utilise un système d’identication des dangers potentiels et des messages de sécurité destinés
à permettre à l’opérateur et aux personnes présentes d’éviter des risques de blessures graves, voire mortelles. Les termes
DANGER, AVERTISSEMENT et ATTENTION sont utilisés pour indiquer le niveau de risque. Toutefois, quel que soit le
niveau de risque, la plus extrême prudence est de rigueur. Deux autres termes, « Important » et « Remarque », sont destinés
à attirer l’attention sur des informations importantes.
4
Introduction
Page 28
Règles de sécurité
AVERTISSEMENT :
Lire et veiller à bien comprendre toutes les instructions. Le non respect des instructions ci-dessous peut
entraîner un choc électrique, un incendie et / ou des blessures graves.
Lire Toutes les Instructions
Pour travailler en toute sécurité, lire et veiller à bien com-
prendre toutes les instructions avant d’utiliser ce produit.
Respecter toutes les instructions de sécurité. Le non respect
des instructions de sécurité ci-dessous peut entraîner des
blessures graves.
Ne pas laisser des enfants ou personnes n’ayant pas reçu
une formation adéquate utiliser cet outil.
Ne jamais lancer ou faire tourner le moteur dans un endroit
clos ou mal aéré. Les gaz d’échappement peuvent être mortels.
Déblayer la zone de travail avant chaque utilisation. La
débarrasser de tous les objets tels que cailloux, verre brisé,
clous, ls métalliques, cordes, etc. risquant d’être projetés
ou de se prendre dans la ligne de coupe ou la lame.
Toujours porter une protection oculaire certiée conforme à
la norme ANSI Z87.1 ainsi qu’un protection auditive lors de
l’utilisation de ce produit.
Porter des pantalons longs, manches longues, des
chaussures de travail et des gants épais. Ne pas porter de
vêtements amples, bijoux, shorts, sandales et ne pas tra-
vailler pieds nus. Ne porter aucun bijou.
Le fait de porter des vêtements de protection lourds peut
augmenter la fatigue de l’utilisateur, ce qui pourrait en-
traîner un coup de chaleur. Si le temps est chaud et humide,
effectuer les gros travaux le matin ou en n d’après-midi,
alors qu’il fait plus frais.
Les produits utilisés sur les territoires des services forestiers
des États-Unis et de certains états doivent être conformes
aux réglementations de lutte contre l’incendie. Cet outil est
doté d’un pare-étincelles, toutefois, d’autres dispositifs peuvent être requis. Consulter les autorités locales et gouvernementales.
Ne jamais utiliser cet outil en le tenant du côté gauche.
Attacher les cheveux longs pour les maintenir au-dessus des
épaules, an qu’ils ne se prennent pas dans les pièces en
mouvement.
Garder les badauds, enfants et visiteurs à une distance de 15
m (50 pi). Recommander aux personnes présente de porter
une protection oculaire. Si quelqu’un s’approche pendant
l’utilisation de l’outil, arrêter le moteur et l’accessoire de
coupe. Le risque de blessure est accru si on utilise un outil
à lames. En effet, les personnes se trouvant à proximité
risquent d’être heurtés par une lame en marche advenant
qu’elle ricoche, ou à la suite de toute autre réaction inatten-
due de la scie.
Ne pas utiliser cet outil en état de fatigue, si l’on est souf-
frant ou sous l’inuence de l’alcool, de drogues ou de
médicaments.
Ne pas travailler sous un éclairage insufsant.
Se tenir bien campé et en équilibre. Ne pas travailler hors
de portée. Le travail hors de portée risque de faire perdre
l’équilibre ou de causer un contact avec les pièces brûlantes.
Ne pas utiliser l’outil sur une échelle ou un support
instable. Une bonne tenue et un bon équilibre permettent
de mieux contrôler l’outil en cas de situation imprévue.
Garder toutes les parties du corps à l’écart des pièces en
mouvement.
Pour éviter le contact avec les parties brûlantes, ne jamais
travailler avec le bas du moteur au-dessus du niveau de la
taille.
Ne pas toucher les alentours de l’échappement ou du cylin-
dre, qui deviennent brûlants pendant l’utilisation. Contact
avec les surfaces chaudes pourrait entraîner des blessures
graves.
Toujours arrêter le moteur et débrancher le l de la bougie
avant d’effectuer tout entretien ou réglage, à l’exception des
réglages du carburateur.
Inspecter l’outil avant chaque utilisation pour s’assurer qu’il
n’y a pas de pièces desserrées, de fuites ce carburant, etc.
Remplacer les pièces endommagées avant utilisation.
Ne jamais utiliser de lames ou de dispositifs à éau, l et
cordes sur tout l’accessoire de taille-bordures. Ne jamais
utiliser dispositifs à éau, l et cordes sur tout l’accessoire.
Lors d’une utilisation normale, l’accessoire de coupe ne doit
jamais tourner au ralenti. La rotation au ralenti est toutefois
permise lors du réglage du carburateur.
Il a été rapporté que, chez certaines personnes, les vibrations
produites par les outils à main motorisés peuvent contribuer
au développement d’une affection appelée syndrome de
Raynaud. Les symptômes peuvent inclure des picotements,
l’insensibilisation et le blanchissement des doigts et sont habituellement provoqués par l’exposition au froid. L’hérédité,
l’exposition au froid et à l’humidité, le régime alimentaire,
la fumée et les habitudes de travail sont tous des facteurs
considérés comme contribuant au développement de ces
symptômes. Il n’existe actuellement aucune preuve qu’un
certain type de vibration ou le degré d’exposition contribue
réellement au développement de cette affectation. Certaines
mesures, susceptibles de réduire les effets des vibrations,
peuvent être prises par l’opérateur :
a) Garder le corps au chaud par temps froid. Pendant
l’utilisation, porter des gants an de tenir les mains
et les poignets au chaud. Il a été établi que le froid
est l’une des principales causes du symptôme de
Raynaud.
b) Après chaque période d’utilisation, faire des exercices
pour accroître la circulation.
c) Faire des pauses fréquentes. Limiter la durée
d’exposition quotidienne.
d) Garder l’outil bien entretenu, toutes les pièces de
boulonnerie serrées et remplacer les pièces usées.
En cas d’apparition de l’un ou plusieurs des symptômes
décrits ci-dessus, cesser d’utiliser l’outil et consulter un
médecin.
Mélanger et conserver le carburant dans un bidon ou jer-
rican approuvé pour l’essence.
Règles de sécurité
5
Page 29
Règles de sécurité
Mélanger le carburant à l’extérieur, loin de toute amme
ou source d’étincelles. Essuyer tout carburant répandu.
S’éloigner de 9 m (30 pi) du point d’approvisionnement
avant de lancer le moteur. Desserrer le bouchon du réservoir
de carburant lentement une fois que le moteur est arrêté. Ne
pas fumer pendant le ravitaillement en carburant.
Arrêter le moteur et le laisser refroidir avant de faire le plein
ou de le remiser.
Règles de Sécurité Particulières
Règles de Sécurité Particulières à
l’utilisation du Taille-Bordures
Inspecter l’outil avant chaque utilisation. Remplacer les
pièces endommagées. S’assurer que toutes les pièces de
boulonnerie sont en place et bien serrées. S’assurer de
l’absence de fuites de carburant.
Si la tête de coupe est fendue, brisée ou endommagée de
quelque façon que ce soit, la remplacer. S’assurer que la tête
de coupe ou la lame est correctement installée et solidement
assujettie. Ne pas prendre cette précaution peut entraîner
des risques de blessures graves.
S’assurer que tous les dispositifs de protection, sangles,
déecteurs et poignées sont correctement installés et solidement assujettis.
Utiliser exclusivement des lignes de coupe d’origine. Ne
pas utiliser d’autres accessoires de coupe. L’utilisation
d’une tête de coupe d’autre marque ou lignes de coupe
d’autre origine sur ce taille-bordures peut entraîner des bles-
sures graves. Par exemple, ne jamais utiliser de l ou câble
métallique qui pourrait se briser et devenir un projectile
dangereux.
Ne jamais utiliser l’appareil si le déecteur d’herbe n’est
pas en place et en bon état.
Tenir fermement les deux poignées pendant le travail. Tenir
la tête de coupe au-dessous du niveau de la taille. Ne jamais
tailler avec la tête de coupe à plus de 762 mm (30 po) du sol.
Règles de Sécurité Particulières à
l’utilisation de la Débroussailleuse et
de la Lame
Les lames de la débroussailleuse poursuivent leur mouve-
ment après que la gâchette d’accélérateur ait été relâchée ou
que le moteur ait été mis à l’arrêt. Garder la lame en rotation
dans les herbes plus épaisses ou les tiges pulpeuses jusqu’à
ce qu’elle s’arrête complètement.
Ne pas utiliser la débroussailleuse si la garde de lame n’est
pas solidement assujettie et en bon état.
Porter des gants épais lors de l’utilisation de la débroussail-
leuse, ainsi que du retrait et de l’installation des lames.
Toujours arrêter le moteur avant d’essayer de retirer des
objets pris dans la lame ou la bloquant et avant d’installer
ou retirer la lame.
Ne pas essayer de toucher ou d’arrêter la lame en rotation.
Une lame continuant de tourner au débrayé une fois que
le moteur est arrêté et la gâchette relâchée peut causer des
blessures. Garder le contrôle de l’outil jusqu’à ce que la
lame soit complètement immobilisée.
Toute lame endommagée doit être remplacée. S’assurer que
la lame est correctement installée et solidement assujettie
avant chaque utilisation. Ne pas prendre cette précaution
peut entraîner des risques de blessures graves.
Utiliser uniquement des lames d’origine conçues pour
cette débroussailleuse. Ne pas utiliser d’autres lames.
L’utilisation d’une tête de coupe d’autre marque sur ce
taille-bordures peut entraîner des blessures graves.
La lame est conçue pour couper des herbes épaisses et
plantes pulpeuses seulement. Ne pas l’utiliser pour d’autres
applications. Ne jamais utiliser la lame pour couper de la
végétation ligneuse.
Lorsqu’il est équipé d’une lame, utiliser cet outil avec
la plus extrême prudence. Un ricochet de lame peut se
produire lorsque celle-ci entre en contact avec un objet
qu’elle ne peut pas couper. Ce contact peut causer un bref
blocage de la lame, qui fait « ricocher » l’outil en direction
opposée de l’objet heurté. Cette réaction peut être assez
violente pour faire perdre le contrôle de l’outil. Un rico-
chet peut se produire à tout instant si la lame est bloquée,
stoppe ou se coince. Ce problème est plus susceptible de se
produire dans les endroits où il n’est pas possible de voir le
matériau coupé. Pour faciliter la coupe et assurer la sécurité
travailler avec un mouvement de droite à gauche. Si la lame
heurte un obstacle imprévu ou du bois, ceci peut réduite la
force du ricochet.
Ne jamais couper de tiges de plus de 13 mm (1/2 po) de
diamètre.
Toujours utiliser la bandoulière et la régler pour pouvoir
travailler confortablement. Tenir fermement les deux poignées pendant les travaux de coupe avec une lame. Garder
la lame loin du corps, au-dessous du niveau de la taille.
Ne jamais tailler avec la débroussailleuse avec la lame à
plus de 762 mm (30 po) du sol.
Conserver ces instructions. Les consulter fréquemment et
les utiliser pour instruire les autres utilisateurs éventuels. Si
cet outil est prêté, il doit être accompagné de ces instructions.
Laisser le moteur refroidir, vider le réservoir de carburant
dans un contenant approuvé pour l’essence et arrimer l’unité
avant de la transporter dans un véhicule.
Porter un équipement de protection et respecter toutes les
instructions de sécurité. Si l’outil est équipé d’un embrayage, s’assurer que l’accessoire de coupe s’immobilise
lorsque le moteur tourne au ralenti. Lorsque le moteur est
arrêté, s’assurer que l’accessoire de coupe est immobilisé
avant de poser l’outil.
NOTE : CONSULTER LE MANUEL D’UTILISATION DE L’ACCESSOIRE EN QUESTION
AFIN DE PRENDRE CONNAISSANCE DES RÈGLES DE SÉCURITÉ SUPPLÉMENTAIRES.
6
Règles de sécurité
Page 30
Symboles
Les termes de mise en garde suivants et leur signication ont pour but d’expliquer le degré de risques associé à
l’utilisation de ce produit.
SYMBOLE SIGNAL SIGNIFICATION
Indique une situation extrêmement dangereuse qui, si elle n’est pas évitée,
DANGER :
Indique une situation potentiellement dangereuse qui, si elle n’est pas
AVERTISSEMENT :
Indique une situation potentiellement dangereuse qui, si elle n’est pas
ATTENTION :
(Sans symbole d’alerte de sécurité) Indique une situation pouvant entraîner
ATTENTION :
aura pour conséquences des blessures graves ou mortelles.
évitée, aura pour conséquences des blessures graves ou mortelles.
évitée, pourrait avoir pour conséquences des blessures légères ou de gravité
modérée.
des dommages matériels.
Les symboles ci-dessous sont apposés sur le produit. Veiller à les étudier et à apprendre leur signication. Une
interprétation correcte de ces symboles permettra d’utiliser l’outil plus efcacement et de réduire les risques.
SYMBOLE NOM EXPLICATION
Symbole d’alerte de sécurité Indique un risque de blessure potentiel.
Pour réduire les risques de blessures, l’utilisateur doit lire
Lire le manuel d’utilisation
Protection oculaire, auditive, et un
casque
Ne laisser personne
s’approcher
Richochet
et veiller à bien comprendre le manuel d’utilisation avant
d’utiliser ce produit.
Toujours porter une protection oculaire avec écrans latéraux
certiée conforme à la norme ANSI Z87.1, avec protection
auditive. Selon le type d’accessoire utilisé et comme il
est indiqué dans le manuel d’utilisation de l’accessoire en
question, un casque de protection peut être nécessaire.
Garder les badauds à une distance de 15 m (50 pi)
minimum.
Les objets projetés peuvent ricocher et iniger des
blessures ou causer des dommages matériels.
Symboles
Ne pas utiliser de lame
Gasoline and Oil
Ne jamais utiliser une lame quelconque sur un outil portant
ce symbole.
Utiliser de l’essence sans plomb pour automobiles, avec
un indice d’octane de 87 ([R + M] / 2) ou plus. Cet outil
utilise un moteur deux temps qui nécessite le mélange
d’essence et d’huile 2 temps.
7
Page 31
Autocollants
Les autocollants d’instructions et de mises en garde sont placés bien en vue de l’opérateur, près des pièces
présentant un danger potentiel. Remplacer immédiatement tout autocollant manquant ou endommagé.
Réf. 940686064
Mettre le COMMUTATEUR
en position de MARCHE
Appuyer 8 fois sur la poire
Mettre le volet de départ en position
d'étranglement FULL (complètement ouvert).
APPUYER À FOND SUR LA GÂCHETTE (ÉTAPE 7) et
tirer vigoureusement sur le lanceur (pas plus de 4 fois)
Mettre le volet de départ en position
HALF (demi ouvert)
Tirer sur le cordon du lanceur jusqu'à ce que
le moteur démarre, pas plus de 6 fois
Mettre le volet de départ en position RUN (marche)
Pour toute assistance,
appeler le :
Réf. 940657034
DÉMARRAGE
1-866-574-9242
Réf. 940864001
Réf. 940627020
I
O
MARCHEARRÊT
Réf. 940865001
8
Autocollants
Page 32
Caractéristiques
Fiche technique
Nom Caractéristique
Moteur 25,4 cc, vilebrequin complet
Poids 3,9 kg (8.5 lb)
Apprendre à bloc moteur
Voir la gure 1.
Avant d’utiliser ce produit, se familiariser avec toutes ses
fonctions et tous ses dispositifs de sécurité.
Moteur
Le moteur est puissant et facile à lancer. Il est bien équilibré
ce qui réduit les vibrations et accroît sa durabilité.
Interrupteurs on/
stop (marche/
Poignée
avant
buteé)
Conception ergonomique
Ce produit est extrêmement maniable. L’outil est conçu
pour pouvoir être tenu confortablement et aisément dans
différentes positions et à différents angles.
Moteur
Levier de volet
de départ
Poignée
du lanceur
et corde
Bouton
Fiche technique
Gâchette
d'accélérateur
Bouchon du
réservoir
Figure 1
9
Page 33
Assemblage
Déballage
Ce produit doit être assemblé.
Avec précaution, sortir le produit et les accessoires de la
boîte. S’assurer que toutes les pièces gurant sur la liste
de contrôle sont incluses.
AVERTISSEMENT :
Ne pas utiliser le produit si, en le déballant,
vous constatez que des éléments gurant dans
la liste des pièces sont déjà assemblés. Cer-
taines pièces gurant sur cette liste n’ont pas
été assemblées par le fabricant et exigent une
installation. Le fait d’utiliser un produit qui a
été assemblé de façon inadéquate peut entraîner
des blessures.
Examiner soigneusement le produit pour s’assurer que rien
n’a été brisé ou endommagé en cours de transport.
Ne pas jeter les matériaux d’emballage avant d’avoir
soigneusement examiné le produit et avoir vérié qu’il
fonctionne correctement.
Si des pièces sont manquantes ou endommagées, appeler
le 1-866-574-9242 (États-Unis) ou le 1-866-574-9243
(Canada).
Liste des pièces
Ensemble de bloc moteur
Poignée avant
Lubriant
Manuel d'utilisation
AVERTISSEMENT :
Si des pièces manquent, ne pas utiliser ce
produit avant qu’elles aient été installées. Ne
pas prendre cette précaution pourrait entraîner
des blessures graves.
Montage de l’accessoire sur l’arbre
supérieur
Voir la gure 2.
AVERTISSEMENT :
Lire et veiller à bien comprendre tout le manuel
d’utilisation pour accessoires en option utilisé
sur la bloc moteur et de suivre tous les avertissements et les instructions. Ne pas suivre
l’ensemble des instructions décrites ci-dessous
peut entraîner une électrocution, un incendie ou
des blessures graves.
AVERTISSEMENT :
Ne jamais installer, retrait ou ajuster un
accessoire lorsque le moteur tourne. Ceci
pourrait causer des blessures graves. Ne jamais
faire fonctionner le bloc moteur si aucun
accessoire n’y est xé.
AVERTISSEMENT :
Si des pièces manquent ou sont endommagées,
ne pas utiliser ce produit avant qu’elles aient été
remplacées. Le fait d’utiliser ce produit même
s’il contient des pièces endommagées ou s’il lui
manque des pièces peut entraîner des blessures
graves.
AVERTISSEMENT :
Ne pas essayer de modier ce produit ou de
créer des accessoires non recommandés pour la
produit. De telles altérations ou modications
sont considérées comme un usage abusif et peuvent créer des conditions dangereuses, risquant
d’entraîner des blessures graves.
AVERTISSEMENT :
S’assurer que le bouton est bien serré avant
d’utiliser l’outil et le vérier de temps à autre
pour éviter le risque de blessures graves.
L’accessoire se raccorde au bloc-moteur à l’aide d’un
dispositif de couplage. Pour monter l’accessoire sur l’arbre
supérieur.
1.
Arrêter le moteur et débrancher le l de la bougie.
2.
Desserrer le bouton en le tournant vers la gauche.
3. Retirer le capuchon de l’arbre d’accessoire.
Déballage
10
Page 34
Assemblage
4. Appuyer sur le bouton se trouvant sur l’arbre de
l’accessoire. Aligner le bouton sur la rainure guide du
bloc-moteur et emboîter les deux arbres. Tourner l’arbre
de l’accessoire jusqu’à ce que le bouton s’enclenche dans
le trou de positionnement.
NOTE : Si le bouton ne s’engage pas complètement
dans le trou de positionnement, les tubes ne sont pas
solidement maintenus l’un dans l’autre. Tourner
légèrement les tube dans les deux sens jusqu’à ce que le
bouton s’engage complètement.
5.
Serrer fermement le bouton en le tournant vers la droite.
Arbre
Coupleur
Logement
guide
Bouton
supérieur
Installation de la poignée avant
Voir la gure 3.
Pour installer la poignée avant :
1. Retirer les vis Torx™ et séparer la poignée de son
support.
2.
Abaisser la poignée avant sur le dessus de l’arbre
supérieur, à la position indiquée par la èche de l’arbre,
en alignant la poignée vers la gâchette d’accélérateur.
3.
Positionner la poignée sur l’arbre supérieur de manière à
obtenir une position d’utilisation confortable.
4.
Placer le support de poignée sur le bas du tube, à
l’opposé de la poignée.
5.
Assujettir la poignée avec les vis Torx™.
NOTE : Ne recouvrir aucune partie de l’étiquette
d’avertissement avec la poignée avant.
Poignée
avant
Vis Torx
à tête
fendue
Bouton
Arbre
d’accessoire
Figure 2
Retrait de l’accessoire de l’arbre
supérieur
Voir la gure 2.
Retrait de l’accessoire de l’arbre supérieur
1.
Arrêter le moteur et débrancher le l de la bougie.
2.
Desserrer le bouton en le tournant vers la gauche.
3. Appuyer sur le bouton et tourner les arbres an de les
déverrouiller et de les séparer.
Gâchette
d'accélérateur
Support de
poignée
Figure 3
11
Assemblage
Page 35
Utilisation
AVERTISSEMENT :
Ne pas laisser la familiarité avec l’outil faire
oublier la prudence. Ne pas oublier qu’une fraction de seconde d’inattention peut entraîner des
blessures graves.
NE PAS mélanger plus de carburant qu’il ne sera utilisé dans
une période de 30 jours.
LUBRIFIANT 2 TEMPS DE HAUTE QUALITÉ
ESSENCE LUBRIFIANT
1 gallon (US) 2,6 oz.
1 litre 20 cc (20 ml)
AVERTISSEMENT :
Toujours porter une protection oculaire avec
écrans latéraux certiée conforme à la norme
ANSI Z87.1, avec protection auditive. Selon le
type d’accessoire utilisé et comme il est indiqué
dans le manuel d’utilisation de l’accessoire
en question, un casque de protection peut être
nécessaire. Si cette précaution n’est pas prise,
des objets peuvent être projetés dans les yeux et
d’autres lésions graves.
AVERTISSEMENT :
Ne pas utiliser d’outils ou accessoires non
recommandés pour cet outil. L’utilisation de
pièces et accessoires non recommandés peut
entraîner des blessures graves.
Applications
Utiliser cet outil approprié pour les applications suivantes
lorsqu'il est utilisé avec la xation appropriée :
■ Taille de gazon, mauvaises herbes et végétation légère
■ Bordure des trottoirs et allées
Carburant et Approvisionnement en
bloc moteur
AVERTISSEMENT :
L’essence et les vapeurs qu’elle dégage sont
extrêmement inammables et explosives. Pour
éviter des blessures graves et des dommages
matériels, manipuler avec précaution. Garder
le produit à l’écart des sources d’inammation
et des ammes vives, l’utiliser uniquement à
l’extérieur, ne pas fumer et essuyer rapidement
tout carburant répandu.
Mélange de Carburant
Cet outil utilise un moteur deux temps qui nécessite le
mélange d’essence et de lubriant 2 temps. Mélanger de
l’essence sans plomb et de le lubriant moteur 2 temps dans
un jerrycan de 4 litres (1 gallon) propre homologué pour
l’essence.
Carburant recommandé : Cet outil est certié pour fonctionner
avec de l’essence sans plomb pour véhicules automobiles.
Utiliser une huile 2 temps de haute qualité air, à un dosage
de 2,6 oz par gallon (18 cl/litre).
Ne pas utiliser de lubriant automobile ou pour moteur
hors-bord 2 temps.
Remplissage du Réservoir
Nettoyer le pourtour du bouchon de remplissage pour
éviter la contamination du carburant.
Desserrer le bouchon du réservoir d’essence lentement
en le tournant dans le sens antihoraire. Poser le bouchon
sur une surface propre.
Verser le mélange dans le réservoir avec précaution.
Éviter de répandre du carburant.
Avant de remettre le bouchon en place, nettoyer et in-
specter son joint.
Desserrer le bouchon du réservoir d’essence lentement
en le tournant dans le sens antihoraire. Poser le bouchon
sur une surface propre.
■ S’éloigner d’au moins 9 m (30 pi) du point
d’approvisionnement avant de lancer le moteur.
NOTE : Il est normal qu’un moteur neuf dégage de la fumée après la première utilisation.
AVERTISSEMENT :
Toujours arrêter le moteur avant
l’approvisionnement en carburant. Ne jamais
remplir le réservoir d’une machine lorsque le
moteur tourne ou est chaud. S’éloigner d’au
moins 9 m (30 pi) du point d’approvisionnement
avant de lancer le moteur. Ne pas fumer, et
rester à l’écart des ammes vives et des étincelles. Une mauvaise manipulation de l’essence
peut entraîner des blessures graves.
Carburants Oxygénés
Certains carburants standard sont mélangés avec de l’alcool
ou de l’éther. Ces carburants sont généralement appelés carburants oxygénés. Pour la conformité aux normes antipollution, certaines régions des États-Unis et du Canada utilisent
des carburants oxygénés pour réduire les émissions.
Si du carburant oxygéné est utilisé, s’assurer qu’il est
sans plomb et conforme aux exigences d’indice d’octane
minimum. Avant d’utiliser du carburant oxygéné, essayer de
connaître le contenu du carburant. Certains états/provinces
requièrent que cette information soit indiquée sur la pompe.
Voici les pourcentages approuvés par l’EPA :
Éthanol (éthyle ou alcool de grain) 10 % par volume.
Il est permis d’utiliser de l’essence contenant jusqu’à 10
% d’éthanol par volume. L’essence contenant de l’éthanol
peut être vendue sous le nom de Gasohol. Ne pas utiliser le
carburant E85.
12
Utilisation
Page 36
Utilisation
Éther méthyl-tertiobutylique 15 % par volume. Il est per-
mis d’utiliser de l’essence contenant jusqu’à 15 % d’éther
méthyltertiobutylique par volume.
Méthanol (méthyle ou alcool de bois) 5 % par volume.
Il est permis d’utiliser de l’essence contenant jusqu’à 5 %
de méthanol par volume tant qu’il contient également des
cosolvants et des agents antirouille pour protéger le circuit
de carburant. L’essence contenant plus de 5 % de methanol
par volume peut entraîner des problèmes de démarrage ou
de performance. Elle peut également endommager les pieces
en métal, en plastique et en caoutchouc de produit ou du
circuit de carburant.
Si un symptôme de fonctionnement non souhaité est noté,
essayer une autre station-service ou changer de marquer
d’essence.
NOTE : Les dommages au circuit de carburant et les prob-
lèmes de performance résultant de l’utilisation de carburant
oxygéné contenant des pourcentages supérieurs à ceux indiqués précédemment ne sont pas couverts par la garantie.
Utilisation du Bloc-Moteur
Voir la figure 9.
AVERTISSEMENT :
Le logement du moteur peut devenir chaud
pendant l’utilisation du taille bordures à l.
Éviter de placer ou d’appuyer le bras, la
main ou toute autre partie du corps contre le
logement du moteur pendant l’utilisation du
taille bordures. Tenir l’outil uniquement dans
la position illustrée à la gure 5 en s’assurant
qu’aucune partie du corps ne se trouve à
proximité du logement du moteur. Un contact
prolongé avec le logement du moteur peut
entraîner des brûlures ou d’autres blessures.
Taille-bordure
position de travail
Figure 4
Toujours faire fonctionner le bloc moteur à pleine puissance.
Si des débris s’enroulent autour de l’accessoire, ARRÊTER LE
MOTEUR, débrancher le l de la bougie et retirer les débris.
Une opération de coupe prolongée à puissance partielle peut
entraîner une fuite d’huile du silencieux.
AVERTISSEMENT :
Toujours tenir l’outil à sa droite. L’utilisation
à gauche exposerait l’utilisateur aux surfaces
chaudes, créant ainsi des risques de brûlures.
AVERTISSEMENT :
Pour éviter le contact avec les parties brûlantes,
ne jamais travailler avec le bas du moteur audessus du niveau de la taille.
Tenir le bloc-moteur avec la main droite sur la poignée arrière
et la main gauche sur la poignée avant. Garder une prise ferme
sur les deux poignées pendant le fonctionnement. Le blocmoteur doit être tenu dans une position confortable, la poignée
arrière se trouvant à peu près à hauteur de la taille.
Utilisation
AVERTISSEMENT :
Toujours tenir bloc moteur et l’accessoire à
l’écart de soi en maintenant une distance de
sécurité entre le corps et l’équipement. Tout
contact avec la tête de coupe du bloc moteur
ou l’accessoire peut causer des brûlures et / ou
d’autres blessures graves.
AVERTISSEMENT :
Lorsqu’une lame est utilisée, il est impératif
de faire preuve de la plus extrême prudence
pour assurer la sécurité. Lire les instruction de
sécurité de la lame et consulter les règles de sé-
curité et les instructions gurant dans le manuel
d’utilisation de l’accessoire.
13
Page 37
Utilisation
Ricochet de Lame
Lorsqu’il est équipé un accessoire de lame, utiliser cet outil
avec la plus extrême prudence. Un ricochet de lame peut
se produire lorsque celle-ci entre en contact avec un objet
qu’elle ne peut pas couper. Ce contact peut causer un bref
blocage de la lame, qui fait « ricocher » l’outil en direction
opposée de l’objet heurté. Cette réaction peut être assez
violente pour faire perdre le contrôle de l’outil. Un rico-
chet peut se produire à tout instant si la lame est bloquée,
stoppe ou se coince. Ce problème est plus susceptible de se
produire dans les endroits où il n’est pas possible de voir le
matériau coupé. Pour faciliter la coupe et assurer la sécurité,
travailler avec un mouvement de droite à gauche. Si la lame
heurte un obstacle imprévu ou du bois, ceci peut réduite la
force du ricochet.
Démarrage
Voir les gures 5 - 7.
La méthode de démarrage n’est pas la même, selon que le
moteur est chaud ou froid. Voir l’autocollant du couvercle
du ltre à air.
Démarrage du moteur froid :
Pour démarrer un moteur froid, procéder comme suit.
1.
Poser l’outil sur un sol nu et plat.
2. Mettre le commutateur en position de DÉMARRAGE I.
3. Appuyer sur la poire d’amorçage environ 8 fois.
4. Mettre le levier du volet de départ en position
FULL CHOKE (complètement ouvert).
5.
Appuyer sur le bouton de verrouillage et enfoncer
complètement la gâchette d’accélérateur (jusqu’à l’étape
7), et tirer brusquement sur la poignée du démarreur
jusqu’à ce que le moteur tente de démarrer (pas plus de 4
tirs).
6. Mettre le levier du volet de départ en position
HALF CHOKE (demi étranglement).
7.
Tirer sur le cordon du lanceur jusqu’à ce que le moteur
démarre, ne pas plus de six (6) fois.
Mettre le volet de départ
en position FULL
8. Mettre le levier du volet de départ en position RUN
(marche).
NOTE : Par temps froid, il peut être nécessaire de tirer
le lanceur plusieurs fois lorsque le levier de départ est en
position FULL (ouvert).
Mettre le volet de
départ en position RUN
Figure 6
Démarrage du moteur chaud :
Pour démarrer un moteur chaud, procéder comme suit :
1. Poser l’outil sur un sol nu et plat.
2. Mettre le commutateur en position de DÉMARRAGE I.
3. Appuyer sur la poire d’amorçage environ 8 fois.
4. Mettre le levier du volet de départ en position
RUN (marche).
5. Appuyer sur le bouton de verrouillage et enfoncer
complètement la gâchette d’accélérateur, et tirer sur le
cordon du lanceur.
NOTE : Si le moteur ne démarre pas, reprendre les
étapes précédentes.
Arrêt
Voir la gure 8.
Pour arrêter l’outil, procéder comme suit.
Relâcher la gâchette.
Mettre le commutateur en position d’ARRÊT
O.
Commutateur
Gâchette
d'accélérateur
14
Bouton de
verrouillage
Poire
d’amorçage
Cordon du
lanceur
Figure 5
Commutateur
Gâchette
d'accélérateur
Figure 7
Utilisation
Page 38
Entretien
AVERTISSEMENT :
Utiliser exclusivement des pièces Toro d’origine
lors de l’entretien de ce produit. L’usage de
toute autre pièce pourrait créer une situation
dangereuse ou endommager l’outil.
AVERTISSEMENT :
Porter une protection oculaire munie d’écrans
latéraux certiée conforme à la norme ANSI
Z87.1 ainsi qu’une protection auditive.
type d’accessoire utilisé et comme il est indiqué dans
le manuel d’utilisation de l’accessoire en question,
un casque de protection peut être nécessaire. Ne pas
suivre cette directive pourrait entraîner des blessures graves, par exemple si l’appareil projetait
des objets dans vos yeux.
AVERTISSEMENT :
Antes de inspeccionar, limpiar o dar mantenimiento a la máquina, apague el motor, es-
pere hasta que se detengan todas las piezas en
movimiento, desconecte el cable de la bujía y
apártelo de la bujía. El incumplimiento de estas
instrucciones puede provocar lesiones personales graves o daños materiales.
ENTRETIEN GÉNÉRAL
Éviter d’utiliser des solvants pour le nettoyage des pièces
en plastique. La plupart des matières plastiques peuvent être
endommagées par divers types de solvants du commerce.
Utiliser un chiffon propre pour éliminer la saleté, la
poussière, le lubriant, la graisse, etc.
AVERTISSEMENT :
Ne jamais laisser de liquides tels que le uide
de freins, l’essence, les produits à base de
pétrole, les lubriants pénétrantes, etc., entrer
en contact avec les pièces en plastique. Les
produits chimiques peuvent endommager,
affaiblir ou détruire le plastique, ce qui peut
entraîner des blessures graves.
Selon le
Essuyer ou racler la terre et les débris éventuellement
accumulés sur la tête de coupe et la bobine.
Éliminer les débris des ouïes d’admission d’air latérales
avec une raclette.
ATTENTION :
Les ouïes d’admission d’air doivent être gardées
exemptes d’herbe et de débris pour empêcher
la surchauffe du moteur et éventuellement, une
panne.
Pour les Réparations de la Producto
■ Vérier le serrage de toute la boulonnerie. Si une pièce
endommagée de quelque façon que ce soit, la remplacer.
AVERTISSEMENT :
Revise la herramienta para ver si tiene fugas de
combustible. Una tapa del tanque de combustible con fugas constituye un riesgo de incendio y debe reemplazarse inmediatamente. Si
encuentra fugas, corrija el problema antes de
utilizar la herramienta. De lo contrario puede
producirse un incendio, con el consiguiente
riesgo de lesiones serias.
Vérification du Bouchon du Réservoir
de Carburant
Le bouchon du réservoir de carburant contient un ltre et
un clapet antiretour non réparables. Un ltre à carburant
colmaté nuit au bon fonctionnement du moteur. Si le
fonctionnement du moteur s’améliore lorsque le bouchon est
desserré, le clapet antiretour peut être défectueux ou le ltre
colmaté. Si nécessaire, remplacer le bouchon de carburant.
Nettoyage du Filtre à Air
Voir le gure 8.
Nettoyer le ltre à air aux intervalles prescrits dans le
programme d’entretien. Pour nettoyer le ltre à air, procéder
comme suit.
1.
Arrêter le moteur.
2. Retirer le capuchon de la bougie.
Filtre à air
Nettoyage le Produit
Arrêter le moteur avant de nettoyer l’outil.
Nettoyer l’extérieur de l’outil avec un chiffon humide.
Éviter d’utiliser des solvants pour le nettoyage des pièces
en plastique. La plupart des matières plastiques peuvent
être endommagées par divers types de solvants du
commerce.
Entretien
15
Bouton
Couvercle du
filtre à air
Figure 8
Page 39
Entretien
3. Desserrer le couvercle du ltre en tournant le bouton
vers la droite.
4. Retirer le couvercle du ltre à air.
5. Retirer le ltre à air.
6. Nettoyer le ltre dans de l’eau savonneuse tiède.
7. Le rincer et le laisser sécher complètement.
8. Lubrier le ltre avec deux gouttes d’huile.
9. Remettre le ltre en place (il ne peut être installé que
dans un sens).
10. Remettre le couvercle en place.
11. Serrer le couvercle du ltre en tournant le bouton vers
la droite.
12. Remettre le capuchon de la bougie en place.
NOTE : Remplacer le ltre à air, aux intervalles prescrits
dans le programme d’entretien.
Remplacement du Pare-étincelles
Voir la gure 9.
NOTE : Suivant le type de carburant utilisé, le type et la
quantité d’huile et/ou les conditions de travail, l’urice
d’échappement et le silencieux peuvent se calaminer. Si
un outil motorisé semble avoir perdu de la puissance,
cette calamine doit être éliminée pour restaurer le
fonctionnement normal. Il est vivement recommandé de
coner ce travail à un technicien qualié.
Il peut être nécessaire de remplacer le pare-étincelles après
un emploi prolongé. Si un remplacement est nécessaire,
utiliser la pièce Toro référence 000998216.
Pour remplacer le pare-étincelles :
1. Déposer les cinq vis qui maintiennent le couvercle.
NOTE : Pour retirer ces vis, utiliser un tournevis torx
T20 et T25.
2. Retirer le couvercle.
3. Retirer les deux vis de xation du silencieux.
4. Retirer le silencieux et son joint. Il peut être nécessaire
de faire faire des mouvements de va et vient au silen
cieux pour le dégager de son joint.
5. Retirer couvercle du silencieux.
6. Déposer les trois vis qui maintiennent les plaques sur le
silencieux.
7. Retirer le pare-étincelles.
8. Remplacer l’ancien pare-étincelles par le nouveau.
9. Remonter le silencieux en réinstallant les plaques et en
serrant les trois vis. (à un couple de 18 à 22 po-lb maxi mum. Ne pas trop serrer.).
10. Réassembler le silencieux et le couvercle du silencieux
et les xer au joint de silencieux avec les deux vis.
11. Réinsérer l'ensemble silencieux et le xer au moteur à
l'aide de deux vis. (à un couple de 60 à 80 po-lb max mum. Ne pas trop serrer.)
12. Réinstaller le couvercle sur l’outil et le xer avec les
cinq vis (à un couple de 16 à 22 po-lb maximum. Ne
pas trop serrer.).
NOTE : Ne pas trop serrer les vis.
Remplacement de la Bougie
Voir la gure 10.
Tous les outils dont le numéro de modèle est inclus dans ce
manuel utilisent une bougie Champion RCJ4. La bougie doit
être remplacée annuellement par une bougie identique.
Pour remplacer la bougie, procéder comme suit.
1. Retirer le capuchon de la bougie.
Couvercle
Vis
Joint de
silencieux
Silencieux
Pare-étin-
celles
Couvercle de
silencieux
Vis
Plaque
Vis
Figure 9
16
Entretien
Page 40
Entretien
2. Desserrer la bougie en la tournant vers la gauche, à l’aide
d’une clé à douille.
3. Retirer la bougie.
4. Visser la nouvelle bougie à la main en la tournant vers la
droite.
5. Serrer avec une clé à bougie. (À un couple de 170 à 190
po-lb maximum. Ne pas trop serrer.)
ATTENTION :
Veiller à ne pas fausser le letage de la bougie.
Ceci endommagerait sérieusement l’outil.
Capuchon de
la bougie
Bougie
Vis de
ralenti
Figure 11
Remisage
La méthode de préparation dépend de la durée du remisage
de l’outil.
NOTE : Si l’outil comporte un autre accessoire, installer
l’anneau de suspension sur l’extrémité i de l’arbre
d’accessoire.
Figure 10
Réglage du Ralenti
Voir la figure 11.
Si l’accessoire de coupe tourne lorsque le moteur est au ralenti,
tourner la vis de ralenti du moteur. Tourner la vis de ralenti
vers la gauche pour réduire le régime et arrêter la rotation de
l’accessoire de coupe. Si l’accessoire de coupe continue de
tourner au ralenti après avoir effectué le réglage, coner au
produit à un centre de réparations et ne plus l’utiliser tant que
les réparations n’ont pas été effectuées.
AVERTISSEMENT :
L’accessoire de coupe ne doit jamais tourner lorsque le
moteur est au ralenti. Tourner la vis de ralenti dans le
sens inverse des aiguilles d’une montre pour réduire le
régime de ralenti et immobiliser l’accessoire de coupe
ou coner au produit à un centre de réparations, et ne
pas l’utiliser tant que des réparations n’ont pas été effectuées. La rotation de l’accessoire de coupe au ralenti
peut causer des blessures graves.
Remisage à court terme :
1. Nettoyer soigneusement l’outil.
2. Le remiser dans un endroit bien aéré, inaccessible aux
enfants.
Remisage à long terme :
Si l’outil ne doit pas être utilisé pendant plus d’un mois,
utiliser la méthode de préparation au remisage ci-dessous.
Pour le remisage à long terme, procéder comme suit.
1. Vider complètement le réservoir de carburant dans un
bidon ou jerrycan approuvé pour l’essence.
2. Laisser le moteur tourner jusqu’à ce qu’il cale.
3. Nettoyer soigneusement l’outil.
4. Le remiser dans un endroit bien aéré, inaccessible aux
enfants.
NOTE : Garder l’outil à l’écart de produits corrosifs,
tels que les produits chimiques de jardinage et le sel de
dégivrage.
NOTE : Se conformer à toutes les réglementations
locales et gouvernementales concernant la sécurité de la
manutention et de l’entreposage de l’essence.
Transport
1. Vidanger le mélange dans un bidon ou jerrycan approuvé
pour l’essence.
2. Transporter l’outil par la poignée avant.
3. Assujettir l’outil dans le véhicule ou sur la remorque.
Entretien
17
Page 41
Entretien
Programme d’entretien du système antipollution
L’entretien, le remplacement ou la réparation des composants et systèmes de contrôle des émissions peuvent être
effectués par toute entreprise ou spécialiste des moteurs non routiers.
Pièce du système
antipollution
Réservoir de carburant
(exibles, bouchon et
ltre inclus)
Filtre à air
Pare-étincelles
Bougie
Silencieux
Inspecter
avant chaque
utilisation.
X
Nettoyer toutes
le 5 heures de
fonctionnement
X
Remplacer toutes
les 25 heures ou
chaque année
X
X
Nettoyer toutes
les 25 heures ou
chaque année
X
Remplacer
toutes les
125 heures
X
Fonctionnement du moteur à haute altitude :
Coner le moteur à un centre de réparations agréé si celui-ci doit être utilisé à une altitude supérieure à 609,6 m (2 000 pi).
Ne pas suivre cette directive peut nuire au bon fonctionnement du moteur, causer l’encrassement de la bougie d’allumage,
nuire au démarrage et augmenter les émissions. En conant l’ajustement des carburateurs à un centre de réparations agréé,
vous améliorerez le rendement du moteur en plus de vous assurer qu’il respecte les normes de la U.S. Environmental Protection Agency (EPA) et du California Air Resources Board (CARB) en matière d’émissions.
Un moteur qui a été réglé pour fonctionner à haute altitude ne peut être utilisé à 609,9 m (2 000 pi) ou moins. Ne pas respecter cette directive peut entraîner une surchauffe du moteur et l’endommager sérieusement. Veuillez coner tout moteur ayant
subi des modications en vue d'être utilisé à haute altitude à un centre de réparations agréé, qui se chargera de le recongurer
selon les spécications d’usine d’origine avant qu’il soit utilisé à une altitude inférieure à 609,6 m (2 000 pi).
18
Entretien
Page 42
Dépannage
Problème Cause possible Solution
Le moteur ne démarre pas
1. Commutateur en position
d’ARRET O.
2. Pas d’étincelle
3. Pas de carburant
4. Moteur noyé
5. Le cordon du lanceur est plus
difcile à tirer que lorsque l’outil
était neuf
1. Mettre le commutateur d’allumage en position de
MARCHE I.
2. Retirer la bougie. Remettre le capuchon sur la bougie
et poser cette dernière sur le cylindre métallique.
Tirer le cordon du lanceur et regarder si une étincelle
se produit à l’électrode de la bougie. En l’absence
d’étincelle, répéter l’opération avec une bougie
neuve.
3. Actionner la poire d’amorçage jusqu’à ce qu’elle
soit remplie de carburant. Si elle ne se remplit pas, le
système d’alimentation en carburant est obstrué. Si
la poire se remplit, il se peut que le moteur soit noyé.
(Voir le paragraphe suivant).
4. Retirer la bougie. Retourner l’outil, de façon à ce
que le trou de bougie soit dirigé vers le sol. S’assurer
que le levier du volet de départ est en position RUN
(marche) et tirer le cordon du lanceur 10 à 14 fois.
Ceci chasse l’excédent de carburant du moteur.
Nettoyer la bougie et la remettre en place. La
gâchette d’accélérateur étant serrée à fond, tirer le
cordon du lanceur trois fois. Si le moteur ne démarre
pas, mettre le volet de départ en position FULL
(complètement ouvert) et suivre la procédure normale
de démarrage. Si le moteur ne démarre toujours pas,
installer une bougie neuve et répéter l’opération.
5. Contacter un centre de réparations agréé.
Le moteur ne parvient pas au régime
maximum et dégage trop de fumée
De l’huile s’écoule
de l’échappement
1. Vérier le mélange de carburant
2. Filtre à air encrassé
3. Écran pare-étincelles encrassé
1. Utilisation de l’outil à régime
partiel
2. Vérier le mélange huile/
carburant
3. Filtre à air encrassé
1. Utiliser un mélange de carburant et d’huile 2 temps
correct et frais.
2. Nettoyer le ltre à air.
3. Nettoyer le pare-étincelles.
1. Utiliser l’outil à plein régime.
2. Utiliser un mélange de carburant et d’huile 2 temps
correct et frais.
3. Nettoyer le ltre à air.
Dépannage
19
Page 43
Garantie
Techtronic Industries North
America, Inc.
Taille-bordures à essence
Garantie limitée
CE PRODUIT EST FABRIQUÉ PAR TECHTRONIC
INDUSTRIES NORTH AMERICA, INC., SOUS LICENCE
DE THE TORO COMPANY.
Techtronic Industries North America, Inc. garantit à
l’acheteur original que ce taille-bordures est exempt de tous
vices de matériaux ou de fabrication et s’engage à réparer ou
remplacer gratuitement, à son choix, tout produit s’avérant
défectueux au cours des périodes indiquées ci-dessous, à
compter de la date d’achat:
Deux ans pour le bloc moteur utilisés par des particuliers
ou leurs familles ;
90 jours sur le bloc moteur utilisés à toutes autres ns,
telles que les travaux commerciaux et la location.
Deux ans sur les systèmes de contrôle des émissions des
bloc moteur à moteur à essence, utilisés pour quelque
application que ce soit, comme indiqué ci-dessous.
Sauf indication contraire dans l’énoncé de garantie du
système de contrôle des émissions, cette garantie ne couvre
que l’acheteur au détail original et entre en vigueur à la date
de l’achat original.
Comment obtenir le service sous garantie
Toute pièce du produit fabriquée ou fournie par Techtronic
Industries North America, Inc., et jugée, après évaluation
raisonnable par Techtronic Industries North America, Inc.,
comme présentant des vices de matériaux ou de fabrication,
sera réparée ou remplacée par un centre de réparations
agréé, sans facturation pour pièces ou main d’oeuvre. Pour
obtenir l’adresse du centre de réparations agréé le plus
proche, appeler gratuitement le 1-866-574-9242 (ÉtatsUnis) ou le 1-866-574-9243 (Canada).
Le produit et toutes les pièces défectueuses devront être
retournés à un centre de réparations agréé avant expiration
de la période de garantie. Les frais d’expédition au centre de
réparations et de retour au propriétaire après réparation ou
remplacement du produit seront assumés par le propriétaire.
En ce qui concerne les réclamations en garantie, la
responsabilité d’Techtronic Industries North America, Inc.,
se limitera à la réparation ou au remplacement des produits
défectueux et aucune revendication de rupture de garantie
se pourra causer l’annulation ou la résiliation du contrat
de vente d’un produit quel qu’il soit. Une preuve d’achat
sera exigée par le centre de réparation, an de valider toute
réclamation au titre de la garantie. Toutes les réparations
sous garantie devront être effectuées par un centre de
réparations Techtronic Industries North America, Inc., agréé.
Cette garantie ne couvre pas le bloc moteur ayant fait l’objet
d’un usage abusif ou négligent, d’un manque d’entretien,
ayant été impliqués dans un accident ou employé de façon
contraire aux instructions du manuel d’utilisation. Cette
garantie ne couvre ni les dommages aux le bloc moteur
résultant d’un entretien incorrect, ni les produits altérés
ou modiés de façon à nuire au fonctionnement, aux
performances et à la durabilité ou dans le but de l’utiliser
pour un usage autre que celui prévu. La garantie exclut
les réparations rendues nécessaires par l’usure normale ou
l’utilisation de pièces et accessoires incompatibles avec
le bloc moteur à moteur à essence ou nuisibles à son bon
fonctionnement, ses performances ou sa durabilité.
En outre, cette garantie ne couvre pas les articles ci-dessous
(exception faite des pièces couvertes par la garantie sur le
contrôle des émissions, énoncée plus bas)
A. Les réglages – Bougies, réglages du carburateur,
ltres.
B. Les articles consommables – poulies et cordons de
lanceur
Techtronic Industries North America, Inc., se réserve le
droit d’apporter des modications ou améliorations à tout
produit, sans obligation de modier les produits fabriqués
antérieurement.
LA DURÉE DE TOUTES LES GARANTIES IMPLICITES
NE SAURAIT EN AUCUN CAS EXCÉDER LA PÉRIODE
DE GARANTIE DÉCLARÉE. PAR CONSÉQUENT,
TOUTES LES GARANTIES IMPLICITES, Y COMPRIS
LES GARANTIES DE VALEUR MARCHANDE OU
D’ADÉQUATION À UN USAGE PARTICULIER OU
AUTRES SERONT INVALIDÉES À L’EXPIRATION
DE LA PÉRIODE DE GARANTIE EXPRESSE DE
DEUX ANS OU QUATRE-VINGT-DIX JOURS. LES
OBLIGATIONS D’TECHTRONIC INDUSTRIES NORTH
AMERICA, INC., DANS LE CADRE DE CETTE
GARANTIE SE LIMITENT EXCLUSIVEMENT À LA
RÉPARATION OU AU REMPLACEMENT DES PIÈCES
DÉFECTUEUSES ET TECHTRONIC INDUSTRIES
NORTH AMERICA, INC. N’ASSUME OU N’AUTORISE
QUICONQUE À ASSUMER QUELQUE AUTRE
OBLIGATION QUE CE SOIT. CERTAINS ÉTATS ET
PROVINCES NE PERMETTANT PAS DE LIMITATION
DE DURÉE DES GARANTIES IMPLICITES, LES
RESTRICTIONS CI-DESSOUS PEUVENT NE PAS ÊTRE
APPLICABLES.
TECHTRONIC INDUSTRIES NORTH AMERICA, INC.,
DÉCLINE TOUTE RESPONSABILITÉ EN CE QUI
CONCERNE LES DOMMAGES DIRECTS, INDIRECTS
OU AUTRES, Y COMPRIS, MAIS SANS S’Y LIMITER,
LES FRAIS DE RETOUR DU BLOC MOTEUR À UN
CENTRE DE RÉPARATION AGRÉÉ ET DE RENVOI
AU PROPRIÉTAIRE, DE DÉPLACEMENT D’UN
TECHNICIEN, DE TÉLÉPHONE OU TÉLÉGRAMME,
DE LOCATION D’UN PRODUIT SIMILAIRE PENDANT
LA DURÉE DES RÉPARATIONS SOUS GARANTIE,
DE DÉPLACEMENT, DE PERTES OU DOMMAGES À
DES BIENS PERSONNELS, DE MANQUE À GAGNER,
DE PERTE D’USAGE DU PRODUIT, DE PERTE DE
TEMPS OU DE DÉRANGEMENT. CERTAINS ÉTATS
ET PROVINCES NE PERMETTANT L’EXCLUSION
OU LA LIMITATION DES DOMMAGES DIRECTS
OU INDIRECTS, LES RESTRICTIONS CI-DESSOUS
PEUVENT NE PAS ÊTRE APPLICABLES.
Cette garantie donne au consommateur des droits
spéciques, et celui-ci peut bénécier d’autres droits, qui
varient selon les états ou provinces.
20
Garantie
Page 44
Garantie
L’énoncé de California Air Resources Board (CARB) qui suit, s’applique seulement aux numéros de modèles
qui doivent se conformer aux exigences de CARB.
TECHTRONIC INDUSTRIES NORTH AMERICA, INC DÉCLARATION DE GARANTIE LIMITÉE SYSTÈMES DE CONTRÔLE
DES ÉMISSIONS POUR LES ÉTATS-UNIS ET LA CALIFORNIE. PETITS MOTEURS NON ROUTIERS ET HORS ROUTE
VOS DROITS ET RESPONSABILITÉS EN VERTU DE CETTE GARANTIE
L’U.S. Environmental Protection Agency (EPA), le California Air Resources
Board (CARB) et Techtronic Industries North America, Inc. se font un plaisir de
vous expliquer la garantie de conformité du système antipollution de votre petit
moteur non routier ou hors-route, modèle 2010. En Californie, l’équipement neuf
qui utilise les moteurs non routiers ou hors-route, doit être conçu, construit et
équipé conformément aux strictes réglementations sur l’antipollution de cet
État. Dans d’autres États, les moteurs non routiers modèles 2010 et ultérieurs
doivent être conçus, construits et équipés au moment de la vente de façon à être
conformes aux réglementations sur l’antipollution issues par l’EPA (agence de
protection de l’environnement américaine) pour les petits moteurs non routiers.
Le moteur non routier doit être exempt du vices de matériaux et de fabrication
entraînant la non conformité aux réglementations de l’EPA, pendant les deux
premières années d’utilisation, à compter de la date de vente à l’acheteur
d’origine. Techtronic Industries North America, Inc.doit garantir le système de
contrôle des émissions de vos petits moteurs non routiers ou hors-route pour
la période indiquée ci-dessus, à condition que ceux-ci n’aient pas fait l’objet
d’un usage abusif ou d’un manque d’entretien.
Votre système de contrôle des émissions peut inclure des pièces telles que le
carburateur ou le système d’injection de carburant, le système d’allumage, les
convertisseurs catalytiques, les réservoirs de carburant, les valves, les filtres, les
fixations, les connecteurs et d’autres composants connexes. Il peut également
inclure les tuyaux, les courroies, les connecteurs et d’autres articles relatifs au
système d’émissions.
Dans l’éventualité d’un problème couvert par la garantie, Techtronic Industries
North America, Inc. s’engage à réparer gratuitement votre moteur non routier
ou hors-route, ce qui comprend le diagnostique, les pièces et la main-d’oeuvre,
dans un centre de réparations agréé pour les produits de marque Toro
®
.
DURÉE DE LA GARANTIE DU FABRICANT
Le système de contrôle d’émissions pour ce produit est garanti pour deux ans.
Si une pièce relative au système de contrôle d’émissions de votre moteur est
défectueuse, elle sera réparée ou remplacée sans frais par Techtronic Industries
North America, Inc.
RESPONSABILITÉ DU PROPRIÉTAIRE DANS LE CADRE DE LA
GARANTIE
(a) En tant que propriétaire de ce petit moteur non routier ou hors-route, vous
êtes tenu d’effectuer les entretiens indiqués dans le manuel d’utilisation.
Techtronic Industries North America, Inc. recommande de conserver tous
les reçus relatifs à l’entretien du petit moteur non routier ou hors-route, mais
Techtronic Industries North America, Inc. ne peut par refuser la couverture de
la garantie pour l’unique raison du manque de reçus ou parce que vous avez
omis d’effectuer tous les entretiens prévus. Des pièces et services assurant
des performances et une durabilité équivalente peuvent être utilisées pour
les entretiens et réparations non couverts par la garantie, sans que cela ne
change les obligations de garantie de Techtronic Industries North America,
Inc. (b) Toutefois, en tant que propriétaire du petit moteur non routier ou horsroute, vous devez être averti que les réparations couvertes par la garantie
peuvent être refusées par Techtronic Industries North America, Inc. si la
défaillance de ce moteur ou d’une de ses pièces est due à un usage abusif,
la négligence, un manque d’entretien ou des modifications non approuvées.
(c) Vous êtes tenu de confier votre petit moteur non routier ou hors-route à un
centre de réparations agréé dès qu’un problème se présente. Les réparations
sous garantie seront effectuées dans un délai raisonnable, ne dépassant pas
30 jours.
Si vous avez des questions concernant vos droits et responsabilités dans le
cadre de la garantie, contactez un représentant de Techtronic Industries North
America, Inc. au 1-866-574-9242 (EE.UU) ou le 1-866-574-9243 (Canada).
COUVERTURE
(a) La période de la couverture commence à la date de livraison du moteur ou
d’équipement à l’acheteur.
(b) Couverture générale de garantie antipollution. Techtronic Industries North
America, Inc. garantit à l’acheteur d’origine, ainsi qu’à tous les propriétaires
ultérieurs, que son petit moteur non routier ou hors-route est conçu, construit et
équipé conformément à toutes les réglementations de California Air Resources
Board ou United States Environmental Protection Agency en vigueur au moment
de la vente et que son petit moteur non routier ou hors-route sera exempt de
tous défauts de matériaux ou de fabrication causant une non conformité aux
réglementations en vigueur, pour une période de deux ans après l’acquisition
du moteur par l’acheteur d’origine.
(c) La garantie sur les pièces se rapportant au système de contrôle d’émissions
sera interprétée comme suit: Toute pièce couverte par la garantie qui ne doit
pas être remplacée selon le Calendrier d’entretien du système de contrôle
d’émissions et la Liste de pièces garanties, lesquels sont conformément stipulés
ci-dessous, est garantie pour la période de tres ans. Si une telle pièce (y compris les pièces qui doivent seulement être inspectées régulièrement) s’avère
défectueuse, elle sera réparée ou remplacée gratuitement dans un centre de
réparations agréé Techtronic Industries North America, Inc. Toute pièce réparée
Garantie
ou remplacée dans le cadre ce cette garantie sera garantie pour le reste de la
durée de la garantie. Un énoncé stipulant « réparez ou remplacez au besoin »
ne réduirait pas la période de couverture de la garantie. Toute pièce qui doit
être remplacée conformément au Calendrier d’entretien du système de contrôle
d’émissions et la Liste de pièces garanties est garantie pour la période de temps
précédant le premier remplacement prévu pour cette pièce. Toute pièce de ce
genre réparée ou remplacée dans le cadre de cette garantie est garantie pour
le restant de la période qui précède la première échéance de remplacement,
et elle sera réparée ou remplacée gratuitement dans un centre de réparations
agréé Techtronic Industries North America, Inc. jusqu’au moment ou elle doit
être remplacée.
Techtronic Industries North America, Inc.effectuera les réparations sous garantie dans un centre de réparations Techtronic Industries North America, Inc.
agréé ou chez un concessionnaire. Tout diagnostique effectué dans un centre
de réparations Techtronic Industries North America, Inc.agréé sera gratuit si
le diagnostique aide a déterminer qu’une pièce couverte par la garantie est
défectueuse. Des pièces approuvées par le fabricant ou équivalentes peuvent
être utilisées pour tout entretien ou réparation sous garantie des pièces relatives
au système de contrôle des émissions et doivent être fournies gratuitement au
propriétaire si la pièce est toujours sous garantie. Techtronic Industries North
America, Inc. est responsable des dommages au moteur causés par une pièce
toujours couverte par la garantie.
Des ajouts ou des pièces modifiées qui ne sont pas exemptées par California
Air Resource Board ne peuvent pas être utilisées. L’utilisation de toute pièce
non-exemptée ou modifiée peut justifier le refus d’une réclamation au titre de
la garantie. Techtronic Industries North America, Inc.. ne sera pas responsable
pour des dommages aux pièces sous garantie causés par l’utilisation d’une
pièce non-exemptée ou modifiée.
Le California Air Resources Board a publié une liste de toutes les pièces de
systèmes d’émissions couvertes par une garantie. (Bien que les réglementations de l’EPA n’incluent pas de liste, les pièces qu’elle considère comme
devant être garanties sont indiquées ci-dessous.) Techtronic Industries North
America, Inc.fournira tous les documents relatifs aux procédures et politiques se
rapportant à sa garantie dans les cinq jours suivant une demande de California
Air Resources Board.
LISTE DE PIÈCES DU SYSTÈME DE CONTRÔLE D’ÉMISSIONS
Les pièces du système de contrôle d’émissions varient dépendamment du
produit. Votre garantie du système de contrôle d’émissions s’applique à tous
les composants suivants qui peuvent faire partie de votre produit:
(1) Système de contrôle d’alimentation en carburant
(i) Carburateur et les composants internes (et/ou régulateur de pression
ou système d’alimentation par injection).
(ii) Système de contrôle de rapport air/carburant.
(iii) Système d’enrichissement pour démarrage à froid.
(iv) Réservoir de carburant.
(2) Système d’admission d’air
(i) Système d’admission contrôlée d’air chaud.
(ii) Tubulure d’admission.
(iii) Filtre à air.
(3) Système d’allumage
(i) Bougies d’allumage.
(ii) Système d’allumage magnéto-électrique.
(iii) Système d’avance/retard à l’allumage.
(4) Système de recirculation des gaz d’échappement (RGE)
(i) Corps de vanne et l’espaceur du carburateur de RGE, si applicable.
(ii) Système de contrôle du taux de RGE.
(5) Système d’injection d’air
(i) Pompe à air ou valve à impulsion.
(ii) Valves qui affectent la distribution d’écoulement.
(iii) Distributeur.
(6) Catalyseur ou système de réacteur thermique
(i) Convertisseur catalytique.
(ii) Réacteur thermique.
(iii) Tubulure d’échappement.
(7) Contrôles de particules
(i) Pièges, filtres, électrofiltres et tout autre dispositif utilisé pour capturer
les émissions de particules.
(8) Pièces diverses utilisées dans les systèmes énumérés ci-dessus
(i) Commandes électroniques.
(ii) Valves et interrupteurs sensibles au vide, à la température et au
temps.
(iii) Tuyaux, courroies, connecteurs et modules.
Techtronic Industries North America, Inc. fournira au propriétaire des instructions
d’entretien et d’utilisation écrites avec chaque nouveau moteur.
21
Page 45
Notes
22
Page 46
Service après-vente
Pour tout entretien ou réparation du produit, contacter le centre de réparations agréé le
plus proche. Pour obtenir l’adresse du centre de réparations agréé le plus proche, appeler
gratuitement le 1-866-574-9242 (États-Unis) ou le 1-866-574-9243 (Canada).
Ce produit est fabriqué par Techtronic Industries North
America, Inc., sous licence de The Toro Company.
Techtronic Industries North America, Inc.
1428 Pearman Dairy Rd.
Anderson, SC 29621
États-Unis
988000-273
Garantie
Page 47
Forma No. 3367-369 Rev. A
Cabezal motor de gasolina
25,4 cc
Modelo 51944—310000001 en Adelante
Si tiene preguntas en
relación con la soplador,
le suplicamos llamar al
1-866-574-9242 (en EE.UU.) or
1-866-574-9243 (en Canadá).
ADVERTENCIA:
Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual del operador. Guarde este manual.
Inglés (EN), francés (FR) y español (ES)
Page 48
LEA ESTA INFORMACIÓN
Antes de utilizar su nueva recortadora, lea las siguientes útiles
sugerencias iniciales.
Abastecimiento de combustible
ADVERTENCIA:
La gasolina y sus vapores son extremadamente
inamables y explosivos. Para evitar graves
lesiones personales y daños materiales, manipule
con cuidado. Mantenga alejado de fuentes de
ignición y llamas expuestas, manipule solamente
en lugares abiertos, no fume y limpie todo derrame
inmediatamente.
1. Obtenga un recipiente limpio aprobado para gasolina.
2. Mezcle todo el aceite para motor de dos tiempos con un galón americano de
gasolina sin plomo con un octanaje de 87 (50:1).
3. Llene cuidadosamente el tanque de gasolina de la recortadora.
Arranque enfrío y en caliente
Cuando vuelve a arrancar la recortadora y no está seguro si aún está caliente el motor, ponga
la palanca del anegador en la posición “MARCHA” (anegador abierto) y tire del cordón del
arrancador. Si el motor no arranca a los cinco tirones, consulte el apartado “Para arrancar con el
motor frío”, más abajo en este manual.
Con el motor ahogado
¿Irá a arrancar el motor? Si no arranca, es posible que esté ahogado. No se preocupe, ya que esto
es fácil de corregir. Ponga la palanca del anegador en la posición “MARCHA” (anegador abierto).
Oprima el gatillo y tire con rapidez de la cuerda del arrancador de 10 a 12 veces. Si el motor no
Utilización de la recortadora
Para toda pregunta relacionada con su
recortadora, llámenos sin cargo al
1-866-574-9242 (EE.UU.) o la
1-866-574-9243 (Canada)
1-866-574-9242 (EE.UU.) o la 1-866-574-9242
(Canada).
ADVERTENCIA: Las emanaciones provenientes del escape del motor de esta
herramienta contienen productos químicos los cuales, para el gobierno del Estado de California, son
sabidos causantes de cáncer, defectos congénitos u otras afecciones del sistema reproductivo.
California - Propuesta de ley núm. 65
2
Page 49
Índice de Contenido
Introducción ..................................................................................................................................................................................4
Reglas de seguridad
Reglas de seguridad especicas
Símbolos
Etiquetas del producto
Características
Especicaciones .....................................................................................................................................................................9
Armado
Desempaquetado .................................................................................................................................................................. 11
Conexión del accesorio al eje superior ................................................................................................................................12
Desmontaje del accesorio del eje superior ...........................................................................................................................12
Montaje del mango delantero ..............................................................................................................................................12
Montaje del deector de pasto .............................................................................................................................................13
Funcionamiento
Usos .....................................................................................................................................................................................14
Abastecimiento y reabastecimiento de combustible de la recortadora ................................................................................14
Arranque de la herramienta .................................................................................................................................................15
Apagado de la herramienta ..................................................................................................................................................15
Mantenimiento
Limpieza de la producto ......................................................................................................................................................19
Servicio de la producto ........................................................................................................................................................19
Revisión de la tapa del tanque de combustible ....................................................................................................................19
Limpieza del ltro de aire ....................................................................................................................................................19
Reemplazo del parachispas. .................................................................................................................................................20
Cambio de la bujía ...............................................................................................................................................................20
Ajuste de la marcha lenta .....................................................................................................................................................21
Almacenamiento del producto .............................................................................................................................................21
Transporte del producto .......................................................................................................................................................21
Programa de mantenimiento para control de emisiones ......................................................................................................22
Operación del motor a altitudes elevadas ............................................................................................................................22
Corrección de problemas
Garantía
.......................................................................................................................................................................................7
..................................................................................................................................................................................11-13
................................................................................................................................................................................. 24-26
.................................................................................................................................................................. 5-6
....................................................................................................................................................6
...................................................................................................................................................................8
......................................................................................................................................................................... 9-10
...........................................................................................................................................................................14
............................................................................................................................................................................19
............................................................................................................................................................23
Índice de Contenido
3
Page 50
Introducción
Le agradecemos la compra de un producto Toro.
Nos gustaría lograr su completa satisfacción con su nuevo producto, por lo cual le suplicamos ponerse en contacto con un
establecimiento de servicio autorizado si necesita servicio, piezas Toro genuinas o cualquier información.
Siempre que se comunique con un establecimiento de servicio autorizado, tenga a la mano el número de modelo y el de serie
del producto. Estos números ayudan al empleado de servicio a proporcionarle información precisa sobre su producto en
particular. La calcomanía pegada en el alojamiento del motor muestra el número de modelo y el de serie de la herramienta.
Para su conveniencia, escriba el número de modelo y el de serie del producto en el espacio de abajo.
Modelo
Núm. de serie
Etiqueta de
datos
Lea este manual cuidadosamente de manera que aprenda la forma correcta de manejar y dar mantenimiento a la herramienta.
La lectura de este manual le ayudará a usted y a otras personas a evitar lesiones corporales y daños al producto. Aunque
Toro diseña, fabrica y comercializa productos seguros y técnicamente avanzados, usted es responsable de usar el producto
de manera correcta y segura. También usted es responsable de enseñar a manejar con seguridad la herramienta a quienes les
permite utilizarla.
El sistema de avisos de advertencia empleado por Toro en este manual identica posibles peligros y tiene mensajes especiales
de seguridad que le ayudarán a usted y a otras personas a evitar lesiones corporales, e incluso la muerte. PELIGRO,
ADVERTENCIA y PRECAUCION son palabras de aviso empleadas para identicar el nivel de peligro. No obstante,
independientemente del peligro señalado, siempre tenga extremo cuidado. Dos palabras adicionales, “Importante” y “Nota”,
ponen en relieve determinada información.
4
Introducción
Page 51
Reglas de Seguridad Generales
ADVERTENCIA:
Lea y comprenda todas las instrucciones. El incumplimiento de las instrucciones señaladas abajo puede causar
descargas eléctricas, incendios y lesiones corporales serias.
Lea Todas las Instrucciones
Para utilizar este producto de una forma segura, lea y
entienda todas las instrucciones antes de usarlo. Siga todas
las instrucciones de seguridad. La inobservancia de todas
las instrucciones de seguridad señaladas abajo puede causar
lesiones corporales graves.
No permita que utilicen esta unidad niños ni personas caren-
tes de la debida instrucción para su manejo.
Nunca arranque ni accione el motor en un área cerrada o con
ventilación insuciente; la inhalación de las emanaciones del
escape puede ser mortal.
Despeje el área de trabajo cada vez antes de utilizar esta
herramienta. Retire todos los objetos tales como piedras,
vidrios rotos, clavos, alambre o cuerdas que pudiesen resultar
lanzados o enredados en el hilo de corte o cuchilla, según sea
el caso.
Al utlizar este producto póngase anteojos de seguridad o
gafas protectoras marcados con el sello de cumplimiento de
las normas ANSI Z87.1.
Póngase pantalones, botas y guantes gruesos. No se ponga
ropa holgada o pantalones cortos, sandalias ni ande descalzo.
No se ponga joyas de ninguna clase.
La ropa protectora pesada puede aumentar la fatiga del
operador, lo cual puede originar un golpe de calor. En climas
cálidos y húmedos, el trabajo pesado debe programarse para
las primeras horas de la mañana o las últimas horas de la
tarde, cuando las temperaturas son más bajas.
Los usuarios del producto en las jurisdicciones del Servicio
Forestal de los Estados Unidos, y en algunos estados, deben
cumplir con los reglamentos de prevención de incendios. Este
producto está equipado de un parachispas; no obstante es
posible que el usuario deba cumplir otros requisitos. Consulte
con las autoridades federales, estatales o locales.
Nunca utilice esta unidad colocándola al lado izquierdo de usted.
Recójase el cabello largo arriba del nivel de los hombros para
evitar que se enrede en las piezas móviles.
Mantenga a todas las personas presentes, niños y animales
por lo menos a 15 m (50 pies) de distancia. Debe exhortarse
a los circunstantes a ponerse protección para los ojos. Si
alquien se aproxima mientras usted está utilizando la herramienta, apague el motor y el accesorio de corte. En el caso
de las unidades con cuchilla, existe el riesgo adicional de que
las personas presentes sufran lesiones al ser golpeadas con
la cuchilla en movimiento en caso de un contragolpe de la
cuchilla u otra reacción inesperada de la sierra.
No use esta unidad cuando se encuentre fatigado, enfermo o
bajo los efectos del alcohol, drogas o medicamentos.
No utilice este producto si no hay luz suciente.
Mantenga los pies bien armados y el equilibrio. No trate de
alcanzar demasiado lejos. Al tratar de hacerlo puede perder el
equilibrio o exponerse al contacto con supercies calientes.
No utilice la unidad al estar en una escalera o en un soporte
inestable. Una postura estable sobre una supercie sólida
permite un mejor control de la herramienta en situaciones
inesperadas.
Mantenga todas las partes del cuerpo alejadas de toda pieza
móvil.
Para evitar tocar supercies calientes, al utilizar esta unidad
nunca coloque la parte inferior de la misma arriba del nivel
de la cintura.
No toque las áreas alrededor del silenciador o del cilindro de
la unidad, estas partes se calientan durante el funcionamiento.
Siempre apague el motor y retire el cable de la bujía antes
de realizar cualquier ajuste o reparaciones, excepto para los
ajustes del carburador.
Inspeccione cada vez la unidad antes de usarla para ver si
tiene tornillos ojos, fugas de combustible, etc. Reemplace
toda pieza dañada antes de utilizar la unidad.
Nunca use hojas, dispositivos movibles, alambre ni cuer-
das en aditamento de recortadora attachment. Nunca use
dispositivos movibles, alambre ni cuerdas en aditamento de
cualquier attachment.
El accesorio de corte nunca debe girar en marcha lenta
durante el uso normal. El accesorio de corte puede girar en
marcha lenta durante los ajustes del carburador.
Ha habido informes de que las vibraciones de las herra-
mientas motorizadas de mano pueden contribuir, en ciertas
personas, al desarrollo de una condición llamada síndrome de
Raynaud. Entre los posibles síntomas está el hormigueo, el
entumecimiento y la palidez de los dedos, síntomas presentes normalmente con la exposición al frío. Se cree que los
factores hereditarios, la exposición al frío y a la humedad, la
dieta, el fumar y las prácticas de trabajo contribuyen al desarrollo de estos síntomas. Actualmente se desconoce qué tipo
de vibraciones o cuánto tiempo de exposición a las mismas,
si tal es el caso, pueden contribuir a la mencionada afección.
Hay medidas de precaución que puede tomar el operador para
reducir posiblemente los efectos de la vibración:
a) Mantenga caliente el cuerpo en tiempo frío. Al
utilizar la unidad use guantes para mantener calientes
las manos y las muñecas. Los informes médicos
indican que el clima frío es un factor importante que
contribuye al síndrome de Raynaud.
b) Después de cada período de utilización de la unidad,
haga ejercicio para aumentar la circulación de la sangre.
c) Tome descansos frecuentes durante el trabajo. Limite
la cantidad de exposición al día.
d) Mantenga la herramienta bien cuidada, con los
elementos de sujeción debidamente apretados y
siempre cambiando las piezas desgastadas.
Si sufre cualquiera de los síntomas propios de esta
condición, de inmediato interrumpa el uso de la unidad
y consulte a su doctor en lo concerniente a los mismos.
Guarde el combustible en un recipiente aprobado para gaso-
lina.
Limpie todo derrame de combustible. Aléjese por lo menos
9 m (30 pies) del sitio de reabastecimiento de combustible
antes de encender el motor.Aoje lentamente la tapa del
tanque de combustible después de apagarse el motor. No
fume durante el reabastecimiento.
Reglas de seguridad generales
5
Page 52
Reglas de Seguridad Generales
Apague el motor y deje que se enfríe antes del reabastec-
imiento de combustible o de guardar la unidad.
Póngase equipo de protección y observe todas las in-
Deje enfriar el motor; vacíe el contenido del tanque de
combustible en un recipiente aprobado para combustible
e inmovilice la unidad antes de transportarla en un vehículo.
Reglas de Seguridad Especifícas
La hoja de corte puede causar lesiones en su giro de inercia
Reglas de Seguridad Específicas
para el Uso de la Recortadora
Inspeccione el producto cada vez antes usarlo. Reemplace
toda pieza dañada. Asegúrese de que todos los tornillos y
demás elementos de unión estén en lugar y bien rmes. Revise la herramienta para ver si tiene fugas de combustible.
Reemplace el cabezal del hilo si estuviese agrietado,
astillado o dañado de alguna manera. Asegúrese de que el
cabezal del hilo, o cuchilla, según sea el caso, esté debida-
mente instalado y rmemente asegurado. La inobservancia
de esta advertencia puede causar lesiones corporales serias.
Asegúrese de que todas las protecciones, correas, deecto-
res y mangos estén rme y correctamente instalados.
En el cabezal de corte use únicamente hilo de repuesto del
fabricante original. No use ningún otro aditamento de corte.
Instalar cualquier otra marca de hilo de corte o únicamente
hilo de repuesto en esta recortadora de hilo puede producir
lesiones corporales serias. Por ejemplo, nunca utilice alambre ni cable, segmentos de los cuales pueden desprenderse y
convertirse en peligrosos proyectiles.
Nunca utilice la unidad si el deector de césped no está en
posición y en buenas condiciones de funcionamiento.
Sujete rmemente ambos mangos al estar recortando. Man-
tenga el cabezal del hilo por debajo del nivel de la cintura.
Nunca corte con el cabezal del hilo a más de 762 mm (30
pulg.) del suelo.
Reglas de Seguridad Específicas
para el Uso de la Desbrozadora y la
Cuchilla
Las hojas desbrozadoras continúan girando por inercia
después de que se suelta el gatillo del acelerador o se
detiene el motor. Mientras las hojas estén girando, manténgalas en malezas más gruesas o tallos pulposos hasta que se
detengan completamente.
No utilice la desbrozadora si la protección de la misma no está
rmemente montada en su lugar y en buenas condiciones.
Para utilizar la desbrozadora e instalar o desmontar la
cuchilla póngase guantes gruesos.
Siempre pare el motor y retire el cable de la bujía antes de
intentar retirar cualquier obstrucción atrapada o atorada en
la cuchilla, y antes de desmontar o instalar la cuchilla.
No intente tocar o detener la cuchilla mientras continúe girando.
después de apagarse el motor, o de soltarse el gatillo del
acelerador. Mantenga un control adecuado de la herramienta
hasta que se detenga por completo la hoja de corte.
Reemplace toda cuchilla dañada. Siempre asegúrese que la
cuchilla esté instalada correctamente y acoplada rmemente
antes de cada uso. La inobservancia de esta advertencia
puede causar lesiones corporales serias.
Solamente utilice cuchilla de repuesto del fabricante desti-
nada a esta desbrozadora. No utilice ninguna otra cuchilla.
Instalar una cuchilla o cabezal de corte de cualquier otra
marca en esta desbrozadora puede producir lesiones corporales serias.
La cuchilla sólo es adecuada para cortar maleza espesa
y tallos pulposos. No la use para ningún otro propósito.
Nunca utilice la cuchilla para cortar maleza leñosa.
Tenga extrema precaución al utilizar la cuchilla con esta
unidad. El contragolpe de la cuchilla es la reacción que
puede ocurrir cuando la hoja de corte en su movimiento
giratorio toca un objeto que no puede cortar. Este contacto
puede causar que la cuchilla se detenga durante un instante,
y súbitamente “aviente” la unidad alejándola del objeto que
tocó. Esta reacción puede ser de violencia suciente para
causar que el operador pierda el control de la unidad. El
contragolpe de la cuchilla puede ocurrir sin ninguna señal
previa si la cuchilla se engancha, se traba o se atasca. Esto
tiene más probabilidad de ocurrir en áreas donde es difícil
ver el material que está cortándose. Para mayor facilidad
de corte y seguridad, corte las hierbas de derecha a izquierda. En caso de encontrar un objeto inesperado o material
leñoso, esto podría reducir el contragolpe de la cuchilla.
Nunca corte ningún material de diámetro superior a 13 mm
(1/2 pulg.).
Siempre póngase la correa para el hombro al utilizar la
desbrozadora y ajústelo a una posición de manejo cómoda.
Mantenga sujetos rmemente ambos mangos al estar
cortando con una cuchilla. Mantenga la cuchilla lejos del
cuerpo y abajo del nivel de la cintura.
Nunca utilice la desbrozadora con la cuchilla a más de 762
mm (30 pulg.) del suelo.
Guarde estas instrucciones. Consúltelas con frecuencia y
empléelas para instruir a otras personas que puedan utilizar
esta herramienta. Si presta a alguien esta herramienta,
facilítele también las instrucciones.
strucciones de seguridad. Para los productos equipados
de embrague, asegúrese de que el accesorio de corte deje
de girar al tenerse el motor en marcha lenta. Al apagar
la unidad, asegúrese de que el accesorio de corte se haya
detenido antes de dejarla en reposo.
NOTA: SE PUEDEN ENCONTRAR REGLAS DE SEGURIDAD ESPECÍFICAS ADICIONALES EN EL MANUAL DEL OPERADOR CORRESPONDIENTE AL ACCESORIO.
6
Reglas de seguridad especificas
Page 53
Símbolos
Las siguientes palabras de señalización y sus signicados tienen el objeto de explicar los niveles de riesgo relacionados
con este producto.
SÍMBOLO SEÑAL SIGNIFICADO
Indica una situación peligrosa inminente, la cual, si no se evita, causará
PELIGRO:
la muerte o lesiones serias.
Indica una situación peligrosa posible, la cual, si no se evita, podría
ADVERTENCIA:
causar la muerte o lesiones serias.
Indica una situación peligrosa posible, la cual, si no se evita, podría
PRECAUCIÓN:
(Sin el símbolo de alerta de seguridad) Indica una situación que puede
PRECAUCIÓN:
Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su
signicado para mayor seguridad al manejar este producto.
Símbolo Nombre Explicación
Símbolo de alerta de seguridad Indica un peligro posible de lesiones personales.
Lea manual del operador
causar lesiones menores o leves.
producir daños materiales.
Para reducir el riesgo de lesiones, el usuario debe leer y
comprender el manual del operador antes de usar este producto.
Protección para los ojos, los
oídos y la cabeza
Mantenga alejadas a las
personas presentes
Rebote
No instale hoja de corte
Gasolina y aceite
Siempre póngase protección ocular con la marca de cumplimiento
de la norma ANSI Z87.1 junto con protección para los oídos. Es
posible que se requiera una protección para la cabeza, según el tipo
de accesorio o según se describe en el Manual del operador de éste.
Mantenga alejados a los observadores a un mínimo de 15 m
(50 pies) de distancia.
Thrown objects can ricochet and result in personal injury or
property damage.
Do not install or use any type of blade on a product displaying
this symbol.
Use gasolina sin plomo destinada para vehículos con un octanaje
de 87 [(R + M) / 2] o más. Este producto está impulsado por
un motor de dos tiempos y utiliza una mezcla de gasolina y
lubricante para motor de dos tiempos.
Símbolos
7
Page 54
Etiquetas del producto
ARRANQUE DE LA HERRAMIENTA
Ponga el interruptor en "ON" (encendido)
Oprima la bomba 8 veces
Coloque la palanca del anegador en
la posición FULL (anegación máxima)
OPRIMA COMPLETAMENTE EL GATILLO DEL
ACELERADOR (HASTA EL PASO 7) y tire enérgicamente
del mango del arrancador (no más de 4 veces)
Coloque la palanca del anegador en
la posición HALF (anegación media)
Tire del mango del arrancador hasta que empiece
a funcionar el motor, no tire más de seis (6) veces
Coloque la palanca del anegador en
la posición RUN (funcionamiento)
Si necesita asistencia
llame al: 1-866-574-9242
Las etiquetas e instrucciones del producto son fácilmente visibles al operador, y están situadas cerca de cualquier
área de posible peligro. Reemplace toda etiqueta dañada o faltante.
Part No. 940686064
Part No. 940657034
Part No. 940864001
ENC.
Part No. 940627020
I
O
APAG.
Part No. 940865001
8
Etiquetas del producto
Page 55
Características
Especificaciones
Nombre Especificación
Motor 25.4 cc, de biela grande
Peso 3,9 kg (8.5 lb)
Familiarícese con cabezal motor
Vea la gura 1.
Antes de usar este producto, familiarícese con todas las
características de funcionamiento y requisitos de seguridad
del mismo.
Motor
El motor es potente y fácil de arrancar. Tiene equilibrio
dinámico, lo cual signica menor vibración y mayor
duración.
Diseño ergonómico
El diseño del producto permite un fácil manejo del mismo.
El diseño brinda una sujeción cómoda y fácil para el trabajo
en diferentes posiciones y ángulos.
Motor
Palanca del
anegador
Perilla
Mango
delantero
Interruptor de
encendido/
apagado
Gatillo del
acelerador
Mango del
arrancador
y cuerda
Tapa del
tanque de
combustible
Especificaciones
9
Figura 1
Page 56
Armado
Desempaquetado
Embarcamos este producto completamente armado.
Extraiga cuidadosamente de la caja la producto y los
accesorios. Asegúrese de que estén presentes todos los
artículos enumerados en la lista de empaquetado.
ADVERTENCIA:
No utilice este producto si alguna pieza incluida
en la lista de contenido ya está ensamblada al
producto cuando lo desempaqueta. El fabricante
no ensambla las piezas de esta lista en el producto. Éstas deben ser instaladas por el usuario.
El uso de un producto que puede haber sido
ensamblado de forma inadecuada podría causar
lesiones personales graves.
Inspeccione cuidadosamente la producto para asegurarse
de que no haya sufrido ninguna rotura o daño durante el
transporte.
No deseche el material de empaquetado hasta que haya
inspeccionado cuidadosamente la producto y la haya
utilizado satisfactoriamente.
Si hay piezas dañadas o faltantes, le suplicamos llamar
al 1-866-574-9242 (en EE.UU.) o al 1-866-574-9243 (en
Canadá), donde le brindaremos asistencia.
Lista de Empaquetado
Conjunto de cabezal motor
Mango delantero
Lubricante
Manual del operador
ADVERTENCIA:
Para evitar un arranque accidental que podría
causar lesiones corporales graves, siempre
desconecte el cable de la bujía del motor de la
bujía misma al ensamblar las piezas.
Conexión del accesorio al eje
superior
Vea la gura 2.
ADVERTENCIA:
Lea y comprenda todo el manual del operador
para cada accesorio opcional utilizados en la
cabezal motor y siga todas las advertencias e
instrucciones. El incumplimiento de las instrucciones señaladas abajo puede causar descargas
eléctricas, incendios y lesiones serias.
ADVERTENCIA:
Nunca una ni ajuste ningún aditamento,
desmontar o mientras esté funcionando el
cabezal motor. Si no apaga el motor puede
causarse lesiones serias a sí mismo y a
otras personas. Nunca opere cabeza motor
sin ningún archivo aditamento. Nunca
opere el cabezal motor sin un accesorio.
ADVERTENCIA:
Si falta o está dañada alguna pieza, no utilice
este producto sin haber reemplazado la pieza.
Usar este producto con partes dañadas o faltantes puede causar lesiones serias al operador.
ADVERTENCIA:
No intente modicar este producto ni hacer
accesorios no recomendados para la misma.
Cualquier alteración o modicación constituye
maltrato el cual puede causar una condición
peligrosa, y como consecuencia posibles lesiones corporales serias.
10
ADVERTENCIA:
Asegúrese de que esté bien apretada la perilla
antes de utilizar el equipo; verique periódicamente el apriete de la misma durante el uso para
evitar lesiones corporales graves.
El aditamento se conecta al cabezal motor mediante un
dispositivo acoplador. Para conectar el accesorio al eje
superior siga estos pasos.
1.
Apague el motor y desconecte el cable de la bujía.
2.
Aoje la perilla girándola hacia la izquierda.
3. Retire la tapa del extremo del eje del accesorio.
Desempaquetado
Page 57
Armado
4. Oprima el botón situado en el eje del aditamento. Alinee
el botón con el hueco guía situado en el acoplador del
cabezal motor, y con un movimiento de deslizamiento
una los dos ejes. Gire el eje del aditamento hasta que el
botón quede asegurado en el oricio de posicionamiento.
NOTA: Si el botón no brota completamente en el oricio
de posicionamiento, signica que los ejes no están bien
asegurados en su lugar. Gire levemente los ejes de un
lado a otro hasta que el botón quede asegurado en su lugar.
5.
Apriete la perilla rmemente girándola hacia
la derecha.
Eje superior
Acoplador
Hueco
guía
Botón
Perilla
Montaje del mango delantero
Vea la gura 3.
Para montar el mango delantero realice los siguientes pasos.
1.
Retire los tornillos Torx™ de ranura para separar el
mango del soporte del mismo.
2.
Presione el mango delantero de la parte superior de la
sección superior del eje y llévelo a la posición que indica
la echa del eje, inclinando el mango en dirección al
gatillo acelerador.
3.
Coloque el mango delantero a lo largo del eje superior en
una posición que permita un manejo cómodo de
la herramienta.
4.
Coloque el soporte del mango en la parte inferior del
tubo del lado opuesto del mango delantero.
5.
Asegure el mango con los tornillos Torx™ de ranura.
NOTA: No cubra ninguna porción de la etiqueta de adver-
tencia con el mango delantero.
Mango
Tornillo Torx
de ranura
delantero
Eje del
accesorio
Figura 2
Desmontaje del accesorio del eje
superior
Vea la gura 2.
Para desmontar el accesorio del eje superior, siga estos
pasos.
1.
Apague el motor y desconecte el cable de la bujía.
2.
Aoje la perilla girándola hacia la izquierda.
3. Presione el botón y gire los ejes para desbloquear y
separar.
Gatillo del
acelerador
Soporte del
mango
Figura 3
11
Armado
Page 58
Funcionamiento
ADVERTENCIA:
No permita que su familarización con este producto le vuelva descuidado. Tenga presente que un
descuido de un instante es suciente para inigir
una lesión grave.
ADVERTENCIA:
Use siempre protección ocular con protección
lateral con la marca de cumplimiento de la norma
ANSI Z87.1 junto con protección auditiva. La
inobservancia de esta advertencia puede causar
el lanzamiento de objetos hacia los ojos y otras
lesiones graves.
ADVERTENCIA:
No utilice ningún aditamento o accesorio no
recomendado por el fabricante de este producto. El
empleo de aditamentos o accesorios no recomendandos podría causar lesiones serias.
Usos
Utilice este producto para los siguientesaplicaciones cuando se
utiliza con el accesorio adecuado:
■ Corte de pasto, hierba y maleza baja delgada
■ Recorte de bordes de pasto a lo largo de aceras y de cami-
nos de entrada
Abastecimiento y reabastecimiento
de combustible de la cabezal motor
ADVERTENCIA:
La gasolina y sus vapores son extremadamente
inamables y explosivos. Para evitar graves
lesiones personales y daños materiales, manipule
con cuidado. Mantenga alejado de fuentes de
ignición y llamas expuestas, manipule solamente
en lugares abiertos, no fume y limpie todo derrame
inmediatamente.
Mezcla de Combustible
Este producto está accionado por un motor de 2 tiempos y
requiere el premezclado de gasolina y lubricante para motor de
dos tiempos. Mezcle previamente gasolina sin plomo y lubricante para motores de 2 tiempos en un recipiente de 1 galón de
capacidad y de uso aprobado para gasolina.
Combustible recomendado: El motor está certicado para
funcionar con gasolina sin plomo destinada para uso automotor.
Mezcle lubricante de alta calidad para motor de dos tiempos a
razón de 2,6 onz. por galón americano.
No use lubricante de uso automotor ni lubricante para motores
fuera de borda de 2 tiempos.
NO mezcle más producto del que pueda utilizar en un período
de 30 días.
LUBRICANTE DE ALTA CALIDAD PARA
MOTOR DE DOS TIEMPOS
GASOLINA LUBRICANTE
1 galón (US) 2.6 onzas
1 litro 20 cc (20 ml)
Llenado del Tanque
Limpie la supercie alrededor de la tapa del tanque de com-
bustible para evitar toda contaminación.
Aoje la tapa del tanque de combustible lentamente girán-
dola en sentido contrario a las agujas del reloj. Apoye la
tapa sobre una supercie limpia.
Vierta cuidadosamente el combustible en el tanque. Evite
los derrames.
Antes de volver a colocar la tapa del tanque de combustible,
limpie e inspeccione la junta.
Vuelva a colocar inmediatamente la tapa del tanque de com-
bustible y apriétela a mano girándola en el sentido de las
agujas del reloj. Limpie todo posible derrame de combustible.
Aléjese por lo menos 30 pies (9 metros) del sitio de reabas-
tecimiento de combustible antes de encender el motor.
NOTA: Es normal que salga humo de un motor nuevo después
de usarlo por primera vez.
ADVERTENCIA:
Siempre apague el motor antes de abastecer el
combustible. Nunca agregue combustible a una
máquina con el motor en marcha o caliente.
Aléjese por lo menos 30 pies (9 metros) del sitio
de reabastecimiento de combustible antes de
encender el motor. No fume y permanezca alejado
de las llamas expuestas y las chispas. La manipulación insegura del combustible puede producir
lesiones graves.
Combustibles Oxigenados
Algunas gasolinas convencionales están mezcladas con alcohol
o con un compuesto de éter. Estas gasolinas se denominan
colectivamente combustibles oxigenados. Para satisfacer las
normas de limpieza del aire, en algunas áreas geográcas de
Estados Unidos y Canadá se usan combustibles oxigenados
para reducir las emisiones.
Si va a usar un combustible oxigenado, asegúrese de que
no tenga plomo y satisfaga los requisitos relacionados con
el octanaje nominal mínimo. Antes de usar un combustible
oxigenado, trate de conrmar el contenido del combustible. En
algunos estados o provincias se requiere mostrar información
en las bombas. A continuación se muestran los porcentajes de
combustibles oxigenados aprobados por la EPA (Dirección de
Protección Ambiental de EE.UU.):
Etanol (etilo o alcohol etílico) 10% por volumen. Puede utilizar gasolina con un contenido de 10% de etanol por volumen.
La gasolina con contenido de etanol puede comercializarse con
el nombre de “gasohol”. No use combustible E85.
12
Funcionamiento
Page 59
Funcionamiento
MTBE (éter metilbutílico terciario) 15% por volumen.
Puede utilizar gasolina con un contenido de 15% de MTBE por
volumen.
Metanol (metilo o alcohol metílico) 5% por volumen. Puede
utilizarse gasolina con un contenido de 5% de metanol por
volumen, siempre y cuando contenga también cosolventes e inhibidores de corrosión para proteger el sistema de combustible.
La gasoline con un contenido superior a 5% de metanol por
volumen puede causar problemas en el arranque o en el desempeño del motor. También puede dañar piezas de metal, caucho
(hule) y plástico del producto o del sistema de combustible.
Si observa cualquier síntoma de funcionamiento indeseable,
pruebe con otra estación de gasolina o cambie de marca de
gasolina.
NOTA: No están cubiertos en la garantía los problemas de
desempeño o daños al sistema de combustible producidos por
el uso de un combustible oxigenado con un contenido superior
a los porcentajes de alcohol o compuesto de éter señalados
anteriormente.
Manejo de el cabezal motor
Vea la figura 4.
ADVERTENCIA:
Es posible que la carcasa del motor se caliente
mientras la recortadora de hilo esté en uso.
No apoye ni coloque el brazo, la mano ni
ninguna parte del cuerpo contra la carcasa
del motor mientras la recortadora esté en uso.
Sólo sostenga la recortadora como se muestra
en la gura 5 con todas las partes del cuerpo
alejadas de la carcasa del motor. El contacto
prolongado con la carcasa del motor puede
causar quemaduras u otras lesiones.
Posición correcta para el
manejo para recortar
Figura 4
Siempre opere el cabezal motor con la máxima aceleración. Si
se acumulan residuos en el accesorio, DETENGA EL MOTOR,
desconecte el cable de la bujía y quite los residuos. Cortar
durante un tiempo prolongado con una aceleración parcial
ocasionará que lubricante gotee del silenciador.
ADVERTENCIA:
Siempre coloque la unidad al lado derecho de
usted. Si se utiliza la unidad colocándola en el
lado izquierdo del cuerpo, el usuario expone
éste a supercies calientes, lo cual puede causar
lesiones por quemadura.
ADVERTENCIA:
Para evitar quemaduras causadas por tocar su-
percies calientes, al utilizar esta unidad nunca
coloque la parte inferior de la misma arriba del
nivel de la cintura.
Sujete el cabezal motor con la mano derecha en el mango trasero
y coloque la mano izquierda en el mango delantero. Sujete
rmemente la unidad con ambas manos durante la operación. Se
recomienda sujetar el cabezal motor en una posición cómoda, con
el mango trasero a la altura de la cadera.
13
ADVERTENCIA:
Siempre sujete el cabezal motor y aditamento de
hilo lejos del cuerpo, manteniendo un espacio
entre el cuerpo y la herramienta. Cualquier
contacto del cuerpo con la armazón o el cabezal
de corte de el cabezal motor o aditamento puede
producir quemaduras y/o otras lesiones serias.
ADVERTENCIA:
Debe tenerse un cuidado extremo para asegurarse de manejar la unidad de forma segura al utilizar cuchillas. Lea la información se seguridad
para el manejo seguro de la unidad al utilizar
cuchillas y consulte las reglas de seguridad e
instrucciones que aparecen en el manual del
accesorio.
Page 60
Funcionamiento
CONTRAGOLPE DE LA CUCHILLA
Tenga extrema precaución al utilizar un cuchilla aditamento
con esta unidad. El contragolpe de la cuchilla es la reacción
que puede ocurrir cuando la hoja de corte en su movimiento
giratorio toca un objeto que no puede cortar. Este contacto
puede causar que la cuchilla se detenga durante un instante,
y súbitamente “aviente” la unidad alejándola del objeto que
tocó. Esta reacción puede ser de violencia suciente para
causar que el operador pierda el control de la unidad. El
contragolpe de la cuchilla puede ocurrir sin ninguna señal
previa si la cuchilla se engancha, se traba o se atasca. Esto
tiene más probabilidad de ocurrir en áreas donde es difícil
ver el material que está cortándose. Para mayor facilidad
de corte y seguridad, corte las hierbas de derecha a izquierda con la desbrozadora. En caso de encontrar un objeto
inesperado o material leñoso, de esta manera podría reducir
el contragolpe de la cuchilla.
Arranque de la Herramienta
Vea las guras 5 - 7.
El arranque de la herramienta diere según si el motor está frío
o caliente. Vea la etiqueta pegada en la tapa del ltro de aire.
Para arrancar con el motor frío:
Para arrancar con el motor frío siga estos pasos.
1.
Deposite la herramienta en una supercie plana descubierta.
2.
Coloque el interruptor en la posición “I” (ENCENDIDO).
3.
Oprima y suelte siete veces la bomba de cebado.
4. Coloque la palanca del anegador en la posición “FULL
CHOKE” (anegación máxima).
5.
Presione el botón de bloqueo y apriete el gatillo acelerador
a fondo (hasta el paso 7) y jale del mango de arranque
rmemente hasta que el motor trate de arrancar (no más de
4 veces).
6.
Ponga la palanca del anegador en la posición “HALF
CHOKE” (anegación media).
7.
Tire del mango del arrancador hasta que empiece a
funcionar el motor, no tire más de seis (6) veces.
8.
Coloque la palanca del anegador en la posición “RUN”
(funcionamiento).
NOTA: En entornos más fríos, pueden necesitarse más
tirones del mango del arrancador, con la palanca en la
posición de anegación máxima.
Ponga el anegador
en “FULL”
Ponga el anegador
en “RUN”
Figura 6
Para arrancar con el motor caliente:
Para arrancar con el motor caliente siga estos pasos.
1. Deposite la herramienta en una supercie horizontal
descubierta.
2. Coloque el interruptor en la posición “I” (ENCENDIDO).
3. Oprima y suelte hasta ocho veces la bomba de cebado.
Ponga la palanca del anegador en la posición “RUN”
4.
(funcionamiento).
5. Presione el botón de bloqueo y apriete el gatillo acelerador a
fondo, jale del cable de arranque.
NOTA: Si la unidad no arranca, repita los pasos previos.
Apagado de la Herramienta
Vea la gura 7.
Para apagar la herramienta siga estos pasos.
Suelte el gatillo.
Coloque el interruptor en la posición “O” (APAGADO).
Interruptor
14
Interruptor
Gatillo del
acelerador
Botón de
seguro
Bomba de
cebado
Mango del
arrancador
y cuerda
Figura 5
Gatillo del
acelerador
Figura 7
Funcionamiento
Page 61
Mantenimiento
ADVERTENCIA:
Al dar servicio a este producto, sólo utilice
piezas de repuesto Toro. El empleo de piezas
diferentes puede presentar un peligro o causar
daños al producto.
ADVERTENCIA:
Use siempre protección ocular con protección
lateral con la marca de cumplimiento de la
norma ANSI Z87.1 junto con protección
auditiva. Es posible que se requiera una
protección para la cabeza, según el tipo de
accesorio o según se describe en el Manual
del operador de éste. La inobservancia de esta
advertencia puede causar el lanzamiento de
objetos hacia los ojos y otras lesiones graves.
ADVERTENCIA:
Antes de inspeccionar, limpiar o dar
mantenimiento a la máquina, apague el motor,
espere hasta que se detengan todas las piezas
en movimiento, desconecte el cable de la bujía
y apártelo de la bujía. El incumplimiento de
estas instrucciones puede provocar lesiones
personales graves o daños materiales.
MANTENIMIENTO GENERAL
Evite el empleo de solventes al limpiar piezas de plástico.
La mayoría de los plásticos son susceptibles a diferentes
tipos de solventes comerciales y pueden resultar dañados.
Utilice paños limpios para eliminar la suciedad, el polvo, el
lubricante, la grasa, etc.
ADVERTENCIA:
No permita en ningún momento que uidos para
frenos, gasolina, productos a base de petróleo,
lubricantes penetrantes, etc., lleguen a tocar
las piezas de plástico. Los productos químicos
pueden dañar, debilitar o destruir el plástico, lo
cual puede causar lesiones serias.
■ Raspe los desechos de las aberturas de admisión de aire
de ambos lados del alojamiento del motor.
PRECAUCIÓN:
Manteniendo las aberturas de admisión de aire
limpias de pasto y de desechos se evita el
recalentamiento del motor, y la posible falla del
mismo.
Servicio de la producto
■ Revise todos los tornillos y apriételos. Si alguna pieza
se daña o se pierde, repárela o reemplácela, según sea el
caso.
Revisión de la tapa del tanque de
combustible
ADVERTENCIA:
Revise la herramienta para ver si tiene fugas
de combustible. Una tapa del tanque de
combustible con fugas constituye un riesgo de
incendio y debe reemplazarse inmediatamente.
Si encuentra fugas, corrija el problema antes de
utilizar la herramienta. De lo contrario puede
producirse un incendio, con el consiguiente
riesgo de lesiones serias.
La tapa del tanque de combustible contiene un ltro que
no necesita mantenimiento y una válvula de retención. Un
ltro de combustible obstruido puede causar un desempeño
deciente del motor. Si mejora el desempeño al aojar
la tapa del tanque de combustible, es posible que esté
defectuosa la válvula de retención o quizá esté obstruido el
ltro. Reemplace la tapa del tanque de combustible si es
necesario.
Limpieza del filtro de aire
Vea la gura 8.
Cambie el ltro de aire según señala el calendario de
mantenimiento. Para limpiar el ltro de aire realice los
siguientes pasos.
1.
Apague la recortadora.
2. Retire la funda de la bujía.
3. Aoje la tapa del ltro de aire girando la perilla hacia
la izquierda.
Limpieza de la producto
■ Apague la herramienta antes limpiarla.
■ Limpie la parte exterior de la herramienta con un paño
húmedo.
■ Evite el empleo de solventes al limpiar piezas de
plástico. La mayoría de los plásticos son susceptibles
a diferentes tipos de solventes comerciales y pueden
resultar dañados.
■ Limpie o raspe el área del cabezal de la recortadora y del
carrete cuando se acumule tierra o pasto en el mismo.
Mantenimiento
15
Tapa del
filtro de aire
Filtro de aire
Perilla
Figura 8
Page 62
Mantenimiento
4.
Retire la tapa del ltro de aire.
5. Retire el ltro de aire.
6. Limpie el ltro de aire con agua jabonosa tibia.
7. Enjuague el ltro de aire y déjelo secar
completamente.
8. Introduzca dos gotas de aceite en el ltro de aire.
9. Vuelva a colocar el ltro de aire (entra sólo de una
forma).
10. Coloque la tapa del ltro de aire.
11. Apriete la tapa del ltro de aire girando la perilla
hacia la derecha.
12. Coloque la funda de la bujía.
NOTA: Cambie el ltro de aire según señala el calendario de
mantenimiento.
Reemplazo del Parachispas
Vea la gura 9.
NOTA: Dependiendo del tipo de combustible utilizado,
el tipo y la cantidad de aceite utilizado, o las condiciones
de funcionamiento particulares, el oricio de escape y
el silenciador pueden resultar obstruidos con depósitos
de carbón. Si observa alguna pérdida de potencia en su
herramienta con motor de gasolina, quizá sea necesario
eliminar dichos depósitos para restaurar el rendimiento.
Recomendamos enfáticamente que este servicio lo realicen
únicamente los técnicos de servicio calicados.
Es posible que sea necesario reemplazar el parachispas
después de un uso repetido de la unidad. Si es necesario
reemplazarlo, utilice la pieza Toro núm. 000998216.
Cubierta
Para reemplazar el parachispas:
1. Retire los cinco tornillos encargados de jar la cubierta.
NOTA: Para retirar estos tornillos se requiere un
destornillador Torx T20 y uno T25.
2. Retire la cubierta.
3. Retire los dos tornillos encargados de mantener el
conjunto del silenciador en su lugar.
4. Retire el conjunto del silenciador y la junta de este
último. Puede ser necesario un poco de trabajo para z
afar de la junta el conjunto del silenciador.
5. Separe del silenciador la tapa de éste.
6. Retire los tres tornillos encargados de jar las placas en
el silenciador.
7. Retire el parachispas.
8. Reemplace el parachispas viejo con el nuevo.
9. Vuelva a armar el silenciador; para ello, coloque de
nuevo las placas y apriete los tres tornillos (a 18 lb pulg. (20,7 cm·kg) por lo menos, y a 22 lb-pulg. (25 cm
kg) como máximo. No efectúe un apriete excesivo.).
10. Vuelva a ensamblar el silenciador y la cubierta, y
únalos a la junta con los dos tornillos.
11. Vuelva a insertar el conjunto del silenciador y apriete
los dos tornillos al motor (a 60 pulg·lb (69 cm·kg) por
lo menos, y a 80 pulg·lb (92 cm·kg) como máximo. No
efectúe un apriete excesivo.).
12. Vuelva a instalar la cubierta en la herramienta y apriéte
la con los cinco tornillos (a 16 lb-pulg. (18 cm·kg) por
lo menos, y a 20 lb-pulg. (25 cm·kg) como máximo. No
efectúe un apriete excesivo.).
NOTA: No apriete excesivamente los tornillos.
Tornillo(s)
Junta del
silenciador
Silenciador
Parachispas
Placa
Tornillo(s)
Cubierta del
silenciador
Tornillo(s)
Figura 9
Cambio de la Bujía
Vea la gura 10.
En todos los modelos incluidos en este manual se usa
una bujía Champion RCJ4. Utilice un repuesto idéntico y
cámbielo anualmente.
Para cambiar la bujía siga estos pasos.
1. Retire la funda de la bujía.
2. Aoje la bujía; para ello, gírela hacia la izquierda con
una llave de cubo.
16
Mantenimiento
Page 63
Mantenimiento
3. Retire la bujía.
4. Enrosque la nueva bujía con la mano, girándola hacia la
derecha.
5. Apriétela con una llave de cubo. (170 lb-pulg. [196
cm·kg] por lo menos, y a 190 lb-pulg. [219 cm·kg] como
máximo. No efectúe un apriete excesivo.)
PRECAUCIÓN:
Tenga cuidado de no estropear la rosca de
la bujía. Si se estropea la rosca de la bujía,
resultará seriamente dañado el producto.
Funda
de la
bujía
Bujía
Figura 10
Ajuste de la Marcha Lenta
Vea la figura 11.
Si el accesorio del corte avanza estando el motor en marcha
lenta, se necesita ajustar el tornillo de marcha lenta del
motor. Gire el tornillo de velocidad de marcha lenta en el
sentido contrario a las manecillas del reloj para reducir
las RPM y que se detenga el movimiento del accesorio
del corte. Si el accesorio del corte aún se mueve al estar
el motor en marcha lenta, contacte a un representante de
servicio para el ajuste y suspenda el uso de la misma hasta
que se efectúe la reparación.
ADVERTENCIA:
El accesorio del corte nunca debe girar en
marcha lenta. Gire a la izquierda el tornillo de
marcha lenta para reducir dicha marcha y así detener el accesorio de corte, o comuníquese con
un representante de servicio para que la ajusten,
y suspenda el uso de la unidad hasta que se
efectúe la reparación. Si el accesorio del corte se
mueve al estar el motor en marcha lenta, pueden
resultar lesiones corporales serias.
Tornillo de
ajuste de la
marcha en
vacío
Figura 11
Almacenamiento del producto
La forma de almacenar el producto diere según sea el
período de tiempo que permanecerá guardada.
NOTA: Si el producto incluye otro aditamento, coloque
la tapa de almacenamiento en el extremo del eje del
aditamento y cuélguelo para guardarlo.
Para guardar el producto a corto plazo:
1. Limpie toda materia extraña presente en el producto.
2. Guarde el producto en un lugar bien ventilado
inaccesible a los niños.
Para guardar el producto a largo plazo:
Si no intenta utilizar el producto durante más de un mes,
siga el procedimiento de almacenamiento señalado abajo.
Para guardar el producto a largo plazo realice los siguientes
pasos.
1. Drene todo el combustible en un recipiente aprobado
para gasolina.
2. Ponga a funcionar el motor hasta que se apague por sí
mismo.
3. Limpie toda materia extraña presente en el producto.
4. Guarde el producto en un lugar bien ventilado
inaccesible a los niños.
NOTA: Mantenga el producto lejos de sustancias
corrosivas como los productos químicos para el jardín y
las sales descongeladoras.
NOTA: Cumpla todos los reglamentos federales y locales
relacionados con la seguridad del almacenamiento y el
manejo de gasolina.
Transporte del producto
1. Drene la mezcla de combustible en un recipiente limpio
aprobado para gasolina.
2. Porte el producto por el mango delantero.
3. Asegure el producto en el vehículo o remolque.
Mantenimiento
17
Page 64
Mantenimiento
Programa de mantenimiento para control de emisiones
El mantenimiento, reemplazo o reparación de los dispositivos y sistemas de control de emisiones pueden ser
efectuados por cualquier establecimiento o técnico de reparación de motores no vehiculares.
Pieza relacionada
con emisiones
Inspeccionar
cada vez
antes usar la
herramienta
Limpiar
cada 5 horas
de uso
Cambiar cada
25 horas de uso
o cada año
Limpiar cada
25 horas de uso
o cada año
Cambiar
cada
25 horas de
uso
Unidad del tanque de combustible
(incluye los conductos de
combustible, la tapa del tanque y el
X
ltro de combustible)
Filtro de aire
Parachispas
Bujía
Silenciador
X
X
X
X
X
Operación del motor a altitudes elevadas
Lleve este equipo a un centro de servicio técnico autorizado para que ajusten este motor en caso de que se lo deba hacer fun-
cionar a más de 609,6 metros (2000 pies) de altura. De no hacerlo, el rendimiento del motor podría ser deciente, se podrían
dañar las bujías de encendido, se podría dicultar la puesta en marcha y se generaría un mayor nivel de emisiones contami-
nantes. El ajuste del carburador en un centro de servicio técnico autorizado mejorará el rendimiento y permitirá que este
motor cumpla con las normas de emisiones contaminantes de la Agencia de Protección Ambiental (Environmental Protection
Agency, EPA) y de la Junta de Recursos del Aire (Air Resources Board, ARB) de California.
Un motor ajustado para altitudes elevadas no puede hacerse funcionar a menos de 609,6 metros (2000 pies) de altura. De
hacerlo, el motor se sobrecalentará y sufrirá graves daños. Lleve todo motor que haya sido modicado para funcionar a altitudes elevadas a un centro de servicio técnico autorizado para que restauren las condiciones de las especicaciones de fábrica
originales antes de hacerlo funcionar a menos de 609,6 metros (2000 pies) de altura.
18
Mantenimiento
Page 65
Corrección de problemas
Problema Causa posible Solución
El motor no arranca
1. Coloque el interruptor en la
posición “O” (APAGADO).
2. No produce chispa la bujía
3. No hay combustible
4. Está ahogado el motor
5. Se requiere más esfuerzo ahora
para tirar de la cuerda del
arrancador que cuando estaba
nuevo el producto
1. Coloque el interruptor en la posición “I”
(ENCENDIDO).
2. Retire la bujía. Vuelva a colocar la tapa de la bujía y
deposite ésta sobre el cilindro metálico. Tire de la cuerda
del arrancador y observe el extremo de la bujía para ver
si hay chispa. Si no hay chispa, repita la prueba con una
bujía nueva.
3. Oprima la bomba de cebado hasta que se llene de
combustible. Si no se llena la bomba, signica que
está obstruido el sistema principal de conducción de
combustible. Si se llena la bomba de cebado, es posible
que esté ahogado el motor. (Vea el siguiente punto.)
4. Retire la bujía. Invierta la posición de la unidad de
manera que el oricio de la bujía quede orientado
hacia abajo. Asegúrese de que la palanca del anegador
esté en “RUN” (funcionamiento) y tire de la cuerda
del arrancador de 10 a 14 veces. De esta manera se
despeja del motor el exceso de combustible. Limpie la
bujía y vuelva a instalarla. Teniendo el gatillo oprimido
completamente, tire de la cuerda 3 veces. Si no arranca
el motor, ponga la palanca del anegador en “FULL”
(anegación máxima) y siga el procedimiento normal
de arranque. Si aún así no arranca el motor, repita el
procedimiento con una bujía nueva.
5. Comuníquese con un establecimiento de servicio
autorizado.
El motor no alcanza la máxima
velocidad y despide demasiado
humo
Hay goteo de aceite del silenciador
1. Revise la mezcla de combustible y
aceite
2. Está sucio el ltro de aire
3. Está sucia la pantalla parachispas
1. Está accionándose la herramienta a
una aceleración parcial
2. Revise la mezcla de combustible y
aceite
3. Está sucio el ltro de aire
1. Use combustible fresco y la mezcla correcta de aceite
para motor de 2 tiempos.
2. Limpie el ltro de aire.
3. Limpie el parachispas.
1. Accione la herramienta a la máxima aceleración.
2. Use combustible fresco y la mezcla correcta de aceite
para motor de 2 tiempos.
3. Limpie el ltro de aire.
Corrección de problemas
19
Page 66
Garantíe
Techtronic Industries North America, Inc.
Productos de Recortadora de Gasolina
Garantía Limitada
ESTE PRODUCTO HA SIDO FABRICADO POR
TECHTRONIC INDUSTRIES NORTH AMERICA, INC. CON
AUTORIZACIÓN DE THE TORO COMPANY.
Techtronic Industries North America, Inc. garantiza al
comprador original al menudeo que este producto de recortadora
de gasolina carece de defectos en los materiales y en la mano
de obra, y acuerda reparar o remplazar, a la sola discreción de
la compañía, cualquier producto defectuoso, sin cargo alguno al
comprador, dentro de los siguientes períodos de tiempo a partir
de la fecha de compra.
Tres años para todos el cabezal motor de gasolina, si se
emplean para uso personal, familiar y casero;
90 días para el cabezal motor de gasolina empleados para
cualquier otro uso, como el uso comercial o el de alquiler.
Tres años para los sistemas de control de emisiones de
el cabezal motor de gasolina empleados para cualquier
propósito, según se estipula abajo.
Con las excepciones estipuladas en la Declaración de la
Garantía del Sistema para Control de Emisiones, esta garantía
únicamente se ofrece al comprador original al menudeo y
comienza en la fecha de la compra original al menudeo.
Instrucciones para obtener el servicio al
amparo de la garantía
Cualquier parte del producto manufacturado o suministrado por
Techtronic Industries North America, Inc. que, a juicio razonable
de la compañía, tenga defectos en los materiales o en la mano
de obra, será reparado o remplazado por un establecimiento
de servicio autorizado de este producto, sin cargo alguno
al comprador por concepto de piezas y mano de obra. Para
encontrar el establecimiento de servicio autorizado más cercano
a used, le suplicamos llamarnos a la línea gratuita al 1-866-5749242 (en EE.UU.) o al 1-866-574-9243 (en Canadá).
El producto, incluida toda pieza defectuosa, debe enviarse a un
establecimiento de servicio autorizado de este producto dentro
del período de la garantía. El gasto de enviar el producto de
recortadora de gasolina al establecimiento de servicio para
cualquier trabajo cubierto por la garantía, así como el gasto de
devolverlo al propietario después de la reparación, correrán
por cuenta del propietario. La responsabilidad de Techtronic
Industries North America, Inc. con respecto a todo reclamo se
limita a las reparaciones o remplazo del producto, y ningún
reclamo de incumplimiento de la garantía será causante de la
cancelación o rescisión del contrato de venta de ningún producto.
En el establecimiento se requerirá el recibo de compra para
respaldar cualquier reclamo al amparo de la garantía. Todo
trabajo realizado al amparo de la garantía debe ser efectuado
en un establecimiento de servicio autorizado por Techtronic
Industries North America, Inc. para dar servicio a este producto.
Esta garantía no cubre ningún el cabezal motor de gasolina
que haya sido sujeto a un uso indebido, maltrato, negligencia
o accidente, o que haya sido utilizado de cualquier forma
contraria a las instrucciones de manejo especicadas en el
manual del operador. Esta garantía no cubre ningún daño
sufrido por el cabezal motor de gasolina causado por un
mantenimiento inadecuado, alteración o modicación que haya
afectado desfavorablemente el funcionamiento, el desempeño
o la durabilidad del producto, o haya cambiado el uso para el
que fue diseñado. La garantía no cubre ninguna reparación
necesaria por el uso normal ni por el uso de piezas o accesorios
que sean incompatibles con el el cabezal motor de gasolina, o
afecten de forma desfavorable su funcionamiento, desempeño o
durabilidad.
Además, esta garantía no cubre lo siguiente (excepto en la
medida en que lo cubra la garantía de equipo de control de
emisiones señalada abajo):
A. Anación – Bujías, ajustes del carburador, ltros
B.
Artículos sujetos a desgaste – polea del arrancador y cuerdas
del arrancador
Techtronic Industries North America, Inc. se reserva el
derecho a cambiar o mejorar el diseño de cualquier producto
de recortadora de gasolina sin asumir ninguna obligación de
modicar ningún producto fabricado previamente.
TODAS LAS GARANTÍAS IMPLÍCITAS ESTÁN
LIMITADAS EN DURACIÓN SEGÚN EL PERÍODO DE
GARANTÍA DECLARADA. COMO CORRESPONDE,
TODA GARANTÍA IMPLÍCITA, INCLUIDAS LAS DE
COMERCIABILIDAD, IDONEIDAD PARA UN PROPÓSITO
EN PARTICULAR, O DE CUALQUIER OTRO TIPO,
SE DESCONOCE POR COMPLETO DESPUÉS DEL
PERÍODO DE GARANTÍA CORRESPONDIENTE DE TRES
AÑOS O NOVENTA DÍAS, SEGÚN CORRESPONDA.
DE CONFORMIDAD CON ESTA GARANTÍA, LA
OBLIGACIÓN DE TECHTRONIC INDUSTRIES
NORTH AMERICA, INC. SE LIMITA ESTRICTA Y
EXCLUSIVAMENTE A LA REPARACIÓN O REMPLAZO
DE LAS PIEZAS DEFECTUOSAS, Y TECHTRONIC
INDUSTRIES NORTH AMERICA, INC. NO ASUME
NINGUNA OTRA OBLIGACIÓN, NI AUTORIZA A
NADIE ASUMIRLA A NOMBRE DE DICHA COMPAÑÍA.
ALGUNOS ESTADOS NO PERMITEN LIMITACIONES
EN CUANTO A LA DURACIÓN DE UNA GARANTÍA
IMPLÍCITA, POR LO CUAL ES POSIBLE QUE LA
LIMITACIÓN ANTERIOR NO SE APLIQUE EN EL CASO
DE USTED.
TECHTRONIC INDUSTRIES NORTH AMERICA, INC.
NO ASUME NINGUNA RESPONSABILIDAD POR
DAÑOS DIRECTOS, INDIRECTOS O DE NINGÚN
OTRO TIPO, COMO EL GASTO DE ENVIAR EL
PRODUCTO DE RECORTADORA DE GASOLINA A UN
ESTABLECIMIENTO DE SERVICIO AUTORIZADO DE
CABEZAL MOTOR DE GASOLINA Y EL GASTO DE
ENVIARLO DE ALLÍ AL PROPIETARIO, EL TIEMPO
DE VIAJE DEL MECÁNICO, CARGOS TELEFÓNICOS
O TELEGRÁFICOS, ALQUILER DE UN PRODUCTO
SUSTITUTO DURANTE EL TIEMPO DE REALIZACIÓN
DEL SERVICIO DE LA GARANTÍA, VIAJES, PÉRDIDA
O DAÑOS A OBJETOS DE PROPIEDAD PERSONAL,
PÉRDIDA DE INGRESOS, PÉRDIDA DEL USO DEL
PRODUCTO, PÉRDIDA DE TIEMPO O INCONVENIENTES.
EN ALGUNOS ESTADOS NO SE PERMITE LA
EXCLUSIÓN O LIMITACIÓN DE DAÑOS DIRECTOS
O INDIRECTOS, POR LO CUAL ES POSIBLE QUE LA
LIMITACIÓN O EXCLUSIÓN DESCRITA ARRIBA NO SE
APLIQUE EN SU CASO.
Esta garantía le conere derechos legales especícos, y es
posible que usted goce de otros derechos, los cuales pueden
variar de estado a estado.
20
Garantía
Page 67
Garantíe
La siguiente declaración de la Oficina de Recursos Atmosféricos de California (CARB) se aplica sólo a los modelos obligados
a cumplir con los requisitos de dicho organismo.
DECLARACIÓN DE GARANTÍA LIMITADA DE TECHTRONIC INDUSTRIES NORTH AMERICA, INC. Y REGULACIONES
FEDERALES Y DEL ESTADO DE CALIFORNIA EN RELACIÓN CON LOS SISTEMAS DE CONTROL DE EMISIONES DE MOTORES NO VEHICULARES Y DE MOTORES PEQUEÑOS PARA USO FUERA DE CARRETERAS
DERECHOS Y OBLIGACIONES DEL CONSUMIDOR SEGÚN LA GARANTÍA
La Dirección de Protección Ambiental (EPA) de EE.UU., la Oficina de Recursos Atmosféricos de California (CARB) y Techtronic Industries North America, Inc. tienen el
placer de explicar la Garantía del Sistema de Control de Emisiones de su motor no
vehicular o motor pequeño para uso fuera de carreteras modelo 2010. En California,
los equipos nuevos que usen motores pequeños para uso fuera de carreteras deben
diseñarse, fabricarse y equiparse de manera que cumplan con las rigurosas normas
estatales contra la contaminación del aire. En otros estados, los motores nuevos no
vehiculares fabricados en el año 2010 y en años posteriores deben estar diseñados,
fabricados y equipados, al momento de la venta, para cumplir las normas de la EPA
de EE.UU. para motores pequeños para uso fuera de carreteras. El motor no vehicular
debe carecer de defectos en los materiales y en la mano de obra que puedan causar
el incumplimiento de las normas de la EPA de EE.UU. durante los primeros dos años
de uso del motor a partir de la fecha de venta al comprador final. Techtronic Industries
North America, Inc. debe garantizar el sistema de control de emisiones de su motor
no vehicular o motor pequeño para uso fuera de carreteras por el período señalado
arriba, siempre y cuando dicho motor no haya sido sujeto a uso indebido, negligencia
o mantenimiento inadecuado.
Es posible que el sistema de control de emisiones incluya piezas como el carburador
o el sistema de inyección de combustible, el sistema de encendido, convertidores
catalíticos, tanques de combustible, válvulas, filtros, abrazaderas, conectores y otros
componentes relacionados. También puede incluir mangueras, correas y conectores,
además de otros ensambles relacionados con el control de emisiones.
Donde exista una condición amparable en la garantía, Techtronic Industries North
America, Inc. reparará su motor no vehicular o motor pequeño para uso fuera de
carreteras sin ningún cargo a usted, incluyendo el diagnóstico, las piezas de repuesto
y la mano de obra si el trabajo se efectúa en un centro de servicio autorizado de
productos para uso en el exterior de la marca Toro
COBERTURA DE LA GARANTÍA DEL FABRICANTE:
El sistema de control de emisiones de este producto está garantizado por tres años.
Si está defectuosa cualquier pieza del motor relacionada con el control de emisiones,
Techtronic Industries North America, Inc. la reparará o la remplazará, sin cargo al
consumidor.
RESPONSABILIDADES DEL PROPIETARIO EN RELACIÓN CON LA GARANTÍA
(a) Como propietario del motor no vehicular o motor pequeño para uso fuera de
carre-teras, usted es responsable de la realización del mantenimiento necesario
indicado en el manual del operador. Techtronic Industries North America, Inc. le
recomienda conservar todos los recibos de mantenimiento de su motor no vehicular
o motor pequeño para uso fuera de carreteras; no obstante, Techtronic Industries North America, Inc. no puede negar la cobertura de la garantía únicamente
por la carencia de recibos o por no asegurarse el propietario de la realización de
todo el mantenimiento programado. Se pueden usar piezas de repuesto o servicios equivalentes en rendimiento y durabilidad en las tareas de mantenimiento o
reparación no amparadas por la garantía, sin que se reduzcan las obligaciones
de Techtronic Industries North America, Inc. amparadas por esta garantía.
(b) Sin embargo, como propietario de un motor no vehicular o motor pequeño para
uso fuera de carreteras, usted debe saber que Techtronic Industries North America,
Inc. puede negarle la cobertura de la garantía si dicho motor o una parte del mismo
ha fallado debido a uso indebido, negligencia, mantenimiento inadecuado o modificaciones no autorizadas.
(c) Usted es responsable de presentar su motor no vehicular o motor pequeño para
uso fuera de carreteras en un establecimiento de servicio autorizado tan pronto como
surja el problema. Las reparaciones amparadas por la garantía deben realizarse en
un plazo razonable menor de 30 días.
Si tiene alguna pregunta con respecto a sus derechos y responsabilidades en relación
con la garantía, le recomendamos comunicarse con un representante del departamento
de servicio al consumidor de Techtronic Industries North America, Inc. llamando al
1-800-242-4672.
REQUISITOS DE COBERTURA DE DEFECTOS ESTABLECIDOS EN LA GARANTÍA:
(a) El período de garantía se inicia el día en que el motor o equipo es entregado a
un comprador final.
(b) Cobertura de Garantía General por Emisiones. Techtronic Industries North America,
Inc. garantiza al comprador final y a cada uno de los compradores subsiguientes que
su motor no vehicular o motor para uso fuera de carreteras está diseñado, fabricado
y equipado, al momento de la venta, para cumplir todas las normas correspondientes adoptadas por la Oficina de Recursos Atmosféricos de California (CARB) o la
Dirección de Protección Ambiental (EPA) de EE.UU.; que carece de defectos en los
materiales y en la mano de obra que puedan causar el incumplimiento de las normas
correspondientes por parte del motor durante un período de dos años a partir de la
fecha de compra del motor no vehicular o motor pequeño para uso fuera de carreteras
por el comprador inicial.
(c) La garantía sobre las piezas relacionadas con el control de emisiones se interpretará como sigue: Toda pieza garantizada cuyo cambio no esté programado según
lo requerido en el Programa de mantenimiento para el control de emisiones y lista
de piezas con garantía, incluido a continuación, está garantizada por tres años. Si
alguna de dichas piezas (incluida cualquier pieza para la que se programen únicamente inspecciones regulares) falla durante el período de cobertura de la garantía,
será reparada o reemplazada sin cargo en cualquier Centro de Servicio Autorizado de
Techtronic Industries North America, Inc.
Garantía
21
®
.
®
. Cualquier pieza reparada o reemplazada
en virtud de la garantía quedará garantizada por el resto del período de la garantía.
Una declaración que indique “reparar o reemplazar según sea necesario” no reduciría
el período de cobertura de la garantía. Toda pieza garantizada cuyo cambio esté
programado según lo requerido en el Programa de mantenimiento para el control
de emisiones y lista de piezas con garantía está garantizada por el período previo
al momento del primer cambio programado para dicha pieza. Toda pieza reparada
o reemplazada en virtud de la garantía queda garantizada por el resto del período
previo al momento del primer cambio programado, y será reparada o reemplazada
en cualquier Centro de Servicio Autorizado de Techtronic Industries North America,
Inc. sin cargo hasta que llegue el momento de dicho cambio.
Techtronic Industries North America, Inc. reparará todo defecto amparado por la
garantía en cualquier Centro de Servicio Autorizado de Techtronic Industries North
America, Inc., incluido cualquier centro de distribución autorizado a realizar el servicio
de los motores objeto de la presente. Todo trabajo de diagnóstico que se realice en
un Centro de Servicio Autorizado de Techtronic Industries North America, Inc. será
sin cargo para el propietario si mediante dicho trabajo se determina que una pieza
garantizada está defectuosa. Se pueden utilizar piezas de repuesto aprobadas por el
fabricante, o equivalentes, para cualquier mantenimiento o reparación amparado por
la garantía en las piezas relacionadas con el control de emisiones, y deben proporcionarse sin ningún cargo para el propietario si dichas piezas aún están protegidas
por la garantía. Techtronic Industries North America, Inc. es responsable de daños
a otros componentes del motor causados por la falla de una pieza garantizada cuya
garantía aún esté vigente.
No está permitido utilizar piezas agregadas o modificadas que no estén exentas por
la Oficina de Recursos Atmosféricos de California. El uso de cualquier pieza agregada
o modificada que no esté exenta constituirá causal para rechazar un reclamo en virtud de la garantía. Techtronic Industries North America, Inc. no será responsable de
garantizar fallas de piezas garantizadas causadas por el uso de una pieza agregada
o modificada que no esté exenta.
La Lista de Piezas con Garantía de Emisiones de la Oficina de Recursos Atmosféricos
de California define específicamente las piezas garantizadas relacionadas con el
control de emisiones. (Las normas de la EPA no incluyen una lista de piezas, pero la
EPA considera que las piezas garantizadas y relacionadas con el control de emisiones
incluyen todas las piezas que se indican a continuación). Techtronic Industries North
America, Inc. proporcionará cualquier documento que describa sus procedimientos
o políticas de garantía dentro de los cinco días de haber sido requerido por la Oficina
de Recursos Atmosféricos de California.
LISTA DE PIEZAS PARA EL CONTROL DE EMISIONES
Las piezas para el control de emisiones varían de un producto a otro. Su garantía del
sistema de control de emisiones se aplica a cualquiera de los siguientes componentes
que pueda estar incluido en su producto:
(1) Sistema de administración de combustible
(i) Carburador y piezas internas (y/o regulador de presión o sistema de inyección
de combustible).
(ii) Sistema de retroalimentación y control de la mezcla de aire y combustible.
(iii) Sistema de enriquecimiento de la mezcla para arranque en frío.
(iv) Tanque de combustible.
(2) Sistema de inducción de aire
(i) Sistema con toma de aire caliente controlada.
(ii) Múltiple de admisión.
(iii) Filtro de aire.
(3) Sistema de encendido
(i) Bujías.
(ii) Sistema de ignición magnético o electrónico.
(iii) Sistema de avance/retardo de chispa.
(4) Sistema de recirculación de gases de escape (Exhaust Gas Recirculation, EGR)
(i) Cuerpo de válvula y separador del carburador del EGR, si corresponde.
(ii) Sistema de retroalimentación de régimen y control del EGR.
(5) Sistema de inyección de aire
(i) Bomba de aire o válvula de impulsos.
(ii) Válvulas que afecten la distribución del flujo.
(iii) Múltiple de distribución.
(6) Catalizador o sistema de reactor térmico
(i) Convertidor catalítico.
(ii) Reactor térmico.
(iii) Múltiple de escape.
(7) Controles de partículas
(i) Trampas, filtros, precipitadores y cualquier otro dispositivo utilizado para
captar emisiones de partículas.
(8) Elementos varios utilizados en los sistemas antes mencionados
(i) Controles electrónicos.
(ii) Válvulas e interruptores sensibles al vacío, la temperatura y el tiempo.
(iii) Mangueras, correas, conectores y conjuntos.
Con cada nuevo motor, Techtronic Industries North America, Inc. proveerá instruc-
ciones escritas para su mantenimiento y uso por parte del propietario.
Page 68
Información sobre servicio al consumidor
Si el producto requiere servicio o mantenimiento, comuníquese con el establecimiento de
servicio autorizado más cercano. Para encontrar el establecimiento de servicio autorizado
más cercano a used, le suplicamos llamarnos a la línea gratuitas, al 1-866-574-9242
(en EE.UU.) o al 1-866-574-9243 (en Canadá).
Este producto ha sido fabricado por Techtronic Industries
North America, Inc. con autorización de The Toro Company.
Techtronic Industries North America, Inc.
1428 Pearman Dairy Rd.
Anderson, SC 29621
USA
988000-273
10-6-10 (REV:01)
Garantía
Loading...
