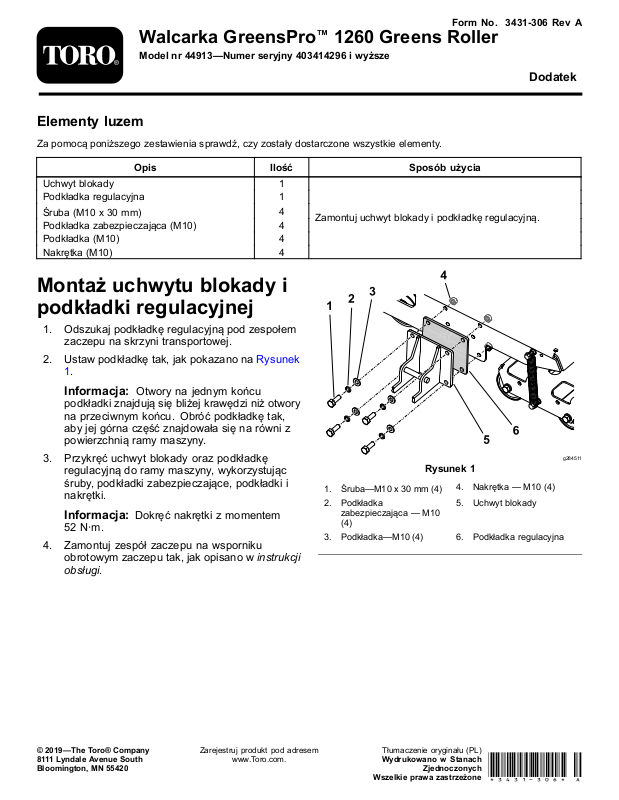

WalcarkaGreensPro
Modelnr44913—Numerseryjny403414296iwyższe
™
1260GreensRoller
Elementyluzem
Zapomocąponiższegozestawieniasprawdź,czyzostałydostarczonewszystkieelementy.
OpisIlośćSposóbużycia
Uchwytblokady1
Podkładkaregulacyjna1
Śruba(M10x30mm)
Podkładkazabezpieczająca(M10)
Podkładka(M10)
Nakrętka(M10)
4
4
4
4
Zamontujuchwytblokadyipodkładkęregulacyjną.
Montażuchwytublokadyi
podkładkiregulacyjnej
FormNo.3431-306RevA
Dodatek
1.Odszukajpodkładkęregulacyjnąpodzespołem
zaczepunaskrzynitransportowej.
2.Ustawpodkładkętak,jakpokazanonaRysunek
1.
Informacja:Otworynajednymkońcu
podkładkiznajdująsiębliżejkrawędziniżotwory
naprzeciwnymkońcu.Obróćpodkładkętak,
abyjejgórnaczęśćznajdowałasięnarówniz
powierzchniąramymaszyny.
3.Przykręćuchwytblokadyorazpodkładkę
regulacyjnądoramymaszyny,wykorzystując
śruby,podkładkizabezpieczające,podkładkii
nakrętki.
Informacja:Dokręćnakrętkizmomentem
52N∙m.
4.Zamontujzespółzaczepunawsporniku
obrotowymzaczeputak,jakopisanowinstrukcji
obsługi.
1.Śruba—M10x30mm(4)
2.Podkładka
zabezpieczająca—M10
(4)
3.Podkładka—M10(4)
g284511
Rysunek1
4.Nakrętka—M10(4)
5.Uchwytblokady
6.Podkładkaregulacyjna
©2019—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420
Zarejestrujproduktpodadresem
www.T oro.com.
Tłumaczenieoryginału(PL)
WydrukowanowStanach
Zjednoczonych
Wszelkieprawazastrzeżone
