FormNo.3429-812RevA

GreensPro

Modelnr.44913—Serienr.404680001ogderover

™

1260-greenstromle

Registrerditproduktpåwww.T oro.com.
Oversættelseaforiginal(DA)

*3429-812*A

DetteproduktoverholderallerelevanteEU-direktiver.
Yderligereoplysningerfåspådenseparate
produktspecikkeoverensstemmelseserklæring.

DeterenovertrædelseafCaliforniaPublicResource
CodeSection4442eller4443atbrugeellerbetjene
dennemotorpåetskovbegroet,buskbegroeteller
græsbegroetområde,medmindremotorenerforsynet
medengnistskærmsomdeneretiSection4442,
somvedligeholdesogerigoddriftsmæssigstand,
ellermedmindremotorenerbygget,udstyretog
vedligeholdttilbrandforebyggelse.

ADVARSEL

placeretpåproduktet.Skrivnumrene,hvorderer
gjortpladstildette.

CALIFORNIEN

Advarselihenholdtilerklæringnr.65

Udstødningsgassenfradetteprodukt

indeholderkemikalier,derifølgestaten

Californienerkræftfremkaldende

samtgiverfødselsskaderellerandre

forplantningsskader.

Brugafdetteproduktkanmedføre

eksponeringoverforkemikalier,derifølge

statenCalifornienerkræftfremkaldende

oggivermedfødtedefekterellerandre

forplantningsskader.

Indledning

Detteerengreenstromlemedførersæde,derer
beregnettilbrugafprofessionelle,ansatteoperatører
ikommercielleanvendelsesområder.Denerprimært
beregnettilattromlegreens,tennisbanerogandre
overaderpåneplæneriparker,pågolfbaner,
sportsbanerogikommercielleområder.Brugafdette
produkttilandreformålenddentilsigtedeanvendelse
kanudsættedigselvogomkringståendeforfare.

Læsdennevejledningomhyggeligt,sådukanlæreat
betjeneogvedligeholdeproduktetkorrektsamtundgå
person-ogproduktskade.Deterditansvaratbetjene
produktetkorrektogsikkert.

g279976

Figur1

1.Model-ogserienummeretsplacering

Modelnr.

Serienr.

Dennevejledningadvarerdigommuligefarerog
giverdigsærligesikkerhedsoplysningervedhjælpaf
advarselssymbolet(Figur2),derangiverenfare,som
kanforårsagealvorligpersonskadeellerdød,hvisdu
ikkefølgerdeanbefaledeforholdsregler.

g000502

Figur2

Advarselssymbol

Dennebetjeningsvejledningbrugertoordtil
atfremhæveoplysninger.Vigtigthenleder
opmærksomhedenpåsærligemekaniskeoplysninger,
ogBemærkangivergenerelinformation,somdeter
værdatlæggesærligtmærketil.

Besøgwww.Toro.comforatfåmaterialerom
produktsikkerhedogoplæringibetjening,oplysninger
omtilbehør,hjælptilatndeenforhandlerellerfor
atregistrereditprodukt.

Nårduharbrugforservice,originaleToro-dele
elleryderligereoplysninger,bedesdukontakteen
autoriseretserviceforhandlerellerToroskundeservice
samthaveproduktetsmodel-ogserienummerparat.

Figur1angiver,hvormodel-ogserienummereter

©2019—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

Kontaktospåwww.Toro.com.

2

TryktiStorbritannien

Allerettighederforbeholdes

Indhold

Sikkerhed..................................................................4

Genereltomsikkerhed........................................4

Sikkerheds-oginstruktionsmærkater.................4

Opsætning................................................................7

1Monteringaftransporthjulene..........................8

2Monteringafbugsertræksamlingen..................8

3Flytningafmaskinenfrapallen.......................10

4Smøringafmaskinen.....................................10

Produktoversigt........................................................11

Betjeningsanordninger......................................11

Motorensbetjeningsanordninger..................12

Specikationer.................................................13

Redskaber/tilbehør...........................................13

Førbetjening.......................................................14

Sikkerhedshensynførdrift................................14

Klargøringtilanvendelseafmaskinen...............14

Brændstofspecikation.....................................14

Påfyldningafbrændstoftanken.........................15

Underbetjening...................................................15

Sikkerhedunderdrift.........................................15

Startafmotoren................................................16

Slukafmotoren................................................16

Transportafmaskinen......................................16

Betjeningafmaskinen......................................18

Tipvedrørendebetjening.................................19

Efterbetjening.....................................................19

Sikkerhedefterdrift..........................................19

Bugseringafmaskinen.....................................19

Vedligeholdelse......................................................20

Sikkerhedvedvedligeholdelse.........................20

Skemaoveranbefaletvedligeholdelse................20

Bemærkningeromproblemområder.................21

Kontrollistefordagligvedligeholdelse...............21

Tiltagforudforvedligeholdelse............................22

Klargøringtilvedligeholdelsesarbejde..............22

Hævningafførersædet.....................................22

Sænkningafførersædet...................................23

Smøring..............................................................23

Smøringafdrevtromlensleje............................23

Motorvedligeholdelse..........................................24

Motorsikkerhed.................................................24

Motoroliespecikation.......................................24

Kontrolafmotoroliestanden..............................24

Skiftafmotorolien.............................................24

Kontrolafluftlterindsatserne...........................26

Serviceeftersynafluftlteret.............................27

Serviceeftersynaftændrøret............................27

Kontrologjusteringafventilafstanden..............28

Vedligeholdelseafbrændstofsystem...................28

Rengøringafbundfældningsskålen..................28

Vedligeholdelseafelektrisksystem.....................29

Kontrolafsikkerhedslåsesystemet...................29

Vedligeholdelseafbremser.................................29

Kontrolafparkeringsbremsen...........................29

Justeringafparkeringsbremsen.......................29

Vedligeholdelseafhydrauliksystem.....................30

Hydrauliksystem–Sikkerhed...........................30

Kontrolafhydraulikslangerneog

-ttingerne.....................................................30

Hydraulikvæskespecikation............................31

Kontrolafhydraulikvæskestanden....................31

Udskiftningafhydraulikvæskenog

-lteret...........................................................32

Vedligeholdelseafchassiset................................34

Kontrolafdæktrykket........................................34

Kontrolafmaskinenforløsebolteog

møtrikker.......................................................34

Rengøring...........................................................34

Rengøringafmaskinen.....................................34

Opbevaring.............................................................35

Klargøringafmaskinentilkorttidsopbeva-

ring................................................................35

Klargøringafmaskinentillangtidsopbeva-

ring................................................................35

Opbevaringafmaskinen...................................36

3

Sikkerhed

maskinkomponenter.

•Holdhænderogføddervækfrabevægelige

Dennemaskineerdesignetioverensstemmelsemed
ENISO12100:2010ogANSIB71.4-2017.

Vigtigt:PåkrævedeCE-lovgivningsmæssigedata

kanndesioverensstemmelseserklæringen,der
følgermedmaskinen.

Genereltomsikkerhed

Detteproduktkanforårsagepersonskade.Følg
altidsikkerhedsforskrifterneforatundgåalvorlig
personskade.

•Læsogforståindholdetidennebetjeningsvejled-

ning,førdustartermotoren.

•Betjeningafmaskinenkræverdinfulde

opmærksomhed.Givdigikkeikastmed
aktiviteter,deraederopmærksomheden,dadette
kanmedføreperson-ellertingsskade.

Sikkerheds-oginstruktionsmærkater

•Betjenikkemaskinen,udenatalleværnogøvrige

sikkerhedsanordningersidderkorrektpåpladsog
virkerpåmaskinen.

•Slukmaskinen,tagnøglenud(hvisudstyret

hermed),ogvent,tilalbevægelsestandser,inden
duforladerførersædet.Ladmaskinenkøleaf,
indendujusterer,efterser,rengørellerstillerden
tilopbevaring.

Hvismaskinenbetjenesellervedligeholdesforkert,
kandetmedførepersonskade.Operatørenskalaltid
følgesikkerhedsforskrifterneogværeopmærksom
påadvarselssymbolet
AdvarselellerFare–personligsikkerhedsanvisning,
foratnedsætterisikoenforpersonskade.Hvisdisse
forskrifterikkefølges,kandetmedførepersonskade
ellerdød.

,derbetyderForsigtig,

Sikkerheds-oginstruktionsmærkaternekannemtsesafoperatørenogerplacerettætpå
potentiellerisikoområder.Beskadigedeellerbortkomnemærkaterskaludskiftes.

120-0627

1.Fareforatskæresig/amputation,ventilator–hold
afstandtilbevægeligedele.Holdalleafskærmningerog
sikkerhedsanordningerpåplads.

127-5885

decal120-0627

decal127-5885

1.Brugkunbenzin,der
indeholder10%ethanol
pr.volumen(E10)eller
mindre.

2.Læsbetjeningsvejlednin-
gen.

decal130-8322

130-8322

3.Brugikkebenzin,der
indeholdermereend10%
ethanolpr.volumen(E10).

1.Låsbugsertrækketop:

1)Tryknedpålåsen.

2)Træklåsenud.

2.Læsbetjeningsvejlednin-
gen.

4

decal133-8062

133-8062

decal131-0440

131-0440

1.Parkeringsbremse–
aktiveret

2.Parkeringsbremse–
deaktiveret

1.Advarsel–læs
betjeningsvejledningen.
Brugikkemaskinenuden
atværeuddannettildet.

2.Advarsel–bærhøreværn.

3.Advarsel–hold
omkringståendevæk
framaskinen.

decal133-1701

133-1701

4.Advarsel–holdafstand
tilbevægeligedele,og
holdalleafskærmninger
ogsikkerhedsanordninger
påplads.

5.Tippefare–brugikke
maskineninærhedenaf
vand.Holdafstandtil
voldeogafsatser.

5

decal127-5884

127-5884

1.Læsbetjeningsvejledningen.

2.1)Træklåsestiften.2)Tipmaskinenop.3)Åbn
bugsertrækket.4)Løftbugsertrækket,indtillåsegrebetlåser
islæden.

138-9134

3.1)Skubbugsertrækketop.2)Udløslåsegrebet.3)Træk
bugsertrækketned.4)Trædpåfodpedalen,indtiltrækket
klikkerpåplads.5)Førlåsestiftenind.

decal138-9134

6

Opsætning

Løsdele

Brugskemaetherundertilatkontrollere,atalledeleerblevetleveret.

Fremgangsmåde

1

2

3
4

Medierogøvrigedele

BeskrivelseAntalAnvendelse

Transporthjul2

Låsebeslag
Bolt(M10X30mm)
Låseskive(M10)
Spændeskive(M10)
Møtrik(M10)
Bugsertræksamling1
Bolt(M10x100mm)
Låsemøtrik(M10)
Bolt(M12x100mm)
Spændeskive(M12)
Låsemøtrik(M12)
Afstandsspændskive(hvisrelevant)

Kræveringendele

Smøremidler(medfølgerikke)

Monteringaftransporthjulene.

1
4
4
6
4

1
1
1
2
1
2

–

–

Monteringafbugsertræksamlingen.

Flytningafmaskinenfrapallen.

Smøringafmaskinen.

BeskrivelseAntalAnvendelse

Betjeningsvejledning1
Ejerensmotorvejledning1

Overensstemmelsescertikat

Læsvejledningerne,førmaskinenbetjenes.

1

CertikateterpåkrævetforeuropæiskCE-overensstem­melse.

7

2.Justerdæktrykkettil1,03bar.

1

Monteringaftransporthju­lene

Dele,derskalbrugestildettetrin:

2Transporthjul

Afmonteringafleveringsbesla­gene

1.Fjernhjullåsemøtrikkerne,derfastgør
hjulnavenetilleveringsbeslaget(Figur3).

2

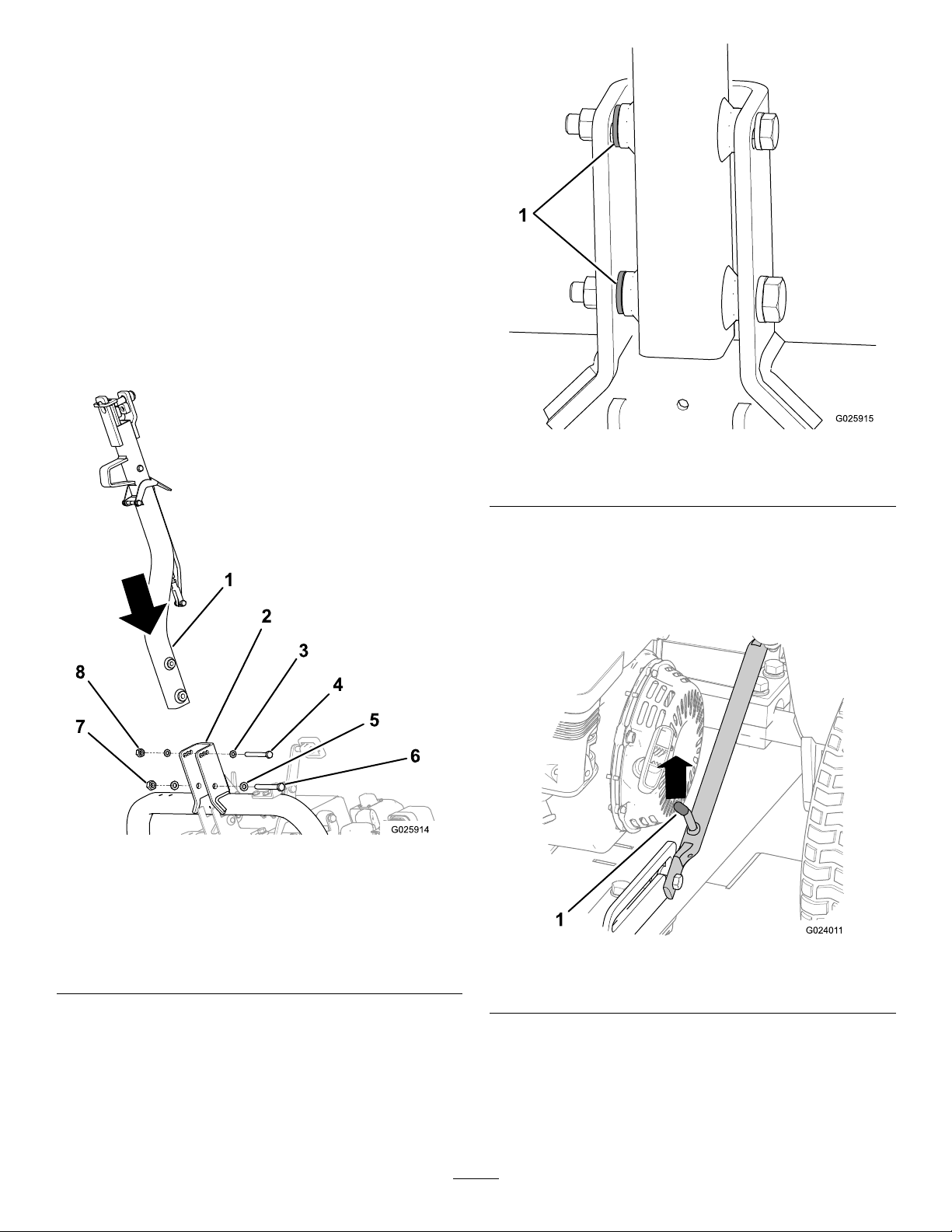

Monteringafbugsertræk­samlingen

Dele,derskalbrugestildettetrin:

1

Låsebeslag

4

Bolt(M10X30mm)

4

Låseskive(M10)

6

Spændeskive(M10)

4

Møtrik(M10)

1Bugsertræksamling

1

Bolt(M10x100mm)

1

Låsemøtrik(M10)

1

Bolt(M12x100mm)

2

Spændeskive(M12)

1

Låsemøtrik(M12)

2

Afstandsspændskive(hvisrelevant)

Figur3

1.Hjullåsemøtrik

2.Franskskrue

2.Fjerndenandenhjullåsemøtrik,dererskruetpå
hjulnavetspindbolt(Figur3).

3.Fjerndefranskeskruer,derfastgør
leveringsbeslagenetilpallen,ogfjernbeslaget
(Figur3).

4.Gentagtrin1til3forleveringsbeslagetpåden
andensideafmaskinen.

3.Leveringsbeslag

Monteringafhjulene

1.Monterløstde2transporthjulpåhjulnavenemed
dehjullåsemøtrikker,dufjernedeiAfmontering

afleveringsbeslagene(side8).

Bemærk:Duskaltilspændehjullå-

semøtrikkerneislutningenaf2Monteringaf

bugsertræksamlingen(side8).

Fremgangsmåde

1.Monterlåsebeslagetpåmaskinstelletsomvisti

Figur4.

Bemærk:Tilspændmøtrikkernemedet

g279735

momentpå52N∙m.

g036890

Figur4

1.Bolt–M10x30mm(4)4.Møtrik–M10(4)

2.Låseskive–M10(4)5.Låsebeslag

3.Spændeskive–M10(4)

8

2.Fastgørbugsertrækketpåaksebeslagetmedde
relevantebolteogmøtrikker.SeFigur5.

•Ideforrestehuller–fastgørmedenbolt

(M10x100mm),tospændeskiver(M10)og
enlåsemøtrik(M10).

•Idebagestehuller–fastgørmedenbolt

(M12x100mm),tospændeskiver(M12)og
enlåsemøtrik(M12).

•Hvisdinmaskinefåsmedentredje

spændeskivetilhverbolt,skaldubruge
dissespændeskiversomafstandsbøsninger
mellembugsertrækketogindvendigti
bugsertrækketsaksebeslag(Figur6).

Bemærk:Brughullerneibugsertrækkets

aksebeslagtilatmatchehøjdenpå
bugseringskøretøjetsbugsertræk.

g025915

Figur6

1.Afstandsspændeskiver

1.Bugsertræk

2.Bugsertrækkets

aksebeslag

3.Spændeskive–M10(2)

4.Bolt(M10)

Figur5

5.Spændeskive–M12(2)

6.Bolt(M12)

7.Låsemøtrik(M12)

8.Låsemøtrik(M10)

3.Tilspænddenlilleboltmedetmomentpå73N·m
ogdenstoreboltmedetmomentpå126N·m.

4.Skuboppåbugsertræksamlingen,indtil
låsegrebetkommerfriaflåsenislæden(Figur

7).

g025914

g024011

Figur7

1.Låsegreb

5.Trækbugsertrækketned.

6.Fjernlåsepindenfralåsen(hvismonteret)(Figur

8).

9

Figur9

1.Træblokke

2.Placernogletræpladerpåjordenforendenaf
pallen.

g024330

Figur8

1.Låsepind

2.Lås

7.Trædpåbugsertrækpedalen,indtil
bugsertrækketlåserpåplads(Figur8).

8.Førlåsepindenindigennemhullerneilåsen
(Figur8).

9.Tilspændhjullåsemøtrikkernepå
transporthjulenemedetmomentpå108Nm.

3.Bugsertrækpedal

3

Flytningafmaskinenfra
pallen

Kræveringendele

g279746

Bemærk:Træpladerneskalværelidtlavere

endpallen.Dukanbrugestykker,derertagetaf
siderne,og/ellersiderafkassen.

3.Rulforsigtigtmaskinenafpallenpåtræpladerne
ogtilsidstnedpåjorden.

Vigtigt:Sørgfor,attromlerneikkekommer

ikontaktmedpallen,nårmaskinenkommer
nedpåjorden.

4.Fjernevt.tilbageværendeemballage.

4

Smøringafmaskinen

Dele,derskalbrugestildettetrin:

–

Smøremidler(medfølgerikke)

Fremgangsmåde

Fremgangsmåde

1.Fjerntræblokkeneidenendeafpallen,
bugsertrækketvendermod.

Indendubetjenermaskinen,skaldusmøreden
foratsikre,atdenfungererkorrekt.SeSmøring

afdrevtromlensleje(side23).Hvismaskinenikke

smøreskorrekt,kandetføretilfortidligtsvigtide
afgørendeelementer.

10

Produktoversigt

Betjeningsanordninger

Parkeringsbremse

Parkeringsbremsenskalaktiveres,førmaskinenkan
starte.Trækparkeringsbremsehåndtagettilbage
forataktivereparkeringsbremsen(Figur12).Den
deaktiveresvedatskubbehåndtagetfrem.

g279748

Figur10

1.Bugsertrækketslåsegreb

2.Bugsertrækketslås

3.Sædejusteringshåndtag

4.Parkeringsbremse

5.Rat11.Bugsertrækpedal

6.Lygtekontakt12.Bugsertræksamling

7.Driftspedaler

8.Ratindstillingspedal

9.Timetæller

10.Låsegreb

1.Parkeringsbremse–
deaktiveret

Figur12

2.Parkeringsbremse–
aktiveret

g027608

Rat

Drejrattet(Figur10)meduretforatdrejemaskinen
ifremadgåenderetning.

Drejrattetmoduretforatdrejemaskineni
bagudgåenderetning.

Bemærk:Daretningenskifterislutningenafhver

kørsel,skalduøvedigmedmaskinenforatvænne
digtilstyringen.

Rattetstyrerglattevalsenesvinkel,dertilgengæld
styrermaskinen.Rattetkankundrejesenanelse,så
maskinenharenstorvenderadius.

Ratindstillingspedal

1.Tændrør4.Tilbageslagsstarter

2.Lydpotte

3.Luftlter

Figur11

Hvisduvilvipperattetmoddig,skaldutrædepå
fodpedalen(Figur10)ogtrækkeratstammenmoddig

g019903

tildenmestkomfortablepositionogdernæstslippe
pedalen.

5.Tilbageslagsstarthåndtag

Driftspedaler

Defodbetjentedriftspedaler(Figur10),dersidder
påhversideafratstammen,styrerdrevtromlens
bevægelser.Pedalerneerforbundne,sådeikke
beggekantrykkesnedsamtidigt.Dukankuntrykke
1pedaladgangen.Hvisdutrykkerhøjrepedalned,
kørermaskinentilhøjre,oghvisdutrykkervenstre

11

pedalned,kørermaskinentilvenstre.Johårderedu
trykkerpedalenned,johøjereerdinhastighediden
pågældenderetning.

Bemærk:Standsfuldstændigt,indenduskifter

maskinensretning.Undgåbratteændringeraf
pedalretningen.Detteoverbelastertraktionsdrevet
ogførertilfortidligtransmissionssvigt.Aktiver
pedalernelangsomtogjævntforatundgåpotentiel
opkradsningafplænenogbeskadigelseaf
transmissionskomponenterne.

Foratsikretilstrækkeligtraktionnårdukørerpå
skråninger,skaldrevtromlenvendenedad.Imodsat
faldkandetmedførebeskadigelseafplænen.

Bugsertræksamling

Brugbugsertræksamlingen(Figur10)tilatbugsere
maskinenogtilathæve/sænketransporthjulene.

Sædejusteringshåndtag

Motorensbetjeningsanordninger

Bemærk:Semotorensbetjeningsvejledning

foratfåyderligereoplysningerommotorens
betjeningsanordninger.

Tænd/sluk-kontakt

Tænd/sluk-kontakten(Figur14)starterogslukkerfor
motoren.Dennekontaktsidderforrestpåmotoren.
Drejtænd/sluk-kontaktentilON(tændt)foratstarte
motoren.Drejtænd/sluk-kontaktentilpositionenOFF
(slukket)foratslukkeformotoren.

Dukanyttesædetfremogtilbage.Drej
sædejusteringshåndtaget(Figur10)opad,ogskub
sædetfremadellerbagud.Slipderefterhåndtaget.

Boltetiljusteringafarmlæn

Dukanjusterehvertarmlænvedatdrejepåden
respektivejusteringsbolt(Figur13).

Figur13

1.Justeringsbolt

g021103

Figur14

1.PositionenOFF(slukket)2.PositionenON(tændt)

Chokerhåndtag

Chokerhåndtaget(Figur15)ernødvendigt,
nårduskalstarteenkoldmotor.Førdu
trækkertilbageslagsstarthåndtaget,skalduytte
chokerhåndtagettildenLUKKEDEposition.Når
motorenkører,skalchokerhåndtagetyttestilden

ÅBNEposition.Anvendikkechokeren,hvismotoren

alleredeervarm,ellerhvislufttemperaturenerhøj.

g279749

Lygtekontakt

Bruglygtekontaktentilattændeogslukkeforlygterne
(Figur10).

Timetæller

Timetælleren(Figur10)angiversamletantaltimeraf
maskinbrug.

12
