FormNo.3401-652RevC

IrroratriceMultiPro grandiareeverdi

Nºdelmodello41240—Nºdiserie316000001esuperiori

WMper

Nota:

Registrateilvostroprodottopressowww.T oro.com. Traduzionedell'originale(IT)

L'installazionedellaMulti-ProWMnecessitadelmontaggio diunoopiùkitinterdipendenti.Permaggioriinformazioni rivolgetevialDistributoreT oroautorizzatodizona.

*3401-652*C

Multi-ProWMèundispositivoperl'irrorazione specicamentemodicatoperveicoliWorkmane pensatoperl'utilizzoinapplicazioniprofessionalida partedioperatoriprofessionistidelverde.Ilsuoscopo èquellodiirrorarel'erbadiparchi,campidagolf, campisportivieareeverdicommercialibentenuti.

Questoprodottoèconformeatutteledirettiveeuropee pertinenti;vedereidettaglinellaDichiarazionedi Conformità(DICO)specicadelprodotto,fornitaa parte.

AVVERTENZA

CALIFORNIA

Avvertenzanorma"Proposition65"

L'utilizzodelpresenteprodottopotrebbe

esporreasostanzechimichechenello

StatodellaCaliforniasonoconsiderate

cancerogeneecausadianomalie

congeniteodialtreproblematiche

dellariproduzione.

Introduzione

Leggeteattentamenteilpresentemanualealne diutilizzareemantenerecorrettamenteilprodotto. Leinformazioniquiriportateaiuterannovoied altriadevitareinfortunieanondanneggiareil prodotto.SebbenelaToroprogetti,producae distribuiscaprodottiall'insegnadellasicurezza,voi sieteresponsabilidelcorrettoutilizzodelprodotto incondizionidisicurezza.Perriceverematerialidi formazionesullasicurezzaeilfunzionamentodei prodotti,avereinformazionisugliaccessori,ottenere assistenzanellaricercadiunrivenditoreoregistrareil vostroprodotto,potetecontattareT orodirettamentea www.T oro.com.

g022350

Figura1

1.Posizionedelnumerodiserieedelmodello

Nºdelmodello

Nºdiserie

Ilsistemadiavvertimentoadottatodalpresente manualeidenticaipericolipotenzialieriporta messaggidisicurezza,identicatidalsimbolodi avvertimento(Figura2),chesegnalaunpericoloin gradodiprovocareinfortunigraviolamortesenonsi osservanoleprecauzioniraccomandate.

g000502

Figura2

1.Simbolodiavvertimento.

Perevidenziareleinformazionivengonoutilizzatedue parole.Importanteindicainformazionidicarattere meccanicodiparticolareimportanzaeNotaevidenzia informazionigeneralidiparticolarerilevanza.

Perassistenza,ricambioriginaliTorooulteriori informazioni,rivolgeteviaunDistributoreToro autorizzatooadunCentroAssistenzaT oro,ed abbiatesempreaportatadimanoilnumerodel modelloedilnumerodiseriedelprodotto.Figura

1illustralaposizionedelnumerodelmodelloedel

numerodiseriesulprodotto.

Contattateciawww.Toro.com.

StampatonegliUSA

Tuttiidirittisonoriservati

Indice

Sicurezza..................................................................4

Normedisicurezza.............................................4

Addestramento...................................................4

Primadell'uso.....................................................4

Sicurezzadeiprodottichimici.............................5

Durantel'uso......................................................6

Manutenzione.....................................................8

Adesividisicurezzaeinformativi........................9

Preparazione..........................................................14

1Rimozionedelpianaleesistente.....................16

2Preparazioneall'installazionedeltelaiodi

supportodelserbatoio...................................17

3Montaggiodellestaffedissaggioperil

supportodelserbatoio...................................18

4Installazionedeltelaiodisupportodel

serbatoio.......................................................19

5Montaggiodellavalvoladispurgo..................21

6Scollegamentodellabatteria..........................21

7Collegamentodelcablaggiopreassemblato

delsensoredivelocità...................................22

8Accoppiamentodellapompa

dell'irroratrice................................................23

9Installazionedelquadrodicomandosulla

macchina......................................................24

10Installazionedeicablaggielettrici

dell'irroratrice................................................25

11Installazionedelportafusibili

dell'irroratrice................................................26

12Collegamentodelcablaggiodell'irroratrice

allabatteria...................................................28

13Abbassamentodeltelaiodisupportodel

serbatoio.......................................................31

14Installazionedellasezionedellabarra

centrale.........................................................32

15Montaggiodellesezionidellebarre

sinistraedestra.............................................33

16Installazionedeiessibilidella

barra.............................................................35

17Installazionedegliugelli...............................37

18Installazionedelserbatoiod'acqua

dolce.............................................................38

19Montaggiodelconnettorediriempimento

dinonritorno.................................................39

20Controllodellemolledellacernieradella

barra.............................................................40

21Conservazionedeicavallettimetallici

(opzionale)....................................................41

22Maggioriinformazionisulvostro

prodotto.........................................................41

Quadrogeneraledelprodotto.................................43

Comandi..........................................................44

Speciche........................................................46

Funzionamento.......................................................46

Lasicurezzaprimaditutto................................46

Utilizzodell'InfoCenter......................................46

Preparazioneall'usodell'irroratrice...................55

Usodell'irroratrice.............................................56

Riempimentodelserbatoiod'acqua

dolce.............................................................57

Rabboccodelserbatoiodiirrorazione...............57

Gestionedellebarre.........................................58

Irrorazione........................................................59

Precauzioniperlacuradeitappetierbosi

quandolamacchinaèinmodalitàdi

utilizzodaferma............................................60

Suggerimentiperl'irrorazione...........................60

Rimozionedell'ostruzionediunugello..............60

Selezionediunugello.......................................60

Puliziadell'irroratrice........................................61

Taraturadell'irroratrice......................................62

Manutenzione.........................................................67

Programmadimanutenzioneraccoman-

dato..............................................................67

Listadicontrollodellamanutenzione

quotidiana.....................................................68

Notasulleareeproblematiche..........................68

Procedurepre-manutenzione..............................69

Accessoallamacchina.....................................69

Lubricazione......................................................70

Ingrassaggiodell'irroratrice..............................70

Ingrassaggiodellecernieredellebarre.............71

Manutenzionedell'irroratrice................................71

Ispezionedeiessibili.......................................71

Cambiodelltrodellapressione.......................72

Ispezionedellapompadell'irroratrice................72

Regolazionedellebarrealivello.......................73

Vericadelleboccoleorientabilidi

nylon.............................................................74

Pulizia.................................................................74

Puliziadelussometro......................................74

Puliziadellevalvoledell'irroratrice....................75

Rimessaggio...........................................................86

Rimozionedell'irroratriceedeltelaiodi

supportodelserbatoio...................................87

Localizzazioneguasti..............................................90

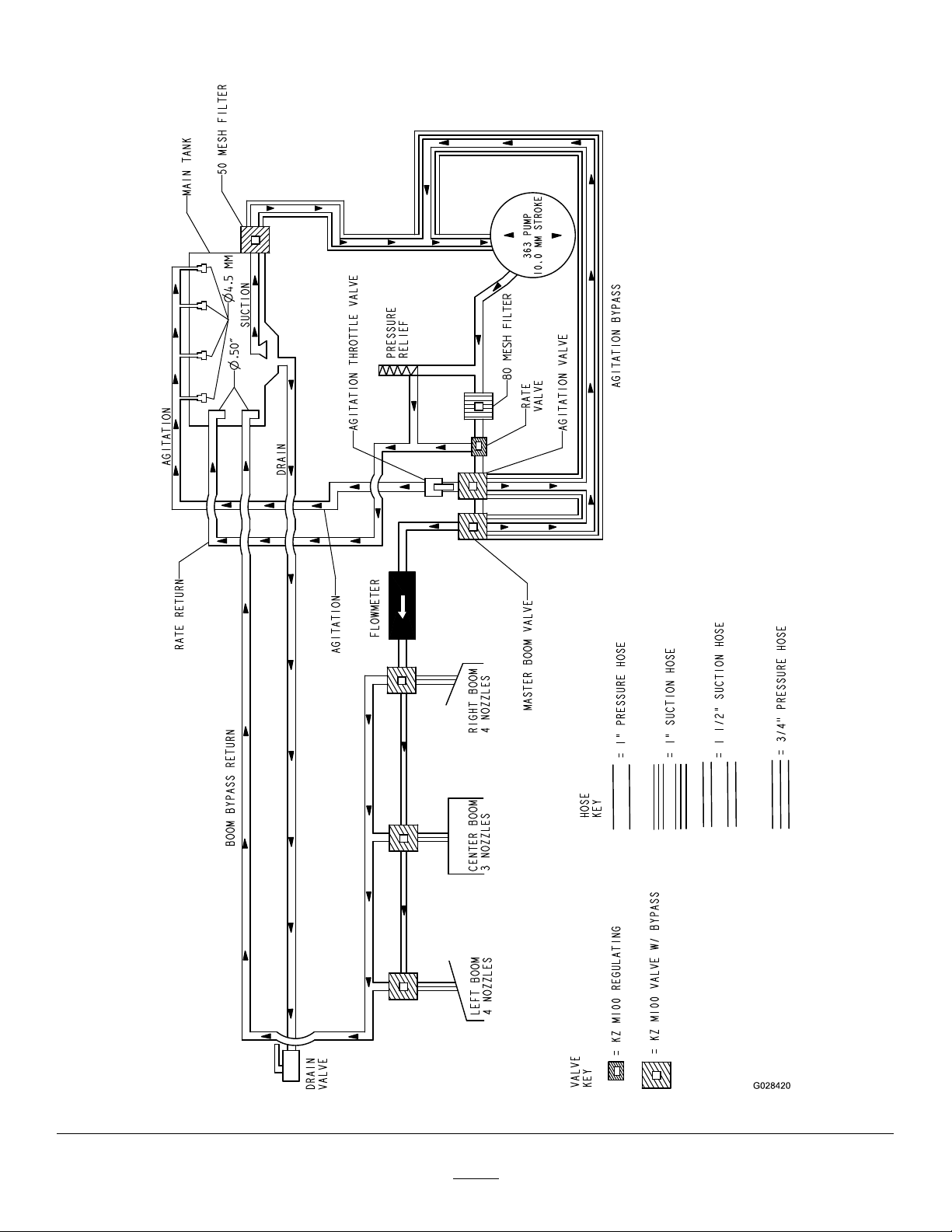

Schemi....................................................................91

Sicurezza

L'erratoutilizzoomanutenzionedapartedell'operatore odelproprietariopossonoprovocareincidenti.Per ridurreilrischiodiinfortuni,rispettateleseguenti normedisicurezzaefatesempreattenzioneal simbolodiallarme,cheindicaAttenzione,Avvertenza oPericolo–normedisicurezza.Ilmancatorispetto delleistruzionipuòprovocareinfortuniolamorte.

Importante:Leggeteecomprendetele

informazionicontenutenellasezionesulla sicurezzadelmanualedell'operatoredelvostro veicoloWorkmanprimadiutilizzarelamacchina.

Normedisicurezza

Importante:Questamacchinaèprogettata

principalmentecomeveicolofuoristradaenonè destinataall'usoeccessivosustradepubbliche.

Quandoutilizzatelamacchinasustrade pubbliche,atteneteviatuttiiregolamentidel trafcoeutilizzatetuttigliaccessoriaggiuntivi eventualmenterichiestiperlegge,comeluci, indicatorididirezione,segnalediveicololento (SMW)ealtri,comeapplicabile.

IlWorkmanèstatoconcepitoecollaudatoper offrireunserviziosicuroquandovieneutilizzatoe mantenutocorrettamente.Lagestionedeipericoli elaprevenzionedegliinfortunidipendonoinparte daldesignedallacongurazionedellamacchina, tuttaviaquestifattoridipendonoanchedalla consapevolezza,dall'attenzioneedalcorretto addestramentodelpersonaleresponsabile dell'utilizzo,dellamanutenzioneedelrimessaggio dellamacchina.L'erratousoomanutenzionedella macchinapuòcausareinfortuniolamorte.

Questoèunveicolopolifunzionalespeciale, progettatoperessereusatosoltantofuoristrada.La guidaelagestionediquestamacchinadannoal conducenteunasensazionediversadalleautovetture odagliautocarritradizionali.Pertantoviconsigliamo difamiliarizzarviconilvostroWorkman.

Ilpresentemanualenontrattatuttigliaccessoriadatti alWorkman.Leggeteleistruzionidimontaggiodi ciascunaccessorioperulterioriinformazioniperla sicurezza.

Ilrischiodiinfortunioincidentimortalipuòessere limitatoosservandoleseguentiistruzioniperla sicurezza:

Responsabilitàdelsupervisore

•Assicuratevichel'operatoresiaadeguatamente

formatoeabbiafamiliaritàconilManuale

dell'operatore,ilManualedell'operatoredelveicolo Workman,ilmaterialediformazione,ilmanuale delmotoreetutteleetichettesulveicoloWorkman.

•Nondimenticatediprevedereprocedurespeciali

eregoledilavoropercondizionioperative insolite(adesempio,pendiitropporipidiperil funzionamentodelveicolo).Neicasiincuisiteme chel'altavelocitàpossacausarel'usoimproprio delveicoloodellasicurezza,usatel'interruttoredi esclusionedellaterza'superiore'.

Addestramento

•PrimadiusarelamacchinaleggeteilManuale

dell'operatoreeilrestodelmaterialedi

addestramento.

Nota:Nelcasoincuil'operatoreoilmeccanico

nonsianoingradodileggerelalinguadiredazione delmanuale,spettaalproprietariospiegareloroil contenutodelmaterialeillustrativo.

•Acquisitefamiliaritàconilfunzionamentosicuro

dell'attrezzatura,deicomandidell'operatoreedei segnalidisicurezza.

•Tuttiglioperatorieimeccanicidevonoessere

addestratiall'usodellamacchina.Ilproprietarioè responsabiledell'addestramentodeglioperatori.

•Nonpermettetemaichepersonenonaddestrate

azioninol'attrezzaturaoeffettuinointerventidi manutenzionesudiessa.

Nota:Lenormativelocalipossonoimporrelimiti

all'etàdell'operatore.

•Ilproprietario/operatorepuòimpedirechesi

verichinoincidentioinfortuniasestesso,aterzi edanniallecose,eneèresponsabile.

Primadell'uso

•Utilizzatelamacchinasoltantodopoaverelettoe

compresoilcontenutodelpresentemanuale.

•Nonpermettetemaichebambinieragazzi

utilizzinol'irroratrice.

•Nonconsentitemaiadaltrepersoneadultedi

utilizzarel'irroratricesenzacheabbianoprima lettoecompresoilManualedell'operatore. L'irroratricedeveessereutilizzataesclusivamente dapersoneopportunamenteaddestratee autorizzate.Assicuratevichetuttiglioperatori sianosicamenteementalmenteingradodi utilizzarel'irroratrice.

•Questairroratriceèstataprogettatapertrasportare

soltantovoi,l'operatore,eunpasseggero sulsedilepredispostodalcostruttore.Non trasportatemaialtripasseggerisull'irroratrice.

•Nonutilizzatemail'irroratricesesietemalati,

stanchiosottol'inuenzadifarmacioalcolici.

•Acquisitefamiliaritàconicomandieimparatead

arrestarerapidamenteilmotore.

•Nontoglieteicarter,idispositividisicurezzao

gliadesivi.Qualorauncarter,undispositivodi sicurezzaounadesivofosseroincattivostato, illeggibiliodanneggiati,riparateliosostituiteli primadiriutilizzarelamacchina.

•Indossateabbigliamentoconsono,comprendente

occhialidiprotezione,pantalonilunghi,scarpe robuste,antiscivoloodisicurezza,stivaliin gomma,guantieprotezioniperl'udito.

•Legateicapellilunghi.

•Tenetelontanotutti,specialmentebambinied

animalidacompagnia,dallezonedilavoro.

•Qualorautilizziateilveicolonellevicinanzedi

persone,guidateconestremacautela.Prestate sempreattenzioneallezoneincuipotrebbero trovarsidellepersone,etenetelelontanodall'area dilavoro.

•Evitatediguidareincondizionidioscurità,

soprattuttoinzonenonfamiliari.Seènecessario guidarequandoèbuio,assicuratevidiprestare cautelaeutilizzateifari.

•Primadiutilizzareilveicolocontrollatesempre

tuttiicomponentiegliaccessori.Nonutilizzate ilveicolosenotateun'anomalia.Primadi utilizzareilveicolool'accessorio,assicurateviche ilproblemasiastatorisolto.

•Accertatevichel'areadell'operatoreedel

passeggerosiapulitaeliberadaresiduichimicie accumulididetriti.

•Primadimetterel'impiantosottopressione

vericatechetuttiiconnettorideitubidelliquido sianosaldamenteserrati,echetuttiiessibili sianoinbuonecondizioni.

Nota:Nonutilizzatel'irroratriceincasodiperdite

odanni.

•Poichéilcarburanteèaltamenteinammabile,

maneggiatelaconcautela.

–Utilizzateunatanicapercarburanteapprovata. –Nonrimuoveteiltappodalserbatoiodel

carburantequandoilmotoreèmoltocaldoo infunzione.Fateraffreddareilmotoreprima dieseguireilrifornimentodicarburantenella

macchina. –Nonfumatenellevicinanzedelcarburante. –Riempiteilserbatoiodelcarburantedella

macchinaall'aperto. –Riempiteilserbatoiodelcarburantedella

macchinanoa2,5cmcircadall'estremità

superioredelserbatoiostesso(basedel

collodelbocchettone).Nonriempitetroppoil

serbatoiocarburante. –Tergeteilcarburanteeventualmenteversato.

Sicurezzadeiprodotti chimici

AVVERTENZA

Iprodottichimiciusatinell'impiantodi concimazione/irrorazionepossonoessere pericolosipervoi,gliastanti,glianimali,le piante,ilterreno,ecc.

•Perl'utilizzodiqualsiasiprodottochimico, leggeteeosservatescrupolosamente quantoindicatosulleetichettedeiprodotti stessienelleSchedeTecnichediSicurezza deiMateriali(MSDS);proteggetevicome raccomandatodalproduttore.Quando utilizzateprodottichimici,lasciateesposta menopellepossibile.UsateDispositivi diProtezioneIndividuale(DPI)che impediscanoilcontattodirettoconi prodottichimici;iDispositividiProtezione Individualeincludono:

–occhialidiprotezione,occhialia

maschera,e/omascheraprotettiva

–mascherinaomascherinaconltro

–guantiresistentiallesostanzechimiche

–stivalidigommaoaltrecalzature

robuste

–protezioniauricolari

–ricambiodiabitipuliti,saponee

salviettemonouso,datenereaportata dimano,incasodifuoriuscitedi sostanzechimiche.

•Ricordatechepotrebbeessereutilizzato piùdiunprodottochimico;ènecessario disporrediinformazionisuognunodei prodottichimiciimpiegati.

•Nonutilizzatel'irroratricesenondisponete dellesuddetteinformazioni!

•Primadiutilizzareunimpiantodi irrorazioneassicuratevichequesto siastatolavatoepulitoconprodotti neutralizzantitrevolte,secondole raccomandazionidel/iproduttore/idei prodottichimiciechetuttelevalvolesiano statesottopostealciclotrevolte.

•Vericatechenellevicinanzesia disponibileun'adeguataquantitàdi acquapulitaesaponepereliminare immediatamentequalsiasisostanza chimicaconcuipotrestevenireacontatto.

•Seguiteuncorsodiaddestramentoopportuno

primadiutilizzareomaneggiareprodottichimici.

•Usateilprodottochimicoadattoallavoroda

eseguire.

•Attenetevialleistruzionidelproduttoreper

applicareilprodottochimicoconsicurezza. Nonsuperatel'applicazionedellapressione dell'impiantoconsigliata.

•Nonrifornite,tarateopulitel'unitàquandole

persone,inmodoparticolareibambinioglianimali dacompagniasonopresentinell'area.

•Maneggiateiprodottichimiciinunambienteben

ventilato.

•Tenetedell'acquafrescaaportatadimano,

specialmentequandoriempiteilserbatoio dell'irroratrice.

•Nonmangiate,nonbeveteenonfumatequando

lavorateconprodottichimici.

•Nonpulitegliugellidell'irroratricesofandoci

dentroomettendoliinbocca.

•Nonappenapossibile,dopoaverlavoratoconle

sostanzechimiche,lavatesemprelemaniealtre partiscopertedelcorpo.

•Conservatelesostanzechimichenelleloro

confezionioriginalieinunluogosicuro.

•Smaltiteiprodottichimiciinutilizzatieiloro

contenitorinelrispettodelleistruzioniimpartite dalproduttoredellasostanzachimicaedelle normativelocali.

•Iprodottichimicieleesalazionisonopericolosi.

Nonentratemainelserbatoioenonmettetemai latestasopraoall'internodelforodiapertura.

•Atteneteviallenormelocali,regionali,stataliperla

concimazioneconol'irrorazionediprodottichimici.

Durantel'uso

AVVERTENZA

Loscaricodelmotorecontieneossidodi carbonio,gasvelenosoinodorechepuò uccidere.

Nonfatefunzionareilmotoreininternioin ambienticintati.

•Quandolamacchinaèinmovimentol'operatoree

ilpasseggerodevonorimanereseduti.L'operatore devetenereentrambelemanisulvolante ogniqualvoltasiapossibile,eilpasseggero deveavvalersidelleappositeimpugnature. Tenetesemprelebracciaelegambeall'interno dellacarrozzeriadelveicolo.Nontrasportate maipasseggerinelcassoneosugliaccessori. Ricordatecheilpasseggeropotrebbenon

aspettarsichevoifreniateosvoltiate,enonessere preparato.

•Prestatesempreattenzioneadevitarebasse

sporgenzecomeramidialberi,stipitidiporte epassaggisopraelevati.Assicuratevichein altovisialospaziosufcientechepermettail passaggiodellamacchina,dellesezionidelle barredell'irroratriceedellatesta.

•All'avviamentodelmotore:

–sedetevialpostodiguidaevericatecheil

frenodistazionamentosiainserito;

–Selavostramacchinaèdotatadiunalevadella

PDFodell'acceleratoremanuale,disinnestate laPDFeriportatelalevadell'acceleratore manualeinposizionediSPEGNIMENTO.

–Spostatelalevadelcambioinfolleepremeteil

pedaledellafrizione.

–Teneteilpiedelontanodalpedale

dell'acceleratore.

–Giratelachiavedell'interruttoredellostarter

sullaposizionediAVVIAMENTO.

•L'utilizzodellamacchinarichiedelavostra

attenzione.Qualorailveicolononvengautilizzato incondizionidisicurezza,potrebberoderivarne unincidente,ilribaltamentodelveicolostessoe gravilesioniolamorte.Guidateconcautela.Per evitareilribaltamentoolaperditadelcontrollo:

–Prestatelamassimaattenzione,riducetela

velocitàemanteneteladistanzadisicurezza daostacolidisabbia,fossati,piccolicorsi d'acqua,rampe,areesconosciuteealtri pericoli.

–prestateattenzioneabucheeadaltripericoli

nascosti.

–prestateattenzionesupendiiripidi,e

normalmenteprocedetedirettamenteinsuo ingiùsupendii,rallentandoprimadieseguire curvebruscheodisvoltaresupendii.Quando possibile,evitatedisvoltaresupendii;

–procedeteconestremacauteladurante

l'utilizzodelveicolosusupercibagnate,ad altavelocitàoconpienocarico;iltempoela distanzadiarrestoaumentanoapienocarico. Innestateunamarciainferioreprimadisalireo scendereunpendio;

–Evitatearrestieavviamentiimprovvisi.non

passatedallaretromarciaallamarciaavanti senzaprimaesservifermaticompletamente;

–rallentateprimadieseguirecurve;nontentate

svoltebrusche,manovreimprovviseoaltre operazionidiguidapericolose,chepotrebbero causarelaperditadelcontrollodelveicolo;

–Tenetelontanogliastanti;Primadimuoverviin

retromarcia,guardateindietroeassicuratevi

chenonvisianopersonedietrodivoi. Retrocedetelentamente;

–prestateattenzionealtrafcoquando

attraversateoprocedeteneipressidiuna strada;edatesemprelaprecedenzaapedoni eadaltriveicoli.Questairroratricenonèstata progettataperessereutilizzatasustradeo autostrade.Segnalatesemprel'intenzionedi svoltareodiarrestarviconsufcienteanticipo, perchélealtrepersonesappianociòche desideratefare.Rispettatetuttelenorme previstedalcodicedellastrada.

–Nonutilizzatemaiilveicoloall'internoonelle

vicinanzediun'areaincuivisianopolvereo fumiesplosivinell'aria.L'impiantoelettrico el'impiantodiscaricodelveicolopossono produrrescintilleingradodiincendiare materialiesplosivi.

–Infasedispurgodelserbatoio,nonconsentite

anessunoditrovarsidietroilveicoloenon spurgateilliquidosuipiedidinessuno.

–Qualoranonsiatecertidellasicurezzadel

funzionamento,interrompeteillavoroe consultateilvostrosupervisore.

•Nontoccateilmotore,iltransaxle,ilsilenziatoreo

lamarmittadiscaricoquandoilmotoreèacceso opocodopoaverlospento,inquantoquesti componentipossonoscottareedustionarvi.

•Selamacchinadovessevibrareinmodoanomalo,

fermateviimmediatamente,spegneteilmotore, attendetecheognimovimentosiinterrompae ispezionateperindividuareidanni.Primadi riprendernel'utilizzo,riparatetuttiidanni.

•Primadiscenderedalpostodiguida:

–Arrestatelamacchina. –Spegneteilmotoreeattendetechetuttela

partiinmovimentosifermino. –Inseriteilfrenodistazionamento. –Toglietelachiavedall'interruttoredi

avviamento.

Importante:Parcheggiatelamacchinasu

terrenopianeggiante.

•Ilampipossonocausarelesionigraviomorte.

Sevedetelampiouditetuoniviciniall'areaincui vitrovate,nonutilizzatelamacchina;cercateun riparo.

Frenatura

•Primadiavvicinarviadunostacolo,rallentate.

Inquestomodoavretemaggioretempoa disposizioneperfermarviodeviare.L'urto controunostacolopuòdanneggiareilveicoloe ilsuocontenuto,maancorpiùimportante,può infortunarevoiedilpasseggero.

•Ilpesolordodelveicolohaunnotevoleimpatto

sullavostracapacitàdiarrestoe/odisvolta.I carichipesantiegliaccessorirendonopiùdifcili lemanovrediarrestoodisvoltadelveicolo. Quantopiùpesanteèilcarico,tantopiùtempo sarànecessarioperarrestareilveicolo.

•Itappetierbosielepavimentazionisono

sdrucciolevolisebagnati.Iltempodiarrestosu supercibagnatepuòesseredadueaquattro voltesuperiorerispettoaquellonecessariosu superciasciutte.Seguidateinacqueferme sufcientementeprofondedabagnareifreni, questinonfunzionerannonoaquandonon sisarannoasciugati.Dopoavereguidato nell'acqua,controllateifreniperassicurarvi chefunzioninocorrettamente.Qualoranon reagiscanoadeguatamente,procedetelentamente esercitandounaleggerapressionesulpedaledel freno;questaoperazioneconsentiràdiasciugarei freni.

Utilizzosupendiiosuterreno accidentato

AVVERTENZA

Levariazioniimprovvisedelterrenopossono causareilbruscomovimentodelvolante,che puòprovocarelesioniallemanieallebraccia.

•Riducetelavelocitàdurantel'utilizzosu terrenoaccidentatoeinprossimitàdi cordoli.

•Afferrateilvolantesullacirconferenza, senzastringerloeccessivamente.T enete lemanilontanodallerazzedelvolante.

L'utilizzodell'irroratricesuunpendiopuòcausarneil ribaltamentooilrotolamento,ol'arrestodelmotore, el'irroratricepotrebbenonesserepiùingradodi avanzaresulpendio.Ciòpotrebbecausareinfortuni.

•Nonacceleraterapidamenteenonagite

bruscamentesuifreniduranteladiscesadiun pendio,soprattuttoincasoditrasportodiuncarico.

•Nonguidatemaitrasversalmentesuunpendio

ripido,maprocedetesempreversol'altooverso ilbassoinlinearetta,oppuregirateintornoal pendio.

•Sedurantelasalitadiunpendioilmotoresiarresta

oppurenonriuscitepiùadavanzare,azionate gradualmenteifrenieretrocedetelentamentedal pendioinlinearetta.

•Lemanovredisvoltadurantelasalitaoladiscesa

suunpendiopossonoesserepericolose.Qualora dobbiatesvoltaresuunpendio,procedete lentamenteeconestremacautela.Noneffettuate maisvoltebruscheorapide.

•Icarichipesantiinuisconosullastabilità.Riducete

ilpesodelcaricoerallentatequandolavoratesu pendii.

•Evitatedifermarvisuipendii,soprattuttodurante

iltrasportodiuncarico.L'arrestodurantela discesadaunpendiorichiedeuntempomaggiore rispettoall'arrestosuterrenopiano.Sedovete fermarel'irroratrice,evitateimprovvisevariazionidi velocità,chepotrebberocausarneilribaltamento oilrotolamento.Nonagitebruscamentesuifreni durantelaretromarcia,perevitarechel'irroratrice sicapovolga.

•Allacciatelacinturadisicurezzaquandoutilizzate

lamacchinaeaccertatevichepossaessere rilasciataimmediatamenteincasodiemergenza.

•Primadiguidaresottounostacolo(es.rami,vano

porta,lielettrici),vericatel'ingombroverticalein mododanonurtarel'ostacolo.

•Nontoglieteilsistemadiprotezione

antiribaltamento(ROPS).

•Riducetelavelocitàeilcaricodurantel'utilizzosu

terrenoaccidentatooirregolare,einprossimità dicordoli,bucheealtrevariazioniimprovvisedel terreno.Icarichipotrebberospostarsi,rendendo instabilel'irroratrice.

•Primadieseguireinterventidiriparazioneodi

regolazionedellamacchina,arrestateilmotore, azionateilfrenodistazionamentoerimuovetela chiavedall'interruttorediavviamentoperevitare cheilmotorevengaavviatoaccidentalmenteda altri.

•Svuotateilserbatoioprimadireclinareorimuovere

l'irroratricedalveicoloeprimadellarimessadel mezzo.

•Nonlavoratemaisottol'irroratricesenzal'utilizzo

dell'astadisupportodelserbatoio.

•Primadimetterel'impiantosottopressione

vericatechetuttiiconnettoriessibiliidraulici sianosaldamenteserratiechetuttiitubiei essibilisianoinbuonecondizioni.

•Tenetecorpoemanilontanodaperditeliformi

chepossonoeiettareuidoidraulicopressurizzato. Pervericarelapresenzadieventualiperdite, utilizzatecartaocartone,nonlemani.

PERICOLO

Iluidoidraulicochefuoriescesotto pressionepuòavereunaforzasufciente dapenetrarelapelleecausaregravidanni.

Carico

Ilpesodelcaricopuòspostareilcentrodigravitàdel Workmanemodicareilmododimanovrarlo.Per evitarelaperditadelcontrolloeinfortuni,seguitele indicazionisottoriportate.

•Riduceteilpesodelcaricodurantel'utilizzodel

veicolosupendiioterrenoaccidentato,onde evitarneilribaltamentooilcapovolgimento.

•Tenetepresentecheicarichiliquidipossono

spostarsi.Lospostamentosivericacon maggiorefrequenzadurantelesvolte,lasalitaola discesadaipendii,econl'improvvisavariazione divelocitàolaguidasusuperciaccidentate. Lospostamentodeicarichipuòcausareil ribaltamentodelveicolo.

•Durantel'utilizzoconuncaricopesante,riducete

lavelocitàemanteneteunadistanzadifrenata sufciente.Nonazionateimprovvisamenteifreni. Agiteconmaggiorecautelasuipendii.

•Nondimenticatecheicarichipesantiaumentano

ladistanzadiarrestoeriduconolacapacitàdi svoltarerapidamentesenzaribaltarsi.

Manutenzione

•Leoperazionidimanutenzione,riparazione,

regolazioneoispezionedelveicolodevonoessere eseguiteesclusivamentedapersonalequalicato eautorizzato.

Seiluidopenetraaccidentalmente nellapelleènecessariofarloasportare entropocheoredaunmedicoche abbiadimestichezzaconquestotipodi infortunio,diversamentesubentreràla cancrena.

•Primadiscollegarel'impiantoidraulicoodi

effettuaresudiessoqualsiasiintervento,eliminate lapressionedall'interoimpiantospegnendoil motore,spostandolavalvoladiscaricorapido da“sollevare”ad“abbassare”,e/oabbassando ilserbatoioegliaccessori.Seilserbatoiodeve rimaneresollevato,ssateloconilsupportodi sicurezza.

•Perassicurarvichelamacchinasiainbuone

condizioni,manteneteopportunamenteserratitutti idadi,ibullonieleviti.

•Perridurreilrischiodiincendio,eliminate

eccessivequantitàdigrasso,erba,foglieei residuiaccumulatisinell'areadelmotore.

•Seilmotoredeveesseremantenutoinfunzione

pereseguireuninterventodiregolazione,tenetele mani,ipiedi,gliindumentielealtrepartidelcorpo distantidalmotoreedallepartiinmovimento. Teneteadistanzagliastanti.

•Nonutilizzareilmotorearegimeeccessivo

alterandolataraturadelregolatore.Ilmotore haunregimemassimodi3650giri/min.Per garantirecondizionidisicurezzaeprecisione,fate

controllareilregimemassimodelmotoreconun tachimetrodaunDistributoreT oroautorizzato.

•Qualorasianonecessariinterventidiassistenza

odiriparazioneimportanti,rivolgeteviadun DistributoreT oroautorizzato.

•Pergarantireleprestazioniottimalielasicurezza

delveicolo,acquistatesemprepartidiricambio eaccessorioriginaliToro.Lepartidiricambioe gliaccessoriprodottidaaltricostruttoripossono esserepericolosi.Unaqualsivogliamodicadel veicolochepossainuiresulfunzionamento,sulle prestazioni,sullalungadurataosull'utilizzodello

Adesividisicurezzaeinformativi

Gliadesividisicurezzaediistruzionesonochiaramentevisibiliesonoafssiaccantoazone particolarmentepericolose.Sostituitegliadesividanneggiatiosmarriti.

stessopuòdareluogoainfortunioamorte.Un taleutilizzopuòrenderenullalagaranziadiThe Toro®Company.

•Questoveicolonondeveesseremodicato

senzapreviaautorizzazionedellaTheT oro® Company.Perqualsiasiinformazione rivolgeteviaTheT oro®Company, CommercialDivision,VehicleEngineering Dept.,300West82ndSt.,Bloomington,Minnesota 55420–1196.USA.

•Peraltriinterventidimanutenzioneconsultateil

Manualedell'operatoredelvostroveicolo.

decal131-5808

131-5808

1.Automatico–comandodel volumeacircuitochiuso

1.Avvertenza–leggeteilManualedell'operatore;incasodi prontosoccorsoprocedeteallavaggioconacquadolce pulita.

2.Manuale–comandodel volumeacircuitoaperto

decal120-0616

120–0616

1.Avvertenza–leggeteil Manualedell'operatore.

2.Avvertenza–non entratenelserbatoio dell'irroratrice.

decal120-0622

120–0622

3.Pericolodiustionida sostanzechimicheedi inalazionedigastossici –indossaredispositivi diprotezionedellemani, dellapelle,degliocchie dellevierespiratorie.

decal120-0617

120–0617

1.Contenutodelserbatoio

1.Afferratelabarrainquestopunto.

1.Seriopericolodiferitadi mani,puntodipresa– nonavvicinateviaigiunti inmovimento.

decal119-9434

2.Pericolodischiacciamento –tenetegliastantia distanzadisicurezzadalla macchina.

119-9434

decal125-4052

decal104-8904

104-8904

1.Sollevalabarrasinistra

2.Abbassalabarrasinistra5.Risciacquoserbatoio

3.Sollevalabarradestra6.SonicBoom

125–4052

4.Abbassalabarradestra

accensione/spegnimento

1.Riduci2.Aumenta

decal127-6976

127-6976

decal125-8139

125–8139

1.Barreirroratriciaccensione/spegnimento

decal127-3966

127–3966

1.Perinformazionisui fusibilileggeteilManuale dell'operatore.

2.30A–risciacquoserbatoio5.10A–accensione

3.2A–logicacontrollerTEC

127–3936

1.Pericolodiribaltamento all'indietro–nonsollevate unserbatoiopienoenon muovetelamacchinaconil serbatoiopieno.Sollevate ilserbatoiosolosevuotoe muovetelamacchinasolo seilserbatoioèvuoto.

2.Pericolodiscossa elettricadacavielettrici sopraelevati–vericate chenell'areanonvisiano cavielettricisopraelevati primadiazionarela macchina.

4.7,5A–uscitacontroller TEC

6.15A–barrairroratrice

3.Pericolodischiacciamento –tenetegliastanti adistanzaquando abbassateilserbatoio.

decal127-3936

127–3937

1.Avvertenza–non calpestate.

2.Avvertenza–non avvicinateviallesuperci calde.

127-6979

1.Portatadiritornodibypass3.Portatadell'agitatore

2.Portata

decal127-3937

3.Pericolodi smembramento,nastro– teneteviadistanzadalle partiinmovimento.Non rimuoveteicarterele protezioni.

decal127-6979

decal127-6981

127-6981

1.Portatadiritornodibypass

2.Portata

1.Portatadiritornodibypass

3.Sprayerconbarra

decal127-6982

127-6982

2.Sprayerconbarra

127-6984

1.Portata2.Portatadiritornodel serbatoio

decal127-6984

decal130-8294

130-8294

1.Barrasinistra5.Irroratricebarracentrale

attivata

2.Irroratricebarrasinistra

attivata

3.Irroratricebarrasinistra

6.Irroratricebarracentrale disattivata

7.Barradestra11.Aumentalavelocità15.Agitatoredisattivato

disattivata

4.Barracentrale8.Irroratricebarradestra attivata

9.Irroratricebarradestra

13.Agitatore

disattivata

10.Velocità14.Agitatoreattivato

12.Diminuiscilavelocità

Preparazione

Partisciolte

Vericatechesiastataspeditatuttalacomponentistica,facendoriferimentoallaseguentetabella.

ProceduraDescrizione

Nonoccorronoparti

Kitpresadiforzaposteriore,veicolo polifunzionalerobustoWorkman (ModelliserieHDcontrasmissione manuale)

KitdiniturairrigatoreMultiProWMper grandiareeverdi,veicolopolifunzionale manualeWorkman(ModelliserieHD contrasmissionemanuale)

KitdiniturairrigatoreMultiPro WMpergrandiareeverdi,veicolo polifunzionaleautomaticoWorkman (ModelliautomaticiHDX)

Staffedissaggio

Grupposerbatoioetelaiodisupporto Pernicontesta2 Pernoatestarastremata2 Forcelle2 Acciarini4 Bullone(½"x1½") Dadi(½")

Qté

–

2 2

Rimozionedelpianaleesistente.

Preparazioneall'installazionedella sezionedellabarracentrale.

Installazionedellestaffedissaggioper accessori.

Installazionedeltelaiodisupportodel serbatoio.

Uso

5 6

Giuntoadaccoppiamentorapido

Nonoccorronoparti

Staffadimontaggiodelquadro Dadodibloccaggioangiato(5/16") Bulloneatestaangiata(5/16") Boccoladiplastica2 Quadrodicomando Pernodelfermaglioamolla Manopola1 FermagliaJ3 Bullone(¼"x¾") Dadoangiato(¼")

1Montatelavalvoladispurgo.

–

1 3 3

1 1

Scollegamentodellabatteria.

Collegamentodelcablaggio preassemblatodelsensoredivelocità.

Accoppiamentodellapompa dell'irroratrice.

Installazionedelquadrodicomando sullamacchina.

Montaggiodelquadrodicomandosulla macchina.

ProceduraDescrizione

Qté

Uso

19 20

Adesivofusibile(127–3966)

Bullonedelmorsettodellabatteria2 Dadodelserralo Coperchio–largo(morsettodella

batteria–rosso) Bullone(½"x1½") Dadodibloccaggio(½") Gruppodellabarracentrale Bullone(⅜"x1") Dadodibloccaggioangiato(⅜") Barraperiltrasferimento Bullone(½"x1¼") Dadoangiato(½") Sezionedellabarrasinistra Sezionedellabarradestra Bulloniatestaangiata(⅜"x1¼") Piastredisupporto8 Dadidibloccaggioangiati(⅜") Pernocontesta2 Coppiglia Fascettestringitubo3 SerratubiaR Bullonedispallamento2 Rondella2 Dado2 Serbatoiod'acquadolce Gomitoa90°(¾"NPT) Rubinettoa90° Supportodelserbatoiod'acquadolce Fascettaditenuta4 Bulloneatestaangiata(5/16"x⅝") Dadodibloccaggioangiato(5/16") Tubodisupporto(serbatoiod'acqua

dolce) Controdado(5/16") Bullone(5/16"x1") Bullonedispallamento(½"x1-15/16") Bullone(5/16"x2¼") Rondella(5/16") Gruppoconnettorediriempimento Bulloneatestaangiata(5/16"x¾")

Nonoccorronoparti

Cavallettometallicoanteriore Cavallettometallicoposteriore Coppiglia Pernocontesta(4½") Pernocontesta(3") Manopola2

2 2

1 10 10

4 10

–

Installazionedelquadrodicomandoe delcablaggioelettrico.

Collegamentodelcablaggio dell'irroratriceallabatteria.

Abbassamentodeltelaiodisupportodel serbatoio.

Installazionedellasezionedellabarra.

Montaggiodellesezionidellebarre sinistraedestra.

Installazionedeiessibilidellabarra.

Montaggiodelserbatoiod'acquadolce.

Montaggiodelconnettoredi riempimentodinonritorno.

Controllodellemolledellacernieradella barra.

Conservazionedeicavallettimetallici (opzionale)

ProceduraDescrizione

Manualedell'operatore1 Materialediaddestramento

dell'operatore Catalogodeipezzi Schedadiregistrazione Guidaallascelta Schedad’ispezionepreconsegna

Qté

Letturadimanualievisionedelmateriale diaddestramentoprimadell'utilizzo dellamacchina.

Uso

Importante:L'irroratriceMulti-ProWMrichiedel'installazionediunROPSa4montantiounacabina

conilveicoloWorkman.

Nota:Stabiliteilatisinistroedestrodellamacchinadallanormalepostazionediguida.

4.Rimuovetelecoppiglieadanellodalleestremità esternedeipernicontestadell'astadelcilindro (Figura3).

Rimozionedelpianale esistente

Nonoccorronoparti

Procedura

ATTENZIONE

Ilpianaleintegralepesa95kgcirca,quindi noncercatedimontarloorimuoverloda soli.Fateviaiutaredaaltredueotrepersone oppureusateuncarroponte.

ATTENZIONE

Ilpianalecompletopesacirca95kg.Potete ferirviserimuoveteilpianalesenzaaiuto.

•Nonprovateainstallarloorimuoverloda soli.

•Fateviaiutaredaaltredueotrepersone oppureusateuncarroponte.

1.Inseriteilfrenodistazionamentoeavviateil motoredellamacchina.

2.Spostatelalevadisollevamentoidraulicoe abbassateilpianalenquandoipernicon testadell'estremitàdell'astadeicilindridi sollevamentononsisarannoallentatinegli intaglidimontaggiodellepiastredimontaggio delpianale.

3.Rilasciatelalevadisollevamentoidraulico, innestatelalevadibloccaggiodelsollevamento idraulicoespegneteilmotore;fateriferimentoal Manualedell'operatoredellavostramacchina.

Figura3

1.Estremitàdell'astadel cilindro

2.Piastradimontaggiodel pianale

3.Pernocontesta

5.Rimuoveteipernicontestachessanole

estremitàdell'astadelcilindroallepiastredi ssaggiodelpianale,premendoliversolalinea centraledellamacchina(Figura3).

6.Rimuovetegliacciarinieipernicontestache

ssanolestaffeorientabilidelpianaleaiprolati deltelaiodellamacchina(Figura4).

4.Coppigliaadanello

5.Scanalatureposteriori (pianaleintegrale)

6.Scanalatureanteriori (pianale2/3)

g002368

Figura4

1.Angolosinistroposteriore delpianale

2.Prolatodeltelaiodel veicolo

3.Piastradirotazione

7.Sollevateilpianaledalveicolo.

8.Riponeteicilindridisollevamentoneglianellia

gancio.

4.Pernocontesta

5.Coppigliaadanello

Preparazioneall'installazionedeltelaiodisupporto delserbatoio

Partinecessarieperquestaoperazione:

Kitpresadiforzaposteriore,veicolopolifunzionale

robustoWorkman(ModelliserieHDcontrasmissione manuale)

KitdiniturairrigatoreMultiProWMpergrandi

g002369

Installazionedelkitpresadi forzaposterioreperveicoli

areeverdi,veicolopolifunzionalemanualeWorkman (ModelliserieHDcontrasmissionemanuale)

KitdiniturairrigatoreMultiProWMpergrandi

areeverdi,veicolopolifunzionalemanualeWorkman (ModelliserieHDcontrasmissionemanuale)

KitdiniturairrigatoreMultiProWMpergrandiaree

verdi,veicolopolifunzionaleautomaticoWorkman (ModelliautomaticiHDX)

polifunzionalirobustiWorkman (ModelliserieHDcontrasmissione manuale)

PerimodelliWorkmandellaserieHDeHDXcon trasmissionemanuale,installatecompletamenteil Kitpresadiforzaposterioreperveicolipolifunzionali robustiWorkman;fateriferimentoalleIstruzionidi montaggiodelKitpresadiforzaposterioreperveicoli polifunzionalirobustiWorkman.

Kitidraulicoadaltousso, veicolopolifunzionaleautomatico WorkmanHDX(Modelliautomatici nonTCHDX)

InstallatecompletamenteilKitidraulicoadaltousso perveicolipolifunzionaliautomaticiWorkmanHDX; fateriferimentoalleIstruzionidimontaggioperil Kitidraulicoadaltousso,veicolopolifunzionale automaticoWorkmanHDX.

Sollevamentodeltelaiodi supportodell'irroratrice

Utilizzandoattrezzaturadisollevamentoconcapacità di408kg,sollevateiltelaiodisupportodelserbatoio

dallagabbiadiimballaggionei2puntidisollevamento anteriorie2posteriori(Figura5).

Nota:Accertatevicheiltelaiodisupportodel

serbatoiovengasollevatoaun'altezzaadeguataper montareicavalletti.

Figura5

1.Puntodisollevamento posteriore

2.Puntodisollevamento anteriore

Montaggiodellestaffedi ssaggioperilsupporto delserbatoio

Partinecessarieperquestaoperazione:

Staffedissaggio

Procedura

1.Rimuovetei2bulloniatestaangiataposteriori ei2dadidibloccaggioangiatichessanola

g023738

staffadisupportoperiltubodelmotorealtelaio dellamacchina(Figura6).

Nota:Conservateglielementidissaggioperil

lorosuccessivoriutilizzo.

KitdiniturairrigatoreMultiPro Workmanpergrandiareeverdi, veicolopolifunzionalemanuale (ModelliserieHDcontrasmissione manuale)

PerimodelliWorkmandellaserieHDeHDXcon trasmissionemanuale,completateipassagginelKit diniturairrigatoreMultiProWMpergrandiaree verdideiveicolipolifunzionalimanualiWorkman; fateriferimentoalleIstruzionidimontaggiodelKitdi niturairrigatoreMultiProWMpergrandiareeverdi, veicolopolifunzionalemanualeWorkman.

KitdiniturairrigatoreMultiPro Workmanpergrandiareeverdi (ModelliautomaticiHDX)

PerimodelliWorkmandellaserieHDXautomatici, completateipassagginelKitdiniturairrigatore MultiProWMpergrandiareeverdiperiveicoli polifunzionaliautomaticiWorkman;fateriferimento alleIstruzionidimontaggiodelKitdinitura irrigatoreMultiProWMpergrandiareeverdi,veicolo polifunzionaleautomaticoWorkman.

Figura6

1.Foroposteriore–staffadi

supporto(tubodelmotore)

2.Dadodibloccaggio

angiato

3.Bulloneatestaangiata

2.Ruotateilcilindrodisollevamentoperavere spazioliberoasufcienzaperinstallarelastaffa dissaggioperiltelaiodisupportodelserbatoio (Figura6).

3.Montatelestaffedissaggiosullastaffadi supportoesultelaiousandoi2bulloniatesta angiataeiduedadidibloccaggioangiati rimossinelpassaggio1(Figura7).

4.Tubodisupportodel motore

5.Cilindrodisollevamento

g028410

Figura7

1.Staffadisupporto(tubo delmotore)

2.Staffadissaggio(telaio disupportodelserbatoio)

4.Serrateibullonieidadia91–113N∙m.

3.Bulloniatestaangiata

4.Cilindrodisollevamento

Installazionedeltelaiodi supportodelserbatoio

Partinecessarieperquestaoperazione:

Grupposerbatoioetelaiodisupporto

g028421

2Pernicontesta

2Pernoatestarastremata

2Forcelle

4Acciarini

Bullone(½"x1½")

Dadi(½")

5.Ripeteteipassaggida1a4sullatoopposto

dellamacchina.

Procedura

PERICOLO

Ilgrupposerbatoiodell'irroratricerappresenta unpericolopotenziale.Senonviene sostenutoadeguatamenteduranteil montaggioolarimozione,ilgruppopuò spostarsiocadereeferirevoiogliastanti.

Utilizzatedellecinghieeunmezzodi sollevamentodall'altopersostenereilgruppo serbatoiodell'irroratriceduranteleoperazioni dimontaggio,rimozioneomanutenzioneche prevedonoildistaccodeifermi.

1.Usandounmezzodisollevamento,alzateil gruppodeltelaiodisupportodelserbatoio (Figura8)eposizionatelosoprailtelaiodel veicoloconlapompaeigruppivalvolarivolti versolaparteposteriore.

Nota:Fateviaiutaredaun'altrapersonaper

eseguirelefasisuccessive.

Figura8

1.Puntodisollevamento posteriore

2.Puntodisollevamento anteriore

2.Fatescenderelentamenteiltelaiodisupporto delserbatoiosultelaiodellamacchina.

3.Estendeteicilindridisollevamentonoalle staffesultelaiodisupportodelserbatoioe allineateiraccordideicilindriconiforipresenti sullestaffedeltelaiodisupportodelserbatoio (Figura9).

g022354

g023738

1.Pernoatestarastremata2.Acciarino

Figura10

6.Installateunpernocontestarastrematae2 acciarinisullabarradiarticolazioneperssareil grupposerbatoioaltelaio(Figura10).

7.Estendeteicilindridisollevamentonoa sollevareilserbatoioesostenereilsuopeso.

Nota:Scollegateilgrupposerbatoio

dall'attrezzaturadisollevamento.

8.Staccateilsupportodelpianaledallestaffesu cuièriposto,sullaparteposterioredelpannello delsistemaROPS(Figura11).

Figura9

1.Coppiglia3.Cilindridisollevamento

2.Pernocontesta

4.Fissateiltelaiodisupportodelserbatoioai cilindridisollevamentoconipernicontestaele coppigliesuentrambiilatidellamacchina.

5.Allineateiforinellebarrediarticolazionedella parteposterioredelgruppodeltelaiodisupporto delserbatoioconiforineltubodiarticolazione delpianalenellaparteterminaledeltelaiodel veicolo(Figura10).

g022353

g002397

Figura11

1.Supportodelpianale

9.Spingeteilsupportodelpianalesull'asta delcilindro,assicurandovichelealettealle estremitàdelsupportopogginosull'estremità dellacannadelcilindroesull'estremitàdell'asta delcilindro(Figura12).

Figura12

g033574

Figura13

1.Fascettapercavi3.Valvoladispurgo

g009164

2.Bulloneatestaangiata

(5/16"x⅝")

1.Supportodelpianale

2.Cilindrodisollevamento

3.Telaiodelsupporto

Montaggiodellavalvoladi spurgo

Partinecessarieperquestaoperazione:

Giuntoadaccoppiamentorapido

Procedura

1.Rimuovetelafascettapercavichessala valvoladispurgoeilessibiledelserbatoio dell'irroratriceallastaffadellavalvoladispurgo (Figura13).

2.Rimuovetei2bulloniatestaangiata(5/16"x ⅝")dallascatoladellavalvoladispurgo(Figura

13).

3.Montate,senzaserrarla,lavalvoladispurgo sullastaffadellavalvoladispurgo(Figura14) coni2bulloniatestaangiata(5/16"x⅝") rimossialpassaggio2.

Figura14

1.Valvoladispurgo

2.Bulloneatestaangiata

(5/16"x⅝")

4.Spostatecompletamenteall'esternolavalvoladi spurgonellescanalaturedellastaffaeserratei 2bulloniatestaangiatamanualmente(Figura

14).

3.Staffadellavalvoladi spurgo

g033575

Scollegamentodella batteria

Nonoccorronoparti

Procedura

AVVERTENZA

Seilpercorsodeicavidellabatteriaèerrato, lescintillepossonodanneggiarel'irroratricee icavi,chepossonofareesplodereigasdelle batterieecausareinfortuni.

Scollegatesempreilcavonegativo(nero) dellabatteriaprimadiquellopositivo(rosso).

AVVERTENZA

Imorsettidellabatteriaegliattrezzi metallicipossonocrearecortocircuiti controicomponentimetallicidell'irroratrice, eprovocarescintillechepossonofare esplodereigasdellebatterieecausare infortuni.

•Insededirimozioneomontaggiodella batteria,impediteaimorsettiditoccarele partimetallichedell'irroratrice.

Figura15

1.Fessura(cassettadella batteria)

2.Coperchio(morsetto positivodellabatteria)

2.Fatescivolareilcappuccioall'indietroe

scollegateilmorsettonegativodallabatteria (Figura15).

3.Scollegateilmorsettopositivodallabatteria

(Figura15).

3.Linguetta(coperchio batteria)

4.Morsetto(cavonegativo dellabatteria)

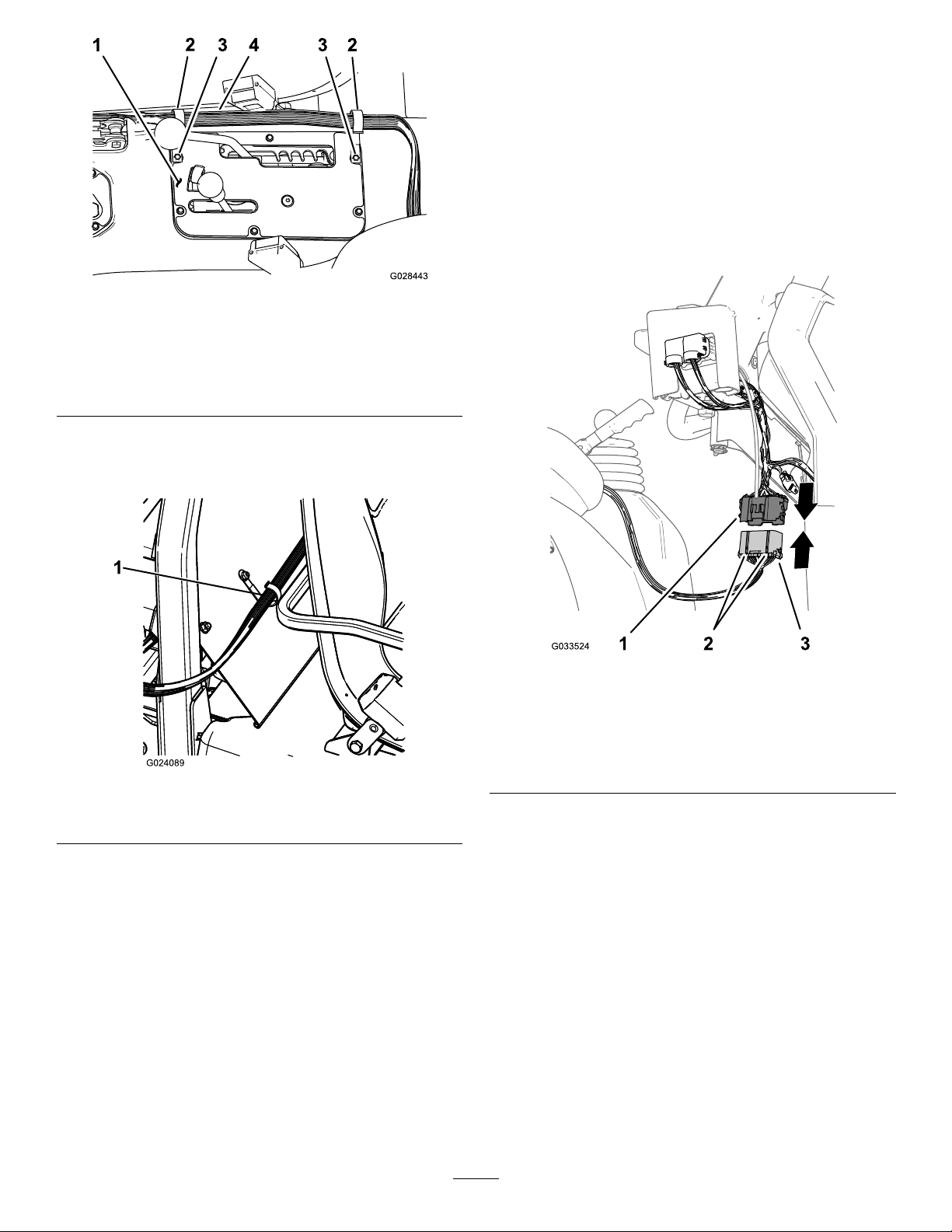

Collegamentodelcablaggio

g028456

•Nonlasciatechegliattrezzimetallicicreino cortocircuitifraiterminalidellabatteriae lepartimetallichedell'irroratrice.

1.Stringeteilatidelcoperchiodellabatteriaper liberarelelinguettedallefessurenellacassetta dellabatteria,quindirimuoveteilcoperchio dellabatteriadallacassettadellabatteriastessa (Figura15).

preassemblatodelsensore divelocità

Nonoccorronoparti

Collegamentodelcablaggio preassemblatodelsensoredi velocità(ModelliserieHDcon trasmissionemanuale)

1.Nelcablaggiopreassemblatoperl'irroratrice, individuateilconnettorea3preseperilcircuito delsensoredivelocitàeilconnettorea3pin delcircuitodelveicolo.

2.Neltransaxledellamacchina,collegateil connettorea3pindelcablaggiopreassemblato dellamacchinaperilsensoredellavelocità alconnettorea3presedelcablaggio

preassemblatodell'irroratriceperilsensoredella velocità(Figura16).

Figura16

1.Connettoridelsensoredivelocitàesistenti

Collegamentodelcablaggio preassemblatodelsensoredi velocità(ModelloautomaticoHDX)

1.Nelcablaggiopreassemblatoperl'irroratrice, individuateilconnettorea3preseperilcircuito delsensoredivelocità(Figura17).

g024088

3.Collegateilconnettorea3pinperilcircuito delveicolodelcablaggiopreassemblato dell'irroratricenelconnettorea3preseperil circuitodelveicolodelcablaggiopreassemblato dellamacchina.

Figura17

1.Connettorea3pin (cablaggiopreassemblato dellamacchina–sensore dellavelocità)

2.Connettorea3prese (cablaggiopreassemblato dell'irroratrice–sensore dellavelocità)

3.Serbatoioidraulico

2.Collegateilconnettorea3pindelcablaggio

preassemblatodellamacchinaperilsensore dellavelocitàalconnettorea3presedel cablaggiopreassemblatodell'irroratriceperil sensoredellavelocità(Figura17).

4.Tubodeltelaioposteriore

5.Parteposterioredella macchina

6.Latodestrodellamacchina

Accoppiamentodella

g028436

pompadell'irroratrice

Nonoccorronoparti

Procedura

•PerimodellidellaserieHDcontrasmissione

manuale,accoppiatel'alberodellaPDFallaPDF deltransaxle;fateriferimentoalleIstruzionidi montaggiodelKitdiniturairrigatoreMultiPro

WMpergrandiareeverdi,veicolopolifunzionale manualeWorkman.

•PerimodelliautomaticiHDX:collegateitubidel

motoreidraulicoairaccordididisinnestorapidonel pannelloidraulicoadaltousso;fateriferimento alleIstruzionidimontaggiodelKitdinitura irrigatoreMultiProWMpergrandiareeverdi, veicolopolifunzionaleautomaticoWorkman.

Installazionedelquadrodi comandosullamacchina

Partinecessarieperquestaoperazione:

Staffadimontaggiodelquadro

Dadodibloccaggioangiato(5/16")

Bulloneatestaangiata(5/16")

2Boccoladiplastica

Quadrodicomando

Pernodelfermaglioamolla

1Manopola

g028408

Figura18

Installazionedellastaffadi montaggiodelquadro

Nota:SualcuniveicoliWorkman,lapiastraper

l'attaccodeicomandièssataalcruscottonellastessa posizioneincuièmontatalastaffaperilkitdellaleva amanodell'acceleratore.Seilkitdellalevaamano dell'acceleratoreèinstallato,dovreterimuoverela staffadelgruppodellalevaamanodell'acceleratore dalcruscotto,allinearelapiastraperl'attaccodei comandiallaplanciaeinstallarelastaffadellaleva amanodell'acceleratorenellapartesuperioredella piastraperl'attaccodeicomandi.Perinformazioni sullarimozioneeilmontaggiodelgruppodellaleva amanodell'acceleratoreconsultateleIstruzionidi montaggiosulkitdellalevaamanodell'acceleratore.

1.Rimuovetei3bulloniei3dadichessanola partecentraleinferioredellaplanciaallastaffadi supportodelcruscotto(Figura18).

Nota:AlcunevecchiemacchineWorkman

potrebberorichiedere4bullonie4dadiangiati.

Nota:Gettateibullonieidadi.

1.Bullone

2.Dado

3.Plancia(areacentrale inferiore)

4.Staffadimontaggio (quadrodicomando)

2.Allineateiforidellestaffedimontaggiodel

quadrodicomandoconiforisullaplanciaesulla staffadisupporto(Figura18).

3.Montatelastaffadimontaggioconlaplancia

elastaffadisupportoconi3bulloniatesta angiata(5/16"x1")e3dadidibloccaggio angiati(5/16").

4.Serrateidadieibulloni(Figura18).

5.Inseritedueboccolediplasticanellastaffadi

montaggio(Figura18).

5.Boccola(plastica)

6.Bulloniatestaangiata (5/16"x1")

7.Dadidibloccaggioangiati (5/16")

Installazionedelquadrodi comandosullamacchina

1.Rimuovetelacoppigliachessailpernodi articolazionedelquadrodicomandoallastaffadi immagazzinamentosulserbatoiodell'irroratrice.

Installazionedeicablaggi

2.Montateilquadrodicomandosullastaffadi montaggiodicomandoessateloconilperno delfermaglioamolla(Figura19).

Nota:Assicuratevicheilfermaglioamollasia

ruotatosoprailpernodiarticolazioneperssare saldamenteilpernodelfermaglioamolla.

elettricidell'irroratrice

Partinecessarieperquestaoperazione:

3FermagliaJ

Bullone(¼"x¾")

Dadoangiato(¼")

Disposizionedelcablaggio elettricoposterioredell'irroratrice nelquadrodicomando

1.Installate2fermagliaJsulquadrocentralenei puntiindicatiinFigura20oFigura21usando levitiesistenti.

Figura19

1.Pernodelfermaglioa molla

2.Pernodiarticolazione (quadrodicomando)

3.Montatelamanopolaeserratelaondeevitare

cheilquadroruotidurantel'utilizzo(Figura19).

3.Staffadimontaggiodel quadrodicomando

4.Manopola

g002507

g033521

ModellidellaserieHDcontrasmissionemanuale

1.FermaglioaJ

2.Vitiesistenti

Figura20

3.Cablaggiodellascatoladi comando

4.Quadrocentrale

Figura21

ModelloautomaticoHDX

Collegamentodelcablaggio elettricoposteriorealcablaggio elettricoanteriorenelquadrodi comando

1.Allineatele2chiavidelconnettorea38 pindelcablaggiopreassemblatoposteriore dell'irroratriceconle2scanalaturedel connettorea38presedelcablaggio preassemblatoanteriorecollegatoalquadrodi comando(Figura23).

g028443

1.Quadrocentrale

2.FermaglioaJ

3.Vitiesistenti

4.Cablaggiodellascatoladi comando

2.InstallateunfermaglioaJdietroilsediledel passeggerousandounbullone(¼"x½")eun dadoangiato(¼")(Figura22).

Figura22

g033524

Figura23

1.Connettorea38prese (cablaggiopreassemblato anteriore–quadrodi comando)

g024089

2.Chiavidiallineamento

3.Connettorea38pin (cablaggiopreassemblato posteriore–irroratrice)

1.FermaglioaJ

3.Fissateilcablaggiodelquadrodicomandoalla consolleeallacoperturadelROPSusandoi fermagliaJ(Figura22).

2.Collegateilconnettoredelcablaggio preassemblatoposteriorealconnettoredel cablaggiopreassemblatoanteriore,noa quandoifermideiconnettorinonscattano saldamenteinsieme(Figura23).

Installazionedel portafusibilidell'irroratrice

Partinecessarieperquestaoperazione:

Adesivofusibile(127–3966)

Procedura

1.Nelquadrodicomandodell'irroratrice,disponete ladiramazionedelcablaggiopreassemblato anterioreconiportafusibilitralaparteinferiore delcruscottoeiltubotrasversaledellochassis dellamacchinaeversoilbasso,versoillato anterioredelportafusibilidellamacchina(Figura

24).

dialimentazioneopzionalegiallodelportafusibili delcablaggiodell'irroratrice(Figura25).

Figura25

1.Morsettodelconnettore nonisolato(lodi alimentazioneopzionale giallo–portafusibili dell'irroratrice)

2.Morsettodellalamaisolato (lodialimentazione opzionalegiallo– portafusibilidell'irroratrice)

3.Parteposterioredella macchina

4.Portafusibili(cablaggio irroratrice)

5.Morsettodelconnettore nonisolato(lodi alimentazionegiallo –portafusibilidella macchina)

6.Portafusibili(cablaggio macchina)

g033529

Figura24

1.Portafusibili(cablaggio preassemblatoanteriore– quadrodicomando)

2.Tubotrasversale(chassis dellamacchina)

2.Individuateilmorsettoconconnettorefastonnon isolatoall'estremitàdelcavodialimentazione gialloapertodelportafusibiliperlamacchinaeil connettorefastonisolatoall'estremitàdelcavo

3.Collegateilmorsettoconconnettorefaston nonisolatodelportafusibiliperlamacchina alconnettorefastonisolatodelportafusibili dell'irroratrice(Figura25).

4.AllineateiraccordiaTsulportafusibili dell'irroratriceallefessureaTdelportafusibili dellamacchinaefatescivolareilportafusibili dell'irroratricenellefessurenoaquandoil portafusibilirisultasaldamenteinposizione (Figura26).

g033528

1.Parteposterioredella macchina

2.RaccordiaT(portafusibili dell'irroratrice)

3.Portafusibilidell'irroratrice

Figura26

4.FessureaT(portafusibili dellamacchina)

5.Portafusibilidella macchina

Collegamentodelcablaggio dell'irroratriceallabatteria

Partinecessarieperquestaoperazione:

2Bullonedelmorsettodellabatteria

Dadodelserralo

Coperchio–largo(morsettodellabatteria–rosso)

Preparazionedelmorsetto positivodellabatteria

AVVERTENZA

Seilpercorsodeicavidellabatteriaèerrato, lescintillepossonodanneggiarel'irroratricee icavi.chepossonofareesplodereigasdelle

g028445

batterieecausareinfortuni.

Collegatesempreilcavopositivo(rosso)della batteriaprimadiquellonegativo(nero).

1.RimuoveteidadieibulloniaTneimorsettidei cavipositivoenegativodellabatteria(Figura

27).

5.Attaccatel'adesivodelportafusibilisuuna supercievicinaalportafusibilidell'irroratrice.

Nota:IdadieibulloniaTnonvioccorronopiù.

Figura27

g033559

1.BulloneaT

2.Dado

3.Cavopositivodellabatteria (macchina)

4.Cavonegativodella batteria(macchina)

2.Rimuoveteilcoperchio(stretto)dalcavopositivo dellabatteria(Figura28).

Nota:Ilcoperchiostrettodellabatterianonvi

occorrepiù.

Figura28

1.Coperchio–stretto (morsettodellabatteria– rosso)

2.Cavopositivodellabatteria (macchina)

3.Coperchio–largo (morsettodellabatteria– rosso)

3.Montateilcoperchiolargodellabatteriasul cavopositivodellabatteria,comeillustratonella

Figura28.

Nota:Fatescorrereilcoperchioasufcienza

sopraicavidaconsentirel'accessoalmorsetto delpolo.

4.Allineateilmorsettoadanellodelcollegamento fusibile(cablaggiopreassemblatodell'irroratrice) attraversoilcoperchiolargodellabatteria,come illustratonellaFigura29.

g033568

Figura29

1.Coperchio–largo (morsettodellabatteria– rosso)

2.Morsetto(cablaggiodel collegamentofusibile– cablaggiodell'irroratrice)

5.Montate,senzaserrarli,unbullonedelmorsetto eundadodelserralosuimorsettipositivoe negativodellabatteria(Figura30).

g033560

1.Morsettoadanello (cablaggiodel collegamentofusibile –cablaggiodell'irroratrice)

2.Cavopositivodellabatteria (macchina)

3.Cavonegativodella batteria(macchina)

Figura31

4.Dadodelserralo

5.Bullonedelmorsetto

6.Morsettoadanello(lo negativodellabatteria– cablaggiopreassemblato dell'irroratrice)

g033561

7.Fissateilmorsettoadanellodellonegativo (nero–cablaggiopreassemblatodell'irroratrice) alpolodelbullonedelmorsettocheavete montatosulcavonegativodellabatteriaconun dadodelserralo(Figura31).

8.Montateilcavopositivodellabatteriasulpolo positivodellabatteriaeserrateildadodel serralomanualmente(Figura32).

Figura30

1.Bullonedelmorsetto

2.Dadodelserralo4.Serralonegativodella

3.Serralopositivodella batteria

batteria

6.Fissateilmorsettoadanellodelcollegamento fusibile(cablaggiopreassemblatodell'irroratrice) alpolodelbullonedelmorsettocheavete montatosulcavopositivodellabatteriaconun dadodelserralo(Figura31).

g033558

g033567

Figura32

1.Coperchio–nuovo (terminaledellabatteria– rosso)

2.Polopositivo

3.Polonegativo

9.Montateilcavonegativodellabatteriasulpolo negativodellabatteriaeserrateildadodel serralomanualmente.

10.Schiacciateilatidelcoperchiodellabatteria, allineatelelinguettedelcoperchioconlefessure nellabasedellabatteriaerilasciateilcoperchio dellabatteriastessa(Figura33).

Figura33

g033569

Figura34

g033557

1.Fessura(cassettadella batteria)

2.Linguetta(coperchio batteria)

Abbassamentodeltelaiodi supportodelserbatoio

Partinecessarieperquestaoperazione:

Bullone(½"x1½")

Dadodibloccaggio(½")

Procedura

1.Avviatelamacchinaesollevateiltelaio disupportodelserbatoioconicilindridi sollevamento.

g002397

Figura35

1.Supportodelpianale

3.Usateicilindridisollevamentoperabbassare lentamenteilserbatoiosultelaio.

Nota:Fateosservareilserbatoiomentresi

abbassadaunasecondapersona.Controllate chetubiecablaggiononrestinoschiacciatio piegati.

4.Controllatel'allineamentodeltelaiodisupporto delserbatoioconiltelaiodellamacchina.

5.Rimuoveteipannellidiaccessosuentrambii latideltelaiodelsupporto(Figura36).

2.Rimuoveteilsupportodelpianaledalcilindrodi sollevamentoeriponeteilsupportosullestaffe distoccaggiosullaparteposterioredelpannello delROPS(Figura34eFigura35).

g022355

Figura36

1.Sportellinodiaccesso3.Dadodibloccaggio(½")

2.Bullone(½"x1½")

6.Controllatecheitubioilcablaggiocheriuscitea vedereattraversol'aperturaneltelaiodisupporto nonpresentinosegnidischiacciamentoo piegatura.

Importante:Seiessibilioilcablaggiosul

gruppodeltelaiodisupportodelserbatoio sonoschiacciatiopiegati,sollevateil gruppo,sistemateliessateliindietro.

7.Allineatelestaffedimontaggioanterioriconle staffedissaggioinstallatein3Montaggiodelle

staffedissaggioperilsupportodelserbatoio (pagina18).

8.Fissatelastaffadissaggiodelgruppodeltelaio disupportodelserbatoioallastaffadelpianale sultelaiosuciascunlatodellamacchinaconun bullone(½"x1½")eundadodibloccaggio(½"), comeillustratonellaFigura36.

9.Serrateilbulloneeildadodibloccaggioa 91–113N∙m.

10.Ripeteteipassaggida7a9sull'altrolatodel telaiodisupportodelserbatoioedellamacchina.

Figura37

1.Barraperiltrasferimento4.Foriorizzontali(sezione

2.Bulloni(⅜"x1")

3.Foriverticali(sezionedella barracentrale)

dellabarracentrale)

5.Dadodibloccaggio angiato(⅜")

g028458

Installazionedellasezione dellabarracentrale

Partinecessarieperquestaoperazione:

Gruppodellabarracentrale

Bullone(⅜"x1")

Dadodibloccaggioangiato(⅜")

Barraperiltrasferimento

Bullone(½"x1¼")

Dadoangiato(½")

Montaggiodellebarreperil trasferimento

1.Collegatel'attrezzaturadisollevamentoalla sezionedellabarracentraleerimuoveteladalla gabbiadiimballaggio.

2.Allineatelebarreperiltrasferimentoallasezione dellabarracentrale(Figura37).

3.Montatelebarreperiltrasferimentoallasezione dellabarra(Figura37eFigura38)con6bulloni (⅜"x1")e6dadidibloccaggioangiati(⅜").

g028459

Figura38

1.Dadidibloccaggio(⅜")

4.Serrateibullonieidadia37–45N∙m.

Installazionedellasezionedella barracentralesultelaiodi supportodelserbatoio

1.Avviatelamacchina,rimuoveteilsupportodel pianaledalcilindrodisollevamentoeriponetelo, abbassateiltelaiodisupportodelserbatoio, arrestatelamacchinaerimuovetelachiave dall'interruttorediavviamento.

2.Allineateilforosulfondonellestaffedi montaggiodellasezionedelgruppodellabarra centraleconilterzoforoapartiredall'estremità inferioredeisupportidellabarrasultelaiodi supportodell'irroratrice,comeillustratoinFigura

39.

Montaggiodellesezioni

Nota:Senecessario,isupportidellabarra

possonoessereallentatieregolatiinbasealla sezionedellabarracentraleperunmigliore allineamentodeifori.Serrateibullonieidadi a67–83N∙m.

Figura39

1.Dadodibloccaggio(½")4.Staffadimontaggiodella

2.Foro3–apartiredal

basso(supportodella barra)

3.Staffadimontaggiodella

sezione(sinistra)

sezione(destra)

5.Bullone(½"x1¼")

dellebarresinistraedestra

Partinecessarieperquestaoperazione:

Sezionedellabarrasinistra

Sezionedellabarradestra

Bulloniatestaangiata(⅜"x1¼")

8Piastredisupporto

Dadidibloccaggioangiati(⅜")

2Pernocontesta

Coppiglia

Procedura

Ciascunasezionedellebarrepesacirca14kg.

g028460

1.Rimuovetei4bulloniatestaangiata(⅜"x 1¼"),le4piastredisupportoei4dadidi bloccaggioangiati(⅜")dallastaffaconcerniera dellasezionedellabarracentrale.

2.Ruotateciascunastaffaorientabileall'estremità dellasezionedellabarracentraleinmodochele staffesianoallineateinsensoverticale(Figura

40).

3.Montateilgruppodellabarracentralesultelaio disupportodell'irroratricecon4bulloni(½"x 1¼")equattrodadidibloccaggio(½").

4.Serrateibullonieidadia67–83N∙m.

Collegamentodeiessibilie delcablaggioperlavalvoladi sollevamentodellebarre

•PerimodellidellaserieHDcontrasmissione

manuale,fateriferimentoalleIstruzionidi montaggiodelKitdiniturairrigatoreMultiPro WMpergrandiareeverdi,veicolopolifunzionale manualeWorkman.

•PerilmodelloautomaticoHDX,fateriferimento

alleIstruzionidimontaggiodelKitdinitura irrigatoreMultiProWMpergrandiareeverdi, veicolopolifunzionaleautomaticoWorkman.

Figura40

1.Sezionedellabarra centrale

2.Bracciodellabarra6.Piastredisupporto

3.Piastrapercerniera

4.Bulloniatestaangiata (⅜"x1¼")

3.Sollevatelasezionedellabarraesternae

allineateiforinellapiastradimontaggio

5.Piastradimontaggio triangolare

7.Dadidibloccaggioangiati (⅜")

g028737

triangolareall'estremitàdellasezionedellabarra esternaconiforinellastaffaorientabile.

Nota:Assicuratevicheletestinedegliugelli

dell'irroratricesianorivolteversoilretro.

4.Montatelapiastradellacernierasullapiastra triangolareutilizzando4bulloniatestaangiata, 4piastredisupportoe4dadidibloccaggio (Figura40)cheaveterimossoalpassaggio1.

5.Serrateibullonideidadieidadia37–45N∙m.

6.Allineatel'estremitàdell'astadelcilindrodi sollevamentoconiforinellaprotuberanzadella staffaorientabile(Figura40)

Figura41

1.Estremitàdell'asta(cilindro

disollevamentodella barra)

2.Protuberanza(staffa

orientabile)

3.Pernocontesta(⅝"x4¾")

4.Coppiglia

7.Fissatel'estremitàdell'astaallaprotuberanza dellastaffaorientabileconunpernocontestae unacoppiglia(Figura40).

8.Ripeteteipassaggida1a5dall'altrolatodel gruppodellabarracentraleconlaparteopposta dellasezionedellabarra.

Nota:Primadiaverterminatoquesta

procedura,assicuratevichetutteletestinedegli ugellidell'irroratricesianorivolteversoilretro.

g028738

Installazionedeiessibili dellabarra

Partinecessarieperquestaoperazione:

3Fascettestringitubo

SerratubiaR

2Bullonedispallamento

2Rondella

2Dado

Montaggiodeiessibilidelle sezionidellebarresinistrae destra

1.Inlateiessibilidellasezionedellabarracome illustratoinFigura42einFigura43.

Figura42

Flessibile–Segmentobarrasinistra

1.Dado4.Bullonedispallamento7.Flessibilebarrasinistra

2.Rondella5.RaccordoaT8.Valvoladisezionesinistra

3.SerratubiaR

6.Fascettastringitubo

g028468

Figura43

Flessibile–Segmentobarradestra

1.Dado4.Bullonedispallamento7.Flessibilebarradestra

2.Rondella5.RaccordoaT8.Valvoladisezionedestra

3.SerratubiaR

6.Fascettastringitubo

2.Fissateiessibilidellabarrasullatoanteriore dellasezionedellabarracentrale(Figura42 eFigura43)con1fascettaaR,1bullonedi spallamento(5/16"x1"),1dadodibloccaggio (5/16")e1rondella(5/16").

3.Montateilessibiledellasezionedellabarrasul raccordoaTdentellatonellasezionedellabarra essateloconlafascettastringitubo(Figura42 eFigura43).

Nota:Spalmateunostratodisaponeliquido

sulladentellaturadelessibiledelraccordoaT peragevolarel'installazionedelessibile.

4.Ripeteteipassaggida1a3sulessibiledella sezionedellabarrasull'altrolatodell'irroratrice.

g028469

Installazionedelessibiledella sezionedellabarracentrale

1.Inlateilessibiledellasezionedellabarra centralecomeillustratonellaFigura44.

Figura44

1.Alta4.Flessibiledellabarra

centrale

2.RaccordoaT5.Valvoladisezionecentrale

3.Fascettastringitubo6.Parteanterioredella

macchina

2.Montateilessibiledellasezionedellabarrasul raccordoaTdentellatonellasezionedellabarra centraleessateloconlafascettastringitubo (Figura44).

Nota:Spalmateunostratodisaponeliquido

sulladentellaturadelessibiledelraccordoaT peragevolarel'installazionedelessibile.

Installazionedegliugelli

Nonoccorronoparti

Procedura

Gliugellicheutilizzateperapplicareiprodottichimici varianoinbasealvolumediapplicazionedicuiavete

g028471

bisogno;dunquegliugellinonvengonoforniticol kit.Perprocurarvigliugellirispondentiallevostre necessitàcontattateilDistributoreToroautorizzatodi zonaesiateprontiafornireleseguentiinformazioni:

•Volumediapplicazionetargetinlitriperettaro,

galloniUSAperacroogalloniUSAper1000piedi quadrati.

•Lavelocitàmassimadelveicoloinchilometriorari

omigliaorarie.

1.Inlateoinseritel'ugellonelconnettore dell'ugelloseguitodaunaguarnizioneditenuta.

2.Fatescorrereilconnettoredell'ugellosoprail raccordodell'ugellosuunatestina.

3.Giratel'ugelloinsensoorarioperserrarele cammesulconnettorealloroposto.

4.Vericatelapartedellaventoladell'ugello.

PermaggioriinformazioniconsultateleIstruzionidi installazioneannesseagliugelli.

Installazionedelserbatoio d'acquadolce

Partinecessarieperquestaoperazione:

Serbatoiod'acquadolce

Gomitoa90°(¾"NPT)

Rubinettoa90°

Supportodelserbatoiod'acquadolce

4Fascettaditenuta

Bulloneatestaangiata(5/16"x⅝")

Dadodibloccaggioangiato(5/16")

Tubodisupporto(serbatoiod'acquadolce)

Controdado(5/16")

Bullone(5/16"x1")

Bullonedispallamento(½"x1-15/16")

Bullone(5/16"x2¼")

Rondella(5/16")

Montaggiodellastaffadisupporto

Figura45

1.Serbatoiodell'acquadolce

dell'acquadolce

2.Dadodibloccaggio

angiato(5/16")

3.Serbatoiod'acquadolce

4.Fascettaditenuta

5.Bulloneatestaangiata (5/16"x⅝")

2.Serrateibullonieidadiaunacoppiadi 20–25N∙m.

g033570

sulserbatoiodell'acquadolce

1.Montateilserbatoiodell'acquadolcesulla relativastaffadisupportocon2fascettedi tenuta,4bulloniatestatonda(5/16"x⅝") e4dadidibloccaggioangiati(5/16")come illustratonellaFigura45.

Nota:Assicuratevicheilgomitoeilrubinetto

sianoallineatisullostessolatodelserbatoio indicatonell'adesivodelserbatoiodell'acqua dolce.

Montaggiodeltubodisupporto

Montaggiodelserbatoio

delserbatoio

1.Allineateiltubodisupportodelserbatoio dell'acquadolceconilcanaledisupportodel serbatoio(Figura46).

Figura46

1.Controdado(5/16")5.Bullone(5/16"x1")

2.Tubodisupporto

(serbatoiod'acquadolce)

3.Parteanterioredella

macchina

4.Partesuperioredella

macchina

2.Allineateiforineltubodisupportoconiforinel canale(Figura46).

3.Fissateiltuboalcanale(Figura46)coni2 bullonidispallamento(½"x1-15/16")ei2dadi dibloccaggioangiati(5/16").

4.Serrateibullonieidadiaunacoppiadi 20–25N∙m.

5.Avvitateilcontrodado(5/16")nelbullone(5/16" x1")comeillustratonella(Figura46).

6.Dadodibloccaggio angiato(5/16")

7.Dadosaldato(canaledi supportodelserbatoio– acquadolce)

8.Bullonedispallamento(½" x1-15/16")

Nota:L'irroratriceMulti-ProWMrichiede

l'installazionediunROPSa4montantiounacabina sulveicoloWorkman.

1.Montateilserbatoiodell'acquadolceeil supportosultubodisupportoconi2bulloni (5/16"x2¼")ei2dadidibloccaggioangiati (5/16")comeillustratonellaFigura47.

g033572

g033573

Figura47

1.Supportodelserbatoio

dell'acquadolce

2.Dadodibloccaggio

angiato(5/16")

3.Tubodisupporto

(serbatoiod'acquadolce)

2.Serrateibullonieidadiaunacoppiadi 20–25N∙m.

4.Rondella(5/16")

5.Bullone(5/16"x2¼")

6.Avvitateilbullone(5/16"x1")eilcontrodadonel dadosaldatonellaparteinferioredelcanaledi supportodelserbatoioeserrateilbulloneeil controdadomanualmente(Figura46).

Montaggiodelconnettore diriempimentodinon ritorno

Partinecessarieperquestaoperazione:

Gruppoconnettorediriempimento

Bulloneatestaangiata(5/16"x¾")

Procedura

Poneteilgruppoconnettorediriempimentosoprail forolettatonelserbatoioessateloconunbullonea testaangiata(5/16"x¾")(Figura48).

Controllodellemolledella cernieradellabarra

Nonoccorronoparti

Procedura

Importante:Nonutilizzatel'irroratriceselemolle

dellacernieradellabarranonsonocorrettamente compresse,perchépotrestedanneggiareil complessivobarra.Misuratelemolleeusateil controdadopercomprimerelemollenoa4cm senecessario.

Peragevolarel’imballaggiodellamacchina,l’irroratrice vienespeditaconleprolunghedellebarrespostate inavanti.Lemollenonvengonoserrateafondoin fabbrica,perconsentireilposizionamentodellebarre ainideltrasporto.Primadiavviarelamacchina, regolatelemolleallacompressionecorretta.

1.All'occorrenza,toglietel'imballaggiochessa lebarrediprolungadestraesinistraperla spedizione.

1.Gruppoconnettoredi riempimento

Figura48

2.Bulloneatestaangiata (5/16"x¾")

2.Sostenetelebarrequandosonoprolungatein posizionediirrorazione.

3.All'altezzadellacernieradellabarra,misurate

g024091

lacompressionedellemollesuperiorieinferiori mentrelebarresonoprolungate(Figura49).

A.Comprimetetuttelemollenoai4cm. B.Usateilcontrodadopercomprimerele

mollechesuperanoi4cm.

Figura49

1.Molladellacernieradella barra

4.Ripetetel'operazionesullamolladientrambe

lecernieredellebarre.

5.Spostatelebarreinposizioneditrasporto“X”.

2.Controdado

Nota:PermaggioriinformazionivedereUtilizzo

dellebarreperiltrasferimento(pagina59).

Conservazionedei cavallettimetallici (opzionale)

g023740

g002332

1.Cavallettometallico anteriore

2.Fissateicavallettimetallicianterioricon2perni

contesta(3")e2coppiglieattraversoilforo centralesuicavalletti.

3.Inseriteicavallettimetalliciposterioridalbasso

versol'altoneltelaiovicinoaipuntidiancoraggio posteriori(Figura51).

Figura50

2.Manopola

Partinecessarieperquestaoperazione:

Cavallettometallicoanteriore

Cavallettometallicoposteriore

Coppiglia

Pernocontesta(4½")

Pernocontesta(3")

2Manopola

Procedura

1.Inseriteicavallettimetallicianterioricapovolti neltelaiovicinoaipuntidiancoraggioanteriori (Figura50).

g023739

Figura51

1.Cavallettometallicoposteriore

4.Fissateicavallettimetalliciposterioricon4perni contesta(4½")e4coppiglieattraversol'ultimo forosuicavalletti.

Maggioriinformazionisul vostroprodotto

Partinecessarieperquestaoperazione:

1Manualedell'operatore

1Materialediaddestramentodell'operatore

Catalogodeipezzi

Schedadiregistrazione

Guidaallascelta

Schedad’ispezionepreconsegna

Procedura

1.Leggeteimanuali.

2.Guardateilmaterialediaddestramento dell'operatore.

3.Usatelaguidaallasceltadegliugelliper sceglieregliugellipiùadattiall'applicazione specicadicuiavetebisogno.

4.Conservateidocumentiinunluogosicuro.

Quadrogeneraledel prodotto

Figura52

1.Interruttoreprincipaledellebarre

2.Interruttoridellasezionedellabarra(irroratrice

accensione/spegnimento)

3.Interruttoridisollevamentodellebarre8.Interruttoredelvolumediapplicazione

4.InfoCenter

5.Indicatoredellapressione

6.Interruttoredirisciacquo(opzionale)

7.InterruttoreSonicBoom(opzionale)

9.Interruttoreagitatore

g028854

Comandi

DisplayLCDInfoCenter

IldisplayLCDInfoCentermostraidatirelativialla macchinaealpaccobatteria,comelacaricaattuale dellabatteria,lavelocità,idatidiagnosticiealtro (Figura52).Perulterioriinformazioni,consultate

Utilizzodell'InfoCenter(pagina46).

Interruttoreprincipaledellebarre

L'interruttoreprincipaledellebarreconsentedi attivareeinterromperetutteleirrorazioni.Premete l'interruttoreperazionareoarrestarel'irroratrice (Figura52).

Interruttoridisezionedellebarre

Gliinterruttoridisezionedellebarresitrovanolungo laparteinferioredelpannellodicontrollo(Figura52). Spostateciascuninterruttoreinaltoperattivarele irroratricidellasezionecorrispondentedellabarraein bassoperdisattivarle.Quandol'interruttoredisezione dellebarreèimpostatoinposizionediACCENSIONE, lalucesull'interruttoresiillumina.Questiinterruttori inuisconounicamentesull'impiantodiirrorazione quandol'interruttoreprincipaleèinposizionedi

ACCENSIONE.

Figura53

1.Quadrodicomando dell'InfoCenter

2.Interruttoremodalità irroratrice

3.Modalitàautomatica

4.Modalitàmanuale

Valvoladiregolazione(del comandodelvolume)

g028486

(posizioneinterruttore modalitàirroratrice)

Interruttoredelvolumedi applicazione

L'interruttoredelvolumediapplicazionesitrova sullatosinistrodelpannellodicontrollo(Figura

52).Premetel'interruttoreetratteneteloinalto

peraumentareilvolumediapplicazione,oppure premeteloetratteneteloinbassoperridurreilvolume.

Interruttoridisollevamentodelle barre

Gliinterruttorielettricidisollevamentodellebarre sollevanoeabbassanolerispettivebarre(Figura52). Esistonodueinterruttoridisollevamento:unodidestra eunodisinistra.Premetel'interruttoreetratteneteloin altopersollevarelarelativabarra,oppurepremetelo etratteneteloinbassoperabbassarelarelativabarra.

Interruttoremodalitàirroratrice (ModelloautomaticoHDX)

Usatel'interruttoremodalitàirroratriceperselezionare trailcontrollomanualedelvolumediapplicazione dell'irroratriceoautomaticoassistitodacomputer comandatodall'InfoCenter.

Lavalvoladiregolazioneèsituatadietroilserbatoio (Figura54)econtrollalaquantitàdiliquidoindirizzato allebarreolaportatadiritornoalserbatoio.

Figura54

1.Valvoladiregolazione(del comandodelvolume)

2.Valvoladell'agitatore5.Valvoladisezionedella

3.Valvolaprincipaledelle barre

4.Flussometro

barra

g028483

Flussometro

Ilussometromisuralaportatadelliquidodirettoalle valvoledisezionedellabarra(Figura54).

Valvoledisezionedellebarre

Usatelevalvoledisezionedellabarraperattivare odisattivarelapressionedell'irroratriceagliugelli nellesezionidellabarradisinistra,centraliedidestra (Figura54).

Valvoledibypassdellasezione dellabarra

Levalvoledibypassdellasezionedellabarra (Figura55)dirigonodinuovoilliquidodaunabarra alserbatoioquandodisattivatelasezionedella barra.Questevalvolesonoregolabilipermantenere costantelapressionedellebarre,aprescindere dallacombinazionedibarrecheaveteazionato;fate riferimentoaRegolazionedelbypassdellabarra

(pagina64).

g033579

Figura56

1.Valvoladicomandodell'agitatore

Nota:ModellidellaserieHDcontrasmissione

manuale:l'agitatoreentrainfunzionequando lapresadiforzaelafrizionesonoinseriteeil motoregiraaunregimesuperioreallaminima.Se arrestatel'irroratriceeavetebisognochel'agitazione permettalacircolazionedelcontenutonelserbatoio, posizionatelalevadelcambioinposizionediFOLLE, mollatelafrizione,inseriteilfrenodistazionamentoe impostatel'acceleratoremanuale(seprovvisto).

Figura55

1.Valvoladibypasssezione barradisinistra

2.Valvoladibypasssezione barracentrale

3.Valvoladibypasssezione barradidestra

Valvoladiaccelerazione dell'agitatore

Questavalvolasitrovasullatoposterioresinistro delserbatoio(Figura56).Giratelamanopolasulla valvolainposizioneore6perattivarel'agitazionedel serbatoio,edinposizioneore8perdisattivarla.

Pompadell'irroratrice

Lapompadell'irroratricesitrovasullatoposteriore dellamacchina(Figura57).

Controllatelapompadell'irroratriceeffettuandole seguentioperazioni:

•PerimodelliserieHDcontrasmissione

manuale:nelquadrodicomandocentraledella

g028485

macchina,spostatelalevadellaPDFinposizione diINNESTOperaccenderelapompa;spostatela levadellaPDFinposizionediDISINNESTOper spegnerelapompa.FateriferimentoalManuale dell'operatoredeiveicolipolifunzionaliWorkman HDX-Auto.

•PerilmodelloHDX-Auto:nelcruscottoasinistra

delpiantonedisterzo,premetel'interruttorea bilanciereperl'impiantoidraulicoadaltousso versol'altonoallaposizionediACCENSIONE peraccenderelapompadell'irroratrice(laluce dell'interruttoreabilancieresiillumina).Premete l'interruttoreabilanciereversoilbassonoalla posizionediSPEGNIMENTOperspegnerelapompa dell'irroratrice.FateriferimentoalleIstruzionidi installazionedelKitidraulicoadaltousso(laluce dell'interruttoreabilancieresispegne).

Figura57

Funzionamento

Nota:Stabiliteilatisinistroedestrodellamacchina

dallanormaleposizionediguida.

Nota:Seènecessariotrasportareilveicolosuun

rimorchioconl'irroratricemontata,vericatechele

g028857

barresianolegatesaldamenteessate.

1.Pompadell'irroratrice

Speciche

Nota:Specicheedisegnosonosoggettia

variazionesenzapreavviso.

Pesobaseirroratrice(peso delveicolononincluso)

Capienzadelserbatoio

Lunghezzatotaleveicolocon irroratricestandard

Altezzatotaleveicolocon irroratricestandardsopraal serbatoio

Altezzatotaleveicolocon irroratricestandardebarre sistemateaX

Larghezzatotaleveicolocon irroratricestandardebarre sistemateaX

Lasicurezzaprimaditutto

Leggeteattentamentetuttelenormeegliadesividi sicurezzacontenutiinquestasezione.Laconoscenza diquesteinformazionipotrebbeaiutarevoiegli astantiadevitareinfortuni.

Utilizzodell'InfoCenter

424kg

757litri

422cm

147cm

234cm

175cm

IldisplayLCDInfoCentermostraidatirelativi allamacchina,comelostatooperativo,levarie diagnosticheealtreinformazionisullamacchina stessa(Figura58)emostralaschermatadi caricamentoelaschermataprincipaledell'InfoCenter. Inqualsiasimomentopotetepassaredallaschermata dicaricamentoallaschermataprincipaleeviceversa premendounodeipulsantiInfoCentereselezionando lafrecciadidirezioneappropriata.

Accessorioptional

TheToro®Companyrealizzaattrezzatureed accessorioptionalchepotreteacquistareaparteper ilmontaggiosulvostroWorkman.Lalistacompleta degliaccessorioptionalattualmentedisponibiliperla vostrairroratriceèreperibiledalCentroAssistenza autorizzatodizona.

Figura58

1.Spia

2.Pulsantedestro4.Pulsantesinistro

3.Pulsantecentrale

•Pulsantesinistro,pulsanteindietro/accessomenu

–premeteilpulsanteperaccedereaimenu InfoCenterepertornareindietrodaqualsiasi menuinusoalmomento.

•Pulsantecentrale–utilizzateilpulsanteper

scorrereimenu.

•Pulsantedestro–utilizzateilpulsanteperaprire

unmenuincuiunafrecciaadestraindichiun contenutosupplementare.

g020650

Nota:Loscopodiognipulsantepuòvariarea

secondadellafunzioneattivadelmomento.Ildisplay LCDmostraun'iconasopraognipulsantechene indicalafunzioneattivadelmomento.

Avviamentodell'InfoCenter

1.Inseritelachiavenell'interruttoredellostartere giratelainposizionediACCENSIONE.

Nota:L'InfoCentersiilluminaevisualizzala

schermatadiinizializzazione(Figura59).

•Pulsantediselezionesinistro:Areaparziale

irrorata(CdellaFigura61)

•Pulsantediselezionesinistro:V olume

serbatoio(DdellaFigura61)

Figura59

2.Dopocirca15secondi,compariràlaschermata iniziale:premeteilpulsantediselezionecentrale pervisualizzareleinformazionicontestuali (Figura60).

Figura60

•Premetenuovamenteilpulsantediselezione

centralepernavigarenelmenuPrincipale.

g028527

Figura61

g029189

Nota:Larotazionedell'interruttoredellostarter

inposizionediAVVIAMENTOel'avviamentodel motorefarannosìcheivaloriindicatineldisplay dell'InfoCenterriettanolamacchinainfunzione.

AccessoalmenuImpostazioni

1.Avviatel'InfoCenter;fateriferimentoa

Avviamentodell'InfoCenter(pagina47).

Nota:Verràvisualizzatalaschermatainiziale.

2.Premeteilpulsantediselezionecentraleper accederealleInformazionicontestuali.

Nota:Verràvisualizzatal'iconadelle

g028528

informazionicontestuali.

3.Premeteilpulsantediselezionecentraleper accederealmenuPrincipale(Figura62).

•Pulsantediselezionedestro:Areairrorata

totale(AdellaFigura61)

•Pulsantediselezionedestro:Volumedi

applicazione(BdellaFigura61)

Figura62

Nonsonoillustrateleopzioniaggiuntiveperilmodello

automaticoHDX.

1.Pulsantediselezionedestro(selezionecontesto)

4.Premeteilpulsantediselezionedestroper visualizzareisottomenudelleImpostazioni.

Nota:VerràvisualizzatoilmenuPrincipalecon

leopzionidiImpostazioneselezionate.

Nota:Premendoilpulsantediselezione

centrale(ilpulsantesottol'iconaaformadi frecciarivoltaversoilbassoneldisplay)si sposteràversoilbassol'opzioneselezionata.

Modicadelleunitàdimisura (sistemaingleseemetrico)

1.AccedetealmenuImpostazioni;fateriferimento aAccessoalmenuImpostazioni(pagina47).

2.Permodicarel'unitàdimisura,premeteil pulsantediselezionedestropersceglieretrale unitàdimisuraelencate(Figura63).

•Inglese:mph(migliaall'ora),gallonieacro

•Area:mph(migliaall'ora),gallonie1000

•SI(metrico):km/h,litro,ettaro

piedi

g028416

Figura63

1.Elencoopzioni(icona)

2.Scorrigiù(icona)

3.Pulsantediselezione destro(elencocontesto)

4.Pulsantediselezione centrale(scorricontesto)

g028519

Nota:Premendoilpulsantediselezione

sinistrosisalvalaselezione,siescedalmenu ImpostazioniesiritornaalmenuPrincipale.

3.Percambiarelalinguautilizzatasuldisplay, premeteilpulsantediselezionecentrale(il pulsantesottol'iconaaformadifrecciarivolta versoilbassoneldisplay)perspostarel'opzione selezionatasuLingua(Figura63).

4.Premeteilpulsantediselezionedestro(il pulsantesottol'iconadell'elenconeldisplay) perevidenziarel'elencodellelingueutilizzate suldisplay(Figura63).

Nota:Lelinguedisponibiliincludono:inglese,

spagnolo,francese,tedesco,portoghese, danese,olandese,nlandese,italiano, norvegeseesvedese.

5.Premeteilpulsantediselezionesinistroper salvarela/levostra/eselezione/i,usciredal menuImpostazionietornarealmenuPrincipale (Figura62).

6.Premeteilpulsantediselezionesinistroper tornareallaschermatainiziale(Figura63).

Nota:Ildisplaycommutatraleunitàdimisura

ingleseemetrico.

Regolazionedellaretroilluminazioneedellivellodicontrastodel display

1.AccedetealmenuImpostazioni;fateriferimento aAccessoalmenuImpostazioni(pagina47).

2.Perregolareillivellodellaretroilluminazionedel display,premeteilpulsantediselezionecentrale (ilpulsantesottol'iconaaformadifreccia

rivoltaversoilbassoneldisplay)perspostare l'opzioneselezionataversoleimpostazionidella Retroilluminazione(Figura64).

4.Usateilpulsantediselezionecentraleeil pulsantediselezionedestropermodicareil livellodiluminositàdeldisplay(Figura64).

Nota:Mentremodicateilvaloredella

luminosità,ildisplaycambieràillivellodi luminositàselezionato.

5.Premeteilpulsantediselezionesinistro(il pulsantesottol'iconadell'elenconeldisplay) persalvarelavostraselezione,usciredalmenu dellaRetroilluminazioneetornarealmenudelle Impostazioni(Figura64).

6.Perregolareillivellodelcontrastodeldisplay, premeteilpulsantediselezionecentrale(il pulsantesottol'iconaaformadifrecciarivolta versoilbassoneldisplay)perspostarel'opzione selezionataversoleimpostazionidelContrasto (Figura64).

7.Premeteilpulsantediselezionedestroper visualizzareilcontestodellaregolazionedel valore(Figura64).

Nota:Ildisplayvisualizzeràun'icona(―)sul

pulsantediselezionecentraleeun'icona(+)sul pulsantediselezionedestro.

8.Premeteilpulsantediselezionesinistro(il pulsantesottol'iconadell'elenconeldisplay)per salvarelavostraselezione,usciredalmenudel ContrastoetornarealmenudelleImpostazioni (Figura64).

9.Premeteilpulsantediselezionesinistroper usciredalmenuImpostazionietornarealmenu Principale(Figura62eFigura64).

10.Premeteilpulsantediselezionesinistroper tornareallaschermatainiziale(Figura64).

Figura64

1.Frecciadiselezione (icona)

2.Scorrigiù(icona)6.Diminuisceilvalore(icona)

3.Pulsantediselezione destro(selezione contesto)

4.Pulsantediselezione centrale(scorricontesto)

5.Aumentailvalore(icona)

7.Pulsantediselezione destro(contestoaumento valore)

8.Pulsantediselezione centrale(contesto diminuzionevalore)

3.Premeteilpulsantediselezionedestroper visualizzareilcontestodellaregolazionedel valore(Figura64).

Nota:Ildisplayvisualizzeràun'icona(―)sul

pulsantediselezionecentraleeun'icona(+)sul pulsantediselezionedestro.

g028415

Iconedell'InfoCenter

Descrizioniicone

Iconainformazioni

Avanti

Indietro

Scorrigiù

Inserisci

Modicailprossimovalore nell'elenco

Aumenta

Descrizioniicone(cont'd.)

Riduci

Attivaschermo

Disattivaschermo

VaiallaschermataHome

AttivaschermataHome

Salvavalore

Menudiuscita

Contaore

CodicePINcorrettoinserito

ControllailPIN/Vericadella taratura

Barraprincipaleaccesa/barra irroratricespenta

Barraprincipaleaccesa/barra irroratriceaccesa

Serbatoiod'irrorazionepieno

Regolavolumedelserbatoio

SchermataHome

Cancellaareaattiva

Cancellatuttelearee

Modicacifra

Selezionalaprossimaareadi accumulo

Volumediapplicazione1

Volumediapplicazione2

Potenziareilvolume

Utilizzodeimenu

Peraccederealleimpostazioniditaraturanelsistema dimenuInfoCenter,premeteilpulsantediaccessoai menudallaschermataprincipale.Sipasseràcosìal menuprincipale.Consultateletabelleseguentiperun riepilogodelleopzionidisponibilineimenu:

Taratura

Serbatoiod'irrorazioneametà

Livellodelserbatoiobasso

Serbatoiod'irrorazionevuoto

UnitàTAPPETOERBOSO

(1.000piediquadrati)

Areairrorata

VocemenuDescrizione

Velocitàditest

Taraturadella portata

Taraturadella velocità

Selezionedellaprogrammazione

Questomenuconsentediimpostarela velocitàditestperlataratura.

Questomenutarailussometro.

Questomenutarailsensoredivelocità.

dell'irroratrice

ModelloautomaticoHDX

Volumeirrorato

Passaggiodallamodalitàmanualealla modalitàautomatica

Figura65

Passaggiotraleimpostazionidella programmazionedell'irroratrice

g028518

1.Modalitàautomatica

(posizioneinterruttore)

2.Modalitàmanuale (posizioneinterruttore)

•Nelquadrodicomando,premetel'interruttoredella

modalitàdell'irroratricenellaposizionesinistraper controllareilvolumediapplicazionedell'irroratrice mediantel'InfoCenternellaMODALITÀAUTOMATICA.

Nota:Ildisplaydell'InfoCentervisualizzerà

un'iconaperilvolumedell'applicazione.

•Premetel'interruttoredellamodalitàdell'irroratrice

nellaposizionedestrapercontrollareilvolume diapplicazionedell'irroratricemanualmentenella

MODALITÀMANUALE.

Nota:Passandodallamodalitàautomatica

allamodalitàmanuale,l'iconadelvolumedi applicazionescompariràdaldisplay.

Figura66

1.Pulsantidisinistrae centrale:selezionedel volumediapplicazione1

2.Icona:volumedi applicazione1

3.Icona:volumedi applicazione2

4.Pulsantididestrae centrale:selezionedel volumediapplicazione2

5.Pulsantidisinistrae destra:selezionedel potenziamentodelvolume diapplicazione

6.Icona:potenziamentodel volumediapplicazione

•Perselezionareilvolumediapplicazione1,

premetei2pulsantidisinistradell'InfoCenter (Figura66).

g028507

Nota:Compariràun'icona

•Perselezionareilvolumediapplicazione2

(volumediapplicazione),premetei2pulsantidi destra(Figura66).

Nota:Compariràun'icona

•Perapplicaretemporaneamenteilpotenziamento

delvolumediapplicazione,premeteetenete premutii2pulsantiesterni(Figura66).

Nota:Compariràun'icona Nota:Ilpotenziamentodelvolumediapplicazione

consisteinunapercentualeaggiuntivaoltreal volumediapplicazionedelprogrammaattivo(1o

2).Premeteetenetepremutiipulsantiperattivare ilpotenziamentodelvolumediapplicazione; rilasciateipulsantiperarrestareilpotenziamento delvolumediapplicazione.

Programmazionedelvolumedi applicazioneedelpotenziamento delvolumediapplicazione

ModelloautomaticoHDX

Nota:Compariràl'iconaSalvasoprailpulsante

diselezionecentrale(DdellaFigura67).

6.Premeteilpulsantediselezionecentrale(D dellaFigura67)persalvarelaprogrammazione delvolumediapplicazione.

Programmazionedelvolumediapplicazione 1e2

1.Dallaschermatainiziale,premeteilpulsante diselezionecentralepernavigarenelmenu Principale.

2.Senecessario,premeteilpulsantediselezione centraleperevidenziareilvolumediapplicazione perilprogramma1dell'irroratrice(Figura67).

Nota:L'iconadelvolumediapplicazione1

dell'irroratricehalesembianzediunnumero1 all'internodiuncerchioadestradiunbersaglio.

7.Premeteilpulsantediselezionecentraleper evidenziareilvolumediapplicazioneperil programma2dell'irroratrice.

Nota:L'iconadelvolumediapplicazione2

dell'irroratricehalesembianzediunnumero2 all'internodiuncerchioadestradiunbersaglio.

Nota:Poteteusareilvolumediapplicazione

perilprogramma2dell'irroratriceperimpiegare comodamenteunvolumediapplicazione maggioreominoreallavostraareaverde secondolevostrenecessità.

8.Ripeteteipuntida4a6.

Programmazionedelpotenziamentodel volumediapplicazione

Ilpotenziamentodell'applicazioneaggiungeuna percentualespecicataalprogrammaattivodi volumediapplicazionequandoi2pulsantiesterni dell'InfoCentervengonopremutiinmodalità automatica.

1.Dallaschermatainiziale,premeteilpulsante diselezionecentralepernavigarenelmenu Principale.

Figura67

3.Premeteilpulsantediselezionedestroper selezionareilprogramma1dell'irroratrice(A dellaFigura67).

4.Impostateilvalorenumericopremendoi seguentipulsantidiselezione:

•Premeteilpulsantediselezionedestro(B

dellaFigura67)perspostareilcursorealla posizionenumericasuccessivaadestra.

•Premeteilpulsantediselezionecentrale

(CdellaFigura67)peraumentareilvalore numerico(da0a9).

5.Unavoltaimpostatoilvalorepiùadatto,premete ilpulsantediselezionedestro.

2.Senecessario,premeteilpulsantediselezione centraleperevidenziareilpotenziamentodel volumediapplicazione(Figura68).

Nota:L'iconadell'incrementodelvolumedi

applicazioneassomigliaa2segni(+)adestradi unbersaglio(Figura68).

g028512

g028513

Figura68

3.Premeteilpulsantediselezionedestro (Figura68)peraumentarelapercentualedi potenziamentoinintervalliincrementalidi5% (massimo20%).

UsodelmenuImpostazioni

ModelloautomaticoHDX

Selezionedelvolumediapplicazioneattivo dalmenuImpostazioni

1.DalmenuPrincipale,premeteilpulsantedi selezionecentralepernavigarenelmenu Impostazioni.

2.Premeteilpulsantediselezionecentraleper evidenziareleimpostazionidelvolumedi applicazioneattivo(Figura69).

4.Usateipulsantidiselezionecentraleodestro perinserirelaquantitàminimanelserbatoio perfarscattareevisualizzarel'allarmedurante l'irrorazione(Figura70).

Nota:Tenendopremutoilpulsanteversoil

bassosifaràaumentareilvalorediallarmedel serbatoiodel10%.

5.Premeteilpulsantediselezionesinistroper salvareetornarealmenuprincipale

InserimentodelcodicePINnell'InfoCenter

Nota:L'inserimentodiuncodicePINviconsentedi

modicareimpostazioniprotetteediconservarela password.

Nota:IlcodicePINinseritoinfabbricaè1234.

1.DalmenuPrincipale,premeteilpulsantedi selezionecentralepernavigarenelmenu Impostazioni.

Figura69

3.Premeteilpulsantediselezionedestroper passaretrailvolumeattivo1eil2(Figura69).

4.Premeteilpulsantediselezionesinistroper salvareetornarealmenuprincipale

Impostazioneallarmelivelloserbatoio

1.DalmenuPrincipale,premeteilpulsantedi selezionecentralepernavigarenelmenu Impostazioni.

2.Premeteilpulsantediselezionecentraleper evidenziareleimpostazionidiAllarme(Figura

70).

Nota:Comparirannoleicone(-)e(+)soprail

pulsantediselezionecentraleedestro.

g028520

2.Premeteilpulsantediselezionecentraleper evidenziareleimpostazionideiMenuprotetti.

g028522

Figura71

Figura70

3.Premeteilpulsantediselezionedestro(Figura

70).

3.Premeteilpulsantediselezionedestroper selezionareiMenuprotetti(AdellaFigura71).

4.Impostateilvalorenumericonellaschermata

g028521

diinserimentodelPINpremendoiseguenti pulsantidiselezione:

•Premeteilpulsantediselezionecentrale

(BdellaFigura71)peraumentareilvalore numerico(da0a9).

•Premeteilpulsantediselezionecentrale

(BdellaFigura72)peraumentareilvalore numerico(da0a9).

•Premeteilpulsantediselezionedestro(C

dellaFigura71)perspostareilcursorealla posizionenumericasuccessivaadestra.

5.Unavoltaimpostatoilvalorepiùadatto,premete ilpulsantediselezionedestro.

Nota:Compariràl'iconadelsegnodispunta

soprailpulsantediselezionecentrale(Ddella

Figura71).

6.Premeteilpulsantediselezionecentrale(D dellaFigura71)perinserirelapassword.

CambiamentodelcodicePIN

1.InseriteilcodicePINattuale;fateriferimentoai passaggida1a6inInserimentodelcodicePIN

nell'InfoCenter(pagina53).

2.DalmenuPrincipale,premeteilpulsantedi selezionecentralepernavigarenelmenu Impostazioni.

3.Premeteilpulsantediselezionecentraleper evidenziareleimpostazionideiMenuprotetti.

•Premeteilpulsantediselezionedestro(C

dellaFigura72)perspostareilcursorealla posizionenumericasuccessivaadestra.

6.Unavoltaimpostatoilvalorepiùadatto,premete ilpulsantediselezionedestro.

Nota:Compariràl'iconaSalvasoprailpulsante

diselezionecentrale(DdellaFigura72).

7.Attendetenoachel'InfoCentervisualizza ilmessaggio“valoresalvato”el'indicatore luminosorossosiillumina.

ImpostazionedelleImpostazioniprotette

Importante:Usatequestafunzioneperbloccare

esbloccareilvolumediapplicazione.

Nota:DoveteconoscereilcodicePINa4cifreper

modicareleimpostazionidellefunzionineimenu protetti.

1.DalmenuPrincipale,premeteilpulsantedi selezionecentralepernavigarenelmenu Impostazioni.

Figura72

4.Premeteilpulsantediselezionedestroper selezionareiMenuprotetti(AdellaFigura72).

5.InseriteilnuovocodicePINnellaschermata diinserimentopremendoiseguentipulsantidi selezione:

2.Premeteilpulsantediselezionecentraleper evidenziarelavocedelleImpostazioniprotette.

Nota:Senonc'èalcunaXnellacasellaa

destradellavocedelleImpostazioniprotette, signicacheisottomenuBarraSin.,BarraCen., BarraDes.eValoripredenitinonsonobloccati dacodicePIN(Figura74).

g028524

Figura73

g028717

3.Premeteilpulsantediselezionedestro.

Nota:Comparelaschermatadiinserimento

delcodicePIN

4.InseriteilcodicePIN;fateriferimentoaipassaggi

4inInserimentodelcodicePINnell'InfoCenter (pagina53).

5.Unavoltaimpostatoilvalorepiùadatto,premete ilpulsantediselezionedestro.

Ripristinodeivaloripredenitidelle dimensionidellasezionedellabarra

Nota:Compariràl'iconaSegnodispuntasopra

ilpulsantediselezionecentrale.

6.Premeteilpulsantediselezionecentrale.

Nota:ComparirannoisottomenudellaBarra

Sin.,BarraCen.,BarraDes.eValoripredeniti.

7.Premeteilpulsantediselezionecentraleper evidenziarelavocedelleImpostazioniprotette.

8.Premeteilpulsantediselezionedestro.

Nota:CompareunaXnellacasellasulladestra

dellavoceImpostazioniprotette(Figura74).

Figura74

1.Premeteilpulsantediselezionecentraleper navigarenellavoceRipristinapredeniti(Figura

75).

g028526

Figura75

2.Premeteilpulsantediselezionedestroper selezionareRipristinapredeniti.

3.NellaschermatadelleImpostazionipredenite, premeteilpulsantediselezionesinistroper

g028523

selezionareNooilpulsantediselezionedestro perselezionareSì(Figura75).

9.Attendetenoachel'InfoCentervisualizza ilmessaggio“valoresalvato”el'indicatore luminosorossosiillumina.

Nota:Isottomenuall'internodellevocidei

MenuprotettisonobloccatidacodicePIN.

Nota:Peraccedereaisottomenu,evidenziate

lavoceImpostazioniprotette,premeteilpulsante diselezionedestro,inseriteilcodicePINe quandol'iconadelSegnodispuntacompare, premeteilpulsantediselezionecentrale.

Nota:SelezionandoSì,ripristineretele

dimensionidellesezionidellebarreaivaloridi fabbrica.

Preparazioneall'uso dell'irroratrice

Puliziadelltrodiaspirazione

Intervallotragliinterventitecnici:Primadiogni

utilizzooquotidianamentePulite illtrodiaspirazionepiùspesso quandousatepolveribagnabili.

1.Parcheggiatel'irroratricesuterreno pianeggiante,inseriteilfrenodistazionamento, spegnetelapompa,spegneteilmotoreetogliete lachiavedall'interruttorediavviamento.

2.Sopraalserbatoiodell'irroratricetoglieteilfermo chessailraccordodelessibilealessibile grandeedall'alloggiamentodelltro(Figura76).

Figura76

1.Flessibilediaspirazione2.Fermo

3.Rimuoveteilessibileeilrelativoraccordo dall'alloggiamentodelltro(Figura76).

4.Estraeteilltrodiaspirazionedall'alloggiamento delltronelserbatoio(Figura77).

Importante:Unserraggioeccessivodegli

elementidissaggiodellefascedelserbatoiopuò deformareedanneggiareilserbatoioelefasce.

1.Riempited'acquailserbatoioprincipale.

2.Vericatel'eventualepresenzadimovimento tralefascedelserbatoioeilserbatoiostesso (Figura78).

g033577

g028263

Figura78

Figura77

1.Paladellagriglia2.Filtrodiaspirazione

5.Puliteilltrodiaspirazioneconacquapulita.

6.Inseriteilltrodiaspirazionenelrelativo alloggiamentonoaquandononè completamenteinsede.

7.Allineateilessibileeilrelativoraccordo all'alloggiamentodelltronellaparte superioredelserbatoioessateilraccordo el'alloggiamentoconilfermorimossonel passaggio2.

Ispezionedellefascettedel serbatoio

Intervallotragliinterventitecnici:Primadi

ogniutilizzooquotidianamente—Controllatelefascette delserbatoio.

1.Fasciadelserbatoio posteriore

2.Bullone5.Parteanterioredella

3.Dadodibloccaggio angiato

4.Fasciadelserbatoio anteriore

macchina

3.Selefascerisultanolentesulserbatoio, stringeteidadidibloccaggioangiatiei bullonisullapartesuperioredellefascenoa

g033578

quandoquestenonsonopariallasuperciedel serbatoio(Figura78).

Nota:Nonserrateeccessivamentela

bulloneriadellefascedelserbatoio.

Usodell'irroratrice

PerusarelaMulti-ProWMdoveteinnanzitutto riempireilserbatoiod'irrorazione,applicarela soluzioneall'areadilavoroedinnepulireilserbatoio. Questetrefasidevonoesserecompletatenell’ordine indicato,alnedinondanneggiarel’irroratrice. Adesempio,nonmischiateoaggiungeteprodotti chimicinelserbatoiodinotteperspruzzarliilmattino seguente.Lesostanzechimichesiseparerebberoe potrebberodanneggiareicomponentidell'irroratrice.

Importante:Icontrassegnisulserbatoiosono

soloatitolodiriferimentoenonpossonoessere consideratiprecisiperlataratura.

ATTENZIONE

Iprodottichimicisonopericolosiepossono causareinfortuni.

•Leggeteleistruzioniriportatesulle etichettedeiprodottichimici,prima dimaneggiarli,edosservatetuttele raccomandazionieleprecauzionidettate dalproduttore.

•Teneteiprodottichimicilontanodalla pelle.Incasodicontattoconlapelle, lavateconabbondanteacquapulitae saponelasuperciecontaminata.

•Indossateocchialiedaltridispositividi protezioneraccomandatidalproduttore delprodottochimico.

LaMulti-ProWMèstataspecicamenteprogettata peroffrireunalungaduratainservizio.Perrealizzare questoobiettivo,variepartidell'irroratricesonostate costruiteconmaterialidiversiperdeterminatimotivi. Purtroppononesisteununicomaterialeperfettoper tutteleapplicazioniprevedibili.

Alcuniprodottichimicisonopiùaggressividialtri,ed ognisostanzachimicainteragisceinmododiverso conmaterialidiversi.Alcuneconsistenze(es.polveri bagnabiliecarbonedilegna)sonopiùabrasivee comportanountassodiusurasuperioreallanorma. Qualorasiaincommerciounprodottochimicola cuiformulaprolunghiladuratautiledell'irroratrice, utilizzatequestaformulaalternativa

Nondimenticatedipulireaccuratamentel'irroratrice dopoogniapplicazione.Èilmodopiùefcacedi garantirechelavitadellavostrairroratricesialunga eprivadiinconvenienti.

Riempimentodelserbatoio d'acquadolce

g033618

Figura79

1.Tappodiriempimento3.Rubinetto

2.Serbatoiod'acquadolce

Rabboccodelserbatoiodi irrorazione

InstallateilKitdipremiscelaturachimicaperuna miscelazioneottimaleeperassicurarelapulizia esternadelserbatoio.

Importante:Vericatecheiprodottichimiciche

useretesianocompatibiliperimpiegoconViton (vederel'etichettadelproduttore,chedovrebbe indicarelacompatibilitàomeno).L'impiegodi unprodottochimicononcompatibileconViton causeràildegradodegliO-ringdell'irroratriceed eventualiperdite.

Riempitesempreilserbatoioconacquadolcepulita primadimaneggiareomischiaresostanzechimiche.

Ilserbatoiodell'acquadolceèsituatosulROPS, dietroalsediledelpasseggero(Figura79).Potrete utilizzarequest'acquaperlavareiprodottichimici presentisupelle,occhiodaltresuperci,incasodi contattoaccidentale.

•Perriempireilserbatoiosvitateiltapposul

serbatoioeriempiteloconacquadolce.Rimontate iltappo.

•Peraprireilrubinettodelserbatoiod'acquadolce

giratelalevadelrubinetto.

Importante:Dopoaverriempitoilserbatoio

perlaprimavoltacontrollatechelefascette delserbatoiononsianoallentate.Serratelese necessario.

1.Spegnetel'irroratricesuunasupercie pianeggiante,spostateilselettoredellascala deirapportiinposizionediFOLLE,spegneteil motoreeinseriteilfrenodistazionamento.

2.Determinatelaquantitàdiacquanecessariaper miscelareilprodottochimiconecessario,come prescrittodalproduttore.

3.Apriteilcoperchiosulserbatoiodiirrorazione.

Nota:Ilcoperchiodelserbatoioèsituatosul

serbatoio,alcentro.Peraprirlo,girateinsenso antiorariolametàanterioredelcoperchio,e aprite.Potetetogliereilltrointernoainidella pulizia.Perchiudereermeticamenteilserbatoio, chiudeteilcoperchioegiratelametàanteriore insensoorario.

4.Versatenelserbatoio¾dell'acquanecessaria, usandoilconnettorediriempimentodinon ritorno.

Importante:Usatesempreacquadolce

pulitanelserbatoiodiirrorazione.Non versateilconcentratonelserbatoiovuoto.

5.Avviateilmotore,innestatelapresadiforzae azionatelalevaamanodell'acceleratore,se presente.

6.Giratel'interruttoredell'agitatoreinposizionedi

ACCENSIONE.

7.Versatenelserbatoioladoseesattadi concentratochimico,comedaistruzionidel produttoredelconcentrato.

Importante:Seusateunapolverebagnabile,

primadiversarlanelserbatoiomiscelatela conunapiccolaquantitàdiacquainmodo daformareunfangoliquido.

8.Versatenelserbatoioilrestodell'acqua.

Nota:Perunamiglioreagitazione,riducete

l'impostazionedelvolumediapplicazione.

Gestionedellebarre

Gliinterruttoridisollevamentodellebarre,sulquadro dicomandodell'irroratrice,permettonodispostarele barretralaposizioneditrasferimentoelaposizione diirrorazionesenzalasciarelapostazionediguida. Cambiatelaposizionedellebarresoloquandola macchinaèferma.

Figura80

VeicoliWorkmanatrasmissionemanuale

1.Spingeteinavanti

2.Spostateasinistra

VeicoliWorkmanatrasmissionemanuale

1.Spingeteinavanti

2.Spostateasinistra

3.Bloccaggiodel sollevamentoidraulico

4.Levadisollevamento idraulico

Figura81

3.Bloccaggiodel sollevamentoidraulico

4.Levadisollevamento idraulico

2.Spostateilbloccaggiodelsollevamentoidraulico asinistraperinnestareilbloccaggio(Figura80 oFigura81).

g255717

g255830

Impostazionedelbloccaggiodel sollevamentoidraulico

Innestatelalevadisollevamentoidraulicoebloccatela perfornirepotenzaidraulicaperilcontrollodel sollevamentodellebarre.

1.Spingeteinavantilalevadisollevamento idraulico(Figura80oFigura81).

Cambiodellaposizionedellebarre

1.fermatel’irroratricesuterrenopianeggiante;

2.Agitesugliinterruttoridisollevamentodelle barreperabbassarelebarre.

Nota:attendetechelebarreabbianoraggiunto

laposizionediirrorazione,completamente prolungate;

3.Quandooccorrefarerientrarelebarre,fermate l'irroratricesuterrenopianeggiante.

4.Agitesugliinterruttoridisollevamentodelle barrepersollevarelebarrenchénonsono completamenteinseritenelsupportodellebarre

periltrasferimento,cheformalaposizione“X” eicilindridellebarrenonsonocompletamente rientrati.

Importante:Gliattuatoridellebarredevono

esserecompletamenteretrattiprimadel trasferimentodellamacchina,pernon danneggiareilrelativocilindro.

Utilizzodellebarreperil trasferimento

L'irroratriceèprovvistadiunsupportodellebarreper iltrasferimento,dotatodiuncongegnodisicurezza uniconelsuogenere.Incasodicontattoaccidentale dellebarreinposizioneditrasferimentoconun oggettopensileabassolivello,lebarrepossono esserespintefuorideisupporti.Inquestocasole barresifermanoinposizionepraticamenteorizzontale dietroilveicolo.Sebbenequestaoperazionenon danneggilebarre,questeultimedevonoessere posteimmediatamentedinuovonelsupportoperil trasferimento.

Importante:Lebarredevonoesseretrasportate

soltantonellaposizione“X”utilizzandol'apposito supportoperiltrasferimento,opossonosubire danni.

Perriporrelebarrenelsupportoperiltrasferimento, abbassateleinposizionediirrorazioneesollevateledi nuovoinposizioneditrasferimento.Assicurateviche icilindridellabarrasianocompletamenteritrattiper nondanneggiarel'astadell'attuatore.

•Quandoutilizzatel'irroratriceinMODALITÀ

MANUALEpremetel'interruttoreadestra;fate

riferimentoaInterruttoremodalitàirroratrice

(ModelloautomaticoHDX)(pagina44).

•Quandoutilizzatel'irroratriceinMODALITÀ

AUTOMATICApremetel'interruttoreasinistra.

3.Spostatel'interruttoreprincipaledellebarrein posizionediSPEGNIMENTO.

4.Impostategliinterruttoridellesingolebarre, comeopportuno,sulleposizionidiACCENSIONE.

5.Guidatel’irroratricesulluogodilavoro.

6.SpostatevinoallaschermataVolumedi applicazionenell'InfoCentereimpostareil volumedesiderato.Pereseguirequesta operazioneprocedetecomesegue.

A.Assicuratevichel'interruttoredellapompa

siainposizionediACCENSIONE.

B.PerimodelliserieHDcontrasmissione

manuale,selezionatelascaladeirapporti desiderata.

C.Iniziateacondurreilveicoloallavelocitàdi

trasferimentoimpostata.

D.PerimodellidellaserieHDcontrasmissione

manualeoautomaticautilizzatiinmodalità manuale,vericatecheilmonitorvisualizzi ilcorrettovolumediapplicazione. All'occorrenza,spostatel'interruttoredel volumediapplicazionenquandosul monitorcompareilvolumerichiesto.

Irrorazione

Utilizzodell'irroratrice

Importante:Perfarsìchelasoluzionerimanga

benmiscelata,usatel'agitatoreognivoltache ilserbatoiocontieneunasoluzione.L'agitatore funzionaquandolapresadiforzaèinseritaeil motoregiraaunregimesuperioreallaminima. Pertenereinfunzionel'agitatoreaveicolospento, spostateinfollelalevadelcambio,inseriteilfreno distazionamento,innestatelapresadiforzaela frizioneeazionatelalevaamanodell'acceleratore (sepresente).

Nota:QuestaproceduraprevedechelaPDFsia

innestata(modellidellaserieHDcontrasmissione manuale)echelataraturadellavalvoladellabarrasia stataultimata.

1.Abbassatelebarrenellaposizioneopportuna.

2.PerilmodelloautomaticoHDX,impostate l'interruttoredellamodalitàdell'irroratricecome segue:

Nota:PerimodellidellaserieHD

contrasmissioneautomaticautilizzatiin modalitàautomatica,saràilcomputera regolareautomaticamentelapressione dell'irroratricepermantenereilvolumedi applicazione.

E.Tornatenelluogoincuiinizierete

l'irrorazione.

7.Impostatel'interruttoreprincipaledellebarrein posizionediACCENSIONEeiniziateairrorare.

Nota:Quandoilserbatoioèquasivuoto,

l'agitatorepuòprodurredellaschiumanel serbatoio.Perevitarlo,disinnestatelavalvola dell'agitatore.Diversamente,poteteusareun agenteantischiumogenonelserbatoio.

8.Alterminedell'irrorazionespostatel'interruttore principaledellebarreinposizionedi

SPEGNIMENTOperspegneretuttigliinterruttori

deisegmentidellebarreedisinnestatelaleva dellaPDF(modelliserieHDcontrasmissione manuale).

Precauzioniperlacuradei tappetierbosiquandola macchinaèinmodalitàdi utilizzodaferma

Importante:Inalcunecondizioni,calore

sprigionatodalmotore,dalradiatoreelamarmitta discarico,sipuòdanneggiarepotenzialmenteil pratoquandosiutilizzal'irroratriceinmodalità dafermi.Lemodalitàdafermicomprendono l'agitatoredelserbatoio,l'irrorazionemanuale conunapistolaaspruzzooutilizzandounabarra semovente.

Attenetevialleseguentiprecauzioni:

•Evitatel'irrorazionedafermiquandolecondizioni

sonodieccessivocaldoe/oclimasecco,perché ilmantoerbosopuòesseremaggiormente sollecitatoinquestiperiodi.

•Evitatedisostaresulterrenoerbosodurante

l'irrorazionedafermi.Parcheggiatesuunsentiero permezziognivoltacheciòèpossibile.

•Riducetealminimoiltempochelamacchina

vienelasciatainfunzionesuunaparticolarearea oterrenoerboso.Siailtempochelatemperatura incidonosullivellodidanneggiamentodelprato.

•Impostatelavelocitàdelmotorealminimo

possibileperottenerelapressioneeilusso desiderati.Intalmodosiridurràalminimoilcalore generatoelavelocitàdell'ariadallaventoladi raffreddamento.

•Lasciatefuoriuscireilcaloreversol'altodal

vanomotorealzandoilgrupposedilidurante ilfunzionamentodafermianzichéforzarnela fuoriuscitadasottoilveicolo.

Suggerimentiper l'irrorazione

•Nonsovrapponeteleareeirrorateinprecedenza.

•Prestateattenzioneagliugelliostruiti.Sostituite

tuttigliugelliusuratiodanneggiati.

•Primadidisattivarel'irroratriceusatel'interruttore

principaledellebarreperinterromperelaportata delliquido.Quandofermatel’irroratriceusate ilcomandodelregimedelmotoreinfolleper mantenereilregimedelmotoreetenereinmoto l’agitatore.

•Perottenererisultatiottimali,attivatelebarresolo

quandol'irroratriceèinmoto.

•Fateattenzioneaicambiamentidelvolumedi

applicazione,chepossonoindicareunavariazione dellavelocitàoltreilrangedegliugelli,ol'avaria dell'irroratrice.

ModellidellaserieHDcontrasmissione automaticautilizzatiinmodalitàautomatica

Nota:Fateriferimentoallaguidaallaselezionedegli

ugellidisponibilepressoilvostroDistributoreToro autorizzatodizona.

•Sestateutilizzandol'irroratriceabassavelocitàdi

trasferimentocheportailcomputeramantenere unapressionedell'impiantodiirrorazione troppobassaperilvolumediapplicazionedegli ugelliselezionati,lasoluzionechimicaverrà scaricatainmodoscorrettodagliugelli(colandoo sgocciolando).Selezionateunugellodiirrorazione conunvolumediapplicazioneinferiore.

•Sestateutilizzandol'irroratriceadaltavelocitàdi

trasferimentocheportailcomputeraimpiegare lamassimapressionedell'impiantodiirrorazione elapressionedell'irroratricenonèadeguataper raggiungereilvolumediapplicazionedesiderato, Percorreggereilvolumediapplicazione,rallentate lavelocitàditrasferimentoperraggiungereil volumediapplicazionedesideratooselezionateun ugellodiirrorazioneconunvolumediapplicazione piùelevato.

Rimozionedell'ostruzione diunugello

Seunugellosiostruiscementreutilizzatel'irrorazione, potetepulirlousandounaconevaporizzatore manualed'acquaounospazzolino.

1.Arrestatel'irroratricesuunasupercie pianeggiante,arrestateilmotoreeregolateil frenodistazionamento.

2.Impostatel'interruttoreprincipaledellebarrein posizionediSPEGNIMENTO,quindiazionatela pompadell'irroratrice;fateriferimentoaPompa

dell'irroratrice(pagina45).

3.Toglietel'ugelloostruitoepulitelousandoun aconevaporizzatored'acquaounospazzolino.

Selezionediunugello

Nota:Fateriferimentoallaguidaallaselezionedegli

ugellidisponibilepressoilvostroDistributoreToro autorizzatodizona.

Lestruttureatorrettapossonoalloggiarenoa3 ugellidiversi.Perselezionarel'ugellodesiderato:

1.Arrestatel'irroratricesuunasupercie pianeggiante,arrestateilmotoreeregolateil frenodistazionamento.

2.Impostatel'interruttoreprincipaledellebarre inposizionediSPEGNIMENTOeazionatela pompadell'irroratrice;fateriferimentoaPompa

dell'irroratrice(pagina45).

3.Giratelatorrettadegliugelliinunaqualsiasi direzionenoall'ugellocorretto.

Puliziadell'irroratrice

Importante:Svuotateepulitesemprel'irroratrice

immediatamentedopol'uso.Lamancata osservanzadiquesteistruzionicauserà l'essiccazioneol'ispessimentodellesostanze chimiche,conintasamentodellapompaedialtri componenti.

ToroconsigliadiutilizzareilKitdilavaggioapprovato perquestamacchina.Permaggioriinformazioni rivolgetevialDistributoreT oroautorizzatodizona.

Pulitel'impiantodiirrorazionedopoogniutilizzo.Per pulirecorrettamentel'impiantodiirrorazione:

•Eseguitetrelavaggidistinti.

•Usateiprodottipulentieneutralizzanti

raccomandatidaiproduttori.

•Perl'ultimolavaggiousatesoltantoacquapulita

(senzaaggiungereprodottipulentioneutralizzanti.

1.Fermatel'irroratrice,regolateilfrenodi stazionamentoespegneteilmotore.

2.Lavalvoladispurgodelserbatoioèsituatasul latosinistrodellamacchina(Figura82).

Figura82

1.Manigliadiscaricodelserbatoio

3.Apritelavalvolaperscaricaretuttoilmateriale nonutilizzatodalserbatoio(Figura83).

Importante:Smaltitetuttiiriutichimiciin

conformitàconlenormativelocalieconle istruzionidelproduttoredelmateriale.

g033581

Figura83

1.Valvolaaperta2.Valvolachiusa

4.Chiudetelavalvoladispurgo(Figura83).

5.Riempiteilserbatoioconminimo190litridi acquadolcepulita,echiudeteilcoperchio.

Nota:All'occorrenzapoteteversarenell'acqua

unagenteperpulituraoneutralizzante. Utilizzatesolamenteacquabiancapulitaperil risciacquonale.

6.Abbassatelebarrenellaposizionediirrorazione.

7.Avviateilmotoreespostatelaleva dell'acceleratoreadunaminimasuperiore.

8.Assicuratevichel'interruttoredell'agitatoresiain posizionediACCENSIONE.

9.Accendetelapompadell'irroratriceeagite sull'interruttoredelvolumediapplicazioneper portarelapressioneadunaltovalore.

10.Impostatel'interruttoreprincipaledellebarreegli interruttoridicomandodellebarreinposizione diACCENSIONEperiniziareairrorare.

11.Lasciatechetuttal'acquanelserbatoiovenga spruzzataattraversogliugelli.

g033580

12.Controllategliugelliperaccertarechespruzzino tutticorrettamente.

13.Impostatel'interruttoreprincipaledellebarrein posizionediSPEGNIMENTO,spegnetelapompa dell'irroratriceespegneteilmotore.

14.Ripetetealmenoaltreduevoltelevocida5a

13pergarantirelapuliziatotaledelsistemadi

irrorazione.

Importante:Dovetesemprecompletare

questaproceduraalmeno3volteper

assicurarvichel’impiantodiirrorazione siaperfettamentepulito,evitandodi danneggiareilsistema.

15.Puliteilltro;vederePuliziadelltrodi

aspirazione(pagina55).

Importante:Seusateprodottichimiciin

polverebagnabile,puliteilltrodopoogni riempimentodelserbatoio.

16.Risciacquatel'esternodell'irroratriceconacqua pulitausandounessibiledagiardino.

17.T oglietegliugelliepuliteliamano.Sostituitegli ugelliusuratiodanneggiati.

Taraturadell'irroratrice

Preparazionedellamacchinaper lataratura.

Importante:Primadellataraturadell'impianto

dell'irroratriceutilizzatosulmodelloHDX-Auto, riempiteilserbatoiodell'irroratricecome necessarioconacquapulitaeazionatela macchinadurantel'irrorazioneaunapressionedi 2,75barosuperioreperunminimodi30minuti.

Nota:Primadiutilizzarel'irroratriceperlaprima

volta,incasodisostituzionedegliugellioseritenuto opportuno,taratelaportata,lavelocitàeilbypass dellebarredell'irroratrice.

1.Riempitediacquapulitailserbatoio dell'irroratrice.

Nota:Assicuratevichecisiasufcienteacqua

nelserbatoiopercompletaretutteleprocedure ditaratura.

2.Abbassatelesezionidellebarresinistrae destra.

3.PerilmodelloHDX-Auto:azionatelamacchina durantel'irrorazioneaunapressionedi2,75bar osuperioreperunminimodi30minuti.Al termine,riempitediacquapulitailserbatoio dell'irroratrice.

4.DisattivateleImpostazioniprotette;fate riferimentoaImpostazionedelleImpostazioni

protette(pagina54).

5.PerilmodelloautomaticoHDX,impostate l'irroratriceinModalitàmanuale;fateriferimento aPassaggiodallamodalitàmanualealla

modalitàautomatica(pagina51).

Taraturadellaportata dell'irroratrice

Attrezzatureforniteall'operatore:cronometroin

gradodimisurare±1/10secondieuncontenitore graduatoinsezionida50ml.

Nota:Lataraturadellaportatadell'irroratrice

perlemacchinesprovvistedibloccaggio dell'acceleratorerichiede2persone.

1.Impostatelatrasmissionecomesegue:

•PerimodelliserieHDcontrasmissione

manuale:spostatelatrasmissionein posizionediFOLLE.

•PerilmodelloautomaticoHDX,spostatela

trasmissioneinposizionediparcheggio(P).

2.Inseriteilfrenodistazionamentoeavviateil motore.

3.Accendetelapompadell'irroratriceeavviate l'agitatore.

4.Premeteilpedaledell'acceleratoreper raggiungerelamassimavelocitàdelmotore.

5.Impostatelavelocitàdelmotorecomesegue:

•Perlemacchinesenzailbloccaggio

dell'acceleratoreopzionale:occorre1 personachepremailpedaledell'acceleratore noalraggiungimentodellavelocitàmassima delmotore.

Nota:Unasecondapersonaraccoglierà

campionidagliugellidiirrorazione.

•Perlemacchineconilbloccaggio

dell'acceleratoreopzionale,premeteil pedaledell'acceleratorenoaraggiungere lavelocitàmassimadelmotoreeinnestateil bloccaggiodell'acceleratore;fateriferimento alleistruzionioperativedelvostrokitdella levaamanodell'acceleratoreWorkman.

6.Spostatetuttietregliinterruttoridellebarre,e l'interruttoreprincipaledellebarre,inposizione diACCENSIONE.

7.Preparateviaeffettuareunamisurazione utilizzandoilcontenitoregraduato.

8.Iniziateaunapressionedi2,75bareutilizzate l'interruttoredelvolumediapplicazioneper regolarelapressionediirrorazione,inmodo cheunamisurazionediprovaindichilaquantità elencatanellatabellaseguente.

Nota:Raccogliete3campioniaintervallidi15

secondiecalcolateunamediadellequantità d'acquaraccolte.

Coloreugello

Giallo

Millilitriprelevati in15secondi

1896,4

Onceprelevatein 15secondi

Rosso37812,8

Marrone47316,0

Grigio

Bianco

Blu94632,0

Verde1.41948,0

56719,2

757

25,6

9.Unavoltachelamisurazioneharesoi valoriindicatinellatabellasopra,impostate l'interruttorediesclusionedivolumedicontrollo inposizionediBLOCCO.

10.Ruotatel'interruttoreprincipaledellebarrein posizionediSPEGNIMENTO.

11.Dall'InfoCenter,andatealmenuTaraturae selezionateTaraturadellaportatacomesegue:

Nota:Selezionandol'iconadellaschermata

Home,inognimomentopotretecancellarei valoriinseriti.

A.Premeteduevolteilpulsantecentrale

dell'InfoCenterperaccedereaimenu.

B.Accedetealmenuditaraturapremendoil

pulsantedestrosull'InfoCenter.

C.SelezionateFlowCal(taraturadellaportata)

evidenziandoFlowCalepremeteilpulsante RH(destra)sull'InfoCenter.

D.Nellaschermatasuccessiva,inseritela

quantitànotadiacquacheverràirrorata dallebarreperlaproceduraditaratura;fate riferimentoalgracoquisotto.

E.Unavoltainseritalaquantitànota,premete

ilpulsantedestrosull'InfoCenter.

12.Utilizzandoisimboli(+)e(-),inseriteilvolumedi ussoinbaseallatabellaseguente.

Coloreugello

Giallo

Rosso8322

Marrone10628

Grigio

Bianco16744

Blu208

Verde31483

Litri

4211

12533

GalloniUS

Nota:Èaccettabileilfattochelaquantità

visualizzataduranteilprocessoditaraturanon corrispondaallaquantitànotadiacquainserita nell'InfoCenter.

15.Dopo5minuti,ruotatel'interruttoreprincipale dellebarreinposizionediSPEGNIMENTOe selezionateilsegnodispuntasull'InfoCenter.

Nota:Lataraturaoraècompleta.

Taraturadellavelocità dell'irroratrice

1.Accertatevicheilserbatoiodell'irroratricesia riempitodiacqua.

2.Inunampiospazioall'aperto,conterreno pianeggiante,delimitateunadistanzacompresa fra45e152m.

Nota:Perrisultatipiùaccurati,Toroconsigliadi

delimitareunadistanzadi152m.

3.Avviateilmotoreeguidatenoall'iniziodella distanzadelimitata.

Nota:Perottenereunvaloreilpiùpreciso

possibile,allineateilcentrodeipneumatici anterioriconlalineadipartenza.

4.Dall'InfoCenter,andatealmenuT araturae selezionateVelocitàdellaportata.

Nota:Selezionandol'iconadellaschermata

Home,inognimomentopotretecancellarei valoriinseriti.

5.SelezionatelafrecciaNext(→)dall'InfoCenter.

6.Utilizzandoisimbolipiù(+)emeno(-),inserite nell'InfoCenterilvaloredelladistanzarilevata.

7.Eseguiteunadelleseguentioperazioni:

•PerimodellidellaserieHDcontrasmissione

manuale:inseritelaprimamarciaeguidate noalladistanzadelimitatainlinearettaa granvelocità.

•PerilmodelloautomaticoHDX:inseritela

marciaD(guida)eguidatenoalladistanza delimitatainlinearettaagranvelocità.

8.Spegnetelamacchinaalladistanzadelimitatae selezionateilsegnodispuntasull'InfoCenter.

13.Ruotatel'interruttoreprincipaledellebarrein posizionediACCENSIONEper5minuti.

Nota:Mentrelamacchinairrora,l'InfoCenter

visualizzeràlaquantitàdiuidocheconta.

14.Dopo5minutidiirrorazione,fateclicsul segnodispuntapremendoilpulsantecentrale sull'InfoCenter.

Nota:Perottenereunvaloreilpiùpreciso

possibile,rallentateeavanzatenoallostopper allineareilcentrodeipneumaticianterioricon lalineadiarrivo.

Nota:Lataraturaoraècompleta.

Regolazionedelbypassdella barra

Importante:Sceglieteunampiospazioall'aperto,

conterrenopianeggiante,perquestaoperazione.

Nota:Lataraturadelbypassdellabarra

perlemacchinesprovvistedibloccaggio dell'acceleratorerichiede2persone.

1.Accertatevicheilserbatoiodell'irroratricesia riempitodiacqua.

2.Impostatelatrasmissionecomesegue:

•PerimodelliserieHDcontrasmissione

manuale:spostatelatrasmissionein posizionediFOLLE.

•PerilmodelloautomaticoHDX,spostatela

trasmissioneinposizionediparcheggio(P).

3.Inseriteilfrenodistazionamentoeavviateil motore.

4.Spostatetuttietregliinterruttoridellebarre inposizionediACCENSIONE,malasciate l'interruttoreprincipaledellebarreinposizione diSPEGNIMENTO.

5.Spostatel'interruttoredellapompainposizione diACCENSIONEeavviatel'agitatore.

Tabelladelvolumediapplicazionedegli

ugelli(cont'd.)

Colore ugello

Giallo159litri/ettaro

Rosso

Marrone

Grigio478litri/ettaro

Bianco

Blu

Verde1,190

SI(sistema metrico)

319litri/ettaro

394litri/ettaro

637litri/ettaro

796litri/ettaro

litri/ettaro

10.Spegnetelabarrasinistraeregolatelavalvola dibypassdellabarra(Figura84)noaquando lapressionevisualizzatanoncorrispondeal livelloprecedentementeregolato(normalmente 2,75bar).

IngleseTappeto

17gpa0,39gpk

34gpa0,78gpk

42gpa0.96gpk

51gpa1,17gpk

68gpa1.56gpk

85gpa1.95gpk

127gpa2,91gpk

Nota:Gliindicatorinumeratisullavalvoladi

bypasssonosoloatitolodiriferimento.

erboso

6.Impostatelavelocitàdelmotorecomesegue:

•Perlemacchinesenzailbloccaggio

dell'acceleratoreopzionale:occorre1 personachepremailpedaledell'acceleratore noalraggiungimentodellavelocitàmassima delmotore.

Nota:Unasecondapersonaregoleràle

valvoledibypassdellasezionedellabarra.

•Perlemacchineconilbloccaggio

7.Dall'InfoCenter,andatealmenuT araturae selezionateVelocitàditest.

Nota:Selezionandol'iconadellaschermata

Home,inognimomentopotretecancellarei valoriinseriti.

8.Utilizzandoisimbolipiù(+)emeno(-),inserite unavelocitàditestdi5,6km/h,poiselezionate l'iconaHome.

9.Utilizzandol'interruttoredelvolumedi applicazione,regolateilvolumediapplicazione secondolatabellasottostante.

g028047

Figura84

1.Regolazionedelbypassdellabarra

11.Attivatelabarrasinistraedisattivatelabarra destra.

12.Regolatelavalvoladibypassdellabarra destra(Figura84)noaquandolapressione visualizzatanoncorrispondeallivello precedentementeregolato(normalmente2,75 bar).

13.Attivatelabarradestraedisattivatelabarra centrale.

14.Regolatelavalvoladibypassdellabarra centrale(Figura84)noaquandolapressione visualizzatanoncorrispondeallivello precedentementeregolato(normalmente2,75 bar).

15.Disattivatetuttelebarre.

Tabelladelvolumediapplicazionedegliugelli

16.Disattivatelapompa.

Nota:Lataraturaoraècompleta.

Posizionidellamanopoladella valvoladibypassdell'agitatore

•Lavalvoladibypassdell'agitatoreèinposizione

completamenteapertacomeillustratoinAdi

Figura85.

•Lavalvoladibypassdell'agitatoreèinposizione

chiusa(0)comeillustratoinBdiFigura85.

•Lavalvoladibypassdell'agitatoreèinuna

posizioneintermedia(regolatainrelazione almisuratoredipressioneperl'impianto dell'irroratrice)comeillustratoinCdiFigura85.

5.Accendetelapompadell'irroratrice.

6.Impostatelavelocitàdelmotorecomesegue:

•Perlemacchinesenzailbloccaggio

dell'acceleratoreopzionale:occorre1 personachepremailpedaledell'acceleratore noalraggiungimentodellavelocitàmassima delmotore.

Nota:Unasecondapersonaraccoglierà

campionidagliugellidiirrorazione.

•Perlemacchineconilbloccaggio

7.Impostatele3valvoledellebarreindividualiin posizionediSPEGNIMENTO.

8.Impostatel'interruttoreprincipaledellebarrein posizionediACCENSIONE.

9.Regolatelapressionedell'impiantoalMassimo.

Figura85

1.Aperto3.Posizioneintermedia

2.Chiuso(0)

Taraturadellevalvoledibypass dell'agitatore

Intervallotragliinterventitecnici:Ognianno

Importante:Sceglieteunampiospazioall'aperto,

conterrenopianeggiante,perquestaoperazione.

Nota:Lataraturadellevalvoledibypass

dell'agitatoreperlemacchinesprovvistedi bloccaggiodell'acceleratorerichiede2persone.

1.Accertatevicheilserbatoiodell'irroratricesia riempitodiacqua.

2.Vericatechelavalvoladicomando dell'agitatoresiaaperta.Seèstatatarata, apritelaoracompletamente.

g028228

10.Premetel'interruttoredell'agitatoreinposizione diSPEGNIMENTOeleggeteilmisuratoredi pressione.

•Seilvalorerimanea6,9barlavalvoladi

bypassdell'agitatoreètaratacorrettamente.

•Seilmisuratoredipressionemostraun

valorediversopassateallafasesuccessiva.

11.Regolatelavalvoladibypassdell'agitatore (Figura86)sulretrodellavalvoladell'agitatore noaquandoilvaloredellapressionesul misuratorecorrispondea6,9bar.

3.Impostatelatrasmissionecomesegue:

•PerimodelliserieHDcontrasmissione

manuale:spostatelatrasmissionein posizionediFOLLE.

•PerilmodelloautomaticoHDX,spostatela

trasmissioneinposizionediparcheggio(P).

4.Inseriteilfrenodistazionamentoeavviateil motore.

1.Valvoladibypass

dell'agitatore

Figura86

2.Bypassprincipaledella

personachepremailpedaledell'acceleratore noalraggiungimentodellavelocitàmassima delmotore.

Nota:Unasecondapersonaraccoglierà

campionidagliugellidiirrorazione.

•Perlemacchineconilbloccaggio

8.Regolatelastegoladibypassprincipaledella barrapercontrollarelaquantitàdiagitazionenel serbatoio(Figura86).

9.Ridurrelavelocitàdell'acceleratorealregime minimo.

g033583

barra

10.Spostatel'interruttoredell'agitatoree l'interruttoredellapompainposizionedi

SPEGNIMENTO.

11.Spegnetelamacchina.

12.Premetel'interruttoredellapompainposizionedi

SPEGNIMENTO,spostatelalevadell'acceleratore

inposizionediMINIMAegiratel'interruttoredello starterinposizionediSPEGNIMENTO.

Regolazionedellavalvoladi bypassprincipaledellabarra

Nota:Laregolazionedellavalvoladibypass

principaledellabarrariduceoaumentalaquantità diussoinviatoagliugellidell'agitatorenelserbatoio quandol'interruttoreprincipaledellebarreèimpostato inposizionediSPEGNIMENTO.

1.Accertatevicheilserbatoiodell'irroratricesia riempitodiacqua.

2.Inseriteilfrenodistazionamento.

3.Impostatelatrasmissionecomesegue:

•PerimodelliserieHDcontrasmissione

manuale:spostatelatrasmissionein posizionediFOLLE.

•PerilmodelloautomaticoHDX,spostatela

trasmissioneinposizionediparcheggio(P).

4.Accendetelapompadell'irroratrice.

5.Spostatel'interruttoredell'agitatoreinposizione diACCENSIONE.

6.Impostatel'interruttoreprincipaledellebarrein posizionediSPEGNIMENTO.

7.Impostatelavelocitàdelmotorecomesegue:

•Perlemacchinesenzailbloccaggio

dell'acceleratoreopzionale:occorre1

Manutenzione

Nota:Cercateunoschemaelettricoounoschemaidraulicoperlavostramacchina?Perscaricarneunacopia

gratuitavisitatewww.Toro.comecercatelavostramacchinasullinkManualisullahomepage.

Nota:Stabiliteilatisinistroedestrodellamacchinadallanormaleposizionediguida.

Programmadimanutenzioneraccomandato

Cadenzadimanutenzione

Primadiogniutilizzoo

quotidianamente

Ogni50ore

Ogni100ore

Ogni200ore

Ogni400ore

Ognianno

Proceduradimanutenzione

•Puliteilltrodiaspirazione.

•Controllatelefascettedelserbatoio.

•Lubricatelapompa.

•Lubricategliingrassatori.

•Lubricatelecernieredellebarre.

•Vericatechetuttiiessibilieiraccordinonsianodanneggiatiesianomontati correttamente.

•Puliteilussometro(Piùspessoseutilizzatepolveribagnabili).

•Controllateglio-ringdeigruppivalvola,eall'occorrenzasostituiteli.

•Cambiateilltrodellapressione.

•Ispezionatelamembranadellapompaeall’occorrenzasostituitela

•Ispezionatelevalvolediritegnodellapompaeall'occorrenzasostituitele

•Vericadelleboccoleorientabilidinylon.

•Riempitediacquapulital'irroratrice.

•Taraturadellevalvoledibypassdell'agitatore

Importante:FateriferimentoalManualedell'operatoredellavostramacchinaealmanualed'usodel

motoreperleproceduredimanutenzioneaggiuntive.

Listadicontrollodellamanutenzionequotidiana

Fotocopiatequestapaginaeutilizzatelaquandoopportuno.

Puntodivericaperlamanutenzione

Controllateilfunzionamentodelfrenoe delfrenodistazionamento.

Controllateilfunzionamentodelselettore divelocità/folle.

Controllateillivellodelcarburante.

Controllateillivellodell'oliomotoreprima diriempireilserbatoio.

Controllateillivellodell'oliodeltransaxle primadiriempireilserbatoio.

Ispezionateiltridell'ariaprimadiriempire ilserbatoio.

Ispezionatelealettediraffreddamentodel motoreprimadiriempireilserbatoio.

Controllateeventualirumoriinsolitidel motore.

Controllateeventualirumoriinsolitidi funzionamento.

Controllatelapressionedeipneumatici.

Vericatechenoncisianoperditedi liquido.

Vericateilfunzionamentodeglistrumenti.

Vericateilfunzionamento dell'acceleratore.

Puliteilltrodiaspirazione.

Controllatelaconvergenzadelleruote.

Lubricatetuttiiraccordid'ingrassaggio.

Ritoccatelavernicedanneggiata.

Perlasettimanadi:

Lun

MarMer

Gio

Ven

Sab

Dom

Immediatamentedopoognilavaggio,indipendentementedallacadenzaindicata

Notasulleareeproblematiche

Ispezioneeffettuatada:

N.Data

Informazioni

ATTENZIONE

Selasciatelachiavenell'interruttoredellostarter,qualcunopotrebbeaccidentalmenteavviare ilmotoreeferiregravementevoiogliastanti.

Rimuovetelachiavedallostarterescollegateilcavopositivodallabatteriaprimadieffettuarela manutenzione.Mettetedaparteilcavodellabatteria,inmodochenonvengaaccidentalmente acontattoconilpolodellabatteria.

Procedurepremanutenzione

Accessoallamacchina

Sollevamentodelgruppo serbatoio

1.Bullone(½"x1½")2.Dadodibloccaggio(½")

Figura87

g022366

PERICOLO

Ilgrupposerbatoiodell'irroratricerappresenta unpericolopotenziale.Senonviene sostenutoadeguatamenteduranteil montaggioolarimozione,ilgruppopuò spostarsiocadereeferirevoiogliastanti.

Utilizzatedellecinghieeunmezzodi sollevamentodall'altopersostenereilgruppo serbatoiodell'irroratriceduranteleoperazioni dimontaggio,rimozioneomanutenzioneche prevedonoildistaccodeifermi.

Èpossibileinclinareosollevareungrupposerbatoio vuotoperaccederealmotoreeadaltricomponenti internidelveicolo.Ruotateibraccidellabarrain avantiperdistribuireilpesoinmodopiùuniforme. Atteneteviallaseguenteprocedura:

1.Parcheggiateilveicoloconserbatoiovuotosu unasuperciepiana.

2.Congliappositiinterruttoridicomandosollevate ibraccidellabarradicirca45°.

3.Spegnetelamacchina,inseriteilfreno distazionamentoetoglietelachiave dall'interruttoredellostarter.

4.Rimuoveteibullonidisicurezzadallaparte anterioredeltelaiodisupporto(Figura87).

5.Ripiegateibraccidellabarrainavanti,lungoil grupposerbatoio,perdistribuireilpesoinmodo piùuniformeeperimpedirecheilgrupposi rovesciall'indietro.

6.Sollevateilgrupposerbatoionoaquandoi cilindridisollevamentononsonocompletamente estesi.

7.Staccateilsupportodelpianaledallestaffesu cuièriposto,sullaparteposterioredelpannello delsistemaROPS(Figura88).

g002397

Figura88

1.Supportodelpianale

8.Spingeteilsupportodelpianalesull'asta delcilindro,assicurandovichelealettealle estremitàdelsupportopogginosull'estremità dellacannadelcilindroesull'estremitàdell'asta delcilindrodisollevamento(Figura89).

Lubricazione

Ingrassaggiodell'irroratrice

Intervallotragliinterventitecnici:Ogni50ore

Ogni100ore

Lubricatetuttiicuscinettieleboccoleogni100oreo unavoltal’anno,optandoperl’intervallopiùbreve.

Tipodigrasso:grasson.2abasedilitio

1.Puliteiraccordid'ingrassaggio,inmodoche corpiestraneinonpossanoessereforzatinel cuscinettoonellaboccola.

Figura89

1.Supportodelpianale

2.Cannadelcilindro

3.Pianale

Abbassamentodelgruppo serbatoio

1.Quandosieteprontiperabbassareilgruppo serbatoio,staccateilsupportodelpianale dalcilindroeinseritelonellestaffesullaparte posterioredelpannellodelsistemaROPS.

ATTENZIONE

Noncercatediabbassareilgruppo serbatoioquandoilsupportodisicurezza sitrovasulcilindro.

2.Ritraeteicilindridisollevamentoperabbassare concautelailserbatoiosultelaio.

3.Montateiduebullonidissaggioeifermiper assicurareilgrupposerbatoio.

g009164

2.Pompatedelgrassonelcuscinettoonella boccola.

3.Asportateilgrassosuperuo.

g018934

Figura90

1.Pompa2.Puntod'ingrassaggio

4.Ruotateibraccidellabarraindietro,inposizione aperta.

5.Utilizzategliinterruttoridicomandodelle barrepersollevareleestensionidellebarrein posizionediTRASFERIMENTO.

Ingrassaggiodellecerniere

Manutenzione

dellebarre

Intervallotragliinterventitecnici:Ogni100ore

Importante:Selavatelacernieradellabarracon

acqua,eliminatetuttal'acquaeicorpiestranei dallacernieraeapplicatedelgrassonuovo.

Tipodigrasso:grasson.2abasedilitio.

1.Puliteiraccordid'ingrassaggio,inmodoche corpiestraneinonpossanoessereforzatinel cuscinettoonellaboccola.

2.Pompatedelgrassonelraccordodiogni cuscinettooboccolaFigura91.

dell'irroratrice

AVVERTENZA

Iprodottichimiciusatinell'impiantodi irrorazionepossonoesserepericolosipervoi, gliastanti,glianimali,lepiante,ilterreno,ecc.

•Perl'utilizzodiqualsiasiprodottochimico, leggeteeosservatescrupolosamente quantoindicatosulleetichettedeiprodotti stessienelleSchedeTecnichediSicurezza deiMateriali(MSDS);proteggetevicome raccomandatodalproduttore.Adesempio, usateDispositividiProtezioneIndividuale (DPI),compresiquelliperlaprotezione divisoeocchi,guantioaltridispositivi cheimpediscanoilcontattodirettoconi prodottichimici.

•Ricordatechepotrebbeessereutilizzato piùdiunprodottochimico;ènecessario disporrediinformazionisuognunodei prodottiimpiegati.

Figura91

Barradestra

1.Raccordod'ingrassaggio

3.Asportateilgrassosuperuo.

4.Ripetetequestaoperazioneperlearticolazioni diognibarra.

•Nonutilizzatel'irroratricesenondisponete

dellesuddetteinformazioni!

•Primadiutilizzareun'irroratrice assicuratevichel'impiantodiirrorazione siastatolavatoepulitoconprodotti neutralizzantitrevolte,secondole

g002014

raccomandazionidel/iproduttore/idei prodottichimiciechetuttelevalvolesiano statesottopostealciclotrevolte.

•Vericatechenellevicinanzesia disponibileun'adeguataquantitàdi acquapulitaesaponepereliminare immediatamentequalsiasiprodotto chimicoconcuipotrestevenireacontatto.

Ispezionedeiessibili

Intervallotragliinterventitecnici:Ogni200ore

Ogni400ore/Ognianno(optandoperl’intervallo piùbreve)

Controllateogniessibiledell’irroratriceevericate chenonvisianoincrinature,perditeoaltridanni.Allo stessotempovericatecheiraccordieiconnettori nonaccusinodannisimili.Sostituiteiessibiliei connettori,sedanneggiati.

Cambiodelltrodella pressione

Intervallotragliinterventitecnici:Ogni400ore

1.Spostatelamacchinasuunterreno pianeggiante,spegnetelapompadell'irroratrice, spegneteilmotoreetoglietelachiave dall'interruttorediavviamento.

2.Allineateunabacinelladispurgosottoilltro dellapressione(Figura92).

7.Montateilnuovoelementodelltrodella pressionesullatestadelltro(Figura92).

Nota:Vericatechel'elementodelltrosia

saldamenteinsedenellatestadelltro.

8.Montateilpozzettosullatestadelltroeserrate manualmente(Figura92).

9.Montateiltappodispurgosulraccordonella parteinferioredelpozzettoeserrateiltappo manualmente(Figura92).

Ispezionedellapompa dell'irroratrice

Intervallotragliinterventitecnici:Ogni400

ore/Ognianno(optandoper l’intervallopiùbreve)—Ispezionate lamembranadellapompa eall’occorrenzasostituitela (rivolgeteviaunDistributoreToro autorizzato).

Ogni400ore/Ognianno(optandoperl’intervallo piùbreve)—Ispezionatelevalvolediritegno dellapompaeall'occorrenzasostituitele (rivolgeteviaunDistributoreT oroautorizzato).

Figura92

1.Testadelltro4.Guarnizione(tappodi

2.Guarnizione(pozzetto)

3.Elementodelltro

3.Ruotateiltappodispurgoinsensoantiorarioe rimuovetelodalpozzettodelltrodellapressione (Figura92).

spurgo)

5.Tappodispurgo

6.Pozzetto

Nota:Fatespurgarecompletamenteilpozzetto.

4.Ruotateilpozzettoinsensoantiorarioe rimuovetelatestadelltro(Figura92).

5.T oglieteilvecchioelementodelltrodella pressione(Figura92).

Nota:Gettateviailltrousato.

6.Controllatelaguarnizionedeltappodispurgo (situatoall'internodelpozzetto)elaguarnizione delpozzetto(situatoall'internodellatestadel ltro)perescluderedannieusura(Figura92).

Nota:Iseguenticomponenti,amenochenon

risultinodifettosi,sonoconsideratipartisoggettea usuraenonsonocopertidallaGaranziarelativaa

g033582

questamacchina.

Fatecontrollareiseguenticomponentiinternidella pompadaunDistributoreToroautorizzato,per assicurarvichenonsianodanneggiati:

•membranadellapompa

•Gruppivalvolediritegnodellapompa

All'occorrenzasostituiteicomponentiavariati.

Nota:Sostituiteeventualiguarnizioni

danneggiateousurateperiltappo,ilpozzetto oentrambi.

Regolazionedellebarrea livello

Poteteseguirelaprocedurasuccessivaperregolare gliattuatoridellabarracentralepermantenere parallelelebarresinistraedestra.

1.Prolungatelebarreinposizionediirrorazione.

2.T oglietelacoppigliadalpernodiarticolazione (Figura93).

g014220

Figura94

Figura93

1.Attuatore

2.Astadell'attuatore5.Perno

3.Sededelpernodi

articolazionedellabarra

4.Coppiglia

3.Sollevatelabarra,toglieteilperno(Figura93)e fatescenderelentamentelabarraaterra.

4.Vericatel'eventualepresenzadidannisul pernoesostituitelosenecessario.

5.Utilizzateunachiavesuilatipiattidell'asta dell'attuatoreperfermarlaeallentatequindiil controdadopermanipolarel'astadell'occhiello (Figura94).

1.Latopiattodell'asta dell'attuatore

2.Controdado

3.Occhiello7.Controdadoserratoper

4.Controdadoallentato

5.Occhielloregolato

6.Posizionedell'occhiello perilmontaggio

fermarelanuovaposizione

6.Giratel'astadell'occhiellonell'astadell'attuatore

g013780

peraccorciareoallungarel'attuatoreesteso nellaposizionedesiderata(Figura94).

Nota:Ruotatel'astadell'occhiellocongiri

mezziocompletiperconsentireilrimontaggio dell'astasullabarra.

7.Unavoltaraggiuntalaposizionedesiderata serrateilcontrodadoperfermarel'attuatoree l'astadell'occhiello.

8.Alzatelabarraperallineareilpernoconl’asta dell’attuatore.

9.T enetefermalabarraeinseriteilperno attraversoilpernodellabarrael'asta dell'attuatore(Figura93).

10.Quandoilpernoèinposizione,rilasciatela barraessateilpernoconlacoppigliatoltain precedenza.

11.Ripetetel'operazioneperilcuscinettodell'asta diogniattuatore.

Vericadelleboccole orientabilidinylon

Intervallotragliinterventitecnici:Ogni400

ore/Ognianno(optandoper l’intervallopiùbreve)

1.Parcheggiatel'irroratricesuterreno pianeggiante,inseriteilfrenodistazionamento, spegnetelapompa,spegneteilmotoreetogliete lachiavedall'interruttorediavviamento.

2.Prolungatelebarreinposizionediirrorazionee supportateleconcavallettiocinghieaeree.

3.Quandoilpesodellabarraèsupportato,togliete ilbulloneeildadochessanoilpernodi articolazionenelgruppobarra(Figura95).

Pulizia

Puliziadelussometro

Intervallotragliinterventitecnici:Ogni200

ore/Ognianno(optandoper l’intervallopiùbreve)(Piùspessose utilizzatepolveribagnabili).

1.Sciacquateevuotateaccuratamentel'intero sistemadiirrorazione.

2.Staccateilussometrodall'irroratriceelavatelo conacquapulita.

3.Rimuovetel'anellodiritenutasullatoamonte (Figura96).

Figura95

1.Boccoledinylon3.Bullone

2.Pernodiarticolazione

4.T oglieteilpernodiarticolazione.

5.T oglieteilgruppobarraestaffaorientabiledal telaiocentraleperaccederealleboccoledi nylon.

6.T oglieteleboccoledinylondallatofrontalee posterioredellastaffaorientabileecontrollatele (Figura95).

Nota:Sostituiteleboccoleavariate.

7.Spalmateleboccoledinylonconunvelod’olio emontatelenellastaffaorientabile.

8.Montatelabarraelastaffaorientabileneltelaio centrale,allineandoifori(Figura95).

9.Montateilpernodiarticolazioneessatelocon ilbulloneeildadotoltiinprecedenza.

Ripetetequestaoperazioneperognibarra.

g012934

g022367

1.Corpoangiatomodicato6.Gruppoprigionieroper

2.Grupporotore/magnete7.Serracavi

3.Gruppomozzo/cuscinetto8.Viteautolettante

4.Gruppomozzo(con scanalaturaversol'alto)

5.Anellodiritenuta10.Manicottodiriduzionedel

4.Pulitelaturbinaeilsuomozzodallalimaturaed

eventualipolveribagnabili.

5.Cercateeventualisegnidiusurasullepalette

dellaturbina.

Figura96

turbina

9.Grupposensore

usso

Nota:Teneteinmanolaturbinaefatela

girare.Dovrebbegirareliberamente,opponendo pochissimaresistenzaalmovimento.Incaso contrario,sostituitela.

6.Assemblateilussometro.

7.Servitevidiungettod'ariaabassapressione

(0,34bar)peraccertarvichelaturbinagiri liberamente.

Nota:Incasocontrario,allentateilprigioniero

esagonalesullaparteinferioredelmozzodella

turbinadi1/16digiro,noaquandolaturbina nongiraliberamente.

Puliziadellevalvole dell'irroratrice

•Perpulirelavalvoladicomandodelvolume,fate

riferimentoalleseguentisezioni:

1.Rimozionedell'attuatoredellavalvola

(pagina75)

2.Rimozionedellavalvoladelcollettoredi

comandodelvolume(pagina76)

3.Puliziadellavalvoladelcollettore(pagina

80)

4.Montaggiodellavalvoladelcollettore

(pagina82)

5.Montaggiodellavalvoladelcollettoredi

comandodelvolume(pagina82)

6.Montaggiodell'attuatoredellavalvola

(pagina86)

•Perpulirelavalvoladell'agitatore,fateriferimento

alleseguentisezioni:

1.Rimozionedell'attuatoredellavalvola

(pagina75)

2.Rimozionedellavalvoladelcollettore

dell'agitatore(pagina77)

3.Puliziadellavalvoladelcollettore(pagina

80)

4.Montaggiodellavalvoladelcollettore

(pagina82)

5.Montaggiodellavalvoladelcollettore

dell'agitatore(pagina83)

6.Montaggiodell'attuatoredellavalvola

(pagina86)

•Perpulirelavalvolaprincipaledellebarre,fate

riferimentoalleseguentisezioni:

1.Rimozionedell'attuatoredellavalvola

(pagina75)

2.Rimozionedellavalvoladelcollettore

principaledellebarre(pagina78)

3.Puliziadellavalvoladelcollettore(pagina

80)

4.Montaggiodellavalvoladelcollettore

(pagina82)

5.Montaggiodellavalvoladelcollettore

principaledellebarre(pagina84)

6.Montaggiodell'attuatoredellavalvola

(pagina86)

•Perpulirele3valvoledellesezionifateriferimento

alleseguentisezioni:

1.Rimozionedell'attuatoredellavalvola

(pagina75)

2.Rimozionedellavalvoladelcollettoredi

sezione(pagina79)

3.Puliziadellavalvoladelcollettore(pagina

80)

4.Montaggiodellavalvoladelcollettore

(pagina82)

5.Montaggiodellavalvoladelcollettoredi

sezione(pagina85)

6.Montaggiodell'attuatoredellavalvola

(pagina86)

Rimozionedell'attuatoredella valvola

1.Parcheggiatel'irroratricesuterreno pianeggiante,inseriteilfrenodistazionamento, spegnetelapompa,spegneteilmotoreetogliete lachiavedall'interruttorediavviamento.

2.Rimuoveteilconnettorea3pindell'attuatore dellavalvoladalconnettoreelettricoa3prese delcablaggiodell'irroratrice.

3.Rimuoveteilfermochessal'attuatorealla valvoladelcollettoreperlavalvoladicontrollo delvolume,lavalvoladell'agitatore,lavalvola principaledellebarreolavalvoladisezione dellebarre(Figura97).

Nota:Schiacciateinsiemele2gambedel

fermomentrelospingeteversoilbasso.

Nota:Conservatel'attuatoreeilfermo

perl'installazionedescrittainMontaggio

dell'attuatoredellavalvola(pagina86).

Figura97

Attuatoredellavalvoladisezioneillustrato(l'attuatoredella

valvoladell'agitatoreèsimile)

g028237

1.Attuatoredellavalvola (valvoladisezione illustrata)

2.Fermo

3.Portadellostelo

4.T oglietel'attuatoredallavalvoladelcollettore.

Rimozionedellavalvoladel collettoredicomandodelvolume

1.Rimuovetei2morsettiangiatiele2guarnizioni

chessanoilcollettoredellavalvoladicontrollo delvolume(Figura98)alltrodellapressionee allavalvoladell'agitatore.

Nota:Conservatemorsettiangiatie

guarnizioniperl'installazioneinMontaggiodella

valvoladelcollettoredicomandodelvolume (pagina82).

Figura98

1.Flangia(testadelltro dellapressione)

2.Collettore(valvoladi comandodelvolume)

3.Flangia(valvoladi dell'agitatore)

4.Morsettoangiato

5.Guarnizione

6.Connettorea3pin(valvola dell'attuatore–valvoladi comandodelvolume)

2.Rimuoveteilfermochessailraccordodiuscita alconnettoredelcollettoreperlavalvoladi controllodelvolume(Figura99).

g033584

Figura100

g033586

Figura99

1.Bulloneatestaangiata (¼"x¾")

2.Supportovalvola5.Presa(raccordodiuscita)

3.Dadodibloccaggio angiato(¼")

4.Fermo

6.Connettore(collettore– valvoladicontrollodel volume)

3.Rimuovetei2bulloniatestaangiata(¼"x¾") e2dadidibloccaggioangiati(¼")chessano lavalvoladicontrollodelvolumealsupporto dellavalvolaerimuoveteilcollettoredella valvoladallamacchina(Figura99).

Nota:Senecessario,allentatelabulloneriadi

montaggioperlatestadelltrodellapressione perunafacilerimozionedellavalvoladi comandodelvolume.

Nota:Conservatebulloniatestaangiata,dadi

dibloccaggioangiatiefermoperl'installazione inMontaggiodellavalvoladelcollettoredi

comandodelvolume(pagina82).

g033585

1.Flangia(testadelltro dellapressione)

2.Collettore(valvola dell'agitatore)

3.Flangia(valvoladibypass –valvoladell'agitatore)

4.Morsettoangiato

5.Guarnizione

6.Connettorea3pin(valvola dell'attuatore–valvola dell'agitatore)

7.Flangia(valvolaprincipale dellebarre)

2.Rimuoveteilfermochessailraccordodi uscitaalconnettoredelcollettoreperlavalvola dell'agitatore(Figura101).

Rimozionedellavalvoladel collettoredell'agitatore

1.Rimuovetei3morsettiangiatiele3 guarnizionichessanoilcollettoredellavalvola dell'agitatore(Figura100)allavalvoladibypass dell'agitatore,allavalvoladicontrollodelvolume eallavalvolaprincipaledellebarre.

Nota:Conservatemorsettiangiatie

guarnizioniperl'installazioneinMontaggiodella

valvoladelcollettoredell'agitatore(pagina83).

Figura101

1.Bulloneatestaangiata

(¼"x¾")

2.Supportovalvola5.Presa(raccordodiuscita)

3.Dadodibloccaggio

angiato(¼")

4.Fermo

6.Valvoladelcollettore (valvoladell'agitatore)

g033590

g033587

1.Flangia(agitatorevalvola)

2.Flangia(bypass–valvola principaledellabarra)

3.Collettore(valvola principaledellebarre)

Figura102

4.Morsettoangiato

5.Guarnizione

6.Connettorea3pin(valvola dell'attuatore–valvola principaledellebarre)

3.Rimuoveteilbulloneatestaangiata(¼"x ¾")eildadodibloccaggioangiato(¼")che ssanolavalvoladell'agitatorealsupportodella valvolaerimuoveteilcollettoredellavalvola dallamacchina(Figura101).

Nota:Conservateilbulloneatestaangiata,

ildadodibloccaggioangiatoeilfermoper l'installazioneinMontaggiodellavalvoladel

collettoredell'agitatore(pagina83).

Rimozionedellavalvoladel collettoreprincipaledellebarre

1.Rimuoveteimorsettiangiatieleguarnizioni chessanoilcollettoredellavalvolaprincipale dellebarre(Figura102)allavalvoladibypass principaledellabarra,allavalvoladell'agitatore ealgomitoangiatoa90°(all'estremitàdel essibiledelussometro).

Nota:Conservatemorsettiangiatie

guarnizioniperl'installazioneinMontaggio

dellavalvoladelcollettoreprincipaledellebarre (pagina84).

2.Rimuoveteilfermochessailraccordodiuscita a90°alconnettoredelcollettoreperlavalvola principaledellebarre(Figura103).

1.Collettore(valvola principaledellebarre)

2.Supportovalvola

3.Dadodibloccaggio angiato(¼")

Figura103

4.Bulloneatestaangiata (¼"x¾")

5.Fermo

6.Presa(raccordodiuscita a90°)

g033591

1.Flangia(giuntodel riduttore)

2.Collettore(valvoladi sezione)

3.Flangia(valvoladisezione adiacente)

Figura104

4.Guarnizione

5.Morsettoangiato

g028236

3.Rimuoveteilbulloneatestaangiata(¼"x¾") eildadodibloccaggioangiato(¼")chessano lavalvolaprincipaledellebarrealsupportodella valvolaerimuoveteilcollettoredellavalvola dallamacchina(Figura103).

Nota:Conservateilbulloneatestaangiata,

ildadodibloccaggioangiatoeilfermoper l'installazioneinMontaggiodellavalvoladel

collettoreprincipaledellebarre(pagina84).

Rimozionedellavalvoladel collettoredisezione

1.T oglieteimorsettieleguarnizionichessanoil collettoredellavalvoladisezione(Figura104) allavalvoladisezioneadiacente(nelcasodella valvoladisezionesinistra,ancheilgiuntodel riduttore).

2.Rimuoveteifermichessanoilraccordodi uscitaalcollettoreperlavalvoladisezionee ilcollettoredellavalvolaalraccordodibypass (Figura105).

Figura105

1.Fermo

2.Presa(valvoladibypass)4.Gruppovalvoladel

3.Presa(raccordodiuscita)

collettore

g028238

g028239

Figura106

1.Raccordodibypass

2.Collettoredellavalvoladi sezione

3.Perlevalvoledisezionedellabarrasinistrao destra,rimuoveteibulloniatestaangiataei dadidibloccaggioangiatichessanolavalvola (olevalvole)disezionealsupportodellavalvola erimuoveteilcollettore(oicollettori)della valvoladallamacchina;perlavalvoladisezione centrale,rimuoveteilcollettoredellavalvoladi sezionedallamacchina(Figura106).

Puliziadellavalvoladelcollettore

1.Posizionatelostelodellavalvolainmodoche siainposizionechiusa(BdiFigura107).

g027562

Figura107

1.Valvolaaperta2.Valvolachiusa

2.Rimuovetei2gruppidelraccordodeltappo terminaledaciascun'estremitàdelcorpodel collettore(Figura108eFigura109).

Collettoredellavalvoladell'agitatore

1.Fermodellostelo

2.Stelodellavalvola

3.Portadellostelo

4.Fermodicatturadello stelo

5.Raccordodeltappo terminale

6.O-ringdellaguarnizione deltappoterminale (0,796"/0,139")

Figura108

7.O-ringdellavalvoladinon

8.Anellodellasededella

9.Corpodelcollettore

10.Valvolaasfera

11.Grupporaccordodeltappo

g028243

g028240

Figura109

Collettoredellavalvoladellasezione

ritorno(0,676"/0,07")

valvola

terminale

1.Sededellostelodella valvola

2.Gruppodellostelodella valvola

3.Portadellostelo

4.Fermodellostelo

5.O-ringdelraccordodi uscita(0,737"/0,103")

6.Connettore(collettore)12.Gruppoconnettore

10.Corpodelcollettore

11.V alvolaasfera

7.O-ringdelraccordo deltappoterminale (0,796"/0,139")

8.O-ringdellavalvoladinon ritorno(0,676"/0,07")

9.Sededellasfera

(collettore)

3.Ruotatelostelodellavalvolainmodochela sferasiainposizioneaperta(AdiFigura107).

Nota:Lostelodellavalvolasaràparalleloal

ussodellavalvolaelasferascivoleràfuori.

4.Rimuoveteilfermodellostelodallescanalature nellaportadellostelonelcollettore(Figura108 eFigura109).

5.Rimuoveteilfermodellosteloelasededello stelodellavalvoladalcollettore(Figura108e

Figura109).

6.Rimuoveteilgruppodellostelodellavalvoladal corpodelcollettore(Figura108eFigura109)

7.Pulitel'internodelcollettoreel'esternodella valvolaasfera,ilgruppodellostelo,lacattura dellosteloeiraccorditerminali.

Montaggiodellavalvoladel collettore

1.ControllatelacondizionedegliO-ringdel raccordodiuscita(solocollettoredellavalvola disezione),gliO-ringdeltappoterminale,gli O-ringdellesediposteriorielasedeasferaper escluderedanniousura(Figura108eFigura

109).

Nota:SostituiteeventualiO-ringosediusurati

odanneggiati.

2.Applicatedelgrassoallostelodellavalvolae inseritelonellasededellostelodellavalvola (Figura108eFigura109).

3.Montatelostelodellavalvolaelasedenel collettoreessateliconilfermodellostelo (Figura108eFigura109).

4.Assicuratevichel'O-ringdellavalvoladinon ritornoelasededellasferasianoallineatiein sedenelraccordodeltappoterminale(Figura

108eFigura109)

5.Montateilgruppodelraccordodeltappo terminalesulcorpodelcollettorenoaquando laangiadelraccordodeltappoterminalenon toccailcorpodelcollettore(Figura108eFigura

109),poiruotateilraccordodeltappoterminale

diunaltro1/8-1/4digiro.

8.Ripeteteipassaggida4a5perl'altrogruppo delraccordodeltappoterminale.

Montaggiodellavalvoladel collettoredicomandodelvolume

1.Allineateguarnizionetraleangedelcollettore dellavalvoladicomandodelvolumeelatesta delltrodellapressione(AdiFigura111).

Nota:Senecessario,allentatelabulloneriadi

montaggioperlatestadelltrodellapressione inbasealleesigenzepercreareungioco.

Nota:Prestateattenzioneanondanneggiare

l'estremitàdelraccordo.

6.Inseritelasferasulcorpodellavalvola(Figura

110).

Nota:Lostelodellavalvoladeveinserirsinella

scanalaturaditrasmissionedellasfera.Selo stelodellavalvolanonsiinserisce,regolatela posizionedellasfera(Figura110).

Figura110

g028538

Figura111

1.Dadodi

bloccaggio(¼")

2.Supporto

valvola

3.Flangia

(agitatorevalvola)

4.Bulloneatesta

g027565

angiata(¼"x ¾")

5.Guarnizione9.Connettore

6.Morsetto angiato

7.Flangia(testa delltrodella pressione)

8.Flangia (valvoladi comandodel volume)

(collettore– valvola)

10.Presa (raccordodi uscita)

11.Fermo

7.Ruotateilgruppodellostelodellavalvolain modochelavalvolasiachiusa(BdiFigura107)

2.Montateilcollettoredellavalvoladicontrollodel volume,laguarnizioneelatestadelltrodella

pressioneconunmorsettoangiatoeserrate manualmente(AdiFigura111).

3.Allineateunaguarnizionetraleangedella valvoladicontrollodelvolumeeilcollettore dellavalvoladell'agitatore(AdiFigura111).

4.Montateilcollettoredellavalvoladicontrollo delvolume,laguarnizioneeilcollettoredella valvoladell'agitatoreconunmorsettoangiatoe serratemanualmente(AdiFigura111).

5.Montatelavalvoladicontrollodelvolumesul supportodellavalvolaconi2bulloniatesta angiataei2dadibloccaggioangiati(Adi

Figura111)rimossialpassaggio3diRimozione dellavalvoladelcollettoredicomandodel volume(pagina76)eserrateildadoeilbullone

a10–12N∙m.

6.Montateilraccordodiuscitasulraccordodel connettorenellaparteinferioredelcollettoreper lavalvoladicontrollodelvolume(BdiFigura

111).

7.Fissateilraccordodelconnettoredelraccordo diuscitainserendounfermonellapresadel raccordodiuscita(BdiFigura111).

8.Seaveteallentatolabulloneriadimontaggioper latestadelltrodellapressione,serrateildado eilbullonea10–12N∙m.

Figura112

1.Bulloneatestaangiata (¼"x¾")

2.Guarnizione6.Supportovalvola

3.Collettore(valvola dell'agitatore)

4.Dadodibloccaggio angiato(¼")

5.Morsettoangiato

7.Connettorea3pin(valvola dell'attuatore–valvola dell'agitatore)

g033604

Montaggiodellavalvoladel collettoredell'agitatore

1.Allineatelaangiadelcollettoredellavalvola dell'agitatore,unaguarnizioneelaangiadella valvoladibypassdell'agitatore(Figura112).

Nota:Senecessario,allentatelabulloneriadi

montaggioperlavalvolaprincipaledellebarrein basealleesigenzepercreareungioco.

2.Montatelavalvoladibypassdell'agitatore, laguarnizioneeilcollettoredellavalvola dell'agitatoreconunmorsettoangiatoeserrate manualmente(Figura113).

3.Allineateunaguarnizionetraleangedella valvoladicontrollodelvolumeeilcollettore dellavalvoladell'agitatore(AdiFigura113).

Figura113

angiadellavalvoladibypassprincipaledella barra(Figura114).

g033605

1.Flangia(valvoladi comandodelvolume)

2.Flangia(valvolaprincipale dellebarre)

3.Morsettoangiato

4.Guarnizione

5.Connettore(collettore– valvola)

6.Presa(raccordodiuscita)

7.Fermo

4.Montatelavalvoladicontrollodelvolume, laguarnizioneeilcollettoredellavalvola dell'agitatoreconunmorsettoangiatoeserrate manualmente(AdiFigura113).

5.Allineateunaguarnizionetraleangedel collettoredellavalvoladell'agitatoreelavalvola principaledellebarre(AdiFigura113).

6.Montateilcollettoredellavalvoladell'agitatore, laguarnizioneelavalvolaprincipaledelle barreconunmorsettoangiatoeserrate manualmente(AdiFigura113).

7.Montateilraccordodiuscitasulraccordodel connettorenellaparteinferioredelcollettoreper lavalvoladell'agitatore(BdiFigura113).

8.Fissateilraccordodiuscitaalraccordodel connettoreinserendounfermonellapresadel raccordodiuscita(BdiFigura113).

9.Montatelavalvoladell'agitatoresulsupporto dellavalvolaconilbulloneatestaangiataeil dadobloccaggioangiato(Figura112)rimossi alpassaggio3diRimozionedellavalvoladel

collettoredell'agitatore(pagina77)eserrateil

dadoeilbullonea10–12N∙m.

10.Seaveteallentatolabulloneriadimontaggioper lavalvolaprincipaledellebarre,serrateildadoe ilbullonea10–12N∙m.

Figura114

1.Flangia(valvoladi dell'agitatore)

2.Flangia(bypass–valvola principaledellabarra)

3.Collettore(valvola principaledellebarre)

4.Morsettoangiato

5.Guarnizione

6.Connettorea3pin(valvola dell'attuatore–valvola principaledellebarre)

2.Montateilcollettoredellavalvolaprincipaledelle barre,laguarnizioneelavalvoladibypass principaledellabarraconunmorsettoangiato serratomanualmente(Figura114).

3.Allineatelaangiadelcollettoredellavalvola principaledellebarre,unaguarnizioneeil collettoredellavalvoladell'agitatore(Figura

114).

4.Montateilcollettoredellavalvolaprincipaledelle barre,laguarnizioneeilcollettoredellavalvola dell'agitatoreconunmorsettoangiatoeserrate manualmente(Figura114).

5.Allineatelapresadelraccordodiuscitaa90° sulraccordodelconnettorenellaparteinferiore delcollettoreperlavalvolaprincipaledellebarre (Figura115).

g033590

Montaggiodellavalvoladel collettoreprincipaledellebarre

1.Allineatelaangiadelcollettoredellavalvola principaledellebarre,unaguarnizioneela

Figura116

g033609

Figura115

1.Collettore(valvola

principaledellebarre)

2.Supportovalvola

3.Dadodibloccaggio

angiato(¼")

4.Bulloneatestaangiata (¼"x¾")

5.Fermo

6.Presa(raccordodiuscita a90°)

6.Fissateilraccordodelconnettoredelraccordo diuscitainserendounfermonellapresadel raccordodiuscita(Figura115).

7.Montatelavalvoladell'agitatoresulsupporto dellavalvolaconilbulloneatestaangiataeil dadobloccaggioangiato(Figura114)rimossi alpassaggio3diRimozionedellavalvoladel

collettoreprincipaledellebarre(pagina78)e

serrateildadoeilbullonea10–12N∙m.

Montaggiodellavalvoladel collettoredisezione

1.Inseriteilraccordodeltappoterminalesuperiore dellavalvoladelcollettorenelraccordodi bypass(AdiFigura116).

1.Flangia(giuntodel riduttore)

2.Presa(valvoladibypass)

g033591

3.Raccordodibypass

4.Flangia(collettore adiacente–valvola dell'agitatore)

5.Raccordodeltappo terminale(gruppodella valvoladelcollettore)

6.Presa(raccordodiuscita)

7.Fermo

8.Flangia(collettore– valvoladisezione)

9.Guarnizione

10.Morsettoangiato

2.Fissateilraccordodeltappoterminaleal raccordodibypassinserendounfermonella presadelraccordodibypass(AdiFigura116).

3.Montateilraccordodiuscitasulraccordo deltappoterminaleinterioredellavalvoladel collettore(AdiFigura116).

4.Fissateilraccordodeltappoterminaleal raccordodiuscitainserendounfermonella presadelraccordodiuscita(AdiFigura116).

5.Allineateguarnizionetraleangedelgiuntodel riduttoreeilcollettoredellavalvoladisezione (BdiFigura116)

6.Montateilgiuntodelriduttore,laguarnizione eilcollettoredellavalvoladisezioneconun morsettoeserratemanualmente(BdiFigura

116).

Nota:Senecessario,allentatelabulloneriadi

montaggioperilraccordodibypassinbasealle esigenzepercreareungioco.

7.Incasodimontaggiodelle2valvoledisezione piùasinistra,allineateguarnizionetraleange dei2collettoridellevalvoledisezioneadiacenti (BdiFigura116).

8.Montatei2collettoridellevalvoledisezione adiacentielaguarnizioneconunmorsettoe serratemanualmente(BdiFigura116).

9.Perlevalvoledisezionedellebarresinistrao destra,montatelevalvolesulrelativosupporto conilbulloneatestaangiataeildado

bloccaggioangiatorimossialpassaggio3di

Rimozionedellavalvoladelcollettoredisezione (pagina79)eserrateidadieibullonia10–12

N∙m.

10.Seaveteallentatolabulloneriadimontaggioper ilraccordodibypass,serrateildadoeilbullone a10–12N∙m.

Montaggiodell'attuatoredella valvola

1.Allineatel'attuatoreallavalvoladelcollettoree (Figura97).

2.Fissatel'attuatoreelavalvolaconilfermo rimossoalpassaggio3dellasezioneRimozione

dell'attuatoredellavalvola(pagina75).

3.Collegateilconnettorea3pindelcablaggio preassemblatodell'attuatoredellavalvola alconnettorea3presedelcablaggio preassemblatodell'irroratrice.

Rimessaggio

1.Parcheggiatel'irroratricesuterreno pianeggiante,inseriteilfrenodistazionamento, spegnetelapompa,spegneteilmotoreetogliete lachiavedall'interruttorediavviamento.

Nota:PerimodellidellaserieWorkmanHD

eHDXcontrasmissionemanualedisinnestate laPDF .

2.Rimuovetelaterraelosporcodatuttala macchina,compreselealettedellatestadel motoreel'alloggiamentodelcompressore.

Importante:Lamacchinapuòesserelavata

condetersivoneutroedacqua.Nonlavatela conacquasottopressione,perchépotreste danneggiarel'impiantoelettricoorimuovere ilgrassonecessarioperlalubricazione deipuntidiattrito.Nonutilizzateuna quantitàd'acquaeccessiva,inparticolare inprossimitàdelquadrodicomando,luci, motoreebatteria.

3.Condizionatel'impiantodiirrorazionecome segue:

A.Spurgateilserbatoiod'acquadolce. B.Spurgatel'impiantodiirrorazionenelmodo

piùcompletopossibile.

C.Preparateunasoluzioneanticorrosione,

abasenonalcolica,anticongelanteper campersullabasedelleistruzionidel produttore.

D.Aggiungetelasoluzioneanticongelante

percamperalserbatoiod'acquadolceeal serbatoiodell'irroratrice.

E.Lasciateinfunzionelapompadell'irroratrice

perqualcheminutoperfarcircolarela soluzioneanticongelantepercamper attraversol'impiantodell'irroratriceed eventualiaccessoridiirrorazionemontati; fateriferimentoaPompadell'irroratrice

(pagina45).

F.Spurgateilserbatoiod'acquadolcee

l'impiantodiirrorazionenelmodopiù completopossibile.

4.Agitesugliinterruttoridisollevamentodelle barrepersollevarelebarre.Alzatelebarre nchénonsonocompletamenteinseritenel supportodellebarreperiltrasferimento,che formalaposizione“X”,eicilindridellebarrenon sonocompletamenteretratti.

Nota:Assicuratevicheicilindridellabarrasiano

completamenteritrattipernondanneggiare l'astadell'attuatore.

5.Effettuateiseguentipassaggidimanutenzione perilrimessaggioabreveolungotermine

•Rimessaggioabrevetermine(menodi30

giorni),pulitel'irroratrice;fateriferimentoa

Puliziadell'irroratrice(pagina61).

•Rimessaggioalungotermine(oltre30

giorni),effettuatequantosegue: A.Pulitelevalvoledell'irroratrice;fate

riferimentoaPuliziadellevalvole

dell'irroratrice(pagina75).

B.Ingrassatel’irroratrice;vedere

Lubricazione(pagina70).

PERICOLO

Ilgrupposerbatoiodell'irroratricerappresenta unpericolopotenziale.Senonviene sostenutoadeguatamenteduranteil montaggioolarimozione,ilgruppopuò spostarsiocadereeferirevoiogliastanti.

Utilizzatedellecinghieeunmezzodi sollevamentodall'altopersostenereilgruppo serbatoiodell'irroratriceduranteleoperazioni dimontaggio,rimozioneomanutenzioneche prevedonoildistaccodeifermi.

C.Controllateeserratetuttiibulloni,idadi

eleviti.

Nota:Riparateosostituitetuttii

componentieventualmenteusuratio danneggiati.

D.Controllatelecondizionidituttiiessibili

diirrorazione.

Nota:Sostituiteeventualiessibili

usuratiodanneggiati.

E.Serratetuttiiraccordipertubi.

F.Verniciatetuttelesupercimetalliche

grafateorovinateconunavernice reperibilepressoilvostroCentro Assistenzaautorizzatodizona.

G.Riponetelamacchinainunarimessao

inundepositopulitoedasciutto.

H.T oglietelachiavedall'interruttoredi

avviamentoeriponetelainunluogo sicuro,fuoridallaportatadeibambini.

I.Copritelamacchinaconunteloper

proteggerlaemantenerlapulita.

Rimozionedell'irroratrice

Preparazionedelquadrocentrale

1.Scollegateicavidallabatteria;fateriferimento a11Installazionedelportafusibilidell'irroratrice

(pagina26).

2.Separateilportafusibilidell'irroratricedal portafusibilidellamacchinaescollegateil cablaggiotrai2portafusibili;fateriferimentoa

11Installazionedelportafusibilidell'irroratrice (pagina26).

3.Rimuoveteilcablaggiopreassemblatodai fermagliaJ;fateriferimentoaDisposizionedel

cablaggioelettricoposterioredell'irroratricenel quadrodicomando(pagina25).

4.Allentatelamanopolachesitrovaaldisottodel quadroerimuovetelacoppiglia;fateriferimento aInstallazionedelquadrodicomandosulla

macchina(pagina25).

5.Scollegateimorsettideilichecolleganoil portafusibilidell'irroratricealportafusibilidella macchina;fateriferimentoa11Installazionedel

portafusibilidell'irroratrice(pagina26).

6.Separateilportafusibilidell'irroratricedal portafusibilidellamacchina;fateriferimentoa

11Installazionedelportafusibilidell'irroratrice (pagina26).

edeltelaiodisupportodel serbatoio

Capacitàattrezzaturadisollevamento:408kg

7.Rimuoveteilquadrodicomandodallastaffa dimontaggiodicomandosulcruscotto dellamacchinaeallineateilpernodi articolazionesulquadrodicomandoconla staffad'immagazzinamentosullafascettadel serbatoioanteriore(Figura117);fateriferimento a9Installazionedelquadrodicomandosulla

macchina(pagina24).

Figura117

1.Quadrodicomando3.Coppiglia

2.Staffad'immagazzinamento(dallafascettadel serbatoiodell'irroratrice)

8.Montateilquadrosullastaffaessateilpernodi

articolazioneallastaffaconlacoppiglia(Figura

117).

4.Avvitateunamanopoladibloccaggionellasede perilcavallettoeserratelamanualmente(Figura

118).

5.Allineateilcavallettoposterioreconlasedeper ilcavallettoposteriore(Figura119).

g033615

Installazionedelcavalletto

Capacitàattrezzaturadisollevamento:408kg

1.Allineateilcavallettoanterioreconlasedeper ilcavallettonellaparteanterioredelserbatoio (Figura118).

Figura118

1.Pernocontesta(½"x3")4.Coppiglia(5/32x2-5/8")

2.Sedeperilcavalletto5.Cavallettoanteriore

3.Manopoladibloccaggio

2.Inseriteilcavallettonellasedeappositano acheilforocentraleneltuboorizzontaledel cavallettosiallineaconilforonellapartealta dellasedeapposita(Figura118).

3.Inseriteilpernocontesta(½"x3")neiforidel cavallettoedellasedeappositaessatelocon unacoppiglia(5/32x2-5/8").

g028423

Figura119

1.Coppiglia(5/32x2-5/8")3.Sedeperilcavalletto

2.Pernocontesta(½"x4½")4.Cavallettoposteriore

6.Allineateilforonellapartesuperioredel cavallettoconilforosultelaiodisupportodel serbatoio(Figura119)

7.Fissateilcavallettoallasedeappositaeal telaioutilizzando2pernicontesta(½"x4½") e2coppiglie(5/32x2-5/8")comemostratoin

Figura119.

8.Ripeteteipassaggida7a7pericavalletti anterioreeposterioresull'altrolatodeltelaiodi

g028422

supportodelserbatoio.

Rimozionedeltelaiodisupporto dell'irroratrice

1.Abbassatelebarredicirca45°eruotatelein avanti(Figura120).

Figura120

2.Rimuovetei2bulloni(½"x1½")ei2dadidi bloccaggio(½")chessanolastaffadissaggio delgruppodisupportodelserbatoioallastaffa delpianalesultelaiosuciascunlatodella macchina;fateriferimentoa13Abbassamento

deltelaiodisupportodelserbatoio(pagina31).

3.Sollevateiltelaiodisupportodelserbatoiocon icilindridisollevamento,montateilbloccodei cilindriedeseguiteleseguentioperazioni:

6.Sollevateilgrupposerbatoiodi7,5–10cme rimuovetegliacciarinieipernicontestache ssanoicilindridisollevamentoalgruppo serbatoio.

7.Sollevateiltelaiodisupportodelserbatoiodalla macchinaadaltezzasufcienteperliberare completamenteiltelaiodisupportodalla macchina(Figura120).

8.Fateprocedereilveicoloconcautelainavanti allontanandolodaltelaiodisupportodel serbatoio.

g033619

9.Abbassatelentamenteiltelaiodisupportodel serbatoioaterra.

Nota:VedereSollevamentodelgruppo

serbatoio(pagina69).

•PerimodellidellaserieWorkmanHDe

HDXcontrasmissionemanuale,scollegate l'alberodellaPDFdallaPDFdeltransaxle; fateriferimentoalleIstruzionidimontaggio delKitdiniturairrigatoreMultiProWM pergrandiareeverdi,veicolopolifunzionale manualeWorkman.

•PerimodellidellaserieWorkmanHDXcon

trasmissioneautomatica:scollegateitubidel motoreidrauliconelpannelloidraulicoadalto ussoechiudeteiraccordi;fateriferimento alleIstruzionidimontaggiodelKitdinitura irrigatoreMultiProWMpergrandiareeverdi, veicolopolifunzionaleautomaticoWorkman.

•Scollegateilcablaggiodelsensoredi

velocità;fateriferimentoaCollegamento

delcablaggiopreassemblatodelsensoredi velocità(ModelliserieHDcontrasmissione manuale)(pagina22)eCollegamentodel cablaggiopreassemblatodelsensoredi velocità(ModelloautomaticoHDX)(pagina

23).

4.Rimuoveteilbloccodeicilindrieabbassateil telaiodisupportodelserbatoioconicilindridi sollevamento;fateriferimentoaAbbassamento

delgrupposerbatoio(pagina70).

5.Collegatel'attrezzaturadisollevamentoai tubiorizzontalideicavallettianterioriealpalo verticaledeicavallettiposteriori(Figura120).

Localizzazioneguasti

ProblemaPossibilecausaRimedio

Unasezionedellabarranonirrora.

Unasezionedellabarranonsidisattiva.1.Lavalvoladisezionedellebarreè

Unavalvoladellabarraperde.1.Unaguarnizioneèusuratao

Quandosiattivaunabarrasivericauna cadutadipressione.

1.Laconnessioneelettricadellavalvola dellabarraèsporcaoscollegata.

2.Unfusibileèsaltato.2.Controllateifusibiliedall'occorrenza

3.Unfusibileècompresso..3.Riparateosostituiteilessibile.

4.Lavalvoladibypassdiunabarraè incorrettamenteregolata.

5.Unadellevalvoledellabarraè danneggiata.

6.Ilsistemaelettricoèdanneggiato.

danneggiata.

1.Regolazioneerratadellavalvoladi bypassdellabarra.

2.Ilcorpodellavalvoladellabarraè intasato.

3.Illtrodiunugelloèdanneggiatoo intasato.

1.Disattivatelavalvolaamano. Scollegateilconnettoreelettricodella valvola,pulitetuttiicavi,ericollegatela.

sostituiteli.

4.Regolatelevalvoledibypassdella barra.

5.RivolgetevialCentroAssistenza autorizzatodizona.

6.RivolgetevialCentroAssistenza autorizzatodizona.

1.Smontatelavalvoladisezionedelle barre;vederelasezionePuliziadelle valvoledell’irroratrice.Ispezionatetutti ipezziesostituitequellieventualmente danneggiati.

1.Smontatelavalvolaesostituite leguarnizioniutilizzandoilKitdi riparazionevalvole;contattateilCentro Assistenzaautorizzatodizona.

1.Regolatelavalvoladibypassdella barra.

2.T oglieteleconnessionidientrataed uscitadellavalvoladellabarraed eliminatel'intasamento.

3.T oglietetuttigliugelliecontrollateli.

Schemi

Schemadelusso,impiantodiirrorazioneDWG125-0699(Rev.B)

g255831

Note:

Elencodeidistributoriinternazionali:

Distributore:Paese:

AgrolancKft AsianAmericanIndustrial(AAI) B-RayCorporationCorea

BrisaGoodsLLC CascoSalesCompany CeresS.A.CostaRica CSSCTurfEquipment(pvt)Ltd.SriLanka CyrilJohnston&Co. CyrilJohnston&Co. FatDragon FemcoS.A.Guatemala FIVEMANSNew-T echCo.,LtdCina ForGarderOU G.Y.K.CompanyLtd.Giappone GeomechanikiofAthensGrecia GolfinternationalTurizm HakoGroundandGardenSvezia HakoGroundandGarden HayterLimited(U.K.) HydroturfInt.CoDubai HydroturfEgyptLLC IrrimacPortogallo351212388260ToroEuropeNVBelgio3214562960 IrrigationProductsInt'lPvtLtd.India00914424494387ValtechMarocco212537663636 JeanHeybroekb.v.PaesiBassi31306394611VictusEmakPolonia48618238369

Ungheria3627539640 HongKong85224977804

Messico12104952417 Portorico7877888383

IrlandadelNord442890813121 Repubblicad'Irlanda442890813121ParklandProductsLtd.NuovaZelanda6433493760 Cina

Estonia3723846060

Turchia902163365993

Norvegia4722907760 RegnoUnito441279723444 EmiratiArabiUniti97143479479T-MarktLogisticsLtd.Ungheria3626525500 Egitto2025194308T oroAustraliaAustralia61395807355

N.telefono:

82325512076

5062391138 941 12746100

8861080841322 5024423277 86-10-63816136

81726325861Riversa 30109350054

4635100000

Distributore:Paese:

MaquiverS.A.Colombia MaruyamaMfg.Co.Inc.Giappone Mountelda.s.

Mountelda.s.Slovacchia MunditolS.A. NormaGarden OslingerTurfEquipmentSA OyHakoGroundandGardenAb

Perfetto PratoverdeSRL. Prochaska&Cie RTCohen2004Ltd.

LelyTurfcare Lely(U.K.)Limited SolvertS.A.S. SpyrosStavrinidesLimitedCipro SurgeSystemsIndiaLimited

N.telefono:

5712364079

Repubblica Ceca

Argentina541148219999 Russia749541 16120 Ecuador59342396970 Finlandia35898700733

Polonia48618208416 Italia390499128128 Austria4312785100 Israele97298617979 Spagna Danimarca4566109200 RegnoUnito441480226800 Francia33130817700

India911292299901

81332522285 420255704220

420255704220

34952837500

35722434131

Informativaeuropeasullaprivacy

DatiraccoltidaToro ToroWarrantyCompany(T oro)rispettalaprivacy.Alnedielaborareireclamiingaranziaecontattarviincasodirichiamodiunprodotto,vichiediamodi comunicarcideterminatidatipersonalidirettamenteotramiteilrivenditoreToroinlocooT oroCompany .

IlsistemadigaranziaT oroèinstallatosuserversituatinegliStatiUniti,dovelaleggesullatuteladellaprivacypuòprevedereunaprotezionediversada quelladelvostropaese.

COMUNICANDOCIIVOSTRIDATIPERSONALIACCONSENTITEALLALOROELABORAZIONECOMEINDICA TONELL'INFORMATIVASULLA PRIVACY .

UtilizzodelleinformazionidapartediToro Toropuòutilizzareivostridatipersonaliperelaborareireclamiingaranziaecontattarviincasodirichiamodiunprodottoeperqualsiasialtra comunicazione,nonchécondividereivostridaticonconsociate,rivenditoriealtripartnercommercialicollegatiataliattività.Nonvenderemoivostridati personaliadaltreaziende.Ciriserviamoildirittodidivulgareidatipersonaliascopodiconformitàconlalegislazioneapplicabileesurichiestadelle autoritàcompetenti,perilcorrettofunzionamentodelsistemaopertutelarenoistessioglialtriutenti.

Conservazionedeidatipersonali Conserveremoivostridatipersonalinchésarannonecessaripergliscopiprevistialmomentodellalororaccoltainizialeoperaltriscopilegittimi(come laconformitànormativa)oladdoverichiestodallalegislazioneapplicabile.

L'impegnodiT oroperlasicurezzadeivostridatipersonali Adottiamoprecauzioniragionevoliperproteggerelasicurezzadeivostridatipersonali,nonchémisureatteamantenerel'accuratezzaelostatus correntedeidatipersonali.

Accessoecorrezionedeidatipersonali Perrivedereocorreggereivostridatipersonali,contattateciviaemailall'indirizzolegal@toro.com.

Legislazioneaustralianarelativaaiconsumatori

Iclientiaustralianipotrannoreperireidettagliconcernentilalegislazioneaustralianarelativaaiconsumatoriall'internodellaconfezioneopressoil concessionarioT oroinloco.

374-0269RevK

LagaranziaT oro

Garanzialimitatadidueanni

Condizionieprodotticoperti

TheToroCompanyelasuaafliata,ToroWarrantyCompany,aisensidiun accordotralemedesime,garantisconocheilvostroProdottoCommerciale Toro(il“Prodotto”)èesentedadifettidimaterialeelavorazioneperil periodopiùbrevetradueannio1.500orediservizio*.Questagaranziasi applicaatuttiiprodottiadeccezionedegliarieggiatori(perquestiprodotti vedereledichiarazionidigaranziaaparte).Neicasicopertidallagaranzia, provvederemoallariparazionegratuitadelProdotto,adinclusionedi diagnosi,manodopera,partietrasferimento.Lapresentegaranziaèvalida condecorrenzadalladatadiconsegnadelProdottoall'acquirenteiniziale. *Prodottoprovvistodicontaore.

Istruzioniperottenereilservizioingaranzia

VoiavetelaresponsabilitàdinoticareilDistributoreCommercialedei ProdottioilConcessionarioCommercialeAutorizzatodeiProdottida qualeavereacquistatoilProdotto,nonappenaritenetecheesistauna condizioneprevistadallagaranzia.Perinformazionisulnominativodiun DistributoreCommercialedeiProdottiodiunConcessionarioAutorizzato,e perqualsiasichiarimentoinmeritoaivostridirittieresponsabilitàintermini digaranzia,potretecontattarcia:

ToroCommercialProductsServiceDepartment ToroWarrantyCompany 811 1LyndaleAvenueSouth Bloomington,MN55420-1196

+19528888801o+18009522740 E-mail:commercial.warranty@toro.com

Responsabilitàdelproprietario

QualeproprietariodelProdottosieteresponsabiledellamanutenzionee delleregolazionicitatenelManualedell’operatore.Lamancataesecuzione dellamanutenzioneedelleregolazioniprevistepuòrenderenulloilreclamo ingaranzia.

Articoliecondizioninoncopertidagaranzia

Nontutteleavarieoiguastichesivericanoduranteilperiododigaranzia sonodifettidimaterialeolavorazione.Quantosegueèesclusodalla presentegaranzia:

•Avariedelprodottorisultantidall'utilizzodipartidiricambiononoriginali

Toro,odalmontaggioeutilizzodipartiaggiuntive,odall'impiegodi accessorieprodottimodicatinonamarchioToro.Unagaranziaa partepuòesserefornitadalproduttoredeisuddettiarticoli.

•Avariedelprodottorisultantidallamancataesecuzionedella

manutenzionee/odelleregolazioniconsigliate.Qualoranonvenga eseguitaunacorrettamanutenzionedelProdotto,secondole procedureconsigliate,elencatenelManualedell'operatore,eventuali richiestediinterventoingaranziapotrebberoessererespinte.

•Avarierisultantidall'utilizzodelprodottoinmanieraerrata,negligenteo

incauta.

•Leparticonsumatedall'uso,salvoquandorisultinodifettose.I

seguentisonoalcuniesempidipartidiconsumochesiusurano duranteilnormaleutilizzodelprodotto:pastiglieesegmentideifreni, ferodidellafrizione,lame,cilindri,rulliecuscinetti(conguarnizione odalubricare),controlame,candele,ruoteorientabiliecuscinetti, pneumatici,ltri,nastriealcunicomponentidiirroratrici,come membrane,ugelli,valvolediritegno,ecc.

•Avarieprovocatedacauseesterne.Iseguentisonosoloalcuniesempi

dicauseesterne:condizioniatmosferiche,metodidirimessaggio, contaminazione,utilizzodicarburanti,refrigeranti,lubricanti,additivi, fertilizzanti,acquaoprodottichimicinonautorizzati,ecc.

•Avarieoproblemiprestazionalidovutiall'utilizzodicarburanti(per

es.benzina,dieselobiodiesel)nonconformiairispettivistandard industriali.

•Rumore,vibrazione,usuraedeterioramentonormali.

•Iseguentisonoalcuniesempidi“normaleusura”:danniaisedilia

causadiusuraoabrasione,superciverniciateconsumate,adesivio nestrinigrafati,ecc.

Parti

Lepartiprevisteperlasostituzionecomepartedellamanutenzionesono garantiteperilperiododitemponoaltempoprevistoperlasostituzione ditaleparte.Lepartisostituiteaisensidellapresentegaranziasono copertepertuttaladuratadellagaranziadelprodottooriginaleediventano proprietàdiT oro.Torosiriservaildirittodiprendereladecisionenalein meritoallariparazionedipartiogruppiesistenti,oallalorosostituzione. PerleriparazioniingaranziaT oropuòutilizzarepartiricostruite.

Garanziasullabatteriaagliionidilitioedeepcycle:

Lebatterieagliionidilitioedeepcyclehannounospeciconumero totaledikilowattoraerogabilidurantelalorovita.Ilmodoincuivengono utilizzate,caricateeincuivengonoeffettuateleoperazionidimanutenzione puòprolungareoridurrelavitatotaledellabatteria.Manmanochele batteriediquestoprodottosiconsumano,laquantitàdilavoroutiletra gliintervallidicaricasiridurràlentamente,noachelabatteriasarà deltuttousurata.Lasostituzionedibatterieche,aseguitodelnormale processodiusura,risultanoinutilizzabili,èresponsabilitàdelproprietario delprodotto.Duranteilnormaleperiododigaranziadelprodottopotrebbe esserenecessarialasostituzionedellebatterie,aspesedelproprietario. Nota:(Solobatteriaagliionidilitio):Unabatteriaagliionidilitiohasoltanto unagaranziaprorataparzialeda3a5anniinbasealladuratadiservizio eaikilowattorautilizzati.PerulterioriinformazionisirimandaalManuale dell'operatore.

Lamanutenzioneèaspesedelproprietario.

Lamessaapunto,lalubricazioneelapuliziadelmotore,lasostituzione deiltri,ilrefrigeranteel'esecuzionedelleproceduredimanutenzione consigliatasonoalcunideinormaliservizirichiestidaiprodottiToroacarico delproprietario.

Condizionigenerali

LariparazionedapartediunDistributoreoConcessionarioT oroautorizzato èl’unicorimedioprevistodallapresentegaranzia.

NéTheT oroCompanynéT oroWarrantyCompanysonoresponsabili didanniindiretti,incidentalioconsequenzialiinmeritoall’utilizzo deiProdottiT orocopertidallapresentegaranzia,ivicompresicosti ospeseperapparecchiaturesostitutiveoassistenzaperperiodi ragionevolidiavariaodimancatoutilizzoinattesadellariparazione aisensidellapresentegaranzia.Adeccezionedellagaranziasulle emissioni,citatadiseguito,sepertinente,nonvisonoaltreespresse garanzie.Tuttelegaranzieimplicitedicommerciabilitàeidoneità all'usosonolimitatealladuratadellapresentegaranziaesplicita.

Inalcunistatinonèpermessal'esclusionedidanniincidentalio consequenziali,nélimitazionisulladuratadiunagaranziaimplicita;di conseguenza,nelvostrocasolesuddetteesclusionielimitazionipotrebbero nonessereapplicabili.Lapresentegaranziaconcededirittilegalispecici; potresteinoltregoderedialtridiritti,chevarianodaunostatoall'altro.

Notarelativaallagaranziadelmotore:

IlSistemadiControllodelleEmissionipresentesulvostroProdotto puòesserecopertodagaranziaaparte,rispondenteairequisitistabiliti dall’EnvironmentalProtectionAgency(EPA)degliStatiUnitie/odal CaliforniaAirResourcesBoard(CARB).Lelimitazionidicuisopra,in terminidiore,nonsonoapplicabiliallagaranziadelSistemadiControllo delleEmissioni.IparticolarisonoriportatinellaDichiarazionediGaranzia sulControllodelleEmissionidelmotore,fornitaconilprodottoopresente nelladocumentazionedelcostruttoredelmotore

PaesioltregliStatiUnitieilCanada.

IclientiacquirentidiprodottiT oroesportatidagliStatiUnitiodalCanadadevonocontattareilproprioDistributore(Concessionario)T oroperottenerele polizzedigaranziaperilpropriopaese,regioneostato.SeperqualchemotivononsietesoddisfattidelserviziodelvostroDistributoreoavetedifcoltà nell’ottenereinformazionisullagaranzia,sietepregatidirivolgerviall’importatoreToro.

374-0253RevD

Toro 41240 Operator's Manual [it]

Specifications and Main Features

Frequently Asked Questions

User Manual
