FormNo.3395-793RevD

MultiPro

Modellnr.41240—Serienr.315000001ogoppover

WM-gresspreder

Merk:

Registrerdittproduktpåwww.T oro.com. Oversettelseavoriginalen(NO)

MonteringavMultiProWMkrevermonteringavetteller eresettsomeravhengigeavhverandre.T akontaktmed enautorisertT oro-forhandlerformerinformasjon.

*3395-793*D

MultiProWMerendedikertgresspredermodikasjon forWorkman-kjøretøyerogermentforbrukav profesjonelle,innleideoperatørertilkommersielle bruk.Deterhovedsakeligutvikletforspredningpå alleredegodtvedlikeholdteparkplener,golfbaner, idrettsbanerogplenerikommersielleområder.

Detteprodukteterisamsvarmedalle relevanteeuropeiskedirektiver.Seeget samsvarserklæringsskjemaforproduktetfordetaljert informasjon.

ADVARSEL

CALIFORNIA

Proposition65-advarsel

Brukavdetteproduktetkanforårsake

eksponeringforkjemikaliersom

statenCaliforniavetforårsaker

kreft,fødselsdefekterellerannen

forplantningsskade.

Innledning

Lesdennehåndbokennøye,slikatdulærerå brukeogvedlikeholdeproduktetpåriktigmåte. Informasjonenidennehåndbokenkanhjelpedeg ogandremedåunngåperson-ogproduktskader. SelvomToroutformerogproduserersikreprodukter, harduselvansvaretforatproduktetbrukespåen forsvarligogriktigmåte.DukankontakteT orodirekte påwww.Toro.comformaterialerforproduktsikkerhet ogopplæringibruk,oginformasjonomtilbehør,hjelp tilånneenforhandlerellerforåregistrereproduktet ditt.

Hvismaskinenmårepareresellerdutrenger originaleToro-delerellermerinformasjon,kandu kontakteetautorisertforhandlerverkstedellerToros kundeserviceavdeling.Hamodell-ogserienummerfor håndennårdutarkontakt.Figur1viserplasseringen avmodell-ogserienummeretpåproduktet.

g022350

Figur1

1.Plasseringavmodell-ogserienummer

Modellnr.

Serienr.

Dennebrukerhåndbokenidentiserermuligefarer ogidentiserersikkerhetsbeskjedergjennom sikkerhetsvarslingssymbolet(Figur2),somvarslerom enfaresomkanføretilalvorligeskaderellerdødsfall hvismanikketardeanbefalteforhåndsreglene.

g000502

Figur2

1.Sikkerhetsvarselsymbol.

Itilleggbrukestoordforåutheveinformasjon.Viktig gjøroppmerksompåspesiellmekaniskinformasjon ogObshenvisertilgenerellinformasjonsomerverdt åhuske.

Kontaktosspåwww.Toro.com.

TryktiUSA

Medenerett

Innhold

Sikkerhet...................................................................4

Reglerforsikkerbruk..........................................4

Opplæring...........................................................4

Førbruk..............................................................4

Kjemisksikkerhet...............................................5

Underbruk..........................................................6

Vedlikehold.........................................................8

Sikkerhets-oginstruksjonsmerker.....................9

Montering................................................................13

1Fjernedeteksisterendeplanet.......................15

2Klargjøremonteringavgliderammenfor

tanken...........................................................15

3Monterekonsollmonteringsbraketten.............17

4Montereholdebraketteneforgliderammen

fortanken......................................................17

5Monteregliderammefortanken.....................18

6Kobletilledningssatsforhastighetssen-

sor.................................................................20

7Kobletilsprederpumpen................................21

8Monterekontrollkonsollenog

ledningsnettet...............................................21

9Monteresprederenssikringsblokk.................22

10Koblesprederensledningssatstil

batteriet.........................................................24

11Senkegliderammenfortanken.....................25

12Monteredenmidtrebomseksjonen..............25

13Monterevenstreoghøyre

bomseksjon...................................................26

14Monterebomslangene.................................28

15Monteremunnstykkene...............................30

16Montereferskvannstanken..........................30

17Montereantihevertpåfyllingsbehol-

der.................................................................31

18Kontrollerebomhengselfjærene...................32

19Oppbevarejekkstøtte(valgfritt)....................33

20Lærmeromproduktetditt............................33

Oversiktoverproduktet...........................................35

Kontroller.........................................................36

Spesikasjoner................................................38

Bruk........................................................................38

Sikkerhetførst..................................................38

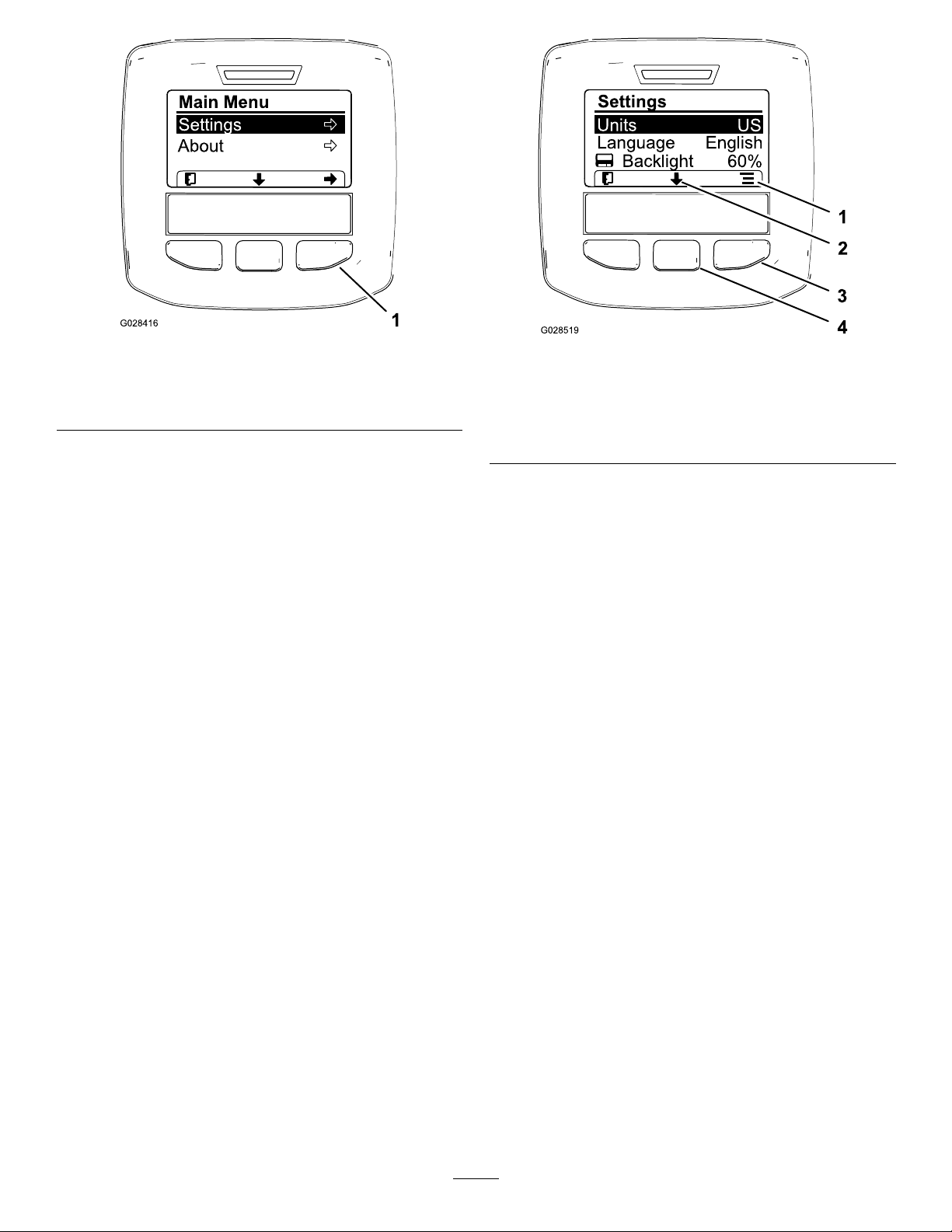

BrukeInfoCenter..............................................38

Klargjøreforbrukavsprederen.........................47

Brukesprederen...............................................47

Fyllevannstanken............................................48

Fyllepåspredertanken.....................................48

Brukebommene...............................................49

Spredning.........................................................50

Forhindreskaderpåplenenvedbrukmens

maskinenerstillestående..............................50

Spredetips........................................................50

Renskeutetmunnstykke..................................51

Velgeetmunnstykke.........................................51

Rengjørespreder-............................................51

Kalibreresprederen..........................................52

Vedlikehold.............................................................57

Anbefaltvedlikeholdsplan....................................57

Kontrollistefordagligvedlikehold......................58

Bemerkningeromspesielleområder................58

Forberedelseforvedlikehold...............................59

Tilgangtilkjøretøyet.........................................59

Smøring..............................................................60

Smøresprederen.............................................60

Smørebomhengslene......................................61

Vedlikeholdavspredersystem..............................61

Kontrollereslangene.........................................61

Skifteuttrykklteret..........................................62

Inspiseresprederpumpen.................................62

Justerebommenetilvater.................................62

Kontrolleretapphylserinylon............................63

Rengjøring..........................................................64

Rengjøregjennomstrømningsmåleren.............64

Rengjøresprederventilene...............................64

Lagring....................................................................73

Taavsprederensogtankens

glideramme...................................................74

Feilsøking...............................................................76

Skjemaer................................................................77

Sikkerhet

motorhåndbokenogallemerkenepå Workman-kjøretøyet.

Hvisførerenellereierenbrukermaskinenpå feilmåteellerutførerfeilvedlikeholdsarbeid, kandetføretilpersonskader.Følgalltiddisse forsiktighetsregleneforåunngåatdetskjerenulykke, ogtaalltidhensyntilsikkerhetsvarselsymbolet,som betyrForsiktig,AdvarselellerFare–”personlige sikkerhetsinstruksjoner”.Hvisdisseinstruksjonene ikketashensyntil,kandetteføretilatnoenblir alvorligskadetellerdrept.

Viktig:LesbrukerhåndbokentilWorkman-

kjøretøyetslikatduforstårinnholdeti sikkerhetsdelenførdubrukermaskinen.

Reglerforsikkerbruk

Viktig:Maskinenerutformethovedsakeligsom

etterrengkjøretøyogerikketiltenktomfattende brukpåoffentligeveier.

Nårdubrukermaskinenpåoffentligeveierskaldu følgealletrakkreglerogbrukealtekstratilbehør somkanværepåkrevdetterloven,foreksempel lys,blinklys,skiltforsaktegåendekjøretøy(SMV) ogannetsomnødvendig.

Workmanerbyggetogtestetmedtankepåat denskalværesikkerogpåliteligidrift,dersom denbrukesogvedlikeholdespåriktigmåte. Selvomforebyggingogavvergingavfarerog ulykkerdelvisavhengeravhvordankjøretøyet erkonstruertogutrustet,erdetogsåavhengig avatpersonellsombruker,vedlikeholderog lagrerkjøretøyeteroppmerksomme,nøyaktige ogharfåttriktigopplæring.Feilaktigbrukog vedlikeholdavmaskinenkanføretilpersonskade ellerdødsfall.

Detteeretspesialiserttjenestekjøretøysomkuner byggetforbrukiterrenget.Detvilkjennesannerledes åkjøreennpassasjerbileroglastebiler.Derforbørdu tadegtidtilågjøredegkjentmeddinWorkman.

Dennehåndbokendekkerikkealttilleggsutstyret somkanmonterespåWorkman.Se monteringsinstruksjonenesomfølgermedfor ekstrasikkerhetsinstruksjoner.

Foråreduseremulighetenforskaderellerdødsulykker børdufølgedissesikkerhetsinstruksjonene:

•Etablerdineegnespesialprosedyrerog

arbeidsreglerforuvanligearbeidsforhold(f.eks. skråningersomerforbratte).Brukbryteren tilsperringavtredjegirdersomhøyhastighet innebærerensikkerhetsrisikoellerenfareforå misbrukekjøretøyet.

Opplæring

•Lesbrukerhåndbokenogannetopplæringsmate-

rialeførdutaribrukmaskinen.

Merk:Hvisbrukerneellermekanikerneikkekan

lesehåndbokensspråk,erdeteierensomer ansvarligforåforklaredettematerielletfordem.

•Gjørdegkjentmedsikkerbrukavutstyret,

driftskontrolleneogsikkerhetssymbolene.

•Alleoperatørerogmekanikereskalværeopplært.

Eiereneransvarligforopplæringavbrukerne.

•Ikkelapersonersomikkeeropplærtkjøreeller

utførevedlikeholdpåutstyret.

Merk:Detkanhendeatlokaleforskriftersetter

enaldersgrenseforbruk.

•Eieren/brukerenkanforhindreogeransvarligfor

ulykkerellerskadersomhan/hun,andrepersoner ellereiendomutsettesfor.

Førbruk

•Dumåhalestogforståttinnholdetidenne

brukerhåndbokenførdutarkjøretøyetibruk.

•Laaldribarnfålovtilåbrukesprederen.

•Laaldriandrevoksnebrukesprederenutenatde

harlestogforståttbrukerhåndbokenførst.Kun personersomharfåttopplæringogerautoriserte, skalbrukedennesprederen.Passpåatføreren erifysiskogmentalstandtilåbrukesprederen.

•Kjøretøyeterbarementåbæredeg,føreren,samt

énpassasjer,isetetsomleveresavprodusenten. Taaldrimedekstrapassasjererisprederen.

•Ikkebruksprederennårduerpåvirketav

medisiner,alkoholellerandrerusmidler.Tilog medreseptpliktigmedisinogforkjølelsesmedisiner kangjøredegsøvnig.

Denoverordnedesansvarsområder

•Sørgforatførerneharfåttgodopplæring,oger

kjentmedbrukerhåndboken,brukerhåndboken forWorkman-kjøretøyet,opplæringsmateriale,

•Ikkebruksprederennårduertrøtt.Passpåatdu

tarpauserinnimellom.Deterveldigviktigatduer oppmerksomheletiden.

•Blikjentmedkontrollene,oglærhvordanman

stoppermotorenraskt.

•Passpåatvern,sikkerhetsutstyrogmerkererpå

plass.Hvisenverneplate,ensikkerhetsanordning elleretmerkeikkevirker,eruleseligellerskadet, mådetrepareresellerskiftesutførdutar kjøretøyetibruk.

•Hapådegpassendeklær,inkluderthjelm,

vernebriller,langebukser,vernesko,gummistøvler, hanskeroghørselvern.Brukaldriløstsittendeklær ellersmykkersomkansettesegfastibevegelige delerogforårsakepersonskader.Brukikke kjøretøyethvisduharpådegsandaler,tennissko ellerjoggesko.Brukaldriløstsittendeklæreller smykkersomkansettesegfastibevegeligedeler ogforårsakepersonskader.

Merk:Vernebriller,vernesko,langebukserog

hjelmanbefalesogerienkeltelandpåbudti henholdtillokalesikkerhetsforskrifter.

•Holdandre,særligbarnogdyr,bortefra

arbeidsområdet.

•Værsværtforsiktignårdukjørerblantmennesker.

Væralltidoppmerksompåhvorfolkoppholderseg ogholddembortefraarbeidsområdet.

•Unngååkjørenårdetermørkt,spesieltiukjent

terreng.Hvisduernødttilåkjøreimørket,mådu kjøreforsiktig,brukefrontlyseneoggjernebruke ekstralys.

•Kontrolleralledelerpåkjøretøyet,ogeventuelt

tilleggsutstyr,førdutardetibruk.Hvisnoeer galt,måduikkebrukekjøretøyet.Passpåat problemetrettesoppførdubrukerkjøretøyeteller tilleggsutstyret.

•Påseatfører-ogpassasjerområdeterrentogfritt

forkjemiskstoffogavfall.

•Kontrolleratallekoblingspunkterfor

væskeledningerertette,ogatalleslanger erigodstandførsystemetsettesundertrykk.

Merk:Ikkebruksprederenhvisdenharen

lekkasjeellererskadet.

•Ettersomdrivstoffermegetbrannfarlig,mådet

behandlesforsiktig.

–Brukengodkjentdrivstoffkanne. –Ikkefjernelleråpnetanklokketnårmotoreneri

gangellerervarm.Lamotorenkjølesegned

førdufyllerdrivstoff. –Ikkerøykmensduhåndtererdrivstoff. –Fylldrivstofftankentilmaskinenutendørs. –Fylltankentilomlag25mmundertoppenav

tanken(bunnenavpåfyllingshalsen).Ikkefyll

formyeidrivstofftanken. –Tørkoppeventueltdrivstoffsøl.

Kjemisksikkerhet

ADVARSEL

Kjemiskestoffersombrukesi spredersystemet,kanværehelsefarlige oggiftigefordeg,tilskuere,dyr,planter, jordsmonnelleranneneiendom.

•Lesogfølgdekjemiskeadvarselsmerkene ogHMS-databladetforallekjemikaliersom brukesogbeskyttdegioverensstemmelse medanbefalingenefraprodusentenav kjemikaliene.Sørgforådekkesåmye hudsommuligvedbrukavkjemikaler. Brukpassendepersonligverneutstyr foråbeskyttemotpersonligkontakt medkjemikaliene.Personligverneutstyr omfatter:

–vernebrillerog/elleransiktsvern –vernemaskeellerltermaske –kjemikaliebestandigehansker –gummistøvlerellerannetpassende

fottøy –hørselsvern –rentskiftmedklær,såpeog

engangshåndklær,somholdes

næritilfellekjemiskutslipp.

•Huskatdetkanbrukesmerennett kjemikalieoginformasjonomhvert kjemikaliebørtasibetraktning.

•Nektåbrukeellerarbeidepåsprederen hvisdenneinformasjonenikkeer tilgjengelig!

•Førduarbeiderpåetspredersystemmå duforsikredegomatsystemetharblitt trippelrensetognøytralisertihenholdtil anbefalingenetilkjemikalieprodusenten(e) ogatalleventileneharfullførttresykluser.

•Påseatdetnnestilstrekkeligmed rentvannogsåpeinærheten,ogvask umiddelbartaveventuellekjemikalierdu måttekommeikontaktmed.

•Sørgforegnetopplæringførbrukellerhåndtering

avkjemikalier.

•Brukkjemikaliersomeregnetforjobben.

•Følgkjemikalieprodusentensinstrukserforsikker

påføringavkjemikaliene.Ikkeovergåsystemets anbefaltetrykkforpåførsel.

•Ikkefyll,kalibrerellervaskenhetenmensfolk,

spesieltbarn,ellerdyrerinærheten.

•Passpåatdukunhåndtererkjemikalierietgodt

ventilertområde.

•Passalltidpååharentvanntilgjengelig,spesielt

vedfyllingavspredertanken.

•Ikkespis,drikkellerrøykmensduarbeidermed

kjemikalier.

•Ikkerengjørsprederdysenevedåblåsepådem

ellerhademimunnen.

•Vaskalltidhendeneogandreeksponerteområder

sårasktsommulignårduerferdigmedåjobbe medkjemikalier.

•Holdkjemikalieneioriginalforpakningenoglagret

påettrygtsted.

•Ubruktekjemikalierogkjemikaliebeholderemå

kasseresihenholdtilprodusentensinstrukserog lokaleforskrifter.

•Kjemikalierogdunstitankeneerfarlig,dumåaldri

gåoppitankenellerplasserehodetoverelleri åpningentiltanken.

•Følgallelokaleelleroffentligeforskrifterfor

spredningellersprayingavkjemikalier.

Underbruk

ADVARSEL

Motoreksosinneholderkarbonmonoksid,som erendødeliggiftutenlukt.

Ikkekjørmotoreninnendørsellerpået innestengtområde.

•Førerenogpassasjerenskalsittenårmaskinener

ibevegelse.Førerenskalholdebeggehendene pårattet,ogpassasjerenskalbenyttehåndtakene. Holdarmerogbeininnikjøretøyettilenhver tid.Laaldripassasjererfåsittepåkasseneller tilleggsutstyret.Huskatpassasjerenikkealltider forberedtpåatdukommertilåbremseellersnu.

•Sealltidetterogunngålaveoverhengsom

greiner,dørstolperogoverhengendegangveier. Passpåatdeternokplasstilatverkenmaskinen, sprederbomseksjoneneellerhodetdittkommer bortinoe.

•Nårdustartermotoren:

–Sittiførersetet,ogpåseatparkeringsbremsen

eraktivert.

–Hvismaskinenharkraftuttakellergasshåndtak,

mådudeaktiverekraftuttaketogsette

gasshåndtaketiav-stilling. –Settgirspakenifri,ogtrykkinnclutchen. –Ikketråpågasspedalen. –VriomtenningsnøkkelentilStart.

•Dumåværeoppmerksomnårdubrukermaskinen.

Hvisduikkebrukerkjøretøyetpåensikkermåte,

kandetføretilulykker,veltogalvorligeskader ellerdødsfall.Kjørforsiktig.Slikforhindrerduat kjøretøyetvelterelleratdumisterkontroll:

–Værsværtforsiktig,reduserhastighetenog

opprettholdtryggavstandrundtsandfang, grøfter,bekker,ramperogukjenteområder

ellerandrefarer. –Holdutkikketterhullellerandreskjultefarer. –Værsværtforsiktignårdubrukerkjøretøyeti

brattehellinger.Kjørrettoppognedihellinger.

Reduserhastighetennårdutarskarpesvinger

ellersvingerienhelling.Unngåsålangtdeter

muligåsvingeihellinger. –Værspesieltforsiktignårdukjørerpå

våttunderlag,istorfartellermedfulllast.

Bremsetidenøkernårdukjørermedfulllast.

Girnedførdukjøreroppellernedenbakke. –Unngååstarteogstoppeplutselig.Ikkegå

frareverstilfremoverelleromvendtutenførst

åhastansethelt. –Reduserfartenførdusvinger.Ikketaskarpe

svinger,gjørplutseligebevegelserellerutfør

andrehandlingersomkanfådegtilåmiste

kontrollenoverkjøretøyet. –Kjørikkeforbiandrekjøretøyersomkjøreri

sammeretningikryss,dødvinklerellerandre

farligesituasjoner. –Holdalletilskuerepåavstand.Kikkbakover,

ogpasspåatingenstårbakkjøretøyetførdu

rygger.Rygglangsomt. –Seoppfortrakknårduerinærhetenav

ellerkrysserveier.Gialltidfotgjengereog

andrekjøretøyforkjørsrett.Sprederenerikke

utformetforbrukpåveierellermotorveier.

Signalisertidlignårduskalsnuellerstoppe,

slikatandrevethvadukommertilågjøre.

Følgtrakkreglene. –Brukaldrikjøretøyetinærhetenavområder

medeksplosivtstøvellereksplosivegasser.

Detelektriskesystemetogeksossystemetpå

kjøretøyetkanskapegnistersomkanantenne

eksplosivtmateriale. –Ikkelanoenståbakkjøretøyetnårdutømmer

tankenforvæske.Ikketømvæskenpånoens

føtter. –Hvisdunoengangerusikkerpåhvasomer

tryggdrift,mådustansearbeidetogspørre

dinoverordnede.

•MonteraldriførerhuspåetWorkman-kjøretøy

medspreder.Førerhuseterikketrykkisolertog harikketilstrekkeligventilasjontilbrukavspreder. Førerhusetvildessutenføretilatkjøretøyet overbelastesnårspredertankenerfull.

•Ikketapåmotoren,transakselen,lyddemperen

ellerlyddemperskjermenmensmotorenerigang,

ellerlikeetteratdenerstoppet.Disseområdene ersværtvarmeogdukanbrennedegpådem.

•Hviskjøretøyetvibrererunormalt,mådustraks

stansemotoren,ventetilallebevegeligedeler harstoppet,ogkontrollerekjøretøyetforskader. Repareralleskaderførdufortsetteråbruke kjøretøyet.

•Førduforlaterførersetet:

–Passpåatkjøretøyetstårstille. –Stoppmotoren,ogventtilallebevegeligedeler

harstoppet. –Settpåparkeringsbremsen. –Tanøkkelenutavstartbryteren.

Viktig:Ikkeparkermaskinenienskråning.

•Lynnedslagkanforårsakealvorligeskadereller

dødsfall.Hvisduser/høreratlynogtordenvær nærmersegderduer,måduikkebrukemaskinen. Søktilukt!

Bremse

•Senkfartenførdunærmerdegenhindring.Dette

girdegekstratidtilåstoppeellersvinge.Hvis dukjørerpåenhindring,kandetteødelegge kjøretøyetoglasten.Endaviktigere–detkan skadedegogeventuellepassasjerer.

•Kjøretøyetsbruttovektpåvirkerdinevnetil

åstoppeog/ellersvinge.Tunglastogtungt utstyrgjørdetvanskeligereåstoppeogsvinge kjøretøyet.Jotyngrelastener,destolengretidtar detåstoppe.

•Gressogasfaltblirglattnårdetervått.Detkan

tatotilregangersålangtidåstoppepåvåt overatesompåtørroverate.Hvisdukjører gjennomvannsomerdyptnoktilatbremseneblir våte,vildeikkefungerebraførdetørkerigjen. Nårduharkjørtivann,børdutestebremsenefor åseomdevirkerordentlig.Hvisdeikkevirker, børdukjøresaktemensdutrykkerforsiktigpå bremsepedalen.Dettetørkerbremsene.

gjøredetsakteogforsiktig.Foretaaldriskarpe ellerraskesvinger.

•Tunglastpåvirkerstabiliteten.Reduserlastevekt

oghastighetnårdubrukersprederenibakker.

•Unngååstoppeibakker,spesielthvisdukjører

medlast.Dettarlengretidåstoppenårdukjøreri nedoverbakkeennpåatmark.Hvisdumåstanse sprederen,måduunngåplutseligefartsendringer, ettersomdetkanføretilatsprederenvelter ellerruller.Ikkebråbremsnårdurullerbakover, ettersomdetkanføretilatsprederenvelter.

•Bruksikkerhetsbeltetnårdukjørermaskinen,og

kontrolleratdurasktkanløsnedetietnødstilfelle.

•Kontrollernøyeatduharklaringhvisduskalkjøre

underobjekter(foreksempelgreiner,døråpninger, elektriskeledningerosv.),slikatduikkekommeri kontaktmeddem.

•Ikkefjernveltebeskyttelsen(ROPS).

•Reduserfartenoglastennårdukjørerikupert

terreng,påujevnbakkesamtinærhetenav fortauskanter,hullogandreplutseligeendringer iterrenget.Lastenkanforskyvesoggjøre sprederenustabil.

ADVARSEL

Plutseligeforandringeriterrengetkan forårsakebråbevegelserirattet,noesom kanføretilskaderiarmoghånd.

•Senkfartennårdukjørerikupertterrengogi

nærhetenavfortauskanter.

•Holdrattetløst.Ikkeholdhendenepåratteikene.

Lasting

VektenavlastenkanendreWorkman-sprederens tyngdepunktogkjøreegenskaper.Følgdisse retningslinjeneforåunngåatdumisterkontrollogat detoppstårpersonskader.

Brukibakkerogulendtterreng

Hvisdubrukersprederenienbakke,kandenvelte ellermotorenkanstanseogdukanmistekontrollen. Dettekanføretilpersonskader.

•Ikkeakselererfortellerbråbremsnårdurygger

nedenbakke,spesieltikkehvisdukjørermedlast.

•Kjøraldripåtversavenbrattbakke.Kjøralltidrett

oppognedellerrundtbakken.

•Hvismotorenstanserellerdubegynneråmiste

fartienbakke,bremserdugradvisnedogrygger rettnedbakken.

•Detkanværefarligåsnumensdukjøreroppeller

nedbakker.Hvisdumåsvingeienbakke,mådu

•Reduserbelastningsvektenogfartennårdu

kjøreribakkerogikupertterrengforåunngåat kjøretøyetvelter.

•Lastivæskeformkanbevegeseg.Forytningav

lastskjersomregelnårkjøretøyetsvinger,kjører oppellernedbakker,plutseligendrerhastighet ellerkjørerikupertterreng.Hvislastenbeveger påseg,kandetteføretilatkjøretøyetvelter.

•Nårduhartunglast,mådureduserefartenforå

fålangnokbremseavstand.Ikkebråbrems.Vær ekstraforsiktigibakker.

•Væroppmerksompåattunglastøker

bremselengdenogreduserermulighetentilå svingerasktutenåvelte.

Vedlikehold

•Kunkvalisertogautorisertpersonellskalutføre

vedlikehold,reparasjon,justeringerogkontroller påkjøretøyet.

•Førduoverhalerellerjustererkjøretøyet,mådu

stoppemotoren,settepåparkeringsbremsenogta nøkkelenutavtenningenslikatingenkanstarte motorenvedetuhell.

•Tømtankenførdutilterellerdemonterersprederen

frakjøretøyetogførdusetterkjøretøyetpålager.

•Påsealltidattankenstøttesavstøttestangenfør

duutførerarbeidundersprederen.

•Kontrolleratallekoblingeneforhydrauliske

ledningerertette,ogatallehydrauliskeslangerog ledningererigodstandførsystemetsettesunder trykk.

•Holdkroppoghenderbortefrahullellerdyser

somkansprøyteuthydrauliskvæskeunderhøyt trykk.Brukpappellerpapirtilåleteetterlekkasjer, ikkehendene.

kontrolleremaksimalhastighetmedenturteller, slikatmålingeneblirutførtpåensikkerog nøyaktigmåte.

•TakontaktmedenautorisertToro-forhandlerhvis

deternødvendigmedstorereparasjonerellerdu trengerhjelp.

•Forbestmuligytelseogsikkerhetbørdubare

kjøpeekteT oro-reservedelerog-tilbehør.Detkan værefarligåbrukereservedelerogtilleggsutstyr somerlagetavandreprodusenter.Hvisduendrer kjøretøyetpåenmåtesompåvirkerdrift,ytelse, varighetellerbruk,kandetføretilpersonskader ellerdødsfall.Slikeendringerkangjøregarantien fraTheT oroCompanyugyldig.

•Dettekjøretøyetskalikkeendresuten

godkjenningfraTheT oroCompany. HenvendelserrettestilTheToroCompany, CommercialDivision,VehicleEngineeringDept., 300West82ndSt.,Bloomington,Minnesota 55420-1196,USA

•Dunnermerinformasjonomvedlikeholdsprose-

dyreribrukerhåndbokenforkjøretøyet.

FARE

Hydrauliskvæskesomsiverutundertrykk, kantrengegjennomhudenogforårsake alvorligeskader.

Væskesomsprøytesinnunderhuden, måfjerneskirurgiskinnenfåtimeraven doktormedkjennskaptildennetypen skader.Ellerskandetoppståkoldbrann.

•Førdukoblerfraellerutførervedlikeholdeller

reparasjonerpådethydrauliskesystemet,må duslippeutalttrykketisystemet.Dettegjørdu vedåstoppemotorenogsenketømmeventilen og/ellersenketankenogdetandreutstyret.Hvis tankenmåståihevetstilling,mådensikresmed sikkerhetsstøtter.

•Påseathelekjøretøyeterigodstand,vedå

sørgeforatallemuttere,bolterogskruerergodt strammettil.

•Reduserbrannfarenvedåsørgeforatdetikke

eroverødigsmørefett,gress,bladerellerstøv imotoren.

•Hvismotorenmåværeigangforåutføreen

vedlikeholdsjustering,mådupassepåatklær, hender,føtterogandrekroppsdelerikkeeri nærhetenavmotorenellerandrebevegeligedeler. Holdalleunna.

•Ikkekjørmotorenmedforhøytturtallvedåendre

regulatorinnstillingene.Maksimalmotorhastighet er3650o/min.LaenautorisertT oro-forhandler

Sikkerhets-oginstruksjonsmerker

Sikkerhetsmerkerog-instruksjonererlettsynligeforførerenogerplassertinærhetenav alleområdersomrepresentererenpotensiellfare.Byttutallemerkersomerødelagteeller mangler.

decal131-5808

131-5808

1.Automatisk–lukketsløyfe –mengderegulator

2.Manuell–åpensløyfe– mengderegulator

decal120-0616

120-0616

1.Advarsel–lesbrukerhåndboken.Brukfriskt,rentvanntil vaskingvedførstehjelp.

decal120-0622

120-0622

1.Advarsel–les brukerhåndboken.

2.Advarsel–ikkegåoppi spredertanken.

3.Fareforbrannsår frakjemikalierogfor innåndingavgiftiggass– beskytthender,hud,øyne ogåndedrettssystemet.

decal119-9434

119-9434

1.Tankinnhold

decal104-8904

104-8904

1.Tatakibommenher.

decal127-6976

127-6976

1.Reduser

2.Øk

125-8139

1.Slåbomspredernepå/av

decal120-0617

decal125-8139

120-0617

1.Kanamputerehånd, klempunkt–holdhendene unnaaktiverteledd.

2.Klemfare–holdandre personerbortefra maskinen.

125-4052

1.Løftvenstrebom4.Senkhøyrebom

2.Senkvenstrebom

3.Løfthøyrebom

5.Slåtankskyllingav/på

6.Slåsoniskbompå/av

decal125-4052

127-3966

1.Lesbrukerhåndbokenfor informasjonomsikringer.

2.30A–Skylletank

3.2A–TEC-styrerlogikk6.15A–Sprederbom

decal127-3966

4.7,5A–TEC-styreruttak

5.10A–T enning

1.Veltefarebakover–ikke hevenfulltankellerytt maskinenmedentank somerhevet.Flyttbare maskinennårtankener senket.

2.Fareforelektrisk støt,overhengende strømledninger– væroppmerksom påoverhengende strømledningernårdu brukermaskinenpå området.

127-3936

3.Klemfare–holdandre personerbortenårdu senkertanken.

decal127-3936

decal127-6979

127-6979

1.Omløp-returstrøm

2.Gjennomstrømning

3.Ristestrøm

decal127-6981

127-6981

127-3937

1.Advarsel–Ikketråkkher.

2.Advarsel–holdavstandtil varmeoverater.

3.Viklingsfare,rem–hold degbortefrabevegelige deler,beholdalleskyddog verneplaterpåplass.

decal127-3937

1.Omløp-returstrøm

3.Bomspreder

2.Gjennomstrømning

decal127-6982

127-6982

1.Omløp-returstrøm

2.Bomspreder

decal127-6984

127-6984

1.Gjennomstrømning

1.Venstrebom

2.Venstrebomsprederpå

2.Tank-returstrøm

5.Midtrebomsprederpå

6.Midtrebomsprederav10.Hastighet

3.Venstrebomsprederav7.Høyrebom

4.Midtrebom

8.Høyrebomsprederpå

130-8294

9.Høyrebomsprederav13.Risting

11.Økhastigheten

12.Reduserhastigheten

decal130-8294

14.Ristingpå

15.Ristingav

Montering

Løsedeler

Brukdiagrammetnedenforsomensjekklisteforåkontrollereatalledeleneersendt.

ProsedyreBeskrivelseAnt.Bruk

Ingendelerernødvendige

Settforbakrekraftuttak,tungt Workman-kjøretøy(modelleri HD-serienmedmanueltgir)

FinishingsettforMultiPro WM-gresspreder,manuell Workman-bruksbil(modelleriHD-serien medmanueltgir)

Hårnålssplint Kontrollkonsoll1 FinishingsettforMultiPro

WM-gresspreder,manuell Workman-bruksbil(modelleriHD-serien medmanueltgir)

FinishingsettforMultiPro WM-gresspreder,automatisk Workman-bruksbil(HDX-automodell)

Konsollmonteringsbrakett1 Flenslåsemutter(5/16tomme) Flenshodebolt(5/16tomme) Plasthylse2

Holdebraketter2

Tankogglideramme1 Sjakkelpinner Kileformetsplittpine Hårnåler Ringstifter Bolt(½x1½tommer) Mutre(½tomme)

Ingendelerernødvendige

–

3 3

2 2 2 4 2 2

–

Fjernedeteksisterendeplanet.

Klargjøremonteringavdenmidtre bomseksjonen.

Monterekonsollmonteringsbraketten.

Montereholdebrakettenfor tilleggsutstyret.

Monteregliderammenfortanken.

Kobletilledningssatsfor hastighetssensor.

10 11

Ingendelerernødvendige

Knott1 J-klemmer3 Bolt(¼x¾tomme) Flensmutter(¼tomme)

Sikringsmerke(127-3966)

Batteriklemmebolt1 Klemmemutter2 Deksel(batteriklemme–rød) Bolt(½x1½tomme) Låsemutter(½tomme)

–

1 1

1 2 2

Koblesprederpumpen.

Monterekontrollkonsollenimaskinen.

Monterekontrollkonsollenog ledningsnettet.

Koblesprederensledningssatstil batteriet.

Senkegliderammenfortanken.

ProsedyreBeskrivelseAnt.Bruk

Enhetformidtrebom Bolt(⅜x1tomme) Flenslåsemutter(⅜tomme)

Understellforbomtransport Bolt(½x1¼tommer) Flensmutter(½tomme) Venstrebomseksjon1 Høyrebomseksjon1 Flenshodebolter(⅜x1¼tomme) Bakplater8 Flenslåsemuttere(⅜tomme) Splittpinne Hårnålssplint Slangeklemmer R-klemme2 Skulderbolt Skive Mutter2 Støtterør(ferskvannstank) Låsemutter⅜tomme) Bolt(⅜x1tomme) Skulderbolt Låsemutter(⅜tomme) Ferskvannstank1 Ferskvannstankfeste Flenslåsemutter(5/16tomme) Skive(5/16tomme) Flenshodebolt(5/16x2¼tomme) Flenshodebolt(5/16x⅝tomme) Fyllpåfyllingsbeholderen Flenshodeskruer(5/16x¾tomme)

1 10 10

Monterebomseksjonen.

Monterevenstreoghøyrebomseksjon.

Monterebomslangene.

Montereferskvannstanken.

Montereantihevertpåfyllingsbeholder.

Ingendelerernødvendige

Fremrejekkstøtte2 Bakrejekkstøtte2 Splint Splittpinne(4½tommer) Splittpinne(3tommer) Knott2 Brukerhåndbok Opplæringsmaterialeforføreren Delekatalog1 Registreringskort1 Produktveiledning1 Inspeksjonsskjemaforforhåndslevering

Merk:Angihvasomerhøyreogvenstresidepåmaskinenvedåværeinormalarbeidsstilling.

–

Kontrollerebomhengselfjærene.

Oppbevarejekkstøtte(valgfritt).

Leshåndbøkeneogsepå opplæringsmaterielletførdutari brukmaskinen.

Fjernedeteksisterende planet

Ingendelerernødvendige

Prosedyre

FORSIKTIG

Heleplanetveieromtrent95kg,såforsøkaldri åmontereellerfjerneplanetpåegenhånd. Fåhjelpavtoellertreandre,ellerbruken traverskran.

1.Kontrolleratparkeringsbremsenerpåogstart maskinmotoren.

2.Flyttdenhydrauliskeløftespakenfremover foråsenkelasteplanethelttilsplittpinnenetil sylinderstagendensløftesylindresitterløsti monteringssporenetilplanmonteringsplatene.

3.Slippdenhydrauliskeløftespaken,kobletil denhydrauliskeløftesperrespaken,ogslåav motoren.Semaskinensbrukerhåndbok.

5.Fjernsplittpinnenesomfestersylinderstagettil planmonteringsplatene,vedåskyvepinnene motmaskinensmidtlinje(Figur3).

6.Fjernringstifteneogsplittpinnenesomfester svingbraketteneforplanettilmaskinens rammekanaler(Figur4).

Figur4

1.Bakrevenstrehjørnepå

planet

2.Kjøretøyramme

3.Hengselplate

4.Splittpinne

5.Ringstift

g002369

4.Fjernringstiftenfradenytreendenav splittpinnene(Figur3)påsylinderstaget.

Figur3

1.Sylinderstagende4.Ringstift

2.Planmonteringsplate

3.Splittpinne6.Fremrespor(⅔plan)

5.Bakrespor(fulltplan)

7.Løftplanetavkjøretøyet.

8.Oppbevarløftesylinderneioppbevaringsklemmer.

g002368

Klargjøremonteringav gliderammenfortanken

Delersomernødvendigefordettetrinnet:

Settforbakrekraftuttak,tungtWorkman-kjøretøy

(modelleriHD-serienmedmanueltgir)

FinishingsettforMultiProWM-gresspreder,manuell

Workman-bruksbil(modelleriHD-serienmedmanuelt gir)

Hårnålssplint

1Kontrollkonsoll

FinishingsettforMultiProWM-gresspreder,manuell

Workman-bruksbil(modelleriHD-serienmedmanuelt gir)

FinishingsettforMultiProWM-gresspreder,

automatiskWorkman-bruksbil(HDX-automodell)

Monteresettforbakrekraftuttak fortungeWorkman-kjøretøy (modelleriHD-serienmedmanuelt gir)

SettforbakrekraftuttakfortungeWorkman-kjøretøy skalmonteresheltforWorkman-modelleri HD-ogHDX-serienmedmanueltgir.Se monteringsinstruksjoneneforsettforbakrekraftuttak fortungeWorkman-kjøretøyer.

g023738

Figur5

1.Bakreløftepunkt2.Fremreløftepunkt

Monterekontrollkonsollen

Merk:Dettetrinnetfesterkontrollkonsollenmidlertidig

tiltankenmensdumonterersprederenpåmaskinen. Dufullførermonteringenavkontrollkonsolleni9

Monteresprederenssikringsblokk(side22).

1.Takontrollkonsollenforsiktigutav transportkassen

2.Rettinnsvingboltenpåkontrollkonsollenmed lagringsbrakettenpådenfremretankstroppen (Figur6).

Hydraulikksettmedhøy strømning,Workman HDX-Auto-bruksbil(ikke-TCHDX-automodell)

HydraulikksettmedhøystrømningforWorkman HDX-Auto-bruksbilerskalmontereshelt.Se monteringsinstruksjoneneforHydraulikksettmedhøy strømning,WorkmanHDX-Auto-bruksbiler.

Løftesprederensglideramme

Brukløfteutstyrmedløftekapasitetpå408kgogløft gliderammenfortankenfratransportkassenveddeto fremreogtobakreløftepunktene(Figur5).

Merk:Kontrolleratgliderammenfortankenerhevet

noktilatjekkstøttenekanmonteres.

Figur6

1.Kontrollkonsoll

2.Lagringsbrakett(fremre

tankstropp)

3.Monterkonsollenpåbrakettenogfest svingboltentilbrakettenmedhårnålen(Figur6).

g028846

3.Hårnål

FinishingsettforMultiPro Workman-gresspreder(modelleri HD-serienmedmanueltgir)

ForWorkman-modelleriHD-ogHDX-serienmed manueltgirfullførerdutrinnenefornishingsett forMultiProWM-gressprederformanuelle Workman-bruksbiler.Semonteringsinstruksjonenefor nishingsettforMultiProWM-gresspreder,manuell Workman-bruksbil.

FinishingsettforMulti ProWorkman-gresspreder (HDX-Auto-modell)

ForWorkman-modelleriHDX-serienmedautomatgir fullførerdutrinnenefornishingsettforMultiPro WM-gressprederforautomatiskeWorkman-bruksbiler. SemonteringsinstruksjonenefornishingsettforMulti ProWM-gresspreder,automatiskWorkman-bruksbil.

Merk:IenkelteeldreWorkman-kjøretøyer

brukesrebolterogensmuttere.

Merk:Kastbolteneogmutterne.

Monterekonsollmonteringsbraketten

Delersomernødvendigefordettetrinnet:

1Konsollmonteringsbrakett

Flenslåsemutter(5/16tomme)

Flenshodebolt(5/16tomme)

2Plasthylse

Prosedyre

Merk:PåenkelteWorkman-kjøretøyerfestes

kontrollmonteringsplatentilinstrumentbordetpå sammestedsombrakettenforgasshåndtaksettet (tilleggsutstyr)ermontert.Hvisgasshåndtaksetteter montert,mådufjernebrakettentilgasshåndtaketfra instrumentbordet,retteinnkontrollmonteringsplaten tildashbordetogmonteregasshåndtakbraketten påtoppenavkontrollmonteringsplaten.Dunner nærmereinformasjonomhvordandufjernerog monterergasshåndtakimonteringsinstruksjonenefor gasshåndtaksettet.

1.Fjerndetrebolteneogtremutternesomfester denmidtredelennederstpåinstrumentpanelet tilstøttebrakettenpåinstrumentpanelet(Figur

7).

Figur7

1.Bolt

2.Mutter

3.Instrumentpanel(midtre områdenederst)

4.Monteringsbrakett (kontrollkonsoll)

2.Rettinnhulleneimonteringsbraketten

forkontrollkonsollenemedhullenei instrumentpaneletogstøttebraketten(Figur7).

3.Montermonteringsbrakett,instrumentpanelog

støttebrakettmedtreenshodebolter(5/16x 1tomme)ogtreenslåsemuttere(5/16tomme)

4.Strammuttereogboltertil(Figur7).

5.Førdetoplasthylseneinnpåmonteringsbraket-

ten(Figur7).

5.Hylse(plast)

6.Flenshodebolter(5/16x 1tomme)

7.Flenslåsemuttere (5/16tomme)

g028408

Montereholdebrakettene forgliderammenfortanken

Delersomernødvendigefordettetrinnet:

2Holdebraketter

Prosedyre

1.Fjerndetobakreenshodebolteneogdeto enslåsemutternesomfesterstøttebrakettenfor motorrørettilmaskinrammen(Figur8).

1.Støttebrakett(motorrør)

2.Holdebrakett(glideramme fortank)

g028421

Figur9

3.Flenshodebolter

4.Løftesylinder

Merk:Tavarepådissetilsenere.

1.Bakrehull–støttebrakett (motorrør)

2.Flenslåsemutter

3.Flenshodebolt

Figur8

4.Trekktilbolteneogmutternemedetmoment på91til113N·m.

5.Gjentatrinn1til4påmotsattsideavmaskinen.

Monteregliderammefor tanken

Delersomernødvendigefordettetrinnet:

1Tankogglideramme

g028410

4.Motorstøtterør

5.Løftesylinder

Sjakkelpinner

Kileformetsplittpine

Hårnåler

Ringstifter

Bolt(½x1½tommer)

Mutre(½tomme)

2.Dreiløftesylinderenforågiplasstilåmontere holdebrakettenfortankensglideramme(Figur

8).

3.Festholdebrakettenetilstøttebrakettenog rammenmeddetoenshodebolteneog enslåsemutterensomdufjernetitrinn1(Figur

9).

Prosedyre

FARE

Spredertankenutgjørenlagretenergi-risiko. Hvistankenikkesikresordentligved monteringogdemontering,kandenyttepå segellerfalleogskadebådedegogandre.

Brukfestereimerogenløfteanordningtil åstøttespredertankenundermontering, demonteringellervedlikeholdnårtankfestene fjernes.

1.Løfttankensgliderammevedhjelpaven løfteanordning(Figur10),ogposisjoner overkjøretøyrammenslikatpumpe-og ventilenhetenevenderbakover.

Merk:Fåhjelpfraenannenpersontilåutføre

følgendetrinn.

4.Forlengløftesylindrenefremtilbrakettene påtankensglideramme,ogrettinn sylinderkoblingeneetterhulleneibrakettenepå tankensglideramme(Figur12).

g022353

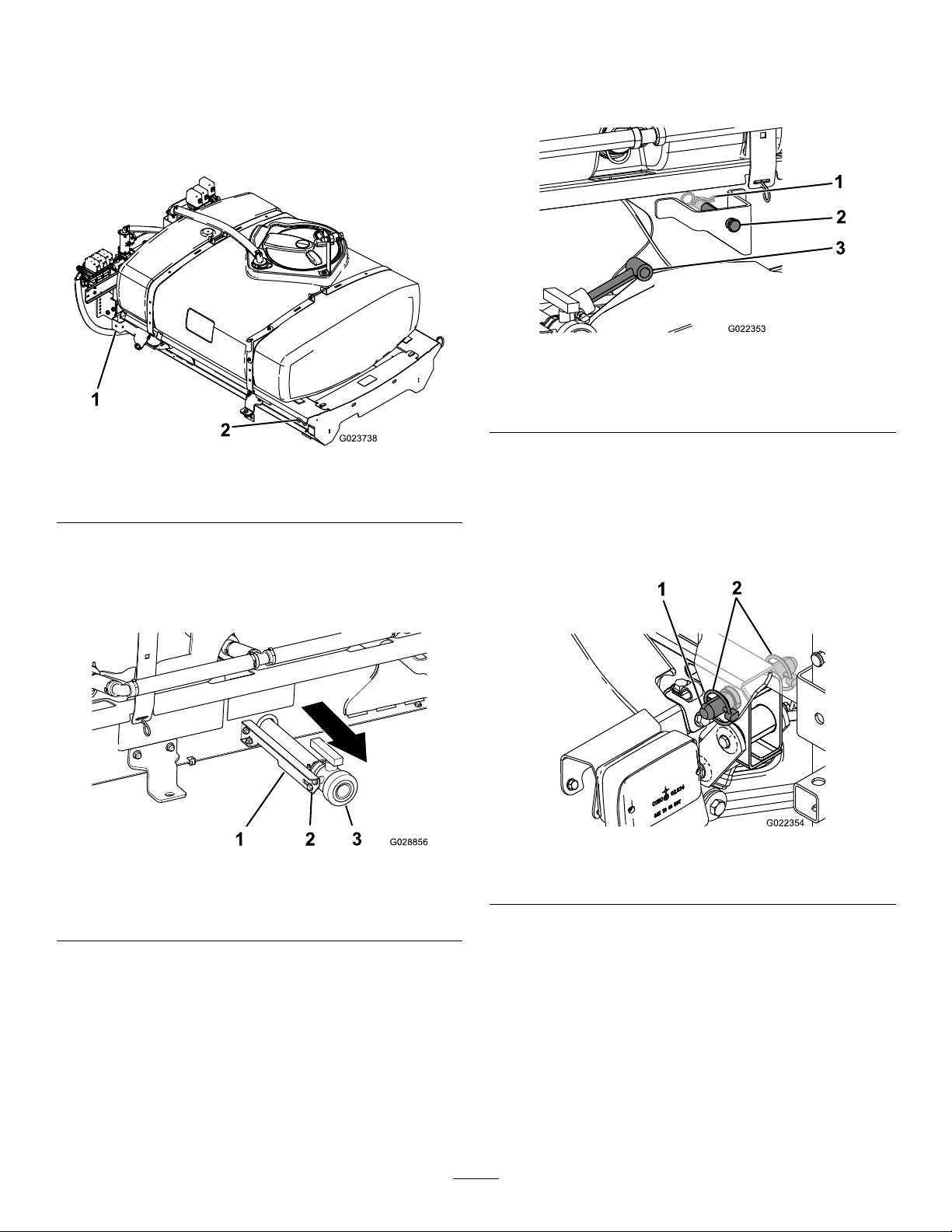

Figur12

Figur10

1.Bakreløftepunkt2.Fremreløftepunkt

2.Posisjonertappeventilensomfølger: A.Påvenstresideavtankenløsnerdudeto

enshodeboltenesomfestertappeventilen tilventilstøttebraketten(Figur11).

Figur11

1.Ventilstøttebrakett3.Tappeventil

2.Flenshodebolt

B.Flytttappeventilenheltutoverisporenepå

braketten(Figur11).

Merk:Kontrollerattappeslangenpå

innsidenavsprederensgliderammeikkeer bøyd.

C.Stramdetoenshodeboltene(Figur11).

3.Senklangsomttankensgliderammenedpå maskinrammen.

1.Hårnålssplint

2.Splittpinne

g023738

5.Festtankensgliderammetilløftesylindernemed

3.Løftesylindre

splittpinneneoghårnålenepåbeggesideneav maskinen.

6.Rettinnhulleneisvinghakenpåbaksidenav tankensgliderammemedhulleneidreierøretpå planetvedendenavkjøretøyrammen(Figur13).

g022354

g028856

1.Kileformetsplittpine2.Ringstift

Figur13

7.Monterenkileformetsplittpinneogtoringstifter påsvinghengselenforåfestetankenhetenpå rammen(Figur13).

8.Forlengsylinderneforåhevetankenogstøtte tankensvekt.

Merk:Kobletankenhetenfraløfteutstyret.

9.Fjernstøttentilplanetfralagringsbrakettenepå baksidenavveltebøylepanelet(Figur14).

Kobletilledningssatsfor hastighetssensor

Ingendelerernødvendige

Figur14

1.Støttepilarforlasteplan

10.Skyvstøttepilarenforlasteplanetpå sylinderstangen.Påseatpilarendenehviler påendenavsylinderløpetogsylinderstangen (Figur15).

g002397

Kobletilledningssatsfor hastighetssensor(modelleri HD-serienmedmanueltgir)

1.Finnkontaktenmedtresoklerfor hastighetssensorkretsenog3-pinnerskontakten forkjøretøyskretsenvedledningssatsenfor sprederen.

2.Vedmaskinenstransakselkoblerdu3-pinners kontaktenimaskinensledningssatsfor hastighetssensortilkontaktenmedtresoklerfor sprederensledningssatsforhastighetssensor (Figur16).

1.Støttepilarforlasteplan3.Glideramme

2.Løftesylinder

g009164

Figur15

g024088

Figur16

1.Eksisterendehastighetssensorplugger

3.Koble3-pinnerskontaktenforkjøretøyskretsen isprederensledningssatstilkontakten med3-pinnersuttaketforkjøretøykretsentil maskinensledningssats.

Kobletilledningssats forhastighetssensor (HDX-automodell)

1.Finnkontaktenmedtresoklerfor hastighetssensorkretsen(Figur17)ved ledningssatsenforsprederen.

Figur17

1.3-pinnerskontakt

(maskinledningssats– hastighetssensor)

2.Kontaktmedtresokler

(sprederledningssats– hastighetssensor)

3.Hydraulikktank6.Maskinenshøyreside

4.Rørpåbakreramme

5.Baksidenavmaskinen

fornishingsettforMultiProWM-gresspreder, automatiskWorkman-bruksbil.

Monterekontrollkonsollen ogledningsnettet

Delersomernødvendigefordettetrinnet:

1Knott

3J-klemmer

Bolt(¼x¾tomme)

Flensmutter(¼tomme)

Monterekontrollkonsolleni maskinen

g028436

1.Fjernhårnålssplintenpåsvingboltensom festerkontrollkonsollentillagringsbrakettenpå spredertanken.

2.Monterkontrollkonsollenpåkontrollmonteringsbrakettenogfestkontrollkonsollenmed hårnålssplintendufjernettidligere(Figur18).

2.Koble3-pinnerskontaktenimaskinens ledningssatsforhastighetssensorentil kontaktenmedtresoklerisprederens ledningssatsforhastighetssensoren(Figur17).

Kobletilsprederpumpen

Ingendelerernødvendige

Prosedyre

•FormodelleriHD-serienmedmanueltgir–koble

kraftuttaksakselentilkraftuttaketstransaksel.Se monteringsinstruksjonenefornishingsettforMulti ProWM-gresspreder,manuellWorkman-bruksbil.

•ForHDX-automodell–koblehydraulikkmotorslan-

genetilhurtigfrakoblingenpåhydraulikkpanelet medhøystrømning.Semonteringsinstruksjonene

Figur18

1.Hårnålssplint

2.Svingbolt(kontrollkonsoll)

3.Monterhåndknottenogstramdenforåhindre konsolleniårotereunderbruk(Figur18).

3.Kontrollmonteringsbrakett

4.Håndknott

g028852

Montereledningsnettettil kontrollkonsollenimaskinen

1.MontertoJ-klemmerpåmidtkonsollensom vistiFigur19ellerFigur20,vedhjelpavde eksisterendeskruene.

g024089

Figur21

1.J-klemme

Figur19

ModelleriHD-serienmedmanueltgir

1.J-klemme3.Reléskapledning

2.Eksisterendeskruer4.Midtkonsoll

Figur20

HDX-automodell

1.Midtkonsoll3.Eksisterendeskruer

2.J-klemme4.Reléskapledning

g002507

3.Festkontrollkonsolledningentilkonsollenog veltebeskyttelsesdekseletmedJ-klemmer(Figur

21).

Monteresprederens sikringsblokk

Delersomernødvendigefordettetrinnet:

Sikringsmerke(127-3966)

Prosedyre

g028443

1.Klemsidenpåbatteridekseletforåløsne tappenefraslissenepåbatteribasen,ogfjern batteridekseletfrabatteribasen(Figur22).

2.MonterenJ-klemmebakpassasjersetetved hjelpavenbolt(¼x½tomme)ogenensmutter (¼tomme)(Figur21).

1.Slisse(batteribase)3.Tapp(batterideksel)

2.Deksel(negativ

batteriklemme)

5.Kobledenuisolertemottakerklemmeni maskinenssikringsblokktildenisolerte bladklemmenpåendenavsprederens sikringsblokk(Figur23).

6.RettinnT-anordningenepåsprederens sikringsblokkmedT-sporenepåmaskinens sikringsblokk,ogskyvsprederenssikringsblokk innisporenetilsikringsblokkensitterordentlig (Figur24).

g028456

Figur22

4.Klemme(positiv batterikabel)

2.Skyvdeksletbakoverogtautdennegative batteriklemmenfrabatteriet(Figur22).

3.Tautdenpositivebatteriklemmenfrabatteriet (Figur22).

4.Finndenuisolertemottakerklemmenpåenden avdenåpne,gulestrømledningenimaskinens sikringsblokkogdenisolertebladklemmenpå endenavdengulevalgfriestrømledningentil sprederledningssatsenssikringsblokk(Figur23).

Figur23

g028445

Figur24

1.Baksidenavmaskinen

2.T-stykker(sikringsblokk forsprederen)

3.Sikringsblokkfor sprederen

4.T-spor(maskinens sikringsblokk)

5.Maskinenssikringsblokk

7.Festsikringsmerketpåenoveratenær

g028444

sikringsblokkentilsprederen.

1.Baksidenavmaskinen4.Uisolertmottakerklemme

2.Sikringsblokk (sprederledningssats)

3.Isolertbladklemme(gul, valgfristrømledning– maskinsikringsblokk)

(gulstrømledning– spredersikringsblokk)

5.Sikringsblokk (maskinledningssats)

Koblesprederens ledningssatstilbatteriet

Delersomernødvendigefordettetrinnet:

1Batteriklemmebolt

2Klemmemutter

Deksel(batteriklemme–rød)

Prosedyre

1.FjerndeneksisterendemutterenogT-boltenfra denpositivebatteriklemmen(AavFigur25).

Merk:KastT-boltenogmutteren.

Figur25

1.Klemme(positiv batterikabel)

2.Mutter6.Klemmebolt

3.Positivbatteripol7.Klemmemutter

4.T-bolt

2.Skyvdetrødebatteriklemmedekseletoverden

positivebatterikabelen(BavFigur25).

3.Monterdennyebatteriklemmeboltenogén

klemmemutterpåklemmentildenpositive batterikabelen(CavFigur25).

4.Monterklemmentilbatteriledningenfrasprede-

rensledningssatspåbatteriklemmebolten,og festklemmenmedénklemmemutter(DavFigur

25).

5.Deksel(batteriklemme– rød)

Merk:Rettinnbatteriledningenlangs

denpositivebatteriledningen.Trekktil klemmemutterenogboltentil1978–2542N·cm.

5.Kobledenpositivebatteriklemmentildenpositive batteripolen,ogtrekktilklemmemutterentil 1978–2542N·cm.

g028457

6.Kobledennegativebatteriklemmentilden negativebatteripolen(EavFigur25)ogtrekktil klemmemutterentil1978–2542N·cm.

7.Skyvdekseletoverdepositivebatteriklemmene.

8.Klemsidenepåbatteridekseletogsetttappenei slissenepåbatteribasen.

Viktig:Hvisslangerellerledningerpå

tankensgliderammenerkommetiklemeller harblittbøyde,måenhetenstraksheves, posisjonenjusteresogelementenefestes.

7.Rettinnfrontmonteringsbrakettenemed holdebrakettenesomblemonterti4Montere

holdebraketteneforgliderammenfortanken (side17).

Senkegliderammenfor tanken

Delersomernødvendigefordettetrinnet:

Bolt(½x1½tomme)

Låsemutter(½tomme)

Prosedyre

1.Startmaskinen,oghevgliderammenfortanken littmedløftesylindrene.

2.Fjernsylinderlåsenfraløftesylinderenog oppbevarlåsenilagringsbrakettenepåbaksiden avveltebeskyttelsespanelet(Figur14ogFigur

15).

3.Brukløftesylindrenetilåsenketankensakte nedpårammen.

Merk:Sørgforatenannenpersonholder

øyemedgliderammenmensdensenkes. Holdutkikketterslangerogledningersomkan kommeiklemellerblibøyde.

4.Kontrollerjusteringenavtankensglideramme medmaskinensramme.

5.Fjerntilgangspanelenepåbeggesiderav tankensglideramme(Figur26).

8.Festholdebrakettenefortankensglideramme tilplanbrakettenpåhversideavrammenmed enbolt(½x1½tomme)ogenlåsemutter (½tomme),somvistiFigur26.

9.Stramboltenoglåsemutterentil91–113N·m.

10.Gjentatrinnene7til9pådenandresidenav tankensgliderammeogmaskinen.

Monteredenmidtre bomseksjonen

Delersomernødvendigefordettetrinnet:

Enhetformidtrebom

Bolt(⅜x1tomme)

Flenslåsemutter(⅜tomme)

Understellforbomtransport

Bolt(½x1¼tommer)

Flensmutter(½tomme)

Monterebomtransportunderstellet

Figur26

1.Serviceluke

2.Bolt(½x1½tomme)

6.Kontrollerslangeneellerledningenesomdukan segjennomåpningenitankensglideramme,og seomdeerkommetiklemellerharblittbøyde.

3.Låsemutter(½tomme)

1.Festløfteutstyrettildenmidtrebommen,ogfjern denfratransportkassen.

2.Rettinnbomtransportunderstelletmedden midtrebomseksjonen(Figur27).

g022355

Figur27

frabunnenavibomstøttenepåsprederens glideramme,somvistiFigur29.

Merk:Dukanomnødvendigløsne

bomstøtteneogjusteredemihenholdtilden midtrebomseksjonenforbedrejusteringav hullene.Trekktilbolteneogmutternemedet momentpå67til83N·m.

g028458

1.Understellfor bomtransport

2.Bolter(⅜x1tomme)

3.Vertikalehull(midtrebom)

4.Horisontalehull(midtre bom)

5.Flenslåsemutter (⅜tomme)

3.Monterunderstellettilbomseksjonen(Figur27) og(Figur28)medseksbolter(⅜x1tomme)og seksenslåsemuttere(⅜tomme).

Figur28

1.Låsemuttere(⅜tomme)

4.Trekktilbolteneogmutternemedetmoment på37til45N·m.

g028460

Figur29

1.Låsemutter(½tomme)

2.Hull3–frabunnen (bomstøtte)

3.Seksjonsmonteringsbrakett (venstre)

4.Seksjonsmonteringsbrakett (høyre)

5.Bolt(½x1¼tommer)

3.Monterdenmidtrebommenpåsprederens gliderammemedrebolter(½x1¼tommer)og relåsemuttere(½tomme).

4.Trekktilbolteneogmutternemedetmoment på67til83N·m.

Kobletilslangeneogledningene

g028459

forbomløfteventilen

•FormodelleriHD-serienmedmanueltgir–se

monteringsinsruksjonenefornishingsettforMulti ProWM-gresspreder,manuellWorkman-bruksbil.

•ForHDX-automodell–semonteringsin-

struksjonenefornishingsettforMultiPro WM-gresspreder,automatiskWorkman-bruksbil.

Monteredenmidtrebomseksjonen tiltankensglideramme

1.Startmaskinen,fjernstøttentilplanetfra løftesylinderenogpakksammenstøtten,senk tankensglideramme,slåavmaskinenogta nøkkelenutavSTARTbryteren.

2.Rettinndetnederstehulletimonteringsbrakettenetildenmidtrebommenmeddettredjehullet

Merk:Påseatsprederhodenepå

sprederdyseneervendtbakover.

Monterevenstreoghøyre bomseksjon

Delersomernødvendigefordettetrinnet:

1Venstrebomseksjon

1Høyrebomseksjon

Flenshodebolter(⅜x1¼tomme)

8Bakplater

Flenslåsemuttere(⅜tomme)

Splittpinne

Hårnålssplint

Prosedyre

Hverbomseksjonveierca.13kg.

1.Fjerndereenshodeboltene(⅜x1¼tomme), rebakplateneogreenslåsemutterne (⅜tomme)frahengselbrakettenpådenmidtre bomseksjonen.

2.Roterhversvingbrakettpåendenavdenmidtre bomseksjonenslikatbraketteneerinnrettet vertikalt(Figur30).

4.Monterhengselplatenpådentrekantedeplaten vedhjelpavdereenshodeboltene,re bakplateneogreenshodemutternedufjernet itrinn1,somvistiFigur30.

5.Trekktilbolteneogmutternemedetmoment på37til45N·m.

6.Rettinnstangendenpåbomløftesylinderenmed hulleneihornetpåsvingbraketten(Figur30).

Figur31

1.Stangende

(bomløftesylinder)

2.Horn(svingbrakett)

3.Splittpinne(⅝x 4¾tomme)

4.Hårnål

7.Feststangendentilsvingbrakettenmeden splittpinneogenhårnålssplint(Figur30).

g028738

Figur30

1.Midtrebomseksjon5.Trekantetmonteringsplate

2.Bomforlenger

3.hengselplate

4.Flenshodebolter(⅜x 1¼tomme)

6.Bakplater

7.Flenslåsemuttere (⅜tomme)

3.Løftdenytrebomseksjonenogrettinnhullene pådentrekantedemonteringsplatenpåenden avdenytrebomseksjonenmedhullenei svingbraketten.

8.Gjentatrinn1til5pådenandresidenav enhetenformidtrebommeddenmotsatte bomseksjonen.

Merk:Førdufullførerdenneprosedyrenmådu

påseatallesprederhodenepåsprederdysene ervendtbakover.

g028737

Monterebomslangene

Delersomernødvendigefordettetrinnet:

Slangeklemmer

2R-klemme

Skulderbolt

Skive

2Mutter

Monterevenstreoghøyre bomseksjonslanger

1.TrekkbomseksjonsslangenesomvistiFigur32 ogFigur33.

g028468

Figur32

Slange–venstrebomsegment

1.Mutter

2.Skive

3.R-klemme

4.Skulderbolt

5.T-anordning8.Venstreseksjonsventil

6.Slangeklemme

7.Venstrebomslange

Slange–høyrebomsegment

g028469

Figur33

1.Mutter

2.Skive

3.R-klemme

4.Skulderbolt

5.T-anordning8.Høyreseksjonsventil

6.Slangeklemme

2.Festbomslangenetilfremsidenavdenmidtre bomseksjonen(Figur32ogFigur33)meden R-klemme,enansatsbolt(5/16x1tomme), enlåsemutter(5/16tomme)ogenskive (5/16tomme).

3.Monterbomseksjonsslangenover T-anordningenmedmothakerpåbomseksjonen, ogfestslangenmedenslangeklemme(Figur32 ogFigur33).

Merk:Brukytendesåpepåmothakenetil

T-anordningenforågjøredetenklereåmontere slangen.

4.Gjentatrinn1til3påslagentilbomseksjonen pådenandresidenavsprederen.

7.Høyrebomslange

Monteredenmidtre bomseksjonsslangen

1.Trekkdenmidtrebomseksjonsslangensomvist iFigur34.

Figur34

1.Opp

2.T-anordning5.Midtreseksjonsventil

3.Slangeklemme

4.Midtrebomslange

6.Foranpåmaskinen

g028471

2.Monterbomseksjonsslangenover T-anordningenmedmothakerpåden

midtrebomseksjonen,ogfestslangenmeden slangeklemme(Figur34).

Merk:Brukytendesåpepåmothakenetil

T-anordningenforågjøredetenklereåmontere slangen.

Monteremunnstykkene

Ingendelerernødvendige

Prosedyre

Hvilketypermunnstykkersombrukestilåspre kjemikalier,avhengeravhvorstoremengder somskalspres.Spredersettetleveresderfor ikkemedmunnstykker.Foråfåtakidekorrekte munnstykkenedutrenger,takontaktmeden autorisertT oro-forhandleroghafølgendeinformasjon forhånden:

•Anbefaltsprøytemengdeiliterperhektar,

amerikanskegallonsperacreelleramerikanske gallonsper1000kvadratfot.

Montereferskvannstanken

Delersomernødvendigefordettetrinnet:

Støtterør(ferskvannstank)

Låsemutter⅜tomme)

Bolt(⅜x1tomme)

Skulderbolt

Låsemutter(⅜tomme)

1Ferskvannstank

Ferskvannstankfeste

Flenslåsemutter(5/16tomme)

Skive(5/16tomme)

Flenshodebolt(5/16x2¼tomme)

Flenshodebolt(5/16x⅝tomme)

Monteretankstøtterøret

1.Innrettstøtterørettilferskvannstankenmed tankstøttekanalen(Figur35).

•Brukshastighetforkjøretøyetikilometeritimen

ellermilesitimen.

Slikmontererduetmunnstykke:

1.Træellersettmunnstykketogenpakningpåen munnstykkebeholder.

2.Skyvmunnstykkebeholderenover munnstykkefestetpåetsprederhode.

3.Vrimunnstykketmedklokkenslikatkammene påbeholderenlåsespåplass.

4.Kontrollerviftedelenavmunnstykket.

Dunnerytterligereinformasjonimonteringsinstruk- sjonenesomleveresmedmunnstykkene.

Figur35

1.Støtterør(ferskvannstank)5.Bolt(⅜x1tomme)

2.Låsemutter(⅜tomme)6.Låsemutter(⅜tomme)

3.Foranpåmaskinen

4.Opp8.Skulderbolt

2.Innretthulleneistøtterøretmedhullenei kanalen(Figur35).

7.Sveisemutter (tankstøttekanal– ferskvannstank)

g028872

3.Festrørettilkanalen(Figur35)meddeto skulderbolteneogdetolåsemutrene(⅜tomme).

4.Gjenglåsemutteren(⅜tomme)innibolten(⅜x 1tomme).SeFigur35.

5.Gjengboltenoglåsemuttereninni sveisemutterennederstpåtankstøttekanalenog trekktilboltenoglåsemutteren(Figur35).

Monteretanken

Merk:Ferskvannstankenkanikkemonterespåen

veltebeskyttelsemedtostolper.

1.Rettinnhulleneifestettilferskvannstankenmed hulleneidetøvrestøtterøret(Figur36).

g028474

Figur37

Figur36

1.Støtterør4.Skive(5/16tomme)

2.Flenslåsemutter

(5/16tomme)

3.Feste(ferskvannstank)

5.Flenshodebolt(5/16x 2¼tomme)

2.Sikrefestettilrøret(Figur36)medto enshodebolter(5/16x2¼tommer),to skiver(5/16tomme)ogtoenslåsemuttere (5/16tomme).

3.Trekktilbolteneogmutternetil1978–2542N·cm.

4.Påførgjengeforseglingsmiddelavmiddelsstyrke pådereenshodeboltene(5/16x⅝tomme).

5.Rettinndegjengedeinnleggene iferskvannstankenmedhullenei ferskvannstankfestet(Figur37).

1.Flenshodebolt(5/16x ⅝tomme)

2.Hull(ferskvannstankfeste)

3.Gjengetinnsats (ferskvannstank)

6.Festferskvannstankentilfestet(Figur37)med

g028473

reenshodebolter(5/16x⅝tomme).

7.Trekktilbolteneogmutternetil1978–2542N·cm.

Montereantihevertpåfyllingsbeholder

Delersomernødvendigefordettetrinnet:

Fyllpåfyllingsbeholderen

Flenshodeskruer(5/16x¾tomme)

Prosedyre

Plasserpåfyllingsbeholderenhetenoverdetgjengede hulletitankenogfestdenmedenshodeskruen (5/16x¾tomme)(Figur38).

Kontrollerebomhengselfjærene

Ingendelerernødvendige

Prosedyre

Viktig:Brukavspredersystemetmed

bomhengselfjæreneunderfeilkompresjonkan føretilskaderpåbomenheten.Målfjæreneog bruklåsemutterentilåtrykkeinnfjærenetil4cm hvisdeternødvendig.

Sprederentransporteresmedbomforlengernelagt fremoverforågjøredetenklereåpakkemaskinen. Fjæreneerikkeheltstrammetvedtidspunktetfor produksjon.Detteforatbommeneskalkunneinnta stillingenfortransport.Førdutaribrukmaskinenmå dujusterefjærenetilkorrektkompresjon.

1.Hvisdeternødvendigkandufjerne pakkekomponentenesomfesterhøyreog venstreforlengerbommerundertransport.

2.Støttbommenemensdeerforlengettil sprederstilling.

g024091

Figur38

1.Påfyllingsbeholderenhet

2.Flensskrue(5/16x ¾tomme)

3.Vedbomhengselenbørdumålekompresjonen tiløvreognedrefjærmensbommeneeri utstraktposisjon(Figur39).

A.Allefjærermåværetrykketsammentilde

måler4cm.

B.Bruklåsemutterentilåtrykkesammen

enhverfjærsommålermerenn4cm.

Figur39

1.Bomhengselfjær

4.Gjentaprosedyrenforhverfjærpåbegge bomhengslene.

5.Flyttbommenetiltransport"X"-posisjon.

2.Låsemutter

Merk:SeSlikbrukerdubomtransportunder-

stellet(side49)formerinformasjon.

Oppbevarejekkstøtte (valgfritt)

Delersomernødvendigefordettetrinnet:

2Fremrejekkstøtte

2Bakrejekkstøtte

Splint

Splittpinne(4½tommer)

Splittpinne(3tommer)

2Knott

g023740

g002332

1.Fremrejekkstøtte2.Knott

2.Festdefremrejekkstøttenemedtosplittpinner (3tommer)ogtohårnålssplintergjennomdet midtrehulletpåstøttene.

3.Førdebakrejekkstøtteneinnfrabunnen,oppi rammen,nærdebakrefestepunktene(Figur41).

1.Bakrejekkstøtte

4.Festdebakrejekkstøttenemedresplittpinner (4½tommer)ogrehårnålssplintergjennomdet sistehulletpåstøttene.

Figur40

g023739

Figur41

Prosedyre

1.Settdefremrejekkstøtteneinnirammen opp-nedveddefremrefestepunktene(Figur40).

Lærmeromproduktetditt

Delersomernødvendigefordettetrinnet:

Brukerhåndbok

Opplæringsmaterialeforføreren

1Delekatalog

1Registreringskort

1Produktveiledning

Inspeksjonsskjemaforforhåndslevering

Prosedyre

1.Lesdissehåndbøkene.

2.Sepåførerensopplæringsmateriale.

3.Brukproduktveiledningenformunnstykkertilå velgeriktigmunnstykketildittbruk.

4.Lagredokumentasjonenpåettrygtsted.

Oversiktover produktet

1.Hovedbombryter

2.Bomseksjonsbrytere(sprederpå/av)

3.Bomhevebrytere

4.InfoCenter

5.Trykkmåler

g028854

Figur42

6.Skyllebryter(valgfri)

7.Soniskbombryter(valgfri)

8.Spredemengdebryter

9.Ristebryter

Kontroller

InfoCenterLCD-skjerm

InfoCenterLCD-skjermenviserinformasjon ommaskinenogbatteripakken,somfor eksempelnåværendebatteriladning,hastighet, diagnostikkinformasjonogmer(Figur42).Former informasjon,seBrukeInfoCenter(side38).

Hovedbombryter

VedhjelpavHOVEDBOMbryterenkandustarteog stoppeallesprederfunksjoner.Trykkpåbryterenforå kjøreellerstoppespredersystemet(Figur42).

Bomseksjonbrytere

g028486

Figur43

BOMSEKSJONbryterneerplassertnederstpå kontrollpanelet(Figur42).Løfthverbryteroppover foråslåpåspredernefortilsvarendebomseksjon, ognedoverforåslådemav.Nårbryterenerslått på,lyserdetenlampepåbryteren.Dissebryterne påvirkerbarespredersystemetnårHOVEDBOMbryteren erslåttpå.

Spredemengdebryter

SPRØYTEMENGDEbryterenerplasserttilvenstrepå kontrollpanelet(Figur42).Løftbryterenoppoverog holddenderforåøkespredersystemmengden,eller skyvogholddennedoverforåreduseremengden.

Bomhevebrytere

BOMHEVEbryternebrukestilåheveogsenke bommene(Figur42).Detnnesenvenstreogen høyrebryter.Løftbryterenoppoverogholddender foråhevedentilsvarendebommen,ellerskyvoghold dennedoverforåsenkebommen.

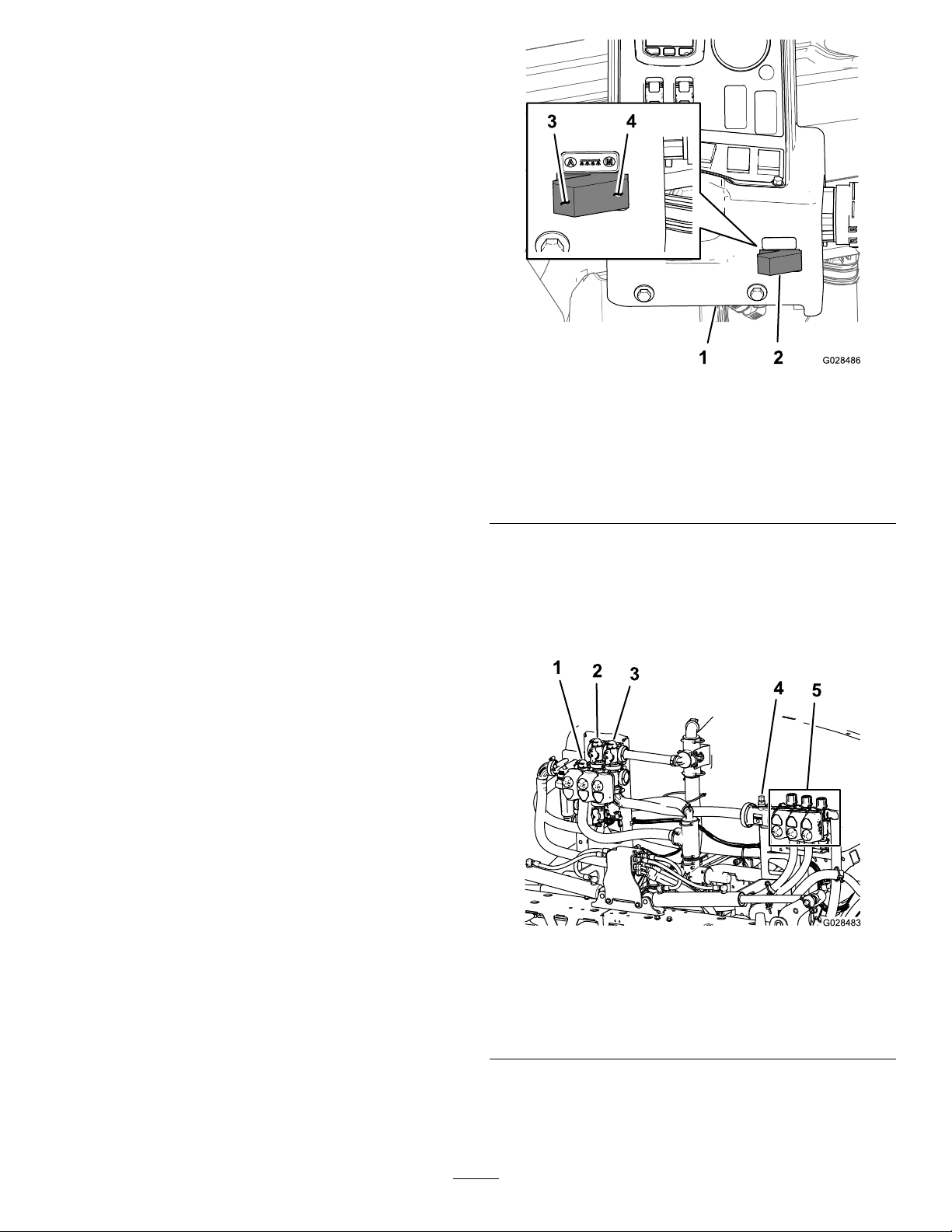

1.InfoCenter-konsoll

2.Spredermodusbryter

3.Automatiskmodus (spredermodusbryterposisjon)

4.Manuellmodus (spredermodusbryterposisjon)

Regulatorventil(mengdekontroll)

Regulatorventilensitterbaktanken(Figur44),og styrerhvormyevæskesomførestilbommeneeller mengdensomreturnerestiltanken.

Spredermodusbryter (HDX-automodell)

BrukSPREDERMODUSbryterentilåvelgemellom åkontrollerespredermengdenmanueltellervia automatiskdatahjelp,kontrollertviaInfoCenter.

1.Regulatorventil (mengdekontroll)

2.Risteventil5.Bomseksjonsventil

3.Hovedbomventil

g028483

Figur44

4.Gjennomstrømningsmåler

Gjennomstrømningsmåler

Gjennomstrømningsmålerenmålervæskensytrate tilbomseksjonsventilene(Figur44).

Bomseksjonventiler

Brukbomseksjonsventilenetilåslåavellerpå spredertrykkettilsprederdysenepådevenstre,midtre oghøyrebomseksjonene(Figur44).

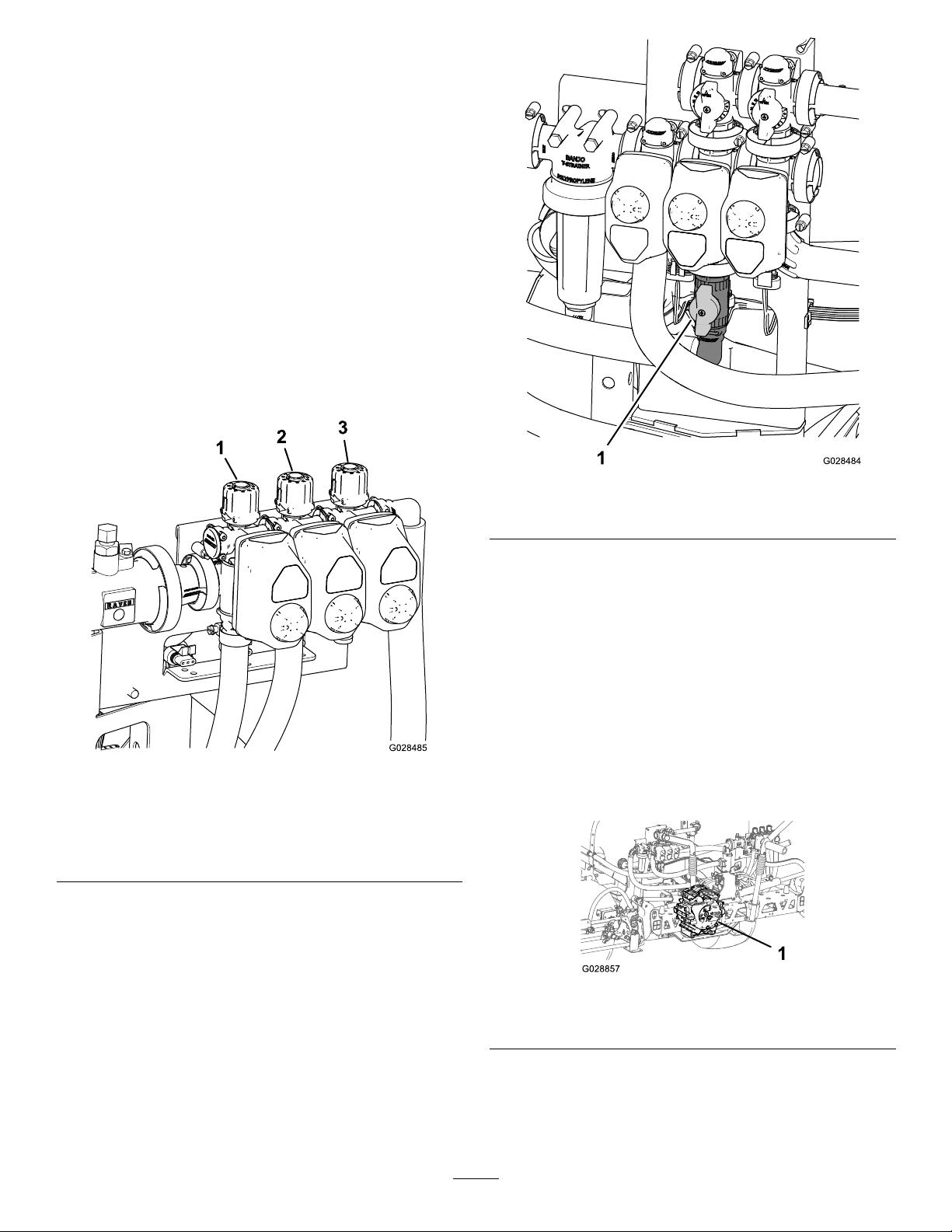

Omløpsventilerforbomseksjon

Omløpsventileneforbomseksjon(Figur45) omdirigerervæskestrømmenfraenbomtiltanken nårduslåravbomseksjonen.Dukanjusteredisse ventileneforåsikreatbomtrykketforblirkonstant uavhengigavhvilkebomkombinasjonerdubruker.Se

Kalibrerebomomløp(side54).

g028484

Figur46

Figur45

1.Omløpsventilerforvenstre bomseksjon

2.Omløpsventilerformidtre bomseksjon

3.Omløpsventilerforhøyre bomseksjon

Risteregulatorventil

Denneventilennnespådenbakrevenstresidenav tanken(Figur46).Vriknottenpåventilentilklokken 6-stillingforåslåpåtankristingenogtilklokken 8-stillingforåslåavtankristingen.

1.Ristekontrollventil

Merk:ModelleriHD-serienmedmanueltgir–

Ristefunksjonenvirkerkunnårkrattuttaketogclutchen eraktivert,ogmotorenikkegårpåtomgang.Hvis duønskeratristefunksjonenskalsirkulereinnholdet itankenselvetteratduharstoppetsprederen,må dusettegirspakenifri,slippeutclutchen,aktivere parkeringsbremsenogaktiveregasspaken(hvis montert).

g028485

Sprederpumpe

Sprederpumpenerplassertbakpåmaskinen(Figur

47).

g028857

Figur47

1.Sprederpumpe

Spesikasjoner

Merk:Spesikasjonerogkonstruksjonkanforandres

utenvarsel.

Spredersystemetsgrunnvekt (kjøretøyetsvektikke inkludert)

Tankkapasitet757l

Totalkjøretøylengdemed standardspredersystem

Totalkjøretøyhøydemed standardspredersystemtil toppenavtanken

Totalkjøretøyhøydemed standardspredersystemog bommerlagretiX-stilling

Totalkjøretøybreddemed standardspredersystemog bommerlagretiX-stilling

Tilleggsutstyr

TheT oroCompanyharekstrautstyrogtilbehør somdukankjøpeseparatoginstallerepåditt Workman-kjøretøy.Takontaktmeddittautoriserte serviceverkstedforåfåenfullstendiglisteover ekstrautstyrsomdukankjøpetilsprederen.

424kg

422cm

147cm

234cm

175cm

Bruk

Merk:Angihvasomerhøyreogvenstresidepå

maskinenvedåståinormalarbeidsstilling.

Merk:Hvisdutrengeråtransporterekjøretøyetpå

entilhengermedsprederenmontert,mådusjekkeat bommeneerbundetfastogsikret.

Sikkerhetførst

Lesnøyeallesikkerhetsinstrukserog-merkeri avsnittetomsikkerhet.Kunnskapomdettekan forhindrepersonskader.

BrukeInfoCenter

InfoCenterLCD-skjermenviserinformasjonom maskinen,somdriftsstatus,diversediagnostikkog anneninformasjonommaskinen(Figur48).Det nnesetoppstartsskjermbildeoghovedskjermbildefor informasjoniInfoCenter.Dukannårsomhelstbytte mellomoppstartsskjermbildetoghovedskjermbildet forinformasjonvedåtrykkepåenInfoCenter-knapp ogvelgeenpil.

Figur48

1.Indikatorlampe3.Midtersteknapp

2.Høyreknapp4.Venstreknapp

•Venstreknapp,menytilgang/tilbake-knapp

–trykkdenneknappenforåfåtilgangtil InfoCenter-menyene.Dukanogsåbrukeknappen tilågåutavenmenydubennerdegi.

•Midtersteknapp–brukdenneknappentilårulle

nedimenyer.

•Høyreknapp–brukdenneknappentilååpne

enmenyderenhøyrepilangiratdetnnesmer innhold.

Merk:Hverenkeltknappkanhaulikeformålavhengig

avhvilkenfunksjonsomeraktiv.LCD-skjermenviser

g020650

etikonoverhverknappsomindikererdengjeldende funksjonen.

StarteInfoCenter

1.SettnøkkeleninniSTARTbryterenogvridentil på-posisjonen.

Merk:InfoCenterlyserogviser

initialiseringsskjermen(Figur49).

g029189

Figur51

Figur49

2.Etter15sekundervisesstartskjermen. Trykkpådenmidtrevalgknappenforåvise informasjonskontekst(Figur50).

Figur50

•Trykkpådenmidtrevalgknappenigjenforå

navigeretilhovedmenyen.

g028527

Merk:NårSTARTbryterenvristilstartposisjon

ogmotorenstarter,gjenspeilerverdienepå InfoCenter-skjermenmaskinensomkjører.

Åpneinnstillingsmenyen

1.StartInfoCenter.SeStarteInfoCenter(side39).

Merk:Startskjermenvises.

2.Trykkpådenmidtrevalgknappenforååpne informasjonskontekst.

Merk:Informasjonskontekstikonetvises.

3.Trykkpådenmidtrevalgknappenforååpne hovedmenyen(Figur52).

g028528

•Høyrevalgknapp:Totaltsprøytetområde

(AavFigur51)

•Høyrevalgknapp:Sprøytemengde(Bav

Figur51)

•Venstrevalgknapp:Underområdesprøytet

(CavFigur51)

•Venstrevalgknapp:Tankvolum(DavFigur

51)

Figur52

YtterligerealternativerforHDX-automodellenvisesikke.

1.Høyrevalgknapp(velgkontekst)

4.Trykkpådenhøyrevalgknappenforåvise undermenyeneforInnstilling.

Merk:Hovedmenyenvisesmeddetvalgte

innstillingsalternativene.

Merk:Trykkpådenmidtrevalgknappen

(knappenunderpilned-ikonetpåskjermen)for åyttedetvalgtealternativetned.

g028416

Figur53

1.Visalternativer(ikon)3.Høyrevalgknapp(vis kontekst)

2.Rullned(ikon)4.Midtrevalgknapp(rull kontekst)

g028519

Merk:Trykkpåvenstrevalgknappforålagre

valget,avslutteinnstillingsmenyenoggåtilbake tilhovedmenyen.

3.Trykkpådenmidtrevalgknappen(knappen

underpilned-ikonetpåskjermen)foråvelge Språk-alternativetogendrespråketsombrukes påskjermen(Figur53).

Endremåleenheter(imperiskog metrisk)

1.Åpneinnstillingsmenyen.SeÅpne

innstillingsmenyen(side39).

2.Brukdenhøyrevalgknappentilåendrede oppførtemåleenhetene(Figur53).

•Imperisk:mph,gallonogacre

•Gress:mph,gallonog1000ft

•SI(metrisk):km/t,liter,hektar

Merk:Skjermenbyttermellomimperiskeog

metriskeenheter.

4.Trykkpådenhøyrevalgknappen(knappen underlisteikonetpåskjermen)foråutheve språketsombrukespåskjermen(Figur53).

Merk:Tilgjengeligspråkomfatter:engelsk,

spansk,fransk,tysk,portugisisk,dansk, nederlandsk,nsk,italiensk,norskogsvensk.

5.Trykkpåvenstrevalgknappforålagre valget/valgene,avslutteinnstillingsmenyenog gåtilbaketilhovedmenyen(Figur52).

6.Trykkpåvenstrevalgknappforågåtilbaketil hovedmenyen(Figur53).

Justerelysstyrkenog kontrastnivåetpåskjermen

1.Åpneinnstillingsmenyen.SeÅpne

innstillingsmenyen(side39).

2.Trykkpådenmidtrevalgknappen(knappen underpilned-ikonetpåskjermen)forvelge Lysstyrke-alternativetogendreskjermlysstyrken (Figur54).

6.Trykkpådenmidtrevalgknappen(knappen underpilned-ikonetpåskjermen)forvelge Kontrast-alternativetogendrekontrastnivåetpå skjermen(Figur54).

7.Trykkpådenhøyrevalgknappenforåvise verdijusteringskonteksten(Figur54).

Merk:Skjermenviseret(–)-ikonoverden

midtrevalgknappenoget(+)-ikonoverden høyrevalgknappen.

8.Trykkpåvenstrevalgknapp(knappenunder listeikonetpåskjermen)forålagrevalget, avsluttekontrastmenyenoggåtilbaketil innstillingsmenyen(Figur54).

9.Trykkpåvenstrevalgknappforåavslutte innstillingsmenyenoggåtilbaketilhovedmenyen (Figur52ogFigur54).

10.Trykkpåvenstrevalgknappforågåtilbaketil hovedmenyen(Figur54).

InfoCenter-ikoner

Ikonbeskrivelser

Figur54

1.Velgpil(ikon)

2.Rullned(ikon)6.Reduserverdien(ikon)

3.Høyrevalgknapp(velg kontekst)

4.Midtrevalgknapp(rull kontekst)

5.Økverdien(ikon)

7.Høyrevalgknapp(hev verdikontekst)

8.Midtrevalgknapp(senk verdikontekst)

3.Trykkpådenhøyrevalgknappenforåvise verdijusteringskonteksten(Figur54).

Merk:Skjermenviseret(–)-ikonoverden

midtrevalgknappenoget(+)-ikonoverden høyrevalgknappen.

4.Brukdenmidtreogdenhøyrevalgknappentilå velgelysstyrkenivåetpåskjermen(Figur54).

Informasjonsikon

Neste

Forrige

g028415

Rullned

Enter

Endredennesteverdieni listen

Øk

Reduser

Aktivskjerm

Inaktivskjerm

Gåtilstartskjerm

Merk:Nårduendrerlysstyrkeverdien,endres

lysstyrkenivåetpåskjermen.

5.Trykkpåvenstrevalgknapp(knappenunder listeikonetpåskjermen)forålagrevalget, avsluttelysstyrkemenyenoggåtilbaketil innstillingsmenyen(Figur54).

Aktivstartskjerm

Lagreverdi

Ikonbeskrivelser(cont'd.)

Avsluttmeny

Timeteller

RiktigPIN-kodebleskrevet inn

SjekkPIN-kode/kalibreringsverikasjon

Hovedbompå/bomspreder av

Hovedbompå/bomspreder på

Fullspredertank

Brukemenyene

Trykkpåmenytilgangsknappenmensdu erihovedskjermbildetforåfåtilgangtil kalibreringsinnstillingeneiInfoCenter-menysystemet. Hovedmenyenvises.Sefølgendetabellerforen oppsummeringavalternativenesomertilgjengelige

Sprøytemengde1

Sprøytemengde2

Økmengde

imenyene:

Spredertankenerhalvfull

Lavttanknivå

Tømspredertank

TURF-enheter(1000kvadrat-

eller

fot)

Sprøytetområde

Kalibrering

MenyelementBeskrivelse

Testhastighet

Kalibreringfor gjennomstrømning

Hastighetskalibrering

Velgesprederprogrammering

Dennemenyenangirtesthastighetfor kalibrering.

Dennemenyenkalibrerergjennomstrømningsmål.

Dennemenyenkalibrererhastighetssensoren.

Volumsprøytet

Justertankvolum

Startskjerm

Tømaktivtområde

Tømalleområder

Justersiffer

Velgnesteområdefor akkumulering

HDX-automodell

Vekslemellommanuellogautomatiskmodus

Figur55

1.Automatiskmodus (bryterstilling)

2.Manuellmodus (bryterstilling)

•TrykkpåSPREDERMODUSbryterentilvenstrepå

kontrollkonsollenforåkontrolleresprøytemengden tilsprederenviaInfoCenteriautomatiskmodus.

g028518

Merk:Detvisesetikonforsprøytemengdenpå

InfoCenter-skjermen.

•TrykkpåSPREDERMODUSbryterentilhøyreforå

kontrolleresprøytemengdenforhåndimanuell modus.

Merk:Nårdubytterfraautomatisktilmanuell

modus,forsvinnerikonetforsprøytemengdenpå skjermen.

Vekslemellomsprederprograminnstillinger

åøkesprøytemengden.Slippknappeneforå stanseøkningen.

Programmeresprøytemengdeog øktsprøytemengde

HDX-automodell

Programmeresprøytemengde1og2

1.Trykkpådenmidtrevalgknappenpå startskjermenforånavigeretilhovedmenyen.

2.Dukaneventuelttrykkepådenmidtre valgknappenforåuthevesprøytemengdenfor sprederprogram1(Figur57).

Merk:Ikonetforsprøytemengde1serutsom

et1-talliensirkeltilhøyreforenskyteskive.

Figur56

1.Venstreogmidtreknapper –velgesprøytemengde1

2.Ikon–sprøytemengde15.Venstreoghøyre

3.Ikon–sprøytemengde26.Ikon–øktsprøytemengde

4.Midtreoghøyreknapper– velgesprøytemengde2

knapper–velgeøkt sprøytemengde

•TrykkpådetoknappenetilvenstreiInfoCenter

(Figur56)foråvelgesprøytemengde1.

Merk:Detvisesetikon

•Trykkpådetoknappenetilhøyre(Figur56)forå

velgesprøytemenge2.

Merk:Detvisesetikon

•Trykkpådetoyttersteknappene(Figur56)forå

brukeenøktsprøytemengdemidlertidig.

Merk:Detvisesetikon

Merk:Øktsprøytemengdeerentilleggsprosent

oversprøytemengdefordetaktiveprogrammet (1eller2).Trykkpåogholdeinneknappenefor

g028507

g028512

Figur57

3.Trykkpådenhøyrevalgknappenforåvelge sprederprogram1(AavFigur57).

4.Angitallverdienvedåtrykkepåfølgende valgknapper:

•Trykkpåhøyrevalgknapp(BavFigur57)for

åyttemarkørentilnestetalltilhøyre.

•Trykkpåmidtrevalgknapp(CavFigur57)

foråøketallverdien(0til9).

5.Trykkpåhøyrevalgknappnårverdienhelttil høyreerangitt.

Merk:Lagre-ikonetvisesoverdenmidtre

valgknappen(DavFigur57).

6.Trykkpåmidtrevalgknapp(DavFigur57)forå lagresprøytemengdeprogrammeringen.

7.Trykkpådenmidtrevalgknappenforåutheve sprøytemengdenforsprederprogram2.

Merk:Ikonetforsprøytemengde2serutsom

et2-talliensirkeltilhøyreforenskyteskive.

Merk:Dukanbrukesprøytemengdefor

sprederprogram2foråøkeellerredusere sprøytemengdentilgressområdetetterbehov.

8.Gjentatrinn4til6.

Programmereøktsprøytemengde

Sprøyteøkningenleggertilenangittprosenti sprøytemengdenfordetaktiveprogrammetnårdu trykkerpådetoyttersteknappeneiInfoCenteri automatiskmodus.

1.Trykkpådenmidtrevalgknappenpå startskjermenforånavigeretilhovedmenyen.

Brukeinnstillingsmenyen

HDX-automodell

Velgedenaktivesprøytemengdenfra innstillingsmenyen

1.Trykkpådenmidtrevalgknappen påstartskjermenforånavigeretil innstillingsmenyen.

2.Trykkpådenmidtrevalgknappenforåutheve denaktivesprøytemengden(Figur59).

2.Dukaneventuelttrykkepådenmidtre valgknappenforåuthevedenøkte sprøytemengden(Figur58).

Merk:Ikonetforsprøytemengdeøkningenser

utsom2(+)-tegntilhøyreforenskyteskive (Figur58).

Figur58

3.Trykkpåhøyrevalgknapp(Figur58)foråøke økningsprosentenitrinnpå5%(maks.20%).

g028520

Figur59

3.Trykkpådenhøyrevalgknappenforåveksle mellomsprøytemengde1og2(Figur59).

4.Trykkpåvenstrevalgknappforålagreoggå tilbaketilhovedmenyen.

Stilleinntanknivåvarsel

1.Trykkpådenmidtrevalgknappen påstartskjermenforånavigeretil innstillingsmenyen.

2.Trykkpådenmidtrevalgknappenforåutheve varselsinnstillingen(Figur60).

g028513

Merk:Ikonene(-)og(+)visesoverdemidtre

oghøyrevalgknappene.

Figur60

3.Trykkpådenhøyrevalgknappen(Figur60).

g028521

4.Brukdemidtreellerhøyrevalgknappenetilå angiminimummengdeitankennårvarsletvises mensspredereneribruk(Figur60).

6.Trykkpåmidtrevalgknapp(DavFigur61)for åangipassordet.

Merk:Holdnedeknappenforåøkeverdienfor

tankvarsletmed10%.

5.Trykkpåvenstrevalgknappforålagreoggå tilbaketilhovedmenyen.

AngiPIN-kodeiInfoCenter Merk:AngiPIN-kodenforåendretilgangsbeskyttede

innstillingerogvedlikeholdepassordet.

Merk:StandardPIN-kodeer1234.

1.Trykkpådenmidtrevalgknappen påstartskjermenforånavigeretil innstillingsmenyen.

2.Trykkpådenmidtrevalgknappenforåutheve innstillingenBeskyttedemenyer.

EndrePIN-kode

1.AngidengjeldendePIN-koden.Setrinn1til6i

AngiPIN-kodeiInfoCenter(side45).

2.Trykkpådenmidtrevalgknappen påstartskjermenforånavigeretil innstillingsmenyen.

3.Trykkpådenmidtrevalgknappenforåutheve innstillingenBeskyttedemenyer.

Figur61

3.Trykkpådenhøyrevalgknappenforåvelge Beskyttedemenyer(AavFigur61).

4.AngitallverdieniPIN-skjermenvedåtrykkepå følgendevalgknapper:

•Trykkpåmidtrevalgknapp(BavFigur61)

foråøketallverdien(0til9).

•Trykkpåhøyrevalgknapp(CavFigur61)for

åyttemarkørentilnestetalltilhøyre.

5.Trykkpåhøyrevalgknappnårverdienhelttil høyreerangitt.

Merk:Hakemerke-ikonetvisesoverdenmidtre

valgknappen(DavFigur61).

g028717

Figur62

4.Trykkpådenhøyrevalgknappenforåvelge Beskyttedemenyer(AavFigur62).

g028522

5.AngidennyePIN-kodenpåskjermenvedå trykkepåfølgendevalgknapper:

•Trykkpåmidtrevalgknapp(BavFigur62)

foråøketallverdien(0til9).

•Trykkpåhøyrevalgknapp(CavFigur62)for

åyttemarkørentilnestetalltilhøyre.

6.Trykkpåhøyrevalgknappnårverdienhelttil høyreerangitt.

Merk:Lagre-ikonetvisesoverdenmidtre

valgknappen(DavFigur62).

7.VenttilInfoCenterviser"verdilagret-meldingen" ogdenrødeindikatorlampenlyser.

Angibeskyttelsesinnstillinger

Viktig:Brukdennefunksjonentilålåseoglåse

oppsprøytemengde.

Merk:DumåvitedenresifredePIN-kodenforå

endreinnstillingerforfunksjoneneidebeskyttede menyene.

1.Trykkpådenmidtrevalgknappen påstartskjermenforånavigeretil innstillingsmenyen.

2.Trykkpådenmidtrevalgknappenforåutheve Beskyttelsesinnstillinger.

Merk:HvisdetikkestårenXiboksentilhøyre

forBeskyttelsesinnstillinger,erundermenyene forL-bom,C-bom,R-bomogNullstillstandarder ikkelåstmedPIN-koden(Figur64).

g028523

Figur64

9.VenttilInfoCentervisermeldingen"verdilagret" ogdenrødeindikatorlampenlyser.

Merk:UndermenyeneunderBeskyttede

menyererlåstmedPIN-koden.

Merk:Forååpneundermenyenemådu

utheveBeskyttelsesinnstillinger,trykkepåhøyre valgknapp,angiPIN-kodenogtrykkepåden midtrevalgknappennårhakemerkeikonetvises.

Figur63

3.Trykkpådenhøyrevalgknappen.

Merk:PIN-skjermenvises

4.AngiPIN-kode.Setrinn4iAngiPIN-kodei

InfoCenter(side45).

5.Trykkpåhøyrevalgknappnårverdienhelttil høyreerangitt.

Merk:Hakemerke-ikonetvisesoverdenmidtre

valgknappen.

6.Trykkpådenmidtrevalgknappen.

Merk:UndermenyeneforL-bom,C-bom,

R-bomogNullstillstandardervises.

7.Trykkpådenmidtrevalgknappenforåutheve Beskyttelsesinnstillinger.

8.Trykkpådenhøyrevalgknappen.

Merk:DetvisesenXiboksentilhøyrefor

Beskyttelsesinnstillinger(Figur64).

Tilbakestillebomseksjonsstørrelsertil standard

1.Trykkpådenmidtrevalgknappenforånavigere

g028524

tilNullstillstandard(Figur65).

g028526

Figur65

2.Trykkpådenhøyrevalgknappenforåvelge Nullstillstandard.

3.Trykkpådenvenstrevalgknappenfor NeiellerdenhøyrevalgknappenforJai standardinnstillingsskjermen(Figur65)

Merk:HvisduvelgerJa,tilbakestillesalle

bomseksjonsstørrelsenetilfabrikkinnstilling.

Klargjøreforbrukav sprederen

Rengjøresugelteret

6.Skyvsugelteretinnisugelterhusetinntildeter heltpåplass.

7.Plasserslangenogslangekoblingenpå sugelterhusetøverstpåtanken,ogfestdem medholderendufjernetitrinn2.

Serviceintervall:ForhverbrukellerdagligRengjør

sugelteretofterenårdubruker fuktbarepulver.

1.Settsprederenpåenjevnoverate,aktiver parkeringsbremsen,stopppumpen,stopp motorenogtanøkkelenutavSTARTbryteren.

2.Fjernholderensomfesterslangekoblingensom erfestettildenstoreslangenfrasugelterhuset øverstpåtanken(Figur66).

Figur66

1.Sugeslange

3.Fjernslangenogslangekoblingenfra sugelterhuset(Figur66).

4.Trekksugelteretutavsugelterhusetitanken (Figur67).

2.Holder

Inspiseringavtankremmene

Serviceintervall:Forhverbrukeller

daglig—Kontrollertankremmene.

Viktig:Hvisfestenefortankstroppenestrammes

forhardt,kandetresultereideformerteog ødelagteremmerogskaderpåtanken.

1.Fyllhovedtankenmedvann.

2.Sjekkomdeterbevegelsemellomtankstroppene ogtanken(Figur68).

g002257

g028263

Figur68

1.Bakretankstropp4.Fremretankstropp

2.Bolt

3.Flenslåsemutter

5.Foranpåmaskinen

Figur67

1.Sugelter

5.Rengjørsugelteretmedrentvann.

3.Hvistankstroppeneerløse,strammerdu enselåsemutterneogbolteneøverstpå stroppenetildeerplanmedtanken(Figur68).

Merk:Ikkestramtankstroppdeleneformye.

Brukesprederen

ForåbrukeMultiProWM-sprederenmåduførst fyllespredertanken,deretterpåførevæsketil arbeidsområdetogtilsluttrengjøretanken.Deter viktigatduutførertrinneneetterhverandre,slikat duunngåråødeleggesprederen.Foreksempel blanderduikkeogtilsetterkjemikalierpåkvelden,

g005491

forsåikkeåsprøyteførommorgenen.Dettekan føretilsepareringavkjemikalieneogkanpåføre sprederkomponenteneskade.

Viktig:T ankmerkeneerderkunforreferanseog

kanikkeregnessomnøyaktigenokforkalibrering.

FORSIKTIG

Kjemikaliererfarlige,ogkanforårsake personskade.

•Lesanvisningenepådekjemiskemerkene førduhåndtererkjemikaliene.Følgalle anbefalingerogadvarslerfraprodusenten.

•Ikkelakjemikalierkommeikontaktmed huden.Skulleslikkontaktskje,mådu vaskehudengrundigmedsåpeogrent vann.

•Brukvernebrillerogannetverneutstyrsom eranbefaltavkjemikalieprodusenten.

MultiProWM-sprederenerspesieltdesignetfor åværesværtslitesterkslikatdenhardenlange levetidendutrenger.Forskjelligematerialerharblitt valgtavspesiellegrunnerpåforskjelligestederpå sprederendinforåoppnådettemålet.Dessverre nnesdetikkeettenkeltmaterialesompasserperfekt tilallemuligebruksområder.

Enkeltekjemikalierermeraggressiveennandre oghvertkjemikaliesamhandlerforskjelligmed forskjelligematerialer.Enkeltekonsistenser(f.eks. fuktbarepulver,kull)ermerslipendeogførertil høyereslitasjenivåerennvanlig.Hvisetkjemikalie ertilgjengeligienformuleringsomvilgiøktlevetid tilsprederen,børdubrukedennealternative formuleringen.

Figur69

1.Påfyllingslokk

2.Vannstank

3.Tappekran

Fyllepåspredertanken

Monterdetkjemiskeforhåndsblandingssettetfor optimalblandingogenrenutvendigtank.

Viktig:Påseatkjemikalienedubruker,kanbrukes

sammenmedViton(seprodusentensmerke,dette skalangiomdetteertilfelleellerikke).Vedå brukeetkjemikaliesomikkekompatibeltmed VitonvildegradereO-ringeneisprederenogføre tillekkasjer.

g028487

Huskeårengjøresprederennøyeetterallbruk.Dette vilgjøredetmesteforåsikreatsprederenharlang levetidutenproblemer.

Fyllevannstanken

Fyllalltidvannstankenmedfriskt,rentvannførdu behandlerellerblanderkjemikalier.

Vannstankenerplassertpåveltebeskyttelsen(ROPS), bakpassasjersetet(Figur69).Denforsynerrentvann sådukanvaskekjemikalieravhuden,fraøyneneeller andreoveraterhvisdublirutsattforsølvedetuhell.

•Dufyllertankenvedåskruavlokketpåtoppen

avtankenogfylletankenmedrentvann.Settpå lokketigjen.

•Forååpnetappekranenforvannstanken,vri

spakenpåtoppenavkranen.

Viktig:Kontrollertankremmenforslarketter

førstegangsfyllingavtank.Trekktiletterbehov.

1.Stanssprederenpåenplanate.Sett girspakenifri,stoppmotorenogaktiver parkeringsbremsen.

2.Avgjørhvormyevannsomernødvendigforå blandemengdenkjemikalierdutrenger,vedå følgeanvisningenfrakjemikalieprodusenten.

3.Åpnetankdeksletpåspredertanken.

Merk:T anklokketnnesmidtpåøverstpå

tanken.Forååpnedenmådudreiehalve deksletmotklokkenogsvingedetåpent.Du kanfjernesugelteretinneitankenforårense det.Foråforsegletankenmådulukkedekslet ogdreiedetforanhalvveismedklokken.

4.Tilsett¾avpåkrevdvannmengdetilspredertankenvedåbrukeantihevertpåfyllingsbeholderen.

Viktig:Dumåalltidbrukeferskt,rentvanni

spredertanken.Ikkehellkonsentratientom tank.

5.Startmotoren,aktiverkraftuttaket,ogaktiver gasspaken(hvismontert).

6.SlåpåRISTEbryteren.

7.Tilsettriktigmengdekjemikaliekonsentrat itanken.Følganvisningenefra kjemikalieprodusenten.

Viktig:Hvisdubrukeretpulversomvætes,

blanderdudetmedenlitenmengdevann,og rørerdetsammentilenslamlignendetykk væske,somdusåhelleritanken.

8.Hellrestenavvannetitanken.

Merk:Reduserinnstillingenforspredehastighet

forbedreristing.

Brukebommene

BOMHEVEbryternepåsprederkontrollpaneletgjørdet muligfordegåyttebommenemellomtransportstilling ogsprederstillingutenågåutavførersetet.Endre bomstillingermensmaskinenstårstille.

Stilleinnlåsforhydraulisk

Figur71

Workman-kjøretøyermedautomatgirkasse

1.Skyvfremover

2.Flyttmotvenstre

2.Flyttlåsenfordenhydrauliskeløftespakentil venstreforåaktivereden(Figur70ellerFigur

71).

3.Hydraulisklås

4.Hydrauliskløftespak

g255716

løftespak

Aktiverdenhydrauliskeløftespakenoglåsdenforå tilførehydraulikkraftforkontrollavbomløft.

1.Skyvdenhydrauliskeløftespakenfremover (Figur70ellerFigur71).

Figur70

Workman-kjøretøyermedmanuellgirkasse

1.Skyvfremover

2.Flyttmotvenstre

3.Hydraulisklås

4.Hydrauliskløftespak

Endrebomstillingen

1.Stanssprederenpåjevntunderlag.

2.BrukBOMHEVEbryternetilåsenkebommene.

Merk:Venttilbommenerheltutstrakti

sprederposisjon.

3.Nårbommenemåtrekkestilbakebørdustanse sprederenpåetjevntunderlag.

4.BrukBOMHEVEbryternetilåhevebommeneinntil deeribomtransportstillingen,formetsomen "X",ogbomsylindereneerhelttrukkettilbake.

Viktig:Foråforhindreskadepå

bomaktuatorsylinderen,kontrollerat aktuatoreneerhelttrukkettilbakefør maskinentransporteres.

g255717

Slikbrukerdubomtransportunderstellet

Sprederenerutstyrtmedetunderstellfor bomtransportsomharenuniksikkerhetsfunksjon. Hvisdetvedetuhellskulleoppståtilfeldigkontakt medlavtoverhengendegjenstandernårkjøretøyet eritransportstilling,kanbommen(e)yttesutav transportunderstellet.Hvisdetteskjervilbommene hvileiennestenhorisontalstillingbakpåkjøretøyet. Selvombommeneikkevilbliskadetpga.denne bevegelsenbørdeumiddelbarttrekkestilbaketil transportunderstellet.

Viktig:Bommenekantaskadeavåtransporteres

ienhverannenposisjonenn”X”-stillingen sombenyttesnårmanbrukerunderstelletfor bomtransport.

Foråleggebommenetilbakeitransportunderstellet, senkbommen(e)tilsprederstillingoghevderetter bommen(e)tilbaketiltransportstilling.Kontrollerat bomsylinderneerhelttilbaketrukketforåforhindre skadepåaktuatorstangen.

Spredning

Brukesprederen

Viktig:Foråforsikreatoppløsningenforblirgodt

blandet,børdubrukeristefunksjonennårduhar oppløsningitanken.Ristefunksjonenvirkerkun nårkraftuttaketerslåttpå,ogmotorenikkegår påtomgang.Hvisduønskeratristefunksjonen skalværeaktivertselvetteratduharstoppet sprederen,mådusettegirspakenifri,aktivere parkeringsbremsenogkraftuttaketogaktivere gasspaken(hvismontert).

Merk:Denneprosedyrenforutsetteratkraftuttaketer

tilkoblet(modelleriHD-serienmedmanueltgir)ogat ventilkalibreringenforbomseksjonenerfullført.

1.Senkbommenepåplass.

2.ForHDX-automodellenkanduangi

SPREDERMODUSbryterenpåfølgendemåte:

•Trykkbryterentilhøyrenårdubruker

sprederenimanuellmodus.Se

Spredermodusbryter(HDX-automodell)(side

36).

•Trykkbryterentilvenstrenårdubruker

spredereniautomatiskmodus.

3.SettHOVEDBOMbrytereniav-stillingen.

4.Settdeforskjelligebombryterneipå-stillingen, ettersomdeternødvendig.

5.Kjørdithvorduskalbrukesprederen.

6.Navigertilskjermenforsprøytemengdepå InfoCenterogangiønsketmengde.Forågjøre dette:

A.Kontrolleratpumpenerpå. B.VelgønsketgirformodelleriHD-serien

medmanueltgir. C.Begynnåkjørevedangittbakkehastighet. D.PåmodelleriHD-serienmedmanueltgir

ellermedautomatgirbruktimanuellmodus

mådupåseatskjermenviserkorrekt

sprøytemengde.Hvisdeternødvendig,bør

dumanipulereSPRØYTEMENGDEbryterentil

monitorenviserønsketsprøytemengde.

Merk:PåmodelleriHD-serienmed

automatgirsombrukesiautomatisk

modus,justererdatamaskinenautomatisk

spredertrykketforåopprettholde

sprøytemengden.

E.Kjørtilbakederduskalbegynneåbruke

sprederen.

7.SettHOVEDBOMbryterenipå-stillingogbegynnå brukesprederen.

Merk:Nårtankennestenertom,kanristingen

føretilskumdannelseitanken.Foråhindre dette,slåavristeventilen.Dukanogsåbrukeet antiskummingsmiddelitanken.

8.Nårduerferdigmedåsprøyte,setterdu

HOVEDBOMbrytereniav-stillingforåslåavalle BOMSEKSJONSbryterne.Deretterdeaktivererdu

spakenforkraftuttaket(modelleriHD-serien medmanueltgir).

Forhindreskaderpåplenen vedbrukmensmaskinener stillestående

Viktig:Undervisseforholdkanvarmefra

motoren,radiatorenogstøydemperenføretil skaderpågressetnårmanbrukersprederenmens maskinenerstillestående.Stilleståendemoduser omfattertankristing,brukavhåndspredermed sprøytepistolellerbrukavspaserbom.

Tafølgendeforholdsregler:

•Unngåbrukavsprederenistilleståendemodus

undersværtvarmeog/ellertørreforhold,da plenenkanværeunderstørrebelastningidisse periodene.

•Unngååparkerepåplenenunderstillestående

brukavspreder.Parkerpåenkjørestiderdet mulig.

•Begrenshvormyetidmaskinenerigangover

etspesieltgressområde.Bådetidogtemperatur berørerhvormyegressetkanskades.

•Stillmotorhastighetensålavtsommuligfor

åoppnåønskettrykkogstrømning.Dettevil begrensehvormyevarmesomgenereressamt begrenselufthastighetenfrakjøleviften.

•Sørgforatvarmenkanslippeutoppoverfra

motorrommetvedåheveseteenhetenunder stasjonærbruk,ikkelavarmenslippeutunder kjøretøyet.

Spredetips

•Ikkesprøytområdersomalleredeerblittsprøytet.

•Passpåatikkemunnstykkenehartettetseg.Skift

utslitteellerskaddemunnstykker.

•BrukHOVEDBOMbryterenslikatdustopper

gjennomstrømningenførdustopperselve sprederen.Nårdenerstoppetkandubruke dennøytralemotorhastighetslåsentilåholde

motorhastighetenigangforåopprettholde ristingen.

•Duviloppnåbedreresultaterhvisspredereneri

bevegelsenårduslårpåbommene.

•Seoppforendringerisprøytemengdensomkan

tydepåathastighetenerforhøyformunnstykkene, elleratdeterproblemermedsprøytesystemet.

ModelleriHD-serienmedautomatgirbrukti automatiskmodus

Merk:Seveiledningenforvalgavmunnstykkesom

ertilgjengeligviaautoriserteT oro-forhandlere.

•Hvisdubrukersprederenvedsakte

bakkehastighet,slikatdatamaskinenopprettholder etforlavtspredersystemtrykkforsprøytemengden tildevalgtedysene,slipperdenkjemiske løsningenutfradysenpåfeilmåte(rennereller drypper).Velgensprederdysesomkanbrukes vedlaveresprøytemengde.

•Hvisdubrukersprederenvedhøybakkehastighet,

førerdettilatdatamaskinenbrukerfullt spredersystemtrykkogatspredertrykkerikkeer høytnoktilåoppnåønsketsprøytemengde.Hvis duvilkorrigeresprøytemengden,redusererdu bakkehastighetenforåoppnåsprøytemengden, ellervelgerensprederdysesomkanbrukesved høyeresprøytemengde.

Rengjørespreder-

Viktig:Dumåalltidtømmeogrensesprederen

umiddelbartetterbruk.Unnlaterduågjøredette, kandetskjeatkjemikalienetørkerellerherdesi slangene,noesomvilblokkerepumpenogandre komponenter.

Toroanbefalerbrukavdetgodkjenterensesettet fordennemaskinen.Takontaktmedenautorisert Toro-forhandlerformerinformasjon.

Rengjørspredersystemetetterhvergangsprederen brukes.Forårengjørespredersystemetgrundig:

•Bruktreseparateomgangerskyllevann.

•Brukrengjørings-ognøytraliseringsmiddelsom

anbefalesavdekjemiskeprodusentene.

•Brukheltrentvann(ingenrengjørings-eller

nøytraliseringsmidler)forsisteskylling.

1.Stanssprederen,settpåparkeringsbremsenog slåavmotoren.

2.Finntømmehåndtaketpåvenstresideav maskinen(Figur72).

Renskeutetmunnstykke

Hvisetmunnstykkeblirtilstoppetmensdusprøyter kandurenskedetutvedåbrukeenhåndsprederaske medvannellerentannbørste.

1.Stoppsprederenpåenjevnoverate,stopp motorenogsettpåparkeringsbremsen.

2.SettHOVEDBOMbrytereniav-stillingogsett deretterPUMPEbrytereniav-stilling.

3.Fjerndettilstoppedemunnstykketogrengjør denvedåbrukeensprayaskemedvanneller entannbørste.

Velgeetmunnstykke

Merk:Seveiledningenforvalgavmunnstykkesom

ertilgjengeligviaautoriserteT oro-forhandlere.

Dreieskivenkantaopptiltreforskjelligemunnstykker. Foråvelgeønsketmunnstykke:

1.Stoppsprederenpåenjevnoverate,stopp motorenogsettpåparkeringsbremsen.

2.SettHOVEDBOMbrytereniav-stillingogsett deretterPUMPEbrytereniav-stilling.

g022364

Figur72

1.Tankenstømmehåndtak

3.Åpnetømmehåndtaketforåtappeuteventuelle materialerfratanken(Figur73).

Viktig:Avhendaltkjemiskavfallihenhold

tillokaleforskrifterogprodusentens instruksjoner.

3.Dreidreieskivenmedmunnstykkeneibegge retningertildetkorrektemunnstykket.

Figur73

1.Ventilåpen

4.Lukktappeventilen(Figur73).

5.Fylltankenmedminst190literrentvannoglukk dekselet.

2.Ventilstengt

Merk:Hvisdeterbehovfordet,kandubruke

rensemiddelellernøytralisatoritanken.Isiste skyllingbrukerdukunrent,klartvann.

6.Senkbommenepåplassisprøytestilling.

7.Startmotorenogyttgasspakentilenhøyere tomgangshastighet.

15.Rengjørsugelteret,seRengjøresugelteret

(side47).

Viktig:Hvisdubruktepulverkjemikaliersom

kanvætes,mådurensesugelteretetter hvergangdufyllerpåtanken.

16.Skyllavutsidenavsprederenmeden hageslange.Brukrentvann.

17.Taavmunnstykkeneogrensdemforhånd.Skift utslitteellerskaddemunnstykker.

Kalibreresprederen

Gjøremaskinenklartilkalibrering

Viktig:Førkalibreringavspredersystemetpå

g028488

HDX-Auto-modellen,fyllerduspredertankenmed rentvannogbrukermaskinentilåsprøytemed 2,76barellermeriminst30minutter.

Merk:Kalibrerspredestrømning,spredehastighet

ogbomomløpetterbehov,ellerhvisduskalbruke sprederenforførstegangellerbyttemunnstykker.

1.Fyllspredertankenmedrentvann.

Merk:Sørgforatdeternokvannitankenforå

gjennomføreallekalibreringsprosedyrene.

2.Senkdevenstreoghøyrebomseksjonene.

3.ForHDX-Auto-modellen–brukmaskinen tilåsprøytemed2,76barellermeriminst 30minutter.Fyllspredertankenmedrentvann nårduerferdig.

8.PasspåatRISTEbryterenståriav-stilling.

9.SettPUMPEbryterenipå-stillingen,ogbruk

SPRØYTEMENGDEbryterentilåøkeinnstillingen

fortrykket.

10.StillinnHOVEDBOMbryterenogBOMKON-

TROLLbryternetilpå-stillingforåbegynne

sprøytingen.

11.Laaltvannetitankenstrømmeutgjennom munnstykkene.

12.Kontrollermunnstykkeneforåforsikredegom atsprøytingenforegårpåriktigmåte.

13.SettHOVEDBOMbrytereniav-stillingen,sett

PUMPEbrytereniav-stillingen,ogstansmotoren.

14.Gjentatrinn5tilogmed13minsttogangertil foråværesikkerpåatdetergjortskikkeligrent isprøytesystemet.

Viktig:Dumåalltidfullføredenne

prosedyrenminsttregangerforåkontrollere atsprøytesystemeterheltrent,forå forhindreatsystemetskades.

4.Slåavdebeskyttedeinnstillingene.SeAngi

beskyttelsesinnstillinger(side46).

5.ForHDX-automodell–settspredersystemeti manuellmodus.SeVekslemellommanuellog

automatiskmodus(side42).

Kalibrerespredestrømningen

Operatørensegetutstyr:Stoppeklokkesomkan

måle±1/10sekundogbeholdersommåleri50ml intervaller.

Merk:Detkrevestopersoneråkalibrere

spredestrømningenformaskinerutengasspaklås.

1.Slikstillerduinngiret:

•FormodelleriHD-serienmedmanueltgir–

settgiretifri

•ForHDX-automodell–settgiretiP

(parkering).

2.Aktiverparkeringsbremsenogstartmotoren.

3.SettPUMPEbryterenipå-stillingen,ogslåpå ristingen.

4.Trykknedgasspedalentilduoppnårmaks. turtall.

5.Slikstillerduinnmotorhastigheten:

•Formaskinerutengasspaklås

(tilleggsutstyr):1persontrykkerned gasspedalentilmaks.turtalloppnås.

D.Idetnesteskjermbildet,legginndenkjente

mengdenmedvannsomvilblisprøytetut avbommeneforkalibreringsprosedyren:se tabellenunder.

E.Nårdenkjentemengdenharblittlagtinn,

trykkpådenhøyreknappeniInfoCenter.

12.Brukpluss-(+)ogminussymbolene(-)tilåangi strømningsvolumihenholdtiltabellennedenfor.

Merk:Denandrepersonensamlerinn

prøverfrasprederdysene.

•Formaskinermedgasspaklås

(tilleggsutstyr):trykknedgasspedalen tilmaks.turtalloppnåsogangi gasspaklåsen.Sedriftsinstruksjonene forWorkman-gasshåndtaksettet.

6.SettalletrebombryterneogHOVEDBOMbryteren ipå-stillingen.

7.Forberedutføringenavenfangtestvedbrukav engraduertbeholder.

8.Begynnved2,76barogbrukSPRØYTE-

MENGDEbryterentilåjusterespredertrykketså

fangtestengirmengdenefralistenunder.

Merk:Henttreprøverpå15sekunderhver,og

nngjennomsnittsmengdeninnsamletvann.

MunnstykkefargeOppsamlede

Gul

Rød37812,8

Brun47316,0

Grå

Hvit

Blå

Grønn

millilitrepå 15sekunder

1896,4

56719,2

757

94632,0

141948,0

Oppsamlede unserpå 15sekunder

25,6

Munnstykkefarge

Gul

Rød8322

Brun10628

Grå

Hvit16744

Blå

Grønn

LiterAmerikanske

4211

12533

208

31483

gallons

13.SlåpåHOVEDBOMbryterenifemminutter.

Merk:MensmaskinensprøytervilInfoCenter

visemengdenavvæskendenteller.

14.Nårduharsprøytetifemminutter,klikkerdu påhakemerketvedåtrykkepåmidtknappeni InfoCenter.

Merk:Deterakseptabelthvismengdenvist

underkalibreringsprosessenikkestemmermed vannmengdensomerangittiInfoCenter.

15.SlåHOVEDBOMbryterenavetterfemminutter,og velgavmerkingenpåInfoCenter.

Merk:Kalibreringenharnåblittutført.

9.Nårfangtestenhargittmengdenelisteti tabelleneover,settOVERVÅKNINGSBRYTEREN (mengdelås)forsprøytemengdenilås-stillingen.

10.SlåavHOVEDBOMbryteren.

11.GåtilmenyenKalibreringiInfoCenter,ogvelg Kalibreringforgjennomstrømningpåfølgende måte:

Merk:Dukanavbrytekalibreringernårsom

helstvedåvelgestartskjermikonet.

A.TrykkpåmidtknappeniInfoCenterto

gangerforåfåtilgangtilmenyene.

B.GåinnimenyenKalibreringvedåtrykkepå

denhøyreknappeniInfoCenter.

C.Velgstrømningskal.vedåutheve

strømningskal.ogtrykkepådenhøyre knappeniInfoCenter.

Kalibreresprederhastigheten

1.Kontrolleratspredertankenerfyltmedvann.

2.Merkavenavstandpå45–152mpåetåpent, attområde.

Merk:T oroanbefaleratdumerkerav152mfor

etmernøyaktigresultat.

3.Startmotorenogkjørframtilstartenavden avmerkedeavstanden.

Merk:Justermidtpunktetpåforhjuleneetter

startlinjenforåfådenmestnøyaktigmålingen.

4.GåtilmenyenCalibration(Kalibrering) iInfoCenter,ogvelgSpeedCalibration (Hastighetskalibrering).

Merk:Dukanavbrytekalibreringernårsom

helstvedåvelgestartskjermikonet.

5.VelgNeste-pilen(→)iInfoCenter.

6.Brukpluss-(+)ogminussymbolet(-)tilåangi denavmerkedeavstandeniInfoCenter.

7.Utførettavfølgende:

•FormodelleriHD-serienmedmanuelt

gir:Settmaskineniførstegirogkjørden oppmerkedeavstandenienrettlinjemedfull hastighet.

•ForHDX-automodell–settmaskineniD

(kjør)ogkjørdenoppmerkedeavstandeni enrettlinjemedfullhastighet.

8.Stoppmaskinenveddenavmerkededistansen, ogvelgavmerkingeniInfoCenter.

Merk:Senkfartenogrullframtilstoppfor

åjusteremidtpunktettilforhjuleneihenhold tilmålstreken,ogslikfådenmestnøyaktige målingen.

Merk:Kalibreringenharnåblittutført.

Kalibrerebomomløp

Viktig:Velgetåpentogattområdeågjøredette

på.

Merk:Detkrevestopersoneråkalibrerebomløpfor

maskinerutengasspaklås.

1.Kontrolleratspredertankenerfyltmedvann.

4.Settdetrebombryterneipå-stilling,menla

HOVEDBOMbryterenværeavslått.

5.SettPUMPEbryterenipå-stillingen,ogslåpå ristingen.

6.Slikstillerduinnmotorhastigheten:

•Formaskinerutengasspaklås

(tilleggsutstyr):1persontrykkerned gasspedalentilmaks.turtalloppnås.

Merk:Denandrepersonenmåjustere

omløpsventileneforbomseksjonen.

•Formaskinermedgasspaklås

(tilleggsutstyr):trykknedgasspedalen tilmaks.turtalloppnåsogangi gasspaklåsen.Sedriftsinstruksjonene forWorkman-gasshåndtaksettet.

7.GåtilmenyenCalibration(Kalibrering)i InfoCenter,ogvelgTestSpeed(T esthastighet).

Merk:Dukanavbrytekalibreringernårsom

helstvedåvelgestartskjermikonet.

8.Brukpluss-(+)ogminussymbolet(-)tilåangi entesthastighetpå5,6km/t,ogvelgderetter Hjem-ikonet.

9.BrukREGULA TORbryterenforsprøytemengdetil åjusteresprøytemengdenihenholdtiltabellen nedenfor.

Sprøytemengdetabellfordysen

Munnstykkefarge

Gul159l/ha

Rød

Brun

Grå

Hvit

Blå

Grønn1190l/ha

SI(metrisk)

319l/ha

394l/ha

478l/ha

637l/ha

796l/ha

10.Slåavvenstrebomogjusterbomomløpsventilen (Figur74)helttiltrykkmålingenerveddetforrige justertenivået(vanligvis2,76bar)

Engelsk

17gpa0,39gpk

34gpa0,78gpk

42gpa0.96gpk

51gpa1,17gpk

68gpa1.56gpk

85gpa1.95gpk

127gpa2,91gpk

Turf

Merk:Denummererteindikatorenepå

omløpsventilenerkunforreferanse.

2.Slikstillerduinngiret:

•FormodelleriHD-serienmedmanueltgir–

settgiretifri

•ForHDX-automodell–settgiretiP

(parkering).

3.Aktiverparkeringsbremsenogstartmotoren.

Figur74

1.Bomomløpsjustering

11.Slåpåvenstrebomogslåavhøyrebom.

12.Justerhøyrebomomløpsventil(Figur74)helttil trykkmålingenerveddetforrigejustertenivået (vanligvis2,76bar)

13.Slåpåhøyrebomogslåavmidtrebom.

14.Justermidtrebomomløpsventil(Figur74)helttil trykkmålingenerveddetforrigejustertenivået (vanligvis2,76bar)

15.Slåavallebommene.

16.Slåavpumpen.

Merk:Kalibreringenharnåblittutført.

Kalibreringavomløpsspakfor risteventil

Serviceintervall:Årlig

Viktig:Velgetåpentogattområdeågjøredette

på.

Merk:Detkrevestopersonertilåkalibrere

omløpsspakenforristeventilenformaskineruten

g028047

gasspaklås.

1.Kontrolleratspredertankenerfyltmedvann.

2.Kontrolleratristekontrollventileneråpnet.Har denværtjusterttidligere,måduåpnedenhelt oppnå.

3.Slikstillerduinngiret:

•FormodelleriHD-serienmedmanueltgir–

settgiretifri

•ForHDX-automodell–settgiretiP

(parkering).

4.Aktiverparkeringsbremsenogstartmotoren.

5.SettPUMPEbryterenipå-stilling.

6.Slikstillerduinnmotorhastigheten:

•Formaskinerutengasspaklås

(tilleggsutstyr):1persontrykkerned gasspedalentilmaks.turtalloppnås.

Risteomløpsventil– knottposisjoner

•Risteomløpsventilenerifullstendigåpenposisjon

somvistiAiFigur75.

•Risteomløpsventilenerilukket(0)posisjonsom

vistiBiFigur75.

•Risteomløpsventilenerimiddels(justertihenhold

tiltrykkmålerenforspredersystemet)posisjonsom vistiCiFigur75.

Figur75

1.Åpne

2.Lukket(0)

3.Middelsposisjon

Merk:Denandrepersonensamlerinn

prøverfrasprederdysene.

•Formaskinermedgasspaklås

(tilleggsutstyr):trykknedgasspedalen tilmaks.turtalloppnåsogangi gasspaklåsen.Sedriftsinstruksjonene forWorkman-gasshåndtaksettet.

7.Settde3individuellebomventilenei Av-stillingen.

8.SettHOVEDBOMbrytereniPå-stillingen.

9.Justersystemtrykkettilmaksimum.

10.FlyttRISTEbryterentilAv-stillingenoglesav trykkmåleren.

•Dersommålingenforblirpå6,9bar,er

omløpsventilenforristingriktigkalibrert.

•Dersomtrykkmålerengiretannetresultat,

mådufølgeinstruksjoneneinestepunkt.

g028228

11.Justeromløpsventilenforristing(Figur76)på baksidenavristeventilenhelttiltrykkmålingen viser6,9bar.

Figur76

8.Justerhåndtaketforhovedbomomløpetforå kontrollerehvormyeristingsomskjeritanken (Figur76).

9.Redusergasshastighetentiltomgang.

10.SettRISTEbryterenogPUMPEbrytereni Av-stillingen.

11.Slåavmaskinen.

g028531

1.Omløpsspakforristeventil

12.TrykkPUMPEbryterentilAv-stillingen,ytt gasspakentiltomgangsstillingogskru

TENNINGSbryterenav.

2.Hovedbomomløp

Justerehovedbommens omløpsventil

Merk:Justeringavhovedbommensomløpsventil

redusererellerøkerstrømmengdensenttil ristemunnstykkeneitankennårHOVEDBOMbryterener iAv-stillingen.

1.Kontrolleratspredertankenerfyltmedvann.

2.Settpåparkeringsbremsen.

3.Slikstillerduinngiret:

•FormodelleriHD-serienmedmanueltgir–

settgiretifri

•ForHDX-automodell–settgiretiP

(parkering).

4.SettPUMPEbryterenipå-stilling.

5.SettRISTEbryterenipå-stilling.

6.SettHOVEDBOMbrytereniav-stilling.

7.Slikstillerduinnmotorhastigheten:

•Formaskinerutengasspaklås

(tilleggsutstyr):1persontrykkerned gasspedalentilmaks.turtalloppnås.

Merk:Denandrepersonensamlerinn

prøverfrasprederdysene.

•Formaskinermedgasspaklås

(tilleggsutstyr):trykknedgasspedalen tilmaks.turtalloppnåsogangi gasspaklåsen.Sedriftsinstruksjonene forWorkman-gasshåndtaksettet.

Vedlikehold

Merk:Serduetteretelektronikkskjemaellerhydraulikkskjemaformaskinen?Lastnedengratiskopiav

skjemaetvedågåtilwww.Toro.comogsøkeettermaskinenfrakoblingenHåndbøkerpåhjemmesiden.

Merk:Angihvasomerhøyreogvenstresidepåmaskinenfranormalarbeidsstilling.

Anbefaltvedlikeholdsplan

VedlikeholdsintervallVedlikeholdsprosedyre

Forhverbrukellerdaglig

Hver50.driftstime

Hver100.driftstime

Hver200.driftstime

Hver400.driftstime

Årlig

•Rengjørsugelteret.

•Kontrollertankremmene.

•Smørpumpen.

•Smørsmøreniplene.

•Smørebomhengslene.

•Kontrolleralleslangeneogkoblingeneforskadeogkorrektfeste.

•Rengjørgjennomstrømningsmåleren(Ofterevedbrukavfuktbarepulver).

•KontrollerO-ringeneiventilenheteneogskiftdemutvedbehov.

•Skiftuttrykklteret.

•Undersøkpumpediafragmaetogskiftdetutomnødvendig

•Undersøkpumpekontrollventileneogskiftdemutomnødvendig

•Kontrollertapphylseneinylon.

•Skyllsprederenmedrentvann.

•Kalibreromløpsspakforristeventil.

Viktig:Hvisduvilhamerinformasjonomvedlikeholdsprosedyrer,serduibrukerhåndbokenfor

maskinen.

Kontrollistefordagligvedlikehold

Takopiavdennesidenforrutinemessigbruk.

Kontrolleratbremsenogparkeringsbremsenvirker.

Kontrolleratgirskiftet/frivirker.

Kontrollerdrivstoffnivået.

Kontrollermotoroljenivåetførdufylleropp tanken.

Kontrolleroljenivåetfortransakselenfør dufylleropptanken.

Kontrollerluftlteretførdufylleropp tanken.

Kontrollermotorenskjøleribberførdu fylleropptanken.

Kontrolleruvanligemotorlyder.

Kontrolleruvanligedriftslyder.

Kontrollertrykketidekkene.

Kontrolleromdetharoppstått væskelekkasjer.

Kontrolleratinstrumentenevirker.

Kontrolleratgasspedalenvirker.

Rengjørsugelteret.

Kontrollerspissingen.

Smørallesmøreniplene.

Oppussingsamtødelagtmaling.

Foruke: Vedlikeholdskontrollpunkt

Ma.Ti.

On.

To.Fr.

Lø.

Sø.

Umiddelbartetterhvervask,uavhengigavintervalletsomerangitt

Bemerkningeromspesielleområder

Kontrollutførtav:

PunktDato

Informasjon

FORSIKTIG

Hvisdularnøkkelenståitenningsbryteren,kannoenutilsiktetstartemotoren,noesomkan påføredegellerandrealvorligeskader.

Tanøkkelenutavtenningen,ogkobleledningen(e)fratennpluggen(e)førduutfører vedlikehold.Skyvogsåledningen(e)tilsideslikatde(n)ikketilfeldigviskankommeikontakt medtennpluggen(e).

Forberedelsefor vedlikehold

Tilgangtilkjøretøyet

Hevetanken

FARE

Spredertankenutgjørenlagretenergi-risiko. Hvistankenikkesikresordentligved monteringogdemontering,kandenyttepå segellerfalleogskadebådedegogandre.

Brukfestereimerogenløfteanordningtil åstøttespredertankenundermontering, demonteringellervedlikeholdnårtankfestene fjernes.

Entomtankkantippesellerhevesforågifulltilgangtil motorenogandreinternedeler.Vippbomforlengelsen framoverforåoppnåenjevnerevektfordeling.Gjør somfølger:

1.Parkerkjøretøyetmedtomtankpåenjevnate.

2.BrukBOMbryternetilåhevebomforlengernetil ca.45gradersvinkel.

3.Stoppmotoren,aktiverparkeringsbremsenog tauttenningsnøkkelen.

4.Fjernsikkerhetsboltenefraforsidenav plattformen(Figur77).

6.Hevtankenhetenhelttilløftesylinderneerhelt utstrakte.

7.Fjernstøttentilplanetfralagringsbrakettenepå baksidenavveltebøylepanelet(Figur78).

g002397

Figur78

1.Støttepilarforlasteplan

8.Skyvstøttepilarenforlasteplanetpå sylinderstangen.Påseatpilarendenehvilerpå endenavsylinderløpetogpåstangendenpå løftesylinderen(Figur79).

Figur77

1.Bolt(½x1½tommer)

5.Brettbomforlengerneforoverlangstanken,slik atvektenfordelesjevntogtankenikketipper bakover.

2.Låsemutter(½tomme)

g022366

g009164

Figur79

1.Støttepilarforlasteplan

2.Sylinderløp

3.Plan

Senketanken

1.Nårduerklartilåsenketankenhetenfjernerdu støttepilarenfrasylinderenogsetterdeninni brakettenebakpåveltebøylepanelet.

Smøring

Smøresprederen

FORSIKTIG

Ikkeforsøkåsenketankenmed støttepilarenpåsylinderen.

2.Trekktilbakeløftesylinderneforåsenketanken forsiktignedtilrammen.

3.Festtankenmeddetoholdebolteneogfestene.

4.Brettbomforlengernebakovertilforlenget stilling.

5.BrukBOMbryternetilåhevebomforlengernetil transportstilling.

Serviceintervall:Hver50.driftstime

Hver100.driftstime

Smørallelagreneoghylseneetterhver100.driftstime ellerengangiåret,detsominntrefferførst.

Smørefett:Nr.2litiumbasertsmørefetttilvanligbruk

1.Tørkavsmørenipleneslikatfremmedmateriale ikkekankommeinnilagreneellerhylsene.

2.Pumpsmørefettinnilageretellerhylsen.

3.Tørkavoverødigfett.

g018934

Figur80

1.Pumpe

2.Smørepunkt

Smørebomhengslene

Vedlikeholdav

Serviceintervall:Hver100.driftstime

Viktig:Hvisbomhengslenevaskesmedvann,må

altvannogresterfjernesfrahengsleenhetenog nyttsmørefettmåpåføres.

Smørefett:Nr.2litiumbasertsmørefetttilvanligbruk

1.Tørkavsmørenipleneslikatfremmedmateriale ikkekankommeinnilagreneellerhylsene.

2.Pumpsmørefettinnilageretellerhylsenved hvernippelFigur81.

spredersystem

ADVARSEL

Kjemiskestoffersombrukesi spredersystemetkanværehelsefarlige oggiftigefordeg,tilskuere,dyr,planter, jordsmonnelleranneneiendom.

•Lesogfølgdekjemiskeadvarselsmerkene ogHMS-databladetforallekjemikaliersom brukesogbeskyttdegioverensstemmelse medanbefalingenefraprodusentenav kjemikaliene.Brukf.eks.personlig verneutstyrinkludertansikts-ogøyevern, hanskerellerannetutstyrforåbeskytte motpersonligkontaktmedkjemikaliene.

•Huskatdetkanbrukesmerennett kjemikalieoginformasjonomhvertav dissebørtasibetraktning.

•Nektåbrukeellerarbeidepåsprederen

hvisdenneinformasjonenikkeer tilgjengelig!

Figur81

Høyrebom

1.Smørenippel

3.Tørkavoverødigfett.

4.Gjentadenneprosedyrenforhverbomaksel.

•Førduarbeiderpåetspredersystemmå duforsikredegomatsystemetharblitt trippelrensetognøytralisertihenholdtil

g002014

anbefalingenetilkjemikalieprodusenten(e) ogatalleventileneharfullførttresykluser.

•Påseatdetnnestilstrekkeligmed rentvannogsåpeinærheten,ogvask umiddelbartaveventuellekjemikalierdu måttekommeikontaktmed.

Kontrollereslangene

Serviceintervall:Hver200.driftstime

Hver400.driftstime/Årlig(avhengigavhvasom kommerførst)

Undersøkhverslangeispredersystemetforsprekker, lekkasjerellerandreskader.Påsammetid,undersøk koblingerogfesterforlignendeskader.Skiftut slangerellerfestersomerskadet.

Skifteuttrykklteret

Inspiseresprederpumpen

Serviceintervall:Hver400.driftstime

1.Flyttmaskinentilenjevnoverate,slåav sprederpumpen,slåavmotorenogtaut nøkkelenfraST ARTbryteren.

2.Plasserettappefatundertrykklteret(Figur82).

Figur82

1.Filterhode4.Bolle

2.O-ring(bolle)5.O-ring(tappeplugg)

3.Filterelement6.Tappeplugg

3.Dreitappepluggenmotklokken,ogtafjernden frabollenitrykklteret(Figur82).

Merk:Tømbollenfullstendig.

Serviceintervall:Hver400.driftstime/Årlig

(avhengigavhvasom kommerførst)—Undersøk pumpediafragmaetogskiftdet utomnødvendig(snakkmeden Toro-servicedistributør).

Hver400.driftstime/Årlig(avhengig avhvasomkommerførst)—Undersøk pumpekontrollventileneogskiftdem utomnødvendig(snakkmeden Toro-servicedistributør).

Merk:Følgendemaskinkomponenterregnessom

forbruksdelermedmindredevisersegåværedefekte ogikkedekkesavgarantiensomfølgermeddenne maskinen.

LaenautorisertT oro-servicedistributørkontrollere følgendeinternepumpekomponenterforskade:

•Pumpediafragma

•Pumpekontrollventilenheter

g028235

Skiftuteventuellekomponentervedbehov.

Justerebommenetilvater

Denfølgendeprosedyrenkanbrukestilåjustere aktuatorenepådenmidtrebommenforåholde venstreoghøyrebomplantmedbakken.

1.Strekkutbommenetilsprederstilling.

2.Fjernhårnålssplintenfrasvingbolten(Figur83).

4.Dreibollenmotklokken,ogfjerndenfra lterhodet(Figur82).

5.Fjerndetgamletrykklterelementet(Figur82).

Merk:Kastdetgamlelteret.

6.Kontrolleromdeterskaderellerslitasjepå O-ringenpåtappepluggen(denerinneibollen) ogO-ringenforbollen(inneilterhodet)(Figur

82)

Merk:SkiftuteventuelleO-ringersomer

skadetellerslitt.

7.Monterdetnyetrykklterelementetilterhodet (Figur82).

Merk:Påseatlterelementeterheltpåplassi

lterhodet.

8.Monterbollenpålterhodetogstramtilforhånd (Figur82).

9.Settinntappepluggenibollenogstramdenfor hånd(Figur82).

Figur83

1.Aktuator

2.Aktuatorstang5.Bolt

3.Husforbomakselpinne

g013780

4.Splint

3.Løftopppåbommen,fjernbolten(Figur83)og rbommensaktenedpåbakken.

4.Undersøkpinnenforeventuellskadeogskift denutvedbehov.

5.Brukenskiftenøkkelpådeatesideneav aktuatorstangenåsettedenutavfunksjon,før duløsnerlåsemutterneslikatmaljestangenkan manipuleres(Figur84).

Kontrolleretapphylseri nylon

Serviceintervall:Hver400.driftstime/Årlig(avhengig

avhvasomkommerførst)

1.Settsprederenpåenjevnoverate,aktiver parkeringsbremsen,stopppumpen,stopp motorenogtanøkkelenutavtenningen.

2.Strekkutbommenetilsprederstillingogstøtt bommenevedåbrukestøtterellerstropperfra enheis.

3.Nårbommensvekterstøttet,fjernskruenog mutterensomfestersvingboltentilbomenheten (Figur85).

Figur84

1.Flattpåaktuatorstangen

2.Låsemutter

3.Malje

4.Låsemutterløsnet

5.Maljejustert

6.Maljeplasseringfor lagermontering

7.Låsemutterstrammetforå låsenyposisjon

6.Skrupåmaljestangeniaktuatorstangenforå justerelengdenfordenforlengedeaktuatorentil denønskedeposisjonen(Figur84).

Merk:Dumåvrimaljestangenihalveellerhele

omdreininger,slikatdukanmonterestangen påbommen.

7.Etteratduharoppnåddønsketposisjonen,må dustrammelåsemutterneforåfesteaktuatorogmaljestangen.

8.Hevbommenforåinnrettedreietappenmed aktuatorstaget.

9.Mensduholderbommen,skalduførepinnen gjennombeggebommensdreietapperog aktuatorstangen(Figur83).

10.Medpinnenpåplass,frigjørbommenogfest pinnenmedsplintendufjernettidligere.

g014220

g022367

Figur85

1.Nylonhylser3.Bolt

2.Svingbolt

4.Fjernsvingbolten.

5.Fjernbommenogsvingbrakettenhetenfraden midtrerammenforåfåtilgangtilnylonhylsene.

6.Fjernogkontrollernylonhylsenefrafor-og baksidenepåsvingbraketten(Figur85).

Merk:Skiftuteventuelleskaddehylser.

7.Plasserenlitenmengdeoljepånylonhylseneog monterdenpåsvingbraketten.

8.Monterbommenogsvingbrakettenhetenpåden midtrerammen,oginnrettåpningene(Figur85).

9.Installersvingboltenogfestdenmedskruenog mutterensomdufjernettidligere.

Gjentadenneprosedyrenforhverbom.

11.Omnødvendig,gjentaprosedyrenforhvert aktuatorstaglager.

Rengjøring

Rengjøregjennomstrømningsmåleren

Serviceintervall:Hver200.driftstime/Årlig(avhengig

avhvasomkommerførst)(Oftere vedbrukavfuktbarepulver).

1.Skyllogtømhelespredersystemetgrundig.

2.Tagjennomstrømningsmålerenavsprederenog skylldenmedrentvann.

3.Taavlåseringenpåoppstrømssiden(Figur86).

Figur86

1.Modisertenset

målerenhet

2.Rotor/magnet-enhet

3.Nav/lager-enhet8.Gjengetskrue

4.Navenhet(med

nøkkelgangopp)

5.Låsering

4.Rengjørturbinenogturbinnavetforåfjerne metalllsponogandrefuktbarepulvere.

5.Undersøkturbinbladeneforslitasje.

Merk:Holdturbinenihåndenogroterden.Den

skalroterefrittmedlitemotstand.Byttdenut hvisdenikkegjørdet.

6.Montergjennomstrømningsmåleren.

7.Brukenluftdysemedlavttrykk(0,34bar)forå sikreatturbinenrotererfritt.

Merk:Hvisturbinenikkerotererfritt,løsnerdu

sekskantboltenibunnenavturbinnavetmed 1/16omdreiningtilturbinenrotererfritt.

6.Turbinboltenhet

7.Kabelklemme

9.Sensorenhet

10.Strømningsreduksjonshylse

Rengjøresprederventilene

•Sefølgendeavsnittforårengjøre

mengderegulatorventilen:

1.Fjerneventilaktuatoren(side64)

2.Fjernemengderegulatormanifoldventil(side

65)

3.Rengjøremanifoldventilen(side68)

4.Monteremanifoldventilen(side70)

5.Montermengderegulatormanifoldventilen

(side70)

6.Montereventilaktuatoren(side73)

•Sefølgendeavsnittforårengjøreristeventilen:

1.Fjerneventilaktuatoren(side64)

2.Fjerneristemanifoldventilen(side66)

3.Rengjøremanifoldventilen(side68)

4.Monteremanifoldventilen(side70)

5.Montereristemanifoldventilen(side71)

6.Montereventilaktuatoren(side73)

•Sefølgendeavsnittforårengjøre

hovedbomventilen:

1.Fjerneventilaktuatoren(side64)

2.Fjernehovedbommanifoldventilen(side67)

3.Rengjøremanifoldventilen(side68)

g012934

4.Monteremanifoldventilen(side70)

5.Monterehovedbommanifoldventilen(side

72)

6.Montereventilaktuatoren(side73)

•Sefølgendeavsnittforårengjøredetre

seksjonsventilene:

1.Fjerneventilaktuatoren(side64)

2.Fjerneseksjonsmanifoldventilen(side67)

3.Rengjøremanifoldventilen(side68)

4.Monteremanifoldventilen(side70)

5.Montereseksjonsmanifoldventilen(side72)

6.Montereventilaktuatoren(side73)

Fjerneventilaktuatoren

1.Settsprederenpåenjevnoverate,aktiver parkeringsbremsen,stopppumpen,stopp motorenogtanøkkelenutavSTARTbryteren.

2.Fjernkoblingmedtrepinnerpå ventilaktuatorenfrakontaktenmedtre pinnertilsprederledningsnettet.

3.Fjernholderensomfesteraktuatorentil manifoldventilenformengderegulator,risting, hovedbomellerbomseksjonsventilen(Figur87).

Merk:Trykksammendetopinnenepå

holderenmensdudytterdenned.

Merk:Haaktuatorenogholderentilgjengelig

formonteringitrinnMontereventilaktuatoren

(side73).

Figur87

Seksjonsventilaktuatoreneravbildet(risteventilaktuatoren

serlikut)

Fjernemengderegulatormanifoldventil

1.Fjernklemmeneogpakningenesomfester manifoldetformengderegulatorventilen(Figur

88).

Merk:Beholdklemmeneogpakningenefor

monteringiMontermengderegulatormanifold-

ventilen(side70).

g028237

1.Ventilaktuator (seksjonsventilvist)

2.Holder

4.Fjernaktuatorenframanifoldventilen.

3.Stammeport

g028536

Figur88

1.Flens(trykklterhode)

2.Manifold(mengderegulatorventil)

3.Flens(risteventil)

4.Klemme

5.Pakning

6.Kontaktmedtre pinner(ventilaktuator –mengderegulatorventil)

2.Fjernholderensomsikrerutgangsnippelentil manifoldetformengderegulatorventilen(Figur

89).

Figur89

g028537

1.Flenshodebolt4.Holder

2.Ventilfeste5.Sokkel(uttaksnippel)

3.Flenslåsemutter

6.Manifoldventilenhet

3.Fjerndetoenshodeskrueneogde toensedelåsemutternesomsikrer mengderegulatorventilen,ogfjern ventilmanifoldetframaskinen(Figur89).

Merk:Løsneomnødvendigfestedelenefor

trykklterhodetforågjøredetenklereåfjerne mengderegulatorventilen.

Fjerneristemanifoldventilen

1.Fjernklemmeneogpakningenesomfester manifoldetforristeventilen(Figur90)til risteomløpsventilen,mengderegulatorventilen, hovedbomventilenogovergangsstykket (risteregulatorventil).

Merk:Beholdklemmeneogpakningenefor

monteringiMontereristemanifoldventilen(side

71).

Figur90

1.Flens(trykklterhode)

2.Manifold(risteventil)

3.Flens(omløpsventil– risteventil)

4.Klemme

5.Pakning

6.Kontaktmedtre pinner(ventilaktuator –risteventil)

7.Flens(hovedbomventil)

2.Fjernenshodeskruenogdenensede låsemutterensomsikrerristeventilentil ventilfestet,ogfjernventilmanifoldetfra maskinen(Figur91).

g028532

g028533

Figur91

1.Flenshodebolt

2.Manifold(risteventil)

3.Ventilfeste

4.Flenslåsemutter

Fjernehovedbommanifoldventilen

1.Fjernklemmeneogpakningenesomfester manifoldetforhovedbomventilen(Figur92)til omløpsventilenforhovedbommen,risteventilog 90-gradersensvinkelrør(påendenavslangen tilstrømningsmåleren).

Merk:Beholdklemmeneogpakningenefor

monteringiMonterehovedbommanifoldventilen

(side72).

g028535

Figur93

1.Flens(omløp–

hovedbomventil)

2.Flens(risteventil)

3.Klemme

4.Pakning

Figur92

5.90-gradersensvinkelrør

6.Kontaktmedtre

7.Manifold(hovedbomventil)

1.Flenshodebolt

2.Manifold(hovedbomventil)

3.Ventilfeste

4.Flenslåsemutter

Fjerneseksjonsmanifoldventilen

1.Fjernklemmeneogpakningenesomfester manifoldetforseksjonsventilen(Figur94) tildennærliggendeseksjonsventilen(hvis deterdenvenstreseksjonsventilen)og reduksjonskoblingen.

g028534

pinner(ventilaktuator –hovedbomventil)

2.Fjernenshodeskruenogdenensede låsemutterensomsikrerhovedbomventilen tilventilfestet,ogfjernventilmanifoldetfra maskinen(Figur93).

g028236

Figur94

1.Flens(reduksjonskobling)

2.Manifold(seksjonsventil)

3.Flens(nærliggende seksjonsventil)

4.Pakning

5.Flensklemme

2.Fjernholdernesomfesterutgangsnippelentil seksjonsventilmanifoldetogventilmanifoldettil omløpskoblingen(Figur95).

g028239

Figur96

Figur95

1.Holder

2.Sokkel(omløpskobling)

3.Sokkel(uttaksnippel)

4.Manifoldventilenhet

3.Forvenstreellerhøyrebomseksjonsventiler: fjernenshodeskrueneogdeensede låsemutternesomsikrerseksjonsventilen(e) tilventilfestet,ogfjernventilmanifoldetfra maskinen.Formidtreseksjonsventil:fjern seksjonsventilmanifoldetframaskinen(Figur

96).

g028238

1.Omløpskobling2.Seksjonsventilmanifold

Rengjøremanifoldventilen

1.Settventilstammenistengtposisjon(BiFigur

97)

g027562

Figur97

1.Ventilåpen

2.Ventilstengt

2.Fjerndetoendelokk-koblingsenhetenefrahver endeavmanifoldkroppen(Figur98ogFigur99).

Figur98

Risteventilmanifold

1.Stammeholder7.BakreO-ring

2.Ventilstamme8.Ventilsetering

3.Stammeport9.Manifoldkropp

4.Stammefesteholder

5.Kappkobling11.Endelokk-koblingsenhet

6.Kapptetning-O-ring (0,796tommer/ 0,139tommer)

(0,676tommer/ 0,07tommer)

10.Kuleventil

g028243

g028240

Figur99

Seksjonsventilmanifold

1.Ventilstammesete

2.Ventilstammeenhet

3.Stammeport

4.Stammeholder10.Manifoldkropp

5.Uttaksnippel-O-ring (0,737tommer/ 0,103tommer)

6.Kappkobling12.Endelokk-koblingsenhet

7.Kapp-O-ring (0,796tommer/ 0,139tommer)

8.BakreO-ring (0,676tommer/ 0,07tommer)

9.Kuleskål

11.Kuleventil

3.Snupåventilstammen,slikatkuleneriåpen posisjon(AiFigur97).

Merk:Ventilstammenerparallellmed

ventilstrømningen,ogkulenglirut.

4.Fjernstammeholderenfraslisseneimanifoldets stammeport(Figur98ogFigur99).

5.Fjernstammeholderenogventilstammesetetfra manifoldet(Figur98ogFigur99).

6.Tautventilstammeenhetenfraventilkroppen (Figur98ogFigur99).

7.Rengjørinnsidenavmanifoldenogutsiden avkuleventilen,ventilstammeenheten, stammefestetogendekoblingene.

Monteremanifoldventilen

Montermengderegulatormanifold-

1.Seetterskaderogslitasjepåuttaksnippel-Oringene(barepåseksjonsventilmanifoldet), kappkobling-O-ringene,debakreO-ringeneog kuleskålen(Figur98ogFigur99).

Merk:SkiftuteventuelleO-ringermedskader

ellerslitasje.

2.Smørfettpåventilstammenogførdeninni ventilstammesetet(Figur98ogFigur99).

3.Monterventilstammenogsetetpåmanifoldet, ogfestdemmedstammeholderen(Figur98og

Figur99).

4.PåseatdenbakreO-ringenogkuleskålener pålinjemedogplassertikappkoblingen(Figur

98ogFigur99)

5.Monterkappkoblingenhetenpåmanifoldkroppen slikatensenpåkappkoblingenrører manifoldkroppen(Figur98ogFigur99),ogdrei kappkoblingen⅛til¼omdreiningtil.

Merk:Værforsiktigslikatduikkeskaderenden

avkoblingen.

6.Settkuleninniventilkroppen(Figur100).

ventilen

1.Plasserenpakningmellomensenepå manifoldenformengderegulatorventilenog trykklterhodet(AavFigur101).

Merk:Hvisdeternødvendig,løsnerdu

festedelenefortrykklterhodetforåfåplass.

Merk:Ventilstammenskalpassei

kuledrivhakket.Hvisventilstammenikkepasser, mådubevegepåkulen(Figur100).

Figur100

7.Snuventilstammeenhetenslikatventilener stengt(BiFigur97)

8.Gjentatrinn4og5fordenandre kappkoblingenheten.

g028538

Figur101

1.Låsemutter

2.Ventilfeste

3.Flens (risteventil)

g027565

4.Flenshodebolt

5.Pakning

6.Klemme

7.Flens(trykklterhode)

8.Flens(mengderegulatorventil)

9.Manifoldventilenhet

10.Sokkel (uttaksnippel)

11.Holder

2.Settsammenmanifoldetformengderegulatorventil,pakningenogtrykklterhodetmeden klemmesomdustrammerforhånd(AavFigur

101).

3.Plasserenpakningmellomensenepå manifoldenformengderegulatorventilenog risteventilmanifolden(AavFigur101).

4.Settsammenmanifoldenformengderegulatorventil,pakningenogristeventilmanifoldenmed

enklemmesomdustrammerforhånd(Aav

Figur101).

5.Settsammenmengderegulatorventilen tilventilfestetmedtoenshodeskruer ogtoensedelåsemuttere(AavFigur

101)somdufjernetitrinn3avFjerne mengderegulatormanifoldventil(side65),og

strammutterenogboltentil1017til1243N·cm.

6.Festuttaksnippelenpådennedrekappkoblingen påmanifoldventilen(BavFigur101).

7.Festkappkoblingentiluttaksnippelenvedå setteenholderisokkelenpåuttaksnippelen(B avFigur101).

8.Hvisduløsnetfestedelenefortrykklterhodet, mådutrekketilmutterenogboltentil 1978–2542N·cm.

Montereristemanifoldventilen

1.Innrettensenpåristeventilmanifoldet,en pakningogensenpåomløpsspakforristeventil (AavFigur102).

Merk:Hvisdeternødvendig,løsnerdu

festedeleneforhovedbomventilenforåfåplass.

Figur102

1.Flensklemme5.Flenshodebolt

2.Pakning

3.Manifold (risteventil)

4.Flens(manifold –omløpsspak forristeventil)

6.Ventilfeste10.Flens(over-

7.Flenslåsemutter

8.Flens(mengderegulatorventil)

9.Flens(hovedbomventil)

gangsfeste– risteregulatorventil)

2.Settsammenristeomløpsventilen,pakningenog risteventilmanifoldenmedenklemmesomdu strammerforhånd(AavFigur102).

3.Plasserenpakningmellomensenepå manifoldenformengderegulatorventilenog risteventilmanifolden(BavFigur102).

4.Settsammenmengderegulatorventil,pakningen ogristeventilmanifoldenmedenklemmesomdu strammerforhånd(AavFigur102).

g028539

5.Plasserenpakningmellomensenepå risteventilmanifoldenoghovedbomventilen(B avFigur102).

6.Settsammenristeventilmanifolden,pakningen oghovedbomventilenmedenklemmesomdu strammerforhånd(BavFigur102).

7.Plasserenpakningmellomensenepå risteventilmanifoldenogadapterfestetpå risteregulatorventilen(CiFigur102).

8.Settsammenristeventilmanifolden,pakningen ogadapterfestetmedenklemmesomdu strammerforhånd(CiFigur102).

9.Settsammenristeventilentilventilfestet medenshodeskruenogdenensede låsemutterensomdufjernetitrinn2avFjerne

ristemanifoldventilen(side66),ogstram

mutterenogboltentil1017til1243N·cm.

10.Hvisduløsnetfestedeleneforhovedbomventilen,mådutrekketilmutterenogboltentil1978 til2542N·cm.

Monterehovedbommanifoldventilen

1.Innrettensenpåristeventilmanifolden,en pakningogensenpåomløpsventilenfor hovedbommen(AavFigur103).

medenklemmesomdustrammerforhånd(A avFigur103).

3.Innrettensenpåhovedbomventilmanifolden, enpakningogristeventilmanifolden(BavFigur

103).

4.Settsammenhovedbomventilmanifolden, pakningenogristeventilmanifoldenmeden klemmesomdustrammerforhånd(BavFigur

103).

5.Plasserensentilhovedbomventilmanifolden, enpakningog90-gradersensvinkelrøret(på endenavslangentilstrømningsmåleren.SeB avFigur103).

6.Settsammenhovedbomventilmanifolden, pakningenog90°-ensvinkelrørmedenklemme somdustrammerforhånd(BavFigur103).

7.Settsammenristeventilentilventilfestet medenshodeskruenogdenensede låsemutterensomdufjernetitrinn2avFjerne

hovedbommanifoldventilen(side67),ogstram

mutterenogboltentil1017til1243N·cm.

Figur103

1.Flensklemme

2.Pakning

3.Manifold(hovedbomventil)8.Flens(risteventil)

4.Flens(omløp– hovedbomventil)

5.Flenshodebolt

2.Settsammenhovedbomventilmanifolden,

pakningenoghovedbommensomløpsventil

6.Ventilfeste

7.Flenslåsemutter

9.90-gradersensvinkelrør

Montereseksjonsmanifoldventilen

1.Settdenøvrekappkoblingenpåmanifoldventilen inniomløpskoblingen(AiFigur104).

Merk:Hvisdeternødvendig,løsnerdu

festedeleneforomløpskoblingenforåfåplass.

g028546

Figur104

1.Flens(reduksjonskobling)6.Sokkel(uttaksnippel)

2.Sokkel(omløpskobling)

3.Omløpskobling8.Flens(manifold–

4.Flems(nærliggende

manifold–risteventil)

5.Kappkobling

(manifoldventilenhet)

7.Holder

seksjonsventil)

9.Pakning

10.Flensklemme

g028245

2.Festkappkoblingentilomløpskoblingenvedå setteenholderisokkelenpåomløpskoblingen (AiFigur104).

3.Festuttaksnippelenpådennedrekappkoblingen påmanifoldventilen(AiFigur104).

4.Festkappkoblingentiluttaksnippelenvedå setteenholderisokkelenpåuttaksnippelen(Ai

Figur104).

5.Plasserenpakningmellomensenepåreduksjonskoblingenogseksjonsventilmanifolden(B avFigur104).

Lagring

1.Settsprederenpåenjevnoverate,aktiver parkeringsbremsen,stopppumpen,stopp motorenogtanøkkelenutavSTARTbryteren.

Merk:Koblefrakraftuttaketfor

Workman-modelleriHD-ogHDX-serien medmanueltgir.

2.Fjerngressresterogsmussfrahelemaskinen, inkludertimotorenssylindertoppribberog viftehus.

6.Settsammenreduksjonskoblingen,pakningen ogseksjonsventilmanifoldenmedenklemme somdustrammerforhånd(BavFigur104).

7.Hvisdumontererdetoseksjonsventilene lengsttilvenstre,måduplassereenpakning mellomensenepådetonærliggende seksjonsventilmanifoldene(BavFigur104).

8.Settsammendetonærliggende seksjonsventilmanifoldeneogpakningen medenklemmesomdustrammerforhånd(B avFigur104).

9.Forvenstreellerhøyrebomseksjonsventiler: settsammenventilenetilventilfestet medenshodeskruenogdenensede låsemutterensomdufjernetitrinn3avFjerne

seksjonsmanifoldventilen(side67),ogstram

mutterneogboltenetil1017til1243N·cm.

10.Hvisduløsnetfestedeleneforomløpskoblingen, mådutrekketilmutterenogboltentil 1017–1243N·cm.

Montereventilaktuatoren

1.Rettinnaktuatorenpåmanifoldventilenog (Figur87).

2.Festaktuatorenogventilenmedholderensom dufjernetitrinn3iFjerneventilaktuatoren(side

64).

3.Koblekoblingenmedtrepinnerfor ventilaktuatorledningsfastspennerentil kontaktenmedtresoklerforsprederens ledningssats.

Viktig:Dukanvaskemaskinenmed

skånsomtvaskemiddelogvann.Ikkebruk høyttrykksspylertilåvaskekjøretøyet. Trykkvaskingkanskadedetelektriske systemetogvaskebortnødvendigfettfra friksjonspunktene.Unngåbrukavformye vann,spesieltnærdashbordet,lysene, motorenogbatteriet.

3.Behandlespredersystemetsomfølger: A.Tømvannstanken. B.Tømspredersystemetsåfullstendigsom

mulig.

C.Forberedenfrostvæskesomer

rusthemmendeogalkoholfriihenholdtil produsentensinstruksjoner.

D.Fyllvannstankenogspredertankenmed

frostvæsken.

E.Kjørsprederpumpeninoenminutterforå

sirkulerefrostvæskenispredersystemetog eventueltspredertilbehørduharmontert.

F.Tømvannstankenogspredersystemetså

fullstendigsommulig.

4.BrukBOMHEVEbryternetilåhevebommene.Hev

bommeneinntildeeribomtransportstillingen, trukketsammeniformavenX,og bomsylindereneertrukkethelttilbake.

Merk:Kontrolleratbomsylinderneerhelt

tilbaketrukketforåforhindreskadepå aktuatorstangen.

5.Utførdefølgendevedlikeholdstrinnenefor

oppbevaring

•Kortvarigoppbevaring(mindreenn

30dager),rengjørspredersystemet.Se

Rengjørespreder-(side51).

•Langvarigoppbevaring(merenn30dager),

gjørfølgende: A.Rengjørsprederventilene.SeRengjøre

sprederventilene(side64).

B.Smørsprederen.SeSmøring(side60).

C.Sjekkogstramtilallebolter,mutrerog

skruer.

Merk:Byttuteventuelledelersomer

slittellerskadet.

D.Kontrollertilstandentilalle

sprederslangene.

Merk:Byttuteventuelleslangersom

erslittellerskadet.

lagringsbrakettenpådenfremretankstroppen. SeMonterekontrollkonsollenimaskinen(side

21)ogMonterekontrollkonsollen(side16).

6.Monterkonsollenpåbrakettenogfest

svingboltentilbrakettenmedhårnålen.Se

Monterekontrollkonsollen(side16).

E.Stramtilalleslangeniplene.

F.Maloverriperellerbaremetalloverater

medlakksomfåskjøpthosautoriserte forhandlerverksteder.

G.Maskinenmåoppbevaresrentogtørti

engarasjeellerpåetlager.

H.FjernnøkkelenfraST ARTbryteren,og

oppbevardenpåettrygtstedsomer utilgjengeligforbarn.

I.Leggenpresenningovermaskinenforå

beskyttedenogholdedenren.

Taavsprederensog tankensglideramme

Løfteutstyrskapasitet:408kg

FARE

Spredertankenutgjørenlagretenergi-risiko. Hvistankenikkesikresordentligved monteringogdemontering,kandenyttepå segellerfalleogskadebådedegogandre.

Brukfestereimerogenløfteanordningtil åstøttespredertankenundermontering, demonteringellervedlikeholdnårtankfestene fjernes.

Klargjøremidtkonsollen

1.Koblebatterikablenefrabatteriet.Se9Montere

sprederenssikringsblokk(side22).

2.Skillsikringsblokkentilsprederenfra sikringsblokkentilmaskinen,ogkoblefra ledningssatsenmellomdetosikringsblokkene. Se9Monteresprederenssikringsblokk(side

22).

Monterejekkstøttene

Løfteutstyrskapasitet:408kg

1.Rettinndenfremrejekkstøttenmed jekkstøttemottakerenforanpåtanken(Figur

105).

Figur105

1.Splittpinne(½x3tommer)

2.Jekkstøttemottaker5.Fremrejekkstøtte

3.Låseknott

2.Skyvjekkstøtteninnimottakerenhelttildet midtrehulletpådethorisontalejekkstøtterøret erjustertmedhulletpåtoppenavmottakeren (Figur105).

3.Settsplittpinnen(½x3tommer)innihulletpå jekkstøttenogmottakeren,ogfestsplittpinnen medenhårnål(5/32x2⅝tommer).

4.Skruenlåseknottinnimottakerenogstramtil knottenforhånd(Figur105).

5.Rettinnbakrejekkstøttemedbakre jekkstøttemottaker(Figur106).

4.Hårnål(5/32x2⅝tomme)

g028422

3.FjernledningssatsenfraJ-klemmene.Se8

Monterekontrollkonsollenogledningsnettet (side21).

4.Løsnehåndknottenunderkonsollen,ogfjern hårnålssplinten.SeMonterekontrollkonsolleni

maskinen(side21).

5.Takonsollenavkonsollmonteringsbraketten,og rettinnsvingboltenpåkontrollkonsollenmed

Figur106

1.Hårnål(5/32x2⅝tomme)

2.Splittpinne(½x

4½tomme)

3.Jekkstøttemottaker

4.Bakrejekkstøtte

6.Rettinnhulletpåtoppenavjekkstandenmed hulletitankensglideramme(Figur106).

7.Festjekkstøttentilmottakerenogrammenmed tosplittpinner(½x4½tomme)ogtohårnåler (5/32x2⅝tomme),somvistiFigur106.

8.Gjentatrinn7til7forfremreogbakrejekkstøtte påmotsattsideavgliderammentiltanken.

Fjernesprederensglideramme

1.Senkbommenetilca.45°,ogdreidemforover (Figur107).

2.Fjerndetoboltene(½x1½tomme) oglåsemutterne(½tomme)somfester holdebrakettenefortankensgliderammetil planbrakettenpåhversideavrammen.Se11

Senkegliderammenfortanken(side25).

3.Hevtankensgliderammemedløftesylinderne, montersylinderlåsenoggjørfølgende:

Merk:SeHevetanken(side59).

•ForWorkman-modelleriHD-ogHDX-serien

medmanueltgir:koblekraftuttaksakselen frakraftuttaketstransaksel.Se monteringsinstruksjonenefornishingsett forMultiProWM-gresspreder,manuell Workman-bruksbil.

•ForWorkman-modelleriHDX-serien

medautomatgir:kobleslangene frahydraulikkpaneletmedhøy strømningogdekktilkoblingene.Se monteringsinstruksjonenefornishingsett forMultiProWM-gresspreder,automatisk

g028423

Workman-bruksbil.

•Koblefraledningssatsforhastighetssensor.

SeKobletilledningssatsforhastighetssensor

(modelleriHD-serienmedmanueltgir) (side20)ogKobletilledningssatsfor hastighetssensor(HDX-automodell)(side

21).

4.Taavsylinderlokketogsenkgliderammentil tankenmedløftesylinderne.SeSenketanken

(side60).

5.Festløfteutstyrettildehorisontalerørenepåde fremrejekkstøtteneogdenvertikaletappenpå debakrejekkstøttene(Figur107).

6.Løfttanken7,5–10cmogfjernsplittpinneneog ringstiftenesomfesterløftesylindernetiltanken.

7.Løftgliderammentiltankenhøytnoktilatden ikkeberørermaskinenlenger(Figur107).

8.Flyttkjøretøyetforsiktigfremoverogbortfra gliderammentiltanken.

Figur107

9.Senkgliderammentiltankensaktenedpå bakken.

g028736

Feilsøking

Problem

Endelavbommensprøyterikke.

Endelavbommenslårsegikkeav.

Deterlekkasjeienavbomventilene.1.Entetningerslittellerskadet.

Trykketsenkesnårduslårpåenbom.

1.Denelektriskeforbindelsenpå bomventilenertilsmusseteller frakoblet.

2.Ensikringhargått.

3.Enslangeersammenklemt3.Fiksellerbyttutslangen.

4.Enbomomløpsventilerikkeskikkelig stiltinn.

5.Enavbomventileneerødelagt.5.T akontaktmedetautorisert

6.Detelektriskesystemeterskadet.6.T akontaktmedetautorisert

1.Bomseksjonventilenerødelagt.

1.Bommensomløpsventilerikke skikkeligstiltinn.

2.Bomventilenertett.

3.Etmunnstykkeerskadeteller tilstoppet.

Muligårsak

Løsning

1.Skruavventilenmanuelt.Frakoble denelektriskeforbindelsenpåventilen ogrengjøralleledninger.Deretter tilkoblerdudenigjen.

2.Sjekksikringene,ogbyttuthvisdeter nødvendig.

4.Justerbomomløpsventilen.

forhandlerverksted.

1.Demonterbomseksjonventilen.Se avsnittetRengjøresprederventiler. Undersøkalledelene.Byttutalledeler somerskadde.

1.Demonterventilenogskiftuttetningene medventilreparasjonssettet. Takontaktmedetautorisert forhandlerverksted.

1.Justeromløpsventilen.

2.T aavinntaks-oguttaksforbindelsertil bomventilen,ogfjernalleblokkeringer.

3.Fjernoginspiserallemunnstykker.

Skjemaer

Strømningsskjema,spredersystemDWG125-0699(Rev.B)

g255886

Notat:

Listeoverinternasjonaleforhandlere

Distributør:Land:

AgrolancKft BalamaPrimaEngineeringEquip.HongKong85221552163 B-RayCorporation

CascoSalesCompany

CeresS.A.CostaRica

CSSCTurfEquipment(pvt)Ltd.SriLanka CyrilJohnston&Co. CyrilJohnston&Co.

EquiverMexico525553995444ParklandProductsLtd.NewZealand6433493760 FemcoS.A.Guatemala ForGarderOU

G.Y.K.CompanyLtd. GeomechanikiofAthens GolfinternationalTurizm GuandongGoldenStar HakoGroundandGardenSverige

HakoGroundandGarden HayterLimited(U.K.)Storbritannia HydroturfInt.CoDubaiDeforentearabiske

HydroturfEgyptLLC IrrimacPortugal351212388260ToroEuropeNVBelgia3214562960 IrrigationProductsInt'lPvtLtd.India0091442449

JeanHeybroekb.v.Nederland31306394611VictusEmakPolen48618238369

Ungarn3627539640

Korea82325512076

PuertoRico7877888383

Nord-Irland442890813121 Irland442890813121

Estland3723846060

Japan81726325861 Hellas30109350054 Tyrkia902163365993Riversa Kina862087651338

Norge4722907760

emirater Egypt2025194308T oroAustraliaAustralia61395807355

Telefonnummer:

5062391138

941 12746100

5024423277

4635100000

441279723444 97143479479T-MarktLogisticsLtd.Ungarn3626525500

4387

Distributør:Land:

MaquiverS.A.Colombia MaruyamaMfg.Co.Inc. Mountelda.s.

Mountelda.s.Slovakia

MunditolS.A.

NormaGarden OslingerTurfEquipmentSA OyHakoGroundandGarden

Perfetto PratoverdeSRL.

Prochaska&Cie RTCohen2004Ltd.

LelyTurfcare SolvertS.A.S.

SpyrosStavrinidesLimited SurgeSystemsIndiaLimited

ValtechMarokko21253766

Japan81332522285 Dentsjekkiske

republikk

Argentina54114821

Russland74954116120 Ecuador59342396970 Finland35898700733

Polen48618208416 Italia390499128

Østerrike Israel97298617979 Spania Danmark4566109200 Frankrike331308177

Kypros35722434131 India911292299901

Telefonnummer:

5712364079

420255704 220

9999

128 4312785100

34952837500

3636

EuropeanPrivacyNotice

InformasjonenTorosamlerinn ToroWarrantyCompany(Toro)respektererdittpersonvern.Foratviskalkunnebehandledittgarantikravogkontaktedegvedeneventuell produkttilbakekalling,bervidegomådeleenkeltepersonopplysningermedoss,entendirekteellergjennomdenlokaleToro-bedrifteneller-forhandleren.

TorosgarantisystemnnespåvertsservereiUSA,hvorpersonvernlovgivningenkanskjeikkegirsammebeskyttelsesomidittegetland.

VEDÅDELEDINPERSONLIGEINFORMASJONMEDOSS,SAMTYKKERDUIBEHANDLINGENAVDINPERSONLIGEINFORMASJONSOM BESKREVETIDENNEPERSONVERNERKLÆRINGEN.

MåtenTorobrukerinformasjonpå Torokanbrukedinpersonligeinformasjontilåbehandlegarantikrav,tilåkontaktedegvedeneventuellprodukttilbakekallingogavandrehensynsomvivil fortelledegom.T orokandeledininformasjonmedT orosdatterselskaper,forhandlereellerandreforretningspartnereiforbindelsemeddisseaktivitetene. Vivilikkeselgedinpersonligeinformasjontilandreselskaper.Viforbeholderossrettentilåoppgipersonliginformasjonforsamsvarmedgjeldende lovgivningogpåforespørselfrapassendemyndighet,foråkunnedrivevåresystemerkorrektellerforvåregenellerandrebrukeresbeskyttelse.

Oppbevaringavpersonliginformasjon Viviloppbevaredinpersonligeinformasjonsålengeviharbehovforden,avhensynenedeopprinneligblesamletinnforelleravandrelegitimehensyn (somf.eks.samsvarmedregelverk),ellersompåkrevdavgjeldendelovgivning.

Torosforpliktelsetildinpersonligeinformasjonssikkerhet Vitarrimeligeforholdsreglerforåbeskyttesikkerhetentildinpersonligeinformasjon.Visetterogsåiverktiltakforåopprettholdenøyaktighetentilog gjeldendestatusforpersonliginformasjon.

Tilgangogkorrigeringavpersonliginformasjon Hvisduvilgjennomgåellerkorrigeredinpersonligeinformasjon,kontaktosspere-postpålegal@toro.com.

Australskforbrukerlov

AustralskekundervilnneopplysningerangåendeaustralskforbrukerloventeninniboksenellerhosdinlokaleToro-forhandler.

374-0269RevH

GenerellToro-garantiforkommersielleprodukter

Enbegrensettoårsgaranti

Betingelseroginkluderteprodukter

ToroCompanyogdatterselskapetT orpWarrantyCompany,ihenholdtilenavtale mellomdem,garantererifellesskapatdittkommersielleT oro-produkt(”produktet”)er utenfeilimaterialerellerhåndverkitoåreller1500driftstimer*,avhengigavhvasom inntrefferførst.Dennegarantiengjelderalleprodukter,medunntakavluftemaskiner(se separategarantierklæringerfordisseproduktene).Derdetnnesberettigedeforhold, vilvireparereproduktetutenekstrakostnadfordeg,inkludertdiagnose,arbeid,deler ogtransport.Dennegarantientareffektpådendatosomproduktetleverestilkunden. *Produktutstyrtmedtimeteller.

Instruksjonerforåinnhentegarantitjenester

Dueransvarligforåunderrettedistributørenellerdenautoriserteforhandleren avkommersielleprodukteromhvemdukjøpteproduktetav,straksdutroratdet foreliggeretberettigetforhold.Hvisdutrengerhjelpmedånneendistributøreller autorisertforhandleravkommersielleprodukter,ellerhvisduharspørsmålang.dine garantirettigheterelleransvar,kandukontakte:

Torosserviceavdelingforkommersielleprodukter ToroWarrantyCompany

811 1LyndaleAvenueSouth Bloomington,MN55420-1196,USA

+1-952-888-8801eller+1-800-952-2740 E-post:commercial.warranty@toro.com

Eierensansvar

Someieravproduktet,erduansvarligfornødvendigvedlikeholdogjusteringer sombeskrivesibrukerhåndboken.Hvisduikkeutførernødvendigvedlikeholdog justeringer,kandetteføretilatgarantienblirugyldig.

Elementerogbetingelsersomikkeinkluderes

Ikkeallproduktsviktellerfeilfunksjonsomnnerstediløpetavgarantiperioden,er etresultatavdefekterimaterialeneellerhåndverket.Dennegarantiendekkerikke følgende:

•Produktsvikt,someretresultatavatmanikkeharbruktoriginaleT oro-delerved

utskiftninger,ellerfrainstalleringogbrukavtilleggsutstyrellerendrettilbehør somikkekommerfraT oro.Enseparatgarantikangisavprodusentenfordisse artiklene.

•Produktsviktsomeretresultatavatmanikkeharutførtanbefaltvedlikehold

og/ellerjusteringer .HvisduikkevedlikeholderToro-produktetihenholdtil anbefaltvedlikeholdsomoppgittibrukerhåndboken,kandetteføretilat garantikravbliravslått.

•Produktsviktsomeretresultatavatmanharbruktproduktetpåengrov,

uaktsomelleruforsiktigmåte.

•Delersomansessomforbruksdeler,bortsettfraomdeerdefekte.Eksempler

pådelersomansessomforbruksdeler,ellersombrukesopp,undernormaldrift avprodukteter,menerikkebegrensettil,bremseklosserogbremsebelegg, clutchbelegg,kniver,spoler,valseroglagre(tettetellersmurt),motstål, tennplugger,styrehjuloglagre,dekk,ltre,remmerogenkeltesprøytedelersom diafragma,munnstykker,kontrollventilero.l.

•Feilforårsaketavutenforliggendekrefter .Tilstandersomanseså

væreutenforliggendekrefterinkluderer,menerikkebegrensettil,vær, lagringsprosedyrer,ikke-godkjentbrukavkjølemidler,smøremidler, tilsetningsstoffer,gjødsel,vannellerkjemikaliero.l.

•Feilellerytelsesproblemerpågrunnavdrivstoffbruk(f.eks.bensin,dieseleller

biodiesel)somikkesamsvarermedderespektivebransjestandardene.

•Normalstøy,vibrasjon,slitasjeogforringelse.

•”V anligslitasje”inkluderer,menerikkebegrensettil,skadepåseterpga.slitasje

ellerslipevirkning,slitte,lakkerteoverater,oppskraptemerkerellervinduero.l.

Deler

Delersomskalskiftesutsomendelavnødvendigvedlikeholdergarantertfor periodenopptiltidspunktetforutskiftingenavdelen.Delersomskiftesutunder garantiendekkesigyldighetsperiodenforgarantientiloriginalproduktetogblirToros eiendom.T oroviltadensisteavgjørelsenomåreparereeventuelleeksisterende delerellermontereellererstatteden.Torokanbrukefabrikkreparertedelerfor garantireparasjoner.

Garantifordypsyklus-oglitium-ionbatterier:

Dypsyklus-oglitium-ion-batterierharetbegrensetantallkilowattimerdekan levereiløpetavlevetiden.Bruks-,lade-ogvedlikeholdsteknikkerkanforlenge ellerforkortedentotalelevetidentilbatteriet.Etterhvertsombatterieneidette produktetbrukes,vilmengdenmedfaktiskarbeidmellomladeintervallenesakte mensikkertminsketilbatterieterheltbruktopp.Bytteavoppbruktebatterier, pågrunnavnormalforbruk,erprodukteiersansvar.Batterienemåkanskje byttesutiløpetavdenordinæreproduktgarantiperiodenforeierensregning. Merk:(Kunlitium-ionbatterier):Etlitium-ionbatteriharenproporsjonsmessig delegarantisombegynnertredjeåretoggjeldertilogmedfemteåret,avhengigav driftstidogkilowattimerbrukt.Lesbrukerhåndbokenformerinformasjon.

Vedlikeholdforetasforeierensregning

Trimmingavmotor,smøring,rengjøringoglakkering,utskiftingavltre,kjølevæskeog utføringavanbefaltvedlikehold,ernoenavdenormaletjenestenesomT oro-produkter forutsettermåforetasforeiersregning.

Generellebetingelser

ReparasjonavenautorisertT oro-distributøreller-forhandlererdittenesterettsmiddel underdennegarantien.

VerkenToroCompanyellerToroWarrantyCompanyeransvarligforindirekte, tilfeldigeellerbetingedeskaderiforbindelsemedbrukavToro-produkter somdekkesavdennegarantien,inkluderteventuellekostnaderellerutgifter forbundetmedbrukavreserveutstyreller-tjenesteriperiodermedfeilfunksjon ogikke-bruk(innenforrimelighetensgrenser)ipåventeavatreparasjoner skalforetasunderdennegarantien.Bortsettfrautslippsgarantiensomdet visestilnedenfor,hvisdengjelder,erdetingenandreuttrykkeligegarantier. Alleimplisertegarantieromsalgbarhetogegnethettilbrukerbegrensettil varighetenavdenneuttrykkeliggarantien.

Noenstatertillaterikkeutelatelseavtilfeldigeellerbetingedeskadereller begrensningerforhvorlengeenimplisertgarantiskalvare.Ovennevnteutelatelserog begrensningergjelderderforkanskjeikkefordeg.Dennegarantiengirdegspesielle rettigheterihenholdtilloven,ogdukankanskjeogsåhaandrerettighetersom variererfrastattilstat.

Merknadang.motorgaranti:

Systemetforutslippskontrollpådittproduktdekkeskanskjeavenseparatgaranti hvorkraveneerfastsattavdetamerikanskemiljøforvaltningsorganetEPA(EPA =EnvironmentalProtectionAgency)og/ellerbilprodusentgruppenCARB(CARB =CaliforniaAirResourcesBoard).Timebegrensningensomfastsettesovenfor gjelderikkeforgarantienforsystemerforutslippskontroll.Dunnermerinformasjon omdetteigarantierklæringenformotorutslippskontrollibrukerhåndbokenelleri dokumentasjonenframotorprodusenten.

LandandreennUSAogCanada

KundersomharkjøptToro-produktersomereksportertfraUSAellerCanadabørtakontaktmedsinToro-distributør(forhandler)foråfågarantipoliserfordittland,din provinsellerdindelstat.Hvisduavennoengrunnermisfornøydmeddinforhandlerstjenesterellerharvanskelighetermedåskaffedeginformasjonomgarantien, takontaktmedimportørenavToro-produktene.

374-0253RevC

Toro 41240 Operator's Manual [no]

Specifications and Main Features

Frequently Asked Questions

User Manual
