FormNo.3426-514RevD

Aireadordeplataformade76cm (30")

Nºdemodelo39521—Nºdeserie400000000ysuperiores

Registresuproductoenwww.T oro.com. Traduccióndeloriginal(ES)

*3426-514*D

Elusoolaoperacióndelmotorencualquierterreno forestal,demonteocubiertodehierbaamenosque elmotorestéequipadoconparachispas(conforme aladenicióndelasección4442)mantenidoen buenascondicionesdefuncionamiento,oqueel motorhayasidofabricado,equipadoymantenido paralaprevencióndeincendios,constituyeuna infraccióndelalegislacióndeCalifornia(California PublicResourceCodeSection4442o4443).

ElManualdelpropietariodelmotoradjunto ofreceinformaciónsobrelasnormasdelaU.S. EnvironmentalProtectionAgency(EPA)ydela CaliforniaEmissionControlRegulationsobresistemas deemisiones,mantenimientoygarantía.Puede solicitarseunmanualnuevoalfabricantedelmotor.

ADVERTENCIA

CALIFORNIA

AdvertenciadelaPropuesta65

Losgasesdeescapedeesteproducto

contienenproductosquímicosqueel

EstadodeCaliforniasabequecausan

cáncer,defectoscongénitosuotros

peligrosparalareproducción.

Losbornes,terminalesyotrosaccesorios

delabateríacontienenplomoy

compuestosdeplomo,productos

químicosreconocidosporelEstadode

Californiacomocausantesdecáncery

dañosreproductivos.Láveselasmanos

despuésdemanejarelmaterial.

Elusodeesteproductopuedeprovocarla

exposiciónasustanciasquímicasqueel

EstadodeCaliforniaconsideracausantes

decáncer,defectoscongénitosuotros

trastornosdelsistemareproductor.

responsabledeutilizarelproductodeformacorrecta ysegura.

Visitewww.Toro.comparabuscarmateriales deformaciónyseguridadoinformaciónsobre accesorios,paralocalizarundistribuidoropara registrarsuproducto.

Cuandonecesiteasistenciatécnica,piezasgenuinas Torooinformaciónadicional,póngaseencontacto conunDistribuidordeServicioAutorizadoocon AsistenciaalClienteToro,ytengaamanolos númerosdemodeloyseriedesuproducto.LaFigura

1identicalaubicacióndelosnúmerosdeseriey

demodeloenelproducto.Escribalosnúmerosen elespacioprovisto.

Importante:Consudispositivomóvil,puede

escanearelcódigoQRdelapegatinadelnúmero deserie(ensucaso)paraaccederainformación sobrelagarantía,laspiezas,yotrainformación sobreelproducto.

g269064

Figura1

1.Ubicacióndelosnúmerosdemodeloydeserie

Nºdemodelo

Introducción

Esteaireadorsehadiseñadoparaserusado poroperadoresquehayanrecibidoformaciónen aplicacionesresidencialesycomerciales.Está diseñadoprincipalmenteparaairearzonasdecésped bienmantenidoenparques,camposdeportivosy zonasverdesresidencialesycomerciales.

Leaestemanualdetenidamenteparaaprendera utilizarymantenercorrectamentesuproducto,y paraevitarlesionesydañosalproducto.Ustedes

Nºdeserie

Estemanualidenticapeligrospotencialesycontiene mensajesdeseguridadidenticadosporelsímbolo dealertadeseguridad(Figura2),queseñalaun peligroquepuedecausarlesionesgravesolamuerte siustednosiguelasprecaucionesrecomendadas.

Figura2

Símbolodealertadeseguridad

Estemanualutiliza2palabraspararesaltar información.Importantellamalaatenciónsobre

Póngaseencontactoconnosotrosenwww.T oro.com.

Reservadostodoslosderechos

ImpresoenEE.UU.

g000502

informaciónmecánicaespecial,yNotaresalta informacióngeneralquemereceunaatención especial.

Contenido

Seguridad.................................................................4

Símbolodealertadeseguridad..........................4

Seguridadgeneral..............................................4

Pegatinasdeseguridadeinstrucciones.............5

Montaje...................................................................10

1Comprobacióndelapresióndeairedelos

neumáticos...................................................10

2Mantenimientodelabatería...........................10

3Mantenimientodelaceitedelmotor.................11

4Mantenimientodeluidodela

transmisión....................................................11

5Mantenimientodeluidohidráulico

auxiliar...........................................................11

6Retiradadeltopedelcilindro..........................12

Elproducto..............................................................13

Controles.........................................................13

Especicaciones..............................................17

Antesdelfuncionamiento....................................17

Seguridadantesdeluso...................................17

Seguridad–Combustible.................................18

Cómoañadircombustible.................................19

Mantenimientodiario........................................21

Comprobacióndelsistemadeinterruptores

deseguridad.................................................21

Comprobacióndejacionessueltas.................21

Duranteelfuncionamiento...................................21

Seguridadduranteeluso..................................21

Usodelcontroladorinteligente/Control

electrónicodeprofundidad............................24

Usodelamáquina............................................27

Despuésdelfuncionamiento...............................30

Seguridaddespuésdeluso..............................30

Transportedelamáquina.................................31

Mantenimiento........................................................33

Informaciónsobrelaseguridadduranteel

mantenimiento..............................................33

Calendariorecomendadodemanteni-

miento..........................................................35

Procedimientospreviosalmantenimiento...........37

Preparacióndelamáquinaparael

mantenimiento..............................................37

Accesoalcompartimientodelaconsola............37

Lubricación..........................................................38

Lubricacióndelosengrasadores......................38

Lubricacióndelascadenas..............................38

Lubricacióndelasruedasgiratorias..................39

Mantenimientodelmotor.....................................42

Mantenimientodellimpiadordeaire..................42

Mantenimientodelaceitedelmotor...................43

Mantenimientodelabujía.................................47

Inspeccióndelparachispas..............................48

Mantenimientodelsistemadecombusti-

ble................................................................48

Mantenimientodelltrodecombustible............48

Mantenimientodelsistemaeléctrico....................49

Mantenimientodelabatería.............................49

Mantenimientodelosfusibles...........................51

Mantenimientodelsistemadetransmi-

sión..............................................................52

Comprobacióndelapresióndelos

neumáticos...................................................52

Comprobacióndelastuercasdeloscubos

delasruedas................................................52

Comprobacióndelpardeaprietedelas

tuercasdelasruedas....................................52

Ajustedelaprecargadeloscojinetesdel

pivotedelasruedasgiratorias.......................52

Mantenimientodelascadenas.........................53

Comprobacióndelpardeaprietedelatuerca

delejedesalidadelatransmisión.................54

Mantenimientodelosfrenos................................55

Ajustedelfrenodeestacionamiento.................55

Ajustedelinterruptordelfreno..........................55

Mantenimientodelascorreas..............................56

Comprobacióndelacondiciónylatensión

delascorreas...............................................56

Ajustedelacorreadetransmisióndela

bombaauxiliar..............................................57

Sustitucióndelacorreadela

transmisión...................................................57

Mantenimientodelsistemadecontrol..................58

Ajustedelacoplamientodelcontrolde

tracción.........................................................58

Mantenimientodelsistemahidráulico..................59

Mantenimientodelsistemahidráulico

auxiliar..........................................................59

Mantenimientodelatransmisión......................61

Mantenimientodelostaladros..............................64

Comprobacióndelostaladros..........................64

Ajustedelacadenadetransmisióndelos

taladros.........................................................64

Limpieza..............................................................65

Limpiezadelmotorydelazonadelsistema

deescape.....................................................65

Retiradadelascubiertasdelmotorylimpieza

delasaletasderefrigeración.........................65

Eliminacióndelosresiduosdela

máquina........................................................66

Eliminaciónderesiduos....................................66

Almacenamiento.....................................................67

Solucióndeproblemas...........................................68

Mensajesdealertayerror................................68

Esquemas...............................................................71

Seguridad

Símbolodealertade seguridad

Estesímbolodealertadeseguridad(Figura3)se utilizatantoenestemanualcomosobrelamáquina paraidenticarimportantesmensajesdeseguridad quedebenobservarseparaevitaraccidentes.

Estesímbolosignica:¡ATENCIÓN!¡ESTÉALERTA!

¡SETRATADESUSEGURIDAD!

Figura3

Símbolodealertadeseguridad

Elsímbolodealertadeseguridadapareceencimade informaciónquelealertaanteaccionesosituaciones inseguras,yvaseguidodelapalabraPELIGRO,

ADVERTENCIA,oCUIDADO.

PELIGRO:Indicaunasituaciónpeligrosainminente,

quesinoseevita,causarálamuerteolesiones graves.

ADVERTENCIA:Indicaunasituaciónpotencialmente peligrosaquesinoseevita,podríacausarlamuerte olesionesgraves.

CUIDADO:Indicaunasituaciónpotencialmente peligrosaquesinoseevita,podríacausarlesiones menoresomoderadas.

Estemanualutilizadospalabrasmáspararesaltar información.Importantellamalaatenciónsobre informaciónmecánicaespecial,yNotaresalta informacióngeneralquemereceunaatención especial.

Seguridadgeneral

Estamáquinaescapazdeamputarmanosypiesy delanzarobjetosalaire.Torodiseñaypruebaesta máquinaparaqueofrezcaunserviciorazonablemente seguro;noobstante,elincumplimientodelas instruccionesdeseguridadpuededarlugaralesiones olamuerte.

•Lea,comprendaysigatodaslasinstrucciones

yadvertenciasqueguranenelManualdel operador,ylosdemásmaterialesdeformación situadosenlamáquina,elmotorylosaccesorios. Todoslosoperadoresymecánicosdeben recibirunaformaciónadecuada.Sieloperador oelmecániconosabeleerestemanual,es responsabilidaddelpropietarioexplicarleeste

g000502

material;esposiblequehayaotrosidiomas disponiblesennuestrapáginaweb.

•Sólopermitaqueutilicenlamáquinaoperadores

debidamenteformados,responsablesy físicamentecapaces,queesténfamiliarizadoscon laoperaciónsegura,loscontrolesdeloperadory lasseñaleseinstruccionesdeseguridad.Nodeje nuncaqueelequiposeautilizadoomantenido porniñosoporpersonasquenohayanrecibido laformaciónadecuadaalrespecto.Lanormativa localpuedeimponerlímitessobrelaedaddel operador.

•Noutilicelamáquinacercadeterraplenes,fosas,

taludes,agua,uotrospeligros.

•Nocoloquelasmanosnilospiescercadelas

piezasenmovimientodelamáquina.

•Noutilicenuncalamáquinasiestándañadoslos

protectores,lasdefensasolascubiertas.Tenga siemprecolocadosyenbuenascondiciones deusolosprotectores,interruptoresyotros dispositivosdeseguridad.

•Parelamáquina,apagueelmotoryretirela

llaveantesderealizartareasdemantenimientoo repostaje,yantesdeeliminarobstruccionesen lamáquina.

Pegatinasdeseguridadeinstrucciones

Laspegatinasdeseguridadeinstruccionesestánalavistadeloperadoryestánubicadas cercadecualquierzonadepeligropotencial.Sustituyacualquierpegatinaqueestédañadao quefalte.

decal93-6686

93-6686

1.Fluidohidráulico2.Leaelmanualdel operador.

115-2047

1.Advertencia–notoquelasuperciecaliente.

116-9391

decal115-2047

decal116-9391

decal121-6150

121-6150

1.Peligrodecortedemanoypie–noseacerquealaspiezas enmovimiento.

decal121-6161

121-6161

1.Peligrodeenredamiento,correa–noseacerquealas piezasenmovimiento,mantengacolocadostodoslos protectores.

120-9570

1.Advertencia–noseacerquealaspiezasenmovimiento; mantengacolocadostodoslosprotectores.

decal120-9570

decal121-6162

121-6162

1.Peligrodecorte/desmembramientodemanoopie– bajelostaladrosalsuelo;consulteelprocedimientode desmontajeenelManualdeloperador.

121-6163

1.Presionarparabajarlos taladros.

2.Soltarparaelevarlos taladros.

126-2054

1.Pardeaprietedelastuercasdelasruedas:129N·m (95pies-libra)(4uds)

2.Pardeaprietedelatuercadelosbujesdelasruedas: 319N·m(235pies-libra)

3.LeaycomprendaelManualdeloperadorantesderealizar cualquiertareademantenimiento;compruebeelparde aprietecada100horas.

decal121-6163

decal126-2054

1.Frenodeestacionamiento

2.Bloqueodelinterruptor depenetracióndelos taladros

3.Taladros–abajo

decal135-1854

135-1854

4.Ajustedeprofundidad– bloqueado

5.LeaelManualdel operadorantesde realizarcualquiertareade mantenimiento.

133-8062

135-6196

1.Eléctrico3.Relédearranquedel motor

2.Accesorio

decal133-8062

decal135-6196

decal121-6164

121-6164

1.Rápido6.Lasruedasylostaladrosgiranal

desplazarsehaciaatrás

11.Advertencia–nopermitaquese acerquenotraspersonas.

2.Lento7.Ajustevariablecontinuo12.Advertencia–noutiliceestamáquina amenosquehayarecibidoformación ensumanejo.

3.Puntomuerto

8.Estárter–Cerrado

13.Peligrodeobjetosarrojados–recoja cualquierresiduoantesdeempezara trabajarconlamáquina.

4.Haciaatrás9.Estárter–Abierto14.Advertencia–noseacerquealas piezasenmovimiento;mantenga colocadostodoslosprotectores.

5.Lasruedasylostaladrosgiranal

desplazarsehaciaadelante

10.Advertencia–leaelManualdel operador.

15.Advertencia–apagueelmotor,ponga elfrenodeestacionamientoyretirela llaveantesdeabandonarlamáquina.

1.Girarensentidoantihorarioparareducirlapresión.

2.Girarensentidohorarioparaaumentarlapresión.

3.Mantenerpulsadodurante1segundoparaactivar– desbloqueodelinterruptordepenetracióndelostaladros

4.Ajusteelectrónicodelaprofundidaddelostaladros–reducir

5.Ajusteelectrónicodelaprofundidaddelostaladros– aumentar

6.Mantenerpulsadodurante1segundoparadesactivar– bloqueodelinterruptordepenetracióndelostaladros

7.Peligrodecortedemanoopie,taladros–noseacerquea laspiezasenmovimiento;mantengacolocadostodoslos protectores.

decal135-5948

135-5948

8.Peligrodevuelco–nogirebruscamenteaaltavelocidad; aminorelamarchaygirepocoapoco.Noutilicelamáquina cercadetaludes.Noutilicerampasindividuales;utilice rampasdeanchocompletoparacargarlamáquinaparael transporte.

9.Motor–Apagar

10.Motor–Enmarcha

11.Motor–Arrancar

12.Frenodeestacionamiento–quitar

13.Frenodeestacionamiento–poner

decal121-6166

121-6166

1.Peligrodevuelco–nogirebruscamenteaaltavelocidad; conduzcadespacioenlosgiros.

2.Peligrodevuelco–noutilicelamáquinaenpendienteso cuestasdemásde15grados;noutilicelamáquinacerca dedesniveles.

1.Peligrodevuelco–nogirebruscamenteaaltavelocidad; conduzcadespacioenlosgiros.

2.Peligrodevuelco–noutilicelamáquinacercadetaludes.

3.Advertencia;peligrodevuelco–noutilicerampas individuales;utiliceunarampadeanchocompletopara transportarlamáquina;lapendientedelarampadecargano debesuperarlos15grados.

decal135-2841

135-2841

3.Advertencia;peligrodevuelco–noutilicerampas individuales;utilicerampasdeanchocompletoparacargarla máquinaparaeltransporte.

decal116-9392

116-9392

1.LeaycomprendaelManualdeloperadorantesderealizar tareasdemantenimientoenestamáquina.

2.Engraselos2pivotesdelasruedasgiratoriasdelanteras cada100horas.

3.ConsultelainformaciónsobremantenimientodelManualdel operadordelmotor.

4.Compruebelatensióndelacorreadetransmisióndela bombaauxiliarcada50horas.

5.Engraseloscojinetesdelasruedasgiratoriasdelanteras(2x) cada100horas.

6.Engraselospivotesdecontrol(4x)cada50horas.

7.Engraseloscojinetesdelejesecundario(8x)cada25horas.

8.Compruebeelniveldeuidohidráulico(2x)cada50horas.

9.Compruebeeldepósitohidráulicoauxiliarcada50horas.

10.Engraseloscojinetesdelasruedas(2x)cada25horas.

11.Engraselaspoleastensorasdelconjuntodetaladros(2x) cada25horas.

12.Engraseloscojinetesdelejedelostaladros(4x)cada25 horas.

13.Compruebelapresióndelosneumáticos–0.90bar(13psi) (2x)cada50horas.

14.Limpieylubriquelascadenasycompruebelatensióndelas cadenas(2x)cada8horas.

15.Engraseelpivotedeltensordelacorreacada100horas.

Montaje

Piezassueltas

Utilicelatablasiguienteparavericarquenofaltaningunapieza.

Procedimiento

4 5

Nosenecesitanpiezas

DescripciónCant.

–

Documentaciónypiezasadicionales

DescripciónCant.

Manualdeloperador1Leerantesdeoperarlamáquina.

Clavija

Comprobacióndela presióndeairedelos neumáticos

2Arranquelamáquina.

1.Muevaelinterruptordeencendidoalaposición deDESCONECTADOyretirelallave.

2.Midalatensióndelabateríaconunvoltímetro

3.Utilicelasiguientetablaparalocalizarelestado decargaolabateríay,desernecesario,los ajustesdelcargadoryelintervalodetiempo recomendadoparacargarlabateríayobtener unatensiónde12.6Vomás;consultelatabla decargadelabateríaacontinuación.

Uso

Realiceelmantenimientodeluidode latransmisión.

Realiceelmantenimientodeluido hidráulicoauxiliar.

Uso

Nosenecesitanpiezas

Procedimiento

Compruebelapresióndeairedelosneumáticosde lasruedasmotricesyajustelapresiónsegúnsea necesario;consulteComprobacióndelapresiónde

losneumáticos(página52).

Nota:Noajustelapresióndeairedelosneumáticos

semi-sólidosdelasruedasgiratorias.

Mantenimientodelabatería

Nosenecesitanpiezas

Procedimiento

Nota:Lamáquinaseentregaconunabateríade

plomo/ácidollenodeelectrolito.

Importante:Asegúresedequeelcable

negativodelabateríaestádesconectadoy queelcargadorusadoparacargarlabatería tieneunapotenciadesalidade16Vy7Ao menosparaevitardañarlabatería(consulte losajustesrecomendadosparaelcargador enlatabla).

Tabladecargadelabatería

Lecturade tensión

12.6omás

12.4a12.6

12.2a12.4

12.0a12.2

11.7a12.0

Porcentaje decarga

100%

75%–100%

50%–75%

25%–50%

0%–25%

Ajustes máximosdel cargador

16V/

14.4V/

Tiempode carga

Norequiere carga

30minutos

1hora

2horas

3horas

Tabladecargadelabatería(cont'd.)

Lecturade tensión

11.7omenos

4.Sielcablepositivotambiénestádesconectado,

conecteelcablepositivo(rojo)alborne positivodelabateríaycoloquelacubiertasobre elbornepositivo.

5.Retireeltornillo,laarandelayelcabledetierra delmotor.Conecteelcablenegativodela bateríasegúnsemuestraenFigura4.

Porcentaje decarga

Ajustes máximosdel cargador

14.4V/

Tiempode carga

6horasomás

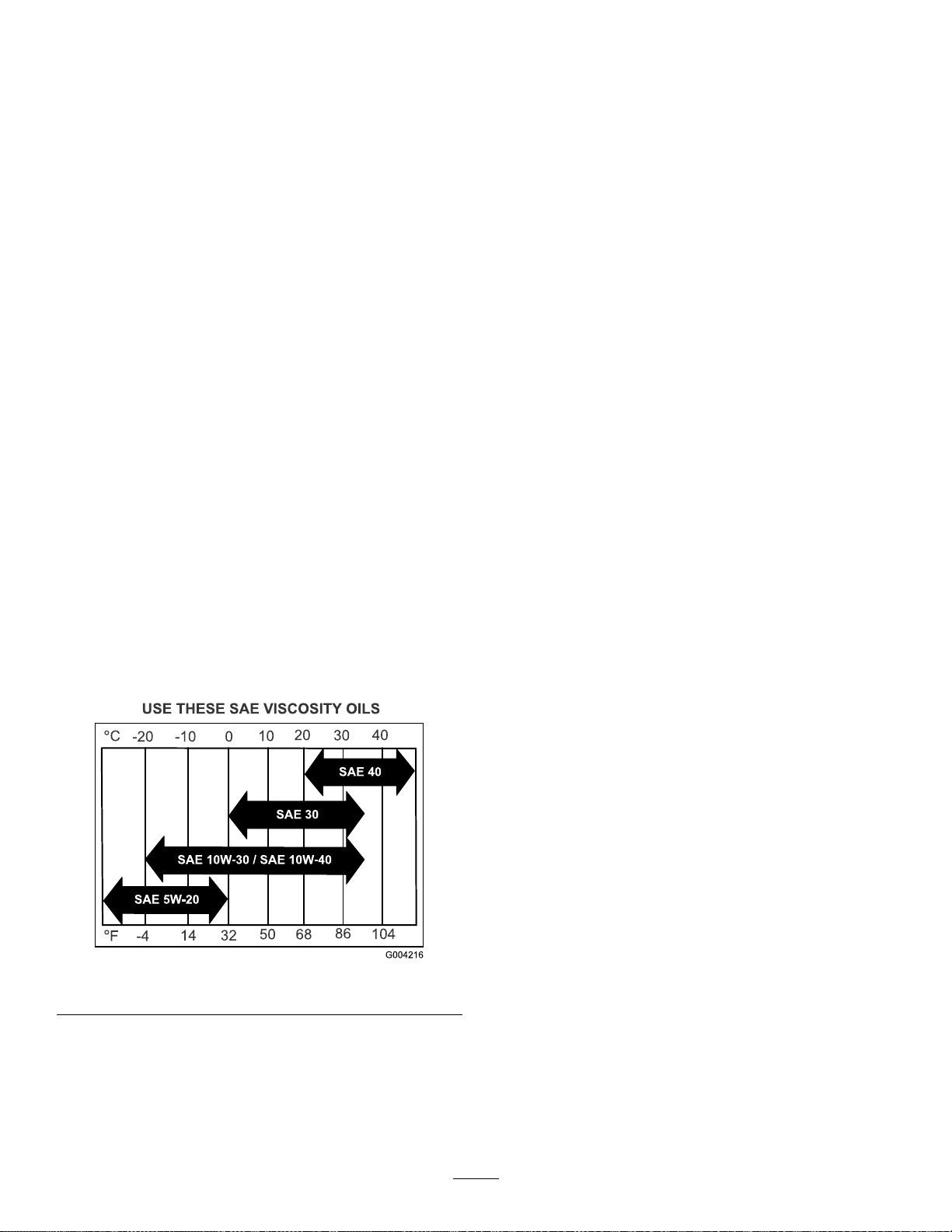

Mantenimientodelaceite delmotor

Nosenecesitanpiezas

Procedimiento

Elmotorseentregaconaceite;compruebeelnivel deaceitedelmotory,siesnecesario,añadamás aceitehastaquelleguealnivelcorrecto.Consulte lasinstruccionesyespecicacionesdelaceiteen

Comprobacióndelniveldeaceitedelmotor(página

43).

Figura4

1.Tornillo

2.Arandela5.Motor

3.Cabledetierra

Nota:Sinohaytiempoparacargarlabatería

osinodisponedecargador,conecteloscables negativosdelabateríaypongaelvehículoen marchasinpararduranteunperíodode20a30 minutosparacargarlabatería.

4.Cablenegativodela batería

Mantenimientodeluido delatransmisión

Nosenecesitanpiezas

g018126

Procedimiento

Lamáquinaseentregaconuidoenlatransmisión; compruebeelniveldeluidodelatransmisión, ysiesnecesario,añadauidohastaquellegue alnivelcorrecto.Consultelasinstruccionesy especicacionesdelaceiteenComprobacióndel

uidodelatransmisión(página61).

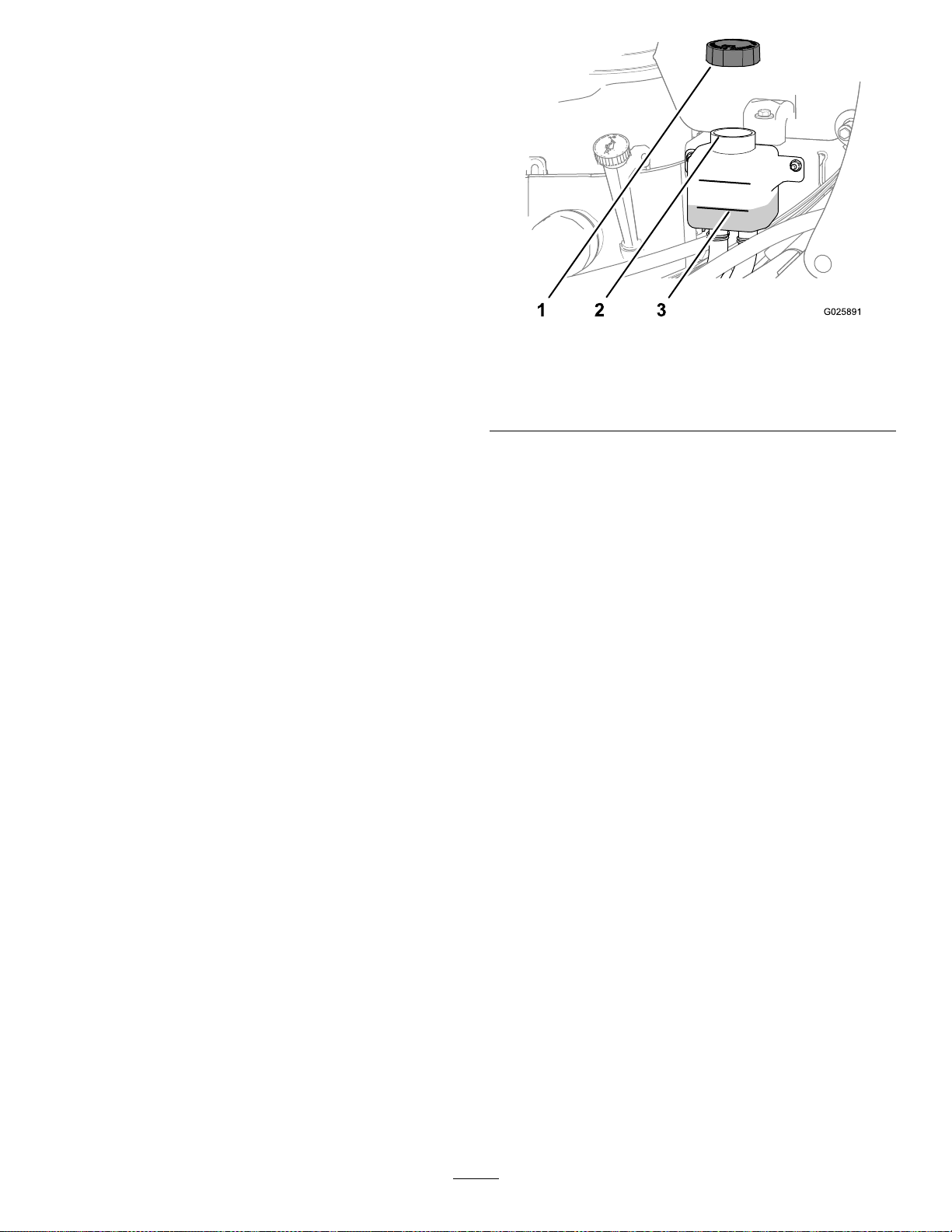

Mantenimientodeluido hidráulicoauxiliar

Nosenecesitanpiezas

Procedimiento

Lamáquinaseentregaconuidohidráulico; compruebeelniveldeuidohidráulico,ysi esnecesario,añadauidohastaquellegue alnivelcorrecto.Consultelasinstruccionesy

especicacionesdelaceiteenComprobacióndelnivel

deuidodeldepósitohidráulicoauxiliar(página59).

8.GirelallavealaposicióndeDESCONECTADO paraapagarelmotor.

9.Retirelallaveydesconecteloscablesdelas bujías.

Retiradadeltopedel cilindro

Nosenecesitanpiezas

Procedimiento

Nota:Elevelostaladrosantesderetirareltopedel

cilindro.Pongaelmotorenmarchaparacargarel sistemahidráulicoyelevarlostaladros.

1.Añadaunapequeñacantidaddecombustibleal depósitodecombustible;consulteLlenadodel

depósitodecombustibledelamáquina(página

20).

2.Abralaválvuladecierredelcombustible, alineandolapalancadelaválvulaconeltubo decombustible;consulteVálvuladecierrede

combustible(página16).

3.Muevalaspalancasdecontroldemovimientoa laposicióndepuntomuertoypongaelfrenode estacionamiento;consultePalancasdecontrol

demovimiento(página13).

4.Pongalapalancadelaceleradorenunpunto intermedioentrelasposicionesdeLENTO yRÁPIDO;consultePalancadelacelerador

(página13).

5.Muevalapalancadelestárterhaciaadelantea laposicióndeACTIVADO;consultePalancadel

estárter(página13).

6.Coloqueelinterruptordeencendidoenla posicióndeARRANQUE;consulteLlavede

contacto(página15).

Nota:Aparteloscablesparaevitarsucontacto

accidentalconlasbujías.

10.Retireyguardeelpasador,lachavetayeltope delcilindro,segúnsemuestraenFigura5.

Figura5

1.Chaveta

2.Pasador

11.Conecteloscablesdelasbujías.

3.Topedelcilindro

4.Cilindro

g020266

Nota:Sueltelallavetanprontocomoelmotor

arranque.

Importante:Nointentearrancarelmotor

deformacontinuadurantemásde10 segundosalavez.Sielmotornoarranca, dejequeseenfríedurante60segundosentre intentosdearranque.Sinosesiguenestas instrucciones,puedequemarseelmotorde arranque.

7.Muevalapalancadelestárterpocoapocoala posicióndeDESACTIVADOamedidaqueelmotor secaliente.

Nota:Dejequefuncioneelmotordurante30

segundosmás.

Elproducto

g267503

Figura7

Figura6

1.Plataforma4.Controlesdelmotor

2.Mandodelfrenode

estacionamiento

3.Palancasdecontrolde

movimiento

5.Tapóndecombustible

Controles

1.Palancadecontrolde movimientoizquierda

2.Palancadecontrolde movimientoderecha

3.Barradereferencia delantera

4.Partedelanteradela máquina

5.Haciaadelante

6.Puntomuerto

7.Haciaatrás

Palancadelacelerador

g269241

Lapalancadelacelerador(Figura8)estásituadaen laconsoladecontrol(palancaroja).

Utilicelapalancadelaceleradorparacontrolarla velocidaddelmotor.Muevalapalancadelacelerador haciaadelanteparaaumentarlavelocidaddelmotor ymuévalahaciaatrásparareducirlavelocidaddel motor.

Nota:Muevalapalancadelaceleradorhacia

adelantedeltodo,alaranura,paraobtenerlamáxima velocidad.

Palancasdecontrolde movimiento

Laspalancasdecontroldemovimientoestánsituadas encadaladodelaconsolasuperior,ycontrolan elmovimientohaciaadelanteyhaciaatrásdela máquina.

Muevalaspalancashaciaadelanteohaciaatrás paracontrolarlaruedamotrizdelmismoladohacia adelanteohaciaatrás,respectivamente.Lavelocidad delasruedasesproporcionalalmovimientodelas palancas.

Importante:Lostaladrosgirancuandolas

palancasdecontroldemovimientosesacandela posicióndePUNTOMUERTO.

Palancadelestárter

Lapalancadelestárter(Figura8)estásituadaenla consoladecontrol(palancanegra).

Utiliceelestárterparaarrancarelmotorcuandoestá frío.Muevalapalancadeestárterhaciaadelante paraACTIVARelestárter,ymuévalahaciaatráspara reducirelestárter.

Nota:Muevalapalancadelestárterhaciaatrás

hastalaranura,paraDESACTIV ARelestárter.

Nota:Nohagafuncionarunmotorcalienteconel

estárterenlaposicióndeACTIVADO.

Pantalladelcontadorde horas/indicadordepenetraciónde lostaladros

Situadaalaizquierdadelinterruptordeencendido enlaconsoladecontrol.

•Elcontadordehorasmonitorizaymuestralas

horasdeusodelmotor.

Figura8

1.Contadorde horas/indicadorde penetracióndelostaladros

2.Controldeajustedelpeso deloperador

3.Interruptormultifunción

4.Palancadecontrolde movimientoizquierda

5.Barradereferencia delantera

6.Palancadelacelerador

7.Palancadelestárter

8.Palancadecontrolde movimientoderecha

9.Llavedecontacto

10.Palancadelfrenode estacionamiento

11.Interruptordepenetración delostaladrosenelsuelo

Palancadelfrenode estacionamiento

Lapalancadelfrenodeestacionamientoestásituada aladerechadelinterruptordeencendidoenla consoladecontrol(Figura8).

Nota:Lapalancadelfrenoaccionaunfrenode

estacionamientoencadaunadelastransmisiones.

g267524

Pantalladelcontadordehoras

1.PantalladeindicadoresLCD/información

2.Indicadordehoras

3.IndicadorLEDdeestado

Figura9

g211730

Lapantallamuestralashorascuandolallaveestá enDesconectadoolamáquinaestáenmarcha. Lashorasnosemuestrancuandolamáquina estáaireando.

Nota:ElindicadorLCDapareceenlazonadel

frenodeestacionamientocuandosecumplen lascondicionesde"arranqueseguro"(frenode estacionamientopuesto).

•Elindicadordepenetracióndelostaladros

monitorizaymuestraelvalordelajusteelectrónico delaprofundidaddelostaladros.

•Paraponerelfrenodeestacionamiento,tiredela

palancahaciafueraydeslícelahaciaatrás.

•Paraquitarelfrenodeestacionamiento,empujela

palancahaciaadelantealaposiciónderetención.

Cuandoseaparcaenunapendientepronunciada, calceobloqueelasruedas,ademásdeponerelfreno deestacionamiento.Amarrelamáquinayponga elfrenodeestacionamientoantesdetransportarla máquina.

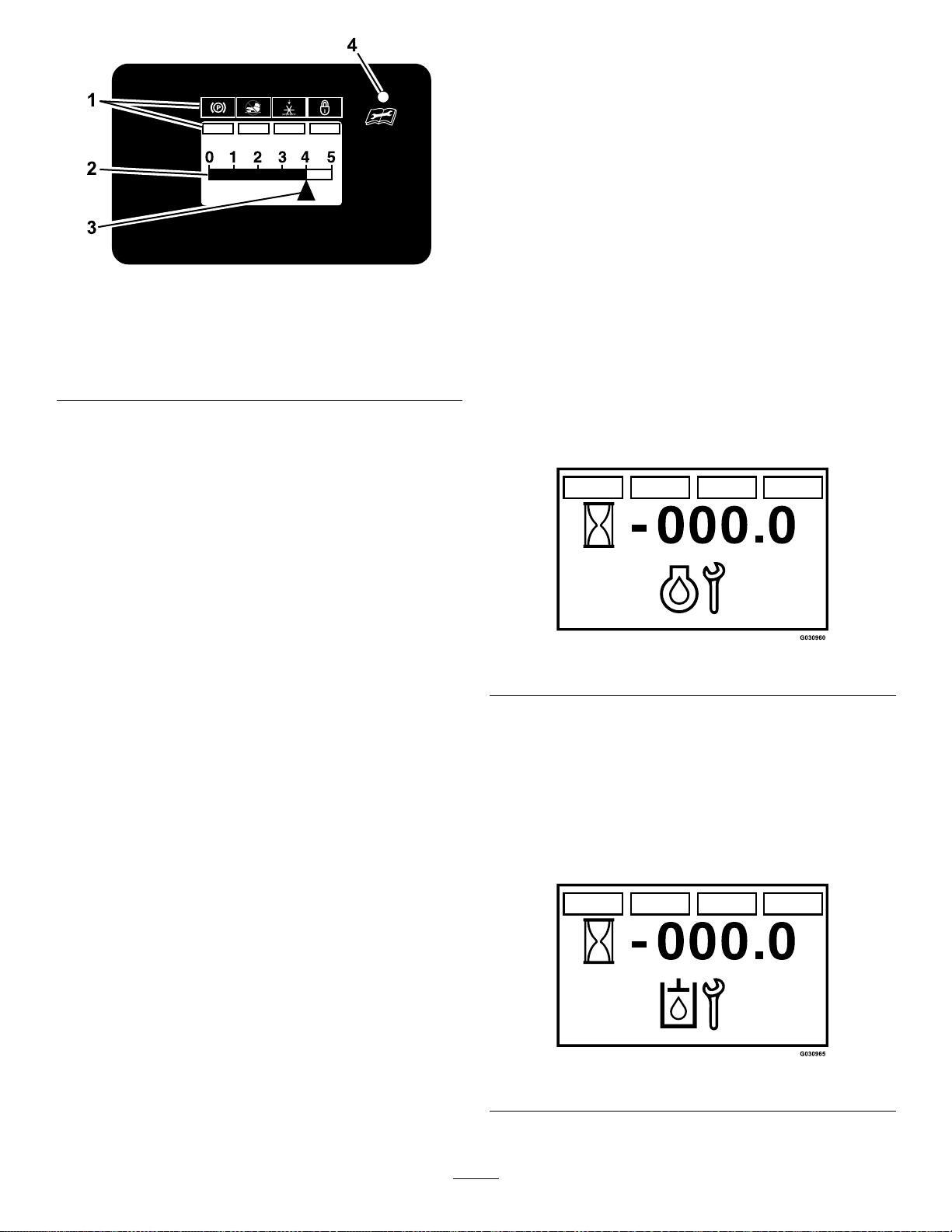

Figura10

Indicadordepenetracióndelostaladros

1.PantalladeindicadoresLCD/información

2.Barradeestadodelaprofundidaddelostaladros

3.Indicadordeajustedelaprofundidaddelostaladros

4.IndicadorLEDdeestado

enciendeelLEDdelcontadordehoras/indicador depenetracióndelostaladroscuandoseactivala penetracióndelostaladros.Paraelevarlostaladros, quiteelpiedelinterruptor.

Esteinterruptorpuededeshabilitarseconelinterruptor multifuncional.

•Pulseymantengapulsadolaparteinferiordel

interruptorparaanularydeshabilitarelinterruptor depie.ElLEDseenciendeenlapantalladel contadordehoras/indicadordepenetraciónde lostaladros.Utiliceestafunciónaltransportarla

g211731

máquina.

•Paradesbloquearelinterruptor,pulsey

mantengapulsadolapartesuperiordelinterruptor multifunciónhastaqueelindicadorLED desaparezca.

Nota:Lafuncióndeshabilitarseactivacadavezque

seapagaelmotor.

Haydosmanerasdeactivarlapantalla:

1.Pulselapartesuperioroinferiordelinterruptor multifunciónparamostrarelindicadorde penetracióndelostaladros.

2.Piseelinterruptordepenetracióndelos taladros.

Unnúmeromásaltoenlabarradeestadoaumenta lalongituddelterróndeaireación,yunnúmeromás bajolareduce.

Nota:Silalongituddelterrónnoesladeseada,

puedesernecesarioajustarlamáquinapara compensarelpesodeloperador;consultelasección

Controldeajustedelpesodeloperador(página15)si

deseamásinformación.

IndicadoresLEDdeestado

Situadosenelladoderechodelcontadorde horas/indicadordepenetracióndelostaladros.

ElindicadorLEDcambiadecolorparaindicarel estadodelsistema,yestásituadoenelladoderecho delpanel.

•Verdejo–indicaactividadnormal.

•Rojointermitente–indicaquehayunfalloactivo.

•Rojojo–indicalanecesidaddemantenimiento.

Interruptordepenetracióndelos taladrosenelsuelo

Elinterruptordeelevacióndelostaladrosestásituado enlaplataformadeloperador(Figura8).

Paraintroducirlostaladrosenelsuelo,piseel interruptordepenetracióndelostaladros.Se

Llavedecontacto

Elinterruptordeencendidoestásituadoenellado derechodelaconsoladecontrol(Figura8).

Utiliceelinterruptordeencendidoparaarrancary apagarelmotor.Elinterruptortiene3posiciones: DESCONECTADO,CONECTADOyARRANQUE(Figura11).

Figura11

1.OFF(DESCONECTADO)

2.ON(CONECTADO)

3.ARRANQUE

Controldeajustedelpesodel operador

Situadoenelladodelaconsoladecontrol(Figura8). Estacaracterísticatieneencuentaelpesodel

operadorparadeterminarlapresióndeaireacióny lapenetracióndelostaladros,yparamaximizarla estabilidadlateraldelamáquina.Gireelcontrolen sentidoantihorarioparareducirlapresión;gíreloen sentidohorarioparaaumentarlapresión;Ajustedel

controldeajustedelpesodeloperador(página28).

Nota:Cadaoperadordebeajustarlapresióndel

sistemaparaquelasruedasmotricestoquenelsuelo ligeramente.

g008610

Importante:Mantengalasruedasmotricesen

contactoconelsueloentodomomentopara maximizarlaestabilidadlateraldelamáquina.

Interruptormultifunción

Situadoalaizquierdadelcontadordehoras/indicador depenetracióndelostaladros.

Esteinterruptorlepermitehacerlosiguiente:

•Aumentar/reducirlaprofundidaddeunterrónde

aireación.

•Bloquearodesbloquearelajustedeprofundidad

delostaladros.

•Bloquearodesbloquearelinterruptordepiede

penetracióndelostaladros.

Válvuladecierredecombustible

Laválvuladecierredecombustibleestásituada detrásdelmotorydebajodeldepósitodecombustible (Figura12).

Utilicelaválvuladecierredelcombustibleparacerrar elpasodelcombustiblecuandonosevaautilizar lamáquinaduranteunosdías,duranteeltransporte haciaydesdelaobra,ycuandoestáaparcadadentro deunedicio.

•Paraabrirlaválvuladecierredelcombustible,

girelapalancadelaválvuladecierredel combustiblehastaqueestéalineadaconeltubo decombustible.

•Paracerrarlaválvuladecierredelcombustible,

girelallave90°respectodeltubodecombustible.

Válvulasdeliberacióndelas ruedasmotrices

ADVERTENCIA

Lasmanospuedenenredarseenlos componentesrotativosdelatransmisión, debajodelacarcasadelmotor,loquepuede darlugaralesionesgravesolamuerte.

Pareelmotor,retirelallaveyespereaque sedetengantodaslaspiezasmóvilesantes deaccederalasválvulasdeliberacióndelas ruedasmotrices.

ADVERTENCIA

Elmotoryloscomponenteshidráulicos puedenalcanzartemperaturasmuyaltas. Elcontactoconunmotorouncomponente hidráulicocalientepuedecausarquemaduras graves.

Dejequeseenfríentotalmenteelmotorylos componenteshidráulicosantesdeacceder alasválvulasdeliberacióndelasruedas motrices.

Estánsituadasalaizquierdayaladerecha,debajo delapartedelanteradelamáquina.

Encondicionesdeusonormales,laarandeladela palancaestácolocadaporfueradelaranura.Sies necesarioempujarlamáquinaamano,lasválvulas debenestarenlaposiciónde“liberado”(Figura13).

1.PosicióndeCERRADO

Figura12

2.PosicióndeABIERTO

g025897

Figura13

1.Posicióndelapalanca paraoperarlamáquina

2.Arandelaporfueradela ranura

3.Posicióndelapalanca paraempujarlamáquina

4.Arandelapordentrodela ranura

g223057

Paraliberarlasruedasmotrices,muevalapalancaa lapartemásabiertadelaranura,empújelahastaque laarandelaquededentrodelbastidor,luegomuevala palancadenuevoalasecciónestrechadelaranura. Repitaenelotroladodelamáquina.

Quiteelfrenodeestacionamiento.Lamáquinaya puedeserempujadaamano.

Operación

Nota:Losladosderechoeizquierdodelamáquina

sedeterminandesdelaposiciónnormaldeloperador.

Antesdel

Noremolquelamáquina.

Pararestablecerelsistemadetransmisiónala posicióndeoperación:

Muevalapalancaalapartemásabiertadelaranura, tiredelapalancahaciafuerahastaquelaarandela quedeporfueradelbastidor,luegomuevalapalanca denuevoalasecciónestrechadelaranura.Repita enelotroladodelamáquina.

Especicaciones

Altura

Longitud

Anchura

Anchuradeaireación

Profundidaddeperforación5.1a12.7cm(2"a5")

Peso

Estádisponibleunaseleccióndeaperosyaccesorios homologadosporT oroquesepuedenutilizarcon lamáquinaandepotenciaryaumentarsus prestaciones.PóngaseencontactoconsuServicio TécnicoAutorizadooconsuDistribuidor.

Lamejormaneradeprotegersuinversiónyobtener unrendimientoóptimodesusequiposToroescontar siempreconpiezasgenuinasdeT oro.Porloque respectaalaabilidad,T orosuministrapiezasde repuestodiseñadasconlasmismasespecicaciones deingenieríaquenuestrosequipos.Parasu tranquilidad,exijapiezasgenuinasToro.

132cm(52")

163cm(64")

121cm(48")

76cm(30")

460kg(1,015libras)

funcionamiento

Seguridadantesdeluso

•Evalúeelterrenoparadeterminarlosaccesorios

yaperosnecesariospararealizareltrabajode maneracorrectaysegura.Utilicesolamentelos accesoriosyaperoshomologadosporT oro.

•Inspeccionelazonaenlaquesevaautilizarel

equipoyretirecualquierpiedra,juguete,palo, alambre,huesouotroobjetoextraño.Estos podríanserarrojadosporlamáquinaointerferir ensufuncionamiento,ypodríancausarlesiones personalesaloperadoroaterceros.

•Marqueyevitecualquierobjetoocultocomo

aspersores,cablesoalambresenterrados,vallas invisibles,etc.,paraevitarquesedañenestos sistemasdurantelaaireación.

•Lleveequiposdeprotecciónpersonaladecuados,

comogafasdeseguridad,calzadoresistentey antideslizanteyprotecciónauditiva.Sitieneel pelolargo,recójaselo,yeviteelusodeprendas sueltasyjoyasobisuteríasueltasquepudieran enredarseenlaspiezasenmovimiento.

CUIDADO

Estamáquinaproducenivelessonorosque superanlos85dBAeneloídodeloperador, ypuedencausarpérdidasauditivascon períodosextendidosdeexposición.

Lleveprotecciónauditivamientrasutiliza estamáquina.

•Compruebequeloscontrolesdepresenciadel

operador,losinterruptoresdeseguridadylos protectoresdeseguridadestáninstaladosyque funcionancorrectamente.Noutilicelamáquinaa menosqueesténfuncionandocorrectamente.

•Noutilicelamáquinasihayotraspersonas

(especialmenteniños)oanimalesenlazona. Parelamáquinaycualquieraccesoriosialguien entraenlazona.

•Noutilicelamáquinasiestándañadoslos

protectores,lasdefensasolascubiertas.Tenga siemprecolocadosyenbuenascondiciones deusolosprotectores,interruptoresyotros dispositivosdeseguridad.Compruebe

frecuentementeelestadodedesgasteodeterioro deloscomponentesysustitúyalosconlaspiezas recomendadasporelfabricantecuandosea necesario.

Seguridad–Combustible

Extremelasprecaucionesalmanejarelcombustible.

•Almacenelagasolinaenunrecipiente homologadoymanténgalafueradel alcancedelosniños.

•Añadaelcombustibleantesdearrancar elmotor.Noretirenuncaeltapón deldepósitodecombustibleniañada combustiblesielmotorestáenmarchao sielmotorestácaliente.

PELIGRO

Endeterminadascondicioneslagasolinaes extremadamenteinamableysusvapores sonexplosivos.

Unincendioounaexplosióndegasolina puedecausarquemadurasaustedyaotras personas,yprovocardañosmateriales.

•Lleneeldepósitodecombustibleenel exteriorenunasupercienivelada,enuna zonaabiertayconelmotorfrío.Limpiela gasolinaderramada.

•Nollenenivacíenuncaeldepósitode combustibledentrodeunedicioodeun remolquecerrado.

•Nollenecompletamenteeldepósito decombustible.Lleneeldepósitode combustiblehastalaparteinferiordel cuellodellenado.Esteespaciovacío eneldepósitopermitiráladilatación delagasolina.Sisellenademasiado, puedehaberfugasdecombustible,o puededañarseelmotoroelsistemade emisiones.

•Nofumenuncamientrasmanejala gasolina,yaléjesedellamasdesnudaso delugaresenlosquelosvaporesdela gasolinapuedanserprendidosporuna chispa.

•Sisederramagasolina,nointentearrancar elmotor.Aléjesedelazonadelderramey evitecrearfuentesdeigniciónhastaque losvaporesdegasolinasehayandisipado.

•Noutilicelamáquinaamenosque elsistemadeescapecompletoesté correctamentecolocadoyenbuenas condicionesdefuncionamiento.

PELIGRO

Endeterminadascondicionesduranteel repostaje,puedeproducirseunadescarga deelectricidadestáticaconchispaque puedeprenderlosvaporesdelagasolina. Unincendioounaexplosiónprovocadopor lagasolinapuedecausarlequemadurasa ustedyaotraspersonasyprovocardaños materiales.

•Coloquesiemprelosrecipientesde gasolinaenelsuelo,lejosdelvehículoque estárepostando.

•Nollenelosrecipientesdegasolinadentro deunvehículo,camiónoremolqueya quelasalfombrasolosrevestimientos deplásticodelinteriordelosremolques podríanaislarelrecipienteyretrasarla pérdidadelacargaestática.

•Cuandoseaposible,retireelequipoa repostardelcamiónoremolqueyreposte conlasruedasdelequiposobreelsuelo.

•Siestonoesposible,reposteelequipo sobreelcamiónoremolquedesdeun recipienteportátil,envezdeusarun surtidordegasolina.

•Siesimprescindibleelusodeunsurtidor, mantengalaboquillaencontactoconel bordedeldepósitodecombustibleola aberturadelrecipienteentodomomento hastaqueterminederepostar.Noutilice dispositivosquemantenganabiertala boquilla.

ADVERTENCIA

Lagasolinaesdañinaomortalsiesingerida. Laexposiciónalargoplazoasusvaporesha producidocáncerenanimalesdelaboratorio. Elnotomarlasprecaucionesdebidaspuede causarlesionesoenfermedadesgraves.

•Evitelarespiraciónprolongadadelos vapores.

•Noacerquelacaraalaboquillaoalaboca dellenadodelosdepósitosorecipientes degasolina.

•Mantengalagasolinaalejadadelosojos ydelapiel.

•Nohagasifónnuncautilizandolaboca.

Paraayudaraprevenirincendios:

•Mantengaelmotorylazonadelmotorlibresde

hierba,hojas,excesosdegrasaoaceiteyotros residuosquepuedenacumularseenestaszonas.

Cómoañadircombustible

PELIGRO

Enciertascondiciones,elcombustiblees extremadamenteinamableyaltamente explosivo.Unincendioounaexplosión provocadosporelcombustiblepuede causarlequemadurasaustedyaotras personasasícomodañosmateriales.

•Lleneeldepósitodecombustibleenel exterior,enunazonaabiertayconel motorfrío.Limpiecualquiercombustible derramado.

•Nollenecompletamenteeldepósito decombustible.Añadacombustibleal depósitodecombustiblehastaqueelnivel alcancede6a13mm(¼"a½")pordebajo delaparteinferiordelcuellodellenado. Esteespaciovacíoeneldepósitopermite ladilatacióndelcombustible.

•Limpiecualquierderramedeaceiteocombustible

yretirecualquierresiduoempapadoen combustible.

•Espereaqueseenfríelamáquinaantesde

guardarlaenunrecintocerrado.Noguardela máquinacercadeunallamaoenunlugarcerrado dondepuedehaberllamaspilotoocalentadores.

•Nofumenuncamientrasmanejael combustibleymanténgasealejadode llamasdesnudasodelugaresdondeuna chispapudierainamarlosvaporesde gasolina.

•Almaceneelcombustibleenunrecipiente decombustiblehomologadoymanténgalo fueradelalcancedelosniños.

•Nocomprenuncacarburanteparamásde 30díasdeconsumonormal.

PELIGRO

Endeterminadascondicionesduranteel repostaje,puedeliberarseelectricidad estática,produciendounachispaquepuede prenderlosvaporesdelcombustible.Un incendioounaexplosiónprovocadospor elcombustiblepuedecausarlequemaduras austedyaotraspersonasasícomodaños materiales.

•Coloquesiemprelosrecipientesde combustibleenelsuelo,lejosdelvehículo, antesderepostar.

•Nollenelosrecipientesdecombustible dentrodeunvehículo,camiónoremolque yaquelasalfombrasolosrevestimientos deplásticodelinteriordelosremolques podríanaislarelrecipienteyretrasarla pérdidadelacargaestática.

•Cuandoseaposible,retireelequipoa repostardelcamiónoremolqueyreposte conlasruedasdelequiposobreelsuelo.

•Siestonoesposible,reposteelequipo sobreelcamiónoremolquedesdeun recipienteportátil,envezdeusarun surtidordecombustible.

•Siesimprescindibleutilizarunsurtidor decombustible,mantengalaboquillaen contactoconelbordedeldepósitode combustibleolaaberturadelrecipiente entodomomentohastaqueterminede repostar.

Especicacióndecombustible

Combustiblede petróleo

Mezclade combustiblecon etanol

Importante:Paraobtenerlosmejoresresultados,

utilicesolamentecombustiblefrescoylimpio (compradohacemenosde30días).

•Noutilicegasolinaquecontengametanol.

•Noguardecombustibleeneldepósitode

combustibleoenrecipientesdecombustible duranteelinviernoamenosquehayaañadidoun estabilizador.

•Noañadaaceitealagasolina.

Utilicegasolinasinplomoconunoctanajede87 omás(método(R+M)/2).

Esaceptableelusodeunamezcladegasolina sinplomoconhastael10%deetanol(gasohol) oel15%deMTBE(étermetiltert-butílico)por volumen.EletanolyelMTBEnosonlomismo.

Noestáautorizadoelusodegasolinaconel15% deetanol(E15)porvolumen.Noutilicenunca gasolinaquecontengamásdel10%deetanol porvolumen,comoporejemplolaE15(contiene el15%deetanol),laE20(contieneel20%de etanol)olaE85(contienehastael85%deetanol). Elusodegasolinanoautorizadapuedecausar problemasderendimientoodañosenelmotor quepuedennoestarcubiertosbajolagarantía.

Usodelestabilizador/acondicionador

Utiliceestabilizador/acondicionadorenlamáquinaen todomomentoparamantenerelcombustiblefresco durantemástiempo,siguiendolasindicacionesdel fabricantedelestabilizadordecombustible.

Importante:Noutiliceaditivosdecombustible

quecontenganmetanoloetanol.

ADVERTENCIA

Elcombustibleesdañinoomortalsies ingerido.Laexposiciónalargoplazo alosvaporespuedecausarlesionesy enfermedadesgraves.

•Evitelarespiraciónprolongadadelos vapores.

•Mantengalacaraalejadadelaboquillay delaaberturadeldepósitodecombustible odelabotelladelacondicionador.

•Eviteelcontactoconlapiel;laveel productoderramadoconaguayjabón.

Agreguelacantidadapropiadadeestabilizador/acondicionadoracombustiblefresco,siguiendolas indicacionesdelfabricantedelestabilizadorde combustible.

Llenadodeldepósitode combustibledelamáquina

Capacidaddeldepósitodecombustible:18.9litros

(5galonesUS)

1.Limpiealrededordeltapóndeldepósitode combustible.

2.Retireeltapóndeldepósito.

3.Lleneeldepósitodecombustiblecon combustiblehastaqueelnivelestéa6a13mm (¼"a½")delapartesuperiordeldepósito.

Nodejequelagasolinalleguealcuellode llenado.

Importante:Dejeunespaciolibrede6mm

(¼")omásdesdelapartesuperiordel depósitoparapermitirlaexpansióndel combustible.

4.Coloqueeltapóndeldepósitodecombustibley limpiecualquiercombustiblederramado.

Importante:Esimprescindiblequetodoslos

mecanismosdeseguridaddeloperadorestén conectadosyencorrectascondicionesde funcionamientoantesdeluso.

Comprobaciónde

Mantenimientodiario

Cadadía,antesdearrancarlamáquina,sigalos procedimientosmarcadoscomo“Cadauso/Adiario” enlasecciónMantenimiento(página33).

Comprobacióndelsistema deinterruptoresde seguridad

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

CUIDADO

Silosinterruptoresdeseguridadestán desconectadosodañados,lamáquinapodría ponerseenmarchainesperadamenteycausar lesionespersonales.

•Nomanipulelosinterruptoresde seguridad.

•Compruebelaoperacióndelos interruptoresdeseguridadcadadía,y sustituyacualquierinterruptordañado antesdeoperarlamáquina.

Elsistemadeinterruptoresdeseguridad

jacionessueltas

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

1.Apagueelmotor,pongaelfrenode estacionamiento,retirelallaveyespereaque sedetengantodaslaspiezasenmovimiento.

2.Realiceunainspecciónvisualdelamáquinaen buscadejacionesoherrajessueltos,uotros posiblesproblemas.

Nota:Aprietetodaslasjacionessueltaso

corrijaelproblemaantesdeusarlamáquina.

Duranteel funcionamiento

Seguridadduranteeluso

Seguridadgeneral

Eloperadordebededicartodasuatenciónalusode lamáquina.Norealiceningunaactividadquepudiera distraerle;delocontrario,puedenproducirselesiones odañosmateriales.

Elsistemadeinterruptoresdeseguridadseha diseñadoparaimpedirqueelmotorarranqueamenos quelaspalancasdecontroldemovimientoesténen laposicióndepuntomuerto.

Comprobacióndelsistemadeinterruptoresde seguridad

1.Desconecteloscablesdelasbujías.

2.Sobreunasupercienivelada,bloqueelas ruedasdelamáquinaparaevitarquese desplacedeformaaccidental.

3.Quiteelfrenodeestacionamiento.

4.Conlaspalancasdecontroldemovimientoen laposicióndepuntomuerto,girelallaveala posicióndeARRANQUE;elmotordearranque nodebegirar.

Nota:Silamáquinanosuperaestaprueba,nola

utilice.PóngaseencontactoconsuServicioTécnico Autorizado.

ADVERTENCIA

Laspiezasdelmotor,especialmenteel silenciador,puedenalcanzartemperaturas extremadamentealtasduranteeluso.Pueden provocarquemadurasgravesporcontacto,e incendiarresiduostalescomohojas,hierbas, maleza,etc.

•Dejequelaspiezasdelmotor,sobretodo elsilenciador,seenfríenantesdetocarlos.

•Limpiecualquieracumulaciónderesiduos delazonadelsilenciadorydelmotor.

ADVERTENCIA

Losgasesdeescapedelmotorcontienen monóxidodecarbono,queesunveneno inodoroquepuedematarle.

Nohagafuncionarelmotordentrode unediciooenunrecintodereducidas dimensionesdondepuedenacumularse vaporespeligrososdemonóxidodecarbono.

•Elpropietario/usuariopuedeprevenir,yes

responsablede,losaccidentesolesionessufridos porélmismo,oporotraspersonasobienes.

•Estamáquinahasidodiseñadaparaunsolo

operador.Nollevepasajerosymantengaaotras personasalejadasdelamáquinaduranteeluso.

•Noutilicelamáquinabajolainuenciadealcohol

odrogas.

•Utilicelamáquinasolamenteconluznaturalocon

unabuenailuminaciónarticial.

•Losrayospuedencausargraveslesioneso

inclusolamuerte.Sisevenrelámpagosorayos,o seoyentruenosenlazona,noutilicelamáquina; busqueunlugardonderesguardarse.

•Extremelasprecaucionesaltrabajarcon

accesoriosoaperos.Éstospuedenafectara laestabilidaddelamáquinaycausarpérdidas decontrol.Sigalasinstruccionesdeusodelos contrapesos,sisonnecesarios.

•Noseacerqueaagujeros,surcos,montículos,

rocasuotrospeligrosocultos.Tengacuidadoal acercarseaesquinasciegas,arbustos,árboles, hierbaaltauotrosobjetosquepuedanocultar obstáculosodicultarlavisión.Losterrenos desigualespuedenhacerquelamáquinavuelque ohacerqueeloperadorpierdaelequilibrioo resbale.

•Asegúresedequetodaslastransmisionesestán

enpuntomuertoyqueelfrenodemanoestá puestoantesdearrancarelmotor.

•Arranqueelmotorconcuidadosiguiendolas

instrucciones,conlospiesbienalejadosdelos taladros.

•Noutilicenuncalamáquinasiestándañadoslos

protectores,lasdefensasolascubiertas.Tenga siemprecolocadosyenbuenascondiciones deusolosprotectores,interruptoresyotros dispositivosdeseguridad.

•Manténgasealejadodelostaladrosentodo

momento.

Lasmanos,lospies,elpelo,laropao losaccesoriospuedenenredarseenlas piezasrotativas.Cualquiercontactocon laspiezasrotativaspuedecausaruna amputacióntraumáticaolaceraciones graves.

–Nohagafuncionarlamáquinasin

queesténcolocadosyenbuenas condicionesdefuncionamientolos protectoresylosdispositivosde seguridad.

–Mantengalasmanos,lospies,lasjoyas

ylaropaalejadosdelaspiezasen movimiento.

•Estépendientedelsentidodedescargayno

orienteladescargahaciaotraspersonas.Evite descargarmaterialcontraunapareduotra obstrucción,porqueelmaterialpodríarebotar haciaeloperador.Elevelostaladros,reduzcala velocidadytengacuidadoalcruzarsupercies quenoseandehierbayaltransportarlamáquina aydesdelazonadetrabajo.

•Estéalerta,vayamásdespacioyextremelas

precaucionesenlosgiros.Miredetrásyallado antesdecambiardedirección.Notrabajeen marchaatrásamenosqueseaabsolutamente necesario.

•Nocambielosajustesdelreguladordelmotorni

hagafuncionarelmotoraunavelocidadexcesiva.

•Aparquelamáquinaenunasupercienivelada.

Pareelmotor,espereaquesedetengantodaslas piezasenmovimientoydesconecteel/loscable(s) dela(s)bujía(s).

–Antesdeinspeccionar,limpiarotrabajarenla

máquina.

–Despuésdegolpearunobjetoextraño,osise

producenvibracionesanormales(inspeccione lamáquinayreparecualquierdañoantesde

volveraarrancaryutilizarlamáquina). –Antesdelimpiaratascos. –Siemprequedejelamáquinadesatendida.

Nodejedesatendidalamáquinasiestáen

marcha.

•Pareelmotoryespereaquesedetengantodas

laspiezasenmovimiento:

–Antesderepostarcombustible.

•Mantengalasmanosylospiesalejadosdelas

piezasenmovimiento.Siesposible,nohaga ajustesconelmotorenmarcha.

•Puedenocurriraccidentestrágicossieloperador

noestáalertaalapresenciadeniños.Amenudo losniñossesientenatraídosporlamáquinaypor

eltrabajoqueserealiza.Nosuponganuncaque losniñosvanapermanecerenelúltimolugaren quelosvio.

–Mantengaalosniñosalejadosdelazonade

trabajoybajolaatentamiradadeunadulto responsablequenoseaeloperador.

–Estéalertayparelamáquinasientranniños

enlazona.

–Antesdeirhaciaatrásocambiardesentido,

ymientraslohace,mirehaciaatrás,hacia abajoyhacialosladosporsihubieraniños

pequeños. –Nuncapermitaalosniñosutilizarlamáquina. –Nolleveniñosenlamáquina,inclusosilas

cuchillasestándesconectadas.Losniños

podríancaerseysufrirgraveslesiones,

ointerferirconlaoperaciónseguradela

máquina.Cualquierniñoquehayasido

transportadoenelpasadopodríaaparecerde

prontoenlazonadetrabajobuscandootro

paseo,ypodríaserarrolladoporlamáquina,

inclusoenmarchaatrás.

Seguridadenpendientes

•Laspendientessonunadelasprincipalescausas

deaccidentesporpérdidadecontrolyvuelcos, quepuedencausarlesionesgravesolamuerte.El operadoresresponsabledelaseguridadcuando trabajaenpendientes.Elusodelamáquinaen cualquierpendienteexigeuncuidadoespecial. Antesdeusarlamáquinaenunapendiente:

–Leaycomprendalasinstruccionessobre

pendientesdelmanualylasqueestán

colocadasenlamáquina. –Evalúelascondicionesdellugardetrabajo

paradeterminarsiessegurotrabajaren

lapendienteconlamáquina.Utiliceel

sentidocomúnyelbuenjuicioalrealizareste

evaluación.Cualquiercambioqueseproduzca

enelterreno,comoporejemplouncambiode

humedad,puedeafectarrápidamentealuso

delamáquinaenunapendiente.

•Trabajedetravésencuestasypendientes,nunca

haciaarribaohaciaabajo.Eviteutilizarlamáquina enpendientesexcesivamenteempinadaso húmedas.

•Identiquecualquierobstáculosituadoenlabase

delapendiente.Noutilicelamáquinacercade terraplenes,zanjas,taludes,aguauotrospeligros. Lamáquinapodríavolcarrepentinamentesiuna ruedapasaporelbordedeunterraplénofosa,o sisesocavauntalud.Mantengaunadistancia prudente(eldobledelaanchuradelamáquina) entrelamáquinaycualquierpeligro.Utiliceuna

máquinadirigidaounaherramientamanualpara trabajarenestaszonas.

g222486

Figura14

1.Zonasegura–utilicelamáquinaaquí

2.Zonadepeligro-utiliceunamáquinamanualouna herramientamanualcercadeterraplenes,fosas,taludes, aguauotrospeligros.

3.Agua

4.W=anchuradelamáquina

5.Mantengaunadistanciaprudente(eldobledelaanchura delamáquina)entrelamáquinaycualquierpeligro.

•Evitearrancar,pararogirarlamáquinaencuestas

opendientes.Evitehacercambiosbruscosde velocidadodedirección;girepocoapoco,ya bajavelocidad.

•Noutilicelamáquinaencondicionesquepuedan

comprometerlatracción,ladirecciónola estabilidaddelamáquina.Tengaencuentaque conducirenhierbamojada,atravesarpendientes empinadas,obajarcuestaspuedehacerquela máquinapierdatracción.Latransferenciadepeso alasruedasdelanteraspuedehacerquepatinela máquina,conpérdidadefrenadoydecontrolde dirección.Lamáquinapuededeslizarseincluso conlasruedasmotricesinmovilizadas.

•Retireoseñalecualquierobstáculo,comozanjas,

baches,surcos,montículos,rocasuotrospeligros ocultos.Lahierbaaltapuedeocultarobstáculos. Unterrenoirregularpuedehacerquelamáquina vuelque.

•Extremelasprecaucionesaltrabajarcon

accesoriosoaperos.Éstospuedenafectara laestabilidaddelamáquinaycausarpérdidas decontrol.Sigalasinstruccionesdeusodelos contrapesos.

•Siustedpierdeelcontroldelamáquina,bájesey

aléjesedelsentidodeavancedelamáquina.

Usodelcontrolador inteligente/Control electrónicodeprofundidad

Pantalladelcontadorde horas/indicadordepenetraciónde lostaladros

ElControladorinteligente/Controlelectrónicode profundidadmonitorizaelsistemaeléctricoengeneral ymuestrainformaciónenlapantalladelcontadorde horas/indicadordepenetracióndelostaladros.El controladormuestralashorasdeusodelamáquina, elestadodelosinterruptoresdeseguridadylos recordatoriosdemantenimiento.

ErrordeVoltaje

Errordeconexióndeun

solenoidedeválvula

Pantallasdeinformación

Errordelsolenoidede

válvula

Iconosdelapantalla

Lapantalladeinformaciónutilizalosiconos siguientes:

HorasdeaireaciónFrenodeestacionamiento

Mantenimientodelaceite

Tensióndelabatería

Laspantallasprincipalesdeinformaciónincluyen:

•Laspantallasdearranque

•Lapantallapredeterminada(motorencendido)

•Lapantalladelindicadordepenetracióndelos

taladros

•Recordatoriosyalertasdemantenimiento

•Alertasymensajesdeerror

Pantallasdearranque

CuandolallavesemuevedeDESCONECT ADOa MARCHA,aparecenlaspantallassiguientesdurante 2segundos:

Nota:ElindicadorLEDdeestadocambiaderojoa

naranja,yluegoaverde.

delmotor

Laprimerapantallamuestralaversióndelrmware.

Contadordehoras

Mantenimientodelaceite

delatransmisión

g212116

Figura15

Lasegundapantallamuestralashorasdeaireación.

Figura16

Latercerapantallamuestraelvoltajedelsistema eléctrico.

Lapantallapredeterminada

Despuésdelaúltimapantalladearranqueaparecela pantallapredeterminada(Figura20).

Lapantalladeinformaciónmuestraiconose informaciónrelacionadosconlaoperacióndela máquina.

g212114

g211884

Figura20

Pantallapredeterminada

Figura17

Lacuartapantallamuestralashorasrestantesparael mantenimientodelaceitedelmotor.

Figura18

Laúltimapantallamuestralashorasrestantesparael mantenimientodelaceitedelatransmisión.

g212115

1.Pantalladeinformación

2.IndicadorLEDdeestado

•Elindicadordeestadodelosinterruptoresde

seguridadseenciendecuandoelcontrolreúne lascondicionesde"arranqueseguro"(frenode estacionamientopuesto).

•Elcontadordehorasmuestralashorasdeuso

delmotorcuandoparpadeaelsímbolodelreloj dearena.

•Lapantallaseapaga5minutosdespuésde

cambiarlallavedeencendidoalaposiciónde

DESCONECTADO.

g212117

Lapantalladelindicadorde penetracióndelostaladros

PantalladelControlelectrónicode profundidad

Haydosformasdeactivarlapantalladelindicadorde penetracióndelostaladros:

•Pulselapartesuperioroinferiordelinterruptor

multifunciónparamostrarelindicadorde penetracióndelostaladros.

Figura19

•Piseelinterruptordepenetracióndelostaladros.

g212118

Figura21

1.PantalladeindicadoresLCD/información

2.Barradeestadodelaprofundidaddelostaladros

3.Indicadordeajustedelaprofundidaddelostaladros

4.IndicadorLEDdeestado

Unnúmeromásaltoenlabarradeestado(Figura

21)aumentalalongituddelterróndeaireación,yun

númeromásbajolareduce.

Nota:Silalongituddelterrónnoesladeseada,

puedesernecesarioajustarlamáquinapara compensarelpesodeloperador;consulteAjustedel

controldeajustedelpesodeloperador(página28).

•Elcontadordehorascambiaentrelapantalla

predeterminadaylapantalladealertasactivas.

•Sihaymásdeunaalertaactiva,lapantalla

muestratodaslasalertasenelmismoordenen queseprodujeronantesdevolveralapantalla predeterminada.

Lasalertasdemantenimientosólosemuestran cuandolapantallapredeterminadahaestadoactiva durantedossegundos;noobstante,silallavese desplazaalaposicióndeARRANQUE,lasalertasse

g211731

producendemanerainmediata.Cuandolamáquina estáaireando,lapantalladealertasnoaparece,pero elindicadorLEDdeestadosigueencendidoenrojo jo.

Recordatoriodemantenimientodelmotor

Elrecordatoriodemantenimientodelaceitedelmotor (Figura22)cuentahaciaatrásdesdeelintervalo inicialderodaje,de5horas,yluegodesde100horas paracadaintervalodemantenimientoposterior.

IndicadorLEDdeestado

ElLEDesunindicadormulticolor(Figura20yFigura

21)utilizadoparaindicarelestadodelsistema:

•Verdejo–indicaactividadnormal

•Rojointermitente–indicaquehayunfalloactivo

•Rojojo–indicalanecesidaddemantenimiento

Pantallasderecordatoriode mantenimiento

Elcontadordehorasmuestraelnúmerorestantede horasdeusodelmotorhastalasfechasprevistas derevisióndelaceitedelmotorodelatransmisión. Cuandohaymantenimientopendiente,elControlador inteligente/Controlelectrónicodeprofundidad muestraiconosparpadeantesparaunaalertade mantenimientodelaceitedelmotorounaalertade mantenimientodelaceitedelatransmisión,yel indicadorLEDdeestadomuestraunindicadorrojo jo.

•Seproduceunaalertademantenimientocuando

elcontadordemantenimientollegaacero.

•Sinoserealizaelmantenimiento,elcontadorde

horasmuestraeltiempocomohorasnegativas, queindicanelnúmerodehorastranscurridas desdelafechaprevistadelmantenimiento(hasta

-500horas).

g030960

Figura22

Recordatoriodemantenimientodela transmisión

Elrecordatoriodemantenimientodelaceitedela transmisión(Figura23)cuentahaciaatrásdesdeel intervaloinicialderodaje,de100horas,yluegodesde 250horasparacadaintervalodemantenimiento posterior.

g030965

Figura23

Usodelamáquina

Usodelaválvuladecierrede combustible

Girelallavedelaválvuladecierredecombustible paraalinearlallaveconeltubodecombustible.

dejequeseenfríedurante60segundosentre intentosdearranque.Sinosesiguenestas instrucciones,puedequemarseelmotorde arranque.

5.Silapalancaelestárterestáenlaposiciónde

ACTIVADO,muevalapalancapocoapocoala posicióndeDESACTIVADOamedidaqueelmotor secaliente.

Cómobajarlostaladros

PELIGRO

Lostaladrosenrotaciónsituadosdebajo delacarcasadelmotorsonpeligrosos.El contactoconlostaladrospuedecausar lesionesgravesomatarle.

Nocoloquelasmanosolospiesdebajodela máquinamientraselmotorestáenmarcha.

Figura24

1.PosicióndeCERRADO

2.PosicióndeABIERTO

Cómoarrancarelmotor

1.Muevalaspalancasdecontroldecontrolde movimientoalaposicióndePuntomuertoy pongaelfrenodeestacionamiento;consulte

Palancasdecontroldemovimiento(página13)

yPalancadelfrenodeestacionamiento(página

14).

Nota:Paraarrancarelmotor,elfrenode

estacionamientodebeestarpuesto.Noes necesarioqueeloperadorestéenlaplataforma.

2.Pongalapalancadelaceleradorenunpunto intermedioentrelasposicionesLENTOyRÁPIDO; consultePalancadelacelerador(página13).

3.Sielmotorestáfrío,muevalapalancadel estárterhaciaadelantealaposiciónde ACTIVADO;consultePalancadelestárter(página

13).

Nota:Sielmotorestácaliente,dejeelestárter

enlaposicióndeDESACTIV ADO.

4.Coloqueelinterruptordeencendidoenla posicióndeARRANQUE;consulteLlavede

contacto(página15).

g025897

1.Quiteelfrenodeestacionamiento.

2.Muevalapalancadelaceleradoralaposición deRÁPIDO.

3.Lafuncióndebloqueoseactivacadavezquese apagaelmotor.Paradesbloquearelinterruptor, pulseymantengapulsadolapartesuperiordel interruptormultifunciónhastaqueelindicador LEDdesaparezca.

4.Pulseelinterruptorunavezparamostrarel ajustedeprofundidaddepenetracióndelos taladros.

Nota:Ajústelasiesnecesario.

5.Bajelostaladrospresionandoelinterruptorde piedepenetracióndelostaladros.

DebeencenderseelindicadorLEDsituado debajodelaposicióndetaladrosbajadosen elcontadordehoras.

6.Piseelinterruptorymuevalaspalancasde controldemovimientohaciaadelantepara airear.

Nota:Labarradeapoyodelpie,situadadetrás

delmandodepenetracióndelostaladros, puedeajustarseparamejorarelconfort.Para ajustar,aojelasjacionesdelabarradeapoyo, deslicelabarrahaciaadelanteohaciaatrás,y aprietelasjaciones.

Nota:Sueltelallavetanprontocomoelmotor

arranque.

Importante:Nointentearrancarelmotor

deformacontinuadurantemásde10 segundosalavez.Sielmotornoarranca,

Bloqueo/desbloqueodelajustede profundidaddelostaladros

Losajustespuedenbloquearseparaasegurarque eloperadornopuedacambiaraccidentalmentela

profundidaddelostaladros,opuedendejarsesin bloquear.

•Paraactivarelbloqueodeprofundidad:gire

lallavedecontactodesdelaposiciónde DESCONECTADOalaposicióndeCONECTADO 5veces(pareenlaposicióndeCONECTADO). Utiliceelinterruptormultifunciónparaajustarla profundidaddelostaladros.Mantengapulsadoel interruptormultifunciónduranteunsegundopara bloquearlo.

•Paradesactivarelbloqueodeprofundidad:

girelallavedecontactodesdelaposiciónde DESCONECTADOalaposicióndeCONECTADO 5veces(pareenlaposicióndeCONECTADO). Mantengapulsadoelinterruptormultifunción duranteunsegundoparadesbloquearlo.

GirelallavealaposicióndeDESCONECTADOo ARRANQUEcuandotermine.

Ajustedelaprofundidaddelos taladros

Pulseelinterruptormultifunciónhaciaarribaohacia abajoparajarlaprofundidaddeaireación.

Pulselaparteinferiordelinterruptormultifunciónpara aumentarlaprofundidaddelostaladrosyextraerun terrónmáslargo.

Pulselapartesuperiordelinterruptorparareducirla profundidaddelostaladrosyextraerunterrónmás corto.

Nota:Puedehacerajustesdeprofundidaddelos

taladrosúnicamenteconelinterruptormultifuncional. Laprofundidadidealesde6.4a7.6cm(2½"a3"). Ajusteloscontrolessegúnlascondicionesdelsuelo.

Elevacióndelostaladros

Ajustedelcontroldeajustedel pesodeloperador

1.Conlostaladroselevados,conduzcalamáquina aunasuperciedurayplana(porejemplo,de hormigón)ydetengaelaireador,perodéjeloen marcha.

2.PongaelaceleradorenlaposicióndeRÁPIDOy quiteelfrenodeestacionamiento.

3.Utiliceelinterruptormultifunciónparaajustar laprofundidaddelostaladrosa3.0;consulte

Ajustedelaprofundidaddelostaladros(página

28).

4.Mantengapresionadoelinterruptordepie depenetracióndelostaladrosparabajarlos taladros.

•Silamáquinaseelevaylosneumáticosno

tocanelsuelo,gireelcontroldeajustedel pesodeloperadorensentidoantihorario parabajarlamáquinahastaquelos neumáticostoquenelsuelo.

•Silostaladrosnotocanelsuelo,gireel

controldeajustedelpesodeloperador ensentidohorariohastaquelostaladros bajenytoquenelsuelo(perosinlevantarla máquina).

Importante:Mantengalasruedasmotrices

encontactoconelsueloentodomomento paramaximizarlaestabilidadlateraldela máquinaylacalidaddelaaireación.

5.Suelteelinterruptordepenetracióndelos taladrosenelsuelo.

Paraelevarlostaladros,quiteelpiedelinterruptorde elevacióndelostaladros(Figura8).

Importante:Lostaladrosgirancuandolas

palancasdecontroldemovimientosesacandela posicióndepuntomuerto.

Apagadodelmotor

1.Muevalaspalancasdecontroldemovimiento alaposicióndePuntomuertoydetengala máquinacompletamente;consultePalancasde

controldemovimiento(página13).

2.Levanteelpiedelinterruptordepiede penetracióndelostaladrosparaelevarlos taladros;consulteElevacióndelostaladros

(página28).

3.Pongalapalancadelaceleradorenunpunto intermedioentrelasposicionesLENTOyRÁPIDO; consultePalancadelacelerador(página13).

4.Dejeelmotorenmarchaduranteunmínimode 15segundos,luegogirelallavedeencendido alaposicióndeDESCONECTADOparaapagarel motor;consulteLlavedecontacto(página15).

5.Pongaelfrenodeestacionamiento;consulte

Palancadelfrenodeestacionamiento(página

14).

6.Retirelallaveparaevitarqueelmotorpueda serarrancadoporniñosuotraspersonasno autorizadas.

7.Cierrelaválvuladecierredelcombustiblesino vaautilizarlamáquinaduranteunosdías,o duranteeltransporteomientraslamáquinaesté

aparcadadentrodeunedicio;consulteUsode

laválvuladecierredecombustible(página27).

Conduccióndelamáquina

CUIDADO

Lamáquinapuedegirarmuyrápidamentesi seavanzademasiadounapalancarespecto alaotra.Ustedpuedeperderelcontrolde lamáquina,locualpuedecausarlesiones personalesodañosmaterialesenlamáquina.

•Extremelasprecaucionesalgirar.

•Reduzcalavelocidaddelamáquinaantes dehacergiroscerrados.

Importante:Paraconducirlamáquina(hacia

adelanteohaciaatrás),quiteelfrenode estacionamientoparapodermoverlaspalancas decontroldemovimiento.

Figura25

1.Palancadecontrolde movimientoizquierda

2.Palancadecontrolde movimientoderecha

3.Barradereferencia delantera

4.Partedelanteradela máquina

5.Haciaadelante

6.Puntomuerto

7.Haciaatrás

g016672

Figura26

4.Paragiraralaizquierdaoladerecha,tirehacia atrás,hacialaposicióndepuntomuerto,dela palancadecontroldemovimientodelladohacia elcualdeseagirar.Lostaladrospuedenquedar bajadossielgiroessuave.

5.Parahacergirosderadiocero,levanteelpie delinterruptordepenetracióndelostaladros paraelevarlostaladros.Elcabezalseelevaen unsegundo.

g020241

Importante:Nohagaungiroceroconlos

taladrosbajados,porquepodríadesgarrar elcésped.

6.Paradetenerlamáquina,muevaambas palancasdecontroldemovimientoalaposición depuntomuerto.

Conducciónenmarchaatrás

1.Muevalaspalancasdecontroldemovimientoa laposicióndepuntomuerto.

Conducciónhaciaadelante

1.Asegúresedequelaspalancasdecontrol demovimientoestánenlaposicióndepunto muerto.

2.Quiteelfrenodeestacionamiento.

3.Paradesplazarsehaciaadelanteenlínearecta, muevalasdospalancashaciaadelanteconuna presiónuniforme.

Nota:Lamáquinasedesplazarámás

rápidamentecuantomássedesplacenlas palancasdecontroldemovimientodesdela posicióndepuntomuerto.

2.Paradesplazarsehaciaatrásenlínearecta, muevalasdospalancashaciaatráslentamente yconunapresiónuniforme.

Figura27

3.Paragiraralaizquierdaoladerecha,deje depresionarsobrelapalancadecontrolde movimientodelladohaciaelcualdeseagirar.

4.Parahacergirosderadiocero,levanteelpie delinterruptordeelevacióndelostaladrospara elevarlostaladros.Elcabezalseelevaenun segundo.

Importante:Nohagaungiroceroconlos

taladrosbajados.

5.Paradetenerlamáquina,coloqueambas palancasdecontroldemovimientoenla posicióndepuntomuerto.

Ajustedelabarradelanterade referencia/controldelavelocidad

g016673

g270084

Figura28

1.Tuerca2.Barradelanterade referencia/controlde lavelocidad

3.Muevalabarrahaciaadelanteparaobtenerla

velocidadmáxima. Muevalabarrahaciaatrásparaobtenerla

velocidadmínima.

4.Enamboslados,aprietelospernosylas

tuercas.

Importante:Asegúresedequelospernosylas

tuercasestánbienapretadosparaquelabarra delanteradereferencia/controldelavelocidadno puedamoverseduranteeluso.

Ajustelabarradelanteradereferencia/controldela velocidadalavelocidadmáximadeavancedeseada

1.Parelamáquinaymuevalaspalancasde controldemovimientoalaposicióndePUNTO

MUERTO.

2.Aojelastuercasencadaladodelpanelde control(Figura28).

Despuésdel funcionamiento

Seguridaddespuésdeluso

Seguridadgeneral

•Aparquelamáquinaenunasupercienivelada,

desengranelastransmisiones,pongaelfrenode estacionamiento,pareelmotor,retirelallaveo desconecteelcabledelabujía.Espereaquese detengantodaslaspiezasenmovimientoydeje queseenfríelamáquinaantesdehacertrabajos deajuste,limpieza,reparaciónoalmacenamiento. Nopermitajamásquelamáquinasearevisadao reparadaporpersonalnodebidamenteformado.

•Limpielamáquinasegúnloindicadoenlasección

Mantenimiento.Mantengaelmotorylazonadel motorlibresdehierba,hojas,excesosdegrasao aceiteyotrosresiduosquepuedenacumularseen

estaszonas.Estosmaterialespuedenllegaraser combustiblesypuedenprovocarunincendio.

•Compruebefrecuentementequenohay

componentesdesgastadosodeterioradosque podríancrearunpeligro.Aprietecualquierjación queestésuelta.

Transportedelamáquina

Pesodelamáquina:460kg(1,015libras)

CUIDADO

Estamáquinanodisponedeintermitentes ofarosreglamentarios,nidemarcas reectantesniseñaldevehículolento.El conducirenunavíapúblicasindisponer dedichoequipamientoespeligrosoy puedeprovocaraccidentesylesiones personales.Elconducirenunavíapública sindisponerdedichoequipamientopuede constituirasimismounainfraccióndelas leyesestatales,ypuedequedarexpuestoa denunciasy/omultasdetráco.

Noconduzcalamáquinaenunacalleo carreterapública.

Cómocargarlamáquinaenun vehículodetransporte

Importante:Nointentegirarlamáquinamientras

estáenlarampa;ustedpuedeperderelcontroly salirsedelladodelarampa.

•Extremelasprecaucionesalcargarlaunidaden

unremolqueocamión.

•Utiliceunasolarampalosucientementeancha

comoparasobresaliracadaladodelasruedas traseras,enlugarderampasindividualespara cadaladodelamáquina(Figura29).Cuando estábajadaybloqueada,laplataformadebe extendersehaciaatrásentrelasruedastraseras, ysirvedetopeparaevitarvuelcoshaciaatrás. Unarampaanchaproporcionaunasuperciede apoyoparalaplataformasilamáquinaempiezaa volcarsehaciaatrás.Conlaplataformaelevada, quedasitioparadesplazarsedetrásdelamáquina enunarampaancha.

•Larampadebetenerunalongitudsuciente,de

maneraqueelángulonosuperelos15grados (Figura29).Unángulomayorpuedehacerquelos componentesdelostaladrosseatasquencuando lamáquinasedesplazadesdelarampahasta elremolqueocamión.Unángulomayorpuede hacertambiénquelamáquinavuelquehacia atrás.Sisecargaenocercadeunapendiente, coloqueelremolqueoelcamióndetalformaque estépendienteabajo,conlarampaextendida pendientearriba.Estominimizaelángulodela rampa.Elremolqueoelcamióndebeestarlomás horizontalposible.

ADVERTENCIA

Elcargarlamáquinaenunremolqueoun camiónaumentalaposibilidaddeunvuelcoy podríacausarlesionesgravesolamuerte.

•Extremelasprecaucionesalmanejarla máquinaenunarampa.

•Utiliceúnicamenteunasolarampade anchocompleto;noutilicerampas individualesparacadaladodelamáquina.

•Sitienequeusarrampasindividuales, usesucientesrampasparacrearuna supercieuniformequeseamásancha quelamáquina.

•Nosupereunángulode15gradosentre larampayelsuelo,oentrelarampayel remolqueocamión.

•Eviteacelerarbruscamentealsubirla máquinaporlarampaparaevitarvuelcos haciaatrás.

•Evitereducirbruscamentelavelocidadal bajarlamáquinaporlarampaenmarcha atrásparaevitarvuelcoshaciaatrás.

g000951

Figura29

1.Remolque3.Nomásde15grados

2.Rampadeanchocompleto4.Rampadeanchocompleto (vistalateral)

•Debedeterminarsiesmejorcargarlamáquina

conlaplataformasubidaobajada,dependiendo

delascondiciones.Sinoesposibleutilizaruna solarampa,utilicesucientesrampasindividuales parasimularunasolarampacontinuaentodosu ancho.

•Eviteacelerarbruscamentemientrassubela

rampa,yreducirbruscamentelavelocidadalbajar larampaenmarchaatrás.Ambasmaniobras puedenhacerquelamáquinavuelquehaciaatrás.

Transportedelamáquina

Utiliceunremolqueparacargaspesadasouncamión paratransportarlamáquina.Asegúresedequeel remolqueoelcamióntengatodoslosfrenosytodas laslucesyseñalizacionesrequeridosporlaley.Por favor,leacuidadosamentetodaslasinstruccionesde seguridad.

1.Subalostaladrosdelamáquinaantesdesubir lamáquinaalremolqueoalcamión.

2.Siutilizaunremolque,conécteloalvehículoque loarrastrayconectelascadenasdeseguridad.

3.Ensucaso,conectelosfrenosdelremolque.

4.Carguelamáquinaenelremolqueocamión.

5.Apagueelmotor,retirelallave,pongaelfreno deestacionamientoycierrelaválvulade combustible.

6.Pongaelfrenodeestacionamientoybloquee lasruedas.

7.Utilicelospuntosdeamarredelamáquinapara sujetarlamáquinarmementealremolqueoal camiónconcorreas,cadenas,cablesocuerdas (Figura30).

Nota:Consulteenlanormativalocallos

requisitosaplicablesalremolqueyalsistema deamarre.

1.Puntosdeamarre

g025949

Figura30

Mantenimiento

Informaciónsobrela seguridadduranteel mantenimiento

ADVERTENCIA

Mientrasserealizanoperacionesde mantenimientoolosajustes,alguienpodría arrancarelmotor.Unarranqueaccidentaldel motorpodríacausargraveslesionesausted oaotrapersona.

Retirelallavedecontacto,pongaelfreno deestacionamientoydesconecteloscables delasbujíasantesderealizarcualquier operacióndemantenimiento.Apartelos cablesparaevitarsucontactoaccidentalcon lasbujías.

•Aparquelamáquinaenunasupercie

nivelada,elevelostaladros,pongaelfrenode estacionamiento,pareelmotor,retirelallaveo desconecteelcabledelabujía.Espereaquese detengantodaslaspiezasenmovimientoydeje queseenfríelamáquinaantesdehacertrabajos deajuste,limpiezaoreparación.Nopermita jamásquelamáquinasearevisadaoreparada porpersonalnodebidamenteformado.

ADVERTENCIA

Elmotorpuedealcanzartemperaturasmuy altas.Elcontactoconunmotorcaliente puedecausarquemadurasgraves.

Dejequeelmotorseenfríetotalmente antesderealizarmantenimientooefectuar reparacionesalrededordelazonadel motor.

•Desconectelabateríaoretireelcabledelabujía

antesdeefectuarreparaciónalguna.Desconecte primeroelterminalnegativoyluegoelpositivo. Vuelvaaconectarprimeroelterminalpositivoy luegoelnegativo.

ADVERTENCIA

Laremociónomodicacióndepiezasy/o accesoriosoriginalesdelequipopuede afectaralagarantía,lacapacidadde controlylaseguridaddelamáquina.Las modicacionesnoautorizadasdelequipo originaloelnoutilizarpiezasoriginales Toropuedecausarlesionesgravesola muerte.Loscambiosnoautorizados enlamáquina,elmotor,elsistemade combustibleoelsistemadeventilación puedeninfringirlasnormasdeseguridad aplicables,talescomo:ANSI,OSHAy NFPA,y/onormasgubernamentalescomo lasdeEPAyCARB.

•Tengacuidadoalinspeccionaryrealizartareas

demantenimientosobrelostaladros.Envuelva el(los)taladro(s)olleveguantes,yextremelas precaucionesalmanejarlos.Cambieúnicamente lostaladrosdañados.Nolasenderecenilas sueldenunca.

•Utilicesoportesjosparaapoyarlamáquinay/o

suscomponentescuandoseanecesario.

CUIDADO

Puedeserpeligrosoconarúnicamente engatosmecánicosohidráulicospara elevarlamáquinapararealizartareas demantenimientooreparación.Los gatosmecánicosohidráulicospuedenno proporcionarsucienteapoyo,opueden fallarydejarcaerlamáquina,loquepodría provocarlesiones.

Noconfíeúnicamenteengatosmecánicos ohidráulicosparaapoyarlamáquina. Utilicesoportesjosuotromediode sustentaciónequivalente.

•Alivieconcuidadolatensióndeaquellos

componentesquetenganenergíaalmacenada.

•Mantengacolocadosyenbuenascondiciones

defuncionamientotodoslosprotectoresy dispositivosdeseguridaddelamáquina. Compruebefrecuentementeelestadodedesgaste odeteriorodeloscomponentesysustitúyaloscon laspiezasrecomendadasporelfabricantecuando seanecesario.

ADVERTENCIA

Lasfugasdeuidohidráulicobajo presiónpuedenpenetrarenlapiely causarlesiones.Eluidoinyectado accidentalmentebajolapieldebeser eliminadoquirúrgicamenteenpocashoras porunmédicofamiliarizadoconestetipo delesión,opodríacausargangrena.

–Asegúresedequetodoslostubos

ymanguerashidráulicas,caso deestarinstalados,estánenbuenas condiciones,yquetodaslasconexiones yaccesoriosdelsistemahidráulico estánapretadosantesdeaplicar presiónalsistemahidráulico.

–Mantengaelcuerpoylasmanos

alejadosdefugaspequeñasoboquillas queliberanuidohidráulicoaalta presión.

–Utiliceuncartónounpapel,nolas

manos,parabuscarfugashidráulicas.

–Antesderealizartrabajosenelsistema

hidráulico:

Elcontactoconpiezasenmovimiento osuperciescalientespuedecausar lesionespersonales.

Mantengaalejadosdeloscomponentes rotativosydelasuperciescalienteslos dedos,lasmanosylaropa.

•Compruebefrecuentementequetodoslospernos

estáncorrectamenteapretados.

-Aliviedemaneraseguralapresión delsistemahidráulicodetracción colocandolaspalancasdecontrol demovimientoenpuntomuertoy apagandoelmotor.

–Aliviedemaneraseguralapresióndel sistemahidráulicoauxiliarapagandoel motor,girandolallavedecontactoala posiciónde“Conectado”,ypulsando elinterruptordepiedepenetraciónde lostaladros.Cuandolostaladroshayan bajadoalsuelo,suelteelinterruptor depenetracióndelostaladrosygire lallavedecontactoalaposiciónde “Desconectado”.

•Mantengalasmanosylospiesalejadosdelas

piezasenmovimiento.Siesposible,nohaga ajustesmientraselmotorestáfuncionando. Sialgúnprocedimientodemantenimientoo ajusterequierequeelmotorestéenmarchay suscomponentesenmovimiento,extremelas precauciones.

Calendariorecomendadodemantenimiento

Intervalodemanteni-

mientoyservicio

Despuésdelasprimeras

5horas

Despuésdelasprimeras

100horas

Cadavezqueseutilice

odiariamente

Cada25horas

Procedimientodemantenimiento

•Cambieelaceitedelmotor.

•Sustituyaelltrodeaceitedelmotor(másamenudoencondicionesdemucho polvooarena).

•Cambiodeluidoyelltrodeldepósitohidráulicoauxiliar.

•Cambiodelosltrosdelatransmisión.

•Alcambiarelltro,llenelatransmisiónconuido.

•Compruebeelsistemadeinterruptoresdeseguridad.

•Compruebequenohayajacionessueltas.

•Compruebelacondicióndelospiñones.

•Compruebelacondiciónylatensióndelascadenas.

•Lubriquelascadenas.

•Compruebeelniveldeaceitedelmotor.

•Compruebelostaladros.

•Limpieelmotorylazonadelsistemadeescape(másamenudoencondiciones muysecasoconmuchasuciedad).

•Elimineelcéspedylosresiduosacumuladosdelamáquina.

•Engraseloscojinetesdelejesecundario.

•Engraseloscojinetesdelasruedas.

•Engraseloscojinetesdelejedelostaladros.

•Engraselaspoleastensorasdelconjuntodetaladros.

•Limpieelelementodegomaespumadellimpiadordeaire(másamenudoen condicionesdemuchopolvooarena).

Cada50horas

Cada80horas

Cada100horas

Cada200horas

Cada250horas

Cada500horas

•Engraselospivotesdecontrol.

•Compruebeelparachispas(siestáinstalado).

•Compruebelapresióndelosneumáticos.

•Compruebelacondiciónylatensióndelascorreas.

•Compruebeelniveldeuidodeldepósitohidráulicoauxiliar.

•Compruebeelniveldeuidodelatransmisiónhidráulica.

•Retirelascubiertasdelmotorylimpiedelasaletasderefrigeración.

•Compruebeelelementodepapeldellimpiadordeaire(másamenudoen condicionesdemuchopolvooarena).

•Cambieelaceitedelmotor.

•Sustituyaelltrodeaceitedelmotor(másamenudoencondicionesdemucho polvooarena).

•Inspeccione,limpieyajustelabujía.

•Compruebelabatería.

•Cambieelelementodepapeldellimpiadordeaire(másamenudoencondiciones demuchopolvooarena).

•Cambieelelementoprimariodellimpiadordeaire.(másamenudoencondiciones demuchopolvooarena).

•Compruebeelelementosecundariodellimpiadordeaire(másamenudoen condicionesdemuchopolvooarena).

•Cambiodeluidoyelltrodeldepósitohidráulicoauxiliar.

•Cambiodelosltrosdelatransmisión.

•Alcambiarelltro,llenelatransmisiónconuido.

•Sustituyaelelementosecundariodellimpiadordeaire(másamenudoen condicionesdemuchopolvooarena).

Cada800horas

•Cambieelltrodecombustible.

Intervalodemanteni-

mientoyservicio

Cadaaño

Procedimientodemantenimiento

•Engraselospivotesdelasruedasgiratoriasdelanteras.

•Engraseelpivotedeltensordelapolea.

•Engraselospivotesybujesdelasruedasgiratorias.

•Lubriqueloscubosdelasruedasgiratorias.

•Compruebeelpardeaprietedelastuercasdelosbujesdelasruedas.

•Compruebeelpardeaprietedelastuercasdelasruedas.

•Compruebeelpardeaprietedelatuercadelejedesalidadelatransmisión.

Cadaañooantesdel

almacenamiento

•Retoquecualquierzonaquetengalapinturadañada.

Procedimientosprevios almantenimiento

Preparacióndelamáquina paraelmantenimiento

Antesdeefectuartareasdemantenimiento,limpieza oajustesenlamáquina,realicelosiguiente.

1.Aparquelamáquinaenunasupercienivelada.

2.Apagueelmotor,pongaelfrenode estacionamientoyespereaquesedetengan todaslaspiezasenmovimiento.

3.Retirelallavedecontacto.

Accesoalcompartimiento delaconsola

Instalacióndeltecladodela consola

1.Alineelos4pernosconarandelaprensadaen lacarahaciaadelantedeltecladodelaconsola conlas4ranurasenformadebocallavedel bastidordelaconsola(Figura31).

2.Muevaeltecladohaciaadelantehastaque eltecladoquedeanivelconelbastidordela consola(Figura31).

3.Muevaeltecladohaciaabajohastaque lospernosconarandelaprensadaqueden asentadosenlasranurasenformadebocallave (Figura31).

4.Aprietelospernosconarandelaprensadaa 1978–2542N·cm(175–225pulgadas-libra).

Remocióndeltecladodela consola

1.Aojelos4pernosconarandelaprensadaque sujetaneltecladoenlospanelesderechoe izquierdodelaconsola(Figura31).

Figura31

1.Ranuraenformade

bocallave(paneldela consola)

2.Pernoconarandela

prensada

3.Teclado

g025880

2.Levanteeltecladodelaconsola(Figura31) unos13mm(½").

3.Tiredeltecladodelaconsolahaciaatrásen línearectayretireeltecladodelamáquina (Figura31).

Lubricación

Lubricacióndelos engrasadores

Tipodegrasa:GradomultiusoparapistolasNGLI

(NationalLubricatingGreaseInstitute)Nº2.

Nota:Consulteenlatabladelubricaciónlos

intervalosdemantenimiento.

Tabladelubricación:

Ubicación

delos

engrasadores

Ruedas giratorias delanteras

Cojinetesdel ejesecundario

Cojinetesdelas ruedas

Cojinetesdel ejedelos taladros

Poleas tensorasdel conjuntode taladros

Pivotesde control

Pivotedel tensordela correa

Bujesde lasruedas giratorias delanteras

Aplicacio-

nesiniciales

1825horas

1225horas

1425horas

1225horas

1450horas

Cantidadde

Intervalode

lugares

manteni-

Cadaaño

miento

1.Ruedasgiratorias delanteras

2.Cojinetesdeleje secundario

3.Cojinetesdelasruedas

4.Cojinetesdelejedelos taladros

Figura32

5.Poleastensorasdel conjuntodetaladros

6.Pivotesdecontrol

7.Pivotedeltensordela correa

8.Bujesdelasruedas giratoriasdelanteras

g020222

1.Apagueelmotor,pongaelfrenode estacionamiento,espereaquesedetengan todaslaspiezasenmovimientoyretirelallave.

2.Limpieconuntrapolosengrasadores(Figura

32).

3.Conecteunapistoladeengrasaralengrasador

Cadaaño

(Figura32).

4.Bombeegrasahastaqueempiecearezumar

Cadaaño

grasadeloscojinetes.

5.Limpiecualquierexcesodegrasa.

Lubricacióndelascadenas

Comprobacióndelacondiciónde lospiñones

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

1.Apagueelmotor,pongaelfrenode estacionamiento,espereaquesedetengan todaslaspiezasenmovimientoyretirelallave.

2.Inspeccionelospiñonesenbuscadedesgaste ycámbielossiesnecesario(Figura33).

Importante:Nolubriquelascadenascon

aceitepenetranteodisolventes.Utiliceaceiteo lubricanteparacadenas.

1.Apagueelmotor,pongaelfrenode estacionamiento,espereaquesedetengan todaslaspiezasenmovimientoyretirelallave.

2.Elevelamáquinayapóyelasobresoportesjos conunacapacidadde460kg(1,015libras).

CUIDADO

Puedeserpeligrosoconarúnicamente engatosmecánicosohidráulicospara elevarlamáquinapararealizartareasde mantenimientooreparación.Losgatos mecánicosohidráulicospuedenno proporcionarsucienteapoyo,opueden fallarydejarcaerlamáquina,loque podríaprovocarlesiones.

Noconfíeúnicamenteengatos mecánicosohidráulicosparaapoyarla máquina.Utilicesoportesjosuotro mediodesustentaciónequivalente.

Figura33

1.Piñones

2.Cadenas

Comprobacióndelacondiciónde lascadenas

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

1.Apagueelmotor,pongaelfrenode estacionamiento,espereaquesedetengan todaslaspiezasenmovimientoyretirelallave.

2.Compruebelatensióndelascadenas(Figura

33)enlosdosladosdelamáquina.

Nota:Debeserposibledesviarlascadenas6

–12mm(¼"–½")haciaarribayhaciaabajo.

3.Silascadenassaltanoseparten,consulte

Ajustedelatensióndelacadenadetransmisión delejesecundario(página53),Ajustedela tensióndelacadenadelasruedasmotrices (página54)oAjustedelacadenadetransmisión delostaladros(página64).

g025984

3.Arranqueelmotorymuevalapalancadel aceleradorhaciaadelantealaposición intermedia.

ADVERTENCIA

Elmotordebeestarenmarchaylas ruedasmotricesdebenestargirando pararealizarlosajustes.Elcontacto conpiezasenmovimientoosupercies calientespuedecausarlesiones personales.

Mantengaalejadosdeloscomponentes rotativosydelasuperciescalienteslos dedos,lasmanosylaropa.

4.Quiteelfrenodeestacionamiento.

5.Conelmotorenmarcha,muevalentamente laspalancasdecontroldemovimientohacia adelanteylubriquelasseiscadenas(Figura33).

6.Compruebelacondiciónylatensiónde lascadenas;consulteComprobacióndela

condicióndelascadenas(página39).

Lubricacióndelascadenas

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Lubricacióndelasruedas giratorias

Tipodegrasa:GrasamultiusoparapistolasNGLI

(NationalLubricatingGreaseInstitute)Nº2.

Lubricacióndelospivotesdelas

Lubricacióndeloscojinetesde

ruedasgiratorias

Intervalodemantenimiento:Cadaaño

1.Retirelatapayeltapónhexagonaldelaparte superiordelpivotedelaruedagiratoria(Figura

34).

losbujesdelasruedasgiratorias

Intervalodemantenimiento:Cadaaño

Retiradadelconjuntodelaruedagiratoria

1.Apagueelmotor,pongaelfrenode estacionamiento,espereaquesedetengan todaslaspiezasenmovimientoyretirelallave.

2.Levantelapartedelanteradelamáquinay apóyelasobresoportesjos.

3.Retirelatuercayelpernodelarueda,yretire elconjuntodelaruedagiratoriadelahorquilla (Figura35).

Figura34

1.Tapónhexagonal3.Pivotedelaruedagiratoria

2.Engrasador4.Tapón

2.Enrosqueunengrasadoreneloricio(Figura

34).

3.Bombeegrasaenelengrasadorhastaque rezumealrededordelcojinetesuperior(Figura

34).

4.Retireelengrasadoryvuelvaacolocareltapón queretiróen1(Figura34).

5.Instalelatapaqueretiróenelpaso1(Figura

34).

6.Repitalospasos1a5conlaotraruedagiratoria.

g025955

Figura35

1.Pernodelarueda3.Tuercadelarueda

2.Conjuntodelarueda giratoria

g025953

Desmontajedelbujedelaruedagiratoriay lubricacióndeloscojinetes

Intervalodemantenimiento:Cadaaño

Importante:Useretenesdecojinetenuevosal

lubricarlosbujesdelasruedasgiratorias.

Importante:Paraevitarquesedañenelcojinete

yelretén,compruebeelajustedelcojinetea menudo.Girelarueda.Laruedanodebegirar libremente(másde1–2vueltas),nitenerholgura lateral.Silaruedagiralibremente,ajusteel aprietedelatuercaespaciadorahastaquequede ligeramentefrenada.Apliqueunjadorderoscas.

Tipodegrasa:GrasamultiusoparapistolasNGLI

(NationalLubricatingGreaseInstitute)Nº2.

1.Retirelos2protectoresdelosretenesdelbuje

delarueda(Figura36).

Figura36

Nota:Noenrosquelatuercaespaciadora

completamenteeneleje.Dejeunespacio de3mm(⅛")aproximadamenteentrela supercieexteriordelatuercaespaciadora yelextremodeleje,dentrodelatuerca).

4.Introduzcaelejeconlatuercamontadaenélen

larueda,enelladoquecontieneelreténnuevo yelcojinete(Figura36).

5.Conlacaraabiertadelaruedahaciaarriba,

g025954

lleneelinteriordelarueda(alrededordeleje) conlagrasaespecicada.

1.Eje(tuercaespaciadora aúnmontada)

2.Buje5.Reténdecojinete

3.Cojinete

4.Tuercaespaciadora

6.Protectordelretén

2.Retire1delastuercasespaciadorasdelejede

laruedagiratoria(Figura36).

Nota:Observequelastuercasespaciadoras

llevanadhesivoderoscasparapegarlasaleje (Figura36).

3.Retireeleje(conlaotratuercaespaciadoraaún

montadaenelmismo)delconjuntodelarueda giratoria(Figura36).

4.Hagapalancaparaextraerlasdosjuntasde

cojinete(Figura36).

Nota:Desechelosretenesusados.

5.Retireamboscojineteseinspecciónelasen

buscadedesgasteodaños(Figura36).

Nota:Cambieelcojinetesiestádesgastado

odañado.

6.Llenelos2cojinetesconlagrasaespecicada.

Montajedelbujedelaruedagiratoria

6.Introduzcaelotrocojineteyunreténnuevoen larueda(Figura36).

7.Apliqueadhesivoderoscasalasegundatuerca espaciadorayenrósquelasobreelejeconlos segmentosplanoshaciafuera.

8.Aprietelatuercaa8–9N·m(75–80pulgadaslibra),aójela,luegovuelvaaapretarlaa 2–3N·m(20–25pulgadas-libra).

Importante:Asegúresedequeelejeno

sobresaledeningunadelastuercas.

9.Instalelosprotectoresdelosretenessobreel bujedelarueda(Figura36).

Instalacióndelconjuntodelaruedagiratoria

1.Alineeeloriciodelejedelconjuntodelarueda giratoriaentrelosoriciosdelahorquilladela ruedagiratoria(Figura35).

2.Sujetelapiezaalahorquillaconlatuercayel pernodelarueda(Figura35)queseretiraron enelpaso3deRetiradadelconjuntodela

ruedagiratoria(página40).

3.Aprietelatuercadelaruedaa91–113N·m (67–83pies-libra).

1.Introduzcauncojineteenelbujedelarueda (Figura36).

2.Introduzcaelreténdelcojineteenelbujeenel cojinete(Figura36).

3.Siseretiró(osisesoltaron)lastuercas espaciadorasdelconjuntodeleje,realicelo siguiente:

A.Limpielasroscasdelejeylastuercas

espaciadoras.

B.Apliqueunjadorderoscasalasroscasen

unextremodeleje.

C.Enrosquelatuercadeleje,conlos

segmentosplanosparallaveinglesa haciafuera,enelextremodelejeque estápreparadoconeladhesivoderoscas (Figura36).

Mantenimientodelmotor

Mantenimientodel limpiadordeaire

Intervalodemantenimiento:Cada250

horas—Cambieelelemento primariodellimpiadordeaire.(más amenudoencondicionesdemucho polvooarena).

Cada250horas—Compruebeelelemento secundariodellimpiadordeaire(másamenudo encondicionesdemuchopolvooarena).

Cada500horas—Sustituyaelelemento secundariodellimpiadordeaire(másamenudo encondicionesdemuchopolvooarena).

Inspeccioneloselementosdeespumaydepapel,y cámbielossiestándañadosoexcesivamentesucios.

Importante:Noapliqueaceitealoselementos

deespumaodepapel.

Cómoretirarloselementosde gomaespumaypapel

1.Pareelmotor,pongaelfrenode estacionamiento,retirelallaveyespere aquesedetengantodaslaspiezasen movimientoantesdeabandonarelpuestodel operador.

2.Limpiealrededordellimpiadordeairedeforma quelasuciedadnopenetreenelmotorycause daños(Figura37).

3.Girelosbotonesdelatapa¼ensentido antihorarioyretirelatapadellimpiadordeaire (Figura37).

4.Gireeltornillodemariposadelaabrazaderaen sentidoantihorariohastaquepuedasepararel conjuntodellimpiadordeairedelconductode entrada(Figura37).

5.Retirecuidadosamenteelelementode gomaespumadelelementodepapel(Figura37).

Mantenimientodelelementode gomaespumadellimpiadordeaire

Intervalodemantenimiento:Cada25horas(mása

menudoencondicionesdemucho polvooarena).

1.Inspeccioneelelementoporsiestuvieraroto, tuvieraunapelículaaceitosaoestuvieradañado (Figura37).

Importante:Cambieelelementode

gomaespumasiestádesgastadoo desgastado.

2.Laveelelementodeespumaconjabónlíquido yaguatemplada.Cuandoelelementoesté limpio,enjuáguelobien.

3.Sequeelelementoapretándoloconunpaño limpio.

Mantenimientodelelementode papeldellimpiadordeaire.

Intervalodemantenimiento:Cada100

horas—Compruebeelelementode papeldellimpiadordeaire(mása menudoencondicionesdemucho polvooarena).

Cada200horas—Cambieelelementode papeldellimpiadordeaire(másamenudoen condicionesdemuchopolvooarena).

Figura37

1.Tapa3.Elementodepapel

2.Abrazadera4.Elementodeespuma

Importante:Nolaveelelementodepapeldel

limpiadordeaire.

1.Inspeccioneelelementoporsiestuvieraroto, tuvieraunapelículaaceitosaolajuntadegoma estuvieradañada(Figura37).

Nota:Cambieelelementodepapelsiestá

dañado.

2.Limpieelelementodepapelgolpeándolo

g012352

suavementeparaeliminarelpolvoylasuciedad.

Nota:Sielelementoestámuysucio,cambieel

elementodellimpiadordeaire.

Nota:Nouseairepresurizadoparalimpiarel

elementodepapel.

Instalacióndeloselementosde gomaespumaypapel

Importante:Paraevitardañarelmotor,nohaga

funcionarnuncaelmotorsinqueestéinstalado elconjuntocompletodellimpiadordeaire,con elementosdegomaespumaypapel.

1.Deslicecuidadosamenteelelementode gomaespumasobreelelementodepapel (Figura37).

2.Alineeelconjuntodellimpiadordeaireen elconductodeentradaysujételoconla abrazadera(Figura37).

3.Alineelatapadellimpiadordeaireenlatapadel motorysujetelatapagirandolosbotonesdela tapa¼devueltaensentidohorario(Figura37).

Mantenimientodelaceite delmotor

Especicacionesdeaceitedel

Importante:Nohagafuncionarelmotorsiel

niveldeaceiteestápordebajodelamarcaBajo oAñadir(LowoAdd),oporencimadelamarca Lleno(Full)delavarilla.

1.Aparquelamáquinaenunasupercienivelada, pongaelfrenodeestacionamiento,apagueel motor,retirelallaveyespereaquesedetengan todaslaspiezasenmovimientoantesde abandonarelpuestodeloperador.

2.Dejequeelmotorseenfríe.

3.Compruebeelniveldeaceitedelmotor,según semuestraenFigura39.

motor

Tipodeaceite:Aceitedetergente(ServicioAPISJ

osuperior) Capacidaddelcárter:1.7litros(1.8cuartosdegalón

US)conelltroretirado;1.5litros(1.6cuartosUS) sinretirarelltro

Viscosidaddelaceitedelmotor:Consultelatabla siguiente.

Figura38

g004216

Comprobacióndelniveldeaceite delmotor

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Cómocambiarelaceitedelmotor

Intervalodemantenimiento:Despuésdelas

primeras5horas

Cada100horas

Nota:Elimineelaceiteusadoenuncentrode

g025899

reciclaje.

1.Aparquelamáquinademaneraqueelladode drenajeestéligeramentemásbajoqueellado opuestoparaasegurarqueelaceitesedrene completamente.

2.Pareelmotor,pongaelfrenode estacionamiento,retirelallaveyespere aquesedetengantodaslaspiezasen movimientoantesdeabandonarelpuestodel operador.

3.Cambieelaceitedelmotor,segúnsemuestra enlaFigura41.

Nota:Aprieteeltapóndevaciadoa27–33N·m

(20–24pies-libra).

Figura39

4.Sielniveldeaceiteesbajo,limpielazona alrededordeltapóndellenado,retireeltapóny añadaelaceiteespecicadohastaqueelnivel deaceitelleguealamarcaLlenodelavarilla.

Nota:Nollenedemasiadoelmotor.

g025980

Figura40

g025898

Figura42

5.Arranqueelmotoryconduzcahastaunazona llana.

g026005

Figura41

4.Viertalentamenteun80%aproximadamentedel aceiteespecicadoporeltubodellenado,luego añadalentamenteelrestodelaceitehastaque lleguealamarcaFull(Figura42).

g025979

6.Compruebeelniveldeaceitedelmotor.

7.Restablezcaelrecordatoriodemantenimiento delaceitedelmotor;consulteRestablecimiento

delrecordatoriodemantenimientodelaceitedel motor(página45).

Restablecimientodelrecordatorio demantenimientodelaceitedel motor

1.Preparelamáquinaparaelmantenimiento; consultePreparacióndelamáquinaparael

mantenimiento(página37).

Nota:Esnecesarioponerelfrenode

estacionamientopararestablecerelrecordatorio demantenimiento.

2.Muevaelinterruptordeencendidoentrelas posicionesdeMARCHAyDESCONECTADO4 vecesen8segundos.

Lapantallademantenimientodelmotoraparece yparpadea(Figura43).

Figura43

Pantallademantenimientodelmotor

3.Presionehaciaabajoelinterruptormultifunción. Elrecordatoriodemantenimientodelaceitedel

motorserestablecea100.0(horas);secierrala pantallademantenimientodelmotorysevuelve alapantallapredeterminada.

Nota:Puedesalirdelapantallademantenimiento

delmotorencualquiermomentogirandolallaveala posicióndeDESCONECTADOoARRANQUE.

Sustitucióndelltrodeaceitedel motor

Intervalodemantenimiento:Despuésdelas

primeras5horas(másamenudo encondicionesdemuchopolvoo arena).

g025976

g212117

Cada100horas(másamenudoencondiciones demuchopolvooarena).

1.Dreneelaceitedelmotor;consulteCómo

cambiarelaceitedelmotor(página44).

2.Coloqueuntrapodebajodelltrodeaceitepara recogercualquieraceitederramado.

Importante:Elaceitederramadopuede

ltrarsepordebajodelmotor.Limpie cualquieraceitederramado.

3.Sustituyaelltrodeaceitedelmotor(Figura44).

g026006

Figura44

Nota:Asegúresedequelajuntadelltrode

aceitetocaelmotor,luegoapriételo¾devuelta más.

4.Lleneelcárterconeltipoespecicadodeaceite nuevo;consulteFigura38.

Mantenimientodelabujía

Inspeccióndelabujía

Intervalodemantenimiento:Cada100horas

Tipoparatodoslosmotores:NGKBPR4ESo

equivalente

Distanciaentreelectrodos:0.75mm(0.03")

Antesdeinstalarlabujía,asegúresedequela distanciaentreloselectrodoscentralylaterales correcta.

Utiliceunallavedebujíasparadesmontareinstalar la(s)bujía(s)yunagalgadeespesores/herramienta paraelectrodosparacomprobaryajustarladistancia entrelosmismos.Instaleunaomásbujíasnuevas siesnecesario.

Desmontajedelabujía

1.Pareelmotor,pongaelfrenode estacionamiento,retirelallaveyespere aquesedetengantodaslaspiezasen movimientoantesdeabandonarelpuestodel operador.

2.Retirelabujía,segúnsemuestraenFigura45.

Importante:Nolimpiela(s)bujía(s).Cambie

siemprelasbujíassitienenunrevestimiento negro,electrodosdesgastados,unapelícula aceitosaogrietas.

Siseobservauncolorgrisomarrónclaroenel aislante,elmotorestáfuncionandocorrectamente. Sielaislanteaparecedecolornegro,signicaque labujíaestásucia.

Ajusteladistanciaa0.75mm(0.03").

g027479

Figura46

Instalacióndelabujía

Figura45

Aprietela(s)bujía(s)a22N·m(16pies-libra).

g025981

g027478

g027735

Figura47

Inspeccióndelparachispas

Mantenimientodel

Máquinasconparachispas solamente

Intervalodemantenimiento:Cada50horas

ADVERTENCIA

Loscomponentescalientesdelsistemade escapepuedenincendiarlosvaporesde combustible,inclusoconelmotorapagado. Laspartículascalientesexpulsadosdurante laoperacióndelmotorpuedenincendiar materialesinamables.Elfuegopuede darlugaralesionespersonalesodaños materiales.

Norepostecombustiblenipongaenmarcha elmotorsielparachispasnoestáinstalado.

1.Pareelmotor,pongaelfrenode estacionamiento,retirelallaveyespere aquesedetengantodaslaspiezasen movimientoantesdeabandonarelpuestodel operador.

2.Dejequeseenfríeelsilenciador.

sistemadecombustible

Mantenimientodelltrode combustible

Cómocambiarelltrode combustible

Intervalodemantenimiento:Cada800horas/Cada

año(loqueocurraprimero)

Nota:Limpiecualquiercombustiblederramado.

1.Pareelmotor,pongaelfrenode estacionamiento,retirelallaveyespere aquesedetengantodaslaspiezasen movimientoantesdeabandonarelpuestodel operador.

2.Cierrelaválvuladecierredelcombustible; consulteUsodelaválvuladecierrede

combustible(página27).

3.Aprietelosextremosdelasabrazaderasy deslícelasporeltuboalejándolasdelltro (Figura48).

3.Compruebeelparachispasparaversihay roturasenlarejillaoenlassoldaduras.

Nota:Cambieelparachispassiestá

desgastadoodañado.

4.Siobservaquelarejillaestáatascada,realicelo siguiente:

A.Retireelparachispas. B.Sacudalarejillaparaeliminarpartículas

sueltasylímpielaconuncepillodealambre.

Nota:Sumerjalarejillaendisolventesies

necesario.

C.Instaleelparachispasenlasalidadeltubo

deescape.

g025982

Figura48

1.Abrazadera3.Manguera

2.Flechadedirecciónde ujo(ltrodecombustible)

4.Desmonteelltrodelasmanguerasde

combustible(Figura48).

Nota:Noinstaleunltrosucioquehayasido

desmontadodeltubodecombustible.

5.Instaleunnuevoltroconlaechadedirección deujoalineadacomoseilustraenlaFigura48.

Mantenimientodel

Nota:Asegúresedequelasmanguerasde

combustibleestánasentadasporcompletoen losacoplamientosdelltrodecombustible.

6.Alineelasabrazaderassobrelamangueraylos acoplamientosdelltrodecombustible(Figura

48).

7.Cierrelaválvuladecierredelcombustible; consulteUsodelaválvuladecierrede

combustible(página27).

8.Compruebesihayfugasdecombustibley repárelassiesnecesario.

9.Limpiecualquiercombustiblederramado.

sistemaeléctrico

Mantenimientodelabatería

Intervalodemantenimiento:Cada100horas

Mantengasiemprelabateríalimpiaycompletamente cargada.Utiliceunatoalladepapelparalimpiarla cajadelabatería.Silosbornesdelabateríaestán oxidados,límpielosconunadisolucióndecuatro partesdeaguayunapartedebicarbonatosódico. Apliqueunaligeracapadegrasaenlosbornesdela bateríaparaevitarlacorrosión.

Tensión:12V

CUIDADO

Sielinterruptordeencendidoestáenla posicióndeCONECTADO,existelaposibilidad dequeseproduzcanchispasoquealgunos componentesseponganenmarcha.Las chispaspodríancausarunaexplosióno laspiezasenmovimientopodríanponerse enmarchadeformaaccidental,causando lesionespersonales.

Asegúresedequeelinterruptordeencendido estáenlaposicióndeDESCONECTADOantesde cargarlabatería.

PELIGRO

Elelectrolitodelabateríacontieneácido sulfúrico,queesmortalsiesingeridoycausa quemadurasgraves.

Nobebaelectrolito,yeviteelcontactocon lapiel,losojosylaropa.Llevegafasde seguridadparaprotegersusojos,yguantes degomaparaprotegersusmanos.

Cómoretirarlabatería

ADVERTENCIA

Losbornesdelabateríaounaherramienta metálicapodríanhacercortocircuitosientran encontactoconloscomponentesmetálicos delamáquina,causandochispas.Las chispaspodríanhacerexplotarlosgasesde labatería,causandolesionespersonales.

•Alretirarocolocarlabatería,nodejeque losbornestoquenningunapartemetálica delamáquina.

•Nodejequelasherramientasmetálicas hagancortocircuitoentrelosbornesde labateríaylaspartesmetálicasdela máquina.

ADVERTENCIA

Unenrutadoincorrectodeloscablesdela bateríapodríadañarlamáquinayloscables, causandochispas.Laschispaspodríanhacer explotarlosgasesdelabatería,causando lesionespersonales.

1.Pernoconarandela prensada

2.Cubiertadelborne(negro –bornenegativodela batería)

3.Cubiertadelborne(rojo –bornepositivodela batería)

4.Bornepositivo(+)dela batería

g025881

Figura49

5.Bornenegativo(–)dela batería

6.Tuercaconarandela prensada

7.Bandejadelabatería

8.Correadelabatería

•Desconectesiempreelcablenegativo (negro)delabateríaantesdedesconectar elcablepositivo(rojo).

•Conectesiempreelcablepositivo(rojo) delabateríaantesdeconectarelcable negativo(negro).

1.Pareelmotor,pongaelfrenode estacionamiento,retirelallaveyespere aquesedetengantodaslaspiezasen movimientoantesdeabandonarelpuestodel operador.

2.Retireeltecladodelaconsola;consulte

Remocióndeltecladodelaconsola(página37).

3.Levantelacubiertadelbornenegrodelcable negativodelabatería(Figura49).

4.Desconecteelcablenegativodelbornenegativo (-)delabateríayretireelcabledelabatería (Figura49).

5.Retirelacubiertadelbornerojodelborne positivodelabatería(Figura49).

6.Desconecteelcablepositivo(rojo)delabatería yretireelcabledelabatería(Figura49).

7.Retireelganchodelacorreadelabandejade labatería(Figura49)yextraigalabatería.

Instalacióndelabatería

1.Coloquelabateríaenlamáquina(Figura49).

2.Sujetelabateríaalabandejaconlacorreade labatería.

3.Conecteprimeroelcablepositivo(rojo)alborne positivo(+)delabateríaconunatuercayun pernoconarandelaprensada(Figura49).

4.Coloquelacubiertadelbornerojosobreel bornepositivodelabatería.

5.Conecteelcablenegativoyelcabledetierraal bornenegativo(–)delabateríaconunatuerca yunpernoconarandelaprensada(Figura49).

6.Coloquelacubiertadelbornenegrosobreel bornenegativodelabatería.

Cómocargarlabatería

Mantenimientodelos

ADVERTENCIA

Elprocesodecargadelabateríaproduce gasesquepuedenexplotar.

Nuncafumecercadelabatería,ymantenga alejadosdelabateríachispasyllamas.

Importante:Siempremantengalabatería

totalmentecargada(gravedadespecíca1.265) paraevitarquesedañesilatemperaturacaepor debajodelos0°C(32°F).

1.Retirelabateríadelchasis;consulteCómo

retirarlabatería(página50).

2.Compruebeelniveldeelectrolito.

3.Asegúresedequelostaponesdellenadoestán instaladosenlabatería.

4.Carguelabateríadurante1horaa 25–30amperios,odurante6horasa 4–6amperios.

5.Cuandolabateríaestécompletamentecargada, desconecteelcargadordelsuministroeléctrico, ydesconecteloscablesdelcargadordelos bornesdelabatería(Figura50).

fusibles

Elsistemaeléctricoestáprotegidoporfusibles,y norequieremantenimiento.Sisefundeunfusible, compruebequenohayfallonicortocircuitoenel componente/circuitocorrespondiente.

1.Desengancheelcojíndelapartetraseradela máquina.

2.Retireelcablenegativodelbornedelabatería.

Nota:Asegúresedequeelcablenegativode

labateríanotoqueelbornedelabatería.

3.Saqueelfusibledelzócalodelbloquede fusibles(Figura51).

6.Instalelabateríaenlamáquinayconectelos cablesdelabatería;consulteInstalacióndela

batería(página50).

Nota:Nohagafuncionarlamáquinaconla

bateríadesconectada;puedecausardañosal sistemaeléctrico.

Figura50

1.Bornepositivodela

batería

2.Bornenegativodela

batería

3.Cablerojo(+)delcargador

4.Cablenegro(-)del cargador

g025983

Figura51

1.Bloquedefusibles

4.Introduzcaunfusibledelmismotipoyamperaje enelzócalodelbloquedefusibles(Figura51).

5.Instaleelcablenegativodelbornedelabatería; consultelospasos5y6deInstalacióndela

batería(página50).

g000538

Mantenimientodel

Comprobacióndelparde

sistemadetransmisión

Comprobacióndela presióndelosneumáticos

Intervalodemantenimiento:Cada50horas

Nota:Noesnecesarioinarlosneumáticos

semisólidosdelasruedasgiratorias.

1.Pareelmotor,pongaelfrenode estacionamiento,retirelallaveyespere aquesedetengantodaslaspiezasen movimientoantesdeabandonarelpuestodel operador.

2.Compruebelapresióndelosneumáticosdelas ruedasmotrices.

3.Inelosneumáticosdelasruedasmotricesa

0.83–0.97bar(12–14psi).

Comprobacióndelas

aprietedelastuercasde lasruedas

Intervalodemantenimiento:Cadaaño

Aprietelastuercasdelasruedas(Figura52)a122– 129N·m(90–95pies-libra).

Ajustedelaprecargadelos cojinetesdelpivotedelas ruedasgiratorias

Nota:Sidesmontaloscojinetesdelpivotedelas

ruedasgiratorias,asegúresedeinstalarlasarandelas elásticassegúnseindicaenlaFigura53.

1.Retireeltapónantipolvodelbujedelarueda giratoria(Figura53).

tuercasdeloscubosdelas ruedas

Intervalodemantenimiento:Cadaaño

Aprietelastuercasdelosbujesdelasruedas(Figura

52)a285–350N·m(210–260pies-libra).

Nota:Noutiliceaceiteantigripanteenelbujedela

rueda.

Figura52

1.Tuercadelarueda2.Tuercadelbuje

g026022

Figura53

1.Tapónantipolvo4.Eje

2.Contratuerca

3.Arandelaselásticas

2.Aprietelacontratuercaensentidohorariohasta quelasarandelaselásticasesténplanas(Figura

g026029

53).

3.Girelacontratuercaensentidoantihorario¼de vuelta(Figura53).

4.Coloqueeltapónantipolvo(Figura53).

5.Bujedelaruedagiratoria

Mantenimientodelas cadenas

Ajustedelatensióndelacadena detransmisióndelejesecundario

1.Pareelmotor,pongaelfrenode estacionamiento,retirelallaveyespere aquesedetengantodaslaspiezasen movimientoantesdeabandonarelpuestodel operador.

2.Elevelapartetraseradelamáquinayapóyela sobresoportesjosuotrosoporteequivalente.

3.Compruebequelatensióndelascadenassea lacorrectaenambosladosdelamáquina.

Nota:Debeserposibledesviarlascadenas

6–12mm(¼"–½")haciaarribayhaciaabajo.

4.Encadaladodelamáquina,aojelas3 tuercasypernosquesujetanelsoportedela transmisiónylaplacadeltensor,ylas2tuercas quesujetanelpernodeajustealaplacadel tensor,segúnsemuestraenlaFigura54.

Nota:Debeaojarlastuercasylospernosque

sujetanelsoportedelatransmisiónylaplaca deltensorenlosdosladosdelamáquina.

Figura54

1.Pernosytuercasde montajedelatransmisión hidrostática

2.Tuercas5.Protectorretiradopara

3.Pernodeajuste

4.6–12mm(¼"–½")

mayorclaridad

g020261

5.Gireelpernodeajusteparamoverlasplacas

deajustedelatransmisiónylatransmisión.

6.Cuandoesposibledesviarlascadenas

6–12mm(¼"–½")haciaarribayhaciaabajo, aprietelastuercasenlosdosladosdelos pernosdeajuste.

7.Ajustelastuercasylospernosdemontajedela

transmisiónhidrostática.

8.Ajusteelacoplamientodelaspalancas

decontroldetracción;consulteAjustedel

acoplamientodelcontroldetracción(página58).

Ajustedelatensióndelacadena delasruedasmotrices

1.Pareelmotor,pongaelfrenode estacionamiento,retirelallaveyespere aquesedetengantodaslaspiezasen movimientoantesdeabandonarelpuestodel operador.

2.Elevelapartetraseradelamáquinayapóyela sobresoportesjos.

3.Compruebelatensióndelascadenasdelas ruedasmotrices(Figura55).

Nota:Debeserposibledesviarlascadenas

6–12mm(¼"–½")haciaarribayhaciaabajo.

Comprobacióndelparde aprietedelatuercadeleje desalidadelatransmisión

Intervalodemantenimiento:Cadaaño

Aprietelatuerca(Figura56)delejecónicodesalida delatransmisióna285–353N·m(210–260pies-libra).

g025989

Figura56

1.Tuercadelejedesalidadelatransmisión

Figura55

1.Contratuerca3.Cadenadelasruedas

motrices

2.Piñóndeltensor

4.Aojelacontratuercayelpernodecuello cuadradoquesujetanelpiñóndeltensor(Figura

55).

5.Realicelosiguienteparaaumentaroreducirla tensióndelacadena:

•Presionehaciaabajoyhaciaadelantesobre

elpiñónparaaumentarlatensióndela cadena,segúnsemuestraenlaFigura55.

•Presionehaciaarribayhaciaatrássobreel

piñónparareducirlatensióndelacadena.

6.Aprietelacontratuercaa91–113N·m(67–83 pies-libra).

7.Compruebelatensióndelacadenay,sies necesario,repitalospasos4a6hastaque puedadesviarlacadena6–12mm(¼"–½") haciaarribayhaciaabajo.

g025990

Mantenimientodelos

Ajustedelinterruptordel

frenos

Ajustedelfrenode estacionamiento

Sielfrenodeestacionamientonoinmovilizaeltractor, esnecesariorealizarunajuste.

1.Aparquelamáquinaenunasupercienivelada.

2.Pareelmotoryespereaquesedetengantodas laspiezasmóviles.

3.Compruebelapresióndelosneumáticosdelas ruedasmotrices.

Nota:Siesnecesario,ínelosconlapresión

correcta;consulteComprobacióndelapresión

delosneumáticos(página52).

4.Aojelacontratuercadelcabledelfrenodebajo delaconsola(Figura57).

freno

1.Aparquelamáquinaenunasupercienivelada.

2.Pareelmotoryespereaquesedetengantodas laspiezasenmovimiento.

3.Antesdeajustarelinterruptordelfrenode estacionamiento,compruebequeelfrenoestá correctamenteajustado;consulteAjustedel

frenodeestacionamiento(página55).

4.Pongaelfrenodeestacionamiento.

5.Compruebeladistanciaentreelsoportedel interruptordelfrenodeestacionamientoyel brazodelfrenodelatransmisión(Figura58).

Nota:Ladistanciadebeserde3.2mm(⅛").

Figura57

1.7.9cm(3⅛")

5.Pongaelfrenodeestacionamiento(Figura57).

6.Ajustelaposicióndelacontratuercahasta obtenerunespaciode7.9cm(3⅛")desdela parteinferiordelacoplamientohastaelextremo inferiordelmuelle(Figura57).

7.Aprietelascontratuercasparaajustarelcable (Figura57).

8.Compruebeelfrenodeestacionamiento;sies necesario,repitalospasos4a7.

g025992

Figura58

1.Brazodelfreno (transmisión)

g025991

2.Émbolo(interruptordel freno)

3.Soportedelinterruptordel freno

6.Siesnecesarioajustarlo,realicelosiguiente:

A.Aojelacontratuercayelpernodecuello

cuadradoquesujetanelsoportedel interruptordelfrenodeestacionamiento (Figura58).

B.Ajustelaposicióndelsoportedelinterruptor

delfrenohastaqueladistancia(Figura58) entreelsoportedelinterruptoryelbrazo delfrenoseade3.2mm(⅛").

C.Aprietelacontratuercayelpernodecuello

cuadrado(Figura58)quesujetanelsoporte

4.Contratuerca

5.Pernodecuellocuadrado

delinterruptordelfrenoa1017–1243N·cm (90–110pulgadas-libra).

Mantenimientodelas correas

Comprobacióndela condiciónylatensiónde lascorreas

Intervalodemantenimiento:Cada50horas

1.Pareelmotor,pongaelfrenode

estacionamiento,retirelallaveyespere aquesedetengantodaslaspiezasen movimientoantesdeabandonarelpuestodel operador.

2.Elevelamáquinayapóyelasobresoportesjos

conunacapacidadde460kg(1,015libras).

3.Compruebelacondiciónylatensióndelacorrea

detransmisióndelabombaauxiliar(Figura59).

Nota:Lacorreadebedesviarse1.3cm(½")

cuandoseaplica1.4kg(3libras)defuerzaa unpuntointermediodelacorreaentrelapolea delabombaauxiliarylapoleadelmotor.Sila tensióndelacorreaesdemasiadoaltaobaja, consulteAjustedelacorreadetransmisiónde

labombaauxiliar(página57).

4.Compruebelacondicióndelacorreadela

transmisión(Figura59).

Nota:Lacorreadelatransmisióntieneun

tensordemuelleautomático.

Figura59

1.Correadelatransmisión2.Correadetransmisiónde

labombaauxiliar

g025994

Ajustedelacorreade

Sustitucióndelacorreade transmisióndelabomba auxiliar

1.Pareelmotor,pongaelfrenode estacionamiento,retirelallaveyespere aquesedetengantodaslaspiezasen movimientoantesdeabandonarelpuestodel operador.

2.Aojelacontratuerca(⅜")quesujetalapolea tensoradelabombaauxiliaralchasisdela máquina.

latransmisión

Nota:Noserequiereningúnajustedelatensiónde

lascorreas.

1.Pareelmotor,pongaelfrenode estacionamiento,retirelallaveyespere aquesedetengantodaslaspiezasen movimientoantesdeabandonarelpuestodel operador.

2.Introduzcaunabarradeexpansiónenelzócalo delsoportedetensióndelacorreaymuevael soportehaciaafuerayhaciaadelante(Figura

61).

Figura60

1.Bombaauxiliar

2.Poleatensoradelabomba auxiliar

3.Contratuerca(⅜")

3.Ajustelatensióndelacorreadelasiguiente

manera:

4.Ranuradeajuste(chasis)

5.Correadetransmisiónde labombaauxiliar

•Muevalapoleatensoradelabombaauxiliar

haciaatrásyhaciafueraparaapretarla correa.

•Muevalapoleatensoradelabombaauxiliar

haciaadelanteyhaciadentroparaaojarla correa.

Nota:Lacorreadebedesviarse1.3cm(½")

cuandoseaplica1.4kg(3libras)defuerzaaun puntointermediodelacorreaentrelapoleade labombaauxiliarylapoleadelmotor.

4.Aprietelacontratuercaa37–45N·m(27–33 pies-libra).

g025997

g025999

Figura61

1.Poleadetransmisión4.Poleadelmotor

2.Transmisión5.Poleatensora

3.Zócalo(soportedetensión delacorrea)

3.Saquelacorreadelatransmisiónnueva

alrededordelaspoleasdelmotor,tensorydela transmisión(Figura61).

4.Paselacorreanuevaalrededordelaspoleas

delmotor,tensorydelatransmisión,segúnse muestraenFigura61.

5.Libereelsoportedetensióndelacorreaydeje queelmuelletenselacorrea(Figura61).

Mantenimientodel

Nota:Asegúresedequeelsoportedetensión

delacorreaylapoleapuedendesplazarse libremente.

sistemadecontrol

Ajustedelacoplamientodel controldetracción

1.Aparquelamáquinaenunasupercienivelada.

2.Pareelmotor,pongaelfrenode estacionamiento,retirelallaveyespere aquesedetengantodaslaspiezasen movimientoantesdeabandonarelpuestodel operador.

3.Empujelapalancadecontroltotalmentehacia adelantehastalabarradereferenciadelantera.

4.Silapalancadecontroltocalabarrade referenciaosinolohace,realicelosiguiente:

A.Liberelapalancadecontrolydejeque

vuelvaapuntomuerto.

B.Retireelpasadordemuelledelconectorde

horquilladelacoplamientodelapalancade controldetracción(Figura62).

1.Pasadordemuelle3.T ensor

2.Contratuerca

C.Ajusteelconectordehorquillapara

establecerelespacioinicialdelasiguiente manera:

•Silapalancadecontroltocalabarrade

referencia,gireelconectordehorquilla (Figura62)ensentidoantihorario(visto desdelapartesuperiordelamáquina).

•Silapalancadecontrolnotocala

barradereferencia,gireelconectorde horquilla(Figura62)ensentidohorario.

D.Instaleelpasadodemuelle(Figura62)y

muevalapalancadecontrolhaciaadelante.

g020223

Figura62

E.RepitalospasosAaDhastaquequede

unespacioaproximadode1.6mm(1/16") entrelapalancadecontrolylabarrade referenciadelantera.

F.Retireelpasadordemuelle,gireeltensor

ensentidohorariounavueltamáse introduzcaelpasadordemuelle(Figura62).

5.Repitalospasos4Aa4Fconelacoplamiento delaotrapalancadecontroldetracción.

Mantenimientodel sistemahidráulico

Mantenimientodelsistema hidráulicoauxiliar

Especicacióndeluido hidráulico

FluidohidráulicoAW-32

Comprobacióndelniveldeuido deldepósitohidráulicoauxiliar

Intervalodemantenimiento:Cada50horas

1.Aparquelamáquinaenunasupercienivelada.

2.Bajelostaladrosalsuelo.

3.Pareelmotor,pongaelfrenode estacionamiento,retirelallaveyespere aquesedetengantodaslaspiezasen movimientoantesdeabandonarelpuestodel operador.

4.Retireeltecladodelaconsola;consulte

Remocióndeltecladodelaconsola(página37).

5.Limpielazonaalrededordeltapóndeldepósito hidráulico(Figura63).

Figura63

1.NiveldeuidoCold(frío)2.NiveldeuidoHot

(caliente)

6.Retireeltapónycompruebeelniveldeuido hidráulicodeldepósito(Figura63).

Nota:Elniveldeuidohidráulicodebecubrir

lapalabraCold(Frío)grabadaeneltabique deldepósito.

7.Siesnecesario,añadauidohidráulicodel tipoespecicadoaldepósitohastaqueeluido cubraelnivelColdeneltabique(Figura63).

g314129

Nota:Eltabiquedeldepósitoestáetiquetado

conlaspalabrasHot(caliente)yCold(frío). Lleneeldepósitohastaelnivelcorrecto,según latemperaturadeluido.Elniveldeuidovaría dependiendodelatemperaturadeluido.El nivelColdmuestraelniveldeuidocuando estáa24°C(75°F).ElnivelHotmuestrael niveldeuidocuandoestáa107°C(225°F).

Porejemplo:Sieluidoestáatemperatura ambiente(unos24°C(75°F)),llenesolohasta elnivelCold.Sieluidoestáaunatemperatura aproximadade65°C(150°F),llenehastael puntointermedioentrelosnivelesmarcados HotyCold.

8.Vuelvaacolocareltapóndeldepósitodeuido hidráulicoyapriételohastaquequederme (Figura63).

3.Enlapartedelanteradelabombahidráulica auxiliar,retirelamangueradeentradadel acoplamientohidráulicodelabomba,coloqueel extremodelamangueraenunrecipienteydeje drenareluido(Figura65).

Nota:Noaprietedemasiado.

9.Instaleeltecladodelaconsola;consulte

Remocióndeltecladodelaconsola(página37).

Cambiodeluidoyelltrodel depósitohidráulicoauxiliar

Intervalodemantenimiento:Despuésdelas

primeras100horas

Cada250horasdespués

1.Pareelmotor,pongaelfrenode estacionamiento,retirelallaveyespere aquesedetengantodaslaspiezasen movimientoantesdeabandonarelpuestodel operador.

2.Limpiecuidadosamentelazonaalrededordela partedelanteradelabombaauxiliar,eltapónde llenadodeldepósitoyelltro(Figura64).

Importante:Asegúresedequenoentra

ningúntipodesuciedadocontaminaciónen elsistemahidráulico.

Figura65

1.Acoplamientohidráulico (bombahidráulicaauxiliar)

2.Mangueradeentrada

3.Recipientededrenaje

4.Limpiealrededordelacoplamientodelabomba

hidráulica.

5.Gireelltrohidráulicoauxiliarensentido

antihorarioyretírelodelabasedesuadaptador (Figura66).Dejequesedreneeluido.

g026010

Figura64

g026007

Figura66

1.Filtrohidráulicoauxiliar

2.Adaptadordelltro

6.Apliqueunacapanadeluidoespecicadoa

g026008

lajuntadelnuevoltrohidráulico.

7.Parainstalarelltro,gíreloensentidohorario

eneladaptadordelltrohastaquelajuntaentre encontactoconeladaptador,luegoaprieteel ltroentre⅔y¾devueltamás(Figura66).

8.Instalelamangueradeentradaenel acoplamientodelabombayaprieteel acoplamientoa50N·m(37pies-libra).

9.Añadaeluidoespecicadohastaqueelnivel alcancelalíneadellenado"Cold"deldepósito; consulteComprobacióndelniveldeuidodel

depósitohidráulicoauxiliar(página59).

10.Arranqueelmotoryeleveybajelostaladros.

11.Bajelostaladrosalsueloylleneeldepósito hastalalíneadellenado"Cold"(frío).

Mantenimientodela transmisión

g025891

Figura67

Especicacionesdeluidodela transmisión

FluidohidráulicoT oro®HYPR-OIL™500ouido sintéticoMobil®115W-50.

Importante:Utiliceeluidoespecicado.Otros

uidospodríancausardañosenelsistema.

Comprobacióndeluidodela transmisión

Intervalodemantenimiento:Cada50horas

1.Pareelmotor,pongaelfrenode estacionamiento,retirelallaveyespere aquesedetengantodaslaspiezasen movimientoantesdeabandonarelpuestodel operador.

2.Dejequelamáquinaseenfríe.

3.Retireeltapóndeldepósitodeexpansióny compruebeelniveldeuidohidráulicodel depósito(Figura67).

Nota:Elniveldeuidodelatransmisióndebe

cubrirlalíneaFullColdmoldeadaenellateral deldepósito.

1.Tapón

2.Cuellodellenado (depósitodeexpansión)

4.Siesnecesario,añadaeluidoparatransmisión

especicadohastaqueelniveldeuidollegue alalíneaFullColddeldepósitodeexpansión (Figura67).

5.Vuelvaacolocareltapóndeldepósitode

expansiónyapriételohastaqueestécerrado.

3.LíneaFULLCOLD

Importante:Noaprietedemasiado.

Cambiodelosltrosdela transmisión

Intervalodemantenimiento:Despuésdelas

primeras100horas

Cada250horasdespués

Nota:Nocambieeluidodelsistemahidráulico

(salvolaporciónquesevacíaalcambiarelltro), amenosquesehayacontaminadoeluidoohaya estadosumamentecaliente.

1.Pareelmotor,pongaelfrenode

estacionamiento,retirelallaveyespere aquesedetengantodaslaspiezasen movimientoantesdeabandonarelpuestodel operador.

2.Elevelamáquinayapóyelasobresoportesjos

conunacapacidadde460kg(1,015libras).

3.Retirelos3pernosconarandelaprensada(¼"

x¾")quesujetanelprotectordelltroala transmisiónyretireelprotector(Figura68).

Figura68

1.Transmisión

2.Adaptadordelltro5.Protectordelltro

3.Filtrodelatransmisión

4.Pernosconarandela(¼" x¾")

4.Limpielazonaalrededordelltrodela transmisión(Figura68).

CUIDADO

Puedeserpeligrosoconarúnicamente engatosmecánicosohidráulicospara elevarlamáquinapararealizartareasde mantenimientooreparación.Losgatos mecánicosohidráulicospuedenno proporcionarsucienteapoyo,opueden fallarydejarcaerlamáquina,loque podríaprovocarlesiones.

Noconfíeúnicamenteengatos mecánicosohidráulicosparaapoyarla máquina.Utilicesoportesjosuotro mediodesustentaciónequivalente.

g026014

2.Alineeunrecipientedebajodelostaponesdela mirilladelastransmisiones(Figura69yFigura

70).

5.Alineeunrecipientedebajodelltro.

6.Gireelltroensentidoantihorarioyretireel ltro(Figura68).

Nota:Dejedrenareluidoporcompletodel

adaptadordelltrodelatransmisión.

7.Apliqueunacapanadeluidoespecicadoa lajuntadelnuevoltrodelatransmisión.

8.Parainstalarelltro,gíreloensentidohorarioen eladaptadordelltrohastaquelajuntaentreen contactoconeladaptador,luegoaprieteelltro entre¾devueltay1vueltamás(Figura68).

9.Instaleelprotectordelltroconlos3pernoscon arandela(¼"x¾")queretiróenelpaso3(Figura

68)yaprietelospernosa1017–1243N·cm

(90–110pulgadas-libra).

Llenadodelastransmisionescon uido

Intervalodemantenimiento:Despuésdelas

primeras100horas

g026015

Figura69

Transmisiónizquierdailustrada

1.Tapóndelamirilla3.Arriba

2.Oriciodeltapóndela mirilla

Cada250horasdespués

1.Levantelapartetraseradelamáquinayapóyela sobregatosjos(uotrosoporteequivalente) aunaalturasucienteparapermitirquelas ruedasmotricesgirenlibremente.

Figura70

Transmisiónizquierdailustrada

1.Tapóndelamirilla3.Arriba

2.Oriciodeltapóndela

mirilla

3.Enelladointeriordelatransmisión,cercadela partesuperior,retireeltapóndelamirilladeuna delastransmisiones(Figura69yFigura70).

4.Añadauidodeltipoespecicadoaldepósitode expansiónhastaqueeluidosalgadeloricio deltapóndelamirilla;consulteComprobación

deluidodelatransmisión(página61).

normalysedesplazansindicultadeshacia adelanteyhaciaatrásaunavelocidadnormal.

14.Bajelamáquinayretirelossoportesjos.

15.Restablezcaelrecordatoriodemantenimiento delaceitedelatransmisión;consulte

Restablecimientodelrecordatoriode mantenimientodelaceitedelatransmisión (página63).

Restablecimientodelrecordatorio demantenimientodelaceitedela

g026016

transmisión

1.Preparelamáquinaparaelmantenimiento; consultePreparacióndelamáquinaparael

mantenimiento(página37).

Nota:Esnecesarioponerelfrenode

estacionamientopararestablecerelrecordatorio demantenimiento.

2.Muevaelinterruptordeencendidoentrelas posicionesdeMARCHAyDESCONECTADO6 vecesen8segundos.

Lapantallademantenimientodelatransmisión apareceyparpadea(Figura71).

5.Instaleeltapóndelamirillayapriételoa 244N·m(180pulgadas-libra).

6.Repitalospasos3a5conlaotratransmisión.

7.Añadaeluidoespecicadoeneldepósitode expansiónhastaqueelniveldeuidolleguea lalíneaFullColddeldepósito.

8.Arranqueelmotorypongaelaceleradorenun puntointermedioentrelasposicionesdeLENTO yRÁPIDO

9.Quiteelfrenodeestacionamiento.

10.Muevalentamentelaspalancasdecontrolde movimiento5o6veceshaciaadelanteyhacia atrás.

Nota:Cuandosedesplazanlaspalancasde

controldetracciónhaciaadelanteyhaciaatrás, sepurgaelairedelastransmisiones.

11.Apagueelmotoryretirelallave.

12.Compruebeelniveldeuidoeneldepósito deexpansiónyañadaeluidoespecicado, segúnseanecesario;consulteComprobación

deluidodelatransmisión(página61).

g212118

Figura71

Pantallademantenimientodelatransmisión

3.Presionehaciaabajoelinterruptormultifunción. Elrecordatoriodemantenimientodelaceite

delatransmisiónserestablecea250(horas); secierralapantallademantenimientode latransmisiónysevuelvealapantalla predeterminada.

Nota:Puedesalirdelapantallademantenimientode

latransmisiónencualquiermomentogirandolallave alaposicióndeDESCONECTADOoARRANQUE.

13.Repitalospasos8a12hastaquesehaya purgadotodoelairedelastransmisiones.

Nota:Elairesehapurgadocuandolas

transmisionesfuncionanconunnivelderuido

Mantenimientodelos taladros

4.Retirelaspiedrasyotrosresiduosdelos taladros.

5.Inspeccionelostaladrosparaasegurarsede quenoestándesgastadosnidañados.

Comprobacióndelos taladros

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

1.Pareelmotor,pongaelfrenode estacionamiento,retirelallaveyespere aquesedetengantodaslaspiezasen movimientoantesdeabandonarelpuestodel operador.

2.Elevelamáquinayapóyelasobresoportesjos conunacapacidadde460kg(1,015libras).

CUIDADO

Puedeserpeligrosoconarúnicamente engatosmecánicosohidráulicospara elevarlamáquinapararealizartareasde mantenimientooreparación.Losgatos mecánicosohidráulicospuedenno proporcionarsucienteapoyo,opueden fallarydejarcaerlamáquina,loque podríaprovocarlesiones.

Noconfíeúnicamenteengatos mecánicosohidráulicosparaapoyarla máquina.Utilicesoportesjosuotro mediodesustentaciónequivalente.

Nota:Cambielostaladrosdesgastadoso

dañados.

6.Alineelosoriciosdelpaneldelacubierta traseraconlosoriciosdelchasis(Figura72).

7.Sujeteelpaneldelacubiertaalchasisconlos2 pernosylas2arandelas(Figura72)queretiró enelpaso3,yaprietelospernosa37-45N·m (27-33pulgadas-libra).

Ajustedelacadenade transmisióndelostaladros

1.Pareelmotor,pongaelfrenode estacionamiento,retirelallaveyespere aquesedetengantodaslaspiezasen movimientoantesdeabandonarelpuestodel operador.

2.Retirelacubiertatrasera;consulteelpaso3de

Comprobacióndelostaladros(página64).

3.Compruebequelatensióndelascadenassea lacorrectaenambosladosdelamáquina.

Nota:Debeserposibledesviarlascadenas

6–12mm(¼"–½")haciaarribayhaciaabajo.

4.Aojelacontratuercayelpernodecuello cuadradoquesujetanelpiñóndeltensor(Figura

73).

3.Retirelos2pernos(⅜"x1")ylas2arandelas (⅜")quesujetanelpaneldelacubiertatrasera alchasis,yretireelpanel(Figura72).

Figura72

1.Oriciosdelchasis3.Perno(⅜"x1")

2.Arandela(⅜")

4.Paneltrasero

g026018

Figura73

1.Contratuerca

2.Piñóndeltensor

5.Realicelosiguienteparaaumentaroreducirla

g026017

tensióndelacadena:

•Presionehaciaabajoyhaciaadelantesobre

elpiñónparaaumentarlatensióndela cadena,segúnsemuestraenlaFigura73.

3.Pernodecuellocuadrado

4.Ranura(placade acoplamiento)

•Presionehaciaarribayhaciaatrássobreel

piñónparareducirlatensióndelacadena.

6.Aprietelacontratuercaa91–113N·m(67–83 pies-libra).

7.Compruebelatensióndelacadenay,sies necesario,repitalospasos4a6hastaque puedadesviarlacadena6–12mm(¼"–½") haciaarribayhaciaabajo.

Limpieza

Limpiezadelmotorydela zonadelsistemadeescape

8.Instaleelpaneltrasero;consultelospasos6y7 deComprobacióndelostaladros(página64).

Intervalodemantenimiento:Cadavezquese

utiliceodiariamente(másamenudo encondicionesmuysecasocon muchasuciedad).

CUIDADO

Unaacumulaciónexcesivaderesiduos alrededordelaentradadeairede refrigeracióndelmotorydelazonadel sistemadeescapepuedehacerqueelmotor, elsistemadeescapeyelsistemahidráulico sesobrecalienten,loquepuedecrearun peligrodeincendio.

Eliminetodoslosresiduosdelazonadel motorydelsistemadeescape.

1.Pareelmotor,pongaelfrenode estacionamiento,retirelallaveyespere aquesedetengantodaslaspiezasen movimientoantesdeabandonarelpuestodel operador.

2.Eliminetodoslosresiduosdelarejilladelaparte superiordelmotor,dealrededordelacubierta delmotorydelazonadelsistemadeescape.

3.Limpiecualquierexcesodegrasaoaceitede alrededordelmotorydelsistemadeescape.

Retiradadelascubiertas delmotorylimpiezadelas aletasderefrigeración

Intervalodemantenimiento:Cada80horas

1.Pareelmotor,pongaelfrenode estacionamiento,retirelallaveyespere aquesedetengantodaslaspiezasen movimientoantesdeabandonarelpuestodel operador.

2.Retirelascubiertasderefrigeracióndelmotor.

3.Limpielasaletasderefrigeracióndelmotor.

Nota:Asimismo,eliminecualquierpolvo,

suciedadoaceitedelassuperciesexternas delmotor;puedencausarunarefrigeración defectuosa.

4.Instalelascubiertasderefrigeraciónenelmotor.

Nota:Laoperacióndelmotorsintener

instaladaslascubiertasderefrigeracióncausará dañosenelmotordebidoalsobrecalentamiento.

Eliminacióndelosresiduos delamáquina

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

1.Pareelmotor,pongaelfrenode estacionamiento,retirelallaveyespere aquesedetengantodaslaspiezasen movimientoantesdeabandonarelpuestodel operador.

2.Eliminecualquieracumulacióndeaceite, residuosohierbadelamáquinaylaplataforma delaireador.

3.Eliminelosresiduosoelcéspeddebajode losprotectoresdelascadenas,alrededordel depósitodecombustible,yalrededordelmotor ydelsistemadeescape.

degestiónyeliminacióndelasbateríassedeben acatarlasleyeslocales,estatalesofederales correspondientes.

Sisevaacambiarlabateríaosilamáquinaque contienelabateríayanofuncionaysevaadesechar, retirelabateríayllévelaauncentrodereciclado homologadodesulocalidad.Sinohayuncentrode recicladoensulocalidad,llevelabateríaacualquier puntodeventadebateríashomologado.

Eliminaciónderesiduos

Eliminacióndelaceitedemotor

Eluidodemotoryeluidohidráulicoson contaminantesmedioambientales.Elimineelaceite usadoenuncentrodereciclajehomologadoo conformealanormativaestatalylocal.

Cómodeshacersedelabatería

PELIGRO

Elelectrolitodelabateríacontieneácido sulfúrico,queestóxicoypuedeprovocar quemadurasgraves.Ingerirelectrolitopuede sermortal,yelcontactoconlapielpuede causarquemadurasgraves.

•Cuandotienequemanejarelectrolito,lleve gafasdeseguridadparaprotegersusojos yguantesdegomaparaprotegerlapiely laropa.

•Noingieraelelectrolito.

•Encasodeaccidente,enjuaguelazona afectadaconaguayllamedeinmediatoa unmédico.

Segúnlasleyesfederales,lasbateríasnodeben depositarseconlabasuradoméstica.Enlasprácticas

Almacenamiento

1.Elevelostaladros,detengalamáquina,apague elmotor,pongaelfrenodeestacionamientoy retirelallave.

2.Limpielasuciedaddetodalamáquina.

Importante:Lamáquinapuedelavarse

conundetergentesuaveyagua.Nolavela máquinaapresión.Eviteelusoexcesivo deagua,enespecialcercadelmotoryla transmisiónhidrostática.

3.Reviseellimpiadordeaire;consulte

Mantenimientodellimpiadordeaire(página42).

4.Lubriquelamáquina;consulteLubricación

(página38).

5.Cambieelaceitedelmotor;consulteCómo

cambiarelaceitedelmotor(página44).

6.Reviseyaprietetodoslospernos,tuercasy tornillos.Repareosustituyacualquierpieza dañada.

7.Pintelassuperciesqueesténarañadaso dondeestévisibleelmetal.Puedeadquirirla pinturaensuServicioTécnicoAutorizado.

8.Guardelamáquinaenungarajeoalmacén secoylimpio.

9.Cubralamáquinaparaprotegerlaypara conservarlalimpia.

Solucióndeproblemas

Importante:Asegúresedequetodoslosmecanismosdeseguridaddeloperadorestánconectadosy

encondicionesdefuncionamientoantesdeutilizarlamáquina.

Latablasiguienteindicalascausasmáscomunesdelosproblemas.Nointenterepararosustituirelementos importantesopiezasquenecesitenunasincronizaciónespecialenlosprocedimientosdeajuste(porejemplo, válvulas,reguladores,etc.).Estostrabajosdebenserrealizadosporelserviciotécnicodelfabricantedesu motor.

Nota:Aldesconectarcomponenteseléctricos,notiredeloscablesparasepararlosconectores.

Mensajesdealertayerror

MensajeIcono

ErrordeVoltajeLallavedecontactoestáen

Errordesobrecorrienteenel solenoidedeválvula

Errordesolenoidedeválvula abierto

Errordeconexióndeun solenoidedeválvula

DescripciónSolución

laposicióndeMARCHAyel Controladorinteligente/Control electrónicodeprofundidad midesielsistemaeléctricoes inferiora12.3Vosuperiora 16V.

Semuestraeliconodeerrorde voltaje,yelindicadorLEDde estadoparpadeaenrojo.

Seproduceuneventode sobrecorrienteenlaválvulade solenoide.

Semuestraelerrorde sobrecorrientedelsolenoide delaválvulaconelnúmero2, yelindicadorLEDdeestado parpadeaenrojo.

Unodelosdossolenoidesde válvulaoambossolenoidesde válvulaestándesconectados.

Semuestraelerrorde solenoidedeválvulaabierto conelnúmero6,yelindicador LEDdeestadoparpadeaen rojo.

Lossolenoidesdeválvula estánconectadosdeforma incorrecta(esdecir,elconector delaválvuladealivioestá conectadoalsolenoidedela otraválvula),

Compruebelabatería,el sistemadecargayelcableado.

Inspeccioneelsolenoidedela válvulaenbuscadedañoso desgaste.

Conecteel/lossolenoide(s)de lasválvulas.

Intercambielosconectoresde lossolenoidesdelasválvulas.

Semuestralaalertadeerror deconexióndelsolenoide delaválvula,ylostaladros nofuncionaránhastaquese corrijaelerror.

Tabladesolucióndeproblemas

ProblemaPosiblecausa

Elmotordearranquenoseengrana.

Elmotornoarranca,arrancacon dicultad,onosiguefuncionando.

Accióncorrectora

1.Elfrenodeestacionamientonoestá puesto.

2.Elinterruptordelfrenonoestá correctamenteajustado.

3.Labateríanoestátotalmentecargada.

4.Lasconexioneseléctricasestán corroídas,sueltasodefectuosas.

5.Unfusibleestafundido.5.Cambieelfusiblefundido.

6.Unreléointerruptorestádefectuoso.6.PóngaseencontactoconelServicio

1.Eldepósitodecombustibleestávacío.1.Lleneeldepósitodecombustible.

2.Laválvuladecierredecombustible estácerrada.

3.Elaceleradoryelestárternoestánen laposicióncorrecta.

4.Elltrodecombustibleestásucio.4.Cambieelltrodecombustible.

5.Haysuciedad,aguaocombustible viejoenelsistemadecombustible.

6.Ellimpiadordeaireestásucio.6.Limpieocambieelelementodel

7.Lasconexioneseléctricasestán corroídas,sueltasodefectuosas.

8.Unreléointerruptorestádefectuoso.

9.Labujíaestádefectuosa.

10.Elcabledelabujíanoestáconectado.

1.Pongaelfrenodeestacionamiento.

2.Ajusteelinterruptordelfreno.

3.Carguelabatería.

4.Compruebequehaybuencontacto enlasconexioneseléctricas.Limpie losterminalesafondoconlimpiador paracontactoseléctricos,aplique grasadieléctricayvuelvaarealizarlas conexiones.

TécnicoAutorizado.

2.Abralaválvuladecierredel combustible.

3.Asegúresedequeelniveldel aceleradorestáenelpuntointermedio entrelasposicionesdeLENTOy RÁPIDO,yqueelestárterestáenla posicióndeACTIV ADOsielmotorestá frío,oDESACTIVADOsielmotorestá caliente.

5.PóngaseencontactoconelServicio TécnicoAutorizado.

limpiadordeaire.

7.Compruebequehaybuencontacto enlasconexioneseléctricas.Limpie losterminalesafondoconlimpiador paracontactoseléctricos,aplique grasadieléctricayvuelvaarealizarlas conexiones.

8.PóngaseencontactoconelServicio TécnicoAutorizado.

9.Limpie,ajusteocambielabujía.

10.Compruebelaconexióndelcablede labujía.

Elmotorpierdepotencia.

Elmotorsesobrecalienta.

1.Lacargadelmotoresexcesiva.1.Reduzcalavelocidaddeavanceola

2.Ellimpiadordeaireestásucio.2.Limpieocambieelelementodel

3.Elniveldeaceiteenelcárterestábajo.3.Añadaaceitealcárter.

4.Lasaletasderefrigeraciónylos conductosdeairedelmotorestán obstruidos.

5.Elltrodecombustibleestásucio.5.Cambieelltrodecombustible. Haysuciedad,aguaocombustible

6. viejoenelsistemadecombustible.

1.Lacargadelmotoresexcesiva.1.Reduzcalavelocidaddeavanceola

2.Elniveldeaceiteenelcárterestábajo.2.Añadaaceitealcárter.

Lasaletasderefrigeraciónylos conductosdeairedelmotorestán obstruidos.

profundidaddeaireación.

limpiadordeaire.

4.Eliminelasobstruccionesdelasaletas derefrigeraciónydelosconductosde aire.

6.PóngaseencontactoconelServicio TécnicoAutorizado.

profundidaddeaireación.

Eliminelasobstruccionesdelasaletas

3. derefrigeraciónydelosconductosde aire.

ProblemaPosiblecausa

Accióncorrectora

Lamáquinasedesvíaaladerechaoa laizquierda(conlaspalancastotalmente haciaadelante).

Noesposibleconducirlamáquina.

Hayunavibraciónanormal.

Lostaladrosnoseelevan.

1.Lapresióndelosneumáticosdelas ruedasmotricesnoeslacorrecta.

2.Esnecesarioajustarladirección.2.Ajusteelacoplamientodelcontrolde

1.Lacorreadetransmisiónestá desgastada,sueltaorota.

2.Lacorreadetransmisiónsehasalido delapolea.

1.Hayuntaladrodoblado.1.Instaleuntaladronuevo.

2.Elpernodemontajedeltaladroestá suelto.

3.Lospernosdemontajedelmotorestán sueltos.

4.Lapoleadelmotorolapoleatensora estásuelta.

5.Lapoleadelmotorestádañada.

6.Hayunacorreadañada.6.Instaleunacorreanueva.

7.Lascadenasnoestántensadas correctamente.

1.Hayunproblemaconlacorreadela bombaauxiliar.

2.Elajustedelapresióndescendentede lostaladrosesdemasiadobajo.

3.Hayuncortocircuitoenelarnésde cables.

4.Eldepósitoauxiliartienepocouido.4.Añadauidoaldepósito.

1.Ajustelapresióndelosneumáticosde lasruedasmotrices.

tracción.

1.Cambielacorrea.

2.Cambielacorrea.

2.Aprieteelpernodemontajedeltaladro.

3.Aprietelospernosdemontajedel motor.

4.Aprietelapoleacorrespondiente.

5.PóngaseencontactoconelServicio TécnicoAutorizado.

7.Compruebelatensióndelacadena detransmisióndelejesecundario,la tensióndelacadenadelasruedas motricesylatensióndelacadenade transmisióndelostaladros.

1.T enseocambielacorrea.

2.Aumentelapresióndescendente.

3.PóngaseencontactoconelServicio TécnicoAutorizado.

BT01

TERMINAL +

TERMINAL -

BATTERY

IGNITION SWITCH

SW01

RUN

START

OFF

FUSE BLOCK

DIS01

FUEL-HOUR METER

B+

SEN A IN

SW PWR

KEY S

START SIG

FOOT

PARK BRAKE

TINE DOWN OUT

TINE UP OUT

DOWN IN

SEN B IN

UP IN

GND-S/D

GND

CAN LO

CAN HI

SW03

BRAKE SWITCH

F01 15A

ACC'Y

F02 20A

MAIN

STARTER RELAY

K03

85 86

ACC SIGNAL

ACC PWR

GND

CAP01

ACC'Y

CAN HI

CAN LO

PWR -SW

PWR - FUSED

GND

CAP02

SERVICE PORT

SP01

SP02

SP03

SP04

SP05

SW02

FOOT SWITCH

S04

DOWN

(ON)-OFF-(ON)

Relief

Valve

Manifold Assembly

L02

QUADRATURE SENSOR

SEN01

FLYWHEEL

ALT

VT START

BK STARTER SOL GND

GN FUEL

BK GND-S/D

ENGINE

B+

ENG

REG

FUEL SOLENOID

GND

IGNITION

MODULES

RD DC REG

OIL PRES

OIL PRESSURE

F03 20A

REG

D01

DIODE

P13

SP06

GREEN/BROWN

GREEN/GRAY

WHITE/TAN

WHITE/BLACK

YELLOW/BLACK

BLACK

YELLOW/BLACKYELLOW/BLACK

YELLOW/BLACK

BLACK

BLUE

RED/WHITE

WHITE/BLUE

RED

ORANGE/RED

RED/GREEN

ORANGE

BLUE/RED

BLUE

BLUE/BLACK

RED/WHITE

BLACK

WHITE/BROWN

BLACK

RED/WHITE

RED/GREEN

VIOLET/RED

BLACK

VIOLET/BLACK

GREEN

YELLOW

BLACK

RED/WHITE

RED/GREEN

BLACK

YELLOW/WHITE

RED/GREEN

RED

BLACK

BLUE/YELLOW

P07

P06

P08

121420

512

P08

1611131519

P11

P01

P09

23456

J01

J02

P10

P02

PWR

GND

CHANNEL A4CHANNEL B

P12

13468

P12

P03

Sol A-

P04

Sol B-

P03

Sol A+

P04

Sol B+

P05

123

456

J05

J04

BLACK

Esquemas

Esquemaeléctrico(Rev.A)

g269827

CYLINDER

2.5 inch bore

4 inch stroke

FILTER

PUMP

.129 in /rev

25 um Nominal

3600 RPM

VALVE

ADJUSTABLE

VALVE

1000 psi

Esquemahidráulico(Rev.A)

g270316

Notas:

InformaciónsobrelasAdvertenciasdelaProposición65deCalifornia

¿Quésignicaestaadvertencia?

Puedeverunproductoalaventaquellevaunaetiquetadeadvertenciacomolasiguiente:

ADVERTENCIA:Cáncerydañosreproductivos–www.p65Warnings.ca.gov.

¿QuéeslaProposición65?

LaProposición65afectaacualquierempresaquetengapresenciaenCalifornia,quevendaproductosenCalifornia,oquefabriqueproductosque podríanserintroducidosovendidosenCalifornia.EstaleyexigequeelGobernadordeCaliforniamantengaypubliqueunalistadesustanciasquímicas identicadascomocausantesdecáncer,defectosdenacimientoy/uotrosdañosreproductivos.Lalista,queseactualizaanualmente,incluyecientos deproductosquímicosqueseencuentranenmuchosartículosdeusodiario.ElpropósitodelaProposición65esinformaralpúblicosobrela exposiciónaestosproductosquímicos.

LaProposición65noprohíbelaventadeproductosquecontenganestosproductosquímicos,sinoquerequierelapresenciadeadvertenciasenel producto,elenvaseyladocumentaciónsuministradaconelproducto.Además,unaadvertenciadelaProposición65nosignicaqueelproducto contravenganingunanormaorequisitodeseguridad.Dehecho,elgobiernodeCaliforniahaaclaradoqueunaadvertenciabajolaProposición 65“noeslomismoqueunadecisiónlegalsobrela“seguridad”ola“inseguridad”deunproducto”.Muchosdeestosproductosquímicoshan sidoutilizadosduranteañosenproductosdeusodiariosinquesehayanproducidodañosdocumentados.Paraobtenermásinformación,visite

https://oag.ca.gov/prop65/faqs-view-all.

UnaadvertenciadelaProposición65signicaqueunaempresa(1)haevaluadolaexposiciónyhaconcluidoquesuperaelnivelde“sinriesgo signicativo”;o(2)haoptadoporproporcionarunaadvertenciabasándoseensusconocimientosrespectoalapresenciadeunproductoquímicodelos incluidosenlalista,sinintentarevaluarlaexposición.

¿Estaleyesaplicableentodaspartes?

LasadvertenciasdelaProposición65sólosonobligatoriasbajolalegislacióndeCalifornia.EstasadvertenciassevenportodaCaliforniaenunavariedad deentornos,incluidosentreotrosrestaurantes,tiendasdealimentación,hoteles,escuelasyhospitales,asícomoenunaampliavariedaddeproductos. Además,algunosminoristasdeInternetydelaventaporcorreoincluyenadvertenciasdelaProposición65ensussitiosweboensuscatálogos.

¿QuédiferenciahayentrelasadvertenciasdeCaliforniayloslímitesfederales?

LasnormasdelaProposición65sonamenudomásexigentesquelasnormasfederalesointernacionales.V ariassustanciasrequierenunaadvertencia bajolaProposición65anivelesmuyinferioresaloslímitesfederales.Porejemplo,elnivelexigidoporlaProposición65paralasadvertenciassobreel plomoesde0.5μg/día,queesmuyinferioraloqueexigenlasnormasfederaleseinternacionales.

¿Porquénollevanlaadvertenciatodoslosproductossimilares?

•LosproductosvendidosenCaliforniadebenllevaretiquetasbajolaProposición65,mientrasqueotrosproductossimilaresquesevendenen

otroslugaresnolasnecesitan.

•UnaempresapuedeestarobligadaaincluiradvertenciasdeProposición65ensusproductoscomocondicióndeunacuerdotrasunprocedimiento

legalrelacionadoconlaProposición65,perootrasempresasquefabricanproductossimilaresnotienennecesariamentelamismaobligación.

•LaaplicacióndelaProposición65noesuniforme.

•AlgunasempresaspuedenoptarpornoproporcionaradvertenciasporqueconcluyenquenoestánobligadasahacerlobajolaProposición65;la

faltadeadvertenciasenunproductonosignicaqueelproductoestélibredelosproductosquímicosincluidosenlalistaanivelessimilares.

¿PorquéincluyeToroestaadvertencia?

Torohaoptadoporproporcionaralosconsumidoreslamayorcantidadposibledeinformaciónparaquepuedatomardecisionesinformadassobrelos productosquecomprayutiliza.T oroproporcionaadvertenciasenciertoscasosbasándoseensusconocimientossobrelapresenciadeunoomás productosquímicosdelalista,sinevaluarelniveldeexposición,puestoquelalistanoincluyelímitesdeexposiciónparatodoslosproductosquímicos quecontiene.AunquelaexposiciónqueprovocanlosproductosT oropuedeserinsignicante,oestardentrodeloslímitesdelacategoría“sinriesgo signicativo”,TorohaoptadoporproporcionarlasadvertenciasdelaProposición65porsimpleprecaución.Además,siToronoproporcionaraestas advertencias,podríaserdemandadaporelEstadodeCaliforniaoporparticularesbajolaProposición65,yestarsujetaaimportantessanciones.

RevA

Toro 39521 Operator's Manual [es]

Specifications and Main Features

Frequently Asked Questions

User Manual
