FormNo.3417-114RevA

Groupededéplacement Groundsmaster

4500-Det

4700-D

N°demodèle30881—N°desérie401333001etsuivants N°demodèle30882—N°desérie401333001etsuivants

Enregistrezvotreproduitàwww.T oro.com. Traductiondutexted'origine(FR)

*3417-114*A

Ceproduitestconformeàtouteslesdirectives européennespertinentes.Pourplusde renseignements,reportez-vousàlaDéclarationde conformitéspéciqueduproduitfournieséparément.

ATTENTION

CALIFORNIE

Proposition65-Avertissement

Ceproduitcontientuneoudessubstances

chimiquesconsidéréesparl'étatde Californiecommecapablesdeprovoquer descancers,desanomaliescongénitales

oud'autrestroublesdelareproduction.

L'étatdeCalifornieconsidèrelesgaz d'échappementdesmoteursdieselet certainsdeleurscomposantscomme

susceptiblesdeprovoquerdescancers,

desmalformationscongénitalesetautres

troublesdelareproduction.

Lespare-étincellesTorod'originesonthomologués parleServicedesforêtsduMinistèredel'Agriculture desÉtats-Unis(USDAFS).

Vousêtesresponsabledel'utilisationsûreetcorrecte duproduit.

VouspouvezcontacterTorodirectementsur lesitewww.T oro.compourtoutdocumentde formationàlasécuritéetàl'utilisationdesproduits, pourtoutrenseignementconcernantunproduit ouunaccessoire,pourobtenirl'adressedes concessionnairesoupourenregistrervotreproduit.

Pourobtenirdesprestationsdeservice,des piècesT orod'origineoudesrenseignements complémentaires,munissez-vousdesnuméros demodèleetdesérieduproduitetcontactezun concessionnaire-réparateuragrééouleserviceclient Toro.LaFigure1indiquel'emplacementdesnuméros demodèleetdesérieduproduitsurlelongeronavant droitducadreduproduit.Inscrivezlesnumérosdans l'espaceréservéàceteffet.

Vouscommettezuneinfractionàlasection4442ou 4443duCodedesressourcespubliquesdeCalifornie sivousutilisezcettemachinedansunezoneboisée, broussailleuseourecouverted'herbesansqu'elle soitéquipéed'unpare-étincelles,commedéniàla section4442,enbonétatdemarche,ousansque lemoteursoitconstruit,équipéetentretenupour prévenirlesincendies.

Cesystèmed'allumageparétincelleestconformeà lanormecanadienneICES-002.

Reportez-vousauxinformationsduconstructeurdu moteurquiaccompagnentlamachine

Introduction

Cettemachineestunetondeuseautoportéeàlames rotativesprévuepourlesutilisateursprofessionnels employésàdesapplicationscommerciales.Elle estprincipalementconçuepourtondrelespelouses régulièremententretenuesdanslesparcs,lesterrains degolf,lesterrainsdesportsetlesespacesverts commerciaux.Ellen'estpasconçuepourcouperles broussaillesetautrevégétationsurleborddesroutes nipourdesutilisationsagricoles.

Lisezattentivementcettenoticepourapprendre commentutiliseretentretenircorrectementvotre produit,etéviterdel'endommageroudevousblesser.

g036837

Figure1

1.Emplacementdesnumérosdemodèleetdesérie

N°demodèle

N°desérie

Lesmisesengardedecemanuelsoulignentdes dangerspotentielsetsontsignaléesparlesymbole desécurité(Figure2),quiindiqueundangerpouvant entraînerdesblessuresgravesoumortellessiles précautionsrecommandéesnesontpasrespectées.

g000502

Figure2

1.Symboledesécurité

Cemanuelutilisedeuxtermespourfairepasser desrenseignementsessentiels.Important,pour attirerl'attentionsurdesrenseignementsmécaniques spéciquesetRemarque,pourinsistersurdes renseignementsd'ordregénéralméritantuneattention particulière.

Contactez-noussurwww.Toro.com.

ImpriméauxÉtats-Unis

Tousdroitsréservés

Tabledesmatières

Sécurité....................................................................4

Consignesdesécuritégénérales........................4

Certicationantipollutiondumoteur....................4

Autocollantsdesécuritéetd'instruction..............5

Miseenservice.......................................................12

1Remplacementdel'autocollantdesécurité

(CEseulement).............................................12

2Montageduloquetdecapot(CE

seulement)....................................................12

3Réglageduracloirderouleau(option)............14

4Montagedudéecteurdemulching

(option)..........................................................14

5Préparationdelamachine.............................14

Vued'ensembleduproduit......................................15

Commandes....................................................15

Caractéristiquestechniques............................23

Spécicationsdelamachine............................24

Spécicationsduplateaudecoupe...................24

Outilsetaccessoires.........................................24

Avantl'utilisation..................................................25

Contrôlesdesécuritéavantl'utilisation.............25

Contrôleduniveaud'huilemoteur.....................25

Contrôleducircuitderefroidissement...............25

Contrôledusystèmehydraulique......................25

Purgeduséparateurd'eau................................25

Recherchedefuitesauniveaudupont

arrièreetduboîtierd'engrenages..................25

Remplissageduréservoirdecarburant.............26

Contrôledelapressiondespneus....................27

Contrôleducoupledeserragedesécrous

deroues........................................................27

Réglagedel'arceaudesécurité........................28

Réglagedelahauteurdecoupe.......................29

Contrôledescontacteursdesécurité................30

Contrôledutempsd'arrêtdelalame.................30

Choisirunelame...............................................30

Choisirdesaccessoires....................................31

Pendantl'utilisation.............................................32

Sécuritépendantl'utilisation.............................32

Démarragedumoteur.......................................33

Arrêtdumoteur.................................................33

Latonteaveclamachine..................................34

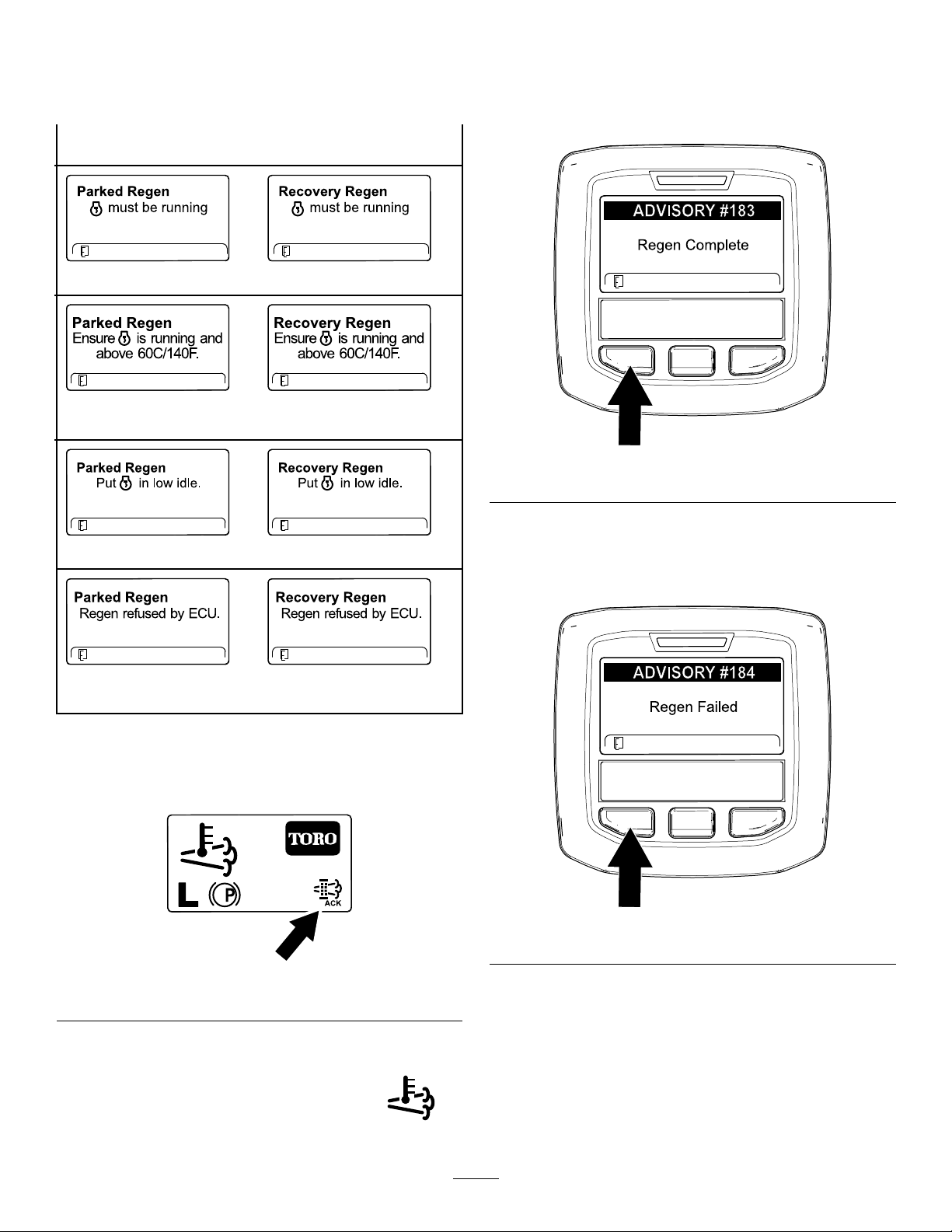

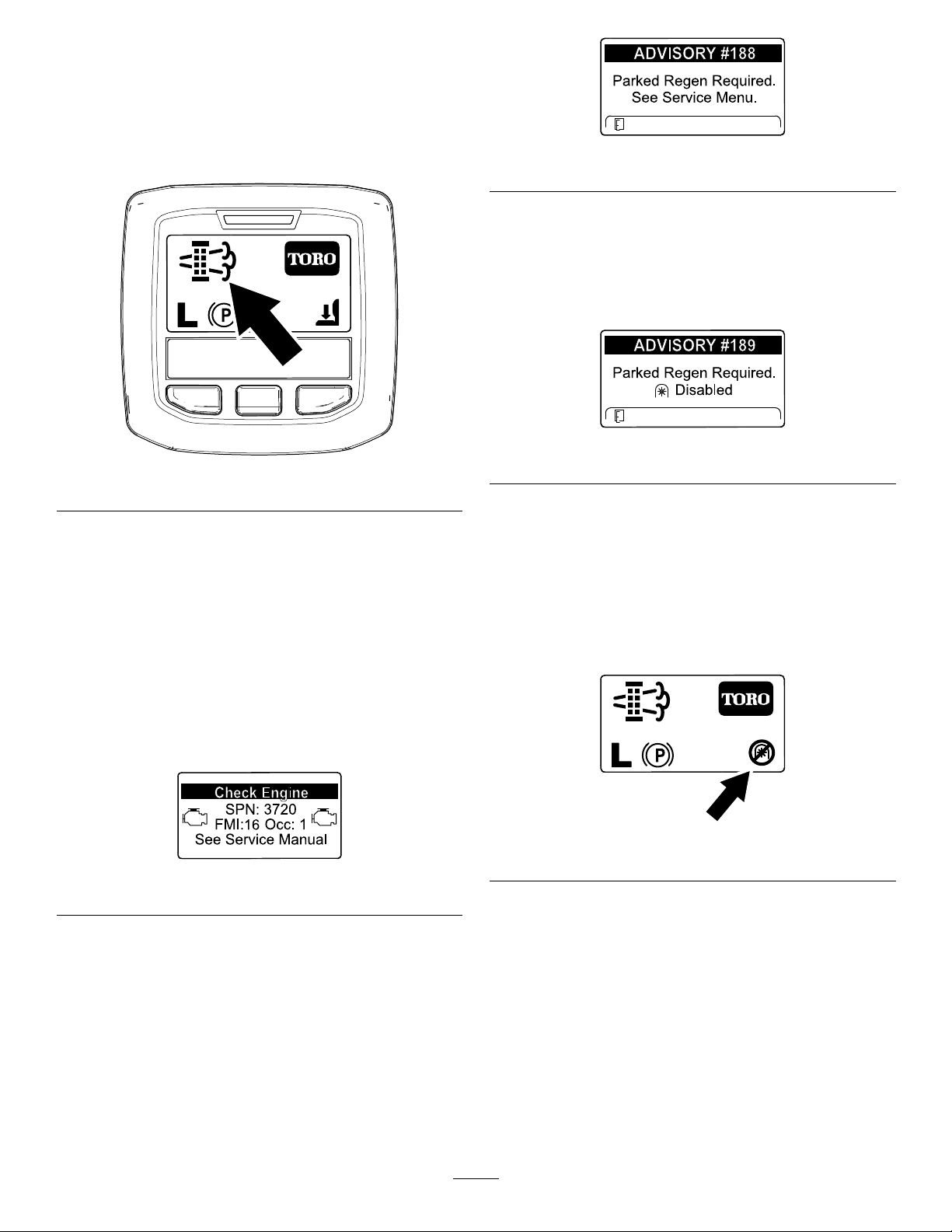

Régénérationdultreàparticules

diesel............................................................34

Comprendrelescaractéristiquesde

fonctionnementdelamachine.......................47

Utilisationduventilateurderefroidissement

dumoteur......................................................48

Utilisationdurégulateurdevitesse...................48

Utilisationdesverrousdetransport...................48

Conseilsd'utilisation........................................49

Aprèsl'utilisation.................................................50

Sécuritéaprèsl'utilisation.................................50

Utilisationducordonderangementdes

plateauxdecoupe.........................................50

Transportdelamachine...................................52

Commentpousserouremorquerla

machine........................................................52

Emplacementdespointsd'attache...................52

Entretien.................................................................54

Programmed'entretienrecommandé..................54

Listedecontrôlepourl'entretien

journalier.......................................................55

Fréquenced'entretien.......................................57

Procéduresavantl'entretien................................57

Consignesdesécuritéavantl'entretien.............57

Préparationdelamachinepour

l'entretien......................................................57

Levagedelamachine.......................................58

Ouvertureducapot...........................................58

Accèsaucompartimentdelevage

hydraulique...................................................59

Lubrication.........................................................59

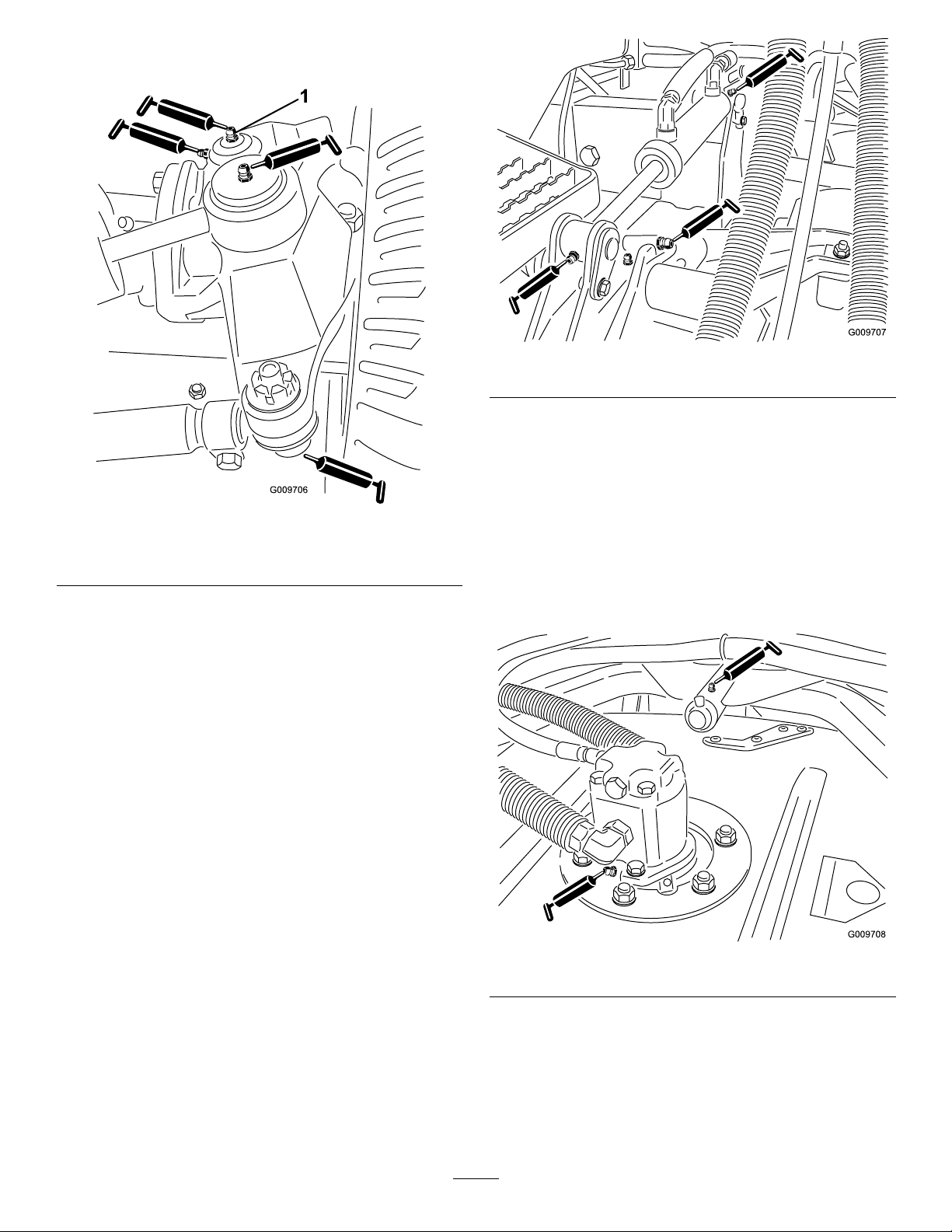

Graissagedesroulementsetbagues................59

Entretiendumoteur.............................................61

Sécuritédumoteur...........................................61

Entretiendultreàair.......................................61

Vidangedel'huilemoteur..................................62

Entretienducatalyseurd'oxydationdiesel

(DOC)etdultreàsuie.................................64

Entretiendusystèmed'alimentation....................65

Vidangeduréservoirdecarburant....................65

Contrôledesconduitesetraccords...................65

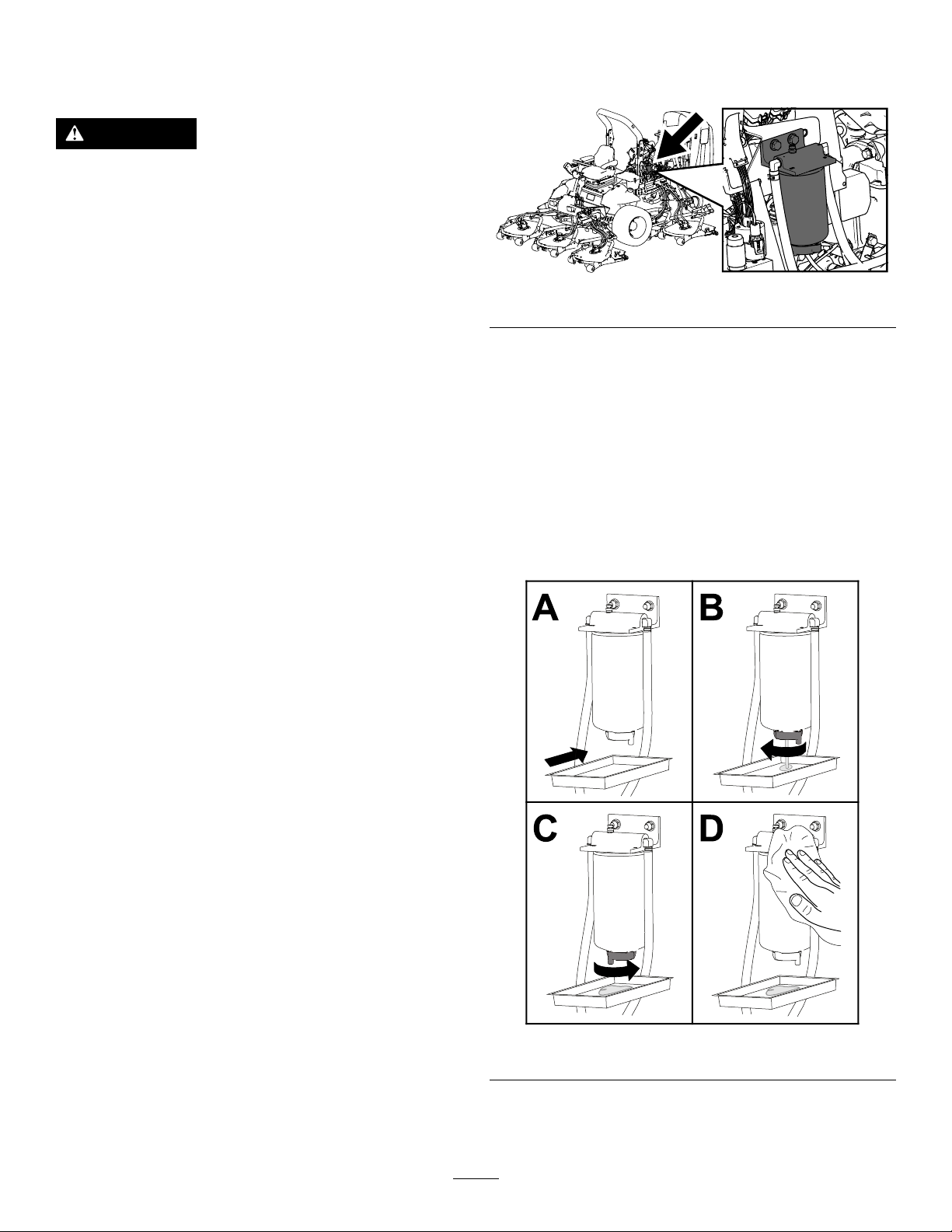

Entretienduséparateurcarburant-eau.............65

Entretiendultreàcarburant............................66

Nettoyagedelacrépinedutubed'aspiration

decarburant..................................................66

Amorçageducircuitd'alimentation...................67

Entretiendusystèmeélectrique...........................68

Consignesdesécuritérelativesausystème

électrique......................................................68

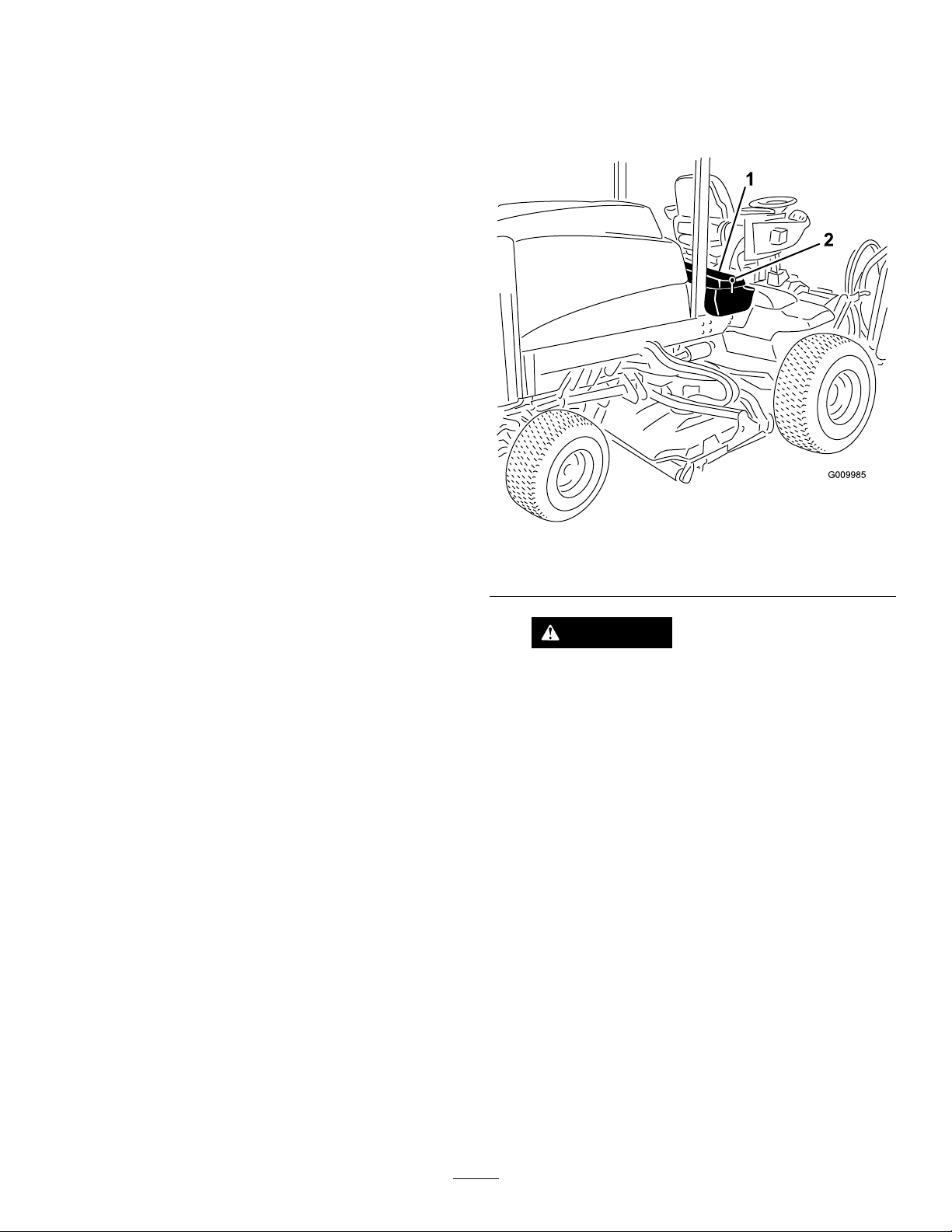

Contrôledel'étatlabatterie..............................68

Chargeetbranchementdelabatterie...............68

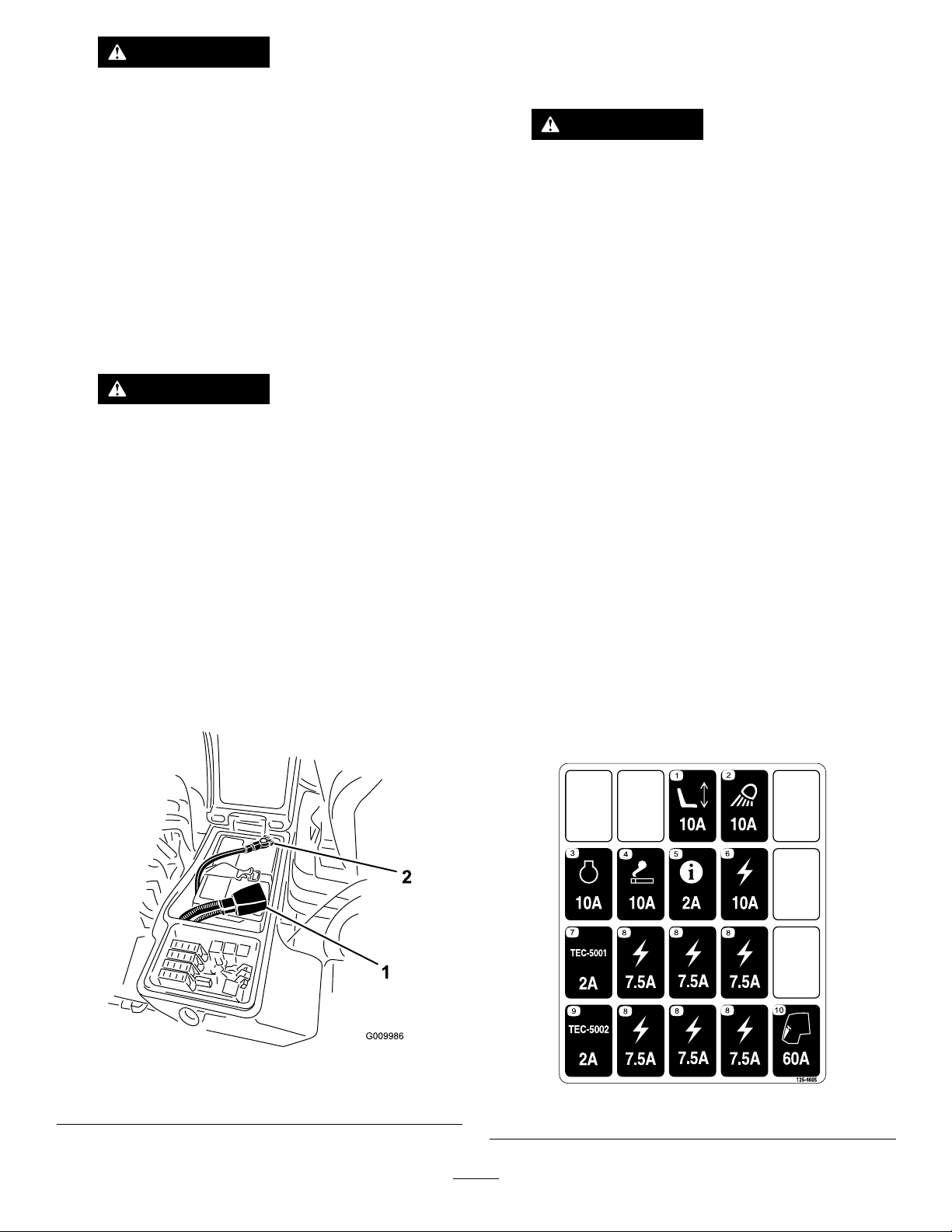

Emplacementdesfusibles................................69

Entretiendusystèmed'entraînement..................70

Contrôledujeuaxialdestrains

planétaires....................................................70

Contrôleduniveaudelubriantdutrain

planétaire......................................................71

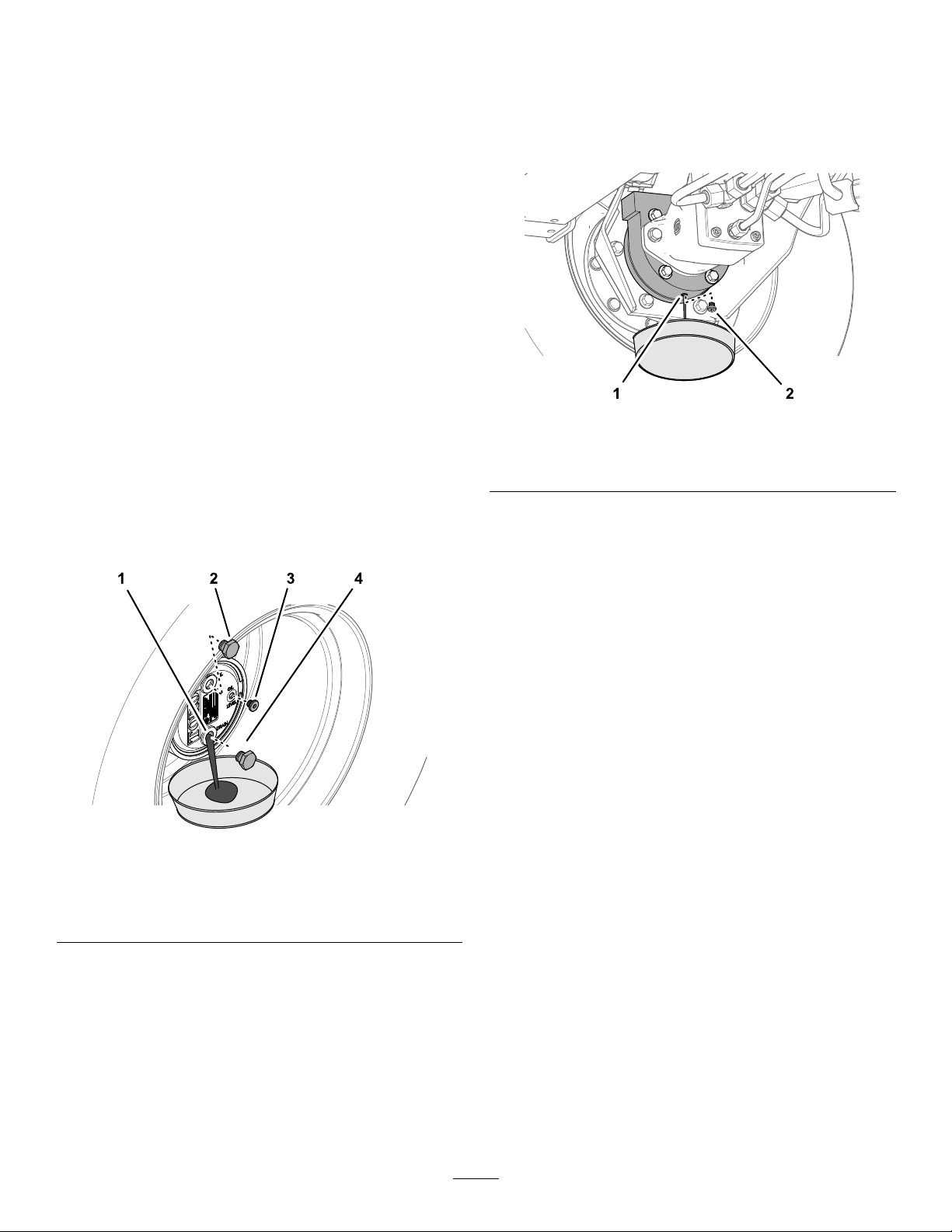

Vidangedel'huiledutrainplanétaire.................72

Recherchedefuitesauniveaudupont

arrièreetduboîtierd'engrenages..................73

Contrôleduniveaudelubriantdupont

arrière...........................................................73

Vidangedulubriantdupontarrière..................74

Contrôleduniveaudelubriantduboîtier

d'engrenagesdupontarrière........................74

Contrôledupincementdesroues

arrière...........................................................75

Entretiendusystèmederefroidissement.............76

Consignesdesécuritérelativesausystème

derefroidissement........................................76

Contrôleducircuitderefroidissement...............76

Nettoyageducircuitderefroidissement............76

Entretiendesfreins.............................................78

Réglagedesfreinsdeservice...........................78

Entretiendescourroies........................................78

Entretiendelacourroied'alternateur................78

Entretiendusystèmehydraulique........................79

Consignesdesécuritérelativesausystème

hydraulique...................................................79

Contrôleduniveaudeliquide

hydraulique...................................................79

Vidangeduliquidehydraulique.........................80

Remplacementdesltreshydrauliques............80

Contrôledesexiblesetconduits

hydrauliques.................................................81

Entretiendesplateauxdecoupe..........................82

Déposedesplateauxdecoupe.........................82

Montagedesplateauxdecoupe.......................82

Entretiendugaletavant....................................82

Entretiendeslames.............................................83

Consignesdesécuritérelativeaux

lames............................................................83

Entretienduplandelalame..............................83

Retraitetmontagedeslamesdesplateaux

decoupe.......................................................84

Contrôleetaffûtagedeslamesdesplateaux

decoupe.......................................................85

Remisage...............................................................86

Préparationauremisagesaisonnier.................86

Sécurité

Cettemachineestconçueenconformitéaveclanorme ENISO5395:2013etlanormeANSIB71.4-2012.

Consignesdesécurité générales

Ceproduitpeutsectionnerlesmainsoulespieds etprojeterdesobjets.Respecteztoujourstoutes lesconsignesdesécuritépouréviterdesblessures graves.

L'utilisationdeceproduitàd'autresnsquecellequi estprévuepeutêtredangereusepourvous-mêmeet pourlespersonnesàproximité.

•Vousdevezlireetcomprendrelecontenude

ceManueldel'utilisateuravantdedémarrerle moteur.

•N'approchezpaslesmainsoulespiedsdes

composantsmobilesdelamachine.

•N'utilisezpaslamachines'ilmanquedescapots

oud'autresdispositifsdeprotection,ous'ilssont endommagés.

•Nevoustenezpasdevantl'ouvertured'éjection.

Teneztoutlemondeàunedistancesufsantede lamachine.

•N'admettezjamaisd'enfantsdanslepérimètre

detravail.N'autorisezjamaisunenfantàutiliser lamachine.

•Arrêtezlamachineetcoupezlemoteuravantde

fairel'entretien,defairelepleindecarburantou dedéboucherlamachine.

L'usageoul'entretienincorrectdecettemachinepeut occasionnerdesaccidents.Pourréduirelesrisques d'accidentsetdeblessures,respectezlesconsignes desécuritéquisuivent.Teneztoujourscomptedes misesengardesignaléesparlesymboledesécurité etlamentionPrudence,AttentionouDanger.Ne pasrespectercesinstructions,c'estrisquerdevous blesser,parfoismortellement.

Voustrouverezd'autresconsignesdesécurité,lecas échéant,envousreportantauxsectionsrespectives dansceManueldel'utilisateur.

Certicationantipollution dumoteur

LemoteurdecettemachineesthomologuéEPA Niveau4naletphase3b.

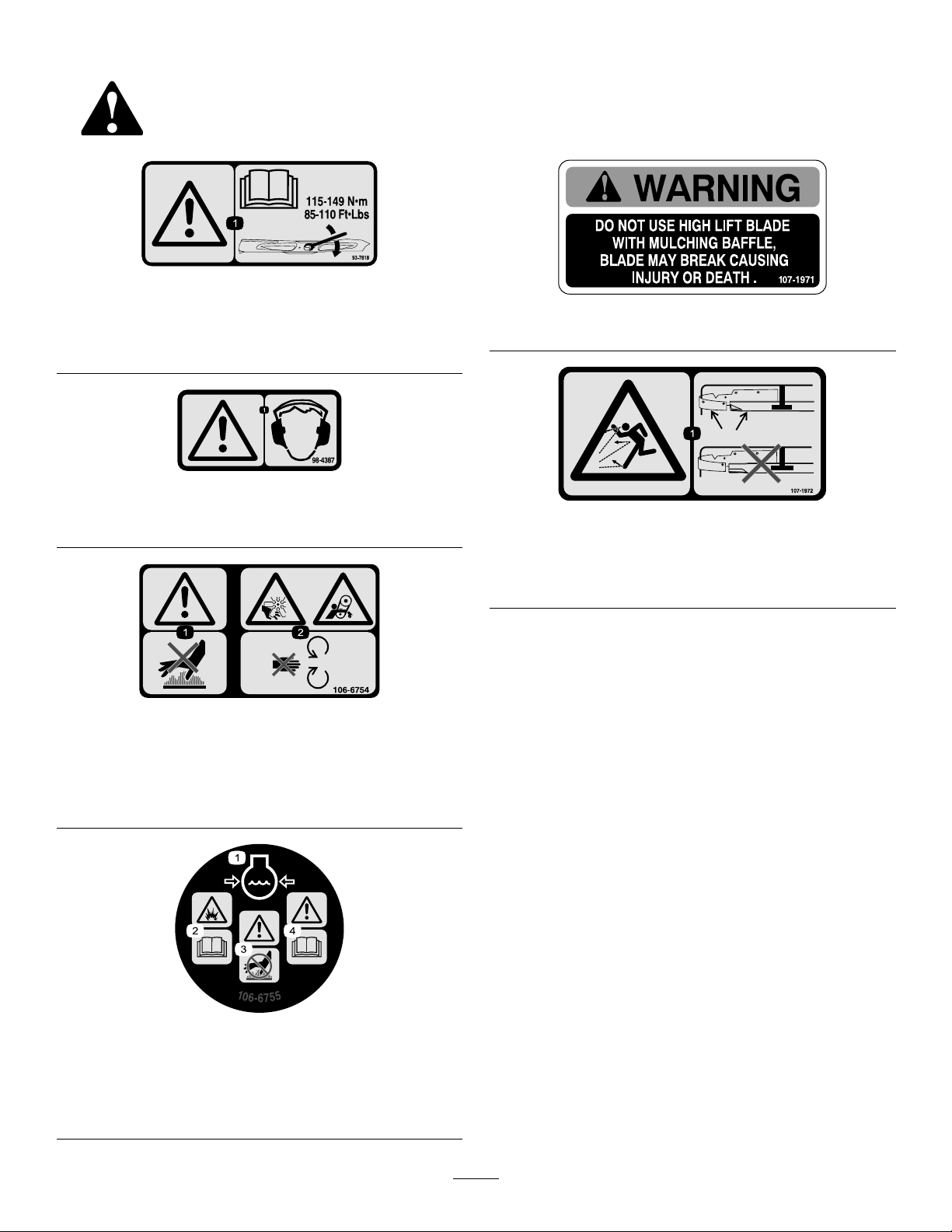

Autocollantsdesécuritéetd'instruction

Desautocollantsdesécuritéetdesinstructionsbienvisiblesparl'opérateursontplacésprès detouslesendroitspotentiellementdangereux.Remplaceztoutautocollantendommagé oumanquant.

93-7818

1.Attention–lisezleManueldel'utilisateurpourserrer correctementlesboulonsetlesécrousdeslamesàun couplede115à149N·m.

98-4387

1.Attention–portezdesprotecteursd'oreilles.

decal93-7818

decal107-1971

107–1971

decal98-4387

decal107-1972

107-1972

106-6754

1.Attention–netouchezpaslasurfacechaude.

2.Risquedecoupure/mutilationparleventilateuretde coincementparlacourroie–nevousapprochezpasdes piècesmobiles.

1.Risquedeprojectiond'objets–utilisezunelamestandard lorsqueledéecteurdemulchingestmonté;n'utilisezpas delamehautelevéeavecledéecteurdemulching.

decal106-6754

1.Liquidederefroidissement dumoteursouspression.

2.Risqued'explosion–lisez leManueldel'utilisateur.

decal106-6755

106-6755

3.Attention–netouchezpas lasurfacechaude.

4.Attention–lisezleManuel del'utilisateur.

decal112-5297

112-5297

1.Attention–lisezleManueldel'utilisateur;n'utilisez pascettemachineàmoinsd'avoirlescompétences nécessaires.

2.Attention–lisezleManueldel'utilisateuravantde remorquerlamachine.

3.Risquederenversement–ralentissezavantdetourner, neprenezpasdeviragesàgrandevitesse,abaissezle plateaudecoupedanslesdescentes,utilisezunsystème deprotectionantiretournement(ROPS)etbouclezla ceinturedesécurité.

4.Attention–negarezpaslamachinesurunepente;serrez lefreindestationnement,abaissezlesplateauxdecoupe, coupezlemoteuretenlevezlaclédecontactavantde quitterlamachine.

5.Risquedeprojectiond'objets–tenezlesspectateursà bonnedistancedelamachine.

6.Risquedecoincementparlacourroie–nevousapprochez pasdespiècesmobilesetlaisseztouteslesprotectionset capotsenplace.

1.Pourserrerlefrein destationnement, immobilisezlespédalesde freinàl'aidedelagoupille deblocage,appuyez surlespédalesdefrein etengagezlapédale actionnéeenboutdepied.

decal117-4763

117-4763

2.Pourdesserrerlefrein destationnement, désengagezlagoupillede blocageetrelâchezles pédales.

decal117-2718

117-2718

decal117-4764

117-4764

1.Risquedeprojectiond'objets–tenezlesspectateursà bonnedistancedelamachine.

2.Risquedecoupuredesmainsetdespiedsparlalamede latondeuse–nevousapprochezpasdespiècesmobiles etgardeztouteslesprotectionsenplace.

3.Risquedecoupuredespiedsparlalamedelatondeuse –nevousapprochezpasdespiècesmobilesetgardez touteslesprotectionsenplace.

117-4765

1.LisezleManueldel'utilisateur.

2.Nepasutiliserd'aidesaudémarrage.

117-4766

1.Risquedecoupure/mutilationparleventilateur–nevous approchezpasdespiècesmobilesetlaisseztoutesles protectionsetcapotsenplace.

decal117-4765

decal117-4766

decal120-8947

120-8947

120-4159

1.Éteint

2.Éclairage

3.Allumé10.Basse

4.Emplacementde l'interrupteurd'éclairage

5.Hautrégime12.Abaissementduplateau

6.Réglagederégime variable

7.Basrégime14.Abaissementduplateau

8.Haute

9.Transmissionauxroues

11.Prisedeforce(PDF)

decoupegauche

13.Abaissementduplateau decoupecentral

decoupedroit

decal120-4159

1.Attention–lisezleManuel del'utilisateur.

2.Laprotection antiretournementest inexistantelorsque l'arceaudesécuritéest abaissé.

3.Laprotection antiretournementest assuréelorsquel'arceau desécuritéestrelevé.

4.Sil'arceaudesécurité estrelevé,attachezla ceinturedesécurité.

5.Sil'arceaudesécuritéest abaissé,n'attachezpasla ceinturedesécurité.

6.Conduisezlentementdans lesvirages.

121-3884

1.Arrêtdumoteur3.Démarragedumoteur

2.Préchauffage

121-3887

1.LisezleManueldel'utilisateur.

decal121-3884

decal121-3887

PourlaGroundsmaster4700seulement

1.Levageduplateaude coupegauche

2.Levageduplateaude coupecentral

3.Levageduplateaude coupedroit

decal127-3700

127-3700

4.Réglagedurégulateurde vitesse

5.Désactivationdu régulateurdevitesse

136-2931

PourlaGroundsmaster4500seulement

1.Levagedesplateaux3.Désactivationdu régulateurdevitesse

2.Réglagedurégulateurde

vitesse

decal136-2931

125-4605

1.Siègeàréglageélectrique (10A)

2.Projecteurdetravail(10A)7.ContrôleurGM4700(2A)

3.Moteur(10A)8.Alimentationfournie(7,5

4.Prised'alimentation(10A)9.ContrôleurGM4500(2A)

5.InfoCenter(2A)10.Cabine(60A)

6.Alimentationfournie(10A)

decal125-4605

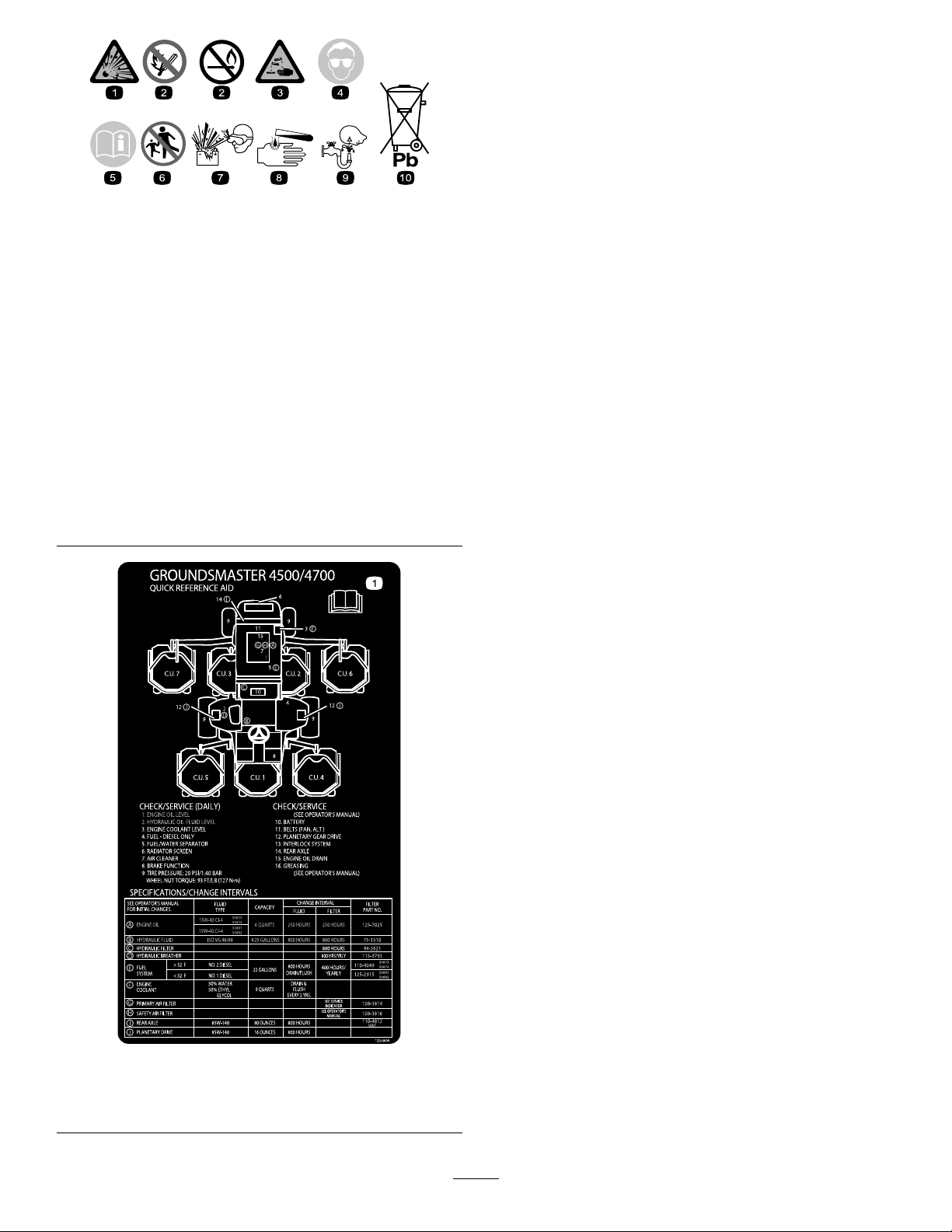

decalbatterysymbols

Symbolesutiliséssurlabatterie

Certainsoutouslessymbolessuivantsgurentsurla

batterie.

1.Risqued'explosion

2.Restezàdistancedesammesnuesoudesétincelles,et nefumezpas

3.Liquidecaustique/risquedebrûlurechimique

4.Portezuneprotectionoculaire.

5.LisezleManueldel'utilisateur.

6.Teneztoutlemondeàunedistancesufsantedelabatterie.

7.Portezuneprotectionoculaire;lesgazexplosifspeuvent causerlacécitéetd'autresblessures.

8.L'acidedelabatteriepeutcauserlacécitéoudesbrûlures graves.

9.Rincezimmédiatementlesyeuxavecdel'eauetconsultez unmédecinrapidement.

10.Contientduplomb–nemettezpasaurebut

125-4606

1.Lisezlemanueldel'utilisateurpourtoutrenseignementsur l'entretien.

decal125-4606

1.Hauteursdecoupe

decal121-3627

121-3627

decal127-6447

127-6447

(collersurréf.112-5297,série4500danslaCE)

Remarque:Cettemachineestconformeautestdestabilitéstandarddel'industriepourlesessaisdestabilitéstatiquelatéraleet

longitudinaleparrapportàlapentemaximalerecommandée,indiquéesurl'autocollant.Lisezlesinstructionsrelativesàl'utilisationdela machinesurlespentesgurantdansleManueldel'utilisateurpourétablirsilesconditionsd'utilisationetlesiteactuelsseprêtentà l'utilisationdelamachine.Lesvariationsdeterrainpeuventmodierlefonctionnementdelamachinesurlespentes.Danslamesure dupossible,gardezlesplateauxdecoupeabaissésausolquandvousutilisezlamachinesurunepente.Lamachinepeutdevenir instablesivouslevezlesplateauxdecoupependantqu'ellesedéplacesurunepente.

1.Attention–lisezlemanuel del'utilisateur;n'utilisez pascettemachineàmoins d'avoirlescompétences nécessaires.

2.Attention–lisezlemanuel del'utilisateurpourtout renseignementsurle remorquage.

3.Risquederenversement –netraversezjamais depentesdeplusde 16degrés.

4.Gardezlesplateaux abaisséslorsquevous descendezunepente; attacheztoujoursla ceinturedesécuritéquand vousconduisezlamachine.

5.Attention–nevousgarez jamaissurunepente;

1)Serrezlefreinde stationnement,2)Abaissez lesplateauxdecoupe,

3)Coupezlemoteur,4) Retirezlaclé,5)Quittezla machine.

6.Risquedeprojections d'objets–n'autorisez personneàs'approcherde lamachine.

7.Risquedecoincement parlacourroie–nevous approchezpasdespièces mobilesetlaisseztoutes lesprotectionsetcapotsen place.

decal127-6448

127-6448

(collersurréf.112-5297,série4700danslaCE)

Remarque:Cettemachineestconformeautestdestabilitéstandarddel'industriepourlesessaisdestabilitéstatiquelatéraleet

1.Attention–lisezlemanuel del'utilisateur;n'utilisez pascettemachineàmoins d'avoirlescompétences nécessaires.

2.Attention–lisezlemanuel del'utilisateurpourtout renseignementsurle remorquage.

3.Risquederenversement –netraversezjamais depentesdeplusde 21degrés.

4.Gardezlesplateaux abaisséslorsquevous descendezunepente; attacheztoujoursla ceinturedesécuritéquand vousconduisezlamachine.

5.Attention–nevousgarez jamaissurunepente;

1)Serrezlefreinde stationnement,2)Abaissez lesplateauxdecoupe,

3)Coupezlemoteur,4) Retirezlaclé,5)Quittezla machine.

6.Risquedeprojections d'objets–n'autorisez personneàs'approcherde lamachine.

7.Risquedecoincement parlacourroie–nevous approchezpasdespièces mobilesetlaisseztoutes lesprotectionsetcapotsen place.

Miseenservice

Piècesdétachées

Reportez-vousautableauci-dessouspourvériersitouteslespiècesontétéexpédiées.

Procédure

3 4 5

Autocollantdesécurité1

Supportdeloquetdecapot Rivet2 Rondelle1 Vis(¼"x2") Contre-écrou(¼")

Aucunepiècerequise

Description

Médiasetpiècessupplémentaires

Description

Manueldel'utilisateur1

Manueldupropriétairedumoteur.1

Qté

Remplacementdel'autocollantde sécurité(CEseulement).

Montageduloquetdecapot(CE

1 1

–

Qté

Àconsulteravantd'utiliserlamachine.

Voirlemanuelpourplusderenseignementsconcernant l'entretien.

seulement).

Réglageduracloirderouleau(option).

Montagedudéecteurdemulching (option).

Préparationdelamachine.

Utilisation

Documentationdeformationàl'usagede l'utilisateur

Remarque:Lescôtésgaucheetdroitdelamachinesontdéterminésd'aprèslapositiond'utilisationnormale.

Remplacementde l'autocollantdesécurité (CEseulement)

Piècesnécessairespourcetteopération:

1Autocollantdesécurité

Procédure

Surlesmachinesdevantsatisfaireàlanorme européenneCE,remplacezl'autocollantdesécurité réf.112-5297parl'autocollantréf.127-6447(série

4500)ouparl'autocollantréf.127-6448(série4700).

Àconsulteravantd'utiliserlamachine.

Montageduloquetdecapot (CEseulement)

Piècesnécessairespourcetteopération:

Supportdeloquetdecapot

2Rivet

1Rondelle

Vis(¼"x2")

Contre-écrou(¼")

Procédure

1.Décrochezleloquetdecapotdesonsupport.

2.Retirezles2rivetsquixentlesupportde loquetaucapot(Figure3).Enlevezlesupport deloquetducapot.

g012630

Figure5

1.Loquetducapot

Figure3

1.Supportdeloquetdecapot

2.Rivets

3.Alignezlestrousdemontageetpositionnezle supportdeloquetCEetlesupportdeloquetdu capotsurlecapot(Figure4).

Remarque:Lesupportdeloquetdoitêtre

appuyécontrelecapot.Neretirezpasleboulon etl'écroudubrasdusupportdeloquet.

g012628

deloquetducapotpourbloquerleloqueten position(Figure6).Serrezleboulonmaispas l'écrou.

g012631

Figure6

7.Vissezleboulondansl'autrebrasdusupport

1.Boulon3.Brasdusupportduloquet

2.Écrou

decapot

Figure4

1.SupportdeloquetCE

2.Boulonetécrou

4.Placezlesrondellesenfacedestrousà l'intérieurducapot

5.Rivezlessupportsetlesrondellessurlecapot (Figure4).

6.Accrochezleloquetducapotsursonsupport (Figure5).

g012629

Réglageduracloirde rouleau(option)

Aucunepiècerequise

Procédure

Leracloirderouleauenoptionestconçupouroffrir uneefcacitéoptimalequandunespaceuniformede 0,5à1mmsépareleracloiretlerouleau.

1.Desserrezlegraisseuretlavisdexation (Figure7).

Figure7

Montagedudéecteurde mulching(option)

Aucunepiècerequise

Procédure

1.Enlevezsoigneusementtouslesdébrisprésents danslestrousdemontagedesparoisarrièreet gauchedelachambre.

2.Montezledéecteurdemulchingdans l'ouverturearrièreetxez-leavec5boulonsà embase(Figure8).

g011346

1.Racloirderouleau

2.Visdexation

2.Faitescoulisserleracloirverslehautoulebas demanièreàobtenirunespacede0,5à1mm entrelatigeetlerouleau.

3.Fixezlegraisseuretserrezà41N·mdansun ordrealterné.

3.Graisseur

g011347

Figure8

1.Déecteurdemulching

3.Vériezqueledéecteurdemulchingnegêne paslapointedelalameetnedépassepasà l'intérieurdelasurfacedelaparoiarrièredela chambre.

DANGER

Lalamehautelevéepeutsebrisersi vousl'utilisezenmêmetempsquele déecteurdemulchingetcauserdes blessuresgravesoumortelles.

N'utilisezpaslalamehautelevéeavecle déecteurdemulching.

Vued'ensembledu

Préparationdelamachine

Aucunepiècerequise

Procédure

1.Garezlamachinesurunsolplatethorizontal.

2.Abaissementdesplateauxdecoupe

3.Serrezlefreindestationnement.

4.Coupezlemoteuretenlevezlaclédecontact.

5.Contrôlezlapressiondespneusavantd'utiliser lamachine;voirContrôledelapressiondes

pneus(page27).

Important:Touslespneusdoivent

êtregonésàlapressioncorrectepour garantirdebonsrésultatsetdebonnes performances.Veillezàtoujoursutiliserune

pressiondegonagesufsante.

produit

Commandes

1.Pédaledefrein

2.Verroudeblocagedes pédales

3.Pédaledefreinde stationnement

g009979

Figure9

4.Pédalededéplacement

5.Pédaled'inclinaisondu volant

6.Contrôlezleniveaud'huiledupontarrièreavant lepremierdémarragedumoteur;voirContrôle

duniveaudelubriantdupontarrière(page73).

7.Contrôlezleniveaud'huilemoteuravantle démarragedumoteur;voirContrôleduniveau

d'huilemoteur(page62).

8.Contrôlezleniveaudeliquidehydrauliqueavant demettrelemoteurenmarche;voirContrôle

duniveaudeliquidehydraulique(page79).

9.Contrôlezlesystèmederefroidissementavant ledémarragedumoteur;voirContrôleducircuit

derefroidissement(page76).

10.Graissezlamachineavantdel'utiliser;voir

Graissagedesroulementsetbagues(page

59).Sivousnegraissezpaslamachine

correctement,despannesprématuréesde piècesimportantesseproduiront.

Pédalededéplacement

Lapédalededéplacement(Figure9)commandele déplacementenmarcheavantetarrière.Appuyezsur lehautdelapédalepouravanceretsurlebaspour fairemarchearrière.

Pourarrêterlamachine,utilisezl'unedesprocédures ci-après:

•Relâchezlapédalededéplacementetlaissez-la

reveniràlapositioncentrale.Lefreinage dynamiquearrêtealorslamachineendouceur.

•Appuyezbrièvementsurlapédaledemarche

arrière.Celapermetd'arrêterlamachineplus rapidementqu'aveclefreinagedynamique.

Remarque:Pourunfreinaged'urgence,enfoncez

lespédalesdesfreinsdeserviceenplusdelapédale demarchearrière,commedécritplushaut.Cette méthodeestlaplusrapidepourarrêterlamachine.

Pédalesdefrein

Deuxpédalesaupiedcommandentlesfreinsderoues individuelspourfaciliterlebraquage,lestationnement etl'adhérencesurlesancsdespentes.Unsystème deverrouillagerelielespédalesentreellespourserrer lefreindestationnementetpourletransport().

Verroudeblocagedespédales

Leverroudeblocagerelielespédalesentreellespour serrerlefreindestationnement().

Pédaledefreindestationnement

Pourserrerlefreindestationnement(Figure9),reliez lespédalesensembleàl'aideduverroudeblocage,et enfoncezlapédaledefreindroitetoutenengageantla pédaleactionnéeenboutdepied.Pourdesserrerle freindestationnement,appuyezsurunedespédales defreinjusqu'àcequeleverrouserétracte.

g028454

Figure11

Pédaled'inclinaisonduvolant

Appuyezsurlapédalederéglaged'inclinaisonpour réglerlevolantàlapositionvoulue;relâchezensuite lapédalepourbloquerleréglage(Figure9).

Commutateurd'allumage

Lecommutateurd'allumage(Figure10)a3positions:

ARRÊT,CONTACT/PRÉCHAUFFAGEetDÉMARRAGE.

g208967

Figure10

1.Interrupteurd'alimentation

2.Commandedurégulateur devitesse

Commandederégimemoteur

Lacommandederégimemoteur(Figure10) a2positionspermettantdemodierlerégime moteur.Appuyezbrièvementsurlacommandepour augmenterouréduirelerégimemoteurde100tr/min àlafois.Maintenezlacommandeenfoncéepour sélectionnerautomatiquementlehautrégimeoule basrégime,selonlecôtésurlequelvousappuyez.

CommandedePDF

LacommandedePDFa2positions:SORTIE (DÉMARRAGE)etRENTRÉE(ARRÊT).Tirezsurla commandedePDFpourengagerleslamesdes plateauxdecoupe.Appuyezsurlacommandepour désengagerleslamesdesplateauxdecoupe(Figure

10).

Sélecteurdegamme

1.Commandesdelevage (Groundsmaster4700 uniquement)

2.Commandedelevage (Groundsmaster4500et

4700)

3.Commandedeprisede force(PDF)

4.Commutateurd'allumage

5.InfoCenter

6.Sélecteurdegamme haute/basse

7.Commandederégime moteur

8.Interrupteurd'éclairage

Cesélecteur(Figure10)permetd'augmenterla gammedevitessepourletransportdelamachine. Pouralternerentrelesgammeshauteetbasse, levezlesplateauxdecoupe,désengagezlaPDF etlerégulateurdevitesse,relâchezlapédalede déplacementenpositionNEUTRE,etconduisezla machineàvitesseréduite.

Remarque:Lesplateauxdecoupenepeuvent

pasfonctionneret/ouêtreabaissésdelapositionde transportquandlesélecteurestenpositiongamme haute.

Commandesdelevage

Lacommandedelevageduplateaudecoupepermet deleveretd'abaisserlesplateauxdecoupe(). Poussezlescommandesenavantpourabaisserles plateauxdecoupeetenarrièrepourleslever.Quand vousdémarrezlamachine,aveclesplateauxde

coupeabaissés,appuyezsurlacommandedelevage pourpermettreauxplateauxdeotteretdetondre.

Remarque:Lesplateauxnes'abaissentpas

quandlagammehauteestsélectionnée,etilsne ses'élèventounes'abaissentpassivousquittezle siègealorsquelemoteurestenmarche.D'autrepart, lesplateauxs'abaissentlorsquelacléestenposition CONTACTetquevousêtesassissurlesiège.

Commandedurégulateurde vitesse

Lacommandedurégulateurdevitessebloquela positiondelapédalepourmaintenirlavitessede déplacementvoulue(Figure10).Appuyezsurl'arrière delacommandepourdésactiverlerégulateurde vitesse.Placezlacommandeàlapositioncentrale pouractiverlerégulateurdevitesseetappuyezsur l'avantpourréglerlavitessededéplacementvoulue.

Remarque:Vouspouvezaussidébloquerlapédale

enenfonçantunedespédalesdefreinouenamenant lapédalededéplacementenpositionmarchearrière pendant1seconde.

Supportdesac

Utilisezlesupportdesacpourlerangement(Figure

12).

Réglagesdusiège

Levierderéglagedusiège

Déplacezlelevierderéglagesituésurlecôtédu siègeversl'extérieur,faitescoulisserlesiègeàla positionvoulue,puisrelâchezlelevierpourbloquerle siègeenposition(Figure13).

Interrupteurd'éclairage

Appuyezsurlebordinférieurdel'interrupteur(Figure

10)pourallumerl'éclairage.Appuyezsurlebord

supérieurdel'interrupteurpouréteindrel'éclairage.

Prisedecourant

Laprisedecourant(Figure12)sertàalimenterles accessoiresélectriquesde12voltsdisponiblesen option.

Figure13

1.Jaugedepoids4.Levierderéglagedu

2.Levierderéglageselon poidsdel'utilisateur

3.Levierderéglagedusiège

Boutonderéglagedel'accoudoir

dossierdesiège

5.Boutonderéglagede l'accoudoir

Tournezleboutonpourréglerl'angledel'accoudoir (Figure13).

Levierderéglagedudossierdesiège

Déplacezlelevierpourajusterl'angledudossier (Figure13).

Jaugedepoids

Lajaugedepoidsindiquequandlesiègeestréglé pourlepoidsdel'utilisateur(Figure13).Réglezla hauteurenplaçantlasuspensiondanslazoneverte surlajauge.

g024916

1.Prisedecourant

Figure12

2.Supportdesac

g036845

Levierderéglageselonlepoidsdel'utilisateur

Celevierpermetderéglerlesiègeenfonctionde votrepoids(Figure13).Tirezsurlelevierpour augmenterlapressiond'airetabaissez-lepourréduire

lapressiond'air.Leréglageestcorrectlorsquela jaugedepoidssetrouvedanslazoneverte.

Utilisationdel'écranLCDde l'InfoCenter

L'écranLCDdel'InfoCenterafchedes renseignementsrelatifsàlamachine,commel'état defonctionnement,ainsiquediversdiagnosticset autresdonnéesconcernantlamachine(Figure14). L'InfoCentercomporteunécrandedémarrageetun écrand'informationprincipal.Vouspouvezalterner entrel'écrandedémarrageetl'écrand'information principalàtoutmomentenappuyantsurl'unedes touchesdel'InfoCenterpuisensélectionnantlaèche dedirectionappropriée.

Descriptiondesicônesdel'InfoCenter

(cont'd.)

SERVICEDUE

Indiquequandunentretien programmédoitêtreeffectué

Heuresrestantavantl'entretien

Réinitialiserlesheuresd’entretien

Régimemoteuractuel

Icôned'information

Réglagedevitessedetraction maximum

Hautrégime

Petitevitesse

Leventilateurestinversé

Figure14

1.Témoinlumineux3.Boutoncentral

2.Boutondroit4.Boutongauche

•Boutongauche:boutond'accèsauxmenus/de

retour–appuyezsurceboutonpouraccéder auxmenusdel'InfoCenter.Ilpermetégalement derevenirenarrièreetdequitterlemenu actuellementutilisé.

•Boutoncentral–utilisezceboutonpourfaire

délerlesmenus.

•Boutondroit–utilisezceboutonpourouvrir

unmenulorsqu'uneècheàdroiteindiqueun contenusupplémentaire.

•Avertisseur–activélorsdel'abaissement

desplateauxdecoupeouencasd'alerteset d'anomalies.

Remarque:Chaqueboutonpeutchangerde

fonctionselonlesbesoinsdumoment.Chaque boutonestrepéréparuneicôneillustrantsafonction actuelle.

Descriptiondesicônesdel'InfoCenter

Régénérationenstationnement requise

Chauffaged'admissiond'airactif

g020650

Levageduplateaudecoupegauche

Levageduplateaudecoupecentral

Levageduplateaudecoupedroit

L'utilisateurdoits'asseoirsurlesiège

Lefreindestationnementestserré

Gammehautesélectionnée

Pointmort

IdentielagammeBasse

Témoindetempératureduliquidede refroidissement(C°ouF°)

Température(chaude)

Déplacementoupédalede déplacement

Descriptiondesicônesdel'InfoCenter

(cont'd.)

Descriptiondesicônesdel'InfoCenter

(cont'd.)

Utilisationinterdite

Démarrezlemoteur.

LaPDFestengagée.

Lerégulateurdevitesseestactivé.

Coupezlemoteur

Moteur

Commutateurd'allumage

Lesplateauxdecoupes'abaissent

Lesplateauxdecoupes'élèvent

CodePIN

Températureduliquidehydraulique

BusCAN

InfoCenter

Mauvaisfonctionnementou défaillance

Centre

L'utilisateurdoitrelâcherl'interrupteur

L'utilisateurdoitpasseràl'état indiqué

Lessymbolessont souventassociéspour formerdesphrases. Quelquesexemples sontdonnésci-après

L'utilisateurdoitmettrelamachineau pointmort

Ledémarragedumoteurestrefusé

Arrêtdumoteur

Surchauffeduliquidede refroidissementmoteur

Surchauffedel'huilehydraulique

Noticationd'accumulationde suiedansleFAP .Pourplusde renseignements,reportez-vous àlarubriqueEntretiendultre àparticulesdiesel(FAP)dansla sectionEntretien

Demandederégénération commandée-deréserve

Demandederégénérationen stationnementoud'urgence

Unerégénérationenstationnement oud'urgenceestencours.

Côtédroit

Côtégauche

Ampoule

SortiedumoduledecommandeTEC oucâbledecommandeenfaisceau

Au-dessusdelagammepermise

Hautetempératuredel'échappement

Laprisedeforceestdésactivée.

S'asseoirouserrerlefreinde stationnement

AccessibleuniquementensaisissantuncodePIN

Endessousdelagammepermise

Horsgamme

Interrupteur

Utilisationdesmenus

PouraccéderausystèmedemenusInfoCenter, appuyezsurleboutond'accèsaumenudepuis l'écranprincipal.Celavousamèneaumenuprincipal. Reportez-vousauxtableauxci-aprèspourune

vued'ensembledesoptionsdisponiblesdansles différentsmenus:

Menuprincipal–Optionde menu

Anomalies

Entretien

DiagnosticsListelesdiversétatsen

RéglagesPermetdepersonnaliser

Àpropos

Entretien–Optiondemenu

HoursL'optionHoursindique

Counts

DPFRegeneration

InhibitRegenPourcommanderla

ParkedRegenPourlancerunerégénération

LastRegenIndiquelenombred'heures

RecoverRegenPourlancerunerégénération

Description

Contientunelistedes anomaliesrécentesdela machine;voirleManuel d'entretienpourplus d'information.

Contientdesrenseignements surlamachinetelsqueles heuresdefonctionnementet d'autresdonnéesdecetype

coursdelamachine.Elle peutserviràladétectionde certainsproblèmes,carelle indiquerapidementquelles commandessontactivéesou désactivées.

etmodierlesvariables decongurationsurl'écran InfoCenter

Indiquelenumérodemodèle, lenumérodesérieetla versionlogicielledevotre machine

Description

lenombretotald'heuresde fonctionnementdelamachine, dumoteuretduventilateur, ainsiquelenombred'heures detransportetdesurchauffe delamachine

Indiquelenombrede démarrages,decyclesdu plateaudecoupe/PDFet d'inversionsduventilateur effectuésparlamachine

Optionsderégénérationdu ltreàparticulesdieselet sous-menusDPF

régénérationcommandée

enstationnement

écoulédepuisladernière régénérationcommandée,en stationnementoud'urgence

d'urgence

Diagnostics–Optionde menu

LeftCuttingUnit(plateaude coupegauche)

CenterCuttingUnit(plateau decoupecentral)

RightCuttingUnit(plateaude coupedroit)

Traction(déplacement)

HI/LORange(gamme haute/basse)

PTO(PDF)

Engine(moteur)

Cruise(régulateurdevitesse)

Réglages–Optiondemenu

Unités

Langue

Rétroéclairagedel'écranLCDCetteoptionpermetderégler

ContrasteCetteoptionpermetderégler

MenusprotégésPermetàunepersonne

Réglagesprotégés

Ralentiautomatique

Vitessedetonte

Vitessedetrans.

SmartPower

Compensation

Manœuvres

Description

Reportez-vousauManuel d'entretienouadressez-vous

àvotredistributeurToro agréépourplusdedétails surlemenuEngineRun (fonctionnementdumoteur)et surlesdonnéesqu'ilcontient.

Description

Cetteoptionpermetde choisirlesunitésutiliséessur l'InfoCenter(métriquesou impériales)

Cetteoptionpermetde choisirlalangueutiliséesur l'InfoCenter*

laluminositédel'afchage LCD

lecontrastedel'afchageLCD

autoriséeparvotreentreprise etdétenantlecodePIN d'accéderauxmenus protégés.

Cetteoptionpermetde modierlesparamètresdans lesréglagesprotégés

Cetteoptionpermetderégler ledélaiavantquelemoteur nepasseauralentiquandla machinen'estpasutilisée

Cetteoptionpermetderégler lavitessemaximalependant latonte(gammebasse)

Cetteoptionpermetderégler lavitessemaximalependant letransport(gammehaute)

Cetteoptionpermetd'activer etdedésactiverlafonction SmartPower

Régulelacompensation appliquéeauxplateauxde coupe

Cetteoptionpermetd'activer etdedésactiverlafonction Manœuvres

*Seulletexte«relatifàl'utilisateur»esttraduit.Les écransAnomalies,EntretienetDiagnosticssont «relatifsàl'entretien».Lestitressontdanslalangue choisie,maislesoptionsdemenusontenanglais.

ProtégéssousMenusprotégés–accessibles

uniquementensaisissantuncodePIN

Àpropos–Optiondemenu

ModèleIndiquelenumérodemodèle

Nºdesérie

Vers.logicielIndiquelaversiondulogiciel

Description

delamachine

Indiquelenumérodesériede lamachine

ducontrôleurprincipal

Menusprotégés

Sixréglagesdecongurationdufonctionnement peuventêtresélectionnésdanslemenuRéglages del'InfoCenter:ralentiautomatique,vitessedetonte maximale,vitessedetransportmaximale,Smart Power,compensationdesplateauxdecoupeet rotation.CesparamètressetrouventdansleMenu protégé.

Accèsauxmenusprotégés

Remarque:LecodePINpardéfaut(d'usine)dela

machineest0000ou1234. SivouschangezdecodePINetquevousl'oubliez,

adressez-vousàvotredistributeurToroagréé.

1.DansleMENUPRINCIPAL,appuyezsurlebouton centralpournaviguerjusqu'aumenuRÉGLAGES, puisappuyezsurleboutondroit(Figure15).

g028522

Figure16

3.PoursaisirlecodePIN,appuyezsurlebouton centraljusqu'àcequelepremierchiffrecorrect s'afche,puisappuyezsurleboutondroitpour passerauchiffresuivant(Figure16BetFigure

16C).Répétezcetteprocédurejusqu'àceque

ledernierchiffresoitentré,puisappuyezune nouvellefoissurleboutondroit.

4.Appuyezsurleboutoncentralpourentrerle codePIN(Figure16D).

Attendezqueletémoinrouges'allumesur l'InfoCenter.

Figure15

2.DanslemenuRÉGLAGES,naviguezjusqu'au MENUPROTÉGÉetappuyezsurleboutondroit (Figure16A).

Remarque:Sil'InfoCenteracceptelecodeet

quelemenuprotégéestdéverrouillé,«PIN» s'afchedanslecoinsupérieurdroitdel'écran.

Remarque:T ournezlecommutateuràcléàla

positionARRÊTpuisàlapositionCONTACTpour verrouillerlemenuprotégé.

Vouspouvezvisualiseretmodierlesparamètresdu

g028523

menuprotégé.Aprèsavoirouvertlemenuprotégé, naviguezjusqu'àl'option«Protégerlesparam.». Appuyezsurleboutondroitpourmodierleréglage. Sivousréglezl'option«Protégerlesparam.»àOFF (désactivé),vouspouvezvisualiseretmodierles réglagesdumenuprotégésansavoiràsaisirlecode PIN.Sivousréglezl'option«Protégerlesparam.» àON(activé),lesoptionsprotégéessontmasquées etvousdevezsaisiruncodePINpourpouvoir modierlesréglagesdumenuprotégé.Aprèsavoir programmélecodePIN,tournezlaclédecontactàla positionARRÊTpuisàlapositionCONTACTpouractiver etsauvegardercettefonction.

Afchageetmodicationdesparamètresdesmenus protégés

1.Danslemenuprotégé,naviguezjusqu'à Réglagesprotégés.

2.Pourafcheretmodierlesréglagessans entrerdecodePIN,utilisezleboutondroitpour

DÉSACTIVERl'optionRéglagesprotégés.

3.Pourafcheretmodierlesréglagesenutilisant uncodePIN,utilisezleboutongauchepour sélectionnerACTIVÉ,programmezlecode PINettournezlacléàlapositionARRÊTpuis ramenez-laàlapositionCONTACT.

Réglageduralentiautomatique

1.DanslemenuRéglages,naviguezjusqu'àAuto Idle(ralentiautomatique).

2.Appuyezsurleboutondroitpourmodierle délaideralentiautomatiqueetlerégleràOFF (désactivé),8S,10S,15S,20Sou30S.

Réglagedelavitessedetontemaximaleautorisée

1.DanslemenuRéglages,naviguezjusqu'à Vitessedetonteetappuyezsurleboutondroit.

2.Utilisezleboutondroitpouraugmenterlavitesse detontemaximaleentre50%et100%,par paliersde5%.

3.Utilisezleboutoncentralpourréduirelavitesse detontemaximaleentre50%et100%,par paliersde5%.

4.Appuyezsurleboutongauchepourquitter.

2.Appuyezsurleboutondroitpouralternerentre Bas,Moy.etHaut.

Lorsquevousavezterminédanslemenuprotégé, appuyezsurleboutongauchepourreveniraumenu principal,puisappuyezsurleboutongauchepour quitterlemenuRun(fonctionnement).

Activation/DésactivationdelafonctionManœuvres

1.DanslemenuRéglages,naviguezjusqu'à l'optionManœuvres.

2.Appuyezsurleboutondroitpouralternerentre ACTIVÉetDÉSACTIVÉ.

3.Appuyezsurleboutongauchepourquitter.

Afchagedutauxdeconsommationdecarburant

Vouspouvezafcherletauxmoyendeconsommation decarburantpourladuréedeviedelamachinedans lemenuEntretien.

Réglagedelavitessedetransportmaximaleautorisée

1.DanslemenuRéglages,naviguezjusqu'à Vitessedetrans.etappuyezsurleboutondroit.

2.Utilisezleboutondroitpouraugmenterlavitesse detransportmaximaleentre50%et100%,par paliersde5%.

3.Utilisezleboutoncentralpourréduirelavitesse detransportmaximaleentre50%et100%,par paliersde5%.

4.Appuyezsurleboutongauchepourquitter.

ActivationetdésactivationdusystèmeSmartPower

1.DanslemenuRéglages,naviguezjusqu'à l'optionSmartPower.

2.Appuyezsurleboutondroitpouralternerentre ACTIVÉetDÉSACTIVÉ.

3.Appuyezsurleboutongauchepourquitter.

Réglagedelacompensation

1.DanslemenuRéglages,naviguezjusqu'à Compensationetappuyezsurleboutondroit.

Caractéristiques techniques

Figure17

g198614

Spécicationsdelamachine

Tableaudespécications

Description4500-D

Largeurdecoupe280cmD380cmF

Largeurhorstout

Plateauxdecoupe abaissés

Plateauxdecoupe relevés(transport)

Largeurdevoie

Avant224cmB224cmB

Arrière141cmM141cmM

HauteuravecROPS

Longueurhorstout

Plateauxdecoupe abaissés

Plateauxdecoupe relevés(transport)

Gardeausol

Empattement171cmK171cmK

Poidsnet

(avecplateauxdecoupeet sanscarburant)

286cmE391cm

224cmA224cmA

226cm

370cmH370cmH

370cmL370cmL

15cm15cm

1937kg2277kg

Référencedela

Figure17

4700-D

226cm

RéférencedelaFigure

Remarque:Lesspécicationsetlaconceptionpeuventfairel'objetdemodicationssanspréavis.

Spécicationsduplateaudecoupe

Tableaudespécications

Longueur86,4cm

Largeur86,4cm

Hauteur

Poids88kg

24,4cmjusqu'ausupportdebâtiporteur

26,7cmàlahauteurdecoupede1,9cm

34,9cmàlahauteurdecoupede10cm

Outilsetaccessoires

Unesélectiond'outilsetd'accessoiresagréésparT oroestdisponiblepouraugmenteretaméliorerles capacitésdelamachine.Contactezvotreconcessionnaire-réparateuroudistributeuragrééourendez-voussur www.T oro.compourobtenirunelistedetouslesaccessoiresetoutilsagréés.

PourprotégeraumieuxvotreinvestissementetmaintenirlesperformancesoptimalesdevotrematérielT oro, vouspouvezcomptersurlespiècesT orod'origine.Pourassureruneexcellenteabilité,T orofournitdes piècesderechangeconçuesenfonctiondesspécicationstechniquesexactesdevotremachine.Pourvotre tranquillitéd'esprit,exigezdespiècesTorod'origine.

Utilisation

Remarque:Lescôtésgaucheetdroitdelamachine

sontdéterminésd'aprèslapositiond'utilisation normale.

Avantl'utilisation

•Neremisezjamaislamachinenilesbidonsde

carburantàproximitéd'uneammenue,d'une sourced'étincellesoud'uneveilleuse,tellecelle d'unchauffe-eauouautreappareil.

•Sivousrenversezducarburant,nemettezpasle

moteurenmarche.Éviteztoutesourcepossible d'inammationjusqu'àdissipationcomplètedes vapeursdecarburant.

Contrôlesdesécuritéavant l'utilisation

Sécuritégénérale

•Neconezjamaisl'utilisationoul'entretiendela

machineàdesenfantsouàdespersonnesnon qualiées.Certaineslégislationsimposentunâge minimumpourl'utilisationdecetyped'appareil.Le propriétairedelamachinedoitassurerlaformation desutilisateursetdesmécaniciens.

•Familiarisez-vousaveclemaniementcorrectdu

matériel,lescommandesetlessymbolesde sécurité.

•Apprenezàarrêterlamachineetlemoteur

rapidement.

•Vérieztoujoursquelescommandesdeprésence

del'utilisateur,lescontacteursdesécuritéetles capotsdeprotectionsontenplaceetfonctionnent correctement.N'utilisezpaslamachines'ilsne fonctionnentpascorrectement.

•Avantdetondre,vérieztoujoursqueleslames,

lesboulonsdelameetlesensemblesdecoupe sontenbonétatdemarche.Remplacezles boulonsetleslamesusésouendommagéspar pairespournepasmodierl'équilibre.

•Inspectezlazonedetravailetenleveztoutobjet

pouvantêtreprojetéparlamachine.

Sécuritérelativeaucarburant

•Faitespreuvedelaplusgrandeprudencequand

vousmanipulezducarburant,enraisondeson inammabilitéetdurisqued'explosiondesvapeurs qu'ildégage.

•Éteignezcigarettes,cigares,pipesetautres

sourcesd'étincelles.

•Utilisezexclusivementunbidonàcarburant

homologué.

•N'enlevezjamaislebouchonduréservoirde

carburantetn'ajoutezjamaisdecarburantquand lemoteurtourneouestencorechaud.

•Nefaitesjamaislepleindecarburantdansun

localfermé.

Contrôleduniveaud'huile moteur

Avantdemettrelemoteurenmarcheetd'utiliser lamachine,vériezleniveaud'huiledanslecarter moteur;voirContrôleduniveaud'huilemoteur(page

62).

Contrôleducircuitde refroidissement

Avantdemettrelemoteurenmarcheetd'utiliserla machine,vériezlesystèmederefroidissement;voir

Contrôleducircuitderefroidissement(page76).

Contrôledusystème hydraulique

Avantdemettrelemoteurenmarcheetd'utiliser lamachine,vériezlesystèmehydraulique;voir

Contrôledesexiblesetconduitshydrauliques(page

81).

Purgeduséparateurd'eau

Vidangezchaquejourl'eauouautresimpuretésqui setrouventdansleséparateurd'eau;voirVidangede

l'eauduséparateurcarburant-eau(page65).

Recherchedefuitesau niveaudupontarrièreetdu boîtierd'engrenages

Recherchezdesfuitesauniveaudupontarrièreetdu boîtierd'engrenagesarrière;voirRecherchedefuites

auniveaudupontarrièreetduboîtierd'engrenages (page73).

Remplissageduréservoir decarburant

Capacitéduréservoirdecarburant

Capacitéduréservoirdecarburant:83litres

Remarque:L'usagedecarburantdequalitéhiver

àbassestempératuresréduitlepointd'éclairetles caractéristiquesd'écoulementàfroid,cequifacilitele démarrageetréduitlecolmatagedultreàcarburant.

L'usagedecarburantdequalitéétéau-dessusde

-7ºCcontribueàprolongerlaviedelapompeà carburantetaugmentelapuissancecomparéau carburantdequalitéhiver.

Spécicationsrelativesau carburant

Important:Utilisezuniquementdugazoleà

ultra-faibleteneurensoufre.Lecarburantà teneurensoufreplusélevéedégradelecatalyseur d'oxydationdiesel(DOC),cequiengendredes problèmesdefonctionnementetraccourcitlavie utiledescomposantsdumoteur.

Lemoteurpeutêtreendommagésivousne respectezpaslesconsignesquisuivent.

•N'utilisezjamaisdekérosèneoud'essenceàla

placedugazole,

•Nemélangezjamaisdekérosèneoud'huile

moteurusagéeaugazole.

•Neconservezjamaislecarburantdansdes

récipientsdontl'intérieurestgalvanisé.

•N'utilisezpasd'additifspourcarburant.

Pétrodiesel

Indicedecétane:45ouplus Teneurensoufre:ultra-faible(<15ppm)

Tableaudespécicationsducarburant

Spécicationsdugazole

ASTMD975

Nº1-DS15

Nº2-DS15

EN590Unioneuropéenne

ISO8217DMX

JISK2204Gradenº2

KSM-2610Corée

Lieud'utilisation

États-Unis

International

Japon

Biodiesel

Cettemachinepeutaussiutiliserunmélange carburantetbiodieseljusqu'àB20(20%biodiesel, 80%pétrodiesel).

Teneurensoufre:ultra-faible(<15ppm)

Spécicationsducarburantaubiodiesel:

ASTMD6751ouEN14214

Spécicationsducarburantmélangé:ASTMD975, EN590ouJISK2204

Important:Lapartiepétrodieseldoitêtreà

ultra-faibleteneurensoufre.

Prenezlesprécautionssuivantes:

•Lesmélangesaubiodieselpeuventendommager

lessurfacespeintes.

•UtilisezduB5(teneurenbiodieselde5%)ouun

mélangedeplusfaibleteneurpartempsfroid.

•Examinezrégulièrementlesjointsetexibles

encontactaveclecarburant,carilspeuventse détérioreravecletemps.

•Leltreàcarburantpeutsecolmaterpendant

quelquetempsaprèsl'adoptiondemélangesau biodiesel.

•Pourtoutrenseignementcomplémentairesurle

biodiesel,veuillezcontactervotreconcessionnaire Toroagréé.

•Utilisezuniquementdugazolepropreetfraisou

descarburantsaubiodiesel.

•Pourgarantirlafraîcheurducarburant,n'achetez

pasplusdelaquantiténormalementconsommée en6mois.

Utilisezdugazoledequalitéété(nº2-D)sila températureambianteestsupérieureà-7ºCetdu gazoledequalitéhiver(nº1-Doumélangenº1-D/2-D) silatempératureambianteestinférieureà-7ºC.

Ajoutdecarburant

Contrôledelapressiondes pneus

Périodicitédesentretiens:Àchaqueutilisationou

unefoisparjour

Lespneusdoiventêtregonésà1,38bar.

Important:Lespneusdoiventêtreuniformément

g198621

gonésàlapressionpréconiséepourgarantirde bonsrésultatsetdebonnesperformances.Veillez àtoujoursutiliserunepressiondegonage sufsante.

Contrôlezlapressiondetouslespneusavant d'utiliserlamachine.

Figure18

1.Garezlamachinesurunsolplatethorizontal (Figure18).

2.Retirezlebouchonduréservoirdecarburant (Figure18).

3.Remplissezleréservoirjusqu'àcequeleniveau decarburantsesitueentre6et13mmen dessousdelabasedugoulotderemplissage (Figure18).

Remarque:Remplissezleréservoirjusqu'à

environ6à13mmendessousduhautdu réservoir,pasdugoulotderemplissage.

g001055

Figure19

Contrôleducouplede

g198620

serragedesécrousde roues

Périodicitédesentretiens:Aprèsla1èreheurede

fonctionnement

Aprèsles10premièresheuresde fonctionnement

Toutesles200heures

Serrezlesécrousderoueàuncouplede115à 136N·mdansl'ordreindiquéàlaFigure20etla

Figure21.

4.Revissezsolidementlebouchonduréservoirde carburantaprèsavoirfaitleplein(Figure18).

Remarque:Danslamesuredupossible,faitesle

pleindecarburantaprèschaqueutilisation.Cela minimiselaformationéventuelledecondensationà l'intérieurduréservoir.

Figure20

Rouesavant

ATTENTION

Laprotectionantiretournementestinexistante lorsquel'arceaudesécuritéestabaissé.

•N'utilisezpaslamachinesurunterrain irrégulierousurunepentequandl'arceau desécuritéestabaissé.

•N'abaissezl'arceaudesécuritéqu'encas

g033358

d'absoluenécessité.

•N'attachezpaslaceinturedesécurité lorsquel'arceaudesécuritéestabaissé.

•Conduisezlentementetprudemment.

•Relevezl'arceaudesécuritédèsque possible.

•Vériezprécisémentlahauteurlibre avantdepassersousunobstacle(parex. branches,portes,câblesélectriques,etc.) etévitezdeletoucher.

Figure21

Rouesarrière

ATTENTION

Unserrageincorrectdesécrousderouepeut occasionnerdesblessures.

Serrezlesécrousderoueaucouplecorrect.

Réglagedel'arceaude sécurité

ATTENTION

Pouréviterdevousblesser,parfois mortellement,envousretournant,gardez l'arceaudesécuritérelevéetbloquéen position,etattachezvotreceinturede sécurité.

g033359

Important:Attacheztoujourslaceinturede

sécuritéquandl'arceaudesécuritéestrelevéet verrouillé.N'utilisezpaslaceinturedesécurité quandl'arceaudesécuritéestabaissé.

Abaissementdel'arceaude sécurité

Important:N'abaissezl'arceaudesécuritéqu'en

casd'absoluenécessité.

Important:Vériezquelesiègeestbienxéavec

leverroudesiège.

Vériezquelesiègeestbienxéavecle verroudesiège.

g201853

Figure22

Relevagedel'arceaudesécurité

g011344

Figure24

Figure23

Réglagedelahauteurde coupe

Important:Lahauteurdecoupedesplateauxest

souventplusbassed'environ6mmquecelled'un plateaudecoupeàcylindreayantlemêmeréglage aubanc.Ilpourraêtrenécessairederégler aubanclesplateauxdecoupeàunehauteur supérieurede6mmàcelledesplateauxdecoupe àcylindrespourlamêmesurfacedetonte.

Important:L'accèsauxplateauxdecoupearrière

estnettementfacilitésivousretirezleplateaude lamachine.

1.Garezlamachinesurunesurfaceplaneet horizontale,serrezlefreindestationnement, abaissezleplateaudecoupeausol,coupezle moteuretenlevezlaclé.

2.Desserrezleboulonquixelesupportde hauteurdecoupeàlaplaquedehauteurde coupe(àl'avantetdechaquecôté),comme montréàlaFigure24.

3.Encommençantparleréglageavant,retirezle boulondexation.

g201854

1.Supportdehauteurde coupe

2.Plaquedehauteurde coupe

3.Entretoise

4.Toutensoutenantlachambre,déposez

l'entretoise(Figure24).

5.Placezlachambreàlahauteurdecoupevoulue

etmettezl'entretoisedansletrouetlafente correspondantàlahauteurdecoupedésignée (Figure25)

g201855

Figure25

6.Positionnezlaplaquetaraudéeenfacede

l'entretoise.

7.Serrezleboulonàlamain.

8.Répétezlesopérations4à7pourchaque

réglagelatéral.

9.Serrezles3boulonsà41N·m.Commencez

toujoursparleboulonavant.

Remarque:Lesréglagesdeplusde3,8cm

pourrontnécessiterlemontageàunehauteur intermédiairepouréviterlecoincement(par exemple,passaged'unehauteurdecoupede 3,1à7cm).

Contrôledescontacteurs

Contrôledutempsd'arrêt

desécurité

Périodicitédesentretiens:Àchaqueutilisationou

unefoisparjour

PRUDENCE

Silescontacteursdesécuritésont déconnectésouendommagés,lamachine peutsemettreenmarcheinopinémentet causerdesblessures.

•Nemodiezpasabusivementles contacteursdesécurité.

•Vériezchaquejourlefonctionnementdes contacteursdesécuritéetremplacezceux quisontendommagésavantd'utiliserla machine.

Lescontacteursdesécuritésontconçuspourarrêter lamachinesivousvoussoulevezdusiègealorsque lapédalededéplacementestenfoncée.Vouspouvez cependantquitterlesiègeenlaissantlemoteuren marchesilapédalededéplacementestàlaposition

NEUTRE.Bienquelemoteurcontinuedetourner

quandvousdésengagezlaprisedeforceetquevous relâchezlapédalededéplacement,vousdevezle couperavantdequitterlesiège.

1.Garezlamachinesurunesurfaceplaneet horizontale,serrezlefreindestationnement, abaissezlesplateauxdecoupeettournezlaclé enpositionARRÊT.

2.Appuyezsurlapédalededéplacementet tournezlacléenpositionCONTACT.

Remarque:Siledémarreurestactionné,le

systèmedesécuritéestdéfaillant.Corrigezle problèmeavantd'utiliserlamachine.

3.TournezlacléenpositionCONTACT, soulevez-vousdusiègeetamenezla commandedePDFenpositionENGAGÉE.

Remarque:Laprisedeforcenedoitpas

s'engager.SilaPDFs'engage,lesystèmede sécuritéestdéfectueux.Corrigezleproblème avantd'utiliserlamachine.

4.Serrezlefreindestationnement,démarrez lemoteuretattendezleréchauffementdes bougiesdepréchauffage,puistournezlaclé àlapositionCONTACTetsortezlapédalede déplacementdelapositionNEUTRE.

Remarque:L'InfoCenterafchealors«traction

denied»(déplacementrefusé)etlamachine nedevraitpassedéplacer.Silamachinese déplace,lesystèmedesécuritéestdéfectueux. Corrigezleproblèmeavantd'utiliserlamachine.

delalame

Périodicitédesentretiens:Àchaqueutilisationou

unefoisparjour

Remarque:Abaissezlesplateauxdecoupesurun

partiepropredelapelouseousurunesurfacedure pouréviterdeprojeterdelapoussièreetdesdébris.

Pourvérierletempsd'arrêt,demandezàuneautre personnedeseteniràaumoins6mdedistancedes plateauxdecoupeetd'observerleslamesdel'un desplateaux.DésengagezlaPDFetnotezletemps misparleslamespours'immobiliser.Sicetempsest supérieurà7secondes,réglezlavannedefreinage. DemandezconseilàvotredistributeurToroagréé poureffectuerceréglage.

Choisirunelame

Lameàailettecombinéestandard

Cettelameestconçuepourassurerd'excellentes performancesderedressementetdedispersionde l'herbedanspratiquementtouteslesconditions.Pour redresserplusoumoinsl'herbeouvarierlavitessede dispersion,envisagezd'utiliserunelamedifférente.

Particularités:Excellentssoulèvementetdispersion del'herbedanslaplupartdesconditions.

Lameàailetteoblique

Cettelamepermetgénéralementd'obtenirde meilleursrésultatsauxhauteursdecoupeinférieures (1,9à6,4cm).

Particularités:

•L'éjectionestplusuniformeauxhauteursdecoupe

inférieures.

•L'éjectionamoinstendanceàsefaireversla

gauche,cequilaisselesabordsdesbunkerset desfairwaysplusdégagés.

•Unepuissancemoindreestnécessaireaux

hauteursdecoupeinférieuresetpourl'herbetrès fournie.

Lameàailettehautelevée

Lalamepermetd'obtenirdemeilleursrésultatsaux hauteursdecoupesupérieures(70à100mm).

Particularités:

•L'herbeestmieuxsoulevéeetlavitessed'éjection

estaméliorée.

•L'herbeclairseméeoutendreestparticulièrement

biensaisieauxhauteursdecoupesupérieures.

•L'herbehumideoucollanteestéjectéeplus

facilementcequiréduitlacongestiondansles plateauxdecoupe.

•Elledemandeplusdepuissancepourfonctionner.

•Elleatendanceàéjecterl'herbeplusàgauche

etàformerdesandainsauxhauteursdecoupe inférieures.

Choisirdesaccessoires

DANGER

Lalamehautelevéepeutsebrisersivous l'utilisezenmêmetempsqueledéecteurde mulchingetcauserdesblessuresgravesou mortelles.

N'utilisezpaslalamehautelevéeavecle déecteur.

Lameatomique

Cettelameestconçuepouroffrirunexcellent mulchingdesfeuilles.

Particularités:excellentmulchingdesfeuilles

LameàailetteobliqueLameàailette

Tonte–hauteurde coupede1,9à4,4cm

Tonte–hauteurde coupede5à6,4cm

Tonte–hauteurde coupede7à10cm

Mulchingdesfeuilles

Avantages

InconvénientsNesoulèvepasl'herbe

Recommandéedansla plupartdescas

Recommandéesil'herbe estépaisseoutrès fournie

Peutconvenirsil'herbe esttrèsfournie

Recommandéeavecle déecteurdemulching

Éjectionrégulièreà bassehauteurdecoupe. Aspectplusnetautour desbunkersetfairways. Moinsdepuissance nécessaire.

correctementaux hauteursdecoupe élevées.L'herbehumide oucollanteatendance às'accumulerdansla chambre,cequiproduit unecoupedemauvaise qualitéetexigeplusde puissance.

horizontalehaute levée(nepasl'utiliser

avecledéecteurde mulching)

Peutconvenirsil'herbe estneetclairsemée

Recommandéesil'herbe estneouclairsemée

Recommandéedansla plupartdescas

UtilisationinterditeUtiliseruniquementavec

L'herbeestmieux soulevéeetlavitesse d'éjectionestaméliorée. L'herbeclairseméeou tendreestsaisieaux hauteursdecoupe supérieures.L'herbe humideoucollanteest éjectéeplusfacilement.

Exigeplusdepuissance pourfonctionneravec certainesapplications; tendanceàformerdes andainsauxhauteursde coupeinférieuresquand l'herbeesttrèsfournie; nepeutpasêtreutilisée avecledéecteurde mulching.

Déecteurdemulching

Amélioreladispersionet lanitionsurlesgazons desrégionsdunordqui sonttondusaumoins troisfoisparsemaine etsurmoinsdutiersde leurhauteur;nepas

utiliseraveclalame àailettehorizontale hautelevée

lalameàailetteoblique oucombinée

Peutaméliorerla dispersionetla nitiondanscertaines applications.Idéalpour lemulchingdesfeuilles.

L'herbes'accumule danslachambresivous tentezdetondreunetrop grandequantitéd'herbe avecledéecteuren place.

Racloirderouleau

Peutêtreutiliséchaque foisquedegrandes quantitésd'herbeou despaquetsd'herbe écraséssontobservés surlesrouleaux; lesracloirspeuvent favoriserl'agglomération del'herbeenpaquets danscertainscas.

Réduitlesdépôts d'herbesurlesrouleaux danscertainscas.

Pendantl'utilisation

Sécuritépendant l'utilisation

Sécuritégénérale

•Lepropriétaire/l'utilisateurestresponsabledes

accidentspouvantentraînerdesdommages corporelsoumatérielsetpeutlesprévenir.

•Portezdesvêtementsappropriés,ycompris

uneprotectionoculaire,deschaussuressolides àsemelleantidérapanteetdesprotecteurs d'oreilles.Attachezlescheveuxlongsetneportez pasdebijoux.

•N'utilisezpaslamachinesivousêtesfatigué,

maladeousousl'emprisedel'alcool,dedrogues oudemédicaments.

•Netransportezjamaisdepassagerssurla

machineettenezlesenfantsetlesanimaux domestiquesàl'écartdelazonedetravail.

•N'utilisezlamachinequesilavisibilitéestbonne.

Évitezlestrousouautresdangerscachés.

•Netondezpasl'herbehumide.Eneffet,laperte

demotricitépeutfairedéraperlamachine.

•Avantdemettrelemoteurenmarche,

assurez-vousquetouslesembrayagessontau pointmort,quelefreindestationnementestserré etquevousêtesauposted'utilisation.

•N'approchezpaslespiedsnilesmainsduplateau

decoupe.Nevoustenezjamaisdevantl'ouverture d'éjection.

•Avantdefairemarchearrière,vériezquela

voieestlibrejustederrièrelamachineetsursa trajectoire.

•Soyezprudentàl'approchedetournantssans

visibilité,debuissons,d'arbresoud'autresobjets susceptiblesdemasquerlavue.

•Netondezpasàproximitédefortesdénivellations,

fossésouberges.Lamachinepourraitse retournerbrusquementsiunerouepasse par-dessusunedénivellationquelconqueetse retrouvedanslevide,ousiunbords'effondre.

•Arrêtezleslamesquandvousnetondezpas.

•Arrêtezlamachineetvériezl'étatdeslames

sivousheurtezunobstacleousilamachine vibredemanièreinhabituelle.Effectueztoutes lesréparationsnécessairesavantderéutiliserla machine.

•Ralentissezetsoyezprudentquandvouschangez

dedirectionainsiquepourtraverserdesroutes etdestrottoirsaveclamachine.Cédeztoujours lapriorité.

•Débrayezl'accessoireetcoupezlemoteuravant

deréglerlahauteurdecoupe(àmoinsdepouvoir lefairedepuislepostedeconduite).

•Nefaitesjamaistournerlemoteurdansunlocalne

permettantpasd'évacuerlesgazd'échappement.

•Nelaissezjamaislamachineenmarchesans

surveillance.

•Avantdequitterleposted'utilisation(ycompris

pourviderlesbacsderamassageoupour déboucherlagoulotte),effectuezlaprocédure suivante:

–Garezlamachinesurunsolplatethorizontal. –Débrayezetabaissezlesplateauxdecoupe

ainsiquelesaccessoires. –Serrezlefreindestationnement. –Coupezlemoteuretenlevezlaclédecontact. –Attendezl'arrêtcompletdetouteslespièces

enmouvement.

•N'utilisezpaslamachinesilafoudremenace.

•Nemodiezpasleréglagedurégulateuretne

faitespastournerlemoteuràunrégimeexcessif.

•N'utilisezpaslamachinepourtracterquoique

cesoit.

•Utilisezuniquementlesaccessoireset

équipementsagréésparTheToro®Company.

Sécuritédusystèmedeprotection antiretournement(ROPS)

•NeretirezpaslesystèmeROPSdelamachine.

•Attachezbienlaceinturedesécuritéetapprenez

àladétacherrapidementencasd'urgence.

•Vériezsoigneusementoùsetrouventles

obstaclesenhauteuretnelestouchezpas.

•MaintenezlesystèmeROPSenbonétaten

vériantminutieusementetrégulièrements'ilest endommagéetenmaintenanttouteslesxations bienserrées.

•RemplacezlesystèmeROPSs'ilestendommagé.

Neleréparezpasetnelemodiezpas.

Machinesavecarceaudesécuritérepliable

•Attacheztoujourslaceinturedesécuritéquand

l'arceaudesécuritéestlevé.

•LesystèmeROPSestundispositifdesécurité

intégré.Maintenezl'arceaudesécuritérelevéet bloquédanscetteposition,etattachezlaceinture desécuritéquandvousconduisezlamachine avecl'arceaudesécuritérelevé.

•N'abaissezl'arceaudesécuritéque

momentanémentetseulementencas

d'absoluenécessité.N'attachezpaslaceinturede sécuritélorsquel'arceaudesécuritéestabaissé.

•N'oubliezpasquelaprotectionantiretournement

estinexistantelorsquel'arceaudesécuritéest abaissé.

•Examinezlazonedetravailàl'avanceet

n'abaissezjamaisl'arceaudesécuritérepliable lorsquevousvoustrouvezsurunepente,prèsde fortesdénivellationsoud'étenduesd'eau.

Consignesdesécuritépour l'utilisationsurdespentes

•Établissezvospropresprocéduresetrèglesde

travailàappliquersurlespentes.Cesprocédures doiventinclurelerepérageetl'étudedusite pourdéterminerquellespentespermettentune utilisationsécuritairedelamachine.Faites toujourspreuvedebonsensetdediscernement quandvousréalisezcetteétude.

•Lespentesaugmententsignicativementles

risquesdepertedecontrôleetdebasculement delamachinepouvantentraînerdesaccidents graves,voiremortels.L'utilisationdelamachine surunepente,quellequ'ellesoit,demandeune attentionparticulière.

•Réduisezlavitessedelamachinequandvousla

conduisezsurunepente.

•Netravaillezpassurlespentessurlesquelles

vousnevoussentezpasàl'aise.

•Méez-vousdestrous,ornières,bosses,rochers

ouautresobstaclescachés.Lesirrégularitésdu terrainrisquentdeprovoquerleretournement delamachine.L'herbehautepeutmasquerles accidentsduterrain.

•Choisissezunevitesseréduitepournepasavoirà

vousarrêterouchangerdevitessesurunepente.

•Lamachinepeutseretourneravantquelesroues

neperdentleurmotricité.

•Évitezd'utiliserlamachinesurherbehumide.Les

rouespeuventperdredeleurmotricité,mêmesi lesfreinssontdisponiblesetopérationnels.

•Évitezdedémarrer,devousarrêteroudetourner

surunepente.

•Déplacez-vousàvitesseréduiteet

progressivementsurlespentes.Nechangezpas brusquementdevitesseoudedirection.

•N'utilisezpaslamachineprèsdedénivellations,

fossés,bergesouétenduesd'eau.Lamachine pourraitseretournerbrusquementsiuneroue passepar-dessusunedénivellationquelconqueet seretrouvedanslevide,ousiunbords'effondre. Établissezunezonedesécuritéentrelamachine ettoutdangerpotentiel(2largeursdemachine).

Démarragedumoteur

Important:Purgezlesystèmed'alimentation

danslescassuivants:

•Aprèsunarrêtdumoteurdûàunepannede

carburant.

•Aprèsl'entretiendescomposantsducircuit

d'alimentation.

1.Enlevezlepieddelapédalededéplacement etvériezqu'ellerevientàlapositionNEUTRE. Vériezquelefreindestationnementestserré.

2.Appuyezdemanièreprolongéesurla commandederégimemoteurpourréglerle moteurauralenti.

3.TournezlacléenpositionCONTACT.Letémoin depréchauffagedoits'allumer.

4.Quandletémoins'éteint,tournezlacléen positionDÉMARRAGE.

Important:Pouréviterdeprovoquerune

défaillanceprématuréedudémarreur,ne l'actionnezpasplusde15secondesde suite.Silemoteurrefusededémarreraprès 15secondes,tournezlacléenposition ARRÊT,vériezlescommandesetles procédures,attendezencore15secondeset répétezlaprocédurededémarrage.

5.Relâchezlaclédèsquelemoteurdémarreet laissez-larevenirenpositionCONTACT.

6.Appuyezsurlacommandederégimemoteur pourréglerlemoteuraurégimevoulu.

Silatempératureestinférieureà-7ºC,vous pouvezfaire2autrestentativesespacées de60secondesenactionnantledémarreur pendant30secondes.

Important:Coupezlemoteuretlaissez-le

refroidiravantderechercherdesfuites d'huile,despiècesdesserréesouautres anomalies.

Arrêtdumoteur

Important:Laisseztournerlemoteurauralenti

pendant5minutesavantdel'arrêters'ilvient defonctionneràpleinecharge.Celapermetau turbocompresseurderefroidiravantl'arrêtdu moteur.Vouséviterezainsid'endommagerle turbocompresseur.

Remarque:Abaissezlesplateauxdecoupeausol

chaquefoisquelamachineestenstationnement. Celasoulagelesystèmedelachargehydraulique, prévientl'usuredespiècesdusystèmeetévite l'abaissementaccidenteldesplateauxdecoupe.

1.Appuyezdemanièreprolongéesurla commandederégimemoteurpourréglerle moteurauralenti.

2.PlacezlacommandedePDFenposition

DÉSENGAGÉE.

3.Serrezlefreindestationnement.

4.TournezlaclédecontactàlapositionARRÊT.

5.Retirezlaclédecontactpourévitertout démarrageaccidentel.

Latonteaveclamachine

Remarque:T ondrel'herbeàunrégimepermettant

lachargedumoteurfavoriselarégénérationdultre àparticulesdiesel(FAP).

1.Conduisezlamachinejusqu'aulieudetravailet placez-laàl'extérieurdelazoneàtondrepour effectuerlapremièrepasse.

2.VériezquelacommandedePDFestàla positionDÉSENGAGÉE.

3.Déplacezlelevierdulimiteurdevitessedetonte enavant.

4.Appuyezsurlacommanded'accélérateurpour réglerlerégimemoteurauRALENTIACCÉLÉRÉ.

5.Utilisezlelevierdecommandepourabaisserles plateauxdecoupeausol.

6.AppuyezsurlacommandedePDFpourpréparer lesplateauxdecoupeaufonctionnement.

7.Utilisezlelevierdecommandepourleverles plateauxdecoupeau-dessusdusol.

8.Commenceràavancerlamachineverslazone àtondreetabaissezlesplateauxdecoupe.

Remarque:Tondrel'herbeàunrégime

permettantlachargedumoteurfavorisela régénérationdultreàparticulesdiesel(FAP).

9.Àlandelapremièrepasse,levezlesplateaux decoupeàl'aidedulevierdecommande.

10.Exécutezundemi-touren«goutted'eau»pour alignerrapidementlamachinepourlapasse suivante.

Régénérationdultreà

suieaccumuléesurleltreàsuie;lasuieestalors transforméeencendreetnettoielescanauxdultre desortequelesgazd'échappementdumoteurqui sortentduFAPsontltrés.

Lecalculateurmoteursurveillel'accumulation desuieenmesurantlacontrepressiondansle FAP .Silacontrepressionesttropélevée,lasuie n'estpasincinéréedansleltreàsuiependantle fonctionnementnormaldumoteur.Pourquelasuie nes'accumulepasdansleFAP ,pensezàcequisuit:

•Larégénérationpassives'effectueencontinu

pendantlefonctionnementdumoteur–faites tournerlemoteuràpleinrégimelorsquecelaest possiblepourfavoriserlarégénérationduFAP .

•SilacontrepressiondansleFAPesttropélevée

ousiaucunerégénérationcommandéenes'est produitedepuis100heures,lecalculateurmoteur vousindiqueparlebiaisdel'InfoCenterquandune régénérationcommandeestencours.

•Attendezlanduprocessusderégénération

commandéeavantdecouperlemoteur.

Utilisezetfaitesl'entretiendevotremachineen gardantàl'espritlerôleduFAP .Lachargedu moteuraurégimederalentiaccéléré(pleinsgaz) produitgénéralementunetempératuredesgaz d'échappementadéquatepourlarégénérationdu FAP .

Important:Minimisezladuréedefonctionnement

dumoteurauralentipouraideràréduire l'accumulationdesuiedansleltreàsuie.

AccumulationdesuiedansleFAP

•Avecletemps,leltreàparticulesdieselaccumule

delasuiedansleltreàsuie.Lecalculateur moteursurveilleleniveaudesuiedansleFAP .

•Quandl'accumulationdesuieatteintuncertain

seuil,lecalculateurvousinformequ'ilesttemps derégénérerleFAP .

•LarégénérationduFAPestunprocessusqui

chauffeleFAPpourtransformerlasuieencendre.

•Outrelesmessagesd'avertissement,lecalculateur

réduitlapuissanceproduiteparlemoteurà différentsniveauxd'accumulationdesuie.

particulesdiesel

Leltreàparticulesdiesel(FAP)estintégréau systèmed'échappement.Lecatalyseurd'oxydation dieselduFAPréduitlaproductiondegaznocifsetle ltreàsuieéliminelasuiedel'échappementmoteur.

LeprocessusderégénérationduFAPutilisela chaleurdel'échappementdumoteurpourincinérerla

Messagesd'avertissementdumoteur–Accumulationdesuie

Niveau

d'avertissement

Niveau1:

Avertissement

Niveau2:

Avertissement

Coded'anomalie

moteur

g213866

Puissancedumoteur

Lecalculateurréduitla

puissancedumoteur

à85%.

Figure26

Mesurecorrective

recommandée

Effectuerunerégénération

enstationnementdèsque

possible;voirRégénération

enstationnementoud'urgence

(page42).

Anomaliemoteur

SPN3719,FMI16

Lecalculateurréduitla

moteur

g213867

puissancedumoteur

à50%.

Figure27

Effectuerunerégénération

d'urgencedèsquepossible;voir

Régénérationenstationnement

oud'urgence(page42).

Anomaliemoteur

SPN3719,FMI0

Accumulationdecendredansle FAP

•Lacendrelégèreestévacuéeparlesystème

d'échappement;lacendrepluslourdeest récupéréeparleltreàsuie.

•Lacendreestlerésiduduprocessusde

régénération.Avecletemps,leltreàparticules dieselaccumulelacendrequin'estpasévacuée aveclesgazd'échappement.

•Quandl'accumulationdecendreatteintun

certainseuil,lecalculateurmoteurenvoiecette informationàl'InfoCentersousformed'uncode d'anomaliemoteur,pourindiquerl'accumulation decendredansleFAP.

•Lesmessagesd'anomaliesontdesindications

qu'ilesttempsd'effectuerl'entretienduFAP .

•Outrelesavertissements,lecalculateurréduit

lapuissanceproduiteparlemoteuràdifférents niveauxd'accumulationdecendre.

•Lecalculateurmoteurcalculelaquantitéde

cendreaccumuléedansleFAP .

Messagesd'avisetetd'avertissementmoteurdel'InfoCenter–Accumulationdecendre

Niveaud'aver-

tissement

Niveau1:

Avertissement

moteur

Niveau2:

Avertissement

moteur

Niveau3:

Avertissement

moteur

Coded'anomalie

g213863

Figure28

Anomaliemoteur

SPN3720,FMI16

g213863

Figure29

Anomaliemoteur

SPN3720,FMI16

g214715

Figure30

Anomaliemoteur

SPN3251,FMI0

Réductiondurégime

moteur

Aucun

Régimemoteurau

couplemaximum

+200tr/min

Puissancedu

moteur

Lecalculateurréduitla

puissancedumoteur

à85%.

Lecalculateurréduit

lapuissancedu

moteurà50%.

Lecalculateurréduit

lapuissancedu

moteurà50%.

Mesurecorrective

recommandée

Faitesl'entretienFAP;

voirEntretiendu

catalyseurd'oxydation

diesel(DOC)etdultre

àsuie(page64)

Faitesl'entretienFAP;

voirEntretiendu

catalyseurd'oxydation

diesel(DOC)etdultre

àsuie(page64)

Faitesl'entretienFAP;

voirEntretiendu

catalyseurd'oxydation

diesel(DOC)etdultre

àsuie(page64)

Typesderégénérationdultreàparticulesdiesel

Typesderégénérationdultreàparticulesdieseleffectuéspendantlefonctionnementdela machine:

TypederégénérationConditionsderégénérationduFAPDescriptiondufonctionnementduFAP

Passive

AssistéeSeproduitcarlerégimemoteurestbas,lacharge

Commandée

Seproduitpendantlefonctionnementnormaldela machineàhautrégimemoteurouhautecharge dumoteur.

dumoteurestbasseouparcequelecalculateura détectéqueleFAPestcolmatépardelasuie.

Seproduitlestoutesles100heures

Seproduitégalementaprèslarégénération assistéeseulementsilecalculateurdétectequ'elle n'apassufsammentréduitleniveaudesuie.

•L'InfoCentern'afchepasd'icônepourindiquer larégénérationpassive.

•Durantlarégénérationpassive,leFAPtraite lesgazd'échappementàhautetempérature,en oxydantlesémissionsnocivesetenbrûlantlasuie encendre.

Voir(page).

•L'InfoCentern'afchepasd'icônepourindiquer larégénérationassistée.

•Durantlarégénérationassistée,lecalculateur moteurajustelesréglagesdumoteurpour augmenterlatempératured'échappement.

VoirRégénérationduFAPassistée(page40).

•Quandl'icônedehautetempératurede

l'échappement l'InfoCenter,unerégénérationestencours.

•Durantlarégénérationcommandée,lecalculateur moteurajustelesréglagesdumoteurpour augmenterlatempératured'échappement.

VoirRégénérationcommandée(page40).

estafchédans

Typesderégénérationdultreàparticulesdieselnécessitantdegarerlamachine:

TypederégénérationConditionsderégénérationduFAPDescriptiondufonctionnementduFAP

Enstationnement

Seproduitparcequelecalculateurdétectequela contrepressiondansleFAPestcauséepardue uneaccumulationdesuie

Seproduitégalementquandl'utilisateurlanceune régénérationenstationnement

Peutseproduireparcequevousavezprogrammé l'InfoCenterpourinterdirelarégénérationetque vousavezcontinuéd'utiliserlamachine,cequia ajoutédelasuiealorsqueleFAPadéjàbesoin d'unerégénérationcommandée

Peutseproduiresivousavezutilisélemauvais typedecarburantoud'huilemoteur

•Quandl'icônederégénérationcommandée-de réserve/enstationnementouderégénération

d'urgence l'InfoCenter,unerégénérationestdemandée.

•Effectuezunerégénérationenstationnement aussitôtquepossiblepournepasavoiràeffectuer unerégénérationd'urgence.

•L'exécutiond'unerégénérationenstationnement demande30à60minutes.

•Leréservoirdecarburantdoitêtreaumoinsau quartplein.

•Vousdevezgarerlamachinepoureffectuerla régénérationenstationnement.

VoirRégénérationenstationnementoud'urgence

(page42).

ouL'AVISN°188s'afchedans

Typesderégénérationdultreàparticulesdieselnécessitantdegarerlamachine:(cont'd.)

TypederégénérationConditionsderégénérationduFAPDescriptiondufonctionnementduFAP

D'urgence

Seproduitparcequevousavezignoréles demandesderégénérationenstationnementet quevousavezcontinuéd'utiliserlamachine,cequi aajoutédelasuieauFAP .

•Quandl'icônederégénérationcommandée-de réserve/enstationnementouderégénération

d'urgenceouL'AVISN°190s'afchedans l'InfoCenter,unerégénérationestdemandée.

•L'exécutiond'unerégénérationd'urgencepeut demanderjusqu'à3heures.

•Leréservoirdecarburantdoitêtreaumoinsà moitiéplein.

•Vousdevezgarerlamachinepoureffectuerla régénérationd'urgence.

VoirRégénérationenstationnementoud'urgence

(page42).

Accèsauxmenusderégénération duFAP

AccèsauxmenusderégénérationduFAP

1.DanslemenuEntretien,utilisezlebouton centralpournaviguerjusqu'àl'optionDPF REGENERATION(régénérationduFAP)(Figure

31).

DanslechampLASTREGEN,entrezlenombre d'heuresdefonctionnementdumoteurdepuisla dernièrerégénérationcommandée,enstationnement oud'urgence.

g224693

Figure32

Figure31

2.Appuyezsurleboutondroitpoursélectionner l'optionDPFRegeneration(Figure31).

Tempsécoulédepuisladernièrerégénération

OuvrezlemenuDPFRegeneration,appuyezsur leboutoncentraletnaviguezjusqu'àl'optionLAST REGEN(dernièrerégénération)(Figure32).

g227667

Menudutechnicien

Important:Pouruneutilisationpratique,vous

pouvezdéciderd'exécuterunerégénérationen stationnementavantqueleniveaudesuieatteigne 100%,àconditionquelemoteuraittournéplus de50heuresdepuisladernièrerégénération commandée,enstationnementoud'urgence.

Utilisezlemenudutechnicienpourafcherl'état actueldudelacommandederégénérationdumoteur etlerapportdeniveaudesuie.

OuvrezlemenuDPFRegeneration(régénérationdu FAP),appuyezsurleboutoncentralpournaviguer jusqu'àl'optionTECHNICIAN(technicien),etappuyez surleboutondroitpourlasélectionner(Figure33).

Figure33

•Reportez-vousautableaudefonctionnement

duFAPpourcomprendrel'étatactuelde fonctionnementduFAP(Figure34).

TableaudefonctionnementduFAP(cont'd.)

État

ResetStby

ResetRegenLecalculateurmoteurexécuteune

ParkedStby

ParkedRegenVousavezlancéunedemandede

g227348

Recov.Stby

Recov.RegenVousavezlancéunedemandede

Description

Lecalculateur moteuressaye d'exécuterune régénération commandée,mais unedesconditions suivantesempêche larégénération:

régénérationcommandée.

Lecalculateurmoteurdemande l'exécutiond'unerégénérationen stationnement.

régénérationenstationnementetson traitementestencoursparlecalculateur moteur.

Lecalculateurmoteurdemande l'exécutiond'unerégénérationd'urgence.

régénérationd'urgenceetsontraitement estencoursparlecalculateurmoteur.

Leréglage d'interdictionde régénérationest régléàON(activé).

Latempérature d'échappementest tropbassepourla régénération.

•AfchezlachargedesuiemesuréedansleFAP

sousformed'unpourcentage(Figure35);voirle tableaudechargedesuie.

Figure34

TableaudefonctionnementduFAP

État

Normal

AssistRegenLecalculateurmoteurexécuteune

Description

LeFAPestenmodedefonctionnement normal–régénérationpassive.

régénérationassistée.

Remarque:Lavaleurdechargedesuievarie

pendantlefonctionnementdelamachineetla régénérationduFAP .

g227359

Figure35

g227360

Tableaudechargedesuie

Importantesvaleursde chargedesuie

0%à5%

78%

100%

122%

Étatderégénération

Plagedechargedesuie minimum

Lecalculateurmoteurexécute unerégénérationassistée.

Lecalculateurmoteur demandeautomatiquement unerégénérationcommandée.

Lecalculateurmoteur demandeautomatiquement unerégénérationd'urgence.

RégénérationduFAPpassive

•Larégénérationpassivefaitpartiedu

fonctionnementnormaldumoteur.

•Pendantl'utilisationdelamachine,faitestourner

lemoteuràpleinrégimeetpleinechargelorsque celaestpossiblepourfavoriserlarégénération duFAP .

RégénérationduFAPassistée

•Lecalculateurmoteurajustelesréglages

dumoteurpouraugmenterlatempérature d'échappement.

•Pendantl'utilisationdelamachine,faitestourner

lemoteuràpleinrégimeetpleinechargelorsque celaestpossiblepourfavoriserlarégénération duFAP .

Régénérationcommandée

PRUDENCE

Latempératuredesgazd'échappementest élevée(approximativement600°Cpendantla régénérationduFAP.Lesgazd'échappement chaudspeuventvousbrûleroubrûlerd'autres personnes.

•Nefaitesjamaistournerlemoteurdansun localfermé.

•Assurez-vousqu'aucunmatériau inammablenesetrouveàproximitédu systèmed'échappement.

•Netouchezjamaislescomposantsdu systèmed'échappementquandilest chaud.

•Nevoustenezjamaistoutprèsdutuyau d'échappementdelamachine.

•L'icônedehautetempératured'échappement

s'afchesurl'InfoCenter(Figure36).

•Lecalculateurmoteurajustelesréglages

dumoteurpouraugmenterlatempérature d'échappement.

Important:L'icônedehautetempérature

d'échappementindiquequelatempératuredes gazd'échappementproduitsparlamachine estpeut-êtreplusélevéequependantle fonctionnementnormal.

•Pendantl'utilisationdelamachine,faitestourner

lemoteuràpleinrégimeetpleinechargelorsque celaestpossiblepourfavoriserlarégénération duFAP .

•L'icônes'afchedansl'InfoCenterpendantle

processusderégénérationcommandée.

•Chaquefoisquepossible,necoupezpaslemoteur

etneréduisezpaslerégimemoteurpendant l'exécutiondelarégénérationcommandée.

Important:Chaquefoisquecelaestpossible,

attendezlanduprocessusderégénération commandéeavantdecouperlemoteur.

Régénérationcommandéepériodique

Siunerégénérationcommandée,enstationnement oud'urgenceaéchouéaucoursdes100 dernièresheuresdefonctionnementdumoteur,le calculateurmoteurtented'exécuterunerégénération commandée.

Réglagedel'interdictionderégénération

Régénérationcommandéeseulement

Remarque:Sivousprogrammezl'InfoCenterpour

interdirelarégénération,l'InfoCenterafcheADVISORY #185(avisn)185)(Figure37)toutesles15minutes tandisquelemoteurdemandeunerégénération commandée.

Figure36

g224692

Figure37

Unerégénérationcommandéeproduitl'échappement élevédumoteur.Sivoustravaillezprèsd'arbres,

g224417

debroussailles,d'herbehauteouautresplantes oumatériauxsensiblesauxchangementsde température,vouspouvezutiliserl'optionInhibit Regen(interdictionderégénération)pourempêcher

lecalculateurmoteurd'exécuterunerégénération commandée.

Important:Quandvouscoupezpuisredémarrez

lemoteur,l'optionInhibitRegenpassepardéfaut àOFF(désactivée).

1.OuvrezlemenuDPFRegeneration (régénérationduFAP),appuyezsurlebouton centralpournaviguerjusqu'àl'optionINHIBIT REGEN(interdictionderégénération),etappuyez surleboutondroitpourlasélectionner(Figure

38).

g224394

Figure40

Remarque:Silatempératured'échappementdu

moteuresttropbasse,l'InfoCenterafcheADVISORY #186(avisn°186)(Figure41)pourvousinformerde réglerlerégimemoteuràpleinsgaz.

Figure38

2.Appuyezsurleboutondroitpourchanger l'optiond'interdictionderégénérationdeOn (activée)àOff(désactivée)(Figure38)ou inversement(Figure39).

Figure39

Autorisationderégénérationcommandée

L'InfoCenterafchel'icônedetempérature

d'échappement commandéeestencours.

quandlarégénération

g227304

g224395

Figure41

Remarque:Unefoislarégénérationcommandée

terminée,l'icônedehautetempérature d'échappementdisparaîtdel'écrandel'InfoCenter.

g224691

Remarque:Sil'optionINHIBITREGENestàON,

l'InfoCenterafcheADVISORY#185(avisn°185) (Figure40).Appuyezsurlebouton3pourfaire passerl'optiond'interdictionderégénérationà OFF(désactivée)etpoursuivezlaprocédurede régénérationcommandée.

Régénérationenstationnementou d'urgence

•Quandlecalculateurmoteurdemande

unerégénérationenstationnementouune régénérationd'urgence,l'icônededemandede régénération(Figure42)s'afchesurl'InfoCenter.

Figure42

g224397

Figure44

•Sivousn'exécutezpasderégénérationen

stationnementdansundélaide2heures, l'InfoCenterafcheADVISORY#189(avisn°189) s'afchepourdemanderunerégénérationen stationnement–prisedeforcedésactivée(Figure

45).

g224398

g224404

Figure45

•Lamachinen'exécutepasautomatiquement

unerégénérationenstationnementouune régénérationd'urgence,etvousdevezexécuterla régénérationparlebiaisdel'InfoCenter.

Messagesderégénérationenstationnement

Quandlecalculateurmoteurdemandeune régénérationenstationnement,lesmessages suivantss'afchentsurl'InfoCenter:

•AvertissementmoteurSPN3720,FMI16(Figure

43)

Figure43

•ADVISORY#188(avisn°188),demandede

régénérationenstationnement,afché(Figure44)

Remarque:L'avisn°188s'afchetoutesles

15minutes.

Important:Effectuezunerégénérationen

stationnementpourréactiverlaPDF;voir

Préparationauprocessusderégénération enstationnementoud'urgence(page43)et Exécutiond'unerégénérationenstationnement oud'urgence(page44).

Remarque:L'écrand'accueilafchel'icônede

désactivationdelaPDF(Figure46).

g224415

Figure46

g213863

Messagesderégénérationd'urgence

Quandlecalculateurmoteurdemandeune régénérationd'urgence,lesmessagessuivants s'afchentsurl'InfoCenter:

•AvertissementmoteurSPN3719,FMI0(Figure47)

Figure47

g213867

•ADVISORY#190(avisn°190),demandede

régénérationd'urgence–prisedeforce désactivée,afché(Figure48)

Figure48

Important:Effectuezunerégénérationd'urgence

pourréactiverlaPDF;voirPréparationau

processusderégénérationenstationnement oud'urgence(page43)etExécutiond'une régénérationenstationnementoud'urgence (page44).

Remarque:L'écrand'accueilafchel'icônede

désactivationdelaPDF;voirFigure46etMessages

derégénérationenstationnement(page42).

Limitationdel'étatduFAP

•Silecalculateurmoteurdemandeunerégénération

d'urgenceouestentraind'enexécuterune,etque vousnaviguezjusqu'àl'optionPARKEDREGEN,la régénérationenstationnementsebloqueetl'icône deblocage(Figure49)apparaîtenbasàdroite del'InfoCenter.

g224628

Figure50

Préparationauprocessusderégénérationen stationnementoud'urgence

1.Assurez-vousquelamachineasufsamment decarburantdansleréservoirpourletypede

g224399

régénérationquevousallezeffectuer:

•Régénérationenstationnement:

assurez-vousqueleréservoirdecarburant estauquartpleinavantdeprocéderàla régénérationenstationnement.

•Régénérationd'urgence:vériezque

leréservoirdecarburantestrempliàla moitiéavantdeprocéderàlarégénération d'urgence.

2.Amenezlamachinedehors,dansunezoneà l'écartdetoutmatériaucombustible.

3.Garezlamachinesurunsolplatethorizontal.

4.Amenezlesleviersdecommandede déplacementenpositionPOINTMORT.

5.Lecaséchéant,désactivezlaPDFetabaissez lesplateauxdecoupeoulesaccessoires.

6.Serrezlefreindestationnement.

7.Placezlacommanded'accélérateurenposition deRALENTI.

Figure49

•Silecalculateurmoteurn'apasdemandéde

régénérationd'urgenceetquevousnaviguez jusqu'àl'optionRECOVERYREGEN,larégénération d'urgencesebloqueetl'icônedeblocage(Figure

50)apparaîtenbasàdroitedel'InfoCenter.

g224625

Exécutiond'unerégénérationen stationnementoud'urgence

PRUDENCE

Latempératuredesgazd'échappementest élevée(approximativement600°Cpendantla régénérationduFAP.Lesgazd'échappement chaudspeuventvousbrûleroubrûlerd'autres personnes.

•Nefaitesjamaistournerlemoteurdansun localfermé.

•Assurez-vousqu'aucunmatériau inammablenesetrouveàproximitédu systèmed'échappement.

•Netouchezjamaislescomposantsdu systèmed'échappementquandilest chaud.

•Nevoustenezjamaistoutprèsdutuyau d'échappementdelamachine.

Important:L'ordinateurdelamachineannulela

régénérationduFAPsivousaugmenterlerégime moteurdepuisleouquevousdesserrezlefrein destationnement.

1.OuvrezlemenuDPFRegeneration (régénérationduFAP),appuyezsurlebouton centralpournaviguerjusqu'àl'optionPARK REGENSTART(démarragederégénérationen stationnement)ouRECOVERYREGENSTART (démarragederégénérationd'urgence)(Figure

51),etappuyezsurleboutondroitpourla

sélectionner(Figure51).

g224402

g224629

Figure51

2.Surl'écranVERIFYFUELLEVEL(vérierleniveau decarburant),assurez-vousqueleréservoir estauquartpleinpourunerégénérationen stationnementouàmoitiépleinpourune régénérationd'urgence,etappuyezsurle boutondroitpourcontinuer(Figure52).

g224414

g227678

Figure52

3.Surl'écrandelalistedecontrôleduFAP , conrmezquelefreindestationnementestserré etquelemoteurtourneauralenti(Figure53).

5.L'InfoCenterafchelemessageINITIATINGDPF REGEN(lancementderégén.duFAP)(Figure

55).

g224411

g227681

Figure55

Figure53

4.Surl'écranINITIATEDPFREGEN(lancerrégén. duFAP),appuyezsurleboutondroitpour continuer(Figure54).

g224407

g227679

6.L'InfoCenterafcheunmessageindiquantla duréedelarégénération(Figure56).

g224406

Figure56

7.Lecalculateurmoteurcontrôlel'étatdumoteur etlesdonnéesd'anomalie.L'InfoCenterpeut afcherlesmessagessuivantsreproduitsdans letableauci-après:

Tableaudesmessagesdecontrôleetdes mesurescorrectives

Figure54

g224626

g224630

Mesurecorrective:Quitterlemenuderégénérationetutilisez lamachinejusqu'àatteindreplusde50heuresdepuisla dernièrerégénération;voirTempsécoulédepuisladernière

régénération(page38).

Tableaudesmessagesdecontrôleetdes

mesurescorrectives(cont'd.)

Mesurecorrective:remédiezauxanomaliesdumoteuret

faitesunenouvelletentativederégénérationduFAP.

Mesurecorrective:démarrezetfaitestournerlemoteur.

Mesurecorrective:faitestournerlemoteurpourfairemonter

latempératureduliquidederefroidissementà60°C.

9.Quandlecalculateurmoteurachèveune régénérationenstationnementoud'urgence, l'InfoCenterafcheADVISORY#183(avisn°183) (Figure58).Appuyezsurleboutongauchepour quitterl'écrand'accueil.

g224392

Figure58

Mesurecorrective:mettezlemoteurauralenti.

Mesurecorrective:remédiezàl'étatsignaléparlecalculateur

moteuretfaitesunenouvelletentativederégénérationduFAP .

8.L'InfoCenterafchel'écrand'accueiletl'icône deconrmationdelarégénération(Figure57) apparaîtenbasàdroitedel'écranpendantle processusderégénération.

g224403

Figure57

Remarque:Silarégénérationéchoue,

l'InfoCenterafcheAdvisory#184(avisn°184) (Figure58).Appuyezsurleboutongauchepour quitterl'écrand'accueil.

g224393

Figure59

Remarque:Pendantl'exécutiondela

régénérationduFAP ,l'InfoCenterafchel'icône

dehautetempératured'échappement

Annulationd'unerégénérationen stationnementoud'urgence

Utilisezl'optionParkedRegenCancel(annulation derégén.enstationnement)ouRegenCancel (annulationderégén.d'urgence)pourannulerune régénérationenstationnementoud'urgenceencours d'exécution.

1.OuvrezlemenuDPFRegeneration (régénérationduFAP)(Figure60).

Figure60

2.Appuyezsurleboutoncentralpournaviguer jusqu'àl'optionPARKEDREGENCANCEL(Figure

60)ouRECOVERYREGENCANCEL(Figure61).

Comprendreles caractéristiquesde fonctionnementdela machine

Entraînez-vousàl'utilisationdelamachine,carelle estéquipéed'unetransmissionhydrostatiqueet possèdedescaractéristiquestrèsdifférentesdecelles denombreusesmachinesd'entretiendespelouses.

L'optionSmartPowerempêchelamachinedes'enliser dansl'herbedrueenrégulantautomatiquement lavitessedelamachineetenoptimisantles performancesdecoupe.

Lesfreinspeuventfaciliterlebraquagedelamachine. Vousdevezcependantlesutiliseravecprudence, particulièrementsil'herbeesttendreouhumide,car ellerisqued'êtrearrachéeaccidentellement.Les freinspeuventaussiaideràmaintenirlamotricité. Parexemple,ilpeutarriversurcertainespentesque laroueenamontpatineetperdedesonpouvoirde traction.Danscecas,appuyezprogressivement

g227305

etparintermittencesurlapédaledefreind'amont, jusqu'àcequelarouecorrespondantearrêtede patiner,cequiapoureffetd'augmenterlatractionsur laroueenaval.

Soyezparticulièrementprudentslorsquevous travaillezsurdesterrainsenpente.Vériezque lesiègeestcorrectementverrouilléetbouclezla ceinturedesécurité.Conduisezlentementetévitez deprendredesviragesserréssurlespentes,pour nepasretournerlamachine.Pourgarderlecontrôle deladirection,abaissezlesplateauxdecoupeavant dedescendreunepente.

Figure61

3.Appuyezsurleboutondroitpoursélectionner l'optionRegenCancel(annulationde régénération)(Figure60ouFigure61).

Important:Laisseztournerlemoteurauralenti

pendant5minutesavantdel'arrêters'ilvient defonctionneràpleinecharge.Celapermetau turbocompresseurderefroidiravantl'arrêtdu moteur.Vouséviterezainsid'endommagerle turbocompresseur.

Avantd'arrêterlemoteur,débrayeztoutesles commandesetréglezlemoteurauralentipourréduire

g227306

lerégimedumoteur,lebruitetlesvibrations.Tournez laclédecontactenpositionARRÊTpourcouperle moteur.

Utilisationduventilateurde

Utilisationdurégulateurde

refroidissementdumoteur

Leventilateurderefroidissementdumoteurest normalementcommandéparlamachine.Lamachine peutfairetournerleventilateurensensinversepour enleverlesdébrisaccumuléssurlagrillearrière. Dansdesconditionsnormalesdefonctionnement,la machinecommandelavitesseetlesensderotation duventilateurenfonctiondelatempératureduliquide derefroidissementetduliquidehydraulique.Lesens derotationduventilateurestautomatiquementinversé poursouferlesdébrisaccumuléssurlagrillearrière. Uncycleensensinverseestautomatiquement déclenchéquandlatempératureduliquidede refroidissementouduliquidehydrauliqueatteintun pointspécique.

Vouspouvezinversermanuellementlesensde rotationduventilateurenappuyantsurles2boutons extérieursdel'InfoCenterpendant2secondes; leventilateurexécuteuncycleensensinverse déclenchémanuellement.Inversezlesensderotation duventilateurquandlagrillearrièreestcolmatéeou avantd'amenerlamachineàl'atelieroulelocalde remisage.

vitesse

Lacommandedurégulateurdevitessebloquela positiondelapédalepourmaintenirlavitessede déplacementvoulue.Appuyezsurl'arrièredela commandepourdésactiverlerégulateurdevitesse. Placezlacommandeàlapositioncentralepour activerlerégulateurdevitesseetappuyezsurl'avant pourréglerlavitessededéplacementvoulue.

Remarque:Vouspouvezaussidébloquerlapédale

enenfonçantunedespédalesdefreinouenamenant lapédalededéplacementenpositionMARCHEARRIÈRE pendant1seconde.

Utilisationdesverrousde transport

Groundsmaster4700seulement

Utilisezles2verrousdetransportarrièrepourles plateauxdecoupen°6et7lorsquevousdéplacez lamachinesurdelonguesdistances,quandvous traversezunterrainaccidentéouencorequandvous transportezouremisezlamachine.

Figure62

g036843

g036844

g038610

Figure63

Conseilsd'utilisation

Utilisationdelamachine

•Démarrezlemoteur.SilafonctionAUTOIDLE

(ralentiautomatique)estdésactivée,laissezle moteurtourneràlaMOITIÉDURÉGIMEDERALENTI jusqu'àcequ'ilsoitréchauffé.Faitestourner lemoteuraurégimedeRALENTIACCÉLÉRÉ, levezlesplateauxdecoupe,desserrezlefrein destationnement,appuyezsurlapédalede déplacementenmarcheavantetrendez-vous avecprudencejusqu'àunendroitdégagé.

•Entraînez-vousàconduireenmarcheavanteten

marchearrière,ainsiqu'àdémarreretàarrêter lamachine.Pourarrêterlamachine,relâchez lapédalededéplacementetlaissez-larevenir enpositionNEUTREouappuyezsurlapédalede marchearrière.

Remarque:Danslesdescentes,vousaurez

peut-êtrebesoindevousservirdelapédalede marchearrièrepourarrêterlamachine.

•Chaquefoisquevouslepouvez,travaillezdans

lesensdelapenteplutôtquetransversalement. Abaissezlesplateauxdecoupelorsquevous descendezunepentepournepasperdrele contrôledelamachine.N'essayezpasdefaire tournerlamachinesurunepente.

•Entraînez-vousàcontournerdesobstacles

aveclesplateauxdecoupelevésetabaissés. Lorsquevousdevezpasserentredesobstacles rapprochés,prenezgardedenepasendommager lamachineoulesplateauxdecoupe.

•Conduiseztoujoursàvitesseréduitesurles

terrainsaccidentés.

•Sivousrencontrezunobstacle,levezlesplateaux

decoupepourtondreautour.

•Lorsquevousvousrendezd'unezonedetravail

àl'autre,levezcomplètementlesplateauxde coupe,coupezlaPDF,appuyezlesélecteurde tonte/transportàlapositiondeTRANSPORT,et placezlacommanded'accélérateurenposition hautrégime.

transfèrelepoidsduplateaudecoupeauxroues motricesdelamachinepouraméliorerlamotricité. Lapressiondecompensationestrégléeenusine pourassurerunéquilibreoptimalentrelanitionet lamotricitédanslaplupartdescas.Laréduction duréglagedelacompensationpeutaugmenterla stabilitéduplateaudecoupemaisréduirelamotricité. L'augmentationduréglagedelacompensationpeut accroîtrelamotricitémaiscompromettrelaqualitéde lanition;voirRéglagedelacompensation(page22).

Résolutiondesproblèmesde nition

Reportez-vousauGuidededépannagedes problèmesdenitiondisponiblesurwww.Toro.com.

Utilisationdesbonnestechniques detonte

•Pourcommenceràtravailler,engagezlesplateaux

decoupe,puisapprochez-vouslentementdela zonedetravail.Lorsquelesplateauxavantse trouventau-dessusdelazonedetravail,abaissez lesplateauxdecoupe.

•Pourobtenirlacoupeprofessionnelleavecdes

bandesdroitesapparentesrecherchéespour certainesapplications,choisissezunarbreou autreobjetéloignéetdirigez-vousdroitdessus.

•Dèsquelesplateauxavantarriventauboutdela

zonedetravail,levez-lesetexécutezundemi-tour en«goutted'eau»pouralignerrapidementla machinepourlapassesuivante.

•Desdéecteursàboulonnersontdisponibles

pourlesplateauxdecoupe.Lesdéecteurs demulchingsontutilesquandvoustondezle gazonrégulièrementanden'avoirpasàcouper plusde25mmd'herbeàchaquefois.Sivous tondezlorsquel'herbeesttrophauteetqueles déecteursdemulchingsontenplace,l'aspect dugazonunefoiscoupépeutsedétérioreretla puissancenécessairelatonteaugmente.Les déecteurssontaussiutilespourdéchiqueterles feuillesàl'automne.

Changerladirectiondetonte

Changezladirectiondetontepourminimiserles problèmesdenitioncausésentondanttoujoursdans lamêmedirection.

Comprendrelesystèmede compensation

Lesystèmedecompensationmaintientla contrepressionhydrauliquesurlesvérinsdelevage duplateaudecoupe.Cettepressiondecompensation

Latontequandl'herbeestsèche

Tondezenndematinéequandlaroséeaséché, pouréviterquel'herbes'agglomèreenpaquets,ouen nd'après-midipouréviterquelesrayonsdusoleil n'endommagentl'herbefraîchementcoupée.

Choixdelahauteurdecoupe appropriée

Necoupezpasplusde25mmenvironouuntiers delahauteurdel'herbe.Sil'herbeestextrêmement

drueetfournie,ilpeutêtrepréférabled'augmenterla hauteurdecoupe.

Tondreavecdeslamesbien aiguisées

Aucontraired'unelameémoussée,unelamebien aiguiséeassureunecoupenette,sansarracher l'herbeniladéchiqueter.L'herbearrachéeou déchiquetéebrunitsurlesbords,sacroissance ralentitetelledevientplussensibleauxmaladies. Vériezquelalameestenbonétatetquel'ailette estintacte.

Contrôledel'étatduplateaude

depuislapositiondeottementenmaintenantla pressionsurl'arrièredetouteslescommandesde levagejusqu'àcequelesplateauxatteignentla hauteursouhaitée.PourlesGroundsmaster4700, appuyezsurles3commandespouréleverles 7plateauxdecoupe(Figure10).LaPDFnese désengagequelorsquelesplateauxsontlevésà lamêmehauteurprédéniequelorsquelemode ManœuvresestACTIVÉ.

Remarque:LemodeManœuvresestACTIVÉpar

défaut.

Aprèsl'utilisation

coupe

Vériezqueleschambresdecoupesontenbonétat. Redressezlespiècesfausséesdeschambrespour obtenirlejeucorrectentrelapointedelalameetla chambre.

Entretiendelamachineaprèsla tonte

Aprèslatonte,lavezsoigneusementlamachine aujetd'eausansbusepouréviterqu'unepression d'eauexcessivenecontamineetn'endommageles jointsetlesroulements.Enlevezsoigneusementla terreetlesdébrisd'herbeaccumuléssurleradiateur etlerefroidisseurd'huile.Aprèslenettoyage, vériezquelamachineneprésentepasdefuites d'huilehydraulique,dedommagesoud'usuredes composantshydrauliquesetmécaniques,etvériez égalementl'affûtagedeslamesdesplateauxde coupe.

ComprendrelemodeManœuvres

LemodeManœuvrespermet,d'unesimplepression, deleverlesplateauxau-dessusdugazontouten arrêtantmomentanémentleslames.Cemoyen pratiquevouspermetdevousconcentrersurles manœuvresdelamachineenndepasseouquand vousnégociezdesobstacles.

•QuandvousACTIVEZlemodeManœuvres,une

brèvepressionsurl'arrièredelacommandede levage(Figure10)élèveautomatiquementtous lesplateauxdecoupedelapositiondeottement àunehauteurprédénieetdésengagelaPDF. Pourreprendrelatonte,appuyezsurl'avantdela commandedelevage.Touslesplateauxdecoupe s'abaissentetlaPDFestréengagée.

•QuandvousDÉSACTIVEZlemodeManœuvres,

vouspouvezlevermanuellementlesplateaux

Sécuritéaprèsl'utilisation

•Pouréviterlesrisquesd'incendie,enlevezles

débrisd'herbecoupéeetautresaggloméréssur lesplateauxdecoupe,lessilencieuxetlemoteur. Nettoyezlescouléeséventuellesd'huileoude carburant.

•Silesplateauxdecoupesontenposition

detransport,utilisezlesystèmedeblocage mécaniquepositif(lecaséchéant)avantdelaisser lamachinesanssurveillance.

•Laissezrefroidirlemoteuravantderangerla

machinedansunlocalfermé.

•Fermezlerobinetd'arrivéedecarburantavantde

remiseroudetransporterlamachine.

•Neremisezjamaislamachinenilesbidonsde

carburantàproximitéd'uneammenue,d'une sourced'étincellesoud'uneveilleuse,tellecelle d'unchauffe-eauoud'autresappareils.

•Mainteneztouteslespiècesdelamachineenbon

étatdemarcheettouteslesxationsbienserrées, surtoutcellesdeslames.

•Remplaceztouslesautocollantsusésou

endommagés.

Utilisationducordonde rangementdesplateauxde coupe

Lecordonderangementempêchelesplateaux decoupeextérieursavantdes'affaisserquandla machineestgaréependantlanuitoupendantun remisagedelonguedurée.Ilsempêchentégalement lesplateauxdecoupedeotterpendantletransport delamachined'unlieuàunautre.

Figure64

g225484

Fixationdesplateauxdecoupe

1.Assurez-vousquelaPDFestdésengagée.

2.Garezlamachinesurunsolplatethorizontal.

3.Serrezlefreindestationnement.

4.Levezcomplètementlesplateauxdecoupe.

5.Placezlecordondevantl'arbreporteurdubras delevageduplateaudecoupeextérieuravant (Figure65).

Figure65

1.Gorgedel'arbreporteur (brasdelevageextérieur avant)

2.Boucleducordon

6.Enlezlaboucleducordonsurl'arbreporteur

etengagez-lecomplètementdanslagorgede l'arbre(Figure65).

7.Répétezlesopérations5et6pourleplateau

decoupeextérieuravantdel'autrecôtédela machine.

Important:Retirezlescordonsdesarbres

porteursavantd'abaisserlesplateauxdecoupe.

Rangementdescordons

Remarque:Rangezlescordonsquandvousneles

utilisezpas.

1.Assurez-vousquelaPDFestdésengagée.

2.Garezlamachinesurunsolplatethorizontal.

g225483

3.Serrezlefreindestationnement.

4.Lesplateauxdecoupeétantabaissés,enlezla

boucleducordondanslafentedelaplaquede renfortdusupportderouleau(Figure66).

Figure66

g036666

g225485

1.Fentedeplaquederenfort (supportderouleau)

2.Boucleducordon

Transportdelamachine

•Procédezavecprudencepourchargerlamachine

suruneremorqueouuncamion,ainsiquepour ladécharger.

•Utilisezdesrampesd'uneseulepiècepourcharger

lamachinesuruneremorqueouuncamion.

•Arrimezsolidementlamachine.

Commentpousserou remorquerlamachine

Encasd'urgence,ilestpossibledepousseroude remorquerlamachineenmarcheavantenactionnant lavannededérivationdelapompehydraulique.

Important:Nepoussezpasetneremorquez

paslamachineàplusde3à4,8km/h,aurisque d'endommagerlatransmission.Lesvannesde dérivationdoiventêtreouverteschaquefoisque vouspoussezouremorquezlamachine.

1.Ouvrezlecapotetlocalisezlesvannesde

dérivation(Figure67)ausommetdelapompe, derrièrelabatterieetlesbacsderangements.

g225685

Figure67

1.Vannesdedérivation

2.Tournezchaquevannede3toursdansle sensantihorairepourl'ouvriretdériverl'huileà l'intérieurdelatransmission.

Remarque:Nelesouvrezpasdeplusde

3tours.Commel'huileestdérivée,vous pouvezdéplacerlamachinelentementsans endommagerlatransmission.

3.Refermezlesvannesdedérivationavantde mettrelemoteurenmarche.

4.Serrezà70N·mpourfermerlavanne.

Important:Pourpousserouremorquerla

machineenmarchearrière,vousdevezmettre endérivationleclapetantiretourducollecteur delatransmissionintégrale.Pourcefaire, raccordezunensembleexibleàlaprised'essai depressiondetransmissionauxrouesenmarche arrière,situéesurl'hydrostat,etàlaprisesituée entrelesprisesM8etP2surlecollecteurdela transmissionarrière,quisetrouvederrièrelaroue avant.L'ensembleexiblecomprendunexible (réf.95-8843),2coupleurs(réf.95-0985),et2 raccordshydrauliques(réf.340-77).

Emplacementdespoints d'attache

Remarque:Utilisezuniquementdessangles

homologuéesDOTauxquatrecoinspourarrimerla machine.

•Dechaquecôtéducadre,prèsdelaplate-forme

del'utilisateur

•Surlepare-chocsarrière

Figure68

g208989

Figure69

g036665

Entretien

Important:Reportez-vousaumanueldupropriétairedumoteurpourtoutesprocéduresd'entretien

supplémentaires.

Important:Sivouseffectuezl'entretiendelamachineetquelemoteurtourneavecunconduit

d'extractiond'échappement,réglezl'interdictionderégénérationàON(activée);voirRéglagede

l'interdictionderégénération(page40).

Remarque:Téléchargezgratuitementleschémaélectriqueouhydrauliquerecherchéenvousrendantsur

www.T oro.cometencherchantvotremachinesouslelienManuelssurlapaged'accueil.

Remarque:Lescôtésgaucheetdroitdelamachinesontdéterminésd'aprèslapositiond'utilisationnormale.

Programmed'entretienrecommandé

Périodicitéd'entretienProcédured'entretien

Aprèsla1èreheurede

fonctionnement

Aprèsles10premières

heuresdefonctionnement

Aprèsles50premières

heuresdefonctionnement

Aprèsles200premières

heuresdefonctionnement

Àchaqueutilisationou

unefoisparjour

•Serrezlesécrousderoues.

•Vidangezl'huilemoteuretremplacezleltreàhuile.

•Vidangezl'huiledutrainplanétaireavant.

•Vidangezlelubriantdupontarrière

•Remplacezlesltreshydrauliques.

•Contrôledelapressiondespneus.

•Contrôlezlescontacteursdesécurité.

•Contrôlezletempsd'arrêtdelalame.

•Contrôlezleniveaud'huilemoteur.

•Vidangezchaquejourl'eauouautresimpuretésquisetrouventdansleséparateur d'eau.

•Vidangezl'eauouautresimpuretésquisetrouventdansleltreà carburant/séparateurd'eau

•Recherchezdesfuitesauniveaudupontarrièreetduboîtierd'engrenagesarrière.

•Vériezleniveauduliquidederefroidissementaudébutdechaquejournéede travail.

•Enlevezlesdébrisquisetrouventsurlemoteur,lerefroidisseurd'huileetle radiateur(nettoyez-lesplusfréquemments'ilyabeaucoupdesaleté).

•Contrôlezleniveaudeliquidehydraulique.

•Vériezquelesconduitesetexibleshydrauliquesneprésententpasdefuites,ne sontpaspliés,usés,détériorésparlesconditionsatmosphériquesoulesproduits chimiques,etquelessupportsdemontageetlesraccordsnesontpasdesserrés.

Toutesles50heures

Toutesles100heures

Toutesles200heures

Toutesles250heures

•Graissezlesroulementsetlesbagues(égalementaprèschaquelavage).

•Contrôlezl'étatlabatterie.

•Contrôlezl'étatetlatensiondelacourroied'alternateur.

•Serrezlesécrousderoues.

•Vidangezl'huilemoteuretremplacezleltreàhuile.

Périodicitéd'entretienProcédured'entretien

Toutesles400heures

Toutesles800heures

Toutesles6000heures

Avantleremisage

•Effectuezl'entretiendultreàair(plustôtsil'indicateurdecolmatageestrougeet plusfréquemmentsil'atmosphèreesttrèspoussiéreuseousale).

•Examinezlesconduitesetlesraccordsdecarburant.

•Remplacezlacartouchedultreàcarburant.

•Remplacezleltreàcarburant.

•Contrôlezlejeuaxialdestrainsplanétaires.

•Contrôlezleniveaud'huiledutrainplanétaire(recherchezuneéventuellefuite externe).

•Contrôlezleniveaudelubriantdupontarrière.

•Contrôlezleniveaudelubriantduboîtierd'engrenagesdupontarrière.

•Vidangezetnettoyezleréservoirdecarburant.

•Vidangezl'huiledutrainplanétaireavantouunefoisparan,lapremièreéchéance prévalant.

•Vidangezlelubriantdupontarrière

•Contrôlezlepincementdesrouesarrière.

•Vidangezleliquidehydraulique.

•Remplacezlesltreshydrauliques.

•Démontez,nettoyezetremontezleltreàsuieduFAPOunettoyezleltreàsuie silecoded'anomaliemoteurSPN3251FMI0,SPN3720FMI0ouSPN3720FMI16 s'afchedansl'InfoCenter.

•Vidangezetnettoyezleréservoirdecarburant.

•Contrôlezlapressiondespneus.

•Contrôleztouteslesxations.

•Lubrieztouslesgraisseursetpointsdepivot.

•Peignezlessurfacesécaillées.

Unefoisparan

•Examinezlesconduitesetlesraccordsdecarburant.

PRUDENCE

Sivouslaissezlaclédanslecommutateurd'allumage,quelqu'unpourraitmettrelemoteuren marcheaccidentellementetvousblessergravement,ainsiquetoutepersonneàproximité.

Avanttoutentretien,retirezlacléducommutateurd'allumage.

Listedecontrôlepourl'entretienjournalier

Copiezcettepagepourpouvoirvousenservirrégulièrement.

Pourlasemainedu:

Entretiensàeffectuer

Vériezlefonctionnement dusystèmedesécurité.

Vériezlefonctionnement desfreins.

Contrôlezleniveaud'huile moteur.

Contrôlezleniveaudu liquidederefroidissement.

Vidangezleséparateur d'eau/decarburant.

Contrôlezleltreàair,la cuveàpoussièreetlavalve depurge.

Vériezlesbruitsanormaux enprovenancedumoteur.

LundiMardiMercrediJeudiVendredi

Samedi

Dimanche

Pourlasemainedu:

Entretiensàeffectuer

Vériezlapropretédu radiateuretdel'écran.

Vériezlesbruitsde fonctionnementanormaux.

Contrôlezleniveaude liquidehydraulique.

Vériezl'étatdesexibles hydrauliques.

Recherchezlesfuites éventuelles.

Contrôlezleniveaude carburant.

Contrôlezlapressiondes pneus.

Vériezlefonctionnement desinstruments.

Vériezleréglagedela hauteurdecoupe.

Lubrieztousles graisseurs.

Retouchezlespeintures endommagées.

Contrôlezlabougiedepréchauffageetlesinjecteursencasdedémarragedifcile,defuméeexcessiveoudefonctionnement

irrégulierdumoteur.

Immédiatementaprèschaquelavage,quellequesoitlafréquenced'entretienindiquée.

LundiMardiMercrediJeudiVendredi

Samedi

Dimanche

Important:Reportez-vousaumanueldupropriétairedumoteurpourtoutesprocéduresd'entretien

supplémentaires.

Notesconcernantlesproblèmesconstatés

Contrôleeffectuépar:

Pointcontrôlé

Date

Information

Fréquenced'entretien

Procéduresavant l'entretien

Consignesdesécurité avantl'entretien

•Avantderégler,nettoyer,réparerouquitterla

machine,effectuezlaprocéduresuivante:

–Garezlamachinesurunsolplatethorizontal. –Appuyezdemanièreprolongéesurla

commandederégimemoteurpourréglerle

moteurauralenti. –Débrayezetabaissezlesplateauxdecoupe. –Vériezquelapédalededéplacementesten

positionneutre. –Serrezlefreindestationnement. –Coupezlemoteuretenlevezlaclédecontact. –Attendezl'arrêtcompletdetouteslespièces

enmouvement. –Laissezrefroidirlescomposantsdelamachine

avantd'effectuertouteopérationd'entretien.

decal125-4606

Figure70

•Silesplateauxdecoupesontenposition

detransport,utilisezlesystèmedeblocage mécaniquemécaniqueetlescordonsde rangement(lecaséchéant)avantdelaisserla machinesanssurveillance.

•Sipossible,n'effectuezaucunentretienquandle

moteurestenmarche.Nevousapprochezpas despiècesmobiles.

•Utilisezdeschandellespoursoutenirlamachine

ousescomposantsaubesoin.

•Libérezlapressionemmagasinéedansles

composantsavecprécaution.

Préparationdelamachine pourl'entretien

1.Assurez-vousquelaPDFestdésengagée.

2.Garezlamachinesurunsolplatethorizontal.

3.Serrezlefreindestationnement.

4.Abaissezlesplateauxdecoupeaubesoin.

5.Coupezlemoteuretattendezl'arrêtcompletde touteslespiècesmobiles.

6.TournezlacléenpositionARRÊTetenlevez-la.

7.Laissezrefroidirlescomposantsdelamachine avantd'effectuertouteopérationd'entretien.

Levagedelamachine

Utilisezlespointsdelevagesuivantspourleverla machine:

Avantdelamachine–surlecadre,devantles moteursdesrouesmotrices(Figure71).

Important:Nesoutenezpaslamachineauniveau

desmoteursdesrouesmotrices.Lematérielde levagenedoitpastoucherlestubesetexibles hydrauliques.

g036671

Figure72

Ouvertureducapot

Basculezlecapotpouraccéderauchâssis,comme montréàlaFigure73.

Figure71

Arrièredelamachine–aucentredupont(Figure

72).

Localisezleschandellesdelacapacitéspéciéede chaquecôtéduboîtierd'engrenagesetsousl'essieu.

Important:Nesoutenezpaslamachineauniveau

delabiellettededirection.

g036670

g036674

Figure73

Accèsaucompartimentde levagehydraulique

Lubrication

Basculezlesiègepouraccéderaucompartimentde levagehydraulique,commemontréàlaFigure74.

Graissagedesroulements etbagues

Périodicitédesentretiens:Toutesles50heures

(égalementaprèschaquelavage).

Typedegraisse:graisseaulithiumnº2

Emplacementsetnombredegraisseurs:

•Roulementsd'axesdepivotsdefreins(5),comme

montréàlaFigure75.

g009704

Figure75

Figure74

•Baguesdepivotd'essieuarrière(2),comme

montréàlaFigure76.

g036706

g009705

Figure76

•Rotulesdevérindedirection(2),commemontré

àlaFigure77.

Figure77

1.Graisseursupérieursurpivotdefusée

•Rotulesdebiellettededirection(2),comme

montréàlaFigure77.

g009707

Figure78

•Baguesdevérindelevage(2parplateau),comme

montréàlaFigure78.

•Roulementsd'axesdepivotdeplateaudecoupe

(2parplateaudecoupe),commemontréàla

g009706

Figure79.

Remarque:Vouspouvezutilisern'importelequel

desgraisseurs,selonleplusaccessible.Injectez lagraissedanslegraisseurjusqu'àcequ'elle commenceàressortiraubasdulogementdel'axe (sousleplateaudecoupe).

•Baguesdepivotdefusée(2),commemontréàla

Figure77.

Important:Negraissezparlegraisseur

supérieurdupivotdefuséeplusd'unefoispar an(2injectionsdegraisse).

•Baguesdebrasdelevage(1parplateau),comme

montréàlaFigure78.

g009708

Figure79

•Roulementsdebrasdebâtiporteurdeplateaude

coupe(1parplateaudecoupe),commemontré àlaFigure79.

•Roulementsderouleauarrière(2parplateaude

coupe),commemontréàlaFigure80.

Entretiendumoteur

Sécuritédumoteur

•Coupezlemoteuravantdecontrôlerleniveau

d'huileoud'ajouterdel'huiledanslecarter.

Figure80

Important:Veillezàbienalignerlesrainures

degraissagedechaquesupportderouleausur l'oricedegraissageàchaqueextrémitéde l'arbrederouleau.Pourfaciliterl'alignement delarainureetdel'orice,l'arbredurouleau comporteunrepèreàuneextrémité.

g005979

•Nemodiezpasleréglagedurégulateuretne

faitespastournerlemoteuràunrégimeexcessif.

Entretiendultreàair

Périodicitédesentretiens:Toutesles400heures

Vériezsileboîtierdultreàairprésentedes dommagessusceptiblesd'occasionnerdesfuites d'air.Remplacez-les'ilestendommagé.Vériezque lesystèmed'admissionneprésentepasdefuites,de dommagesoudecolliersdeexibledesserrés.

Faitesl'entretiendultreàairuniquementquand l'indicateurdecolmatage(Figure81)indiqueque celaestnécessaire.Neremplacezpasleltreà airplusfréquemmentquenécessaire;celanefait qu'accroîtrelerisquedecontaminationdumoteurpar desimpuretésquandleltreestdéposé.

Figure81

1.Indicateurdecolmatage

Important:Lecouvercledoitêtreparfaitement

ajustésurleboîtierdultreàair.

1.Remplacezleltreàair(Figure82).

g009709

trois,quandvouseffectuezl'entretiendu préltre.

g198631

g009712

Figure83

1.Élémentdesécuritédultreàair

2.Réarmezl'indicateurdecolmatage(Figure81) s'ilestrouge.

Figure82

Remarque:Nenettoyezpasunélémentusagé

carcelapourraitendommagerlematériaudu ltre.

Vidangedel'huilemoteur

Spécicationsdel'huile

Utilisezunehuilemoteurdequalitéàbasseteneur encendreconformeousupérieureauxspécications suivantes:

•CatégoriedeserviceAPICJ-4oumieux

•CatégoriedeserviceACEAE6

•CatégoriedeserviceJASODH-2

Important:L'utilisationd'unehuilemoteurd'une

catégorieautrequelacatégorieAPICJ-4ou mieux,ACEAE6ouJASODH-2,peutcauser lecolmatagedultreàparticulesdieselou endommagerlemoteur.

Utilisezlegradedeviscositéd'huilemoteursuivant:

•Huilepréférée:SAE15W-40(au-dessusde

g031861

-18ºC)

•Autrehuilepossible:SAE10W-30ou5W-30

(toutestempératures)

L'huilemoteurT oroPremiumestenventechezvotre distributeuraveclegradedeviscosité15W-40ou 10W-30.Consultezlecataloguedepiècespourles numérosderéférence.

Important:N'essayezjamaisdenettoyer

l'élémentdesécurité(Figure83).Remplacez l'élémentltrantdesécuritéunefoissur

Contrôleduniveaud'huilemoteur

Périodicitédesentretiens:Àchaqueutilisationou

unefoisparjour

Lemoteurestexpédiéavecdel'huiledanslecarter. Vérieztoutefoisleniveaud'huileavantetaprèsle premierdémarragedumoteur.

Important:Contrôlezl'huilemoteurchaquejour.

Sileniveaud'huilemoteurdépasselerepère maximumsurlajauge,ilsepeutquel'huilesoit diluéeavecducarburant.

Sileniveaud'huilemoteurestau-dessusdu repèremaximum,vidangezl'huile.

Lemeilleurmomentpourvérierleniveaud'huile moteurestendébutdejournée,quandlemoteur estfroidavantsamiseenmarche.Silemoteura déjàtourné,attendezaumoins10minutesquel'huile retournedanslecarteravantdecontrôlerleniveau.Si leniveaud'huileestàlamêmehauteurouendessous durepèreminimumsurlajauge,faitesl'appointpour l'ameneraurepèremaximum.Neremplissezpasle cartermoteurexcessivement.

Important:Maintenezleniveaud'huilemoteur

entrelesrepèresmaximumetminimumsurla jauge;unepannedemoteurpeutseproduiresile cartercontienttropoupasassezd'huile.

g198647

1.Garezlamachinesurunsolplatethorizontal.

2.Contrôlezleniveaud'huilemoteur(Figure84).

g031256

Figure84

Remarque:Sivousutilisezunehuile

différente,vidangezcomplètementlecarter moteuravantderefaireleplein.

Capacitéducarterd'huile:

Entretienducatalyseur

5,7litresapproximativementavecleltre.

Vidangedel'huilemoteuret remplacementdultreàhuile

Périodicitédesentretiens:Aprèsles50premières

heuresdefonctionnement

Toutesles250heures

1.Mettezlemoteurenmarcheetlaissez-letourner pendant5minutespourréchaufferl’huile.

2.Avantdequitterleposted'utilisation,garezla machinesurunesurfaceplaneethorizontale, coupezlemoteur,enlevezlaclédecontactet attendezl'arrêtdetouteslespiècesenmobiles.

3.Vidangezl'huilemoteuretremplacezleltreà huile(Figure85).

d'oxydationdiesel(DOC)et dultreàsuie

Périodicitédesentretiens:T outesles6000

heures—Démontez,nettoyezet remontezleltreàsuieduFAPOu nettoyezleltreàsuiesilecode d'anomaliemoteurSPN3251FMI0,

SPN3720FMI0ouSPN3720FMI16

s'afchedansl'InfoCenter.

Silecoded'ANOMALIEMOTEURSPN3251FMI0,

ANOMALIEMOTEURSPN3720FMI0ouANOMALIE MOTEURSPN3720FMI16s'afchesurl'InfoCenter

(Figure86),nettoyezleltreàsuieenprocédant commesuit:

g214715

Figure85

4.Faitesl'appointd'huilemoteur.

g213864

g213863

Figure86

1.ConsultezlasectionMoteurduManuel

g031675

d'entretienpoursavoircommentdémonteret remonterlecatalyseurd'oxydationdieseletle ltreàsuieduFAP .

2.ConsultezvotreconcessionnaireToroagréé pourvousprocurerdespiècesderechangeou fairel'entretienducatalyseurd'oxydationdiesel etdultreàsuie.

3.DemandezàvotreconcessionnaireToroagréé deréinitialiserl'ECUdumoteuraprèslapose d'unFAPpropre.

Entretiendusystème

Entretienduséparateur

d'alimentation

DANGER

Danscertainesconditions,legazoleetles vapeursqu'ildégagesontextrêmement inammablesetexplosifs.Unincendieou uneexplosioncausé(e)parducarburantpeut vousbrûler,ainsiqued'autrespersonnes,et causerdesdommagesmatériels.

•Remplissezleréservoiràl'aided'un entonnoiràl'extérieur,dansunendroit dégagé,etlorsquelemoteurestarrêtéet froid.Essuyeztoutcarburantrépandu.

•Neremplissezpascomplètementle réservoirdecarburant.Versezlaquantité decarburantnécessairepourqueleniveau sesitueentre6et13mmendessousdela basedugoulotderemplissage.L'espace au-dessusdoitrestervidepourpermettre aucarburantdesedilater.

•Nefumezjamaisenmanipulantdu carburantettenez-vousàl'écartdes ammesnuesousourcesd'étincelles quipourraientenammerlesvapeursde carburant.

•Stockezlecarburantdansunbidonde sécuritépropreethomologuéquidoitêtre maintenubouché.

carburant-eau

g198661

Figure87

Vidangedel'eauduséparateur carburant-eau

Périodicitédesentretiens:Àchaqueutilisationou

unefoisparjour—Vidangezl'eau ouautresimpuretésquisetrouvent dansleltreàcarburant/séparateur d'eau

Faitesl'entretienduséparateurcarburant-eaucomme montréàla(Figure88).

Vidangeduréservoirde carburant

Périodicitédesentretiens:Toutesles800

heures—Vidangezetnettoyezle réservoirdecarburant.

Avantleremisage—Vidangezetnettoyezle réservoirdecarburant.

Vidangezetnettoyezaussileréservoirdecarburant silesystèmed'alimentationestcontaminéousivous prévoyezderemiserlamachinependantunepériode prolongée.Rincezleréservoiravecducarburantneuf.

Contrôledesconduiteset raccords

Périodicitédesentretiens:Toutesles400heures

Unefoisparan

Vériezquelesconduitesetlesraccordsnesontpas détériorés,endommagésoudesserrés.

g225506

Figure88

Remplacementdelacartouchedu ltreàcarburant

Périodicitédesentretiens:Toutesles400

heures—Remplacezlacartouche dultreàcarburant.

Remplacezlacartouchedultreàcarburantcomme montréàlaFigure89.

Entretiendultreà carburant

Périodicitédesentretiens:Toutesles400heures

1.Nettoyezlasurfaceautourdelatêtedultreà carburant(Figure90).

Figure89

g028799

Figure90

1.Têtedultreàcarburant

2.Déposezleltreetnettoyezlasurfacede montagedelatêtedultre(Figure90).

3.Lubriezlejointdultreavecdel'huilemoteur propre;voirlemanueldupropriétairedumoteur pourplusdeprécisions.

4.Montezlacartouchesècheàlamainjusqu'àce quelejointrejoignelatêtedultre,puisserrez lacartouched'undemitoursupplémentaire.

5.Mettezlemoteurenmarcheetvériezqu'iln'ya pasdefuited'huileautourdelatêtedultre.

2.Filtreàcarburant

Nettoyagedelacrépine

g031412

dutubed'aspirationde carburant

Letubed'aspirationdecarburantsetrouvedansle réservoirdecarburant.Ilestmunid'unecrépinequi empêchelesdébrisdepénétrerdanslesystème d'alimentation.Retirezletubeetnettoyezlacrépine selonlesbesoins.

1.Retirezlecollierquixeleexibledecarburant auraccorddutubed'aspiration(Figure91).

Figure91

2.TournezlacléàlapositionCONT ACTpendant 10à15secondes.

Remarque:Celapermetàlapompeà

carburantd'amorcerlecircuitd'alimentation.

Important:N'utilisezpasledémarreurpourlancer

lemoteurand'amorcerlecircuitd'alimentation.

g036687

1.Raccord(tubed'aspiration decarburant)

2.Collier5.Crépine

3.Flexibledecarburant

2.Débranchezleexibleduraccord(Figure91).

3.Soulevezetdéposezletubed'aspirationdu

réservoirdecarburant(Figure91).

4.Bagueencaoutchouc

Remarque:Soulevezletubebiendroithors

delabaguedansleréservoir.

4.Nettoyezlesdébriséventuellementprésents

surlacrépineauboutdutubed'aspirationde carburant(Figure91).

5.Insérezletubed'aspirationdanslabaguede

caoutchoucetdansleréservoirdecarburant (Figure91).

Remarque:Vériezqueletubed'aspiration

decarburantestcomplètementengagédansla baguedecaoutchouc.

6.Branchezleexibled'alimentationauraccorddu

tubed'aspirationdecarburantetxezleexible enplaceàl'aideducollierquevousavezretiré àl'opération1.

Amorçageducircuit d'alimentation

Amorcezlecircuitd'alimentationavantlepremier démarragedumoteur,aprèsunepanned'essence ouaprèsl'entretienducircuitd'alimentation(parex. purgedultre/séparateurd'eau,remplacementdu exibledecarburant).

Pouramorcerlecircuitd'alimentation,procédez commesuit:

1.Vériezqueleréservoirdecarburantn'estpas

vide.

Entretiendusystème

Chargeetbranchementde

électrique

Consignesdesécurité relativesausystème électrique

•Débranchezlabatterieavantderéparerla

machine.Débrancheztoujourslabornenégative delabatterieavantlabornepositive.Rebranchez labornepositiveavantlabornenégative.

•Chargezlabatteriedansunendroitdégagéet

bienaéré,àl'écartdesammesousources d'étincelles.Débranchezlechargeurdusecteur avantdelebrancheràlabatterieoudel'en débrancher.Portezdesvêtementsdeprotection etutilisezdesoutilsisolés.

Contrôledel'étatlabatterie

Périodicitédesentretiens:Toutesles50heures

Important:Avantd'effectuerdessouduressur

lamachine,débranchezlecâblenégatifdela batteriepouréviterd'endommagerlesystème électrique.Vousdevezaussidébrancherle moteur,l'InfoCenteretlesmodulesdecommande delamachineavantd'effectuerdestravauxde souduresurlamachine.

Remarque:Lesbornesetlebacdoiventêtre

propres,carunebatterieencrasséesedécharge lentement.Pournettoyerlabatterie,lavezlebacavec unmélanged'eauetdebicarbonatedesoude.Rincez ensuiteàl'eauclaire.Pourprévenirlacorrosion, enduisezlesbornesdelabatterieetlesconnecteurs descâblesdegraisseGrafo112X(Skin-Over)(réf. Toro505-47)oudevaseline.

labatterie

1.Déverrouillezetsoulevezlepanneaudela console(Figure92).

g009985

Figure92

1.Panneaudelaconsole2.Verrou

DANGER

L'électrolytecontientdel'acide sulfurique,dontl'ingestionestmortelle etquicausedegravesbrûlures.

•Nebuvezjamaisl'électrolyteet éviteztoutcontactaveclesyeux,la peauoulesvêtements.Portezdes lunettesdeprotectionetdesgantsen caoutchouc.

•Faiteslepleind'électrolyteàproximité d'unearrivéed'eaupropre,demanière àpouvoirrincerabondammentla peauencasd'accident.

2.Retirezlecapuchonencaoutchoucdelaborne positiveetexaminezlabatterie.

3.Débranchezlecâblenégatif(noir)delaborne négative(-),puislecâblepositif(rouge)dela bornepositive(+)delabatterie(Figure93).

ATTENTION

S'ilssontmalacheminés,lescâblesde labatteriepeuventsubirdesdommages ouendommagerlamachineetproduire desétincelles.Lesétincellespeuvent provoquerl'explosiondesgazdela batterieetvousblesser.

•Débrancheztoujourslecâblenégatif (noir)delabatterieavantlecâble positif(rouge).

•Connecteztoujourslecâblepositif (rouge)delabatterieavantlecâble négatif(noir).

ATTENTION

Lesbornesdelabatterieoulesoutilsen métalpeuventcauserdescourts-circuits aucontactdespiècesmétalliqueset produiredesétincelles.Lesétincelles peuventprovoquerl'explosiondesgaz delabatterieetvousblesser.

•Lorsduretraitoudelamiseenplace delabatterie,lesbornesnedoivent toucheraucunepartiemétalliquede lamachine.

•Évitezdecréerdescourts-circuits entrelesbornesdelabatterieetles partiesmétalliquesdelamachine avecdesoutilsenmétal.

4.Raccordezunchargeurde3à4ampèresaux bornesdelabatterie.Chargezlabatterieau régimede3à4ampèresdurant4à8heures.

ATTENTION

Labatterieenchargeproduitdesgaz susceptiblesd'exploser.

Nefumezjamaisetgardezlabatterie éloignéedesammesetsources d'étincelles.

5.Unefoislabatteriechargée,débranchezle chargeurdusecteuretdesbornesdelabatterie.

6.Raccordezlecâblepositif(rouge)delabatterie àlabornepositive(+)etlecâblenégatif(noir)à labornenégative(-)(Figure93).

7.Fixezlescâblesauxbornesaumoyenboulons etd'écrous.

Remarque:Assurez-vousquelecollierdu

câblepositif(+)estbienengagésurlaborne delabatterieetquelecâbleestplacétoutprès delabatterie.Lecâblenedoitpastoucherle couvercledelabatterie.

8.Pourprévenirlacorrosion,enduisezlesbornes delabatteriedegraisseGrafo112X(Skin-Over) (réf.505-47),devaselineoudegraisselégère.

9.Placezensuitelecapuchondecaoutchoucsur labornepositive.

10.Fermezetverrouillezlepanneaudelaconsole.

Emplacementdesfusibles

Leporte-fusiblesdelamachineestsituédanslebac derangementdroit.

Figure93

1.Câblepositifdelabatterie2.Câblenégatifdelabatterie

g009986

decal125-4605

Figure94

1.Ouvrezleverrouducouvercledubacde rangementdroitetsoulevezlecouvercle(Figure

95)pourexposerleporte-fusibles(Figure96).

Entretiendusystème d'entraînement

g225611

Figure97

Contrôledujeuaxialdes

Figure95

1.Verrou2.Bacderangement

2.Remplacezle(s)fusible(s)dansles emplacementslibresselonlesbesoins(Figure

96).

Figure96

1.Fusibles

3.Refermezlecouvercledubacderangement droitetxez-leavecleverrou(Figure95).

g009985

trainsplanétaires

Périodicitédesentretiens:Toutesles400heures

Lestrainsplanétaires/rouesmotricesnedoivent présenteraucunjeuaxial(lesrouesnedoivent pasbougerlorsquevouslestirezoulespoussez parallèlementàl'essieu).

1.Garezlamachinesurunesurfaceplaneet horizontale,serrezlefreindestationnement, abaissezlesplateauxdecoupe,coupezle moteuretenlevezlacléducommutateur d'allumage.

2.Calezlesrouesarrièreetsoulevezl'avantdela machine,puissoutenezl'essieuavant/lecadre avecdeschandelles.

DANGER

Unemachineenappuisuruncricpeut êtreinstable;ellepeuttomberetblesser lapersonnequisetrouvedessous.

•Nemettezpaslemoteurenmarche lorsquelamachineestsoutenuepar

g010255

uncric.

•Retireztoujourslacléducommutateur d'allumageavantdedescendredela machine.

•Calezlesroueslorsquevouslevezla machineaucric.

•Soutenezlamachineavecdes chandelles.

3.Saisissezunedesrouesmotricesavantet tirez/poussez-laendirectionetàl'opposédela machineenvériantl'absencedejeu.

Figure98

g028798

1.Rouesmotricesavant

4.Répétezl'opération3pourl'autrerouemotrice.

5.Siunerouebouge,demandezàvotre distributeurToroagrééderemettreletrain planétaireenétat.

Contrôleduniveaude lubriantdutrainplanétaire

Périodicitédesentretiens:T outesles400heures

(recherchezuneéventuellefuite externe).

Lubriantspécié:lubriantpourengrenagesde hautequalitéSAE85W-140.

1.Garezlamachinesurunesurfaceplaneet horizontale,tournezlarouedesortequele bouchonderemplissagesoitàlaposition 12heures,lebouchondecontrôlesoitàla position3heuresetlebouchondevidangesoit àlaposition6heures(Figure99).

g225612

Figure99

1.Bouchonderemplissage(position12heures)

2.Bouchondecontrôle(position3heures)

3.Bouchondevidange(position6heures)

2.Retirezlebouchondecontrôleàlaposition 3heures(Figure99).

Leniveaud'huiledoitatteindrelebasdel'orice decontrôle.

g225606

Figure100

1.Oricedubouchonde

contrôle

2.Bouchondecontrôle

3.Sileniveaud'huileesttropbas,retirezle bouchonderemplissagedelaposition12heures etfaitesl'appointd'huilejusqu'àcequ'elle s'écouleparl'oriceàlaposition3heures.

4.Vériezl'étatetl'usuredesjointstoriquesdes bouchons.

Remarque:Remplacezle(s)joint(s)torique(s)

aubesoin.

5.Remettezle(s)bouchon(s)enplace.

6.Répétezlesopérations1à5pourletrain planétairedel'autrecôtédelamachine.

Vidangedel'huiledutrain planétaire

Périodicitédesentretiens:Aprèsles200premières

heuresdefonctionnement

Toutesles800heuresouunefoisparan,la premièreéchéanceprévalant.

Lubriantspécié:lubriantpourengrenagesde hautequalitéSAE85W-140.

Capacitéducarterdetrainplanétaireetdefrein:

0,65l

Vidangedutrainplanétaire

planétaire(page71).

5.Insérezlebouchondevidangedansl'oricede vidangeducarterdetrainplanétaire(Figure

101).

6.Placezunbacdevidangesouslecarterdefrein, enlevezlebouchondevidangeetvidangez toutel'huile(Figure102).

Figure102

1.Oricedevidange(carter

defrein)

2.Bouchondevidange

g225608

2.Enlevezlebouchonderemplissagedela position12heuresetlebouchondecontrôlede laposition3heures(Figure101).

Figure101

1.Oricedubouchonde

vidange

2.Bouchonderemplissage4.Bouchondevidange

3.Placezunbacdevidangesouslemoyeudu trainplanétaire,enlevezlebouchondevidange àlaposition6heuresetvidangeztoutel'huile (Figure101).

3.Bouchondecontrôle

7.Vériezl'étatetl'usuredujointtoriquedu bouchon,puisremettezlebouchondevidange enplacedanslecarterdefrein.

Remarque:Remplacezlesjointstoriquesau

besoin.

Remplissagedulubriantdutrain planétaire

1.Versezlentementdansl'oricedubouchonde remplissagedutrainplanétaire0,65ld'huilepour engrenagesdehautequalitéSAE85W-140.

Important:Siletrainplanétaireseremplit

avantque0,65litred'huilesoitajouté, patientezuneheureouremettezlebouchon

g225609

enplace,etdéplacezlamachined'environ 3mètrespourbienrépartirl'huiledansle systèmedefreinage.Retirezensuitele bouchonetajoutezlerestantd'huile.

4.Vériezl'étatetl'usuredesjointstoriquesdes bouchonsderemplissage,decontrôleetde vidange.

Remarque:Remplacezle(s)joint(s)torique(s)

aubesoin.

Figure103

Recherchedefuitesau niveaudupontarrièreetdu boîtierd'engrenages

Périodicitédesentretiens:Àchaqueutilisationou

unefoisparjour

Recherchezvisuellementdesfuitesauniveaudupont arrièreetduboîtierd'engrenagesarrière.

g225610

1.Oricedubouchonde

remplissage(carterde trainplanétaire)

2.Remettezenplacelesbouchonsderemplissage etdecontrôle.

3.Essuyezsoigneusementlescartersdefreinet detrainplanétaire(Figure104).

Figure104

4.Répétezlesopérations1à7deVidangedu

trainplanétaire(page72),etlesopérations1

à3danscetteprocédurepourl'ensembletrain planétaire/freindel'autrecôtédelamachine.

2.Bouchonderemplissage

g036704

Figure105

Contrôleduniveaude lubriantdupontarrière

Périodicitédesentretiens:Toutesles400heures

g225607

Lepontarrièreestremplid'huilepourengrenages SAE85W-140.Lacapacitéestde2,4litres. Recherchezlesfuiteséventuelleschaquejour.

1.Garezlamachinesurunesurfaceplaneet horizontale,serrezlefreindestationnement, abaissezlesplateauxdecoupe,coupezle moteuretenlevezlaclé.

2.Enlevezunbouchondecontrôleàuneextrémité dupontetvériezquelelubriantatteintlabase del'orice(Figure106).

Remarque:Sileniveauesttropbas,

enlevezlebouchonderemplissageetajoutez sufsammentdelubriantpourrectierle niveau.

5.Remettezlesbouchonsenplace.

6.Enlevezunbouchondecontrôleetversezdans lepontenviron2,4ld'huilepourengrenages 85W-140ouunequantitéd'huilesufsantepour atteindrelabasedel'oricederemplissage.

7.Remettezlebouchondecontrôleenplace.

Contrôleduniveaude

Figure106

1.Bouchondecontrôle2.Bouchonderemplissage

Vidangedulubriantdu pontarrière

Périodicitédesentretiens:Aprèsles200premières

heuresdefonctionnement

Toutesles800heures

Lubriantspécié:lubriantpourengrenagesde hautequalitéSAE85W-140.

Capacitédupont:2,4l

1.Garezlamachinesurunesurfaceplaneet horizontale,serrezlefreindestationnement, abaissezlesplateauxdecoupe,coupezle moteuretenlevezlaclé.

2.Nettoyezlasurfaceautourdes3bouchonsde vidange,1àchaqueextrémitéet1aucentre (Figure107).

g009716

lubriantduboîtier d'engrenagesdupont arrière

Périodicitédesentretiens:Toutesles400heures

Leboîtierd'engrenagesestremplid'huilepour engrenagesSAE85W-140.Lacapacitéestde 0,5litre.Recherchezlesfuiteséventuelleschaque jour.

1.Garezlamachinesurunesurfaceplaneet horizontale,serrezlefreindestationnement, abaissezlesplateauxdecoupe,coupezle moteuretenlevezlaclé.

2.Enlevezlebouchondecontrôle/remplissagedu côtégaucheduboîtierd'engrenagesetvériez quelelubriantatteintlabasedel'orice(Figure

108).

Remarque:Sileniveauestbas,ajoutez

sufsammentdelubriantpourrectierle niveau.

Figure107

1.Emplacementdesbouchonsdevidange

3.Enlevezlesbouchonsdecontrôleduniveau d'huileetlebouchond'aérationdupontprincipal pourfaciliterlavidangedulubriantpour engrenages.

4.Retirezlesbouchonsdevidangepourpermettre aulubriantdes'écoulerdanslesbacsde vidange.

g009717

g011488

Figure108

1.Boîtierd'engrenages2.Bouchonde contrôle/remplissage

Contrôledupincementdes rouesarrière

Périodicitédesentretiens:Toutesles800

heures/Unefoisparan(lapremière échéanceprévalant)

1.Garezlamachinesurunesurfaceplaneet horizontale,serrezlefreindestationnement, abaissezlesplateauxdecoupe,coupezle moteuretenlevezlaclé.

2.Mesurezl'entraxe(àhauteurd'essieu)àl'avant etàl'arrièredesrouesdirectrices(Figure109).

Remarque:Lepincementàl'avantdoitêtre

inférieurde3mmaupincementàl'arrière.

6.Faitespivotertoutelabielletted'untourcomplet versl'intérieuroul'extérieuretserrezlecollierà l'extrémitélibredelabiellette.

7.Posezlarotuledanslesupportducarterde pont,serrezl'écrouàlamainetmesurezle pincement.

8.Répétezlaprocédureaubesoin.

9.Resserrezl'écrouetmettezunegoupillefendue neuvequandleréglagecorrectestobtenu.

Figure109

1.Avantdelamachine3.Entraxe

2.Inférieurde3mmpar rapportàl'arrière

3.Pourlerégler,retirezlagoupillefendueet

l'écroudel'unedesrotulesdebiellette(Figure

110).Déposezlarotuledebiellettedusupport

ducorpsd'essieu.

Figure110

1.Fixationdebiellette2.Rotuledebiellette

g009169

g009718

4.Desserrezlesxationsauxdeuxextrémitésdes

biellettes(Figure110).

5.Faitespivoterlarotuledéposéed'untour

completversl'intérieuroul'extérieuretserrezle collieràl'extrémitélibredelabiellette.

Entretiendusystèmede refroidissement

Consignesdesécurité relativesausystèmede refroidissement

•L'ingestiondeliquidederefroidissementpeutêtre

toxique;rangez-lehorsdelaportéedesenfants etdesanimauxdomestiques.

•Lesprojectionsdeliquidederefroidissement

brûlantsouspressionoulecontactavecle radiateurbrûlantetlespiècesquil'entourent peuventcauserdesbrûluresgraves.

–Laisseztoujoursrefroidirlemoteurpendantau

moins15minutesavantd'enleverlebouchon duradiateur.

–Servez-vousd'unchiffonpourouvrirlebouchon

duradiateuretdesserrez-lelentementpour laisserlavapeurs'échapper.

Contrôleducircuitde refroidissement

Périodicitédesentretiens:Àchaqueutilisationou

unefoisparjour

Liquidederefroidissementspécié:mélange 50/50d'eauetd'antigelàl'éthylèneglycol

Capacitéducircuitderefroidissement:8,5litres

1.Garezlamachinesurunesurfaceplaneet

horizontale,serrezlefreindestationnement, abaissezlesplateauxdecoupe,coupezle moteuretenlevezlaclé.

2.Enlevezlebouchonderadiateuravec

précaution.

PRUDENCE

Silemoteurvientdetourner,leliquide derefroidissementsouspressionpeut s'échapperetvousbrûler.

•N'enlevezpaslebouchonduradiateur silemoteurtourne.

•Servez-vousd'unchiffonpour ouvrirlebouchonduradiateuret desserrez-lelentementpourlaisserla vapeurs'échapper.

g009702

Figure111

1.Vased'expansion

3.Vériezleniveauduliquidederefroidissement dansleradiateur.Leradiateurdoitêtrerempli jusqu'enhautdugoulotderemplissageetle vased'expansionjusqu'aurepèreMAXIMUM (Figure111).

4.Sileniveauduliquidederefroidissementest tropbas,ajoutezunmélange50/50d'eauet d'antigelàl'éthylèneglycol.N'utilisezpas seulementdel'eaupurenidesliquidesde refroidissementàbased'alcooloudeméthanol.

5.Remettezenplacelesbouchonsduradiateuret duvased'expansion.

Nettoyageducircuitde refroidissement

Périodicitédesentretiens:Àchaqueutilisation

ouunefoisparjour—Enlevezles débrisquisetrouventsurlemoteur, lerefroidisseurd'huileetleradiateur (nettoyez-lesplusfréquemments'il yabeaucoupdesaleté).

Cettemachineestéquipéed'unsystème d'entraînementdeventilateurhydrauliquequi s'inverseautomatiquement(oumanuellement) pourréduirel'accumulationdedébrissurle radiateur/refroidisseurd'huileetlagrille.Cette fonctionpermetderéduireletempsnécessaire aunettoyageduradiateur/refroidisseurd'huile, maisn'éliminepaslanécessitéd'unnettoyagede routine.Lenettoyageetl'examenpériodiquesdu radiateur/refroidisseurd'huilerestentnécessaires.

1.Garezlamachinesurunesurfaceplaneet horizontale,serrezlefreindestationnement, abaissezlesplateauxdecoupe,coupezle moteuretenlevezlaclé.

2.Déverrouillezetouvrezlagrillearrière(Figure

112).

Remarque:Pourdéposerlagrille,dégagez-la

desaxesd'articulation.

3.Nettoyezsoigneusementlasurfacedelagrille.

g020509

Figure113

1.Radiateur/refroidisseurd'huile

Figure112

1.Verroudelagrillearrière

4.Nettoyezsoigneusementlesdeuxcôtésdu refroidisseurd'huileetduradiateuràl'air comprimé(Figure113).

Remarque:Commencezparl'avantetsoufez

lesdébrisversl'arrière.Nettoyezensuiteen soufantdel'arrièreversl'avant.Répétezcette procédureplusieursfoisjusqu'àcequ'ilnereste plusaucundébris.

Important:Nenettoyezpasle

radiateur/refroidisseurd'huileavecdel'eau,

g198662

carcelarisqued'encouragerlacorrosionet ladétériorationdescomposants.

5.Refermezetverrouillezlagrillearrière.

Entretiendesfreins

Entretiendescourroies

Réglagedesfreinsde service

Réglezlesfreinsdeservicesilagardeauxpédales defreinestsupérieureà25mmousilesfreins nefonctionnentpasbien.Lagardeestladistance parcourueparlapédaledefreinavantquelefreinage soitressenti.

1.Garezlamachinesurunesurfaceplaneet horizontale,serrezlefreindestationnement, abaissezlesplateauxdecoupe,coupezle moteuretenlevezlaclé.

2.Débloquezleverroudespédalesdefreinpour lesrendreindépendantesl'unedel'autre.

3.Pourréduirelagardeauxpédalesdefrein, serrezlesfreinscommesuit:

A.Desserrezl'écrouavantsurl'extrémité

letéeducâbledefrein(Figure114).

Entretiendelacourroie d'alternateur

Périodicitédesentretiens:Toutesles100heures

Lorsquelatensionestcorrecte,lacourroieprésente uneèchede10mmquanduneforcede4,5kgest exercéeàmi-cheminentrelespoulies.

Sivousn'obtenezpasuneèchede10mm,desserrez lesboulonsdexationdel'alternateur(Figure115).

Remarque:Augmentezoudiminuezlatensionde

lacourroieetresserrezlesboulons.Contrôlezde nouveaulaèchedelacourroiepourvériersila tensionestcorrecte.

Figure114

1.Câbledefrein

B.Serrezl'écrouarrièrepourdéplacerlecâble

enarrièrejusqu'àobtentiond'unegardede 13à25mm.

C.Resserrezlesécrousavantunefoisqueles

freinssontrégléscorrectement.

g020537

Figure115

g009721

1.Boulondemontage2.Alternateur

Entretiendusystème hydraulique

Consignesdesécurité relativesausystème hydraulique

•Vériezl'étatdetouslesexiblesettoutesles

conduiteshydrauliques,ainsiqueleserragede touslesraccordsetbranchementsavantdemettre lesystèmehydrauliquesouspression.

•N'approchezpaslesmainsniaucuneautrepartie

ducorpsdesfuitesentroud'épingleoudes gicleursd'oùsortduliquidehydrauliquesous hautepression.

•Utilisezunmorceaudepapieroudecartonpour

détecterlesfuites.

•Évacuezavecprécautiontoutelapressiondu

systèmehydrauliqueavanttouteinterventionsur lesystème.

•Consultezimmédiatementunmédecinsidu

liquideestinjectésouslapeau.Touteinjectionde liquidehydrauliquesouslapeaudoitêtreéliminée danslesquelquesheuresquisuiventparune interventionchirurgicaleréaliséeparunmédecin.

Contrôleduniveaude liquidehydraulique

Périodicitédesentretiens:Àchaqueutilisationou

unefoisparjour

Leréservoirestremplienusined'environ28lde liquidehydrauliquedehautequalité.Contrôlez néanmoinsleniveaudeliquidehydrauliqueavant letoutpremierdémarragedumoteur,puistousles jours.Leliquidederemplacementrecommandéest lesuivant:

ToroPremiumAllSeasonHydraulicFluid(liquide hydrauliquetoutessaisons)(disponibleenbidonsde 19litresouenbarilsde208litres.VoirleCatalogue depiècesouundistributeurToroagréépourles numérosderéférence).

Autresliquides:sivousnedisposezpasdeliquide demarqueToro,vouspouvezutiliserd'autres liquidestraditionnelsàbasedepétroleàconditions qu'ilsrépondentauxpropriétésphysiquesetaux spécicationsdel'industriesuivantes.Vériezauprès devotrefournisseurquel'huileestconformeàces spécications.

Remarque:Torodéclinetouteresponsabilitéen

casdedommagecauséparl'utilisationd'huilesde

remplacementinadéquates.Utilisezuniquement desproduitsprovenantdefabricantsréputésqui répondentdeleurrecommandation.

Liquidehydrauliqueanti-usureàindicede viscositéélevé/pointd'écoulementbas, ISOVG46

Propriétésphysiques:

Viscosité,ASTMD44544à50cStà40ºC

Indicedeviscosité, ASTMD2270 Pointd'écoulement, ASTMD97

Spécicationsdel'industrie:VickersI-286-S(Niveau

7,9à9,1cStà100ºC 140à160

-37à-45ºC

dequalité),Vickers M-2950-S(Niveaude qualité),DenisonHF-0

Important:L'huilemultigradeISOVG46offre

desperformancesoptimalesdansunelarge gammedetempératures.Àdestempératures ambiantestoujourstrèsélevées(18à49ºC),le liquidehydrauliqueISOVG68peutaméliorerles performances.

LiquidehydrauliquePremiumbiodégradable MobilEALEnviroSyn46H

Important:LeliquideMobilEALEnviroSyn46H

estleseulliquidebiodégradablesynthétique agrééparToro.Ilestcompatibleavecles élastomèresutilisésdanslessystèmes hydrauliquesToroetconvientpourdelarges plagesdetempératures.Celiquideestcompatible avecleshuilesminéralesclassiques;toutefois vousdevrezrincersoigneusementlesystème hydrauliquepourledébarrasserdel'ancien liquideand'optimiserlabiodégradabilitéet lesperformances.Celiquideestdisponibleen bidonsde19litresouenbarilsde208litreschez votredistributeurMobil.

Important:Denombreuxliquideshydrauliques

sontpresqueincolores,cequirenddifcile ladétectiondesfuites.Unadditifcolorant rougepourliquidehydrauliqueestdisponible enbouteillesde20ml.Unebouteillesuft pour15à22litresdeliquidehydraulique.Vous pouvezcommandercesbouteilleschezles concessionnairesToroagréés(réf.44-2500).

1.Garezlamachinesurunesurfaceplaneet horizontale,serrezlefreindestationnement, abaissezlesplateauxdecoupe,coupezle moteuretenlevezlacléducommutateur d'allumage.

2.Contrôlezleniveauduliquidehydraulique (Figure116).

abaissezlesplateauxdecoupe,coupezle moteuretenlevezlaclé.

2.Ouvrezlecapot.

3.Débranchezleconduitderetouraufonddu réservoirhydrauliquepourpermettreàl'huilede

g198718

s'écoulerdansungrandbacdevidange.

4.Rebranchezleexiblequandlavidangeest terminée.

5.Remplissezleréservoirdeliquidehydraulique; voirContrôleduniveaudeliquidehydraulique

(page79).

Important:Utilisezuniquementlesliquides

hydrauliquesspéciés.Toutautreliquide estsusceptibled'endommagerlesystème.

6.Remettezlebouchonduréservoir.

7.TournezlacléenpositionCONTACTpour démarrerlemoteur.Actionneztoutesles commandeshydrauliquespourfairecirculer leliquidedanstoutlecircuit,puisrecherchez d'éventuellesfuites.

Vidangeduliquide

Figure116

8.TournezlaclédecontactàlapositionARRÊT.

9.Vériezleniveaud'huileetfaitesl'appoint pourfairemonterleniveaujusqu'aurepère

MAXIMUMsurlajauge.Neremplissezpas

excessivement.

Remplacementdesltres hydrauliques

Périodicitédesentretiens:Aprèsles200premières

heuresdefonctionnement

Toutesles800heures

UtilisezdesltresderechangeT ororéf.94-2621 pourl'arrière(plateauxdecoupe)etréf.75-1310pour l'avant(charge)delamachine.

g031863

Important:L'utilisationdetoutautreltrepeut

annulerlagarantiedecertainespièces.

1.Basculezlesiègedel'utilisateurpouraccéderau ltredepressiondelamachine;voirAccèsau

compartimentdelevagehydraulique(page59).

hydraulique

Périodicitédesentretiens:Toutesles800heures

Sileliquideestcontaminé,demandezàvotre concessionnaireT oroderincerlesystème.Leliquide contaminéaunaspectlaiteuxounoircomparéàde l'huilepropre.

1.Garezlamachinesurunesurfaceplaneet horizontale,serrezlefreindestationnement,

3.Rabaissezlesiègeduconducteuretxez-leen place.

4.Reposezleltrederetoursurlecôtédroitdela machine(Figure118).

5.Mettezlemoteurenmarcheetlaissez-letourner environ2minutespourpurgerl'airducircuit. Coupezlemoteuretrecherchezdesfuites éventuelles.

Contrôledesexibleset

Figure117

2.Remplacezleltrehydrauliquedechargeau niveauducompartimentdelevagehydraulique, commemontréàlaFigure118.

g201858

conduitshydrauliques

Périodicitédesentretiens:Àchaqueutilisationou

unefoisparjour

Vériezchaquejourquelesconduitesetexibles hydrauliquesneprésententpasdefuites,nesont paspliés,usés,détériorésparlesconditions atmosphériquesoulesproduitschimiques,etque lessupportsdemontageetlesraccordsnesontpas desserrés.Effectuezlesréparationsnécessaires avantd'utiliserlamachine.

g036709

Figure118

g031621

Entretiendesplateaux

Montagedesplateauxde

decoupe

Déposedesplateauxde coupe

1.Garezlamachinesurunesurfaceplaneet horizontale,serrezlefreindestationnement, abaissezlesplateauxdecoupe,coupezle moteuretenlevezlacléducommutateur d'allumage.

2.Débranchezetdéposezlemoteurhydraulique duplateaudecoupe(Figure119).Couvrezle dessusdel'axepourévitertoutecontamination.

coupe

1.Placezleplateaudecoupedevantlamachine.

2.Faitesglisserlebâtiporteurduplateaudecoupe surl'axedepivotdubrasdelevage(Figure

120).Fixezleplateausurl'axeàl'aidedela

goupilleàanneau(Groundsmaster4500)oude l'écrouderetenue(Groundsmaster4700).

3.Posezlemoteurhydrauliquesurleplateaude coupe(Figure119).Vériezquelejointtorique estenplaceetenbonétat.

4.Graissezl'axe.

Entretiendugaletavant

Vériezsilegaletavantestusé,oscilleexcessivement ousecoince.Réparezouremplacezlegaletoules piècesresponsablessivousconstatezundeces défauts.

Démontagedugaletavant

Figure119

1.Visdemontagedumoteur

3.Retirezlagoupilleàanneau(Groundsmaster

4500)oul'écrouderetenue(Groundsmaster

4700)quixelebâtiporteurduplateaudecoupe àl'axedepivotdubrasdelevage(Figure120).

Figure120

1.Retirezleboulondexationdugalet(Figure

121).

g011351

g011352

2.Introduisezunpointeauparl'extrémitédu logementderouleauetchassezleroulement opposéàcoupsdemarteaualternésducôté opposédelabagueintérieureduroulement.Un rebordde1,5mmdelabagueintérieuredevrait êtreexposé.

Figure121

1.Galetavant

2.Boulondemontage4.Douilled'écartementde

3.Roulement

roulement

g011356

1.Goupilleàanneau

4.Éloignezleplateaudecoupedelamachine.

2.Axedepivotdebrasde levage

3.Sortezlesecondroulementàlapresse.

4.Vériezl'étatdulogementderoulements,des roulementsetdeladouilled'écartement(Figure

121)Remplaceztoutcomposantendommagéet

procédezauremontage.

Entretiendeslames

Remontagedugaletavant

1.Enfoncezlepremierroulementdansle logementàlapresse(Figure121).Exercezla pressionuniquementsurlabagueextérieure ouuniformémentsurlesbaguesintérieureet extérieure.

2.Insérezl'entretoise(Figure121).

3.Enfoncezlesecondroulementdanslelogement àlapresse(Figure121).Exercezunepression uniformesurlesbaguesintérieureetextérieure jusqu'àcequelabagueintérieurerencontrela douilled'écartement.

4.Montezlegaletdanslecadreduplateaude coupe.

5.Vériezquelegaletnesetrouvepasàplusde 1,5mmdesessupportssurlecadreduplateau decoupe.Sil'espaceestsupérieurà1,5mm, ajoutezlenombrenécessairederondellesde ⅝poucedediamètrepourrattraperlejeu.

Important:Silegaletestmontéavecun

espacesupérieurà1,5mm,celacréeune chargelatéralesurleroulementquipeut alorssubirunedéfaillanceprématurée.

6.Serrezleboulondexationà108N·m.

Consignesdesécurité relativeauxlames

Unelameuséeouendommagéepeutsebriseret projeterlemorceaucassédansvotredirectionou celled'autrespersonnes,etinigerdesblessures gravesoumortelles.

•Inspectezlalamerégulièrement.

•Examineztoujoursleslamesavecprudence.

Manipulezleslamesavecdesgantsouenles enveloppantdansunchiffon,ettoujoursavec prudence.Limitez-vousàremplacerouaiguiser leslames;n'essayezjamaisdelesredresserou delessouder.

•Surlesmachinesàplusieurslames,larotation

d'unelamepeutentraînercelledesautres.

Entretienduplandelalame

Àsasortied'usine,leplateaudecoupeestpréréglé àunehauteurdecoupede5cmetuneinclinaison delamede8mm.Leshauteursgaucheetdroite sontaussiprérégléesàunedistancemaximalede ±0,7mml'unedel'autre.

Leplateaudecoupeestconçupoursupporterles impactssurlalamesansdéformerlachambre.Si lalameheurteunobjetxe,vériezqu'ellen'estpas endommagéeetquesonplanestcorrect.

Contrôleduplandelame

1.Déposezlemoteurhydrauliqueduplateaude coupeetdétachezleplateaudecoupedela machine.

2.Al'aided'unpalan(oud'aumoinsuneautre personne),placezleplateaudecoupesurune surfaceplane.

3.Marquezuneextrémitédelalameàlapeinture ouaumarqueur.Cetteextrémitédelalame vousserviraàcontrôlertoutesleshauteurs.

4.Positionnezletranchantdel'extrémitémarquée àlaposition12heures(droitdevantdansla directiondelatonte)(Figure122)etmesurez lahauteurdelasurfaceplaneautranchantde lalame.

Figure122

5.Tournezl'extrémitémarquéedelalameaux positions3et9heures(Figure122)etmesurez leshauteursrespectives.

g011353

g011354

Figure123

1.Supportdehauteurde coupe

2.Cales

6.Comparezlahauteurmesuréeàlaposition 12heuresauréglagedehauteurdecoupe.Elle doitêtrecorrecteàplusoumoins0,7mmprès. Leshauteursauxpositions3et9heuresdoivent êtresupérieuresde1,6à6,0mmàlahauteurà laposition12heures,etnedoiventpasdifférer deplusde2,2mml'unedel'autre.

Siuneouplusieursdecesmesuressonthors spécications,passezauRéglageduplandelame

(page84).

Réglageduplandelame

Commencezparleréglageavant(changezunsupport àlafois).

1.Retirezlesupportdehauteurdecoupe(avant, gaucheoudroit)ducadreduplateaudecoupe (Figure123).

2.Placezdescalesde1,5mmet/oudescalesde 0,7mmentrelecadreetlesupportduplateau pourobtenirlahauteurdecoupevoulue(Figure

123).

3.Montezlesupportdehauteurdecoupesurle cadreduplateauenplaçantlescalesrestantes souslesupport.

4.Fixezlavisàtêtecreuse/l'entretoiseetl'écrou àembase.

Remarque:Lavisàtêtecreuseetl'entretoise

sontxéesensembleavecdufrein-letpour éviterquel'entretoisenetombedanslecadre duplateaudecoupe.

5.Vériezlahauteurà12heuresetcorrigez-lasi nécessaire.

6.Déterminezsiunseuloulesdeuxsupports (droitetgauche)dehauteurdecoupeontbesoin d'êtreréglés.

Remarque:Silecôtéàlaposition3heures

ou9heuresestplushautde1,6à6mmque lanouvellehauteuravant,aucunréglagen'est nécessairepourcecôté.Réglezl'autrecôtéà ±2,2mmmaximumducôtécorrect.

7.Réglezlessupportsdehauteurdecoupedroit et/ougaucheenrépétantlesopérations1à4.

8.Serrezlesboulonsdecarrosserieetlesécrous àembase.

9.Vériezlahauteurauxpositions12,3et 9heures.

Retraitetmontagedes lamesdesplateauxde coupe

Remplacezlalamesielleheurteunobstacle,si elleestdéséquilibréeoufaussée.Pourgarantir lemeilleurrendementetlemaximumdesécurité, utiliseztoujoursdeslamesTorod'origine.

1.Garezlamachinesurunesurfaceplane ethorizontale,levezleplateaudecoupeà lapositionlaplushaute,serrezlefreinde stationnement,coupezlemoteuretenlevezla clédecontact.

Remarque:Calezleplateaudecoupepour

l'empêcherderetomberaccidentellement.

2.Saisissezlalameparsonextrémitéavecun chiffonouungantépais.

3.Enlevezleboulon,lacoupelledeprotectionetla lamedel'axedepivot(Figure124).

1.Garezlamachinesurunesurfaceplaneet horizontale,levezlesplateauxdecoupe,serrez lefreindestationnement,mettezlapédale dedéplacementenpositionNEUTRE,placezla commandedePDFenpositionDÉSENGAGÉE, coupezlemoteuretenlevezlaclédecontact.

2.Examinezattentivementlestranchantsdela lame,particulièrementaupointderencontrede lapartieplaneetdel'ailette(Figure125).

Remarque:Lesableetlesmatièresabrasives

peuventéroderlemétalàcetendroit,c'est pourquoiilestimportantdecontrôlerl'étatdela lameavantd'utiliserlamachine.Remplacezla lamesielleestusée(Figure125).

Figure124

1.Boulondelame

4.Montezlalame,lacoupelledeprotectionetle boulondelalame,puisserrezleboulonàun couplede115à149N·m.

2.Coupelledeprotection

Important:Pourobtenirunecoupecorrecte,

l'ailettedelalamedoitêtredirigéevers l'intérieurduplateaudecoupe.

Remarque:Aprèsavoirheurtéunobstacle,

serreztouslesécrousdespouliesd'axeàun couplede115à149N·m.

Contrôleetaffûtagedes lamesdesplateauxde coupe

Letranchantcommel'ailette(àsavoirlapartierelevée àl'opposédutranchant)contribuenttousdeuxà assurerlaqualitédelacoupe.L'ailetteredresse l'herbeetpermetd'obtenirunecoupenette.Toutefois, l'ailettes'useavecletempsetlaqualitédelacoupe sedégrade,mêmesilestranchantsdelalamerestent vifs.Letranchantdelalamedoitêtrebienaiguisé pourcouperl'herbenettement,sansl'arracher.Une lameémousséedéchiquètel'herbeetlafaitbrunir. Affûtezlestranchantspourremédieràcela.

g011355

g004653

Figure125

1.Tranchant

2.Ailette4.Fissure

3.Examinezlestranchantsdetoutesleslameset aiguisez-less'ilssontémoussésouébréchés (Figure126).

3.Usure/formationd'une entaille

Remarque:N'aiguisezquelehautdutranchant

etconservezl'angledecouped'originepour obtenirunecoupenette(Figure126).Limezla mêmequantitédemétalsurchacundesdeux tranchantspournepasdéséquilibrerlalame.

Figure126

1.Affûtezenconservantl'angled'origine.

Remarque:Déposezleslamesetaffûtez-les

avecunemeule.Unefoisaffûtée,remontezla lameainsiquelacoupelledeprotectionetle boulondexation;voirRetraitetmontagedes

lamesdesplateauxdecoupe(page84).

Remisage

Préparationauremisage saisonnier

Groupededéplacement

1.Nettoyezsoigneusementlegroupede déplacement,lesplateauxdecoupeetle moteur.

g000276

2.Contrôlezlapressiondespneus;voirContrôle

delapressiondespneus(page27).

3.Vériezleserragedetouteslesxationset resserrez-lesaubesoin.

4.Lubrieztouslesgraisseursetpointsdepivot. Essuyeztoutexcèsdelubriant.

5.Poncezlégèrementetretouchezlapeinture rayée,écailléeourouillée.Réparezles déformationsdelacarrosserie.

6.Procédezàl'entretiendelabatterieetdes câbles,commesuit:

A.Débranchezlescâblesdesbornesdela

batterie.

B.Nettoyezlesconnexionsdescâbleset

lesbornesdelabatterieavecunebrosse métalliqueetunmélangedebicarbonate desoude.

C.Pourprévenirlacorrosion,enduisezles

bornesdelabatterieetlesconnecteursdes câblesdegraisseGrafo112X(Skin-Over) (réf.Toro50-547)oudevaseline.

D.Rechargezlentementlabatterietousles

deuxmoispendant24heurespourprévenir lasulfatation.

7.Engagezlesverrousdetransport (Groundsmaster4700-Duniquement).

Moteur

1.Vidangezlecartermoteuretremettezle bouchondevidange.

2.Déposezleltreàhuileetmettez-leaurebut. Posezunltreneuf.

3.Remplissezlecarterd'huilemoteur.

4.Démarrezlemoteuretfaites-letournerauralenti pendantenviron2minutes.

5.Coupezlemoteur.

6.Rincezleréservoirdecarburantavecdugazole propreetfrais.

7.Brancheztouslesraccordsducircuit d'alimentation.

8.Effectuezunnettoyageetunentretienminutieux dultreàair.

9.Bouchezl'entréeetl'oricedesortiedultreà airavecdurubanimperméable.

10.Vériezlaprotectionantigeletajoutezun mélange50/50d'eauetd'antigeléthylèneglycol enfonctiondelatempératureminimaleanticipée danslarégion.

Plateaudecoupe

Silesplateauxdecouperestentséparésdugroupe dedéplacementpendantuncertaintemps,obturez lehautdesaxespourlesprotégerdelapoussière etdel'humidité.

1.Obturateurd'axe

g036712

Figure127

2.Pignond'axe

Remarques:

Déclarationdecondentialitéeuropéenne

LesrenseignementsrecueillisparToro ToroWarrantyCompany(T oro)respectevotrevieprivée.Pournouspermettredetraitervotreréclamationautitredelagarantieetdevouscontacter dansl’éventualitéd’unrappeldeproduit,nousvousprionsdenouscommuniquercertainsrenseignementspersonnels,soitdirectementsoitpar l’intermédiairedevotresociétéouconcessionnaireTorolocal(e).

LesystèmedegarantiedeT oroesthébergésurdesserveurssituésauxÉtats-Unisoùlaloirelativeàlaprotectiondelavieprivéen'offrepasforcément lamêmeprotectionquedansvotrepays.

ENNOUSFOURNISSANTDESRENSEIGNEMENTSPERSONNELS,VOUSCONSENTEZÀCEQUENOUSLESTRAITIONSCOMMEDÉCRIT DANSLEPRÉSENTAVISDECONFIDENTIALITÉ.

L'utilisationdesrenseignementsparToro Toropeututiliservosrenseignementspersonnelspourtraitervosréclamationsautitredelagarantieetvouscontacterdansl'éventualitéd'unrappelde produit,ainsiquepourvouscommuniquertouteinformationnécessaire.Toropourrapartagerlesrenseignementspersonnelsquevousluiaurez communiquésaveclesliales,concessionnairesouautresassociésToroenrapportaveccesactivités.Nousnevendronsvosrenseignements personnelsàaucuneautresociété.Nousnousréservonsledroitdedivulguerdesrenseignementspersonnelsandesatisfaireauxloisapplicableset auxdemandesdesautoritésconcernées,pourassurerl'utilisationcorrectedenossystèmesouvotreprotectionetcelled'autresusagers.

Conservationdevosrenseignementspersonnels Nousconserveronsvosrenseignementspersonnelsuniquementpendantladuréenécessairepourrépondreauxnspour lesquellesnouslesavonscollectésouautresnslégitimes(commelaconformitéréglementaire),ouconformémentàlaloienvigueur.

EngagementdeTororelatifàlasécuritédevosrenseignementspersonnels Nousprenonstouteslesprécautionsraisonnablespourprotégerlasécuritédevosrenseignementspersonnels.Nousprenonségalementlesmesures nécessairespourquevosrenseignementspersonnelsrestentexactsetàjour.

Consultationetcorrectiondevosrenseignementspersonnels Sivoussouhaitezvérieroucorrigervosrenseignementspersonnels,veuilleznouscontacterparcourrielàlegal@toro.com.

Droitaustraliendelaconsommation

LesclientsaustralienstrouverontlesdétailsconcernantleDroitaustraliendelaconsommationàl'intérieurdel'emballageouauprèsdeleur concessionnaireTorolocal.

374-0282RevC

LagarantieToro

Garantielimitéededeuxans

Conditionsetproduitscouverts

TheT oroCompanyetsaliale,ToroWarrantyCompany,envertudel'accordpassé entreelles,certientconjointementquevotreproduitcommercialToro(«Produit»)ne présenteaucundéfautdematériaunivicedefabricationpendantunepériodededeux ansou1500heuresdeservice*,lapremièreéchéanceprévalant.Cettegarantie s'appliqueàtouslesproduitsàl'exceptiondesAérateurs(veuillez-vousreporteraux déclarationsdegarantieséparéesdecesproduits).Dansl'éventualitéd'unproblème couvertparlagarantie,nousnousengageonsàréparerleProduitgratuitement, fraisdediagnostic,pièces,main-d'œuvreettransportcompris.Lapériodede garantiecommenceàladatederéceptionduProduitparl'acheteurd'origine. *Produitéquipéd'uncompteurhoraire.

Commentfaireintervenirlagarantie

IlestdevotreresponsabilitédesignalerleplustôtpossibleàvotreDistributeur deproduitscommerciauxouauConcessionnairedeproduitscommerciauxagréé quivousavenduleProduit,touteconditioncouverteparlagarantie.Pourobtenir l'adressed'unDistributeurdeproduitscommerciauxoud'unConcessionnaireagréé, oupourtoutrenseignementconcernantvosdroitsetresponsabilitésvis-à-visdela garantie,veuilleznouscontacteràl'adressesuivante:

ToroCommercialProductsServiceDepartment ToroWarrantyCompany

811 1LyndaleAvenueSouth Bloomington,MN55420-1196,États-Unis

+1–952–888–8801ou+1–800–952–2740 Courriel:commercial.warranty@toro.com

Responsabilitésdupropriétaire

EntantquepropriétaireduProduit,vousêtesresponsabledesentretiensetréglages mentionnésdansleManueldel'utilisateur.Nepaseffectuerlesentretiensetréglages requispeutconstituerunmotifderejetd'uneréclamationautitredelagarantie.

•Lesbruits,vibrations,usureetdétériorationnormaux.

•L'usurenormalecomprend,maispasexclusivement,lesdommagesdessièges

dusàl'usureoul'abrasion,l'usuredessurfacespeintes,lesautocollantsou vitresrayés,etc.

Pièces

Lespiècesàremplacerdanslecadredel'entretiencourantserontcouvertesparla garantiejusqu'àladatedupremierremplacementprévu.Lespiècesremplacées autitredecettegarantiebénécientdeladuréedegarantieduproduitd'origineet deviennentlapropriétédeT oro.Toroseréserveledroitdeprendreladécisionnale concernantlaréparationouleremplacementdepiècesouensemblesexistants.T oro seréserveledroitd'utiliserdespiècesremisesàneufpourlesréparationscouvertes parlagarantie.

Garantiedelabatterieion-lithiumetàdéchargecomplète:

Lesbatteriesion-lithiumetàdéchargecomplètedisposentd'unnombrede kilowatt-heuresspéciqueàfourniraucoursdeleurvie.Lestechniques d'utilisation,derechargeetd'entretienpeuventcontribueràaugmenterou réduirelavietotaledesbatteries.Àmesurequelesbatteriesdeceproduit sontconsommées,laproportiondetravailutilequ'ellesoffrententrechaque rechargediminuelentementjusqu'àleurépuisementcomplet.Leremplacement debatteriesusées,suiteàuneconsommationnormale,estlaresponsabilitédu propriétaireduproduit.Leremplacementdesbatteries,auxfraisdupropriétaire, peutêtrenécessaireaucoursdelapériodedegarantienormaleduproduit. Remarque(batterieion-lithiumuniquement):unebatterieion-lithiumestcouverte uniquementparunegarantiepiècesauproratadela3èmeàla5èmeannée,basée surladuréedeserviceetleskilowattsheuresutilisés.Reportez-vousauManuelde l'utilisateurpourtoutrenseignementcomplémentaire.

Entretienauxfraisdupropriétaire

Lamiseaupointdumoteur,legraissage,lenettoyageetlepolissage,leremplacement desltres,duliquidederefroidissementetlesentretiensrecommandésfontpartiedes servicesnormauxrequisparlesproduitsT oroquisontauxfraisdupropriétaire.

Cequelagarantienecouvrepas

Lesdéfaillancesouanomaliesdefonctionnementsurvenantaucoursdelapériode degarantienesontpastoutesduesàdesdéfautsdematériauxoudesvicesde fabrication.Cettegarantienecouvrepas:

•Lesdéfaillancesduproduitduesàl'utilisationdepiècesquinesontpas

d'origineouaumontageetàl'utilisationd'accessoiresajoutésoumodiésd'une autremarque.Unegarantieséparéepeutêtrefournieparlefabricantdeces accessoires.

•LesdéfaillancesduProduitduesaunonrespectduprogrammed'entretienet/ou

desréglagesrecommandés.Lesréclamationsautitredelagarantiepourront êtrerefuséessivousnerespectezpasleprogrammed'entretienrecommandé pourvotreproduitToroeténoncédansleManueldel'utilisateur.

•LesdéfaillancesduProduitduesàuneutilisationabusive,négligenteou

dangereuse.

•Lespiècessujettesàl'usurependantl'utilisation,saufsielless'avèrent

défectueuses.Parexemple,lespiècesconsomméesouuséesdurantle fonctionnementnormalduProduit,notammentmaispasexclusivement: plaquettesetgarnituresdefreins,garnituresd'embrayage,lames,cylindres, galetsetroulements(étanchesougraissables),contre-lames,bougies,roues pivotantesetroulements,pneus,ltres,courroies,etcertainscomposantsdes pulvérisateurs,notammentmembranes,busesetclapetsantiretour,etc.

•Lesdéfaillancesduesàuneinuenceextérieure.Lesconditionsconstituant

uneinuenceextérieurecomprennent,sansyêtrelimités,lesconditions atmosphériques,lespratiquesderemisage,lacontamination,l'utilisationde carburants,liquidesderefroidissement,lubriants,additifs,engrais,ouproduits chimiques,etc.nonagréés.

•Lesdéfaillancesoumauvaisesperformancescauséesparl'utilisationde

carburants(essence,gazoleoubiodieselparexemple)nonconformesàleurs normesindustriellesrespectives.

LaréparationparundistributeurouunconcessionnaireT oroagrééestleseul dédommagementauquelcettegarantiedonnedroit.

TheToroCompanyetToroWarrantyCompanydéclinenttouteresponsabilitéen casdedommagessecondairesouindirectsliésàl'utilisationdesproduitsToro couvertsparcettegarantie,notammentquantauxcoûtsetdépensesencourus pourseprocurerunéquipementouunservicedesubstitutiondurantune périoderaisonnablepourcausededéfaillanceoud'indisponibilitéenattendant laréparationsousgarantie.Iln'existeaucuneautregarantieexpresse,àpartla garantiespécialedusystèmeantipollution,lecaséchéant.Touteslesgaranties implicitesrelativesàlaqualitémarchandeetàl'aptitudeàl'emploisontlimitées àladuréedelagarantieexpresse.

L'exclusiondelagarantiedesdommagessecondairesouindirects,oulesrestrictions concernantladuréedelagarantieimplicite,nesontpasautoriséesdanscertainsétats etpeuventdoncnepass'appliquerdansvotrecas.Cettegarantievousaccordedes droitsspéciques,auxquelspeuvents'ajouterd'autresdroitsquivarientselonlesétats.

Noteconcernantlagarantiedumoteur:

LesystèmeantipollutiondevotreProduitpeutêtrecouvertparunegarantieséparée répondantauxexigencesdel'agenceaméricainededéfensedel'environnement (EPA)et/oudeladirectioncaliforniennedesressourcesatmosphériques(CARB).Les limitationsd'heuressusmentionnéesnes'appliquentpasàlagarantiedusystème antipollution.Pourplusderenseignements,reportez-vousàlaDéclarationdegarantie deconformitéàlaréglementationantipollutionfournieavecvotreproduitougurant dansladocumentationduconstructeurdumoteur.

Conditionsgénérales

PaysautresquelesÉtats-UnisetleCanada

PourlesproduitsT oroexportésdesÉtats-UnisouduCanada,demandezàvotredistributeur(concessionnaire)T orolapolicedegarantieapplicabledansvotrepays,région ouétat.Si,pouruneraisonquelconque,vousn'êtespassatisfaitdesservicesdevotredistributeur,ousivousavezdumalàvousprocurerdesrenseignementssurla garantie,adressez-vousàl'importateurToro.

374-0253RevD

Toro 30881 Operator's Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

Consignesdesécurité générales

Remplacementde l'autocollantdesécurité (CEseulement)

Montageduloquetdecapot (CEseulement)

Réglageduracloirde rouleau(option)

Outilsetaccessoires

Contrôlesdesécuritéavant l'utilisation

Sécuritégénérale

Sécuritérelativeaucarburant

Contrôleduniveaud'huile moteur

Contrôleducircuitde refroidissement

Contrôledusystème hydraulique

Purgeduséparateurd'eau

Recherchedefuitesau niveaudupontarrièreetdu boîtierd'engrenages

Remplissageduréservoir decarburant

Capacitéduréservoirdecarburant

Ajoutdecarburant

Contrôledelapressiondes pneus

Réglagedel'arceaude sécurité

Abaissementdel'arceaude sécurité

Relevagedel'arceaudesécurité

Réglagedelahauteurde coupe

Choisirunelame

Lameàailettecombinéestandard

Lameàailetteoblique

Lameàailettehautelevée

Choisirdesaccessoires

Lameatomique

Sécuritépendant l'utilisation

Sécuritégénérale

Sécuritédusystèmedeprotection antiretournement(ROPS)

Consignesdesécuritépour l'utilisationsurdespentes

Démarragedumoteur

Arrêtdumoteur

Latonteaveclamachine

AccumulationdesuiedansleFAP

Accumulationdecendredansle FAP

Accèsauxmenusderégénération duFAP

RégénérationduFAPpassive

RégénérationduFAPassistée

Régénérationcommandée

Régénérationenstationnementou d'urgence

Comprendreles caractéristiquesde fonctionnementdela machine

Utilisationdesverrousde transport

Sécuritéaprèsl'utilisation

Utilisationducordonde rangementdesplateauxde coupe

Fixationdesplateauxdecoupe

Rangementdescordons

Transportdelamachine

Commentpousserou remorquerlamachine

Emplacementdespoints d'attache

Listedecontrôlepourl'entretienjournalier

Fréquenced'entretien

Consignesdesécurité avantl'entretien

Préparationdelamachine pourl'entretien

Levagedelamachine

Ouvertureducapot

Accèsaucompartimentde levagehydraulique

Graissagedesroulements etbagues

Sécuritédumoteur

Vidangedel'huilemoteur

Contrôleduniveaud'huilemoteur

Capacitéducarterd'huile:

Vidangedel'eauduséparateur carburant-eau

Vidangeduréservoirde carburant

Contrôledesconduiteset raccords

Amorçageducircuit d'alimentation

Consignesdesécurité relativesausystème électrique

Contrôledel'étatlabatterie

Emplacementdesfusibles

Vidangedel'huiledutrain planétaire

Vidangedutrainplanétaire

Recherchedefuitesau niveaudupontarrièreetdu boîtierd'engrenages

Contrôledupincementdes rouesarrière

Consignesdesécurité relativesausystèmede refroidissement

Contrôleducircuitde refroidissement

Nettoyageducircuitde refroidissement
