Toro 30881 Operator's Manual [da]

FormNo.3417-110RevA

Groundsmaster
4700-D-traktionsenhed

Modelnr.30881—Serienr.401333001ogderover
Modelnr.30882—Serienr.401333001ogderover

®

4500-D-og

Registrerditproduktpåwww.T oro.com.
Oversættelseaforiginal(DA)

*3417-110*A

DetteproduktoverholderallerelevanteEU-direktiver.
Yderligereoplysningerfåspådenseparate
produktspecikkeoverensstemmelseserklæring.

ADVARSEL

CALIFORNIEN

Advarselihenholdtilerklæringnr.65
Detteproduktindeholderetellerere

kemikalier,derifølgestatenCalifornien

erkræftfremkaldendeoggivermedfødte

defekterellerforplantningsskader.

Dieselmotorensudstødningsgasog
nogleafdensbestanddeleerifølge

statenCalifornienkræftfremkaldende

ogkanmedførefødselsskadereller

andreforplantningsskader.

Nårduharbrugforservice,originaleToro-dele
elleryderligereoplysninger,bedesdukontakteen
autoriseretserviceforhandlerellerToroskundeservice
samthaveproduktetsmodel-ogserienummerparat.

Figur1angiver,hvormodel-ogserienummereter

placeretpåproduktetshøjrevange.Skrivnumrene,
hvorderergjortpladstildette.

g036837

Figur1

OriginaleToro-gnistfangereergodkendtafUSDA
ForestryService(USDA-skovbrugstjeneste).

DeterenovertrædelseafCaliforniaPublicResource
CodeSection4442eller4443atbrugeellerbetjene
dennemotorpåetskovbegroet,buskbegroeteller
græsbegroetområde,medmindremotorenerforsynet
medengnistskærmsomdeneretiSection4442,
somvedligeholdesogerigoddriftsmæssigstand,
ellermedmindremotorenerbygget,udstyretog
vedligeholdttilbrandforebyggelse.

Dettegnisttændingssystemerioverensstemmelse
meddecanadiskeICES-002.

Sedeoplysningerframotorproducenten,somfølger
medmaskinen

Indledning

Detteerenplænetraktormedroterendeskæreknive,
dererberegnettilbrugafprofessionelle,ansatte
operatørerikommercielleanvendelsesområder.
Denerprimærtberegnettilklipningafgræspå
velholdteplæneriparker,golfbaner,påsportsbaner
ogkommercielleområder.Denerikkeberegnettilat
klippekrat,slågræsellerandenbevoksninglangs
motorvejeellertillandbrugsformål.

1.Model-ogserienummeretsplacering

Modelnr.

Serienr.

Dennevejledningadvarerdigommuligefarerog
giverdigsærligesikkerhedsoplysningervedhjælpaf
advarselssymbolet(Figur2),derangiverenfare,som
kanforårsagealvorligpersonskadeellerdød,hvisdu
ikkefølgerdeanbefaledeforholdsregler.

g000502

Figur2

1.Advarselssymbol.

Dennebetjeningsvejledningbruger2ordtil
atfremhæveoplysninger.Vigtigthenleder
opmærksomhedenpåsærligemekaniskeoplysninger,
ogBemærkangivergenerelinformation,somdeter
værdatlæggesærligtmærketil.

Læsdennevejledningomhyggeligt,sådukanlæreat
betjeneogvedligeholdeproduktetkorrektsamtundgå
person-ogproduktskade.Deterditansvaratbetjene
produktetkorrektogsikkert.

DukankontakteT orodirektepåwww.Toro.comfor
atfåmaterialeromproduktsikkerhedogoplæringi
betjening,oplysningeromtilbehør,hjælptilatndeen
forhandlerellerforatregistrereditprodukt.

©2017—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

Kontaktospåwww.Toro.com.

2

Allerettighederforbeholdes

TryktiUSA

Indhold

Sikkerhed..................................................................4

Genereltomsikkerhed........................................4

Motoremissionscerticering................................4

Sikkerheds-oginstruktionsmærkater.................5

Opsætning...............................................................11

1Udskiftningafadvarselsmærkaten(kun

CE-maskiner).................................................11

2Monteringafmotorhjelmslåsen(kun

CE-maskiner).................................................11

3Justeringafrulleskraberen

(ekstraudstyr)................................................13

4Monteringafkværnafskærmningen

(ekstraudstyr)................................................13

5Klargøringafmaskinen..................................13

Produktoversigt.......................................................14

Betjeningsanordninger.....................................14

Specikationer.................................................22

Maskinspecikationer.......................................23

Specikationerforklippeenheden.....................23

Redskaber/tilbehør...........................................23

Førbetjening.......................................................24

Sikkerhedshensynførdrift................................24

Kontrolafmotoroliestanden..............................24

Kontrolafkølesystemet....................................24

Kontrolafhydrauliksystemet.............................24

Tømningafvandudskilleren..............................24

Kontrolafbagakseloggearkassefor

lækager.........................................................24

Opfyldningafbrændstoftanken.........................25

Kontrolafdæktrykket........................................26

Kontrolafhjullåsemøtrikkernes

tilspændingsmoment.....................................26

Justeringafstyrtbøjlen......................................27

Justeringafklippehøjden..................................28

Kontrolafsikkerhedskontakterne.....................28

Kontrolafskæreknivenesstandsnings-

tid..................................................................29

Valgafskærekniv.............................................29

Valgaftilbehør..................................................30

Underbetjening...................................................31

Sikkerhedunderdrift.........................................31

Startafmotoren................................................32

Slukformotoren...............................................32

Klipningafgræsmedmaskinen........................32

Regenereringafdieselpartikellter...................33

Oplysningerommaskinensdriftsegenska-

ber.................................................................46

Betjeningafmotorkøleventilatoren...................47

Brugaffartpiloten.............................................47

Brugaftransportlåse........................................47

Tipvedrørendebetjening.................................48

Efterbetjening.....................................................49

Sikkerhedefterdrift..........................................49

Brugafklippeenhedensopbevarings-

snor...............................................................49

Bugseringafmaskinen.....................................50

Skubningellerbugseringafmaskinen...............50

Identiceringafsurringspunkter........................51

Vedligeholdelse......................................................52

Skemaoveranbefaletvedligeholdelse................52

Kontrollistefordagligvedligeholdelse...............53

Oversigtovereftersynsintervaller.....................55

Tiltagforudforvedligeholdelse............................55

Sikkerhedførvedligeholdelse...........................55

Klargøringafmaskinentilvedligehol-

delse.............................................................55

Løftningafmaskinen........................................56

Åbningafmotorhjelmen....................................56

Adgangtildethydrauliskeløfterum...................57

Smøring..............................................................57

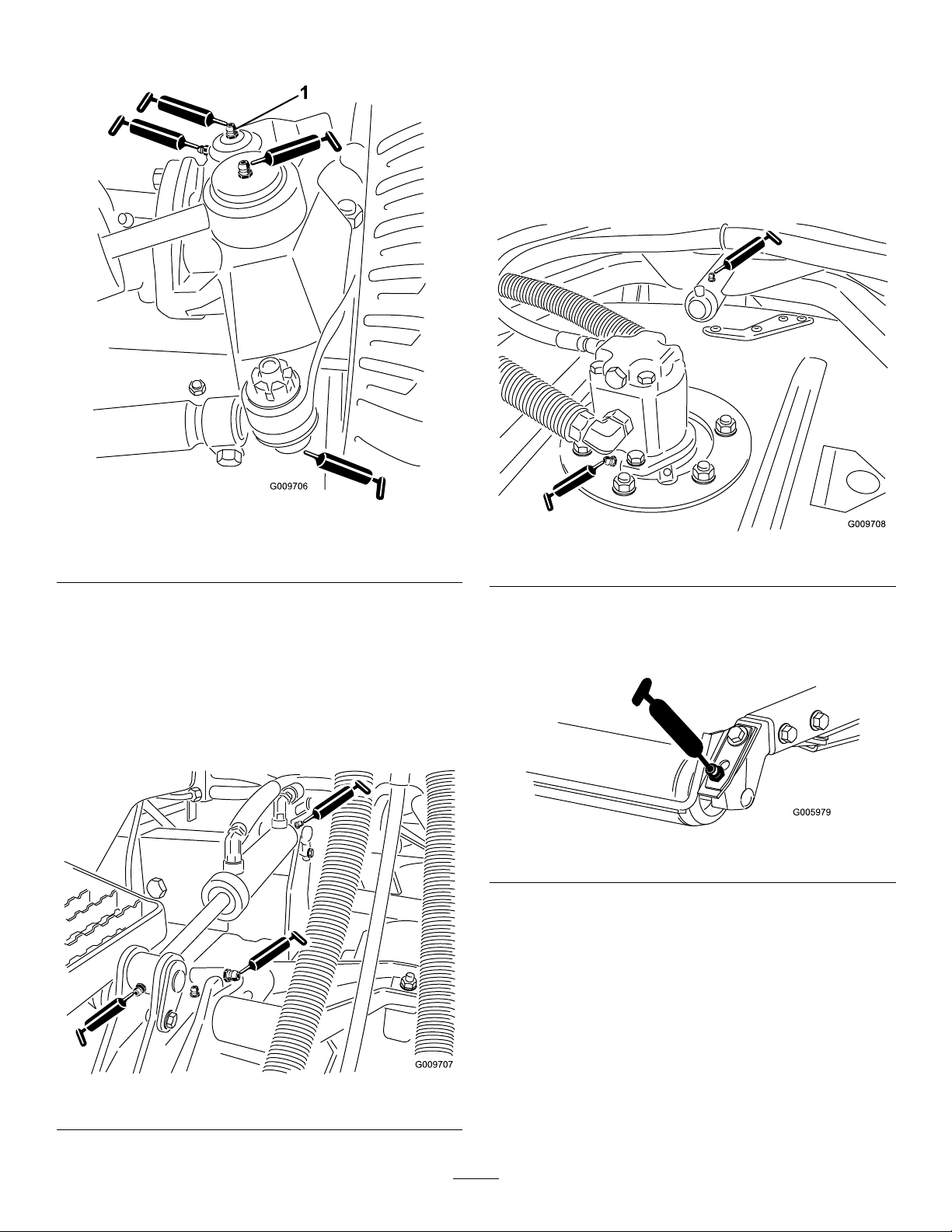

Smøringaflejerneogbøsningerne...................57

Motorvedligeholdelse..........................................59

Motorsikkerhed.................................................59

Eftersynafluftlteret.........................................59

Serviceeftersynafmotorolien...........................60

Serviceeftersynafdieseloxidationskatalysa-

toren(DOC)ogsodlteret.............................61

Vedligeholdelseafbrændstofsystem...................62

Tømningafbrændstoftanken............................62

Eftersynafbrændstofslangerog

-forbindelser..................................................62

Serviceeftersynafbrændstof-

/vandudskilleren............................................62

Serviceeftersynafbrændstoflteret..................63

Rengøringafbrændstofsugeslangens

lter...............................................................63

Spædningafbrændstofsystemet......................64

Vedligeholdelseafelektrisksystem.....................65

Elektrisksystem–Sikkerhed............................65

Kontrolafbatterietstilstand..............................65

Opladningogtilslutningafbatteriet...................65

Sikringernesplacering......................................66

Vedligeholdelseafdrivsystem.............................67

Kontrolforendesløriplanetdrevene.................67

Kontrolafplanetdrevetssmøremiddel..............68

Udskiftningafgearolieniplanetdrevet..............68

Kontrolafbagakseloggearkassefor

lækager.........................................................70

Kontrolafolienibagakslen...............................70

Skiftafolienibagakslen...................................70

Kontrolafolieniplæneklipperskjoldets

bagaksel.......................................................71

Kontrolafbaghjulenesspidsning......................71

Vedligeholdelseafkølesystem............................72

Kølesystem–Sikkerhed...................................72

Kontrolafkølesystemet....................................72

Rensningafkølesystemet................................73

Vedligeholdelseafbremser.................................74

Justeringafdriftsbremserne.............................74

Vedligeholdelseafremme...................................75

Serviceeftersynafgeneratorremmen................75

Vedligeholdelseafhydrauliksystem.....................75

Hydrauliksystem–Sikkerhed...........................75

Kontrolafhydraulikvæskestanden....................75

3

Udskiftningafhydraulikvæsken........................77

Udskiftningafhydraulikltrene..........................77

Kontrolafhydraulikrørog-slanger....................78

Vedligeholdelseafklippeenhederne.....................78

Afmonteringafklippeenhederne.......................78

Monteringafklippeenhederne..........................79

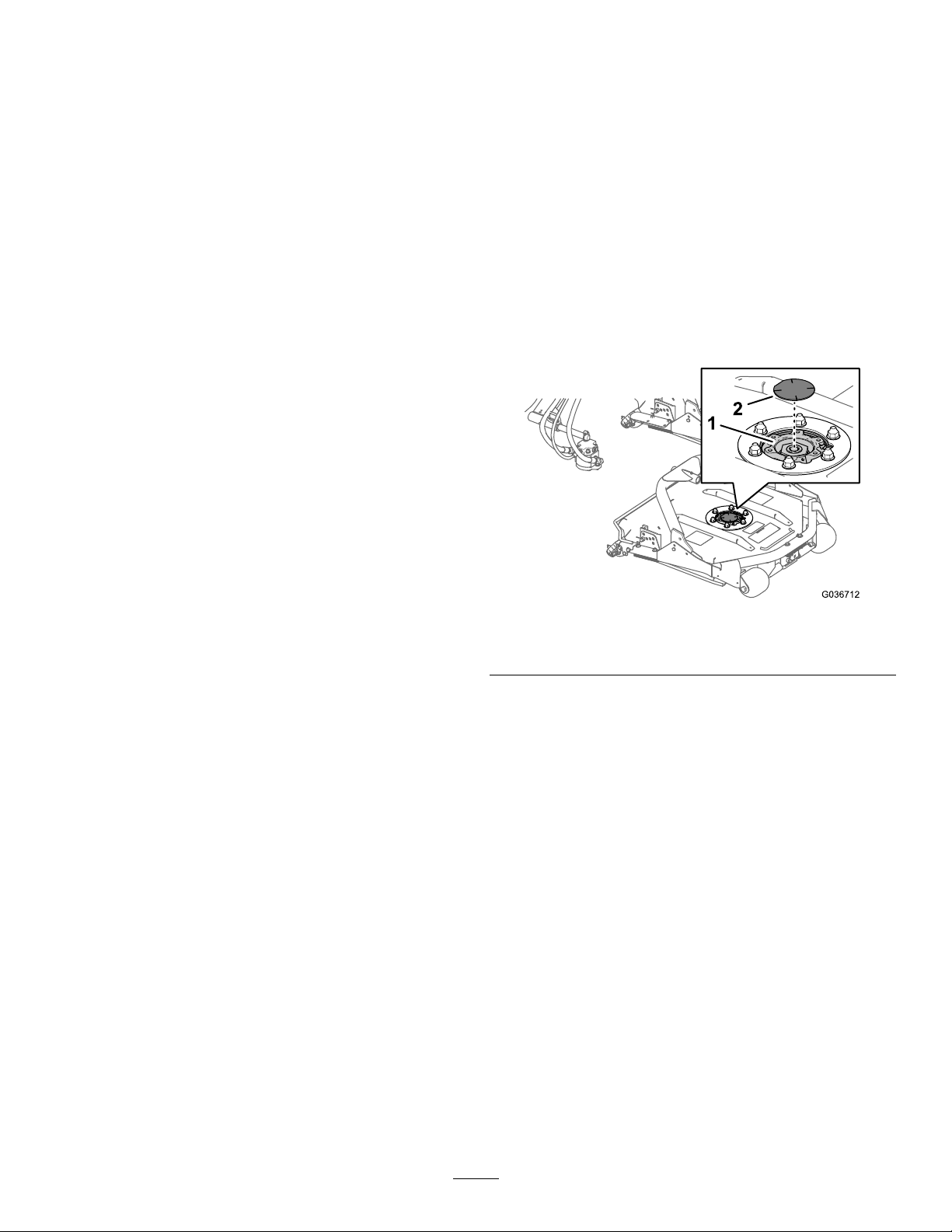

Serviceeftersynaffrontrullen............................79

Vedligeholdelseafskæreknivene.........................80

Skæreknivssikkerhed.......................................80

Serviceeftersynafskæreknivsniveauet............80

Afmonteringogmonteringafklippeenhedens

skærekniv(e).................................................81

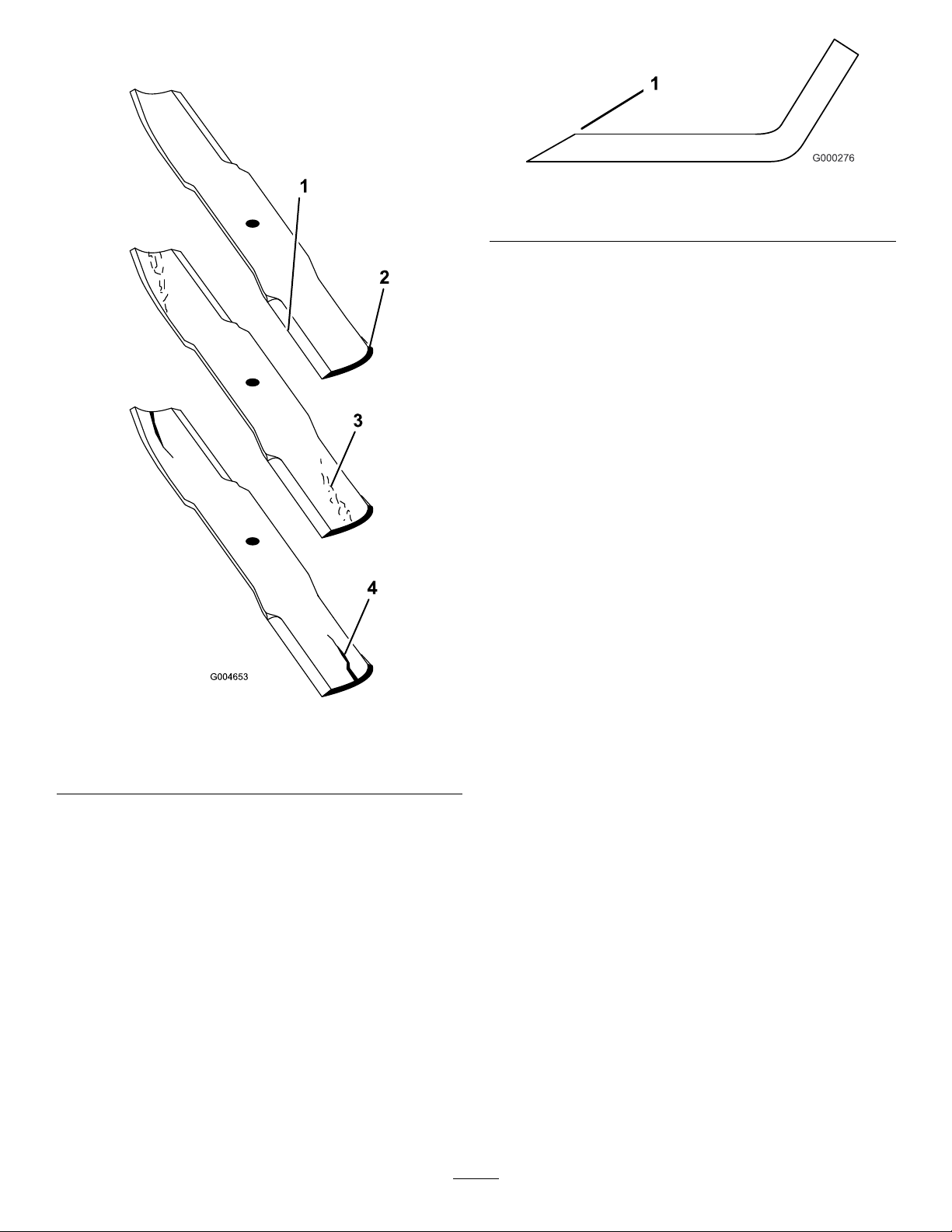

Eftersynogslibningafklippeenhedens

skærekniv(e).................................................81

Opbevaring.............................................................83

Klargøringtilsæsonopbevaring........................83

Sikkerhed

Dennemaskineerdesignetioverensstemmelsemed
ENISO5395:2013ogANSIB71.4-2012.

Genereltomsikkerhed

Detteproduktkanafskærehænderogføddersamt
udslyngegenstande.Følgaltidsikkerhedsforskrifterne
foratundgåalvorligpersonskade.

Brugafdetteprodukttilandreenddettiltænkteformål
kanudsættedigselvogomkringståendeforfare.

•Læsogforståindholdetidennebetjeningsvejled-

ning,førdustartermotoren.

•Holdhænderogføddervækfrabevægelige

maskinkomponenter.

•Betjenikkemaskinen,udenatalleværnogøvrige

sikkerhedsanordningersidderkorrektpåpladsog
virkerpåmaskinen.

•Holdafstandtiludblæsningsåbninger.Hold

omkringståendepåsikkerafstandafmaskinen.

•Holdbørnvækfraarbejdsområdet.Ladaldrig

børnbetjenemaskinen.

•Stopmaskinen,ogslukformotoren,førden

efterses,fyldesmedbrændstofellerryddesfor
tilstopninger.

Hvismaskinenbetjenesellervedligeholdes
forkert,kanderværerisikoforpersonskade.
Operatørenskalaltidfølgesikkerhedsforskrifterne
ogværeopmærksompåadvarselssymbolet,der
betyderForsigtig,AdvarselellerFare–”personlig
sikkerhedsanvisning”foratnedsætterisikoenfor
personskade.Hvisdisseforskrifterikkefølges,kan
detmedførepersonskadeellerdød.

Dukanndeyderligeresikkerhedsoplysninger,
hvordeternødvendigt,forskelligestederidenne
betjeningsvejledning.

Motoremissionscertice­ring

MotorenidennemaskineerEPATier4Final-og
Stage3b-kompatibel.

4

Sikkerheds-oginstruktionsmærkater

Sikkerheds-oginstruktionsmærkaternekannemtsesafoperatørenogerplacerettætpå
potentiellerisikoområder.Beskadigedeellerbortkomnemærkaterskaludskiftes.

93-7818

1.Advarsel–læsbetjeningsvejledningenforatfåinstruktioner
omtilspændingafskæreknivsbolten/møtrikkentil115til
149Nm.

98-4387

1.Advarsel–bærhøreværn.

decal93-7818

decal107-1971

107–1971

decal98-4387

decal107-1972

107-1972

decal106-6754

106-6754

1.Advarsel–rørikkeveddenvarmeoverade.

2.Risikoforskæring/amputationpåventilatorenogfareforat
blivevikletindiremmen–holdafstandtilbevægeligedele.

decal106-6755

106-6755

1.Motorkølevæskeunder
tryk.

2.Eksplosionsfare–læs
betjeningsvejledningen.

3.Advarsel–rørikkeved
denvarmeoverade.

4.Advarsel–læs
betjeningsvejledningen.

1.Fareforudslyngedegenstande–brugen
standardskærekniv,nårkværnafskærmningener
monteret.Brugikkeenskæreknivmedhøjtløft,når
kværnafskærmningenermonteret.

decal112-5297

112-5297

1.Advarsel–læsbetjeningsvejledningen,brugikkedenne
maskine,førdueruddannet.

2.Advarsel–læsbetjeningsvejledningen,førmaskinen
trækkes.

3.Tippefare–sænkmaskinensfart,indenderdrejes,drejikke
vedhøjfart.Sænkklippeenhedenvedkørselpåskråninger.
Brugetstyrtbøjlesystemsamtsikkerhedssele

4.Advarsel–parkerikkemaskinenpåskråninger.Aktiver
parkeringsbremsen,sænkklippeenhederne,slukfor
motoren,ogtagnøglenud,førduforladermaskinen.

5.Fareforudslyngedegenstande–Holdomkringståendepå
sikkerafstandafmaskinen.

6.Fareforatblivevikletind,rem–holdafstandtilbevægelige
dele.Holdalleafskærmningerogsikkerhedsanordninger
påplads.

5

decal117-2718

117-2718

decal117-4765

117-4765

1.LæsBetjeningsvejledningen.

2.Benytikkestarthjælpemidler.

decal117-4766

117-4766

1.Fareforsnitsår/amputeringaflemmer,ventilator–hold
afstandtilbevægeligedele.Sørgaltidfor,atalleskjoldeog

decal117-4763

afskærmningererpåplads.

117-4763

1.Aktiverparkeringsbrem­senvedatfastgøre
bremsepedalernemed
låsepinden,trædepå

2.Foratdeaktivere
parkeringsbremsenskal
dudeaktiverelåsepinden
ogslippepedalerne.

bremsepedalerneog
trækkeparkeringsbrem­seknappenud.

117-4764

1.Fareforudslyngedegenstande–holdomkringståendepå
sikkerafstandafmaskinen.

2.Risikoforatskærehænderogfødder,plæneklipperens
skærekniv–holdafstandtilbevægeligedele.Holdalle
afskærmningerogværnpåplads.

3.Risikoforatskærehænderogfødder,plæneklipperens
skærekniv–holdafstandtilbevægeligedele.Holdalle
afskærmningerogværnpåplads.

decal117-4764

120-4159

1.Fra8.Høj

2.Lys9.Traktionsdrev

3.Til10.Lav

4.Lyskontaktensplacering

5.Hurtig12.Nedre,venstre

6.Justeringafvariabel
hastighed

7.Langsom14.Nedre,højreklippeenhed

11.Kraftudtag

13.Nederste,midterste

decal120-4159

klippeenhed

klippeenheder

6

1.Advarsel–læs
betjeningsvejledningen.

2.Styrtbøjlenbeskytterdig
ikke,nårdenersænket.

3.Styrtbøjlenbeskytterdig
ikke,nårdenerhævet.

120-8947

4.Anvendsikkerhedssele,
hvisstyrtbøjlenerhævet.

5.Anvendikke
sikkerhedssele,hvis
styrtbøjlenersænket.

6.Kørlangsomtveddrejning.

decal120-8947

decal121-3887

121-3887

1.Læsbetjeningsvejledningen.

decal136-2931

136-2931

KunforGroundsmaster4500

1.Hævskjoldene.

2.Aktiverfartpiloten.

3.Deaktiverfartpiloten.

121-3884

1.Motor–stop3.Motor–start

2.Motor–forvarmning

decal121-3884

7

1.Hævdenvenstre
klippeenhed.

2.Hævdemidterste
klippeenheder.

3.Hævdenhøjre
klippeenhed.

decal127-3700

127-3700

KunforGroundsmaster4700

4.Aktiverfartpiloten.

5.Deaktiverfartpiloten.

decal125-4605

125-4605

1.Elektrisksæde(10A)6.Strømforsyning(10A)

2.Arbejdslys(10A)7.GM4700-styreenhed(2A)

3.Motor(10A)8.Strømforsyning(7,5A)

4.Strømport(10A)9.GM4500-styreenhed(2A)

5.Infocenter(2A)10.Førerhus(60A)

decalbatterysymbols

Batterisymboler

Nogleafelleralledissesymbolerndespåbatteriet

1.Eksplosionsfare

2.Ingenild,åbenammeellerrygning

3.Kaustiskvæske/fareforkemiskforbrænding

4.Bærbeskyttelsesbriller.

5.Læsbetjeningsvejledningen.

6.Holdomkringståendepåsikkerafstandafbatteriet.

7.Bærbeskyttelsesbriller;eksplosivegasserkanforårsage
blindhedogandrepersonskader.

8.Batterisyrekanforårsageblindhedogalvorlige
forbrændinger.

9.Skylomgåendeøjnenemedvand,ogsøghurtigtlæge.

10.Indeholderbly;måikkekasseres

decal125-4606

125-4606

1.Læsbetjeningsvejledningenforatfåoplysningerom
vedligeholdelse.

8

decal121-3627

121-3627

1.Klippehøjdeindstillinger

decal127-6447

127-6447

(PåsættesioverensstemmelsemedCE*overdelnr.112-5297påmaskineri4500-serien)

Bemærk:Dennemaskineoverholderindustristandardenforstabilitetsprøvningiafprøvningenafstatiskstabilitet,sidestabilitetog

stabilitetilængderetningenveddenanbefaledemaksimalehældning,dererangivetpåmærkaten.Læsinstruktionernetilbetjeningaf
maskinenpåskråningeribetjeningsvejledningen.Læsogsåombetjeningafmaskinenunderdeforhold,underhvilkemaskinenskal
betjenes,foratafgørehvorvidtmaskinenkanbetjenesunderforholdenepådenpågældendedagogdetpågældendested.Ændringeri
terrænetkanmedføreenændringibetjeningenafmaskinenpåskråninger.Hvisdetermuligt,skalklippeenhederneholdessænkettil
jorden,mensmaskinenbetjenespåskråninger.Hævningafklippeenhederneunderbetjeningpåskråningerkangøremaskinenustabil.

1.Advarsel–læs
betjeningsvejledningen;
brugikkemaskinenudenat
væreuddannettildet.

2.Advarsel–læs

betjeningsvejledningen

forbugseringsanvisninger.

3.Risikoforvæltning–kør
ikkepåtværsafskråninger
medenhældningpåmere
end16grader.

4.Holdklippeenhederne
sænketunderkørselned
afskråninger.Brugaltid
sikkerhedssele,nårdu
betjenermaskinen.

5.Advarsel–parkerikkepå
skråninger.1)Aktiver
parkeringsbremsen

2)Sænkklippeenhederne

3)Slukformotoren4)T ag
nøglenud5)Forlad
maskinen.

6.Fareforudslyngede
genstande–hold
omkringståendevæk
framaskinen.

9

7.Fareforatbliveviklet
ind,rem–holdafstand
tilbevægeligedele.Hold
alleafskærmningerog
sikkerhedsanordningerpå
plads.

decal127-6448

127-6448

(PåsættesioverensstemmelsemedCE*overdelnr.112-5297påmaskineri4700-serien)

Bemærk:Dennemaskineoverholderindustristandardenforstabilitetsprøvningiafprøvningenafstatiskstabilitet,sidestabilitetog

stabilitetilængderetningenveddenanbefaledemaksimalehældning,dererangivetpåmærkaten.Læsinstruktionernetilbetjeningaf
maskinenpåskråningeribetjeningsvejledningen.Læsogsåombetjeningafmaskinenunderdeforhold,underhvilkemaskinenskal
betjenes,foratafgørehvorvidtmaskinenkanbetjenesunderforholdenepådenpågældendedagogdetpågældendested.Ændringeri
terrænetkanmedføreenændringibetjeningenafmaskinenpåskråninger.Hvisdetermuligt,skalklippeenhederneholdessænkettil
jorden,mensmaskinenbetjenespåskråninger.Hævningafklippeenhederneunderbetjeningpåskråningerkangøremaskinenustabil.

1.Advarsel–læs
betjeningsvejledningen;
brugikkemaskinenudenat
væreuddannettildet.

2.Advarsel–læs

betjeningsvejledningen

forbugseringsanvisninger.

3.Risikoforvæltning–kør
ikkepåtværsafskråninger
medenhældningpåmere
end21grader.

4.Holdklippeenhederne
sænketunderkørselned
afskråninger.Brugaltid
sikkerhedssele,nårdu
betjenermaskinen.

5.Advarsel–parkerikkepå
skråninger.1)Aktiver
parkeringsbremsen

2)Sænkklippeenhederne

3)Slukformotoren4)T ag
nøglenud5)Forlad
maskinen.

6.Fareforudslyngede
genstande–hold
omkringståendevæk
framaskinen.

7.Fareforatbliveviklet
ind,rem–holdafstand
tilbevægeligedele.Hold
alleafskærmningerog
sikkerhedsanordningerpå
plads.

10

Opsætning

Løsdele

Brugskemaetherundertilatkontrollere,atalledeleerblevetleveret.

Fremgangsmåde

1

2

3
4
5

Advarselsmærkat1

Hjelmlåsebeslag
Nitte2
Spændeskive
Skrue(¼"x2")
Låsemøtrik(¼")

Kræveringendele

Kræveringendele

Kræveringendele

BeskrivelseAntalAnvendelse

Medierogøvrigedele

BeskrivelseAntalAnvendelse

Betjeningsvejledning1

Ejerensmotorvejledning1

Udskiftningafadvarselsmærkaten(kun
CE-maskiner).

1

1
1
1

–

–

–

Læsførbetjeningafmaskinen.

Sevejledningenforatfåyderligereoplysningerom
vedligeholdelse.

Monteringafmotorhjelmslåsen(kun
CE-maskiner).

Justerrulleskraberen(ekstraudstyr).

Monterkværnafskærmningen
(ekstraudstyr).

Klargørmaskinen.

Uddannelsesmaterialetiloperatøren1

Bemærk:Maskinensvenstreoghøjresideersomsetfradennormalebetjeningsposition.

1

Udskiftningaf advarselsmærkaten(kun CE-maskiner)

Dele,derskalbrugestildettetrin:

1Advarselsmærkat

Fremgangsmåde

Påmaskiner,derskaloverholdeeuropæiske
CE-bestemmelser,skaladvarselsmærkaten
medreservedelsnr.112-5297udskiftesmed
advarselsmærkatenmedreservedelsnr.127-6447

Læsførbetjeningafmaskinen.

(maskineri4500-serien)ellermærkatenmed
reservedelsnr.127-6448(maskineri4700-serien).

11

2

Monteringafmotor­hjelmslåsen(kunCE-ma­skiner)

Dele,derskalbrugestildettetrin:

1

Hjelmlåsebeslag

2Nitte

1

Spændeskive

1

Skrue(¼"x2")

1

Låsemøtrik(¼")

Fremgangsmåde

1.Fjernmotorhjelmslåsenfrahjelmlåsebeslaget.

2.Fjernde2nitter,derfastholderhjelmlå­sebeslagetpåhjelmen(Figur3).Fjern
hjelmlåsebeslagetframotorhjelmen.

Figur4

1.CE-låsebeslag

4.Retspændeskiverneindefterhullernepå
indersidenafmotorhjelmen.

5.Nitbeslageneogspændeskivernefasttil
motorhjelmen(Figur4).

6.Sætlåsenfastpåhjelmlåsebeslaget(Figur5).

2.Boltogmøtrik

g012629

Figur3

1.Hjelmlåsebeslag

3.Nårdunivellerermonteringshullerne,skaldu
placereCE-låsebeslagetoghjelmlåsebeslaget
påmotorhjelmen(Figur4).

2.Nitter

Bemærk:Låsebeslagetskalværeplaceret

modhjelmen.Fjernikkeboltenogmøtrikken
fralåsebeslagetsarm.

g012630

Figur5

1.Motorhjelmslås

7.Skruboltenindidenandenarmpå

g012628

hjelmlåsebeslagetforatlåselåsenpåplads
(Figur6).Spændbolten,menspændikke
møtrikken.

12

Figur6

4

Monteringafkværnaf­skærmningen(ekstraud­styr)

g012631

Kræveringendele

1.Bolt

2.Møtrik

3.Armpåhjelmlåsebeslag

3

Justeringafrulleskraberen (ekstraudstyr)

Kræveringendele

Fremgangsmåde

Denbagesterulleskraber(ekstraudstyr)erdesignet,
sådenfungererbedst,hvisdererenafstandpå0,5til
1mmmellemskraberenogrullen.

1.Løsnsmøreniplenogmonteringsskruen(Figur

7).

Fremgangsmåde

1.Rengørmonteringshullernepåkammerets
bagvægogvenstrevægfuldstændigtforsnavs.

2.Monterkværnafskærmningenidenbageste
åbning,ogfastgørdenmed5angehovedbolte
(Figur8).

g011347

Figur8

Figur7

1.Rulleskraber

2.Monteringsskrue

2.Skydskraberenopellerned,indtilderopnås
enafstandpå0,5til1mmmellemstangenog
rullen.

3.Fastgørogstramskiftevissmøreniplenog
skruentil41Nm.

3.Smørenippel

1.Kværnafskærmning

3.Kontroller,atkværnafskærmningenikkegriber
indiskæreknivensspids,ogatdenikkerager
fremindeioveradenafkammeretsbagvæg.

g011346

13

FARE

Brugafskæreknivenmedhøjtløft
sammenmedkværnafskærmningenkan
fåskærekniventilatbrække,hvilketkan
medførepersonskadeellerdød.

Brugikkeskæreknivenmedhøjtløft
sammenmedkværnafskærmningen.

Produktoversigt

5

Klargøringafmaskinen

Kræveringendele

Fremgangsmåde

1.Parkermaskinenpåenplanoverade.

2.Sænkklippeenhederne.

3.Aktiverparkeringsbremsen.

4.Slukformotoren,ogtagnøglenud.

5.Kontrollerdæktrykketførbrug.SeKontrolaf

dæktrykket(side26).

Vigtigt:Opretholdtrykketialledækforat

sikreenklipningafgodkvalitetogkorrekt
maskindrift.Pumpikkeforlidtluftidækkene.

6.Kontrollerogsåolienibagakslen,indenmotoren
startesførstegang.SeKontrolafolieni

bagakslen(side70).

7.Kontrollermotoroliestanden,førmotorenstartes.
SeKontrolafmotoroliestanden(side60).

8.Kontrollerhydraulikvæskestanden,førmotoren
startes.SeKontrolafhydraulikvæskestanden

(side75).

9.Kontrollerkølesystemet,førmotorenstartes.Se

Kontrolafkølesystemet(side72).

10.Smørmaskinenførbrug.SeSmøringaflejerne

ogbøsningerne(side57).Hvismaskinenikke

indfedtesordentligt,kandetføretilfortidligt
svigtivigtigedele.

Betjeningsanordninger

Figur9

1.Bremsepedal4.Traktionspedal

2.Pedallåsepind

3.Parkeringsbremsepedal

Traktionspedal

Traktionspedalen(Figur9)styrermaskinenskørsel
fremogtilbage.Trykpådenøverstedelafpedalen
foratkørefremadogpådennederstedelafpedalen
foratbakke.

Brugénaffølgendeprocedurerforatstoppe
maskinen:

•Letfodenfratraktionspedalen,ogladdenvende

tilbagetilmidterpositionen.Maskinenbremser
dynamiskogstopperjævnt.

•Trykkortvarigtpåbakpedalen,ellerholdden

kortvarigtnede.Dettestoppermaskinenhurtigere
enddynamiskopbremsning.

Bemærk:Isituationer,derkræver

katastrofeopbremsning,skaldutræde
driftsbremsepedalernened,samtidigmedat
duanvenderbakpedalensomangivetovenfor.Dette
erdenhurtigstemådeatstandsemaskinenpå.

5.Ratindstillingspedal

g009979

Bremsepedaler

Derer2fodpedaler,somaktivererdeindividuelle
hjulbremser,derbrugestilathjælpemedatvende
maskinen,vedparkeringogforatfåbedretrækkraftpå
bakkeskråninger.Vedbetjeningafparkeringsbremsen
ogundertransportsammenkoblespedalernemeden
låsepind().

Pedallåsepind

Pedallåsepindenkoblerpedalernesammenog
aktivererparkeringsbremsen().

14

Parkeringsbremsepedal

Kontakttilmotorhastighed

Forataktivereparkeringsbremsen(Figur9)skal
pedalerneforbindesmedpedallåsepinden.Træd
nedpådenhøjrebremsepedal,mensdutræder
nedpåtåpedalen.Parkeringsbremsenudløses
vedattrædeénafbremsepedalernened,indtil
parkeringsbremselåsentrækkestilbage.

Ratindstillingspedal

Trykratindstillingspedalennedforatvipperattettil
denønskedeposition.Slipderefterpedalenforat
låseindstillingen(Figur9).

Tændingskontakt

Tændingskontakten(Figur10)har3positioner:OFF
(fra),ON/PREHEAT(til/forvarm)ogSTART.

Kontaktentilmotorhastighed(Figur10)har2tilstande
tilændringafmotorhastigheden.Trykpåkontakten
foratøgeellermindskemotorhastighedeniintervaller
på100o/min.Holdkontaktennedeforautomatiskat
skiftemotorentilhøjellerlavtomgang,afhængigtaf
hvilkenendeafkontakten,dertrykkesned.

Kraftudtagskontakt

Kraftudtagskontaktenhar2positioner:UD(START)
ogIND(STOP).Trækkraftudtagsknappenudforat
aktivereredskabetellerklippeenhedensskæreknive.
Skubknappenindforatudkobleklippeenhedens
skæreknive(Figur10).

Kontrolafhøjoglavhastighed

Kontakten(Figur10)giverdigmulighedforat
øgehastighedsområdetmedhenblikpåtransport
afmaskinen.Foratskiftemellemhøjeoglave
hastighedsområderskalskjoldeneværehævet,
fartpilotogkraftudtagværeudkoblet,traktionspedalen
ipositionenNEUTRAL,ogmaskinenbevægesigved
lavhastighed.

Figur10

1.Løftegreb(kun
Groundsmaster
4700-maskiner)

2.Løftegreb(Groundsmaster
4500-og4700-maskiner)

3.Kraftudtagskontakt

4.Tændingskontakt8.Lyskontakt

Figur11

1.Strømtilslutningskontakt

5.InfoCenter

6.FartkontrolHøj-Lav

7.Kontakttilmotorhastighed

2.Fartpilotkontakt

Bemærk:Klippeskjoldenefungererikkeog/ellerkan

ikkesænkesfratransportpositionen,nårkontaktener
sattilhøjtområde.

g208967

Løftegreb

Løftegrebenehæverogsænkerplæneklipper­skjoldene().Skubgrebenefremadforatsænke
plæneklipperskjoldeneogbagudforathævedem.
Nårmaskinenstartesmedplæneklipperskjoldenei
sænketposition,skalløftekontaktentrykkesnedforat
giveplæneklipperskjoldenepladstilatydeogklippe.

Bemærk:Skjoldenekanikkesænkes,nårder

køresvedhøjkørselshastighed,ogdekanhverken
hævesellersænkes,hvisduikkesidderisædet,
mensmotorenkører.Skjoldenesænkesogså,når
tændingsnøgleneripositionenON(til),ogdusidder
isædet.

Fartpilotkontakt

Fartpilotkontaktenlåseripedalpositionenforat
opretholdedenønskedekørselshastighed(Figur10).
Fartpilotenslukkesvedattrykkebagestpåkontakten,
midterpositionenaktivererfartpilotfunktionen,og

g028454

kontaktensforrestepositionindstillerdenønskede
kørselshastighed.

Bemærk:Pedalpositionendeaktiveresogså,hvis

bremsepedalentrædesned,ellertraktionspedalen
yttestilpositionenbaki1sekund.

15

Lyskontakt

Trykpådennederstekantafkontakten(Figur10)
forattændelysene.Trykpådenøverstekantaf
kontaktenforatslukkelysene.

Stikkontakt

Brugstikkontakten(Figur12)tilatstrømfødeekstra,
elektrisktilbehørmed12V .

g024916

Figur13

Figur12

1.Stikkontakt

2.Poseholder

Poseholder

Anvendposeholderentilopbevaring(Figur12).

Sædeindstilling

Sædejusteringshåndtag

Flytsædejusteringshåndtagetpåsidenafsædet
udad,skubsædettildenønskedeposition,ogslip
håndtagetforatlåsesædetipositionen(Figur13).

1.Vægtmåler4.Justeringshåndtagtil

2.Håndtagtilvægtindstilling

3.Sædejusteringshåndtag

Justeringsknaptilarmlænet

g036845

sædetsryglæn

5.Justeringsknaptil
armlænet

Drejknappenforatindstillearmlænetsvinkel(Figur

13).

Justeringshåndtagtilsædetsryglæn

Flythåndtagetforatindstillesæderyglænetsvinkel
(Figur13).

Vægtmåler

Vægtmålerenangiver,hvornårsædeterjusterettil
førerensvægt(Figur13).Justerhøjdenvedatplacere
affjedringenindenfordetgrønneområde.

Håndtagtilvægtindstilling

Brugdettehåndtagtilatjusteresædetefterdinvægt
(Figur13).Trækhåndtagetopforatøgelufttrykket,
ogtrykhåndtagetnedforatreducerelufttrykket.Den
korrektejusteringopnås,nårvægtmålerenbender
sigidetgrønneområde.

16

BrugafinfocenteretsLCD-display

IkonbeskrivelseforInfoCenter

InfocenteretsLCD-displayviseroplysningerom
dinmaskine,somf.eks.driftsstatus,diverse
diagnostikoplysningerogandreoplysninger
ommaskinen(Figur14).Infocenteretharet
velkomstbilledeogenhovedinformationsskærm.
Dukanskiftemellemvelkomstbilledetog
hovedinformationsskærmenpåethvilketsomhelst
tidspunktvedattrykkepåenvilkårliginfocenter-knap
ogdereftervælgedenkorrekteretningspil.

Figur14

1.Kontrollampe3.Midtersteknap

2.Højreknap4.Venstreknap

SERVICEDUE

g020650

Angiver,nårplanlagtserviceeftersyn
skaludføres

Timertilbageindtilservice

Nulstilservicetimer

Statusformotorensomdrejningstal

Infoikon

Indstillingformaksimal
traktionshastighed

Hurtig

Langsom

Ventilatorenkørerbaglæns

Stationærregenereringerpåkrævet

Luftindtagsforvarmereneraktiv

Hævdenvenstreklippeenhed.

•Venstreknap,menuadgangs-/tilbage-knap–tryk

pådenneknapforatgåindpåinfocenterets
menuer.Brugdentilatafslutteenmenu,deri
øjeblikketeribrug.

•Midtersteknap–brugdenneknaptilatrullenedi

menuer.

•Højreknap–brugdenneknaptilatåbneen

menu,hvorenpiltilhøjreviser,atdereryderligere
indhold.

•Alarm–aktiveres,nårklippeenhedernesænkes

ellervedrådgivningsmeddelelserogfejl.

Bemærk:Hverknapsfunktionændresafhængigtaf,

hvaddererpåkrævetpåetgivettidspunkt.Forhver
knaperderetikon,derviserdensaktuellefunktion.

Hævdenmidtersteklippeenhed

Hævdenhøjreklippeenhed

Operatørenskalsiddeisædet

Parkeringsbremseneraktiveret

Områdeterhøjt

Neutral

Identicererområdetsomlavt

Kølevæskenstemperatur(°Celler°F)

Temperatur(varm)

Traktionellertraktionspedal

Ikketilladt

17

IkonbeskrivelseforInfoCenter(cont'd.)

IkonbeskrivelseforInfoCenter(cont'd.)

Startmotoren.

Kraftudtageterindkoblet.

Fartpiloteneraktiveret.

Slukformotoren

Motor

Tændingskontakt

Klippeenhedernesænkes

Klippeenhedernehæves

PIN-kode

Hydraulikvæsketemperatur

CAN-bus

InfoCenter

Dårligellermislykkedes

Operatørenskalskiftetildentilstand,
dererangivet

Symbolerkombineres
ofteforatdanne
sætninger.Der
visesnogleeksempler
nedenfor

Operatørenskalsættemaskineni
frigear

Motorstartnægtes

Standsningafmotor

Motorkølevæskeforvarm

Hydraulikvæskeforvarm

Meddelelseomaskeophobning
iDPF.SeServiceeftersynaf
dieselpartikellteret(DPF)iafsnittet
Vedligeholdelseforatfåere
oplysninger

Anmodningomnulstillings­/standbyregenerering

Anmodningomparkeretregenerering
ellergenopretningsregenerering

Enparkeretregenereringelleren
genopretningsregenereringerigang.

Midtfor

Højre

Venstre

Pære

TEC-styreenhedenseller
kontrolkabletsudgangsstiki
ledningsnettet

Overdettilladteområde

Underdettilladteområde

Udenforinterval

/

Kontakt

KuntilgængeligmedPIN-kode

Brugafmenuerne

Foratgåindpåinfocenteretsmenusystemskaldu
trykkepåmenuknappen,nårduerpåhovedskærmen.
Detbringerdigtilhovedmenuen.Idissetabeller
kanduseenoversigtoverdemuligheder,derer

Højudstødningstemperatur

Kraftudtageterdeaktiveret.

Sidned,elleraktiver
parkeringsbremsen

tilgængeligeimenuerne:

Operatørenskalslippekontakten

18

MainMenu(hovedmenu)–
Menupunkt

FaultsIndeholderenlisteover

Service

Diagnostics

SettingsGiverdigmulighedfor

AboutVisermaskinens

Service–Menupunkt

HoursViserdetsamledeantaltimer,

Counts

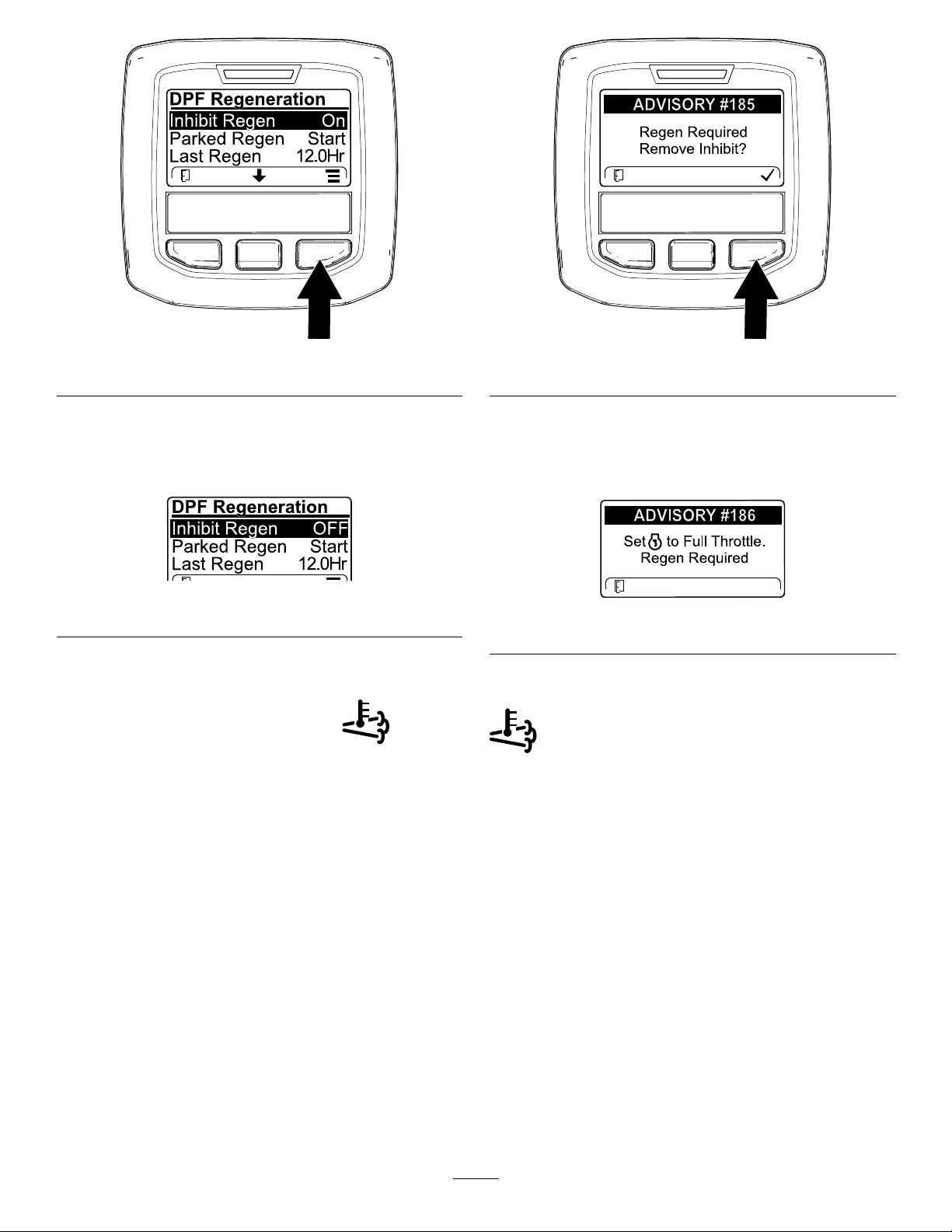

DPFRegeneration

InhibitRegenBrugestilatkontrollere

ParkedRegenBrugestilatstarteenparkeret

LastRegen

RecoverRegenBrugestilatstarteen

Beskrivelse

desenestemaskinfejl.Se
servicevejledningenforatfå
ereoplysninger.

Indeholderoplysningerom
maskinensåsomantaltimers
driftogandrelignendetal

Visermaskinensforskellige
aktuelletilstande.Dukan
brugedentilfejlnding
vedvisseproblemer,
dadenhurtigtfortæller
dig,hvilkeafmaskinens
betjeningsanordningerderer
slåettil,oghvilkedererslået
fra.

attilpasseogændre
kongurationsvariablerne
påinfocenteretsdisplay

modelnummer,serienummer
ogsoftwareversion

Beskrivelse

sommaskinen,motoren
ogventilatorenharværet
tændt,såvelsomdetantal
timermaskinenerblevet
transporteretogoverophedet

Viserdetantal
opstarter,klippeenheds­/kraftudtagscyklusserog
omstyringerafventilator,som
maskinenhargennemgået

Indstillingenforregenerering
afdieselpartikellterudstyret
samtDPF-undermenuer

nulstillingsregenerering

regenerering

Viserantalletaf
timersidensidste
nulstillings-,parkereteller
genopretningsregenerering

genopretningsregenerering

Diagnostics(diagnostik)–
Menupunkt

LeftCuttingUnit

CenterCuttingUnit

RightCuttingUnit

Traction

HI/LORange

PTO

Engine

Cruise

Settings(indstillinger)–
Menupunkt

Units

Language

LCDBacklightStyrerLCD-displayets

LCDContrastStyrerLCD-displayetskontrast

ProtectedMenus

ProtectSettingsGørdetmuligtatændre

AutoIdle

MowSpeed

Trans.Speed

SmartPower

Counterbalance

Turnaround

Beskrivelse

Seservicevejledningen,
ellerhenvenddigtildin
autoriseredeToro-forhandler
forereoplysningerom
menuenEngineRun
(motorkørsel)ogdisse
oplysninger.

Beskrivelse

Styrerdeenheder,der
anvendespåInfoCenter
(britiskeellermetriske)

Styrersprogene,der
anvendespåinfocenteret*

lysstyrke

Giverenperson,derharfået
tilladelseafdinvirksomhed
sammenmedPIN-koden,
adgangtilbeskyttedemenuer.

indstillingerneidebeskyttede
indstillinger

Styrerdentilladtetid,før
motorengåritomgang,når
maskinenikkeeribrug

Styrerdenmaksimale
hastighed,nårderklippes
(lavhastighed)

Styrerdenmaksimale
hastighedundertransport
(højhastighed)

TænderogslukkerSmart
Power

Styrermængdenaf
modvægt,derpåføresaf
klippeenhederne

Aktivererogdeaktiverer
vending

*Kundentekst,somvisestiloperatøren,er
oversat.Fejl,serviceogdiagnostikvisestil
serviceteknikere.Titlernevisespådetvalgtesprog,
menmenupunkterneerpåengelsk.

BeskyttetunderProtectedMenu–kuntilgængelig

medpinkode

19

About(om)–Menupunkt

ModelVisermaskinens

SN

S/WRevVisersoftwareversionenfor

Beskrivelse

modelnummer

Visermaskinensserienummer

hovedstyreenheden

Beskyttedemenuer

Derer6indstillingerfordriftskonguration,derkan
justeresimenuenSettings(indstillinger)iInfoCenter:
automatisktomgang,maksimalkørehastighedved
klipning,maksimalkørehastighedvedtransport,
SmartPower,klippeenhedensmodvægtogvending.
DisseindstillingerbendersigiProtectedMenu(den
beskyttedemenu).

Adgangtilbeskyttedemenuer

Bemærk:DinmaskinesfabriksindstilledePIN-kode

erenten0000eller1234.
HvisduharændretPIN-kodenogglemtden,skal

dukontaktedinautoriseredeT oro-forhandlerforat
fåhjælp.

1.BrugdenmidtersteknapiMAINMENU
(hovedmenuen)tilatrullenedtilmenuen
SETTINGS(indstillinger),ogtrykpådenhøjre
knap(Figur15).

Figur15

2.BrugdenmidtersteknapimenuenSETTINGStil
atrullenedtilPROTECTEDMENU(denbeskyttede
menu),ogtrykpådenhøjreknap(Figur16A).

g028522

Figur16

3.IndtastPIN-kodenvedattrykkepådenmidterste
knap,indtildetførstetalvises,ogtrykderefter
pådenhøjreknapforatgåvideretilnæstetal
(Figur16BogFigur16C).Gentagdettetrin,
indtildetsidstetalerindtastet,ogtrykpåden
højreknapengangtil.

4.Trykpådenmidtersteknapforatindtaste
PIN-koden(Figur16D).

Vent,indtilinfocenteretsrødekontrollampelyser.

Bemærk:Hvisinfocenteretaccepterer

PIN-koden,ogdenbeskyttedemenulåses
op,visesordet"PIN"iøverstehøjrehjørneaf
skærmen.

g028523

Bemærk:DrejtændingskontaktentilpositionenOFF

(fra)ogdereftertilpositionenON(til)foratlåseden
beskyttedemenu.

Dukanfåvistogændreindstillingerneiden
beskyttedemenu.ÅbnProtectedMenu,ogrulned
tilfunktionenProtectSettings(beskytindstillinger).
Brugdenhøjreknaptilatændreindstillingen.Når
ProtectSettingsindstillestilOFF(fra),kanduseog
ændreindstillingerneidenbeskyttedemenuudenat
indtastePIN-koden.NårProtectSettingsindstilles
tilON(til),skjulesdebeskyttedefunktioner,og
PIN-kodenskalindtastesforatændreindstillingeni
denbeskyttedemenu.NårduharindstilletPIN-koden,
skaltændingskontaktendrejestilOFF(fra)ogtilbage
tilpositionenON(til)forataktivereoggemmedenne
funktion.

20

Visningogændringafmenuentilbeskyttelseaf
indstillinger

1.RulnedtilProtectSettings(beskytindstillinger)
fraProtectedMenu.

2.Foratfåvistogændreindstillingerneudenat
indtasteenPIN-kodeskaldubrugedenhøjre
knaptilatændreProtectSettingstilOFF(fra).

3.Foratfåvistogændreindstillingernemeden
PIN-kodeskaldubrugevenstreknaptilatvælge
ON(til),indstillePIN-kodenogdrejenøglentil
positionenOFF(fra)ogdereftertilpositionenON.

Justeringafdenautomatisketomgang

1.RulnedtilAutoIdle(automatisktomgang)fra
menuenSettings.

2.Trykpådenhøjreknapforatskiftetidenfor
automatisktomgangmellemOff(fra),8sek.,
10sek.,15sek.,20sek.og30sek.

Indstillingafdenmaksimaletilladteklippehastighed

1.RulnedtilMowSpeed(klippehastighed)fra
menuenSettings,ogtrykpådenhøjreknap.

2.TrykpådenhøjreknapforatskiftemellemLow
(lav),Med.(middel)ogHigh(høj).

Trykpådenvenstreknapforatgåtilhovedmenuen,
nårduerfærdigmeddenbeskyttedemenu,og
trykderefterpådenvenstreknapforatgåtil
kørselsmenuen.

SlåvendingTIL/FRA

1.RulnedtilTurnaround(vending)framenuen
Settings.

2.TrykpådenhøjreknapforatskiftemellemON
(til)ogOFF(fra).

3.Trykpådenvenstreknapforatforlademenuen.

Visningafbrændstofforbruget

Dukansedetgennemsnitligebrændstofforbrugfor
maskineslevetidiservicemenuen.

2.Brugdenhøjreknaptilathævedenmaksimale
klippehastighediintervallerpå5%mellem50%
og100%.

3.Brugdenmidtersteknaptilatsænkeden
maksimaleklippehastighediintervallerpå5%
mellem50%og100%.

4.Trykpådenvenstreknapforatforlademenuen.

Indstillingafdenmaksimaletilladtetransporthastighed

1.RulnedtilTransportSpeed(transporthastighed)
framenuenSettings,ogtrykpådenhøjreknap.

2.Brugdenhøjreknaptilatøgedenmaksimale
hastighedundertransportiintervallerpå5%
mellem50%og100%.

3.Brugdenmidtersteknaptilatsænkeden
maksimalehastighedundertransportiintervaller
på5%mellem50%og100%.

4.Trykpådenvenstreknapforatforlademenuen.

SlåSmartPowerTIL/FRA

1.RulnedtilSmartPowerframenuenSettings,og
trykpådenhøjreknap.

2.TrykpådenhøjreknapforatskiftemellemON
(til)ogOFF(fra).

3.Trykpådenvenstreknapforatforlademenuen.

Justeringafmodvægten

1.RulnedtilCounterbalance(modvægt)fra
menuenSettings,ogtrykpådenhøjreknap.

21

Specikationer

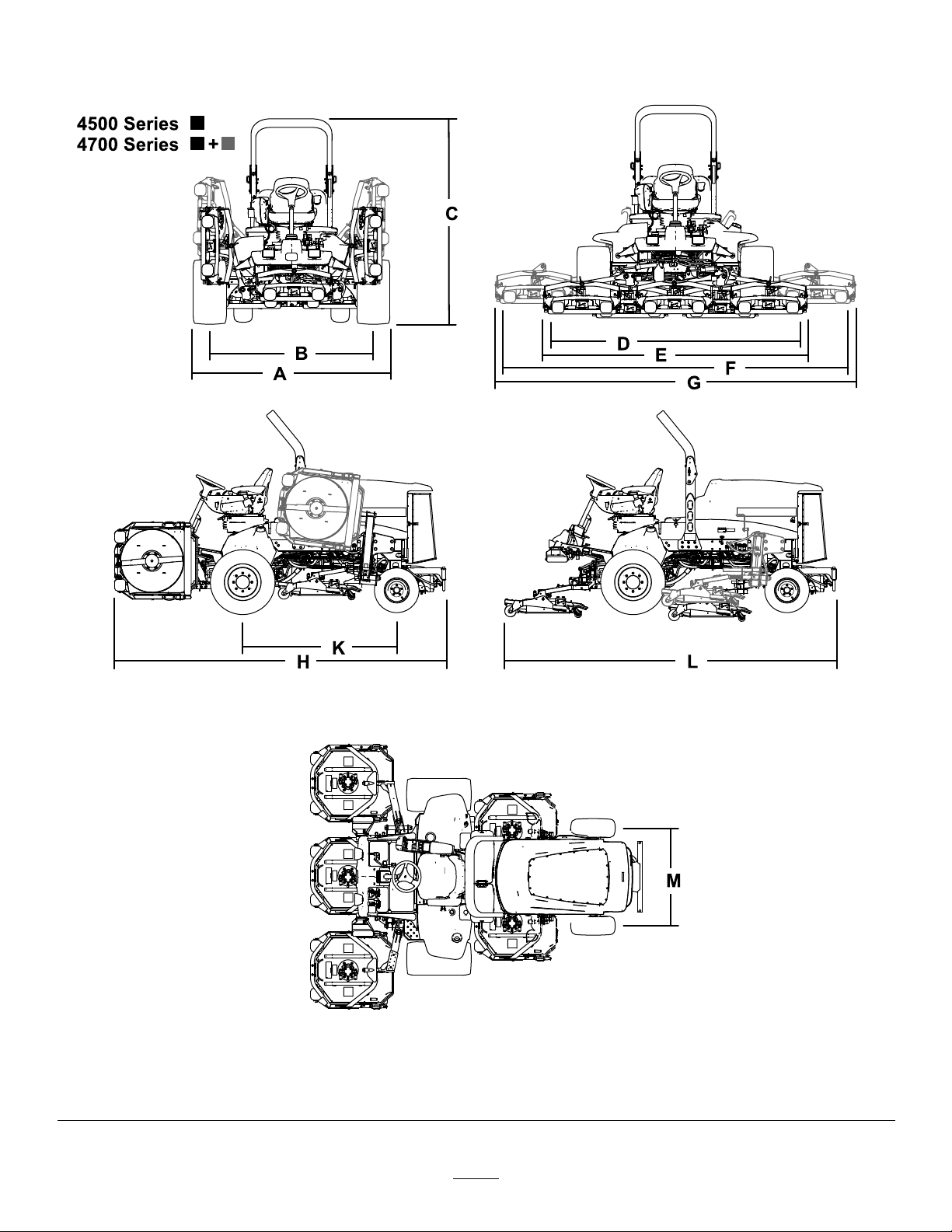

Figur17

g198614

22

Maskinspecikationer

Tabeloverspecikationer

Beskrivelse4500-D

Klippebredde280cmD380cmF

Samletbredde

Klippeenhedernede286cmE391cm

Klippeenhederoppe
(transport)

Sporbredde

Front224cmB224cmB

Bag141cmM141cmM

Højdemedstyrtbøjle226cm

Samletlængde

Klippeenhedernede370cmH370cmH

Klippeenhederoppe
(transport)

Afstandfrajorden

Akselafstand

Nettovægt

(medklippeenhederog
udenbrændstof)

224cmA224cmA

370cmL370cmL

15cm15cm

171cmK171cmK

1.937kg2.277kg

Figur17reference

C

4700-D

226cm

Figur17reference

G

C

Bemærk:Specikationerogdesignkanændresudenforudgåendevarsel.

Specikationerforklippeenheden

Tabeloverspecikationer

Længde86,4cm

Bredde86,4cm

Højde

26,7cmvedenklippehøjdepå19mm

34,9cmvedenklippehøjdepå102mm

Vægt88kg

24,4cmtilbærerstativ

Redskaber/tilbehør

DerkanfåsenrækkeforskelligeToro-godkendteredskaberogtilbehørtilbrugsammenmedmaskinen,som
gørdenbedreogmerealsidig.Kontaktenautoriseretserviceforhandlerellergåindpåwww.T oro.comfor
atfåenlisteoveraltgodkendtudstyrogtilbehør.

SørgforatbrugeoriginaleT oro-reservedeleforatbeskyttedininvesteringogsikreoptimalydelsefradit
Toro-udstyr.MedhensyntildriftssikkerhedlevererTororeservedele,deropfylderdennøjagtigetekniske
specikationforvoresudstyr.OriginaleToro-dele–kvalitetdukanstolepå.

23

Betjening

Kontrolafmotoroliestan-

Bemærk:Maskinensvenstreoghøjresideersom

setfradennormalebetjeningsposition.

Førbetjening

Sikkerhedshensynførdrift

Genereltomsikkerhed

•Maskinenmåaldrigbetjenesellervedligeholdes

afbørnellerutrænetpersonale.Væropmærksom
på,atlokaleforskrifterkanangiveenmindstealder
foroperatøren.Ejereneransvarligforattræne
alleoperatørerogmekanikere.

•Blivfortroligmedanvisningerneforsikkerbetjening

afudstyretsamtmedbetjeningsanordningerneog
sikkerhedssymbolerne.

•Duskalvide,hvordanmanhurtigtstandser

maskinenogslukkerformotoren.

•Kontroller,atdødemandsgreb,sikkerhedskon-

takterogafskærmningererkorrektmonteretog
fungererkorrekt.Betjenikkemaskinen,hvisde
ikkefungererkorrekt.

den

Førdustartermotorenogbrugermaskinen,skaldu
kontrollereoliestandenimotorenskrumtaphus.Se

Kontrolafmotoroliestanden(side60).

Kontrolafkølesystemet

Førdustartermotorenogbrugermaskinen,skaldu
kontrollerekølesystemet.SeKontrolafkølesystemet

(side72).

Kontrolafhydrauliksyste­met

Førdustartermotorenogbrugermaskinen,skal
dukontrollerehydrauliksystemet.SeKontrolaf

hydraulikrørog-slanger(side78).

Tømningafvandudskilleren

Forattømmevandudskillerenforvandellerandre
forureningsstofferhenvisestilDræningafvandfra

brændstof-/vandudskilleren(side62).

•Førduklipper,skaldualtideftersemaskinenfor

atsikre,atskæreknivene,skæreknivsbolteneog
klippeenhederneerigoddriftsmæssigstand.
Udskiftslidteellerbeskadigedeskærekniveog
boltesætvisforatbevareafbalanceringen.

•Efterseområdet,hvormaskinenskalbruges,og

fjernalleobjekter,sommaskinenkanrisikereat
udslynge.

Brændstofsikkerhed

•Væryderstforsigtig,nårduhåndtererbrændstof.

Deterletantændeligt,ogdampenekaneksplodere.

•Slukallecigaretter,cigarer,piberogandre

antændingskilder.

•Brugkunengodkendtbrændstofbeholder.

•Fjernaldrigbrændstofdækslet,ogfyldaldrig

brændstoftanken,mensmotorenkørerellerer
varm.

•Fyldaldrigbrændstofpåmaskinenietlukketrum.

•Opbevaraldrigmaskinenellerbrændstofbehol-

deren,hvordereråbenild,gnisterellervågeblus
somf.ekspåenvandvarmerelleretandetapparat.

Kontrolafbagakselog gearkasseforlækager

Kontrollerbagakslenogbagakslensgearkassefor
lækager.SeKontrolafbagakseloggearkassefor

lækager(side70).

•Hvisduspilderbrændstof,måduikkeforsøgeat

startemotoren.Foretagdigikkenoget,derkan
antændebrændstoffet,førdampeneerspredt.

24

Opfyldningaf brændstoftanken

Brændstoftankenskapacitet

Brændstoftankenskapacitet:83liter

koldowkarakteristik,somletterstartogminimerer
tilstopningafbrændstoflteret.

Brugafsommerbrændstofvedentemperaturpåover

-7°Cbidragertilatforlængebrændstofpumpens
levetidoggiverøgetkraftsammenlignetmed
vinterbrændstof.

Biodiesel

Brændstofspecikation

Vigtigt:Brugkundieselbrændstofmed

ultralavtsvovlindhold.Brændstof
medethøjeresvovlindholdnedbryder
dieseloxidationskatalysatoren(DOC),hvilket
medførerdriftsproblemerogforkorter
motorkomponenternesbrugslevetid.

Manglendeiagttagelseaffølgendeadvarslerkan
beskadigemotoren.

•Brugaldrigpetroleumellerbenzinistedetfor

dieselbrændstof.

•Blandaldrigpetroleumellerbrugtmotoroliemed

dieselbrændstoffet.

•Opbevaraldrigbrændstofiindvendigtforzinkede

beholdere.

•Brugikkebrændstofadditiver.

Petroleumsdiesel

Cetantal:45ellerhøjere

Svovlindhold:Ultralavtsvovlindhold(<15ppm)

Brændstoftabel

Dieselbrændstofspecika­tion

ASTMD975

Nr.1-DS15

Nr.2-DS15

EN590EU

ISO8217DMX

JISK2204klassenr.2

KSM-2610

Sted

USA

International

Japan

Korea

Dennemaskinekanogsåbrugeetblandet
biodieselbrændstofpåoptilB20(20%biodiesel,
80%petroleumsdiesel).

Svovlindhold:Ultralavtsvovlindhold(<15ppm)

Specikationforbiodieselbrændstof:

AASTMD6751ellerEN14214

Specikationenforblandetbrændstof:

ASTMD975,EN590ellerJISK2204

Vigtigt:Petroleumsdieselandelenskalhave

ekstralavtsvovlindhold.

Træffølgendeforholdsregler:

•Biodieselblandingerkanbeskadigelakerede

overader.

•BrugB5(biodieselindholdpå5%)ellerblandinger

medetlaverebiodieselindholdunderkolde
vejrforhold.

•Eftersetætninger,slangerogpakninger,der

kommeriberøringmedbrændstoffet,dadekan
forringesovertid.

•Tilstopningafbrændstoflteretkanforventes

itidenefter,atduergåetovertilatbruge
biodieselblandinger.

•KontaktdinautoriseredeT oro-forhandlerforatfå

ereoplysningerombiodiesel.

•Brugkunrent,friskdieselbrændstofeller

biodieselbrændstoffer.

•Købbrændstofimængder,derkanbrugesinden

for180dageforatsikre,atbrændstoffeterfrisk.

Brugsommerdieselolie(nr.2-D)vedtemperaturer
over-7°Cogvinterdieselolie(nr.1-Dellerenblanding
afnr.1-D/2-D)underdennetemperatur.

Bemærk:Brugafvinterbrændstofvedlavere

temperaturergiveretlavereammepunktogen

25

Påfyldningafbrændstof

Kontrolafdæktrykket

Eftersynsinterval:Hveranvendelseellerdagligt

Detkorrektelufttrykidækkeneer1,38bar.

Vigtigt:Opretholddetanbefaledetrykialledæk

foratsikreenklipningafgodkvalitetogkorrekt
maskinydeevne.Pumpikkeforlidtluftidækkene.

g198621

Kontrollerdæktrykketialledækkene,før
maskinenbetjenes.

g001055

Figur19

Figur18

1.Parkermaskinenpåenplanoverade(Figur

18).

2.Fjerndæksletfrabrændstoftanken(Figur18).

3.Fyldbrændstofpå,indtilniveaueter6til13mm
underbundenafpåfyldningsstudsen(Figur18).

Bemærk:Fyldtankenoptilca.6til13mm

undertoppenaftanken,ikkepåfyldningsstudsen.

4.Montertankdækslet,ogstramdet,nårtanken
erfyldtop(Figur18).

Bemærk:Fyldommuligtbrændstoftankenheltop

efterhveranvendelse.Detteminimererrisikoenfor
akkumuleringafkondensibrændstoftanken.

Kontrolafhjullåsemøtrik­kernestilspændingsmo­ment

Eftersynsinterval:Efterdenførstetime

g198620

Efterdeførste10timer
Forhver200timer

Tilspændhjullåsemøtrikkernemedetmomentpå115
til136Nmidenrækkefølge,derervistiFigur20og

Figur21.

g033358

Figur20

Forhjul

26

Vigtigt:Spændaltidsikkerhedsselen,når

styrtbøjleneridenhævedeoglåsteposition.
Spændikkesikkerhedsselen,nårstyrtbøjlener
isænketposition.

Sænkningafstyrtbøjlen

Figur21

Baghjul

ADVARSEL

Hvisduikkeopretholderdetrette
tilspændingsmomentpåhjullåsemøtrikkerne,
kandetmedførepersonskade.

Tilspændhjullåsemøtrikkernemedden
korrektetilspændingsværdi.

Justeringafstyrtbøjlen

ADVARSEL

Undgåpersonskadeellerdødpga.væltning:
Holdstyrtbøjlenidenhævedelåseposition,
ogbrugsikkerhedsselen.

Sørgfor,atsædeterforsvarligtfastgjortmed
sædelåsen.

g033359

Vigtigt:Sænkkunstyrtbøjlen,nårdeter

nødvendigt.

Vigtigt:Sørgfor,atsædeterforsvarligtfastgjort

medsædelåsen.

g201853

Figur22

Hævningafstyrtbøjlen

ADVARSEL

Duerikkebeskyttetafstyrtbøjlen,når
styrtbøjlenerisænketposition.

•Betjenikkemaskineniujævntterræneller
påenbakkeskråning,mensstyrtbøjleneri
sænketposition.

•Sænkkunstyrtbøjlen,nårdeterabsolut
nødvendigt.

•Spændikkesikkerhedsselen,når
styrtbøjlenerisænketposition.

•Kørlangsomtogforsigtigt.

•Hævstyrtbøjlen,ligesåsnartdererplads
til,atdenkanhæves.

•Kontrolleromhyggeligt,omdererfrihøjde
overdithoved,dvs.omdererfriforgrene,
døråbninger,elektriskeledninger,førdu
kørerundernogengenstand,ogkomikkei
berøringmedsådanne.

g201854

Figur23

27

Justeringafklippehøjden

Vigtigt:Klippeenhederneklipperofteca.

6mmlavereendenknivcylindermedsamme
bænkindstilling.Detkanværenødvendigtat
indstillemåletforklippeenhedensbænk6mm
overdenhøjde,dererindstilletforknivcylindere,
derklipperidetsammeområde.

Vigtigt:Deternemmereattilgådebageste

klippeenheder,hvisklippeenhedentagesaf
maskinen.

1.Parkermaskinenpåenplanoverade,aktiver
parkeringsbremsen,sænkklippeenhedentil
jorden,slukformotoren,ogtagnøglenud.

2.Løsnbolten,somfastgørhvertklippehøjdebe­slagpåklippehøjdepladen(frontoghverside),
somvistiFigur24.

3.Fjernbolten,idetdubegyndermeddenforreste
justering.

6.Anbringpladen,sådenerrettetindefter
afstandsklodsen.

7.Monterboltenngerstramt.

8.Gentagtrin4til7forhversidejustering.

9.Tilspændalle3boltemedetmomentpå41Nm.
Tilspændaltiddenforresteboltførst.

Bemærk:Hvisderskaljusteresmereend

3,8cm,kandetblivenødvendigtmidlertidigtat
samleenhedentilenmellemliggendehøjdefor
atforhindresammenbinding(f.eks.vedskiftaf
klippehøjdefra3,1til7cm).

Kontrolafsikkerhedskon­takterne

Eftersynsinterval:Hveranvendelseellerdagligt

FORSIGTIG

Hviskontakternetilsikkerhedslåsesystemet
frakoblesellerbeskadiges,kanmaskinen
reagereuventetogforårsagepersonskade.

Figur24

1.Klippehøjdebeslag

2.Klippehøjdeplade

4.Fjernafstandsklodsen,mensduunderstøtter
kammeret(Figur24).

5.Flytkammerettildenønskedeklippehøjde,
monterafstandsklodsenidetrelevante
klippehøjdehulogdenrelevantesprække(Figur

25).

3.Afstandsklods

•Pilikkevedsikkerhedskontakterne.

•Kontrollerdagligt,at
sikkerhedskontakternefungerer,ogudskift
eventuellebeskadigedekontakter,førdu
betjenermaskinen.

Sikkerhedskontakterneerdesignettilatslukke
formaskinen,nårdurejserdigfrasædet,mens

g011344

traktionspedalenertrådtned.Dukandogrejsedig
frasædet,mensmotorenkører,hvistraktionspedalen
eripositionenNEUTRAL.Selvommotorenfortsat
kører,nårduudkoblerkraftudtagskontaktenogslipper
traktionspedalen,skalduslukkeformotoren,indendu
rejserdigfrasædet.

1.Placermaskinenpåenplanoverade,
aktiverparkeringsbremsen,sænk
plæneklipperskjoldene,ogdrejnøglentil
positionenOFF(fra).

2.Trykpåtraktionspedalen,ogdrejnøglentil
positionenON(til).

Bemærk:Hvismotorentørner,erderenfejl

ilåsesystemet.Afhjælpfejlenførbetjeningaf
maskinen.

Figur25

3.DrejnøglentilpositionenON(til),rejsdigfra
sædet,ogytkraftudtagskontaktentilON.

g201855

28

Bemærk:Kraftudtagetbørikkeindkobles.

Hviskraftudtagetindkobles,erderenfejli
låsesystemet.Afhjælpfejlenførbetjeningaf
maskinen.

4.Aktiverparkeringsbremsen,startmotorenoglad
gløderøreneblivevarme,drejderefternøglentil
positionenON(til),ogyttraktionspedalenud
afpositionenNEUTRAL.

Paralleltsejlmedhøjtløft

Skæreknivenfungerergenereltbedrevedhøje
klippehøjder–7til10cm.

Bemærk:InfoCenterviserenmeddelelseom,

attraktionikkeertilladt,ogmaskinenbørikke
bevægesig.Hvismaskinenbevægersig,er
derenfejlilåsesystemet.Afhjælpfejlenfør
betjeningafmaskinen.

Kontrolafskæreknivenes standsningstid

Eftersynsinterval:Hveranvendelseellerdagligt

Bemærk:Sænkklippeenhedernenedpåenren

delafplænenellerenhårdoveradeforatundgåat
udslyngestøvogsnavs.

Foratkontrollerebremsetidenkandubede
enandenpersonomatståmindst6meterfra
klippeenhederneogholdeøjemedskæreknivenepå
énafklippeenhederne.Afbrydkraftudtaget,ognoter
dentid,dettager,førskæreknivenestandserhelt.
Hvisdettetidsrumerlængereend7sekunder,skal
bremseventilenjusteres.Kontaktdenautoriserede
Toro-forhandlerforatfåhjælptilatforetagedenne
justering.

Attributter:

•Dererstørreløftogenhøjereudkastningshastig-

hed.

•Sparsomtellerblødtgræssamlesbedreopved

højereklippehøjder.

•Vådtellerklæbrigtafklippetgræsudkastesmere

effektivt,hvilketreducerersammenklumpning
underklippeenhederne.

•Detkrævererehestekræfteratkøre.

•Hartendenstilatblæsegræssetlængereudtil

venstreogskårlæggevedlavereklippehøjder.

FARE

Brugafskæreknivenmedhøjtløft
sammenmedkværnafskærmningenkan
fåskærekniventilatbrække,hvilketkan
medførepersonskadeellerdød.

Brugikkeskæreknivenmedhøjtløftsammen
medafskærmningen.

Atomic-skæreknive

Valgafskærekniv

Standardkombinationssejl

Denneskæreknivgiverfremragendeløftogspredning
undernæstenalleforhold.Hvisduønskerstørreeller
mindreløftogudkastningshastighed,skalduvælge
enandenskærekniv.

Attributter:Fremragendeløftogspredningunder
næstenalleforhold.

Vinkelsejl

Denneskæreknivfungerergenereltbedstvedlave
klippehøjder–1,9til6,4cm.

Attributter:

•Udkastningenermerejævnvedlavere

klippehøjder.

•Udkastningenharmindretendenstilatkaste

græsaffaldudtilvenstre,hvilketgiveretrenere
resultatomkringbunkereogfairways.

Denneskærekniverdesignettilatgivefremragende
løvkværning.

Attributter:Fremragendeløvkværning

•Laverekrafterpåkrævetvedlaverehøjderogtæt

græs.

29

Valgaftilbehør

Klipningafgræs:
klippehøjdepå1,9til
4,4cm

Klipningafgræs:
klippehøjdepå5til
6,4cm

Klipningafgræs:
klippehøjdepå7til
10cm

Løvkværnesæt

FordeleJævnudkastning

Ulemper

VinkelskæreknivssejlParallelt

Anbefalesveddeeste
anvendelser

Anbefalestiltykteller
frodigtgræs

Kanfungeregodtved
frodigtgræs

Anbefalestilbrug
sammenmed
kværnafskærmning

vedlavere
klippehøjdeRenere
udseendeomkring
bunkereogfairways.
Lavereeffektbehov

Løfterikkegræsset
optimaltvedbrugaf
højklippehøjde.Vådt
ellerklæbrigtgræser
tilbøjeligttilathobe
sigopikammeret,
hvilketmedførerdårlig
klippekvalitetogstørre
effektbehov

skæreknivssejlmed
højtløft(Måikke

brugessammenmed
kværnafskærmningen)

Kanfungeregodtvedlet
ellersparsomtgræs

Anbefalestilleteller
sparsomtgræs

Anbefalesveddeeste
anvendelser

IkketilladtBrugeskunmed

Størreløftoghøjere
udkastningshastighed.
Sparsomtellerblødt
græssamlesopvedhøj
klippehøjde.Vådteller
klæbrigtafklippetgræs
udkasteseffektivt

Krævermerekraft
tilkørselvedvisse
anvendelser.Haren
tendenstilskårlægning
vedlavereklippehøjde
ifrodigtgræs.Måikke
brugessammenmed
kværnafskærmningen

Kværnafskærmning

Harvistsigat
forbedrespredning
ogefterklipningved
nordligegræssorter,der
klippesmindst3gange
omugen,oghvormindre
end1/3afgræsstrået
fjernes.Måikkebruges

sammenmedparallelt
skæreknivssejlmed
højtløft

kombinationssejleller
vinkelskæreknivssejl

Kanforbedrespredning
ogudseendeved
visseformerfor
græsklipning.Virkelig
godtilløvkværning

Derophobesgræsi
kammeret,hvisder
gøresforsøgpåat
fjerneformegetgræs
medafskærmningen
monteret

Rulleskraber

Kanbrugeshvergang,
derophobesgræspå
rullerne,ellerderses
storeadegræsklumper.
Skrabernekanøge
sammenklumpningeni
forbindelsemedvisse
anvendelser.

Reducererophobning
irullervedvisse
anvendelser.

30

Underbetjening

Sikkerhedunderdrift

Genereltomsikkerhed

•Ejeren/operatørenkanforhindreogeransvarlig

forulykker,somkanforårsagepersonskadeeller
beskadigelseafejendom.

•Bærkorrektbeklædning,herunder

beskyttelsesbriller,skridsikker,kraftig
fodbeskyttelseoghøreværn.Sætlangthårop,og
bærikkesmykker.

•Betjenikkemaskinen,hvisduersyg,træteller

påvirketafalkoholellermedicin.

•Køraldrigmedpassagererpåmaskinen,oghold

omkringståendepersonerogkæledyrvækfra
maskinenunderdrift.

•Betjenkunmaskinenvedgodsigtbarhed.Undgå

hullerogskjultefarer.

•Undgåatklippevådtgræs.Nedsattraktionkanfå

maskinentilatskrideud.

•Førdustartermotoren,skaldusørgefor,at

alledreverineutral,atparkeringsbremsener
aktiveret,ogatdusidderibetjeningspositionen.

•Holddinehænderogføddervækfra

klippeenhederne.Holddigaltidpåafstandaf
udkaståbningen.

•Sebagudognedforatsikre,atdererfribane,

førdubakker.

•Værforsigtig,nårdunærmerdigblindehjørner,

buske,træerellerandregenstande,derkan
blokereforditudsyn.

•Klipikkeinærhedenafbratteafsatser,grøftereller

volde.Maskinenkanpludseligvælte,hvisethjul
køreroverkanten,ellerhvisenkantgiverefter.

•Stopaltidskæreknivene,nårduikkeklipper.

•Stopmaskinen,ogefterseskæreknivene,når

duharramtengenstand,ellerhvisderopstår
enunormalvibrationimaskinen.Foretag
allenødvendigereparationer,indendriften
genoptages.

•Sænkfarten,ogværforsigtig,nårduvenderog

krydservejeogfortovemedmaskinen.Holdaltid
tilbageforandre.

•Udkoblklippeenhedernesdrev,ogslukformotoren

førjusteringafklippehøjden(medmindredukan
justeredenfrabetjeningspositionen).

•Ladaldrigmotorenkøreietområde,hvor

udstødningsgasserindespærres.

•Efterladaldrigenkørendemaskineudenopsyn.

•Førduforladerbetjeningspositionen(ogsåhvis

deterforattømmefangeneellerrenseslisken),
skaldugørefølgende:

–Parkermaskinenpåenplanoverade.
–Udkoblogsænkklippeenhederne,ogsænk

redskaberne.
–Aktiverparkeringsbremsen.
–Slukformotoren,ogtagnøglenud.
–Vent,tilallebevægeligedelestandser.

•Betjenikkemaskinen,nårdererrisikofor

lynnedslag.

•Lavikkeompåregulatorindstillingerne,ogkør

ikkemotorenmedforhøjhastighed.

•Anvendikkemaskinensometbugseringskøretøj.

•Brugkuntilbehørogredskaber,derergodkendt

afToro®Company.

Styrtbøjlesystem(ROPS)– Sikkerhed

•Dumåikkefjernestyrtbøjlesystemetframaskinen.

•Sørgfor,atsikkerhedsselenerspændt,ogatdu

kanfrigøredenhurtigtinødstilfælde.

•Kontrolleromhyggeligt,omdererforhindringer

ovenoverdig,ogsørgfor,atduisåfaldikke
kommerikontaktmeddem.

•Holdstyrtbøjlesystemetisikkerdriftsmæssigstand

vedatudføregrundigeperiodiskeskadeseftersyn
ogtilspændeallefastspændingsanordninger.

•Udskiftetbeskadigetstyrtbøjlesystem.Dumåikke

reparereellerændreden.

Maskinermedensammenklappeligstyrtbøjle

•Brugaltidsikkerhedsselen,nårstyrtbøjleneriden

hævedeposition.

•Styrtbøjlesystemeterenintegreret

sikkerhedsanordning.Holdensammenklappelig
styrtbøjleidenhævede,låsteposition,ogbrug
sikkerhedsselen,nårduanvendermaskinenmed
styrtbøjlenihævetposition.

•Ensammenklappeligstyrtbøjlemåkunsænkes

midlertidigt,nårdeternødvendigt.Spændikke
sikkerhedsselen,nårstyrtbøjlenerfoldetned.

•Husk,atstyrtbøjlenikkebeskytterdig,nårdener

foldetned.

•Undersøgdetområde,duskalklippe,ogfoldaldrig

styrtbøjlennediområder,hvordererskråninger,
bratteafsatserellervand.

Sikkerhedpåskråninger

•Fastlægdineegneprocedurerogregleri

forbindelsemedarbejdepåskråninger.Disse
procedurerbørinkludereenbesigtigelseafstedet

31

foratfastslå,hvilkeskråningerderersikreat
betjenemaskinenpå.Brugaltidsundfornuft
oggoddømmekraft,nårduforetagerdenne
besigtigelse.

•Skråningerervæsentligeårsagertilkontroltabs-

ogvælteulykker,somkanmedførealvorlige
personskaderellerdødsfald.Detkræverekstra
forsigtighedatbetjenemaskinenpåalleformer
forskråninger.

•Betjenmaskinenvedenlaverehastighed,nårdu

arbejderpåenskråning.

•Hvisdufølerdigutrygveddet,skalduundladeat

betjenemaskinenpåenskråning.

•Væropmærksompåhuller,hjulspor,bump,sten

ellerandreskjultegenstande.Ujævntterrænkan
fåmaskinentilatvælte.Højtgræskanskjule
forhindringer.

•Vælgenlavkørehastighed,såduikkebehøver

atstandseellerskiftegear,nårdukørerpåen
skråning.

•Maskinenkanvælte,indendækkenemister

traktion.

•Undgåatbetjenemaskinenpåvådtgræs.Dæk

kanmistetraktion,uansetombremserneer
tilgængeligeogfungererellerej.

•Undladatstarte,standseellervendemaskinen

påenskråning.

•Udføralbevægelsepåskråningerlangsomtog

gradvis.Undladpludseligtatændremaskinens
hastighedellerretning.

•Betjenikkemaskineninærhedenafbratte

afsatser,grøfter,voldeellervandområder.
Maskinenkanpludseligvælte,hvisethjulkører
overkantenellerkantengiverefter.Fastlæg
etsikkerhedsområdemellemmaskinenogalle
eventuellefaremomenter(2xmaskinensbredde).

Vigtigt:Kørikkestartmotorenimereend

15sekunderadgangen,dadenellers
kanbliveødelagt.Hvismotorenikke
starterefter15sekunder,skaldudreje
nøglentilpositionenOFF(fra),kontrollere
betjeningsanordningerneogprocedurerne,
venteyderligere15sekunderoggentage
startproceduren.

5.Slipnøglenmeddetsamme,nårmotoren
starter,ogladdenvendetilbagetilpositionen
RUN(kør).

6.Trykkontaktentilmotorhastighednedforat
indstilledenønskedemotorhastighed.

Nårtemperaturenerunder-7°C,kan
startmotorenkøresi30sekunderogdernæst
slukkesi60sekunder,ogmanhar2forsøg.

Vigtigt:Slukformotoren,ogladmotoren

køleaf,førdukontrollerer,omderer
olielækager,løsedeleellerandrefejl.

Slukformotoren

Vigtigt:Ladmotorenkøreitomgangi5minutter,

førduslukkerdenefterdriftvedfuldbelastning.
Hervedfårturboladerentidtilatkøleaf,før
motorenslukkes.Gøresdetteikke,kanderopstå
problemermedturboladeren.

Bemærk:Sænkaltidklippeenhedernenedpå

jorden,nårmaskinenerparkeret.Dettefjerner
denhydrauliskebelastningafsystemet,forhindrer
slidpåsystemetsdeleogforebyggerendvidere,at
klippeenhedernesænkesvedetuheld.

1.Trykpåkontaktentilmotorhastighed,og
holddennedeforatsættemotorenilav
tomgangshastighed.

Startafmotoren

Vigtigt:Udluftbrændstofsystemet,hvisnogenaf

følgendesituationereropstået:

•Motorenerslukketpågrundafbrændstofmangel.

•Vedligeholdelseerudførtpåbrændstofsystemets

komponenter.

1.Tagfodenvækfratraktionspedalen,ogsørg
for,atmaskinenståriNEUTRAL.Sørgfor,at
parkeringsbremseneraktiveret.

2.Trykpåkontaktentilmotorhastighed,og
holddennedeforatsættemotorenilav
tomgangshastighed.

3.DrejnøglentilpositionenRUN(kør).
Kontrollampenbørlyseop.

4.DrejnøglentilpositionenSTART,når
kontrollampenslysbliversvagere.

2.FlytkraftudtagshåndtagettilpositionenOFF(fra).

3.Aktiverparkeringsbremsen.

4.DrejtændingsnøglentilpositionenOFF(fra).

5.Tagnøglenudforatforhindre,atmaskinen
startervedetuheld.

Klipningafgræsmed maskinen

Bemærk:Græsklipningvedenhastighed,der

belastermotoren,fremmerDPF-regenereringen.

1.Flytmaskinentilarbejdsstedet,ogjuster
maskinenudenforklippeområdettilførstekørte
bane.

2.Sørgfor,atkraftudtagskontaktenerindstillettil
positionenDISABLE(deaktiver).

32

3.Flytgrebettilklippehastighedsbegrænseren
fremad.

4.Trykpåhastighedskontrolkontaktenforat
indstillemotorhastighedentilHIGHIDLE(høj
tomgang).

5.Brugjoystickettilatsænkeklippeenhederne
nedpåjorden.

6.Trykpåkraftudtagskontaktenforatklargøre
klippeenhedernetildrift.

vedhøjtomgangshastighed(fuldgas)genererer
normalttilstrækkeligudstødningstemperaturtil
DPF-regenerering.

Vigtigt:Minimerdettidsrum,duladermotoren

køreitomgangellerladerdenkørevedlav
motorhastighed,foratreducereophobningenaf
sodisodlteret.

DPF-sodophobning

7.Brugjoystickettilathæveklippeenhedernefra
jorden.

8.Begyndatkøremaskinenmodklippeområdet,
ogsænkklippeenhederne.

Bemærk:Græsklipningvedenhastighed,der

belastermotoren,fremmerDPF-regenereringen.

9.Nåromgangenerfuldført,brugesjoystickettilat
løfteklippeenhederne.

10.Udførendråbeformetvending,såduerhurtigt
klartilnæsteomgang.

Regenereringaf
dieselpartikellter

Dieselpartikellteret(DPF)erdelafudstødningssy­stemet.DPF-enhedensdieseloxidationskatalysator
reducererskadeligegasser,ogsodlteretfjernersod
framotorensudstødning.

DPF-regenereringsprocessenbrugervarmefra
motorudstødningentilatafbrændedensod,der
ophobespåsodlteret,såsodenkonverterestil
aske,ogrensersodlteretskanaler,såltreret
motorudstødninglukkesudafDPF-enheden.

•Medtidenophoberdieselpartikellteretsodi

sodlteret.Computerentilmotorenovervåger
sodniveauetiDPF-enheden.

•Nårderharophobetsigtilstrækkeligtmegetsod,

fortællercomputerendig,atdetertidtilregenerere
DPF-enheden.

•DPF-regenereringerenproces,deropvarmer

DPF-enheden,såsodkonverterestilaske.

•Udoveradvarselsmeddelelsernereducerer

computerendenstrøm,derproduceresafmotoren
vedforskelligesodophobningsniveauer.

Motorenscomputerovervågerophobningenaf
sodvedatmålemodtrykketiDPF-enheden.Hvis
modtrykketerforhøjt,forbrændessodenikkei
sodlteretgennemnormalbetjeningafmotoren.Husk
følgendeforatholdeDPF-enhedenfriforsod:

•Passivregenereringnderstedkonstant,

mensmotorenkører–kørmotorenvedfuld
motorhastighed,nårdetermuligt,foratfremme
DPF-regenereringen.

•HvismodtrykketiDPF-enhedenerforhøjt,eller

derikkeharfundetennulstillingsregenereringsted
i100timer,underrettermotorcomputerendigom
detviainfocenteret,nårnulstillingsregenerering
kører.

•Ladprocessentilnulstillingsregenereringblive

færdig,førduslukkerformotoren.

Betjenogvedligeholdmaskinenmedhenblik
påDPF-enhedensfunktion.Motorbelastning

33

Motorensadvarselsmeddelelser–sodophobning

IndikationsniveauFejlkode

Niveau1:

Motoradvarsel

SPN3719,FMI16

Niveau2:

Motoradvarsel

SPN3719,FMI0

g213866

Figur26

Tjekmotor

g213867

Figur27

Tjekmotor

DPF-askeophobning

•Denlettereaskeudledesgennem

udstødningssystemet,menstungereaske
samlesisodlteret.

•Askeerresterfraregenereringsprocessen.Med

tidenopsamlerdieselpartikellteretaske,derikke
udledesmedmotorensudstødning.

•Computerentilmotorenberegnermængdenaf

ophobetaskeiDPF-enheden.

MotorenseffektAnbefalethandling

Udførenparkeretregenerering

Computerennedsætter

motoreffektentil85%.

Computerennedsætter

motoreffektentil50%.

såhurtigtsommuligt.Se

Parkeretregenereringeller
genopretningsregenerering

(side41).

Udførengenopretningsrege-

nereringsåhurtigtsommuligt.

SeParkeretregenerering

ellergenopretningsregene-

rering(side41).

•Nårderharophobetsigtilstrækkeligtmeget

aske,sendermotorenscomputeroplysningertil
infocenteretiformafenmotorfejl,derindikerer
ophobningafaskeiDPF-enheden.

•Fejlmeddelelserneangiver,atdetertidtilat

efterseDPF-enheden.

•Udoveradvarslernereducerercomputerenden

strøm,derproduceresafmotorenvedforskellige
askeophobningsniveauer.

Rådgivnings-ogmotoradvarselsmeddelelserfrainfocenteret–askeophobning

34

Rådgivnings-ogmotoradvarselsmeddelelserfrainfocenteret–askeophobning(cont'd.)

Indikations-

Niveau1:

Motoradvarsel

Niveau2:

Motoradvarsel

Niveau3:

Motoradvarsel

niveau

Fejlkode

g213863

Figur28

Motorhastigheds-

reduktion

Ingen

MotorenseffektAnbefalethandling

Computeren

nedsætter

motoreffektentil85%.

EfterseDPF-enheden.

SeServiceeftersynaf

dieseloxidationskata-

lysatoren(DOC)og

sodlteret(side61)

Tjekmotor

SPN3720,FMI16

EfterseDPF-enheden.

SeServiceeftersynaf

dieseloxidationskata-

lysatoren(DOC)og

sodlteret(side61)

Figur29

g213863

Ingen

Computeren

nedsætter

motoreffektentil50%.

Tjekmotor

SPN3720,FMI16

EfterseDPF-enheden.

SeServiceeftersynaf

dieseloxidationskata-

lysatoren(DOC)og

sodlteret(side61)

Figur30

Motorhastighed

vedmaksimalt

g214715

tilspændingsmoment

+200o/min

Computeren

nedsætter

motoreffektentil50%.

Tjekmotor

SPN3251,FMI0

35

Typerafregenereringafdieselpartikellter

Typerafregenereringafdieselpartikellter,derudføres,mensmaskineneridrift:

Regenereringstype

Passivregenerering

Assisterende
regenerering

Nulstillingsregenere­ring

Forhold,derforårsagerDPF-regenerering

Finderstedundernormalbetjeningafmaskinen
vedhøjmotorhastighedellerhøjmotorbelastning

Opstårpågrundaflavmotorhastighed,lav
motorbelastning,ellerefteratcomputerenhar
registreret,atDPF-enhedenervedatbliveblokeret
medsod

Finderstedefterhver100timer

Finderogsåkunstedefterassisterende
regenerering,hviscomputerenregistrerer,at
assister-regenereringikkereduceredesodniveauet
tilstrækkeligt

DPF-beskrivelseafdrift

•Infocenteretviserikkeetikon,derangiverpassiv
regenerering.

•Underpassivregenereringforarbejder
DPF-enhedenudstødningsgassermedhøje
temperaturer,oxidererskadeligeemissionerog
forbrændersod,sådetomdannestilaske.

Se(side).

•Infocenteretviserikkeetikon,derangiver
assisterenderegenerering.

•Underenassisterenderegenereringjusterer
motorenscomputermotorensindstillingerforat
hæveudstødningstemperaturen.

SeAssisterendeDPF-regenerering(side39).

•Nårikonetforhøjudstødningstemperatur
visesiinfocenteret,erenregenereringigang.

•Underennulstillingsregenereringjusterer
motorenscomputermotorensindstillingerforat
hæveudstødningstemperaturen.

SeNulstillingsregenerering(side39).

Typerafdieselpartikellterregenereringer,derkræver,atduparkerermaskinen:

Regenereringstype

Parkeretregenerering

Forhold,derforårsagerDPF-regenerering

Forekommer,fordicomputerenregistrerermodtryk
iDPF-enhedensomfølgeafophobningafsod

Forekommerogså,nåroperatørenstarteren
parkeretregenerering

Kanforekomme,fordiduharindstilletinfocenterettil
atforhindrenulstillingsregenereringogfortsatmed
atbetjenemaskinen,hvilketøgersodmængderne,
nårDPF-enhedenalleredeharbrugforen
nulstillingsregenerering

Kanskyldesbrugafforkertbrændstofeller
motorolie

DPF-beskrivelseafdrift

•Nårikonetfornulstillings-/standby-/parkeret

ellergenopretningsregenerering

RÅDGIVNINGSMEDDELELSE#188visesiinfocentret,

anmodesderomenregenerering.

•Udførparkeretregenereringsåhurtigtsommuligt
foratundgåforengenopretningsregenerering.

•Enparkeretregenereringtager30til60minutter
atgennemføre.

•Duskalhavemindst¼tankbrændstofitanken.

•Duskalparkeremaskinenforatudføreen
parkeretregenerering.

SeParkeretregenereringellergenopretningsrege-

nerering(side41).

eller

36

Typerafdieselpartikellterregenereringer,derkræver,atduparkerermaskinen:(cont'd.)

Regenereringstype

Genopretningsregene­rering

Forhold,derforårsagerDPF-regenerering

Forekommer,fordioperatørenharignoreret
anmodningeromenparkeretregenereringog
fortsatmedatbetjenemaskinen,hvilketøger
sodmængderneiDPF-enheden

AdgangtilDPF-regenereringsme­nuerne

AdgangtilDPF-regenereringsmenuerne

1.GåtilmenuenService,ogtrykpådenmidterste
knapforatrullenedtilindstillingenDPF
REGENERATION(DPF-regenerering)(Figur31).

DPF-beskrivelseafdrift

•Nårikonetfornulstillings-/standby-/parkeret

ellergenopretningsregenereringeller

RÅDGIVNINGSMEDDELELSE#190visesiinfocentret,

anmodesderomengenopretningsregenerering.

•Engenopretningsregenereringtageroptil3timer
atgennemføre.

•Duskalhavemindstet½tankbrændstofi
maskinen.

•Duskalparkeremaskinenforatudføreen
genopretningsregenerering.

SeParkeretregenereringellergenopretningsrege-

nerering(side41).

BrugfeltetLASTREGENtilatafgøre,hvormange
timermotorenharværetidriftsidensidstenulstil-,
parkeredeellergenopretningsregenerering.

Figur31

2.Trykpådenhøjreknapforatvælge
menuelementetDPF-regenerering(Figur31).

Tidsidensidsteregenerering

GåtilmenuenDPFRegeneration,ogtrykpåden
midtersteknapforatrullenedtilfeltetLASTREGEN
(sidsteregenerering)(Figur32).

g224693

Figur32

Teknikermenu

g227667

Vigtigt:Fornemhedsskyldkandubeslutte

digforatudføreenparkeretregenerering,før
sodbelastningennåroppå100%,forudsatat
motorenharværetidriftimereend50timer
sidensidstevellykkedenulstil-,parkeredeeller
genopretningsregenerering.

Brugteknikermenuentilatsemotorregenererings­kontrollensaktuelletilstandsamtdetrapporterede
sodniveau.

GåtilmenuenDPFRegeneration,trykpåden
midtersteknapforatrullenedtilindstillingen

37

TECHNICIAN(tekniker),ogtrykpådenhøjreknapforat
vælgemenuelementetTechnician(Figur33).

DPF-driftstabel(cont'd.)

TilstandBeskrivelse

ResetRegenMotorenscomputerkøreren

ParkedStby

ParkedRegenDuindledteenanmodningomparkeret

Recov.Stby

Recov.RegenDuindledteenanmodningom

nulstillingsregenerering.

Motorenscomputeranmoderom,atdu
kørerenparkeretregenerering.

regenerering,ogmotorenscomputer
bearbejderregenereringen.

Motorenscomputeranmoderom,atdu
kørerengenopretningsregenerering.

genopretningsregenerering,og
motordrevetbearbejderregenereringen.

Figur33

•BrugDPF-driftstabellentilatforståDPF-driftens

nuværendetilstand(Figur34).

Figur34

.

DPF-driftstabel

TilstandBeskrivelse

Normal

AssistRegen

ResetStby

DPFerinormaldriftstilstand–passiv
regenerering.

Motorenscomputergennemføreren
assisterenderegenerering.

Motorenscomputer
forsøgeratkøre
ennulstillingsrege­nerering,menén
affølgendebetin­gelserforhindrer
regenereringen:

Indstillingentil
forhindringaf
regenereringer
indstillettilON(til).

Udstødningstem­peraturenerforlav
tilregenerering.

g227348

•Sesodbelastningen,sommålessomprocentdelen

afsodiDPF-enheden(Figur35).Se
sodbelastningstabellen.

Bemærk:Sodbelastningsværdiernevarierer,

nårmaskinenbetjenes,ogderindtræder
DPF-regenerering.

g227359

Figur35

Sodbelastningstabel

Vigtigesodbelastningsvær­dier

g227360

0%til5%

78%Motorenscomputerudføreren

100%

122%

Regenereringstilstand

Mindstesodbelastningsom­råde

assisterenderegenerering.

Motorenscomputeranmoder
automatiskomenparkeret
regenerering.

Motorenscomputer
anmoderautomatiskomen
genopretningsregenerering.

PassivDPF-regenerering

•Passivregenereringudføressomlediennormal

motordrift.

•Mensmaskinenerigang,køresmotorenved

fuldmotorhastighedoghøjbelastning,nårdeter
muligt,foratfremmeDPF-regenereringen.

38

AssisterendeDPF-regenerering

•Motorenscomputerjusterermotorensindstillinger

foratøgeudstødningstemperaturen.

•Mensmaskinenerigang,køresmotorenved

fuldmotorhastighedoghøjbelastning,nårdeter
muligt,foratfremmeDPF-regenereringen.

Nulstillingsregenerering

•Ikonetvisesiinfocenteret,mensnulstillingsrege-

nereringenerigang.

•Undladommuligtatslukkeformotoren

ellerreduceremotorhastigheden,mens
nulstillingsregenereringenkører.

Vigtigt:Undladommuligtatlademaskinen

fuldføreprocessenfornulstillingsregenerering,
indenduslukkerformotoren.

FORSIGTIG

Udstødningstemperaturenervarm(ca.
600°C)underenDPF-regenerering.Varm
udstødningsgaskanskadedigellerandre
personer.

•Ladaldrigmotorenkøreietindelukket
område.

•Sørgfor,atderikkebendersigbrændbare
materialeromkringudstødningssystemet.

•Røraldrigvedenvarmdelaf
udstødningssystemet.

•Ståaldrigtætpåmaskinens
udstødningsrør.

Periodisknulstillingsregenerering

Hvismotorenikkehargennemførtenvellykket
nulstillings-,parkeretellergenopretningsregenerering
indenfordesidste100timersmotordrift,
forsøgermotorenscomputeratudføreen
nulstillingsregenerering.

Indstillingafforhindringafregenerering

Kunnulstillingsregenerering

Bemærk:Hvisduindstillerinfocenterettil

atforhindreregenerering,viserinfocenteret

RÅDGIVNINGSMEDDELELSE#185(Figur37)hvert

15.minut,mensmotorenanmoderomen
nulstillingsregenerering.

g224692

Figur37

Figur36

•Ikonetforhøjudstødningstemperaturvises

iinfocentret(Figur36).

•Motorenscomputerjusterermotorensindstillinger

foratøgeudstødningstemperaturen.

Vigtigt:Ikonetforhøjudstødningstemperatur

angiver,attemperaturenpådenudstødning,
derkommerudafdinmaskine,kanvære
varmereendunderalmindeligdrift.

•Mensmaskinenerigang,køresmotorenved

fuldmotorhastighedoghøjbelastning,nårdeter
muligt,foratfremmeDPF-regenereringen.

Ennulstillingsregenereringforårsagerdenøgede
motorudstødning.Hvisdubetjenermaskinenrundtom
træer,krat,højtgræsellerandretemperaturfølsomme
planterellermaterialer,kandubrugeindstillingenfor
forhindringafregenereringforatforhindremotorens

g224417

computeriatudføreennulstillingsregenerering.

Vigtigt:Nårduslukkerformotorenogstarter

denigen,sættesindstillingenforforhindringaf
regenereringsomstandardtilOFF(fra).

1.GåtilmenuenDPFRegeneration,trykpåden
midtersteknapforatrullenedtilindstillingen
INHIBITREGEN(forhindringafregenerering),
ogtrykpådenhøjreknapforatvælge
menuelementetInhibitRegen(Figur38).

39

Figur38

g227304

Figur40

g224394

2.Trykpådenhøjreknapforatændreindstillingen
forforhindringafregenereringfraOn(til)tilOff
(fra)(Figur38)ellerfraOff(fra)tilOn(til)(Figur

39).

Figur39

Tilladennulstillingsregenerering

Ikonetforhøjudstødningstemperatur
infocentret,nårnulstillingsregenereringenerigang.

Bemærk:HvisINHIBITREGENersattilON(til),viser

infocenteretRÅDGIVNINGSMEDDELELSENR.185(Figur

40).Trykpåknap3foratsætteindstillingenfor

forhindringafregenereringtilOFF(fra)ogfortsætte
mednulstillingsregenereringen.

visesi

Bemærk:Hvismotorensudstødningstemperaturer

forlav,viserinfocenteretRÅDGIVNINGSMEDDELELSENR.
186(Figur41)foratmindedigpåatindstillemotoren
tilfuldgas(højtomgangshastighed).

g224691

g224395

Figur41

Bemærk:Nårnulstillingsregenereringenfuldendes,

forsvinderikonetforhøjudstødningstemperatur

frainfocenteretsskærm.

40

Parkeretregenereringeller genopretningsregenerering

•Nårmotorenscomputeranmoderom

entenenparkeretregenereringelleren
genopretningsregenerering,visesikonetfor
regenereringsanmodning(Figur42)iinfocenteret.

Figur42

regenereringpåkrævet–kraftudtagdeaktiveret,

RÅDGIVNINGSMEDDELELSENR.189(Figur45).

g224398

Figur45

Vigtigt:Udførenparkeretregenerering

foratgenoprettekraftudtagetsfunktion.
SeKlargøringtilatudføreenparkeret

regenereringellergenopretningsregenerering
(side42)ogUdførelseafenparkeret
regenereringellergenopretningsregenerering
(side42).

Bemærk:Startskærmenviserikonetfor

deaktiveretkraftudtag(Figur46).

g224404

•Maskinenudførerikkeautomatiskenparkeret

regenereringellergenopretningsregenerering,du
skalkøreregenereringengenneminfocenteret.

Meddelelseromparkeretregenerering

Nårmotorenscomputeranmoderomenparkeret
regenerering,visesfølgendemeddelelseri
infocenteret:

•MotoradvarselSPN3720,FMI16(Figur43)

Figur43

•Parkeretregenereringpåkrævet,RÅDGIVNINGS-

MEDDELELSENR.188(Figur44)

Bemærk:Rådgivningsmeddelelsenr.188vises

hvert15.minut.

g224415

Figur46

Meddelelseromgenopretningsregenerering

Nårmotorenscomputeranmoderomen
genopretningsregenerering,visesfølgende
meddelelseriinfocenteret:

g213863

•MotoradvarselSPN3719,FMI0(Figur47)

g213867

Figur47

Figur44

•Hvisduikkeudførerenparkeretregenerering

indenfor2timer,viserinfocenteretparkeret

•Genopretningsregenereringpåkrævet–kraftudtag

deaktiveret,RÅDGIVNINGSMEDDELELSENR.190
(Figur48)

g224397

41

Figur48

Vigtigt:Udførengenopretningsregenerering

foratgenoprettekraftudtagetsfunktion.Se

Klargøringtilatudføreenparkeretregenerering
ellergenopretningsregenerering(side42)og
Udførelseafenparkeretregenereringeller
genopretningsregenerering(side42).

Klargøringtilatudføreenparkeret
regenereringellergenopretningsregenerering

1.Sørgfor,atmaskinenhartilstrækkeligtmed
brændstofitankentildentyperegenerering,du

g224399

skaludføre:

•Parkeretregenerering:Sørgfor,at

brændstofstankener¼fyldt,indendu
udførerdenparkerederegenerering.

•Genopretningsregenerering:Sørgfor,

atbrændstofstankener½fyldt,indendu
udførerengenopretningsregenerering.

2.Flytmaskinenudenfortiletområdepåafstand
afbrandfarligematerialer.

Bemærk:Startskærmenviserikonetfordeaktiveret

kraftudtag.SeFigur46iMeddelelseromparkeret

regenerering(side41).

DPF-statusbegrænsning

•Hvismotorenscomputeranmoderomen

genopretningsregenereringellerbearbejder
engenopretningsregenerering,ogduruller
nedtilindstillingenPARKEDREGEN(parkeret
regenerering),låsesparkeretregenerering,og
hængelåsikonet(Figur49)visesinederstehøjre
hjørneafinfocenteret.

Figur49

•Hvismotorenscomputerikkeharanmodet

omengenopretningsregenerering,og
durullernedtilindstillingenRECOVERY
REGEN(genopretningsregenerering),låses
genopretningsregenerering,oghængelåsikonet
(Figur50)visesinederstehøjrehjørneaf
infocenteret.

3.Parkermaskinenpåenplanoverade.

4.Sørgfor,attraktions-ellerbevægelseshåndta­geneeripositionenNEUTRAL.

5.Slukforkraftudtaget,ogsænkklippeenhederne
ellertilbehøretomnødvendigt.

6.Aktiverparkeringsbremsen.

7.IndstilgashåndtagettilpositionenlangsomIDLE
(tomgang).

Udførelseafenparkeretregenereringeller
genopretningsregenerering

FORSIGTIG

Udstødningstemperaturenervarm(ca.
600°C)underenDPF-regenerering.Varm
udstødningsgaskanskadedigellerandre
personer.

g224625

•Ladaldrigmotorenkøreietindelukket
område.

•Sørgfor,atderikkebendersigbrændbare
materialeromkringudstødningssystemet.

•Røraldrigvedenvarmdelaf
udstødningssystemet.

•Ståaldrigtætpåmaskinens
udstødningsrør.

Figur50

Vigtigt:Maskinenscomputerannullerer

DPF-regenerering,hvisduøgermotorhastigheden
fralavtomgangellerudløserparkeringsbremsen.

1.GåtilmenuenDPFRegeneration,trykpåden
midtersteknapforatrullenedtilindstillingen
forentenPARKEDREGENSTART(startparkeret
regenerering)ellerRECOVERYREGENSTART

g224628

42

(startgenopretningsregenerering)(Figur51),og
trykpådenhøjreknapforatvælgeogstarte
regenereringen(Figur51).

g224402

g224414

Figur51

2.PåskærmenVERIFYFUELLEVEL(kontroller
brændstofniveau)skaldukontrollere,atdu
har¼tanksbrændstof,hvisduudførerden
parkerederegenerering,eller½tanksbrændstof,
hvisduudførergenopretningsregenereringen,
ogtrykpådenhøjreknapforatfortsætte(Figur

52).

g224629

g227678

Figur52

3.PåskærmenmedDPF-tjeklistenskaldu
kontrollere,atparkeringsbremseneraktiveret,
ogatmotorhastighedenerindstillettillav
tomgang(Figur53).

g224407

g227679

Figur53

43

4.PåskærmenINITIATEDPFREGEN(start
DPF-regenerering)skaldutrykkepådenhøjre
knapforatfortsætte(Figur54).

g224406

g224406

Figur56

7.Motorenscomputerkontrollerermotorens
tilstandogfejlinformation.Infocenteretkanvise
følgendemeddelelser,derndesitabellen,som
følger:

g224626

Kontrollermeddelelsenogtabellenover
korrigerendetiltag

Figur54

5.InfocenteretvisermeddelelsenINITIA TINGDPF
REGEN.(starterDPF-regenerering)(Figur55).

Figur55

6.Infocenteretviser,hvorlangtidprocessentager
atgennemføre(Figur56).

g224630

g224411

g227681

Korrigerendetiltag:Forladregenereringsmenuen,oglad
maskinenkøre,indtilderergåetmereend50timersidensidste
regenerering.SeTidsidensidsteregenerering(side37).

Korrigerendetiltag:Udførfejlndingafmotorfejlen,ogprøv
atudføreDPF-regenereringigen.

Korrigerendetiltag:Startogkørmotoren.

Korrigerendetiltag:Kørmotorenforatopvarme

kølevæsketemperaturentil60°C.

44

Kontrollermeddelelsenogtabellenover

korrigerendetiltag(cont'd.)

KorrigerendetiltagSkiftmotorhastighedentillav

tomgangshastighed.

Korrigerendetiltag:Udførfejlndingafmotorcomputerens
tilstand,ogprøvatudføreDPF-regenereringigen.

8.Infocenteretviserstartskærmenogikonet
foranerkendelseafregenerering(Figur57)
inederstehøjrehjørneafskærmen,mens
regenereringenerigang.

g224392

Figur58

Bemærk:Hvisregenereringen

ikkekanudføres,viserinfocentret
rådgivningsmeddelelsenr.184(Figur

58).Trykpådenvenstreknapforatafslutteog

gåtilstartskærmen.

Figur57

Bemærk:MensDPF-regenereringen

kører,viserinfocenteretikonetforhøj

udstødningstemperatur

9.Nårmotorenscomputerudførerenparkeret
regenereringellergenopretningsregenerering,
viserinfocenteretRÅDGIVNINGSMEDDELELSENR.
183(Figur58).Trykpådenvenstreknapforat
afslutteoggåtilstartskærmen.

.

g224403

g224393

Figur59

45

Annulleringafenparkeretregenereringeller
genopretningsregenerering

BrugindstillingenParkedRegenCanceleller
RecoveryRegenCanceltilatannullereen
igangværendeprocesforparkeretregenereringeller
genopretningsregenerering.

1.GåtilDPF-regenereringsmenuen(Figur60).

Figur60

2.Trykpådenmidtersteknapforatrullenedtil
indstillingenPARKEDREGENCANCEL(Figur60)
ellerRECOVERYREGENCANCEL(Figur61).

Oplysningerommaskinens driftsegenskaber

Øvdigiatkøremaskinen,dadenerudstyret
medenhydrostatisktransmission,og
densegenskabereranderledesendmange
plænevedligeholdelsesmaskiner.

SmartPowerforhindrer,atmaskinenkørerfastitunge
plænervedautomatiskatstyremaskinenshastighed
ogoptimereklippeydelsen.

Dukanbrugebremsernetilathjælpemedatdreje
maskinen.Brugdemdogforsigtigt,isærpåblødt
ellervådtgræs,dagrønsværenkanbliveødelagt
derved.Bremsernekanogsåhjælpedigmedat
bevaretraktionen.Påvisseskråningerkandethjul,
dererøverstpåbakken,f.eks.skrideudogmiste
traktion.Idennesituationskaldrejebremsepedalen
øverstpåbakkentrædesgradvisogrykvisned,indtil
dethjul,dererøverstpåbakken,holderopmedat
glide.Dervedøgestraktionskraftenpådethjul,derer
nederstpåbakken.

g227305

Værekstraforsigtig,nårdubetjenermaskinenpå
skråninger.Sørgfor,atsædelåsenerforsvarligt
fastgjort,ogatsikkerhedsselenerspændt.Kør
langsomt,ogundgåskarpedrejningerpåskråninger
foratforhindrevæltning.Foratfåbedrekontrolover
styringenskalklippeenhedernesænkes,nårdukører
nedadbakke.

Figur61

3.Trykpådenhøjreknapforatvælge
menuelementetRegenCancel(Figur60eller

Figur61).

Vigtigt:Ladmotorenkøreitomgangi5minutter,

førduslukkerdenefterdriftvedfuldbelastning.
Hervedfårturboladerentidtilatkøleaf,før
motorenstoppes.Imodsatfaldkanturboladeren
blivebeskadiget.

Førduslukkerformotoren,skalallebetjeningsanord­ningerudkobles,ogmotorhastighedenskalsættestil
langsomforatreducerehøjtomdrejningstal(o/min),
støjogvibration.DrejnøglentilpositionenOFF(fra)
foratslukkeformotoren.

g227306

46

Betjeningafmotorkøleven-

Brugaffartpiloten

tilatoren

Motorventilatorenreguleresnormaltafmaskinen.
Maskinenkanvendeventilatorensomdrejningsretning
foratblæsesnavsafbagskærmen.Undernormale
driftsforholdstyrermaskinenventilatorenshastighed
ogomdrejningsretning,baseretpåkøle-og
hydraulikvæskenstemperaturer,ogventilatorenskifter
automatiskretningforatblæsesnavsafbagskærmen.
Encyklusibagudgåenderetningstartesautomatisk,
nårtemperaturenpåentenkøle-ellerhydraulikvæske
nåretvistpunkt.

Dukanmanueltindstilleventilatorentilatkøre
baglænsvedattrykkepådetoydersteknapper
påinfocentereti2sekunder.Såvilventilatoren
gennemføreenmanueltaktiveretcyklusi
bagudgåenderetning.Indstilventilatorentilat
kørebaglæns,nårbagskærmenertilstoppet,
ellerindenmaskinenyttestilværkstedeteller
opbevaringsområdet.

Fartpilotkontaktenlåseripedalpositionenfor
atopretholdedenønskedekørselshastighed.
Fartpilotenslukkesvedattrykkebagestpåkontakten,
midterpositionenaktivererfartpilotfunktionen,og
kontaktensforrestepositionindstillerdenønskede
kørselshastighed.

Bemærk:Pedalpositionendeaktiveresogså,hvis

bremsepedalentrædesned,ellertraktionspedalen
yttestilpositionenBAKi1sekund.

Brugaftransportlåse

KunGroundsmaster4700

Benytde2bagestetransportlåsetilplæneklipperskjold
nr.6ognr.7,nårmaskinenyttesoverlange
afstande,ujævntterræn,ellernårdutransporterer
elleropmagasinerermaskinen.

Figur62

g036843

g036844

g038610

Figur63

47

Tipvedrørendebetjening

Betjeningafmaskinen

•Startmotoren.HvisfunktionenAUTO

IDLE(automatisktomgang)slukkes,skaldulade
denkørevedHALFIDLE(halvgasitomgang)indtil
denervarmetop.KørmotorenvedHIGHIDLE(høj
tomgang),løftplæneklipperskjoldene,deaktiver
parkeringsbremsen,trykpåtraktionspedalenfor
fremadkørsel,ogkørforsigtigtudpåetåbent
område.

•Øvdigiatkørefremad,bakke,starteogstoppe

maskinen.Nårduskalstoppemaskinen,skaldu
fjernefodenfratraktionspedalenogladedengåi

NEUTRALigenellertrykkepåbakpedalen.

Bemærk:Nårderkøresnedadbakkei

maskinen,skaldubrugebakpedalenforatstoppe.

•Nårdetermuligt,klippesopogned

adbakkeristedetforpåtværsafdem.
Sænkplæneklipperskjoldeneforatbevare
styrekontrollen,nårdukørernedadenbakke.
Forsøgikkeatvendemaskinenpåenbakke.

•Øvdigiatkørerundtomforhindringer

medplæneklipperskjoldeneoppeognede.
Værforsigtig,nårdukørergennemsnævre
passager,såduikkebeskadigermaskineneller
plæneklipperskjoldene.

•Køraltidlangsomtiujævntterræn.

•Hvisdererenforhindringivejen,skalduløfte

plæneklipperskjoldeneforatklipperundtomden.

•Nårdutransporterermaskinenfraét

arbejdsområdetiletandet,skalduhæve
plæneklipperskjoldenehelt,slukkefor
kraftudtaget,ytteklippe-/transportskyderentil
positionenTRANSPORTogtrykkekontaktentil
motorhastighedopforatsættemotorentilhøj
tomgangshastighed.

kanforbedretraktionsevnen,menkanogsåforringe
udseendetefterklipning.SeJusteringafmodvægten

(side21).

Problemløsningforudseende
efterklipning

Sefejlndingsguidenforudseendeefterklipningpå
www.toro.com.

Anvisningerikorrekte
klippeteknikker

•Nårduskalbegyndeatklippe,skalduindkoble

plæneklipperskjoldeneogderefternærme
digklippeområdetlangsomt.Nårdeforreste
plæneklipperskjoldeeroverklippeområdet,
sænkesplæneklipperskjoldene.

•Findettræellerenandengenstandidetfjerne,og

kørligehenimoddetellerden,såduopnården
professionelleligeklippelinjeogdestriber,derer
ønskværdigetilvisseformål.

•Såsnartdeforresteplæneklipperskjolde

nårkantenafklippeområdet,skalduløfte
plæneklipperskjoldeneogudføreentåreformet
vending,såduhurtigterklartilnæsteomgang.

•Fastboltedekværnskærmpladerfåstil

plæneklipperskjoldene.Kværnskærmpladerne
fungerergodt,nårplænenvedligeholdesefteret
regelmæssigtskemaforatundgåatfjernemere
end2,5cmvækstpr.klipning.Nårderafklippes
formegenvækstmedkværnskærmpladerne
påmonteret,kanudseendetefterklipningvære
forringet,ogdenkraft,derbrugestilatklippe
plænen,øgesmærkbart.Kværnskærmpladerne
erligeledesvelegnedetilnsnitningafbladeom
efteråret.

Klipning,nårgræssetertørt

Ændringafklippemønstre

Skiftofteklippemønstreforatundgåetdårligt
klipperesultatsomfølgeafgentagetplæneklipningi
densammeretning.

Ommodvægt

Modvægtssystemetbevarerdethydrauliske
kontratrykpåklippeenhedensløftecylindere.Dette
modvægtstrykoverførerklippeenhedensvægt
tilmaskinenstrækhjulforatforbedretraktionen.
Modvægtstrykketerfabriksindstilletforatopnået
optimaltforholdmellemudseendetefterklipning
ogtraktionsevneunderdeesteplæneforhold.
Reduceringafmodvægtsindstillingenkanresulterei
enmerestabilklippeenhed,menkanogsåmindske
traktionsevnen.Øgningafmodvægtsindstillingen

Klipentensidstpåformiddagenforatundgåduggen,
somfårgræssettilatklumpesigsammen,eller
sentomeftermiddagenforatundgåskader,som
kanforårsagesafdirektesollyspådetfølsomme,
nyklippedegræs.

Valgafdenkorrekteklippehøjde,
sompassertilforholdene

Fjernhøjst25mmeller1/3afgræsstrået,nårdu
klipper.Duskalmuligvishæveklippehøjdeindstillingen
iusædvanligtfrodigtogtætgræs.

Klipningmedskarpeskæreknive

Enskarpskæreknivskærerrentudenatrive
græsstråeneoverellerfådemtilatosse,som

48

detkanværetilfældetmedensløvskærekniv.
Sønderrivningfårgræssettilatblivebruntikanterne,
hvilketforringervækstenogøgermodtagelighedenfor
sygdomme.Sørgfor,atskæreknivenerigodstand,
ogatdereretfuldtsejl.

Kontrolafplæneklipperskjoldets
tilstand

Sørgfor,atklippekamreneerigodstand.Ret
eventuellebøjningerikammerkomponenterneudfor
atsikredenkorrekteafstandmellemskæreknivens
spidsogkammeret.

Vedligeholdelseafmaskinenefter
klipning

Efterklipningskalduvaskemaskinengrundigtmed
envandslangeudendyseforatundgåkontamination
ogbeskadigelseafpakningeroglejerforårsaget
afforkraftigtvandtryk.Sørgfor,atkølerenog
oliekølerenholdesfriforsnavsellerafklippet
græs.Efterrengøringskalmaskineneftersesfor
evt.hydraulikvæskelækager,skaderellerslidpå
hydraulikogmekaniskekomponenter,ogefterse
klippeenhedernesskærekniveforskarphed.

Efterbetjening

Sikkerhedefterdrift

•Fjerngræsogandetaffaldfraklippeenhederne,

lydpotterneogmotorrummetforatforhindrebrand.
Tørspildtolieellerbrændstofop.

•Hvisklippeenhederneeritransportpositionen,skal

duanvendedenmekaniskesikkerhedslås(hvis
tilgængelig),indenduefterladermaskinenuden
opsyn.

•Ladmotorenkøleaf,førduopbevarermaskinen

påetlukketsted.

•Lukforbrændstoftilførslen,indenmaskinen

opbevaresellertransporteres.

•Opbevaraldrigmaskinenellerbrændstofbehol-

deren,hvordereråbenild,gnisterellervågeblus
somf.ekspåenvandvarmerellerpåandre
apparater.

•Holdalledeleafmaskinenigoddriftsmæssig

standogallebeslagtilspændt,isærbeslagtil
fastspændingafskæreknive.

•Udskiftalleslidteellerbeskadigedemærkater.

Brugafklippeenhedens

Forståelseafvendingsfunktionen

Medvendingsfunktionenfårduenpraktisk
1-touch-kontroltilathæveklippeenhederneover
plænen,mensskæreknivenemidlertidigtstoppes,så
dukanfokuserepåatkøremaskinenislutningenafen
omgangellernavigereudenomandreforhindringer.

•IndstilvendingstilstandentilpositionenON(til)

vedkortattrykkeløftekontaktenbagud(Figur

10),hvilketautomatiskløfteralleklippeenheder

fraydepositionentilenforudindstillethøjdeog
udløserkraftudtaget.Klipningengenoptagesved
attrykkeløftekontaktenfrem.Alleklippeenhederne
sænkes,ogkraftudtagetstartesigen.

•Indstillingafvendingstilstandentilpositionen

OFF(fra)giverdigmulighedformanueltatløfte
klippeenhedernefraydendepositionvedattrykke
alleløftekontakterbagudogholdedem,indtil
klippeenhedernehævestildenønskedehøjde.I
forbindelsemedGroundsmaster4700-maskiner
skaldertrykkespåalle3løftekontakterforat
hævealle7klippeenheder(Figur10).Kraftudtaget
udkoblerikke,førklippeenhedernehævestil
denforudindstilledehøjde,somklippeenhederne
hævestil,nårvendingstilstandeneripositionen
ON(til).

Bemærk:Vendingstilstandenersomstandardsat

tilON(til).

opbevaringssnor

Brugklippeenhedensopbevaringssnortilatforhindre
deydersteklippeenhederiatsynkesammen,når
maskinenparkeresfornattenellerstillespålagerien
længereperiode.Dukanogsåbrugeklippeenhedens
opbevaringssnortilatforhindreklippeenhedernei
atyde,mensmaskinenertransporteresmellem
klippeopgaver.

g225484

Figur64

49

Fastgørelseafklippeenhederne

1.Sørgfor,atkraftudtageterudkoblet.

2.Parkermaskinenpåenplanoverade.

3.Aktiverparkeringsbremsen.

4.Hævklippeenhedernehelt.

5.Retsnorenindefterbæreakslenpåløftearmen
tildenforreste,ydreklippeenhed(Figur65).

g225485

Figur66

Figur65

1.Rillepåbæreaksel

(forresteydreløftearm)

6.Sætsnorensløkkeoverbæreakslen,indtil
snorensidderheltpåpladsirillenpåakslen
(Figur65).

7.Gentagtrin5og6fordenforreste,ydre
klippeenhedpådenandensideafmaskinen.

2.Snorløkke

Vigtigt:Fjernsnorenefrabæreakslerneinden

sænkningafklippeenhederne

Opbevaringafsnorene

Bemærk:Lægsnorenetilopbevaring,nårduikke

brugerdem.

1.Sørgfor,atkraftudtageterudkoblet.

2.Parkermaskinenpåenplanoverade.

3.Aktiverparkeringsbremsen.

4.Sænkklippeenhederne,ogsætsnorensløkkei
rillenpåvalsestøttensforstærkningsplade(Figur

66).

1.Åbningi
forstærkningspladen
(valsestøtte)

2.Snorløkke

Bugseringafmaskinen

•Værforsigtig,nårdulæssermaskinenpåelleraf

enanhængerellerlastbil.

•Brugramperifuldbredde,nårmaskinenlæsses

g225483

påenanhængerellerlastbil.

•Fastgørmaskinenforsvarligt.

Skubningellerbugseringaf maskinen

Inødstilfældekanmaskinenyttesfremadved
ataktivereomløbsventilenihydraulikpumpen
medvariabelslagvolumenogskubbeellertrække
maskinen.

Vigtigt:Maskinenmåikkeskubbesellerbugseres

medenhastighedpåover3til4,8km/t,dadette
kanbeskadigetransmissionen.Nårdubugserer
ellertrækkermaskinen,skalomløbsventilerne
væreåbne.

1.Åbnmotorhjelmen,ogndomløbsventilerne

(Figur67)øverstpåpumpenbagvedbatterietog
opbevaringskasserne.

50

Figur67

Identiceringaf
surringspunkter

Bemærk:BrugDOT-godkendtestropper,der

erklassiceretkorrekt,i4hjørnerforatfastgøre
maskinen.

•Påbeggesiderafstelletvedførerplatformen

•Påbagestekofanger

g036666

g225685

1.Omløbsventiler

2.Drejhverventil3omgangemoduretforatåbne
ogladeolienløbeominternt.

Bemærk:Åbnikkemereend3omgange.

Davæskenomløbes,kanduyttemaskinen
langsomt,udenatgearkassenbeskadiges.

3.Lukomløbsventilerne,førdustartermotoren.

4.Tilspændtiletmomentpå70Nmforatlukke
ventilen.

Vigtigt:Foratskubbeellerbugseremaskinen

baglænsskalduomløbekontraventilen
i4-hjulstrækmanifolden.Sådanomløbes
kontraventilen:Tilslutenslangeenhedtil
tryktestportenforomvendttraktion,somer
placeretpåhydrostaten,ogpåporten,der
erplaceretimellemporteneM8ogP2påden
bagestetraktionsmanifold,sombendersigbag
forhjulet.Slangeenhedenindeholder1slange
(delnr.95-8843),2koblerttings(delnr.95-0985)
og2hydraulikttings(delnr.340-77).

g208989

Figur68

g036665

Figur69

51

Vedligeholdelse

Vigtigt:Semotorensbetjeningsvejledningforatfåyderligereoplysningeromvedligeholdelsesproce-

durer.

Vigtigt:Hvisduudførervedligeholdelsepåmaskinen,ogmotorenkørermedetudtræksrør,skal

indstillingenforforhindringafregenereringtilsættestilON(til).SeIndstillingafforhindringaf

regenerering(side39).

Bemærk:Hentengratiskopiafledningsdiagrammetellerhydraulikskemaetvedatbesøgewww.Toro.comog

søgeefterdinmaskineviavejledningslinketpåhjemmesiden.

Bemærk:Maskinensvenstreoghøjresideersomsetfradennormalebetjeningsposition.

Skemaoveranbefaletvedligeholdelse

Vedligeholdelsesin-

tervaller

Efterdenførstetime

Efterdeførste10timer

Efterdeførste50timer

Efterdeførste200timer

Hveranvendelseeller

dagligt

Forhver50timer

Vedligeholdelsesprocedure

•Tilspændhjullåsemøtrikkerne.

•Tilspændhjullåsemøtrikkerne.

•Skiftmotorolienoglteret.

•Skiftgearolieniforresteplanetdrev.

•Skiftolienibagakslen.

•Udskifthydraulikltrene.

•Kontrollerdæktrykket.

•Kontrollersikkerhedskontakterne.

•Kontrollerskæreknivenesstandsningstid.

•Kontrollermotoroliestanden.

•Tømvandudskillerenforvandellerandreforureningsstoffer.

•Tømbrændstoflteret/vandudskillerenforvandellerandreforureningsstofferdagligt

•Kontrollerforlækageribagakslenogbagakslensgearkasse.

•Kontrollerkølevæskestandenvedbegyndelsenafhverdag.

•Fjernsnavsframotorområdet,oliekølerenogkøleren(Rengørdemoftereunder
snavsedeforhold).

•Kontrollerhydraulikvæskestanden.

•Efterse,omdererlækagerpåhydraulikrørog-slanger,bøjederør,løse
monteringsholdere,slid,løsettings,nedbrydningpågrundafvejrligellerkemiske
påvirkninger.

•Smørlejerneogbøsningerne(ogefterhvervask).

•Kontrollerbatterietstilstand.

Forhver100timer

Forhver200timer

Forhver250timer

Forhver400timer

•Kontrollergeneratorremmenstilstandogspænding.

•Tilspændhjullåsemøtrikkerne.

•Skiftmotorolienoglteret.

•Efterseluftlteret(tidligere,hvisindikatorenforluftlterlyserrødt,ogoftereunder
ekstremtsnavsedeellerstøvedeforhold).

•Eftersebrændstofslangerog-forbindelser.

•Udskiftbrændstoflterskålen.

•Udskiftmotorbrændstoflteret.

•Kontrolforendesløriplanetdrevene.

•Kontrollergearolieniveauetiplanetdrevet(kontroller,hvisdubemærkerekstern
lækage).

•Kontrollerolienibagakslen.

•Kontrollerolienibagakslensgearkasse.

52

Vedligeholdelsesin-

Forhver800timer

tervaller

Vedligeholdelsesprocedure

•Tømogrengørbrændstoftanken.

•Skiftgearolieniforresteplanetdrev(ellerengangomåret,altefterhvadder
indtræfferførst.)

•Skiftolienibagakslen.

•Kontrollerbaghjulenesspidsning.

•Udskiftningafhydraulikvæsken.

•Udskifthydraulikltrene.

Forhver6000timer

•Skil,rengørogsamlDPF-enhedenssodlter,ellerrengørsodlteret,hvismotorfejl
SPN3251FMI0,SPN3720FMI0ellerSPN3720FMI16visesiinfocenteret.

•Tømogrengørbrændstoftanken.

•Kontrollerdæktrykket.

Føropbevaring

•Kontrollerallefastgørelsesanordninger.

•Smørallettingsogdrejepunktermedfedtellerolie.

•Malingafbeskadigedeoverader.

Årlig

•Eftersebrændstofslangerog-forbindelser.

FORSIGTIG

Hvisduladernøglensiddeitændingskontakten,kanandrepersonerutilsigtetkommetilat
startemotorenogforårsagealvorligpersonskadepådigellerandreomkringstående.

Tagnøglenud,førduudførervedligeholdelsesarbejde.

Kontrollistefordagligvedligeholdelse

Kopierdennesidetildagligbrug.

Iugen:

Vedligeholdelsespunkter

Kontrollersikkerhedslåsbe­tjeningen.

Kontrollerbremsefunktio­nen.

Kontrollermotoroliestanden.

Kontrollerkølesystemets
væskestand.

Tømvand-/brændstofudskil­leren.

Kontrollerluftlteret,
støvhættenog
udluftningsventilen.

Kontroller,omderer
usædvanligemotorlyde.

Kontrollerkølerenoglteret
forsnavs

Kontrollerforusædvanlige
lydeunderdrift.

Kontrollerhydraulikvæske­standen.

Kontroller,om
hydraulikslangerneer
beskadigede.

Kontrollerforvæskelækager.

1

MandagTirsdag

Onsdag

TorsdagFredagLørdag

Søndag

53

Iugen:

Vedligeholdelsespunkter

Kontrollerbrændstofstan­den.

Kontrollerdæktrykket.

Kontrollerinstrumenternes
funktion.

Kontrollerjusteringenaf
klippehøjden.

Smørallesmørenipler.

Reparationafbeskadiget
maling.

1

Kontrollergløderørogindsprøjtningsdyser,hvismotorenersværatstarte,hvisderobserveresformegetrøg,ellerhvismaskinener

sværatkøre.

2

Umiddelbartefterhvervask,uansetdetangivneinterval.

2

MandagTirsdag

Onsdag

TorsdagFredagLørdag

Vigtigt:Sebetjeningsvejledningentilmotorenforatfåoplysningeromyderligere

vedligeholdelsesprocedurer.

Bemærkningeromproblemområder

Eftersynforetagetaf:

PunktDato

Oplysninger

Søndag

54

Oversigtovereftersynsintervaller

Tiltagforudfor
vedligeholdelse

Sikkerhedfør vedligeholdelse

•Gørfølgendeførjustering,rengøringeller

reparationafmaskinen,ellerførmaskinen
forlades:

–Parkermaskinenpåenplanoverade.
–Trykpåkontaktentilmotorhastighed,og

holddennedeforatsættemotorenilav

tomgangshastighed.
–Udkoblogsænkklippeenhederne.
–Sørgfor,attraktionenerineutral.
–Aktiverparkeringsbremsen.
–Slukformotoren,ogtagnøglenud.

decal125-4606

Figur70

•Hvisklippeenhederneeritransportpositionen,

skalduanvendedenmekaniskesikkerhedslåsog
opbevaringssnorene(hvistilgængelig),indendu
efterladermaskinenudenopsyn.

•Udførsåvidtmuligtikkevedligeholdelse,mens

motorenkører.Holdafstandtilbevægeligedele.

•Brugdonkraftetilatunderstøttemaskineneller

komponenterefterbehov.

•Tagforsigtigttrykketafkomponenter,hvoriderer

oplagretenergi.

Klargøringafmaskinentil vedligeholdelse

1.Sørgfor,atkraftudtageterudkoblet.

2.Parkermaskinenpåenplanoverade.

3.Aktiverparkeringsbremsen.

4.Sænkklippeenheden/-erneomnødvendigt.
–Vent,tilallebevægeligedelestandser.
–Vent,indtilmaskinenskomponentererkølet

ned,førduudførervedligeholdelse.

5.Slukformotoren,ogvent,tilallebevægelige

deleerstandset.

6.DrejnøglentilpositionenSTOP,ogtagdenud.

55

7.Vent,indtilmaskinenskomponentererkølet
ned,førduudførervedligeholdelse.

Løftningafmaskinen

Brugfølgendesompunktertilatløftemaskinen:

Maskinensforende–påmaskinensstel,foran
hjultræksmotorerne(Figur71)

Vigtigt:Dumåikkeunderstøttemaskinenved

hjultræksmotorerne.Holdløfteudstyretfrifra
hydrauliskerørogslanger.

g036671

Figur72

Åbningafmotorhjelmen

Vipmotorhjelmenforatfåadgangtilchassisetsom
vistiFigur73.

Figur71

Maskinensbagende–iakslensmidte(Figur72)

Finddonkraftenemeddenangivnekapacitetpå
beggesiderafgearkassenogunderakslen.

Vigtigt:Understøtikkemaskinenved

forbindelsesstangen.

g036670

g036674

Figur73

56

Adgangtildethydrauliske løfterum

Smøring

Vipsædetforatfåadgangtildethydrauliskeløfterum
somvistiFigur74.

Smøringaflejerneog bøsningerne

Eftersynsinterval:Forhver50timer(ogefterhver

vask).

Fedtspecikation:Nr.2litiumbaseretfedt

Smøreniplernesplaceringogantalersomfølger:

•Bremseakslenspinollejer(5)somvistiFigur75

g009704

Figur75

Figur74

•Bagakslensdrejebøsninger(2)somvistiFigur76)

g036706

g009705

Figur76

57

•Styretøjscylinderenskugleled(2)somvistiFigur

77

•Løftecylinderbøsninger(2pr.klippeenhed)som

vistiFigur78

•Klippeenhedensspindelaksellejer(2pr.

klippeenhed)somvistiFigur79

Bemærk:Hverttingkanbruges,altefterhvilken

dererlettesttilgængelig.Pumpfedtindittingen,
indtilenlillesmulevisersigvedspindelhusets
bund(underklippeenheden).

g009706

Figur77

1.Øverstettingpåstyrebolten

•Forbindelsesstangenskugleled(2)somvistiFigur

77

•Styreboltbøsninger(2)somvistiFigur77

Vigtigt:Smørkundenøverstettingpå

styreboltenengangomåret(2pumpeslag).

•Løftearmsbøsninger(1pr.klippeenhed)somvisti

Figur78

g009708

Figur79

•Klippeenhedensbærearmsbøsninger(1pr.

klippeenhed)somvistiFigur79

•Bagrullelejer(2pr.klippeenhed)somvistiFigur80

g005979

Figur80

Vigtigt:Sørgfor,atsmørerillenpåhverrulleer

udforsmørehulletihverendeafrulleskaftet.
Dererogsåettilretningsmærkepådenene
endeafrulleskaftetforathjælpemedattilrette
rilleoghul.

Figur78

g009707

58

Motorvedligeholdelse

Motorsikkerhed

•Slukformotoren,førdukontrollereroliestanden

ellerhælderolieikrumtaphuset.

•Lavikkeompåregulatorindstillingerne,ogkør

ikkemotorenmedforhøjhastighed.

Eftersynafluftlteret

Eftersynsinterval:Forhver400timer

Kontrollerluftlterhusetforskader,somkanmedføre
enluftlækage.Udskiftden,hvisdenerbeskadiget.
Kontrollerheleindsugningssystemetforlækager,
beskadigelseellerløseslangeklemmer.

Eftersekunluftlteret,nårserviceindikatoren(Figur

81)viser,atdeternødvendigt.Hvisduudskifter

luftlteret,førdeternødvendigt,øgerdublotrisikoen
for,atderkommersnavsindimotoren,nårlteret
afmonteres.

g198631

Figur81

1.Serviceindikatorforluftlter

Vigtigt:Sørgfor,atdæksletsidderkorrektog

sluttertætsammenmedluftlterelementet.

1.Udskiftluftlteret(Figur82).

g009709

g031861

Figur82

Bemærk:Rengørikkeetbrugtlter,da

rengøringkanbeskadigeltermediet.

Vigtigt:Forsøgaldrigatrense

sikkerhedslteret(Figur83).Udskift
sikkerhedslteretefterhverttredje
primærltereftersyn.

59

Vigtigt:Kontrollermotoroliendagligt.Hvis

motoroliestandenerovermærket"Full"(fuld)
påmålepinden,kanmotorolienfortyndesmed
brændstof.

Hvismotoroliestandenerovermærket"Full"
(fuld),skalmotorolienskiftes.

Detbedstetidspunktatkontrolleremotorolienpåer,
nårmotorenerkold,ogindendenstartesførstegang
påendag.Hvismotorenalleredeharkørt,skalolien
drænestilbageisumpenca.10minutterfør,der
udføreskontrol.Hvisoliestandenerpåellerunder
mærket"Add"(påfyld)påmålepinden,skaldutilsætte
olieforatbringeoliestandenoppåmærket"Full"
(fuld).Overfyldikkemotorenmedolie.

Figur83

1.Luftlteretssikkerhedslter

2.Nulstilindikatoren(Figur81),hvisdenviserrødt.

Serviceeftersynaf motorolien

Oliespecikation

Brugmotorolieafhøjkvalitetmedlavtaskeindhold,
deropfylderelleroverstigerfølgendespecikationer:

•API-servicekategoriCJ-4ellerhøjere

•ACEA-servicekategoriE6

•JASO-servicekategoriDH-2

Vigtigt:BrugafandremotorolierendAPICJ-4

ellerhøjere,ACEAE6ellerJASODH-2kan
forårsagetilstopningafdieselpartikelltereteller
beskadigemotoren.

g009712

Vigtigt:Holdmotoroliestandenmellemdenøvre

ognedregrænsepåmålepinden.Motorenkan
svigte,hvisdukørermedformegetellerforlidt
olie.

1.Parkermaskinenpåenplanoverade.

2.Kontrollermotoroliestanden(Figur84).

g198647

Brugmotoroliemedfølgendeviskositetsgrad:

•Foretrukkenolie:SAE15W-40(over-17,8°C)

•Alternativolie:SAE10W-30eller5W-30(alle

temperaturer)

ToroPremium-motoroliekankøbeshosdin
autoriseredeT oro-forhandlermedenviskositetsgrad
påenten15W-40eller10W-30.Reservedelsnumrene
kanndesireservedelskataloget.

Kontrolafmotoroliestanden

Eftersynsinterval:Hveranvendelseellerdagligt

Motorenleveresmedolieikrumtaphuset,men
oliestandenskalalligevelkontrolleres,førogefter
motorenstartesførstegang.

g031256

Figur84

60

Bemærk:Nårderbenyttesenandenolie,skal

aldengamleolietappesafkrumtaphuset,førny
oliepåfyldes.

Krumtaphusetsoliekapacitet

Ca.5,7lmedlteret.

HvismotorfejleneCHECKENGINESPN3251FMI0,

CHECKENGINESPN3720FMI0ellerCHECKENGINE
SPN3720FMI16visesiinfocenteret(Figur86),skal

sodlteretrengøresvedhjælpaffølgendetrin:

Udskiftningafmotorolieoglter

Eftersynsinterval:Efterdeførste50timer

Forhver250timer

1.Startmotoren,ogladdenkørei5minutterfor
atvarmeolienop.

2.Parkermaskinenpåenplanoverade,sluk
formotoren,tagnøglenud,ogvent,tilalle
bevægeligedeleerstandset,førduforlader
betjeningspositionen.

3.Skiftafmotorolienogolielteret(Figur85).

g214715

g213864

g213863

Figur86

1.Seafsnittetommotoreniservicevejledningenfor
atfåoplysningeromafmonteringogmontering
afDPF-enhedensdieseloxidationskatalysator
ogsodlter.

2.KontaktdinautoriseredeT oro-forhandler
angåendereservedeletilellerserviceeftersynaf
dieseloxidationskatalysatorenogsodlteret.

3.KontaktdinautoriseredeToro-forhandlerforat
nulstillemotorensECU,efteratduharmonteret
enrenDPF-enhed.

Figur85

4.Fyldoliepåkrumtaphuset.

Serviceeftersynafdiese­loxidationskatalysatoren
(DOC)ogsodlteret

Eftersynsinterval:Forhver6000timer—Skil,rengør

ogsamlDPF-enhedenssodlter,
ellerrengørsodlteret,hvismotorfejl
SPN3251FMI0,SPN3720FMI
0ellerSPN3720FMI16visesi
infocenteret.

g031675

61

Vedligeholdelseaf

Serviceeftersyn

brændstofsystem

FARE

Undervisseforholderdieselolieog
brændstofdampemegetbrandfarligeog
eksplosive.Enbrandellereksplosion
forårsagetafbrændstofkangive
forbrændingersamtforårsagetingsskade.

•Brugentragttilatfyldebrændstoftanken
udendørspåetåbentområde,mens
motorenerslukketogkold.Tøreventuelt
spildtbrændstofop.

•Fyldikkebrændstoftankenheltop.Fyld
brændstofpåbrændstoftanken,indtil
niveaueter6til13mmunderbunden
afpåfyldningsstudsen.Dettetomrum
itankengiverbrændstoffetpladstilat
udvidesig.

•Rygaldrigunderhåndteringafbrændstof,
ogholdafstandtilåbenildellersteder,
hvorbrændstofdampekanantændesafen
gnist.

•Opbevarbrændstofienren,
sikkerhedsgodkendtbeholder,og
sørgaltidfor,atlågeterskruetpå.

afbrændstof­/vandudskilleren

g198661

Figur87

Dræningafvandfra brændstof-/vandudskilleren

Eftersynsinterval:Hveranvendelseellerdag-

ligt—Tømbrændstoflteret/van­dudskillerenforvandellerandre
forureningsstofferdagligt

Drænvandfrabrændstof-/vandudskillerensomvist
i(Figur88).

Tømningafbrændstoftan­ken

Eftersynsinterval:Forhver800timer—Tømog

rengørbrændstoftanken.

Føropbevaring—Tømogrengør
brændstoftanken.

Tømogrengørogsåtanken,hvisbrændstofsystemet
forurenes,ellerhvisduplanlæggeratstillemaskinen
tilopbevaringienlængereperiode.Brugrent
brændstoftilatskylletankenmed.

Eftersynafbrændstofslan­gerog-forbindelser

Eftersynsinterval:Forhver400timer

Årlig

Eftersebrændstofslangerneogforbindelsernefor
slitage,skaderellerløseforbindelser.

g225506

Figur88

62

Udskiftningafbrændstoflterskå­len

Eftersynsinterval:Forhver400timer—Udskift

brændstoflterskålen.

Udskiftbrændstoflterskålensomvisti.Figur89

Serviceeftersynaf
brændstoflteret

Eftersynsinterval:Forhver400timer

1.Rengørområdetomkringbrændstoflterhovedet
(Figur90).

Figur89

g028799

Figur90

1.Brændstoflterhoved2.Brændstoflter

2.Afmonterlteret,ogrengørlterhovedets
monteringsade(Figur90).

3.Smørlterpakningenmedrenmotorsmøreolie.
Derndesereoplysningeribetjeningsvejled­ningentilmotoren.

4.Montertørlterdåsenmedhånden,indtil
pakningenberørerlterhovedet.Drejdernæst
endnu½omgang.

5.Startmotoren,ogkontroller,omderer
brændstoækageromkringlterhovedet.

g031412

Rengøringafbrændstofsu­geslangenslter

Brændstofsugeslangen,somsidderindei
brændstoftanken,erudstyretmedetlter,som
medvirkertilatforhindre,atderkommersnavsindi
brændstofsystemet.Afmonterbrændstofsugeslangen,
ogrengørlteretefterbehov.

1.Fjernslangeklemmen,derfastgørbrændstof­forsyningsslangentilbrændstofsugeslangens
tting(Figur91).

63

Figur91

Vigtigt:Brugikkemotorensstartmotortilattørne

motoren,nårbrændstofsystemetskalspædes.

g036687

1.Fitting(brændstofsuge­slange)

2.Slangeklemme

3.Brændstofforsyningsslange

2.Fjernslangenfrattingen(Figur91).

3.Løftbrændstofsugeslangenfrabrændstoftanken

(Figur91).

4.Gummibøsning

5.Filter

Bemærk:Løftslangenligeopfratankens

bøsning.

4.Fjerneventueltsnavsfraskærmenvedendenaf

brændstofsugeslangen(Figur91).

5.Indførbrændstofsugeslangenigennem

gummibøsningenogneditanken(Figur91).

Bemærk:Sørgfor,atbrændstofsugeslangen

sidderordentligtigummibøsningen.

6.Monterforsyningsslangenpåbrændstofsu-

geslangenstting,ogfastgørslangenmed
slangeklemmen,dufjernedeitrin1.

Spædningafbrændstofsy­stemet

Spædbrændstofsystemet,indenmotorenstartes
førstegang,efteratdenerløbettørforbrændstof,
ellerefteratbrændstofsystemeterblevetvedligeholdt
(f.eks.aftapningaflteret/vandudskilleren,udskiftning
afenbrændstofslange).

Hvisduvilspædebrændstofsystemet,skalduudføre
følgendetrin:

1.Sørgfor,atdererbrændstofibrændstoftanken.

2.DrejtændingsnøglentilpositionenON(til)i10til

15sekunder.

Bemærk:Dervedkanbrændstofpumpen

spædebrændstofsystemet.

64

Vedligeholdelseaf

Opladningogtilslutningaf

elektrisksystem

Elektrisksystem– Sikkerhed

•Frakoblbatteriet,førmaskinenrepareres.Frakobl

minuspolenførstogpluspolensidst.Tilslut
pluspolenførstogminuspolensidst.

•Opladbatterierpåetåbentstedmedgod

ventilation,vækfragnisterogåbenild.Træk
stikkettilopladerenudafstikkontakten,førdu
slutterdentilellerkoblerdenfrabatteriet.Brug
beskyttelsesdragtogisoleretværktøj.

Kontrolafbatterietstilstand

Eftersynsinterval:Forhver50timer

Vigtigt:Førderforetagessvejsningerpå

maskinen,skalminuskabletfrakoblesbatterietfor
atforhindre,atdetelektriskesystembeskadiges.
Duskalogsåfrakoblemotoren,InfoCentret
ogmaskinensbetjeningsanordninger,førder
foretagessvejsningerpåmaskinen.

batteriet

1.Låsoperatørenskonsolpanelop,ogløftdetop
(Figur92).

Figur92

1.Operatørenskonsolpanel

2.Lås

g009985

Bemærk:Polerneoghelebatterikassenskalholdes

rene,daetsnavsetbatterilangsomtvilaades.
Batterietrengøresvedatvaskehelekassenmeden
opløsningaftvekulsurtnatronogvand.Skylmedrent
vand.Foratforebyggekorrosionbelæggesbatteriet
ogkabelforbindelsernemedGrafo112X-fedt(T oro
delnr.505-47)ellervaseline.

FARE

Batterielektrolytindeholdersvovlsyre,
dererdødbringende,hvisdetindtages,
ogforårsageralvorligeforbrændinger.

•Drikikkeelektrolyt,ogundgå
kontaktmedhud,øjneogtøj.Brug
sikkerhedsbrillerforatbeskytte
øjneneoggummihandskerforat
beskyttehænderne.

•Fyldbatterietoppåetsted,hvorder
altiderrentvandinærhedentilat
skyllehudenmed.

2.Fjerngummikappenfrapluspolen,ogefterse
batteriet.

3.Fjernminuskablet(sort)framinuspolen(-)og
pluskablet(rødt)frapluspolen(+)påbatteriet
(Figur93).

65

ADVARSEL

ADVARSEL

Forkertbatterikabelføringkandanne
gnisterogbeskadigemaskinen
ogkablerne.Gnisterkanfå
batterigassernetilateksplodere
ogmedførepersonskade.

•Frakoblaltidbatteriets(sorte)
minuskabel,førdufrakoblerdetrøde
pluskabel.

•Tilslutaltidbatterietsrødepluskabel,
førdutilslutterdetsorteminuskabel.

ADVARSEL

Batteripolerellermetalværktøjkan
kortsluttemodmetaldeleogforårsage
gnister.Gnisterkanfåbatterigassernetil
ateksplodereogmedførepersonskade.

•Nårbatterietskalfjerneseller
monteres,måbatteripolerneikke
berørenogenmetaldelepåmaskinen.

•Metalværktøjmåikkekortslutte
mellembatteripolerneogmaskinens
metaldele.

Opladningafbatterietproducerergasser,
derkaneksplodere.

Dermåaldrigrygesinærhedenaf
batteriet,oggnisterogåbenildskal
holdesvækfrabatteriet.

5.Nårbatterieteropladet,tagesopladerenudaf
stikkontaktenogfrakoblesbatteripolerne.

6.Monterpluskablet(rødt)tilpluspolen(+)og
minuskablet(sort)tilminuspolen(-)påbatteriet
(Figur93).

7.Fastgørkablernetilpolernemedbolteog
møtrikker.

Bemærk:Sørgfor,atpluspolen(+)sidder

ordentligtfastpåbatteriet,ogatkableter
placerettætindtilbatteriet.Kabletmåikke
berørebatteridækslet.

8.SmørbeggebatteriforbindelsermedGrafo
112X-fedt,delnr.505-47,vaselineellerletfedt
foratforhindrekorrosion.

9.Skydgummikappenhenoverbatterietspluspol.

10.Lukkonsolpanelet,ogfastgørlåsen.

Figur93

1.Positivtbatterikabel2.Negativtbatterikabel

4.Sluten3til4Abatteriopladertilbatteripolerne.
Opladbatterietved3til4Ai4til8timer.

Sikringernesplacering

Sikringsblokkentilmaskinenerplaceretihøjre
opbevaringskasse

g009986

decal125-4605

Figur94

1.Løsnlåsentillågettilhøjreopbevaringskasse,

66

ogløftlåget(Figur95)foratblotlægge
sikringsblokken(Figur96).

Figur95

Vedligeholdelseaf
drivsystem

g225611

Figur97

g009985

1.Lås

2.Udskiftde(n)åbnesikring(er)efterbehov(Figur

96).

1.Sikringer

3.Luklågettilhøjreopbevaringskasse,ogfastgør
lågetmedlåsen(Figur95).

2.Højreopbevaringskasse

Figur96

Kontrolforendesløri planetdrevene

Eftersynsinterval:Forhver400timer

Dermåikkeværeendesløriplanetdrevene/drivhjulene
(dvs.athjuleneikkebørkunnebevæges,nårde
trækkesellerskubbesienretningparalleltmed
akslen).

1.Parkermaskinenpåenplanoverade,aktiver
parkeringsbremsen,sænkklippeenhederne,
slukformotoren,ogtagnøglenud.

2.Blokerbaghjuleneoghævmaskinensforende
meddonkraftepåforakslen/-rammen.

FARE

Enmaskinepåendonkraftkanvære
ustabilogglidenedafdonkraften,
hvorvedpersonernedenunderdenkan
kommetilskade.

g010255

•Startikkemotoren,mensmaskinen
stårpåendonkraft.

•Tagaltidnøglenudaftændingen,før
maskinenforlades.

•Blokerhjulene,nårmaskinenløftes
medendonkraft.

•Understøtmaskinenmedstøttebukke.

3.Tagfatiétafdeforrestedrivhjul,ogskub/træk
dethenmodogvækframaskinen.Bemærk,
omdererbevægelse.

67

Figur98

1.Forrestedrivhjul

4.Gentagtrin3fordetandetdrivhjul.

5.Hvisetafhjulenebevægersig,skaldukontakte
enautoriseretToro-forhandlerogfåplanetdrevet
genopbygget.

Derskalståolieoptilbundenaf
kontrolprophullet.

g028798

g225606

Figur100

1.Kontrolprophul2.Kontrolprop

Kontrolafplanetdrevets smøremiddel

Eftersynsinterval:Forhver400timer(kontroller,hvis

dubemærkereksternlækage).

Specikationpåsmøremiddel:SAE85W-140­gearolieafhøjkvalitet

1.Parkermaskinenpåenplanoverade,og
placerhjulet,sådenenepåfyldningspropstår
iklokken12-positionen,kontrolproppenståri
klokken3-positionenogaftapningsproppenstår
iklokken6-positionen(Figur99).

3.Hvisoliestandenerlav,skalpåfyldningsproppen
ikl.12-positionenfjernes,ogolieskalpåfyldes,
indtildenbegynderatydeudafhulleti
kl.3-positionen.

4.Kontrollerproppens/-ernesO-ringforslideller
skader.

Bemærk:UdskiftO-ringen(e)efterbehov.

5.Montertændrøret/-ene.

6.Gentagtrin1til5påplanetdrevetpådenanden
sideafmaskinen.

Udskiftningafgearolieni planetdrevet

Eftersynsinterval:Efterdeførste200timer

Forhver800timer(ellerengangomåret,alt
efterhvadderindtræfferførst.)

Specikationpåsmøremiddel:SAE85W-140­gearolieafhøjkvalitet

Figur99

1.Påfyldningsprop(kl.12-position)

2.Kontrolprop(kl.3-position)

3.Aftapningsprop(kl.6-position)

2.Fjernkontrolproppenikl.3-positionen(Figur99).

Planetdrevetsogbremsehusetssmøringskapa­citet:0,65l

Dræningafplanetdrevet

g225612

1.Parkermaskinenpåenplanoverade,og
placerhjulet,sådenenepåfyldningspropstår
iklokken12-positionen,kontrolproppenståri
klokken3-positionenogaftapningsproppenstår
iklokken6-positionen.SeFigur99iKontrolaf

planetdrevetssmøremiddel(side68).

2.Fjernpåfyldningsproppenikl.12-positionenog
kontrolproppenikl.3-positionen(Figur101).

68

Figur101

Påfyldningafplanetdrevetmed smøremiddel

1.Fyldlangsomtplanetdrevetmed0,65liter
SAE85W-140-gearolieafhøjkvalitetgennem
påfyldningsproppenshul.

Vigtigt:Hvisplanetdreveterfyldtop,inden

dererfyldt0,65loliepå,skalduenten
vente1timeellersætteproppeniogytte
maskinencirkatremeter,såolienfordelesi
bremsesystemet.Fjernderefterproppen,og
hælddenresterendeoliepå.

g225609

1.Aftapningspropperneshul

2.Påfyldningsprop

3.Kontrolprop

4.Aftapningsprop

3.Placerendrænbakkeunderplanetnavet,fjern
aftapningsproppenikl.6-positionen,ogladolien
drænefuldstændigt(Figur101).

4.Kontrollerpåfyldnings-,kontrol-og
aftapningsproppernesO-ringeforslid
ellerskader.

Bemærk:UdskiftO-ringen(e)efterbehov.

5.Monteraftapningsproppeniplanethusets
aftapningshul(Figur101).

6.Placerendrænbakkeunderbremsehuset,
fjernaftapningsproppen,ogladoliendræne
fuldstændigt(Figur102).

Figur103

1.Påfyldningsprophul
(planethus)

2.Påfyldningsprop

2.Monterpåfyldningsproppenogkontrolproppen.

3.Tørplanetdrevetogbremsehuseneaf(Figur

104).

g225610

g225608

Figur102

1.Aftapningshul
(bremsehuset)

2.Aftapningsprop

7.KontrollertændrøretsO-ringforslidellerskader,

ogmonteraftapningsproppenibremsehuset.

Bemærk:UdskiftO-ringenefterbehov.

g225607

Figur104

4.Gentagtrin1til7iDræningafplanetdrevet

(side68)ogtrin1til3idenneprocedurefor

planet-/bremsesamlingenpådenandensideaf
maskinen.

69

Kontrolafbagakselog gearkasseforlækager

Eftersynsinterval:Hveranvendelseellerdagligt

Eftersebagakslenogbagakslensgearkassefor
lækager.

g009716

Figur106

Figur105

Kontrolafolienibagakslen

Eftersynsinterval:Forhver400timer

BagakslenerfyldtmedSAE85W-140-gearolie.
Kapacitetener2,4l.Kontrollerdagligtforlækager.

1.Parkermaskinenpåenplanoverade,
aktiverparkeringsbremsen,sænk
plæneklipperskjoldene,slukformotoren,
ogtagnøglenud.

1.Kontrolprop

2.Påfyldningsprop

Skiftafolienibagakslen

Eftersynsinterval:Efterdeførste200timer

Forhver800timer

Specikationpåsmøremiddel:SAE85W-140­gearolieafhøjkvalitet

g036704

Akselkapacitet:2,4l

1.Parkermaskinenpåenplanoverade,
aktiverparkeringsbremsen,sænk
plæneklipperskjoldene,slukformotoren,
ogtagnøglenud.

2.Rengørområdetrundtomde3aftapningsprop­per,enpåhverendeogenimidten(Figur107).

2.Fjernenkontrolpropfraénendeafakslen,og
sørgfor,atvæskestandennåroptilbundenaf
hullet(Figur106).

Bemærk:Hvisoliestandenerlav,fjernes

påfyldningsproppen,ogderhældestilstrækkelig
oliepå,tildennåroptilbundenaf
kontrolprophullerne.

g009717

Figur107

1.Aftapningsproppernesplacering

3.Fjernproppernetilkontrolafolieniveauetog
hovedakslensudluftningsdækselforatlette
aftapningafgearolien.

4.Fjernaftapningspropperne,ogladgearolien
løbenedibakkerne.

5.Skruproppernei.

6.Afmonterenkontrolprop,ogfyldakslenmed
cirka2,4l85W-140-gearolie,ellerindtiloliennår
optilbundenafpåfyldningshullet.

7.Skrukontrolproppeni.

70

Kontrolafolieni

Kontrolafbaghjulenes
plæneklipperskjoldets
bagaksel

Eftersynsinterval:Forhver400timer

BagakslenerfyldtmedSAE85W-140gearolie.
Kapacitetener0,5liter.Kontrollerdagligtforlækager.

1.Parkermaskinenpåenplanoverade,
aktiverparkeringsbremsen,sænk
plæneklipperskjoldene,slukformotoren,
ogtagnøglenud.

2.Fjernkontrol-/påfyldningsproppenfravenstre
sideafgearkassenogsørgfor,atoliestanden
nåroptilbundenafhullet(Figur108).

Bemærk:Hvisoliestandenerlav,skalder

hældestilstrækkeligoliepå,tilatdennåroptil
bundenafhullet.

spidsning

Eftersynsinterval:Forhver800timer/Årlig(altefter

hvadderindtræfferførst)

1.Parkermaskinenpåenplanoverade,
aktiverparkeringsbremsen,sænk
plæneklipperskjoldene,slukformotoren,
ogtagnøglenud.

2.Målafstandenframidtetilmidte(iakselhøjden)
pådestyrendedæk,foranogbagakslen(Figur

109).

Bemærk:Målingenforanakslenskalvære

3mmmindreendmålingenbagakslen.

g009169

Figur109

1.Maskinensforende3.Afstandmidtetilmidte

2.3mmmindreend

målingenbagakslen

3.Dukanjustereafstandenvedatfjerne
låseclipsenogmøtrikkenfrahver

g011488

Figur108

1.Gearkasse

2.Kontrol-/påfyldningsprop

forbindelsesstangskugleled(Figur110).
Fjernforbindelsesstangenskugleledfra
akselhusetsholder.

g009718

Figur110

1.Forbindelsesstangens

klemme

4.Løsnklemmerneihverendeafforbindelses­stængerne(Figur110).

71

2.Forbindelsesstangens
kugleled

5.Drejdetfritliggendekugleledénhelomgang
indadellerudad,ogstramklemmenidenløse
endeafforbindelsesstangen.

6.Drejheleforbindelsesstangenhedenisamme
retning(indadellerudad)énhelomgang,
ogstramklemmenidentilsluttedeendeaf
forbindelsesstangen.

7.Monterkugleleddetpåakselhusetsholder,stram
møtrikkenngerstramt,ogmålspidsningen.

8.Gentagomnødvendigtjusteringen.

9.Strammøtrikken,ogmonterennylåseclips,når
justeringenerkorrekt.

Vedligeholdelseaf
kølesystem

Kølesystem–Sikkerhed

•Indtagelseafmotorkølevæskekanforårsage

forgiftning.Opbevaresutilgængeligtforbørnog
kæledyr.

•Udslipafvarmkølevæskeundertrykellerberøring

afdenvarmekølerogdeomgivendedelekan
forårsagealvorligeforbrændinger.

–Ladaltidmotorenkøleafimindst15minutter,

førkølerdækslettagesaf.

–Brugenklud,nårkølerdæksletåbnes,ogåbn

detlangsomt,sådampkanslippeud.

Kontrolafkølesystemet

Eftersynsinterval:Hveranvendelseellerdagligt

Specikationpåkølevæsken:50/50blandingaf

vandogætylenglycolfrostvæske

Kølesystemetskapacitet:8,5liter.

1.Parkermaskinenpåenplanoverade,
aktiverparkeringsbremsen,sænk
plæneklipperskjoldene,slukformotoren,
ogtagnøglenud.

2.Tagforsigtigtkølerdæksletaf.

FORSIGTIG

Hvismotorenharkørt,kanvarm
kølevæskeundertrykslippeudog
forårsageforbrændinger.

•Tagikkekølerdæksletaf,nårmotoren
kører.

•Brugenklud,nårkølerdæksletåbnes,
ogåbndetlangsomt,sådampkan
slippeud.

72

Bemærk:Dukanafmontereskærmenvedat

løftehængselsstifterneaf.

3.Rengørskærmengrundigtforaltsnavs.

g009702

Figur111

1.Ekspansionsbeholder

1.Bagskærmenslåsehåndtag

Figur112

g198662

3.Kontrollerkølevæskestandenikøleren.Køleren
børfyldestiltoppenafpåfyldningsstudsen,
ogekspansionsbeholderenbørfyldestil
FULL-mærket(Figur111).

4.Hviskølevæskestandenerlav,tilsættesen
50/50-blandingafvandogætylenglycolfrostvæ­ske.Brugikkealkohol-/metanolbaserede
kølevæskerellervandalene.

5.Monterkølerensdækselogekspansionsbehol­derensdæksel.

Rensningafkølesystemet

Eftersynsinterval:Hveranvendelseeller

dagligt—Fjernsnavsfra
motorområdet,oliekølerenog
køleren(Rengørdemoftereunder
snavsedeforhold).

Dennemaskineerudstyretmedethydrauliskdrevet
ventilatordrivsystem,somautomatisk(ellermanuelt)
kørerbagudforatreducereophobningafsnavspå
oliekøler/kølerogskærm.Dennefunktionkanhjælpe
medatreduceredentid,derskalbrugestilatrengøre
oliekøler/køler,mendenmindskerikkebehovetfor
rutinemæssigrengøring.Deterstadignødvendigtat
foretageregelmæssigrengøringogeftersyn.

1.Parkermaskinenpåenplanoverade,
aktiverparkeringsbremsen,sænk
plæneklipperskjoldene,slukformotoren,
ogtagnøglenud.

2.Åbndenbagesteskærm(Figur112).

4.Rengørbeggesiderafoliekølerenogkøleren
grundigtmedtrykluft(Figur113).

Bemærk:Startfraforenden,ogblæssnavsud

modbagsiden.Rengørdernæstfrabagsiden,
ogblæsmodforenden.Gentagproceduren
adskilligegange,indtilsnavsogskidterfjernet.

g020509

Figur113

1.Oliekøler/køler

Vigtigt:Rengøringafoliekølereneller

kølerenmedvandmedvirkertil,atder

73

fortidligtopstårkorrosionsskaderpå
komponenterne,ogatderophobersig
snavs.

5.Lukbagskærmen,ogfastgørdenmedlåsen.

Vedligeholdelseaf
bremser

Justeringafdriftsbrem­serne

Justerdriftsbremserne,hvisbremsepedalenharmere
end25mmfrivandring,ellernårbremserneikkevirker
effektivt.Frigangerdenafstand,sombremsepedalen
kanyttes,førdumærkerbremsemodstand.

1.Parkermaskinenpåenplanoverade,
aktiverparkeringsbremsen,sænk
plæneklipperskjoldene,slukformotoren,
ogtagnøglenud.

2.Løsnlåsenfrabremsepedalerne,såbegge
pedalerfungereruafhængigtafhinanden.

3.Strambremserneforatreducere
bremsepedalernesfrievandringpåfølgende
måde:

A.Løsndenforrestemøtrikpåbremsekablets

gevind-ende(Figur114).

Figur114

1.Bremsekabel

B.Tilspænddenbagestemøtrikforatytte

kabletbagud,indtilbremsepedalernehar
13til25mmfrivandring.

C.Tilspænddeforrestemøtrikker,når

bremserneerjusteretkorrekt.

g009721

74

Vedligeholdelseaf

Vedligeholdelseaf

remme

Serviceeftersynaf generatorremmen

Eftersynsinterval:Forhver100timer

Meddenkorrekteremspændingopnås10mm
afbøjning,nårenbelastningpå4,5kgpåføres
remmenmidtvejsmellemremskiverne.

Hvisafbøjningenikkeer10mm,skalgeneratorens
monteringsbolteløsnes(Figur115).

Bemærk:Øgellermindskgeneratorremmens

spænding,ogtilspændboltene.Kontrollerremmens
afbøjningigenforatsikre,atstramningenerkorrekt.

hydrauliksystem

Hydrauliksystem– Sikkerhed

•Sørgfor,atalleslangerogrørtilhydraulikvæske

erigodstand,ogatallehydrauliskeforbindelser
ogttingssluttertæt,førdersættestrykpådet
hydrauliskesystem.

•Holddinkropoghændervækfrasplithulslækager

ellerdyser,dersprøjterhøjtrykshydraulikvæske
ud.

•Brugpapellerpapirtilatndeeventuelle

hydrauliklækager.

•Tagheletrykketafdethydrauliskesystem,førder

udføresarbejdepådet.

•Søgstrakslægehjælp,hvisdersprøjtesvæske

indunderhuden.Væskesprøjtetindunderhuden
skalfjerneskirurgiskindenfornoglefåtimeraf
enlæge.

Kontrolafhydraulikvæske­standen

Eftersynsinterval:Hveranvendelseellerdagligt

Beholderenfyldespåfabrikkenmedca.28,4liter
hydraulikvæskeafhøjkvalitet.Kontroller

g020537

Figur115

1.Monteringsbolt

2.Generator

hydraulikvæskestanden,førmotorenstartes
førstegang,ogderefterdagligt.Følgende
udskiftningsvæskeanbefales:

ToroPremiumAllSeasonHydraulicFluid

(fåsispandemed19literellertromlermed
208liter.Reservedelsnumrenekanndes
ireservedelskatalogetellerkanfåshosdin
autoriseredeToro-forhandler).

Alternativevæsker:SåfremtToro-væskenikke
kanfås,kanmananvendeandregængse,
mineraloliebaseredevæsker,forudsatatde
overholderallefølgendematerialeegenskaberog
branchespecikationer.Spørgdinolieleverandør,om
olienoverholderspecikationerne.

Bemærk:Toropåtagersigintetansvarforskader

forårsagetafforkerteerstatningsprodukter.Brug
derforkunprodukterfraproducentermedetgodt
omdømme,somstårbagderesanbefaling.

75

Slidhæmmendehydraulikvæskemedhøjt
viskositetsindeks/lavtydepunkt,ISOVG46

Materialeegenskaber:

Viskositet,ASTMD445cStved40°C:44til50

Viskositetsindeks
ASTMD2270
Flydepunkt,ASTMD97-37°Ctil-45°C

Branchespecikationer:VickersI-286-S

cStved100°C:7,9til9,1
140:160

(kvalitetsniveau),Vickers
M-2950-S(kvalitetsniveau),
DenisonHF-0

Vigtigt:ISOVG46Multigrade-væskenharvist

sigatgivedenoptimaleydeevneundermeget
forskelligetemperaturforhold.Tildriftved
konstanthøjeomgivendetemperaturer,18°Ctil
49°C,kanISOVG68-hydraulikvæskegiveen
bedreydeevne.

Premiumbionedbrydelighydraulikvæske–Mobil
EALEnviroSyn46H

Vigtigt:MobilEALEnviroSyn46Herdeneneste

syntetiskebionedbrydeligevæskegodkendtaf
Toro.Væskenerkompatibelmedelastomerne
anvendtiToro-hydrauliksystemerogegnettilen
langrækketemperaturforhold.Dennevæskeer
kompatibelmedtraditionellemineralolier,men
tilmaksimalbionedbrydelighedogydeevneskal
hydrauliksystemetskyllesgrundigtigennemmed
traditionelvæske.Væskenfåsibeholderemed
19lellertromlermed208lfraMobil-forhandleren.

g198718

Vigtigt:Mangehydraulikvæskerernæsten

farveløse,ogdetkanderforværesværtatfåøje
pålækager.Derfåsetrødtfarvetilsætningsstoftil
hydrauliksystemvæskeni20mlasker.Enaske
ernoktil15til22lhydraulikvæske.Bestildelnr.
44-2500fraenautoriseretToro-forhandler.

1.Parkermaskinenpåenplanoverade,aktiver
parkeringsbremsen,sænkklippeenhederne,
slukformotoren,ogtagnøglenud.

2.Kontrollerhydraulikvæskestanden(Figur116).

g031863

Figur116

76

Udskiftningaf

Udskiftningaf

hydraulikvæsken

Eftersynsinterval:Forhver800timer

Hvisvæskenbliverforurenet,skaldukontaktedin
Toro-forhandler,eftersomsystemetskalskylles
ud.Forurenetvæskesermælkeagtigellersortud
sammenlignetmedrenolie.

1.Parkermaskinenpåenplanoverade,
aktiverparkeringsbremsen,sænk
plæneklipperskjoldene,slukformotoren,
ogtagnøglenud.

2.Løftmotorhjelmen.

3.Frakoblreturrøretfrabeholderensbund,
ogladhydraulikvæskenløbenedienstor
dræningsbakke.

4.Monterslangenigen,nårderikkeløbermere
hydraulikvæskeud.

5.Fyldbeholderenmedhydraulikvæske.Se

Kontrolafhydraulikvæskestanden(side75).

Vigtigt:Brugkundeangivne

hydraulikvæsker.Andrevæskerkan
beskadigesystemet.

hydraulikltrene

Eftersynsinterval:Efterdeførste200timer

Forhver800timer

BrugToro-ltremeddelnr.94-2621tildenbageste
delafmaskinen(plæneklipperskjoldene)og
delnr.75-1310tildenforreste(lade)delafmaskinen.

Vigtigt:Brugafandreltertyperkangøre

garantienpåvissekomponenterugyldig.

1.Vipførersædetforatfåadgangtil
plæneklipperenstryklter.SeAdgangtil

dethydrauliskeløfterum(side57)

6.Sætbeholderensdækselpå.

7.DrejtændingskontaktentilpositionenON
(til)foratstartemotoren.Brugallede
hydrauliskebetjeningsanordningertilatfordele
hydraulikvæskengennemhelesystemet,og
kontroller,omdererlækager.

8.DrejtændingskontaktentilpositionenOFF(fra).

9.Kontrollervæskeniveauet,ogpåfyldnoktilat
hæveniveauettilFULL-mærketpåmålepinden.

Fyldikkeformegetpå.

g201858

Figur117

2.Udskiftladehydrauliklteretveddethydrauliske
løfterumsomvistiFigur118.

77

Vedligeholdelseaf klippeenhederne

Afmonteringaf klippeenhederne

Figur118

g036709

g031621

1.Parkermaskinenpåenplanoverade,aktiver
parkeringsbremsen,sænkklippeenhederne,
slukformotoren,ogtagnøglenud.

2.Frakoblogfjernhydraulikmotorenfra
klippeenheden(Figur119).Tildækspindlenstop
foratforhindrekontaminering.

g011351

Figur119

1.Motormonteringsskruer

3.Fjernringstiften(Groundsmaster4500-maskiner)
ellerbundmøtrikken(Groundsmaster
4700-maskiner),derfastgørklippeenhedens
bærerammetilløftearmensdrejetap(Figur120).

3.Sænkogfastgørførersædet.

4.Udskiftreturlteretpåhøjresideafmaskinen
(Figur118).

5.Startmotoren,ogladdenkøreica.2minutter
foratlukkeluftudafsystemet.Slukformotoren,
ogkontroller,omdererlækager.

Kontrolafhydraulikrørog

-slanger

Eftersynsinterval:Hveranvendelseellerdagligt

Eftersedagligthydraulikrørog-slangerforlækager,
bøjederør,løsemonteringsholdere,slid,løsettings,
forringelserpågrundafvejrligogkemiskforringelse.
Foretagallenødvendigereparationer,førmaskinen
betjenes.

g011352

Figur120

1.Ringstift2.Løftearmensdrejetap

4.Rulklippeenhedenvækframaskinen.

78

Monteringafklippeenhe­derne

1.Anbringklippeenhedenforanmaskinen.

Monteringaffrontrullen

1.Trykdetførstelejeindirullehuset(Figur121).
Trykkunpådenydersteløberingellerligemeget
pådenindersteogdenydersteløbering.

2.Skydklippeenhedensbærerammeover
påløftearmensdrejetap(Figur120).
Fastgørklippeenhedentiltappenmed
ringstiften(Groundsmaster4500-maskiner)
ellerbundmøtrikken(Groundsmaster
4700-maskiner).

3.Monterhydraulikmotorenpåklippeenheden
(Figur119).Sørgfor,atO-ringenerpåplads
ogikkebeskadiget.

4.Indfedtspindlen.

Serviceeftersynaf frontrullen

Eftersefrontrullenforslitage,overdrevenslingren,
elleromdenbinder.Reparerellerudskiftrulleneller
komponenterne,hvisdisseproblemerertilstede.

Afmonteringaffrontrullen

1.Fjernrullemonteringsbolten(Figur121).

2.Indsætafstandsklodsen(Figur121).

3.Trykdetandetlejeindirullehuset(Figur121).
Trykligemegetpådenindersteogdenyderste
løbering,indtildenindersteløberingkommeri
kontaktmedafstandsklodsen.

4.Monterrullesamlingeniklippeenhedensramme.

5.Kontroller,atdererenafstandpå
højst1,5mmmellemrullesamlingenog
rullemonteringsbeslagenepåklippeenhedens
ramme.Hvisafstandenerover1,5mm,skaldu
monterenokspændeskivermedendiameterpå
⅝"tilatopfangeslækket.

Vigtigt:Fastgørelseafrullesamlingenmed

enafstand,dererstørreend1,5mm,skaber
ensidebelastningpålejetogkanføretilfor
tidligtlejesvigt

6.Tilspændmonteringsboltenmedetmomentpå
108Nm.

2.Indsætuddriverengennemendenafrullehuset,
ogdrivdetmodsatsiddendelejeudvedatslå
letforskelligestederpådenmodsattesideaf
lejetsindersteløbering.Enkantpå1,5mmaf
denindersteløberingbørværeblotlagt.

Figur121

1.Frontrulle3.Leje

2.Monteringsbolt

3.Skubdetandetlejeudipressen.

4.Lejeafstandsklods

g011356

4.Efterserullehuset,lejerneoglejeafstandsklod­senforskader(Figur121).Udskiftbeskadigede
komponenter,ogsamldem.

79

Vedligeholdelseaf skæreknivene

Skæreknivssikkerhed

Enslidtellerbeskadigetskæreknivkangåitu,
ogetstykkeafdenkanblivekastetmoddigeller
omkringstående,hvilketkanforårsagealvorligeeller
livsfarligekvæstelser.

•Eftersejævnligtskæreknivenforslidogskader.

•Værforsigtig,nårduefterserskæreknivene.Pak

skærekniveneind,ellerbærhandsker,ogvær
forsigtignårduefterserskæreknivene.Dumåkun
udskifteellerslibeskæreknivene.Demåaldrig
rettesudellersvejses.

•Påmaskinermedmangeskærekniveskalduvære

megetforsigtig,daénskæreknivsrotationkanfå
andreskæreknivetilatrotere.

g011353

Figur122

5.Drejskæreknivensafmærkedeendetilkl.3og
kl.9(Figur122),ogmålhøjderne.

6.Sammenlignhøjdenmåltkl.12medindstillingen
forklippehøjden.Denbørværeindenfor
0,7mm.Kl.3-ogkl.9-højdernebørvære1,6til
6,0mmhøjereendkl.12-indstillingenoginden
for2,2mmfrahinanden.

Serviceeftersynaf skæreknivsniveauet

Klippeenhedenerforindstilletfrafabrikkentilen
klippehøjdepå5cmogenskæreknivshældningpå
7,9mm.Venstreoghøjrehøjdererogsåforindstillet
tilindenfor±0,7mmfrahinanden.

Klippeenhedenerdesignettilatmodståstødpåvirkning
fraskærekniveudendeformationafkammeret.
Hvisskæreknivenrammerenfastgenstand,
skalduundersøgeskæreknivenforskaderog
skæreknivniveauetsnøjagtighed.

Eftersynafskæreknivniveauet

1.Fjernhydraulikmotorenfraklippeenheden,og
fjernklippeenhedenframaskinen.

2.Anvendethejseapparat(ellermindst
2personer),oganbringklippeenhedenpået
adtbord.

3.Markerdeneneendeafskæreknivenmeden
malerpenellerltpen.Brugdenneendeaf
skærekniventilatkontrollereallehøjder.

FortsættilJusteringafskæreknivniveauet(side

80),hvisenafdissemålingerikkeerindenfor

specikationerne.

Justeringafskæreknivniveauet

Begyndmedjusteringenforan(skiftétbeslagad
gangen).

1.Fjernklippehøjdebeslaget(foran,venstreeller
højre)fraklippeenhedensramme(Figur123).

2.Justerafstandsstykkernepå1,5mmog/eller
afstandsstykkernepå0,7mmmellem
klippeenhedensrammeogbeslagetforatopnå
denønskedehøjdeindstilling(Figur123).

4.Anbringskæretpådenafmærkedeendeaf
skæreknivenpåkl.12(ligeudiklipperetningen)
(Figur122),ogmålhøjdenfrabordettil
skæreknivensskær.

g011354

Figur123

1.Klippehøjdebeslag

80

2.Afstandsstykker

3.Monterklippehøjdebeslagetpåklippeenhedens
rammemedderesterendeafstandsstykker
samletunderklippehøjdebeslaget.

4.Fastgørunbrakobolten/afstandsklodsenog
angemøtrikken.

Bemærk:Unbrakobolten/afstandsklodsen

holdessammenmedgevindlåseklæbemiddel
foratforhindreafstandsstykketiatfaldenedi
klippeenhedensramme.

5.Kontrollerkl.12-højden,ogjusterigenom
nødvendigt.

6.Afgør,omkunetellerbegge(højreogvenstre)
klippehøjdebeslagskaljusteres.

Bemærk:Hviskl.3-ellerkl.9-sidener1,6

til6,0mmhøjereenddennyefronthøjde,er
justeringikkenødvendigfordenside.Juster
denandensidetil±2,2mmafdenkorrekteside.

7.Justerhøjreog/ellervenstreklippehøjdebeslag
vedatgentagetrin1tilogmed4.

8.Fastgørbræddebolteneogangemøtrikkerne.

9.Kontrollerkl.12-,3-og9-højderne.

Afmonteringogmontering

Figur124

1.Skæreknivsbolt

4.Monterskærekniven,antiskalperingsskålenog
skæreknivsbolten,ogspændskæreknivsbolten
til115til149Nm.

2.Antiskalperingsskål

Vigtigt:Denbuededelafskæreknivenskal

pegemodindersidenafklippeenhedenforat
sikreengodklipning.

Bemærk:Hvisdurammeretfremmedlegeme,

skalallemøtrikkerpåspindelremskiverne
tilspændesmedetmomentpå115til149Nm.

g011355

afklippeenhedens
skærekniv(e)

Udskiftskærekniven,hvisdenrammerenfast
genstand,ellerhvisdenerudeafbalanceellerbøjet.
BrugaltidoriginaleToro-skæreknivevedudskiftning
forsikkerhedensskyldogforatsikreenoptimal
ydelse.

1.Parkermaskinenpåenplanoverade,hæv
klippeenhedentiløversteposition,aktiver
parkeringsbremsen,slukformotoren,ogtag
nøglenud.

Bemærk:Understøtklippeenheden,såden

ikkekanfaldenedvedetuheld.

2.Tagfatiendenafskæreknivenmedenkludeller
entykhandske.

3.Fjernskæreknivsbolten,antiskalperingsskålen
ogskæreknivenfraspindelakslen(Figur124).

Eftersynogslibning afklippeenhedens skærekniv(e)

Bådeskæreneogsejlet–somerdendel,dervender
opad,modsatskæret–bidragertilenklipningaf
godkvalitet.Sejletløftergræssetligeop,hvilket
giverenjævnklipning.Sejletslidesdoggradvistned
underdrift,hvilketreducererklippekvaliteten,selvom
skæreneerskarpe.Skæreknivensskærskalvære
skarpt,sågræssetskæresafsnarereendrivesaf.
Etsløvtskærefterladergræssetsspidserbruneog
sønderrevne.Slibskæreneforatretteoppådenne
tilstand.

1.Parkermaskinenpåenplanoverade,hæv
klippeenhederne,aktiverparkeringsbremsen,
sættraktionspedalenipositionenNEUTRAL,sæt
kraftudtagshåndtagetipositionenOFF(fra),sluk
formotoren,ogtagnøglenud.

2.Undersøgomhyggeligtskæreknivensskær,
isærderhvordenadesideogdenbuedeside
mødes(Figur125).

Bemærk:Dasandogslibematerialerkan

bortslidedetmetal,derforbinderdenade
ogdenbuedesideafskærekniven,skal
skæreknivenkontrolleres,førplæneklipperen

81

anvendes.Hvisdubemærkertegnpåslid(Figur

125),skalskæreknivenudskiftes.

g000276

Figur126

1.Slibidenoprindeligevinkel.

Bemærk:Fjernskæreknivene,ogslibdempå

enslibemaskine.Nårduharslebetskærene,
skalskæreknivenmonteresigensammenmed
antiskalperingskoppenogskæreknivsbolten.Se

Afmonteringogmonteringafklippeenhedens
skærekniv(e)(side81).

Figur125

1.Skærekant3.Antydningafslitage/revne

2.Buetområde

4.Revne

3.Undersøgalleskæreknivenesskærogslib
skærene,hvisdeersløveellerhakkede(Figur

126).

Bemærk:Slibkuntoppenafskæret,og

bevardenoprindeligeklippevinkelforatsikre
skarpheden(Figur126).Skæreknivenbevarer
balancen,hvisderfjernessammemængde
metalpåbeggeskær.

g004653

82

Opbevaring

7.Fastgørallebrændstofsystemttingsforsvarligt.

8.Rengørogefterseluftlterenhedengrundigt.

Klargøringtil sæsonopbevaring

Traktionsenhed

1.Rengørtraktionsenheden,plæneklipperskjolde
ogmotorengrundigt.

2.Kontrollerdæktrykket.SeKontrolafdæktrykket

(side26).

3.Kontroller,atderikkeernogenfastspændings­anordninger,somsidderløse,ogefterspænd
demomnødvendigt.

4.Smørallettingsogdrejepunktermedfedteller
olie.Tøroverskydendesmøremiddelaf.

5.Slibletmedsandpapir,ogbenyt
pletreparationslakpålakeredeområder,
somerblevetridsede,harværetudsatfor
stenslagellerharrustpletter.Reparereventuelle
bulerimetalkarrosseriet.

6.Udførservicepåbatterietogkablernesom
beskrevetherunder:

9.Forseglluftlterindtagetogudstødningsåbningen
medvejrbestandigtape.

10.Kontrollerfrostvæskebeskyttelsen,og
påfylden50/50-opløsningafvandog
ætylenglycolfrostvæskesomnødvendigttilden
forventedeminimumstemperaturiditområde.

Plæneklipperskjold

Hvisplæneklipperskjoldeneeradskiltfra
traktionsenhedenilængeretid,skaldumontere
enspindelpropispindlernestopforatbeskytte
spindlernemodstøvogvand.

A.Fjernbatteriklemmernefrabatteripolerne.
B.Rengørbatteriet,klemmerneogpolerne

medenstålbørsteogenopløsningmed
tvekulsurtnatron.

C.Foratforebyggekorrosionskalbatteriets

polerogkabelforbindelsernesmøresmed
Grafo112X-fedt(T orodelnr.505-47)eller
vaseline.

D.Genopladlangsomtbatteriethver60.dag

i24timerforatforhindreblysulfateringaf
batteriet.

7.Kobltransportlåsenetil(kunGroundsmaster
4700-D-maskiner).

Engine

1.Aftapmotorolienfraoliesumpen,ogmonter
aftapningsproppen.

2.Fjernogbortskafolielteret.Sætetnytolielter
i.

3.Fyldoliesumpenmedmotorolie.

g036712

Figur127

1.Spindelprop2.Spindelkædehjul

4.Startmotoren,ogladdenkøreitomgangica.
2minutter.

5.Slukdereftermotoren.

6.Skylbrændstoftankenmedfrisk,rent
dieselbrændstof.

83

Bemærkninger:

Bemærkninger:

Bemærkninger:

Europæiskerklæringombeskyttelseafprivatlivetsfred

Deoplysninger,somToroindsamler
ToroWarrantyCompany(Toro)respektererditprivatliv.Foratvikanbehandleditgarantikravogkontaktedigitilfældeafenprodukttilbagekaldelse,beder
vidigdelevisseoplysningermedos,entendirekteellergennemdinlokaleToro-virksomhedeller-forhandler.

TorosgarantisystemhostespåservereiUSA,hvorloveombeskyttelseafprivatlivetsfredmuligvisikkeydersammebeskyttelse,somgælderiditland.

VEDATDELEDINEPERSONLIGEOPLYSNINGERMEDOSGIVERDUDITSAMTYKKETILBEHANDLINGAFDINEPERSONLIGEOPLYSNINGER
SOMBESKREVETIDENNEERKLÆRINGOMBESKYTTELSEAFPRIV ATLIVETSFRED.

Torosbrugafoplysninger
Torokanbrugedinepersonligeoplysningertilatbehandlegarantikravogkontaktedigitilfældeafenprodukttilbagekaldelseogtilethvertandetformål,
somviinformererdigom.TorokandeledineoplysningermedTorossøsterselskaber,forhandlereellerandreforretningspartnereiforbindelsemed
enhverafdisseaktiviteter.Visælgerikkedinepersonligeoplysningertilandrevirksomheder.Viforbeholderosrettentilatoffentliggørepersonlige
oplysningerforatkunneoverholdegældendelovgivningogefteranmodningfrarelevantemyndighedermedhenblikpåatkunnebetjenevoressystemer
korrektellerafhensyntilvoresegenellerbrugerensbeskyttelse.

Opbevaringafdinepersonligeoplysninger
Viopbevarerdinepersonligeoplysninger,sålængeviharbehovfordem,tildeformål,somdeoprindeligtblevindsamlettil,ellertilandrelegitimeformål
(somf.eks.overholdelseafregler)ellersompåkrævetafgældendelovgivning.

Torosforpligtelseiforbindelsemedsikkerhedenafdinepersonligeoplysninger
Vitagerrimeligeforholdsreglerforatbeskyttesikkerhedenafdinepersonligeoplysninger.Vitagerogsåforholdsreglerforatopretholdenøjagtigheden
ogaktualitetenafpersonligeoplysninger.

Adgangtilogkorrigeringafdinepersonligeoplysninger
Hvisdugernevilgennemseellerændredinepersonligeoplysninger,kandukontakteospr.e-mailpå[e-mail].

ForbrugerlovgivningiAustralien

ForbrugereiAustralienkanndenærmereoplysningeromforbrugerlovgivningeniAustralienikassenellerhosdenlokaleT oro-forhandler.

374-0282RevC

Torosgaranti

Toårsbegrænsetgaranti

Fejlogprodukter,dererdækket

TheToroCompanyogdetssøsterselskab,T oroWarrantyCompany,
garantererifællesskabihenholdtilenaftalemellemdem,atditT oro-produkt
("produktet")erfritformaterialefejlogfejlidenhåndværksmæssige
udførelseitoåreller1.500driftstimer*,hvadenddermåtteindtrædeførst.
Dennegarantigælderforalleproduktermedundtagelseafdybdeluftere
(sedeseparategarantierklæringerfordisseprodukter).Hvisder
forekommerenfejl,somerdækketafgarantien,vilvireparereproduktet
udenomkostningerfordig.Detteinkludererdiagnostik,arbejdsløn,
reservedeleogtransport.Dennegarantitræderikraftpådendato,
produktetleverestildenperson,somoprindeligtkøberdetidetailleddet.
*Produktudstyretmedtimetæller.

Sådanfårduudførtservice,dererdækketafgarantien

Detpåhvilerdigatunderretteproduktforhandlerenellerdenautoriserede
produktforhandler,somduharkøbtproduktethos,såsnartdutror,derer
opståetenfejl,somerdækketafgarantien.Hvisduharbrugforhjælptil
atndefremtilenproduktforhandlerellerenautoriseretforhandler,eller
hvisduharspørgsmålvedrørendedinerettighederelleransvarihenholdtil
garantien,kandukontakteosher:

ToroCommercialProductsServiceDepartment
ToroWarrantyCompany
811 1LyndaleAvenueSouth
Bloomington,MN55420-1196,USA

[phone]eller+1–800–952–2740
E-mail:[e-mail]

Ejerensansvar

Duersomejerafproduktetansvarligforatudføredenvedligeholdelseog
dejusteringer,somernødvendigeihenholdtildinbetjeningsvejledning.
Hvisduikkeudførerdennødvendigevedligeholdelseogdenødvendige
justeringer,kandettedannegrundlagforatafviseenreklamationihenhold
tilgarantien.

•Normalstøj,vibration,slidogældesamtforringelse.

•Normaltslidomfatter,menerikkebegrænsettil,beskadigelseaf

sædersomfølgeafslitageellerafslidning,slidpåmaledeoverader,
ridsedemærkaterellervinduerosv.

Reservedele

Reservedele,derplanmæssigtskaludskiftetiforbindelsemednødvendig
vedligeholdelse,erkundækketafgarantienitidsrummetfremtildet
planmæssigetidspunktforudskiftningafdenpågældendereservedel.
Reservedele,derudskiftesihenholdtildennegaranti,erdækketaf
garantienidenoriginaleproduktgarantisløbetidogbliverTorosejendom.
Torotræfferendeligbeslutningom,hvorvidtenreservedelelleren
samletenhedskalrepareresellerudskiftes.Toroharrettilatbruge
fabriksrenoveredereservedeletilreparationer,dererdækketafgarantien.

Garantipådybdeaadnings-oglitium-ion-batterier:

Dybdeaadnings-oglitium-ion-batterierkanlevereetsamlet,
speciceretantalkilowatttimeriløbetafdereslevetid.Brugs-,
opladnings-ogvedligeholdelsesteknikkerkanforlængeeller
forkortedensamledebatterilevetid.Itaktmedatbatteriernei
detteproduktforbruges,vilmængdenafnyttigtarbejdemellem
opladningsintervallerlangsomtformindskes,indtilbatterieterhelt
faldt.Udskiftningafslidtebatteriersomfølgeafnormaltforbrug
påhvilerejerenafproduktet.Detkanværenødvendigtatudskifte
batterierunderproduktetsnormalegarantiperiodeforejerensregning.
Bemærk:(kunlitium-ion-batteri):Etlitium-ion-batteriharengaranti,derkun
dækkerdelenogdækkerforholdsmæssigt,medstartiår3tilår5baseret
pådriftstidenogdebrugtekilowatttimer.Derndesereoplysningeri
betjeningsvejledningen.

Omkostningertilvedligeholdelseafholdesafejeren

Motorjustering,smøring,rengøringogpolering,udskiftningafltre,
kølevæskeogudførelseafanbefaletvedligeholdelseereksemplerpå
normalservice,somToro-produkterkræver,ogomkostningeriforbindelse
hermedafholdesafejeren.

Genstandeogfejl,derikkeerdækket

Deterikkealleproduktfejlellerfunktionsfejl,dermåtteopståi
garantiperioden,somudgørmaterialefejlellerfejlidenhåndværksmæssige
udførelse.Dennegarantidækkerikkefølgende:

•Produktfejl,somerenfølgeafbrugafikke-originaleToro-reservedele

ellerafinstallationogbrugafekstraellermodiceretellerikke-originalt
Toro-tilbehørog-produkter.Derkanmedfølgeenseparat
garantierklæringfraproducentenafsådanneenheder.

•Produktfejl,somerenfølgeafmanglendeudførelseafanbefalet

vedligeholdelseog/ellerjusteringer.Undladelseafatudførekorrekt
vedligeholdelseafT oro-produkterneihenholdtilskemaetover
anbefaletvedligeholdelseibetjeningsvejledningenkandannegrundlag
forafvisningafetgarantikrav .

•Produktfejl,derstammerfrabrugafproduktetpåødelæggende,

uagtsomellerhensynsløsvis.

•Reservedele,somforbrugesvedbrug,medmindredeskønnes

atværedefekte.Eksemplerpåreservedele,somforbrugeseller
opbrugesundernormalbetjeningafproduktetomfatter,menerikke
begrænsettil,bremseklodserog-belægninger,koblingsbelægninger,
skæreknive,knivcylindre,rulleroglejer(forsegledeellersmørbare),
bundknive,tændrør,styrehjul,lejer,dæk,ltre,remmesamtvisse
sprøjtekomponentersåsommembraner,dyserogkontraventilerosv.

•Fejl,derforårsagesafeksterneforhold.Forhold,deransesforat

væreeksterneforhold,omfatter,menerikkebegrænsettil,vejret,
opbevaringsforhold,forurening,brugafikke-godkendtebrændstoffer,
kølevæsker,smøremidler,tilsætningsstoffer,gødningsmidler,vand
ellerkemikalierosv.

•Funktions-ellerdriftsfejlforårsagetafbrændstoffer(f.eks.benzin,

dieselellerbiodiesel),derikkeoverholderderesrespektive
branchestandarder.

Generellebetingelser

Detenesteretsmiddel,duhartilrådighedihenholdtilnærværendegaranti,
erreparationhosenautoriseretToro-forhandler.

HverkenTheToroCompanyellerToroWarrantyCompanyer
ansvarligforfølgeskaderellerindirekteellerhændeligeskaderi
forbindelsemedbrugenafdeToro-produkter,dererdækketaf
nærværendegaranti,herunderomkostningerellerudgiftertilat
fremskaffeerstatningsudstyrellerserviceideperioder,dermed
rimelighedmedgåriforbindelsemedfunktionsfejlellermanglende
rådighedoverproduktet,mensderudføresreparationerihenholdtil
garantien.Bortsetfradenemissionsgaranti,derernævntnedenfor,
ogkunsåfremtdennemåttendeanvendelse,givesingenanden
udtrykkeliggaranti.Alleunderforståedegarantieromsalgbarhedog
brugsegnethederbegrænsettildenneudtrykkeligegarantisvarighed.

Ivissestatererdetikketilladtatfragåansvarforhændeligeogfølgeskader
elleratbegrænsetidsrummetforenunderforståetgarantisvarighed,så
ovenståendeansvarsfragåelserogbegrænsningergældermuligvisikkefor
dig.Dennegarantigiverdigbestemtejuridiskerettigheder,menderudover
kanduogsåhaveandrerettigheder,somvariererfrastattilstat.

Bemærkvedrørendemotorgaranti:

Emissionskontrolsystemetpåditproduktkanværedækketatenseparat
garanti,somoverholderdekrav,dererfastsatafdetamerikanske
miljøbeskyttelsesagentur(EnvironmentalProtectionAgency,EPA)
og/ellerrådetforluftressourceriCalifornien(CaliforniaAirResources
Board,CARB).Detimemæssigebegrænsninger ,dereranførtovenfor,
gælderikkeforgarantienpåemissionskontrolsystemet.Derhenvises
tilgarantierklæringenommotoremissionsgaranti,somervedlagtdit
produktellererindeholdtimotorfabrikantensdokumentation,foryderligere
oplysninger

AndrelandeendUSAogCanada

Kunder,somharkøbtToro-produkter,derereksporteretfraUSAellerCanada,skalkontaktederesT oro-forhandlerforatfåengarantipolice,somgælder
forderesland,provinsellerstat.Såfremtduafenellerandengrunderutilfredsmeddinforhandlersserviceellerharproblemermedatfåoplysningerom
garantien,bedesdukontakteT oro-importøren.

374-0253RevD
