FormNo.3428-855RevA
HnacíjednotkaGroundsmaster
řady7210
Číslomodelu30487TC—Výrobníčíslo403440001avyšší
Číslomodelu30487TE—Výrobníčíslo400000000avyšší
Číslomodelu30495—Výrobníčíslo403440001avyšší
Číslomodelu30495TC—Výrobníčíslo403440001avyšší
®
Zaregistrujtesvůjvýrobeknaadresewww.T oro.com.
Překladoriginálu(CS)
*3428-855*A
Tentovýrobeksplňujevšechnypříslušnésměrnice
Evropskéunie.Podrobnéinformacenaleznete
vProhlášeníoshoděktomutovýrobku.
Používáníneboprovozmotoruvzalesněných,
křovinatýchnebotravnatýchmístechbezřádně
funkčníhoaudržovanéholapačejisker(jakjeuvedeno
včásti4442)nebomotoru,kterýnenívhodným
způsobemzkonstruován,vybavenaudržován
kzajištěníprevencevznikupožáru,jeporušením
zákonaoveřejnýchzdrojíchstátuKalifornie,části
4442a4443.
Přiloženáuživatelskápříručkakmotoruobsahuje
informaceopředpisechproochranuživotního
prostředíUSA(EPA)akontroluemisístátuKalifornie
proemisnísystémyainformaceoúdržběazáruce.
Náhradníuživatelskoupříručkukmotorujemožné
objednatuvýrobcemotoru.
DŮLEŽITÉUPOZORNĚNÍ
CALIFORNIA
Důležitéupozornění,poučka65
Výfukovéplynydieselovéhomotoru
mohoupodleznalostístátuKalifornie
způsobitrakovinu,vrozenévadyajiná
poškozeníspojenásreprodukčním
systémem
Vývodybaterie,svorkyasouvisející
príslušenstvíobsahujíolovoaslouceniny
olova,tj.chemikálie,kteréjsouvestáte
Kalifornieznámyjakolátkyškodlivé
proreprodukcníorgányavyvolávající
rakovinu.Pomanipulacisbaterií
sirádneomyjteruce.
Pečlivěsitutopříručkuprostudujte,abystesenaučili
strojsprávněobsluhovataudržovat,apředešlitak
zraněníajehopoškození.Jsteodpovědnízařádnou
abezpečnouobsluhustroje.
Nastránkáchwww.Toro.comnajdeteinformace
obezpečnostivýrobku,podkladyprozaškolení
obsluhyainformaceopříslušenství.Můžetezdetaké
vyhledatprodejcevýrobkůToronebozaregistrovat
svůjvýrobek.
Kdykolibudetepotřebovatservis,originálnídíly
Toronebodoplňujícíinformace,obraťtesena
autorizovanéhoservisníhoprodejcenebozákaznický
servisToroauveďtemodelavýrobníčíslosvého
výrobku.Obrázek1znázorňujeumístěnítypového
asériovéhočíslanavýrobku.Číslasizapištedo
následujícíhopole.
Důležité:Potřebujete-liinformaceozáruce,
náhradníchdílechajinéúdajeovýrobku,pomocí
mobilníhozařízenímůžetenaskenovatQRkódna
štítkusériovéhočísla(je-likdispozici).
Používánítohotovýrobkumůžezpůsobit
vystaveníúčinkůmchemikálií,kteréjsou
státuKalifornieznámyjakokarcinogenní,
mutagenníneboreprotoxické.
Úvod
Tentostrojjesekačkanatrávuvybavenárotačními
žacíminožiasedačkouřidiče;mělabybýtpoužívána
najímanýmiprofesionálnímipracovníkyprokomerční
účely.Jeurčenazejménaksekánítrávyna
dobřeudržovanýchtravnatýchplocháchvparcích,
nasportovníchhřištíchanakomerčníchpozemcích.
Neníurčenaksekáníkřovin,trávyajinýchporostů
podélsilnicanikzemědělskémupoužití.Používání
tohotovýrobkuprojinéúčely,nežkekterýmjeurčen,
můžebýtnebezpečnéuživateliaokolostojícím.
©2019—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420
Obrázek1
1.Umístěníčíslamodeluavýrobníhočísla
Číslomodelu
Výrobníčíslo
Tatopříručkaidentikujepotenciálnírizikaauvádí
bezpečnostnísdělení,kterájsouoznačenavarovným
bezpečnostnímsymbolem(Obrázek2)signalizujícím
riziko,ježmůževéstkvážnémuúrazunebousmrcení,
nebudete-lidoporučenáopatřenídodržovat.
Navštivtenásnaadresewww.Toro.com.
2
Všechnaprávavyhrazena
g241316
VytištěnovUSA
Obrázek2
1.Varovnýbezpečnostnísymbol
Kezdůrazněníinformacísevtomtonávodupoužívají
dvavýrazy.Důležitéupozorňujenazvláštní
informacemechanickéhocharakteruaUpozornění
zdůrazňujevšeobecnéinformace,kterýmjetřeba
věnovatzvláštnípozornost.
Obsah
Bezpečnost...............................................................4
Obecnébezpečnostníinformace........................4
Bezpečnostníainstrukčníštítky.........................5
Nastavení...............................................................12
1Zvednutíochrannéhooblouku........................12
2Montážžacíjednotky.....................................12
3Nastavenílevéhopředníhootočného
kola...............................................................12
4Kontrolatlakuvpneumatikách.......................13
5Montážzávaží(zajištěnísouladu
CE)................................................................14
6Kontrolahladinykapalin.................................15
7Instalaceštítků(pouzestrojeCE)..................15
Součástistroje........................................................15
Ovládacíprvky.................................................15
Technickéúdaje...............................................18
Přídavnázařízení/příslušenství........................19
Předprovozem....................................................20
Bezpečnostníkrokypředpoužitím....................20
Doplněnípaliva.................................................20
Kontrolahladinymotorovéhooleje....................21
Kontrolachladicísoustavy................................21
Kontrolahydraulickésoustavy..........................21
Nastaveníochrannéhooblouku........................22
Použitíbezpečnostníhoblokovacího
systému........................................................23
Nastavenípolohysedadla................................24
Změnavýškysedadla.......................................24
Odjištěnísedadla..............................................25
Běhemprovozu...................................................25
Bezpečnostníkrokyběhempoužití...................25
Použitíparkovacíbrzdy....................................27
Spuštěnímotoru...............................................27
Řízenístroje.....................................................27
Vypnutímotoru.................................................28
Obsluhasekačky..............................................29
Seřízenívýškysekání.......................................30
Provoznítipy....................................................30
Poprovozu..........................................................31
Obecnébezpečnostníinformace......................31
Tlačenístroje....................................................31
Přepravastroje.................................................32
Naloženístroje.................................................32
g000502
Údržba....................................................................34
Bezpečnostpřiprováděníúkonůúdržby...........34
Doporučenýharmonogramúdržby......................34
Seznamdenníúdržby.......................................36
Mazání................................................................37
Mazáníložisekapouzder.................................37
Doplněnímazivapřevodovkyžací
jednotky........................................................37
Údržbamotoru....................................................38
Bezpečnostpřiúdržběmotoru..........................38
Kontrolavzduchovéholtru..............................38
Údržbavzduchovéholtru................................39
Kontrolamotorovéhooleje................................39
Údržbapalivovéhosystému................................41
Údržbaodlučovačevody..................................41
Vypuštěnípalivovénádrže................................41
Kontrolapalivovéhopotrubíaspojek................42
Odvzdušněnípalivovésoustavy.......................42
Odvzdušněnívstřikovačů.................................42
Údržbaelektrickéhosystému..............................43
Bezpečnostpřipráciselektrickým
systémem.....................................................43
Údržbabaterie..................................................43
Skladováníakumulátoru...................................44
Kontrolapojistek...............................................44
Údržbahnacísoustavy........................................45
Kontrolatlakuvpneumatikách..........................45
Výměnapředníchkolaložisek..........................45
Údržbachladícíhosystému.................................46
Bezpečnostpřiprácischladicím
systémem.....................................................46
Kontrolachladicísoustavy...............................46
Čištěníchladiče................................................47
Údržbabrzd.........................................................48
Seřízeníochrannéhospínačeparkovací
brzdy.............................................................48
Údržbařemenů...................................................49
Kontrolanapnutířemenealternátoru................49
Údržbaovládacíchprvků.....................................49
Seřízeníspínačeblokováníneutrálnípolohy
pákyovládánípojezdu..................................49
Seřízenínávratupákyovládánípojezdudo
neutrálnípolohy............................................50
Seřízenípohonupojezduproneutrální
polohu...........................................................51
Seřízenímaximálnípojezdovérychlosti............52
Seřízenípojezdu..............................................53
Údržbahydraulickéhosystému...........................54
Bezpečnostpřiprácishydraulickým
systémem.....................................................54
Objemhydraulickékapaliny..............................54
Specikacehydraulickékapaliny......................54
Kontrolahydraulickésoustavy..........................55
Výměnahydraulickékapalinyaltru.................55
Čištění.................................................................56
Čištěníspodníčástižacíjednotky.....................56
3
Likvidaceodpadu.............................................56
Uskladnění..............................................................57
Bezpečnostpřiskladování................................57
Přípravastrojenauskladnění...........................57
Přípravamotoru................................................57
Bezpečnost
Tentostrojbylzkonstruovánvsouladuspožadavky
normyCENANSIB71.4-2017aISOEN5395,jimž
odpovídápoinstalaciodpovídajícíchsoupravCE
adokončenípostupůnastavení.
Obecnébezpečnostní
informace
Tentovýrobekmůžeamputovatruceanohyavrhat
předměty.Dodržujtevždyvšechnybezpečnostní
pokyny,abystezamezilivážnémuúrazu.
•Předspuštěnímmotorusipozorněpřečtětetuto
provoznípříručku,abysteporozumělijejímu
obsahu.
•Připrácisestrojembuďtemaximálněopatrní.
Neprovádějtežádnéčinnosti,ježbyodvádělyvaši
pozornost,neboťbystemohlizpůsobitzranění
nebopoškozenímajetku.
•Nikdyneprovozujtestroj,pokudnejsouvšechny
jehokrytyvesprávnépolozenebopokudnejsou
řádněfunkčnídalšíbezpečnostníochranná
zařízení.
•Nepřibližujtenohyanirucedoblízkostirotujících
částí.Zdržujtesevbezpečnévzdálenostiod
odhazovacíhootvoru.
•Přihlížejícíosoby,předevšímděti,semusí
zdržovatmimopracovníprostor.Nikdynedovolte
dětemstrojobsluhovat.
•Předopuštěnímmístaobsluhyvypnětemotor,
vytáhněteklíč(dlevýbavy)apočkejte,ažse
zastavívšechnypohybujícísečásti.Před
seřizováním,údržbou,čištěnímneboskladováním
nechejtestrojvychladnout.
Nesprávnépoužíváníneboúdržbatohotostroje
mohouvéstkezranění.Prosníženírizikazranění
dodržujtetytobezpečnostnípokynyavždyvěnujte
pozornostvýstražnémusymbolu,kterýznamená
Upozornění,VýstrahuneboNebezpečí–pokyny
kzajištěníosobníbezpečnosti.Nedodrženítěchto
pokynůmůžemítzanásledekzraněníosobnebo
jejichusmrcení.
4
Bezpečnostníainstrukčníštítky
Bezpečnostníštítkyapokynyjsouumístěnynaviditelnémmístěvblízkostikaždéhoprostoru
představujícíhopotenciálnínebezpečí.Vpřípaděztrátynebopoškozenípůvodnínálepky
nahraďtenálepkunovou.
Značkavýrobce
1.Znamená,ženůžjesoučástkapocházejícíodpůvodního
výrobcestroje.
Symbolynaakumulátoru
Naakumulátorujsouvšechnynásledujícísymbolynebo
některéznich.
1.Nebezpečívýbuchu6.Nedovolte,abysekdokoli
2.Chraňtepředotevřeným
ohněm,nekuřte
3.Žíravina/nebezpečí
popálení
4.Používejteochranné
brýle..
5.Přečtětesiprovozní
příručku.
přiblížilkakumulátoru.
7.Chraňtesioči;výbušné
plynymohoutrvale
poškoditzraknebo
způsobitjinézranění.
8.Kyselinasírovámůže
způsobittrvalépoškození
zrakunebovážné
popáleniny.
9.Očiihnedvypláchněte
vodouarychlevyhledejte
lékařskoupomoc.
10.Obsahujeolovo,
neodhazujte
decaloemmarkt
decal93-6697
93-6697
1.Přečtětesiprovozní
příručku.
decalbatterysymbols
2.DoplňteolejSAE80w-90
(APIGL-5)vždypo
50hodináchprovozu.
decal106-6754
106-6754
1.Výstraha–nedotýkejtesehorkéhopovrchu.
2.Nebezpečípořezáníčiuseknutíkončetinyventilátorem,
nebezpečízachycenípásem–nepřibližujtesekpohyblivým
součástem.
decal106-6755
106-6755
93-6696
1.Nebezpečíakumulovanéenergie–přečtětesiprovozní
příručku.
decal93-6696
1.Chladicíkapalinamotoru
jepodtlakem.
2.Nebezpečívýbuchu–
přečtětesiprovozní
příručku.
5
3.Výstraha–nedotýkejtese
horkéhopovrchu.
4.Výstraha–přečtětesi
provoznípříručku.
106-9206
1.Specikaceutahovacíchmomentůkol
2.Přečtětesiprovoznípříručku.
decal106-9206
decal106-9290
106-9290
1.Vstupy5.Nasedadle9.Výstupy
2.Neaktivní
3.Vypnutípřivysokéteplotě7.Parkovacíbrzdauvolněna
6.Pohonžacíchnožů(PTO)10.Pohonžacíchnožů(PTO)
11.Start
4.Výstrahapřivysokéteplotě8.Neutrál12.Napájeníchodumotoru
(ETR)
13.Start
14.Napájení
6
decal107-1866
107-1866
Poznámka:T entostrojvyhovujezkouškámstaticképříčnéa
podélnéstabilitynamaximálnímdoporučenémsvahuuvedeném
naštítku,jakstanovujeprůmyslovánormaprozkouškystability.
Prostudujtesipokynykobsluzestrojenasvahuuvedené
vprovoznípříručceavyhodnoťtepodmínky,vekterýchhodláte
strojprovozovat.Nazákladětohostanovíte,zdamůžebýtstroj
vdanýdenanadanémmístězatěchtopodmínekpoužit.Změny
vterénumohouvéstkezměněprovozníhosklonustroje.Je-li
tomožné,připrácisestrojemnasvahumějtežacíjednotky
spuštěnéuzemě.Zvednutímžacíchjednotekpřiprácinasvahu
můžedojítknarušenístabilitystroje.
1.Nebezpečípřevráceníasklouznutíneboztrátykontroly,
srázy–nezatáčejteostřepřijízděvysokourychlostí;
zatáčejtepřinízkérychlosti;nepoužívejtestrojnasvazích
vblízkostivodníchplochanasvazíchsesklonemvětším
než15stupňů;udržujtebezpečnouvzdálenostodsrázů.
2.Výstraha–pokudjeochrannýobloukspuštěný,
nepoužívejtebezpečnostnípás.Pokudjeochrannýoblouk
vztyčený,používejtebezpečnostnípás.
3.Výstraha–knakládánístrojenapřívěsnepoužívejtedvě
nájezdovéplošiny;používejtejenjednuplošinu,kteráje
prostrojdostatečněširoká;používejteplošinusesklonem
menšímnež15stupňů.

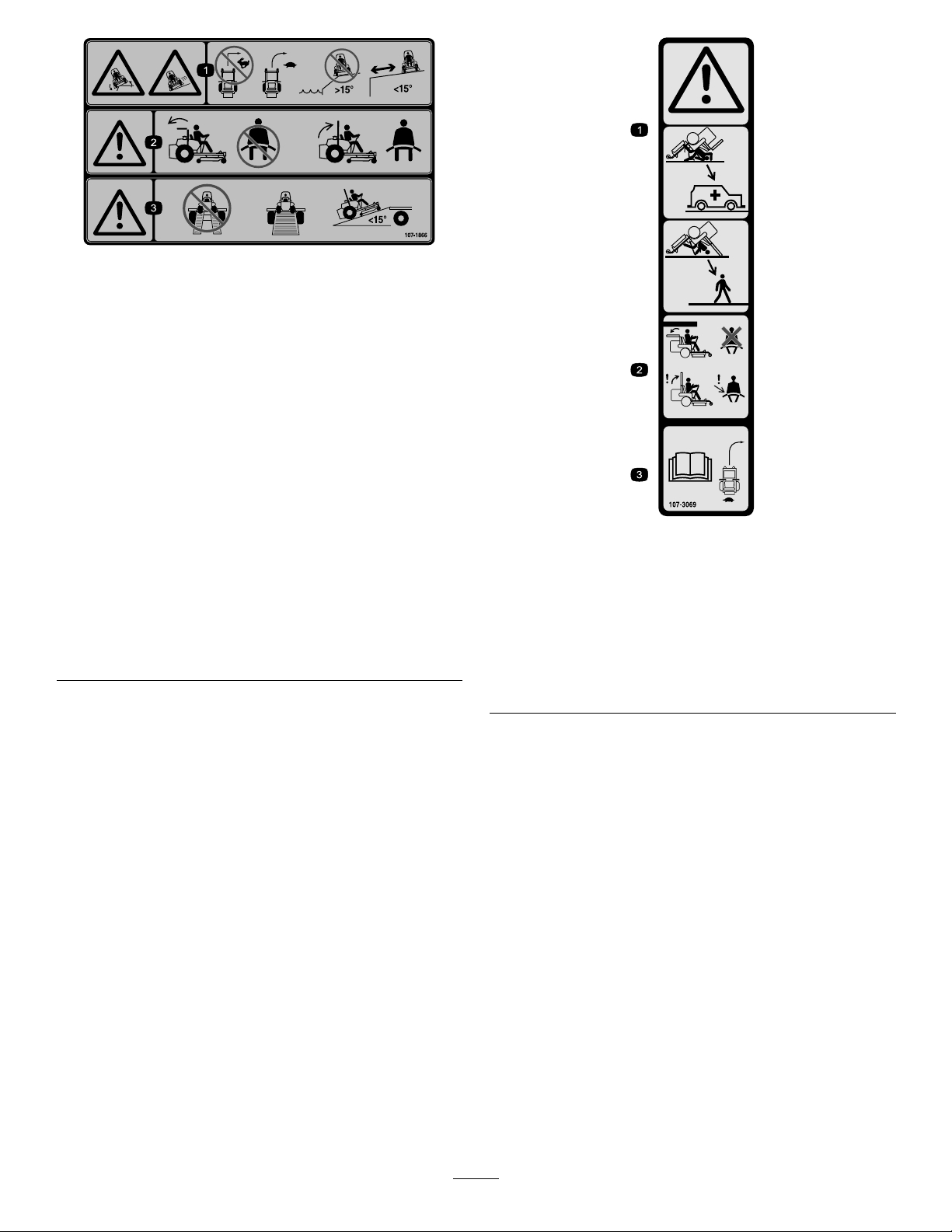

decal107-3069
107-3069
1.Výstraha–pokudjeochrannýobloukspuštěnýdolů,není
strojchráněnprotipřevrácení.
2.Zdůvoduochranypředúrazemčismrtívdůsledku
převráceníponechteochrannýobloukvztyčenýazajištěný
apoužívejtebezpečnostnípás.Ochrannýobloukspusťte
pouzetehdy,je-litonezbytněnutné.Pokudjeochranný
obloukspuštěný,nepoužívejtebezpečnostnípás.
3.Přečtětesiprovoznípříručku.Jezdětepomaluaopatrně.
7
110-9796
1.Informaceopojistkáchnaleznetevprovoznípříručce.
decal110-9796
1.Pohonžacíchnožů(PTO)
–vypnutý
2.Pohonžacíchnožů(PTO)
–zapnutý
3.Rychlýchod
1.Zastavenímotoru
2.Chodmotoru
decal110-8253
110-8253
133-5618
decal133-5618
4.Plynulévariabilní
nastavení
5.Pomalýchod
decal110-8254
110-8254
3.Spuštěnímotoru
8
decal110-8252
110-8252
1.Přečtětesiprovoznípříručku.3.Hydraulickýolej
5.Chladicíkapalina
2.Parkovacíbrzda4.Palivo6.Motorovýolej
110-9781
1.Výstraha–přečtětesiprovoznípříručku.
2.Nebezpečíotravyjedy;zasaženížíravinamiachemikáliemi–dětimusívždyzůstatvbezpečnévzdálenostiodakumulátoru.
3.Výstraha–nedotýkejtesehorkéhopovrchu.
4.Nebezpečípořezáníčiuseknutíkončetinyventilátorem,nebezpečízachycenípásem–nepřibližujtesekpohybujícímse
součástem.
5.Nebezpečívystaveníhydraulickékapaliněpodtlakem;nebezpečívystříknutíkapalinypodvysokýmtlakem;nebezpečíprůniku
kapalinypodvysokýmtlakemdopokožky–používejtechráničerukouapokožky.
decal110-9781
9
decal120-9195
120-9195
Poznámka:T entostrojvyhovujezkouškámstaticképříčnéapodélnéstabilitynamaximálnímdoporučenémsvahuuvedenémna
štítku,jakstanovujeprůmyslovánormaprozkouškystability.Prostudujtesipokynykobsluzestrojenasvahuuvedenévprovoznípříručce
avyhodnoťtepodmínky,vekterýchhodlátestrojprovozovat.Nazákladětohostanovíte,zdamůžebýtstrojvdanýdenanadaném
místězatěchtopodmínekpoužit.Změnyvterénumohouvéstkezměněprovozníhosklonustroje.Je-litomožné,připrácisestrojemna
svahumějtežacíjednotkyspuštěnéuzemě.Zvednutímžacíchjednotekpřiprácinasvahumůžedojítknarušenístabilitystroje.
1.Výstraha–přečtětesiprovoznípříručkuanepoužívejtestroj,
pokudktomunejstevyškoleni.
2.Nebezpečípořezání/useknutíkončetinyžacímnožem–
přihlížejícíosobysemusízdržovatvbezpečnévzdálenosti;
nepřevážejtenastrojižádnéosoby.
3.Nebezpečípřevráceníasklouznutíneboztrátykontroly,srázy
–nesekejtevblízkostisrázů;pracujtevbezpečnévzdálenosti
odsrázů;nezatáčejtepřijízděvysokourychlostí;zatáčejte
přinízkérychlosti.
4.Nebezpečípřevrácení–pokudjeochrannýobloukvztyčen,
poutejtesebezpečnostnímpásem;pokudjeochrannýoblouk
sklopen,bezpečnostnípásnepoužívejte.
5.Nebezpečízraněníodlétávajícímipředměty–přihlížející
osobymusívždyzůstatvbezpečnévzdálenosti;před
použitímstrojespusťtedeektordolů.
6.Výstraha–předopuštěnímstrojezatáhněteparkovacíbrzdu,
vypnětemotoravyjměteklíč.
7.Nebezpečípořezání/useknutíkončetinžacímnožem–před
prováděnímúdržbyvyjměteklíčapřečtětesiprovozní
příručku;nepřibližujtesekpohybujícímsesoučástem;mějte
vždynamontovanévšechnyochrannékrytyaštíty.
8.Výstraha–používejteochranusluchu.
9.Vypnutí
10.Zapnutí
11.Parkovacíbrzda
12.Nastartujtemotor–vyčistětetrávuanečistotyzřemene
ařemenicsekačky,vypnětepohonžacíchnožů,nastavte
pohonnaneutrál,zatáhněteparkovacíbrzdu,otočením
klíčezapnětenapájenísekačkyaúplnýmotočenímklíče
nastartujtemotor.
13.Přečtětesiprovoznípříručku.
120-9196
1.Dopředu3.Pomalýchod5.Dozadu
2.Rychlýchod4.Neutrál
decal120-9196
7.Víceinformací
ohydraulickékapalině
naleznetevprovozní
příručce.
6.Umístěnítažnýchventilů:
Tažnéventilyutáhnětena
utahovacímoment5,65až
7,91Nm.
10
decal127-6519
127-6519
1.Přepravnípoloha
2.Výškasekání
11
Nastavení
Vyjímatelnédíly
Proověření,žebylydodányvšechnysoučásti,použijtetabulkuníže.
PostupPopis
1
2
3
4
5
6
7
Nejsoupotřebažádnédíly
Montážnínávodkžacíjednotce1Namontujtežacíjednotku.
Nejsoupotřebažádnédíly
Nejsoupotřebažádnédíly
Nejsoupotřebažádnédíly
Nejsoupotřebažádnédíly
Štíteksrokemvýroby
Množ-
ství
–
–
–
–
–
1
ZvednětekonstrukciROPS.
Nastavtelevépředníotočnékolo.
Zkontrolujtetlakvpneumatikách.
Montážzávaží.
Kontrolahladinyhydraulickékapaliny,
motorovéhoolejeachladicíkapaliny.
Upevněteštítek(pouzestrojeCE).
Použití
Médiaadoplňky
Popis
Množ-
ství
Použití
Provoznípříručka1Předpoužitímstrojesijipřečtěte.
Uživatelskápříručkakmotoru1Zdenalezneteúdajeomotoru.
Klíčkyzapalování2
1
Zvednutíochranného
Spusťtemotor.
2
Montážžacíjednotky
oblouku
Dílypotřebnékprovedenítohotokroku:
Nejsoupotřebažádnédíly
Postup
Zvedněteochrannýoblouk;postupujtepodlepokynů
včástiNastaveníochrannéhooblouku(strana22).
1Montážnínávodkžacíjednotce
Postup
Namontujtežacíjednotkupodlepokynůvmontážním
návodukžacíjednotce.
12
3
Nastavenílevéhopředního
otočnéhokola
Nejsoupotřebažádnédíly
Postup
Nastavtelevépředníotočnékolodovnějšípolohy
pro72palcovéžacíjednotkyadovnitřnípolohypro
60palcovéa62palcovéžacíjednotky.
4
Kontrolatlaku
vpneumatikách
Nejsoupotřebažádnédíly
Postup
Zkontrolujtetlakvpneumatikách;vizKontrolatlaku
vpneumatikách(strana45).
Důležité:Vevšechpneumatikáchudržujte
odpovídajícítlak;zajistítetakkvalitnísekání
asprávnoučinnoststroje.Pneumatiky
nepodhušťujte.
13
5
Montážzávaží(zajištěnísouladuCE)
Nejsoupotřebažádnédíly
Postup
Strojesnainstalovanýmiplošinamiovelikosti183cmbezdalšíhopříslušenstvínevyžadujídodatečnázávaží
prozajištěnísouladusnormamiCE.Můževšakbýtnutnézakoupitanamontovatdodatečnázávažívzávislosti
navelikostiatypusekacíplošinyapříslušenství,kterájsounastrojipoužita.Vnásledujícítabulcejsouuvedeny
různékonguracepříslušenstvíadodatečnápřednízávaží,kterájenutnéujednotlivýchmodelůpoužít:
KonguracepříslušenstvíPotřebnézávažísezákladní
plošinouovelikosti157cm
HnacíjednotkaGroundsmaster
7200/7210bezdalšího
příslušenství
HnacíjednotkaGroundsmaster
7200/7210,pevnýplášť
HnacíjednotkaGroundsmaster
7200/7210,pevnýplášťasada
silničníchsvětel
HnacíjednotkaGroundsmaster
7200/7210,pevnýplášť,sada
silničníchsvětelahever
HnacíjednotkaGroundsmaster
7200/7210,pevnýplášťahever
HnacíjednotkaGroundsmaster
7200/7210,sadasilničních
světelahever
HnacíjednotkaGroundsmaster
7200/7210,sadasilničních
světel
HnacíjednotkaGroundsmaster
7200/7210,hever
Potřebnézávažísezákladní
(30457)
10kg0kg0kg
34kg9,5kg15kg
32,2kg28,5kg10kg
18kg17kg10kg
14kg10kg10kg
0kg0kg0kg
11,3kg0kg0kg
0kg0kg0kg
plošinouovelikosti183cm
(30353)
Potřebnézávažísbočním
odhozemovelikosti
183cm(30481)
PříslušnésadyazávažíprodanýstrojzískáteodautorizovanéhodistributoraT oro.
14
6
Kontrolahladinykapalin
Nejsoupotřebažádnédíly
Postup
1.Hladinuhydraulickékapalinyzkontrolujtepřed
nastartovánímmotoru;postupujtepodlepokynů
včástiKontrolahydraulickésoustavy(strana
55).
2.Přednastartovánímmotoruzkontrolujteihladinu
motorovéhooleje;postupujtepodlepokynů
včástiKontrolahladinymotorovéhooleje(strana
39).
3.Zkontrolujtechladicísoustavupřed
nastartovánímmotoru,postupujtepodle
pokynůvčástiKontrolachladicísoustavy(strana
46).
Součástistroje
1.Pákaparkovacíbrzdy
2.Uzávěrpalivovénádrže
(naoboustranách)
3.Ochrannýoblouk
g020877
Obrázek4
4.Ovládacípákapojezdu
5.Sedadlo
6.Bezpečnostnípás
7
Instalaceštítků(pouze
strojeCE)
Dílypotřebnékprovedenítohotokroku:
1
Štíteksrokemvýroby
Postup
Nastroje,unichžjenutnáshodasnormamiCE,
upevněteštíteksrokemvýroby,kterýnaleznetemezi
volnědodávanýmidíly(Obrázek3).
Obrázek5
1.Spínačzapalování
2.Výstražnákontrolka
teplotychladicíkapaliny
motoru
3.Kontrolkažhavicíchsvíček7.Páčkaškrticíklapky
4.Spínačpohonužacích
nožů(PTO)
5.Výstražnákontrolkatlaku
oleje
6.Kontrolkadobíjení
8.Počitadloprovozních
hodin
g004492
Obrázek3
Ovládacíprvky
Nežspustítemotorazačnetesestrojempracovat,
g278244
seznamtesesevšemiovládacímiprvky(Obrázek4
aObrázek5).
15
Ovládacípákypojezdu
Kontrolkažhavicíchsvíček
Ovládacípákypojezdusloužíkovládánípohybu
vpředavzadazatáčenísestrojem.Dalšíinformace
naleznetevčástiŘízenístroje(strana27).
Pákaparkovacíbrzdy
Přikaždémvypnutímotoruzatáhněteparkovací
brzdu,abynedošloknežádoucímupohybustroje.
Chcete-lizajistitstrojparkovacíbrzdou,zatáhněte
zapákuparkovacíbrzdysměremdozaduanahoru
(Obrázek6).Chcete-liuvolnitparkovacíbrzdu,
zatlačtepákuparkovacíbrzdysměremdopředu
adolů.
Obrázek6
1.Pákaparkovacíbrzdy
(oranžová)
Kontrolkažhavicíchsvíček(Obrázek5)serozsvítí,
kdyžpřepnetespínačzapalovánídoZAPNUTÉpolohy.
Zůstanerozsvícená6sekund.Jakmilekontrolka
zhasne,můžetenastartovatmotor.
Čítačprovozníchhodin
Čítačprovozníchhodinzaznamenávápočet
provozníchhodinstrojesklíčemzapalovánívpoloze
PROVOZ.Hodnotyčasupoužijtepřiplánování
pravidelnéúdržby.
Výstražnákontrolkateploty
chladicíkapalinymotoru
Tatokontrolkasvítíažacínožesezastaví,kdyžje
teplotachladicíkapalinymotorupřílišvysoká.Pokud
motornevypneteateplotachladicíkapalinystoupne
odalších11°C,motorsezastaví.
Důležité:Kdyžsesekacíplošinazastaví
avýstražnákontrolkateplotysvítí,stiskněte
spínačpohonužacíchnožů(PTO),přejeďte
nabezpečnérovnémísto,přepnětepáčku
škrticíklapkydopolohyPOMALÝCHOD,přesuňte
ovládacípákypojezdudoNEUTRÁLNÍZAJIŠTĚNÉ
polohyazatáhněteparkovacíbrzdu.Nechejte
g020866
motorněkolikminutpracovatpřivolnoběžných
otáčkách,abydošlokochlazenínabezpečnou
úroveň.Vypnětemotorazkontrolujtechladicí
soustavu;postupujtepodlepokynůvčásti
Kontrolachladicísoustavy(strana46).
Spínačzapalování
Spínačzapalovánímá3polohy:VYPNUTO,
ZAPNUTO/PŘEDEHŘEVaSTART.
Páčkaškrticíklapky
Škrticíklapkaovládáotáčkymotoru,rychlostžacích
nožůaspolečněsovládacímipákamipojezdurovněž
pojezdovourychloststroje.Přemístěnímpáčkyškrticí
klapkydopředusměremkpolozeRYCHLÝCHODotáčky
motoruzvýšíte.Přemístěnímpáčkydozadusměrem
kpolozePOMALÝCHODotáčkymotorusnížíte.Při
sekánítrávyvždypřepněteškrticíklapkudopolohy
RYCHLÝCHOD.
Spínačpohonužacíchnožů(PTO)
Spínačpohonužacíchnožů(PTO)sloužíkespuštění
azastaveníčinnostižacíchnožů.
Kontrolkanabíjení
Kontrolkanabíjeníserozsvítí,kdyžsystém
elektrickéhodobíjenípracujenadběžnýmprovozním
rozsahemnebopodním(Obrázek5).Zkontrolujte
a/neboopravtesystémelektrickéhodobíjení.
Výstražnákontrolkatlakuoleje
Výstražnákontrolkatlakuolejeserozsvítí,kdyžtlak
motorovéhoolejeklesnepodbezpečnouúroveň
(Obrázek5).Pokudjetlakolejenízký,vypnětemotor
azjistětepříčinu.Systémmotorovéhoolejeopravte
předdalšímspuštěnímmotoru.
16
Palivoměr
Palivoměr(Obrázek7)ukazujemnožstvípaliva
zbývajícíhovnádrži.
Obrázek7
1.Palivoměr
g004637
17
Technickéúdaje
Obrázek8
18
g242892
Popis
Výškasezdviženýmochrannýmobloukem
VýškasespuštěnýmochrannýmobloukemD125cm
Celkovádélka
Celkovášířka
Rozvorkol
Odkazna
Obrázek
Rozměrynebohmotnost
8
C
F
B
E
183cm
246cm
145cm
145cm
Sbíhavostzadníchkol(mezistředypneumatik)
Světlávýška
Hmotnost,včetně72palcovéžacíjednotkysbočnímodhozem(30354nebo30481)
Hmotnost,včetně60palcovéžacíjednotkysbočnímodhozem(30456)
Hmotnost,včetně72palcovézákladnížacíjednotky(30353)
Hmotnost,včetně62palcovézákladnížacíjednotky(30457)
A
Poznámka:Specikaceadesignsemohoubez
upozorněnízměnit.
Přídavnázařízení/příslušenství
ProstrojjekdispoziciřadapřídavnýchzařízeníapříslušenstvíschválenýchspolečnostíT oro,kterávylepšují
arozšiřujímožnostistroje.Seznamschválenýchpřídavnýchzařízeníapříslušenstvímůžetezískatodsvého
autorizovanéhoservisníhoprodejcenebodistributoraToronebonastránkáchwww.Toro.com.
Kzajištěníoptimálnívýkonnostiadodrženípožadavkůnabezpečnoststrojejenutnépoužívatpouzeoriginální
náhradnídílyapříslušenstvíspolečnostiT oro.Náhradnídílyapříslušenstvíjinýchvýrobcůmohoubýt
nebezpečnéajejichpoužitímůžemítzanásledekzneplatněnízáruky.
114cm
15cm
934kg
900kg
876kg
855kg
19
Obsluha
prostoru.
•Nedoplňujteaninevypouštějtepalivovuzavřeném
Poznámka:Leváapravástranastrojeseurčuje
zpohleduobsluhyzběžnépracovnípozice.
Předprovozem
Bezpečnostníkrokypřed
použitím
Obecnébezpečnostníinformace
•Nikdynedovolte,abynezaškolenéosobyneboděti
obsluhovalystrojnebonaněmprovádělyservis.
Věkováhraniceobsluhymůžebýtomezena
místnímipředpisy.Majiteljezodpovědnýza
proškolenívšechoperátorůamechaniků.
•Dobřeseseznamtesbezpečnýmpoužitím
zařízení,ovládacímiprvkyavýznamem
bezpečnostníchnápisů.
•Předopuštěnímmístaobsluhyvypnětemotor,
vytáhněteklíč(dlevýbavy)apočkejte,ažse
zastavívšechnypohybujícísečásti.Před
seřizováním,údržbou,čištěnímneboskladováním
nechejtestrojvychladnout.
•Naučtese,jakrychlestrojzastavitavypnout
motor.
•Přesvědčtese,zdajsounamontoványkontrolní
prvkypřítomnostiobsluhy,bezpečnostníspínače
aochrannékryty,azdasprávněfungují.Stroj
nepoužívejte,pokudtytoprvkynefungujísprávně.
•Předsečenímsevždypřesvědčte,zdajsoužací
nože,jejichšroubyamontážnícelkyžacíjednotky
strojevdobrémprovoznímstavu.Opotřebené
nebopoškozenéžacínožeašroubyvyměňujtepo
celýchsadách,abybylazachovánamechanická
rovnováha.
•Zkontrolujteprostor,kdebudetestrojpoužívat,
aodstraňtevšechnypředměty,ježmohoubýt
strojemvymrštěny.
Bezpečnosttýkajícísepaliva
•Přimanipulacispalivembuďtevelmiopatrní.
Palivojevysocehořlavéajehovýparyjsou
výbušné.
•Uhastevšechnycigarety,doutníky,dýmky
aostatnízdrojevznícení.
•Používejtejenschválenýkanystr.
•Neodstraňujteuzávěrpalivovénádržeani
nedoplňujtenádržpalivempřispuštěnémnebo
horkémmotoru.
•Neskladujtestrojnebonádobuspalivem
vblízkostiotevřenéhoohně,zdrojejiskernebo
tepla,napříkladuohřívačevodynebojiného
zařízení.
•Vpřípaděrozlitípalivasenepokoušejtenastartovat
motoravyhýbejtesepoužitíjakéhokolizdroje
vznícení,dokudsepalivovévýparynerozptýlí.
Doplněnípaliva
Specikacepaliva
•Nikdynepoužívejtemístomotorovénaftypetrolej
čibenzin.
•Nikdysmotorovounaftounemíchejtepetrolej
nebovyjetýmotorovýolej.
•Nikdyneuchovávejtepalivovnádobách
spozinkovanýmvnitřkem.
•Nepoužívejteaditivadopaliva.
Ropnánafta
Cetanovéčíslo:40nebovyšší
Obsahsíry:nízký(<500ppm)nebovelminízký
(<15ppm)
Tabulkapaliva
SpecikacemotorovénaftyUmístění
ASTMD975
Č.1-DS15
Č.2-DS15
EN590Evropskáunie
ISO8217DMX
JISK2204,stupeňč.2
KSM-2610
•Používejtepouzečistou,čerstvoumotorovounaftu
nebobionaftu.
•Abybylazajištěnačerstvost,nakupujtepalivo
vtakovémmnožství,abyjebylomožné
spotřebovatdo180dní.
Přiteplotáchnad-7°Cpoužívejteletnímotorovou
naftu(č.2-D),přinižšíchteplotáchzimnípalivo(č.1-D
nebosměsč.1-D/2-D).
Poznámka:Zimnínaftamápřinízkýchteplotách
nižšíteplotuvzníceníavlastnostitečenízastudena,
ježusnadňujístartováníaomezujíucpávání
palivovéholtru.
Spojenéstáty
Mezinárodní
Japonsko
JižníKorea
20
Loading...
