FormNo.3418-815RevA

Groundsmaster

-sarjanajoyksiköt

Mallinro:30487TC—Sarjanro:401400001taisuurempi Mallinro:30495—Sarjanro:401400001taisuurempi Mallinro:30495TC—Sarjanro:401400001taisuurempi

7200/7210

Rekisteröituotteesiosoitteessawww.T oro.com. Käännösalkuperäisestätekstistä(FI)

*3418-815*A

Tämätuoteonasianmukaisteneurooppalaisten direktiivienmukainen.Lisätietojaonerillisessätuotekohtaisessavaatimustenmukaisuusvakuutuksessa.

Kalifornianlain(CaliforniaPublicResourceCode) pykälät4442ja4443kieltävättämänmoottorin käytönmetsä-,pensaikko-tairuohopeitteisillä mailla,josmoottoriaeiolevarustettupykälässä 4442mainitullahyvässäkäyttökunnossapidetyllä kipinänsammuttimellataijosmoottoriaeiolesuojattu, varustettujahuollettupalovaaranehkäisemiseksi.

Mukanatoimitettavassamoottorinkäyttöoppaassaon YhdysvaltojenympäristönsuojeluelimeenEPA:han (EnvironmentalProtectionAgency)jaKalifornian päästöjärjestelmienpäästöjenvalvontasääntöihin sekäkunnossapitoonjatakuuseenliittyviätietoja. Käyttöoppaitavoitilatamoottorinvalmistajalta.

VAARA

KALIFORNIA

Lakiesityksen65mukainenvaroitus

Dieselmoottorintuottamatpakokaasut

jajotkinniidenaineosatsisältävät

kemikaaleja,jotkaKalifornianosavaltion

tietojenmukaanaiheuttavatsyöpää,

synnynnäisiäepämuodostumiataimuuta

lisääntymiseenliittyväähaittaa.

Akunliitännät,navatjaniihinliittyvät

lisävarusteetsisältävätlyijyäja

lyijy-yhdisteitä,joidentiedetään

aiheuttavansyöpääjahaittaavan

lisääntymistä.Pesekädet,kunolet

käsitellytnäitäosia.

Tämäntuotteenkäyttäminenvoialtistaa

kemikaaleille,jotkaKalifornianosavaltion

tietojenmukaanaiheuttavatsyöpää,

synnynnäisiäepämuodostumiataimuuta

lisääntymiseenliittyväähaittaa.

Tärkeää:Tämänkäyttöoppaansisältöonluettava

huolellisestijaymmärrettävätäysin,jottakoneen parasmahdollinenturvallisuus,suorituskyky jatoimintavoidaanvarmistaa.Näiden käyttöohjeidentaiasianmukaisenkoulutuksen laiminlyöntisaattaaaiheuttaaonnettomuuden. Lisätietojaturvallisistakäyttötavoista,mukaan lukienturvallisuusvihjeitäjakoulutusmateriaaleja, onosoitteessawww.Toro.com.

Ainakuntarvitsethuoltoa,alkuperäisiäT oro-varaosia tailisätietoja,otayhteysvaltuutettuun huoltoliikkeeseentaiToronasiakaspalveluun. Otatällöintuotteenmalli-jasarjanumerotvalmiiksi esiin.Kuva1näyttäälaitteenmallijasarjanumeron sijainnin.Kirjoitanumerotannettuuntilaan.

Tärkeää:Skannaasarjanumerokilvessä(jos

varusteena)olevaQR-koodimobiililaitteella,niin saattuotetietojasekätakuu-javaraosatietoja.

g241316

Kuva1

1.Malli-jasarjanumeronsijainti

Johdanto

Tämäkoneonajettavavaakatasoleikkuri,joka ontarkoitettuammattimaiseenkaupalliseen käyttöön.Seontarkoitettupääasiassapuistojen, urheilukenttienjakaupallistenkiinteistöjen viheralueidenruohonleikkuuseen.Sitäeiole tarkoitettupensaidenleikkuuseentairuohontai muunkasvustonleikkuuseenteidenvarsillaeikä maatalouskäyttöön.

Mallinro:

Sarjanro:

Tässäkäyttöoppaassaesiintyvävaroitusmerkintä (Kuva2)ilmaiseevaaratilannetta,jostasaattaaolla seurauksenavakavatapaturmataijopakuolema,jos suositellutvarotoimenpiteetlaiminlyödään.

Kuva2

1.Varoitusmerkintä

ToronWWW-sivustoosoitteessawww.Toro.com.

PainettuYhdysvalloissa

Kaikkioikeudetpidätetään

g000502

Tässäkäyttöoppaassakäytetäänmyöskahtatermiä tietojenkorostamiseksi.Tärkeääkiinnittäähuomiota mekaanisiinerikoistietoihinjaHuomautuskorostaa erityishuomionansaitseviayleistietoja.

Sisältö

Turvaohjeet...............................................................4

Yleinenturvallisuus.............................................4

Turva-jaohjetarrat.............................................4

Käyttöönotto............................................................11

1Turvakaarennosto..........................................11

2Leikkuupöydänasennus.................................11

3Vasemmanetukääntöpyöränsäätö.................11

4Rengaspaineentarkistus................................11

5Painojenasennus(CE-vaatimusten

täyttämiseksi)................................................12

6Nestemäärientarkistus..................................13

Laitteenyleiskatsaus..............................................13

Ohjauslaitteet..................................................13

Teknisettiedot..................................................16

Lisätarvikkeet/lisävarusteet..............................17

Ennenkäyttöä.....................................................18

Turvallisuusennenkäyttöä...............................18

Polttoaineenlisäys............................................18

Moottoriöljynmääräntarkistus..........................19

Jäähdytysjärjestelmäntarkastus......................19

Hydraulijärjestelmäntarkastus.........................19

Turvakaarensäätö............................................19

Turvajärjestelmänkäyttö..................................20

Istuimensäätö..................................................22

Istuinjousituksensäätö.....................................22

Istuimenvapautus............................................22

Käytönaikana.....................................................23

Turvallisuuskäytönaikana................................23

Seisontajarrunkäyttö........................................24

Moottorinkäynnistys.........................................24

Koneellaajo......................................................25

Moottorinsammutus.........................................26

Leikkurinkäyttö................................................26

Leikkuukorkeudensäätö...................................27

Käyttövihjeitä...................................................27

Käytönjälkeen.....................................................28

Turvallisuuskäytönjälkeen...............................28

Koneentyöntäminen.........................................28

Koneenkuljetus................................................29

Koneenlastaus.................................................29

Kunnossapito..........................................................31

Kunnossapitotaulukko.........................................31

Päivittäisenhuollontarkastuslista.....................32

Huoltoaedeltävättoimenpiteet............................33

Turvallisuushuollonaikana...............................33

Voitelu.................................................................33

Laakerienjaholkkienrasvaus...........................33

Leikkuupöydänvaihteistonvoitelu-

huolto............................................................33

Moottorinhuolto..................................................35

Moottorinturvallinenkäyttö...............................35

Ilmanpuhdistimentarkastus..............................35

Moottoriöljynhuolto..........................................36

Polttoainejärjestelmänhuolto..............................37

Vedenerottimenhuolto.....................................37

Polttoainesäiliönpuhdistus...............................38

Polttoaineletkujenjaliitäntöjen

tarkastus.......................................................38

Polttoainejärjestelmänilmaus...........................38

Ruiskuttimienilmaus.........................................39

Sähköjärjestelmänhuolto....................................39

Sähköjärjestelmänturvallinenkäyttö................39

Akunhuolto......................................................39

Akunsäilytys....................................................40

Sulakkeidentarkastus......................................40

Vetojärjestelmänhuolto.......................................41

Rengaspaineentarkistus..................................41

Kääntöpyörienjalaakereidenvaihto.................41

Jäähdytysjärjestelmänhuolto..............................42

Jäähdytysjärjestelmänturvallinen

käyttö............................................................42

Jäähdytysjärjestelmäntarkistus.......................42

Jäähdyttimenpuhdistus....................................43

Jarrujenhuolto....................................................44

Seisontajarrunturvakytkimensäätö..................44

Hihnanhuolto......................................................45

Laturinhihnankireydentarkistus......................45

Ohjausjärjestelmänhuolto...................................45

Ohjausvivunvapaa-asennonturvakytkimen

säätö.............................................................45

Ohjausvivunvapaa-asennonpalautuksen

säätö.............................................................46

Vetopyöränsäätövapaalle...............................47

Suurimmanajonopeudensäätö........................48

Ohjauskulmansäätö.........................................49

Hydraulijärjestelmänhuolto.................................50

Hydraulijärjestelmänturvallinenkäyttö.............50

Hydraulijärjestelmäntarkastus.........................50

Hydraulinesteenja-suodattimenvaihto............50

Puhdistus............................................................51

Leikkurinalapuolenpuhdistus..........................51

Jätteidenhävitys...............................................51

Varastointi...............................................................52

Kone.................................................................52

Moottori............................................................52

Turvaohjeet

TämäkoneonsuunniteltutäyttämäänCEN-standardin ANSIB71.4-2017jaISO-standardinEN5395:2013 vaatimukset,kunasianmukaisetCE-varustesarjat onasennettuvaatimustenmukaisuusvakuutuksen mukaisesti.

Yleinenturvallisuus

Tämätuotevoikatkaistajalantaikädensekäsingota esineitä.Noudataainakaikkiaturvallisuusohjeita, jottavakaviltaloukkaantumisiltavältytään.

Tuotteenkäyttäminenmuuhunkuinsenaiottuun käyttötarkoitukseenvoiollavaarallistakäyttäjälleja sivullisille.

•Luejasisäistätämänkäyttöoppaansisältöennen

moottorinkäynnistämistä.

•Koneenkäyttövaatiikäyttäjäntäydenhuomion.

Joskäyttäjänhuomiokeskittyymuualle,saattaa seuratahenkilö-taiomaisuusvahinko.

•Älälaitakäsiätaijalkojakoneenliikkuvienosien

lähelle.

•Äläkäytäkonettailmanpaikallaanoleviaja

toimiviasuojuksiajamuitasuojalaitteita.

•Älämeneheittoaukkojeneteen.Pidäsivullisetja

lemmikitturvallisenmatkanpäässäkoneesta.

•Äläpäästälapsiakäyttöalueelle.Äläannalasten

käyttääkonetta.

•Pysäytäkone,sammutamoottori,irrotavirta-avain

jaodota,ettäkaikkiliikkuvatosatovatpysähtyneet, ennenkoneenhuoltoa,polttoaineenlisäystätai tukostenpoistamista.

Laitteenasiatonkäyttötaihuoltovoiaiheuttaa tapaturman.Vähennäloukkaantumisriskiä noudattamallanäitäturvallisuusohjeitaja kiinnittämälläainahuomiotavaroitusmerkkiin,joka tarkoittaavaroitusta,vaaraataihengenvaaraa– henkilöturvallisuusohjeet.Ohjeidennoudattamatta jättäminensaattaajohtaahenkilövahinkoontai kuolemaan.

Lisääturvallisuusohjeitaontämänkäyttöoppaaneri kohdissa.

Turva-jaohjetarrat

Turva-jaohjetarratonsijoitettuhyvinnäkyvillepaikoillemahdollistenvaara-alueiden lähettyville.Korvaavioittuneettaikadonneettarratuusilla.

Valmistajanmerkki

1.Osoittaa,ettäteränonvalmistanutalkuperäinen laitevalmistaja.

decaloemmarkt

decalbatterysymbols

Akkusymbolit

Akussaonjoitaintaikaikkinäistäsymboleista

1.Räjähdysvaara6.Pidäsivullisetturvallisen

2.Eitulta,liekkejäeikä tupakointia.

3.Syövyttävien nesteiden/kemiallisten palovammojenvaara

4.Käytäsilmäsuojaimia.9.Huuhtelesilmätheti

5.Luekäyttöopas.

matkanpäässäakusta.

7.Käytäsilmäsuojaimia: räjähtävätkaasutvoivat sokeuttaajaaiheuttaa muitavammoja.

8.Akkuhappovoisokeuttaa taiaiheuttaavakavia syöpymiä.

vedelläjahankkiuduheti lääkärinhoitoon.

10.Sisältäälyijyä,eisaa hävittäätavallisenjätteen mukana.

decal93-6696

93-6696

1.Varastoituneenenergianaiheuttamavaara:luekäyttöopas.

decal106-6755

106-6755

1.Luekäyttöopas.

1.Vaara:käytäkuulosuojaimia.

93-6697

2.LisääSAE80w-90(API GL-5)-öljyä50tunnin välein.

98-4387

decal93-6697

decal98-4387

1.Moottorin jäähdytysjärjestelmä paineenalainen.

2.Räjähdysvaara:lue käyttöopas.

1.Pyöränkiristyksenmääritykset

2.Luekäyttöopas.

3.Vaara:äläkosketa kuumaapintaa.

4.Vaara:luekäyttöopas.

decal106-9206

106-9206

106-6754

1.Vaara:äläkosketakuumiapintoja.

2.Silpoutumisvaara,tuuletin;takertumisvaara,vyö:pysy etäälläliikkuvistaosista.

decal106-6754

decal106-9290

106-9290

1.Sisääntulot

2.Eikäytössä

3.Moottorinylikuumenemi-

5.Istuimessa9.Lähdöt13.Käynnistys

6.Voimanulosotto(PTO)10.Voimanulosotto(PTO)

7.Seisontajarrupois

sestajohtuvasammuminen

4.Korkeanlämpötilanvaroitus8.V apaa

107-1866

1.Kaatumisen,luisunnanjahallinnanmenetyksenvaara pudotustenlähellä:Äläkäännyjyrkästinopeassa vauhdissa,vaanhidastajakäännyvähitellen.Äläkäytä konettapudotusten,yli15astettajyrkkienrinteidentai vedenlähellä.Pysyturvallisellaetäisyydelläpudotuksista.

2.Vaara:Josturvakaarionalhaalla,äläkäytäturvavyötä.Jos turvakaarionylhäällä,käytäturvavyötä.

3.Vaara:Äläkäytämoniosaisiaramppeja.Käytätäysleveää ramppiakonettakuljetettaessa.Käytäainoastaan ramppeja,joidenkaltevuusonalle15astetta.

14.Teho

11.Käynnistys

12.ETR(EnergizetoRun)

decal107-1866

107-3069

1.Vaara–kaatumissuojaustaeiole,kunturvakaarion alhaalla.

2.Kaatumisonnettomuudestaaiheutuvanloukkaantumisentai kuolemanvälttämiseksiturvakaarionpidettävänostettuna jalukittunajaturvavyötäonkäytettävä.Lasketurvakaari vain,josseonaivanvälttämätöntä.Äläkäytäturvavyötä turvakaarenollessaalhaalla.

3.Luekäyttöopas.Ajahitaastijavarovasti.

decal107-3069

110-9796

1.Luesulaketiedotkäyttöoppaasta.

decal110-9796

110-8253

1.Voimanulosotto–pois päältä

2.Voimanulosotto–päällä5.Hidas

3.Nopea

4.Portaatonsäätö

110-8254

1.Moottori–pysäytys3.Moottori–käynnistys

2.Moottori–käynnissä

decal110-8253

decal110-8254

decal133-5618

133-5618

110-8252

1.Luekäyttöopas.3.Hydrauliöljy5.Moottorinjäähdytysneste

2.Seisontajarru

4.Polttoaine6.Moottoriöljy

110-9781

1.Vaara:luekäyttöopas.

2.Myrkytysvaarajasyövyttäviennesteiden/kemiallistenpalovammojenvaara–pidälapsetturvallisenmatkanpäässäakusta.

3.Vaara:äläkosketakuumiapintoja.

4.Silpoutumisvaara,tuuletin;takertumisvaara,vyö:pysyetäälläliikkuvistaosista.

5.Paineenalaisestahydraulinesteestäaiheutuvavaara–purkautuvahydraulinestevoiläpäistäihon;hydrauliletkujen vaurioitumisvaara–käytäsuojakäsineitäkäsitellessäsihydraulijärjestelmänosia.

decal110-8252

decal110-9781

decal120-9195

120-9195

1.Vaara:Luekäyttöopasennenkoneenkäyttöä.Äläkäytä konetta,josetolesaanutasianmukaistakoulutusta.

2.Sivullistensilpoutumisvaara:äläkuljetamatkustajiajapidä sivullisetturvallisenetäisyydenpäässäkoneesta.

3.Kaatumisvaarapudotustenlähellä:äläkäytälaitetta pudotustenlähellä,pysyturvallisenetäisyydenpäässä pudotuksista,hidastaennenkääntymistäjaäläkäänny suurillanopeuksilla.

4.Käytäturvavyötäkaatumissuojausjärjestelmänollessakäytössä;äläkäytäturvavyötä,kunkaatumissuojausjärjestelmä onala-asennossa.

5.Esineidensinkoutumisvaara:pidäsivullisetturvallisen etäisyydenpäässäkoneestajapidäsuuntaimetjasuojukset paikallaan.

6.Vaara:kytkeseisontajarru,sammutamoottorijairrota virta-avainennenkuinpoistutkoneenluota.

7.Käsienjajalkojensilpoutumisvaara:Irrotavirta-avainja lueohjeetennenkunnostus-taihuoltotöitä.Pysyetäällä liikkuvistaosista.

8.Vaara:käytäkuulosuojaimia.

9.Kytketty

10.Vapautettu

11.Seisontajarru

12.Moottorinkäynnistys:puhdistaroskatlisälaitteesta,vapauta voimanulosotto,siirräliikkeenohjausvivutVapaa-asentoon, kytkeseisontajarru,käännävirta-avainKäynnissä-asentoon, odotahehkutulppienmerkkivalonsammumistajakäännä virta-avainKäynnistys-asentoon.

13.Luekäyttöopas.

120-9196

1.Eteenpäin3.Hidas5.Peruutus7.Lisätietojahydraulines-

2.Nopea4.Vapaa6.Hinausventtiiliensijainti; kiristähinausventtiilit momenttiin5,65–7,91N·m.

decal120-9196

teestäonkäyttöoppaassa.

1.Kuljetusasento2.Leikkuukorkeus

decal127-6519

127-6519

Käyttöönotto

Irrallisetosat

Tarkistaallaolevastataulukosta,ettäkaikkiosatontoimitettu.

Ohjeet

1 2 3 4 5 6

Turvakaarennosto

Mitäänosiaeitarvita

Kuvaus

Mitäänosiaeitarvita

Leikkuupöydänasennusohjeet1Leikkuupöydänasennus

Mitäänosiaeitarvita

MääräKäyttökohde

–

Kaatumissuojausjärjestelmännosto

Vasemmanetukääntöpyöränsäätö

Rengaspaineentarkistus

Painojenasennus

Hydraulinesteen,moottoriöljynja jäähdytysnesteenmääräntarkistus

Vasemmanetukääntöpyöränsäätö

Ohjeet

Nostaturvakaari.KatsokohtaTurvakaarennosto

(sivu20).

Leikkuupöydänasennus

Vaiheeseentarvittavatosat:

1Leikkuupöydänasennusohjeet

Ohjeet

Asennaleikkuupöytäkyseisenleikkuupöydän asennusohjeidenmukaisesti.

Mitäänosiaeitarvita

Ohjeet

Säädävasenetukääntöpyörä183cm:n leikkuupöydässäulkoasentoonja152cm:ntai 157cm:nleikkuupöydässäsisäasentoon.

Rengaspaineentarkistus

Mitäänosiaeitarvita

Ohjeet

Tarkistarengaspaine.KatsokohtaRengaspaineen

tarkistus(sivu41).

Tärkeää:Pidärengaspaineetoikeissalukemissa,

jottaleikkuujälkipysyyhyvänäjakonetoimii oikein.Äläkäytäliianalhaisiarengaspaineita.

Painojenasennus(CE-vaatimustentäyttämiseksi)

Mitäänosiaeitarvita

Ohjeet

Laitteisiin,joissaon183cm:nleikkuupöydäteikämuitalisälaitteita,eioletarpeenasentaalisäpainoja CE-standardientäyttämiseksi.Lisäpainojenhankkiminenjaasentaminenvoikuitenkinollatarpeen leikkuupöydänkoostajatyypistäsekäkoneeseenasennetuistalisälaitteistariippuen.Seuraavassaonlueteltu kunkinmallinerilaisetlisälaitekokoonpanotjatarvittavatlisäpainot:

LisälaitekokoonpanoTarvittavalisäpaino

157,5cm:nvakioleikkuu-

Groundsmaster7200/7210

-ajoyksikköilmanlisälaitteita

Groundsmaster7200/7210

-ajoyksikköjakovakatos

Groundsmaster7200/7210

-ajoyksikkö,kovakatosja

ajovalosarja

Groundsmaster7200/7210

-ajoyksikkö,kovakatos,

ajovalosarjajapukki

Groundsmaster7200/7210

-ajoyksikkö,kovakatosjapukki

Groundsmaster7200/7210

-ajoyksikkö,ajovalosarjaja

pukki

Groundsmaster7200/7210

-ajoyksikköjaajovalosarja

Groundsmaster7200/7210

-ajoyksikköjapukki

pöydissä(30457)

10kg0kg0kg

34kg9,5kg15kg

32,2kg28,5kg10kg

18kg17kg10kg

14kg10kg10kg

0kg0kg0kg

11,3kg0kg0kg

0kg0kg0kg

Tarvittavalisäpaino183cm:n

Joshaluathankkialisävarusteitajapainoja,otayhteysvaltuutettuunToro-jälleenmyyjään.

vakioleikkuupöydissä

(30353)

Tarvittavalisäpaino183cm:n

sivuheittoleikkurissa(30481)

Nestemäärientarkistus

Mitäänosiaeitarvita

Ohjeet

1.Tarkistahydraulinesteenmääräennenmoottorin

käynnistystä.KatsokohtaHydraulijärjestelmän

huolto(sivu50).

2.Tarkistamoottoriöljynmääräennenmoottorin

käynnistystä.KatsokohtaMoottoriöljynmäärän

tarkistus(sivu36).

3.Tarkistajäähdytysjärjestelmäennen

moottorinkäynnistystä.Katsokohta

Jäähdytysjärjestelmäntarkistus(sivu42).

Laitteenyleiskatsaus

1.Seisontajarruvipu

2.Polttoainesäiliönkorkki (molemmatpuolet)

3.Turvakaari6.Turvavyö

g020877

Kuva3

4.Liikkeenohjausvipu

5.Istuin

Kuva4

1.Virtalukko

2.Moottorin jäähdytysnesteen ylikuumenemisen varoitusvalo

3.Hehkutulpanvalo7.Kaasuvipu

4.Voimanulosoton(PTO) kytkin

5.Öljynpaineenvaroitusvalo

6.Latauksenmerkkivalo

8.Tuntilaskuri

Ohjauslaitteet

Tutustukaikkiinohjauslaitteisiin,ennenkuinkäynnistät moottorinjakäytätkonetta(Kuva3jaKuva4).

g004492

Liikkeenohjausvivut

Hehkutulppienmerkkivalo

Liikkeenohjausvivuillaohjataansekäkoneenliikettä eteen-jataaksepäinettäkoneenkääntymistä.Katso kohtaKoneellaajo(sivu25).

Seisontajarruvipu

Ainakunsammutatmoottorin,kytkeseisontajarru, jottakoneeipääseliikkumaanvahingossa. Seisontajarrukytketäänvetämälläseisontajarruvipua taaksepäinjaylös(Kuva5).Seisontajarru vapautetaantyöntämälläseisontajarruvipuaeteenpäin jaalas.

Kuva5

1.Seisontajarruvipu

(oranssi)

Hehkutulppienmerkkivalo(Kuva4)syttyy,kun virta-avainkäännetäänKÄYNNISSÄ-asentoon.Se palaakuudensekunninajan.Kunvalosammuu, moottorinvoikäynnistää.

Tuntilaskuri

Tuntilaskurimittaa,kuinkakauankonettaonkäytetty avainkytkimenollessaKÄYNNISSÄ-asennossa.Määritä mitatunajanavulla,milloinmääräaikaishuollottulee suorittaa.

Moottorinjäähdytysnesteen ylikuumenemisenvaroitusvalo

Tämävaroitusvalosyttyyjaleikkuuterätpysähtyvät, josmoottorinjäähdytysnesteenlämpötilanousee liiankorkeaksi.Joskonettaeipysäytetäjajos jäähdytysnesteenlämpötilanouseevielä11°C, moottorisammuu.

Tärkeää:Josleikkuupöytäpysähtyyjalämpötilan

varoitusvalopalaa,painavoimanulosoton nuppialas,ajaturvalliselletasaisellealueelle, siirräkaasuvipuHIDAS-asentoon,siirrä liikkeenohjausvivutLUKITTUVAPAA-asentoon

g020866

jakytkeseisontajarru.Annamoottorinkäydä joutokäyntiäuseidenminuuttienajan,kunnes seonjäähtynytriittävästi.Sammutamoottori jatarkistajäähdytysjärjestelmä.Katsokohta

Jäähdytysjärjestelmäntarkistus(sivu42).

Virtalukko

Virtalukossaonkolmeasentoa:PYSÄYTYS, KÄYNNISSÄ/ESILÄMMITYSjaKÄYNNISTYS.

Kaasuvipu

Kaasuvivullaohjataanmoottorinpyörintänopeuttaja teriennopeuttasekäohjataankoneenajonopeutta yhdessäliikkeenohjausvipujenkanssa.Moottorin nopeuttalisätäänsiirtämälläkaasuvipueteenpäin NOPEA-asentoon.Moottorinnopeuttalasketaan siirtämälläviputaaksepäinHIDAS-asentoon.Käytä konettakaasuvipuNOPEA-asennossa,kunleikkaat ruohoa.

Voimanulosoton(PTO)kytkin

Voimanulosoton(PTO)kytkinkäynnistääjapysäyttää leikkuuterät.

Latauksenmerkkivalo

Latauksenmerkkivalosyttyy,kunjärjestelmän latauspiirissäilmeneetoimintahäiriö.

Öljynpaineenvaroitusvalo

Öljynpaineenvaroitusvalopalaa,josmoottorin öljynpainelaskeeturvallisentasonalapuolelle(Kuva

4).Josöljypainelaskeeliianalas,sammutamoottori

jaselvitäsyy.Korjaamoottoriöljyjärjestelmäennen moottorinkäynnistämistäuudelleen.

Polttoainemittari

Polttoainemittarista(Kuva6)näkyy,paljonkosäiliöissä onjäljelläpolttoainetta.

Kuva6

1.Polttoainemittari

g004637

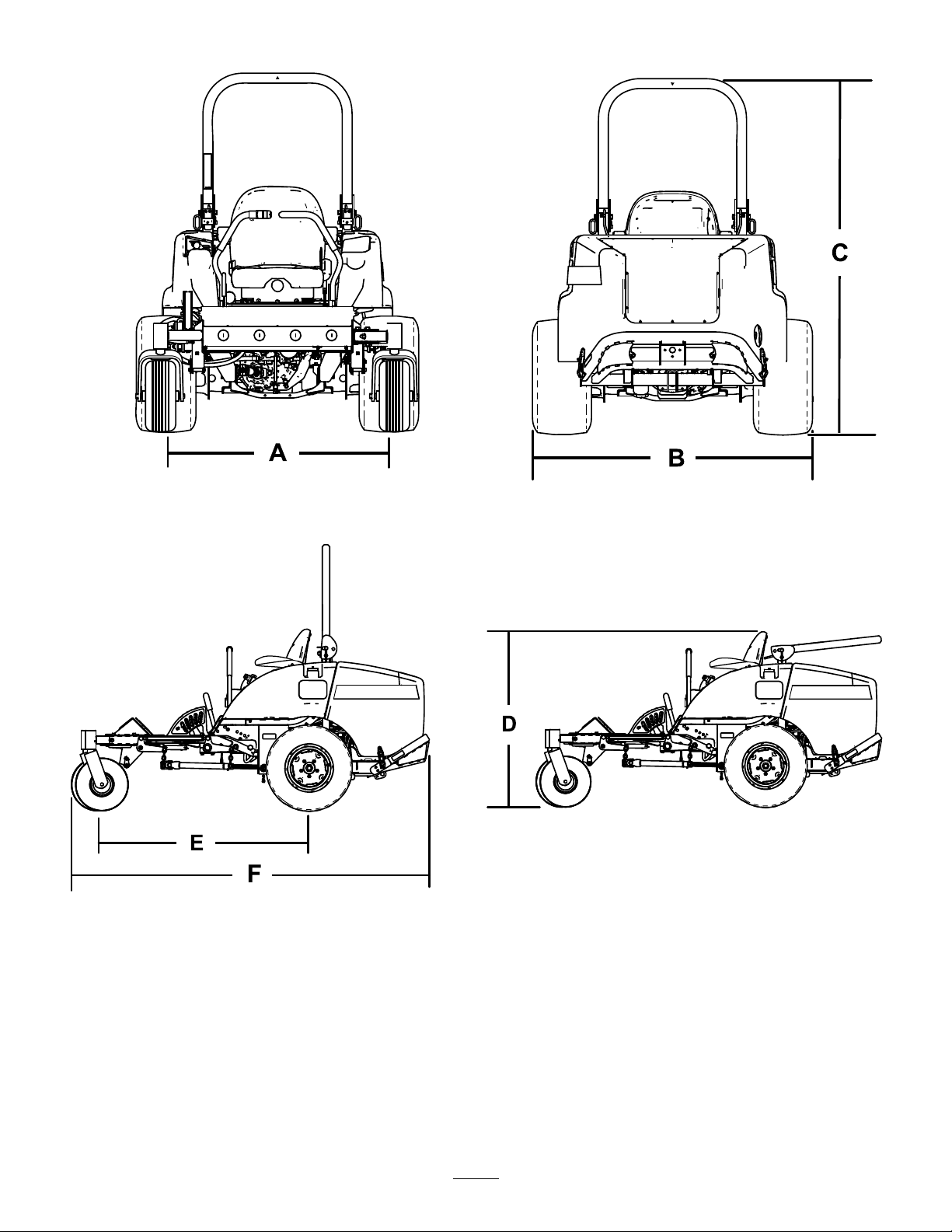

Teknisettiedot

Kuva7

g242892

KuvausKuva7

Korkeusturvakaariylhäällä

KorkeusturvakaarialhaallaD125cm

KokonaispituusF246cm

KokonaisleveysB145cm

Akseliväli

viite

Mittataipaino

183cm

145cm

Raideväli(renkaankeskeltäkeskelle)takana

Maavara15cm

Paino,kunkäytössäon183cm:nSDD(malli30354tai30481)

Paino,kunkäytössäon152cm:nSDD(malli30456)

Paino,kunkäytössäon183cm:nvakioleikkuupöytä(malli30353)

Paino,kunkäytössäon157cm:nvakioleikkuupöytä(malli30457)

Huomaa:Ominaisuuksiajarakennettavoidaan

muuttaailmoittamatta.

Lisätarvikkeet/lisävarusteet

KoneeseenonsaatavanavalikoimaToronhyväksymiä lisälaitteitaja-varusteita,joidenavullavoidaan parantaajalaajentaasenominaisuuksia.Otayhteys valtuutettuunhuoltoliikkeeseentaijakelijaantaisiirry osoitteeseenwww.T oro.com,jostalöytyyluettelo hyväksytyistälisälaitteistaja-varusteista.

KäytävainaitojaToro-varaosiaja-lisävarusteita, jottakonetoimisiparhaallamahdollisellatavalla jasenturvasertiointipysyisivoimassa.Muiden valmistajienvaraosatjalisävarusteetvoivat osoittautuavaarallisiksi,janiidenkäyttövoijohtaa tuotteentakuunraukeamiseen.

114cm

934kg

900kg

876kg

855kg

Käyttö

Polttoaineenlisäys

Huomaa:Koneenvasenjaoikeapuolimääritellään

normaalistakäyttöasennostakäsin.

Ennenkäyttöä

Turvallisuusennenkäyttöä

Yleinenturvallisuus

•Äläannalastentaikouluttamattomienhenkilöiden

käyttäätaihuoltaalaitetta.Paikallisetsäännökset saattavatasettaarajoituksiakäyttäjäniälle. Omistajavastaakäyttäjienjamekaanikkojen koulutuksesta.

•Tutustulaitteenturvallisenkäytönohjeisiin,

ohjauslaitteisiinjaturvamerkintöihin.

•Selvitä,kuinkakoneensaapysäytettyäja

moottorinsammutettuanopeasti.

•Tarkista,ettäkäyttäjänpitokytkimet,turvakytkimet

jasuojalevytovatpaikoillaanjatoimivatoikein.Älä käytäkonetta,mikälineeivättoimikunnolla.

•Tarkastaainaennenliikkumista,ettäterät,

teräpultitjaleikkuujärjestelmätovathyvässä käyttökunnossa.Vaihdakuluneettaivaurioituneet terätjapultitsarjoissa,jottatasapainosäilyisi.

Suositeltupolttoaine

Käytävainpuhdasta,tuorettadieselpolttoainetta, jonkarikkipitoisuusonerittäinalhainen(<15ppm) jajokatäyttäästandardinASTMD975taiEN590 vaatimukset.Setaaniluvunonoltavavähintään40. Jottapolttoaineolisituoretta,ostasitävain180päivän tarpeeseen.

Tärkeää:Muunkuinrikkipitoisuudeltaan

erittäinalhaisenpolttoaineenkäyttövahingoittaa moottorinpäästöjärjestelmää.

Polttoainesäiliöntilavuus:43,5litraa

Käytäkesälaatuistadieselpolttoainetta(nro2-D) yli–7°C:nlämpötiloissajatalvilaatuista dieselpolttoainetta(nro1-Dtainro1-D/2-D-seosta) alle–7°C:nlämpötiloissa.T alvilaatuisen polttoaineenleimahduspisteonalhaisempi,jasen kylmävirtausominaisuudethelpottavatkäynnistystäja vähentävätpolttoainesuodattimentukkeutumista.

Kesälaatuisenpolttoaineenkäyttölämpötilanollessa yli–7°Cpidentääpolttoainepumpunkäyttöikääja antaatalvilaatuistapolttoainettaenemmäntehoa.

Tärkeää:Dieselpolttoaineensijastaeisaakäyttää

paloöljyätaibensiiniä.Vääränpolttoaineenkäyttö vahingoittaamoottoria.

•Tarkastakoneenkäyttöaluejapoistasiltäkaikki

esineet,joitakonevoisingota.

Polttoaineturvallisuus

•Käsittelepolttoainettaerittäinvarovasti.Seon

tulenarkaa,jahöyryträjähtävätherkästi.

•Sammutasavukkeet,sikarit,piiputjamuut

sytytyslähteet.

•Käytävainhyväksyttyäpolttoaineastiaa.

•Äläirrotapolttoainesäiliönkorkkiataitäytä

polttoainesäiliötämoottorinollessakäynnissätai kuuma.

•Älälisäätaityhjennäpolttoainettasuljetussa

tilassa.

•Äläsäilytäkonettataipolttoainesäiliötätilassa,

jossaonavotuli,kipinöitätaivarmistusliekki (esimerkiksivedenlämmitintaimuuvastaava laite).

•Jospolttoainettaroiskuu,äläyritäkäynnistää

moottoria.Vältäluomastaminkäänlaisia kipinälähteitä,ennenkuinpolttoainehöyrytovat hälvenneet.

Biodieselinkäyttö

Tässälaitteessavoidaankäyttäämyös polttoaineseosta,jossaonenintään20% biodieseliä(B20).

Rikkipitoisuus:Erittäinvähärikkinen(<15ppm)

Biodieselpolttoaineentiedot:ASTMD6751tai

EN14214

Polttoaineseoksentiedot:ASTMD975,EN590tai JISK2204

Tärkeää:Petrodieselosuudenrikkipitoisuuden

onoltavaerittäinalhainen.

Noudataseuraaviavaro-ohjeita:

•Biodieselseoksetvoivatvahingoittaamaalattuja

pintoja.

•KäytäkylmälläsäälläkorkeintaanB5-seosta

(biodieselpitoisuus5%).

•Tarkkailepolttoaineenkanssakosketuksiin

joutuviatiivisteitäjaletkuja,sillänevoivat haurastuaajanmittaan.

•Polttoainesuodattimeenvoimuodostuatukoksia

jonkinaikaabiodieselseostenkäytönaloittamisen jälkeen.

•Lisätietojabiodieselistäsaavaltuutetulta

Toro-jälleenmyyjältä.

Polttoainesäiliöntäyttö

Jäähdytysjärjestelmän tarkastus

Ennenkuinkäynnistätmoottorinjakäytätkonetta, tarkastajäähdytysjärjestelmä.Katsokohta

Jäähdytysjärjestelmäntarkastus(sivu19).

Tärkeää:Polttoainesäiliötovatyhteydessä

toisiinsa,muttapolttoaineeisiirrynopeasti säiliöstätoiseen.Ontärkeää,ettäajoneuvoon pysäköitytasaisellealustalletäytönajaksi.Jos ajoneuvopysäköidäänrinteeseen,säiliötvoivat täyttyäliikaa.

Tärkeää:Älätäytäpolttoainesäiliöitäliian

täyteen.

Tärkeää:Äläavaapolttoainesäiliöitäajoneuvon

ollessapysäköitynärinteeseen.Polttoainevoi valuaulos.

Hydraulijärjestelmän tarkastus

Ennenkuinkäynnistätmoottorinjakäytät konetta,tarkastahydraulijärjestelmä.Katsokohta

Hydraulijärjestelmäntarkastus(sivu50).

Turvakaarensäätö

VAARA

Kaatumisestaaiheutuvanloukkaantumisen taihengenvaaranvälttämiseksiturvakaarion pidettävänostettunalukitussaasennossaja turvavyötäonkäytettävä.

Varmista,ettäistuinonkiinnitettyistuimen salvalla.

VAARA

Kaatumissuojaustaeiole,kunturvakaarion alhaalla.

Kuva8

Huomaa:Täytäpolttoainesäiliötainakäytönjälkeen,

josmahdollista.Tämäestääkosteuttatiivistymästä polttoainesäiliönsisälle.

Moottoriöljynmäärän tarkistus

Tarkistamoottorinkampikammionöljymääräennen moottorinkäynnistämistäjakoneenkäyttämistä. KatsokohtaMoottoriöljynmääräntarkistus(sivu36).

•Äläkäytäkonettaepätasaisessamaastossa tairinteessä,josturvakaarionalhaalla.

•Lasketurvakaarivainsilloin,kunseon aivanvälttämätöntä.

•Äläkäytäturvavyötä,kunturvakaarion alhaalla.

•Ajahitaastijavarovasti.

g031802

•Nostaturvakaariylösheti,kuntilaaon riittävästi.

•Tarkistavapaaalikulkukorkeus(esim. puidenoksat,porttikäytävät,sähkölinjat) ennenkuinajatmahdollisenesteenalitse. Varoosumastaesteeseen.

Tärkeää:Turvavyötäonkäytettäväaina,

kunturvakaarionnostettunajalukitussa asennossa.Äläkäytäturvavyötä,kunturvakaari onala-asennossa.

Turvakaarenlasku

Lasketurvakaarikuvanmukaisesti(Kuva9).

Huomaa:V apautatapittyöntämälläturvakaarta

eteenpäin.

g031624

g031636

Kuva9

Huomaa:Kiinnitäturvakaariniin,ettäkonepeltiei

vahingoitu.

Turvakaarennosto

Nostaturvakaarikuvanmukaisesti(Kuva10).

g031631

Kuva10

g031635

Tärkeää:Turvavyötäonkäytettäväaina,

kunturvakaarionnostettunajalukitussa asennossa.Äläkäytäturvavyötä,kunturvakaari onala-asennossa.

Turvajärjestelmänkäyttö

VAROITUS

Josturvakytkimetovatirronneettai vaurioituneet,konesaattaatoimia odottamattomallatavallajaaiheuttaa henkilövahinkoja.

•Äläkajoaturvakytkimiin.

•Tarkistaturvakytkimientoimivuus päivittäinjavaihdamahdolliset vaurioituneetkytkimetennenkoneen käyttämistä.

Tietoaturvajärjestelmästä

Ohjausyksikönkäyttöjärjestelmän

Turvajärjestelmähuolehtiisiitä,ettämoottori käynnistyyvain,kun:

•istutkäyttäjänpaikallataiseisontajarruon

kytkettynä

•voimanulosotto(PTO)onkytkettynäirti

•LiikkeenohjausvivutonlukittuVAPAA-asentoon.

•moottorinlämpötilaonsuurintakäyttölämpötilaa

alhaisempi.

Turvajärjestelmäsammuttaamoottorin,kunkäyttäjä siirtääliikkeenohjausvivutpoisLUKITTUV APAA

-asennostaseisontajarrunollessakytkettynä.Jos käyttäjänouseeistuimeltavoimanulosotonollessa kytkettynä,moottorisammuuyhdensekunninviiveen jälkeen.

Turvajärjestelmäntestaus

Huoltoväli:Ainaennenkäyttöätaipäivittäin

Tarkistaturvajärjestelmäntoimivuusainaennen koneenkäyttöä.Josturvajärjestelmäeitoimialla kuvatullatavalla,seonvälittömästikorjautettava valtuutetussahuoltoliikkeessä.

1.Istuistuimella,kytkeseisontajarrujakytke voimanulosottoPÄÄLLÄ-asentoon.Yritä käynnistäämoottori.Moottorieisaakäynnistyä.

ongelmienmääritykseen

Koneonvarustettuohjausyksiköllä,jokatarkkailee erilaistentärkeidenjärjestelmientilaa.Ohjausyksikkö sijaitseeoikeanpuoleisenohjauspaneelinalla.Siihen päästäänkäsiksisivupaneelinkannenkautta(Kuva

11).Avaasivupaneelinkansivapauttamallakaksi

salpaajavetämälläsitäulos.

Kuva11

1.Sivupaneelinkansi

2.Lukitsimet

g004495

2.Istuistuimella,kytkeseisontajarrujakytke voimanulosottoPOIS-asentoon.Siirrä jompikumpiliikkeenohjausvipupoisLUKITTU

VAP AA-asennosta.Yritäkäynnistäämoottori.

Moottorieisaakäynnistyä.Toistatoisella liikkeenohjausvivulla.

3.Istuistuimella,kytkeseisontajarru,siirrä voimanulosotonkytkinPOIS-asentoonjasiirrä liikkeenohjausvivutLUKITTUVAPAA-asentoon. Käynnistämoottori.Kunmoottorionkäynnissä, vapautaseisontajarru,kytkevoimanulosotto janousehiemanistuimelta.Moottorintulee sammuakahdensekunninkuluessa.

4.Poistuistuimelta,kytkeseisontajarru,siirrä voimanulosotonkytkinPOIS-asentoonjasiirrä liikkeenohjausvivutLUKITTUVAPAA-asentoon. Käynnistämoottori.Kunmoottorikäy,aseta jompikumpiliikkeenohjausvipukeskelle. Moottorintuleesammuakahdensekunnin kuluessa.T oistatoisellaliikkeenohjausvivulla.

5.Poistuistuimelta,vapautaseisontajarru,siirrä voimanulosotonkytkinPOIS-asentoonjasiirrä liikkeenohjausvivutLUKITTUVAPAA-asentoon. Yritäkäynnistäämoottori.Moottorieisaa käynnistyä.

Ohjausyksikönetupuolellaon11merkkivaloa, jotkailmaisevatjärjestelmäntilaa.Näistä valoistaseitsemäävoidaankäyttääjärjestelmän vianmääritykseen.Kunkinmerkkivalontoiminnon kuvaus;katsoKuva12.Lisätietojaohjausyksikön muistatoiminnoistaonhuolto-oppaassa,jonkasaa valtuutetultaToro-jälleenmyyjältä.

Kuva12

1.Moottorinylikuumenemisestajohtuvasammuminen–

moottorinlämpötilaonylittänytturvallisenrajan,jamoottori onsammutettu.T arkistajäähdytysjärjestelmä

2.Moottorinylikuumenemisestajohtuvavaroitus–moottorin

lämpötilaonylittämässäturvallisenrajan,jaleikkuupöytä onpysäytetty.Tarkistajäähdytysjärjestelmä

3.Käyttäjäistuuistuimella.

4.Voimanulosottoonkäytössä.

5.Seisontajarrueiolekytkettynä.

6.Ohjaimetovatvapaalla.

7.Ohjausyksikkösaavirtaajaontoiminnassa.

Säädäsemahdollisimmanmukavaksikääntämällä edessäolevaanuppiajompaankumpaansuuntaan (Kuva14).

g004927

g019768

Kuva14

1.Istuimenjousituksensäädin

Istuimenvapautus

Jottaistuimenallaoleviinhydraulijärjestelmiinja muihinjärjestelmiinpäästäänkäsiksi,irrotaistuimen kiinnityssalpajakäännäistuineteenpäin.

Istuimensäätö

Istuinsiirtyyeteen-jataaksepäin.Säädäistuinsiten, ettäpystytohjaamaankonettaparhaitenjaasentosi onmahdollisimmanmukava.

Kunhaluatsäätääistuinta,vapautaistuinsiirtämällä vipuasivusuunnassa(Kuva13).

Kuva13

Istuinjousituksensäätö

1.Liu’utaistuinetuasentoonistuimenasennon säätövivunavulla.

2.Vapautaistuinvetämälläistuimensalpaa eteenpäinjanostamallasitä(Kuva15).

g008962

g020871

Kuva15

1.Istuimensalpa

Istuintavoidaansäätääsiten,ettäajoontasaistaja mukavaa.Asetaistuinkohtaan,jossaajoasentoon mahdollisimmanmukava.

Käytönaikana

Turvallisuuskäytönaikana

–Vapautavoimanulosottojalaskelisälaitteet

alas. –Kytkeseisontajarru. –Sammutamoottorijairrotavirta-avain.

Yleinenturvallisuus

•Omistajajakäyttäjävoivatestääloukkaantumisia

taiomaisuusvahinkojaaiheuttavattapaturmatja ovatsiksivastuussaniistä.

•Pukeuduasianmukaisesti.Käytäsilmäsuojaimia,

pitkiähousuja,tukevialiukastumisenestäviä kenkiäjakuulosuojaimia.Pitkäthiukseteivätsaa roikkuavapaina.Äläkäytäriippuviakoruja.

•Äläkäytäkonettasairaana,väsyneenätai

alkoholintaihuumausaineidenvaikutuksen alaisena.

•Äläkuljetamatkustajiakoneessajapidäsivulliset

jalemmikitpoissakoneenluotakäytönaikana.

•Käytäkonettavain,kunnäkyvyysonhyvä,jotta

vältätkuopatjapiilevätvaarat.

•Varmistaennenmoottorinkäynnistämistä,että

kaikkikäytötovatvapaallajaettäseisontajarruon kytketty.Käynnistämoottoriollessasikäyttäjän paikalla.

•Pidäkädetjajalatetäälläpyörivistäosista.Pysy

ainaetäälläheittoaukosta.

•Varmistaennenperuuttamista,ettäreittionvapaa,

katsomallataaksejaalas.

•Olevarovainenlähestyessäsikulmia,joissa

onhuononäkyvyys,pensaita,puitataimuita näköesteitä.

•Pysäytäterät,josetleikkaaruohoa.

•Joskoneosuuesteeseentaitäriseeepätavallisesti,

pysäytäkone,irrotavirta-avainjaodota,että kaikkiliikkuvatosatovatpysähtyneet,ennenkuin tarkastatlisälaitteen.Suoritatarvittavatkorjaukset ennenkoneenkäytönjatkamista.

•Hidastajaolevarovainenkääntyessäsikoneella

jaylittäessäsiteitäjajalkakäytäviä.Annamuille ainaetuajo-oikeus.

•Kytkeleikkuuyksikönkäyttöpois,sammuta

moottori,irrotavirta-avainjaodota,ettäkaikki liikkuvatosatovatpysähtyneet,ennenkuinsäädät leikkuukorkeutta(elleisitävoisäätääkäyttäjän paikalta).

•Äläkoskaankäytämoottoriatilassa,johonvoi

kertyäpakokaasuja.

•Äläjätäkäynnissäolevaakonettailmanvalvontaa.

•Ennenkäyttäjänpaikaltapoistumista(mukaan

lukienruohonkeräimienpuhdistustaisuppilon tukoksenpoistaminen):

–Pysäköikonetasaisellemaalle.

–Odota,kunneskaikkiliikkuvatosatovat

pysähtyneet.

•Äläkäytäkonettaukonilmanaikana.

•Äläkäytäkonettahinaukseen.

•KäytävainToro®Companynhyväksymiä

lisälaitteita,varusteitajavaraosia.

Kaatumissuojausjärjestelmän (ROPS)turvallisuus

•Äläirrotakaatumissuojausjärjestelmääkoneesta.

•Varmista,ettäturvavyöonkiinnitettyjanopeasti

avattavissahätätilanteessa.

•Tarkistavapaaalikulkukorkeusjavaroosumasta

esteisiin.

•Pidäkaatumissuojausjärjestelmäturvallisessa

käyttökunnossatarkistamallasevaurioidenvaralta säännöllisestijapitämälläkaikkikiinnittimet tiukalla.

•Vaihdavaurioituneetkaatumissuojausjärjestelmän

osat.Äläkorjaataimuutaniitä.

Taittuvallaturvakaarellavarustetutkoneet

•Käytäainaturvavyötä,kunturvakaarion

nostettuna.

•Kaatumissuojausjärjestelmäonkeskeinen

turvalaite.T aittuvaturvakaarionpidettävä nostettunajalukitussaasennossajaturvavyötäon käytettäväkoneenkäytönaikana,kunturvakaari onyläasennossa.

•Lasketaittuvaturvakaariväliaikaisestivainsilloin,

kunseonvälttämätöntä.Äläkäytäturvavyötä,kun turvakaarionalhaalla.

•Huomaa,ettäkaatumissuojaustaeiole,kun

taittuvaturvakaarionalhaalla.

•Tutkileikattavaalue,äläkäkoskaantaitataittuvaa

turvakaartaalasalueilla,joillaonrinteitä, pudotuksiataivettä.

Turvallisuusrinteissä

Rinteissäonhuomattavakoneenhallinnan menettämisenjakaatumisenvaara.Tällaiset onnettomuudetvoivataiheuttaavakavantapaturman taikuoleman.Käyttäjäonvastuussaturvallisesta käytöstärinteissä.Koneenkäyttörinteissäedellyttää erityistähuolellisuutta.

•Käyttäjänonarvioitavaleikkuupaikanolosuhteet

jatarkastettavakäyttöpaikkajamääritettävä niidenperusteella,onkorinneturvallinenkoneen käyttöön.Tämätarkastusontehtävähuolellisesti jaharkiten.

•Tutustuseuraaviinohjeisiinkoneenkäytöstä

rinteissä,tarkastakoneenkäyttöolosuhteetja määritäniidenperusteella,voidaankokonetta käyttääkyseiselläpaikallajavallitsevissa olosuhteissa.Maastonmuutoksetvoivatvaikuttaa koneenkäyttöönrinteissä.

•Vältäkoneenkäynnistämistä,pysäyttämistätai

kääntämistärinteissä.Vältänopeudentaisuunnan äkillistämuuttamista.Käännyhitaastijavähän kerrallaan.

•Äläkäytäkonettaolosuhteissa,joissapito,ohjaus

taivakausovatkyseenalaisia.

Seisontajarrunkytkentä

VAARA

Seisontajarrueivälttämättäpidäkonetta paikallaanrinteessä,mistävoiaiheutua henkilö-taiomaisuusvahinkoja.

Pysäköikonerinteeseenvain,jospyörät voidaankiilatataitukeapukeilla.

•Poistataimerkitseesteet,kutenojat,kuopat,urat,

töyssyt,kivettaimuutpiilevätvaarat.Korkea ruohovoipeittääesteet.Maastonepätasaisuudet voivatkaataakoneen.

•Huomaa,ettäkoneenkäyttömärässäruohossa,

poikittainrinteissätaialamäessäsaattaajohtaa koneenpidonmenettämiseen.Pidonmenetys vetopyörissäsaattaaaiheuttaaluisumisenja jarrujenjaohjauksenhallinnanmenetyksen.

•Käytäkonettaerityisenvarovastipudotusten,

ojien,vallien,vesiesteidentaimuidenvaarojen lähellä.Konevoikaatuayllättäen,jospyörä meneereunanylitaijosreunasortuu.Määritä suoja-aluekoneenjamahdollisenvaaranvälille.

•Tunnistavaaratrinteenjuurella.Josvaaroja

on,leikkaarinnekävellenohjattavalla ruohonleikkurilla.

•Josmahdollista,pidäleikkuuyksikötlaskettuina

alasrinteissäkäytönaikana.Leikkuuyksiköiden nostaminenrinteissäkäytönaikanavoiheikentää koneenvakautta.

•Oleerittäinvarovainenkäyttäessäsi

ruohonkeräysjärjestelmiätaimuitalisälaitteita.Ne voivatvaikuttaakoneenvakauteenjaaiheuttaa hallinnanmenetyksen.

Seisontajarrunkäyttö

Kytkeseisontajarruaina,kunpysäytätkoneentaijätät senilmanvalvontaa.

g027914

Kuva16

Seisontajarrunvapautus

g027915

Kuva17

Moottorinkäynnistys

Huomaa:Hehkutulppienmerkkivalopalaa

kuusisekuntia,kunvirta-avainkäännetään KÄYNNISSÄ-asentoon.Kunvalosammuu,käännä virta-avainKÄYNNISTYS-asentoon.

Tärkeää:Suoritakäynnistysvaiheita

korkeintaan15sekunninajanminuutissa,jotta käynnistysmoottorieiylikuumene.

Tärkeää:Kunmoottorikäynnistetään

ensimmäisenkerrantaikunmoottoriöljy onvaihdettutaimoottori,vaihteistotai napamoottorionhuollettu,ajakoneella kaasuvipuHIDAS-asennossaeteen-jataaksepäin 1–2minuutinajan.Käytänostovipuaja voimanulosotonvipuajatarkista,ettänetoimivat oikein.Sammutasittenmoottori,tarkista nesteidenmäärätjatarkista,onkokoneessa

öljyvuotoja,irtonaisiaosiataimuitahavaittavia vikoja.

2.Siirräliikkeenohjausvivutkeskelle, lukitsemattomaanasentoon.

3.Koneellaajetaanseuraavasti:

•Kunhaluatajaasuoraaneteenpäin,työnnä

liikkeenohjausvipujahitaastieteenpäin(Kuva

19).

•Kunhaluatajaasuoraantaaksepäin,vedä

liikkeenohjausvipujahitaastitaaksepäin (Kuva19).

•Kunhaluatkääntyä,hidastavauhtia

vetämällämolempiavipujataaksepäinja työnnäsittenkääntymissuunnansuhteen päinvastaisellapuolellaolevaavipua eteenpäin(Kuva19.)

•Kunhaluatpysähtyä,vedäliikkeenohjausvi-

vutVAP AALLE.

Huomaa:Mitäenemmänliikkeenohjausvipuja

siirretään,sitänopeamminkoneliikkuu kyseiseensuuntaan.

Kuva18

Huomaa:JätäkaasuHIDAS-jaNOPEA-asentojen

puoliväliin,kunnesmoottorijahydraulijärjestelmäovat lämmenneet.

Koneellaajo

Kaasuvivullasäädetäänmoottorinpyörintänopeutta (1/min).AsetakaasuvipuNOPEA-asentoon,jolloin suorituskykyonparhaimmillaan.Käytälisälaitteita ainakaasunollessaNOPEA-asennossa.

VAROITUS

Konevoikääntyähyvinnopeasti.Käyttäjä voimenettääkoneenhallinnanjaaiheuttaa henkilö-taiomaisuusvahinkoja.

•Olevarovainenkääntyessäsi.

•Hidastakonettaennenjyrkkiäkäännöksiä.

g191137

g004532

Kuva19

1.Liikkeenohjausvipu–

LUKITTUVAPAA-asento

2.Lukitsematonkeskiasento5.Koneenetuosa

3.Eteenpäin

4.Taaksepäin

1.Vapautaseisontajarru.

Huomaa:Moottorisammuu,joskäyttäjä

siirtääliikkeenohjausvipujapoisLUKITTUVAPAA

-asennostaseisontajarrunollessakytkettynä.

Moottorinsammutus

VAROITUS

Lapsetjasivullisetvoivatloukkaantua,joshe yrittävätsiirtäätaikäyttääkonettasenollessa ilmanvalvontaa.

Muistairrottaavirta-avainjakytkeä seisontajarruaina,kunjätätkoneen ilmanvalvontaa,vaikkavainmuutamaksi minuutiksi.

Kuva20

Leikkurinkäyttö

Leikkuupöydännostokytkimen käyttö

Leikkuupöydännostokytkimellänostetaanja lasketaanleikkuupöytää(Kuva21).Moottorinon oltavakäynnissä,jottavipuavoidaankäyttää.

g020873

g244208

1.Leikkuupöydännostokytkin

Kuva21

•Laskeleikkuupöytätyöntämälläleikkuupöydän

nostokytkinalas(Kuva21).

Tärkeää:Kunleikkuupöytälasketaan,se

asettuukellutus-/joutokäyntiasentoon.

•Nostaleikkuupöytätyöntämälläleikkuupöydän

nostokytkinylös(Kuva21).

Tärkeää:Äläpidävipuaenääylhäällätai

alhaalla,kunleikkuupöytäonnostettutailaskettu kokonaan.Muutoinhydraulijärjestelmävaurioituu.

Voimanulosoton(PTO)kytkentä

Voimanulosoton(PTO)kytkinkäynnistääjapysäyttää leikkuuterätjaeräätvirtaakäyttävätlisälaitteet.

Huomaa:Josmoottorionkylmä,annamoottorin

lämmetä5–10minuuttiaennenvoimanulosoton kytkemistä.

Voimanulosoton(PTO)vapautus

Kuva22

Kuva23

g243799

g009174

g020870

Kuva24

Leikkuukorkeudensäätö

Leikkuukorkeudeksivoidaansäätää2,5–15,8cm (6mm:nvälein)siirtämälläpidätystappiaerireikiin.

1.Työnnäleikkuupöydännostokytkintäylös moottorinollessakäynnissä,kunnes leikkuupöytäonkokonaanylhäällä,javapauta kytkinheti(Kuva21).

2.Käännäpidätystappia,kunnessitävastaava putkisokkaosuuleikkuukorkeudenkannattimen aukkoihin,jairrotase(Kuva24).

3.Valitseleikkuukorkeudenkannattimestahaluttua leikkuukorkeuttavastaavareikä,työnnätappi reikäänjalukitsesepaikalleenkääntämälläsitä alas(Kuva24).

Huomaa:Reikiäonneljässärivissä(Kuva

24).Ylinrivivastaatapinyläpuolellemerkittyä

leikkuukorkeutta.Toinenrivialaspäinvastaa merkittyäleikkuukorkeuttaplus6mm.Kolmas rivialaspäinvastaamerkittyäleikkuukorkeutta plus13mm.Alinrivivastaamerkittyä leikkuukorkeuttaplus18mm.15,8cm:nasentoa vartenonvainyksireikätoisellarivillä.Tämäei lisää6mm:iä15,2cm:nasentoon.

1.Pidätystappi2.Leikkuukorkeuden pysäytin

4.Säädänurmisuojarulliajajalaksiatarvittaessa.

Käyttövihjeitä

KaasunNopea-asetus/ajonopeus

Jottakoneenjaleikkuupöydänkäytössäolisitarpeeksi tehoaleikkuunaikana,pidäkaasuNOPEA-asennossa jasäädäajonopeuttaolosuhteidenmukaan.Vähennä ajonopeutta,kunleikkuuterienkuormituskasvaa,ja lisääajonopeutta,kunterienkuormituspienenee.

Leikkuusuunnanvaihto

Vaihteleleikkuusuuntaa,jottanurmeeneimuodostu vakojaajanmittaan.Tämähelpottaamyös leikkuujätteenlevittämistä,mikäpuolestaanedistää maatumistajalannoitusta.

Leikkuunopeus

Leikkuujäljenparantamiseksiajonopeuttakannattaa hidastaatietyissäolosuhteissa.

Matalanleikkuunvälttäminen

Joskoneenleikkuuleveysonleveämpikuinennen käyttämässäsikoneessa,nostaleikkuukorkeutta,jotta etleikkaaepätasaistanurmealiianlyhyeksi.

Valitseolosuhteisiinsopiva leikkuukorkeus

Leikkaayhdenleikkuunaikananoin25mmtai korkeintaan1/3ruohonkorkeudesta.Poikkeuksellisen rehevässäjatiheässäruohikossaajonopeuttaon ehkähidastettavaja/taileikkuukorkeuttakorotettava seuraavaksikorkeampaanasetukseen.

Tärkeää:Josleikataanylikolmasosaruohon

pituudestataiharvaa,pitkääruohoataijos olosuhteetovatkuivat,ilmassakulkeutuvaa leikkuujätettäjaroskiasekäleikkuupöydän käyttölaitteenrasitustavoivähentääkäyttämällä terientasaistaosaa.

äänenvaimentimistajamoottoritilasta.Puhdista öljy-japolttoaineroiskeet.

•Josleikkuuyksikötovatkuljetusasennossa,käytä

mekaanistavarmistuslukkoa(jossaatavilla), ennenkuinjätätkoneenilmanvalvontaa.

•Annamoottorinjäähtyä,ennenkuinvarastoit

laitteensuljettuuntilaan.

•Irrotavirta-avainjasuljepolttoaineensulkuventtiili

(josasennettuna)ennenkoneenvarastointiatai kuljetusta.

•Äläsäilytäkonettataipolttoainesäiliötätilassa,

jossaonavotuli,kipinöitätaivarmistusliekki (esimerkiksivedenlämmitintaimuuvastaava laite).

Pitkänruohonleikkaaminen

Josruohonannetaankasvaahiemannormaalia pidemmäksitaijosseonhyvinkosteaa,leikkaa ruohokorkeammallaleikkuukorkeudella.Leikkaa ruohosittenuudelleennormaalia,alempaaasetusta käyttäen.

Leikkuukoneenpuhtaanapito

Poistaleikkuujätteetjalikaleikkurinalapuoleltaaina käytönjälkeen.Josleikkurinsisällekertyyruohoaja likaa,leikkuujäljestätuleeennenpitkääepätyydyttävä.

Puhdistamoottori,äänenvaimennin,akkutila, seisontajarru,leikkuuyksikötjapolttoaineen säilytysalueruohosta,lehdistätailiiallisestarasvasta palovaaranvähentämiseksi.Puhdistaöljy-ja polttoaineroiskeet.

Terienkunnossapito

•Pidäterätterävinäkokoleikkuukaudenajan.Kun

terätovatterävät,neleikkaavatsiististirepimättä taisilppuamattaruohoa.Repeytymienvuoksi ruohonreunatmuuttuvatruskeiksi,mikäheikentää kasvuajaaltistaakasvisairauksille.

•Tarkistapäivittäin,ettäterätovatterävätjaettäne

eivätolekuluneettaivaurioituneet.T eroitaterät tarpeenvaatiessa.

•Pidäkaikkikoneenosathyvässäkunnossaja

kaikkienlaitteidenkiinnityksetjaerityisestiterien kiinnikkeettiukalla.

•Vaihdakaikkikuluneettaivaurioituneettarrat.

Koneentyöntäminen

Hätätilanteessakonettavoidaanliikuttaahyvin lyhyenmatkaaavaamallahydraulipumpussaolevat ohitusventtiilitjatyöntämälläkonetta.

Tärkeää:Työnnäkonettaainakäsinjavain

lyhyitämatkoja.Konettaeisaahinata,koskase voivaurioittaahydraulijärjestelmää.

Tärkeää:Ohitusventtiilienonoltavaaukiaina,

kunkonettatyönnetääntaihinataan.Sulje venttiilit,kunolettyöntänyttaihinannutkoneen haluamaasipaikkaan.

1.Nostaistuin.KatsoIstuimenvapautus(sivu22)

2.Paikannaohitusventtiilit(Kuva25),jakierrä

kutakinohitusventtiiliäyksikierrosvastapäivään.

Huomaa:Tällöinhydraulinestepääsee

ohittamaanpumpunjapyörätvoivatpyöriä.

Tärkeää:Kierräohitusventtiiliäkorkeintaan

yksikierros.Näinventtiiliteivätirtoa rungostaeikänestettäpääsevuotamaan.

•Josteräonvaurioitunuttaikulunut,vaihdase

aitoonT oro-vaihtoterään.Katsoteränvaihtamisen ohjeetleikkuuyksikönkäyttöoppaasta.

Käytönjälkeen

Turvallisuuskäytönjälkeen

•Vähennätulipalonvaaraapoistamalla

ruohojaleikkuujäteleikkuuyksiköistä,

Kuva25

2.Josmahdollista,yhdistäperävaununjarrut.

3.Lastaakoneperävaunuuntailava-autoon.

KatsoKoneenlastaus(sivu29).

4.Sammutamoottori,irrotaavain,kytke

seisontajarrujasuljepolttoaineventtiili.

5.Kiinnitäkonekiinnityslenkeistätiukasti

perävaunuuntailavallehihnoilla,ketjuilla, vaijereillataiköysillä(Kuva26).

g004644

1.Oikeaohitusventtiili

2.Vasenohitusventtiili

3.Varmista,ettäseisontajarruonvapautettu,ja työnnäkonehaluamaasipaikkaan.

4.Suljeventtiilitkiertämälläkutakinventtiiliäyksi kierrosmyötäpäivään(Kuva25).

Huomaa:Äläkiristäventtiileitäliikaa.

5.Kiristäventtiilitnoinmomenttiin8N·m.

Tärkeää:Varmista,ettäohitusventtiiliton

suljettuennenmoottorinkäynnistämistä. Josmoottoriakäytetäänohitusventtiilien ollessaauki,vaihteistoylikuumenee.

Koneenkuljetus

Käytäkoneenkuljetukseenraskaaseenkäyttöön tarkoitettuaperävaunuataikuorma-autoa.Varmista, ettäperävaunussataikuljetusajoneuvossaon kaikkilainvaatimatjarrut,valotjamerkinnät.Lue huolellisestikaikkiturvaohjeet.Nämätiedotauttavat suojaamaansinua,perhettäsi,lemmikkejäsija sivullisialoukkaantumiselta.

VAARA

Kuva26

1.Ajoyksikönkiinnityssilmukat

Koneenlastaus

Oleerittäinvarovainenlastatessasikonetta perävaunuuntaikuorma-autoonjapoistaessasi konettaniistä.Käytätoimenpiteeseentäysleveää ramppia,jokaonkonettaleveämpi.Ajakoneramppia ylösperuuttamallajaalasetupuoliedellä(Kuva27).

Kuva27

1.Ajaramppiaylös peruuttamalla.

2.Ajaramppiaalasetupuoli edellä.

g191318

g027995

Kaduillajateilläajaminenilman suuntavilkkuja,valoja,heijastaviamerkintöjä taihitaanajoneuvonmerkkiäonvaarallistaja saattaaaiheuttaahenkilövahinkoihinjohtavan onnettomuuden.

Äläajakoneellajulkisellatiellätaikadulla.

1.Joskäytätperävaunua,kiinnitäse vetoajoneuvoonjakäytäturvaketjuja.

Tärkeää:Äläkäytäkapeitaerillisiäramppeja

koneenmolemmillapuolilla.

VAARA

Koneenlastaaminenperävaunuun taikuorma-autoonlisääkaatumisen mahdollisuutta,mikävoiaiheuttaavakavan loukkaantumisentaikuoleman.

•Oleerittäinvarovainenkäyttäessäsi konettarampilla.

•Kunlastaattaipuratkonetta,käytä turvavyötäjavarmista,ettäturvakaarion yläasennossa.Varmista,ettäturvakaaren jasuljetunperäkärrynkatonväliinjäätilaa.

•Käytävaintäysleveääramppia.Äläkäytä erillisiäramppejakoneenmolemmilla puolilla.

•Rampinjamaanpinnantairampinja perävaununtailava-autonlavanvälinen kulmaeisaaollayli15astetta.

•Varmista,ettärampinpituusonvähintään neljäkertaapidempikuinperävaununtai lava-autonlavankorkeusmaahan.Näin varmistetaan,ettärampinkulmatasaiseen maahaneioleyli15astetta.

•Ajakoneramppiaylösperuuttamallaja alasetupuoliedellä.

•Vältäkoneenäkillistäkiihdyttämistätai hidastamistarampillaajettaessa,sillätämä voiaiheuttaahallinnanmenetyksentai kaatumisen.

1.Täysleveäramppi säilytysasennossa

2.Sivunäkymä täysleveästärampista lastausasennossa

3.Enintään15astetta6.Perävaunu

g027996

Kuva28

4.Ramppionvähintään 4kertaapidempikuin perävaununtailava-auton lavankorkeusmaahan

5.H=perävaununtai lava-autonlavankorkeus maahan.

Kunnossapito

Huomaa:Koneenvasenjaoikeapuolimääritelläännormaalistakäyttöasennostakäsin.

Kunnossapitotaulukko

Huoltoväli

10ensimmäisen

käyttötunninjälkeen

50ensimmäisen

käyttötunninjälkeen

200ensimmäisen

käyttötunninjälkeen

Ainaennenkäyttöätai

päivittäin

50käyttötunninvälein

100käyttötunninvälein

150käyttötunninvälein

200käyttötunninvälein

Huoltotoimenpide

•Kiristärungonkiinnityspultit.

•Kiristäpyöränmutterit.

•Vaihdaleikkuupöydänvaihteistonvoiteluaine.

•Vaihdamoottorinöljyjasuodatin.

•Vaihdahydraulinesteja-suodatin.

•Turvajärjestelmäntestaus.

•Tarkistamoottoriöljynmäärä.

•Tarkistamoottorinjäähdytysnesteenmäärä.

•Puhdistajäähdytinpaineilmalla(useamminpölyisissätailikaisissaolosuhteissa).

•Tarkistahydraulinesteenmäärä.

•Puhdistaleikkuupöytä.

•Rasvaalaakereidenjaholkkienrasvanipat(useamminlikaisissataipölyisissä olosuhteissajajokaisenpesunjälkeen).

•Tarkistaakunkaapeleidenkytkennät.

•Rengaspaineentarkistus

•Tarkistalaturinhihnankireys.

•Tarkistaleikkuupöydänvaihteistossaolevavoiteluaine.

•Vaihdamoottorinöljyjasuodatin.

•Tarkistajäähdytysjärjestelmänletkutjatiivisteet.Vaihda,josneovathalkeilleettai repeytyneet.

•Kiristäpyöränmutterit.

•Vaihdaleikkuupöydänvaihteistonvoiteluaine.

•Huollailmanpuhdistin.

400käyttötunninvälein

800käyttötunninvälein

1500käyttötunninvälein

Kahdenvuodenvälein

•Vaihdavedenerottimenpolttoainesuodattimenkotelo.

•Tyhjennävesitaimuutkertymätvedenerottimesta.

•Tarkistapolttoaineletkutjaliitännät.

•Vaihdahydraulinesteja-suodatin.

•Tarkistamoottorinventtiilivälykset.Katsolisäohjeetmoottorinkäyttöoppaasta.

•Vaihdaliikkuvatletkut.

•Tyhjennäjapuhdistapolttoainesäiliö.

•Huuhtelejäähdytysjärjestelmäjavaihdaneste.

Tärkeää:Lisäähuoltotoimenpiteitäonmoottorinkäyttöoppaassa.

Huomaa:Kytkentä-jahydraulikaavionvoitarvittaessaladatamaksuttomastiosoitteestawww.Toro.com

etsimälläomanlaitteenkotisivullaolevastaopaslinkistä.

Päivittäisenhuollontarkastuslista

Otatästäsivustakopioita.

Tarkistaturvajärjestelmän toiminta.

Tarkistasuuntain ala-asennossa(joson).

Tarkistaseisontajarrun toiminta.

Tarkistapolttoaineenmäärä.

Tarkistahydraulinesteen määrä.

Tarkistamoottoriöljynmäärä.

Tarkistajäähdytysnesteen määrä.

Tarkistaveden/polttoaineen erotin.

Tarkistailmansuodattimen rajoitinilmaisin.

Tarkista,etteijäähdyttimessä jasäleikössäoleroskia.

Kuuntele,kuuluuko moottoristaepätavallisia

ääniä.

Kuuntele,kuuluuko käytettäessäoutojaääniä.

Tarkista,etteihydrauliletkuissaolevaurioita.

Tarkistanestevuodot.

Tarkistarengaspaine.

Tarkistamittareidentoiminta.

Tarkistaterienkunto.

Voitelekaikkirasvanipat.

Korjaamaalipinnanvauriot.

1.Josmerkkivalopalaapunaisena

Viikolle: Tarkistettavatkohdat

MaTiKeToPe

2.Tarkistahehkutulppajaruiskutussuuttimet,joskäynnistysonhidas,savuaonliikaataikäyntiäänionkarkea.

3.Välittömästijokaisenpesunjälkeen,luettelonmukaisestahuoltovälistäriippumatta.

Todetutviat

Tarkastuksensuoritti:

VikaPäivämääräHuomio

VAROITUS

Josjätätavaimenvirtalukkoon,jokuvoivahingossakäynnistäämoottorinjavahingoittaa vakavastilähelläolijoita.

Irrotaavainvirtalukostaennenhuollonaloitusta.

Huoltoaedeltävät toimenpiteet

Tärkeää:Tämänkoneensuojustenkiinnikkeiden

ontarkoituspysyäkiinnisuojuksessasen irrotuksenjälkeen.Löysääkunkinsuojuksen kaikkiakiinnikkeitämuutamakierrosniin,että suojusonlöysällämuttakuitenkinyhäpaikallaan. Löysääsittenkiinnikkeitälisää,kunnessuojus irtoaa.Näinvältetäänpulttienirtoaminen vahingossapidikkeistä.

Turvallisuushuollonaikana

•Teeennenkoneensäätämistä,puhdistamista

taikorjaamistajaennenkoneeltapoistumista seuraavattoimenpiteet:

–Pysäköikonetasaisellealustalle. –SiirräkaasunsäätökytkinAlhainen

joutokäyntinopeus-asentoon. –Vapautaleikkuuyksiköt. –Laskeleikkuuyksiköt. –Varmista,ettävetoonvapaalla.

Voitelu

Laakerienjaholkkien rasvaus

Huoltoväli:50käyttötunninvälein(useammin

likaisissataipölyisissäolosuhteissa jajokaisenpesunjälkeen).

Koneessaonrasvanippoja,jotkaonvoideltava säännöllisestilitiumrasvallanro2.Voiteluontehtävä useamminlikaisissataipölyisissäolosuhteissa,sillä laakereihinjaholkkeihintunkeutuvalikanopeuttaa kulumista.

1.Pyyhirasvanipatpuhtaaksi,etteiepäpuhtauksia pääselaakeriintaiholkkiin.

2.Pumppaarasvaarasvanippoihin.

3.Pyyhipoisylimääräinenrasva.

Huomaa:Laakereidenkäyttöikäsaattaalyhentyä

väärienpesukäytäntöjentakia.Äläpesekonetta senollessavieläkuumajavältälaakereidenja tiivisteidensuihkuttamistakorkeallapaineellatai suurellamäärällänestettä.

–Kytkeseisontajarru. –Sammutamoottorijairrotavirta-avain. –Odota,kunneskaikkiliikkuvatosatovat

pysähtyneet.

–Annakoneenosienjäähtyäennenhuollon

suorittamista.

•Josleikkuuyksikötovatkuljetusasennossa,käytä

mekaanistavarmistuslukkoa(jossaatavilla), ennenkuinjätätkoneenilmanvalvontaa.

•Josmahdollista,älähuollakonettamoottorin

ollessakäynnissä.Pysyetäälläliikkuvistaosista.

•Tuekonetaisenosattarvittaessapukkienavulla.

•Vapautapainehuolellisestiosista,joihinon

varastoitunutenergiaa.

Leikkuupöydänvaihteiston voiteluhuolto

VaihteistossaonkäytettäväSAEEP90W

-vaihteistoöljyä.Vaikkavaihteistotoimitetaantehtaalta voiteluaineellatäytettynä,tarkistaleikkuuyksikön voiteluaineenmääräennensenkäyttöäjakohdan

Päivittäisenhuollontarkastuslista(sivu32)suositusten

mukaisesti.

Leikkuupöydänvaihteiston voiteluaineentarkistus

Huoltoväli:150käyttötunninvälein

1.Pysäköikonejaleikkuupöytätasaisellealustalle.

2.Laskeleikkuupöytä2,5cm:nleikkuukorkeuteen.

3.Vapautavoimanulosotto,siirräliikkeenohjausvivutLUKITTUVAPAA-asentoonjakytke seisontajarru.

4.SiirräkaasuvipuHIDAS-asentoon,sammuta moottori,irrotaavainjaodota,ettäkaikki

liikkuvatosatpysähtyvät,ennenkuinpoistut käyttäjänpaikalta.

5.Nostajalkatuki,jolloinleikkuupöydänyläpuoli tuleenäkyviin.

7.Sijoitavaihteistonetupuolellaalhaallaolevan tyhjennystulpanallesuppilojatyhjennysastia, irrotatulppajavalutavoiteluaineastiaan.

8.Laitatyhjennystulppatakaisinpaikalleen.

6.Irrotamittatikku/täyttötulppavaihteiston yläosastajavarmista,ettävoiteluaineenpinta onmittatikunmerkintöjenvälissä(Kuva29).

Kuva29

1.Täyttötulppajamittatikku

9.Lisäävoiteluainettanoin283ml,kunnessen pintaonmittatikunmerkintöjenvälissä.

Tärkeää:Äläkäytäliikaavoiteluainetta,jotta

vaihteistoeivaurioidu.

g004502

7.Josvoiteluainettaonvähän,lisääsitä,kunnes senpintaonmittatikunmerkintöjenvälissä.

Tärkeää:Äläkäytäliikaavoiteluainetta,jotta

vaihteistoeivaurioidu.

Leikkuupöydänvaihteiston voiteluaineenvaihto

Huoltoväli:50ensimmäisenkäyttötunninjälkeen

400käyttötunninvälein

1.Pysäköikonejaleikkuuyksikkötasaiselle alustalle.

2.Laskeleikkuupöytä2,5cm:nleikkuukorkeuteen.

3.Vapautavoimanulosotto,siirräliikkeenohjausvivutLUKITTUVAPAA-asentoonjakytke seisontajarru.

4.SiirräkaasuvipuHIDAS-asentoon,sammuta moottori,irrotaavainjaodota,ettäkaikki liikkuvatosatpysähtyvät,ennenkuinpoistut käyttäjänpaikalta.

5.Nostajalkatuki,jolloinleikkuupöydänyläpuoli tuleenäkyviin.

6.Irrotavaihteistonpäälläolevamittatikku/täyttötulppa(Kuva29).

Moottorinhuolto

Moottorinturvallinenkäyttö

•Sammutamoottorijairrotavirta-avainennenöljyn

tarkistustatailisäystäkampikammioon.

•Älämuutakierrosnopeussäätimennopeuttatai

käytämoottoriaylikierroksilla.

Ilmanpuhdistimen tarkastus

1.Tarkista,etteiilmanpuhdistimenrungossaole vaurioita,jotkavoisivataiheuttaailmavuodon. Vaihdavaurioitunutilmanpuhdistimenrunko.

2.Tarkista,ettäilmanottojärjestelmässäeiole vuotoja,vaurioitatailöysiäletkunkiristimiä.

3.Huollailmapuhdistimensuodatin,kun ilmanpuhdistimenilmaisinnäyttääpunaista tai400käyttötunninvälein(useamminerittäin pölyisissätailikaisissaolosuhteissa)(Kuva30).

Huomaa:Jossuojuksenvaahtomuovitiivisteon

vaurioitunut,vaihdase.

Tärkeää:Äläkäytäkorkeapaineistailmaa,

silläsevoityöntääliansuodattimenläpi ilmanottokanavaan.

Tärkeää:Äläpuhdistakäytettyäsuodatinta,sillä

senmateriaalisaattaavaurioitua.

Tärkeää:Äläkäytäviallistasuodatinta.

Tärkeää:Äläpainasuodattimenjoustavaa

keskikohtaa.

Tärkeää:Äläylihuollailmansuodatinta.

Kuva30

1.Ilmanpuhdistimensuojus5.Ilmanpuhdistimenilmaisin

2.Tiiviste6.Ilmanpuhdistimenlukitsin

3.Suodatin

4.Ilmanpuhdistimenrunko

7.Kuminenpoistoventtiili

g243914

4.Tarkista,ettäsuojusonasetettuoikeinjaettäse ontiiviistiilmanpuhdistimenrungonympärillä.

Ilmanpuhdistimenhuolto

Huoltoväli:400käyttötunninvälein

g243913

Kuva31

Moottoriöljynhuolto

Moottoriöljynmääräntarkistus

Huoltoväli:Ainaennenkäyttöätaipäivittäin

Moottoritoimitetaankampikammioöljyllätäytettynä. Öljymääräonkuitenkintarkistettavaennenmoottorin ensimmäistäkäynnistystäjasenjälkeen.Tarkista öljymääräennenkoneenkäyttöäjokapäivätaijoka kerta,kunkonettakäytetään.

Kampikammionöljytilavuusonnoin3,8litraasuodatin asennettuna.Käytäseuraavienmääritystenmukaista korkealaatuistamoottoriöljyä:

•VaadittuAPI-luokitus:CH-4,CI-4taikorkeampi.

•Suositus:SAE15W-40(yli–17°C)

•Vaihtoehto:SAE10W-30tai5W-30(kaikki

lämpötilat)

Huomaa:T oroPremium-moottoriöljyäonsaatavana

jälleenmyyjältä(viskositeetti15W-40tai10W-30). Katsonäidenosienosanumerotosaluettelosta.

1.Pysäköikonetasaisellealustalle,laske leikkuupöytä,siirräkaasuvipuHIDAS-asentoon, sammutamoottorijairrotavirta-avain virtalukosta.

2.Avaakonepelti.

3.Poistamittatikku,pyyhipuhtaaksi,työnnä takaisinjavedäuudestaanulos.

4.Tarkistamoottoriöljynmäärä. Josöljyntasoonmittatikunmerkintöjenvälissä

(Kuva32,F),moottorinöljymääräonriittävä. Josöljyntasoonmittatikunalemmanmerkinnän alapuolella(Kuva32,B),lisääöljyä,kunnessen tasoonmittatikunmerkintöjenvälissä.

g029301

Kuva32

Moottoriöljynjaöljynsuodattimen vaihto

Huoltoväli:50ensimmäisenkäyttötunninjälkeen

150käyttötunninvälein

Josmahdollista,käytämoottoriajuuriennen öljynvaihtoa,sillälämminöljyjuokseeparemminja kuljettaamukanaanenemmänepäpuhtauksia.

1.Pysäköikonetasaisellealustalle.

2.Avaakonepelti.

3.Vaihdaöljy(Kuva33).

Kuva33

4.Vaihdaöljynsuodatin(Kuva34).

g031623

Polttoainejärjestelmän huolto

HENGENVAARA

Tietyissäolosuhteissadieselpolttoaineja polttoainehöyrytovaterittäintulenarkoja jaräjähdysherkkiä.Polttoaineen aiheuttamastatulipalostatairäjähdyksestä voiollaseurauksenapalovammojaja omaisuusvahinkoja.

•Täytäpolttoainesäiliösuppilonavulla ulkonataiavoimessatilassa,kunmoottori onsammutettujajäähtynyt.Pyyhi läikkynytpolttoainepois.

•Polttoainesäiliötäeisaatäyttää aivantäyteen.Lisääpolttoainetta polttoainesäiliöön,kunnespintaon täyttökaulanalareunantasalla.

•Älätupakoipolttoainettakäsitellessäsi japysykaukanaavotulestataipaikoista, joissakipinävoisytyttääpolttoainehöyryt.

Kuva34

5.Täytäkampikammioöljyllä.KatsoMoottoriöljyn

määräntarkistus(sivu36).

g027477

•Säilytäpolttoainepuhtaassa, turvallisuushyväksytyssäsäiliössä. Pidäkorkkisuljettuna.

Vedenerottimenhuolto

Huoltoväli:400käyttötunninvälein

400käyttötunninvälein

Polttoaineletkujenja liitäntöjentarkastus

Huoltoväli:400käyttötunninvälein

Tarkasta,ettäpolttoaineputkissaeiolehaurastumia, vaurioita,hankautumiatailöysiäliitäntöjä.

Polttoainejärjestelmän ilmaus

1.Pysäköikonetasaisellealustalle.Varmista,että polttoainesäiliöonainakinpuolillaan.

2.Irrotasalpajanostakonepelti.

3.Asetariepupolttoainepumpussaolevan ilmausruuvinallejaavaaruuvi(Kuva36).

Kuva35

Polttoainesäiliönpuhdistus

Huoltoväli:Kahdenvuodenvälein

Irrotajapuhdistarivisuodattimetsäiliöntyhjennyksen jälkeen.Huuhtelesäiliöpuhtaalladieselpolttoaineella.

Tärkeää:Tyhjennäjapuhdistapolttoainesäiliö,

jospolttoainejärjestelmälikaantuutaijoskoneon tarkoitusvarastoidapitkäksiaikaa.

g007882

Kuva36

1.Polttoainepumpunilmausruuvi

g031412

4.Käännävirta-avainKÄYNNISSÄ-asentoon.

Huomaa:Sähkötoiminenpolttoainepumppu

käynnistyy,jolloinsetyöntääilmaaulos ilmausruuvinkautta.

VAROITUS

Moottorisaattaakäynnistyätämän toimenpiteenaikana.Käynnistyvän moottorinpyörivättuulettimettaihihnat voivatvahingoittaavakavastikäyttäjää taisivullisia.

Pidäkädet,sormet,löysätvaatteet/korut japitkäthiuksetloitollamoottorin tuulettimestajahihnastatämän toimenpiteenaikana.

5.Annavirta-avaimenollaKÄYNNISSÄ-asennossa, kunnesruuvinympäriltätuleeyhtenäinen polttoainevirta.

6.KiristäruuvijakäännäavainPYSÄYTYSasentoon.

Huomaa:Moottorikäynnistyyyleensä

normaalistipolttoainejärjestelmänilmaamisen jälkeen.Josmoottorieikäynnisty,ilmaaon voinutjäädäruiskutuspumpunjaruiskuttimien väliin.KatsokohtaRuiskuttimienilmaus(sivu

39).

Sähköjärjestelmän huolto

Sähköjärjestelmän

Ruiskuttimienilmaus

Huomaa:Suoritatämätoimenpidevain,josilma

ontyhjennettypolttoainejärjestelmästänormaalin esitäyttömenetelmänavulla,eikämoottorikäynnisty. KatsokohtaPolttoainejärjestelmänilmaus(sivu38).

1.Asetapolttoainepumpustaruiskutussuuttimeen nro1tulevanputkiliitoksenalleriepu.Katso

Kuva37.

Kuva37

1.Putkiliitospolttoainepumpustaruiskutussuuttimeennro1

turvallinenkäyttö

VAARA

KALIFORNIA

Lakiesityksen65mukainenvaroitus

Akunliitännät,navatjaniihinliittyvät

lisävarusteetsisältävätlyijyäja

lyijy-yhdisteitä,joidentiedetään

aiheuttavansyöpääjahaittaavan

lisääntymistä.Pesekädet,kunolet

käsitellytakkua.

•Irrotaakunkytkennätennenkuinkorjaatkonetta.

Irrotaensinmiinusnavanakkukenkäjavastasitten plusnavanakkukenkä.Kytkeensinplusnavan akkukenkäjavastasittenmiinusnavanakkukenkä.

•Lataaakkuavoimessatilassa,jossaonhyvä

g007881

ilmanvaihto,kaukanakipinöistäjaavotulesta. Irrotalaturinvirtajohtoennenkuinkytket laturinakkuuntaiirrotatsenakusta.Käytä suojavaatetustajaeristettyjätyökaluja.

2.SiirräkaasuvipuNOPEA-asentoon.

3.Käännävirta-avainKÄYNNISTYS-asentoonja varmista,ettäpolttoainettavirtaaliittimen ympäriltä.

VAROITUS

Moottorisaattaakäynnistyätämän toimenpiteenaikana.Käynnistyvän moottorinpyörivättuulettimettaihihnat voivatvahingoittaavakavastikäyttäjää taisivullisia.

Pidäkädet,sormet,löysätvaatteet/korut japitkäthiuksetloitollamoottorin tuulettimestajahihnastatämän toimenpiteenaikana.

4.Kiristäputkiliitintiukasti,kunpolttoainevirtaon yhtenäinen.

5.KäännäavainPYSÄYTYS-asentoon.

6.Toistaedellämainituttoimenpiteetkaikillemuille suuttimille.

Akunhuolto

Huoltoväli:50käyttötunninvälein

Pidäakunyläpuolipuhtaana.Joskonevarastoidaan erityisenkuumaanpaikkaan,akkutyhjenee nopeamminkuinviileässä.

Pidäakunyläosapuhtaanapesemälläseajoittain ammoniakkiintairuokasoodaliuokseenkastetulla harjalla.Huuhteleyläosanpintavedelläpuhdistuksen jälkeen.Äläirrotatäyttöaukkojenkorkkejaakun puhdistuksenajaksi.

Akunkaapeleidenonoltavatiukastikiinniakun navoissa,jottasähkökytkentätoimiihyvin.

Josnavatruostuvat,irrotakaapelit–miinuskaapeli(-) ensin–jaraaputaliittimiäjanapojaerikseen.Kytke kaapelit–pluskaapeli(+)ensin–jalevitänapojen päällevaseliinia.

VAARA

Akunnavattaimetallityökalutvoivataiheuttaa oikosulunkoskettaessaankoneenmetalliosia, mistävoiseuratakipinöitä.Kipinätvoivat saadaakunkaasuträjähtämäänjaaiheuttaa sitenhenkilövahingon.

•Kunirrotattaiasennatakun,äläannaakun napojenkoskettaakoneenmetalliosia.

•Äläannametallityökalujenaiheuttaa oikosulkuaakunnapojenjakoneen metalliosienvälille.

VAARA

Akunkaapeleidenvirheellinenasennus voivahingoittaakonettajakaapeleita aiheuttaenkipinöitä.Kipinätvoivatsaada akunkaasuträjähtämäänjaaiheuttaasiten henkilövahingon.

•Irrotaainaakunmiinuskaapeli(musta) ennenpluskaapelin(punainen) irrottamista.

•Kytkeainaakunpluskaapeli(punainen) ennenmiinuskaapelin(musta)kytkemistä.

g004495

Kuva38

1.Sivupaneelinkansi2.Salpa

Akunsäilytys

Joskonevarastoidaanyli30päivänajaksi,irrotaakku jalataasetäyteen.Säilytäsitähyllyllätaikoneessa. Jossäilytätakkuakoneessa,äläkytkekaapeleita. Varastoiakkuviileässäympäristössä,jottaakkuei tyhjenenopeastiitsestään.Varmista,ettäakkuon ladattutäyteen,jottaseeijäädy.Täysinladatunakun ominaispainoon1,265–1,299.

Sulakkeidentarkastus

Sulakkeetsijaitsevatohjauspaneelinalla.Niihin päästäänkäsiksisivupaneelinkannenkautta(Kuva

38).Avaasivupaneelinkansivapauttamallakaksi

salpaajavetämälläsitäulos. Joskonepysähtyytaisähköjärjestelmässäonmuita

vikoja,tarkastasulakkeet.Irrotasulakkeetyksi kerrallaanjatarkista,ovatkonepalaneet.

Tärkeää:Jossulakkeitaonvaihdettava,uuden

sulakkeentyypinjaampeeriluvunonoltavasama kuinvanhansulakkeen.Muutoinsähköjärjestelmä voivahingoittua.Kunkinsulakkeenkuvausja ampeerilukuonmerkittysulakkeidenvieressä olevaantarraan(Kuva39).

decal110-9796nc

Kuva39

Huomaa:Jossulakepalaausein,sähköjärjestel-

mässävoiollaoikosulku,javaltuutetunhuoltoteknikon onhuollettavasähköjärjestelmä.

Vetojärjestelmänhuolto

Kääntöpyörienja laakereidenvaihto

Rengaspaineentarkistus

Huoltoväli:50käyttötunninvälein

Tarkistapaine50käyttötunninväleintaikuukausittain senmukaan,kumpisaavutetaanensin(Kuva40).

Pidäetu-jatakarenkaidenrengaspaineohjeiden mukaisena.T akarenkaidenoikeailmanpaineon 1,24barjakääntöpyörienoikeailmanpaineon 1,03bar.Epätasainenrengaspainevoiaiheuttaa epätasaisenleikkuujäljen.Tarkistapaine,kunrenkaat ovatkylmät,jottapainelukemaolisimahdollisimman tarkka.

Kuva40

1.Uudenkääntöpyöräkokoonpanon,kartiolaakerit jalaakeritiivisteetsaavaltuutetulta Toro-jälleenmyyjältä.

2.Irrotalukkomutteripultista(Kuva41).

g004760

Kuva41

1.Lukkomutteri6.Välikappale

g001055

2.Laakerinvälikappale7.Kääntöpyörä

3.Ulompilaakeritiiviste8.Akselipultti

4.Kartiolaakeri9.Kääntöpyöränhaarukka

5.Sisempilaakeritiiviste

3.Tartukääntöpyöräänjairrotapulttihaarukasta taikääntövarresta.

4.Hävitävanhakääntöpyöräjalaakerit.

5.Kokoakääntöpyörätyöntämällärasvatut kartiolaakeritjatiivisteetpyörännapaankuvan mukaisesti(Kuva41).

6.Liu’utavälikappalepyörännapaanlaakereiden läpisiten,ettävälikappalejakaksilaakerin välikappalettajäävätpyörännavansisään.

Tärkeää:Varmista,ettätiivisteenhuuliei

oletaittunutsisäänpäin.

7.Asennakääntöpyöräkokoonpanokääntöpyörän haarukanväliinjakiinnitäsepultillaja lukkomutterilla.

8.Kiristälukkomutteria,kunnespyöräeienää pääsepyörimäänvapaasti,jalöysääsitäsitten juurisenverran,ettäpyöräpääseepyörimään vapaasti.

9.Pumppaavoitelupistoolillakääntöpyörän rasvanippaanlitiumrasvaanro2.

Jäähdytysjärjestelmän huolto

Jäähdytysjärjestelmän turvallinenkäyttö

•Jäähdytysnesteonmyrkyllistä.Pidäpoissalasten

jalemmikkieläintenulottuvilta.

•Paineellasuihkuavakuumajäähdytysneste,

kuumajäähdytinjasitäympäröivätosatvoivat aiheuttaavakaviapalovammoja.

–Annamoottorinjäähtyäainakin15minuuttia

ennenjäähdyttimenkorkinirrottamista.

–Käytäkorkkiakäsitellessäsiliinaajaaukaise

korkkihitaasti,jottapainepääseepois.

•Äläkäytäkonetta,jossuojukseteivätole

paikoillaan.

•Pidäsormet,kädetjavaatteetetäälläpyörivästä

tuulettimestajakäyttöhihnasta.

•Sammutamoottorijairrotavirta-avainennen

huoltotoimenpiteidensuorittamista.

Jäähdytysjärjestelmän tarkistus

Huoltoväli:Ainaennenkäyttöätaipäivittäin

Jäähdytysjärjestelmäontäytettyvedenja etyleeniglykolipakkasnesteenseoksella(seossuhde 50:50).Jäähdytysjärjestelmäntilavuuson7,5litraa.

1.Tarkistapaisuntasäiliönjäähdytysnesteen määrä(Kuva42).

Huomaa:Jäähdytysnestetasononoltava

säiliönreunassaolevienmerkkiensisällä.

Kuva42

1.Paisuntasäiliö

3.Kunjäähdytinonpuhdistettuperusteellisesti, poistajäähdyttimenalustassaolevaankanavaan mahdollisestikertynytjäte.

4.Suljekonepelti.

g004649

2.Josjäähdytysnestettäonliianvähän,irrota paisuntasäiliönkorkkijalisäänestettä.

Tärkeää:Älätäytäliikaa.

3.Asennapaisuntasäiliönkorkki.

Jäähdyttimenpuhdistus

Huoltoväli:Ainaennenkäyttöätaipäivittäin

1500käyttötunninvälein—Vaihdaliikkuvat letkut.

200käyttötunninvälein—T arkista jäähdytysjärjestelmänletkutjatiivisteet. Vaihda,josneovathalkeilleettairepeytyneet.

Kahdenvuodenvälein—Huuhtele jäähdytysjärjestelmäjavaihdaneste.

Puhdistajäähdytin,jottamoottorieiylikuumene.

Huomaa:Josleikkuupöytätaimoottorisammuu

ylikuumenemisenvuoksi,tarkista,onkojäähdyttimeen kertynytroskia.

Puhdistajäähdytinseuraavasti:

1.Avaakonepelti.

2.Työskentelejäähdyttimentuulettimenpuolelta käsinjapuhallaroskatpoismatalapaineisella (3,45bar)paineilmalla.Toistajäähdyttimen etupuolellajatuulettimentoisellapuolella.

Tärkeää:Äläkäytävettä.

Jarrujenhuolto

välinenetäisyyson4mmkuvanmukaisesti (Kuva44).

Seisontajarrun turvakytkimensäätö

1.Sammutamoottori,siirräliikkeenohjausvivut LUKITTUVAPAA-asentoon,kytkeseisontajarruja irrotavirta-avain.

2.Irrotaetupaneelinkiinnityspultitjairrotapaneeli (Kuva43).

Huomaa:Varmista,ettäjarruakselinanturiei

kosketakytkimentappia.

5.Kiristäkytkimenvastamutterit.

6.Tarkistasäädötseuraavasti: A.Varmista,ettäseisontajarruonkytketty,ja

poistuistuimelta.Käynnistämoottori.

B.SiirräohjausvivutpoisLUKITTUVAPAA

-asennosta.

Huomaa:Moottorinpitäisisammua.Jos

näineikäy,tarkistakytkimensäätö.

7.Asennaetupaneeli.

Kuva43

1.Pultti

2.Ohjauspaneeli

3.Löysääkaksivastamutteria,joillaseisontajarrun turvakytkinonkiinnitettyasennuskannattimeen.

Kuva44

g020875

g031811

1.Jarruakselinanturi3.Vastamutteri

2.4mm

4.Siirräkytkintäylöstaialaskannattimessa, kunnesjarruakselinanturinjakytkimentapin

4.Seisontajarrunturvakytkin

Hihnanhuolto

Laturinhihnankireyden

Ohjausjärjestelmän huolto

tarkistus

Huoltoväli:100käyttötunninvälein

1.Painalaturinhihnaa44N:nvoimalla hihnapyörienpuolivälistä.

2.Jospainumaeiole10mm,löysäälaturin kiinnityspultteja(Kuva45).

Kuva45

Ohjausvivunvapaaasennonturvakytkimen säätö

1.Sammutamoottori,siirräliikkeenohjausvivut LUKITTUVAPAA-asentoon,kytkeseisontajarruja irrotavirta-avain.

2.Irrotaetupaneelinkiinnityspultitjairrotapaneeli (Kuva46).

g008932

1.Kiinnityspultti2.Laturi

3.Löysäätaikiristälaturinhihnaa.

4.Kiristäkiinnityspultit.

5.Varmistaoikeakireystarkistamallahihnan painumauudelleen.

g020875

Kuva46

1.Pultti

2.Ohjauspaneeli

3.Avaakaksiturvakytkimenkiinnitysruuvia(Kuva

47).

Kuva48

g020875

Kuva47

1.Ohjausvipu

2.Vapaa-asennonkytkin4.0,4–1mm

3.Ruuvi

4.Pidäohjausvipuarunkoavastenjasiirräkytkintä vipuakohti,kunnesvivunjakytkimenrungon välinenetäisyyson0,4–1mmkuvanmukaisesti (Kuva47).

5.Kiinnitäkytkin.

6.Toistavaiheet3–5toisenvivunkohdalla.

7.Asennaetupaneeli.

Ohjausvivunvapaaasennonpalautuksen säätö

Josliikkeenohjausvivuteivätkohdistuvapaa-asennon koloihin,kunnevapautetaanPERUUTUS-asennosta, niitäonsäädettävä.Säädäkukinvipu,jousijatanko erikseen.

1.Vapautavoimanulosotto(PTO),siirräohjausvipu LUKITTUVAPAA-asentoonjakytkeseisontajarru.

g004763

1.Pultti

2.Ohjauspaneeli

4.SiirräohjausvipuVAPAALLE,muttaälälukitse sitä(Kuva50).

5.Vedävipuataakse,kunnesliitintappi(varressa kääntöakselinyläpuolella)koskettaaaukon päätä(alkaajuurilisätäpainettajouseen)kuvan mukaisesti(Kuva49).

g004651

Kuva49

1.Liitintappi

2.Reikä5.Haarukkapää

3.Vastamutteri

4.Säätöpultti

2.SiirräkaasuvipuHIDAS-asentoon,sammuta moottori,irrotaavainjaodota,ettäkaikki liikkuvatosatpysähtyvät,ennenkuinpoistut käyttäjänpaikalta.

3.Irrotaetupaneelinkiinnityspultitjairrotapaneeli (Kuva48).

6.Tarkista,missäohjausvipuonkojetaulussa olevaanloveennähden(Kuva50).

Huomaa:Ohjausvivuntuleeollakeskelläsiten,

ettäsepystyykallistumaanulospäinLUKITTU

VAP AA-asentoon.

Kuva50

1.VAPAA-asento2.LUKITTUVAPAA-asento

7.Jossäätöontarpeen,löysäähaarukkapäätä vastenolevaamutteriajavastamutteria(Kuva

49).

8.Painaliikkeenohjausvipuahiemantaaksepäin jakäännäsamallasäätöpultinpäätäsopivaan suuntaan,kunnesohjausvipuonLUKITTUVAPAA

-asennonkeskellä(Kuva49).

1.Nostarunkotukevienpukkienvaraansiten,että vetopyörätvoivatpyöriävapaasti.

2.Liu’utaistuineteen,vapautasalpajakäännä istuinylös-jaeteenpäin.

3.Irrotaistuimenturvakytkimensähköliitin.

4.Kytkehyppylankatilapäisestijohdinsarjan liittimenkoskettimiin.

5.Käynnistämoottori,varmista,ettäkaasuvipu onNOPEA-jaHIDAS-asentojenpuolivälissä,ja vapautaseisontajarru.

Huomaa:Liikkeenohjausvipujenonoltava

LUKITTUVAPAA-asennossasäätämisenaikana.

g004918

6.Säädäpumpputangonpituuttatoisellapuolella kääntämälläakseliasopivaansuuntaan,kunnes vastaavapyöräonpysähtynyttaipyöriihitaasti taaksepäin(Kuva51).

Huomaa:Vivunpainaminentaaksepäinpitää

tapinaukonpäässä,jolloinsäätöpulttipystyy siirtämäänvivunoikeaankohtaan.

9.Kiristämutterijavastamutteri(Kuva49).

10.Toistavaiheet4–9toisenohjausvivunkohdalla.

11.Asennaetupaneeli.

Vetopyöränsäätövapaalle

Vetopyörienonpyörittävätämänsäädönaikana.

HENGENVAARA

Mekaanisettaihydraulisettunkitsaattavat pettääjaaiheuttaavakavanloukkaantumisen.

•Tuekoneakselipukeilla.

•Äläkäytähydraulisiatunkkeja.

VAARA

Moottorinonoltavakäynnissä,jottatämä säätövoidaansuorittaa.Kosketusliikkuviin osiintaikuumiinpintoihinvoiaiheuttaa tapaturman.

Pidäkädet,jalat,kasvotjamuutruumiinosat sekävaatteetloitollapyörivistäosista, äänenvaimentimestajamuistakuumista osista.

Kuva51

1.Oikeapumpputanko

2.Vasenpumpputanko6.Akseli

3.Pallonivel7.Pallonivel

4.Pultti

7.Siirräliikkeenohjausvipuaeteen-jataaksepäin jasittentakaisinvapaalle.

5.Vastamutteri

Huomaa:Pyöränonpysähdyttävätai

pyörittävähitaastitaaksepäin.

8.SiirräkaasuvipuNOPEA-asentoon.

g004488

Huomaa:Varmista,ettäpyöräpysyy

pysähtyneenätaipyöriihitaastitaaksepäin. Säädätarvittaessa.

9.T oistavaiheet6–8koneentoisellapuolella.

10.Kiristäpalloniveltenvastamutterit(Kuva49).

11.SiirräkaasuvipuHIDAS-asentoonjasammuta moottori.

12.Irrotahyppylankajohdinsarjanliittimestäjakytke liitinistuinkytkimeen.

VAARA

Sähköjärjestelmänturvakatkaisueitoimi oikeinhyppylanganollessakytkettynä.

•Irrotahyppylankajohdinsarjan liittimestäjakytkeliitin istuinkytkimeen,kunteetsäädön.

g020875

Kuva52

1.Pultti

2.Ohjauspaneeli

•Konettaeisaakäyttäähyppylangan ollessakytkettynäjaistuinkytkimen ollessaohitettuna.

13.Laskeistuinpaikalleen.

14.Poistapukit.

Suurimmanajonopeuden säätö

1.Vapautavoimanulosotto,siirräliikkeenohjausvivutLUKITTUVAPAA-asentoonjakytke seisontajarru.

2.SiirräkaasuvipuHIDAS-asentoon,sammuta moottori,irrotaavainjaodota,ettäkaikki liikkuvatosatpysähtyvät,ennenkuinpoistut käyttäjänpaikalta.

3.Irrotaetupaneelinkiinnityspultitjairrotapaneeli (Kuva52).

4.Löysäätoisenohjausvivunpysäytinpultin vastamutteria(Kuva53).

1.Pysäytinpultti3.Vastamutteri

2.Ohjausvipu

g004766

Kuva53

4.1,5mm

5.Kierräpysäytinpulttikokonaanpaikalleen (poispäinohjausvivusta).

6.Työnnäohjausvipukokonaaneteenjapidäsitä paikallaan.

7.Kierräpysäytinpulttia(ohjausvipuakohti), kunnespysäytinpultinpäänjaohjausvivun välinenetäisyyson1,5mm.

Huomaa:Joshaluatvähentääkoneen

enimmäisnopeutta,siirräpysäytinpultteja yhtäpaljonohjausvipuakohti,kunnes enimmäisnopeusonhalutunsuuruinen.Säätö joudutaantodennäköisestitestaamaanuseita kertoja.

8.Kiinnitäpysäytinpulttipaikalleenkiristämällä vastamutteri.

9.T oistavaiheet4–8toisenohjausvivunkohdalla.

10.Asennaetupaneeli.

11.Varmista,ettäkoneliikkuusuoraaneikä käänny,kunmolemmatohjausvivuttyönnetään kokonaaneteen.

Huomaa:Joskonekääntyy,pysäytinpulttien

asetuseioleyhtäsuuri,janiitäonsäädettävä lisää.

Ohjauskulmansäätö

1.Vapautavoimanulosotto,siirräliikkeenohjausvivutLUKITTUVAPAA-asentoonjakytke seisontajarru.

2.SiirräkaasuvipuHIDAS-asentoon,sammuta moottori,irrotaavainjaodota,ettäkaikki liikkuvatosatpysähtyvät,ennenkuinpoistut käyttäjänpaikalta.

3.Löysääohjausvipujenkiinnityspultit(Kuva54).

Kuva54

1.Ohjausvipu

2.Ohjausvivunkiinnitystuki

3.Pultit

4.Pyydäavustajaatyöntämäänohjausvipujen kiinnitystukia(eiohjausvipuja)kokonaan eteenpäinenimmäisnopeudenasentoonja pitämäännesiellä.

5.Säädäohjausvipuja,kunnesneovatkohdakkain, jakiinnitävivutkiinnitystukiinkiristämälläpultit (Kuva55).

g001656

Kuva55

g004919

Hydraulijärjestelmän huolto

Säiliöontäytettytehtaallanoin4,7litralla korkealaatuistatraktorinvaihteisto-/hydraulinestettä. Suositettuneste:

Tärkeää:Äläkytkevoimanulosottoa.

3.Nostaleikkuupöytä,jottanostosylinterit avautuvat,sammutamoottorijairrota virta-avain.

4.Nostaistuin,jottapääsetkäsiksi hydraulinestesäiliöön.

ToroPremiumTransmission/HydraulicTractorFluid

(saatavana19litranastioissatai208litrantynnyreissä. Katsonäidenosienosanumerotosaluettelostataipyydä Toro-jälleenmyyjältä.)

Vaihtoehtoisetnesteet:Mobil®424-hydraulinestettä voidaankäyttää,josToro-nestettäeiolesaatavilla.

Huomaa:Toroeivastaavääränlaistennesteiden

käytöstäaiheutuneistavahingoista.

Huomaa:Monethydraulinesteetovatlähes

värittömiä,mikävaikeuttaavuotojentoteamista. Hydraulinestejärjestelmääntarkoitettuapunaista värilisäainettaonsaatavana20ml:npulloissa. Yksipulloriittää15–22litrallehydraulinestettä. TilaavaltuutetultaT oro-jälleenmyyjältäosanumero 44-2500.

Hydraulijärjestelmän turvallinenkäyttö

•Josnestettäpääseeihonalle,hakeuduvälittömästi

lääkäriin.Lääkärinonpoistettavanestekirurgisesti muutamantunninsisällä.

•Varmista,ettäkaikkihydrauliletkutja-putketovat

hyvässäkunnossajaettäkaikkihydrauliputkien liitoksetjakiinnityksetovattiukalla,ennenkuin lisääthydraulijärjestelmänpainetta.

•Pidäkehojakädetkaukanavuotavistarei’istä

jasuuttimista,joistasuihkuaakorkeapaineista hydraulinestettä.

•Etsihydraulinestevuotojapahvintaipaperinavulla.

•Poistapainevarovastihydraulijärjestelmästä,

ennenkuinhuollatjärjestelmää.

5.Irrotahydraulinestesäiliönkorkkitäyttökaulasta (Kuva56).

g004494

Kuva56

1.Mittatikku2.Täyttöaukonkorkki

6.Irrotamittatikkujapyyhisepuhtaallaliinalla (Kuva56).

7.Työnnämittatikkutäyttökaulaan,vedäsetaas ulosjatarkistanestemäärä(Kuva56).

Huomaa:Jostasoeiolemittatikkuun

merkitynalueensisällä,lisääkorkealaatuista hydraulinestettäniin,ettäpintanouseemerkitylle alueellesaakka.

Hydraulijärjestelmän tarkastus

Huoltoväli:Ainaennenkäyttöätaipäivittäin

Tarkistahydraulinesteentasoennenmoottorin ensimmäistäkäynnistystäjasenjälkeenpäivittäin.

1.Viekonetasaisellealustalle.

2.SiirräliikkeenohjausvivutLUKITTUVAPAA

-asentoonjakäynnistämoottori.

Huomaa:Ilmaajärjestelmäkäyttämällä

moottoriaalhaisimmallamahdollisella käyntinopeudella.

Tärkeää:Älätäytäliikaa.

8.Asennamittatikkujakierrätäyttöaukonkorkki täyttökaulaansormitiukkuuteen.

9.T arkistakaikkiletkutjakiinnikkeetvuotojen varalta.

Hydraulinesteenja

-suodattimenvaihto

Huoltoväli:200ensimmäisenkäyttötunninjälkeen

800käyttötunninvälein

1.Vapautavoimanulosotto,siirräliikkeenohjausvivutLUKITTUVAPAA-asentoonjakytke seisontajarru.

Puhdistus

2.SiirräkaasuvipuHIDAS-asentoon,sammuta moottori,irrotaavainjaodota,ettäkaikki liikkuvatosatpysähtyvät,ennenkuinpoistut käyttäjänpaikalta.

3.Sijoitahydraulinestesäiliönjavaihteistonkotelon allesuuriastiajavalutahydraulinestekokonaan irrottamallatyhjennystulpat(Kuva57).

Kuva57

1.Hydraulinestesäiliön

tyhjennystulppa

2.Suodatin

3.Vaihteistokotelon tyhjennystulppa

Leikkurinalapuolen puhdistus

Huoltoväli:Ainaennenkäyttöätaipäivittäin

1.Vapautavoimanulosotto,siirräliikkeenohjausvivutLUKITTUVAPAA-asentoonjakytke seisontajarru.

2.SiirräkaasuvipuHIDAS-asentoon,sammuta moottori,irrotaavainjaodota,ettäkaikki liikkuvatosatpysähtyvät,ennenkuinpoistut käyttäjänpaikalta.

3.Nostaleikkurikuljetusasentoon.

4.Nostakoneenetuosajatuesepukeilla.

5.Puhdistaleikkurinalapuolihuolellisestivedellä.

Jätteidenhävitys

Moottoriöljy,akut,hydraulinestejamoottorin

g004652

jäähdytysnestesaastuttavatympäristöä.Neon hävitettäväkansallistenjapaikallistenmääräysten mukaisesti.

4.Puhdistahydraulinesteensuodatintaympäröivä aluejairrotasuodatin(Kuva57).

5.Asennahetiuusihydraulinesteensuodatin.

6.Asennahydraulisäiliönjavaihteistokotelon tyhjennystulpat.

7.Lisääsäiliöönoikeamääräöljyä(noin5,7litraa). KatsokohtaHydraulijärjestelmäntarkastus(sivu

50).

8.Käynnistämoottorijatarkista,ettäjärjestelmässä eioleöljyvuotoja.Annamoottorinkäydänoin viisiminuuttiajasammutase.

9.T arkistahydraulinesteenmääräkahdenminuutin kuluttua.KatsokohtaHydraulijärjestelmän

tarkastus(sivu50).

Varastointi

Kone

1.Sammutamoottorijairrotavirta-avain.Odota, ettäkaikkiliikepysähtyy,jaannakoneen jäähtyäennensensäätämistä,puhdistamista, varastoimistataikorjaamista.

2.Puhdistakone,leikkuupöytäjamoottori huolellisesti.Kiinnitäerityistähuomiota seuraaviinkohtiin:

•Jäähdytinjasäleikkö

•Leikkuupöydänalapuoli

•Leikkuupöydänhihnasuojustenalapuoli

•Vastapainonjouset

•Voimanulosotonakselikokoonpano

•Kaikkirasvanipatjanivelet

•Säätörasiansisäpuoli

•Istuimenalustanalaosajavaihteistonyläosa

3.T arkistajasäädäetu-jatakarenkaiden rengaspaineet.KatsokohtaRengaspaineen

tarkistus(sivu41).

4.Irrota,teroitajatasapainotaleikkurinterät. Asennaterätjakiristäterienkiinnikkeet momenttiin115–149N·m.

5.T arkista,etteivätkiinnikkeetolelöysällä,ja kiristätarvittaessa.Kiristäleikkuupöydänrungon ajoyksikköön(Kuva58)kiinnittävätkuusipulttia momenttiin359N·m.

7.Hiovarovastijamaalaakorjausmaalilla maalipinnat,jotkaovatnaarmuuntuneet, lohkeilleettairuostuneet.Korjaakaikki metallirungossaolevatkolhut.

8.Huollaakkujakaapelitseuraavasti: A.Irrotaakkuliittimetakunnavoista. B.Puhdistaakku,liittimetjanavatteräsharjalla

jaruokasoodaliuoksella.

C.VoitelekaapeliliittimetjaakunnavatGrafo

112X-suojarasvalla(Toronosanro505-47) taivaseliinillaruostumisenehkäisemiseksi.

D.Lataaakkuhitaasti60päivänvälein

24tunninajan,jottaakkuuneimuodostu lyijysulfaattia.

Moottori

1.Tyhjennämoottoriöljyöljysäiliöstäjaasenna tyhjennystulppapaikalleen.

2.Vaihdaöljynsuodatin.

3.Lisäämoottoriinsuosituksenmukaista moottoriöljyä.

4.Käynnistämoottorijakäytäsitäjoutokäynnillä parinminuutinajan.

5.Tyhjennäpolttoainepolttoainesäiliöstä jaletkuista,pumpusta,suodattimestaja vedenerottimesta.Huuhtelepolttoainesäiliö puhtaalladieselpolttoaineellajaliitäkaikki polttoaineletkut.

Kuva58

Oikeapuolieinäkyvissä.

1.Pultit

6.Rasvaataiöljyärasvanipat,niveletjavaihteiston ohitusventtiilinsokat.Pyyhipoisylimääräinen voiteluaine.

6.Puhdistajahuollailmanpuhdistinjärjestelmä perusteellisesti.

7.Tiivistäilmanpuhdistimenimuaukkosekä pakoaukkosäänkestävälläsuojateipillä.

8.T arkistaöljyntäyttökorkkijapolttoainesäiliön korkkijavarmista,ettäneovattiukasti paikoillaan.

g004905

Huomautuksia:

TietoaKalifornianosavaltionantamastavaroituksesta(Kalifornianlakiesitys65)

Mikätämävaroituson?

Myytävässätuotteessasaattaaollaseuraavavaroitusmerkki:

VAROITUS:Syöpäjalisääntymiseenliittyvähaitta–www.p65Warnings.ca.gov.

Mikäonlakiesitys65?

Lakiesitys65koskeekaikkiayrityksiä,jotkatoimivattaimyyvättuotteitaKaliforniassataivalmistavattuotteita,joitavoidaanmyydäKaliforniassataituoda Kaliforniaan.Semäärää,ettäKaliforniankuvernööriylläpitääjajulkaiseeluettelonkemikaaleista,joidentiedetäänaiheuttavansyöpää,synnynnäisiä vikojaja/taimuitalisääntymishäiriöitä.Vuosittainpäivitettäväluettelosisältääsatojakemikaaleja,joitamonetjokapäiväisessäkäytössäolevattuotteet sisältävät.Lakiesityksen65tarkoituksenaontiedottaayleisöänäillekemikaaleillealtistumisesta.

Lakiesitys65eikiellänäitäkemikaalejasisältävientuotteidenmyyntiä,muttasevaatiivaroitustenesittämistätuotteessa,tuotepakkauksessatai tuoteasiakirjoissa.Lakiesityksen65mukainenvaroituseitarkoita,ettätuoterikkoisituoteturvallisuusvaatimuksiatai-standardeja.Itseasiassa Kalifornianhallitusonselventänyt,ettälakiesityksen65mukainenvaroitus”eiolesääntelyynliittyväpäätössiitä,onkotuoteturvallinenvaivaarallinen”. Monianäistäkemikaaleistaonkäytettyjokapäiväisessäkäytössäolevissatuotteissavuosiailmandokumentoituahaittaa.Lisätietojaonosoitteessa

https://oag.ca.gov/prop65/faqs-view-all

Lakiesityksen65mukainenvaroitustarkoittaa,ettäyritysonjoko(1)arvioinutaltistuksenjatullutsiihentulokseen,ettäseylittää”ei-merkittävänriskitason” tai(2)onpäättänytantaavaroituksenperustuentietoihinsaluettelossaolevankemiallisenaineenolemassaolosta,muttaeiarvioialtistusta.

Sovelletaankotätälakiakaikkialla?

Lakiesityksen65mukaisetvaroituksetvaaditaanvainKalifornianlainsäädännössä.V aroituksiaonesilläKaliforniassaerilaisissaympäristöissä, muunmuassaravintoloissa,päivittäistavarakaupoissa,hotelleissa,kouluissajasairaaloissasekämonenlaisissatuotteissa.Lisäksijotkutverkko-ja postimyyntiyrityksetantavatlakiesityksen65mukaisiavaroituksiaverkkosivustoillaantaimyyntiluetteloissaan.

MitenKalifornianvaroitukseteroavatYhdysvaltainliittovaltionrajoituksista?

Lakiesityksen65vaatimuksetovatuseintiukempiakuinYhdysvaltainliittovaltionvaatimuksetjakansainvälisetvaatimukset.Useataineetedellyttävät lakiesityksen65mukaisenvaroituksen,vaikkaaineenpitoisuusonhuomattavastipienempikuinliittovaltionrajoituksissa.Esimerkiksilyijyäkoskeva rajoituslakiesityksen65mukaisenvaroituksenpuitteissaon0,5µg/vrk,mikäonselvästiliittovaltionjakansainvälisiävaatimuksiavähemmän.

Miksikaikissavastaavissatuotteissaeiolevaroitusta?

•Kaliforniassamyytäviintuotteisiinvaaditaanlakiesityksen65mukainenmerkintä,vaikkasitäeivaaditamuuallamyytäviinvastaaviintuotteisiin.

•Lakiesitystä65koskevassaoikeudenkäynnissävoidaanpäättää,ettäyritysvoijoutuakäyttämääntuotteissaanlakiesityksen65mukaisiavaroituksia,

muttamuihinvastaaviatuotteitavalmistaviinyrityksiineivälttämättäsovelletakyseistävaatimusta.

•Lakiesityksen65täytäntöönpanoonepäjohdonmukaista.

•Yritysvoipäättääollaantamattavaroituksia,koskaseontullutsiihentulokseen,etteilakiesitys65edellytäsitä.Se,etteituotteessaolevaroitusta,

eitarkoitasitä,ettätuotteellaeiolisisamojakemikaalipitoisuuksia.

MiksitämävaroitusonToro-tuotteissa?

Toroonpäättänyttarjotakuluttajillemahdollisimmanpaljontietoa,jottahevoivattehdätietoonperustuviapäätöksiäostamistaanjakäyttämistään tuotteista.Toroantaavaroituksiatietyissätapauksissa,kunsetietää,ettätuotteessaonyhtätaiuseampaaluettelossaolevaakemikaalia,mutta eiarvioialtistustasoa,koskakaikistaluettelonkemikaaleistaeioleolemassaaltistuksenraja-arvoja.Toroonvarmuudenvuoksipäättänytantaa lakiesityksen65mukaisetvaroitukset,vaikkaToro-tuotteistasaatualtistusvoiollavähäinentaiselvästi”ei-merkittävälläriskitasolla”.LisäksijosToro eiannanäitävaroituksia,Kalifornianosavaltiotailakiesityksen65toimeenpanoavaativatyksityisettahotvoivathaastaaT oronoikeuteen,mistä voiaiheutuahuomattaviarangaistuksia.

RevA

Eurooppalainentietosuojailmoitus

Toronkeräämättiedot ToroWarrantyCompany(Toro)huolehtiiasiakkaidentietosuojasta.T akuuvaatimustenkäsittelyäjamahdollisiatuotteidentakaisinkutsukampanjoitavarten pyydämme,ettäasiakkaatlähettäväthenkilötiedotsuoraanT orolletaipaikalliselleToro-jälleenmyyjälle.

Toro-takuujärjestelmätoimiiyhdysvaltalaisillapalvelimilla,eivätkäyhdysvaltalaisettietosuojalaitvälttämättätarjoasamanlaistasuojaakuinvastaavat laitasiakkaanomassamaassa.

ANTAMALLAHENKILÖTIEDOTTOROLLEASIAKASSUOSTUUSIIHEN,ETTÄNÄITÄTIETOJAKÄSITELLÄÄNTÄSSÄTIETOSUOJAILMOITUKSESSA KUVA TULLATAV ALLA.

Tapa,jollaT orokäyttäätietoja Torovoikäyttäähenkilötietojatakuuvaatimustenkäsittelyyn,yhteydenottoihinmahdollisissatuotteidentakaisinkutsukampanjoissajamuissa mahdollisissatarkoituksissa,joistakerrotaanerikseen.T orovoijakaatietojaT oronsisaryhtiöille,jälleenmyyjillejamuilleliiketoimintakumppaneille näidentarkoitustenyhteydessä.Toroeimyyasiakkaidenhenkilötietojamuilleyhtiöille.T oropidättääoikeudenluovuttaahenkilötietojalain määräämiintarkoituksiintaiasiaankuuluvienviranomaistenpyynnöstä,ToronjärjestelmientoiminnanvarmistamiseksitaiToronturvallisuudentai muidenkäyttäjienturvallisuudenvarmistamiseksi.

Henkilötietojensäilytys Henkilötietojasäilytetäänniinkauankuinniitätarvitaanniidenalkuperäiseentarkoitukseentaimuihinasianmukaisiintarkoituksiin(kuten viranomaismääräystennoudattamiseksi)tailainmääräämänajan.

Toronvakuutusasiakkaidenhenkilötietojentietosuojasta Toropyrkiisäilyttämäänhenkilötietojentietosuojankohtuullistenvarotoimienavulla.Lisäksisepyrkiihuolehtimaantietojentarkkuudestaja paikkansapitävyydestä.

Henkilötietojenkäyttöjakorjaus Joshaluattarkistaahenkilötietositaikorjataniitä,lähetäsähköpostiaosoitteeseenlegal@toro.com.

Australiankuluttajalainsäädäntö

AustralialaisetasiakkaatvoivatsaadalisätietojaAustraliankuluttajalainsäädännöstäpakkauksensisälläolevastamateriaalistataipaikalliselta Toro-jälleenmyyjältä.

374-0282RevC

Torontakuu

Kahdenvuodenrajoitettutakuu

Ehdotjatakuunalaisettuotteet

ToroCompanyjasensisaryhtiöT oroWarrantyCompanyantavat yhteisensopimuksensamukaisestitälleToronkaupalliselletuotteelle (”tuote”)kahdenvuodentai1500käyttötunnin*(senmukaan,kumpi saavutetaanensin)materiaali-javalmistusvirhetakuun.Tämätakuu koskeekaikkiatuotteitailmastajialukuunottamatta(katsonäidentuotteiden erillinentakuulauselma).Jostakuuehdottäyttyvät,korjaammetuotteen veloituksetta.Tähänsisältyyvianmääritys,työ,osatjakuljetus.Tämätakuu alkaasinäpäivämääränä,jollointuotetoimitetaanalkuperäiselleostajalle. *Koskeetuotteita,joissaontuntilaskuri.

Takuuhuollonohjeet

Ostajanvastuullaonilmoittaahetituotteenmaahantuojalletaivaltuutetulle jälleenmyyjälle,joltatuoteonostettu,joshänuskootuotteessaolevan takuunalaisenvian.Maahantuojienjajälleenmyyjienyhteystiedotsekä tiedottakuuseenliittyvistäoikeuksistajavastuistaovatsaatavana osoitteesta:

ToroCommercialProductsServiceDepartment ToroWarrantyCompany 811 1LyndaleAvenueSouth Bloomington,MN55420-1 196

+19528888801tai+18009522740 Sähköpostiosoite:commercial.warranty@toro.com

Omistajanvastuut

Tuotteenomistajanvastuullaonhuolehtiakäyttöoppaassaesitetyistä huolloistajasäädöistä.Vaadittavienhuoltojenjasäätöjenlaiminlyöntivoi johtaatakuuvaatimuksenhylkäämiseen.

Takuunulkopuolisetkohteetjaviat

Kaikkitakuuaikanailmenevättuoteviatjahäiriöteivätolevalmistus-tai materiaalivirheitä.Tämätakuueikataseuraavia:

•Tuoteviat,jotkaaiheutuvatmuidenkuinT oronvaraosienkäytöstätai

ylimääräistentaimuutettujenei-T oro-lisävarusteidenjatuotteiden asennuksestajakäytöstä.Näidenvalmistajasaattaaantaaerillisen takuun.

•Tuoteviat,jotkajohtuvatsuositeltujenhuoltojenja/taisäätöjen

laiminlyönnistä.JosToro-tuotettaeihuolletaasianmukaisesti käyttöoppaassaolevienhuolto-ohjeidenmukaisesti,takuuvoidaan evätä.

•Tuoteviat,jotkajohtuvattuotteenliianrajusta,huolimattomastatai

piittaamattomastakäytöstä.

•Kuluvatosat,elleiniitähavaitaviallisiksi.Tuotteennormaalissa

käytössäkuluviaosiaovatesimerkiksijarrupalatja-päällysteet, kytkimenpäällysteet,terät,kelat,rullatjalaakerit(suljetuttai rasvattavat),kiinteätterät,sytytystulpat,kääntöpyörätjalaakerit, renkaat,suodattimet,hihnatjatietytruiskuttimenosat,kutenkalvot, suuttimetjasulkuventtiilitjne.

•Ulkopuolisentekijänaiheuttamatviat.Ulkopuolisinatekijöinä

pidetäänesimerkiksisäätä,varastointimenetelmiä,likaantumista sekähyväksymättömienpolttoaineiden,jäähdytysnesteiden, voiteluaineiden,lisäaineiden,lannoitteiden,vedentaikemikaalien yms.käyttöä.

•Soveltuvistavaatimuksistapoikkeavienpolttoaineiden(esim.bensiinin,

dieselintaibiodieselin)laatuuntaitoimintaanliittyvätongelmat.

•Normaalimelu,tärinä,kuluminenjahaurastuminen.

•Normaali”kuluminen”kattaaesimerkiksiistuintenvaurioitumisen

kulumisentaihankaamisenseurauksena,maalipintojenkulumisen, naarmuuntuneettarrattaiikkunatjne.

Osat

Huoltoaikataulunmukaisestivaihdettavatosatkuuluvattakuunpiiriinniiden määritettyynvaihtoajankohtaanasti.Tämäntakuunmukaisestivaihdetuille osilleannetaantakuualkuperäisentuotetakuunajaksi,janesiirtyvätToron omistukseen.T orotekeelopullisenpäätöksensiitä,korjataankoosa taikokoonpanovaivaihdetaankose.Torovoikäyttäätakuukorjauksiin kunnostettujaosia.

Syväpurkaus-jalitium-ioniakuntakuu:

Syväpurkaus-jalitium-ioniakunkäyttöikänsäaikanatuottama kokonaiskilowattituntimääräonrajallinen.T apa,jollaakkua käytetään,ladataanjahuolletaan,voijokopidentäätailyhentää akunkokonaiskäyttöikää.Kunlaitteenakkujakäytetään,niiden mahdollistamatyömäärälatauskertojenvälilläväheneehitaasti,kunnes akutovatkuluneetloppuun.Normaalissakäytössäloppuunkuluneiden akkujenvaihtoontuotteenomistajanvastuulla.Akkujenvaihtovoiolla tarpeentuotteennormaalintakuuajansisälläomistajankustannuksella. Huomaa(vainlitium-ioniakku):litium-ioniakullaonvainosatkattava suhteutettutakuukolmannestavuodestaviidenteenvuoteenkäyttöajanja käytettyjenkilowattituntienperusteella.Lisätietojaonkäyttöoppaassa.

Omistajatekeehuollotomallakustannuksellaan

Moottorinviritys,voitelu,puhdistusjakiillotus,suodattimienja jäähdytysnesteenvaihtosekäsuositeltujenhuoltojensuorittaminenovat esimerkkejänormaaleistahuoltotoimista,jotkaToro-tuotteenomistajanon tehtäväomallakustannuksellaan.

Yleisetehdot

TämätakuuoikeuttaaainoastaanvaltuutetunToro-maahantuojantai jälleenmyyjäntekemäänkorjaukseen.

ToroCompanyjaT oroWarrantyCompanyeivätolevastuussa epäsuorista,satunnaisistataivälillisistävahingoista,jotkaliittyvät tämäntakuunkattamiinT oro-tuotteisiin.Tällaisiavahinkojavoivat ollaesimerkiksikorvaavantuotteentaihuollonhankkimiseenliittyvät kustannuksetkohtuullistenvikajaksojenaikanataikustannukset, jotkaaiheutuvatsiitä,ettätuoteeiolekäytettävissätakuuhuollon aikana.Allaesitettypäästötakuu,josseonsovellettavissa,onainoa nimenomainentakuu.Kaikkihiljaisettakuuttuotteensopivuudesta kauppatavaraksitaitiettyyntarkoitukseenovatvoimassavaintämän nimenomaisentakuunajan.

Joissakinosavaltioissaeisallitasatunnaistentaivälillistenvahinkojen poissulkemistataihiljaisentakuunkestoonliittyviärajoituksia,jotenyllä mainitutpoikkeuksetjarajoitukseteivätvälttämättäkoskekaikkiaostajia. Tämätakuuantaaostajalletiettyjälaillisiaoikeuksia.Ostajallavoiollamyös muitaoikeuksia,jotkavaihtelevatosavaltioittain.

Moottorintakuutakoskevahuomautus:

Tuotteenpäästöjenrajoitusjärjestelmäsaattaakuuluaerillisentakuun piiriinYhdysvaltojenEnvironmentalProtectionAgencynEP A:nja/tai CaliforniaAirResourcesBoardinCARB:nvaatimustenmukaisesti.Yllä mainituttuntirajoitukseteivätkoskepäästöjenrajoitusjärjestelmäntakuuta. Lisätietojaontuotteenmukanatoimitetussataimoottorinvalmistajan oppaisiinsisältyvässämoottorinpäästöjärjestelmäntakuulauselmassa (EngineEmissionControlWarrantyStatement).

MuutmaatkuinYhdysvallatjaKanada

Asiakkaat,jotkaovatostaneetYhdysvalloistataiKanadastamaahantuotujaToro-tuotteita,saavatmaansa,maakuntansataiosavaltionsamukaiset takuuehdotToro-jälleenmyyjältä.JosToro-jälleenmyyjäeipystyjostainsyystätoimittamaantakuuehtoja,onotettavayhteysToro-maahantuojaan.

374-0253RevD

Toro 30495 Operator's Manual [fi]

Specifications and Main Features

Frequently Asked Questions

User Manual

Yleinenturvallisuus

Turvakaarennosto

Vasemmanetukääntöpyöränsäätö

Rengaspaineentarkistus

Leikkuupöydänasennus

Painojenasennus(CE-vaatimustentäyttämiseksi)

Nestemäärientarkistus

Lisätarvikkeet/lisävarusteet

Polttoaineenlisäys

Turvallisuusennenkäyttöä

Yleinenturvallisuus

Suositeltupolttoaine

Polttoaineturvallisuus

Biodieselinkäyttö

Polttoainesäiliöntäyttö

Jäähdytysjärjestelmän tarkastus

Hydraulijärjestelmän tarkastus

Turvakaarensäätö

Moottoriöljynmäärän tarkistus

Turvakaarenlasku

Turvakaarennosto

Turvajärjestelmänkäyttö

Tietoaturvajärjestelmästä

Turvajärjestelmäntestaus

Istuimenvapautus

Istuimensäätö

Istuinjousituksensäätö

Turvallisuuskäytönaikana

Yleinenturvallisuus

Kaatumissuojausjärjestelmän (ROPS)turvallisuus

Turvallisuusrinteissä

Seisontajarrunkytkentä

Seisontajarrunkäyttö

Seisontajarrunvapautus

Moottorinkäynnistys

Koneellaajo

Moottorinsammutus

Leikkurinkäyttö

Leikkuupöydännostokytkimen käyttö

Voimanulosoton(PTO)kytkentä

Voimanulosoton(PTO)vapautus

Leikkuukorkeudensäätö

Koneentyöntäminen

Turvallisuuskäytönjälkeen

Koneenkuljetus

Koneenlastaus

Päivittäisenhuollontarkastuslista

Turvallisuushuollonaikana

Laakerienjaholkkien rasvaus

Leikkuupöydänvaihteiston voiteluhuolto

Leikkuupöydänvaihteiston voiteluaineentarkistus

Leikkuupöydänvaihteiston voiteluaineenvaihto

Moottorinturvallinenkäyttö

Ilmanpuhdistimen tarkastus

Ilmanpuhdistimenhuolto

Moottoriöljynhuolto

Moottoriöljynmääräntarkistus

Moottoriöljynjaöljynsuodattimen vaihto

Vedenerottimenhuolto

Polttoaineletkujenja liitäntöjentarkastus

Polttoainejärjestelmän ilmaus

Polttoainesäiliönpuhdistus

Ruiskuttimienilmaus

Akunhuolto

Akunsäilytys

Sulakkeidentarkastus

Kääntöpyörienja laakereidenvaihto

Rengaspaineentarkistus

Jäähdytysjärjestelmän turvallinenkäyttö

Jäähdytysjärjestelmän tarkistus

Jäähdyttimenpuhdistus

Seisontajarrun turvakytkimensäätö

Vetopyöränsäätövapaalle

Suurimmanajonopeuden säätö

Ohjauskulmansäätö

Hydraulijärjestelmän turvallinenkäyttö
