FormNo.3394-663RevA

TrattoreRT600

Nºdelmodello25430A—Nºdiserie315000501esuperiori Nºdelmodello25430C—Nºdiserie315000501esuperiori Nºdelmodello25430W—Nºdiserie315000501esuperiori

Registrateilvostroprodottopressowww.T oro.com. Traduzionedell'originale(IT)

*3394-663*A

AVVERTENZA

CALIFORNIA

Avvertenzanorma"Proposition65"

Ilpresenteprodottocontieneunaopiù sostanzechimichechenelloStatodella

Californiasonoconsideratecancerogene

ecausadianomaliecongeniteodialtre

problematichedellariproduzione.

Ilgasdiscaricodiquestoprodottocontiene

sostanzechimichenotealloStatodella

Californiacomecancerogeneeresponsabilidi

difetticongenitiedaltriproblemiriproduttivi.

Poichéinalcunezoneesistononormativelocali,statalio federalicheprevedonol'usodiunparascintillesulmotoredi questamacchina,unparascintilleèdisponibilecomeoptional. Sedesideratericevereunparascintille,contattateunCentro AssistenzaautorizzatoToro.

Importante:CostituisceunatrasgressionealCodice delleRisorsePubblichedellaCalifornia,Sezione4442, utilizzareoazionarequestomotoresuterrenoforestale, sottoboscooprateriasenzaunamarmittaparascintille montatainstatodimarcia,osenzacheilmotoresia realizzatooattrezzatoperlaprevenzionediincendi. Altristatioregionifederalipossonodisporredileggi analoghe.

IparascintilleoriginaliTorosonoapprovatidall'USDA ForestryService.

Ilmanualed'usodelmotoreallegatofornisce informazionisull'EnvironmentalProtectionAgency (EPA)degliStatiUnitiesulregolamentodelControllo delleEmissionidellostatodellaCaliforniariguardoa sistemidiemissione,manutenzioneegaranzia.Ipezzi diricambiopossonoessereordinatitramiteilproduttore delmotore.

Perassistenza,ricambioriginaliTorooulterioriinformazioni, rivolgeteviaunDistributoreToroautorizzatooadunCentro AssistenzaToro,edabbiatesempreaportatadimanoil numerodelmodelloedilnumerodiseriedelprodotto.Figura

1illustralaposizionedelmodelloedelnumerodiseriesul

prodotto.Scriveteinumerinellospazioprevisto.

Figura1

1.Posizionedellatargadelmodelloedelnumerodiserie

Nºdelmodello

Nºdiserie

Questomanualeidenticapericolipotenzialieriporta messaggidisicurezzaevidenziatidalsimbolodiavvisodi sicurezza(Figura2),chesegnalaunpericolochepuòcausare graviinfortuniolamortesenonosservereteleprecauzioni raccomandate.

Figura2

1.Simbolodiallarme

Introduzione

Questamacchinascavailterrenopercrearefossidestinati all'interramentodicavietubazionipervarieapplicazioni. Nonèstataprogettatapertagliareroccia,legnooaltro materialechenonsiaterra.

Leggeteattentamentequesteinformazionialnediutilizzare emantenerecorrettamenteilprodotto,edevitareinfortunie danni.Voisieteresponsabilidelcorrettoutilizzodelprodotto, all'insegnadellasicurezza.

PotetecontattaredirettamenteTorosuwww.Toro.comper avereinformazionisuprodottieaccessori,ottenereassistenza nellaricercadiunrivenditoreoregistrareilvostroprodotto.

Perevidenziareleinformazionivengonoutilizzatedueparole. Importanteindicainformazionidicaratteremeccanico diparticolareimportanzaeNotaevidenziainformazioni generalidiparticolarerilevanza.

Indice

Sicurezza......................................................................4

.............................................................................4

Sicurezzadellalineaelettrica......................................7

Sicurezzadellacondottadigas...................................7

Sicurezzadellelineedicomunicazione........................7

Sicurezzadellecondotteidriche.................................7

Adesividisicurezzaeinformativi..............................8

Quadrogeneraledelprodotto.........................................16

Comandi..............................................................17

Gruppostrumentazione......................................17

Contattateciawww.Toro.com.

StampatonegliUSA

Tuttiidirittisonoriservati

Comandiditrazione............................................20

Quadrodicomandodell'attrezzo..........................21

Sediledell'operatoreecinturadisicurezza

.....................................................................23

Speciche.............................................................24

Attrezzi/accessori..................................................24

Funzionamento............................................................25

Preparazioneperillavoro........................................25

Riforniteilmotoredicarburante...............................25

Controllodellivellodell'oliomotore..........................26

Controllodeluidoidraulico...................................27

Ispezionequotidianadellamacchina..........................28

Avviamentodelmotore...........................................28

Regolazionedellavelocitàdelmotore........................29

Spegnimentodelmotore.........................................29

Rodaggiodiunmotorenuovooricostruito................30

Utilizzodellamacchinaincondizioniestreme.............30

Utilizzareilfrenodistazionamento...........................30

Guidareearrestarelamacchina................................31

Utilizzodellatrasmissione.......................................32

Preparazioneall'utilizzodellamacchina.....................33

Utilizzodellalamalivellatrice....................................33

Trasportodellamacchina.........................................34

Portareaterminelagiornatalavorativa.......................35

Completamentodelprogetto...................................35

Manutenzione..............................................................36

Programmadimanutenzioneraccomandato..................36

Procedurepre-manutenzione......................................37

Requisitigeneralidisicurezza...................................37

Lubricazione...........................................................37

Ingrassaggiodellamacchina.....................................37

Manutenzionedelmotore...........................................39

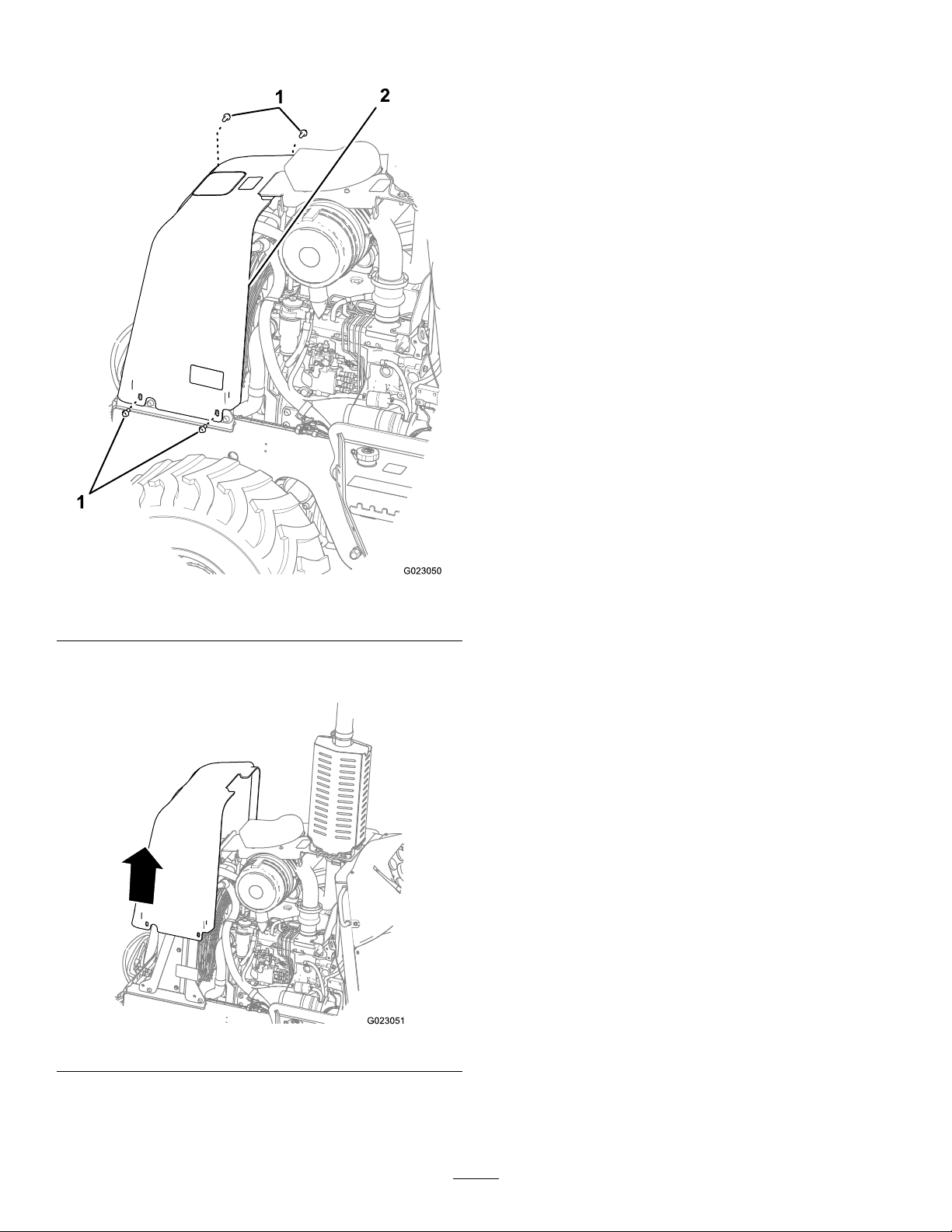

Accessoalmotore..................................................39

Revisionedell'oliomotoreedelltro.........................41

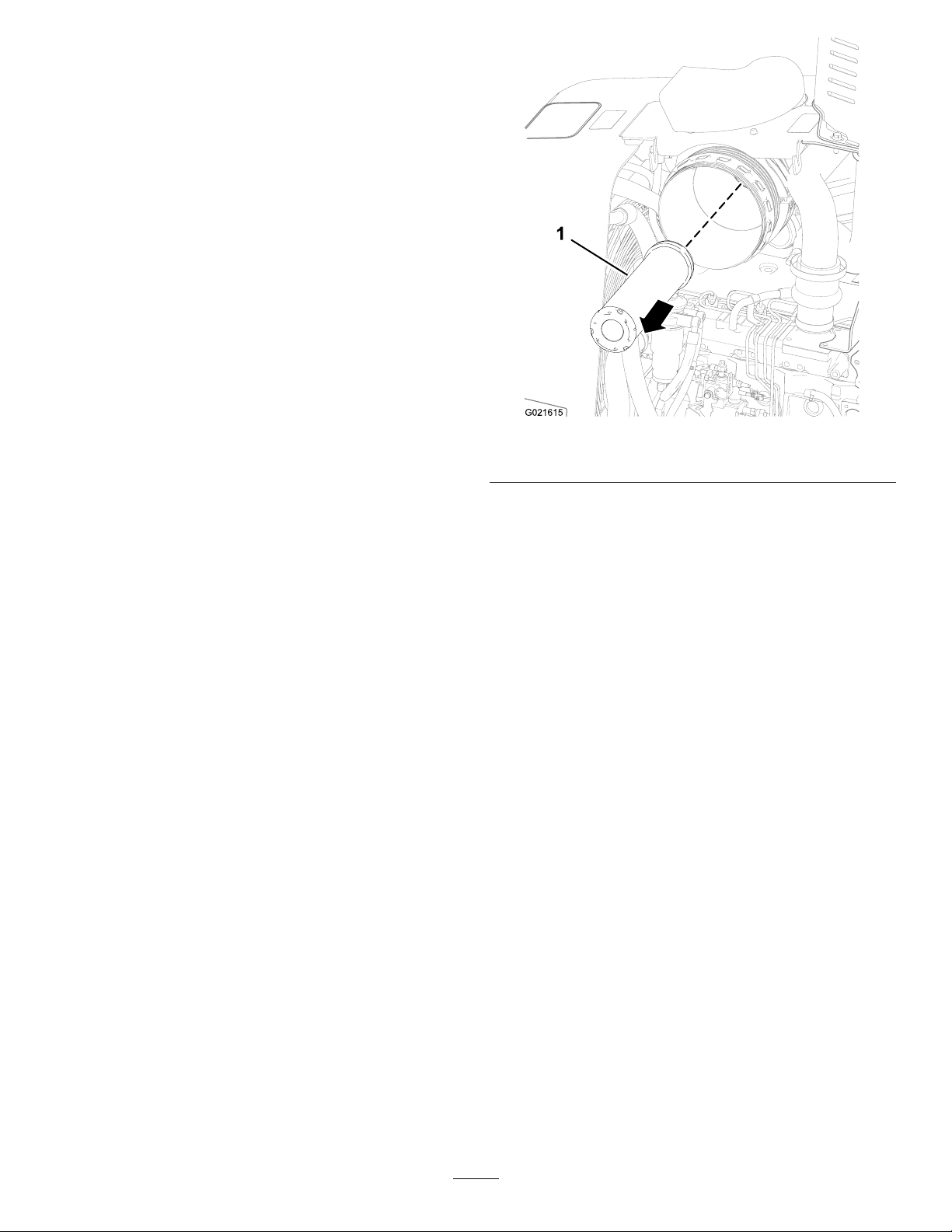

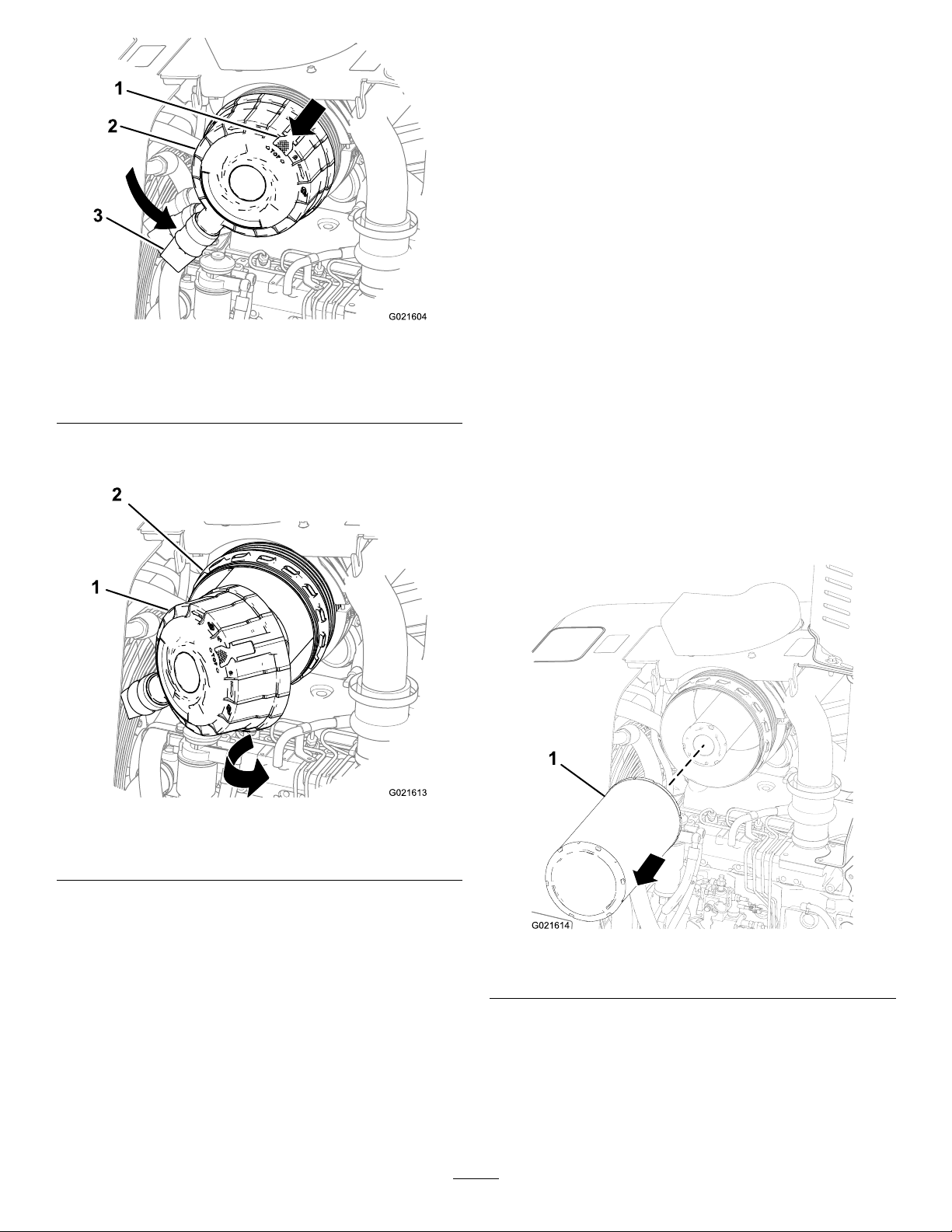

Manutenzionedelsistemadelltrodell'aria................44

Manutenzionedelsistemadialimentazione...................47

Manutenzionedell'impiantodialimentazione.............47

Manutenzionedell'impiantoelettrico............................50

Manutenzionedellabatteria.....................................50

Manutenzionedelsistemaditrazione...........................53

Interventidiassistenzasuglipneumatici.....................53

Interventidiassistenzasuassalietrasmissione............55

Manutenzionedell'impiantodiraffreddamento..............60

Manutenzionedell'impiantodiraffredda-

mento...............................................................60

Manutenzionedellacinghia.........................................64

Revisionedellacinghiaditrasmissionedel

motore..............................................................64

Sostituzionedellacinghiaditrasmissionedel

motore..............................................................65

Manutenzionedell'impiantoidraulico...........................67

Manutenzionedelsistemaidraulico...........................67

ManutenzionedelROPS.............................................70

Controlloeinterventidiassistenzasul

ROPS................................................................70

Pulizia......................................................................72

Rimozionedisporcoedetritidallamacchina...............72

Rimessaggio.................................................................72

Preparazioneperilrimessaggiostagionale..................72

Localizzazioneguasti.....................................................74

Sicurezza

L'erratoutilizzoolamanutenzionediquestamacchina puòcausareinfortuni.Perridurreilrischiodiinfortuni,

rispettateleseguentinormedisicurezzaefatesempre attenzionealsimbolodiallarme(Figura2),cheindica

Attenzione,AvvertenzaoPericolo–normedisicurezza.Il mancatorispettodelleistruzionipuòprovocareinfortuni olamorte.

Importante:Questamacchinaèstataprodottanel rispettodeglistandardnormativiinvigorealmomento dellaproduzione.Ognimodicaaquestamacchina potrebbedeterminarnelanonconformitàcontali standardeconleistruzioniriportatenelpresente

Man uale dell'operator e.

questamacchinadeveessereeseguitaesclusivamenteda unCentroAssistenzaautorizzatoToro.

Ognieventualemodicaa

Fateriferimentoallatabellachesegueinmeritoallagiusta condottasotterraneadeiservizidipubblicautilitàealsuo colorecorrispondente(soloperUSAeCanada):

Condottasotterraneadeiservizidipubblica utilità

ReteelettricaRosso

Telecomunicazioni,allarmiosegnali,cavio guaine

Gasnaturale,olio,vapore,petroliooaltro materialegassosooinammabile

FogneescarichiVerde

AcquapotabileBlu

Condottediacquadepurata,diirrigazionee deiliquami

MarcaturetemporaneerilieviaterraRosa

LimitidiscavopropostiBianco

Colore

Arancione

Giallo

Viola

AVVERTENZA

Lasaldatura,iltaglioolaperforaturadipartiin ghisasferoidaledellamacchinapuòcausarnela rotturaduranteilfunzionamento,ilcheasuavolta puòcausareinfortuniolamorte.

Nonèconsentitosaldare,tagliareoperforarele partiinghisasferoidalediquestamacchinaper l'esecuzionediinterventidiriparazione,néper attaccarvialtrioggetti.

Rispettatesempretuttelenormedisicurezzaperevitaregravi infortuniolamorte.

Poteteevitareesieteresponsabilidieventualiinfortuniavoi stessieaglialtriedieventualidanniallecose.

Nonutilizzatequestamacchinaperapplicazionidiverse rispettoaquelledescrittenelpresentemanuale.

Primadiazionarequestamacchinaperscavarefossi,opere diperforazione,oaltrilavoridicostruzione,èvostra responsabilitàessereaconoscenzadidovesonostateposate lecondottesotterraneedeiservizidipubblicautilitànella zonadiprogettoequindidievitarle.

Accertatevisemprecheleaziendelocalifornitricidi servizidipubblicautilitàcontrassegninolezonesotto lequalipassanolelorocondotte.PerUSAeCanada, chiamateilservizio“One-callSystemDirectory”.Negli USAchiamatel'811oilnumerodiriferimentodizona. Senonconosceteilnumerodiriferimentodizona, chiamateilnumeronazionale(soloperUSAeCanada) 1-888-258-0808.Inoltre,contattatetuttequelleaziende localifornitricidiservizidipubblicautilitàchenon fannopartedelservizio“One-callSystemDirectory”.

Consultateglientilocaliriguardotutteleleggielenormative relativeallavostraresponsabilitàdiindividuareedevitarele condottesotterraneedeiservizidipubblicautilitàesistenti.

Dopoaverindividuatolecondottedifornituradeiservizi dipubblicautilità,scavateattentamenteunforosoprala condottapervericarnelaposizioneelaprofonditàcuiè stataposata.

Addestramento

•LeggeteilManualedell'operatoreeognialtromateriale

diaddestramento.Nelcasoincuil'operatoreoil meccanicononsianoingradodileggerel'inglese,spetta alproprietariospiegareloroilcontenutodelmateriale illustrativo.

•Acquisitefamiliaritàconilfunzionamentosicuro

dell'attrezzatura,deicomandidell'operatoreedeisegnali disicurezza.

•Tuttiglioperatorieimeccanicidevonoessereaddestrati

all'usodellamacchina.Ilproprietarioèresponsabile dell'addestramentodeglioperatori.

•Nonpermettetemaichebambiniopersonenon

addestrateazioninol'attrezzaturaoeffettuinointerventi dimanutenzionesudiessa.Lenormativelocalipossono imporrelimitiall'etàdell'operatore.

•Accertatevidicomprenderetuttiisegnalimanuali

utilizzatinelsitodilavoro.Seguiteleistruzionidella personaaddettaallesegnalazioni.

Preparazione

•Primadiutilizzarelamacchina,fatecontrassegnarele

zonesottolequalipassanolecondottesotterraneedei servizidipubblicautilitàenonscavateinquestezone. Inoltre,accertatevidell'eventualepresenzadioggettie strutturechepotrebberononesserecontrassegnati,quali serbatoidistoccaggiosotterranei,pozzettiefossesettiche.

•Esaminateilterrenoperdeterminarequaliaccessorie

qualiattrezzisianonecessaripereseguireillavoroin

modocorrettoesicuro.Usatesoltantoaccessorieattrezzi approvatidalproduttore.

•Contrassegnateconchiarezzailsitodilavoroetenete

lontanigliastanti.

•Primadell'iniziodeilavori,rivedeteipericolirelativial

luogodilavoro,leproceduredisicurezzaediemergenzae leresponsabilitàdelpersonaleassiemeatuttiilavoratori.

•Indossateunabbigliamentoidoneo,comprendente

casco,occhialidiprotezione,pantalonilunghi,scarpe disicurezzaeprotezioniperleorecchie;peralcune tipologiedilavoropotrebbeesserenecessarioindossare ungiubbottoriettentee/ounrespiratore.Tenetelegati capellilunghi,abitisvolazzantiegioielliperevitarechesi impiglinonellepartimobili.

•Primadiutilizzarelamacchinaconunattrezzo,controllate

chequest'ultimosiainstallatocorrettamente.

•Prestatelamassimaattenzionedurantelamanipolazione

deicarburanti,chesonoinammabilieicuivaporisono esplosivi.

–Utilizzatesoltantotanicheapprovate. –Nontoglieteiltappodelcarburantenéaggiungete

carburantementreilmotoreèinfunzione.Fate raffreddareilmotoreprimadieseguireilrifornimento dicarburante.Nonfumateneipressidellamacchina quandoilmotoregira.

–Nonfaterifornimentodicarburante,néspurgatela

macchinainluoghichiusi.

•Controllatecheicomandidell'operatore,gliinterruttori

disicurezzaeleprotezionisianocollegatiecorrettamente funzionanti.Seicomandi,gliinterruttorieleprotezioni nonfunzionanocorrettamente,nonazionatelamacchina.

Indicazionigeneralidiutilizzo

•Allacciatesemprelacinturadisicurezzaquandoazionate

unamacchinadotatadiunsistemadiprotezione antiribaltamento.

•Nonazionateilmotoreinun'areachiusa.

•Nonazionatelamacchinasenzaleprotezionisaldamente

ssateinsede.Assicuratevichetuttiimicrointerruttori disicurezzasianocollegati,regolatiefunzionanti correttamente.

•Rallentateefateattenzionequandoeseguitecurveo

attraversatestradeemarciapiedi.

•Nonutilizzatelamacchinasesietesottol'effettodialcol

odroghe.

•Primadiazionarelamacchina,vericatechel'areasia

sgombradapersone.Fermatelamacchinasequalcuno entranell'areadilavoro.

•Vibrazionieccessivegeneratedaunoscavafossioda

unaratropossonocausareilcrollodiunfosso,diuna sporgenzaodiuncumuloalto,chepuòcausareasua voltaeventualiinfortuniolamorte.

•Selavostravisualedell'areadilavorononèchiara,

afdateviaunaddettoallesegnalazionichedirigai movimentidellamacchina.

•Nonlasciateincustoditaunamacchinainmoto.Spegnete

ilmotoreetoglietelachiaveognivoltachescendetedalla macchina.

•UtilizzatesoltantoattrezziapprovatidaToro.Gli

attrezzipossonomodicarelastabilitàelecaratteristiche operativedellamacchina.

•Fateattenzionealtrafcoquandoutilizzatelamacchina

nellevicinanzedistradeoquandoleattraversate.

•Assicuratevidiazionarelamacchinainareelibereda

ostacolinellevostreimmediatevicinanze.Ilmancato rispettodiun'adeguatadistanzadaalberi,muriealtre barrieredurantel'utilizzodellamacchinapuòesserecausa diinfortunie/odanni.Utilizzatelamacchinasoloin areeconunospazioliberosufcientecheviconsentadi manovrareilprodottoinsicurezza.

•Individuateleareedeipuntidirestringimentoindicate

sullamacchinaesugliattrezzietenetemaniepiedia distanzadaquestearee.

•Ilampipossonocausaregraviinfortuniolamorte.Se

vedetelampiouditetuoniviciniall'areaincuivitrovate, nonutilizzatelamacchina;cercateunriparo.

Utilizzosupendenze

Lependenzesonolacausaprincipalediincidentidovutia perditadicontrolloeribaltamenti,chepossonoprovocare graviinfortuniolamorte.Tuttelependenzerichiedono quindiunamaggioreattenzione.

•Sepossibile,evitatediutilizzarelamacchinasulle

pendenze.

•Sullependenzeeseguitetuttiimovimentiinmodolento

egraduale.Noneffettuateimprovvisicambiamentidi velocitàodidirezione.

•Evitatedieseguirepartenzeoarrestidellamacchina

suunapendenza.Selamacchinaperdeaderenza, manteneteneamonteillatopesanteeprocedete lentamentelungolependenze.

•Evitatedifarcurvarelamacchinasullependenze.Se

èproprionecessario,curvatelentamenteemantenetea monteillatopesantedellamacchina.

•Nonutilizzatelanelleadiacenzediscarpate,fossatio

terrapieni.Seunopneumaticopassasulcigliodiuna scarpataodiunfossato,oppureseilterrenosprofonda, lamacchinapuòribaltarsiimprovvisamente.

Strutturadelsistemadiprotezione antiribaltamento(ROPS)

•Primadiutilizzareunamacchinadotatadisistemadi

protezioneantiribaltamento(ROPS),assicuratevichele

cinturedisicurezzasianoinbuonostatoesaldamente ssateallamacchina.

•ControllateilROPSagliintervalliconsigliatinelpresente

manualeoaseguitodiunincidentechelohariguardato.

•EseguiteinterventidiriparazionealROPSdanneggiato

utilizzandosolopartidiricambiooriginaliToro;non riparatenémodicateilROPS.

•Primadiguidaresottounostacolo(es.rami,vanoporta,

lielettrici),vericatel'ingombroverticaleinmododa nonurtarel'ostacolo.

•NonrimuoveteilROPSsenonpereseguireinterventidi

assistenzaopersostituirlo.

•Nonaggiungetepesoallamacchinachesuperiilpeso

lordoindicatonellatarghettadelROPS.

Sicurezzadeltrasporto

Duranteiltrasportodellamacchinaversoodalsitodilavoro, osservateleseguentiprecauzionidisicurezza:

•Nontrasportatepersonesullamacchina.

•Tenetelontanigliastantiquandoutilizzatelamacchina.

•Prestatelamassimaattenzioneduranteilcaricoelo

scaricodellamacchinadaunrimorchioounautocarro.

•Prestateattenzionealtrafcoquandoattraversatela

stradaconlamacchina.

•Controllatelospazioliberosuperioreprimadipassare

conlamacchinasottounqualsiasioggetto(rami,vani porta,lielettrici)eimpediteneilcontatto.

ManutenzioneeRimessaggio

•Abbassatel'attrezzo(gliattrezzi),spegneteilmotore,

attendetechetuttelepartiinmovimentosiarrestinoed estraetelachiaveognivoltacheeseguiteinterventidi regolazione,puliziaoriparazionesullamacchina

•Nontoccatepartichepossanoesserecaldeacausadel

funzionamento.Lasciatechesiraffreddinoprimadi eseguireinterventidimanutenzione,diregolazioneo revisionesullamacchina.

•Eliminateognidetritodaattrezzi,trasmissioni,marmitte

emotoreperridurreilrischiodiincendio.Tergetel'olioe ilcarburanteversati.

•Fateraffreddareilmotoreprimadelrimessaggioenon

riponetelamacchinavicinoaammelibere.

•Parcheggiatelamacchinasuterrenopianeggiante.

•Nonpermettetechepersonalenonaddestratoesegua

interventidimanutenzionesullamacchina.

•Quandonecessario,utilizzatecavallettimetalliciper

sostenereicomponenti.

•Scaricateconcautelalapressionedaicomponentiche

hannoaccumulatoenergia.

•Tenetemaniepiediadistanzadallepartimobili.Se

possibile,noneseguireregolazionimentreilmotoreèin funzione.

•Mantenetetuttelepartiinbuonecondizionioperativeela

bulloneriabenserrata.Sostituitetuttigliadesiviusuratio danneggiati.

•Mantenetedadiebullonibenserrati.Mantenetetutta

l'attrezzaturainbuonecondizionioperative.

•Nonmanometteteidispositividisicurezza.

•Mantenetelamacchinapulitaeliberadadetriti.

•Tergetel'oliooilcarburanteversati.

•Prestatelamassimaattenzionedurantelamanipolazione

deicarburanti,chesonoinammabilieicuivaporisono esplosivi.

–Utilizzatesoltantotanicheapprovate. –Nontoglieteiltappodelcarburantenéaggiungete

carburantementreilmotoreèinfunzione.Fate raffreddareilmotoreprimadieseguireilrifornimento

dicarburante.Nonfumate. –Nonfaterifornimentodicarburanteinluoghichiusi. –Nonspurgatelamacchinadalcarburanteinluoghi

chiusi. –Nondepositatelamacchinaolatanicadel

combustibileinunluogochiusoincuisiapresente

unaammaaperta,comevicinoaunoscaldabagnoo

aunforno. –Nonriempiteunatanicamentresitrovaall'internodi

unveicolo,inunbagagliaio,sulpianalediunfurgone,

osuqualsiasialtrasuperciechenonsiaaterra. –Durantel'operazionediriempimentomantenete

l'imboccaturadellatanicaincontattoconilserbatoio.

•UtilizzatesolopartidiricambiooriginaliToro.

•Primadieseguirequalsiasiriparazione,scollegarela

batteria.Scollegateprimailmorsettonegativodella batteria,perultimoquellopositivo.Collegateprimail morsettopositivo,perultimoquellonegativo.

•Caricatelabatteriainunluogoaperto,benventilato

edistantedascintilleeamme.Toglietelaspinadel caricabatterieprimadicollegarlooscollegarlodalla batteria.Indossateindumentidiprotezioneeutilizzate attrezziisolati.

•L'acidodellabatteriaèvelenosoepuòustionare.Evitate

chevengaacontattoconlapelle,gliocchiogliabiti. Quandolavoratesuunabatteria,proteggeteilviso,gli occhiegliabiti.

•Igasdellabatteriapossonoesplodere;Tenetelontano

dallabatteriasigarette,scintilleeamme.

•Tenetecorpoemanilontanodaperditeliformioda

ugellicheeiettanouidoidraulicopressurizzato.Usate cartoneocartapercercareperditediuidoidraulico,non usatemailemani.Seiluidoidraulicofuoriescesotto pressione,puòpenetrarenellapelleecausareinfortuni cherichiedonouninterventochirurgicoentropocheore dapartediunmedicospecializzato,altrimentisubentrerà lacancrena.

•Lasciateraffreddarelamacchinaprimadelrimessaggio.

Sicurezzadellalineaelettrica

Sicurezzadellelineedi

AVVERTENZA

Selasciateilsediledellamacchinaosetoccateuna qualunquepartedellamacchinaquandoèsotto caricaelettrica,potresteincorrereininfortunio rischiarelamorte.

Nonlasciateilsediledellamacchinamentresitrova sottocaricaelettrica.

Nota:Contattateimmediatamenteglientilocaliresponsabili deiservizidipubblicautilitàediemergenzapermetterein sicurezzal'areanelcasoincuilamacchinasiasottocaricae nonvisiapossibilescenderedalsedile.

Nota:Èpossibiletoccareunacondottasotterraneadei servizidipubblicautilitàsenzachelamacchinavengacaricata elettricamente.

•Èprobabile(manonèsempreilcaso)cheilruttoreo

interruttoredellapresaelettricascatti,mapergarantirela vostrasicurezza,consideratechelamacchinapuòessere unconduttoredielettricità.

•Noncercatediabbandonarelamacchina.

Nota:Saretealsicurontantochenonscenderetedal sediledellamacchina.

•Ilcontattoconunaqualsiasidellepartidellamacchina

contemporaneamentealcontattoconilsuolopuò caricarvielettricamenteconunacaricaelettricaaterra.

comunicazione

ATTENZIONE

Sedanneggiateuncavoabreotticheerivolgetelo sguardoallaluceintensaemessa,potrestelesionare ivostriocchi.

•Spegnetelamacchinaetoglietelachiave.

•Fatesgomberaretuttelepersonedall'areadi lavoro.

•Contattateimmediatamenteglientilocali responsabilideiservizidipubblicautilitàedi emergenzapermettereinsicurezzal'area.

Sicurezzadellecondotte idriche

Sedanneggiateunacondottaidrica,potrebbevericarsi uneventualerischiodialluvione.

•Spegnetelamacchinaetoglietelachiave.

•Fatesgomberaretuttelepersonedall'areadilavoro.

•Contattateimmediatamenteglientilocali

responsabilideiservizidipubblicautilitàedi emergenzapermettereinsicurezzal'area.

•Nonpermetteteanessunaltroditoccareodiavvicinarsi

allamacchinamentresitrovasottocaricaelettrica.

Sicurezzadellacondottadi gas

AVVERTENZA

Sedanneggiateunacondottadigas,potrebbe immediatamentevericarsiun'esplosioneoun rischiodiincendio.Lefughedigassonoallo stessotempoinammabiliedesplosiveepossono provocaregraviinfortuniolamorte.

•Nonfumatedurantel'utilizzodellamacchina.

•Spegnetelamacchinaetoglietelachiave.

•Fatesgomberaretuttelepersonedall'areadi lavoro.

•Contattateimmediatamenteglientilocali responsabilideiservizidipubblicautilitàedi emergenzapermettereinsicurezzal'area.

Adesividisicurezzaeinformativi

Gliadesividisicurezzaediistruzionesonochiaramentevisibiliesonoafssiaccantoazoneparticolarmente pericolose.Sostituitegliadesividanneggiatiosmarriti.

Figura3

Mappadegliadesivi(vistadall'alto)

1.Adesivo125-84814.Adesivo125-84837.Adesivo125-847810.Adesivo125-6699

2.Adesivo125-84825.Adesivo125-66978.Adesivo125-847311.Adesivo130-8815

3.Adesivo125-8470(sottoil cofano)

6.Adesivo125-84719.Adesivo125-6691

Figura4

Mappadegliadesivi(vistadall'alto—comandi)

1.Adesivo125-66833.Adesivo125-84725.Adesivo125-84757.Adesivo125-6698

2.Adesivo125-84844.Adesivo125-66916.Adesivo130-8817

Figura5

Mappadegliadesivi(vistadasinistra)

1.Adesivo125-84794.Adesivo125-6689

2.Adesivo125-49635.Adesivo1 17-2718

3.Adesivo125-84806.Adesivo125-8478

117–2718

125-4963

1.Avvertenza–Nontoccatelesupercicalde.

1.Tirateperraggiungerela massimavelocità

2.Aumentalavelocità

3.Regimedelmotore

125-6683

4.Diminuiscelavelocità

5.Spingeteperraggiungere laminimavelocità

125-6689

1.Avvertenza–Non avvicinateviallesuperci calde.

2.Pericolodiferitao smembramentocausati dallaventola.Tenetevi adistanzadallepartiin movimento;nonrimuovete icartereidispositividi sicurezza.

125-6695

1.Catenascavafossi–marciaavanti

2.Lamalivellatrice—spostareasinistra

3.Lamalivellatrice—sollevare11.Lamalivellatrice—inclinareadestra

4.Lamalivellatrice—girareadestra12.Lamalivellatrice—inclinareasinistra

5.Lamalivellatrice—ottare13.Scavafossi—abbassare

6.Lamalivellatrice—abbassare

7.Avantiveloce

8.Indietroveloce

9.Innestarel'interratorealamavibrante

10.Catenascavafossi–retromarcia

14.Scavafossi—sollevare

15.Sterzoposterioreasinistra

16.Sterzoposterioreadestra

125-6691

1.Pericolodiveicoloinmovimento–Noncambiarelemarce susuperciinpendenza.

125-6698

1.Minima5.Direzionedimovimento

2.Frizione6.Indietroveloce

3.Massima

4.Avantiveloce

7.Cambio(marcebasse)

8.Cambio(marcealte)

dellamacchina

125-6699

1.Avvertenza–LeggeteilManualedell'operatore.6.Avvertenza–Indossateleprotezioniauricolari.

2.Avvertenza–Nonutilizzatelamacchinasenonsiete opportunamenteaddestrati.

3.Avvertenza–Allacciatesemprelacinturadisicurezzaquando utilizzatelamacchina.

4.Avvertenza–Tenetelontanogliastantidallamacchina.

5.Avvertenza–Teneteviadebitadistanzadallepartiin movimento;nonrimuoveteicartereidispositividisicurezza.

7.Pericolodiesplosione;pericolodiscosseelettriche–non effettuatescavinoachenonavetechiamatoglientilocali responsabilideiservizidipubblicautilità.

8.Perinformazionisull'avviamentodelmotore,leggete ilManualedell'operatore—1)Innestateilfrenodi stazionamento;2)Metteteattrezzietrazioneinfolle;3)Girate lachiavenellaposizionediavviamentodelmotore.

9.Perinformazionisull'arrestodelmotore,leggeteilManuale dell'operatore—1)Parcheggiatelamacchinasuterreno pianeggiante.2)Innestateilfrenodistazionamento.3) Metteteattrezzietrazioneinfolle.4)Abbassategliattrezzi.

5)Giratelachiavenellaposizionediarrestodelmotore.6) Toglietelachiavedall'interruttorediaccensione.

125-8472

125-8470

1.Scollegatelabatteria.3.Acceso(On)

2.Spento(Off)

4.Avvertenza–Leggeteil Manualedell'operatore.

125-8471

1.Utilizzatelosterzodelleruoteanteriorisoloquando procedeteinmarciaavantiin4amarcia.

1.Spegnimentodelmotore

2.Inmoto

1.Pericolodiesplosione. Usategliocchialidi sicurezza.

2.Pericolodiustionida sostanzachimica— Lavatelaparteinteressata conacquaeconsultateun medico.

3.Avviamentodelmotore

125-8473

3.Pericolodiincendio. Tenetelontanodaamme libere.

4.Pericolodiavvelenamento —T eneteibambinia distanzadisicurezzadalla batteria.

125-8478

1.Carburantediesel

125-8481

1.Mandataidraulica

125-8475

1.Inseriteilfrenodi stazionamento.

2.Disinseriteilfrenodi

125-8479

1.Pericolodiustioniacausadicontenutiinpressione. LeggeteilManualedell'operatore.

stazionamento.

125-8482

1.Ritornoidraulico

125-8480

1.Avvertenza–Nonarrampicatevisulsistemadiprotezione antiribaltamento(ROPS).

125-8483

1.LeggeteilManualedell'operatoreperleinformazioni sull'olioidraulico.

1.Connettore12volt

Simbolidellabatteria

Sullavostrabatteriasitrovanoalcunidiquestisimboli,

otutti.

125-8484

1.Pericolodiesplosione.6.Tenetegliastantia

2.Vietatofumare,fuocoe ammelibere.

3.Pericolodiustionida liquidocausticoosostanza chimica.

4.Usateocchialidi sicurezza.

5.LeggeteilManuale dell'operatore.

distanzadisicurezza dallabatteria.

7.Usateocchialidi sicurezza.Igasesplosivi possonoaccecaree causarealtrelesioni..

8.L'acidodellabatteriapuò accecareecausaregravi ustioni.

9.Lavateimmediatamente gliocchiconabbondante acquaericorretesubitoal medico.

10.Contienepiombo;non disperdetenell'ambiente

130-8815

1.ForoE7.Foroserbatoioaratro

2.Spurgodelcarter8.Abbassateloscavafossi

3.ForoF

4.Forodipressionearatro

5.Forosovrapotenzaaratro11.LeggeteilManualedell'operatore.

6.Alzateloscavafossi

9.Sistemaidraulicoausiliario

10.Sistemaidraulicoausiliario

1.LeggeteilManualedell'operatore.

130-8817

Quadrogeneraledelprodotto

Figura6

Latosinistrodellamacchina

1.Pannelloanteriore5.Lamalivellatrice

2.Pannellolatosinistro

3.Maniglie7.Pedanadell'operatore

4.InvolucrodelROPS8.Gradini

6.Serbatoiocarburante

Latodestrodellamacchina

G022146

Figura7

1.Maniglie

2.Pannellolatodestro

3.Pannelloanteriore7.T appodelserbatoioidraulico

4.Serbatoiodeluidoidraulico

5.Gradini

6.Spiadilivellodeluidoidraulico

Comandi

Primadiavviareilmotoreediutilizzarelamacchina, familiarizzatecontuttiicomandi(Figura8).

Gruppostrumentazione

Lespieegliindicatoriluminosi(trannelaspiadipresad'ariapreriscaldamentodelmotore)siaccendonoquandogiratela chiavediaccensioneinposizioneRunprimadell'avviamento.

Spieluminose

LaposizionediquestespieèillustratainFigura8.

1.Spiadipresad'ariapreriscaldamentodel motore

2.Spialtropressione idraulicaostruito

3.Spialtrodell'ariaostruito7.Spiabassapressione

4.Spialtrodiritorno idraulicoostruito

Figura8

Spiegruppostrumentazione

5.Spiainserimentofrenodi stazionamento

6.Spiacomandiinfolle

dell'oliomotore

8.Spiabassapressione idraulica

•Spialtropressioneidraulicaostruito—Questaspia

siaccendequandoilmotoregiraeilltrodellapressione idraulicaèostruito.Seilmotoregiraesiaccendequesta spia,arrestatelamacchinaesostituiteilltrodella pressioneidraulica.

•Spialtrodell'ariaostruito—Questaspiasiaccende

G022145

162 3 4 5

quandoilmotoregiraeilltrodell'ariaèostruito.Seil motoregiraesiaccendequestaspia,arrestateilmotoree sostituitel'elementodelltrodell'aria.

•Spialtrodiritornoidraulicoostruito—Questaspia

siaccendequandoilmotoregiraeilltrodiritorno idraulicoèostruito.Seilmotoregiraesiaccendequesta spia,arrestatelamacchinaesostituiteilltrodiritorno idraulico.

•Spiabassapressionedell'oliomotore—Questa

spiasiaccendequandoilmotoregiraelapressione dell'oliomotoreèaldisottodelnormaleintervallodi funzionamento.Seilmotoregiraesiaccendequestaspia, arrestateilmotoreecontrollateillivellodell'oliomotore.

•Spiabassapressioneidraulica—Questaspiasi

accendequandoilmotoregiraevieneregistratouncalo dellapressioneidraulicaSeilmotoregiraesiaccende questaspia,arrestateilmotore,controllateillivellodel uidoidraulicoevericarechenell'impiantoidraulico nonvisianoperdite.

Indicatoriluminosi

LaposizionediquestespieèillustratainFigura8.

•Spiadipresad'aria-preriscaldamentodelmotore—

Questoindicatoresiaccendequandogiratelachiavedi accensioneinposizioneOnel'ariainingressoètroppo freddaperfaravviareilmotore.Quandol'ariainingresso èsufcientementecaldaperavviareilmotore,laspiasi spegneevisaràquindipossibileavviareilmotore.

•Spiainserimentofrenodistazionamento—Questo

indicatoresiaccendequandogiratelachiavediaccensione inposizioneOneinseriteilfrenodistazionamento.

•Spiacomandiinfolle—Questoindicatoresiaccende

quandogiratelachiavediaccensioneinposizioneOnei seguenticomandisonoinfolleoinposizionediStop.

–Pedaledicomandodellatrazione –Levaditrazioneveicolo –Levadicomandodell'attrezzo

Indicatori

LaposizionediquestiindicatorièillustratainFigura9.

Figura9

Indicatorigruppostrumentazione

1.Indicatoredella temperaturadel refrigerantedelmotore

2.Voltometro5.Indicatorelivellodi

3.Tachimetromotore6.Indicatoredella

4.Contaoremotore

carburante

temperaturadeluido idraulico

•Indicatoredellatemperaturadelrefrigerantedel

motore—Questoindicatoreriportalatemperaturadel refrigerantenell'impiantodiraffreddamentodelmotore. L'intervallodelletemperatureelecondizionicheindicano sono:

Nota:Sel'agodell'indicatoresiattestasuunatemperatura delrefrigerantedi116°Cosuperiore,arrestateilmotoree lasciatechesiraffreddi.Quindi,controllatequantosegue: illivellodelrefrigerante,ilradiatore(presenzadidetriti all'interno),iltermostatoelostatoelatensionedella cinghiadellatrasmissione.

–82°Coinferiore:temperaturabassa –da82a115°C:normaletemperaturadifunzionamento –116°Cosuperiore:temperaturaalta

•Voltometro—Questoindicatoreriportailvoltaggio

dellabatteriaedell'alternatore.L'intervallodeivalori delvoltaggiodelvoltometroindicaiseguentistati dell'impiantoelettrico:

–11,4voltoinferiore:voltaggiobassoperlabatteria –da11,5a12,5volt:normalevoltaggioperlabatteria –da13,8a14,4volt:normalevoltaggioperlabatteriae

l'alternatore(conlamacchinainfunzione)

–14,5voltosuperiore:altovoltaggioperlabatteriae

l'alternatore(conlamacchinainfunzione) Nota:Dovetearrestareilmotoreprimadivericare

ilsistemadiricarica.

•Tachimetromotore—Questoindicatoreriportala

velocitàdelmotoreingirialminuto(giri/min).Ciascuna cifrasull'indicatorevamoltiplicataper1000giri/mine ciascunospaziocorrispondea200giri/min.

•Contaoremotore—Questoindicatoreriportailnumero

totaledelleoredifunzionamentodellamacchinaadecimi diore.Utilizzateilcontaorepermisurareleoredi funzionamentonegliintervallidiattivitàdellamacchina.

•Indicatorelivellodicarburante—Questoindicatore

riportalaquantitàdicarburantepresentenelserbatoio.

•Indicatoredellatemperaturadeluidoidraulico

—Questoindicatoreriportalatemperaturadeluido idrauliconelsistema.

Interruttorefrenodistazionamento

Interruttorefrenodistazionamento—Premete l'interruttoreversol'altoperinserireilfrenodistazionamento (Figura10);premeteloversoilbassoperrilasciareilpedale delfrenodistazionamento.

Figura11

1.Interruttoreachiave

•Arrestomotore—Ruotatelachiavesuquestaposizione

perarrestareilmotore,diseccitarel'impiantoelettricoe perestrarrelachiave.

•Funzionamentomotore—Ruotatelachiavesuquesta

posizionepereccitarel'impiantoelettrico.Lachiave ritornasuquestaposizionedopochel'aveterilasciatadalla posizionediStart(avvio).

Figura10

1.Interruttorefrenodistazionamento

Nota:Ilfrenodistazionamentosiinserisceautomaticamente quandosiarrestailmotore.

Interruttoreachiave

L'interruttoreachiave(Figura11)hale3posizioniche seguono:

•Avviomotore—Ruotatelachiavesuquestaposizione

peravviareilmotore.

Manopolaacceleratore

Utilizzatelamanopoladell'acceleratore(Figura12)per cambiarelavelocitàcomesegue:

Figura12

1.Pulsanteacceleratore3.Bloccaggioacceleratore

2.Manopolaacceleratore4.Presaelettrica

•Premeteilpulsantealcentrodellamanopolamentrela

tirateversol'altoperaumentarelavelocitàdelmotore.

•Premeteilpulsantealcentrodellamanopolamentrela

spingeteversoilbassoperdiminuirelavelocitàdel motore.

•Ruotatelamanopolainsensoantiorarioperaumentare

leggermentelavelocitàdelmotore.

•Ruotatelamanopolainsensoorarioperdiminuire

leggermentelavelocitàdelmotore.

Bloccaggioacceleratore

Utilizzateilbloccaggiodell'acceleratore(Figura12)come indicatoquidiseguitopermantenerel'acceleratorein posizionedurantel'utilizzodellamacchina:

•Ruotateilbloccaggiodell'acceleratoreinsensoorarioper

bloccarel'acceleratoreinposizione.

•Ruotateilbloccaggiodell'acceleratoreinsensoantiorario

persbloccarel'acceleratore.

•Serrateilbloccaggioperevitarechel'umiditàpenetri

nelcavoeperevitarechequestocongeliincondizioni ambientalifredde.

Presaelettricaa12volt

Utilizzatelapresaelettricaa12volt(Figura12)peralimentare apparecchiatureelettrichepersonali,qualitelefonocellulare, radio,odispositivoGPS.

Comandiditrazione

Importante:Ilpedaledicomandodellatrazione,laleva

ditrazionedelveicoloelalevadicomandodell'attrezzo devonoessereinfolleprimadipoteravviareilmotore.

Importante:Doveteesseresedutinelsedile dell'operatoreperspostareicomandidellatrazionedalla posizionedifolleefarmuoverelamacchina;incaso contrario,ilmotoresiarresteràdopo1secondo.

Nota:Ilfunzionamentodelpedaledicomandodellatrazione escludeilfunzionamentodellalevadellatrazionedelveicolo.

Pedaledicomandodellatrazione

Ilpedaledicomandodellatrazione(Figura13)controllala direzionedimarciaelavelocitàdellamacchina.

Figura13

1.Pedaleazionatodal tallone(indietro)

2.Pedaleazionatodalla puntadelpiede(avanti)

Percontrollareladirezionedimarciaelavelocitàdella macchina,procedetecomesegue:

•Premeteilpedaleazionatodallapuntadelpiedein

avantiperfarprocederelamacchinainavanti.

•Premeteilpedaleazionatodaltalloneversoilbassoper

farprocederelamacchinaall'indietro.

•Perraggiungerelavelocitàmassima,premeteafondoil

pedale.

•Perridurrelavelocitàdellamacchinaoperarrestarla,

spostateilpedaleversolaposizionedifolle.

Levaditrazioneveicolo

Nota:Laposizionedifolledellalevaditrazionedelveicolo

èbloccatadaunfermo.Dovetetoglierelalevadalfermoper spostarlainavantioall'indietro.

Lalevaditrazionedelveicolo(Figura14)ha3posizioni: avanti,folleeretromarcia.

•Tiratel'interruttoreall'indietro(versodivoi)perla

modalitàlavoro.

•Spingetel'interruttoreinavanti(allontanandolodavoi)

perlamodalitàtrasporto.

Interruttorerangeditrasmissione

L'interruttoredelrangeditrasmissione(Figura14)viene utilizzatopercontrollarelariduzionedelrangeditrasmissione dellemarceeha2posizioni(altoebasso).

Importante:Noncambiatedaunrangeall'altrodi trasmissionementrelamacchinaèinmovimento.

Nota:L'interruttoredelrangeditrasmissionevieneutilizzato unitamenteall'interruttoredellamodalitàditrasmissione.

Perutilizzarel'interruttoredelrangeditrasmissione,operate comeindicato:

•Spingetel'interruttoreadestra(vicinoavoi)perilrange

inferiore.

•Spingetel'interruttoreasinistra(lontanodavoi)peril

rangesuperiore.

Figura14

1.Stegola

2.Interruttoremodalitàdi trasmissione(trasporto)

3.Interruttoremodalitàdi trasmissione(lavoro)

4.Levaditrazioneveicolo (avanti)

5.Levaditrazioneveicolo (folle)

6.Levaditrazioneveicolo (retromarcia)

7.Interruttorerangedi trasmissione

Utilizzatelalevaditrazionedelveicolonelmodoseguente:

•Perfarprocederelamacchinainavanti,spingetelalevain

avanti(allontanandoladavoi).

•Perfarprocederelamacchinainretromarcia,tiratelaleva

all'indietro(portandolaversodivoi).

Nota:Piùtirateospingetelaleva,piùvelocementela macchinasisposterà.

Nota:Quandolarilasciate,lalevasibloccainposizione.

Interruttoremodalitàditrasmissione

Quadrodicomandodell'attrezzo

Ilquadrodicomandodell'attrezzositrovasulladestradel sediledell'operatore(Figura15).

L'interruttoredellamodalitàditrasmissione(Figura14) controllalapressioneidraulicaversoilmotoreditrazionee ha2posizioni:modalitàtrasportoemodalitàlavoro.

Importante:Noncambiatedaunamodalitàall'altra quandolamacchinaèinmovimento.

Nota:L'interruttoredellamodalitàditrasmissione vieneutilizzatounitamenteall'interruttoredelrange.di trasmissione.

Perutilizzarel'interruttoredellamodalitàditrasmissione, operatecomeindicato:

1.Joysticklamalivellatrice

2.Comandodirezione catenascavafossi/velocità aratroacavo

3.Levadiinclinazionedella lamalivellatrice

Figura15

4.Comandoattrezzo

5.Sterzoruoteposteriori

Joysticklamalivellatrice

Utilizzateiljoystickdellalamalivellatrice(Figura15)per ottare,sollevare,abbassareeinclinarelalamalivellatrice. Utilizzateiljoysticknelmodoseguente:

•Spingeteparzialmenteiljoystickinavantiperabbassarela

lama.

•Spingetecompletamenteiljoystickinavantiperfar

ottarelalama.

•Tirateiljoystickall'indietropersollevarelalama.

•Spingeteiljoystickadestra(allontanandolodavoi)per

inclinarelalamaadestra.

•Spingeteiljoystickasinistra(avvicinandoloavoi)per

inclinarelalamaasinistra.

Levadiinclinazionedellalamalivellatrice

Utilizzatelalevadiinclinazionedellalamalivellatrice(Figura

15)perinclinarelalamalivellatrice.Utilizzatelalevanel

modoseguente:

•Spingetequestalevaadestra(allontanandoladavoi)per

inclinarelalamaversoilbassoeversodestra.

•Tiratelalevaasinistra(avvicinandolaavoi)perinclinare

lalamaversoilbassoeversosinistra.

Levadicomandodell'attrezzo

Nota:Utilizzatelalevadicomandodell'attrezzo(Figura15)

perloscavafossi.

Utilizzatelalevadicomandonelmodoseguente:

•Spingetequestalevaadestra(allontanandoladavoi)per

abbassarel'attrezzo.

•Spingetequestalevaasinistra(avvicinandolaavoi)per

sollevarel'attrezzo.

Nota:Quandorilasciatelaleva,lamacchinamantiene l'attrezzoinposizione.

Levadicomandosterzoruoteposteriori

Utilizzatelalevadicomandodellosterzodelleruoteposteriori (Figura15)persterzareleruoteposteriori.

Figura16

1.Catenaavantiveloce4.Catenaindietropianoo

lentavibrazionearatro

2.Catenaavantipiano5.Catenaindietroveloceo

velocevibrazionearatro

3.Folle

•Funzionamentoaratroacavo(opzionale)—spostate

lalevadicomandopercontrollarel'aratroacavocome segue:

–Spostatelalevadicomandoall'indietroperazionare

lavibrazionedellalama;spostatelalevadicomando completamenteall'indietroperaumentarela vibrazione.

–Spostatelalevadicomandooltrelaposizionedifolle

perdiminuireearrestarelavibrazione.

•Funzionamentoscavafossi—spostatelalevadi

comandopercontrollareloscavafossicomesegue:

–Spostatelalevadicomandoinavantiperfargirarein

avantilacatenadiscavo.

–Spostatelalevadicomandocompletamenteinavanti

peraumentarelavelocitàdellacatenadiscavo.

–Spostatelalevadicomandoinfolleperarrestarela

catena.

–Spostatelalevadicomandoall'indietroperfargirare

all'indietrolacatenadiscavo.

Nota:Doveteesseresedutinelsediledell'operatore perspostarelalevadicomandodell'attrezzodalla posizionedifolle;incasocontrario,ilmotoresi arresteràdopo1secondo.

•Spingetelalevaadestra(allontanandoladavoi)pergirare

leruoteposterioriversodestra.

•Tiratelalevaasinistra(avvicinandolaavoi)pergirarele

ruoteposterioriversosinistra.

Nota:Potetegirareleruoteanterioriutilizzandosoloil volante.

Levadicomandodell'attrezzoposteriore

Lalevadicomandodell'attrezzoposterioresitrovasulla destradelsediledell'operatore,comeillustratoinFigura16.

Indicatoreposizioneruoteposteriori

Comandodiscorrimentoavantieindietrodelsedile

Questoindicatore(Figura17)mostralaposizionedelleruote posterioriquandoinseriteilcomandodiposizionamento delleruoteposteriori.

Figura17

Perfarscorrereinavantioindietroilsediledell'operatore (Figura18),tiratel'astadicomandoversosinistraeregolate laposizione.

Figura18

1.Astadicomando2.Levadelsedile

1.Puntatore2.Indicatorediposizione delleruoteposteriori

Sediledell'operatoreecinturadi sicurezza

Sistemadiinterbloccodelsedile

AVVERTENZA

Ilsistemadiinterbloccodelsedileprotegge l'operatoredaeventualiinfortuni.

Nondisabilitateilsistemadiinterbloccodelsedile.

Peressereoperativo,ilsistemadiinterbloccodelsedile necessitachel'operatoresiasedutoalsuopostoduranteil funzionamentodellamacchina.

Nota:L'indicatoreluminosodifollesiaccendequando giratelachiavediaccensioneinposizioneOnesialalevadi comandodellatrazionedelveicolo,sialalevadicomando dell'attrezzosonoinfolle.

Nota:Sel'operatorenonrestasedutoquandolalevadi comandodellatrazionedelveicolononèinfolle,ilmotore siarresteràdopo1secondo.Nonappoggiateunoggetto pesantesulsedilenétentatedimanomettereinalcunmodoil sistemadiinterbloccodelsedile.

Comandodirotazionedelsedile

Perruotareilsedile,tiratelalevadelsedileversol'altoe ruotateilsedilenellaposizionedesiderata.

Cinturadisicurezza

AVVERTENZA

Utilizzarelamacchinasenzacheilsistemadi protezioneantiribaltamento(ROPS)siasaldamente alsuoposto,puòcausaregraviinfortuniolamorte nelcasoincuilamacchinasiribalti.

Accertatevicheilrollbarsiasaldamentealsuo posto.

Allacciatesemprelacinturadisicurezzaconil ROPSinposizione.

Accertatevicheilsediledell'operatoresia adeguatamentessatoallamacchina.

Nota:Inalcunelocalità,lenormativeprevedonochele cinturedisicurezzasullemacchinemovimentoterraabbiano unalarghezzadi76mm.Vericateconleautoritàlocalile indicazionidileggeinmateriadicinturedisicurezza.

•Perallacciarelacinturadisicurezza,inseritelalinguetta

nellabbiasinistra.

Nota:Accertatevichelalinguettaelabbiasiano saldamenteallacciate.

•Perslacciarelacinturadisicurezza,premeteilpulsante

nellabbia.

Interruttorediscollegamentodella batteria

L'interruttorediscollegamentodellabatteriasitrovadietro lacufadelmotore(Figura19);utilizzateloperscollegare elettricamentelabatteriadallamacchina.

Dimensionidibasedellamacchinaepeso

(cont'd.)

Raggiodisterzata(sterzataa quattroruote)

Peso(senzaattrezzi)

294,6cm

2,494kg

Attrezzi/accessori

Èdisponibileunagammadiattrezziedaccessoriapprovati daToroperl'impiegoconlamacchina,perottimizzareed ampliarelesueapplicazioni.Contattateilrivenditoreoil distributoreTorodizonaoconsultatewww .Toro.comper visualizzareunelencodiattacchieaccessoriapprovati.

Figura19

1.PosizioneOndellabatteria2.PosizioneOffdellabatteria

•Ruotatel'interruttorediscollegamentodellabatteriain

sensoorarioinposizioneOn.

•Ruotatel'interruttorediscollegamentodellabatteriain

sensoantiorarioinposizioneOff.

Speciche

Nota:Specicheedisegnosonosoggettiavariazionesenza

preavviso.

Dimensionidibasedellamacchinaepeso

Interasse149,8cm

Altezzatotale(nosoprail ROPS)

Larghezzatotale(altezza pneumatici)

Distanzaminimadaterra30,5cm

Raggiodisterzata(sterzataa dueruote)

243,8cm

170,2cm

464,8cm

Funzionamento

Nota:Stabiliteilatisinistroedestrodellamacchinadalla

normalepostazionediguida.

Preparazioneperillavoro

Primadiutilizzarelamacchinasulsitodilavoro,controllate quantosegue:

•Primadiiniziarealavorare,raccoglietetuttele

informazionirilevantidisponibilicircailsitodilavoro.

•Ricontrollatetuttiidisegniealtrepiantineeindividuate

tuttelestruttureesistentioinprogetto,lecaratteristiche delpaesaggioealtrilavoriinprogettonellazonain programmanellostessoperiodoincuidovetesvolgere ilvostrolavoro.

Fateattenzioneaiseguentidettaglinelsitodilavoro:

–Variazionidialtezzanell'areadilavoroproposta. –Condizionieiltipoditerrenonell'areadilavoro

proposta.

–Posizionedellestrutture,acqua,binariferroviarie

altreostruzioniattornoallequalionellecuivicinanze dovretelavorare.

–Contrassegnidicondottesotterraneedeiservizidi

pubblicautilità,strumentidimisuraopiloni

–Seilsitodilavoroèneipressiosuunastrada

trafcata,chiamateleautoritàlocaliperinformazioni circaleadeguatenormativeeproceduredisicurezza.

–Accessoalsito

•ChiamateilservizioOne-Calldizona(811negli

USA)oilnumerodiriferimentodelservizioOne-Call (888-258-0808negliUSAeinCanada)echiedetealle aziendefornitricidiservizidipubblicautilitàchenefanno partediindividuareecontrassegnarelelorocondotte sotterranee.Inoltre,contattateleaziendefornitricidi servizidipubblicautilitàchenonfannopartedelservizio One-callSystem.

Riforniteilmotoredi carburante

soloilcarburantesufcienteacoprirequantoritenetedi utilizzarenell'arcodi30giornipergarantirnelafreschezza.

Capacitàdelserbatoiodelcarburante:75,7litri

Utilizzategasolioperusoestivo(n.2-D)atemperature superioria-7°Cegasolioperusoinvernale(n.1-Do miscelan.1-D/2-D)atemperatureinferioria-7°C.L'usodi carburanteperusoinvernaleabassetemperatureassicuraun puntodiinammabilitàinferioreecaratteristichediussoa freddocheagevolanol'avviodelmotoreedevitanoeventuali ostruzionidelltrodelcarburante.

L'usodelcarburanteperusoestivoatemperaturesuperiori a-7°Ccontribuisceaunapiùlungaduratadellapompadel carburanteeaunamaggiorepotenzarispettoalcarburante perusoinvernale.

AVVERTENZA

Seingerito,ilcarburanteènocivoomicidiale. L'esposizionealungotermineaivaporidi carburantepuòcausaregraviinfortuniemalattie.

•Evitatedirespirarealungoivapori.

•Teneteilvisolontanodall'ugelloedall'apertura delserbatoiodelcarburanteodelcondizionatore.

•Teneteilcarburantelontanodagliocchiedalla pelle.

PERICOLO

Intalunecondizioniilcarburanteèestremamente inammabileedaltamenteesplosivo.Unincendio oun'esplosionepossonoustionarevoiedaltre personeecausaredanni.

•Fateilpienodicarburanteall'ariaaperta,a motorefreddo.etergeteilcarburanteversato.

•Nonriempitemaiilserbatoiodelcarburante all'internodiunrimorchiocintato.

•Quandomaneggiatecarburantenonfumatee statelontanidaammelibereedadoveifumi dicarburantepossanoessereaccesidauna scintilla.

Utilizzategasolioabassissimotenoredizolfo(ULSD)peril motore.L'utilizzodicarburantidiversipuòcausarelaperdita dellapotenzadelmotoreeunelevatoconsumodicarburante.

Importante:Nonsostituiteilgasolioconcheroseneo benzina,potrestedanneggiareilmotore.

UtilizzateunicamentegasoliochesoddisfalaSpecicaD975 dell'AmericanSocietyforTestingandMaterialsInternational. Consultateilvostrodistributoredigasolio.

Utilizzatesologasoliopulitofrescoobiodieselconcontenuto dizolfobasso(<500ppm)omoltobasso(<15ppm).La taraturadicetanominimadeveessereparia40.Acquistate

•Conservateilcarburanteintanicheomologate etenetelelontanodallaportatadeibambini. Acquistatecarburanteinmododautilizzarlo entro30giorni.

•Nonutilizzatelamacchinasenzal'impiantodi scaricocompleto,osequest'ultimononèin perfettecondizionid'impiego.

Intalunecondizioni,duranteilrifornimento,lescariche elettrostatichepossonocausarescintilleingradodifare incendiareivaporidicarburante.Unincendiooun'esplosione possonoustionarevoiedaltrepersoneecausaredanni.

•Primadelrabbocco,posizionatesempreletanichedi

carburantesulpavimento,lontanodalveicolo.

•Nonriempiteletanichedicarburanteall'internodiun

veicolooppuresuuncamionounrimorchio,inquantoil tappetinodelrimorchiooleparetidiplasticadelcamion possonoisolarelatanicaerallentareladispersionedelle caricheelettrostatiche.

•Sepossibile,scaricatelamacchinadalcamionodal

rimorchioedeffettuateilrifornimentoconleruoteaterra.

•Qualorafossepossibileeffettuareilrifornimentoconle

ruoteaterra,rabboccatel'apparecchiaturasulcamiono sulrimorchiomedianteunatanicaportatile,anzichécon unanormalepompadelcarburante.

•Qualorafossenecessarioutilizzareunapompadel

carburante,tenetesemprel'ugelloacontattoconilbordo delserbatoiodelcarburanteoppuresull'aperturadella tanicanoalterminedelrifornimento.

1.Pulitel'areaintornoaltappodelserbatoio(Figura20)e toglieteiltappo.

Figura20

Utilizzodibiodiesel

Questamacchinapuòusareancheungasoliomiscelatocon biodieselnoaB20(20%biodiesel,80%petrodiesel).La percentualedipetrodieseldeveessereabassooultrabasso tenoredizolfo(ULS).Osservateleseguentiprecauzioni:

•Lapercentualedibiodieseldelcarburantedevesoddisfare

lespecicheASTMD6751oEN14214.

•Ilcompostodimisceladicarburantedeveessere

conformeaASTMD975oEN590.

•Lemisceledibiodieselpossonodanneggiarelesuperci

verniciate.

•UsatemisceleB5concontenutodibiodieseldel5%o

inferioriincondizioniditempofreddo.

•Controllateidispositividitenuta,iessibili,leguarnizioni

chevengonoacontattoconilcombustibileperchénel tempopossonodeteriorarsi.

•Dopoesserepassatiall'utilizzodimiscelebiodiesel,è

possibilecheperqualchetempoilltrodelcarburantesi intasi.

•Permaggioriinformazionisulbiodiesel,rivolgetevial

distributoredizona.

1.Tappocarburante

Nota:Toglietelentamenteiltappoperridurre l'accumulodipressionedell'aria.

2.Riempiteilserbatoiodelcarburantenoallabasedel bocchettonediriempimentoinmodocheilcarburante dispongadellospazioperespandersi.

Nota:Ilserbatoiodelcarburantehaunacapienzadi 75,7litri.

3.Inseriteiltappodelserbatoiodelcarburante avvitandolosaldamenteamano.

2.Collodelbocchettonedi riempimento

Controllodellivellodell'olio motore

Intervallotragliinterventitecnici:Primadiogniutilizzo

oquotidianamente

Almomentodellafornituralacoppadelmotorecontiene dell'olio,ilcuilivellodevetuttaviaesserecontrollatoprimae dopol'avviodelmotore.

Conservazionedelcarburante

Seconservateilcarburanteinunserbatoiodistoccaggio, sipossonoaccumularecorpiestraneioacqua.Teneteil serbatoiodistoccaggioall'apertoemanteneteilcarburante perquantopossibilefreddo.Eliminatel'acquadalcarburante nelcontenitoredistoccaggioaintervalliregolari.

Riempimentodelserbatoiodel carburante

Nota:Riempiteilserbatoiodelcarburantedellamacchinaal

terminediognigiornataperevitarechesiformicondensa alsuointerno.

UtilizzatesolooliopermotoripotentidialtaqualitàtipoSAE 15W-40conclassicazioneAPICH-4osuperiore.

Mentrel'olioSAE15W-40conclassicazioneAPICH-4o superiorevieneraccomandatoperl'utilizzonellamaggior partedellecondizioniclimatiche,fateriferimentoallaFigura

21perleraccomandazionicircalaviscositàperlecondizioni

climatichepiùestreme.

°C°C-40

-30 -20 -10 0 10 20 30 40 50

-40 -22 -2 14 32 50 58 86 104 122

All Seasons

Winter Conditions

Arctic Conditions

°C°C-40

-30 -20 -10 0 10 20 30 40 50

-40 -22 -2 14 32 50 58 86 104 122

15W -40

10W -30

5W-30

G022415

Figura21

•Seillivellodell'olioètroppobasso,rabboccate

lentamenteunapiccolaquantitàdell'oliospecicato attraversoilbocchettonediriempimento(Figura

45),attendete3minuti;fateriferimentoalpassaggio 1inRifornimentod'oliodelmotore(pagina43).

•Seillivellodell'olioètroppoalto,spurgatel'olio

ineccessonoacheraggiungeteilgiustolivello nell'asta;fateriferimentoaSpurgodell'oliomotore

(pagina42).

5.Ripeteteipassaggida2a4noaraggiungereilgiusto livellodell'olio.

6.Montatesaldamentel'astadilivelloeiltappodi rifornimentodell'olio.

Nota:L'utilizzolimitatodioliabassaviscositàquali SAE10W-30conclassicazioneAPICH-4osuperioreè adattoadavviamentipiùagevolieperfornireunussodi oliosufcienteatemperaturaambientealdisottodi-5°C. Tuttavia,unutilizzoprolungatodiolioabassaviscositàpuò renderepiùbrevelavitadelmotoreacausadell'usura.

L'oliomotoreToroPremiumèreperibilepressounCentro AssistenzaautorizzatoToro,conviscosità15W-40o 10W-30,conclassicazioneAPICH-4osuperiore.Vedere inumeridellepartinelCatalogoricambi.Inoltre,perulteriori raccomandazioni,fateriferimentoalManualedell'operatoredel motore,fornitounitamenteallamacchina.

Importante:Seillivellodell'olionellacoppaètroppo bassootroppoaltoefatefunzionareilmotore,potreste danneggiarlo.

1.Rimuoveteilpannellolateraledestro;fateriferimentoa

Rimozionedeipannellilaterali(pagina39).

2.Toglietel'astadilivello(Figura22)edasciugatelae pulitelaconunpannopulito.Figura22

7.Montateilpannellolateraledestro;fateriferimentoa

Montaggiodeipannellilaterali(pagina40).

Controllodeluidoidraulico

Intervallotragliinterventitecnici:Primadiogniutilizzo

oquotidianamente

UtilizzateiluidoidraulicoToroPremium All-season/HydraulicFluid(reperibileinfustini da19litrioincontenitorida208litri.Vedereinumeridelle partinelcatalogoricambiorivolgersiaunCentroAssistenza autorizzatoToro).

QualorailuidoidraulicoTorononfossedisponibile,si potràutilizzareunaltrouidoidraulicoequivalente,purché abbiatutteleseguentiproprietàmaterialiecaratteristiche industriali.Nonusateunuidoidraulicosintetico.Il distributoredilubricantiviconsiglieràsullasceltadiun prodottosoddisfacente.

Fluidoidraulicoantiusura,altoindicedi viscositàebassopuntodiscorrimento, ISOVG46

1.Astadilivello2.Tubodell'asta

Figura22

3.Inseritetotalmentel'astanelrelativotubo,quindi estraetela(Figura22).

4.Leggeteillivellodell'olionell'asta.

Proprietàmateriali:

Sta40°C:da44a48 Viscosità,ASTMD445

Sta100°C:da7,9a8,5

IndicediviscositàASTM D2270

Puntodiscorrimento, ASTMD97

FZG,Stadiodifallimento

Tenoreidrico(uido nuovo)

Caratteristicheindustriali:VickersI-286-S(livellodi

qualità),VickersM-2950-S

(livellodiqualità),DenisonHF-0

da-37°Ca-45°C

11osuperiore

500ppm(massimo)

Nota:Moltemarchediuidiidraulicisonopraticamente incolorierendonodifcileilrilevamentodifuoriuscite.Per l'oliodell'impiantoidraulicoèdisponibileunadditivocon

140–160

coloranterossoinconfezionida20ml.Èsufcienteuna confezioneper15,1–22,7litridiolioidraulico.Ordinate ilcomponenten.44-2500pressounCentroAssistenza autorizzatoToro

1.Parcheggiatelamacchinasuterrenopianeggiante eposizionatetuttigliattrezziinposizionedi trasferimento.

2.Spegneteilmotore,inseriteilfrenodistazionamentoe toglietelachiavediaccensione.

3.Controllateillivellodeluidoidraulicodallaspiadi livellochesitrovaalatodelserbatoioidraulico(Figura

23).

•Controllatelapresenzadieventualiperditesottola

macchinae,senecessario,ponetevirimedio.

•Controllatel'usura,lapresenzadieventualidannie

l'eventualebassapressionedeglipneumatici.

•Controllatechenellamacchinanonvisianodetriti,

soprattuttonellazonadelmotore.

Nota:Accertatevichelazonaattornoalmotoresia pulita,cosìdaconsentirealmotorediraffreddarsi adeguatamente.

•Puliteosostituitequalunqueadesivodisicurezzaodi

istruzionichenonèpiùpossibileleggere.

•Puliteicomponentidellamacchinachevoi,l'operatore,

utilizzate.

•Rimuovetequalsiasioggettononssatodallamacchina.

•Controllatechenellamacchinanonvisianopartirotte,

danneggiate,nonssateomancanti.Sostituite,serrateo regolatequestepartiprimadiutilizzarelamacchina.

•RiparateosostituiteognipartedanneggiatadiROPSe

cinturedisicurezza.

Figura23

1.Livellodirifornimento (puntocentrale)

2.Spiadilivello

Nota:Illivellodeluidoidraulicodeveessere compresotraletaccheAggiungiePienosullaspiadi livello.

4.Seillivellodeluidoidraulicoèaldisottodelsegno diAggiungi,toglieteiltappodiriempimento/satatoio (Figura23),aggiungeteilliquidoidraulicospecicato perfarsalireillivellonoalsegnodiPienoemontateil tappo/satatoio.

3.Fluidoidraulico

Avviamentodelmotore

AVVERTENZA

Primadiavviareilmotore,sedetesulsedile dell'operatore,allacciatelacinturadisicurezza, inseriteilfrenodistazionamentoeaccertateviche ilcomandodelladirezionedellatrasmissioneele levedicomandodelloscavosianoinfolle.Avvertite lepersonechevisonoattornochestateavviandoil motore.

Nota:Ilsistemadiinterbloccodelsedileviimpediscedi avviareeutilizzarelamacchinasenonsietesedutisulsedile dell'operatore.Senonrestatesedutielelevedicomando nonsonoinfolle,ilsistemaarresteràl'avanzamentodella macchinaelatrasmissionedell'attrezzodopo1secondo. Nonappoggiateunoggettopesantesulsedilenétentatedi bypassareomanomettereilsistemadiinterbloccodelsedile.

1.Controllateillivellodell'olio;vedereControllodel

livellodell'oliomotore(pagina26).

2.Accertatevichel'interruttorediscollegamentodella batteriasiainposizioneOn.

3.Regolatelaposizionedelsedileeallacciatelacintura disicurezza.

Nota:Accertatevicheilsedilesiarivoltoinavanti.

Ispezionequotidianadella macchina

Eseguiteognigiornoun'ispezionedeiseguentielementisulla macchinaprimadiavviareilmotore:

4.Impostatel'interruttoredelfrenodistazionamentoin posizioneON.

5.Accertatevichetuttelelevedicomandosianoin posizionedifolleodiStopechel'acceleratoreamano siainposizionedifolle.

Siillumineràlaspiacomandiinfolle.

Nota:Selamacchinaèdotatadiunapalascavatrice, accertatevicheilcomandodiesclusionedelmotore siasollevato.

6.Tiratelalevadell'acceleratorenellaposizionedimetà aperto.

Nota:Incondizioniambientaliestremamentefreddeo estremamentecalde,prendeteleprecauzioninecessarie; fateriferimentoaUtilizzodellamacchinaincondizioni

estreme(pagina30).

7.GiratelachiavediaccensioneinposizioneOne controllatechelespiedicomandoinfolle,frenodi stazionamentoepressionedell'oliosiaccendano.

Nota:Ilmotorevieneconsegnatoconunsistema dipresad'ariadellacandeladiaccensionecherileva latemperaturadell'ariainingresso.Selatemperatura dell'ariaèbassa,laspiacheindicadiattendereprima dell'avviamentoavvertel'operatorediattendereche l'ariainingressosiriscaldiprimadiprocederecon l'avviamento.Quandol'ariainingressoraggiungela temperaturaadeguataperl'avviamentodelmotore,la spiasispegne.

8.Giratelachiavediaccensioneametàtralaposizione OnelaposizioneStartecontrollatechelespiesul gruppostrumentazionefunzioninocorrettamente;fate riferimentoaGruppostrumentazione(pagina17).

9.GiratelachiavediaccensioneinposizioneStart.

Regolazionedellavelocitàdel motore

Nota:Nonfategirareilmotoreabassoregimedifolle

perlunghiperiodiditempo,poichéciògeneraunabassa temperaturadifunzionamentochepuòconsentirela formazionedisostanzeacideedepositinell'oliomotore.

Nota:Perunaduratadivitaeprestazionimassimedella macchina,utilizzateilmotoreconl'acceleratoresullamassima ognivoltachelecondizioniviconsentonodifarlointutta sicurezza.

•Peraumentareilregimedelmotore,premeteilpulsante

centraledell'acceleratoreecontemporaneamentetirate l'acceleratore(Figura24).

Nota:Seilmotoreparteepoisiferma,nongirate nuovamentelachiavediaccensioneinposizioneStart noacheilmotorinodiavviamentononhasmesso digirare.

Importante:

avviamentonoachenonsmettedigirare. utilizzateilmotorinodiavviamentoperpiùdi 30secondiallavolta.Lasciateraffreddareil motorinodiavviamentoper30secondiprimadi riutilizzarlo.Quandoutilizzateilmotorinodi avviamento,dovrestenotaredelfumobiancoo nerofuoriusciredaltubodiscappamento;senonè così,controllateilrifornimentodicarburante.

10.Quandoilmotoresiavvia,controllatelastrumentazione peraccertarvichegliindicatoririportinoleletture corrette.Senessunaspiasiaccende,arrestateilmotore econtrollatequalèilproblema.

11.Fategirareilmotorea1000giri/minnoacheil refrigerantenonsiscalda.

12.Eseguiteilciclodituttiicomponentidellamacchina primadiutilizzarlaecontrollatetuttiicomandietutti icomponentialnediaccertarvichefunzionino correttamente.

Nota:Seilmotoreènuovooricostruito,fate riferimentoaRodaggiodiunmotorenuovoo

ricostruito(pagina30).

Non

utilizzateilmotorinodi

Non

Figura24

1.Pulsanteacceleratore3.Bloccaggioacceleratore

2.Manopolaacceleratore

•Perdiminuireilregimedelmotore,premeteilpulsante

centraledell'acceleratoreecontemporaneamente spingetel'acceleratore.

•Peraumentaredelicatamenteilregimedelmotore,

giratelamanopoladell'acceleratoreinsensoantiorario.

•Perdiminuiredelicatamenteilregimedelmotore,

giratelamanopoladell'acceleratoreinsensoorario.

Spegnimentodelmotore

1.Sepossibile,parcheggiatelamacchinasuterreno pianeggiante.

Importante:Sedoveteparcheggiare temporaneamentelamacchinasuunapendenza osuunasupercieinclinata,posizionatela macchinaadangolorettorispettoallapendenza, conlapartefrontalerivoltaversoilfondodella

collina.V ericatechelamacchinasiadietroun oggettochenonpuòmuoversi.

2.Forniteunsupportooabbassategliattrezziaterra.

3.Inseriteilfrenodistazionamento.

4.Selamacchinaèstatautilizzataconuncaricopesante, diminuiteilregimedelmotoreconl'acceleratorea1/4 dellapotenzaper2minutiperfarraffreddareilmotore inmodouniforme.

5.Spingetelalevadell'acceleratoreinposizioneSlowe giratelachiavediaccensioneinposizioneOff.

6.Selasciatelamacchinaincustodita,estraetelachiave dall'interruttorediaccensione.

7.Esaminateiltappodelradiatoreprimachesipresentino lealtetemperature;sostituitelosedanneggiato.

8.Manteneteilgiustolivellodelrefrigerantenel serbatoioenelradiatoreeaccertatevichel'impiantodi raffreddamentocontengaunamiscelaal50%diglicole etilenicoe50%diacqua.

Bassetemperature

L'utilizzodellamacchinaabassetemperaturenecessita diparticolareattenzionealnedievitaregravidannialla macchina.Eseguireleprocedurecheseguonoprolungherà lavitaoperativadellavostramacchina:

1.Pulitelabatteriaeaccertatevichesiacompletamente carica.

Rodaggiodiunmotorenuovo oricostruito

Nelleprime20oredifunzionamentodiunmotorenuovoo ricostruito,operatecomeindicato:

•Manteneteilmotoreallanormaletemperaturadi

funzionamento.

•Nonfategirareilmotoreabassiregimidifolleperlunghi

periodiditempo.

•Utilizzatelamacchinaconcarichinormaliperleprime

8ore.

•Nonutilizzateoliolubricantespecicodi“rodaggio”.

Utilizzatel'oliospecicato;fateriferimentoaControllo

dellivellodell'oliomotore(pagina26)eRevisionedell'olio motoreedelltro(pagina41).

Utilizzodellamacchinain condizioniestreme

Sialecondizioniambientalicalde,siafredderichiedonoalla macchinaeagliattrezziunimpegnoinusuale.Poteteridurre alminimoiproblemilegatiallatemperaturacheinteressanola macchinaseguendoipassaggisottoriportati:

Temperaturemoltoelevate

1.Pulitetuttolosporcoeidetritidalradiatore,dal radiatoredell'olioidraulicoedallazonadelmotore alnedigarantireunadeguatoussodiariadi raffreddamentoalmotore.

2.Spazzateviaognitipodidetritidallepresed'arianei pannellilateralidelcofano.

3.Utilizzateilubricanticonlacorrettaviscosità.

4.Controllatelavalvolaantipolveredelltrodell'ariacon maggiorefrequenzaincondizionidifortepresenzadi polvere.

5.Controllatelecondizionidellacinghiaditrasmissione dellaventola.Sostituitelaseincrinataousurata.

6.Utilizzatelamacchinaconregimedelmotoreerangedi trasmissioneidoneiallecondizionidifunzionamento; nonsovraccaricateilmotore.

Nota:Unabatteriacompletamentecaricaa-17ºC hasoloil40%dellanormalepotenzadiavviamento. Quandolatemperaturascendea-29°C,allabatteria restasoloil18%dellanormalepotenzadiavviamento.

2.Lamacchinavienefornitaconunabatteriachenon richiedemanutenzione.Seutilizzateunabatteria diversaeviaggiungeteacquaquandolatemperatura scendealdisottodegli0°C,accertatevidicaricarlao difargirareilmotorepercirca2oreperimpedirealla batteriadicongelare.

3.Controllateicavieimorsettidellabatteria.Pulitei morsettieapplicateunostratodigrassodirivestimento suciascunodiessiperimpedirnelacorrosione.

4.Assicuratevichel'impiantodelcarburantesiapulito eprivodiacqua.Utilizzateilcarburanteidoneoper lebassetemperature.

Nota:Impeditelaformazionediceraeacquadi condensanelserbatoiodelcarburanterabboccandolo alterminediognigiornata.

5.Controllatelamisceladirefrigeranteprimadiutilizzare lamacchinaabassetemperature.Utilizzatesolo unamiscelaal50%diglicoleetilenicoeal50%di acquanell'arcodiunannoall'internodell'impiantodi raffreddamento.

6.Primadiutilizzarelamacchina,guidatelaabasso regimeeazionatetuttiicomandiidraulicipiùvolteper farscaldarel'olio.

Importante:Ilmotoreel'impiantoidraulico devonoaverraggiuntolatemperaturadi funzionamentoprimacheiniziatealavorarci.

Nota:Mantenetelacatenadiscavoeigruppitiranti prividifangoeneveperevitarechegelinodopo l'utilizzo.

Utilizzareilfrenodi stazionamento

1.Perinserireilfrenodistazionamento,premeteil relativointerruttore(Figura25).

Figura25

1.Frenodistazionamento

2.Premeteversoilbassol'interruttoredelfrenodi stazionamentoperrilasciarlo.

Figura26

1.Levaditrazioneveicolo

AVVERTENZA

Nota:Ilfrenodistazionamentosiinserisce

automaticamenteall'arrestodelmotore.

Guidareearrestarela macchina

Utilizzareilpedaledicomandodella trazione

Ilpedaledicomandodellatrazionecontrollaladirezionedi marciaelavelocitàdellamacchina.

•Perfarprocederelamacchinainavanti,premetesul

pedaleconlapuntadelpiede.

•Perfarprocederelamacchinaamarciaindietro,premete

sulpedaleconiltallone.

Nota:Peraumentarelavelocità,premereulteriormenteil pedale;perdiminuirelavelocitàlasciatecheilpedalesisposti versol'alto,versolaposizionedifolle.

Utilizzarelalevaditrazionedelveicolo

Questalevadicomandoconsenteilcontrolloaccuratodella direzionedimarciaedellavelocitàdellamacchinadurantelo scavodfossi,l'utilizzodell'aratroeleperforazioni:

Perevitareinfortuni,restatenelsediledell'operatore durantel'utilizzodellamacchina.

Nota:Senonrestatenelsediledell'operatore,ilmotoresi arresteràdopo1secondo.

1.Rilasciateilfrenodistazionamento.

2.Toglietelalevadallaposizionedibloccoinfollee spostatelainunadelleposizionicheseguono:

•Spostatelalevainavanti(versolapartefrontale

dellamacchina)perfarprocederelamacchinain avanti.

•Spostatelalevaall'indietro(versolaparteposteriore

dellamacchina)perfarprocederelamacchinain retromarcia.

Nota:Perraggiungerelavelocitàmassima,spostatela levacompletamenteinavantioall'indietro.

3.Rilasciatelaleva.

Nota:Lalevavienetenutainposizionelongitudinale mediantelafrizionealnedimantenerecostantela velocità.

4.Perarrestarelamacchina,riportatelalevadicomando infolle.

Nota:Ilcomandoapedaledell'avanzamento dellamacchinaescludelalevadicomandodella regolazionedellatrazione.Seutilizzateilcomando apedale,dovetespostarelalevadicomandodella regolazionedellatrazioneinposizionedifollealnedi eliminarel'esclusioneeriportarelalevaalsuonormale funzionamento.

Arrestodellamacchina

AVVERTENZA

Salireescenderedallamacchinapuòcausare infortuni.

Quandosaliteescendetedallamacchina,tenete semprelamacchinadifronteavoi,utilizzatele maniglieegliscaliniemuovetevilentamente.

Questamacchinaèdotatadiimpiantofrenante idrostatico.Quandotoglieteilpiededalcomandoapedale dell'avanzamentooriportatelalevaditrazionedelveicoloalla posizionedifolle,lamacchinasiarresta.Innestatesempre ilfrenodistazionamentodopoaverfermatolamacchinae primadiarrestareilmotore.

1.Parcheggiatelamacchinasuterrenopianeggiante.

Importante:Sedoveteparcheggiare temporaneamentelamacchinasuunapendenza osuunasupercieinclinata,posizionatela macchinaadangolorettorispettoallapendenza, conlapartefrontalerivoltaversoilfondodella collina.V ericatechelamacchinasiadietroun oggettochenonpuòmuoversi.

2.Forniteunsupportooabbassategliattrezziaterra.

3.Inseriteilfrenodistazionamento.

Figura27

1.Interruttoremodalitàdi trasmissione

2.Manigliadellalevadi trazioneveicolo

Utilizzodell'interruttoredelrangedi trasmissione

Anchequestointerruttoreaginocchiera(Figura28)ha2 posizioni:rangedivelocitàaltiebassi.Questirangevengono utilizzaticontemporaneamenteconilcomandodellavelocità diavanzamento.

4.Selamacchinaèstatautilizzataconuncaricopesante, diminuiteilregimedelmotoreconl'acceleratorea1/4 dellapotenzaper2minutiperfarraffreddareilmotore.

5.Premeteilpulsantedell'acceleratore,spostatela manopoladell'acceleratoreinposizioneSlowegiratela chiavediaccensioneinposizioneOff.

6.Toglietelachiavedall'interruttorediaccensione.

7.Alterminedellagiornatalavorativa,riempiteil serbatoiodelcarburanteperevitarechesiformino condensaeumiditàalsuointerno.

Utilizzodellatrasmissione

Utilizzodell'interruttoredellamodalità ditrasmissione

Questoselettore(Figura27)controllalamodalitàdi funzionamentodelmotoreidraulicoeha2posizioni: TrasportoeLavoro.Selezionatelaposizionedi funzionamentodesiderata.Premeteilpulsanteversolaparte posteriore(versodivoi)perimpostarelavelocitàdiLavoro (W),opremetel'interruttoreinavanti(lontanodavoi)per impostarelavelocitàdiTrasporto(T).

Spingetel'interruttoreadestra(versodivoi)perilrange inferiore,oasinistra(lontanodavoi)perilrangesuperiore. Peragiresullalevadellatrasmissione,arrestatelamacchina (pedalidicomandodellatrazioneelevadicomandodella trazionedelveicoloilposizionedifolle)conlaspiacomandi infolleaccesa.

Importante:Latrasmissionenonsisposteràdaun rangeall'altroamenochelamacchinanonabbiacessato ilmovimento.

Figura28

1.Rangeinferiore

2.Rangesuperiore

Lamacchinaèdotataditrasmissioneidrostaticaa2modalità contrasmissioneadoppiorangeingradodifornire4velocità

inmarciaavantieretromarcia.Selezionatelacombinazionedi marcechemegliosiadattaallavorochedoveteeseguire.

AVVERTENZA

Lamacchinapuòavanzaredasolasenzacontrollo seicomandidellatrazionesonoinfolle.

Spegnetelamacchinaeinseriteilfrenodi stazionamentoprimadicambiarelaposizionedei comandidellatrasmissione.

•Primamarcia:Conilselettoredellamodalitàdi

trasmissioneimpostatonellaposizioneLavoro,premete l'interruttoredelrangeditrasmissioneversodestra(vicino avoi)perimpostarelatrasmissionealrangeinferiore.

•Secondamarcia:Conilselettoredellamodalitàdi

trasmissioneimpostatonellaposizioneLavoro,premete l'interruttoredelrangeditrasmissioneversosinistra (allontanandovidavoi)perimpostarelatrasmissioneal rangesuperiore.

•Terzamarcia:Conilselettoredellamodalitàdi

trasmissioneimpostatonellaposizioneTrasporto, premetel'interruttoredelrangeditrasmissioneverso destra(vicinoavoi)perimpostarelatrasmissionealrange inferiore.

•Quartamarcia:Conilselettoredellamodalitàdi

trasmissioneimpostatonellaposizioneTrasporto, premetel'interruttoredelrangeditrasmissioneverso sinistra(allontanandovidavoi)perimpostarela trasmissionealrangesuperiore.

2.Tiratelalevadell'acceleratoresullamassima.

3.Sollevatel'attrezzaturaequalunqueattrezzo(scavafossi, aratro,ecc.)

4.Rilasciateilfrenodistazionamento.

Nota:Doveterestaresedutinelsediledell'operatore primadiazionareilmotore;incasocontrario,ilmotore siarresteràdopo1secondo.

Nota:Lalevadellatrazionedelveicoloregolala velocitàdellamacchina.Piùlontanospostatelaleva dallaposizionedifolle,piùvelocementelamacchina simuove.

Importante:Controllatelavelocitàdi avanzamentodellamacchinamediantelalevadi trazionedelveicolo,nonconl'acceleratore.

5.Controllatedifrequentelespieluminose.

Utilizzodellalamalivellatrice

Importante:Utilizzateicomandisolomentresiete

sedutisulsediledell'operatore.

Utilizzatelalamalivellatriceperspingereidetritinelfosso. Comandatelalamalivellatriceconiljoystickelarelativaleva dicomandocomeillustratoinFigura29.

Ingranaggi

1aLavoro

2aLavoro

3aTrasporto

4aTrasporto

Modalitàdi trasmissione

Rangedi trasmissione

Inferiore

Superiore

Inferiore

Superiore

Preparazioneall'utilizzodella macchina

Dopoaveravviatoilmotore,maprimadiutilizzarela macchinasulsitodilavoro,operatecomesegue:

•AccertatevicheilROPSelacinturadisicurezza

sianocorrettamenteinstallatieinbuonostatodi funzionamento.

•Accertatevichetuttalastrumentazione,laspiadei

comandiinfolleetuttelespiefunzioninocorrettamente.

•All'ariaaperta,inunazonaprivadiostacoli,accertatevi

chetuttiicomandifunzioninocorrettamente.

Nota:Laspiacomandiinfollesiaccendequandolachiave diaccensioneèinposizioneOnelalevadellatrazionedel veicoloèinfolle.

1.Fatescaldareilmotore.

Figura29

1.Joystick2.Levadiinclinazione

Perutilizzarelalamalivellatrice,operatecomeindicato:

•Persollevarelalamalivellatrice,spostateiljoystick

all'indietro.

•Perabbassarelalamalivellatrice,spostateiljoystick

parzialmenteinavanti.

•Perinclinarelalamalivellatriceversodestra,spostateil

joystickadestra.

•Perinclinarelalamalivellatriceversosinistra,spostateil

joystickasinistra.

•Pertrattenerelalamalivellatrice,manteneteiljoystick

G023080

nellaposizioneHold(folle).

•Perfarottarelalamalivellatrice,spostateiljoystick

completamenteinavanti.

•Perinclinarelalamalivellatriceinbassoversodestra,

spostatelalevadiinclinazioneadestra(allontanandola davoi).

•Perinclinarelalamalivellatriceinbassoversosinistra,

spostatelalevadiinclinazioneasinistra(avvicinandola avoi).

Nota:Perottenereimiglioririsultatiduranteillivellamento deidetritiinposizioneparallelaalfosso,fate2o3passate soprailcumulodeidetriticonlalama.

Nota:Utilizzatel'asseposterioreperssarelaparte posterioredellamacchina.

11.Misurateladistanzadaterranoalpuntopiùaltodella macchina.

Nota:Doveteconoscerel'ingombroinaltezzadella macchina.

12.Toglieteiblocchidalleruoteanteriorieposterioridel rimorchio.

13.Dopoaverguidatoperalcunichilometri,arrestateil camionecontrollateilvostrocarico.

Nota:Accertatevichetuttelecatenesianoserratee chelamacchinanonsisiamossasulrimorchio.

Nota:Seilcumulodidetritièampio,utilizzatelamacchina adangolorettorispettoalfosso.

Trasportodellamacchina

Accertatevidicomprenderelenormeeleregolamentazioni disicurezzarelativeallazonaincuiutilizzatelamacchina. Accertatevichesiailcamionsialamacchinasianodotatidelle attrezzaturedisicurezzaidonee.

Caricamentodellamacchinasuun rimorchio

1.Accertatevicheilrimorchioelarampapossano supportaresiailvostropeso,siailpesodellamacchina.

2.Fatesempreinmodochegliaccessorisianoprontiper iltrasportoquandocaricateoscaricatelamacchina.

3.Bloccateleruoteanteriorieposterioridelrimorchio.

4.Spostatelentamenteeconcautelalamacchinasul rimorchio.

5.Abbassategliattrezzisulrimorchio.

6.Inseriteilfrenodistazionamento.

7.Spegneteilmotoreetoglietelachiave.

8.Bloccateleruoteanteriorieposterioridellamacchina.

9.Assicuratelapartefrontaledellamacchinaalrimorchio mediantecateneeundispositivodilegatura(Figura30).

Nota:Utilizzatel'assefrontaleperssarelamacchina.

Scaricodellamacchinadaunrimorchio

1.Bloccateleruoteanteriorieposterioridelrimorchio.

2.Toglieteiblocchidalleruoteanteriorieposterioridella macchina.

3.Avviateilmotore.

4.Accertatevichegliattrezzisianonellaposizionedi Trasporto.

5.Fatescenderelentamentelamacchinadalrimorchio.

Sollevarelamacchinaconun carroponte

1.Collegateilcavodisollevamentodellagrualpunto unicodisollevamentodiuncarroponte.

2.Collegate2deicavidisollevamentosuunaestremità delcarroponteaunabarradisollevamentosituatasotto laparteposterioredeltelaiodellamacchina.

3.Collegatei2restanticavidisollevamentodel carroponteaunabarradisollevamentosituatasottola parteanterioredeltelaiodellamacchina.

4.Sollevatelamacchinaconcautelaelentamentee abbassatelanelpuntodesiderato.

Spostamentodiunamacchinainavaria

Sepossibile,riparateunamacchinainavariasulsitodilavoro. Incasocontrario,dovetecapiresepotetespostarelamacchina senzacausarleulterioridanni.

Figura30

10.Assicuratelaparteposterioredellamacchinaal rimorchiomediantecateneeundispositivodilegatura (Figura30).

Sedovetetrainarelamacchina,seguiteipassaggiquisotto congrandecautela:

Nota:Senondisponetediunabarraditrainorigida, utilizzate2macchinedatraino.Collegateunacatenaditraino siasullamacchinadatrainoanteriore,siasullamacchinada trainoposteriore.Utilizzatelamacchinadatrainoanteriore perspostarelamacchinainavariaelamacchinadatraino posterioreperarrestarla.

Nota:Questamacchinaèdotatadiimpiantofrenante idrostatico.Quandoarrestatelamacchina,ilfrenodi stazionamentosiinserisceautomaticamente.

1.Scollegateilessibileidraulicodalcilindrodelfrenodi stazionamentocomeillustratoinFigura31.

Portareaterminelagiornata lavorativa

Alterminedellagiornatalavorativa,operatecomesegue:

1.Livellateidetritinellaparte(nelleparti)delfossoin cuiavetenitodilavorare.

2.Portatelamacchinasuunasuperciestabileesicura.

3.Spostatetutteleleveinfolle.

4.Inseriteilfrenodistazionamento.

5.Abbassatetuttigliattrezziaterra.

6.Lasciatelamacchinainfolleperalcuniminutiperfarla raffreddare.

7.Spegneteilmotore,attendetechetuttelepartiin movimentosiarrestinoedestraetelachiave.

8.Ruotatel'interruttoredidisconnessionedellabatteriain posizionediDisconnesso.

Completamentodelprogetto

1.Dopoavercompletatoilprogetto,rimettetetutti idetritinelfossomediantelalamalivellatrice;fate riferimentoaUtilizzodellalamalivellatrice(pagina33).

Figura31

1.Raccordoidraulicodel cilindrodelfrenodi stazionamento

2.Flessibiledelfreno idraulico

2.Collegateunapompaamanoidraulicaingradodi applicare350psialcilindrodelfreno(Figura31).

3.Utilizzatelapompaamanonoaquandoifreni vengonorilasciati.

4.Spostateinfollelalevaditrazionedelveicolo.

Nota:Potetespostarelamacchinanoa8km/h eaunadistanzanoa1,6km.Pertrasportareuna macchinainavariaperoltre1,6km,doveteutilizzare unrimorchioadeguato;fateriferimentoaTrasporto

dellamacchina(pagina34).

5.Trainatelamacchinanoalveicoloditrasportoono aunsitoincuipoteteripararla.

6.Scollegatelapompaamanoecollegateilessibileal cilindrodelfrenodistazionamentoprimadeltrasporto odell'esecuzionediriparazioni.

3.Raccordodellapompa amanocollegatoal raccordodelcilindro

4.Pompaamano

2.Rimetteteidetritinelfosso. A.Portatelamacchinaallanedelfosso,alcunimetri

lontanodalcumulodidetriti.

B.Puntatelamacchinaversoilbordoesternodel

cumulo.

C.Regolatelalamalivellatriceinmododafarla

corrispondereallapendenzadelterreno.

D.Spostateilbordoesternodelcumulodidetriti

versoilfosso.

Nota:Fatealmeno2passaggisulcumuloper spostarlo.

E.Ripeteteipassaggisopradescrittiperilcumulodi

detritisull'altrolatodelfosso.

F.Fateottarelalamalivellatricesututtala

lunghezzadelfosso.

3.Eliminatelosporcoeilfangodallamacchina

spruzzandoviacqua.

Nota:Nonspruzzateacquasullaconsolleosui componentielettrici.

4.Trasportatelamacchinadalsitodellavoroterminato;

fateriferimentoaTrasportodellamacchina(pagina34).

Manutenzione

Programmadimanutenzioneraccomandato

Cadenzadimanutenzione

Dopoleprime100ore

Dopoleprime200ore

Primadiogniutilizzoo

quotidianamente

Ogni50ore

Ogni200ore

Ogni250ore

Proceduradimanutenzione

•Controllateillivellodell'olioneimozzidelleruote.

•Controllateillivellodell'olionegliassaliposterioreeanteriore.

•Controllateillivellodell'olionellatrasmissione.

•Sostituitel'oliodelmozzodellaruota.

•Sostituitel'olionegliassali.

•Sostituitel'olionellatrasmissioneenell'assaleposteriore.

•Controllateillivellodell'oliomotore.

•Controllateillivellodeluidoidrauliconelserbatoio.

•Ingrassatelamacchina.

•Controllateillivellodell'oliomotore.

•Controllatelaspialtrodell'ariaostruitocheindicaun'eventualeostruzionedel ltrodell'aria.

•Controllatepneumaticieruotepervericarelapresenzadieventualidanni.

•Controllateillivellodelrefrigerantenelserbatoio.

•Controllateepulitelavalvolaantipolvere.

•Controllateilseparatoredicarburante/condensapervericarelapresenzadi condensaesedimenti.

•Mantenetelacorrettapressioned'ariadeglipneumatici.

•Controllateillivellodelrefrigerantenelradiatore.

•Ingrassategliassalianterioreeposteriore.

•Sostituitel'oliomotore.

•Sostituiteilltrodell'oliodelmotore.

•Controllateillivellodell'olioneimozzidelleruote.

•Controllateillivellodell'olionegliassaliposterioreeanteriore.

•Controllateillivellodell'olionellatrasmissione.

•Controllatelecondizionidellacinghiaditrasmissionedelmotore.

Ogni300ore

Ogni500ore

Ogni1000ore

Ogni2000ore

•Pulitelosatatoiodiciascunassale.

•Controllatelostatodeicomponentidell'impiantodiraffreddamento.Ripulitelida sporcoedetritie,senecessario,riparateliosostituiteli.

•Ingrassatel'alberoditrasmissione.

•Sostituiteilltrocarburantesecondario.

•Sostituiteilltrocarburanteprincipale.

•Sostituiteilltrodellapressioneidraulica.

•Sostituiteilltrodiritornoidraulico.

•ControllateedeseguiteinterventidimanutenzionedelROPS;controllateloaseguito diunincidente.

•Sostituitel'oliodelmozzodellaruota.

•Sostituitel'olionegliassali.

•Sostituitel'olionellatrasmissioneenell'assaleposteriore.

•Controllatelaconcentrazionedirefrigerante.

•Controllatelatensionedellacinghiaditrasmissionedelmotore.

•Sostituiteiluidoidraulicoepulitelosatatoio.

•Pulitel'impiantodiraffreddamento.

Procedurepremanutenzione

Lubricazione

Ingrassaggiodellamacchina

Requisitigeneralidisicurezza

AVVERTENZA

L'erratamanutenzioneoriparazionedellamacchina puòcausareinfortuniolamorte.

Senoncomprendeteleproceduredimanutenzione relativeaquestamacchina,contattateunCentro AssistenzaautorizzatoTorooconsultateilmanuale dimanutenzionedellamacchina.

AVVERTENZA

Leattrezzaturesollevatesullamacchinainassenza dell'operatorepossonocausareinfortuniolamorte.

Primadilasciarel'areadilavoro,fornitesempre unsupportooabbassateleattrezzatureaterrae arrestateilmotore.

AVVERTENZA

Tipodigrasso:grassoabasedilitio.

Ingrassaggiodegliassalianterioree posteriore

Intervallotragliinterventitecnici:Ogni200ore

1.Puliteiraccordid'ingrassaggioconuncencio.

2.Collegateuningrassatoreapressionesuiraccordidi ingrassaggioperipernisuperiorieinferiori;applicate 2o3pompaggidigrassoaciascunraccordo(Figura

32eFigura33).

Nota:Cisono2raccordidiingrassaggionelperno dell'assaleperciascunopneumatico.

Sostituitetutteleprotezionieicoperchidopoaver completatogliinterventidimanutenzioneoaver pulitolamacchina.Nonusatelamacchinase protezioniecoperchinonsonomontati.

1.Parcheggiatelamacchinasuterrenopianeggiante.

2.Abbassatetuttigliattrezzi,spegneteilmotoreetogliete lachiave.

3.Lasciateraffreddareilmotoreper2o3minuti.

4.Rimuoveteilpannellolateraledestro;fateriferimentoa

Rimozionedeipannellilaterali(pagina39).

5.Ruotatel'interruttorediscollegamentodellabatteriain posizioneOff.

Figura32

Assaleanteriore

1.Raccordod'ingrassaggio (pernosuperiore)

2.Raccordod'ingrassaggio (pernoinferiore)

Figura33

Assaleposteriore

1.Raccordod'ingrassaggio (pernosuperiore)

3.Tergeteilgrassosuperuo.

Figura34

2.Raccordod'ingrassaggio (pernoinferiore)

1.Raccordod'ingrassaggio (giuntouniversale anteriore)

2.Raccordod'ingrassaggio (giuntoscorrevole)

3.Raccordod'ingrassaggio (giuntouniversale posteriore)

Ingrassaggiodell'alberodi trasmissione

Intervallotragliinterventitecnici:Ogni500ore

1.Puliteiraccordid'ingrassaggioconuncencio.

2.Collegatel'ingrassatoreapressionesulraccordodi ingrassaggioperilgiuntoscorrevoleall'estremità anterioredell'alberoditrasmissioneeapplicate2o3 pompaggidigrassoalraccordo(Figura34).

3.Collegatel'ingrassatoreapressionesulraccordodi ingrassaggioperilgiuntouniversaleall'estremità anterioredell'alberoditrasmissioneeapplicate2o3 pompaggidigrassoalraccordo.

4.Collegatel'ingrassatoreapressionesulraccordodi ingrassaggioperilgiuntouniversaleall'estremità posterioredell'alberoditrasmissioneeapplicate2o3 pompaggidigrassoalraccordo.

5.Tergeteilgrassosuperuo.

Ingrassaggiodellalamalivellatrice

Intervallotragliinterventitecnici:Primadiogniutilizzo

oquotidianamente

1.Puliteiraccordid'ingrassaggioconuncencio.

2.Collegatel'ingrassatoreapressionesuiraccordidi ingrassaggiosuperioreeinferioreperilcilindrodi sollevamentoeapplicate3pompaggidigrassoa ciascunraccordo(Figura35).

g021793

Figura35

Manutenzionedelmotore

Primadieseguireinterventidimanutenzionesulmotore, seguiteipassaggiquisottoindicati:

1.Parcheggiatelamacchinasuunasuperciepianeggiante, abbassatetuttigliattrezziespegneteilmotore.

2.Toglietelachiavediaccensioneelasciateraffreddareil motoreper2o3minuti.

Accessoalmotore

Rimozionedeipannellilaterali

1.Selapalascavatriceopzionaleèmontata,seguitegli ulterioripassaggiquisottoindicatiperrimuovereil pannellolateralesinistro;altrimentiandatealpassaggio

A.Sullatosinistrodellamacchina,rimuoveteilperno

dissaggiodall'estremitàanterioredellapedana (Figura36).

1.Raccordod'ingrassaggio (superiore)

2.Cilindrodisollevamento

3.Tergeteilgrassosuperuo.

3.Raccordod'ingrassaggio (inferiore)

Figura36

1.Pernodissaggio

2.Pedana

B.Ruotatelapedanaestraendoladallamacchina

comeillustratoinFigura36.

2.Tiratel'impugnaturadelfermodelpannelloealzateil fermoliberandolodallastaffadiancoraggio(Figura37).

Figura37

1.Pannellolaterale3.Fermodelpannello

2.Staffadiancoraggio

3.Sollevateilpannellolateraleversol'altoedestraetelo dallamacchina(Figura37).

6.Sesullamacchinaèmontatalapalascavatrice,seguite questiulterioripassaggi:

A.Ruotatel'estremitàanterioredellapedana

riportandolanellasuaposizioneoriginale(Figura

36).

B.Allineateilforodellapedanaconilforonella

relativastaffadisupporto(Figura36).

C.Montateilpernodissaggioattraversoifori.

Rimozionedelpannelloanteriore

1.Rimuovetesiailpannellolateralesinistro,siaildestro dallamacchina:fateriferimentoa(Rimozionedei

pannellilaterali(pagina39)).

2.Sesullamacchinaèmontatalapalascavatrice,seguite questiulterioripassaggi;altrimentiandatealpassaggio

A.Staccatelacoppigliadalpernodibloccaggiodel

sedile(Figura39).

Montaggiodeipannellilaterali

1.Allineateilpannellolateralesinistroconillatosinistro dellamacchinaeilpannellolateraledestroconillato destrodellamacchina.

2.Allineatelealettesullapartesuperioredelpannellocon lestaffericeventisullamacchina(Figura38).

Figura38

1.Aletta

2.Pannellolaterale

3.Abbassateinsensoverticaleilpannellolaterale.

Nota:Accertatevichelealettedelpannellolaterale sianoallineateconlestaffericeventisullamacchina.

4.Tirateversol'esternol'impugnaturadelfermodel pannello,quindiruotatelanoacherisultaallineata conlastaffadiancoraggio(Figura37).

5.Rilasciateilfermodell'impugnatura.

3.Staffericeventi

Figura39

1.Coppiglia

2.Pernodibloccaggiodel sedile

B.Rimuoveteilpernodibloccaggiodelsediledal

telaiodellapalascavatriceedalsupportodelsedile (Figura39).

C.Ruotateilsupportodelsedileversol'altoeinserite

ilpernodibloccaggiosuiforineltelaiodellapala scavatricepermanteneresollevatoilsedileefare spazioperlarimozionedelpannelloanteriore (Figura39).

Nota:Montateilpernodibloccaggiodelsedile elacoppiglianeltelaiodellapalascavatriceper mantenereilsedileinposizionesollevata.

3.Toglietei4bullonichesitrovanoinbassosuilati sinistroedestrodelpannelloanteriore(Figura40).

frontaledelpannelloanteriorementresollevate quest'ultimoversol'alto.

Montaggiodelpannelloanteriore

1.Allineateilpannellofrontalesoprailradiatoredella macchina.

2.Abbassateilpannelloanterioreinsensoverticalesulla macchina(Figura41).

Nota:Quandomontateilpannelloanteriorenella macchinaconlapalascavatriceopzionalemontata, spingetedelicatamenteinavantiiessibilisullaparte frontaledelpannelloanteriorementreabbassate quest'ultimonellasuaposizione.

3.Fissateilpannelloanterioreallamacchinaconi4 bullonirimossialpassaggio3dellasezioneMontaggio

delpannelloanteriore(pagina41).

4.Sesullamacchinaèmontatalapalascavatrice,seguite questiulterioripassaggi:

A.Rimuoveteilpernodibloccaggiodelsedilee

abbassateilsupportodelsedileinposizionedi lavoro(Figura39).

Figura40

1.Bulloni2.Pannelloanteriore

4.Sollevateilpannelloanterioreversol'altoedestraetelo dallamacchina(Figura41).

Figura41

B.Inseriteilpernodibloccaggiodelsedileneifori

deltelaiodellapalascavatriceedelsupportodel sedile(Figura39).

C.Inseritelacoppiglianelforonelpernodi

bloccaggiodelsedile(Figura39).

5.Montatesiailpannellolateralesinistro,siaildestro sullamacchina:fateriferimentoa(Montaggiodei

pannellilaterali(pagina40)).

Revisionedell'oliomotoree delltro

Almomentodellafornituralacoppadelmotorecontiene dell'olio,ilcuilivellodevetuttaviaesserecontrollatoprimae dopol'avviodelmotore.

Capacitàcarter:11,0litriconltro.

UtilizzatesolooliopermotoripotentidialtaqualitàtipoSAE 15W-40conclassicazioneAPICH-4osuperiore.

Mentrel'olioSAE15W-40conclassicazioneAPICH-4o superiorevieneraccomandatoperl'utilizzonellamaggior partedellecondizioniclimatiche,fateriferimentoallaFigura

42perleraccomandazionicircalaviscositàperlecondizioni

climatichepiùestreme.

Nota:Quandorimuoveteilpannelloanterioredalla macchinaconlapalascavatriceopzionalemontata, spingetedelicatamenteinavantiiessibilisullaparte

°C°C-40

-30 -20 -10 0 10 20 30 40 50

-40 -22 -2 14 32 50 58 86 104 122

All Seasons

Winter Conditions

Arctic Conditions

°C°C-40

-30 -20 -10 0 10 20 30 40 50

-40 -22 -2 14 32 50 58 86 104 122

15W -40

10W -30

5W-30

G022415

Figura42

Figura43

Nota:L'utilizzolimitatodioliabassaviscositàquali

SAE10W-30conclassicazioneAPICH-4osuperioreè adattoadavviamentipiùagevolieperfornireunussodi oliosufcienteatemperaturaambientealdisottodi-5°C. Tuttavia,unutilizzoprolungatodiolioabassaviscositàpuò renderepiùbrevelavitadelmotoreacausadell'usura.

Controllodellivellodell'oliomotore

Intervallotragliinterventitecnici:Primadiogniutilizzo

oquotidianamente

Nota:Sepossibile,ilmomentomigliorepercontrollarel'olio delmotoreèamotorefreddoprimachevengaavviatoper lagiornata.Seillivellodell'olioèpariosottolataccaAdd sull'asta,aggiungeteolioalmotorenoaportarneillivello allataccaFull.Nonriempitetroppo.Seillivellodell'olio sitrovatraletaccheFulleAdddell'astadilivello,nonè necessarioaggiungerealtroolio.

1.Accertatevidiposizionarelamacchinasuterreno pianeggiante.

2.Abbassatetuttigliattrezzi,innestateilfrenodi stazionamento,spegneteilmotoreetoglietelachiave diaccensione.

Nota:Seavetefattogirareilmotore,consentiteall'olio distabilizzarsiall'internodelcarterperalmeno10 minuti.

1.Astadilivello2.Tubodell'asta

5.Inseritel'astadilivelloneltubodell'asta,quindi estraetelaecontrollateillivellodell'olio(Figura43).

Nota:Illivellodell'olionell'astadeveesseretraHil segnodi(alto)eL(basso).

6.Seillivellodell'oliorisultaaldisottodelLsegno (basso),toglieteiltappodiriempimentoeaggiungete olionoacheillivelloraggiungeHilsegnodi(alto).

Importante:Nonriempitetroppoilmotore d'olio.

7.Inseritel'astadilivello.

8.Montateilpannellolateraledestro;fateriferimentoa

Montaggiodeipannellilaterali(pagina40).

Sostituzionedell'oliomotore

Intervallotragliinterventitecnici:Ogni250ore

Spurgodell'oliomotore

1.Fategirareilmotoreperalcuniminutiprimadi cambiarel'olioperriscaldarlo.

Nota:L'oliocaldouiscemeglioetrasportameno contaminanti.

2.Rimuoveteilpannellolateraledestro;fateriferimentoa

Rimozionedeipannellilaterali(pagina39).

3.Posizionateunabacinelladispurgoconunacapacità minimadi8.4lsottoilraccordodispurgodell'olio motore(Figura44).

3.Rimuoveteilpannellolateraledestro;fateriferimentoa

Rimozionedeipannellilaterali(pagina39).

4.Toglietel'astadilivelloepulitelaconunpannopulito (Figura43).

Figura44

1.Serbatoiodell'oliomotore

2.Raccordodispurgo4.Bacinelladispurgo

3.Tappo

4.Avviateilmotore,fatelogirareallaminimaperdue minuticircaecontrollatel'eventualepresenzadiperdite diolio.

5.Spegneteilmotoreetoglietelachiave.

6.Attendete2o3minutiecontrollateillivellodell'olio; fateriferimentoaipassaggida2a6nellasezione

Controllodellivellodell'oliomotore(pagina26).

7.Montateilpannellolaterale;fateriferimentoa

Montaggiodeipannellilaterali(pagina40).

Sostituzionedelltrodell'oliomotore

Intervallotragliinterventitecnici:Ogni250ore

1.Rimuoveteilpannellolateraledestro;fateriferimentoa

Rimozionedeipannellilaterali(pagina39).

4.Toglieteiltappodalraccordodispurgoelasciate deuirecompletamentel'olio(Figura44).

Nota:Larimozionedeltappodiriempimentodell'olio dalbocchettonediriempimentoconsenteunmigliore drenaggiodell'oliodelmotore(Figura45).

Figura45

1.Collodelbocchettonedi riempimento

2.Tappodirifornimento dell'olio

3.Imbuto

5.Pulitelesupercichesiunisconodeltappoedel raccordodispurgo.

6.Montateiltapposulraccordodispurgo(Figura44).

Rifornimentod'oliodelmotore

1.Toglieteiltappodiriempimentodell'oliodal bocchettonediriempimentotirandoiltappoverso l'alto(Figura44).

2.Collocateunapiccolabacinelladispurgosottoilltro dell'olioeilrelativoadattatore(Figura46).

Figura46

1.Serbatoiodeluido idraulico

2.Filtrodell'olio

3.Adattatoredelltrodell'olio

3.Ruotateilltrodell'olioinsensoantiorarioe rimuovetelo(Figura46).

Nota:Riciclateilltrodell'oliousatoinottemperanza allenormelocali.

4.Utilizzateunpannopulitoperpulirelasupercie dell'adattatoredelltrodell'olio,sedediquest'ultimo.

5.Riforniteilnuovoltroconl'oliodelmotore specicato,lasciatechel'elementodelltrosisaturidi olio,quindieliminatel'olioineccesso.

6.Spalmateunvelodioliomotoresullaguarnizionedi tenutadelnuovoltrodell'olio.

Nota:Utilizzateunnormaleimbutoconuntubo essibileperdirigerel'olioversoilmotore.

2.Riempiteilcarterconcirca7.0litridell'oliospecicato; fateriferimentoaRevisionedell'oliomotoreedelltro

(pagina41).

3.Montateiltappodiriempimento.

7.Allineateilnuovoltrodell'olioconl'adattatoree ruotateloinsensoorarionoachelaguarnizionedel ltrovieneacontattoconl'adattatore(Figura46).

Nota:Nonutilizzateunachiaveperltridell'olioper installareunnuovoltro.Lachiavepuòammaccareil ltrodell'olio,causandoperdite.

8.Serrateamanoilltrodell'oliodiunulterioremezzo giro(Figura46).

9.Toglietelabacinelladasottoilltro.

10.Montateilpannellolaterale;fateriferimentoa

Montaggiodeipannellilaterali(pagina40).

Controllodellaspialtrodell'aria ostruito

Intervallotragliinterventitecnici:Primadiogniutilizzo

oquotidianamente

1.Avviateilmotore;fateriferimentoaAvviamentodel

motore(pagina28).

Manutenzionedelsistemadel ltrodell'aria

Importante:Nonrimuoveteglielementidalla

macchinapercontrollarelapresenzadiun'eventuale ostruzione;seguitesempreleistruzioniriportatenella proceduraquisottoindicata.

Nota:Nonsostituiteunvecchioelementodelltrodell'aria conunaltrocheabbiapiùdi5anni;controllateladatadi produzionesultappoall'estremitàdell'elemento.

Nota:Ognivoltacheeseguiteinterventidimanutenzioneal ltrodell'aria,accertatevicheleconnessionideiessibiliele angesianoatenutad'aria.Sostituitetuttiipezzidanneggiati.

Manutenzionedellavalvolaantipolvere

Intervallotragliinterventitecnici:Ogni50ore

Esercitatepressionesuilatidellavalvolaantipolvereper rilasciaretuttal'acqua,lapolvereolosporcoraccoltidalla valvola(Figura47).

Nota:Accertatevichenonvisianoostruzioniall'interno dellavalvola.

2.Controllatelaspialtrodell'ariaostruitosulgruppo strumentazione(Figura48).

Figura48

1.Gruppostrumentazione2.Spialtrodell'ariaostruito

3.Sostituitel'elemento(glielementi)delltrodell'arianel modoseguente:

A.Sostituitel'elementoprincipaledelltrodell'aria;

fateriferimentoaSostituzionedell'elemento

principale(pagina45).

B.Ripeteteipassaggi1e2. C.Selaspialtrodell'ariaostruitocontinuaad

accendersi,sostituitel'elementosecondariodel

ltrodell'aria;fateriferimentoaSostituzione

dell'elementosecondario(pagina46).

Figura47

1.Valvolaantipolvere3.Fermo

2.Coperchiodelcorpodel ltro

Rimozionedellacoperturadelltro dell'aria

1.Rimuoveteilpannellolateralesinistro;fateriferimento aRimozionedeipannellilaterali(pagina39).

2.Tirateversol'esternoilfermodellacoperturadelltro dell'aria(Figura47).

3.Ruotatelacoperturadelltroinsensoantiorarioin modocheloscodellinoparapolveresitrovinella posizionedelleore7dell'orologio(Figura49).

Montaggiodellacoperturadelltro dell'aria

1.Allineateloscodellinoparapolveresullacoperturadel ltrodell'arianellaposizionedelleore7dell'orologio.

2.Allineatelacoperturadelltrodell'ariacon l'alloggiamentodelltro(Figura50).

3.Ruotatelacoperturadelltroinsensoorarioinmodo cheloscodellinoparapolveresitrovinellaposizione delleore8dell'orologio(Figura47).

4.Premeteversol'internoilfermodellacoperturadel ltrodell'arianoachequestaècompletamentealsuo posto(Figura47).

Figura49

1.Fermo

2.Coperturadelcorpodel ltro

3.Scodellinoparapolvere

4.Tiratevialacoperturadelltrodell'ariadalrelativo alloggiamento(Figura50).

5.Montateilpannellolateralesinistro;fateriferimentoa

Montaggiodeipannellilaterali(pagina40).

Sostituzionedell'elementoprincipale

Importante:Sostituitel'elementoprincipaledelltro

dell'ariaquandosiaccendelaspialtrodell'ariaostruito.

1.Rimuovetelacoperturadelltrodell'aria;fate riferimentoaRimozionedellacoperturadelltro

dell'aria(pagina44).

2.Tirateversol'esternol'elementoprincipaledelltro dell'ariaedestraetelodalsuoalloggiamento(Figura51).

Figura50

1.Coperturadelcorpodel ltro

2.Alloggiamentodelcorpo delltro

5.Pulitel'internodellacoperturadelltrodell'ariaconun pannoumidopulito.

Figura51

1.Elementoprincipaledelltrodell'aria

Nota:Eliminatel'elementousato.

3.Utilizzateunpannoumidopulitoperpulirel'interno dell'alloggiamentodelltro(Figura50).

4.Servitevidiunaluceperispezionareilnuovoelemento edindividuareeventualidanni;sel'elementoè danneggiato,sostituitelo.

Nota:Controllateladatadiproduzionesull'estremità delnuovoelemento.Nonmontateunelementoche abbiapiùdi5anni.

5.Scriveteladataattualeeleoredifunzionamentodel motoresull'estremitàdell'elementoutilizzandouna pennaadinchiostroindelebile.

6.Inseriteilnuovoelementoprincipaledelltrodell'aria all'internodell'alloggiamentodelltro(Figura51).

Nota:Accertatevichel'elementosiaadeguatamente ssatonelsuoalloggiamento.

7.Montatelacoperturadelltrodell'aria;fateriferimento aMontaggiodellacoperturadelltrodell'aria(pagina

45).

8.Controllatelaspialtrodell'ariaostruito;fate riferimentoaControllodellaspialtrodell'ariaostruito

(pagina44).

Sostituzionedell'elementosecondario

Nota:Sostituitel'elementosecondariodelltrodell'aria

dopocheavretesostituitoper3voltel'elementoprincipaleo selaspialtrodell'ariaostruitosiilluminaamotoreaccesoe avetegiàsostituitol'elementoprincipaledelltro.

Importante:Nonripulitenél'elementoprincipalené quellosecondario.

1.Rimuovetelacoperturadelltrodell'aria;fate riferimentoaRimozionedellacoperturadelltro

dell'aria(pagina44).

2.Tirateversol'esternol'elementoprincipaledelltro dell'ariaedestraetelodalsuoalloggiamento;fate riferimentoa(Sostituzionedell'elementoprincipale

(pagina45)).

Tirateversol'esternol'elementosecondariodelltro dell'ariaedestraetelodalsuoalloggiamento(Figura52).

Figura52

1.Elementosecondariodelltrodell'aria

Nota:Eliminatel'elementousato.

3.Pulitel'internodell'alloggiamentodelltrodell'ariacon unpannoumidopulito(Figura50).

4.Inseriteilnuovoelementosecondariodelltrodell'aria all'internodell'alloggiamentodelltro(Figura52).

Nota:Accertatevichel'elementosecondariosia adeguatamentessatonelsuoalloggiamento.

5.Inseritel'elementoprincipaledelltrodell'aria all'internodell'alloggiamentodelltro;fateriferimento aSostituzionedell'elementoprincipale(pagina45).

Nota:Accertatevichel'elementoprincipalesia adeguatamentessatonell'alloggiamento.

6.Montatelacoperturadelltrodell'aria;fateriferimento aMontaggiodellacoperturadelltrodell'aria(pagina

45).

7.Controllatelaspialtrodell'ariaostruito;fate riferimentoaControllodellaspialtrodell'ariaostruito

(pagina44).

Manutenzionedel sistemadialimentazione

Spurgodell'acquadalserbatoiodel carburante

1.Metteteunabacinelladispurgosottoiltappodispurgo delserbatoiodelcarburante.

Manutenzionedell'impiantodi alimentazione

Svuotamentoseparatoredi carburante/condensa

Intervallotragliinterventitecnici:Ogni50ore

1.Rimuoveteilpannellolateralesinistro;fateriferimento aRimozionedeipannellilaterali(pagina39).

2.Collocateunapiccolabacinelladispurgosottoilltro delcarburantesecondario(Figura53).

2.Svitateiltappodispurgodalserbatoioespurgate l'acqua(Figura54).

Figura54

1.Serbatoiodelcarburante

2.Tappodispurgo

3.Quandovedeteilcarburantepulito,montateiltappodi spurgoeserratelo(Figura54).

4.Controllateiltappodispurgodelserbatoiodel carburanteevericatel'eventualepresenzadiperdite.

3.Bacinelladispurgo

Pompaggiodell'acquadalserbatoiodel carburante

Figura53

1.Filtrodelcarburante secondario

3.Ruotatedi2o3giriinsensoantiorariolavalvoladi spurgosulfondodelltrodelcarburantesecondarioe spurgatetuttalacondensaeisedimentidalseparatore dicarburante/condensadelltrodelcarburante(Figura

53).

Nota:Senelseparatorenoncisonocondensao sedimenti,spurgatecondensaesedimentidalserbatoio delcarburante;andatealpassaggio2.

4.Quandovedeteilcarburantepulito,ruotatelavalvola dispurgoinsensoorarionoachiuderla(Figura53).

Nota:Nonserrateeccessivamentelavalvoladispurgo.

5.Spurgatel'impiantodialimentazione;fateriferimentoa

Spurgodell'impiantodialimentazione(pagina49).

6.Montateilpannellolateralesinistro;fateriferimentoa

Montaggiodeipannellilaterali(pagina40).

2.Valvoladispurgo

Nota:Ilpompaggiodell'acquadalserbatoiodelcarburante costituisceun'alternativaallospurgo;fateriferimentoa

Spurgodell'acquadalserbatoiodelcarburante(pagina47).

1.Rimuoveteiltappodalserbatoiodelcarburante(Figura

55).

Figura55

1.Flessibilediingresso (parteinferioredel serbatoio)

2.Tappocarburante4.Bacinelladispurgo

2.Inseriteilessibilediingressodell'attrezzaturaperil pompaggioattraversoilbocchettonediriempimento

3.Attrezzaturaperil pompaggio

delserbatoiodelcarburanteeversoilfondodello stesso(Figura55).

3.Dirigeteilessibilediscaricodell'attrezzaturaperil pompaggioinunabacinella(Figura55).

4.Pompateilserbatoionoaquandocompareil carburantepulito.

5.Rimuovetel'attrezzaturaperilpompaggiodalserbatoio.

6.Montateiltappocarburantesulbocchettonedi riempimentodelserbatoiodelcarburante(Figura55).

Sostituzionedeiltridelcarburante

Sostituzionedelltrocarburantesecondario

Intervallotragliinterventitecnici:Ogni500ore

1.Rimuoveteilpannellolateralesinistro;fateriferimento aRimozionedeipannellilaterali(pagina39).

2.Rimuoveteilltrodelcarburantesecondarioeil separatorecarburante/condensanelmodoseguente:

A.Puliteilltrodelcarburantesecondarioelazona

circostante:

B.Svuotatecompletamenteilseparatoredi

carburante/condensa;fateriferimentoa

Svuotamentoseparatoredicarburante/condensa (pagina47).

C.Afferratesaldamentel'elementodelltro

carburantesecondario,ruotateilsensoredella condensainsensoantiorarioerimuovetelo (Figura56).

Nota:Conservateilsensoredellacondensa,ma eliminatel'O-ring.

Figura56

1.Adattatoredelltro

2.Elementosecondariodel ltro

3.O-ring

4.Sensoredellacondensa

5.Flessibilecarburante

D.Afferratesaldamentel'elementodelltro

carburantesecondario,ruotateloinsenso antiorarioerimuovetelodall'adattatoredelltro (Figura56).

Nota:Gettatevial'elementodelltro.

E.Pulitel'adattatoredelltroconunostronaccio

pulito.

6.Fascettastringitubo

7.Freccia

8.Filtrodelcarburante principale

9.Raccordo

Importante:Nonutilizzateunachiaveper ltriperserrareilltro.Potrestedanneggiare illtroecausareperdite.

3.Montateilltrodelcarburantesecondarioeil separatorecarburante/condensanelmodoseguente:

A.Spalmateunvelodicarburantepulitosulla

guarnizioneditenutadell'elementodelltrodel carburante.

B.Allineateilnuovoelementodelltrosecondario

sull’adattatore(Figura56).

C.Ruotatel'elementodelltrosecondarionchéla

guarnizionenontoccal'adattatore,quindiserrate l'elementodelltrodiunaltro3/4digiro.

D.Fatescivolarel'O-ringsulsensoredellacondensa

(Figura56).

E.Allineateilsensoredellacondensaallabasedel

ltrodelcarburantesecondario(Figura56).

F.Afferratesaldamentel'elementodelltro

carburantesecondarioeruotateilsensoredella condensainsensoorarionoacherisultaserrato amano(Figura56).

4.Spurgatel'impiantodialimentazione;fateriferimentoa

Spurgodell'impiantodialimentazione(pagina49).

5.Avviateilmotoreevericatechenoncisiano fuoriuscitealivellodelltrodelcarburante.

6.Montateilpannellolateralesinistro;fateriferimentoa

Montaggiodeipannellilaterali(pagina40).

Sostituzionedelltrocarburanteprincipale

Intervallotragliinterventitecnici:Ogni500ore

1.Rimuoveteilpannellolateralesinistro;fateriferimento aRimozionedeipannellilaterali(pagina39).

2.Collocatestronaccipulitisottoilltrodelcarburante principale.

3.Allentatelefascettestringituboeseparateilltrodel carburanteprincipaledaiessibilidell'alimentazione (Figura56).

Nota:Nontoglietelefascettestringitubodaiessibili.

•Svuotateilseparatoredicarburante/condensa

•Sostituiteilltrodelcarburante

•Fategirareilmotorenoasvuotareilserbatoiodel

carburante

1.Accertatevicheilmotoreel'impiantodiscaricosi sianoraffreddati.

2.Assicuratevicheilserbatoiodelcarburantesiapieno perunquarto.

3.Ruotatel'interruttorediscollegamentodellabatteriain sensoorarioinposizioneOn.

4.Individuateilpulsantedell'iniezionesullaparte superioredell'adattatoredelltroperilltrodel carburantesecondario(Figura57).

Nota:Gettateilltrodelcarburante.

4.Allineateilnuovoltrodelcarburanteprincipalecon iessibiliconlafrecciastampatasulltrorivoltain avanti(Figura56).

5.Fatescivolareiessibilisuiraccordidelltrodel carburanteprincipaleeserratelefascettestringitubo (Figura56).

6.Spurgatel'impiantodialimentazione;fateriferimentoa

Spurgodell'impiantodialimentazione(pagina49).

7.Avviateilmotoreevericatechenoncisiano fuoriuscitealivellodelltrodelcarburante.

8.Montateilpannellolateralesinistro;fateriferimentoa

Montaggiodeipannellilaterali(pagina40).

Spurgodell'impiantodialimentazione

AVVERTENZA

L'impiantodialimentazioneèaltamente pressurizzato.Spurgarel'impiantosenzaprendere leadeguateprecauzionieformazionepuòportare ainfortunidovutiall'iniezionediuidi,incendioo esplosione.

Figura57

1.Pulsanteiniezione

5.Premeteerilasciateripetutamenteilpulsante dell'iniezionenoachesentitedellaresistenza(Figura

57).

6.Avviateilmotore;fateriferimentoaAvviamentodel

motore(pagina28).

Nota:Seilmotorenonpartedopoaverfattopartire l'iniezionedell'impiantodialimentazioneeaverfatto varitentatividiavviamentodelmotore,spurgatele condottedialimentazioneadelevatapressurizzazione; fateriferimentoalvostromanualed'usoocontattate ilvostroCentroAssistenzaautorizzatoToroper assistenza.

2.Adattatoredelltro

LeggeteilManualed'usodelmotoreper informazionisullacorrettaproceduradispurgoo contattateilvostroCentroAssistenzaautorizzato Toro.

Nota:Eliminatel'ariadall'impiantodialimentazioneogni voltache:

Manutenzione

G021669

Revisionedellabatteria

dell'impiantoelettrico

Manutenzionedellabatteria

Accessoallabatteria

Toglieteilcoperchiodellabatterianelmodoseguente:

1.Vericatechel'interruttorediscollegamentodella batteriasiainposizioneOff;fateriferimentoa

Interruttorediscollegamentodellabatteria(pagina24).

2.Rimuoveteibullonichessanoilcoperchiodella batteriaallapiastradelROPS(Figura58).

Nota:Ilcoperchiodellabatteriasitrovatrailcomando ditrazionedelveicoloeilparafangosinistro.

AVVERTENZA

L'esposizioneall'acidodellabatteriaoall'esplosione dellastessapuòcausaregraviinfortuni.

Primadieseguireinterventidirevisionedella batteria,indossatesempreprotezioniperilvolto, guantieabbigliamentodiprotezione.

AVVERTENZA

Labatteriacontieneacidosolforicochecausagravi ustioni;inoltre,puòprodurregasesplosivi.

•Evitatechevengaacontattoconlapelle,gli occhiogliabiti;lavateabbondantementecon acqualezoneinteressate.

•Seloaveteingerito,bevetegrandiquantità

Non

diacquaolatte. consultateimmediatamenteunmedico.

•Tenetelontanodallabatteriascintille,amme esigaretteaccese.

induceteilvomitoe

Figura58

1.Bulloni

2.Flangia

3.Coperchiobatteria

3.Toglietei3bullonichessanoilcoperchiodellabatteria allapedanadell'operatoreerimuovetelo(Figura58).

Montateilcoperchiodellabatterianelmodoseguente:

1.Allineateiforidelleangedimontaggiodelcoperchio dellabatteriaconiforisullapedanadell'operatore attornoallabatteria(Figura58).

2.FissateilcoperchiodellabatteriaallapiastradelROPS conunbullone(Figura58).

3.Fissateilcoperchiodellabatteriaallapedana dell'operatoreconi3bullonirimossiinprecedenza (Figura58).

4.PiastradelROPS.

5.Parafango

6.Pedanadell'operatore

•Fateinmodochelabatteriasiaadeguatamente ventilatadurantelacaricaol'utilizzoinun ambientechiuso.

•Quandolavoratesuunabatteria,indossate protezionipergliocchi.

•Lavatelemanidopoaveremaneggiatola batteria.

•Tenetelabatteriafuoridallaportatadeibambini.

AVVERTENZA

Unabatteriagelatapuòessereesplosivae causareinfortuniavoioadaltripresentinell'area circostante,selacaricateocercatediavviarlaefar girareilmotore.

Perimpedireilcongelamentodell'elettrolitadella batteria,mantenetelabatteriacompletamente carica.

AVVERTENZA

Lescintilleounaammapossonoprovocare l'esplosionedelgasdiidrogenonellabatteria.

Quandoscollegateicavidellabatteria,scollegate semprequellonegativo(-)perprimo.

Quandocollegateicavidellabatteria,collegate semprequellonegativo(-)perultimo.

Noncortocircuitateiterminalidellabatteriaconun oggettometallico.

Noneseguitelavoridisaldatura,trinciaturané fumateneipressidiunabatteria.

Nota:L'impiantoelettricoinquestamacchinaèa12volt.

Collegamentodiunabatteriaausiliaria

AVVERTENZA

1.Pinzadelcavettoportatile (positivo)

2.Morsettodiavviamento5.Protezione

3.Puntoditerra(dado dell'alternatore)

Figura59

4.Pinzadelcavettoportatile (negativo)

Durantelaricaricadellabatteriasisviluppanogas esplosivi.

Nonfumatemainelleadiacenzedellabatteriae tenetelalontanodascintilleeamme.

Nota:Questaprocedurarichiedelapresenzadi2persone. Accertatevichelapersonacheesegueleconnessioniindossile protezioniadeguateperilvisooltreaguantieabbigliamento diprotezione.

1.Accertatevichetuttelelevedicomandosianoin posizionedifolleecheilfrenodistazionamentosiain posizioneOn.

2.Sedetevisulsediledell'operatoreefatefarele connessioniadun'altrapersona.

Nota:Assicuratevichelabatteriaportatilesiauna batteriaa12volt.

Importante:Seutilizzateun'altramacchinaper l'alimentazione,accertatevichele2macchinenon sitocchino.

3.Preparateilmotoreall'avviamento;fateriferimentoai passaggida1a6nellasezioneAvviamentodelmotore

(pagina28).

4.Toglieteilcoperchiodalmorsettodiavviamento (Figura59).

5.Collegateilcavettoportatilepositivo(+)almorsetto diavviamento(Figura59).

6.Collegateilcavettoportatilenegativo(-)alpuntodi terra,qualeildadonelpuntorotantedell'alternatore (Figura59).

7.Avviateilmotore;fateriferimentoaipassaggida7a10 nellasezioneAvviamentodelmotore(pagina28).

Nota:Seilmotoreparteepoisiferma,nonfate girareilmotorinodiavviamentonoachequesto nonhasmessodigirare.Nonutilizzateilmotorinodi avviamentoperpiùdi30secondiallavolta.Attendete 30secondiprimadiutilizzareilmotorinodiavviamento inmododafarloraffreddareefarrisalirelacaricanella batteria.

8.Quandoilmotoresiavvia,fatescollegaredall'altra personaprimailcavettoportatilenegativo(-)daltelaio, quindiquellopositivo(+).

Ricaricadellabatteria

AVVERTENZA

Durantelaricaricadellabatteriasisviluppanogas esplosivi.

Nonfumatemainelleadiacenzedellabatteriae tenetelalontanodascintilleeamme.

Importante:T enetesemprelabatteriacarica.Questo aspettoèparticolarmenteimportanteperevitaredi danneggiarelabatteriaqualoralatemperaturascendaal disottodi0°C.

1.Pulitel'esternodellacassettaeimorsettidellabatteria.

Nota:Collegateicavidelcaricabatteriaaimorsetti

G003792

dellabatteriaprimadicollegareilcaricabatteriaalla presaelettrica.

2.Collegateilcavopositivodelcaricabatteriaalmorsetto positivodellabatteria(Figura60).

Figura60

Tabelladicaricadellabatteria

Settaggiodelcaricabatteria

Da4a6ampere30minuti

Da25a30ampereda10a15minuti

5.Quandolabatteriaècompletamentecarica,staccateil caricabatteriedallapresaelettricaescollegateicavidi ricaricadaimorsettidellabatteria(Figura60).

Tempodicarica

Sostituzionediunfusibile

1.Rimuoveteilpannellolateraledestro;fateriferimentoa

Rimozionedeipannellilaterali(pagina39).

2.Ruotatel'interruttorediscollegamentodellabatteriain sensoantiorarioinposizioneOff(Figura61).

1.Morsettopositivodella batteria

2.Morsettonegativodella batteria

3.Cavodiricaricarosso(+)

4.Cavodiricaricanero(-)

3.Collegateilcavonegativodelcaricabatteriaalmorsetto negativodellabatteria(Figura60).

4.Collegateilcaricabatteriaallapresaelettrica.

Importante:Nonsovraccaricatela.

Nota:Caricatelabatteriainbaseallatabellaquisotto

riportata:

Figura61

1.Interruttoredi scollegamentodella batteriainposizioneOn

2.Interruttoredi scollegamentodella batteriainposizioneOff

3.Sostituiteilfusibileaperto(saltato)nelportafusibilicon unfusibilenuovodall'amperaggioequivalente(Figura

62).

Manutenzionedel sistemaditrazione

Interventidiassistenzasugli pneumatici

AVVERTENZA

Pneumaticicheesplodonoe/opartideicerchi possonoesserecausadiinfortunioprovocarela morte.

Tenetevoieglialtrilontanodallazonadipericolo. Restatesullatobattistradadellopneumatico. Gonatesempreglipneumaticiinmododatenerli allapressionecorrettaeseguiteleistruzioni riportatenelpresentemanualesucomegonarlio

Figura62

1.Portafusibili

eseguiregliinterventidimanutenzione.

AVVERTENZA

4.Ruotatel'interruttorediscollegamentodellabatteriain sensoorarioinposizioneOn(Figura19).

5.Montateilpannellolateraledestro;fateriferimentoa

Montaggiodeipannellilaterali(pagina40).

Nonsaldateleruoteoicerchiconglipneumatici montati.Eseguiresaldatureconunamiscela esplosivadiariaegaspuòessereoriginedi incendi,causandoinfortunigraviolamorte, indipendentementedalfattochelopneumaticosia gonoomeno.

Nonècorrettoeliminarel'ariaoromperela bordatura;dovetetoglierecompletamentelo pneumaticodalcerchioprimadiiniziareillavoro disaldatura.

AVVERTENZA

Ildistaccocausatodaun'esplosionedipneumatici e/opartideicerchipuòesserecausadiinfortunio provocarelamorte.

Fateeseguiregliinterventidimanutenzionesugli pneumaticidaunmeccanicoesperto.

Controllodipneumaticieruote

Intervallotragliinterventitecnici:Primadiogniutilizzo

oquotidianamente

1.Vericatel'eventualepresenzadioggettiincastrati neglipneumatici,teledistaccate,battistradamancante, rigonamentiobordaturadanneggiatae,senecessario, sostituiteli.

2.Vericateogniruotaperrilevarel'eventualepresenza disegnidipiegheanomaleodannie,senecessario, sostituitele.

Mantenerelapressioned'ariadegli pneumatici

Intervallotragliinterventitecnici:Ogni50ore

Importante:Mantenetelapressioned'ariadei pneumaticia3,10bar.

1.Misuratelapressioned'ariadeglipneumatici;senon raggiungeivaloriraccomandati,portateatermine questaprocedura.

Importante:Utilizzateuntubodell'ariacon unavalvoladiarrestoadistanzaeunmandrino autobloccante.

Nota:Primadiaggiungerearia,accertatevichelo pneumaticosiacorrettamentemontatosullamacchina, omettetelaruotainundispositivodibloccaggio,quale unagabbiadigonaggioperpneumatici.

2.Toglieteiltappodallostelodellavalvola.

3.Attaccateilmandrinoautobloccantedeltubodell'aria allostelodellavalvola.

4.Duranteilgonaggiodellopneumaticomontatosulla macchina,tenetevidietroilbattistrada.

Nota:Accertatevichetuttigliastantisianolontani dallezonelateralideglipneumaticiprimadiiniziarea gonarli.

Figura63

1.Pneumaticolatosinistro3.Pneumaticolatodestro

2.Inavanti

4.Stelodellavalvola

Serraggiodeidadidelleruote

1.Accertatevichelaangiadellaruotasiainlinearispetto allaangiadimontaggiodell'assale.

2.Aumentategradualmentelacoppiadiserraggiodel dadodiciascunaruotanelmodoseguente:

A.Serratetuttiidadidelleruoteaunacoppiadi

100N·mnellasequenzaillustratainFigura64.

5.Apritelavalvoladiarrestopergonarelopneumatico noaraggiungerelapressioneindicata,quindi richiudetela.

Importante:Nongonateeccessivamentegli pneumaticinoasuperarelapressioneconsigliata.

6.Toglieteilmandrinodallostelodellavalvola.

7.Montateiltapposullostelodellavalvola.

Manutenzionedipneumaticieruote

Fatesempreeseguiregliinterventidimanutenzionesugli pneumaticieleruotediquestamacchinadaunmeccanico esperto.Alnediprevenireincidenti,utilizzateundispositivo dibloccaggio(qualeunagabbiadigonaggioperpneumatici), l'attrezzaturaadeguataelaproceduracorretta.

Importante:Cisonoduediversetipologiedibattistrada edicombinazionidiruote;leruotedellatodestrosono diversedaquelledellatosinistro.Accertatevichela direzionedelbattistradadellopneumaticoelostelo dellavalvolanellaruotasianocorrettamenteallineati primadimontarelaruotanelcerchio.

Figura64

B.Serratetuttiidadiaunacoppiadi200N·mnella

sequenzaillustratainFigura64.

C.Serratetuttiidadiaunacoppiadi300N·mnella

sequenzaillustratainFigura64.

Interventidiassistenzasu

Nota:Sostituitel'O-ringseusuratoodanneggiato.

8.Montateiltapponell'appositoforodelmozzodella ruota(Figura65).

9.Ripeteteipassaggida2a8perglialtrimozzi.

assalietrasmissione

Controllodellivellodell'olioneimozzi delleruote

Intervallotragliinterventitecnici:Dopoleprime100ore

Ogni250ore

Nota:Fateviaiutaredaun'altrapersonaadallineareitappi dell'olionegliassalidurantegliinterventisull'oliodegliassali.

1.Accertatevichelamacchinasiaparcheggiatasuterreno pianeggianteechetuttigliattrezzisianoinposizione ditrasferimento.

2.Spostatelamacchinaavantioindietroalnedi posizionareiltappodell'oliodelmozzonellaposizione ore3oore9nell'orologio(Figura65).

Sostituzionedell'oliodelmozzodella ruota

Intervallotragliinterventitecnici:Dopoleprime200ore

Ogni1000ore

Specicaolio:SAE80W140classicazioneAPIlivelloGL4

Capienzaoliomozzo:circa0,80litri

L'olioperingranaggiToroPremiumèreperibilepressoil vostroCentroAssistenzaautorizzatoToro.Vedereinumeri dellepartinelCatalogoricambi.

Nota:Sepossibile,cambiatel'olioquandoècaldo.

1.Spostatelamacchinaavantioindietroalnedi posizionareiltappodell'oliodelmozzonellaposizione delleore6nell'orologio(Figura66).

Figura65

1.Mozzodellaruota4.Bacinelladispurgo

2.Tappodell'olioinposizione ore9

3.Tappo

5.Tappodell'olioinposizione ore3(alternativa)

3.Spegneteilmotore,inseriteilfrenodistazionamentoe toglietelachiavediaccensione.

4.Metteteunabacinelladispurgosottoiltappodel mozzodellaruota(Figura65).

5.Rimuoveteiltappodalrelativomozzo(Figura65).

6.Vericatecheillivellodell’oliosiaallabasedella lettaturadelforodeltappodell'olio(Figura65).

•Seillivellodell'olioèeccessivamentealto,lasciate

chel'olioineccessospurghidalforodeltappo.

•Seillivellodell'olioètroppobasso,rabboccate

olionelmozzoattraversol'appositoforo;fate riferimentoalpassaggio6inSostituzionedell'olio

delmozzodellaruota(pagina55).

7.Controllatelostatodell'O-ringdeltappo.

Figura66

1.Mozzodellaruota4.Tappodell'olioinposizione

2.Tappodell'olioinposizione ore6

3.Bacinelladispurgo6.Attrezzaturaperinterventi

ore3

5.Tappo

diassistenzasull'olio

2.Metteteunabacinelladispurgosottoiltappodell'olio delmozzodellaruota(Figura66).

3.Toglieteiltappodispurgoelasciatedeuirel'oliodal ruotismoplanetario(Figura66).

4.Controllatelostatodell'O-ringdeltappo.

Nota:Sostituitel'O-ringseusuratoodanneggiato.

5.Spostatelamacchinaavantioindietroalnedi posizionareiltappodell'oliodelmozzonellaposizione ore3oore9nell'orologio(Figura66).

6.Rabboccatel'oliospecicatonelmozzoattraversoil forodeltapponoaraggiungerelabasedellalettatura delforo.

7.Montateiltapponell'appositoforodelmozzodella ruota.

8.Ripetetelastessaproceduraperglialtrimozzi.

Controllodellivellodell'olionegliassali

Intervallotragliinterventitecnici:Dopoleprime100ore

Ogni250ore

1.Metteteunabacinelladispurgosottol'alloggiamento delpignonedell'assale.

2.Rimuoveteiltappospiadalrelativoforo nell'alloggiamentodelpignonedell'assale.

Figura68

Assaleposteriore

1.Alloggiamentodelpignone (assaleposteriore)

2.Forospia

3.Tappo

3.Guardateattraversoilforodeltappospiaecontrollate cheillivellodell'olionell'assaleraggiungalabasedella lettaturadelforo(Figura67eFigura68).

1.Alloggiamentodelpignone (assaleanteriore)

2.Forospia

Assaleanteriore

Figura67

Nota:Aiutateviconunatorciaeunospecchioper

vedereillivellodell'olio.

•Seillivellodell'olioèeccessivamentealto,lasciate

chel'olioineccessospurghidaltappospia.

•Seillivellodell'olioètroppobasso,rabboccateolio

nell'alloggiamentodelpignoneattraversol'apposito foro;fateriferimentoaipassaggi6e7nellasezione

Sostituzionedell'olionegliassali(pagina56).

4.Pulitelelettaturedeltappospia.

3.Tappo

5.ApplicatedelnastrodiPTFEalnedisigillareiletti deltappo.

6.Montateiltappospianelrelativoforonell'alloggiamento delpignonedell'assale(Figura67eFigura68).

Sostituzionedell'olionegliassali

Intervallotragliinterventitecnici:Dopoleprime200ore

Ogni1000ore

Specicaolio:SAE80W140classicazioneAPIlivelloGL4

Capienzaolioassaleanteriore:circa3,8litri

Capienzaolioassaleposteriore:circa3,8litri

L'olioperingranaggiToroPremiumèreperibilepressoil vostroCentroAssistenzaautorizzatoToro.Vedereinumeri dellepartinelCatalogoricambi.

1.Metteteunabacinelladispurgosottol'alloggiamento delpignonedell'assale(Figura69eFigura70).

Assaleanteriore

Figura69

1.Forodispurgo4.Tappo

2.Alloggiamentodelpignone5.Forospia

3.Bacinelladispurgo

Figura70

Assaleposteriore

1.Tappo4.Alloggiamentodelpignone

2.Forodispurgo5.Forospia

3.Bacinelladispurgo

2.Rimuoveteitappidalforospiaedalforodispurgo nell'alloggiamentodelpignone(Figura69eFigura70).

Figura71

Assaleanteriore

1.Attrezzaturaperinterventi diassistenzasull'olio

2.Alloggiamentodelpignone5.Forospia

3.Tappo(forodispurgo)

Assaleposteriore

1.Tappo

2.Attrezzaturaperinterventi diassistenzasull'olio

4.Tappo(forospia)

Figura72

3.Tappo(forodispurgo)

4.Forospia

Nota:Lasciatespurgarecompletamentel'olio dall'alloggiamentodelpignoneedall'assale.

3.Pulitelelettaturedeitappi.

4.ApplicatedelnastrodiPTFEalnedisigillareiletti deitappi.

5.Montateunodeitappinelforodispurgo(Figura71e

Figura72).

6.Rabboccatealloggiamentodelpignoneeassalecon l'oliospecicatoattraversoilforospiaecontrollate cheillivellodell'olionell'assaleraggiungalabasedella lettaturadelforo(Figura71eFigura72).

7.Attendetealcuniminutialnedifarstabilizzarel'olio, quindi,senecessario,rabboccatenedell'altro.

Nota:Continuatearabboccareolionoacheillivello sistabilizzaeraggiungelabasedellalettaturadelforo spia.

8.Montateiltapporestantenelforospia nell'alloggiamentodelpignone(Figura71e

Figura72).

Controllodellivellodell'olionella trasmissione

Intervallotragliinterventitecnici:Dopoleprime100ore

Ogni250ore

1.Metteteunabacinelladispurgosottolaparteposteriore dell'alloggiamentodellatrasmissione(Figura73).

Figura73

1.Tappo3.Alloggiamentodella trasmissione

2.Forospia4.Bacinelladispurgo

2.Rimuoveteiltappodalforospiadellatrasmissione (Figura73).

3.Guardateattraversoilforospiaecontrollatecheil livellodell'oliodellatrasmissioneraggiungalabase dellalettaturadelforo(Figura73).

Nota:Aiutateviconunatorciaeunospecchioper vedereillivellodell'olio.

•Seillivellodell'olioèeccessivamentealto,lasciate

chel'olioineccessospurghidaltappospia.

•Seillivellodell'olioètroppobasso,rabboccate

olionellatrasmissioneattraversol'appositoforo; fateriferimentoaipassaggi6e8nellasezione

Sostituzionedell'olionellatrasmissione(pagina58).

4.Pulitelelettaturedeltappospia.

5.ApplicatedelnastrodiPTFEalnedisigillareiletti deltappo.

6.Montateiltapponelforospiadell'alloggiamentodella trasmissione(Figura73).

Sostituzionedell'olionellatrasmissione

Intervallotragliinterventitecnici:Dopoleprime200ore

Ogni1000ore

Specicaolio:SAE80W140classicazioneAPIlivelloGL4

Capienzaoliotrasmissione:circa1,7litri

L'olioperingranaggiToroPremiumèreperibilepressoil vostroCentroAssistenzaautorizzatoToro.Vedereinumeri dellepartinelCatalogoricambi.

Nota:Sepossibile,cambiatel'olioquandoècaldo.

1.Metteteunabacinelladispurgosottolaparteposteriore dell'alloggiamentodellatrasmissione(Figura74).

Figura74

1.Forospia4.T appo

2.Forodispurgo5.Bacinelladispurgo

3.Alloggiamentodella trasmissione

2.Rimuoveteitappidalforospiaedalforodispurgo nell'alloggiamentodellatrasmissione(Figura74).

Nota:Lasciarespurgarecompletamentel'olio dall'alloggiamentodelpignoneedall'assale.

3.Pulitelelettaturedeitappi.

4.ApplicatedelnastrodiPTFEalnedisigillareiletti deitappi.

5.Montateunodeitappinelforodispurgodella trasmissione(Figura75).

Figura75

1.Forospia4.Bacinelladispurgo

2.Tappo5.Attrezzaturaperinterventi diassistenzasull'olio

3.Alloggiamentodella

trasmissione

6.Rabboccatelatrasmissioneconl'oliospecicato attraversoilforospiaecontrollatecheillivellodell'olio raggiungalabasedellalettaturadelforo(Figura75).

7.Attendetealcuniminutialnedifarstabilizzarel'olio, quindi,senecessario,rabboccatenedell'altro.

Nota:Continuatearabboccareolionoacheillivello sistabilizzaeraggiungelabasedellalettaturadelforo spia.

8.Montateiltapporestantenelforospiadella trasmissione(Figura75).

Puliziadeglisatatoidegliassali

Intervallotragliinterventitecnici:Ogni300ore

1.Pulitelazonaintornoaglisatatoiconunsolvente detergente(Figura76eFigura77).

Figura76

Importante:Quandoutilizzateariacompressa

indossateprotezioniperilvolto.

6.Montatelosatatoionell'assaleanteriore(Figura76).

7.Montatelosatatoionell'assaleposteriore(Figura77).

1.Assaleanteriore

2.Forodisato

3.Raccordodellosatatoio

Figura77

1.Assaleposteriore

2.Forodisato

3.Raccordodellosatatoio

2.Rimuovetelosatatoiodall'assaleanteriore(Figura76).

3.Rimuovetelosatatoiodall'assaleposteriore(Figura

77).

4.Puliteglisatatoiconunsolventedetergente.

5.Utilizzateariacompressaperasciugareglisatatoi.

Manutenzione dell'impiantodi raffreddamento

Manutenzionedell'impiantodi raffreddamento

Specicarefrigerante:misceladi50%diglicoleetilenicoe 50%diacqua

Capacitàrefrigerantemotoreeradiatore:17.2litri

AVVERTENZA

Setoglieteiltappodelradiatoreamotoremolto caldo,ilrefrigerantebollentepotrebbespruzzare, causandoustioni.

•Quandoapriteiltappodelradiatoreindossate protezioniperilvolto.

•Lasciatechelatemperaturadell'impiantodi raffreddamentoscendaaldisottodei50°C primadirimuovereiltappodelradiatore.

•Seguiteleistruzionisucomeeseguirecontrolli einterventidimanutenzionenell'impiantodi raffreddamento.

Figura78

1.Serbatoio2.Livellodelrefrigerante(a metàtralataccaAddaggiungi-equellaFullpieno).

Nota:Accertatevicheillivellodelrefrigerantesia compresotraletaccheAdd(aggiungi)eFull(pieno) sulserbatoio(Figura78).

5.Aggiungeteilrefrigerantespecicatoneachearriva ametàtraletaccheAdd(aggiungi)eFull(pieno)sul serbatoio.

Nota:Accertatevichelasoluzionedelrefrigerante siauniformementemiscelataprimadirabboccarlanel serbatoio.

6.Montateilpannellolateraledestro;fateriferimentoa

Montaggiodeipannellilaterali(pagina40).

AVVERTENZA

Ilrefrigeranteètossico.

•Tenetelolontanodallaportatadeibambinie deglianimalidacompagnia.

•Senonriutilizzereteilrefrigerante,smaltiteloin baseallenormativelocaliinmateria.

Controllodellivellodelrefrigerantenel serbatoio

Intervallotragliinterventitecnici:Primadiogniutilizzo

oquotidianamente

Nota:Nontoglieteiltappodiriempimentodelradiatore durantequestaprocedura.

1.Parcheggiatelamacchinasuterrenopianeggiante, spegneteilmotoreetoglietelachiavediaccensione.

2.Fateraffreddareilmotore.

3.Rimuoveteilpannellolateraledestro;fateriferimentoa

Rimozionedeipannellilaterali(pagina39).

4.Controllateillivellodelrefrigerantenelserbatoio (Figura78).

Controllodellivellodelrefrigerantenel radiatore

Intervallotragliinterventitecnici:Ogni50ore

AVVERTENZA

Seilmotoreèstatoutilizzato,ilradiatoresarà andatoinpressioneeilrefrigeranteall'internosarà caldo.Serimuoveteiltappo,ilrefrigerantepuò spruzzarefuoriecausaregraviustioni.

•Nontoglieteiltappodelradiatorepercontrollate illivellodelrefrigerante.

•Nontoglieteiltappodelradiatoreamotore caldo.Lasciateraffreddareilmotoreperalmeno 15minuti,onchéiltappodelradiatoresarà sufcientementefreddodapoterlotoccaresenza ustionarvilamano.

Nota:L'impiantodiraffreddamentoèriempitodiantigelo compostodaunamisceladi50%diglicoleetilenicoe50% diacqua.

1.Parcheggiatelamacchinasuterrenopianeggiante, spegneteilmotoreetoglietelachiavediaccensione.

2.Fateraffreddareilmotore.

3.Rimuoveteilpannelloanteriore;fateriferimentoa

Rimozionedelpannelloanteriore(pagina40).

4.Apritelavalvoladisatodelmotore(Figura79).

Figura79

1.Tappodelradiatore

2.Collodelbocchettonedi riempimento

3.Valvoladisato

5.Rimuoveteiltappodelradiatoredalcollodel bocchettonediriempimentoecontrollateillivellodel refrigerante(Figura79eFigura80).

Nota:Ilrefrigerantedeveraggiungereilcollodel bocchettonediriempimento.

taccadiFull(pieno),controllatelapresenzadieventuali perdited'arianelessibiletrailradiatoreeilserbatoio delrefrigerante.

7.Chiudetelavalvoladisato.

8.Montateiltappodiriempimentodelradiatoree vericatechesiabenchiuso.

9.Selatemperaturadell'ariaèaldisottodi0°C,miscelate uniformementeilglicoleetilenicoel'acquafacendo girareilmotoreatemperaturadifunzionamentoper 5minuti.

Controllodellostatodeicomponenti dell'impiantodiraffreddamento

Intervallotragliinterventitecnici:Ogni300ore

Controllatechenell'impiantononcisianoperdite,chenon siadanneggiato,sporcoecheessibiliefascettestringitubo nonsianoallentati.Pulite,riparate,serrateesostituitei componentichenehannonecessità.

Controllodellaconcentrazionedi refrigerante

Intervallotragliinterventitecnici:Ogni1000ore

Figura80

1.Serbatoio3.Livellodelrefrigerante

2.Livellodelrefrigerante(a metàtralataccaAddaggiungi-equellaFullpieno).

(basedelcollodel bocchettonedelradiatore)

4.Tappodelradiatore

6.Seillivellodelrefrigeranteèbasso,versatedel refrigerantenoaportarneillivelloallabasedelcollo delbocchettone(Figura80).

Testatelaconcentrazionedell'antigeloabasediglicole etilenicopresentenelrefrigerante.Accertatevicheil refrigerantesiacompostodaunamisceladi50%diglicole etilenicoe50%diacqua.

Nota:Unantigeloconunamisceladi50%diglicoleetilenico e50%diacquafavoriscelaprotezionedelmotorenoa

-37°Cnelcorsodell'anno.

Controllatelaconcentrazionedelrefrigeranteeaccertatevi chesiacompostodaunamisceladi50%diglicoleetilenico e50%diacqua.

Puliziadell'impiantodiraffreddamento

Intervallotragliinterventitecnici:Ogni2000ore/Ogni2

anni(optandoperl’intervallopiùbreve)

Spurgodelrefrigerantedall'impianto

Importante:Nonversateilrefrigeranteaterraoinun

contenitorenonapprovatochepuòperdere.

1.Rimuovetesiailpannellolateralesinistro,siaildestro, siaquelloanteriore:fateriferimentoaRimozionedei

pannellilaterali(pagina39)eRimozionedelpannello anteriore(pagina40).

Importante:Nonriempiteeccessivamenteil radiatore.

Nota:Seillivellodelrefrigerantenelradiatoreèbasso eillivellodelrefrigerantenelserbatoioraggiungela

2.Toglieteiltappodelradiatore(Figura79eFigura80).

3.Posizionateunabacinelladispurgoconunacapacità minimadi20lsottol'estremitàapertadeltubodi spurgo(Figura81).

Nota:Lacapacitàdelrefrigerantedelmotoreedel radiatoreèdi17,2litri.

Figura82

Figura81

1.Tubodispurgo

2.Valvoladispurgo

3.Coperturadelradiatore (zonainferioresinistra)

4.Apritelavalvoladispurgodelradiatoreelasciate deuirecompletamenteilrefrigerante.

Nota:Smaltiteilrefrigeranteusatoadeguatamentein ottemperanzaallenormelocali.

5.Chiudetelavalvoladispurgo(Figura81).

Lavaggiodell'impiantodiraffreddamento

Capacitàrefrigerantemotoreeradiatore:17.2litri

1.Condizionatel'impiantodiraffreddamentocomesegue:

1.Soluzionedetergenteper impiantidiraffreddamento

2.Imbuto

3.Collodelbocchettonedi riempimento(radiatore)

D.Chiudetelavalvoladisato.

Importante:Nonmontateiltappodel radiatore.

E.Fategirareilmotoreper5minutionoache

l'indicatoredellatemperaturadelrefrigerante nelgruppostrumentazioneindica82°C,quindi arrestateilmotore(Figura83).

Figura83

A.Accertatevicheilrefrigerantesiacompletamente

deuitodalradiatoreechelavalvoladispurgo

siachiusa. B.Apritelavalvoladisato(Figura79). C.Aggiungeteunasoluzionedetergenteperimpianti

diraffreddamentoalradiatoreattraversoilcollo

delbocchettonediriempimento(Figura82).

Nota:Utilizzateunasoluzionedetergente

compostadicarbonatodisodioeacqua(oun

prodottoequivalentedisponibileincommercio).

Seguiteleindicazioniforniteunitamentealla

soluzionedetergente.

ATTENZIONE

Lasoluzionedetergenteèbollenteepuò causareustioni.

Tenetevilontanidall'estremitàdiscarico deltubodispurgodelrefrigerante.

F.Apritelavalvoladispurgoefatedeuirela

soluzionedetergenteinunabacinella(Figura81).

G.Chiudetelavalvoladispurgo.

2.Lavatel'impiantodiraffreddamentocomesegue: A.Apritelavalvoladisato(Figura79).

B.Riempitediacquapulitailradiatore(Figura84).

Figura84

1.Collodelbocchettonedi riempimento

2.Imbuto

3.Acquapulita

C.Chiudetelavalvoladisato.

D.Fategirareilmotoreper5minutionoache

l'indicatoredellatemperaturadelrefrigerante nelgruppostrumentazioneindica82°C,quindi arrestateilmotore.

ATTENZIONE

L'acquaèbollenteepuòcausareustioni.

Tenetevilontanidall'estremitàdiscarico deltubodispurgodelrefrigerante.

E.Apritelavalvoladispurgo(Figura81)efate

deuirel'acquainunabacinella.

F.Sel'acquadeuitadalradiatoreèsporca,eseguitei

passaggida2-Aa2-Enoachel'acquadeuita dalradiatoreapparepulita.

G.Chiudetelavalvoladispurgo.

Rifornimentodell'impiantoconrefrigerante

Importante:Riforniteinmanieraadeguatal'impianto

diraffreddamentoalnedievitareostruzioniperl'aria nellecondottediraffreddamento.Lanonadeguata ventilazionedell'impiantodiraffreddamentopuò danneggiarlo.

Figura85

1.Livellorefrigerante (allabasedelcollo delbocchettonedi riempimento)

2.Collodelbocchettonedi riempimento

3.Refrigerante(misceladi 50%diglicoleetilenicoe 50%diacqua)

4.Chiudetelavalvoladisato.

5.Montateiltappodelradiatore.

6.Montateilpannelloanteriore;fateriferimentoa

Montaggiodelpannelloanteriore(pagina41).

7.Rabboccateilrefrigerantenelserbatoionoallatacca diFull(pieno).

8.Montareiltappodelserbatoiodelrefrigerante.

9.Avviateilmotoreelasciatelogirareavelocitàmedia per5minuti.

10.Spegneteilmotoreetoglietelachiave.

11.Attendete30minuti,quindicontrollateillivellodel uidonelserbatoiodelrefrigerante.Seèbasso, aggiungeterefrigerante.

12.Montateipannellilaterali;fateriferimentoaMontaggio

deipannellilaterali(pagina40).

Nota:Nellamacchinautilizzateunamisceladi50%di glicoleetilenicoe50%diacqua.Lapiùbassatemperatura ambientedifunzionamentoperquestamiscelaèsopra-37°C. Selatemperaturaambienteèinferiore,regolatelamiscela diconseguenza.Utilizzatetuttol'annonellamacchinauna misceladiglicoleetilenicoeacqua.

1.Toglieteiltappodelradiatore(Figura79eFigura80).

2.Apritelavalvoladisato(Figura79).

3.Riforniteilradiatoreconlamisceladirefrigerante specicatanoaportarneillivelloincimaalcollodel bocchettonediriempimento(Figura85).

Nota:Lacapacitàdelrefrigerantedelmotoreedel radiatoreèdi17,2litri.

Manutenzionedella cinghia

Revisionedellacinghiadi trasmissionedelmotore

AVVERTENZA

Arrestateilmotoreetoglietelachiavediaccensione primadiiniziareadeseguireunqualunque interventodimanutenzioneoriparazione.

AVVERTENZA

Ilcontattoconlacinghiainrotazionepuòcausare infortunigraviolamorte.

Arrestatesempreilmotoreetoglietelachiavedi accensioneprimadieseguirelavorineipressidelle cinghie.

Figura86

Controllodellecondizionidellacinghia

Intervallotragliinterventitecnici:Ogni250ore

1.Rimuoveteilpannellolateraledestro;fateriferimentoa

Rimozionedeipannellilaterali(pagina39).

2.Controllatelacinghiaevericatel'eventualepresenza ditagli,crinature,cordeallentate,grasso,olio, avvolgimentiosegnidiusuraanomala.

Nota:Sostituitelacinghiaseeccessivamenteusuratao danneggiata;fateriferimentoaMontaggiodelnastro

(pagina66).

3.Montateilpannellolateraledestro;fateriferimentoa

Montaggiodeipannellilaterali(pagina40).

Controllodellatensionedellacinghia

Intervallotragliinterventitecnici:Ogni1000ore

1.Rimuoveteilpannellolateraledestro;fateriferimentoa

Rimozionedeipannellilaterali(pagina39).

2.Posizionateunregolosullacinghiadellatrasmissione sullepuleggecomeillustratoinFigura86.

3.Fatepressionesullacinghianelpuntocentraletrala puleggiadellaventolaelapuleggiadell'alternatore comeillustratoinFigura86.

Nota:L'intervallodiessionedellacinghiatrail regoloelacinghiadovrebbeesseredi7-9mmsotto unpesodi10kg.

4.Selatensionedellacinghiaèsuperioreoinferiore rispettoall'intervallospecicato,regolatela;fate riferimentoaRegolazionedellatensionedellacinghia

(pagina64).

5.Montateilpannellolateraledestro;fateriferimentoa

Montaggiodeipannellilaterali(pagina40).

Regolazionedellatensionedella cinghia

1.Allentateildadoeilbullonesulpuntorotante dell'alternatore(Figura87).

Figura87

1.Bullonediregolazione3.Alternatore

2.Dado(puntorotante dell'alternatore)

4.Bullone(puntorotante dell'alternatore)

2.Allentateilbullonediregolazionesull'alternatore (Figura87).

3.Allontanatel'alternatoredalmotoreperaumentarela tensionedellacinghia;avvicinatel'alternatorealmotore perdiminuirelatensionedellacinghia(Figura87).

5.Rimuovetelacinghiadallescanalaturedialternatore, ventolaepuleggedell'alberoagomito.

6.Rimuovetei4bullonichessanolaprotezionedella ventolaallarelativacopertura(Figura88).

4.Serrateilbullonediregolazionedell'alternatore(Figura

87).

5.Controllatelatensionedellacinghia;fateriferimentoa

Controllodellatensionedellacinghia(pagina64).

6.Selatensionedellacinghiaècorretta,serrateildadoe ilbullonesulpuntorotantedell'alternatore(Figura87); incasocontrario,ripeteteipassaggida2a5.

7.Ruotatel'interruttoredidisconnessionedellabatteria inposizionediOn;fateriferimentoaInterruttoredi

scollegamentodellabatteria(pagina24).

8.Montateilpannellolateraledestro;fateriferimentoa

Montaggiodeipannellilaterali(pagina40).

Sostituzionedellacinghiadi trasmissionedelmotore

Rimozionedellacinghia

1.Rimuoveteipannellilateralisinistroedestro;fate riferimentoaRimozionedeipannellilaterali(pagina

39).

Figura88

1.Bulloni

2.Protezionedellaventola (alettadimontaggio)

3.Coperturadellaventola

7.Ruotatelaprotezionedellaventolainsensoantiorario attornoall'alberoditrasmissionedellaventolanoa chel'aperturanellaprotezionesitrovanellaposizione delleore4dell'orologio(Figura89).

2.Allentateildadoeilbullonesulpuntorotante dell'alternatore(Figura87).

3.Allentateilbullonediregolazionesull'alternatore (Figura87).

4.Avvicinatel'alternatorealmotorealnediallentare sufcientementelacinghiaepoterlarimuoveredalla puleggiadell'alternatore(Figura87).

Figura89

G021658

G021659

1.Protezionedellaventola (ruotatainposizioneore4)

2.Coperturadellaventola

8.Nellaposizionedelleore4dellacoperturadellaventola, allineatelacinghiatralapuntadellalamadellaventola el'aperturadellacopertura(Figura90).

Figura90

1.Lamadellaventola

2.Cinghia

3.Coperturadellaventola

4.Protezionedellaventola

Figura91

Montaggiodelnastro

1.Allineatelacinghiatra2dellelamedellaventola,quindi spingeteconcautelalacinghiainavantieversoilbasso noachesitrovadifronteallaventola(Figura91).

2.Spostateunalamadellaventolainposizionedelleore 4dell'orologio.

3.Allineatelacinghiatralapuntadellalamadellaventola el'aperturadellacopertura(Figura90).

4.Spostatelacinghiaall'indietrofacendolesuperarela puntadellalamadellaventola.

5.Ripeteteipassaggida2a4perlelamerestanti.

6.Allineatelacinghiaconlescanalaturedialternatore, ventolaepuleggedell'alberoagomito.

7.Ruotatelaprotezionedellaventolainsensoorario attornoall'alberoditrasmissionedellaventolanoa chel'aperturanellaprotezionesitrovanellaposizione delleore6dell'orologio(Figura88).

9.Spostatelacinghiadavantiallalamadellaventola.

10.Ruotatelaventolainsensoantiorarioeripetetei passaggi8e9perlelamerestantidellaventola.

11.Allineatelacinghiatra2dellelamedellaventola,quindi tirateconcautelalacinghiaall'indietroeversol'altono acheriuscitearimuoverladallamacchina(Figura91).

8.Fissatelaprotezionedellaventolaallarelativacopertura (Figura88).

9.Regolatelatensionedellacinghia;fateriferimentoa

Regolazionedellatensionedellacinghia(pagina64).

Nota:Accertatevichelacinghiasiaallineataconle scanalaturedellepulegge.

Manutenzione dell'impiantoidraulico

Manutenzionedelsistema idraulico

Lamacchinavienefornitadalfabbricanteconilserbatoiodi uidoidraulicopienochecontienecirca75,7litridiuido idraulicodialtaqualità.Controllateillivellodeluido

idraulicoprimadiavviareilmotoreperlaprimavolta, edinseguitoognigiorno.

Sostituzionedeluidoidraulico

Intervallotragliinterventitecnici:Ogni1000ore

Spurgodelserbatoioidraulico

1.Parcheggiatelamacchinasuterrenopianeggiante eposizionatetuttigliattrezziinposizionedi trasferimento.

2.Spegneteilmotore,inseriteilfrenodistazionamentoe toglietelachiavediaccensione.

Nota:Spurgateilserbatoiodeluidoidraulicoquando iluidoècaldo,sepossibile.

Nota:Torodeclinaogniresponsabilitàperdannicausati dall'erratasostituzione,pertantosiraccomandal'usodi prodottidimarcheaventiunabuonareputazione.

Fluidoidraulicoantiusura,altoindicedi viscositàebassopuntodiscorrimento, ISOVG46

Proprietàmateriali:

Sta40°C:da44a48 Viscosità,ASTMD445

Sta100°C:da7,9a8,5

IndicediviscositàASTM D2270

Puntodiscorrimento, ASTMD97

FZG,Stadiodifallimento

Tenoreidrico(uido nuovo)

Caratteristicheindustriali:VickersI-286-S(livellodi

(livellodiqualità),DenisonHF-0

500ppm(massimo)

qualità),VickersM-2950-S

140–160

da-37°Ca-45°C

11osuperiore

3.Toglieteiltappodiriempimento/satatoiodal bocchettonediriempimento(Figura92).

Figura92

1.Serbatoioidraulico

2.Spiadilivello

3.Bocchettonedi rifornimento

4.Tappodi riempimento/satatoio

4.Posizionateuncontenitoreconunacapacitàminima di75,7litrisottoilraccordodispurgodelserbatoio idraulico(Figura93).

Nota:Moltemarchediuidiidraulicisonopraticamente incolorierendonodifcileilrilevamentodifuoriuscite.Per l'oliodell'impiantoidraulicoèdisponibileunadditivocon coloranterossoinconfezionida20ml.Èsufcienteuna confezioneper15,1–22,7litridiolioidraulico.Ordinate ilcomponenten.44-2500pressounCentroAssistenza autorizzatoToro.

Nota:Selatemperaturaambientedifunzionamentosuperai 43°C,contattateToroperleraccomandazionisuiuidi.

Figura93

1.Serbatoioidraulico

2.Forodispurgo5.Inavanti

3.Tappo

4.Bacinelladispurgo

5.Toglieteiltappodispurgodalserbatoioidraulico (chesitrovasottoilserbatoio)espurgateilserbatoio (Figura93).

Nota:Lacapacitàdelserbatoioèdicirca75,7litri;la capacitàdell'interosistemaèdicirca98,4litri.

6.Esaminatelostatodell'O-ringdeltappodispurgo.

Nota:Sostituitel'O-ringseusuratoodanneggiato.

7.Montateiltappodispurgo(Figura93).

Importante:Sostituiteiltridellapressione idraulicaediritornoidraulicoquandosostituite iluidoidraulico;fateriferimentoaSostituzione

delltrodellapressioneidraulica(pagina68)e Sostituzionedelltrodiritornoidraulico(pagina

69).

Rifornimentodelserbatoiodeluidoidraulico

1.Riforniteilserbatoiodeluidoidraulicoconiluido specicatonoaportarneillivellonelpuntocentrale dellaspiadilivello(Figura94).

Figura94

1.Livellodirifornimento (puntocentrale)

2.Spiadilivello

3.Fluidoidraulico

2.Puliteiltappodiriempimento/glisatatoiconun solvente.

3.Montateiltappodirifornimento/satatoio(Figura94).

4.Avviateilmotoreelasciatelogirarealminimopercirca 2minuti.

5.Spegneteilmotoreedestraetelachiavediavviamento.

6.Controllateiltridellapressioneediritornoevericate l'eventualepresenzadiperdite.

7.Controllateiltappodispurgoevericatel'eventuale presenzadiperdite.

8.Controllateillivellodeluidoidraulico.

Sostituzionedelltrodellapressione idraulica

Intervallotragliinterventitecnici:Ogni500ore

Nota:Poteteaccederealltrodellapressioneidraulicada sottoillatodestrodellamacchina,dietroilserbatoioidraulico (Figura95).

1.Metteteuncontenitoresottoilltrodellapressione idraulica(Figura95).

Figura95

Sostituzionedelltrodiritorno idraulico

Intervallotragliinterventitecnici:Ogni500ore

Nota:Poteteaccederealltrodiritornoidraulicodasottola parteposterioredellamacchina(Figura96).

1.Metteteuncontenitoresottoilltrodellapressione idraulica(Figura96).

1.Contenitoreadattoaluido idraulico

2.Oggettoappuntito

3.Filtrodellapressione idraulica

2.Punzonatelabasedelltrodellapressioneidraulica elasciatedeuireiluidoidraulicorestantenel contenitore(Figura95).

Nota:Utilizzateunpunzoneconicoounpunteruolo perpunzonareilcontenitoredelltro.

3.Ruotateilltrodellapressioneidraulicainsenso antiorarioerimuovetelo(Figura95).

Nota:Gettateviailltro.

4.Spalmateunvelodeluidoidraulicospecicato sull'O-ringdelnuovoltro.

Importante:Nonutilizzateunachiaveanastro perltriperserrareilltro.Unachiaveanastro puòammaccareilltroecausareperdite.

5.Montateilnuovoltro. Nota:Serrateilltroamanoapplicandounulteriore

mezzogirodopocheilltroentraincontattoconla relativatesta.

6.Controllateillivellodeluidoidrauliconelrelativo serbatoio;fateriferimentoaControllodeluido

idraulico(pagina27).

7.Avviateilmotoreelasciatelogirarealminimoper1 o2minuti.

8.Spegneteilmotore.

9.Controllatelapresenzadieventualiperditeattornoal ltro.

10.Controllateillivellodeluidoidrauliconelrelativo serbatoioe,senecessario,rabboccatelo;fateriferimento aControllodeluidoidraulico(pagina27).

Figura96

1.Contenitoreadattoaluido idraulico

2.Oggettoappuntito

3.Filtroidraulicodiritorno

2.Punzonatelabasedelltrodellapressioneidraulica elasciatedeuireiluidoidraulicorestantenel contenitore(Figura96).

Nota:Utilizzateunpunzoneconicoounpunteruolo perpunzonareilcontenitoredelltro.

3.Ruotateilltrodiritornoidraulicoinsensoantiorario erimuovetelo(Figura96).

Nota:Gettateviainmodoadeguatoilltro.

4.Spalmateunvelodeluidoidraulicospecicato sull'O-ringdelnuovoltro.

Importante:Nonutilizzateunachiaveanastro perltriperserrareilltro.Unachiaveanastro puòammaccareilltroecausareperdite.

5.Montateilnuovoltro.

Nota:Serrateilltroamanoapplicandounulteriore mezzogirodopocheilltroentraincontattoconla relativatesta.

6.Controllateillivellodeluidoidrauliconelrelativo serbatoio;fateriferimentoaControllodeluido

idraulico(pagina27).

7.Avviateilmotoreefatelogirarealminimoper1o2 minuti.

8.Spegneteilmotoreetoglietelachiave.

9.Controllateattornoalltroevericatel'eventuale presenzadiperdite.

10.Controllateillivellodeluidonelserbatoioidraulico e,senecessario,rabboccatelo;fateriferimentoa

Controllodeluidoidraulico(pagina27).

ManutenzionedelROPS

Controlloeinterventidi assistenzasulROPS

Controlloecuradellecinturedi sicurezza

Primadiutilizzarelamacchina,accertatevisemprecheil ROPSelacinturadisicurezzasianocorrettamenteinstallatie inbuonostatodifunzionamento.

1.Controllatelacinturadisicurezza,vericatel'eventuale presenzadidanniesostituitetuttelepartidanneggiate.

2.Accertatevicheibullonidimontaggiodellacinturadi sicurezzasianoserrati.

3.Tenetelacinturadisicurezzapulitautilizzandosolo saponeeacqua.

Nota:Nonimmergetelacinturadisicurezzainun decoloranteoinuncolorante,poichéciòneindebolisce ilmateriale.

Controlloeinterventidimanutenzione sulROPS

Intervallotragliinterventitecnici:Ogni500ore

Importante:Seunaqualsiasidellepartidelsistema ROPSèdanneggiata,sostituitelaprimadiutilizzarela macchina.

1.Controllatechegli8bullonichessanolasbarradel ROPSaltelaiodellamacchina,sianoserratiauna coppiadi24,4-26,1N·m;fateriferimentoaFigura97.

Figura97

1.Roll-bardelsistema diprotezione antiribaltamento

2.Bullone

2.Controllatechei4bullonichessanoilsedileal telaiodellamacchinasianoserratiaunacoppiadi 5,4-6,8N·m;fateriferimentoaFigura98.

Figura99

1.Riavvolgitoredellacinghia3.Dado

2.Bullone4.Fibbia

Nota:Sostituitetuttiicomponentiusuratio danneggiati.

4.EsaminateilROPSevericatel'eventualepresenzadi incrinature,ruggine,oforinelROPSstessoeneisuoi componenti.

Nota:Glianni,iltempoatmosfericoegliincidenti danneggianoilROPSeisuoicomponenti.Seavete dubbicircailsistemaROPS,contattateunCentro AssistenzaautorizzatoToro.

Sostituzionedelsistemadiprotezione antiribaltamento(ROPS)

SeilsistemaROPSèstatodanneggiatoinunincidente, comeunribaltamentoounurtocontrounoggettoduranteil trasporto,sostituiteognicomponentedanneggiatodelROPS perriportarel'interosistemaROPSalsuooriginalelivello diprotezione.

Figura98

1.Bullone

3.Controllatecheibullonieidadichessanoil riavvolgitoredellacinturaelabbiaalsedilesiano serratiaunacoppiadi7,8-9,6N·m;fateriferimento aFigura99.

Aseguitodiunincidente,controllateiseguenticomponenti allaricercadieventualidanni:

•Roll-bardelsistemadiprotezioneantiribaltamento

•Sediledell'operatore

•Dispositivodimontaggiodellacinturadisicurezza

•Cinturadisicurezza

Primadiutilizzarelamacchina,sostituitetuttiicomponenti danneggiatidelROPS;contattateunCentroAssistenza autorizzatoToro.

Importante:Nontentatedisaldareoraddrizzareuna barradanneggiatadelROPS.

Pulizia

Rimessaggio

Rimozionedisporcoedetriti dallamacchina

Importante:Ilmotorepuòsubiredannida

surriscaldamentosevienefattofunzionareconlegriglie ostruite,sporche,conlealettediraffreddamentosporche ointasatee/osenzaidiaframmidiraffreddamento.

1.Abbassatetuttigliattrezzieinseriteilfrenodi stazionamento.

2.Primadiscenderedallapostazionediguida,spegneteil motore,toglietelachiavediaccensioneeattendeteche siferminotuttelepartiinmovimento.

3.Eliminatetuttolosporcoeidetritidalltrodell'aria.

4.Eliminatetuttolosporcoeidetritidalmotoreconuna spazzolaounsofatore.

Importante:Siconsigliadisofarelosporco versol'esterno,anzichéeliminarloconillavaggio. Seusatedell'acqua,tenetelalontanodalleparti elettricheedallevalvoleidrauliche.Nonutilizzate lanceadaltapressione.Questotipodilavaggioad altapressionepuòdanneggiarel'impiantoelettrico elevalvoleidraulicheodisperdereilgrasso.

Preparazioneperil rimessaggiostagionale

Incasodirimessaggiosuperiorea30giorni,preparatela macchina,gliattrezzieilmotorecomeriportatodiseguito:

Preparazionedellamacchinaedegli attrezzi

1.Puliteaccuratamentelamacchinaetuttigliattrezzi; fateriferimentoaRimozionedisporcoedetritidalla

macchina(pagina72).

2.Abbassatetuttigliattrezzieinseriteilfrenodi stazionamento.

3.Primadiscenderedallapostazionediguida,spegneteil motore,toglietelachiavediaccensioneeattendeteche siferminotuttelepartiinmovimento.

4.Controllatelapressionedeglipneumaticie all'occorrenzaregolatela;fateriferimentoaMantenere

lapressioned'ariadeglipneumatici(pagina54).

5.Controllatetuttiidispositividissaggioe,senecessario, serrateli.

6.Ingrassatetuttiiraccordieipuntirotantieripuliteogni eccessodigrasso;fateriferimentoaIngrassaggiodella

macchina(pagina37).

7.Riparateogniammaccaturanellamacchinaonegli attrezziesabbiateleggermenteeridipingetelearee sverniciate,grafate,scheggiateoarrugginite.La vernicepuòessereordinataalCentrodiAssistenza Toroautorizzatodizona.

8.Revisionatelabatteriaedicavicomesegue:

A.toglieteimorsettidellabatteriadaipoli;

B.pulitelabatteria,imorsettieipoliconuna

spazzolametallicaeunasoluzionedibicarbonato disodio;

C.perimpedirelacorrosione,ricopriteimorsettiei

polidellabatteriacongrassodirivestimentoGrafo 112X(n.cat.Toro505-47)ograssoequivalente.

D.Perimpedirelasolfatazionedipiombodella

batteria,caricatelalentamenteogni60giorniper 24ore.

9.Controllateeserratetuttiibulloni,idadieleviti. Riparateosostituitelepartidanneggiate.

10.Riponetelamacchinainunarimessaoinundeposito pulitoedasciutto.Toglietelachiavedall'interruttore diavviamentoeconservatelainunluogofacileda ricordare.

11.Copritelamacchinaconunteloperproteggerlae mantenerlapulita.

Preparazionedelmotore

1.Eliminatesporcoefanghigliadallepartiesternedel motore.Eliminatesporcoemorchiadall'esterno dellealettedellatestatadelcilindrodelmotoree dell'alloggiamentodelconvogliatore.

2.Sostituitel'oliomotoreeilltrodell'olio;fate riferimentoaRevisionedell'oliomotoreedelltro

(pagina41).

3.Avviateilmotoreelasciatelogirarealminimopercirca 2minuti.

4.Spegneteilmotore.

5.Lavateilserbatoiodelcarburantecongasolionuovo epulito.

6.Fissatetuttiiraccordidell'impiantodialimentazione.

7.Revisionateilltrodell'aria;vedereManutenzionedel

sistemadelltrodell'aria(pagina44).

8.Sigillatel'entratadelltrodell'ariael'uscitadi scaricoconunnastrodiplasticaresistenteagliagenti atmosferici.

9.Controllatelaprotezioneantigeloeaggiungeteuna soluzioneantigeloal50%diglicoleetilenicoe50% diacqua,comeopportuno,inbasealletemperature minimeprevistenellavostrazona.

Localizzazioneguasti

ProblemaPossibilecausaRimedio

Ilmotorinodiavviamentononsiavvia.

1.Ilmotoregiramanonsiavvia.

1.Icollegamentielettricisonocorrosio allentati.

2.Unfusibileèsaltato.2.Sostituiteilfusibile.

3.Unfusibileèallentato.3.Montateilfusibile.

4.Batteriascarica.

5.Relèointerruttoredanneggiati.

6.Motorinodiavviamentoosolenoidedi avviamentodanneggiati.

7.Icomponentiinternidelmotorehanno grippato.

1.Laproceduradiavviamentoèerrata.

2.Ilserbatoiodelcarburanteèvuoto.2.Riempiteilserbatoiodelcarburante

3.Lavalvolad'intercettazionedel carburanteèchiusa.

4.Presenzadisporco,acqua,carburante stantiooinadattonell'impiantodi alimentazione.

5.Iltubodelcarburanteèostruito.5.Puliteosostituiteiltubodelcarburante.

6.Presenzadiarianelcarburante.

7.Lecandeleaincandescenzanon funzionano.

8.Lavelocitàdiavviamentoèbassa.

9.Glielementidelltrodell'ariasono sporchi.

10.Illtrodelcarburanteèintasato.10.Sostituiteilltrodelcarburante.

1.Controllateilcontattodeicollegamenti elettrici.

4.Caricatelabatteriaosostituitela.

5.RivolgetevialCentroAssistenza autorizzatodizona.

6.RivolgetevialCentroAssistenza autorizzatodizona.

7.RivolgetevialCentroAssistenza autorizzatodizona.

1.FateriferimentoaAvviamentodel motorenellasezioneFunzionamento.

concarburantefresco.

3.Apritelavalvolad'intercettazionedel carburante.

4.Spurgatel'impiantodialimentazione elavatelo;riempitelodicarburante fresco.

6.Spurgategliugellievericateche iraccordideitubidelcarburantee quellitrailserbatoiodelcarburanteeil motorenonperdanoaria.

7.Controllatefusibile,candelea incandescenzaecablaggio.

8.Controllatebatteria,viscositàdell'olio emotorinodiavviamento(rivolgetevi alCentroAssistenzaautorizzatodi zona).

9.Revisionateilltrodell'aria.

11.Ilcarburantenonèdelgradoadattoper ilfunzionamentoabassetemperature.

12.Lacompressionedelmotoreèbassa.

13.Gliugellid'iniezioneolapompanon funzionanocorrettamente.

11.Spurgatel'impiantodialimentazione, sostituiteilltrodelcarburantee aggiungetecarburantefrescoconil giustogradorispettoallatemperatura ambiente.Potrebbeesserenecessario riscaldarel'interamacchina.

12.RivolgetevialCentroAssistenza autorizzatodizona.

13.RivolgetevialCentroAssistenza autorizzatodizona.

ProblemaPossibilecausaRimedio

Ilmotoresiavviamacontinuaanon girare.

Ilmotoregiramabatteoperdecolpi.

1.Losatodelserbatoiodelcarburante èostruito.

2.Presenzadisporcooacqua nell'impiantodialimentazione.

3.Illtrodelcarburanteèintasato.3.Sostituiteilltrodelcarburante.

4.Presenzadiarianelcarburante.

5.Ilcarburantenonèdelgradoadattoper ilfunzionamentoabassetemperature.

6.Lapompadelcarburanteè danneggiata.

1.Presenzadisporcooacqua nell'impiantodialimentazione.

2.Ilmotoresisurriscalda.

3.Presenzadiarianelcarburante.

4.Gliugellid'iniezionesonodanneggiati.4.RivolgetevialCentroAssistenza

5.Lacompressionedelmotoreèbassa.

6.Lafasaturadellapompad'iniezioneè errata.

7.Eccessividepositidicarbone.

8.Usuraodanneggiamentointernidel motore.

1.Allentateiltappo.Seconiltappo allentatoilmotorefunziona,sostituite iltappo.

2.Spurgatel'impiantodialimentazione elavatelo;riempitelodicarburante fresco.

4.Spurgategliugellievericateche iraccordideitubidelcarburantee quellitrailserbatoiodelcarburanteeil motorenonperdanoaria.

5.Spurgatel'impiantodialimentazione, sostituiteilltrodelcarburantee aggiungetecarburantefrescoconil giustogradorispettoallatemperatura ambiente.Potrebbeesserenecessario riscaldarel'interamacchina.

6.RivolgetevialCentroAssistenza autorizzatodizona.

1.Spurgatel'impiantodialimentazione elavatelo;riempitelodicarburante fresco.

2.Controllateillivellodell'oliomotore e,senecessario,rabboccatelo; inoltrecontrollateedeseguite interventidiassistenzaall'impiantodi raffreddamento,senecessario.

3.Spurgatel'ugelloevericatechei raccordideitubidelcarburantee quellitrailserbatoiodelcarburanteeil motorenonperdanoaria.

autorizzatodizona.

5.RivolgetevialCentroAssistenza autorizzatodizona.

6.RivolgetevialCentroAssistenza autorizzatodizona.

7.RivolgetevialCentroAssistenza autorizzatodizona.

8.RivolgetevialCentroAssistenza autorizzatodizona.

ProblemaPossibilecausaRimedio

Ilmotoreèsurriscaldato.

Quantitàeccessivadifumoneroinuscita dalloscarico.

1.Illivellodelrefrigeranteèbasso.1.Controllateillivellodelrefrigerantee

2.L'ariadirettaalradiatoreèinsufciente.

3.Illivellodell'oliomotoreèotroppo bassootroppoalto.

4.Lamacchinaèsottouncarico eccessivo.

5.Presenzadicarburantenonadatto nell'impiantodialimentazione.

6.Iltermostatoèdanneggiato.

7.Lacinghiadellaventolaèallentatao spezzata.

8.Lafasaturadiiniezioneèerrata.8.RivolgetevialCentroAssistenza

9.Lapompadelrefrigeranteè danneggiata.

1.Ilmotoreèsottouncaricoeccessivo.1.Riducetelavelocitàalsuolodella

2.Glielementidelltrodell'ariasono sporchi.

3.Presenzadicarburantenonadatto nell'impiantodialimentazione.

4.Lafasaturadellapompad'iniezioneè errata.

5.Lapompad'iniezioneèdanneggiata.

6.Gliugellid'iniezionesonodanneggiati.6.RivolgetevialCentroAssistenza

rabboccatelonell'impianto.

2.Ispezionateepulitelagrigliadel radiatore.

3.Aggiungeteospurgatel'oliomotore noacheillivelloraggiungelatacca diFull(pieno).

4.Riduceteilcaricosullamacchina; utilizzatelamacchinaadunavelocità alsuoloinferiore.

5.Spurgatel'impiantodialimentazione elavateloquindiriempitelocon carburantefresco.

6.RivolgetevialCentroAssistenza autorizzatodizona.

7.RivolgetevialCentroAssistenza autorizzatodizona.

autorizzatodizona.

9.RivolgetevialCentroAssistenza autorizzatodizona.

macchina.

2.Revisionateilltrodell'aria.

3.Spurgatel'impiantodialimentazione elavateloquindiriempitelocon carburantefresco.

4.RivolgetevialCentroAssistenza autorizzatodizona.

5.RivolgetevialCentroAssistenza autorizzatodizona.

autorizzatodizona.

Quantitàeccessivadifumobiancoin uscitadalloscarico.

1.Lachiaveèstatagiratainposizione Startprimachesispegnesselaspia dellecandeleaincandescenza.

2.Latemperaturadelmotoreèbassa.

3.Lecandeleaincandescenzanon funzionano.

4.Lafasaturadellapompad'iniezioneè errata.

5.Gliugellid'iniezionesonodanneggiati.5.RivolgetevialCentroAssistenza

6.Lacompressionedelmotoreèbassa.

1.GiratelachiaveinposizioneRune attendetechelaspiadellecandele aincandescenzasispengaprimadi avviareilmotore.

2.Controllateiltermostatoesostituitelo, senecessario.

3.Controllatefusibile,candelea incandescenzaecablaggio.

4.RivolgetevialCentroAssistenza autorizzatodizona.

autorizzatodizona.

6.RivolgetevialCentroAssistenza autorizzatodizona.

ProblemaPossibilecausaRimedio

Ilmotoreperdepotenza.

1.Ilmotoreèsottouncaricoeccessivo.1.Riducetelavelocitàalsuolodella

2.Illivellodell'oliomotoreèotroppo bassootroppoalto.

3.Glielementidelltrodell'ariasono sporchi.

4.Presenzadisporcooacqua nell'impiantodialimentazione.

5.Ilmotoresisurriscalda.

6.Presenzadiarianelcarburante.

7.Lacompressionedelmotoreèbassa.

8.Losatodelserbatoiodelcarburante èostruito.

9.Lafasaturadellapompad'iniezioneè errata.

10.Lapompad'iniezioneèdanneggiata.

macchina.

2.Aggiungeteospurgatel'oliomotore noacheillivelloraggiungelatacca diFull(pieno).

3.Revisionateilltrodell'aria.

4.Spurgatel'impiantodialimentazione elavatelo;riempitelodicarburante fresco.

5.Controllateillivellodell'oliomotore e,senecessario,rabboccatelo; inoltrecontrollateedeseguite interventidiassistenzaall'impiantodi raffreddamento,senecessario.

6.Spurgatel'ugelloevericatechei raccordideitubidelcarburantee quellitrailserbatoiodelcarburanteeil motorenonperdanoaria.

7.RivolgetevialCentroAssistenza autorizzatodizona.

8.Allentateiltappo.Seconiltappo allentatoilmotorefunziona,sostituite iltappo.

9.RivolgetevialCentroAssistenza autorizzatodizona.

10.RivolgetevialCentroAssistenza autorizzatodizona.

Latrazionenonfunziona.

1.Ilfrenodistazionamentoèinserito.1.Rilasciateilfrenodistazionamento.

2.Illivellodeluidoidraulicoèbasso.2.Aggiungeteuidoidrauliconel

3.Levalvoleditrainosonoaperte.

4.Lapompae/oilmotoreè danneggiata/o.

5.Lavalvoladisfogoèdanneggiata.5.RivolgetevialCentroAssistenza

serbatoio.

3.Chiudetelevalvoleditraino.

4.RivolgetevialCentroAssistenza autorizzatodizona.

autorizzatodizona.

Note:

LagaranziaUndergroundToro

Garanzialimitata

Attrezzaturedi

interramento

Condizionieprodotticoperti

TheT oroCompanyelasuaafliata,T oroWarrantyCompany ,ai sensidell'accordotradilorosiglato,garantisconochelevostre AttrezzaturediInterramentoT oro(il“Prodotto”)sonoesentida difettidimaterialeelavorazione. Neicasicopertidallagaranzia,provvederemoallariparazionegratuita delProdotto,adinclusionedidiagnosi,manodoperaecomponenti. Lagaranziadiseguitoindicatasiintendeadecorreredalladatadiconsegna delProdottoall'acquirenteinizialeodeltitolaredelnoleggio.

ProdottiPeriododigaranzia

Unitàamotore&miscelatoridiuidi

Tuttigliattrezzidiserie1anno Martelloroccia6mesi Motori

1annoo1000orediesercizio, optandoperl'intervallopiùbreve

Attraversoifabbricantidelmotore: 2annio2000orediesercizio, optandoperl'intervallopiùbreve

Istruzioniperottenereilservizioingaranzia

VoiavetelaresponsabilitàdinoticareilDistributoreCommerciale dell'attrezzaturadiinterramentodalqualeaveteacquistatoilProdotto,non appenaritenetecheesistaunacondizioneprevistadallagaranzia.Per informazionisulnominativodiunDistributoreCommercialedell'attrezzatura diinterramentoeperqualsiasichiarimentoinmeritoaivostridirittie responsabilitàinterminidigaranzia,potretecontattarcia:

ToroCustomerCare ToroWarrantyCompany

811 1LyndaleAvenueSouth

Bloomington,MN55420-1 196 Numeroverde:855-493-0088(perclientistatunitensi) 1-952-948-4318(perclientiinternazionali)

trazioneotiranti,piastredeicingoli,ruoteconduttrici,tendicinghia,rulli, lame,taglientioaltricomponenticheentranoincontattoconilsuolo.

•Avarieprovocatedacauseesterne.Iseguentisonosoloalcuniesempi

dicauseesterne:condizioniatmosferiche,metodidirimessaggio, contaminazione,utilizzodicarburanti,refrigeranti,lubricanti,additivi, acquaoprodottichimicinonautorizzati,ecc.

•Avarieoproblemiprestazionalidovutiall'utilizzodicarburanti(per

es.benzina,dieselobiodiesel)nonconformiairispettivistandard industriali.

•Rumore,vibrazione,usuraedeterioramentonormali.

•Iseguentisonoalcuniesempidi“normaleusura”:danniaisedilia

causadiusuraoabrasione,superciverniciateconsumate,adesivi grafati,ecc.

•Lespeseditrasporto,itempidiviaggio,ilchilometraggiooiltempo

aggiuntivoassociatialtrasportodelprodottopressoilDistributore autorizzatoToro.

Parti

Lepartiprevisteperlasostituzionecomepartedellamanutenzionenel Manualedell'operatore,sonogarantiteperilperiododitemponoaltempo previstoperlasostituzioneditaleparte.Lepartisostituiteaisensidella presentegaranziasonocopertepertuttaladuratadellagaranziadel prodottooriginaleediventanoproprietàdiToro.T orosiriservaildiritto diprendereladecisionenaleinmeritoallariparazionedipartiogruppi esistenti,oallalorosostituzione.PerleriparazioniingaranziaToropuò utilizzarepartiricostruite.

Lamanutenzioneèaspesedelproprietario.

Lamessaapunto,lalubricazioneelapuliziadelmotore,lasostituzione deiltri,ilrefrigeranteel'esecuzionedelleproceduredimanutenzione consigliatasonoalcunideinormaliservizirichiestidaiprodottiT oroacarico delproprietario.

Responsabilitàdelproprietario

QualeproprietariodelProdottosieteresponsabiledellamanutenzionee delleregolazionicitatenelManualedell’operatore.Lamancataesecuzione dellamanutenzioneedelleregolazioniprevistepuòrenderenulloilreclamo ingaranzia.

Articoliecondizioninoncopertidagaranzia

Nontutteleavarieoiguastichesivericanoduranteilperiododigaranzia sonodifettidimaterialeolavorazione.Quantosegueèesclusodalla presentegaranzia:

•Avariedelprodottorisultantidall'utilizzodipartidiricambiononoriginali

Toro,odalmontaggioeutilizzodipartiaggiuntive,odall'impiegodi accessorieprodottimodicatinonamarchioToro.Unagaranziaa partepuòesserefornitadalproduttoredeisuddettiarticoli.

•Avariedelprodottorisultantidallamancataesecuzionedella

manutenzionee/odelleregolazioniconsigliate.Qualoranonvenga eseguitaunacorrettamanutenzionedelProdotto,secondole procedureconsigliate,elencatenelManualedell'operatore,eventuali richiestediinterventoingaranziapotrebberoessererespinte.

•Avarierisultantidall'utilizzodelprodottoinmanieraerrata,negligenteo

incauta.

•Leparticonsumatedall'uso,salvoquandorisultinodifettose.Esempi

diparticonsumate,ousurate,duranteilnormaleutilizzodelProdotto includono,manonsonolimitatea:freni,ltri,spie,lampadine,cinture, cingoliopneumatici,dentidiscavo,braccidiscavo,catenediscavo,di

LariparazionedapartediunDistributorediattrezzaturediinterramento Toroautorizzatoèl’unicorimedioprevistodallapresentegaranzia.

NéTheToroCompanynéToroWarrantyCompanysonoresponsabili didanniindiretti,incidentalioconsequenzialiinmeritoall’utilizzo deiProdottiTorocopertidallapresentegaranzia,ivicompresicosti ospeseperapparecchiaturesostitutiveoassistenzaperperiodi ragionevolidiavariaodimancatoutilizzoinattesadellariparazione aisensidellapresentegaranzia.Adeccezionedellagaranziasulle emissioni,citatadiseguito,sepertinente,nonvisonoaltreespresse garanzie.T uttelegaranzieimplicitedicommerciabilitàeidoneità all'usosonolimitatealladuratadellapresentegaranziaesplicita.

Inalcunistatinonèpermessal'esclusionedidanniincidentalio consequenziali,nélimitazionisulladuratadiunagaranziaimplicita;di conseguenza,nelvostrocasolesuddetteesclusionielimitazionipotrebbero nonessereapplicabili.Lapresentegaranziaconcededirittilegalispecici; potresteinoltregoderedialtridiritti,chevarianodaunostatoall'altro.

Notarelativaallagaranziadelmotore:

IlSistemadiControllodelleEmissionipresentesulvostroProdotto puòesserecopertodagaranziaaparte,rispondenteairequisitistabiliti dall’EnvironmentalProtectionAgency(EPA)degliStatiUnitie/odal CaliforniaAirResourcesBoard(CARB).Lelimitazionidicuisopra,in terminidiore,nonsonoapplicabiliallagaranziadelSistemadiControllo delleEmissioni.IparticolarisonoriportatinellaDichiarazionediGaranzia sulControllodelleEmissionidelmotore,fornitaconilprodottoopresente nelladocumentazionedelcostruttoredelmotore.

Condizionigenerali

PaesioltregliStatiUnitieilCanada.

IclientiacquirentidiprodottiToroesportatidagliStatiUnitiodalCanadadevonocontattareilproprioDistributore(Concessionario)Toroperottenerele polizzedigaranziaperilpropriopaese,regioneostato.SeperqualchemotivononsietesoddisfattidelserviziodelvostroDistributorediattrezzaturedi interramentooavetedifcoltànell’ottenereinformazionisullagaranzia,sietepregatidirivolgerviall’importatoreToro.

Legislazioneaustralianarelativaaiconsumatori:iclientiaustralianipotrannoreperireidettagliconcernentilalegislazioneaustralianarelativaai consumatoriall'internodellaconfezioneopressoilconcessionarioT oroinloco.

374-0292RevB

Toro 25430A Operator's Manual [it]

Specifications and Main Features

Frequently Asked Questions

User Manual

Sicurezzadellalineaelettrica

Sicurezzadellecondotte idriche

Sicurezzadellacondottadi gas

Gruppostrumentazione

Comandiditrazione

Quadrodicomandodell'attrezzo

Sediledell'operatoreecinturadi sicurezza

Attrezzi/accessori

Preparazioneperillavoro

Riforniteilmotoredi carburante

Controllodellivellodell'olio motore

Avviamentodelmotore

Ispezionequotidianadella macchina

Regolazionedellavelocitàdel motore

Spegnimentodelmotore

Rodaggiodiunmotorenuovo oricostruito

Utilizzodellamacchinain condizioniestreme

Utilizzareilfrenodi stazionamento

Guidareearrestarela macchina

Utilizzodellatrasmissione

Utilizzodellalamalivellatrice

Preparazioneall'utilizzodella macchina

Trasportodellamacchina

Portareaterminelagiornata lavorativa

Completamentodelprogetto

Ingrassaggiodellamacchina

Requisitigeneralidisicurezza

Accessoalmotore

Manutenzionedell'impiantodi alimentazione

Manutenzionedellabatteria

Interventidiassistenzasugli pneumatici

Manutenzionedell'impiantodi raffreddamento

Revisionedellacinghiadi trasmissionedelmotore

Sostituzionedellacinghiadi trasmissionedelmotore

Manutenzionedelsistema idraulico

ManutenzionedelROPS

Controlloeinterventidi assistenzasulROPS

Rimozionedisporcoedetriti dallamacchina

Preparazioneperil rimessaggiostagionale
