Bildschirm„Hauptinforma­tionen“

DiesistderersteBildschirm,dernachdem
Begrüßungsbildschirmerscheint.VerwendenSie
zumNavigierenzwischendenBildschirmendie
Nach-Links-undNach-Rechts-Tasten.

1.Bohrgeschwindigkeit
(U/min)

2.Drehmoment

3.Druckkraft6.Bohrüssigkeits-

4.Motordrehzahl(U/min)

5.Durchussrateder
Bohrüssigkeit

/Presslufthammerdruck

©2019—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

RegistrierenSieIhrProduktunter

www.T oro.com.

Originaldokuments(DE)

AlleRechtevorbehalten

Druck:USA

*3419-200*B


1.Rohrfunktionen5.Messanzeigefürdie

2.Benzinuhr6.Motordrehzahlabweichung

3.Limit-Einstellungsoptionen7.Hupe

4.AuswahlderRohrreihe

Motortemperatur

8.EinstellungvonDruckkraft,
Bohrgeschwindigkeit
(U/min)oderDrehmoment

g213150


g214634

1.Rohrziehen

2.Rohrschieben5.Bohrgeschwindigkeit

3.Drehmoment

4.Druckkraft

(U/min)

SmartTouch™
Homebildschirm

WechselnSieindenAuswahlbildschirmfürSchlamm

oderPresslufthammer(Seite12),umzwischenden

FunktionenSpülschlammdruckundPresslufthammer
umzuschalten.

DrückenSiedieTaste1,umzwischenden
RohrfunktionenRohrziehen,Rohrschiebenund
neutralzuwechseln.

DrückenSiedieTaste5,umzwischen
Druckkraft,Bohrgeschwindigkeit(U/min)oder
Drehmomentgrenzenzuwechseln.

MitdenNach-Oben-undNach-Unten-Tastenstellen
SiedieLimitsfürDruckkraft,Bohrgeschwindigkeit
(U/min)oderDrehmomentein.

•Druckkraft:DrückenSie6oder7,umdas

Druckkraftlimitzuändern.

•Bohrgeschwindigkeit(U/min):DrückenSie6

oder7,umdasLimitfürdieBohrgeschwindigkeit
(U/min)zuändern.

•Drehmoment:DrückenSie6oder7,umdasLimit

fürdasDrehmomentzuändern.

MitderSmartT ouch-BetriebsartkannderBediener
mitwenigerJoystick-BewegungenRohreinden
Stangenkastenladenodervonihmentladen,umdie
Bedienerermüdungzuverringern.

SchaltenSiemitBildschirm„Wageneinstellungen“

(Seite11)dieSmartTouch-Betriebsarteinoderaus.

Hinweis:DieSymbolefürSchiebenbzw.Ziehen

habeneinengrünenHintergrund,wenndie
SmartTouch-Betriebsartaktiviertist;einBandwird
untenaufdemBildschirmmitderFolgederSchritte
angezeigt.

Wichtig:WechselnSieniemalszwischen

SchiebenundDrückenwährenddergewählten
Funktion.VerwendenSiedenneutralen
(manuellen)Modus,umzwischenSchieben
undZiehenzuwechseln;sieheBildschirm

„Wageneinstellungen“(Seite11)zumAbschalten

desSmartTouch-Modus.

DieSmartTouch-Bildschirmewerdenuntenentlang
desHomebildschirmsangezeigt,wieuntenabgebildet.

2


g231722


g210061

ZiehenvonRohreninder
SmartTouch-Betriebsart

StartenSiedieSmartTouch-Betriebsart,wenndie
NockeninderAusgangsstellung(Reihe4des
Rohrkastens)ist.

Wichtig:StellenSiesicher,dassSiedenunteren

TeildesNocken-KippschaltersamlinkenJoystick
ganznachuntenhalten,bisdieAktioninjedem
Schrittabgeschlossenist(Bild5).


1.DrückenSiedieTaste1,umdieOptionfürdas
Rohrziehenauszuwählen(Bild7).

2.DrückenSiedieT asten2und3,umdieReihe
auszuwählen,inderSiedasRohrplatzieren
möchten(Bild7)

g232381

g210060

1.Rohrziehen2.AuswahlderRohrreihe


HaltenSiedenoberenT eildesNocken­KippschaltersamlinkenJoystickganznach
unten,bisalleAktionenabgeschlossensind,um
zumvorherigenSchrittinderFolgezugehen(Bild

6).

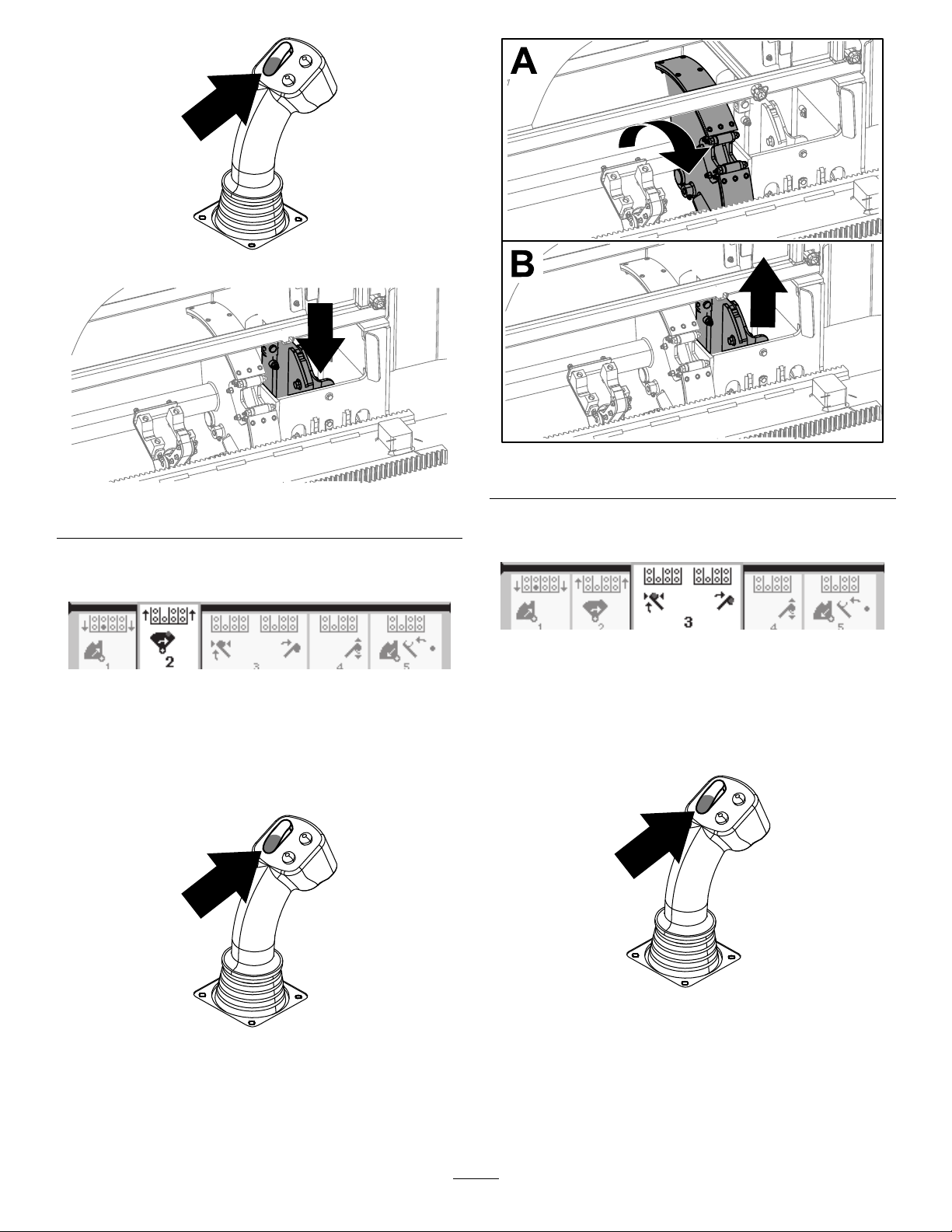

3.HaltenSiedenunterenTeildesKippschalters
(Bild9),bisdiefolgendendreiDingeauftreten
(Bild10):

A.DieNockedrehtsichzurBedienerstation.
B.DerRohrladerwirdabgesenkt.

C.DieHubarmedrehensichzumBohrrohr.

g231712


3


5.TrennenSiedieRohrverbindung,
siehe„EntfernenderBohrrohre“inder
Bedienungsanleitung.

6.HaltenSiedieobereT asteamJoystickgedrückt,
umdasRohrzufassen(Bild12undBild13)und
lassenSiedieT astelos.

g210462

g210533



4.LassenSiedenKippschalterlos,umaufden
nächstenSchrittinderFolgezugehen(Bild11).


g232377


7.HaltenSiedenunterenTeildesKippschalters
(Bild15),bissichdieArmemitdemRohrindie
AusgangsstellungdrehenunddieGreifersich
öffnen,wenndasRohrindieNockentasche
eindringt(Bild16).

g232376


g231713

g231714

4


g210462

g210462


g232379


10.LassenSiedenKippschalterlos,umaufden
nächstenSchrittinderFolgezugehen(Bild20).

g231716



8.LassenSiedenKippschalterlos,umaufden
nächstenSchrittinderFolgezugehen(Bild17).


9.HaltenSiedenunterenTeildesKippschalters
(Bild18),bisdieNockensichzurausgewählten
ReiheunterdemRohrkastendrehen(Bild19).

11.HaltenSiedenunterenTeildesKippschalters

g232378

(Bild21),bisderHeberdasRohrwiederin
denRohrkastenlegtunddieNockesichzur
Ausgangsstellungdreht(Bild22).

g231715

g210462


5


12.LassenSiedenKippschalterlos,umdas
Rohrziehenwiederzubeginnen.

SchiebenvonRohreninder
SmartTouch-Betriebsart

StartenSiedieSmartTouch-Betriebsart,wenndie
NockeninderAusgangsstellung(Reihe4des
Rohrkastens)ist.

Wichtig:StellenSiesicher,dassSiedenunteren

TeildesNocken-KippschaltersamlinkenJoystick
ganznachuntenhalten,bisdieAktioninjedem
Schrittabgeschlossenist(Bild23).

g232380

g210061


1.DrückenSiedieTaste1,umRohrschieben(Bild

25)auszuwählen.

2.DrückenSiedieT asten2und3,umdieReihe
auszuwählen,vonderSiedasRohrholen
möchten(Bild25).


HaltenSiedenoberenT eildesNocken­KippschaltersamlinkenJoystickganznach
unten,bisalleAktionenabgeschlossensind,um
zumvorherigenSchrittinderFolgezugehen(Bild

24).

g232387


1.Rohrschieben2.AuswahlderRohrreihe

g210060

3.HaltenSiedenunterenTeildesKippschalters
(Bild27),bisdieNockesichzurausgewählten
ReihedrehtundderRohrladerdasRohrindie
Öffnungabsenkt(Bild28).

g231717


6



4.LassenSiedenKippschalterlos,umaufden
nächstenSchrittinderFolgezugehen(Bild29).


5.HaltenSiedenunterenTeildesKippschalters
(Bild30),bisdieNockensichganznach
vornezumGestelldrehenunddieHeberdas
verbleibendeRohrindenRohrkastenhebt(Bild

31).

g210462

g232383


g232382

6.LassenSiedenKippschalterlos,umaufden
nächstenSchrittinderFolgezugehen(Bild32).

g231719


g231718

7.HaltenSiedenunterenTeildesKippschalters
(Bild33),bisdieHubarmesichzumRohrkasten
drehen.WennsiesichüberdieNockehinaus
drehen,umschließendieRohrgreiferdasRohr
undbringeneszumBohrstrang(Bild34).


g210462


g210462

7


g232385


11.HaltenSiedenunterenTeildesKippschalters
(Bild39),bisdieHubarmesichzurückdrehen
unddieNockeindieAusgangsstellung
zurückgeht(Reihe4)(Bild40).

g232384

8.LassenSiedenKippschalterlos,umaufden
nächstenSchrittinderFolgezugehen(Bild35).

g231720


9.StellenSiedieRohrverbindungher,
siehe„HinzufügenvonBohrrohren“inder
Bedienungsanleitung.

10.HaltenSiedieuntereTasteamJoystick(Bild36)
gedrückt,umdasRohrzulösen(Bild37)und
lassenSiedieT astelos.

g231721


g210462



g210527

8


12.LassenSiedenKippschalterlos,umdas
Rohrschiebenwiederzubeginnen.DieNocke
gehtzurReihe,dieSieinSchritt2inZiehenvon

RohreninderSmartTouch-Betriebsart(Seite3)

ausgewählthaben.

Optionenaufdem

g213163


Bildschirm„Schlammmenge“

DrückenSiedie2aufdemBildschirm„Stunden“,um
aufdiesenBildschirmzuzugreifen.

DerBildschirmzeigtdieverwendete
Spülschlammmengean.

g232386

UmschaltenzwischenGallonenundLiter,sieheBild

51,Bildschirm„Sprache“und„Einheiten“(Seite11).

SiekönnendiegesamteSchlammmengenicht
ändern,jedochkönnenSiedietäglichverwendete
Schlammmengezurücksetzen,indemSiedieTaste8
betätigen.

Bildschirm„Stunden“

Bildschirm„Maschinenstunden“

DrückenSiedie1aufdemBildschirm„Stunden“,um
aufdiesenBildschirmzuzugreifen.

DerBildschirmzeigtdieBetriebsstundender
Maschinean.SiekönnenMaschine1nichtändern,
jedochkönnenSieMaschine2zurücksetzen.

g034784


Bildschirme„Schmierung“und
„Wartung“

DrückenSiedie3aufdemBildschirm„Stunden“,um
aufdiesenBildschirmzuzugreifen.

DieseBildschirmestellendemBenutzerdietäglichen
WartungspläneindenuntenaufgeführtenSchritten
bereit.

9

NavigierenSiezumZurücksetzendesWartungsin­tervallsaufBildschirm„Parameteroptionen“(Seite

11),drückenSiedieNach-Unten-T aste,umaufden

Bildschirm„Wartungsoptionen“zunavigierenund
gebenSiediePIN12356ein.

DrückenSiediefolgendenTasten,umden
nachfolgendenWartungsplanaufzurufen:

•Taste3:10Stunden/Täglich(Bild43)

•Taste5:50Stunden(Bild44)

•Taste6:250Stunden(Bild45)

•Taste7:500Stunden(Bild46)

•Taste8:1.000Stunden(Bild47)


g034779


g034777

g034780



g034778

g034781


10

Optionenaufdem
Einstellungsbildschirm

Bildschirm„Wageneinstellungen“

DrückenSiedieT aste1aufdemBildschirm
„Einstellungen“.

linkenJoysticksteuernSiedieSchlüssel-und
Rohrladefunktionen.

•BetriebsartII:MitdemrechtenJoysticksteuern

SiedieSchub-undHubfunktionendesRohrladers.
MitdemlinkenJoysticksteuernSiedieDreh-,
Schlüssel-undRohrladefunktionen.

Bildschirm„Parameteroptionen“

AufdiesemBildschirmändernSiedieEinstellungen
fürdasFahrgestell.MitdenNach-Oben-und
Nach-Unten-TastenwechselnSiezwischenRohr
ziehen,Rohrschiebenundneutral.

DrückenSiedieT aste„OK“,umSmartT ouch™ein­oderauszuschalten.


Bildschirm„Steuermodus“

DrückenSiedieT aste3aufdemBildschirm
„Einstellungen“.

DiePin-NummerzurÄnderungderParameterlautet

73236531.
DrückenSiezumZurücksetzendesWartungsintervalls

dieNach-Unten-T aste,umaufdenBildschirm
„Wartungsoptionen“zunavigieren.GebenSiediePIN
12356ein.

g233212

g224027


DrückenSiedieT aste2aufdemBildschirm
„Einstellungen“.

AufdiesemBildschirmwechselnSiezwischenden
zweiJoystick-Bedienelementen.DrückenSiedie
Nach-Oben-undNach-Unten-Tasten,umzwischen
derBetriebsartIundIIzuwechseln.


•BetriebsartI:MitdemrechtenJoysticksteuern

SiedieSchub-undDrehfunktionen.Mitdem

Bildschirm„Sprache“und
„Einheiten“

DrückenSiedieT aste5aufdemEinstellungen­Bildschirm,umaufdenBildschirmderSprachen
undderEinheitenzuzugreifen.DrückenSiedie
Nach-Oben-undNach-Unten-Tasten,umzwischen
amerikanischenEinheitenundmetrischenEinheiten
zuwechseln.

g224024

g224026


11

Bildschirmeinstellungen

DrückenSiedieT aste6aufdemBildschirm
„Einstellungen“,umzwischenZoomverzögerung,
HelligkeitundT ag-oderNachtmoduszuwechseln.
MitdenNach-Oben-undNach-Unten-Tastenstellen
SiedieParameterein.

AufdemHauptbohrbildschirmwerdendie
Bohrfunktionenangezeigt.ÜberdieEinstellungen
kanndieVerzögerungbeimZoomeneingestellt
werden.

und„Pfeilnachunten“,umzwischenSchlammund
Presslufthammerzuwechseln.

DieseraktualisiertdieAnzeigeaufderStartseite(Bild

1).

g233213



Bildschirm„Uhrzeiteinstellungen“

DrückenSiedieT aste7aufdemBildschirm
„Einstellungen,umzwischendenUhrzeitoptionen
zuwechseln.MitdenNach-Oben-und
Nach-Unten-TastenstellenSiedieParameterein.

DrückenSieaufdiesemBildschirmdieTaste7,um
zwischenDatum,Uhrzeitund12/24zuwechseln.

g224028

E/A-Bildschirme

Bildschirm„JoystickE/A“

Taste1amE/A-Bildschirmdrücken,umzwischen
denBohr-undEinstellungsoptionenzuwechseln.
DasSymbolleuchtetgrün,wenndieentsprechende
Funktionbedientwurde.

BendetsichderKippschalteraufdemlinken
BedienfeldinderBohrposition,leuchtetdasobere
linkeSymbolgrünunddieJoystickspannungen
könnenkontrolliertunddieEingängederbeiden
GeschwindigkeitenunddieSperreander
Ausgangsseitekönnengeprüftwerden.

BendetsichderKippschalterinderEinstellposition,
leuchtetdasobererechteSymbolgrün.Inder
EinstellpositionkanndieMaschinebewegtundzum
Bohrenvorbereitetwerden.


AuswahlbildschirmfürSchlamm
oderPresslufthammer

DrückenSiedieT aste8aufdemBildschirm
„Einstellungen“,umaufdiesenBildschirmzu
gelangen.DrückenSieTasten„Pfeilnachoben“

g224023

g224025


12

•DieDrehspannungliegtzwischen0,0Voltbis

8,5VoltundistzumAufbrechen(oberesSymbol)
oderKontern(unteresSymbol)vorhanden,wenn
derentsprechendeDrehjoystickbewegtwird..

•AmFahrgestellliegteineSpannungzwischen0,0

und10,0Voltan,wennderJoystickzumSchieben
oderZiehenbedientwird.

•DasunterelinkeSymbolgibtdieFahrgestell-

positionfürSchlüssel,LadenoderFahrgestell
zurückan,wennsichdasFahrgestellzumhinteren
Anschlagbewegt.

•DasunteremittlereSymbolgibtan,ob

dieFahrgestellgeschwindigkeitmitzwei
Geschwindigkeitenausgewähltwurde.

•DasuntererechteSymbolgibtdenStatusdes

SperrsystemsanderAusgangsseite(ESL)an.Ist
dieAnzeigeschwarz,sinddieFahrgestell-und
Drehfunktionenblockiert.

Bildschirm„MotorE/A“

DrückenSiedieTaste2aufdemE/A-Bildschirm,um
diesenBildschirmaufzurufen.

AufdiesemBildschirmwerdenMotorinformationen
angezeigt.

Batteriespannung-Symbol:Zeigtdie
Batteriespannungan.

•IstderMotorausgeschaltet,wirddieSpannung

durchdasToro-Steuergerätgemessen.

•IstderMotoreingeschaltet,wirddieSpannung

durchdasMotorsteuergerätbereitgestellt.

Motortemperatur-Symbol:ZeigtdieimBehälter
gemesseneMotorkühlmitteltemperaturan.Die
Temperatursinktauf4°C,wennderMotor
ausgeschaltetist.

Luftlter-Symbol:DasLuftlter-Symbolistgrün;die
Anzeigeistrot,wennderderFilterverstopftist.

Hydrauliköllter-Symbol:DasHydrauliköllter­Symbolistgrün;dieAnzeigeleuchtetrotauf,wenn
derFilterverstopftist.

Motorlast-Symbol:ZeigtdenProzentsatzander
Motorlastan.

Motordrehzahlabweichung-Symbol:Wähltdie
zulässigeMotordrehzahlabweichungimBereichvon
80%,90%oder100%aus.DerAbweichungswertist
derniedrigstePunktunterderunterenLastdrehzahl
(U/min)(unter75ProzentderLast),aufdenderMotor
fallenkann,bevorderAntriebdesDrehkopfesgesenkt
wird,umdenniedrigstenWertaufrechtzuerhalten.
DrückenSiedieNach-Oben-undNach-Unten-Taste,
umdenAbweichungswertauszuwählen.


1.Motordrehzahl(U/min)6.Luftlteranzeige

2.Motoröldruck

3.Batteriespannung8.Motorlast

4.Motortemperatur9.Motordrehzahlabweichung

5.Hydrauliköltemperatur

7.Hydrauliköllter

SymbolfürMotordrehzahl(U/min):Zeigtdie
Motordrehzahl(U/min)inSchrittenvon100an.

Bildschirm„NockenarmE/A“

DrückenSiedieTaste3aufdemE/A-Bildschirm,um
diesenBildschirmaufzurufen.

ÜberdiesenBildschirmkönnendieNocken-und
Rohrladeeinstellungenkalibriertwerden.

g213149

Motoröldruck-Symbol:ZeigtdenMotoröldruckan
(baroderpsi).

13


g213173


1.DrückenSiedieT aste3,umdenKalibriervorgangzu
beginnen.

DiebeidenSpannungsangabenuntenzeigendievon
denSensorengemesseneIst-SpannungvonHubarm
undNockean.DieSpannungensolltenzwischen
1,0und4,0Vliegen.Einehöhereoderniedrigere
SpannungweistaufeinenSensorausfallodereine
falscheKalibrierunghin.

Bildschirm„ZusatzE/A“

DrückenSiedieTaste5aufdemE/A-Bildschirm,um
diesenBildschirmaufzurufen.

AlleSymbolewechselnvonSchwarzaufGrün,wenn
dieentsprechendenFunktionenbedientwerden.

1.Heberanheben/senken

2.Brecheinrichtung6.Rohrnockedrehen

3.Obereroderunterer
Schlüssel

g213146

4.Greifer

5.Hubarm

7.TJC-Fett

Bildschirm„SteuergerätE/A“

DrückenSiedieTaste6aufdemE/A-Bildschirm,um
diesenBildschirmaufzurufen.


1.Sitzschalter5.Statusder

2.SperreanAusgangsseite6.Durchussder

3.Fußgängerschranke

4.Nockenübersteuerungseingabe

Schlammpumpe

Schlammpumpe

7.Prozessoranzeige

Sitzschalter-Symbol:ZeigteinenvomSitz
wegzeigendenPfeilan,wennderBedienersitzleer
ist;derSchalterzeigteinPersonensymbolan,wenn
SieaufdemSitzsitzen.

14

g213147

•ZeigtdenSitzmiteinemFehleran,wennder

BedienernichtaufdemSitzsitzt

•ZeigtdenSitzmiteinerPersonan,wennder

BedieneraufdemSitzsitzt

SymbolfürSperreanAusgangsseite:Anzeige
ändertsichvonSchwarzinGrün,wenndieFunktion
betätigtwurde.

Fußgängerschranke-Symbol:

•AnzeigeinderAUF-StellungmiteinerPerson:Die

SchrankeistfürdasBohrennichtinderrichtigen
Stellung

•AnzeigeinderAB-Stellung:DieSchrankeistfür

dasBohreninderrichtigenStellung

SymbolfürNockenübersteuerungseingabe:

ÄndertsichzuGrün,wenndieÜbersteuerungstaste
aufdemJoystickgedrücktwird.

SymbolfürStatusderSchlammpumpe:

•Schwarz:Schlammpumpeistausgeschaltet

•Gelb:SchlammpumpeistinStandby.

•Grün:Schlammpumpeisteingeschaltet.

g213169


DerrotePunktbendetsichinderMittedesZiels
unddieFNR-(vorwärts,neutral,rückwärts)und
SteuerspannungzeigtvorderBewegungdesBohrers
2,5Van.BendetsichderrotePunktaußerhalb
desäußerenschwarzenRings,solltedieSteuerung
gewartetoderdurcheineneueersetztwerden.Die
AnzeigenrechtsundlinksvomKreiszeigendie
RichtungdesHubsan.DieSpannungliegtzwischen
0Voltund10,0V.

•Grünmit100:Schlammpumpearbeitetmitder

maximalenDurchussgeschwindigkeit.

SymbolfürDurchussderSchlammpumpe:Zeigt
dieüberdemKippschalteramJoystickeingegebene
Vorgabean.

•WirdderKippschalternachobenbetätigt,ist

dieAnzeigegrünmiteinemblauenPfeilnach
oben/erhöhen.

•WirdderKippschalternachuntenbetätigt,ist

dieAnzeigegrünmiteinemblauenPfeilnach
unten/verringern.

•DasSymbolistschwarz,wennderKippschalter

nichtbedientwird.

Prozessoranzeige-Symbol:ZeigtbeieinemProblem
mitdemErweiterungsprozessor,dersichnebendem
Hauptsteuergerätbendet,einrotesXan.

Bildschirm„SteuerpultE/A“

DrückenSiedieTaste7aufdemE/A-Bildschirm,um
diesenBildschirmaufzurufen.

Bildschirm„Fehler-und
Maschineninformationen“

Bildschirm„Bohrfehler“

DrückenSiedieT aste1aufdemBildschirm„Fehler
undMaschineninformationen“,umdiesenBildschirm
aufzurufen.

AufdiesemBildschirmwerdeneventuelleBohrfehler
angezeigt.

NavigierenSiemitdenNach-Oben-und
Nach-Unten-TastendurchdieFehler.WendenSie
sichbeiunklarenFehlercodesoderFehlermeldungen
anIhrenofziellenService-Vertragshändlerfürweitere
Informationen.

AufdemBildschirm„Steuerpult“werdendieSpannung
undPositiondesJoysticksamPultangezeigt.

g213168


15

Bildschirm„Motorfehler“

SymbolfürWarnungvor

DrückenSiedieT aste2aufdemBildschirm„Fehler
undMaschineninformationen“,umdiesenBildschirm
aufzurufen.

AufdiesemBildschirmwerdeneventuelleMotorfehler
angezeigt.

NavigierenSiemitdenNach-Oben-und
Nach-Unten-TastendurchdieFehler.WendenSie
sichbeiunklarenFehlercodesoderFehlermeldungen
anIhrenofziellenService-Vertragshändlerfürweitere
Informationen.


Fahrgestellkollision

DerBildschirm„WarnungvorFahrgestellkollision“
(Bild64)wirdinfolgendenSituationenangezeigt:

•DasFahrgestellistimBohrbereichundSie

versuchen,denHubarmoderdieRohrnockezu
verwenden.

•Sieversuchen,dasFahrgestellzuverwenden,

wennderHubarmoderdieRohrnockenichtinder
Ausgangsstellungist.

g210794


g213170

SoentfernenSiedieWarnung:

•StellenSiedieNockeindieAusgangsstellung

und/oder

Bildschirm„Maschineninformatio­nen“

DrückenSiedieT aste3aufdemBildschirm„Fehler
undMaschineninformationen“,umdiesenBildschirm
aufzurufen.

AufdemBildschirmwerdendieMaschineninforma­tionenangezeigt,u.a.Modell,Seriennummerund
Softwareversion.


•KehrenSiedasFahrgestellum

Symbol„Wartungerforderlich“

DiesesSymbol(Bild65)wirdangezeigt,wenneine
Wartungfälligist.

g223939


Warnsymbol„Fußgängerrampe“

DiesesSymbol(Bild66)wirdangezeigt,wenndie
Fußgängerrampenichtabgesenktist.

g213171

16


Warnsymbol„Verankerungskä­ig“(nurCE-Modelle)

DiesesSymbol(Bild67)wirdangezeigt,wenndieTür
desVerankerungskägsnichtgeschlossenist.


g223940

g223941

17

Hinweise:

Hinweise:
