Toro 23800A Operator's Manual [es]

FormNo.3402-256RevA

Perforadoradireccional2024

Nºdemodelo23800A—Nºdeserie315000001ysuperiores Nºdemodelo23800C—Nºdeserie315000001ysuperiores Nºdemodelo23800TE—Nºdeserie315000001ysuperiores Nºdemodelo23800W—Nºdeserie315000001ysuperiores

Registresuproductoenwww.T oro.com. Traduccióndeloriginal(ES)

*3402-256*A

Esteproductocumpletodaslasdirectivaseuropeasaplicables; sideseamásdetalles,consultelaDeclaracióndeConformidad (DeclarationofConformity–DOC)decadaproducto.

ADVERTENCIA

CALIFORNIA

AdvertenciadelaPropuesta65

Esteproductocontieneunaomássustancias

químicasqueelEstadodeCaliforniaconsidera

causantesdecáncer,defectoscongénitoso

trastornosdelsistemareproductor.

EssabidoporelEstadodeCaliforniaque

losgasesdeescapedelosmotoresdiesel

yalgunosdesuscomponentescausan

cáncer,defectoscongénitosyotrospeligros

paralareproducción.

Puestoqueenalgunaszonasexistennormaslocales,estatales ofederalesquerequierenelusodeunparachispasenelmotor deestamáquina,esteestádisponiblecomoopción.Siusted deseaadquirirunparachispas,póngaseencontactoconun ServicioTécnicoAutorizadodeToro.

Estamáquinaesunaperforadoradireccionaldiseñada paraoperacionessubterráneasdeperforaciónytiropara lainstalacióndeconduccionesdeservicios,incluyendo electricidad,gas,comunicaciones,agua,etc.Estádiseñada parafuncionarconunagranvariedaddeaccesorios,cadauno deloscualesrealizaunafunciónespecíca.

Leaestemanualdetenidamenteparaaprenderautilizary mantenercorrectamentesuproducto,yparaevitarlesiones ydañosalproducto.Ustedeselresponsabledeutilizarel productodeformacorrectaysegura.

PuedeponerseencontactoconTorodirectamenteen www.toro.comparabuscarmaterialesdeformacióny seguridad,informaciónsobreaccesorios,paralocalizarun distribuidoropararegistrarsuproducto.

Cuandonecesiteasistenciatécnica,piezasgenuinasToroo informaciónadicional,póngaseencontactoconunServicio TécnicoAutorizadooconAsistenciaalClienteToro,ytenga amanolosnúmerosdemodeloyseriedesuproducto.Figura

1identicalaubicacióndelosnúmerosdemodeloyserieen

elproducto.Escribalosnúmerosenelespacioprovisto.

LosparachispasgenuinosdeToroestánhomologadospor elServicioForestaldelDepartamentodeAgriculturade EE.UU.(USDAForestryService).

Importante:Elusoolaoperacióndelmotoren cualquierterrenoforestal,demonteocubiertodehierba conelmotorobstruidoosinsilenciadorconparachispas enbuenascondicionesdefuncionamiento,equipadoy mantenidoparalaprevencióndeincendios,constituye unainfraccióndelalegislacióndeCalifornia(California PublicResourceCodeSection4442).Otrosestadoso zonasfederalespuedentenerunalegislaciónsimilar.

Man ual del pr opietario del motor

informaciónsobrelasnormasdelaAgenciade protecciónambientaldeEE.UU.(U.S.Environmental ProtectionAgency/EPA)ydelanormadecontrol deemisióndeCalifornia(CaliforniaEmission ControlRegulation)sobresistemasdeemisiones, mantenimientoygarantía.Puedesolicitarseunmanual nuevoalfabricantedelmotor.

Parainformaciónsobreelcumplimientodelanormativa deradiofrecuencias,consulteel

conf or midad

Laspotenciasnominalesetiquetadassonprovistaspor elfabricantedelmotordeconformidadconpruebasy estándaresdepotenciasnominalesbrutas/netasdeSAE (J1940,J1995,J1349).

quecorrespondeasupaís.

adjuntoofrece

Anex o de declaración de

Figura1

1.Ubicacióndelosnúmerosdemodeloydeserie

Nºdemodelo

Nºdeserie

Estemanualidenticapeligrospotencialesycontiene mensajesdeseguridadidenticadosporelsímbolodealerta deseguridad(Figura2),queseñalaunpeligroquepuede causarlesionesgravesolamuertesiustednosiguelas precaucionesrecomendadas.

Introducción

Póngaseencontactoconnosotrosenwww.Toro.com.

Reservadostodoslosderechos

ImpresoenEE.UU.

Figura2

1.Símbolodealertadeseguridad

Estemanualutiliza2palabraspararesaltarinformación. Importantellamalaatenciónsobreinformaciónmecánica especial,yNotaresaltainformacióngeneralquemereceuna atenciónespecial.

Contenido

Seguridad......................................................................4

Formación..............................................................4

Preparación............................................................5

Instruccionesgeneralesdeuso..................................5

Seguridaddurantelaconducción...............................6

Seguridaddurantelaperforación................................7

Mantenimientoyalmacenamiento.............................9

Nivelesderuidoyvibraciones...................................9

Pegatinasdeseguridadeinstrucciones......................10

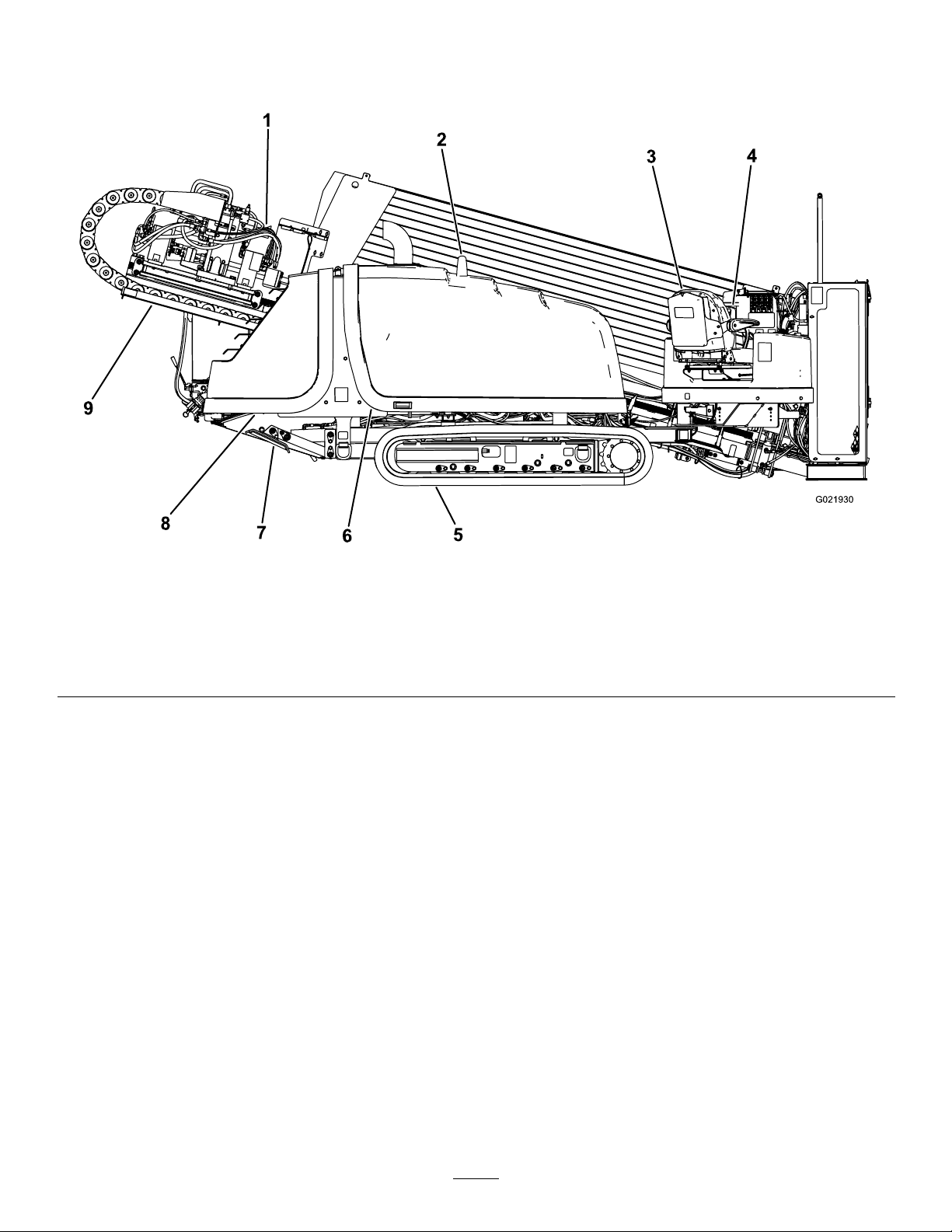

Elproducto..................................................................20

Controles.............................................................23

Plataformadeloperador......................................23

Paneldecontrol..................................................24

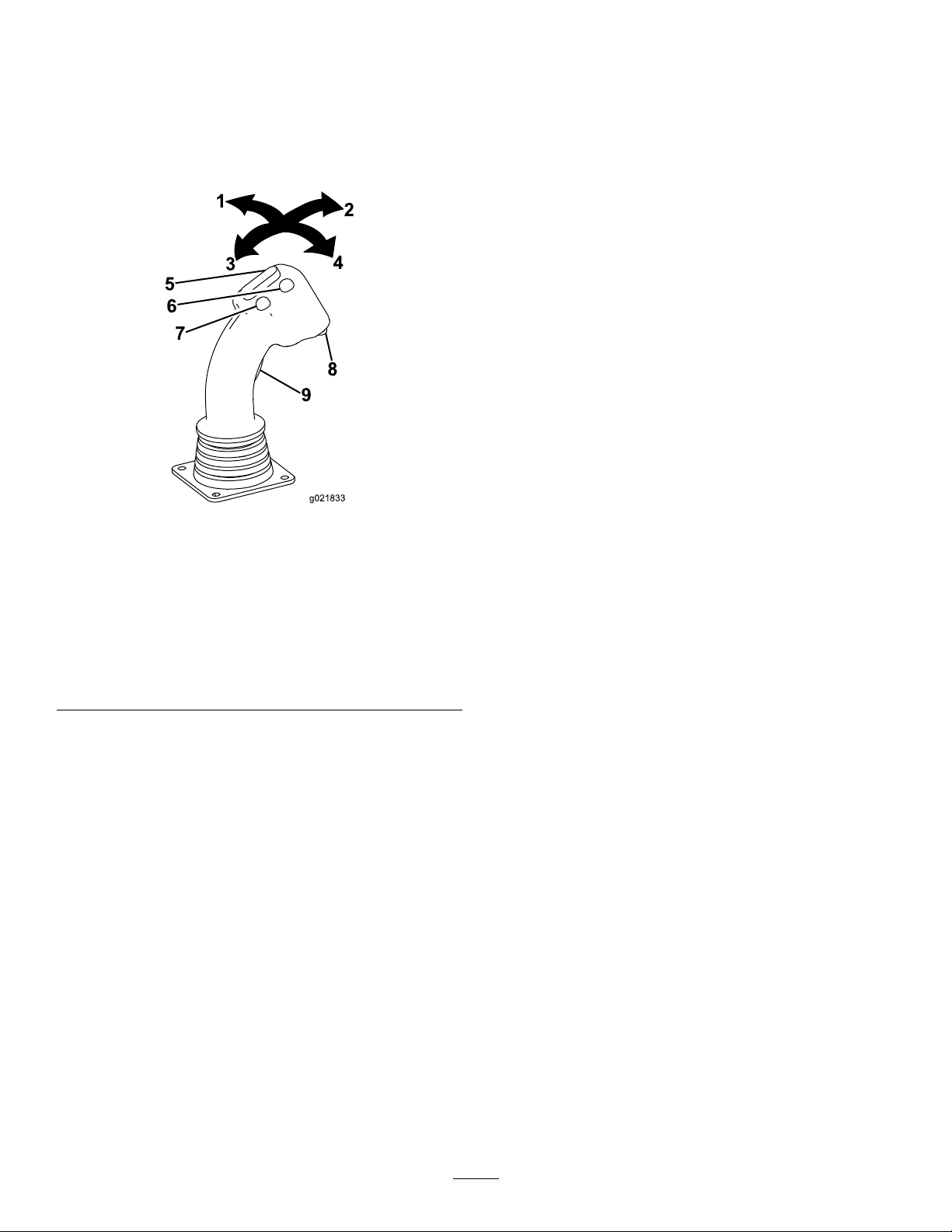

Joystickizquierdo—ModoI................................25

Joystickizquierdo—ModoII................................26

Joystickderecho—ModoI...................................27

Joystickderecho—ModoII..................................28

Paneldecontroltrasero.......................................29

Controlesdelbastidordeperforaciónydelos

estabilizadores................................................30

Controlremotodeconducción.............................30

Controlremotodeperforación.............................31

Palancasdelasestacas.........................................31

Especicaciones....................................................32

Aperos/Accesorios................................................32

Operación....................................................................33

Introducciónalaperforacióndireccional

horizontal..........................................................33

Recopilarinformaciónsobreelemplaza-

miento..............................................................34

Planicacióndeltrazadodelaperforación..................37

Preparacióndelemplazamientoylamáquina

........................................................................42

Perforación............................................................52

Escariadoytiro......................................................55

Trabajosnales......................................................57

Usodelaplicadordelubricantederoscas....................57

Trasladodeunamáquinaaveriada.............................58

Mantenimiento.............................................................60

Calendariorecomendadodemantenimiento..................60

Procedimientospreviosalmantenimiento.....................61

Aperturadelcapódelantero.....................................61

Aperturadelcapótrasero.........................................62

Usodelbloqueodelcilindro.....................................62

Lubricación..............................................................63

Engrasadodelamáquina.........................................63

Mantenimientodelmotor...........................................66

Limpiezadeltubodeventilacióndelcárter.................66

Mantenimientodelsistemadelimpiezade

aire...................................................................66

Mantenimientodelaceitedemotoryel

ltro..................................................................69

Ajustedelaholguradelasválvulas............................71

Mantenimientodelparachispas(siestá

instalado)...........................................................71

Mantenimientodelsistemadecombustible....................72

Vaciadodelaguadelltrodecombustible..................72

Drenajedelaguadeldepósitodecombustible

........................................................................72

Cebadodelsistemadecombustible...........................73

Sustitucióndelosltrosdecombustible.....................73

Comprobacióndelostubosdecombustibleylas

conexiones.........................................................75

Vaciadoylimpiezadeldepósitodecombustible.

........................................................................75

Mantenimientodelsistemaeléctrico.............................75

Mantenimientodelabatería.....................................75

Cargadelabatería..................................................76

Arranquedelamáquinaconcablespuente..................77

Mantenimientodelsistemadetransmisión....................78

Comprobacióndelniveldeaceitedelatransmisión

planetaria...........................................................78

Cambiodelaceitedelatransmisiónplanetaria

........................................................................78

Comprobacióndelaceitedelatransmisióndela

cajadeengranajes...............................................78

Cambiodelaceitedelatransmisióndelacajade

engranajes..........................................................79

Mantenimientodelasorugas....................................80

Mantenimientodelsistemaderefrigeración...................81

Comprobacióndelnivelderefrigerantedel

depósito............................................................81

Comprobacióndelnivelderefrigerantedel

radiador.............................................................81

Comprobacióndelacondicióndeloscomponentes

delsistemaderefrigeración..................................82

Comprobacióndelaconcentracióndel

refrigerante........................................................82

Limpiezadelsistemaderefrigeración........................82

Mantenimientodelascorreas......................................85

Mantenimientodelacorreadetransmisióndel

motor................................................................85

Mantenimientodelsistemahidráulico...........................86

Mantenimientodeluidohidráulico..........................86

Mantenimientodelabombadeuidode

perforación........................................................90

Mantenimientodelaceitedelabombadeuidode

perforación........................................................90

Preparacióndelsistemadeuidodeperforación

paraeltiempofrío...............................................91

Limpieza..................................................................92

Limpiezaconlamangueradepulverización................92

Limpiezadepiezasdeplásticoyresina.......................93

Almacenamiento...........................................................94

Solucióndeproblemas...................................................95

Índice..........................................................................99

Seguridad

Elusoomantenimientoindebidoporpartedeloperador oelpropietariopuedecausarlesiones.Parareducirel

peligrodelesiones,cumplaestasinstruccionesdeseguridad ypresteatenciónsiemprealsímbolodealertadeseguridad, quesignicaCuidado,AdvertenciaoPeligro–instrucción relativaalaseguridadpersonal.Elincumplimientodeestas

instruccionespuededarlugaralesionespersonalese inclusolamuerte.

Importante:Estamáquinafuefabricadadeacuerdo conlasnormaslegalescorrespondientesenvigoren elmomentodelafabricación.Cualquiermodicación realizadaenestamáquinapuedehacerqueincumpla dichasnormasylasinstruccionesdeeste

operador

debeserrealizadaporelfabricanteoporunDistribuidor AutorizadoToro.

Esteproductoescapazdeamputarmanosypies.Sigatodas lasinstruccionesdeseguridadconelndeevitarlesiones físicasgravesolamuerte.

Elpropietario/usuariopuedeprevenir,yesresponsablede cualquieraccidente,lesiónpersonalodañomaterialquese produzca.

.Cualquiermodicacióndeestamáquinasólo

Man ual del

Importante:Antesdetrabajarenunazonaque contengalíneasocablesdealtatensión,póngase encontactoconunserviciode“Sistemadellamada única”.EnlosEE.UU.,llameal811osucompañía deservicioslocal.Sinosabeelnúmerodeteléfono delacompañíadeservicioslocal,llamealnúmero nacional(EE.UU.yCanadásolamente):1-888-258-0808. Póngaseencontactotambiénconcualquiercompañía deserviciosquenoseaparticipanteenelserviciode “Sistemadellamadaúnica”.ConsultePerforacióncerca

deconduccionesdeservicios(página7)sideseamás

información.

Formación

•LeaelManualdeloperadoryotrosmaterialesdeformación.

Nota:Sieloperadoroelmecániconosabenleerel idiomadeestemanual,esresponsabilidaddelpropietario explicarlesestematerial.

•Familiaríceseconlaoperaciónseguradelequipo,los

controlesdeloperadorylasseñalesdeseguridad.

•Todoslosoperadoresymecánicosdebenrecibiruna

formaciónadecuada.Elpropietarioesresponsablede proporcionarformaciónalosusuarios.

•Losniñosylaspersonasquenohayanrecibidouna

formaciónadecuadanodebenutilizarlamáquinani realizartareasdemantenimientoenlamisma.La normativalocalpuedeimponerlímitessobrelaedaddel operador.

Preparación

•Evalúeelterrenoparadeterminarlosaccesoriosyaperos

necesariospararealizareltrabajodemaneracorrecta ysegura.Utilicesolamentelosaccesoriosyaperos homologadosporelfabricante.

•Useropaadecuada,inclusocasco,gafasdeseguridad,

pantalónlargo,calzadodeseguridadconaislamiento eléctrico(botasdegoma),guantesconaislamiento eléctricoyprotecciónauricular.

Importante:Elpelolargoylasprendasojoyas sueltaspuedenenredarseenpiezasenmovimiento.

•Inspeccioneeláreadondesevaautilizarelequipoyretire

cualquierobjetoqueseencuentreenlamáquinaantes deusarla.

•Extremelasprecaucionesalmanejarcombustibles.Son

inamablesysusvaporessonexplosivos.

–Utilicesolamenteunrecipientehomologado. –Noretireeltapóndecombustibleniañada

combustibleconelmotorenmarcha.Dejequese enfríeelmotorantesderepostarcombustible.No fumecercadelamáquinacuandoelmotorestáen marcha.

–Noañadanidrenecombustibledentrodeunedicio.

•Compruebequeloscontrolesdepresenciadeloperador,

losinterruptoresdeseguridadylosprotectoresde seguridadestáninstaladosyquefuncionancorrectamente. Noutilicelamáquinasinofuncionancorrectamente.

•Localicelaszonasdeaprisionamientoseñaladasenla

máquinayenlosaccesorios,ymantengalospiesylas manosalejadosdeestaszonas.

•Losrayospuedencausargraveslesionesoinclusola

muerte.Sisevenrelámpagosorayos,oseoyentruenos enlazona,noutilicelamáquina;busqueunlugardonde resguardarse.

Instruccionesgeneralesde uso

•Nopongaenmarchaelmotorenunlugarcerrado.

•Noutilicelamáquinasihayniños,animalesdomésticoso

personasnocapacitadascerca.

•Noutilicelamáquinaconprotectoresydefensasdañados,

osilosdispositivosdeproteccióndeseguridadnoestán dondecorresponde.

•Asegúresedequetodoslosinterruptoresdeseguridad

estánconectados,correctamenteajustadosyque funcionancorrectamente.

•Asegúresedeusarbotasyguantesdeseguridadcon

aislamientoeléctrico.

•Nocambielosajustesdelreguladordelmotornihaga

funcionarelmotoraunavelocidadexcesiva.

•Noseacerquealaspiezasmóvilesdelamáquinanialos

tuboscuandoestánenmovimiento.

•Noutilicelamáquinasiseencuentrabajolainuencia

dealcoholodrogas.

•Nodejelamáquinadesatendidamientrasestáenmarcha.

Pareelmotoryretirelallaveantesdeabandonarla máquina.

Seguridaddurantela

G021 118

conducción

Parallevarlamáquinaaydesdeellugardetrabajo,seutiliza uncontrolremotoconcable.Alconducirlamáquina,observe lassiguientesprecaucionesdeseguridad:

•Manejeelcontrolremotojuntoalamáquina,perofuera

delazonadepeligro(Figura3).

•Mantengaalejadasaotraspersonasmientrastrasladala

máquina.

•Nollevepasajerosenlamáquina.

•Laconduccióndelamáquinapuedesererráticaalusarel

controlremotocableado;procedalentamentemientras utilizaelcontrolremotoparatrasladarlamáquina.

•Tengacuidadoalcargarodescargarlamáquinaen/desde

unremolque.

•Estéatentoaltrácoalcruzarunacalleocarretera.

•Compruebequehayespaciosucienteantesdeconducir

pordebajodecualquierobjetoenalto(porejemplo, ramas,portales,cableseléctricos)ynoentreencontacto conellos.

•Antesdeconducirenpendientes,eloperadordebeestar

situadomásaltoenlapendientequelamáquina.

•Estéatentoalradiodegirodelbastidordeperforación;el

centrodelradiodegiroeselextremodelaoruga.

Lailustraciónsiguientemuestraladistanciaseguraquedeben mantenertodaslaspersonasduranteeltrasladodelamáquina.

Figura3

Zonadepeligrodeconducción

1.Distanciadeseguridadde1.8m(6pies)3.Centrodelradiodegiro

2.Operador4.Distanciadeseguridadde2.4m(8pies)

Seguridaddurantela

G021 117

perforación

•Siemprebajelabarradeseguridadantesdeperforar

(Figura4).

•Asegúresedequenadieseacerqueaningúntubomientras

estégirando.Eltubopuedeengancharlaropaycausar unaamputaciónoinclusolamuerte.Activesiempre elbloqueodesalidaantesdequenadieseacerqueala partedelanteradelamáquina,lacabezadeperforación,el escariadoroeltubo.

Zonadepeligrodurantelaperforación

Lazonadepeligroeslazonasituadadentroyalrededorde lamáquinaenlaquelaspersonasestánexpuestasalriesgo delesionespersonales.Estazonadeproximidadincluye lugaresenlosqueunapersonapuedeseralcanzadadurantela operaciónporlamáquina,suscomponentesfuncionales,los equiposauxiliaresuotrosequiposquepuedengirarocaerse.

Nota:Lazonadepeligrodenelacantidaddeespacio necesariaparaunaperforaciónsegura,incluyendoel movimientodelcarro.

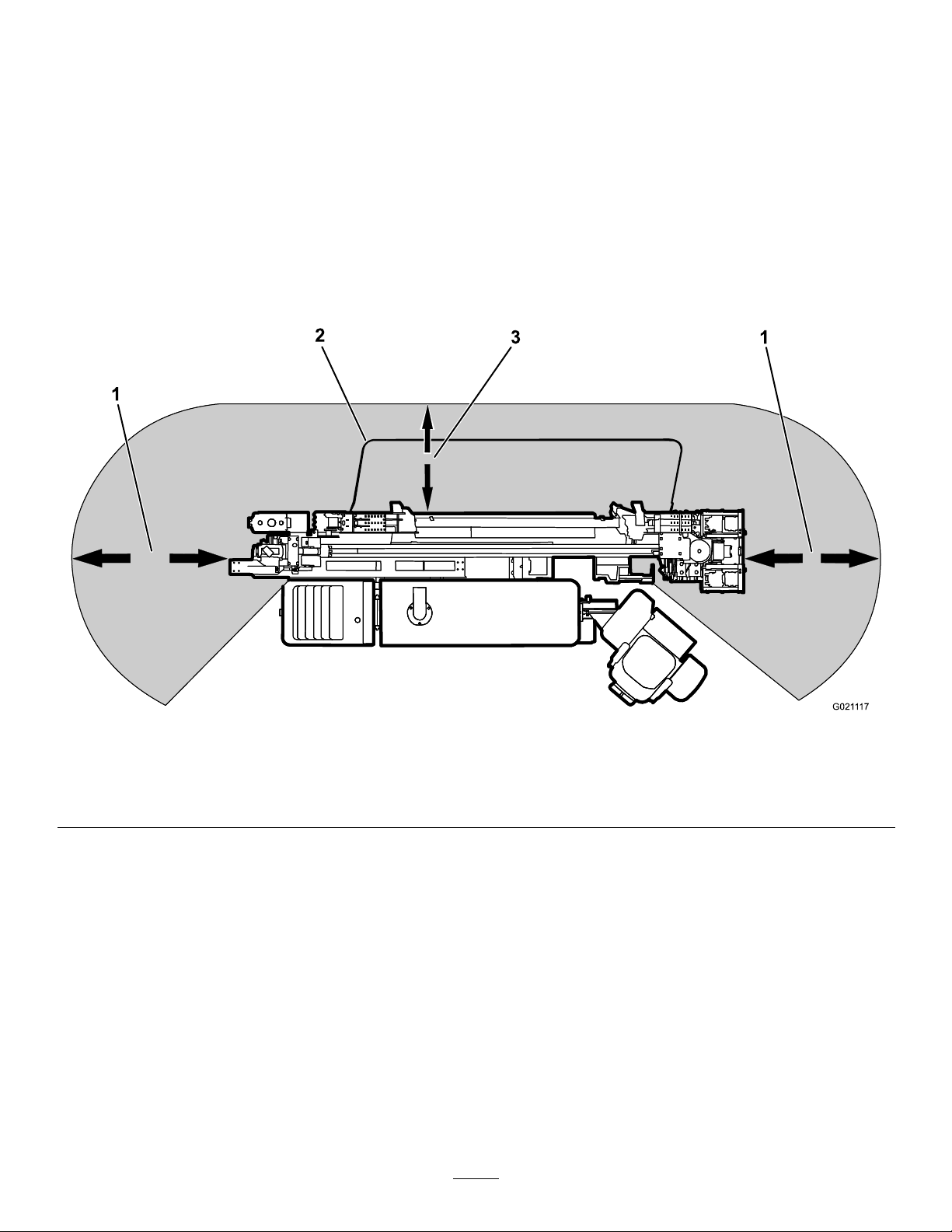

Lailustraciónsiguientemuestraladistanciaseguraquedeben respetartodaslaspersonasdurantelaperforación.

Figura4

Zonadepeligrodurantelaperforación

1.Distanciadeseguridadde3m(10pies)3.Distanciadeseguridadde1.8m(6pies)

2.Barradeseguridad

Perforacióncercadeconduccionesde servicios

Altrabajarcercadeconduccionesdeserviciosenterradas,es necesariotomarmedidasdeseguridad.

deconduccionesdeservicios(página7)sideseamás

información.

Colordelaconduccióndeservicios

Consulteenlatablaeltipodeconducciónyelcolor correspondiente(EE.UU .yCanadá).

Tipodeconducción

EléctricoRojo

Telecomunicaciones,alarmaso señales,cablesoconductos

Gasnatural,petróleo,vaporuotros materialesenestadogaseosoo inamables

AlcantarilladoydesagüeVerde

AguapotableAzul

Tubosdeaguareciclada,deriegoy delodos

Señalizacionestopográcas temporales

Límitespropuestosparala excavación

Naranja

Amarillo

Morado

Rosa

Blanco

Seguridadconlíneaseléctricas

Colordela

conducciónde

servicios

•Nodejequeotraspersonastoquenoseacerquenala

máquinasiestácargada.

•Laalarmapuedesonarsiserompeunalíneade

telecomunicaciones,peroamenosqueestéseguro,debe suponerquelaalarmaindicauncontactoeléctrico.

Seguridadconconduccionesdegas

ADVERTENCIA

Sidañaunaconduccióndegas,puedeproducirse inmediatamenteunaexplosiónyunriesgode incendio.Lasfugasdegassoninamablesy explosivas,ypuedencausarlesionesgravesola muerte.

•Nofumemientrasoperaconlamáquina.

•Pareelmotoryretirelallavedecontacto.

•Hagaquetodaslaspersonasabandonenlazona detrabajo.

•Póngaseencontactoinmediatamenteconlos serviciosdeemergenciaylascompañíasde servicioscorrespondientesparaqueaseguren lazona.

ADVERTENCIA

Nodejeelasientodelamáquinasilamáquinaestá cargadadeelectricidad.

Siustedabandonaelasientodelamáquinaotoca cualquierpartedelamáquinacuandoestácargada deelectricidad,podríasufrirlesionesgravesola muerte.

Siseproduceuncontactoeléctricoysecargalamáquinade electricidad,elsistemaZapAlertsonarámientraslamáquina estécargada.

Nota:Póngaseencontactoinmediatamenteconlosservicios deemergenciaylasautoridadesdelascompañíasdeservicios correspondientessilamáquinasecargadeelectricidadyusted nopuedeabandonarelasientodelamáquina.

Nota:Esposiblegolpearunaconduccióndeserviciossin quelamáquinasecarguedeelectricidad.

•Laalarmasonarásilacabezadeperforaciónentraen

contactoconunafuentedeenergíaeléctrica.

•Esprobable(aunquenosiempreeselcaso)quesalteel

disyuntoroelinterruptordelaredeléctrica,peropara garantizarsuseguridad,tengaencuentaquelamáquina puedeestarconduciendoelectricidad.

•Nointenteapearsedelamáquina.

Nota:Estarásegurosipermaneceenelasientodela máquina.

•Elcontactoconcualquierpartedelamáquinapuede

cerrarelcircuitoatierra.

Seguridadconconduccionesdeagua

Sidañaunaconduccióndeagua,podríahaberriesgo deinundación.

•Parelamáquinayretirelallavedecontacto.

•Hagaquetodaslaspersonasabandonenlazonade

trabajo.

•Póngaseencontactoinmediatamenteconlos

serviciosdeemergenciaylascompañíasdeservicios correspondientesparaqueasegurenlazona.

Seguridadconlíneasdecomunicaciones

Importante:ConsulteSeguridadconlíneas

eléctricas(página8)siestádañadaunalíneade

comunicaciones.

CUIDADO

Siusteddañauncabledebraópticaymira directamentelaluzintensa,puededañarselavista.

•Pareelmotoryretirelallavedecontacto.

•Hagaquetodaslaspersonasabandonenlazona detrabajo.

•Póngaseencontactoinmediatamenteconlos serviciosdeemergenciaylascompañíasde servicioscorrespondientesparaqueaseguren lazona.

Mantenimientoy almacenamiento

•Notoquepiezasquepuedenestarcalientesdespuésde

estarenfuncionamiento.Dejequeseenfríenantesde realizarcualquieroperacióndemantenimiento,ajusteo revisión.

•Bajeelbastidordeempuje,pareelmotoryretirelallave.

Dejequesedetengatodomovimientoantesdeajustar, limpiaroreparar.

•Limpiecualquierresiduodelosaccesorios,las

transmisiones,lossilenciadoresyelmotorparaayudara prevenirincendios.Limpiecualquieraceiteocombustible derramado.

•Espereaqueseenfríeelmotorantesdeguardarel

cortacésped,ynologuardecercadeunallama.

•Noalmaceneelcombustiblecercadeunallama,ynolo

drenedentrodeunedicio.

•Aparquelamáquinaenunasupercienivelada.

•Nopermitaquepersonasquenohayanrecibido

formaciónrealicenmantenimientoenlamáquina.

•Alivieconcuidadolatensióndeaquelloscomponentes

quetenganenergíaalmacenada.

•Mantengalasmanosylospiesalejadosdelaspiezasen

movimiento.Siesposible,nohagaajustesmientrasel motorestáfuncionando.

•Desconectelabateríaantesdeefectuarcualquier

reparación.Desconecteprimeroelterminalnegativoy luegoelpositivo.Vuelvaaconectarprimeroelterminal positivoyluegoelnegativo.

•Carguelasbateríasenunazonaabiertaybienventilada,

lejosdechispasyllamas.Desenchufeelcargadorantes deconectarloodesconectarlodelabatería.Lleveropa protectorayutiliceherramientasaisladas.

•Elácidodelabateríaestóxicoypuedecausarquemaduras.

Eviteelcontactoconlapiel,losojosylaropa.Protéjase lacara,losojosylaropacuandotrabajeconunabatería.

•Losgasesdelabateríapuedenexplotar.Mantenga

alejadosdelabateríacigarrillos,chispasyllamas.

•Mantengatodaslaspiezasenbuenascondicionesdeuso

ytodoslosherrajesbienapretados.Sustituyacualquier pegatinadesgastadaodeteriorada.

•Sialgunaoperacióndemantenimientooreparación

requierequeelbastidorestéenposiciónelevada,bloquee elbastidorenlaposiciónelevadausandoelbloqueo delcilindrohidráulico;consulteUsodelbloqueodel

cilindro(página62).

•Mantengaapretadoslospernosylastuercas.

•Mantengaelequipoenbuenascondicionesde

funcionamiento.

•Nomanipulelosdispositivosdeseguridad.

•Mantengalamáquinalibredeacumulacionesdehierba,

hojasyotrosresiduos.Limpiecualquieraceiteo

combustiblederramado.Dejequeseenfríelamáquina antesdealmacenarla.

•Extremelasprecaucionesalmanejarcombustibles.Son

inamablesysusvaporessonexplosivos.

–Utilicesolamenteunrecipientehomologado. –Noretireeltapóndecombustibleniañada

combustibleconelmotorenmarcha.Dejequese enfríeelmotorantesderepostarcombustible.No

fume. –Norepostecombustibledentrodeunedicio. –Noguardelamáquinaounrecipientedecombustible

dentrodeunediciodondehayaunallamadesnuda,

porejemplo,cercadeuncalentadordeaguaouna

caldera. –Nolleneunrecipienteconelrecipientedentrodeun

vehículo,maletero,lacajadeunacamionetaoninguna

otrasuperciequenoseaelsuelo. –Mantengalaboquilladelrecipienteencontactoconel

depósitoduranteelrepostaje.

•UtilicesolamentepiezasderepuestogenuinasToro

paraasegurarquesemantenganlosnivelesdecalidad originales.

•Mantengaelcuerpoylasmanosalejadosdefugas

pequeñasoboquillasqueliberenuidohidráulicoaalta presión.Utiliceuncartónounpapelparabuscarfugas hidráulicas;noutilicenuncalasmanos.Lasfugasde uidohidráulicobajopresiónpuedenpenetrarenlapiely causarlesionesquerequierenintervenciónquirúrgicaen pocashorasporuncirujanocualicado,opodríancausar gangrena.

Nivelesderuidoyvibraciones

ADVERTENCIA

Eloperadordebellevarprotecciónauditivamientras utilizalamáquina.Elnollevarprotecciónauditiva puedecausarproblemasauditivos.

Niveldepresiónsonora

Estaunidadtieneunniveldepresiónsonoraeneloídodel operadorde92dBA,queincluyeunvalordeincertidumbre (K)de1dBA.

Elniveldepresiónsonorasedeterminómediantelos procedimientosdescritosenEN791.

Potenciasonora

Estaunidadtieneunniveldepotenciasonoragarantizado de113dBA,queincluyeunvalordeincertidumbre(K)de

3.75dBA.

Elniveldepotenciasonorasedeterminómediantelos procedimientosdescritosenISO4871

Niveldevibración

Valordeincertidumbre(K)=0.08m/s

Nivelmedidodevibraciónenlamanoderecha=0.3m/s

Nivelmedidodevibraciónenlamanoizquierda=0.8m/s

Nivelmedidodevibraciónenlamanoizquierda=0.17m/s

Pegatinasdeseguridadeinstrucciones

Laspegatinasdeseguridadeinstruccionesestánalavistadeloperadoryestánubicadascercadecualquier zonadepeligropotencial.Sustituyacualquierpegatinaqueestédañadaoquefalte.

Símbolosdelabatería

Algunosdeestossímbolos,otodosellos,estánensu

batería

1.Riesgodeexplosión6.Mantengaaotras

2.Nofume,mantenga alejadodelfuegoydelas llamasdesnudas.

3.Líquidocáustico/peligro dequemaduraquímica

4.Lleveprotecciónocular9.Enjuaguelosojos

5.LeaelManualdel

operador.

personasaunadistancia prudencialdelabatería.

7.Lleveprotecciónocular; losgasesexplosivos puedencausarcegueray otraslesiones.

8.Elácidodelabatería puedecausarceguerao quemadurasgraves.

inmediatamenteconagua ybusquerápidamente ayudamédica.

10.Contieneplomo;notirara labasura.

Losvaloresmedidossedeterminaronmediantelos procedimientosdescritosenENISO20643

125-1621

1.Pulseelinterruptordepresenciadeloperadorparapermitir eldesplazamientodelamáquina.

114-9600

1.LeaelManualdeloperador.

117-2718

1.Tirarhaciaarribapara arrancarelmotor.

125-1622

2.Presionarhaciaabajo parapararelmotor.

125-6110

1.Peligrodeaplastamiento–nosecoloquedebajode ningunapartedelamáquina.

125-1645

125-1641

1.Adelantehacialaizquierda6.Adelantehacialaderecha

2.Aumentarrpm7.Alta

3.Velocidaddelmotor8.Velocidaddelasorugas

4.Reducirrpm9.Baja

5.Atráshacialaizquierda10.Atráshacialaderecha

1.Tirardelcarrode perforaciónhaciaatrás

2.Orugaizquierdahacia atrás

3.Orugaizquierdahacia adelante

4.Carrodeperforaciónhacia adelante

5.Bombadeuidode perforaciónencendida

6.Controlesdemordaza activados

7.Husillodeperforacióngiro horario

8.Orugaderechahacia adelante

9.Orugaderechahaciaatrás

10.Husillodeperforacióngiro antihorario

125-6107

1.Peligrodeaplastamientoportátilesypies–noacerquelas manosnilospies.

125-6108

1.Peligrodeobjetosarrojados–leaelManualdeloperador.

125-6111

1.Subirestaca6.Subirestaca

2.Bajarestaca

3.Girarestacaensentido antihorario

4.Girarestacaensentido horario

5.Escuadraizquierda10.Estacaderecha

7.Girarestacaensentido

8.Bajarestaca

9.Girarestacaensentido

antihorario

horario

125-6109

1.Peligrodedescargaeléctrica–cuandoelsistemaZapAlert estáactivadodebidoauncontactoeléctrico,noabandone laposicióndeloperador,ynotoqueelsueloylamáquinaal mismotiempo;lamáquinaestaráenergizadaconcorriente eléctrica.

125-6114

1.Peligro:combustiblealmacenado–nousarherramientas; leaelManualdeloperador.

125-6115

1.Peligrodeaplastamiento–coloquelosbloqueosdecilindro antesderealizarcualquieroperacióndemantenimiento.

125-6117

1.Peligrodecaída–nosepongadepieenlamáquina mientrasestéenmarcha.

125-6116

1.Peligrodecaídas–nomuevalamáquinacuandohay alguienenelpuestodeloperador.

125-6118

1.Peligrodeaplastamiento,movimientodelamáquina–lea elManualdeloperador.

125-6119

1.Peligrodeenredamiento–manténgasealejadodelos objetosenmovimiento.

1.Elevarcarrode perforación

2.Bajarcarrodeperforación

3.Elevarestabilizador izquierdo

125-6120

4.Bajarestabilizador izquierdo

5.Elevarestabilizador derecho

6.Bajarestabilizador derecho

1.Motor–indicadorde calentamiento

2.Motor–parar

3.Motor–marcha

4.Motor–arrancar

125-6121

5.Bombadeuido encendida

6.Bombadeuidoapagada

7.Enchufedelcontrolremoto deperforación

8.Enchufedelcontrolremoto deconducción

125-6122

1.Filadetubos

125-6123

1.Cargartubosprimerodesdelaladeatrás.

125-6125

125-6124

1.Centrarlajuntadelostubosentrelasmordazassuperior einferior.

1.Advertencia–leael Manualdeloperador.

2.Peligrodeexplosión; peligrodedescarga eléctrica—noexcavesin habercontactadoconlas compañíasdeservicios locales.

3.Pulsarparaaplicar lubricantederoscas.

4.Mantenerpulsadopara aumentaralmáximola presióndeluidode perforación;soltarpara cortarelcaudal.

5.Pulsarpara encender/apagarla bombadeuidode perforación.

6.Mantenerpulsadopara desplazarelcarro deperforaciónaalta velocidadhaciaarribao haciaabajoenelbastidor deperforación.

7.ModoI–girarhusillode perforaciónensentido horario.ModoII–gatillo izquierdoapretado:abrir lamordazainferior;gatillo izquierdolibre:elevarel elevadordetubos.

8.ModoI–girarhusillode perforaciónensentido antihorario.ModoII– gatilloizquierdoapretado: cerrarlamordazainferior; gatilloizquierdolibre: bajarelelevadordetubos.

9.Empujarelcarrode perforaciónhacia adelante.

10.Tirardelcarrode perforaciónhaciaatrás.

125-6126

1.Peligrodeenredamiento–manténgasealejadodelas piezasenmovimiento.

125-6129

1.Superciecaliente–noseacerquealassupercies calientes.

125-6127

1.Peligrodecorte/desmembramiento,ventilador–nose acerquealaspiezasenmovimiento.

125-6128

1.Fluidoaaltapresión,peligrodeinyecciónenelcuerpo–lea elManualdeloperadorantesderealizarelmantenimiento.

125-6131

1.Advertencia–manténgaseaunadistanciamínimade3m (10pies)delamáquina.

125-6137

1.Girarelasiento.

125–8483

1.Aceitehidráulico;consulteelManualdeloperador.

125-6140

125-8473

125-6152

1.Muevaelasientohaciaadelanteyhaciaatrás.

1.Peligrodeexplosión– lleveprotecciónocular.

2.Peligrodequemadura porlíquido cáustico/quemadura química–enjuagarlas zonasafectadasybuscar atenciónmédica.

3.Peligrodeincendio– mantengaalejadaslas llamasdesnudas.

4.Peligro:productostóxicos –nomanipulelabatería.

1.Puntodeamarre

125-6694

125-6113

1.Advertencia–leaelManualdeloperador.4.Advertencia–noseacerquealaspiezasenmovimiento;

2.Advertencia–noutiliceestamáquinasinoharecibidouna formaciónadecuada.

3.Advertencia–nodejequenadieseacerquealamáquina.6.Peligrodeexplosión,peligrodedescargaeléctrica:noexcave

mantengacolocadostodoslosprotectoresydefensas.

5.Advertencia–lleveprotecciónauditiva.

sinhabercontactadoconlascompañíasdeservicioslocales.

125-6130

1.Advertencia–leaelManualdeloperador;manténgaseaunadistanciamínimade3m(10pies)delapartedelanteraytraserade lamáquina,yde1.8m(6pies)deloslateralesdelamáquina.

125-6112

1.Bloqueodesalida–indicadordereinicio14.Focosdetrabajo–apagados

2.Bloqueodesalida–indicadordeperforaciónhabilitada

3.Indicadordelestadodelabateríadelreceptor16.Velocidaddelmotor

4.Motor–arrancar17.Mantenerpulsadoparareducirlavelocidaddelmotor.

5.Presionarparapararelmotor;tirarhaciaarribaparaarrancar elmotor.

6.ReiniciodelsistemaZapAlert19.ModoI–gatilloizquierdolibre,extiendeelmanipuladorde

7.SistemaZapAlertactivado

8.Desbloquearelbloqueodesalida21.ModoI–gatilloizquierdolibre,elevaelelevadordetubos;

9.Reiniciarelbloqueodesalida

10.Engranarlatransmisióndelasorugasyfuncionesde conguración

11.Engranarlatransmisióndelcarrodeperforaciónyotras funcionesdeperforación

12.Focosdetrabajo–encendidos

13.Focosdetrabajo

15.Mantenerpulsadoparaaumentarlavelocidaddelmotor.

18.ModoI–gatilloizquierdolibre,extiendeelmanipulador detuboshaciaelbastidordeperforación;gatilloizquierdo apretado,abrelamordazainferior.ModoII–giraelhusillode perforaciónensentidohorario.

tuboshaciaelportatubos;gatilloizquierdoapretado,cierra lamordazainferior.ModoII–giraelhusillodeperforación ensentidoantihorario.

20.ModoI–gatilloizquierdoapretado,bajaelelevadordetubos; gatilloizquierdoapretado,abrelamordazasuperior.Modo II–gatilloizquierdolibre,extiendeelmanipuladordetubos haciaelbastidordeperforación;gatilloizquierdoapretado, abrelamordazasuperior.

gatilloizquierdoapretado,cierralamordazasuperior.Modo II–gatilloizquierdolibre,extiendeelmanipuladordetubos haciaelportatubos;gatilloizquierdoapretado,cierrala mordazasuperior.

22.Conelgatillolibre,moverhaciaadelanteparagirarel cargadordetuboshacialalevadeltubo,moverhacia atrásparagirarelcargadordetuboshaciaelbastidorde perforación.

23.Conelgatillolibre,elbotónsuperiorcierraelmanipuladorde tubos,elbotóninferiorabreelmanipuladordetubos.

24.Conelgatilloapretado,moverhaciaadelanteparagirarla mordazasuperiorensentidoantihorarioparaaojarlajunta; moverhaciaatrásparagirarlamordazasuperiorensentido horarioparaapretarlajunta.

25.Conelgatilloapretado,pulseelbotóndelanterootraseropara reanudarlavelocidaddeperforaciónautomáticapreviamente establecida;mantengapulsadoelbotóndelanteropara aumentarlavelocidaddeperforaciónautomática;mantenga pulsadoelbotóntraseroparareducirlavelocidadde perforaciónautomática.

Elproducto

Figura5

1.Carrodeperforación6.Capódelantero

2.BalizaZapAlert7.Estabilizadorderecho

3.Asientodeloperador

4.Paneldecontrol9.Bastidordeempuje

5.Oruga

8.Capótrasero

Figura6

1.Jaula5.Paneldecontroltrasero

2.Portatubos6.Estabilizadorizquierdo

3.Barradeseguridad7.Placadesujeción

4.Entradadelabombadeuidodeperforación

Figura7

1.Bastidordeempuje4.Mordazasuperior

2.Carrodeperforación5.Mordazainferior

3.Husillodeperforación

6.Limpiadordetubos

Controles

Consultelasseccionessiguientesparamásinformaciónsobre cadacontroldelamáquina:

•Plataformadeloperador

•Monitor

•Paneldecontrol

•Joystickizquierdo—ModoI

•Joystickizquierdo—ModoII

•Joystickderecho—ModoI

•Joystickderecho—ModoII

•Sistemadebloqueodesalida(Alcanceestándar)

•Sistemadebloqueodesalida(Granalcance)

•Paneldecontroltrasero

•Controlesdelbastidordeperforaciónydelos

estabilizadores

•Controlremotodeconducción

•Controlremotodeperforación

Fundasdeloscontrolesdeloperador

Lasfundasprotegenloscontrolesdeloperadorcontra condicionesmeteorológicasadversascomolluvia,viento, luzsolardirecta,etc.Retírelasantesdeusarlamáquinay colóquelasdenuevoantesdeabandonarlamáquinaalnal delajornada.Cadafundaestásujetacon2tornillos,según semuestraenFigura9.

•Palancasdelasestacas

•Interruptordedesconexióndelabatería

Plataformadeloperador

Laplataformadeloperador,situadaenlaesquinadelantera derechadelamáquina,contienelamayoríadeloscontroles utilizadosparacontrolarlasfuncionesdeperforacióndela máquina.

Figura9

1.Tornillos2.Fundas

Palancadeenganchedelaplataformadeloperador

Laplataformadeloperadorseseparadelamáquinagirando sobreunpivote,paradarlesitioparasentarse.Tiene4 posiciones:transporte(pegadaalamáquina),fueradeltodoy 2posicionesintermedias.Pongalaplataformaenlaposición deTRANSPORTEantesdemoverlamáquina.

Paraliberarlaplataformaygirarlahaciafueraohaciadentro, presionehaciaabajosobrelapalancadeenganchetrasera (Figura10).

Figura8

1.Pantalladeloperador3.Joystickderecho

2.Paneldecontrolyjoystick izquierdo

Figura10

1.Palancadeenganchetraseradelaplataforma

Paraliberarlaplataformaygirarlahaciafueraohaciadentro,

g0 28 900

presionehaciaarribasobrelapalancadeenganchedelantera (Figura11).

Figura11

1.Palancadeenganchedelanteradelaplataforma

transmisordelbloqueodesalida,eindicaqueelsistema puedereiniciarse.

Bloqueodesalida–indicadordeperforaciónhabilitada

Esteindicador(Figura12)seenciendedecolorverdecuando lafuncióndebloqueodesalidahasidoapagadayreiniciaday lamáquinaestápreparadaparaperforar.

Bloqueodesalida–interruptordereinicio

Presioneesteinterruptor(Figura12)parahabilitarlas operacionesdeperforacióncuandoseenciendaelindicador dereinicio.

Bateríadeltransmisor–indicadordeestado

Esteindicador(Figura12)seenciendedecolorrojosila bateríadeltransmisordelbloqueodesalidaestádemasiado agotadaparatransmitir.Parelasoperacionesdeperforacióny solucioneelproblemadeltransmisorantesdecontinuar.

Botóndearranquedelmotor

Paneldecontrol

Pulseestebotón(Figura12)paraarrancarelmotor.Lallave decontactodelpaneldecontroltraserodebeestarenla posicióndeENCENDIDO.

Botóndeparadadelmotor

Pulseestebotón(Figura12)parapararinmediatamenteel motorytodaslasoperacionesdeperforación.Debetirardel botónhaciafueraantesdepoderarrancarelmotordenuevo.

Interruptordereiniciotrasuncontactoeléctrico

Presioneesteinterruptor(Figura12)parareiniciarelsistema ZapAlertcuandosehaproducidouncontactoeléctricoy esteseharesuelto;consulteDesplieguedelsistemaZap

Alert(página49).

Interruptordeconducción/perforación

Figura12

Pulselapartesuperiordeesteinterruptor(Figura12)para habilitarloscontrolesdeconducciónyconguración,ola

1.Botóndeparadadelmotor6.Interruptordereiniciotras

2.Bloqueode salida—indicadorde reinicio

3.Bloqueode salida—indicadorde perforaciónhabilitada

4.Indicadordelestadodela bateríadelreceptor

5.Botóndearranquedel motor

uncontactoeléctrico

7.Bloqueode salida—interruptorde reinicio

8.Interruptorde conducción/perforación

9.Interruptordelasluces

10.Interruptordevelocidad delmotor

parteinferiorparaactivarlasfuncionesdeperforaciónycarga detubos.

Interruptordelasluces

Pulselapartesuperiordeesteinterruptor(Figura12)para encenderlaslucesdelamáquinaolaparteinferiorpara apagarlas.

Interruptordevelocidaddelmotor

•Mantengapulsadalapartesuperiordeesteinterruptor

paraaumentarlavelocidaddelmotor.

Bloqueodesalida–indicadordereinicio

Esteindicador(Figura12)seenciendedecoloramarillo cuandoseapagalafuncióndebloqueodesalidaenel

•Mantengapulsadalaparteinferiordeesteinterruptor

parareducirlavelocidaddelmotor.

•Suelteelinterruptorparamantenerlavelocidadactual

delmotor.

Joystickizquierdo—ModoI

g021833

Botóndelantero

Nota:Loscontrolesdeljoystickvaríanenfuncióndelmodo

decontrolqueseleccionóduranteelarranquedelamáquina. Hay2modosdecontrol:ModoIyModoII;consultela pantalladeSeleccióndecontrolesenlaGuíadesoftwarepara obtenerinformaciónsobrecómoseleccionarelmodode control.

Figura13

1.Joystick—moverala izquierda

2.Joystick—moverhacia adelante

3.Joystick—moverhacia atrás

4.Joystick—moverala derecha

5.Interruptorbasculante

6.Botóndelantero

7.Botóntrasero

8.Botóninferior

9.Gatillo

•Gatilloizquierdoapretado—pulseestebotónpara

reanudarlavelocidaddeperforaciónautomática previamenteestablecida.Mantengapulsadoestebotón paraaumentarlavelocidaddeperforaciónautomática.

•Gatilloizquierdoliberado—pulseestebotónparacerrar

elmanipuladordetubos.

Botóntrasero

•Gatilloizquierdoapretado—pulseestebotónpara

establecerlavelocidaddeperforaciónautomática. Mantengapulsadoestebotónparareducirlavelocidad deperforaciónautomática.

•Gatilloizquierdoliberado—pulseestebotónparaabrirel

manipuladordetubos.

Botóninferior

Encasodeunfallodelsensor,utiliceestebotónparaanular losvalorespreestablecidosdelalevadeltuboymoverla levamanualmente.Utiliceestemodoúnicamentesies absolutamentenecesario;podríadañarlalevadeltuboo lostubossinolosalineacorrectamente.Sielsensorfalla, póngaseencontactoconsuDistribuidorAutorizadoToro parasureparación.

Joystick—haciaadelante

•Gatilloizquierdoapretado–cierralamordazainferior.

•Gatilloizquierdoliberado–repliegaelmanipuladorde

tuboshaciaelportatubos.

Joystick—haciaatrás

•Gatilloizquierdoapretado–abrelamordazainferior.

Gatillo

Elgatillocambialosdemáscontrolesdeljoystickdesde controlesdelcargadordetuboshastacontrolesdeoperación delasmordazas.

•Presioneelgatilloparahabilitarloscontrolesdelas

mordazas.

•Gatilloizquierdoliberado–extiendeelmanipuladorde

tuboshaciaelbastidordeperforación.

Joystick—izquierdo

•Gatilloizquierdoapretado–abrelamordazasuperior.

•Gatilloizquierdoliberado–bajaelelevadordetubos.

•Suelteelgatilloparahabilitarloscontrolesdelcargador

detubos.

Interruptorbasculante

•Gatilloizquierdoapretado–muevaelinterruptorhacia

adelanteparagirarlamordazasuperiorensentidohorario paraaojarunajunta;muevaelinterruptorhaciaatrás paragirarlamordazasuperiorensentidoantihorariopara apretarunajunta.

Joystick—derecho

•Gatilloizquierdoapretado–cierralamordazasuperior.

•Gatilloizquierdoliberado–subeelelevadordetubos.

•Gatilloizquierdoliberado–muevaelinterruptorhacia

adelanteparagirarlalevadeltubohaciafuera,haciael cargadordetubos;muevaelinterruptorhaciaatráspara girarlalevadeltubohaciaelbastidordeperforación.

Joystickizquierdo—ModoII

g021833

Botóndelantero

Nota:Loscontrolesdeljoystickvaríanenfuncióndelmodo

•Gatilloizquierdoapretado—pulseestebotónpara

reanudarlavelocidaddeperforaciónautomática previamenteestablecida.Mantengapulsadoestebotón paraaumentarlavelocidaddeperforaciónautomática.

•Gatilloizquierdoliberado—pulseestebotónparacerrar

elmanipuladordetubos.

Botóntrasero

•Gatilloizquierdoapretado—pulseestebotónpara

establecerlavelocidaddeperforaciónautomática. Mantengapulsadoestebotónparareducirlavelocidad deperforaciónautomática.

•Gatilloizquierdoliberado—pulseestebotónparaabrirel

manipuladordetubos.

Botóninferior

1.Joystick—moverala izquierda

2.Joystick—moverhacia adelante

3.Joystick—moverhacia atrás

4.Joystick—moverala derecha

5.Interruptorbasculante

Figura14

6.Botóndelantero

7.Botóntrasero

8.Botóninferior

9.Gatillo

póngaseencontactoconsuDistribuidorAutorizadoToro parasureparación.

Joystick—haciaadelante

Muevaeljoystickhaciaadelanteparagirarelhusillode perforaciónensentidoantihorario.

Joystick—haciaatrás

Muevaeljoystickhaciaatrásparagirarelhusillode perforaciónensentidohorario.

Gatillo

Joystick—izquierdo

Elgatillocambialosdemáscontrolesdeljoystickdesde controlesdelcargadordetuboshastacontrolesdeoperación delasmordazas.

•Presioneelgatilloparahabilitarloscontrolesdelas

•Gatilloizquierdoapretado–abrelamordazasuperior.

•Gatilloizquierdoliberado–extiendeelmanipuladorde

tuboshaciaelbastidordeperforación.

mordazas.

•Suelteelgatilloparahabilitarloscontrolesdelcargador

detubos.

Interruptorbasculante

Joystick—derecho

•Gatilloizquierdoapretado–cierralamordazasuperior.

•Gatilloizquierdoliberado–repliegaelmanipuladorde

tuboshaciaelportatubos.

•Gatilloizquierdoapretado–muevaelinterruptorhacia

adelanteparagirarlamordazasuperiorensentidohorario paraaojarunajunta;muevaelinterruptorhaciaatrás paragirarlamordazasuperiorensentidoantihorariopara apretarunajunta.

•Gatilloizquierdoliberado–muevaelinterruptorhacia

adelanteparagirarlalevadeltubohaciafuera,haciael cargadordetubos;muevaelinterruptorhaciaatráspara girarlalevadeltubohaciaelbastidordeperforación.

Joystickderecho—ModoI

g021833

Botóninferior

Nota:Loscontrolesdeljoystickvaríanenfuncióndelmodo

Figura15

1.Joystick—moverala izquierda

2.Joystick—moverhacia adelante

3.Joystick—moverhacia atrás

4.Joystick—moverala derecha

5.Interruptorbasculante

6.Botóndelantero

7.Botóntrasero

8.Botóninferior

9.Gatillo

Pulseestebotónparaactivarodesactivarlabombadeuido deperforación.

Gatillo

Mantengapulsadoelgatilloparadesplazarelcarrode perforaciónaaltavelocidadhaciaarribaohaciaabajoporel bastidordeperforación.

Joystick—haciaadelante

Muevaeljoystickhaciaadelanteparaempujarelcarrode perforaciónhaciaadelante.

Joystick—haciaatrás

Muevaeljoystickhaciaatrásparatirardelcarrodeperforación haciaatrás.

Joystick—izquierdo

Muevaeljoystickalaizquierdaparagirarelhusillode perforaciónensentidohorario.

Joystick—derecho

Muevaeljoystickaladerechaparagirarelhusillode perforaciónensentidoantihorario.

Interruptorbasculante

Muevaelinterruptorhaciaadelanteparaaumentarelcaudal deluidodeperforación;muevaelinterruptorhaciaatrás parareducirelcaudaldeluidodeperforación.

Nota:Antesdeusarestafunción,primerodebeactivarla bombadeuidodeperforaciónusandoelbotóninferiordel joystickderecho.

Botóndelantero

Pulseelbotónparaaplicarlubricantederoscas.

Botóntrasero

Mantengapulsadoestebotónparaaumentaralmáximola presióndeluidodeperforación;utiliceestafunciónpara llenareltuborápidamentedeuidodeperforacióndespués deañadiroretiraruntubo.Suelteelbotónparadetenerel caudal,oparavolveralcaudalpreviamenteestablecido.

Joystickderecho—ModoII

g021833

Botóninferior

Nota:Loscontrolesdeljoystickvaríanenfuncióndelmodo

Figura16

1.Joystick—moverala izquierda

2.Joystick—moverhacia adelante

3.Joystick—moverhacia atrás

4.Joystick—moverala derecha

5.Interruptorbasculante

6.Botóndelantero

7.Botóntrasero

8.Botóninferior

9.Gatillo

Pulseestebotónparaactivarodesactivarlabombadeuido deperforación.

Gatillo

Mantengapulsadoelgatilloparadesplazarelcarrode perforaciónaaltavelocidadhaciaarribaohaciaabajoporel bastidordeperforación.

Joystick—haciaadelante

Muevaeljoystickhaciaadelanteparaempujarelcarrode perforaciónhaciaadelante.

Joystick—haciaatrás

Muevaeljoystickhaciaatrásparatirardelcarrodeperforación haciaatrás.

Joystick—izquierdo

•Gatilloizquierdoapretado–abrelamordazainferior.

•Gatilloizquierdoliberado–subeelelevadordetubos.

Joystick—derecho

•Gatilloizquierdoapretado–cierralamordazainferior.

•Gatilloizquierdoliberado–bajaelelevadordetubos.

Interruptorbasculante

Muevaelinterruptorhaciaadelanteparaaumentarelcaudal deluidodeperforación;muevaelinterruptorhaciaatrás parareducirelcaudaldeluidodeperforación.

Nota:Antesdeusarestafunción,primerodebeactivarla bombadeuidodeperforaciónusandoelbotóninferiordel joystickderecho.

Botóndelantero

Pulseelbotónparaaplicarlubricantederoscas.

Botóntrasero

Sistemadebloqueodesalida(Alcance

g021837

G0221 15

estándar)

Elsistemadebloqueodesalidapermitealaspersonasque trabajanalrededordelamáquinadeshabilitarlarotaciónyel empujedeltubodeperforación.

Paraobtenermásinformacióneinstrucciones,consulteel Manualdeloperadordelsistemadebloqueodesalida.

Sistemadebloqueodesalida(Gran alcance)

Elsistemadebloqueodesalidapermitealaspersonasque trabajanalrededordelamáquinadeshabilitarlarotaciónyel empujedeltubodeperforación.

Paraobtenermásinformacióneinstrucciones,consulteel Manualdeloperadordelsistemadebloqueodesalida.

Paneldecontroltrasero

Llavedecontactodelmotor

Lallavedecontactotienetresposiciones,comoseindicaa continuación(Figura18):

Figura18

1.Motor–Apagado3.Motor–Arranque

2.Motor–Marcha

Figura17

1.Indicadorde calentamientodelmotor

2.Llavedecontactodel motor

3.Interruptordelabombade uido

Indicadordecalentamientodelmotor

Cuandoelmotorestáfrío,elcalentadorcalientaelairede

4.Enchufedelcontrolremoto deperforación

5.Enchufedelcontrolremoto deconducción

entradaparafacilitarelarranque.Esteindicadorseenciende cuandoelcalentadorestáencendido.Espereaqueseapague esteindicadorantesdearrancarelmotor.

•PosiciónMotor–Apagado–girelallaveaestaposición

parapararelmotor.Noesposiblearrancarelmotor desdelaplataformadeloperadorcuandolallaveestáen estaposición.

•PosiciónMotor–Marcha–girelallaveaestaposición

despuésdearrancarelmotor.Cuandolallaveestáenesta posiciónelbotóndearranquedelmotordelaplataforma deloperadorestáhabilitado.

•PosicióndeMotor–Arranque—girelallaveaestaposición

paraarrancarelmotor.Sueltelallaveparaquevuelvaala posicióndeMARCHAcuandoelmotorhayaarrancado.

Interruptordelabombadeuido

Utiliceesteinterruptorparaencenderlabombadeuidoan depoderusarlapistolapulverizadoraparalimpiarlamáquina.

Enchufedelcontrolremotodeperforación

Enchufeparaconectarelcontrolremotodeperforacióna lamáquina(Figura17).

Enchufedelcontrolremotodeconducción

Enchufeelcontrolremotodeconducciónparaconectarloa lamáquina(Figura17).

Controlesdelbastidordeperforacióny

g021843

1 2 3

g021855

delosestabilizadores

Figura19

Controlremotodeconducción

LaFigura17muestrasuubicación.

1.Palancadeinclinacióndel bastidordeperforación

2.Palancadelestabilizador izquierdo

Palancasdelosestabilizadores

Utilicelaspalancasdelosestabilizadoresparaelevarybajar losestabilizadores.

3.Palancadelestabilizador derecho

Figura20

1.Interruptordevelocidad delmotor

2.Joystickdesentidode marcha

3.Botóndeparadadelmotor

4.Interruptordevelocidad demarcha

5.Interruptordepresencia deloperador

Nota:ElinterruptordeCONDUCCIÓN/PERFORACIÓNdel paneldeloperadordebeestarenlaposicióndeCONDUCCIÓN paraactivarestafunción.

Botóndeparadadelmotor

Pulseestebotónparapararinmediatamenteelmotorytodas

Palancadeinclinacióndelbastidordeperforación

Utilicelapalancadeinclinacióndelbastidordeperforación paracolocarlaplacadesujeciónenelsuelooparadevolver elbastidoralaposicióndetransporte.

Nota:ElinterruptordeCONDUCCIÓN/PERFORACIÓNdel

lasoperacionesdemarcha/perforación.Debetirardelbotón haciafueraantesdepoderarrancarelmotordenuevo.

Interruptordevelocidaddelmotor

•Mantengapulsadalapartesuperiordeesteinterruptor

paraaumentarlavelocidaddelmotor.

paneldeloperadordebeestarenlaposicióndeCONDUCCIÓN paraactivarestafunción.

•Mantengapulsadalaparteinferiordeesteinterruptor

parareducirlavelocidaddelmotor.

•Suelteelinterruptorparamantenerlavelocidadactual

delmotor.

Joystickdesentidodemarcha

Utiliceeljoystickparacontrolarelsentidodeavancedela máquina.Lamáquinasedesplazaráenelsentidoenque mueveeljoystick.

Interruptordevelocidaddemarcha

g021839

g021835

3 4

Elinterruptorajustalavelocidaddedesplazamientodela máquina.Muevaelinterruptorhaciaarribaparavelocidad alta,ohaciaabajoparavelocidadbaja.

Interruptordepresenciadeloperador

moverelcarrodeperforaciónhaciaadelante,ohacia abajoparamoverelcarrodeperforaciónhaciaatrás.

•CuandoestáconectadoalenchufedelControlremoto

deconducción,muevaesteinterruptorhaciaarribapara moverlaorugaizquierdahaciaadelante,ohaciaabajo paramoverlaorugaizquierdahaciaatrás.

Mantengapulsadoestebotónparahabilitarlosotroscontroles delcontrolremotodeconducción.Lamáquinasedetendrási sueltaestebotón.

Controlremotodeperforación

ElControlremotodeperforaciónestádiseñadoparapermitir uncontrolrudimentariodelasfuncionesdeperforación únicamente,cuandoestáconectadoalenchufedelantero, siloscontrolesdelaplataformadeloperadordejande responder.Tambiénpuedeenchufarestecontrolremotoen elenchufedelcontrolremotodeperforacióntrasero,sideja defuncionarelcontrolremotodeconducción,paraobtener funcionesbásicasdedesplazamientoabajavelocidad.

Elenchufedelcontrolremotodeperforacióntraserosólo permitecontrolarlasfuncionesdeconducción.

LaFigura17muestrasuubicación.

Interruptorcentral

Muevaesteinterruptoralaizquierdaparahabilitarelcargador detubosylamordaza;muevaelinterruptoralcentropara cortareluidodeperforación.

Interruptorderecho

•Siestáconectadoalenchufedelcontrolremotode

perforacióndelantero,muevaesteinterruptorhaciaarriba parahacergirarelhusillodeperforaciónensentido horario,ohaciaabajoparahacergirarelhusillode perforaciónensentidoantihorario.

•Siestáconectadoalenchufedelcontrolremotode

conduccióntrasero,muevaesteinterruptorhaciaarriba paramoverlaorugaderechahaciaadelante,ohaciaabajo paramoverlaorugaderechahaciaatrás.

Palancasdelasestacas

1.Palancade elevación/bajadadela estacaizquierda

2.Palancadegirodela estacaizquierda

Figura21

1.Interruptorizquierdo3.Interruptorderecho

2.Interruptorcentral

Palancasdeelevación/bajadadelasestacas

Muevaestaspalancashaciaabajoparaintroducirlasestacas enelsuelo.Muevaestaspalancashaciaarribaparasacarlas

Figura22

3.Palancade elevación/bajadadela estacaderecha

4.Palancadegirodela estacaderecha

estacasdelsuelo.

Nota:ElinterruptordeCONDUCCIÓN/PERFORACIÓNdel

Interruptorizquierdo

•CuandoestáconectadoalenchufedelControlremoto

paneldeloperadordebeestarenlaposicióndeCONDUCCIÓN paraactivarestafunción.

deperforación,muevaesteinterruptorhaciaarribapara

Palancasdegirodelasestacas

Muevaestaspalancashaciaabajoparahacergirarlasestacas ensentidohorario.Muevaestaspalancashaciaarribapara hacergirarlasestacasensentidoantihorario.

Nota:ElinterruptordeCONDUCCIÓN/PERFORACIÓNdel paneldeloperadordebeestarenlaposicióndeCONDUCCIÓN paraactivarestafunción.

Interruptordedesconexióndela batería

Especicaciones

Nota:Lasespecicacionesylosdiseñosestánsujetosa

modicaciónsinprevioaviso.

Máquina

Anchura

Longitud Altura Peso4,765kg

131cm(51.5")

525cm(207")

188cm(74")

(10,500libras)

Abraelcapódelanteroparateneraccesoalinterruptorde DESCONEXIÓNDELABATERÍA;consulteAperturadelcapó

delantero(página61).

ElinterruptordeDESCONEXIÓNDELABATERÍAestá situadoaladerechadelmotor;seutilizaparadesconectar eléctricamentelabateríadelamáquina.

MuevaelinterruptordeDESCONEXIÓNDELABATERÍAa laposicióndeENCENDIDOoAPAGADOsegúnseindicaa continuación:

•Parasuministrarenergíaeléctricaalamáquina,gireel

interruptordeDESCONEXIÓNDELABATERÍAensentido horarioalaposicióndeENCENDIDO(Figura23).

•Parainterrumpirelsuministrodeenergíaeléctricade

lamáquina,gireelinterruptordeDESCONEXIÓNDE

LABATERÍAensentidoantihorarioalaposiciónde

APAGADO(Figura23).

Aperos/Accesorios

Estádisponibleunaseleccióndeaperosyaccesorios homologadosporToroquesepuedenutilizarconlamáquina andepotenciaryaumentarsusprestaciones.Póngaseen contactoconsuDistribuidoroServicioTécnicoAutorizado ovisitewww.Toro.comparaobtenerunalistadetodoslos aperosyaccesorioshomologados.

Importante:Utilicesolamenteaccesoriosautorizados porT oro.Otrosaccesoriospuedencrearunentornode trabajoinseguroodañarlaunidaddetracción.

1.Interruptordedesconexión delabatería(posiciónde Apagado)

Figura23

2.Interruptordedesconexión delabatería(posiciónde Encendido)

Operación

Nota:Losladosderechoeizquierdodelamáquinase

determinandesdelaposiciónnormaldeloperador.

Introducciónalaperforación direccionalhorizontal

Nota:Paraperforar,seconectalamáquinaaun

mezcladordeuidodeperforaciónquemezclaagua conarcillabentoníticayotrosingredientes.Lamáquina bombeaestamezcla,conocidatambiéncomo“uido deperforación”o“lodobentonítico”atravésdeltubo deperforaciónhastaquesalgaporlabroca.Eluidode perforaciónlubricalacabezadeperforación,mantiene abiertalaperforación,ysemezclaconlosresiduos,que salendelaperforaciónporelpuntodeentrada.

Laperforacióndireccionalhorizontalesunprocedimiento utilizadoparaefectuarunaperforaciónhorizontalatravés delsueloypordebajodeobstruccionescomocarreteras, edicios,masasdeagua,etc.Unavezrealizadalaperforación, losconductosocablesdeserviciossonarrastradosatravés delaperforaciónyconectadossegúnsedesee.Como requieremuypocaperturbacióndelasupercie,lainstalación deserviciospúblicosmediantelaperforacióndireccional conservaelmedioambienteypermiteahorrartiempoy dinerorespectoalosmétodostradicionalesdeinstalación talescomolaexcavacióndezanjas.

Alinstalarelcableadoolasconduccionesusandouna perforadoradireccional,esnecesariocompletarlospasos siguientes:

1.Recopilarinformaciónsobreelemplazamiento.

Antesdetrabajarenunazonaquecontengalíneaso cablesdealtatensión,póngaseencontactoconun serviciode"Sistemadellamadaúnica".EnlosEE.UU., llameal811osucompañíadeservicioslocal.Sino sabeelnúmerodeteléfonodelacompañíadeservicios local,llamealnúmeronacional(EE.UU.yCanadá solamente):1-888-258-0808.Póngaseencontacto tambiénconcualquiercompañíadeserviciosqueno seaparticipanteenelserviciode"Sistemadellamada única".ConsultePerforacióncercadeconduccionesde

servicios(página7)sideseamásinformación.

Antesdeplanicarlatotalidaddelaperforación,es necesariorecopilarinformaciónsobreellugarde trabajo,comoporejemplolaubicacióndeotros serviciospúblicos,losobstáculosquepudierahaber enelemplazamiento,lanormativaacumplirylos permisosnecesariosparaefectuareltrabajo;ver

Recopilarinformaciónsobreelemplazamiento(página

34).

2.Planicacióndelaperforación.

Antesdeperforar,debeplanicarlatrayectoria deperforaciónenfuncióndelainformación recabada.ConsultePlanicacióndeltrazadodela

perforación(página37).

3.Prepareelemplazamientoylamáquina.

Antesdeperforar,esnecesarioprepararlazona detrabajoconunpuntodeentrada,unpozode calibracióndelaprofundidad(opcional)yunpuntode salida.Tambiénesnecesarioconducirelequipohasta laobra,congurarloparalaperforaciónyconectarloa unmezcladordeuidodeperforación.

ConsulteenPreparacióndelemplazamientoyla

máquina(página42)lasinstruccionesdepreparación

dellugardetrabajoydelamáquina.

4.Realizarlaperforación.

Laperforaciónserealizaentresfases:

A.Entrada

Enlafasedeentradadelaperforación,se introducelacabezadeperforaciónenelsuelo conunángulodehasta16grados.Despuésde introducirunoomástubos,seempiezaaperforar haciaabajoyhaciaadelantehastaalcanzarla profundidaddeseadaoelpozodecalibraciónde laprofundidad(siseutiliza).

B.Alcancehorizontal

Unavezalcanzadalaprofundidaddeseada,se empiezaaperforarhaciaadelante,dirigiendola cabezaenhorizontal.Labrocaemiteunaseñalde radiodesdeelportasonda,quepermitequeun operarioenlasuperciecontrolelaubicacióny laprofundidaddelacabezausandoelreceptor delasondamientrasustedperforaylaguíapor eltrazadoprevisto.

C.Salida

Unavezquehayaalcanzadoladistanciadeseada enhorizontal,lacabezasedirigehaciaarribacon unángulosimilaralángulodeentrada,parallevar labrocaalacataozanjadesalida.

ConsultePerforación(página52).

5.Escariadoycolocacióndelcableotubería

Cuandollegaalacatadesalida,lacuadrilladesalida desconectalacabezadeperforaciónyelportasonda deltubodeperforación.Ensulugar,conectanun escariadoryelextremodelcableotuboainstalar.El escariadorestádiseñadoparaensancharlaperforación mientrasestiradohaciaatrás.Igualqueantes,se bombeauidodeperforaciónatravésdeltubohasta elescariadormientrassetiradelcableotubo,para lubricarelescariadoryfacilitarelpasodelcableotubo porlaperforación.Sesiguetirandodelescariadorhasta quelleguealpozodecalibracióndelaprofundidado salgaalasupercieenelpuntodeentrada.Luegose desconectaelescariadoryelproductoainstalardel tubodeperforación,ysetiradeltubohaciaatráshasta quelleguealamáquina.

ConsulteenEscariadoytiro(página55)las instruccionessobreelescariadoyeltirodecableso tubos.

6.Terminarlaperforaciónyabandonarlazonade

trabajo.

Puedesernecesariohacersondeosaintervalosenla trayectoriadelaperforaciónparaconrmaresto.

•Camineporeltrazadodelaperforación,buscando

posiblesobstruccionesnoseñalizadas.Busquearquetas, pedestales,cimentacionesantiguas,etc.

Alcompletarlaoperación,esnecesariodesconectary limpiarlamáquinaycargarlaenelremolque;consulte

Trabajosnales(página57).

Recopilarinformaciónsobre elemplazamiento

Planicacióndeltrazadoinicial

Antesdepoderempezaraperforar,esnecesarioplanicarel trazadoycompletarlaspreparacionessiguientes:

•Creeunplanbásicodeperforaciónconeltrazado

propuesto.

–Observecualquierobstáculoquepuedaafectarala

perforación,comoárbolesgrandes,masasdeagua, edicios,etc.

–Planiquealtrazadodelaperforacióndemaneraque

evitetantosobstáculoscomoseaposible.

–Determinelaprofundidaddecualquiermasade

aguaaatravesarparaasegurarsedepoderalcanzar sucienteprofundidadparapasarpordebajodeellas.

•Determinelaprofundidadalaquedebeinstalarel

material,yelradiomínimodecurvaturatantodeltubode perforacióncomodelmaterialainstalar.Estotendráun efectodeterminantesobrelalongituddelaperforación yelángulodeentradaysalida;consultePlanicacióndel

trazadodelaperforación(página37).

•Identiquetodoslosobstáculosqueesténamenosde

3m(10pies)deltrazado.

PELIGRO

Cualquiercontactoconobstáculossubterráneos durantelaperforaciónoescariadopuede causarexplosión,electrocución,problemas respiratorios,traumatismosgravesolamuertea ustedoaotraspersonas.

–Asegúresedequetodaslaspersonasque

esténenellugardetrabajousenequipos deprotecciónpersonal,inclusocasco, protecciónocular,botasyguantesde seguridadconaislamientoeléctricoy protecciónauditiva.

–Nodejequeseacerquenespectadoresu

otraspersonasallugardetrabajo,incluyendo eltrazadocompletodelaperforación.

–Localiceydejeexpuestastodaslas

conduccionesdegasyelectricidadquevaya acruzar,excavandoconcuidadoamano.

–AsegúresedeusarelsistemaZapAlert

siemprequeutilicelamáquina.

Losriesgospotencialesincluyenlossiguientes:

–Conduccionesdegas

•Hagaseñalizarlasconduccionesdeserviciosenlazona

delaperforación(enEE.UU.llameal811).Asegúresede quelasconduccionestambiénestánseñalizadasensus planosdetrabajoydeperforación.

•Póngaseencontactoconlasautoridadeslocalespara

gestionarlospermisosyelcontroldetráconecesarios paracompletareltrabajo.

Inspeccióndellugardetrabajo propuesto

Inspeccionefísicamenteelemplazamientocomoseindicaa continuación:

•Observeelterreno,laspendientes,losvalles,lascuestasy

cualquiercaracterísticanoincluidaenelplanprevio. Determineelángulodelapendienteenlospuntosde

entradaysalidapropuestos.

•Determinequétiposdesuelohayenlazona,ysies

posible,quétiposhayalaprofundidaddelaperforación.

PELIGRO

Silaperforadorapenetraenunaconducción degas,puedecausarunaexplosiónoun incendio,yprovocarquemaduras,lesiones olamuerteaustedoaotraspersonasque esténenlaproximidaddelarotura.

◊Nofumenipermitaquehayafuentesde

ignicióncercadecualquierconducción degasoenningúnextremodeuna perforaciónquevayaacruzaruna conduccióndegas.

◊Nodejequeseacerquenespectadores

uotraspersonasallugardetrabajo, incluyendoeltrazadocompletodela perforación.

◊Localiceydejeexpuestastodaslas

conduccionesdegasyelectricidadque vayaacruzar,excavandoconcuidadoa mano.

◊Hagaquelacompañíadegasdesconecte

elgasencualquierconducciónquevaya acruzarantesdeempezaraperforar.

◊Utiliceelreceptorparacontrolar

laposiciónexactadelacabeza deperforaciónalacercarsealas conduccionesdegas.

–Líneaseléctricas

Silaperforadorapenetraenunalínea eléctrica,lamáquinaestaráelectricaday puedeelectrocutarloaustedoacualquier otrapersona.

◊Nodejequeseacerquenespectadores

uotraspersonasallugardetrabajo, incluyendoeltrazadocompletodela perforación.

◊Localiceydejeexpuestastodaslas

conduccionesdecorrienteeléctricaque vayaacruzar,excavandoconcuidadoa mano.

◊Hagaquelacompañíadeelectricidad

desconectelacorrienteencualquier conducciónquevayaacruzarantesde empezaraperforar.

◊Utiliceelreceptorparacontrolar

laposiciónexactadelacabeza deperforaciónalacercarsealas conduccionesdeelectricidad.

◊Antesdeperforar,congureyutiliceel

sistemaZapAlert,queestádiseñadopara noticarleencasodeuncontactoeléctrico yaislareloperadoreléctricamentede lamáquina.Sisedisparalaalarma ZapAlert,dejeloqueestáhaciendoy noabandoneelpuestodeloperador. ConsulteDesplieguedelsistema

ZapAlert(página49),quecontiene

instruccionesdetalladassobreelusodel sistemaZapAlert.

–Sílicecristalinayotrospolvos

Sivaaperforarocortarhormigón,arenauotras sustanciasquecreenpolvosovapores,debe asegurarsedequetantoustedcomolosdemás trabajadoresllevanprotecciónrespiratoriapara protegerlospulmonesdelpolvo.

ADVERTENCIA

Elmecanizadoyelmanejodepiedra, mampostería,hormigón,metalesyotros materialespuedengenerarpolvo,nieblay vaporesquecontienensustanciasquímicas comolasílice,quecausanlesionesy enfermedadesgravesomortales,talescomo enfermedadesrespiratorias,silicosis,cáncer, defectoscongénitosuotrostrastornosdel sistemareproductor.

◊Controleelpolvo,laneblinaylosvapores

ensuorigensiemprequeseaposible. Debeutilizarseaguaparalasupresiónde polvocuandoseafactible.

◊Utilicebuenasprácticasdetrabajoysiga

lasrecomendacionesdelfabricanteo delproveedor,delaOSHA(Agenciade seguridadysaludeneltrabajodeEE. UU.),ydeotrasasociacionessectoriales yprofesionales.

◊Sinoesposibleeliminarelriesgode

inhalación,eloperadorycualquier personaqueseencuentreenlas proximidadesdebellevarunamáscara respiratoriahomologadaporlaOSHA paraelmaterialqueseestámanejando.

ADVERTENCIA

Adv er tencia–silicosis

desbastarpiedra,mampostería,hormigón, metalesyotrosmaterialesquecontengan sílicepuedeproducirunpolvooneblina quecontienesílicecristalina.Lasíliceesun componentebásicodelaarena,elcuarzo,el ladrillo,laarcilla,granitosyotrosmuchos mineralesyrocas.Lainhalaciónrepetidao abundantedesílicecristalinaenelairepuede causarenfermedadesrespiratoriasmortales, incluyendolasilicosis.Además,algunas autoridadeshanclasicadolasílicecristalina comosustanciacancerígena.Alcortar estosmateriales,acatelasprecauciones respiratorias.

Cortar,taladraro

Planicacióndeltrazadodela

g021764

perforación

Antesdemontarellugardetrabajo,necesitaplanicarel trazadodelaperforación,incluyendolosiguiente:

Figura24

1.Entradadelaperforación4.Obstáculo

2.Puntoinicialdelaperforaciónhorizontal5.Puntonaldelaperforaciónhorizontalypuntodesalidade

3.Profundidaddeperforación

laperforación

•Entradadelaperforación

Esteesellugardondesemontalamáquinaydondela brocapenetraenelsuelo.Segúnlascondiciones,sesitúa típicamentea9–15m(30a50pies)delpuntoinicialde laperforaciónhorizontal.

•Puntoinicialdelaperforaciónhorizontal

Esteeselpuntoenquedeseaquelaconducciónoel tubotermineunavezinstalado.Típicamenteeselpunto enquelaperforacióndejadedescenderyempiezael recorridohorizontal.Puedeserelmismodeentrada,o puedecavarotropozodecalibracióndelaprofundidad enestepunto(Figura24).

•Profundidaddeperforación

Estaeslaprofundidadalaquedeseainstalareltuboo laconduccióndeservicios.Estamáquinaestádiseñada principalmenteparainstalacionesentre1y3m(3.5a 10pies).

•Obstáculoseneltrazado

Esimportantesaber,antesdeempezar,laposicióndelos obstáculosconocidosquetendráqueesquivar,parapoder planicarlamaniobraantesdellegaralobstáculo.

•Puntonaldelaperforaciónhorizontal

Esteeselpuntoenquedeseaquelaconducciónoeltubo deservicioscomienceunavezinstalado.Amenudoes tambiénelpuntodesalidadelaperforación.

•Salidadelaperforación

Esteeselpuntoenquelacabezadeperforaciónsaldrá delsuelo,yelpuntodeentradadelaconducciónoeltubo

deserviciosenlaperforación.Siestepuntovaaestaren lasupercieenlugardealaprofundidaddeinstalación, seránecesariodeterminarladistancianecesaria,desdeel puntonaldelaperforaciónhorizontal,paradesviarla brocahacialasupercie,típicamentede9–15m(30a 50pies)desdeelpuntonaldelaperforaciónhorizontal.

Determinacióndelpuntodeentradade laperforación

Unodelosaspectosmásexigentesdelaplanicacióndel trazadodelaperforaciónesladeterminacióndelpuntode entrada.Seránecesariotenerencuentalossiguientesaspectos aldeterminarlaposicióndelpuntodeentrada:

•Profundidaddeperforación

Estaeslaprofundidadalaquedeseainstalareltuboo laconduccióndeservicios.Estamáquinaestádiseñada principalmenteparainstalacionesentre1y3m(3.5a 10pies).

•Flexibilidaddelostubosyotrosmateriales

Lostubosde3m(10')utilizadosenestamáquinapueden exionarseun8%enlalongituddeltubo;estoequivalea unadesviaciónlinealdenomásde20cm(8")(Figura25).

Importante:Siintentaobtenerunadesviaciónde másde20cm(8")portubo,puededañarlostubos ylasconexionesentreellos.Tambiéndeberealizar loscambiosdetrayectoriadeformagradualentoda lalongituddecadatubo.Siefectúaladesviaciónde 20cm(8")enunrecorridodesolo25a50cm(1'a 2'),dañarálostubosdeformapermanente.

g021765

Figura25

g021766

g021767

1.20cm(8")

Estaexibilidadamenudoseexpresacomoradiomínimo decurvatura,esdecirelradiodelcírculoqueseformaría sielmaterialolostubos,conectadosentresí,sedoblaran paraformaruncírculogigante.Elradiomínimodeun círculoformadoconlostubosjadosconestamáquina esde31m(101pies).

•Inclinacióndeentrada

Lainclinacióndeentradaeselánguloentreeltuboy elsueloenelpuntodeentrada.Conlasorugasenun terrenollano,losestabilizadoresbajados,ylaplacade sujeciónenelsuelo,elángulodelbastidordeperforación esdeunos15grados,unainclinacióndel27%.La inclinaciónvariaráenfuncióndelapendientedelsuelo yotrosfactoresdellugardetrabajo.Esposiblereducir estainclinaciónelevandoelniveldelsuelodebajodela placadesujeciónantesdecolocarlamáquina.Puede determinarlainclinaciónrealdelbastidordeperforación colocandolabrocayelportasondaenelbastidor,y usandoelreceptorparamostrarlainclinación.

Cuantomayorsealainclinacióndeentrada,mayortendrá queserlaprofundidaddelaperforacióndebidoalas limitacionesenlaexibilidaddelostubos.Engeneral, seránecesarioinsertarlabrocayalmenosunterciode untuboenelsueloantesdepoderempezaradesviarla brocahastaelpuntodeiniciodelaperforación.LaFigura

26,Figura27ylatablasiguienteilustranlarelaciónentre

inclinacióndeentradayprofundidad.

Figura27

1.Inclinacióndel18%3.53cm(21")

2.3m(10pies)

Figura26

1.Inclinacióndel26%3.76cm(30")

2.3m(10pies)

Nota:Lasprofundidadesindicadasenlatablasiguientesonpara3m(10pies)decabezadeperforaciónytubo combinados.Alguiareltubohaciaarriba,lainclinacióndelaseccióndirigidavariaráypuedecontrolarseconelreceptor. Utilicelatablasiguienteparaidenticarelnúmerodeseccionesdetuboqueseránecesarioinsertarydirigirhastael puntoinicial,yparaelegirunpuntodeentrada.

Án-

gulo

1%2cm(1")26%76cm(30") 2%5cm(2")27%79cm(31") 3%10cm(4")28%81cm(32") 4%13cm(5")29%84cm(33") 5%15cm(6")30%86cm(34") 6%18cm(7")31%91cm(36") 7%20cm(8")32%94cm(37") 8%25cm(10")33%97cm(38")

9%28cm(11")34%99cm(39") 10%30cm(12")35%102cm(40") 11%33cm(13")36%104cm(41") 12%36cm(14")37%107cm(42") 13%39cm(15")38%109cm(43") 14%43cm(17")39%112cm(44") 15%46cm(18")40%114cm(45") 16%48cm(19")41%117cm(46") 17%51cm(20")42%117cm(46") 18%53cm(21")43%119cm(47") 19%56cm(22")44%122cm(48") 20%61cm(24")45%124cm(49") 21%64cm(25")46%127cm(50") 22%66cm(26")47%130cm(51") 23%69cm(27")48%133cm(52") 24%71cm(28")49%135cm(53") 25%74cm(29")50%137cm(54")

Todaslasmedicionessonaproximadasyvariaránsegúnlascondicionesdelsuelo.

Cambiodeprofundidaden10pies

Án-

gulo

Cambiodeprofundidaden10pies

Nota:EstosvaloresymáspuedenencontrarseenelDriller’sHandbook&DailyLogdeDigitalControlIncorporated.

Conlainformaciónanterior,puedecalcularelnúmerode

g021768

tubosnecesariosparallegarasupuntoinicialalaprofundidad deseada.Tororecomiendaqueladistanciaentreelpuntode entradayelpuntodeiniciodelaperforaciónhorizontalsea igualalalongituddelostubosquenecesitaráparallegara dichopunto.Deestamaneratendrásucienteespacioyno tendráqueforzarladesviaciónydañarlostubos.

1.Inclinacióndel26%4.185cm(73")7.14.7m(45pies)

2.76cm(30")5.203cm(80")

3.142cm(56")6.208cm(82")

Elejemplosiguienteilustraelprocesoenunainstalación usandolainclinacióndeentradamáximadelamáquina(26%) sobresuelollano:

•Seinsertanlosprimeros3m(10pies)debroca/tuboen

elsuelosindesviación.Elextremodelabrocaestaráa unaprofundidadde76cm(30")(Figura25).

Figura28

•Seempiezaadesviarlabrocahaciaarribaenlospróximos

3m(10pies),introduciendolostubosconelcambio deinclinaciónmáximodel8%.Estodauncambio deinclinacióndesdeun26%alprincipiodelos3m (10pies)hastaun18%alnaldelos3m(10pies),ouna inclinaciónmediadel22%.Comoresultado,lacabezade perforaciónbajaotros66cm(26")yseencuentraahora aunaprofundidadde142cm(56").

•Sesiguesubiendoenlospróximos3m(10pies)conun

cambiodeinclinacióndel8%;lainclinacióncambiará del18%al10%,unainclinaciónmediadel14%.Como resultado,lacabezadeperforaciónbajaotros43cm(17") yseencuentraahoraaunaprofundidadde185cm(73").

•Sesiguesubiendoenlospróximos3m(10pies)conun

cambiodeinclinacióndel8%;lainclinacióncambiará del10%al2%,unainclinaciónmediadel6%.Como resultado,lacabezadeperforaciónbajaotros18cm(7")y seencuentraahoraaunaprofundidadde203cm(80").

•Lanivelacióndelacabezadeperforacióndel2%al0%

necesitamenosde1.5m(5'),paraunaprofundidad nalde208cm(82").Parallegaraestepuntohansido necesarios4.5tubosde3m(10pies).Paraesteejemplo, entonces,elpuntodeentradadebesituarsea14.7m (45pies)delpuntodeiniciodelaperforaciónhorizontal.

Elejemplosiguienteilustraelprocesoenunainstalación

g021769

usandounainclinacióndeentradadel18%sobresuelollano:

•Seinsertanlosprimeros3m(10pies)debroca/tuboen

elsuelosindesviación.Elextremodelabrocaestaráa unaprofundidadde53cm(21")(Figura29).

Figura29

1.Inclinacióndel18%3.96cm(38"))5.119cm(47")

2.53cm(21")4.114cm(45")6.10.6m(35pies)

•Seempiezaadesviarlabrocahaciaarribaenlospróximos

3m(10pies),introduciendolostubosconelcambio deinclinaciónmáximodel8%.Estodauncambio deinclinacióndesdeun18%alprincipiodelos3m (10pies)hastaun10%alnaldelos3m(10pies),ouna inclinaciónmediadel14%.Comoresultado,lacabezade perforaciónbajaotros43cm(17")yseencuentraahoraa unaprofundidadde96cm(38").

•Sesiguesubiendoenlospróximos3m(10pies)conun

cambiodeinclinacióndel8%;lainclinacióncambiará del10%al2%,unainclinaciónmediadel6%.Como resultado,lacabezadeperforaciónbajaotros18cm(7")y seencuentraahoraaunaprofundidadde114cm(45").

•Lanivelacióndelacabezadeperforacióndel2%al0%

necesitamenosde1.5m(5'),paraunaprofundidad nalde119cm(47").Parallegaraestepuntohansido necesarios3.5tubosde3m(10pies).Paraesteejemplo, entonces,elpuntodeentradadebesituarsea10.6m (35pies)delpuntodeiniciodelaperforaciónhorizontal.

Importante:Puedeutilizarlainformacióndeesta secciónparadeterminarelespacionecesariotantopara subirhastaelpuntodesalida,siesnecesario,comopara desviarsealrededordecualquierobstáculo.

Trazadodelaperforación

Conlainformaciónquehareunido,diseñeeltrazadodela perforación,identicandolospuntossiguientesparaluego señalarlossobreelterreno.

•Puntodeentrada

•Posicióndelamáquinaydelosequiposauxiliares

•Iniciodelaperforaciónhorizontal

•Cualquierobstáculoquetendráqueevitar,ylospuntosen

quedeberáempezarladesviaciónpararodearlos.

•Cualquierconduccióndeserviciosquenecesitarácruzar

•Cambiosdependienteydesueloeneltrazadoque

afectaránalaperforación

•Finaldelaperforaciónhorizontal

•Puntodesalidasinocoincideconelnaldelaperforación

Preparacióndel emplazamientoylamáquina

Antesdeperforar,prepareellugardetrabajoylamáquina comoseindicaacontinuación:

•Señaleyprepareeltrazadodeperforación;consulte

Señalizaciónypreparacióndeltrazadodela perforación(página42).

•CompruebeelsistemaZapAlert;consultePruebadel

sistemaZapAlert(página42).

•Carguelostubosdeperforaciónenelportatubossies

necesario;consulteCargadetubosdeperforaciónenel

portatubos(página44).

•Añadacombustiblealamáquina;consulteCómoañadir

combustible(página44).

•Compruebeelniveldeaceitedelmotor;consulte

Comprobacióndelniveldeaceitedelmotor(página46).

•Compruebeelnivelderefrigerantedelmotor;consulte

Comprobacióndelsistemaderefrigeración(página46).

•Compruebeelniveldeaceitehidráulico;consulte

Comprobacióndelniveldeaceitehidráulico(página46).

•Compruebeelniveldeaceitedelabombadeuidode

perforación;consulteComprobacióndelniveldeaceite

delabombadeuidodeperforación(página90).

•Cargue/descarguelamáquina;consulteCargaydescarga

delamáquina(página47).

•Conduzcalamáquinahastaelpuntodeentrada;

consulteIntroducciónalaperforacióndireccional

horizontal(página33).

•Conectelamáquinaaunsuministrodeuidode

perforación;consulteConexiónaunsuministrodeuido

deperforación(página51).

•Preparelasbrocasyelsistemadeseguimientoelectrónico;

consultePreparacióndelacabezadeperforaciónyel

sistemadeseguimiento(página47).

•Preparelamáquinaparaperforar;consultePreparación

delamáquinaparalaperforación(página48).

•DespliegueelsistemaZapAlert;consulteDesplieguedel

sistemaZapAlert(página49).

Señalizaciónypreparacióndeltrazado delaperforación

1.Camineporeltrazadodelaperforaciónymárquelo

enelsueloconpinturadeseñalizaciónparaqueel operadordelreceptorpuedaseguirelplano.

2.Excaveamanoparadejarexpuestacualquier

conduccióndeserviciosmarcadaanteriormenteque habráquecruzar.Estopermitiráaloperadordel receptorsaberexactamentedóndeestán.

3.Silasalidadelaperforaciónseráaniveldelsueloyno

enunazanjaexistente,excaveunagujeroenánguloen elqueentrarálabrocaalnaldelaperforación.

4.Silodesea,excaveunazanjahastaelpuntodeiniciode laperforaciónparapoderdesconectarlaconduccióno lostubosdespuésderetirarlos.

PruebadelsistemaZapAlert

ElsistemaZapAlertconstadeundispositivodedetección decontactoseléctricossituadoenlamáquina,queactivauna balizayunaalarmasonoraenelcasodequeunabroca,un escariadorounaestacaperforeunalíneaeléctricaenergizada. Encasodeuncontactoeléctrico,lamáquinaseenergizayse disparalaalarma.

PELIGRO

SielsistemaZapAlertseactivadurantela perforación,lamáquina,salvolaplataforma deloperador,seenergizará.Siustedsebajade laplataformadeloperadorosialguientocala máquinaoelsuelohúmedocercadelamáquina oenlaperforación,ustedolaotrapersonapodría resultarelectrocutado,loquecausaríagraves lesionesolamuerte.

•CompruebeelsistemaZapAlertantesde perforar.

•Coloquelapicadetierraantesdeperforar. Asegúresedequelapicaestáinsertadaafondo entierrahúmeda.

•SiseactivaelsistemaZapAlert:

–Permanezcaenelasientoynotoqueelsuelo

niotrapartedelamáquinahastaquese hayadesconectadolacorrienteeléctrica.No viertalíquidosniorinedesdelaplataforma deloperadoralsuelo.

–Parelaperforación,pareelujodeuidode

perforaciónyretirelabrocadelsuelo.

–Nopermitaquenadieseacerqueala

máquina.

–Mantengacualquieraguaestancadao

corriente,ouidodeperforación,controlado cercadelamáquina.Mantengalasfuentes deaguayuidodeperforaciónalejadasde lalínearota.

–Póngaseencontactoconlacompañía

eléctricaparaquedesconectelacorrienteen lalínearota.NoreinicieelsistemaZapAlert hastaquesehayadesconectadolacorriente eléctrica.

CompruebeelsistemaZapAlertcadadíaantesdeusarla perforadora:

1.Abraelcapódelantero;consulteAperturadelcapó

delantero(página61).

2.Coloquelapicadetierraplanaenelsuelo,alejadadela

g021838

máquina.Noclavelapicaenelsuelo.

Importante:Nodejequelapicatoqueninguna partedelamáquina.

3.Conecteunadelaspinzasdelprobadordelsistema ZapAlertalconectordetierradelsistemaZapAlert (Figura30).

Figura31

1.Picadetierra

Silaalarmasonoraolabalizanoseactivaronalpulsarel botóndeprueba,hagaquesereparenantesdeperforar conlamáquina.

Instalacióndeunextintorcontra incendio

Figura30

1.Botóndeprueba5.Botóndereinicio

2.ProbadordelsistemaZap Alert

3.SistemaZapAlert7.Conectordetierradela

4.Conectordetierradel sistemaZapAlert

6.Pinzas

máquina

4.Conectelaotrapinzaauncomponentemetálicodel bastidordelamáquina.

5.PulseelbotóndePRUEBAdelprobadordelsistema ZapAlert(Figura30).

DebesonarlaalarmaZapAlert,ydebeencendersela balizaintermitentesituadasobreelcapódelantero.

6.PulseelbotóndeREINICIODELZAPALERTpara detenerlaalarma(Figura30).

7.Desconectelaspinzasdelconectordetierraydela máquina.

Coloqueelextintorcontraincendiodebajodelasientodel operador(Figura32).

Nota:Elextintorcontraincendionosesuministraconla máquina.

Serecomiendaunextintorcontraincendiodepolvoquímico secoparaincendiosdeclaseByC.

Figura32

1.Lugardecolocación

8.Guardelapicadetierraenelsoportedelaplataforma deloperador,segúnsemuestraenFigura31.

Cargadetubosdeperforaciónenel portatubos

Antesdeusarlamáquina,lleneelportatubosconunmáximo de40tubosdeperforación.

Figura33

1.Tubo2.Extremomacho3.Pasadores

1.Retirelospasadoresdelportatubos(Figura33).

2.Introduzcalostubosdesdearribaconlosextremos deroscamachohacialapartedelanteradelamáquina (Figura33).

3.Instalelospasadoresantesdeperforar.

Nota:Antesdeperforar,compruebelacondicióndelos tubosycambiecualquieraqueestédobladoodañado.

Cómoañadircombustible

Intervalodemantenimiento:Cadavezqueseutiliceo

Utiliceúnicamentecombustiblediéselocombustibles biodiésellimpiosynuevosconcontenidosulfúricobajo (<500ppm)oultrabajo(<15ppm).Elnúmeromínimode cetanosdebeserde40.Compreelcombustibleencantidades quepuedanserconsumidasen180díasparaasegurarsede queelcombustibleesnuevo.

Capacidaddeldepósitodecombustible:114litros (30galonesUS).

Utilicecombustiblediéseltipoverano(Nº2-D)atemperaturas superioresa-7ºC(20°F)ycombustiblediéseltipoinvierno (Nº1-DomezcladeNº1-D/2-D)atemperaturasinferiores. Elusodecombustibletipoinviernoabajastemperaturas

diariamente—Compruebeelnivelde combustible.

proporcionaunpuntodeinamaciónmenoryunas característicasdeujoenfríoquefacilitaránelarranquey reduciránlaobturacióndelltrodelcombustible.

Elusodecombustibletipoveranocontemperaturaspor encimadelos-7ºC(20ºF)contribuiráaaumentarlavidaútil delabombadecombustibleyaincrementarlapotenciaen comparaciónconelcombustibletipoinvierno.

Importante:Noutilicequerosenoogasolinaenlugar decombustiblediésel.Elincumplimientodeesta precaucióndañaráelmotor.

•Nollenelosrecipientesdecombustibledentrodeun

vehículo,camiónoremolqueyaquelasalfombrasolos revestimientosdeplásticodelinteriordelosremolques podríanaislarelrecipienteyretrasarlapérdidadelacarga estática.

•Cuandoseaposible,retireelequipodelcamióno

remolqueyañadacombustiblealequipoconlasorugas sobreelsuelo.

•Siestonoesposible,reposteelequiposobreelcamión

oremolquedesdeunrecipienteportátil,envezdeusar unsurtidordecombustible.

ADVERTENCIA

Elcombustibleesdañinoomortalsiesingerido. Laexposiciónalosvaporesalargoplazopuede causarlesionesyenfermedadesgraves.

•Evitelarespiraciónprolongadadelosvapores.

•Mantengalacaraalejadadelaboquillayde laaberturadeldepósitodecombustibleo acondicionador.

•Mantengaalejadoelcombustibledelosojosy lapiel.

Preparadoparabiodiésel

Estamáquinatambiénpuedeutilizarunamezclade combustiblebiodiéseldehastaB20(20%biodiésel,80% petrodiésel).Laporcióndepetrodiéseldebeserbajoo ultrabajoenazufre.Tomelassiguientesprecauciones:

•Lapartedebiodiéseldelcombustibledeberácumplirla

especicaciónASTMD6751oEN14214.

•Lacomposicióndelamezcladecombustibledebe

cumplirlanormaASTMD975oEN590.

•Lassuperciespintadaspuedenserdañadaspormezclas

decombustiblebiodiésel.

•UtiliceB5(contenidodebiodiéseldel5%)omezclas

menorescuandohacefrío.

•Vigilelosretenes,lasmanguerasylasjuntasqueesténen

contactoconelcombustibleyaquepuedendegradarse conelpasodeltiempo.

•Siesimprescindibleelusodeunsurtidor,mantenga

laboquillaencontactoconelbordedeldepósitode combustibleolaaberturadelrecipienteentodomomento hastaqueterminederepostar.

PELIGRO

Enciertascondiciones,elcombustiblees extremadamenteinamableyaltamenteexplosivo. Unincendioounaexplosiónprovocadosporel combustiblepuedecausarlequemadurasaustedy aotraspersonasasícomodañosmateriales.

•Lleneeldepósitodecombustibleenelexterior, enunazonaabiertayconelmotorfrío.Limpie cualquiercombustiblederramado.

•Nolleneeldepósitodecombustibledentrode unremolquecerrado.

•Nofumenuncamientrasmanejaelcombustible, yaléjesedellamasdesnudasolugaresdonde losvaporesdelcombustiblepuedenincendiarse conunachispa.

•Almaceneelcombustibleenunrecipiente homologadoymanténgalofueradelalcancede losniños.Nocomprecarburanteparamásde 30díasdeconsumonormal.

•Noutilicelamáquinaamenosqueesté instaladounsistemacompletodeescapeen buenascondicionesdefuncionamiento.

•Esprevisiblelaobturacióndelltrodelcombustible

duranteuntiempotraspasarsealasmezclasdebiodiésel.

•Póngaseencontactoconsudistribuidorsideseamás

informaciónsobreelbiodiésel.

Endeterminadascondicionesduranteelrepostaje,puede liberarseelectricidadestática,produciendounachispaque puedeprenderlosvaporesdelcombustible.Unincendioo unaexplosiónprovocadosporelcombustiblepuedecausarle quemadurasaustedyaotraspersonasasícomodaños materiales.

•Coloquesiemprelosrecipientesdecombustibleenel

suelo,lejosdelvehículo,antesderepostar.

1.Aparquelamáquinaenunasupercienivelada.

2.Abraelcapótrasero;consulteAperturadelcapó

trasero(página62).

3.Limpielazonaalrededordeltapóndeldepósitode combustibleconuntrapolimpio.

4.Retireeltapóndeldepósitodecombustible(Figura34).

Figura34

1.Tapóndeldepósitodecombustible

5.Añadacombustiblediéselaldepósitodecombustible hastaqueelnivellleguealextremoinferiordelcuello dellenado.

6.Instalermementeeltapóndeldepósitode combustible.

Nota:Siesposible,lleneeldepósitodecombustible despuésdecadauso.Estominimizarálaacumulación decondensacióndentrodeldepósito.

Comprobacióndelniveldeaceite hidráulico

Antesdearrancarelmotoryutilizarlamáquina,compruebe elniveldeaceitehidráulico;consulteComprobacióndel

uidohidráulico(página87)enMantenimientodelsistema

hidráulico.

Cómoarrancar/pararelmotor

Paraarrancarelmotor,hagalosiguiente:

1.Abraelcapódelantero;consulteAperturadelcapó

delantero(página61).

2.Gireelinterruptordedesconexióndelabateríaala posicióndeCONECTADO;consulteInterruptorde

desconexióndelabatería(página32).

3.Cierreyengancheelcapó.

4.Abralapuertadelpaneldecontroltrasero.

5.GirelallavedecontactoalaposicióndeMARCHA. SiseenciendeelindicadorWaittoStart(Espereantes

dearrancar),esperequeseapagueantesdecontinuar.

6.GirelallavedecontactoalaposicióndeARRANQUE hastaqueelmotorarranque,yluegosuéltela.

Ajustedelapresióndelcarro

Paraajustarlapresióndelcarro:

1.Pulseelbotón7enlapantallaparacambiarlapresión delcarroalaposicióndeACTIVADO(verde);consulte lapantalladePresióndelcarroenlaGuíadesoftware deestamáquina.

2.Aumenteoreduzcalapresióndelcarrocomoseindica acontinuación:

•Pulseelbotón5delapantallaparareducirla

presióndelcarro.

•Pulseelbotón6delapantallaparaaumentarla

presióndelcarro.

Nota:Elindicadordepresióndelcarrosubiráobajará amedidaqueaumenteoreduzcalapresióndelcarro.

Comprobacióndelniveldeaceitedel motor

Antesdearrancarelmotoryutilizarlamáquina,compruebeel niveldeaceiteenelcárterdelmotor;consulteComprobación

delniveldeaceitedelmotor(página69).

Comprobacióndelsistemade refrigeración

Parapararelmotor,girelallavedecontactoalaposición deDESCONECTADO.Encasodeemergencia,puedepararel motorytodoslosprocesospulsandoelbotóndePARADA

DELMOTORdelcontrolremotodeconducciónodelpanel

decontrol.

Conduccióndelamáquina

1.Caminealrededordelamáquinaparaasegurarsedeque nohayanadiecerca.Asegúresedequenohayanadie enlazonaporlaquevaatrasladarlamáquina.

2.Conecteelcontrolremotodeconducciónalenchufe derechodelaparteinferiordelpaneldecontroltrasero.

3.Conelcontrolremotoenlamano,caminealladode lamáquinaaunadistanciadealmenos2metros(6 pies).Asegúresedeguardarsiempreestadistanciade seguridadcuandodesplacelamáquina.

4.MantengapulsadoelbotóndePRESENCIADEL

OPERADORdelcontrolremotodeconducción.

5.Utiliceelinterruptordevelocidaddelcontrolremoto paraaumentaroreducirlavelocidaddelmotorsegún desee.

6.Ajustelavelocidaddeavancedeseadaconelinterruptor develocidad.

7.Utiliceeljoystickparadesplazarlamáquinasegún desee.

Antesdearrancarelmotoryutilizarlamáquina,compruebe elsistemaderefrigeración;consulteMantenimientodel

sistemaderefrigeración(página81).

Nota:Paramásinformaciónsobreelcontrolremotode conducción,consulteControlremotodeconducción(página

30).

Cargaydescargadelamáquina

ADVERTENCIA

Transportarunamáquinadeestetamañoenun remolqueporlavíapúblicaentrañariesgosparalas personasqueesténcercadelamáquinasisesuelta, siestáinvolucradaenunaccidente,sigolpeauna estructurasuspendida,etc.

•Sigalosprocedimientosdeamarredescritosen estasecciónantesdetransportarlamáquina.

•Observetodaslasnormasdecirculaciónlocales aplicablesaltransportedemaquinariagrande. Estemanualnopuedecubriradecuadamente todaslasleyesynormasdeseguridad;ustedes responsabledeconoceryobservarlasleyesy normasquelesonaplicables.

ADVERTENCIA

Lamáquinapuederesbalarycaerdeunremolqueo deunarampa,aplastandoacualquierpersonaque estédebajoycausandolesionesgravesolamuerte.

3.Coloquebloquesdelanteydetrásdelosneumáticos delcamióny/oremolque.

4.Usandoelcontrolremotodeconducción,ajustela velocidaddelmotorylavelocidaddeconduccióna lento.

5.Usandoelcontrolremotodeconducción,conduzca lamáquinaconcuidadoporlarampadefrenteoen marchaatrás,hastasuposiciónenelremolque.

6.Bajelaplacadesujeciónalaplataformadelremolque.

7.Pareelmotor.

8.Utilicecadenasytensoresconsucientecapacidad paraamarrarlamáquinaalremolqueusandolosanillos delosbastidoresdelasorugasylaplacadesujeción (Figura36).

•Mantengaaotraspersonasalejadasdela máquinaydelremolque.

•Asegúresedequeelremolqueylarampano estánresbaladizos,yqueestánlibresdehielo, grasa,aceite,etc.

•Trasladelamáquinaalarampaabajavelocidad conelmotorabajavelocidad.

•Asegúresedequelamáquinaestácentradaenla rampayenelremolque.

1.Asegúresedequelarampayelcamiónoremolque puedensoportarelpesodelamáquina.

2.Asegúresedequelospasadoressuperiorytraserodel portatubosestáninstaladosFigura35.

Figura36

1.Puntosdeamarre(ladoderechoilustrado)

9.Midaladistanciadesdeelsuelohastalaposición másaltadelamáquinayutiliceestadistancia comoreferenciaparanocolisionarconobstáculos suspendidos.

10.Retirelosbloquesdelasruedasdelremolquey guárdelosconlamáquinaparausarlosdurantela descarga.

11.Despuésdeconducirunoscuantoskilómetros, deténgaseycompruebequelascadenasestánapretadas yquelamáquinanosehamovido.

Paradescargarlamáquina,inviertaelprocedimientoanterior.

1.Pasadoressuperiores

Figura35

Preparacióndelacabezadeperforación yelsistemadeseguimiento

Lacabezadeperforaciónconstadedoselementos:labroca yelportasonda(Figura37).

2.Pasadoresinferiores

Figura37

1.Portasonda2.Broca

Lasbrocaspuedenserdediferentestamañosytipos,según losdiferentestiposdesueloquetengaqueperforar.Algunas delasposibilidadesson:

•Puntarecta—Utilizadaenunagranvariedaddesuelos

dedensidadmedia.

•Puntaenángulo—Utilizadaensuelosblandose

intermedios.Estabrocatieneunánguloadicionalde 20gradosquefacilitaelguiadoensuelosblandos.

•Puntatriangular—Utilizadaensuelosdurosyrocosos.

Estabrocallevalosdecarburoparareducireldesgaste.

Todaslasbrocascitadasvienenenvariasanchuras.Unapunta másanchafacilitaelguiadoensuelosblandos.Unapunta másnaseabrepasoconmayorfacilidadensuelosduros. PóngaseencontactoconsuDistribuidorAutorizadoToro paraobtenerunalistacompletadecuchillasdisponibles.

Lassondasylosreceptoressonimprescindiblespara controlarlaposicióndelacabezadeperforacióndurante todalaoperación.Elportasondadelacabezadeperforación seabreparaaceptarlasondatransmisora,quefunciona conjuntamenteconelreceptorparacontrolarlaposición,la inclinación,ladirección,laorientacióndelacabezayotros datosdelacabezadeperforación.ConsulteelManualdel operadordelsistemadeguiadoparainstruccionessobreeluso delsistema.

Figura38

1.Portasonda

2.Tornillos

3.Broca

4.Cubiertadelacarcasa

5.Carcasa

3.Introduzcalasondatransmisoraenelportasondacon elextremodelanterohacialabroca(Figura39).

Figura39

1.Portasonda3.Broca

2.Sondatransmisora

4.Instalelatapadelportasondaysujételaconlostornillos (Figura38).

Parainstalarlasondatransmisoraenelportasondadela cabezadeperforación:

1.Cambielasbateríasdelasondatransmisorasiguiendo lasinstruccionesdelManualdeloperadordelsistemade guiado.

2.Aojelostornillosquesujetanlatapaalportasonda,y retirelatapa(Figura38).

Preparacióndelamáquinaparala perforación

1.Usandoelcontrolremotodeconducción,conduzcala máquinaalemplazamientoquehapreparadoparaella, asegurándosedequelapartedelanteradelamáquina estáaladistanciacorrectadelpuntodeentrada,yque elbastidordeperforaciónestáalineadoconeltrazado delaperforación.

2.Conduzcahastaelemplazamientoyasegúresedeque todaslasconduccionesdeserviciospúblicoshansido localizadasyseñalizadasantesdeperforar.

3.Aojelos4tornillosquesujetanlasfundassobrelas consolasdeloperador,yretirelasfundas(Figura40).

Nota:Guárdelasenunlugarsegurohastaquetermine lajornadadetrabajo.

Figura42

1.Palancadeenganchetraseradelaplataforma

DesplieguedelsistemaZapAlert

Figura40

1.Tornillo2.Funda

4.Bajelabarradeseguridadpeatonalysujétela(Figura

41).

Figura41

1.Barradeseguridadpeatonal(ilustradaenposiciónbajada)

5.Presionehaciaabajolapalancatraseradeenganchede laplataformadeloperadorygirelaplataformahacia afueraalaposicióndeseada,asegurándosedequese bloqueaensulugar(Figura42).

Nota:Laplataformadeloperadortiene4posiciones: transporte(pegadaalamáquina),abiertadeltodoy 2posicionesintermedias.

PELIGRO

g021838

•CompruebeelsistemaZapAlertantesde perforar.

•Coloquelapicadetierraantesdeperforar. Asegúresedequelapicaestáinsertadaafondo entierrahúmeda.

•SiseactivaelsistemaZapAlert:

–Permanezcaenelasientoynotoqueelsuelo

niotrapartedelamáquinahastaquese hayadesconectadolacorrienteeléctrica.No viertalíquidosniorinedesdelaplataforma deloperadoralsuelo.

–Parelaperforación,pareelujodeuidode

perforaciónyretirelabrocadelsuelo.

–Mantengaaotraspersonasalejadasdela

máquina,decualquiertierramojadaque hayacercadelamáquinaoquesalgadela máquina,ydecualquierfuenteabiertade aguaolodoqueestéenlaperforaciónyen contactoconlalínearota.

2.Apartelapicadelamáquinaenlínearecta, perpendicularalbastidordeperforación,yclávelaenel suelohastaqueelmangotoqueelsuelo.

3.Silatierradondeclavólapicaestáseca,empápelade aguaantesdeutilizarlamáquinaandeasegurarun buencontactoeléctrico.

Cómobajarlasestacas

1.Pongaelpuestodeloperadorenlaposicióndeseada, pongaelinterruptordePERFORACIÓN/CONDUCCIÓN enlaposicióndePERFORACIÓN,yeleveloselevadores detubos,demaneraqueeltubodescansesobre loselevadores;consultePreparacióndelprimer

tubo(página52).

2.Cargueelprimertuboeinstalelasondaylacabeza deperforación;consultePreparacióndelprimer

tubo(página52).

3.Coloquelacabezadeperforaciónenelbastidorde perforaciónyhagaunalecturadeinclinaciónusando elreceptor;consulteelManualdeloperadordelsistemade guiado.

4.Bajeelbastidordeempuje,inclinandoelbastidorde perforaciónhastaquelachapatoqueelsuelo(Figura

44).

–Póngaseencontactoconlacompañía

eléctricaparaquedesconectelacorrienteen lalínearota.NoreinicieelsistemaZapAlert hastaquesehayadesconectadolacorriente eléctrica.

1.Retirelapicadetierradelsoportesituadoenellateral delaplataformadeloperador(Figura43).

Figura43

1.Picadetierra

Figura44

1.Bastidordeempuje2.Placadesujeción

5.Bajelosestabilizadorestraseroshastaquedescansen rmementeenelsuelo,ohastaqueobtengaelángulo deentradadeseada(Figura45).

Nota:Lapartetraseradelasorugasdebeempezara levantarsedelsuelo.

Nota:Sielsueloesblando,coloquebloquesdemadera debajodelosestabilizadores,ybajelosestabilizadores.

Figura45

g021835

3 4

1.Estabilizadorestraseros

6.Muevalas2palancasdelaestacaderechahaciadentro parabajarygirarlaestacadebarrenaderechahastael fondo(Figura46).

•Lubricalacabezadeperforación

•Descompactalatierraparafacilitarlapenetracióndela

broca

•Penetraenlatierrasueltaylaconsolidaparaevitarquese

derrumbesobreeltubodeperforación.

Lamezclaespecícaautilizarvariarádependiendodeltipo desueloydelaoperaciónarealizar;consulteelManualdel operadordesusistemademezcladoparaobtenermásdetalles.

Noobstante,paraalgunostrabajos(segúneltipodesueloyla distancia),puedebombearagualtradadeunafuentedeagua natural,comounlagoounrío,enlugardeusarunuidode perforaciónmezclado.

•Paraconectarlamáquinaaunsistemademezclado,

consultePreparacióndelsistemademezclado(página51).

•Paraconectarlamáquinaaunafuentedeaguanatural,

consulteMontajedelabombaparausarunafuentede

aguanatural(página52).

Preparacióndelsistemademezclado

Monteelsistemademezcladocercadelaperforadora direccional,preferentementeafavordelvientoparaquelos vaporesdelmotordelsistemademezcladonolomolesten durantelaperforación.Sigalasinstruccionesdemontajey usodelManualdeloperadordelsistemademezclado.

Figura46

1.Palancade elevación/bajadadela estacaizquierda

2.Palancadegirodela estacaizquierda

3.Palancade elevación/bajadadela estacaderecha

4.Palancadegirodela estacaderecha

7.Repitaelpaso6conlaestacadelaizquierda.

Conexiónaunsuministrodeuidode perforación

Sigaestospasosparaconectarlamangueradesalidadel sistemademezcladoalabombadeuidodeperforaciónde lamáquina:

1.Levantelaspalancasdelevadeltapóndeentradadela bomba,yretireeltapón(Figura47).

Figura47

1.Palancasdeleva2.Tapóndeentradadela bomba

Durantelaperforaciónyelescariado,sebombeaunamezcla dearcillabentonítica,aguayavecesotrosingredientes, llamadosensuconjunto"uidodeperforación"o"lodo", hastaelinteriordelaperforaciónatravésdeltubo.Esteuido deperforación,o"lodo",tienenlassiguientesfunciones:

2.Introduzcalamangueradelsistemademezcladoenla entradadelabombaysujételaconlaspalancasdeleva.

Montajedelabombaparausarunafuentedeagua natural

Paracongurarlabombaparautilizarunafuentedeagua natural,debeasegurarsedeusarelltroenYparaeliminar lasmateriasextrañasdelagua.

ParainstalarelltroenY ,utiliceelprocedimientosiguiente:

1.Retireeltapóndelaentradadelabomba(Figura48).

Figura49

Figura48

1.Roscadelabomba3.FiltroenY

2.Tapóndeentradadela bomba

2.AlineeelltroenYconlaroscadelabomba(Figura

48).

3.EnrosqueelltroenYenlabombayapriételo.

4.ConectelamangueraalltroenY ,yempiecea bombeardesdelafuentedeaguanatural.

Perforación

1.Husillodeperforación

2.Boquilladeaplicacióndel lubricantederoscas

3.Gireelmanipuladordetuboshastalaprimeralade tubosenelportatubosalineandoelindicadordela conelnúmero1.

4.Bajeloselevadoresdetubosparacargaruntuboen elmanipulador.

5.Gireelmanipuladordetubosconeltubohaciael bastidordeperforaciónyextiendaeltubohastaque estécentradosobreelbastidor,pordelantedelhusillo delcarrodeperforación.

6.Gireelhusillodeperforaciónensentidohorario ymuevaelcarrolentamentehaciaadelantepara introducirelhusilloenelextremohembradeltubo (Figura50).

Preparacióndelprimertubo

1.Asegúresedequenohayanadiecercadelamáquinay compruebequeelbloqueodesalidaestáActivado.

2.Bajeelcarrodeperforaciónporelbastidorde perforaciónyrocíelaroscadelhusilloconlubricante deroscas,luegosubaelcarrohastaelextremosuperior delbastidor(Figura43).

Figura50

1.Husillodeperforación

2.Tubo

7.Sigabajandoelcarrodeperforaciónlentamenteporel bastidorhastaquelaroscamachodeltuboseencuentre debajodelaplicadordelubricantederoscas,yaplique lubricantederoscasalarosca.

8.Suelteyrepliegueelmanipuladordetubos,girándolo hastaquelleguealaterceraladetubos.

Importante:Asegúresedereplegar completamenteelmanipuladordetubosy girarlohaciafueradeltodo;sino,elcarropuede colisionarconelmanipuladordetubosydañar lamáquina.

9.Sigagirandoelhusillodeperforaciónensentido horario,hastaquelasroscasmachodeltuboestén totalmenteenroscadasenelportasondaolabarrade acoplamiento.

Nota:Aprietelasroscasa2305N·m(1700pies-libra).

Instalacióndelacabezadeperforación

1.Usandoeltransmisordebloqueodesalida,habiliteel bloqueodesalida.

Figura51

1.Tubodeperforación3.Mordazainferior(mordaza

2.Mordazasuperior (mordazade enrosque/desenrosque)

ja)

4.Barradeacoplamiento

ADVERTENCIA

Silabrocagiraoseextiendemientrasusted uotraspersonastrabajanmanualmenteenla brocaoeneltubo,pordelantedelamáquina, alguienpodríaquedaratrapadoenlabrocaoel tubo,ysufrirgraveslesionesoamputaciones, einclusolamuerte.

•Activeelbloqueodesalidaeneltransmisor debloqueodesalidaantesdeacercarsea labrocaoaltubomientrasestánacoplados alamáquina.Estodesactivaráelcarrode perforación.

•Nolleveropasueltanijoyassueltas mientrastrabajaenlabrocaoeneltubo siestánacopladosalamáquina.Áteseel pelolargoparaqueestéfueradepeligro.

2.Enrosqueamanolabarradeacoplamientoenla roscadeltubo,luegodespejelazonadedelantedela máquina.

3.Cuandolazonaestélibredepersonas,desactiveel bloqueodesalidausandoeltransmisordebloqueode salida(debeencenderseelindicadorde“Perforación habilitada”enelpaneldecontrol);pulseelinterruptor dereiniciodelbloqueodesalidadelpaneldecontrol.

4.Retireeltubodeperforaciónylabarradeacoplamiento porlaguíadeltuboyhastalasmordazas,alineandola juntasuperiorensanchadadelabarradeacoplamiento conlamordazasuperior(Figura51).

Importante:Nocierrelamordazasobreelcuerpo deuntuboporquepodríadañareltubo.Sujetelos tubosenlazonaensanchadacercadelajunta.

5.Usandolamordazasuperior,sujetelabarrade acoplamientoyapriételausandotodalapotenciade lamáquina.

6.Usandoeltransmisordebloqueodesalida,habiliteel bloqueodesalida.

7.Compruebedenuevolacabezadeperforaciónyla brocaparaasegurarsedequelosoriciosdeuido estánlimpiosylibresdeobstrucciones.

8.Instalelacabezadeperforaciónenelextremodela barradeacoplamientosiguiendolasinstruccionesdel fabricantedelabroca,luegodespejelazonadedelante delamáquina.

Importante:Altirardelacabezadeperforación, nodejequeentreenlaguíadeltubo;delo contrariopodríadañarlamáquinaolacabezade perforación.

Realizacióndelaperforaciónde entrada

Elprimerpasoeslarealizacióndelaperforacióndeentrada. Enestepaso,seintroducelabrocaylosprimerostubosen elsueloaunángulode0a16grados(conlasorugasplanas sobreelsuelo)hastallegaralaprofundidadprevistaparala instalacióndelconducto.

Importante:Laperforaciónyescariadodebenrealizarse ensentidohorario.Silarotaciónesantihoraria,lostubos sedesconectaránentresíypuedenquedaraislados debajodelsuelo.

1.Cuandolazonaestélibredepersonas,desactiveel bloqueodesalidausandoeltransmisordebloqueode salida(debeencenderseelindicadorde"Perforación habilitada"enelpaneldecontrol);pulseelinterruptor dereiniciodelbloqueodesalidadelpaneldecontrol.

2.Enciendaelinterruptordelabombadeuidode perforaciónydejequelapresióndeuidoalcancede

13.79a20.68bar(200a300psi).

3.Girelacabezadeperforaciónhastaquelabrocaestéen laposicióndelas6.

4.Muevaelcarrohaciaadelante,clavandolabroca directamenteenelsuelohastaquetodalacabezade perforaciónestéenterrada.

5.Sigaempujandohaciaadelanteyempieceagirarel husillodeperforaciónensentidohorarioparaempezar aperforar.

6.Sigaperforandohastaqueelcarrolleguealnaldel bastidor,luegoretrocedaunos6mm(½").

Añadirtubosdeperforación

12.Suelteyrepliegueelmanipuladordetubos,girándolo hastaquepaselaterceraladetubos.

Importante:Asegúresedereplegar completamenteelmanipuladordetubosy girarlohaciafueradeltodo;sino,elcarropuede colisionarconelmanipuladordetubosydañar lamáquina.

13.Abralamordazaycontinúeconlaoperaciónde perforación.

VersióndesoftwareKosuperior:Despuésdelacarga delprimertubo,elsoftwareomitiráciertosinterruptores deproximidadparamejorarlaproductividaddeloperador. Losmanipuladorestambiénfuncionaráncuandolalevade cargadetubosseextiendeyseretraesinlaparticipacióndel operador.

1.Alineelajuntadeltuboenlamordaza.

2.Cierrelamordazainferior(mordazaja)sobreel primertubo.

Nota:Eluidodeperforaciónsecortará automáticamentealactivarselamordazasuperior (mordazadeenrosque/desenrosque).

3.Retraigaelcarrounos12.7mm(½"). Nota:Estopermitequeelcarroote,sindañarla

roscadeltubo.

4.Girelacabezadeperforaciónensentidoantihorario hastaqueelhusilloestétotalmentelibredeltubo.

5.Rocíelubricantederoscasenelhusillo,luegosubael carrodeperforaciónalapartesuperiordelbastidor.

6.Gireelmanipuladordetuboshastalaladetubosmás próximadelportatubos.

7.Bajeuntubosobreelmanipuladordetubosyagárrelo.

8.Gireelmanipuladordetuboshaciaelbastidorde empujeyextiéndalohastaqueeltuboestécentrado sobreelbastidor,pordelantedelhusillodelcarrode perforación.

9.Gireelhusillodeperforaciónensentidohorario ymuevaelcarrolentamentehaciaadelantepara introducirelhusilloenelextremohembradeltubo (Figura50).

Nota:Aprietelajuntahastaqueeltubogireconel husillo.

10.Bajeelcarrodeperforaciónlentamenteporelbastidor hastaquelaroscamachodeltuboseencuentre debajodelaplicadordelubricantederoscas,yaplique lubricantederoscasalarosca.

Guiadodelacabezadeperforación

Labrocadeperforacióntieneformadecuña,montadaen ángulooblicuo.Cuandolabrocapenetraenelsuelosingirar, sedesvíaenelsentidodeorientacióndecuña.Cuandoel tuboylacabezadeperforacióngiran,labrocaperforael sueloenlínearecta.

Figura52

1.Broca

Durantelaperforación,eloperadordelreceptorcontrolael progresodelacabezadeperforación.Elreceptorrecibe señalesdelasondasituadaenlacabezadeperforación,que identicansuposición,profundidad,inclinación,dirección,la temperaturadeltransmisorysuorientaciónenelsuelo.La consolaremotaesunapantallasituadasiemprecercadeusted (eloperadordelaperforadora)ymuestralainformacióndel receptordurantelaperforaciónparaqueustedpuedatomar decisionessobreelguiado.

Paraobtenerinformacióndetalladasobreelusodelreceptor ylaconsolaremotaparaguiarlacabezadeperforación, consulteelManualdeloperadorsuministradoconelreceptor.

Importante:Nodesvíelacabezadeperforaciónmásde 20cm(8")encada3m(10')deavance.Sisedesvíamás, sedañaránlostubosdeperforación.

Realizacióndelaperforaciónhorizontal

11.Gireelhusillodeperforaciónensentidohorarioy muevaelcarrolentamentehaciaadelanteparainsertar elextremomachodeltuboenelextremohembradel tuboanterior.Aprietelajuntaanomásde2304N·m (1700pies-libra).

Despuésdecrearlaperforacióndeentrada,debeguiarla cabezadeperforaciónhaciaarribamientrasavanza,siguiendo eltrazadoprevisto.Cuandoalcancelaprofundidaddeseada, nivelelacabezadeperforaciónyrealicelaperforación horizontal,añadiendotubossegúnseanecesario.Durante

laperforación,presteespecialatenciónalainformación querecibadeloperadordelreceptor,acercadelestadoyla posicióndelacabezadeperforación,paraconrmarque sigueeltrazadoprevisto.

Importante:Durantelaperforación,estéatentoa latemperaturadelasonda.Lassondastienenuna temperaturamáximaporencimadelacualsufrirán daños.Lafricciónentrelacabezadeperforaciónyel sueloharáqueseelevelatemperatura.Parareducirla temperatura,reduzcalavelocidad,reduzcalapresiónde avanceyaumenteelcaudaldeuidodeperforación.Si lacabezadeperforaciónentraenuntipodesuelopara elcualnosediseño,latemperaturapuedeelevarsepor esemotivo.Evalúelasituaciónyretirelacabezade perforaciónparacambiarlasiesnecesario.

Siseencuentraconunaobstrucción:

1.Aumenteelcaudaldeluidodeperforacióndurante algunossegundossinperforar,luegointenteseguir avanzando.

estádiseñadoparaensancharlaperforación,consolidarlas paredesylubricarelpasodelproductoporlaperforación.

SuDistribuidorAutorizadoTorodisponedelossiguientes escariadoresendiferentestamañosparaadaptarseasus necesidadesyalascondicionesdelsuelo.

•Escariadordecarburoescalonado–Esteescariadorse

utilizaensuelosarenososydearcillamedia,ymezclael uidodeperforaciónconlatierraparacrearunamezcla queuyefácilmentealrededordelproductoainstalar.

•Comprimidorcónico–Esteescariadorseutilizaen

suelosquesecomprimenfácilmentetalescomoarcilla blanda,turbaymarga,paracomprimirlasparedesdela perforaciónymantenerlaabierta.

•Escariadorestriado—Esteescariadorseutilizaensuelos

rocososydearcilladura;combinalascaracterísticasde losotrosdosescariadores.

Conexióndeescariadoryproducto

Estopuededesplazarlaobstrucciónypermitirleseguir perforando.

2.Silaobstrucciónpersiste,pruebeconunaomásdelas opcionessiguientes:

•Silaobstrucciónseencuentraenunazonaenla

quepuedecavar,detengalacabezadeperforación conelbloqueodesalida,ycavehastalaobstrucción paraidenticarlayretirarla,siesposible.

•Retraigalacabezadeperforación15m(50pies)

omásydesvíelacabezadeperforaciónhaciaun lado,marcandounnuevotrazadodeperforación alrededordelobstáculo.

Importante:Nodesvíelacabezade perforaciónmásde20cm(8")encada3m (10')deavance.Sisedesvíamás,sedañarán lostubosdeperforación.

•Silaobstrucciónesenrealidaduncambioeneltipo

desuelo,porejemplounazonadetierrapedregosa, retirelabrocadeltodoycámbielaporunabroca apropiadaparaelnuevotipodesuelo.

Salidaalasupercie

Cuandosevayaacercandoalnaldelaperforación,guíela cabezadeperforaciónhaciaelpuntodesalida,teniendoen cuentaloslímitesdedesviación.Antesdesaliralasupercie, asegúresedequenohayanadiecercadelpuntodesalida.Tan prontocomoaparezcalabroca,detengaelcaudaldeuido deperforación.Empujehaciaadelantehastaquelacabezade perforaciónenterahayasalidodelsuelo.

ADVERTENCIA

Silabrocagiraoseextiendemientrasusteduotras personastrabajanmanualmenteenlabrocaoen eltubo,pordelantedelamáquina,alguienpodría quedaratrapadoenlabrocaoeltubo,ysufrirgraves lesionesoamputaciones,einclusolamuerte.

•Activeelbloqueodesalidaeneltransmisorde bloqueodesalidaantesdeacercarsealabrocao altubomientrasestánacopladosalamáquina. Estodesactivaráelcarrodeperforación.

•Nolleveropasueltanijoyassueltasmientras trabajaenlabrocaoeneltubosiestánacoplados alamáquina.Áteseelpelolargoparaqueesté fueradepeligro.

1.Usandoeltransmisordebloqueodesalida,habiliteel bloqueodesalida.

2.Retirelacabezadeperforacióndelabarrade acoplamiento.

3.Compruebedenuevoelescariadorparaasegurarse dequelosoriciosdeuidoestánlimpiosylibresde obstrucciones.

4.Instaleelescariadoryelacoplamientogiratorioenel extremodelabarradeacoplamientosiguiendolas instruccionesdelfabricantedelescariador.

5.Conecteelproductoalescariadorusandoun conectordetiroapropiado;consulteasuDistribuidor AutorizadoToroparaadquirirunconectordetiro adecuadoasusnecesidades.

Escariadoytiro

Despuésderealizarlaperforacióninicial,seacoplaaltuboun escariador,queseconectaalproductoainstalar.Elescariador

Retiradadelostubosdeperforación

1.Usandoeltransmisordebloqueodesalida,habiliteel bloqueodesalida.

2.Instaleunlimpiadordetubosalrededordeltubo

g021841

ycolóqueloenelsoportederetencióndelaparte delanteradelamáquina.

Estoeliminarálamayorpartedelatierrayelbarrodel tuboalentrarenlamáquina,paramantenerlamáquina limpia.PóngaseencontactoconsuDistribuidor AutorizadoToroparaadquirirlimpiadoresparatubos deperforación.

Figura53

1.Limpiadorparatubosde perforación

2.Tubodeperforación

3.Desactiveelbloqueodesalidayreinicieelsistema.

4.Empieceagirarelhusillodeperforaciónensentido horarioyreplieguelentamenteelcarrodeperforación paraintroducireltuboenlamáquina.

5.Cuandolajuntaentrelostubosestécentradaentrelas dosmordazas,elcarrodeperforaciónsedetendráy seencenderáunindicadorverdedebajodelaválvula depulverización.

6.Cierrelamordazainferiorsobrelajuntadeltubo. Nota:Eluidodeperforaciónsecortará

automáticamentealcerrarselamordazainferior.

7.Gireelmanipuladordetuboshastaelbastidorde perforación,extiendalosbrazosdelmanipuladorde tuboshastaeltuboyagarreeltubo.

8.Cierrelamordazasuperiorsobrelajuntadeltubo.

9.Girelamordazasuperiorensentidoantihorariohasta quelajuntaseaoje.

10.Abralamordazasuperior.

11.Retraigaelcarrounos12.7mm(½").

Nota:Estopermitequeelcarroote,sindañarla roscadeltubo.

12.Gireelhusillodeperforaciónensentidoantihorario ymuevaelcarrolentamentehaciaatráshastaquese separenlostubos.

13.Muevaelcarrodeperforaciónhaciaatráshastaquela roscamachoapenasseseparedelextremohembradel tuboinferior,luegocierrelamordazasuperiorsobreel extremodeltubo,peronosobrelarosca.

14.Gireelhusillodeperforaciónensentidoantihorario hastaquelajuntasuperiordeltuboestédesenroscada, perosinsepararse.

15.Abralamordazasuperior.

16.Muevaelcarrodeperforaciónhaciaatráshastaqueel tuboestéalineadoconelportatubos.

17.Gireelhusillodeperforaciónensentidoantihorario ymuevaelcarrolentamentehaciaatráshastaquese separenporcompletoelhusilloyeltubo.

18.Retraigalosbrazosdelmanipuladordetubos.

19.Girelalevadeltubohastalaladeseada. Nota:Lleneprimerolaslasexteriores.

20.Abraelmanipuladordetubosyeleveeltubohastala ladelportatubos.

21.Subaeltuboenelcestoconloselevadoresdetubos.

22.Gireelmanipuladordetubospasandolatercerala detubos.

Importante:Asegúresedereplegar completamenteelmanipuladordetubosy girarlohaciafueradeltodo;sino,elcarropuede colisionarconelmanipuladordetubosydañar lamáquina.

23.Bajeelhusillodeperforaciónporelbastidorhastaque estédebajodelaplicadordelubricantederoscasyrocíe elhusilloconlubricantederoscas.

24.Gireelhusillodeperforaciónensentidohorario ymuevaelcarrolentamentehaciaadelantepara introducirelhusilloenelextremohembradeltuboque estásujetoenlamordazainferior.

Nota:Aprietelajuntaanomásde2304N·m (1700pies-libra).

25.Abralamordazaysigaescariando/tirandosegúnsea necesario.

Retiradadelúltimotuboydel escariador

Importante:Altirardelacabezadeperforación,no

dejequeentreenlaguíadeltubo;delocontrariopodría dañarlamáquinaolacabezadeperforación.

1.Usandoeltransmisordebloqueodesalida,habiliteel bloqueodesalida.

2.Cuandoelescariadorsalgadelsuelo,desconectedel escariadorelproductoqueestáinstalando,sinoloha hechoya.

3.Conectelabombadeuidodeperforaciónaun suministrodeagualimpia.

4.Activelabombaparaenjuagarlabomba,elhusilloyel escariadorconaguahastaqueelaguasalgalimpia.

5.Retireyguardeelúltimotubo;consulteRetiradadelos

tubosdeperforación(página55).

6.Dejelabarradeacoplamientosujetaenlamordaza inferior,peronoconecteelhusillodeperforacióna labarradeacoplamiento.

7.Retireelescariadordelextremodelabarrade acoplamientosiguiendolasinstruccionesdelfabricante delescariador.

8.Abralamordazainferioryretirelabarrade acoplamientodelaguíadeltubo.

Trabajosnales

Hagalosiguientedespuésdecadajornadadetrabajo:

•Conectelapistolapulverizadoramanualalabombay

limpielamáquinaconagualimpia;consulteLimpiezacon

lamangueradepulverización(página92).

•Añadagrasaalospuntosdeengrase;consulteEngrasado

delamáquina(página63).

•Silatemperaturadelaireestápordebajode0ºC,osi

loestaráantesdelusosiguiente,consultePreparación

delsistemadeuidodeperforaciónparaeltiempo frío(página91).

•Instalelasfundasdeloscontroles;consulteFundasdelos

controlesdeloperador(página23).

•Dreneeluidodeperforacióndelabombadeuidode

perforaciónconaguaoanticongelante.

Nota:Labombadeuidodeperforaciónpuederesultar dañadosieluidodeperforaciónsesecadentrodela bomba.

Usodelaplicadordelubricante deroscas

Figura54

1.Válvulade pulverización—abanico

2.Válvulade pulverización—chorro

Ajustedelvolumendellubricantede roscas

Paraajustarlacantidaddelubricantederoscasaplicada,haga losiguiente:

1.Aojelacontratuercadelpernodeajuste,queestá situadoencimadelpistóndelaplicadordelubricante deroscas(Figura55).

Ajustedelaboquillaaplicadora

Puedeajustarlaboquillaaplicadoraparaquerocíeel lubricantederoscasenformadeabanicoocomochorro.

•Pararociarenformadeabanico,pongalaválvulasituada

enellateraldelaboquillaenposiciónhorizontal(Figura

54).

•Paraaplicarunchorro,pongalaválvulasituadaenel

lateraldelaboquillaenposiciónvertical(Figura54).

g021845

g021846

Figura56

Figura55

1.Pernodeajuste3.Pistóndelaplicadorde lubricantederoscas

2.Contratuerca

1.Pistóndelaplicadorde lubricantederoscas

2.Tapa

3.Pletinadesujeción

4.Tuercadeorejeta

5.Cubodelubricantede roscas

2.Ajusteelpernodelamanerasiguiente:

•Paraaumentarlacantidaddelubricanteaplicada,

desenrosque(haciaarriba)elperno.

•Parareducirlacantidaddelubricanteaplicada,

enrosque(haciaabajo)elperno.

3.Cuandohayaobtenidoelvolumendeaplicación deseada,aprietelacontratuercaparaaanzarelajuste.

Llenadodelaplicadordelubricantede roscas

4.Girelatapayseparelaspletinasdesujecióndelos pernosderetención(Figura56).

5.Retirelatapadelcubodelubricantederoscasvacío (Figura56).

6.Cambieelcubovacíoporunolleno.

7.Coloqueelpistónenelcubonuevoybajelatapasobre elcubo(Figura56).

8.Coloquelaspletinasdesujeciónsobrelospernosde retenciónygirelatapaparaengancharlaspletinasen lospernos(Figura56).

1.Parelamáquinaypareelmotor.

9.Aprietelastuercasdeorejeta.

2.Abralapuertadelajaula.

3.Aojelastuercasdeorejetaquesujetanlaspletinasde sujeciónalamáquina(Figura56).

Trasladodeunamáquina averiada

Cuandolamáquinaestáparadayelmotornoestáenmarcha, seactivanautomáticamentelosfrenoshidrostáticos.No intenteremolcarlamáquinasinopuedemoverseporsus propiosmedios.Siesposible,reparelamáquinaenellugar detrabajo.Siestonoesposible,utiliceunagrúayunbalancín paratrasladarlamáquinaaunremolque,usandolospuntos deizadoindicadosenlaFigura57.

Figura57

Losmismospuntosdeizadoseencuentranenelotrolado

1.Balancín2.Puntodeizado

Mantenimiento

Nota:Losladosderechoeizquierdodelamáquinasedeterminandesdelaposiciónnormaldeloperador.

Calendariorecomendadodemantenimiento

Intervalodemanteni-

mientoyservicio

Despuésdelasprimeras

100horas

Despuésdelasprimeras

250horas

Cadavezqueseutilice

odiariamente

Cada50horas

Procedimientodemantenimiento

•Compruebeelaceitedelatransmisióndelacajadeengranajes.

•Cambieelaceitedelatransmisióndelacajadeengranajes.

•Ajustelaholguradelasválvulas.

•Cambieelaceitedelatransmisiónplanetaria.

•Compruebeelniveldecombustible.

•Engraselamáquina.(Engráselainmediatamentedespuésdecadalavado).

•Compruebeeltubodeventilacióndelcárterylímpielosiesnecesario.

•Compruebeelindicadordelapantallaporsihubieraunarestricciónenelltro deaire.

•Compruebeelniveldeaceitedelmotor.

•Compruebelatensióndelasorugas.

•Compruebeelnivelderefrigerantedeldepósitodelradiador.

•Compruebeelniveldeuidohidráulico.

•Compruebeelniveldeaceitedelabombadeuidodeperforación.

•Limpielamáquinaconlamangueradepulverización.

•Compruebeylimpielaválvuladepolvo.

•Retirelatapadellimpiadordeaireyeliminecualquiersuciedad.Noretireelltro.

•Compruebeelseparadordecombustible/aguaenbuscadesedimentos.

•Compruebeelestadodelabatería

•Compruebeelniveldeaceitedelatransmisiónplanetaria(Compruebetambiénsi seobservanfugasexternas).

•Compruebeelnivelderefrigerantedelradiador.

Cada250horas

Cada300horas

Cada500horas

Cada800horas

Cada1000horas

•Limpieocambieelltrodellimpiadordeaire.

•Sustituyaelltrodeaceitedelmotor.

•Cambieelaceitedelmotor.

•Eliminecualquieracumulacióndehollíndelparachispasdelsilenciador.

•Sustituyalosltrosdecombustibleprimarioysecundario.

•Compruebeelestadodelacorreadetransmisióndelmotor.

•Compruebeelestadodeloscomponentesdelsistemaderefrigeración.Limpiela suciedadylosresiduosdeloscomponentes,yrepareocambieloscomponentes segúnseanecesario.

•Inspeccionelostubosdecombustibleysusconexiones.

•Compruebeelaceitedelatransmisióndelacajadeengranajes(ocadaaño, loqueocurraprimero).

•Cambieelaceitedelatransmisióndelacajadeengranajes(ocadaaño,loque ocurraprimero).

•Cambieelltroderetornodeuidohidráulico.

•Cambiodelltrodepresiónhidráulico

•Cambieelaceitedelabombadeuidodeperforación.

•Cambieelaceitedelatransmisiónplanetaria(ocadaaño,loqueocurraprimero).

•Vacíeylimpieeldepósitodecombustible.

•Compruebelaconcentracióndelrefrigeranteantesdelatemporadadeinvierno.

•Limpieelsistemaderefrigeración.(Limpieelsistemaderefrigeraciónsiel refrigeranteestásuciootienecoloróxido).

•Compruebelatensióndelacorreadetransmisióndelmotor.

•Cambieeluidohidráulico.

Cada2000horas

•Ajustelaholguradelasválvulas.

Intervalodemanteni-

mientoyservicio

Procedimientodemantenimiento

Cadaañooantesdel

almacenamiento

Cada2años

Importante:Consulteenel

•Retoquelapinturadañada.

•Cambielasmanguerasmóviles.

Man ual del operador del motor

procedimientosadicionalesdemantenimiento.

CUIDADO

Sidejalallaveenelinterruptordeencendido,alguienpodríaarrancarelmotoraccidentalmenteycausar lesionesgravesaustedoaotraspersonas.

Retirelallavedecontactoantesderealizarcualquieroperacióndemantenimiento.

ADVERTENCIA

Elmantenimientoolareparacióndelamáquinapuedencausarlesionesolamuertesinoserealizande formacorrecta.

Siustednocomprendelosprocedimientosdemantenimientodeestamáquina,póngaseencontactocon sudistribuidoroconsulteelmanualdemantenimientodeestamáquina.

ADVERTENCIA

Losequiposelevadosenunamáquinasinoperadorpuedencausarlesionesolamuerte. Antesdeabandonarelcompartimentodeloperador,apoyeobajeelequipoypareelmotor.

ADVERTENCIA

Vuelvaacolocartodoslosprotectoresycubiertasdespuésderealizartareasdemantenimientoolimpieza enlamáquina.Noutilicelamáquinasinqueesténcolocadoslosprotectoresolascubiertas.

Procedimientosprevios almantenimiento

Aperturadelcapódelantero

1.Aparquelamáquinaenunasupercienivelada,pareel motoryretirelallavedecontacto.

2.Presionehaciaabajosobreelcierredelcapó,segúnse muestraenla(Figura58).

Figura58

1.Cierredelcapó

3.Levanteelasa,segúnsemuestraenla(Figura59).

Figura59

1.Asadelcapó

Figura61

1.Asadelcapó

Aperturadelcapótrasero

1.Aparquelamáquinaenunasupercienivelada,pareel motoryretirelallavedecontacto.

2.Tirehaciafueradelcierredelcapó(Figura60).

Usodelbloqueodelcilindro

ADVERTENCIA

Elbastidordeempujepuedebajarsedesde laposiciónelevada,causandograveslesiones personalesolamuerte.

Instaleelbloqueodelcilindroantesderealizar cualquieroperacióndemantenimientoquerequiera queelbastidordeempujeestéelevado.

Instalacióndelbloqueodelcilindro

1.Arranqueelmotor.

2.Bajeelbastidordeempujeasuposiciónmásbaja.

3.Pareelmotor.

4.Coloqueelbloqueodelcilindrosobreelvástagodel cilindro(Figura62).

5.Sujeteelbloqueodecilindroconelpasadorylachaveta (Figura62).

6.ARRANQUEelmotoryeleveelbastidordeempuje hastaquedescansesobreelbloqueodelcilindro.

Figura60

1.Cierredelcapó

3.Levanteelasa,segúnsemuestraenla(Figura61).

Lubricación

Engrasadodelamáquina

Intervalodemantenimiento:Cadavezqueseutiliceo

diariamente(Engráselainmediatamente despuésdecadalavado).

Tipodegrasa:Grasadepropósitogeneral.

1.Aparquelamáquinaenunasupercienivelada,pareel motoryretirelallavedecontacto.

2.Limpieconuntrapolosengrasadores.

Figura62

1.Chaveta

2.Bloqueodelcilindro

3.Barradelcilindrode elevación

4.Pasadordehorquilla

5.Cilindrodeelevación

Retiradayalmacenamientodelbloqueo delcilindro

1.Arranqueelmotor.

2.Bajeelbastidordeempujeasuposiciónmásbaja.

3.Pareelmotor.

4.Retireelpasadorylachavetaquesujetanelbloqueodel cilindro(Figura62).

5.Retireelbloqueodelcilindro.

6.ARRANQUEelmotoryeleveelbastidordeempuje.

7.Guardeelbloqueodelcilindrojuntoaldepósitode anticongelante(Figura63).

3.Conecteunapistoladeengrasaracadaengrasador.

4.Bombeegrasahastaqueempiecearezumargrasade loscojinetes(3aplicacionesaproximadamente).

5.Limpiecualquierexcesodegrasa.

Figura64

Cilindrodeelevación(ladodelaperforadora/carro;el

engrasadorinferiorseencuentradetrásdelosrodillosde

laoruga)

Figura63

1.Posicióndetrásdelapartetraseradelportatubos

Figura65

Elevadordetubosdelanterosycilindrodeleva(ladode

laperforadora/carro)

Figura67

Cilindroestabilizadorypata(ladodelaperforadora/carro;

repetirenelotrolado)

Figura68

Pasadordepivotedelbastidordeempuje(debajodela

máquina)

Figura66

Elevadordetubostraserosycilindrodeleva(ladodela

perforadora/carro)

Figura69

Elevadordetubostraseros(ladodeloperador)

Figura70

Elevadordetubosdelanteros(ladodeloperador)

Figura71

Motoresdelaestacainferior

Figura72

Cojinetesderodillosdelcarro(ladodeloperadorilustrado;

repetirenelotrolado)

Figura73

Engrasadordelacajadeengranajes(ladodeloperador

ilustrado;repetirenelotrolado)

Figura74

Rodillosdelaoruga(ladodeloperadorilustrado;repetirenelotrolado)

Figura75

Cojinetedelalevatrasera(ladodeloperador)

Mantenimientodelmotor

Limpiezadeltubode ventilacióndelcárter

Intervalodemantenimiento:Cadavezqueseutiliceo

diariamente—Compruebeeltubode ventilacióndelcárterylímpielosies necesario.

1.Aparquelamáquinaenunasupercienivelada,pareel motoryretirelallavedecontacto.

2.Abraelcapódelantero;consulteAperturadelcapó

delantero(página61).

3.Tiresuavementehaciafueradeltubodeventilación delcárter(Figura77).

4.Limpieelextremodeltubodeventilacióndelcárter (Figura77).

Cojinetedelalevadelantera(ladodelaperforadora/carro)

Figura76

Figura77

1.Tubodeventilacióndelcárter

Mantenimientodelsistemade limpiezadeaire

Importante:Noretireloselementosdelamáquinapara

versilosltrosestánsucios;utiliceelprocedimiento siguienteensulugar.

Importante:Nocambieelltrodellimpiadordeaire porunltrodemásde5añosdeantigüedad;compruebe lafechadefabricaciónimpresaenlatapadelelemento.

Nota:Cadavezquerealicetareasdemantenimientoen elsistemadelimpiadordeaire,asegúresedequetodaslas conexionesdemanguerasybridasestánestancas.Sustituya cualquierpiezadañada.

•Inspeccionelacarcasadellimpiadordeaireenbuscade

dañosquepudierancausarunafugadeaire.Cámbielosi estádañado.Compruebetodoelsistemadeadmisiónen buscadefugas,dañosoabrazaderassueltas.Asimismo, compruebelasconexionesdelamangueradeadmisión

degomaenellimpiadordeaireyelturboparaasegurarse dequelasconexionesestáncorrectamenterealizadas.

•Reviseelltrodellimpiadordeaireúnicamentesila

pantallamuestraelindicadordecomprobacióndelos ltrosdeaire.Elcambiodelltrodeaireantesdeque seanecesariosóloaumentalaposibilidaddequeentre suciedadenelmotoralretirarelltro.

•Asegúresedequelatapaestábienasentadayquehaceun

buenselloconlacarcasadellimpiadordeaire.

Comprobacióndelindicadordel limpiadordeaire

Intervalodemantenimiento:Cadavezqueseutiliceo

diariamente

1.Arranqueelmotor.

2.Compruebeelindicadorderestriccióndellimpiadorde aireenlapantalla;consultelaGuíadesoftwaredeesta máquina.

3.Cambieel/loselemento(s)delltrodeairecomose indicaacontinuación:

A.Cambieelltroprimariodellimpiadordeaire;

consulteMantenimientodelltrodellimpiador

deaire(página68).

B.Repitalospasos1y2;sielindicadorderestricción

dellimpiadordeaireaparecetodavíaenpantalla, cambieelltrosecundariodellimpiadordeaire; consulteMantenimientodelltrodellimpiador

deaire(página68).

Figura78

1.Válvuladepolvo3.Tapadellimpiadordeaire

2.Palancadeenganche

Mantenimientodelatapadellimpiador deaire

Intervalodemantenimiento:Cada50horas—Retirelatapa

dellimpiadordeaireyeliminecualquier suciedad.Noretireelltro.

Limpiezadelaválvuladepolvo

Intervalodemantenimiento:Cada50horas

1.Aparquelamáquinaenunasupercienivelada,pareel motoryretirelallavedecontacto.

2.Abraelcapódelantero.

3.Aprietelosladosdelaválvuladepolvosituadaenla tapadellimpiadordeaireparavaciarelagua,elpolvoy lasuciedaddelaválvula(Figura78).

Nota:Asegúresedequenohayobstruccionesdentro delaválvuladepolvo.

Retiradadelatapadellimpiadordeaire

1.Aparquelamáquinaenunasupercienivelada,pareel motoryretirelallavedecontacto.

2.Abraelcapódelantero.

3.Limpieelexteriordelcartuchodellimpiadordeaire conuntrapolimpiohumedecido.

4.Reviseelcartuchodellimpiadordeaireenbuscade dañosquepudierancausarunafugadeaire.Cambiela carcasadellimpiadordeairesiestádañada.

Importante:Reviseelltrodellimpiadordeaire únicamentesilapantallamuestraelindicadorde comprobacióndelosltrosdeaire.Elcambio delltrodeaireantesdequeseanecesariosólo aumentalaposibilidaddequeentresuciedadenel motoralretirarelltro.

5.Tirehaciafueradelenganchedelatapadellimpiador deaire(Figura78).

6.Girelatapadelltroensentidoantihorariohasta queeltapónguardapolvoestéenlaposicióndelas4 (Figura79).

Figura79

G022176

1.Tapadellimpiadordeaire

7.Separelatapadellimpiadordeairedelacarcasadel ltroyretirelatapa(Figura80).

Mantenimientodelltrodellimpiador deaire

Intervalodemantenimiento:Cada250horas

Cambielosltrosúnicamentesilapantallamuestra elindicadordecomprobacióndelosltrosdeaire; consulteComprobacióndelindicadordellimpiadorde

aire(página67).

Nota:PóngaseencontactoconsuDistribuidorAutorizado Toroparapedirltrosnuevos.

1.Aparquelamáquinaenunasupercienivelada,pareel motoryretirelallavedecontacto.

2.Abraelcapódelantero.

3.Antesderetirarelltro,limpietodoslosresiduos delinteriordelacarcasadelltrousandoaireabaja presión(40psi,limpioyseco).

Importante:Eviteutilizaraireaaltapresión,que podríaempujarlasuciedadatravésdelltroal conductodeadmisión.Esteprocesodelimpieza evitaquelosresiduosmigrenalaentradadeaire alretirarelltroprimario.

Figura80

1.Tapadellimpiadordeaire

2.Carcasadelltro

8.Limpielosresiduosdedentrodelatapa.

Importante:Sielindicadordecomprobaciónde losltrosdeairenoapareceenlapantalla,no retirelosltrosdeaire.

Instalacióndelatapadellimpiadordeaire

1.Aparquelamáquinaenunasupercienivelada,pareel motoryretirelallavedecontacto.

2.Pongaeltapónguardapolvodelatapadelltrodel limpiadordeaireenlaposicióndelas5.

3.Alineelatapadelltrodellimpiadordeaireconla carcasadelltro(Figura80).

4.Girelatapadelltrodellimpiadordeaireensentido horario,hastaqueeltapónguardapolvoestéenla posicióndelas4(Figura79).

5.Empujeelenganchedelatapadelltrodellimpiador deairehaciadentrohastaquequedebienasentada (Figura79).

4.Retireelltroprimario(Figura81).

Importante:Nolimpieelltrousado.

Figura81

1.Válvuladesalidadegoma3.Filtroprimariodel

2.Enganchedellimpiador deaire

limpiadordeaire

4.Carcasadellimpiadorde aire

5.Compruebeelextremosellantedelltroylacarcasa paraasegurarsedequeelltronuevonohasido dañadoduranteeltransporte.Noutiliceelelemento siestádañado.

Importante:Nolimpieelltrodeseguridad usado(Figura82).Cambieelltrodeseguridad porunonuevodespuésdecadatreslavadosdel ltroprimario,ocuandoaparezcaelindicador decomprobacióndelosltrosdeaireenla

pantalla.Sinolovaacambiar,noretireelltro

°C°F-40

-30 -20 -10 0 10 20 30 40 50

-40 -22 -4 14 32 50 68 86 104 122

All Seasons

Winter Conditions

Arctic Conditions

°C°F-40

-30 -20 -10 0 10 20 30 40 50

-40 -22 -4 14 32 50 68 86 104 122

15W -40

10W -30

5W-30

G022415

deseguridad.

Figura82

1.Filtrodeseguridad

6.Inserteelltroprimarionuevoaplicandopresiónal bordeexteriordelltroparaasentarloenelcartucho. Noapliquepresiónalcentroexibledelltro.

7.Retirelaválvuladesalidadegomadelacubierta,limpie elhuecoycambielaválvuladesalida.

8.Instalelacubierta.

Nota:Esposibleunusolimitadodeaceitesdebaja viscosidad,porejemploSAE10W-30conclasicaciónAPI CH-4osuperior,parafacilitarelarranqueyproporcionar uncaudaldeaceitesucienteentemperaturasambiente inferioresa-5°C(23°F).Noobstante,elusocontinuado deaceitedebajaviscosidadpuedereducirlavidadelmotor debidoaldesgaste(Figura83).

SuServicioTécnicoAutorizadodeTorodisponedeAceitede motorToroPremiumdeviscosidad15W-40o10W-30con clasicaciónAPICH-4osuperior.Consultelosnúmeros depiezaenelcatálogo.

Comprobacióndelniveldeaceitedel motor

Intervalodemantenimiento:Cadavezqueseutiliceo

diariamente—Compruebeelnivelde aceitedelmotor.

1.Aparquelamáquinaenunasupercienivelada,pareel motoryretirelallavedecontacto.

2.Abraelcapódelantero.

3.Retirelavarilla(Figura84)ylímpielaconuntrapo.

Mantenimientodelaceitede motoryelltro

Elmotorsesuministraconaceiteenelcárter;noobstante, compruebeelniveldeaceiteantesydespuésdearrancarel motorporprimeravez.

Capacidaddelcárter:7.5l(8cuartosdegalónUS)con elltro.

UtilicesolamenteaceitedemotordeserviciopesadoSAE 15W-40dealtacalidadconclasicaciónAPICH-4osuperior.

Aunqueparalamayoríadelosclimasserecomiendaaceite SAE15W-40conclasicaciónAPICH-4osuperior,consulte enlaFigura83lasrecomendacionesdeviscosidaddelaceite paraclimasextremos.

Figura83

Figura84

Ladodeloperador

1.Varilla

4.Introduzcalavarillaeneltubodellenadodeaceite, retirelavarilladenuevoycompruebeelniveldeaceite enlavarilla.

Nota:Elniveldeaceitedelavarilladebellegarala marcaAlto,oestarentrelasmarcasAltoyBajo.Si elniveldeaceiteestápordebajodelamarcaBajo, completeelprocedimientosiguiente:

A.Retireeltapóndellenado(Figura85)yañada

G021582

aceitehastaqueelnivellleguealamarcaAlto.No llenedemasiado.

Importante:Utiliceunaaceiteracon mangueraexibleounembudoparallenar lamáquinadeaceite.

Nota:Desecheelltrodeaceite.

5.Conuntrapolimpio,limpielasuperciedeladaptador delltrodeaceitedondeseasientaelltrodeaceite.

6.Lleneelltrodeaceitenuevoconaceitedemotordel tipoespecicado.

7.Apliqueunacapanadeaceitedemotordeltipo especicadoalajuntadelltrodeaceite.

8.Alineeelltrodeaceiteconeladaptadorygíreloen sentidohorariohastaquelajuntadelltrodeaceite entreencontactoconeladaptadordelltrodeaceite (Figura86).

Nota:Noutiliceunallavedecintaparaltrosde aceiteparainstalarelltrodeaceitenuevo.Lallave podríaaplastarelltrodeaceiteycausarunafuga.

9.Gireconlamanoelltrodeaceiteotramediavuelta (Figura86).

10.Retireelrecipienteolostraposquecolocóenelpaso3 yelimineelaceiteusadosegúnlanormativalocal.

Figura85

1.Tapóndellenadodeaceite

B.Instaleeltapóndellenadodeaceiteylavarilla.

Cambiodelltrodeaceitedelmotor

Intervalodemantenimiento:Cada250horas

1.Aparquelamáquinaenunasupercienivelada,pareel motoryretirelallavedecontacto.

2.Abraelcapódelantero.

3.Coloqueunrecipienteovariostraposdebajodelltro deaceiteydeladaptadordelltrodeaceite(Figura86).

Cómocambiarelaceitedelmotor

Intervalodemantenimiento:Cada250horas

1.Aparquelamáquinaenunasupercienivelada,pareel motoryretirelallavedecontacto.

2.Retireeltapóndevaciado(Figura87).

Figura86

1.Adaptadordelltrode aceite

4.Gireelltrodeaceiteensentidoantihorarioyretireel

2.Filtrodeaceite

ltrodeaceite(Figura86).

Figura87

1.Tapóndevaciadodelaceitedelmotor

3.Limpielaroscadeltapóndevaciadoyaplique3capas decintaPTFE.

4.Dreneelaceiteenunrecipiente.

5.Cuandoelaceitedejedeuir,coloqueeltapónde vaciado.

6.Sustituyaelltrodeaceitedelmotor;consulteCambio

delltrodeaceitedelmotor(página70).

7.Instaleeltapóndevaciadoeneloriciodevaciado (Figura87).

8.Retireeltapóndellenadodelcuellodellenado,tirando deltapónhaciaarriba.

Mantenimientodel parachispas(siestáinstalado)

Intervalodemantenimiento:Cada250horas—Elimine

cualquieracumulacióndehollíndel parachispasdelsilenciador.

1.Aparquelamáquinaenunasupercienivelada,pareel motoryretirelallavedecontacto.

2.Retireeltapóndeloriciodelimpieza,situadoenla parteinferiordelsilenciador.

ADVERTENCIA

Elsilenciadorpuedeestarcalienteypodría producirlesiones.

Tengacuidadodenotocarelsilenciadorsi estácaliente.

Figura88

1.Cuellodellenado

2.Tapóndellenadodeaceite

Nota:Utiliceunembudoconunamangueraexible acopladaalmismoparadirigirelaceitehaciaelinterior delmotor.

9.Lleneelcárterconaproximadamente7.5litros(8 cuartosdegalónUS)deaceitedeltipoespecicado; consulteMantenimientodelaceitedemotoryel

ltro(página69).

10.Coloqueeltapóndellenadodeaceite.

11.Arranqueelmotorydéjelofuncionaralralentídurante unos2minutos,ycompruebequenohayfugasde aceite.

12.Pareelmotoryretirelallave.

13.Espere2o3minutosycompruebeelnivelde aceite;consulteComprobacióndelniveldeaceitedel

motor(página69).

3.Embudo

3.Arranqueelmotor.

4.Taponelasalidanormaldelsilenciadorconunbloque demaderaounachapametálicaparaforzarlasalida degasesporeloriciodelimpieza.Sigabloqueando lasalidahastaqueyanosalgandepósitosdehollín poreloricio.

ADVERTENCIA

Nosepongadelantedeloriciodelimpieza; losmaterialescalientespodríancausar lesionesgraves.

Llevegafasdeseguridad.

5.Pareelmotoryvuelvaacolocareltapón.

Ajustedelaholguradelas válvulas

Intervalodemantenimiento:Despuésdelasprimeras250

horas

Cada2000horas

ConsulteelprocedimientodeajusteenelManualdel propietariodelmotor,incluidoconlamáquina.

Sinopuedeajustarlaholguradelasválvulas,póngaseen contactoconsuServicioTécnicoAutorizadoparaqueajusten lasválvulas.

Mantenimientodel sistemadecombustible

PELIGRO

Bajociertascondicioneselcombustiblediésely losvaporesdelcombustiblesonextremadamente inamablesyexplosivos.Unincendiooexplosión decombustiblepuedequemarleaustedyaotras personasycausardañosmateriales.

•Utiliceunembudoylleneeldepósitode combustiblealairelibre,enunazonadespejada, conelmotorparadoyfrío.Limpiecualquier combustiblederramado.

•Nollenecompletamenteeldepósitode combustible.Añadacombustiblealdepósito decombustiblehastaqueelnivelestéa25mm (1")pordebajodelextremoinferiordelcuello dellenado.Esteespaciovacíoeneldepósito permiteladilatacióndelcombustible.

•Nofumenuncamientrasmanejaelcombustible, yaléjesedellamasdesnudasolugaresdonde losvaporesdelcombustiblepuedenincendiarse conunachispa.

•Almaceneelcombustibleenunrecipientelimpio homologadoymantengaeltapóncolocado.

Figura89

1.Filtrodecombustible secundario:

4.Girelaválvuladevaciado,enlaparteinferiordelltro decombustiblesecundario,2o3vueltasensentido antihorario,ydreneelaguaylossedimentosdelltro decombustible(Figura89).

Nota:Sielseparadordecombustible/aguacontiene aguaosedimentos,drenetambiénelaguaylos sedimentosdeldepósitodecombustible;consulte

Drenajedelaguadeldepósitodecombustible(página

72).

5.Cuandoaparezcacombustiblelimpio,girelaválvula dedrenajeenelsentidodelasagujasdelrelojhasta quesecierre.

2.Válvuladevaciado

Vaciadodelaguadelltrode combustible

Intervalodemantenimiento:Cada50horas—Compruebe

elseparadordecombustible/aguaen buscadesedimentos.

1.Aparquelamáquinaenunasupercienivelada,pareel motoryretirelallavedecontacto.

2.Abraelcapódelantero.

3.Coloqueunrecipientedebajodelltrodecombustible secundario(Figura89).

Nota:Noaprietedemasiadolaválvuladevaciado.

6.Cebeelsistemadecombustible;consulteCebadodel

sistemadecombustible(página73).

Drenajedelaguadeldepósito decombustible

1.Aparquelamáquinaenunasupercienivelada,pareel motoryretirelallavedecontacto.

2.Coloqueunrecipientedebajodeltapóndevaciadodel depósitodecombustible.

3.Aojeeltapóndevaciadoydreneelaguaylos sedimentos(Figura90).

G021798

Figura90

1.Depósitodecombustible3.Recipientedevaciado

2.Tapóndevaciado

4.Limpielaroscadeltapóndevaciadoyaplique3capas decintaPTFE.

5.Cuandoaparezcacombustiblelimpio,instaleeltapón devaciadoyapriételormemente.

6.Compruebeeltapóndevaciadodeldepósitode combustibleenbuscadefugas.

Cebadodelsistemade combustible

Nota:Cebeelsistemadecombustiblesiseproduce

cualquieradelassituacionessiguientes:

•Drenóelaguadelltrodecombustible.

•Cambióelltrodecombustible.

•Dejódefuncionarelmotorhastaquesevacióeldepósito

decombustibleovacióeldepósitodecombustible.

1.Aparquelamáquinaenunasupercienivelada,pareel motoryretirelallavedecontacto.

2.Abraelcapódelantero.

3.Asegúresedequeelmotoryelsistemadeescapeestán fríos.

4.Asegúresedequeeldepósitodecombustibleestáal menos1/4lleno.

5.GireelinterruptordeDESCONEXIÓNDELABATERÍA ensentidohorarioalaposicióndeENCENDIDO.

6.LocaliceelbotóndeCEBADOenlapartesuperiordel adaptadordelltrodecombustiblesecundario(Figura

91).

Figura91

1.Botóndecebado

7.PulseysuelterepetidasveceselbotóndeCEBADO hastaquenoteresistenciaalpresionarelbotónde CEBADO(Figura91).

8.Sielmotornoarrancadespuésdelprimercebado delsistemadecombustibleytrasllevaracabo variosintentosparaarrancarelmotor,purguelas conduccionesdecombustibledealtapresión;consulte elManualdelpropietariodelmotoropóngaseen contactoconsuServicioTécnicoAutorizadoToro.

2.Adaptadordelltro

ADVERTENCIA

Elsistemadecombustibleestábajoalta presión.Sipurgaelsistemasinhaber recibidounacapacitaciónadecuadaysin tomarlasprecaucionesdebidas,puede exponersealesionesporaceiteinyectado, incendiooexplosión.Leaelprocedimientode purgacorrectoenelManualdelpropietario delmotor,opóngaseencontactoconsu DistribuidorAutorizadoToro.

Sustitucióndelosltrosde combustible

Intervalodemantenimiento:Cada250horas—Sustituya

losltrosdecombustibleprimarioy secundario.

Cómocambiarelltrodecombustible primario

1.Aparquelamáquinaenunasupercienivelada,pareel motoryretirelallavedecontacto.

2.Abraelcapódelantero;consulteAperturadelcapó

delantero(página61).

3.Coloquetraposlimpiosbajoelltrodecombustible primario.

4.Aojelasabrazaderasdelasmanguerasysepareel ltrodecombustibleprimariodelasmanguerasde combustible(Figura92).

Nota:Noretirelasabrazaderasdelasmangueras.

Nota:Tireelltrodecombustible.

5.Alineeelltrodecombustibleprimarionuevoconlas mangueras,conlaechaimpresaenelltroseñalando haciadelante(Figura92).

6.Deslicelasmanguerassobreelaccesoriodemanguera delltrodecombustibleprimarioyaprietelas abrazaderas(Figura92).

7.Sustituyaelltrodecombustiblesecundario;consulte

Cómocambiarelltrodecombustiblesecundario (página74).

Cómocambiarelltrodecombustible secundario

1.Retireelltrodecombustiblesecundariocomose indicaacontinuación:

A.Limpieelltrodecombustiblesecundarioyla

zonapróxima.

Figura92

1.Adaptadordelltro

2.Elementodelltro secundario

3.Juntatórica8.Filtrodecombustible

4.Sensordeagua

5.Sensordecombustible

6.Abrazadera

7.Flecha

primario

9.Acoplamiento

B.Vacíetodoelaguadelltro;consulteVaciadodel

aguadelltrodecombustible(página72).

C.Sujetermementeelelementodelltrode

combustiblesecundario,gireelsensordeagua ensentidoantihorarioyretireelsensordeagua (Figura92).

Nota:Guardeelsensordeaguaydesechela juntatórica.

D.Sujetermementeelelementodelltrode

combustiblesecundario,gíreloensentido antihorario,yretireelltrodeladaptadordelltro (Figura92).

Nota:Desecheelelementodelltro.

E.Limpieeladaptadordelltroconuntrapolimpio.

2.Instaleelltrodecombustiblesecundariocomose indicaacontinuación:

A.Apliqueunacapanadecombustiblelimpioal

elementodelltrodecombustible.

B.Alineeelelementodelltrosecundarionuevocon

eladaptadordelltro(Figura92).

C.Gireelelementodelltrosecundariohastaquela

juntaentreencontactoconeladaptadordelltro, luegogireelelementodelltro3/4devueltamás.

Importante:Noutiliceunallaveparaltros paraapretarelltro.Podríadañarelltroy producirunafuga.

D.Alineelajuntatóricanuevasobreelsensorde

agua(Figura92).

E.Alineeelsensordeaguaconlaparteinferiordel

ltrodecombustiblesecundario(Figura92).

F.Sujetermementeelelementodelltro

secundarioyaprieteelsensordeaguaamanoen sentidohorario(Figura92).

3.Cebeelsistemadecombustible;consulteCebadodel

sistemadecombustible(página73).

Mantenimientodel

4.Arranqueelmotorycompruebequenohayfugasen losltrosdecombustible.

Comprobacióndelostubosde combustibleylasconexiones

Intervalodemantenimiento:Cada500horas/Cadaaño(lo

queocurraprimero)—Inspeccionelos tubosdecombustibleysusconexiones.

Compruebequelostubosylasconexionesdelsistemade combustiblenoestándeterioradosodañados,yquelas conexionesnoestánsueltas.

Vaciadoylimpiezadel depósitodecombustible.

Intervalodemantenimiento:Cada1000horas/Cadaaño

(loqueocurraprimero)—Vacíeylimpie eldepósitodecombustible.

Dreneylimpieeldepósitosisecontaminaelsistemade combustibleosilamáquinahadealmacenarseduranteun periododetiempoextendido.Utilicecombustiblelimpiopara enjuagareldepósito.Consultelosprocedimientosdevaciado enDrenajedelaguadeldepósitodecombustible(página72).

Nota:Realiceesteprocedimientocuandoelnivelde combustibleesbajo,paraevitarlanecesidaddevaciaruna grancantidaddecombustible.

sistemaeléctrico

Mantenimientodelabatería

Intervalodemantenimiento:Cada50horas—Compruebe

elestadodelabatería

ADVERTENCIA

CALIFORNIA

AdvertenciadelaPropuesta65

Losbornes,terminalesyotrosaccesorios

delabateríacontienenplomoycompuestos

deplomo,productosquímicosreconocidos

porelEstadodeCaliforniacomocausantes

decáncerydañosreproductivos.Láveselas

manosdespuésdemanejarelmaterial.

Importante:Antesdeefectuarsoldadurasenla máquina,desconecteelcablenegativodelabateríapara evitardañosalsistemaeléctrico.Desconectetambién loscontroladoresdelmotorydelamáquinaantesde efectuarsoldadurasenlamáquina.

Nota:Compruebeelestadodelabateríacadasemanaocada 50horasdeoperación.Mantengalimpioslosbornesytodala carcasadelabatería,porqueunabateríasuciasedescargará lentamente.Paralimpiarlabatería,lavetodalacarcasacon unasolucióndebicarbonatoyagua.Enjuagueconagua limpia.ApliqueunacapadegrasaGrafo112X(NºdePieza Toro505-47)odevaselinaalosconectoresdeloscablesya losbornesdelabateríaparaevitarlacorrosión.

ADVERTENCIA

Laexposiciónalácidodelabateríaolaexplosiónde labateríapuedencausarlesionespersonalesgraves.

Antesderealizartareasdemantenimientoenla batería,póngaseprotecciónparalacara,guantesde protecciónyropadeprotección.

ADVERTENCIA

G003792

Cargadelabatería

Labateríacontieneácidosulfúrico,quepuede causargravesquemaduras,ypuedeproducirgases explosivos.

•Eviteelcontactoconlapiel,losojosylaropa; enjuaguelaszonasafectadasconagua.

•Siseingiere,bebagrandescantidadesdeaguao leche.

No pr o v ocar

elvómito.Busqueasistencia

médicainmediatamente.

•Mantengaalejadadelabateríacualquierchispa ollama,asícomocigarrillosypurosencendidos.

•Ventilelabateríadurantelacargaoalusarlaen unrecintocerrado.

•Utiliceprotecciónocularsitrabajacercadeuna batería.

•Láveselasmanosdespuésdemanejarlabatería.

•Mantengalabateríafueradelalcancedelos niños.

ADVERTENCIA

Siintentacargaroarrancarconcablespuenteuna bateríacongelada,podríaexplotarycausarlesiones personalesaustedoaotraspersonasqueesténen lazona.

ADVERTENCIA

Elprocesodecargadelabateríaproducegasesque puedenexplotar.

Nofumecercadelabatería,ymantengaalejadade labateríacualquierchispaollama.

Importante:Mantengalabateríacompletamente cargada.Estoesespecialmenteimportanteparaevitar dañosalabateríacuandolatemperaturaestápordebajo delos0ºC(32ºF).

1.Aparquelamáquinaenunasupercienivelada,pareel motoryretirelallavedecontacto.

2.Abraelcapódelantero.

3.Limpieelexteriordelacajadelabateríaylosbornes delabatería.

Nota:Conecteloscablesdelcargadordelabateríaa losbornesdelabateríaantesdeconectarelcargador alafuenteeléctrica.

4.Mirelabateríaeidentiquelosbornespositivoy negativo.

5.Conecteelcablepositivodelcargadordelabateríaal bornepositivodelabatería(Figura93).

Paraevitarquesecongeleelelectrolitodelabatería, mantengalabateríacompletamentecargada.

ADVERTENCIA

•Unachispaounallamapuedehacerexplotarel hidrógenoquecontienelabatería.

•Cuandodesconecteloscablesdeunabatería, desconecteprimeroelcablenegativo(–).

•Cuandoconecteloscablesdeunabatería, conecteelcablenegativo(–)enúltimolugar.

•Nocortocircuitelosbornesdelabateríaconun objetometálico.

•Nohagatrabajosdesoldaduraoamolado,ni fumecercadeunabatería.

Nota:Elsistemaeléctricodeestamáquinaesde12voltios.

Figura93

1.Bornepositivodela batería

2.Bornenegativodela batería

6.Conecteelcablenegativodelcargadordelabateríaal bornenegativodelabatería(Figura93).

7.Conecteelcargadordelabateríaalafuenteeléctrica.

Importante:Nosobrecarguelabatería.

Nota:Carguelabateríasegúnseindicaenlatablade

cargadelabatería.

3.Cablerojo(+)delcargador

4.Cablenegro(-)del cargador

Tabladecargadelabatería

AjustedelcargadorTiempodecarga

4a6amperios30minutos

25a30amperios10a15minutos

8.Cuandolabateríaestécompletamentecargada, desconecteelcargadordelafuenteeléctrica,luego desconecteloscablesdelcargadordelosbornesdela batería(Figura93).

Arranquedelamáquinacon cablespuente

ADVERTENCIA

Elarranquedelabateríaconcablespuentepuede producirgasesexplosivos.

Nofumecercadelabatería,ymantengaalejadade labateríacualquierchispaollama.

Nota:Senecesitandospersonaspararealizareste procedimiento.Asegúresedequelapersonaencargadade hacerlasconexionesllevaproteccióncorrectaparalacara,y guantesyropadeprotección.

1.Aparquelamáquinaenunasupercienivelada,pareel motoryretirelallavedecontacto.

2.Abraelcapódelantero.

3.AsegúresedequetodosloscontrolesestánenPUNTO

MUERTO.

4.Siénteseenelasientodeloperadoryhagaqueotra personarealicelasconexiones.

Nota:Asegúresedequelabateríapuenteesuna bateríade12voltios.

Importante:Siutilizalabateríadeotramáquina, asegúresedequelasdosmáquinasnosetocan.

Figura94

1.Abrazaderadelcable puente(positivo)

2.Bornedelabatería5.Abrazaderadelcable

3.Tapa

4.Conexióndetierra(perno sinpintar)

puente(negativo)

7.Conecteelcablepuentepositivo(+)albornedela batería(Figura94).

8.Conecteelcablepuentenegativo(-)aunaconexión detierra,porejemplounpernoountravesañodel bastidorsinpintar(Figura94).

9.Arranqueelmotor;consulteCómoarrancar/pararel

motor(página46).

Importante:Sielmotorarrancayluegosepara,

activeelmotordearranquedenuevohastaque

elmotordearranquehayaterminadodegirar.

acti v e

elmotordearranquedurantemásde30 segundosalavez.Espere30segundosantesde utilizarelmotordearranqueparaenfriarelmotor yrecuperarlacargadelabatería.

10.Cuandoelmotorarranque,laotrapersonadebe desconectarelcablepuentenegativo(-)delbastidor,y luegodesconectarelcablepuentepositivo(+)(Figura

94).

5.Prepareelarranquedelmotor;consulteCómo

arrancar/pararelmotor(página46).

6.Retirelatapadelbornedelabatería(Figura94).

Mantenimientodel sistemadetransmisión

Comprobacióndelnivelde aceitedelatransmisión planetaria

Intervalodemantenimiento:Cada50horas—Compruebe

elniveldeaceitedelatransmisión planetaria(Compruebetambiénsise observanfugasexternas).

Especicacióndelaceite:SAE85W-140Nivelde clasicaciónAPIGL4

Capacidaddeaceitedelatransmisiónplanetaria:1.4 litros(1.5cuartosdegalónUS)aproximadamente

SuDistribuidorAutorizadoTorodisponedeaceitede engranajesToroPremium.Consultelosnúmerosdepieza enelcatálogo.

1.Aparquelamáquinaenunasupercienivelada,pareel motoryretirelallavedecontacto.

2.Limpielazonaalrededordeltapóndellenadoconun disolvente(Figura95).

6.Instaleyaprieteeltapóndeniveldeaceite.

7.Repitalospasos1a6paracomprobarelnivelde aceitedelatransmisiónplanetariaenelotroladode lamáquina.

Cambiodelaceitedela transmisiónplanetaria

Intervalodemantenimiento:Despuésdelasprimeras

250horas—Cambieelaceitedela transmisiónplanetaria.

Cada800horas—Cambieelaceitedelatransmisión planetaria(ocadaaño,loqueocurraprimero).

Nota:Cambieelaceitecuandoestácaliente,siesposible.

1.Aparquelamáquinaenunasupercienivelada.

2.Limpielazonaalrededordeltapóndeniveldeaceite (Figura95).

3.Girelatransmisiónplanetariahastaqueeltapónde vaciadoestédirectamentedebajodeltapóndenivel deaceite(Figura95).

4.Pareelmotoryretirelallave.

5.Coloqueunrecipientedebajodeloriciodevaciado deaceite.

6.Retireeltapóndeniveldeaceiteyeltapóndevaciado deaceite.

7.Instaleeltapóndevaciadodeaceite.

8.Llenelatransmisiónplanetariahastaqueelnivelde aceitelleguealbordeinferiordeloriciodeltapónde niveldeaceite.

9.Instaleeltapóndeniveldeaceite.

10.Repitalospasos1a9paracambiarelaceitedela transmisiónplanetariaenelotroladodelamáquina.

Figura95

1.Tapóndeniveldeaceite2.Tapóndevaciadodel aceite(posicióndelas6)

3.Girelatransmisiónplanetariahastaquelostaponesde niveldeaceiteydevaciadoesténenposiciónvertical (enlaposicióndelas6),segúnsemuestraenla(Figura

95).

4.Retireeltapóndeniveldeaceite(Figura95). Nota:Elniveldeaceiteescorrectocuandollegueal

bordeinferiordeloriciodeltapóndeniveldeaceite.

5.Sielniveldeaceiteestápordebajodelbordeinferior deloricio,añadaaceitedeltipoespecicadohastaque elaceitelleguealbordeinferiordeloricio.

Comprobacióndelaceitede latransmisióndelacajade engranajes

Intervalodemantenimiento:Despuésdelasprimeras

100horas—Compruebeelaceitedela transmisióndelacajadeengranajes.

Cada500horas—Compruebeelaceitedela transmisióndelacajadeengranajes(ocadaaño,lo queocurraprimero).

Especicacióndelaceite:SAE85W-140Nivelde clasicaciónAPIGL4

Capacidaddeaceitedelatransmisiónplanetaria:

aproximadamente2.7litros(5.75pintasUS).

1.Aparquelamáquinaenunasupercienivelada,pareel motoryretirelallavedecontacto.

2.Compruebeelniveldeaceitedelamirilladela transmisióndelacajadeengranajes(Figura96).

Nota:Elaceitedebecubrirlamitaddelamirilla.

Figura96

1.Mirilla

3.Retireeltapóndelrespiraderoycoloqueaceiteenla transmisióndelacajadeengranajeshastaqueelnivel deaceiteenlamirillaestéalmenosllenohastalamitad (Figura96).

Cambiodelaceitedela transmisióndelacajade engranajes

Intervalodemantenimiento:Despuésdelasprimeras

100horas—Cambieelaceitedela transmisióndelacajadeengranajes.

Cada500horas—Cambieelaceitedelatransmisión delacajadeengranajes(ocadaaño,loqueocurra primero).

Figura97

2.Pareelmotoryretirelallavedeencendido.

3.Retirelos4pernosdelaplacadelprotectorydelacaja deengranajes(Figura97,A).

4.Retirelaplacadelprotector(Figura97,A).

5.Retirelatapadelacajadeengranajesyextraigaelaceite consifón(Figura97,B).

6.Coloqueaceiteenlacajadeengranajeshastaqueel niveldeaceiteenlamirillaestéamásdelamitad (Figura96).

7.Quiteelselladordelacajadeengranajesydelatapa (Figura98).

Nota:Cambieelaceitecuandoestácaliente,siesposible.

1.Aparquelamáquinaenunasupercieniveladaymueva elcarrohastalaparadatrasera.

Figura98

8.PongaselladorRTVnuevodegradoautomotor alrededordelbordedelatapa(Figura98,B).

9.Vuelvaacolocarelprotectorensulugareinstalelos 2pernos(Figura97,A).

10.Instalelosotros2pernosquesujetanlatapaalacaja deengranajes(Figura97,A).

11.Aprietelospernosa23–29N∙m(17–21pies-libra).

Mantenimientodelasorugas

Intervalodemantenimiento:Cadavezqueseutiliceo

diariamente—Compruebelatensiónde lasorugas.

ADVERTENCIA

Lagrasadelaorugahidráulicaestápresurizada; asegúresedequelaválvuladegrasadelsistemade tensadodelaoruganoseabremásdeunavuelta alavez.

Siseretiraoseaojademasiadolaválvuladegrasa delsistemadetensadodelaorugahidráulica,puede liberargrasa,causandolesionesgravesolamuerte.

Paraaumentarlatensióndelasorugas

Silaorugaparecedestensada,apriételacomoseindicaa continuación:

1.Aparquelamáquinaenunasupercienivelada,pareel motoryretirelallavedecontacto.

2.Retirelasuciedadylosresiduosdealrededordela válvuladegrasadelsistemadetensadodelaoruga (Figura99).

Importante:Asegúresedequelazonaalrededor delaválvuladegrasadetensadoestálimpiaantes deempezaraajustarlatensióndelaoruga.

3.Retirelospernosderetenciónylatapadelaválvulade grasadelsistemadetensado.

4.Apliquegrasaalengrasadorhastaquelatensiónalcance los220,63bar(3,200psi),segúnsemuestraenFigura

99.

Figura99

Válvuladegrasadelsistemadetensadodelaoruga

5.Retireelexcesodegrasadealrededordelaválvula.

6.Instalelatapaylospernosderetención.

7.Repitalospasos2a6paraaumentarlatensióndela orugaenelotrolado.

Parareducirlatensióndelasorugas

Silaorugaparecedemasiadotensa,aójelacomoseindicaa continuación:

1.Aparquelamáquinaenunasupercienivelada,pareel motoryretirelallavedecontacto.

2.Retirelasuciedadylosresiduosdealrededordela válvuladegrasadelsistemadetensadodelaoruga (Figura99).

Importante:Asegúresedequetodalazonade alrededordelaválvuladegrasadetensadoestá limpiaantesdeempezaraajustarlatensióndela oruga.

3.Retirelospernosderetenciónylatapadelaválvulade grasadelsistemadetensado.

4.Girelaválvuladegrasadelsistemadetensadodelas orugasensentidoantihorarionomásdeunavuelta (Figura99).

Nota:Unasolavueltaliberarágrasayaojarálaoruga.

5.Cuandolatensiónalcancelos3,200psi,girelaválvula degrasaensentidohorarioparaapretarla.

6.Retireelexcesodegrasadealrededordelaválvula.

7.Instalelatapaylospernosderetención.

8.Repitalospasos2a7parareducirlatensióndela orugaenelotrolado.

Mantenimientodel

G022007

Comprobacióndelnivelde

sistemaderefrigeración

Especicacióndelrefrigerante:Soluciónal50%deaguay anticongelantedeetilenglicoloequivalente

Capacidadderefrigerantedelradiadorydelmotor:16.77 l(17.7cuartosdegalónUS)

ADVERTENCIA

Siseretiraeltapóndelradiadorconelmotor caliente,elrefrigerantecalientepodríasalirbajo presión,causandoquemaduras.

•Lleveprotecciónparalacaracuandoabrael tapóndelradiador.

•Dejequeelsistemaderefrigeraciónseenfríe pordebajodelos50°C(120°F)antesderetirar eltapóndelradiador.

•Sigalasinstruccionesparacomprobary mantenerelsistemaderefrigeracióndelmotor.

refrigerantedeldepósito

Intervalodemantenimiento:Cadavezqueseutiliceo

diariamente

Importante:Noretireeltapóndellenadodelradiador duranteesteprocedimiento.

1.Aparquelamáquinaenunasupercienivelada,pareel motoryretirelallavedecontacto.

2.Dejequeelmotorseenfríe.

3.Abraelcapódelantero.

4.Compruebeelnivelderefrigerantedeldepósito(Figura

100).

ADVERTENCIA

Elrefrigeranteestóxico.

•Mantengaaniñosyanimalesdomésticos alejadosdelrefrigerante.

•Sinovaareutilizarelmismorefrigerante, elimínelosegúnlanormativamedioambiental local.

Figura100

1.Depósito

5.Añadarefrigerantedeltipoespecicadohastaqueel nivellleguealamitaddelacapacidaddeldepósito.

Nota:Asegúresedequelasoluciónderefrigerante estébienmezcladaantesdellenareldepósito.

2.Niveldelrefrigerante(1/2 delaalturadeldepósito)

Comprobacióndelnivelde refrigerantedelradiador

Intervalodemantenimiento:Cada50horas

ADVERTENCIA

Sielmotorhaestadoenfuncionamiento,el radiadorestarápresurizadoyelrefrigerantedel interiorestarácaliente.Siustedretiraeltapón,el refrigerantepuedesalirapresión,causandograves quemaduras.

•Noretireeltapóndelradiadorparacomprobar elniveldelrefrigerante.

compruebequenohayafugasdeaireenlamanguera quevadelradiadoraldepósitoderefrigerante.

6.Instaleeltapóndellenadodelradiador,asegurándose dequequedebiencerrado(Figura101).

7.Silatemperaturadelaireestápordebajodelos0°C (32°F),mezcleeletilenglicolyelaguaporcompleto haciendofuncionarelmotorasutemperaturade trabajodurante5minutos.

•Noretireeltapóndelradiadorcuandoelmotor estácaliente.Dejequeelmotorseenfríedurante almenos15minutos,ohastaqueeltapóndel radiadorestélosucientementefríoparapoder tocarlosinquemarselasmanos.

Nota:Elsistemaderefrigeraciónestállenodeunasolución al50%deaguayanticongelantedeetilenglicol.

1.Aparquelamáquinaenunasupercienivelada,pareel motoryretirelallavedecontacto.

2.Dejequeelmotorseenfríe.

3.Abraelcapódelanteroyelcapótrasero.

4.Retireeltapóndelradiadordelcuellodellenadodel radiadorycompruebeelnivelderefrigerante(Figura

100yFigura101).

Nota:Elrefrigerantedebellegarhastaelcuellode llenado.

Comprobacióndelacondición deloscomponentesdel sistemaderefrigeración

Intervalodemantenimiento:Cada300horas/Cadaaño(lo

queocurraprimero)

Compruebeelestadodelsistemaderefrigeraciónenbusca defugas,daños,ymanguerasoabrazaderassueltas.Limpie, repare,aprieteocambieloscomponentessegúnseanecesario.

Comprobacióndela concentracióndelrefrigerante

Intervalodemantenimiento:Cada1000horas/Cadaaño

(loqueocurraprimero)—Compruebela concentracióndelrefrigeranteantesdela temporadadeinvierno.

Compruebelaconcentracióndelanticongelantedeetilenglicol delrefrigerante.Asegúresedequeelrefrigerantetieneuna mezclade50%deetilenglicoly50%deaguaoequivalente.

Figura101

1.Depósito

2.Niveldelrefrigerante(1/2 delaalturadeldepósito)

5.Sielnivelderefrigeranteesbajo,añadarefrigerante hastaqueelnivellleguealbordeinferiordelcuellode llenado(Figura101).

Importante:Nollenedemasiadoelradiador. Nota:Sielnivelderefrigerantedelradiadoresbajoyel

nivelderefrigerantedeldepósitollegaalamarcaLleno,

3.Nivelderefrigerante (bordeinferiordelcuello delradiador)

4.Tapóndelradiador

Nota:Unamezcladeun50%deetilenglicolyun50%de aguaprotegeráelmotorhastalos-37°C(-34°F)durante todoelaño.

Utilizandouncomprobadordeconcentración,compruebela concentracióndelamezcladerefrigeranteparaasegurarse dequecontieneun50%deetilenglicolyun50%deaguao equivalente;consultelasinstruccionesdelfabricanteparala realizacióndelaprueba.

Limpiezadelsistemade refrigeración

Intervalodemantenimiento:Cada1000horas/Cada

año(loqueocurraprimero)(Limpieel sistemaderefrigeraciónsielrefrigerante estásuciootienecoloróxido).

Vaciadodelsistemaderefrigeración

Importante:Noviertarefrigerantealsuelooaun

recipientenohomologadoquepuedatenerfugas.

1.Aparquelamáquinaenunasupercienivelada,pareel motoryretirelallavedecontacto.

2.Dejequeelmotorseenfríe.

3.Abraelcapódelantero.

4.Retireeltapóndelradiador(Figura101).

5.Coloqueunrecipientedebajodeltapóndevaciado (Figura102).

Nota:Lacapacidadderefrigerantetantodelmotor comodelradiadoresde16.8litros(17.7cuartosde galónUS).

17litros(18cuartosdegalónUS),outiliceun equivalentecomercial.Sigalasinstruccionesde lasolucióndelimpieza.

Figura103

Figura102

1.Tapóndevaciadodelradiador

6.Abraeltapóndevaciadodelradiador,ydejequeel sistemaderefrigeraciónsevacíecompletamente.

Nota:Desecheadecuadamenteelrefrigeranteusado segúnlanormativalocal.

7.Limpielaroscadeltapóndevaciadoyaplique3capas decintaPTFE.

8.Cierreeltapóndevaciado(Figura102).

1.Cuellodellenado (radiador)

2.Embudo

3.Solucióndelimpiezadel sistemaderefrigeración

C.Cierreeltapóndevaciado(Figura102).

Importante:Nocoloqueeltapóndel radiador.

D.Hagafuncionarelmotordurantecincominutos,

ohastaquelatemperaturadelrefrigeranteseade 82°C(180°F),yluegopareelmotor.

CUIDADO

Lasolucióndelimpiezaestácalientey puedecausarquemaduras.

Manténgasealejadodelextremode descargadeltapóndevaciadodela solucióndelimpieza.

E.Abraeltapóndevaciadodelradiadorydrenela

solucióndelimpiezaenunrecipienteapropiado.

Limpiezadelsistemaderefrigeración

Capacidadderefrigerantedelradiadorydelmotor:

16.8litros(17.7cuartosdegalónUS)

1.Aparquelamáquinaenunasupercienivelada,pareel motoryretirelallavedecontacto.

2.Acondicioneelsistemaderefrigeracióncomoseindica acontinuación:

A.Asegúresedequeelradiadorhasidovaciado

derefrigeranteyqueeltapóndevaciado estácerrado;consulteVaciadodelsistemade

refrigeración(página82).

B.Añadaunasolucióndelimpiezaparasistemasde

refrigeraciónalradiadorporelcuellodellenado (Figura103).

Nota:Utiliceunasolucióndelimpiezade21g (12onzasenseco)decarbonatosódicoporcada

F.Limpielaroscadeltapóndevaciadoyaplique3

capasdecintaPTFE.

G.Cierreeltapóndevaciado.

3.Laveelsistemaderefrigeracióncomoseindicaa continuación:

A.Abraeltapóndelcuellodellenado.

B.Lleneelradiadorconagualimpia(Figura104).

Figura104

G022028

3.Lleneelradiadorderefrigerantehastaqueelnivelde uidolleguealaparteinferiordelcuellodellenado (Figura105).

Nota:Lacapacidadderefrigerantetantodelmotor comodelradiadoresde16.8litros(17.7cuartosde galónUS).

1.Cuellodellenado

2.Embudo

3.Agualimpia

C.Cierreeltapóndelcuellodellenado.

D.Hagafuncionarelmotordurantecincominutos,

ohastaquelatemperaturadelrefrigeranteseade 82°C(180°F),yluegopareelmotor.

CUIDADO

Elaguaestácalienteypuedecausar quemaduras.

Manténgasealejadodelextremode descargadeltapóndevaciadodela solucióndelimpieza.

E.Abraeltapóndevaciadoydreneelaguaenun

recipienteapropiado.

F.Limpielaroscadeltapóndevaciadoyaplique3

capasdecintaPTFE.

G.Sielaguapurgadadelradiadorestásucia,lleve

acabolospasos3-Aa3-Ehastaqueelagua purgadadelradiadorestélimpia.

H.Cierreeltapóndevaciado(Figura102).

Figura105

1.Nivelderefrigerante(enla parteinferiordelcuellode llenado)

2.Cuellodellenado

3.Refrigerante(50/50 etilenglicolyaguao equivalente)

4.Instaleeltapóndelradiador(Figura101).

5.Lleneeldepósitoderefrigerante.

6.Instaleeltapóndeldepósitoderefrigerante.

7.Arranqueelmotoryhágalofuncionaravelocidad mediadurante5minutos.

8.Pareelmotoryretirelallave.

9.Espere30minutosycompruebeelniveldeuido deldepósitoderefrigerante.Siesbajo,añadamás refrigerante.

Llenadodelsistemaconrefrigerante

Importante:Debellenarelsistemaderefrigeración

correctamenteparaevitarburbujasdeaireenlos conductosderefrigerante.Sinosepurgacorrectamente elsistemaderefrigeración,puedenproducirsegraves dañosenelsistemaderefrigeraciónyenelmotor.

Importante:Utiliceunamezcladel50%deetilenglicol y50%deaguaoequivalenteenlamáquina.La temperaturaambientemásbajaparaestamezclaesde

-37°C(-34°F).Silatemperaturaambienteesmenor, ajustelamezcla.Utiliceunamezcladeetilenglicoly aguaoequivalenteenlamáquinadurantetodoelaño.

1.Aparquelamáquinaenunasupercienivelada,pareel motoryretirelallavedecontacto.

2.Retireeltapóndelradiador(Figura101).

Mantenimientodelas correas

Mantenimientodelacorreade

Comprobacióndelatensióndela correa

Intervalodemantenimiento:Cada1000horas

1.Aparquelamáquinaenunasupercienivelada,pareel motoryretirelallavedecontacto.

transmisióndelmotor

ADVERTENCIA

Elcontactoconlacorreaenrotaciónpuedecausar lesionesgravesolamuerte.

Pareelmotoryretirelallavedecontactoantesde trabajarcercadelascorreas.

Comprobacióndelestadodelacorrea

Intervalodemantenimiento:Cada250horas

1.Aparquelamáquinaenunasupercienivelada,pareel motoryretirelallavedecontacto.

2.Abraelcapódelantero.

3.Inspeccionelacorreaenbuscadecortes,grietas,hilos sueltos,grasaoaceite,ycompruebequenoestátorcida nimuestraseñalesdedesgasteanormal(Figura106).

Nota:Cambielacorreasiestáexcesivamente desgastadaodañada.

2.Abraelcapódelantero.

3.Coloqueunareglasobrelacorreadetransmisióny sobrelaspoleas,segúnsemuestraenlaFigura106.

Figura106

4.Presionehaciaabajosobrelacorreaenelpunto intermedioentrelapoleadelventiladorylapoleadel alternador,segúnsemuestraenlaFigura106.

Nota:Ladesviacióndelacorreaentrelareglayla correadebeserde7a9mm(0.28"a0.35"),conuna presiónde10kg(22libras).

5.Silatensióndelacorreaestáporencimaopordebajo deloslímitesespecicados,ajustelatensióndela correadetransmisión;consulteAjustedelatensiónde

lacorrea(página86).

Ajustedelatensióndelacorrea

1.Aparquelamáquinaenunasupercienivelada,pareel motoryretirelallavedecontacto.

2.Abraelcapódelantero.

Mantenimientodel sistemahidráulico

3.Aojelatuercayelpernodelpuntodepivotedel alternador(Figura107).

Figura107

1.Pernodeajuste3.Alternador

2.Tuerca(puntodepivote delalternador).

4.Aojeelpernodeajustedelalternador(Figura107).

5.Gireelalternadoralejándolodelmotorparaaumentar latensióndelacorrea,oacercándoloalmotorpara reducirlatensióndelacorrea(Figura107).

6.Aprieteelpernodeajustedelalternador(Figura107).

7.Compruebelatensióndelacorrea;consulte

Comprobacióndelatensióndelacorrea(página85).

8.Silatensióndelacorreaescorrecta,aprieteelpernoy latuercaenelpuntodepivotedelalternador(Figura

107);sino,repitalospasos4a7.

4.Perno(puntodepivotedel alternador).

Mantenimientodeluido hidráulico

Eldepósitohidráulicosellenaenfábricacon aproximadamente102litros(27galonesUS)deaceite hidráulicodealtacalidad.Compruebeelniveldelaceite

hidráulicoantesdearrancarelmotorporprimeravezy luegoadiario.Elaceitederecambiorecomendadoes:

AceitehidráulicoToroPremiumAllSeason(Disponible

enrecipientesde19litros(5galonesUS)oenbidonesde 208litros(55galonesUS).Póngaseencontactoconsu DistribuidorAutorizadoToroparaconsultarlosnúmeros depieza.)

Fluidosalternativos:SinoestádisponibleeluidoToro, puedenutilizarseotrosuidossiemprequecumplanlas siguientespropiedadesdematerialesyespecicaciones industriales.Norecomendamoselusodeuidossintéticos. Consulteasudistribuidordelubricantesparaidenticarun productosatisfactorio.

Nota:Toronoasumeresponsabilidadalgunapordaños causadosporsustitutosnoadecuados,asíqueusteddebe utilizarsolamenteproductosdefabricantesresponsablesque respaldensusrecomendaciones.

Fluidohidráulicoanti-desgastedealtoíndice deviscosidad/bajopuntodedescongelación, ISOVG46

Propiedadesmateriales:

42.2cSta40°C(104°F) Viscosidad,ASTMD445

7.8cSta100°C(212°F)

Índicedeviscosidad ASTMD2270

Puntodedescongelación,

ASTMD97 Especicaciones industriales:

VickersI-286-S(QualityLevel),

VickersM-2950-S(Quality

-6°C(-42°F)

Level),DenisonHF-0

158

Nota:Lamayoríadelosuidoshidráulicossoncasi incoloros,porloqueesdifícildetectarfugas.Estádisponible unaditivodetinterojoparaelaceitedelsistemahidráulico,en botellasde20ml(2/3onza).Unabotellaessucientepara 15-22l(4-6galones)deaceitehidráulico.Soliciteelaceite hidráulicoasuDistribuidorAutorizadoToro.

Nota:Silatemperaturaambientaldellugardetrabajosupera los43ºC(110°F),póngaseencontactoconToroparaquele recomiendaelaceiteapropiado.

ADVERTENCIA

G022167

Lasfugasdeaceitehidráulicobajopresiónpueden penetrarenlapielycausarlesiones.

•Cualquieraceitehidráulicoinyectadobajolapiel debesereliminadoquirúrgicamenteenpocas horasporunmédicofamiliarizadoconestetipo delesión.Sino,puedecausargangrena.

•Mantengaelcuerpoylasmanosalejadosde fugaspequeñasodeboquillasqueliberanaceite hidráulicoaaltapresión.

•Utiliceuncartónounpapelparabuscarfugas hidráulicas.

•Aliviedemaneraseguratodapresiónenel sistemahidráulicoantesderealizartrabajo algunoenelsistemahidráulico.

•Asegúresedequetodoslostubosylas manguerashidráulicosestánenbuenas condiciones,yquetodoslosacoplamientos yaccesoriosdelsistemahidráulicoestán apretadosantesdeaplicarpresiónalsistema hidráulico.

Comprobacióndeluidohidráulico

Intervalodemantenimiento:Cadavezqueseutiliceo

diariamente

Compruebeeluidohidráulicodelamanerasiguiente:

1.Aparquelamáquinaenunasupercienivelada,pareel motoryretirelallavedecontacto.

2.Espere10minutosparapermitirqueelmotorseenfríe yqueelaceitehidráulicoseestabilice.

3.Abraelcapódelantero.

4.Observelamirilladeldepósitodeaceitehidráulicoy compruebeelniveldeaceite(Figura108).

Figura108

1.Respiraderodeldepósitohidráulico

2.Tapóndeldepósitohidráulico

3.Llenodeaceite(temperaturadetrabajo)

4.Nivelbajodeaceite

5.Sielnivelesbajo,abraeltapóndeldepósitohidráulico, agregueunapequeñacantidaddeaceiteyespere2 minutosparaqueelniveldeaceiteseestabiliceenla mirilla(Figura108).

Nota:Elniveldeaceiteesdeentre1/2y2/3enla mirilla,cuandoelaceiteseencuentraatemperatura ambienteosielmotornuncasehaarrancadodurante eldía.

6.Sigaagregandoeluidoapropiadoenpequeños incrementoshastaqueelnivelllegueaLlenoenla mirilla(Figura108).

7.Instaleeltapónenelcuellodellenado.

Cambiodelltroderetornodeaceite hidráulico

Intervalodemantenimiento:Cada500horas/Cada6

meses(loqueocurraprimero)

1.Aparquelamáquinaenunasupercienivelada,pareel motoryretirelallavedecontacto.

2.Abraelcapódelantero.

3.Limpielazonaalrededordelcuellodellenadoyel tapóndeldepósitohidráulico.

4.Abraeltapóndeldepósitohidráulico(Figura109).

Figura110

1.Filtrodepresiónhidráulica

5.Desecheelltrousado.

6.Apliqueunacapanadeaceitehidráulicoalajunta tóricadelltro.

7.Instaleelltronuevoyapriételoconunallavepara ltros.

8.Arranqueelmotor,déjelofuncionarenralentídurante unminutoaproximadamente,ycompruebequeno hayafugasdeaceitealrededordelltro.

Figura109

1.Tapóndeldepósitohidráulico

5.Desecheelltroderetornodelaceitehidráulico antiguo.

6.Instaleunltroderetornodeaceitehidráuliconuevo.

Cambiodelltrodepresiónhidráulica

Intervalodemantenimiento:Cada500horas/Cada6

meses(loqueocurraprimero)

1.Aparquelamáquinaenunasupercienivelada,pareel motoryretirelallavedecontacto.

2.Abraelcapódelantero.

3.Coloqueunrecipientedebajodelltro.

4.Utiliceunallaveparaltrosyretireelltrodepresión hidráulica(Figura110).

Cómocambiareluidohidráulico

Intervalodemantenimiento:Cada1000horas/Cadaaño

(loqueocurraprimero)

Importante:Sieluidosecontamina,póngaseen contactoconsuDistribuidorAutorizadoToro,porque elsistemadebeserpurgado.Eluidocontaminado tieneunaspectolechosoonegroencomparacióncon elaceitelimpio.

Importante:Elusodecualquierotroltropuedeanular lagarantíadealgunoscomponentes.

1.Aparquelamáquinaenunasupercienivelada,pareel motoryretirelallavedecontacto.

2.Abraelcapódelantero.

3.Elevelamáquinausandounequipoapropiado.

ADVERTENCIA

Puedeserpeligrosoelevarlamáquina conandoúnicamenteengatosmecánicos ohidráulicos.Losgatosmecánicoso hidráulicospuedennoproporcionarsuciente apoyo,opuedenfallarydejarcaerlamáquina, loquepodríaprovocarlesionesolamuerte.

No confíe

hidráulicosparaapoyarlamáquina.

únicamenteengatosmecánicoso

Utilicegatosjosuotromediodesustentación equivalente.

4.Coloqueunrecipientegrandededrenajedebajodel depósitodeuidohidráulico.

5.Retireeltapóndevaciadodelfondodeldepósito.

6.Limpielaroscadeltapóndevaciadoyaplique3capas decintaPTFE.

7.Vacíeelaceitehidráulicoenelrecipiente.

Importante:Lacapacidaddeldepósitodeaceite hidráulicoesde102l(27galonesUS);asegúrese dequedisponedeunrecipientedealmenos114l (30galonesUS)paravaciarelaceite.

Comprobacióndetubosymangueras hidráulicas

Intervalodemantenimiento:Cada2años—Cambielas

manguerasmóviles.

Inspeccioneadiariolostubosylasmanguerashidráulicospara comprobarquenotienenfugas,quenoestándoblados,que lossoportesnoestánsueltos,yquenohaydesgaste,elementos sueltos,odeteriorocausadoporagentesambientaleso químicos.Hagatodaslasreparacionesnecesariasantesde operarlamáquina.

8.Coloqueeltapóndevaciadocuandoelaceitehidráulico sehayadrenado.

9.Limpiealrededordelazonademontajedelosltros.

10.Coloqueunrecipientedebajodelltroyretireelltro (Figura109).

11.Lubriquelajuntadecadaltronuevoyllenelosltros deaceitehidráulico.

12.Asegúresedequelaszonasdemontajedelosltros estánlimpias.

13.Enrosquecadaltrohastaquelajuntatoquelaplaca demontaje,luegoaprieteelltro1/2vueltamás.

14.Lleneeldepósitoconaceitehidráulico.

Importante:Utilicesolamentelosuidos hidráulicosespecicados.Otrosaceitespodrían causardañosenelsistema.

15.Coloqueeltapóndeldepósito.Arranqueelmotory utilicetodosloscontroleshidráulicosparadistribuirel aceitehidráulicoportodoelsistema.Compruebeque nohayfugas,luegopareelmotor.

16.Veriqueelniveldeaceiteyañadasucienteparaque elnivellleguealamarcadeLlenodelavarilla.No

llenedemasiado.

ADVERTENCIA

Lasfugasdeuidohidráulicobajopresiónpueden penetrarenlapielycausarlesiones.

•Mantengaelcuerpoylasmanosalejadosde fugaspequeñasoboquillasqueliberenuido hidráulicoaaltapresión.

•Utiliceuncartónounpapelparabuscarfugas hidráulicas.

•Aliviedemaneraseguratodapresiónenel sistemahidráulicoantesderealizartrabajo algunoenelsistemahidráulico.

•Busqueatenciónmédicainmediatamentesiel aceitehidráulicopenetraenlapiel.

Puntosdepruebadelsistema hidráulico

Lospuntosdepruebaseutilizanparamedirlapresión deloscircuitoshidráulicos.Póngaseencontactoconsu DistribuidorAutorizadoTorosinecesitaayuda.

Mantenimientodela

G0221 19

bombadeuidode perforación

Mantenimientodelaceite delabombadeuidode perforación

Labombadeuidodeperforaciónsesuministraconaceite enelcárter;noobstante,compruebeelniveldeaceiteantesy despuésdearrancarelmotorporprimeravez.

Lacapacidaddelcárteresde1,9litros(2cuartosdegalónUS).

Utilicesolamenteaceitedemotordealtacalidadquecumpla lassiguientesespecicaciones:

•NiveldeclasicaciónAPI:CH-4,CI-4osuperior

•Aceite:AceiteSAE30,sindetergentesporencimade

los0°C(32°F)

SuDistribuidorTorodisponedeaceitedemotorToro Premium.Consultelosnúmerosdepiezaenelcatálogo. ConsultetambiénlasrecomendacionesadicionalesdelManual deloperadordelmotor,incluidoconlamáquina.

Comprobacióndelniveldeaceitedela bombadeuidodeperforación

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente—Compruebeelnivel deaceitedelabombadeuidode perforación.

1.Aparquelamáquinaenunasupercienivelada,pareel motoryretirelallavedecontacto.

2.Abraelcapótrasero.

3.Retirelavarilladeaceite(Figura111).

Figura111

1.Líneadellenadodeaceite

4.Asegúresedequeelniveldeaceitellegaalalíneade llenadodeaceite(Figura111).

Nota:Sielniveldeaceiteestápordebajodelalínea dellenadodeaceite,consulteelpaso8deCambiodel

aceitedelabombadeuidodeperforación(página90)

yañadalacantidadnecesariadeaceite.

Cambiodelaceitedelabombade uidodeperforación

Intervalodemantenimiento:Cada500horas—Cambie

elaceitedelabombadeuidode perforación.

1.Aparquelamáquinaenunasupercienivelada,pareel motoryretirelallavedecontacto.

2.Abraelcapótrasero.

3.Dejequeelmotorseenfríe.

4.Retireeltapóndevaciadoycoloqueunrecipiente debajodeloriciodeltapóndevaciado(Figura112).

G0221 18

Figura112

G022139

G022140

1.Tapóndellenadodeaceite3.Recipientedevaciado

2.Tapóndevaciado

5.Limpielaroscadeltapóndevaciadoyaplique3capas decintaPTFE.

6.Dejequesedreneelaceitedeltapóndevaciadoenel recipiente(Figura112).

7.Instaleeltapóndevaciado.

8.Retireeltapóndellenadodeaceite(Figura112)yañada aproximadamente1,9litros(2cuartosdegalón)de aceite,hastaqueelaceitelleguealalíneadellenadode aceitedelavarilla,segúnsemuestraen(Figura111).

Preparacióndelsistemade

Figura113

1.Husillodeperforación

2.Recipientedevaciado

C.Asegúresedequeestáinstaladoeltapóndela

entradadelabombadeuidodeperforación (Figura114).

uidodeperforaciónparael tiempofrío

Despuésdeperforar,preparelamáquinadelaformasiguiente silatemperaturavaaestarpordebajodelos0°C(32°F).

1.Aparquelamáquinaenunasupercienivelada,pareel motoryretirelallavedecontacto.

2.Preparelamáquinaparacircularelanticongelantede lamanerasiguiente:

A.Abraelcapótrasero.

B.Coloqueunrecipientedebajodelhusillode

perforaciónparaelanticongelantesobrante (Figura113).

Figura114

1.Entradadelabombadeuidodeperforación

D.Retireeltapóndeldepósitodeanticongelantede

labombadeuidodeperforación(Figura115).

G022141

Figura115

G022142

1.Tapóndeldepósitode anticongelante

2.Depósitode anticongelante

E.Asegúresedequeeldepósitoestállenode

anticongelante(Figura115).

3.Hagacircularelanticongelantedelamanerasiguiente: A.Abralaválvuladeanticongelantedelaparte

delanteradelabombadeuidodeperforación(la válvulainferior),segúnsemuestraenlaFigura116.

Limpieza

Limpiezaconlamanguerade pulverización

Intervalodemantenimiento:Cadavezqueseutiliceo

diariamente

Lamáquinasesuministraconunamangueradepulverización quepuedeutilizarseparalimpiarlamáquinaylostubos.

Importante:Nopulvericeloscomponenteseléctricos delamáquina,yasegúresedequeelcapóestábajado antesdelimpiarlamáquinaconlamanguerade pulverización.

Importante:Silatemperaturaexteriorestápordebajo de0ºC,consultePreparacióndelsistemadeuidode

perforaciónparaeltiempofrío(página91)antesde

limpiarlamáquina.

Parausarlamangueradepulverización:

1.Aparquelamáquinaenunasupercienivelada,pareel motoryretirelallavedecontacto.

2.Asegúresedequeelinterruptordelamanguerade pulverizaciónestáenlaposicióndeAPAGADO(Figura

117).

Figura116

1.Válvulaenlaposiciónde cerrado

2.Válvulaenlaposiciónde abierto

B.Arranqueelmotoryactivelabombadeuidode

perforación.

C.Añadaanticongelantealdepósitosegúnsea

necesario(Figura115).

D.Cuandosalgaanticongelantedelhusillode

perforación(Figura113),apaguelabomba.

4.Apaguelamáquina.

5.Instaleeltapóndeldepósitodeanticongelante(Figura

115).

6.Cierrelaválvuladeanticongelante(Figura116).

Figura117

1.Interruptordelamangueradepulverización(posiciónde Apagado)

3.Abraelcapótrasero.

4.Girelaválvuladeluidodeperforaciónensentido horarioalaposicióndeCERRADO(Figura118).

7.Pongalabombadeuidodeperforaciónenlaposición deENCENDIDOenlapantalla;consultelasFunciones principalesdeperforaciónmostradasenlapantallade PresiónenlaGuíadesoftware.

8.Usandolamangueradepulverización,presionela palancaylavelamáquinaylostubos.

Limpiezadepiezasdeplástico

Figura118

1.Válvuladeluidodeperforación(posicióndeCerrado)

5.Conectelamangueradepulverizaciónalacoplamiento (Figura119).

Figura119

1.Acoplamientodelamangueradepulverización(extremo)

yresina

Eviteelusodegasolina,queroseno,disolvente,etc.para limpiarlasventanillasdeplástico,laconsola,elgrupo deinstrumentos,elmonitor,losindicadores,etc.Utilice únicamenteagua,jabónneutroyunpañosuaveparalimpiar estoscomponentes.

Elusodegasolina,queroseno,disolvente,etc.paralimpiar piezasdeplásticooresinacausarádecoloración,grietaso deformaciones.

6.Pongaelinterruptordelamangueradepulverización enlaposicióndeENCENDIDO(Figura120).

Figura120

1.Interruptordelamangueradepulverización(posiciónde Encendido)

Almacenamiento

1.Pareelmotoryretirelallave.

2.Limpielasuciedaddetodalamáquina.

Importante:Lamáquinapuedelavarseconun detergentesuaveyagua.Eviteelusoexcesivode agua,especialmentecercadelpaneldecontrol, elmotor,lasbombashidráulicasylosmotores eléctricos.

3.Reviseellimpiadordeaire;consulteMantenimientodel

sistemadelimpiezadeaire(página66).

4.Engraselamáquina;consulteEngrasadodelamáquina

(página63).

5.Carguelabatería;consulteCargadelabatería(página

76).

6.Compruebeyajustelatensióndelasorugas;consulte

Mantenimientodelasorugas(página80).

7.Compruebeelnivelderefrigeranteantesdel almacenamientodeinvierno;consulteComprobación

delsistemaderefrigeración(página46).

8.Preparelabombadeuidodeperforaciónparael tiempofrío;consultePreparacióndelsistemadeuido

deperforaciónparaeltiempofrío(página91).

9.Reviseyaprietetodoslospernos,tuercasytornillos. Repareosustituyacualquierpiezadañada.

10.Pintelassuperciesqueesténarañadasodondeesté visibleelmetal.PuedeadquirirlapinturaensuServicio TécnicoAutorizado.

11.Guardelamáquinaenungarajeoalmacénsecoy limpio.Retirelallavedecontactoyguárdelaenun lugarseguroqueleseafácilderecordar.

12.Cubralamáquinaparaprotegerlayparaconservarla limpia.

Solucióndeproblemas

ProblemaPosiblecausa

Elmotordearranquenogirará.

Elmotorgira,peronoarranca.

Accióncorrectora

1.ElinterruptordeDESCONEXIÓNDE

LABATERÍAestáenlaposiciónde

APAGADO.

2.Lasconexioneseléctricasestán corroídasosueltas.

3.Unfusibleestáfundidoosuelto.3.Corrijaocambieelfusible.

4.Labateríaestádescargada.

5.Elreléointerruptorestádefectuoso.5.PóngaseencontactoconsuServicio

6.Elmotordearranqueounsolenoide delmotordearranqueestádañado.

7.Sehanagarrotadoloscomponentes internosdelmotor.

1.Seempleóunprocedimientode arranqueincorrecto.

2.Eldepósitodecombustibleestávacío.2.Lleneeldepósitodecombustible

3.Laválvuladecierredecombustible estácerrada.

4.Haysuciedad,agua,combustibleviejo ocombustibleincorrectoenelsistema decombustible.

5.Eltubodecombustibleestáatascado.5.Limpieosustituyaeltubode

6.Hayaireenelcombustible.6.Purguelasboquillasycompruebe

7.Lasbujíasnofuncionan.7.Compruebeelfusible,lasbujíasyel

8.Lavelocidaddearranquees demasiadolenta.

9.Loslimpiadoresdeaireestánsucios.

10.Elltrodecombustibleestáatascado.10.Cambieelltrodecombustible.

1.PongaelinterruptordeDESCONEXIÓN

DELABATERÍAenlaposiciónde

ENCENDIDO.

2.Veriquequehaybuencontactoenlas conexioneseléctricas.

4.Carguelabateríaocámbiela.

TécnicoAutorizado.

6.PóngaseencontactoconsuServicio TécnicoAutorizado.

7.PóngaseencontactoconsuServicio TécnicoAutorizado.

1.ConsulteArranqueyparadadelmotor.

nuevo.

3.Abralaválvuladecierrede combustible.

4.Dreneyenjuagueelsistemade combustible,luegoañadacombustible nuevo.

combustible.

quenohayfugasdeaireenlas conexionesyaccesoriosdelostubos decombustibleentreeldepósitode combustibleyelmotor.

cableado.

8.Compruebelabatería,laviscosidad delaceiteyelmotordearranque (póngaseencontactoconsuServicio TécnicoAutorizado).

9.Reviselosltrosdeaire.

11.Eltipodecombustibleesincorrecto paraelusoabajatemperatura.

12.Haybajacompresión.

13.Labombadeinyecciónolosinyectores nofuncionancorrectamente.

14.ElsolenoideETRestáaveriado.

11.Dreneelsistemadecombustibley cambieelltrodecombustible.Añada combustiblenuevodeltipocorrecto paralatemperaturaambiente.Es posiblequetengaquecalentarla máquinaentera.

12.PóngaseencontactoconsuServicio TécnicoAutorizado.

13.PóngaseencontactoconsuServicio TécnicoAutorizado.

14.PóngaseencontactoconsuServicio TécnicoAutorizado.

ProblemaPosiblecausa

Accióncorrectora

Elmotorarranca,peronoseguirá funcionando.

Elmotorfunciona,peroirregularmente.

1.Eloriciodeventilacióndeldepósito decombustibleestáobstruido.

2.Hayaguaoaireenelsistemade combustible.

3.Elltrodecombustibleestáatascado.3.Cambieelltrodecombustible.

4.Hayaireenelcombustible.4.Purguelasboquillasycompruebeque

5.Eltipodecombustibleesincorrecto paraelusoabajatemperatura.

6.Larejilladelparachispasestá atascada.

7.Labombadecombustibleestá defectuosa.

1.Haysuciedad,agua,combustibleviejo ocombustibleincorrectoenelsistema decombustible.

2.Elmotorsesobrecalienta.

3.Hayaireenelcombustible.3.Purguelasboquillasycompruebeque

4.Lasboquillasdeinyecciónestán defectuosas.

5.Haybajacompresión

6.Lasincronizacióndelabombade inyecciónesincorrecta.

7.Hayunaacumulaciónexcesivade hollín.

8.Haydesgasteodañointerno.

1.Aojeeltapón.Sielmotorfunciona coneltapónaojado,cambieeltapón.

2.Dreneyenjuagueelsistemade combustible,añadacombustible nuevo.

nohayfugasdeaireenlasconexiones yacoplamientosdelasmangueras decombustible,entreeldepósitode combustibleyelmotor.

5.Dreneelsistemadecombustibley cambieelltrodecombustible.Añada combustiblenuevodeltipocorrecto paralatemperaturaambiente.

6.Limpieocambielarejilladel parachispas.

7.PóngaseencontactoconsuServicio TécnicoAutorizado.

1.Dreneyenjuagueelsistemade combustible,añadacombustible nuevo.

2.ConsulteSobrecalentamientodel motor.

nopuedeentraraireenlasconexiones yaccesoriosdelosmanguerasentre eldepósitodecombustibleyelmotor.

4.PóngaseencontactoconsuServicio TécnicoAutorizado.

5.PóngaseencontactoconsuServicio TécnicoAutorizado.

6.PóngaseencontactoconsuServicio TécnicoAutorizado.

7.PóngaseencontactoconsuServicio TécnicoAutorizado.

8.PóngaseencontactoconsuServicio TécnicoAutorizado.

Elmotornofuncionaalralentí.

1.Eloriciodeventilacióndeldepósito decombustibleestáobstruido.

2.Haysuciedad,agua,combustibleviejo ocombustibleincorrectoenelsistema decombustible.

3.Loslimpiadoresdeaireestánsucios.

4.Elltrodecombustibleestáatascado.4.Cambieelltrodecombustible.

5.Hayaireenelcombustible.5.Purguelasboquillasycompruebeque

6.Labombadecombustibleestá defectuosa.

7.Haybajacompresión

1.Aojeeltapón.Sielmotorfunciona coneltapónaojado,cambieeltapón.

2.Dreneyenjuagueelsistemade combustible,añadacombustible nuevo.

3.Reviselosltrosdeaire.

nohayfugasdeaireenlasconexiones yacoplamientosdelasmangueras decombustible,entreeldepósitode combustibleyelmotor.

6.PóngaseencontactoconsuServicio TécnicoAutorizado.

7.PóngaseencontactoconsuServicio TécnicoAutorizado.

ProblemaPosiblecausa

Accióncorrectora

Elmotorsesobrecalienta.

Hayunexcesodehumonegroenel escape.

1.Senecesitamásrefrigerante.1.Compruebeyañadarefrigerante.

2.Elujodeairealradiadorestá restringido.

3.Elniveldelaceitedelcárteres incorrecto.

4.Hayunacargaexcesiva.4.Reduzcalacargayutiliceuna

5.Elsistemadecombustiblecontiene combustibleinadecuado.

6.Eltermostatoestádefectuoso.6.PóngaseencontactoconsuServicio

7.Lacorreadelventiladorestáojao rota.

8.Lasincronizacióndelainyecciónes incorrecta.

9.Labombaderefrigeranteestádañada.9.PóngaseencontactoconsuServicio

1.Hayunacargaexcesiva.1.Reduzcalacargayutiliceuna

2.Loslimpiadoresdeaireestánsucios.

3.Haycombustibleincorrectoenel sistemadecombustible.

4.Lasincronizacióndelabombade inyecciónesincorrecta.

5.Labombadeinyecciónestá defectuosa.

6.Lasboquillasdeinyecciónestán defectuosas.

2.Inspeccioneylimpielasrejillasdelos paneleslateralesdespuésdecada uso.

3.LleneovacíehastalamarcaLleno.

velocidaddeavancemenor.

5.Dreneyenjuagueelsistemade combustible,añadacombustible nuevo.

TécnicoAutorizado.

7.PóngaseencontactoconsuServicio TécnicoAutorizado.

8.PóngaseencontactoconsuServicio TécnicoAutorizado.

TécnicoAutorizado.

velocidaddeavancemenor.

2.Reviselosltrosdeaire.

3.Dreneelsistemadecombustibley rellenedecombustibleespecicado.

4.PóngaseencontactoconsuServicio TécnicoAutorizado.

5.PóngaseencontactoconsuServicio TécnicoAutorizado.

6.PóngaseencontactoconsuServicio TécnicoAutorizado.

Hayunexcesodehumoblancoenel escape.

1.Latemperaturadelmotoresbaja.

2.Lasbujíasnofuncionan.2.Compruebeelfusible,lasbujíasyel

3.Lasincronizacióndelabombade inyecciónesincorrecta.

4.Lasboquillasdeinyecciónestán defectuosas.

5.Haybajacompresión

1.Compruebeeltermostato.

cableado.

3.PóngaseencontactoconsuServicio TécnicoAutorizado.

4.PóngaseencontactoconsuServicio TécnicoAutorizado.

5.PóngaseencontactoconsuServicio TécnicoAutorizado.

ProblemaPosiblecausa

Accióncorrectora

Elmotorpierdepotencia.

1.Lacargadelmotoresexcesiva.1.Reduzcalavelocidadsobreelterreno.

2.Elniveldelaceitedelcárteres incorrecto.

3.Loslimpiadoresdeaireestánsucios.

4.Haysuciedad,agua,combustibleviejo ocombustibleincorrectoenelsistema decombustible.

5.Elmotorsesobrecalienta.

6.Larejilladelparachispasestá atascada.

7.Hayaireenelcombustible.7.Purguelasboquillasycompruebeque

8.Haybajacompresión

9.Eloriciodeventilacióndeldepósito decombustibleestáobstruido.

10.Lasincronizacióndelabombade inyecciónesincorrecta.

11.Labombadeinyecciónestá defectuosa.

2.LleneovacíehastalamarcaLLENO.

3.Reviselosltrosdeaire.

4.Dreneyenjuagueelsistemade combustible,añadacombustible nuevo.

5.ConsulteSobrecalentamientodel motor.

6.Limpieocambielarejilladel parachispas.

nohayfugasdeaireenlasconexiones yacoplamientosdelasmangueras decombustible,entreeldepósitode combustibleyelmotor.

8.PóngaseencontactoconsuServicio TécnicoAutorizado.

9.PóngaseencontactoconsuServicio TécnicoAutorizado.

10.PóngaseencontactoconsuServicio TécnicoAutorizado.

11.PóngaseencontactoconsuServicio TécnicoAutorizado.

Índice

811.............................4,33–34

Accesorios.................................32

Aceite

Bombadeuidodeperforación.......90

Cambiar.................................70

Comprobacióndelnivel................71

Motor....................................71

Transmisióndelacajadeengranajes

Cambiar...............................79

Comprobación........................78

Transmisiónplanetaria

Cambiar...............................78

Comprobacióndelnivel..............78

Aceitehidráulico

Filtroderetorno

Cambiar...............................88

Aguacomouidodeperforación.........52

Alarmadedescargaeléctrica (SeeSistemaZapAlert)

Almacenamiento..........................94

Seguridad.................................9

Altura.......................................32

Añadirtubosdeperforación..............54

Anchura....................................32

Aperturadelcapódelantero..............73

Aperturadelcapótrasero.................62

Arcillabentonítica.........................51

Arranquedelamáquinaconcables

puente.................................77

Arranquedelmotor........................77

Asiento

Ubicación................................20

Asientodeloperador

Ubicación................................20

Balancín

Izadodelamáquina....................58

Barradeacoplamiento

Instalación...............................53

Retirada.................................56

Barradeseguridad

Ubicación................................21

Barradeseguridadpeatonal

Bajar.....................................48

Bastidor

Ubicación............................20,22

Bastidordeempuje

Ajustedelainclinación.................50

Bajar.....................................50

Ubicación............................20,22

Bastidordeperforación

Controles................................30

Batería

Arranqueconcablespuente...........77

Carga....................................94

Interruptordedesconexión............46

Mantenimiento..........................75

Seguridad............................9,75

Bloqueodesalida

Indicadordeperforaciónhabilitada....24

Indicadordereinicio....................24

Interruptordereinicio...................24

Receptor.................................29

Reinicio..................................24

Sistema..................................29

Transmisor..............................29

Bloqueodelcilindro.......................62

Instalación...............................62

Retirada.................................63

Bomba

Entrada

Ubicación.............................21

Fluidodeperforación

Cómocambiarelaceite.............90

Comprobacióndelniveldeaceite..90 Conexiónaunsuministrodeuido.51 Conexiónaunafuentedeagua

natural...........................52

Conexiónconunsistemade

mezclado........................51

Mantenimientodelaceite............90

Botón

Bajar

Joystickderecho.................27–28

Joystickizquierdo................25–26

Delante

Joystickderecho.................27–28

Joystickizquierdo................25–26

Detrás

Joystickderecho.................27–28

Joystickizquierdo................25–26

Motor-arrancar..........................24

Motor-parar......................24,30,77

Botóndelantero

Joystickderecho....................27–28

Joystickizquierdo...................25–26

Botóninferior

Joystickderecho....................27–28

Joystickizquierdo...................25–26

Botóntrasero

Joystickderecho....................27–28

Joystickizquierdo...................25–26

Brocas......................................47

Perforadora.............................47

Cabezadeperforación

Conguración...........................47

Guiado...................................54

Instalación...............................53

Capó

Delante

Ubicación.............................20

Detrás

Ubicación.............................20

Oricio...............................62,73

Capódelantero

Oricio...................................73

Ubicación................................20

Capótrasero

Oricio...................................62

Ubicación................................20

Cargadelabatería........................94

Cargadetubosdeperforación...........44

Cargador (SeePortatubos) Cargadordetubos (SeePortatubos)

Habilitarcontroles..................25–26

Carro

(SeeCarrodeperforación) Carrodeperforación

Ajustedelapresión....................46

Empujarhaciaadelante............27–28

Movimientodealtavelocidad......27–28

Tirarhaciaatrás....................27–28

Ubicación............................20,22

Casco........................................5

Cebadodelsistemadecombustible.....75

Chapa

Estaca

Ubicación.............................21

Chapaconlosnúmerosdemodeloyde

serie

Ubicación..................................2

Combustible

Añadir....................................44

Capacidaddeldepósito................44

Cebado..................................75

Comprobacióndetubosyconexiones75

Depósito

Cómodrenarelagua................75

Vaciadoylimpieza...................75

Filtro

Cómodrenarelagua................74

Filtrosdecombustible

Sustitución............................73

Precaucionesdeseguridad............44

Seguridad.................................5

Combustiblebiodiésel (SeeCombustible) Combustiblediésel (SeeCombustible)

Seguridad.................................5

Cómoañadircombustible................44

Cómocargarlamáquina

Cómodescargarlamáquina...........47

Cómodesplazarlamáquina..............46

Cómodrenarelagua

Depósitodecombustible...............75

Filtrodecombustible...................74

Cómopararelmotor......................77

Comprimidorcónico.......................55

Conducción

Conexiónalescariador.................55

Conduccióndelamáquina...............46

Conduccionesdeagua

Precaucionesdeseguridad..............8

Conduccionesdecomunicaciones

Precaucionesdeseguridad..............8

Conduccionesdebraóptica

Precaucionesdeseguridad..............8

Conduccionesdegas

Precaucionesdeseguridad.........8,34

Conduccionesdeservicios

Conexiónalescariador.................55

Marcado

811.............................4,33–34

Códigosdecolor(EE.UU.yCanadá)8

DirectoriodelSistemadellamada

única......................4,33–34

Precaucionesdeseguridad............33

Conexióndeescariadoryproducto......55

Controlremoto

Perforadora.............................31

Transmisión.............................46

Controlremotodeconducción...........46

Controlremotodeperforación...........31

Controlremotodeseguridad (SeeControlremotodeperforación) Controles

Bastidordeperforación................30

Contenidodelasección................23

Controlremotodeconducción.........46

Controlremotodeperforación.........31

Estabilizador............................30

Fluidodeperforación...............27–28

Joystickderecho—ModoI.............27

Joystickderecho—ModoII.............28

Joystickizquierdo—ModoI............25

Joystickizquierdo—ModoII............26

Palancasdelasestacas...........31,50

Velocidaddeperforaciónau-

tomática........................25–26

Controlesdelosestabilizadores.........30

Controlesdevelocidaddeperforación

automática........................25–26

Controlesdeluidodeperforación..27–28 Correa

Transmisióndelmotor

Ajustedelatensión..................86

Comprobacióndelacondición......85

Comprobacióndelatensión........86

Depósitodeanticongelante

Sistemadeuidodeperforación......92

Desplazamiento (SeeConduccióndelamáquina)

DesplieguedelsistemaZapAlert........49

Determinacióndelpuntodeentradadela

perforación............................37

DirectoriodelSistemadellamadaúnica.4,

33–34

Eje (SeeHusillodeperforación) Elevador (SeeElevadordetubos) Elevadordetubos

Bajar.................................25,28

Elevar................................25,28

Enchufe

Controlremotodeconducción.29,31,46

Controlremotodeperforación.....29,31

Enchufedelcontrolremotode

conducción...................29,31,46

Enchufedelcontrolremotode

perforación........................29,31

Engrasadodelamáquina................63

Entradadelabombadeuidode

perforación

Ubicación................................21

Escariado..................................55

Escariador

Comprimidorcónico....................55

Conexión................................55

Escariadordecarburoescalonado....55

Estriado..................................55

Retirada.................................56

Escariadordecarburoescalonado......55

Escariadorestriado.......................55

Especicaciones..........................32

Estabilizador

Ubicación............................20–21

Estabilizadores

Bajar.....................................50

Etiquetas (SeePegatinas)

Filtro

Combustible

Cómodrenarelagua................74

Limpiadordeaire.......................68

Presiónhidráulica

Cambiar...............................88

Retornodeaceitehidráulico

Cambiar...............................88

Filtrodeaceite

Cambiar.................................71

Filtrodepresiónhidráulica

Cambiar.................................88

Fluido

Hidráulico

Cambiar...............................88

Comprobación........................87

Especicaciones.....................86

Filtroderetorno......................88

Mantenimiento........................86

Fluidodeperforación

Bomba

Cómocambiarelaceite.............90

Comprobacióndelniveldeaceite..90

Conexiónaunsuministrodeuido.51

Conexiónaunafuentedeagua

natural...........................52

Conexiónconunsistemade

mezclado........................51

Mantenimientodelaceite............90

Fluidohidráulico

Cambiar.................................88

Comprobación..........................87

Especicaciones........................86

Mantenimiento..........................86

Formación

Seguridad.................................4

Fundas

Controlesdeloperador.................57

Fundasdeloscontrolesdeloperador...57

Gafasdeseguridad.........................5

Gatillo

Joystickderecho....................27–28

Joystickizquierdo...................25–26

Guiadodelacabezadeperforación.....54

Holguradelasválvulas...................71

Husillodeperforación

Girarensentidoantihorario........26–27

Girarensentidohorario............26–27

Ubicación................................22

Ilustracióngeneraldelproducto

Ladoderecho...........................20

Ladoizquierdo..........................21

Vistadesdearriba......................22

Inclinación

Ajustedelbastidordeempuje.........50

Inclinacióndeentrada....................37

Indicador

Calentamientodelmotor...............29

Estadodelabateríadelreceptor......24

Estadodelabateríadeltransmisor...24

Limpiadordeaire.......................68

Perforaciónhabilitada

Bloqueodesalida....................24

Reinicio

Bloqueodesalida....................24

Indicadordecalentamientodelmotor...29 Indicadordeestadodelabateríadel

transmisor............................24

Indicadordelestadodelabateríadel

receptor...............................24

Informaciónrelativaalavibración.........9

Informaciónrelativaalruido................9

Inspeccióndellugardetrabajo...........34

Instalacióndelacabezadeperforación.53 Interruptor

Basculante

Joystickderecho.................27–28

Joystickizquierdo................25–26

Bombadeuido........................29

Conducción/perforación................24

Desconexióndelabatería.............46

Faros....................................24

Motor,llave..............................29

Presenciadeloperador............30–31

Reinicio

Bloqueodesalida....................24

Reiniciocontactoeléctrico.............24

Velocidaddemarcha...............30–31

Velocidaddelmotor................24,30

Interruptorbasculante

Joystickderecho....................27–28

Joystickizquierdo...................25–26

Interruptordeconducción/perforación...24 Interruptordedesconexióndelabatería46

Interruptordeencendido..................29

Interruptordelabombadeuido........29

Interruptordelasluces...................24

Interruptordepresenciadeloperador30–31 Interruptordereiniciotrasuncontacto

eléctrico...............................24

Interruptordevelocidaddemarcha..30–31

Izadodelamáquina......................58

Jaula

Ubicación................................21

Joystick

Derecha

ModoI.................................27

ModoII................................28

Ubicación.............................23

Izquierda

ModoI.................................25

ModoII................................26

Ubicación.............................23

Sentidodemarcha.....................30

Joystickdesentidodemarcha...........30

Joystickderecho

ModoI...................................27

ModoII..................................28

Ubicación................................23

Joystickizquierdo

ModoI...................................25

ModoII..................................26

Ubicación................................23

Leva (SeeLevadeltubo)

100

Toro 23800A Operator's Manual [es]

Specifications and Main Features

Frequently Asked Questions

User Manual

Aperos/Accesorios

Operación

Recopilarinformaciónsobre elemplazamiento

Engrasadodelamáquina

Limpiezaconlamanguerade pulverización

Almacenamiento

Solucióndeproblemas
