FormNo.3430-329RevA

TRX-16,TRX-20,enTRX-26 sleuvengraver

Modelnr.:22972—Serienr.:404710000enhoger Modelnr.:22972G—Serienr.:404710000enhoger Modelnr.:22973—Serienr.:404710000enhoger Modelnr.:22973G—Serienr.:404710000enhoger Modelnr.:22974—Serienr.:404710000enhoger

Registreeruwproductopwww.T oro.com. Vertalingvandeoorspronkelijketekst(NL)

*3430-329*A

DitproductvoldoetaanallerelevanteEuropese richtlijnen;zievoordetailsdeaparteproductspecieke conformiteitsverklaring.

Alsdemachinezondereengoedwerkende vonkenvanger,zoalsomschreveninsectie4442,of eengoedonderhouden,brandveiligemotorwordt gebruiktineenbosgebiedofopeenmetdicht struikgewasofgrasbegroeidterrein,handeltde bestuurderinstrijdmetdebepalingenvansectie4442 of4443vandeWetopdeOpenbareHulpbronnen (PublicResourcesCode)vandeStaatCalifornië.

DebijdezemotorgeleverdeGebruikershandleiding bevatinformatieoverhetEnvironmentalProtection Agency(EPA)indeVerenigdeStatenende CaliforniaEmissionControlRegulationvoor emissiesystemen,onderhoudengarantie.Bestel vervangingsonderdelenbijdefabrikantvandemotor.

WAARSCHUWING

CALIFORNIË

Proposition65Waarschuwing

Deuitlaatgassenvandemotorvan

ditproductbevattenchemische

stoffenwaarvanbekendisdatze

kanker,geboorteafwijkingenofandere

schadeaandevoortplantingsorganen

kunnenveroorzaken.

Accuklemmen,accupolenendergelijke

onderdelenbevattenlooden

loodverbindingen.Vandezestoffen

isbekenddatzekankerenschadeaan devoortplantingsorganenveroorzaken. Wasaltijduwhandennadatumetdeze

onderdeleninaanrakingbentgeweest.

Gebruikvanditproductkanleidentot

blootstellingaanchemischestoffen

waarvandeStaatCaliforniëweetdatze

kanker,geboorteafwijkingenenandere

schadeaanhetvoortplantingssysteem

veroorzaken.

Inleiding

Dezemachineisbedoeldvoorhetgravenvansleuven indegrondvoorhetleggenvankabelsenleidingen, endiverseanderetoepassingen.Demachineis uitsluitendbedoeldvoorhetwerkeningrond,nietin (hard)steen,houtenanderematerialen.Ditproduct gebruikenvooranderedoeleindendanhetbedoelde gebruikkangevaarlijkzijnvooruofvooromstanders.

Leesdezeinformatiezorgvuldigdoor,zodatuweet hoeuditproductopdejuistewijzemoetgebruikenen onderhoudenenomletselenschadeaandemachine tevoorkomen.Ubentverantwoordelijkvoorhetjuiste enveiligegebruikvandemachine.

Ganaarwww.T oro.comvoordocumentatieover productveiligheidenbedieningsinstructies,informatie overaccessoires,hulpbijhetvindenvaneendealer ofomuwproductteregistreren.

Alsuservice,origineleToroonderdelenofaanvullende informatienodighebt,kuntucontactopnemenmet eenerkendeservicedealerofmetdeklantenservice vanT oro.Udienthierbijaltijdhetmodelnummer enhetserienummervanhetproducttevermelden.

Figuur1geeftdeplaatsvanhetmodelnummeren

hetserienummervanhetproductaan.Ukuntde nummersnotereninderuimtehieronder.

Belangrijk:Ukuntmetuwmobielapparaatde

QR-codeophetplaatjemethetserienummer (indienaanwezig)scannenofwww.Toro.com bezoekenomtoegangtekrijgentotdegarantie, onderdelenenandereproductinformatie.

g007797

Figuur1

1.Plaatjemetmodelnummerenserienummer

Modelnr.:

Serienr.:

Erwordenindezehandleidingeenaantalmogelijke gevareneneenaantalveiligheidsberichtengenoemd metdevolgendeveiligheidssymbolen(Figuur2),

Ukuntcontactmetonsopnemenopwww.Toro.com.

Allerechtenvoorbehouden

GedruktindeVS

dieduidenopeengevaarlijkesituatiediezwaar lichamelijkletselofdedoodtotgevolgkanhebbenals udeveiligheidsvoorschriftennietinachtneemt.

Figuur2

1.Veiligheidssymbool

Erwordenindezehandleidingtweewoordengebruikt omuwaandachtopbijzondereinformatietevestigen. Belangrijkattendeertuopbijzonderetechnische informatieenOpmerkingduidtalgemeneinformatie aandiebijzondereaandachtverdient.

Inhoud

Veiligheid..................................................................4

Algemeneveiligheid...........................................4

Veiligheids-eninstructiestickers........................5

Montage....................................................................9

1Monterenvandegraafarmenketting...............9

2Hetvloeistofpeilcontroleren...........................10

3Deaccuopladen(uitsluitendmodellenmet

elektrischstartsysteem)................................10

Algemeenoverzichtvandemachine........................11

Bedieningsorganen...........................................11

Contactschakelaar.........................................11

Specicaties....................................................14

Werktuigen/accessoires...................................14

Voorgebruik........................................................15

Veiligheidsinstructiesvoorafgaandaanhet

werk..............................................................15

Brandstofbijvullen............................................15

Dagelijksonderhouduitvoeren.........................16

Tijdensgebruik....................................................16

Veiligheidtijdenshetwerk.................................16

Motorstarten....................................................18

Metdemachinerijden.......................................18

Demotorafzetten.............................................18

Gravenvaneensleuf.......................................19

Tipsvoorbedieningengebruik.........................19

Nagebruik...........................................................19

Veiligheidnahetwerk.......................................19

Eendefectemachineverplaatsen.....................20

Demachinevastmakenvoortransport..............20

Demachineomhoogbrengen...........................20

Onderhoud..............................................................21

Veiligheidbijonderhoud....................................21

Aanbevolenonderhoudsschema.........................21

Proceduresvoorafgaandeaanonderhoud...........22

Debeschermplaatverwijderen.........................22

Hetondersteschermverwijderen.....................23

Smering...............................................................24

Demachinesmeren..........................................24

Smerenvanhethuisvandemachine................25

Onderhoudmotor................................................25

Veiligheidvandemotor.....................................25

Onderhoudvanhetluchtlter............................25

Motoroliepeilcontroleren..................................27

Onderhoudvandebougie(s)............................29

g000502

Onderhoudbrandstofsysteem.............................30

Brandstofaftappenuitdebrandstoftank............30

Brandstofltervervangen..................................31

Onderhoudelektrischsysteem............................31

Veiligheidvanhetelektrischsysteem................31

Onderhoudvandeaccu...................................31

Zekeringenvervangen(Model22973en

22974)...........................................................34

Onderhoudaandrijfsysteem................................34

Onderhoudvanderupsbanden........................34

Onderhoudenremmen........................................37

Deparkeerremtesten.......................................37

Onderhoudriemen..............................................37

Aandrijfriemvanpompvervangen....................37

Onderhoudbedieningsysteem............................38

Uitlijningtractiebedieningafstellen....................38

Onderhoudhydraulischsysteem.........................40

Veiligheidvanhethydraulischesysteem...........40

Specicatieshydraulischevloeistof..................40

Hetpeilvandehydraulischevloeistof

controleren....................................................41

Hydraulischltervervangen.............................41

Hydraulischevloeistofverversen......................42

Onderhoudvandesleuvengraver........................43

Vervangenvandegraaftanden.........................43

Controlerenenafstellenvandegraafketting

engraafarm..................................................43

Vervangenvandekettingwielaandrij-

ving...............................................................44

Reiniging.............................................................45

Vuilvandemachineverwijderen.......................45

Stalling....................................................................45

Veiligheidtijdensopslag...................................45

Stalling..............................................................45

Problemen,oorzaakenremedie.............................47

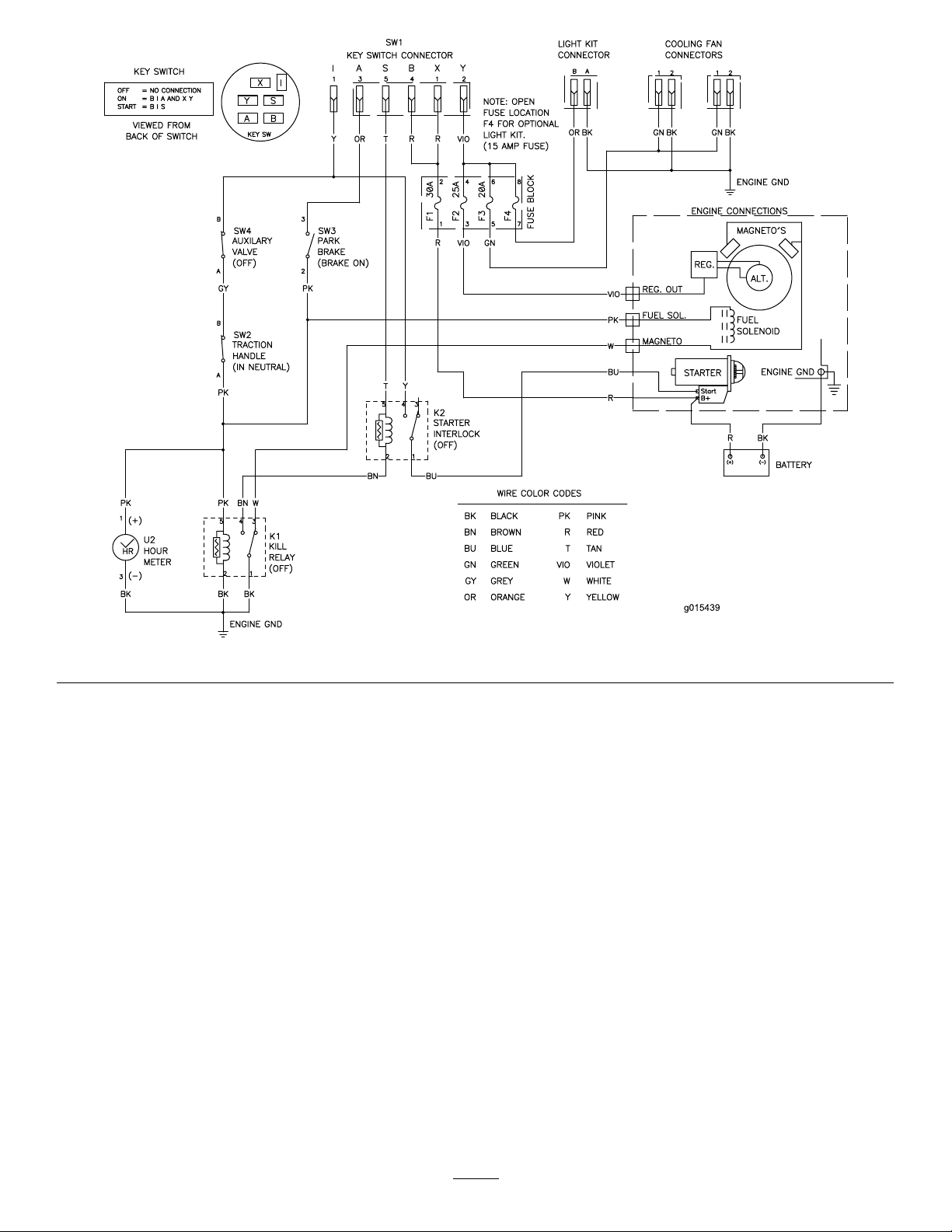

Schema's................................................................49

Veiligheid

GEVAAR

Mogelijklopenerinuwwerkgebiedonder grondleidingenvannutsbedrijven.Alsudeze beschadigt,kandatelektrischeschokkenof eenexplosieveroorzaken.

Zorgdatdeondergrondsekabelsen leidingengemarkeerdwordenopde locatieofinhetwerkgebiedenontwijkde gemarkeerdegebieden.Neemcontactop metdeplaatselijkemarkeringsdienstofhet betreffendenutsbedrijfomdelocatietelaten markeren(belbijvoorbeeldindeVerenigde Staten811ofinAustralië1100voorde nationalemarkeringsdienst).

Algemeneveiligheid

Ditproductkanhandenofvoetenafsnijden.Volgaltijd alleveiligheidsinstructiesopomernstigofmogelijk dodelijkletseltevoorkomen.

veiligheidsinstructiestehoudenenaltijdophet veiligheidssymboolteletten,datbetekent:Voorzichtig, WaarschuwingofGevaar–instructievoorpersoonlijke veiligheid.Niet-nalevingvandezeinstructieskan leidentotlichamelijkofdodelijkletsel.

•Zorgdatdeondergrondsekabels,leidingenen

andereobjectengemarkeerdwordenopdelocatie ofinhetwerkgebiedengaopdezeplaatsenniet graven.

•Houduwhandenenvoetenuitdebuurtvan

bewegendetanden,deafvoerschroef,ofandere onderdelen.

•Houomstandersenhuisdierenuitdebuurtvan

demachine.

•LeesdezeGebruikershandleidingenzorgervoor

datudezebegrijptvoordatudemotorstart.

•Laatkinderenofpersonendiegeeninstructie

hebbenontvangendemachinenooitgebruiken.

•Gebruikdemachineenkelalsdeschermenen

anderebeveiligingsmiddelenaanwezigzijnen naarbehorenwerken.

•Geefuwvolledigeaandachtalsudemachine

gebruikt.Zorgervoordatumetnietsandersbezig bentwaardoorukuntwordenafgeleid,anders kanerletselontstaanofkaneigendomworden beschadigd.

•Schakeldemachineuit,zetdemotor

afenverwijderhetsleuteltjevoordatu onderhoudswerkzaamhedenuitvoert,bijtanktof verstoppingenuitdemachineverwijdert.

Onjuistgebruikofonderhoudvandezemachine kanletseltotgevolghebben.Omhetrisicoop letselteverkleinen,dientuzichaandevolgende

Veiligheids-eninstructiestickers

Veiligheidsstickersenveiligheidsinstructieszijngemakkelijkzichtbaarvoordebestuurder enbevindenzichbijplaatsenwaargevaarkanontstaan.Vervangallebeschadigdeof ontbrekendestickers.

Symbolenopaccu

Sommigeofallesymbolenstaanopdeaccu.

1.Explosiegevaar6.Houomstandersuitde

2.Geenvonkenofvuuren nietroken

3.Risicovanbijtende vloeistof/chemische brandwonden

4.Draagoogbescherming.

5.Leesde Gebruikershandleiding.

buurtvandeaccu.

7.Draagoogbescherming; explosievegassenkunnen blindheidenanderletsel veroorzaken.

8.Accuzuurkanblindheid ofernstigebrandwonden veroorzaken.

9.Ogendirectmetwater spoelenensnelarts raadplegen.

10.Bevatlood;niet weggooien

decalbatterysymbols

decal93-9084

93-9084

1.Hefpunt/bevestigingspunt

decal100-4650

100-4650

93-6686

1.Hydraulischevloeistof

2.LeesdeGebruikershandleiding.

93-7814

1.Risicoomgegrepenteworden,riem–Blijfuitdebuurtvan bewegendeonderdelen.

1.Handenkunnenbekneldraken–Houdomstandersuitde buurt.

2.Voetenkunnenbekneldraken–Houdomstandersuitde buurt.

decal93-6686

decal107-8495

107-8495

1.Parkeerrem

decal93-7814

decal133-8062

133-8062

137-3873

1.LeesdeGebruikershandleiding.

decal137-3874

137-3874

decal137-3873

1.LeesdeGebruikershandleiding.

decal115-4020

115-4020

1.Rechtsaf

2.Vooruit

3.Achteruit

4.Linksaf

99-9952

1.Snijgevaar:graafkettingenafvoerschroef–Komnietindebuurtvanbewegendeonderdelenenhouomstandersuitdebuurtvan demachine.

2.Waarschuwing–Zetdemotorafenverwijderhetcontactsleuteltjevoordatuonderhoudofreparatiesuitvoert.

3.Gevaaropontplofngen/ofelektrischeschok–Graafnietopplaatsenmetondergrondsegas-ofelektriciteitsleidingen.

decal99-9952

115-1230

1.Waarschuwing–Bediendezemachineuitsluitendalsuhieringetraindbent.

2.Motor–Uitschakelen

3.Motor–draaien

4.Graafketting–achteruit

5.Graafketting–vooruit

6.Graafketting–uit

7.Motorgashendel

8.Snel

9.Langzaam

10.Choke

11.Aan/gesloten

12.Uit/Open

13.LeesdeGebruikershandleidingvoordatudemotorstart.Omdemotortestarten:zetdegraafhendelopuit,zetdetractiebediening inneutraal,zethetmotortoerentalopsnel,zetdechokeopaan/gesloten,zethetsleuteltjeoplopen,enzetdeparkeerrem vrijalsdemotorgestartis.

14.LeesdeGebruikershandleidingvoordatudemachinegebruikt.Gebruikenvandemachine:laatdegraafarmzakken,beweegde graafhendelnaardereferentiebalk,trekdetractiebedieningnaarachterenomachteruitterijden,engraafdesleuf.

decal115-1230

decal115-1231

115-1231

1.Ledematenkunnenwordengesneden/geamputeerd, sleuvengraver–Houomstandersuitdebuurt,laatde graafkettingnietdraaientijdenshetverplaatsenvande machine.

2.Ontplofngsgevaar ,tanken–zetdemotorafendoofalle vlammenbijhettanken.

3.Kantel-/beknellingsgevaar–laatdegraafkopzakkenalsu ophellingenwerkt.

4.Waarschuwing–Blijfuitdebuurtvanbewegendeonderdelen; wachttotalleonderdelentotstilstandzijngekomen.

5.Waarschuwing–Laatdegraafarmzakken,steldeparkeerrem inwerking,zetdemotorafenverwijderhetsleuteltjevoordat udemachineverlaat.

6.Explosiegevaar;gevaarvoorelektrischeschokken–Niet gebruikenalserstroomkabelskunnenliggen;neemcontact opmetuwlokaalnutsbedrijf.

7.Graafarmomhoog/omlaag

8.Spuitboomneerlaten

9.Spuitboomomhoogbrengen

Montage

Losseonderdelen

Gebruikonderstaandelijstomtecontrolerenofalleonderdelenzijngeleverd.

Procedure

Graafarm(afzonderlijkverkrijgbaar)

1 2

Ketting(afzonderlijkverkrijgbaar)

Geenonderdelenvereist

Omschrijving

Monterenvandegraafarm enketting

Benodigdeonderdelenvoordezestap:

Graafarm(afzonderlijkverkrijgbaar)

Ketting(afzonderlijkverkrijgbaar)

Procedure

Belangrijk:Erzijndiversecombinatiesvan

graafarmenkettingverkrijgbaar.Neemcontact opmetuwerkendeservicedealeromdebeste graafarmenkettingvooruwtoepassingtekiezen.

1.Parkeerdemachineopeenhorizontaalvlaken steldeparkeerreminwerking.

2.Zetdemotorafenhaalhetsleuteltjeuithet contact.

3.Verwijderdebout,2specialeonderlegringenen moerwaarmeedeafvoerschroefisbevestigden verwijderdeafvoerschroef(Figuur3).

Opmerking:Bewaardebevestigingsmiddelen

voorlaterhergebruik.

Hoeveel-

heid

1 1

–

1.Afvoerschroef

2.Graafarm7.Contramoer

3.Bouten

4.Dubbeleonderlegring9.Kettingwielaandrijving

5.Moeren

4.Verwijderde2bouten,moeren,endubbele onderlegringenvandezijkantvande graafarm(Figuur3).

5.Maakdeinstelboutencontramoerlos(Figuur3).

6.Schuifdegraafarmoverdearmvande aandrijfkop.

7.Monteerde2bouten,moeren,endubbele onderlegringen(verwijderdinstap4)inde graafarmenarmvandeaandrijfkop,maarzet zenognietvast.

8.Alsdekettingnietdoorlopendverbonden is:verbinddeschakelsdoordegaffelpen (meegeleverdmetdeketting)doordeschakels tedrukkenofhameren.

Monterenvandegraafarmenketting.

Hetvloeistofpeilcontroleren.

Deaccuopladen(uitsluitendmodellen metelektrischstartsysteem).

Figuur3

Gebruik

6.Instelbout

8.Armvandeaandrijfkop

g011470

Belangrijk:Plaatsblokkenonderentussen

deschakelsbijhetdoorslaanvandepen,om buigenvandeschakelstevoorkomen.

9.Zetdegaffelpenvastmetdeborgpendiemetde kettingismeegeleverd.

10.Plaatsdegraafkettingoverdeaandrijfasvan deschroefenopdekettingwielaandrijving, verzekerdatdegraaftandenopdebovenkant vandegraafarmnaarvorenwijzen.

11.Plaatshetbovenstedeelvandekettingopde graafarm,trekdekettingdanomderolaanhet uiteindevandegraafarm.

12.Schroefdeinstelboutindegraafarmtotdatde kettingaandeonderkantvandegraafarm3,8 tot6,3cmspelingheeft.

13.Draaidecontramoertegendeinstelbouten draaidezevasttegendegraafarm.

14.Draaide2boutenenmoerenvandegraafarm aanmet183tot223N·m.

15.Monteerdeafvoerschroefmetdebout,2 specialeonderlegringenendemoerdieueerder hebtverwijderd.

16.Draaideboutendemoeraanmet101N·m.

Deaccuopladen (uitsluitendmodellenmet elektrischstartsysteem)

Geenonderdelenvereist

Procedure

Laaddeaccuop;zieAccuopladen(bladz.32)voor meerinformatie.

Hetvloeistofpeil controleren

Geenonderdelenvereist

Procedure

Controleerhetpeilvandemotorolieende hydraulischevloeistofvoordatdemotorvoorheteerst wordtgestart.Bekijkdevolgendehoofdstukkenvoor meerinformatie:

•Hetmotoroliepeilcontroleren(bladz.27)

•Hetpeilvandehydraulischevloeistofcontroleren

(bladz.41)

Algemeenoverzicht

Contactschakelaar

vandemachine

Figuur4

1.Bedieningspaneel

2.Motor

3.Afvoerschroef8.Graafkop

4.Ketting-beschermkap9.Rupsband

5.Ketting10.Veiligheidsplaatvoor

6.Graaftanden

7.Graafarm

achteruit

Machinesmetstarterkoord

Decontactschakelaarheeft2standen:UITenLOPEN. ZieMotorstarten(bladz.18).

Machinesmetelektrischstartsysteem

Decontactschakelaarheeft3standen:UIT,DRAAIEN enSTARTEN.ZieMotorstarten(bladz.18).

Gashendel

Zetdehendelnaarvorenomhetmotortoerentalte

g015375

verhogenennaarachterenomhetmotortoerentalte verlagen.

Chokehendel

Voordatueenkoudemotorstart,moetude chokehendelnaarvorenbewegen.Nadatdemotor isgestart,kuntumetbehulpvandechokedemotor regelmatiglatenlopen.Zodraditmogelijk,moetude chokehendelhelemaalnaarachterenbewegen.

Bedieningsorganen

Zorgdatuvertrouwdbentmetallebedieningsorganen (Figuur5)voordatudemotorstartendemachine gebruikt.

Schakelbord

Figuur5

1.Tractiebediening

2.Hendelgraafarm omhoog/omlaag

3.Graafhendel7.Contactschakelaar

4.Referentiebalk

5.Gashendel

6.Chokehendel

8.Urenteller

Opmerking:Alsdemotorwarmis,hoeftdechoke

nietofnauwelijkstewordengebruikt.

Urenteller

Deurentellergeefthetaantalurenweerdatde machineinbedrijfisgeweest.

Referentiebalk

Tijdenshetrijdendientudereferentiebalkals handgreepenhefpunttegebruikenomdemachine tebesturen.Vooreensoepele,gecontroleerde bedieninghoudtualtijdbeidehandenopde referentiebalktijdenshetbedienenvandemachine.

g007801

Tractiebediening

•Vooreenbochtnaarrechtsdraaitude

tractiebedieningrechtsom(Figuur9).

Figuur6

1.Referentiebalk

2.Tractiebediening

•Omvooruitterijden,beweegtudetractiehendel

naarvoren(Figuur7).

Figuur7

•Omachteruitterijden,beweegtudetractiehendel

naarachteren(Figuur8).

g008128

Figuur9

g008131

•Vooreenbochtnaarlinksdraaitude

tractiebedieninglinksom(Figuur10).

g008132

Figuur10

g008129

•Omdemachinetestoppen,laatude

tractiebedieninglos(Figuur6).

Opmerking:Hoeverderudetractiebedieningineen

bepaalderichtingbeweegt,hoesnellerdemachine indierichtinggaat.

Belangrijk:Kijkbijhetachteruitrijden

altijdachteruenhouduwhandenopde referentiebalk.

Figuur8

Hendelgraafarmomhoog/omlaag

Omdegraafarmomlaagtebrengen,beweegtude hendellangzaamnaarvoren(Figuur11).

Omdegraafarmomhoogtebrengen,beweegtude hendellangzaamnaarachteren(Figuur11).

g008130

Figuur11

1.Graafarmomhoog2.Graafarmomlaag

Vergrendelinggraafarm omhoog/omlaag

Devergrendelingblokkeertdehendelvoorhet heffenendalenvandegraafarm,zodatudehendel nietnaarvorenkuntbewegen.Ditvoorkomtdat iemanddegraafarmperongeluklaatdalentijdens onderhoudswerkzaamheden.Vergrendeldegraafarm altijdalsudemachinestoptmetdegraafarminde gehevenstand.

g281381

g007803

Figuur12

1.Hendelgraafarm omhoog/omlaag

2.Vergrendelinggraafarm omhoog/omlaag

Graafhendel

Omeensleuftegravendraaitudegraafhendelnaar achterenentrektudehendelnaardereferentiebalk (Figuur13,nr.1).

Vergrendelingactiveren:tildevergrendelingomhoog uitdeopeninginhetbedieningspaneel,draaide vergrendelingnaarrechtsvoordehendelvoor hetheffenendalenvandegraafarm,enduwde vergrendelingomlaagindevergrendeldestand (Figuur12).

Omdegraafkopinomgekeerderichtingtelaten draaiendraaitudegraafhendelnaarachteren,en duwtdezedannaarlinksindebovenstesleuf(Figuur

13,nr.2).

Alsudegraafhendelloslaatkeertdezeautomatisch terugnaardeneutraalstand(Figuur13,nr.3)zodat dekettingstopt.

g007108

Figuur13

1.Vooruit3.Neutraalstand

2.Achteruit

Parkeerremhendel

•Omdeparkeerreminwerkingtestellen:trekde

remhendelnaarachterenennaarboven(Figuur

14).

•Omdeparkeerremvrijtezetten:trekderemhendel

naarachterenendannaarbeneden(Figuur14).

Figuur14

1.Parkeerremhendel(vrijgezet)

Omdebesteprestatiesteverkrijgenenervoor tezorgendatdeveiligheidscerticatenvande machineblijvengelden,moetutervervanging altijdorigineleonderdelenenaccessoiresvanT oro aanschaffen.Gebruiktervervangingnooitonderdelen enaccessoiresvananderefabrikanten,omdat ditgevaarlijkkanzijnendeproductgarantiekan tenietdoen.

g007804

Specicaties

Opmerking:Specicatiesenontwerpkunnen

zondervoorafgaandekennisgevingwordengewijzigd.

Breedte86cm

Lengtemetgraafarmvan 70cm

Lengtemetgraafarmvan 91,4cm

Lengtemetgraafarmvan 122cm(alleenmodel

22974)

Hoogte117cm

Gewicht(model22972)*

Gewicht(model22973)*

Gewicht(model22974)*

*Bijeengraafarmenkettingvan91,4cmishetgewichtongeveer27kghoger.

Werktuigen/accessoires

209,5cm

235cm

282,5cm

499kg

538kg

578kg

EenselectievandoorT orogoedgekeurdewerktuigen enaccessoiresisverkrijgbaarvoorgebruikmetde machineomdemogelijkhedendaarvanteverbeteren enuittebreiden.Neemcontactopmeteenerkende servicedealerofeenerkendeT orodistributeur, ofbezoekwww.T oro.comvooreenlijstvanalle goedgekeurdewerktuigenenaccessoires.

Gebruiksaanwijzing

Opmerking:Bepaalvanuitdenormale

bedieningspositiedelinker-enrechterzijdevande machine.

dewerktuigenwaarlichaamsdelenbeklemd kunnenraken;houuwhandenenvoetenuitde buurtvandezeplaatsen.

–Schakeldemachineuit,zetdemotoraf

enverwijderhetsleuteltjevoordatude bestuurderspositieverlaat.

Voorgebruik

Veiligheidsinstructies voorafgaandaanhetwerk

Algemeneveiligheid

•Zorgdatdeondergrondsekabels,leidingenen

andereobjectengemarkeerdwordenopdelocatie ofinhetwerkgebiedengaopdezeplaatsenniet graven.Letopdelocatievanongemarkeerde objectenenstructuren,zoalsondergrondse opslagtanks,puttenenseptischesystemen.

•Controleerhetterreinwaarudemachinegaat

gebruiken.

–Inspecteerhetterreinomvasttestellenwelke

accessoiresenwerktuigenunodighebtom

goedenveiligtewerken. –Verwijderalhetvuil. –Zorgervoordaterzichgeenomstandersinhet

werkgebiedbevindenvoordatudemachine

start. –Zetdemachineafalsiemandhetgebied

betreedt.

•Zorgervoordatuvertrouwdraaktmetde

bedieningsorganenendeveiligheidsstickers,en weethoeudemachineveiligkuntgebruiken.

–Deeigenaarisverantwoordelijkvoorde

instructievanallebestuurdersentechnici. –Laatkinderenofpersonendiegeeninstructie

hebbenontvangen,demachinenooit

gebruikenofonderhoudswerkzaamheden

daaraanverrichten.Plaatselijkevoorschriften

kunnennadereeisenstellenaandeleeftijdvan

degenediemetdemachinewerktofgebieden

datdegenediemetdemachinewerkteen

gecerticeerdeopleidingmoetvolgen. –Zorgervoordatuweethoeudemachineen

demotorsnelkuntstoppen. –Controleerofdedodemansknop,

deveiligheidsschakelaarsende

veiligheidsschermenzijnbevestigden

naarbehorenwerken.Gebruikdemachine

uitsluitendalsdezenaarbehorenwerken. –Zorgdatuopdehoogtebentvande

gemarkeerdeplaatsenopdemachineen

Brandstofveiligheid

•Weesextravoorzichtigbijhetomgaanmet

brandstof.Brandstofisontvlambaarendedampen kunnentotontplofngkomen.

•Doofallesigaretten,sigaren,pijpenenandere

ontstekingsbronnen.

•Gebruikuitsluitendeengoedgekeurdvatofblik

voordebrandstof.

•Wanneerdemotorlooptofheetis,magu

debrandstofdopnietverwijderenofbrandstof toevoegen.

•Geenbrandstofbijvullenofaftappenineen

afgeslotenruimte.

•Bewaardemachineenhetbrandstofvatniet

opplaatsenwaaropenvlammen,vonkenof waakvlammen(bv.vaneenboilerofeenander toestel)aanwezigkunnenzijn.

•Probeerdemotorniettestartenalsubrandstof

hebtgemorst;voorkomelkevormvanopenvuur ofvonkentotdatdebrandstofdampenvolledigzijn verdwenen.

•Vuldehoudersnietineenvoertuig,opeen

vrachtwagenofopdelaadbakvaneenaanhanger metkunststofbekleding.Plaatsvatendieuwilt vullenaltijdopdegrond,uitdebuurtvanuw voertuig.

•Verwijderdemachineuitdevrachtwagenofde

aanhangerenvuldetankpasalsdemachineop degrondstaat.Alsditnietmogelijkis,ishetbeter ombijtevullenuiteendraagbaarvatdanmet behulpvaneenvulpistool.

•Houdhetvulpistoolvoortdurendincontactmetde

randvandebrandstoftankofdeopeningvande brandstofhoudertotdathetbijvullenvoltooidis. Vergrendelhetvulpistoolnietindeopenstand.

Brandstofbijvullen

Aanbevolenbrandstof

•Gebruikvoordebesteresultatenuitsluitend

schone,verse(minderdan30dagenoud), loodvrijebenzinemeteenoctaangetalvan87of hoger(indelingsmethode(R+M)/2).

•Ethanol:Benzinemetmaximaal10%ethanol

(gasohol)of15%MTBE(methyl-tertiair-butylether)

pervolumeisaanvaardbaar.EthanolenMTBE zijnniethetzelfde.Benzinemet15%ethanol (E15)pervolumeisnietgeschiktvoorgebruik.

Gebruiknooitbenzinediemeerdan10% ethanolpervolumebevat,zoalsE15(bevat

15%ethanol),E20(bevat20%ethanol),ofE85 (bevattot85%ethanol).Ongeschiktebenzine gebruikenkanleidentotverminderdeprestaties en/ofmotorschadediemogelijknietgedektwordt doordegarantie.

•Geenbenzinegebruikendiemethanolbevat.

•Indewintergeenbrandstofbewarenin

debrandstoftankofinvaten,tenzijueen brandstofstabilisatorgebruikt.

•Mengnooitoliedoorbenzine.

Gebruikvanstabilisator/conditioner

Gebruikstabilizer/conditionerindemachineom debrandstoflangerverstehouden;volgde aanbevelingenvandefabrikantvandestabilizerop.

Belangrijk:Gebruiknooitbrandstofadditieven

diemethanolofethanolbevatten.

Voegeendeelvandestabilisator/conditionertoe aandeversebrandstofzoalsaangegevendoorde fabrikantvandestabilisator.

4.Vuldebrandstoftanktotdathetpeil6tot13mm onderdeonderkantvandevulbuisstaat.

Belangrijk:Deruimteindetankgeeftde

brandstofdekansomuittezetten.Vulde brandstoftankniethelemaal.

5.Plaatsdedopvandebrandstoftankstevigterug endraaihemtotdathijopzijnplaatsklikt.

6.Neemeventueelgemorstebrandstofop.

Dagelijksonderhoud uitvoeren

Voerelkedagvoordatudemachinestartde proceduresuitinhetonderdeelT elkensvoor gebruik/DagelijksinOnderhoud(bladz.21).

Tijdensgebruik

Veiligheidtijdenshetwerk

Algemeneveiligheid

•Houduwhandenenvoetenuitdebuurt

vanbewegendetanden,degraafketting,de afvoerschroef,ofandereonderdelen.

Brandstoftankvullen

1.Parkeerdemachineopeenhorizontaal oppervlak,steldeparkeerreminwerking(indien aanwezigopdemachine)enlaatdegraafarm neer.

2.Zetdemotoraf,verwijderhetsleuteltjeenlaat demotorafkoelen.

3.Reinigdeomgevingvandetankdopenverwijder deze(Figuur15).

Figuur15

1.Dopvanbrandstoftank

–Houomstandersenhuisdierenuitdebuurtvan

demachineenvervoernooitpassagiers.

–Draaggeschiktekledingenuitrusting,

zoalsoogbescherming,eenlangebroek, stevigeschoenenmeteengripvastezoolen gehoorbescherming.

–Draaglanghaarnietlosendraaggeenlosse

kledingofjuwelen.

–Stopmetgravenalsiemandhetwerkgebied

betreedt.

•Demachinebeweegtinachteruittijdenshet

graven–weesubewustvanuwomgevingterwijl udemachinegebruikt.

–Bediendemachinealleeningebiedenwaaru

voldoenderuimtehebtomdemachineveilig temanoeuvreren.

–Letopobstakelsdiezichinuwbuurtbevinden.

Alsunietvoldoendeafstandhoudttotbomen, murenenanderebarrièreskanditleiden totletselalsdemachinetijdensgebruik

g247445

achteruitrijdtterwijlunietvoldoendeopde omgevinglet.

–Kijkachteromenomlaagvoordatuachteruitrijdt

omerzekervantezijndatdewegvrijis.

•Geefuwvolledigeaandachtalsudemachine

gebruikt.Zorgervoordatumetnietsandersbezig bentwaardoorukuntwordenafgeleid,anders kanerletselontstaanofkaneigendomworden beschadigd.

•Treknooithardaandebedieningshendels,gebruik

eengeleidelijkebeweging.

•Deeigenaar/gebruikerisverantwoordelijkvoor

ongevallendiekunnenleidentotlichamelijkletsel enmateriëleschade,enhijkanzulkeongevallen voorkomen.

•Gebruikdemachinenietalsumoeofziekbent,of

onderdeinvloedvanalcoholofdrugsbent.

•Bediendemachineuitsluitendbijgoedlicht.

•Controleerofalleaandrijvingenindeneutraalstand

staanendesteldeparkeerreminwerkingvoordat udemotorstart.Startdemotoralleenwanneeru opdebestuurdersstoelzit.

•Weesvoorzichtigbijhetnaderenvanblinde

hoeken,struiken,bomen,enandereobjectendie hetzichtkunnenbelemmeren.

•Stopdegraafkettingwanneerunietaanhet

gravenbent.

•Stopdemachine,zetdemotoruit,verwijderhet

sleuteltjeencontroleerdemachinealsueen voorwerphebtgeraakt.Voerdenoodzakelijke reparatiesuitvoordatudemachineweerin gebruikneemt.

•Laatdemotornooitlopenineenafgeslotenruimte.

•Umageenmachinemetdraaiendemotornooit

onbeheerdachterlaten.Doehetvolgendevoordat udebestuurdersstoelverlaat:

–Parkeerdemachineopeenhorizontaal

oppervlak.

–Laatdegraafarmneeropdegrond.

–Steldeparkeerreminwerking.

–Zetdemotorafenhaalhetsleuteltjeuithet

contact.

•Letopdatervoldoenderuimtebovendemachine

is(denkaantakken,doorgangen,elektrische kabels)voordatuondereenobjectrijdt,enzorg ervoordatuditnietraakt.

•Gebruikdemachinenietalshetkanbliksemen.

•GebruikuitsluitenddoorT orogoedgekeurde

hulpstukkenenaccessoires.

•Hellingenzijndebelangrijksteoorzaakdatde

bestuurderdemachtoverdemachineverliest endezeomkantelt.Ditkanleidentoternstig ofdodelijkeletsel.Gebruikvandemachineop hellingenvereistaltijdextravoorzichtigheid.

•Steluweigenproceduresenvoorschriftenopvoor

werkenophellingen.Alsonderdeelvandeze proceduresmoetuzekerhetterreinonderzoeken omnategaanopwelkehellingenudemachine veiligkuntgebruiken.Gebruikaltijduwgezond verstandenuwbeoordelingsvermogenwanneeru ditonderzoekuitvoert.

•Verminderuwsnelheidenweesextravoorzichtig

ophellingen.Detoestandvandegrondkanvan invloedzijnopdestabiliteitvandemachine.

•Zorgdatudemachinenietmoetstartenofstoppen

opeenhelling.

•Maakgeenbochtenopeenhelling.Alsueen

bochtmoetmaken,moetuditlangzaamdoenen dezwarekantvandemachineheuvelopwaarts gerichthouden.

•Gaopeenhellingaltijdlangzaamenbehoedzaam

tewerk.Verandernietplotselingdesnelheidofde rijrichtingvandemachine.

•Alsuzichongemakkelijkvoeltwanneerude

machineopeenhellinggebruikt,maaidiehelling danniet.

•Letopkuilen,vorenofbulten,omdatdekans

bestaatdatdemachineomslaatopongelijkterrein. Inhooggraszijnobstakelsnietaltijdzichtbaar.

•Weesvoorzichtigalsuopeennatteondergrond

werkt.Alsdemachinegripverliest,kandezegaan glijden.

•Inspecteerhetterreinomerzekervantezijndat

degrondstabielgenoegisomdemachinete ondersteunen.

•Weesvoorzichtigalsudemachinegebruiktinde

buurtvan:

–Steilehellingen

–Greppels

–Dijken

–Water

Demachinekanplotselingomslaanalseen rupsbandoverderandkomt,ofalsderandinstort. Houdeenveiligeafstandtussendemachineen eengevarenzoneaan.

Werkenophellingen

•Rijheuvelopwaartsenheuvelafwaartsmetde

voorkantvandemachinenaarbovengericht.

•Alsudegraafarmomhoogbrengtopeenhelling,

heeftditinvloedopdestabiliteitvandemachine. Laatdegraafarmneeralsuophellingenrijdt.

•Alsdemachinebeginttekantelen,moetude

bedieningsorganenloslatenenvandemachine wegstappen.

•Umaggeenwerktuigenverwijderenof

aankoppelenopeenhelling.

•Parkeerdemachinenietopeenhelling.

Motorstarten

1.Zetdegashendelhalverwegetussendestanden LANGZAAMenSNEL(Figuur16).

Opmerking:Alsdebuitentemperatuuronder

hetvriespuntis,slademachinedanineen garageop.Zoblijftdemachinewarmerenkan dezemakkelijkerstarten.

Metdemachinerijden

Gebruikdetractiebedieningomdemachinete bewegen.Hoeverderudetractiebedieningineen bepaalderichtingbeweegt,hoesnellerdemachinein dierichtinggaat.Laatdetractiebedieninglosomde machinetotstilstandtebrengen.

VOORZICHTIG

Figuur16

1.Gashendel3.Sleuteltje

2.Chokehendel

2.ZetdechokehendelindestandAAN(Figuur16).

Opmerking:Alsdemotorwarmofheetis,

hoeftudechokeniettegebruiken.

3.Startdemotor(afhankelijkvanuwmachine):

•Voormachinesmeteenstarterkoord:draai

hetcontactsleuteltjenaardestandAANen trekdanaanhetstarterkoordbovenopde motor.

•Voormachinesmetelektrischstartsysteem:

draaihetsleuteltjenaardestandAAN(Figuur

16).Laathetsleuteltjeloszodrademotor

aanslaat.

Belangrijk:Steldestartmotortelkens

nietlangerdan10secondeninwerking. Alsdemotornietwilstarten,moetuna elkepogingdemotor30secondenlaten afkoelen.Indienudezeinstructiesniet opvolgt,kandestartmotordoorbranden.

4.ZetdechokelangzaamindestandUIT(Figuur

16).Alsdemotorafslaatofhapert,schakeldan

opnieuwdechokeintotdatdemotoropwarmt.

5.Zetdegashendelindegewenstestand(Figuur

16).

Belangrijk:Demotoropvolletoeren

latendraaienterwijlhethydraulische systeemkoudis(bijvoorbeeldalsde omgevingstemperatuurrondofonderhet vriespuntis)kanhethydraulischesysteem beschadigen.Alsudemotorstartinkoude weersomstandigheden,moetudeze2tot 5minutenhalfgaslatenlopenvoordatude gashendelopSNELzet.

g007809

rakenofomstandersoverrijden,waternstige letselsofdedoodkanveroorzaken.

Kijkbijhetachteruitrijdenaltijdachterom,kijk uitvoorobstakelsenomstanders,enhoud uwhandenopdereferentiebalk.

Bijhetachteruitrijdenkuntuvasteobjecten

Metdegashendelregeltudesnelheidvandemotor, oftewelhettoerental(inomwentelingenperminuut). ZetdegashendelopSNELomdebesteprestatieste verkrijgen.Ukuntdegasinstellingechtergebruiken ommetlageresnelhedentewerken.

Demotorafzetten

1.Parkeerdemachineopeenhorizontaal oppervlak,steldeparkeerreminwerking(indien vantoepassing)enlaatdegraafarmneer.

2.ZetdegashendelindestandLANGZAAM(Figuur

16).

3.Alsdemotorzwaarbelastisgeweestofheet is,moetudezenogeenminuutlatendraaien voordatuhetcontactsleuteltjeopUITdraait.

Opmerking:Demotorkandanafkoelen

voordatuhemuitzet.Ineennoodgevalkuntu demotoronmiddellijkafzetten.

4.DraaihetcontactsleuteltjeopUITenverwijder het.

VOORZICHTIG

Dekansbestaatdateenkindof ongeoefendeomstanderdemachine probeerttebedienenendaarbijletsel oploopt.

Verwijderaltijdhetcontactsleuteltje wanneerudemachineachterlaat,ookal ishetslechtsvooreenpaarseconden.

Gravenvaneensleuf

1.Startdemotor,brengdegraafarmomhoog,zet degashendelopSNEL,enrijdemachinenaar deplekwaarudesleufwiltgraven.

2.Duwdegraafhendelnaardereferentiebalkom degraafarminteschakelen.

3.Laatdegraafarmenkettinglangzaaminde grondzakken.

Opmerking:Omdemaximaledieptete

bereiken,kanhetnodigzijndegraafarmzo vermogelijkindegrondtelatenzakkenmet bewegendeketting.Stopdekettingdanenlaat dezevolledigzakken.Startdekettingdanweer engadoormethetgraven.

4.Alsdegraafarmindegrondzitondereen hoekvan45tot60graden,kuntudemachine langzaamachteruitlatenrijdenomdesleuf langertemaken.

Opmerking:Alsutesnelrijdtzaldemachine

vastlopen.Indatgevalmoetudegraafarmiets hogerzetten,vooruitrijden,ofdekettingkortin deandererichtinglatenlopen.

5.Alsdesleufgereedisheftudegraafarm omhoog,uitdesleuf,enstoptudemachine.

Dithulpstukwordtopdegraafkopgemonteerden veegtdesleuftijdenshetgraven.

•Ombeteresleuvenmeteendieptevanminderdan

61cmtekrijgenkuntuhetbestedegraafarmvan 61cmgebruiken.

•Alsdehefsnelheidvandemachinetehoogofte

laagismoetudeboutinFiguur17bijstellen.

g020996

Figuur17

1.Stelboutvoorhefsnelheid

Tipsvoorbedieningen gebruik

•Verwijdervuil,takkenenstenenuithetwerkgebied

voordatudesleufgaatgravenombeschadiging vandemachinetevoorkomen.

•Starthetsleufgravenaltijdmetdelaagst

mogelijkerijsnelheid.Verhoogdesnelheidals deomstandighedendittoelaten.Alsdeketting langzamergaatlopen,verlaagderijsnelheiddan zodatdekettingopdehoogstesnelheidblijft lopen.Voorkomhetslippenvanderupsbanden tijdenshetgravenvandesleuf.

•Zetdegashendelaltijdvolledigopen(maximaal

motortoerental)bijhetgravenvaneensleuf.

•Rijbijhetgravenvandesleufaltijdachteruit.

•Graafdesleufmetdekettingondereenhoekvan

45tot60°omdebesteresultatentekrijgen.

•Ukuntdesleufsnellergravenalsudediepte

regeltdoordegraafarmafentoeteverstellen.

•Alsdemachineindegrondvastlooptmoetude

looprichtingvandekettingomkeren.Alsdeketting vrijiskeertudelooprichtingweeromengaatu doormethetgravenvandesleuf.

•Alsdegegravensleufschonermoetzijndan

mogelijkismetdesleuvengraverkuntubijuw dealereenveeghulpstuk('crumber')aanschaffen.

•Gebruikdejuistekettingvoordebetreffende

grondsoort,zieonderstaandetabel:

Grondsoort

Zand

Zanderigleem/leem/lemige klei

Natte,klevendeklei

Hardegrond:drogekleien verdichtegrond

Rotsachtigegrond/grind

Aanbevolenketting

Grondketting(monteer extratandenvooreen hogeregraafsnelheid,neem contactopmetuwerkende servicedealer)

Grondketting

Combinatieketting

Rotsketting

Nagebruik

Veiligheidnahetwerk

•Parkeerdemachineopeenegaleondergrond,

schakeldehydrauliekvandesleuvengraveruit, brengdegraafarmomlaag,steldeparkeerrem inwerking,zetdemotoruitenverwijderhet sleuteltje.Wachttotdatallebewegendedelen totstilstandzijngekomenenlaatdemachine afkoelenvoordatudezeafstelt,reinigt,staltofer onderhoudswerkzaamhedenaanverricht.

•Verwijdergrasenvuilvandewerktuigen,de

aandrijvingen,degeluiddempersendemotor ombrandtevoorkomen.Veeggemorsteolieen brandstofop.

•Zorgervoordatalleonderdeleningoedestaat

verkerenenalhetbevestigingsmateriaalstevig vastzit.

•Weesvoorzichtigalsudemachineinlaadtopeen

aanhangerofeenvrachtwagenofuitlaadt.

Eendefectemachine verplaatsen

Belangrijk:Umagdemachinenietslepenof

trekkenzonderdatueerstdesleepkleppenhebt geopend,omdatandershethydraulischesysteem beschadigdraakt.

1.Schakeldeparkeerreminenlaatdegraafarm zakken.

2.Zetdemotorafenhaalhetsleuteltjeuithet contact.

3.Verwijderhetonderstescherm.

4.Gebruikeensteeksleutelomdesleepkleppen opdehydraulischepompentweemaallinksom tedraaien(Figuur18).

alsudemachineinlaadtopeenaanhangerofeen vrachtwagenofuitlaadt.

1.Parkeerdemachineopeenhorizontaal oppervlak,steldeparkeerreminwerking(indien vantoepassing)enlaatdegraafarmneer.

2.Zetdemotorafenhaalhetsleuteltjeuithet contact.

3.Bevestigdemachineaaneenaanhangwagen metkettingenofstroppen.Gebruikde bevestigings-/takelpuntenaandevoor-en achterkantvandemachine(Figuur19enFiguur

20).Raadpleegdelokalevereisteninzake

aanhangersendebevestigingvanmachines.

g015378

Figuur19

1.Voorstebevestigingspunt

Figuur18

1.Sleepkleppen

5.Brenghetondersteschermaanensleepde machine.

6.Nadatudemachinehebthersteld,moetude sleepkleppensluitenvoordatudemachine gebruikt.

Demachinevastmaken voortransport

Belangrijk:Umagmetdemachinenietwerken

ofrijdenopdeopenbareweg.Weesvoorzichtig

g007816

g007818

Figuur20

1.Achterstebevestigingspunten

Demachineomhoog brengen

Ukuntdemachineomhoogbrengenmetbehulpvan debevestigingspuntenalshefpunten(Figuur19en

Figuur20).

Onderhoud

Opmerking:Bepaalvanuitdenormalebedieningspositiedelinker-enrechterzijdevandemachine.

VOORZICHTIG

Alsuhetsleuteltjeinhetcontactlaat,bestaatdekansdatiemanddemotorperongelukstart waardooruenandereomstandersernstigletselkunnenoplopen.

Haalhetsleuteltjeuitdecontactschakelaarenmaakdebougiekabelslosvoordatu onderhoudswerkzaamhedenuitvoertaanhetvoertuig.Drukdekabelsopzij,zodatdezeniet onbedoeldcontactkunnenmakenmetdebougies.

Veiligheidbijonderhoud

•Parkeerdemachineopeenegaleondergrond,

schakeldehydrauliekvandesleuvengraveruit, brengdegraafarmomlaag,steldeparkeerrem inwerking,zetdemotoruitenverwijderhet sleuteltje.Wachttotdatallebewegendedelentot stilstandzijngekomenenlaatdemachineafkoelen voordatudezeafstelt,reinigt,staltofrepareert.

•Veeggemorsteolieenbrandstofop.

•Laatpersoneeldatnietbekendismetde

instructiesnooitonderhoudswerkzaamhedenaan demachineuitvoeren.

•Plaatsdeonderdelenopkriksteunenindiendit

nodigis.

Aanbevolenonderhoudsschema

OnderhoudsintervalOnderhoudsprocedure

Nadeeerste8bedrijfsuren

Nadeeerste50bedrijfsuren

•Demotorolieverversen.

•Controleerdespanningvanderupsbandenenbrengzeopdejuistespanning.

•Haalvoorzichtigdedrukvanonderdelenmet

opgeslagenenergie.

•Maakdeaccukabelslosvoordatu

reparatiewerkzaamhedenuitvoert.

•Houduwhandenenvoetenuitdebuurtvande

bewegendeonderdelen.Stelindienmogelijkde machinenietafterwijldemotorloopt.

•Zorgervoordatalleonderdeleningoedestaat

verkerenenalhetbevestigingsmateriaalstevig vastzit.Vervangversletenofbeschadigdestickers.

•Knoeinietmetdeveiligheidsvoorzieningen.

•Gebruikalleenoriginelereserveonderdelenvan

Toro.

Bijelkgebruikofdagelijks

Naelkgebruik

Omde25bedrijfsuren

Omde40bedrijfsuren

•Demachinesmeren.(onmiddellijknaelkewasbeurt).

•Controleerhetmotoroliepeil.

•Controleerdestaatvanderupsbandenenreinigze.

•T estdeparkeerrem.

•Controleerdetoestandvandetandenenvervangtandendieversletenof beschadigdzijn.

•Controlerenofhetbevestigingsmateriaalgoedvastzit.

•Verwijdervuilvandemachine.

•Hetschuimelementvanhetluchtlterreinigen(vakerinstofgeofvuile omstandigheden)–Alleenvoormodellen22972en22973.

•Accuzuurcontroleren.

•Controleerhetpeilvandehydraulischevloeistof.

•Controleerdegraafkettingopovermatigeslijtageenganadekettingdejuiste spanningheeft.

•Smerenvanhethuisvandemachine.

OnderhoudsintervalOnderhoudsprocedure

Omde100bedrijfsuren

Omde200bedrijfsuren

Omde250bedrijfsuren

•Hetpapierelementvanhetluchtltercontroleren(vakerinstofgeofvuile omstandigheden)–Alleenvoormodellen22972en22973.

•Demotorolieverversen.

•Debougie(s)vervangen,reinigenenafstellen.

•Controleerdespanningvanderupsbandenenbrengzeopdejuistespanning.

•Controleerdehydraulischeleidingenoplekkages,losgeraakteaansluitingen,kinken, loszittendesteunen,slijtageenbeschadigingenalsgevolgvanweersinvloedenof deinwerkingvanchemicaliën.Vervangenindiennodig.

•Hetpapierelementvanhetluchtltervervangen(vakerinstofgeofvuile omstandigheden)–Alleenvoormodellen22972en22973.

•Motorolieltervervangen.

•Brandstofltervervangen.

•Hydraulischltervervangen.

•Hetprimaireluchtltervervangenendestaatvanhetveiligheidsltercontroleren (vakerinstofgeofvuileomstandigheden)–Alleenvoormodel22974.

•Controleerensmeerdewegwielen.

Omde400bedrijfsuren

Omde500bedrijfsuren

Omde1500bedrijfsuren

Jaarlijksofvóórstalling

•Hydraulischevloeistofverversen.

•Vervanghethoofdluchtlter.(vakerinstofgeofvuileomstandigheden)–Alleen voormodel22974.

•Vervangallebewegendehydraulischeslangen.

•Despanningvanderupsbandencontrolerenenopdejuistespanningbrengen.

•Beschadigdelakbijwerken

Belangrijk:Raadpleegdegebruikershandleidingvandemotorvoorverdereonderhoudsprocedures.

Procedures voorafgaandeaan onderhoud

Debeschermplaat verwijderen

Opmerking:Debevestigingenopdedekselsvan

dezemachinezijnzoontworpendatzeophetdeksel blijvenzittennadatdebevestigingislosgemaakt. Draaiallebevestigingenopdedekselseenpaar slagenlosserzodathetdekselloszitmaarnogwel bevestigdisendraaidebevestigingendaarnapas helemaallostotdathetdekselerafkomt.Hiermee voorkomtudatuperongelukdeboutenvande borgringenlosdraait.

WAARSCHUWING

Onderdeplaatbevindtzicheenroterende asdielooptalsdemachineingeschakeld is.Dezeaskanuwvingers,handen, loshangendhaarenklerengrijpenenop diemanierernstigletsel,amputatieofde doodtotgevolghebben.

Zetdemotoraltijdafenwachttotdatalle bewegendeonderdelentotstilstandzijn gekomenvoordatudeplaatverwijdert.

3.Zetdeboutaandeachterkantvandeafdekplaat los.

4.Draaide3boutenwaarmeedeafdekplaataan hetframebevestigdiséénvooréénlostotde plaatlosis(Figuur21).

1.Parkeerdemachineopeenhorizontaal oppervlak,steldeparkeerreminwerking(indien vantoepassing)enlaatdegraafarmneer.

2.Zetdemotorafenhaalhetsleuteltjeuithet contact.

Figuur22

g011472

Figuur21

1.Bout(3)2.Afdekplaat

5.Schuifdeafdekplaatnaarderechterkantvande machineentrekdezedanoverdeboutenen vandemachine.

6.Omdeafdekplaattemonterenvoordatude machineingebruikneemt,schuiftudeplaatop haarplaatsenbevestigtudezemetde3bouten dieueerderlosgedraaidhebt(Figuur21).

Hetonderstescherm verwijderen

Opmerking:Debevestigingenopdedekselsvan

1.Onderstescherm

g281382

4.Trekhetschermterugentrekhetuitdemachine.

2.Bouten

5.Omhetschermtemonterenvoordatude machineingebruikneemt,schuiftuhetonderste schermzoindemachinedathetopde4lipjes rustenbevestigtuhetmetde2boutendieu eerderlosgedraaidhebt(Figuur22).

Opmerking:Mogelijkmoetuhetonderste

schermomhoogtillenomervoortezorgendat hetopdevoorstelippenrust.

1.Parkeerdemachineopeenhorizontaal oppervlak,steldeparkeerreminwerking(indien vantoepassing)enlaatdegraafarmneer.

2.Zetdemotorafenhaalhetsleuteltjeuithet contact.

3.Draaidetweeboutenwaarmeehetonderste schermbevestigdiséénvooréénlostotuhet schermkuntwegnemen(Figuur22).

Smering

Demachinesmeren

Onderhoudsinterval:Bijelkgebruikofdagelijks

(onmiddellijknaelkewasbeurt).

Typesmeermiddel:Universeelsmeervet.

1.Parkeerdemachineopeenhorizontaal oppervlak,steldeparkeerreminwerkingenlaat degraafarmneer.

2.Zetdemotorafenhaalhetsleuteltjeuithet contact.

3.Reinigdesmeernippelsmeteendoek.

4.Sluiteensmeerpistoolaanopelkesmeernippel (Figuur23totFiguur26).

5.Pompvetindenippelstotdaterwatvetbij delagersnaarbuitenkomt(ongeveer3maal pompen).

6.Overtolligvetwegvegen.

g007823

Figuur25

Figuur23

g007824

Figuur26

g007821

Figuur24

g007822

Smerenvanhethuisvande machine

Onderhoudsinterval:Omde40bedrijfsuren

Typesmeermiddel:Universeelsmeervet.

1.Parkeerdemachineopeenhorizontaal oppervlak,steldeparkeerreminwerkingenlaat degraafarmneer.

2.Zetdemotorafenhaalhetsleuteltjeuithet contact.

3.Maakdesmeernippelophethuisvande machineschoonmeteenlapenzetereen vetspuitop(Figuur27).

Figuur27

4.Pompvetindenippeltothetuitdevetklepnaast desmeernippelkomt.

5.Overtolligvetwegvegen.

Onderhoudmotor

Veiligheidvandemotor

•Umoetdemotorafzettenvoordatuhetoliepeil

controleertofhetcarterbijvultmetolie.

•Verandernooitdestandvandetoerenregelaar

vandemotorenlaatdemotorniettesneldraaien.

•Houduwhanden,voeten,gezicht,kleding

enanderelichaamsdelenuitdebuurtvande geluiddemperenandereheteoppervlakken.

Onderhoudvanhet luchtlter

Model22972en22973

Onderhoudsinterval:Omde25bedrijfsuren—Het

schuimelementvanhetluchtlter reinigen(vakerinstofgeofvuile omstandigheden)–Alleenvoor modellen22972en22973.

Omde100bedrijfsuren—Hetpapierelement vanhetluchtltercontroleren(vakerinstofge ofvuileomstandigheden)–Alleenvoor

g008334

modellen22972en22973.

Omde200bedrijfsuren/Jaarlijks(houdhierbij dekortsteperiodeaan)—Hetpapierelement vanhetluchtltervervangen(vakerinstofgeof vuileomstandigheden)–Alleenvoormodellen 22972en22973.

Controleerdelterelementenvanschuimenpapieren vervangzeindienzebeschadigdofbijzondervuilzijn.

Belangrijk:Brenggeenolieaanopde

lterelementenvanschuimenpapier.

Schuim-enpapierelementverwijderen

1.Parkeerdemachineopeenhorizontaal oppervlak,steldeparkeerreminwerkingenlaat degraafarmneer.

2.Zetdemotorafenhaalhetsleuteltjeuithet contact.

3.Maakdeomgevingvanhetluchtlterschoon omtevoorkomendatvuilindemotorkomten schadeveroorzaakt(Figuur28).

4.Draaidedekselknoppenlosenverwijderhet luchtlterdeksel(Figuur28).

5.Draaideslangklemlosenverwijderhetluchtlter (Figuur28).

6.Trekhetschuimelementvoorzichtigvanhet papierelementaf(Figuur28).

3.Plaatshetdekseloverhetlterendraaide dekselknoppenvast(Figuur28).

Model22974

Onderhoudsinterval:Omde250bedrijfsuren—Het

primaireluchtltervervangenen destaatvanhetveiligheidslter controleren(vakerinstofgeofvuile omstandigheden)–Alleenvoor model22974.

Omde500bedrijfsuren—Vervanghet hoofdluchtlter.(vakerinstofgeofvuile omstandigheden)–Alleenvoormodel22974.

Figuur28

1.Kap3.Papierelement

2.Slangklem4.Schuimelement

Schuimelementvanhetluchtlterreinigen

1.Washetschuimlterinwarmwatermetvloeibare zeep.Alshetelementschoonis,moetuhet grondiguitspoelen.

2.Schuimlterineenschonedoekwikkelenen droogknijpen.

Belangrijk:Vervanghetschuimelementals

hetgescheurdofversletenis.

Papierelementvanhetluchtltereen onderhoudsbeurtgeven

1.Reinighetpapierelementdoorervoorzichtig optekloppenomstofteverwijderen.Alshet papierelementzeervuilis,vervanghetdan (Figuur28).

2.Controleerhetlteropscheuren,eenvettig oppervlakofbeschadigingvanderubberen afdichting.

3.Vervanghetpapierelementalshetis beschadigd.

Belangrijk:Umaghetpapierlterniet

reinigen.

g012619

Filtersverwijderen

1.Parkeerdemachineopeenhorizontaal oppervlak,steldeparkeerreminwerking(indien vantoepassing)enlaatdegraafarmneer.

2.Zetdemotorafenhaalhetsleuteltjeuithet contact.

3.Maakdesluitingenophetluchtlterlosentrek hetluchtlterdekselvandeluchtlterbehuizing (Figuur29).

g001883

Figuur29

1.Luchtlterbehuizing4.Luchtlterdeksel

2.Voorlter5.Veiligheidslter

3.Sluiting

Schuimelementenpapierelementvanhet luchtlterinstalleren

Belangrijk:Laatdemotornooitlopenzonderdat

hetcompleteluchtltergemonteerdis,anderskan demotorbeschadigdraken.

1.Schuifhetschuimelementvoorzichtigophet papierelement(Figuur28).

2.Monteerhetluchtlteropdeluchtlterbasisofde slangenzetditvast(Figuur28).

4.Reinigdebinnenkantvanhetluchtlterdeksel metperslucht.

5.Schuifhetltervoorzichtiguitde luchtlterbehuizing(Figuur29).

Opmerking:Zorgervoordatunietmethet

ltertegendezijkantvandeluchtlterbehuizing stoot.

6.Verwijderhetveiligheidslteruitsluitendalsudit wiltvervangen.

Belangrijk:Probeerhetveiligheidslter

niettereinigen.Alshetveiligheidslter vuilis,betekentditdathetprimairelteris beschadigd.Vervangbeidelters.

Omde100bedrijfsuren—Demotorolie verversen.

Omde200bedrijfsuren—Motorolielter vervangen.

Onderhoudvanhetvoorlter

Inspecteerhetlterelementopbeschadigingdooreen fellelichtbronopdebuitenkantvanhetlterterichten enerdoorheentekijken.

Opmerking:Gateninhetlterzieneruitalslichte

vlekken.Alshetltervuil,verbogenofbeschadigd is,moetuhetvervangen.Umaghetvoorlterniet reinigen.

Onderhoudvanhetveiligheidslter

Umaghetveiligheidslternooitreinigen;alleen vervangen.

Belangrijk:Probeerhetveiligheidslterniette

reinigen.Alshetveiligheidsltervuilis,betekent ditdathetprimairelterisbeschadigd.Vervang beidelters.

Filtersmonteren

Belangrijk:Umagdemotornooitlatenlopen

zonderdatbeideluchtltersenhetdekselzijn gemonteerd,omdatandersdemotorschadekan oplopen.

Opmerking:Verversdeolievakeralsdemachine

inzeerstofgeofzanderigeomstandighedenwordt gebruikt.

Opmerking:Uwmotorkanerandersuitziendande

motordiewordtgetoondopdeafbeeldingen.

Motorolietype

Typeolie:Reinigingsolie(API-onderhoudsclassi-

catieSF ,SG,SHofSJ)

Carterinhoud:

•Model22972en22973:1,7literzonderlter;

1,5litermetlter

•Model22974:2,1literzonderlter;1,8litermet

lter

Viscositeit:zieonderstaandetabel.

1.Alsunieuweltersplaatst,moetuelklter controlerenoptransportschade.

Opmerking:Eenbeschadigdltermagniet

wordengebruikt.

2.Alsuhetveiligheidsltervervangt,schuifhet danvoorzichtigindelterbehuizing(Figuur29).

3.Schuifhetvoorlterophetveiligheidslter (Figuur29).

Opmerking:Zorgervoordathetvoorlter

volledigopzijnplaatszitdooropdebuitenrand teduwentijdensdemontage.

Belangrijk:Druknietophetzachtemidden

vanhetlter.

4.Monteerhetluchtlterdekselmetdekantmet hetopschriftupnaarbovengerichtenmaakde sluitingenvast(Figuur29).

Motoroliepeilcontroleren

Onderhoudsinterval:Nadeeerste8

bedrijfsuren—Demotorolie verversen.

Bijelkgebruikofdagelijks—Controleerhet motoroliepeil.

g004216

Figuur30

Hetmotoroliepeilcontroleren

1.Parkeerdemachineopeenhorizontaal oppervlak,steldeparkeerreminwerking(indien vantoepassing)enlaatdegraafarmneer.

2.Zetdemotorafenhaalhetsleuteltjeuithet contact.

Figuur31

g015380

Figuur32

1.Aftapkraan2.Aftapslang

6.Alsalleolieisweggelopen,draaitudeaftapplug dicht.

7.Geefdeafgewerkteolieafbijeen inzamelcentrum

8.Gietlangzaamongeveer80%vande gespeciceerdeolieindevulbuisenvoeg langzaamderestvandeolietoetothetpeilde markeringVolbereikt(Figuur33).

g194611

Motorolieverversen

1.Startdemotorenlaatdeze5minutenlopen. Warmeoliekanbeterwordenafgetapt.

2.Parkeerdemachinezodatdeaftapkantiets lagerstaatdandeanderekantzodatalleolie kanweglopen.

3.Laatdegraafarmzakkenensteldeparkeerrem inwerking.

4.Zetdemotoraf,verwijderhetcontactsleuteltje enwachttotdatallebewegendeonderdelen totstilstandzijngekomenvoordatude bestuurderspositieverlaat.

5.Plaatseenopvangbakonderdeaftapslang.

Opmerking:Draaiaandeaftapkraanomde

olieindebaktelatenlopen(Figuur32).

g194610

Figuur33

9.Startdemotorenrijdnaareenvlakgebied.

10.Controleerhetoliepeilopnieuw.

Hetmotorolieltervervangen

Debougie(s)verwijderen

1.Laatdeolieuitdemotorlopen;raadpleeg

Motorolieverversen(bladz.28).

2.Motorolieltervervangen(Figuur34).

1.Parkeerdemachineopeenhorizontaal oppervlak,steldeparkeerreminwerking(indien vantoepassing)enlaatdegraafarmneer.

2.Zetdemotorafenhaalhetsleuteltjeuithet contact.

3.Zoekenverwijderdebougie(s)zoalswordt getoondinFiguur35.

g247491

Figuur34

Opmerking:Controleerofdepakkingvanhet

olieltercontactmaaktmetdemotorendraai hetolielternog¾slagextravast.

3.Vulhetcartermethetjuistetypenieuweolie;zie

Motorolietype(bladz.27).

Onderhoudvande bougie(s)

Onderhoudsinterval:Omde100bedrijfsuren

Controleerofdeelektrodenafstandtussendecentrale elektrodeendemassa-elektrodecorrectisvoordat udebougie(s)monteert.Gebruikeenbougiesleutel voorhet(de)monterenvandebougie(s)eneen voelermaatvoorhetmetenenafstellenvande elektrodenafstand.Monteerindiennodignieuwe bougies.

Typebougie:NGK

BPR4ESofgelijkwaardig

g027478

Figuur35

Debougie(s)controleren

g027477

Belangrijk:Bougie(s)nooitschoonmaken.

Verwijdereenbougiealtijdalsdeze:eenzwarte laagheeft,alsdeelektrodenversletenzijn,alser eenvettigelaagopligtofalsdebougiescheuren vertoont.

Alsdeisolatorlichtbruinofgrijsis,werktdemotor naarbehoren.Eenzwartelaagopdeisolatorduidt meestalopeenvuilluchtlter.

Steldeafstandinop0,75mm.

g206628

Figuur36

Elektrodenafstand:0,75mm

Debougie(s)monteren

Onderhoud brandstofsysteem

GEVAAR

Inbepaaldeomstandighedenisbrandstof uiterstontvlambaarenzeerexplosief.Brand ofexplosievanbrandstofkanbrandwonden bijuofanderenenmateriëleschade veroorzaken.

RaadpleegBrandstofveiligheid(bladz.

15)vooreenvolledigelijstvan

brandstofgerelateerdevoorzorgen.

Figuur37

g027661

Brandstofaftappenuitde brandstoftank

1.Parkeerdemachineopeenhorizontaal oppervlak,steldeparkeerreminwerkingenlaat degraafarmneer.

2.Zetdemotorafenhaalhetsleuteltjeuithet contact.

3.Draaidebrandstofafsluitklepdicht(Figuur38).

g007830

Figuur38

1.Brandstofafsluitklep

4.Knijpdeuiteindenvandeslangklemaande motorkantvandeklepsamenenschuifzeopde brandstoeiding,wegvandeklep(Figuur38).

5.Trekdebrandstofslangvandeklep(Figuur38).

6.Opendebrandstofafsluitklepenlaatdebenzine ineenbenzinevatofeenopvangbaklopen.

Opmerking:Alsudatwilt,kuntunuhet

brandstofltervervangen;zieBrandstoflter

vervangen(bladz.31).

7.Steekdebrandstofslangopdebrandstofafsluitklep.Schuifdeslangklemdichttegendeklep omdebrandstofslangvasttezetten.

8.Neemeventueelgemorstebrandstofop.

Onderhoudelektrisch

Brandstofltervervangen

Onderhoudsinterval:Omde200bedrijfsuren

Naverwijderingmagunooiteenvuillteropnieuw aandebrandstofslangmonteren.

Opmerking:Noteerhoehetbrandstoflterwas

geplaatstomhetnieuweltercorrecttekunnen plaatsen.

Opmerking:Neemeventueelgemorstebrandstof

op.

1.Parkeerdemachineopeenhorizontaal oppervlak,steldeparkeerreminwerkingenlaat degraafarmneer.

2.Zetdemotorafenhaalhetsleuteltjeuithet contact.

3.Draaidebrandstofafsluitklepdicht(Figuur38).

4.Drukdeuiteindenvandeslangklemmennaar elkaartoeenschuifzewegvanhetlter(Figuur

39).

systeem

Veiligheidvanhet elektrischsysteem

•Koppeldeaccuafvoordatureparatiesaande

machineverricht.Maakeerstdeminpoolvande acculosendaarnadepluspool.Bevestigeerstde pluspoolvandeaccuendaarnademinpool.

•Laaddeaccuopineenopen,goedgeventileerde

ruimte,uitdebuurtvanvonkenenopenvuur.Haal deopladeruithetstopcontactvoordatudeaccu aan-ofloskoppelt.Draagbeschermendekleding engebruikgeïsoleerdgereedschap.

•Accuzuurisgiftigenkanbrandwonden

veroorzaken.Voorkomcontactmetdehuid,ogen enkleding.Beschermuwgezicht,ogenenkleding alsuwerkzaamhedenverrichtaandeaccu.

•Accugassenkunnenontploffen.Houdsigaretten,

vonkenenopenvuuruitdebuurtvandeaccu.

Onderhoudvandeaccu

Figuur39

1.Slangklem

2.Brandstofslang

5.Trekhetlteruitdebrandstofslangen.

6.Monteereennieuwlterenschuifde slangklemmenterugtotdichtbijhetlter.

7.Opendebrandstofafsluitklep(Figuur38).

8.Controleeroplekkagesenrepareerdezeindien ditnodigis.

9.Neemeventueelgemorstebrandstofop.

3.Filter

Alleenvoormachinesmet elektrischstartsysteem

Onderhoudsinterval:Omde25bedrijfsu-

ren—Accuzuurcontroleren.

Houddeaccualtijdschoonenvollediggeladen.Veeg deaccubehuizingschoonmeteentissue.Alsde accupolenzijngeoxideerd,moetudezeschoonmaken meteenoplossingvanvierdelenwaterenééndeel zuiveringszout.Brengeenlaagjevetopdeaccupolen aanomcorrosieteverminderen.

Accuspanning:12V ,300A,koudestartbij-18°C

g001468

WAARSCHUWING

Accupolenofmetalengereedschappen kunnenkortsluitingmakenmetmetalen onderdelenvandemachine,waardoor vonkenkunnenontstaan.Hierdoorkunnen accugassentotontplofngkomenen lichamelijkletselveroorzaken.

•Zorgervoordatbijhetverwijderenof installerenvandeaccudeaccupolen nietinaanrakingkomenmetmetalen onderdelenvandemachine.

•Voorkomdatmetalengereedschappen kortsluitingveroorzakentussende accupolenenmetalenonderdelenvande machine.

Deaccuverwijderen

1.Parkeerdemachineopeenhorizontaal oppervlak,steldeparkeerreminwerkingenlaat degraafarmneer.

2.Zetdemotorafenhaalhetsleuteltjeuithet contact.

3.Verwijderhetzwarterubberenkapjevande minkabel.Maakdeminkabellosvandeminpool (–)vandeaccu(Figuur40).

Accuopladen

WAARSCHUWING

Bijhetopladenproduceertdeaccugassen dietotontplofngkunnenkomen.

Rooknooitindebuurtvandeaccuenzorg ervoordatergeenvonkenofvlammenvlakbij deaccukomen.

Belangrijk:Zorgervoordatdeaccualtijd

vollediggeladenis(soortelijkgewicht1,265).Dit isvooralbelangrijkombeschadigingvandeaccu tevoorkomenbijtemperaturenonder0°C.

1.Verwijderdeaccuvandemachine;raadpleeg

Deaccuverwijderen(bladz.32).

2.Laaddeaccuopgedurende4tot8uurbij3-4A (Figuur41).Deaccunietteveropladen.

Figuur40

1.Minkabel7.Pluskabel

2.Moer(¼")

3.Moer(5/16")

4.Bout10.J-bout

5.Rubberenkapje(rood)

6.Rubberenkapje(zwart)

8.Bevestigingsplaatvan accu

9.Ring

11.Accu

4.Schuifhetrodestofkapjevoordeaccupool vandepluspool(rood)vandeaccu.Verwijder vervolgensdepluskabel(rood)vandeaccu (Figuur40).

5.Verwijderdebevestigingsplaat,deJ-boutenen deborgmoerenwaarmeedeaccubevestigdis (Figuur40).Deaccuverwijderen.

g008335

1.Pluspoolvandeaccu

2.Minpoolvandeaccu

Figuur41

3.Rode(+)oplaadkabel

4.Zwarte(–)oplaadkabel

g003792

3.Zodradeaccuvolledigisopgeladen,haalt udeacculaderuithetstopcontactenmaakt uvervolgensdeoplaadkabelslosvande accuklemmen(Figuur41).

Zuurpeilvandeaccucontroleren

GEVAAR

Accuzuurbevatzwavelzuur;dezestofis dodelijkbijinnameenveroorzaakternstige brandwonden.

•Umagaccuzuurnooitinslikkenenmoet elkcontactmethuid,ogenofkleding vermijden.Draageenveiligheidsbrilen rubberhandschoenenomuwogenen handentebeschermen.

•Vuldeaccualleenbijopplaatsenwaar schoonwateraanwezigisomindiennodig uwhuidaftespoelen.

1.Parkeerdemachineopeenhorizontaal oppervlak,steldeparkeerreminwerkingenlaat degraafarmneer.

2.Zetdemotorafenhaalhetsleuteltjeuithet contact.

3.Kijkaandezijkantvandeaccu.Hetzuurpeil moettotaandebovenstestreepstaan(Figuur

42).Hetpeilmagnietnietonderdeonderste

streepkomen(Figuur42).

Figuur42

1.Vuldoppen

2.Bovenstestreep

4.Alshetzuurpeiltelaagis,moetubijvullenmet devereistehoeveelheidgedistilleerdwater;zie

Accubijvullenmetwater(bladz.33).

3.Onderstestreep

Accubijvullenmetwater

Belangrijk:Vuldeaccunooitbijmet

gedistilleerdwaterterwijldeaccunoginde machinezit.Erzoudanaccuzuuropandere onderdelenkunnenkomen,wattotcorrosie kanleiden.

4.Maakdebovenkantvandeaccuschoonmet eentissue.

5.Verwijderdevuldoppenvandeaccu(Figuur42).

6.Gietlangzaamgedistilleerdwaterinelkecelvan deaccutotdathetzuurpeildeBovenstestreep (Figuur42)opdeaccubehuizingbereikt.

Belangrijk:Deaccuniettevolvullen;

uitgelopenaccuzuur(zwavelzuur)kan ernstigecorrosieenbeschadigingvanhet chassisveroorzaken.

7.Wachtnahetbijvullenvandeaccucellen5tot 10minuten.Vulindiennodiggedestilleerdwater bijtotdathetzuurpeildeBovenstestreep(Figuur

42)opdeaccubehuizingbereikt.

8.Plaatsdevuldoppenopdeaccu.

Deaccureinigen

Opmerking:Zorgervoordatdeaccuklemmenen

degeheleaccubehuizingschoonzijnomdateenvuile acculangzaamstroomafgeeft.

1.Parkeerdemachineopeenhorizontaal oppervlak,steldeparkeerreminwerkingenlaat degraafarmneer.

2.Zetdemotorafenhaalhetsleuteltjeuithet contact.

g000537

3.Haaldeaccuuitdemachine;Deaccu

verwijderen(bladz.32).

4.Wasdeheleaccubakmeteenoplossingvan natriumbicarbonaatenwater.

5.Spoeldeaccumetschoonwater.

6.SmeereendunlaagjeGrafo1 12X-vet(T oro onderdeelnr.505-47)ofvaselineopde accupolenendekabelklemmenomcorrosiete voorkomen.

7.Monteerdeaccu;zieAccumonteren(bladz.

33).

Ukuntdeaccuhetbestbijvullenmetgedistilleerd watervoordatudemachinegaatgebruiken.Het watervermengtzichdangoedmethetaccuzuur.

1.Parkeerdemachineopeenhorizontaal oppervlak,steldeparkeerreminwerkingenlaat degraafarmneer.

2.Zetdemotorafenhaalhetsleuteltjeuithet contact.

3.Verwijderdeaccuvandemachine;raadpleeg

Deaccuverwijderen(bladz.32).

Accumonteren

1.Gebruikdeeerderverwijderdebevestigingsmiddelenomdepluskabel(rood)opdepluspool(+) vandeaccuaantesluiten(Figuur40).

2.Schuifhetrodestofkapjevoordeaccupoolop depluspoolvandeaccu.

3.Gebruikdeeerderverwijderdebevestigingsmiddelenomdeminkabel(zwart)opdeminpool(–) vandeaccuaantesluiten(Figuur40).

4.Bevestigdeaccumetdebalkenvleugelmoeren (Figuur40).

Onderhoud

Belangrijk:Zorgervoordatdeaccukabelsgeen

contactmakenmetelkaarofmetscherperanden.

Zekeringenvervangen (Model22973en22974)

Erzijn4zekeringeninhetelektrischesysteem.Ze bevindenzichonderhetbedieningspaneelaande linkerkant(Figuur43).

Startcircuit Laadcircuit25A Circuitkoelventilator Koplamp(optie)

Figuur43

1.Zekeringhouder

aandrijfsysteem

Onderhoudvande rupsbanden

Derupsbandenreinigen

Onderhoudsinterval:Bijelkgebruikofdagelijks

30A

15A 15A

g015381

Controleerregelmatigderupsbandenopovermatige slijtageenmaakzeschoon.Vervangderupsbanden alsdezeversletenzijn.

1.Parkeerdemachineopeenhorizontaal oppervlak,steldeparkeerreminwerkingenlaat degraafarmneer.

2.Zetdemotorafenhaalhetsleuteltjeuithet contact.

3.Gebruikeenwaterslangofeenhogedrukreiniger omderupsbandentereinigen.

Belangrijk:Gebruikalleenwaterdrukvoorhet

reinigenvanderupsbanden.Derestvande machinemagnietmeteenhogedrukreiniger behandeldworden.Hogedrukreinigingkanhet elektrischeenhydraulischesysteembeschadigen ofdesmeringaantasten.

Belangrijk:Zorgervoordatudewegwielenen

deaandrijfwielengrondigreinigt(Figuur44).De wegwielenmoetenvrijkunnendraaienalsdeze schoonzijn.

Figuur44

1.Wegwielen3.Rupsband

2.Aandrijfwiel

g007832

Despanningvanderupsbanden controlerenenafstellen

Onderhoudsinterval:Nadeeerste50bedrijfsuren

Omde100bedrijfsuren

5.Zorgervoordatderupsbandnietmeerdan 0,6cmtot1cmdoorbuigtalsereenkrachtvan 20,4kgopwordtuitgeoefend.Steldetorsievan despanboutafzoalsvereist.

6.Draaidecontramoervast.

Omdespanningvanderupsbandentecontroleren, plaatstu20,4kgopderupsband,inhetmidden tussenhetvoorstewegwielenhetaandrijfwiel. Derupsbandmagnietmeerdan0,6cmtor1cm doorbuigen.Alshijteveeldoorbuigt,steldande spanningvanderupsbandenafmetbehulpvande volgendeprocedure:

Figuur45

1.Parkeerdemachineopeenhorizontaal oppervlak,steldeparkeerreminwerkingenlaat degraafarmneer.

2.Zetdemotorafenhaalhetsleuteltjeuithet contact.

3.Draaidecontramoervandespanboutvande rupsbandendeklemboutenvandespanarm los(Figuur46).

7.Draaideklemboutenvasttot102N·m.

Rupsbandenvervangen

Vervangderupsbandenalsdezeversletenzijn.

1.Parkeerdemachineopeenhorizontaal oppervlak,steldeparkeerreminwerkingenlaat degraafarmneer.

2.Zetdemotorafenhaalhetsleuteltjeuithet contact.

3.Brengdebetreffendezijdeomhoogen ondersteundezezodatderupsband7,6cmtot 10cmvandegrondis.

4.Neemdespanboutendecontramoerweg (Figuur46).

5.Draaideklemboutenlos(Figuur46).

g007833

6.Drukhetvoorstewegwielzovermogelijknaar achteren(Figuur47).

Figuur46

1.Spanbout

2.Contramoer

3.Klembouten

4.Draaidespanboutaanmet32,5N·mtot40N·m omderupsbandaantespannen(Figuur46).

g007835

Figuur47

1.Voorstewegwiel

7.Beginmethetverwijderenvanderupsbandaan debovenkantvanhetvoorstewegwielentrek derupsbandvanhetwielterwijluderupsband vooruitdraait.

g007825

Opmerking:Mogelijkmoetuhetvoorste,

buitenstewegwielverwijderen.Omhette verwijderen,moetudesnapringendedopvan hetmiddenvanhetwegwielnemen(Figuur48). Verwijdervervolgensdeboutendepakkingvan hetmiddenvanhetwielentrekhetwielvande machine.

Dewegwielencontrolerenen smeren

Onderhoudsinterval:Omde250bedrijfsuren

1.Parkeerdemachineopeenhorizontaal oppervlak,steldeparkeerreminwerkingenlaat degraafarmneer.

2.Zetdemotorafenhaalhetsleuteltjeuithet contact.

Figuur48

1.Snapring

2.Dop5.Wielmetlagers

3.Bout

4.Pakking

8.Neemderupsbandvandemachinealsdeband vanhetwegwielgelopenis(Figuur47).

9.Beginnendbijhetaandrijfwiel:plaatsde nieuwerupsbandomhetwielenverzekerdat deuitsteekselsvanderupsbandtussende afstandsstukkenvanhetwielvallen(Figuur47).

10.Duwderupsbandonderentussendevoorste enmiddelstewegwielen(Figuur47).

11.Beginonderaanhetvoorstewegwielen plaatsderupsbandrondhetwieldoorde rupsbandnaarachterentedraaienterwijlude aansluitpunteninhetwieldrukt.

12.Alsuhetvoorste,buitenstewegwielverwijderd hebt,moetuhetnuopnieuwmonterenmetde boutendepakkingdieueerderverwijderdhebt. Draaideboutvastmeteentorsievan102N·m enreinig,smeerenmonteervervolgensdedop endesnapring,zoalsuitgelegdinhetonderdeel

Dewegwielencontrolerenensmeren(bladz.

36).

13.Monteerdespanboutendecontramoer.

14.Draaidespanboutaanmet32,5N·mtot40N·m omderupsbandaantespannen.

15.Zorgervoordatderupsbandnietmeerdan 0,6cmtot1cmdoorbuigtalsereenkrachtvan 20,4kgopwordtuitgeoefend.Steldetorsievan despanboutafzoalsvereist.

16.Draaidecontramoervast.

17.Draaideklemboutenvasttot102N·m.

g242269

3.Verwijderderupsbanden;zieRupsbanden

vervangen(bladz.35).

4.Verwijderdesnapringendopvaneenwegwiel (Figuur49).

g013416

Figuur49

1.Wegwiel

2.Wegwieldop

3.Snapring

5.Controleerhetsmeervetonderdedopenrond depakking(Figuur49).Alsergeenvetisof alshetvetvuilofzanderigis,verwijderdanal hetvet,vervangdepakkingenbrengnieuw smeervetaan.

6.Controleerofdewegwielensoepelbewegen ophetlager.Alshetbevrorenis,neemdan contactopmeteenerkendeservicedealerom hetwegwieltelatenvervangen.

7.Plaatsdeingevettewegwieldopopdekopvan debout(Figuur49).

8.Zetdewegwieldopvastmetdesnapring(Figuur

49).

9.Herhaalstappen4totenmet8vooralle12 wegwielen.

10.Monteerderupsbanden;zieRupsbanden

vervangen(bladz.35).

18.Laatdemachineneeropdegrond.

19.Herhaaldeprocedureomdeandererupsband tevervangen.

Onderhoudenremmen

Onderhoudriemen

Deparkeerremtesten

Onderhoudsinterval:Bijelkgebruikofdagelijks

1.Schakeldeparkeerremin;zieParkeerremhendel

(bladz.14).

2.Startdemotor.

3.Probeerdemachinelangzaamvooruitof achteruitterijden.

4.Alsdemachinebeweegt,neemdancontactop metuwerkendeservicedealervooronderhoud.

Aandrijfriemvanpomp vervangen

Umoetdeaandrijfriemvandepompvervangenalshij beginttepiepenofgescheurd,versletenofgerafeld is.Neemcontactopmetuwerkendeservicedealer vooreenvervangriem.

1.Parkeerdemachineopeenhorizontaal oppervlak,steldeparkeerreminwerkingenlaat degraafarmneer.

2.Zetdemotorafenhaalhetsleuteltjeuithet contact.

3.Hefdeachterkantvandemachineopenplaats dezeopassteunen.

4.Verwijderhetonderstescherm;zieHetonderste

schermverwijderen(bladz.23).

5.Draaide2pompboutenlos(Figuur50).

Figuur50

1.Pomp3.Riem

2.Pompbouten

6.Draaidepomplinksomenlaatzevandepoelie vallen(Figuur50).

4.Spanpoelieveer

Opmerking:Zorgervoordatudeaskoppeling

samenmetdepompverwijdert.

7.Gebruikeenveertrekker(neemcontactopmet uwerkendeservicedealer)eenstijvemetalen haakomhetuiteindevandespanpoelieveervan deveerbouttetrekkenenzodespanningvan deriemtenemen(Figuur50).

8.Verwijderderiem.

9.Leideennieuweriemronddepoelies.

10.Monteerdespanpoelieveeropdebout.

11.Zorgervoordatdeaskoppelingaangebracht isopdepompensteekzedanindepoelie.

g015382

Draairechtsomomzeindepompboutente bevestigen.

Onderhoud

12.Draaidepompboutenvastmeteentorsievan 68N·m.

13.Monteerhetonderstescherm.

bedieningsysteem

Uitlijningtractiebediening afstellen

Detractiebedieningwordtindefabriekafgesteld voordatdemachinewordtverzonden.Naveel bedrijfsurenmoetuechtermogelijkdeuitlijning vandetractiebediening,deneutraalstandvande tractiebedieningendesporingvandetractiebediening indestandvolledigvooruitopnieuwafstellen.

Belangrijk:Voeralleproceduresvolledigenin

dejuistevolgordeuitomdebedieningsorganen correctaftestellen.

Deachteruitstandvande tractiebedieningafstellen

Alsdebalkvandetractiebedieningnietgelijken rechttegendereferentiebalkrustindestandvolledig achteruit,moetuonmiddellijkdevolgendeprocedure uitvoeren:

1.Parkeerdemachineopeenhorizontaal oppervlak,steldeparkeerreminwerking(indien vantoepassing)enlaatdegraafarmneer.

2.Zetdemotorafenhaalhetsleuteltjeuithet contact.

3.Trekdetractiebedieningnaarachterenzodat devoorzijdeervancontactmaaktmetde referentiebalk(Figuur51).

Figuur51

1.Voorzijdebediening(niet

uitgelijnd)

2.Referentiestreepje

g004190

4.Alsdevoorzijdevandetractiebedieningniet gelijkenrechttegendereferentiebalkrust,draai dandemoerenboutvandetractiebediening los(Figuur52).

Figuur52

g004191

1.Tractiebediening2.Tractiebediening,bouten moer

5.Steldetractiebedieningzoaf,datdezegelijk

enrechttegendereferentiebalkrustalsde bedieningrechtnaarachterenwordtgetrokken (Figuur52enFiguur53).

Figuur53

6.Draaideensmoerenboutvande

tractiebedieningvast.

7.Startdemotor.

8.Rijdemachineachteruitmetdetractiebediening

straktegendereferentiebalk.Alsdemachine nietrechtachteruitrijdt,moetudevolgende stappenuitvoeren:

A.Zetdemotoraf

B.Tilenondersteundemachinezodanigdat

debeiderupsbandenvandegrondkomen envrijkunnendraaien.

C.Draaideensmoerenboutindestangvan

detractiebedieninglos(Figuur52).

D.Draaidecontramoerenopdetractiestangen

onderhetbedieningspaneellos(Figuur54).

g011476

Figuur54

1.Tractiestang

2.Contramoer

E.Startdemachineenzethetgasongeveer

⅓open.

WAARSCHUWING

Alsdemachineloopt,kuntu wordengegrepenengewondraken

g004192

doorbewegendeonderdelenof brandwondenoplopendoorhete oppervlakken.

Blijfuitdebuurtvanuitstekende delen,bewegendedelenenhete oppervlakkentijdenshetafstellen vandelopendemachine.

F.Laatiemanddetractiebedieningstrak

tegendereferentiebalkhoudenbijhet achteruitrijden.

G.Steldelengtevandetractiestangenaftot

debeiderupsbandenevensnellopen.

Opmerking:Ukuntnuookdemaximale

achteruitsnelheidvanderupsbanden afstellen.

H.Draaidecontramoerenvast.

I.Steldetractiebedieningzoaf,datdeze

gelijkenrechttegendereferentiebalkrust alsdebedieningrechtnaarachterenwordt getrokken(Figuur52enFiguur53).

J.Draaideensmoerenboutvande

tractiebedieningvast.

K.Zetdemotorafenlaatdemachineneerop

degrond.

L.Rijdvolgasachteruitmetdemachineen

controleerofdemachinerechtspoort.Zo niet,kijkdaninwelkerichtingdemachine

afwijkt.Herhaaldeafstelproceduretotdatde machinerechtspoortindeachteruitstand.

Deneutraalstandvande

Onderhoudhydraulisch systeem

tractiebedieningafstellen

Alsdemachinevoor-ofachteruitkruiptalsde tractiebedieningneutraalstaatendeeenheidwarm is,moetumogelijkhetterugkeermechanismevande pompenafstellen;neemcontactopmetuwerkende servicedealer.

Devooruitstandvande tractiebedieningafstellen

Alsdemachinenietrechtrijdtalsudetractiebediening vooruittegendereferentiebalkhoudt,moetude volgendeprocedureuitvoeren:

1.Rijdmetdemachineterwijludetractiebediening

tegendereferentiebalkduwtenkijkinwelke richtingdemachineafwijkt.

2.Laatdetractiebedieninglos.

3.Alsdetractie-eenheidnaarlinksafwijkt,

draaidanderechtercontramoerlosen steldestelschroefopdevoorzijdevande tractiebedieningaf(Figuur55).

4.Alsdetractie-eenheidnaarrechtsafwijkt,

draaidandelinkercontramoerlosen steldestelschroefopdevoorzijdevande tractiebedieningaf(Figuur55).

Veiligheidvanhet hydraulischesysteem

•Waarschuwonmiddellijkeenartsalser

hydraulischevloeistofisgeïnjecteerdindehuid. Geïnjecteerdevloeistofmoetbinnenenkeleuren operatiefwordenverwijderddooreenarts.

•Controleerofallehydraulischeslangenen

leidingeningoedestaatverkerenenalle hydraulischeaansluitingenenttingsstevig vastzittenvoordatudrukzetophethydraulische systeem.

•Houdlichaamenhandenuitdebuurtvankleine

lekgatenofspuitmondenwaaruitonderhogedruk hydraulischevloeistofontsnapt.

•Ukuntlekkeninhethydraulischesysteem

opsporenmetbehulpvankartonofpapier.

•Hefalledrukinhethydraulischesysteemop

veiligewijzeop,voordatuwerkzaamhedengaat verrichtenaanhethydraulischesysteem.

Specicatieshydraulische vloeistof

Figuur55

1.Stelschroef

2.Contramoer

5.Herhaaldeproceduretotdatdemachinerecht

rijdtindestandvolledigvooruit.

3.Aanslag

Belangrijk:Controleerofdestelschroeven

deaanslagrakenindestandvolledigvooruit omtevoorkomendatdehydraulische pompenteverkunnenuitslaan.

Omde1500bedrijfsuren/Omde2jaar(houd hierbijdekortsteperiodeaan)—Vervangalle bewegendehydraulischeslangen.

Capaciteithydraulischetank:23liter

Gebruikslechts1vandevolgendevloeistoffeninhet hydraulischesysteem:

•ToroPremiumtransmissie-/hydraulische

tractorvloeistof(vraaguwerkendeTorodealer ommeerinformatie)

•ToroPXExtendedLifehydraulischevloeistof

(vraaguwerkendeT orodealerommeer

g004194

informatie)

•AlsgeenvandebovenstaandeT orovloeistoffen

verkrijgbaaris,kuntueenandereUniversal TractorHydraulicFluid(UTHF)gebruiken,maar hetmaguitsluitendgaanomeenconventioneel, petroleumgebaseerdproduct.Despecicaties moetenbinnenhetvermeldebereikvallenvoor alleonderstaandemateriaaleigenschappenen devloeistofmoetvoldoenaandevermelde industriestandaarden.Vraaguwleveranciervan hydraulischevloeistofofdevloeistofvoldoetaan dezespecicaties.

Opmerking:Toroaanvaardtgeenenkele

aansprakelijkheidvoorschadediewordt veroorzaaktdoorgebruikvanverkeerde vervangendevloeistoffen.Gebruikdaarom uitsluitendproductenvangerenommeerde fabrikantendiegarantstaanvoordedoorhen aanbevolenvloeistoffen.

Materiaaleigenschappen

cStbij40°C:55tot62 Viscositeit,ASTMD445

cStbij100°C:9,1tot9,8

Viscositeitsindex ASTMD2270

Stolpunt,ASTMD97-37tot-43°C

Industriestandaarden

APIGL-4,AGCOPoweruid821XL,FordNewHolland FNHA-2-C-201,00,KubotaUDT ,JohnDeereJ20C,Vickers 35VQ25enVolvoWB-101/BM

140tot152

Opmerking:Veelhydraulischevloeistoffenzijn

bijnakleurloos,zodathetmoeilijkislekkages optesporen.Eriseenrodekleurstofvoorde vloeistofinhethydraulischesysteemverkrijgbaar in20mlesjes.Eénesjeisvoldoendevoor 15tot22lhydraulischevloeistof.Ukuntdeze kleurstofbestellenbijeenerkendeTorodealermet onderdeelnr.44-2500.

g007808

Figuur56

1.Kijkglaasjehydraulischevloeistof

4.Verwijderdeafdekplaat;zieDebeschermplaat

verwijderen(bladz.22).

5.Maakschoonronddevulbuisvande hydraulischetankenverwijderdedopenhet lteruitdevulbuismeteendopsleutel(Figuur

57).

Hetpeilvande hydraulischevloeistof controleren

Onderhoudsinterval:Omde25bedrijfsuren

ZieSpecicatieshydraulischevloeistof(bladz.40).

1.Parkeerdemachineopeenhorizontaal oppervlak,steldeparkeerreminwerking(indien vantoepassing)enlaatdegraafarmneer.

2.Zetdemotorafenhaalhetsleuteltjeuithet contact.

3.Kijkdoorhetglaskoepeltjeaanderechterkant vandemachine.Alsugeenhydraulische vloeistofindekoepelziet,voerdandevolgende stappenuitomvloeistofbijtevullen.

Figuur57

1.Dopvanvulbuis

6.Alshetpeiltelaagis,voegdanvloeistoftoetot uzeinhetkijkglaskuntzien.

7.Monteerdedopenhetlteropdevulbuisen draaideboutbovenaanvasttot13à15,5N·m.

8.Monteerdeafdekplaat;zieDebeschermplaat

verwijderen(bladz.22).

2.Hydraulischevloeistof lter

Hydraulischlter vervangen

g007839

Onderhoudsinterval:Omde200bedrijfsuren

1.Parkeerdemachineopeenhorizontaal oppervlak,steldeparkeerreminwerking(indien vantoepassing)enlaatdegraafarmneer.

2.Zetdemotorafenhaalhetsleuteltjeuithet contact.

3.Verwijderdeafdekplaat;zieDebeschermplaat

verwijderen(bladz.22).

4.Verwijderhetoudelterengooihetweg(Figuur

58).

Figuur58

1.Dopvanvulbuis

2.Hydraulischlter

Laatdehydraulischevloeistofuitdeslangen detankindebaklopen.

g007839

5.Monteerhetvervanglterendevuldop(Figuur

58)endraaideboutbovenaanvasttot13à

15,5N·m.

6.Neemgemorstevloeistofop.

7.Plaatsdebovenstedop.

Hydraulischevloeistof verversen

Onderhoudsinterval:Omde400bedrijfsuren/Jaar-

lijks(houdhierbijdekortsteperiode aan)

1.Parkeerdemachineopeenhorizontaal oppervlak,steldeparkeerreminwerking(indien vantoepassing)enlaatdegraafarmneer.

2.Zetdemotorafenhaalhetsleuteltjeuithet contact.

3.Laatdemachinevolledigafkoelen.

4.Verwijderdeafdekplaat;zieDebeschermplaat

verwijderen(bladz.22).

5.Verwijderdevuldopenhetltervande hydraulischetank(Figuur58).

6.Plaatseenopvangbakmeteeninhoudvan minstens37,8literonderdehydraulischetank.

g007840

Figuur59

1.Slang

2.Fittingvanhydraulischetank

3.Slangklem

8.Alsuklaarbent,koppeldeslangdanaanopde ttingenbevestigmetdeslangklem.

Opmerking:Geefdeafgewerkteolieafbijeen

erkendrecyclingcentrum.

9.Vuldehydraulischetankmethydraulische vloeistof;zieSpecicatieshydraulischevloeistof

(bladz.40).

10.Monteerhethydraulischelterendevuldop (Figuur58)endraaideboutbovenaanvasttot 13à15,5N·m.

11.Startdemotorenlaatdezeeenpaarminuten lopen.

12.Zetdemotoraf.

13.Controleerhetpeilvandehydraulischevloeistof, indiennodigbijvullen.RaadpleegHetpeilvan

dehydraulischevloeistofcontroleren(bladz.

41).

14.Neemgemorstevloeistofop.

15.Plaatsdebovenstedop.

7.Knijpdeslangklemsamenenschuifdeklemen deslangvandettingopdehydraulischetank.

Onderhoudvande sleuvengraver

Vervangenvande graaftanden

Onderhoudsinterval:Bijelkgebruikof

dagelijks—Controleerdetoestand vandetandenenvervangtanden dieversletenofbeschadigdzijn.

Detandenslijtensnelenumoetzeregelmatig vervangen.

Omeentandtevervangen:verwijderdebouten waarmeedetandbevestigdisenmonteereennieuwe tandopdezelfdeplaats.Haaldeboutenvande tandenaanmet37tot45N·m.

Controlerenenafstellen

g007841

Figuur60

1.Bouten

2.Contramoer

3.Instelbout

B.Maakdecontramoervandeinstelboutin

degraafarmlos.

C.Draaideinstelboutlostotdatudeketting

vandegraafarmkuntnemen.

vandegraafkettingen graafarm

Onderhoudsinterval:Omde25bedrijfsuren

•Controleerelkeschakelvandekettingop

overmatigeslijtage,zoalsschakelswaaropgeen tandgemonteerdkanworden.

•Controleerdeonderkantvandegraafarmop

slijtage.

•Metdesleuvengraverparallelaandegrond

moeter3,8tot6,3cmruimtezijntussende onderkantvandegraafarmendebovenkantvan deketting,aandeonderkantvandearm.Stelde kettingspanningindiennodigbij.

Belangrijk:Spandekettingnietteveelaan.

Eentehogekettingspanningkanleidentot schadeaandeaandrijving.

Volgdeonderstaandeprocedurebijhetvervangen vaneenversletenketting,omkeren/vervangenvan eenversletengraafarm,ofhetinstellenvande kettingspanning:

1.Parkeerdemachineopeenhorizontaal oppervlak,steldeparkeerreminwerkingenlaat degraafarmneer.

2.Zetdemotorafenhaalhetsleuteltjeuithet contact.

3.Doehetvolgendealsudekettingvervangtofde graafarmomkeertofvervangt:

A.Verwijderde2boutenenmoerenwaarmee

degraafarmaandearmvandemachine isbevestigd.

D.Neemdekettingvandekettingwielaandrij-

ving.

E.Alsdekettingvervangenmoetworden:

verwijderdeboutenmoervande afvoerschroef,verwijderdeafvoerschroef enketting.

F.Verwijderdegraafarm,keerdezeomzodat

devoormaligeonderkantnubovenzit(als degraafarmaleenkeeromgekeerdis, vervangdezedan),enmonteerdegraafarm weer.

G.Vervangdemoeren,bouten,enringenvan

degraafarm.

H.Alsueennieuwekettingmonteert,verbindt

udeschakelsdoordemetdeketting meegeleverdegaffelpendoordeschakels tedrukkenofteslaan.Borgdegaffelpen danmetdeborgpendiemetdekettingis meegeleverd.

Belangrijk:Plaatsblokkenonderen

tussendeschakelsbijhetdoorslaanvan depen,ombuigenvandeschakelste voorkomen.

I.Plaatsdekettingoverdekettingwielaandrij-

vingenvoorrol.

J.Indiendeafvoerschroefgedemonteerdwas:

monteerdezemetdeeerderverwijderde boutenmoer.Draaideboutendemoer aanmet102N∙m.

K.Ganaarstap6voorhetafrondenvande

instelling.

4.Maakde2boutenenmoerenloswaarmee degraafarmaandearmvandemachineis bevestigd.

5.Maakdecontramoervandeinstelboutlos.

8.Neemdekettingvandekettingwielaandrijving.

9.Verwijderdezesboutenwaarmeede kettingwielaandrijvinggemonteerdis(Figuur

61).

6.Draaideinstelboutnaarbinnenofnaarbuiten omdegewenstespanningtebereiken.

7.Draaidecontramoervast.

8.Draaide2boutenenmoerenvandegraafarm aanmet183tot223N·m.

Vervangenvande kettingwielaandrijving

Naverloopvantijdzaldekettingwielaandrijving slijten,vooralbijgebruikinzandofklei.Indatgeval zaldegraafkettingbeginnenslippen.Alsdeketting slipt,vervangdekettingwielaandrijvingdanalsvolgt:

1.Parkeerdemachineopeenhorizontaalvlaken steldeparkeerreminwerking.

2.Zetdesleuvengravereenpaarcentimeterboven degrond.

3.Zetdemotorafenhaalhetsleuteltjeuithet contact.

4.Verwijderdeafvoerschroef(Figuur61).

10.Verwijderdekettingwielaandrijvingengooideze weg(Figuur61).

11.Reinighetmontagevlakvandekettingwielaandrijvingopdesleuvengraver(Figuur61).

12.Schuifdenieuwekettingwielaandrijvingopde as(Figuur61).

Belangrijk:Depijlophetoppervlakvande

kettingwielaandrijvingmoetzichtbaarzijn vanderechterkantvandesleuf,enmoetin derichtingvandeklokwijzen,zoniet,draai dekettingwielaandrijvingdanom.

13.Draaidezesboutenvandekettingwielaandrijvinghandvast(Figuur61).

14.Draaideboutenlangzaamvast,gahierbij steedsronddekettingwielaandrijvingtotdatalle boutenzijnaangetrokkenmet129tot155N·m.

Belangrijk:Trekallebouteneersthalfaan,

gaallezesboutenaf,gadannogmaalslangs deboutenentrekzevolledigaan.

15.Plaatsdegraafkettingoverdeaandrijfasvan deschroefenopdekettingwielaandrijving, verzekerdatdegraaftandennaarvorenwijzen opdebovenkantvandegraafarm.

Figuur61

1.Afvoerschroef

2.Bouten

3.Kettingwielaandrijving

4.Montagevlakvandekettingwielaandrijving

5.Maakde2boutenenmoerenloswaarmee degraafarmaandearmvandemachineis bevestigd.

6.Maakdecontramoervandeinstelboutinde graafarmlos.

16.Plaatshetbovenstedeelvandekettingopde graafarm,trekdekettingdanomderolaanhet uiteindevandegraafarm.

17.Schroefdeinstelboutindegraafarmtotdatde kettingaandeonderkantvandegraafarm3,8 tot6,3cmspelingheeft.

18.Draaidecontramoertegendeinstelbouten draaidezevasttegendegraafarm.

19.Draaide2boutenenmoerenvandegraafarm

g007842

aanmet183tot223N∙m.

20.Monteerdeafvoerschroefmetdeboutenmoer dieueerderhebtverwijderd.

Opmerking:Draaideboutendemoeraan

met102N∙m.

7.Draaideinstelboutlostotdatudekettingvande graafarmkuntnemen.

Reiniging

Stalling

Vuilvandemachine verwijderen

Onderhoudsinterval:Naelkgebruik

Belangrijk:Alsudemotorgebruiktmeteen

verstoptgrasscherm,vuileofverstoptekoelribben en/ofverwijderdekoelschermen,zalditleiden totbeschadigingvandemotoralsgevolgvan oververhitting.

1.Parkeerdemachineopeenhorizontaal oppervlak,steldeparkeerreminwerking(indien vantoepassing)enlaatdegraafarmneer.

2.Zetdemotoraf,verwijderhetsleuteltjeenlaat demotorafkoelen.

3.Veeghetvuilvanhetluchtlter.

4.Gebruikeenborstelofeenblazeromopgehoopt vuilopdemotorendegeluiddemperte verwijderen.

Belangrijk:Ukuntvuilbetereruitblazendan

eruitwassen.Alsutochwatergebruikt,zorg erdanvoordatergeenwaterindebuurtvan hetelektrischeenhethydraulischesysteem komt.Gebruikgeenhogedrukreiniger. Hogedrukreinigingkanhetelektrischeen hydraulischesysteembeschadigenofde smeringaantasten.

5.Verwijdervuilvandeoliekoeler.

Veiligheidtijdensopslag

•Zetdemotoruit,verwijderdecontactsleutelen

wachttotallebewegendedelentotstilstandzijn gekomenenlaatdemachineafkoelenvoordatu dezestalt.

•Umagdemachineofdebrandstofnietopslaanin

denabijheidvaneenopenvuur.

Stalling

1.Parkeerdemachineopeenhorizontaal oppervlak,steldeparkeerreminwerkingenlaat degraafarmneer.

2.Zetdemotoraf,verwijderhetsleuteltjeenlaat demotorafkoelen.

3.Verwijdervuilenroetvandebuitenkantvan degehelemachine,metnamevandemotor. Verwijdervuilenkafvanbuitenkantvande cilinder,dekoelribbenvandecilinderkopende ventilatorbehuizing.

Belangrijk:Ukunthetvoertuigmeteen

mildreinigingsmiddelenwaterwassen. Maakdemachinenietschoonmeteen hogedrukreiniger.Gebruiknietteveel water,vooralnietindebuurtvanhet bedieningspaneel,demotor,dehydraulische pompenendeaccu.

4.Geefhetluchtltereenonderhoudsbeurt;zie

Onderhoudmotor(bladz.25).

5.Smeerhetvoertuig;zieSmering(bladz.24).

6.Verversdeolieinhetcarter;zieOnderhoud

motor(bladz.25).

7.Verwijderdebougieencontroleerdetoestand ervan;zieOnderhoudmotor(bladz.25).

8.Wanneerdemachinelangerdan30dagen nietwordtgebruikt,moetzealsvolgtworden voorbereidopstalling:

A.Voegeenstabilizer/conditionertoeaan

deversebrandstofindetank.Volgde mengvoorschriftenvandefabrikantvan debrandstofstabilisatorop.Gebruiknooit stabilisatoropalcoholbasis(ethanolof methanol).

B.Laatdemotor5minutenlopenom

destabilisator/conditionerdoorhet brandstofsysteemteverspreiden.

C.Zetdemotoraf,wachttotdatdezeis

afgekoeldenlaatdebenzineuitdetank lopenmetbehulpvaneensifonpomp.

D.Startdemotorenlaatdezelopentothij

afslaat.

E.Schakeldechokein.

F.Startdemotoropnieuwtotdatdezeniet

meerstart.

G.Umoetbrandstofopdejuistewijze

afvoeren.Recyclevolgensdeplaatselijk geldendevoorschriften.

Belangrijk:Bewaarbrandstofdie

stabilisator/conditionerbevatnietlanger danaanbevolendoordefabrikantvande stabilisator.

9.Nadatdebougieuitdemotorisverwijderd,giet u2eetlepelsmotorolieindebougie-opening.

10.Stopeendoekindebougie-openingom verstuivendeolieoptevangenengebruik vervolgensdestartmotorofdehandstartom demotortelatendraaienendeolieoverde cilinderwandteverspreiden.

11.Monteerdebougie,maarsluitdekabelnietaan opdebougie.

12.Laaddeaccuop;zieAccuopladen(bladz.32).

13.Controleerdespanningvanderupsbandenen brengzeopdejuistespanning;zieDespanning

vanderupsbandencontrolerenenafstellen (bladz.35).

14.Controleerdespanningvandegraafketting enbrengdezeopdejuistespanning;zie

Controlerenenafstellenvandegraafkettingen graafarm(bladz.43).

15.Controleerallebevestigingenenzetzevast. Repareerofvervangbeschadigdeonderdelen.

16.Werkallekrassenofafgebladderde metaaloppervlakkenbijmetlakdieverkrijgbaar isbijuwerkendeservicedealer.

17.Slademachineineenschone,drogegarageof opslagruimteop.Verwijderhetsleuteltjeuithet contactenbewaarhetopeenlogischeplaats.

18.Dekdemachineafomdezetebeschermenen schoontehouden.

Problemen,oorzaakenremedie

ProbleemMogelijkeoorzaakRemedie

Deelektrischestarterstartniet(alleen machinesmetelektrischstartsysteem).

Demotorstartniet,startmoeilijkofslaat af.

Demotorverliestvermogen.

1.Accuisleeg.

2.Deelektrischeaansluitingenzijn gecorrodeerdofzittenlos.

3.Relaisofschakelaarisbeschadigd.

1.Debrandstoftankisleeg.1.Brandstoftankmetversebrandstof

2.Debrandstofafsluitklepisgesloten.2.Opendebrandstofafsluitklep.

3.Debedieningsorganenstaannietin neutraal.

4.DechokestaatnietopAan.

5.Hetluchtlterisvuil.5.Deluchtlterelementenreinigenof

6.Debougiekabelzitlosofisniet aangesloten.

7.Debougieisaangetast,vuil,ofde elektrodenafstandisnietcorrect afgesteld.

8.Vuil,waterofoudebrandstofinhet brandstofsysteem.

1.Demotoristezwaarbelast.1.Derijsnelheidverminderen.

2.Hetluchtlterisvuil.

3.Hetoliepeilinhetcarteristelaag.3.Deolieinhetcartercontrolerenen

4.Dekoelribbenenluchtkanalenonder deventilatorbehuizingvandemotor zijnverstopt.

5.Debougieisaangetast,vuil,ofde elektrodenafstandisnietcorrect afgesteld.

6.Vuil,waterofoudebrandstofinhet brandstofsysteem.

1.Accuopladenofvervangen.

2.Controlerenofdeelektrische aansluitingengoedcontactmaken.

3.Neemcontactopmeteenerkende servicedealer.

vullen.

3.Zetdebedieningsorganenopneutraal.

4.Chokehendelhelemaalnaarvoren zetten.

vervangen.

6.Debougiekabelopdebougie monteren.

7.Nieuwebougiemeteencorrect afgesteldeelektrodenafstandplaatsen.

8.Neemcontactopmeteenerkende servicedealer.

2.Deluchtlterelementenreinigenof vervangen.

bijvullen.

4.Obstructiesverwijderenvande koelribbenenluchtkanalen.

5.Nieuwebougiemeteencorrect afgesteldeelektrodenafstandplaatsen.

6.Neemcontactopmeteenerkende servicedealer.

Demotorraaktoververhit.

Demachinetriltabnormaal.1.Debevestigingsboutenvandemotor

Demachinedrijftnietaan.

1.Demotoristezwaarbelast.1.Derijsnelheidverminderen.

2.Hetoliepeilinhetcarteristelaag.2.Deolieinhetcartercontrolerenen

3.Dekoelribbenenluchtkanalenonder deventilatorbehuizingvandemotor zijnverstopt.

zittenlos.

1.Deparkeerremisinwerkinggesteld.1.Zetdeparkeerremvrij.

2.Hetpeilvandehydraulischevloeistof istelaag.

3.Desleepkleppenzijnopen.

4.Hethydraulischesysteemis beschadigd.

bijvullen.

3.Obstructiesverwijderenvande koelribbenenluchtkanalen.

1.Debevestigingsboutenvandemotor vastdraaien.

2.Hydraulischevloeistofcontrolerenen bijvullen.

3.Sleepkleppensluiten.

4.Neemcontactopmeteenerkende servicedealer.

ProbleemMogelijkeoorzaakRemedie

Dekettinglooptniet.

Desleuvengravergraaftnietsnelgenoeg.

1.Eriszandofvervuilingopgebouwd onderindekettingwielaandrijving.

2.Despanningvandegraafkettingiste hoog.

3.Hetlageraanhetuiteindevande graafarmisdefect.

4.Hetaandrijfsysteemvande sleuvengraverisbeschadigd.

5.Hethydraulischesysteemisverstopt, vervuildofbeschadigd.

1.Degraaftandenzijnversleten.1.Vervangdegraaftanden.

2.Degebruiktekettingisnietgeschikt voordegrond.

3.Hethydraulischesysteemisoververhit.

4.Hethydraulischesysteemisverstopt, vervuildofbeschadigd.

1.Laatdekettingachteruitlopenen

2.Steldekettingspanningin.

3.Neemcontactopmeteenerkende

4.Neemcontactopmeteenerkende

5.Neemcontactopmeteenerkende

2.Controleerdegrondsoortenverwissel

3.Schakelhetsysteemuitenlaathet

4.Neemcontactopmeteenerkende

verlaagdekettingspanningdan.

servicedealer.

dekettingindiennodig.

afkoelen.

servicedealer.

Schema's

Elektrischschema–Model22972(Rev.A)

g015383

Elektrischschema–Model22973(Rev.A)

g015384

Elektrischschema–Model22974(Rev.A)

g015439

Hydraulischschema(Rev.C)

g028603

Opmerkingen:

PrivacyverklaringvoorEuropa

DeinformatiedieT oroverzamelt ToroWarrantyCompany(T oro)respecteertuwprivacy.Omuwgarantieclaimtebehandelenencontactmetuoptenemeninhetgevalvaneen terugroepactievragenwijombepaaldepersoonlijkeinformatiemeetedelen,hetzijdirectofviauwlokaleTorodealer.

HetT orogarantiesysteemwordtgehostopserversindeVerenigdeStaten,waardeprivacywetmogelijknietdezelfdebeschermingbiedtalsinuwland.

DOORUWPERSOONLIJKEGEGEVENSMETONSTEDELENSTEMTUINMETDEVERWERKINGVANUWPERSOONLIJKEGEGEVENS ZOALSBESCHREVENINDEZEPRIV ACYVERKLARING.

HoeT oroinformatiegebruikt Torokanuwpersoonsgegevensgebruikenomuwgarantieclaimtebehandelen,contactmetuoptenemeninhetgevalvaneenterugroepactie,ofvoor eenanderdoeleindewaarvanweuopdehoogtebrengen.Torokanuwinformatiedelenmetzijnafdelingen,dealersofanderezakenpartnersinverband metdezeactiviteiten.Weverkopenuwpersoonsgegevensnietaananderebedrijven.Webehoudenonshetrechtvoorompersoonsgegevenstedelen teneindetevoldoenaangeldendewettenenverzoekenvandeaangewezenautoriteiten,opdatwijonzesystemennaarbehorenkunnengebruikenofmet hetoogoponzeeigenbeschermingofdievananderegebruikers.

Behoudvanuwpersoonlijkeinformatie Wijbewarenuwpersoonsgegevenszolangalsnodigisvoordedoeleindenwaarvoorzeoorspronkelijkwerdenverzameldofvooranderelegitieme doeleinden(zoalsnalevingvanvoorschriften),ofzolangalsvereistisdoordevantoepassingzijndewet.

Toro'sengagementvoordebeveiligingvanuwpersoonlijkegegevens Wenemenredelijkevoorzorgenomuwpersoonlijkegegevenstebeschermen.Weproberenbovendiendenauwkeurigheidengeldigheidvan persoonlijkegegevenstewaarborgen.

Toegangtotenaanpassingvanuwpersoonlijkegegevens Alsutoegangwensttotuwpersoonlijkegegevensofdezewiltaanpassen,gelievedaneene-mailtesturennaarlegal@toro.com.

Australischeconsumentenwet

AustralischeklantenkunnenvoorinformatieoverdeAustralischeconsumentenwet(AustralianConsumerLaw)terechtbijdelokaleTorodealerofze kunnendezeinformatieindedoosvinden.

374-0282RevC

CaliforniëProposition65Waarschuwingsinformatie

Watbetekentdezewaarschuwing?

Sommigeproductendieopdemarktzijnbevatteneenetiketmeteenwaarschuwingals:

WAARSCHUWING:Kankerenschadeaandevoortplantingsorganen– www.p65Warnings.ca.gov.

WatisProp65?

Prop65geldtvoorelkbedrijfdatactiefisinCalifornië,productenverkooptinCalifornië,ofproductenmaaktdiekunnenwordenverkochtofgeïmporteerd inCalifornië.DewetschrijftvoordatdeGouverneurvanCaliforniëeenlijstvanchemischestoffenbijhoudtenpubliceertwaarvanbekendisdatze kanker,geboorteafwijkingenen/ofandereschadeaandevoortplantingsorganenkunnenveroorzaken.Delijstwordtjaarlijksbijgewerktenomvat honderdenchemischestoffendieinveelalledaagsevoorwerpenvoorkomen.Prop65heeftalsdoelmensenteinformerenoverblootstellingaan dezechemischestoffen.

Prop65verbiedtdeverkoopvanproductendiedezechemicaliënbevattenniet;welschrijftdewetvoordathetproduct,deproductverpakkingende bijgevoegdedocumentatiewaarschuwingenbevatten.EenProp65-waarschuwingbetekentooknietdateenproductenigenormofvereisteinzake productveiligheidschendt.DeCalifornischeregeringsteltduidelijkdateenProp65-waarschuwing“nietneerkomtopeenwettelijkebeslissingdateen product‘veilig’of‘onveilig’is.”V eelvandezechemischestoffenwordenaljarenopgroteschaalenzondergedocumenteerdeschadegebruiktin alledaagsevoorwerpen.Gavoormeerinformatienaarhttps://oag.ca.gov/prop65/faqs-view-all

EenProp65-waarschuwingbetekentdat(1)eenbedrijfdeblootstellingheeftbeoordeeldenvanmeningisdatdezehetniveau‘geensignicant risico’overschrijdt,ofdat(2)hetbedrijfkiestomeenwaarschuwingtevermeldenomdathetweetdateenbetreffendechemischestofaanwezigis, zonderevenweldeblootstellingeraantebeoordelen.

Isdezewetoveralvankracht?

Prop65-waarschuwingenzijnenkelvereistkrachtensdeCalifornischewet.DezewaarschuwingenzietmeninheelCaliforniëinuiteenlopende omgevingen,bijvoorbeeldinrestaurants,kruidenierswinkels,hotels,scholen,ziekenhuizenenopeengrootaantalproducten.Daarnaastkiezensommige webverkopersenpostorderbedrijvenervooromProp65-waarschuwingentegevenophunwebsiteofincatalogi.

HoeverhoudendeCalifornischewaarschuwingenzichtotdefederalelimieten?

DeProp65-voorschriftenzijnvaakstrikterdanfederaleeninternationalenormen.VoorverschillendestoffenisinCaliforniëalbijveellageredosisseneen waarschuwingvereistdaneldersindeVS.Bijvoorbeeld:deProp65-normvoorwaarschuwingenvoorloodbedraagt0,5microgramperdag,watveel minderisdandefederaleeninternationalestandaarden.

Waaromwordennietallevergelijkbareproductenvandewaarschuwingvoorzien?

•ProductendieverkochtwordeninCaliforniëmoetenvoorzienwordenvaneenProp65-aanduiding,maarditgeldtnietvoorvergelijkbare

productenopandereplaatsen.

•EenbedrijfkaninnavolgingvaneenrechtszaakverplichtwordenomzijnproductentevoorzienvanProp65-waarschuwingen,terwijlditvoor

anderebedrijvendievergelijkbareproductenverkopennietgeldt.

•Prop65wordtnieteenduidigopgelegd.

•Bedrijvenkunnenervoorkiezengeenwaarschuwingtevermeldenomdatzevindendatzedaarniettoeverplichtzijninhetkadervande

Prop65-voorschriften;ookalsergeenwaarschuwingenopeenproductstaan,ishetbestmogelijkdatdebetreffendechemischeproductentoch invergelijkbaredosissenaanwezigzijn.

WaaromvermeldtTorodezewaarschuwing?

Torowilconsumentenzogoedmogelijkinformerenzodatzegeïnformeerdebeslissingenkunnennemenoverdeproductendiezekopenengebruiken. Torovermeldtinsommigegevallenwaarschuwingenopbasisvanzijnkennisoverdeaanwezigheidvanéénofmeervandebetreffendechemische stoffen,zonderevenwelhetniveauvanblootstellingtebeoordelen,aangeziennietallebetreffendechemischestoffenvoorzienzijnvanvoorschriften voorblootstellingslimieten.OokalisdeblootstellingdoorproductenvanT oroverwaarloosbaarofvaltdezeruimbinnendecategorie'geensignicant risico',heeftToroerveiligheidshalvevoorgekozenomProp65-waarschuwingenoptenemen.AlsT orodezewaarschuwingennietvermeldt,zouhet bovendienvervolgdkunnenwordendoordeStaatCaliforniëofdoorprivatepersonendietenuitvoerleggingvanProp65beogen,enhetkanopdie manieraanzienlijkeboeteskrijgen.

RevA

Toro 22972G Operator's Manual [nl]

Specifications and Main Features

Frequently Asked Questions

User Manual
