FormNo.3429-988RevB

HojaenU

MinicargadoraTXL2000

Nºdemodelo22572—Nºdeserie318000001ysuperiores

Registresuproductoenwww.T oro.com. Traduccióndeloriginal(ES)

*3429-988*B

Page 2

ADVERTENCIA

CALIFORNIA

AdvertenciadelaPropuesta65

Elusodeesteproductopuedeprovocarla

exposiciónasustanciasquímicasqueel

EstadodeCaliforniaconsideracausantes

decáncer,defectoscongénitosuotros

trastornosdelsistemareproductor.

Introducción

g267837

Figura1

1.Ubicacióndelosnúmerosdemodeloydeserie

EsteaccesoriodeHojaenUestádiseñadoparaser usadoenunaminicargadoracompactaT oro.Está diseñadoprincipalmenteparacavar,moverpiedrasy trasplantararbustosyárbolespequeños.Usareste productoconunanalidaddiferentealaprevista puedeserpeligrosoparaustedyparaotraspersonas.

Leaestemanualdetenidamenteparaaprendera utilizarymantenercorrectamentesuproducto,y paraevitarlesionesydañosalproducto.Ustedes responsabledeutilizarelproductodeformacorrecta ysegura.

Ustedpuedeponerseencontactodirectamente conToroenwww.Toro.comparabuscarmateriales deformaciónyseguridadoinformaciónsobre accesorios,paralocalizarundistribuidoropara registrarsuproducto.

Cuandonecesiteasistenciatécnica,piezasgenuinas Torooinformaciónadicional,póngaseencontacto conunServicioTécnicoAutorizadooconAsistencia alClienteToro,ytengaamanolosnúmerosde modeloyseriedesuproducto.Figura1identicala ubicacióndelosnúmerosdemodeloyserieenel producto.Escribalosnúmerosenelespacioprovisto.

Nºdemodelo

Nºdeserie

Estemanualdetallapeligrospotencialesycontiene mensajesdeseguridadidenticadosporelsímbolo dealertadeseguridad(Figura2),queseñalaun peligroquepuedecausarlesionesgravesolamuerte siustednosiguelasprecaucionesrecomendadas.

g000502

Figura2

1.Símbolodealertadeseguridad

Estemanualutiliza2palabraspararesaltar información.Importantellamalaatenciónsobre informaciónmecánicaespecial,yNotaresalta informacióngeneralquemereceunaatención especial.

Importante:Consudispositivomóvil,puede

escanearelcódigoQRdelapegatinadelnúmero deserie(ensucaso)paraaccederainformación sobrelagarantía,laspiezas,yotrainformación sobreelproducto.

Contenido

Seguridad.................................................................3

Seguridadgeneral..............................................3

Seguridadenlaspendientes..............................4

Seguridadenelmanejodelahojaen

U.....................................................................4

Mantenimientoyalmacenamiento

seguros...........................................................4

Pegatinasdeseguridadeinstrucciones.............5

Elproducto...............................................................5

Especicaciones................................................5

Operación.................................................................6

Cómoinstalaryretirarelaccesorio.....................6

Póngaseencontactoconnosotrosenwww.T oro.com.

Reservadostodoslosderechos

ImpresoenEE.UU.

Page 3

UsodelahojaenU.............................................6

Posicióndetransporte........................................7

Almacenamiento.......................................................7

Seguridad

PELIGRO

Puedehaberconduccionesdeservicios enterradasenlazonadetrabajo.Sise perforan,puedencausardescargaseléctricas oexplosiones.

Marquelasáreasdelazonadetrabajoque contienentendidosenterrados,ynoexcave enlaszonasmarcadas.Póngaseencontacto consuserviciodemarcadolocaloconsu compañíadeelectricidad/agua,etc.,paraque marquenlanca(porejemplo,enEstados Unidos,llameal811,oenAustralia,llame al1100paracontactarconelserviciode marcadonacional).

Seguridadgeneral

Sigasiempretodaslasinstruccionesdeseguridadcon elndeevitarlesionescorporalesgravesolamuerte.

•Notransporteunaccesorioconlosbrazos

elevadosoextendidos;transportesiempreel accesoriocercadelsueloconlosbrazosdecarga retraídos;consultePosicióndetransporte(página

7).

•Marquelasáreasdelazonadetrabajoque

contienentendidosenterradosyotrosobjetos,y noexcaveenlaszonasmarcadas.

•LeaycomprendaelcontenidodeesteManualdel

operadorantesdearrancarelmotor.

•Dediquetodasuatenciónalmanejodela

máquina.Norealiceningunaactividadque pudieradistraerle;delocontrario,podrían producirselesionesodañosmateriales.

•Nodejenuncaquelamáquinaseautilizadapor

niñosoporpersonasquenohayanrecibidola formaciónadecuada.

•Mantengalasmanosylospiesalejadosde

componentesyaccesoriosenmovimiento.

•Nohagafuncionarlamáquinasinoestán

colocadosyfuncionandolosprotectoresy dispositivosdeseguridad.

•Mantengaaanimalesyotraspersonasauna

distanciaprudencialdelamáquina.

•Parelamáquina,apagueelmotoryretirela

llaveantesderealizartareasdemantenimientoo repostaje,yantesdeeliminarobstruccionesen lamáquina.

Elusoomantenimientoincorrectodeestamáquina puedecausarlesiones.Parareducirelpeligrode lesiones,cumplaestasinstruccionesdeseguridad

Page 4

ypresteatenciónsiemprealsímbolodealertade seguridad,quesignica:Cuidado,Advertenciao Peligro–instrucciónrelativaalaseguridadpersonal. Elincumplimientodeestasinstruccionespuededar lugaralesionespersonaleseinclusolamuerte.

EnesteManualdeloperadorpuedeencontrarmás informaciónsobreseguridadcuandoseanecesario.

Seguridadenlas

•Estéatentoabaches,surcosomontículos,puesto

queunterrenodesigualpuedehacerquela máquinavuelque.Lahierbaaltapuedeocultar obstáculos.

•Extremelasprecaucionesalutilizarlamáquina

sobresuperciesmojadas.Unareducciónenla tracciónpodríacausarderrapes.

•Evalúelazonaparaasegurarsedequeelsuelo

tienesucienteestabilidadparasoportarelpeso delamáquina.

pendientes

•Alsubirybajarpendientes,hágaloconel

extremomáspesadodelamáquinacuesta arriba.Ladistribucióndelpesovaríadependiendo

delaccesorio.Unaccesoriodecargavacíohace queelextremomáspesadodelamáquinaseala partetrasera,yunaccesoriodecargallenohace queelextremomáspesadosealapartedelantera delamáquina.Conlamayoríadelosdemás accesorios,lapartedelanteradelamáquinaserá elextremomáspesado.

•Mantengaelaccesoriobajadoconlosbrazos

decargaretraídoscuandoestáenuna pendiente.Laelevacióndelaccesorioola

extensióndelosbrazosdecargaenunapendiente afectaalaestabilidaddelamáquina.

•Laspendientessonunfactordeprimera

importanciaenlosaccidentesproducidospor pérdidadecontrolovuelco,quepuedencausar lesionesgravesolamuerte.Elusodelamáquina encualquierpendienteoterrenoirregularexigeun cuidadoespecial.

•Establezcasuspropiosprocedimientosyreglas

paratrabajarenpendientes.Estosprocedimientos debenincluirunestudiodellugardetrabajopara determinarenquécuestasopendientesesseguro trabajarconlamáquina.Utilicesiempreelsentido comúnyelbuenjuicioalrealizaresteestudio.

•Tengacuidadoalutilizarlamáquinacercade:

–Desniveles

–Zanjasocunetas

–T erraplenes

–Cuerposdeagua

Lamáquinapodríavolcarrepentinamentesiuna orugapasaporelbordedeunterraplénofosa,o sisesocavauntalud.Mantengaunadistancia seguraentrelamáquinaycualquierpeligro.

•Noretireniagregueaccesoriosenunapendiente.

•Noaparquelamáquinaenunacuestaopendiente.

Seguridadenelmanejode lahojaenU

•Despuésdegolpearunobjetoextraño,apague

elmotor,retirelallave,inspeccioneafondoel accesorioenbuscadedaños,yreparecualquier dañoantesdearrancaryutilizarelaccesorio.

•Bajeelaccesoriocadavezqueapaguelamáquina

oabandonelaposicióndeloperador.

•Alelevarelaccesorio,manténgaloniveladoyevite

quesevuelquelacargahaciaatrás.

•Vayamásdespacioyextremelaprecauciónen

laspendientes.Lascondicionesdelsuelopueden afectaralaestabilidaddelamáquina.

•Evitearrancaropararenunacuestaopendiente.

Silamáquinapierdetracción,vayalentamente, cuestaabajo,enlínearecta.

•Evitegirarenpendientesycuestas.Sies

imprescindiblegirar,hágalolentamentey mantengaelextremomáspesadodelamáquina cuestaarriba.

•Hagatodoslosmovimientosencuestasy

pendientesdeformalentaygradual.Nohaga cambiosbruscosdevelocidadodedirección.

•Sinosesientecómodousandolamáquinaenuna

pendiente,nolohaga.

Mantenimientoy almacenamientoseguros

•Compruebefrecuentementequetodaslas

jacionesestáncorrectamenteapretadaspara asegurarquelamáquinaestáenperfectas condicionesdefuncionamiento.

•Consultelasimportantesinstruccionesdetalladas

delManualdeloperadorantesdealmacenarel accesorioduranteunperíodolargodetiempo

•Reviseosustituyalaspegatinasdeseguridade

instruccionescuandoseanecesario.

Page 5

Pegatinasdeseguridade instrucciones

Laspegatinasdeseguridade instruccionesestánalavistadel operadoryestánubicadascercade cualquierzonadepeligropotencial. Sustituyacualquierpegatinaque estédañadaoquefalte.

133-8061

decal133-8061

Elproducto

Especicaciones

Nota:Lasespecicacionesylosdiseñosestán

sujetosamodicaciónsinprevioaviso.

Anchura

Longitud

Alturatotal

Alturadelahoja

Peso

Espesordelahoja

Diámetrointeriordelahoja

Profundidaddeexcavación aproximada

Capacidaddecarganominal

(segúnSAEJ1197)

Brazosdecargaretraídos

Brazosdecargaextendidos

117cm(46")

119cm(47")

97cm(38")

46cm(18")

155kg(342libras)

1cm(⅜")

66cm(26")

122cm(48")

665kg(1,466libras)

373kg(822libras)

1.Advertencia–leael Manualdeloperador.

139-2803

139-2805

2.Advertencia–nopermita queseacerquenotras personas.

decal139-2803

decal139-2805

Paraasegurarunmáximorendimientoyuncerticado deseguridadcontinuadelamáquina,usesolamente piezasderepuestoyaccesoriosgenuinosdeT oro. Laspiezasderepuestoyaccesoriosdeotros fabricantespodríanserpeligrosos,ysuusopodría invalidarlagarantíadelproducto.

1.Peligrodevuelco–consulteloslímitesdecargaenel Manualdeloperador;lacargamáximaconelaccesorio retraídoesde665kg(1465libras);lacargamáximaconel accesorioextendidoesde372kg(820libras).

Page 6

Operación

Losladosderechoeizquierdodelamáquinase determinandesdelaposiciónnormaldeloperador.

Cómoinstalaryretirarel accesorio

Consulteelprocedimientodeinstalaciónyretiradaen elManualdeloperadordelaunidaddetracción.

Importante:Antesdeinstalarelaccesorio,

coloquelamáquinaenunasupercienivelada, asegúresedequelasplacasdemontajeestán libresdesuciedadoresiduos,yasegúresedeque lospasadoresgiranlibremente.Silospasadores nogiranlibremente,engráselos.

Nota:Utilicesiemprelaunidaddetracciónpara

levantarymoverelaccesorio.

ADVERTENCIA

Siustednoacoplacompletamentelos pasadoresdeengancherápidoatravésdela placademontajedelaccesorio,elaccesorio podríacaersedelamáquina,aplastándolea ustedoaotrapersona.

g267161

Figura3

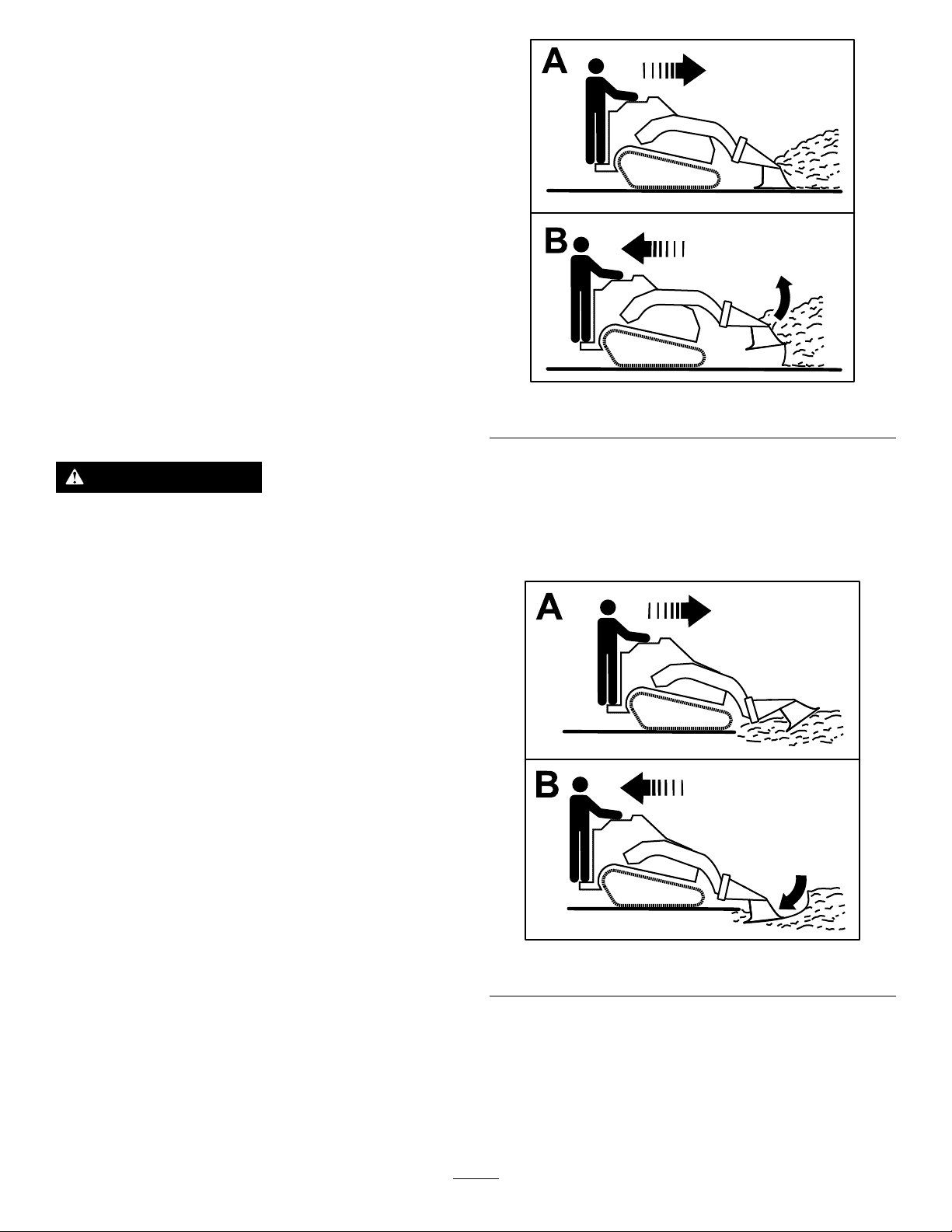

Comocucharónderetroexcavadora,utilicelahoja enUparacavarzanjasuhoyos.Paraempezara cavar,inclinelahojahaciaatrásybajelosbrazos decargahastaqueellodecortetraseroentreen contactoconelsuelo.Inclinelahojahaciaadelante pararecogerlatierra.

Asegúresedequelospasadoresdeenganche rápidoestáncorrectamenteintroducidosen laplacademontajedelaccesorio.

UsodelahojaenU

LahojaenUpuedeutilizarsecomocucharónde cargadoraycomocucharónderetroexcavadora.

Comocucharóndecargadora,utilicelahojaenU pararecogerytransportarmaterial.Paraempezara cavar,inclinelahojahaciaadelanteybajelosbrazos decargahastaqueellodecortedelanteroentre encontactoconelsuelo.Inclinelahojahaciaatrás yhaciaarribapararecogerlatierra.Estaacción derecogidasirveparaexcavaryparatrasplantar arbustosyárbolespequeños.

g267176

Figura4

Page 7

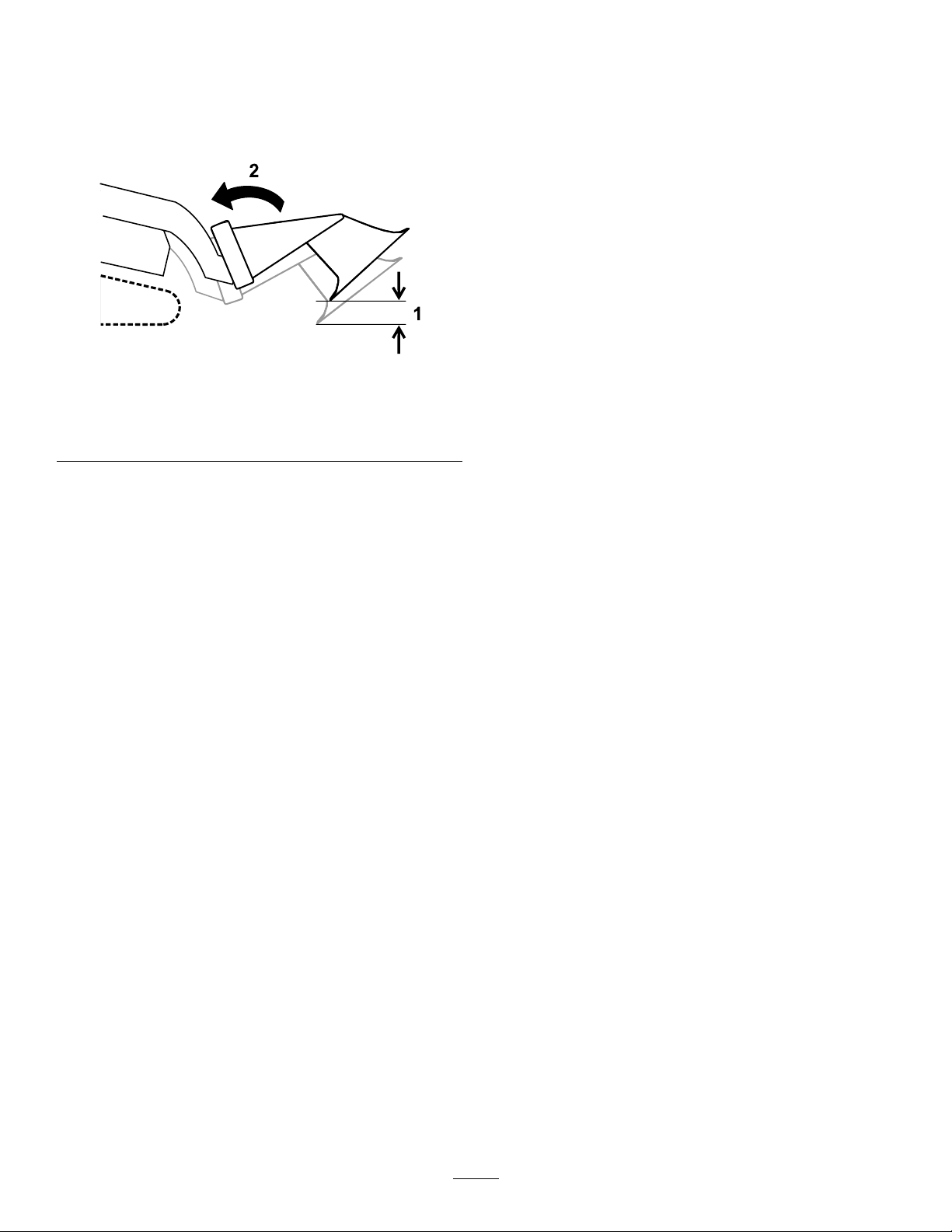

Posicióndetransporte

Mientrastransportaunacarga,mantengaelaccesorio lomáscercaposibledelsuelo,nomásde15cm(6") porencimadelaposiciónmásbaja.Inclínelohacia atrásparamantenerlacarganivelada.

Figura5

Almacenamiento

1.Antesdeunalmacenamientoprolongado,lave elaccesoriocondetergentesuaveyaguapara eliminarcualquiersuciedad.

2.Pintelassuperciesqueesténarañadaso dondeestévisibleelmetal.

Nota:PuedeadquirirlapinturaensuServicio

TécnicoAutorizado.

3.Almaceneelaccesorioenungarajeoalmacén limpioyseco.Cúbraloparaprotegerloypara conservarlolimpio.

g267179

1.Nomásde15cm(6")por encimadelaposiciónmás baja

2.Inclinelacargahaciaatrás

Page 8
