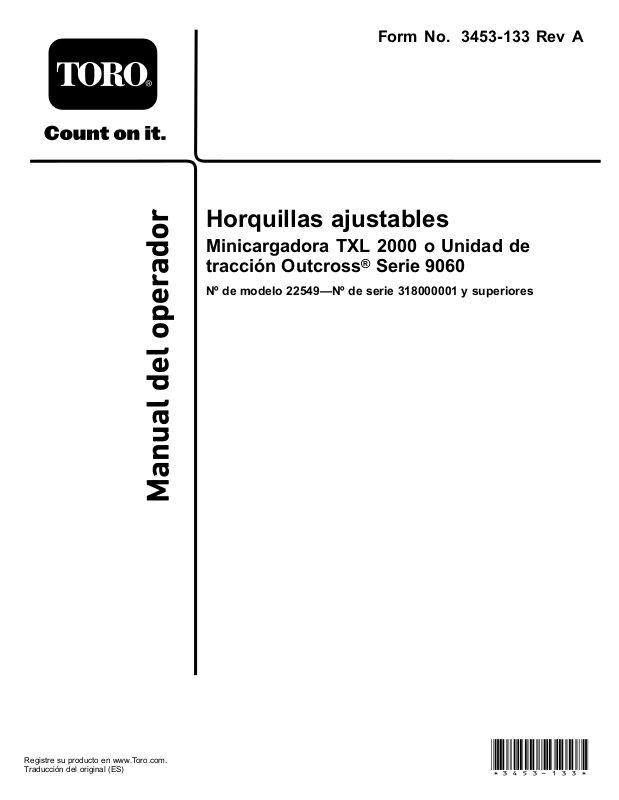

FormNo.3453-133RevA

Horquillasajustables

MinicargadoraTXL2000oUnidadde tracciónOutcross

Nºdemodelo22549—Nºdeserie318000001ysuperiores

Serie9060

Registresuproductoenwww.T oro.com. Traduccióndeloriginal(ES)

*3453-133*

ADVERTENCIA

CALIFORNIA

AdvertenciadelaPropuesta65

Elusodeesteproductopuedeprovocarla

exposiciónasustanciasquímicasqueel

EstadodeCaliforniaconsideracausantes

decáncer,defectoscongénitosuotros

trastornosdelsistemareproductor.

Introducción

Elaccesoriodehorquillasajustablesesun accesoriodecargadiseñadoparaserusadoen unaminicargadoraomáquinamultiusodeToro. Estádiseñadoprincipalmenteparaelmovimiento dematerialestalescomopostes,piedras,árboles, palets,etc.Elusodeesteproductoparaotros propósitosquelosprevistospodríaserpeligrosopara ustedyparaotraspersonas.

Leadetenidamenteestainformaciónparaaprender autilizaryamantenerelproductocorrectamente,y paraevitarlesionesydañosalproducto.Ustedes responsabledeutilizarelproductodeformacorrecta ysegura.

g267931

Figura1

1.Ubicacióndelosnúmerosdemodeloydeserie

Nºdemodelo

Nºdeserie

Estemanualidenticapeligrospotencialesycontiene mensajesdeseguridadidenticadosporelsímbolo dealertadeseguridad(Figura2),queseñalaun peligroquepuedecausarlesionesgravesolamuerte siustednosiguelasprecaucionesrecomendadas.

Visitewww.toro.comparabuscarmaterialesde seguridaddelproductoydecapacitaciónde operadores;informaciónsobreaccesorios;para localizarundistribuidor;opararegistrarsuproducto.

Cuandonecesiteasistenciatécnica,piezasgenuinas oinformaciónadicional,póngaseencontactocon unServicioTécnicoAutorizadooconAsistenciaal ClienteT oro,ytengaamanolosnúmerosdemodelo yseriedesuproducto.LaFigura1identicala ubicacióndelosnúmerosdeserieydemodeloenel producto.Escribalosnúmerosenelespacioprovisto.

Importante:Consudispositivomóvil,puede

escanearelcódigoQRdelapegatinadelnúmero deserie(ensucaso)paraaccederainformación sobrelagarantía,laspiezas,yotrainformación sobreelproducto.

g000502

Figura2

1.Símbolodealertadeseguridad

Estemanualutiliza2palabraspararesaltar información.Importantellamalaatenciónsobre informaciónmecánicaespecial,yNotaresalta informacióngeneralquemereceunaatención especial.

Póngaseencontactoconnosotrosenwww.T oro.com.

Reservadostodoslosderechos

ImpresoenEUA

Contenido

Seguridad

Seguridad.................................................................3

Seguridadgeneral..............................................3

Seguridadenlaspendientes..............................4

Seguridadenelmanejodelashorquillas............4

Mantenimientoyalmacenamiento

seguros...........................................................4

Pegatinasdeseguridadeinstrucciones.............5

Montaje.....................................................................6

Instalacióndelashorquillas................................6

Elproducto...............................................................6

Especicaciones................................................6

Operación.................................................................7

Cómoinstalaryretirarelaccesorio.....................7

Posicióndetransporte........................................7

Consejosdeoperación......................................7

Almacenamiento.......................................................8

Seguridadgeneral

Sigasiempretodaslasinstruccionesdeseguridadcon elndeevitarlesionescorporalesgravesolamuerte.

•Notransporteunaccesorioconlosbrazos

elevadosoextendidos;transportesiempreel accesoriocercadelsueloconlosbrazosdecarga retraídos;consultePosicióndetransporte(página

7).

•LeaycomprendaelcontenidodeesteManualdel

operadorantesdearrancarelmotor.

•Dediquetodasuatenciónalmanejodela

máquina.Norealiceningunaactividadque pudieradistraerle;delocontrario,podrían producirselesionesodañosmateriales.

•Nodejenuncaquelamáquinaseautilizadapor

niñosoporpersonasquenohayanrecibidola formaciónadecuada.

•Mantengalasmanosylospiesalejadosde

componentesyaccesoriosenmovimiento.

•Nohagafuncionarlamáquinasinoestán

colocadosyfuncionandolosprotectoresy dispositivosdeseguridad.

•Nodejequeseacerquenanimalesuotras

personasalamáquina.

•Parelamáquina,apagueelmotoryretirela

llaveantesderealizartareasdemantenimientoo repostaje,yantesdeeliminarobstruccionesen lamáquina.

Elusoomantenimientoincorrectodeestamáquina puedecausarlesiones.Parareducirelpeligrode lesiones,cumplaestasinstruccionesdeseguridad ypresteatenciónsiemprealsímbolodealertade seguridad Peligro–instrucciónrelativaalaseguridadpersonal. Elincumplimientodeestasinstruccionespuededar lugaralesionespersonalesolamuerte.

EnesteManualdeloperadorpuedeencontrarmás informaciónsobreseguridadcuandoseanecesario.

,quesignica:Cuidado,Advertenciao

Seguridadenlas pendientes

•Alsubirybajarpendientes,hágaloconel

extremomáspesadodelamáquinacuesta arriba.Ladistribucióndelpesovaríadependiendo

delaccesorio.Unaccesoriodecargavacíohace queelextremomáspesadodelamáquinaseala partetrasera,yunaccesoriodecargallenohace queelextremomáspesadosealapartedelantera delamáquina.Conlamayoríadelosdemás accesorios,lapartedelanteradelamáquinaserá elextremomáspesado.

•Mantengaelaccesoriobajadoconlosbrazos

decargaretraídoscuandoestáenuna pendiente.Laelevacióndelaccesorioola

extensióndelosbrazosdecargaenunapendiente afectaalaestabilidaddelamáquina.

•Laspendientessonunfactordeprimera

importanciaenlosaccidentesproducidospor pérdidadecontrolovuelco,quepuedencausar lesionesgravesolamuerte.Elusodelamáquina encualquierpendienteoterrenoirregularexigeun cuidadoespecial.

•Establezcasuspropiosprocedimientosyreglas

paratrabajarenpendientes.Estosprocedimientos debenincluirunestudiodellugardetrabajopara determinarenquécuestasopendientesesseguro trabajarconlamáquina.Utilicesiempreelsentido comúnyelbuenjuicioalrealizaresteestudio.

•Vayamásdespacioyextremelaprecauciónen

laspendientes.Lascondicionesdelsuelopueden afectaralaestabilidaddelamáquina.

•Evitearrancaropararenunacuestaopendiente.

Silamáquinapierdetracción,vayalentamente, cuestaabajo,enlínearecta.

•Evitegirarenpendientesycuestas.Sies

imprescindiblegirar,hágalolentamentey mantengaelextremomáspesadodelamáquina cuestaarriba.

•Hagatodoslosmovimientosencuestasy

pendientesdeformalentaygradual.Nohaga cambiosbruscosdevelocidadodedirección.

•Sinosesientecómodousandolamáquinaenuna

pendiente,nolohaga.

•Estéatentoabaches,surcosomontículos,puesto

queunterrenodesigualpuedehacerquela máquinavuelque.Lahierbaaltapuedeocultar obstáculos.

•Extremelasprecaucionesalutilizarlamáquina

sobresuperciesmojadas.Unareducciónenla tracciónpodríacausarderrapes.

•Evalúelazonaparaasegurarsedequeelsuelo

tienesucienteestabilidadparasoportarelpeso delamáquina.

•Tengacuidadoalutilizarlamáquinacercade:

–Desniveles

–Zanjasocunetas

–T erraplenes

–Cuerposdeagua

Lamáquinapodríavolcarrepentinamentesi unaorugaounneumáticopasaporelborde deunterraplénofosa,osisesocavauntalud. Mantengaunadistanciaseguraentrelamáquina ycualquierpeligro.

•Noretireniagregueaccesoriosenunapendiente.

•Noaparquelamáquinaenunacuestaopendiente.

Seguridadenelmanejode lashorquillas

•Siemprebajeelaccesorioyapaguelamáquina

cadavezqueabandoneelpuestodeloperador.

•Eliminecualquiersuciedadoresiduoquepudiera

dicultarlaconexióndelaccesorioalamáquina. Asegúresedequelospasadoresdebloqueodel accesorioestáncorrectamenteintroducidosen losoriciosdelaplacademontajedelaccesorio. ConsulteelManualdeloperadordelamáquinasi deseainformacióndetalladasobrecómoconectar conseguridadunaccesorioasumáquina.

•Alelevarelaccesorio,manténgaloniveladoyevite

quesevuelquelacargahaciaatrás.

•Inspeccionelashorquillasenbuscadedaños

despuésdecadauso.

Mantenimientoy almacenamientoseguros

•Compruebefrecuentementequetodaslas

jacionesestáncorrectamenteapretadaspara asegurarquelamáquinaestáenperfectas condicionesdefuncionamiento.

•Consultelasimportantesinstruccionesdetalladas

delManualdeloperadorantesdealmacenarel accesorioduranteunperíodolargodetiempo

•Reviseosustituyalaspegatinasdeseguridade

instruccionescuandoseanecesario.

Pegatinasdeseguridade instrucciones

Lascalcomaníasdeseguridade instruccionalesestánalavistadel operadoryestánubicadascercade cualquierzonadepeligropotencial. Sustituyacualquiercalcomaníaque estédañadaoquefalte.

125-6110

1.Peligrodeaplastamiento–nosecoloquedebajode ningunapartedelamáquina.

decal139-2841

139-2841

1.Peligrodevuelco–consulteloslímitesdecargaenel ManualdeloperadorTXL2000;lacargamáximacon elaccesorioretraídoesde580kg(1,280libras);la cargamáximaconelaccesorioextendidoesde333kg (735libras).

decal125-6110

133-8061

138-4188

1.Advertencia–leaelManualdeloperadordelOutcross 9060paraobtenermásinformaciónsobrelosaccesorios.

decal133-8061

decal138-4188

Montaje

Instalacióndelashorquillas

Encadahorquilla,cuelgueelganchosuperiorsobre elcentrodelbastidor,introduzcaelganchoinferior porlamuescainferior,comosemuestraenlaFigura

3,yluegodeslíceloenlaposicióndeseada.

Elproducto

g266929

Figura4

Figura3

1.Bastidorsuperior3.Bastidordelashorquillas

2.Horquilla

g266927

ajustables

Especicaciones

Nota:Lasespecicacionesylosdiseñosestán

sujetosamodicaciónsinprevioaviso.

Anchuratotal Longitudtotal Alturatotal Peso Longituddelashorquillas Capacidaddecarganominal (segúnSAEJ1197)

Brazosdecargaretraídos Brazosdecargaextendidos

Paraasegurarunrendimientoóptimoymantener lacerticacióndeseguridaddelamáquina,utilice solamentepiezasyaccesoriosgenuinosT oro.Las piezasderecambioyaccesoriosdeotrosfabricantes podríanserpeligrosos,ysuusopodríainvalidarla garantíadelproducto.

117cm(46") 130cm(51") 102cm(40") 177kg(390libras) 109cm(43")

595kg(1,315libras) 335kg(745libras)

Operación

Losladosderechoeizquierdodelamáquinase determinandesdelaposiciónnormaldeloperador.

Cómoinstalaryretirarel accesorio

Consulteelprocedimientodeinstalaciónyretiradaen elManualdeloperadordelaunidaddetracción.

Importante:Antesdeinstalarelaccesorio,

coloquelamáquinaenunasupercienivelada, asegúresedequelasplacasdemontajeestán libresdesuciedadoresiduos,yasegúresedeque lospasadoresgiranlibremente.Silospasadores nogiranlibremente,engráselos.

Importante:Antesdeutilizarelaccesorioconla

máquinaOutcross,consulteloslímitesdecargay losrequisitosdelastreenelManualdeloperador delamáquina.

Nota:Utilicesiemprelaunidaddetracciónpara

levantarymoverelaccesorio.

Figura5

1.Nomásde15cm(6")por encimadelaposiciónmás baja

2.Inclinelacargahaciaatrás

Consejosdeoperación

•Paraajustarlashorquillas,muévalasporel

bastidorhastaobtenerlaanchuradeseada.Ajuste lashorquillasalamáximaanchuraposiblepara asegurarlaestabilidadóptimadelacarga.

g272288

ADVERTENCIA

Siustednoacoplacompletamentelos pasadoresdeengancherápidoatravésdela placademontajedelaccesorio,elaccesorio podríacaersedelamáquina,aplastándolea ustedoaotrapersona.

Asegúresedequelospasadoresdeenganche rápidoestáncorrectamenteintroducidosen laplacademontajedelaccesorio.

Posicióndetransporte

Mientrastransportaunacarga,mantengaelaccesorio lomáscercaposibledelsuelo,nomásde15cm(6") porencimadelaposiciónmásbaja.Inclínelohacia atrásparamantenerlacarganivelada.

•Mientrastransportaunacarga,mantengael

accesoriolomáscercaposibledelsuelo.

•Noutilicelashorquillasparahacerpalanca;

podríandañarse.

•Nointentenuncalevantarobjetosquesuperen

lacapacidaddecarganominaldelaunidadde tracción.

Almacenamiento

1.Antesdeunalmacenamientoprolongado,lave elaccesoriocondetergentesuaveyaguapara eliminarcualquiersuciedad.

2.Reviseyaprietetodoslospernos,tuercasy tornillos.Repareocambiecualquierpieza dañadaodesgastada.

3.Pintelassuperciesqueesténarañadaso dondeestévisibleelmetal.

Nota:PuedeadquirirlapinturaensuServicio

TécnicoAutorizado.

4.Almaceneelaccesorioenungarajeoalmacén limpioyseco.Cúbraloparaprotegerloypara conservarlolimpio.

Notas:

InformaciónsobrelasAdvertenciasdelaProposición65deCalifornia

¿Quésignicaestaadvertencia?

Puedeverunproductoalaventaquellevaunaetiquetadeadvertenciacomolasiguiente:

ADVERTENCIA:Cáncerydañosreproductivos–www.p65Warnings.ca.gov.

¿QuéeslaProposición65?

LaProposición65afectaacualquierempresaquetengapresenciaenCalifornia,quevendaproductosenCalifornia,oquefabriqueproductosque podríanserintroducidosovendidosenCalifornia.EstaleyexigequeelGobernadordeCaliforniamantengaypubliqueunalistadesustanciasquímicas identicadascomocausantesdecáncer,defectosdenacimientouotrosdañosreproductivos.Lalista,queseactualizaanualmente,incluyecientos deproductosquímicosqueseencuentranenmuchosartículosdeusodiario.ElpropósitodelaProposición65esinformaralpúblicosobrela exposiciónaestosproductosquímicos.

LaProposición65noprohíbelaventadeproductosquecontenganestosproductosquímicos,sinoquerequierelapresenciadeadvertenciasenel producto,elenvaseyladocumentaciónsuministradaconelproducto.Además,unaadvertenciadelaProposición65nosignicaqueelproducto contravenganingunanormaorequisitodeseguridad.Dehecho,elgobiernodeCaliforniahaaclaradoqueunaadvertenciabajolaProposición 65“noeslomismoqueunadecisiónlegalsobrela“seguridad”ola“inseguridad”deunproducto”.Muchosdeestosproductosquímicoshan sidoutilizadosduranteañosenproductosdeusodiariosinquesehayanproducidodañosdocumentados.Paraobtenermásinformación,visite

https://oag.ca.gov/prop65/faqs-view-all.

UnaadvertenciadelaProposición65signicaqueunaempresa(1)haevaluadolaexposiciónyhaconcluidoquesuperaelnivelde“sinriesgo signicativo”;o(2)haoptadoporproporcionarunaadvertenciabasándoseensusconocimientosrespectoalapresenciadeunproductoquímicodelos incluidosenlalista,sinintentarevaluarlaexposición.

¿Estaleyesaplicableentodaspartes?

LasadvertenciasdelaProposición65sólosonobligatoriasbajolalegislacióndeCalifornia.EstasadvertenciassevenportodaCaliforniaenunagran variedaddeentornos,incluyendoentreotrosrestaurantes,tiendasdealimentación,hoteles,escuelasyhospitales,yenunaampliavariedaddeproductos. Además,algunosminoristasdeInternetydelaventaporcorreoincluyenadvertenciasdelaProposición65ensussitiosweboensuscatálogos.

¿QuédiferenciahayentrelasadvertenciasdeCaliforniayloslímitesfederales?

LasnormasdelaProposición65sonamenudomásexigentesquelasnormasfederalesointernacionales.V ariassustanciasrequierenunaadvertencia bajolaProposición65anivelesmuyinferioresaloslímitesfederales.Porejemplo,elnivelexigidoporlaProposición65paralasadvertenciassobreel plomoesde0.5μg/día,queesmuyinferioraloqueexigenlasnormasfederaleseinternacionales.

¿Porquénollevanlaadvertenciatodoslosproductossimilares?

•LosproductosvendidosenCaliforniadebenllevaretiquetasbajolaProposición65,mientrasqueotrosproductossimilaresquesevendenen

otroslugaresnolasnecesitan.

•UnaempresapuedeestarobligadaaincluiradvertenciasdeProposición65ensusproductoscomocondicióndeunacuerdotrasunprocedimiento

legalrelacionadoconlaProposición65,perootrasempresasquefabricanproductossimilaresnotienennecesariamentelamismaobligación.

•LaaplicacióndelaProposición65noesuniforme.

•AlgunasempresaspuedenoptarpornoproporcionaradvertenciasporqueconcluyenquenoestánobligadasahacerlobajolaProposición65;la

faltadeadvertenciasenunproductonosignicaqueelproductoestélibredelosproductosquímicosincluidosenlalistaanivelessimilares.

¿PorquéincluyeToroestaadvertencia?

Torohaoptadoporproporcionaralosconsumidoreslamayorcantidadposibledeinformaciónparaquepuedatomardecisionesinformadassobrelos productosquecompranyutilizan.T oroproporcionaadvertenciasenciertoscasosbasándoseensusconocimientossobrelapresenciadeunoomás productosquímicosdelalista,sinevaluarelniveldeexposición,puestoquelalistanoincluyelímitesdeexposiciónparatodoslosproductosquímicos quecontiene.AunquelaexposiciónqueprovocanlosproductosT oropuedeserinsignicante,oestardentrodeloslímitesdelacategoría“sinriesgo signicativo”,TorohaoptadoporproporcionarlasadvertenciasdelaProposición65porsimpleprecaución.Además,siToronoproporcionaraestas advertencias,podríaserdemandadaporelEstadodeCaliforniaoporparticularesbajolaProposición65,yestarsujetaaimportantessanciones.
