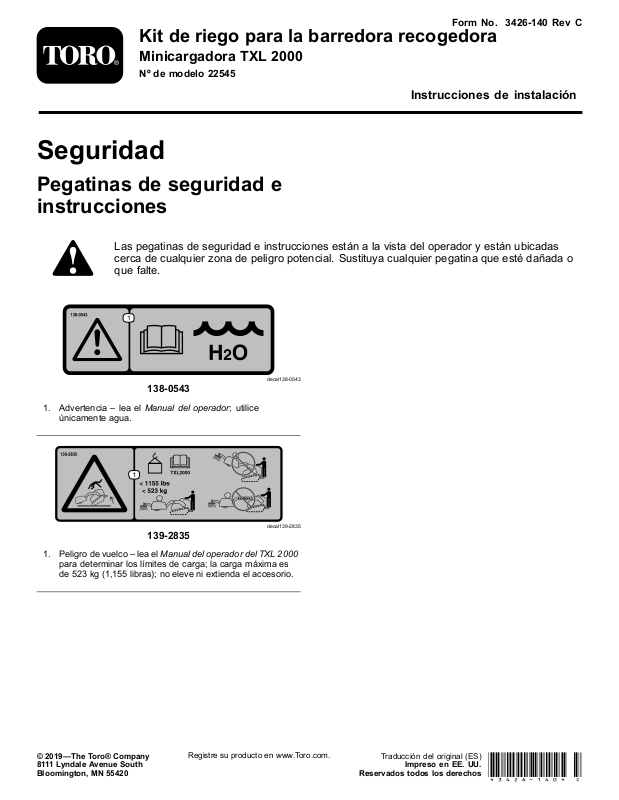

Toro 22545 Installation Instructions [es]

Page 1
Kitderiegoparalabarredorarecogedora
MinicargadoraTXL2000
Nºdemodelo22545
Seguridad
Pegatinasdeseguridade instrucciones
FormNo.3426-140RevC
Instruccionesdeinstalación
138-0543
1.Advertencia–leaelManualdeloperador;utilice únicamenteagua.
139-2835
1.Peligrodevuelco–leaelManualdeloperadordelTXL2000 paradeterminarloslímitesdecarga;lacargamáximaes de523kg(1,155libras);noeleveniextiendaelaccesorio.
decal138-0543
decal139-2835
©2019—TheToro®Company 8111LyndaleAvenueSouth Bloomington,MN55420
Registresuproductoenwww .T oro.com.
Traduccióndeloriginal(ES)
Reservadostodoslosderechos
ImpresoenEE.UU.
*3426-140*C
Page 2
Instalación
Piezassueltas
Utilicelatablasiguienteparavericarquenofaltaningunapieza.
DescripciónCant.
Nosenecesitanpiezas
Conjuntodeldepósitodeagua Soportedeldepósito Perno(5/16"x¾") Arandelaplana(5/16") Perno(½"x1¼") Contratuerca(½") Flejesconcarraca2 Soportesdemontajedelabarraderiego Perno(⅝"x1½") Contratuerca(⅝") Barraderiego1 Pernodecuellocuadrado(½"x1¼") Arandelaplana(½") Mangueralarga1 Abrazadera1 Arnésdecableslargo1 Interruptoryarnésdecablesdelinterruptor1 Pegatinadecapacidad1 AcoplamientoenT1 Abrazadera2 Soportedemontajedelaboquilladeriego Abrazadera1 Perno(⅜"x1") Contratuerca(⅜")
Uso
–
1 1 6 6 4 6
2 2 2
2 2
1
1 1
Preparelamáquina.
Instalacióndelkitderiego.
Instalacióndelaboquilladeriegodelcepillolateral (opcional).
Preparacióndelamáquina
Importante:Estekitrequierelainstalaciónprevia
delabarredorarecogedora.
Nota:Losladosderechoeizquierdodelamáquina
sedeterminandesdelaposiciónnormaldeloperador.
1.Aparquelaunidaddetracciónenunasupercie
nivelada.
2.Desactiveelsistemahidráulicoauxiliar.
3.Bajecualquieraccesorioqueestéinstalado;
consulteelManualdeloperador.
4.Pongaelfrenodeestacionamientodelaunidad
detracción.
5.Apagueelmotordelaunidaddetracciónyretire
lallave.
6.Desconectelabateríadelaunidaddetracción;
consulteelManualdeloperador.
2
Page 3
Instalacióndelkitderiego
1.Instaleelconjuntodeldepósitodeaguaenel
soportedeldepósitodeaguausando6pernos (5/16"x¾")yarandelasplanas(5/16"),comose muestraenlaFigura1.
Importante:Noaprietedemasiadolas
jaciones;siseaprietandemasiado,podrían dañareldepósito.
3.Sujeteeldepósitoconlos2ejesconcarraca (Figura3).
g269791
Figura3
Figura1
1.Conjuntodeldepósitode agua
2.Soportedeldepósitode agua
3.Arandelaplana(5/16")
4.Perno(5/16"x¾")
2.Instaleelconjuntodedepósitoysoporteen
lapestañademontajesituadaencimadela barredorarecogedorausandolos4pernos(½" x1¼")ycontratuercas(½"),comosemuestra enlaFigura2.
g269777
1.Flejesconcarraca
4.Sujetelossoportesdemontajedelabarrade riegoalaspestañasdelapartedelanteradela barredorarecogedoraconlos2pernos(⅝"x 1½")ycontratuercas(⅝"),peronoaprietedel todolasjaciones.
g272312
Figura4
Ladoderechoilustrado
1.Contratuerca(½")
2.Conjuntodesoportey depósito
Figura2
3.Pestañademontajedela barredorarecogedora
4.Perno(½"x1¼")
1.Perno(⅝"x1½")
g269790
2.Soportedemontajedela barraderiego
3.Pestañademontaje derecha
4.Contratuerca(⅝")
3
Page 4
5.Instalelabarraderiegoenlossoportesde montajedelabarraderiegoconlospernos decuellocuadrado(½"x1¼"),lasarandelas planas(½")ylascontratuercas(½")eneloricio másbajodelossoportesdemontajedelabarra deriego(Figura13).
Nota:Paraobtenerelpatrónderiegomás
eciente,laspuntasdelasboquillasderiego debenestaraunos33cm(13")porencimadel sueloconlabarredoraapoyadaenelsuelo.
Ajustelaposicióndelabarraderiegohasta obtenerlaalturacorrecta;consulteAjustedela
alturadelabarraderiego(página6).
6.Aprietelasjacionesquesujetanlossoportes demontajedelabarraderiego.
7.Enrutelamangueralargapordebajodelsoporte deldepósito,atravésdelaguíademanguera central,yconéctelaalacoplamientoenTcentral delabarraderiego.
8.SujetelamangueraalacoplamientoenTcon unaabrazadera.
9.Conecteelarnésdecablescortoalarnésde cableslargo(Figura5).
10.Conecteelotroextremodelarnésdecables largoalarnésdecablesdelinterruptor.
11.Enruteelarnésdecablesdelinterruptoryel interruptoralolargodelaslíneashidráulicas, pasandoporlosacoplamientosdelamáquina yhastaelpaneldecontroldelaunidadde tracción.
Importante:Enruteelarnésdecableslejos
decualquierpiezaalada,calienteomóvil, ysujételoconbridassegúnseanecesario. Asegúresedequeelarnésnopuedequedar aprisionadocuandolamáquinaestáen funcionamiento.
12.Enchufeelconectoreléctricoenlatomade corrientede12Vdelpaneldecontrol(Figura6).
Figura5
1.Arnésdecableslargo
2.Arnésdecablescorto5.Bombadeagua
3.Conectorsinrelé
4.Conectorconrelé
g269951
Figura6
1.Tomadecorrientepara accesorios
2.Conectoreléctrico
13.Instalelapegatinadecapacidaddelkitsobrela pegatinadecapacidadexistente(Figura7).
g270369
g283980
Figura7
1.Pegatinadecapacidaddelkit
4
Page 5
Instalacióndelaboquilla deriegodelcepillolateral (opcional)
Silabarredorarecogedoraestáequipadaconun cepillolateral,estekitincluyeunaboquilladeriego quepuedemontarseenél.
1.Enlabarraderiego,cortelamangueraentre lasdosúltimasboquillasmáspróximasal cepillolateraleinstaleelacoplamientoenTcon abrazaderas.
g269815
Figura9
Figura8
1.AcoplamientoenT
2.Aojelasjacionesquesujetanelmotordel cepillolateral,desliceelsoportedelaboquilla deriegopordebajodelsoportedelmotordel cepillolateral,yaprietelasjaciones(Figura9).
1.Perno
g269813
2.Soportedelmotordel cepillolateral
3.Soportedemontajedela boquilladeriego
4.Tuerca
3.Sujetelamangueraaloriciodelbrazodel cepillolateralconelclipdemanguera(⅞"),el perno(⅜"x1")ylacontratuerca(⅜"),comose muestraenlaFigura10.
Figura10
1.Contratuerca(⅜")3.Perno(⅜"x1")
2.Clipdemanguera(⅞")
5
g269816
Page 6
Operación
ADVERTENCIA
Undepósitodeaguallenopuedeafectara laestabilidaddelamáquina,loquepuede provocarunvuelco,causandolesiones gravesolamuerte.
•Noextiendalosbrazosdeenganche mientrasutilizalabarredorarecogedora.
•Noelevelosbrazosmásdelonecesario paravaciarelrecogedor.
•Noconduzcaconlabarredorarecogedora elevadaporencimadelsuelo.
Preparaciónparaeluso
1.Asegúresesiempredequelosejesconcarraca quesujetaneldepósitoestánbienapretados antesdeutilizarlamáquina.
2.Llenesiempreeldepósitoconaguaantesde encenderlabomba.
Importante:Laoperacióndelabombasin
aguaeneldepósitopuededañarlabomba.
Nota:Undepósitollenodeagua
(113.5litros/30galones)essuciente paraunos20minutosderiegocontinuo, dependiendodelascondicionesylosajustes.
Cómoencenderlabomba deagua
Utiliceelinterruptordelabombadeaguapara controlarlabombadeagua.
Figura11
1.Encendidodelabomba deagua.
2.Apagadodelabombade agua.
Ajustedelcaudal
Ajusteelcaudalalvalordeseadousandoelpomodel reguladordepresión.
g283983
Figura12
1.Pomodeajustedecaudal
Ajustedelaalturadela barraderiego
Amedidaquesedesgastenlascerdasdelabarredora recogedora,puedesernecesarioajustarlaaltura delabarraderiegoparaasegurarunacobertura completa.Consultelospasossiguientes:
6
g269753
Page 7
1.Enciendalabombaderiegoyasegúresedeque elpatrónderiegoproporcionaunacobertura completadelazonaqueestádelantedela barredorarecogedora.
2.Sielpatrónderiegonoproporcionauna coberturacompleta,aojelatuercadelperno decuellocuadrado(½")ydeslicelabarrade riegohaciaarribaenlasranurasdelabarrade riego,omuevalabarraderiegohastaeloricio siguientedelsoportedemontajedelabarrade riego(Figura13).
Figura13
Ladoderechoilustrado
Mantenimiento
Cómodesatascarlas boquillas
Intervalodemantenimiento:Cadavezqueseutilice
odiariamente
1.Enciendalabombaderiegoyasegúresedeque todaslasboquillasfuncionancorrectamente.
2.Retirelatapadelaboquillaatascada(Figura
14).
3.Limpielamallainteriordelatapadelaboquilla conuncepillopequeño.
g269754
1.Tuerca4.Ranuradeajuste
2.Arandelaplana5.Pernodecuellocuadrado
3.Soportedemontajedela barraderiego
3.Aprietelasjacionesquesujetanlabarrade
riegoalossoportesdemontaje.
4.Pruebeyajustehastaqueelpatrónderiego
proporcioneunacoberturacompleta.
g269732
Figura14
1.Boquilladeriego2.Tapadelaboquilla
4.Instalelatapadeboquillalimpiayasegúresede quefuncionacorrectamente.
7

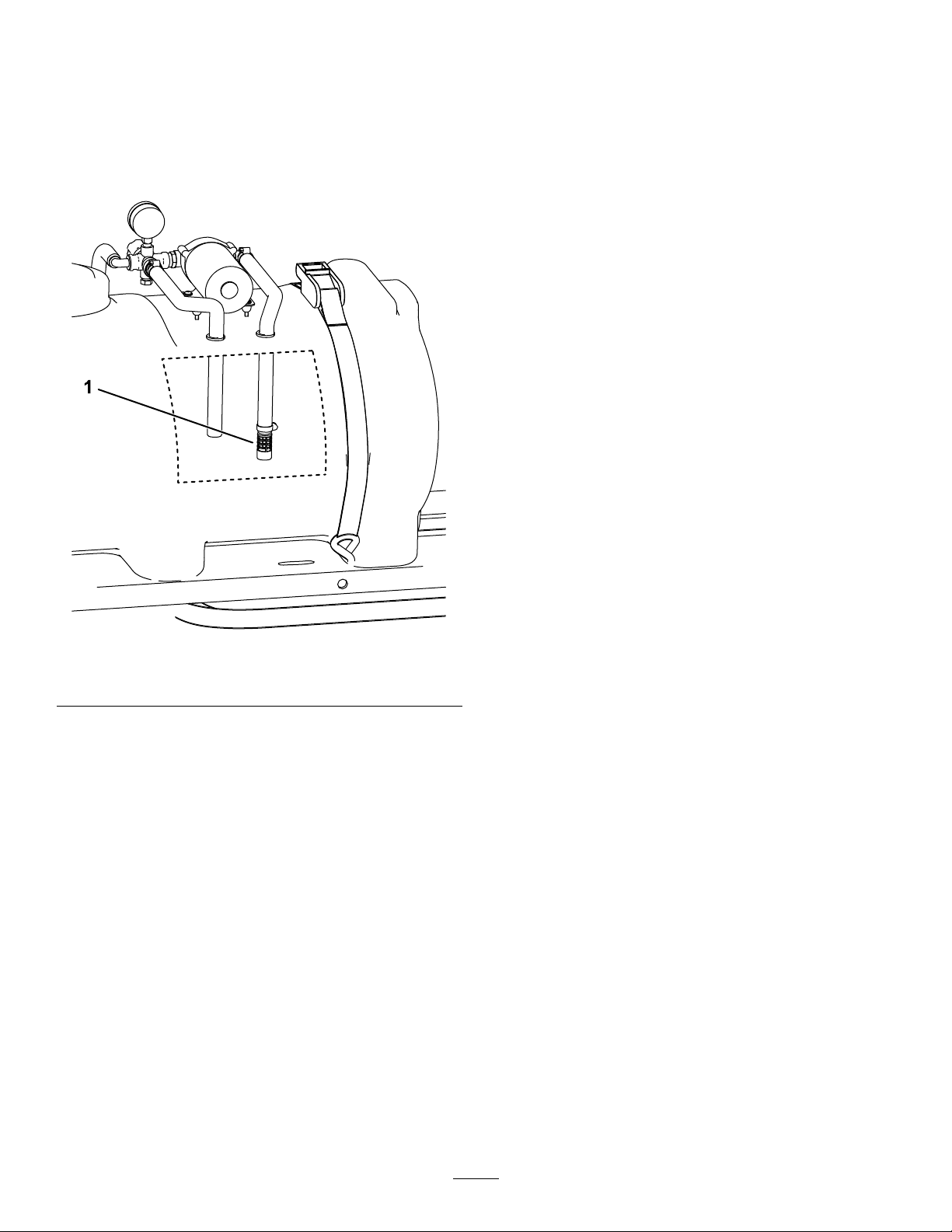

Page 8
Limpiezadelltro
Intervalodemantenimiento:Cadavezqueseutilice
odiariamente
1.Localiceelltrodeldepósitodesdeelinterior deldepósito(Figura15).
2.Limpiecualquierresiduodelamalladelltro.
Almacenamiento
Almacenamientodela máquina
1.Sieldepósitonovaautilizarsedurante unperiododetiempoprolongado,vacíe completamenteeldepósito,labombaylos tubos.
2.Enzonaspropensasatemperaturasbajo cero,tambiéndebeprepararlamáquina paraelinviernoparaevitardañoscausados porlacongelación;bombeeunasoluciónde anticongelanteRVatravésdetodoelsistema.
1.Filtrodeldepósito
g269730
Figura15
8
