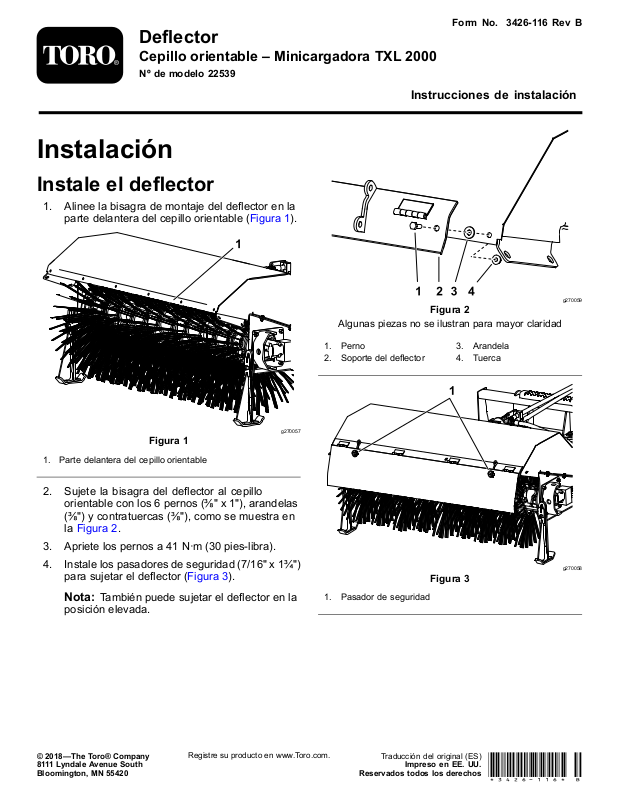

Toro 22539 Installation Instructions [es]

Page 1

Deector

Cepilloorientable–MinicargadoraTXL2000

Nºdemodelo22539

Instalación

Instaleeldeector

1.Alineelabisagrademontajedeldeectorenla partedelanteradelcepilloorientable(Figura1).

FormNo.3426-116RevB

Instruccionesdeinstalación

g270059

Figura2

Algunaspiezasnoseilustranparamayorclaridad

Figura1

1.Partedelanteradelcepilloorientable

2.Sujetelabisagradeldeectoralcepillo orientableconlos6pernos(⅜"x1"),arandelas (⅜")ycontratuercas(⅜"),comosemuestraen laFigura2.

3.Aprietelospernosa41N·m(30pies-libra).

4.Instalelospasadoresdeseguridad(7/16"x1¾") parasujetareldeector(Figura3).

Nota:T ambiénpuedesujetareldeectorenla

posiciónelevada.

1.Perno3.Arandela

2.Soportedeldeector

g270057

1.Pasadordeseguridad

4.Tuerca

g270058

Figura3

Registresuproductoenwww.T oro.com.

Traduccióndeloriginal(ES)

Reservadostodoslosderechos

ImpresoenEE.UU.

*3426-116*B
