FormNo.3364-322RevA

Tosaerbaprofessionaleda53cm conraccoltaposteriore

Nºdelmodello22178TE—Nºdiserie310000001e superiori

PerregistrareilvostroprodottooscaricaregratuitamenteunManualedell'operatoreoilCatalogoricambi,visitate www.T oro.com.

Traduzionedell'originale(IT)

Introduzione

Questotosaerbaalamerotanticonoperatorea piedièpensatoperl'utilizzodapartediprivatiod operatoriprofessionistidelverde.Ilsuoscopo èquelloditagliarel'erbadipratibentenutidi complessiresidenzialioproprietàcommerciali. Nonèstatoprogettatopertagliareareecespugliose operimpieghiinagricoltura.

Leggeteattentamentequesteinformazionialnedi utilizzareemantenerecorrettamenteilprodotto,edi evitareinfortuniedanni.Voisieteresponsabilidel correttoutilizzodelprodotto,all'insegnadellasicurezza.

Perinformazionisuprodottiedaccessori,perlaricerca diundistributoreolaregistrazionedelvostroprodotto, potetecontattareTorodirettamenteawww .Toro.com.

Perassistenza,partioriginaliTorooulteriori informazionicontattateunDistributoreautorizzatoo unCentroAssistenzaToro,edabbiatesempreaportata dimanoilnumerodelmodelloedilnumerodiserie delprodotto. dimodelloediseriesulprodotto.Scriveteinumeri nell'appositospazio.

1.Posizionedelnumerodelmodelloedelnumerodiserie

Nºdelmodello

Nºdiserie

Ilsistemadiavvertimentoadottatodalpresentemanuale identicaipericolipotenzialieriportamessaggidi sicurezza,identicatidalsimbolodiavvertimento

Figura2),chesegnalaunpericoloingradodiprovocare

( infortunigraviolamortesenonsiosservanole precauzioniraccomandate.

Figura1illustralaposizionedelnumero

Figura1

Figura2

1.Simbolodiavvertimento

Perevidenziareleinformazionivengonoutilizzatedue parole.Importanteindicainformazionimeccanichedi particolareimportanza,eNotaevidenziainformazioni generalidiparticolarerilevanza.

Indice

Introduzione................................................................2

Sicurezza......................................................................3

Sicurezzageneraledeltosaerba.............................3

Pressioneacustica.................................................5

Potenzaacustica...................................................5

Vibrazionimano-braccio......................................5

Adesividisicurezzaeinformativi..........................5

Preparazione................................................................7

1Montaggiodellastegola.....................................7

2Montaggiodelserbatoiocarburanteedel

tubodialimentazione.......................................7

3Rabboccodellacoppadell'olio...........................8

Quadrogeneraledelprodotto.......................................9

Comandi..............................................................9

Speciche.............................................................9

Funzionamento..........................................................10

Controllodellivellodell'oliomotore...................10

Riempimentodelserbatoiocarburante................10

Avviamentodelmotore......................................12

Spegnimentodelmotore.....................................12

Utilizzodellalama..............................................13

Azionamentodellatrazione................................13

Controllodellafrizionedelfrenodella

lama...............................................................14

Regolazionedell'altezzaditaglio.........................14

Utilizzodelcestodiraccolta................................14

Suggerimenti......................................................16

Manutenzione............................................................17

Programmadimanutenzioneraccomandato...........17

Lubricazione........................................................17

Lubricazionedeibracciorientabili.....................17

Lubricazionedellascatoladegli

ingranaggi......................................................18

Manutenzionedelmotore.......................................18

Manutenzionedelltrodell'aria..........................18

Cambiodell'oliomotore.....................................19

Cambiodelltrodell'olio....................................19

Manutenzionedellacandela................................20

Manutenzionedelsistemadialimentazione.............21

Contattateciawww .Toro.com.

StampatonegliUSA

Tuttiidirittisonoriservati

Svuotamentodelserbatoiocarburanteepulizia

delltrocarburante........................................21

Manutenzionedelsistemaditrazione......................21

Regolazionedellatrazioneautomatica.................21

Manutenzionedelsistemadicontrolli......................23

Regolazionedelcavodelfrenodella

lama...............................................................23

Manutenzionedellalama........................................24

Manutenzionedellalamaditaglio........................24

Pulizia....................................................................26

Puliziadelsottoscoccadeltosaerba.....................26

Puliziadelcarterdellafrizionedelfrenodella

lama...............................................................26

Rimessaggio...............................................................27

Preparazionedelsistemadialimentazione...........27

Preparazionedelmotore.....................................27

Informazionigenerali.........................................27

Rimozionedeltosaerbadalrimessaggio...............28

Localizzazioneguasti..................................................29

Sicurezza

L'erratoutilizzoomanutenzionediquestotosaerba puòcausareinfortuni.Limitateilrischiodi infortuniattenendovialleseguentiistruzionidi sicurezza.

Torohaprogettatoecollaudatoquestotosaerbaper offrireunservizioragionevolmentesicuro;tuttavia, lamancataosservanzadelleseguentiistruzionipuò provocareinfortuni.

Pergarantirelamassimasicurezza,migliori prestazioniefamiliarizzareconilprodotto,è essenzialechetuttiglioperatorideltosaerba legganoattentamenteecomprendanoilcontenuto diquestomanualeprimaancoradiavviareil motore.Fatesempreattenzionealsimbolo diallarme( AvvertenzaoPericolo–“normedisicurezza.” Leggeteecomprendeteleistruzioni,perchésitratta dellavostrasicurezza.Ilmancatorispettodelle istruzionipuòprovocareinfortuni.

Figura2),cheindicaAttenzione,

Sicurezzageneraledel tosaerba

Leseguentiistruzionisonounadattamentodellanorma EN836.

Questafalciatriceèingradodiamputaremaniepiedi,e scagliareoggetti.Lamancataosservanzadelleseguenti normedisicurezzapuòprovocaregraviinfortunied anchelamorte.

Addestramento

•Leggeteattentamenteleistruzioni.Prendete dimestichezzaconicomandieilcorrettoutilizzo delleapparecchiature.

•Nonconsentitemail'usodeltosaerbaabambinioa personechenonabbianoperfettaconoscenzadelle presentiistruzioni.Lenormativelocalipossono imporrelimitiall'etàdell'operatore.

•Ricordatesemprechel'operatoreoutilizzatoreè responsabilediincidentiopericolioccorsiadaltre personeoallaloroproprietà.

•Comprendetelespiegazionidituttiipittogrammi riportatisultosaerbaonelleistruzioni.

Benzina

AVVERTENZA–Labenzinaèaltamente inammabile.Prendeteleseguentiprecauzioni.

•Conservateilcarburanteinappositetaniche.

•Eseguitesempreirifornimentiall'apertoenon fumatedurantel'operazione.

•Aggiungeteilcarburanteprimadiavviareilmotore. Nontoglietemaiiltappodelserbatoio,néaggiungete benzinaamotoreaccesoocaldo;

•Seversateinavvertitamentedellabenzina,non avviateilmotore,maallontanateiltosaerbadall'area interessataevitandodigenerareunafontedi accensione,nchéivaporidibenzinanonsisaranno dissipati.

•Montatesaldamentetuttiitappidelserbatoio carburanteedellatanica.

Preparazione

•Indossatepantalonilunghiecalzaturerobuste quandotosate.Nonusatemail'apparecchiaturaa piedinudioinsandali.

•Ispezionateattentamentel'areaincuideveessere utilizzatal'apparecchiatura,etoglietetuttelepietre, rametti,ossiedaltricorpiestranei.

•Primadell'usocontrollatesempreavistachele protezionieidispositividisicurezza,comedeettori e/ocestidiraccolta,sianomontatieperfettamente funzionanti.

•Primadell'usocontrollatesempreavistachele lame,ibullonidellelameeilgruppoditaglionon sianousuratiodanneggiati.Sostituiteinserielame ebulloniusuratiodanneggiati,permantenereil bilanciamento.

Avviamento

•Noninclinateiltosaerbaquandoavviateilmotore, salvoquandodeveessereinclinatoperl'avviamento. Intalcasononinclinatelopiùdelnecessario,e sollevatesoltantoillatolontanodall'operatore.

•Avviateilmotoreconcautela,osservandole istruzionietenendoipiedilontanodallalama(o lame),nondavantialpianoinclinatodiscarico.

•Prestatelamassimaattenzionequandofatemarcia indietrootirateversodivoiuntosaerbacon operatoreapiedi.

•Camminate,noncorrete.

•Pendenze:

–Nontosateversantimoltoscoscesi.

–Prestatelamassimaattenzionesullependenze.

–Tosatelependenzeconmovimentolaterale,mai

versol'altoeilbasso,einvertiteladirezionecon lamassimacautelasullependenze.

–Procedetesempreconpassosicurosulle

pendenze.

•Rallentatesullependenzeesullecurvestretteper evitareribaltamentielaperditadicontrollo.

•Fermatelalamaprimadiinclinareiltosaerbaperil trasferimentosedoveteattraversaresupercinon erbose,epertrasferirloavantieindietrodallazona datosare.

•Nonazionateilmotoreinunlocalechiusoincui possanoraccogliersiifumitossicidell'ossidodi carbonio.

•Spegneteilmotore

–ognivoltachelasciateiltosaerbaincustodito;

–primadelrifornimentodicarburante;

–primaditogliereilcestodiraccolta;

–primadiregolarel'altezza,amenochela

regolazionenonpossaessereeseguitadalla postazionediguida.

•Spegneteilmotoreestaccateilcappellottodalla candela:

–primadidisintasareorimuovereostruzionidal

condottodiscarico;

–primadicontrollare,pulireoeseguireinterventi

sultosaerba;

Funzionamento

•Nontosateinprossimitàdialtrepersone,soprattutto bambini,odianimalidacompagnia.

•Tosatesolamenteallalucedelgiornoocon illuminazionearticialeadeguata.

•Prestateattenzioneafosseeadaltripericolinascosti.

•Nonmettetelemanioipiedivicinoosottole partirotanti.Restatesemprelontanidall'apertura discarico.

•Nonsollevatenétrasportateiltosaerbaseilmotore èacceso.

–dopoavercolpitouncorpoestraneo;ispezionate

iltosaerbaperrilevareeventualidanni,ed effettuateleriparazioninecessarieprimadi riavviarloeutilizzarlo;

–seiltosaerbainiziaavibrareinmodoanomalo

(controllateimmediatamente).

•Ilampipossonocausarelesionigraviomorte.Se vedetelampiouditetuoniviciniall'areaincuivi trovate,nonutilizzatelamacchina;cercateunriparo.

•Prestateattenzionealtrafcoquandoattraversateo procedeteneipressidiunastrada.

Manutenzioneerimessaggio

•Manteneteadeguatamenteserratituttiidadi,i bullonieleviti,perassicurarvicheleapparecchiature funzioninonellemiglioricondizionidisicurezza.

accessorioriginaliToro.Nonutilizzateparti oaccessoriche potrebberocomprometterelasicurezza.

possono andar e

,inquanto

•Nonusatelanceadaltapressioneperlapuliziadelle attrezzaturesullamacchina.

•Nonteneteleapparecchiatureconbenzinanel serbatoiooall'internodiedicidoveivaporipossano raggiungereammelibereoscintille.

•Lasciateraffreddareilmotoreprimadelrimessaggio alchiuso.

•Perridurreilrischiod'incendio,mantenetemotore, marmittadiscarico,vanobatteriaezonadi conservazionedellabenzinaesentidaerba,foglie edeccessidigrasso.

•Controllatespessoicomponentidelcestodiraccolta elaprotezionediscarico,eall'occorrenzasostituiteli conpartiraccomandatedalproduttore.

•Sostituitelepartiusurateodanneggiate,permotivi disicurezza.

•Sostituitelemarmittediscaricodifettose.

•Dovendoscaricareilserbatoiodelcarburante, eseguitel'operazioneall'aperto.

•Nonmodicatelataraturadelregolatoredelmotore enonfatesuperarealmotoreiregimiprevisti. Ilmotorechefunzionaavelocitàeccessivapuò aumentareilrischiodiinfortuni.

•Prestateattenzionenelcasodeitosaerbamultilama, inquantofacendoruotareunalamapotrestefar girareanchealtrelame.

Pressioneacustica

Questaunitàhaunlivellodipressioneacustica all'orecchiodell'operatoredi87dBA,conunvalore d'incertezza(K)di1dBA.Illivellodipressioneacustica èstatodeterminatoinconformitàconleprocedure denitenellanormaEN836.

Potenzaacustica

Questaunitàhaunlivellodipotenzaacusticagarantito di98dBA,conunvalored'incertezza(K)di1dBA. Illivellodipotenzaacusticaèstatodeterminatoin conformitàconleproceduredenitenellanormaISO

11094.

Vibrazionimano-braccio

Livellodivibrazionemisuratoperlamanosinistra= 2,0m/s

Livellodivibrazionemisuratoperlamanodestra= 2,5m/s

Valored'incertezza(K)=1.3m/s

Ivaloririlevatisonostatideterminatiinconformitàcon leproceduredenitenellanormaEN836.

•Durantelamessaapuntodeltosaerbafateattenzione anonintrappolareleditatralelameinmovimentoe lepartissedeltosaerba.

•Pergarantirelemassimeprestazioniela

sicurezza,acquistateesclusivamentericambied

Adesividisicurezzaeinformativi

Gliadesividisicurezzaediistruzionesonochiaramentevisibili,esonoafssiaccantoazone particolarmentepericolose.Sostituitegliadesividanneggiatiosmarriti.

Marchiodelcostruttore

1.Indicachelalamaèspecicatacomeunaparterealizzata dalproduttoredellamacchinaoriginale.

98-4387

1.Avvertenza–Usatelaprotezioneperl'udito.

110-2115

1.LeggeteilManualedell'operatore.3.Perinserireilcomandodellatrazione,alzatelastegola

2.Perinserirelalama,spostateprimainavantiildispositivodi sicurezza,poitirateindietrolastegolasuperiore.

inferiore.

4.Perdisinserirelalamarilasciatelastegolasuperiore.

110-4977

1.Pericolodioggettiscagliati.Nonusateiltosaerbasenonè montatoilcestodiraccolta.

110-4978

1.Avvertenza–leggeteilManualedell'operatore.

2.Pericolodilanciodioggetti–tenetegliastantiadistanzadisicurezzadallamacchina.

3.Pericolodiferitaesmembramentodimanoopiede.Primadieseguireinterventidimanutenzionesullamacchina,fermateil motoreetoglieteilcappellottodallacandela.

4.Pericolodiferiteesmembramentodimanoopiede.Nonavvicinateviallepartiinmovimento.

5.Avvertenza–Spegneteilmotoreprimadilasciarelamacchina.

112-8760

1.Pericolodilanciodioggetti.T enetegliastantiadistanza disicurezzadallamacchina.

2.Feritaosmembramentodimanoopiede.Nonavvicinatevi allepartiinmovimento.

Preparazione

Partisciolte

Vericatechesiastataspeditatuttalacomponentistica,facendoriferimentoallaseguentetabella.

ProceduraDescrizione

Manico1 Bullone(5/16x7/8poll.) Bullone(5/16x1-1/2pollici)

2 3

Rondella4 Dadodiblocco(5/16pollice) Fascettapercavo3 Viteautolettante Serbatoiocarburante

Nonoccorronoparti

Nota:Determinareilatisinistroedestrodellamacchina dallanormaleposizionedifunzionamento.

Montaggiodellastegola

Qté

2 2

2 1

–

Montatelastegola.

Montateilserbatoiocarburanteeiltubo dialimentazione.

Riempited'olioilcarter.

Uso

Partinecessarieperquestaoperazione:

1Manico

Bullone(5/16x7/8poll.)

Bullone(5/16x1-1/2pollici)

4Rondella

Dadodiblocco(5/16pollice)

3Fascettapercavo

Procedura

1.Montatelasezioneinferioredellastegolasulla scoccadeltosaerbaconduebulloni(5/16x7/8"), 2bulloni(5/16x1-1/2pollici),4rondellee4dadi dibloccaggio(Figura3).

Figura3

1.Scocca3.Bullone(5/16x1-1/2

2.Maniglia

pollici),rondellaedadodi bloccaggio

4.Bullone(5/16x7/8poll.), rondellaedadodi bloccaggio

Nota:Montatelerondelleconillatoconcavoverso lastegola.

Nota:L'altezzadelmanicoèregolabilepermaggior comfortdell'operatore.Fissatel'estremitàdella sezioneinferioredellastegolanelforosuperioreper abbassarelastegola,oppuressatel'estremitàdella sezioneinferioredellastegolanelforoinferioreper alzarelastegola.

2.Fissateicavidicomandoallastegolamediantele fascettepercaviacorredo.

G002527

Montaggiodelserbatoio carburanteedeltubodi alimentazione

Partinecessarieperquestaoperazione:

Viteautolettante

Serbatoiocarburante

Procedura

1.Inseritenelgomitol'estremitàdeltubodi alimentazione(Figura4).

Figura5

1.Fermagliinplastica(2)

4.Fissatelabasedelserbatoiocarburanteallarelativa staffaavvitandolevitiautolettantidasotto.Serrare

levitiadunacoppiada4,5a5,6Nm.Non serratetroppoleviti.

Figura4

1.Serbatoiocarburante

2.Gomito4.Collaredeltubodi

2.Fissateiltubodialimentazioneusandol'apposito collare(Figura4).

3.Metteteifermagliinplastica,sullaparteanterioredel serbatoiocarburante,sopral'attaccodelserbatoio (Figura5).

3.Tubodialimentazione

alimentazione

Rabboccodellacoppadell'olio

Nonoccorronoparti

Procedura

Ilcarterdelmotorevienespeditoprivodiolio.Dovrete quindiriempirlocon0,9litricircadiolioprimadiavviare ilmotore.Leistruzionielecaratteristichetecniche dell'oliosonoriportatenellasezioneControllodellivello dell'oliomotoreall'internodiFunzionamento.

Quadrogeneraledel prodotto

Figura7

1.Barradicomandodella lama

2.Dispositivodibloccaggio dellabarradicomando

3.Levadicomandodella velocitàditrazione

4.Levadicomando dell'acceleratore

5.Barradicomandodella trazione

Leimpostazionidell'acceleratoresonoriportatenella Figura8.

Figura6

1.Maniglia

2.Barradicomandodella lama

3.Dispositivodibloccaggio dellabarradicomando

4.Levadicomandodella velocitàditrazione

5.Barradicomandodella trazione

6.Serbatoiocarburante13.Cestodiraccolta

7.Manigliadiavviamento14.Levadicomando

8.Astadilivello/rifornimento (nonillustrata)

9.Filtrodell'aria

10.Levadell'altezzaditaglio

11.Candela

12.Filtrodell'olio

dell'acceleratore

Comandi

Labarradicomandodellalama,ildispositivo dibloccaggiodellabarradicomando,lalevadi comandodellavelocitàditrazione,lalevadicomando dell'acceleratoreelabarradicomandodellatrasmissione sitrovanosullamanigliasuperiore(Figura7).

1.Starter

2.Massima4.Arresto

Speciche

ModelloPeso

22178TE56kg149cm

Figura8

Lunghezza

3.Minima

Larghezza

57cm

Altezza

97cm

Funzionamento

Nota:Determinareilatisinistroedestrodella

macchinadallanormaleposizionedifunzionamento.

Primaditosarevericatesemprechelatrazione automaticaelabarradicomandodellalamafunzionino correttamente.Quandorilasciatelabarradicomando dellalama,quest'ultimadevefermarsi.Incasocontrario, rivolgeteviaunCentroAssistenzaAutorizzato.

ATTENZIONE

Questamacchinaproducelivelliacusticisuperiori a85dBAalleorecchiedell'operatore,epuòcausare laperditadell'uditoincasodilunghiperiodidi esposizionealrumore.

Quandoutilizzatequestamacchinausatela protezioneperl'udito.

Figura9

1.Avvertenza–Usatelaprotezioneperl'udito.

Controllodellivellodell'olio motore

Figura10

1.Astadilivello3.Rabboccare

2.Pieno

Nota:Quandoilcarterèvuoto,riempiteloatrequarti circadiolio,quindiseguiteleistruzioniriportatenella presentesezione.

1.Portateiltosaerbasuunasuperciepianeggiante.

2.Puliteattornoall'astadilivello(Figura10).

3.Girateiltappoinsensoantiorarioedestraetel'asta dilivello.

4.Tergetel'astaconunpannopulito.

5.Inseritel'astadilivellonelcollodelbocchettone, senzaavvitare.

6.Rimuovetel'astaecontrollateillivellodell'olio sull'asta(

7.Seillivellodell'olioèinferioreallataccaAdd sull'asta,versatelentamentenelforodelbocchettone oliosufcienteaportarneillivelloallataccaFull sull'astadilivello.

Figura10).

Intervallotragliinterventitecnici:Primadiogni

utilizzooquotidianamente

All'inizioriempiteilcarterdell'oliocon0,9litridi olio.Utilizzateesclusivamenteoliodetergentedialta qualitàSAE30oSAE10W30conAmericanPetroleum Institute(API)serviceclassicationSF,SG,SHoSJ.

Primadiusareiltosaerba,vericatesemprecheillivello dell'oliositrovifraletaccheAdd(rabboccare)eFull (pieno)sull'astadilivello(

Figura10).

Importante:Nonriempiteeccessivamentela coppa,avviandopoiilmotore,perchépotreste danneggiareilmotore.Spurgatel'oliosuperuo nchéillivellosull'astanonindicaFull.

8.Inseritel'astadilivellonelcollodelbocchettonee girateafondoiltappoinsensoorario.

Riempimentodelserbatoio carburante

Perottenererisultatiottimaliutilizzatebenzinasenza piombofrescaepulita,di87opiùottani.Acquistate labenzinainmododautilizzarlaentro30giorni,per garantirnelafreschezza.Labenzinasenzapiombo causamenodepositidicombustioneeprolungalavita delmotore.Inmancanzadibenzinasenzapiombo poteteutilizzarebenzinaetilizzata.

Importante:Nonversateolionellabenzina.

Importante:Nonutilizzatemetanolo,benzina

contenentemetanolo,naftacontenentepiùdel10%

dietanolo,benzinasuperogas.Questicarburanti possonodanneggiareilsistemadialimentazione delmotore.

Importante:Nonutilizzatebenzinarimasta dall'ultimastagioneditosatura,oprimaancora.

PERICOLO

Intalunecondizionilabenzinaèestremamente inammabileedaltamenteesplosiva.Unincendio oun'esplosionepossonoustionarevoiedaltre persone,ecausaredanni.

•Riempiteilserbatoiodellabenzinainun ambienteapertoebenventilato,quandoil motoreèfreddo,etergetelabenzinaversata.

•Nonriempitecompletamenteilserbatoio. Versatebenzinanelserbatoionoa6–13mm sottolabasedelcollodelbocchettonedi riempimento.Questospazioconsentealla benzinadiespandersi.

•Quandosiusabenzinaèvietatofumaree bisognatenersilontanidaammelibereeda luoghineiqualiunascintillapossaaccendere ivaporidellabenzina.

•Conservatelabenzinaintanichepercarburante approvate,etenetelafuoridallaportatadei bambini.

•Acquistatebenzinainmododautilizzarlaentro 30giorni.

PERICOLO

Indeterminatecircostanze,duranteil rifornimentoeventualicaricheelettrostatiche possonoincendiarelabenzina.Unincendioo un'esplosionepossonoustionarevoiedaltre persone,ecausaredanni.

•Primadelrifornimento,collocatesemprele tanichedibenzinasulpavimento,lontanodal veicolo.

•Nonriempiteletanichedibenzinaall'interno diunveicolooppuresuuncamionoun rimorchio,inquantoiltappetinodelrimorchio oleparetidiplasticadelcamionpossono isolarelatanicaerallentareladispersionedelle caricheelettrostatiche.

•Sepossibile,toglietel'apparecchiaturaa benzinadalcamionodalrimorchioefateil pienoconleruotesulterreno.

•Qualoranonsiapossibile,riempite l'apparecchiaturasulcamionosulrimorchio utilizzandounatanicaportatile,anzichéuna normalepompadelcarburante.

•Qualorafosseindispensabileutilizzare unapompadirifornimento,tenetel'ugello acontattoconilbordodelserbatoiodel carburanteoconl'aperturadellatanicanché nonsiastatocompletatoilrifornimento.

Durantel'usoedilrimessaggio,utilizzateregolarmente unadditivostabilizzatore/condizionatoreper carburanti.Lostabilizzatore/condizionatorepulisce ilmotoreduranteilfunzionamentoevitandola formazionedidepositigommosidiverniceneiperiodi dirimessaggio.

Importante:Nonutilizzateadditivipercarburante diversidallostabilizzatore/condizionatore.Non utilizzatestabilizzatoriabasedialcolcome etanolo,metanolooalcolisopropilico.

1.Puliteattornoaltappodelserbatoiodelcarburante Figura11).

(

1.Rifornimentoolio/astadi livello

2.Tappodelserbatoio carburante

Avviamentodelmotore

1.Collegateilcappellottoallacandela(Figura12).

Figura12

1.Cappellottodellacandela

2.Apritelavalvoladelcarburante(Figura13)

Figura11

3.Filtrodell'aria

2.Toglieteiltappodelserbatoio.

3.Fateilpienodibenzinasenzapiombo,noa 6-13mmdall'estremitàsuperioredelserbatoio.

Nonriempiteilcollodelbocchettone.

Importante:Nonriempiteilserbatoiooltre 6mmdall'alto,inquantolabenzinahabisogno dispazioperl'espansione.

4.Montateiltappodelserbatoiodelcarburantee tergetelabenzinaversata.

Figura13

1.Valvoladelcarburante

3.Portatelalevadell'acceleratoreinposizioneStarter Figura8).

(

4.Portateilselettoredellavelocitàditrazionein

posizionediFolle(N).

5.Tirateleggermentelamanigliadiavviamentono

adavvertireunacertaresistenza,edateunostrappo.

6.All'avviamentodelmotoreregolatel'acceleratoree

lavelocitàditrazionecomeopportuno.

Nota:Seilmotorenonsidovesseavviaredopotre strappi,ripeteteda3a6.

Spegnimentodelmotore

1.Portateilcomandodell'acceleratoreinposizione

Stop.

2.Durantelepausediutilizzodeltosaerba,oselo

lasciateincustodito,scollegateilcappellottodalla candela.

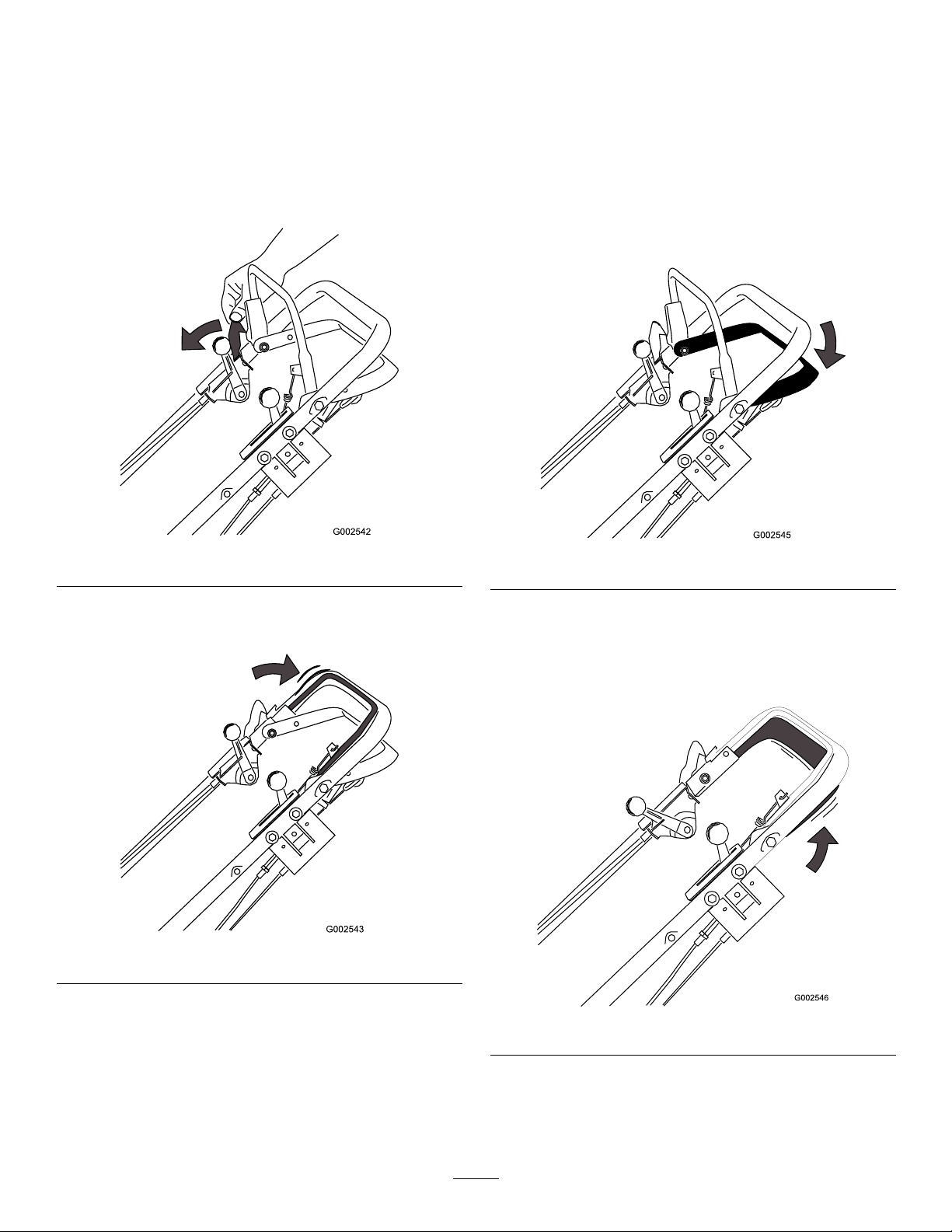

Utilizzodellalama

Innestodellalama

perfettamente,smetteteimmediatamentedi usareiltosaerbaerivolgeteviadunDistributore autorizzato.

Lalamanongiraquandosiavviailmotore.Pertosare doveteinnestarelalama.

1.Spingeteinavantiildispositivodibloccaggiodella barradicomando(Figura14).

Figura14

Azionamentodellatrazione

Innestodellatrazione

1.Rilasciatelabarradicomandodellatrazione (Figura16).

Figura16

2.Premetelabarradicomandodellalamacontrola stegolaetenetelainquestaposizione(Figura15).

Figura15

Disinnestodellalama

Rilasciatelabarradicomandodellalama.

2.Portateilselettoredellavelocitàditrazionenella posizionedimarciadesiderata.

3.Premetelabarradicomandodellatrazionecontro lastegola(

Figura17).

Figura17

Importante:Quandorilasciatelabarradi

comandodellalama,quest'ultimadevefermarsi entrotresecondi.Senonsidovessefermare

Disinnestodellatrazione

Rilasciatelabarradicomandodellatrazione.

Controllodellafrizionedel

PERICOLO

frenodellalama

Controllatesemprelabarradicomandodellalama primadell'uso,peraccertarechelafrizionedelfreno dellalamafunzionicorrettamente.

Poteteusareilcestodiraccoltapereseguireun'altra provadivericadelmeccanismodellafrizionedelfreno dellalama,comesegue.

1.Montateilcestodiraccoltavuotosulcanaledi scarico.

2.Avviateilmotore.

3.Portatelabarradicomandodellalamanellanormale posizioned'innestodellalama.Seilcestodiraccolta iniziaagonarsièsegnochelalamaèinnestatae gira.

4.Rilasciatelastegoladicomandodellalama.Seil cestodiraccoltanonsisgonaimmediatamenteè segnochelalamacontinuaagirare.Ilmeccanismo dellafrizionedelfrenodellalamapuòdeteriorare,e senonvieneriattatopuòesserepericolosodurante l'uso.Fatecontrollareerevisionareiltosaerbadaun CentroAssistenzaautorizzato.

Regolandolelevedell'altezzaditagliopotreste toccareconlemaniunalamainmovimento,e infortunarvigravemente.

•Primadiregolarel'altezzaditaglio,spegnete ilmotoreeattendetechetuttelepartimobili sisianofermate.

•Noninseriteleditasottolascoccamentre regolatel'altezzaditaglio.

1.Tiratelalevadiregolazionedell'altezzadella ruotaversolaruota( posizioneopportuna.

Figura18),espostatelanella

PERICOLO

Selafrizionedelfrenodellalamanonfunziona, lalamacontinuaagirareanchedopocheavrete rilasciatolastegoladicomandodellalama.Il contattoconlalamapotrebbecausaregraviferite.

•Primadiusareiltosaerbacontrollatesempre ilfunzionamentodellafrizionedelfrenodella lama.

•Nonutilizzatemaiuntosaerbaseilsistemadi sicurezzadellafrizionedelfrenodellalamanon funzionacorrettamente.

•Incasodiavariadelsistemadisicurezzaportate iltosaerbaadunDistributoreautorizzato.

Regolazionedell'altezzadi taglio

L'altezzadelleruotevieneregolata,unaruotapervolta, utilizzandol'appositalevadiregolazione.Altezzedi taglio:25mm,38mm,51mm,64mm,76mm,89mm e95mm.

Figura18

1.Levadiregolazionedell'altezzadellaruota

2.Rilasciatelalevadiregolazionedell'altezzadella ruotaeinseritelasaldamentenell'appositatacca.

3.Regolatetutteleruoteimpostandoleallastessa altezzaditaglio.

Utilizzodelcestodiraccolta

Montaggiodelcestodiraccolta

1.Attendetenchétuttelepartimobilisisiano fermate.

2.Alzatelosportelloposterioreeteneteloalzato (Figura19).

Figura19

1.Sportelloposteriore

3.Montateilcestosuimontantidissaggio (Figura20).

Tosareconilcestodiraccolta

AVVERTENZA

Nonutilizzateilcestodiraccoltaseèconsumato, inquantosassoliniesimilicorpiestraneipossono esserescagliativersol'operatoreogliastanti,e causaregraviferiteoanchelamorte.

Controllatespessolecondizionidelcestodi raccolta.Seèdanneggiato,montateunnuovo cestodiricambioT oro.

Figura20

1.Montantidissaggiodelcesto

4.Abbassatelosportelloposteriore.

Rimozionedelcestodiraccolta

Perrimuovereilcestoinvertitelasequenzaprecedente.

PERICOLO

Iltosaerbapuòscagliaresfalcioedaltrioggetti attraversoilcanalediscaricoaperto.Glioggetti scagliaticonforzapossonoferiregravemente l'operatoreogliastanti,ecausarneanchelamorte.

Nonusateiltosaerbasenonèmontatoilcestodi raccolta.

Suggerimenti

Suggerimentigenerali

•Manteneteaflatalalamadurantel'interastagione ditosatura.Limateaintervalliregolariletacche sullalama.

•All'occorrenzasostituitelalamaconunalama originaleToro.

•Tosatesoltantoerbaofoglieasciutte.Erbaefoglie bagnatetendonoadammucchiarsisultappeto erboso,epossonointasareiltosaerbaoarrestareil motore.

AVVERTENZA

Erbaefogliebagnatepossonocausaregravi feritesedovestescivolareetoccarelalama.

Tosatesoltantoquandoèasciutto.

•Pulitesempreilsottoscoccadeltosaerbadopo ognitosatura.VederePuliziadelsottoscoccadel tosaerba.

•Manteneteilmotoreinottimecondizionidiservizio.

•Perottenereunatosaturaottimaleimpostateil regimedelmotoreallamassima.

•Perfalciareerbaaltapiùdi15cm,tosateprima all'altezzaditagliosuperiorecamminando lentamente,quinditosatedinuovoadun'altezza inferioreperottenereuntappetoerbosopiù attraente.Sel'erbaètroppoaltaelefogliesi ammucchianosultappetoerboso,èprobabilecheil tosaerbasiintasiedilmotoresifermi.

•Alternateladirezioneditosatura,percontribuirea disperderelosfalciosultappetoerbosoedottenere unafertilizzazioneuniforme.

Sel'aspettodeltappetoerbosotosatononè soddisfacente,provateunodeiseguenti:

•Aflatelalama.

•Camminatepiùlentamentementretosate.

•Alzatel'altezzaditagliodeltosaerba.

•Tosatel'erbapiùdifrequente

•Sovrapponetelepassate,anzichéfalciareun'intera andanaadognipassata

•Impostatel'altezzaditagliodelleruoteanteriorisu unataccainferiorerispettoalleruoteposteriori.ad esempio,impostateleruoteanterioria64mme quelleposterioria76mm.

Sminuzzarelefoglie

AVVERTENZA

Nonfatefunzionareiltosaerbaconilmotore adunregimesuperioreaquelloimpostato infabbrica.Lamancataosservanzapuò permetterecheunpezzodilamaodimotore vengascagliatonellazonadell'operatoreodi astanti,causandograviferiteodanchelamorte.

–Nonmodicateilregimedelmotore.

–Sesospettatecheilregimedelmotoresia

piùvelocedelnormale,rivolgeteviaun Distributoreautorizzato.

•Pulitespessoilltrodell'aria.Ilmulchingrimescola piùsfalcioepolvere,cheintasanoilltrodell'ariae riduconoleprestazionidelmotore.

Falciaturadell'erba

•L'erbacrescearitmidiversiinstagionidiverse. Durantelacaldaestateèmegliotosarel'erbaad altezzeditagliodi64mm,76mmo89mm.Falciate soltantounterzodellod'erbapervolta.Non falciateconimpostazioniinferioria64mm,ameno chel'erbanonsiaradaoneltardoautunno,quando l'erbainiziaarallentarelacrescita.

•Dopolatosaturadeltappetoerboso,almenometà diessodeveesserevisibileattraversolefoglie. All'occorrenza,effettuatepiùpassatesullefoglie.

•Seiltappetoerbosoècopertosolamentedaun leggerostratodifoglie,impostatetutteleruotealla medesimaaltezzaditaglio.

•Seiltappetoerbosoècopertodapiùdi12cmdi foglie,alzatediunaoduetacchel'altezzaditaglio anteriorerispettoallaposteriore.peragevolare l'aspirazionedellefogliesottoilpiattoditaglio.

•Seiltosaerbanonsminuzzanementelefoglie, rallentatelavelocitàditosatura.

•Seneltosarepassatesopradellefogliediquercia,in primaverapoteteaggiungeredellacalceperridurne l'acidità.

Manutenzione

Nota:Determinareilatisinistroedestrodellamacchinadallanormaleposizionedifunzionamento.

Programmadimanutenzioneraccomandato

Cadenzadimanutenzione

Dopoleprime8ore

Primadiogniutilizzoo

quotidianamente

Ogni25ore

Ogni50ore

Ogni100ore

Ogni300ore

Ognianno

Importante:Perulterioriinterventidimanutenzionesirimandaal

Proceduradimanutenzione

•Cambiatel'oliomotore.

•Controllateillivellodell'oliomotore.

•Controllatelalamadeltosaerbaperaccertarechenonsiaconsumataodanneggiata.

•Puliteilsottoscoccadeltosaerba.

•Puliteilpreltroinschiumasintetica(piùspessoinambientipolverosi).

•Lubricateibracciorientabili.

•Cambiatel'oliomotore(piùsoventeinambientipolverosi).

•Puliteilcarterdellafrizionedelfrenodellalama.

•Lubricatelascatoladegliingranaggi.

•Cambiateilltrodell'olio.

•Controllatelacandela.

•Sostituiteilltrodicartadell'aria(piùsoventeinambientipolverosi).

•Puliteilltrocarburante.

Man uale per l'uso del motor e

ATTENZIONE

Selasciateilcappellottosullacandela,qualcunopotrebbeavviareaccidentalmenteilmotoreeferire gravementevoiodaltrepersone.

Scollegateilcappellottodellacandelaprimadieffettuareinterventidimanutenzione,eallontanateloin modochenonvengaaccidentalmenteacontattoconlacandela.

Lubricazione

Lubricazionedeibracci orientabili

Intervallotragliinterventitecnici:Ogni50ore

1.Spostateinposizionecentralelelevedell'altezzadi tagliodelleruoteposteriori.

2.Tergeteiraccordid'ingrassaggioconunpannopulito

Figura21).

(

3.Montateuningrassatoreapressionesulraccordo d'ingrassaggioepompateconcauteladueotrevolte delgrassouniversalen.2abasedilitio.

Importante:Applicandoilgrassoconuna pressioneeccessivapotrestedanneggiarele guarnizioniditenuta.

Figura21

Lubricazionedellascatola degliingranaggi

Manutenzionedelmotore

Intervallotragliinterventitecnici:Ogni100ore

1.Rimuoveteilcestodiraccolta.

2.Montateuningrassatoreapressionesulraccordo diingrassaggionell'aperturadelcopricinghia

Figura22).

(

Figura22

Manutenzionedelltro dell'aria

Intervallotragliinterventitecnici:Ogni25

ore—Puliteilpreltroinschiuma sintetica(piùspessoinambienti polverosi).

Ogni300ore—Sostituiteilltrodi cartadell'aria(piùsoventeinambienti polverosi).

Importante:Nonazionateilmotoresenzailltro dell'ariacompleto,perevitaredidanneggiare seriamenteilmotore.

1.Spegneteilmotoreeattendetechetuttelepartiin movimentosisianofermate.

2.Scollegateilcappellottodallacandela(

3.Toglietelavitedissaggiodalcoperchiodelltro dell'aria(

Figura23).

Figura12).

3.Applicatedelicatamenteunaoduepompatedi grassouniversalen.2abasedilitio.

4.Montateilcestodiraccolta.

Figura23

1.Vite3.Filtrodicartadell'aria

2.Coperchietto

4.Toglieteilcoperchioepuliteloaccuratamente (Figura23).

5.Toglieteilltrodicartadell'ariaegettatelo (

Figura24).

1.Filtrodicartadell'aria

Figura24

2.Preltroinschiuma sintetica

3.Scollegateilcappellottodallacandela(Figura12).

4.Collocateunabacinelladispurgoadattasottoillato destrodeltosaerba.

5.Girateiltappoinsensoantiorarioedestraetel'asta dilivello.

6.Inclinateiltosaerbasullatodestroperfaredeuire l'olionellabacinelladispurgo.

Nota:Potetetoglierel'oliodalcarterconun estrattored'olio.

7.Raddrizzateiltosaerbainposizionediservizio.

Importante:Noncercatedipulireiltridi carta.

6.Toglieteilpreltroinschiumasinteticaelavatelocon acquaedetersivoneutro,innetamponatelonché nonèasciutto.

7.Impregnatediolioilpreltroepremetelo(senza strizzarlo)pereliminarel'oliosuperuo.

8.Montateilpreltroinschiumasintetica.

9.Montateilnuovoltrodicartadell'aria.

10.Montateilcoperchioessateloconlavite.

Cambiodell'oliomotore

Intervallotragliinterventitecnici:Dopoleprime8

ore

Ogni50ore

Capienzadelcarter

Conilltrodell'olio

Senzaltrodell'olio

0,85litri

0,65litri

8.Inseritel'astadilivellonelcollodelbocchettonee girateafondoiltappoinsensoorario.

9.Riciclatel'oliousato,nelrispettodelleleggilocali.

10.Riempiteilcarterdell'olioconoliofresconoalla lineadipieno(Full)sull'asta.VedereRiempimento delcarterconolio.

11.Tergetel'olioversato.

Cambiodelltrodell'olio

Intervallotragliinterventitecnici:Ogni100ore

1.Avviateilmotoreperriscaldarel'olio.

AVVERTENZA

L'oliopuòscottarequandoilmotoreècaldo, edilcontattoconl'oliocaldopuòcausaregravi ustioni.

Evitateditoccarel'oliomotorecaldodurante lospurgo.

Nota:Lecapacitàdiolionellatabellainaltosono statecalcolatetenendocontodelfattochelacoppa dell'oliovuotapossacontenereunapiccolaquantitàdi olioresiduo.

1.Avviateilmotoreperriscaldarel'oliomotore.

Nota:L'oliocaldouiscemeglioetrasportauna maggiorequantitàdisostanzeinquinanti.

AVVERTENZA

L'oliopuòscottarequandoilmotoreècaldo, edilcontattoconl'oliocaldopuòcausaregravi ustioni.

Evitateditoccarel'oliomotorecaldodurante lospurgo.

2.Spegneteilmotoreeattendetechetuttelepartiin movimentosisianofermate.

3.Scollegateilcappellottodallacandela.

4.Spurgatel'oliomotore;vedereCambiodell'olio motore.

5.Metteteuncenciosottoilltrodell'olioper raccoglierel'oliochefuoriescementretoglieteilltro

Figura25).

(

2.Scollegateilcappellottodallacandela(

3.Puliteattornoallacandela.

4.Toglietelacandeladallatestata.

Importante:Lecandeleincrinate,incrostate osporchedevonoesseresostituite.Nonpulite glielettrodi,perchéigranellichepenetranonel cilindropossonodanneggiareilmotore.

Figura12).

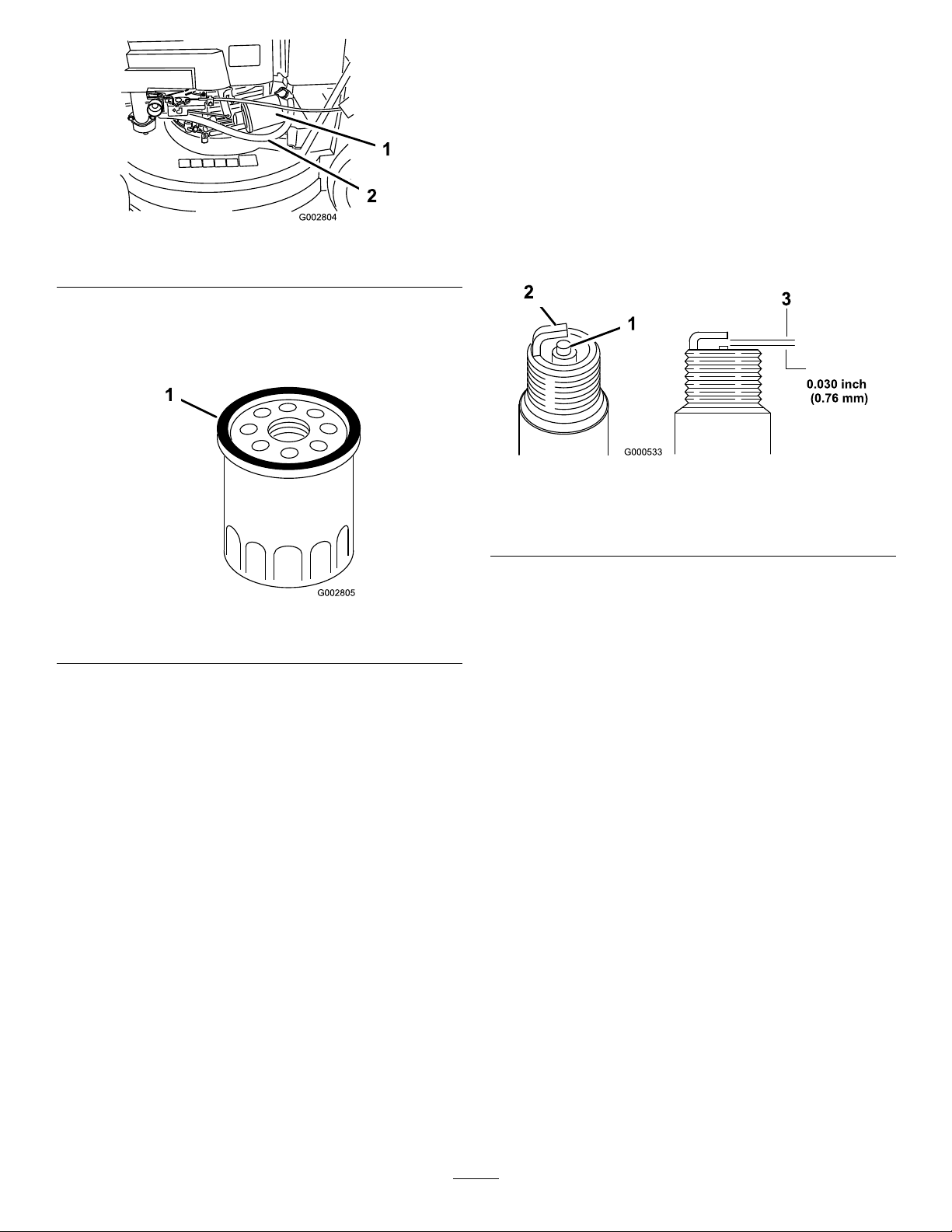

Figura25

1.Filtrodell'olio2.Tubodialimentazione

6.Toglieteilltrodell'olio.

7.Conildito,spalmatel'oliosullaguarnizionedel nuovoltro(

1.Guarnizione

Figura26).

Figura26

5.Regolateladistanzatraglielettrodidellacandelaa 0,76mm(

1.Isolatoredell'elettrodocentrale

2.Elettrodolaterale

3.Distanzafraglielettrodi(noninscala)

Figura27).

Figura27

6.Montatelacandelaelaguarnizioneditenuta.

7.Serratelacandelaa23Nm.

8.Collegateilcappellottoallacandela.

8.Montateilnuovoltroeserrateloamanodidue terzidigirosoltanto.

9.Riempiteilcarterconoliofresconoallalineadi pieno(Full)sull'astadilivello;vedereRiempimento delcarterconolio.

10.Collegateilcappellottoallacandela.

11.Fategirareilmotorepertreminuticirca.

12.Spegneteilmotore,attendetechetuttelepartimobili sisianofermate,econtrollatecheattornoalltro nonvisianofuoriuscite.

13.Versatedell'altrooliopercompensarel'olionelltro. VedereControllodellivellodell'oliomotore.

14.Riciclatel'oliousato,nelrispettodelleleggilocali.

Manutenzionedellacandela

Intervallotragliinterventitecnici:Ogni100ore

UsateunacandelaNGKBPR5ESoequivalente.

1.Spegneteilmotoreeattendetechetuttelepartiin movimentosisianofermate.

Manutenzionedel

sistemadialimentazione

Svuotamentodelserbatoio carburanteepuliziadelltro carburante

Intervallotragliinterventitecnici:Ognianno—Pulite

illtrocarburante.

L'elementodelltrocarburantesitrovaall'internodel serbatoiodelcarburante.

1.Spegneteilmotoreelasciatechesiraffreddi.

Nota:Drenatelabenzinaesclusivamenteamotore freddo.

2.Scollegateilcappellottodallacandela.

3.Staccateiltubodelcarburanteallentandoilserratubo sulcarburatore.

4.Apritelavalvoladelcarburante.

5.Spurgatecompletamentelabenzinadalserbatoio edaltubodialimentazionedelcarburante,inuna tanicaapprovata.

sistemaditrazione

Regolazionedellatrazione automatica

Selatrazioneautomaticanonfunziona,oseiltosaerba tendeaspostarsiinavantiquandolabarradicomando èapiùdi3,8cmdallastegola,regolatelatrazione automatica.

1.Allentateildadodissaggiodelregolatore (Figura28).

6.Toglieteilserbatoiodelcarburantedaltosaerba.

7.Versateunapiccolaquantitàdicarburantenel serbatoio,agitateilserbatoio,eversateilcarburante inun'appositatanicaomologata.

8.Montateilserbatoiodelcarburanteediltubodi alimentazione;vedereMontaggiodelserbatoiodel carburanteedeltubodialimentazione.

Figura28

1.Regolatore

2.Dado4.3,8cm

2.Girateilregolatorenoadeliminarel'imbandodel cavoesposto(Figura28).

3.Serrateildado.

Nota:Percontrollarelaregolazionetirateindietro lentamenteiltosaerbaedallostessotempospostate gradualmentelabarradicomandoversolastegola. Laregolazioneèesattaquandoleruoteposteriori cessanodigirareelapartesuperioredellabarradi comandositrovaa3,8cmcircadalfondodella stegola.

Nota:Seilregolatoreècompletamenteestesoela trazioneautomaticanonfunzionaquandolabarradi comandodellalamaèa3,8cmdallastegola,dovrete regolarelastaffadiancoraggioinferiore.V ederele vocida

4a9.

3.Cavo

4.Spostateilregolatoreperottenereilmassimo imbandodelcavo.

5.Toglieteilserbatoiodelcarburante.

Nota:Nonoccorrestaccareiltubodialimentazione

G012156

dalserbatoiodelcarburante.

6.Toglieteilparacinghiasuperiore(Figura29).

Figura29

1.Copricinghiasuperiore

7.Rimuovetelevitidallastaffadiancoraggioinferiore (Figura30).

Nota:Ilparacinghiainferioreèstatorimossoin Figura30perunavisualemigliore.Nonènecessario rimuovereilparacinghiainferiorepereseguirequesta procedura.

8.Alzatediunforolastaffadiancoraggioinferiore Figura30).

(

9.Ripetetelefasida1noa3perregolarelabarradi

comando.

Nota:Quandoinstallateunanuovacinghia, riportatelastaffadiancoraggioinferioreallasua posizioneoriginaleimpostatainfabbrica,indicata dalletaccheincorrispondenzadeiforisullastaffa

Figura30).

(

1.Staffadiancoraggio

Figura30

2.Tacche

inferiore

Manutenzionedel sistemadicontrolli

Regolazionedelcavodelfreno dellalama

Regolateilcavodelfrenodellalamaogniqualvoltane montateunonuovoosostituitelacinghia.

1.Spegneteilmotoreeattendetechetuttelepartiin movimentosisianofermate.

2.Scollegateilcappellottodallacandela(

Figura12).

3.Toglieteilserbatoiodelcarburantedallastaffadel serbatoio.

Nota:Nonoccorrestaccareiltubodialimentazione dalserbatoiodelcarburante.

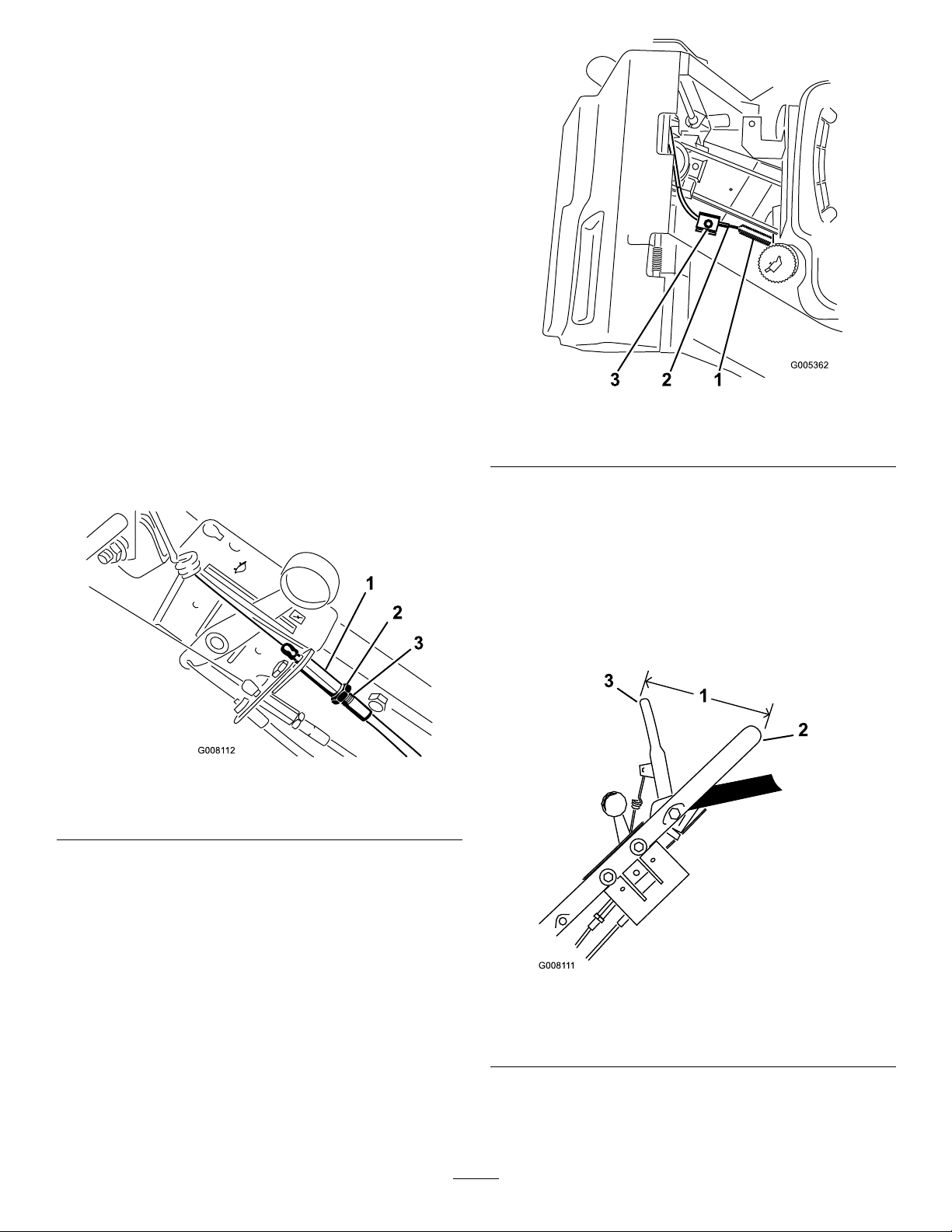

4.Riportateilregolatoredelcavosullastegolainmodo chesianovisibili6mmdilettatura,quindistringete ildado(

Figura31).

Figura32

1.Molla3.Vitedelmorsettodelcavo

2.Guainadelcavodelfreno

Nota:Ilparacinghiainferioreèstatorimossoin Figura32perunavisualemigliore.Nonènecessario rimuovereilparacinghiainferiorepereseguirequesta procedura.

6.Tenetelabarradicomandodellalamainmodoche l'esternodellabarrasiaa14cmdall'esternodella stegola,etirateilcavoperrimuoverel'imbando,ma senzaesercitaretensionesullamolla(

Figura33).

Figura31

1.Regolatore

2.Dado

3.6mmdilettatura

5.Allentatelavitedelmorsettonchélaguainadel cavodelfrenononscorre(

Figura32).

Figura33

1.14cm3.Barradicomandodella lama

2.Maniglia

7.Serratelavitedibloccaggiodelcavotra11e14Nm permantenerelaregolazione.

Manutenzionedellalama

8.Misuratelalunghezzadellamollasiaprimachedopo avereinnestatolabarradicontrollodellalama.La differenzatraqueste2lunghezzeèl'allungamento dellamolla.

Nota:L'allungamentodellamolladevemisurareda 7,4a7,9mm.Potrebbeesserenecessarioregolareil regolatoredelcavoperottenerequestovalore.

AVVERTENZA

Nontiratetroppoilcavodelfrenodellalama. Serrandoeccessivamenteilcavodelfrenodella lamasieviteràilcontattotrailfrenodellalama eiltamburodelfrenoquandovienerilasciatala barradicomando.Seilfrenodellalamanonentra incontattoconiltamburodelfreno,lalamanon smetteràdiruotare,ilchepotrebbecausaregravi lesionipersonali.

•Ognivoltacheregolateilcavodelfrenovericate cheilfrenofermilalamaintresecondiomeno.

•Selalamanonsifermaentrotresecondi,portate iltosaerbadaunCentroAssistenzaautorizzato, perilcontrolloelariparazione.

Manutenzionedellalamadi taglio

Tosatesempreconunalamaaflata.Lalamaaflata falciaconprecisione,senzastrappareotagliuzzareili d'erba.

1.Spegneteilmotoreeattendetechetuttelepartiin movimentosisianofermate.

2.Scollegateilcappellottodallacandela(

3.Spurgatelabenzinadalserbatoiocarburante; consultateSvuotamentodelserbatoiodelcarburante epuliziadelltrocarburante.

4.Inclinateiltosaerbasullatodestro(

Figura12).

Figura34).

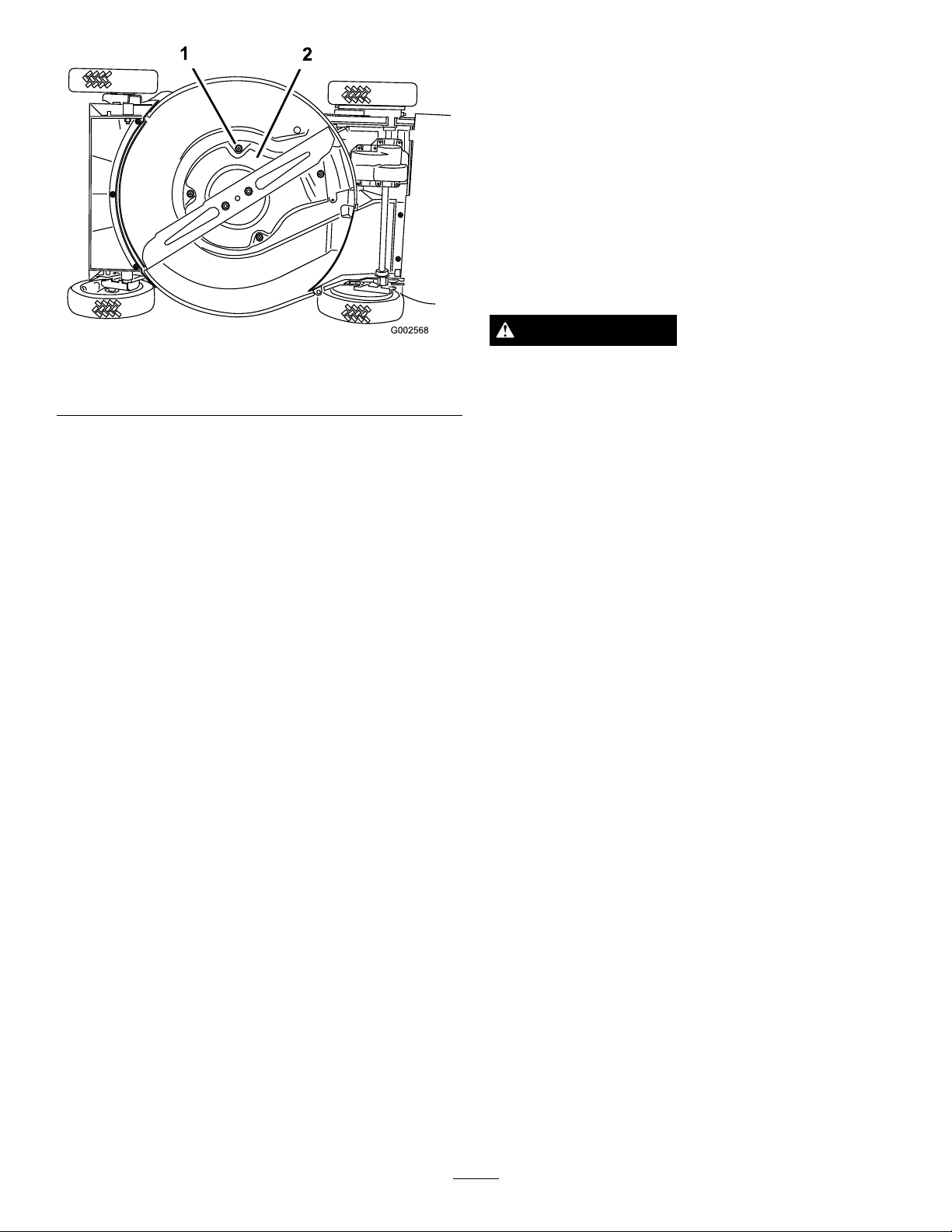

Figura34

1.Lama

2.Dadidellalama

3.Coppaantistrappo

Controllodellalama

Intervallotragliinterventitecnici:Primadiogni

utilizzooquotidianamente

Vericateattentamentechelalamasiaaflatae nonusurata,conparticolareriferimentoalpuntoin cuilasezionepiattas'incontraconlasezionecurva (Figura35A).Sabbiaematerialiabrasivipossono consumareilmetallocheconnettelesezionipiattae curvadellalama,percuisiconsigliadicontrollarela lamaprimadiusareiltosaerba.Sostituitelalamase notateunascanalaturaosegnidiusura(Figura35Be Figura35C);vedereRimozionedellalama.

Figura35

1.Costa

2.Sezionepiattadellalama4.Scanalaturaformata

3.Usura

Bilanciamentodellalama

1.Vericateilbilanciamentodellalamacollocandoil forocentraledellalamasuunchiodoosulcodolodi uncacciaviteserratoorizzontalmenteinunamorsa

Figura37).

(

Figura37

Nota:Perottenereprestazioniottimalimontateuna

nuovalamaprimadell'iniziodellastagionedellatosatura. Durantel'annomanteneteiltaglientelimandolepiccole scheggechetalvoltasiformano.

PERICOLO

Lelameconsumateodanneggiatepossono spezzarsiescagliareframmentiindirezione dell'operatoreodiastanti,causandograviferiteo anchelamorte.

•Controllatelalamaadintervalliregolari,per accertarechenonsiaconsumataodanneggiata.

•Selalamaèconsumataodanneggiata, sostituitela.

Rimozionedellalama

Afferratel'estremitàdellalamaconuncenciooun guantobeneimbottito.Toglieteidadidellalama,la coppaantistrappoelalama(

Figura34).

Nota:Potetevericareilbilanciamentoanchecon unbilanciatoredilameincommercio.

2.Seunaestremitàdellalamasidovesseabbassare, limatela(nonlimateiltaglienteol'estremitàad essoadiacente).Lalamaèperfettamentebilanciata quandonessunodeilatisiabbassa.

Montaggiodellalama

1.MontateunalamaToroaflataebilanciata,lacoppa antistrappoeidadidellalama.Lacostadellalama, quandoècorrettamentemontata,èrivoltaversola partesuperioredellascoccadeltosaerba.Serrateil bullonedellalamatra32e37Nm.

2.Raddrizzateiltosaerbainposizionediservizio.

3.Collegateilcappellottoallacandela.

Aflaturadellalama

Limatelapartesuperioredellalamapermantenere l'angoloditagliooriginale(Figura36A)edilraggio internodeltagliente(Figura36B).Lalamarimarrà bilanciatasoltantoserimuovereteunaquantitàugualedi materialedaentrambiitaglienti.

Figura36

1.Aflatesoltantoaquesto angolo.

2.Manteneteilraggio originaleinquestopunto.

Pulizia

Puliziadelsottoscoccadel tosaerba

Otterreteunaresaottimalesemanterretepulitoil sottoscoccadeltosaerba.

Metododilavaggio

AVVERTENZA

Inclinandoiltosaerbapotrestecausarela fuoriuscitadicarburantedalcarburatoreodal serbatoiodelcarburante.Labenzinaèmolto inammabile,esplosivae,inalcunecondizioni, puòcausareinfortuniedanni.

Perevitaredispargerecarburantefategirare ilmotoreasecco,oppuresvuotatelabenzina medianteunapompaamano,maiconunsifone.

Intervallotragliinterventitecnici:Primadiogni

utilizzooquotidianamente

1.Portateiltosaerbasuunasuperciepianaincemento oasfalto,nelleadiacenzediunessibiledagiardino.

2.Avviateilmotore.

3.Teneteilessibiledagiardinoall'altezzadella manigliaeindirizzateilgettoperterra,davantialla ruotaposterioredestra(

1.Ruotaposterioredestra

Nota:Lalamaadducel'acquaelavavialosfalcio. Lasciatescorrerel'acquanchénonusciràpiùsfalcio dalsottoscocca.

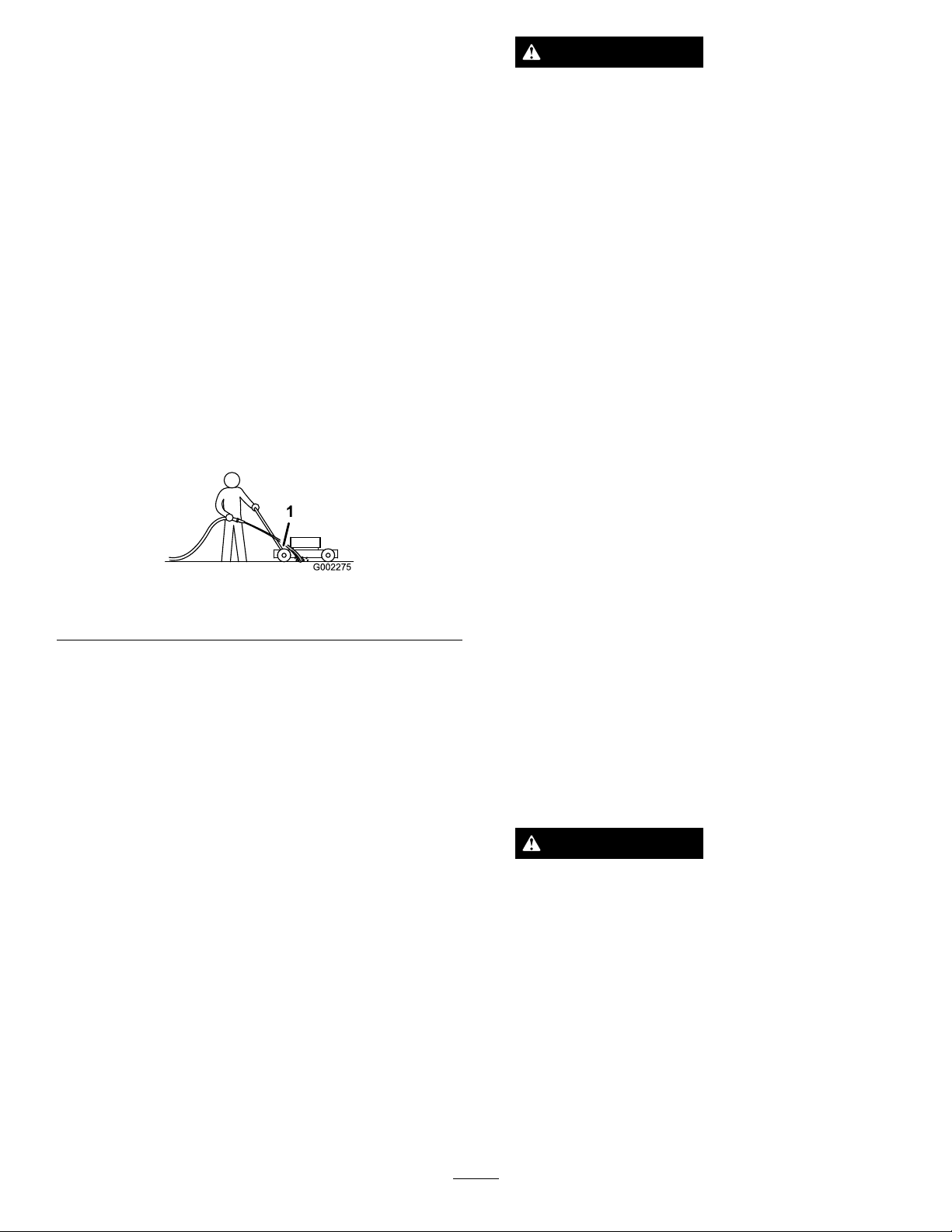

Figura38).

Figura38

3.Inclinateiltosaerbasullatodestro.

4.Toglietemorchiaesfalcioconunraschiettodilegno duro.Evitateditoccarebavatureetaglientiaflati.

5.Raddrizzateiltosaerbainposizionediservizio.

6.Riempiteilserbatoiodelcarburante.

7.Collegateilcappellottoallacandela.

Puliziadelcarterdellafrizione delfrenodellalama

Intervallotragliinterventitecnici:Ogni50ore

Pulitelaparteinternadelcarterdellafrizionedelfreno dellalamaquandocambiatel'oliomotore,pergarantire lemiglioriprestazioniedimpedireildeterioramento delleparti,oquandoaflatelalama,perchéoccorre toglierelalamapertogliereilcarter.

1.Spegneteilmotoreeattendetechetuttelepartiin movimentosisianofermate.

2.Scollegateilcappellottodallacandela(

Figura12).

4.Spegneteilmotoreeattendetechetuttelepartiin movimentosisianofermate.

5.Chiudeteilrubinettodelessibile.

6.Avviateiltosaerbaefatelofunzionareperalcuni minuti,pereliminarel'umiditàdaltosaerbaedaisuoi componenti.

Raschiatura

Seillavaggiononeliminatuttiicorpiestraneidal sottoscocca,raschiatelonchénonèpulito.

1.Scollegateilcappellottodallacandela(Figura12).

2.Spurgateilcarburantedalserbatoio.Vedere Svuotamentodelserbatoiocarburanteepuliziadel ltrocarburante

3.Spurgatelabenzinadalserbatoiocarburante; consultateSvuotamentodelserbatoiodelcarburante epuliziadelltrocarburante.

4.Inclinateiltosaerbasullatodestro.

AVVERTENZA

Inclinandoiltosaerbapotrestecausarela fuoriuscitadicarburantedalcarburatoreodal serbatoiodelcarburante.Labenzinaèmolto inammabile,esplosivae,inalcunecondizioni, puòcausareinfortuniedanni.

Svuotateilserbatoiocomedaistruzioni,per evitaredispargereilcarburante;nontravasatelo maiconunsifone.

5.Toglieteiduedadidellalama,lacoppaantistrappoe lalama(Figura34).

6.Allentarelequattrovitidissaggiodelcarter (Figura39).

Rimessaggio

Preparateiltosaerbaperilrimessaggiodinestagione osservandoleproceduredimanutenzioneconsigliate. VedereManutenzione

Conservateiltosaerbainunluogofresco,pulitoe asciutto.Copriteloconuntelopermantenerlopulitoe protetto.

Preparazionedelsistemadi alimentazione

Figura39

1.Viti(4)2.Carterdellafrizionedel frenodellalama

7.Toglieteilcarterdellafrizionedelfrenodellalamae spazzolateosofateviatuttiidetritiaccumulatisi sottoilcarteredattornoalsistemadellafrizionedel frenodellalama.

8.Montateiltappo.

9.Montatelalama,lacoppaantistrappoeiduedadi dellalama.

10.Raddrizzateiltosaerbainposizionediservizio.

11.Collegateilcappellottoallacandela.

AVVERTENZA

Labenzinaevaporasevieneconservatapermolto tempo,edesplodesevieneacontattoconuna ammalibera.

•Nonconservatelabenzinaperlunghiperiodi.

•Nonconservateiltosaerbaconbenzinanel serbatoioonelcarburatoreinunluogochiuso incuisitroviunaammalibera.(Es.nelle vicinanzediunfornoodellaammaspiadiuno scaldaacqua).

•Lasciatecheilmotoresiraffreddiprimadi riporloinunluogochiuso.

Svuotateilserbatoiodelcarburantedopol'ultima tosatura,primadelrimessaggiodeltosaerba.

1.Fatefunzionareiltosaerbanchéilmotorenonsi fermapermancanzadicarburante.

2.Iniettatelabenzinanelmotoreeavviatelodinuovo.

3.Lasciatecheilmotoregirinchénonsiferma. Quandononsiaccendepiù,ilmotoreèasciutto abbastanza.

Preparazionedelmotore

1.Cambiatel'oliodelcartermentreilmotoreècaldo. VedereCambiodell'oliomotore.

2.Toglietelacandela.

3.Daunalattinaversateunacucchiaiatadiolionel carter,attraversoilforodellacandela.

4.Utilizzandoilcavodiavviamento,fategirarepiù volteilmotore,lentamente,perdistribuirel'olio.

5.Montatelacandela,senzacollegareilcappellotto.

Informazionigenerali

1.Pulitelascoccadeltosaerba.VederePuliziadel sottoscoccadeltosaerba

2.Eliminatemorchiaeresiduidisfalciodalcilindro, dallealettedellatestataedallasededellaventola.

3.Eliminatesfalcio,morchiaefanghigliadalleparti esternedelmotore,dallacoperturaprotettivaeda sopralascoccadeltosaerba.

4.Controllatelecondizionidellalama.Vedere Manutenzionedellalamaditaglio.

5.Puliteilcarterdellafrizionedelfrenodellalama; vederePuliziadelcarterdellafrizionedelfrenodella lama.

6.Revisionateilltrodell'aria;vedereRevisionedel ltrodell'aria.

7.Lubricateibracciorientabili;vedereLubricazione deibracciorientabili.

8.Serratetuttiidadi,ibullonieleviti.

9.Ritoccatelesuperciarrugginiteescheggiate convernicereperibiledaunCentroAssistenza autorizzato.

Rimozionedeltosaerbadal rimessaggio

1.Controllatetuttiidispositividifermoeserrateli.

2.Toglietelacandelaefategirarevelocementeil motoreutilizzandol'innesco,pereliminarel'olio superuodalcilindro.

3.Pulitelacandelaosostituitelaqualorasiaincrinata, rottaoseglielettrodisonoconsumati.

4.Montatelacandelaeserratelaa23Nm.

5.Osservateleproceduredimanutenzioneconsigliate; vedereManutenzione.

6.Rabboccateilserbatoiodelcarburanteconbenzina fresca.

7.Controllateillivellodell'oliomotore.

8.Collegateilcappellottoallacandela.

Localizzazioneguasti

ProblemaPossibilecausaRimedio

Ilmotorenonsiavvia

Ilmotoresiavviacondifcoltàoperde potenza

1.Ilserbatoiocarburanteèvuotoo l'impiantodialimentazionecontiene carburantestantio.

2.Lalevadell'acceleratorenonsitrovain posizioneStarter.

3.Ilcappellottononècollegatoalla candela.

4.Lacandelaèsporca,imbrattataola distanzatraglielettrodièerrata.

1.Benzinastantianelserbatoiodel carburante.

2.Ilforodisatodeltappodelcarburante èostruito.

3.L'elementodelltrodell'ariaèsporcoe riduceilussod'aria.

4.Ilsottoscoccadeltosaerbacontiene sfalcioedetriti.

5.Lacandelaèsporca,imbrattataola distanzatraglielettrodièerrata.

6.Illivellodell'oliomotoreèbassool'olio èsporco.

1.Spurgatee/oriempiteilserbatoiodel carburanteconbenzinafresca.Se ilproblemaperdura,rivolgeteviaun Distributoreautorizzato.

2.Portatelalevadell'acceleratorein posizioneStarter.

3.Collegateilcappellottoallacandela.

4.Controllatelacandelae,all'occorrenza, regolateladistanzafraglielettrodi. Selacandelaèsporca,imbrattatao incrinata,sostituitela.

1.Spurgateilserbatoiodelcarburantee riempitelodibenzinafresca.

2.Puliteilforodisatodeltappodel carburante,osostituiteiltappo.

3.Puliteilpreltrodell'ariae/osostituiteil ltrodicartadell'aria.

4.Puliteilsottoscoccadeltosaerba.

5.Controllatelacandelae,all'occorrenza, regolateladistanzafraglielettrodi. Selacandelaèsporca,imbrattatao incrinata,sostituitela.

6.Controllatel'oliomotore.Cambiate l'olioseèsporco,orabboccateseè scarso.

Ilmotorenonèregolare

Iltosaerbaoilmotorevibranoinmodo eccessivo

Tagliononuniforme

1.Ilcappellottononècollegatoalla candela.

2.Lacandelaèsporca,imbrattataola distanzatraglielettrodièerrata.

3.Lalevadell'acceleratorenonsitrova inposizioneFast.

4.L'elementodelltrodell'ariaèsporcoe riduceilussod'aria.

1.Lalamaèpiegataosbilanciata.

2.Idadidissaggiodellalamasono allentati.

3.Ilsottoscoccadeltosaerbacontiene sfalcioedetriti.

4.Ibullonidissaggiodelmotoresono allentati.

1.L'altezzadellequattroruotenonè uguale.

2.Lalamaèottusa.

3.Avetetosatoripetutamentenellastessa direzione.

4.Ilsottoscoccadeltosaerbacontiene sfalcioedetriti.

1.Collegateilcappellottoallacandela.

2.Controllatelacandelae,all'occorrenza, regolateladistanzafraglielettrodi. Selacandelaèsporca,imbrattatao incrinata,sostituitela.

3.Portatelalevadell'acceleratorein posizioneFast.

4.Puliteilpreltrodell'ariae/osostituiteil ltrodicartadell'aria.

1.Bilanciatelalama.Selalamaè piegata,sostituitela.

2.Serrateidadidissaggiodellalama.

3.Puliteilsottoscoccadeltosaerba.

4.Serrateibullonidissaggiodelmotore.

1.Regolatelequattroruoteallastessa altezza.

2.Aflateebilanciatelalama.

3.Cambiateladirezioneditosatura.

4.Puliteilsottoscoccadeltosaerba.

ProblemaPossibilecausaRimedio

Latrazioneautomaticadeltosaerbanon funziona

1.Ilcavodellatrazioneautomaticanonè regolatooèdanneggiato.

2.Visonodetritisottoilparacinghia.2.Rimuoveteidetritidasottoil

1.Regolateilcavodellatrazione automatica.All'occorrenzasostituitelo.

paracinghia.

Listadeidistributoriinternazionali

Distributore:Paese:

AtlantisSuveSulamaSisstemleriLt BalamaPrimaEngineeringEquip.HongKong85221552163 B-RayCorporationCorea CascoSalesCompany CeresS.A.CostaRica CSSCTurfEquipment(pvt)Ltd.SriLanka CyrilJohnston&Co. EquiverMessico525553995444 FemcoS.A.Guatemala G.Y .K.CompanyLtd.Giappone GeomechanikiofAthensGrecia GuandongGoldenStarCina HakoGroundandGardenSvezia HakoGroundandGarden HayterLimited(U.K.) HydroturfInt.CoDubai HydroturfEgyptLLC IbeaS.P.A. IrriamcPortogallo351212388260 IrrigationProductsInt'lPvtLtd.India862283960789 JeanHeybroekb.v.PaesiBassi31306394611 Lely(U.K.)Limited MaquiverS.A.Colombia MaruyamaMfg.Co.Inc.Giappone MetraKft Mountelda.s.RepubblicaCeca MunditolS.A. OslingerTurfEquipmentSA OyHakoGroundandGardenAb ParklandProductsLtd.NuovaZelanda6433493760 Prochaska&Cie RTCohen2004Ltd. Riversa RothMotorgerateGmBh&Co.Germania ScSvendCarlsenA/S SolvertS.A.S. SpyprosStavrinidesLimitedCipro SurgeSystemsIndiaLimited T-MarktLogisticsLtd.Ungheria3626525500 ToroAustraliaAustralia61395807355 ToroEuropeBVBABelgio3214562960

Turchia902163448674

Portorico7877888383

IrlandadelNord442890813121

Norvegia4722907760 RegnoUnito441279723444 EmiratiArabiUniti97143479479 Egitto2025194308 Italia390331853611

RegnoUnito441480226800

Ungheria3613263880

Argentina541148219999 Ecuador59342396970 Finlandia35898700733

Austria4312785100 Israele97298617979 Spagna

Danimarca4566109200 Francia33130817700

India911292299901

N.telefono:

82325512076

5062391138 94112746100

5024423277 81726325861 30109350054 862087651338 4635100000

5712364079 81332522285

420255704220

34952837500 4971442050

35722434131

374-0269RevA

LagaranziadelmarchioT oro

Condizionieprodotticoperti

TheToro®Companyelasuaafliata,T oroWarrantyCompany,aisensi diunaccordotradilorosiglato,garantisconolariparazionedeiprodotti Toroelencatipiùsottoeimpiegatiperusoresidenziale*,qualoraessi presentasserodifettidimaterialeolavorazione.

Iseguentiperiodiditempovengonoapplicatidalladatad’acquisto:

ProdottiPeriododigaranzia

Tosaerbaelettriciconoperatoreapiedi Riderconmotoreposteriore Trattoripertappetierbosiegiardini Prodottielettriciportatili SpazzaneveGaranzialimitatadidueanni ConsumerZeroTurnGaranzialimitatadidueanni

*"Acquirenteoriginale”signicalapersonachehaacquistatoiprodotti Torooriginariamente

*Scoporesidenzialesignicacheilprodottovieneutilizzatonellottodella vostraabitazione.L’utilizzodelprodottoinpiùluoghi,perscopiistituzionali oilsuonoleggiosonoconsideratiusicommerciali,edinquestocaso vieneapplicatalagaranziaperusocommerciale.

Garanzialimitatadidueanni Garanzialimitatadidueanni Garanzialimitatadidueanni Garanzialimitatadidueanni

Garanzialimitataperusocommerciale

IprodottiegliaccessoriConsumerToroutilizzatiascopocommerciale, istituzionaleopernoleggiosonogarantitiesentidadifettidimaterialee lavorazioneperiseguentiperiodiditempodalladatad’acquistooriginale:

ProdottiPeriododigaranzia

Tosaerbaelettriciconoperatoreapiedi Riderconmotoreposteriore Trattoripertappetierbosiegiardini Prodottielettriciportatili SpazzaneveGaranziadi90giorni ConsumerZeroTurnGaranziadi45giorni

Garanziadi90giorni Garanziadi90giorni Garanziadi90giorni Garanziadi90giorni

Istruzioniperottenereilservizioingaranzia

SecredetecheilvostroprodottoToropresentiundifettodimaterialeo lavorazione,procedetecomesegue.

1.Perlarevisionedelprodottorivolgetevialrivenditoredizona.Se perqualsiasimotivorisultasseimpossibilecontattareilvostro distributore,contattateunqualsiasialtrodistributoreautorizzatoToro perpianicarelamanutenzione.

2.Consegnateilprodottoelaprovadiacquisto(scontrinodiacquisto)al Distributore.Seperqualsiasimotivononsietesoddisfattidell’analisi odelserviziodelCentroAssistenza,contattatecial:

CustomerCareDepartment,ConsumerDivision TheToroCompany 811 1LyndaleAvenueSouth Bloomington,MN55420-1 196 Manager:Assistenzatecnicaprodotti:001–952–887–8248

Vederel'acclusalistadeidistributori.

Responsabilitàdelproprietario

IlproprietariodevemantenereilprodottoT oroinconformitàalleprocedure dimanutenzioneriportatenelManualedell'operatore.Lamanutenzione ordinariaèavostrocarico,siaessaeseguitadaunconcessionariooda voistesso.

Articoliecondizioninoncopertidagaranzia

Quantosegueèesclusodallapresenteespressagaranzia.

•Costodellaregolaremanutenzioneodellepartiusurate,comelame

delrotore(pale),lamedelraschietto,cinghie,carburante,lubricanti, cambid'olio,candele,cavo/cablaggiooregolazionidelfreno

•Qualsiasiprodottoocomponentechesiastatomodicatoo

erroneamenteutilizzatoedebbaesseresostituitooriparatoacausa diincidentiomancanzadiun'adeguatamanutenzione.

•Riparazioninecessarieacausadimancatoutilizzodicarburante

fresco(conservatodamenodiunmese),olamancatapreparazione dellamacchinaprimadipausediutilizzodioltreunmese.

•Motoreetrasmissione,chesonocopertidallepertinentigaranziedel

produttore,conclausoleecondizioniaparte

Tutteleriparazionicopertedaquestegaranziedevonoessereeffettuate daunDistributoreT oroautorizzato,conricambiapprovatidaToro.

Condizionigenerali

L'acquistoècopertodallelegginazionalidiciascunpaese.Lapresente garanzianonlimitaidirittiriservatiall'acquirentedatalileggi.

374-0268RevA

Toro 22178TE Operator's Manual [it]

Specifications and Main Features

Frequently Asked Questions

User Manual
