ProLine 53 cm
Hochleistungsrecycler)/
Heckfangsystem
Handrasenmäher mit Selbstantrieb
Modell 22167TE – 250000001 und höher
Form No. 3352-482
Bedienungsanleitung
Übersetzung des Originals (DE)
Sie sollten diese Anleitung immer in Reichweite der
betreffenden Einheit aufbewahren. Tauschen Sie die
Betriebsanleitung unverzüglich aus, wenn sie
beschädigt wird oder nicht mehr lesbar ist. Sie können
einen Ersatz beim Motorhersteller anfordern.
Inhalt
Seite
Einführung 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sicherheit 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Allgemeine Hinweise zur Sicherheit
von Rasenmähern 3. . . . . . . . . . . . . . . . . . . . . . .
Schalldruck 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schallleistung 5. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Vibration 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sicherheits- und Bedienungsschilder 6. . . . . . . . . .
Montage 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Einzelteile 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Einbauen des Griffs 8. . . . . . . . . . . . . . . . . . . . . . .
Anbringen des Starterseils 8. . . . . . . . . . . . . . . . . .
Einbauen der Auswurfkanalabdeckung 8. . . . . . . .
Vor dem Start 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Auffüllen des Kurbelgehäuses mit Öl 9. . . . . . . . .
Betanken mit Benzin 9. . . . . . . . . . . . . . . . . . . . . .
Durchlesen des Wartungsplans 10. . . . . . . . . . . . . .
Betrieb 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Bedienelemente 11. . . . . . . . . . . . . . . . . . . . . . . . . .
Starten des Motors 11. . . . . . . . . . . . . . . . . . . . . . . .
Abstellen des Motors 11. . . . . . . . . . . . . . . . . . . . . .
Einsatz des Selbstantriebs 11. . . . . . . . . . . . . . . . . .
Einsatz der Auswurfkanalabdeckung 12. . . . . . . . . .
Einstellen der Schnitthöhe 12. . . . . . . . . . . . . . . . . .
Verwenden des Grasfangkorbs 13. . . . . . . . . . . . . . .
Betriebshinweise 14. . . . . . . . . . . . . . . . . . . . . . . . .
Wartung 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Empfohlener Wartungsplan 16. . . . . . . . . . . . . . . . .
Prüfen des Motorölstands 17. . . . . . . . . . . . . . . . . . .
Reinigen unter dem Gehäuse 17. . . . . . . . . . . . . . . .
Reinigen des Auswurfkanals
und der -abdeckung 18. . . . . . . . . . . . . . . . . . . . . .
Warten des Luftfilters 18. . . . . . . . . . . . . . . . . . . . .
Warten des Schnittmessers 19. . . . . . . . . . . . . . . . . .
Reinigen unter der Riemenabdeckung 21. . . . . . . . .
Schmieren der Gelenkarme 21. . . . . . . . . . . . . . . . .
Einstellen des Selbstantriebs 22. . . . . . . . . . . . . . . .
Wechseln des Motoröls 22. . . . . . . . . . . . . . . . . . . .
Warten der Zündkerze 23. . . . . . . . . . . . . . . . . . . . .
Seite
Schmierung des Getriebes 23. . . . . . . . . . . . . . . . . .
Einstellen des Messerbremskabels 23. . . . . . . . . . . .
Warten der Räder 24. . . . . . . . . . . . . . . . . . . . . . . . .
Einlagerung 25. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Vorbereiten der Kraftstoffanlage 25. . . . . . . . . . . . .
Vorbereitung des Motors 25. . . . . . . . . . . . . . . . . . .
Allgemeine Angaben 25. . . . . . . . . . . . . . . . . . . . . .
Entfernen des Rasenmähers
aus der Einlagerung 25. . . . . . . . . . . . . . . . . . . . . .
Zubehörteile 25. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Fehlersuche und -behebung 26. . . . . . . . . . . . . . . . . . . .
Einführung
Lesen Sie diese Anleitung bitte gründlich durch, um sich
mit dem Betrieb und der Wartung des Produktes vertraut
zu machen. Die Informationen in dieser Anleitung können
dazu beitragen, Verletzungen und Sachschäden zu vermeiden. Obwohl Toro sichere Produkte konstruiert und
herstellt, sind Sie selbst für den korrekten und sicheren
Betrieb des Produktes verantwortlich.
Wenden Sie sich hinsichtlich Informationen zu Produkten
und Zubehör sowie Angaben zu Ihrem örtlichen Vertragshändler oder zur Registrierung des Produkts direkt an Toro
unter www.Toro.com.
Wenden Sie sich an Ihren Toro Vertragshändler oder
Kundendienst, wenn Sie eine Serviceleistung, Toro
Originalersatzteile oder weitere Informationen benötigen.
Haben Sie dafür die Modell- und Seriennummern der
Maschine griffbereit. Bild 1 zeigt die Position der Modellund Seriennummern am Produkt.
1
Bild 1
1. Position der Modell- und Seriennummern
Tragen Sie hier bitte die Modell- und Seriennummern der
Maschine ein:
Modellnr.:
Seriennr.:
W 2005 – The Toro Company
8111 Lyndale Avenue South
Bloomington, MN 55420-1196
Kontaktieren Sie uns unter www.Toro.com
Alle Rechte vorbehalten
2
Druck: USA
Diese Anleitung enthält Warnhinweise, die auf mögliche
Gefahren hinweisen, sowie besondere Sicherheitshinweise, um Sie und andere vor Körperverletzungen bzw.
Tod zu bewahren. Gefahr, Warnung und Vorsicht sind
Signalwörter, durch die der Grad der Gefahr gekennzeichnet wird. Gehen Sie aber ungeachtet des Gefahrengrades immer sehr vorsichtig vor.
Gefahr zeigt extrem gefährliche Situationen an, die zu
schweren oder sogar tödlichen Verletzungen führen, wenn
die empfohlenen Sicherheitsmaßnahmen nicht befolgt
werden.
Warnung zeigt eine gefährliche Situation an, die zu
schweren oder sogar tödlichen Verletzungen führen kann,
wenn die empfohlenen Sicherheitsmaßnahmen nicht
befolgt werden.
Vorsicht zeigt eine gefährliche Situation an, die zu
leichteren Verletzungen führen kann, wenn die
empfohlenen Sicherheitsmaßnahmen nicht befolgt
werden.
In dieser Anleitung werden zwei weitere Ausdrücke
benutzt, um Informationen hervorzuheben.
lenkt Ihre Aufmerksamkeit auf besondere mechanische
Informationen, und Hinweis: betont allgemeine Angaben,
denen Sie besondere Beachtung schenken sollten.
Wichtig
Allgemeine Hinweise zur
Sicherheit von Rasenmähern
Dieser Rasenmäher kann Hände und Füße amputieren und
Gegenstände ausschleudern. Das Nichtbeachten der
folgenden Sicherheitsvorschriften kann zu schweren
Verletzungen oder zum Tod führen.
Ausbildung
• Lesen Sie diese Bedienungsanleitung gründlich durch.
Machen Sie sich vor Ihrem Arbeitsbeginn mit den
Bedienelementen sowie dem vorschriftsmäßigen
Einsatz des Rasenmähers eingehend vertraut.
• Der Rasenmäher darf niemals von Kindern betrieben
werden. Örtliche Vorschriften bestimmen u. U. das
Mindestalter von Benutzern.
• Erlauben Sie es Erwachsenen, die mit diesen Anweisungen nicht vertraut sind nie, diesen Rasenmäher
zu bedienen.
• Mähen Sie nie, solange sich Personen (insbesondere
Kinder) und Haustiere im Arbeitsbereich aufhalten.
Stellen Sie, wenn jemand in den Arbeitsbereich
eintritt, sofort den Rasenmäher ab.
Sicherheit
Dieser Rasenmäher wurde von Toro für einen angemessenen und sicheren Betrieb ausgelegt und geprüft. Das
Nichtbeachten der folgenden Anweisungen kann jedoch
zu Körperverletzungen führen.
Warnung
Auspuffgase enthalten Kohlenmonoxid, ein
geruchloses tödliches Giftgas.
Lassen Sie den Motor nie in geschlossenen
Räumen laufen.
Um die maximale Sicherheit, optimale Leistung und
das nötige Wissen über die Maschine zu erhalten,
müssen Sie und jeder andere Benutzer des Rasenmähers den Inhalt der vorliegenden Anleitung vor dem
Anlassen des Motors sorgfältig lesen und verstehen.
Dies ist ein Warnzeichen. Es macht Sie auf
mögliche Verletzungsgefahren aufmerksam. Befolgen
Sie zum Vermeiden von Verletzungen und Todesfällen
immer sämtliche Sicherheitshinweise!
Der unsachgemäße Einsatz oder die falsche Wartung
dieses Rasenmähers kann zu Verletzungen führen.
Befolgen Sie zwecks Reduzierung der Verletzungsgefahr diese Sicherheitsanweisungen.
• Es kann zu tragischen Unfällen kommen, wenn sich
der Benutzer der Anwesenheit von Kindern nicht
bewusst ist. Kinder werden häufig von Rasenmähern
und vom Mähen angezogen. Gehen Sie nie davon aus,
dass Kinder dort bleiben, wo Sie sie zuletzt gesehen
haben.
• Halten Sie Kinder aus dem Mähbereich fern und unter
Aufsicht eines verantwortlichen Erwachsenen.
• Bleiben Sie immer wachsam und stellen den Rasenmäher ab, wenn Kinder den Arbeitsbereich betreten.
• Gehen Sie beim Anfahren von blinden Ecken,
Sträuchern, Bäumen und anderen Gegenständen, die
Ihre Sicht behindern können, vorsichtig vor.
• Bedenken Sie immer, dass der Benutzer die Verantwortung für Unfälle oder Gefahren gegenüber
anderen und ihrem Eigentum trägt.
• Beachten Sie für den vorschriftsmäßigen Einsatz und
den Anbau von Zubehör die jeweiligen Herstelleranweisungen. Verwenden Sie nur das vom Hersteller
zugelassene Zubehör.
Vorbereitung
• Inspizieren Sie den Arbeitsbereich des Rasenmähers
gründlich und entfernen Steine, Gehölz, Draht,
Knochen und andere Fremdkörper.
• Tragen Sie beim Mähen immer feste Schuhe und lange
Hosen.
3
• Benutzen Sie den Mäher nie barfuss oder wenn Sie
offene Sandalen tragen.
• Tragen Sie immer eine Schutzbrille, eventuell mit
Seitenschildern, wenn Sie den Rasenmäher benutzen.
• Warnung: Benzin ist leicht entzündlich. Befolgen Sie
die nachstehenden Sicherheitsvorkehrungen:
– Bewahren Sie Kraftstoff nur in zugelassenen
Vorratskanistern auf.
– Betanken Sie nur im Freien und rauchen Sie dabei
nie.
– Betanken Sie die Maschine, bevor Sie den Motor
anlassen. Entfernen Sie bei laufendem oder heißem
Motor nie den Kraftstofftankdeckel oder betanken
die Maschine.
– Starten Sie den Motor nie bei Benzinver-
schüttungen. Bewegen Sie den Rasenmäher vom
Verschüttungsbereich weg und vermeiden alle
Zündungsquellen, bis sich die Benzindünste
verflüchtigt haben.
– Schrauben Sie den Tank- und Benzinkanisterdeckel
wieder fest auf.
– Wenn der Kraftstoff aus dem Tank entleert werden
muss, führen Sie diese Arbeit im Freien durch.
• Tauschen Sie defekte Schalldämpfer aus.
• Unterziehen Sie Messer, -schrauben und das Mähwerk
vor dem Einsatz einer visuellen Kontrolle auf Verschleiß und Defekte. Tauschen Sie abgenutzte oder
defekte Messer und -schrauben als komplette Sätze
aus, um die Wucht der Messer beizubehalten.
• Gehen Sie bei Mähern mit mehreren Messern
vorsichtig vor, da das Drehen eines Messers die
anderen Messer mitdrehen kann.
• Gehen Sie mit größter Vorsicht vor, wenn Sie rückwärts gehen und den Rasenmäher in Ihre Richtung
ziehen.
• Schauen Sie bevor und während Sie sich rückwärts
bewegen hinter sich und hangabwärts und achten auf
kleine Kinder.
• Stellen Sie das/die Messer ab, wenn Sie den Rasenmäher beim Überqueren von Flächen, ausgenommen
Rasen, zum Transport kippen müssen, und wenn Sie
den Rasenmäher von oder zum Mähbereich bewegen.
• Setzen Sie den Rasenmäher nie mit defekten oder
fehlenden Schutzblechen oder fehlenden Sicherheitsgeräten (wie z.B. Ablenkblechen und Heckfangsystem)
ein.
• Verstellen Sie nie die Drehzahleinstellung am Motor.
• Kuppeln Sie alle Messer und Antriebe aus, bevor Sie
den Motor starten.
• Starten Sie den Motor vorsichtig entsprechend den
Anweisungen, wobei Sie Ihre Füße in gutem Abstand
zum/zu den Messer(n) halten.
• Kippen Sie den Rasenmäher nie, wenn Sie den Motor
anlassen, es sei denn Sie müssen ihn zum Starten
kippen. Kippen Sie ihn in solchen Fällen nie weiter als
absolut erforderlich und nur den Teil, der vom
Benutzer weg steht.
• Starten Sie den Motor nie, solange Sie vor dem
Auswurfkanal stehen.
• Halten Sie Hände und Füße von rotierenden Teilen
fern. Bleiben Sie immer von der Auswurföffnung fern.
• Heben oder tragen Sie den Rasenmäher nie bei
laufendem Motor.
• Stellen Sie den Motor ab und ziehen den
Zündkerzenstecker ...
Betrieb
• Lassen Sie den Motor nie in unbelüfteten Räumen
laufen, da sich dort gefährliche Kohlenmonoxidgase
ansammeln können.
• Mähen Sie nur bei Tageslicht oder guter künstlicher
Beleuchtung.
• Achten Sie an Hängen immer auf eine gute
Bodenhaftung.
• Gehen Sie, aber laufen Sie nie.
• Halten Sie den Griff immer gut fest.
• Mähen Sie bei Sichelmähern mit Rädern immer quer
zum Hang und nie auf- oder abwärts.
• Gehen Sie beim Richtungswechsel an Hängen äußert
vorsichtig vor.
• Versuchen Sie nicht, steile Hänge zu mähen.
– ... bevor Sie Verstopfungen entfernen oder den
Auswurfkanal räumen;
– ... bevor Sie den Rasenmäher kontrollieren,
reinigen oder daran arbeiten;
– ... nach dem Kontakt mit einem Fremdkörper.
Kontrollieren Sie den Rasenmäher auf eventuelle
Defekte und führen erforderliche Reparaturen
durch, bevor Sie den Rasenmäher starten und in
Betrieb nehmen und
– ... wenn der Rasenmäher beginnt, abnormal zu
vibrieren (sofort untersuchen).
• Stellen Sie den Motor ab...
– ... jedes Mal, wenn Sie den Rasenmäher verlassen,
und
– ... vor dem Betanken.
4
• Stellen Sie den Gasbedienungshebel zurück, wenn der
Motor auslaufen soll. Sollte der Motor einen Kraftstoffhahn aufweisen, schließen Sie diesen nach dem
Mähen.
• Stellen Sie beim Überqueren von Kieswegen,
Bürgersteigen und Straßen das/die Messer ab.
• Stellen Sie den Motor ab und warten, bis das Messer
zum kompletten Stillstand gekommen ist, bevor Sie
das Heckfangsystem entfernen.
• Halten Sie den Rasenmäher frei von Gras, Blättern und
anderen Rückständen. Wischen Sie verschüttetes(n) Öl
und Kraftstoff immer auf.
• Stellen Sie, wenn Sie auf ein Hindernis aufprallen, den
Rasenmäher ab und kontrollieren ihn. Reparieren Sie
den Rasenmäher bei Bedarf, bevor Sie den Motor
anlassen.
• Versuchen Sie nie, die Höheneinstellung an den
Rädern zu verstellen, solange der Motor noch läuft.
• Bedienen Sie den Rasenmäher nie, wenn Sie Alkohol
oder Drogen zu sich genommen haben.
• Stellen Sie, falls der Rasenmäher beginnen sollte,
ungewöhnlich zu vibrieren, den Motor ab und gehen
sofort der Ursache nach. Vibrationen sind im
Allgemeinen ein Warnsignal für einen Defekt.
Hänge/Gefälle sind eine wesentliche Ursache für Rutschund Fallunfälle, die zu schweren Verletzungen führen
können. Wenn Sie sich bei einem Gefälle unsicher fühlen,
mähen Sie es nicht.
• Achten Sie auf Löcher, Vertiefungen oder Hügel.
Hohes Gras kann Hindernisse verdecken.
• Mähen Sie nie in der Nähe von steilen Gefällen,
Gräben oder Böschungen. Sie können Ihre
Bodenhaftung und Ihr Gleichgewicht verlieren.
• Mähen Sie nie nasses Gras. Ein reduzierter Halt kann
zum Rutschen führen.
Wartung und Einlagerung
• Halten Sie alle Muttern und Schrauben (insbesondere
Messerschrauben) festgezogen, um den sicheren
Betriebszustand des Rasenmähers jederzeit zu
gewährleisten.
• Lagern Sie den Rasenmäher nie mit Benzin im Tank in
einem Gebäude ein, wo Benzindünste ein offenes
Licht oder Funken erreichen könnten.
• Die Bauteile des Heckfangsystems verschleißen,
werden beschädigt und verschlechtern sich im Laufe
der Zeit, was bewegliche Teile freisetzen kann und das
Ausschleudern von Gegenständen ermöglicht.
Kontrollieren Sie die Bauteile regelmäßig und
tauschen diese mit vom Hersteller empfohlenen
Ersatzteilen aus, wenn das notwendig erscheint.
• Rasenmähermesser sind scharf und können Verletzungen verursachen. Wickeln Sie das/die Messer in
einen Lappen ein oder tragen Handschuhe; gehen Sie
bei ihrer Wartung mit besonderer Vorsicht vor.
• Verstellen Sie nie die Drehzahleinstellung am Motor.
• Wenn der Kraftstoff aus dem Tank entleert werden
muss, führen Sie diese Arbeit im Freien durch.
• Um optimale Leistung und Sicherheit zu gewährleisten, sollten Sie nur Originalersatzteile und
Zubehörteile von Toro verwenden.
• Reinigen Sie die Sicherheits- und Anweisungsschilder
oder tauschen sie bei Bedarf aus.
Schalldruck
Diese Maschine erzeugt einen maximalen Schalldruckpegel, der am Ohr des Benutzers auf der Grundlage von
Messungen an baugleichen Maschinen nach Richtlinie
98/37/EG 86 dB(A) beträgt.
• Lassen Sie den Motor abkühlen, bevor Sie den
Rasenmäher in einem geschlossenen Raum abstellen.
• Halten Sie, um die Brandgefahr zu reduzieren, den
Motor, Schalldämpfer, das Batteriefach sowie den
Benzinlagerbereich frei von Gras, Blättern und
überflüssigem Fett.
• Prüfen Sie den Grasfangkorb regelmäßig auf
Verschleiß und Abnutzung.
• Tauschen Sie abgenutzte und defekte Teile aus.
• Gehen Sie beim Umgang mit Benzin vorsichtig vor;
Benzindünste sind explosiv.
• Modifizieren Sie auf keinen Fall die Sicherheitsvorkehrungen. Kontrollieren Sie ihre einwandfreie
Funktion in regelmäßigen Abständen.
Schallleistung
Diese Maschine entwickelt nach Messungen an baugleichen Maschinen laut Richtlinie 2000/14/EG einen
Schallleistungspegel von 100 dBA.
Vibration
Diese Maschine hat auf der Grundlage von Messungen an
baugleichen Maschinen gemäß der Richtlinie 98/37/EG an
der/dem Hand/Arm der Bedienungsperson ein maximales
Vibrationsniveau von 4,2 m/s2.
5
Sicherheits- und Bedienungsschilder
Die Sicherheits- und Bedienungsschilder sind gut sichtbar; sie befinden sich in der Nähe
der möglichen Gefahrenbereiche. Beschädigte oder verloren gegangene Schilder müssen
ausgetauscht bzw. ersetzt werden.
93-6654
1. Gefahr durch vom Mähwerk herausgeschleuderte Gegenstände:
Lassen Sie das Ablenkblech immer montiert.
2. Gefahr einer Schnittwunde und/oder der Amputation von
Händen oder Füßen durch Mähwerkmesser: Halten Sie sich von
beweglichen Teilen fern.
1. Weitere Informationen zum Einfetten des Fahrantriebs nach
93-6664
jeweils 25 Betriebsstunden und des Getriebes nach jeweils 100
Betriebsstunden finden Sie in der Bedienungsanleitung.
93-6657
1. Warnung: Lesen Sie die Bedienungsanleitung.
2. Gefahr durch fliegende Teile: Halten Sie den Sicherheitsabstand
zur Maschine ein.
3. Gefahr durch vom Mähwerk herausgeschleuderte Gegenstände:
Lassen Sie das Ablenkblech immer montiert.
4. Gefahr einer Schnittwunde und/oder der Amputation von
Händen oder Füßen durch Mähwerkmesser: Halten Sie sich von
beweglichen Teilen fern.
5. Achtung: Stellen Sie den Motor ab, bevor Sie die Maschine
verlassen.
1. Halten Sie zum Starten des
Motors den oberen Schaltbügel gegen den Griff.
2. Ziehen Sie zum Einkuppeln
des Fahrantriebs den
unteren Schaltbügel zum
Handgriff.
94-6046
3. Lassen Sie den oberen
Schaltbügel los, wenn Sie
den Motor abstellen
möchten.
6

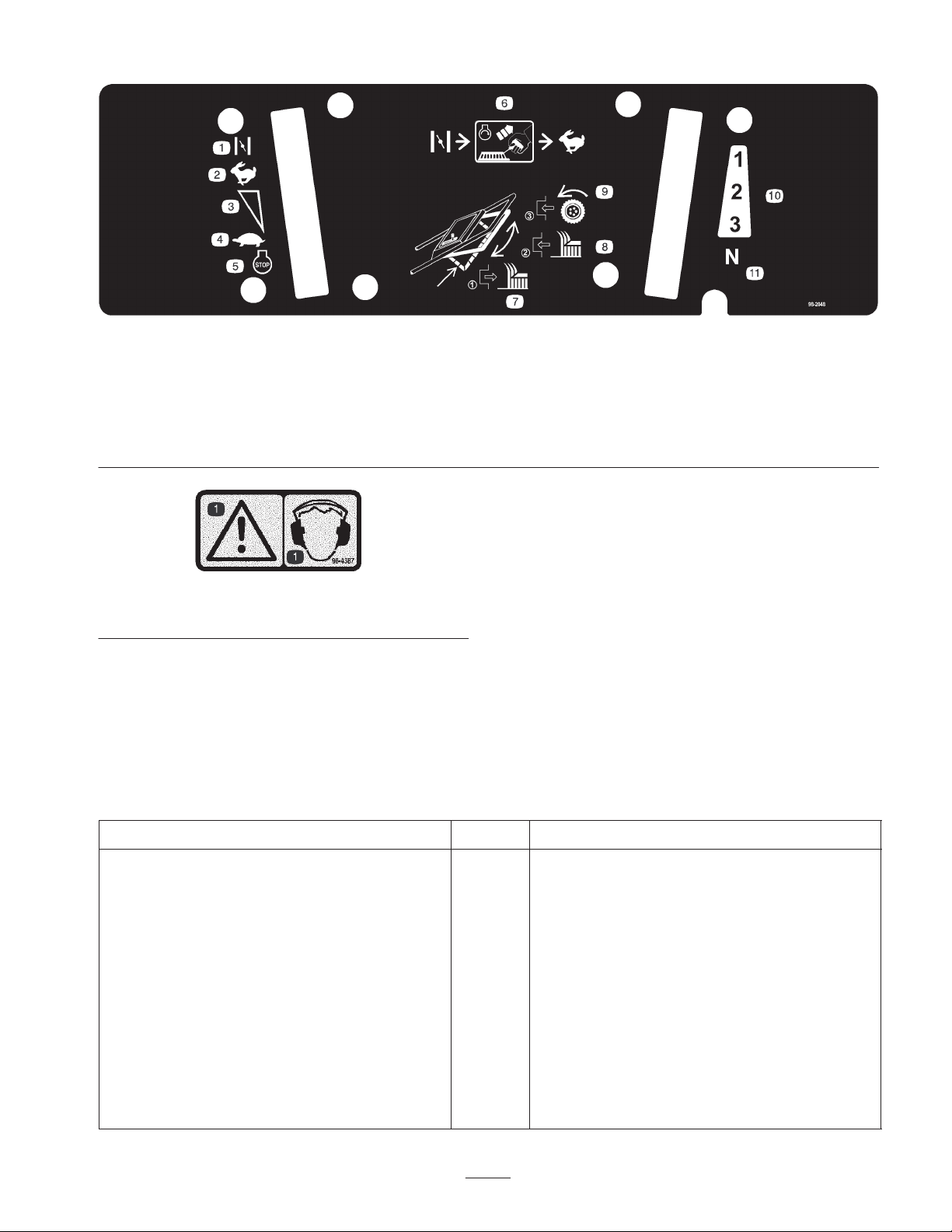

98-2048
1. Choke
2. Schnell
3. Kontinuierliche variable
Einstellung
4. Langsam
5. Motor: Stopp
6. Stellen Sie den Gasbedienungshebel in die Stellung
„Choke“. Ziehen Sie am
Kabel, um den Motor zu
starten. Schieben Sie dann
den Gasbedienungshebel in
die Stellung „Schnell“.
7. Lassen Sie den Bügel los,
um das Schneidmesser
auszukuppeln.
8. Schieben Sie den Bügel
nach oben, um das
Schneidmesser
einzukuppeln.
9. Bewegen Sie den Bügel zum
Griff, um den Fahrantrieb
einzukuppeln.
10. Vorwärtsgeschwindigkeiten
11. Neutral
98-4387
1. Warnung: Tragen Sie einen Gehörschutz.
Montage
Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition.
Einzelteile
BESCHREIBUNG MENGE VERWENDUNG
Griff
Schraube 5/16–18 x 1-1/4 Zoll
Schraube 5/16–18 x 1-1/2 Zoll
Schlossschraube
Scheiben
Sicherungsmuttern
Dünne Nylonsicherungsmuttern
Korbstützstange
Korbausrichtungsplatte
Sicherungsmuttern
Kabelbinden
1
2
2
1
4
2
Einbau des Griffs
2
1
1
3
3
7
Einbauen des Griffs
1. Montieren Sie den Griff mit 2 Schrauben (5/16–18 x
1-1/4 Zoll), Scheiben und dünnen Nylonsicherungsmuttern (ins untere Loch) an der Außenseite des
Rasenmähergehäuses (Bild 2).
4
2
1
7
3
5
6. Befestigen Sie das Bremskabel mit Kabelbinden am
Griff (Bild 2).
Anbringen des Starterseils
Ziehen Sie das Starterseil durch die Seilführung am
Handgriff (Bild 3).
2
1
8
9
6
12
10
11
13
534
Bild 2
1. Kabelbinden
2. Korbstützstange
3. Schlossschraube
4. Korbausrichtungsplatte
5. Sicherungsmuttern (3)
6. Griff
7. Schraube 5/16–18 x
1-1/4 Zoll (2)
8. Grifflasche (2)
9. Dünne Nylonsicherungsmuttern (2)
10. Unteres Loch im Gehäuse
11. Scheiben (4)
12. Sicherungsmutter (2)
13. Schraube 5/16–18 x
1-1/2 Zoll (2)
2. Befestigen Sie die Grifflaschen mit zwei Schrauben
(5/16–18 x 1-1/2 Zoll), Scheiben und Nylonsicherungsmuttern am Griff (Bild 2).
Hinweis: Sie können die Griffhöhe nach Belieben einstellen. Stellen Sie sich hinter die Maschine, um die angenehmste Höhe zu bestimmen. Stecken Sie zum Einstellen der Griffhöhe die Schrauben und die Sicherungsmuttern, mit denen die Grifflaschen am Griff befestigt
sind, in die passenden Befestigungslöcher in den
Grifflaschen.
m–210
Bild 3
1. Starterseil 2. Seilführung
Hinweis: Drücken Sie den Schaltbügel am Griff, um das
Starterseil leichter installieren zu können.
Einbauen der
Auswurfkanalabdeckung
1. Öffnen Sie die Auswurfkanalklappe am Griff durch
Vorwärtsziehen und nach hinten Ziehen (Bild 4).
Halten Sie den Griff der Auswurfkanalklappe, damit
sie nicht unter Federdruck zurückspringen kann,
während Sie die Abdeckung einsetzen.
1
2
3. Schieben Sie die Korbstützstange durch die Korb-
ausrichtungsplatte und in die zweiten (von oben)
Befestigungslöcher im Griff und befestigen Sie jede
Seite mit einer Sicherungsmutter (Bild 2).
4. Schieben Sie die Schlossschraube durch die Korb-
ausrichtungsplatte und das obere Loch auf der linken
Seite des Griffs. Befestigen Sie die Schraube mit einer
Sicherungsmutter (Bild 2).
5. Befestigen Sie die Bowdenzüge mit einer Kabelbinde
unter der Korbstützstange am linken Griff.
Bild 4
1. Griff – Auswurfkanalklappe
2. Abdeckung im Uhrzeigersinn gedreht
2. Drehen Sie, da die Abdeckung etwas breiter als die
Öffnung des Auswurfkanals ist, diese beim Einführen
leicht im Uhrzeigersinn (Bild 4).
Hinweis: Stellen Sie sicher, dass der Pfeil auf dem
Schild der Abdeckung nach oben zeigt.
8
m–262
3. Schieben Sie die Abdeckung so weit ein, dass der
5
Federclip an der Unterseite der Abdeckung einschnappt. Dadurch wird sie sicher im Auswurfkanal
befestigt (Bild 5).
1
m–27
Bild 5
1. Federclip
4. Lassen Sie den Griff an der Auswurfkanalklappe
wieder los, um die Oberseite der Abdeckung zu
verriegeln.
Vor dem Start
Auffüllen des Kurbelgehäuses
mit Öl
Das Kurbelgehäuse des Motors hat eine Kapazität von
0,65 l Öl. Verwenden Sie nur ein hochwertiges waschaktives Öl, wie z.B. SAE 10W-30 mit der Klassifizierung
SH, SJ oder Äquivalent durch das American Petroleum
Institute (API).
Stellen Sie vor jedem Einsatz sicher, dass der Ölstand
zwischen den unteren und oberen Markierungen am
Ölpeilstab liegt (Bild 6).
Hinweis: Gießen Sie bei einem leeren Kurbelgehäuse ca.
drei Viertel der kompletten Füllmenge Öl in das Kurbelgehäuse. Befolgen Sie dann die Anweisungen in diesem
Abschnitt.
Zum Nachfüllen von Öl:
1. Bewegen Sie den Rasenmäher auf eine ebene Fläche.
2. Reinigen Sie den Bereich um den Peilstab (Bild 6).
3. Entfernen Sie den Peilstab, indem Sie den Deckel
entgegen dem Uhrzeigersinn drehen und herausziehen.
4. Wischen Sie den Peilstab mit einem sauberen Lappen
ab.
5. Stecken Sie den Ölpeilstab in den Einfüllstutzen
(drehen Sie den Deckel nicht im Uhrzeigersinn, um
ihn zu befestigen), nehmen Sie ihn dann ab.
6. Lesen Sie den Ölstand am Peilstab ab (Bild 6).
7. Wenn der Ölstand unter der unteren Füllstandmarke
am Ölpeilstab ist, nehmen Sie den Peilstab heraus und
gießen Sie nur so viel Öl langsam in den Einfüllstutzen, bis der Ölstand die obere Füllstandmarke am
Peilstab erreicht (Bild 6).
Wichtig Überfüllen Sie das Kurbelgehäuse nicht, weil
es sonst zu einem Motorschaden kommt. Lassen Sie das
überschüssige Öl ab, bis der Ölstand an der oberen
Füllstandmarke am Ölpeilstab liegt.
8. Stecken Sie den Peilstab in den Einfüllstutzen und
drehen Sie dann den Deckel im Uhrzeigersinn, bis er
fest ist.
Betanken mit Benzin
Verwenden Sie sauberes, frisches, bleifreies Benzin mit
einer Mindestoktanzahl von 87. Kaufen Sie, damit das
Benzin frisch bleibt, nie mehr als ungefähr einen Monatsvorrat an Benzin. Die Verwendung von bleifreiem Benzin
reduziert Ablagerungen im Brennraum und verlängert die
Motorlaufzeit. Sie können verbleites Normalbenzin
verwenden, wenn bleifreies Benzin nicht erhältlich ist.
2
3
1. Peilstab
2. Obere Füllstandmarkierung
1
Wichtig Vermischen Sie nie Benzin mit Öl.
Wichtig Verwenden Sie nie Methanol, Benzin mit
Methanol, Gasohol mit mehr als 10 % Ethanol, Superbenzin oder Propan. Der Einsatz dieser Kraftstoffe kann
zu einem Schaden an der Kraftstoffanlage des Motors
führen.
Wichtig Verwenden Sie kein Benzin, das älter als
30 Tage ist.
Bild 6
3. Untere Füllstandmarkierung
9
Gefahr
Benzin ist unter bestimmten Bedingungen extrem
leicht entflammbar und hochexplosiv. Feuer und
Explosionen durch Benzin können Verbrennungen
und Sachschäden verursachen.
• Betanken Sie die Maschine nur im Freien und
wenn der Motor kalt ist. Wischen Sie verschüttetes Benzin auf.
• Füllen Sie den Kraftstofftank nicht ganz auf.
Füllen Sie Benzin in den Tank, bis ein Stand
von 6 bis 13 mm unterhalb des Randes des
Einfüllstutzens erreicht ist. Der Freiraum im
Tank ist für die Ausdehnung des Benzins
erforderlich.
• Rauchen Sie beim Umgang mit Benzin unter
keinen Umständen, halten Sie Benzin von
offenem Feuer fern und vermeiden Sie jedes
Risiko von Funkenbildung.
• Sie dürfen Reservebenzin nur in zugelassenen
Kanistern und an einem für Kinder unzugänglichen Ort aufbewahren.
• Kaufen Sie nie einen Benzinvorrat für mehr als
30 Tage.
Gefahr
Beim Tanken kann sich unter bestimmten
Bedingungen eine statische Ladung aufbauen und
das Benzin entzünden. Feuer und Explosionen
durch Benzin können Verbrennungen und
Sachschäden verursachen.
• Stellen Sie Benzinkanister vor dem Auffüllen
immer vom Fahrzeug entfernt auf den Boden.
• Befüllen Sie den Benzinkanister nicht in einem
Fahrzeug oder auf einer Ladefläche bzw. einem
Anhänger, weil Teppiche im Fahrzeug und
Plastikverkleidungen auf Ladeflächen den
Kanister isolieren und den Abbau von
statischen Ladungen verlangsamen können.
• Nehmen Sie Geräte mit Benzinmotor, soweit
dies durchführbar ist, von der Ladefläche bzw.
vom Anhänger und stellen diese zum Auffüllen
mit den Rädern auf den Boden.
• Falls das nicht möglich ist, betanken Sie die betreffenden Geräte auf der Ladefläche bzw. dem
Anhänger von einem tragbaren Kanister und
nicht von einer Zapfsäule aus.
• Wenn Sie von einer Zapfsäule aus tanken,
müssen Sie das Mundstück immer in Kontakt
mit dem Rand des Kraftstofftanks bzw. der
Kanisteröffnung halten, bis der Tankvorgang
abgeschlossen ist.
Verwenden Sie während des Betriebs und der Einlagerung
regelmäßig einen Kraftstoffstabilisator bzw. Kraftstoffzusatz. Ein Kraftstoffstabilisator/Zusatzstoff sorgt für eine
Reinigung des Motors während des Betriebs und verhindert eine Verharzung des Motors während einer
Einlagerung.
Wichtig Verwenden Sie, abgesehen von Kraftstoff-
stabilisator, keine weiteren Kraftstoffzusätze. Verwenden
Sie keine Kraftstoffstabilisatoren auf Alkoholbasis wie
Ethanol, Methanol oder Isopropanol.
1. Reinigen Sie den Bereich um den Tankdeckel (Bild 7).
1
2
3
5
6
m–6673
4
Bild 7
1. Tankdeckel
2. Rücklaufstartergriff
3. Luftfilter
4. Zündkerze
5. Ölpeilstab/Ölfüllstutzen
und -ablass
6. Schalldämpfer
2. Schrauben Sie den Tankdeckel ab.
3. Füllen Sie so lange bleifreies Benzin in den Tank, bis
der Füllstand 6 bis 13 mm unter der Unterseite der
Tankoberseite steht. Füllen Sie nicht bis in den
Einfüllstutzen hoch ein.
Hinweis: Der Kraftstofftank hält ca. 2,0 l Kraftstoff.
Wichtig Lassen Sie immer einen Raum von mindestens
6 mm Höhe unter der Oberseite des Tanks frei, da Benzin
Platz zum Ausdehnen benötigt.
4. Schrauben Sie den Tankdeckel wieder fest auf und
wischen alle Verschüttungen auf.
Durchlesen des Wartungsplans
Lesen Sie den empfohlenen Wartungsplan auf Seite 16.
Unter Umständen müssen Sie vor oder kurz nach dem
Betriebseinsatz des Rasenmähers einen oder mehrere
zusätzliche Maßnahmen treffen.
10
Betrieb
Hinweis: Bestimmen Sie die linke und rechte Seite der
Maschine anhand der üblichen Einsatzposition.
Stellen Sie vor jedem Mähen sicher, dass der Selbstantrieb
und der Schaltbügel einwandfrei funktionieren. Wenn Sie
den Schaltbügel loslassen, sollten der Motor und das
Messer innerhalb von 3 Sekunden abstellen. Wenn das
nicht der Fall ist, setzen Sie sich mit Ihrem Toro Vertragshändler in Verbindung.
Vorsicht
3. Stellen Sie den Gasbedienungshebel auf Choke (Bild 8).
Hinweis: Verwenden Sie den Choke nicht bei warmem
Motor.
4. Halten Sie den Schaltbügel gegen den oberen
Handgriff gedrückt (Bild 8).
5. Ziehen Sie leicht am Startergriff (Bild 8), bis Sie einen
Widerstand spüren. Ziehen Sie ihn dann kräftig durch.
Lassen Sie das Seil langsam zum Griff zurücklaufen.
6. Schieben Sie nach dem Anlassen des Motors den
Gasbedienungshebel auf die Stellung Schnell und
stellen Sie den Gasbedienungshebel auf die
gewünschte Stellung.
Der Geräuschpegel dieser Maschine beträgt am
Ohr des Benutzers mehr als 85 dBA, und dies
kann bei einem längeren Einsatz Gehörschäden
verursachen.
Tragen Sie während des Arbeitseinsatzes der
Maschine einen Gehörschutz.
Bedienelemente
Der Schaltbügel, Gasbedienungshebel und der Startergriff
befinden sich am oberen Griffteil, siehe Bild 8.
2
3
1
222
Bild 8
1. Schaltbügel
2. Gasbedienung
3. Startergriff
Hinweis: Wiederholen Sie, wenn der Motor nach drei
Versuchen nicht anspringt, die Schritte 4 bis 6.
Abstellen des Motors
Lassen Sie den Schaltbügel los. Der Motor und das
Messer sollten innerhalb von 3 Sekunden zum Stillstand
kommen. Wenn das nicht der Fall ist, setzen Sie sich mit
Ihrem Toro Vertragshändler in Verbindung.
Hinweis: Schließen Sie den Kraftstoffhahn durch Drehen
des Hebels nach links, wenn Sie den Motor nicht bald
wieder anlassen.
Einsatz des Selbstantriebs
Der Rasenmäher hat drei Fahrgeschwindigkeiten. 1 ist
langsam, 2 ist mittel und 3 ist schnell. Der Fahrgeschwindigkeitshebel befindet sich hinten an der
Riemenabdeckung (Bild 10).
Starten des Motors
1. Stecken Sie den Zündkerzenstecker wieder auf die
Zündkerze auf (Bild 7).
2. Öffnen Sie den Kraftstoffhahn durch Drehen des
Hebels nach rechts (Bild 9).
1
Bild 9
1. Kraftstoffhahn
1
Bild 10
1. Fahrgeschwindigkeitshebel
1. Stellen Sie den Fahrgeschwindigkeitshebel auf Neutral
(Neutral).
2. Lassen Sie den Motor an.
11
224
3. Drücken Sie den Schaltbügel gegen den Griff in die
Stellung Betrieb/Fahren (Bild 11).
1
2
3
m-3769
Bild 11
1. Stellung Betrieb/Fahren
2. Stellung Betrieb/Schalten
Hinweis: Ändern Sie nicht die Geschwindigkeit, wenn der
Schaltbügel zum Griff in die Stellung Betrieb/Fahren
gedrückt ist, da das Getriebe beschädigt werden kann. Der
Schaltbügel sollte in der Stellung Fahren/Schalten sein
(Bild 11), wenn Sie die Fahrgeschwindigkeit ändern.
Hinweis: Sie können die Fahrgeschwindigkeit durch Erhöhen oder Reduzieren des Abstandes zwischen Schaltbügel und Griff variieren. Senken Sie den Schaltbügel ab,
um die Fahrgeschwindigkeit zu verringern, wenn Sie wenden
oder die Rasenmähergeschwindigkeit für Sie zu schnell ist.
Wenn Sie den Schaltbügel zu weit nach unten ablassen,
kommt der Selbstantrieb zum Stillstand. Drücken Sie den
Schaltbügel enger an den Griff heran, um die
Fahrgeschwindigkeit zu erhöhen. Wenn Sie den Schaltbügel
ganz fest an den Griff drücken, bewegt sich der Rasenmäher
mit dem Selbstantrieb am schnellsten. Schieben Sie den
Fahrantrieb in die Stellung Neutral, wenn Sie mit dem
Rasenmäher beschneidenoder ihn unbeaufsichtigt lassen.
3. Stellung Stopp
Einsatz der
Auswurfkanalabdeckung
Einstellen der Schnitthöhe
Jedes Rad wird einzeln mit einem Radhöheneinstellhebel
eingestellt. Die Schnitthöhen sind 1,9 cm, 3,2 cm, 4,4 cm,
5,7 cm, 7,0 cm und 8,3 cm.
Gefahr
Beim Einstellen der Schnitthöhe können Ihre
Hände mit einem sich drehenden Messer in
Kontakt geraten, was schwere Verletzungen zur
Folge haben kann.
• Stellen Sie den Motor ab und warten Sie den
Stillstand aller beweglichen Teile ab, bevor Sie
die Schnitthöhe einstellen.
• Führen Sie Ihre Finger beim Einstellen der
Schnitthöhe nie unter das Mähwerk.
1. Ziehen Sie den Radhöheneinstellhebel zum Rad
(Bild 12) und schieben Sie ihn in die gewünschte
Einstellung.
1
m-225
Bild 12
1. Radhöheneinstellhebel
2. Lösen Sie den Radhöheneinstellhebel und lassen Sie
ihn die Kerbe einrasten.
3. Stellen Sie alle Räder auf die gleiche Schnitthöhe ein.
1. Stellen Sie den Motor ab und warten Sie, bis alle
beweglichen Teile zum Stillstand gekommen sind.
2. Montieren Sie Auswurfkanalabdeckung, siehe
„Einbauen der Auswurfkanalabdeckung“ auf Seite 8.
3. Bewegen Sie, um die Abdeckung zu entfernen, den
Griff der Auswurfklappe nach hinten und heben den
Federclip an der Unterseite der Abdeckung hoch.
Ziehen Sie die Abdeckung aus dem Auswurfkanal
heraus, wenn sie entriegelt ist.
Hinweis: Bei kräftigem oder sattem Gras kann sich
Schnittgut an der Auswurfkanalabdeckung oder darum
herum ansammeln. Dadurch kann das Entfernen der
Abdeckung schwerer werden. Reinigen Sie die
Abdeckung nach jedem Einsatz.
12
Verwenden des Grasfangkorbs
Mähen mit dem Grasfangkorb
Unter Umständen möchten Sie sehr langes, besonders
sattes Gras oder Laub mit dem Grasfangkorb aufnehmen.
Montieren des Grasfangkorbs
1. Stellen Sie den Motor ab und warten Sie, bis alle
beweglichen Teile zum Stillstand gekommen sind.
2. Stellen Sie sicher, dass der Griff an der Auswurfkanal-
klappe ganz nach vorne gestellt und dass der Stift im
Riegel eingerastet ist (Bild 13).
1
Bild 13
1. Korbrahmen am Haltepfosten
2. Stift in den Riegel
eingerastet
3. Schieben Sie das Loch im Korbrahmen auf den
Haltepfosten am Auswurfkanal (Bild 13).
4. Setzen Sie die Rückseite des Korbrahmens auf die
Korbstützstange.
5. Ziehen Sie den Griff der Auswurfkanalklappe nach
vorne, bis der Stift aus dem Riegel heraus ist.
Bewegen Sie anschließend den Griff rückwärts, bis der
Stift in die Korbaussparung einrastet (Bild 14).
3. Griff ganz nach vorne, und
Auswurfklappe geschlossen
2
3
m-1912
Warnung
Ein verschlissener Grasfangkorb kann das
Ausschleudern kleiner Steine und ähnlicher
Gegenstände in Richtung des Benutzers und
Unbeteiligter zulassen. Das kann schwere
Verletzungen oder den Tod für den Bediener und
Unbeteiligte bedeuten.
Kontrollieren Sie den Grasfangkorb regelmäßig.
Tauschen Sie ihn, wenn er beschädigt ist, gegen
einen neuen Toro Ersatzkorb aus.
Mähen Sie, bis der Korb voll ist.
Wichtig Überfüllen Sie den Korb nicht.
Entfernen des Grasfangkorbs
Gefahr
Wenn sich die Auswurfkanalklappe nicht vollständig schließt, kann der Rasenmäher Gegenstände ausschleudern, die zu Verletzungen oder
zum Tode führen können.
Stellen Sie, wenn Sie die Klappe nicht vollständig
schließen können, weil Schnittgutrückstände den
Auswurf verstopfen, den Motor ab und bewegen
den Griff der Auswurfkanalklappe vorsichtig hin
und her, bis Sie die Klappe vollständig schließen
können. Beseitigen Sie, wenn Sie die Klappe
immer noch nicht schließen können, die Verstopfung mit einem Stock und niemals mit der
Hand.
1
Bild 14
1. Stift in der Korbaussparung eingerastet.
Hinweis: Die Auswurfkanalklappe am
Rasenmähergehäuse ist jetzt offen.
m-1913
Gefahr
Der Rasenmäher kann Schnittgut und andere
Gegenstände aus einem offenen Auswurfkanal
herausschleudern. Gegenstände, die mit ausreichender Wucht ausgeschleudert werden,
können für den Benutzer und Unbeteiligte
schwere Verletzungen oder sogar den Tod zur
Folge haben.
Öffnen Sie die Auswurfkanalklappe nie bei
laufendem Motor.
13
1. Stellen Sie den Motor ab und warten Sie, bis alle
beweglichen Teile zum Stillstand gekommen sind.
2. Heben Sie den Griff der Auswurfkanalklappe an und
ziehen ihn nach vorne, bis der Stift in den Riegel
einrastet (Bild 13).
3. Halten Sie die Griffe vorne und hinten am Grasfang-
korb fest und heben den Korb vom Mäher ab.
• Reinigen Sie die Unterseite des Mähwerks nach jedem
Mähen. Siehe „Reinigen unter dem Gehäuse“ auf
Seite 17.
• Erhalten Sie den guten Betriebszustand des Motors.
• Stellen Sie für optimale Ergebnisse die Motordrehzahl
auf Schnell.
4. Kippen Sie den Korb langsam nach vorne, um das
Schnittgut zu entfernen.
5. Weitere Angaben zum Montieren des Grasfangkorbs
finden Sie unter „Montieren des Grasfangkorbs“ auf
Seite 13.
Betriebshinweise
• Lesen Sie die Sicherheitsvorschriften und diese
Anleitung sorgfältig durch, bevor Sie den Rasenmäher
in Betrieb nehmen.
• Räumen Sie Gehölz, Steine, Drähte, Äste und andere
Fremdkörper, auf die das Messer aufprallen und die
herausgeschleudert werden könnten, aus dem
Arbeitsbereich.
• Halten Sie alle Unbeteiligten, insbesondere Kinder und
Haustiere, aus dem Einsatzbereich fern.
• Vermeiden Sie den Kontakt mit Bäumen, Mauern,
Bordsteinen und anderen festen Gegenständen. Mähen
Sie nie absichtlich über irgendwelchen Gegenständen.
• Stellen Sie, wenn der Mäher auf einen Gegenstand
aufprallt oder beginnt, abnormal stark zu vibrieren,
sofort den Motor ab, ziehen den Kerzenstecker und
untersuchen den Mäher auf eventuelle Defekte.
• Halten Sie die Messer während der ganzen Mäh-
saison scharf. Feilen Sie Auskerbungen in den
Messern regelmäßig aus.
• Tauschen Sie die Messer bei Bedarf durch Toro
Originalersatzmesser aus.
• Mähen Sie nur trockene(s) Gras oder Blätter. Nasses
Gras und nasse Blätter neigen zum Verklumpen im
Garten und können ein Verstopfen des Rasenmähers
und ein Abstellen des Motors verursachen.
Warnung
Nasses Gras und/oder nasse Blätter können zu
schweren Verletzungen führen, sollten Sie darauf
ausrutschen und mit dem Messer in Berührung
kommen.
Warnung
Wenn Sie den Rasenmäher mit einer Drehzahl
höher als der vom Werk eingestellten einsetzen,
kann dies zum Ausschleudern eines Teils des
Messers oder Motors in den Raum des Benutzers
oder Unbeteiligter führen. Daraus können
schwere Verletzungen und Todesfälle resultieren.
• Verändern Sie die Motordrehzahl nicht.
• Wenn Sie befürchten, dass sich der Motor
schneller als normal dreht, setzen Sie sich mit
Ihrem Toro Vertragshändler in Verbindung.
• Reinigen Sie den Luftfilter regelmäßig. Beim Mulchen
wird mehr Schnittgut und Staub aufgewirbelt als
normal üblich, was zum Verstopfen des Luftfilters und
reduzierter Motorleistung führt.
Mähen
• Gras wächst zu verschiedenen Zeiten während der
Saison unterschiedlich schnell. Im Hochsommer
sollten Sie den Rasen mit den Schnitthöheneinstellungen von 5,7 cm, 7,0 cm oder 8,3 cm schneiden.
Mähen Sie immer nur ein Drittel des Grashalms in
einem Durchgang. Mähen Sie nicht unter der Einstellung von 5,7 cm, es sei denn das Gras wächst sehr
fein, oder es ist Spätherbst und das Graswachstum lässt
nach.
• Stellen Sie, wenn Sie Gras länger als 15 cm mähen,
beim ersten Durchgang die Schnitthöhe auf die
höchste Einstellung und gehen langsamer. Mähen Sie
dann noch einmal mit einer niedrigeren Einstellung,
um dem Rasen das gewünschte Erscheinungsbild zu
verleihen. Wenn das Gras zu lang ist und Schnittgutklumpen auf den Rasen abgelegt werden, ist der
Auswurfkanal u.U. verstopft, was zum Abstellen des
Motors führen kann.
• Wechseln Sie häufig die Mährichtung. Dadurch
verteilt sich das Schnittgut besser auf der Rasenfläche
und bewirkt ein effektiveres Düngen.
Mähen Sie nur unter trockenen Bedingungen.
14
Probieren Sie bei einem unbefriedigenden Erscheinungsbild der Rasenfläche eine der folgenden Abhilfen aus:
• Schärfen Sie das/die Messer.
• Gehen Sie beim Mähen langsamer.
• Heben Sie die Schnitthöhe Ihres Rasenmähers etwas
an.
• Mähen Sie häufiger.
• Lassen Sie die Bahnen überlappen, anstelle bei jedem
Gang eine neue Bahn zu mähen.
• Stellen Sie die Schnitthöhe vorne um eine Auskerbung
tiefer als an den Hinterrädern. Stellen Sie die Vorderräder z. B. auf 5,7 cm und die Hinterräder auf 7,0 cm
ein.
Mähen von Blättern
• Stellen Sie nach dem Mähen sicher, dass die Hälfte des
Rasens durch die Schnittgutdecke sichtbar ist. Dabei
müssen Sie unter Umständen mehrmals über Blätter
mähen.
• Stellen Sie bei einem leichten Blattfall alle Räder auf
die gleiche Schnitthöhe.
• Stellen Sie, wenn eine Blattdecke von mehr als 13 cm
auf dem Rasen liegt, die vordere Schnitthöhe um eine
oder zwei Auskerbungen höher als die hintere. So
können die Blätter leichter unter das Rasenmähergehäuse gesaugt werden.
• Wenn der Mäher das Blattgut nicht fein genug
zerschnetzelt, gehen Sie beim Mähen langsamer.
• Wenn Sie über Eichenblätter mähen, können Sie im
Frühling Kalk auf den Rasen geben, um die Säure der
Eichenblätter zu reduzieren.
15
Wartung
Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition.
Empfohlener Wartungsplan
Wartungsintervall Wartungsmaßnahmen
• Kontrollieren Sie den Ölstand im Motor. Siehe „Prüfen des Motorölstands“ auf
Seite 17.
• Prüfen Sie die Messerbremszeit bis zum -stillstand. Das Messer muss innerhalb
von drei Sekunden nach dem Loslassen des Schaltbügels zum Stillstand kommen.
Jeder Einsatz
Wenden Sie sich für eine Reparatur an Ihren Toro Vertragshändler.
• Entfernen Sie Schnittgut- und Schmutzrückstände vom Mähwerk. Siehe „Reinigen
unter dem Gehäuse“ auf Seite 17.
• Reinigen Sie den Auswurfkanal und die -abdeckung. Siehe „Reinigen des
Auswurfkanals und der -abdeckung“ auf Seite 18.
• Kontrollieren Sie die Luftfiltereinsätze. Siehe „Warten des Luftfilters“ auf Seite 18.
5 Stunden
25 Stunden
50 Stunden
75 Stunden • Stellen Sie den Selbstantrieb ein. Siehe „Einstellen des Selbstantriebs“ auf Seite 22.
100 Stunden
• Prüfen Sie die Messer- und die Motorbefestigungsschrauben. Ziehen Sie die
Befestigungen an.
• Reinigen Sie die Luftfiltereinsätze, reinigen Sie diese öfter in staubigen
Bedingungen. Siehe „Warten des Luftfilters“ auf Seite 18.
• Schmieren Sie die Gelenkarme. Siehe „Schmieren der Gelenkarme“ auf Seite 21.
• Wechseln Sie das Motoröl.1 Siehe „Wechseln des Motoröls“ auf Seite 22.
• Schärfen oder tauschen Sie das Messer aus; warten Sie es häufiger, wenn raue
oder sandige Bedingungen die Kanten schneller stumpf machen. Siehe „Warten des
Schnittmessers“ auf Seite 19.
• Entfernen Sie Schnittgut und Schmutzrückstände unter der Riemenabdeckung.
Siehe „Reinigen unter der Riemenabdeckung“ auf Seite 21.
• Lassen Sie die Schwungradbremsbacke von einem offiziellen Motorkundendiensthändler prüfen und einstellen.
• Prüfen, reinigen und stellen Sie die Zündkerze ein, tauschen Sie sie bei Bedarf aus.
Siehe „Warten der Zündkerze“ auf Seite 23.
• Schmieren Sie das Getriebe. Siehe „Schmierung des Getriebes“ auf Seite 23.
• Stellen Sie das Messerbremskabel ein. Siehe „Einstellen des Messerbremskabels“
auf Seite 23.
• Warten Sie die Räder. Siehe „Warten der Räder“ auf Seite 24.
• Lassen Sie die Leerlaufgeschwindigkeit und den Ventilabstand von einem offiziellen
Händler prüfen und einstellen. Reinigen Sie den Kraftstofftank und Filter.
• Reinigen Sie die Luftfiltereinsätze, wechseln Sie diese öfter in staubigen
Bedingungen aus. Siehe „Warten des Luftfilters“ auf Seite 18.
250 Stunden
1
Wechseln Sie das Motoröl nach den ersten fünf Betriebsstunden.
Wichtig Beachten Sie für weitere Wartungsmaßnahmen die Bedienungsanleitung.
• Tauschen Sie die Zündkerze aus. Siehe „Warten der Zündkerze“ auf Seite 23.
• Lassen Sie von einem offiziellen Händler prüfen, dass die Kraftstoffanlage keine
Lecks und/oder eine degradierende Kraftstoffleitung aufweist. Tauschen Sie Teile
bei Bedarf aus.
16
Vorsicht
Wenn Sie den Zündkerzenstecker nicht abziehen, besteht die Gefahr, dass jemand versehentlich den Motor startet. Das kann Sie und Unbeteiligte schwer verletzen.
Klemmen Sie vor dem Beginn von Wartungsarbeiten das Zündkabel ab. Schieben Sie den
Stecker zur Seite, damit er die Zündkerze nicht versehentlich berühren kann.
Prüfen des Motorölstands
Stellen Sie vor jedem Einsatz des Rasenmähers sicher,
dass der Ölstand zwischen den Marken für den oberen und
unteren Füllstand am Peilstab liegt (Bild 6). Füllen Sie Öl
nach, wenn der Ölstand unter der unteren Füllstandmarke
liegt. Siehe „Auffüllen des Kurbelgehäuses mit Öl“ auf
Seite 9.
Reinigen unter dem Gehäuse
Halten Sie zur Gewährleistung der besten Leistung die
Unterseite des Rasenmähergehäuses immer sauber. Achten
Sie besonders darauf, die Kicker sauber zu halten
(Bild 15).
1
757
Bild 15
1. Kicker
3. Bringen Sie die Kupplung am Spülanschluss an
(Bild 16).
1
Bild 16
1. Spülanschluss
2. Schnellkupplung
4. Stellen Sie das Wasser auf hohen Druck ein.
5. Lassen Sie den Motor an und lassen Sie ihn zwei
Minuten lang laufen.
6. Stellen Sie den Motor ab und warten Sie, bis alle
beweglichen Teile zum Stillstand gekommen sind.
7. Drehen Sie den Wasserhahn zu.
3. Gartenschlauch
3
2
m-2858
Waschweise
1. Bewegen Sie den Rasenmäher auf eine flache Beton-
oder Asphaltfläche in der Nähe eines Gartenschlauchs.
2. Bringen Sie eine Schnellkupplung (getrennt zu
besorgen) am Ende des Gartenschlauchs an.
8. Klemmen Sie die Kupplung vom Spülanschluss ab.
9. Starten Sie den Rasenmäher und lassen ihn eine
Minute lang zum Trocknen des Mähers und seiner
Bauteile laufen.
Hinweis: Sollte sich an der Unterseite des Rasenmähergehäuses sehr viel Gras angesammelt haben,
schließen Sie den Schlauch an den Spülanschluss an.
Drehen Sie das Wasser ganz auf und lassen Sie den
Rasenmäher für zwei Minuten lang laufen. Stellen Sie den
Rasenmäher und das Wasser ab. Weichen Sie den
Rasenmäher 30 Minuten lang ein. Drehen Sie das Wasser
wieder ganz auf und lassen Sie den Rasenmäher für
weitere zwei Minuten laufen.
17
Abschaben
Schaben Sie Rückstände von der Unterseite des
Rasenmähers ab, wenn sie nicht vollständig durch das
Waschen beseitigt wurden.
1. Ziehen Sie den Zündkerzenstecker ab (Bild 7).
2. Entleeren Sie den Kraftstofftank.
Warnung
Das Kippen des Rasenmähers kann dazu führen,
dass Kraftstoff aus dem Vergaser oder dem
Kraftstofftank ausströmt. Benzin ist leicht
brennbar, hoch explosiv und kann, unter gewissen
Umständen, zu Verletzungen oder Sachschäden
führen.
Warnung
Schnittgut und Fremdkörper können aus einem
offen stehenden Auswurfkanal herausgeschleudert
werden und schwere Verletzungen und den Tod
des Benutzers oder Unbeteiligter verursachen.
Starten oder setzen Sie den Rasenmäher nie ein,
wenn nicht eine der folgenden wahr ist:
• Der Auswurfkanal ist sicher durch die
Abdeckung versiegelt.
• Der Grasfangkorb ist verklinkt.
• Der optionale Seitauswurf ist sicher verklinkt.
• Die Klappe des Auswurfkanals ist in ihrer
Einbaulage verklinkt.
Vermeiden Sie Verschüttungen, indem Sie den
Motor trocken laufen lassen oder indem Sie das
Benzin mit einer Handpumpe absaugen.
Verwenden Sie nie einen Siphon.
3. Kippen Sie den Rasenmäher auf seine rechte Seite
(Luftfilter hoch) (Bild 15).
4. Entfernen Sie die Schmutz- und Schnittgutrückstände
mit einem Hartholzschaber. Vermeiden Sie Grate und
scharfe Kanten.
5. Stellen Sie den Rasenmäher wieder in die
Betriebsstellung.
6. Füllen Sie frisches Benzin in den Kraftstofftank.
7. Schließen Sie den Zündkerzenstecker wieder an die
Zündkerze an.
Reinigen des Auswurfkanals
und der -abdeckung
Entfernen Sie die Abdeckung vom Auswurfkanal und
reinigen Sie sie nach jedem Einsatz.
Warten des Luftfilters
Prüfen Sie die Luftfiltereinsätze nach jedem Einsatz des
Rasenmähers.
Reinigen Sie die Abdeckung, das Unterteil und die Schaumund Papiereinsätze alle 25 Betriebsstunden. Wechseln Sie die
Elemente nach 250 Betriebsstuden oder früher aus, wenn sie
beschädigt oder stark verschmutzt sind.
Wichtig Lassen Sie den Motor nie ohne Luftfilter
laufen, sonst entstehen schwere Motorschäden.
1. Stellen Sie den Motor ab und warten Sie, bis alle
beweglichen Teile zum Stillstand gekommen sind.
2. Ziehen Sie den Zündkerzenstecker ab (Bild 7).
3. Nehmen Sie die zwei Flügelschrauben ab, mit denen
die Abdeckung befestigt ist (Bild 17).
1
2
Stellen Sie immer sicher, dass sich die Auswurfkanalklappe beim Loslassen des Griffs einwandfrei
schließt. Wenn der Schmutz das einwandfreie Schließen
der Klappe verhindert, reinigen Sie die Innenseite des
Auswurfkanals und der -klappe gründlich.
1. Flügelschrauben
2. Abdeckung
3. Papiereinsatz
18
3
4
5
m-6674
Bild 17
4. Schaumeinsatz
5. Unterteil
4. Entfernen Sie die Abdeckung.
Hinweis: Achten Sie darauf, dass kein Schmutz oder
Fremdkörper in das Unterteil gelangen.
5. Nehmen Sie die Schaum- und Papiereinsätze vom
Unterteil ab (Bild 17).
6. Nehmen Sie den Schaumeinsatz vorsichtig vom
Papiereinsatz ab (Bild 17).
7. Prüfen Sie den Schaum- und Papiereinsatz und
wechseln Sie diese aus, wenn sie beschädigt oder stark
verschmutzt sind.
Wichtig Versuchen Sie nie, Papierfilter zu reinigen.
8. Reinigen Sie den Schaumeinsatz in warmer Seifenlauge
oder in einem nicht brennbaren Reinigungsmittel.
Hinweis: Reinigen Sie den Schaumeinsatz nicht mit
Benzin, da dies eine Feuer- oder Explosionsgefahr
verursachen könnte.
9. Spülen und trocknen Sie den Schaumeinsatz gründlich.
Warten des Schnittmessers
Mähen Sie immer mit einem scharfen Messer. Ein
scharfes Messer mäht sauber, ohne Grashalme zu
zerreißen oder zu zerschnetzeln.
1. Stellen Sie den Motor ab und warten Sie, bis alle
beweglichen Teile zum Stillstand gekommen sind.
2. Ziehen Sie den Zündkerzenstecker ab (Bild 7).
3. Entleeren Sie den Kraftstofftank.
4. Kippen Sie den Rasenmäher auf seine rechte Seite
(Luftfilter hoch) (Bild 18).
2
1
10. Tauchen Sie den Schaumeinsatz in sauberes Motoröl.
Drücken Sie dann das überschüssige Öl aus.
Hinweis: Zu viel Öl im Schaumeinsatz behindert den
Luftstrom durch den Einsatz und kann an den
Papierfilter gelangen und ihn verstopfen.
11. Wischen Sie Verschmutzungen vom Unterteil und der
Abdeckung mit einem feuchten Lappen ab.
Hinweis: Achten Sie darauf, dass keine
Verschmutzungen oder Fremdkörper in den
Luftschacht gelangen, der zum Vergaser führt.
12. Setzen Sie die Luftfiltereinsätze ein und prüfen Sie die
richtige Position.
13. Setzen Sie die Abdeckung auf und befestigen Sie diese
mit den zwei Flügelschrauben.
1. Messer
2. Schraube und
Sicherungsscheibe
Bild 18
3
3. Beschleuniger
757
19
Kontrollieren des Messers
Entfernen des Messers
Prüfen Sie vorsichtig die Schärfe und Abnutzung des
Messers, besonders an den Stellen, an denen sich flache
und gebogene Teile berühren (Bild 19A). Da Sand und
anderes reibendes Material das Metall abschleifen kann,
das die flachen mit den gebogenen Teilen verbindet,
müssen Sie das Messer vor jedem Einsatz des Rasenmähers kontrollieren. Tauschen Sie, wenn Sie einen
Schlitz oder eine Abnutzung (Bilder 19B und 19C) feststellen, das Messer aus; siehe „Entfernen des Messers“ auf
Seite 20.
1
A
2
1
B
3
1
C
4
270
Bild 19
1. Windflügel
2. Der flache Teil des
Messers
3. Abnutzung
4. Es bildet sich ein Schlitz.
1. Fassen Sie das Ende des Messers mit einem dicken
Handschuh an oder wickeln Sie einen Lappen um das
Messer.
2. Nehmen Sie die Messerschraube, Sicherungsscheibe,
den Beschleuniger und das Messer ab (Bild 18).
Schärfen des Messers
Feilen Sie die Oberseite des Messers, um den
ursprünglichen Schnittwinkel beizubehalten (Bild 20A),
und den Radius der inneren Schnittkante (Bild 20B). Das
Messer bleibt ausgewuchtet, wenn Sie die gleiche Menge
Metall von beiden Schnittkanten entfernen.
AB
1
153
2
mĆ4783
Bild 20
1. Schärfen Sie nur in
diesem Winkel.
2. Behalten Sie hier den
ursprünglichen Radius bei.
Auswuchten des Messers
Hinweis: Montieren Sie für die optimale Leistung vor
dem Saisonbeginn ein neues Messer. Feilen Sie im Laufe
der Saison alle kleineren Auskerbungen aus, um die
scharfe Messerkante beizubehalten.
Gefahr
Ein abgenutztes oder defektes Messer kann zerbrechen. Herausgeschleuderte Messerstücke
können den Benutzer oder Unbeteiligte treffen
und schwere Verletzungen verursachen oder zum
Tode führen.
• Prüfen Sie das Messer regelmäßig auf Abnutzung und Defekte.
• Tauschen Sie ein abgenutztes oder defektes
Messer aus.
1. Prüfen Sie die Wucht des Messers, indem Sie das
mittlere Loch im Messer über einen Nagel oder einen
Schraubenzieherschaft hängen, den Sie horizontal in
einen Schraubstock einklemmen (Bild 21).
1007
Bild 21
Hinweis: Sie können die Wucht gleichfalls in einem für
den gewerblichen Bedarf erhältlichen Messerauswuchtgerät prüfen.
2. Feilen Sie, wenn sich eines der Enden des Messers
nach unten dreht, dieses Ende etwas ab (nicht die
Schnittkante oder in der Nähe der Schnittfläche). Das
Messer ist richtig ausgewuchtet, wenn sich keines der
Enden absenkt.
20
Montieren des Messers
1. Montieren Sie ein scharfes, ausgewuchtetes Toro
Messer, den Beschleuniger, die Sicherungsscheibe und
die Messerschraube. Die Windflügel müssen nach
oben in Richtung Rasenmähergehäuse weisen. Ziehen
Sie die Schraube mit 68 Nm an.
4. Heben Sie die Abdeckung hoch und bürsten alle
Rückstände aus dem Riemenbereich heraus.
5. Bringen Sie die Riemenabdeckung wieder an.
6. Schließen Sie den Zündkerzenstecker wieder an die
Zündkerze an.
Warnung
Der Einsatz des Rasenmähers ohne den
Beschleuniger kann zum Bewegen, Verbiegen oder
Zerbrechen des Messers führen. Das kann
schwere Verletzungen oder den Tod für den
Benutzer oder Unbeteiligte bedeuten.
Setzen Sie den Rasenmäher nie ohne den
Beschleuniger ein.
2. Drehen Sie den Rasenmäher wieder in die aufrechte
Stellung.
3. Schließen Sie den Zündkerzenstecker wieder an die
Zündkerze an.
Reinigen unter der
Riemenabdeckung
Halten Sie den Bereich unter der Riemenabdeckung frei
von Rückständen.
1. Stellen Sie den Motor ab und warten Sie, bis alle
beweglichen Teile zum Stillstand gekommen sind.
2. Ziehen Sie den Zündkerzenstecker ab (Bild 7).
3. Entfernen Sie die Schrauben, mit denen die
Riemenabdeckung (Bild 22) am Rasenmähergehäuse
befestigt ist.
Schmieren der Gelenkarme
Schmieren Sie die Gelenkarme alle 25 Betriebsstunden
oder zum Ende der Saison.
1. Stellen Sie die hinteren Schnitthöheneinstellungen auf
die mittlere Stellung ein.
2. Wischen Sie die Schmiernippel mit einem sauberen
Lappen ab (Bild 23).
1
Bild 23
1. Schmiernippel
3. Bringen Sie eine Fettpresse auf den Schmiernippel und
pressen langsam zwei bis drei Stöße Nr. 2 Allzweckschmierfett auf Lithiumbasis ein (Bild 23).
Hinweis: Ein zu hoher Fettdruck kann die Dichtungen
beschädigen.
m-232
1
1. Riemenabdeckung
m-224
Bild 22
21
Einstellen des Selbstantriebs
Wechseln des Motoröls
Stellen Sie, wenn Ihr Rasenmäher keinen Selbstantrieb hat
oder dazu neigt, sich von selbst fortzubewegen, wenn sich
der Schaltbügel in einem Abstand von mehr als 3,8 cm
vom Griff entfernt befindet, das Radantriebs-Handrad
hinten am Getriebe ein (Bild 24).
1
Bild 24
1. Handrad
1. Schließen Sie die Klappe am Rasenmähergehäuse und
nehmen Sie den Grasfangkorb ab.
2. Drehen Sie das Handrad !/2 Umdrehungen im Uhr-
zeigersinn, wenn der Rasenmäher seinen Selbstantrieb
verloren hat. Drehen Sie, wenn der Rasenmäher vorwärts kriecht, das Handrad !/2 Umdrehungen entgegen
dem Uhrzeigersinn (Bild 24).
3. Ziehen Sie den Rasenmäher langsam nach hinten und
drücken Sie gleichzeitig den Schaltbügel gleichmäßig
zum Griff.
Hinweis: Die Einstellung ist richtig, wenn sich die Hinterräder nicht mehr drehen und sich der Schaltbügel
ca. 2,5 cm vom Griff entfernt befindet (Bild 25).
m-228
Wechseln Sie das Öl nach den ersten fünf Betriebsstunden
(oder dem ersten Monat) und dann alle 50 Stunden (oder
alle 6 Monate).
1. Lassen Sie den Motor laufen, um das Öl zu erwärmen.
Hinweis: Warmes Öl fließt besser und führt mehr
Fremdstoffe mit sich.
Warnung
Wenn der Motor gelaufen ist, kann das Öl heiß
genug sein, um beim Kontakt schwere Verbrühungen zu verursachen.
Vermeiden Sie den Kontakt mit heißem Öl, wenn
Sie dieses ablassen.
2. Stellen Sie den Motor ab und warten Sie, bis alle
beweglichen Teile zum Stillstand gekommen sind.
3. Ziehen Sie den Zündkerzenstecker ab (Bild 7).
4. Stellen Sie ein passendes Auffanggefäß unter den
Peilstab/Ölablass (Bild 7).
5. Reinigen Sie den Bereich um den Peilstab.
6. Entfernen Sie den Peilstab, indem Sie den Deckel
entgegen dem Uhrzeigersinn drehen und herausziehen.
7. Heben Sie die linke Seite des Mähers an und lassen
Sie das Öl vom Peilstabeinfüllstutzen in die Auffangwanne ablaufen.
8. Stellen Sie den Rasenmäher nach dem Ablassen des
Öls wieder in die Betriebsstellung.
1. 2,5 cm
1
m-513a
Bild 25
9. Füllen Sie das Kurbelgehäuse bis zur Marke für den
oberen Füllstand am Peilstab mit frischem Öl. Siehe
„Auffüllen des Kurbelgehäuses mit Öl“ auf Seite 9.
10. Stecken Sie den Peilstab in den Einfüllstutzen und
drehen Sie dann den Deckel im Uhrzeigersinn, bis er
fest ist.
11. Wischen Sie verschüttetes Öl auf.
12. Schließen Sie den Zündkerzenstecker wieder an die
Zündkerze an.
13. Recyceln Sie das Altöl entsprechend den örtlich
geltenden Vorschriften.
22
Warten der Zündkerze
Prüfen Sie die Zündkerzen alle 100 Betriebsstunden oder
jährlich. Wechseln Sie die Kerzen alle 250 Betriebsstunden oder alle 2 Jahre aus. Verwenden Sie eine Zündkerze des Typs NGK) BPR5ES oder Nippondenso
W16EPR-U oder ein Äquivalent.
1. Stellen Sie den Motor ab und warten Sie, bis alle
beweglichen Teile zum Stillstand gekommen sind.
2. Ziehen Sie den Zündkerzenstecker ab (Bild 7).
)
1
1. Riemenabdeckung 2. Schmiernippel
2
Bild 27
m-224
3. Reinigen Sie den Bereich um die Zündkerze herum.
4. Entfernen Sie die Zündkerze aus dem Zylinderkopf.
Wichtig Sie müssen eine gespaltene, verrußte oder
verschmutzte Zündkerze austauschen. Reinigen Sie nie
die Elektroden, da Abschabungen in den Zylinder
eindringen und den Motor beschädigen könnten.
5. Stellen Sie den Elektrodenabstand an der neuen
Zündkerze auf 0,76 mm ein (Bild 26).
1
m-110
Bild 26
1. 0,76 mm
6. Setzen Sie die Zündkerze vorsichtig mit der Hand ein
(zum Vermeiden eines Überdrehens), bis sie
festgezogen ist.
7. Ziehen Sie die Zündkerze um eine weitere halbe
Drehung an, wenn sie neu ist. Ziehen Sie die
Zündkerze ansonsten um eine weitere Achtel- bis
Vierteildrehung an.
3. Pumpen Sie vorsichtig ein bis zwei Stöße Nr. 2
Allzweckschmierfett auf Lithiumbasis ein.
4. Montieren Sie den Grasfangkorb.
Einstellen des
Messerbremskabels
Jedes Mal, wenn Sie einen neuen Messerbremskabel
einbauen, müssen Sie diesen richtig einstellen.
1. Stellen Sie den Motor ab und warten Sie, bis alle
beweglichen Teile zum Stillstand gekommen sind.
2. Ziehen Sie den Zündkerzenstecker ab (Bild 7).
3. Prüfen Sie die Einstellung des Kabels, indem Sie den
Schaltbügel zum Griff drücken, bis das Kabel straff ist.
Der Abstand zwischen dem Bremshebel und dem Griff
muss 5 bis 6 mm betragen. Machen Sie zum Einstellen
des Bowdenzugs mit Schritt 4 weiter.
4. Lockern Sie die Mutter an der Kabelhalterung
(Bild 28).
1
Wichtig Eine lockere Zündkerze kann sehr heiß
werden und den Motor beschädigen. Ein zu starkes
Festziehen der Zündkerze kann das Gewinde im
Zylinderkopf beschädigen.
8. Schließen Sie den Zündkerzenstecker wieder an die
Zündkerze an.
Schmierung des Getriebes
Schmieren Sie das Getriebe alle 100 Betriebsstunden.
1. Nehmen Sie den Grasfangkorb ab.
2. Führen Sie die Fettpresse durch die Öffnung in der
Riemenabdeckung an den Schmiernippel (Bild 27).
2
3
4
Bild 28
1. Griff
2. Bremshebel
5. Stecken Sie einen 5 bis 6 mm dicken Gegenstand
zwischen den Bremshebel und den Griff.
6. Ziehen Sie den Bowdenzug nach unten, bis das Kabel
straff ist.
7. Ziehen Sie die Mutter fest.
23
3. 5 bis 6 mm
4. Kabelhalterung
Warten der Räder
Entfernen der Räder
1. Stellen Sie den Motor ab und warten Sie, bis alle
beweglichen Teile zum Stillstand gekommen sind.
2. Ziehen Sie den Zündkerzenstecker ab (Bild 7).
3. Entfernen Sie die Schraube, das Distanzstück und die
Sicherungsmutter, mit denen das Rad am Gelenkarm
befestigt ist (Bild 29).
12 3 45
67
5
78 9
Bild 29
1. Sicherungsmutter
2. Distanzstück im Rad
3. Lager-/Nabengruppe
4. Distanzstück – Lager
5. Radhälfte
6. Kunststoffabdeckung (nur
Hinterräder)
7. Ansatz
8. Lager (2)
9. Schraube
4. Nehmen Sie die Radhälften von den Reifen ab, indem
Sie vier Schrauben und vier Sicherungsmuttern
entfernen (Bild 29).
1
296
Montieren der Räder
1. Positionieren Sie den Reifen auf einer Radhälfte,
wobei Sie die Ansätze an beiden ausfluchten (Bild 29).
2. Positionieren Sie die Lager-/Nabengruppe in das
zentrale Loch der Radhälfte. Stellen Sie sicher, dass
die Beine der Nabe über dem Flansch des Lochs
positioniert sind (Bild 29).
3. Legen Sie die zweite Radhälfte über die Lager-/Naben-
gruppe, wobei Sie die Rad- und Reifenansätze mit den
Befestigungslöchern abstimmen (Bild 29).
4. Montieren Sie die beiden Radhälften locker mit zwei
6 x 38-mm-Gewindeschrauben und einfachen Muttern.
Setzen Sie die Schrauben in die gegenüberliegenden
Löcher ein (Bild 29).
5. Kontrollieren Sie, ob alle Bauteile gefluchtet sind und
ziehen dann die Schrauben, abwechselnd von Seite zu
Seite, so fest, dass die beiden Radhälften gleichmäßig
zusammengezogen werden (Bild 29).
6. Setzen Sie die zwei Schrauben und Sicherungsmuttern,
die Sie vorher entfernt haben, in die restlichen Löcher
der Radhälften ein und ziehen diese fest. Nehmen Sie
die zwei langen Schrauben ab und ersetzen Sie diese
mit zwei Schrauben und Sicherungsmuttern (Bild 29).
7. Montieren Sie das Rad mit Hilfe der Schrauben, einem
Distanzstück und einer Sicherungsmutter am
Gelenkarm. Stellen Sie dabei sicher, dass sich das
Distanzstück zwischen der Radnabe und dem
Gelenkarm befindet (Bild 29).
Hinweis: Wenn Sie die Lager aus der Lager-/Nabengruppe entfernen, führen Sie diesen Schritt durch Drücken
auf das Lagerdistanzstück durch (Bild 29).
24
Einlagerung
Führen Sie die empfohlenen Wartungsmaßnahmen durch,
um den Rasenmäher für die saisonbedingte Einlagerung
vorzubereiten. Siehe „Wartung“ auf Seite 16.
Lagern Sie den Rasenmäher an einem kühlen, sauberen
und trockenen Ort ein. Decken Sie den Rasenmäher ab,
um ihn sauber und geschützt zu halten.
Vorbereiten der
Kraftstoffanlage
Allgemeine Angaben
1. Reinigen Sie das Rasenmähergehäuse. Siehe
„Reinigen unter dem Gehäuse“ auf Seite 17.
2. Entfernen Sie Schmutz und Schnittgutrückstände vom
Zylinder, den Zylinderkopfrippen und vom
Ventilatorgehäuse.
3. Entfernen Sie Schnittgut, Schmutz und Fettrückstände
von den externen Teilen des Motors, der Motorhaube
und der Oberseite des Rasenmähergehäuses.
4. Kontrollieren Sie den Messerzustand. Siehe „Warten
des Schnittmessers“ auf Seite 19.
Entleeren Sie den Kraftstofftank beim letzten Mähen der
Saison, bevor Sie den Rasenmäher einlagern.
1. Lassen Sie den Rasenmäher so lange laufen, bis er
infolge von Benzinknappheit abstellt.
2. Bedienen Sie die Kaltstarthilfe und lassen den Motor
noch einmal an.
3. Lassen Sie den Motor laufen, bis er abstellt. Wenn sich
der Motor nicht mehr starten lässt, ist er ausreichend
„trocken“.
Warnung
Benzin kann sich bei längerer Einlagerung verflüchtigen und bei Kontakt mit offenem Licht
explodieren.
• Lagern Sie Benzin nie für längere Zeit ein.
• Lagern Sie niemals Rasenmäher mit Benzin im
Tank oder im Vergaser in einem geschlossenen
Bereich ein, wo es mit offenem Licht in Berührung kommen kann. (Beispiel: Heizkessel
oder Wasserheizgerät mit Zündflamme.)
• Lassen Sie den Motor abkühlen, bevor Sie das
Gerät in einem geschlossenen Raum abstellen.
5. Warten Sie den Luftfilter. Siehe „Warten des
Luftfilters“ auf Seite 18.
6. Schmieren Sie die Gelenkarm, siehe „Schmieren der
Gelenkarme“ auf Seite 21.
7. Ziehen Sie alle Schrauben und Muttern an.
8. Bessern Sie Lackschäden mit Lack aus, den Sie von
Ihrem Toro Vertragshändler beziehen können.
Entfernen des Rasenmähers
aus der Einlagerung
1. Ziehen Sie alle Befestigungsteile an.
2. Entfernen Sie die Zündkerze und drehen Sie den
Motor schnell mit Hilfe des Anlassers, um
überflüssiges Öl aus dem Zylinder zu entfernen.
3. Reinigen Sie die Zündkerze oder ersetzen diese, wenn
sie angerissen/zerbrochen ist oder wenn die Elektroden
abgenutzt sind.
4. Stecken Sie den Zündkerzenstecker wieder auf die
Kerze. Siehe „Warten der Zündkerze“ auf Seite 23.
5. Führen Sie die empfohlenen Wartungsmaßnahmen
durch, siehe „Wartung“ auf Seite 16.
Vorbereitung des Motors
1. Wechseln Sie das Öl im Kurbelgehäuse, wenn der
Motor warm gelaufen ist. Siehe „Wechseln des
Motoröls“ auf Seite 22.
2. Entfernen Sie die Zündkerze (Bild 7).
3. Gießen Sie mit Hilfe einer Ölkanne einen Esslöffel Öl
durch das Zündkerzenloch in das Kurbelgehäuse ein.
4. Drehen Sie den Motor mehrmals mit Hilfe des
Starterseils, um das Öl zu verteilen.
5. Drehen Sie die Zündkerze wieder ein, aber setzen Sie
den Zündkerzenstecker nicht auf.
6. Füllen Sie den Kraftstofftank mit frischem Benzin auf.
7. Kontrollieren Sie den Ölstand im Motor.
8. Schließen Sie den Zündkerzenstecker wieder an die
Zündkerze an.
Zubehörteile
Die folgenden Zubehörteile sind beim Toro
Vertragshändler erhältlich:
• Seitauswurf-Kit
• Atomic-Messer
25
Fehlersuche und -behebung
Toro hat Ihren Rasenmäher für einen störungsfreien Betrieb ausgelegt. Prüfen Sie die folgenden Bauteile sorgfältig, und
beziehen Sie sich für weitere Angaben auf Wartung auf Seite 16. Wenden Sie sich, wenn Sie ein Problem nicht beseitigen
können, an Ihren Toro Vertragshändler.
Problem Mögliche Ursachen Behebungsmaßnahme
Motor springt nicht an.
Der Motor lässt sich nur schwer
starten oder verliert an Leistung.
1. Der Kraftstofftank ist leer, oder
die Kraftstoffanlage enthält
alten Kraftstoff.
2. Stellen Sie den Gasbedienungshebel auf Choke.
3. Der Zündkerzenstecker ist
nicht auf der Zündkerze.
4. Die Zündkerze weist Einkerbungen auf, ist verschmutzt
oder hat den falschen
Elektrodenabstand.
1. Der Kraftstofftank enthält alten
Kraftstoff.
2. Der Entlüftungsdeckel am
Kraftstofftank ist verstopft.
1. Entleeren Sie den Kraftstofftank und/oder füllen ihn mit
frischem Benzin auf. Wenn Sie
das Problem nicht beseitigen
können, wenden Sie sich bitte
an Ihren Vertragshändler.
2. Stellen Sie den Gasbedienungshebel auf Choke.
3. Schließen Sie den Zündkerzenstecker wieder an die
Zündkerze an.
4. Prüfen Sie die Zündkerze und
stellen Sie bei Bedarf den
Elektrodenabstand ein. Ersetzen Sie die Zündkerze,
wenn diese Einkerbungen
aufweist, verschmutzt oder
gerissen ist.
1. Entleeren Sie den Kraftstofftank und füllen ihn mit
frischem Benzin auf.
2. Machen Sie die Entlüftung im
Tankdeckel frei oder ersetzen
den Deckel.
3. Die Luftfiltereinsätze sind verschmutzt und behindern den
Luftstrom.
4. Die Unterseite des Mähwerks
weist Schnittgut- und Schmutzrückstände auf.
5. Die Zündkerze weist Einkerbungen auf, ist verschmutzt
oder hat den falschen
Elektrodenabstand.
6. Der Motorölstand ist zu niedrig,
oder das Öl ist verschmutzt.
3. Reinigen Sie den Luftfiltereinssätze.
4. Reinigen Sie die Unterseite des
Rasenmähergehäuses.
5. Prüfen Sie die Zündkerze und
stellen Sie bei Bedarf den
Elektrodenabstand ein.
Ersetzen Sie die Zündkerze,
wenn diese Einkerbungen
aufweist, verschmutzt oder
gerissen ist.
6. Kontrollieren Sie das Motoröl.
Wechseln Sie verschmutztes
Öl aus oder füllen bei
niedrigem Ölstand Öl nach.
26
Problem BehebungsmaßnahmeMögliche Ursachen
Der Motor läuft unruhig.
Der Rasenmäher oder der Motor
vibriert stark.
1. Der Zündkerzenstecker ist
nicht auf der Zündkerze.
2. Die Zündkerze weist Einkerbungen auf, ist verschmutzt
oder hat den falschen
Elektrodenabstand.
3. Der Gasbedienungshebel steht
nicht auf Schnell.
4. Die Luftfiltereinsätze sind verschmutzt und behindern den
Luftstrom.
1. Das Messer ist verbogen oder
unwuchtig.
2. Die Messerbefestigungsmuttern sind locker.
3. Die Unterseite des Mähwerks
weist Schnittgut- und
Schmutzrückstände auf.
1. Schließen Sie den Zündkerzenstecker wieder an die Zündkerze an.
2. Prüfen Sie die Zündkerze und
stellen Sie bei Bedarf den
Elektrodenabstand ein.
Ersetzen Sie die Zündkerze,
wenn diese Einkerbungen
aufweist, verschmutzt oder
gerissen ist.
3. Stellen Sie den Gasbedienungshebel auf Schnell.
4. Reinigen Sie den Luftfiltereinssätze.
1. Wuchten Sie das Messer aus.
Tauschen Sie verbogene
Messer aus.
2. Ziehen Sie die Muttern fest.
3. Reinigen Sie die Unterseite des
Rasenmähergehäuses.
Ungleichmäßiges
Rasenerscheinungsbild.
Der Auswurfkanal setzt sich zu.
4. Die Motorbefestigungsschrauben sind locker.
1. Nicht alle vier Räder sind auf
die gleiche Schnitthöhe
eingestellt.
2. Das Messer ist stumpf. 2. Schärfen Sie das Messer und
3. Sie mähen wiederholt im
gleichen Muster.
4. Die Unterseite des Mähwerks
weist Schnittgut- und
Schmutzrückstände auf.
1. Der Gasbedienungshebel steht
nicht auf Schnell.
2. Die Schnitthöhe ist zu niedrig. 2. Stellen Sie eine höhere
3. Sie mähen zu schnell. 3. Gehen Sie langsamer.
4. Das Gras ist zu nass. 4. Lassen Sie das Gras vor dem
5. Die Unterseite des Mähwerks
weist Schnittgut- und
Schmutzrückstände auf.
4. Ziehen Sie die Schrauben fest.
1. Stellen Sie alle vier Räder auf
die gleiche Schnitthöhe ein.
wuchten es aus.
3. Variieren Sie Ihr Mähmuster.
4. Reinigen Sie die Unterseite des
Rasenmähergehäuses.
1. Stellen Sie den Gasbedienungshebel auf Schnell.
Schnitthöhe ein.
Mähen erst trocknen.
5. Reinigen Sie die Unterseite des
Rasenmähergehäuses.
27
Problem BehebungsmaßnahmeMögliche Ursachen
Der Selbstantrieb des
Rasenmähers wirkt nicht.
1. Der Selbstantrieb-Bowdenzug
ist falsch eingestellt oder
defekt.
2. Unter der Riemenabdeckung
befinden sich Schmutzrückstände.
1. Stellen Sie den SelbstantriebBowdenzug ein. Tauschen Sie
den Zug bei Bedarf aus.
2. Entfernen Sie die Schmutzrückstände.
28
Loading...
