Toro 21863 Operator's Manual [es]

FormNo.3432-880RevA

CortacéspedRecycler
de55cmconFlex-ForcePower
System

Nºdemodelo21863—Nºdeserie400000000ysuperiores
Nºdemodelo21863T—Nºdeserie400000000ysuperiores

™

®

60VMAX

Registresuproductoenwww.T oro.com.
Traduccióndeloriginal(ES)

*3432-880*A

Sinecesitaayuda,consulte
losvídeosinstruccionales
enwww.Toro.com/support
ollameal1-888-384-9939
antesdedevolvereste
producto.

g275230

Figura1

1.Ubicacióndelosnúmerosdemodeloydeserie

Introducción

Estecortacéspeddirigidodecuchillasrotativasestá
diseñadoparaserusadoporusuariosdomésticos.
Estádiseñadoprincipalmenteparasegarcésped
bienmantenidoenzonasverdesresidenciales.No
estádiseñadoparacortarmalezaoparaaplicaciones
agrícolas.Estádiseñadoprincipalmenteparausarla
bateríadeionesdelitioModelo81860(suministrada
conelmodelo21863).Elusodeestosproductos
parapropósitosdiferentesalosprevistospuedeser
peligrosoparaustedyparaotraspersonas.

ElModelo21863Tnoincluyebateríanicargador.

Leaestemanualdetenidamenteparaaprendera
utilizarymantenercorrectamentesuproducto,y
paraevitarlesionesydañosalproducto.Ustedesel
responsabledeoperarelproductodeformacorrecta
ysegura.

Visitewww.Toro.comparaobtenermásinformación,
incluidosconsejosdeseguridad,materialesde
formación,informaciónsobreaccesorios,ayuda
paraencontraraundistribuidoropararegistrarsu
producto.

Cuandonecesiteasistenciatécnica,piezasgenuinas
Torooinformaciónadicional,póngaseencontacto
conunServicioTécnicoAutorizadooconAsistencia
alClientedeT oro,ytengaamanolosnúmerosde
modeloyseriedesuproducto.Figura1identicala
ubicaciónenelproductodelosnúmerosdemodeloy
deserie.Escribalosnúmerosenelespacioprovisto.

Importante:Consudispositivomóvil,puede

escanearelcódigoQRdelapegatinadelnúmero
deserie(ensucaso)paraaccederainformación
sobrelagarantía,laspiezas,yotrainformación
sobreelproducto.

Contenido

Seguridad.................................................................3

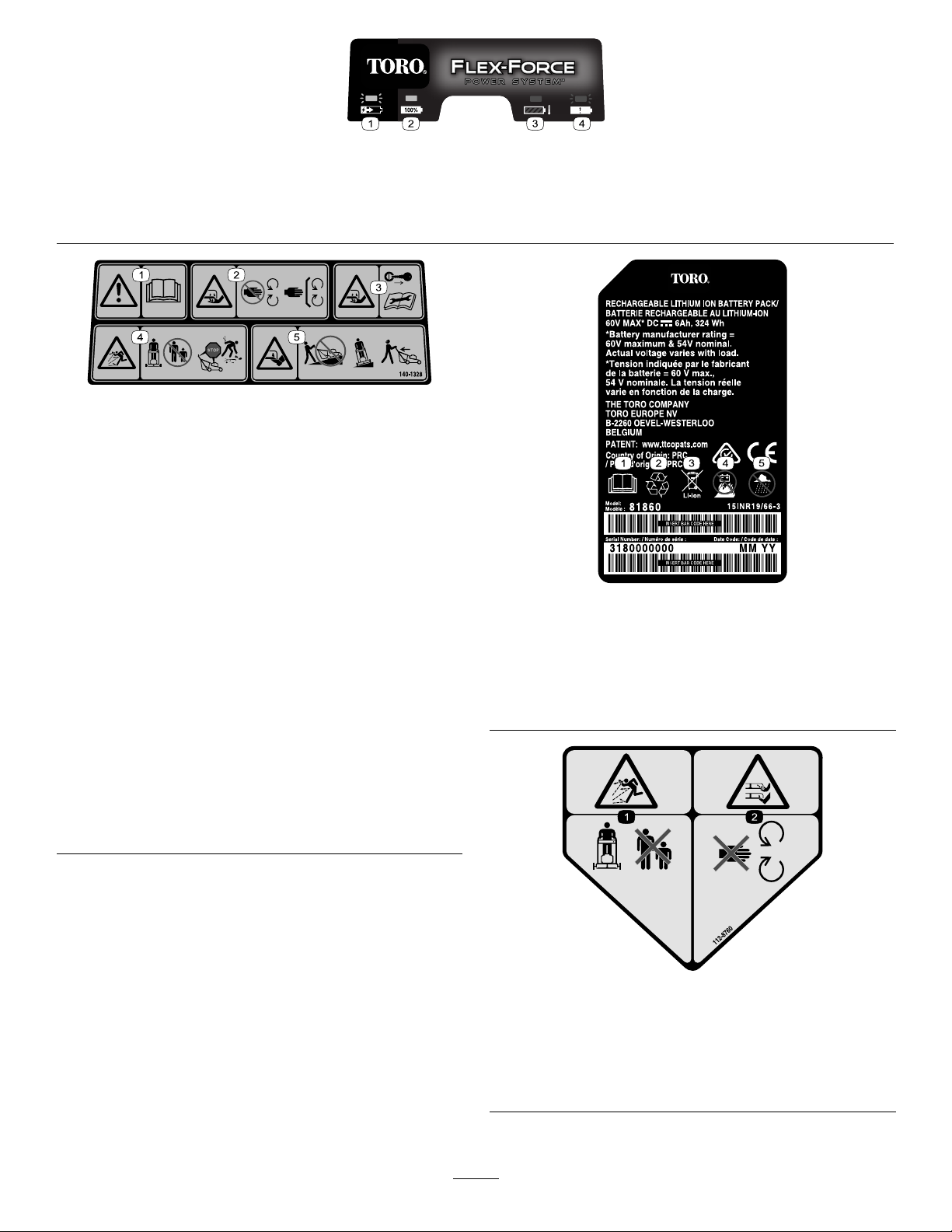

Pegatinasdeseguridadeinstrucciones.............5

Montaje.....................................................................8

1Cómomontarelcargadordelabatería

(opcional)........................................................8

2Desplegadodelmanillar..................................9

3Ensamblajedelrecogedor...............................9

Elproducto...............................................................11

Especicaciones...............................................11

Antesdelfuncionamiento....................................12

Instalacióndelabatería....................................12

Ajustedelaalturadecorte................................13

Duranteelfuncionamiento...................................13

Arranquedelamáquina....................................13

Usodelatransmisiónautopropulsada..............14

Recicladodelosrecortes..................................14

Ensacadodelosrecortes.................................14

Funcionamientodelapalancadeensacado

ademanda...................................................15

Descargalateraldelosrecortes........................15

Apagadodelamáquina....................................16

Cómoretirarlabateríadelamáquina................16

Consejosdeoperación....................................16

Despuésdelfuncionamiento...............................17

Cargadelabatería...........................................17

Limpiezadelosbajosdelamáquina.................18

Plegadodelmanillar.........................................18

Almacenamientodelamáquinaenla

posiciónvertical............................................19

Mantenimiento........................................................20

Lubricacióndelamáquina................................20

Cambiodelacuchilla........................................20

Ajustedelatransmisiónautopropulsada...........21

Preparacióndelabateríaparael

reciclado.......................................................21

Almacenamiento.....................................................22

Solucióndeproblemas...........................................23

©2019—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

Póngaseencontactoconnosotrosenwww.T oro.com.

2

Reservadostodoslosderechos

ImpresoenChina

Seguridad

INSTRUCCIONESDE
SEGURIDAD

IMPORTANTES

ADVERTENCIA–alutilizarunamáquinaeléctrica,
leayobservesiemprelasnormaseinstrucciones
deseguridadbásica,andereducirelriesgode
incendio,descargaeléctricaolesiones,incluyendo
lassiguientes:

I.Formación

1.Eloperadordelamáquinaesresponsablede
cualquieraccidenteopeligroqueafecteaotras
personasoasupropiedad.

2.Nodejequelosniñosutilicenojueguenconla
máquina,labateríaoelcargadordelabatería;
lanormativalocalpuederestringirlaedaddel
operador.

3.Nopermitaquepersonasconcapacidadfísica,
sensorialomentalreducida,osinexperienciay
conocimientos,utilicenlamáquina,labateríao
elcargadordelabateríaamenosquereciban
instruccionesosupervisiónsobresuusoseguro
ycomprendanlospeligrosqueconllevasuuso.

4.Antesdeutilizarlamáquina,labateríay
elcargadordelabatería,leatodaslas
instruccionesysímbolosdeadvertenciade
estosproductos.

5.Familiaríceseconloscontrolesyconeluso
correctodelamáquina,labateríayelcargador
delabatería.

II.Preparación

1.Nopermitaqueentrenotraspersonas,
especialmenteniñosoanimalesdomésticos,en
lazonadetrabajo.

2.Noutilicelamáquinasinquetodoslos
protectoresydispositivosdeseguridad,
talescomodeectoresyrecogedores,estén
colocadosyfuncionencorrectamenteenla
máquina.

3.Inspeccioneeláreadondesevaautilizarla
máquinayretirecualquierobjetoquepudiera
interferirconelfuncionamientodelamáquinao
quepudieraserarrojadoporlamáquina.

4.Antesdeutilizarlamáquina,asegúresedeque
lacuchilla,elpernodelacuchillayelconjunto
delacuchillanoestándesgastadosodañados.
Sustituyacualquierpegatinaqueestédañada
oilegible.

5.Utiliceúnicamentelabateríaespecicada
porToro.Elusodeotrosaccesoriospuede
aumentarelriesgodeincendioylesiones.

6.Siseenchufaelcargadordebateríaenuna
tomaquenoseade100a240V ,puede
producirseunincendioounadescargaeléctrica.
Noenchufeelcargadordelabateríaenuna
tomadecorrientequenoseade100Va240
V.Paraotrostiposdeconexión,utiliceun
adaptadordeenchufedeltipocorrectoparala
tomadecorriente,siesnecesario.

7.Noutilicelabateríaoelcargadordelabatería
siestándañadosomodicados,porquepodrían
mostraruncomportamientoimpredeciblecon
resultadodeincendio,explosiónoriesgode
lesiones.

8.Sielcabledealimentacióndelcargadordela
bateríaestádañado,póngaseencontactocon
unServicioTécnicoAutorizadoparacambiarlo.

9.Noutilicebateríasnorecargables.

10.Carguelabateríaúnicamenteconelcargador
debateríaespecicadoporToro.Uncargador
diseñadoparauntipodeterminadodebatería
puedecrearunriesgodeincendiosiseutiliza
conotrabatería.

11.Carguelabateríaúnicamenteenunazonabien
ventilada.

12.Noexpongalabateríaoelcargadoralfuegooa
temperaturassuperioresa68°C.

13.Sigatodaslasinstruccionesdecargayno
carguelabateríasilatemperaturaestáfueradel
intervaloespecicadoenlasinstrucciones.De
locontrario,podríadañarlabateríayaumentar
elriesgodeincendio.

14.Vestimentaadecuada–lleveropaadecuada,
incluyendoprotecciónocular;pantalónlargo;
calzadoresistenteyantideslizante(novaya
descalzoniconsandalias);yprotecciónauditiva.
Sitieneelpelolargo,recójaselo,ynolleve
joyassueltasquepuedanquedaratrapadasen
laspiezasmóviles.Lleveunamascarillaen
condicionesdemuchopolvo.

III.Operación

1.Elcontactoconlacuchillaenmovimiento
causarálesionesgraves.Mantengalasmanos
olospiesalejadosdelazonadecorteyde
todaslaspiezasmóvilesdelamáquina.Nose
acerquealosoriciosdedescarga.

2.Elusodeestamáquinaparaotrospropósitos
quelosprevistospodríaserpeligrosopara
ustedyparaotraspersonas.

3.Desengranelatransmisiónautopropulsada(si
estáinstalada)antesdearrancarlamáquina.

4.Noinclineelaparatoalarrancarelmotor.

5.Eviteelarranqueaccidental–asegúresede
queelbotóndearranqueeléctricoseretira

3

delencendidoantesdeconectarlabateríay
manejarlamáquina.

6.Prestetodasuatenciónalutilizarlamáquina.
Norealiceningunaactividadquecause
distracciones;delocontrario,podrían
producirselesionesodañosmateriales.

7.Parelamáquina,retireelbotóndearranque
eléctrico,retirelabateríadelamáquinayespere
aquesedetengatodomovimientoantesde
ajustar,revisar,limpiaroalmacenarlamáquina.

8.Retirelabateríayelbotóndearranqueeléctrico
delamáquinaantesdedejarladesatendidao
antesdecambiardeaccesorio.

9.Nofuercelamáquina–dejequelamáquina
hagaeltrabajomejoryconmásseguridadala
velocidadparalaquefuediseñada.

10.Manténgasealerta–estéatentoaloqueestá
haciendoyutiliceelsentidocomúnmientras
trabajeconlamáquina.Noutilicelamáquinasi
estáenfermo,cansado,obajolainuenciade
alcoholodrogas.

11.Utilicelamáquinaúnicamenteconbuena
visibilidadyencondicionesmeteorológicas
apropiadas.Nouselamáquinasihayriesgo
derayos.

12.Extremelasprecaucionesalirhaciaatrásoal
tirardelamáquinahaciausted.

13.Pisermeymantengaelequilibrioentodo
momento,sobretodoenpendientes.Siegue
detravésencuestasypendientes,nunca
haciaarribaohaciaabajo.Extremelas
precaucionesalcambiardedirecciónencuestas
opendientes.Nosieguependientesocuestas
extremadamenteempinadas.Camine,nocorra
nuncaconlamáquina.

14.Nodirijaelmaterialdedescargahaciauna
persona.Eviteladescargadematerialcontra
unapareduobstrucción,yaqueelmaterial
podríarebotarhaciausted.Parelacuchillaolas
cuchillasalcruzarsuperciesdegrava.

15.Estéalertaaagujeros,surcos,montículos,
rocasuotrosobjetosocultos.Elterrenoirregular
podríahacerquepierdaelequilibrio.

16.Lahierbamojadaolashojasmojadaspueden
causarlegraveslesionessiustedresbalaytoca
lacuchilla.Evitesegarencondicioneshúmedas
ocuandollueve.

17.Silamáquinagolpeaunobjetooempiezaa
vibrar,apagueinmediatamentelamáquina,
retireelbotóndearranqueeléctrico,retire
labateríayespereaquesedetengatodo
movimientoantesdeexaminarlamáquinaen
buscadedaños.Hagatodaslasreparaciones
necesariasantesdevolverautilizarlamáquina.

18.Parelamáquinayretireelbotóndearranque
eléctricoantesdecargarlamáquinaparael
transporte.

19.Encondicionesabusivas,labateríapuede
expulsarlíquido;eviteelcontacto.Encasode
uncontactoaccidentalconellíquido,enjuague
conagua.Siellíquidoentraencontactocon
susojos,busqueayudamédica.Ellíquido
expulsadodelabateríapuedecausarirritación
oquemaduras.

IV.Mantenimientoyalmacenamiento

1.Parelamáquina,retireelbotóndearranque
eléctrico,retirelabateríadelamáquinayespere
aquesedetengatodomovimientoantesde
ajustar,revisar,limpiaroalmacenarlamáquina.

2.Nointenterepararlamáquina,salvocon
arregloaloindicadoenlasinstrucciones.Haga
queunServicioTécnicoAutorizadorealiceel
mantenimientodelamáquinausandopiezasde
repuestoidénticas.

3.Lleveguantesyprotecciónocularalrealizarel
mantenimientodelamáquina.

4.Aleunacuchillaromaenambosladospara
mantenerelequilibrio.Limpielacuchillay
asegúresedequeestáequilibrada.

5.Cambielacuchillasiestádoblada,desgastadao
agrietada.Unacuchilladesequilibradaproduce
vibraciones,quepodríandañarelmotoro
causarlesionespersonales.

6.Alrealizarelmantenimientodelacuchilla,sepa
quelacuchillapuedemoverseinclusosila
fuentedealimentaciónestáapagada.

7.Compruebefrecuentementelabolsaderecogida
derecortesenbuscadedeteriorosodesgaste,
ysustituyacualquierbolsadesgastadaporuna
bolsa[derecambio]T oro.

8.Paraobtenerelmejorrendimiento,utilice
solamentepiezasyaccesoriosgenuinosde
Toro.Otrosaccesoriosypiezasderepuesto
podríanserpeligrosos,ydichousopodría
invalidarlagarantíadelproducto.

9.Mantengalamáquinacorrectamente–
mantengaloslosdecortealadosylimpios
paraobtenerelmejorrendimientoylamayor
seguridad.Mantengalosmanillaressecos,
limpiosylibresdeaceiteygrasa.Mantenga
losprotectorescolocadosyenbuenestado
defuncionamiento.Mantengalascuchillas
aladas.Utiliceúnicamentecuchillasde
repuestoidénticas.

10.Inspeccionelamáquinaenbuscadepiezas
dañadas–sihaydañosenlosprotectoresoen
otraspiezas,determinesilamáquinafunciona
correctamente.Compruebequelaspiezas

4

móvilesestáncorrectamentealineadasyquese
muevenlibrementesinagarrotarse,queestán
correctamentemontadas,quenohaypiezas
rotas,yquenohayotrascircunstanciasque
pudieranafectarasuuso.Amenosquese
indiquelocontrarioenlasinstrucciones,haga
queunServicioTécnicoAutorizadorepareo
sustituyacualquierprotectorocomponente
dañado.

11.Cuandolabateríanoestáenuso,debe
mantenersealejadadeobjetosmetálicoscomo
clips,monedas,llaves,clavosytornillosque
pudieranhacerunaconexiónentreunterminal
yotro.Uncortocircuitoentrelosterminales
delabateríapuedecausarquemadurasoun
incendio.

12.Compruebefrecuentementequelospernosde
montajedelacuchillaydelmotorestánbien
apretados.

Pegatinasdeseguridadeinstrucciones

13.Cuandonoestéutilizandolamáquina,guárdela
enunlugarcerrado,secoyseguro,fueradel
alcancedelosniños.

14.CUIDADO–unabateríamaltratadapuede
representarunriesgodeincendiooquemadura
química.Nodesmontelabatería.Nocaliente
labateríaamásde68°Cnilaincinere.
Sustituyalabateríaúnicamenteconunabatería
Torogenuina;elusodeotrotipodebatería
podríaprovocarunincendioounaexplosión.
Mantengalasbateríasfueradelalcancedelos
niñosyenelembalajeoriginalhastasuuso.

15.Notirelabateríausadaalfuego.Lacelda
puedeexplosionar.Compruebesilanormativa
localcontienealgunainstrucciónespecialsobre
laeliminacióndelasbaterías.

GUARDEESTAS
INSTRUCCIONES

1.Leaelmanualdel
operador.

2.Paraarrancarlamáquina,
aprietelabarracontrael
manillarypulseelbotón.

Laspegatinaseinstruccionesdeseguridadestánalavistadeloperadoryestánubicadas
cercadecualquierzonadepeligropotencial.Sustituyacualquierpegatinaqueestédañadao
quefalte.

decal140-1324

140-1324

3.Paraapagarlamáquina,
sueltelabarra.

decal137-9495

137-9495

1.Leaelmanualdeloperador.3.Parausoeninteriores.

2.Nolosdeseche.4.Dobleaislamiento

5

decal137-9496

137-9496

1.Labateríaseestácargando.3.Latemperaturadelabateríaestáporencimaopordebajo
delintervalodetemperaturaadecuado.

2.Labateríaestácompletamentecargada.4.Fallodecargadelabatería

decal140-1328

140-1328

1.Advertencia–leael

Manualdeloperador.

2.Peligrode

corte/desmembramiento
delamano,cuchilladel
cortacésped–nose
acerquealaspiezasen
movimiento;mantenga
colocadostodoslos
protectoresydefensas.

3.Peligrode

corte/desmembramiento
delamano,cuchilladel
cortacésped–retirela
llaveyleaelManualdel
operadorantesderealizar
tareasdemantenimiento.

4.Peligrodeobjetos
arrojados–mantenga
alejadasaotraspersonas;
apagueelmotoryespere
aquesedetengantodas
laspiezasenmovimiento
antesdeabandonarla
máquina;recojacualquier
residuoantesdesegar.

5.Peligrode
corte/desmembramiento
delpie,cuchilladel
cortacésped–nosiegue
cuestaarribaocuesta
abajoenpendientes;
siegueúnicamentede
ladoaladoenpendientes;
mirehaciaatrásmientras
siegaenmarchaatrás.

137-9489

1.Leaelmanualdel
operador.

2.Reciclar5.Noexponeralalluvia.

3.Contieneionesdelitio;no
desechar.

4.Manteneralejadade
llamasdesnudas.

decal137-9489

Modelo81860

decal112-8760

112-8760

1.Peligrodeobjetosarrojados–mantengaalejadasaotras
personas.

2.Peligrodecorte/desmembramientodemanoopieporla
cuchilladelcortacésped–noseacerquealaspiezasen
movimiento.

6

125-5026

1.Mododereciclado2.Mododeensacado

137-9196

1.Bloquear2.Desbloquear

decal125-5026

decal137-9196

1.Estadodecargadelabatería

decal137-9461

137-9461

7

Montaje

Nota:Enelmomentodelacompralabateríanoestá

totalmentecargada.Antesdeutilizarlamáquinapor
primeravez,consulteCargadelabatería(página17).

1

Cómomontarelcargador
delabatería(opcional)

Piezasnecesariasenestepaso:

2

Fijacionesdemontaje(noincluidas)

Procedimiento

Silodesea,monteelcargadordelabatería
rmementeenlaparedutilizandolosoriciosde
montajeenparedenlapartetraseradelcargador.

Mónteloenunespaciointerior(talcomoungarajeu
otrolugarseco),cercadeunatomadecorrientey
fueradelalcancedelosniños.

ConsultelaFigura2paraobtenerasistenciasobre
elmontajedelcargador.

Coloqueelcargadorsobrelasjaciones
correctamenteposicionadasparajarloensulugar
(jacionesnoincluidas).

g247359

Figura2

8

2

Desplegadodelmanillar

Nosenecesitanpiezas

Procedimiento

ADVERTENCIA

Sipliegaodespliegaelmanillardeformaincorrecta,puedendañarseloscables,creando
unascondicionesdeoperacióninseguras.

•Nodañeel/loscable(s)alplegarodesplegarelmanillar.

•Asegúresedecolocarel/loscable(s)enelexteriordelmanillar.

•Siuncableestádañado,póngaseencontactoconelServicioTécnicoAutorizado.

Importante:Retireydesechelahojaprotectoradeplásticoquecubreelmotor,ycualquierotro

plásticooenvolturadelamáquina.

1.Desbloqueelapalancadecierredelmanillar(Figura3,A).

2.Muevaelmanillarhaciaatrásalaposicióndeuso(Figura3,B).

3.Sostengaelmanillaralaccionarlosbloqueosdelmanillarparaevitaratraparselasmanos.

4.Muevalapalancadebloqueodelmanillarhastaqueelpasadorseengancheensusitio,parabloquear
elmanillarenlaposicióndeuso(Figura3,C).

Figura3

g251609

9

3

Ensamblajedelrecogedor

Nosenecesitanpiezas

Procedimiento

g230447

Figura4

10

Elproducto

g292995

Figura7

1.Manillar

2.Barradecontrol

delatransmisión
autopropulsada

3.Barradecontroldelas

cuchillas

4.Botóndearranque

eléctrico

5.Deectortrasero(no

ilustrado)

6.Conectordelavado(no

ilustrado)

Figura5

7.Compartimientodela
batería

8.Palancadealturadecorte
(4)

9.Deectordedescarga
lateral

10.Palancadeensacadoa
demanda

11.Pomodelmanillar(2)

1.Cargadordelabatería
(incluidoconelmodelo

21863)

2.Bateríamodelo81860
(incluidaconelModelo

21863)

Especicaciones

Intervalosdetemperaturaadecuados

Cargue/guardelabateríaa5°Ca40°C*

Utilicelabateríaa

Utilicelamáquinaa

*Eltiempodecargaserámayorsilatemperaturano
estádentrodeesteintervalodurantelacarga.

Guardelamáquina,labateríayelcargadorenun
lugarcerrado,limpioyseco.

g297638

-30°Ca49°C*

0°Ca49°C*

g036586

Figura6

1.Recogedor

2.Conductodedescarga
lateral

11

Operación

Antesdel
funcionamiento

Instalacióndelabatería

Importante:Utilicelabateríasoloatemperaturasqueesténdentrodelintervaloapropiado;consulte

Especicaciones(página11).

1.Compruebequelosoriciosdeventilacióndelabateríaestánlibresdepolvoyresiduos.

2.Levantelatapadelcompartimentodelabatería(Figura8,A).

3.Alineeelhuecodelabateríaconlalengüetadelamáquina,eintroduzcalabateríaenelcompartimento
hastaqueseengancheensusitio(Figura8,B).

4.Cierrelatapadelcompartimentodelabatería(Figura8,C).

Figura8

g251221

12

Ajustedelaalturadecorte

Ajustelaalturadecortesegúndesee.Ajustetodaslasruedasalamismaalturadecorte(Figura9).

Figura9

Duranteel
funcionamiento

Arranquedelamáquina

1.Asegúresedequelabateríaestáinstaladaenlamáquina;consulteInstalacióndelabatería(página12).

2.Introduzcaelbotóndearranqueeléctricoenelinterruptordearranqueeléctrico(Figura10,A).

3.Aprietelabarradecontroldelacuchillacontraelmanillar(Figura10,B).

4.Pulseelbotóndearranqueeléctricoymanténgalopulsadohastaqueelmotorarranque(Figura10,C).

g254131

Figura10

g293036

13

Usodelatransmisiónautopropulsada

Simplementecamineconlasmanossobreelmanillarsuperioryloscodosjuntoalcuerpo,ylamáquina
mantendráautomáticamentesumismavelocidad(Figura1 1).

Figura11

Nota:Silamáquinanoruedalibrementehaciaatrásdespuésdeusarlaautopropulsión,deténgase,deje

lasmanosensusitio,ydejequelamáquinaruedeunoscentímetroshaciaadelanteparadesengranarla
transmisióndelasruedas.T ambiénpuedeintentarponerlamanosobreelmanillarmetálicosituadojusto
debajodelmanillarsuperioryempujarlamáquinahaciaadelanteunoscentímetros/pulgadas.Silamáquinano
ruedafácilmentehaciaatrás,póngaseencontactoconelServicioTécnicoAutorizado.

g233423

Recicladodelosrecortes

Sumáquinavienepreparadadefábricaparareciclar,esdecir,parapicarlosrecortesdehierbayhojasy
devolverlosalcésped.

Silabolsaderecogidaestáinstaladaenlamáquina,ylapalancadeensacadoademandaestáenlaposición
deensacado,muevalapalancaalaposicióndereciclado;consulteFuncionamientodelapalancadeensacado

ademanda(página15).Sielconductodedescargalateralestáinstaladoenlamáquina,retírelo;consulte
Retiradadelconductodedescargalateral(página16).

Ensacadodelosrecortes

Utiliceelrecogedorsidesearecogerlosrecortesdehierbaylashojasdelcésped.

Sielconductodedescargalateralestáinstaladoenlamáquina,retírelo;consulteRetiradadelconductode

descargalateral(página16).Silapalancadeensacadoademandaestáenlaposicióndereciclado,muévalaa

laposicióndeensacado;consulteFuncionamientodelapalancadeensacadoademanda(página15).

Instalacióndelrecogedor

1.Levanteysujeteeldeectortrasero(Figura12,A).

2.Instaleelrecogedor,asegurándosedequelospasadoresdelrecogedordescansanenlasmuescasdel
manillar(Figura12,B).

3.Bajeeldeectortrasero.

14

Figura12

Cómoretirarelrecogedor

Pararetirarlabolsa,sigalospasosdeInstalacióndelrecogedor(página14)ensentidoinverso.

Funcionamientodela
palancadeensacadoa
demanda

Lafuncióndeensacadoademandalepermite
recogeroreciclarlosrecortesdehierbayhojasconla
bolsaderecortesinstaladaenlamáquina.

•Paraensacarlosrecortesdehierbayhojas,

presioneelbotóndelapalancadeensacadoa
demandaymuevalapalancahaciadelantehasta
quesalteelbotóndelapalanca(Figura13).

1.Limpiaraquí

g233434

g251584

Figura14

Figura13

1.Palancadeensacadoa

demanda(enlaposición
dereciclado)

2.Palancadeensacadoa
demanda(enlaposición
deensacado)

•Parareciclarodescargarlateralmentelos

recortesdehierbayhojas,presioneelbotónde
lapalancaymuevalapalancahaciaatráshasta
quesalteelbotóndelapalanca.

Importante:Paraasegurarunfuncionamiento

correcto,retirecualquierrecortedehierba
yotrosresiduosdelatapadeensacadoa
demandaydelhuecoadyacente(Figura14)
antesdemoverlapalancadeensacadoa
demandadeunaposiciónalaotra.

Descargalateraldelos
recortes

Utiliceladescargalateralalcortarhierbamuyalta.

Sielrecogedorestáinstaladoenlamáquinayla

g251583

palancadeensacadoademandaestáenlaposición
deEnsacado,muevalapalancaalaposición
deReciclado;consulteRetiradadelconductode

descargalateral(página16).

Instalacióndelconductode
descargalateral

Levanteeldeectorlateraleinstaleelconductode
descargalateral(Figura15).

15

Figura15

Retiradadelconductodedescarga
lateral

Pararetirarelconductodedescargalateral,levanteel
deectorlateral,retireelconductodedescargalateral
ybajeeldeectordelconductodedescargalateral
hastaqueseenganchermemente.

Apagadodelamáquina

1.Sueltelabarradecontroldelacuchilla(Figura

16,A).

2.Retireelbotóndearranqueeléctricodel
arrancadoreléctrico(Figura16,B).

3.Retirelabatería;consulteCómoretirarla

bateríadelamáquina(página16).

Nota:Cuandonovayaausarlamáquina,retire

labatería.

Figura16

Cómoretirarlabateríade
lamáquina

1.Levantelatapadelcompartimentodelabatería.

2.Presioneelcierredelabateríaparaliberarla
batería,yretirelabatería.

3.Cierrelatapadelcompartimentodelabatería.

Consejosdeoperación

Consejosgeneralesdesiega

•Evitegolpearobjetossólidosconlacuchilla.No

g235646

g251435

sieguenuncaporencimadeobjetoalguno.

•Paraobtenerelmejorrendimiento,instaleuna

cuchillanuevaantesdequeempiecelatemporada
desiega.

•Sustituyalacuchillacuandoseaprecisoconuna

cuchilladerepuestoT oro.

Siegadelahierba

•Cortesolamenteunterciodelahojadehierba

cadavez.Paramejorarlaautonomía,sieguea
unaalturadecortemayor.

•Nocorteconunajusteinferiora51mmamenos

quelahierbaseaescasa,oanalesdelotoño
cuandoelritmodecrecimientodelahierba
empiezaadecaer.

•Cuandocortehierbademásde15cmdealto,

siegueprimerousandolaalturadecortemásalta
ycaminedespacio,luegosieguedenuevoauna
alturamenorparaobtenerelmejoraspectodel
césped.Silahierbaesdemasiadolarga,puede
atascarlamáquinayhacerquesecaleelmotor.

•Lahierbamojadaylashojasmojadastiendena

pegarsealsuelo,ypuedenatascarlamáquina
ohacerquesecaleelmotor.Evitesegaren
condicioneshúmedas.

•Estéatentoalposibleriesgodeincendio

encondicionesmuysecas,sigatodaslas
advertenciaslocalesparacasosdeincendio
ymantengalamáquinalibredehierbasecay
residuosdehojas.

•Alterneladireccióndecorte.Estoayudaa

dispersarlosrecortesentodoelcésped,dando
unafertilizaciónmáshomogénea.

•Sielaspectonaldelcéspednoessatisfactorio,

pruebeconunaomásdelastécnicassiguientes:

–Cambiarlacuchillaomandarlaaalar.

–Caminarmásdespaciomientrassiega.

–Elevarlaalturadecortedelamáquina.

–Cortarelcéspedconmásfrecuencia.

16

–Solaparlospasillosdecorteenlugardecortar

unpasillocompletoencadapasada.

Cortedehojas

•Despuésdesegarelcésped,asegúresedequela

mitaddelcéspedseveatravésdelacoberturade
hojascortadas.Esposiblequetengaquehacer
másdeunapasadaporencimadelashojas.

•Sihaymásde13cmdehojasenelcésped,

siegueaunaalturadecortemásaltaydespués
vuelvaasegaralaalturadecortequedesee.

•Sieguemásdespaciosilamáquinanocortalas

hojassucientementenas.

g290533

Figura17

Despuésdel
funcionamiento

Cargadelabatería

Importante:Enelmomentodelacomprala

bateríanoestátotalmentecargada.Antesdeusar
laherramientaporprimeravez,coloquelabatería
enelcargadorycárguelahastaqueelindicador
LEDindiquequelabateríaestácompletamente
cargada.Leatodaslasprecaucionesde
seguridad.

Importante:Carguelabateríasoloatemperaturas

queesténdentrodelintervaloapropiado;consulte

Especicaciones(página11).

Nota:Encualquiermomento,presioneelbotóndel

indicadordecargadelabateríadelabateríapara
mostrarlacargaactual(indicadoresLED).

1.Compruebequelosoriciosdeventilaciónde
labateríaydelcargadorestánlibresdepolvo
yresiduos.

1.Huecodelabatería

2.Zonasdeventilacióndela
batería

3.Terminalesdelabatería7.IndicadorLEDdel

4.Botóndelindicadorde
cargadelabatería

5.IndicadoresLED(carga
actual)

6.Manillar

cargador

8.Zonasdeventilacióndel
cargador

2.Alineeelhuecodelabatería(Figura17)conla
lengüetadelcargador.

3.Compruebequelosoriciosdeventilacióndel
cargadordelabateríaestánlibresdepolvoy
residuos.

4.Introduzcalabateríaenelcargadorhastaque
estécompletamenteasentada(Figura17).

5.Pararetirarlabatería,deslicelabateríahacia
atrásparasacarladelcargador.

6.Consultelatablasiguienteparainterpretarel
indicadorLEDdelcargadordelabatería.

Indica­dor

Desco­nectado

Verde
intermi­tente

VerdeLabateríaestácargada

Roja

Rojoin­termi­tente

Indica

Nohaybateríainsertada

Labateríaseestácargando

Labateríay/oelcargadordelabateríaestá(n)por
encimaopordebajodelintervalodetemperatura
adecuado

Fallodecargadelabatería*

*ConsulteSolucióndeproblemas(página23)si
deseamásinformación.

17

Limpiezadelosbajosdela
máquina

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

10.Arranqueelmotoryhágalofuncionardurante
unosminutosparaquesesequelaparteinferior
delamáquinaparaevitarqueseoxide.

11.Apagueelmotoryespereaqueseenfríeantes
deguardarlamáquinaenunlugarcerrado.

Limpiezadelosbajosdela
máquinaconelconectorde
lavado

Paraobtenerresultadosóptimos,limpielamáquina
inmediatamentedespuésdeterminarlasiega.

1.Llevelamáquinaaunasupercieplana
pavimentada.

2.Apagueelmotoryespereaquesedetengan
todaslaspiezasenmovimientoantesde
abandonarelpuestodeloperador.

3.Bajelamáquinaalaalturadecortemásbaja.
ConsulteAjustedelaalturadecorte(página13).

4.Lavelazonaqueestádebajodelapuerta
trasera,pordondepasanlosrecortesensu
caminodesdelaparteinferiordelamáquina
hastalabolsaderecogida.

Nota:Lavelazonaconlapalancadeensacado

ademanda(ensucaso)totalmentehacia
adelanteytotalmentehaciaatrás.

Limpiezadelosbajosdela
máquinaenlaposiciónde
almacenamientovertical

1.Pongalamáquinaenlaposiciónde
almacenamientovertical;consulte

Almacenamientodelamáquinaenla
posiciónvertical(página19).

2.Eliminelosrecortesdehierbadedebajodela
máquinaconagua.

Plegadodelmanillar

ADVERTENCIA

Sipliegaodespliegaelmanillardeforma
incorrecta,puedendañarseloscables,
creandounascondicionesdeoperación
inseguras.

•Nodañeloscablesalplegarodesplegarel
manillar.

5.Conecteunamangueradejardínqueesté
conectadaaungrifoaloriciodelavado(Figura

18).

Figura18

1.Oriciodelavado

6.Abraelgrifodelamanguera.

7.Arranqueelmotorydéjelofuncionarhastaque
nosalganrecortesdedebajodelamáquina.

8.Apagueelmotor.

9.Cierreelgrifoydesconectelamangueradela
máquina.

•Siuncableestádañado,póngase
encontactoconelServicioTécnico
Autorizado.

1.Retireelbotóndearranqueeléctrico(Figura19).

g251300

2.Sostengaelmanillaraldesengranarlos
bloqueosdelmanillarparaevitaratraparselas
manos.

3.Abralaspalancasdebloqueodelmanillarhasta
quepuedamoverlibrementelasecciónsuperior
delmanillar.

4.Pliegueelmanillarhaciaadelante,alaposición
verticaloalaposicióndeplegadocompleto,
segúnseindicaenFigura20.

Figura19

g251571

18

Importante:Asegúresedequeloscables

quedanporfueradelaspalancasdebloqueo
delmanillaralplegarlasecciónsuperior.

2.Asegúresedequelaalturadecortedela
máquinaesde92mmomenos;sino,bájela;
consulteAjustedelaalturadecorte(página13).

3.Abralaspalancasdebloqueodelmanillar
(Figura21).

g251585

Figura21

4.Pliegueelmanillarcompletamentehacia
adelante.

Importante:Asegúresedequeloscables

quedanporfueradelospomosdelmanillar
alplegarlasecciónsuperior.

Figura20

5.Paradesplegarelmanillar,consulte2

Desplegadodelmanillar(página9).

Almacenamientodela
máquinaenlaposición
vertical

Puedealmacenarlamáquinaenposiciónverticalpara
aprovecharalmáximoelespaciodealmacenamiento.

ADVERTENCIA

Sipliegaodespliegaelmanillardeforma
incorrecta,puedendañarseloscables,
creandounascondicionesdeoperación
inseguras.

•Nodañeloscablesalplegarodesplegarel
manillar.

5.Cierrelaspalancasdebloqueodelmanillar.

g251299

6.Levantelapartedelanteradelamáquinaconel
manillaryllévelaallugardealmacenamiento
(Figura22).

g251586

Figura22

•Siuncableestádañado,póngase
encontactoconelServicioTécnico
Autorizado.

1.Retireelbotóndearranqueeléctricoylabatería
delamáquina.

19

Mantenimiento

Retireelbotóndearranqueeléctricoylabateríadela
máquinaantesderealizartareasdemantenimientoo
limpiezaenlamáquina.

Utiliceúnicamentepiezasderepuestoyaccesorios
recomendadosporelfabricante.

Inspeccioneyreviselamáquinadeformaregular.
Lamáquinadebeserreparadaúnicamenteporun
ServicioTécnicoAutorizado.

Lubricacióndelamáquina

Noesnecesariolubricarlamáquina;todoslos
cojinetesvienendefábricalubricadosparatodala
vidadelamáquina.

Cambiodelacuchilla

Intervalodemantenimiento:Cadaaño

Importante:Ustednecesitaráunallave

dinamométricaparainstalarlacuchilla
correctamente.Sinodisponedeunallave

dinamométricaopreerenorealizareste
procedimiento,póngaseencontactoconel
ServicioTécnicoAutorizado.

Silacuchillaestádañadaoagrietada,sustitúyala
inmediatamente.Siellodelacuchillaestáromoo
mellado,mandeaalarlacuchillaocámbiela.

ADVERTENCIA

Alrealizarelmantenimientodelacuchilla,
sepaquelacuchillapuedemoverseincluso
silafuentedealimentaciónestáapagada.La
cuchillaestámuyalada;cualquiercontacto
conlacuchillapuedecausarlesiones
personalesgraves.

g231389

Figura23

4.Instalelacuchillanuevaytodoslosherrajesde
montaje(Figura24).

Lleveguantesalrealizarelmantenimientode
lacuchilla.

1.Retireelbotóndearranqueeléctricoylabatería
delamáquina.

2.Utiliceunbloquedemaderaparainmovilizarla
cuchilla(Figura23).

3.Retirelacuchilla,conservandotodoslos
herrajesdemontaje(Figura23).

g231390

Figura24

Importante:Coloquelacuchillaconlos

extremoscurvoshaciaarriba,haciala
carcasadelamáquina.

5.Utiliceunallavedinamométricaparaapretar
elpernodelacuchillaa68N·m.

20

Ajustedelatransmisión
autopropulsada

Soloparamodelosdetransmisión
autopropulsada

Cadavezqueinstaleuncabledelatransmisión
autopropulsadanuevo,osilatransmisión
autopropulsadaestámalajustada,ajustela
transmisiónautopropulsada.

1.Girelatuercadeajusteensentidoantihorario
paraaojarelcable(Figura25).

labateríaniintenteretirarcualquieradelos
componentesdelamisma.

Póngaseencontactoconlasautoridadesmunicipales
oconsudistribuidorautorizadoT orosideseamás
informaciónsobrecómoreciclarlabateríadeforma
responsable.

Figura25

1.Manillar(ladoizquierdo)4.Girelatuercaensentido

2.Tuercadeajuste

3.Cabledelatransmisión

autopropulsada

2.Ajustelatensióndelcable(Figura25)tirando
delmismohaciaatrásoempujándolohacia
adelante,ymanténgaloenesaposición.

horarioparaapretarel
ajuste.

5.Girelatuercaensentido
antihorarioparaaojarel
ajuste.

Nota:Empujeelcablehaciaelmotorpara

aumentarlatracción;tiredelcable,alejándolo
delmotor,parareducirlatracción.

3.Girelatuercadeajusteensentidohorariopara
apretarelajustedeloscables.

Nota:Aprieteconrmezalatuercaconun

conectorhembraounallave.

g269307

Preparacióndelabatería
paraelreciclado

Importante:Despuésderetirarla,cubralos

terminalesdelabateríaconcintaadhesivade
serviciopesado.Nointentedestruirodesmontar

21

Almacenamiento

Importante:Almacenelamáquina,labateríayel

cargadorsoloatemperaturasqueesténdentrodel
intervaloapropiado;consulteEspecicaciones

(página11).

Importante:Sivaaalmacenarlamáquina

duranteunañoomás,retirelabateríadela
máquinaycarguelabateríahastaque2o3delos
indicadoresLEDdelabateríacambienaverde.
Noalmacenelabateríacompletamentecargada
nicompletamentedescargada.Antesdevolvera
usarlamáquina,carguelabateríahastaquese
vuelvaverdeelindicadorizquierdodelcargador,
ohastaquelos4indicadoresLEDdelabatería
sevuelvanverdes.

•Desconecteelproductodelsuministrodeenergía

(esdecir,retirelabatería)ycompruebesihay
dañosdespuésdeluso.

•Limpiecualquiermaterialextrañodelproducto.

•Cuandonoseesténutilizando,almacenela

máquina,elbotóndearranqueeléctrico,labatería
yelcargadordelabateríafueradelalcancede
losniños.

•Mantengalamáquina,labateríayelcargadorde

labateríaalejadosdeagentescorrosivoscomo
productosquímicosdejardínosalparadeshielo.

•Parareducirelriesgodelesionespersonales

graves,noalmacenelabateríaenelexterioroen
unvehículo.

•Guardelamáquina,labateríayelcargadorenun

lugarcerrado,limpioyseco.

22

Solucióndeproblemas

Realicesololospasosdescritosenestasinstrucciones.Cualquierotrotrabajodeinspección,mantenimientoo
reparacióndebeserrealizadoporunServicioTécnicoAutorizadooporunespecialistaautorizadosino
puedesolucionarelproblemaustedmismo.

ProblemaPosiblecausa

Lamáquinanoarranca.

Lamáquinanofuncionadeforma
continua.

Lamáquinanoalcanzalamáxima
potencia.

Labateríasedescargarápidamente.1.Latemperaturadelabateríaestápor

1.Labateríanoestácorrectamente
instaladaenlamáquina.

2.Labateríanoestácargada.2.Retirelabateríadelamáquinay

3.Labateríaestádañada.

4.Hayotroproblemaeléctricoconla
máquina.

1.Hayhumedadenloscablesdela
batería.

2.Labateríanoestáinstaladapor
completoenlaherramienta.

1.Lacapacidaddecargadelabatería
esdemasiadobaja.

2.Losoriciosdeventilaciónestán
obstruidos.

encimaopordebajodelintervalode
temperaturaadecuado.

Accióncorrectora

1.Retireyluegovuelvaacolocarla
bateríaenlamáquina,asegurándose
dequeestácompletamenteinstalada
ybloqueada.

cárguela.

3.Sustituyalabatería.

4.PóngaseencontactoconelServicio
TécnicoAutorizado.

1.Dejequelabateríasesequeoséquela
conunpaño.

2.Retireyluegovuelvaacolocar
labateríaenlaherramienta,
asegurándosedequeestá
completamenteinstaladaybloqueada.

1.Retirelabateríadelamáquinay
carguecompletamentelabatería.

2.Limpielosoriciosdeventilación.

1.Trasladelabateríaaunlugarseco
cuyatemperaturaseadeentre5°Cy
40°C.

Elcargadordelabateríanofunciona.

ElindicadorLEDdelcargadordela
bateríaestárojo.

ElindicadorLEDdelcargadordela
bateríaparpadeaenrojo.

1.Latemperaturadelcargadordela
bateríaestáporencimaopordebajo
delintervalodetemperaturaadecuado.

2.Latomadecorrienteenlaqueestá
enchufadoelcargadordelabateríano
tienecorriente.

1.Elcargadordelabateríay/olabatería
estáporencimaopordebajodel
intervalodetemperaturaadecuado.

1.Hayunerrordecomunicacionesentre
labateríayelcargador.

2.Labateríaestácasiagotada.2.Eliminecorrectamentelabatería

1.Desenchufeelcargadordelabatería
ytrasládeloaunlugarsecocuya
temperaturaseadeentre5°Cy40°C.

2.Póngaseencontactoconun
electricistaautorizadoparaquerepare
latomadecorriente.

1.Desenchufeelcargadordelabatería
ymuevaelcargadordelabatería
ylabateríaaunlugarsecocuya
temperaturaseadeentre5°Cy40°C.

1.Retirelabateríadelcargador,
desconecteelcargadordelatoma
decorrienteyespere10segundos.
Vuelvaaenchufarelcargadorenla
tomadecorrienteycoloquelabatería
enelcargador.SielindicadorLED
delcargadorsigueparpadeandoen
rojo,repitaesteprocedimiento.Si
elindicadorLEDdelcargadorsigue
parpadeandodespuésde2intentos,
eliminelabateríacorrectamente
enunainstalaciónderecicladode
baterías.

enunainstalaciónderecicladode
baterías.

23

ProblemaPosiblecausa

Accióncorrectora

Esdifícilretirarlabateríadela
herramienta.

Lamáquinaproduceunpitido.

Lacalidaddecorteesreducidao
insatisfactoria.

Lamáquinacortadeformadesigual.

Lamáquinavibra.1.Lacuchillaestádobladaodañada.1.Inspeccionelacuchillaycámbielasi

1.Labatería/herramientaesnueva
ohaycorrosiónenlosterminales
delabateríaolosterminalesdela
herramienta.

1.Labateríanoestácargada.1.Retirelabateríadelamáquinay

2.Lamáquinaestáenunaposición
inseguraparaeluso.

3.Lamáquinaestásobrecargada.

4.Hayotroproblemaeléctricoconla
máquina.

1.Lacuchillanoestáalada.1.Hagaquelacuchillasealeose

1.Lacuchillanoestáalada.1.Hagaquelacuchillasealeose

2.Lacarcasadecorteestádañada.

1.Limpielosterminalesdelabatería
ydelaherramienta.Apliquegrasa
dieléctricaenlosterminalesdela
batería;noutiliceotrotipodelubricante
porquepodríadañarlosterminales.

cárguela.

2.Asegúresedequelamáquinanotiene
unainclinaciónextremaduranteeluso.

3.Siegueaunaalturadecortemásalta
ocamineaunritmomáslentodurante
lasiega.

4.Pruebelasdemásaccionesde
solucióndeproblemas,ysilaalarma
siguesonando,póngaseencontacto
conunServicioTécnicoAutorizado.

cambie.

cambie.

2.PóngaseencontactoconelServicio
TécnicoAutorizado.

esnecesario.

24

Notas:

Notas:

Notas:

AvisosobreprivacidadenelEEE/ReinoUnido

UsodesusdatospersonalesporpartedeT oro

TheToroCompany(“T oro”)respetasuprivacidad.Aladquirirnuestrosproductos,podemosrecopilarciertosdatospersonalessobreusted,yasea
deformadirectaatravésdeustedodenuestraempresaonuestrorepresentantelocaldeT oro.Toroutilizaestosdatosparacumplirobligaciones
contractuales,comoregistrarsugarantía,procesarunareclamacióndegarantíaoponerseencontactoconustedencasodelaretiradadeunproducto,
asícomoparanescomercialeslegítimos,comovalorarlasatisfaccióndelosclientes,mejorarnuestrosproductosuofrecerleinformacióndeproductos
quepuedanserdesuinterés.Toropuedecompartirsusdatosconliales,concesionariosuotrossocioscomercialesdeT oroenrelaciónconcualquiera
delasactividadesantesmencionadas.Tambiénpodemosrevelarsusdatospersonalescuandoserequieraporleyoenrelaciónconlaventa,la
adquisiciónolafusióndeunaempresa.Novenderemossusdatospersonalesaningunaotraempresaconnesdemarketing.

Retencióndesuinformaciónpersonal

Toroconservarásusdatospersonaleshastaqueseanrelevantesparalasnalidadesindicadasanteriormenteysegúnlosrequisitoslegales.Para
obtenermásinformaciónsobrelosperiodosderetenciónaplicables,pó[e-mail].

CompromisodeT oroconlaseguridad

SusdatospersonalessepuedenprocesarenEstadosUnidosoenotropaísqueapliqueleyesdeproteccióndedatosmenosestrictasquelasdesupaís
deresidencia.Cuandotransramossusdatospersonalesfueradesupaísderesidencia,daremoslospasoslegalmentepertinentesparagarantizarque
seaplicanlasmedidasadecuadasparaprotegersuinformaciónyparagarantizarquesetrataconseguridad.

Accesoycorrección

Puedetenerderechoacorregirorevisarsusdatospersonales,obienanegarsealprocesamientodesusdatosorestringirlo.Paraello,póngase
encontactoconnosotrosenladirecció[e-mail]ónacercadecómohagestionadoTorosuinformación,le
instamosaquesepongaencontactoconnosotrosdirectamente.Recuerdequelosresidenteseuropeostienenderechoapresentarquejasantela
autoridadresponsabledelaproteccióndedatos.

374-0282RevC
