Toro 21848 Operator's Manual [es]

FormNo.3440-697RevB

SuperRecycler

Nºdemodelo21848—Nºdeserie400000000ysuperiores
Nºdemodelo21848T—Nºdeserie400000000ysuperiores

®

60Vde48cm

Registresuproductoenwww.T oro.com.
Traduccióndeloriginal(ES)

*3440-697*

Esteproductocumpletodaslasdirectivaseuropeas
aplicables;sideseamásdetalles,consultela
DeclaracióndeConformidad(Declarationof
Conformity–DOC)decadaproducto.

Introducción

Importante:Consudispositivomóvil,puede

escanearelcódigoQRdelapegatinadelnúmero
deserie(ensucaso)paraaccederainformación
sobrelagarantía,laspiezas,yotrainformación
sobreelproducto.

Estecortacéspedmanualdecuchillasrotativasestá
diseñadoparaserusadoporusuariosdomésticos.
Estádiseñadoprincipalmenteparasegarcésped
bienmantenidoenzonasverdesresidenciales.No
estádiseñadoparacortarmalezaoparaaplicaciones
agrícolas.Estádiseñadoparausarlabateríade
ionesdelitioFlex-ForcedeT oroModelo81860
(suministradaconelModelo21848)y81850o
81875;tambiénpuedeutilizarlabateríaModelo

81825.Estasbateríasestándiseñadasparaser
cargadasúnicamenteconelcargadordebaterías
Modelo81802(suministradoconelModelo21848)
oelModelo81805.Elusodeestosproductospara
propósitosdiferentesalosprevistospuedeser
peligrosoparaustedyparaotraspersonas.

ElModelo21848Tnoincluyebateríanicargador.

Leaestemanualdetenidamenteparaaprendera
utilizarymantenercorrectamentesuproducto,y
paraevitarlesionesydañosalproducto.Ustedesel
responsabledeoperarelproductodeformacorrecta
ysegura.

Visitewww.Toro.comparaobtenermásinformación,
incluidosconsejosdeseguridad,materialesde
formación,informaciónsobreaccesorios,ayuda
paraencontraraundistribuidoropararegistrarsu
producto.

Cuandonecesiteasistenciatécnica,piezasgenuinas
Torooinformaciónadicional,póngaseencontacto
conunServicioTécnicoAutorizadooconAsistencia
alClientedeToro,ytengaamanolosnúmerosde
modeloyseriedesuproducto.Figura1identicala
ubicaciónenelproductodelosnúmerosdemodeloy
deserie.Escribalosnúmerosenelespacioprovisto.

g275230

Figura1

1.Ubicacióndelosnúmerosdemodeloydeserie

Nºdemodelo

Nºdeserie

Estemanualidenticapeligrospotencialesycontiene
mensajesdeseguridadidenticadosporelsímbolo
dealertadeseguridad(Figura2),queseñalaun
peligroquepuedecausarlesionesgravesolamuerte
siustednosiguelasprecaucionesrecomendadas.

g000502

Figura2

Símbolodealertadeseguridad

Estemanualutiliza2palabraspararesaltar
información.Importantellamalaatenciónsobre
informaciónmecánicaespecial,yNotaresalta
informacióngeneralquemereceunaatención
especial.

©2020—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

Póngaseencontactoconnosotrosenwww.T oro.com.

2

Reservadostodoslosderechos

ImpresoenChina

Contenido

Seguridad

Seguridad.................................................................3

Pegatinasdeseguridadeinstrucciones.............5

Montaje.....................................................................8

1Cómomontarelcargadordelabatería

(opcional)........................................................8

2Cómodesplegarelmanillar..............................9

3Ensamblajedelabolsaderecogida...............10

Elproducto...............................................................11

Especicaciones...............................................11

Aperos/accesorios.............................................11

Antesdelfuncionamiento....................................12

Instalacióndelabatería....................................12

Ajustedelaalturadelmanillar..........................13

Ajustedelaalturadecorte................................13

Duranteelfuncionamiento...................................14

Arranquedelamáquina....................................14

Usodelatransmisiónautopropulsada..............14

Recicladodelosrecortes..................................14

Ensacadodelosrecortes.................................15

Funcionamientodelapalancadeensacado

ademanda...................................................15

Descargatraseradelosrecortes......................16

Ajustedelavelocidaddelacuchilla..................16

Apagadodelamáquina....................................17

Cómoretirarlabateríadelamáquina................17

Consejosdeoperación....................................17

Despuésdelfuncionamiento...............................18

Limpiezadelosbajosdelamáquina.................18

Plegadodelmanillar.........................................19

Cargadelabatería...........................................20

Mantenimiento........................................................21

Lubricacióndelamáquina................................21

Cambiodelacuchilla........................................21

Ajustedelatransmisiónautopropulsada...........22

Preparacióndelabateríaparael

reciclado.......................................................22

Almacenamiento.....................................................23

Solucióndeproblemas...........................................24

INSTRUCCIONESDE
SEGURIDAD

IMPORTANTES

ADVERTENCIA–alutilizarunamáquinaeléctrica,
leayobservesiemprelasnormaseinstrucciones
deseguridadbásica,andereducirelriesgode
incendio,descargaeléctricaolesiones,incluyendo
lassiguientes:

I.Formación

1.Eloperadordelamáquinaesresponsablede
cualquieraccidenteopeligroqueafecteaotras
personasoasupropiedad.

2.Nodejequelosniñosutilicenojueguenconla
máquina,labateríaoelcargadordelabatería;
lanormativalocalpuederestringirlaedaddel
operador.

3.Nopermitaquepersonasconcapacidadfísica,
sensorialomentalreducida,osinexperienciay
conocimientos,utilicenlamáquina,labateríao
elcargadordelabateríaamenosquereciban
instruccionesosupervisiónsobresuusoseguro
ycomprendanlospeligrosqueconllevasuuso.

4.Antesdeutilizarlamáquina,labateríay
elcargadordelabatería,leatodaslas
instruccionesysímbolosdeadvertenciade
estosproductos.

5.Familiaríceseconloscontrolesyconeluso
correctodelamáquina,labateríayelcargador
delabatería.

II.Preparación

1.Nopermitaqueentrenotraspersonas,
especialmenteniñosoanimalesdomésticos,en
lazonadetrabajo.

2.Noutilicelamáquinasinquetodoslos
protectoresydispositivosdeseguridad,
talescomodeectoresyrecogedores,estén
colocadosyfuncionencorrectamenteenla
máquina.

3.Inspeccioneeláreadondesevaautilizarla
máquinayretirecualquierobjetoquepudiera
interferirconelfuncionamientodelamáquinao
quepudieraserarrojadoporlamáquina.

4.Antesdeutilizarlamáquina,asegúresedeque
lacuchilla,elpernodelacuchillayelconjunto
delacuchillanoestándesgastadosodañados.
Sustituyacualquierpegatinaqueestédañada
oilegible.

5.Utiliceúnicamentelabateríaespecicada
porToro.Elusodeotrosaccesoriospuede
aumentarelriesgodeincendioylesiones.

3

6.Siseenchufaelcargadordebateríaenuna
tomaquenoseade100a240V,puede
producirseunincendioounadescargaeléctrica.
Noenchufeelcargadordelabateríaenuna
tomadecorrientequenoseade100Va240
V.Paraotrostiposdeconexión,utiliceun
adaptadordeenchufedeltipocorrectoparala
tomadecorriente,siesnecesario.

7.Noutilicelabateríaoelcargadordelabatería
siestándañadosomodicados,porquepodrían
mostraruncomportamientoimpredeciblecon
resultadodeincendio,explosiónoriesgode
lesiones.

8.Sielcabledealimentacióndelcargadordela
bateríaestádañado,póngaseencontactocon
unServicioTécnicoAutorizadoparacambiarlo.

9.Noutilicebateríasnorecargables.

10.Carguelabateríaúnicamenteconelcargador
debateríaespecicadoporToro.Uncargador
diseñadoparauntipodeterminadodebatería
puedecrearunriesgodeincendiosiseutiliza
conotrabatería.

11.Carguelabateríaúnicamenteenunazonabien
ventilada.

12.Noexpongalabateríaoelcargadoralfuegooa
temperaturassuperioresa68°C.

13.Sigatodaslasinstruccionesdecargayno
carguelabateríasilatemperaturaestáfueradel
intervaloespecicadoenlasinstrucciones.De
locontrario,podríadañarlabateríayaumentar
elriesgodeincendio.

14.Vestimentaadecuada–lleveropaadecuada,
incluyendoprotecciónocular;pantalónlargo;
calzadoresistenteyantideslizante(novaya
descalzoniconsandalias);yprotecciónauditiva.
Sitieneelpelolargo,recójaselo,ynolleve
joyassueltasquepuedanquedaratrapadas
enlaspiezasmóviles.Lleveunamascarilla
encondicionesdetrabajodemuchopolvo.Se
recomiendaelusodeguantesdegoma.

III.Operación

1.Elcontactoconlacuchillaenmovimiento
causarálesionesgraves.Mantengalasmanos
ylospiesalejadosdelazonadecorteyde
todaslaspiezasmóvilesdelamáquina.Nose
acerquealosoriciosdedescarga.

2.Elusodeestamáquinaparaotrospropósitos
quelosprevistospodríaserpeligrosopara
ustedyparaotraspersonas.

3.Desengranelatransmisiónautopropulsada(si
estáinstalada)antesdearrancarlamáquina.

4.Noinclineelaparatoalarrancarelmotor.

5.Eviteelarranqueaccidental–asegúresede
queelbotóndearranqueeléctricoseretira

delencendidoantesdeconectarlabateríay
manejarlamáquina.

6.Prestetodasuatenciónalutilizarlamáquina.
Norealiceningunaactividadquecause
distracciones;delocontrario,podrían
producirselesionesodañosmateriales.

7.Parelamáquina,retireelbotóndearranque
eléctrico,retirelabateríadelamáquinayespere
aquesedetengatodomovimientoantesde
ajustar,revisar,limpiaroalmacenarlamáquina.

8.Retirelabateríayelbotóndearranqueeléctrico
delamáquinaantesdedejarladesatendidao
antesdecambiardeaccesorio.

9.Nofuercelamáquina–dejequelamáquina
hagaeltrabajomejoryconmásseguridadala
velocidadparalaquefuediseñada.

10.Manténgasealerta–estéatentoaloqueestá
haciendoyutiliceelsentidocomúnmientras
trabajeconlamáquina.Noutilicelamáquinasi
estáenfermo,cansado,obajolainuenciade
alcoholodrogas.

11.Utilicelamáquinaúnicamenteconbuena
visibilidadyencondicionesmeteorológicas
apropiadas.Nouselamáquinasihayriesgo
derayos.

12.Extremelasprecaucionesalirhaciaatrásoal
tirardelamáquinahaciausted.

13.Pisermeymantengaelequilibrioentodo
momento,sobretodoenpendientes.Siegue
detravésencuestasypendientes,nunca
haciaarribaohaciaabajo.Extremelas
precaucionesalcambiardedirecciónencuestas
opendientes.Nosieguependientesocuestas
extremadamenteempinadas.Camine,nocorra
nuncaconlamáquina.

14.Nodirijaelmaterialdedescargahaciauna
persona.Eviteladescargadematerialcontra
unapareduobstrucción,yaqueelmaterial
podríarebotarhaciausted.Parelacuchillaolas
cuchillasalcruzarsuperciesdegrava.

15.Estéalertaaagujeros,surcos,montículos,
rocasuotrosobjetosocultos.Elterrenoirregular
podríahacerquepierdaelequilibrio.

16.Lahierbamojadaolashojasmojadaspueden
causarlegraveslesionessiustedresbalaytoca
lacuchilla.Evitesegarencondicioneshúmedas
ocuandollueve.

17.Silamáquinagolpeaunobjetooempiezaa
vibrar,apagueinmediatamentelamáquina,
retireelbotóndearranqueeléctrico,retire
labateríayespereaquesedetengatodo
movimientoantesdeexaminarlamáquinaen
buscadedaños.Hagatodaslasreparaciones
necesariasantesdevolverautilizarlamáquina.

4

18.Parelamáquinayretireelbotóndearranque
eléctricoantesdecargarlamáquinaparael
transporte.

19.Encondicionesabusivas,labateríapuede
expulsarlíquido;eviteelcontacto.Encasode
uncontactoaccidentalconellíquido,enjuague
conagua.Siellíquidoentraencontactocon
susojos,busqueayudamédica.Ellíquido
expulsadodelabateríapuedecausarirritación
oquemaduras.

IV.Mantenimientoyalmacenamiento

1.Parelamáquina,retireelbotóndearranque
eléctrico,retirelabateríadelamáquinayespere
aquesedetengatodomovimientoantesde
ajustar,revisar,limpiaroalmacenarlamáquina.

2.Nointenterepararlamáquina,salvocon
arregloaloindicadoenlasinstrucciones.Haga
queunServicioTécnicoAutorizadorealiceel
mantenimientodelamáquinausandopiezasde
repuestoidénticas.

3.Lleveguantesyprotecciónocularalrealizarel
mantenimientodelamáquina.

4.Aleunacuchillaromaenambosladospara
mantenerelequilibrio.Limpielacuchillay
asegúresedequeestáequilibrada.

5.Cambielacuchillasiestádoblada,desgastadao
agrietada.Unacuchilladesequilibradaproduce
vibraciones,quepodríandañarelmotoro
causarlesionespersonales.

6.Alrealizarelmantenimientodelacuchilla,sepa
quelacuchillapuedemoverseinclusosila
fuentedealimentaciónestáapagada.

7.Compruebefrecuentementelabolsaderecogida
derecortesenbuscadedeteriorosodesgaste,
ysustituyacualquierbolsadesgastadaporuna
bolsa[derecambio]Toro.

8.Paraobtenerelmejorrendimiento,utilice
solamentepiezasyaccesoriosgenuinosde
Toro.Otrosaccesoriosypiezasderepuesto
podríanserpeligrosos,ydichousopodría
invalidarlagarantíadelproducto.

9.Mantengalamáquinacorrectamente–
mantengaloslosdecortealadosylimpios
paraobtenerelmejorrendimientoylamayor
seguridad.Mantengalosmanillaressecos,

limpiosylibresdeaceiteygrasa.Mantenga
losprotectorescolocadosyenbuenestado
defuncionamiento.Mantengalascuchillas
aladas.Utiliceúnicamentecuchillasde
repuestoidénticas.

10.Inspeccionelamáquinaenbuscadepiezas
dañadas–sihaydañosenlosprotectoresoen
otraspiezas,determinesilamáquinafunciona
correctamente.Compruebequelaspiezas
móvilesestáncorrectamentealineadasyquese
muevenlibrementesinagarrotarse,queestán
correctamentemontadas,quenohaypiezas
rotas,yquenohayotrascircunstanciasque
pudieranafectarasuuso.Amenosquese
indiquelocontrarioenlasinstrucciones,haga
queunServicioTécnicoAutorizadorepareo
sustituyacualquierprotectorocomponente
dañado.

11.Cuandolabateríanoestáenuso,debe
mantenersealejadadeobjetosmetálicoscomo
clips,monedas,llaves,clavosytornillosque
pudieranhacerunaconexiónentreunterminal
yotro.Uncortocircuitoentrelosterminales
delabateríapuedecausarquemadurasoun
incendio.

12.Compruebefrecuentementequelospernosde
montajedelacuchillaydelmotorestánbien
apretados.

13.Cuandonoestéutilizandolamáquina,guárdela
enunlugarcerrado,secoyseguro,fueradel
alcancedelosniños.

14.CUIDADO–unabateríamaltratadapuede
representarunriesgodeincendiooquemadura
química.Nodesmontelabatería.Nocaliente
labateríaamásde68°Cnilaincinere.
Sustituyalabateríaúnicamenteconunabatería
Torogenuina;elusodeotrotipodebatería
podríaprovocarunincendioounaexplosión.
Mantengalasbateríasfueradelalcancedelos
niñosyenelembalajeoriginalhastasuuso.

15.Notirelabateríausadaalfuego.Lacelda
puedeexplosionar.Compruebesilanormativa
localcontienealgunainstrucciónespecialsobre
laeliminacióndelasbaterías.

GUARDEESTAS
INSTRUCCIONES

Pegatinasdeseguridadeinstrucciones

Laspegatinaseinstruccionesdeseguridadestánalavistadeloperadoryestánubicadas
cercadecualquierzonadepeligropotencial.Sustituyacualquierpegatinaqueestédañadao
quefalte.

Modelo81860

5

decal137-9461

137-9461

1.Estadodecargadelabatería

decal137-9489

137-9489

1.Leaelmanualdel
operador.

4.Manteneralejadade
llamasdesnudas.

2.Reciclar5.Noexponeralalluvia.

3.Contieneionesdelitio;no
desechar.

1.Peligrodeobjetosarrojados–mantengaalejadasaotras

2.Peligrodecorte/desmembramientodemanoopieporla

137-9495

1.Leaelmanualdeloperador.3.Parausoeninteriores.

2.Nolosdeseche.4.Dobleaislamiento

decal112-8760

112-8760

personas.

cuchilladelcortacésped–noseacerquealaspiezasen
movimiento.

decal137-9495

137-9496

1.Labateríaseestácargando.3.Latemperaturadelabateríaestáporencimaopordebajo

delintervalodetemperaturaadecuado.

2.Labateríaestácompletamentecargada.4.Fallodecargadelabatería

6

decal137-9496

decal140-1324

140-1324

1.Advertencia–leael
Manualdeloperador.

2.Peligrode
corte/desmembramiento
delamano,cuchillade
siega–noseacerquea
laspiezasenmovimiento;
mantengacolocados
todoslosprotectoresy
defensas.

3.Peligrode
corte/desmembramiento
delamano,cuchilladel
cortacésped–retirela
llaveyleaelManualdel
operadorantesderealizar
tareasdemantenimiento.

144-6368

4.Peligrodeobjetos
arrojados–mantenga
alejadasaotraspersonas;
apaguelamáquinaantes
deabandonarelpuesto
deloperador;recoja
cualquierresiduoantesde
segar.

5.Peligrode
corte/desmembramiento
delpie,cuchilladel
cortacésped–nosuba
nibajependientes;
desplácesedeladoa
ladoenpendientes;mire
haciaatrásmientras
siegueenmarchaatrás.

decal144-6368

1.Leaelmanualdel
operador.

3.Paraapagarlamáquina,
sueltelabarra.

2.Paraarrancarlamáquina,
aprietelabarracontrael
manillarypulseelbotón.

134-4691

1.Velocidadautomática2.Velocidadmáxima

decal134-4691

1.Bloquear2.Desbloquear

1.Alturadecorte

decal137-9196

137-9196

decal119-2283

119-2283

7

Montaje

Nota:Enelmomentodelacompralabateríanoestátotalmentecargada.Antesdeutilizarlamáquinapor

primeravez,consulteCargadelabatería(página20).

1

Cómomontarelcargador
delabatería(opcional)

Piezasnecesariasenestepaso:

2

Fijacionesdemontaje(noincluidas)

Procedimiento

Silodesea,monteelcargadordelabatería
rmementeenlaparedutilizandolosoriciosde
montajeenparedenlapartetraseradelcargador.

Mónteloenunespaciointerior(talcomoungarajeu
otrolugarseco),cercadeunatomadecorrientey
fueradelalcancedelosniños.

ConsultelaFigura3paraobtenerasistenciasobre
elmontajedelcargador.

Coloqueelcargadorsobrelasjaciones
correctamenteposicionadasparajarloensulugar
(jacionesnoincluidas).

Figura3

g290534

8

2

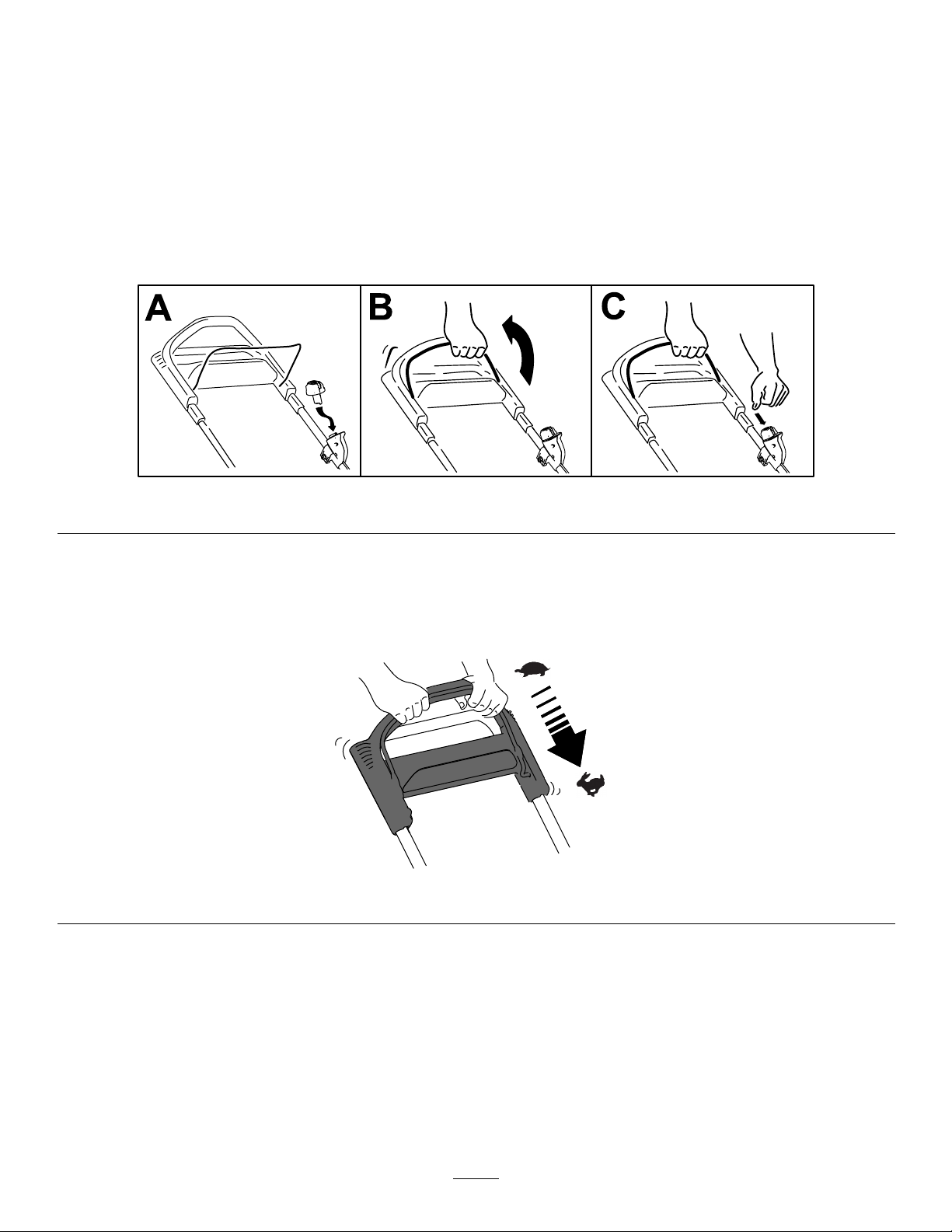

Cómodesplegarelmanillar

Nosenecesitanpiezas

g335780

Figura5

Procedimiento

ADVERTENCIA

Sipliegaodespliegaelmanillardeforma
incorrecta,puedendañarseloscables,
creandounascondicionesdeoperación
inseguras.

•Nodañeloscablesalplegarodesplegarel
manillar.

•Siuncableestádañado,póngase
encontactoconelServicioTécnico
Autorizado.

Importante:Retireydesechelahojaprotectora

deplásticoquecubreelmotor,ycualquierotro
plásticooenvolturadelamáquina.

1.Aojelospomosdelmanillar(Figura4).

3.Aprietelospomosdelmanillarrmementea
mano.

4.Gireelmanillarhaciaatrásalaposiciónde
operaciónybloqueeelmanillaralaaltura
deseada.ConsulteAjustedelaalturadel

manillar(página13).

Figura4

1.Pomosdelmanillar

2.Muevaconcuidadolasecciónsuperiordel
manillarhaciaadelantehastaquelasdos
mitadesdelmismoesténalineadasyencajen
segúnsemuestraenFigura5.

g335758

9
