FormNo.3442-692RevC
Flex-ForcePowerSystem
60VMAX36cmoch43cm
gräsklippare
Modellnr21836—Serienr321000001ochhögre
Modellnr21836T—Serienr321000001ochhögre
Modellnr21843—Serienr321000001ochhögre
Modellnr21843T—Serienr321000001ochhögre
Modellnr21844—Serienr321000001ochhögre
Modellnr21844T—Serienr321000001ochhögre
™
Registreradinproduktpåwww.T oro.com.
Översättningavoriginalet(SV)
*3442-692*
Påwww.Toro.com/support
kandufåhjälp.Du
kanocksåkontaktaen
auktoriseradåterförsäljare
innandureturnerar
produkten.
Produktenuppfyllerallarelevantaeuropeiskadirektiv.
Merinformationnnsidenseparataproduktspecika
försäkranomöverensstämmelse.
Kontaktaenauktoriseradåterförsäljareeller
Toroskundserviceochhaproduktensmodellochserienummertillhandsomduharbehovav
service,T oro-originaldelarellerytterligareinformation.
Figur1visarvardunnerproduktensmodell-och
serienummer.Skrivinnumrenidettommautrymmet.
Viktigt:Skannarutkodenpåserienummerdekalen
(iförekommandefall)medenmobilenhetföratt
fåtillgångtillinformationomgaranti,reservdelar
ochannat.
Introduktion
Dennagräsklippareavgåmodellmedroterande
knivaräravseddattanvändasavprivatkunder.Den
ärhuvudsakligenkonstrueradförattklippagräspå
välunderhållnagräsmattorruntbostäder.Denärinte
avseddförattklippasnårellerförjordbruksändamål.
GräsklipparenäravseddföranvändningmedT oro
Flex-Force-litiumjonbatteripaketavmodellernamodell
81825(medföljermodell21836medföljer),81850
(medföljermodell21843ochmodell21844medföljer)
och81860ellermodell81875.Dessabatteripaketfår
endastladdasmedbatteriladdareavmodell81802
(medföljermodellerna21836,21843och21844)eller
81805.Omdessaprodukteranvändsiandrasyften
änvadsomavsettskandetinnebärafarafördigoch
kringstående.
BatteriochladdaremedföljerinteMmodellerna
21836T,21843Toch21844T.innehållerinteett
batteriellerenladdare.
Läsdennainformationnogasåattdulärdigatt
användaochunderhållaproduktenpårättsätt,och
förattundvikaperson-ochproduktskador.Duär
ansvarigförattproduktenanvändspåettkorrektoch
säkertsätt.
Besökwww.Toro.comförmerinformation,inklusive
säkerhetsråd,utbildningsmaterial,informationom
tillbehör,hjälpmedatthittaenåterförsäljareellerför
attregistreradinprodukt.
g275230
Figur1
1.Platsförmodell-ochserienummer
Modellnr
Serienr
Idenhärbruksanvisningenangespotentiellarisker
ochallasäkerhetsmeddelandenharmarkeratsmed
envarningssymbol(Figur2),somangerfarasom
kanledatillallvarligapersonskadorellerdödsfallom
föreskrifternainteföljs.
g000502
Figur2
Varningssymbol
Tvåordanvändsocksåidenhärbruksanvisningenför
attmarkerainformation.Viktigtangerspeciellteknisk
informationochObserveraangerallmäninformation
somärvärdattnotera.
©2021—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420
Kontaktaosspåwww.Toro.com.
2
TrycktiKina
Medensamrätt
Innehåll
Säkerhet
Säkerhet...................................................................3
Säkerhets-ochinstruktionsdekaler....................5
Montering..................................................................8
1Monterabatteriladdaren(tillval)........................8
2Monterahandtaget..........................................9
Produktöversikt........................................................11
Specikationer..................................................11
Förekörning........................................................12
Monterabatteriet..............................................12
Justeraklipphöjden...........................................13
Underarbetetsgång............................................14
Startamaskinen...............................................14
Användasjälvdrivningen...................................14
Justeraknivhastigheten....................................14
Återvinnaklippet...............................................15
Samlauppklippet.............................................16
Stängaavmaskinen.........................................18
Tautbatteripaketeturmaskinen.......................18
Arbetstips........................................................19
Efterkörning........................................................19
Laddabatteriet.................................................19
Rengöramaskinen...........................................20
Fällanedhandtaget..........................................20
Ställamaskineniförvarilodrättläge.................21
Underhåll................................................................22
Smörjamaskinen..............................................22
Bytautkniven...................................................22
Förberedabatteripaketetföråtervinning...........23
Förvaring................................................................23
Service.............................................................23
Felsökning..............................................................24
VIKTIGA
SÄKERHETSANVIS-
NINGAR
VARNING–närduanvänderenelektriskmaskin
skadualltidläsaochföljagrundläggande
säkerhetsvarningaroch-anvisningarförattminska
riskenförbrand,elektriskastötarellerpersonskador,
inklusiveföljande:
I.Utbildning
1.Maskinensanvändareansvararföreventuella
olyckorellerfarorsomuppstårförandraeller
derasegendom.
2.Låtintebarnanvändaellerlekamedmaskinen,
batteripaketetellerbatteriladdaren.Lokala
bestämmelserkanbegränsaanvändarensålder.
3.Låtaldrigbarnellernågonsominteharfått
utbildninganvändaellerutföraunderhållpå
maskinen.Maskinenskaendastanvändas
avpersonersomäransvarsfulla,utbildade,
införståddamedanvisningarnaochfysiskt
kapablaattanvändaellerutföraservicepå
maskinen.
4.Läsallainstruktionerochvarningstexterpå
maskinen,batteripaketetochbatteriladdaren
innanduanvänderdem.
5.Bekantadigmedreglagenochhurmaskinen,
batteripaketetochbatteriladdarenskaanvändas.
II.Förberedelser
1.Hållåskådare,särskiltbarnochhusdjur,utanför
arbetsområdet.
2.Användintemaskinenutanallaskyddoch
säkerhetsanordningarpåplats,t.ex.gräsriktare
ochgräsuppsamlare,ochsetillattdefungerar
korrektpåmaskinen.
3.Inspekteraområdetdärmaskinenskaanvändas
ochtabortföremålsomkanstöraanvändningen
avmaskinenellersommaskinenkanslunga
iväg.
4.Kontrolleraattkniven,knivskruvenoch
knivenheteninteärslitnaellerskadadeinnandu
användermaskinen.Bytuteventuellaskadade
elleroläsbaraetiketter.
5.Användendastbatteripaketetsomangesav
Toro.Användningavandratillbehörochredskap
kanökariskenförskadorochbrand.
6.Ombatteriladdarenanslutstillettuttagsom
inteär100till240Vkandetledatillbrandeller
elektriskastötar.Anslutintebatteriladdarentill
ettannatuttagän100till240V.Omduvillha
3
enannantypavanslutningskaduvidbehov
användaenanslutningsadapterförkorrekt
kongurationaveluttaget.
7.Användinteskadadeellermodierade
batteripaketellerbatteriladdare,dådessa
kanbetesigoförutsägbartochorsakabrand,
explosionellerpersonskador.
8.Omelsladdentillbatteriladdarenärskadad
kontaktarduenauktoriseradåterförsäljareför
attbytautden.
9.Användinteicke-laddningsbarabatterier.
10.Laddabatteripaketetendastmedbatteriladdaren
somangettsavToro.Enladdaresomärlämplig
förensärskildtypavbatteripaketkanutgöra
enbrandriskomdenanvändsmedettannat
batteripaket.
11.Laddabatteripaketetendastpåenplatsmed
godventilation.
12.Utsättinteettbatteripaketellerenbatteriladdare
förbrandellertemperatureröver68°C.
13.Följallaladdningsanvisningarochladdainte
batteripaketetutanfördettemperaturintervall
somangesianvisningarna.Omduinteföljer
dessaanvisningarkanbatteripaketetskadas
ochriskenförbrandökar.
14.Bärlämpligklädsel–användlämpligakläder,
inklusiveögonskydd,långbyxor,rejälaoch
halkfriaskor(intesandalerellerbarfota)samt
hörselskydd.Sättupplångthårochanvändinte
löstsittandekläderellerhängandesmyckensom
kanfastnairörligadelar.Användmunskyddvid
dammigadriftsförhållanden.
III.Drift
1.Kontaktmeddenroterandeknivenkanorsaka
allvarligaskador.Hållhänderochfötterborta
frånklippområdetochallarörligamaskindelar.
Hållavståndtillutkastaröppningen.
2.Detkanmedförafarafördigochkringstående
ommaskinenanvändsiandrasyftenänvad
somavsetts.
3.Lossasjälvdrivningsmekanismen(omsådan
nns)innandustartarmaskinen.
4.Tippaintemaskinennärdustartarmotorn.
5.Förhindraoavsiktligstart–setillatt
säkerhetsnyckelnharavlägsnatsfrånmaskinen
innanduansluterbatteripaketetochhanterar
maskinen.
6.Hållkoncentrationenheltpåmaskinennärdu
använderden.Deltainteiaktivitetersomkan
distraheradig,eftersompersonskadoreller
materiellaskadordåkanuppstå.
7.Stannamaskinen,avlägsnasäkerhetsnyckeln
samtbatteripaketetfrånmaskinenochväntatills
allarörligadelarharstannatinnandujusterar,
servar,rengörellerställermaskineniförvar.
8.Avlägsnabatteripaketetochsäkerhetsnyckeln
frånmaskinennärdulämnardenobevakadeller
innandubytertillbehör.
9.Tvingaintemaskinen–låtmaskinengörajobbet
bättreochsäkrareidentaktsomdenäravsedd
för.
10.Varpådinvakt–seuppmedvaddugöroch
användsuntförnuftnärduanvändermaskinen.
Användintemaskinenomduärsjuk,trötteller
påverkadavalkoholellerläkemedel.
11.Användendastmaskinennärsiktenoch
väderförhållandenaärgoda.Användinte
maskinennärdetnnsriskförblixtnedslag.
12.Varmycketförsiktignärdubackarellerdrar
maskinenmotdig.
13.Bibehållhelatidenettstadigtfotstödoch
balansen,särskiltisluttningar.Klippalltid
tvärgåendeöversluttningar,aldriguppochner.
Varmycketförsiktignärdusvängerisluttningar.
Klippinteiväldigtbrantasluttningar.Gå.Spring
aldrigmedmaskinen.
14.Riktainteutkastarenmotandramänniskor.
Undvikattkastautmaterialmotväggaroch
föremål.Materialetkankastastillbakamotdig.
Stannaknivarnanärdugåröverandraunderlag
ängräs.
15.Seuppförhål,rötter,ojämnheter,stenaroch
andradoldarisker.Ojämnterrängkanfådigatt
tappabalansenellerfotfästet.
16.Våttgräsochvåtalövkanorsakaallvarliga
skadoromduhalkarochrörvidkniven.Undvik
attklippaundervåtaförhållandenellernärdet
regnar.
17.Ommaskinenslåremotettföremålellerbörjar
vibreraskaduomedelbartstängaavmaskinen,
avlägsnasäkerhetsnyckelnsamtbatteripaketet
ochväntatillsallarörligadelarharstannatinnan
duundersökermaskinenavseendeskador.
Repareraallaskadorinnandubörjarköra
maskinenigen.
18.Stannamaskinenochavlägsnasäkerhetsnyckelninnanmaskinengörsiordningförtransport.
19.Underskadligaförhållandenkanvätskaläcka
uturbatteripaketet.Undvikkontakt.Omdu
råkarkommaikontaktmedvätskanspolardu
medvatten.Sökläkarhjälpomvätskankommer
ikontaktmedögonen.Vätskasomläcker
urbatteripaketetkanorsakairritationereller
brännskador.
IV.Underhållochförvaring
1.Stannamaskinen,avlägsnasäkerhetsnyckeln
samtbatteripaketetfrånmaskinenochväntatills
4
allarörligadelarharstannatinnandujusterar,
servar,rengörellerställermaskineniförvar.
2.Försökinterepareramaskinenmedundantag
förvadsomangesianvisningarna.Been
auktoriseradåterförsäljareattutföraservicepå
maskinenmedidentiskareservdelar.
3.Användhandskarochögonskyddnärduservar
maskinen.
4.Bytutknivenomdenärböjd,sliteneller
sprucken.Enobalanseradknivorsakar
vibrationer,vilketkanskadamotornellerorsaka
personskador.
5.Tänkpåattknivenfortfarandekanrörasigunder
servicetrotsattströmkällanäravstängd.
6.Kontrolleragräsuppsamlingspåsenregelbundet
avseendenötningellerslitage,ochbytututslitna
påsarmedennypåsefrånT oro.
7.AnvändendastTorosoriginalreservdelaroch
tillbehörförattfågaranteratbästaprestanda.
Andrareservdelarochtillbehörkanvarafarliga,
ochanvändningavdessakanogiltigförklara
produktgarantin.
8.Underhållmaskinen–hållskäreggarnavassa
ochrenaförbästaochsäkrasteprestanda.
Hållhandtagentorra,renaochfriafrånoljaoch
fett.Setillattskyddensitterpåplatsochattde
fungerar.Hållknivarnavassa.Användendast
identiskaersättningsknivar.
fungerakorrekt.Kontrolleraomdetnns
feljusteradeochbindanderörligadelar,trasiga
delar,felmonteringochandraförhållandensom
kanpåverkafunktionen.Ominteannatangesi
anvisningarnaskaenauktoriseradåterförsäljare
repareraellerbytautskadadeskyddochdelar.
10.Närbatteripaketetinteanvändsskadetförvaras
påavståndfrånmetallföremålsomgem,mynt,
nycklar,spikarochskruvarsomkanleda
effektenfrånenpoltillenannan.Kortslutningav
batterietkanorsakabrännskadorellereldsvåda.
11.Kontrolleraregelbundetattknivensochmotorns
monteringsskruvarärordentligtåtdragna.
12.Närduinteanvändermaskinenskadenförvaras
inomhuspåentorrochsäkerplatsutomräckhåll
förbarn.
13.VARFÖRSIKTIG–Ettfelhanteratbatteripaket
kanmedföraenbrandriskellerriskför
brännskadafrånkemikalier.T ainteisär
batteripaketet.Värminteuppbatteripaketet
över68°Cellereldauppdet.Batteripaketetfår
endastbytasutmotettäktaT oro-batteripaket.
Omenannantypavbatteripaketanvänds
kandetledatillbrandellerexplosion.Förvara
batteripaketutomräckhållförbarnochi
originalförpackningentillsdeskaanvändas.
14.Kasseraintebatterietield.Detriskeraratt
explodera.Kontrolleravilkakasseringsregler
somgällerdärdubor.
9.Kontrolleraommaskinenharskadadedelar–
omskyddellerandradelarärskadademåste
dufastställahuruvidamaskinenkommeratt
Säkerhets-ochinstruktionsdekaler
Säkerhetsdekalernaochsäkerhetsinstruktionernaärfulltsynligaförförarenochnnsnäraalla
potentiellafarozoner.Ersättdekalersomharskadatsellersaknas.
134-6016
1.Motorhastighet–långsam
2.Motorhastighet–snabb
134-5099
SPARADESSA
ANVISNINGAR
decal134-6016
decal134-5297
134-5297
1.Maximalteffektläge
decal134-5099
1.Varning–hållhänderochfötterbortafrånklipparkniven.
5
Modell81825
decal134-4550
134-4550
1.Varning–läs
bruksanvisningen.
2.Avkapnings-
/avslitningsriskförhänder,
gräsklipparkniv–håll
avståndtillrörligadelar
ochsetillattallaskydd
sitterpåplats.
3.Avkapnings-
/avslitningsriskförhänder
ochfötter,gräsklipparkniv
–tautnyckelnochläs
bruksanvisningeninnan
duutförunderhåll.
4.Riskförutslungade
föremål–hållkringstående
påavstånd,stängav
motorninnandulämnar
körlägetochplockabort
skräpinnandubörjar
klippa.
5.Avkapnings/avslitningsriskförhänder
ochfötter,gräsklipparkniv
–körintemaskinenuppför
ochnedförsluttningar;
körfrånsidatillsidai
sluttningarochtittabakom
dignärdugårbakåt.
1.Läsbruksanvisningen.
2.Återvinnbatterietpårätt
sätt.
3.Fårinteslängasi
hushållssoporna.
decal137-9487
137-9487
4.Fårinteutsättasföreld.
5.SetillattenhetenFårinte
utsättasförregn.
1.Statusförbatterietsladdning
decal137-9461
137-9461
6
Modell81850
decal140-2158
140-2158
1.Läsbruksanvisningen.
2.Återvinnbatterietpårätt
sätt.
3.Fårinteslängasi
hushållssoporna.
1.Läsbruksanvisningen.
2.Fårinteslängas.
4.Fårinteutsättasföreld.
5.SetillattenhetenFårinte
utsättasförregn.
decal137-9495
137-9495
3.Avseddföranvändninginomhus.
4.Dubbelisolerad
1.Batteripaketetladdas.
2.Batteripaketetärfulladdat.
3.Batteripaketetstemperaturliggeröverellerunderlämpligttemperaturintervall.
4.Laddningsfelförbatteripaket
decal137-9463
137-9463
7
Montering
Viktigt:Batteripaketetärintefulladdatnärduköperdet.LäsLaddabatteriet(sida19)innandu
användermaskinenförförstagången.
Obs:Säkerhetsnyckelnochallaandralösadelarharplaceratsibatterifacketförsäkerleverans.Setillattdu
tarutdemurfacketochförvarardempåensäkerplatsföremonteringen.
1
Monterabatteriladdaren
(tillval)
Delarsombehövstilldettasteg:
2
Monteringsdelar(ingårej)
Tillvägagångssätt
Batteriladdarenkanvidbehovmonterassäkertpå
väggenmedhjälpavdenyckelhålförväggmontage
somnnspåbaksidanavenheten.
Monteradeninomhus(t.ex.iettgarageellernågot
annattorrtutrymme)näraettspänningsuttagoch
utomräckhållförbarn.
Anvisningaromhurdumonterarladdarennnspå
Figur3.
Skjutladdarenpåplatsöverbeslagenförattmontera
den(fästelementingårej).
Figur3
g290534
8
2
Monterahandtaget
Delarsombehövstilldettasteg:
1
Övrehandtagsenhet
2
Skruv
2
Låsmutter
Tillvägagångssätt
Viktigt:Tabortochslängskyddsplastensom
täckergräsklipparensamtallövrigplasteller
emballagesomalltövrigtplastmaterialeller
emballagesomnnspåmaskinen.
Obs:Tabortgummihöljetgummikåpornafrån
handtagsenheteninnandetövrehandtagetförsini
detnedrehandtaget.Desättsditundertillverkningen
förattförhindraskadorpåkablarna.
g342173
Figur4
VARNING
Omdufälleruppellernedhandtagetpåfel
sättkandettaskadakablarochledatillett
farligtdriftstillstånd.
•Skadaintekablarnanärdufälleruppoch
nedhandtaget.
•Kontaktaenauktoriseradåterförsäljareom
enkabelskadas.
1.Monteradenövrehandtagsenhetenpådet
nedrehandtagetochfästdenmedtvåskruvar
ochtvålåsmuttrarenligtFigur4.
9
2.Drahandtagetsfrigöringsstångmotdetövre
handtagetförattlossahandtagetslås(Figur5).
3.Förhandtagetbakåttillkörlägetochsläpp
frigöringsstången(Figur5).
Obs:Setillatthandtagetklickarpåplats.
Figur5
g341335
10
Produktöversikt
Specikationer
ModellVikt
21836/T
Längd
(utan
batteri)
20,2kg130,6cm41,7cm107,3cm
Bredd
Höjd
1.Batterifack6.Självdrivningshandtag
2.Bakregräsriktare
3.Frigöringsstång
4.Knivstyrstång
5.Handtag
Figur6
(endastmodell21844)
7.Fyllnadsindikatorför
gräsuppsamlare
8.Gräsuppsamlare
9.Klipphöjdsknapp
10.Indikatorfönsterför
klipphöjd
21843/T
21844/T
22,1kg136,2cm48,5cm108,5cm
24,0kg136,2cm48,5cm108,5cm
SmartStow-mått
Modell
21836/T
21843/T
21844/T
Längd
41,2cm41,7cm113,5cm
41,0cm48,5cm114,0cm
41,0cm48,5cm114,0cm
Bredd
Höjd
Batteripaket
Modell8182581850
g364064
Batteripaketskapacitet
Batteritillverkarensangivnaklass=60V(max.)och
54V(nominellt).Denfaktiskaspänningenvarierarmed
belastningen.
2,5Ah4,0Ah
135Wh216Wh
Batteriladdare
Modell81802
Typ
Ineffekt100–240VAC,50/60Hz(max.2,0A)
UteffektMax.60VDC(2,0A)
Litiumjonbatteriladdare(max.60V)
1.Batteriladdareavmodell
81802(medföljermodell
21836,21843och21844)
2.Batteripaketavmodell
81850(medföljermodell
21843och21844)
Figur7
3.Batteripaketavmodell
81825(medföljermodell
21836)
Lämpligatemperaturintervall
Ladda/förvarabatteripaketet
vid
Användbatteripaketetvid
Användmaskinenvid
g342171
*Laddningstidenförlängsomduinteladdar
batteripaketetinomdettatemperaturintervall.
Förvaramaskinen,batteripaketetochbatteriladdaren
påenrenochtorravsidesplats.
11
5°Ctill40°C*
-30°Ctill49°C*
0°Ctill49°C*
Körning
Obs:Vänsterochhögersidapåmaskinenärlikamedförarensvänstrarespektivehögrasidavidnormal
körning.
Förekörning
Monterabatteriet
Viktigt:Användbatteripaketetendastitemperaturersomliggerinomrättintervall.SeSpecikationer
(sida11).
1.Setillattsäkerhetsnyckelninteärmonteradpåmaskinen.
2.Setillattventilernapåbatterietärfriafråndammochskräp.
3.Lyftbatterifacketslock(AiFigur8).
4.Riktainhålighetenibatteripaketetmedspetsenpåladdarenochskjutinbatteripaketetifackettillsdet
låsespåplats(BiFigur8).
5.Stängbatterifacketslock(CiFigur8).
Obs:Ombatterifacketslockintestängsheltärbatterietfelaktigtmonterat.
Figur8
g341293
12
Justeraklipphöjden
Klipphöjdenkanjusterasisexstegmellan19mm
och70mm.
VARNING
Närdujusterarklipphöjdenkandinahänder
kommaikontaktmedenroterandekniv,vilket
kanledatillallvarligaskador.
•Stängavmotorn,avlägsnabatterietoch
väntatillsallarörligadelarharstannat
innanduställerinklipphöjden.
•Stickinteinngrarnaunderkåpannärdu
justerarklipphöjden.
Justeraklipphöjdengenomatttryckanedåt
påklipphöjdsknappenochhöjaellersänka
klippdäckettillsönskadklipphöjdsinställningvisasi
klipphöjdsfönstret(Figur9).
Indikator
Klipphöjdsposition
1(lägst)
2
3
4
5
6(högst)
g364065
Figur9
1.Klipphöjdsknapp
2.Klipphöjdsfönster
13
Underarbetetsgång
Startamaskinen
1.Försäkradigomattbatteripaketetärladdatoch
monteratimaskinen(seMonterabatteriet(sida
12)).
2.Monterasäkerhetsnyckelnpåmaskinen(Figur
10).
Användasjälvdrivningen
Endastmodell21844/T
•Justerahastighetsreglagetförattjustera
självdrivningensrörelsehastighet(Figur12).
•Kopplainsjälvdrivningengenomattdra
självdrivningshandtagenmothandtagetoch
hållkvardemdär(Figur12).
•Släppsjälvdrivningshandtagenförattkoppla
ursjälvdrivningen.
Obs:Förattminskamarkhastighetenfördu
hastighetsreglagettillvänster.Förattöka,fördet
åthöger.
Figur10
3.Tryckpåströmknappenimittenavdetövre
handtagetförattslåpåmaskinen.
4.Tryckpåknivstyrstångenförattstartamaskinen.
Figur11
g344530
g342174
Figur12
1.Hastighetskontrollförsjälvdrivning
2.MAX-knapp
3.Självdrivningshandtag
Justeraknivhastigheten
Denhärmaskinenhartvåknivhastigheter:RUNSMART
ochMAX.
•NärknivhastighetenärinställdpåRUNSMART
reglerasdenautomatiskt.Dettagerhögre
effektivitet.Omförändringariklippförhållandena
detekterasändrasknivhastigheten.Påsåsätt
upprätthållsklippkvaliteten.
•NärknivhastighetenärinställdpåMAXtillämpas
alltidmaximalhastighet.
g341398
TryckpåMAX-KNAPPENunderpå-knappenförattställa
inmaskinenpåMAXHASTIGHET(Figur12).
14
Återvinnaklippet
Dingräsklipparelevererasfärdigförattkunna
återvinnagräsochlövklipptillbakanedigräsmattan.
Tabortgräsuppsamlarenomdenärmonteradpå
maskinen,innanduåtervinnerklippet.SeTabort
gräsuppsamlaren(sida17).
Monteramullningspluggen
1.Stängavmaskinenochavlägsnabatteripaketet
ochsäkerhetsnyckeln.SeStängaavmaskinen
(sida18).
2.Placeramaskineniförvarilodrättläge.Se
Ställamaskineniförvarilodrättläge(sida21).
3.Rengörundersidanavklippdäcketföratt
säkerställaattpluggensitterordentligt.Se
Rengöraundermaskinen(sida20).

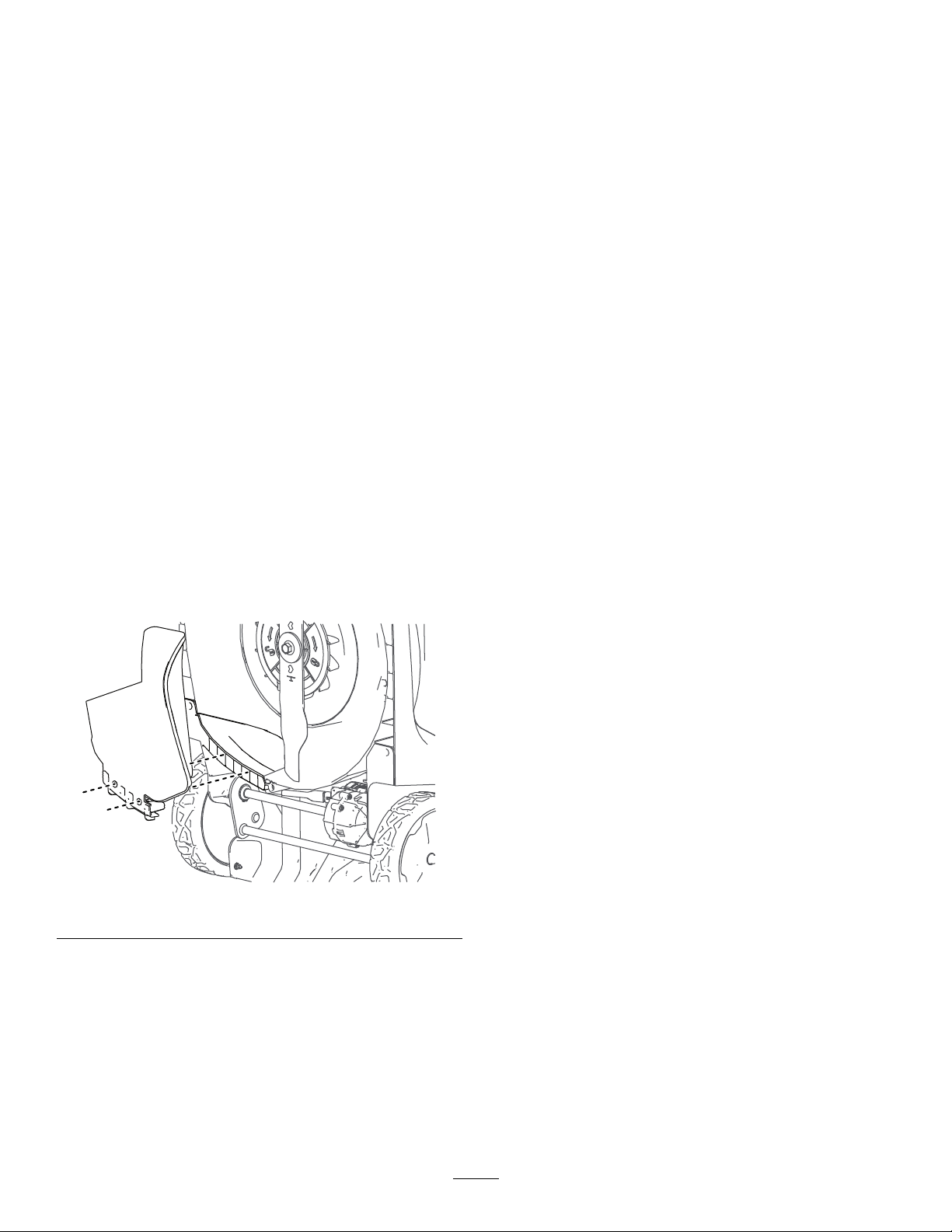

4.Riktainmullningspluggenochtryckin
undersidanavpluggentillsdensnäpperfastpå
detvåfäststiftenenligtFigur13.
Viktigt:Mullningspluggensundersida
skavaraijämnkantmedklippdäckets
undersidanärdenärkorrektmonterad.
Ommullningspluggenintekaninstalleras
korrektskadeninteanvändas.Kontaktaen
auktoriseradåterförsäljare.
Figur13
Tabortmullningspluggen
Tabortmullningspluggengenomatttabort
batteripaketet.GörsedanstegeniMontera
mullningspluggen(sida15)iomvändordning.
g342177
15
Samlauppklippet
Användgräsuppsamlarennärduvillsamlauppgräs-ochlövklippfrångräsmattan.
Tabortmullningspluggenomdenärmonteradpåmaskineninnandusamlaruppklippet.SeTabort
mullningspluggen(sida15).
Monteragräsuppsamlaren
1.Förhandtagettillupprättlägeochlyftuppdenbakregräsriktaren(AiFigur14).
2.Monteragräsuppsamlarenskrokariskårornapåmaskinensbaksida(BiFigur14).
3.Låtdenbakregräsriktarenlutamotuppsamlaren(CiFigur14).
4.Sätttillbakahandtagetikörläge.SeFällanedhandtaget(sida20).
Figur14
Fyllnadsindikatorförgräsuppsamlare
Detnnsenfyllnadsindikatorbaktillpågräsuppsamlarenskåpa.Närgrässamlasuppödarluftengenom
gräsuppsamlarenochindikatorikenhöjstillöppetläge.Närgräsuppsamlarenärfullblockerasluftödet
ochindikatorikenstängs.
g341400
Figur15
g363501
16
Tabortgräsuppsamlaren
UtförstegeniavsnittetMonteragräsuppsamlaren(sida16)iomvändordningföratttabortuppsamlaren.
Körbaramaskinenutangräsuppsamlarenommullningspluggenharmonterats.Taendastbortgräsuppsamlaren
vidmullning,transportavmaskinen,förvaringavmaskinenellertömningavgräsuppsamlaren(Figur16).
Figur16
g356991
17

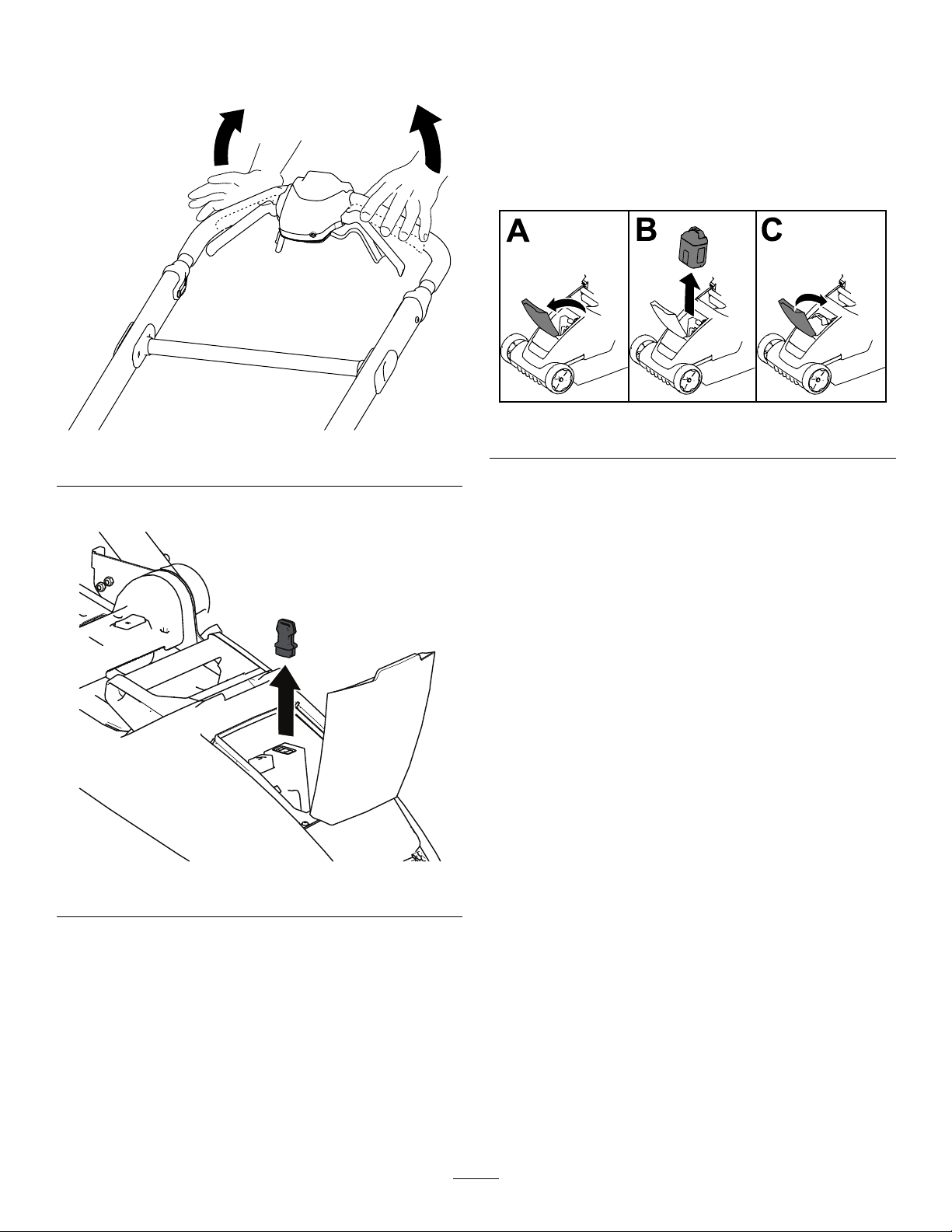

Stängaavmaskinen
Tautbatteripaketetur
1.Släppknivstyrstången(Figur10).
Figur17
2.T autsäkerhetsnyckelnfrånmaskinen(Figur10).
maskinen
1.Lyftbatterifacketslock.
2.Tryckbatteripaketetsspärrförattfrigöraochta
utbatteripaketet.
3.Stängbatterifacketslock.
g341360
g341392
Figur19
Figur18
3.T abortbatteripaketet.SeTautbatteripaketet
urmaskinen(sida18).
Obs:T autbatteripaketetnärduinteanvänder
maskinen.
g344533
18
Arbetstips
Efterkörning
Allmännaklipptips
•Undvikattlåtaknivengåemotmassivaobjekt.Kör
aldrigavsiktligtöverettföremål.
•MonteraennyToro-knivnärklippsäsongenbörjar
ellervidbehov(påsåsättfårdubästamöjliga
resultat).
Klippagräs
•Klippendastcirkaentredjedelavgrässtråetåt
gången.Virekommenderarattduklippergräset
påenhögreklipphöjd(påsåsättfårdubättre
klippresultat,drifttidochuppsamling).
•Klippintepålägstaklipphöjdomintegräsetär
glestelleromdetärsenhöstochgrästillväxten
börjaravta.
•Omduklipperhögtgräskandetvarabraattförst
klippameddenhögstaklipphöjdsinställningen
ochgåsakta,ochsedanklippaengångtillmed
enlägreklipphöjdsåattgräsmattanblirn.Om
gräsetärförhögtkanmaskinentäppasigen,vilket
kanledatillmotorstopp.
Laddabatteriet
Viktigt:Batteripaketetärintefulladdatnärdu
köperdet.Innanduanvänderverktygetför
förstagångenskaduplacerabatteripaketeti
laddarenochladdadettillslysdiodenindikerar
attbatteripaketetärfärdigladdat.Läsalla
säkerhetsanvisningar.
Viktigt:Laddabatteripaketetendasti
temperaturersomliggerinomrättintervall.Se
Specikationer(sida11).
Obs:Närsomhelstkandutryckapå
batteriladdningsindikatornpåbatteripaketetför
attvisaaktuellladdning(lysdioder).
1.Kontrolleraattventilernapåbatterietoch
batteriladdarenärfriafråndammochsmuts.
•Våttgräsochvåtalövharentendensattklumpas
ihoppåmarken,vilketkanledatillmotorstopp
ellertillattmaskinentäppsigen.Undvikattklippa
undervåtaförhållanden.
•Tänkpåbrandfaranvidmyckettorraförhållanden,
följallalokalabrandvarningarochhållmaskinen
renfråntorrtgräsochlöv.
•Bytaklippriktning.Detunderlättarfördelningenav
detklipptagräsetvilketgerenjämngödning.
•Försökmedenellereraavåtgärdernanedanom
duinteärnöjdmedklippresultatet:
–Bytutknivenellerlåtslipaden.
–Gåsaktarenärduklipper.
–Höjgräsklipparensklipphöjdsinställning.
–Klippgräsetoftare.
–Överlappaklippsvepningarnaiställetföratt
klippaenhelsvepningvarjegång.
Klippalöv
•Efteravslutadklippningbörhalvagräsmattan
synasgenomtäcketavsönderskurnalöv.Detkan
varanödvändigtattgåöverlövenmeränengång.
Figur20
1.Batteripaketetshålighet
2.Batteripaketsventiler6.Handtag
3.Batteripaketspoler7.LaddarensLED-
4.Batteriladdningsindikator8.Laddarventiler
2.Riktainhålighetenibatteripaketet(Figur20)
medspetsenpåladdaren.
3.Skjutinbatteripaketetiladdarentillsdetsitter
ordentligt(Figur20).
4.T abortbatteripaketetgenomattdradetbakåt
urladdaren.
5.Lysdioder(aktuell
laddning)
indikatorlampa
g290533
•Tabortstoramängderlövfrånmarkeninnandu
klipperlöven.Ommaskinenintestrimlarlöven
tillräckligtntkandusaktanedklipphastigheten
ellerklippapåenhögreklipphöjdochsedanpröva
igenpåönskadklipphöjd.
19
5.Seföljandetabellförenbeskrivningav
batteriladdarensLED-indikatorlampa.
Fällanedhandtaget
Indikatorlampa
AvBatteripaketejisatt
Grönt
blinkande
ljus
Grön
Röd
Röttblinkande
ljus
Anger
Batteripaketetladdas
Batteripaketetärladdat
Batteripaketetsoch/ellerbatteriladdarens
temperaturliggeröverellerunderlämpligt
temperaturintervall.
Laddningsfelförbatteripaket*
*SeFelsökning(sida24)förmerinformation.
Viktigt:Batterietkanlämnasiladdarenunder
kortaperiodermellananvändningarna.
Ombatterietintekommerattanvändasunder
längreperioderskadutautbatterieturladdaren.
SeService(sida23).
VARNING
Omdufälleruppellernedhandtagetpåfel
sättkandettaskadakablarochledatillett
farligtdriftstillstånd.
•Skadaintekablarnanärdufälleruppoch
nedhandtaget.
•Kontaktaenauktoriseradåterförsäljareom
enkabelskadas.
VARNING
Setillatthandtagetärikörlägetinnandu
startarmaskinenförattundvikaskadorfrån
utslungadeföremål.
1.Stängavmaskinen,avlägsnasäkerhetsnyckeln
ochavlägsnabatteripaketet.SeStängaav
maskinen(sida18).
2.Drahandtagetsfrigöringsstångmotdetövre
handtagetförattlossahandtagetslås(Figur21).
Rengöramaskinen
Rengöraundermaskinen
Serviceintervall:Eftervarjeanvändning
Förbästaresultatbördurengöraundermaskinenså
snartsommöjligtnärduharslutatklippa.
1.Stängavmaskinenochtautbatteripaketetoch
säkerhetsnyckeln.
2.Sänkmaskinentilldenlägstaklipphöjdsinställningen.
3.Ställmaskinenilodrättförvaringsläge.SeStälla
maskineniförvarilodrättläge(sida21).
4.Användenborsteellerkvastochtabortallt
skräpfrånmaskinensundersida.
Viktigt:Användintevattenförattrengöra
maskinen.Vattenkanskadaelektriska
komponenter.
5.Rengörgräsuppsamlaren.
3.Fällhandtagethalvvägsframåttilldet
upprättalägetellerheltframåttilldetlodräta
förvaringslägetenligtFigur21.
Figur21
1.Lodrättförvaringsläge
2.Upprättläge
3.Körläge
g342175
Rengöragräsuppsamlaren
Serviceintervall:Eftervarjeanvändning
Rengörgräsuppsamlarenoftaförattsäkerställa
maximaluppsamlingskapacitet.Borstaborteventuellt
skräp.
4.Se2Monterahandtaget(sida9)föranvisningar
omhurdufällerupphandtaget.
20
Ställamaskineniförvari
lodrättläge
Dukanförvaramaskinenilodrättlägesåattdentar
uppmindreplats.
VARNING
Omdufälleruppellernedhandtagetpåfel
sättkandettaskadakablarochledatillett
farligtdriftstillstånd.
•Skadaintekablarnanärdufälleruppoch
nedhandtaget.
•Kontaktaenauktoriseradåterförsäljareom
enkabelskadas.
Obs:Dukanhakafastgräsuppsamlarenpå
frigöringsstångenidettaläge(Figur23).
1.Stängavmaskinen,avlägsnasäkerhetsnyckeln
ochavlägsnabatteripaketet.SeStängaav
maskinen(sida18).
2.Fällhandtagethelavägenframåttillsdetklickar
påplats.SeFällanedhandtaget(sida20).
3.SetillKontrolleraattgräsuppsamlareninteär
monteradpåmaskinen.Omdenärdetskadu
avlägsnaden.SeT abortgräsuppsamlaren
(sida17).
4.Setillattklipphöjdenpåmaskinenärinställd
pådenhögstainställningen(inställning6).Höj
denomdeninteärdet.SeJusteraklipphöjden
(sida13).
5.Lutamaskinenbakåtochrulladenmed
handtagettillettförvaringsutrymme(Figur22).
VARNING
Omdudrarifrigöringsstångenlåses
handtagetupp,vilketkanledatillatt
gräsklipparenplötsligtfallernedi
marken.
g356985
Figur23
Drainteifrigöringsstångenförattytta
maskinen.
Figur22
g342176
21
Underhåll
Avlägsnasäkerhetsnyckelnochbatteripaketetfrån
maskineninnanduunderhållerellerrengörmaskinen.
Användendastdereservdelarochtillbehörsom
rekommenderasavtillverkaren.
Inspekteraochunderhållmaskinenregelbundet.
Låtendastenauktoriseradåterförsäljarereparera
maskinen.
Smörjamaskinen
Maskinenbehöverintesmörjas.Allalagerharsmorts
påfabrikenochskaintebehövasmörjasigen.
Bytautkniven
Serviceintervall:Årligen
Viktigt:Förattmonteraknivenkorrektbehöver
duenmomentnyckel.Omduinteharnågon
momentnyckelellerintevillutföradenhär
procedurenkontaktarduenauktoriserad
återförsäljare.
Bytomedelbartutknivenomdenärskadadeller
sönder.Bytutknivenellerlåtslipaochbalanseraden
ombladetärslöttellerrepigt.
VARNING
Tänkpåattknivenfortfarandekanröra
sigunderservicetrotsattströmkällanär
avstängd.Knivenärskarp–kontaktmed
knivenkanorsakaallvarligapersonskador.
Användhandskardåduhandskasmed
kniven.
1.Avlägsnasäkerhetsnyckelnochbatteripaketet
frånmaskinen.
g357349
Figur24
2.Hållknivenstillamedhjälpaventräkloss(Figur
24).
3.T abortknivskruven,brickanochkniven.Spara
brickanochknivskruven(Figur24).
4.Monteradennyakniven,brickanoch
knivskruven(Figur25).
Viktigt:Placeraknivensböjdadelaruppåt
motmaskinkåpan.
5.Användenmomentnyckelförattdraåt
knivskruventill35Nm.
g357350
Figur25
22
Förberedabatteripaketet
Förvaring
föråtervinning
Viktigt:Närbatteripaketetavlägsnasskapolerna
täckasövermedkraftigtejp.Försökinteatt
förstöraellerplockaisärbatteripaketetellerta
bortnågonavdesskomponenter.
Kontaktadinlokalakommunansvarigaellerdin
auktoriseradeT oro-återförsäljareförmerinformation
omhurdukanåtervinnabatterietpåettkorrektsätt.
Viktigt:Förvaramaskinen,batteripaketetoch
laddarenendastitemperaturersomliggerinom
rättintervall.SeSpecikationer(sida11).
Viktigt:Omdulagrarbatteripaketetunder
lågsäsongenskaduladdadettillstvåellertre
LED-indikatorerblirgrönapåbatteriet.Förvara
inteettfulladdatellerhelturladdatbatteri.När
duärredoatttamaskinenibrukigenska
batteripaketetladdastillsvänsterindikatorlampa
påladdarenlysergröntellerallafyralysdioder
påbatterietblirgröna.
•Kopplabortproduktenfrånströmkällan(dvs.
avlägsnabatteripaketetochsäkerhetsnyckeln)och
kontrolleraattdeninteskadatsefteranvändning.
•Förvaraintemaskinenellerladdarenmed
batteripaketmonterat.
•Tabortalltfrämmandematerialfrånprodukten.
•Närmaskinen,säkerhetsnyckeln,batteripaketet
ochbatteriladdareninteanvändsskadeförvaras
utomräckhållförbarn.
•Hållmaskinen,batteripaketetochbatteriladdaren
påavståndfrånfrätandemedel,som
trädgårdskemikalierochvägsalt.
•Minskariskenförallvarligapersonskadorgenom
attinteförvarabatteripaketetutomhuselleri
fordon.
•Draåtallafästelement.
•Förvaramaskinen,batteripaketetoch
batteriladdarenpåenrenochtorravsidesplats.
Service
Serviceintervall:Årligen
Kontaktadinauktoriseradeservicerepresentantom
denhärmaskinenbehöverservas.
23
Felsökning
Utförendaststegensombeskrivsidehärinstruktionerna.Allaövrigainspektioner,underhållochreparationer
fårendastutförasavenauktoriseradverkstadellerenliknandebehörigspecialist,omduintekanlösa
problemetsjälv.
Problem
Maskinenstartarinte.
Maskinenfungerarinteellerfungerarinte
utanavbrott.
Maskinennårintefulleffekt.
Batteripaketetladdassnabbtur.
Batteriladdarenfungerarinte.
Möjligaorsaker
1.Batterietsitterinteheltpåplatsi
maskinen.
2.Batteripaketetärinteladdat.2.Tautbatteripaketeturmaskinenoch
3.Batteripaketetärskadat.3.Bytutbatteripaketet.
4.Detärnågotannatelektrisktfelpå
maskinen.
1.Detnnsfuktpåbatteripaketetskablar.1.Låtbatteripaketettorkaellertorkadet
2.Batterietärinteheltmonterati
verktyget.
1.Batteripaketetsladdningskapacitetär
förlåg.
2.Luftventilernaärblockerade.2.Rengörluftventilerna.
1.Batteripaketetstemperaturliggeröver
ellerunderlämpligttemperaturintervall.
2.Maskinenäröverbelastad.
1.Batteriladdarenstemperaturliggeröver
ellerunderlämpligttemperaturintervall.
2.Uttagetsomladdarenäranslutentill
haringenströmförsörjning.
1.T abortochsätttillbakabatterieti
maskinen,ochsetillattdetärkorrekt
monteratochspärrat.
laddadet.
4.Kontaktaenauktoriserad
återförsäljare.
påegenhand.
2.T abortochsätttillbakabatterieti
verktyget,ochsetillattdetärkorrekt
monteratochspärrat.
1.T autbatteripaketeturmaskinenoch
laddabatteripaketethelt.
1.Flyttabatteripaketettillentorrplats
därtemperaturenärmellan5°Coch
40°C.
2.Skärgräsetpåenhögreklipphöjdeller
gåilångsammaretaktnärduklipper.
1.Kopplaurbatteriladdarenochytta
dentillentorrplatsdärtemperaturen
ärmellan5°Coch40°C.
2.Kontaktaenbehörigelektrikerföratt
reparerauttaget.
Åtgärd
Maskinensjälvdriverinte.
LED-indikatorlampanpåbatteriladdaren
ärröd.
1.Detnnsskadorpåsjälvdrivningssystemetellerströmkabeln.
1.Batteriladdarensoch/eller
batteripaketetstemperaturliggeröver
ellerunderlämpligttemperaturintervall.
1.Kontaktaenauktoriserad
återförsäljare.
1.Kopplaurbatteriladdarenochytta
batteriladdarenochbatteripaketet
tillentorrplatsdärtemperaturenär
mellan5°Coch40°C.
24
Problem
Möjligaorsaker
Åtgärd
LED-indikatorlampanpåbatteriladdaren
blinkarrött.
Maskinenproducerarettpipandeljud.
1.Ettfelharuppståttikommunikationen
mellanbatteripaketetochladdaren.
2.Batteripaketetsnivåärsvag.2.Kontaktaenauktoriseradåterförsäljare
1.Batteripaketetärinteladdat.1.Tautbatteripaketeturmaskinenoch
2.Maskinenäriettosäkertlägefördrift.2.Setillattmaskineninteärienextrem
3.Maskinenäröverbelastad.
4.Detärnågotannatelektrisktfelpå
maskinen.
1.T abortbatteripaketetfrån
batteriladdaren,kopplaur
batteriladdarenfrånvägguttaget
ochväntai10sekunder.
Anslutbatteriladdarentill
uttagetigenochplacera
batteripaketetpåbatteriladdaren.
OmLED-indikatorlampanpå
batteriladdarenfortfarandeblinkar
röttuppreparduprocedurenigen.
OmLED-indikatorlampanpå
batteriladdarenfortfarandeblinkar
rötteftertvåförsökskabatteripaketet
kasseraspåkorrektsättien
återvinningsanläggningsomtar
batterier.
ombatterigarantinfortfarandegäller
ellerkasserabatteripaketetpåen
återvinningsstation.
laddadet.
vinkelunderdrift.
3.Skärgräsetpåenhögreklipphöjdeller
gåilångsammaretaktnärduklipper.
4.Försökmedandrafelsökningsåtgärder.
Omlarmetkvarstårkontaktarduen
auktoriseradåterförsäljare.
Skärkvalitetenärnedsatteller
otillfredsställande.
Maskinensuppsamlingärförsämradeller
inteoptimal.
Maskinenskärojämnt.
Maskinenvibrerar.1.Knivenärböjdellerskadad.1.Inspekteraknivenochbytutdenvid
1.Knivenärslö.
2.Skräpharansamlatsiklippdäcket.
1.Maskinenäröverbelastad.
2.Ventilernapågräsuppsamlarenär
blockerade.
1.Knivenärslö.
2.Klippdäcketärskadat.2.Kontaktaenauktoriserad
1.Låtknivenslipasellerbytasut.
2.Rengörundermaskinen.
1.Klippgräsetpåenhögreklipphöjd.
2.Rengörgräsuppsamlarenmedvatten
1.Låtknivenslipasellerbytasut.
ochenmjukborste.
återförsäljare.
behov.
25
Anteckningar:
SekretessmeddelandeförEES/Storbritannien
Torosbrukavdinapersonuppgifter
TheToroCompany(”Toro”)respekterardinsekretess.Isambandmedattduköpervåraprodukterkanvisamlainvissapersonuppgifteromdig,antingen
direktfråndigellerviadinlokalaT oro-återförsäljare.T oroanvänderdessauppgiftertillattutförasinaavtalsenligaskyldigheter(t.ex.registreradingaranti,
behandladinagarantianspråkellerkontaktadigihändelseavattenproduktmåsteåterkallas)ochföratttillfredsställalegitimaaffärsändamål(t.ex.mäta
kundnöjdhet,förbättravåraprodukterellertillhandahållaproduktinformationsomkanvaraavintressefördig).T orokanvidarebefordrauppgifterna
tillsinadotterbolag,återförsäljareellerandraaffärspartnerisambandmednågonavdessaaktiviteter.Vikanävenvidarebefordrapersonuppgifteri
defallsomlagenkräverdetellerisambandmedförsäljning,köpellerfusionavettföretag.Visäljerintedinapersonuppgifterimarknadsföringssyfte
tillnågotannatföretag.
Kvarhållandeavpersonuppgifter
Torokvarhållerdinapersonuppgiftersålängedeärrelevantaförovannämndasyftenochienlighetmedgällandelagstiftning.Kontaktalegal@toro.com
förytterligareinformationomtillämpligaperioderförkvarhållande.
Torossäkerhetsengagemang
DinapersonuppgifterkankommaattbehandlasiUSAellerinågotannatlandsomkanhamindrestriktadataskyddslagaränlandetdärduär
bofast.Idefallsomviöverföruppgifterfrånlandetdärduärbosattvidtarvilagstadgadeåtgärderföratttillförsäkraattdinauppgifterskyddasoch
behandlaskondentiellt.
Åtkomstochkorrigering
Dukanägarättattkorrigeraellergranskadinapersonuppgiftersamtnekaellerbegränsabehandlingenavdinadata.Omduönskargöradettaskadu
kontaktaossviae-postpålegal@toro.com.OmduharfrågorrörandedetsättpåvilketToroharhanteratdinauppgifter,uppmanarvidigattdiskuteradet
direktmedoss.ObserveraattpersonersomärbosattaiEuropaharrättattlämnainklagomåltillavseddmyndighetfördataskydd.
374-0282RevC
Loading...
