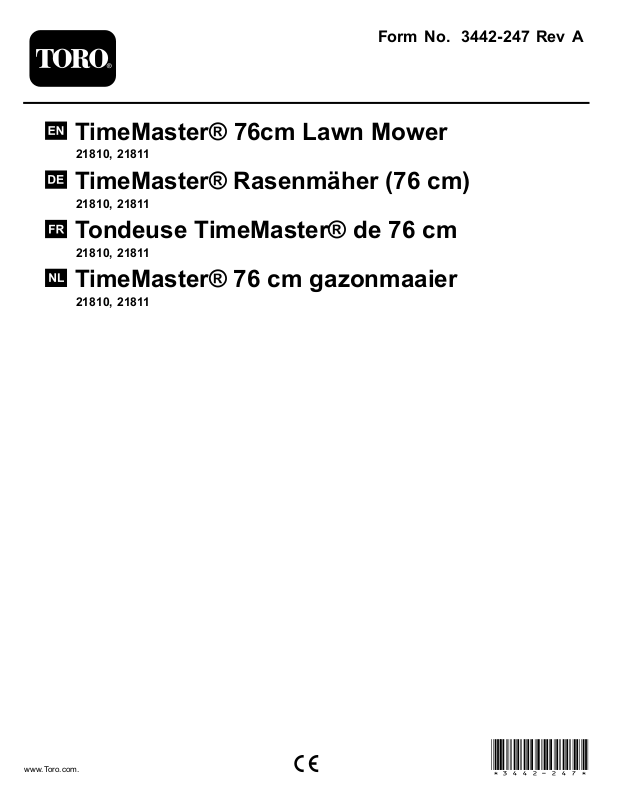

TORO 21811 User guide

FormNo.3442-247RevA

TimeMaster®76cmLawnMower

21810,21811

TimeMaster®Rasenmäher(76cm)

21810,21811

TondeuseTimeMaster®de76cm

21810,21811

TimeMaster®76cmgazonmaaier

21810,21811

www.T oro.com.

*3442-247*

TimeMaster

ModelNo.21810—SerialNo.407300000andUp

ModelNo.21811—SerialNo.406800000andUp

®

76cmLawnMower

FormNo.3442-234RevA

Operator'sManual

Introduction

Thisrotary-blade,walk-behindlawnmowerisintended
tobeusedbyresidentialhomeowners.Itisdesigned
primarilyforcuttinggrassonwell-maintainedlawnson
residentialproperties.Usingthisproductforpurposes
otherthanitsintendedusecouldprovedangerousto
youandbystanders.

Readthisinformationcarefullytolearnhowtooperate
andmaintainyourproductproperlyandtoavoid
injuryandproductdamage.Y ouareresponsiblefor
operatingtheproductproperlyandsafely.

Visitwww.T oro.comformoreinformation,including
safetytips,trainingmaterials,accessoryinformation,
helpndingadealer,ortoregisteryourproduct.

Wheneveryouneedservice,genuineToroparts,or
additionalinformation,contactanAuthorizedService
DealerorToroCustomerServiceandhavethemodel
andserialnumbersofyourproductready .Figure1
identiesthelocationofthemodelandserialnumbers
ontheproduct.Writethenumbersinthespace
provided.

Important:Withyourmobiledevice,youcan

scantheQRcodeontheserialnumberdecal(if
equipped)toaccesswarranty,parts,andother
productinformation

seriousinjuryordeathifyoudonotfollowthe
recommendedprecautions.

g000502

Figure2

Safety-alertsymbol

Thismanualuses2wordstohighlightinformation.
Importantcallsattentiontospecialmechanical
informationandNoteemphasizesgeneralinformation
worthyofspecialattention.

ThisproductcomplieswithallrelevantEuropean
directives;fordetails,pleaseseetheseparateproduct
specicDeclarationofConformity(DOC)sheet.

GrossorNetTorque:Thegrossornettorque
ofthisenginewaslaboratoryratedbytheengine
manufacturerinaccordancewiththeSocietyof
AutomotiveEngineers(SAE)J1940orJ2723.As
conguredtomeetsafety,emission,andoperating
requirements,theactualenginetorqueonthisclass
ofmowerwillbesignicantlylower.Pleasereferto
theenginemanufacturer’sinformationincludedwith
themachine.

Figure1

1.Modelandserialnumberlocation

ModelNo.

SerialNo.

Thismanualidentiespotentialhazardsandhas
safetymessagesidentiedbythesafety-alertsymbol
(Figure2),whichsignalsahazardthatmaycause

©2020—TheT oro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

Registeratwww.T oro.com.

Donottamperwithordisablesafetydevicesonthe
machine,andchecktheirproperoperationregularly.
Donotattempttoadjustortamperwiththeengine
speedcontrol;doingsomaycreateanunsafe
operatingcondition,resultinginpersonalinjury.

g308051

OriginalInstructions(EN)

PrintedinMexico

AllRightsReserved

*3442-234*

Contents

Introduction...............................................................1

Safety.......................................................................3

GeneralSafety...................................................3

SafetyandInstructionalDecals..........................4

Setup........................................................................5

1AssemblingandUnfoldingtheHandle..............5

2InstallingtheBlade-ControlBar........................5

3AddingOiltotheEngine...................................7

4AssemblingtheGrassBag...............................8

5ChargingtheBattery........................................8

ProductOverview.....................................................9

Specications..................................................10

Attachments/Accessories.................................10

Operation................................................................10

BeforeOperation.................................................10

BeforeOperationSafety...................................10

FillingtheFuelTank...........................................11

CheckingtheEngine-OilLevel..........................12

AdjustingtheHandleHeight.............................12

AdjustingtheCuttingHeight.............................13

DuringOperation.................................................13

DuringOperationSafety...................................13

StartingtheEngine...........................................14

UsingtheSelf-PropelDrive...............................16

ShuttingOfftheEngine.....................................17

EngagingtheBlades.........................................17

DisengagingtheBlades....................................17

CheckingtheBlade-StopSystem

Operation......................................................18

RecyclingtheClippings....................................18

BaggingtheClippings.......................................19

Side-DischargingtheClippings.........................19

OperatingTips.................................................20

AfterOperation....................................................20

AfterOperationSafety......................................20

CleaningUndertheMachine............................20

FoldingtheHandle...........................................21

Maintenance...........................................................22

RecommendedMaintenanceSchedule(s)...........22

MaintenanceSafety..........................................22

PreparingforMaintenance...............................22

ServicingtheAirFilter.......................................23

ChangingtheEngineOil...................................23

ChargingtheBattery.........................................25

ReplacingtheFuse...........................................25

ReplacingtheBattery.......................................25

AdjustingtheSelf-PropelDrive.........................26

ServicingtheBlade-DriveSystem.....................27

ServicingtheBlades.........................................27

CheckingforBentBlades.................................29

RemovingtheBlades........................................29

InstallingtheBlades..........................................30

Storage...................................................................31

StorageSafety..................................................31

GeneralInformation..........................................31

PreparingtheFuelSystem...............................31

PreparingtheEngine........................................31

RemovingtheMachinefromStorage................31

2

Safety

Thismachinehasbeendesignedinaccordancewith
ENISO5395.

GeneralSafety

Thisproductiscapableofamputatinghandsand
feetandofthrowingobjects.Alwaysfollowallsafety
instructionstoavoidseriouspersonalinjuryordeath.

•Read,understand,andfollowtheinstructions

andwarningsinthisOperator’sManualandon
themachineandattachmentsbeforestartingthe
engine.

•Donotputyourhandsorfeetnearmovingpartsor

underthemachine.Keepclearofanydischarge
opening.

•Donotoperatethemachinewithoutallguards

andothersafetyprotectivedevicesinplaceand
functioningproperlyonthemachine.

•Keepbystandersandchildrenoutoftheoperating

area.Donotallowchildrentooperatethemachine.
Allowonlypeoplewhoareresponsible,trained,
familiarwiththeinstructions,andphysically
capabletooperatethemachine.

•Stopthemachine,shutofftheengine,remove

theignitionkey(ifequipped),andwaitforall
movingpartstostopbeforeservicing,fueling,or
uncloggingthemachine.

Improperlyusingormaintainingthismachinecan
resultininjury.T oreducethepotentialforinjury,
complywiththesesafetyinstructionsandalways
payattentiontothesafety-alertsymbol
meansCaution,Warning,orDanger—personalsafety
instruction.Failuretocomplywiththeseinstructions
mayresultinpersonalinjuryordeath.

,which

3

SafetyandInstructionalDecals

Safetydecalsandinstructionsareeasilyvisibletotheoperatorandarelocatednearanyarea
ofpotentialdanger.Replaceanydecalthatisdamagedormissing.

Manufacturer'sMark

decaloemmarkt

1.Thismarkindicatesthatthebladeisidentiedasapart
fromtheoriginalmachinemanufacturer .

Electric-startmodelonly

108-9751

1.Engine—stop(shutoff)

2.Engine—run

3.Engine—start

decal131-4514

131-4514

1.Warning—readtheOperator'sManual.

2.Cutting/dismembermenthazardofhand,mower
blade—stayawayfrommovingparts;keepallguardsand
shieldsinplace.

3.Cutting/dismembermenthazardofhand,mower
blade—disconnectthespark-plugwirebeforeperforming
maintenance.

4.Thrownobjecthazard—keepbystandersaway;shutoffthe

decal108-9751

enginebeforeleavingtheoperatingposition;pickupany
debrisbeforemowing.

5.Cutting/dismembermenthazardoffoot,mowerblade—do
notoperateupanddownslopes;operatesidetosideon
slopes;lookbehindyouwhenmovinginreverse.

Electric-startmodelonly

decal140-4357

140-4357

112-8760

1.Thrownobjecthazard—keepbystandersaway.

2.Cutting/dismembermenthazardofhandorfoot,mower
blade—stayawayfrommovingparts.

120-9570

1.Warning—stayawayfrommovingparts;keepallguards
andshieldsinplace.

1.Warning—readthe
Operator’sManualfor
batteryinformation;donot
discardtheleadbattery .

decal112-8760

decal120-9570

2.Attention—readthe

Operator’sManual

forbatterycharging
information.

4

Setup

Important:Removeanddiscardtheprotectiveplasticsheetthatcoverstheengineandanyother

plasticorwrappingonthemachine.

Important:Topreventaccidentalstarting,donotinsertthekeyintotheelectric-startignition(if

equipped)untilyouarereadytostarttheengine.

1

AssemblingandUnfoldingtheHandle

NoPartsRequired

Procedure

WARNING

Assemblingandunfoldingthehandleimproperlycandamagethecables,causinganunsafe
operatingcondition.

•Donotdamagethecableswhenunfoldingthehandle.

•Ifacableisdamaged,contactanAuthorizedServiceDealer.

Figure3

g224528

5

2

InstallingtheBlade-ControlBar

NoPartsRequired

Procedure

g225133

Figure4

6

3

AddingOiltotheEngine

NoPartsRequired

Procedure

Important:Iftheoillevelintheengineistoolowortoohighandyouruntheengine,youmaydamage

theengine.

Figure5

g222533

7

4

AssemblingtheGrassBag

NoPartsRequired

Procedure

g230447

Figure6

5

ChargingtheBattery

NoPartsRequired

Procedure

Electric-StartModelOnly

RefertoChargingtheBattery(page25).

8

ProductOverview

g289303

Figure8

Upperhandle

Figure7

1.Side-dischargedeector10.Battery(electric-start

2.Sparkplug

3.Recoil-starthandle

4.Oilll/dipstick

5.Handle-locklever14.Fuse

6.Handleknob(2)15.Airlter

7.Adjustmentforthe
self-propeldrive

8.Upperhandle17.Frontcutting-heightlever

9.Ignitionswitch
(electric-startmodelonly)
ortoggleswitch(standard
modelonly)

modelonly;notshown)

11.Fuel-tankcap

12.Reardeector

13.Rearcutting-heightlever

16.Washoutport

1.Adjustmentforthe
self-propeldrive

2.Traction-assisthandle

3.Blade-control-barlock6.Ignitionswitch

g289302

4.Blade-controlbar

5.Ignitionkey(electric-start
modelonly)

(electric-startmodelonly)
ortoggleswitch(standard
modelonly)

Figure9

1.Grassbag3.Side-dischargechute

2.Rear-dischargeplug
(installed)

4.Batterycharger

9

g017219

(electric-startmodelonly)

Specications

ModelWeightLengthWidthHeight

21810

21811

64kg

(140lb)165cm81cm114cm

66kg

(145lb)

(65inches)(32inches)(45inches)

FuelSafety

•Fuelisextremelyammableandhighlyexplosive.

Areorexplosionfromfuelcanburnyouand
othersandcandamageproperty.

–T opreventastaticchargefromignitingthefuel,

placethecontainerand/ormachinedirectlyon
thegroundbeforelling,notinavehicleoron
anobject.

Attachments/Accessories

AselectionofToroapprovedattachmentsand
accessoriesisavailableforusewiththemachine
toenhanceandexpanditscapabilities.Contact
yourAuthorizedServiceDealerorauthorizedToro
distributororgotowww.T oro.comforalistofall
approvedattachmentsandaccessories.

Toensureoptimumperformanceandcontinuedsafety
certicationofthemachine,useonlygenuineToro
replacementpartsandaccessories.Replacement
partsandaccessoriesmadebyothermanufacturers
couldbedangerous,andsuchusecouldvoidthe
productwarranty .

Operation

Note:Determinetheleftandrightsidesofthe

machinefromthenormaloperatingposition.

BeforeOperation

–Fillthefueltankoutdoors,inanopenarea,

whentheengineiscold.Wipeupanyfuelthat
spills.

–Donothandlefuelwhensmokingoraroundan

openameorsparks.

–Donotremovethefuelcaporaddfueltothe

tankwhiletheengineisrunningorhot.

–Ifyouspillfuel,donotattempttostartthe

engine.Avoidcreatingasourceofignitionuntil
thefuelvaporshavedissipated.

–Storefuelinanapprovedcontainerandkeep

itoutofthereachofchildren.

•Fuelisharmfulorfatalifswallowed.Long-term

exposuretovaporscancauseseriousinjuryand
illness.

–Avoidprolongedbreathingofvapors.

–Keepyourhandsandfaceawayfromthe

nozzleandthefuel-tankopening.

–Keepfuelawayfromyoureyesandskin.

BeforeOperationSafety

GeneralSafety

•Alwaysshutoffthemachine,removetheignition

key(ifequipped),waitforallmovingpartstostop,
andallowthemachinetocoolbeforeadjusting,
servicing,cleaning,orstoringit.

•Becomefamiliarwiththesafeoperationofthe

equipment,operatorcontrols,andsafetysigns.

•Checkthatallguardsandsafetydevices,suchas

deectorsand/orgrasscatcher,areinplaceand
functioningproperly .

•Alwaysinspectthemachinetoensurethatthe

bladesandbladeboltsarenotwornordamaged.

•Inspecttheareawhereyouwillusethemachine,

andremoveallobjectsthatcouldinterferewith
theoperationofthemachineorthatthemachine
couldthrow.

•Contactwiththemovingbladewillcauseserious

injury.Donotputyourngersunderthehousing.

10

FillingtheFuelTank

TypeUnleadedgasoline

Minimumoctanerating

Ethanol

MethanolNone

MTBE(methyltertiarybutyl
ether)

OilDonotaddtothefuel

Useonlyclean,fresh(nomorethan30daysold),fuel
fromareputablesource.

Important:Toreducestartingproblems,addfuel

stabilizer/conditionertofreshfuelasdirectedby
thefuel-stabilizer/conditionermanufacturer.

1.Cleanaroundthefuel-tankcapandremovethe
capfromthetank.

Important:Thismachineisequippedwith

apremiumfueltankthatusesafoaminsert
topreventfuelagitation.Neverremovethe
foamelement,becauseitallowstheengine
touseallthefuelinthetank(AofFigure10).

87(US)or91(research
octane;outsidetheUS)

Nomorethan10%byvolume

Lessthan15%byvolume

Note:Donotllthefueltankabovethebottom

ofthefuel-tankneck(BofFigure10).

Figure10

2.Installthefuel-tankcapandtightenitsecurely
byhand.

g234916

11

CheckingtheEngine-OilLevel

ServiceInterval:Beforeeachuseordaily

Important:Iftheoillevelinthecrankcaseistoolowortoohighandyouruntheengine,youmay

damagetheengine.

Figure11

g222533

AdjustingtheHandleHeight

Youmayraiseorlowerthehandletoapositioncomfortableforyou.

Pullthehandle-lockleverrearwardtodisengagethehandle-lockpins,movethehandleto1of4positions,and
releasethehandle-locklevertosecurethehandleinplace.(Figure12).

Figure12

g273086

12

AdjustingtheCuttingHeight

DANGER

Adjustingthecutting-heightleverscouldbringyourhandsintocontactwithamovingblade
andresultinseriousinjury.

•Shutofftheengine,removetheignitionkey(ifequipped),andwaitforallmovingpartsto
stopbeforeadjustingthecuttingheight.

•Donotputyourngersunderthehousingwhenadjustingthecuttingheight.

CAUTION

Iftheenginehasbeenrunning,themuferwillbehotandcanburnyou.

Keepawayfromthehotmufer.

Note:T oraisethemachine,movethefrontandrearcutting-heightleversforward;tolowerthemachine,

movethecutting-heightleversrearward.Setallthewheelstothesameheightunlessspecialcircumstances
requireotherwise.

DuringOperation

DuringOperationSafety

GeneralSafety

•Wearappropriateclothing,includingeye

protection;longpants;substantial,slip-resistant
footwear;andhearingprotection.Tiebacklong
hairanddonotwearlooseclothingorloose
jewelry.

g224172

Figure13

•Useyourfullattentionwhileoperatingthe

machine.Donotengageinanyactivitythat
causesdistractions;otherwise,injuryorproperty
damagemayoccur.

•Donotoperatethemachinewhileill,tired,or

undertheinuenceofalcoholordrugs.

•Thebladeissharp;contactingthebladecanresult

inseriouspersonalinjury.Shutofftheengine,
removetheignitionkey(ifequipped),andwait
forallmovingpartstostopbeforeleavingthe
operatingposition.

13

•Keepbystandersoutoftheoperatingarea.Keep

smallchildrenoutoftheoperatingareaandunder
thewatchfulcareofaresponsibleadultwhois
notoperatingthemachine.Stopthemachineif
anyoneentersthearea.

•Alwayslookdownandbehindyoubeforemoving

themachineinreverse.

•Operatethemachineonlyingoodvisibilityand

appropriateweatherconditions.Donotoperate
themachinewhenthereistheriskoflightning.

•Wetgrassorleavescancauseseriousinjuryif

youslipandcontacttheblade.Avoidmowingin
wetconditions.

•Useextremecarewhenapproachingblind

corners,shrubs,trees,orotherobjectsthatmay
blockyourview.

•Donotdirectthedischargematerialtoward

anyone.Avoiddischargingmaterialagainstawall
orobstruction;materialmayricochettowardyou.
Stoptheblade(s)whencrossinggravelsurfaces.

•Watchforholes,ruts,bumps,rocks,orother

hiddenobjects.Uneventerraincouldcauseyou
toloseyourbalanceorfooting.

•Ifthemachinestrikesanobjectorstartstovibrate,

immediatelyshutofftheengine,removethe
ignitionkey(ifequipped),waitforallmovingparts

tostop,anddisconnectthewirefromthespark
plugbeforeexaminingthemachinefordamage.
Makeallnecessaryrepairsbeforeresuming
operation.

•Beforeleavingtheoperatingposition,shutoffthe

engine,removetheignitionkey(ifequipped),and
waitforallmovingpartstostop.

•Iftheenginehasbeenrunning,itwillbehotand

canseverelyburnyou.Keepawayfromthehot
engine.

•Operatetheengineonlyinwell-ventilatedareas.

Exhaustgasescontaincarbonmonoxide,whichis
anodorless,deadlypoison.

•Checkthegrasscatchercomponentsandthe

dischargechutefrequentlyforanywearor
deteriorationandreplacethemwithgenuineT oro
partswhennecessary.

SlopeSafety

•Mowacrossthefaceofslopes;neverupand

down.Useextremecautionwhenchanging
directiononslopes.

•Donotmowonexcessivelysteepslopes.Poor

footingcouldcauseaslip-and-fallaccident.

•Mowwithcautionneardrop-offs,ditches,or

embankments.

StartingtheEngine

StandardModel

Pulltherecoilhandleslowlyuntilyoufeelresistance,thenpullitsharply.Allowtheropetoreturntotheengine
slowly.

Note:Ifthemachinedoesnotstartafterseveralattempts,contactanAuthorizedServiceDealer.

Figure14

Electric-startModel

g234917

Youcanstarttheengineonanelectric-startmodelbyusingeithertheignitionkeyortherecoil-starthandle.

•IgnitionKey:

1.Chargethebatteryfor24hoursbeforeusingthemachineforthersttime(AofFigure15).

14

Important:Donotattempttostarttheenginewiththeblade-controlbarengaged;otherwise,

youmayblowthefuse(BofFigure15).

2.Inserttheignitionkeyintotheignition(CofFigure15).

3.TurnandholdtheignitionkeytotheStartposition;whentheenginestarts,releasethekey(Dof

Figure15).

Note:DonotholdtheignitionkeyintheStartpositionforlongerthan5secondstopreventburning

outthestartermotor.

Figure15

g234919

15

•Recoil-StartHandle:

1.TurntheignitionkeytotheRUNposition(AofFigure16).

Important:Donotattempttostarttheenginewiththeblade-controlbarengaged;otherwise,

youmayblowthefuse(BofFigure16).

2.Pulltherecoilhandleslowlytotherearuntilyoufeelresistance,thenpullsharply(CofFigure16).
Allowtheropetoreturntotheengineslowly.

Figure16

UsingtheSelf-PropelDrive

Tooperatetheself-propeldrive,simplywalkwithyourhandsgrippingtheupperhandleandyourelbowsatyour
sides,andthemachinewillautomaticallykeeppacewithyou(Figure17).

Note:Y oucanself-propelthemachinewiththebladesengagedordisengaged.

Figure17

g234918

g244853

Note:Usethetraction-assisthandleinsituationswhenyouneedmorecontrolthanyouhavewiththe

self-propeldrivealone.

16

ShuttingOfftheEngine

StandardModel

Pressthetoggleswitch(Figure17)totheSTOP
positionandholdituntiltheengineshutsoff.

Figure18

Electric-StartModel

EngagingtheBlades

Whenyoustartyourengine,thebladesdonotturn.
Youmustengagethebladestomow.

1.Pulltheblade-control-barlockbacktothe
blade-controlbar(Figure20).

g016484

Figure20

1.Blade-controlbarlock2.Blade-controlbar

g311442

2.Slowlypulltheblade-controlbarbacktothe
handle(Figure20).

3.Holdtheblade-controlbaragainstthehandle
(Figure21).

1.TurntheignitionkeytotheOFFposition(Aof

Figure18).

2.Whentheengineshutsoff,removetheignition
keyandtakeitwithyouwhenyouleavethe
machine(BofFigure18).

Figure19

g193334

Figure21

DisengagingtheBlades

Releasetheblade-controlbar(Figure22).

g234920

Figure22

g193345

Important:Whenyoureleasetheblade-control

bar,thebladesshouldstopwithin3seconds.
Iftheydonotstopproperly,stopusingyour

17

machineimmediatelyandcontactanAuthorized
ServiceDealer.

CheckingtheBlade-Stop
SystemOperation

ServiceInterval:Beforeeachuseordaily

Checkthatthebladesstopwithin3secondsof
releasingtheblade-controlbar.

UsingtheGrassBag

Youcanusethegrassbagtochecktheblade-stop
system.

1.Removetherear-dischargeplug.

2.Installtheemptygrassbagonthemachine.

3.Starttheengine.

4.Engagetheblades.

Note:Thebagshouldbegintoinate,indicating

thatthebladesarerotating.

5.Whilewatchingthebag,releasethe
blade-controlbar.

Note:Ifthebagdoesnotdeatewithin3

secondsofreleasingtheblade-controlbar,the
blade-stopsystemmaybedeterioratingand,
ifignored,couldresultinanunsafeoperating
condition.Havethemachineinspectedand
servicedbyanAuthorizedServiceDealer.

6.Shutofftheengineandwaitforallmovingparts
tostop.

10.Gotothefrontofthemachineandcheckthe
newspaperball.

Note:Ifthenewspaperballdidnotgounder

themachine,repeatsteps4through10.

11.Ifthenewspaperisunravelledorshredded,the
bladesdidnotstopproperly ,whichcouldresult
inanunsafeoperatingcondition.Contactan
AuthorizedServiceDealer.

RecyclingtheClippings

Thismachinecomesfromthefactoryreadytorecycle
grassandleafclippingsbackintothelawn.T oprepare
themachinetorecycle,dothefollowing:

•Iftheside-dischargechuteisonthemachine,

removeitandlowertheside-dischargedeector;
refertoRemovingtheSide-DischargeChute

(page20).

•Ifthegrassbagisonthemachine,removeit;refer

toRemovingtheGrassBag(page19).

•Iftherear-dischargeplugisnotinstalled,gripitby

thehandle,raisethereardeector,andinsertit
intotherear-dischargechuteuntilthelatchlocks
intoplace;refertoFigure22.

NotUsingtheGrassBag

1.Movethemachineontoapavedsurfaceina
non-windyarea.

2.Setall4wheelstothe89mm(3-1/2inch)cutting
heightsetting.

3.Takeahalfsheetofnewspaperandcrumpleit
intoaballsmallenoughtogounderthemachine
housing(about76mm(3inches)indiameter).

4.Placethenewspaperballabout13cm(5inches)
infrontofthemachine.

5.Starttheengine.

6.Engagetheblades.

7.Releasetheblade-controlbarandbegin
countingout3seconds.

8.Onthecountof3,pushthemachinequickly
forwardoverthenewspaper.

9.Shutofftheengineandwaitforallmovingparts
tostop.

g234924

Figure23

WARNING

Operatingthemachinetorecyclelawn
clippingswithoutthepluginplaceallows
objectstobethrowntowardyouor
bystanders.Also,contactwiththeblades
couldoccur.Thrownobjectsorbladecontact
cancauseseriousinjuryordeath.

Ensurethattherear-dischargeplugisin
placebeforeyourecycletheclippings.
Neverengagethebladeswithouteitherthe
rear-dischargeplugorthegrassbaginstalled
onthemachine.

18

BaggingtheClippings

Usethegrassbagwhenyouwanttocollectgrassandleafclippingsfromthelawn.

Iftheside-dischargechuteisonthemower,removeitbeforebaggingtheclippings;refertoRemovingthe

Side-DischargeChute(page20).

InstallingtheGrassBag

1.Raiseandholdupthereardeector(AofFigure24).

2.Removetherear-dischargeplugbypullingdownonthelatchwithyourthumbandpullingtheplugout
fromthemachine(BofFigure24).

3.Installthebagrodintothenotchesatthebaseofthehandleandrockthebagbackandforthtoensure
thattherodisseatedatthebottomofbothnotches(CofFigure24)

4.Lowerthereardeectoruntilitrestsonthegrassbag.

Figure24

RemovingtheGrassBag

Toremovethebag,reversethestepsinInstallingtheGrassBag(page19).

Side-Dischargingthe
Clippings

Usethesidedischargeforcuttingverytallgrass.

Ifthebagisonthemachine,removeitandinsertthe
rear-dischargeplug;refertoRemovingtheGrassBag

(page19)beforeside-dischargingtheclippings.

Important:Ensurethattherear-dischargeplugis

inplacebeforeyourecycletheclippings(Figure

23).

InstallingtheSide-Discharge
Chute

Unlatchandliftupthesidedeectorandinstallthe
side-dischargechute(Figure25).

g244854

g235646

Figure25

19

RemovingtheSide-Discharge

CuttingLeaves

Chute

Toremovetheside-dischargechute,liftuptheside
deector,removetheside-dischargechute,andlower
theside-dischargedeectoruntilitlatchessecurely.

OperatingTips

GeneralMowingTips

•Inspecttheareawhereyouwillusethemachine

andremoveallobjectsthatthemachinecould
throw.

•Avoidstrikingsolidobjectswiththeblades.Never

deliberatelymowoveranyobject.

•Ifthemachinestrikesanobjectorstartstovibrate,

immediatelyshutofftheengine,waitforallmoving
partstostop,removethekey(ifequipped),
disconnectthewirefromthesparkplug,and
examinethemachinefordamage.

•Forbestperformance,installnewToroblades

beforethecuttingseasonbeginsorwhen
necessary.

•Aftercuttingthelawn,ensurethathalfofthelawn

showsthroughthecutleafcover.Y oumayneed
tomakemorethanasinglepassovertheleaves.

•Iftherearemorethan13cm(5inches)ofleaves

onthelawn,mowatahighercuttingheightand
thenagainatthedesiredcuttingheight.

•Slowdownyourmowingspeedifthemachine

doesnotcuttheleavesnelyenough.

AfterOperation

AfterOperationSafety

GeneralSafety

•Alwaysshutoffthemachine,removetheignition

key(ifequipped),waitforallmovingpartstostop,
andallowthemachinetocoolbeforeadjusting,
servicing,cleaning,orstoringit.

•Cleangrassanddebrisfromthemachinetohelp

preventres.Cleanupoilorfuelspills.

CuttingGrass

•Cutonlyaboutathirdofthegrassbladeatatime.

Donotcutbelow51mm(2inches)unlessthe
grassissparseoritislatefallwhengrassgrowth
beginstoslowdown.

•Whencuttinggrassover15cm(6inches)tall,

mowatthehighestcuttingheightsettingandwalk
slower;thenmowagainatalowersettingforthe
bestlawnappearance.Ifthegrassistoolong,the
machinemayplugandcausetheenginetostall.

•Wetgrassandleavestendtoclumpontheyard

andcancausethemachinetoplugortheengine
tostall.Avoidmowinginwetconditions.

•Beawareofapotentialrehazardinverydry

conditions,followalllocalrewarnings,andkeep
themachinefreeofdrygrassandleafdebris.

•Alternatethemowingdirection.Thishelps

dispersetheclippingsoverthelawnforeven
fertilization.

•Ifthenishedlawnappearanceisunsatisfactory,

try1ormoreofthefollowing:

–Replacethebladesorhavethemsharpened.

–Walkataslowerpacewhilemowing.

–Raisethecuttingheightonyourmachine.

–Cutthegrassmorefrequently.

–Overlapcuttingswathsinsteadofcuttingafull

swathwitheachpass.

•Neverstorethemachineorfuelcontainerwhere

thereisanopename,spark,orpilotlight,such
asonawaterheateroronotherappliances.

HaulingSafety

•Removetheignitionkey(ifequipped)before

loadingthemachineforhauling.

•Usecarewhenloadingorunloadingthemachine.

•Securethemachinefromrolling.

CleaningUnderthe
Machine

ServiceInterval:Aftereachuse

1.Movethemachinetoalevelsurface.

2.Shutofftheengineandwaitforallmovingparts
tostopbeforeleavingtheoperatingposition.

3.Lowerthemachinetoitslowestcutting-height
setting.RefertoAdjustingtheCuttingHeight

(page13).

4.Attachahosetothewashouttting,andturnthe
wateronhigh(Figure26).

Note:Spreadpetroleumjellyonthewashout

ttingO-ringtomakethecouplingslideon
easierandprotecttheO-ring.

20

g003934

Figure26

1.Washouttting3.O-ring

2.Hose

5.Starttheengine,engagetheblade-controllever,
andletthemachinerunfor1to3minuteswith
thebladesturning.

6.Disengagetheblade-controllever,shutoffthe
engine,andwaitforallmovingpartstostop.

4.Coupling

7.Shutoffthewaterandremovethecouplingfrom
thewashouttting.

Note:Ifthemachineisnotcleanafterasingle

washing,soakitandletitstandfor30minutes.
Thenrepeattheprocess.

8.Runthemachineagainandengagetheblades
for1to3minutestoremovetheexcesswater.

WARNING

Abrokenormissingwashoutttingcould
exposeyouandotherstothrownobjectsor
bladecontact.Contactwithabladeorthrown
debriscancauseinjuryordeath.

•Replaceabrokenormissingwashout
ttingimmediately,beforeusingthe
machineagain.

•Neverputyourhandsorfeetunderthe
machineorthroughopeningsinthe
machine.

FoldingtheHandle

WARNING

Foldingorunfoldingthehandleimproperlycandamagethecables,causinganunsafe
operatingcondition.

•Donotdamagethecableswhenfoldingorunfoldingthehandle.

•Ifacableisdamaged,contactanAuthorizedServiceDealer.

Figure27

g334979

21

Maintenance

RecommendedMaintenanceSchedule(s)

MaintenanceService

Interval

Aftertherst5hours

Beforeeachuseordaily

Aftereachuse

Every25hours

Every50hours

Every200hours

Yearly

Yearlyorbeforestorage

MaintenanceProcedure

•Changetheengineoil.

•Checktheengine-oillevelandaddoilasneeded.

•Checktheblade-brake-clutchoperation.

•Checktheairlterandcleanorreplaceit,ifnecessary .

•Checkthecuttingblades.

•Cleangrassclippingsanddirtfromunderthemachine.

•Chargethebatteryfor24hours(electric-startmodelonly).

•Cleantheairlter;cleanitmorefrequentlyindustyoperatingconditions.

•Changetheengineoil.

•Servicetheblade-drivesystem.

•Replacetheairlter;replaceitmorefrequentlyindustyoperationconditions.

•Servicetheairlter;serviceitmorefrequentlyindustyoperatingconditions.

•Changetheengineoil.

•Servicetheblades.

•Chargethebattery(electric-startmodelonly).

•Emptythefueltankbeforerepairsasdirectedandbeforeyearlystorage.

Important:Refertoyourengineowner’smanualforadditionalmaintenanceprocedures.

MaintenanceSafety

•Alwaysshutoffthemachine,waitforallmoving

partstostop,andallowthemachinetocoolbefore
adjusting,servicing,cleaning,orstoringit.

•Disconnectthespark-plugwirefromthesparkplug

andremovetheignitionkey(ifequipped)before
performinganymaintenanceprocedure.

•Wearglovesandeyeprotectionwhenservicing

themachine.

•Thebladeissharp;contactingthebladecanresult

inseriouspersonalinjury.Weargloveswhen
servicingtheblade.Donotrepairoralterthe
blade(s).

•Nevertamperwithsafetydevices.Checktheir

properoperationregularly.

•Tippingthemachinemaycausethefueltoleak.

Fuelisammableandexplosive,andcancause
personalinjury.Runtheenginedryorremovethe
fuelwithahandpump;neversiphonthefuel.

•T oensureoptimumperformanceofthemachine,

useonlygenuineT ororeplacementpartsand
accessories.Replacementpartsandaccessories
madebyothermanufacturerscouldbedangerous,
andsuchusecouldvoidtheproductwarranty.

PreparingforMaintenance

1.Shutofftheengine,removetheignitionkey(if
equipped),andwaitforallmovingpartstostop.

2.Disconnectthespark-plugwirefromthespark
plug(Figure28).

g191983

Figure28

1.Spark-plugwire

3.Afterperformingthemaintenanceprocedure(s),
connectthespark-plugwiretothesparkplug.

Important:Beforetippingthemachineto

changetheoilorreplacetheblades,allow

22

thefueltanktorundrythroughnormal
usage.Ifyoumusttipthemachinepriorto
runningoutoffuel,useahandfuelpump
toremovethefuel.Alwaystipthemachine
ontoitsside,withthedipstickdown.

theinteriorofthelterusingcompressedair
atlessthan207kPa(30psi).

Note:Donotbrushorblowdirtfromthe

outsideofthelter;eitherforcesdirtintothe
bers.

WARNING

Tippingthemachinemaycausethefuelto
leak.Fuelisammable,explosive,andcan
causepersonalinjury.

Runtheenginedryorremovethefuelwitha
handpump;neversiphon.

ServicingtheAirFilter

ServiceInterval:Beforeeachuseordaily—Check

theairlterandcleanorreplaceit,
ifnecessary .

Every50hours—Cleantheairlter;cleanit
morefrequentlyindustyoperatingconditions.

Yearly—Servicetheairlter;serviceitmore
frequentlyindustyoperatingconditions.

Every200hours—Replacetheairlter;replace
itmorefrequentlyindustyoperationconditions.

1.Loosenthefastenerandremovetheair-lter
cover(Figure29).

3.Cleantheair-lterbodyandcoverusingadamp

rag.Keepdirtawayfromtheairopening.

4.Installthelterontothebase.

5.Installthecoverandscrewthefastenerdown
securely.

ChangingtheEngineOil

ServiceInterval:Aftertherst5hours

Every50hours

Yearly

Note:Runtheengineafewminutesbeforechanging

theoiltowarmit.Warmoilowsbetterandcarries
morecontaminants.

EngineOilSpecications

Engineoilcapacity

OilviscositySAE30orSAE10W-30

APIserviceclassicationSJorhigher

0.53L(18oz)*

detergentoil

Figure29

1.Cover

2.Fastener4.Base

2.Removeandinspectthelter.

3.Filter

•Ifthelterisdamagedoriswetwithoilor

fuel,replaceit.

•Ifthelterisdirty,tapitonahardsurface

severaltimesorblowthedebrisoutwardfrom

*Thereisresidualoilinthecrankcaseafteryoudrain
theoil.Donotpourtheentirecapacityofoilintothe
crankcase.Fillthecrankcasewithoilasdirectedin
thefollowingsteps.

1.Movethemachinetoalevelsurface.

2.RefertoPreparingforMaintenance(page22).

3.Removethedipstickbyrotatingthecap
counterclockwiseandpullingitout(Figure30).

g017216

23

Figure30

1.Full3.Low

2.High

8through10untiltheoillevelonthedipstick

iscorrect.

•Iftheoillevelonthedipstickistoohigh,

draintheexcessoiluntiltheoillevelonthe
dipstickiscorrect.

11.Installthedipstickintotheoil-lltubesecurely.

12.Recycletheusedoilproperly.

g193261

4.Tipthemachineontoitsside(sothattheair
lterisup)todraintheusedoilfromtheoil-ll
tube(Figure31).

Figure31

5.Afterdrainingtheusedoil,returnthemachineto
theoperatingposition.

6.Carefullypourabout3/4oftheenginecapacity
ofoilintotheoil-lltube.

7.Wait3minutesfortheoiltosettleintheengine.

g017281

8.Wipethedipstickcleanwithacleancloth.

9.Insertthedipstickintotheoil-lltube,then
removethedipstick.

10.Readtheoillevelonthedipstick(Figure30).

•Iftheoillevelonthedipstickistoolow,

carefullypourasmallamountofoilintothe
oil-lltube,wait3minutes,andrepeatsteps

24

ChargingtheBattery

ReplacingtheFuse

Electric-StartModelOnly

ServiceInterval:Every25hours

Yearlyorbeforestorage

Chargethebatteryfor24hoursinitially ,thenmonthly
(every25starts)orasneeded.Alwaysusethe
chargerinashelteredarea,andchargethebattery
atroomtemperature(about22°Cor70°F)whenever
possible.

Note:Themachineisnotequippedwithanalternator

chargingsystem.

1.Connectthechargertothewireharnesslocated
belowtheignitionkey(Figure32).

Electric-StartModelOnly

Ifthebatterydoesnotchargeortheenginedoesnot
runwiththeelectricstarter,thefusemaybeblown.
Replaceitwitha40Aplug-intypefuse.

Important:Youcannotstartthemachinewith

theelectricstarterorchargethebatteryunlessa
workingfuseisinstalled.

1.Openthesealedfuseholderandreplacethe
fuse(Figure33).

Figure32

2.Plugthechargerintoawalloutlet.

Note:Whenthebatterynolongerholdsa

charge,recycleordisposeofthelead-acid
batteryaccordingtolocalcodes.

Note:Yourbatterychargermayhavea2-colorLED

displaythatindicatesthefollowingstatesofcharging:

•Aredlightindicatesthatthechargerischarging

thebattery .

•Agreenlightindicatesthatthechargerisfully

chargedorisdisconnectedfromthebattery .

•Aashinglightthatalternatesbetweenredand

greenindicatesthatthebatteryisnearlyfully
charged.Thisstatelastsonlyafewminutesuntil
thebatteryisfullycharged.

g020856

Figure33

g017518

1.Fuseholder

2.Closethecovertothefuseholder,andensure
thatitissealedtightly.

ReplacingtheBattery

Electric-startmodelonly

RemovingtheOldBattery

1.ContactanAuthorizedServiceDealertoobtain
areplacementbattery.

2.Removethebeltcover;refertostep1of

ServicingtheBlade-DriveSystem(page27).

3.Removetherear-dischargeplug.

4.Movethehandletotheverticalposition.

5.Removethe4smallboltsthatholdtherear
deectorandhandle-lock-leverassemblyin
place.

6.Foldthehandleallthewayforward.

7.Removethereardeectorandhandle-locklever
assembly(Figure34).

25

Figure34

1.Reardeectorandhandle-lock-leverassembly

8.Removethecoverfromthebattery.

9.Disconnecttheleadsfromthebattery.

10.Removethebatteryandrecycleit.

AdjustingtheSelf-Propel
Drive

ForSelf-Propel-DriveModelsOnly

Wheneveryouinstallanewself-propelcableorif
theself-propeldriveisoutofadjustment,adjustthe
self-propeldrive.

1.Turntheadjustmentnutcounterclockwiseto
loosenthecableadjustment(Figure35).

g017523

Note:Recyclethebatteryaccordingtoyour

stateandlocalregulations.

InstallingtheNewBattery

1.Cleanthebattery-holdingareaonthemachine
housing.

2.Setthenewbatteryinplaceonthemachine
housing.

3.Connecttheleadstothenewbattery.

Note:Ensurethatyouconnecttheblack

(negative)wiretothenegative(-)terminaland
thered(positive)wiretothepositive(+)terminal.

4.Installthecoverontothebattery.

Note:Ensurethatthecovertsproperlyover

thewireharness.

5.Installthereardeectorandhandle-lock-lever
assemblyontothemachine.

6.Raisethehandletotheverticalposition.

7.Securetheshroudwiththe4smallboltsthatyou
removedinstep5ofRemovingtheOldBattery

(page25).

Figure35

1.Handle(leftside)

2.Adjustmentnut5.Turnthenut

3.Self-propel-drivecable

2.Adjustthetensiononthecable(Figure35)by
pullingitbackorpushingitforwardandholding
thatposition.

4.Turnthenutclockwiseto
tightentheadjustment.

counterclockwiseto
loosentheadjustment.

Note:Pushthecabletowardtheengineto

increasethetraction;pullthecableawayfrom
theenginetodecreasethetraction.

3.Turntheadjustmentnutclockwisetotightenthe
cableadjustment.

Note:Tightenthenutrmlywithasocketor

wrench.

g269307

8.Installtherear-dischargeplug.

9.Returnthehandletotheoperatingposition.

26

ServicingtheBlade-Drive
System

4.Installtheblade-drivesystemcoverthatyou
previouslyremoved.

ServiceInterval:Every50hours

1.Removetheblade-drivesystemcover(Figure

36).

Figure36

1.Bolts

2.Brushorblowoutdebrisfromtheinsideofthe
shieldandaroundalltheparts.

3.Holda0.25mm(0.010inch)feelergauge,a
pieceofpaper,oranotecardagainstthewall
andslideitdownbehindthebelttensionspring.

2.Cover

Note:Ifthereisavisiblegapbetweenthe

gaugeandthespring,tightentheadjustingbolt
andthenutuntilthepaperbarelyslidesfreelyin
andoutofthegap(Figure37).

ServicingtheBlades

ServiceInterval:Yearly

Important:Youwillneedatorquewrenchto

installthebladesproperly.Ifyoudonothavea

torquewrenchorareuncomfortableperforming
thisprocedure,contactanAuthorizedService
Dealer.

Examinethebladeswheneveryourunoutoffuel.If
thebladesaredamagedorcracked,replacethem
immediately.Ifthebladeedgesaredullornicked,
havethemsharpenedandbalanced,orreplacethem.

Important:Alwayswearpaddedgloveswhen

workingwiththeblade.

g016491

WARNING

Awornordamagedbladecanbreak,anda
pieceofthebladecouldbethrowntowardyou
orbystanders,resultinginseriouspersonal
injury.

•Inspectthebladesperiodicallyforwearor
damage.

•Replaceawornordamagedblade.

Note:Maintainsharpbladesthroughoutthecutting

season,becausesharpbladescutcleanlywithout
tearingorshreddingthegrassblades.

Figure37

1.Belt-tensionspring4.Adjustingnut

2.Adjustingbolt5.Blade-drivebelt

3.Gap

6.Wall

Important:Donotovertightentheadjusting

bolt.Thiscoulddamagetheblade-drivebelt.

PreparingtoServicetheCutting
Blades

1.Lockthehandleintheverticalposition(Figure

38);refertoAdjustingtheHandleHeight(page

12).

g017221

27

WARNING

Ifyouallowabladetowear,aslotwill
formbetweenthesailandatpartofthe
blade.Eventuallyapieceoftheblade
maybreakoffandbethrownfromunder
thehousing,possiblyresultinginserious
injurytoyouorbystanders.

•Inspectthebladeperiodicallyforwear
ordamage.

•Nevertrytostraightenabladethat
isbentorweldabrokenorcracked
blade.

•Replaceawornordamagedblade.

Figure38

1.Handlelockedintheverticalposition

2.Tipthemachineontoitsside,withthedipstick
down,untiltheupperhandlerestsontheground.

InspectingtheBlades

ServiceInterval:Beforeeachuseordaily

1.Inspectthecuttingedges(Figure39).Ifthe
edgesarenotsharporhavenicks,removethe
bladesandhavethemsharpenedorreplace
them.

Figure39

g025927

g017223

3.Checkforbentblades;refertoCheckingfor

BentBlades(page29).

1.Cuttingedge3.Wear/slotforming

2.Curvedarea4.Crack

2.Inspectthebladesthemselves,especiallythe
curvedarea(Figure39).Ifyounoticeany
damage,wear,oraslotforminginthisarea,
immediatelyreplaceitwithanewblade.

28

CheckingforBentBlades

RemovingtheBlades

1.Rotatethebladestothepositionshownin

Figure40.

Figure40

1.Frontofcuttingdeck3.Measurefromthecutting

edgetoasmooth,level
surface

2.MeasureatlocationsA

andB

2.Measurefromalevelsurfacetothecutting
edgesatlocationsAandB(Figure40),and
recordbothdimensions.

Replacethebladeswhenthemachinehitsasolid
objectorwhenabladeisoutofbalanceorbent.Use
onlygenuineTororeplacementblades.

1.Useablockofwoodtoholdeachbladesteady
andturnthebladeboltcounterclockwiseas
showninFigure41.

g016532

g232790

Figure41

2.RemoveeachbladeasshowninFigure42.

3.Rotatethebladessothattheiroppositeends

areatlocationsAandB(Figure40).

4.Repeatthemeasurementsinstep2andrecord
them.

Note:Ifthedifferencebetweenthedimensions

AandBobtainedinsteps2and4exceeds3

mm(1/8inch),thebladeisbentandyouwill
needtoreplaceit.RefertoRemovingtheBlades

(page29)andInstallingtheBlades(page30).

WARNING

Abladethatisbentordamagedcouldbreak
apartandcouldseriouslyinjureorkillyouor
bystanders.

•Alwaysreplaceabentordamagedblade
withanewblade.

•Neverleorcreatesharpnotchesinthe
edgesorsurfacesofablade.

g016530

Figure42

1.Spindle(2)3.Blade(2)

2.Bladedriver(2)4.Bladebolt(2)

3.Inspectthepinsonthebladedriversforwear
anddamage.

29

InstallingtheBlades

1.Installtherstbladesothatitishorizontal,along
withallmountinghardwareasshowninFigure

42.

Note:Tightentheboltwithyourngers.

Important:Positionthecurvedendsofthe

bladestopointtowardthemachinehousing.
Besuretonesttheraisedareasoneach
bladedriverwiththerecessesintheheadof
itscorrespondingspindle,andthepinson
theothersideofeachbladedriverwiththe
holesinitscorrespondingblade.

g016536

Figure44

1.Blade(2)

2.Steadyeachbladewithaboardandturnthe
bladeboltclockwisewithatorquewrenchas
showninFigure43;torquethebladeboltto82
N∙m(60ft-lb).

4.Tightenthesecondblade;refertostep2.

5.Rotatethebladesbyhandafull360°turnto
ensurethattheydonottouch.

Note:Ifthebladestoucheachother,theyare

notmountedcorrectly.Repeatsteps1through

3,untilthebladesnolongertoucheachother.

WARNING

Incorrectlyinstallingthebladescoulddamage
themachineorcauseaninjurytoyouor
bystanders.

Usecarewheninstallingtheblades.

Figure43

3.Rotatetheinstalledblade1/4turnuntilitis
vertical,andinstalltheotherbladeinthesame
mannerastherst(refertostep1).

Note:Thebladesshouldbeperpendicular,

forminganinverted“T”asshowninFigure44.

g232801

30

Storage

Storethemachineinacool,clean,dryplace.

StorageSafety

Alwaysshutoffthemachine,removetheignitionkey
(ifequipped),waitforallmovingpartstostop,and
allowthemachinetocoolbeforeadjusting,servicing,
cleaning,orstoringit.

GeneralInformation

1.Performtherecommendedannualmaintenance
procedures;refertoMaintenance(page22).

2.Cleanunderthemachinehousing;referto

CleaningUndertheMachine(page20).

3.Removechaff,dirt,andgrimefromtheexternal
partsoftheengine,theshrouding,andthetop
ofthemachine.

4.Checktheconditionoftheblades;referto

InspectingtheBlades(page28).

5.Servicetheairlter;refertoServicingtheAir

Filter(page23).

6.Tightenallnuts,bolts,andscrews.

7.Touchupallrustedorchippedpaintsurfaces
withpaintavailablefromanAuthorizedService
Dealer.

8.Electric-startmodelonly:Chargethebattery
for24hours,thenunplugthebatterycharger
andstorethemachineinanunheatedarea.If
youmuststorethemachineinaheatedarea,
youmustchargethebatteryevery90days.
Removethekey.

9.Foldthehandleforstorage;refertoFoldingthe

Handle(page21).

Onthelastrefuelingoftheyear,addfuelstabilizer
tothefuelasdirectedbytheenginemanufacturer.
Emptythefueltankwhenmowingthelasttimebefore
storingthemachine.

1.Runthemachineuntiltheengineshutsofffrom
runningoutoffuel.

2.Starttheengineagainandallowittorununtil
itshutsoff.Whenyoucannolongerstartthe
engine,itissufcientlydry.

PreparingtheEngine

1.Whiletheengineisstillwarm,changetheengine
oil;refertoChangingtheEngineOil(page23).

2.Disconnectthewirefromthesparkplugand
removetheignitionkey(electric-startmodel
only).

3.Removethesparkplug.

4.Usinganoilcan,addabout30ml(1oz),of
motoroiltotheenginethroughthespark-plug
hole.

5.Slowlypullthestarterropeseveraltimesto
distributeoilthroughoutthecylinder.

6.Installthesparkplugbutdonotconnectthewire
tothesparkplug.Securethewiresothatitdoes
notcomeintocontactwiththesparkplug.

RemovingtheMachine
fromStorage

1.Unfoldthehandle;referto1Assemblingand

UnfoldingtheHandle(page5).

2.Checkandtightenallfasteners.

3.Removethesparkplugandspintheengine
rapidlyusingthestartertoblowexcessoilfrom
thecylinder.

PreparingtheFuelSystem

WARNING

Fuelcanvaporizeifyoustoreitoverlong
periodsoftimeandexplodeifitcomesinto
contactwithanopename.

•Donotstorefueloverlongperiodsoftime.

•Donotstorethemachinewithfuelinthe
fueltankorthecarburetorinanenclosure
withanopename.(Forexample,a
furnaceorawaterheaterpilotlight.)

•Allowtheenginetocoolbeforestoringitin
anyenclosure.

4.Inspectthesparkplugandreplaceitifitisdirty,
worn,orcracked;refertotheengineowner’s
manual.

5.Installthesparkplugandtightenittothe
recommendedtorqueof20N∙m(15ft-lb).

6.Performanyneededmaintenanceprocedures;
refertoMaintenance(page22).

7.Checktheengine-oillevel;refertoCheckingthe

Engine-OilLevel(page12).

8.Fillthefueltankwithfreshfuel;refertoFilling

theFuelT ank(page11).

9.Electric-startmodelonly:Chargethebattery;
referto5ChargingtheBattery(page8).

10.Connectthewiretothesparkplug.

31

EEA/UKPrivacyNotice

Toro’sUseofY ourPersonalInformation

TheToroCompany(“Toro”)respectsyourprivacy.Whenyoupurchaseourproducts,wemaycollectcertainpersonalinformationaboutyou,eitherdirectly
fromyouorthroughyourlocalT orocompanyordealer .Torousesthisinformationtofullcontractualobligations-suchastoregisteryourwarranty,
processyourwarrantyclaimortocontactyouintheeventofaproductrecall-andforlegitimatebusinesspurposes-suchastogaugecustomer
satisfaction,improveourproductsorprovideyouwithproductinformationwhichmaybeofinterest.T oromayshareyourinformationwithoursubsidiaries,
afliates,dealersorotherbusinesspartnersinconnectiontheseactivities.Wemayalsodisclosepersonalinformationwhenrequiredbylaworin
connectionwiththesale,purchaseormergerofabusiness.Wewillneversellyourpersonalinformationtoanyothercompanyformarketingpurposes.

RetentionofyourPersonalInformation

Torowillkeepyourpersonalinformationaslongasitisrelevantfortheabovepurposesandinaccordancewithlegalrequirements.Formoreinformation
[e-mail].

Toro’sCommitmenttoSecurity

YourpersonalinformationmaybeprocessedintheUSoranothercountrywhichmayhavelessstrictdataprotectionlawsthanyourcountryofresidence.
Wheneverwetransferyourinformationoutsideofyourcountryofresidence,wewilltakelegallyrequiredstepstoensurethatappropriatesafeguardsare
inplacetoprotectyourinformationandtomakesureitistreatedsecurely.

AccessandCorrection

Youmayhavetherighttocorrectorreviewyourpersonaldata,orobjecttoorrestricttheprocessingofyourdata.T odoso,pleasecontactusbyemail
[e-mail]ewayinwhichT orohashandledyourinformation,weencourageyoutoraisethisdirectlywithus.
PleasenotethatEuropeanresidentshavetherighttocomplaintoyourDataProtectionAuthority.

374-0282RevC

TimeMaster

Modellnr.21810—Seriennr.407300000undhöher
Modellnr.21811—Seriennr.406800000undhöher

®

-Rasenmäher(76cm)

FormNo.3442-237RevA

Bedienungsanleitung

Einführung

DieserhandgeführteRasenmähermitSichelmessern
solltevonPrivatleutenodergeschultenLohnarbeitern
verwendetwerden.EristhauptsächlichfürdasMähen
vonGrasaufgepegtenGrünächeninPrivatanlagen
gedacht.DerzweckfremdeEinsatzdieserMaschine
kannfürSieundUnbeteiligtegefährlichsein.

LesenSiedieseInformationensorgfältigdurch,
umsichmitdemordnungsgemäßenEinsatzund
derWartungdesGerätsvertrautzumachenund
VerletzungenundeineBeschädigungdesGerätszu
vermeiden.SietragendieVerantwortungfüreinen
ordnungsgemäßenundsicherenEinsatzdesGeräts.

BesuchenSiewww.toro.comhinsichtlich
Sicherheitstipps,Schulungsunterlagen,
Zubehörinformationen,StandorteinesHändlersoder
RegistrierungdesProdukts.

WendenSiesichandenT oro-Vertragshändler
oderKundendienst,wennSieeineServiceleistung,
OriginalersatzteilevonTorooderweitere
Informationenbenötigen.HabenSiedafürdieModell­undSeriennummernderMaschinegriffbereit.Bild1
zeigtdiePositionderModell-undSeriennummern
amProdukt.TragenSiehierbittedieModell-und
SeriennummerndesGerätsein.

Wichtig:ScannenSiemitIhremMobilgerätden

QR-CodeaufdemSeriennummernaufkleber(falls
vorhanden),umaufGarantie-,Ersatzteil-oder
andereProduktinformationenzuzugreifen

IndieserAnleitungwerdenpotenzielleGefahren
angeführt,undSicherheitshinweisewerdenvom
Sicherheitswarnsymbol(Bild2)gekennzeichnet.
DiesesWarnsymbolweistaufeineGefahrhin,diezu
schwerenodertödlichenVerletzungenführenkann,
wennSiedieempfohlenenSicherheitsvorkehrungen
nichteinhalten.

g000502


Sicherheitswarnsymbol

IndieserAnleitungwerdenzweiBegriffezur
HervorhebungvonInformationenverwendet.Wichtig
weistaufspezielletechnischeInformationenhin,und
HinweishebtallgemeineInformationenhervor,die
IhrebesondereBeachtungverdienen.

DiesesProdukterfülltallerelevanteneuropäischen
Richtlinien;weitereDetailsndenSieinder
produktspezischenKonformitätserklärung(DOC).

Brutto-oderNettodrehmoment:DasBrutto­oderNettodrehmomentdiesesMotorswurde
vomMotorherstellerimLaborgemäßSAEJ1940
oderJ2723ermittelt.AufgrundderKonguration
zurErfüllungvonSicherheits-,Emissions­undBetriebsanforderungenistdietatsächliche
MotorleistungindieserKlassederRasenmäher
wesentlichniedriger.WeitereInformationennden
SieinderMotorbedienungsanleitungdesHerstellers,
diemitderMaschineausgeliefertwurde.

1.TypenschildmitModell-undSeriennummer

Modellnr.

Seriennr.

©2020—TheT oro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420


RegistrierenSieIhrProduktunter

www.T oro.com.

ManipulierenoderdeaktivierenSiekeine
SicherheitsvorrichtungenanderMaschineundprüfen

g308051

SiedieeinwandfreieFunktioninregelmäßigen
Abständen.ModizierenodermanipulierenSienicht
dieBedienelementefürdieMotordrehzahl,dadieszu
unsicherenEinsatzbedingungenundVerletzungen
führenkann.

Originaldokuments(DE)

AlleRechtevorbehalten

Druck:Mexiko

*3442-237*

Inhalt

Einführung................................................................1

Sicherheit..................................................................3

AllgemeineSicherheit.........................................3

Sicherheits-undBedienungsschilder.................4

Einrichtung................................................................5

1Zusammen-undAufklappendes

Holms..............................................................5

2EinbauendesSchaltbügels.............................5

3Motorölnachfüllen...........................................7

4MontierendesFangkorbs................................8

5AuadenderBatterie.......................................8

Produktübersicht.......................................................9

TechnischeDaten............................................10

Anbaugeräte/Zubehör......................................10

Betrieb....................................................................10

VordemEinsatz..................................................10

SicherheitshinweisevorderInbetrieb-

nahme...........................................................10

Betanken...........................................................11

PrüfendesMotorölstands.................................12

EinstellenderHolmhöhe...................................12

EinstellenderSchnitthöhe................................13

WährenddesEinsatzes.......................................13

HinweisezurSicherheitwährenddes

Betriebs.........................................................13

AnlassendesMotors........................................15

VerwendendesSelbstantriebs.........................17

AbstellendesMotors........................................18

EinkuppelnderMesser.....................................18

AuskuppelnderMesser....................................18

PrüfendesSystemszumAnhaltendes

Messers........................................................19

Schnittgutrecyclen............................................19

SammelndesSchnittguts.................................21

SeitenauswurfdesSchnittguts.........................21

Betriebshinweise.............................................22

NachdemEinsatz...............................................22

HinweisezurSicherheitnachdem

Betrieb..........................................................22

ReinigenunterdemGerät.................................23

ZusammenklappendesHolms.........................23

Wartung..................................................................25

EmpfohlenerWartungsplan.................................25

Wartungssicherheit...........................................25

VorbereitenfürdieWartung..............................25

WartendesLuftlters........................................26

WechselndesMotoröls....................................26

AuadenderBatterie........................................28

AustauschenderSicherung..............................28

AuswechselnderBatterie.................................28

EinstellendesSelbstantriebs............................29

WartendesMesserantriebsystems...................30

WartenderSchnittmesser................................30

PrüfenaufverbogeneSchnittmesser................32

EntfernenderMesser.......................................32

EinbauenderMesser........................................33

Einlagerung............................................................34

SicherheitbeiderEinlagerung..........................34

AllgemeineAngaben........................................34

VorbereitenderKraftstoffanlage.......................34

VorbereitendesMotors.....................................34

HerausnehmenderMaschineausder

Einlagerung...................................................35

2

Sicherheit

DieseMaschineerfülltENISO5395.

AllgemeineSicherheit

DiesesProduktkannHändeundFüßeamputieren
undGegenständeaufschleudern.BefolgenSiezum
VermeidenvonschwerenodertödlichenVerletzungen
immeralleSicherheitshinweise.

•Lesen,verstehenundbefolgenSievordem

AnlassendesMotorsalleAnweisungenund
WarnungeninderBedienungsanleitungundan
derMaschine.

•BerührenSiebeweglicheTeileoderdieUnterseite

derMaschinenichtmitdenHändenoderFüßen.
BleibenSieimmervonderAuswurföffnungfern.

•BedienenSiedieMaschineniemals,wennnicht

alleSchutzvorrichtungenundAbdeckungen
angebrachtundfunktionstüchtigsind.

•HaltenSieUnbeteiligte,insbesondereKinder,

ausdemArbeitsbereichfern.DasFahrzeug
darfniemalsvonKindernbetriebenwerden.
NurverantwortungsbewusstePersonen,die
geschultundmitdenAnweisungenvertrautsind
undkörperlichfähigsind,solltendieMaschine
verwenden.

•HaltenSiedieMaschinean,stellendenMotorab,

ziehendenZündschlüssel(fallsvorhanden)ab
undwartenSie,bisallebeweglichenTeilezum
Stillstandgekommensind,bevorSiedieMaschine
warten,auftankenoderVerstopfungenentfernen.

DerunsachgemäßeEinsatzoderdiefalscheWartung
dieserMaschinekannzuVerletzungenführen.Halten
SiedieseSicherheitsanweisungenein,umdas
Verletzungsrisikozuverringern.AchtenSieimmerauf
dasSicherheitswarnsymbol
WarnungoderGefahr–„Sicherheitshinweis“.Wenn
SiedieseAnweisungennichteinhalten,kanneszu
Verletzungenggf.tödlichenVerletzungenkommen.

,esbedeutetVorsicht,

3

Sicherheits-undBedienungsschilder

DieSicherheitsaufkleberundBedienungsanweisungensindgutsichtbar;siebendensich
inderNähedermöglichenGefahrenbereiche.T auschenSiebeschädigteoderverloren
gegangeneAufkleberaus.

decaloemmarkt

Herstellermarke

1.DieseMarkegibtan,dassdasMessereinT eildes
HerstellersderOriginalmaschineist.

NurModellemitElektrostart

108-9751

1.Motorstopp(Abstellen)3.Motor:Starten

2.Motor:Laufen

decal108-9751

decal131-4514

131-4514

1.Warnung:LesenSiedieBedienungsanleitung.

2.Schnitt-bzw.AmputationsgefahrfürHändeam
Mähwerkmesser:BerührenSiekeinebeweglichen
TeileundnehmenSiekeineSchutzblecheund
Schutzvorrichtungenab.

3.Schnitt-bzw.AmputationsgefahrfürHändedurch
Mähwerkmesser:SteckenSiedasZündkerzenkabelaus,
bevorSieWartungsarbeitendurchführen.

4.GefahrdurchaufgeschleuderteGegenstände:HaltenSie
Unbeteiligtefern;schaltenSiedenMotorab,bevorSiedie
Bedienpositionverlassen;hebenSieverstreuteTeileauf,
bevorSiemitdemMähenbeginnen.

5.Schnitt-bzw.AmputationsgefahrvonHändenam
Mähwerkmesser:MähenSieniehangaufwärtsoder

-abwärts,mähenSieimmerwaagrechtzumHang.Schauen
Sienachhinten,wennSierückwärtsfahren.

NurModellemitElektrostart

112-8760

1.GefahrdurchherausgeschleuderteObjekte:Unbeteiligte
müsseneinenAbstandzurMaschinehalten.

2.GefahrvonSchnittverletzungen/einerAmputationvon
HändenoderFüßendurchMähwerkmesser:HaltenSie
sichvonbeweglichenTeilenfern.

120-9570

1.Warnung:BerührenSiekeinebeweglichenT eileund
nehmenSiekeineSchutzblecheundSchutzvorrichtungen
ab.

decal112-8760

decal120-9570

1.Warnung:LesenSie
dieBedienungsanleitung
zuInformationenzur
Batterie;entsorgenSiedie
Bleibatterienicht.

4

decal140-4357

140-4357

2.Achtung:Inder

Bedienungsanleitung

ndenSieAngabenzum
LadenderBatterie.

Einrichtung

Wichtig:NehmenSiedenKunststoffschutzabundalleanderenKunststoffteileoderVerpackungenab,

mitdenenderMotorabgedecktist.EntsorgenSiesie.

Wichtig:UmeinversehentlichesAnlassenzuverhindern,steckenSiedenSchlüsselerstindie

Elektrostart-Zündung(fallsvorhanden),wennSiezumAnlassendesMotorsbereitsind.

1

Zusammen-undAufklappendesHolms

KeineTeilewerdenbenötigt

Verfahren

WARNUNG:

WennSiedenHolmfalschmontierenundaufklappen,könnenSiedieKabelbeschädigen
unddensicherenGeräteeinsatzgefährden.

•BeschädigenSiebeimAuf-oderZusammenklappendesHolmsnichtdieKabel.

•WendenSiesichbeieinembeschädigtenKabelaneinenofziellenVertragshändler.


g224528

5

2

EinbauendesSchaltbügels

KeineTeilewerdenbenötigt

Verfahren

g225133


6

3

Motorölnachfüllen

KeineTeilewerdenbenötigt

Verfahren

Wichtig:WennderÖlstandimMotorzuhochoderzuniedrigistundSiedenMotorlaufenlassen,

könnenMotorschädenauftreten.


g222533

7

4

MontierendesFangkorbs

KeineTeilewerdenbenötigt

Verfahren

g230447


5

AuadenderBatterie

KeineTeilewerdenbenötigt

Verfahren

NurModellemitElektrostart

SieheAuadenderBatterie(Seite28).

8

Produktübersicht

g289303


ObererHolm


1.Seitenauswurfablenkblech10.Batterie(nurbeiModellen

2.Zündkerze11.T ankdeckel

3.Rücklaufstartergriff

4.Einfüllstutzen/Ölpeilstab

5.Holmarretierhebel

6.Holmhandrad(2)

7.Einstellungfürdie
Selbstantrieb

8.ObererHolm17.VordererSchnitthöhenein-

9.Zündschloss(nur
ModellmitElektrostart)
oderKippschalter(nur
Standardmodelle)

mitElektrostart;nicht
abgebildet)

12.Heckablenkblech

13.HintererSchnitthöhenein­stellhebel

14.Sicherung

15.Luftlter

16.Wasseranschluss

stellhebel

1.Einstellungfürdie
Selbstantrieb

2.Antischlupfregelungsgriff5.Zündschlüssel(nurbei

3.Schaltbügelsperre6.Zündschloss(nur

g289302

4.Schaltbügel

ModellmitElektrostart)

ModellmitElektrostart)
oderKippschalter(nur
Standardmodelle)

g017219


1.Fangkorb

2.Heckauswurfklappe
(montiert)

3.Seitenauswurfkanal

4.Batterieladegerät(nurbei
ModellenmitElektrostart)

9

TechnischeDaten

Modell

21810

21811

GewichtLänge

64kg

66kg

Breite

165cm81cm114cm

•PrüfenSiedenArbeitsbereichderMaschine

undentfernenSiealleObjekte,diesichaufden

Höhe

EinsatzderMaschineauswirkenodervonihr
aufgeschleudertwerdenkönnten.

•DerKontaktmiteinemsichdrehendenMessers

kanneszuschwerenVerletzungenführen.
SteckenSieIhreFingernichtunterdasGehäuse.

Anbaugeräte/Zubehör

EinSortimentanvonTorozugelassenen
AnbaugerätenundZubehörwirdfürdieseMaschine
angeboten,umdenFunktionsumfangdesGeräts
zuerhöhenundzuerweitern.WendenSiesichan
einenofziellenVertragshändlerodereinenofziellen
Toro-DistributorodernavigierenSiezuwww.Toro.com
füreineListederzugelassenenAnbaugeräteunddes
Zubehörs.

VerwendenSie,umdieoptimaleLeistungund
Sicherheitzugewährleisten,nurOriginalersatzteile
und-zubehörteilevonT oro.ErsatzteileundZubehör
andererHerstellerkönnengefährlichseinundeine
VerwendungkönntedieGarantieungültigmachen.

Betrieb

Hinweis:BestimmenSiedielinkeundrechteSeite

derMaschineanhandderüblichenBetriebsposition.

VordemEinsatz

Kraftstoffsicherheit

•Kraftstoffistextremleichtentammbar

undhochexplosiv.FeuerundExplosionen
durchKraftstoffkönnenVerbrennungenund
Sachschädenverursachen.

–StellenSiedenKanisterbzw.dieMaschine

vordemAuftankenaufdenBodenundnicht
aufeinFahrzeugoderaufeinObjekt,umeine
elektrischeLadungdurchdasEntzündendes
Kraftstoffszuvermeiden.

–FüllenSiedenKraftstofftankimFreien

auf,wennderMotorkaltist.WischenSie
verschüttetenKraftstoffauf.

–RauchenSienichtbeimUmgangmitKraftstoff,

undgehenSienichtinderNähevonoffenem
FeueroderFunkenmitKraftstoffum.

–BetankenSiedieMaschineniebeilaufendem

oderheißemMotoroderentfernenSieden
Tankdeckel.

–LassenSiedenMotorniebei

Kraftstoffverschüttungenan.Vermeiden
Sie,dassSieZündquellenschaffen,bisdie
Kraftstoffdämpfeverdunstetsind.

Sicherheitshinweisevor
derInbetriebnahme

AllgemeineSicherheit

•StellenSieimmerdenMaschineab,ziehenSie

denZündschlüsselab(sofernvorhanden),warten
Sie,bisallebeweglichenTeilezumStillstand
gekommensind,undlassenSiedieMaschine
abkühlen,bevorSiesieeinstellen,warten,
reinigen,odereinlagern.

•MachenSiesichmitdemsicherenEinsatz

desGeräts,derBedienelementeundden
Sicherheitsaufklebernvertraut.

•PrüfenSie,oballeSchutzvorrichtungenund

Sicherheitsvorrichtungen,wiez.B.Ablenkbleche
und/oderGrasfangkörbemontiertsindundrichtig
funktionieren.

•ÜberprüfenSieimmerdieMaschineundstellen

Siesicher,dassdieSchnittmesserund-schrauben
nichtabgenutztoderbeschädigtsind.

–BewahrenSieKraftstoffinvorschriftsmäßigen,

fürKinderunzugänglichenKanisternauf.

•KraftstoffistbeiEinnahmegesundheitsschädlich

odertödlich.WenneinePersonlangfristig
Benzindünstenausgesetztist,kanndieszu
schwerenVerletzungenundKrankheitenführen.

–VermeidenSiedaslangfristigeEinatmenvon

Benzindünsten.

–HaltenSieIhreHändeunddasGesichtvom

FüllstutzenundderÖffnungdesKraftstofftanks
fern.

–HaltenSieKraftstoffvonAugenundderHaut

fern.

10

Betanken

Typ

MinimaleOktanzahl87(US)oder91(Oktanzahl

Ethanol

MethanolKeine

MTBE(Methyl-tertiär­Butylether)

Öl

BleifreiesBenzin

ermitteln;außerhalbderUSA)

Nichtüber10%
Volumenprozent

Wenigerals15%
Volumenprozent

VermischenSienieKraftstoff
mitÖl

VerwendenSienursauberen,frischenKraftstoff
(höchstens30T agealt)voneinemnamhaften
Hersteller/Quelle.

Wichtig:GebenSiedieMengedes

Kraftstoffstabilisatorsbzw.-konditionierers
indenfrischenKraftstoff,wievomHersteller
desKraftstoffstabilisatorsvorgeschrieben,um
Startproblemezuvermeiden.

1.ReinigenSiedenBereichumdenT ankdeckel
undnehmendenDeckelab.

Wichtig:DieseMaschinehateinen

Premium-Kraftstofftank,dereinen
Schaumeinsatzhat,umeineBewegungdes
Kraftstoffszuverhindern.EntfernenSie
niedenSchaumeinsatz,daerermöglicht,
dassderMotordenganzenKraftstoffim
Kraftstofftankverwendet(AinBild10).

Hinweis:FüllenSiedenKraftstofftanknurbis

zurUnterseitedesEinfüllstutzens(BinBild10).


2.SetzenSiedenT ankdeckelaufundziehenihn
mitderHandfest.

g234916

11

PrüfendesMotorölstands

Wartungsintervall:BeijederVerwendungodertäglich

Wichtig:WennderÖlstandimKurbelgehäusezuhochoderzuniedrigist,undSiedenMotorlaufen

lassen,könnenMotorschädenauftreten.


g222533

EinstellenderHolmhöhe

SiekönnendenHolmaufeinefürSiepassendeHöheanhebenoderabsenken.

ZiehenSiedenHolmarretierhebeldesHolmsnachhinten,umdieHolmarretierhebelstiftezulösen,bewegen
SiedenHolmineinedervierPositionenundlassenSiedenHolmarretierhebellos,umdenHolmzuarretieren.
(Bild12).


g273086

12

EinstellenderSchnitthöhe

GEFAHR

BeimEinstellenderSchnitthöhenhebelkönnenIhreHändeeinbeweglichesMesserberühren
undSiekönnenschwereVerletzungenerleiden.

•StellenSiedenMotorab,ziehenSiedenZündschlüsselab(fallsvorhanden)undwarten
Sie,bisallebeweglichenTeilezumStillstandgekommensind,bevorSiedieSchnitthöhe
einstellen.

•FührenSieIhreFingerbeimEinstellenderSchnitthöhenieunterdasMähwerk.

ACHTUNG

WennderMotorgeradelief,istderAuspuffheißundSiekönntensichverbrennen.
BerührenSieniedenheißenAuspuff.

Hinweis:SchiebenSiezumAnhebenderMaschinedievorderenundhinterenSchnitthöhenhebelnachvorne.

SchiebenSiedieHebelzumAbsenkenderMaschinenachhinten.StellenSiealleRäderaufdiegleicheHöhe
ein,esseidenn,besondereUmständeerfordernetwasanderes.

WährenddesEinsatzes

HinweisezurSicherheit
währenddesBetriebs

AllgemeineSicherheit

•TragenSiegeeigneteKleidung,u.a.eine

Schutzbrille,langeHosen,rutschfeste
ArbeitsschuheundeinenGehörschutz.Binden

g224172


SielangeHaarehintenzusammenundtragenSie
keinenSchmuckoderweiteKleidung.

•KonzentrierenSiesichimmerbeiderVerwendung

derMaschine.TunSienichts,wasSieablenken
könnte,sonstkönnenVerletzungenoder
Sachschädenauftreten.

•BedienenSiedieMaschinenicht,wennSie

müdeoderkranksindoderunterAlkohol-oder
Drogeneinussstehen.

13

•DasMesseristscharf;einKontaktdamitkannzu

schwerenVerletzungenführen.StellenSievor
demVerlassenderBedienerpositiondenMotor
ab,ziehenSiedenZündschlüsselab(sofern
vorhanden)undwartenSie,bisallebeweglichen
TeilezumStillstandgekommensind.

•HaltenSieumstehendePersonenvom

Arbeitsbereichfern.HaltenSiekleineKinderaus
demMähbereichfernundunterAufsichteines
verantwortlichenErwachsenen,dernichtdie
Maschinebedient.StellenSie,wennjemandden
Arbeitsbereichbetritt,sofortdieMaschineab.

•SchauenSieimmernachuntenundnachhinten,

bevorSiedieMaschinerückwärtsbewegen.

•SetzenSiedieMaschinenurbeiguten

Sichtverhältnissenundgeeigneten
Witterungsbedingungenein.FahrenSie
dieMaschineniebeiGewitter,bzw.wennGefahr
durchBlitzschlagbesteht.

•NassesGrasund/odernasseBlätterkönnenzu

schwerenVerletzungenführen,solltenSiedarauf
ausrutschenundmitdemMesserinBerührung
kommen.VermeidenSieMäharbeitenbeinassen
Umgebungsbedingungen.

•BetreibenSiedenMotornuringutbelüfteten

Bereichen.AbgaseenthaltenKohlenmonoxid,ein
geruchloses,tödlichesGift.

•PrüfenSiedieT eiledesFangkorbsunddes

AuswurfkanalshäugaufRisseoderAbnutzung
undwechselnSiesieggf.mitOriginalteilenvon
Toroaus.

SicherheitanHanglagen

•MähenSieimmerquerzumHang,nicht

hangaufwärtsoder-abwärts.GehenSiebeim
RichtungswechselanHanglagenäußerst
vorsichtigvor.

•VersuchenSienicht,steileHanglagenzu

mähen.EinschlechterHaltkannzuRutsch-und
Fallunfällenführen.

•GehenSiebeiMäharbeiteninderNähevonsteilen

Gefällen,GräbenoderBöschungenbesonders
vorsichtigvor.

•GehenSiebeimAnfahrenvonblindenEcken,

Sträuchern,BäumenundanderenGegenständen,
dieIhreSichtbehindernkönnen,vorsichtigvor.

•WerfenSiedasSchnittgutnichtgegenPersonen

aus.VermeidenSie,MaterialgegeneineWand
odereinHindernisauszuwerfen,dadasMaterial
aufSiezurückprallenkann.StellenSiedas/die
Messerab,wennSieeineKiesoberächen
überqueren.

•AchtenSieaufLöcher,Rillen,Bodenwellen,Steine

oderandereverborgeneObjekte.Unebenes
Geländekanndazuführen,dassSiedas
GleichgewichtoderdenHaltverlieren.

•StellenSiedenMotorsofortab,wennderMäher

aufeinenGegenstandaufpralltoderanfängt
zuvibrieren,ziehendenZündschlüssel(falls
vorhanden)ab,warten,bisallebeweglichenT eile
zumStillstandgekommensindundziehenden
Zündkerzensteckerab,bevorSiedenMäherauf
eventuelleBeschädigungenuntersuchen.Führen
SiealleerforderlichenReparaturendurch,eheSie
dieMaschinewiederinGebrauchnehmen.

•StellenSievordemVerlassenderBedienerposition

denMotorab,ziehenSiedenZündschlüssel
ab(sofernvorhanden)undwartenSie,bisalle
beweglichenTeilezumStillstandgekommensind.

•DerMotoristnachdemBetriebsehrheißundSie

könntensichverbrennen.BerührenSienieden
heißenMotor.

14

AnlassendesMotors

Standardmodell

ZiehenSielangsamamRücklaufstartergriff,bisSieeinenWiderstandspüren.ZiehenSieihndannkräftig
durch.LassenSiedasSeillangsamzumMotorzurücklaufen.

Hinweis:WenndieMaschinenachmehrerenVersuchennichtanspringt,wendenSiesichandenofziellen

Vertragshändler.


g234917

ModellmitElektrostart

SiekönnendenMotoranModellenmitElektrostartentwedermitdemZündschlüsseloderdem
Rücklaufstartergriffanlassen.

•Zündschlüssel:

1.LadenSiedenAkku24Stundenlangauf,bevorSiedasGerätzumerstenMalbenutzen(AinBild15).

Wichtig:VersuchenSienichtdenMotorbeieingekuppeltemSchaltbügelanzulassen;sonst

kanndieSicherungdurchbrennen(BinBild15).

2.SteckenSiedenZündschlüsselindieZündung(CinBild15).

3.DrehenundhaltenSiedenZündschlüsselaufdieAnlass-Stellung,wennderMotorstartet,lassen
SiedenSchlüssellos(DinBild15).

Hinweis:HaltenSiedenZündschlüsselhöchstens5SekundeninderStart-Stellung,umein

DurchbrennendesStartermotorszuvermeiden.

15


g234919

16

•Rücklaufstartergriff:

1.DrehenSiedenZündschlüsselindieLAUF-Stellung(AinBild16).

Wichtig:VersuchenSienichtdenMotorbeieingekuppeltemSchaltbügelanzulassen;sonst

kanndieSicherungdurchbrennen(BinBild16).

2.ZiehenSielangsamamRücklaufstartergriff,bisSieeinenWiderstandspüren.ZiehenSieihndann
kräftigdurch(CinBild16).LassenSiedasSeillangsamzumMotorzurücklaufen.


VerwendendesSelbstantriebs

FürdenSelbstantriebmüssenSieeinfachgehen,währendSiedenoberenHolmanfassenunddieEllbogenan
denSeitensind.DieMaschinehältautomatischmitIhnenSchritt(Bild17).

Hinweis:DerSelbstantriebderMaschinefunktioniertbeiein-oderausgekuppeltenMessern.


g234918

g244853

Hinweis:VerwendenSiedenAntischlupfregelungsgriffinSituationen,indenenSiemehrKontrollebenötigen,

alsSienurmitdemSelbstantriebhaben.

17

AbstellendesMotors

Standardmodell

HaltenSiedenKippschalter(Bild17)inder
STOPP-Stellunggedrückt,bisderMotorabstellt.

EinkuppelnderMesser

WennSiedenMotoranlassen,drehensichdie
Messernicht.SiemüssendieMesserzumMähen
einkuppeln.

1.ZiehenSiedieSchaltbügelsperrezum
Schaltbügel(Bild20).

g016484



ModellmitElektrostart

1.DrehenSiedenZündschlüsselindie
AUS-Stellung(AinBild18).

2.WennderMotorabgestelltist,ziehenSieden
Zündschlüsselabundnehmenihnmit,wennSie
sichvonderMaschineentfernen(BinBild18).

g311442

1.Schaltbügelsperre2.Schaltbügel

2.ZiehenSiedenSchaltbügellangsamzumHolm

(Bild20).

3.DrückenSiedenSchaltbügelgegendenHolm
(Bild21).

g193334


AuskuppelnderMesser

LassenSiedenSchaltbügellos(Bild22).


g234920


g193345

Wichtig:WennSiedenSchaltbügelloslassen,

solltendieMesserinnerhalbvon3Sekunden
abstellen.WenndiesnichtderFallist,setzenSie

18

dieMaschinenichtmehreinundwendenSiesich
sofortaneinenofziellenVertragshändler.

PrüfendesSystemszum

5.LassenSiedenMotoran.

6.KuppelnSiedieMesserein.

7.LassenSiedenSchaltbügellosundzählenSie
biszudreiSekunden.

AnhaltendesMessers

Wartungsintervall:BeijederVerwendungoder

täglich

StellenSiesicher,dassdieMesserinnerhalbvondrei
SekundennachdemLoslassendesSchaltbügels
abstellen.

VerwendendesFangkorbs

SiekönnendasSystemzumAnhaltenderMesser
mitdemFangkorbprüfen.

1.NehmenSiedieHeckauswurfklappeab.

2.SetzenSiedenleerenFangkorbander
Maschineein.

3.LassenSiedenMotoran.

4.KuppelnSiedieMesserein.

Hinweis:DerKorbmussaufgeblasenwerden;

diesgibtan,dasssichdieMesserdrehen.

5.BeobachtenSiedenFangkorbundlassenden
Schaltbügellos.

Hinweis:WenndieLuftimFangkorbnicht

innerhalbvondreiSekundennachdem
LoslassendesSchaltbügelsentferntist,nimmt
dieFunktiondesSystemszumAnhaltender
Messeru.U.abundkannzueinemunsicheren
Betriebszustandführen.LassenSiedie
MaschinevoneinemofziellenVertragshändler
prüfenundwarten.

6.StellenSiedenMotorabundwartenSie,bis
allebeweglichenT eilezumStillstandgekommen
sind.

KeinVerwendendes

8.WennSiedreierreichthaben,schiebenSiedie
MaschineschnellüberdasZeitungspapiernach
vorne.

9.StellenSiedenMotorabundwartenSie,bis
allebeweglichenT eilezumStillstandgekommen
sind.

10.GehenSiezurVorderseitederMaschineund
prüfenSiedasZeitungspapierknäuel.

Hinweis:WenndasKnäuelnichtunterdie

Maschineging,wiederholeSiedieSchritte4
bis10.

11.WennsichdasZeitungspapierknäuelaufgerollt
hatoderzerschnitzeltwurde,wurdedasMesser
nichtrichtigabgestellt,d.h.derBetriebist
nichtsicher.SetzenSiesichdannmitIhrem
Toro-VertragshändlerinVerbindung.

Schnittgutrecyclen

DieseMaschineistwerksseitigaufdasRecyclenvon
SchnittgutundLaubeingestellt.FührenSiefolgende
Schritteaus,umdieMaschinefürdasRecyclen
vorzubereiten:

•WennderSeitenauswurfkanalanderMaschine

montiertist,entfernenSieihnundsenkenSiedas
Seitenauswurfablenkblechab,sieheEntfernen

desSeitenauswurfkanals(Seite22).

•NehmenSieggf.denFangkorbab,siehe

EntfernendesFangkorbs(Seite21).

•WenndieHeckauswurfklappenichteingesetzt

ist,fassenSiesieamGriffan,heben
dasHeckablenkblechanundsetzenden
Heckauswurfkanalein,bisderRiegelarretiert,
sieheBild22.

Grasfangkorbs

1.FahrenSiedieMaschineaufeine
windgeschützte,befestigteFläche.

2.StellenSieallevierRäderaufdie
Schnitthöheneinstellungvon89mmein.

3.KnüllenSieeinhalbesBlattZeitungspapier
zueinerKugelzusammen,dieunterdas
Rasenmähergehäusepasst(Durchmesservon
ca.76mm).

4.LegenSiediePapierkugelca.13cmvordie
Maschine.

g234924


19

WARNUNG:

WennSiedieMaschinezumRecyclen
vonSchnittgutohneeingesetzteKlappe
verwenden,könnenObjekteinihre
oderdieRichtungvonUnbeteiligten
herausgeschleudertwerden.Außerdem
könnteesauchzumKontaktmitdemMesser
kommen.HerausgeschleuderteObjekteoder
einBerührendesMesserskannschwereoder
tödlicheVerletzungenverursachen.

StellenSiesicher,dassdie
Heckauswurfklappeeingesetztist,bevorSie
Schnittgutrecyclen.KuppelnSiedieMesser
nurein,wenndieHeckauswurfklappeoder
derFangkorbeingesetztsind.

20

SammelndesSchnittguts

VerwendenSiedenFangkorb,wennSieSchnittgutundLaubimFangkorbsammelnmöchten.

WennderSeitenauswurfkanalanderMaschinemontiertist,entfernenSieihn,bevorSiedasSchnittgutim
Fangkorbsammeln,sieheEntfernendesSeitenauswurfkanals(Seite22).

MontierendesFangkorbs

1.HebenSiedashintereAblenkblechanundhaltenSieeshoch(AinBild24).

2.DrückenSiezumEntfernenderHeckauswurfklappedenRiegelmitdemDaumennachuntenundziehen
dieKlappeausderMaschine(BinBild24).

3.SetzenSiedieFangkorbstangeindieKerbenanderUnterseitedesHolmseinundbewegendenFangkorb
nachvorneundhinten,umsicherzustellen,dassdieStangerichtigindenKerbensitzt(CinBild24)

4.SenkenSiedasHeckablenkblechab,bisesaufdemFangkorbauiegt.


EntfernendesFangkorbs

WennSiedenFangkorbabnehmenmöchten,gehenSieumgekehrtvoralsinMontierendesFangkorbs

(Seite21).

Seitenauswurfdes
Schnittguts

VerwendenSiedenSeitenauswurf,wennSiesehr
hohesGrasschneiden.

NehmenSieggf.denFangkorbabundsetzenSie
dieHeckauswurfklappeein,sieheEntfernendes

Fangkorbs(Seite21),bevorSiedenSeitenauswurf

verwenden.

Wichtig:StellenSiesicher,dassdie

Heckauswurfklappeeingesetztist,bevorSieden
RasenmäheralsRecyclereinsetzen(Bild23).

g244854

EinbauendesSeitenauswurfka­nals

EntriegelnundhebenSiedasseitlicheAblenkblechan
undsetzenSiedenSeitenauswurfkanalein(Bild25).

g235646


21

EntfernendesSeitenauswurfka­nals

HebenSiezumEntfernendesSeitenauswurfkanals
dasSeitenablenkblechan,nehmenden
Seitenauswurfkanalabundsenkendas
Seitenablenkblechab,biseseinrastet.

Betriebshinweise

AllgemeineMähtipps

•PrüfenSiedenArbeitsbereichgründlichund

entfernenSiealleObjekte,dievonderMaschine
aufgeschleudertwerdenkönnten.

•VermeidenSie,dassdieMesseraufFremdkörper

aufprallen.MähenSienieabsichtlichüber
irgendwelchenGegenständen.

•StellenSiedenMotorsofortab,wennderMäher

aufeinenGegenstandaufpralltoderanfängt
zuvibrieren,warten,bisallebeweglichenT eile
zumStillstandgekommensind,undziehenden
Schlüsselab(sofernvorhanden),ziehenSieden
ZündkerzensteckerabundkontrollierenSieden
MäheraufeventuelleBeschädigungen.

•UmdiebesteLeistungzuerzielen,installierenSie

neueToroMesservorBeginnderMähsaisonoder
beiBedarf.

•WechselnSiehäugdieMährichtung.Dadurch

verteiltsichdasSchnittgutbesseraufder
RasenächeundbewirkteineffektiveresDüngen.

•ProbierenSiebeieinemunbefriedigenden

SchnittbilddesRasenseinederfolgenden
Abhilfenaus:

–WechselnSiedieMesserausoderlassensie

schärfen.
–GehenSiebeimMähenlangsamer.
–HebenSiedieSchnitthöhederMaschinean.
–MähenSiehäuger.
–LassenSiedieBahnenüberlappen,anstelle

beijedemGangeineneueBahnzumähen.

SchnetzelnvonLaub

•StellenSienachdemMähensicher,dassdie

HälftedesRasensdurchdieSchnittgutdecke
sichtbarist.DabeimüssenSieunterUmständen
mehrmalsüberdasLaubmähen.

•WenneineLaubdeckevonmehrals13cmauf

demRasenliegt,mähenSiemiteinerhöheren
Schnitthöheunddannmitdergewünschten
Schnitthöhe.

•MähenSielangsamer,wenndieMaschinedas

Laubnichtfeingenughäckselt.

NachdemEinsatz

Mähen

•MähenSieimmernureinDritteldesGrashalms

ineinemDurchgang.MähenSienichtunter
einerEinstellungvon51mm,wenndasGras
sehrfeinwächst,oderimSpätherbst,wenndas
Graswachstumnachlässt.

•StellenSiebeimerstenDurchgangdieSchnitthöhe

aufdiehöchsteEinstellungundgehenlangsamer,
wennSieGrasmähen,daslängerals15cmist.
MähenSiedannnocheinmalmiteinerniedrigeren
Einstellung,umdemRasendasgewünschte
Schnittbildzugeben.WenndasGraszulangist,
kanndieMaschineverstopfenundderMotorkann
abstellen.

•NassesGrasundLaubneigenzumVerklumpenim

GartenundkönneneinVerstopfenderMaschine
undeinAbstellendesMotorsverursachen.
VermeidenSieMäharbeitenbeinassen
Umgebungsbedingungen.

•InsehrtrockenenBedingungenbesteht

eineBrandgefahr.HaltenSieallelokalen
BrandgefahrwarnungeneinundentfernenSie
trockenesGrasundLaubvonderMaschine.

HinweisezurSicherheit
nachdemBetrieb

AllgemeineSicherheit

•StellenSieimmerdenMaschineab,ziehenSie

denZündschlüsselab(sofernvorhanden),warten
Sie,bisallebeweglichenTeilezumStillstand
gekommensind,undlassenSiedieMaschine
abkühlen,bevorSiesieeinstellen,warten,
reinigen,odereinlagern.

•EntfernenSieGrasundSchmutzvonder

Maschine,umeinemBrandvorzubeugen.
WischenSieÖl-undKraftstoffverschüttungenauf.

•LagernSiedieMaschineoderdenBenzinkanister

nieanOrtenmitoffenerFlamme,Funkenoder
Zündamme,z.B.Warmwasserbereiter,oder
andereGeräte.

SicherheitbeimBefördern

•ZiehenSiedenZündschlüssel(fallsvorhanden)

ab,bevorSiedieMaschinefürdenTransport
verladen.

22

•GehenSiebeimLadenundAbladenderMaschine

aufeinen/voneinemTransportmittelvorsichtigvor.

•SichernSiedieMaschinefürdenTransport.

ReinigenunterdemGerät

Wartungsintervall:NachjederVerwendung

1.StellenSiedieMaschineaufeinerebenen
Flächeab.

2.StellenSiedenMotorabundwartenSie,bis
allebeweglichenT eilezumStillstandgekommen
sind,bevorSiedieBedienungsposition
verlassen.

3.SenkenSiedieMaschineaufdieniedrigste
Schnitthöheab.SieheEinstellender

Schnitthöhe(Seite13).

4.SchließenSieeinenSchlauchanden
WasseranschlussanunddrehenSiedas
WassermitstarkemDruckauf(Bild26).

Hinweis:ÜberziehenSiedenO-Ringdes

WasseranschlussesmitVaseline,damitdie
KupplungbesserrutschtundderO-Ring
geschütztwird.

5.LassenSiedenMotoran,kuppelnden
SchaltbügeleinundlassenSiedieMaschinefür
einebisdreiMinutenmitdrehendenMessern
laufen.

6.KuppelnSiedenSchaltbügelaus,stellen
SiedenMotorabundwartenSie,bisalle
beweglichenT eilezumStillstandgekommen
sind.

7.StellenSiedasWasserabundentfernenSiedie
KupplungvomWasseranschluss.

Hinweis:WenndieMaschinenacheiner

Reinigungnochnichtsauberist,weichenSie
siefür30Minutenein.WiederholenSiedann
dieReinigung.

8.LassenSiedieMaschineerneutfür1bis3
MinutenbeieingekuppeltenMessernlaufen,um
überschüssigesWasserzuentfernen.

WARNUNG:

Beieinemgebrochenenoderfehlenden
WasseranschlusskönntenSieoderandere
PersonenvonaufgeworfenenGegenständen
getroffenwerdenodermitdemSchnittmesser
inBerührungkommen.Ausgeschleuderte
GegenständeunddieBerührungmitdem
SchnittmesserkönnenzuVerletzungenggf.
tödlichenführen.

•TauschenSieeinenzerbrochenenoder
fehlendenWasseranschlusssofortaus,
bevorSiedieMaschineerneuteinsetzen.

•SteckenSieIhreHändeundFüßeniemals
unterdieMaschineoderdurchÖffnungen
inderMaschine.

g003934


1.Wasseranschluss

2.Schlauch

3.O-Ring

4.Kupplung

ZusammenklappendesHolms

WARNUNG:

WennSiedenHolmfalschauf-oderzusammenklappen,könnenSiedieKabelbeschädigen
unddensicherenGeräteeinsatzgefährden.

•BeschädigenSiebeimAuf-oderZusammenklappendesHolmsnichtdieKabel.

•WendenSiesichbeieinembeschädigtenKabelaneinenofziellenVertragshändler.

23


g334979

24

Wartung

EmpfohlenerWartungsplan

Wartungsintervall

NachfünfBetriebsstunden

BeijederVerwendung

odertäglich

NachjederVerwendung

Alle25Betriebsstunden

Alle50Betriebsstunden

Alle200Betriebsstunden

Jährlich

Jährlichodervorder

Einlagerung

Wartungsmaßnahmen

•WechselnSiedasMotoröl.

•ÜberprüfenSiedenMotorölstandundfüllenSiebeiBedarfÖlnach.

•PrüfenSiedieFunktionderMesserbremse.

•PrüfenSiedenLuftlterundreinigenbzw.tauschenihnggf.aus.

•PrüfenSiedieSchnittmesser.

•EntfernenSieSchnittgutundSchmutzvonderUnterseitedesMähwerks.

•LadenSiedieBatteriefür24Stundenauf(nurModellmitElektrostart).

•ReinigenSiedenLuftlteraus(häugerinstaubigenBedingungen).

•WechselnSiedasMotoröl.

•WartenSiedieMesserantriebsanlage.

•WechselnSiedenLuftlteraus(häugerunterstaubigenBedingungen).

•WartenSiedenLuftlter;wartenSieihnhäugerinstaubigenBedingungenaus.

•WechselnSiedasMotoröl.

•WartenSiedieSchnittmesser.

•LadenSiedieBatterieauf(nurModellmitElektrostart).

•EntleerenSiedenKraftstofftanklautAnweisungvorirgendwelchenReparaturen
undderEinlagerung.

Wichtig:WeitereInformationenzuWartungsarbeitenndenSieinderMotorbedienungsanleitung.

Wartungssicherheit

•StellenSiedieMaschineabundwartenSie,bis

allebeweglichenTeilezumStillstandgekommen
sind.LassenSiedieMaschineabkühlen,bevor
Siedieseeinstellen,reinigen,verstauen,oder
reparieren.

•ZiehenSiedenZündkerzensteckervonder

ZündkerzeabundziehendenZündschlüsselab
(sofernvorhanden),bevorSieWartungsarbeiten
ausführen.

•TragenSiebeimDurchführenvon

WartungsarbeitenHandschuheundeine
Schutzbrille.

•DasMesseristscharf;einKontaktdamitkann

zuschwerenVerletzungenführen.TragenSie
Handschuhe,wennSiedasMesserwarten.
FührenSiekeineReparaturenoderModikationen
andenMessernaus.

•ModizierenSieaufkeinenFalldie

Sicherheitsvorkehrungen.PrüfenSieihre
einwandfreieFunktioninregelmäßigen
Abständen.

•EinKippenderMaschinekannzueinem

VerschüttenvonKraftstoffführen.Kraftstoffist
entammbar,explosivundkannVerletzungen
verursachen.LassenSiedenMotorlaufen,bis

keinKraftstoffmehrimT ankist,oderpumpen
SiedenKraftstoffab.SiesolltenaufkeinenFall
versuchen,Kraftstoffabzusaugen.

•UmeineoptimaleLeistungderMaschinezu

gewährleisten,verwendenSienurOriginal
ErsatzteileundZubehörvonT oro.Die
VerwendungvonErsatzteilenundZubehörvon
anderenHerstellernkannGefahrenbergenund
zumErlöschenderGarantieführen.

VorbereitenfürdieWartung

1.StellenSiedenMotorab,ziehenSieden
Zündschlüsselab(fallsvorhanden)undwarten
Sie,bisallebeweglichenT eilezumStillstand
gekommensind.

2.ZiehenSiedenKerzensteckervonder
Zündkerzeab(Bild28).

25


1.Zündkerzenstecker

3.SteckenSienachdemAbschlussder
WartungsarbeitendasZündkabelwiederaufdie
Zündkerze.

Wichtig:LassenSiedenMotorlaufen,bis

eraufgrundvonKraftstoffmangelabstellt,
bevorSiedieMaschinekippen,umdasÖl
oderMesserzuwechseln.WennSiedie
Maschinekippenmüssen,währendsich
KraftstoffimTankbendet,pumpenSieden
KraftstoffmiteinerHandpumpeab.Kippen
SiedieMaschineimmersoaufdieSeite,
dassderPeilstabnachuntenzeigt.

WARNUNG:

EinKippenderMaschinekannzueinem
VerschüttenvonKraftstoffführen.Kraftstoff
istentammbar,explosivundkann
Verletzungenverursachen.

LassenSiedenMotorlaufen,biskein
KraftstoffmehrimTankist,oderpumpenSie
denKraftstoffab.SiesolltenaufkeinenFall
versuchen,Kraftstoffabzusaugen.

1.LösenSiedieBefestigungundnehmenSiedie
Luftlterabdeckungab(Bild29).

g191983

g017216


1.Abdeckung3.Filter

2.Befestigung

2.EntfernenSiedenFilterundprüfenihn.

4.Unterteil

•WechselnSiedenFilteraus,wenner

beschädigtodermitÖloderKraftstoff
befeuchtetist.

•WennderFilterschmutzigist,klopfenSieihn

mehrmalsaufeinerfestenOberächeaus
oderblasenSieDruckluft(unter2,07bar)
vomInnerndesFilters.

Hinweis:BürstenoderblasenSieSchmutz

nievonderAußenseitedesFiltersab,beides
drücktdenSchmutznochtieferindieFasern.

3.ReinigenSiedenLuftlterunddieAbdeckung
miteinemfeuchtenLappen.HaltenSie

SchmutzvonderLuftöffnungfern.

4.SetztenSiedenFilteraufdasUnterteilauf.

WartendesLuftlters

Wartungsintervall:BeijederVerwendungoder

täglich—PrüfenSiedenLuftlter
undreinigenbzw.tauschenihnggf.
aus.

Alle50Betriebsstunden—ReinigenSie
denLuftlteraus(häugerinstaubigen
Bedingungen).

Jährlich—WartenSiedenLuftlter;wartenSie
ihnhäugerinstaubigenBedingungenaus.

Alle200Betriebsstunden—WechselnSie
denLuftlteraus(häugerunterstaubigen
Bedingungen).

5.SetzenSiedieAbdeckungaufundschrauben
SiedieBefestigungfest.

WechselndesMotoröls

Wartungsintervall:NachfünfBetriebsstunden

Alle50Betriebsstunden
Jährlich

Hinweis:LassenSiedenMotoreinpaar

Minutenlaufen,bevorSiedasÖlwechseln,umes
aufzuwärmen.WarmesÖließtbesserundführt
mehrFremdstoffemitsich.

Motorölsorte

26

Motorölsorte(cont'd.)

Motorölmenge0,53l*

Ölviskosität

API-KlassikationSJoderhöher

WaschaktivesÖlderSorte
SAE30oderSAE10W-30

*NachdemAblassendesÖlsbendetsichnoch
RestölimKurbelgehäuse.NichtdiegesamteMenge
desÖlsindasKurbelgehäusegießen.FüllenSie
dasKurbelgehäusewieindenfolgendenSchritten
beschriebenmitÖl.

1.StellenSiedieMaschineaufeinerebenen
Flächeab.

2.SieheVorbereitenfürdieWartung(Seite25).

3.EntfernenSiedenPeilstab,indemSieden
Deckelnachlinksdrehenundherausziehen
(Bild30).

g017281


5.StellenSiedieMaschinenachdemAblassen
desAltölswiederindieBetriebsstellung.

6.GießenSieca.¾derMotorölfüllmengelangsam
indenÖleinfüllstutzen.

7.WartenSiedreiMinuten,damitsichdasÖlim
Motorsetzenkann.

8.WischenSiedenPeilstabmiteinemsauberen
Lappenab.

9.SteckenSiedenPeilstabindenÖleinfüllstutzen
undziehenihndannheraus.

10.LesenSiedenÖlstandamPeilstabab(Bild30).

•WennderÖlstandamPeilstabzuniedrig

ist,füllenSielangsametwasÖlinden
Öleinfüllstutzen,wartenSiedreiMinutenund
wiederholenSiedanndieSchritte8bis10,
bisderÖlstandamPeilstabrichtigist.


1.Voll3.Niedrig

2.Hoch

4.KippenSiedieMaschineseitlich(Luftlternach
oben),umdasAltölausdemÖleinfüllstutzen
abzulassen(Bild31).

•WennderÖlstandamPeilstabzuhochist,

lassenSieÖlab,bisderÖlstandamPeilstab
richtigist.

11.SteckenSiedenPeilstabfestinden
Einfüllstutzen.

12.EntsorgenSiedasAltölordnungsgemäß.

g193261

27

AuadenderBatterie

AustauschenderSicherung

NurModellemitElektrostart

Wartungsintervall:Alle25Betriebsstunden

JährlichodervorderEinlagerung

LadenSiedieBatterieanfänglichfür24Stunden
auf,danachmonatlich(alle25Starts)oderjenach
Bedarf.SetzenSiedasLadegerätimmerineinem
geschütztenBereichein,undladenSiedieBatterie
immerbeiRaumtemperatur(22°C)auf.

Hinweis:DieMaschinehatkeinLadesystemfürdie

Lichtmaschine.

1.SchließenSiedasLadegerätandenKabelbaum
an,dersichunterdemZündschlossbendet
(Bild32).

NurModellemitElektrostart

WennsichdieBatterienichtauädt,oderderMotor
mitdemElektrostartsichnichtdreht,istdieSicherung
eventuelldurchgebrannt.ErsetzenSiesiedurcheine
40-A-SicherungvomKfz-Typ.

Wichtig:SiekönnendieMaschinenurmitdem

ElektrostartanlassenoderdieBatterieauaden,
wenneineguteSicherungeingesetztist.

1.ÖffnenSiedieabgedichteteSicherungsfassung
undwechselnSiedieSicherungaus(Bild33).


2.SchließenSiedasLadegerätaneine
Wandsteckdosean.

Hinweis:WenndieBatterielaufenddieLadung

verliertodernichtmehraufgeladenwerden
kann,entsorgenSiedieBatteriemitderSäure
gemäßdenörtlichenVorschriften.

Hinweis:DasBatterieladegeräthatmöglicherweise

einzweifarbigesLED,aufderdiefolgenden
Ladezuständeangezeigtwerden:

•EinrotesLichtgibtan,dassdasLadegerätdie

Batterielädt.

•EingrünesLichtgibtan,dassdasLadegerät

ganzaufgeladenodernichtandieBatterie
angeschlossenist.

•Einzwischenrotundgrünabwechselndblinkendes

Lichtgibtan,dassdieBatteriefastaufgeladenist.
DieserZustanddauerteinpaarMinuten,bisdie
Batterieganzaufgeladenist.

g020856


1.Sicherungsfassung

g017518

2.SchließenSiedieAbdeckungzur
Sicherungsfassungundstellensicher,
dasssiedichtist.

AuswechselnderBatterie

NurModellemitElektrostart

EntfernenderaltenBatterie

1.WendenSiesichfüreineErsatzbatterieanden
ofziellenFachhändler.

2.EntfernenSiedieRiemenabdeckung;siehe
Schritt1vonWartendesMesserantriebsystems

(Seite30).

3.NehmenSiedieHeckauswurfklappeab.

4.SchiebenSiedenHolmindievertikaleStellung.

5.EntfernenSiedievierkleinenSchrauben,
mitdenendashintereAblenkblechundder
Holmarretierhebelbefestigtsind.

6.KlappenSiedenHolmganznachvorne.

7.EntfernenSiedashintereAblenkblechundden
Holmarretierhebel(Bild34).

28


1.HinteresAblenkblechundHolmarretierhebel

8.NehmenSiedieAbdeckungvonderBatterieab.

9.SchließenSiedieKabelvonderBatterieab.

10.NehmenSiedieBatterieherausundentsorgen
sie.

Einstellendes
Selbstantriebs

NurfürModellemitSelbstantrieb

BeimEinbaueinesSelbstantriebsseilsoderbeieiner
falschenEinstellungdesSelbstantriebsmüssenSie
denSelbstantriebeinstellen.

1.DrehenSiedieEinstellmutternachlinks,umdie
Seileinstellungzulösen(Bild35).

g017523

Hinweis:EntsorgenSiedieBatterie

entsprechenddengültigenVorschriften.

EinbauenderneuenBatterie

1.ReinigenSiedenBatteriebereicham
Maschinengehäuse.

2.SetzenSiedieneueBatterieindas
Maschinengehäuseein.

3.SchließenSiedieKabelandieneueBatteriean.

Hinweis:StellenSiesicher,dassSiedas

schwarzeKabel(-)andenMinuspolunddas
roteKabel(+)andenPluspolanschließen.

4.SetzenSiedieAbdeckungaufdieBatterie.

Hinweis:StellenSiesicher,dassdie

AbdeckungrichtigüberdenKabelbaumpasst.

5.BefestigenSiedashintereAblenkblechundden
HolmarretierhebelanderMaschine.

6.HebenSiedenHolmindievertikaleStellungan.

7.BefestigenSiedieAbdeckungmitdenvier
kleinenSchrauben,dieSieinSchritt5von

EntfernenderaltenBatterie(Seite28)entfernt

haben.


1.Holm(linkeSeite)4.DrehenSiedieMutter

2.Einstellmutter

3.Selbstantriebsseil

2.StellenSiedieSpannungdesSeils(Bild35)ein,
indemSieihnzurückziehenodernachvorne
drückenunddannindieserStellungarretieren.

nachrechts,umdie
Einstellunganzuziehen.

5.DrehenSiedieMutter
nachlinks,umdie
Einstellungzulösen.

Hinweis:DrückenSiedenZugzurMaschine,

umdenAntriebzuerhöhen;ziehenSiedenZug
vomMotorweg,umdenAntriebzuverringern.

3.DrehenSiedieMutternachrechts,umdie
Zugeinstellungzuanzuziehen.

Hinweis:ZiehenSiedieMuttermiteinem

SteckschlüsseloderSchraubenschlüsselfest
an.

g269307

8.SetzenSiedieHeckauswurfklappeein.

9.StellenSiedenHolmwiederindie
Betriebsstellung.

29

WartendesMesserantrieb­systems

Wartungsintervall:Alle50Betriebsstunden

1.NehmenSiedieAbdeckungdesMesserantriebs
ab(Bild36).

g017221



1.Schrauben

2.BürstenoderblasenSieRückständevonder
InnenseitedesSchutzblechsundvonallenTeile
heraus.

3.HaltenSieeineFühlerlehre(0,25mm),ein
PapierstückodereinenNotizzettelgegendie
Wandundschiebensienachuntenhinterdie
Riemenspannungsfeder.

2.Abdeckung

Hinweis:WenneinsichtbarerAbstand

zwischenderFühlerlehreundderFederbesteht,
ziehenSiedieEinstellschraubeundMutteran,
bisdasPapierfastnichtmehrindenAbstand
eingeschobenoderherausgezogenwerden
kann(Bild37).

1.Riemenspannungsfeder

2.Einstellschraube5.Messertreibriemen

3.Abstand6.Wand

4.Einstellmutter

Wichtig:ZiehenSiedieEinstellschraube

nichtzufest.Sonstkönnteder
Messertreibriemenbeschädigtwerden.

g016491

4.SetzenSiedievorherentfernteAbdeckungdes
Messerantriebsauf.

WartenderSchnittmesser

Wartungsintervall:Jährlich

Wichtig:SiebenötigeneinenDrehmoments-

chlüsselfürdenrichtigenEinbaudesMessers.

WennSiekeinenDrehmomentschlüsselhaben
oderdieseArbeitnichtausführenmöchten,wen­denSiesichaneinenofziellenVertragshändler.

PrüfenSiedieMesserimmer,wennderKraftstofftank
leerist.WechselnSiedieMessersofortaus,wennsie
beschädigtodergerissensind.Schärfenundwuchten
SiedieMesserkantenaus,wennsiestumpfsindoder
Einkerbungenaufweisen.WechselnSieggf.das
Messeraus.

Wichtig:TragenSieimmergepolsterte

Handschuhe,wennSieinderNähedesMessers
arbeiten.

WARNUNG:

Einabgenutztesoderbeschädigtes
MesserkannzerbrechenundTeiledavon
herausgeschleudertwerden,undSieoder
UnbeteiligtetreffenundschwereVerletzungen
verursachen.

•PrüfenSiedieMesserregelmäßigauf
AbnutzungoderBeschädigungen.

•TauschenSieeinabgenutztesoder
defektesMesseraus.

30

Hinweis:SorgenSiewährendderganzen

MähsaisonfürscharfeSchnittmesser,weilscharfe
Messersauberschneiden,ohnedieGrashalme
abzureißenoderzuzerfetzen.

VorbereitungenfürdasWartender
Schnittmesser

1.ArretierenSiedenHolmindervertikalen
Stellung(Bild38),sieheEinstellender

Holmhöhe(Seite12).


1.Schnittkante3.Verschleiß/Rillenbildung

2.GebogenerBereich

2.PrüfenSiedieSchnittmesser,insbesondere
dengebogenenBereich(Bild39).WennSie
Schäden,VerschleißoderRillenbildungin
diesemBereichfeststellen,solltenSiesofortein
neuesSchnittmessereinbauen.

4.Riss

WARNUNG:

WennsichdasMesserabnutzenkann,
bildetsicheinSchlitzzwischendem
WindügelunddemachenTeildes
Messers.ZuletztkannsicheinStückdes
MesserslösenundausdemGehäuse
herausgeschleudertwerden.Daskann
zuschwerenVerletzungenbeiIhnen
selbstundUnbeteiligtenführen.

g017223


1.IndervertikalenStellungarretierterHolm

2.KippenSiedieMaschine(mitdemPeilstabnach
unten)seitlich,bisderobereHolmaufdem
Bodenist.

PrüfenderMesser

Wartungsintervall:BeijederVerwendungoder

täglich

1.UntersuchenSiedieSchnittkanten(Bild39).
BauenSiedieSchnittmesserausundschärfen
odertauschensieaus,wenndieKantennicht
scharfsindoderKerbenaufweisen.

g025927

•PrüfenSiedasMesserregelmäßigauf
AbnutzungundDefekte.

•VersuchenSienie,einverbogenes
Messergeradezubiegenoderein
zerbrochenesoderangerissenes
Messerzuschweißen.

•TauschenSieeinabgenutztesoder
defektesMesseraus.

3.PrüfenSieaufverbogeneSchnittmesser,siehe

PrüfenaufverbogeneSchnittmesser(Seite32).

31

Prüfenaufverbogene

EntfernenderMesser

Schnittmesser

1.DrehenSiedieMesserindieStellung,diein

Bild40abgebildetist.


1.VorderseitedesMähwerks

2.MessenSieanderStelleA

undB

3.MessenSievonder
Schnittkantezurebenen
Oberäche.

WechselnSiedieMesseraus,wenndieMaschine
einenfestenGegenstandberührthat,odereinMesser
nichtausgewuchtetoderverbogenist.Verwenden
SienurT oroOriginalersatzmesser.

1.HaltenSiejedesMessermiteinemHolzblock
festunddrehenSiedieMesserschraubenach
links,wieinBild41dargestellt.

g016532

g232790


2.EntfernenSiejedesMesser,sieheBild42.

2.MessenSieandenStellenAundBvonder

ebenenFlächezudenSchnittkanten(Bild40)
undnotierenSiebeideWerte.

3.DrehenSiedieMesserso,dassdieanderen

EndenandenStellenAundBsind(Bild40).

4.WiederholenSiedieMessungeninSchritt2und
notierenSiedieWerte.

Hinweis:WennderUnterschiedzwischen

denWerteAundB,dieindenSchritten2
und4erhaltenwurden,über3mmliegt,ist
dasMesserverbogenundmussausgetauscht
werden.SieheEntfernenderMesser(Seite32)
undEinbauenderMesser(Seite33).

WARNUNG:

EinverbogenesoderbeschädigtesMesser
kannbrechenundSieoderUnbeteiligte
schwerverletzenodertöten.

•ErsetzenSieverbogeneoderbeschädigte
Messerimmerdurchneue.

•FeilenoderbildenSieniescharfe
AuskerbungenanderSchnittoder
OberächedesMessers.

g016530


1.Spindel(2)3.Messer(2)

2.Messermitnehmer(2)4.Messerschraube(2)

3.PrüfenSiedieStifteandenMessermitnehmern
aufAbnutzungundBeschädigung.

32

EinbauenderMesser

1.MontierenSiedasersteMesserso,dasses
horizontalist,undallBefestigungen,wieinBild

42dargestellt.

Hinweis:ZiehenSiedieSchraubemitden

Fingernan.

Wichtig:DiegebogenenEndenderMesser

solltenzumMaschinengehäusezeigen.
StellenSiesicher,dassderangehobene
BereichanjedemMessermitnehmerinden
AussparungenimKopfderentsprechenden
SpindelliegtunddieStifteanderanderen
SeitejedesMessermitnehmersmitden
LöchernimentsprechendenMesser
ausgeuchtetsind.

2.HaltenSiejedesMessermiteinemBrettfest
unddrehenSiedieMesserschraubemiteinem
Drehmomentschlüsselnachrechts,wieinBild

43dargestellt.ZiehenSiedieMesserschraube

mit82N·man.

g016536


1.Messer(2)

4.ZiehenSiedaszweiteMesseran,siehe
Schritt2.

5.DrehenSiedieMessermitderHandum
360Grad,umsicherzustellen,dasssiesich
nichtberühren.

Hinweis:WennsichdieMesserberühren,sind

siefalschmontiert.WiederholenSiedieSchritte

1bis3,bissichdieMessernichtmehrberühren.


3.DrehenSiedasmontierteMesserumeine
Viertelumdrehung,bisesvertikalist.Montieren
SiedasandereMessergenausowiedaserste
(sieheSchritt1).

WARNUNG:

FalschmontierteMesserkönnendieMaschine
beschädigenoderSieoderanderePersonen
verletzen.

MontierenSiedieMesservorsichtig.

g232801

Hinweis:DieMessersolltensenkrechtsein

undeinumgekehrtesTbilden,wieinBild44
dargestellt.

33

Einlagerung

Vorbereitender

LagernSiedieMaschineaneinemkühlen,sauberen
undtrockenenOrtein.

Sicherheitbeider
Einlagerung

StellenSieimmerdenMaschineab,ziehenSieden
Zündschlüsselab(sofernvorhanden),wartenSie,bis
allebeweglichenTeilezumStillstandgekommensind,
undlassenSiedieMaschineabkühlen,bevorSiesie
einstellen,warten,reinigen,odereinlagern.

AllgemeineAngaben

1.FührenSiedieempfohlenenjährlichen
Wartungsarbeitenaus,sieheWartung(Seite

25).

2.ReinigenSiedieUnterseitedes
Maschinengehäuses,sieheReinigen

unterdemGerät(Seite23).

3.EntfernenSieSchnittgut,Schmutzund
FettrückständevondenexternenTeilendes
Motors,derMotorhaubeundderOberseitedes
Geräts.

4.PrüfenSiedenMesserzustand;siehePrüfen

derMesser(Seite31).

5.WartenSiedenLuftlter;sieheWartendes

Luftlters(Seite26).

Kraftstoffanlage

WARNUNG:

KraftstoffkannsichbeilängererEinlagerung
verüchtigenundbeiKontaktmitoffenem
Lichtexplodieren.

•LagernSieKraftstoffniefürlängereZeit
ein.

•LagernSiedenRasenmäherniemit
KraftstoffimTankoderimVergaserin
einemgeschlossenenBereichmiteiner
offenenFlammeein.(Beispiel:Heizkessel
oderWasserheizgerätmitZündamme.)

•LassenSiedenMotorabkühlen,bevorSie
dasGerätineinemgeschlossenenRaum
abstellen.

FüllenSiebeimletztenBetankenfürdasJahrdem
frischenBenzineinenKraftstoffstabilisatorzu.Folgen
SiedabeidenAnweisungendesMotorherstellers.
EntleerenSiedenKraftstofftankbeimletztenMähen
derSaison,bevorSiedenRasenmähereinlagern.

1.LassenSiedieMaschinesolangelaufen,bis
derMotorinfolgevonBenzinknappheitabstellt.

2.StartenSiedenMotorundlassenSieihnlaufen,
biserabstellt.WennsichderMotornichtmehr
startenlässt,isterausreichendtrocken.

6.ZiehenSiealleSchraubenundMutternan.

7.BessernSieLackschädenmitLackaus,den
SievonIhremToro-Vertragshändlerbeziehen
können.

8.NurModellemitElektrostart:LadenSiedie
Batteriefür24Stundenauf.SchließenSie
danndasBatterieladegerätabundlagerndie
MaschineaneinemnichtbeheiztenOrt.Wenn
SiedieMaschineaneinembeheiztenOrt
einlagern,müssenSiedieBatteriealle90T age
auaden.ZiehenSiedenZündschlüsselab.

9.KlappenSiedenHolmfürdieLagerung
zusammen,sieheZusammenklappendes

Holms(Seite23).

VorbereitendesMotors

1.WechselnSiedasÖlbeiwarmemMotoraus,
sieheWechselndesMotoröls(Seite26).

2.ZiehenSiedenZündkerzensteckervonder
ZündkerzeabundziehendenZündschlüssel
(nurModellmitElektrostart)ab.

3.NehmenSiedieZündkerzeheraus.

4.GießenSiemiteinerÖlkanneca.30mlMotoröl
durchdasZündkerzenlochindenMotor.

5.ZiehenSielangsammehrmalsamStarterkabel,
umdasÖlimZylinderzuverteilen.

6.SetzenSiedieZündkerzeein,abersetzenSie
denZündkerzensteckernichtauf.Befestigen
SiedasKabelso,dassesnichtdieZündkerze
berührt.

34

Herausnehmender
Maschineausder
Einlagerung

1.KlappenSiedenHolmauf,siehe1Zusammen-

undAufklappendesHolms(Seite5).

2.ZiehenSiealleBefestigungsteilean.

3.EntfernenSiedieZündkerzeunddrehen
denMotorschnellmitHilfedesStarters,um
überüssigesÖlausdemZylinderzuentfernen.

4.PrüfenSiedieZündkerzeundwechselnsieaus,
wennsieschmutzig,abgenutztodergerissen
ist,sieheMotorbedienungsanleitung.

5.SetzenSiedieZündkerzeeinundziehenSiesie
miteinemDrehmomentschlüsselauf20N·man.

6.FührenSiedieempfohlenenWartungsarbeiten
durch,sieheWartung(Seite25).

7.PrüfenSiedenMotorölstand;siehePrüfendes

Motorölstands(Seite12).

8.FüllenSiefrischenKraftstofftankinden
Kraftstofftank,sieheBetanken(Seite11).

9.NurModellemitElektrostart:LadenSiedie
Batterieauf,siehe5AuadenderBatterie(Seite

8).

10.SchließenSiedenZündkerzensteckerwieder
andieZündkerzean.

35

EEA/UKDatenschutzerklärung

TorosVerwendungIhrerpersönlichenInformationen

TheToroCompany(„Toro“)respektiertIhrePrivatsphäre.WennSieunsereProduktekaufen,könnenwirbestimmtepersönlicheInformationenüber
Siesammeln,entwederdirektvonIhnenoderüberIhrelokaleT oro-NiederlassungoderIhrenHändler.ToroverwendetdieseInformationen,um
vertraglicheVerpichtungenzuerfüllen–z.B.umIhreGarantiezuregistrieren,IhrenGarantieanspruchzubearbeitenoderSieimFalleeinesRückrufs
zukontaktieren–undfürlegitimeGeschäftszwecke–z.B.umdieKundenzufriedenheitzumessen,unsereProduktezuverbessernoderIhnen
ProduktinformationenzurVerfügungzustellen,diefürSievonInteresseseinkönnten.TorokanndieInformationenimRahmendieserAktivitätenan
ToroT ochtergesellschaften,HändleroderGeschäftspartnerweitergeben.WirkönnenauchpersönlicheDatenoffenlegen,wenndiesgesetzlich
vorgeschriebenistoderimZusammenhangmitdemVerkauf,KaufoderderFusioneinesUnternehmens.T oroverkauftIhrepersönlichenInformationen
niemalsananderenUnternehmen.

SpeicherungIhrerpersönlichenDaten

TorowirdIhrepersönlichenDatensolangeaufbewahren,wieesfürdieobengenanntenZweckerelevantistundinÜbereinstimmungmitden
gesetzlichenBestimmungen.FürweitereInformationenü[e-mail].

TorosEngagementfürSicherheit

IhrepersönlichenDatenkönnenindenUSAodereinemanderenLandverarbeitetwerden,indemmöglicherweisewenigerstrengeDatenschutzgesetze
geltenalsinIhremWohnsitzland.WannimmerwirIhreDatenaußerhalbIhresWohnsitzlandesübermitteln,werdenwirdiegesetzlichvorgeschriebenen
Schritteunternehmen,umsicherzustellen,dassangemesseneSicherheitsvorkehrungenzumSchutzIhrerDatengetroffenwerdenundum
sicherzustellen,dassdiesesicherbehandeltwerden.

ZugangundKorrektur

SiehabendasRecht,IhrepersönlichenDatenzukorrigierenundzuüberprüfenoderderVerarbeitungIhrerDatenzuwidersprechenbzw.diese
einzuschrä[e-mail],wieT oromitIhrenDatenumgegangenist,
bittenwirSie,diesdirektmitunszubesprechen.BittebeachtenSie,dasseuropäischeBürgerdasRechthaben,sichbeiIhrerDatenschutzbehörde
zubeschweren.

374-0282RevC

TondeuseTimeMaster

N°demodèle21810—N°desérie407300000etsuivants
N°demodèle21811—N°desérie406800000etsuivants

®

FormNo.3442-239RevA

de76cm

Manueldel'utilisateur

Introduction

Cettetondeuseautotractéeàlamerotativeest
destinéeaugrandpublic.Elleestprincipalement
conçuepourtondrelespelousesentretenues
régulièrementdanslesterrainsprivés.L'utilisation
deceproduitàd'autresnsquecelleprévuepeut
êtredangereusepourvous-mêmeettoutepersonne
àproximité.

Lisezattentivementcettenoticepourapprendre
commentutiliseretentretenircorrectementvotre
produit,etéviterainsidel'endommageroudevous
blesser.Vousêtesresponsabledel'utilisationsûreet
correcteduproduit.

Pourplusd’informations,ycomprisdesconseils
desécurité,desdocumentsdeformation,des
renseignementsconcernantunaccessoire,
pourobtenirl'adressed'unconcessionnaireou
pourenregistrervotreproduit,rendez-voussur
www.T oro.com.

Pourobtenirdesprestationsdeservice,des
piècesTorod'origineoudesrenseignements
complémentaires,munissez-vousdesnuméros
demodèleetdesérieduproduitetcontactezun
concessionnaire-réparateuragrééouleserviceclient
Toro.LaFigure1indiquel'emplacementdesnuméros
demodèleetdesérieduproduit.Inscrivezles
numérosdansl'espaceréservéàceteffet.

Important:Avecvotreappareilmobile,vous

pouvezscannerlecodeQRsurl'autocollantdu
numérodesérie(lecaséchéant)and'accéder
auxinformationssurlagarantie,lespièces
détachéesetautresrenseignementssurle
produit.

N°demodèle

N°desérie

Lesmisesengardedecemanuelsoulignentdes
dangerspotentielsetsontsignaléesparlesymbole
desécurité(Figure2),quiindiqueundangerpouvant
entraînerdesblessuresgravesoumortellessiles
précautionsrecommandéesnesontpasrespectées.

g000502

Figure2

Symboledesécurité

Cemanuelutilisedeuxtermespourfairepasser
desrenseignementsessentiels.Important,pour
attirerl'attentionsurdesrenseignementsmécaniques
spéciquesetRemarque,pourinsistersurdes
renseignementsd'ordregénéralméritantuneattention
particulière.

Ceproduitestconformeàtouteslesdirectives
européennespertinentes.Pourplusde
renseignements,reportez-vousàlaDéclarationde
conformitéspéciqueduproduitfournieséparément.

Couplebrutounet:lecouplebrutounetdece
moteuraétécalculéenlaboratoireparleconstructeur
dumoteurselonlanormeSAEJ1940ouJ2723de
laSocietyofAutomotiveEngineers(SAE).Étant
congurépoursatisfaireauxnormesdesécurité,
antipollutionetd'exploitation,lemoteurmontésur
cetteclassedetondeuseaurauncoupleeffectif
nettementinférieur.Reportez-vousauxinformations
duconstructeurdumoteurquiaccompagnentla
machine.

Figure1

1.Emplacementdesnumérosdemodèleetdesérie

©2020—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

g308051

Enregistrezvotreproduità

www.T oro.com.

Nemodiezpasounedésactivezpaslessystèmes
desécuritédemachine,etvériezrégulièrement
qu'ilsfonctionnentcorrectement.N'essayezpasde
régleroudemodierlacommandederégimemoteur,
aurisquedecompromettrelefonctionnementsûrde
lamachineetdecauserdesblessures.

Traductiondutexted'origine(FR)

ImpriméauMexique

Tousdroitsréservés

*3442-239*

Tabledesmatières

Introduction...............................................................1

Sécurité....................................................................3

Consignesdesécuritégénérales........................3

Autocollantsdesécuritéetd'instruction..............4

Miseenservice.........................................................5

1Assemblageetdépliageduguidon...................5

2Montagedelabarredecommandedes

lames..............................................................5

3Ajoutd'huiledanslemoteur.............................7

4Montagedubacàherbe..................................8

5Chargedelabatterie........................................8

Vued'ensembleduproduit........................................9

Caractéristiquestechniques............................10

Outilsetaccessoires.........................................10

Utilisation................................................................10

Avantl'utilisation..................................................10

Contrôlesdesécuritéavantl'utilisation.............10

Remplissageduréservoirdecarburant..............11

Contrôleduniveaud'huilemoteur.....................12

Réglagedelahauteurduguidon.......................12

Réglagedelahauteurdecoupe.......................13

Pendantl'utilisation.............................................13

Consignesdesécuritépendant

l'utilisation.....................................................13

Démarragedumoteur.......................................15

Utilisationdelacommanded'autopropul-

sion...............................................................17

Arrêtdumoteur.................................................17

Engagementdeslames....................................17

Désengagementdeslames..............................18

Contrôledufonctionnementdusystème

d'arrêtdeslames...........................................18

Recyclagedel'herbecoupée............................19

Ramassagedel'herbecoupée.........................20

Éjectionlatéraledel'herbecoupée...................20

Conseilsd'utilisation........................................21

Aprèsl'utilisation.................................................21

Consignesdesécuritéaprèsl'utilisation............21

Nettoyagedudessousdelamachine................22

Pliageduguidon...............................................22

Entretien.................................................................24

Programmed'entretienrecommandé..................24

Consignesdesécuritépendant

l'entretien......................................................24

Préparationàl'entretien....................................24

Entretiendultreàair.......................................25

Vidangedel'huilemoteur..................................25

Chargedelabatterie........................................27

Remplacementdufusible.................................27

Remplacementdelabatterie............................27

Réglagedel'autopropulsion.............................28

Entretiendusystèmed'entraînementdes

lames............................................................29

Entretiendeslames..........................................29

Détectiondeslamesfaussées..........................31

Déposedeslames............................................31

Posedeslames................................................32

Remisage...............................................................33

Consignesdesécuritépourleremisage............33

Informationsgénérales.....................................33

Préparationdusystèmed'alimentation.............33

Préparationdumoteur......................................33

Remiseenserviceaprèsremisage...................34

2

Sécurité

Cettemachineestconçueenconformitéavecla
normeENISO5395.

Consignesdesécurité
générales

Ceproduitpeutsectionnerlesmainsoulespieds
etprojeterdesobjets.Respecteztoujourstoutes
lesconsignesdesécuritépouréviterdesblessures
gravesoumortelles.

•Avantdedémarrerlemoteur,vousdevezlire,

comprendreetrespectertouteslesinstructions
etmisesengardedonnéesdansceManuel
del'utilisateurainsiquesurlamachineetles
accessoires.

•Neplacezpaslesmainsoulespiedsprèsdes

piècesmobilesousouslamachine.Nevoustenez
pasdevantl'ouvertured'éjection.

•N'utilisezpaslamachines'ilmanquedescapots

oud'autresdispositifsdeprotection,ous'ilssont
défectueux.

•N'admettezpersonne,notammentlesenfants,

danslepérimètredetravail.N'autorisezjamais
unenfantàutiliserlamachine.Seulesles
personnesresponsables,forméesàl'utilisationde
lamachine,ayantluetcomprislesinstructions
etphysiquementaptessontautoriséesàutiliser
lamachine.

•Arrêtezlamachine,coupezlemoteur,enlevezla

clédecontact(selonl'équipement)etattendez
l'arrêtcompletdetouteslespiècesmobilesavant
defairel'entretien,defairelepleindecarburant
oudedéboucherlamachine.

L'usageoul'entretienincorrectdecettemachinepeut
occasionnerdesaccidents.Pourréduirelesrisques
d'accidentsetdeblessures,respectezlesconsignes
desécuritéquisuivent.Teneztoujourscomptedes
misesengardesignaléesparlesymboledesécurité
(

)etlamentionPrudence,AttentionouDanger.Le
nonrespectdecesinstructionspeutentraînerdes
blessuresgravesoumortelles.

3

Autocollantsdesécuritéetd'instruction

Desautocollantsdesécuritéetdesinstructionsbienvisiblesparl'opérateursontplacésprès
detouslesendroitspotentiellementdangereux.Remplaceztoutautocollantendommagé
oumanquant.

Marquedufabricant

decaloemmarkt

1.Cettemarqueidentielalamecommepièced'origine.

Modèlesàdémarrageélectriqueuniquement

108-9751

1.Arrêtdumoteur(coupure
ducontact)

2.Moteurenmarche

3.Démarragedumoteur

decal108-9751

decal131-4514

131-4514

1.Attention–lisezleManueldel'utilisateur.

2.Risquedecoupure/mutilationdesmainsparlalamedela
tondeuse–nevousapprochezpasdespiècesmobileset
gardeztouteslesprotections.

3.Risquedecoupure/mutilationdesmainsparlalamedela
tondeuse–débranchezleldelabougieavantd'effectuer
toutentretien.

4.Risquedeprojectiond'objets–n'autorisezpersonneà
s'approcher;coupezlemoteuravantdequitterlaposition
d'utilisation;ramassezlesdébrisavantdetondre.

5.Risquedecoupure/mutilationdespiedsparlalamedela
tondeuse–netravaillezpasdanslesensdelapente,mais
transversalement;regardezderrièrevousavantdefaire
marchearrière.

Modèlesàdémarrageélectriqueuniquement

decal140-4357

140-4357

decal112-8760

112-8760

1.Risquedeprojectiond'objets–n'autorisezpersonneà
s'approcher.

2.Risquedecoupure/mutilationdesmainsoudespieds
parlalamedelatondeuse–nevousapprochezpasdes
piècesmobiles.

decal120-9570

120-9570

1.Attention–nevousapprochezpasdespiècesmobiles;
laisseztouteslesprotectionsettouslescapotsenplace.

1.Attention–lisezleManuel
del'utilisateurpourtoute
informationsurlabatterie;
nemettezpaslabatterie
auplombaurebut.

4

2.Attention–lisezleManuel
del'utilisateurpourtout
renseignementsurla
chargedelabatterie.

Miseenservice

Important:Retirezetmettezaurebutlapelliculedeplastiquequiprotègelemoteurainsiquetoutautre

emballageouélémentenplastiqueutilisésurlamachine.

Important:Pourévitertoutdémarrageaccidenteldumoteur,n'introduisezlaclédanslecommutateur

dedémarrageélectrique(selonl'équipement)qu'auderniermoment.

1

Assemblageetdépliageduguidon

Aucunepiècerequise

Procédure

ATTENTION

Vousrisquezd'endommagerlescâblesetderendrelamachinedangereusesivousassemblez
oudépliezmalleguidon.

•Veillezànepasendommagerlescâblesendépliantleguidon.

•Siuncâbleestendommagé,contactezunconcessionnaire-réparateuragréé.

Figure3

g224528

5

2

Montagedelabarredecommandedeslames

Aucunepiècerequise

Procédure

Figure4

g225133

6

3

Ajoutd'huiledanslemoteur

Aucunepiècerequise

Procédure

Important:Sivousfaitestournerlemoteuralorsqueleniveaud'huiledanslecarteresttropbasou

tropélevé,vousrisquezd'endommagerlemoteur.

Figure5

g222533

7

4

Montagedubacàherbe

Aucunepiècerequise

Procédure

g230447

Figure6

5

Chargedelabatterie

Aucunepiècerequise

Procédure

Modèleàdémarrageélectriqueseulement

VoirChargedelabatterie(page27).

8

Vued'ensembledu
produit

g289303

Figure8

Partiesupérieureduguidon

Figure7

1.Déecteurd'éjection
latérale

2.Bougie11.Bouchonduréservoirde

3.Poignéedulanceur

4.Bouchonde
remplissage-jauge

5.Levierdeblocagedu
guidon

6.Boutonduguidon(2)

7.Boutonderéglagede
l'autopropulsion

8.Partiesupérieuredu
guidon

9.Commutateurd'allumage
(modèleàdémarrage
électriqueuniquement)
oucommutateurà
bascule(modèlestandard
uniquement)

10.Batterie(modèleà
démarrageélectrique
uniquement,non
représentée)

carburant

12.Déecteurarrière

13.Levierdehauteurde
coupearrière

14.Fusible

15.Filtreàair

16.Raccorddelavage

17.Levierdehauteurde
coupeavant

1.Boutonderéglagede
l'autopropulsion

2.Poignéed'aideau
déplacement

3.Dispositifdeblocagedela
barredecommandedes
lames

g289302

4.Barredecommandedes
lames

5.Clédecontact(modèle
àdémarrageélectrique
uniquement)

6.Commutateurd'allumage
(modèleàdémarrage
électriqueuniquement)
oucommutateurà
bascule(modèlestandard
uniquement)

g017219

Figure9

1.Bacàherbe

2.Obturateurd'éjection
arrière(enplace)

3.Goulotted'éjectionlatérale

4.Chargeurdebatterie
(modèleàdémarrage
électriqueuniquement)

9

Caractéristiques
techniques

Mo-

dèle

21810

21811

Poids

64kg

66kg

LongueurLargeur

165cm81cm114cm

Hauteur

•Vérieztoujoursqueleslamesetboulonsde

lamesnesontpasusésniendommagés.

•Inspectezlazonedetravailetdébarrassez-lade

toutobjetpouvantgênerlefonctionnementdela
machineouêtreprojetépendantsonutilisation.

•Lecontactaveclalameenrotationpeutcauser

desblessuresgraves.Nemettezpaslesdoigts
souslecarter.

Consignesdesécuritéconcernant

Outilsetaccessoires

Unesélectiond'outilsetd'accessoiresagrééspar
Toroestdisponiblepouraugmenteretaméliorerles
capacitésdelamachine.Pourobtenirlalistede
touslesaccessoiresetoutilsagréés,contactezvotre
concessionnaire-réparateurouvotredistributeurToro
agréé,ourendez-voussurwww.Toro.com.

Pourgarantirunrendementoptimaletlasécurité
continuedelamachine,utilisezuniquementdes
piècesderechangeetaccessoiresTorod'origine.
Lespiècesderechangeetaccessoiresprovenant
d'autresconstructeurspeuventêtredangereux,etleur
utilisationrisqued'annulerlagarantiedelamachine.

Utilisation

Remarque:Lescôtésgaucheetdroitdelamachine

sontdéterminésd'aprèslapositiond'utilisation
normale.

Avantl'utilisation

Contrôlesdesécuritéavant
l'utilisation

Consignesdesécuritégénérales

•Coupeztoujourslemoteur,enlevezlacléde

contact(selonl'équipement),attendezl'arrêt
completdetouteslespiècesmobilesetlaissez
refroidirlamachineavantdelarégler,d'enfaire
l'entretien,delanettoyeroudelaremiser.

•Familiarisez-vousaveclemaniementcorrectdu

matériel,lescommandesetlessymbolesde
sécurité.

•Vérieztoujoursquelescapotsetlesdispositifs

desécurité,commelesdéecteurset/oulesbacs
àherbe,sontenplaceetenbonétat.

lecarburant

•Lecarburantestextrêmementinammableet

hautementexplosif.Unincendieouuneexplosion
causé(e)parducarburantpeutvousbrûler,ainsi
quelespersonnessetenantàproximité,etcauser
desdommagesmatériels.

–Pouréviterquel'électricitéstatiquen'enamme

lecarburant,posezlerécipientet/oula
machinedirectementsurlesolavantdefaire
leplein;nelalaissezpasdansunvéhiculeou
surunsupportquelconque.

–Faiteslepleinduréservoirdecarburantà

l'extérieur,dansunendroitbiendégagé,
lorsquelemoteurestfroid.Essuyeztout
carburantrépandu.

–Nefumezjamaisquandvousmanipulezdu

carburantettenez-vousàl'écartdesammes
nuesoudessourcesd'étincelles.

–N'enlevezpaslebouchonduréservoirde

carburantetn'ajoutezpasdecarburantquand
lemoteurtourneouestencorechaud.

–Sivousrenversezducarburant,nemettez

paslemoteurenmarcheàcetendroit.Évitez
decréerdessourcesd'inammationjusqu'à
dissipationcomplètedesvapeursdecarburant.

–Conservezlecarburantdansunrécipient

homologuéethorsdelaportéedesenfants.

•Lecarburantesttoxiqueetmêmemortelencas

d'ingestion.L'expositionprolongéeauxvapeurs
decarburantpeutcauserdesblessuresetdes
maladiesgraves.

–Évitezderespirerlesvapeursdecarburantde

façonprolongée.

–N'approchezpaslesmainsnilevisagedu

pistoletoudel'ouvertureduréservoirde
carburant.

–N'approchezpaslecarburantdesyeuxetde

lapeau.

10

Remplissageduréservoir
decarburant

TypeEssencesansplomb

Indiced'octaneminimum

Éthanol

MéthanolAucun

MTBE(étherméthyltertiobu­tylique)

HuileNepasajouteraucarburant

Utilisezuniquementducarburantpropreetfrais
(stockédepuismoinsd'unmois)provenantd'une
sourceable.

Important:Pourréduirelesproblèmesde

démarrage,ajoutezaucarburantfraislaquantité
destabilisateur/conditionneurindiquéeparle
fabricantdustabilisateur/conditionneur.

1.Nettoyezlasurfaceautourdubouchondu
réservoirdecarburantetenlevezlebouchon.

87(USA)ou91(octane
recherche;horsUSA)

Pasplusde10%parvolume

Moinsde15%parvolume

Important:Cettemachineestéquipéed'un

réservoirdesupercarburantcomprenantun
insertenmoussepouréviterl'agitationdu
carburant.Neretirezjamaisl'élémenten
moussecarilpermetaumoteurd'utiliser
l'intégralitéducarburantdansleréservoir
(AdeFigure10).

Remarque:Neremplissezpasleréservoir

decarburantau-dessusdubasdugoulotdu
réservoir(BdeFigure10).

Figure10

2.Revissezsolidementlebouchonduréservoir
decarburantàlamain.

g234916

11

Contrôleduniveaud'huilemoteur

Périodicitédesentretiens:Àchaqueutilisationouunefoisparjour

Important:Sivousfaitestournerlemoteuralorsqueleniveaud'huiledanslecarteresttropbasou

tropélevé,vousrisquezd'endommagerlemoteur.

Figure11

g222533

Réglagedelahauteurduguidon

Vouspouvezéleverouabaisserleguidonàlapositionquivousconvientlemieux.

Tirezlelevierdeblocageduguidonversl'arrièrepourdésengagerlesgoupillesdeblocageduguidon,déplacez
leguidonàl'unedequatrepositionsetrelâchezlelevierdeblocageduguidonpourbloquerleguidonen
place(Figure12).

Figure12

g273086

12

Réglagedelahauteurdecoupe

DANGER

Lorsduréglagedesleviersdehauteurdecoupe,vousrisquezdevousblessergravementsi
vosmainstouchentlalameenmouvement.

•Avantderéglerlahauteurdecoupe,coupezlemoteur,enlevezlaclédecontact(selon
l'équipement)etattendezl'arrêtcompletdetouteslespiècesmobiles.

•Nemettezpaslesdoigtssouslecarterdelatondeusequandvousréglezlahauteurde
coupe.

PRUDENCE

Silemoteurvientdetourner,lesilencieuxesttrèschaudetrisquedevousbrûler.
Nevousapprochezpasdusilencieuxencorechaud.

Remarque:Pouréleverlamachine,déplacezlesleviersdehauteurdecoupeavantetarrièreenavant;

pourabaisserlamachine,ramenezlesleviersenarrière.Saufcirconstancesspéciales,régleztoutesles
rouesàlamêmehauteur.

Pendantl'utilisation

Consignesdesécurité
pendantl'utilisation

Consignesdesécuritégénérales

•Portezdesvêtementsappropriés,ycomprisune

protectionoculaire,unpantalon,deschaussures
solidesàsemelleantidérapanteetdesprotecteurs

g224172

Figure13

d'oreilles.Sivoscheveuxsontlongs,attachez-les
etneportezpasdevêtementsamplesnidebijoux
pendants.

•Accordeztoutevotreattentionàl'utilisationdela

machine.Nefaitesriend’autrequipuissevous
distraire,aurisquedecauserdesdommages
corporelsoumatériels.

•N'utilisezpaslamachinesivousêtesfatigué,

maladeousousl'emprisedel'alcool,dedrogues
oudemédicaments.

13

•Lalameesttranchanteetvouspouvezvous

blessergravementàsoncontact.Avantdequitter
lapositiond'utilisation,coupezlemoteur,enlevez
laclédecontact(selonl'équipement)etattendez
l'arrêtcompletdetouteslespiècesmobiles.

•N'admettezjamaispersonnedanslepérimètrede

travail.Veillezàcequelesenfantsrestenthors
delazonedetravail,souslagarded'unadulte
responsableautrequel'utilisateurdelamachine.
Arrêtezlamachinesiquelqu'unentredanslazone
detravail.

•Vérieztoujoursquelavoieestlibrejustederrière

lamachineetsursatrajectoireavantdefaire
marchearrière.

•N'utilisezlamachinequesilavisibilitéest

sufsanteetlesconditionsmétéorologiques
favorables.N'utilisezpaslamachinesilafoudre
menace.

•Entravaillantsurl'herbeoulesfeuilleshumides,

vousrisquezdeglisseretdevousblesser
gravementsivoustouchezlalameentombant.
Évitezdetondrequandl'herbeesthumide.

•Soyezparticulièrementprudentàl'approchede

tournantssansvisibilité,debuissons,d'arbresou
d'autresobjetssusceptiblesdemasquerlavue.

•Nedirigezpasl'éjectionversquiquecesoit.

N'éjectezpasl'herbecoupéecontreunmurou
unobstacle,carellepourraitricocherdansvotre
direction.Arrêtezlaouleslamesquandvous
passezsurdugravier.

•Méez-vousdestrous,ornières,bosses,rochers

ouautresobstaclescachés.Vouspouvezglisser
ouperdrel'équilibresileterrainestirrégulier.

•Silamachineaheurtéunobstacleoucommence

àvibrer,coupezimmédiatementlemoteur,retirez
laclédecontact(selonl'équipement),attendez
l'arrêtcompletdetouteslespiècesmobileset
débranchezleldelabougieavantdevériersila
machinen'estpasendommagée.Effectueztoutes
lesréparationsnécessairesavantderéutiliserla
machine.

•Avantdequitterlapositiond'utilisation,coupez

lemoteur,enlevezlaclédecontact(selon
l'équipement)etattendezl'arrêtcompletdetoutes
lespiècesmobiles.

•Lemoteuresttrèschauds'ilvientdetourner

etpeutalorsvousbrûlergravement.Nevous
approchezpasdumoteurs'ilestencorechaud.

•Nefaitestournerlemoteurquedansdeslieux

bienaérés.Lesgazd'échappementcontiennent
dumonoxydedecarbonequiestungazinodore
mortel.

•Vériezfréquemmentl'étatdescomposants

dubacàherbeetdelagoulotted'éjection,et

remplacez-lespardespiècesT orod'origineau
besoin.

Consignesdesécuritépour
l'utilisationsurdespentes

•Travailleztransversalementàlapente,jamais

enmontantoudescendant.Soyezextrêmement
prudentlorsquevouschangezdedirectionsurun
terrainenpente.

•Netondezpasdepentestropraides.Vous

pourriezglisseretvousblesserentombant.

•Faitespreuvedeprudencequandvoustondezà

proximitédedénivellations,fossésouberges.

14

Démarragedumoteur

Modèlestandard

Tirezlentementlapoignéedulanceurjusqu'àcequevoussentiezunerésistance,puistirezvigoureusement.
Laissezlelanceurserétracterlentementjusqu'aumoteur.

Remarque:Silemoteurnedémarrepasaprèsplusieurstentatives,contactezunconcessionnaire-réparateur

agréé.

Figure14

g234917

Modèleàdémarrageélectrique

Surunmodèleàdémarrageélectrique,vouspouvezmettrelemoteurenmarchesoitaveclaclédecontact,
soitaveclelanceur.

•Clédecontact:

1.Chargezlabatteriependant24heuresavantd'utiliserlamachinepourlapremièrefois(AdeFigure15).

Important:N'essayezpasdedémarrerlemoteuralorsquelabarredecommandedeslames

estengagée,aurisquedefairegrillerlefusible(BdeFigure15).

2.Introduisezlaclédanslecommutateurd'allumage(CdeFigure15).

3.Tournezetmaintenezlaclédecontactenpositiondémarrageetrelâchez-lalorsquelemoteur
démarre(DdeFigure15).

Remarque:Nemaintenezpaslaclédecontactenpositiondedémarragependantplusde

5secondes,andenepasendommagerledémarreur.

15

Figure15

•Poignéedulanceur:

1.TournezlaclédecontactàlapositionCONTACT(AdeFigure16).

Important:N'essayezpasdedémarrerlemoteuralorsquelabarredecommandedeslames

estengagée,aurisquedefairegrillerlefusible(BdeFigure16).

2.Tirezlentementlapoignéedulanceurversl'arrièrejusqu'àcequevoussentiezunerésistance,puis
tirezvigoureusement(CdeFigure16).Laissezlelanceurserétracterlentementjusqu'aumoteur.

g234919

Figure16

g234918

16

Utilisationdelacommanded'autopropulsion

Pouractionnerl'autopropulsion,ilvoussuftd'avancer,lesmainssurlapartiesupérieureduguidonetles
coudesserrés;lamachineavanceautomatiquementàvotrerythme(Figure17).

Remarque:Lamachinepeutsepropulserautomatiquementavecleslamesembrayéesoudébrayées.

Figure17

Remarque:Pourlessituationsexigeantplusdecontrôlequ'aveclasimpleautopropulsion,utilisezlapoignée

d'aideaudéplacement.

g244853

Arrêtdumoteur

Modèlestandard

Poussezl'interrupteuràbascule(Figure17)àla
positionARRÊTetmaintenez-ledanscetteposition
jusqu'àl'arrêtdumoteur.

Figure18

g234920

Figure19

g311442

Engagementdeslames

Modèleàdémarrageélectrique

1.TournezlaclédecontactàlapositionARRÊT(A
deFigure18).

2.Unefoislemoteurarrêté,retirezlacléde
contactetemportez-laavecvousquandvous
quittezlamachine(BdeFigure18).

Leslamesnetournentpasautomatiquementquand
lemoteurdémarre.Ilfautengagerleslamespour
tondre.

1.Tirezledispositifdeblocagedelabarre
decommandedeslamesverslabarrede
commande(Figure20).

17

Figure20

Contrôledufonctionne­mentdusystèmed'arrêt
deslames

Périodicitédesentretiens:Àchaqueutilisationou

unefoisparjour

Vériezqueleslamess'arrêtentenmoinsde

g016484

3secondesaprèslerelâchementdelabarrede
commande.

1.Dispositifdeblocagedela
barredecommandedes
lames

2.Serrezlentementlabarredecommandedes

lamescontreleguidon(Figure20).

3.Maintenezlabarredecommandedeslames

contreleguidon(Figure21).

2.Barredecommandedes
lames

Figure21

Désengagementdeslames

Relâchezlabarredecommandedeslames(Figure

22).

Utilisationdubacàherbe

Vouspouvezvousservirdubacàherbepourcontrôler
lesystèmed'arrêtdeslames.

1.Retirezl'obturateurd'éjectionarrière.

2.Placezlebacvidesurlamachine.

3.Démarrezlemoteur.

4.Engagezleslames.

Remarque:Lebacdoitcommenceràse

goner,cequiindiquequeleslamestournent.

5.Toutenobservantlebac,relâchezlabarrede
commandedeslames.

Remarque:Silebacnesedégonepasdans

g193334

les3secondessuivantlerelâchementdela
barredecommande,ilsepeutquelesystème
d'arrêtdeslamescommenceàsedétériorer,ce
quirisquedecompromettrelefonctionnement
sûrdelamachinesivousn'entenezpascompte.
Demandezàunconcessionnaire-réparateur
agréédecontrôleretderéviserlamachine.

6.Coupezlemoteuretattendezl'arrêtcompletde
touteslespiècesmobiles.

Figure22

Important:Lorsquevousrelâchezlabarre

decommande,leslamesdoivents'arrêteren
moinsde3secondes.Sicen'estpaslecas,
cessezimmédiatementd'utiliserlamachineet
adressez-vousàunconcessionnaire-réparateur
agréé.

Utilisationsanslebacàherbe

1.Amenezlamachinesurunesurfacerevêtueà
l'abriduvent.

2.Réglezles4rouesàlahauteurdecoupede
89mm.

3.Roulezenbouleunedemi-feuilledepapier
journal(environ76mmdediamètre)etplacez-la

g193345

18

souslecarterdelamachine.

4.Placezlabouledepapierjournalà13cmdevant
lamachine.

5.Démarrezlemoteur.

6.Engagezleslames.

7.Relâchezlabarredecommandedeslameset
commencezàcompter3secondes.

8.À3,poussezrapidementlamachineenavant,
surlabouledepapierjournal.

9.Coupezlemoteuretattendezl'arrêtcompletde
touteslespiècesmobiles.

10.Passezdevantlamachineetexaminezlaboule
depapierjournal.

Remarque:Siellen'estpaspasséesousla

machine,répétezlesopérations4à10.

11.Silabouleestdérouléeoudéchiquetée,cela
signiequeleslamesnesesontpasarrêtées
correctementetquelamachinen'estpassûre.
Contactezunconcessionnaire-réparateuragréé.

Recyclagedel'herbe
coupée

Àlalivraison,cettemachineestprêteàrecycler
l'herbeetlesfeuillescoupéespournourrirvotre
pelouse.Pourpréparerlamachineaurecyclage,
procédezcommesuit:

•Silagoulotted'éjectionlatéraleestmontée,

enlevez-laetabaissezledéecteurd'éjection
latérale;voirDéposedelagoulotted'éjection

latérale(page21).

ATTENTION

Sivousutilisezlamachinepourrecyclerles
déchetsd'herbesansavoirmisl'obturateur
enplace,desobjetspeuventêtreéjectésdans
votredirectionoucelled'autrespersonnes.
Uncontactavecleslamesestégalement
possible.Lesobjetséjectésouleslames
peuventcauserdesblessuresgravesou
mortelles.

Assurez-vousquel'obturateurd'éjection
arrièreestenplaceavantdeprocéderau
recyclage.N'engagezjamaisleslamesà
moinsquel'obturateurd'éjectionarrièreoule
bacàherbenesoitmontésurlamachine.

•Silebacàherbeestmontésurlamachine,

enlevez-le;voirRetraitdubacàherbe(page20).

•Sil'obturateurd'éjectionarrièren'estpasinstallé,

saisissez-leparlapoignée,relevezledéecteur
arrièreetinsérez-ledanslagoulotted'éjection
arrièrejusqu'àcequeledispositifdeblocage
s'enclenche;voirFigure22.

Figure23

g234924

19

Ramassagedel'herbecoupée

Utilisezlebacàherbepourrecueillirlesdébrisd'herbeetdefeuillesdéposéssurlapelouse.

Silagoulotted'éjectionlatéraleestmontéesurlamachine,enlevez-laavantdeprocéderauramassagede
l'herbe;voirDéposedelagoulotted'éjectionlatérale(page21).

Montagedubacàherbe

1.Soulevezledéecteurarrièreetgardez-ledanscetteposition(AdelaFigure24).

2.Retirezl'obturateurd'éjectionarrièreenappuyantsurleverrouaveclepouceetentirantl'obturateur
horsdelamachine(BdelaFigure24).

3.Placezlatigedubacdanslescransàlabaseduguidonetagitezlebacd'avantenarrièrepourvous
assurerquelatigeestbienengagéeaufonddesdeuxcrans(CdelaFigure24).

4.Abaissezledéecteurarrièrejusqu'àcequ'ilreposesurlebacàherbe.

g244854

Figure24

Retraitdubacàherbe

Pourretirerlebacàherbe,inversezlaprocéduredemontagedécritedansMontagedubacàherbe(page20).

Éjectionlatéraledel'herbe
coupée

Utilisezl'éjectionlatéralelorsquel'herbeesttrès
haute.

Silebacàherbeestmontésurlamachine,retirez-le
etinsérezl'obturateurd'éjectionarrière(voirRetraitdu

bacàherbe(page20))avantdeprocéderàl'éjection

latérale.

Important:Assurez-vousquel'obturateur

d'éjectionarrièreestenplaceavantdeprocéder
aurecyclage(Figure23).

Montagedelagoulotted'éjection
latérale

Déverrouillezetsoulevezledéecteurlatéral,et
montezlagoulotted'éjectionlatérale(Figure25).

g235646

Figure25

20

Déposedelagoulotted'éjection
latérale

Pourdéposerlagoulotted'éjectionlatérale,soulevez
ledéecteurlatéral,déposezlagoulotte,puis
rabaissezledéecteurjusqu'àcequ'ils'enclenche
solidementenplace.

–Remplacezleslamesoufaites-lesaiguiser.
–Tondezenavançantpluslentement.
–Augmentezlahauteurdecoupe.
–Tondezplussouvent.
–Empiétezsurlespassagesprécédentspour

tondreunelargeurdebanderéduite.

Conseilsd'utilisation

Conseilsdetontegénéraux

•Inspectezlazonedetravailetdébarrassez-lade

toutobjetpouvantêtreprojetéparlamachine.

•Évitezdeheurterdesobstaclesavecleslames.

Nepassezjamaisintentionnellementsurunobjet
quelqu'ilsoit.

•Silamachineheurteunobstacleoucommenceà

vibrer,coupezimmédiatementlemoteurdefaçon
àimmobilisertouteslespiècesmobiles,enlevez
laclé(selonl'équipement)etdébranchezlelde
labougieavantdevériersilamachinen'estpas
endommagée.

•Pourobtenirdesrésultatsoptimaux,remplacez

leslamesaudébutdelasaisondetonteouselon
lesbesoins.

Latonte

•Netondezl'herbequesuruntiersdesahauteur

àchaquefois.N'utilisezpasunehauteurde
coupeinférieureà51mm,saufsil'herbeest
clairseméeouàlandel'automnequandla
poussecommenceàralentir.

•Sil'herbefaitplusde15cm,effectuezunpremier

passageàvitesseréduiteàlahauteurdecoupe
laplushaute.Effectuezensuiteundeuxième
passageàunehauteurdecoupeinférieurepour
obtenirunecoupeplusesthétique.L'herbetrop
hauterisqued'obstruerlamachineetdefairecaler
lemoteur.

•L'herbeetlesfeuilleshumidesonttendanceà

s'agglomérersurlapelouseetpeuventobstruerla
machineetfairecalerlemoteur.Évitezdetondre
quandl'herbeesthumide.

•Soyezconscientdesrisquesd'incendiepartemps

trèssec,respecteztouslesavertissementslocaux
relatifsauxincendies,etnelaissezpasl'herbeet
lesfeuillessèchess'accumulersurlamachine.

•Alternezladirectiondelatonte.Celapermet

dedisperserlesdéchetsplusuniformémentet
d'obtenirunefertilisationplushomogène.

•Sil'aspectdelapelousetonduen'estpas

satisfaisant,essayezuneouplusieursdes
solutionssuivantes:

Hachagedesfeuilles

•Aprèslatonte,50%delapelousedoitêtrevisible

souslacouchedefeuilleshachées.Vousdevrez
peut-êtrerepasserplusieursfoissurlesfeuilles.

•Silacouchedefeuillessurlapelousefaitplusde

13cmd'épaisseur,utilisezunehauteurdecoupe
plusélevée,puisfaitesunsecondpassageàla
hauteurdecoupedésirée.

•Ralentissezlavitessedetontesilesfeuillesne

sontpashachéesassezmenues.

Aprèsl'utilisation

Consignesdesécurité
aprèsl'utilisation

Consignesdesécuritégénérales

•Coupeztoujourslemoteur,enlevezlacléde

contact(selonl'équipement),attendezl'arrêt
completdetouteslespiècesmobilesetlaissez
refroidirlamachineavantdelarégler,d'enfaire
l'entretien,delanettoyeroudelaremiser.

•Pouréviterlesrisquesd'incendie,enlevezles

brinsd'herbeetautresdébrisquisontagglomérés
surlamachine.Nettoyezlescouléeséventuelles
d'huileoudecarburant.

•Neremisezjamaislamachinenilesbidonsde

carburantàproximitéd'uneammenue,d'une
sourced'étincellesoud'uneveilleuse,tellecelle
d'unchauffe-eauoud'autresappareils.

Consignesdesécuritépourle
transport

•Retirezlaclédecontact(selonl'équipement)

avantdechargerlamachinepourletransport.

•Faitespreuvedeprudencepourlechargementou

ledéchargementdelamachine.

•Empêchezlamachinederouler.

21

Nettoyagedudessousde
lamachine

Périodicitédesentretiens:Aprèschaqueutilisation

1.Amenezlamachinesurunesurfaceplaneet
horizontale.

2.Coupezlemoteuretattendezl'arrêtcomplet
detouteslespiècesmobilesavantdequitterla
positiond'utilisation.

3.Abaissezlamachineàlahauteurdecoupe
laplusbasse.VoirRéglagedelahauteurde

coupe(page13).

4.Branchezuntuyaud'arrosageauraccordde
lavageetouvrezl'arrivéed'eauàfond(Figure

26).

5.Mettezlemoteurenmarche,engagezlelevier
decommandedeslamesetlaissezlemoteuret
leslamestournerpendant1à3minutes.

6.Désengagezlelevierdecommandedeslames,
coupezlemoteuretattendezl'arrêtcompletde
touteslespiècesmobiles.

7.Coupezl'eauetdébranchezletuyaud'arrosage
duraccorddelavage.

Remarque:Silamachineestencoresale

aprèsunseullavage,arrosez-laetlaissez-la
tremper30minutes.Recommencezensuitela
procédure.

8.Remettezlamachineenmarcheetengagez
leslamespendant1à3minutespourévacuer
l'excèsd'eau.

Remarque:Enduisezdevaselinelejoint

toriqueduraccorddelavagepourfaciliter
lebranchementdutuyaud'arrosagesans
endommagerlejointtorique.

Figure26

1.Raccorddelavage3.Jointtorique

2.Tuyaud'arrosage4.Raccord

ATTENTION

Sileraccorddelavageestcasséou
manquant,l'utilisateuretlespersonnes
àproximitépeuventêtreblessésparla
projectiond'objetsouparuncontactavecla
lame.Desdébrisprojetésouuncontactavec
lalamepeuventoccasionnerdesblessures
gravesoumortelles.

•Sileraccorddelavageestcasséou
manquant,n'utilisezpaslamachineavant
del'avoirremplacé.

•Nemettezjamaislesmainsoulespieds
souslamachinenidansaucunedeses
ouvertures.

g003934

Pliageduguidon

ATTENTION

Vousrisquezd'endommagerlescâblesetderendrel'utilisationdelamachinedangereusesi
vouspliezoudépliezmalleguidon.

•Veillezànepasendommagerlescâblesenpliantoudépliantleguidon.

•Siuncâbleestendommagé,contactezunconcessionnaire-réparateuragréé.

22

Figure27

g334979

23

Entretien

Programmed'entretienrecommandé

Périodicitéd'entretienProcédured'entretien

Aprèsles5premières

heuresdefonctionnement

Àchaqueutilisationou

unefoisparjour

Aprèschaqueutilisation

Toutesles25heures

Toutesles50heures

Toutesles200heures

Unefoisparan

Unefoisparanouavant

leremisage

•Vidangezl'huilemoteur.

•Contrôlezleniveaud'huilemoteuretfaitesl'appointsinécessaire.

•Contrôlezlefonctionnementdudébrayagedufreindelame.

•Contrôlezleltreàairetnettoyez-leouremplacez-leaubesoin.

•Contrôlezleslames.

•Enlevezl'herbecoupéeetautresdébrisaccumuléssouslamachine.

•Chargezlabatteriependant24heures(modèleàdémarrageélectriqueuniquement).

•Nettoyezleltreàair(plusfréquemmentsil'atmosphèreesttrèspoussiéreuse).

•Vidangezl'huilemoteur.

•Effectuezl'entretiendusystèmed'entraînementdeslames.

•Remplacezleltreàair(plusfréquemmentsil'atmosphèreesttrèspoussiéreuse).

•Effectuezl'entretiendultreàair;faites-leplusfréquemmentsil'atmosphèreest
trèspoussiéreuse.

•Vidangezl'huilemoteur.

•Faitesl'entretiendeslames.

•Chargezlabatterie(modèleàdémarrageélectriqueuniquement).

•Vidangezleréservoirdecarburantavantleremisageannueletavantlesréparations
quilenécessitent.

Important:Reportez-vousaumanueldupropriétairedumoteurpourtoutesprocéduresd'entretien

supplémentaires.

Consignesdesécurité
pendantl'entretien

•Vousdeveztoujourscouperlemoteur,attendre

l'arrêtcompletdetouteslespiècesmobileset
laisserrefroidirlamachine,avantdelarégler,la
nettoyeroularemiser.

•Débranchezleldelabougieetretirezlacléde

contact(selonl'équipement)avantd'entreprendre
toutentretien.

•Portezdesgantsetuneprotectionoculairepour

fairel'entretiendelamachine.

•Lalameesttranchanteetvouspouvezvous

blessergravementàsoncontact.Portezdes
gantspoureffectuerl'entretiendelalame.Ne
réparezpasetnemodiezpasleslames.

•N'enlevezpasetnemodiezpaslesdispositifsde

sécurité.Vériezrégulièrementqu'ilsfonctionnent
correctement.

•Ducarburantpeuts'échapperlorsquelamachine

estbasculéesurlecôté.Lecarburantest
inammableetexplosif,etpeutcauserdes
blessures.Laisseztournerlemoteurjusqu'àce

qu'ils'arrêtefautedecarburantouvidangezle
resteducarburantavecunepompemanuelle;ne
siphonnezjamaislecarburant.

•Pourgarantirunrendementoptimaldelamachine,

utilisezuniquementdespiècesderechange
etaccessoiresTorod'origine.Lespiècesde
rechangeetaccessoiresprovenantd'autres
constructeurspeuventêtredangereux,etleur
utilisationrisqued'annulerlagarantiedela
machine.

Préparationàl'entretien

1.Coupezlemoteur,enlevezlaclédecontact
(selonl'équipement)etattendezl'arrêtcomplet
detouteslespiècesmobiles.

2.Débranchezleldelabougie(Figure28).

24

g191983

Figure28

1.Fildebougie

3.Rebranchezleldelabougieunefoisl'entretien
terminé.

Important:Avantdebasculerlamachine

pourvidangerl'huileouremplacerleslames,
laissezlemoteurenmarchejusqu'àce
qu'ils'arrêtefautedecarburant.Sivousne
pouvezpasattendrequelemoteurs'arrête
parmanquedecarburant,utilisezunepompe
manuellepourviderlerestedecarburant.
Basculeztoujourslamachinesurlecôté
(jaugeenbas).

ATTENTION

Ducarburantpeuts'échapperlorsque
lamachineestbasculéesurlecôté.Le
carburantestinammableetexplosif,etpeut
causerdesblessures.

Laisseztournerlemoteurjusqu'àcequ'il
s'arrêtefautedecarburantouvidangezle
resteducarburantavecunepompemanuelle;
nesiphonnezjamaislecarburant.

Entretiendultreàair

Périodicitédesentretiens:Àchaqueutilisationou

unefoisparjour—Contrôlezleltre
àairetnettoyez-leouremplacez-le
aubesoin.

Toutesles50heures—Nettoyezleltreàair
(plusfréquemmentsil'atmosphèreesttrès
poussiéreuse).

Unefoisparan—Effectuezl'entretiendultreà
air;faites-leplusfréquemmentsil'atmosphère
esttrèspoussiéreuse.

Toutesles200heures—Remplacezleltreà
air(plusfréquemmentsil'atmosphèreesttrès
poussiéreuse).

1.Retirezlaxationducouvercledultreàairet
déposezlecouvercle(Figure29).

Figure29

1.Couvercle

2.Fixation4.Base

2.Déposezetexaminezleltre.

3.Filtre

•Remplacezleltres'ilestendommagéou

humidiépardel'huileoudel'essence.

•Sileltreestsale,tapotez-lecontreune

surfacedureàplusieursreprisesousoufez
lesdébrisdel'intérieurversl'extérieur
enutilisantdel'aircompriméàmoinsde
2,07bar.

Remarque:N'utilisezpasdebrosseetne

soufezpaslessaletésdepuisl'extérieur
dultre;danslesdeuxcas,lasaleté
s'incrusteraitdanslesbres.

3.Nettoyezleboitieretlecouvercledultreàair
avecunchiffonhumide.Nefaitespastomber

desaletédanslepassaged'air.

4.Installezleltresurlabase.

5.Reposezlecouvercleetserrezfermementle
boutondexation.

Vidangedel'huilemoteur

Périodicitédesentretiens:Aprèsles5premières

heuresdefonctionnement
Toutesles50heures
Unefoisparan

Remarque:Faitestournerlemoteurpendant

quelquesminutesavantlavidangepourréchauffer
l'huile.L'huilechaudes'écouleplusfacilementet
entraîneplusd'impuretés.

Spécicationsdel'huilemoteur

g017216

25

Spécicationsdel'huilemoteur(cont'd.)

Capacitéd'huilemoteur0,53l*

Viscositéd'huileHuiledétergenteSAE30ou

SAE10W-30

ClassedeserviceAPISJoumieux

*Ilrestedel'huiledanslecarteraprèslavidange
d'huile.Neremplissezpascomplètementlecarter
d'huile.Remplissezlecarterd'huileenprocédant
commesuit:

g017281

Figure31

1.Amenezlamachinesurunesurfaceplaneet
horizontale.

2.VoirPréparationàl'entretien(page24).

3.Tournezlebouchondanslesensantihoraireet
sortezlajauge(Figure30).

Figure30

1.Niveaumax.3.Niveaumin.

2.Niveauexcessif

4.Basculezlamachinesurlecôté(ltreàairen
haut)pourvidangerl'huileusagéeparletubede
remplissage(Figure31).

5.Redressezlamachineaprèsavoirvidangé
l'huileusagée.

6.Versezavecprécaution75%environde
lacapacitéd'huilemoteurdansletubede
remplissaged'huile.

7.Attendez3minutespourdonnerletempsà
l'huiledesestabiliserdanslemoteur.

8.Essuyezlajaugesurunchiffonpropre.

9.Insérezlajaugeaufonddugoulotde
remplissage,puisressortez-la.

10.Relevezleniveaud'huileindiquésurlajauge
(Figure30).

•Sileniveaun'atteintpaslerepèreminimum

surlajauge,versezlentementunepetite
quantitéd'huiledansletubederemplissage,
attendez3minutespuisrépétezles
opérations8à10jusqu'àatteindreunniveau
d'huilecorrect.

•Sileniveaud'huileesttropélevé,vidangez

l'excédentd'huilejusqu'àcequelajauge
indiqueleniveaucorrect.

g193261

11.Insérezetvissezsolidementlajaugedansle
tubederemplissage.

12.Recyclezl'huileusagéeconformément
àlaréglementationlocaleenmatière
d'environnement.

26

Chargedelabatterie

Remplacementdufusible

Modèlesàdémarrageélectrique
seulement

Périodicitédesentretiens:T outesles25heures

Unefoisparanouavantleremisage

Chargezlabatteriependant24heureslapremière
fois,puistouslesmois(tousles25démarrages)ou
selonlesbesoins.Utiliseztoujourslechargeurdans
unlieuàl'abrietchargezlabatterieàlatempérature
ambiante(22°C)danslamesuredupossible.

Remarque:Lamachinen'estpaséquipéed'un

systèmedechargedel'alternateur.

1.Branchezlechargeursurlefaisceaudecâblage
situésouslaclédecontact(Figure32).

Modèlesàdémarrageélectrique
seulement

Silabatterienesechargepasousilemoteurne
tournepasavecledémarreurélectrique,lefusible
aprobablementgrillé.Remplacez-leparunfusible
enchablede40A.

Important:Ledémarreurélectriquene

fonctionnerapasetlabatterienepourrapasêtre
chargéesiunfusibleenbonétatn'estpasen
place.

1.Ouvrezleporte-fusibleétancheetremplacez
lefusible(Figure33).

Figure32

2.Branchezlechargeuràuneprisemurale.

Remarque:Lorsquelabatterienepeutplus

êtrerechargée,recyclez-laoumettez-laau
rebutconformémentàlaréglementationlocale
enmatièred'environnement.

Remarque:Lechargeurdebatteriepeut

comprendreunediodebicolorequiindiqueles
différentsétatsdechargesuivants:

•Ladioderougeindiquequelabatterieesten

charge.

•Ladiodeverteindiquequelechargeurestchargé

aumaximumouestdébranchédelabatterie.

•Ladiodeclignotealternativementenrougeetvert

pourindiquerquelachargedelabatterieest
presqueterminée.Cetétatnedurequequelques
minutesavantquelabatteriesoitchargéeau
maximum.

g020856

g017518

1.Porte-fusible

2.Fermezlecouvercleduporte-fusibleet
assurez-vousqu'ilestbienhermétique.

Figure33

Remplacementdela
batterie

Modèlesàdémarrageélectriqueuniquement

Retraitdel'anciennebatterie

1.Adressez-vousàunconcessionnaire-réparateur
agréépourobtenirunebatteriederechange.

2.Déposezlecouvercledecourroie;voir
l'opération1delasectionEntretiendusystème

d'entraînementdeslames(page29).

3.Retirezl'obturateurd'éjectionarrière.

4.Amenezleguidonàlapositionverticale.

5.Retirezles4petitsboulonsquimaintiennent
l'ensembledéecteurarrièreetlevierdeblocage
duguidon.

6.Pliezleguidoncomplètementversl'avant

27

7.Déposezl'ensembledéecteurarrièreetlevier
deblocageduguidon(Figure34).

Figure34

1.Ensembledéecteurarrièreetlevierdeblocageduguidon

8.Déposezlecouvercledelabatterie.

9.Débranchezlescâblesdelabatterie.

Réglagedel'autopropul­sion

Modèlesautopropulsésseulement

Lorsquevousremplacezuncâbledecommande
d'autopropulsionouquel'autopropulsionestdéréglée,
vousdevezréglerlacommanded'autopropulsion.

1.Tournezl'écrouderéglagedanslesens
antihorairepourdesserrerleréglageducâble
(Figure35).

g017523

10.Déposezlabatterieetrecyclez-la.

Remarque:Recyclezlabatterieconformément

àlaréglementationnationaleetlocaleen
matièred'environnement.

Miseenplacedelabatterieneuve

1.Nettoyezl'emplacementdelabatteriesurle
carterdelamachine.

2.Installezlanouvellebatteriesurlecarterdela
machine.

3.Branchezlescâblesàlanouvellebatterie.

Remarque:Assurez-vousderelierlecâble

noir(négatif)àlabornenégative(-),etlecâble
rouge(positif)àlabornepositive(+).

4.Replacezlecouverclesurlabatterie.

Remarque:Assurez-vousquelecouvercle

recouvrebienlefaisceaudecâblage.

5.Reposezl'ensembledéecteurarrièreetlevier
deblocageduguidonsurlamachine.

Figure35

1.Guidon(côtégauche)

2.Écrouderéglage

3.Câbled'autopropulsion

4.Tournerl'écroudansle
senshorairepourserrerle
réglage

5.Tournerl'écroudansle
sensantihorairepour
desserrerleréglage

2.Ajustezlatensionducâble(Figure35)enle
tirantenarrièreouenlepoussantenavantpuis
enlemaintenantàcetteposition.

Remarque:Poussezlecâbleverslemoteur

pouraccroîtrelatractionetéloignez-ledu
moteurpourréduirelatraction.

3.Tournezl'écrouderéglagedanslesenshoraire
pourserrerleréglageducâble.

Remarque:Serrezl'écrousolidementavec

unecléàdouilleouàmolette.

g269307

6.Relevezleguidonàlapositionverticale.

7.Fixezlecarénageavecles4petitsboulonsque
vousavezretirésàl'opération5deRetraitde

l'anciennebatterie(page27).

8.Installezl'obturateurd'éjectionarrière.

9.Ramenezleguidonàlapositionnormale
d'utilisation.

28

Entretiendusystème
d'entraînementdeslames

Périodicitédesentretiens:T outesles50heures

1.Déposezlecouvercledusystème
d'entraînementdeslames(Figure36).

g017221

Figure37

Figure36

1.Boulons

2.Couvercle

2.Enlevezlesdébrisquisetrouventàl'intérieur
dudéecteuretsurlespiècesquil'entourentà
labrosseouàl'aircomprimé.

3.Tenezunejauged'épaisseurde0,25mm,un
morceaudepapier,ouunepetitecartecontrela
paroietfaites-le(la)glisserderrièreleressortde
tensiondelacourroie.

Remarque:S'ilyaunespacevisibleentrela

jaugeetleressort,serrezleboulonetl'écrou
deréglagejusqu'àcequelepapierpuissejuste
passerdansl'espace(Figure37).

1.Ressortdetensionde
courroie

2.Boulonderéglage

3.Espace6.Paroi

4.Écrouderéglage

5.Courroied'entraînement
deslames

Important:Neserrezpasleboulonde

g016491

réglageexcessivement.Celarisquerait
d'endommagerlacourroied'entraînement
deslames.

4.Reposezlecouvercledusystème
d'entraînementdeslamesdéposé
précédemment.

Entretiendeslames

Périodicitédesentretiens:Unefoisparan

Important:Vousaurezbesoind'uneclé

dynamométriquepourmonterleslames
correctement.Sivousn'enpossédezpas

ousivousnevoussentezpascapable
d'effectuercetteprocédure,adressez-vousàun
concessionnaire-réparateuragréé.

Examinezl'étatdeslameschaquefoisquele
réservoirdecarburantestvide.Sileslames
sontendommagéesoufêlées,remplacez-les
immédiatement.Sileslamessontémoussées
ouébréchées,faites-lesaiguiseretéquilibrerou
remplacez-les.

Important:Porteztoujoursdesgantspour

travailleravecunelame.

29

ATTENTION

Unelameuséeouendommagéepeutse
briseretprojeterlemorceaucassédansvotre
directionoucelled'autrespersonnes,et
inigerdesblessuresgraves.

•Vériezl'étatetl'usuredeslames
périodiquement.

•Remplacezleslamesuséesou
endommagées.

Remarque:Utilisezdeslamesbienaiguiséesdurant

toutelasaisondetonte,pourobtenirunecoupenette
sansarrachernidéchiqueterlesbrinsd'herbe.

Préparationàl'entretiendeslames

1.Bloquezleguidonenpositionverticale(Figure

38);voirRéglagedelahauteurduguidon(page

12).

Figure39

1.Tranchant

2.Ailette4.Fissure

2.Inspectezleslames,enparticulierl'ailette
(Figure39).Remplacezimmédiatementtoute
lameendommagée,uséeouquiprésenteune
entaille.

3.Usure/formationd'une
entaille

ATTENTION

Siunelameesttropusée,uneentaille
seformeentrel'ailetteetlapartieplane.
Lalamepeutalorssebriseretun
morceauêtreprojetédudessousdela
machine,vousblessantgravementou
unepersonneàproximité.

•Contrôlezl'étatetl'usuredeslames
périodiquement.

•N'essayezjamaisderedresserune
lamefausséeoudesouderunelame
briséeoufendue.

g017223

Figure38

1.Guidonbloquéenpositionverticale

2.Basculezlamachinesurlecôté,jaugevers
lebas,jusqu'àcequelapartiesupérieuredu
guidonreposesurlesol.

Contrôledeslames

Périodicitédesentretiens:Àchaqueutilisationou

unefoisparjour

1.Examinezletranchantdeslames(Figure39).
Siellessontémousséesouprésententdes
indentations,déposezleslamesetaffûtez-les
ouremplacez-les.

•Remplacezleslamesuséesou
endommagées.

3.Recherchezleslamesfaussées;voirDétection

deslamesfaussées(page31).

g025927

30
