Toro 21773 Operator's Manual [de]

Recycler

Modellnr.21773—Seriennr.400000000undhöher

®

Rasenmäher(55cm)mitSmartStow

FormNo.3442-502RevC

®

Bedienungsanleitung

Einführung

DieserhandgeführteRasenmähermitSichelmessern
solltevonPrivatleutenodergeschultenLohnarbeitern
verwendetwerden.EristhauptsächlichfürdasMähen
vonGrasaufgepegtenGrünächeninPrivatanlagen
gedacht.DerzweckfremdeEinsatzdieserMaschine
kannfürSieundUnbeteiligtegefährlichsein.

LesenSiedieseInformationensorgfältigdurch,
umsichmitdemordnungsgemäßenEinsatzund
derWartungdesGerätsvertrautzumachenund
VerletzungenundeineBeschädigungdesGerätszu
vermeiden.SietragendieVerantwortungfüreinen
ordnungsgemäßenundsicherenEinsatzdesGeräts.

BesuchenSiewww.toro.comhinsichtlich
Sicherheitstipps,Schulungsunterlagen,
Zubehörinformationen,StandorteinesHändlersoder
RegistrierungdesProdukts.

WendenSiesichandenToro-Vertragshändler
oderKundendienst,wennSieeineServiceleistung,
OriginalersatzteilevonT orooderweitere
Informationenbenötigen.HabenSiedafürdieModell­undSeriennummernderMaschinegriffbereit.Bild1
zeigtdiePositionderModell-undSeriennummern
amProdukt.TragenSiehierbittedieModell-und
SeriennummerndesGerätsein.

Wichtig:ScannenSiemitIhremMobilgerätden

QR-CodeaufdemSeriennummernaufkleber(falls
vorhanden),umaufGarantie-,Ersatzteil-oder
andereProduktinformationenzuzugreifen.

IndieserAnleitungwerdenpotenzielleGefahren
angeführt,undSicherheitshinweisewerdenvom
Sicherheitswarnsymbol(Bild2)gekennzeichnet.
DiesesWarnsymbolweistaufeineGefahrhin,diezu
schwerenodertödlichenVerletzungenführenkann,
wennSiedieempfohlenenSicherheitsvorkehrungen
nichteinhalten.

g000502


Sicherheitswarnsymbol

IndieserAnleitungwerdenzweiBegriffezur
HervorhebungvonInformationenverwendet.Wichtig
weistaufspezielletechnischeInformationenhin,und
HinweishebtallgemeineInformationenhervor,die
IhrebesondereBeachtungverdienen.

DiesesProdukterfülltallerelevanteneuropäischen
Richtlinien;weitereDetailsndenSieinder
produktspezischenKonformitätserklärung(DOC).

Brutto-oderNettodrehmoment:DasBrutto­oderNettodrehmomentdiesesMotorswurde
vomMotorherstellerimLaborgemäßSAEJ1940
oderJ2723ermittelt.AufgrundderKonguration
zurErfüllungvonSicherheits-,Emissions­undBetriebsanforderungenistdietatsächliche
MotorleistungindieserKlassederRasenmäher
wesentlichniedriger.WeitereInformationennden
SieinderMotorbedienungsanleitungdesHerstellers,
diemitderMaschineausgeliefertwurde.

1.TypenschildmitModell-undSeriennummer

Modellnr.

Seriennr.

©2021—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420


RegistrierenSieIhrProduktunter

www.T oro.com.

ManipulierenoderdeaktivierenSiekeine
SicherheitsvorrichtungenanderMaschineundprüfen
SiedieeinwandfreieFunktioninregelmäßigen

g306581

Abständen.ModizierenodermanipulierenSienicht
dieBedienelementefürdieMotordrehzahl,dadieszu
unsicherenEinsatzbedingungenundVerletzungen
führenkann.

Inhalt

Einführung................................................................1

Sicherheit..................................................................2

AllgemeineSicherheit.........................................2

Originaldokuments(DE)

AlleRechtevorbehalten

Druck:Mexiko

*3442-502*

Sicherheits-undBedienungsschilder.................3

Einrichtung................................................................5

1AufklappendesHolms.....................................5

2EinbauendesSchaltbügels.............................5

3BefestigendesRücklaufstarterseilsinder

Seilführung......................................................6

4Motorölnachfüllen...........................................7

5MontierendesFangkorbs................................7

Produktübersicht.......................................................9

TechnischeDaten..............................................9

Anbaugeräte/Zubehör........................................9

Betrieb......................................................................9

VordemEinsatz....................................................9

SicherheitshinweisevorderInbetrieb-

nahme.............................................................9

Betanken..........................................................10

PrüfendesMotorölstands..................................11

EinstellenderHolmhöhe....................................11

EinstellenderSchnitthöhe................................12

WährenddesEinsatzes.......................................13

HinweisezurSicherheitwährenddes

Betriebs.........................................................13

AnlassendesMotors........................................13

VerwendendesSelbstantriebs.........................14

AbstellendesMotors........................................14

Schnittgutrecyclen............................................14

SammelndesSchnittguts.................................14

VerwendendesHebelsfürden

zuschaltbarenFangkorb...............................15

Betriebshinweise.............................................15

NachdemEinsatz...............................................16

HinweisezurSicherheitnachdem

Betrieb..........................................................16

ReinigenunterdemGerät.................................16

ZusammenklappendesHolms.........................18

LagernderMaschineinderaufrechten

Lagerstellung................................................19

Wartung..................................................................21

EmpfohlenerWartungsplan.................................21

Wartungssicherheit...........................................21

VorbereitenfürdieWartung..............................21

WartendesLuftlters........................................22

WechselndesMotoröls....................................22

AuswechselndesMessers...............................23

EinstellendesSelbstantriebs............................24

Einlagerung............................................................25

SicherheitbeiderEinlagerung..........................25

VorbereitenderMaschinefürdie

Einlagerung...................................................25

HerausnehmendesRasenmähersausder

Einlagerung...................................................25

Sicherheit

DieseMaschineerfülltENISO5395.

AllgemeineSicherheit

DiesesProduktkannHändeundFüßeamputieren
undGegenständeaufschleudern.BefolgenSiezum
VermeidenvonschwerenodertödlichenVerletzungen
immeralleSicherheitshinweise.

•Lesen,verstehenundbefolgenSievordem

AnlassendesMotorsalleAnweisungenund
WarnungeninderBedienungsanleitungundan
derMaschine.

•BerührenSiebeweglicheT eileoderdieUnterseite

derMaschinenichtmitdenHändenoderFüßen.
BleibenSieimmervonderAuswurföffnungfern.

•BedienenSiedieMaschineniemals,wennnicht

alleSchutzvorrichtungenundAbdeckungen
angebrachtundfunktionstüchtigsind.

•HaltenSieUnbeteiligte,insbesondereKinder,

ausdemArbeitsbereichfern.DasFahrzeug
darfniemalsvonKindernbetriebenwerden.
NurverantwortungsbewusstePersonen,die
geschultundmitdenAnweisungenvertrautsind
undkörperlichfähigsind,solltendieMaschine
verwenden.

•HaltenSiedieMaschinean,stellenSieden

MotorabundwartenSie,bisallebeweglichen
TeilezumStillstandgekommensind,bevorSie
Wartungsarbeitendurchführen,Auftankenoder
Verstopfungenentfernen.

DerunsachgemäßeEinsatzoderdiefalscheWartung
dieserMaschinekannzuVerletzungenführen.Halten
SiedieseSicherheitsanweisungenein,umdas
Verletzungsrisikozuverringern.AchtenSieimmerauf
dasSicherheitswarnsymbol
WarnungoderGefahr–„Sicherheitshinweis“.Wenn
SiedieseAnweisungennichteinhalten,kanneszu
Verletzungenggf.tödlichenVerletzungenkommen.

,esbedeutetVorsicht,

2

Sicherheits-undBedienungsschilder

DieSicherheitsaufkleberundBedienungsanweisungensindgutsichtbar;siebendensich
inderNähedermöglichenGefahrenbereiche.T auschenSiebeschädigteoderverloren
gegangeneAufkleberaus.

Herstellermarke

1.DieseMarkegibtan,dassdasMessereinTeildes
HerstellersderOriginalmaschineist.

decaloemmarkt

112-8760

1.GefahrdurchausgeworfeneGegenstände:HaltenSie
Unbeteiligtefern.

2.GefahrvonSchnittverletzungen/einerAmputationvon
HändenoderFüßendurchMähwerkmesser:HaltenSie
sichvonbeweglichenTeilenfern.

decal112-8760

decal125-5026

125-5026

1.Recycler-Stellung2.Fangkorb-Stellung

3

131-4514

1.Warnung:LesenSiedieBedienungsanleitung.

2.Schnitt-bzw.AmputationsgefahrfürHändeam
Mähwerkmesser:BerührenSiekeinebeweglichen
TeileundnehmenSiekeineSchutzblecheund
Schutzvorrichtungenab.

3.Schnitt-bzw.AmputationsgefahrfürHändedurch
Mähwerkmesser:SteckenSiedasZündkerzenkabelaus,
bevorSieWartungsarbeitendurchführen.

4.GefahrdurchaufgeschleuderteGegenstände:HaltenSie
Unbeteiligtefern;schaltenSiedenMotorab,bevorSiedie
Bedienpositionverlassen;hebenSieverstreuteT eileauf,
bevorSiemitdemMähenbeginnen.

5.Schnitt-bzw.AmputationsgefahrvonHändenam
Mähwerkmesser:MähenSieniehangaufwärtsoder

-abwärts,mähenSieimmerwaagrechtzumHang.Schauen
Sienachhinten,wennSierückwärtsfahren.

133-8198

decal131-4514b

decal133-8198

1.Warnung:LesenSiedieBedienungsanleitung.1)FüllenSie
KraftstoffbisaufdenangegebenenStandauf.2)Kippen
SiedieMaschinefürdieLagerungnachvorne.

4

Einrichtung

Wichtig:NehmenSiedenKunststoffschutzabundalleanderenKunststoffteileoderVerpackungenab,

mitdenenderMotorabgedecktist.WerfenSiesieab.

1

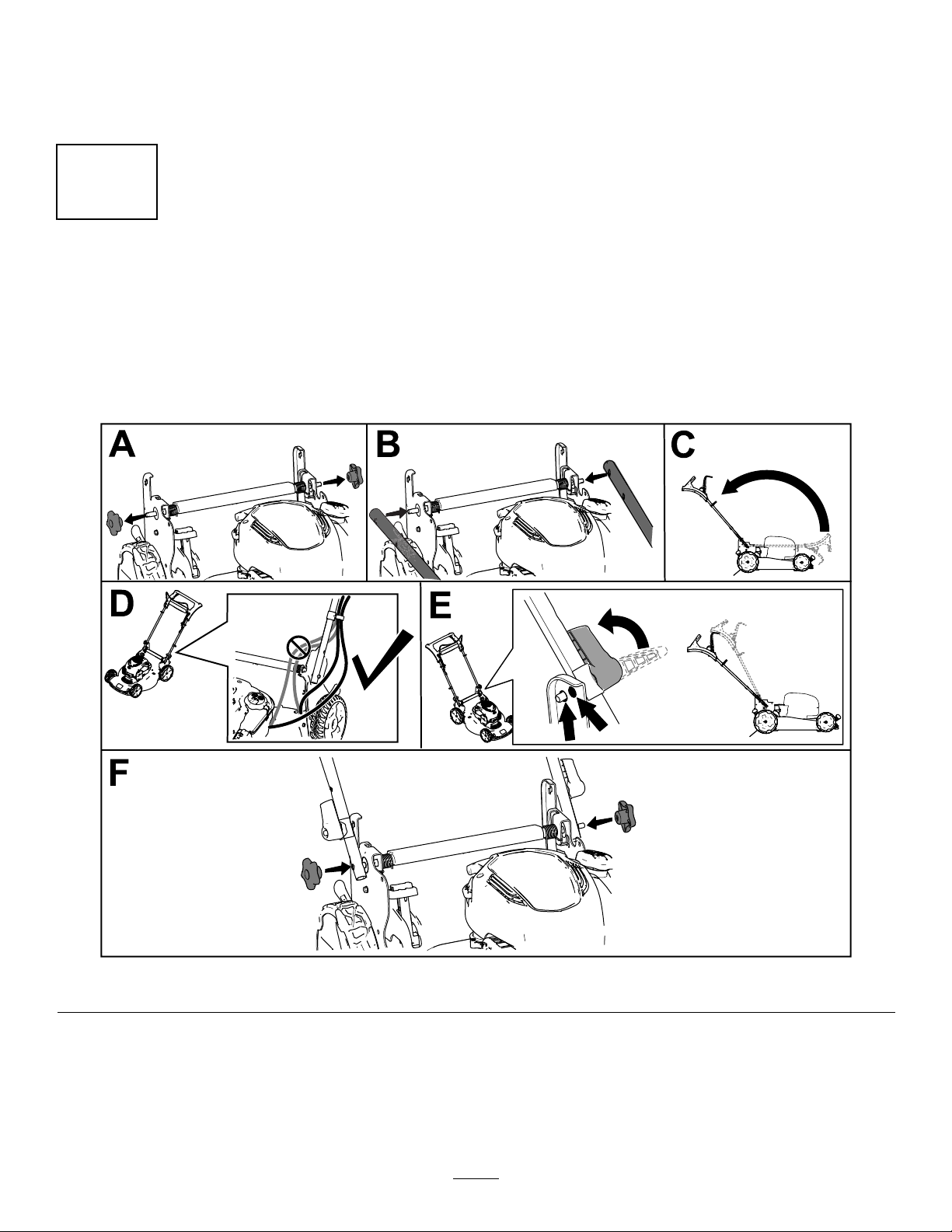

AufklappendesHolms

KeineTeilewerdenbenötigt

Verfahren

Hinweis:StellenSiesicher,dassdieKabelzurAußenseitedesHolmsverlegtsindundnichteingeklemmt

werden(DinBild3).


g334364

5

2

EinbauendesSchaltbügels

KeineTeilewerdenbenötigt

Verfahren

g344378


3

BefestigendesRücklaufstarterseilsinderSeilführung

KeineTeilewerdenbenötigt

Verfahren

Wichtig:BefestigenSiedasRücklaufstarterseilinderSeilführung,umdenMotorsicherundmühelos

anzulassen.


g334093

6

4

Motorölnachfüllen

KeineTeilewerdenbenötigt

Verfahren

Wichtig:WennderÖlstandimMotorzuhochoderzuniedrigistundSiedenMotorlaufenlassen,

könnenMotorschädenauftreten.


g222533

7

5

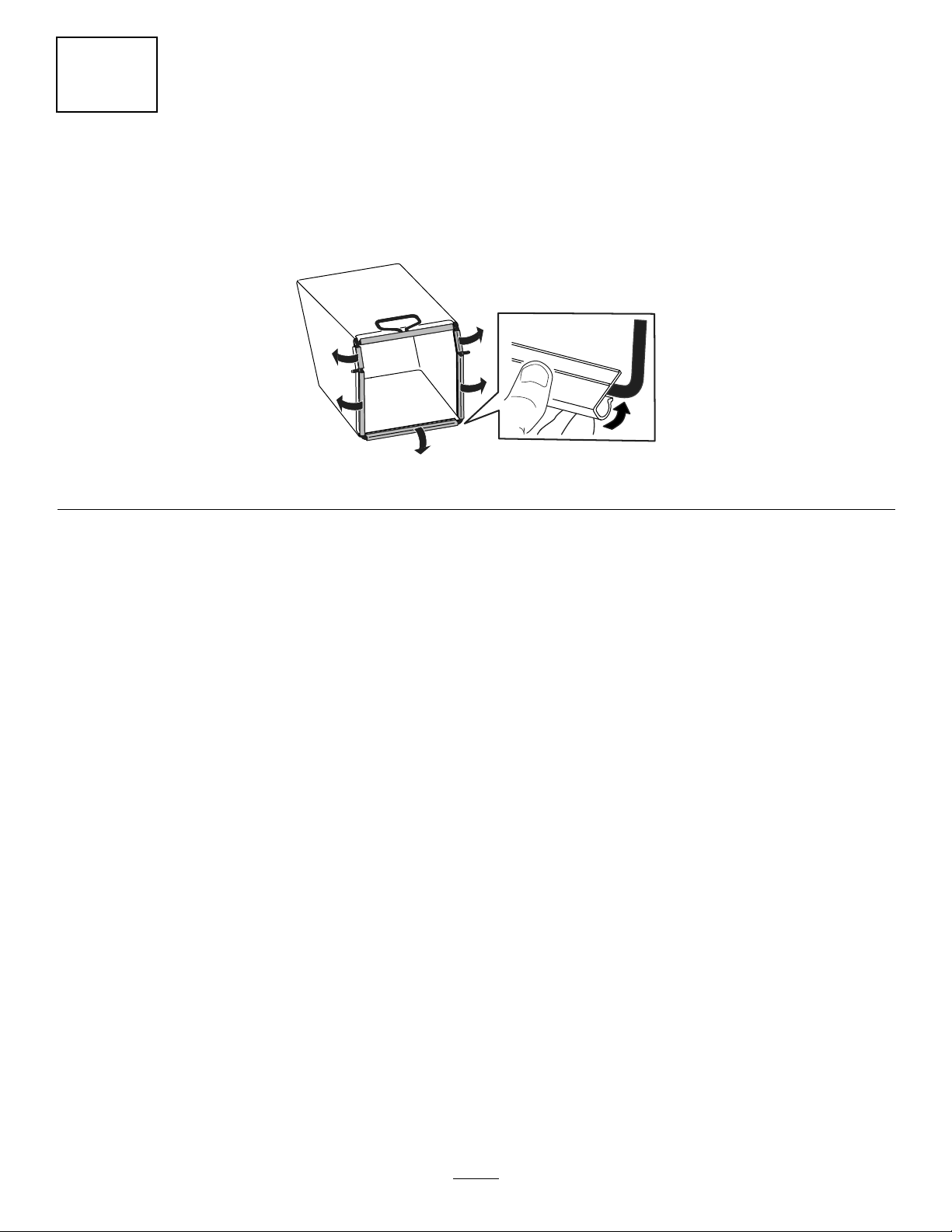

MontierendesFangkorbs

KeineTeilewerdenbenötigt

Verfahren

g334351


8

Produktübersicht

1.Bügel7.Zündkerzenstecker

2.Schaltbügel

3.Heckablenkblech9.Zuschaltbarer

4.Tankdeckel

5.Luftlter

6.Schnitthöheneinstellhebel
(4)

TechnischeDaten

Mo­dell

21773

GewichtLänge

35kg151cm59cm109cm


8.Einfüllstutzen/Ölpeilstab

Fangkorb-Hebel

10.Griffarretierung(2)

11.Fangkorb

12.Rücklaufstartergriff

Breite

VerwendenSie,umdieoptimaleLeistungund
Sicherheitzugewährleisten,nurOriginalersatzteile
und-zubehörteilevonToro.DieVerwendungvon
ErsatzteilenundZubehörvonanderenHerstellern
kannGefahrenbergenundzumErlöschender
Garantieführen.

Betrieb

Hinweis:BestimmenSiedielinkeundrechteSeite

derMaschineanhandderüblichenBetriebsposition.

VordemEinsatz

Sicherheitshinweisevor
derInbetriebnahme

AllgemeineSicherheit

•StellenSiedieMaschineabundwartenSie,bis

allebeweglichenTeilezumStillstandgekommen

g334208

Höhe

sind.LassenSiedieMaschineabkühlen,bevor
Siedieseeinstellen,reinigen,verstauen,oder
reparieren.

•MachenSiesichmitdemsicherenEinsatz

desGeräts,derBedienelementeundden
Sicherheitsaufklebernvertraut.

•PrüfenSie,oballeSchutzvorrichtungenund

Sicherheitsvorrichtungen,wiez.B.Ablenkbleche
und/oderGrasfangkörbemontiertsindundrichtig
funktionieren.

•ÜberprüfenSieimmerdieMaschineundstellen

Siesicher,dassdieSchnittmesserund-schrauben
nichtabgenutztoderbeschädigtsind.

•PrüfenSiedenArbeitsbereichderMaschine

undentfernenSiealleObjekte,diesichaufden
EinsatzderMaschineauswirkenodervonihr
aufgeschleudertwerdenkönnten.

•DerKontaktmiteinemsichdrehendenMessers

kanneszuschwerenVerletzungenführen.
SteckenSieIhreFingernichtunterdasGehäuse.

Anbaugeräte/Zubehör

EinSortimentanvonTorozugelassenen
AnbaugerätenundZubehörwirdfürdieseMaschine
angeboten,umdenFunktionsumfangdesGeräts
zuerhöhenundzuerweitern.WendenSiesichan
einenofziellenVertragshändlerodereinenofziellen
Toro-DistributorodernavigierenSiezuwww.T oro.com
füreineListederzugelassenenAnbaugeräteunddes
Zubehörs.

Kraftstoffsicherheit

•Kraftstoffistextremleichtentammbar

undhochexplosiv.FeuerundExplosionen
durchKraftstoffkönnenVerbrennungenund
Sachschädenverursachen.

–StellenSiedenKanisterbzw.dieMaschine

vordemAuftankenaufdenBodenundnicht
aufeinFahrzeugoderaufeinObjekt,umeine
elektrischeLadungdurchdasEntzündendes
Kraftstoffszuvermeiden.

9
