53cmbredgräsklipparemedalternativen
kompostering,uppsamlingbakochsidoutkast

Modellnr21750—Serienr407300000ochhögre

FormNo.3442-612RevA

Bruksanvisning

Introduktion

Dennagräsklippareavgåmodellmedroterande
knivaräravseddattanvändasavprivatkunder.Den
ärhuvudsakligenkonstrueradförattklippagräspå
välunderhållnagräsmattorruntbostäder.Detkan
medförafarafördigochkringståendeommaskinen
användsiandrasyftenänvadsomavsetts.

Läsdennainformationnogasåattdulärdigatt
användaochunderhållaproduktenpårättsätt,och
förattundvikaperson-ochproduktskador.Duär
ansvarigförattproduktenanvändspåettkorrektoch
säkertsätt.

Besökwww.T oro.comförmerinformation,inklusive
säkerhetsråd,utbildningsmaterial,informationom
tillbehör,hjälpmedatthittaenåterförsäljareellerför
attregistreradinprodukt.

Kontaktaenauktoriseradåterförsäljareeller
Toroskundserviceochhaproduktensmodell­ochserienummertillhandsomduharbehovav
service,Toro-originaldelarellerytterligareinformation.

Figur1visarvardunnerproduktensmodell-och

serienummer.Skrivinnumrenidettommautrymmet.

Viktigt:Skannarutkodenpåserienummerdekalen

(iförekommandefall)medenmobilenhetföratt
fåtillgångtillinformationomgaranti,reservdelar
ochannat

Figur1

kanledatillallvarligapersonskadorellerdödsfallom
föreskrifternainteföljs.

g000502

Figur2

Varningssymbol

Tvåordanvändsocksåidenhärbruksanvisningenför
attmarkerainformation.Viktigtangerspeciellteknisk
informationochObserveraangerallmäninformation
somärvärdattnotera.

Produktenuppfyllerallarelevantaeuropeiskadirektiv.
Merinformationnnsiproduktensseparataförsäkran
omöverensstämmelse.

Brutto-ellernettomoment:Motornsbrutto-eller
nettomomentverkstadsbedömdesavmotortillverkaren
ienlighetmedSAE(SocietyofAutomotiveEngineers)
J1940ellerJ2723.Denhärgräsklipparklassens
faktiskamotormomentkommerattvaraavsevärt
lägredådenärkongureradförattuppfylla
säkerhetskrav,utsläppsföreskrifterochfunktionella
krav.Semotortillverkarensinformationsommedföljer
maskinen.

Säkerhetsmekanismernafårvarkenändraseller
inaktiverasochdubörregelbundetkontrolleraattde
fungerarsomdeska.Försökinteattjusteraeller
manipuleramotornshastighetsreglage.Detkanleda
tillettfarligtdriftstillstånd,vilketkangeupphovtill

g305877

personskador.

1.Platsförmodell-ochserienummer

Modellnr

Serienr

Idenhärbruksanvisningenangespotentiellarisker
ochallasäkerhetsmeddelandenharmarkeratsmed
envarningssymbol(Figur2),somangerfarasom

©2020—TheT oro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

Registreradinproduktpåwww.T oro.com.

Översättningavoriginalet(SV)

TrycktiMexiko

Medensamrätt

*3442-612*

Innehåll

Säkerhet

Introduktion...............................................................1

Säkerhet...................................................................2

Allmänsäkerhet..................................................2

Säkerhets-ochinstruktionsdekaler....................3

Montering..................................................................4

1Monterahandtaget..........................................4

2Monterastartsnöretistyrningen.......................5

3Fyllapåoljaimotorn........................................6

4Monteragräsuppsamlaren...............................7

Produktöversikt.........................................................8

Specikationer...................................................8

Redskap/tillbehör................................................8

Körning.....................................................................9

Förekörning..........................................................9

Säkerhetföreanvändning...................................9

Fyllapåbränsletanken........................................9

Kontrolleraoljenivånimotorn...........................10

Justeraklipphöjden............................................11

Underarbetetsgång............................................12

Säkerhetvidanvändning..................................12

Startamotorn....................................................13

Användasjälvdrivningen...................................13

Stängaavmotorn.............................................13

Mullaklippet.....................................................13

Samlauppklippet.............................................14

Användasidoutkastarenförklippet...................15

Arbetstips........................................................15

Efterkörning........................................................16

Säkerhetefteranvändning................................16

Rengöraundermaskinen.................................16

Fällanedhandtaget..........................................16

Underhåll................................................................17

Rekommenderatunderhåll..................................17

Säkerhetvidunderhåll......................................17

Underhållsförberedelser...................................17

Servaluftltret..................................................18

Bytautmotoroljan.............................................18

Bytautkniven...................................................19

Justerasjälvdrivningen.....................................20

Förvaring................................................................21

Säkerförvaring.................................................21

Förberedamaskinenförförvaring.....................21

Taklipparenurförvaring...................................21

Maskinenharutformatsienlighetmed
specikationernaiSS-ENISO5395.

Allmänsäkerhet

Maskinenkanslitaavhänderochfötterochkasta
omkringföremål.Följalltidallasäkerhetsanvisningar
förattförhindraallvarligapersonskadorellerdödsfall.

•Läs,förståochföljanvisningarnaochvarningarna

somnnsidenhärbruksanvisningensamtpå
maskinenochredskapeninnandustartarmotorn.

•Hållhänderochfötterpåavståndfrånmaskinens

rörligadelarsamtdessundersida.Hållavståndtill
utkastaröppningen.

•Körendastmaskinenomskyddochandra

säkerhetsanordningarsitterpåplatsochfungerar.

•Hållkringståendeochbarnbortafrån

arbetsområdet.Låtintebarnanvändamaskinen.
Maskinenskaendastanvändasavpersoner
somäransvariga,utbildade,införståddamed
anvisningarnaochfysisktkapablaattanvända
maskinen.

•Stannamaskinen,stängavmotornochvänta

tillsallarörligadelarharstannatinnanduservar,
tankarellerrensarmaskinen.

Felaktigtbrukellerunderhållavmaskinenkanleda
tillpersonskador.Förattminskariskenförskador
skadualltidföljasäkerhetsanvisningarnaoch
uppmärksammavarningssymbolen(
betyderVarförsiktig,VarningellerFara–anvisningom
personsäkerhet.Underlåtenhetattföljaanvisningarna
kanledatillpersonskadorellerdödsfall.

).Symbolen

2

Säkerhets-ochinstruktionsdekaler

Säkerhetsdekalernaochsäkerhetsinstruktionernaärfulltsynligaförförarenochnnsnäraalla
potentiellafarozoner.Ersättdekalersomharskadatsellersaknas.

Tillverkarensmärke

1.Märketvisarattknivenärenoriginaldelfrån
maskintillverkaren.

112-8760

1.Riskförkringygandeföremål–hållkringståendepå
avstånd.

2.Avkapnings-/avslitningsriskförhänderochfötter,
gräsklipparkniv–hålldigpåavståndfrånrörligadelar.

decaloemmarkt

decal112-8760

decal117-4143

117-4143

1.Varning–läsbruksanvisningen.

2.Riskförutslungadeföremål–hållkringståendepåavstånd.

3.Riskföratthänderochfötterslitsav ,gräsklipparkniv–
lossatändkabelnochläsbruksanvisningeninnanduutför
underhåll.

4.Riskföratthänderochfötterslitsav ,gräsklipparkniv–
hållavståndtillrörligadelarochsetillattallaskyddsitter
påplats.

5.Riskföratthänderochfötterslitsav,gräsklipparkniv–kör
inteuppochnedförsluttningar,utanendasttvärsöver
sluttningar.Stängavmotornochväntatillsallarörligadelar
stannatinnandukliverurmaskinen.Plockauppskräp
innanduklipper.Tittabakomdigochnedåtnärdubackar.

3

Montering

Viktigt:Tabortochslängskyddsplastensomtäckermotornochallövrigplastelleremballagesom

nnspåmaskinen.

1

Monterahandtaget

Ingadelarkrävs

Tillvägagångssätt

VARNING

Omdufälleruppellernedhandtagetpåfelsättkandettaskadakablarochresulteraiett
farligtdriftstillstånd.

•Skadaintekablarnanärdufälleruppochnedhandtaget.

•Kontaktaenauktoriseradåterförsäljareomenkabelskadas.

1.Taborthandtagsvredenochdemotsvarandeskruvarnafråndenedrehandtagen(AiFigur3).

2.Placeradetövrehandtagetpådenedrehandtagenochfällsedanupphandtaget(BiFigur3).

3.Kontrolleraattallakablarärdragnapåutsidanavhandtaget(CiFigur3).

4.Monterahandtagsvredenmeddemotsvarandeskruvarnaochdraåtdemordentligtförhand(DiFigur3).

Figur3

g305902

4

2

Monterastartsnöretistyrningen

Ingadelarkrävs

Tillvägagångssätt

Viktigt:Monterastartsnöretistyrningenförattsäkertochlättstartamotornnärduanvändermaskinen.

Figur4

g228152

5

3

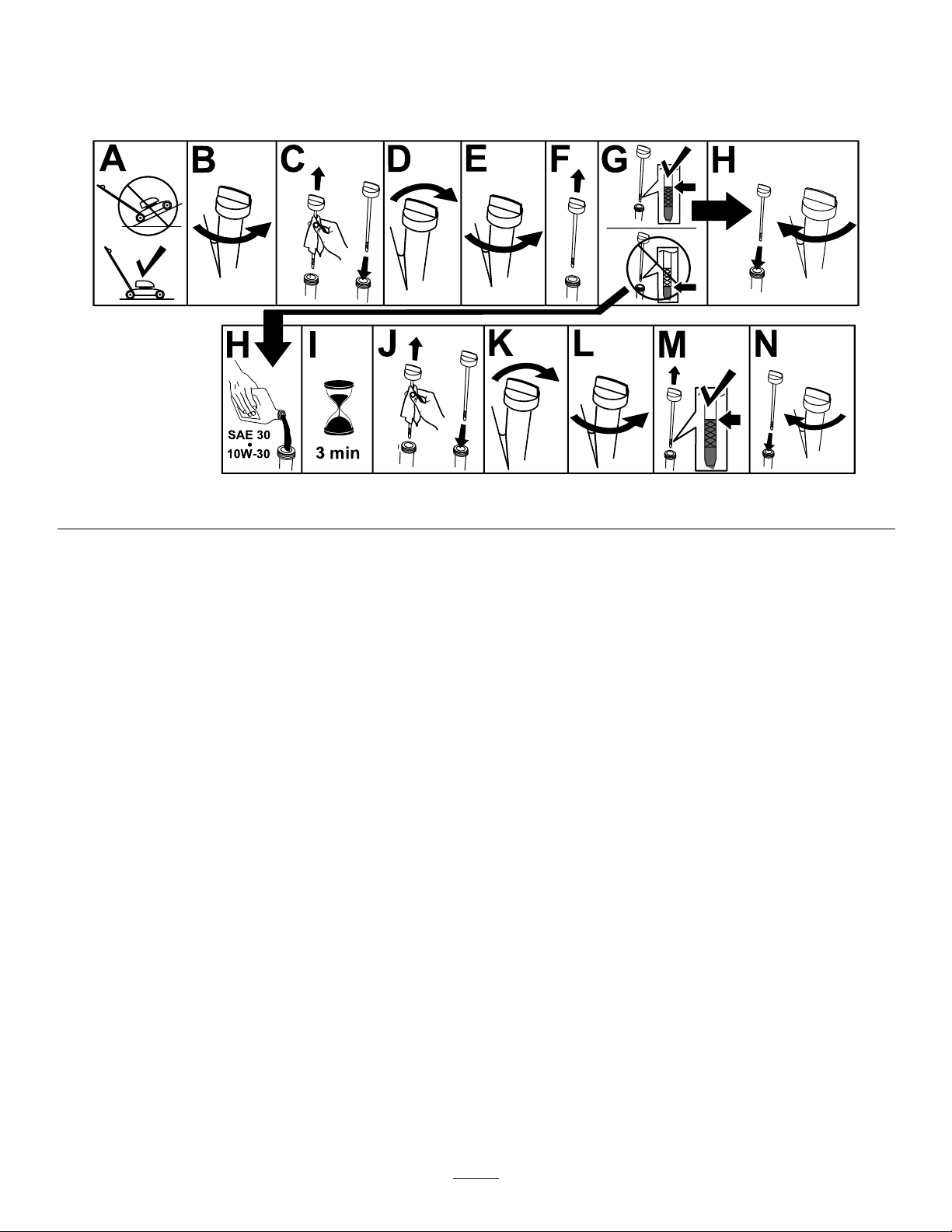

Fyllapåoljaimotorn

Ingadelarkrävs

Tillvägagångssätt

Viktigt:Omoljenivånimotornärförlågellerförhögkanmotornskadasnärdukörden.

Figur5

g222533

6

Monteragräsuppsamlaren

Ingadelarkrävs

Tillvägagångssätt

4

g240711

Figur6

7

Produktöversikt

Specikationer

ModellVikt

21750

Längd

30kg145cm56cm97cm

Bredd

Höjd

Redskap/tillbehör

DetnnsetturvalavgodkändaToro-redskapoch

-tillbehörsomdukananvändaförattförbättraoch
utökamaskinenskapacitet.Kontaktaenauktoriserad
återförsäljareellerauktoriseradToro-distributör,eller
gåtillwww.T oro.comförattseenlistaöveralla
godkändaredskapochtillbehör.

Användendastoriginalreservdelarochtillbehör
frånT oroförattgaranteraoptimalprestandaoch
fortlöpandesäkerhetförprodukten.Detkanvara
farligtattanvändareservdelarochtillbehörfrånandra
tillverkareochdetkangöraproduktgarantinogiltig.

Figur7

1.Knivstyrstång7.Påfyllning/oljesticka

2.Justeringför
självdrivningen

3.Tanklock9.Bakreklipphöjdsspak

4.Luftlter10.Handtagsreglage(2)

5.Tändstift11.Startsnöre

6.Främreklipphöjdsspak

8.Bakregräsriktare

12.Självdrivningsstång

g338737

Figur8

1.Gräsuppsamlare2.Sidoutkastarriktare(säljs

separat)

g338738

8

Körning

–Förvarabränsletiengodkänddunkochförvara

denutomräckhållfrånbarn.

Obs:Vänsterochhögersidapåmaskinenärlika

medförarensvänstrarespektivehögrasidavidnormal
körning.

Förekörning

Säkerhetföreanvändning

Allmänsäkerhet

•Stängalltidavmaskinen,väntatillsallarörliga

delarharstannatochlåtdensvalnainnandu
justerar,servar,rengörellerställerdeniförvaring.

•Lärdighurmananvänderutrustningenpåett

säkertsättochbekantadigmedmanöverorgan
ochsäkerhetsskyltar.

•Kontrolleraattallaskyddochsäkerhets-

anordningar,såsomgräsriktareoch/eller
gräsuppsamlare,sitterpåplatsochfungerar
korrekt.

•Kontrolleraalltidmaskinenförattseomknivarna

ochknivbultarnaärslitnaellerskadade.

•Bränsleärskadligtellerdödligtomdetförtärs.

Längreexponeringförbränsleångorkanorsaka
allvarligaskadorochsjukdom.

–Undvikattandasinbränsleångorunderen

längretid.

–Hållhänderochansiktebortafrånmunstycket

ochbränsletankensöppning.

–Hållbränslebortafrånögonochhud.

Fyllapåbränsletanken

Hjul

Lägstaoktantal

EtanolHögst10volymprocent

MetanolInget

MTBE(metyl-tert-butyleter)

OljaTillförintetillbränslet

Användendastrent,färskt(intemerän30dagar
gammalt)bränslefrånenanseddkälla.

Blyfribensin

87(USA)eller91
(researchoktan;utanför
USA)

Mindreän15volymprocent

•Inspekteraområdetdärmaskinenskaanvändas

ochtabortföremålsomkanstöraanvändningen
avmaskinenellersommaskinenkanslungaiväg.

•Kontaktmeddenroterandeknivenkanorsaka

allvarligaskador.Stickinteinngrarnaunder
kåpan.

Bränslesäkerhet

•Bränsleärextremtbrandfarligtochmycket

explosivt.Brandellerexplosionibränslekan
orsakabrännskadorochmateriellaskador.

–Förhindraattstatiskelektricitetantänder

bensinengenomattställabensindunken
och/ellermaskinendirektpåmarkenföre
påfyllning,inteiettfordonellerovanpåett
föremål.

–Fylltankenpåenöppenplats,utomhus,när

motornärkall.Torkaupputspilltbränsle.

–Hanteraintebränslenärdurökerellerbenner

diginärhetenavenöppenlågaellergnistor.

–Tainteborttanklocketochfyllaldrigpåbränsle

ibränsletankennärmotornärigångellervarm.

Viktigt:Förattminskariskenförstartproblem

tillsätterdubränslestabiliserare/-konditionerare
tillfärsktbränsleenligttillverkarensanvisningar.

Duhittarmerinformationnnsimotorns
bruksanvisning.

FyllbränsletankenenligtFigur9.

g230458

Figur9

–Omduharspilltbränsleskaduintestarta

motorn.Undvikattorsakagnistortills
bränsleångornaharskingrats.

9

Kontrolleraoljenivånimotorn

Serviceintervall:Varjeanvändningellerdagligen

Viktigt:Omoljenivånivevhusetärförlågellerförhögkanmotornskadasomdukörden.

Figur10

g222533

10

Justeraklipphöjden

VARNING

Närdujusterarklipphöjdsspakarnakandinahänderkommaikontaktmedettroterande
knivblad,vilketkanledatillallvarligaskador.

•Stängavmotornochväntatillsallarörligadelarharstannatinnandujusterarklipphöjden.

•Stickinteinngrarnaunderkåpannärdujusterarklipphöjden.

VARFÖRSIKTIG

Ommotornharvaritigångkanljuddämparenvarahetochorsakabrännskador.

Hållavståndtilldenhetaljuddämparen.

Justeraklipphöjden.Ställinallahjulentillsammaklipphöjd(Figur11).

Figur11

11

g228410

Underarbetetsgång

Säkerhetvidanvändning

Allmänsäkerhet

•Användlämpligakläder,inklusiveögonskydd,

långbyxor,rejälaochhalkfriaskorsamt
hörselskydd.Sättupplångthårochanvändinte
hängandesmyckenellerlöstsittandekläder.

•Hållkoncentrationenheltpåmaskinennärdu

använderden.Deltainteiaktivitetersomkan
distraheradig,eftersompersonskadoreller
materiellaskadordåkanuppstå.

•Körintemaskinenomduärsjuk,trötteller

påverkadavalkoholellerläkemedel.

•Knivenärskarp–kontaktmedknivenkanorsaka

allvarligapersonskador.Stängavmotornoch
väntatillsallarörligadelarharstannatinnandu
lämnarförarplatsen.

motorn,väntatillsallarörligadelarharstannat
ochtaborttändkabelnfråntändstiftetinnandu
kontrollerarommaskinenharskadats.Reparera
allaskadorinnandubörjarköramaskinenigen.

•Stängavmotornochväntatillsallarörligadelar

harstannatinnandulämnarförarplatsen.

•Ommotornharvaritigångkommerdenattvara

hetochkanorsakabrännskador.Hållavståndtill
denhetamotorn.

•Körendastmotornivälventileradeutrymmen.

Avgasernainnehållerkolmonoxid,vilketären
luktfri,dödligtgiftiggas.

•Kontrolleraoftaomgräsutkastarenskomponenter

ochutkastarrännanärslitnaellerskadadeochbyt
vidbehovutdemmotäktaToro-originaldelar.

Säkerhetpåsluttningar

•Klippalltidtvärgåendeöversluttningar,aldrigupp

ochner.Varmycketförsiktignärdusvängeri
sluttningar.

•Motornskastängasavochknivenskastanna

inomtresekundernärdusläpperknivstyrstången.
Omdeintestannarskadugenastsluta
användamaskinenochkontaktaenauktoriserad
återförsäljare.

•Hållkringståendepåsäkertavståndfrån

arbetsområdet.Hållsmåbarnpåsäkertavstånd
frånarbetsområdetochunderuppsynavden
ansvaradevuxnapersonensominteanvänder
maskinen.Stängavmaskinenomnågonkommer
inärhetenavklippområdet.

•Tittaalltidnedåtochbakomdiginnandukör

maskinenbakåt.

•Användendastmaskinennärsiktenoch

väderförhållandenaärgoda.Användinte
maskinennärdetnnsriskförblixtnedslag.

•Våttgräsochvåtalövkanorsakaallvarligaskador

omduhalkarochrörvidkniven.Undvikattklippa
undervåtaförhållanden.

•Varextraförsiktiginärhetenavskymdahörn,

buskage,trädellerandraföremålsomkan
försämrasikten.

•Klippinteiväldigtbrantasluttningar.Dåligtfotfäste

kangöraattduhalkarochfaller.

•Varförsiktignärduklipperinärhetenavstup,

dikenochodbäddar.

•Riktainteutkastarenmotandramänniskor.Undvik

attkastautmaterialmotväggarochföremål.
Materialetkankastastillbakamotdig.Stanna
knivenellerknivarnanärdukorsargrusytor.

•Seuppförhål,rötter,ojämnheter,stenaroch

andradoldarisker.Ojämnterrängkanfådigatt
tappabalansenellerfotfästet.

•Omdukörpånågotföremålellerommaskinen

börjarvibreraskaduomedelbartstängaav

12

Startamotorn

1.Hållknivstyrstångenmothandtaget(AiFigur12).

2.Draistartsnörehandtaget(BiFigur12).

Obs:Dralättistarthandtagettillsdukännermotståndochdrasedankraftigt.Låtsnöretsaktagå

tillbakatillhandtaget.

Obs:Kontaktaenauktoriseradåterförsäljareommaskinenfortfarandeintestartareftereraförsök.

Figur12

g230255

Användasjälvdrivningen

•Kopplainsjälvdrivningengenomattdra

självdrivningsstångenmothandtagetochhålla
kvardendär(Figur13).

Figur13

1.Självdrivningsstång

Obs:Denmaximalasjälvdrivningshastigheten

ärfast.Omduvillsänkahastighetenökardu
mellanrummetmellansjälvdrivningsstångenoch
handtaget.

•Släppsjälvdrivningsstångenförattkopplaur

självdrivningen.

Stängaavmotorn

Serviceintervall:Varjeanvändningeller

dagligen—Kontrolleraattmotorn
stängsavinomtresekunderefter
detattknivstyrstångensläpps.

Stängavmotorngenomattsläppaknivstyrstången.

Viktigt:Motornskastängasavochkniven

skastannainomtresekundernärdusläpper
knivstyrstången.Omdeintestannarslutardu
genastattanvändamaskinenochkontaktaren
auktoriseradåterförsäljare.

g240765

Mullaklippet

Maskinenlevererasfärdigförattkunnamullagräs
ochlövklipptillbakanerigräsmattan.

Tabortgräsuppsamlarenomdenärmonteradpå
maskineninnandumulcharklippet,seTabort

gräsuppsamlaren(sida14).

13

Samlauppklippet

Användgräsuppsamlarennärduvillsamlauppgräs-ochlövklippfrångräsmattan.

VARNING

Omgräsuppsamlarenärutslitenkansmåstenarellerannatslungasmotdigeller
omkringstående,vilketkaninnebäralivsfaraellerledatillallvarligapersonskador.

Kontrolleragräsuppsamlarenofta.BytutdenmotennyToro-uppsamlareomdenärskadad.

VARNING

Knivenärskarp–kontaktmedknivenkanorsakaallvarligapersonskador.

Stängavmotornochväntatillsallarörligadelarharstannatinnandulämnarförarplatsen.

Monteragräsuppsamlaren

1.Lyftuppdenbakregräsriktaren(AiFigur14).

2.Föringräsuppsamlarensstångändarispårenpåhandtagsfästena(BiFigur14).

3.Låtdenbakregräsriktarenlutamotgräsuppsamlaren.

Figur14

Tabortgräsuppsamlaren

1.Lyftuppdenbakregräsriktaren(AiFigur14).

2.Lyftbortgräsuppsamlarenshandtagfrånspårenpåhandtagsfästenaochtabortuppsamlarenfrån

maskinen.

3.Stängdenbakregräsriktaren.

g240796

14

Användasidoutkastaren

Arbetstips

förklippet

Monterasidoutkastaren

1.Lyftuppdenbakregräsriktaren(Figur15).

Figur15

1.Bakregräsriktare

2.Stångände(2)

Obs:T abortuppsamlarenomdensitterpå

maskinen,seTabortgräsuppsamlaren(sida

14).

2.Förinsidoutkastarensstångändarispårenpå

handtagsfästena(Figur15).

3.Låtdenbakregräsriktarenlutamotutkastaren.

Tabortsidoutkastaren

1.Lyftuppdenbakregräsriktaren(Figur15).

2.Lyftbortsidoutkastarenfrånspårenpå

handtagsfästenaochtabortutkastarenfrån
maskinen.

3.Stängdenbakregräsriktaren.

3.Skåraihandtagsfästet(2)

4.Sidoutkastare

Allmännaklipptips

•Inspekteraområdetdärmaskinenskaanvändas

ochtabortföremålsommaskinenkanslunga
omkring.

•Undvikattlåtaknivengåemotmassivaobjekt.Kör

aldrigavsiktligtöverettföremål.

•Omdukörpånågotföremålellerommaskinen

börjarvibrerastängerduomedelbartavmotorn.
Väntatillsallarörligadelarharstannat.Tadärefter
borttändkabelnfråntändstiftetochkontrolleraom
maskinenharskadats.

•MonteraennyToro-knivnärklippsäsongenbörjar

ellervidbehov(påsåsättfårdubästamöjliga
resultat).

Klippagräs

•Klippendastcirkaentredjedelavgrässtråetåt

gången.Klippintemedeninställningsomärlägre
än51mm,såvidaintegräsetärglestellerdetär
sentpåhöstendågräsetväxerlångsammare.

g032024

•Omduklippergrässomärmerän15cmhögt

kandetvarabraattförstklippameddenhögsta
klipphöjdsinställningenochgåsakta,ochsedan
klippaengångtillmedenlägreklipphöjdför
attfåbästaklippresultat.Omgräsetärförhögt
kanklipparentäppasigenochdetkanledatill
motorstopp.

•Våttgräsochvåtalövharentendensattklumpas

ihoppåmarken,vilketkanledatillmotorstoppeller
tillattklipparentäppsigen.Undvikattklippaunder
våtaförhållanden.

•Tänkpåbrandfaranvidmyckettorraförhållanden,

följallalokalabrandvarningarochhållmaskinen
renfråntorrtgräsochlöv.

•Bytaklippriktning.Detunderlättarfördelningenav

detklipptagräsetvilketgerenjämngödning.

•Försökmedenellereraavåtgärdernanedanom

duinteärnöjdmedklippresultatet:

–Bytutknivenellerlåtslipaden.
–Gåsaktarenärduklipper.
–Höjgräsklipparensklipphöjdsinställning.
–Klippgräsetoftare.
–Överlappaklippsvepningarnaiställetföratt

klippaenhelsvepningvarjegång.

Klippalöv

•Efteravslutadklippningbörhalvagräsmattan

synasgenomtäcketavsönderskurnalöv.Detkan
varanödvändigtattgåöverlövenmeränengång.

15

•Omlövtäcketpågräsmattanärhögreän13cm

klipperduförstpåenhögreklipphöjdochsedan
igenpåönskadklipphöjd.

4.Stängavvattnetochyttagräsklipparentillett
torrtområdenärdetintelängrekommerutnågot
klipp.

•Sänkklipphastighetenomgräsklippareninteskär

löventillräckligtnt.

Efterkörning

Säkerhetefteranvändning

Allmänsäkerhet

•Stängalltidavmaskinen,väntatillsallarörliga

delarharstannatochlåtdensvalnainnandu
justerar,servar,rengörellerställerdeniförvaring.

•Tabortgräsochskräpfrånmaskinenföratt

förebyggabrand.Torkauppeventuelltolje-eller
bränslespill.

•Förvaraaldrigmaskinenellerbränslebehållaren

inärhetenavenöppenlåga,gnistaellerett
kontrolljus,t.ex.näraenvarmvattenberedareeller
någonannananordning.

5.Låtmotorngåinågraminutertillsmaskinens
undersidahartorkat.

Fällanedhandtaget

VARNING

Omdufälleruppellernedhandtagetpåfel
sättkandettaskadakablarochledatillett
farligtdriftstillstånd.

•Skadaintekablarnanärdufälleruppoch
nedhandtaget.

•Kontaktaenauktoriseradåterförsäljareom
enkabelskadas.

1.Lossahandtagsreglagentillsdukanröra
handtagetfritt(Figur17).

Säkerhetvidtransport

•Varförsiktignärdulastarpåelleravmaskinen.

•Setillattmaskinenintekanrulla.

Rengöraundermaskinen

Serviceintervall:Eftervarjeanvändning

Förbästaresultatbördurengöraundermaskinenså
snartsommöjligtnärduharslutatklippa.

1.Sänkmaskinentilldenlägstaklipphöjdsinställ­ningen.

2.Flyttamaskinentillenplan,stenbelagdyta.

3.Sprutaenvattenstråleframfördethögra
bakhjuletmedanmotornärigångochknivenär
inkopplad(Figur16).

Obs:Vattnetkommerattskvättaupplängs

knivenochsköljabortklippet.

g032022

Figur17

1.Handtagsreglage(2)

2.FörhandtagetframåtenligtFigur17.

Figur16

g002600

16

Underhåll

Rekommenderatunderhåll

UnderhållsintervallUnderhållsförfarande

Varjeanvändningeller

dagligen

Eftervarjeanvändning

Var25:etimme

Årligen

Årligenellerföreförvaring

•Kontrolleramotoroljenivånochfyllpåvidbehov.

•Kontrolleraattmotornstängsavinomtresekunderefterdetattknivstyrstången
släpps.

•Rensabortgräsklippochsmutsfrånmaskinensundersida.

•Servaluftltret.Servadetoftareviddammigaarbetsförhållanden.

•Bytoljanimotorn(omsåönskas).

•Bytutknivenellerlåtslipaden(oftareomknivensnabbtblirslö).

•Rengörmotorngenomatttabortsmutsochskräpfrånovansidanochsidorna.
Rengördenoftareviddammigaarbetsförhållanden.

•Tömbränsletankeninnanreparationenligtanvisningarnaochinnanårligförvaring.

Viktigt:Ytterligareinformationomunderhållsrutinernnsibruksanvisningentillmotorn.

Säkerhetvidunderhåll

•Stängalltidavmaskinen,väntatillsallarörliga

delarharstannatochlåtdensvalnainnandu
justerar,servar,rengörellerställerdeniförvaring.

Underhållsförberedelser

1.Stängavmotornochväntatillsallarörligadelar
harstannat.

2.Lossatändkabelnfråntändstiftet(Figur18).

•Lossatändkabelnfråntändstiftetinnanduutför

underhåll.

•Användhandskarochögonskyddnärduservar

maskinen.

•Knivenärskarp–kontaktmedknivenkanorsaka

allvarligapersonskador.Användhandskarnär
duservarkniven.Repareraellerändrainte
kniven/knivarna.

•Mixtraaldrigmedsäkerhetsbrytarna.Kontrollera

regelbundetattdefungerarsomdeska.

•Bränsletkanläckautnärmantipparmaskinen.

Bränsletärbrandfarligt,explosivtochkanorsaka
personskador.Körmotorntillstankenärtomeller
tömtankenpåbensinmedenhandpump;sug
aldrigutmedenhävert.

•AnvändendastTorosoriginalreservdelaroch

tillbehörförattsetillattmaskinenfungerarsäkert
ochoptimalt.Detkanvarafarligtattanvända
reservdelarochtillbehörfrånandratillverkareoch
detkangöraproduktgarantinogiltig.

g032025

Figur18

1.Tändkabel

3.Ansluttändkabelntilltändstiftetefterattduutfört
underhåll.

17

Servaluftltret

Bytautmotoroljan

Serviceintervall:Var25:etimme/Årligen(beroende

påvilketsominträffarförst)

1.Draiikenförattöppnaluftlterkåpan(Figur19).

Figur19

1.Flik

2.Bytutluftltret.

Serviceintervall:Årligen

Detärinteettkravattbytamotorolja,men
omduvillbytadenskaduföljanedanstående
anvisningar.

Obs:Körmotorninågraminuterföreoljebytetför

attvärmaoljan.Varmoljarinnerlättareochförmed
sigmerföroreningar.

Motoroljespecikationer

Motoroljevolym

OljeviskositetSAE30ellerSAE10W-30

API-klassiceringSJellerhögre

*Detnnsöverskottsoljaivevhusetefterattdutömtut
oljan.Hällinteifulltmedoljaivevhuset.Fyllvevhuset
medoljaenligtanvisningarnaiföljandesteg.

g032020

1.Flyttamaskinentillettplantunderlag.

2.SeUnderhållsförberedelser(sida17).

3.Lossaoljestickangenomattvridalocketmoturs
ochdrastickanuppåt(Figur20).

0,44liter*

(renandeolja)

3.Stängluftlterkåpan.

g033377

Figur20

1.Oljesticka3.Fullt(Full)

2.Fyllpå(Add)

4.Tippamaskinenpåsidan(medluftltret
uppåt)föratttömmautdengamlaoljanfrån
påfyllningsröret(Figur21).

18

Figur21

Bytautkniven

Serviceintervall:Årligen

Viktigt:Förattmonteraknivenkorrektbehöver

duenmomentnyckel.Omduinteharnågon

momentnyckelellerintevillutföradenhär
procedurenkontaktarduenauktoriserad
återförsäljare.

Kontrolleraknivenvarjegångbränslettarslut.Byt

g020050

omedelbartutknivenomdenärskadadellersönder.
Bytutknivenellerlåtslipaochbalanseradenom
bladetärslöttellerrepigt.

5.Närduhartömturoljanåterställerdumaskinen
tillarbetsläget.

6.Fylllångsamtoljepåfyllningsröretmedcirkatre
fjärdedelaravdenoljasomrymsimotorn.

7.Väntaitreminutertillsoljanharlagtsigimotorn.

8.Torkaavoljestickanmedenrentrasa.

9.Sättioljestickanioljepåfyllningsröretoch
skruvafastden,ochtasedanutstickanigen.

10.Läsavoljenivånpåoljestickan(Figur20).

•Omoljestickanvisarattoljenivånärförlåg

fyllerduförsiktigtpåliteoljaipåfyllningsröret,
väntaritreminuterochuppreparsteg8till

10tillsoljestickanvisarkorrektnivå.

•Omoljestickanvisarattoljenivånärförhög

tapparduutöverödigoljatillsoljestickan
visarkorrektnivå.

Viktigt:Omoljenivånimotornärförlågeller

förhögkanmotornskadasnärdukörden.

11.Sätttillbakaoljestickanipåfyllningsröret
ordentligt.

VARNING

Knivenärskarp–kontaktmedknivenkan
orsakaallvarligapersonskador.

Användhandskardåduhandskasmed
kniven.

1.SeUnderhållsförberedelser(sida17).

2.Läggklipparenpåsidanmedluftltretuppåt.

3.Hållknivenstillamedhjälpaventräkloss(Figur

22).

12.Lämnainoljanpågodkändåtervinningsstation.

g231389

Figur22

4.Tabortknivenochsparaallamonteringsdelar
(Figur22).

5.Sättfastdennyaknivenochallamonteringsdelar
(Figur23).

19

Figur23

Viktigt:Låtknivensböjdadelpekamot

klipparkåpan.

6.Användenmomentnyckelförattdraåt
knivskruventill82Nm.

Justerasjälvdrivningen

Omdumonterarennydrivkabelelleromdrivkabeln
inteärjusteradkandujusteraden.

1.Lossamutternsomhållerfastkabeln(Figur24).

g009692

Figur24

g231390

1.25–38mm

2.Självdrivningsstång

3.Kabelhölje

4.Muttersomhållerfast
kabeln

5.Kabelstöd

2.Hållsjälvdrivningsstången25–38mmfrån
handtaget(Figur24).

3.Dranedåt(motmaskinen)tillskabelnärsträckt
(Figur24).

4.Draåtmutternsomhållerfastkabeln.

5.Lossasjälvdrivningsstångenochkontrolleraatt
kabelnärlös.

Obs:Kabelnmåstevaralösnär

självdrivningsstångenärifrisläpptläge.
Annarskandethändaattgräsklipparenföryttar
signärstångenärurkopplad.

20

Förvaring

Förvaramaskineniettsvalt,rentochtorrtutrymme.

Säkerförvaring

Stängalltidavmaskinen,väntatillsallarörligadelar
harstannatochlåtdensvalnainnandujusterar,
servar,rengörellerställerdeniförvaring.

Förberedamaskinenför

Taklipparenurförvaring

1.Kontrolleraochdraåtallafästelement.

2.Taborttändstiftetochdraruntmotornhastigt
genomattdraistartsnöretshandtagförattblåsa
bortöverödigoljafråncylindern.

3.Monteratändstiftetochdraåtdetmeden
momentnyckeltill20Nm.

4.Utförtillämpligtunderhåll.SeUnderhåll(sida

17).

5.Kontrolleramotoroljenivån.SeKontrollera

oljenivånimotorn(sida10).

förvaring

1.Närduskafyllapåbränsleförsistagångenpå
åretskadutillsättaenstabiliserare(t.ex.Toro
PremiumFuelTreatment)ibränslet.

2.Kasseraoanväntbränslepålämpligtsätt.
Lämnainbränslespilltillåtervinningelleranvänd
detibilen.

Viktigt:Gammaltbränsleibränsletanken

ärdenvanligasteorsakentillattdetär
svårtattstartagräsklipparen.Förvarainte
bränsletutanenbränslestabiliserareimer
än30dagar,ochförvaraintestabiliserat
bränsleunderenlängretidänvadsom
rekommenderasavbränslestabiliserarens
tillverkare.

3.Körmaskinentillsmotornstängsavpågrund
avbränslestopp.

4.Startamotornigenochkörtillsdenstängsav.
Närduintekanstartamotornlängreärden
tillräckligttorr.

5.Kopplaurtändkabelnfråntändstiftetochanslut
kabelntillkabelhållaren(omsåutrustad).

6.FyllpåfärskbensinibränsletankenenligtFylla

påbränsletanken(sida9).

7.Ansluttändkabelntilltändstiftet.

6.Taborttändstiftet,tillsätt30mlmotoroljagenom
tändstiftshåletochdrasaktaistartsnöretera
gångerförattfördelaoljanicylindern.Detta
förhindrarattcylindernrostarnärmaskineninte
används.

7.Monteratändstiftetlöst.

8.Draåtallamuttrar,bultarochskruvar.

21

Anteckningar:

SekretessmeddelandeförEES/Storbritannien

Torosbrukavdinapersonuppgifter

TheToroCompany(”Toro”)respekterardinsekretess.Isambandmedattduköpervåraprodukterkanvisamlainvissapersonuppgifteromdig,antingen
direktfråndigellerviadinlokalaT oro-återförsäljare.Toroanvänderdessauppgiftertillattutförasinaavtalsenligaskyldigheter(t.ex.registreradingaranti,
behandladinagarantianspråkellerkontaktadigihändelseavattenproduktmåsteåterkallas)ochföratttillfredsställalegitimaaffärsändamål(t.ex.mäta
kundnöjdhet,förbättravåraprodukterellertillhandahållaproduktinformationsomkanvaraavintressefördig).Torokanvidarebefordrauppgifterna
tillsinadotterbolag,återförsäljareellerandraaffärspartnerisambandmednågonavdessaaktiviteter.Vikanävenvidarebefordrapersonuppgifteri
defallsomlagenkräverdetellerisambandmedförsäljning,köpellerfusionavettföretag.Visäljerintedinapersonuppgifterimarknadsföringssyfte
tillnågotannatföretag.

Kvarhållandeavpersonuppgifter

Torokvarhållerdinapersonuppgiftersålängedeärrelevantaförovannämndasyftenochienlighetmedgä[e-mail]
förytterligareinformationomtillämpligaperioderförkvarhållande.

Torossäkerhetsengagemang

DinapersonuppgifterkankommaattbehandlasiUSAellerinågotannatlandsomkanhamindrestriktadataskyddslagaränlandetdärduär
bofast.Idefallsomviöverföruppgifterfrånlandetdärduärbosattvidtarvilagstadgadeåtgärderföratttillförsäkraattdinauppgifterskyddasoch
behandlaskondentiellt.

Åtkomstochkorrigering

Dukanägarättattkorrigeraellergranskadinapersonuppgiftersamtnekaellerbegränsabehandlingenavdinadata.Omduönskargöradettaskadu
kontaktaossviae-postpå[e-mail]ågorrörandedetsättpåvilketToroharhanteratdinauppgifter,uppmanarvidigattdiskuteradet
direktmedoss.ObserveraattpersonersomärbosattaiEuropaharrättattlämnainklagomåltillavseddmyndighetfördataskydd.

374-0282RevC
