Toro 21681 Operator's Manual [it]

SuperRecycler

Nºdelmodello21681—Nºdiserie407030000esuperiori

®

da48cm

FormNo.3444-210RevA

Manualedell'operatore

Introduzione

Questotosaerbaalamerotanticonoperatoreaterraè
pensatoperl'utilizzodapartediprivati.Ilsuoscopoè
quelloditagliarel'erbadipratibentenutidicomplessi
residenziali.L'utilizzodiquestoprodottoperscopinon
conformiallefunzionipercuièstatoconcepitopuò
esserepericolosoperl'utenteegliastanti.

Leggeteattentamentequesteinformazionialnedi
utilizzareemantenerecorrettamenteilprodottoe
dievitareinfortuniedanni.Voisieteresponsabili
delcorrettoutilizzodelprodotto,all'insegnadella
sicurezza.

Visitateilsitowww.T oro.compermaggiori
informazioni,compresisuggerimentisullasicurezza,
materialidiformazione,informazionisugliaccessori,
assistenzanellalocalizzazionediunrivenditoreoper
registrareilvostroprodotto.

Perassistenza,ricambioriginaliT orooulteriori
informazioni,rivolgeteviaunDistributoreToro
autorizzatooaunCentroAssistenzaToro,eabbiate
sempreaportatadimanoilnumerodelmodello
eilnumerodiseriedelprodotto.Figura1indica
laposizionedelnumerodimodelloediseriesul
prodotto.Scriveteinumerinell'appositospazio.

Importante:Conilvostrodispositivomobile,

potetescansionareilcodiceQRsull’adesivo
delnumerodiserie(sepresente)peraccedere
ainformazionisugaranzia,ricambiealtre
informazionisuiprodotti.

Ilsistemadiavvertimentoadottatodalpresente
manualeidenticaipericolipotenzialieriporta
messaggidisicurezza,identicatidalsimbolodi
avvertimento(Figura2),chesegnalanounpericoloin
gradodiprovocareinfortunigraviolamortesenonsi
osservanoleprecauzioniraccomandate.

g000502

Figura2

Simbolodiavvertimento

Perevidenziareleinformazionivengonoutilizzatedue
parole.Importanteindicainformazionimeccanichedi
particolareimportanza,eNotaevidenziainformazioni
generalidiparticolarerilevanza.

Questoprodottoèconformeatutteledirettiveeuropee
pertinenti;vedereidettaglinellaDichiarazionedi
Conformità(DICO)specicadelprodotto,fornitaa
parte.

Coppialordaonetta:Lacoppialordaonettadi
questomotoreèstatavalutatainlaboratoriodal
produttoredelmotoreinconformitàallanorma
SAE(SocietyofAutomotiveEngineers)J1940o
J2723.Lacongurazionerispondenteairequisiti
disicurezza,emissioneefunzionamentocomporta
unasensibileriduzionedellapotenzaeffettivadel
motorediquestaclasseditosaerba.Sirimandaalle
informazionidelproduttoredelmotoreforniteconla
macchina.

Figura1

1.Posizionedelnumerodelmodelloedelnumerodiserie

Nºdelmodello

Nºdiserie

©2021—TheT oro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

Registrateilvostroprodottopresso

Nonmanometteteodisattivateidispositividi
sicurezzasullamacchinaevericateneilcorretto
funzionamentoregolarmente.Nontentatediregolare
omanomettereilcomandodivelocitàdelmotore:

g283331

cosìfacendopotrestecrearecondizionioperativenon
sicureedeterminareinfortunipersonali.

Importante:Sestateutilizzandoquestamacchina

aldisopradi1.500mdialtitudineperunperiodo
continuato,assicuratevichesiastatoinstallato
ilKitaltitudinielevate,inmodocheilmotore
soddisiregolamentisulleemissioniCARB/EPA.
IlKitaltitudinielevateaumentaleprestazionidel
motoreimpedendo,altempostesso,ostruzioni
dellecandele,difcoltàdiavviamentoeaumenti
delleemissioni.Unavoltainstallatoilkit,

www.T oro.com.

Traduzionedell'originale(IT)

StampatoinMessico

Tuttiidirittisonoriservati

*3444-210*

applicatel'adesivoperlealtitudinielevateaccanto
all'adesivodelnumerodiseriesullamacchina.
ContattateunCentroassistenzaToroautorizzato
perottenereilkitaltitudinielevateelarelativa
etichettaperlavostramacchina.Perindividuare
undistributorenellevostrevicinanze,navigate
sulnostrositoWebwww.Toro.comocontattateil
nostroServizioclientiToroalnumero(onumeri)
indicatonellavostradichiarazionedigaranziasul
controllodelleemissioni.

Rimuoveteilkitdalmotoreeriportateilmotore
allacongurazioneoriginariadifabbricaquandoè
infunzionealdisottodi1.500mdialtitudine.Non
utilizzateunmotoreconvertitoperl'utilizzoad
altitudinielevateadaltitudiniinferiori,altrimenti
potrestesurriscaldarloedanneggiarlo.

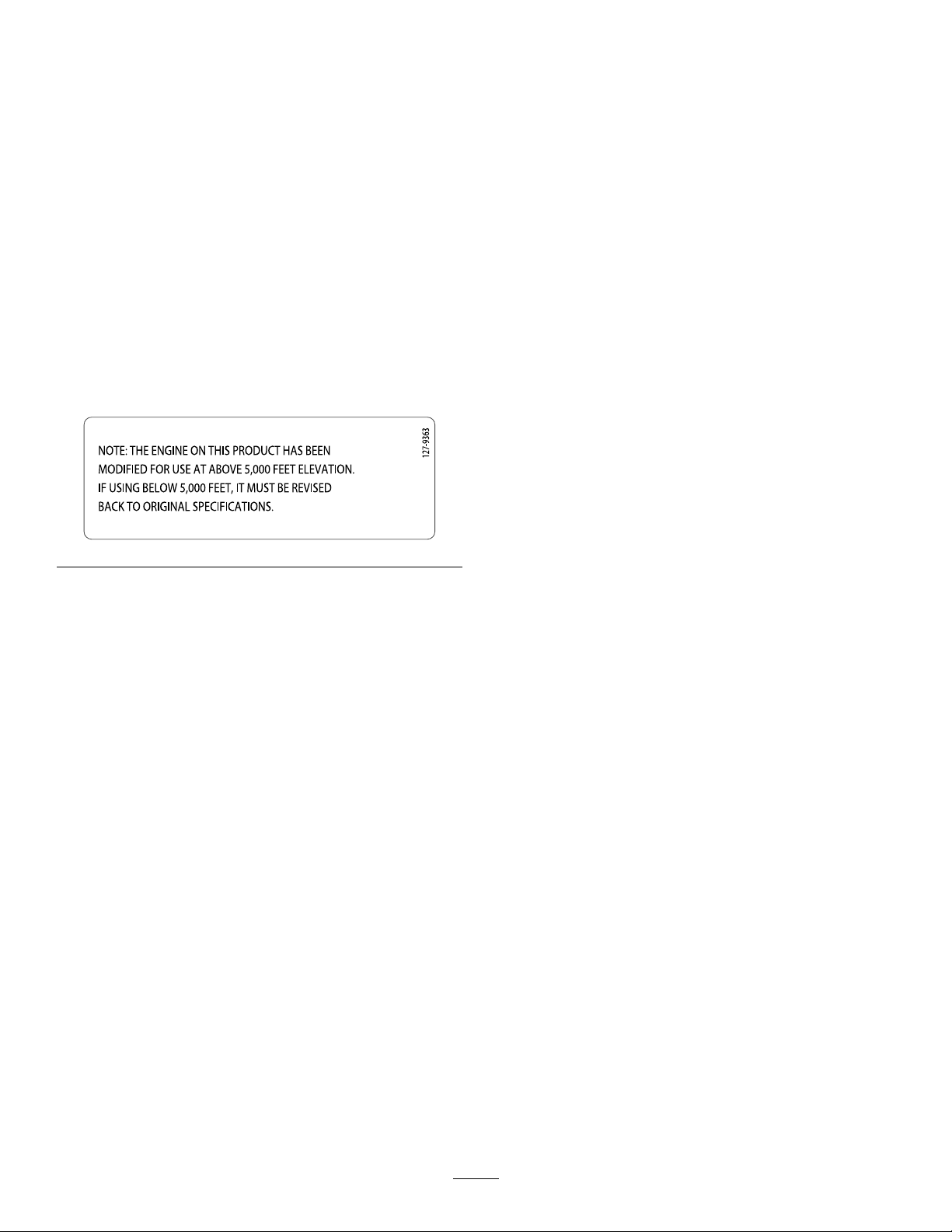

Senonsietesicuridelfattochelavostramacchina
siastataconvertitaperl'usoadaltitudinielevateo
meno,cercatelaseguenteetichetta:

decal127-9363

Utilizzodellastegolaperlatrazione

assistita..........................................................11

Spegnimentodelmotore...................................12

Riciclaggiodellosfalcio.....................................12

Utilizzodelcestodiraccolta..............................12

UtilizzodellalevaBag-on-demand....................13

Scaricoposterioredellosfalcio.........................13

Suggerimenti...................................................13

Dopol’uso...........................................................14

Sicurezzadopoleoperazioni............................14

Puliziasottolamacchina..................................14

Chiusuradellastegola......................................15

Manutenzione.........................................................16

Programmadimanutenzioneraccoman-

dato..............................................................16

Sicurezzadurantelamanutenzione..................16

Preparazioneperlamanutenzione...................16

Manutenzionedelltrodell'aria.........................17

Cambiodell'oliomotore....................................17

Manutenzionedellacandela.............................18

Sostituzionedellalama.....................................19

Regolazionedellatrazioneautomatica.............19

Rimessaggio...........................................................20

Sicurezzanelrimessaggio................................20

Preparazionedeltosaerbaperil

rimessaggio..................................................20

Rimozionedeltosaerbadalrimessaggio...........20

Indice

Introduzione..............................................................1

Sicurezza..................................................................2

Requisitigeneralidisicurezza............................2

Adesividisicurezzaeinformativi........................3

Preparazione............................................................4

1Aperturadellastegola......................................4

2Montaggiodelcavodiavviamentoa

strapponelguidacavo.....................................5

3Aggiuntadiolionelmotore...............................5

4Montaggiodelcestodiraccolta........................6

Quadrogeneraledelprodotto...................................7

Speciche..........................................................7

Attrezzi/accessori...............................................7

Funzionamento.........................................................8

Primadell’uso........................................................8

Sicurezzaprimadelfunzionamento....................8

Riempimentodelserbatoiodel

carburante.......................................................8

Controllodellivellodell'oliomotore.....................9

Regolazionedell'altezzadellastegola................9

Regolazionedell'altezzaditaglio......................10

Durantel’uso.......................................................10

Sicurezzaduranteilfunzionamento..................10

Avviamentodelmotore......................................11

Utilizzodellatrazioneautomatica.......................11

Sicurezza

Questamacchinaèstataprogettatainconformitàcon
ENISO5395.

Requisitigeneralidi
sicurezza

Questoprodottoèingradodiamputaremaniepiedie
discagliareoggetti.Rispettatesempretuttelenorme
disicurezzaperevitaregraviinfortunipersonaliola
morte.

•Primadiavviareilmotoreleggete,comprendeteed

osservateleistruzionieleavvertenzeriportatenel
presenteManualedell'operatore,sullamacchina
esugliaccessori.

•Nonmettetelemanioipiedivicinoallepartimobili

dellamacchinaosottodiessa.Restatesempre
lontanidall'aperturadiscarico.

•Nonutilizzatelamacchinasenzachetuttigli

schermieglialtridispositividiprotezionesiano
montatiefunzionanti.

•Tenetelontanigliastantieibambinidall'area

operativa.Nonpermettetechebambinieragazzi
utilizzinolamacchina.Permettetesoltantoa

2

personeresponsabili,addestrate,cheabbiano
dimestichezzaconleistruzionieinadeguate
condizionisichediutilizzarelamacchina.

•Arrestatelamacchina,spegneteilmotoree

attendetechetuttelepartiinmovimentosifermino
primadieseguireinterventidimanutenzione,fare
rifornimentodicarburanteoeliminareeventuali
ostruzioni.

Adesividisicurezzaeinformativi

Adesivieistruzionidisicurezzasonochiaramentevisibiliall'operatoreeubicatevicinoa
qualsiasiareadipotenzialepericolo.Sostituiteeventualiadesivisedanneggiatiomancanti.

Marchiodelproduttore

L'erratoutilizzool'erratamanutenzionediquesta
macchinapuòcausareinfortuni.Perridurreilrischio
diincidenti,rispettateleseguentinormedisicurezzae
fatesempreattenzionealsimbolodiallarme(),che
indica:Attenzione,AvvertenzaoPericolo–“norme
disicurezza”.Lamancanzadirispettodellepresenti
istruzionipuòprovocareinfortuniolamorte.

decaloemmarkt

1.Questomarchioindicachelalamaèidenticatacome
componentedelfabbricantedimacchineoriginale.

112-8760

1.Pericolodilanciodioggetti–tenetegliastantiadistanza.

2.Pericolodiferiteosmembramentodimanoopiedecausati
dallalamadeltosaerba–Restatelontanodallepartiin
movimento.

decal112-8760

decal131-4514

131-4514

1.Avvertenza–leggeteilManualedell'operatore.

2.Pericolodilesioniosmembramentodellemaniacausa
dellalamadeltosaerba–teneteviadistanzadallepartiin
movimento;nonrimuoveteicartereleprotezioni.

3.Pericoloditaglio/smembramentodellemani,lamadel
tosaerba–scollegateilcappellottoprimadieffettuarela
manutenzione.

4.Pericolodioggettiscagliati–tenetegliastantiadistanza;
spegneteilmotoreprimadiabbandonarelapostazione
dell'operatore;raccoglieteidetritiprimadellafalciatura.

5.Pericolodiferiteosmembramentodeipiediacausadella
lamadeltosaerba–nonutilizzatelamacchinainsalitaoin
discesasupendenzematrasversalmente;guardatedietro
divoidurantelaretromarcia.

1.Altezzaditaglio

decal119-2283

119-2283

decal137-9196

137-9196

1.Blocco

2.Sblocco

3

Preparazione

Importante:Rimuoveteegettateilfogliodi

protezionediplasticachericopreilmotore,così
comequalsiasialtraprotezionediplasticao
elementodiimballaggiopresentesullamacchina.

g020722

Figura5

1

Aperturadellastegola

Nonoccorronoparti

Procedura

AVVERTENZA

L'incorrettaaperturaochiusuradellastegola
puòdanneggiareicaviecrearecondizionidi
utilizzopericolose.

•Fateattenzioneanondanneggiareicavi
quandoapriteochiudetelastegola.

•Seuncavoèdanneggiato,rivolgeteviaun
CentroAssistenzaautorizzato.

Importante:Rimuoveteegettateilfogliodi

protezionediplasticachericopreilmotore,così
comequalsiasialtraprotezionediplasticao
elementodiimballaggiopresentesullamacchina.

3.Serratesaldamentelemanopoledellastegola
amano.

4.Fateruotarelastegolaindietro,nellaposizione
operativa,ebloccatelaall'altezzadesiderata.
FateriferimentoaRegolazionedell'altezzadella

stegola(pagina9).

1.Allentatelemanopoledellastegola(Figura4).

Figura4

1.Manopoledellastegola

2.Spostateconattenzionelasezionesuperiore
dellastegolainavantinchéleduemetàdella
stegolanonsonoinlineaesisistemanocome
mostratoFigura5.

g020721

4

2

Montaggiodelcavodiavviamentoastrapponel
guidacavo

Nonoccorronoparti

Procedura

Importante:Peravviareilmotoreinmodosicuroefacileogniqualvoltausatelamacchina,montate

ilcavodiavviamentoastrapponelguidacavo.

Figura6

g230719

3

Aggiuntadiolionelmotore

Nonoccorronoparti

Procedura

Importante:Nonavviateilmotoreconillivellodell'oliotroppobassootroppoalto,perevitaredi

danneggiareilmotorestesso.

5

4

Montaggiodelcestodiraccolta

Nonoccorronoparti

Procedura

g235721

Figura7

Figura8

6

g241560

Quadrogeneraledel
prodotto

Attrezzi/accessori

Èdisponibileunagammadiattrezziedaccessori
approvatidaToroperl'impiegoconlamacchina,per
ottimizzareedampliarelesueapplicazioni.Richiedete
unelencodituttigliattrezziedaccessoriapprovatia
unCentroAssistenzaTorooaunDistributoreToro
autorizzatioppurevisitateilsitowww.T oro.com.

Perottenereprestazioniottimaliemantenerela
certicazionedisicurezzadellamacchina,utilizzate
soloricambieaccessorioriginaliToro.Iricambiegli
accessorirealizzatidaaltriproduttoripossonoessere
pericolosietaleutilizzopuòrenderenullalagaranzia
delprodotto.

Figura9

1.Manigliasuperiore8.Filtrodell'aria

2.Manigliapertrazione

assistita

3.Barradicomandodella

lama

4.Cestodiraccolta

5.Deettoreposteriore

6.Tappodelserbatoiodel

carburante

7.Forodilavaggio(non

illustrato)

Speciche

ModelloPeso

21681

39kg152cm53cm109cm

Lun­ghezza

9.Candela

10.Tubodiriempimento
olio/astadilivello

11.LevaBag-on-demand

12.Levadell'altezzaditaglio
(2)

13.Manigliadiavviamentoa
strappo

Lar­ghezza

Altezza

g015114

7

Funzionamento

Nota:Stabiliteilatisinistroedestrodellamacchina

dallanormaleposizioneoperativa.

Primadell’uso

Sicurezzaprimadel
funzionamento

Requisitigeneralidisicurezza

•Spegnetesemprelamacchina,attendeteche

tuttelepartiinmovimentosiarrestinoelasciate
raffreddarelamacchinaprimadieseguire
interventidiriparazione,manutenzione,puliziao
dirimessarla.

•Familiarizzateconilfunzionamentosicuro

dell'apparecchiatura,conicomandidell'operatore
econgliadesividisicurezza.

•Controllatechetutteleprotezionieidispositividi

sicurezza,comedeettorie/ocestidiraccolta,
sianomontatieperfettamentefunzionanti.

•Controllatesemprelamacchinaperaccertarviche

lelameeibullonidellelamenonsianousuratio
danneggiati.

•Ispezionatel'areaincuiuseretelamacchinaed

eliminatetuttiglioggettichepotrebberointerferire
conilsuofunzionamentoochelamacchina
potrebbescagliare.

•Ilcontattoconlalamainmovimentocausagravi

ferite.Nonmetteteleditasottolascocca.

Sicurezzadelcarburante

•Ilcarburanteèestremamenteinammabilee

altamenteesplosivo.Unincendiooun'esplosione
dicarburantepossonoustionarevoiedaltre
personeecausaredanni.

–Perimpedirecheunacaricaelettrostatica

facciaincendiareilcarburante,mettetela
tanicae/olamacchinaperterraprimadel
riempimento,maiinunveicoloosuunoggetto.

–Fateilpienodicarburanteall'ariaaperta,a

motorefreddo.Tergeteilcarburanteversato.

–Nonmaneggiateilcarburantequandofumate

onelleadiacenzediunaammaliberaodi
scintille.

–Nontoglieteiltappodelcarburantené

aggiungetecarburantealserbatoiomentreil
motoreèinfunzioneocaldo.

–Noncercatediavviareilmotoreseavete

versatodelcarburante.Noncreatepossibili
fontidiincendionchéivaporidelcarburante
nonsisarannodissipati.

–Conservateilcarburanteintanicheomologate

etenetelontanodallaportatadeibambini.

•Seingerito,ilcarburanteènocivoofatale.

L'esposizionealungotermineaivaporidibenzina
puòcausaregravidanniemalattie.

–Evitatedirespirarealungoivapori.
–Teneteilvisoelemanilontanodagliugellie

dall'aperturadelserbatoiodelcarburante.

–Teneteilcarburantelontanodagliocchiedalla

pelle.

Riempimentodelserbatoio
delcarburante

TipoBenzinasenzapiombo

Valutazionenominaleminima
diottani

Etanolo

MetanoloNessuno

MTBE(metilterziariobutil
etere)

Olio

Utilizzatesolocarburantepulitoefresco(nonpiù
vecchiodi30giorni)provenientedafontiautorevoli.

Importante:Perridurreiproblemidiavviamento,

aggiungetestabilizzatore/additivodelcarburante
alcarburantefrescocomeindicatodalproduttore
dellostabilizzatore/additivodelcarburante.

Riempiteilserbatoiodelcarburantecomeillustrato
nellaFigura10.

87(USA)o91(ottanoricerca;
aldifuoridegliUSA)

Nonoltreil10%pervolume

Menodel15%pervolume

Nonaggiungeteloal
carburante

Figura10

g230458

8
