Festesettforladertransport
e-Dingo500–Kompaktverktøybærer
Modellnr.144-2570
Montering
Løsedeler
Brukdiagrammetnedenforsomensjekklisteforåkontrollereatalledeleneersendt.
ProsedyreBeskrivelseAnt.Bruk
FormNo.3450-822RevA
Installasjonsveiledning
1
2
Viktig:Fjernladerenfrabrakettenførdulader
batteriene.Ikkebrukladerenilagringsposisjon.
Ingendelerernødvendige
Brakett1
Støtfanger
Låsemutter(¼tomme)
Skulderbolt
Låsemutter(nr.10)
Gummistropp
1
Klargjøremaskinen
Ingendelerernødvendige
Prosedyre
1.Parkermaskinenpåenjevnate.
2.Settpåparkeringsbremsen.
3.Senklastearmene.
–
2
2
1
1
1
Klargjøremaskinen.
Monterebrakettenogladeren.
2
Monterebrakettenog
laderen
Delersomernødvendigefordettetrinnet:
1Brakett
2
Støtfanger
2
Låsemutter(¼tomme)
1
Skulderbolt
1
Låsemutter(nr.10)
1
Gummistropp
4.Slåavmaskinenogtautnøkkelen.
©2022—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420
Registrerdittproduktpåwww.Toro.com.
Prosedyre
1.Monterskulderboltenpåbrakettenmeden
låsemutter(nr.10).SeFigur1.
2.Monterdetogummistøtfangernepåbraketten
medtolåsemuttere(¼tomme);seFigur1.
Oversettelseavoriginalen(NO)
TryktiUSA
Medenerett
*3450-822*

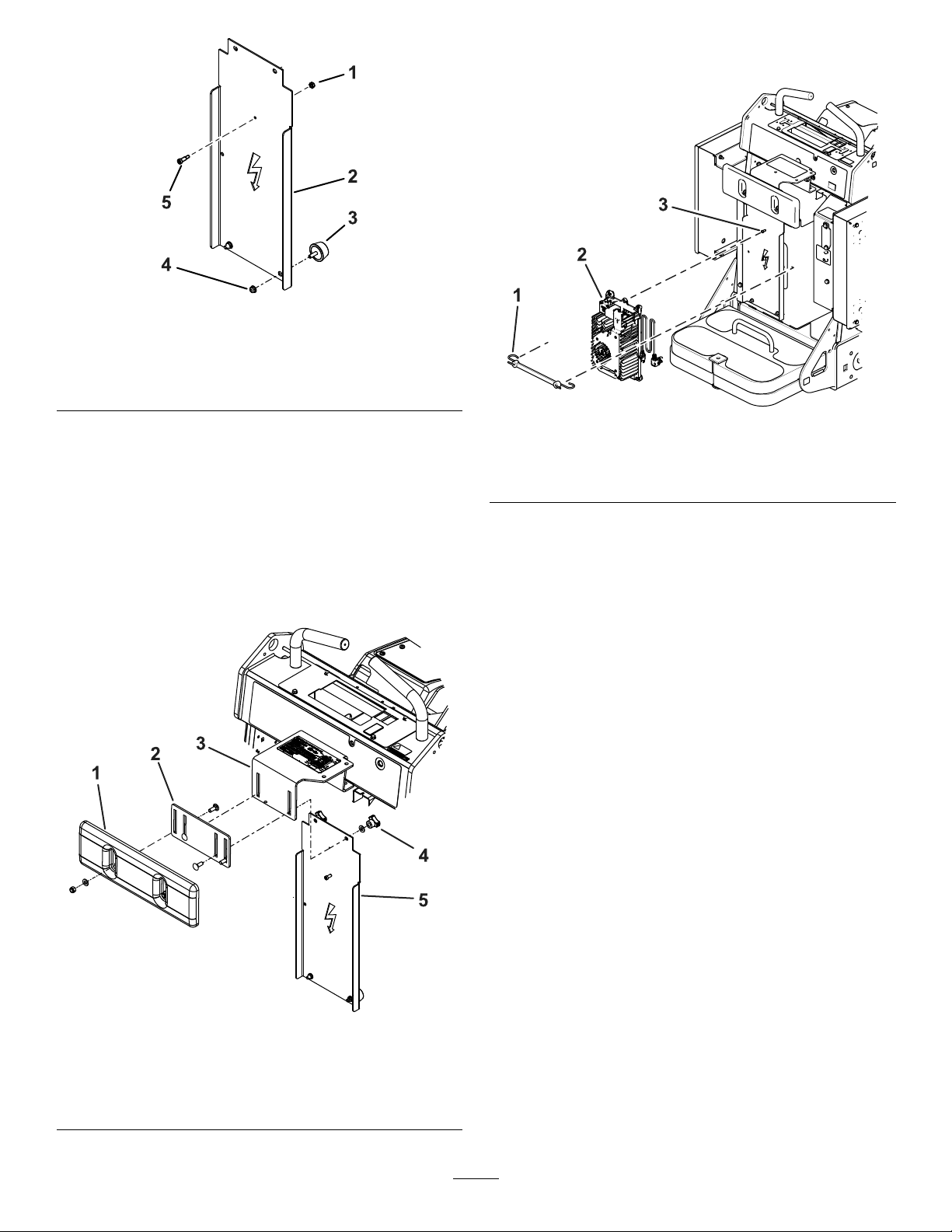

Figur1
1.Låsemutter(nr.10)4.Låsemutter(¼tomme)
2.Brakett
3.Støtfanger
5.Skulderbolt
3.Fjernknotteneogdeneksisterendeplastputen
framaskinen(Figur2).
4.Fjernplastputenfrabrakettenmedspor(Figur
2).
7.Monterladerenpåskulderboltenogfestden
medgummistroppen(Figur3).
g375721
g375722
Figur3
1.Gummistropp3.Skulderbolt
2.Lader
5.Monterbrakettenmedstøtfangerepå
denformedebrakettenmedknotteneog
monteringsdelene(Figur2)dufjernettidligere.
6.Monterplastputenpåbrakettenmedspormed
monteringsdelen(Figur2)dufjernettidligere.
Figur2
1.Plastpute4.Knott
2.Brakettmedspor5.Brakett
3.Formetbrakett
g375720
2
