FormNo.3425-230RevB

Reelmaster

Modellnr.03910—Serienr.403340001ogoppover

®

3550-trekkenhet

Registrerdittproduktpåwww.T oro.com.
Oversettelseavoriginalen(NO)

*3425-230*

Detteprodukteterisamsvarmedalle
relevanteeuropeiskedirektiver.Seeget
samsvarserklæringsskjemaforproduktetfordetaljert
informasjon.

Gåtilwww.Toro.comformerinformasjon,inkludert
sikkerhetstips,opplæringsmaterialeoginformasjon
omtilbehør,hjelptilånneenforhandlerellerforå
registrereproduktetditt.

DeteristridmedCaliforniasPublicResourceCode,
avsnitt4442eller4443,åbrukedennemotoreni
skogs-,busk-ellergressområdermedmindremotoren
erutstyrtmedenfungerendegnistfanger,somdenert
iavsnitt4442,ellerenmotorsomerberegnet,utstyrt
ogvedlikeholdtforåunngåbrann.

Denvedlagtebrukerhåndbokenformotoreninneholder
informasjonomamerikanskemiljømyndigheters
(EPA)ogCaliforniasutslippskontrollreguleringerfor
utslippssystemer,vedlikeholdoggaranti.Dukan
bestillenyebrukerhåndbøkerframotorprodusenten.

ADVARSEL

CALIFORNIA

Proposition65-advarsel

StatenCaliforniakjennertilat

motoreksosenfradetteproduktet

inneholderkjemikaliersomkan

forårsakekreft,fosterskaderogskade

forplantningsevnenpåandremåter.

Batteriklemmerog-polerog

tilknyttettilbehørinneholderbly

ogblysammensetninger.Detteer

kjemikaliersomkanforårsakekreftog

forplantningsskader.Vaskhendene

etterhåndtering.

Hvismaskinenmårepareres,omdutrenger
originaleToro-delerellermerinformasjon,kandu
kontakteetautorisertforhandlerverkstedellerToros
kundeserviceavdeling.Hamodell-ogserienummer
forhåndennårdutarkontakt.Figur1identiserer
plasseringenavmodell-ogserienummerpåproduktet.
Skrivinnnumreneidetommefeltene.

Viktig:DukanskanneQR-kodenpå

seriemerkeplaten(hvisdettennes)medden
mobileenhetenforåfåtilgangtilgarantien,deler
ogannenproduktinformasjon.

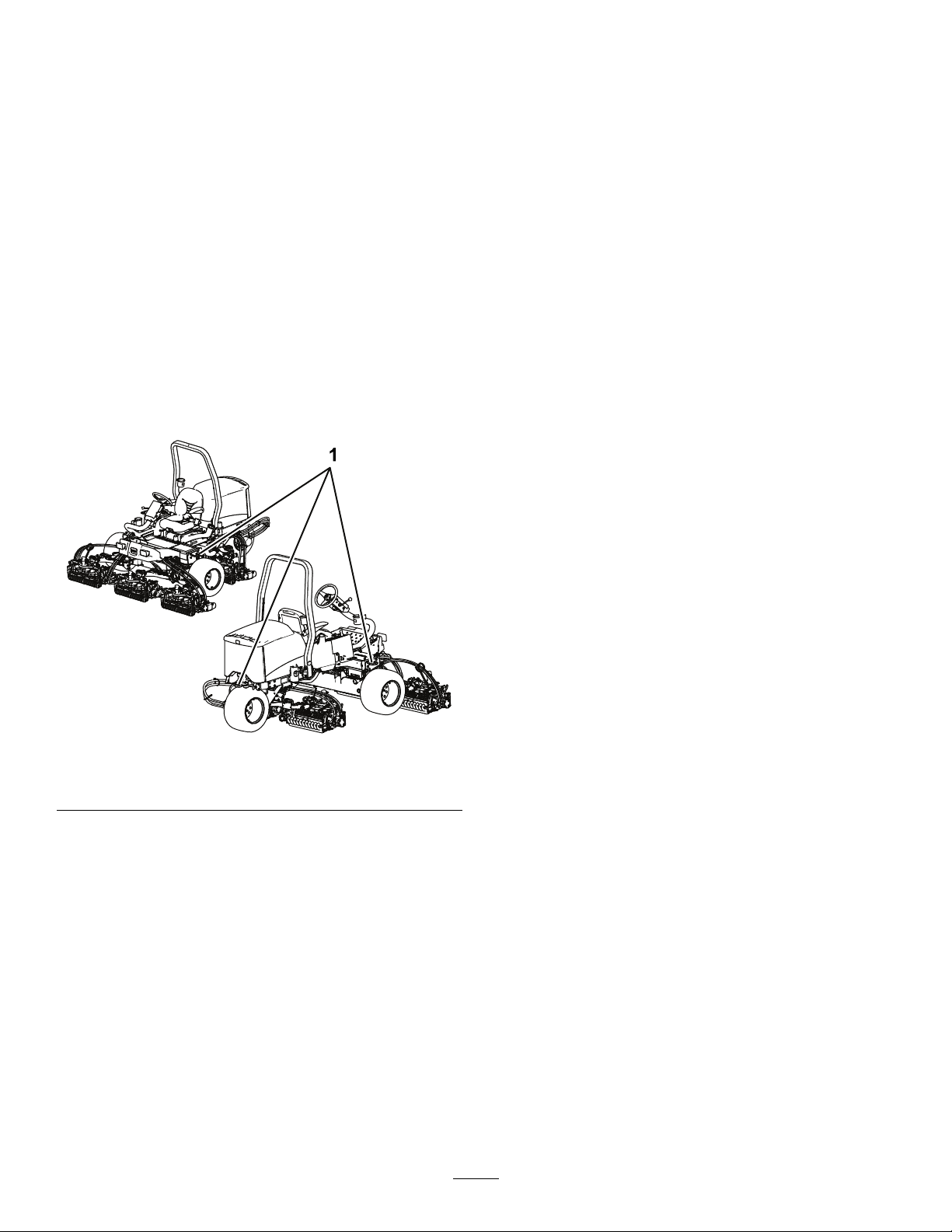

g240238

Figur1

1.Plasseringavmodell-ogserienummer

Brukavdetteproduktetkanforårsake

eksponeringforkjemikaliersom

statenCaliforniavetforårsaker

kreft,fødselsdefekterellerannen

forplantningsskade.

Innledning

Maskinenerenplentraktormedspolekniversom
erberegnetforbrukavprofesjonelle,innleide
operatørerikommersielleapplikasjoner.Dener
hovedsakeligdesignetforåklippegresspåallerede
godtvedlikeholdteparkplener,golfbaner,idrettsbaner
ogplenerikommersielleområder.

Lesdennehåndbokennøye,slikatdulæreråbruke
ogvedlikeholdeproduktetpåriktigmåteogunngår
person-ellerproduktskade.Duharansvarforåbruke
produktetpåenriktigogsikkermåte.

Modellnr.

Serienr.

Dennebrukerhåndbokenidentiserermulige
farer,ogmarkerersikkerhetsbeskjedergjennom
sikkerhetsvarslingssymbolet(Figur2)somvarslerom
enfaresomkanføretilalvorligeskaderellerdødsfall
hvisduikkefølgerdeanbefalteforholdsreglene.

g000502

Figur2

1.Sikkerhetsvarselssymbol

Itilleggbrukestoordforåutheveinformasjon.Viktig
gjøroppmerksompåspesiellmekaniskinformasjon
ogObshenvisertilgenerellinformasjonsomerverdt
åhuske.

©2020—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

Kontaktosspåwww.Toro.com.

2

TryktiUSA

Medenerett

Innhold

Sikkerhet...................................................................4

Generellsikkerhet..............................................4

Sikkerhets-oginstruksjonsmerker.....................5

Montering..................................................................9

1Installereklippeenhetene...............................10

2Justeredekkekompenseringsfjæren..............12

3MontereCE-merke........................................13

4Installerepanserlåsen(kunCE).....................13

5Brukeklippeenhetsstøtten.............................14

Oversiktoverproduktet...........................................15

Kontroller.........................................................15

Spesikasjoner................................................18

Tilbehør............................................................18

Førbruk...............................................................19

Sikkerhetførbruk.............................................19

Utføredagligvedlikehold..................................19

Kontrollereparkeringsbremsen........................19

Fylletanken......................................................19

Strammehjuleneshakemutteremeden

momentnøkkel..............................................20

Justeresetet.....................................................21

Underbruk..........................................................21

Sikkerhetunderdrift..........................................21

Startemotoren..................................................22

Slåavmotoren.................................................23

Stilleinnspolehastigheten................................23

Justeremotvektentilløftearmen.......................24

Tappedrivstoffsystemet....................................24

Forstådiagnostikklampen.................................25

ForståACE-diagnostikkdisplayet......................25

Kontrolleresperrebryterne................................26

Brukstips..........................................................27

Etterbruk.............................................................27

Sikkerhetetterbruk..........................................27

Identiserefestepunktene................................28

Transporteremaskinen.....................................28

Vedlikehold.............................................................29

Sikkerhetvedvedlikehold.................................29

Anbefaltvedlikeholdsplan....................................29

Kontrollistefordagligvedlikehold......................31

Forberedelseforvedlikehold...............................32

Fjernepanseret................................................32

Fjernebatteridekslet.........................................32

Smøring..............................................................32

Smørelagreneoghylsene................................32

Vedlikeholdavmotor...........................................34

Motorsikkerhet..................................................34

Kontrolleremotoroljenivået...............................34

Overhaleluftrenseren.......................................34

Skiftemotoroljeoglter....................................35

Vedlikeholdavdrivstoffsystem.............................36

Vedlikeholdedrivstofftanken.............................36

Kontrolleredrivstoffslangeneog

-koblingene...................................................36

Tømmevannutskilleren....................................36

Skiftedrivstoflterboks......................................36

Tappeluftfrainjektorene...................................36

Vedlikeholdavelektrisksystem...........................37

Sikkerhetforelektrisksystem...........................37

Vedlikeholdebatteriet.......................................37

Kontrolleresikringene.......................................38

Vedlikeholdavdrivsystem...................................38

Kontrolleretrykketidekkene.............................38

Justeretrekkdrivetforfri...................................38

Vedlikeholdavkjølesystem.................................39

Kjølesystemsikkerhet.......................................39

Kontrollerekjølesystemet.................................39

Rengjørekjølesystemet....................................40

Vedlikeholdavbremser.......................................41

Justereparkeringsbremsen..............................41

Overhaleparkeringsbremsene.........................41

Vedlikeholdavremmer........................................45

Overhalemotorremmene..................................45

Vedlikeholdavkontrollsystem.............................46

Justeregassen.................................................46

Vedlikeholdavhydraulisksystem........................47

Sikkerhetforhydraulikksystem.........................47

Kontrolleredethydrauliskesystemet................47

Skiftedethydrauliskelteret.............................48

Skiftehydraulikkvæsken...................................48

Kontrollerehydraulikkledningeneog

-slangene......................................................49

Vedlikeholdavklippeenhetssystemet...................50

Knivsikkerhet....................................................50

Kontrollereberøringenmellomspolenog

motstålet.......................................................50

Brukedenvalgfriemålestangen........................50

Slipeklippeenhetene........................................50

Lagring....................................................................52

Lagrebatteriet..................................................52

Gjøremaskinenklartilsesongmessig

oppbevaring..................................................52

3

Sikkerhet

Dennemaskinenharblittdesignetihenholdtil
standardeneANSIB71.4-2017ogENISO5395:2017
(nårdufullføreroppsettsprosedyrene).

Viktig:Sesamsvarserklæringensomfølgermed

maskinen,forCE-påkrevdereguleringsdata.

Generellsikkerhet

Detteproduktetkanamputerehenderogføtterog
slyngegjenstanderoppiluften.

Hvisdubrukerdetteproduktettilandreformålenndet
erberegnetpå,kanduutsettedegselvellerandre
forfare.

•Lesogforståinnholdetidennebrukerhåndboken

førdustartermotoren.

•Væralltidfokusertpåoppgavennårdubruker

maskinen.Ikkedeltaiaktivitetersomforårsaker
distraksjoner,dadettekanføretilpersonskade
ellermateriellskade.

•Holdhenderogføtterbortefraroterendedelerpå

maskinen.

•Brukaldrimaskinenutenatalleverneplaterog

andresikkerhetsanordningersitterpåplassog
fungerersomtiltenkt.

•Holdbarn,tilskuereogdyrbortefra

arbeidsområdet.Laaldribarnfåbruke
maskinen.

•Slåavmotoren,tautnøkkelen(hvisutstyrtmed

dette),venttilallebevegeligedelerharstoppet
oglamaskinenkjølesegnedførdujusterer,
utførerservicepå,rengjørellersettermaskinentil
oppbevaring.

Feilaktigbrukogvedlikeholdavmaskinenkanføretil
personskade.Foråreduseremulighetenforskader
børdufølgedissesikkerhetsinstruksjoneneogalltid
væreoppmerksompåsikkerhetsalarmsymbolet

)sombetyrForsiktig,AdvarselellerFare

(
–personsikkerhetsinstruks.Hvisikkedisse
instruksjonenetashensyntil,kandetføretilalvorlige
personskaderellerdødsfall.

4

Sikkerhets-oginstruksjonsmerker

99-3444

Sikkerhetsmerkeroginstruksjonererlettsynligeforførerenogerplassertinærhetenav
alleområdersomrepresentererenpotensiellfare.Byttutallemerkersomerødelagteeller
mangler.

133-8062

93-7276

1.Eksplosjonsfare–brukvernebriller.

2.Kaustiskvæske/fareforbrannsår–foråutføreførstehjelp,
vaskemedvann.

3.Brannfare–ingenbål,åpneammerellerrøyking.

4.Giftig–holdbarnbortefrabatteriet.

decal133-8062

decal93-7276

decal110-9642

110-9642

1.Lagretenergifare–lesbrukerhåndboken.

2.Flytthårnålssplintentildethulletsomernærmest
stangbrakettenogfjernderetterløftearmenog
dreiegaffelen.

decal117-3270

117-3270

1.Advarsel–ikkerørdenvarmeoveraten.

2.Fareforkutting/amputeringavhender,viklingsfare,rem–
holddegbortefrabevegeligedeler,beholdalleskyddog
vernpåplass.

99-3444

1.Transporthastighet–rask2.Klippehastighet–sakte

106-6755

1.Kjølevæskeundertrykk.3.Advarsel–ikkerørden

2.Eksplosjonsfare–les
brukerhåndboken.

varmeoveraten.

4.Advarsel–les
Brukerhåndboken.

decal99-3444

decal120-0627

120-0627

1.Fareforkutting/amputeringavlemmer,vifte–holddeg
bortefrabevegeligedeler,beholdalleskyddogvernpå
plass.

decal106-6755

5

decal120-2102

120-2102

1.Lesbrukerhåndboken

decal120-1683

120-1683

1.Advarsel–lesbrukerhåndboken.Alleoperatørerbørlæres
oppførdebrukermaskinen.

4.Advarsel–ikkeparkermaskineniskråninger,settpå
parkeringsbremsen,senkklippeenhetene,slåavmotorenog
tauttenningsnøkkelenførduforlatermaskinen.

2.Advarsel–lesbrukerhåndbokenførmaskinentaues.5.Fareforatgjenstanderslyngesgjennomluften–holdandre
pågodavstand.

3.Veltefare–kjørsaktenårdusnur;ikketaskarpesvinger

ihøyehastigheter;senkklippeenhetenenårdukjøreri

6.Viklingsfare,rem–holddegbortefrabevegeligedeler,behold
alleskyddogverneplaterpåplass.

nedoverbakke;brukveltebeskyttelseogsikkerhetsbelte.

6

decal121-7884

121-7884

1.Justeringavspolemedåttekniver

3.Lesbrukerhåndbokenhvisduvilhamerinformasjonom
justeringavspole.

2.Justeringavspolemedellevekniver

121-7928

Merk:Dennemaskinensamsvarermedbransjestandardforstabilitetistatiskeside-oglangsgåendetestermedmaks.anbefalt

skråningsomerangittpåmerket.Lesinstruksjoneneforbrukavmaskineniskråningerogunderforholdenehvorduhartenktåbruke
maskinenibrukerhåndboken,foråavgjøreomdukanbrukemaskinenunderforholdenepådagenogstedet.Endringeriterrengkan
føretilendringervedbrukavmaskineniskråninger.Hvisdetlarseggjøre,holdklippeenhetenesenkettilbakkenmensdubruker
maskineniskråninger.Hvisduheverklippeenhetenemensdukjøreriskråninger,kandetføretilatmaskinenblirustabil.

1.Advarsel–lesbrukerhåndboken.Alleoperatørerbørlæres
oppførdebrukermaskinen.

2.Advarsel–lesbrukerhåndbokenførmaskinentaues.5.Fareforatgjenstanderslyngesgjennomluften–holdandre

3.Veltefare–ikketaskarpesvingerihøyehastigheter.Måikke
brukesiskråningermedmerenn22gradershelling.Senk
klippeenhetenenårdukjørernedoverskråninger.Bruk
veltebeskyttelseogsikkerhetsbelte.

4.Advarsel–ikkeparkermaskineniskråninger,settpå
parkeringsbremsen,senkklippeenhetene,slåavmotorenog
tauttenningsnøkkelenførduforlatermaskinen.

pågodavstand.

6.Viklingsfare,rem–holddegbortefrabevegeligedeler,behold
alleskyddogverneplaterpåplass.

decal121-7928

7

decal120-2105

120-2105

1.Senkspolene.5.Lesbrukerhåndbokenforinformasjon
omåstartemotoren–1)Sitti
førersetet;2)Dreinøkkelentil
posisjonenMotor–forhåndsvarming;

3)Venttilforvarmelysetslukker;4)
DreinøkkelentilposisjonenMotor–
start;5)Kobleutparkeringsbremsen.

2.Hevspolene.

6.Lesbrukerhåndbokenforinformasjon
omåstansemotoren–1)Koble
utspolene;2)Dreinøkkelentil
posisjonenMotor–stopp;3)Ta
nøkkelenutavtenningen;4)Kobleinn
parkeringsbremsen.

3.Trekkknottenutforåkobleinn

7.Motor–slåav

spolene.

4.Trykkknotteninnforåkobleutspolene.8.Motor–forhåndsvarming

decalbatterysymbols

Batterisymboler

Noenavelleralledissesymbolenennespådittbatteri

9.Motor–start

10.Lys

11.Hurtig

12.Sakte

1.Eksplosjonsfare

2.Ingenbål,åpneammer
ellerrøyk

3.Kaustiskvæske/farefor
brannsår

4.Brukvernebriller.

5.LesBrukerhåndboken.

6.Holdandrepåtrygg
avstandfrabatteriet.

7.Brukvernebriller–
eksplosivegasserkan
påføredegblindhetog
andreskader.

8.Batterisyrekanforårsake
blindhetogalvorlige
brannskader.

9.Skyllstraksøynenemed
vannogsøklegehjelp.

10.Inneholderbly–måikke
kastes

8

Montering

Løsedeler

Brukdiagrammetnedenforsomensjekklisteforåkontrollereatalledeleneersendt.

ProsedyreBeskrivelseAnt.Bruk

Høyreslangefører

1

Venstreslangefører

1
1

Installereklippeenhetene.

2
3

4

5

Ingendelerernødvendige

Varselmerke(138-1186)

Låsebrakett
Nagle2
Skive
Skrue(¼x2tommer)
Låsemutter(¼tomme)

Klippeenhetsstøtte1Brukeklippeenhetsstøtten.

Mediaogekstradeler

BeskrivelseAnt.Bruk

Tenningsnøkler2
Brukerhåndbok

Brukerhåndbokformotoren

Testpapirforklippeegenskaper

Mellomlegg1

–

1

1

1
1
1

Startemotoren.

1
1

1

Leshåndbøkeneførdubrukermaskinen.

Brukpapirtilåjustereklippeenhetenskontaktmellom
spoleogmotstål.

Brukmellomleggtilåjustereklippeenhetenskontakt
mellomspoleogmotstål.

Justeredekkekompenseringsfjæren.

MontereCE-merke,omnødvendig.

Installerepanserlåsen(kunCE).

Merk:Angihvasomerhøyreogvenstresidepåmaskinenvedåståinormalarbeidsstilling.

9

1

Installereklippeenhetene

Delersomernødvendigefordettetrinnet:

1

Høyreslangefører

1

Venstreslangefører

sideavklippeenhetensomspoledrivmotoren.
Plasserdekkekompenseringsfjærenpåfølgende
måte:

A.Fjerndetolåseskrueneogmutterne

somfesterstangbrakettentil
klippeenhetstappene(Figur4).

Prosedyre

1.Parkermaskinenpåenjevnate,settpå
parkeringsbremsen,slåavmotoren,ogta
nøkkelenutavtenningen.

2.Fjernspolemotorenefrafraktbraketten.

3.Fjerntransportbrakettene,ogkastdem.

4.Fjernklippeenhetenefrakartongene.Monterog
justersombeskrevetihenholdtilklippeenhetens
brukerhåndbok.

5.Kontrolleratmotvekten(Figur3)erinstallert

idenkorrekteendenavklippeenhetensom
beskrevetiklippeenhetensbrukerhåndbok.

Figur4

1.Dekkekompenseringsfjær

2.Stangbrakett

B.Fjernensmutterensomfesterboltenpå

røretforfjærtilbærerammetappen(Figur

4),ogfjernenheten.

C.Monterskruentilfjærrøretpåmotsatttapp

påbærerammenogfestmedensmutteren.

3.Fjærrør

Merk:Stillskruehodetpåutsidenav

tappen,somvistiFigur4.

Figur5

g003949

g003967

Figur3

1.Motvekt

6.Alleklippeenhetenesendesmed
dekkekompenseringsfjærenfestettil
høyresideavklippeenheten.Påseat
dekkekompenseringsfjærenerfestetpåsamme

1.Motsattbærerammetapp

D.Monterdetostangbrakettenetil

klippeenhetstappenemedlåseskrueneog
mutterne(Figur5).

2.Stangbrakett

Merk:Nårduinstallererellerfjerner

klippeenhetenmådukontrollereat
hårnålssplintenerinstallertifjærstanghulletved
sidenavstangbraketten.Ellersskaldumontere

g019938

10

hårnålssplintenihulletpåendenavstangen.

7.Påklippeenhetnr.4(venstreforan)og
klippeenhetnr.5(høyreforan)brukerdu
monteringsmutterneforstangbraketten
tilåmontereslangeførerneforanpå
klippenhetstappene.Slangeførerneskallene
motmidtreklippeenhet(Figur6,Figur7,Figur

8).

Figur6

1.Klippeenhet15.Klippeenhet5

2.Klippeenhet2

3.Klippeenhet37.Vekt

4.Klippeenhet4

6.Spolemotor

g031275

g015160

Figur7

1.Slangeførere(hverenkeltmålenemotmidtreklippeenhet)

8.Senkalleløftearmenefullstendig.

9.Fjernlåsestiftenoghettenfraløftearmens
dreiegaffel(Figur9).

1.Slangefører(venstreside
vist)

2.Stangbrakett

Figur8

3.Muttere

g019602

g003975

Figur9

1.Låsestift

2.Hette

11

10.Fordefremreklippeenheteneskyven
klippeenhetunderløftearmenmensdufører
bærerammeninniløftearmensdreiegaffel(Figur

10).

Figur10

1.Løftearm3.Løftearmensdreiegaffel

2.Bærerammeaksel

11.Brukfølgendeprosedyrepådebakre
klipeenhetenenårklippehøydenerover1,2cm.

A.Fjernringstiftenogskivensomfester

løftearmensdreieakseltilløftearmen
ogskyvløftearmensdreieakselutav
løftearmen(Figur11).

Merk:Brukåpningenhvisenklippeenhet

medstyringerønsketellerbrukhullethvis
klippeenhetenskalværeilåstposisjon(Figur

12).

14.Festløftearmkjedettilkjedebrakettenmed
låsestiften(Figur12).

Merk:Brukdetantalletkjedekoblingersom

angisiklippeenhetensbrukerhåndbok.

g003948

g020321

1.Løftearmkjede

2.Kjedebrakett

15.Dekkkileakselenispolemotorenmedrent
smørefett.

16.PåføroljeispolemotorensO-ringogsettden
påmotorensen.

17.Installermotorenvedåroteredenmedklokken
slikatmotorensenegårklaravlåsemutterene
(Figur13).Rotermotorenmotklokkentil
enseneomringermutterene,ogtrekkderetter
tilmutrene.

Figur12

3.Låsestift

Figur11

1.Ringstiftogskivepåløftearmensaksel

B.Førinnløftearmensdreiegaffeli

bærerammeakselen(Figur10).

C.Førinnløftearmsakseleniløftearmenog

festdenmedskivenogringstiften(Figur

11).

12.Førhettedekseletoverbærerammeakselenog
løftearmsgaffelen.

13.Festhettenogbærerammeakselentil
løftearmsgaffelenmedlåsestiften.

Viktig:Sørgforatspolemotorslangeneikke

ervridd,knektellerstårifareforåkomme
iklem.

g003979

g020322

Figur13

1.Spoledrivmotor

2.Festemutre

12

2

3

Justeredekkekompense­ringsfjæren

Ingendelerernødvendige

Prosedyre

Dekkekompenseringsfjæren(Figur14)overførerogså
vektfradenfremretildenbakrevalsen.Detteermed
pååreduserebølgemønsteretigresset,ogsåkjent
som"ondulering".

Viktig:Foretafjærjusteringermedklippeenheten

påtrekkenheten,vendtrettfremoverogsenket
tilgulvet.

1.Kontrollerathårnålssplintenerinstallertidet
bakrehulletpåendenavstangen(Figur14).

MontereCE-merke

Delersomernødvendigefordettetrinnet:

1

Varselmerke(138-1186)

Prosedyre

HvisdennemaskinenskalbrukesforCE,skal
varselmerket(138-1186)festesoverdetengelske
varselmerket(120-1683).

4

Installerepanserlåsen(kun
CE)

Delersomernødvendigefordettetrinnet:

Figur14

1.Gresskompenseringsfjær

2.Hårnålssplint

2.Trekktilsekskantmutreneforanpåfjærstangen
tildenkomprimertelengdenpåfjæren(Figur14)
er12,7cmforklippeenheterpå12,7cmeller
15,8cmforklippeenheterpå15,8cm.

Merk:Vedbrukiujevntterrengbørduredusere

fjærlengdenmed2,5cm.Bakkefølgingenvil
reduseresnoe.

3.Fjærstang

4.Sekskantmuttere

1

Låsebrakett

2Nagle

1

Skive

1

Skrue(¼x2tommer)

1

Låsemutter(¼tomme)

Prosedyre

1.Hektløspanserlåsenfrapanserlåsbraketten.

2.Fjerndetonaglenesomfesterpanserlås-

g020164

brakettentilpanseret(Figur15),ogfjern
panserlåsbrakettenfrapanseret.

13

Figur15

g012630

Figur17

g012628

1.Panserlås

1.Panserlåsbrakett

3.PlasserCE-låsebrakettenogpanserlåsbraketten
påpanseretpålinjemedmonteringshullene.

2.Nagler

Merk:Låsebrakettenmåværemotpanseret

(Figur16).Ikkefjernboltenogmutterenfra
låsebrakettarmen.

Figur16

1.CE-låsebrakett

2.Boltogmutter

7.Skrubolteninnpådenandrearmentil
panserlåsbrakettenforålåselåsenistilling
(Figur18).

Merk:Stramtilbolten,menikkestram

mutteren.

g012631

Figur18

1.Bolt3.Armentil

g012629

2.Mutter

panserlåsbraketten

4.Rettinnskivenemedhullenepåinnsidenav
panseret.

5.Naglebraketteneogskivenetilpanseret(Figur

16).

6.Hektlåsenpåpanserlåsbraketten(Figur17).

5

Brukeklippeenhetsstøtten

Delersomernødvendigefordettetrinnet:

1Klippeenhetsstøtte

Prosedyre

Nårdutipperklippeenhetenpåsidenforå
eksponeremotstål/spole,vipperduoppbaksidenav
klippeenhetenmedstøttenforåsikreatmutternebak
påendenavjusteringsskruentilmotstangenikke
hvilerpåarbeidsoveraten(Figur19).

14

Oversiktover
produktet

g003945

Figur21

g020158

Figur19

1.Klippeenhetsstøtte

1.Panser

2.Sete

3.Kontrollarm7.Bakreklippeenheter

4.Ratt

5.Justeringsspakforsete

6.Fremreklippeenheter

Feststøttentilkjedebrakettenmedlåsestiften(Figur

20).

Figur20

1.Kjedebrakett3.Klippeenhetsstøtte

2.Låsestift

Kontroller

g020079

Figur22

1.Trekkpedalfor

g004144

fremoverkjøring

2.Trekkpedalfor
bakoverkjøring

3.Klippe-/transportpedal

4.Vippestyringsspak

Trekkpedaler

Trykkinntrekkpedalenforfremoverkjøring(Figur

22)foråkjørefremover.Trykknedtrekkpedalenfor

bakoverkjøring(Figur22)foråkjøregressklipperen
bakoverellerforåstoppenårdukjørerfremover.

15

SettpedaleniNØYTRAL-stillingennårduvilstoppe
maskinen.

Klippe-/transportpedal

Brukhælenforåytteklippe-/transportføringen(Figur

22)tilvenstreforåtransportereogtilhøyreforåklippe.

KlippeenhetenevilkunfungereiKLIPPE-stilling,
ogkanikkesenkesiTRANSPORT-stilling.

Viktig:Klippehastigheterstiltinnpå9,7km/tpå

fabrikken.Dennekangjøreshøyereellerlavere
vedåjusterestoppskruenforhastighet(Figur23).

g019980

Figur24

Figur23

1.Stoppskrueforhastighet

Vippestyringsspak

Drajusteringsspakenforratt(Figur22)tilbakeforå
vipperattettilønsketposisjon.Skyvderetterspaken
fremoverforåsikrestillingen.

Tenningsnøkkel

Tenningsnøkkelen(Figur24),sombrukestilåstarte,
stoppeogforvarmemotoren,hartreposisjoner:
AV,PÅ/FORVARMEogSTART.Vrinøkkelentil
PÅ/FORVARME-posisjontilglødeplugglampenslukkes
(etterca.sjusekunder).VrisånøkkelentilSTART
foråaktiverestartmotoren.Slippnøkkelennår
motorenstarter.Nøkkelengårautomatisktilstillingen
PÅ/KJØR.Hvisduvilstansemotoren,vrirdunøkkelen
AV-stillingen.T anøkkelenutavtenningenforåunngå
atkjøretøyetstartesvedetuhell.

1.Parkeringsbrems

2.Tenningsbryter8.Temperaturlys

3.Bryterfor
aktivering/deaktivering

4.Diagnostikklampe

g008888

5.Kontrollspakfor
senkingoghevingav
klippeenheten

6.Timeteller

7.Oljetrykklampe

9.Lysbryter

10.Glødepluggindikator

11.Gass

12.Indikatorlampefor
generatoren

Gass

Skyvgasspaken(Figur24)foroverforåøke
motorhastighetenogbakoverforåredusereden.

Bryterforaktivering/deaktivering

Bryterenforaktivering/deaktivering(Figur24)brukes
sammenmedkontrollspakenforsenkingogheving
avklippeenheteneforådriveklippeenhetene.

Dukanikkesenkeklippeenhetenenår
klippe-/transportbrytereneriTRANSPORT-stilling.

Timeteller

Timetelleren(Figur24)viserhvormangetimer
motorentotaltharværtidrift.Denvirkersåsnart
nøkkelbryterenerslåttpå.

Kontrollspakforsenkingog
hevingavklippeenheten

Dennespaken(Figur24)heverogsenker
klippeenhetenogstarterogstopperogsåspolene
nårdeeraktivertiklippemodus.Dukanikkesenke

klippeenhetenenårklippe-/transportbrytereneri
TRANSPORT-stilling.

Merk:Nårklippeenheteneaktiveresigjen,trengerdu

ikkeåholdespakenifremoverposisjonnårdusenker
ellerheverklippeenhetene.

16

Varsellampeformotorens

Stikkontakt

kjølemiddeltemperatur

Varsellampenfortemperatur(Figur24)lyserhvis
motorenskjølemiddeltemperaturerhøy.Veddenne
temperaturendeaktiveresklippeenhetene.Hvis
kjølevæsketemperaturenstigermed5,5°C,slås
motorenavforåforhindreytterligereskade.

Varsellampeforoljetrykk

Varsellampenforoljetrykk(Figur24)lysernår
oljetrykketimotorenreduserestildeterunderet
sikkertnivå.

Indikatorlampeforgeneratoren

Generatorlyset(Figur24)børværeavnårmotoren
erigang.Hvisdetlyser,kontrollerladesystemetog
reparerdetomnødvendig.

Glødepluggindikator

Glødepluggindikatoren(Figur24)lysernår
glødepluggeneeribruk.

Stikkontakten,somsitterpåutsidenavkontrollpanelet,
erenstrømkildepå12Vtilelektriskeenheter(Figur

26).

g019983

Figur26

Parkeringsbrems

Nårmotorenerslåttav,settparkeringsbremsenpå
(Figur24)foråhindreatkjøretøyetskalbevegeseg
vedetuhell.Nårduvilkobletilparkeringsbremsen,
drarduoppspaken.Motorenstanserdersom
trekkpedalentrykkesnednårparkeringsbremsener
på.

Diagnostikklampe

Diagnostikklampen(Figur24)tenneshvissystemet
registrererensystemfeil.

Drivstoffmåler

Drivstoffmåleren(Figur25)registrererhvormye
drivstoffdeteritanken.

1.Stikkontakt

Kontrollknottforspolehastighet

Spolehastighetskontrollenkontrollererhastighetenfor
klippeenhetene(Figur27).Spolehastighetenøker
etterhvertsomduvrirknottenmotklokken.Semerket
medspolehastighetsdiagram(Figur31)foråfastsette
korrektspolehastighet.

1.Drivstoffmåler

g019982

Figur25

17
