FormNo.3426-972RevD

Reelmaster

Modellnr03674—Serienr403430001ochhögre

5010-H-traktorenhet

Registreradinproduktpåwww.T oro.com. Översättningavoriginalet(SV)

*3426-972*D

Dennaproduktuppfyllerallarelevantaeuropeiska direktiv.Merinformationnnsidenseparata produktspecikaförsäkranomöverensstämmelse.

förattundvikaperson-ochproduktskador.Duär ansvarigförattproduktenanvändspåettkorrektoch säkertsätt.

Detärettbrottmotavsnitt4442eller4443i KaliforniensPublicResourceCodeattanvändaeller köramotornpåskogs-,busk-ellergrästäcktmarkom motorninteärutrustadmedengnistsläckaresomäri fullgottskick,vilketangesiavsnitt4442,ellerutanatt motornärkonstruerad,utrustadochunderhållenför attförhindrabrand.

Denbifogadebruksanvisningentillmotorn tillhandahållsförinformationomdenamerikanska miljömyndighetenEPA:s(USEnvironmental ProtectionAgency)ochKalifornienslagstiftningom utsläppskontrollföremissionssystem,underhålloch garanti.Extrabruksanvisningarkanbeställasfrån motortillverkaren.

VARNING

KALIFORNIEN

Proposition65Varning

Avgasernafråndieselmotorerochvissa

avgaskomponenterinnehållerämnensom

avdenamerikanskadelstatenKalifornien

ansesorsakacancer,fosterskadoroch

andrafortplantningsskador.

Batteripolerochkabelanslutningarmed

tillbehörinnehållerblyochblyföreningar,

kemikaliersomdenamerikanska

delstatenKalifornienanserkanorsaka

cancerochfortplantningsskador.Tvätta

händernaefterhantering.

Användningavproduktenkanorsaka

kemikalieexponeringsomavden

amerikanskadelstatenKalifornien

ansesorsakacancer,fosterskadoroch

andrafortplantningsskador.

Besökwww.Toro.comförmerinformation,inklusive säkerhetsråd,utbildningsmaterial,informationom tillbehör,hjälpmedatthittaenåterförsäljareellerför attregistreradinprodukt.

Kontaktaenauktoriseradåterförsäljareeller Toroskundserviceochhaproduktensmodell-och artikelnummertillhandsomduharbehovavservice, Toro-originaldelarellerytterligareinformation.Figur1 visarvarpåproduktenmodell-ochserienumrensitter. Skrivnumrenidettommautrymmet.

Viktigt:Skannarutkodenpåserienummerplåten

(iförekommandefall)medenmobilenhetföratt fåtillgångtillinformationomgaranti,reservdelar ochannat.

g259591

Figur1

1.Platsförmodell-ochserienummer

Modellnr

Introduktion

Maskinenärenåkgräsklipparemedenknivcylinder somäravseddattanvändasavyrkesföraresomhar anlitatsförkommersielltarbete.Denärhuvudsakligen konstrueradförattklippagräspåvälunderhållna gräsmattor.Detkanmedförafarafördigoch kringståendeommaskinenanvändsiandrasyften änvadsomavsetts.

Läsdenhärinformationennogasåattdulärdigatt användaochunderhållaproduktenpårättsättoch

Serienr

Idenhärbruksanvisningenangespotentiellarisker ochallasäkerhetsmeddelandenharmarkeratsmed envarningssymbol(Figur2),somangerfarasom kanledatillallvarligapersonskadorellerdödsfallom föreskrifternainteföljs.

Figur2

Varningssymbol

Kontaktaosspåwww.Toro.com.

g000502

TrycktiUSA

Medensamrätt

Tvåordanvändsocksåidenhärbruksanvisningenför attmarkerainformation.Viktigtangerspeciellteknisk informationochObserveraangerallmäninformation sombörgessärskilduppmärksamhet.

Innehåll

Säkerhet...................................................................4

Allmänsäkerhet.................................................4

Säkerhets-ochinstruktionsdekaler....................4

Montering..................................................................9

1Justeradäcktrycket........................................10

2Justerareglagearmensposition.....................10

3Monteraklippenheterna.................................10

4Monteranputsningssatserna........................13

5Justeragräsutjämningsfjädern.......................14

6MonteraCE-motorhuvsspärren.....................15

7Användaklippenhetensstöd..........................16

8FästaCE-dekalerna.......................................16

Produktöversikt.......................................................17

Reglage...........................................................17

Specikationer.................................................23

Redskap/tillbehör..............................................23

Förekörning........................................................24

Säkerhetföreanvändning.................................24

Utföradagligtunderhåll.....................................24

Fyllapåbränsletanken......................................24

Körainmaskinen..............................................25

Luftabränslesystemet......................................25

Underarbetetsgång............................................26

Säkerhetunderanvändning..............................26

Startamotorn....................................................27

Stängaavmotorn.............................................27

Ställaincylinderhastigheten.............................28

Justeralyftarmensmotvikt................................29

Justeralyftarmensvändläge.............................29

Tolkadiagnoslampan........................................29

Kontrollerasäkerhetsströmbrytarna.................30

Arbetstips........................................................30

Efterkörning........................................................30

Säkerhetefteranvändning................................30

Knuffaellerbogseramaskinen..........................31

Identierafästpunkterna...................................31

Domkraftpunkter...............................................32

Transporteramaskinen.....................................32

Underhåll................................................................33

Säkerhetvidunderhåll......................................33

Rekommenderatunderhåll..................................33

Kontrollistafördagligtunderhåll........................35

Smörjning............................................................36

Smörjalagerochbussningar............................36

Motorunderhåll....................................................38

Motorsäkerhet..................................................38

Servaluftrenaren..............................................38

Kontrolleraoljenivånimotorn...........................39

Servamotoroljanochltret...............................39

Underhållabränslesystemet................................40

Tömmabränsletanken......................................40

Kontrollerabränsleledningarnaoch

anslutningarna..............................................40

Utföraservicepåvattenseparatorn...................40

Servabränsleupptagningsröret........................41

Luftabränsleinsprutarna...................................41

Underhållaelsystemet.........................................42

Säkerhetförelsystemet....................................42

Utföraservicepåbatteriet.................................42

Bytasäkringar..................................................42

Underhålladrivsystemet......................................44

Kontrolleradäcktrycket.....................................44

Kontrollerahjulmuttrarnasåtdragning...............44

Justeradrivningensneutralinställning...............44

Justerabakhjulensskränkning.........................44

Underhållakylsystemet.......................................45

Säkerhetförkylsystemet..................................45

Kontrollerakylsystemet....................................45

Tabortskräpfrånkylsystemet...........................46

Underhållabromsarna.........................................47

Justeraparkeringsbromsarna...........................47

Justeraparkeringsbromsspärren......................48

Underhållaremmarna..........................................48

Spännageneratorremmen................................48

Underhållahydraulsystemet................................49

Säkerhetförhydraulsystemet...........................49

Kontrollerahydraulledningarnaoch

slangarna......................................................49

Specikationförhydraulvätska.........................49

Kontrollerahydraulvätskenivån........................49

Hydraulvätskevolym.........................................50

Bytahydraulvätskan.........................................50

Bytauthydraulltret..........................................51

Testatrycketihydraulsystemet.........................51

Underhållaklippenhetssystemet..........................52

Knivsäkerhet.....................................................52

Kontrollerakontaktenmellancylindernoch

underkniven..................................................52

Slipaklippenheterna.........................................52

Förvaring................................................................54

Säkerförvaring.................................................54

Förberedatraktorenheten.................................54

Motorpreparering..............................................54

Säkerhet

säkerhetsanordningarsitterpåplatsochfungerar.

•Körendastmaskinenomskyddochandra

MaskinenharutformatsienlighetmedSS-ENISO 5395(närduharslutförtmonteringsförfarandet)och ANSIB71.4-2017.

Allmänsäkerhet

Maskinenkanslitaavhänderochfötterochkasta omkringföremål.

•Läsochsetillattduharförståttinnehålletiden

härbruksanvisningeninnandustartarmotorn.

•Varfulltkoncentreradpåmaskinennärdu

använderden.Deltainteiaktivitetersomkan distraheradig,eftersompersonskadorellerskador påegendomdåkanuppstå.

•Hållhänderochfötterpåavståndfrånmaskinens

rörligadelar.

Säkerhets-ochinstruktionsdekaler

Säkerhetsdekalernaochanvisningarnaärfulltsynligaförförarenochnnsnäraallapotentiella farozoner.Ersättdekalersomharskadatsellersaknas.

•Hållbarn,kringståendeochhusdjurpåsäkert

avståndfrånarbetsområdet.Låtaldrigbarn användamaskinen.

•Stängavmotorn,tautnyckelnochväntatills

allarörligadelarharstannatinnandukliverur förarsätet.Låtmaskinensvalnainnandujusterar, servar,rengörellerställerdeniförvaring.

Felaktigtbrukellerunderhållavmaskinenkanleda tillpersonskador.Förattminskariskenförskador skadualltidföljasäkerhetsanvisningarnaoch uppmärksammavarningssymbolen betyderVarförsiktig,VarningellerFara–anvisningom personsäkerhet.Underlåtenhetattföljaanvisningarna kanledatillpersonskadorellerdödsfall.

.Symbolen

93-6689

1.Varning–körintepassagerare.

93–6696

1.Riskmedlagradenergi–läsbruksanvisningen.

93-7272

1.Kapnings-/avslitningsrisk,äkt–hålldigbortafrånrörliga delar.

decal93-6689

decal93-6696

decal93-7272

106-6754

1.Varning–rörintedenhetaytan.

2.Avkapnings-/avslitningsriskavkroppsdelariäktenochrisk förattfastnairemmen–hållavståndtillrörligadelar.

106-6755

1.Motornskylvätskaunder tryck.

2.Explosionsrisk–läs bruksanvisningen.

3.Varning–rörintedenheta ytan.

4.Varning–läsi bruksanvisningen.

decal106-6754

decal106-6755

decalbatterysymbols

decal110-0986

110-0986

Vissaellersamtligaavdessasymbolernnspåbatteriet.

Batterisymboler

1.Trampapåbromspedalenochparkeringsbromspedalenför attläggaiparkeringsbromsen.

2.Trampapåbromspedalenförattläggaibromsen.

3.Trycknergaspedalenförattköramaskinenframåt.

4.Lägemedaktiveradcylinder

5.Transportläge

110-8921

1.Traktorenhetenshastighet

2.Långsamt

3.Snabbt

decal110-8921

1.Explosionsrisk

2.Ingeneld,öppnalågor ellerrökning

3.Brännskaderiskp.g.a. frätandevätskor/kemiska ämnen

4.Användögonskydd.

5.Läsbruksanvisningen.

6.Hållkringståendepå avståndfrånbatteriet.

7.Användögonskydd; explosivagaserkan orsakablindhetochandra personskador.

8.Batterisyrakanorsaka blindhetellerallvarliga brännskador.

9.Spolaögonenomedelbart medvattenochsök läkarhjälpsnabbt.

10.Innehållerbly–fårinte kastasihushållssoporna.

110-9642

1.Riskmedlagradenergi–läsbruksanvisningen.

2.Flyttasaxpinnentillhåletnärmaststångbeslagetoch demonterasedanlyftarmenochsvängoket.

decal110-9642

r:\decal117-0169

117-0169

1.Läsbruksanvisningen.

2.Cigarettändare

3.Strålkastare

4.Elektriskmodell

5.Motor,start

6.Sätesupphängningmedluftfjädring(tillval)

7.StyrningavmotordatorC

8.StyrningavmotordatorB

9.StyrningavmotordatorA

decal120-4158

120-4158

1.Läsbruksanvisningen.

3.Motor–förvärmning

2.Motor–start4.Motor–stopp

decal125-8754

125-8754

1.Strålkastare6.Långsamt

2.Kopplain

3.Kraftuttag(kraftuttaget)

4.Kopplaur9.Läsbruksanvisningen.

5.Snabbt

7.Sänkaklippenheterna

8.Höjaklippenheterna

125-8818

1.Eld,öppenlågaochrökningförbjudet.

2.Användögonskydd.6.Explosionsrisk

3.Hållkringståendepåbehörigtavstånd.7.Innehållerbly–fårintekastasihushållssoporna.

4.Riskförfrätandevätskor

5.Läsbruksanvisningen.

8.Läsbruksanvisningennoga.

decal125-8818

decal133-8062

decal127-2470

133-8062

127-2470

decal133-2930

133-2930

1.Varning–användintemaskinenomduintehargenomgått förarutbildning.

4.Vältrisk–körlångsamtnärdusvängerochsvängintetvärt närdukörsnabbt.Haalltidklippenheternanedsänktanärdu körisluttningarochanvändalltidsäkerhetsbälte.

2.Varning–användhörselskydd.5.Varning–parkerainteisluttningar.Kopplain parkeringsbromsen,sänknerklippenheterna,stängav motornochtautnyckelnurtändningslåsetinnandukliver urmaskinen.

3.Riskförkringygandeföremål–hållkringståendepåsäkert

6.Varning–läsbruksanvisningen.Bogseraintemaskinen.

avståndfrånarbetsområdet.

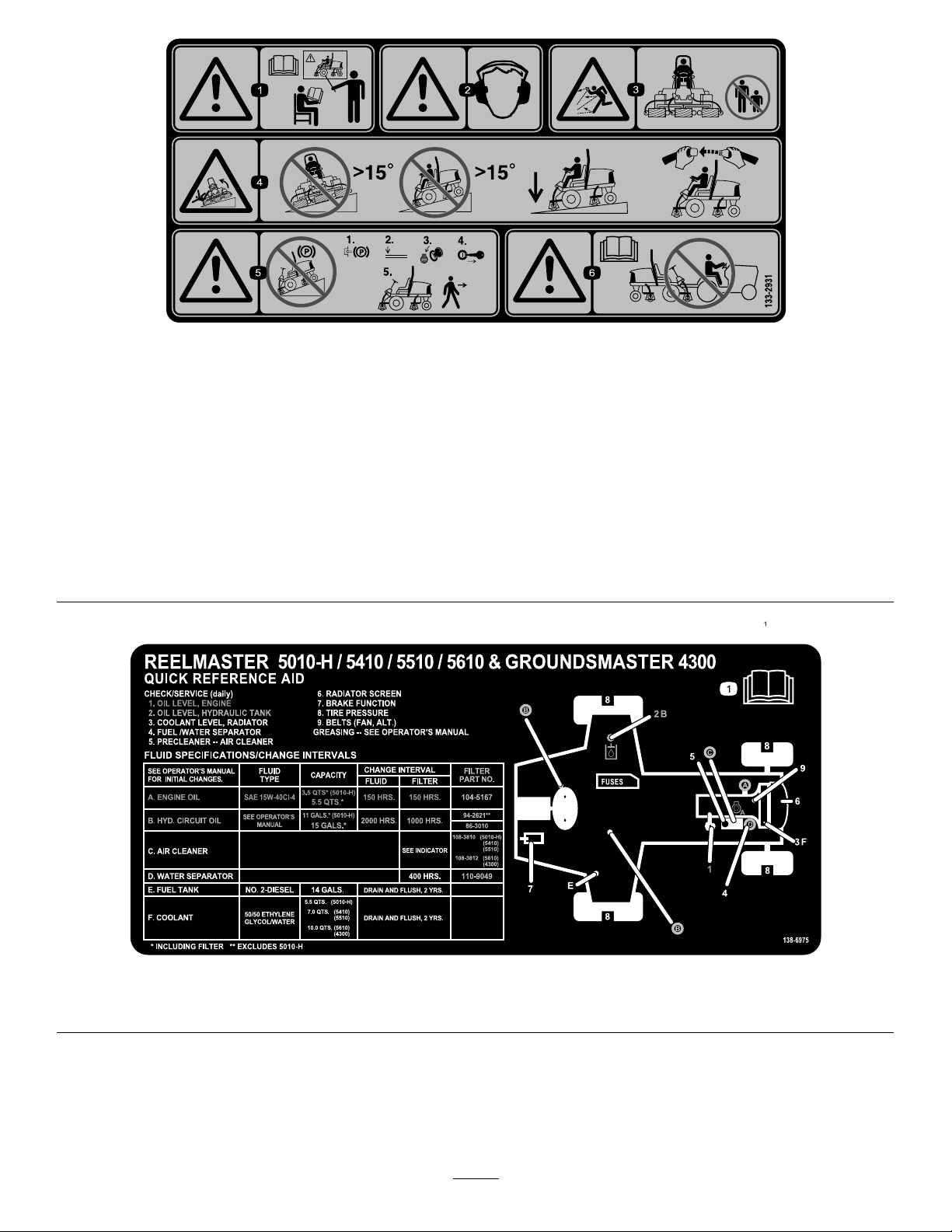

133-2931

Obs:Maskinenhartestatsochuppfyllerbranschstandardenskravpåstatiskstabilitetisidledochilängdriktning,ochdenhögsta

rekommenderadelutningenangespådekalen.Gåigenominstruktionernaförkörningavmaskinenisluttningaribruksanvisningen ochbeaktaaktuellaförutsättningarförattfastställaommaskinenkananvändasunderdeförhållandensomförnärvaranderåderpå arbetsplatsen.Förändringariterrängenkanledatillattmaskinensmanövreringisluttningarförändras.Ommöjligtskaklippenheterna hållasnedsänktamotmarkennärdukörmaskinenisluttningar.Omklippenheternahöjsvidkörningisluttningarkanmaskinenbliostadig.

decal133-2931

1.Varning–läsbruksanvisningen.Användintemaskinenomdu

intehargenomgåttutbildning.

4.Vältrisk–körintetvärsöverellernedförsluttningarvarslutning överstiger15grader.Haalltidklippenheternanedsänktanär dukörisluttningarochanvändalltidsäkerhetsbälte.

2.Varning–användhörselskydd.5.Varning–parkerainteisluttningar.Kopplain parkeringsbromsen,sänknerklippenheterna,stängav motornochtautnyckelnurtändningslåsetinnandukliver urmaskinen.

3.Riskförkringygandeföremål–hållkringståendepåavstånd.

6.Varning–läsbruksanvisningen.Bogseraintemaskinen.

1.Läsbruksanvisningen.

decal138-6975

138-6975

Montering

Lösadelar

Använddiagrammetnedanförattkontrolleraattalladelarnnsmed.

Tillvägagångssätt

1 2 3 4 5

6 7

Ingadelarkrävs

Klippenheter

Finputsningssats(säljsseparat)

Ingadelarkrävs

Motorhuvsspärr1 Bricka1

Klippenhetensstöd1Monteraklippenhetensstöd.

Varningsdekal1 CE-dekal Dekalmeduppgiftomtillverkningsår

BeskrivningAntal

–

1 1

Justeradäcktrycket.

Justerareglagearmensposition.

Installeraklippenheterna.

Monteranputsningssatserna (nputsningssatsersäljsseparat).

Justeragräsutjämningsfjädern.

MonteraCE-motorhuvsspärren.

FästCE-dekalerna.

Användning

Mediaochextradelar

BeskrivningAntal

Nyckel2

Bruksanvisning1Läsbruksanvisningeninnanduanvändermaskinen.

Bruksanvisningtillmotorn1

Överensstämmelseförklaring

Förarutbildningsmaterial1

Startamotorn.

Användbruksanvisningensomreferensför motorinformation.

Överensstämmelseförklaring

Gåigenomutbildningsmaterialetinnandukörmaskinen.

Användning

Obs:Vänsterochhögersidapåmaskinenärlikamedförarensvänstrarespektivehögrasidavidnormal

körning.

Justeradäcktrycket

Ingadelarkrävs

Tillvägagångssätt

Däckenlevererasmedförhöjttryck.Luftadärför däckenenaningförattminskatrycket.Lufttrycket ifram-ochbakdäckenskaliggamellan0,83och 1,03bar.

Viktigt:Setillatttrycketärlikaialladäck,såatt

maskinenfårjämnkontaktmedgräset.

g004152

Figur3

Justerareglagearmens position

Ingadelarkrävs

Tillvägagångssätt

Detgårattställainreglagearmenspositionsåattden sitterbekvämtfördig.

1.Lossadetvåbultarsomhållerfastreglagearmen

påfästkonsolen(Figur3).

1.Reglagearm

2.Fästkonsoler

2.Vridreglagearmentillönskatlägeochdraåtde tvåbultarna.

3.Bultar(2)

Monteraklippenheterna

Delarsombehövstilldettasteg:

Klippenheter

Tillvägagångssätt

VARFÖRSIKTIG

Omduintekopplarfrånströmmentill klippenheternakannågonavmisstagstarta klippenhetenochorsakaallvarligaskadorpå händerochfötter.

Separeraalltidströmkopplingarnainnandu arbetarpåklippenheterna(Figur28).

1.Kopplaurströmkopplingen.SeKlippenhetens

strömkoppling(sida18)

2.Tautklippenheternaurkartongerna.Montera ochjusterademienlighetmedanvisningarnai bruksanvisningentillklippenheterna.

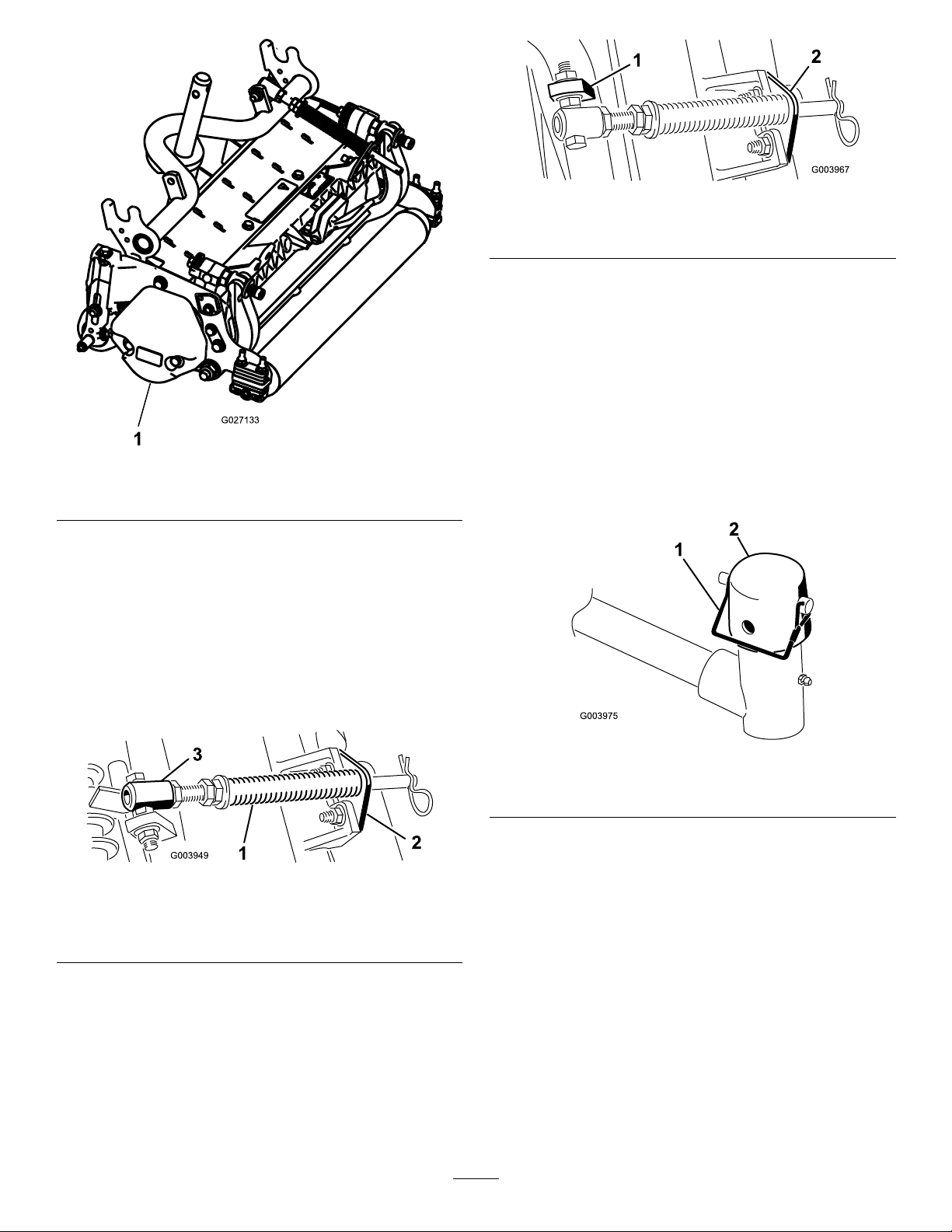

3.Kontrolleraattmotvikten(Figur4)harmonterats pårättsidaavklippenhetenienlighetmed monteringsanvisningarnaförmotviktssatsen.

Figur6

g003967

Figur4

1.Motvikt

4.Monteragräsutjämningsfjädernpåsamma sidaavklippenhetensomcylindernsdrivmotor. Placeragräsutjämningsfjädernpåföljandesätt:

Obs:Allaklippenheterlevererasmed

gräsutjämningsfjädernmonteradpå klippenhetenshögrasida.

A.Demonteradetvåvagnskruvaroch

muttrarsomhållerfaststångbeslagetpå klippenhetensikar(Figur5).

1.Bärramensmotsattaik

2.Stångbeslag

D.Monterastångbeslagetpåklippenhetens

ikarmedhjälpavvagnsbultarnaoch muttrarna(Figur6).

Obs:Sätthårnålssprintenifjäderstångens

hålbredvidstångbeslagetnärdumonterar ellerdemonterarklippenheterna.Iannat fallmonterarduhårnålssprintenihåleti stångensände.

g027133

5.Sänknedallalyftarmarhelt.

6.Avlägsnahjulsprintenfrånlyftarmenssvängok. Avlägsnasedanlocket(Figur7).

Figur5

1.Gräsutjämningsfjäder

2.Stångbeslag

3.Fjäderrör

B.Demonteradenänsmuttersomhållerfast

fjäderröretsskruvpåbärramensik(Figur

5).Demonteraenheten.

C.Monterafjäderröretsbultpåbärramens

motsattaik,ochfästskruvenmed änsmuttern.

Obs:Placerabultenshuvudmotikens

yttresidaienlighetmedFigur6.

g003975

Figur7

1.Hjulsprint2.Lock

7.Vidmonteringavdefrämreklippenheterna

g003949

skaenklippenhetskjutasinunderlyftarmen samtidigtsombärramensaxelförsuppochini lyftarmenssvängok(Figur8).

Obs:Användsåmångakedjelänkarsom

rekommenderasibruksanvisningentill klippenheterna.

Figur10

g003948

Figur8

1.Lyftarm3.Lyftarmenssvängok

2.Bärramensaxel

8.Följanvisningarnanedanförattmonterade bakreklippenheternanärklipphöjdenäröver 19mm.

A.Taborthjulsprintenochbrickansomhåller

fastlyftarmenssvängaxelpålyftarmen,och skjututlyftarmenssvängaxelurlyftarmen (Figur9).

Figur9

1.Hjulsprintochbricka

g003977

1.Lyftarmenskedja

2.Kedjefäste

3.Tapp

12.Strykpårentfettpåcylindermotornsräfade axel.

13.Oljaincylindermotornso-ringochmonteraden påmotoränsen.

14.Monteramotorngenomattvridadenmedursså attmotoränsarnagårfriafrånskruvarna(Figur

11).

Obs:Vridmotornmoturssåattskruvarna

omgesavänsarna,ochdrasedanåtskruvarna.

Viktigt:Setillattcylindermotornsslangar

inteärvridna,harsnottsigellerkankomma ikläm.

g003979

B.Sättilyftarmensokibärramensaxel(Figur

8).

C.Sättilyftarmensaxelilyftarmenochfäst

denmedbrickanochhjulsprinten(Figur9).

9.Sättpålocketöverbärramensaxeloch lyftarmensok.

10.Fästlocketochbärramensaxelpålyftarmensok medhjälpavlåsstiftet(Figur7).

Obs:Användskåranomduvillkunnastyra

klippenhetenellerhåletomklippenhetenska låsasfastiettläge.

11.Fästlyftarmenskedjapåkedjefästetmed låsstiftet(Figur10).

Figur11

1.Cylindermotor2.Fästskruv(2)

g316995

Figur12

1.Främremittklippenhet4.Främrevänsterklippenhet

2.Vänsterbakreklippenhet5.Främrehögerklippenhet

3.Högerbakreklippenhet

1.Påramensfrämrevänstrahörn(platsför klippenhet4)tardubortdenextraänsmuttern påskruvensomfästermotorväggsfästetpå maskinen(Figur13).

2.Lossamuttrarnapånputsningssatsens slangkopplingar,förinslangeniurtagetpå motorväggsfästetochdraåtmuttrarna.

6.Cylindermotornsplats

Obs:Användenstödnyckelnärmuttrarnadras

g027140

åtförattförhindraattslangenböjsellervrids.

3.Sättkontaktdonsplattanpåfästskruvarnapå motorväggen,medkontaktdonenorienteradei enlighetmedFigur13.

4.Fästkontaktdonsplattanpåenavfästskruvarna medänsmutternsomtogsborttidigare.

Monteranputsningssatserna

Delarsombehövstilldettasteg:

Finputsningssats(säljsseparat)

Tillvägagångssätt

Viktigt:Förattsäkerställaattslangdragningen

ärkorrektochattslangarnainteärvridnaska motorernamonteraspåklippenheternainnan nputsningssatsernamonteras.

Användnedanståendediagramförattfastställa klippenheternasochcylindermotorernas placering.

5.Hittakablagetpåmaskinenochkoppla sammankontakternamedkontakternapå nputsningssatsen.

g316962

Figur13

Vänsterfrämreklippenhet(nr4)

1.Extraänsmutter3.Motorväggsfäste

2.Kontaktdonsplatta

6.Upprepaprocedurenpådekvarvarandefyra platsernapåmotorväggenienlighetmedFigur

14tillFigur17.

Viktigt:Kontaktdonsplattornaharannan

orienteringpådeövrigaplatsernasåatt slangenkandrasgenommotorväggsfästet tillklippenhetenutanattböjasellervridas.

g316996

Figur16

Platsförhögerfrämreklippenhet(nr5)

1.Motorväggsfäste3.Extraänsmutter

2.Kontaktdonsplatta

g316994

Figur14

Vänsterbakreklippenhet(nr2)

1.Motorväggsfäste

2.Extraänsmutter

3.Kontaktdonsplatta

g316998

Figur17

Högerbakreklippenhet(nr3)

1.Extraänsmutter

g316976

2.Motorväggsfäste

3.Kontaktdonsplatta

Figur15

Främremittklippenhet(nr1)

(Undersidanavmaskinenvisas)

1.Kontaktdonsplatta

2.Extraänsmutter

3.Motorväggsfäste

Justeragräsutjämningsfjädern

Ingadelarkrävs

Tillvägagångssätt

Gräsutjämningsfjädern(Figur18)överförviktfrån denfrämretilldenbakrevalsen.Dettahjälpertillatt minskaförekomstenavdetvågformademönsteri gräsmattansomkallasför”ondulering”eller”bobbing”.

Viktigt:Justerafjädernmedklippenheten

monteradpåtraktorenheten,riktadraktframoch nedsänkttillmarken.

1.Setillatthårnålssprintensitteridetbakrehålet påfjäderstången(Figur18).

MonteraCE-motorhuvsspärren

Delarsombehövstilldettasteg:

1Motorhuvsspärr

1Bricka

Tillvägagångssätt

1.Frigörochöppnamotorhuven.

2.T abortdengummihylsasomsitterihåletpå motorhuvensvänstrasida(Figur19).

Figur18

1.Gräsutjämningsfjäder

2.Hårnålssprint

2.Draåtsexkantsmuttrarnapåfjäderstångens främreändetilldessattfjädernskomprimerade längdär12,7cmpå5tums-klippenheter,eller 15,9cmpå7tums-klippenheter(Figur18).

Obs:Förkortafjädernslängdmed12,7mmom

duskaanvändamaskineniojämnterräng.Detta medförennågotminskadkontaktmedmarken.

3.Fjäderstång

4.Sexkantsmuttrar

g027072

g003863

1.Gummihylsa

3.Demonteramutternfrånmotorhuvsspärren (Figur20).

1.Motorhuvsspärr

2.Mutter4.Metallbricka

Figur19

g003946

Figur20

3.Gummibricka

4.Förinspärrenskrokändegenomhåleti motorhuven,frånhuvensutsida.Setillatt gummibrickanförblirpåmotorhuvensutsida.

5.Sättsedanpåmetallbrickanpåspärreninuti motorhuvenochfästmedmuttern.Setillatt spärrengåriingreppmedhakenpåramennär denlåses.Använddenmedföljandenyckeln tillmotorhuvsspärrenförattöppnaochlåsa spärren.

Användaklippenhetens stöd

Delarsombehövstilldettasteg:

1Klippenhetensstöd

g004144

Figur22

1.Kedjefäste

2.Låsstift

3.Klippenhetensstöd

Tillvägagångssätt

Närdubehövervältaklippenhetenförattfåtillgång tillunderknivenellercylindern,skadulägga klippenhetensbakdelpåstödetsåattintemuttrarna påbakredelenavunderknivstångensjusterskruvar vilarmotarbetsytan(Figur21).

Figur21

FästaCE-dekalerna

Delarsombehövstilldettasteg:

1Varningsdekal

CE-dekal

Dekalmeduppgiftomtillverkningsår

Tillvägagångssätt

PåmaskinerdärCE-efterlevnadkrävsfästerdu tillverkningsårsdekalen(artikelnr133-5615)nära serienummerplåten,CE-dekalen(artikelnr93-7252) näramotorhuvenslåsochCE-varningsdekalen (artikelnr133-2931)överstandardvarningsdekalen (artikelnr133-2930).

g003985

1.Klippenhetensstöd

Fäststödetikedjefästetmedlåsstiftet(Figur22).

Produktöversikt

Figur23

1.Motorhuv

2.Förarsäte6.Främreklippenheter

3.Reglagearm7.Bakreklippenheter

4.Ratt

Gaspedal

Medgaspedalen(Figur25)kandureglerakörningen framåtochbakåt.Trycknedpedalensövredelför attköraframåtochdessnedredelförattbacka. Hastighetenvarierarberoendepåhurlångtdu tramparnedpedalen.Omduinteharnågonlastoch villköraimaxhastighetskadutrampanedpedalen heltochhagasreglagetidetSNABBALÄGET.

Dustannarmaskinengenomattförsiktigtlyftafoten frångaspedalenochlåtapedalenåtergåtillmittläget.

Klipphastighetsbegränsare

Närklipphastighetsbegränsarenvridsuppreglerar denklipphastighetenochgörsåattklippenheterna kankopplasin(Figur25).Varjedistansbricka justerarklipphastighetenmed0,8km/t.Juer

g260768

5.Sätesjustering

distansbrickordusätterpåbulten,destolångsammare gårmaskinen.Undertransportskaduvridaned klipphastighetsbegränsarensåattdufårmaximal transporthastighet.

Obs:Vidklippningiekonomilägetärmarkhastigheten

någotminskadunderklippning.T abortendistans förattfåsammaklipphastighetsomvidklippningi normalläge.

Reglage

Sätesjusteringsreglage

Medhjälpavsätesjusteringsspaken(Figur24) kanduyttasätetframåtochbakåt.Med viktjusteringsreglagetkanduanpassasätetefterdin vikt.Viktmätarenangernärsätetharanpassatsefter dinvikt.Medhöjdjusteringsreglagetkanduanpassa sätetefterdinlängd.

Figur24

Bromspedal

Trampanerbromspedalen(Figur25)förattstanna maskinen.

Parkeringsbroms

Omduvillläggaiparkeringsbromsen(Figur25) skadutrampanedbromspedalenochtrycka denövredelenframåtförattspärraden.Frigör parkeringsbromsengenomatttrampaned bromspedalentillsparkeringsbromsspärrenlossnar.

g003954

1.Viktmätare3.Höjdjusteringsreglage

2.Viktjusteringsreglage

4.Sätesjusteringsspak (framåtochbakåt)

1.Gaspedal

2.Klipphastighetsbegränsare5.Parkeringsbroms

3.Brickor6.Rattlutningspedal

Rattlutningspedal

Figur25

Tändningslås

Tändningslåset(Figur26)hartrelägen:AV, PÅ/FÖRVÄRMNINGochSTART.

Reglagespakförhöjning/sänkning avklippenheterna

Meddethärreglaget(Figur26)kanduhöjaoch sänkaklippenheternasamtstartaochstoppadem närdeharaktiveratsiKLIPPLÄGET.Dukanintesänka klippenheternanärspakenförklippning/transporthar sattsiTRANSPORTLÄGE.

Strålkastaromkopplare

g003955

4.Bromspedal

Vridomkopplarennedåtföratttändastrålkastarna (Figur26).

Brytareförinkoppling/urkoppling

Användbrytarenförinkoppling/urkoppling(Figur26) tillsammansmedreglagetförhöjning/sänkningföratt styraklippenheterna.

Omduvilllutarattenmotdigskadutrampaned fotpedalen(Figur25)ochdrarattenmotdigsåattdu sitterbekvämt,ochsedansläppaupppedalen.

Motorvarvtalsbrytare

Motorhastighetsknappenhartvålägenförändring avmotorhastigheten(Figur26).Omdutryckerkort påknappenkanduändramotorhastighetenisteg om100varv/minut.Omduhållerknappenintryckt gårmaskinenautomatiskttillhögellerlågtomgång, beroendepåvilkenändeavknappendutryckerin.

Figur26

Kraftuttag

Eluttagetären12voltsströmkällaförelektroniska apparater(Figur27).

g004133

Figur27

1.Kraftuttag

g021208

Klippenhetensströmkoppling

1.Reglagespakför höjning/sänkningav klippenheterna

2.Tändningslås

3.InfoCenter

4.Brytareför inkoppling/urkoppling

5.Motorvarvtalsbrytare

6.Strålkastaromkopplare

Innandumonterar,tarbortellerarbetarmed klippenheternamåstedukopplabortklippenheterna frånströmkällangenomattsepareraklippenhetens strömkopplingar(Figur28),somnnsundersätet. Anslutströmkopplingenigeninnanduanvänder maskinen.

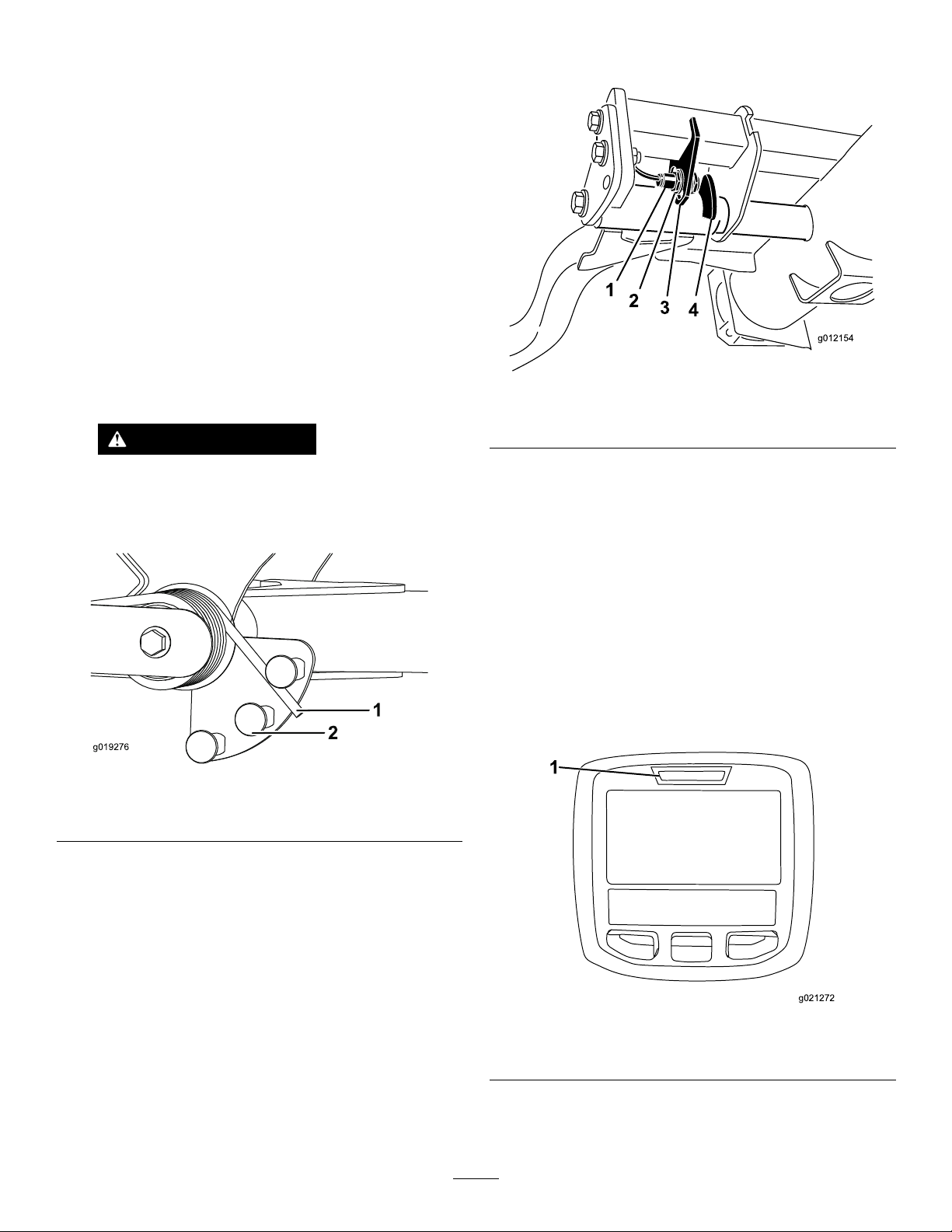

Figur28

1.Strömkoppling

VARFÖRSIKTIG

Omduintekopplarfrånströmmentill klippenheternakannågonavmisstagstarta klippenhetenochorsakaallvarligaskadorpå händerochfötter.

Separeraalltidklippenhetensströmkopplingar innanduarbetarpåklippenheterna.

g020650

Figur29

1.Indikatorlampa3.Mittknapp

2.Högerknapp4.Vänsterknapp

•Vänsterknapp,menyåtkomst/bakåt-knapp–

tryckpådenhärknappenomduvillkommatill InfoCenter-menyerna.Dukananvändadenföratt stängadenmenysomduanvänder.

g027134

•Mittenknapp–tryckpådenhärknappenföratt

bläddranedåtimenyerna.

•Högerknapp–tryckpådenhärknappenföratt

öppnaenmenydärenhögerpilvisarattdetnns merinnehåll.

Obs:Varjeknappsfunktionkanändrasberoendepå

vadtillfälletkräver.Vidvarjeknappvisasenikonsom förklarardenaktuellafunktionen.

AnvändaLCD-skärmenInfoCenter

PåLCD-skärmenInfoCentervisasinformationom dinmaskin,t.ex.driftsstatus,diagnostikochövrig informationommaskinen(Figur29).Detnnsera displayskärmariInfoCenter.Dukanväxlamellan skärmarnanärsomhelstgenomatttryckapånågon avInfoCenter-knapparnaochsedanväljaönskad riktningspil.

IkonbeskrivningInfoCenter

SERVICEDUE

Angernärschemalagdservicebör utföras

Timmätare

Infoikon

Snabbt

IkonbeskrivningInfoCenter(cont'd.)

Batteri

Motor/generator(ejunderladdning)

Motor/generator(underladdning)

E-cylinder

Långsamt

Bränslenivå

Glödstiftenharaktiverats

Höjklippenheterna.

Sänkklippenheterna.

Sittisätet.

Parkeringsbromsenäransatt.

Högtläge(transport).

Neutralläge

Lågtläge(klippning).

Slipningfram

Slipningbak

Klippenheternasänks.

Klippenheternahöjs.

PIN-kod

CAN-buss

InfoCenter

Ogiltigellermisslyckad

Lampa

UtmatningfrånTEC-styrenheteneller styrkabelikablage

Brytare

Släppbrytaren.

Kylvätsketemperatur(°Celler°F)

Temperatur(hög)

Kraftuttaget(PTO)ärinkopplat.

Ejtillåtet

Startamotorn.

Stängavmotorn.

Motor

Tändningslås

Ändratilldetangivnaläget

Symbolerna kombinerasoftaoch skaparmeningar. Vissaavexemplen visasnedan.

Sättmaskinenineutralläge.

Motorstartnekas.

Motornstängsav

Motornskylvätskaärförvarm.

Sittnedellerläggiparkeringsbromsen

Användamenyerna

Tryckpåmenyåtkomstknappenihuvudskärmen förattfååtkomsttillInfoCentersmenysystem.Då kommerdutillhuvudmenyn.Seföljandetabeller förensammanfattningavvilkaalternativsomnns tillgängligafrånmenyerna:

Huvudmeny

MenyobjektBeskrivning

Fel

Service

DiagnostikDiagnostikmenynvisar

InställningarMedhjälpavinställnings-

Service

MenyobjektBeskrivning

HoursAngerdettotalaantaltimmar

Counts

Diagnostik

MenyobjektBeskrivning

CuttingUnitsAngerindata,kvalicerare

Hi/LowRangeAngerindata,kvalicerare

PTOAngerindata,kvalicerare

Felmenyninnehålleren listameddesenaste maskinfelensomuppstått. Läsiservicehandbokeneller kontaktaenT oro-återförsäljare förytterligareinformationom felmenynochdeuppgifter somangesdär.

Servicemenyninnehåller informationommaskinensom t.ex.antalbrukstimmaroch andraliknandesiffror.

statusenförallabrytare,givare ochstyruteffektpåmaskinen. Dukananvändadenhär menynförattfelsökavissa problem,eftersomdensnabbt visarvilkamaskinreglagesom ärpårespektiveav.

menynkanduanpassaoch ändrakongurationsvariabler påInfoCenter-skärmen.

ImenynOmstårmaskinens modellnummer,artikelnummer ochprogramvaruversion.

sommaskinen,motornoch kraftuttagetharvaritpåsamt antalettimmarsommaskinen hartransporteratsochnärdet ärdagsförservice.

Angerhändelsersomhar inträffatimaskinen.

ochutdataförhöjningoch sänkningavklippenheterna.

ochutdataförkörningi transportläge.

ochutdataföraktiveringav PTO-kretsen.

EngineRun

Backlap

Inställningar

MenyobjektBeskrivning

Enheter

SpråkStyrspråkensomanvändspå

Bakgrundsbelysning

Kontrast

Cylinderhastighetförfrämre slipningsspak

Cylinderhastighetförbakre slipningsspak

Låstamenyer

Auto.tomgång

Antalknivar

Klipphast.

Klipphöjd

VarvtalförfrämrecylinderVisardefrämrecylindrarnas

Varvtalförbakrecylinder

EkonomilägeNärekonomilägetäraktiverat

Angerindata,kvalicerareoch utdataförstartavmotorn.

Angerindata,kvalicerare ochutdataförhanteringav slipningsfunktionen.

Styrenheternasom användspåInfoCenter. Menyalternativenärbrittiska standardenhetereller metriska.

InfoCenter*.

StyrLCD-skärmensljusstyrka.

StyrLCD-skärmenskontrast.

Styrhastighetenhosdefrämre cylindrarnaislipningsläge.

Styrhastighetenhosdebakre cylindrarnaislipningsläge.

Gerarbetsledaren/mekanikern åtkomsttilllåstamenyermed hjälpavettlösenord.

Styrdentiddettarinnan motorngårpålågtomgång närmaskineninteanvänds.

Styrantaletknivarpåcylindern förcylinderhastighet.

Styrmarkhastigheten förbestämningav cylinderhastigheten.

Styrklipphöjden förbestämningav cylinderhastigheten.

beräknadehastighet. Cylindrarnakanockså justerasmanuellt.

Visardebakrecylindrarnas beräknadehastighet. Cylindrarnakanockså justerasmanuellt.

sänksmotorhastigheten underklippningföratt minskaljudnivånoch bränsleförbrukningen. Cylinderhastighetenminskas inte,menklipphastigheten minskasominte klipphastighetsbegränsaren justerasförattkompensera fördetta.

*Endasttextsomärriktadmotförarenäröversatt. SkärmarnaFel,ServiceochDiagnostikvisasvid service.Rubrikernaärpådetvaldaspråket,men menyobjektenärpåengelska.

MenyobjektBeskrivning

ModellVisarmaskinens

Art.nrVisarmaskinens

Maskinstyrenhetens versionsnummer

CU1 CU2 CU3 CU4 CU5

Generator

InfoCenter-versionsnummerVisarversionsnumretför

CAN-bussVisarstatusförmaskinens

modellnummer.

artikelnummer.

Visarversionsnumretför masterstyrenheten.

Visarversionsnumretför programvaranförvarje klippenhet.

Visarversionsnumret programvaranför motorn/generatorn.

InfoCenter.

kommunikationsbuss.

6.Användmittknappenförattangedenfjärde siffranochtrycksedanpåhögerknappen.

7.Tryckpåmittknappenförattangekoden.

8.Omkodenbekräftasochdenlåstamenynhar låstsuppvisasPINlängstupptillhögerpå displayskärmen.

Obs:Kontaktaåterförsäljarenomduharglömteller

tappatbortlösenordet.

Visaochändrainställningarnaför denlåstamenyn

1.BläddranertillLåsinställn.idenlåstamenyn.

2.Omduvillvisaochändrainställningarnautanatt angeettlösenordanvänderduhögerknappen ochändrarinställningenförLåsinställn.tillAV.

3.Omduvillvisaochändrainställningarna medhjälpavettlösenordanvänderdu vänsterknappenochändrarlåsinställningarnatill PÅ,ställerinlösenordetochvridernyckelntill lägetAVochsedantilllägetPÅ.

Låstamenyer

Detnnsytterligaretvådisplayskärmarochsju inställningarfördriftskongureringsomkanjusteras påinställningsmenyniInfoCenter:Auto.tomgång, Antalknivar,Klipphast.,Klipphöjd,Varvtalförfrämre cylinder,VarvtalförbakrecylinderochEkonomiläge. Inställningarnakanlåsasmedhjälpavdenlåsta menyn.

Obs:Deninitialalösenordskodenharprogrammerats

avåterförsäljarenvidleverans.

Öppnainställningarnaförden låstamenynochdisplayskärmarna

Öppnainställningarnafördenlåstamenynoch displayskärmarna

1.Frånhuvudmenynbläddrardunedtill inställningsmenynochtryckerpåhögerknappen.

2.Ihuvudmenynbläddrardunedtilldenlåsta menynochtryckerpåhögerknappen.

3.Förattangelösenordetanvänderdu mittknappenförattangedenförstasiffranoch tryckerpåhögerknappenförattgåtillnästa siffra.

4.Användmittknappenförattangedenandra siffranochtrycksedanpåhögerknappenföratt gåtillnästasiffra.

5.Användmittknappenförattangedentredje siffranochtrycksedanpåhögerknappenföratt gåtillnästasiffra.

Ställainautomatisktomgång

1.BläddranedtillAuto.tomgångi inställningsmenyn.

2.Tryckpåhögerknappenförattändratidenför automatisktomgångmellanAV,8s,10s,15s, 20soch30s.

Ställainantalknivar

1.BläddratillAntalknivarpåinställningsmenyn.

2.Tryckpåhögerknappenförattändramellan cylindrarmed5,8och11knivar.

Ställainklipphastigheten

1.BläddratillKlipphast.påinställningsmenyn.

2.Tryckpåhögerknappenförattvälja klipphastighet.

3.Väljlämpligklipphastighetförgaspedalens mekaniskaklipphastighetsbegränsaremedhjälp avmitten-ochhögerknappen.

4.Avslutaochsparaklipphastighetsinställningen genomatttryckapåvänsterknappen.

Ställainklipphöjden

1.BläddratillKlipphöjdpåinställningsmenyn.

2.VäljKlipphöjdgenomatttryckapå högerknappen.

3.Väljlämpligklipphöjdsinställningmedhjälpav mitten-ochhögerknappen.(Omdenexakta

inställningenintevisasväljerdunärmaste klipphöjdsinställningilistansomvisas).

4.Avslutaochsparaklipphöjdsinställningengenom atttryckapåvänsterknappen.

Ställaindefrämreochbakre cylindrarnashastighet

Hastighetenfördefrämreochbakrecylindrarna beräknasutifråndeninformationomantalknivar, klipphastighetochklipphöjdsomangesiInfoCenter, meninställningenkanävenändrasmanuelltoch därmedanpassastillolikaklippförhållanden.

1.Ändrainställningarnaförcylinderhastighet genomattbläddratillvarvtaletförfrämrecylinder och/ellerbakrecylinder.

2.Ändravärdetförcylinderhastighet genomatttryckapåhögerknappen.När hastighetsinställningenharändratskommerdet värdeförcylinderhastighetsomharberäknats utifrånangiveninformationomantalknivar, klipphastighetochklipphöjdfortsättaattvisaspå displayentillsammansmeddetnyavärdet.

Ställainekonomiläget

Transportbredd228cm

Klippbredd254cm

Längd282cm

Höjdmedvältskydd160cm

Vikt1259kg

MotorKubota18,4kW

Bränsletankenskapacitet53liter

Transporthastighet

Klipphastighet

0–16km/h

0–13km/h

Redskap/tillbehör

DetnnsetturvalavgodkändaT oro-redskapoch

-tillbehörsomdukananvändaförattförbättraoch utökamaskinenskapacitet.Kontaktaenauktoriserad serviceverkstadellerT oro-återförsäljareellergåtill www.T oro.comförattseenlistaöverallagodkända redskapochtillbehör.

Användendastoriginalreservdelarochtillbehör frånToroförattgaranteraoptimalprestandaoch fortlöpandesäkerhetförprodukten.Detkanvara farligtattanvändareservdelarochtillbehörfrånandra tillverkareochdetkangöraproduktgarantinogiltig.

1.Frånhuvudmenynbläddrardunedtill inställningsmenynmedhjälpavmittknappen.

2.Väljgenomatttryckapåhögerknappen.

3.Fråninställningsmenynbläddrardunedtill ekonomilägetmedhjälpavmittknappen.

4.VäljlägePÅgenomatttryckapåhögerknappen.

5.Tryckpåvänsterknappensåsparasinställningen ochinställningarnastängs.

Öppnadelåstadisplayskärmarna

Frånhuvudmenyntryckerduengångpåmittknappen. Närpilarnavisasovanförknapparnatrycker dupåmittknappenigenförattbläddramellan displayskärmarna.

Omdutryckerpåmittknappenigenöppnas e-cylinderinformationsskärmen,därcylinderströmmen ochhastighetenförallafemklippenheternavisas.

Omdutryckerpåmittknappenigenöppnas energilägesskärmen,därkomponenterna, energiödetochriktningenvisasunderdrift.

Specikationer

Obs:Delarnasspecikationerochutformningkan

ändrasutanföregåendemeddelande.

Körning

Obs:Vänsterochhögersidapåmaskinenärlika

medförarensvänstrarespektivehögrasidavidnormal körning.

Förekörning

Säkerhetföreanvändning

Utföradagligtunderhåll

Serviceintervall:Varjeanvändningellerdagligen

InnanmaskinenstartasvarjedagskaVarje användning/dagligen-procedurernautförassom angesiUnderhåll(sida33).

Fyllapåbränsletanken

Bränsletankenskapacitet

Allmänsäkerhet

•Låtaldrigbarnellernågonsominteharfått

utbildninganvändaellerutföraunderhållpå maskinen.Lokalaföreskrifterkanbegränsa förarensålder.Detärägarensomansvararföratt utbildaallaförareochmekaniker.

•Lärdighurduanvänderutrustningenpåettsäkert

sättochbekantadigmedmanöverorganoch säkerhetsskyltar.

•Stängalltidavmotorn,tautnyckeln,väntatillsalla

rörligadelarharstannatochlåtmaskinensvalna innandujusterar,servar,rengörellerställerden iförvaring.

•Lärdigattstannamaskinenochstängaavmotorn

snabbt.

•Körendastmaskinenomskyddochandra

säkerhetsanordningarsitterpåplatsochfungerar.

•Föreklippningskadualltidkontrolleraatt

klippenheternaärigottfungerandeskick.

•Inspekteraområdetdärmaskinenskaanvändas

ochtabortföremålsommaskinenkanslungaiväg.

Bränslesäkerhet

•Varytterstförsiktignärduhanterarbränsle.Detär

brandfarligtochdessångorärexplosiva.

•Släckallacigaretter,cigarrer,piporochalltannat

sombrinner.

•Användendastengodkändbränsledunk.

•Tainteborttanklocketochfyllintepåbränsle

ibränsletankenmedanmotornärigångeller fortfarandeärvarm.

•Fyllintepåellertappautbränslefrånmaskineni

ettslutetutrymme.

•Förvaraintemaskinenellerbränslebehållareni

närhetenavenöppenlåga,gnistaellertändlåga, t.ex.näraenvarmvattenberedareellernågon annanutrustning.

•Omduspillerutbränsleskaduinteförsöka

startamotorn.Undvikattskapanågragnistortills bränsleångornaharskingrats.

53liter

Bränslespecikation

Användendastrentfärsktdieselellerbiodiesel medlågt(<500ppm)ellermycketlågt(<15ppm) svavelinnehåll.Minstacetantalskavara40.Köpinte merbränsleänvadsomgåråtinom180dagarsåatt detgaranteratärfärskt.

Använddieselförsommarbruk(nr2-D)vid temperatureröver−7°Cochdieselförvinterbruk (nr1-Dellerblandningavnr1-D/2-D)under

−7°C.Användningavbränsleförvinterbrukvid lägretemperaturergerlägreampunkts-och ytpunktsegenskaper,vilketgörattmaskinenstartar lättareochattbränsleltretintesättsigenlikamycket.

Omdieselförsommarbrukanvändsvidtemperaturer över−7°Cbidrardettillattpumpenhållerlängreoch harstörreeffektjämförtmednärbränsleförvinterbruk används.

Viktigt:Användintefotogenellerbensinistället

fördieselbränsle.Motornskadasomdenna anvisninginteföljs.

Biodiesel-klar

Maskinenkanocksåanvändaettbiodieselbränsle, upptillB20(20%biodiesel,80%petrodiesel). Petrodieselandelenssvavelhaltskavaralågeller mycketlåg.Vidtaföljandesäkerhetsåtgärder:

•Bränsletsbiodieselandelmåsteuppfyllanågonav

specikationernaASTMD6751ellerSS-EN14214.

•Bränsleblandningenssammansättningska

uppfyllaASTMD975ellerSS-EN590.

•Måladeytorkanskadasavbiodiesel.

•AnvändB5(andelbiodieselär5%)eller

blandningarmedmindrebiodieselandelvidkallt väder.

•Kontrolleratätningar,slangarochpackningarsom

kommerikontaktmedbränsle,eftersomdekan försämrasövertiden.

•Vidbytetillbiodieselkanbränsleltretsättasigen

ibörjan.

•Kontaktadinåterförsäljareomduvillhamer

informationombiodiesel.

Luftabränslesystemet

Omnågotavdetföljandeharinträffatmåstedulufta bränslesystemetinnandustartarmotorn:

•Idriftsättningavennymaskin.

Fyllapåbränsle

1.Parkeramaskinenpåettplantunderlag,sänk nerklippenheterna,stängavmotornochtaut nyckeln.

2.Görrentrunttanklocketmedhjälpavenren trasa.

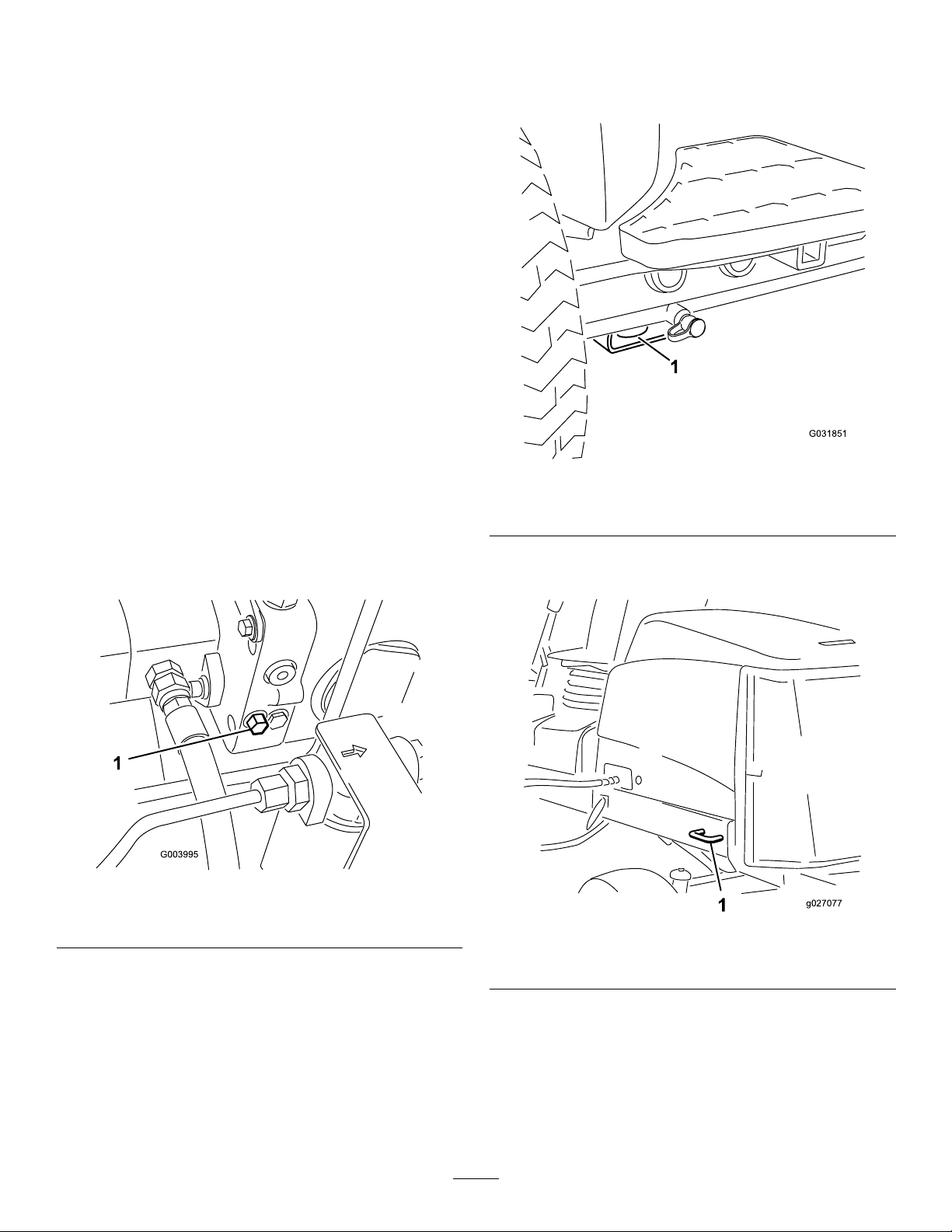

3.T abortlocketfrånbränsletanken(Figur30).

Figur30

1.Tanklock

4.Fylltankenmeddieselbränsletillsnivånligger precisvidpåfyllningsröretsunderkant.

5.Sätttillbakatanklocketochdraåtordentligtnär duharfylltpåtanken.

Obs:Fyllommöjligtpåtankenvarjegång

maskinenharanvänts.Dettaminimerar eventuellansamlingavkondensibränsletanken.

•Motornharstannattillföljdavattbränslethartagit

slut.

•Underhållharutförtspåkomponenteri

bränslesystemet,t.ex.vidlterbyte,serviceav separatornetc.

FARA

Undervissaomständigheterärdieselbränsle ochbränsleångormycketbrandfarligaoch explosiva.Bränslebrandellerexplosion kanskadadigsjälvochandraochorsaka materiellaskador.

•Användentrattochfyllpåtankenutomhus påenöppenplatsnärmotornäravstängd ochkall.Torkaupputspilltbränsle.

•Fyllintetankenheltfull.Fyllpåbränsle

g021210

itankentillsdetåterstår6till13mmtill påfyllningsröretsunderkant.Dettomma utrymmetbehövsförbränsletsexpansion.

•Rökaldrignärduhandskasmedbensin ochhålldigbortafrånöppeneldeller platserdärbensinångorkanantändasav gnistor.

•Förvarabränsleienren,säkerhetsgodkänd behållareochsetillattlocketsitterpå.

1.Parkeramaskinenpåettjämntunderlagochse tillattbränsletankenärminsthalvfull.

Körainmaskinen

Polera(körin)bromsarnaföreanvändning,föratt garanterabästaprestandaförbromssystemet.Ställ inhastighetenförframåtdriftpå6,4km/hsåattden stämmeröverensmedhastighetenförkörningbakåt (allaåttadistansbrickornayttastillovansidanav klipphastighetsreglaget).Körpåhögtomgång,och körmaskinenframåtmedklipphastighetsreglaget inkopplatochbromseniunder15sekunder.Kör sedanbakåtmedfullhastighetochbromseni under15sekunder.Upprepadetta5gånger,men vänta1minutmellanvarjeframåt-ochbakåtcykel såattduinteöverhettarbromsarna.Bromsarna kanbehövajusterasefterinkörningen.SeJustera

parkeringsbromsarna(sida47).

2.Öppnamotorhuven.

3.Öppnaavluftarskruvenpåbränsleinsprutningspumpen(Figur31)meden12mmnyckel.

Figur31

1.Avluftarskruv

4.VridnyckelntilllägetPÅ.Denelektriska bränslepumpenkommerattpåbörjasittarbete ochdärigenomtvingautluftruntavluftarskruven. LåtnyckelnsittaidetPÅSLAGNAlägettills ordentligtmedbränsleyterutruntskruven.

5.DraåtskruvenochvridnyckelntilldetAVSLAGNA läget.

Obs:Ivanligafallskamotornstartaefteratt

ovannämndaavluftningsrutinerharföljts.Om motornintestartarkandockluftnnaskvarmellan insprutningspumpenochinsprutarna,seLufta

bränsleinsprutarna(sida41).

Underarbetetsgång

Säkerhetunderanvändning

distraheradig,eftersompersonskadorellerskador påegendomdåkanuppstå.

•Setillattalladrivenheterärineutralläge,

parkeringsbromsenärinkoppladochattdusitteri förarsätetinnandustartarmotorn.

•Låtintepassagerareåkapåmaskinenochhåll

kringståendepersonerochhusdjurpåavstånd frånmaskinenunderdrift.

•Användendastmaskinenomduhargodsikt,så

attdukanundvikagroparochdoldafaror.

•Undvikattklippavåttgräs.Försämratgreppkan

göraattmaskinenglider.

•Hållhänderochfötterbortafrånklippenheterna.

•Tittabakåtochnedåtinnandubackarförattse

tillattvägenärfri.

•Varförsiktignärdunärmardighörnmedskymd

g003993

sikt,buskage,trädellerandraobjektsomkan försämrasikten.

•Stoppaklippenheternaomduinteklipper.

•Saktanedochvarförsiktignärdusvängeroch

korsarvägarochtrottoarermedmaskinen.Lämna alltidföreträde.

•Låtaldrigmotorngåiettutrymmedäravgaserinte

kankommaut.

•Lämnaaldrigenmaskinsomärigångutan

uppsikt.

•Innandulämnarförarplatsen(inklusiveföratt

tömmagräsuppsamlarnaellerförattrensa klippenheten)skadugöraföljande:

–Ställmaskinenpåenplanyta. –Lossaklippenheternaochsänknedredskapen. –Kopplainparkeringsbromsen. –Stängavmotornochtautnyckeln. –Väntatillsallarörligadelarharstannat.

•Användendastmaskinennärsiktenoch

väderförhållandenaärgoda.Användinte maskinennärdetnnsriskförblixtnedslag.

Allmänsäkerhet

•Ägaren/operatörenkanförebyggaolyckorsamt

ansvararförolyckorsomkangeupphovtill personskadorellerskadorpåegendom.

•Användlämpligakläder,inklusiveögonskydd,

långbyxor,rejälaochhalkfriaskorsamt hörselskydd.Sättupplångthårochanvändinte hängandesmyckenellerlöstsittandekläder.

•Körintemaskinenomduärsjuk,trötteller

påverkadavalkoholellerläkemedel.

•Varfulltkoncentreradpåmaskinennärdu

använderden.Deltainteiaktivitetersomkan

Säkerhetförvältskyddssystemet

•Taintebortnågravältskyddsdelarfrånmaskinen.

•Kontrolleraattsäkerhetsbältetärfastspäntochatt

dukanknäppauppdetsnabbtiennödsituation.

•Användalltidsäkerhetsbältet.

•Varmycketuppmärksampåhindersomkannnas

ovanfördigochvidrördeminte.

•Hållvältskyddetisäkertbruksskickgenomatt

regelbundetinspekteradetnogaochkontrollera attdetinteärskadatsamthållaallafästelement åtdragna.

•Bytutallaskadadevältskyddsdelar.Reparera

ellerändrademinte.

Säkerhetisluttningar

•Sluttningarärenbetydandefaktorvidolyckor

somorsakasavattförarenförloratkontrolleneller attmaskinenvälter,vilketkaninnebäralivsfara ellerledatillallvarligapersonskador.Duansvarar försäkerdriftisluttningar.Dumåstevaraextra försiktignärdukörmaskineniensluttning.

•Utvärderaförhållandenapåplatsenföratt

bedömaomsluttningenärsäkerförkörningav maskinen,blandannatgenomattundersökahela arbetsplatsen.Användalltidsuntförnuftochett gottomdömenärduutförkontrollen.

•Läsanvisningarnanedaninnanduanvänder

maskinenpåensluttning.Innanduanvänder maskinenskaduutvärderaförhållandenapå arbetsplatsenförattfastställaommaskinen kananvändasundersådanaförhållanden. Förändringariterrängenkanledatillattmaskinens manövreringisluttningarförändras.

–Undvikattstarta,stängaavellersvängamed

maskinenisluttningar.Undvikattgöraplötsliga ändringarihastighetellerriktning.Sväng långsamtochsuccessivt.

–Användintemaskinenunderförhållandendär

detrådertvekanomdragkraft,styrningeller stabilitet.

–Avlägsnaellermärkuthindersåsomdiken,

hål,fåror,gupp,stenarochandradoldafaror. Detkannnasdoldahinderihögtgräs.Ojämn terrängkangöraattmaskinenvälter.

–Observeraattmaskinenkantappadrivkraft

ommaskinenkörspåvåttgräs,tvärsöver sluttningarellernedförensluttning.

Startamotorn

Viktigt:Dumåsteluftabränslesystemetinnandu

startarmotornomdustartarmaskinenförförsta gången,motornharstannattillföljdavattbränslet hartagitslutelleromduharutförtunderhållpå bränslesystemet;seLuftabränslesystemet(sida

25).

1.Sittpåsätet,hållfotenbortafrån gaspedalensåattdenäriNEUTRALLÄGET, kopplainparkeringsbromsen,placera motorvarvtalsbrytarenidetSNABBALÄGEToch säkerställattbrytarenförinkoppling/urkoppling äridetURKOPPLADELÄGET.

2.VridnyckelntilllägetPÅ/FÖRVÄRMNING. Enautomatisktimerstyrförvärmningenav

glödstiftenicirkasexsekunder.

3.Närglödstiftenharförvärmtsvriderdunyckeln tillSTARTLÄGET.

Försökintestartamotornimerän15sekunder. Släppnyckelnnärmotornstartar.Vridnyckeln tilldetAVSLAGNALÄGETochsedantillläget

PÅ/FÖRVÄRMNINGomytterligareförvärmning

krävs.Upprepadettaförfarandeefterbehov.

4.Startamotornochlåtdengåpålågtomgång tillsdenharvärmtsupp.

Stängaavmotorn

1.FörallareglagetillNEUTRALLÄGET,kopplain parkeringsbromsen,förgasreglagettilllägetför

LÅGTOMGÅNGochlåtmotornsänkafartentill

lågtomgång.

–Varmycketförsiktignärduanvändermaskinen

närastup,diken,odbäddar,vattendrageller andrafaror.Maskinenkanvältaplötsligtom etthjulköröverenkantellerkantengermed sig.Hållettsäkertavståndmellanmaskinen ochriskfylldaområden.

–Identierafarornerevidslutetavsluttningen.

Klippsluttningenmedenhandgräsklippareom detnnsfaror.

–Hållommöjligtklippenheternanedsänktamot

markennärdukörisluttningar.Maskinenkan bliostadigomklippenheternahöjsvidkörning isluttningar.

Viktigt:Låtmotorngåpåtomgångifem

minuterinnandustängeravdenefterarbete underfullbelastning.Omdettaintegörs kandetuppståproblemimotorermed turboladdning.

2.VridnyckelntilldetA VSLAGNAlägetochtautden urtändningslåset.

Ställaincylinderhastigheten

Detärviktigtatthastighetenförcylindrarnaställsinkorrektsåattduåstadkommerenjämnklippningavhög kvalitetocherhållerettenhetligtresultat.Justeracylinderhastighetenpåföljandesätt:

1.Beräknalämpligcylinderhastighetgenomattangeantalknivar,klipphastighetochklipphöjdpå inställningsmenyniInfoCenter.

2.Omdetkrävserjusteringarbläddrardutillinställningarnaförvarvtalförfrämrecylinderoch/ellerbakre cylinderpåinställningsmenyn.

3.Ändravärdetförcylinderhastighetgenomatttryckapåhögerknappen.Närhastighetsinställningenhar ändratskommerdetvärdesomharberäknatsutifrånangiveninformationomantalknivar,klipphastighet ochklipphöjdfortsättaattvisaspådisplayentillsammansmeddetnyavärdet.

Obs:Cylinderhastighetenkanbehövaökasellerminskasförattkompenseraförgräsförhållandena.

Figur32

Hastighetstabellför127mmcylinder

Figur33

Hastighetstabellför178mmcylinder

g031995

g031996

Justeralyftarmensmotvikt

Dukanjusteramotviktenpådenbakreklippenhetens lyftarmarförattkompenseraförolikagräsförhållanden ochbibehållaenjämnklipphöjdävenommarkenär ojämnelleriområdenmedmyckettorrtgräs.

Varjemotviktsfjäderkanjusterastillenavfyra inställningar.Förvarjestegökasellerminskas klippenhetensmotviktmed2,3kg.Dukanplacera fjädrarnapåbaksidanavdetförstafjäderdonetföratt elimineraallmotvikt(fjärdeläget).

1.Parkeramaskinenpåettplantunderlag, sänknedklippenheterna,kopplain parkeringsbromsen,stängavmotornochtaut nyckeln.

yttauppdenförattminskavändhöjden(Figur

35).

2.Sättettrörellerliknandepådenlånga fjäderändenochvriddetruntfjäderdonettill önskatläge(Figur34).

VARFÖRSIKTIG

Fjädrarnaärspändaochkanorsaka personskada.

Varförsiktignärdujusterarfjädrarna.

Figur34

g012154

Figur35

1.Brytare

4.Draåtfästskruvarna.

2.Lyftarmenssensorenhet

Tolkadiagnoslampan

Maskinenärutrustadmedendiagnoslampasom visaromettfunktionsfelupptäcksimaskinen. DiagnoslampansitteriInfoCenter,ovanför displayskärmen(Figur36).Närmaskinenfungerar somdenskaochtändningsnyckelnvridstilldet

PÅSLAGNALÄGET/KÖRLÄGETtändsdiagnoslampankort,

vilketindikerarattlampanfungerarkorrekt.Närett informationsmeddelandevisaständslampan.När ettfelmeddelandevisasblinkarlampantillsfelethar åtgärdats.

g019276

1.Fjäder2.Fjäderdon

3.Upprepaprocedurenfördenandrafjädern.

Justeralyftarmens vändläge

1.Parkeramaskinenpåettplantunderlag, sänknedklippenheterna,kopplain parkeringsbromsen,stängavmotornochtaut nyckeln.

2.Lyftarmsbrytarensitterunderhydraultanken, bakomdenfrämre,högralyftarmen(Figur35).

3.Lossabrytarensfästskruvarochyttaned brytarenförattökalyftarmensvändhöjd,eller

g021272

Figur36

1.Diagnoslampa

Kontrollerasäkerhets-

Arbetstips

strömbrytarna

Syftetmedsäkerhetsbrytarnaärattförhindramotorn frånattstartaomintegaspedalenäriNEUTRALLÄGET, brytarenförinkoppling/urkopplingäridetURKOPPLADE lägetochreglagetförhöjning/sänkningav klippenheternaäriNEUTRALLÄGET.Motornska dessutomstannaomgaspedalentrycksneddå förarenintesitterpåsätetelleromparkeringsbromsen liggeri.

VARFÖRSIKTIG

Omsäkerhetsbrytarnaärfrånkoppladeeller skadadekanmaskinenplötsligtgåigång, vilketkanledatillpersonskador.

•Göringaotillåtnaändringarpå säkerhetsbrytarna.

•Kontrollerasäkerhetsbrytarnasfunktion dagligenochbytuteventuellaskadade brytareinnanmaskinenkörs.

Kontrollerasäkerhetsbrytarens funktion

Serviceintervall:Varjeanvändningellerdagligen

1.Ställmaskinenpåettplantunderlag,sänkned klippenheterna,stängavmotorn,kopplain parkeringsbromsenochtautnyckeln.

2.VridnyckelntilldetPÅSLAGNAläget,menstarta intemaskinen.

3.Letauppaktuellbrytarfunktionpå diagnostikmenyniInfoCenter.

4.Ändravarjebrytareenochen,frånpåslagen tillavstängd(dvs.sittpåsätet,trampaned gaspedalenosv.)ochobserveraattstatusen hosmotsvarandebrytareändras.

Bekantadigmedmaskinen

Övadigpåattköramaskinenpåettöppetområde innanduklippergräsmeddenförförstagången. Startaochstängavmotorn.Körframåtochbacka. Sänkochhöjklippenheternaochkopplainochur cylindrarna.Närduharbekantatdigmedmaskinen övardupåattkörauppförochnedförsluttningarmed olikahastigheter.

Förståvarningssystemet

Omenvarningslampatändsunderdriftskamaskinen stannasomedelbartochproblemetåtgärdasinnan driftenåterupptas.Ommaskinenkörsmedett funktionsfelkanallvarligaskadoruppstå.

Klippning

Startamotornochsättmotorhastighetsknappenidet

SNABBAläget.Flyttabrytarenförinkoppling/urkoppling

tilldetINKOPPLADElägetochanvändreglagetför höjning/sänkningförattstyraklippenheterna(de främreklippenheternaärinställdasåattdesänksföre debakreklippenheterna).Tryckgaspedalenframåt förattköraframåtochklippagräset.

Transporteramaskinen

Flyttabrytarenförinkoppling/urkopplingtilldet

URKOPPLADElägetochhöjuppklippenheternatill TRANSPORTLÄGET.Flyttaspakenförklippning/transport

tillTRANSPORTLÄGET.Varförsiktignärdukörmellan föremålsåattduinteskadarmaskineneller klippenheternaavmisstag.Varextraförsiktignärdu körmaskinenpålutandeunderlag.Körsaktaoch undviktvärasvängarisluttningar,förattundvikaatt välta.Sänknedklippenheternaomduskaköranedför ensluttningförattfåbättrakontrollöverstyrningen.

Obs:Upprepadenhärprocedurenföralla

brytaresomdukanändramanuellt.

5.Omenbrytarestängsavochrelevantindikator inteändrasskadukontrollerasamtligasladdar ochanslutningartillbrytarenoch/ellerkontrollera brytarnamedenohmmeter.

Obs:Bytuttrasigabrytareochreparera

eventuellatrasigakablar.

Obs:PåInfoCenter-skärmenvisasäveninformation

omvilkautgångselektromagneterellerutgångsreläer somärpåslagna.Dettaärettsnabbtsättattavgöra omenmaskinsfunktionsfeläravelektriskeller hydraulisknatur.

Efterkörning

Säkerhetefteranvändning

Allmänsäkerhet

•Stängavmotorn,tautnyckelnochväntatills

allarörligadelarharstannatinnandukliverur förarsätet.Låtmaskinensvalnainnanduutför service,justerar,rengörellerställerdeniförvar.

•Tabortgräsochskräpfrånklippenheterna,

drivhjulen,ljuddämparna,kylgallrenoch motorrummetförattundvikaeldsvåda.Torkaupp eventuelltolje-ellerbränslespill.

•Kopplaurredskapetsdrivningnärdutransporterar

maskinenellerinteanvänderden.

•Underhållochrengörsäkerhetsbältenvidbehov.

•Förvaraintemaskinenellerbränslebehållareni

närhetenavenöppenlåga,gnistaellertändlåga, t.ex.näraenvarmvattenberedareellerannan utrustning.

Knuffaellerbogsera maskinen

Inödfallkanduskjutamaskinenframåtgenom attaktiveraförbikopplingsventilenidenvarierbara hydraulpumpenochsedanknuffaellerbogsera maskinen.

Viktigt:Skjutellerbogseraintemaskinen

snabbareän3–4,8km/heftersomtransmissionen kanskadas.Förbikopplingsventilenmåstealltid varaöppennärmaskinenknuffasellerbogseras.

1.Vridbulten1–1,5varvförattöppnaventilenoch låtaoljaavledasinternt(Figur37).

Obs:Förbikopplingsventilensittertillvänster

omhydrostaten.Eftersomvätskanavleds kanduyttamaskinenlångsamtutanatt transmissionenskadas.

Identierafästpunkterna

•Fram–hålidetfyrkantigabeläggetunderaxelröret

inutibådaframdäcken(Figur38)

g031851

Figur38

1.Främrefästpunkt

•Bak–påbådasidoravmaskinen,pådenbakre

ramen(Figur39)

Figur37

1.Bulttillförbikopplingsventil

2.Stängförbikopplingsventileninnandu startarmotorn.Användemellertidett åtdragningsmomentpåhögst7–11Nmföratt stängaventilen.

Viktigt:Ommotornkörsmedöppen

överströmningsventilöverhettas transmissionen.

g003995

g027077

Figur39

1.Bakrefästpunkt

Domkraftpunkter

Obs:Använddomkrafterförattstöttauppmaskinen

närdetbehövs.

•Fram–fyrkantigtbeläggunderaxelröretinutibåda

framdäcken(Figur40).

Figur40

1.Främredomkraftspunkt

•Bak–fyrkantigtaxelrörpåbakaxeln.

Transporteramaskinen

•Användramperifullbreddnärdulastarmaskinen

påensläpvagnellerlastbil.

•Bindfastmaskinensåattdensittersäkert.

g031850

Underhåll

Obs:Vänsterochhögersidapåmaskinenmotsvararförarensvänstrarespektivehögrasidavidnormalkörning.

Säkerhetvidunderhåll

•Görföljandeinnandujusterar,rengör,utför

underhållpåmaskinen,ellernärdulämnarden utanuppsikt:

–Ställmaskinenpåettplantunderlag. –Flyttagasreglagettilllägetförlågtomgång. –Kopplaurklippenheterna. –Sänkklippenheterna. –Setillattdrivningenärineutralläge. –Kopplainparkeringsbromsen. –Stängavmotornochtautnyckeln. –Väntatillsallarörligadelarharstannat. –Låtmaskinenskomponentersvalnainnandu

utförnågotunderhåll.

Rekommenderatunderhåll

UnderhållsintervallUnderhållsförfarande

Efterdenförstatimmen

•Draåthjulmuttrarnatillmellan94och122Nm.

•Utförommöjligtingetunderhållpåmaskinen

medanmotornärigång.Hålldigpåavståndfrån rörligadelar.

•Stöttauppmaskinenellerdesskomponentermed

domkrafternärsåbehövs.

•Lättaförsiktigtpåtrycketikomponentermed

lagradenergi.

•Hållallamaskindelarigottbruksskickochsamtliga

fästelementåtdragna.

•Bytutallaslitnaellerskadadedekaler.

•Användendastoriginalreservdelarochtillbehör

frånT oroförattgaranteraensäker,optimal prestandaförmaskinen.Detkanvarafarligtatt användareservdelarfrånandratillverkareochdet kangöraproduktgarantinogiltig.

Efterdeförsta8timmarna

Efterdeförsta10timmarna

Efterdeförsta50timmarna

Varjeanvändningeller

dagligen

Var50:etimme

Var100:etimme

Var150:etimme

•Kontrollerageneratorremmenstillståndochspänning.

•Draåthjulmuttrarnatillmellan94och122Nm.

•Bytmotoroljanocholjeltret.

•Kontrolleramotorvarvtalet(bådepåtomgångochmedfullgas).

•Seefteromsäkerhetsbältenärslitnaellerharandraskador.Bytutsäkerhetsbälten omnågonkomponentintefungerarkorrekt.

•Kontrollerasäkerhetsbrytarnasfunktion.

•Kontrolleraoljenivånimotorn.

•Tömvattenellerandraföroreningarfrånvattenseparatorn.

•Kontrolleradäcktrycket.

•Kontrollerakylsystemet.

•T abortskräpfrångallret,oljekylarnaochkylarenvarjedag.(Oftarevidsmutsiga arbetsförhållanden.)

•Kontrollerahydraulledningarnaochslangarna.

•Kontrollerahydraulvätskenivån.

•Kontrollerakontaktenmellancylinderochunderkniv.

•Smörjlagerochbussningar(samtdirekteftervarjetvätt).

•

Rengörbatterietochkontrolleradessskick(ellervarjevecka,beroendepåvilket sominträffarförst).

•Kontrollerabatterietskabelanslutningar.

•Inspekterakylsystemetsslangar.

•Kontrollerageneratorremmenstillståndochspänning.

•Bytmotoroljaocholjelter.

Var200:etimme

Var250:etimme

•

Tömvätskafrånbränsle-ochhydraultanken.

•Draåthjulmuttrarnatillmellan94och122Nm.

UnderhållsintervallUnderhållsförfarande

Var400:etimme

Var800:etimme

•Servaluftrenaren.Servaluftrenarentidigareomserviceindikatornärröd.Servaden oftareunderextremtdammigaochsmutsigaförhållanden.

•Kontrolleraombränsleledningarnaelleranslutningarnaharskadatsellerförsämrats pånågotannatsätt,elleromdetnnslösaanslutningar.(Ellerårligen,beroendepå vilketsominträffarförst.)

•Bytutbränslelterskålen.

•Kontrolleramotorvarvtalet(bådepåtomgångochmedfullgas).

•Tömochrengörbränsletanken.

•Kontrollerabakhjulensskränkning.

•Omduinteanvänderdenrekommenderadehydraulvätskanelleromdunågonsin harfyllttankenmedenalternativvätskaskadubytauthydraulvätskan.

•Omduinteanvänderdenrekommenderadehydraulvätskanelleromdunågonsin harfyllttankenmedenalternativvätskaskadubytauthydraulltren.

•Fyllbakhjulenslagermedfett.(Endastpåtvåhjulsdrivnamaskiner).

•Justeramotorventilerna(sebruksanvisningentillmotorn).

Var1000:etimme

Var2000:etimme

Föreförvaring

Vartannatår

•Omduanvänderdenrekommenderadehydraulvätskanskadubytauthydraulltren.

•Omduanvänderdenrekommenderadehydraulvätskanbyterduuthydraulvätskan.

•Tömochrengörbränsletanken.

•Spolaurochbytutvätskanikylsystemet.

•Bytutrörligaslangar.

Kontrollistafördagligtunderhåll

Kopierasidanochanvänddenregelbundet.

Vecka: Kontrollpunkt

Mån.

Kontrollerasäkerhetsbrytarnas funktion.

Kontrollera bromsens funktion.

Kontrollera motoroljenivån och bränslenivån.

Kontrollera kylvätskenivån.

Tömvatten-/bränsleseparatorn.

Kontrollera luftltrets serviceindikator.

Undersökom detnnsskräp ikylaren, oljekylareneller ltret.

Undersök ovanliga motorljud.

Undersökmissljudvidkörning/användning.

Kontrollerahydraulsystemets vätskenivå.

Kontrolleraatt detintenns skadorpåhydraulslangarna.

Kontrolleraatt systemetintehar någraoljeläckor.

Kontrollera däcktrycket.

Kontrollerainstrumentfunktionen.

Kontrollera justeringenav cylindermot underkniv.

Kontrolleraklipphöjdsinställningen.

Tis.

Ons.

Tors.Fre.

Lör.Sön.

Vecka: Kontrollpunkt

Mån.

Smörjalla smörjnipplar.

Bättrapåskadad lack.

1.Kontrolleraglödstiftetochinsprutarmunstyckenaommotornärsvårattstarta,rykermycketellergårojämnt.

2.Omedelbarteftervarjetvätt,oavsettintervalletilistan

Tis.

Ons.

Tors.Fre.

Anteckningaromsärskildaproblem

Kontrollenutfördav:

Arti-

Datum

kel

Information

Lör.Sön.

Viktigt:Sebruksanvisningentillmotornrespektiveklippenheternaförytterligareunderhållsförfaranden. Obs:Omdubehöverettel-ellerhydraulschemaförmaskinenhittardudetpåwww.T oro.com.

Smörjning

Smörjalageroch bussningar

Serviceintervall:Var50:etimme(samtdirektefter

varjetvätt).

Smörjallasmörjnipplarförlagerochbussningarmed fettnr2pålitiumbas.

Smörjnipplarnasplaceringochantalärsomföljer:

•Pumpensdrivaxel,U-led(3)(Figur41)

(Visasmedmotor-/generatorlocketborttaget)

•Klippenheternaslyftarmscylindrar(2var)(Figur

42)

Figur41

g027142

g012150

Figur42

•Lyftarmenssvängtappar(1var)(Figur42)

•Klippenhetensbärramochsvängtapp(2var)

(Figur43)

Figur43

•Lyftarmenssvängaxel(1var)(Figur44)

g004169

Figur46

•Styrcylindernskulleder(2)(Figur47)

g003960

Figur44

•Bakaxelnsdragstång(2)(Figur45)

g003966

Figur47

g004157

•Bromspedal(1)(Figur48)

g011615

Figur48

Figur45

•Axelnsstyrtapp(1)(Figur46)

g003987

Motorunderhåll

Motorsäkerhet

•Stängavmotorninnandukontrolleraroljenivån

ellerfyllerpåoljaivevhuset.

•Ändraintevarvtalshållarensinställningoch

övervarvaintemotorn.

Servaluftrenaren

Serviceintervall:Var400:etimme—Serva

luftrenaren.Servaluftrenaren tidigareomserviceindikatornär röd.Servadenoftareunder extremtdammigaochsmutsiga förhållanden.

Undersökomluftrenarhusetharskadorsomskulle kunnaorsakaenluftläcka.Bytutomdenärskadad. Kontrollerahelaintagssystemetochletaefterläckor, skadorellerlösaslangklämmor.

3.T abortkåpanfrånluftrenaren.

4.Användlågtrycksluft(2,76bar,renochtorr) innanduavlägsnarltretföratttabortstora ansamlingarskräpsompackatsmellanltrets utsidaochskålen.

Viktigt:Undvikattanvändahögtrycksluft

eftersomdenkantvingasmutsengenom ltretochiniluftintagsröret.

Obs:Rengöringsprocessenförhindrarattdet

kommerinskräpiluftintagetnärltrettasbort.

5.T abortochbytutltret(Figur50).

Obs:Rengörintedetanvändaltreteftersom

detdånnsriskförattltermaterialetskadas.

Utförservicepåluftrenarltretbaranär serviceindikatornangerattdetkrävs(Figur

49).Omdubyterluftltrettidigareökardetriskenför

attsmutskommerinimotornnärltrettasbort.

Viktigt:Kontrolleraattkåpansittersomdenska

ochslutertättruntluftrenarhuset.

1.Parkeramaskinenpåettplantunderlag, sänknedklippenheterna,kopplain parkeringsbromsen,stängavmotornochtaut nyckeln.

2.Lossaspärrhakarnasomfästerluftrenarkåpan påluftrenarhuset(Figur49).

g027080

Figur50

1.Luftrenarkåpa

2.Luftrenarlter

3.Luftrenarindikator

6.Undersökomdetnyaltretharnågra transportskadorgenomattkontrolleraltrets försegladeändeochsjälvaltret.

Viktigt:Användinteettskadatlter.

7.Sättidetnyaltretgenomatttryckapådess yttrekantförattfästadetiskålen.

Viktigt:Tryckintemittpåltretdärdetär

böjligt.

8.Rengörsmutsutblåsningensöppningiden avtagbarakåpan.T abortgummiutloppsventilen frånkåpan,rengörhålighetenochbytut utloppsventilen.

1.Luftrenarkåpa

2.Spärrhaketill luftrenarkåpan

Figur49

3.Serviceindikatortill luftrenare

9.Monterakåpanmedgummiutloppsventileni

g027079

nedåtläge–mellancirkaklockan5tillklockan7 settfrånänden.

10.Fästspärrhakarna.

Kontrolleraoljenivåni motorn

Serviceintervall:Varjeanvändningellerdagligen

Motornlevererasmedoljaivevhuset.Oljenivån måstedockkontrollerasinnanocheftermotornstartas förstagången.

Vevhuskapacitet:cirka3,3litermedlter.

Användhögkvalitativmotoroljasomuppfyllerföljande specikationer:

•NödvändigAPI-klassicering:CH-4,CI-4eller

högre

•Rekommenderadolja:SAE15W-40(över-18°C)

•Alternativolja:SAE10W-30eller5W-30(alla

temperaturer)

ToroPremium-motoroljamedoljeviskositetpå15W-40 eller10W-30kanköpashosdinåterförsäljare.

1.Parkeramaskinenpåettplantunderlag,sänk nerklippenheterna,stängavmotornochtaut nyckeln.

(Figur52)ochfyllerpåoljatillsnivånnårupp tillmarkeringenFULL.

g004134

Figur52

1.Oljepåfyllningslock

2.Öppnamotorhuven.

3.T auroljestickan,torkaavdenochsätttillbaka denigen(Figur51).

Figur51

Fyllintepåförmycket.

Viktigt:Kontrolleraattmotoroljenivånär

mellandenövreochdennedremarkeringen påoljestickan.Motornkanskadasomför mycketellerförlitemotoroljafyllspå.

6.Sätttillbakaoljepåfyllningslocketochstäng motorhuven.

Servamotoroljanochltret

Serviceintervall:Efterdeförsta50timmarna—Byt

motoroljanocholjeltret.

Var150:etimme

1.T abortavtappningspluggen(Figur53)ochlåt oljanrinnanediettavtappningskärl.

g027076

1.Oljesticka

4.T autoljestickanochläsavoljenivån.

Obs:Oljenivånskanåupptillmarkeringen

FULL.

5.OmoljenivånintenårupptillmarkeringenFULL påoljestickantardubortpåfyllningslocket

Figur53

1.Avtappningsplugg

2.Sätttillbakaavtappningspluggennäroljanhar tappatsur.

3.Avlägsnaoljeltret(Figur54).

Underhålla bränslesystemet

FARA

Undervissaomständigheterärbränsle ochbränsleångormycketbrandfarligaoch explosiva.Bränslebrandellerexplosion kanskadadigsjälvochandraochorsaka materiellaskador.

g003970

•Fyllbränsletankenpåenöppenplats utomhusnärmotornäravstängdochkall. Torkaupputspilltbränsle.

•Fyllintetankenheltfull.Fyllbränsletanken medbränsletillsnivånliggerpå 25mmunderpåfyllningsröretsnedersta del.Dettommautrymmetbehövsför bränsletsexpansion.

•Rökaldrignärduhandskasmedbensin ochhålldigbortafrånöppeneldeller platserdärbensinångorkanantändasav gnistor.

•Förvarabränsleienren,säkerhetsgodkänd behållareochsetillattlocketsitterpå.

g003971

Figur54

1.Oljelter

4.Strykpåetttuntlagerrenoljapådennya lterpackningen.

5.Sättidetnyaltretilteradaptern.Vridoljeltret medsolstillsgummipackningenkommeri kontaktmedlteradaptern.Drasedanåtltret ytterligareetthalvtvarv.

Viktigt:Drainteåtltretförmycket.

6.Fyllpåoljaivevhuset,seKontrolleraoljenivåni

motorn(sida39).

Tömmabränsletanken

Serviceintervall:Var800:etimme

Föreförvaring

Tömochrengörbränsletankenombränslesystemet harförorenatsellerommaskinenskaställasiförvar underenlängreperiod.Användrentbränsleföratt spolaurtanken.

Kontrollerabränsleledningarnaochanslutningarna

Serviceintervall:Var400:etimme(Ellerårligen,

beroendepåvilketsominträffar först.)

Kontrolleraombränsleledningarnaharskadatseller försämratspånågotannatsätt,elleromdetnnslösa anslutningar.

Utföraservicepå vattenseparatorn

Serviceintervall:Varjeanvändningeller

dagligen—Tömvattenellerandra föroreningarfrånvattenseparatorn.

Var400:etimme

1.Sättenrenbehållareunderbränsleltret.

2.Lossaavtappningspluggenlängstnerpå lterskålen.

Figur55

1.Filterskålförvattenseparatorn

3.Rengörområdetdärlterskålenskamonteras.

Luftabränsleinsprutarna

Obs:Utfördennarutinendastombränslesystemet

hartappatspåluftmeddenvanliga luftningsprocedurenochmotornintestartar. SeLuftabränslesystemet(sida25).

1.Lossaröranslutningentillmunstyckenr1och hållaren(Figur56).

g007367

4.Avlägsnalterskålenochrengörfästytan.

5.Smörjpackningenpålterskålenmedrenolja.

6.Monteralterskålenförhandtillspackningen vidrörfästytanochvridsedanytterligareetthalvt varv.

7.Draåtavtappningspluggenlängstnedpå lterskålen.

Servabränsleupptagningsröret

Bränsleupptagningsröretsomsitterpåbränsletankens insidaärutrustatmedettlterförattförhindraatt skräpkommerinibränslesystemet.Demontera bränsleupptagningsröretochrengörltretvidbehov.

g027141

Figur56

1.Bränsleinsprutare

2.VridnyckelntilllägetPÅochobservera bränsleödetruntkontaktdonet.Vridnyckelntill detAVSLAGNALÄGETnärduserettjämntöde avbränsle.

3.Draåtröranslutningenordentligt.

4.Upprepasteg1till3pådeåterstående munstyckena.

Underhållaelsystemet

Bytasäkringar

Viktigt:Omdubehöversvetsanågotpåmaskinen

skaduförstlossaallakablarfrånbatteriet samtkopplabortbådaledningsnätskontakterna fråndenelektroniskastyrmodulenoch kabelanslutningenfrångeneratornförattundvika skadorpåelsystemet.

Säkerhetförelsystemet

•Kopplabortbatterietinnanreparationutförspå

maskinen.Lossaminuskabelanslutningen förstochpluskabelanslutningensist. Återanslutpluskabelanslutningenförstoch minuskabelanslutningensist.

•Laddabatterietiettöppetochvälventilerat

utrymme,påavståndfrångnistorochöppnalågor. Kopplaurladdareninnanbatterietanslutseller kopplasbort.Användskyddskläderochisolerade verktyg.

Utföraservicepåbatteriet

Serviceintervall:Var50:etimme—Rengörbatteriet

ochkontrolleradessskick(eller varjevecka,beroendepåvilketsom inträffarförst).

Var50:etimme—Kontrollerabatteriets kabelanslutningar.

Detnnsåttasäkringarielsystemetpå12V. Säkringsblocketsitterbakomreglagearmens åtkomstpanel(Figur57).

g003988

Figur57

1.Säkringsblock

FARA

Batterielektrolytinnehållersvavelsyrasom ärdödligtvidförtäringochorsakarallvarliga brännskador.

•Drickinteelektrolytenochundvikkontakt medhud,ögonochkläder.Använd skyddsglasögonförattskyddaögonenoch gummihandskarförattskyddahänderna.

•Fyllpåbatterietpåenplatsdärduhar tillgångtillrentvattenochkansköljaav huden.

VARNING

Närbatterietladdasbildasexplosivagaser. Rökaldrignärabatterietochhålldetborta

frångnistorochlågor.

Setillatthållakabelanslutningarnaochbatterilådan renaeftersomettsmutsigtbatterilångsamtladdasur. Rengörbatterietgenomatttvättahelalådanmeden lösningbeståendeavnatriumbikarbonatochvatten. Sköljmedrentvatten.

decal117-0169

Figur58

Detnnssexsäkringarielsystemetpå48V.Fem säkringarsitterisäkringsblocket(Figur59),som sitterundermotorhuvenochbakomsätet.Densjätte säkringen(Figur60)sitterunderdensvartakåpan undersätet.

Figur59

decal127-2470

Figur61

g027135

1.Säkringsblocketskåpa

2.Säkringsblock

g027136

Figur60

1.Säkring

Underhålladrivsystemet

Kontrolleradäcktrycket

Serviceintervall:Varjeanvändningellerdagligen

Kontrolleradäcktrycket.Lufttrycketifram-och bakdäckenskaliggamellan0,83och1,03bar.

FARA

Ettlågtdäcktryckminskarmaskinens stabilitetpålutandeunderlag.Detkangöra såattmaskinenvälter,vilketisinturkanleda tillpersonskadorellerdödsfall.

Däckenfårintevaraförlöstpumpade.

Kontrollerahjulmuttrarnas åtdragning

Serviceintervall:Efterdenförstatimmen

g004147

Figur62

1.Låsmutter

2.Justeringskamför hjuldrivning

Efterdeförsta10timmarna Var250:etimme

Draåthjulmuttrarnatillmellan94och122Nm.

VARNING

Omhjulmuttrarnaintedrasåtordentligtkan detledatillpersonskador.

Kontrollerahjulmuttrarnas åtdragningsmoment(draåtvidbehov).

Justeradrivningens neutralinställning

Maskinenfårintekrypanärdusläppergaspedalen. Omdenkryperskadujusterainställningenpåföljande vis:

1.Ställmaskinenpåenplanyta,sänkned klippenheternatillmarken,stängavmotornoch taurnyckeln.

VARNING

Motornmåstevaraigångnärduutför slutjusteringenpåhjuldrivningens justeringskam.Detkanledatill personskador.

Hållhänder,fötter,ansikteochandra kroppsdelarpåbehörigtavståndfrån ljuddämparen,andrahetamotordelar ochallaroterandedelar.

4.Startamotornochvriddensexkantigakambulten inågonavriktningarnatillshjulenslutarsnurra.

5.Draåtlåsmutternförattsäkrajusteringen.

6.Stannamotorn,tabortdomkrafternaochsänk nedmaskinentillmarken.

7.T estkörmaskinenochkontrolleraattdeninte kryper.

Justerabakhjulens

2.Hissauppmaskinensframdeltilldessatt framhjulenintevidrörgolvet.Stöttamaskinen meddomkraftersåattdenintekanramlaned avmisstag.

Obs:Påfyrhjulsdrivnamodellermåste

bakhjulenocksåvaraupplyftafrånmarken.

3.Lossalåsmutternpåhjuldrivningens justeringskampåhögersidaavhydrostaten (Figur62).

skränkning

Serviceintervall:Var800:etimme—Kontrollera

bakhjulensskränkning.

1.Vridrattentillsbakhjulenärriktaderaktframåt.

2.Lossakontramutternibådaändarav dragstången(Figur63).

Obs:Denändeavdragstångensomharett

utvändigtspårärvänstergängad.

Underhållakylsystemet

Säkerhetförkylsystemet

•Motornskylvätskakanorsakaförgiftningvid

förtäring.Förvaradenutomräckhållförbarnoch husdjur.

•Hetkylvätskasomsprutasutundertryckkan

orsakaallvarligabrännskador,ochdetsamma gällerommanvidrördenhetakylareneller närliggandedelar.

–Låtmotornsvalnaiminst15minuterinnandu

g004136

Figur63

1.Kontramutter

2.Dragstång

3.Nyckelskåra

öppnarkylarlocket.

–Tahjälpaventrasaförattöppnakylarlocket

ochöppnalocketsaktasåattångakankomma ut.

3.Vriddragstångenmedhjälpavnyckelskåran.

4.Mätavståndetframtillochbaktillpåbakhjulen iaxelhöjd.

Obs:Avståndetframtillpåbakhjulenskavara

mindreän6mmavdetavståndsomuppmätts baktillpåhjulen.

5.Upprepaprocedurenefterbehov.

Kontrollerakylsystemet

Serviceintervall:Varjeanvändningellerdagligen

Tabortskräpfrångallret,oljekylarenochkylarens framsidadagligen,elleroftarevidextremtdammiga ochsmutsigaförhållanden.AnvisningarnnsiTabort

skräpfrånkylsystemet(sida46).

Kylsystemetfyllsmeden50/50-blandningavvatten ochpermanentfrostskyddsmedelmedetylenglykol. Kontrollerakylvätskenivåniexpansionstankenvarje daginnandustartarmotorn.Kylsystemetskapacitet är5,2liter.

VARFÖRSIKTIG

Ommotornharvaritigångkandettrycksatta, hetakylmedletläckautochorsaka brännskador.

•Taintebortkylarlocketnärmotornär igång.

•Tahjälpaventrasaförattöppna kylarlocketochöppnalocketsaktasåatt ångakankommaut.

1.Kontrollerakylvätskenivåniexpansionstanken

(Figur64). Nivånbörliggamellanmarkeringarnapåsidan

avtanken.

Figur64

g003951

Figur65

g004138

1.Expansionstank

2.T abortlocketpåexpansionstankenochfyllpå

systemetomkylvätskenivånärlåg.Fyllintepå

förmycket.

3.Sätttillbakalocketpåexpansionstanken.

Tabortskräpfrån kylsystemet

Serviceintervall:Varjeanvändningeller

dagligen(Oftarevidsmutsiga arbetsförhållanden.)

Var100:etimme—Inspekterakylsystemets slangar.

Vartannatår—Spolaurochbytutvätskani kylsystemet.

1.Ställmaskinenpåettplantunderlag,sänkned klippenheterna,stängavmotorn,kopplain parkeringsbromsenochtautnyckeln.

1.Spärrhakefördetbakre gallret

2.Bakregaller

4.Rengörgallretnogamedtryckluft.

5.Vridspärrhakarnainåtförattfrigöraoljekylaren

(Figur66).

2.Rengörnogaochtabortalltskräpfrånområdet runtmotorn.

3.Lossaklämmanochvriduppdetbakregallret (Figur65).

g003974

Figur66

1.Oljekylare2.Spärrhakarföroljekylare

6.Rengörnogapåbådasidoromoljekylarenoch kylaren(Figur67)medtryckluft.

Underhållabromsarna

Justeraparkeringsbromsarna

Justerabromsarnaombromspedalenharmer än25mmfrittspel(Figur68)elleromstörre fasthållningskraftkrävs.Detfriaspeletärdetavstånd bromspedalenföryttarsiginnanbromsmotståndet kännsav.

g004137

Figur67

1.Kylare

7.Vridtillbakaoljekylarenirättlägeochfäst spärrhakarna.

8.Stänggallretochsäkraspärrhaken.

g026816

Figur68

1.Frittspel

Obs:Användhjulmotornskuggspelförattvicka

trummornaframochtillbakasåattdesäkertkanröra sigfrittefterjusteringen.

1.Draåtbromsarnagenomattlossadenfrämre mutternpåbromskabelnsgängadeändeföratt minskabromspedalernasspel(Figur69).

g011616

Figur69

1.Bromskablar2.Främremuttrar

2.Draåtdenbakremutternsåattkabelnförs bakåttillsbromspedalernaharettspelpå 6,3–12,7mm(Figur68)innanhjulenlåses.

3.Draåtdefrämremuttrarnaochsetillsåattbåda kablarnaaktiverarbromsarnasamtidigt.

Obs:Setillattkabelkanalenintevridsunder

tidendudraråtmuttrarna.

Justeraparkeringsbroms-

Underhållaremmarna

spärren

Omparkeringsbromseninteaktiverasochspärras måstebromsensspärrhakejusteras.

1.Lossadetvåskruvarsomhållerfast parkeringsbromsensspärrhakepåramen(Figur

70).

Figur70

1.Bromskablar3.Parkeringsbromsens

2.Skruvar(2)

spärrhake

4.Bromsspärr

Spännageneratorremmen

Serviceintervall:Efterdeförsta8timmarna

Var100:etimme

1.Öppnamotorhuven.

2.Kontrollerageneratorremmensspänninggenom atttryckanerremmen(Figur71)mittemellan generatornochvevaxelskivornamedenkraft på10kg.

g011617

2.Tryckparkeringsbromspedalenframåttills bromsspärrengriperinheltiparkeringsbromsens spärrhake(Figur70).

3.Draåtdetvåskruvarnaförattxerajusteringen.

4.Trycknedbromspedalenförattfrigöra parkeringsbromsen.

5.Kontrollerajusteringenochändravidbehov.

Figur71

1.Stag

2.Generatorrem

Remmenskaböjasned11mm.Fortsätttillsteg

3omnedböjningeninteärkorrekt.Omdenär

korrektkanarbetetfortsätta.

3.Lossadenbultsomhållerfaststagetpåmotorn (Figur71),denbultsomhållerfastgeneratorn påstagetsamtaxelbulten.

4.Förinenbändstångmellangeneratornoch motornochbänduppgeneratorn.

5.Närkorrektspänningharuppnåttsdrarduåt generatorn,stagetochaxelbultarnaförattfästa justeringen.

3.Axelbult

g003976

Underhålla hydraulsystemet

somfallerinomdetangivnaområdetförsamtliga materialegenskapernedanochsomuppfyller branschstandarderna.Användintesyntetiskvätska. Rådgörmeddinsmörjmedelsdistributörföratthitta enlämpligprodukt.

Säkerhetförhydraulsystemet

•Sökomedelbartläkareomduträffasavenstråle

hydraulvätskaochvätskanträngerinihuden. Vätskasomträngtinihudenmåsteopererasbort inomnågrafåtimmaravenläkare.

•Setillattallahydrauloljeslangaroch-ledningar

ärigottskickochattallahydraulanslutningar och-kopplingarärordentligtåtdragnainnan hydraulsystemettrycksätts.

•Hållkroppochhänderbortafrånsmåläckoreller

munstyckensomsprutaruthydraulvätskaunder högtryck.

•Användenkartong-ellerpappersbitföratthitta

hydraulläckor.

•Lättapåallttryckihydraulsystemetpåettsäkert

sättinnannågotarbeteutförsihydraulsystemet.

Kontrollerahydraulledningarnaochslangarna

Serviceintervall:Varjeanvändningellerdagligen

Kontrollerahydraulledningarnaochslangarnaföratt seomdetnnsteckenpåläckor,vridnaledningar, lösafäststöd,slitage,lösabeslag,väderslitageeller kemisktslitage.Repareraallaskadorinnandukör maskinenigen.

Specikationför hydraulvätska

Tankenfyllsmedhydraulvätskaavhögkvalitetpå fabriken.Kontrollerahydraulvätskenivåninnanmotorn startasförförstagångenochdärefterdagligen.Se

Kontrollerahydraulvätskenivån(sida49).

Rekommenderadhydraulvätska:T oro PX-hydraulvätskamedförlängdhållbarhet.Finnsi spannarom19literellerfatom208liter.

Obs:Omdenrekommenderadeutbytesvätskan

användsbehövermaskinensvätskaochlterinte bytasutlikaofta.

Alternativahydraulvätskor:OmToro PX-hydraulvätskamedförlängdhållbarhetinte ärtillgängligkanduanvändaenannanvanlig, oljebaseradhydraulvätskamedspecikationer

Obs:Toroansvararinteförskadorsomuppstått

tillföljdavattfelaktigavätskoranvänts.Använd därförendastprodukterfrånanseddatillverkaresom ansvararförsinarekommendationer.

Högtviskositetsindex/nötningsförhindrande hydraulvätska,medlågytpunkt,avtypen ISOVG46

Materialegenskaper:

Viskositet,ASTMD445cStvid40°C:44till48

Viskositetsindex,ASTMD2270

Flytpunkt,ASTMD97–37°Ctill–45°C

Branschspecikationer:EatonVickers694(I-286-S,

M-2950-S/35VQ25eller

140ellerhögre

M-2952-S)

Obs:Mångahydraulvätskorärnästintillfärglösa

vilketgördetsvårtattupptäckaläckor.Detnns enrödfärgstillsatstillhydraulvätskaniaskorom 20ml.Enaskaräckertill15–22literhydraulvätska. Beställartikelnr44-2500frånenauktoriserad Toro-återförsäljare.

Viktigt:ToroPremiumSyntheticBiodegradable

HydraulicFluidärdenendasyntetiska,biologiskt nedbrytbarahydraulvätskansomgodkäntsav Toro.Vätskankanblandasmeddeelastomerer somanvändsiToroshydraulsystemochkan användasimångaolikatemperaturer.Vätskan kanblandasmedtraditionellamineraloljor,men förstörstamöjligabiologiskanedbrytbarhetoch prestandabörhydraulsystemetsköljasnogaså attingatraditionellaoljornnskvar.Dukanköpa ToroPremiumSyntheticBiodegradableHydraulic Fluididunkarom19literellerfatom208literhos enauktoriseradToro-återförsäljare.

Kontrollerahydraulvätskenivån

Serviceintervall:Varjeanvändningellerdagligen

1.Parkeramaskinenpåettplantunderlag,sänk nedklippenheterna,stängavmotorn,kopplain parkeringsbromsenochtautnyckeln.

2.Görrentomkringpåfyllningsröretoch hydraultanklocket(Figur72).

Figur72

1.Hydraultanklock

3.T autoljestickanurpåfyllningsröretochtorkaav denmedenrentrasa.

4.Förinoljestickanipåfyllningsröret,tautden igenochkontrolleravätskenivån.

Obs:Vätskenivånskaliggainomdriftområdet

påoljestickan.

Viktigt:Fyllintepåförmycket.

5.Omnivånärlågfyllerdupåmedlämpligvätska såattnivånnårupptillmarkeringenFULL.

6.Sätttillbakalocket/oljestickanpå påfyllningsröret.

2.Öppnahuven.

3.Ställettstortavtappningskärlunderfästetsom sitterpåhydraultankensundersida(Figur73).

g021215

g027137

Figur73

1.Slang

4.Kopplabortslangenfrånfästetochlåt hydraulvätskanrinnaneriavtappningskärlet.

5.Sätttillbakaslangennärallhydraulvätskahar tömtsut.

6.Fylltankenmedhydraulvätska.Se

Specikationförhydraulvätska(sida49)och Hydraulvätskevolym(sida50).

Viktigt:Användendastspecicerade

hydraulvätskor.Andravätskorkanskada systemet.

Hydraulvätskevolym

41,6liter.SeSpecikationförhydraulvätska(sida49)

Bytahydraulvätskan

Serviceintervall:Var2000:etimme—Omdu

använderdenrekommenderade hydraulvätskanbyterduut

hydraulvätskan.

Var800:etimme—Omduinteanvänder

denrekommenderadehydraulvätskan elleromdunågonsinharfyllttanken medenalternativvätskaskadubytaut

hydraulvätskan.

Omvätskanförorenasskadukontaktaenauktoriserad Toro-återförsäljareeftersomsystemetmåstespolas. Förorenadvätskaärmjölkaktigellersvartjämförtmed renolja.

1.Ställmaskinenpåettplantunderlag,sänkned klippenheterna,stängavmotorn,kopplain parkeringsbromsenochtautnyckeln.

7.Sätttillbakatanklocket.

8.Startamotornochanvändsamtliga hydraulreglageförattspridahydrauloljanihela systemet.

9.Kontrolleraomdetnnsnågraläckor.

10.Stängavmotorn.

11.Kontrollerahydraulvätskenivånochfyllpå tillräckligtsåattnivånnårupptillmarkeringen FULLpåoljestickan.

Viktigt:Fyllintepåförmycketitanken.

Bytauthydraulltret

Testatrycketi

Serviceintervall:Var1000:etimme—Omdu

använderdenrekommenderade hydraulvätskanskadubytaut

hydraulltren.

Var800:etimme—Omduinteanvänder

denrekommenderadehydraulvätskaneller omdunågonsinharfyllttankenmeden alternativvätskaskadubytauthydraulltren.

Viktigt:Omduanvändernågotannatlterkan

garantinförnågraavkomponenternabliogiltig.

1.Ställmaskinenpåettplantunderlag,sänkned klippenheterna,stängavmotorn,kopplain parkeringsbromsenochtautnyckeln.

2.Rengörområdetdärltretskamonterasoch placeraettavtappningskärlunderltret(Figur

74).

hydraulsystemet

Användhydraulsystemetskontrollportarföratt kontrolleratrycketihydraulkretsarna.Kontaktaen Toro-återförsäljareomdubehöverhjälp.

Användkontrollportarnapådefrämrehydraulrören (Figur75)vidfelsökningavdrivkretsen.

Figur74

1.Hydraullter

3.T abortltret.

4.Smörjdetnyaltretspackningmedhydraulolja.

5.Kontrolleraattområdetdärltretskamonteras ärrent.

6.Monteraltretförhandtillspackningenvidrör fästytanochvridsedanytterligareetthalvtvarv.

g031993

Figur75

1.Kontrollportfördrivkrets

Användkontrollportenpåväxelpumpen(Figur76)vid felsökningavlyftkretsen.

g027138

7.Startamotornochlåtdengåicatvåminuterså attsystemetluftas.

8.Stängavmotornochundersökomdetnns någraläckor.

1.Kontrollportförlyftkrets

g027139

Figur76

2.Belastningstryckkrets

Användkontrollportenpåhydraulröret(Figur76)vid felsökningavbelastningstryckkretsen.

Underhålla klippenhetssystemet

Knivsäkerhet

•Enslitenellerskadadknivellerunderknivkangå

sönder,ochdentrasigadelenkanslungasutmot digellernågonkringstående,vilketkanledatill allvarligapersonskadorellerinnebäralivsfara.

•Kontrolleramedjämnamellanrumom

klippenheternaärslitnaellerskadade.

•Varförsiktignärduinspekterarklippenheterna.

Lindainknivarnainågotmaterialellertapå dighandskar,ochvarförsiktignärduhanterar cylindrarnaellerunderknivarna.Cylindrarnaoch underknivarnafårendastbytasutellerslipas–de skaaldrigrätasutellersvetsas.

•Varförsiktignärduroterarencylinderimaskiner

mederaklippenheter,såattintecylindrarnaide övrigaklippenheternaocksåbörjarrörasig.

Kontrollerakontakten mellancylindernoch underkniven

Serviceintervall:Varjeanvändningellerdagligen

Kontrollerakontaktenmellancylindernoch underknivendagligeninnanduanvändermaskinen, ävenomklippkvalitetentidigareharvaritacceptabel. Detskavaralättkontaktlängsmedcylindernsoch underknivenshelalängd(seavsnittetomattjustera cylinderntillunderknivenibruksanvisningentill klippenheterna).

Slipaklippenheterna

Obs:Underslipningarbetarsamtligafrämreenheter

tillsammans,ochsamtligabakreenheterarbetar tillsammans.

1.Ställmaskinenpåenplanyta,sänkned klippenheterna,stängavmotorn,kopplain parkeringsbromsenochyttabrytarenför inkoppling/urkopplingtilldetURKOPPLADEläget.

2.Aktiveraslipningsfunktioneniservicemenyni InfoCentersåhär:

A.Medmotornavslagenochnyckelnikörläget

öppnarduhuvudmenyniInfoCenter.

B.Frånhuvudmenynbläddrardunertill

servicemenynmedhjälpavmittknappen ochväljerdenmedhögerknappen.

C.Frånservicemenynbläddrardunertill

Slipningfram,Slipningbak,ochaktiverar

främre,bakreellerbäggegenomattändra deönskadeklippenheternafrånAVSLAGET

LÄGEtillPÅSLAGETLÄGEmedhögerknappen.

D.Tryckpåvänsterknappensåsparas

inställningarnaochinställningsmenyn stängs.

3.Utfördeförstajusteringarnaavcylinder motunderknivsombehövsförslipningpå samtligaklippenhetersomskaslipas:se bruksanvisningentillklippenheterna.

4.Startamotornochlåtdengåpålågtomgång.

FARA

Ommotornshastighetändrasunder slipningenkancylindrarnastanna.

•Ändraaldrigmotorhastighetenunder slipningen.

•Slipaendastnärmotorngårpå tomgång.

5.Sättreglagetförklippning/transporti lägetförKLIPPNINGochyttabrytarenför inkoppling/urkopplingtilldetINKOPPLADE läget.Flyttareglagetförhöjning/sänkningav klippenheternaframåtförattpåbörjaslipningen pådecylindrarsomskaslipas.

Viktigt:Omslipningsbrytareninteställs

tillbakatilldetAVSLAGNALÄGETefter slipningenhöjsinteklippenheternauppoch defungerarintehellersomdeska.

Obs:Detkanbildasgraderellerojämnakanter

närskäreggenslipas.Omduvillhaenbättre skäreggkanduavlägsnagradernagenom attdraenlöverskäreggeni90ºvinkelmot underknivensframsida.

6.Strykpåslippastamedenborstemedlångt skaft.

Viktigt:Användaldrigenborstemedkort

skaft.

7.Omcylindrarnastannarellergårojämnt vidslipningkanduväljaenhögre hastighetsinställningtillshastigheten stabiliseras,ochsedanändratillbaka cylinderhastighetentilldenhastighetsom önskas.Dettagårattgöramedknapparnai InfoCenter.

8.Omduvilljusteraklippenheternaunder slipningenskadustängaavcylindrarna genomattyttareglagetförhöjning/sänkning avklippenheternabakåtochbrytarenför inkoppling/urkopplingtilldetURKOPPLADELÄGET samtstängaavmotorn.Upprepastegtillnärdu ärklarmedjusteringarna.

9.Upprepaförfarandetförallaklippenhetersom skaslipas.

10.Närduärklarskadustängaav slipningsfunktionenmedknapparnai InfoCenterochtvättaavallslippastafrån klippenheterna.Justeraklippenhetscylindern motunderknivenefterbehov.Justera klippenhetenscylinderhastighettillönskad klippinställning.

Förvaring

Säkerförvaring

•Stängavmotorn,tautnyckelnochväntatills

allarörligadelarharstannatinnandukliverur förarsätet.Låtmaskinensvalnainnandujusterar, servar,rengörellerställerdeniförvaring.

•Förvaraintemaskinenellerbränslebehållareni

närhetenavenöppenlåga,gnistaellertändlåga, t.ex.näraenvarmvattenberedareellerannan utrustning.

Förberedatraktorenheten

1.Parkeramaskinenpåettplantunderlag, sänknedklippenheterna,kopplain parkeringsbromsen,stängavmotornochtaut nyckeln.

2.Rengörtraktorenheten,klippenheternaoch motornordentligt.

3.Kontrolleralufttrycketidäcken;seKontrollera

däcktrycket(sida44).

3.Fyllpåmotornmedangivenmotorolja.

4.Startamotornochkördenpåtomgångicirka tvåminuter.

5.Stängavmotornochtautnyckeln.

6.Spolabränsletankenmedfärskt,rentbränsle.

7.Draåtallaanslutningaribränslesystemet.

8.Rengörochservaluftrenarenordentligt.

9.Tätaluftrenarensinloppochavgasutloppetmed väderbeständigtejp.

10.Kontrollerafrostskyddsmedletochfyllpåmeden 50/50blandningavvattenochfrostskyddsmedel medetylenglykolomsåbehövs,såattdu klarardeförväntadelägstatemperaturernaiditt område.

4.Kontrolleraallafästelement.Draåtdemvid behov.

5.Smörjelleroljasamtligasmörjnipplaroch svängpunkter.T orkaavöverödigtfett.

6.Sandpappralättochmålaiområdendärfärgen harskrapatsav,agatellerrostat.Reparera eventuellabucklorimetallchassit.

7.Servabatterietochkablarnapåföljandesätt.Se

Säkerhetförelsystemet(sida42).

A.T abortbatterietskabelanslutningarfrån

batteripolerna.

B.Rengörbatteriet,kabelanslutningarna

ochpolernamedenstålborsteoch bakpulverlösning.

C.Fettainkabelanslutningarnaoch

batteriposternamedsmörjfettavtypen Grafo112X(skin-over)(T oro-artikelnr 505-47)ellervaselinförattförhindra korrosion.

D.Laddalångsamtuppbatterieti24timmar

var60:edagförattförhindraattdet blysulfateras.

Motorpreparering

1.Tömmotoroljanfrånkärletochsätttillbaka avtappningspluggen.

2.T abortochkastaoljeltret.Monteraettnytt oljelter.

IntegritetsmeddelandeförEES/STORBRITANNIEN

Torosbrukavdinapersonuppgifter

TheToroCompany(”Toro”)respekterardinintegritet.Isambandmeddinaköpavvåraprodukterkanvisamlainvissapersonuppgifteromdig,antingen direktfråndigellerviadinlokalaToro-återförsäljare.T oroanvänderdessauppgiftertillattutförasinaavtalsenligaskyldigheter(t.ex.registreradingaranti, behandladinagarantianspråkellerkontaktadigihändelseavattenproduktmåsteåterkallas)ochföratttillfredsställalegitimaaffärsändamål(t.ex.mäta kundnöjdhet,förbättravåraprodukterellertillhandahållaproduktinformationsomkanvaraavintressefördig).T orokanvidarebefordrauppgifterna tillsinadotterbolag,återförsäljareellerandraaffärspartnerisambandmednågonavdessaaktiviteter.Vikanävenvidarebefordrapersonuppgifteri defallsomlagenkräverdetellerisambandmedförsäljning,köpellerfusionavettföretag.Visäljerintedinapersonuppgifterimarknadsföringssyfte tillnågotannatföretag.

Kvarhållandeavpersonuppgifter

Torokvarhållerdinapersonuppgiftersålängedeärrelevantaförovannämndasyftenochienlighetmedgällandelagstiftning.Kontaktalegal@toro.com förytterligareinformationomtillämpligaperioderförkvarhållande.

Torossäkerhetsengagemang

DinapersonuppgifterkankommaattbehandlasiUSAellerinågotannatlandsomkanhamindrestriktadataskyddslagaränlandetdärduär bofast.Idefallsomviöverföruppgifterfrånlandetdärduärbosattvidtarvilagstadgadeåtgärderföratttillförsäkraattdinauppgifterskyddasoch behandlaskondentiellt.

Åtkomstochkorrigering

Dukanägarättattkorrigeraellergranskadinapersonuppgiftersamtnekaellerbegränsabehandlingenavdinadata.Omduönskargöradetskadu kontaktaossviae-postpålegal@toro.com.OmduharfrågorrörandedetsättpåvilketToroharhanteratdinauppgifter,uppmanarvidigattdiskuteradet direktmedoss.Observeraattpersonersomärbosattaieuropeiskaharrättattlämnainklagomåltillavseddmyndighetfördataskydd.

374-0282RevC

Torosgaranti

Tvåårseller1500körtimmarsbegränsadgaranti

Felochproduktersomomfattas

TheToroCompanyochdessdotterbolagToroWarrantyCompany garanterargemensamt,ochienlighetmedettavtaldememellan,attdin Toro-produkt(”produkten”)ärutanmaterial-ochtillverkningsfelitvååreller 1500arbetstimmar*,beroendepåvilketsominträffarförst.Denhärgarantin gällerförallaprodukterförutomluftare(ochfördemnnsdetseparata garantiförklaringar).Omettfelsomomfattasavgarantinföreligger,kommer viattrepareraproduktenutankostnadfördig.Dettaomfattarfeldiagnos, arbete,reservdelarochtransport.Denhärgarantinbörjargälladetdatum dåproduktenlevererastilldenursprungligaköpareniåterförsäljarledet. *Produktsomärutrustadmedentimmätare.

Anvisningarförgarantiservice

Duäransvarigförattmeddelaproduktdistributörenellerdenauktoriserade återförsäljarensomduköpteproduktenavsåsnartdutrorattnågotfel somomfattasavgarantinföreligger.Omdubehöverhjälpmedatthittaen produktdistributörellerenauktoriseradåterförsäljare,elleromduharnågra frågorsomrördinarättigheterochskyldigheterbeträffandegarantin,kan dukontaktaosspå:

ToroCommercialProductsServiceDepartment ToroWarrantyCompany 811 1LyndaleAvenueSouth Bloomington,MN55420-1196

+1-952-888-8801eller+1-800-952-2740 E-post:commercial.warranty@toro.com

Ägarensansvar

Somägaretillproduktenärduansvarigförattutföradetunderhållochde justeringarsomkrävs,ienlighetmedanvisningarnaibruksanvisningen. Reparationerförproduktproblemsomuppståtttillföljdavunderlåtenhet attutföranödvändigtunderhållochnödvändigajusteringaromfattasinte avdennagaranti.

Produkterochfelsominteomfattas

Allaprodukt-ellerfunktionsfelsominträffarinomgarantiperiodenberorinte påmaterial-ellertillverkningsfel.Denhärgarantinomfattarinteföljande:

•ProduktfelsomorsakasavattandrareservdelaränToro-originaldelar

användselleravattextra,modieradetillbehörochproduktersominte hartillverkatsavToromonterasochanvänds.

•Produktfelsomorsakasavunderlåtenhetattutföradetunderhåll

och/ellerdejusteringarsomrekommenderas.

•Produktfelsomorsakasavfelaktig,slarvigellervårdslösanvändning

avprodukten.

•Delarsomharförbrukatsgenomanvändningochsominteärdefekta.

Exempelpådelarsomförbrukasellerslitsutvidnormalanvändning avproduktenomfattar,menärintebegränsattill,bromsklossar, bromsbelägg,lamellbelägg,knivar,cylindrar,valsarochlager(tätade ellersmörjbara),underknivar,tändstift,svänghjulochsvänghjulslager, däck,lter,remmarsamtvissasprutkomponentersommembran, munstycken,ödesmätareochbackventiler.

•Felsomorsakatsavyttrepåverkan,inklusivemenintebegränsattill,

väder,förvaringsomständigheter,föroreningar,brukavejgodkända bränslen,kylvätskor,smörjmedel,tillsatser,gödningsmedel,vatten ellerkemikalier.

•Felellerproblemmedprestandanpågrundavattbränslen

(t.ex.bensin,dieselellerbiodiesel)sominteuppfyllerrespektive industristandarderharanvänts.

•Normaltförekommandebuller,vibrationer,slitageochförsämringar.

Normaltslitageomfattar,menärintebegränsattill,skadorpåsäten tillföljdavslitageellernötning,slitagepåmåladeytorsamtreporpå dekalerochfönster.

Reservdelar

Reservdelarsomplanerasattbytasutisambandmednödvändigtunderhåll omfattasendastavgarantinunderperiodenframtilldenplanerade tidpunktenförutbytetavdelen.Delarsombytsutienlighetmeddenhär garantinomfattasavgarantinunderheladenåterståendeproduktgarantin ochtillfallerToro.T orofattardetslutligabeslutetomhuruvidaenbentlig delellerenhetskareparerasellerbytasut.Toroharrättattanvända omarbetadereservdelarvidgarantireparationer.

Garantifördjupurladdnings-ochlitiumjonbatterier

Djupurladdnings-ochlitiumjonbatterierharentotallivslängdpåett visstantalkilowattimmar.Dentotalalivslängdenkanförlängaseller förkortasgenomolikadrift-,laddnings-ochunderhållstekniker.Ioch medattbatteriernaiproduktenanvänds,förkortasanvändningstiden mellanladdningsintervallengradvistilldessattbatteriernaär heltförbrukade.Detärägarentillproduktensomansvararför attersättabatteriersomförbrukasgenomnormalanvändning. Obs!(Endastlitiumjonbatteri):Sebatterigarantinförytterligareinformation.

Livstidsvevaxelgaranti(endastProStripe

02657-modeller)

ProStripe,somistandardutförandeärförseddmedenoriginalfriktionsskiva frånToroochenvevaxelsäkerknivbromsomkoppling(integrerad knivbromsomkoppling(BladeBrakeClutch,BBC)+friktionsskivenhet)och somanvändsavdenursprungligeköparenenligtderekommenderade drifts-ochunderhållsförfarandenaomfattasavenlivstidsgaranti motböjningavmotornsvevaxel.Maskinermedfriktionsbrickor, knivbromsomkopplingsenheterochandrasådanaenhetertäcksinteav livstidsvevaxelgarantin.

Ägarenbekostarunderhållet

DenvanligaservicesomkrävsförT oro-produkteromfattarblandannat attnjusteramotorn,smörja,rengöraochpoleramaskinen,bytalter ochkylvätskasamtattutföradetunderhållsomrekommenderas.Sådan servicefårägarensjälvbekosta.

Allmännavillkor

ReparationavenauktoriseradToro-distributörellerT oro-återförsäljareär denendakompensationsomduharrätttillunderdennagaranti.

VarkenTheT oroCompanyellerToroWarrantyCompanyäransvariga förindirektaelleroförutseddaskadorellerföljdskadorisambandmed användningenavdeToro-produktersomomfattasavdennagaranti. Dettainkluderarallakostnaderellerutgifterföratttillhandahålla ersättningsutrustningellerserviceunderrimligaperiodermed funktionsfelelleravsaknadavmöjlighetavanvändaproduktenmedan reparationersomomfattasavgarantinutförs.Medundantagför denemissionsgarantisomnämnsnedan,ochendastomdennaär tillämplig,nnsingenannanuttryckliggaranti.Allaindirektagarantier ifrågaomsäljbarhetochanvändningslämplighetärbegränsadetill dennauttryckligagarantisvaraktighet.

Ivissastaterärdetintetillåtetattundantaoförutseddaskadoreller följdskador,ellertidsbegränsaenindirektgarantisvaraktighet,ochidessa fallärdetmöjligtattovanståendeundantagochbegränsningarintegäller. Dennagarantigerdigspecikajuridiskarättigheter,ochdukanävenha andrarättighetersomvarierarfrånstattillstat.

Anmärkningomemissionsgarantin

Emissionskontrollsystemetpåproduktenkanomfattasavenseparat garantisomuppfyllerdekravsomfastställtsavdenamerikanska miljömyndigheten(EnvironmentalProtectionAgency,EPA)och/eller Kaliforniensluftskyddsmyndighet(CaliforniaAirResourcesBoard,CARB). Tidsbegränsningarnasomangesovanärintetillämpligaifrågaomgarantin föremissionskontrollsystem.Segarantiförklaringenomemissionskontroll sommedföljerproduktenellernnsimotortillverkarensdokumentation.

AndraländeränUSAochKanada

KundersomharköptToro-produktersomexporteratsfrånandraländeränUSAellerKanadaskakontaktasinToro-distributör(återförsäljare)föratt fågarantipolicynförsittegetlandellersinprovinsellerstat.Omduavnågonanledningärmissnöjdmeddindistributörsserviceellerharsvårtattfå garantiupplysningarkontaktarduettauktoriseratT oro-servicecenter.

374-0253RevG

Toro 03674 Operator's Manual [sv]

Specifications and Main Features

Frequently Asked Questions

User Manual
