Zestawkółtransportowych

MaszynaHoverPro

Modelnr02622

FormNo.3404-813RevA

®

450/500/550

Podręcznikoperatora

Bezpieczeństwo

•Zanimrozpocznieszkorzystanieztegozestawu,zapoznaj

sięzrozdziałemdotyczącymbezpieczeństwa,zawartym
wInstrukcjiobsługimaszyny .

•Zabraniasiępodnoszeniaiumieszczaniamaszynyna

zestawiekółtransportowychlubprzenoszeniamaszyny
zapomocązestawu,jeżelisilnikjestwciążuruchomiony.

Montaż

1.Dlamodeli02602/02603/02604/02606/02609/
02610/02611,wyłącznieznumeramiseryjnymi
mieszczącymisięwzakresie314000000–
314999999:

Wywiercićotwórośrednicy6,4mmwdolnym
uchwyciemaszyny(nrczęści111-7260-03),360mmod
spoduuchwytu(Rysunek1).

Informacja:Jeśliwtymmiejscunauchwycieznajduje
sięjużotwór,wiercenieniejestwymagane.

Drgania

Zmierzonypoziomdrgańwprzypadkulewejręki=7,7m/s
(model02602);3,1m/s

02606).

Zmierzonypoziomdrgańwprzypadkuprawejręki=
4,8m/s

2

(model02602);4,4m/s

(model02606).

Współczynnikniepewności(K)=3,5m/s
2,0m/s

2

(model02604);3,0m/s

2

(model02604);5,8m/s

2

(model02604);4,0m/s

2

(model02606).

2

2

(model02602);

2

(model

2

©2016—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

Zarejestrujproduktpodadresem

www.T oro.com.

Tłumaczenieoryginału(PL)

WydrukowanowWielkiejBrytanii

Wszelkieprawazastrzeżone

Rysunek1

*3404-813*A

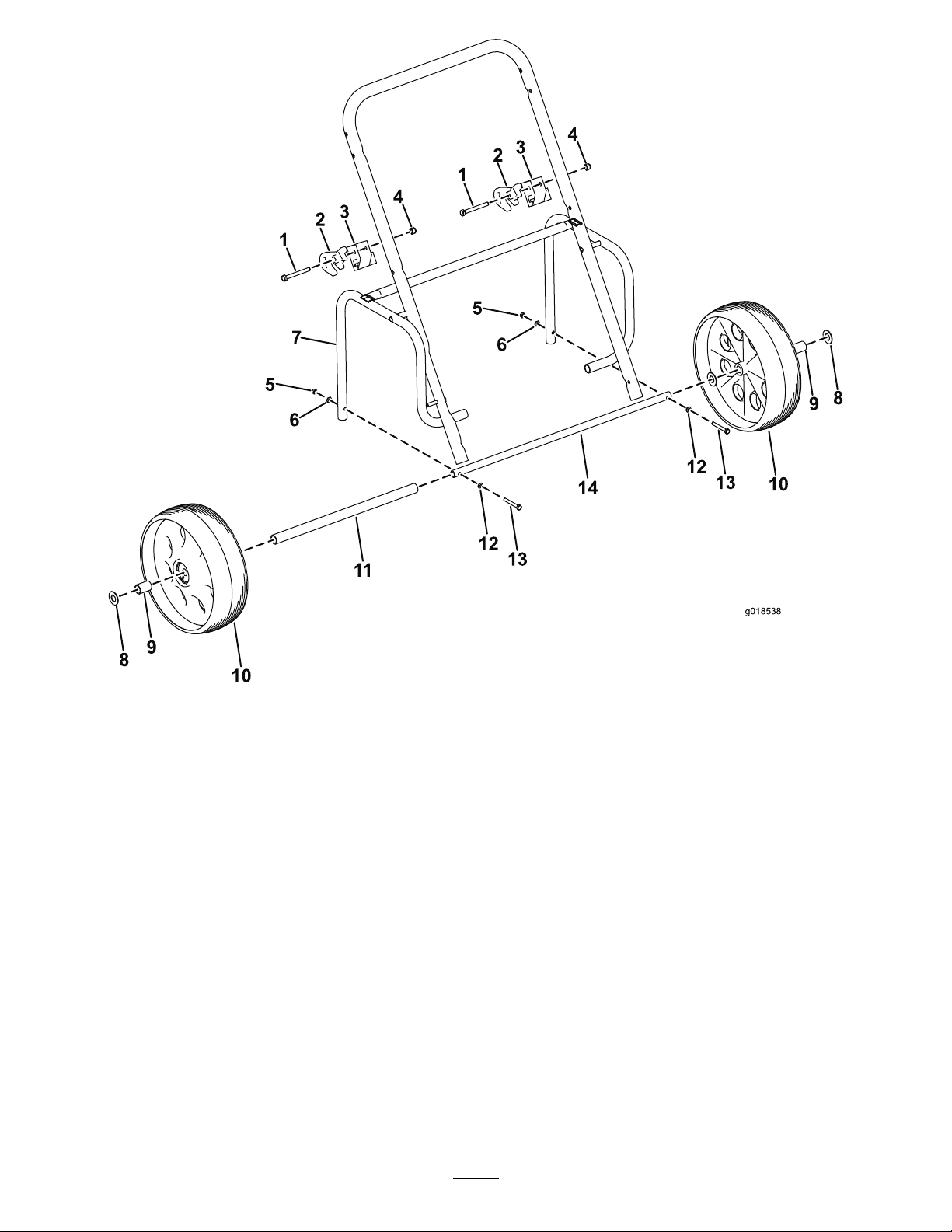

2.Przymocowaćhakdodanejstronydolnegouchwytuza
pomocą1śrubyzłbemsześciokątnym,1przekładki
oraz1nakrętkisamozaciskowej.Powtórzyćte
czynnościdladrugiejstrony(Rysunek2).

Informacja:PatrzRysunek2,abyuzyskaćwięcej
informacjinatematprawidłowegozorientowaniaśrub,
przekładekoraznakrętek.

3.Wsunąćprzekładkęosi(300mm)naoś(Rysunek2).

Działanie

Informacja:Podczasprzenoszenianależysprawdzić,czy

zestawkółtransportowychjestprawidłowoprzymocowany
dodolnegouchwytu,zapomocąobuhaków.

Użyjzestawukółtransportowychdobezpiecznego
transportowaniamaszynymiędzyposzczególnymi
lokalizacjami.

4.Umieścić1przekładkęosi(25mm)oraz1równą
podkładkęnakażdymzkół.Wsunąćkołanaoś.

5.Przymocowaćośdopodwoziazapomocą4przekładek,
2śrubzłbemsześciokątnym(HD)oraz2nakrętek.

Informacja:Kołapowinnysięznajdowaćpo
wewnętrznejstroniepodwozia(Rysunek2).

6.Abyprzenieśćmaszynę,należyjąunieśćizaczepićhaki
nagórnejbelcepoprzecznejdolnegouchwytu.

1.Wyłączsilnikizwolnijhakizdolnegouchwytu,aby
koładotknęłyziemi.

2.Obniżyćgórnyuchwyttak,abyjednostkatnącauniosła
sięnadziemię.

3.Przetransportowaćmaszynędokolejnegomiejsca.Aby
kontynuowaćkoszenie,ponownieprzymocowaćhaki
dodolnegouchwytu.

Konserwacja

OSTRZEŻENIE

Niewłaściwakonserwacja,używanieniezgodnych
częścizamiennychalbodemontażczymodykacja
jakiegokolwiekpodzespołumogąbyćprzyczyną
śmiercilubpoważnychobrażeńoperatora.

Niemodykujjakichkolwiekpodzespołówzestawu
aniniewymieniajjakichkolwiekczęści.

Wszystkieruchomeiobracającesięczęścinależyregularnie
smarowaćisprawdzaćichstan.
