Toro 02620 Installation Instructions [nl]

Setvoorhogemaaistand

HoverPro400

Modelnr.:02620

Installatie

Losseonderdelen

Gebruikonderstaandelijstomtecontrolerenofalleonderdelenzijngeleverd.

FormNo.3371-501RevE

Installatie-instructies

Omschrijving

Bumpervoorextramaaihoogte1
Afstandsstuk
Nylonschroef
Rubberenring8
Nylonmoer8

Hoeveel-

Opmerking:Gelievedeveiligheids-engebruiksinstructies

indeGebruikershandleidingteraadplegenalvorensdezesette
monterenentegebruiken.

Ditproductvoegt35mmtoeaandemaaihoogte.

1.Verwijderdebougiekabelvandebougie.

2.Laatallebrandstofenolieuitdemotorlopen;raadpleeg
uwGebruikershandleiding.

3.DraaidebrandstofschakelaaropUit.

4.DraaihetmaaidekvandeHoverProopzijnkopen
plaatserblokjesonderomtevoorkomendathet
kantelt.

WAARSCHUWING

heid

8
8

Desetmonteren.

Gebruik

bijgeleverdebevestigingenenafstandsstukkenzoals
inFiguur1.

Opmerking:Omdemontagegemakkelijkerte
maken,kuntudederubberenringengebruikenomde
nylonschroevenopdejuisteplaatstehouden.

Hetmaaimechanismeisscherp,contactmet
hetmaaimechanismekanernstiglichamelijk
letselveroorzaken.

Blijfuitdebuurtvanhetmaaimechanisme
wanneeruhetmaaidekvandeHoverProop
zijnkopzet.

5.Brengdebumpervoorextramaaihoogteaanophet
maaidekzoalsafgebeeldinFiguur1.

6.Gebruikdebumperalssjabloonomdelocatievande8
gatenaftetekenenophetmaaidekvandeHoverPro.

7.Neemdebumperwegenboor8gaten(diametervan
8,5mm)opdeplaatsengetoondinFiguur1.

8.Bevestigdebumpervoorextramaaihoogteophet
maaidekvandeHoverPro.Gebruikhiervoorde

©2014—TheT oro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

Registreeruwproductopwww .T oro.com.

Vertalingvandeoorspronkelijketekst(NL)

GedruktinhetVerenigdKoninkrijk

Allerechtenvoorbehouden

*3371-501*E

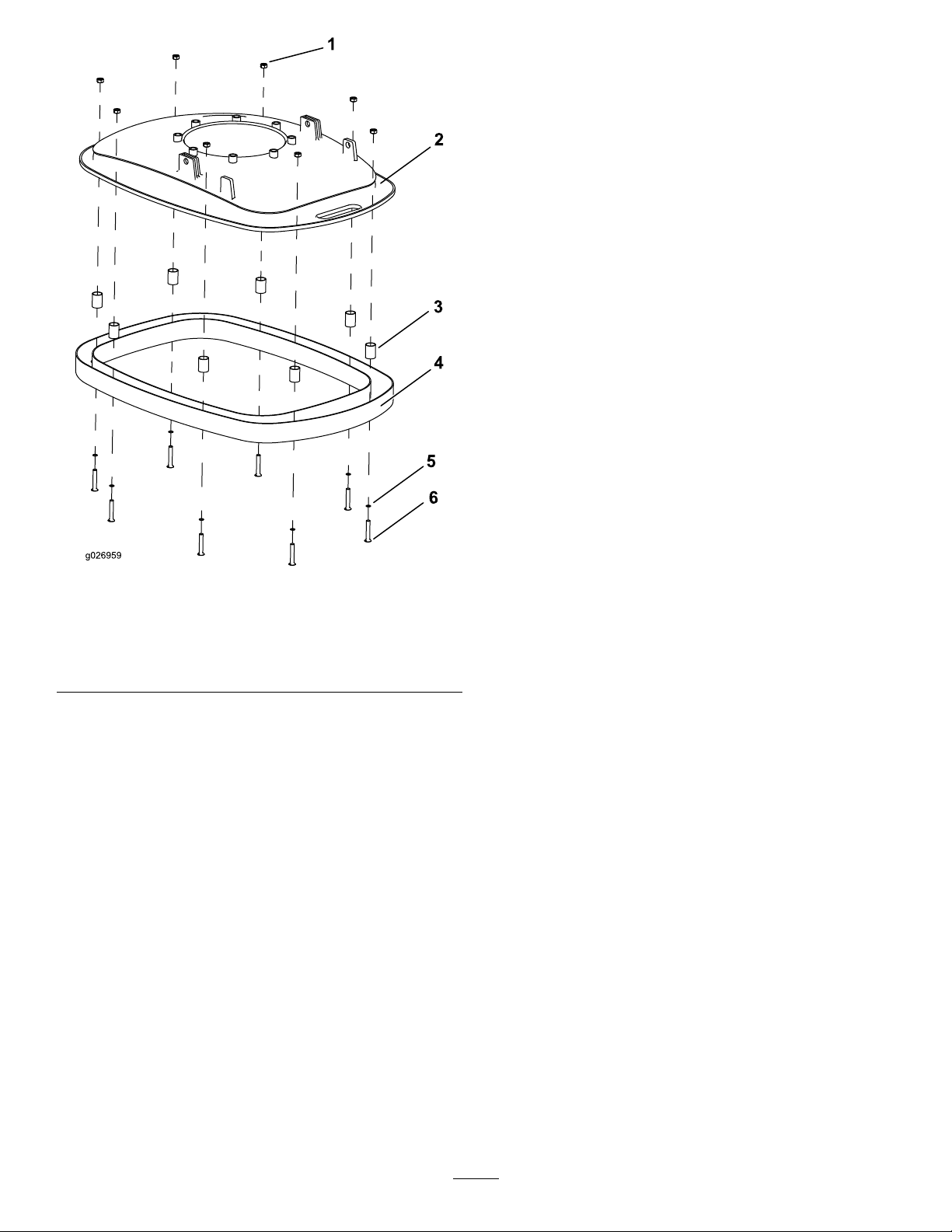

Figuur1

1.Nylonmoer(8)

2.HoverPromaaidek(1)5.Rubberenring(8)

3.Afstandsstuk(8)6.Nylonschroef(8)

4.Bumpervoorextra
maaihoogte(1)

2
