MaszynaHoverPro450/500/550

Modelnr02602—Numerseryjny315000001iwyższe
Modelnr02604—Numerseryjny315000001iwyższe
Modelnr02606—Numerseryjny315000001iwyższe

FormNo.3390-911RevB

Podręcznikoperatora

Wprowadzenie

Przeczytajuważnieponiższeinformacje,aby
poznaćzasadywłaściwejobsługiikonserwacji
urządzenia,nieuszkodzićgoiuniknąćobrażeń
ciała.Odpowiedzialnośćzaprawidłoweibezpieczne
użytkowanieproduktuspoczywanaT obie.Zachowaj
tendokumentwceluwykorzystaniagowprzyszłości.

Abyuzyskaćinformacjenatematurządzeniai
akcesoriów,znaleźćdealeralubzarejestrowaćswoje
urządzenie,skontaktujsiębezpośredniozrmąT oro
zapomocąwitrynyinternetowejwww.Toro.com.

Abyskorzystaćzserwisu,zakupićoryginalneczęści
Torolubuzyskaćdodatkoweinformacje,skontaktuj
sięzprzedstawicielemautoryzowanegoserwisulub
biuremobsługiklientarmyToro,atakżeprzygotuj
numermodeluinumerseryjnyurządzenia.Rysunek

1przedstawiapołożenienumerumodeluinumeru

seryjnegonaprodukcie.

Modelnr

Numerseryjny

Niniejszainstrukcjazawieraopispotencjalnych
zagrożeń,azawartewniejostrzeżeniazostały
oznaczonesymbolemostrzegawczym(Rysunek

2),którysygnalizujeniebezpieczeństwo,mogące

spowodowaćpoważneobrażenialubśmierćwrazie
zlekceważeniazalecanychśrodkówostrożności.

g000502

Rysunek2

1.Symbolostrzegawczy

Wniniejszejinstrukcjiwystępują2słowapodkreślające
wagęinformacji.Ważnezwracauwagęnaszczególne
informacjetechniczne,aUwagapodkreślainformacje
ogólne,wymagająceszczególnejuwagi.

Rysunek1

1.Tabliczkaznumeremmodeluinumeremseryjnym

Wmiejscuponiżejwpiszmodelproduktuinumery
seryjne:

©2017—TheT oro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

Zarejestrujproduktpodadresem

Wprzypadkumodeliookreślonejmocysilnikamoc
silnikabruttozostałaustalonalaboratoryjnieprzez
producentasilnika,zgodnieznormąSAEJ1349.
Rzeczywistamocsilnikawmaszynietejklasymoże
byćznacznieniższazpowoduskongurowaniawcelu
spełnieniawymagańdotyczącychbezpieczeństwa,
emisjiorazeksploatacyjnych.

Spistreści

Wprowadzenie..........................................................1

Bezpieczeństwo........................................................2

Działanieogólne.................................................2

Pracanazboczach.............................................3

g017365

www.T oro.com.

Dzieci..................................................................3

Obsługa..............................................................3

Ciśnienieakustyczne..........................................4

Mocakustyczna..................................................5

Drgania...............................................................5

Naklejkiinformacyjneiostrzegawcze.................6

Montaż......................................................................8

1Montażuchwytu...............................................8

Tłumaczenieoryginału(PL)

WydrukowanowWielkiejBrytanii

Wszelkieprawazastrzeżone

*3390-911*B

2Montażhamulcanożnego................................9

3Uzupełnianieolejuwsilniku.............................9

Przeglądproduktu...................................................10

Specykacje.....................................................11

Działanie..................................................................11

Uzupełnianiepaliwa...........................................11

Sprawdzaniepoziomuolejuwsilniku................12

Regulacjawysokościcięcia..............................13

Uruchamianiesilnika........................................13

Regulacjassania..............................................14

Zatrzymywaniesilnika......................................14

Transportowanie...............................................15

Radyzwiązanezposługiwaniemsię

urządzeniem................................................15

Konserwacja...........................................................17

Zalecanyharmonogramkonserwacji...................17

Przygotowaniedokonserwacji.........................17

Wymianaltrapowietrza...................................18

Wymianaolejusilnikowego...............................18

Serwisowanieświecyzapłonowej.....................19

Wymianaostrzaelastycznego/przyrządu

tnącego.........................................................19

Czyszczeniemaszyny......................................20

Przechowywanie.....................................................20

Przygotowaniemaszynydoprzechowywa-

nia.................................................................20

Rozwiązywanieproblemów.....................................21

Bezpieczeństwo

Maszynazostałazaprojektowanazgodnieznormami
ENISO5395:2013orazANSIB71.4–2012.

Takosiarkamożeodciąćdłonieistopyoraz
wyrzucaćprzedmioty.Nieprzestrzeganie
następującychzasadbezpieczeństwamoże
doprowadzićdopoważnychobrażeńciałalub
śmierci.

Działanieogólne

•Przeduruchomieniemmaszynyprzeczytaj

zezrozumieniem,anastępnieprzestrzegaj
wszystkichzaleceńznajdującychsięnamaszynie
iwinstrukcjiobsługi.

•Niezbliżajdłonianistópwpobliżemaszynyinie

wsuwajichpodmaszynę.

•Maszynęmogąobsługiwaćwyłącznie

odpowiedzialnidorośli,którzyzapoznalisię
wcześniejzinstrukcjąobsługi.

•Należypamiętać,żeużytkownikluboperator

ponosiodpowiedzialnośćzawszelkiewypadkii
zagrożenieosóblubichwłasności.

•Usuńzobszaruprzedmiotytakiejakkamienie,

kable,zabawkiitp.,któremogłybyzostać
wyrzuconeprzezostrzelublinkętnącą.Podczas
pracysilnikastójzauchwytem.

•Przedrozpoczęciempracysprawdź,czyw

obszarzenieznajdująsięosobypostronne.W
przypadkuwejściakogokolwiekwobszarpracy
zatrzymajmaszynę.

•Zabraniasięeksploatacjimaszynybez

odpowiedniegoobuwialubwsandałach.Należy
zawszenosićkryjące,antypoślizgoweobuwiei
długiespodnie.

•Niewolnociągnąćmaszynydotyłu,chybaże

jesttobezwzględniekonieczne.Przedipodczas
wykonywaniaruchudotyłupatrzzawszewdół
izasiebie.

•Nigdyniekierujwyładowywanegomateriałuna

osoby.Unikajwyładowywaniamateriałunaściany
lubprzeszkody.Materiałmożeodbijaćsięw
kierunkuoperatora.

•Zatrzymajsilnikmaszynypodczasprzejeżdżania

przezpowierzchnieinneniżtrawalubpodczas
transportumaszynydoizobszarupracy.

•Zatrzymajostrze(a),jeślikoniecznejest

przechyleniemaszynydotransportupodczas
przejeżdżaniaprzezpowierzchnieinneniżtrawa
lubpodczastransportumaszynydoizobszaru
koszenia.

•Nigdyniekorzystajzmaszynybezzałożonych

isprawnych,odpowiednichelementów
zabezpieczeń.

2

•Niewolnopozostawiaćdziałającejmaszynybez

nadzoru.

•Przedrozpoczęciemczyszczenialub

odblokowywaniamaszynyzawszezatrzymajsilnik
ipoczekajnacałkowitezatrzymanieostrza,a
następniewyjmijkabelświecyzapłonowej.

•Maszynęwolnoeksploatowaćwyłącznieprzy

świetledziennymlubdobrymoświetleniu
sztucznym.

•Niewolnoobsługiwaćmaszynybędącpod

wpływemalkoholulubnarkotyków.

•Niewolnoobsługiwaćmaszynynamokrejtrawie.

Zachowajpewneoparciestópogrunt;chodź,
nigdyniebiegaj.

•Jeślimaszynazaczynanadmierniedrgać,

natychmiastzatrzymajsilnikisprawdźprzyczynę.
Zazwyczajdrganiaostrzegająoproblemie.

•Podczaseksploatacjinależyzawszestosować

okularyochronne.

•Abyuzyskaćwięcejinformacjinatemat

prawidłowejeksploatacjiiinstalacjiakcesoriów,
patrzinstrukcjeproducenta.Używajwyłącznie
akcesoriówzatwierdzonychprzezproducenta.

Dzieci

Brakostrzeżeniaoperatoraoobecnościdziecimoże
doprowadzićdotragicznychwypadków.Operacje
koszeniaczęstoprzyciągajądziecidomaszyny.Nie
wolnozakładać,żedziecipozostanątam,gdziebyło
jewidaćostatnio.

•Dzieciomniewolnowchodzićdoobszarukoszenia

ipowinnyprzebywaćpodbacznąopiekąosoby
dorosłejinnejniżoperator.

•Powejściudzieckawobszarkoniecznejest

ostrzeżenieoperatoraiwyłączeniemaszyny.

•Nigdyniepozwalajdzieciomobsługiwaćmaszyny.

•Zbliżającsiędozakrętówzograniczoną

widocznością,krzewów,drzewlubinnych
obiektów,któremogąograniczaćwidoczność
dziecizachowajszczególnąostrożność.

Obsługa

Bezpiecznepostępowaniez
benzyną

Pracanazboczach

Zboczasągłównymczynnikiemzwiązanymz
wypadkamipolegającyminaześlizgnięciusięi
upadku,któremogąpowodowaćpoważneobrażenia
ciała.Przypracynawszystkichzboczachwymagana
jestszczególnauwaga.Jeśliprzemieszczaniesiępo
zboczusprawiatrudność,należyponiechaćkoszenia.

•Kośzawszewpoprzekzbocza;nigdywgóręlub

wdół.Zachowajszczególnąostrożnośćwczasie
zmianykierunkunazboczach.

•Uważajnadziury,koleiny,garby,kamienielubinne

ukryteobiekty.Pracananierównymtereniemoże
spowodowaćześlizgnięciesięiupadek.Wysoka
trawamożezakrywaćprzeszkody.

•Niewolnokosićnamokrejtrawielubzboczach

onadmiernymnachyleniu.Przysłabymoparciu
stópogruntmogąwystąpićspowodowane
ześlizgnięciemsięiupadkiem.

•Niewolnokosićwpobliżuzboczy,rowówlub

nasypów.Możetamnastąpićutrataoparciastóp
ogruntlubrównowagi.

•Podczaskorzystaniazmaszynynależyzawsze

trzymaćobiedłonienauchwyciesterującym.

•Podczaskoszeniastromychzboczypocząwszy

odgóryzbocza,gdykoniecznyjestwiększy
zasięg,nienależynigdyprzywiązywaćmaszyny
zapomocąliny,leczzawszenależyskorzystaćz
zestawuposzerzonegouchwytusterującego.

Abyuniknąćobrażeńciałalubuszkodzeńmienia
zachowajszczególnąostrożnośćpodczasprac
obchodzeniasięzbenzyną.Benzynajestbardzo
łatwopalna,aparymająwłaściwościwybuchowe.

•Zgaśpapierosy,cygara,fajkiiinneźródłazapłonu.

•Używajwyłącznieatestowanegokanistrana

benzynę.

•Podczaspracysilnikaniezdejmujkorków

wlewupaliwaaniniedodawajpaliwa.Przed
zatankowaniempoczekajnaochłodzeniesilnika.

•Zabraniasięuzupełnianiapaliwawewnątrz

pomieszczeń.

•Niewolnoprzechowywaćmaszynylubkanistra

napaliwowpobliżuotwartegoognia,iskierlub
lampkontrolnych,takichjakmontowanena
podgrzewaczuwodylubinnychurządzeniach.

•Nienapełniajkanistrówwpojeździe,naplatformie

lubprzyczepiezplastikowątapicerką.Przed
napełnianiemzawszeustawkanisternapodłożu,
zdalaodpojazdu.

•Sprowadzajurządzeniezasilanąbenzynąz

platformylubprzyczepyitankujjąnapodłożu.
Jeślitoniemożliwe,zatankujurządzenieza
pomocąprzenośnegokanistra,zamiastpistoletu
dystrybutorabenzyny.

•Pistoletpowinienprzezcałyczasdotykaćobrzeża

zbiornikapaliwalubkanistra,ażdozakończenia
tankowania.Nieużywajzapadkiblokującejpistolet
dystrybutorawpołożeniuotwartym.

3

•Wrazierozlaniapaliwanaodzież,natychmiast

jązmień.

•Nieprzepełniajzbiornikapaliwa.Załóżkorek

wlewupaliwaidokręćgomocno.

OSTRZEŻENIE

Spalinyzawierajątlenekwęgla,któryjest
gazembezzapachowym,trującym,którymoże
spowodowaćśmierć.

Niewolnouruchamiaćsilnikawewnątrzlubw
zamkniętymobszarze.

Obsługaogólna

•Niewolnoeksploatowaćmaszynywobszarze

zamkniętym.

•Wceluutrzymaniabezpieczeństwaisprawności

urządzeńutrzymujdokręceniewszystkichnakrętek
iśrub.

•Niemanipulujprzyurządzeniachzabezpiecza-

jących.Regularniesprawdzajprawidłowośćich
działania.

•Dbaj,abynamaszynieniegromadziłasiętrawa,

liścielubinneodpady.Usuwajrozlanyolejlub
paliwoinasączonepaliwemodpady.Przed
zatankowaniempoczekaj,ażmaszynaostygnie.

•Jeżeliużytkownikuderzywjakiśobiekt,należysię

zatrzymaćiskontrolowaćstanmaszyny.Wrazie
koniecznościmaszynęnależynaprawićprzed
ponownymuruchomieniem.

•Niedokonujregulacjilubnaprawprzypracującym

silniku.Odłączajkabelświecyzapłonowej
iuziemienieprzysilniku,abyzapobiec
przypadkowemuuruchomieniu.

•Ostrzamaszynysąostre.Owińostrzelubnoś

rękawice,apodczasczynnościserwisowych
zachowajszczególnąostrożność.

•Niezmieniajustawieniaregulatorasilnikaaninie

zwiększajprędkościobrotowejsilnikadozbyt
wysokiejwartości.

•Konserwuj,awraziepotrzebywymieniajnaklejki

ostrzegawczeiinstruktażowe.

•Należypamiętać,żeużytkownikluboperator

ponosiodpowiedzialnośćzawszelkiewypadkii
zagrożenieosóblubichwłasności.

•Wprzypadkurozlaniabenzynyniepodejmujpróby

uruchomieniasilnika,aleprzemieśćmaszynęz
dalaodobszarurozlaniaiunikajwytwarzania
źródłazapłonudochwilirozwianiasięoparów
benzyny.

•Wymieniajuszkodzonetłumiki.

•Przedużyciemzawszesprawdzajwzrokowo

ostrza,śrubymocująceostrzeizespółtnący,aby
określić,czyniesąonezużytelubuszkodzone.

Zużytelubuszkodzoneostrzaiśrubywymieniaj
zestawami,abyzachowaćrównowagę.

•Niewolnopodnosićlubprzenosićmaszynyprzy

włączonymsilniku.

•Zatrzymajsilnikiodłączkabelświecyzapłonowej,

sprawdzając,czywszystkieczęściruchome
zostałycałkowiciezatrzymane:

–Przedusunięciemniedrożności.
–Przedsprawdzeniem,czyszczeniemlubpracą

przymaszynie.

–Pokolizjizciałemobcym.Sprawdź,czy

maszynaniejestuszkodzonaiprzed
ponownymuruchomieniemorazrozpoczęciem

eksploatacjiprzeprowadźnaprawy.
–Jeślimaszynazaczynanieprawidłowodrgać.
–Popozostawieniumaszyny.
–Przedzatankowaniem.

•Upewnijsię,żewsilnikuizbiornikupaliwanie

znajdujesiępaliwoprzedobróceniemmaszyny
podkątemprzekraczającym45stopni.

•Zmniejszustawienieprzepustnicypodczas

wyłączaniasilnikaoraz,jeżelisilnikwyposażony
jestwzawórodcinający,przerwijdopływpaliwapo
zakończeniukoszenia.

•Przedprzechowaniemwpomieszczeniuzaczekaj,

ażsilnikostygnie.

•Abyzapewnićbezpieczeństwo,wymieniajzużyte

lubuszkodzoneczęści.

•Jeślikoniecznejestspuszczeniepaliwaze

zbiornika,należytowykonywaćnazewnątrz.

•Wiekoperatoramożebyćograniczonyprzez

lokalneprzepisy.

•Zawszeużywajochronnikówsłuchu.

•Uruchamiającsilniknieprzechylajmaszyny,za

wyjątkiemsytuacji,wktórychprzechyleniejest
koniecznewcelujejuruchomienia.Wtakim
przypadkuniewolnoprzechylaćgodalejniżto
absolutniekonieczneinależypodnosićczęść
znajdującąsięzdalaodoperatora.

•Sprawdzajmaszynęregularnieiwymieniaj

zużytelubuszkodzoneczęści,abyzapewnić
bezpieczeństwo.

•Dotyczywyłączniemodelu02602–nie

należyzastępowaćzespołutnącegoczęściami
metalowymi.Należykorzystaćzgłowictnącychi
elementówtnącychdostosowanychdoprędkości
pracymaszyny.

Ciśnienieakustyczne

Wopisywanejmaszyniepoziomciśnienia
akustycznegoprzyuchuoperatorawynosi90dBA
(model02602),88,5dBA(model02604)lub88dBA
(model02606)zuwzględnieniemniepewności(K)

4

napoziomie2dBA.Poziomciśnieniaakustycznego
zostałokreślonyzgodniezproceduramipodanymiw
normieENISO5395:2013.

Mocakustyczna

Wopisywanejmaszyniegwarantowanypoziommocy
akustycznejwynosi100dBA(modeloprócz02602)
lub98dBA(modele02604i02606),zuwzględnieniem
niepewności(K)napoziomie2dBA.Poziommocy
akustycznejzostałokreślonyzgodniezprocedurami
podanymiwnormieISO11094.

Drgania

Zmierzonypoziomdrgańdlalewejręki=5,4m/s
(modele02602i02604)lub4,0m/s

2

(model02606)

Zmierzonypoziomdrgańdlaprawejręki=6,2m/s
(model02602),4,3m/s

2

(model02604),4,7m/s

(model02606).

Współczynnikniepewności(K)=3m/s2(model

02602),2,5m/s

2

(model02604)lub2m/s

2

(model

02606).

Zmierzonewartościzostałyokreślonezgodniez
proceduramipodanymiwnormieENISO5395:2013.

2

2

2

5

Naklejkiinformacyjneiostrzegawcze

Ważne:Naklejkiostrzegawczeiinstruktażoweznajdująsięwpobliżumiejscpotencjalnie

niebezpiecznych.Wymieniajuszkodzonenaklejki.

111-5392(model02602)

decal11 1-5392

1.Ostrzeżenie–uzyskajszkoleniedotycząceproduktu;
przeczytajInstrukcjęobsługi.

2.Ryzykoskaleczenia/utratykończyn,elastycznalinkatnąca;
przedrozpoczęciempracyprzymaszynieodłączkabelod
świecyżarowej;niemontujmetalowychczęścitnących.

3.Ostrzeżenie–stosujochronnikioczuisłuchu.

111-5393(modele02604/02606)

1.Ostrzeżenie–uzyskajszkoleniedotycząceproduktu;
przeczytajInstrukcjęobsługi.

2.Ryzykoskaleczenia/utratykończyn,ostrzekosiarki;przed
rozpoczęciempracyprzymaszynieodłączkabelodświecy
żarowej;niemontujmetalowychczęścitnących.

3.Ostrzeżenie–stosujochronnikioczuisłuchu.

4.Ryzykowyrzucaniaprzedmiotów;osobypostronnepowinny
pozostawaćwodległościprzynajmniej15modmaszyny.

5.Ostrzeżenie–niedotykajgorącychpowierzchni,niezdejmuj
osłon;zachowajodległośćodczęściruchomych;niezdejmuj
osłon.

decal11 1-5393

4.Ryzykowyrzucaniaprzedmiotów;osobypostronnenie
powinnyznajdowaćsięwpobliżumaszyny.

5.Ostrzeżenie–niedotykajgorącychpowierzchni,niezdejmuj
osłon;zachowajodległośćodczęściruchomych;niezdejmuj
osłon.

6

94-8072

1.Ostrzeżenie–ryzykoskaleczenia/utratykończyn,
mechanizmtnący.

decal94-8072

g017414

H295124

1.Instrukcjedotycząceustawianiamaszynyprzed
serwisowaniemmechanizmutnącegoispuszczaniemoleju.

1.Ssanie

3.Praca

2.Symbolsilnika

g017409

1.Zatrzymaniesilnika

g017410

H295159

7

Montaż

1

Montażuchwytu

Niesąpotrzebneżadneczęści

Procedura

1.Wsunąć2tulejedoramy.

3.Powtórzyćteczynnościdladrugiejstrony.

4.Wyrównaćotworygórnegouchwytuzdolnym
uchwytem.

Rysunek3

1.Dolnyuchwyt4.Rama

2.Tuleje

3.Nakrętka6.Podkładki

g017328

Rysunek4

1.Górnyuchwyt

2.Pokrętło5.Dolnyuchwyt

3.Podkładka

5.WsunąćśrubętypuUprzezgórnyidolnyuchwyt,
anastępniedokręcićjązwykorzystaniem
podkładkiipokrętła.

6.Zamontowaćzespółprzepustnicydo
zewnętrznejczęściuchwytusterującegoi
dokręcićgozapomocąnakrętkiiśruby.

g017333

5.Śruba

4.ŚrubawkształcieU

2.Umieścićdolnyuchwytpomiędzytulejamii
zabezpieczyćgozapomocą1śrubyuchwytu
sterującego,2podkładeki1nakrętki.

Informacja:Umieścićdolnyuchwytpomiędzy

tulejami,zzamontowanympoprawejstronie
dolnymmodułemzatrzymania.

8

Rysunek5

g017337

g027870

Rysunek6

2

Montażhamulcanożnego

Niesąpotrzebneżadneczęści

Procedura

Przymocujhamulecnożnydośrubypoprawejstronie
dolnegouchwytuzapomocąnakrętkii2podkładek
(Rysunek6).

Informacja:Zamontujhamulecnożny,używając

dolnegootworuwhamulcunożnym,patrzRysunek6.

1.Hamulecnożny

2.Nakrętka5.Dolnyuchwyt

3.Podkładka

4.Śruba

3

Uzupełnianieolejuwsilniku

Niesąpotrzebneżadneczęści

Procedura

Ważne:Maszynajestdostarczanabezoleju

silnikowego.Przeduruchomieniemsilnika
napełnijgoolejem.

Maksymalnapojemność:0,59l,typ:wielosezonowy
olejmineralnyolepkości10W-30iklasykacji
serwisowejwgAPISF,SG,SH,SJ,SLlubwyższej.

1.Ustawmaszynęnarównympodłożu.

2.Wyjmijwskaźnikpoziomu(Rysunek7).

9

Rysunek7

Przeglądproduktu

g017332

1.Poziomolejuodpowiada

maksimum.

2.Poziomolejujestzbyt

wysoki–usuńolejze
skrzynikorbowej.

3.Poziomolejujestzbyt
niski–dodajolejdo
skrzynikorbowej.

3.Powoliwlejolejdowlewu,poczekaj3minutyi

sprawdźpoziomolejuwskaźnikiem,wycierając
godoczysta,anastępniewkładającbez
przykręcania,korekwlewuolejudootworu
(Rysunek8).

Rysunek9

1.Korekwlewupaliwa6.Pokrętłomocująceuchwyt

2.Uruchomieniesilnika

3.Sterowanieprzepustnicą

4.Uchwytzatrzymywania
silnika

5.Uchwytsterujący

sterujący

7.Osłonawydechu

8.Pokrywasilnika

9.Wskaźnikpoziomu

g017341

Rysunek8

Informacja:Napełnijskrzyniękorbowąsilnika

olejemtak,abywedługwskaźnikapoziomu
byłonprawidłowy,zgodniezRysunek7.W
przypadkuprzepełnieniasilnikaolejemusuń
nadmiaroleju,zgodniezewskazówkamiw
punkcieWymianaolejusilnikowego.

4.Włóżwskaźnikpoziomu,anastępniedokręćgo
mocnoręką.

Ważne:Wymieńolejpopierwszych5

godzinachpracy;następniewymieniaj

gocoroku.PatrzpunktWymianaoleju
silnikowego.

g017338

10

Rysunek10

1.Świecazapłonowa

2.Osłonawydechu7.Osłonapalców

3.Wydech8.Filtrpowietrza

4.Wskaźnikpoziomu

5.Uchwytrozrusznika

6.Korekwlewupaliwa

9.Gaźnik

Specykacje

Model

02602460mm

02604510mm635mm

02606535mm635mm

SzerokośćcięciaSzerokość

Działanie

Uzupełnianiepaliwa

NIEBEZPIECZEŃSTWO

Benzynajestniezwyklełatwopalnai

g017335

produktu

575mm

wybuchowa.Pożarlubwybuchbenzynymoże
poparzyćCiebieiinnych.

•Abyzapobieczapaleniubenzyny
przezładunekelektrostatyczny,przed
napełnianiemustawkanisteri/lubmaszynę
bezpośrednionapodłożu,aniewpojeździe
lubnainnymprzedmiocie.

•Uzupełniajpaliwonazewnątrz,kiedysilnik
jestzimny.Wytrzyjrozlanepaliwo.

•Niezbliżajsiędobenzyny,kiedypalisz,
aninieprzynośjejwpobliżeotwartego
płomienialubiskier.

•Przechowujbenzynęwatestowanym
kanistrze,pozazasięgiemdzieci.

Zalecanepaliwo:

•Abyuzyskaćnajlepszerezultaty,używajtylko

czystej,świeżej(poniżej30dni)benzyny
bezołowiowejoliczbieoktanowej87lubwyższej
(metodaklasykacji[R+M)/2]).

•Etanol:Benzynaozawartoścido10%

etanolu(gazohol)lub15%MTBE(etyl
metylowo-tert-butylowy)zgodniezobjętością
jestdopuszczalna.EtanoliMTBEtonieto
samo.Benzynaozawartości15%etanolu
(E15)niemożebyćstosowana.Zabraniasię
stosowaniabenzynyozawartościpowyżej
10%etanolu(zgodniezobjętością),naprzykład
E15(zawiera15%etanolu),E20(zawiera
20%etanolu)lubE85(zawiera85%etanolu).
Zastosowanienieprawidłowegorodzajubenzyny
możeskutkowaćproblemamizwydajnościąi/lub
uszkodzeniemsilnika,któremożeniebyćobjęte
gwarancją.

•Nieużywajbenzynyzawierającejmetanol.

•Zabraniasięprzechowywaniapaliwawzbiorniku

lubkanistrachprzezokreszimowy,oilenie
zastosowanostabilizatorapaliwa.

•Niedolewajolejudobenzyny.

11

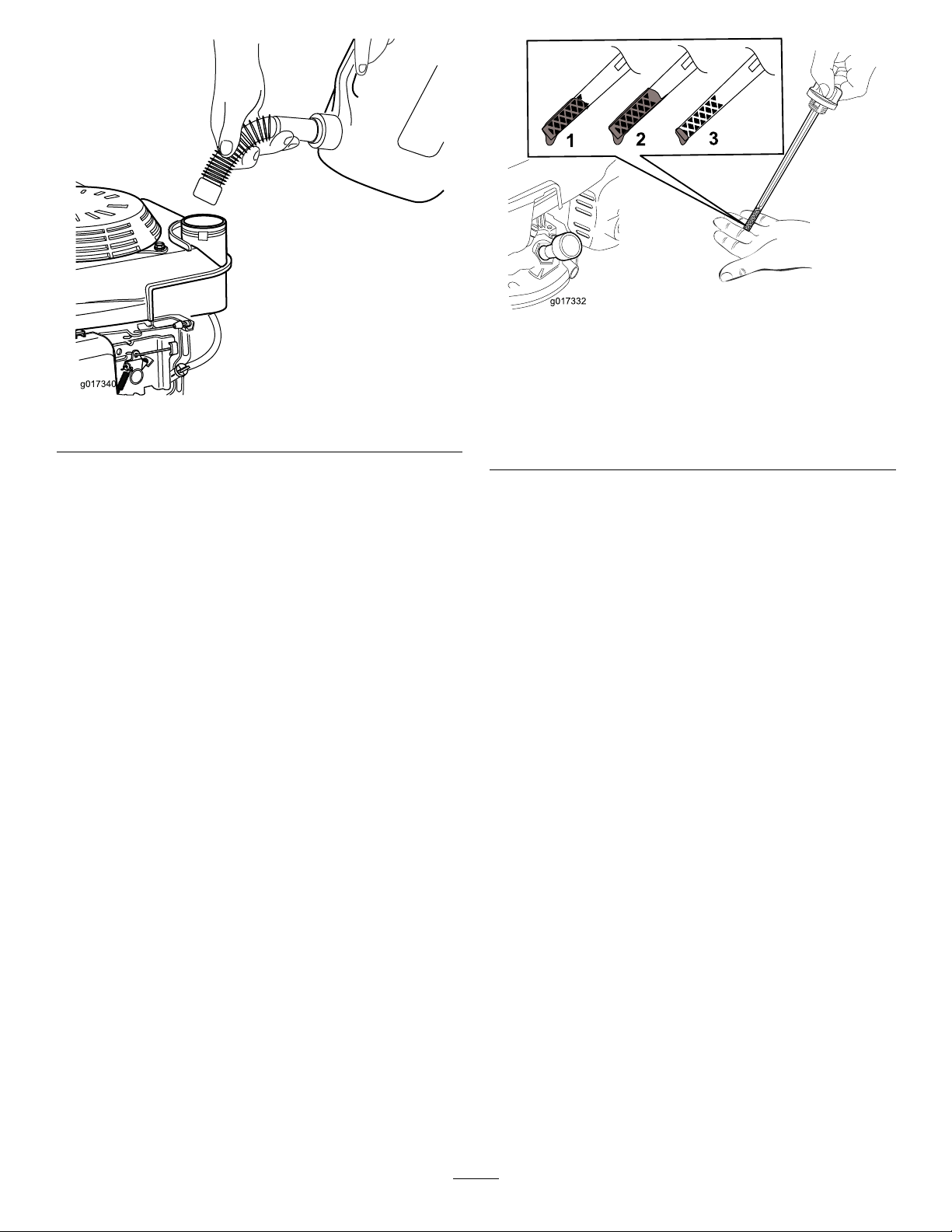

Rysunek12

g017332

Rysunek11

Sprawdzaniepoziomuoleju wsilniku

Okrespomiędzyprzeglądami:Przedkażdym

użyciemlubcodziennie

1.Ustawmaszynęnarównympodłożu.

2.Wyjmijwskaźnikpoziomuiwyczyśćgoczystą
szmatą.

3.Włóż,alebezprzykręcania,wskaźnikpoziomu
dootworuwlewuoleju.

4.Wyjmijwskaźnikpoziomuisprawdźgo.

5.Abyokreślićprawidłowypoziomolejuna
wskaźnikupoziomu,skorzystajzRysunek12.

1.Poziomolejuodpowiada
maksimum.

g017340

2.Poziomolejujestzbyt
wysoki–usuńolejze
skrzynikorbowej.

3.Poziomolejujestzbyt
niski–dodajolejdo
skrzynikorbowej.

6.Jeślipoziomolejujestniski,powoliwlejolej

dowlewu,poczekaj3minutyisprawdźpoziom
olejuwskaźnikiem,wycierającgodoczysta,a
następniewkładając,bezprzykręcania,korek
wlewuolejudootworu.

Informacja:Maksymalnapojemność:0,59l,

wielosezonowyolejmineralnyolepkości
10W-30iklasykacjiserwisowejwgAPISF ,SG,
SH,SJ,SLlubwyższej.

Informacja:Napełnijskrzyniękorbowąsilnika

olejemtak,abywedługwskaźnikapoziomu
byłonprawidłowy,zgodniezRysunek12.W
przypadkuprzepełnieniasilnikaolejemusuń
nadmiaroleju,zgodniezewskazówkamiw
punkcieWymianaolejusilnikowego(Strona18).

7.Włóżwskaźnikpoziomu,anastępniedokręćgo
mocnoręką.

Ważne:Wymieńolejpopierwszych5

godzinachpracy;następniewymieniaj

gocoroku.PatrzpunktWymianaoleju
silnikowego.

12

Regulacjawysokościcięcia

OSTRZEŻENIE

Regulacjawysokościcięciamoże
doprowadzićdokontaktuzruchomym
ostrzem,zeskutkiemwpostacipoważnych
obrażeńciała.

•Zatrzymajsilnikizaczekaj,ażwszystkie
ruchomeczęścizatrzymająsię.

•Podczaspracyprzyostrzuelastycznymlub
przyrządzietnącymnależyużywaćrękawic.

OSTROŻNIE

Jeślisilnikpracował,tłumikmożebyćgorący
ispowodowaćpoważneoparzenia.Zachowaj
odległośćodgorącegotłumika.

Wyregulujodpowiedniowysokośćkoszenia.

1.Obróćprzełącznikdopływupaliwadopołożenia
wyłączenia.

2.Odłączkabelodświecyzapłonowej.

3.Przechylmaszynęnalewybok.

4.Załóżrękawiceochronneizdemontujostrze
elastyczne/przyrządtnący.

5.Odkręćśrubęzabezpieczającą.

Rysunek14

1.Przyrządtnący

2.Elementydystansowe5.Dużapodkładka

3.Uchwytostrza

4.Śruba

Informacja:Dużyelementdystansowymusi

zostaćustawionybezpośredniopodwirnikiem.

Uruchamianiesilnika

1.Ustawićuchwytprzepustnicywpozycjissania
isprawdzić,czyprzełącznikdoprowadzania
paliwaznajdujesięwpozycji„ON”.

g017336

6.Przesuńelementydystansowenażądaną
wysokość,anastępniezamontujponownie
ostrzeelastyczne/przyrządtnący(Rysunek14,

Rysunek13).

Rysunek13

1.Elementydystansowe

2.Uchwytostrza5.Uchwytostrza

3.Śruba

4.Ostrzeelastyczne

g017346

Rysunek15

2.Przyciągnąćuchwytzatrzymaniasilnikado
uchwytugłównego.

g017331

13

Rysunek16

g017334

1.Uchwyt2.Uchwytzatrzymywania
silnika

3.Postawstopęnajednostcetnącejinachyl

maszynękusobie(Rysunek17).

Rysunek17

4.Pociągnijuchwytrozrusznikalinkowego.

Informacja:Jeślimaszynanieuruchamiasię

mimokilkuprób,skontaktujsięzprzedstawicielem
autoryzowanegoserwisu.

g017367

Rysunek18

1.Ssaniewłączone2.Ssaniewyłączone

Zatrzymywaniesilnika

Okrespomiędzyprzeglądami:Przedkażdym

użyciemlubcodziennie

Abyzatrzymaćsilnik,zwolnijdźwignięsterującą
ostrzem(Rysunek19).

g017329

Ważne:Pozwolnieniuuchwytuzatrzymania

silnika,silnikiostrzepowinnyzatrzymaćsię
wciągu3sekund.Jeśliniezatrzymająsię
prawidłowo,zatrzymajnatychmiastmaszynęi
skontaktujsięzprzedstawicielemautoryzowanego
serwisu.

Regulacjassania

Regulacjęssaniaprzeprowadzasięzapomocą
zespołuprzepustnicy(Rysunek18).

14

g017366

Rysunek19

Transportowanie

•Zachowajostrożnośćpodczasładowaniamaszyny

naprzyczepęizdejmowaniajejzprzyczepy.

•Zamocujbezpieczniemaszynęzapomocąpasów,

łańcuchów,kablaczylin.Zarównopaszprzodu,
jakiztyłu,powinienbyćskierowanywdółku
zewnętrznejczęścimaszyny.

Radyzwiązanez
posługiwaniemsię
urządzeniem

Ogólnewskazówkidotyczące
koszenia

OSTRZEŻENIE

Używaniemaszynynapochyłościacho
nachyleniuprzekraczającym45°spowoduje
poważneuszkodzeniesilnikanaskutek
brakusmarowania.Potencjalneuszkodzenia
mogąobejmowaćzablokowaniesięzaworów,
zarysowaniatłokóworazzatartełożyskawału
korbowego.

•Przedprzystąpieniemdoużytkowania
maszynynapochyłościwykonajbadanie
terenuizmierzrzeczywistenachylenie
zboczawmiejscuplanowanejpracy
maszyną.

•Nieużywajmaszynynaterenieo
nachyleniuprzekraczającym45°.

•Usuńzobszarupatyki,kamienie,kable,gałęziei

inneodpady,wktóremożeuderzyćostrze.

•Unikajuderzaniaostrzemwliteobiekty.Nigdynie

koścelowonadżadnymobiektem.

•Jeślimaszynauderzyjakiśprzedmiotlubzacznie

wibrować,natychmiastzatrzymajsilnik,odłącz
kabelodświecyzapłonowejisprawdź,czy
maszynaniejestuszkodzona.

•Abyuzyskaćnajlepsząwydajność,przez

rozpoczęciemsezonukoszeniazamontujnowe
ostrze.

•Wraziekoniecznościwymieńostrzewykorzystując

zamiennikmarkiT oro

Koszenietrawy

•Ścinajzajednymrazemtylkookołojednejtrzeciej

źdźbłatrawy.Niekośprzyustawieniuwysokości
niższymniż30mm(02602/02604)lub32mm
(02606)zwyjątkiemsytuacji,gdytrawajestrzadka
lubpóźnąjesienią,kiedywzrostjestspowolniony.
PatrzRegulacjawysokościcięcia

•Koszenietrawyodługościponad15cmniejest

zalecane.Jeżelitrawajestzadługa,urządzenie
możesięzablokować,cospowodujezgaśnięcie
silnika.

•Kośwyłączniesuchątrawęlubliście.Mokra

trawailiściemajątendencjędotworzeniabryłw
ogródkuipowodowaćzablokowaniemaszynylub
zgaśnięciesilnika.

OSTRZEŻENIE

Mokratrawalubliściemogądoprowadzić
dopoważnychobrażeńciaławprzypadku
poślizgnięciasięnanichikontaktuz
ostrzem.Kośwyłączniewwarunkach
suchych.

•Zmieniajkierunekkoszenia.Ułatwiatorozrzucanie

ścinkównatrawniku,zapewniającerównomierne
użyźnienie.

•Jeśliwyglądtrawnikapozakończeniukoszenia

jestniezadowalający,spróbujzastosowaćjedną
znastępującychmetod:

–Wymieńostrze/linkęlubnaostrzostrze.
–Podczaskoszeniaprzemieszczajsięwolniej.
–Zwiększwysokośćkoszeniamaszyny.
–Kośtrawęczęściej.
–Nakładajpokosynasiebiezamiastkosićjeden

pokoszakażdymprzejazdem.

Cięcieliści

•Poskoszeniutrawysprawdź,czypołowatrawnika

jestwidocznaspodpokrywyściętychliści.Może

15

byćkoniecznewykonaniewięcejniżjednego
przejazdunadliśćmi.

•Jeślimaszynanietnieliściwystarczającodrobno,

zmniejszprędkośćkoszenia.

16

Konserwacja

Informacja:Określlewąiprawąstronęmaszynyzestandardowegostanowiskaoperatora.

Zalecanyharmonogramkonserwacji

Częstotliwość

serwisowania

Popierwszych5godzinach

Przedkażdymużyciem

lubcodziennie

Pokażdymzastosowaniu

Co100godzin

Przedskładowaniem

Corok

Przygotowaniedo konserwacji

Procedurakonserwacji

•Wymieńolejsilnikowy.

•Sprawdźpoziomolejuwsilniku.

•Sprawdź,czysilnikzatrzymujesięwciągu3sekundpozwolnieniudźwigni
sterującejostrzem.

•Oczyśćcałąmaszynęzpozostałościtrawyibrudu.

•Oczyśćcałąmaszynęzpozostałościtrawyibrudu.

•Sprawdźiwraziepotrzebywymieńświecęzapłonową.

•Opróżnijzbiornikpaliwaprzednaprawami,zgodniezewskazówkami,orazprzed
rozpoczęciemposezonowegoprzechowywania.

•Wyczyśćukładchłodzenia,usuńścinkitrawy,zanieczyszczenialubbrudzżeberek
chłodzącychsilnikaizrozrusznika.Wwarunkachdużychzanieczyszczeńlub
obecnościdużejilościsieczkiczyśćukładczęściej.

•Wymieńltrpowietrza;wwarunkachzapyleniawymieniajgoczęściej.

•Wymieńolejsilnikowy.

•Wymieńostrzelubnaostrzje(częściej,jeżelikrawędzietępiąsięszybciej).

1.Zatrzymajsilnikizaczekaj,ażwszystkie
ruchomeczęścizatrzymająsię.

2.Przedwykonaniemktórejkolwiekzprocedur
konserwacjiodłączkabelświecyzapłonowejod
świecy(Rysunek20).

g017342

Rysunek20

1.Kabelświecyzapłonowej

3.Powykonaniuprocedurkonserwacjipodłącz
kabelświecyzapłonowejdoświecy.

17

OSTRZEŻENIE

Wywróceniemaszynymożespowodować
wyciekpaliwa.Benzynajestłatwopalna,
mawłaściwościwybuchoweimoże
spowodowaćobrażeniaciała.

Poczekaj,ażpracującysilnikzgaśniez
brakupaliwalubusuńbenzynępompą
ręczną;nieużywajlewara.

6.Usuwajzanieczyszczeniazkorpusultra
powietrzaipokrywyzapomocąwilgotnej
tkaniny.

Ważne:Niezmiatajzanieczyszczeńdo

kanałupowietrznego.

7.Włóżltrdozespołultrapowietrza.

8.Zamontujpokrywę.

Ważne:Zawszeprzewracajmaszynęnabok

zewskaźnikiempoziomuskierowanymwdół.

Wymianaltrapowietrza

Okrespomiędzyprzeglądami:Corok

1.Wciśnijklapkizatrzaskunagórzepokrywyltra
powietrza(Rysunek21).

Rysunek21

1.Pokrywa3.Filtr

2.Klapkizatrzasku

2.Otwórzpokrywę.

3.Wyjmijltr(Rysunek21).

4.Sprawdźltr.Wymieńgo,jeżelijestuszkodzony
lubnadmierniezabrudzony.

5.Sprawdźpapierowyltrpowietrza.
A.Jeśliltrjestuszkodzonylubzawilgocony

olejemlubpaliwem,wymieńgo.

Wymianaolejusilnikowego

Okrespomiędzyprzeglądami:Popierwszych5

godzinach

Corok

1.Sprawdź,czyzbiornikpaliwazawieramało
paliwalubjestpusty,takabypaliwonie
wyciekałopoprzewróceniumaszynynabok.

2.Uruchomsilniknakilkaminutprzedwymianą
oleju,abygorozgrzać.

Informacja:Rozgrzanyolejłatwiejwypływai

zawierawięcejzanieczyszczeń.

3.Odłączkabelodświecyzapłonowej.Patrz

Przygotowaniedokonserwacji(Strona17).

4.Wyjmijwskaźnikpoziomu.

5.Przewróćmaszynęnabok,zewskaźnikiem
skierowanywdół,abyspuścićzużytyolejprzez
ruręwlewuoleju.

6.Przywróćmaszynędopołożeniaroboczego.

g017339

7.Powoliwlejolejdowlewu,poczekaj3minutyi
sprawdźpoziomolejuwskaźnikiem,wycierając
godoczysta,anastępniewkładającbez

przykręcania,korekwlewuolejudootworu.

Informacja:Maksymalnapojemność:0,59l,

typ:wielosezonowyolejmineralnyolepkości
10W-30iklasykacjiserwisowejwgAPISF ,SG,
SH,SJ,SLlubwyższej.

Informacja:Napełnijskrzyniękorbowąsilnika

olejemtak,abywedługwskaźnikapoziomubył
onprawidłowy,zgodniez(Rysunek22).W
przypadkuprzepełnieniasilnikaolejemusuń
nadmiaroleju,zgodniezewskazówkamiw
punkcie5.

B.Jeśliltrjestzanieczyszczony,uderznim

kilkakrotnieotwardąpowierzchnięlub
przedmuchajsprężonympowietrzemo
ciśnieniuponiżej2,07barprzezbokltra
skierowanydosilnika.

Informacja:Nieusuwajzanieczyszczeń

zltraszczotką;szczotkowaniepowoduje
wciskaniezanieczyszczeńwwłókna.

18

1.Poziomolejuodpowiada
maksimum.

2.Poziomolejujestzbyt
wysoki–usuńolejze
skrzynikorbowej.

Rysunek22

3.Poziomolejujestzbyt
niski–dodajolejdo
skrzynikorbowej.

g017548

Rysunek23

1.Izolatorelektrodyśrodkowej

2.Elektrodaboczna

g017332

3.Przerwa(niewskali)

6.Zamontujświecęzapłonowąiuszczelkę.

7.Dokręćświecęmomentem20N·m.

8.Podłączkabeldoświecyzapłonowej.

Wymianaostrza

8.Włóżwskaźnikpoziomu,anastępniedokręćgo
mocnoręką.

9.Oddajzużytyolejdolokalnegocentrum
recyklingu.

Serwisowanieświecy zapłonowej

Okrespomiędzyprzeglądami:Co100godzin

Sprawdzajświecęzapłonowąco100godzinpracy.
UżywajświecyzapłonowejChampionRN9YClub
odpowiednika.

1.Zatrzymajsilnikizaczekaj,ażwszystkie
ruchomeczęścizatrzymająsię.

2.Odłączkabelodświecyzapłonowej.

3.Wyczyśćobszarwokółświecyzapłonowej.

4.Wyjmijświecęzapłonowązgłowicycylindra.

Ważne:Wymień,jeśliświecajestpęknięta

lubzanieczyszczona.Nieczyśćelektrod,
ponieważdrobnezanieczyszczenia,które
dostanąsiędocylindra,mogąuszkodzić
silnik.

5.Ustawprzerwęnaświecyna0,76mm(Rysunek

23).

elastycznego/przyrządu
tnącego.

Okrespomiędzyprzeglądami:Corok

Ważne:Abyprawidłowozainstalowaćostrze,

należyużyćkluczadynamometrycznego.Jeżeli

nieposiadaszkluczadynamometrycznegolub
niejesteśpewnyswoichdziałań,skontaktujsięz
autoryzowanymserwisem.

Należyskontrolowaćostrzezakażdymrazem,gdyw
maszyniezabrakniebenzyny.Jeżeliostrzezostanie
uszkodzonelubpęknie,należyjenatychmiast
wymienić.Jeżelikrawędźostrzajeststępionalub
wyszczerbiona,należyjenaostrzyćlubwymienić.

OSTRZEŻENIE

Ostrzejestostre;kontaktznimmoże
doprowadzićdopoważnychobrażeńciała.

•Odłączkabelodświecyzapłonowej.

•Podczasserwisowaniaostrza,należy
stosowaćrękawiceochronne.

1.Odłączprzewódodświecyzapłonowej.Patrz
punktPrzygotowaniedokonserwacji

2.Przechylmaszynęwboktak,abyltrpowietrza
byłskierowanywgórę.

3.Abyunieruchomićostrze,należyużyćkawałka
drewna.

4.Usuńostrze(odkręćśrubęostrza–w
lewo);należyzachowaćwszystkieelementy
mocowaniaostrza.

19

5.Zamontujnoweostrze(dokręćśrubęostrza–w
prawo)iwszystkiepozostałeelementy.

Przechowywanie

Ważne:Ustawzakrzywionekońceostrzaw

kierunkuobudowymaszyny.

6.Zapomocąkluczadynamometrycznego
dokręćśrubęostrzazmomentem25N·m.

Ważne:Śrubadokręconazmomentem

25N·mjestdokręconabardzomocno.Przy
zablokowanymostrzuzapomocąkawałka
drewna,użyjswojegociężaruciała,aby
prawidłowodokręcićśrubę.Pamiętaj,żetę
śrubębardzotrudnoprzekręcić.

Czyszczeniemaszyny

Okrespomiędzyprzeglądami:Przedkażdym

użyciemlubcodziennie

Pokażdymzastosowaniu

OSTRZEŻENIE

Maszynamożewyrzucaćmateriałspod
obudowy.

•Nośosłonęoczu.

•Pozostawajwpozycjiroboczej(za
uchwytem).

•Niedopuszczajdoobszarupracyosób
postronnych.

Przechowujmaszynęwchłodnym,czystymisuchym
miejscu.

Przygotowaniemaszynydo przechowywania

OSTRZEŻENIE

Oparybenzynymogąeksplodować.

•Nieprzechowujbenzynydłużejniż30dni.

•Nieprzechowujmaszynywzamkniętym
pomieszczeniuwpobliżuotwartego
płomienia.

•Przedprzechowaniemmaszynyzaczekaj,
ażsilnikostygnie.

1.Przyostatnimtankowaniuwrokudodaj
stabilizatorapaliwa,zgodniezzaleceniami
producentasilnika.

2.Uruchommaszynęizaczekaj,ażsilnikzatrzyma
sięzpowodubrakupaliwa.

3.Podajpaliwodosilnikaiuruchomgoponownie.

4.Zostawsilnikuruchomiony,ażsamsięzatrzyma.
Silnikbędziedostateczniesuchy,kiedynie
będziemożnagouruchomić.

1.Przewróćmaszynęnabok.

2.Zapomocąszczotkilubsprężonegopowietrza
usuńtrawęizanieczyszczeniazosłony
wydechu,górnejosłonysilnikaiotaczających
obszarówjednostkitnącej.

5.Odłączkabelodświecyzapłonowej.

6.Wykręćświecęzapłonową,wlej30mlprzez

otwórświecyipowolipociągnijzalinkę
rozrusznikakilkarazy,abyrozprowadzićolej
wcylindrze,cozapobiegniejegokorozjipoza
sezonem.

7.Wkręćświecęzapłonowąidokręćjąkluczem
dynamometrycznymmomentem20N·m(15
ft-lb).

8.Dokręćwszystkienakrętki,śrubyiwkręty.

20

Rozwiązywanieproblemów

Problem

Silniknieuruchamiasię.

Silnikuruchamiasięztrudemlubtraci
moc.

Możliwaprzyczyna

1.Kabelniejestpodłączonydoświecy
zapłonowej.

2.Otwórodpowietrzającykorkawlewu
paliwajestniedrożny .

3.Świecazapłonowajestwyszczerbiona,
zanieczyszczonalubprzerwajest
nieprawidłowa.

4.Zbiornikpaliwajestpustylubukład
paliwowyzawierazwietrzałepaliwo.

1.Otwórodpowietrzającykorkawlewu
paliwajestniedrożny .

2.Wkładltrapowietrzajest
zanieczyszczonyiograniczaprzepływ
powietrza.

3.Naspodzieobudowymaszyny
znajdująsięścinkiizanieczyszczenia.

4.Świecazapłonowajestwyszczerbiona,
zanieczyszczonalubprzerwajest
nieprawidłowa.

5.Poziomolejusilnikowegojest
zbytniski,zbytwysokilubjeston
nadmierniezanieczyszczony.

6.Zbiornikpaliwazawierazwietrzałe
paliwo.

Usuwanieusterek

1.Podłączkabeldoświecyzapłonowej.

2.Wyczyśćotwórodpowietrzającykorka
wlewupaliwalubwymieńkorekwlewu.

3.Sprawdźświecęzapłonowąiw
raziepotrzebyustawprzerwę.
Wymieńświecęzapłonową,jeślijest
wyszczerbiona,zanieczyszczonalub
pęknięta.

4.Opróżniji/lubnapełnijzbiornikpaliwa
świeżąbenzyną.Jeśliproblem
powtarzasię,skontaktujsięz
przedstawicielemautoryzowanego
serwisu.

1.Wyczyśćotwórodpowietrzającykorka
wlewupaliwalubwymieńkorekwlewu.

2.Wyczyśćwstępnyltrltrapowietrza
i/lubwymieńpapierowyltr.

3.Wyczyśćspódobudowymaszyny.

4.Sprawdźświecęzapłonowąiw
raziepotrzebyustawprzerwę.
Wymieńświecęzapłonową,jeślijest
wyszczerbiona,zanieczyszczonalub
pęknięta.

5.Sprawdźolejsilnikowy.Wymieńolej,
jeślijestzanieczyszczony;dodajlub
spuśćolej,abydostosowaćpoziom
olejudooznaczeniaFullnawskaźniku
poziomu.

6.Opróżnijinapełnijzbiornikpaliwa
świeżąbenzyną.

Silnikpracujenierównomiernie.

Maszynalubsilniknadmierniedrga.

Wzórkoszeniajestnierówny.

1.Kabelniejestpodłączonydoświecy
zapłonowej.

2.Świecazapłonowajestwyszczerbiona,
zanieczyszczonalubprzerwajest
nieprawidłowa.

3.Wkładltrapowietrzajest
zanieczyszczonyiograniczaprzepływ
powietrza.

1.Naspodzieobudowymaszyny
znajdująsięścinkiizanieczyszczenia.

2.Śrubymocującesilnikasąpoluzowane

3.Śrubamocującaostrzejest
poluzowana.

4.Ostrzejestzakrzywionelubniejest
wyważone.

1.Poruszaszsiępowtarzalniepotym
samymwzorze.

2.Naspodzieobudowymaszyny
znajdująsięścinkiizanieczyszczenia.

3.Ostrzejeststępione.

1.Podłączkabeldoświecyzapłonowej.

2.Sprawdźświecęzapłonowąiw
raziepotrzebyustawprzerwę.
Wymieńświecęzapłonową,jeślijest
wyszczerbiona,zanieczyszczonalub
pęknięta.

3.Wyczyśćwstępnyltrltrapowietrza
i/lubwymieńpapierowyltr.

1.Wyczyśćspódobudowymaszyny.

2.Dokręćśrubymocującesilnika

3.Dokręćśrubęmocującąostrze.

4.Wyważostrze.Jeżeliostrzejest
wygięte,należyjewymienić.

1.Zmieńwzórkoszenia.

2.Wyczyśćspódobudowymaszyny.

3.Naostrziwyważostrze.

21

Notatki:

Listamiędzynarodowychdystrybutorów

Dystrybutor:Kraj:

AgrolancKft
BalamaPrimaEngineeringEquip.HongKong85221552163
B-RayCorporation

CascoSalesCompany

CeresS.A.

CSSCTurfEquipment(pvt)Ltd.SriLanka
CyrilJohnston&Co.
CyrilJohnston&Co.

EquiverMeksyk525553995444ParklandProductsLtd.NowaZelandia6433493760
FemcoS.A.Gwatemala
ForGarderOU

G.Y.K.CompanyLtd.
GeomechanikiofAthensGrecja
GolfinternationalTurizm
GuandongGoldenStarChiny
HakoGroundandGardenSzwecja

HakoGroundandGarden
HayterLimited(U.K.)
HydroturfInt.CoDubai

HydroturfEgyptLLC
IrrimacPortugalia351212388260ToroEuropeNVBelgia3214562960
IrrigationProductsInt'lPvtLtd.Indie0091442449

JeanHeybroekb.v.Holandia3130639461 1VictusEmakPolska48618238369

Węgry3627539640

Korea82325512076

Portoryko7877888383

Kostaryka5062391138

IrlandiaPółnocna442890813121
RepublikaIrlandii442890813121

Estonia3723846060

Japonia81726325861

Turcja902163365993RiversaHiszpania34952837500

Norwegia4722907760
WielkaBrytania441279723444
ZjednoczoneEmiraty

Arabskie
Egipt2025194308ToroAustraliaAustralia61395807355

Numertelefonu:

94112746100

5024423277

30109350054

862087651338
4635100000

97143479479T-MarktLogisticsLtd.Węgry3626525500

4387

Dystrybutor:Kraj:Numer

MaquiverS.A.
MaruyamaMfg.Co.Inc.
Mountelda.s.Czechy

Mountelda.s.Słowacja

MunditolS.A.

NormaGarden
OslingerTurfEquipmentSA
OyHakoGroundandGarden

Ab

Perfetto
PratoverdeSRL.

Prochaska&Cie
RTCohen2004Ltd.

LelyTurfcare
SolvertS.A.S.

SpyrosStavrinidesLimitedCypr
SurgeSystemsIndiaLimited

ValtechMaroko21253766

Kolumbia5712364079
Japonia81332522285

Argentyna54114821

Rosja74954116120
Ekwador59342396970
Finlandia35898700733

Polska48618208416
Włochy390499128

Austria4312785100
Izrael97298617979

Dania4566109200
Francja331308177

Indie911292299901

telefonu:

420255704
220
420255704
220

9999

128

00
35722434131

3636

Europejskiepowiadomieniedotycząceprywatności

InformacjegromadzoneprzezrmęT oro
ToroWarrantyCompany(T oro)szanujeprywatnośćużytkownika.WceluprzetwarzaniaTwojegozgłoszenianaprawygwarancyjnejikontaktowaniasięz
Tobąwprzypadkuwycofaniaproduktuzrynku,prosimyoudostępnienienampewnychdanychosobowych,bezpośredniolubzapośrednictwem
lokalnegooddziałurmyT orolubsprzedawcy .

SystemgwarancjirmyTorojestutrzymywanynaserwerachznajdującychsięwStanachZjednoczonych,którychprawadotycząceprywatnościniemogą
niezapewniaćtakiegosamegopoziomuochrony,jakwkrajuużytkownika.

UDOSTĘPNIAJĄCNAMDANEOSOBOWEUŻYTKOWNIKWYRAŻAZGODĘNAPRZETWARZANIEDANYCHOSOBOWYCHWSPOSÓBOPISANY
WPOWIADOMIENIUDOTYCZĄCYMPRYWATNOŚCI.

Sposób,wjakiTorowykorzystujeinformacje
FirmaToromożeużywaćTwoichdanychosobowychdoprzetwarzaniazgłoszeńnaprawgwarancyjnychorazkontaktowaniasięzTobąwprzypadku
wycofaniaproduktuzrynkulubzwszelkichinnychpowodów,októrychCięinformujemy.FirmaT oromożewzwiązkuztymidziałaniamiudostępniać
informacjeużytkownikarmomodsiebiezależnym,przedstawicielomlubinnympartnerombiznesowym.NiesprzedamyTwoichdanychosobowych
żadnejinnejrmie.Zastrzegamysobieprawodoujawnieniadanychosobowychwceluzapewnieniazgodnościzobowiązującymiprzepisamii
żądaniamiwłaściwychorganówwładzy,zapewnieniaprawidłowegofunkcjonowaniaposzczególnychsystemóworazwceluochronywłasnych
interesówlubinnychużytkowników.

Przechowywanedanychosobowych
Daneosobowesąprzechowywanetakdługo,jakjesttoniezbędnedlacelów,doktórychzostałypierwotniepozyskane,dlainnychzgodnychzprawem
celów(takich,jakzgodnośćzprzepisami),lubjesttowymaganeprzezodpowiednieprawo.

TroskarmyToroozapewnienieochronydanychosobowych
PodejmujemyodpowiednieśrodkiostrożnościwceluzapewnieniabezpieczeństwaTwoichdanychosobowych.Podejmujemyrównieżkrokimającena
celuzachowaniedokładnościiaktualnościdanychosobowych.

Dostępikorygowaniedanychosobowych
Abysprawdzićlubskorygowaćswojedaneosobowe,skontaktujsięznami,piszą[e-mail].

Australijskieprawokonsumenta

KliencizAustraliimogąznaleźćszczegółowedane,związanezaustralijskimprawemkonsumentawewnątrzopakowanialubuzyskaćtedaneu
przedstawicielarmyToro.

374-0269RevH

KompleksowagwarancjaToro

Ograniczonagwarancja

Warunkiiproduktyobjętegwarancją

ToroCompanyijejrmazależna,T oroWarrantyCompany ,namocyzawartego
porozumieniawspólniegwarantują,żeTwójproduktkomercyjnyToro(„Produkt”)
będziewolnyodwadmateriałowychiwykonaniaprzezokresdwóchlatlub
1500godzinużytkowania,zależnieodtego,któryznichminiewcześniej.
Niniejszagwarancjamazastosowaniedowszystkichproduktówzwyjątkiem
aeratorów(patrzosobneklauzulegwarancyjnenateprodukty).Jeżelispełnione
sąwarunkigwarancji,Produktzostanieprzeznasnaprawionybezpłatnie
(dotyczytotakżediagnostyki,robocizny ,częściitransportu).Gwarancja
rozpoczynasięwdniudostawyProduktudopierwszegonabywcydetalicznego.
*DotyczyProduktówwyposażonychwlicznikgodzin.

Instrukcjakorzystaniazserwisugwarancyjnego

Użytkownikjestodpowiedzialnyzanatychmiastowepowiadomieniedystrybutoralub
sprzedawcyproduktówkomercyjnych,uktóregozakupiłProdukt,oistnieniuwarunków
spełniającychwymaganiagwarancyjne.Jeślipotrzebujeszpomocywzlokalizowaniu
dystrybutoralubautoryzowanegosprzedawcyalbomaszpytaniadotycząceprawlub
obowiązkówgwarancyjnych,możeszskontaktowaćsięznami:

ToroCommercialProductsServiceDepartment
ToroWarrantyCompany

811 1LyndaleAvenueSouth
Bloomington,MN55420-1196

952–888–8801lub800–952–2740
E-mail:[e-mail]

Obowiązkiwłaściciela

JakowłaścicielProduktujesteśodpowiedzialnyzaprzeprowadzaniewymaganych
czynnościkonserwacyjnychiregulacyjnychopisanychwInstrukcjiobsługi.
Niewykonywaniewymaganychczynnościkonserwacyjnychiregulacyjnychmożebyć
podstawądoodrzuceniaroszczeńgwarancyjnych.

Elementyisytuacjenieobjętegwarancją

NiewszystkieuszkodzeniaiusterkiProduktu,którewystąpiąwokresiegwarancyjnym,
sąwadamimateriałowymilubwykonania.Niniejszawyrażonagwarancjanieobejmuje:

•UszkodzeńProduktuwynikającychzkorzystaniaznieoryginalnychczęści

zamiennychToro,instalacjiikorzystaniazdodatkowegowyposażeniaoraz
zmodykowanychakcesoriówiproduktówmarekinnychniżT oro.Nateelementy
producentmożeudzielićosobnejgwarancji.

•UszkodzeńProduktuwynikającychzniewykonywaniazalecanychczynności

konserwacyjnychi/lubregulacyjnych.Brakodpowiedniejkonserwacjiproduktu
Torozgodniezzalecanymiczynnościamikonserwacyjnymiwymienionymiw
Instrukcjiobsługimożespowodowaćodrzucenieroszczeńgwarancyjnych.

•Uszkodzeńproduktuwynikającychzużytkowaniaproduktuwsposóbagresywny,

niedbałylublekkomyślny.

•Częścipodlegającychzużyciuwnastępstwieużywania,chybażeokażąsię

wadliwe.Doprzykładowychczęścieksploatacyjnychizużywającychsięwtrakcie
normalnegoużytkowaniaProduktunależąm.in.klockiiokładzinyhamulcowe,
okładzinysprzęgła,ostrza,bębnyiłożyska(zpierścieniemuszczelniającymlub
smarowane),przeciwnoże,świece,kółkasamonastawneiłożyska,opony,ltry,
paskiorazniektóreczęścispryskiwacza,takiejakmembrany,dysze,zawory
zwrotneitd.

•Uszkodzeńpowstałychwwynikuwpływówzewnętrznych.Dowarunków

uznawanychzabędącepozawpływamizewnętrznyminależąm.in.pogoda,
praktykiprzechowywania,zanieczyszczenia,stosowanieniedozwolonych
paliw/środkówchłodzących,smarów,dodatków,nawozów,wody ,substancji
chemicznychitp.

•Usterkilubproblemyzwydajnościązwiązanezzastosowaniempaliwa

(benzyna,ONlubbiodiesel),któreniesązgodnezodpowiednimistandardami
przemysłowymi.

•Normalnegohałasu,wibracji,zużyciaipogorszeniadziałania.

•Normalnezużycieobejmujem.in.uszkodzeniafoteliwwynikuzużycialub

przetarcia,zużyciepowierzchnimalowanych,rysynanaklejkachiszybachitp.

Części

Częścizaplanowanedowymianywramachwymaganejkonserwacjisąobjęte
gwarancjąprzezokresdoplanowegoczasuwymianydladanejczęści.Części
wymienionewramachniniejszejgwarancjisąobjęteokresemgwarancyjnym
oryginalnegoproduktuistająsięwłasnościąT oro.Ostatecznadecyzja,czydanaczęść
lubpodzespółzostanienaprawionyczywymieniony,podejmowanajestprzezrmę
Toro.DonaprawgwarancyjnychrmaT oromożeużywaćregenerowanychczęści.

Gwarancjaakumulatorówzmożliwościągłębokiegorozładowania

Akumulatoryzmożliwościągłębokiegorozładowaniaorazakumulatory
litowo-jonowemająokreślonąogólnąliczbękilowatogodzin,któremogądostarczyć
wokresieicheksploatacji.Metodyużytkowania,ładowaniaikonserwacji
mogąwydłużyćlubskrócićcałkowityokreseksploatacjiakumulatora.Jakoże
akumulatorywtymprodukciezużywająsię,ilośćpracyużytecznejpomiędzy
ładowaniamibędziepowolizmniejszaćsię,ażakumulatorcałkowiciesię
zużyje.Wymianaakumulatorówzużytychwtrakcienormalnejeksploatacjijest
obowiązkiemwłaścicielaproduktu.Wczasienormalnegookresugwarancyjnego
naproduktpotrzebnamożebyćwymianaakumulatoranakosztwłaściciela.
Uwaga:(wyłącznieakumulatorylitowo-jonowe):Akumulatorlitowo-jonowyjestobjęty
częściową,proporcjonalnągwarancjąrozpoczynającąsięod3do5roku,woparciuo
czaseksploatacjiorazliczbęwykorzystanychkilowatogodzin.PatrzInstrukcjaobsługi,
abyuzyskaćwięcejinformacji.

Regulacjesilnika,smarowanie,czyszczenieipolerowanie,wymianaltrów,chłodziwa
iwykonywaniezalecanychdziałańkonserwacyjnychtotylkoniektóreznormalnych
czynnościserwisowychproduktówToro,wykonywanychnakosztwłaściciela.

Urządzeniaobjęteniniejszągwarancjąmogąbyćnaprawianewyłącznieprzez
autoryzowanychdystrybutorówisprzedawcówproduktówToro.

FirmyTheToroCompanyiToroWarrantyCompanynieponoszą
odpowiedzialnościzapośrednie,przypadkowelubwynikoweszkodyzwiązane
zużytkowaniemproduktówT oroobjętychtągwarancją,wtymzajakiekolwiek
kosztyczywydatkizwiązanezzapewnieniemmaszynlubusługzastępczychw
uzasadnionychokresachwystępowaniaustereklubnieużywaniawoczekiwaniu
nanaprawęwramachgwarancji.Opróczgwarancjiemisjizanieczyszczeń,o
którychmowaponiżej,wstosownychprzypadkachniemainnychwyraźnych
gwarancji.Wszelkiedomniemanegwarancjedotyczącewartościhandloweji
przydatnościdookreślonychzastosowańsąograniczonedookresuobjętego
niniejszągwarancją.

Niektórekrajeniezezwalająnawyłączenieszkódprzypadkowychlubwynikowych
lubograniczeńdotyczącychokresutrwaniadomniemanychgwarancji,więcpowyższe
wyłączeniaiograniczeniamogąniemiećzastosowania.Niniejszagwarancjaudziela
określonychpraw,awzależnościodkrajuwłaścicielowimogąprzysługiwaćtakże
inneprawa.

UkładkontroliemisjispalinwProdukciemożebyćobjętyosobnągwarancją
spełniającąwymaganiaustaloneprzezamerykańskąAgencjęOchronyŚrodowiska
(EnvironmentalProtectionAgency;EP A)i/lubKalifornijskąRadęOchronyCzystości
Powietrza(CaliforniaAirResourcesBoard;CARB).Ograniczeniaokreślonepowyżej
niemajązastosowaniadogwarancjinaukładkontroliemisjispalin.Szczegółowe
informacjemożnaznaleźćwwarunkachgwarancyjnychukładukontroliemisjispalinw
silnikudostarczonychzInstrukcjąobsługilubdokumentacjąproducentasilnika.

orazakumulatorówlitowo-jonowych:

Konserwacjanakosztwłaściciela

Warunkiogólne

Uwagadotyczącagwarancjinasilnik:

WszystkiekrajeopróczUSAiKanady

Klienci,którzynabyliproduktT oroeksportowanyzeStanówZjednoczonychlubKanady,powinniskontaktowaćsięzlokalnymdystrybutoremlubsprzedawcąproduktówT orow
celuuzyskaniainformacjiowarunkachgwarancyjnychobowiązującychwdanymkraju.Jeślizjakichkolwiekpowodówniejesteśzadowolonyzobsługiświadczonejprzez
dystrybutoralubmasztrudnościzuzyskanieminformacjiowarunkachgwarancyjnych,skontaktujsięzimporteremproduktówT oro.

374-0253RevB
