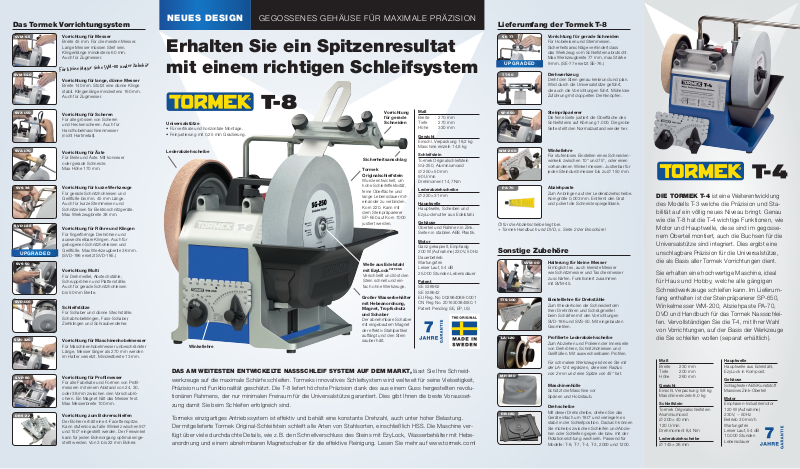

Page 1
NEUES DESIGN
GEGOSSENES GEHÄUSE FÜR MAXIMALE PRÄZISION
Lieferumfang der Tormek T-8Das Tormek Vorrichtungsystem
SVM-45
SVM-140
SVX-150
SVA-170
SVS-38
SVD-186
UPGRADED
SVS-50
SVD-110
SVH-320
SVP-80
DBS-22
Vorrichtung für Messer
Breite 45 mm. Für die meisten Messer.
Lange Messer müssen Steif sein.
Klingenlänge mindestens 60 mm.
Auch für Zugmesser.
Für kleine Messer siehe SVM-00 under Zubehör
Vorrichtung für lange, dünne Messer
Breite 140 mm. Stützt eine dünne Klinge
stabil. Klingenlänge mindestens 160 mm.
Auch für Zugmesser.
Vorrichtung für Scheren
Für alle grössen von Scheren
und Heckenscheren. Auch für
Handhobelmaschinenmesser
(nicht Hartmetall).
Vorrichtung für Äxte
Für Beile und Äxte. Mit konvexer
oder gerade Schneide.
Max Höhe 170 mm.
Vorrichtung für kurze Werkzeuge
Für gerade Schnitzhohleisen und
Geißfüße bis min. 45 mm Länge.
Auch für kurze Stemmeisen und
Schnitzeisen für Elektroschnitzgeräte.
Max Werkzeugbreite 38 mm.
Vorrichtung für Röhre und Klingen
Für ngerförmige Drehröhren und
auswechselbare Klingen. Auch für
gebogenen Schnitzhohleisen und
Geißfüße. Max Werkzeugbreite 36 mm.
(SVD-186 ersetzt SVD-185.)
Vorrichtung Multi
Für Drehmeißel, Abstechstähle,
Schruppröhren und Plattenstähle.
Auch für gerade Schnitzhohleisen
bis 50 mm Breite.
Schleifstütze
Für Schaber und dünne Stechstähle.
Schabhobelklingen, Fass-Schaber,
Ziehklingen und Schraubendreher.
Vorrichtung für Maschinenhobelmesser
Für Maschinenhobelmesser unbeschränkter
Länge. Messer länger als 270 mm werden
im Halter versetzt. Mindestbreite 13 mm.
Vorrichtung für Prolmesser
Für alle Fabrikate und Formen von Prolmessern mit einem Abstand von 24, 30,
oder 38 mm zwischen den Vorschublöchern. Ein Magnet hält das Messer fest.
Max Messerbreite 100 mm.
Vorrichtung zum Bohrerschleifen
Der Bohrer erhält eine 4-Facettenspitze.
Kann stufenlos auf alle Winkel zwischen 90°
und 150° eingestellt werden. Der Freiwinkel
kann für jeden Bohrvorgang optimal eingestellt werden. Von 3 bis 22 mm Bohrer.
Erhalten Sie ein Spitzenresultat
mit einem richtigen Schleifsystem
Vorrichtung
für gerade
Universalstütze
• Für vertikale und horizontale Montage.
• Feinjustierung mit 0,25 mm Gradierung.
Lederabziehscheibe
Sicherheitsanschlag
Tormek
Originalschleifstein
Wurde entwickelt, um
hohe Schleifeffektivität,
feine Oberäche und
lange Lebensdauer miteinander zu verbinden.
Korn 220. Kann mit
dem Steinpräparierer
SP-650 auf Korn 1000
justiert werden.
Welle aus Edelstahl
mit EzyLock
Verschließt und löst den
Stein schnell und einfach ohne Werkzeuge.
Großer Wasserbehälter
mit Hebeanordnung,
Magnet, Tropfschutz
und Schaber
Der abnehmbare Schaber
mit eingebautem Magnet
der effektiv Stahlpartikel
auffängt und den Stein
sauber hält.
Winkellehre
Schneiden
PAT PEND
DAS AM WEITESTEN ENTWICKELTE NASSSCHLEIF SYSTEM AUF DEM MARKT, lässt Sie Ihre Schneidwerkzeuge auf die maximale Schärfe schleifen. Tormeks innovatives Schleifsystem wird weltweit für seine Vielseitigkeit,
Präzision und Funktionalität geschätzt. Die T-8 liefert höchste Präzision dank des aus einem Guss hergestellten revolutionären Rahmens, der nur minimalen Freiraum für die Universalstütze garantiert. Dies gibt Ihnen die beste Voraussetzung damit Sie beim Schleifen erfolgreich sind.
Tormeks einzigartiges Antriebssystem ist effektiv und behält eine konstante Drehzahl, auch unter hoher Belastung.
Der mitgelieferte Tormek Original-Schleifstein schleift alle Arten von Stahlsorten, einschließlich HSS. Die Maschine verfügt über viele durchdachte Details, wie z.B. den Schnellverschluss des Steins mit EzyLock, Wasserbehälter mit Hebeanordnung und einem abnehmbaren Magnetschaber für die effektive Reinigung. Lesen Sie mehr auf www.tormek.com!
Maß
Breite 270 mm
Tiefe 270 mm
Höhe 330 mm
Gewicht
Einschl. Verpackung 18,2 kg
Maschine einzeln 14,8 kg
Schleifstein
Tormek Originalschleifstein
SG-250, Aluminiumoxid
∅ 250 × 50 mm
90 U/min
Drehmoment 14,7 Nm
Lederabziehscheibe
∅ 220 × 31 mm
Hauptwelle
Hauptwelle, Scheiben und
EzyLock mutter aus Edelstahl.
Gehäuse
Oberteil und Rahmen in Zink.
Seiten in stabilen ABS Plastik.
Motor
Ganz gekapselt, Einphasig
200 W (Aufnahme) 230 V, 50 Hz
Dauerbetrieb
Wartungsfrei
Leiser Lauf, 54 dB
25.000 Stunden Lebensdauer
Patent
SE 538962
SE 538642
EU Reg. No 002984088-0001
CN Reg No. 201630384930.1
Patent Pending SE, EP, US
SE-77
UPGRADED
TT-50
SP-650
WM-200
PA-7 0
Öl für die Abziehscheibe liegt bei.
+ Tormek Handbuch und DVD, s. Seite 2 der Broschüre!
Vorrichtung für gerade Schneiden
Für Hobeleisen und Stemmeisen.
Sicherheitsanschläge verhindert dass
das Werkzeug vom Schleifstein abrutscht.
Max Werkzeugbreite 77 mm, max Stärke
9mm. (SE-77 ersetzt SE-76.)
Drehwerkzeug
Dreht den Stein genau kreisrund und plan.
Wird durch die Universalstütze geführt,
die auch die Vorrichtungen führt. Mühelose
Zuführung mit doppelten Drehknöpfen.
Steinpräparierer
Die feine Seite justiert die Oberäche des
Schleifsteins auf Körnung 1.000. Die grobe
Seite stellt den Normalzustand wieder her.
Winkellehre
Für stufenloses Einstellen eines Schneidenwinkels zwischen 10° und 75°, oder einen
vorhandenen Winkel messen. Justierbar für
jeden Steindurchmesser bis zu ∅ 150 mm.
Abziehpaste
Zum Anbringen auf der Lederabziehscheibe.
Korngröße 0,003 mm. Entfernt den Grat
und poliert die Schneide spiegelblank.
Sonstige Zubehöre
SVM-00
TTS-100
LA-120
MH-380
RB-180
Halterung für kleine Messer
Ermöglicht es, auch kleinste Messer
wie Schnitzmesser und Taschenmesser
zu schärfen. Funktioniert zusammen
mit SVM-45.
Einstelllehre für Drehstähle
Zum Wiederholen der Schneidenform
Ihrer Drehröhren und Schrägmeißel
beim Schärfen mit den Vorrichtungen
SVD-186 und SVS-50. Mit eingebauten
Geometrien.
Prolierte Lederabziehscheibe
Zum Abziehen und Polieren der Innenseite
von Drehröhren, Schnitzhohleisen und
Geißfüßen. Mit auswechselbaren Prolen.
Für schmalere Werkzeuge können Sie mit
der LA-124 ergänzen, die einen Radius
von2 mm und eine Spitze von 45° hat.
Maschinenhülle
Schützt die Maschine vor
Spänen und Holzstaub.
Drehscheibe
Mit dieser Drehscheibe, drehen Sie das
Gerät einfach um 180° und verriegeln es
stabil in der Schleifposition. Dadurch können
Sie mühelos zwischen Schleifen und Abziehen oder Schleifen gegen die bzw. mit der
Rotationsrichtung wechseln. Passend für
Modelle: T-8, T-7, T-4, T-3, 2000 und 1200.
DIE TORMEK T-4 ist eine Weiterentwicklung
des Modells T-3 welche die Präzision und Stabilität auf ein völlig neues Niveau bringt. Genau
wie die T-8 hat die T-4 wichtige Funktionen, wie
Motor und Hauptwelle, diese sind im gegossenem Oberteil montiert, auch die Buchsen für die
Universalstütze sind integriert. Dies ergibt eine
unschlagbare Präzision für die Universalstütze,
die als Basis aller Tormek Vorrichtungen dient.
Sie erhalten eine hochwertige Maschine, ideal
für Haus und Hobby, welche alle gängigen
Schneidwerkzeuge schleifen kann. Im Lieferumfang enthalten ist der Steinpräparierer SP-650,
Winkelmesser WM-200, Abziehpaste PA-70,
DVD und Handbuch für das Tormek Nassschleifen. Vervollständigen Sie die T-4, mit Ihrer Wahl
von Vorrichtungen, auf der Basis der Werkzeuge
die Sie schleifen wollen (separat erhältlich).
Maß
Breite 230 mm
Tiefe 200 mm
Höhe 260 mm
Gewicht
Einschl. Verpackung 9,8 kg
Maschine einzeln 8,0 kg
Schleifstein
Tormek Originalschleifstein
Aluminiumoxid
∅ 200 × 40 mm
120 U/min
Drehmoment 8,4 Nm
Lederabziehscheibe
∅ 145 × 26 mm
Hauptwelle
Hauptwelle aus Edelstahl,
EzyLock in Komposit.
Gehäuse
Schlagfester ABS Kunststoff
Massives Zink- Oberteil
Motor
Einphasen-Industriemotor
120 W (Aufnahme)
230 V, ~ 50 Hz
Betrieb 30 min/h
Wartungsfrei
Leiser Lauf, 54 dB
10.000 Stunden
Lebensdauer
Page 2
Zubehörpaket
Rezensionen
NEUIGKEITEN!
HTK-706 Haus- & Heimpaket
Diese Vorrichtungen benötigen Sie,
um alle im Haushalt vorkommenden
Werkzeuge immer scharf zu halten.
Beinhaltet SVM-45, SVM-00,
SVM-140, SVX-150, SVS-38
und SVA-170.
TNT-708 Drechslerpaket
Das komplette Paket für den
Holzdrechsler. Beinhaltet SVD-186,
SVS-50, SVD-110, TTS-100,
LA-120, MH-380, TNT-300 DVD
und ein detailliertes Instruktionsbuch in englischer Sprache.
Tormek Spezialsteine
Blackstone Silicon SB-250
Schleift HSS, hochlegierten Stahl
sowie. Werkzeugemit einer großen
Schleiffase schneller als mit dem
Tormek Originalschleifstein. Kann
auch Hart metall putzen. Korn 220.
Japanese Waterstone
SJ-250 und SJ-200
Gibt Handwerkzeugen eine extra
feine und spiegelblanke Schleifäche, wenn die Schneide vorgeformt
ist. Ideal für Schnitzwerkzeuge.
Korn 4000.
Ist in zwei Größen erhältlich, 250
mm (für das Modell T-8, T-7 und
2000) und 200 mm (für das Modell
T-4, T-3 und 1200). Da er hergestellt ist, um dem Werkzeug die
allerfeinste Oberäche zu geben,
ist seine Schleiffähigkeit begrenzt
und er kann deswegen nicht für das
Formen eines Werkzeugs benutzt
werden.
TS-740 Tormek Schleifstation
Schleifstation von höchster Qualität mit angepassten Schubladeneinsätzen für Tormeks Zubehör. Praktisches Verstauen von Schleifvorrichtungen und Zubehör zum Schleifen aller Arten von Werkzeugen.
Kräftige Stahlkonstruktion mit kratzfester Pulverbeschichtung, abgerundete Ecken und Tormeklogo. Effektiv und leicht zu platzieren mit
einfacher Einstellung der individuellen Arbeitshöhe. Höhe 750–830
mm, Breite 578mm, Tiefe 390 mm.
• Zentralschloss
mit Schlüssel
• Vollausziehbare Schubladen
passend zu
Tormeks Zubehörpaketen
• Automatische weiche
Schließfunktion
• Handgriff
aus Aluminium
• Justierbare Füße für
optimale Arbeitshöhe
• Arbeitsunterlage RM-533,
siehe unten.
• Kratzfeste
Pulverbeschichtung
• Löcher für
Haken zum
Aufhängen
(Zwei Haken im
Lieferumfang.)
• Gummifüße schützen den Fußboden
Einige Leute haben noch nie ein wirklich scharfes Werkzeug
benutzt, aber wenn sie es tun, werden sie feststellen, dass es
weniger Kraft zum Schneiden benötigt und es schneidet so
sauber, dass die Einsparungen, nur an Schleifmaterial, signifikant sind. Weil Tormek regelmäßig
sein System verbessert, ist das die Marke, die ich
ausgewählt habe. Versuche nass zu schärfen; wie
ich, Du wirst erstaunt sein, wie viel besser Dein
Drechselerlebnis ist.
Terry Martin
American Woodturner, USA
Ich habe noch nichts gefunden, was auf der Tormek Maschine
nicht geschliffen werden kann. Die abgezogene Schneide ist
unglaublich fein und gleichzeitig ist die Form der Schneide
eindrucksvoll verbessert worden. Da das Schleifen
außerdem schonend ist, führt das zu einer sehr
langen Lebensdauer des Werkzeugs. Ich bin
jetzt voll und ganz auf die Nass-Schleifmethode
umgestiegen. Es handelt sich wirklich um „Touch
and Turn“, aber Sie schleifen viel seltener und
haben wesentlich mehr Zeit zum Drechseln!
Alan Holtham
The Woodworker, UK
Eine Tormek ist eine sichere Investition in Qualität
und Funktion. Sie brauchen sich nie wieder über
stumpfe Werkzeuge zu ärgern!
Wolfgang Hess,
Tormek Schweden
Tormek Diamant-Schleifscheibe
Diamond Wheel Coarse DC-250
Für efzientes Schleifen aller Arten
von Materialien, inkl. Stahl, Keramik
und Hartmetall. Repariert schnell
eine stumpfe oder beschädigte
Schneide. Korn 360.
Diamond Wheel Fine DF-250
Für eine feine Schleifäche für allen
Arten vonSchneidwerkzeugen.
Kombiniert effektiven Abtrag mit
feiner Schleifäche. Für alle Arten
von Material, inkl. Stahl, Keramik
und Hartmetall. Korn 600.
Diamond Wheel Extra Fine
DE-250
Für eine sehr feine Schleifäche.
Schärft alle Arten von Material,
inkl. Stahl, Keramik und Hartmetall.
Ideal für Schnitzeisen und Messer,
wenn der Materialabtrag gering
sein soll. Korn 1200.
Bei jeder Diamantscheibe liegt 150 ml
ACC-150 Rostschutz-Konzentrat bei.
Tormek hat für Diamantscheiben
EU-Markenschutz beantragte.
MB-100
Multihalter
Mit dem Multihalter MB-100 können Sie auch an der Seite der Tormek
Diamant-Schleifscheibe schärfen und eine vollständig ache Fase für
bestimmte Anwendungen herstellen. Der MB-100 hat eine Ausrichtlinie
zur Einstellung der richtigen Schärfposition für das jeweilige Werkzeug
bzw. die Vorrichtung. Er kann wahlweise senkrecht oder waagerecht
montiert werden. (Patent Pending)
Der MB-100 ist mit folgenden Tormek-Vorrichtungen einsetzbar:
SVM-45 Vorrichtung für Messer, SVM-140 Vorrichtung für lange, dünne
Messer, SVM-00 Halterung für kleine Messer, SVX-150 Vorrichtung für
Scheren, SVA-170 Vorrichtung für Äxte, SVS-38 Vorrichtung für kurze
Werkzeuge, SVD-186 Vorrichtung für Röhren, SVS-50 Multivorrichtung,
SE-77 Vorrichtung für gerade Schneiden und SVD-110 Schleifstütze.
ACC-150
IHR TORMEKHÄNDLER:
Rostsschutz-Konzentrat
Macht Wasser korrosionshemmend. Immer bei Verwendung mit
Diamantscheiben. Kann auch mit
Schleifsteinen verwendet werden.
Jedes Paket enthält 2×150 ml.
Schleift alle Ihre Schneidwerkzeuge
Mit dem breiten und patentierten Sortiment an Schleifvorrichtungen von Tormek können Sie praktisch alle
Arten von Schneidwerkzeugen schleifen. Tormek hat sich
der Entwicklung des Nass-Schleifens durch innovative
Lösungen verschrieben!
Präzise Wiederholbarkeit
Das Schlüsselwort für das Schleifsystem von Tormek
ist die Wiederholbarkeit. Sie können die Form des
Werkzeugs völlig an Ihre Bedürfnisse anpassen.
Maximale Schärfe
Sie beenden den Schleifvorgang, indem Sie die Schneide
auf der Lederabziehscheibe abziehen und polieren. Dadurch
erhalten Ihre Werkzeuge eine äußerst feine Schärfe.
Schnelles Schleifen
Wenn die Form der Schneide erst einmal erstellt ist,
brauchen Sie beim jedem späteren Schleifen nur sehr wenig
Stahl zu entfernen, was ein schnelles Arbeiten mit sich führt.
Volle Kontrolle
Durch die niedrige Drehzahl haben Sie die vollständige
Kontrolle über den Schleifvorgang und entfernen nicht
mehr Stahl als nötig. Ein weiterer Vorteil ist, dass Ihre
Werkzeuge länger halten.
Keine Gefahr von Überhitzung
Die Schneide wird kontinuierlich mit Wasser gekühlt,
daher besteht keine Gefahr, dass der Stahl überhitzt
wird und seine Härte verliert.
Sicher und ruhig
Abgenutzte Schleifkörner sammeln sich im Wasserbehälter,
wodurch die Luft sauber und frei von Schleifstaub bleibt.
Keine Funkenbildung, die in Umgebungen mit viel Holzstaub
eine Gefahr bedeuten könnte. Sie werden auch feststellen,
dass die Maschine überraschend leise läuft.
Qualität und Funktion
Eine Tormek Schleifmaschine ist eine Investition
in Qualität und Funktion mit unserer 7 Jahre Garantie.
DAS
ULTIMATIVE
SCHLEIF-
RM-533
Arbeitsunterlage
Mit der Tormek Arbeitsunterlage aus Gummi
erhält man eine wasserfeste und rutschsichere
Arbeitsäche. Der erhöhte Rand sammelt eventuelles Tropfwasser auf. Maße 533×343 mm.
www.tormek.com
9053-1806 DE
SYSTEM
Loading...
