10
1
1/2"FLAT HEAD SCREW 8
HINTS:
WHEN THE TABLE IS IN THE UPRIGHT POSITION,
THE GOALIE ROD SHOULD ALWAYS BE IN YOUR
LEFT HAND REGARDLESS OF WHICH SIDE OF
THE TABLE YOU ARE STANDING ON.
MAKE SURE THE RODS ARE INSTALLED
CORRECTLY BEFORE ATTACHING THE HANDLES.
PUSH-ON HANDLES CANNOT BE REMOVED ONCE
INSTALLED.
IF THE RODS DO NOT SLIDE FREELY THROUGH
THE BEARINGS, YOU CAN APPLY SPRAY WAX
(FURNITURE POLISH) TO A CLOTH AND WIPE
DOWN THE RODS TO MAKE THEM SLIDE EASIER.
IF SPRAY WAX DOES NOT HELP, THE TABLE
MAY NOT BE SQUARE. LOOSEN THE HARDÂWARE ON THE SIDE PANELS AND LEGS TO
RE-ALIGN THE TABLE. TIGHTEN HARDWARE
WHEN COMPLETE.
SHOULD THE PLAYFIELD HAVE A BOW IN IT,
YOU CAN LOOSEN THE PLAYFIELD SUPPORT
RODS TO RELAX THE PLAYFIELD.
H4
H9
3/4"FLAT HEAD SCREW 8
5/8"ROUND HEAD SCREW 14
H10
H11
1/4"x1-1/4" BOLT 8
3/8" WASHER 6
1/4" WASHER 8
1/4"x1/2" FINISHING NUT 6
H6
H8
H7
H5
HARDWARE
DESCRIPTION
1/4"x25-5/8"SUPPORT ROD 3
5/16"WASHER 16
5/16" x 1-3/4" BOLT 16
H3
H2
H1
QTY. REQUIRED
(EXTRA PIECES MAY BE INCLUDED)
PARTS IDENTIFIER
H5
1-1/2"FLAT HEAD SCREW 4

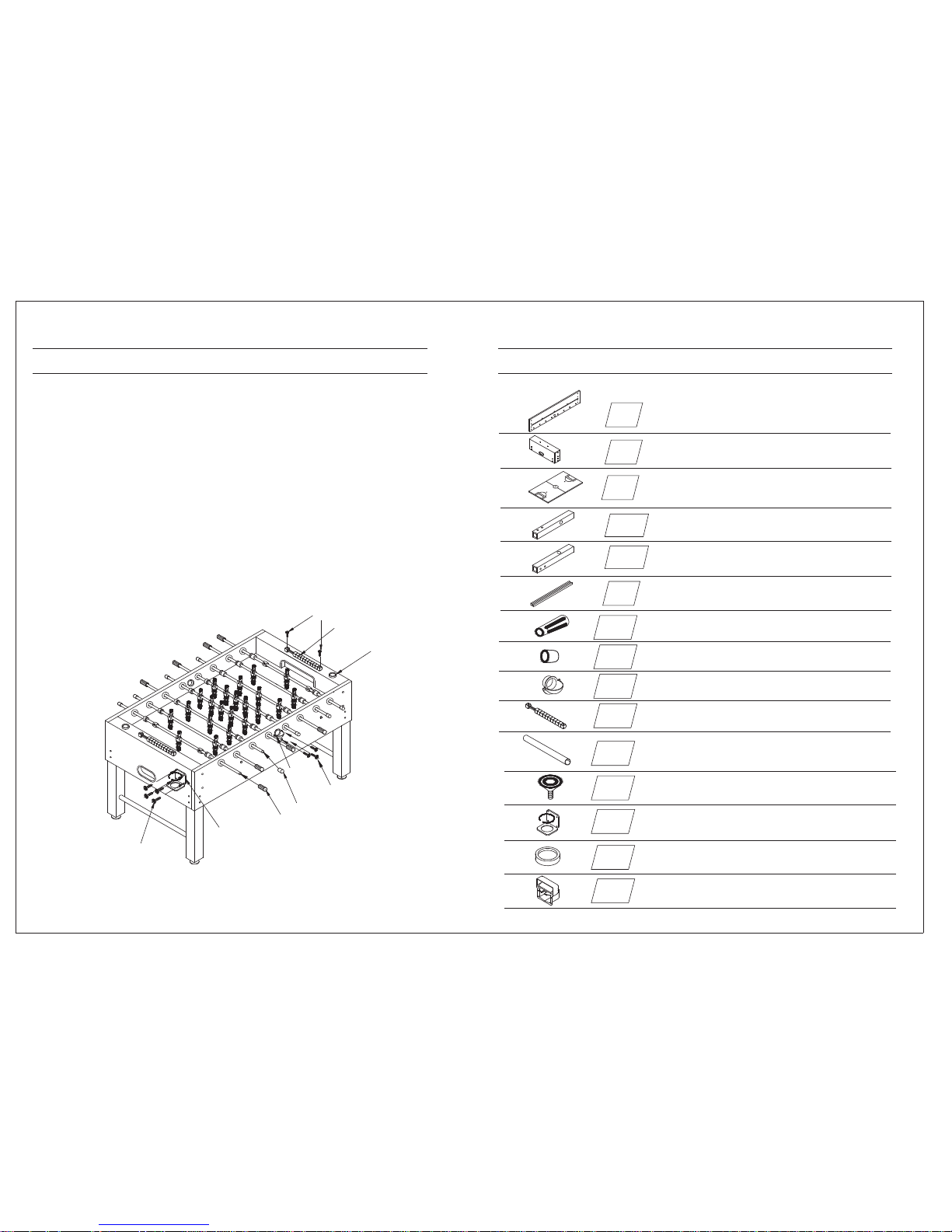

11. ONCE YOU ARE SURE THE RODS ARE INSTALLED CORRECTLY,
SLIDE THE HANDLES P6 ONTO THE END OF THE RODS WITH
THE HOLE CLOSET TO THE END OF THE RODS. SLIDE THE ROD
END CAPS P7 ONTO THE OTHER END OF THE RODS AS SHOWN
IN FIGURE 6.
12. ATTACH THE BALL ENTRY CUPS P8 TO THE SIDE PANEL WITH
SCREWS H11.
13. ATTACH TWO SET OF SLIDE SCORERS P9 TO THE END PANEL
USING SCREWS H8.
14. ATTACH CUP HOLDERS P12 TO THE END PANEL USING SCRWES
H10.
15. PLACE TWO ASHTRAYS P13 ON THE END PANEL.
FIGURE 6
9
SOCCER TABLE ASSEMBLY
WARNING: TWO ADULTS NEEDED TO ASSEMBLE SOCCER TABLE
ASSEMBLY INSTRUCTIONS
P9
P7
P6
P8
H11
P12
H10
H8
P13
ASSEMBLY PARTS
P2
P1
P4B
P4A
PARTS IDENTIFIER
P13
P14
P12
P11
P10
P9
P8
P7
P6
P3
P5
BALL CATCHER 2
2
CUP HOLDER 2
ASHTRAY 2
CROSS BAR 2
LEG LEVELER 4
ROD HANDLE 8
ROD END CAP 8
SLIDE SCORER 2
BALL ENTRY CUP 2
RIGHT LEG 2
LEFT LEG 2
PLAYFIELD 1
PLAYFIELD SUPPORT BRACE 3
SIDE PANEL 2
END PANEL 2
DESCRIPTION
QTY.

2 HOME PLAYERS ROD 1
R7
R8
2 AWAY PLAYERS ROD 1
R2
3
R5
R6
R4
R3
DESCRIPTION
DESCRIPTION
TOOL 1
SOCCER BALL 4
PARTS IDENTIFIER
R1
ASSEMBLY PARTS
A2
A1
ACCESSORIES
QTY.
QTY.
H2
H1
8
H1
P11
P4A
P10

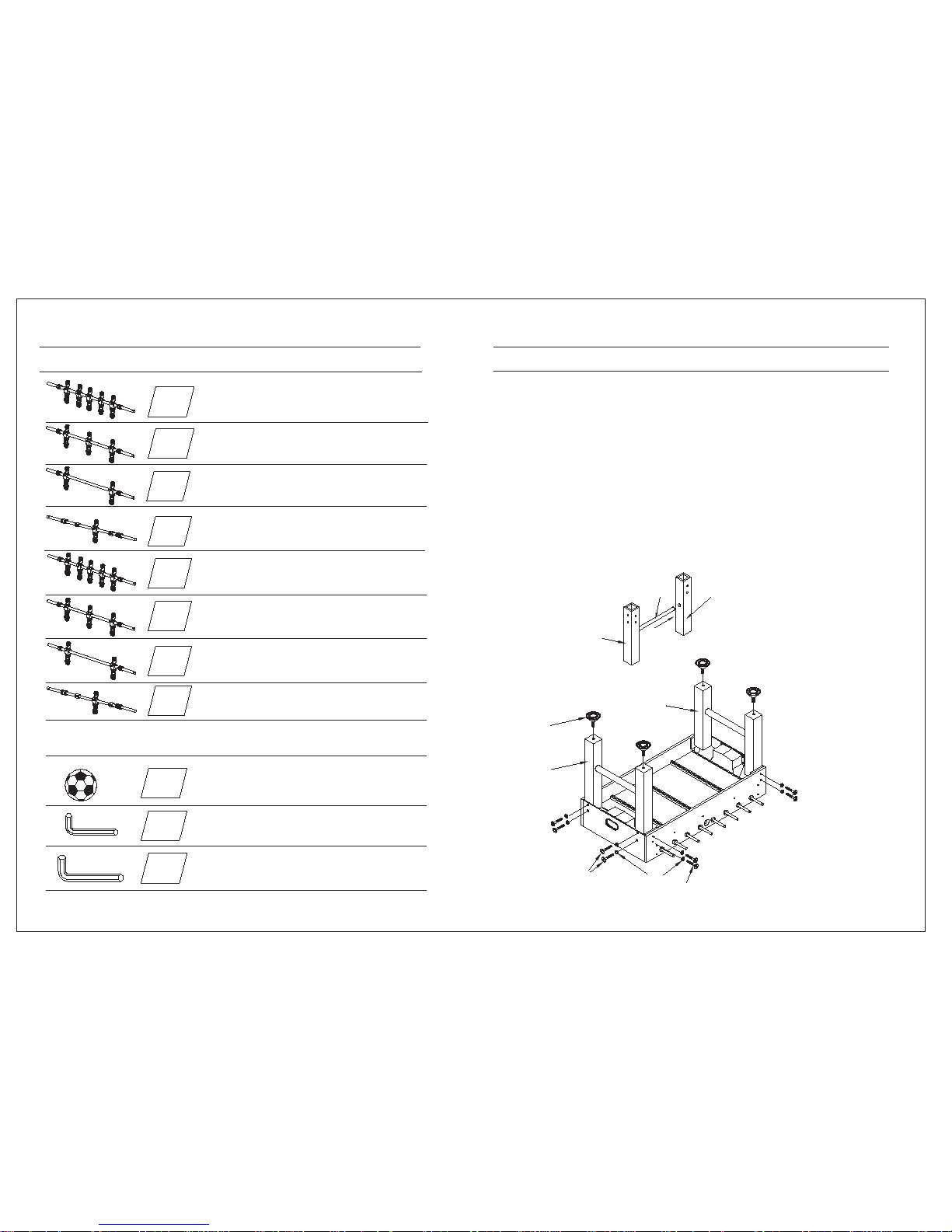

8. INSET THE CROSS BAR P10 TO THE HOLE OF THE LEGS P4A&P4B
AS SHOWN IN FIGURE 5A.
9. ASSEMBLE LEGS P4A&P4B WITH BOLTS H1 AND WASHERS H2 AS
SHOWN IN FIGURE 5B.
10. PLACE THE LEG LEVELERS P11 TO THE BOTTOM OF THE LEG.
WARNING:
This step requires two adults!
Very carefully turn the table over and set on its legs.
Be careful! The table is very heavy and the rods will
slide. Do not lift the table by holding onto the rods.
WARNING: TWO ADULTS NEEDED TO ASSEMBLE SOCCER TABLE
ASSEMBLY INSTRUCTIONS
SOCCER TABLE ASSEMBLY
1 AWAY PLAYER ROD 1
5 AWAY PLAYERS ROD 1
3 AWAY PLAYERS ROD 1
3 HOME PLAYERS ROD 1
1 HOME PLAYER ROD 1
5 HOME PLAYERS ROD 1
TOOL 2
A3
P4B
P4A
P4B
FIGURE 5A
FIGURE 5B

2 PLAYER ROD 2
5/32"x 1"BOLT(used to install men) 26
ROD BUSHING 16
STOP RING 4
4
C9
C10
C7
C8
C6
PARTS IDENTIFIER
REPLACEMENT PARTS
PLASTIC ROD WASHER 16
RUBBER BUSHING 16
DESCRIPTION QTY.
3&1 PLAYER ROD 4
5 PLAYER ROD 2
C3
C4
C5
C2
C1
AWAY MEN 11
HOME MEN 11
LOCK NUT (used to install men) 26
C11
P3
P2
P2
H9
H4
H3
H5
H7
H6
H11
P14
P5

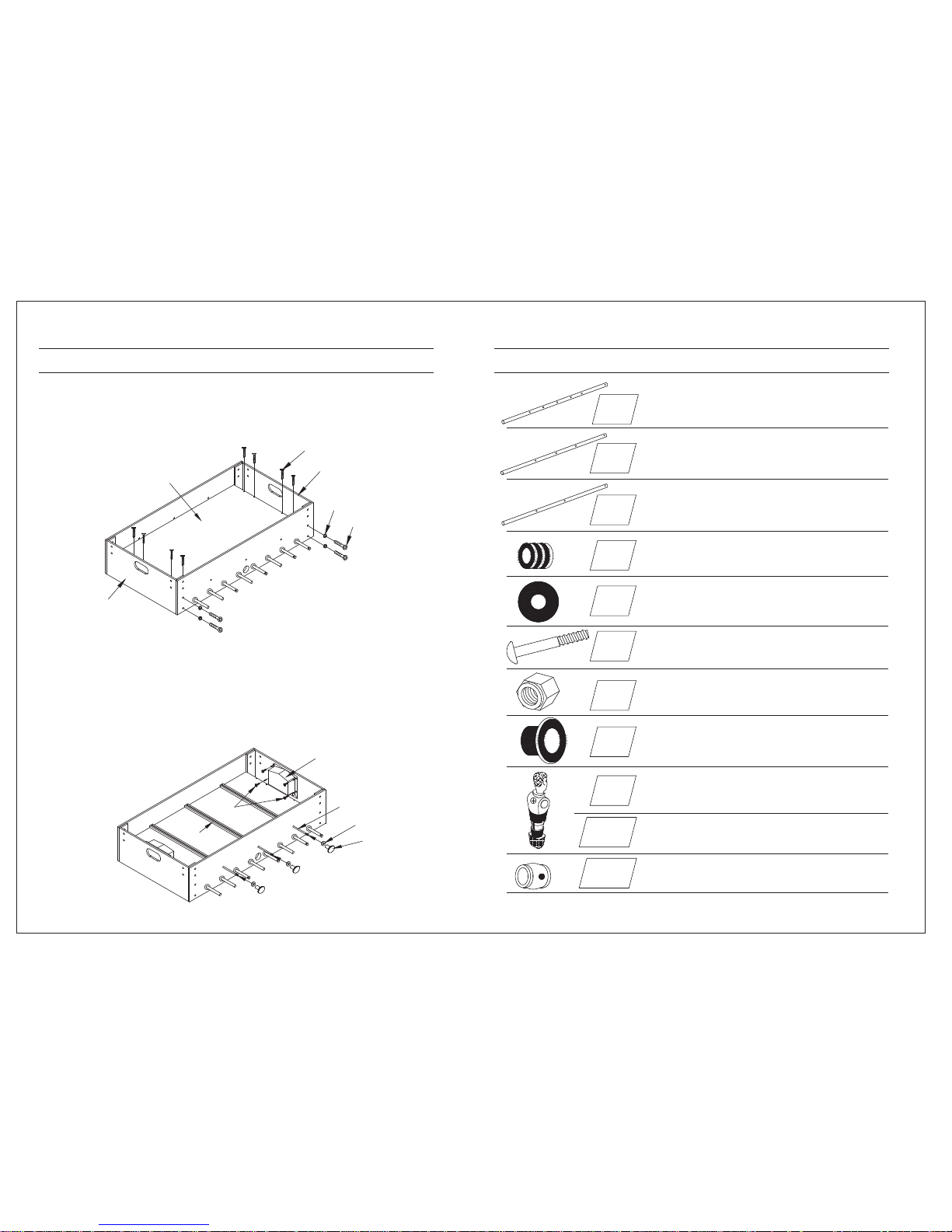

4. ATTACH THE TWO END PANELS P2 TO THE SIDE PANELS P1 WITH
BOLTS H3 AND WASHERS H4 AS SHOWN IN FIGURE 3.
5. ATTACH THE PLAYFIELD P3 TO THE END PANELS WITH SCREWS H9.
WARNING: TWO ADULTS NEEDED TO ASSEMBLE SOCCER TABLE
ASSEMBLY INSTRUCTIONS
SOCCER TABLE ASSEMBLY
6. PLACE THE PLAYFIELD SUPPORTS P5 ON THE BOTTOM OF THE
PLAYFIELD. INSERT SUPPORT RODS H5 THROUGH THE HOLES IN
THE SIDE PANELS P1 AND THE GROOVE IN THE PLAYFIELD
SUPPORTS P5 AS SHOWN IN FIGURE 4. PLACE WASHERS H7 AND
FINISHING NUTS H6 ON EACH END OF SUPPORT RODS H5.
7. ATTACH BALL CATCHERS P14 TO THE END PANELS USING SCREWS
H11 AS SHOWN IN FIGURE 4.
FIGURE 4
FIGURE 3
7

2 PLAYERS ROD: R7
1 PLAYER ROD: R8
1 PLAYER ROD: R4
2 PLAYERS ROD: R3
Hole
65
ASSEMBLY INSTRUCTIONS
WARNING: TWO ADULTS NEEDED TO ASSEMBLE SOCCER TABLE
SOCCER TABLE ASSEMBLY
WARNING: TWO ADULTS NEEDED TO ASSEMBLE SOCCER TABLE
ASSEMBLY INSTRUCTIONS
SOCCER TABLE ASSEMBLY
IMPORTANT:
Please read through the instruction book before
attempting assembly to familiarize yourself with
all part and assembly steps.

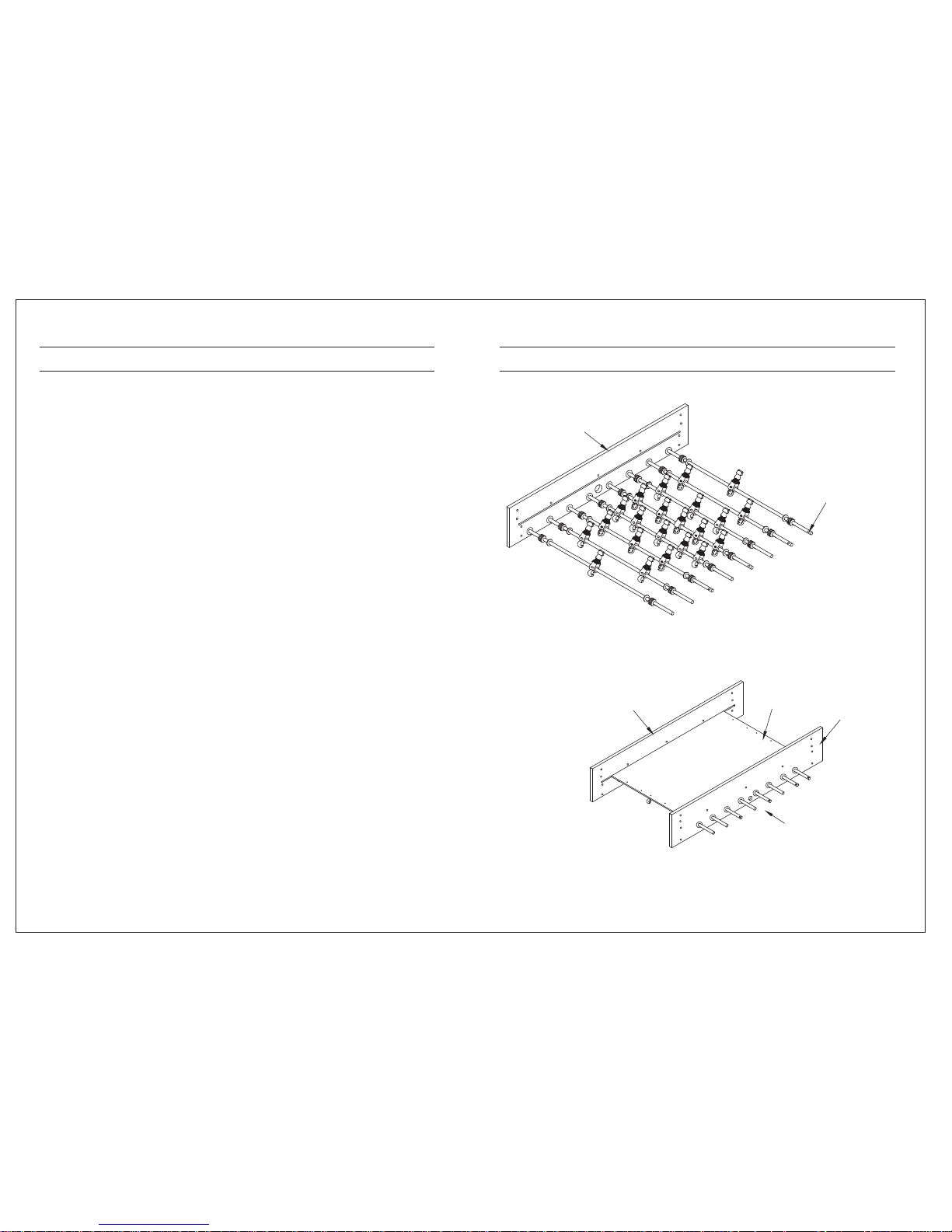

2. INSERT THE RODS THROUGH THE ROD BUSHINGS IN ONE SIDE
PANEL AS SHOWN IN FIGURE 1. ONCE YOU ARE SURE THE
PLAYER RODS ARE CORRECT, SLIDE THE OTHER SIDE PANEL
ONTO THE RODS AS SHOWN.
3. INSERT PLAYFIELD P3 INTO THE GROOVE ON THE SIDE PANELS
P1 WITH GRAPHICS FACING DOWN. SEE FIGURE 2.
1. CUT CORNERS OF THE BOX AND PLACE IT ON THE FLOOR
TO PROTECT THE PARTS AS THE UNIT IS BEING ASSEMBLED.
PLACE SIDE PANELS P1 UPSIDE DOWN AS SHOWN IN
FIGURE 1. (THE ROUND BALL ENTRY HOLE WILL BE
CLOSEST TO THE FLOOR.) TO EASE ASSEMBLY, PUSH THE
BUSHINGS ON THE RODS UP AGAINST THE MEN. ALIGN THE
RODS AS SHOWN IN FIGURE 1. THE HANDLE END OF THE
ROD HAS A HOLE CLOSE TO THE END OF THE ROD.
REMEMBER:
You are working upside down. All of the home team must
face one direction and the away team the other. All home team
handles will go on one side, all the away team on the other.
The handle end of the rod has the extra hole close to the end
of the rod.
FIGURE 2
P1
FIGURE 1
P3
P1
3 PLAYERS ROD: R2
5 PLAYERS ROD: R5
5 PLAYERS ROD: R1
3 PLAYERS ROD: R6
P1
