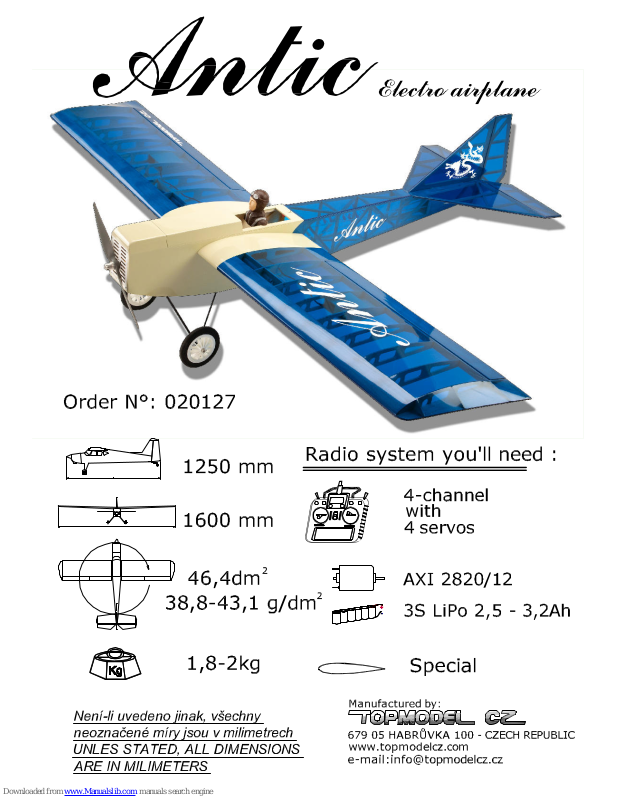

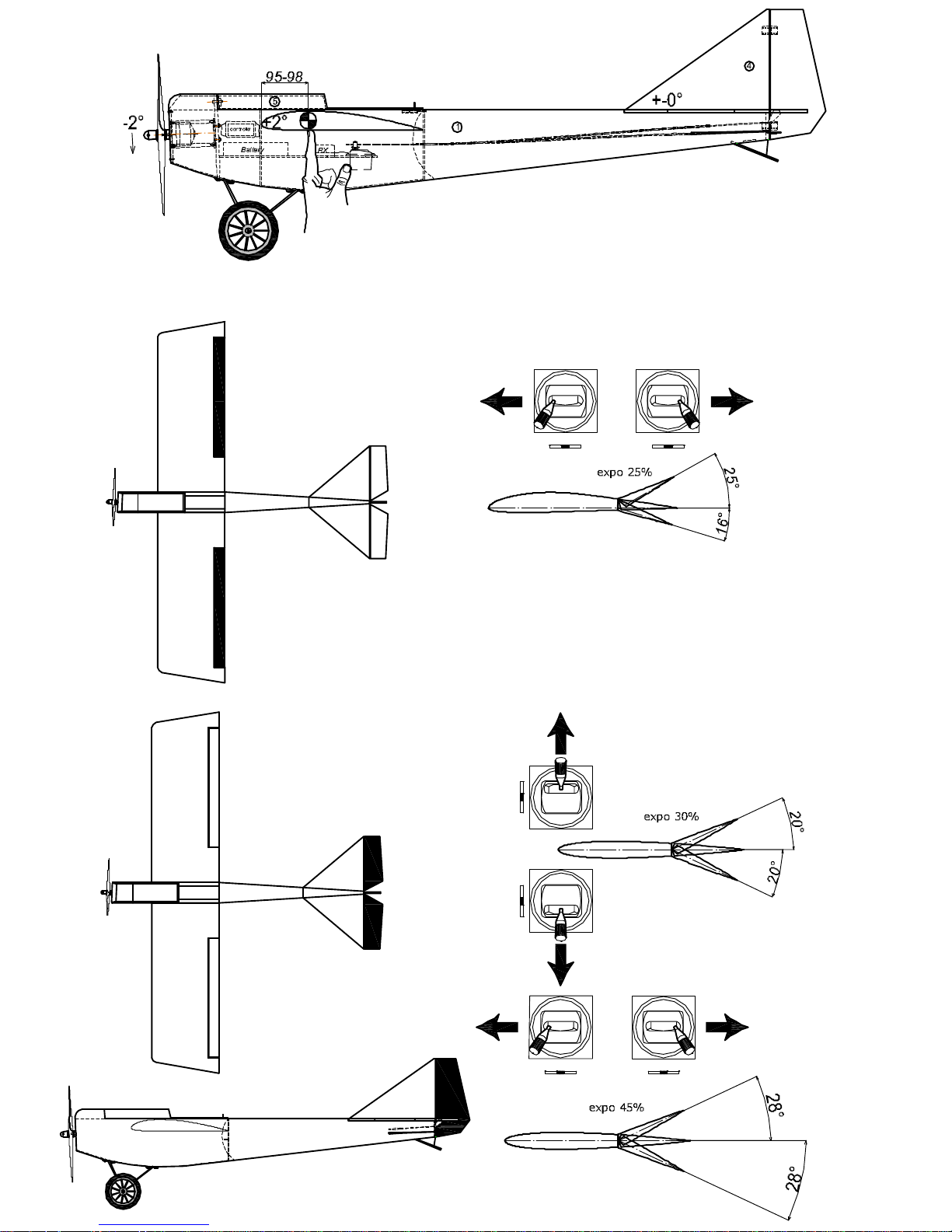

Topmodel CZ Antic Assembly Instructions Manual

020127 GB Parts list Spare part Order. No
Part # Part name Material, dimensions Loose In bag

building instructions 1 ­1 fuselage balsa assembly 1 - 020127-1

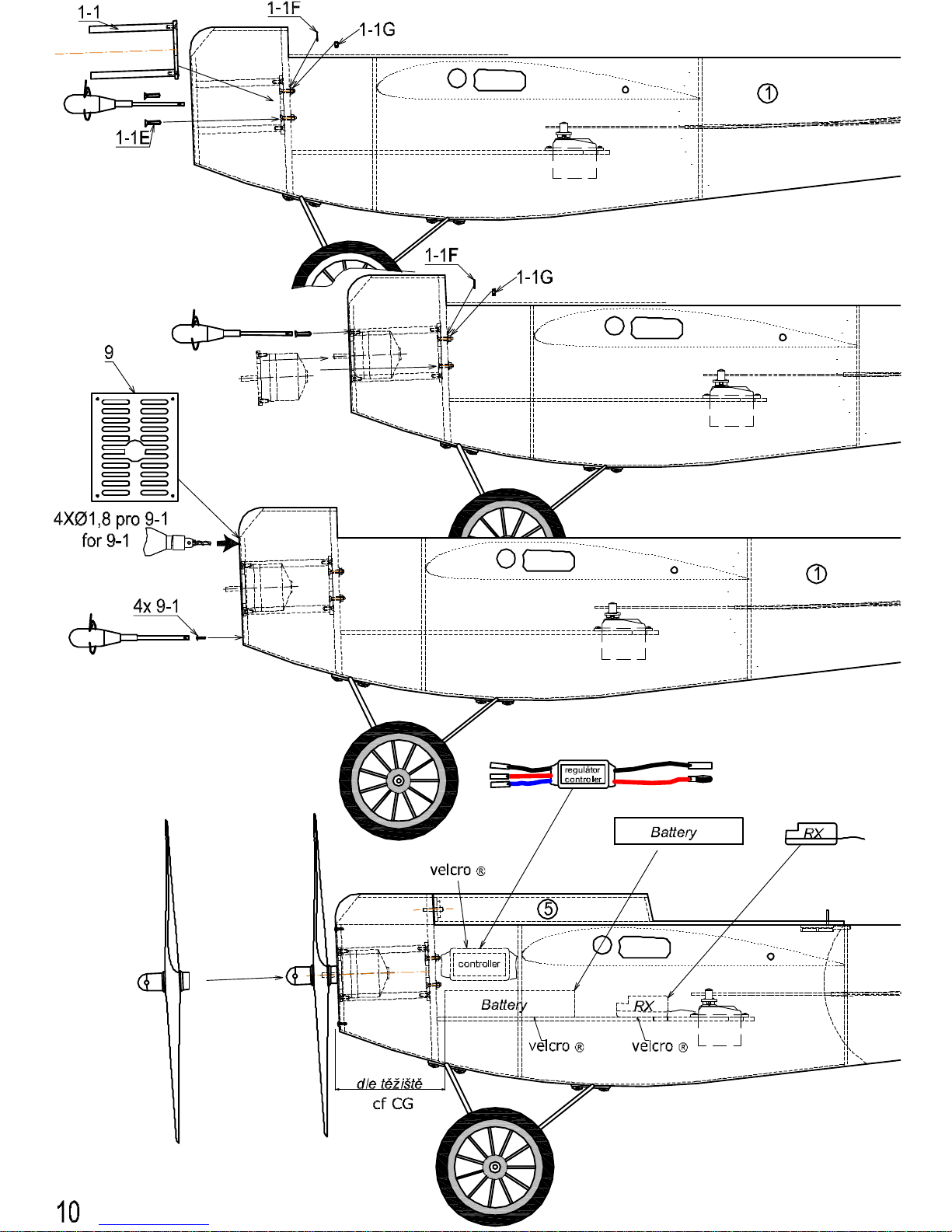

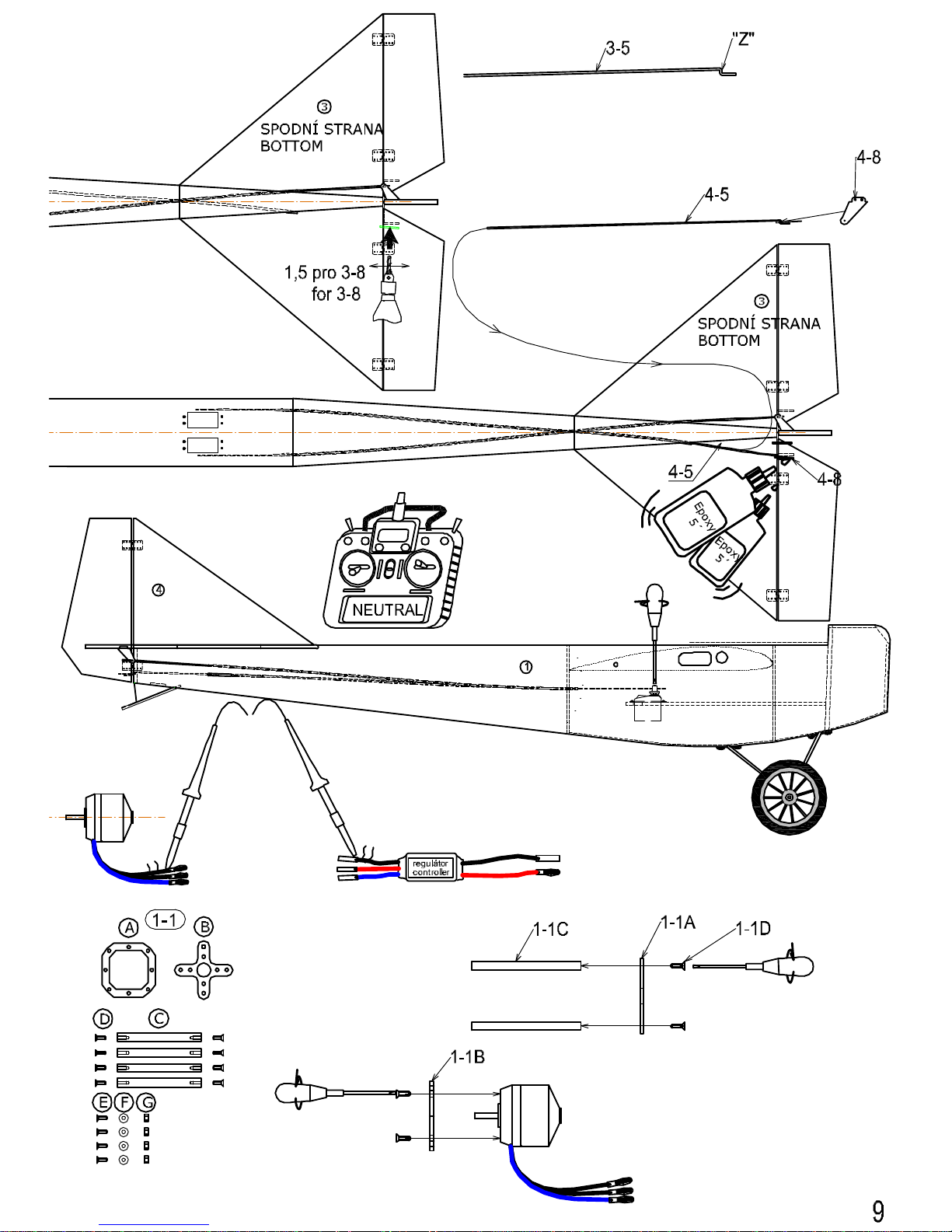

1-1 motor mount set on order - ­1-1A motor mount fibreglass 3mm - 1
1-1B motor mount fibreglass 3mm - 1
1-1C spacer dural - 4
1-1D screw M3x8 - 8
1-1E screw M3x12 - 4
1-1F washer steel Ø7 - 4
1-1G nut M3 - 4

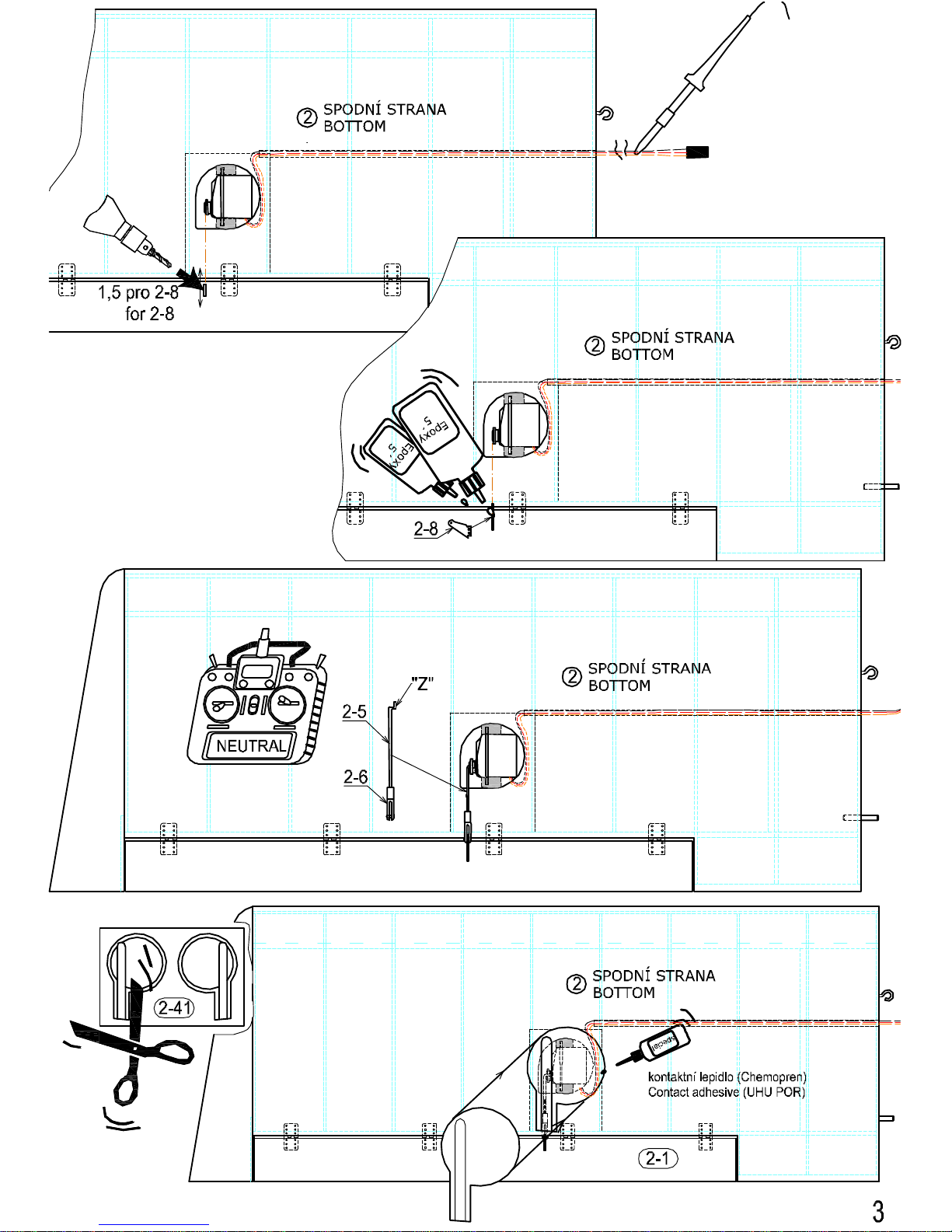

2 wing balsa assembly 2 ­2-1 aileron balsa 2 ­2-21 centering pin fibreglass Ø5x30mm 2 6BI21830
2-3 hook steel Ø3mm 2 0205719400886

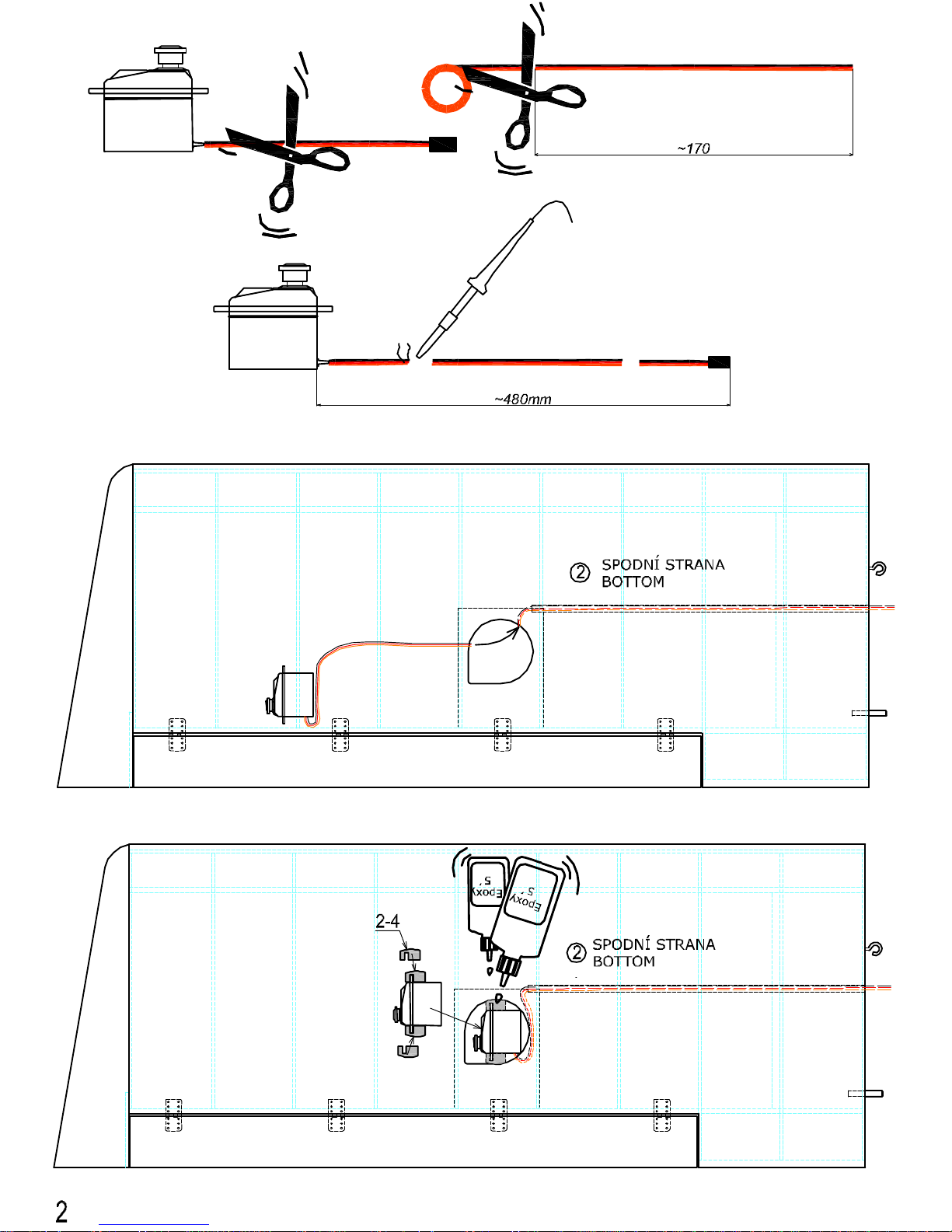

2-4 servo mount polyuretan 18mm - 4 05027
2-41 wing servo cover ABS plastic - 1 05018
2-5 ailerons pushrod M2 - 2 0166240
2-6 clevis MPJ 2110 - 2 2110
2-8 ailerons horn f ibreglass plate 1,5mm - 2 020127-2-8
24 wing joiner Alu tube Ø16x465mm 1 - 020127-24

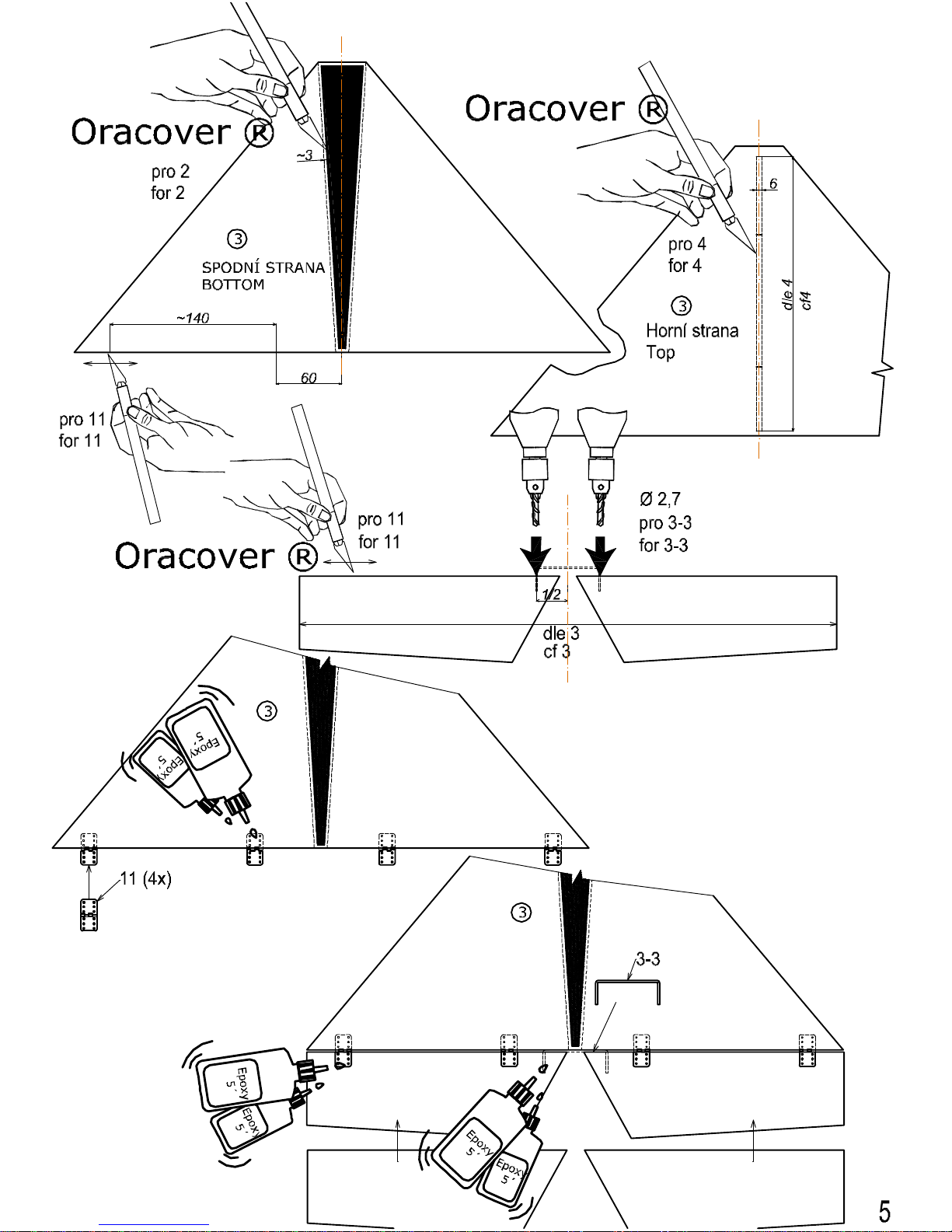

3 horizontal stabilizer balsa assembly 1 - 020127-3
3-3 elevator joiner steel Ø2,5mm - 1

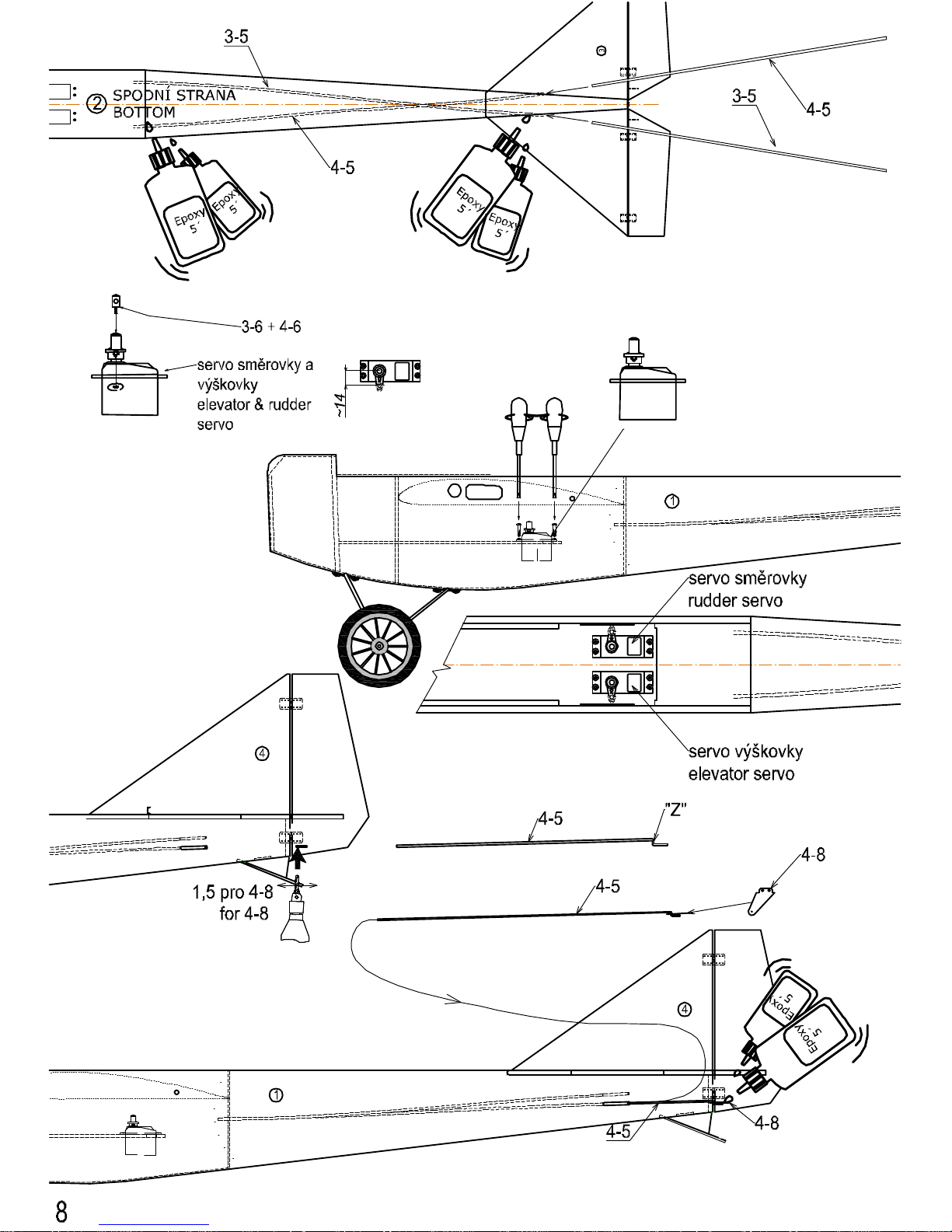

3-5 elevator pushrod bowden Ø3mm, steel Ø1,5mm - 1+1 M2O1500 + 519.1,5
3-6

pushrod connector

MPJ 2762 BR - 1 2762 BR
3-8 elevator horn fibreglass plate 1,5mm - 1 020127-3-8

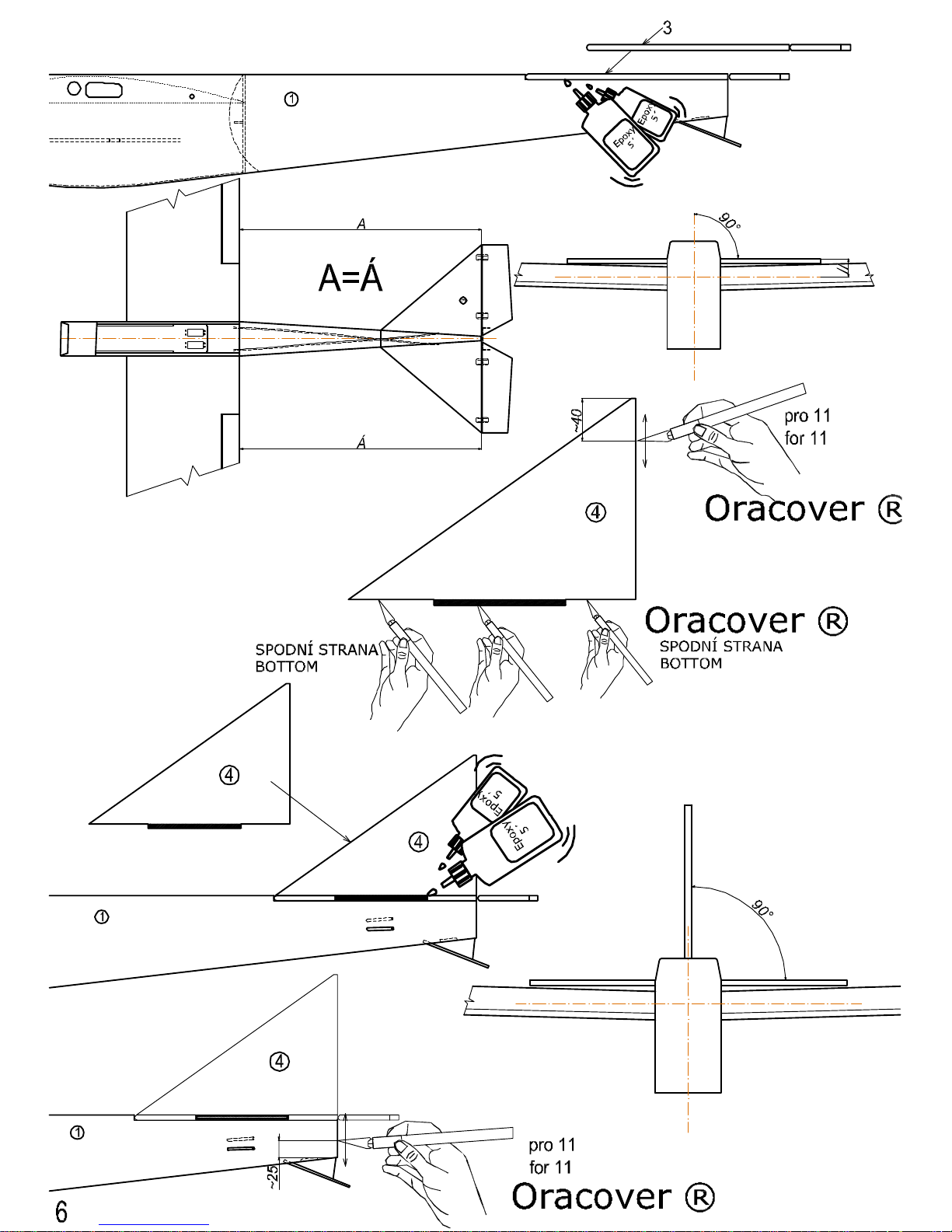

4 fin balsa assembly 1 - 020127-4
4-5 rudder pushrod bowden Ø3mm, steel Ø1,5mm - 1+1 M2O1500 + 519.1,5
4-6

pushrod connector

MPJ 2762 BR - 1 2762 BR
4-8 rudder horn fibreglass plate 1,5mm - 1 020127-3-8

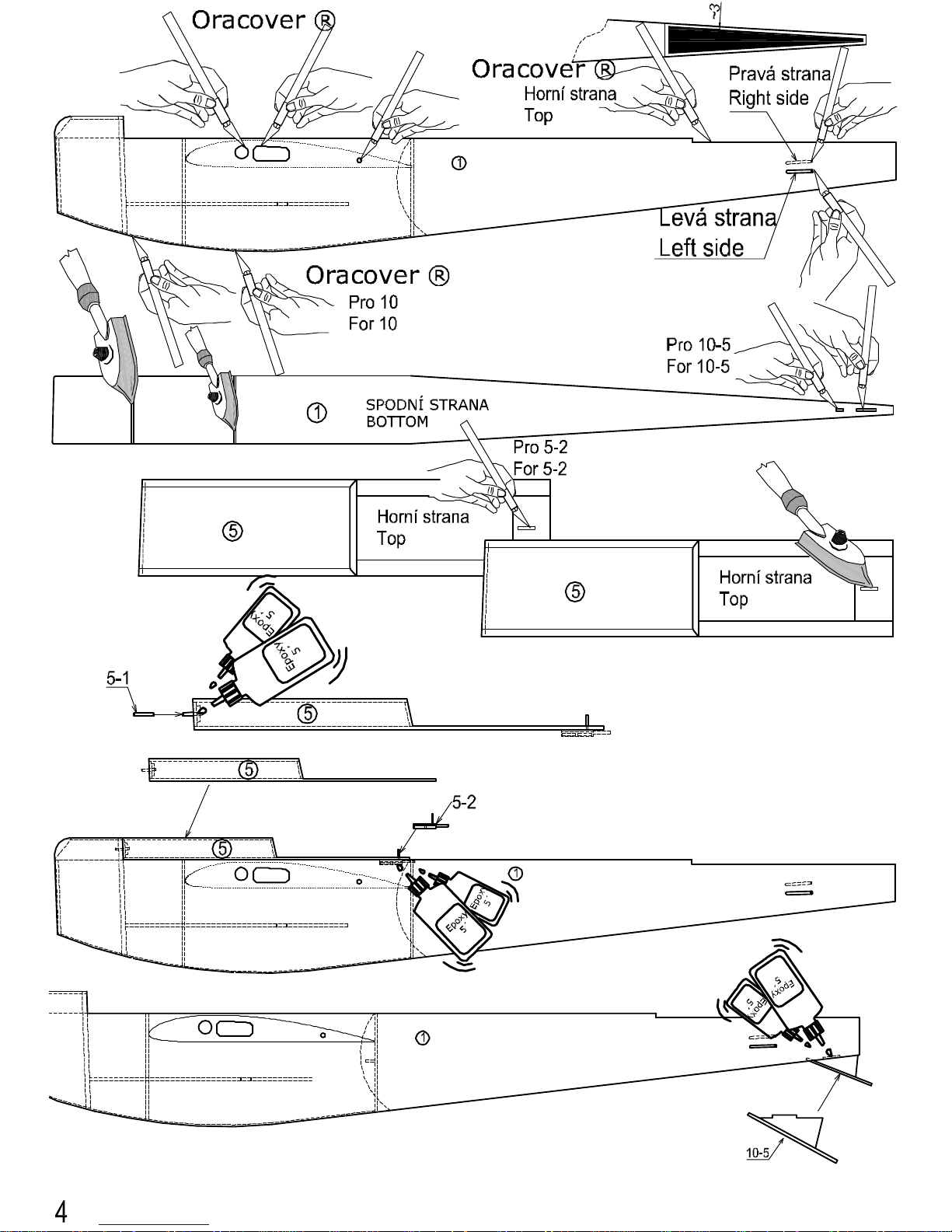

5 canopy frame balsa assembly 1 ­5-1 centering pin fibreglass Ø3x16mm - 2 6BI21828
5-2 hatch latch 190124827 - 1 190124827
511 dashboard paper - 1 020127-511
7 stickers only ARF version set - 020127-7
8 wheel

Ø110mm

- 2 020127-8
8-3 wheel colar MPJ 2811 AL, washer - 2+2 2811 AL
9 engine cowl plastic 80x100mm - 1 020127-9
9-1 engine cowl fixing screw Ø2,2x6,5mm - 4

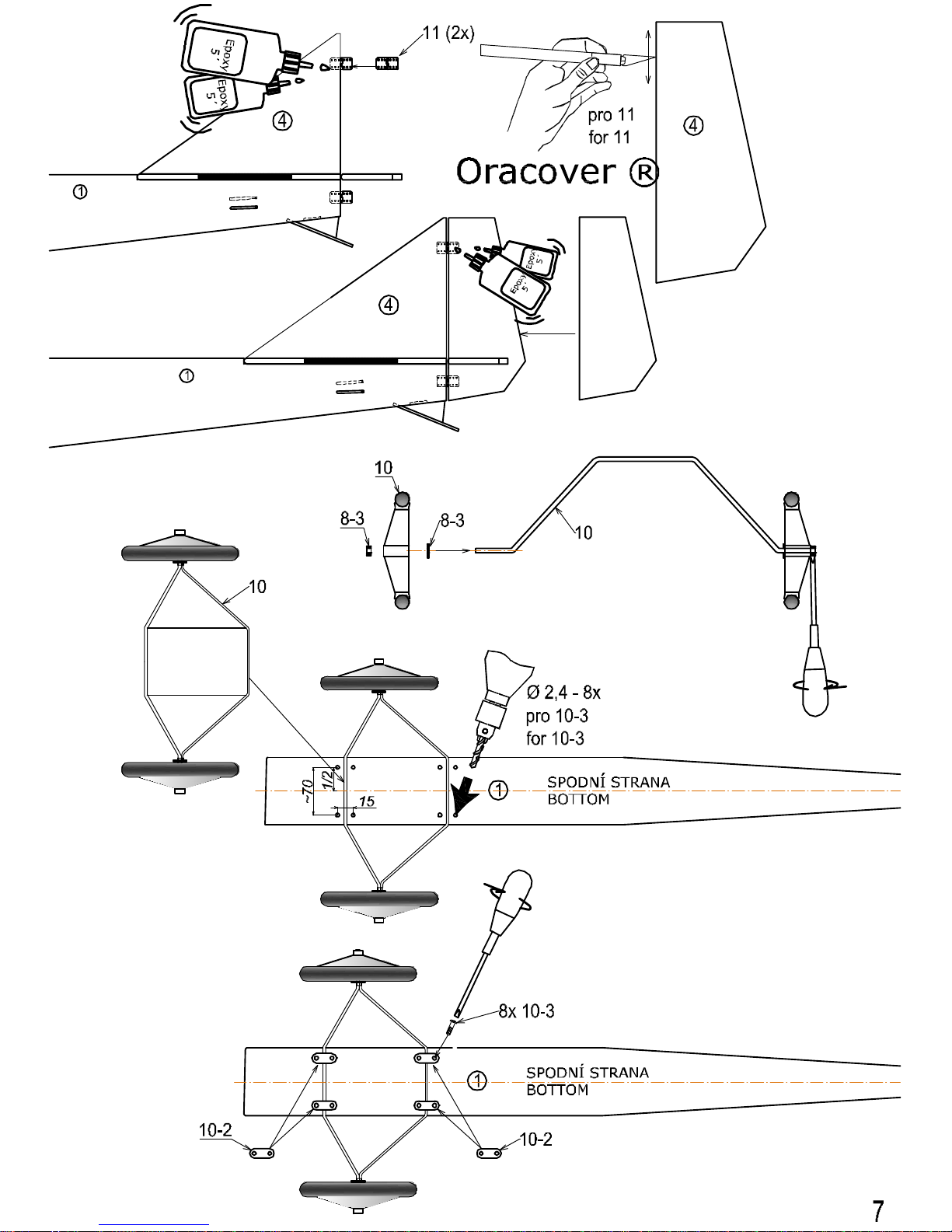

10 landing gear steel 1 - 020127-10
10-2 landing gear fixing MPJ 2630 - 4
10-3 landing gear fixing screw Ø2,9x13mm - 8
10-5 tailwheel plywood+ fibregass - 1 020127-10-5
11

pinned hinge

MPJ 2502 - 14 2502

12 pilot Pilot polystyren - 1 0502010

020127-MMS

020127-2

2630

RECOMMENDED EQUIPMENT

Pieces Item No.www.topmodelcz.com

transmitter 4 channel

reciever 5 channel

servo HS-225BB 2 for ailerons 1HI3055

HS-325 HB 2 for elevator & rudder 1HI3072

motor AXI 2820/12 1 3EL10529

controller RAY R-40B 1 1RC22009

spinner Propeller adapter 1 4552

propeller APC 12 x 6 E 1 3EL329742

battery

3S - 2, 8-3,3A h

1

020127 CZ OBSAH STAVEBNICE Náhradní díly obj.č
Číslo # Název Materiál, rozměry Volně V balíčku

stavební návod 1 ­1 trup balsa konstrukční 1 - 020127-1
1-1 motorové lože sada - 1

1-1A

základna

sklotextit 3mm

-11-1B

držák motoru

sklotextit 3mm

-

1

1-1C sloupek dural - 4
1-1D šroub M3x8 - 8

1-1E

šroub

M3x12

-41-1F

podložka

ocel Ø7

-

4

1-1G matice M3 - 4
2 křídlo balsa konstrukční 2 ­2-1 křidélko balsa 2 -

2-21

aretační kolík

sklotextit Ø5x30mm

-26BI21830

2-3

zajištění křídla

háček ocel Ø3mm

-20205719400886

2-4 držák serva polyuretan 18mm - 4 05027
2-41 krytka serva ABS - 1 05018

2-5

táhlo křidélek

ocel M2

-20166240

2-6

koncovka táhla křidélek

MPJ 2110

-22110

2-8 páka křidélek sklotextit 1,5mm - 2 020127-2-8
24 spojka křídla Al Ø16 x 465mm 1 - 020127-24
3 VOP balsa konstrukční 1 - 020127-3

3-3

spojka výškovky

ocel Ø2,5mm

-13-5

táhlo VOP

bowden Ø3mm, ocel Ø1,5mm

1+1-M2O1500 + 519.1,5

3-6 koncovka táhla výškovky MPJ 2762 BR - 1 2762 BR
3-8 páka VOP sklotextit 1,5mm - 1 020127-3-8

4

směrovka

balsa konstrukční

1-020127-4

4-5

táhlo směrovky

bowden Ø3mm, ocel Ø1,5mm

1+1-M2O1500 + 519.1,5

4-6

koncovka táhla směrovky

MPJ 2762 BR

-

1+1

2762 BR

4-8 páka směrovky sklotextit 1,5mm - 1 020127-3-8
5 kryt trupu balsa konstrukční 1 ­5-1 uchycení krytu sklotextit Ø3x16mm - 2 6BI21828

5-2

zámeček krytu

190124827

-1190124827

511 palubní deska papír - 1 020127-511
7 obtisky obsaženo pouze v ARF verzi sada - 020127-7
8 kola Ø110mm - 2 020127-8

8-3

zajištění kola

MPJ 2811 AL, podložka

-

2+2

2811 AL

9

motorový kryt

plast 80x100mm

-1020127-9

9-1 uchycení krytu vrut Ø2,2x6,5mm - 4
10 podvozek ocel 1 - 020127-10

10-2

příchytka podvozku

MPJ 2630

-410-3

uchycení podvozku

vrut Ø2,9x13mm

-

8

10-5 ostruha překližka + sklotextit - 1 020127-10-5
11 závěsy kormidel MPJ 2502 - 14 2502
12 Pilot Pilot polystyren 1 0502010

020127-MMS

020127-2

2630

DOPORUČENÉ PŘÍSLUŠENSTVÍ

Kusů Obj.č.www.topmodelcz.com

vysílač

4 kanál

přijímač 5 kanál

servo HS-225BB 2 pro křidélka 1HI3055

HS-325 HB

2

pro výškovku a směrovku

1HI3072

motor AXI 2820/12 1 3EL10529

regulátor RAY R-40B 1 1RC22009

kužel

Unašeč vrtule pr.19

1

4552

vrtule

APC 12 x 6 E

1

3EL329742

akumulátor

3S - 2,8-3,3A h

1
