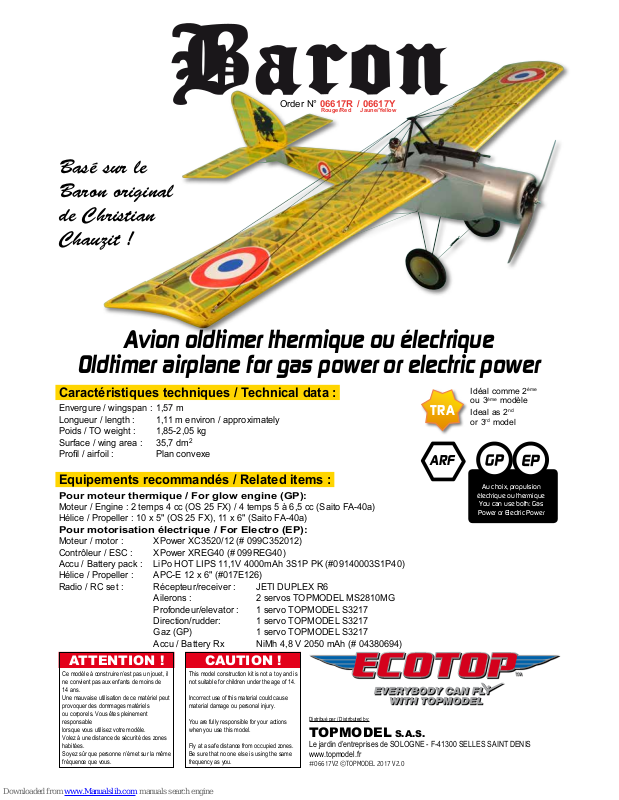

Topmodel Baron User Manual

ATTENTION ! CAUTION !

Distribué par / Distributed by:

TOPMODEL S.A.S.

Le jardin d’entreprises de SOLOGNE - F-41300 SELLES SAINT DENIS
www.topmodel.fr

#06617V2 ©TOPMODEL 2017 V2.0

Ce modèle à construire n’est pas un jouet, il
ne convient pas aux enfants de moins de
14 ans.
Une mauvaise utilisation de ce matériel peut
provoquer des dommages matériels
ou corporels. Vous êtes pleinement
responsable
lorsque vous utilisez votre modèle.
Volez à une distance de sécurité des zones
habitées.
Soyez sûr que personne n’émet sur la même
fréquence que vous.

This model construction kit is not a toy and is
not suitable for children under the age of 14.

Incorrect use of this material could cause
material damage ou personal injury.

You are fully responsible for your actions
when you use this model.

Fly at a safe distance from occupied zones.
Be sure that no one else is using the same
frequency as you.

Caractéristiques techniques / Technical data :

Envergure / wingspan : 1,57 m
Longueur / length : 1,11 m environ / approximately
Poids / TO weight : 1,85-2,05 kg
Surface / wing area : 35,7 dm

2

Prol / airfoil : Plan convexe

Equipements recommandés / Related items :

Pour moteur thermique / For glow engine (GP):

Moteur / Engine : 2 temps 4 cc (OS 25 FX) / 4 temps 5 à 6,5 cc (Saito FA-40a)
Hélice / Propeller : 10 x 5" (OS 25 FX), 11 x 6" (Saito FA-40a)

Pour motorisation électrique / For Electro (EP):

Moteur / motor : XPower XC3520/12 (# 099C352012)
Contrôleur / ESC : XPower XREG40 (# 099REG40)
Accu / Battery pack : LiPo HOT LIPS 11,1V 4000mAh 3S1P PK (#09140003S1P40)
Hélice / Propeller : APC-E 12 x 6" (#017E126)
Radio / RC set : Récepteur/receiver : JETI DUPLEX R6
Ailerons : 2 servos TOPMODEL MS2810MG
Profondeur/elevator : 1 servo TOPMODEL S3217
Direction/rudder: 1 servo TOPMODEL S3217
Gaz (GP) 1 servo TOPMODEL S3217
Accu / Battery Rx NiMh 4,8 V 2050 mAh (# 04380694)

Avion oldtimer thermique ou électrique

Oldtimer airplane for gas power or electric power

Order N° 06617R / 06617Y

Rouge/Red Jaune/Yellow

Basé sur le
Baron original
de Christian
Chauzit !

ARF

TRA

Idéal comme 2

ème

ou 3

ème

modèle

Ideal as 2

nd

or 3rd model

Au choix, propulsion

électrique ou thermique

You can use both: Gas

Power or Electric Power

2

MERCI d’avoir choisi notre avion old-timer Baron !

Nous avons fait un grand effort en dessinant et construisant cet avion pour qu’il soit le meilleur modèle que vous ayez jamais construit
et fait voler. Nous vous fournissons un kit avec la plus haute qualité et les meilleures performances possibles.
Nous vous souhaitons un grand succès en assemblant et en faisant évoluer votre nouveau Baron.

C'est tout à la n des années soixante que Christian Chauzit, alors Rédacteur en Chef de Modèle Magazine, créé en quelques

soirées un avion de début deux axes pour un de ses amis qui apprend à piloter, sans imaginer le succès que va connaître ce modèle.
Le Baron, puisque tel est son nom, va être publié en plan, puis devenir un kit de la maison Briot sous le nom de "Baron 1914". La
"Coupe des Baron" est créée, les Baron se construisent par centaines, à tel point qu'il devient un des plus célèbres avions de débuts
en France, et que d'autre fabricants vont à leur tour le produire en kit à construire : Svenson (Viconte 1915), PB Modélisme (Baron
Rouge) et Baron Modèle (Baron 1914) encore aujourd'hui... Il sera décliné en version 1/2A, là encore en plan ( des frères Berthier)
dans Modèle Magazine, puis en kits chez divers fabricants. Le Baron donnera naissance à des "cousins", comme le Ferber à aile
basse, ou le Duke à aile parasol. Plus de quarante ans se sont écoulés et le Baron reste un des modèles réduits d'avions les plus
connus en France ! Il s'en construit toujours, dans sa taille d'origine comme dans des formats tantôt plus grands, tantôt plus petits...

Equipés d'ailerons, de otteurs, de skis... Tous volent à merveille et la "Coupe des Barons" est toujours là !

Mais le Baron n'avait jusqu'ici jamais été proposé en presque prêt à voler ! Il faut dire que sa structure si particulière est radicalement
différente des kits de trainers classiques te beaucoup plus complexe à produire en série. Topmodel a relevé le challenge et, avec
l'accord de Christian Chauzit, vous propose un Baron ARF ! Nous l'avons voulu le plus proche possible dans son allure du Baron
original, même si le type de construction et les habitudes de pilotage actuelles nous ont conduit à quelques adaptations. L'aile
multilongerons a été conservée, mais elle est dotée d'ailerons, car aujourd'hui, la majorité des trainers sont trois axes. Le dièdre a été
légèrement diminué, mais nous en avons gardé assez pour que le look ne soit pas affecté, et qu'il soit toujours possible de piloter en
deux axes si le pilote le souhaite. Le fuselage est en vrai treillis, un type de structure qui est extrêmement rare sur des ARF. Et bien
sûr, nous avons conçu le kit pour qu'il puisse au choix être motorisé avec un moteur thermique ou un moteur électrique !

Les points forts du Baron

● L'allure et le style de vol du Baron original sont respectés.

● L'entoilage en Oracover transparent des structures ouvertes laisse apprécier la construction.

● Le vol est aussi facile que celui d'un traîner trois axes de taille équivalente.

● Les très grandes roues au look antique sont très à l'aise sur piste en herbe.

● Et bien sûr… le modèle est livré monté et entoilé, il ne vous reste plus que l’assemblage nal, le montage de la radio et de la

motorisation à réaliser.

Le Baron peut voler paisiblement à la manière des avions des débuts de l'aviation, mais peut également passer la voltige de base.

Informations additionnelles :

● Vous pouvez choisir une motorisation électrique ou thermique, le comportement ne change pas.

● En électrique, l'accu 3S 4000 mAh assure des vols d'un quart d'heure, comparables à la version thermique.

● Le prol plan convexe très porteur, associé à une charge alaire modérée, assure des atterrissages à vitesse réduite.

IMPORTANT :

Merci de bien vouloir lire et étudier cette notice de montage avant de commencer l’assemblage. Faire l’inventaire des pièces à l’aide
de la nomenclature, pour contrôler qu’il n’y a pas d’élément manquant ou d’imperfection.
Merci de contacter immédiatement TOPMODEL si vous constatez une pièce manquante ou une pièce endommagée.

GARANTIE :

Il est important de notier à TOPMODEL tous dommages ou problèmes avec ce modèle dans les 14 jours suivant la réception du kit
pour bénécier de la garantie. En cas de retour du modèle, le client est responsable du transport et le port retour est à sa charge. En

cas de défaut, la pièce sera échangée ou remplacée une fois que celle-ci sera réceptionnée par TOPMODEL pour expertise (transport
à la charge du propriétaire). En cas de problème, n’hésitez pas à contacter TOPMODEL.

TOPMODEL ne peut pas contrôler la dextérité du modéliste et ne peut pas inuencer le constructeur durant l’assemblage ou l’utilisation

de ce modèle radiocommandé. Aussi, nous ne pouvons, en aucun cas, être tenus responsables des dégâts matériels, accidents
corporels ou décès pouvant être causés par ce modèle réduit.

L’acheteur/utilisateur accepte toutes les responsabilités en cas de problèmes

structurels ou mécaniques.

3

THANK YOU for your purchase of our "Old Timer" style aircraft Baron !

We made a main effort while drawing and building this plane so that it is the best model you ever built and y. We provide you a kit

with the highest quality and the best possible performances.

We wish you a great success while assembling and ying your new Baron.

By the end of the Sixties, Christian Chauzit, who was the Chief editor of "Model Magazine", created in a few evenings a trainer
with only rudder and elevator for one of his friends, without imagining the success that this model will have. The plane, named
"Baron", is published as blueprint, and then, became a kit of "Briot" company, with the name "Baron 1914". A "Cup" named
"Coupe des Baron" is created, the Baron are built per hundreds, and it becomes one of the most famous trainers in France. Other
manufacturers will produce it : Svenson (Viconte 1915), PB Modelisme (Baron Rouge) and still now, Baron Modèle (Baron 1914)…
It will be declined in 1/2A, as a plan in Modèle Magazine (By J-F and J-P Berthier), then as kits from various manufacturers. The
Baron will have some “cousins”, like the Ferber with low wings, or Duke with parasol wing. More than forty years later, the Baron
remains one of the most known model in France ! Many modellers built it at the original size, also with sizes sometimes larger,
sometimes smaller… Sometime with ailerons, oats, skis... All y wonderfully and the "Coupe des Baron" is still a success !
But up to now, the Baron had never been proposed as a ARF kit ! Its so particular structure is radically different from the traditional

trainers kits, and more difcult to built. Topmodel raised the challenge and, with the agreement of Christian Chauzit, can offer a ARF
Baron ! We wanted it very close to the original Baron, even if the kind of building and the 21th century ying usages led us to make
some adaptations. The multispar wing was preserved, but it is equipped with ailerons, because today, most of the trainers are tted

with ailerons. The dihedral was slightly decreased, but we kept enough so that the look is not affected, and that it is always possible to

y the Baron with the rudder only. The fuselage is make with a true "treillis", a kind of structure which is extremely rare on ARF models.

And of course, we designed the kit so that you can choose gas power or electric power !

Baron key features

● Look and ying style of the genuine Baron are preserved.

● The Baron is covered with transparent Oracover on open structure, so you can look inside.

● Flying is easy, the Baron is a trainer !

● Very large wheels make take off and landing easy on grass eld.

● And of course… the model is delivered fully assembled and covered, you just have to make nal assembly, install the radio system

and the motor.

The Baron can y slowly, like early airplanes, but is also capable of basic aerobatics.

Additional informations:

● You can choose to y with glow engine or with electric power.

● If you choose electric power, the 3S 4000 mAh Lipo battery pack give a ight time of 15 minutes.

● The original Baron airfoil and the light wing loading make landing at low speed easy.

IMPORTANT:

Please take a few moments to read this instruction manual before beginning assembly. Do an inventory of the parts using the parts
list, to control that there is no lack or imperfection.
Thank you to contact TOPMODEL immediately, if you note a missing part or a damaged part.

WARRANTY:

It is important to notify to TOPMODEL all damage or problems with this model within 14 days following the reception of the kit to be

able to benet the warranty. In the event of return of the model, the customer is responsible for transport and return shipping cost is at

his expenses. In the event of defect, the part will be exchanged or replaced once this one will be delivered to TOPMODEL for expertise
(transport on your cost). In the event of problem, do not hesitate to contact TOPMODEL.

TOPMODEL cannot control the dexterity of the modeller and cannot inuence the builder during the assembly or the use of this radio-

controlled model, thus TOPMODEL will in no way accept or assume responsibility or liability for damages resulting from the use of this
user assembled product.

The purchaser/user accepts all the responsibilities in the event of structural or

mechanical problems.

4

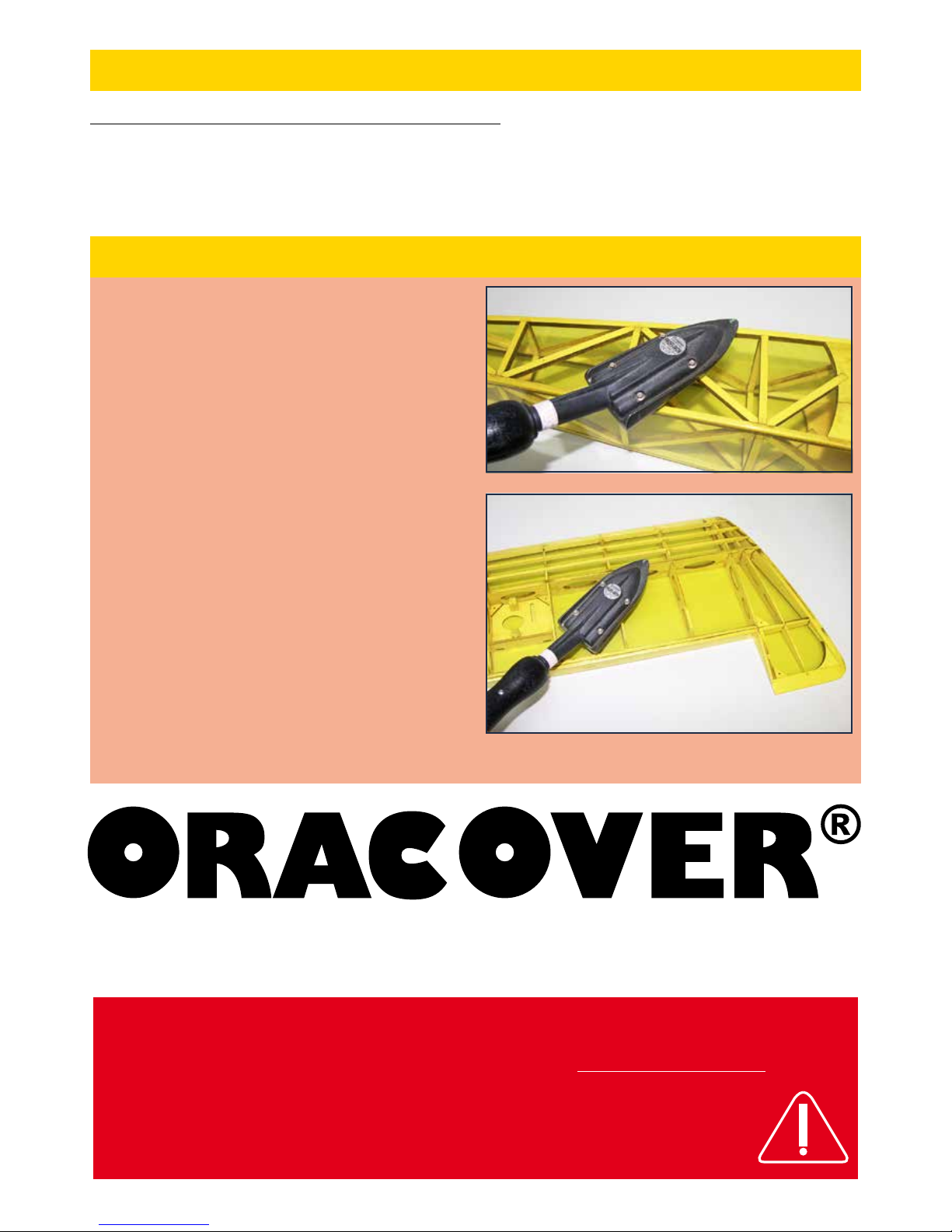

1) Déballez doucement en prenant soin de ne pas endommager
une partie du kit. Déballez toutes les pièces de leur emballage
plastique pour inspection. Avant de commencer tout montage
ou de poser tout autocollant, il est très important de retendre
l’entoilage déjà appliqué. Votre Baron est entoilé avec de
l’Oracover®. A cause du transport, de la chaleur et de l’humidité
qui varient beaucoup suivant les différents climats, l’entoilage
peut se détendre et se “rider” au soleil. Si vous prenez le temps
de retendre l’entoilage, vous serez récompensé par un modèle

qui restera magnique dans le temps.

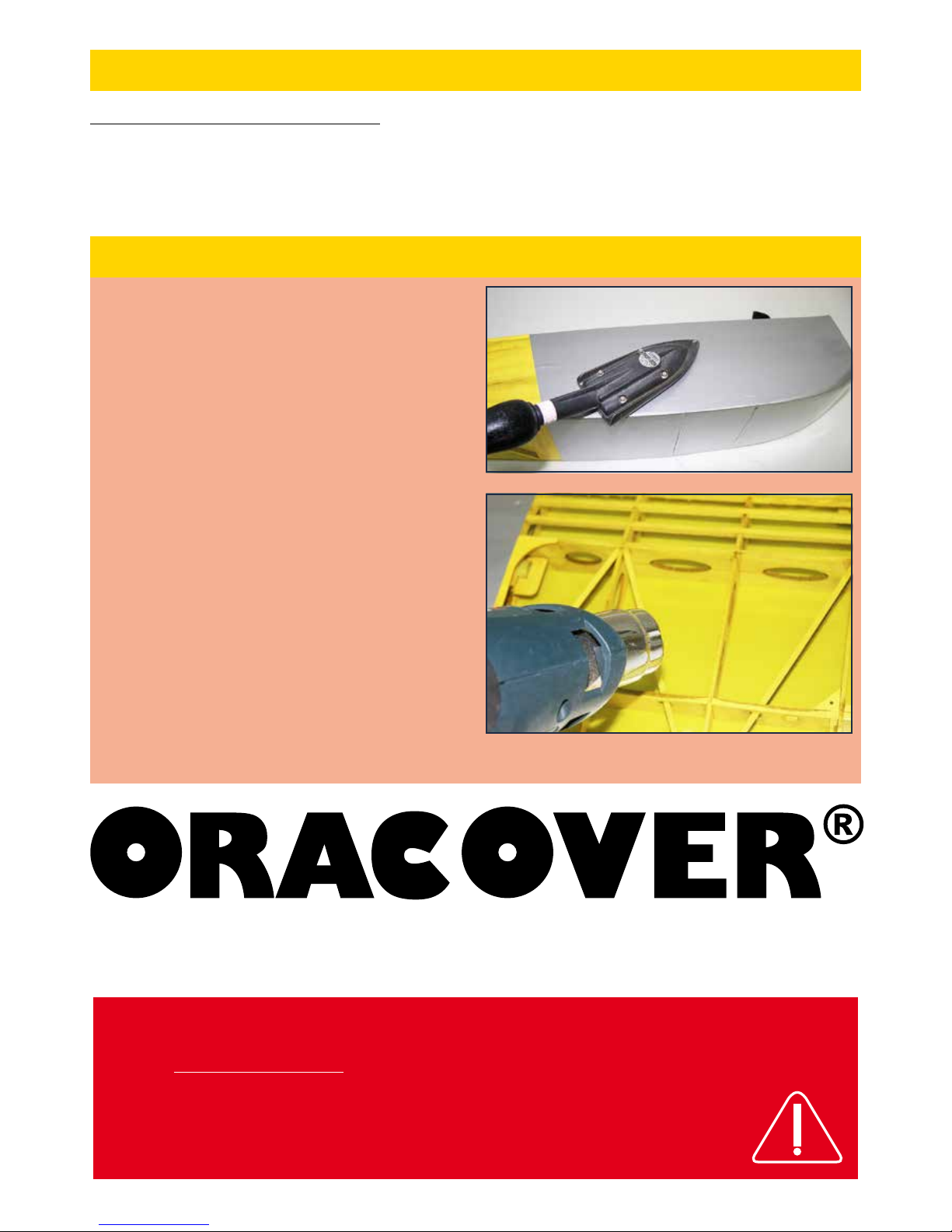

2. En utilisant un fer à entoiler et un chiffon doux, “repassez”

délicatement et “suivez” en appliquant le lm avec le chiffon.

Si des bulles apparaissent, votre fer est peut-être trop chaud.
Réduire la température et travaillez doucement et patiemment.

3. Si les bulles persistent, piquer les bulles à l’aide d’une aiguille
pour évacuer l’air emprisonné et chauffer de nouveau.

4) Utilisez le décapeur thermique avec beaucoup de précaution.
Faites attention de ne pas chauffer au même endroit trop
longtemps. Cela pourrait trop rétracter les bords et laisser
un espace découvrant le bois aux jointures des différentes

couleurs. Les lets sont particulièrement vulnérables à la

surchauffe.

Votre Baron Ecotop est entoilé avec de l'Oracover® Jaune transparent N° 01621-39 ou
Rouge transparent #01621-29 et Gris argent N° 01621-91.

RETENDRE L’ENTOILAGE

Pour assembler ce kit, vous aurez besoin des produits énumérés ci-dessous :

● COLLES : Cyano uide et mi-uide, époxy 30 minutes et 5 minutes.

● OUTILS : Couteau de modéliste, tournevis cruciforme (petit et moyen), pince à bec n, pince coupante, ciseaux, ruban adhésif, ruban

adhésif de masquage, ruban adhésif double-faces, perceuse (foret tous diamètres), papier de verre, règle, feutre, alcool, fer à souder, chiffon, etc.

POUR ASSEMBLER CE KIT

RAPPEL

Nous prenons grand soin à fournir la meilleure qualité possible.
Toutefois, nous vous rappelons que ce ne sont pas des modèles prêts à voler et que la par t du travail restante vous incombant est très importante pour
rendre le modèle apte au vol. Pour cette raison, nous vous demandons de bien vouloir contrôler tous les collages et assemblages.
Sécurité d’abord!
Nous vous remercions pour votre attention lors de l’assemblage de nos kits, et vous souhaitons de bons et nombreux vols!

TOPMODEL SAS

5

1) Open you kit slowly and take care not to damage any parts
of the kit. Remove all parts from their plastic protective bags
for inspection. Before doing any assembly or installation of any
decals, it is very important to re-shrink or re-tighten the already
applied covering. The Baron is covered with Oracover®. Due to
the shipping process, heat and humidity changes from different
climates, the covering may become lose and wrinkle in the sun.
If you take the time to re-tighten the covering, you’ll be rewarded
with a long lasting beautifully covered model.

2) Using your covering iron with a soft sock, gently apply
pressure and rub in the covering. If any bubbles occur, your iron
may be too hot.
Reduce heat and work slowly.

3) If bubbles persist, use a small pin to punch holes in the
bubble to relieve trapped air and reheat.

4) Use your heat gun with extreme caution. Take care not to
apply too much heat to one area for long periods of time. This
may cause the trim colours to over shrink and pull away leaving
sightly gaps on the colour lines. The trim stripes are especially
vulnerable to over shrinking.

Your Ecotop Baron is covered with Oracover® Transparent Yellow #01621-39 or
Transparent Red #01621-29 and Silver #01621-91

RE-SHRINKING THE COVERING

To assemble this kit, you’ll need the items listed below:

● ADHESIVE : Cyanoacrylate thin and thick, epoxy 30’ and 5’ adhesives.

● TOOLS : Knife (X-acto), Phillips screw driver (small and medium), needle tip pliers, pliers, scissors, scotch tape, masking tape, double

sticking tape, drill (bits all size set), sanding paper, ruler, ball point pen, clips, alcohol, soldering iron, piece of cloth or rags, etc.

TO ASSEMBLE THIS KIT

REMINDER

We take great care to delivering the best possible quality.
We kindly remind you that these models are not ready to fly and that the remaining work is an impor tant part to get the model flying. For this reason,
please, check all glue joints and assemblies.
Safety first!
We thank you for your attention during the assembly of our kits, and wish you good and numerous flights!

TOPMODEL SAS

6

7

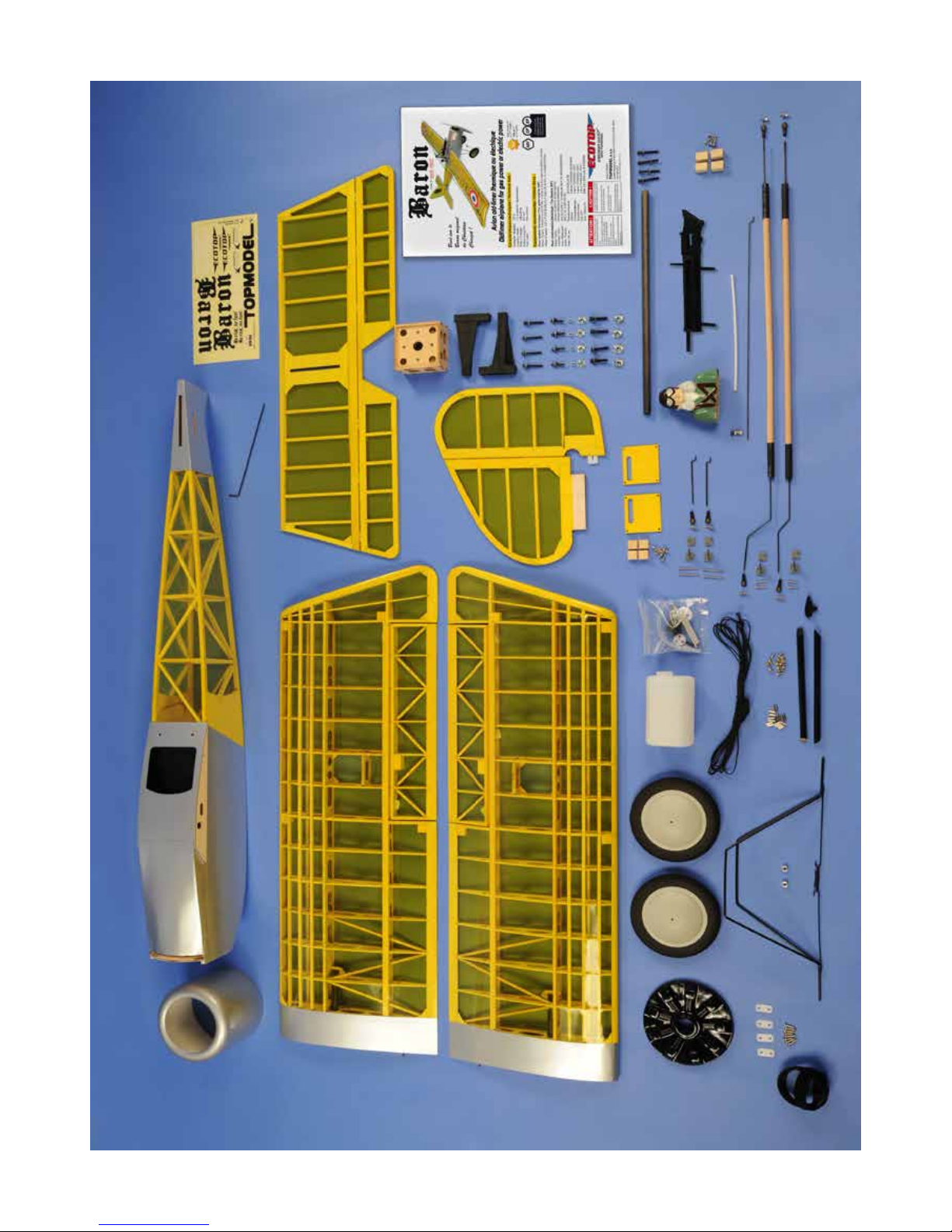

CONTENU DU KIT

H KIT CONTENT

PIECES MOTEUR THERMIQUE

(A) Capot moteur fibre de verre ............................................................................1

(B) Taquet bois dur ...............................................................................................4

(C) Fixation capot (vis à bois 2,2x12mm) .............................................................4

(D) Bâti moteur ajustable ................................................................................ 1 set

(E) Fixation bâti (vis Chc M4x20+rondelle+écrou à griffes M4) ................. 4 sets

(F) Fixation moteur (vis Chc M3x25+rondelle+écrou nylstop M3) ............. 4 sets

(G) Commande de gaz (CAP+gaine) .............................................................. 1 set

(H) Domino ............................................................................................................ 1

(I) Réservoir .................................................................................................... 1 set

(J) Sangle Velcro® ................................................................................................2

PIECES MOTEUR ELECTRIQUE

(A) Capot moteur fibre de verre .........................................................................(1)

(B) Taquet bois dur ............................................................................................(4)

(C) Fixation capot (vis à bois 2,2x12mm) ..........................................................(4)

(D) Bâti moteur CTP .............................................................................................. 1

(E) Fixation bâti (vis Chc M3x20+rondelle+écrou à griffes M3) ................. 4 sets

(F) Sangle Velcro® ............................................................................................(2)

PIECES FINITION

(A) Buste pilote ..................................................................................................... 1

(B) Faux moteur .................................................................................................... 1

(C) Elastique à chapeau ............................................................................5 mètres

(D) Tube à sertir..................................................................................................14

(E) Vis à bois 2.2x8mm .......................................................................................14

(F) Mât de cabane ................................................................................................. 2

(G) Sommet du mât ............................................................................................... 1

(H) Mitrailleuse ...................................................................................................... 1

DIVERS

Planche d'autocollants .......................................................................................... 1

Notice de construction .......................................................................................... 1

IC ENGINE PARTS

(A) Fiberglass engine cowl .................................................................................... 1

(B) Hard wood block ............................................................................................. 4

(C) Cowl fixing (wood screw 2.2x12mm) ............................................................... 4

(D) Adjustable engine mount ..........................................................................1 set

(E) Mount fixing (SH screw M4x20+washer+M4 tiger nut .......................... 4 sets

(F) Engine fixing (SH screw M3x25+washer+M3 lock nut .......................... 4 sets

(G) Throttle linkage (music wire+outer rod) .................................................. 1 set

(H) Rod stopper .................................................................................................... 1

(I) Fuel tank ..................................................................................................... 1 set

(J) Velcro® tie .......................................................................................................2

MOTOR PARTS

(A) Fiberglass engine cowl ................................................................................. (1)

(B) Hard wood block .......................................................................................... (4)

(C) Cowl fixing (wood screw 2.2x12mm) ............................................................ (4)

(D) Plywood motor mount box ..............................................................................1

(E) Mount fixing (SH screw M3x25+washer+M3 tiger nut .......................... 4 sets

(F) Velcro® tie ...................................................................................................(2)

FINISHING PARTS

(A) Pilot bust ......................................................................................................... 1

(B) Dummy engine ................................................................................................1

(C) Rubber string .......................................................................................5 meters

(D) Crimp tube .....................................................................................................14

(E) Wood screw 2.2x8mm ...................................................................................14

(F) Cabane mast .................................................................................................... 2

(G) Top of mast ..................................................................................................... 1

(H) machine gun .................................................................................................... 1

VARIOUS

Stickers sheet ........................................................................................................ 1

Construction manual .............................................................................................. 1

WINGS PARTS

(A) Wing (with aileron installed on its CA hinges to be glued) ............(L/R) 1 each

(B) Wing - Center section ...................................................................................... 1

(C) Hatch ailerons servo ....................................................................................... 2

(D) Hard wood block ............................................................................................. 4

(E) Hatch fixing screw (wood screw 2.2x8mm) ....................................................8

(F) Ailerons pushrod (steel Ø2x60mm) ................................................................ 2

(G) Ball clevis with screws (M2x10 screw+nut+washer) ............................. 2 sets

(H) Ailerons control horn .............................................................................. 2 sets

(I) Wing screw attachment (socket head screw M3x25+washer) ................ 4 sets

(J) Wing joiner (carbon tube) ................................................................................1

TAIL PARTS

(A) Fuselage (with front hatch) ............................................................................. 1

(B) Horizontal tail ............................................................................................ 1 set

(C) Vertical tail ................................................................................................. 1 set

(D) Elevator pushrod....................................................................................... 1 set

(E) Rudder pushrod ........................................................................................ 1 set

(F) Ball clevis with screws (M2x10 screw+nut+washer) ............................. 4 sets

(G) Control horn ............................................................................................ 2 sets

WINGS PARTS

(A) Landing gear ................................................................................................... 1

(B) Wheel ............................................................................................................... 2

(C) Wheel collar/set screw ............................................................................. 2 sets

(D) Nylon strap ...................................................................................................... 4

(E) Attachment screw (wood screw 2.8x14mm) ...................................................8

(F) Tailskid .............................................................................................................1

PIECES AILES

(A) Aile (avec aileron monté sur charnières à coller) ............... (G/D) 1 de chaque

(B) Aile - tronçon central ...................................................................................... 1

(C) Trappe servo aileron ....................................................................................... 2

(D) Taquet bois dur ...............................................................................................4

(E) Vis fixation trappes (vis à bois 2,2x8mm) ......................................................8

(F) Tringlerie ailerons (acier Ø2x60mm) ..............................................................2

(G) Chape rotule avec visserie (vis M2x10+écrou+rondelle) ..................... 2 sets

(H) Guignol ailerons ...................................................................................... 2 sets

(I) Fixation d’aile (vis Chc acier M3x25mm+rondelle) ................................. 4 sets

(J) Clé d’aile (tube carbone) ..................................................................................1

PIECES EMPENNAGES

(A) Fuselage (avec trappe avant) ......................................................................... 1

(B) Empennage horizontal .............................................................................. 1 set

(C) Empennage vertical ................................................................................... 1 set

(D) Commande de profondeur ........................................................................ 1 set

(E) Commande de direction ............................................................................ 1 set

(F) Chape rotule avec visserie (vis M2x10+écrou+rondelle) ...................... 4 sets

(G) Guignol de commande ............................................................................. 2 sets

PIECES TRAIN D'ATTERRISSAGE

(A) Train ................................................................................................................ 1

(B) Roue ................................................................................................................ 2

(C) bague d'arrêt de roue et vis ................................................................... 2 sets

(D) Cavalier nylon .................................................................................................. 4

(E) Vis de fixation (vis à bois 2,8x14mm) .............................................................8

(F) Béquille de queue ............................................................................................1

Légende/Legend

l Non inclus/not included

H Anglais/English

8

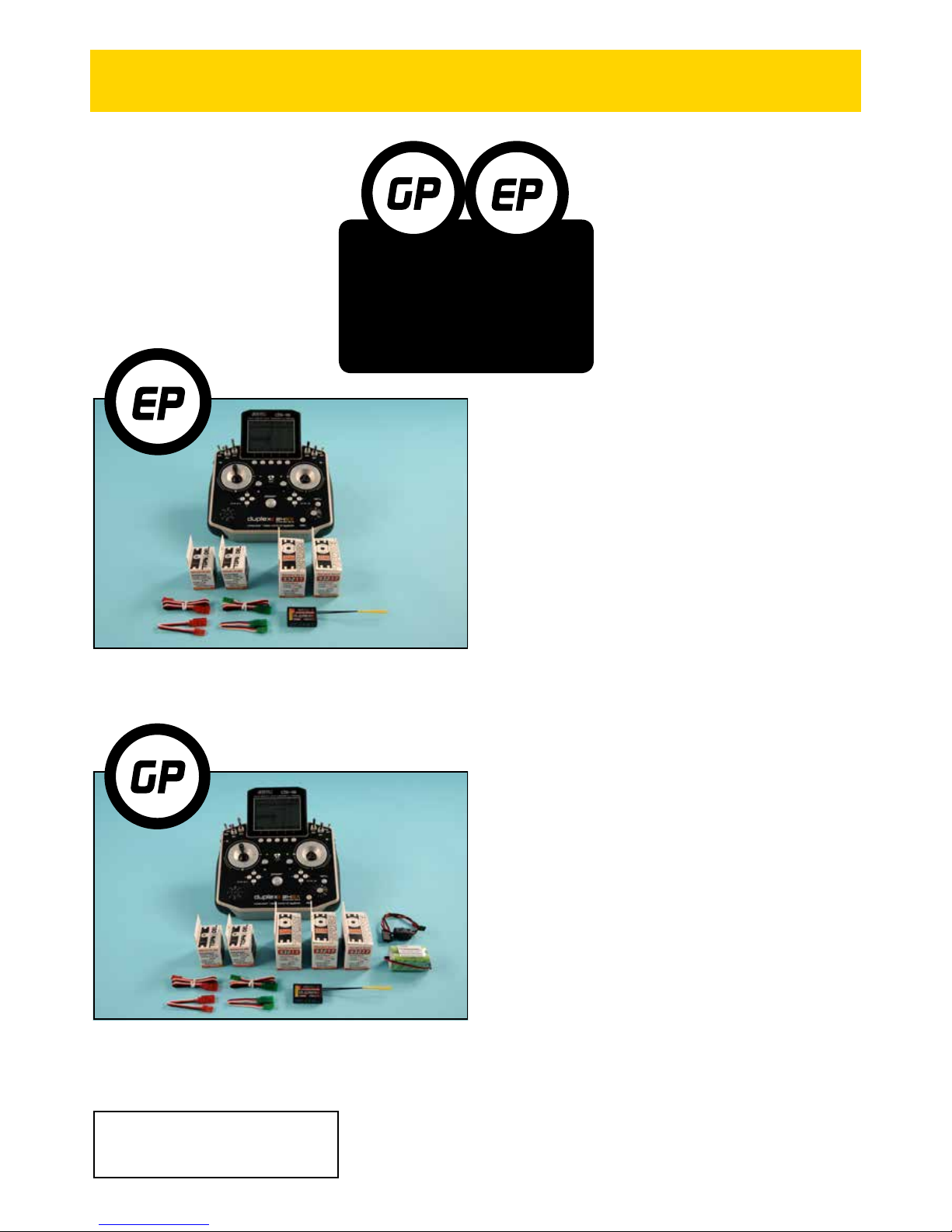

A RAJOUTER POUR ASSEMBLER CE KIT

TO BE ADDED TO BUILD THIS KIT

● Ensemble radio

- 1x émetteur avec au minimum 4 voies.

- 1x récepteur (Recommandé : Jeti Duplex R6 # 007R6)

- 2x servos TOPMODEL MS2810MG (#200S2810MG)
(2xAIL)

- 2x servos TOPMODEL S3217(# 200S3217) (1xPROF,
1xDIR)

- 2x Rallonge de servo de 10 cm (Rx >AIL)

- 2x Rallonge de servo de 30 cm (2xAIL)

H ● Radio set

- 1x Tx with at least 4 channels.

- 1x receiver (Suggested : Jeti Duplex R6 # 007R6)

- 2x servos TOPMODEL MS2810MG (#200S2810MG)
(2xAIL)

- 2x servos TOPMODEL S3217(# 200S3217) (1xELEV,
1xRUD)

- 2 x 10 cm servo extension (Rx >AIL)

- 2 x 30 cm servo extension (2xAIL)

● Ensemble radio

- 1x émetteur avec au minimum 4 voies.

- 1x récepteur (Recommandé : Jeti Duplex R6 # 007R6)

- 2x servos TOPMODEL MS2810MG (#200S2810MG)
(2xAIL)

- 3x servos TOPMODEL S3217(# 200S3217) (1xPROF, 1xDIR,
1xGAZ)

- 2x Rallonge de servo de 10 cm (Rx >AIL)

- 2x Rallonge de servo de 30 cm (2xAIL)

- 1x cordon interrupteur (#01613205)

- 1x accu de réception 4,8 V 2050 mAh (#04380695)

H ● Radio set

- 1x Tx with at least 4 channels.

- 1x receiver (Suggested : Jeti Duplex R6 # 007R6)

- 2x servos TOPMODEL MS2810MG (#200S2810MG)
(2xAIL)

- 3x servos TOPMODEL S3217(# 200S3217) (1xELEV,
1xRUD, 1xTHROTTLE)

- 2x 10 cm servo extension (Rx >AIL)

- 2x 30 cm servo extension (2xAIL)

- 1x Switch harness (#01613205)

- 1x 4.8 V 2000 mAh NiMh Rx battery (#04380695)

Au choix, propulsion

électrique ou thermique

You can use both: Gas

Power or Electric Power

Légende/Legend

l Non inclus/not included

H Anglais/English

9

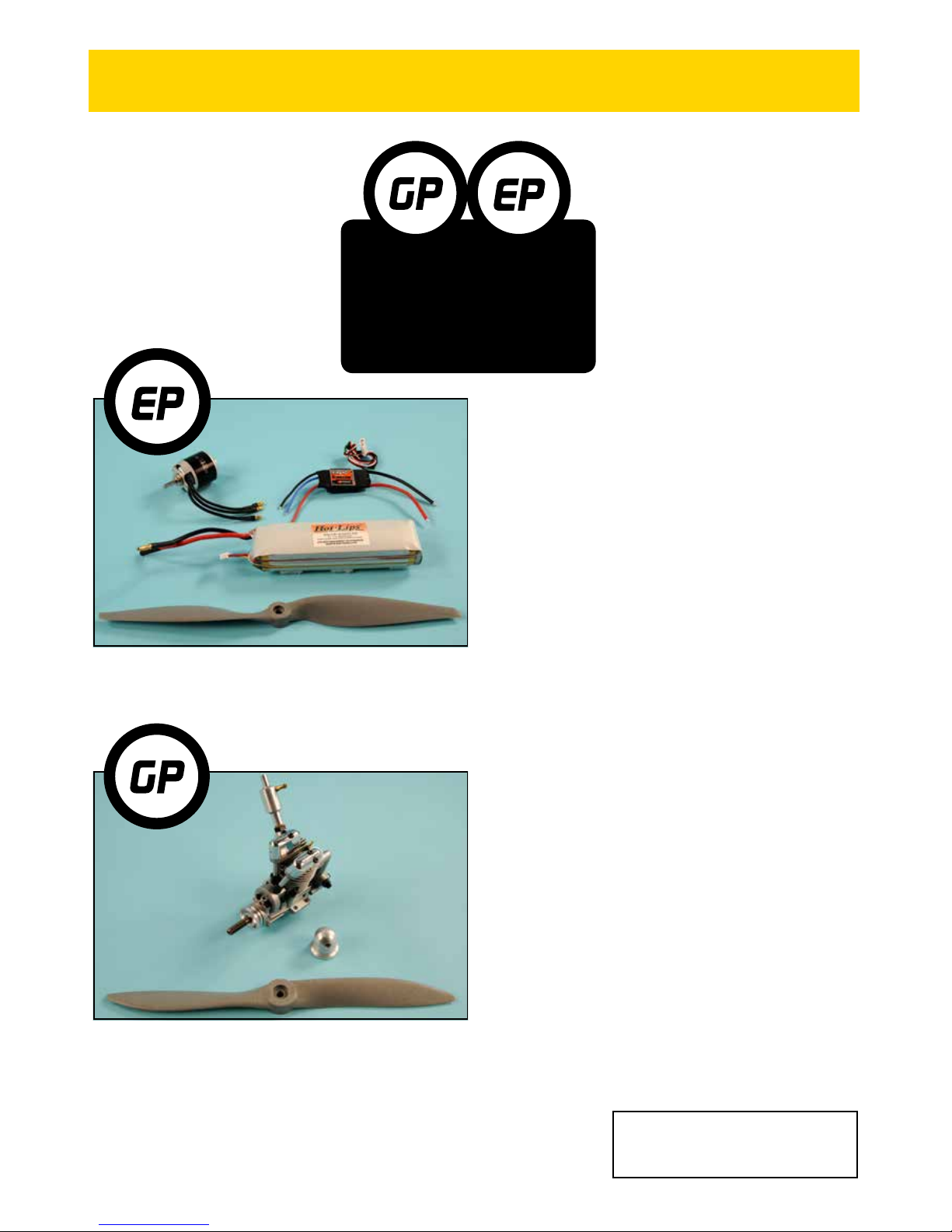

A RAJOUTER POUR ASSEMBLER CE KIT

TO BE ADDED TO BUILD THIS KIT

● Motorisation électrique

- 1x moteur XPower XC3520/12 (# 099C352012)

- 1x contrôleur brushless XPower XREG40 (# 099REG40)

- 1x Pack LiPo HOTLIPS 11,1V 4000mAh 3S1P PK

(#09140003S1P40)

- 1x hélice APC-E 12 x 6" (#017E126)

H ● Electric power (EP)

- 1x Power motor XC3520/12 (# 099C352012)

- 1x Power XREG40 ESC (# 099REG40)

- 1x LiPo Battery HOTLIPS 11,1V 4000mAh 3S1P PK

(#09140003S1P40)

- 1x propeller APC-E 12 x 6" (#017E126)

● Motorisation thermique

- 1x moteur OS 25 FX 2 temps (# 04712670)

- 1x hélice APC 10 x 5" (#017105)
ou

- 1x moteur Saito FA-40a (#03840)

- 1x hélice APC 11 x 6" (#017116)

H ● Gaz power (GP)

- 1x OS 25 FX 2-stroke engine (# 04712670)

- 1x 10 x 5" APC propeller (#017105)
or

- 1x Saito FA-40a 4-stroke engine (#03840)

- 1x APC 11 x 6" propeller (#017116)

Au choix, propulsion

électrique ou thermique

You can use both: Gas

Power or Electric Power

Légende/Legend

l Non inclus/not included

H Anglais/English

10

PIECES AILES

(A) Aile (avec aileron monté sur charnières à coller)

..................................................... (G/D) 1 de chaque

(B) Aile - tronçon central .............................................. 1

(C) Trappe servo aileron .............................................. 2

(D) Taquet bois dur ....................................................... 4

(E) Vis xation trappes (vis à bois 2,2x8mm) .......... 8

(F) Tringlerie ailerons (acier Ø2x60mm) .................. 2

(G) Chape rotule avec visserie

(vis M2x10+écrou+rondelle) ................................ 2 sets

(H) Guignol ailerons .............................................. 2 sets

(I) Fixation d’aile

(vis Chc acier M3x25mm+rondelle) ................... 4 sets

(J) Clé d’aile (tube carbone) ........................................ 1

l Servo ailerons ............................................................ 2

l Rallonge servo 30cm (ailerons) .............................. 2

H WINGS PARTS

(A) Wing (with aileron installed on its CA hinges to

be glued) ..................................................... (L/R) 1 each

(B) Wing - Center section .............................................. 1

(C) Hatch ailerons servo ............................................... 2

(D) Hard wood block ..................................................... 4

(E) Hatch xing screw (wood screw 2.2x8mm) ....... 8

(F) Ailerons pushrod (steel Ø2x60mm) ..................... 2

(G) Ball clevis with screws

(M2x10 screw+nut+washer) ................................ 2 sets

(H) Ailerons control horn ..................................... 2 sets

(I) Wing screw attachment

(socket head screw M3x25+washer) .................. 4 sets

(J) Wing joiner (carbon tube) ...................................... 1

l Ailerons servo ............................................................ 2

l 30cm servo extension (ailerons) ............................ 2

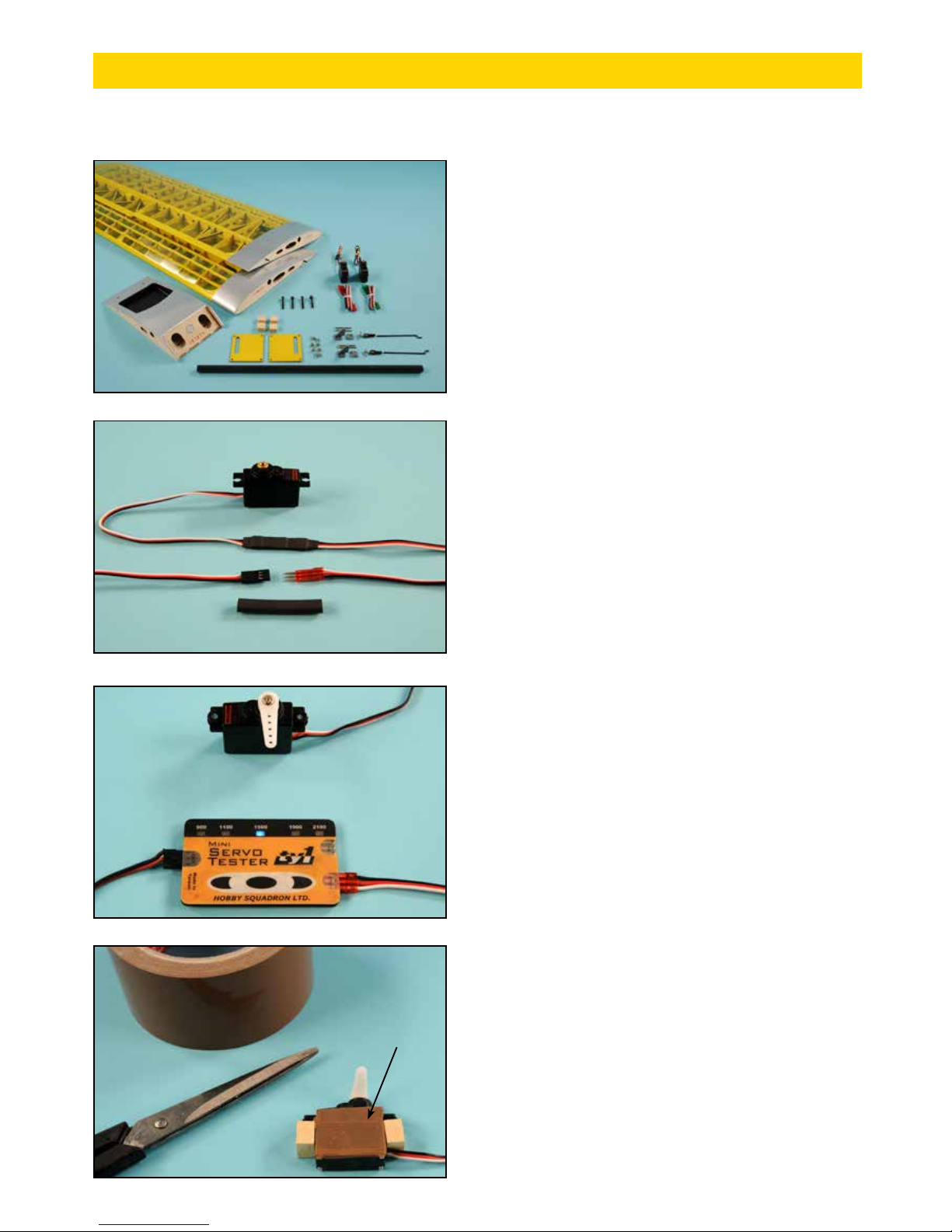

l) Enlever l’entourage du connecteur femelle de la ral­longe puis enler un bout de gaine thermo. Connecter

la rallonge en respectant les polarités et sécuriser en
retractant la gaine avec un pistolet à air chaud.

H Remove the plastic outer case of the female servo

extension then thread a piece of heat shrink tube.
Connect the extension to the servo with the correct

polarity and secure connection retracting heat shrink
tube with a heat gun.

2) Montez les silent-blocs caoutchouc et les oeuillets
laiton dans les pattes des servos d'ailerons puis le

mettre au neutre à l'aide d’un Servo Tester #0435051.

H Mount grommets and eyelets to ailerons servo lugs

then center the servo arm with #0435051 Servo Tes­ter.

3) Protégez le servo côté intrados avec du scotch type
emballage.

H Protect the bottom side of servo case with packaging

type tape.

AILES/WINGS

B

C C

H

G

F

D

I

J

E

A

A

D

D

Neutre/Neutral

Protéger

Protect

11

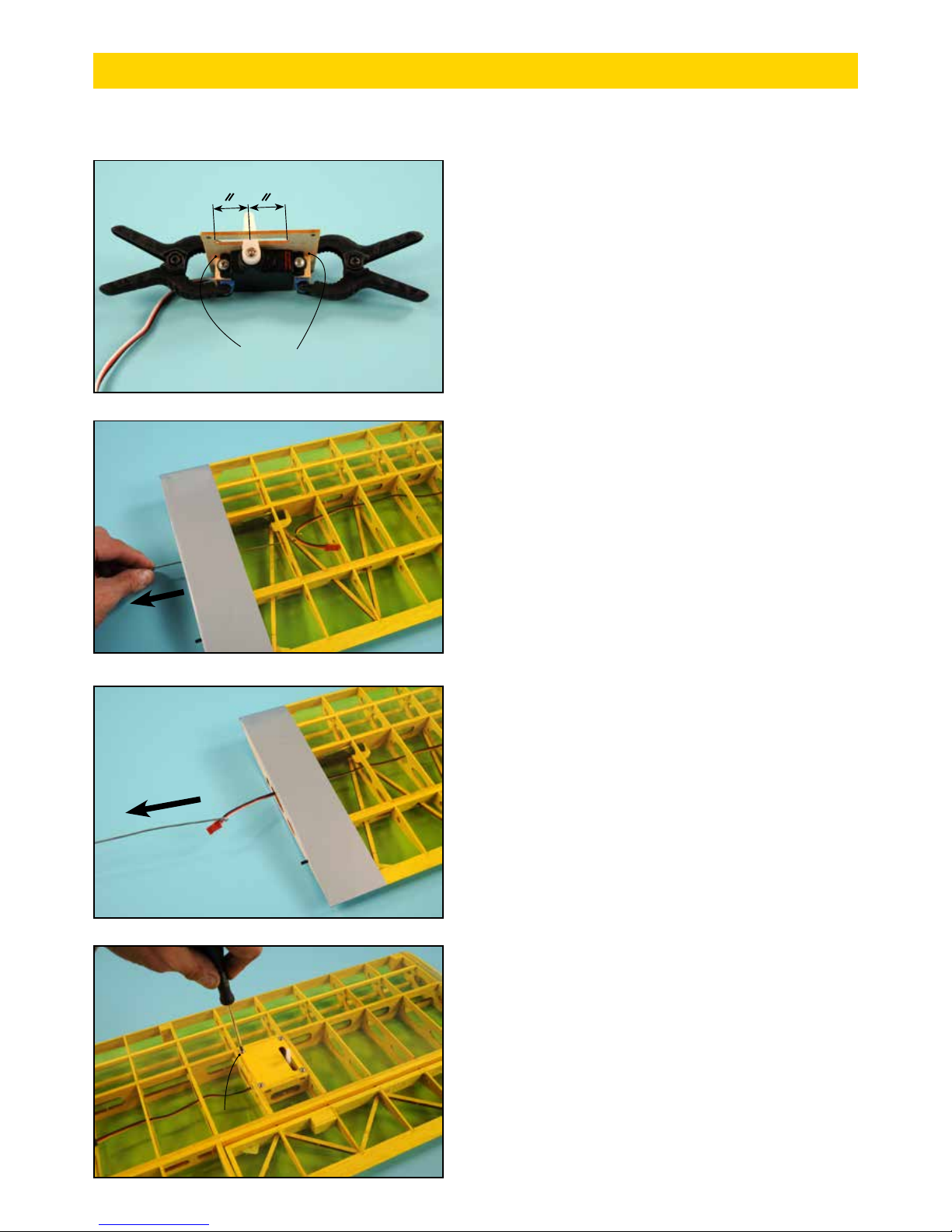

4) Vissez le servo sur les taquets de bois dur (D)puis

le coller sur la trappe (C), palonnier parfaitement cen­tré dans l’ouverture de celle-ci.

H Screw the servo on the hardwood blocks (D) then

glue it to the hatch (C), servo arm perfectly centered
in the slot opening of the hatch.

5) A l’aide d’une CAP dont le bout aura été recourbé,
passez les rallonges dans l’aile.

H Using a music wire whose tip has been bent, route

extensions through the wing.

6) Les faire ressortir à l’emplanture, juste derrière la

clé.

H Exit servo extensions to the root of the wings, just

behind the joiner.

7) Fixez les servos dans les ailes avec 4 vis à bois
2,2x8mm (E).

H Attach the servo brackets in the wings with the 4

screws 2,2x8mm (E).

AILES/WINGS

E

E

E

E

Dessous de l’aile
Wing bottom

D

D

C

Coller

Glue

A

A

12

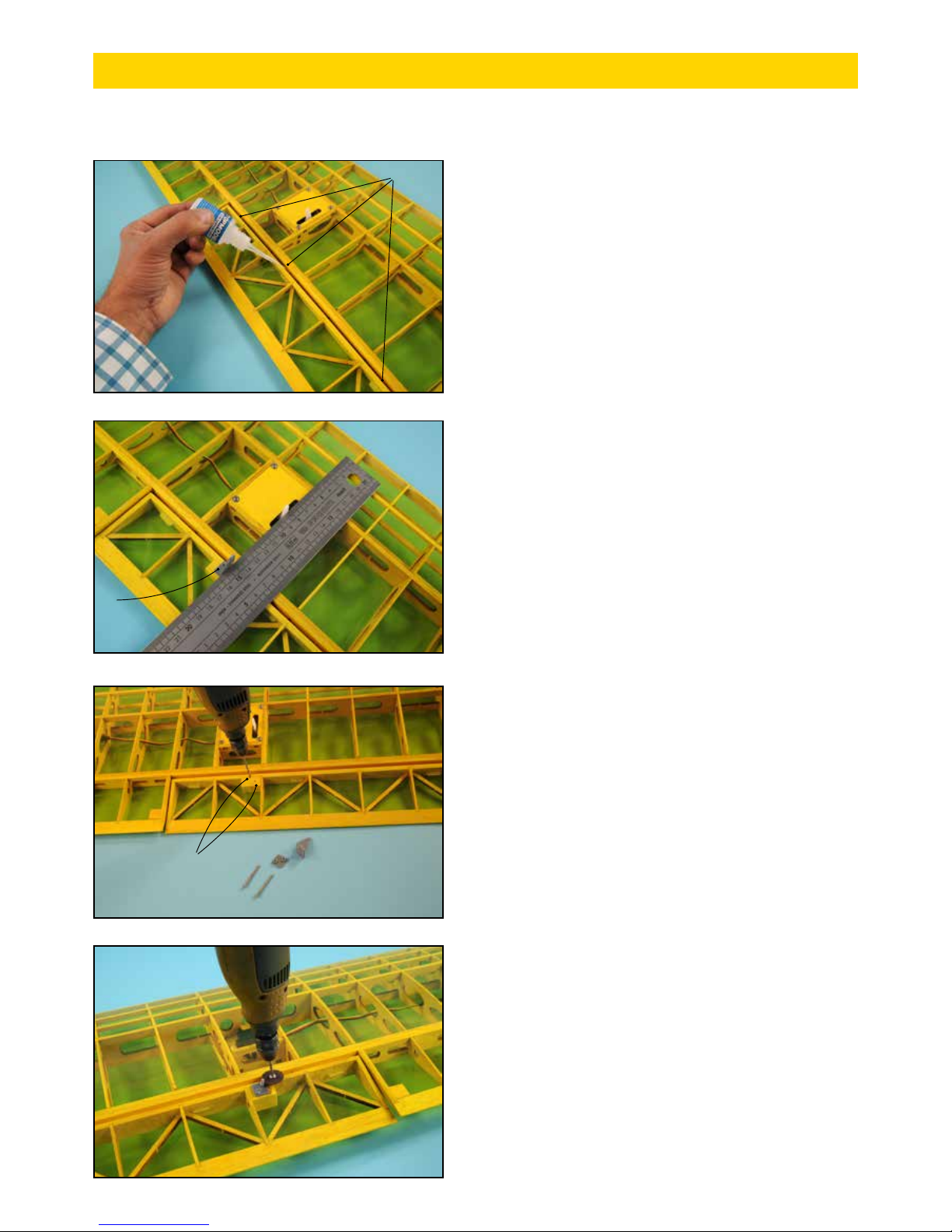

8) Collez les charnières avec quelques gouttes de cya­no uide. Veillez à ce que les charnières soient cen-

trées.

H Glue the CA hinges with some drops of uid CA.

Make sure the hinges are centered.

9) Utilisez une règle pour repérer la position du gui-

gnol d’aileron (H).
Tracez la position des trous de xation.

H Use a ruler to mark the position of the aileron horn

(H).

Draw the position of the mounting holes.

10) Percez avec un foret de 2 mm sur les marques que
vous avez faites.

H Drill with a 2mm drill bit on the marks you made.

11) Vissez le guignol avec les vis 2x25mm puis coupez
l’excédent au disque à tronçonner.

H Screw the horn with the 2x25mm screws and cut

the excess to the cutting disc.

AILES/WINGS

A

H

Percer

Drill

H

Dessus de l’aile
Wing top

Dessous de l’aile
Wing bottom

Dessous de l’aile
Wing bottom

Coller

Glue

13

FG

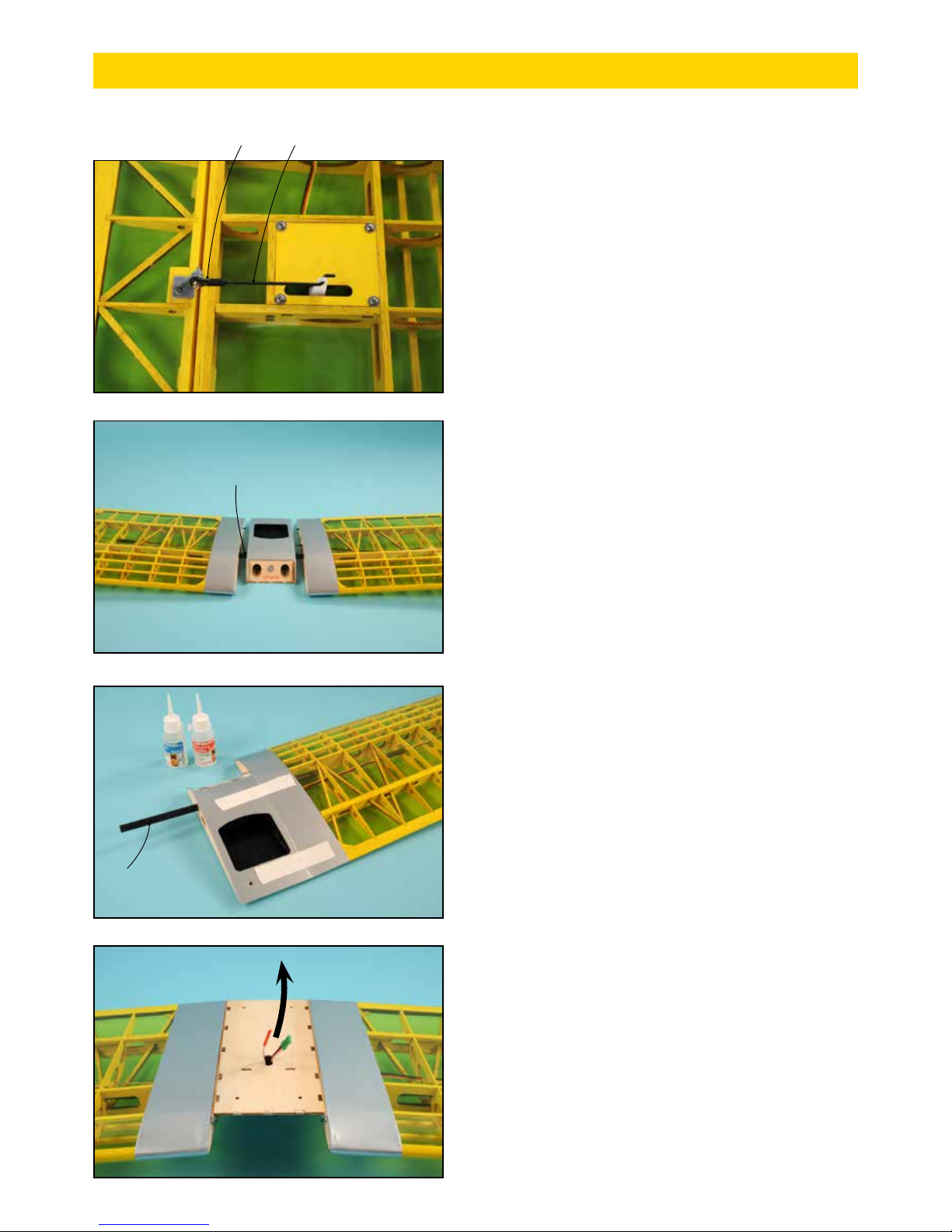

12) Assemblez la tringlerie d'aileron (F+G) et ajustez

la longueur de celle-ci pour que aileron et servo soient
au neutre.

Ne pas oubliez le frein let sur l’écrou de la chape.

H Assemble the aileron linkage (F+G) and adjust its

length in order aileron and servo are both in neutral
position.

DO NOT forget to apply thread lock to the nut of the

ball clevis.

13) Faites un montage à blanc de la voilure en glissant

la clé d’aile (J) dans la partie centrale (B) et en mon­tant les panneaux extérieurs (A).

H Trial t the wings by sliding the joiner (J) in the cen-

tral part (B) and by mounting the outer panels (A).

14) Enduire de colle époxy la nervure d’emplanture
de l’aile puis maintenez les parties plaquées et ali­gnées avec du ruban adhésif. Avant que la colle ne
durcisse, nettoyez les bavures avec un chion imbibé
d’alcool.

H Coat with epoxy adhesive the root rib of the wing

then hold parts joined and aligned with tape. Before
the glue hardens, clean the burrs with an alcohol

soaked cloth.

15) Collez la deuxième aile (A) de la même manière
puis à l’aide d’un crochet, faire sortir les rallonges
d’ailerons par le trou à l’intrados du panneau central.

H Glue the second wing (A) in the same manner and

using a hook, exit ailerons servos extensions through
the hole at the underside of the wing central panel.

AILES/WINGS

AA

B

J

J

B

A

Dessous de l’aile
Wing bottom

14

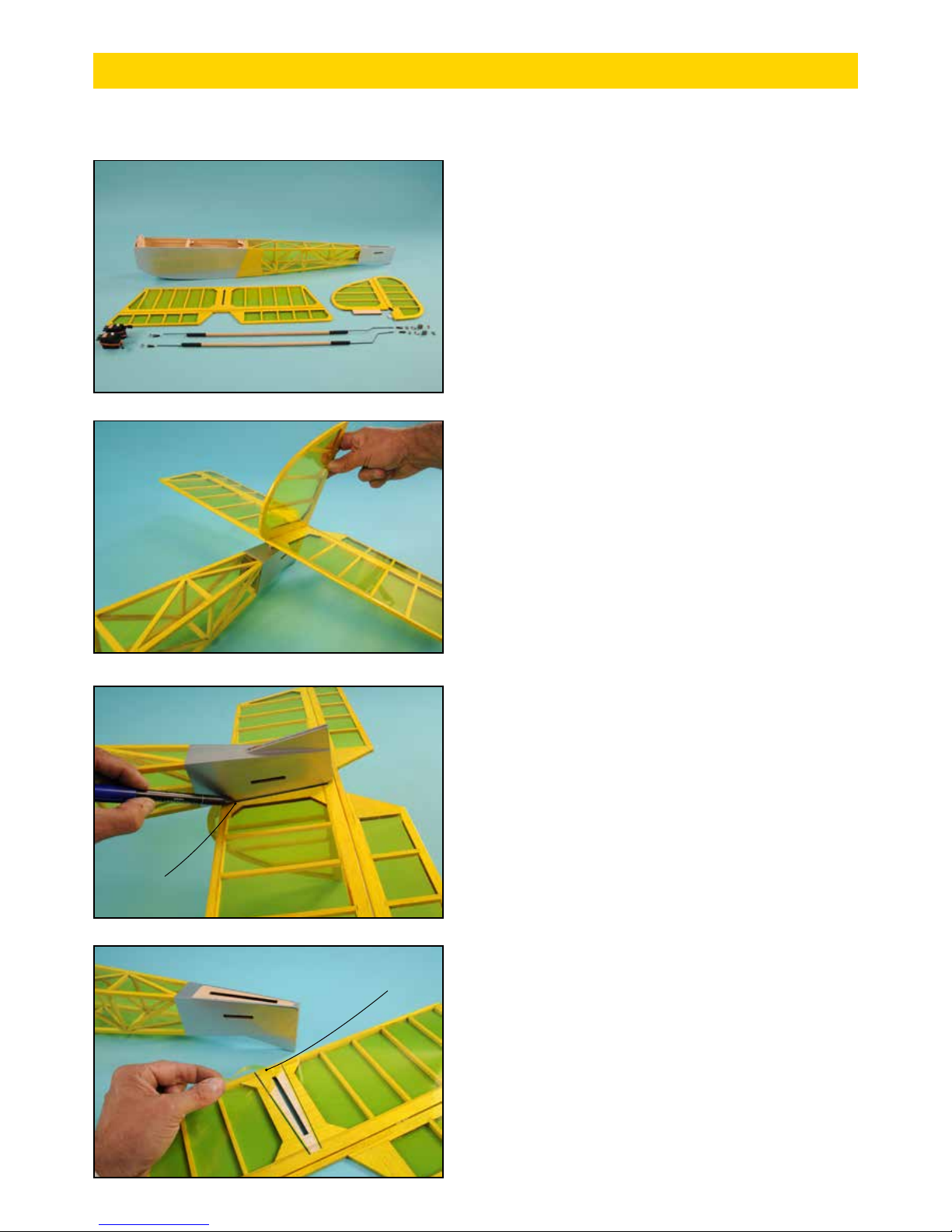

1) Insérez la base de la dérive dans la fente du stab
puis présentez l’ensemble sur le fuselage.

H Insert the base of the n into the slot of the stab and

then trial t the assembly to the fuselage.

2) Tracez sur le stab le pourtour du fuselage puis...

H Draw on the stab path of the fuselage then...

3) Découpez soigneusement l’entoilage légèrement en

retrait de votre tracé.
Veillez à ne pas entamer le bois!

H Carefully cut covering lm slightly away from your

path.
Caution! DO NOT cut the wood!

EMPENNAGES

D

A

A

B

B

C

C

FFG

E

PIECES EMPENNAGES

(A) Fuselage (avec trappe avant)................................ 1

(B) Empennage horizontal ..................................... 1 set

(C) Empennage vertical .......................................... 1 set

(D) Commande de profondeur ............................... 1 set

(E) Commande de direction ................................... 1 set

(F) Chape rotule avec visserie

(vis M2x10+écrou+rondelle) ................................ 4 sets

(G) Guignol de commande .................................... 2 sets

l Servo profondeur + direction ...............................1+1

H TAIL PARTS

(A) Fuselage (with front hatch) .................................. 1

(B) Horizontal tail ................................................... 1 set

(C) Vertical tail ........................................................ 1 set

(D) Elevator pushrod .............................................. 1 set

(E) Rudder pushrod ................................................ 1 set

(F) Ball clevis with screws

(M2x10 screw+nut+washer) ................................ 4 sets

(G) Control horn .................................................... 2 sets

l Elevator + rudder servo ........................................ 1+1

Dessous du stab
Stab bottom

Tracer

Draw

Enlever

Remove

15

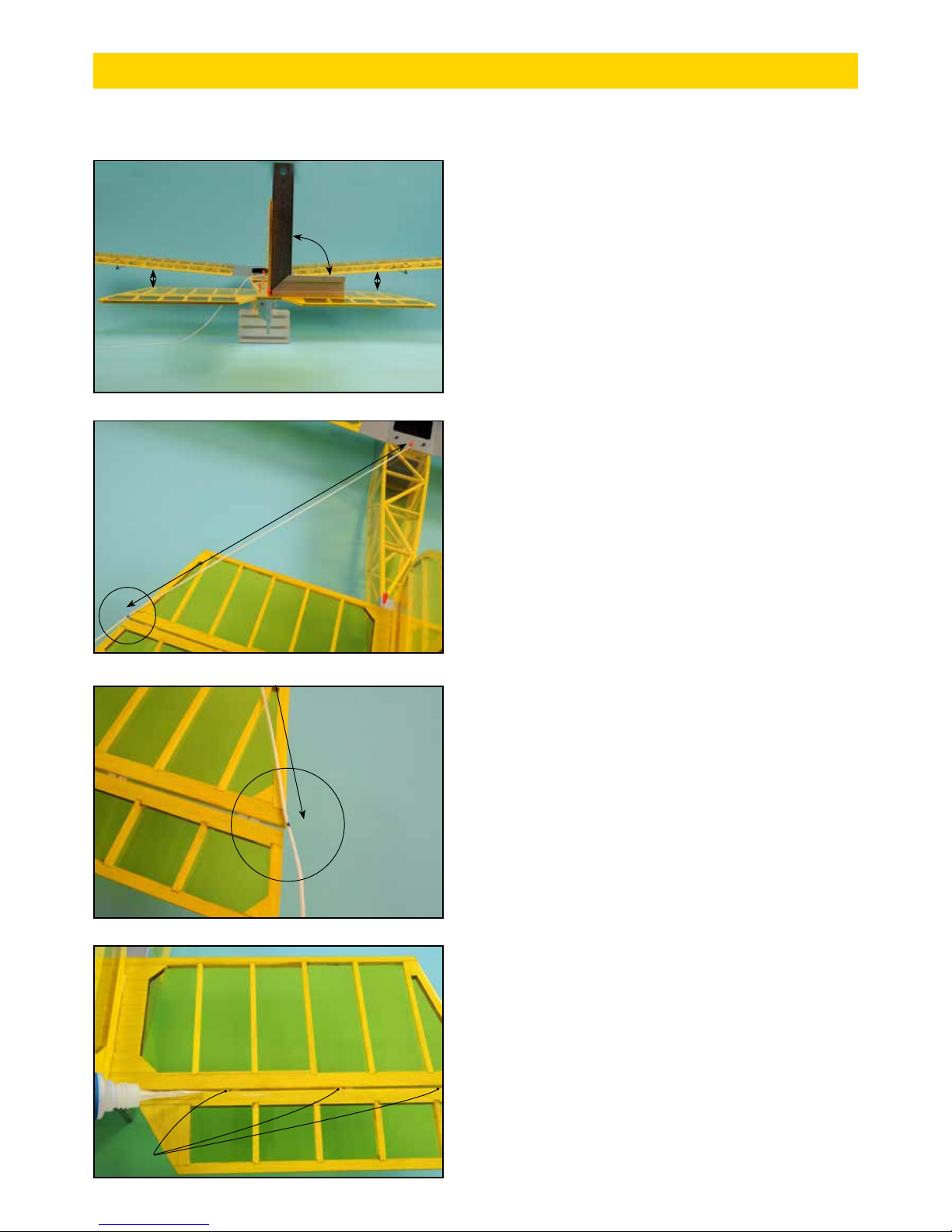

4) Collez le stab et la dérive sur votre fuselage en
vériant la géométrie : le stab doit être parfaitement
parallèle à l’aile (A=B), la dérive perpendiculaire au

stab.

H Glue the stab and n assembly to the fuselage chec-

king geometry: the stab should be perfectly parallel to
the wing (A=B) and the n perpendicular to stab.

5) Vériez aussi la triangulation: les distances entre
le centre du couple et l’extrémité gauche ...

H Also check the distances between the center of the

former and the left...

... et droite du stab doivent être identiques (C=D).

H ... and right corners of the stab should be identical

(C=D).

6) Collez ensuite les charnières du stab à la colle cya­no uide comme précedemment pour l’aile.

H Glue the CA hinges of the elevator with thin CA as

previously to the wing.

EMPENNAGES

Coller

Glue

A

B

90°

C

D

16

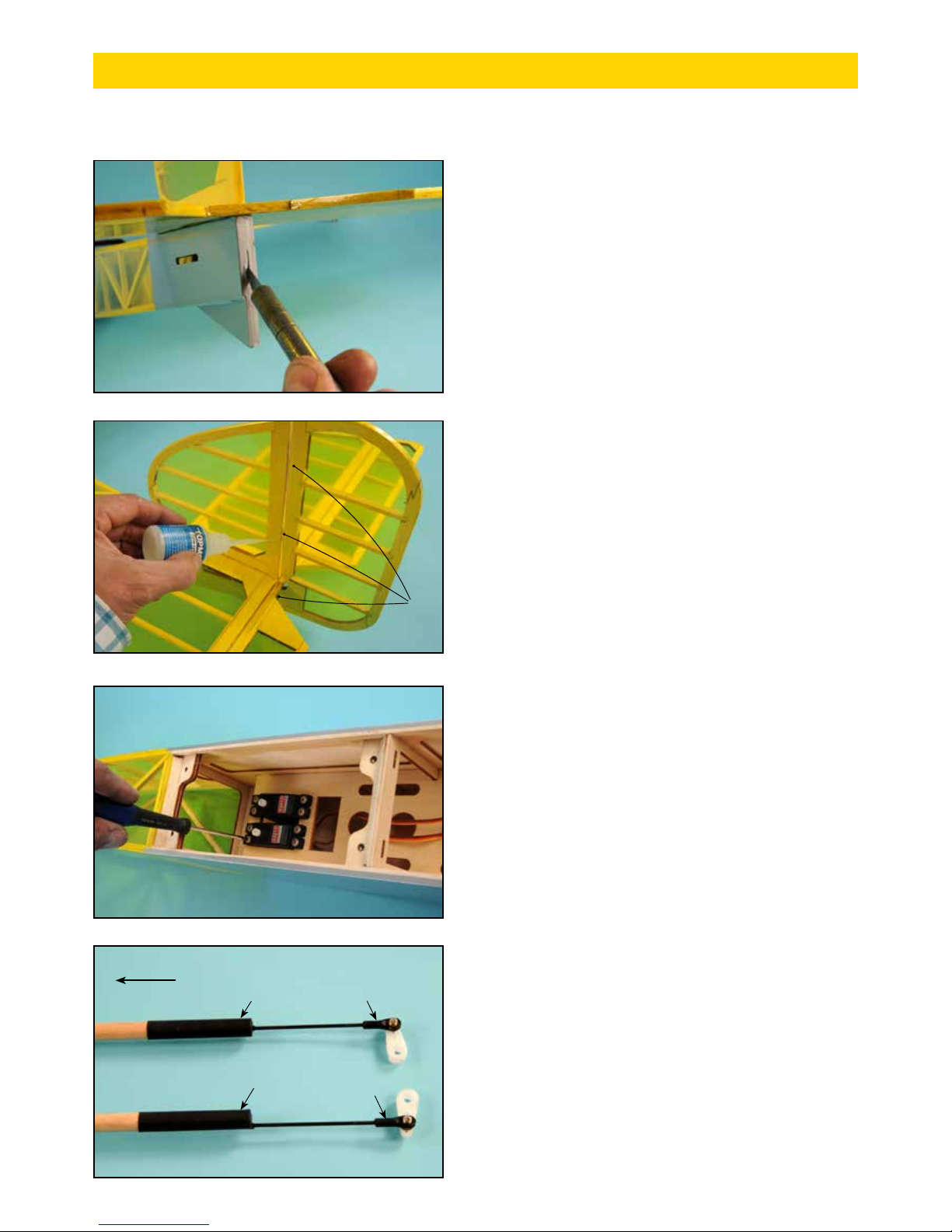

7) Débouchez dans le fuselage la fente pour la char­nière du bas de la gouverne de direction.

H Uncorking in the fuselage the slot for the bottom

hinge of the rudder.

8) Présentez le volet de dérive et collez les charnières.

H Trial t the rudder and glue the CA hinges.

9) Vissez les servos de profondeur et direction sur la

platine radio.

H Screw the elevator and rudder servos to the radio

tray.

10) Préparez deux palonniers en coupant les branches
inutiles et les connecter aux tringleries (D) et (E) avec

les chapes rotule (F).

Ne pas oublier le frein let sur les écrous.

H Prepare two servo arms by cutting unnecessary

parts and connect to the pushrods (D) and (E) with
ball clevises (F).

Do not forget to apply thread locking on ball clevis

nuts.

EMPENNAGES

Coller

Glue

D F

F

E

Arrière
Rear

17

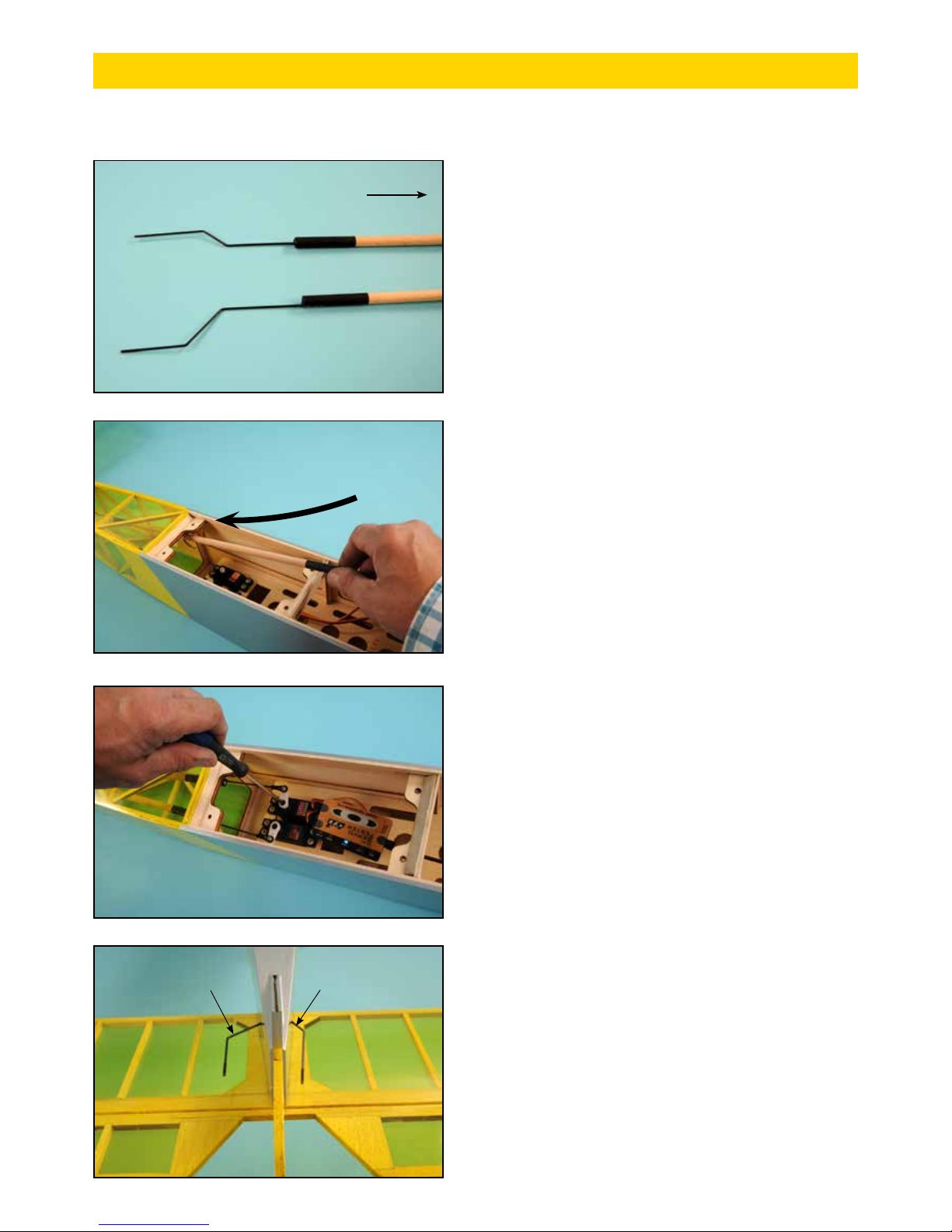

11) En haut, la tringlerie de direction, en bas la trin­glerie de profondeur.

H Top of the photo: rudder pushrod, bottom of the pho-

to: elevator pushrod.

12) Insérez les tringleries dans le fuselage.

H Insert the pushrods in the fuselage.

13) Puis les connecter aux servos mis au neutre à
l’aide d’un servo tester #0435051.

H Then connect to the servos set to neutral using a

Servo Tester # 0435051..

14) Il n’y a pas de côté déni pour la sortie des com­mandes. Dans notre cas la profondeur est à gauche, la

direction à droite.

H There is no side set up for pushrods output. In our

case the elevator is left hand side, the rudder right

hand side.

EMPENNAGES

Direction/Rudder

Profondeur/Elevator

Direction/RudderProfondeur/Elevator

Avant
Front

18

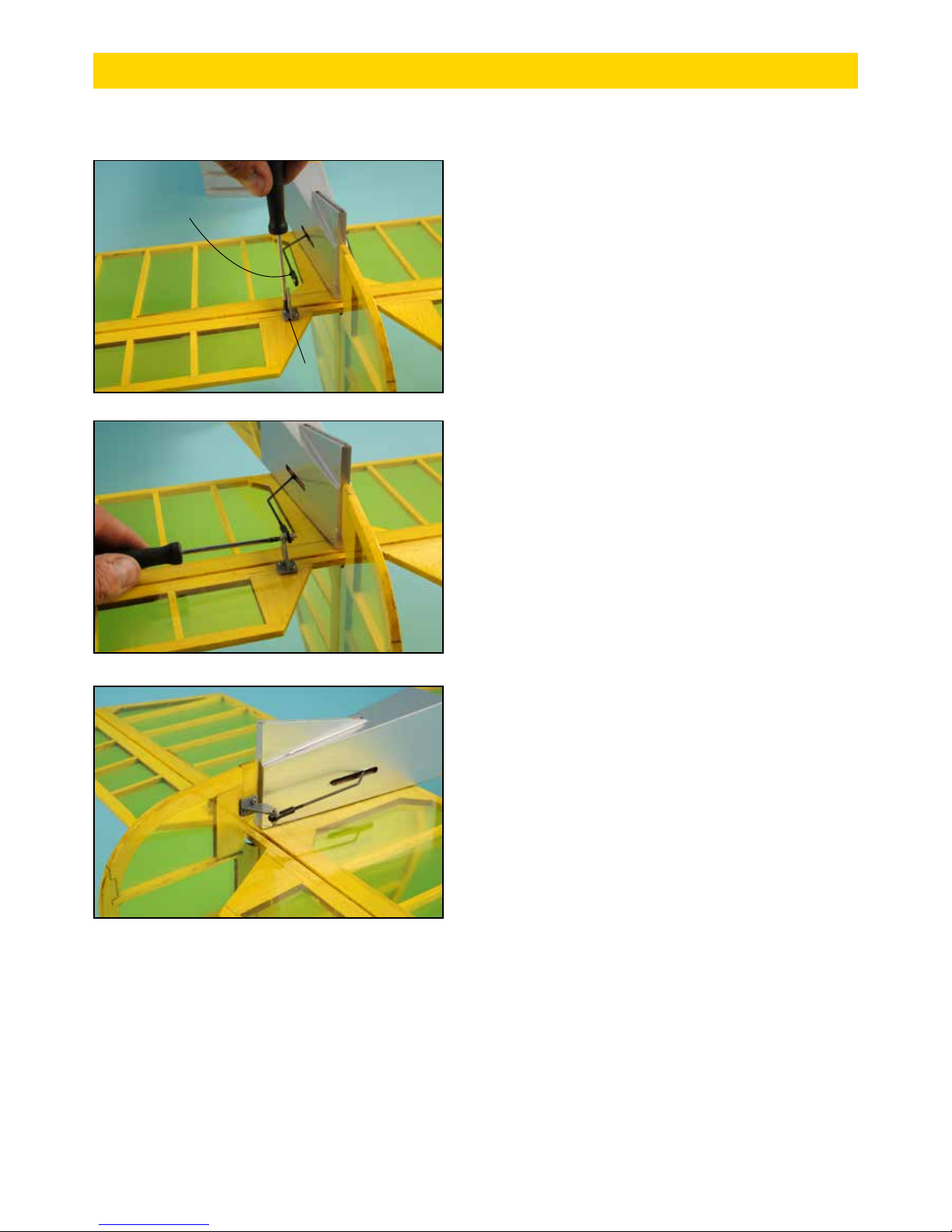

15) Visser la chape (F) sur la tringlerie de profon­deur et présentez le guignol (G) en position. Percez le

volet de profondeur et xez le guignol à l’aide des vis
M2x10mm.

H Screw ball clevis (F) to the elevator linkage and trial

t the control horn (G) in position. Drill the elevator
and attach the horn using M2x10mm screws.

16) Ajustez la longueur de la commande pour que le
volet de profondeur soit au neutre puis visser la chape
au guignol (vis M2x10+écrou).
Ne pas oublier le frein let sur l’écrou.

H Adjust the length of the linkage in order elevator is

centered and then screw the clevis to the horn (screw

M2x10 + nut).
Do not forget to apply thread lock on the nut of the ball

clevis.

17) Recommencez les mêmes opérations sur le volet

de dérive.

H Repeat the same operations for the rudder.

EMPENNAGES

G

F

19

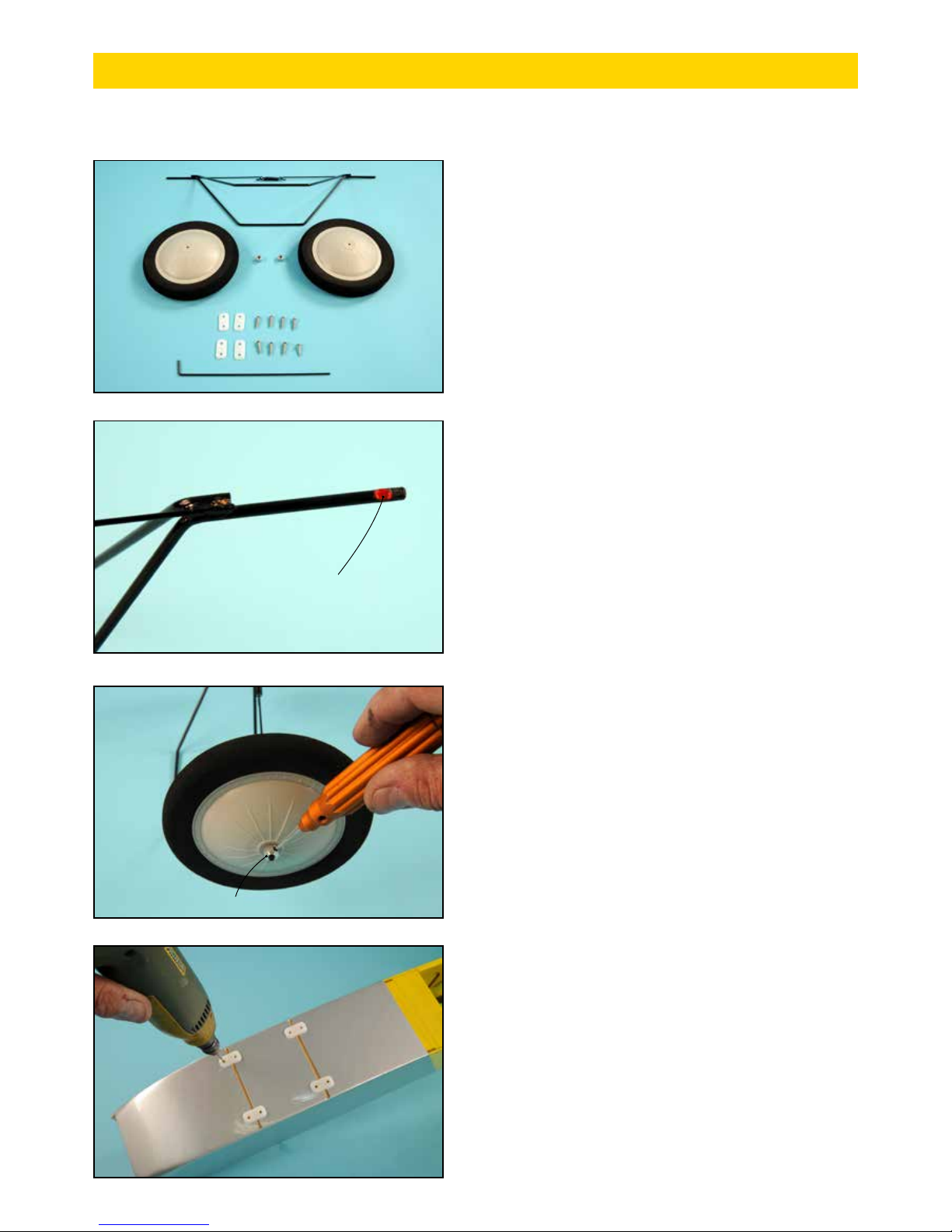

1) A l’endroit de la butée de roue, réalisez une encoche

à la lime.

H At the location of the set screw of the wheel collar,

perform a at with a le.

2) Placez les roues (B) sur le train puis vissez la butée

de roue (C), la vis pointeau positionnée dans l’encoche
réalisée. Vériez que les roues tournent librement.

H Put wheels (B) on the landing gear and attach them

with wheel collar (C), the set screw positioned in the
notch made. Check that the wheels turn freely.

3) Positionnez les cavaliers de train (D) sous le fuse-

lage puis percez des avant-trous de 2mm.

H Locate straps (D) under the fuselage and drill 2mm

pilot holes.

TRAIN D'ATTERRISSAGE/LANDING GEAR

A

B

Méplat

Flat

D

A

B B

C

F

E

C

D

D

D

D

PIECES TRAIN D'ATTERRISSAGE

(A) Train ......................................................................... 1

(B) Roue .......................................................................... 2

(C) bague d'arrêt de roue et vis ........................... 2 sets

(D) Cavalier nylon ......................................................... 4

(E) Vis de xation (vis à bois 2,8x14mm) ................. 8

(F) Béquille de queue..................................................... 1

H WINGS PARTS

(A) Landing gear............................................................ 1

(B) Wheel ........................................................................ 2

(C) Wheel collar/set screw ................................... 2 sets

(D) Nylon strap .............................................................. 4

(E) Attachment screw (wood screw 2.8x14mm) ...... 8

(F) Tailskid ..................................................................... 1

20

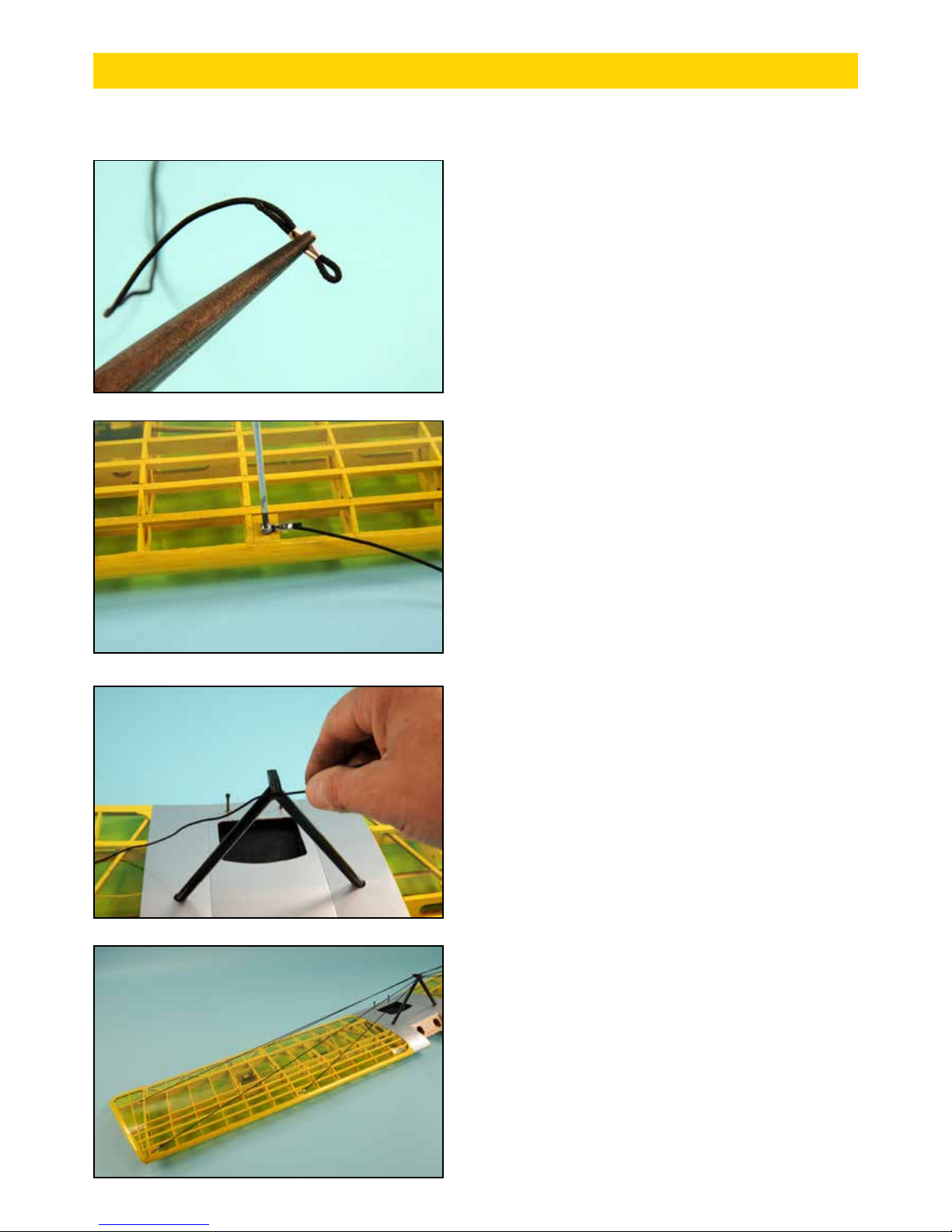

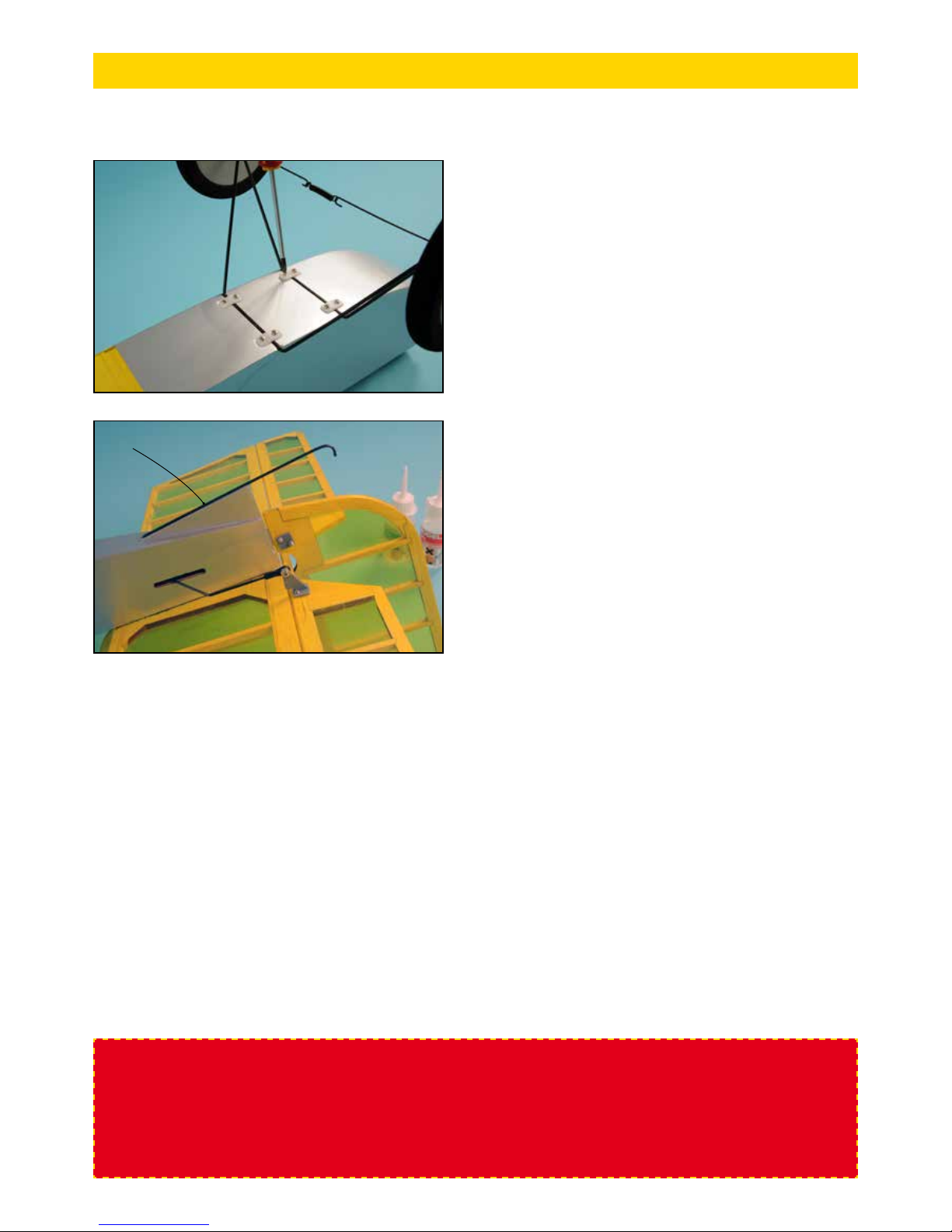

5) Réalisez une boucle à l’extrémité de la CAP qui sert

de patin (F) puis la coller dans son emplacement à la

colle époxy.

H Make a loop at the end of the piano wire (F) and

paste it into place with epoxy adhesive.

4) Fixez le train à l’aide des vis à bois 2.8x14mm (E).

H Attach the landing gear with the 2.8x14mm self ta-

ping screws (E).

TRAIN D'ATTERRISSAGE/LANDING GEAR

F

C

G

E

NOTE : Il est vivement conseillé de protéger le bois de la cloison pare-feu et de tout le
compartiment réservoir du carburant et des gaz d'échappement. Enduisez le bois avec de
l'enduit nitro-cellulosique ou de l'époxy.

NOTE : It is a good idea to protect the wood parts of the rewall and inside the tank bay. Fuel

and exhaust can damage the wood. Coat the wood with a fuel proof dope or with epoxy.

Coller

Glue

21

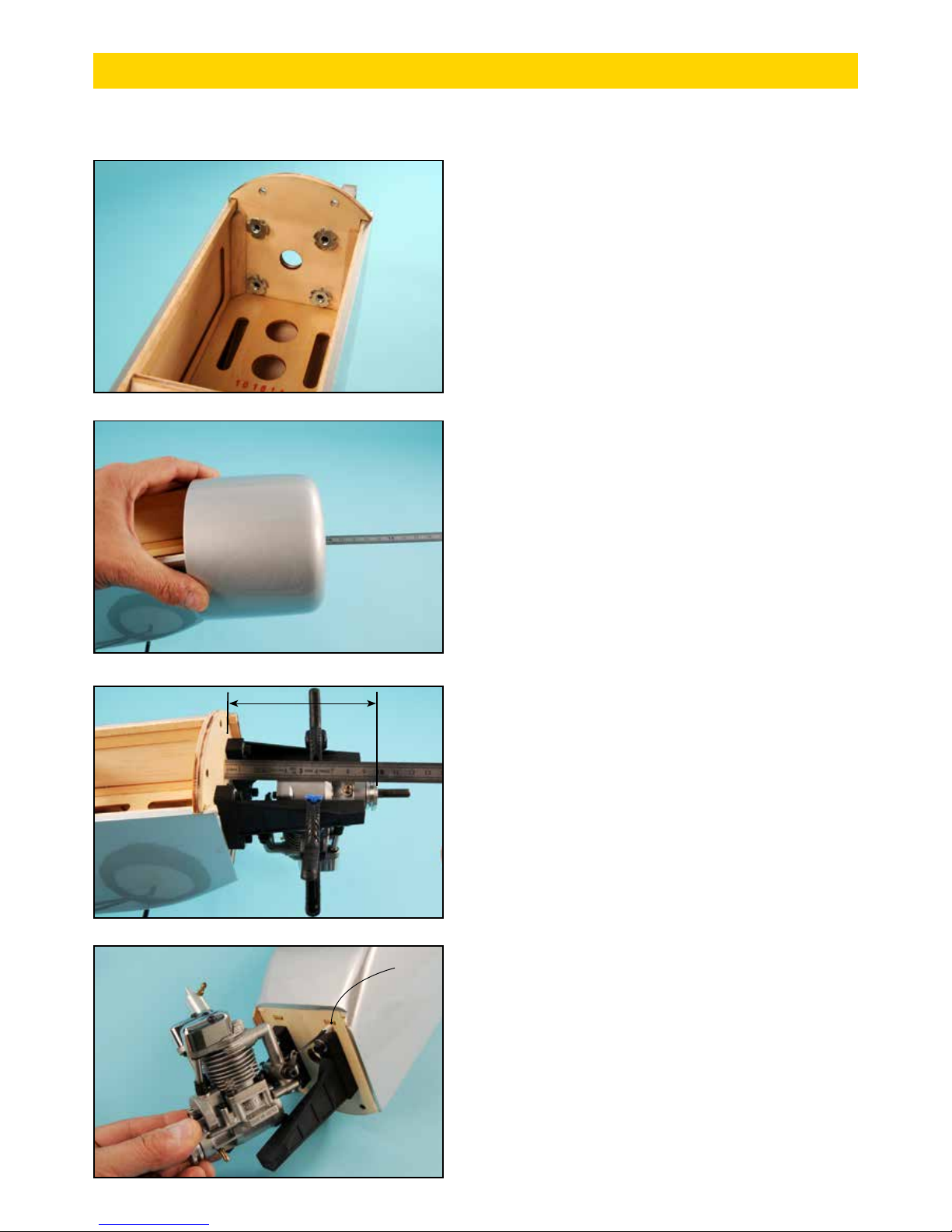

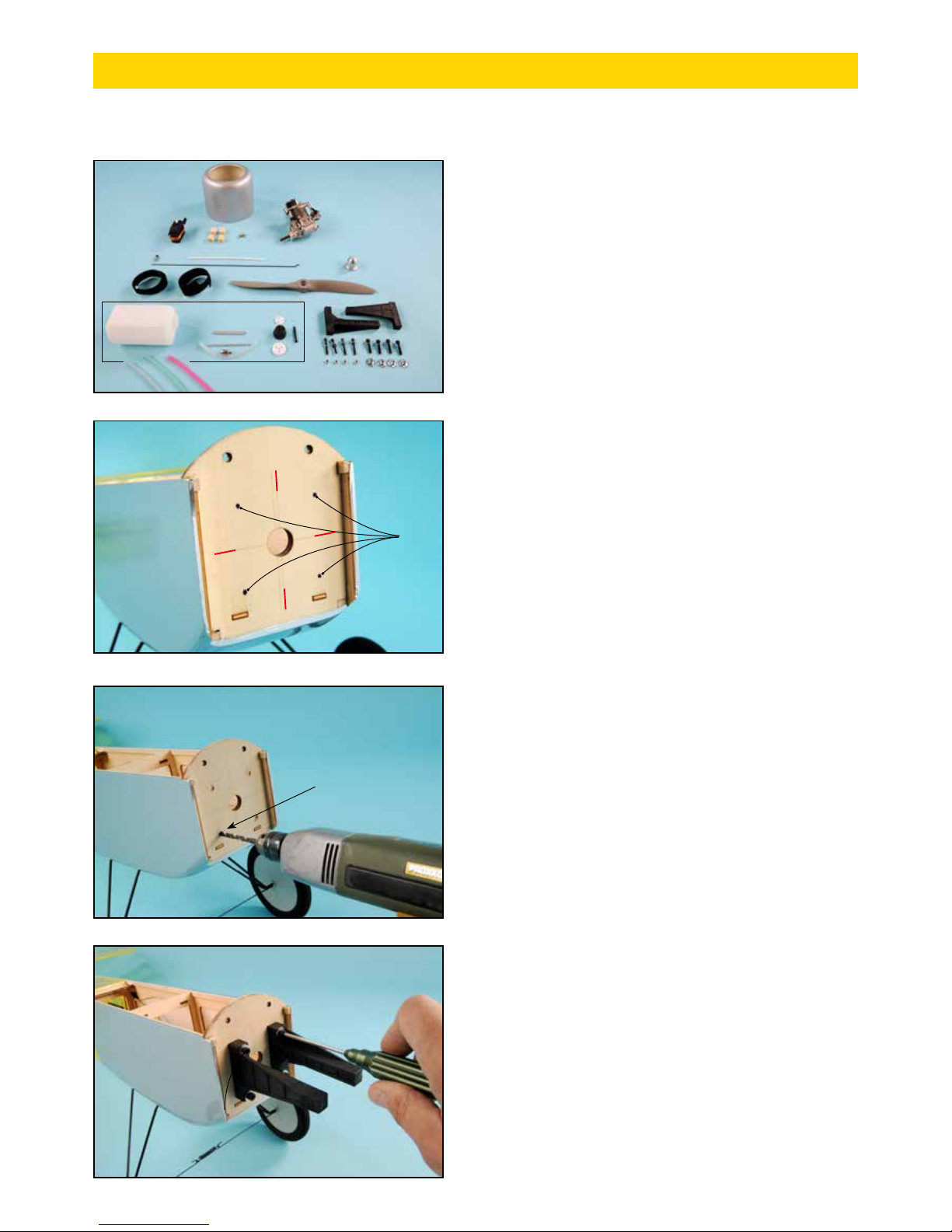

1) En fonction de la largeur du carter de votre moteur,
mesurez puis tracer l’emplacement des trous de xa­tion du bâti moteur par rapport à la croix de référence
(en rouge) gravée sur la cloison pare feu.

H Depending on the width of the crankase of your en-

gine, measure and mark the location of the mounting
holes of the engine mount according to the reference
cross (in red) engraved on the rewall.

2) Percez les quatre trous avec un foret de ø5mm.

H Drill four holes with a 5mm bit.

3) Fixez le bâti-moteur (D) avec les quatre vis CHC
M4x20 mm plus rondelles et écrous à gries (E).

H Attach engine mount (D) with the four M4x20mm

socket head screws,washers and tiger nuts (E) .

VERSION MOTEUR THERMIQUE/GP VERSION

D

A

B C

D

F

H

I

J J

G

G

E

PIECES MOTEUR THERMIQUE

(A) Capot moteur bre de verre .................................. 1

(B) Taquet bois dur ........................................................ 4

(C) Fixation capot (vis à bois 2,2x12mm) ................. 4

(D) Bâti moteur ajustable ....................................... 1 set

(E) Fixation bâti (vis Chc M4x20+rondelle+écrou à

gries M4) .............................................................. 4 sets

(F) Fixation moteur (vis Chc M3x25+rondelle+écrou

nylstop M3) ............................................................ 4 sets

(G) Commande de gaz (CAP+gaine) ...................... 1 set

(H) Domino ..................................................................... 1

(I) Réservoir ............................................................. 1 set

(J) Sangle Velcro® ......................................................... 2

l Moteur ......................................................................... 1

l Hélice ........................................................................... 1

l Cône écrou d'hélice .................................................... 1

l Servo de gaz ................................................................ 1

l Durit de couleur ......................................................... 3

H IC ENGINE PARTS

(A) Fiberglass engine cowl ........................................... 1

(B) Hard wood block ...................................................... 4

(C) Cowl xing (wood screw 2.2x12mm) ................... 4

(D) Adjustable engine mount ................................. 1 set

(E) Mount xing (SH screw M4x20+washer+M4 tiger

nut .......................................................................... 4 sets

(F) Engine xing (SH screw M3x25+washer+M3 lock

nut .......................................................................... 4 sets

(G) Throttle linkage (music wire+outer rod) ....... 1 set

(H) Rod stopper ............................................................. 1

(I) Fuel tank ............................................................. 1 set

(J) Velcro® tie ................................................................. 2

l IC engine ..................................................................... 1

l Propeller ..................................................................... 1

l Spinner prop nut........................................................ 1

l Throttle servo ............................................................. 1

l Colored fuel line ......................................................... 3

NOTE: Si vous avez choisi de monter une propulsion électrique (EP), passez directement à la page 25.

NOTE: If you choose Electric Power, please, skip to page 25.

Tracer

Draw

Ø5mm

D

E

E

E

E

22

5) Présentez le capot moteur (A) et mesurez la posi­tion souhaitable de l’hélice (pas trop près ni trop loin
env. 5mm)

H Trial t engine cowl (A) and measure the wished

prop location (not too close nor too far, 5mm approx.)

4) Les écrous à gries (E) rentrent en force dans le
bois, il est aussi souhaitable de les coller à la colle
époxy.

H Even if blind nuts (E) come in force into the wood,

it is also advisable to glue them with epoxy adhesive.

6) Présentez le moteur en reportant cette mesure
entre la cloison pare-feu et le plateau d’hélice (dans
notre cas 100mm). Percez les trous de xation du mo-

teur dans le bâti et repérez la position de sortie de la
tringlerie de gaz. Puis percer un trou de Ø4mm.

H Put the engine on the mount and report this measure

between the rewall and the propeller assy (100mm

in our case). Drill engine mounting holes in the mount

beams . Location where the throttle linkage exits
from the fuselage. Drill a 4mm hole into the rewall.

7) Insérez la baïonnette dans le levier du boisseau des

gaz puis enlez la tringlerie dans le fuselage et coller
la gaine extérieure (G).

H Insert Z-bend into the carb throttle lever, then slide

the linkage into the fuse and glue the outer tube (G).

VERSION MOTEUR THERMIQUE/GP VERSION

A

x mm

G

E

E

E

E

Coller

Glue

23

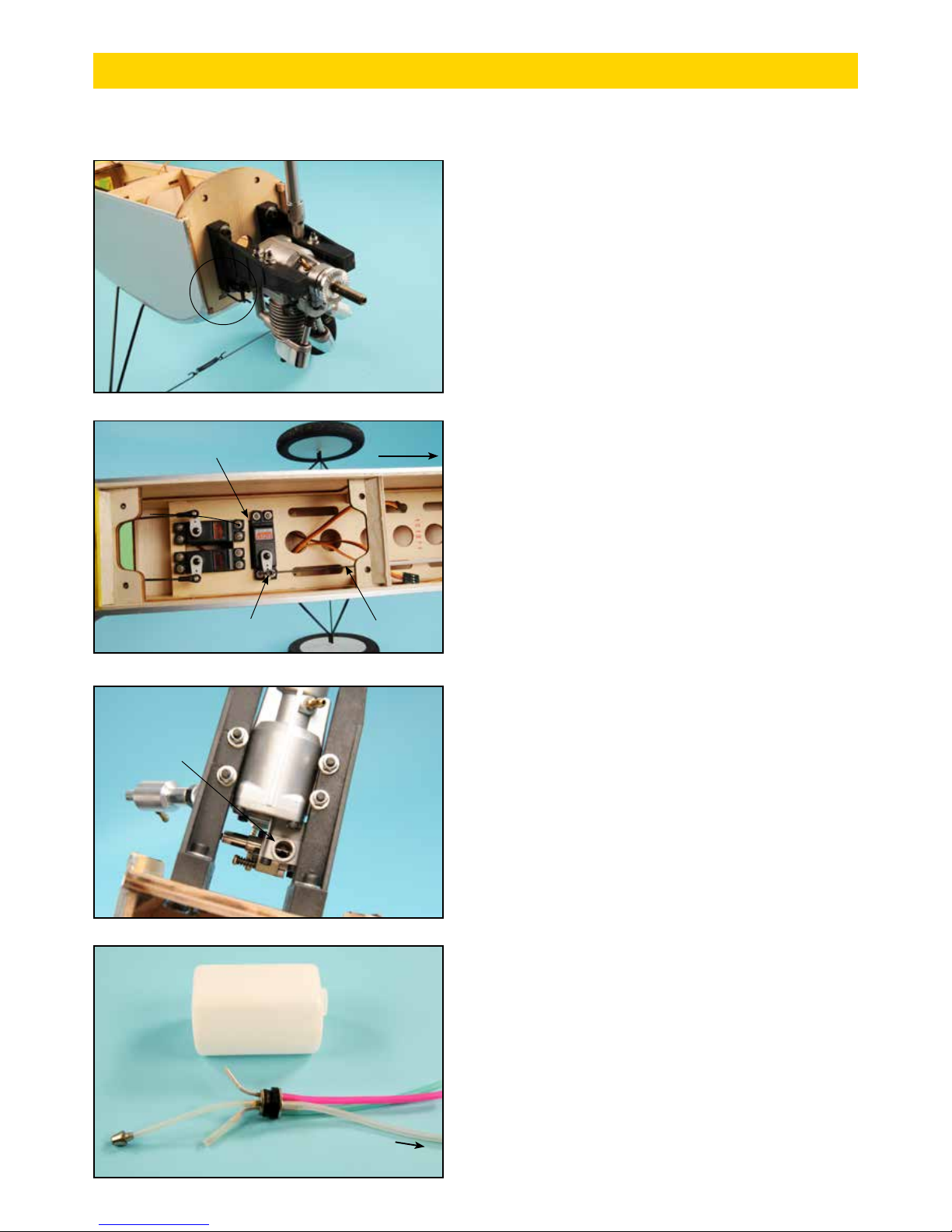

9) Visser le servo de gaz dans son emplacement puis ,
servo au neutre, raccordez la tringlerie de gaz (G) au
palonnier à l’aide du domino (H).

H Screw the throttle servo into its bay and then center

it, connect the throttle linkage (G) to the servo arm

using the rod stopper (H).

8) Vissez le moteur sur son bâti à l’aide de vis CHC
M3x25mm plus rondelles et écrous nylstop (F).

H Attach the engine to the mount with M3x25mm soc-

ket head screws, washers and M3 lock nuts (F).

10) Le boisseau des gaz doit être mi-ouvert, les butées

de ralenti et plein gaz seront réglées électronique-

ment à l’émetteur.

H Throttle valve must be half-open, idle and full

throttle end stops will be electronically set up from

the transmitter.

11) Equipez le bouchon de réservoir en installant les

tubes et durits comme montré: la rouge, vers le haut,
pressurisation. La verte , vers le bas, remplissage du
réservoir. La transparente, plongeur à 4-5 mm de la
cloison arrière du réservoir, alimentation carburant.

H Install the tubes in the stopper for vent, lling and

carburator lines. The silicon tube should be set so that

carburator line weight (clunk) is 4-5mm before the
aft end of the tank. The vent tube is folded up and the
ll tube down.

VERSION MOTEUR THERMIQUE/GP VERSION

F

H

I

To carb

Servo au neutre=
boisseau mi-ouvert
Servo at neutral=
Valve half opened

G

Servo des gaz
Throttle servo

Gaz

rotle

Avant
Front

24

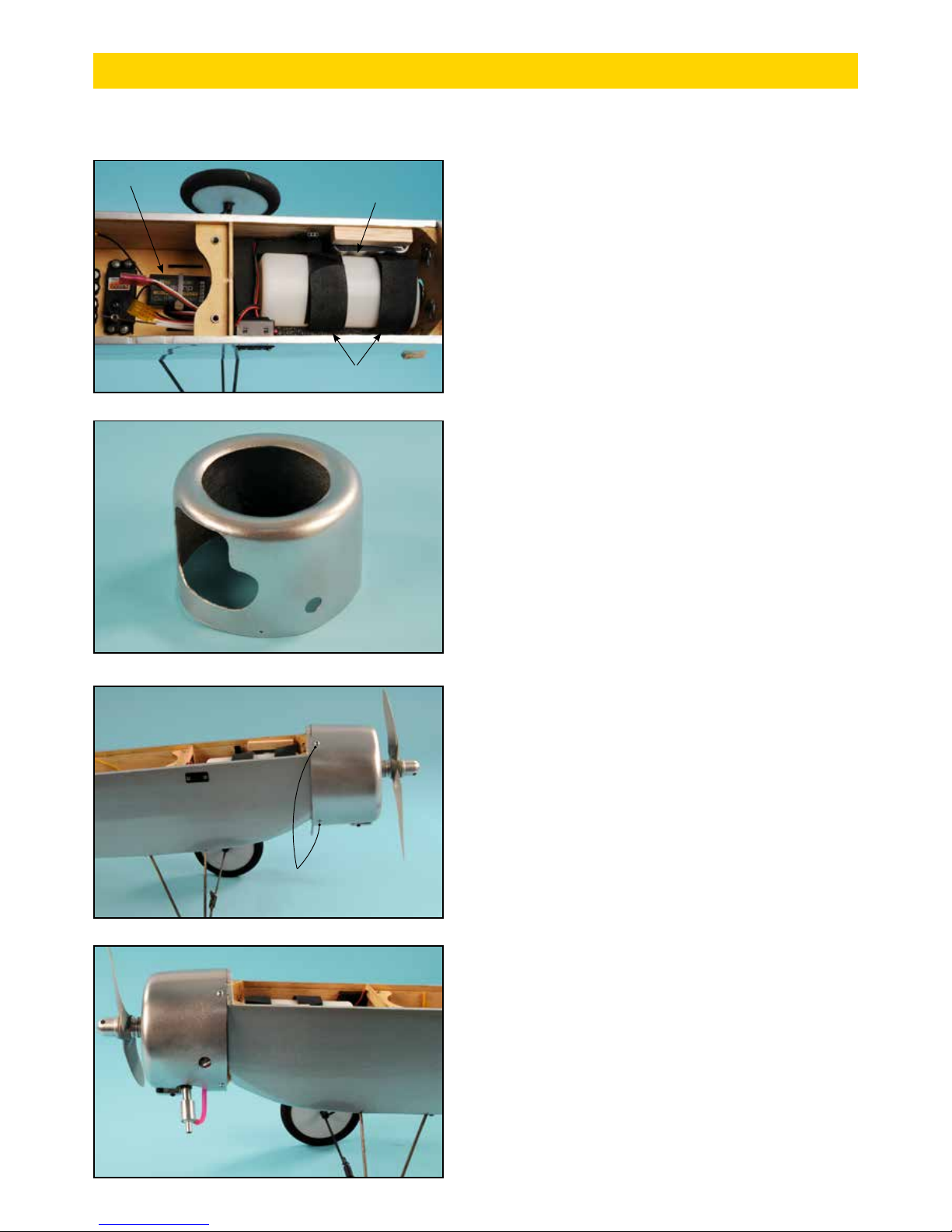

13) Découpez le capot pour laisser passer le cylindre

et l’échappement du moteur, ainsi que le pointeau.

H Cut the engine cowl ts for cylinder, exhaust and

needle valve.

12) Immobilisez le réservoir dans le fuselage en le
xant à l’aide des sangles Velcro® (J) et en le calant
à l’aide de mousse. On peut remarquer pour cette
version thermique l’accu de réception tout à l’avant
«coincé» entre le réservoir et le anc du fuselage et le
récepteur xé derrière celui-ci. L’inter radio trouve sa
place sur le coté opposé à l’échappement, juste sous la

trappe.

H Fit the tank into the fuselage and secure it with

Velcro® ties (J) and foam all around. Connect the bat­tery pack to the switch harness. The switch harness

is tted on the fuselage, on the side opposite to the
muer. The battery is tted along the tank and will

be secured later with double sided adhesive tape. Its

exact location will be dened when you will balance

the plane.

14) Collez les taquets de xation (B) du capot à la colle
époxy et les poncer pour qu'ils épousent la forme ar­rondie du capot (détails, voir p.27).
Visser le capot moteur sur le fuselage avec les vis
2,2x12mm (C).
Montez l’hélice et son cône écrou.

H Glue the hard wood blocks (B) to attach the cowl

with epoxy adhesive and sand to match the rounded
shape of the cowl (details, see p.27).
Screw the cowl to the fuselage with 2,2x12mm screws

(C).
Mount the propeller and spinner nut.

15) L’ouverture du pointeau doit être susante pour

que celui-ci ne touche en aucun cas le capot (sinon
problème de bulles dans la durit d'alimentation!).

H The opening for main valve must be sucient so

that it does not touch in any case the cowl.

VERSION MOTEUR THERMIQUE/GP VERSION

E

C

J

Accu Rx
Rx Bat pack

Rx

25

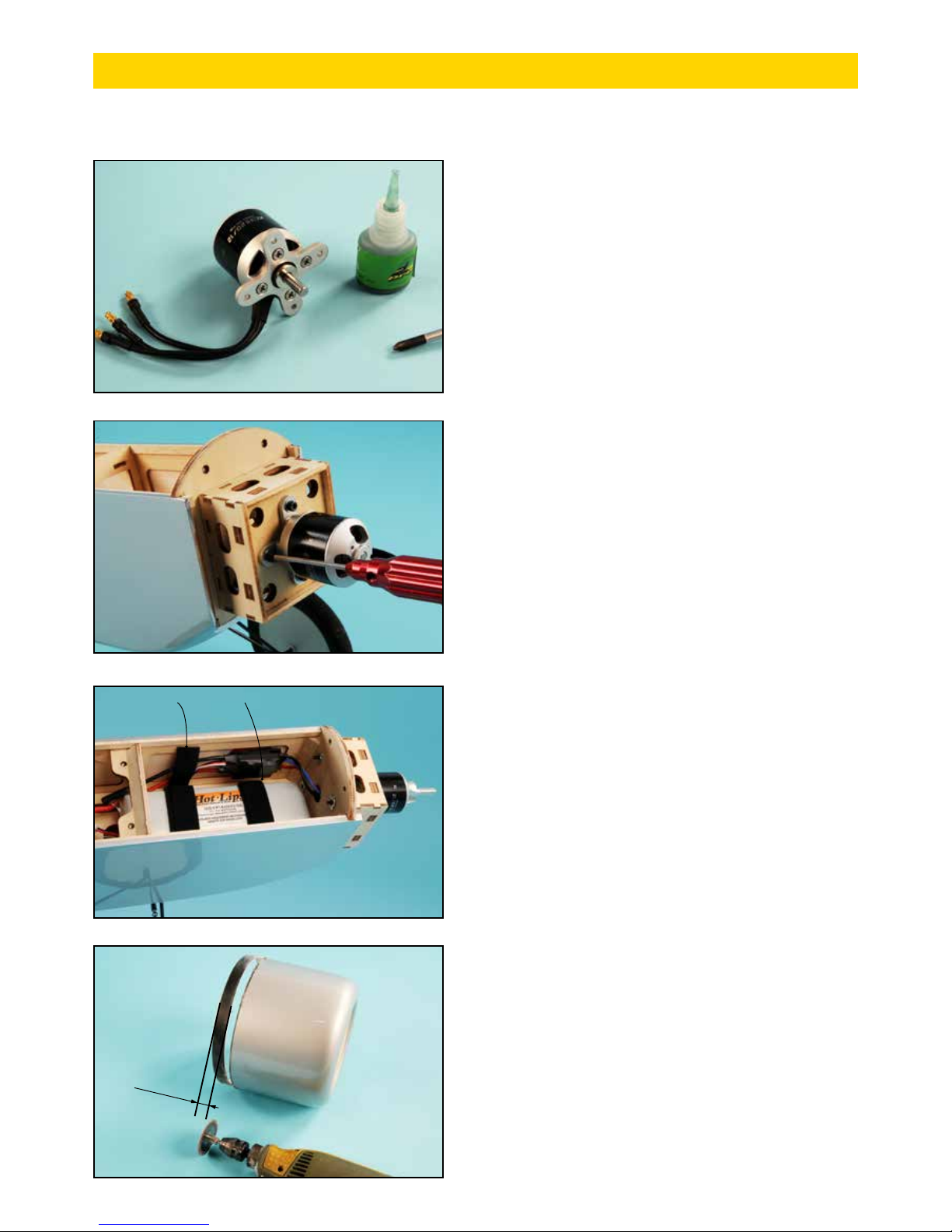

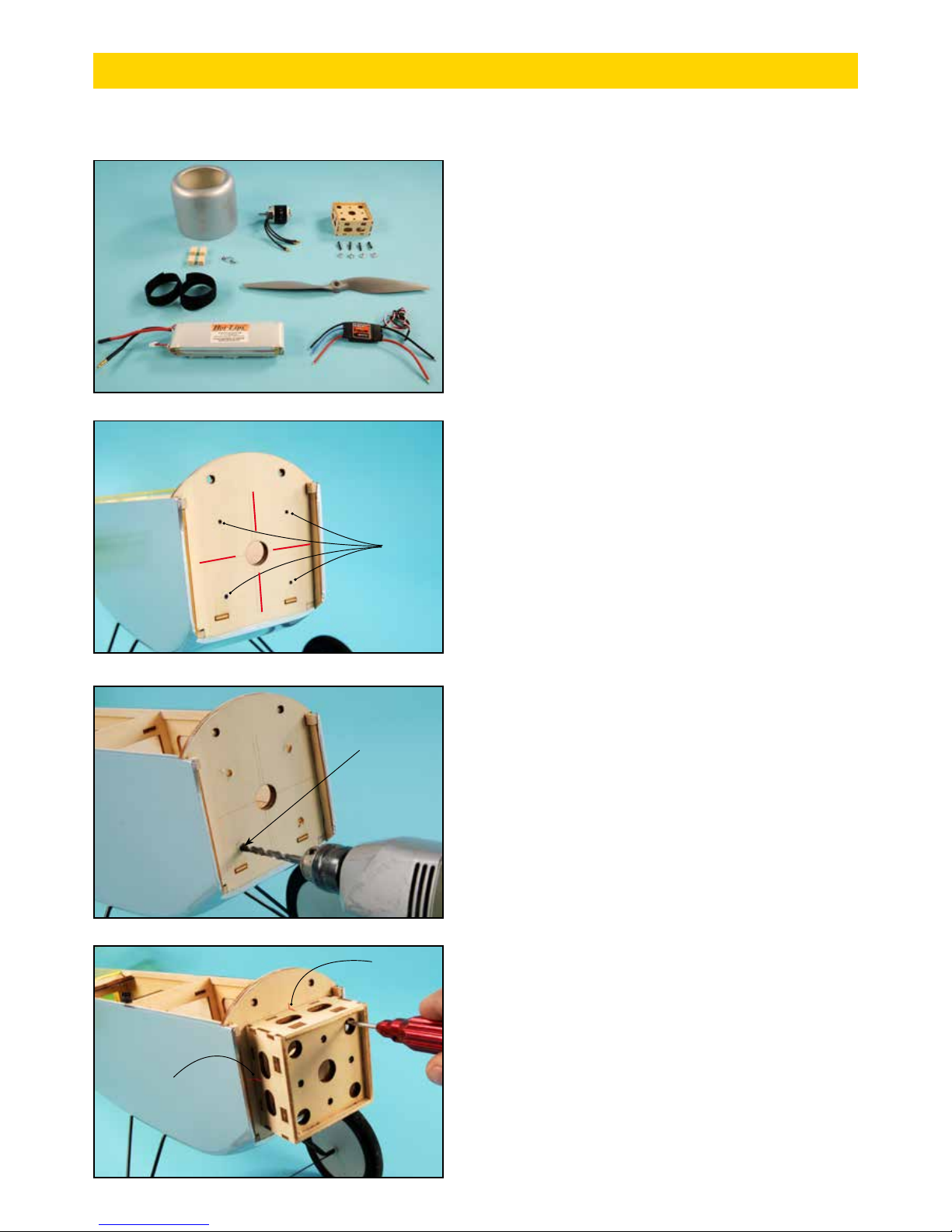

1) Repérez le milieu de chaque face de la boîte bâti
moteur (D). La positionner à l'aide de la croix de réfé­rence (en rouge) gravée sur la cloison pare-feu et tra­cez les trous de xation.

H Locate the center of each face of the motor mount

box (D). Position it on the rewall with the engraved
reference cross (in red) and mark the mounting holes.

2) Percez les quatre trous avec un foret de ø4mm.

H Dril four 4mm holes.

3) Vissez la boîte (D) sur la cloison pare feu à l’aide des
vis CHC M3x20mm plus rondelles et écrous à gries

(E). On peut remarquer sur cette photo les traits re-

père sur la boîte qui ont permis de la positionner sur
la cloison pare-feu.

H Screw the box (D) on the rewall using M3x20mm

SH screws, washers and blind nuts (E). On this photo,
you can notice reference marks on the box matching
with those of the rewall.

VERSION MOTEUR ELECTRIQUE/EP VERSION

D

A

B C

F

E

PIECES MOTEUR ELECTRIQUE

(A) Capot moteur bre de verre .................................. 1

(B) Taquet bois dur ........................................................ 4

(C) Fixation capot (vis à bois 2,2x12mm) ................. 4

(D) Bâti moteur CTP ...................................................... 1

(E) Fixation bâti (vis Chc M3x20+rondelle+écrou à

gries M3) .............................................................. 4 sets

(F) Sangle Velcro® ......................................................... 2

l Moteur (avec bâti radial et adaptateur hélice) ...... 1

l Hélice ........................................................................... 1

l Contrôleur ................................................................... 1

l Pack d'accu LiPo ......................................................... 1

H MOTOR PARTS

(A) Fiberglass engine cowl ........................................... 1

(B) Hard wood block ...................................................... 4

(C) Cowl xing (wood screw 2.2x12mm) ................... 4

(D) Plywood motor mount box ..................................... 1

(E) Mount xing (SH screw M3x20+washer+M3 tiger

nut .......................................................................... 4 sets

(F) Velcro® tie ................................................................. 2

l Motor (with radial mount and prop adapter) ........ 1

l Propeller ..................................................................... 1

l Controller .................................................................... 1

l LiPo battery pack ....................................................... 1

Tracer

Draw

Repères

Marks

Repères

Marks

D

E

Ø4mm

26

5) Puis visser le moteur (avec les vis M3 fournies avec
le moteur) sur la boîte sans oublier d'utiliser du frein
let.

H Then screw the motor (with the M3 screws supplied

with the motor) on the mount box. Use thread lock to

secure the screws.

4) Visser la croix (bâti radial) sur le moteur sans ou­blier le frein let.

H Attach radial mount to the motor. Use thread lock to

secure the screws.

6) Le contrôleur est xé sur le anc du fuselage à
l’aide de scotch double face tandis que l’accu est po­sitionné en fonction du centrage et maintenu à l’aide

des sangles Velcro® (F).

H The speed controller is attached to the fuselage

side with double-sided tape while the battery pack is
positioned according to the CoG and held in place by
Velcro® ties (F).

7) Avec le moteur XPower préconisé, il sera nécessaire
de recouper le capot d’environ 14 mm en longueur = la
largeur d’un ruban PVC qui nous sert de guide.

H With the recommended XPower motor it will be ne-

cessary to shorten the cowl about 14 mm in length =
width of PVC tape which serves as a guide.

VERSION MOTEUR ELECTRIQUE/EP VERSION

F

14mm

F

27

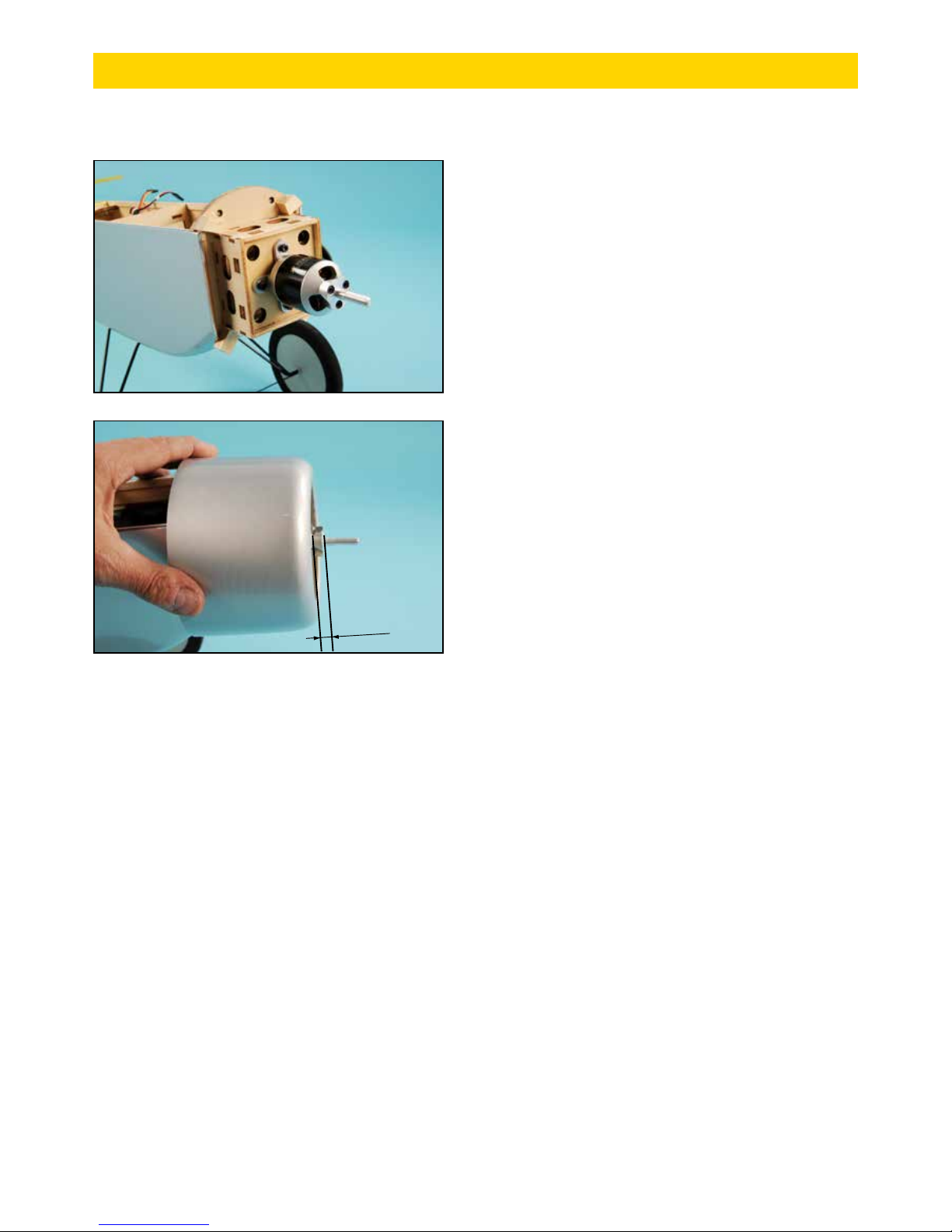

9) Présentez le capot et ajustez si nécessaire. Ne pas

le xer pour le moment.

H Trail t the cowl and trim if necessary. Do not attach

at present time.

8) Collez les taquets de xation (B) du capot à la colle
époxy sur la cloison pare-feu et les poncer pour qu ils
épousent la forme arrondie du capot.

H Glue the hard wood blocks (B) to attach the cowl

with epoxy adhesive on rewall and sand to match the
rounded inner shape of the cowl.

VERSION MOTEUR ELECTRIQUE/EP VERSION

B

B

B

B

5mm

28

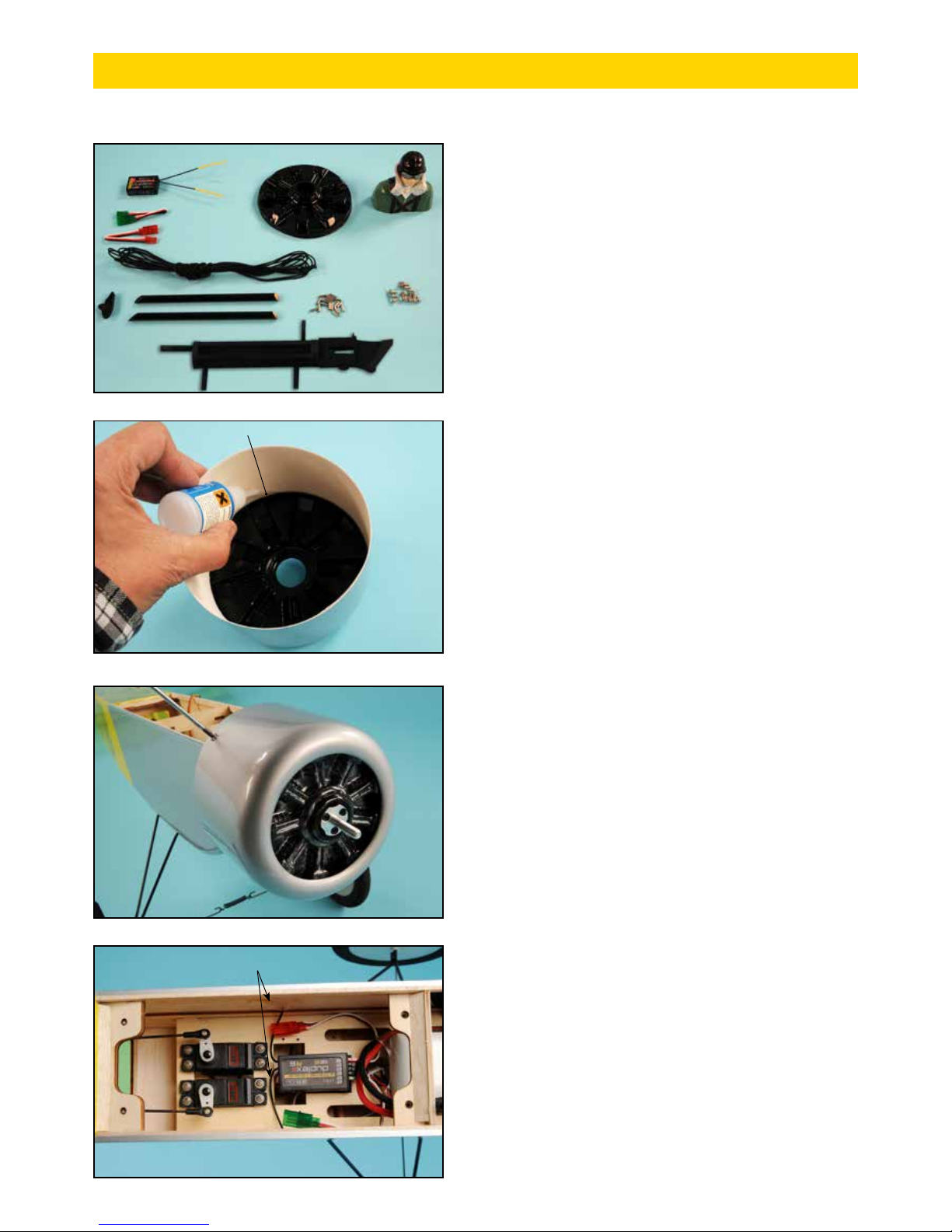

1) Après avoir donné un petit coup de peinture gris

argent pour améliorer le rendu du faux moteur (B), le
coller à la colle cyano au fond du capot.
Si nécessaire, on peut découper quelques ouvertures
dans le faux moteur pour le refroidissement du mo-

teur.

H After giving a little bit of silver gray paint to improve

the rendering of dummy radial engine (B), glue it with
CA glue at the bottom of the cowl. If necessary, it's pos-

sible to cut some openings in the dummy to improve
motor cooling.

2) Positionnez le capot, l’adaptateur d’hélice parfaite­ment centré dans le faux moteur. Percez des avant­trous de ø1.6mm dans les taquets en bois puis xer le
capot à l’aide des quatre vis 2.2x12mm (C).

H Position the cowl, the propeller adapter perfectly

centered in the dummy engine. Drill ø1.6mm pilot

holes in hard wood blocks and then attach the cowl

using four self-tapping screws 2.2x12mm (C).

3) Le récepteur est xé à l’aide de Velcro® (non four­ni) derrière l’accu, chaque antenne scotchée le long
des ancs.

H The receiver is attached with Velcro® tape (not in-

cluded) behind the power battery pack. Each Rx an­tenna is taped along the sides of the fuselage.

FINITION/FINISHING

B

D E

AB

C

F
FG

H

E

C

Rx antennes/antennas

C

PIECES FINITION

(A) Buste pilote .............................................................. 1

(B) Faux moteur ............................................................ 1

(C) Elastique à chapeau ................................... 5 mètres

(D) Tube à sertir .......................................................... 14

(E) Vis à bois 2.2x8mm .............................................. 14

(F) Mât de cabane .......................................................... 2

(G) Sommet du mât ....................................................... 1

(H) Mitrailleuse ............................................................. 1

l Récepteur .................................................................... 1

l Rallonge 10cm (Rx>AIL) .......................................... 2

H FINISHING PARTS

(A) Pilot bust .................................................................. 1

(B) Dummy engine ........................................................ 1

(C) Rubber string .............................................. 5 meters

(D) Crimp tube ............................................................. 14

(E) Wood screw 2.2x8mm .......................................... 14

(F) Cabane mast ............................................................. 2

(G) Top of mast .............................................................. 1

(H) machine gun ............................................................ 1

l Receiver ...................................................................... 1

l 10cm servo extension (RX>AIL) ............................. 2

29

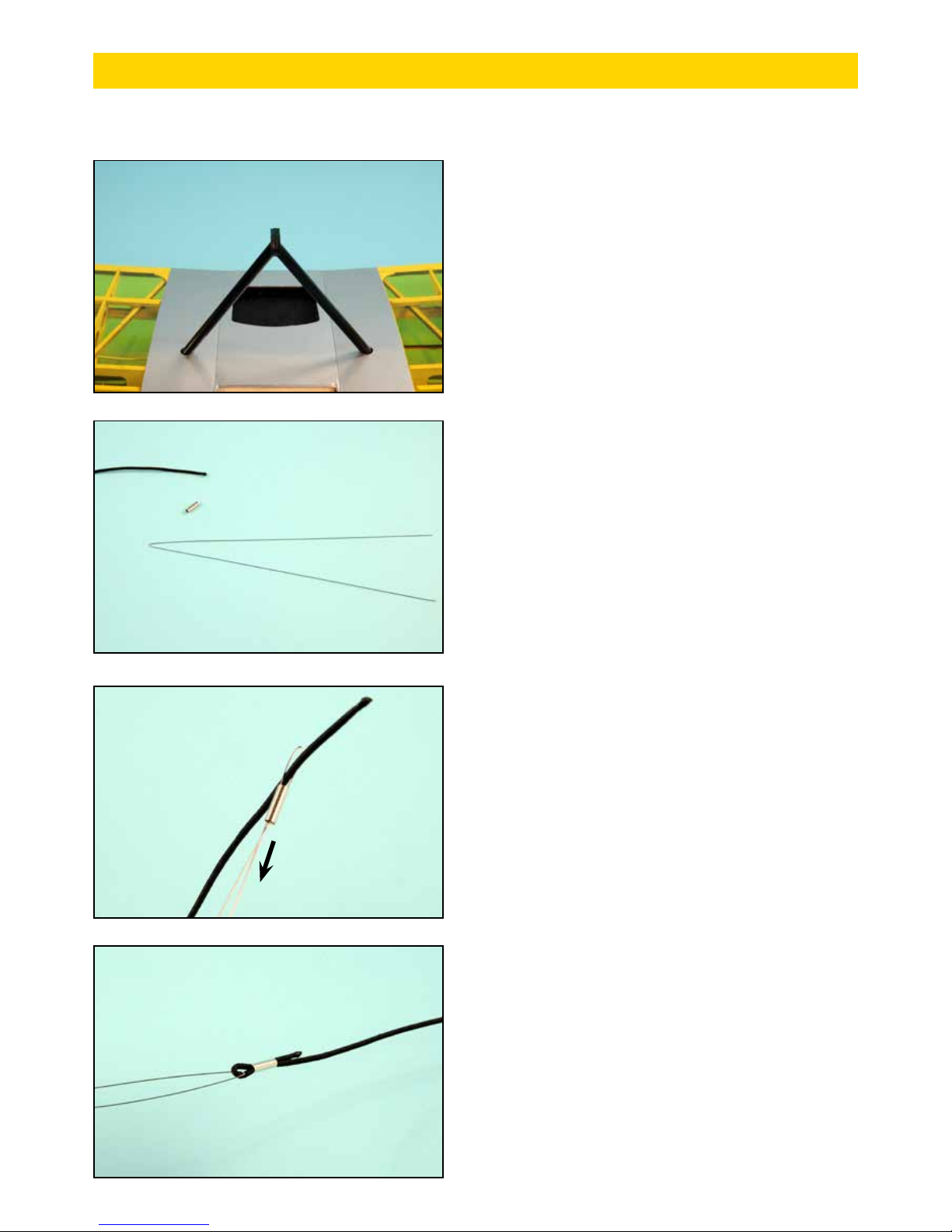

5) Pour réaliser les haubans il vous faut une «aiguille»
réalisée dans un bout de CAP de 0,5mm plié en 2 (un
l nylon peut aussi convenir).

H To realize the braces you need a "needle" made of

a bent 0.5mm piano wire (a nylon string is also sui­table).

4) Débouchez les trous pour les mâts (F) sur l'aile. Les

coller dans l’aile et contre la pièce sommet du mât (G)
à la colle époxy.

H Clear the holes for the masts (F) on the wing. Glue

them in the wing and against the top of the mast (G)
with epoxy adhesive.

6) Une photo étant plus explicite qu’un texte: Passez
votre aiguille dans le tube (D), enlez l’élastique (C)
dans la boucle, il sut de tirer sur votre aiguille ...

H A photo being more explicit than a text: Pass your

needle into the tube (D), thread the rubber string (C)

into the loop, just pull out your needle ....

7) ..et hop! l’élastique est enlé dans le tube!

H ...and the rubber string is routed through the tube!

FINITION/FINISHING

C

C

D

D

CAP/Music wire

CAP/Music wire

G

F F

30

9) Fixer l’élastique comme montré avec une vis de
2,2x8mm (E) dans un des taquets en bois intégré

dans la structure de l'aile.

H Attach the rubber string as shown with a screw

2,2x8mm (E) in a wooden block integrated into the

wing structure.

8) Sertissez le tube sur l’élastique avec une pince.

H Crimp the tube to the rubber string with pliers.

10) Puis passez l’élastique dans un des trous de la

pièce superieure des mâts. Tendez modérement et

xez de l’autre coté.

H Then route the rubber band into one of the holes of

the upper part of the masts. Tighten moderately and

attach to the other side.

11) Procédez de même pour tous les haubans.

H Do the same for all the ying braces as shown.

FINITION/FINISHING

E

31

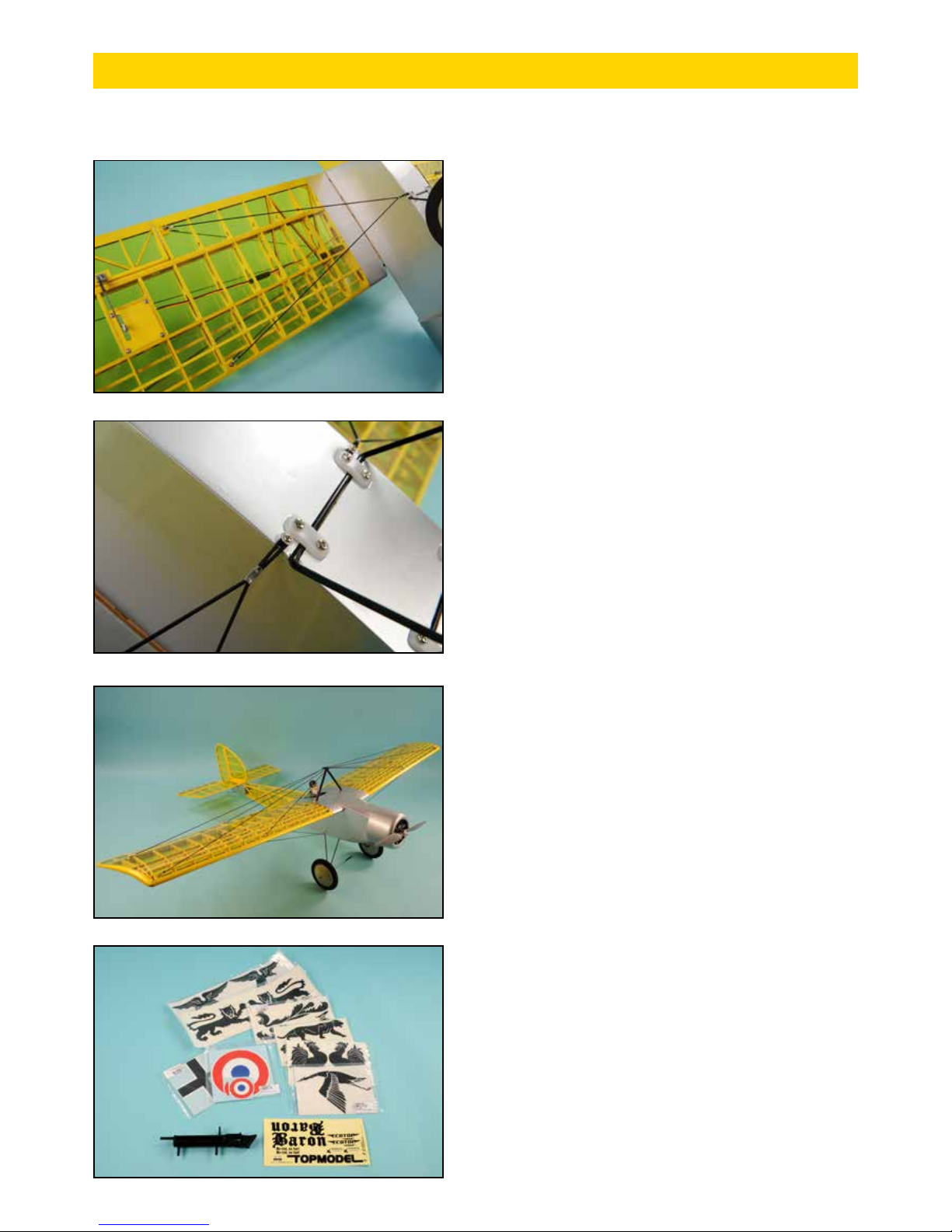

13) Ne serrez pas trop la boucle de l’élastique, ainsi,
vous pouvez facilement décrocher les haubans infé-

rieurs quand vous démontez les ailes.

H Do not tighten the loop of rubber string too much,

so you can easily remove the lower braces when you
disassemble the wings.

12) Pour les haubans inférieurs, visser une vis de
2,2x8mm (E) sous le fuselage de chaque coté juste en

arrière du train. Faites une boucle au milieu des hau-

bans inférieurs.

H For braces under the wings , screw a 2,2x8mm

screw (E) under the fuselage on each side just behind

the landing gear.

14) Voilà un Baron bien gentil

H Nearly ready!

15) Vous pouvez en faire un guerrier grace à la mi­trailleuse (H) et notre choix d’adhésifs en option.

H You can transform her into a ghter thanks to the

machine gun (H) and our choice of optional adhesives.

FINITION/FINISHING

H

32

16) COCORICO !!!!!!!

H Check you six!

FINITION/FINISHING

33

Centrage : A l’atelier, prêt au vol, portez le modèle sur les index de chaque côté du fuselage, à l’emplanture de l’aile, après avoir
reporté les repères de centrage (voir schéma ci-dessous).
Si le modèle penche vers l’avant (nez lourd) déplacer l’accu de propulsion ou la battrie de réception vers l’arrière.
Si le modèle penche vers l’arrière (queue lourde) déplacer l’accu de propulsion ou la battrie de réception vers l’avant. Au besoin,
collez un lest sur la cloison pare-feu.
L’avion est correctement centré quand il penche très légèrement vers l’avant avec les index pile-poil à cheval sur les repères.
Plage de centrage : 70 mm à 85 mm du bord d’attaque à l’emplanture de l’aile.
Centrage recommandé : 75 mm du bord d’attaque à l’emplanture.
Notes : Le centrage à 75 mm a été obtenu sans lest sur notre prototype, en version électrique et thermique.

Balance: In workshop, ready to fly, carry the model on the fingers on each side of the fuselage at the wing root, after having
drawn the balance marks (see diagram below).
If the model leans forwards (nose heavy), move the battery backwards.
If the model leans backwards (tail heavy), move the battery forwards or/and add weight in the nose.
The plane is correctly balanced when it leans very slightly forwards with the index on the reference marks.
CG location determines (inter alia) the stall characteristics.
CG range from 70 mm to 85 mm measured from the leading edge at the root of the wing.
Recommended CG = 75 mm measured from the leading edge at the root of the wing.

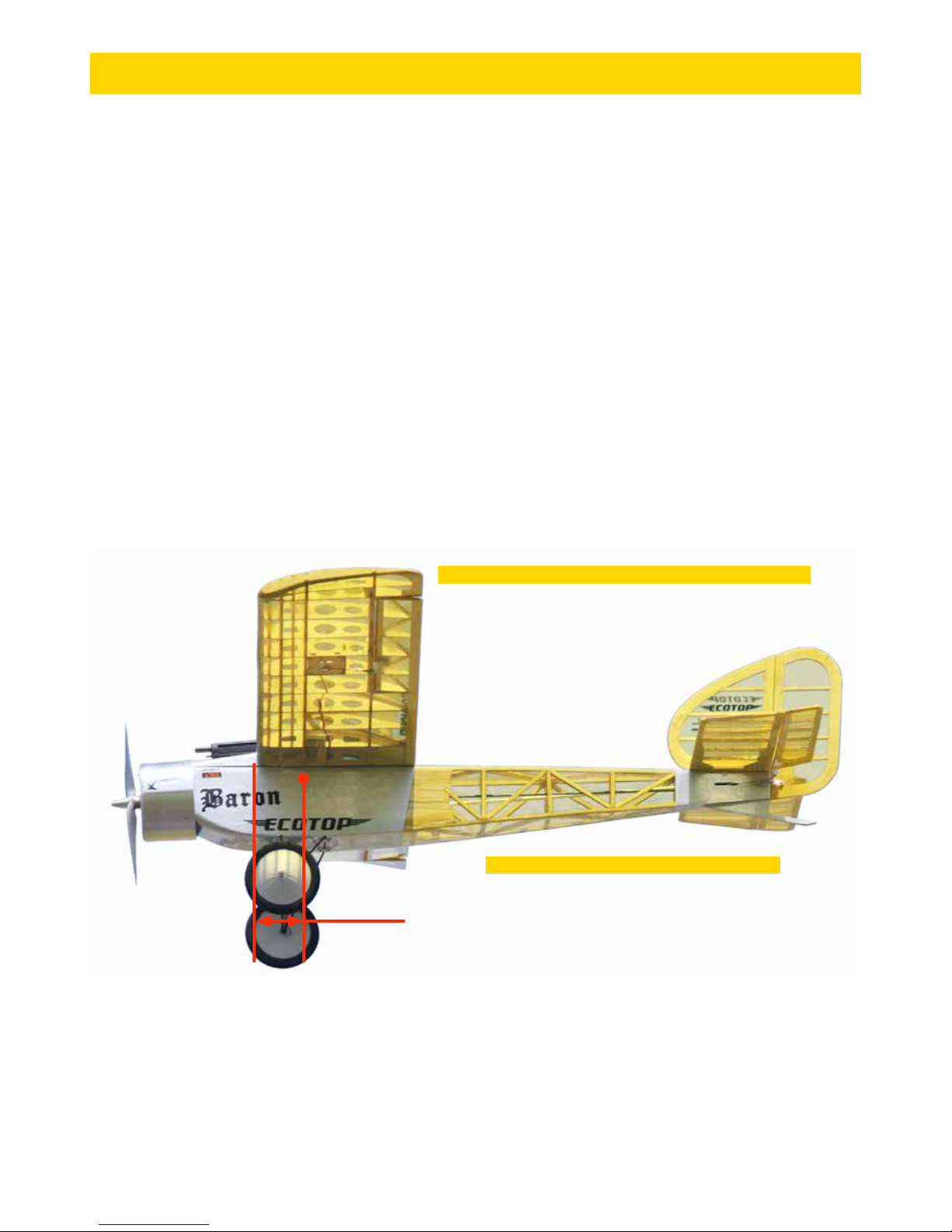

CENTRAGE - CG LOCATION

C.G. 75 mm

NOTE CONCERNANT LES DEBATTEMENTS

Si vous ne disposez que d'une radio 4 voies, vous devrez regrouper les
servos d'ailerons sur une seule voie, avec un cordon en Y. Dans ce cas,
vous pouvez obtenir un léger différentiel d'ailerons "mécanique", en
décalant le neutre du servo avec le palonnier décalé
d'un à deux crans vers l'avant.

NOTE ABOUT CONTROL THROWS

If you only have a 4 channels radio system, vous will link the
two aileron servos with a Y cord. You can then obtain some
aileron differential by setting the neutral position of the
aileron servo arm shifted to the front.

34

GENERALITES - CONTROLES PRE-VOL

Centre de gravité : Equilibrez votre modèle avec le pack d’accu de propulsion installé, prêt à voler. Le choix du moteur, de la

radio, des servos, du pack d’accu que vous utilisez conditionnent la masse nale et doivent être disposés dans le modèle avec

discernement. Essayez d’équilibrer le modèle en déplaçant le pack d’accu et la réception avant d’ajouter du plomb.
Commencer à voler avec le CG recommandé jusqu’à ce que vous soyez à l’aise avec votre avion. Vous pourrez trouver le nez un
peu lourd au début mais c’est bien pour prendre contact. Ensuite, vous pourrez ajuster le CG en fonction de votre style de vol, en
procédant petit pas par petit pas, particulièrement si vous le reculez. Déplacez le pack d’accu ou ajouter du plomb vers la queue ou
le nez, si nécessaire.
Pour les vols plus acrobatiques, un centrage plus arrière est meilleur. Pour un vol plus relax, un centrage plus avant est meilleur.

Un avion avec le nez trop lourd ne vole pas bien, un peu comme un “camion” et est difcile à poser. Un avion centré trop arrière est

incontrôlable et se traduit, le plus souvent, par un crash.

Débattements des gouvernes : Les débattements doivent être réglés, autant que possible, de manière mécanique “pure” et

afnés, ensuite, de manière électronique avec l’émetteur. Les débattements spéciés ici, sont des valeurs de départ. Ils devront
être ensuite ajustés en fonction de votre style de pilotage et de vos habitudes. Les valeurs d’exponentiels ne sont pas spéciées,

chaque pilote ayant vraiment ses préférences à ce niveau et elles sont directement liées aux valeurs des débattements, également.
Les radios programmables permettent de changer radicalement le comportement d’un avion. Sachez les programmer et poursuivez
les réglages jusqu’à ce que vous soyez complètement satisfait par les réactions de votre avion dans tout le domaine de vol.

Moteur : Il doit fonctionner parfaitement à tous les régimes avec des reprises franches, du ralenti jusqu’à plein gaz, sans hoquet.

Ne jamais voler avec un moteur qui n’est pas able et sur lequel vous avez un doute. Lire les instructions d’utilisation du moteur.

Commandes de vol : S’assurer que toutes les gouvernes sont libres au niveau des articulations et qu’elles sont correctement

centrées sur les plans xes. Contrôler que toutes les charnières sont solidement xées et ne peuvent en aucun cas sortir de leur
logement. Les tringleries de commandes doivent être rigides, solides et ne doivent pas amber. Vérier le sens de débattement des

ailerons, de la profondeur et de la direction. Des pilotes chevronnés ont perdu leur avion à cause d’ailerons inversés (!)

Accus : Les accus de l’émetteur, du récepteur, de propulsion doivent être complètement chargés.

Fixations : Contrôler le serrage de tous les boulons, vis de trappes, vis de capot, vis de servos, vis de guignols, contre-écrous de

chapes, etc.…

Radio : Vérier que tous les trims sont au neutre avec les volets des gouvernes parfaitement centrés. Contrôler les valeurs des

débattements et la position correcte de tous les inters. Contrôler que l’antenne de réception est complètement déployée.

Portée : Faire un essai de portée sans et avec le moteur en fonctionnement, en accord avec les instructions du fabricant de la
radio.

Si la portée est insufsante ou si elle est réduite avec le moteur tournant, ne jamais voler avant d’avoir complètement résolu le

problème !

Note : Les débattements sont mesurés au plus large de chaque gouverne.

Note : Throws are measured at the widest part of each surface.

Note sur les réglages :

Les réglages donnés ici le sont à titre indicatif, pour notre prototype centré à 75 mm du bord d’attaque à l’emplanture.
Il convient à chaque modéliste d’adapter ces réglages conseillés, à ses propres habitudes et convenances.

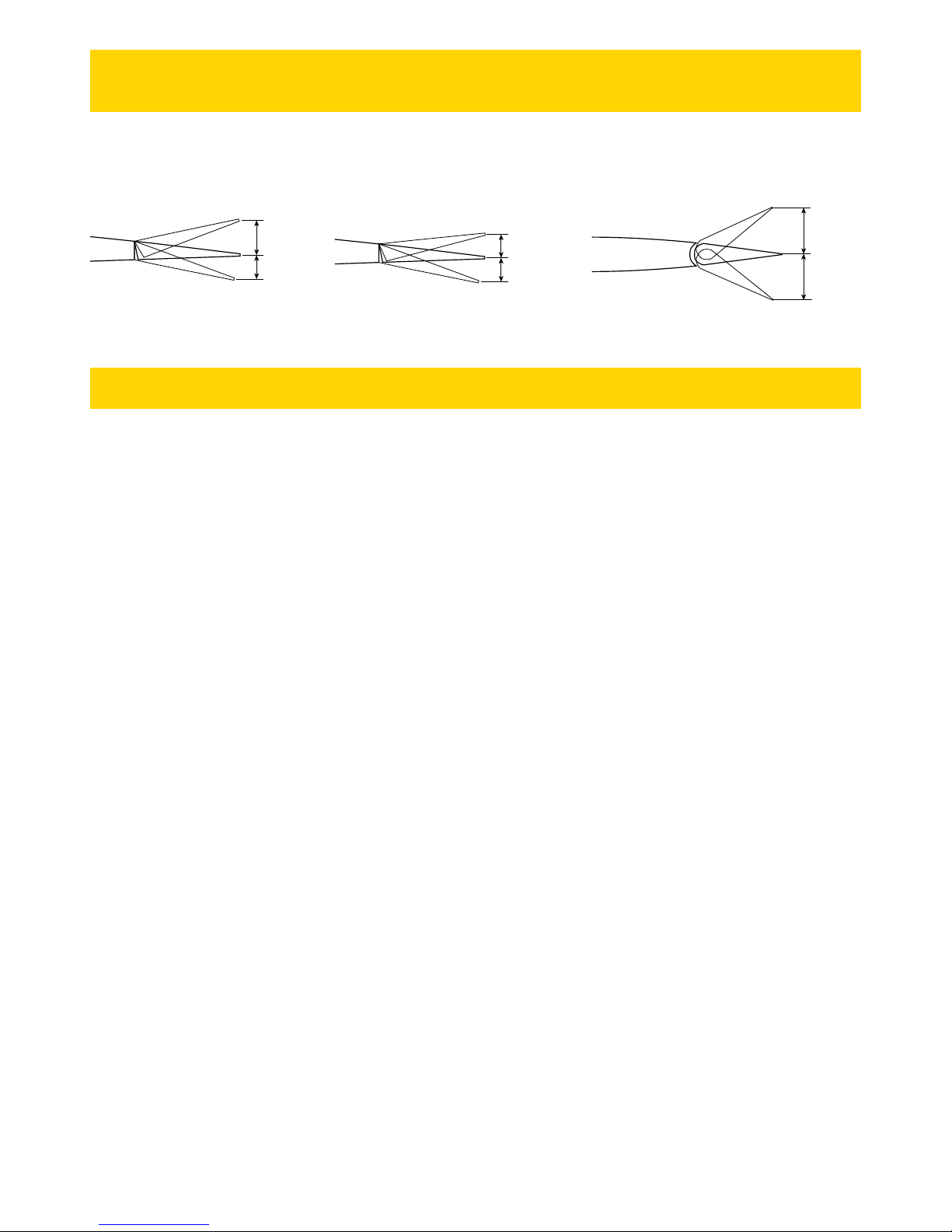

DEBATTEMENTS DES GOUVERNES

CONTROLS THROWS

Course ailerons
Ailerons stroke

Course profondeur
Elevator stroke

Course direction
Rudder stroke

20 mm

Expo : 20%

20 mm

25 mm

18 mm

40 mm

Expo 30%

40 mm

35

Roulage au sol - Le Baron n'est pas équipé d'une roulette orientable, mais d'un patin de queue fixe. Il est toutefois
possible de le taxier. On gardera le plus souvent la profondeur à fond à cabrer afin de plaquer l'arrière au sol. Pour virer, il est
indispensable de souffler la dérive au moteur. Si le sol est suffisamment lisse et que le risque de passer sur le nez est faible, on
peut faciliter les virages au sol en mettant momentanément la profondeur légèrement à piquer, pour qu'en soufflant la dérive,
on allège aussi le stab, ce qui aide à tourner. Attention toutefois à ne pas laisser la queue décoller. Si le vent est soutenu, il n'est
pas toujours possible de diriger l'avion quand le vent est de travers et il vaut alors mieux porter le modèle vers la piste ou vers
le parking.

Décollage - Préférez une piste en herbe rase à une piste en dur, le patin de queue vous en sera reconnaissant. Le Baron décolle
sans difficulté de l'herbe grâce à ses roues de grand diamètre. Placez l'avion face au vent, et mettez les gaz progressivement, en
gardant la profondeur à cabrer. Quand la vitesse augmente, ramenez petit à petit la profondeur vers le neutre, le Baron va lever
la queue et continuer à accélérer en ligne de vol sur le train principal. Tenez l'axe à l'aide de la direction. Quand la vitesse est
suffisante, une légère traction à la profondeur et le Baron décolle. Adoptez une pente de montée douce et laissez le accélérer.
Suivant le choix de motorisation, vous monterez en restant plein gaz ou vous pourrez déjà réduire la puissance.

En vol - Le Baron est un avion très stable et sans piège. Les virages sont engagés aux ailerons, de préférence en conjuguant avec
un peu de direction, mais si vous oubliez, il ne vous en tiendra pas rigueur. Le lacet inverse, bien que présent, n'est pas difficile à
gérer. Du fait de son dièdre prononcé, le Baron peut aussi être mis en virage à la direction seule, pour retrouver le pilotage "deux
axes" du modèle original. En vol lent, la vitesse est raisonnable, sans être celle d'un park flyer. Le décrochage est obtenu en toute
fin de course de la profondeur et il se rattrape classiquement en rendant la main. On note la grande efficacité de la dérive, qui
nous fait vous recommander de mettre de l'expo sur cet axe. Les vrilles s'engagent profondeur en butée à cabrer et direction
à fond, gaz réduits. Il n'y a pas besoin de mettre d'ailerons. La vrille est nette et stable. La sortie est obtenue en recentrant les
commandes et en faisant une ressource en souplesse. Plein, gaz, la vitesse va dépendre du choix de motorisation, mais le Baron
n'est jamais très rapide et reste toujours très prévisible. Vous découvrirez que vous pouvez simuler un style de vol "à la Blériot
XI", en effectuant des virages ailes presque à plat, avec de la direction et les ailerons à contre… Très joli et "d'époque".

Voltige - Le Baron est capable de passer les figures de voltige de base, boucles, tonneaux, et excelle dans les renversements où
sa dérive très efficace fait merveille. Et les ailerons ajoutés par rapport à la version originale facilitent grandement la tenue de
l'axe dans cette figure. Le vol dos est également possible, en poussant nettement la profondeur et avec une attitude queue basse
qui est normale sur ce type de modèle, et même "réaliste". Si vous voulez un vol dans le style 14/18 (même si le Baron n'est pas
une maquette), préférez des tonneaux barriqués, exécutées en mettant le nez assez haut avant de commencer la rotation aux
ailerons, et en poussant peu sur le dos. Passez aussi des "oreilles" pour faire demi-tour, c'est dans le ton ! Le Baron passe très
bien le tonneau déclenché positif, que vous exécuterez à vitesse modérée et à puissance réduite pour ne pas faire trop travailler
la structure. L'arrêt peut être très net et précis, en remettant les gaz à l'arrêt de la rotation pour éviter l'enfoncement en sortie
de figure.

Atterrissage - La traînée est importante, et on approchera le plus souvent en gardant un peu de gaz. L'arrondi doit être
prononcé et on posera de préférence "trois points", le patin de queue touchant en même temps que le train principal, surtout
si l'herbe n'est pas très rase. Sur piste en dur ou herbe très rase, on peut poser "de piste", en ligne de vol, le train principal en
premier, en gardant un filet de gaz jusqu'au toucher.

Un avion-école devenu maquette ! Le Baron était à l'origine un modèle de début. Aujourd'hui, nombreux sont ceux
qui croient qu'il est la maquette d'un avion de la première guerre mondiale… Il n'en est rien, mais rien n'empêche de le faire
voler comme une maquette ! Travaillez, soignez son pilotage, s'il sait rester facile, il peut faire des vols d'un grand réalisme et
c'est ainsi qu'il vous apportera énormément de satisfactions !

Bons vols avec le Baron !

PROGRAMMATION DU CONTROLEUR

ESC SETUP

Si vous utilisez le moteur, le contrôleur XPower et l'accu LiPo 3S recommandés, voici les réglages que nous vous recommandons
sur le contrôleur (XREG 40):

If you have choosen the suggested XPower motor, ESC and a 3S Lipo battery, we suggest these settings for the ESC ( XREG 40) :

1 - Brake : OFF
2 - Battery type : Li-x
3 - Cut Off Type : Soft Cut
4 - Cut Off Voltage : Middle

5 - Start Mode : Normal
6 - Timing Mode : High
7 - Music : A votre convenance ! / At your own discretion !
8 - Governor Mode : OFF

GÉNÉRALITÉS SUR LE VOL

36

NOTES

Bons vols…

Good ights…

GENERAL PURPOSE - PREFLIGHT CHECKS

Balance : This is a very important relationship between the CG location and the stall characteristics of an airplane or knife-edge
performance.

An aft CG will make the plane snap roll instead of making a clean stall. And your plane goes to down side at knife-edge ying instead

of straight.
To measure the CG location, measure 75 mm from the leading edge to wing center.

Control throws : Connect all your airborne equipment and turn on the radio system. Put your entire trim lever on the transmitter at
the neutral position. Then make all of the control surface at neutral position. Hold them with scotch tapes. After you set everything
at the neutral position, adjust the length of the pushrods for proper length. After connecting the pushrods to the servos and control
surfaces, check to be sure that the surfaces move the amounts properly which is shown here.

Wing weight balance : After adjusting the down and side thrust of the motor, adjust the wing balance. Fly your model straight and
level. Pull up and see which way your planes goes. If it goes to the right, put some weight on the left wing.

Notice internet en couleur ! : La notice est téléchargeable

sur notre site sur la che produit du modèle, à la section

DOC-NOTICE.

Internet construction guide in

color ! : The manual is downloadable on our

website on the product page, section DOCUMENTATION.
