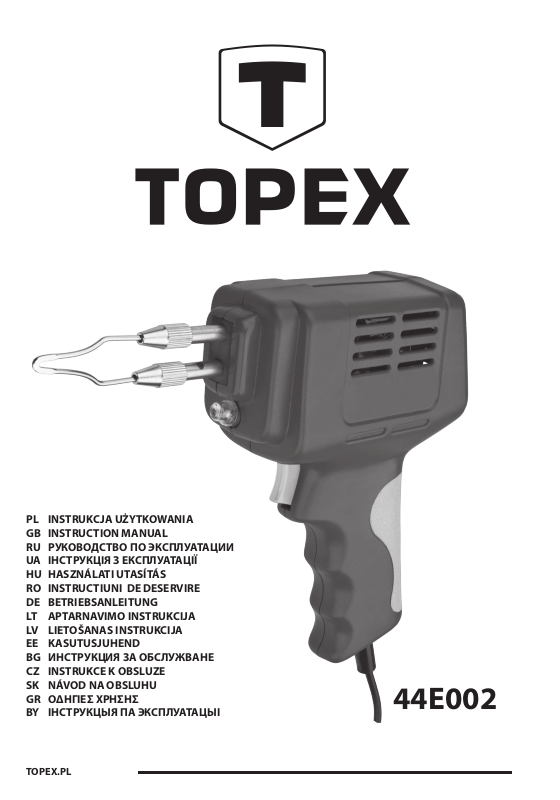

TOPEX 44E002 User guide

Download

Page 1

INSTRUKCJA UŻYTKOWANIA

INSTRUCTION MANUAL

  

  

HASZNÁLATI UTASÍTÁS

INSTRUCTIUNI DE DESERVIRE

BETRIEBSANLEITUNG

APTARNAVIMO INSTRUKCIJA

LIETOŠANAS INSTRUKCIJA

KASUTUSJUHEND

  

INSTRUKCE K OBSLUZE

NÁVOD NA OBSLUHU

ΟΗΓΙΕΣ ΧΡΗΣΗΣ

  

TOPEX.PL

44E002

Page 2

Page 3

LUTOWNICA TRANSFORMATOROWA ..................................................................5

SOLDERING GUN ....................................................................................................6

 ...................................................................7

  ..........................................................................................9

FORRASZTÓPISZTOLY ........................................................................................ 10

CIOCAN DE LIPIT ................................................................................................. 12

TRAFOLÖTKOLBEN ............................................................................................. 13

TRANSFORMATORINIS LITUOKLIS ..................................................................... 15

LODĀMURS AR TRANSFORMĀTORU .................................................................. 16

JOOTEPÜSTOL ...................................................................................................... 17

 ............................................................................................................. 18

TRANSFORMÁTOVÉ PÁJEDLO ............................................................................ 20

PÁJKOVAČKA ELEKTRONICKÁ ........................................................................... 21

ΗΛΕΚΤΡΙΚΟ ΚΟΛΛΗΤΗΡΙ ΜΕ ΜΕΤΑΣΧΗΜΑΤΙΣΤΗ ............................................ 23

 ...................................................................... 24

3TOPEX.PL

Page 4

4 TOPEX.PL

Page 5

LUTOWNICA

TRANSFORMATOROWA 44E002

Przed przystąpieniem do użytkowania lutownicy transformatorowej należy uważnie przeczytać niniejszą instrukcję i

zachować ją na przyszłość.

ZASADY BEZPIECZEŃSTWA

Lutownica nie posiada wskaźnika temperatury. Nieuważne używanie sprzętu może być przyczyną pożaru. Chrońmy siebie i środowisko poprzez zachowanie odpowiednich środków bezpieczeństwa.

1. Należy chronić lutownicę przed działaniem wody i wilgoci.

2. Przed rozpoczęciem pracy należy skontrolować narzędzie, przewód i wtyk, usunięcie ewentualnych uszkodzeń zlecić uprawnionym do tego osobom.

3. Napięcie zasilania musi być zgodne z danymi na tabliczce znamionowej.

4. Przed przystąpieniem do wykonania czynności obsługowych wyjąć wtyk z gniazda sieciowego ostudzić urządzenie.

5. Nie dotykać gorącego grota, stosować rękawice ochronne.

6. Nie przenosić narzędzia trzymając za przewód.

7. Po zakończeniu pracy należy odłączyć lutownicę od zasilania i poczekać aby ostygła; gorący grot może spowodować uszkodzenia innych przedmiotów.

8. Lutownicę należy przechowywać w miejscu niedostępnym dla dzieci.

9. Należy zachować ostrożność podczas użytkowania lutownicy w miejscach, w których znajdują się materiały łatwo palne.

10. Nie pozostawiać włączonego sprzętu bez nadzoru

11. W przypadku oparzenia lub kontaktu ze skórą schłodzić to miejsce natychmiast pod strumieniem zimnej wody.

12. Nie rozkręcać lutownicy. Istnieje niebezpieczeństwo porażenia lub poparzenia.

13. Zabrania się użytkowania lutownicy z uszkodzonym lub zużytym (wypalonym) grotem – grozi to rozpryskiem roztopionego spoiwa.

14. Nie uruchamiać lutownicy z odkręconym grotem.

15. Należ y chronić przewód zasilający przed kontaktem z rozgrzanym grotem i obudową lutownicy, zetknięcie takie może doprowadzić do uszkodzenia izolacji przewodu a w konsekwencji do porażenia prądem.

16. Nie pozostawiać włączonej do zasilania lutownicy w momencie gdy jej nie używamy

17. Narzędzie przeznaczone jest do pracy pod napięciem 230V i tylko takim należy je zasilać

18. Lutownica powinna być używana zgodnie z instrukcją

OSTRZEŻENIE !

– Nie należy stosować połączeń lutowniczych

elementów lub materiałów, które będą narażone na działanie temperatury powyżej 130°C.

– Metodą lutowania nie mogą być również

wykonane łączenia elementów służących do podnoszenia ładunków.

– Nie wolno lutować instalacji elektrycznych

będących pod napięciem lub obwodów wymagających ochrony ESD.

UWAGA !

Przewód przyłączeniowy i wtyk nie mogą być uszkodzone.

UWAGA !

Wszystkie przeglądy i naprawy przeprowadzać

po uprzednim odłączeniu lutownicy od sieci elektrycznej. Przeglądy i naprawy należy przeprowadzić w serwisie dostawcy lub w serwisie homologowanym przez dostawcę.

UWAGA !

Zaleca się wykonanie kilku prób lutowania na

zbędnych kawałkach materiału lutowanego. Umiejętność posługiwania się lutownicą zdobywa się w miarę praktyki.

PRZEZNACZENIE

Lutownica transformatorowa wyróżnia się błyskawicznie nagrzewającym grotem i służy do łączenia metalowych części za pomocą niskotopliwego spoiwa np. cynowoołowiowego do lutowania miękkiego. Lutownica jest szczególnie przydatna przy łączeniu elementów o większym przekroju np. elektryczne instalacje samochodowe, elektryczne instalacje domowe niskiego napięcia oraz przy innych pracach wymagających zwiększonej temperatury nagrzewania.

PARAMETRY TECHNICZNE.

Napięcie i częstotliwość zasilania 230V,50Hz Moc znamionowa 100W Temperatura elementu grzejnego ok.400°C

Czasy pracy przerywanej

Czas rozgrzewania ok. 6-8 sek. Klasa ochronności II klasa Masa 1 kg

12sek. praca / 48sek. przerwa

ELEMENTY URZĄDZENIA (rys. 1)

a. Obudowa b. Grot

5TOPEX.PL

Page 6

c. Transformator d. Włącznik e. Żarówka f. Śruby mocujące

PRACA, OBSŁUGA I KONSERWACJA.

Po włączeniu lutownicy do sieci włącznikiem (1d) uruchamiamy proces nagrzewania grota (1b), trwa to od 6 do 8 sekund. Grot w tym czasie nagrzewa się do temperatury topnienia spoiwa lutowniczego. Również podczas kiedy trwa proces rozgrzewania grota zapala się żarówka (1e) i podczas prac oświetla obszar pracy. Przy pierwszym użyciu lutownicy zaleca się dokładne (pełne) pokrycie końcówki grota cyną w celu łatwiejszego użytkowania. Po rozgrzaniu końcówki grota w celu połączenia dwóch elementów, dotykamy grotem do miejsca lutowia i przykładamy drut cynowy z topnikiem.

Lutownicą transformatorową należy pracować w cyklach 12sekund pracy w odstępach co 48sekund

Częścią wymienną w lutownicy jest grot oraz żarówka. W celu wymiany grota należy wyjąć przewód z gniazdka zasilania, odczekać do całkowitego wystygnięcia grota (nie studzić w wodzie) i odkręcić śruby mocujące grot (1f). Dokonać wymiany grota i dokręcić śruby w celu umocowania. Wymiana żarówki następuje w momencie jej uszkodzenia. Przed wymianą należy wyjąć przewód z gniazdka zasilania. Wymiana polega na jej wykręceniu i wymianie na nową o mocy 3W i napięciu pracy 6V.

OCHRONA ŚRODOWISKA

Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji na temat utylizacji udzieli sprzedawca produktu lub miejscowe

władze. Zużyty sprzęt elektryczny i elektroniczny zawiera substancje nieobojętne dla środowiska naturalnego. Sprzęt nie poddany recyclingowi stanowi potencjalne zagrożenie dla środowiska i zdrowia ludzi.

Dystrybutor:

Grupa Topex Sp. z o.o. Sp. k.

ul. Pograniczna 2/4, 02-285 Warszawa

tel. 0 22 573 03 00 fax. 0 22 573 04 00

6 TOPEX.PL

SOLDERING GUN 44E002

Caution! Before using the soldering gun read this manual carefully and keep it for future reference.

SAFETY RULES

Soldering gun has no temperature indicator. Careless handling of the tool may cause ﬁre. Protect yourself and the environment and observe applicable safety measures.

1. Protect the soldering gun against water and humidity.

2. Check the tool, cord and plug before starting to work. All possible faults must be repaired by authorized person.

3. The mains voltage must match the voltage on the rating plate.

4. Remove the plug from socket and cool down the tool before starting any maintenance.

5. Do not touch the hot soldering tip, use protective gloves.

6. Do not carry the tool when holding by its cord.

7. When the work is ﬁnished, disconnect the soldering gun from power supply and allow it to cool down. Hot soldering tip may damage other objects.

8. Keep the soldering gun beyond reach of children.

9. Be careful when using the soldering gun in places where ﬂammable materials are stored.

10. Do not leave the device unattended when it is switched on.

11. In case of burn or contact with skin, cool down the spot at once with stream of cold water.

12. Do not disassemble the soldering gun. It may cause electric shock or burns.

13. Using the soldering gun with worn out (burnt) tip is forbidden. It may cause melted solder to splash.

14. Do not switch on the soldering gun with dismantled tip.

15. Keep the power cord away from hot soldering tip and the soldering gun body. Such contact may damage insulation of the power cord and electric shock in consequence.

16. Do not leave the soldering gun switched on, when it is not in use.

17. The tool is designed for 230 V power supply. Supply the tool only with such voltage.

18. Use the soldering gun accordingly to the manual only.

WARNING!

– Do not use soldering joints for elements that may

Page 7

be subject to temperature above 130°C.

– Do not join parts used for lifting weights with

solder joints.

– Do not solder live electrical installations or circuits

that require ESD protection.

CAUTION!

Power cord and plug must not be damaged.

CAUTION!

Make all checks and repairs only when the

soldering gun is disconnected from mains network. All checks and repairs should be carried out by the supplier’s service department or by service site certiﬁed by the supplier.

CAUTION!

It is recommended to conduct few soldering

tries on waste pieces of soldered material. Ability to handle the soldering gun comes with practice.

INTENDED USE

Soldering gun features soldering tip that heats up instantly and can be used to join metal parts with the use of low-melting ﬁller, e.g. zinc-lead for soft soldering. The soldering gun is especially useful for joining large crosssection elements, e.g. automotive electrical installations, low-voltage electrical installations in buildings and other works that require higher temperatures.

TECHNICAL PARAMETERS

Power supply voltage and frequency 230 V, 50 Hz Rated power 100 W Temperature of heating tip approx. 400°C

Time of intermittent operation

Heat up time approx. 6-8 sec. Protection class II class Weight 1 kg

12 sec. operation / 48 sec. break

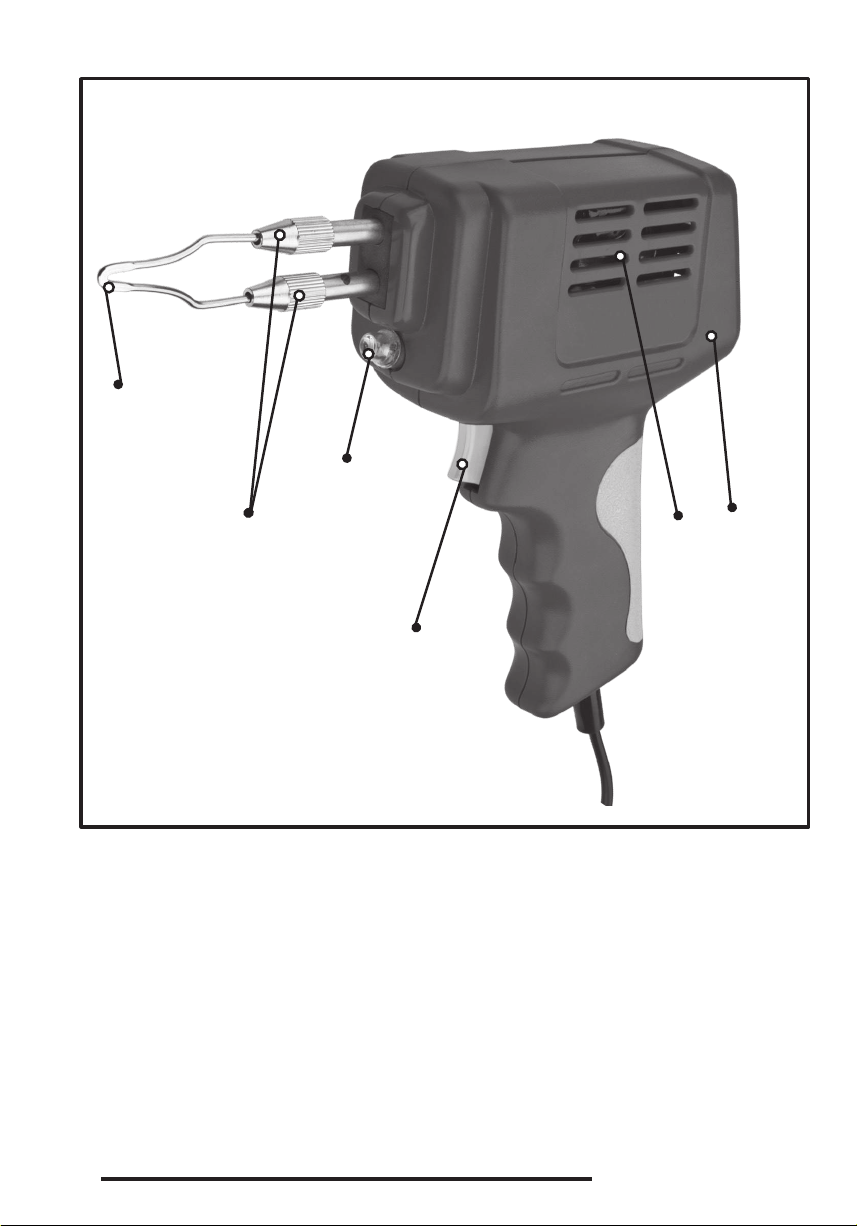

TOOL ELEMENTS (g. 1)

a. Casing b. Tip c. Transformer d. Switch e. Light bulb f. Fixing screws

OPERATION, HANDLING AND MAINTENANCE

When the soldering gun is connected to power network and switch is pressed (1d), soldering tip (1b) starts to heat up. Heating lasts for 6-8 seconds. This is when soldering tip heats up to the temperature of solder melting. During heat up light bulb (1e) lights up and illuminates

work area during operation. When the soldering gun is used for the ﬁrst time, it is recommended to thoroughly cover soldering tip with zinc for easier operation. Once the soldering tip is hot, touch soldered spot with it and apply ﬂux cored zinc solder wire to join two elements.

Operate the soldering gun in cycles: 12 seconds operation and 48 seconds break.

Replaceable parts in the soldering gun are the tip and the light bulb. To replace soldering tip, remove the plug from mains socket, wait until the tip is cooled down completely (do not cool down in water) and unscrew tip ﬁxing screws (1f). Replace tip and tighten screws to ﬁx it. Replace light bulb when it does not light. Disconnect power cord from mains socket before replacement. Unscrew the light bulb and replace it with a new one, 3 W power and operational voltage 6 V.

Do not dispose of electrically powered

products with household wastes, they should be utilized in proper plants. Obtain information on wastes utilization

from your seller or local authorities. Used up electric and electronic equipment contains substances active in natural environment. Unrecycled equipment constitutes a potential risk for environment and human health.

 

44E002

!     ,      

    .

  

Паяльник не оснащен индикатором температуры. Неаккуратное обращение с инструментом может стать причиной пожара. Берегите себя и окружающую, соблюдая необходимые меры безопасности.

1. Не подвергайте паяльник воздействию воды и

влаги.

2. Перед началом работы проверьте инструмент, шнур

питания и вилку. При обнаружении неисправностей обратитесь к квалифицированному специалисту для их устранения.

7TOPEX.PL

Page 8

3. Напряжение питания должно соответствовать данным, указанным на шильдике инструмента.

4. Приступая к техническому осмотру, выньте вилку из розетки и подождите, пока инструмент остынет.

5. Не прикасайтесь к горячей насадке паяльника, пользуйтесь защитными перчатками.

6. Запрещается переносить инструмент за шнур питания.

7. После завершения работы отключите паяльник от сети и подождите, пока инструмент не остынет; горячая паяльная насадка может вызвать повреждение других предметов.

8. Храните инструмент в местах, недоступных для детей.

9. Будьте внимательны, работая с паяльником вблизи легковоспламеняющихся материалов.

10. Не оставляйте включенный инструмент без присмотра.

11. В случае ожога или контакта инструмента с кожей, сразу охладите это место струей холодной воды.

12. Запрещается разбирать паяльник. Это может привести к пожару или ожогам.

13. Запрещается работать с паяльником, если паяльная насадка повреждена или изношена (выгорела) – это может привести к разбрызгиванию горячего припоя.

14. Запрещается включать паяльник, если паяльная насадка не вставлена.

15. Берегите шнур питания от контакта с разогретой паяльной насадкой и корпусом паяльника, это может привести к повреждению изоляции и поражению электрическим током.

16. Не оставляйте паяльник включенным, если он не используется.

17. Инструмент рассчитан для работы под напряжением 230 В, и только такое напряжение должно подаваться на инструмент.

18. Пользуйтесь паяльником в соответствии с инструкцией.

!

–      

  ,       130°C.

–      

,    .

–    ,

    ,  ESD-.

!

Шнур питания и вилка не должны иметь никаких следов повреждений.

!

Все технические осмотры и ремонты

следует выполнять в сервисной мастерской поставщика или рекомендуемой им сервисной мастерской.

!

Приступая к работе, рекомендуется

потренироваться на ненужных кусках материала.



Паяльник быстрого разогрева служит для пайки металлических деталей с помощью низкоплавкого припоя, например, оловянно-свинцового мягкого припоя. Паяльник хорошо подходит для пайки элементов большего диаметра, например, автомобильной электропроводки, домашней электропроводки низкого напряжения и прочих работ, требующих более высокой температуры нагрева.

 

Напряжение питания 230 В,50 Гц Номинальная мощность 100 Вт Температура термоэлемента ок. 400°C

Режим работы

Время нагрева ок. 6 – 8 сек. Класс защиты II класс Масса 1 кг

12 сек. работа / 48 сек. перерыв

  (. 1)

a. Корпус b. Пальная насадка c. Трансформатор d. Кнопка включения e. Лампочка f. Крепежные болты

   

Включив паяльник кнопкой (1d), запускаем процесс разогрева паяльной насадки (1b), который занимает 6 - 8 секунд. Насадка нагревается до температуры плавления припоя. В это же время загорается лампочка (1e) и во время работы освещает место пайки. При первом использовании паяльника рекомендуется тщательно покрыть паяльную насадку оловом для более удобной эксплуатации. Разогрев паяльную насадку, прикасаемся ею к месту пайки и подводим оловянную проволоку с флюсом.

Рекомендуемый режим работы паяльника: 12 секунд работа, 48 секунд перерыв.

8 TOPEX.PL

Page 9

Сменными элементом в паяльнике являются паяльная насадка и лампочка. Чтобы заменить насадку, выньте шнур питания из розетки, дайте паяльнику остыть (не охлаждайте водой) и снимите крепежные винты (1f). Замените насадку и затяните крепежные винты. Замена лампочки требуется только в случае ее повреждения. Перед заменой отключите шнур питания паяльника от сети. Затем выньте старую и ввинтите новую лампочку 3 Вт, 6В.

Электроприборы не следует выбрасывать вместе с домашними отходами. Их следует передать в специальный пункт утилизации. Информацию на тему утилизации может предоставить продавец изделия или местные

власти. Электронное и электрическое оборудование, отработавшее свой срок эксплуатации, содержит опасные для окружающей среды вещества. Неутилизированное оборудование представляет потенциальную угрозу для окружающей среды и здоровья людей.



 44E002

!       ,       

    .

  

Лютувальник не обладнано дайником температури. Необачна експлуатація устаткування здатна спричинитися до пожару. Слід дотримуватися відповідних правил особистої безпеки та охорони середовища. В зв’язку з цим:

1. Берегти лютувальник від дії води та вологи.

2. Перед тим як приступати до користування, слід

упевнитися, що прилад, шнур та виделка не мають вад. В разі існування таких слід віддати несправний прилад до кваліфікованого ремонту.

3. Напруга в мережі живлення має відповідати ха-

рактеристикам, зазначеним в таблиці на приладі.

4. Перед тим як приступати до обслуговування

приладу, слід вийняти вилку з розетки.

5. Не слід торкатися гарячого сопла, щоб запобігти

обпіканню. Рекомендується застосування захисних рукавиць.

6. Забороняється переносити електроінструмент за шнур.

7. Після завершення праці слід від’єднати лютувальник від електромережі. Слід дати інструменту вистигти, оскільки гаряче жало здатне пошкодити інші предмети.

8. Лютувальник зберігають в сухому місці, недоступному для дітей.

9. Слід зберігати особливу обачність під час праці лютувальником поблизу матеріалів, що легко займаються.

10. Не допускається залишати ввімкнутий прилад без нагляду.

11. В разі опіку чи контакту зі шкірою слід остудити місце дотику під струменем холодної води.

12. Не допускається самостійне розбирання лютувальника. В цьому випадку існує небезпека отримати травму чи обпектися.

13. Забороняється використовувати лютувальники з зужитим (спаленим) жалом, оскільки це несе загрозу розприскуванням розтопленої люти.

14. Забороняється вмикати лютувальник з вигвинченим жалом.

15. Слід берегти мережевий шнур від контакту з розігрітим жалом та корпусом лютувальника, оскільки це здатне допровадити до пошкодження ізоляції шнуру і, як наслідок, до поразки електричним струмом.

16. Забороняється залишати ввімкнений лютувальник без нагляду.

17. Прилад призначений до праці від джерела напруги 230 В. Забороняється підключати електроприлад до інших джерел живлення.

18. Використовувати лютувальник слід виключно згідно з інструкцією.



–    ’ 

  ,      1300C.

–

  ’   ,     .

–    

 ,    ,   ,     .

!

Забороняється експлуатувати прилад, якщо його шнур чи виделка пошкоджені.

!

Будь-які огляди чи ремонтні роботи слід

виконувати після від’єднання лютувальника від електромережі. Огляд чи ремонт приладу слід виконувати в сервісному центрі поставника чи в рекомендованому ним сервісному центрі.

9TOPEX.PL

Page 10

!

Рекомендується потренуватися в справності лютування на непотрібних шматках матеріалу.

Хист справного лютування набувається з досвідом.



Лютувальник трансформаторний характеризується жалом, що нагрівається миттєво, і призначений до з’єднання металевих частин за допомогою люти, що топиться за низької температури, напр., сплаву цини зі свинцем, до «м’якого» лютування. Лютувальник використовується насамперед до з’єднання елементів конструкції з більшим перетином, напр., електричних систем автомобілів, побутових електричних систем низької напруги та до інших робіт, що вимагають нагрівання до підвищеної температури.

 

Напруга живлення і частота 230 В, 50 Гц Номінальна потужність 100 Вт Температура нагрівального

елементу Час праці в перериваному

режимі Час розігріву прибл. 6-8 сек. Клас електроізоляції II клас Вага 1 кг

прибл. 400°C

12 сек. — праця / 48 сек. — перерва

До змінних частин електроприладу належать жало і лампочка. Щоб замінити жало, слід витягти виделку з розетки мережі живлення, зачекати до повного вистигання жала (не допускається остуджувати жало в воді) і вигвинтити гвинти, що кріплять жало (1f). Замінити жало і загвинтити кріпильні гвинти. Потреба в заміні лампочки постає тільки з моментом її перегоряння. Перш ніж заміняти лампочку, слід витягти виделку з мережі живлення. Заміна полягає в викручуванні лампочки та її заміні на нову потужністю 3 Вт і напругою живлення 6 В.

Зужиті продукти, що працюють на електричному живленні, не слід викидати разом з побутовими відходами, а утилізовувати в спеціальних закладах. Відомості про утилізацію можна отримати в

продавця продукції чи в органах місцевої адміністрації. Відпрацьовані електричні та електронні прилади містять речовини, що не є сприятливими для природного середовища. Обладнання, що не передається до переробки, може становити небезпеку для середовища та здоров’я людини.

    (. 1)

a. Корпус b. Жало c. Трансформатор d. Кнопка ввімкнення e. Лампочка f. Гвинти кріпильні

,   

Шляхом натиснення кнопки ввімкнення в руків’ї (1d) лютувальник вмикається і починається процес нагрівання жала (1b), що триває від 6 до 8 секунд. За цей час жало нагрівається до температури топлення лютувального сплаву. В той же час, коли триває процес нагрівання жала, загоряється лампочка (1e), що під час праці освітлює ділянку праці. Під час першого сеансу праці люувальником рекомендується ретельне (повне) вкриття кінчика жала циною, що полегшує використання електроприладом. Після розігріву кінчика жала з метою сполучення двох елементів конструкції слід торкнутися кінчиком жала до місця лютування і прикласти дріт циновий з лютою.

Трансформаторним лютувальником належить працювати циклами: 12 секунд праці і 48 секунд перерви

10 TOPEX.PL

a későbbiekre.

BIZTONSÁGI SZABÁLYOK

A transzformátoros forrasztópákán nincs hőmérsékletkijelző. A készülék ﬁgyelmetlen használata tűzveszéllyel jár. Védjük magunkat és környezetünket a megfelelő biztonsági szabályok betartásával.

1. A forrasztópákát védeni kell a víztől és a nedvességtől.

2. A munka megkezdése előtt a szerszámot, az elekt-

3. Az elektromos hálózati paramétereknek meg kell

4. Karbantartás, javítás megkezdése előtt a csatlako-

5. Ne érintse meg a felforrósodott pákahegyet, visel-

TRANSZFORMÁTOROS

FORRASZTÓPÁKA 44E002

Figyelem! A transzformátoros forrasztópáka üzembe helyezése előtt gyelmesen olvassa el ezt a használati utasítást és őrizze azt meg

romos kábelt és a hálózati csatlakozót ellenőrizni kell, az esetleges sérülések, hibák elhárítását erre jogosult szakemberekre kell bízni.

egyezniük a gyári adattáblán szereplőkkel.

zót húzza ki az aljzatból és várja meg, míg a szerszám kihűl.

Page 11

jen védőkesztyűt.

6. Tilos az elektromos kéziszerszámokat csatlakozókábelüknél fogva szállítani.

7. A munka befejeztével áramtalanítsa a forrasztópákát, és várja meg, míg lehűl – a forró pákahegy kárt okozhat a megérintett tárgyakban.

8. Tartsa a forrasztópákát gyermekek által hozzá nem férhető helyen.

9. Legyen óvatos, ha a forrasztópákát gyúlékony anyagok közelében használja.

10. Ne hagyja felügyelet nélkül a bekapcsolt készüléket.

11. Égési sérülés vagy a bőrrel való érintkezés esetén alkalmazzon azonnal bő, hideg vízsugaras hűtést.

12. Ne szerelje szét a forrasztópákát. Áramütés és égési sérülés veszélye áll fenn.

13. Tilos a forrasztópákát sérült vagy elhasználódott (elvékonyodott) heggyel használni – ez a forró olvadt forrasz szétfröccsenésének veszélyét idézi elő.

14. Ne kapcsolja be a forrasztópákát leszerelt heggyel.

15. A hálózati csatlakozókábelt védje a felhevült forrasztóhegy és tartójának érintésétől, mert a szigetelés megsérülhet, és ez áramütéses balesetet is okozhat.

16. Ne hagyja a hálózatra csatlakoztatva a forrasztópákát, ha éppen nem használja.

17. A szerszám 230V V feszültségű árammal működtetendő.

18. A forrasztópákát a használati utasításnak megfelelően kell használni.

FIGYELMEZTETÉS!

– Ne alkalmazzon forrasztást olyan elemek, anyagok

összekötésére, amelyek 130 oC-nál magasabb hőmérsékletnek lehetnek kitéve.

– Tilos olyan elemek forrasztásos kötése, amelyek

terhek emelésére szolgálnak.

– Tilos a feszültség alatt lévő elemek, valamint az

ESD védelmet igénylő áramkörök forrasztása.

FIGYELEM!

Az elektromos csatlakozóvezetéknek és a csatlakozó dugónak sérülésmentesnek kell lennie.

FIGYELEM!

A forrasztópáka karbantartása és javítása csak

az elektromos hálózati csatlakozó kihúzása után végezhető. Karbantartást és javítást végeztessen a szállító szervizében vagy a szállító által akkreditált szervizben.

FIGYELEM!

Ajánlott a forrasztandó anyag néhány

fölösleges darabkáján próbaforrasztást végezni. A forrasztópáka használatának fortélyait a gyakorlat megszerzésével lehet kitapasztalni.

RENDELTETÉSE

A forrasztópákát azonnal felhevülő forrasztóhegy jellemzi, fém elemek összekapcsolására szolgál, alacsony olvadáspontú forrasztóanyaggal, pl. lágyforrasztáshoz használt cink-ólom ötvözettel (forrasztóón). A forrasztópáka különösen alkalmas nagyobb átmérőjű elemek forrasztására, pl. gépjármű elektromos szerelvények, otthoni kisfeszültségű hálózatok esetében, valamint más olyan feladatokra, ahol szükséges a magasabb munkahőmérséklet.

MŰSZAKI JELLEMZŐK

Hálózati feszültség és frekvencia 230 V, 50 Hz Névleges teljesítmény 100 W A fűtőelem hőmérséklete kb. 400 °C

A szakaszos működtetési idő

A felfűtési idő kb. 6-8 mp. Érintésvédelmi besorolási osztály II Tömeg 1 kg

12 mp. üzem / 48 mp. szünet

A FORRASZTÓPÁKA RÉSZEGYSÉGEI

a. Ház b. Hegy c. Transzformátor d. Kapcsoló e. Izzó f. Rögzítőcsavarok

HASZNÁLAT, KARBANTARTÁS ÉS JAVÍTÁS

A forrasztópáka hálózatra csatlakoztatása után a markolaton található (1d) kapcsolóval kell az (1b) hegy felfűtését elindítani, ez kb. 6-8 mp-ig tart. Ez alatt az idő alatt a forrasztóhegy eléri a forrasztóón megolvasztásához szükséges hőmérsékletet. A hegy bekapcsolt fűtésének ideje alatt világít az (1e) izzó, megvilágítva a munkaterületet. Az első használatkor ajánlatos a forrasztóhegy végét teljesen fedni a forrasszal, ez megkönnyíti a későbbi használatot. A hegy felfűtése után a két elem összekapcsolásához a hegyet a forrasztandó helyhez kell érinteni a gyantás forrasztóónnal együtt.

A transzformátoros forrasztópákát szakaszosan kell használni, 12 mp. üzemeltetés után 48 mp. szünetet tartva.

A forrasztópáka hegye és az izzó cserélhető. A forrasztópáka hegyének kicseréléséhez húzza ki a hálózati csatlakozót, várja meg a páka teljes kihűlését (ne hűtse vízben), majd csavarja ki a hegyet rögzítő (1f) csavarokat. Cserélje ki a forrasztóhegyet, és rögzítse csavarok visszacsavarásával. A kiégett izzót cserélje ki. Először húzza ki a hálózati csatlakozót. Csavarja ki a kiégett izzót, cserélje új, 6 V, 3 W izzóra.

11TOPEX.PL

Page 12

Az elektromos üzemű termékeket ne dobja ki a házi szeméttel, hanem azt adja le hulladékkezelésre, hulladékgyűjtésre szakosodott helyen. A hulladékkezeléssel kapcsolatos kérdéseire választ kaphat a

termék kereskedőjétől, vagy a helyi hatóságoktól. Az elhasználódott elektromos és elektronikai berendezések a természeti környezetre ható anyagokat tartalmaznak. A hulladékkezelésnek, újrahasznosításnak nem alávetett berendezések potenciális veszélyforrást jelentenek a környezet és az emberi egészség számára.

PISTOL DE LIPIT 44E002

Atenie! Inainte de începe utilizarea pistolului de lipit trebuie să citeti prezentele înstruciuni i să le păstrezi pentru viitor.

PRINCIPII DE SECURITATE

Pistolul nu este înzestrat cu indicator de temperatură. Utilizarea neatentă a pistolului poate ﬁ pricina incendiului. Făcând uz de mijloace corespunzătoare de securitate, protejăm mediul şi pe noi însăşi.

1. Evitaţi contactul pistolului de lipit de acţionarea

apei şi umezelei.

2. Inainte de a începe lucrul scula trebuie veriﬁcată,

conductorul de alimentare şi ştecrul, eliminarea eventualelor defectel trebuie încredinţată persoanei autorizate în acest domeniu.

3. Tensiunea de alimentare trebuie să corespundă cu

datele speciﬁcate pe plăcuţa de fabricaţie.

4. Inainte de a efectua activităţi de deservire scoate

ştecherul din priza cu tensiune şi lasă pistolul să se răcească.

5. Nu atinge vârful ﬁerbinte, utilizaţi mănuşi de pro-

tecţie.

6. Nu transporta scula ducând-o ţinând de conductor.

7. După terminarea lucrului, pistolul trebuie deconec-

tat dele alimentarea cu tensiune, permiţând să se răcească; vârful ﬁerbinte poate pricinui defectarea altor obiecte.

8. Pistolul trebuie pus la păstrare la loc inaccesibil co-

piilor.

9. Utilizând pistoul de lipit în locuri în care se găsesc

materiale inﬂamabile, trebuie să ﬁi foarte prudent.

10. Nu lăsa pistolul anclaşat fară supraveghere.

11. Dacă te-ai fript cu pistolul ﬁrbinte, răceşte imediat

locul fript cu jet de apă rece.

12 TOPEX.PL

12. Nu desmembra pistolul. Este pericol de electrocutare sau de frigere.

13. Este interzisă utilizarea pistolului cu vârful defctat sau uzat (ars) – este pericol de împroşcarea aliajului de lipit topit. .

14. Nu anclaşa pistolul cu vârful deşurubat (scos).

15. Ai grijă de conductorul de alimentare cu tensiune, să nu se atingă de vârful şi de carcasa ﬁerbinte a pistolului, asemenea contact poate defecta izolaţia conductei şi în consecinţă electrocutarea operatorului.

16. Nu lăsa pistolul conectat la alimentarea cu tensiune atunci când nu este utilizat.

17. Scula este destinată de a funcţiona alimentată cu tensiunea de 230V.

18. Pistolul de lipit trebuie utilizat în conformitate cu instrucţiunile lui.

AVERTIZARE !

– Nu îmbinai prin lipire elemente sau materiale

care vor  expuse la cionarea temperaturei care va depăi 130°C.

– Deasemeni nu îmbinai elemente care vor 

utilizate la ridicarea sarcinilor.

– Nu este permis de a lipi instalaii electrice care

sunt sub tensiune sau circuite care necesită protejare ESD.

ATENIE !

Conductorul de alimentare şi ştecherul nu pot ﬁ defectate.

ATENIE !

Fiecare revizie şi reparaţie trebuie efectuată

după deconectarea pistolului dela alimentarea cu tensiune electrică. Reviziile şi reparaţiile trebuie executate de către servisul furnizorului utilajului sau de servisul omologat de furnizor.

ATENIE !

Se recomandă de aface încercări de lipire de

probă pe bucăţi de material de prisos. Iscusinţa de deservirea pistolului de lipit se obţine în urma practicei.

DESTINATIA

Pistolul de lipit se distinge prin faptul că vârful se înﬁerbântă fulgerător şi seveşte la lipirea elementelor de metal cu aliaje uşor fuzibile de ex. aliaje de cositorplumb. Pistolul de lipit este folositor mai ales la lipirea elementelor cu dimensiuni mai mari de ex. la instalaţiile electrice la vechicole, instalaţii electrice de joasă tensiune cât şi la alte lucrări la care este necesară o temperatură înaltă de încălzire.

Page 13

PARAMETRII TEHNICI .

Tensiunea şi frecvenţa de alimentare 230V,50Hz Putere nominală 100W Temperatura elementului circa .400°C

Timp de lucru cu întreruperi

Timp de încălzire circa . 6-8 sec. Clasa protejării II klasa Masa 1 kg

12sec. lucru / 48sec. pauză

ELEMENTELE UTILAJULUI (g. 1)

a. Carcasa b. Vârf (ansa) c. Transformator d. Intrerupător e. Bec f. Suruburi de ﬁxare

LUCRUL, DESERVIREA, INTRETINEREA

Pornind pistolul de lipit, după apăsarea întrerupătorului de mânier (1d) începe totodată şi încălzirea vârfului (1b), încălzirea durează circa 6-8 secunde. In acest timp vârful are temperatura necesară pentru topirea aliajului de lipit. In timpul încălzirii vârfului arde becul (1e), becul arde şi în tipul lucrului iluminâd zona de lucru. Utilizând pentru prima dată piustolul de lipit se recomandă ca vârful să ﬁe acoperit (în totalitate) cu aliaj, va ﬁ mult mai uşor de lipit. Cu scopul de a uni două elemente, trebuie încălzite cu vârful ﬁerbinte şi la care alăturăm ﬂudorul.

In timpul executării activităţii de lipire, trebuie făcute întreruperi, după 12 secunde de lucru o întrerupere de 48 de secunde.

La pistolul de lipit sunt dor duă piese de schimb, vârful şi becul. Cu scopul de a înlocui vârful, pistolul de lipit trebuie deconectat de la alimentare, scoţând ştecărul din priza cu tensiune, cu apoi asţeptat până ce se răceşte ( dar să nu grăbiţi răcirea udându-l cu apă). După ce se răceşte bine trebuie deşurubate şuruburile de ﬁxarea vârfului (1f). Iar după înlocuirea vârfului, şuruburile trebuie strânse bine la loc. Schimbarea becului se face doar după ce se arde. La schimbarea becului, scoate ştecârul din priză. Becul schimbat trebuie să ﬁe de 3W la tensiunea de 6V.

Produsele acţionate electric nu pot ﬁ aruncate la deşeuri menajere, trebuie predate la utilizarea lor de către intreprinderile corespunzătoare. Informaţii referitor la utilizare poate da vânzătorul produsului

electrice şi electronice uzate conţin substanţe dăunătoare mediului natural. Utilajele ne supuse reciclării sunt foarte

periculoase pentru mediu şi pentru sănătatea oamenilor.

respectiv sau organele locale. Utilajele

TRANSFORMATORLÖTKOLBEN

44E002

Achtung! Lesen Sie vor der Inbetriebnahme des Transformator-Lötkolbens gründlich die vorliegende Betriebsanleitung durch und

bewahren Sie sie auf.

SICHERHEITSVORGABEN

Der Lötkolben verfügt über keine Temperaturanzeige. Eine unbedachtsame Verwendung des Werkzeugs kann Brand hervorrufen. Schützen wir uns und die Umwelt mit den geeigneten Sicherheitsmaßnahmen.

1. Schützen Sie den Lötkolben vor Wasser und Feuchtigkeit.

2. Vor dem Arbeitsbeginn überprüfen Sie sorgfältig das Werkzeug, Leitung und Stecker; mit der Behebung von eventuellen Beschädigungen sind Fachkräfte zu beauftragen.

3. Die auf dem Typenschild angegebene Spannung des Werkzeugs muss der Netzspannung entsprechen.

4. Vor den Wartungsarbeiten den Stecker von der Steckdose entfernen und das Gerät abkühlen lassen.

5. Die heiße Spitze nicht berühren, Schutzhandschuhe tragen.

6. Tragen Sie das Werkzeug nie am Kabel.

7. Nach dem Abschluss der Arbeit trennen Sie den Lötkolben von der Netzspannung und lassen Sie das gerät abkühlen; heiße Spitze kann zur Beschädigung anderer Gegenstände führen.

8. Bewahren Sie den Lötkolben in einem trockenen Ort, weit von der Reichweite von Kindern auf.

9. Halten Sie die Sicherheitsmaßnahmen beim Betrieb des Werkzeugs in Orten, in denen sich entﬂammbare Stoﬀe beﬁnden, ein.

10. Lassen Sie das eingeschaltete Werkzeug nie ohne Aufsicht.

11. Bei Verbrennung oder Hautkontakt kühlen Sie die betroﬀene Körperstelle sofort mit kaltem Wasserstrahl.

12. Den Lötkolben nicht zerlegen. Es besteht dabei die Gefahr des Stromschlags oder der Verbrennung.

13. Es ist untersagt, den Lötkolben mit der beschädigten oder verbrauchten (ausgebrannten) Spitze zu verwenden - dies kann zur Splitterung der verschmolzenen Lötlegierung führen.

14. Der Lötkolben mit der abgeschraubten Spitze darf nicht eingeschaltet werden.

15. Schützen Sie das Netzkabel vor dem Kontakt mit der heißen Spitze und dem Lötkolbengehäuse – das Kontakt dieser teile kann zur Beschädigung der Kabelisolation und in Folge zum Stromschlag führen.

13TOPEX.PL

Page 14

16. Lassen Sie den Lötkolben nicht an die Netzspannung angeschlossen, wenn das Gerät nicht gebraucht wird.

17. Das Gerät ist für den Betrieb mit der Spannung 230V bestimmt und darf nur mit solcher Spannung gespeist werden.

18. Der Lötkolben ist gemäß der Betriebsanleitung zu verwenden.

WARNUNG!

– Verwenden Sie keine Lötverbindungen von

Elementen und Stoen, die der Temperatur von über 130°C ausgesetzt werden.

– Die Lötverbindungen können auch nicht für

Elemente, die zum Heben von Ladungen dienen, eingesetzt werden.

–

Löten sie keine stromführenden Elektroinstallationen oder Stromkreise, die des ESD-Schutzes bedürfen.

ACHTUNG!

Das Netzkabel und der Stecker dürfen nicht beschädigt sein.

ACHTUNG!

Alle Prüfungen und Reparaturen sind

nach der Trennung des Lötkolbens von der Netzspannung durchzuführen. Prüfungen und Reparaturen sind im Kundendienst des Lieferanten oder in dem vom Lieferanten autorisierten Kundendienst durchzuführen.

ACHTUNG!

Nehmen Sie Lötproben auf Restmaterial vor.

Die Fähigkeit, mit dem Lötkolben umzugehen, kommt mit der Praxis.

BESTIMMUNG

Der Transformator-Lötkolben verfügt über eine sehr schnell heiß werdende Spitze und dient zum Verbinden von Metallteilen mit der niedrig schmelzenden Lötlegierung, z.B. Zn-Pb für Weichlöten. Der Lötkolben ist sehr gebräuchlich insbesondere beim Verbinden von Elementen mit dem größeren Querschnitt, z.B. Elektroinstallation in den Autos, Elektroinstallation im Haushalt sowie bei anderen Arbeiten, die die etwas höhere Aufwärmtemperatur verlangen.

TECHNISCHE PARAMETER

Versorgungsspannung und -frequenz 230V,50Hz Nennleistung 100W Temperatur des Heizelements ca.400°C

Aussetzbetrieb Zeit

Aufwärmzeit ca.6-8 Sek. Schutzklasse II Klasse Masse 1 kg

12 Sek. Betrieb / 48 Sek. Pause

GERÄTEELEMENTE (Abb. 1)

a. Gehäuse b. Lötspitze c. Transformator d. Hauptschalter e. Birne f. Befestigungsschrauben

BETRIEB, BEDIENUNG UND WARTUNG

Nach dem Anschließen des Lötkolbens an die Netzversorgung schalten Sie das Gerät mit dem Hauptschalter im Haltegriﬀ (1d) und somit den Aufheizvorgang der Lötspitze (1b), es dauert von 6 bis 8 Sekunden. In dieser Zeit wird die Lötspitze auf die Schmelztemperatur des Lötbindemittels aufgewärmt. Bei der Aufwärmung der Lötspitze leuchtet die Birne (1e), die beim Betrieb das Arbeitsbereich beleuchtet. Bei der Inbetriebnahme des Lötkolbens empfehlen wir, das Ende der Lötspitze mit Zinn zu bedecken, um den Einsatz zu erleichtern. Nach dem Aufwärmen der Lötspitze berühren Sie die Lötstelle mit der Lötspitze und legen dann den Zinndraht mit Lötﬂussmittel, um zwei Elemente zu verbinden.

Der Transformator-Lötkolben ist in den Zyklen von 12 Sekunden mit dem Abstand von 48 Sekunden zu betreiben.

Als Austauschteile gelten die Lötspitze und Birne. Um die Lötspitze auszutauschen, trennen Sie das Gerät von der Netzspannung, lassen Sie das Gerät vollkommen abkühlen (nicht im Wasser abkühlen) und die Befestigungsschrauben für die Lötspitze (1f) abschrauben. Die Lötspitze austauschen und die Schrauben anziehen, um die Lötspitze zu befestigen. Tauschen Sie die Birne sofort, wenn sie beschädigt wird. Vor dem Austauschvorgang trennen Sie das Gerät von der Netzspannung. Die beschädigte Birne herausschrauben und gegen neue mit der Leistung von 3W und Betriebsspannung 6V austauschen.

Werfen Sie elektrisch betriebene Produkte nicht in den Hausmüll, sondern einer umweltgerechten Wiederverwertung zuführen. Fragen Sie den Vertreiber oder lokale Verwaltung nach Informationen über

die Entsorgung. Elektro- und ElektronikAltgeräte enthalten Substanzen, die für die Umwelt nicht neutral sind. Das der Wiederverwertung nicht zugeführte Gerät stellt eine potentielle Gefahr für die Umwelt und Gesundheit der Menschen dar.

14 TOPEX.PL

Page 15

TRANSFORMATORINIS LITUOKLIS

44E002

DĖMESIO! Prieš pradedant naudotis transformatoriniu lituokliu, reikia perskaityti šią instrukciją ir išsaugoti ją naudojimuisi ateityje.

SAUGUMO TAISYKLĖS

Lituoklyje nėra temperatūros rodiklio. Neatsargus įrangos naudojimas gali tapti gaisro priežastimi. Imdamiesi atsargumo priemonių saugokite save ir aplinką.

1. Saugokite lituoklį nuo drėgmės ir vandens poveikio.

2. Prieš pradėdami dirbti, patikrinkite lituoklį, elektros laidą ir kištuką; visus galimus gedimus gali pašalinti kvaliﬁkuoti asmenys.

3. Įtampa tinkle turi atitikti įtampą, nurodytą nominalių duomenų lentelėje.

4. Prieš atlikdami aptarnavimo darbus, ištraukite elektros laido kištuką iš elektros lizdo ir palaukite, kol įrankis atvės.

5. Nesilieskite prie įkaitusio litavimo antgalio, užsimaukite apsaugines pirštines.

6. Neneškite įrankio už laido.

7. Baigę darbą išjunkite lituoklį iš įtampos šaltinio ir palaukite, kol jis atvės; įkaitęs antgalis gali apgadinti kitus daiktus.

8. Lituoklį laikykite vaikams neprieinamoje vietoje.

9. Būkite atsargūs naudodamiesi lituokliu tose vietose, kuriose yra degių medžiagų.

10. Nepalikite įjungto įrankio be priežiūros.

11. Apdegintą vietą nedelsdami atšaldykite šalto vandens srove.

12. Neardykite lituoklio. Kyla elektros smūgio arba nudegimo pavojus.

13. Nesinaudokite lituokliu, kurio antgalis yra pažeistas ar susidėvėjęs (nudegęs) – pavojų kelia išsilydžiusio lydmetalio purslai.

14. Nejunkite lituoklio, jeigu litavimo antgalis nuimtas.

15. Saugokite elektros laidą nuo kontakto su įkaitusiu litavimo antgaliu ir lituoklio korpusu, elektros laido izoliacija gali būti pažeista, dėl to kyla elektros smūgio pavojus.

16. Jeigu lituokliu nesinaudojate, nepalikite jo įjungę į elektros tinklą.

17. Įrankis veikia tik įjungtas į 230V elektros tinklą ir tik į tokį tinklą jį galima jungti.

18. Lituokliu naudokitės taip, kaip nurodyta instrukcijoje.

ĮSPĖJIMAS !

– Negalima lituoti elementų arba medžiagų, kurios

bus veikiamos aukštesnės nei 130°C temperatūros.

– Taip pat negalima lituoti krovinių pakėlimui skirtų

elementų.

– Negalima lituoti elektros laidų, kuriais teka

įtampa arba elektros grandinių, kurioms būtina ESD apsauga.

DĖMESIO!

Elektros laidas ir jo kištukas negali būti pažeisti.

DĖMESIO!

Visus techninės apžiūros ir remonto darbus

galima atlikti tik išjungus lituoklį iš elektros įtampos šaltinio. Techninės apžiūros ir remonto darbai gali būti atlikti tik tiekėjo servise arba įgaliotuose tiekėjo servisuose.

DĖMESIO!

Rekomenduojame, naudojant nereikalingus

medžiagos gabalėlius, atlikti keletą bandomųjų litavimų. Naudojimosi lituokliu patirtis įgyjama praktikuojantis.

PASKIRTIS

Transformatorinis lituoklis ypatingas dėl akimirksniu įkaistančio litavimo antgalio ir yra skirtas metalinių detalių jungimui, naudojant žemoje temperatūroje išsilydantį lydmetalį, minkštam litavimui, pvz., švino – alavo. Lituoklis ypatingai naudingas jungiant didesnio skersmens elementus, pvz., automobilių elektros instaliacijas, žemos įtampos elektros instaliacijas namuose bei kitiems darbams, kai reikia aukštesnės kaitinimo temperatūros.

TECHNINIAI DUOMENYS.

Įtampa ir dažnis elektros tinkle 230V,50Hz Nominali galia 100W Kaitinimo elemento temperatūra apytikriai 400°C

Darbo su pertraukomis laikas

Įkaitimo laikas apytikriai 6-8 s. Apsaugos klasė II klasė Svoris 1 kg.

12 s. darbas / 48 s. pertrauka

ĮRANKIO ELEMENTAI (pav. 1)

a. Korpusas b. Antgalis c. Transformatorius d. Jungiklis e. Lemputė f. Tvirtinimo varžtai

DARBAS, APTARNAVIMAS IR SANDĖLIAVIMAS.

Įjungus lituoklį, rankenoje įmontuotu jungikliu (1d), prasideda antgalio kaitimo procesas (1b), kuris trunka

15TOPEX.PL

Page 16

apytikriai nuo 6 iki 8 sekundžių. Per minėtą laiką antgalis įkaista iki lydmetaliui išsilydyti reikiamos temperatūros. Taip pat, antgaliui kaistant užsidega lemputė (1e), kuri dirbant apšviečia darbo vietą. Veiksmingesniam darbui, pirmą kartą naudojantis lituokliu, rekomenduojama visą litavimo antgalio galą (visiškai) padengti alavu. Norint sujungti du elementus, įkaitus litavimo antgaliui, jis priglaudžiamas prie lydmetalio, prie jo pridedama alavinė viela su ﬂiusu.

Dirbant su transformatoriniu lituokliu, būtinas cikliškumas: 12 sekundžių darbo/48 sekundės pertrauka.

Keičiamos lituoklio detalės – litavimo antgalis ir lemputė. Norint pakeisti litavimo antgalį, reikia ištraukti elektros laido kištuką iš elektros lizdo, palaukti, kol litavimo antgalis visiškai atvės (aušinimui nenaudojant vandens) ir atsukti litavimo antgalio tvirtinimo varžtus (1f). Pakeisti litavimo antgalį ir prisukti jį varžtais. Keičiama tik perdegusi lemputė. Prieš keičiant lemputę, reikia ištraukti elektros laido kištuką iš elektros lizdo. Lemputė išsukama ir įsukama nauja 3W galingumo lemputė, kurios darbinė įtampa 6V.

Elektrinių gaminių negalima išmesti kartu su buities atliekomis, juos reikia atiduoti į atitinkamą atliekų perdirbimo įmonę. Informacijos apie atliekų

perdirbimą kreiptis į pardavėją arba vietos valdžios institucijas. Susidėvėję elektriniai ir elektroniniai prietaisai turi gamtai kenksmingų medžiagų. Antriniam perdirbimui neatiduoti prietaisai kelia pavojų aplinkai ir žmonių sveikatai.

ELEKTRISKAIS LODĀMURS

44E002

Uzmanību! Pirms uzsākt lietot elektrisko lodāmuru, uzmanīgi izlasīt doto instrukciju un saglabāt to.

DROŠĪBAS NOTEIKUMI

Lodāmuram nav temperatūras rādītāja. Neuzmanīgā ierīces izmantošana var kļūt par ugunsgrēka cēloni. Sargājiet sevi un apkārtējo vidi, ievērojot atbilstošus drošības līdzekļus.

1. Sargāt lodāmuru no ūdens un mitruma iedarbības.

2. Pirms darba uzsākšanas, pārbaudīt ierīci, vadu un

kontaktdakšu, novērst eventuālos bojājumus ar kvaliﬁcēto speciālistu palīdzību.

16 TOPEX.PL

3. Barojuma spriegumam ir jāatbilst datiem nominālajā tabulā.

Pirms apkalpošanas darbībām izņemt kontaktdakšu no kontaktligzdas, uzgaidīt, kamēr lodāmurs atdzesēsies.

5. Neaiztikt karsto lodēšanas uzgali, lietot aizsargcimdus.

6. Nepārnest ierīci, turot aiz vada.

7. Pēc darba pabeigšanas atslēgt lodāmuru no elektrotīkla un uzgaidīt, kamēr ierīce atdzisīs; karstais uzgalis var sabojāt citus priekšmetus.

8. Uzglabāt lodāmuru bērniem nepieejamā vietā.

9. Jābūt uzmanīgam lodāmura ekspluatācijas laikā tajās vietās, kurās atrodas viegli uzliesmojošie materiāli.

10. Ieslēgtā ierīce nedrīkst palikt bez uzraudzības.

11. Pie apdeguma vai kontakta ar ādu, atdzesēt saskares vietu zem aukstā ūdens.

12. Neizjaukt lodāmuru. Pastāv elektriskā trieciena un apdeguma bīstamība.

13. Aizliegts ekspluatēt lodāmuru, kuram ir bojāts vai nolietots (izdedzis) uzgalis – tas var novest pie izkusušā lodmetāla izsmidzināšanas.

14. Neieslēgt lodāmuru, kad lodēšanas uzgalis ir noņemts.

15. Sargāt barojošo vadu no kontakta ar sakarsēto uzgali un lodāmura korpusu, šāda saskare var sabojāt vada izolāciju, kā rezultātā radīt elektrisko triecienu.

16. Neatstāt ieslēgtu lodāmuru tad, kad tas netiek izmantots.

17. Ierīce ir domāta darbam zem sprieguma 230V.

18. Lietot lodāmuru saskaņā ar instrukciju.

BRĪDINĀJUMS !

– Nav ieteicams lodēt tādus lodēšanas elementus vai

materiālus, kas vēlāk tiks pakauti temperatūras iedarbībai virs 130°C.

– Lodāmuru nedrīkst izmantot to elementu

lodēšanai, kas ir domātu kravas pacelšanai.

– Aizliegts lodēt elektroinstalācijas, kas atrodas

zem sprieguma, vai elektriskās ēdes, kurām ir nepieciešama ESD aizsardzība.

UZMANĪBU !

Barošanas vadam un kontaktdakšai nedrīkst būt bojājumu pazīmju.

UZMANĪBU !

Visas tehniskās apskates un remontus veikt,

iepriekš atvienojot lodāmuru no elektrotīkla. Tehniskās apskates un remontdarbus jāveic piegādātāja servisā vai rekomendējamā servisa darbnīcā.

UZMANĪBU !

Ir ieteicams veikt dažus izmēģinājuma lodējumus

uz nevajadzīgiem materiāla gabaliem. Prasme darboties ar lodāmuru rodas prakses laikā.

PIELIETOJUMS

Elektriskais lodāmurs izceļas ar ļoti ātri sasildāmo lodēšanas uzgali un kalpo metāla daļu savienošanai ar lēni kūstošā

Page 17

lodmetāla, piemēram, ar alvas-svina mīkstā lodmetālā, palīdzību. Lodāmurs ir īpaši noderīgs, lodējot liela diametra elementus, piemēram, automašīnas elektroinstalācijas, mājas zemsprieguma elektroinstalācijas, kā arī strādājot pie citiem darbiem, kuriem ir nepieciešama palielināta sasilšanas temperatūra.

TEHNISKIE PARAMETRI

Spriegums un frekvence 230V,50Hz Nominālā jauda 100W Termoelementa temperatūra ok.400°C

Darba režīms

Sasilšanas laiks apt. 6-8 sek. Elektroaizsardzības klase II klase Masa 1 kg

12sek. darbs / 48sek. pārtraukums

IERĪCES ELEMENTI (1. zīm.)

a. Korpuss b. Lodēšanas uzgalis c. Transformators d. Slēdzis e. Lampiņa f. Nostiprinātājskrūves

DARBS, APKALPOŠANA UN UZGLABĀŠANA

Ieslēdzot lodāmuru elektrotīklā ar roktura slēdzi (1d), tiek ieslēgts lodēšanas uzgaļa (1b) sasilšanas process, kas ilgst no 6 līdz 8 sekundēm. Šajā laikā uzgalis sasilst līdz lodmetāla kušanas temperatūrai. Uzgaļa sasilšanas laikā ieslēdzās lampiņa (1e), kas darba laikā apgaismo lodēšanas vietu. Ērtākai ekspluatācijai pirmajā lietošanas reizē ir ieteicams rūpīgi pārklāt lodēšanas uzgali ar alvu. Sasildot lodēšanas uzgali, pieskarties ar uzgali lodēšanas vietai un pielikt alvas stiepli ar kūsni.

Lodāmura darba cikls: 12 sekundes - darbs, 48 sekundes – pārtraukums.

Lodāmura nomaināmās daļas ir uzgalis un lampiņa (spuldzīte). Lai nomainītu uzgali, nepieciešams izņemt vadu no kontaktligzdas. Uzgaidīt līdz pilnīgās uzgaļa atdzišanas (neatdzesēt ūdenī), atskrūvēt uzgaļa nostiprinātājskrūves (1f). Nomainīt uzgali un aizgriezt skrūves. Lampiņas (spuldzes) nomaiņa ir jāveic tad, kad tā ir bojāta. Pirms nomaiņas izņemt vadu no kontaktligzdas. Izņemt veco spuldzi un ielikt jauno, kuras jauda ir 3W un darba spriegums 6V.

Elektroinstrumentus nedrīkst izmest kopā ar sadzīves atkritumiem. Tos ir jānodod utilizācijai attiecīgajiem uzņēmumiem. Informāciju par utilizāciju var sniegt produkta pārdevējs vai vietējie varas orgāni. Izlietotās elektriskās un

Ierīce, kura netika pakļauta otrreizējai izejvielu pārstrādei, rada potenciālus draudus videi un cilvēku veselībai.

elektroniskās ierīces satur videi kaitīgās vielas.

PÜSTOLJOOTEKOLB 44E002

Tähelepanu! Enne kui asute jootekolbi kasutama

lugege hoolikalt läbi käesolev juhend ja hoidke see alles edaspidiseks kasutamiseks.

OHUTUSJUHISED

Jootekolvil ei ole temperatuurinäidikut. Seadme hooletu kasutamine võib põhjustada tuleohtu. Kaitske ennast ja keskkonda kasutades sobivaid kaitsevahendeid.

1. Kaitske jootekolbi vee ja niiskuse eest.

2. Enne töö alustamist kontrollige tööriista, selle toitejuhet ja pistikut. Leitud vigade parandamine usaldage vastava kvaliﬁkatsiooniga isikule.

3. Toitepinge peab vastama seadme nominaaltabelis toodud pingetugevusele.

4. Enne seadme hooldustoimingute alustamist eemaldage selle pistik pistikupesast ja laske jootekolvil jahtuda.

5. Ärge kunagi puudutage seadme kuuma otsakut, kasutage kaitsekindaid.

6. Ärge kandke seadet toitejuhtmest.

7. Pärast töö lõpetamist lülitage jootekolb vooluvõrgust välja ja oodake, et see jahtuks, kuum jootekolb võib läheduses asetsevaid esemeid vigastada.

8. Hoidke jootekolbi lastele kättesaamatus kohas.

9. Olge eriti ettevaatlik, kui kasutate jootekolbi kohtades, kus leidub kergestisüttivaid materjale

10. Ärge jätke sisselülitatud seadet järelevalveta

11. Põletuse või nahaga kokkupuutumise korral loputage vigastatud kohta viivitamatult külma voolava veega.

12. Ärge laske jootekolvil üle kuumeneda. See suurendab põletusvigastuste ohtu.

13. Keelatud on kasutada vigastatud või kulunud otsakuga jootekolbi – see tekitab sulanud sideaine laialipritsimise ohtu.

14. Ärge käivitage eemaldatud otsakuga jootekolbi.

15. Ärge laske toitejuhtmel kokku puutuda kuuma jooteotsaku ega seadme korpusega.

16. Ärge jätke vooluvõrku ühendatud jootekolbi järelvalveta.

17. Seade on mõeldud kasutamiseks pingetugevusel 230V ja ainult sellise toitepinge juures tohib seda kasutada.

18. Jootekolbi tuleb kasutada kooskõlas kasutusjuhendiga.

HOIATUS!

– Ärge kasutage selliste elementide või

materjalide jooteühendusteks, mida kasutatakse temperatuuril üle 130°C.

17TOPEX.PL

Page 18

– Samuti ei saa jootmise meetodil ühendada

elemente, mida kasutatakse raskuste tõstmiseks.

– Keelatud on joota pinge all olevaid

elektripaigaldusi ja elektrijuhtmeid, mis nõuavad ESD kaitset.

TÄHELEPANU!

Jälgige, et seadme toitejuhe ja pistik ei oleks kahjustatud.

TÄHELEPANU!

Enne mistahes kontroll- või parandustoiminguid

lülitage jootekolb vooluvõrgust välja. Laske kõik kontroll- ja parandustoimingud läbi viia seadme müüja juures või müüja poolt autoriseeritud teeninduses.

TÄHELEPANU!

Enne töö alustamist on soovitatav teha paar

jootmisproovi jootmismaterjali jääkidel. Jootekolbi kasutamise vilumus tekkib praktika käigus.

OTSTARVE

Püstoljootekolvi spetsiiﬁliseks omaduseks on hetkeliselt kuumenev jooteotsak. Seadet kasutatakse metallelementide ühendamiseks vähese kulunormiga ühendusainete abil, näiteks tsink-tina pehmeks jootmiseks. Püstoljootekolb on eriti mugav suurema läbimõõduga elementide ühendamiseks (näiteks auto madalpinge elektrisüsteemides, hoonete elektrisüsteemides),samuti muude tööde juures, mis nõuavad kõrget töötemperatuuri.

kestab jooteotsaku kuumenemise protsess, süttib ka pirn (1e), mis valgustab jootmise ajal tööpiirkonda. Jootekolvi esmakordsel kasutamisel on soovitatav katta jooteotsak tervenisti tinaga, et lihtsustada tööprotsessi. Kui jooteotsak on kuumenenud, viige kuumenenud otsak elementide ühenduskohale ja asetage sinna tinatraat jootevedelikuga.

Kasutage püstoljootekolbi tsüklitena (12 sekundit tööd / 48 sekundit pausi).

Jootekolvi vahetatavateks osadeks on jooteotsak ja pirn. Jooteotsaku vahetamiseks eemaldage seadme pistik pistikupesast, laske jooteotsakul täielikult jahtuda (ärge jahutage seda vees), seejärel keerake lahti jooteotsaku kinnitusmutrid (1f). Vahetage jooteotsak ja keerake poldid kinni. Pirn vahetage välja siis, kui see läbi põleb. Enne pirni vahetamist eemaldage seadme pistik pistikupesast. Pirni vahetamiseks keerake vana pirn välja ja asendage see uue pirniga, mille võimsuseks on 3W ja tööpingeks 6V.

Ärge visake elektriseadmeid olmeprügi hulka, vaid viige need käitlemiseks vastavasse asutusse. Informatsiooni toote käitlemise kohta annab müüja või kohalik omavalitsus. Kasutatud elektrilised ja elektroonilised

seadmed sisaldavad looduslikule keskkonnale ohtlikke aineid. Ümbertöötlemata seade kujutab endast ohtu keskkonnale ja inimeste tervisele.

TEHNILISED PARAMEETRID

Toite pinge ja sagedus 230V,50Hz Nominaalne võimsus 100W Kütteelemendi temperatuur umbes 400°C

Töö- ja puhkeaja suhe

Soojenemise aeg ~ 6-8 sek. Kaitseklass II klass Kaal 1 kg

12 sek tööd / 48 sek vaheaega

SEADME ELEMENDID (joonis 1)

a. Korpus b. Jooteotsak c. Transformaator d. Töölüliti e. Pirn f. Kinnituspoldid

HOOLDUS JA HOIDMINE

Püstoljootekolvi käivitamisel käepideme küljes asuvast töölülitist (1d) algab jooteotsaku kuumenemise protsess, mis kestab 6 kuni 8 sekundit. Jooteotsak kuumeneb selle ajaga sideaine sulamistemperatuurini. Ajal, kui

18 TOPEX.PL

 

44E002

!       

               .

  

Поялникът не притежава температурен индикатор. Невнимателното използване на уреда може да доведе до избухване на пожар. Пазете себе си и околната среда съблюдавайки съответните мерки за безопасност.

1. Пазете поялника от вода и влага.

2. Преди започване на работа трябва да се прове-

ри инструмента, кабела и щепсела, като отстраняването на евентуални повреди следва да се възложи на квалифициран персонал.

Page 19

3. Захранващото напрежение трябва да съответства на данните посочени на тебелката с техническите данни.

4. Преди да пристъпите към операции по експлоатацията, трябва да извадите щепсела от контакта и да изстудите уреда.

5. Не докосвайте горещата човка, ползвайте предпазни ръкавици.

6. Не пренасяйте инструмента държейки го за кабела.

7. След приключване на работа изключвате поялника от захранването и изчаквате докато изстине; горещата човка може да доведе до повреждане на други предмети.

8. Съхранявайте поялника в места недостъпни за деца.

9. Бъдете внимателни при използването на поялника в места, където има леснозапалими материали.

10. Не оставяйте включения уред без надзор

11. В случай на опарване или на контакт с кожата незабавно охлаждаме мястото със струя студена вода.

12. Не разглобявайте поялника. Съществува опасност от удар с електрически ток или попарване.

13.

Забранява се използването на поялник с повредена или изхабена (изгоряла) човка – съществува опасност от опръскване с разтопен добавъчен метал.

14. Не включвайте поялника със свалена човка.

15. Внимавайте захранващият кабел да не се докосва до нажежената човка или до корпуса на поялника, тъй като това би могло да доведе до повреждане на изолацията на кабела и в последствие до удар с електрически ток

16. Не оставяйте поялника включен към захранването, когато не го използвате.

17. Инструментът е предназначен за работа при напрежение 230V и следва да бъде захранван само с такова

18. Поялникът следва да бъде използван съгласно инструкцията

 !

–

               130°C.

–

              .

–      

        ESD .

 !

Захранващият кабел и щепселът трябва да са изправни.

 !

Всички прегледи и ремонти се извършват след

изключването на поялника от електрическата мрежа. Прегледите и ремонтите се извършват в сервиза на доставчика или в хомологизиран от него сервиз.

 !

Препоръчва се извършването на няколко

пробни споявания с помощта на ненужни материали. Умението да си служите с поялника се придобива чрез практика.



Индкционният поялник се характеризира със светкавично нагряваща се човка и служи за свързване на метални части с помощта на леснотопими добавъчни метали от рода на калаенооловните за меко спояване. Поялникът е особено полезен при свързването на елементи с по-голямо сечение, напр. автомобилни електроинсталации , домашни инсталации за ниско напрежение, както и при други работи изискващи повишена температура на нагряване.

 

Напрежение и честота на зхранването

Номинална мощност 100W Температура на нагреватеlния

елемент

Време на работа с прекъсване

Време на згряване около 6-8 сек. Клас на защитеност II клас Маса 1 kg

230V,50Hz

около 400°C

12сек. работа / 48сек. пауза

   ( 1)

a. Корпус b. Човка c. Трансформатор d. Пусков бутон e. Лампичка f. Крепежни болтове

,   .

След включването на поялника чрез пусковия бутон в ръкохватката (1d) започва процесът на нагряването на човката (1b), това трае от 6 до 8 секунди. Човката през това време се нагрява до температурата на топене на добавъчния метал. По време на процеса на нагряването на човката се запалва лампичката (1e) и осветлява работното място. При първата употреба на поялника се препоръчва старателно (пълно) покриване на върха на човката с калай с цел по-лесната употреба. След нагряването на върха на човката с цел свързването на два елемента допираме човката до припоя и приближаваме калената тел с флюса.

Индукционният поялник трябва да работи в продължение на 12 секунди, след което правим 48 секунди пауза

19TOPEX.PL

Page 20

Човката и лампичката могат да бъдат подменени. За да се смени човката трябва да извадите кабела от контакта, да изчакате докато човката изстине (не изстудявайте във вода) и да отвинтите крепежните болтове на човката (1f). Сменяме човката и затягаме болтовете Смяната на лампичката се извършва в случай на повреда. Преди смяната трябва да извадите кабела от контакта. Изваждате старата и монтирате новата лампичка с мощност 3W и работно напреженние 6V.

Продуктите с електрическо захранване не бива да се изхвърлят заедно с домашните отпадъци, а да бъдат предадени на рециклинг в съответните предприятия. Информация относно рециклинга дава

производителят на продукта или местните власти. Износените електрически и електронични съоръжения съдържат субстанции, които не са неутрални за околната среда. Съоръжения, които не са били рециклирани, представляват потенциална опасност за околната среда и за здравето на хората.

TRANSFORMÁTOROVÁ PÁJEČKA

44E002

Pozor! Před zahájením používání transformátorové páječky si pečlivě přečtěte tento návod a uschovejte jej pro pozdější

potřebu.

BEZPEČNOSTNÍ POKYNY

Páječka není vybavena indikátorem teploty. Neopatrné používání zařízení může způsobit požár. Chraňte sebe i své okolí dodržováním příslušných bezpečnostních opatření.

1. Chraňte páječku před působením vody a vlhkosti.

2. Před zahájením činnosti zkontrolujte nářadí, kabel

a zástrčku. Odstraněním případných závad pověřte kvaliﬁkované osoby.

3. Napájecí napětí musí odpovídat údajům uvedeným

na typovém štítku.

4. Před zahájením údržby vyjměte zástrčku ze síťové

zásuvky a nechte zařízení vychladnout.

5. Nedotýkejte se horkého hrotu. Používejte ochranné

rukavice.

6. K přenášení nářadí nepoužívejte kabel.

7. Po dokončení činnosti odpojte páječku od napájení

20 TOPEX.PL

a počkejte, až vychladne. Horký hrot může způsobit poškození jiných předmětů.

8. Uchovávejte páječku mimo dosah dětí.

9. Je třeba zachovávat opatrnost při používání páječky v místech, ve kterých se nacházejí snadno hořlavé materiály.

10. Nenechávejte zapnuté zařízení bez dozoru.

11. D ojde-li k popálení nebo kontaktu s pokožkou, ihned zchlaďte zasažené místo proudem studené vody.

12. Páječku nerozšroubovávejte. Hrozí nebezpečí poranění nebo popálení.

13. Nepoužívejte páječku s poškozeným nebo opotřebovaným (vypáleným) hrotem – hrozí nebezpečí rozstříknutí roztaveného pojiva.

14. Nespouštějte páječku s odšroubovaným hrotem.

15. Chraňte napájecí kabel před kontaktem s nahřátým hrotem a krytem páječky, protože to může vést k poškození izolace kabelu a následnému zásahu elektrickým proudem.

16. Pokud páječku nepoužíváte, odpojte ji od napájení.

17. Nářadí je určeno výhradně pro provoz pod napětím 230 V.

18. Používejte páječku podle pokynů uvedených v tomto návodu.

UPOZORNĚNÍ!

– Nespojujte páječkou součásti nebo materiály,

které budou vystaveny působení teplot vyšších než 130 °C.

– Pájením se nesmí spojovat ani součásti určené ke

zvedání břemen.

– Pájení elektrických instalací pod napětím nebo

obvodů, které vyžadují ochranu proti ESD, je nepřípustné.

POZOR!

Nesmí dojít k poškození přípojného kabelu a zástrčky.

POZOR!

Před provedením jakékoliv kontroly či opravy

odpojte páječku od elektrické sítě. Kontroly a opravy nechte provést v servisu dodavatele nebo v servisu autorizovaném dodavatelem.

POZOR!

Doporučujeme vyzkoušet si pájení na

přebytečných kusech pájeného materiálu. Zručnost v používání páječky je získávána spolu s nabytou praxí.

URČENÍ

Transformátorová páječka se vyznačuje hrotem, který se velmi rychle nahřívá, a slouží ke spojování kovových součástí pomocí snadno tavitelného pojiva, např. cínovo-olověného, pro měkké pájení. Páječka je vhodná zejména pro spojování součástí o větším průřezu, např.

Page 21

automobilových elektrických instalací, nízkonapěťových domácích elektrických instalací, a při jiných pracích, které vyžadují vyšší teplotu nahřívání.

TECHNICKÉ PARAMETRY

Napájecí napětí a kmitočet 230 V, 50 Hz Jmenovitý výkon 100 W Teplota topného tělesa cca 400 °C

Délka trvání přerušovaného provozu

Doba nahřívání cca 6-8 s Třída ochrany II Hmotnost 1 kg

12 s provoz / 48 s pauza

SOUČÁSTI ZAŘÍZENÍ (obr. 1)

a. kryt b. hrot c. transformátor d. zapínač e. žárovka f. upevňovací šrouby

PROVOZ, PÉČE A ÚDRŽBA

Po připojení páječky k elektrické síti lze zapínačem na rukojeti (1d) spustit proces nahřívání hrotu (1b), který trvá 6 až 8 sekund. Hrot se při tom nahřívá na teplotu tavení pájecího pojiva. Během nahřívání hrotu se rozsvítí žárovka (1e), která osvětluje pracovní prostor. Při prvním použití páječky doporučujeme úplné pokrytí konce hrotu cínem pro usnadnění práce. Po nahřátí konce hrotu se hrotem dotýkejte pájeného místa a přikládejte k němu cínový drát s tavicí přísadou za účelem spojení dvou součástí.

Transformátorová páječka se používá v cyklech po 12 sekundách provozu a 48 sekundách pauzy.

Výměnnou součástí páječky je hrot a žárovka. Pro výměnu hrotu vyjměte kabel z napájecí zásuvky, vyčkejte, až hrot zcela vychladne (nechlaďte jej ve vodě) a odšroubujte šrouby, kterými je hrot upevněn (1f). Vyměňte hrot a utáhněte upevňovací šrouby. Žárovku je třeba vyměnit v případě, že je poškozená. Před její výměnou vyjměte kabel z napájecí zásuvky. Vyšroubujte žárovku a vyměňte ji za novou o výkonu 3 W a napětí 6 V.

Elektricky napájené výrobky nevyhazujte spolu s domácím odpadem, nýbrž odevzdejte je k likvidaci v příslušných závodech pro zpracování odpadu. Informace ohledně likvidace Vám poskytne prodejce nebo místní

zařízení obsahují látky škodlivé pro životní prostředí. Nerecyklovaná zařízení představují potenciální nebezpečí pro životní prostředí a zdraví osob.

úřady. Použitá elektrická a elektronická

TRANSFORMÁTOROVÁ SPÁJKOVAČKA 44E002

Pozor! Skôr, ako pristúpite kpráci stransformátorovou spájkovačkou, je potrebné si pozorne prečítať tento návod auschovať ju na ďalšie použitie.

BEZPEČNOSTNÉ PREDPISY

Spájkovačka nemá indikátor teploty. Neopatrná práca s náradím môže spôsobiť požiar. Chráňme seba aj okolie tak, že budeme dodržiavať primerané bezpečnostné opatrenia.

1. Chráňte spájkovačku pred pôsobením vody a vlhkosti.

2. Skôr, ako začnete pracovať, skontrolujte náradie, prívod a konektor, prípadné poruchy dajte odstrániť oprávneným osobám.

3. Napätie elektrického prúdu sa musí zhodovať s údajmi na popisnej tabuľke.

4. Skôr, ako pristúpite k vykonávaniu údržbárskych prác, vyberte kolík zo sieťovej zásuvky a nechajte zariadenie vychladnúť.

5. Nedotýkajte sa horúceho hrotu, používajte ochranné rukavice.

6. Náradie neprenášajte za prívod.

7. Po skončení práce odpojte spájkovačku od napájania a počkajte, kým vychladne; horúci hrot môže spôsobiť poškodenie iných predmetov.

8. Spájkovačku uskladňujte na mieste, kde nemajú prístup deti.

9. Buďte opatrní pri práci so spájkovačkou na miestach, na ktorých sa nachádzajú horľavé materiály.

10. Nenechávajte zapnutý prístroj bez dozoru.

11. V prípade popálenia alebo kontaktu s kožou, toto miesto okamžite ochlaďte prúdom studenej vody.

12. Spájkovačku nerozoberajte. Hrozí nebezpečenstvo úrazu elektrickým prúdom alebo popálenia.

13. Je zakázané používať spájkovačku s poškodeným alebo opotrebovaným (prepáleným) hrotom – hrozí nebezpečenstvo rozstreknutia roztavenej spájky.

14. Nezapínajte spájkovačku s uvoľneným hrotom.

15. Chráňte napájací prívod pred kontaktom s rozohriatym hrotom a plášťom spájkovačky, takýto kontakt môže viesť k poškodeniu izolácie prívodu a následne k úrazu elektrickým prúdom.

16. Nenechávajte spájkovačku zapnutú v sieti vtedy, keď sa s ňou nepracuje.

17. Náradie je určené na prácu pri napätí 230V a len takýmto napätím ho možno napájať.

18. Spájkovačku treba používať v súlade s návodom.

21TOPEX.PL

Page 22

UPOZORNENIE!

– Nie je dovolené používať spájkovanie pri spojoch

súčiastok alebo materiálov, ktoré budú vystavené pôsobeniu teploty nad 130°C.

– Spájkovaním takisto nemôžu byť spájané spoje

súčiastok, ktoré slúžia na dvíhanie nákladov.

– Nie je dovolené spájkovať elektrické inštalácie

pod napätím alebo obvody, ktoré si vyžadujú ESD ochranu.

POZOR!

Prípojný vodič a kolík nemôžu byť poškodené.

POZOR!

Všetky kontroly a údržby vykonávajte po

predchádzajúcom odpojení spájkovačky od elektrickej siete. Kontroly a údržby vykonávajte v servise dodávateľa alebo v servise, ktorý je homologovaný dodávateľom.

POZOR!

Odporúča sa vykonať niekoľko skúšok

spájkovania na nepotrebných kúskoch spájkovaného materiálu. Zručnosť pri práci so spájkovačkou sa získava priamo úmerne s dĺžkou praxe.

URČENIE

Transformátorová spájkovačka vyniká rýchlo sa nahrievajúcim hrotom a slúži na spájanie kovových súčiastok pomocou spájky taviteľnej pri nízkej teplote, napr. cínovo-olovenej spájky na mäkké spájkovanie. Spájkovačka je zvlášť vhodná pri spájaní súčiastok s väčším priemerom, napr. elektrické automobilové inštalácie, elektrické domáce inštalácie nízkeho napätia ako aj pri iných prácach, ktoré si vyžadujú zvýšenú teplotu nahrievania.

PRÁCA, OŠETROVANIE AÚDRŽBA

Po zapnutí spájkovačky do siete spínačom v rukoväti (1d) spúšťame proces nahrievania hrotu (1b), trvá to od 6 do 8 sekúnd. Hrot sa vtedy nahrieva na teplotu tavenia spájky. Už v čase, keď prebieha vyhrievanie hrotu, sa zapaľuje žiarovka (1e) a počas práce osvetľuje pracovný priestor. Pri prvom použití spájkovačky sa odporúča dôkladné (úplné) pokrytie koncovky hrotu cínom, aby sa s ním lepšie pracovalo. Po nahriatí koncovky hrotu so zámerom spojiť dva prvky, sa dotýkame hrotom miesta spájkovania a prikladáme cínový drôt s tavivom.

S transformátorovou spájkovačkou je potrebné pracovať v 12-sekundových pracovných cykloch v 48-sekundových intervaloch

Náhradnou súčiastkou v spájkovačke je hrot a žiarovka. Pri plánovaní výmeny hrotu treba vybrať prívod zo zásuvky elektrického napájania, počkať, kým hrot úplne nevychladne (neochladzovať vo vode) a odmontovať skrutky upevňujúce hrot (1f). Vykonajte výmenu hrotu a utiahnite skrutky na jeho upevnenie.

Výmena žiarovky je potrebná vtedy, keď je žiarovka poškodená. Pred výmenou je potrebné vybrať prívod zo zásuvky elektrického prúdu. Výmena žiarovky spočíva v jej odmontovaní a výmene za novú s výkonom 3W a napätí pri práci 6V.

Výrobky napájané elektrikou sa nesmú vyhadzovať spolu s domácimi odpadmi, ale je potrebné odovzdať ich do utilizácie na miesta, ktoré sú pre tento účel určené. Informácie na túto tému poskytne predajca výrobku alebo

miestne predstavenstvo. Elektroodpad obsahuje substancie, ktoré sú neprijateľné pre životné prostredie. Elektroodpad, ktorý nebude recyklovaný, predstavuje potenciálne ohrozenie pre životné prostredie a zdravie ľudí.

TECHNICKÉ PARAMETRE

Napätie a frekvencia napájania 230V, 50Hz Nominálny výkon 100W Teplota výhrevného telesa pribl. 400°C

Časy prerušovanej práce

Čas vyhrievania: pribl. 6-8 sek. Ochranná trieda Trieda 2. Hmotnosť 1 kg

12 sek. práca / 48 sek. prestávka

SÚČIASTKY ZARIADENIA (obr. 1)

a. Kryt b. Hrot c. Transformátor d. Spínač e. Žiarovka f. Upevňujúce skrutky

22 TOPEX.PL

ΗΛΕΚΤΡΙΚΟ ΠΙΣΤΟΛΙ

ΣΥΓΚΟΛΛΗΣΗΣ 44E002

Προσοχή! Προβαίνοντα στην εργασία ε το πιστόλι συγκόλληση, οφείλετε να διαβάσετε προσεκτικά τι παρούσε οδηγίε χρήση και

να τι διατηρήσετε για ελλοντική χρήση.

ΚΑΝΟΝΕΣ ΑΣΦΑΛΕΙΑΣ

Το πιστόλι συγκόλλησης δεν είναι εφοδιασμένο με ενδείκτη θερμοκρασίας. Απροσεξία κατά το χειρισμό με

Page 23

το εργαλείο ενδέχεται να αποτελέσει αίτιο εκδήλωσης φωτιάς. Προφυλάσσετε τον εαυτό σας και το περιβάλλον τηρώντας τα απαραίτητα μέτρα ασφαλείας.

1. Μην εκθέτετε το πιστόλι συγκόλλησης σε επίδραση του νερού και της υγρασίας.

2. Πριν από την έναρξη της εργασίας, ελέγξτε το εργαλείο, το καλώδιο παροχής ρεύματος και το ρευματολήπτη. Σε περίπτωση ύπαρξης δυσλειτουργιών, οφείλετε να τις επισκευάσετε με τη βοήθεια των αρμόδιων ειδικών.

3. Η τάση τροφοδοσίας πρέπει να αντιστοιχεί στην τάση που αναγράφεται στο πινακίδιο στοιχείων του εργαλείου.

4. Προβαίνοντας στην τεχνική εξέταση, αφαιρέστε το ρευματολήπτη από το ρευματοδότη και αναμένετε το εργαλείο να ψυχθεί.

5. Μη ακουμπάτε τη θερμή μύτη του εργαλείου και χρησιμοποιείτε προστατευτικά γάντια.

6. Απαγορεύεται να μεταφέρετε το εργαλείο κρατώντας το από το καλώδιο παροχής ρεύματος.

7. Κατόπιν ολοκλήρωσης της εργασίας, αποσυνδέστε το πιστόλι συγκόλλησης από το δίκτυο παροχής ρεύματος και αναμένετε το εργαλείο να ψυχθεί. Η θερμή μύτη συγκόλλησης ενδέχεται να προκαλέσει βλάβη σε άλλα αντικείμενα.

8. Φυλάσσετε το εργαλείο σε μέρη όπου δεν έχουν πρόσβαση τα παιδιά.

9. Να είσαστε προσεκτικοί κατά την εργασία με το πιστόλι συγκόλλησης κοντά σε εύφλεκτα υλικά.

10. Μην αφήνετε ενεργοποιημένο το πιστόλι συγκόλλησης χωρίς εποπτεία.

11. Σε περίπτωση εγκαύματος ή επαφής του εργαλείου με το δέρμα, αμέσως ψύξετε το προσβληθέν μέρος με ροή κρύου νερού.

12. Απαγορεύεται να αποσυναρμολογείτε το πιστόλι συγκόλλησης. Αυτό ενδέχεται να προκαλέσει φωτιά ή εγκαύματα.

13. Απαγορεύεται να χρησιμοποιείτε το πιστόλι συγκόλλησης εάν η μύτη συγκόλλησης έχει βλάβη ή έχει φθαρθεί (καεί), επειδή αυτό ενδέχεται να προκαλέσει την εκτίναξη σταγόνων του θερμού κράματος.

14. Απαγορεύεται να ενεργοποιείτε το πιστόλι εάν η μύτη συγκόλλησης δεν έχει εισαχθεί.

15. Προστατεύετε το καλώδιο παροχής ρεύματος από την επαφή με τη θερμή μύτη συγκόλλησης και το σώμα του πιστολιού, επειδή αυτό δύναται να προκαλέσει βλάβη της μόνωσης και ηλεκτροπληξία.

16. Μην αφήνετε το πιστόλι συγκόλλησης ενεργοποιημένο εάν δεν χρησιμοποιείται.

17. Το εργαλείο είναι σχεδιασμένο για λειτουργία υπό την τάση των 230 V, συνεπώς πρέπει να τροφοδοτείται μόνο υπό τη συγκεκριμένη αυτή τάση.

18. Χρησιμοποιείτε το πιστόλι συγκόλλησης σύμφωνα με τις οδηγίες.

ΠΡΟΣΟΧΗ!

– Μην χρησιοποιείτε το πιστόλι συγκόλληση για

συγκόλληση των εξαρτηάτων ή των υλικών που θα εκτίθενται σε θεροκρασίε άνω των 130°C.

– Οφείλετε να ην χρησιοποιείτε το πιστόλι

συγκόλληση για συγκόλληση των εξαρτηάτων που θα χρησιοποιούνται για ανύψωση φορτίων.

– Απαγορεύεται να συγκολλάτε συνδεσολογία υπό

τάση ή δίκτυο που απαιτεί την προστασία ESD.

ΠΡΟΣΟΧΗ!

Το καλώδιο παροχής ρεύματος και ο ρευματολήπτης δεν πρέπει να έχουν

οποιαδήποτε ίχνη βλαβών.

ΠΡΟΣΟΧΗ!

Όλες οι τεχνικές εξετάσεις και επισκευές πρέπει

να εκτελούνται στο εργαστήριο τεχνικής υποστήριξης του κατασκευαστή ή σε εργαστήριο τεχνικής υποστήριξης που συνιστά ο κατασκευαστής.

ΠΡΟΣΟΧΗ!

Ξεκινώντας την εργασία, συνιστάται να

κάνετε εξάσκηση σε τμήματα υλικού που δεν χρειάζεστε.

ΧΡΗΣΗ

Το πιστόλι συγκόλλησης ταχείας θέρμανσης χρησιμοποιείται για συγκόλληση μεταλλικών αντικειμένων με κράμα χαμηλής τήξης, π.χ. μαλακού κράματος κασσιτέρου και μολύβδου. Το πιστόλι συγκόλλησης είναι κατάλληλο για συγκόλληση αντικειμένων μεγάλης διαμέτρου, π.χ. συνδεσμολογίας αυτοκινήτου, οικιακής συνδεσμολογίας χαμηλής τάσης και άλλων εργασιών που απαιτούν υψηλότερη θερμοκρασίας θέρμανσης.

ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ

Τάση τροφοδοσίας 230 V,50 Hz Ονομαστική ισχύς 100 W Θερμοκρασία

θερμοστοιχείου

Σειρά λειτουργίας

Χρόνος θέρμανσης

Τύπος προστασίας 2 Βάρος 1 kg

400°C κατά προσέγγιση

12 δευτερόλεπτα λειτουργίας / 48 δευτερόλεπτα παύσης

6 – 8 δευτερόλεπτα κατά προσέγγιση

ΚΑΤΑΣΚΕΥΗ ΤΟΥ ΠΙΣΤΟΛΙΟΥ ΣΥΓΚΟΛΛΗΣΗΣ (εικ. 1)

a. Σώμα b. Μύτη συγκόλλησης c. Μεταλλάκτης

23TOPEX.PL

Page 24

d. Κομβίο ενεργοποίησης e. Λυχνία f. Βίδες συγκράτησης

ΤΕΧΝΙΚΗ ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΙΑΤΗΡΗΣΗ

Κατόπιν ενεργοποίησης του πιστολιού συγκόλλησης με το κομβίο (1d), ξεκινάμε τη διαδικασία θέρμανσης της μύτης συγκόλλησης (1b), η οποία ολοκληρώνεται σε 6 - 8 δευτερόλεπτα. Η μύτη θερμαίνεται έως την θερμοκρασία τήξης του κράματος συγκόλλησης. Ταυτοχρόνως, ενεργοποιείται η λυχνία (1e) και φωτίζει το σημείο συγκόλλησης κατά την εργασία σας. Κατά την πρώτη χρήση του πιστολιού συγκόλλησης, συνιστάται να καλύψετε καλά τη μύτη συγκόλλησης με κασσίτερο για πιο βολική χρήση. Κατόπιν θέρμανσης της μύτης συγκόλλησης, την εφάπτουμε στο σημείο συγκόλλησης και πλησιάζουμε το σύρμα από κασσίτερο με βόρακα.

Συνιστώμενη σειρά λειτουργίας του πιστολιού συγκόλλησης: 12 δευτερόλεπτα λειτουργίας, 48 δευτερόλεπτα παύσης.

Η μύτη εργασίας και η λυχνία είναι προσθαφαιρούμενα εξαρτήματα του πιστολιού συγκόλλησης. Για να αντικαταστήσετε τη μύτη, αφαιρέστε το ρευματολήπτη από το ρευματοδότη, αφήστε το πιστόλι να ψυχθεί (μην το ψύχετε με νερό) και αφαιρέστε τις βίδες συγκράτησης (1f). Αντικαταστήστε τη μύτη και σφίξτε τις βίδες συγκράτησης. Η λυχνία χρήζει αντικατάστασης μόνο σε περίπτωση βλάβης της. Πριν από την αντικατάσταση, αποσυνδέστε το καλώδιο παροχής ρεύματος του πιστολιού συγκόλλησης από το δίκτυο. Κατόπιν, αφαιρέστε την παλιά λυχνία και βιδώστε την καινούρια λυχνία των 3 V, 6W.

Ηλεκτρικές συσκευές δεν πρέπει να απορρίπτονται μαζί με τα οικιακά απορρίμματα, αλλά να παραδίδονται στο ειδικό τμήμα ανακύκλωσης. Τις πληροφορίες για το θέμα ανακύκλωσης μπορεί να σας τις παρέχει ο

πωλητής του προϊόντος ή οι τοπικές αρχές. Ηλεκτρονικός και ηλεκτρικός εξοπλισμός, το χρονικό περιθώριο λειτουργίας του οποίου έληξε, περιέχει επικίνδυνές για το περιβάλλον ουσίες. Εξοπλισμός, ο οποίος δεν έχει υποστεί ανακύκλωση, αποτελεί ενδεχόμενο κίνδυνο για το περιβάλλον και την υγεία του ανθρώπου.

 

44E002

!      ф ,      

  .

 

Паяльнік не аснашчаны індыкатарам тэмпературы. Няўважлівасць пры карыстанні інструментам можа прывесці да пажару. Каб засцерагчы сябе і навакольнае асяроддзе, трэба прымаць адпаведныя меры бяспекі.

1. Не дапускайце ўздзеяння на паяльнік вады і вільгаці.

2. Перш чым пачынаць працу, праверце абсталяванне, кабель і штэпсель, выдаленне магчымых пашкоджанняў трэба даручаць кваліфікаваным спецыялістам.

3. Напружанне сілкавання павінна адпавядаць велічыні, пазначанай на заводскай шыльдачцы.

4. Перш чым выконваць абслугоўванне, трэба выняць штэпсель з электраразеткі і даць абсталяванню астыць.

5. Не дакранацца да гарачага наканечніка, выкарыстоўваць засцерагальныя пальчаткі.

6. Не пераносіць абсталяванне, трымаючы за кабель.

7. Закончыўшы працу, адключыць паяльнік ад сілкавання і пачакаць, пакуль ён не астыне; пры гарачым наканечніку могуць быць пашкоджаныя іншыя прадметы.

8. Паяльнік трэба захоўваць у недаступным для дзяцей месцы.

9. Будзьце асцярожнымі пры карыстанні паяльнікам у месцах, дзе знаходзяцца лёгкія на загаранне матэрыялы

10. Не пакідайце ўключаны інструмент без нагляду

11. У выпадку апёку ці кантакту са скурай трэба неадкладна астудзіць закранутае месца пад струменем халоднай вады.

12. Нельга расшрубоўваць паяльнік. Інакш можна атрымаць удар токам або апёк.

13. Забараняецца карыстацца паяльнікам з пашкоджаным ці зношаным (выпаленым) наканечнікам – гэта пагражае распырскваннем расплаўленага прыпою.

14. Нельга ўключаць паяльнік з адкручаным наканечнікам.

15. Трэба засцерагаць кабель сілкавання ад кантакту з разагрэтым наканечнікам і корпусам паяльніка, пры сутыкненні ізаляцыя кабелю можа быць

24 TOPEX.PL

Page 25

пашкоджаная, у выніку паўстае небяспека паражэння токам.

16. Калі паяльнік ам не карыстаюцца, нельга пакідаць яго ўключаным у сетку сілкавання.

17. Абсталяванне прызначанае да працы пад напружаннем 230 В, і на яго можна падаваць толькі такое напружанне.

18. Эксплуатаваць паяльнік трэба толькі ў адпаведнасці з інструкцыяй.

!

–     

,     ,   130°C.

–     ,

    ў.

–   ,  

 ,  ,       (ESD).

!

Злучальны кабель і штэпсель не павінны быць пашкоджаныя.

!

Агляд і рамонт можна праводзіць, папярэдне

адлучыўшы паяльнік ад электрасеткі. Агляд і рамонт трэба праводзіць толькі ў сэрвіс-цэнтры пастаўшчыка або ў сэрвіс-цэнтры, які аўтарызаваны пастаўшчыком.

!

Рэкамендуецца патрэніравацца ў паянні на

непатрэбных кавалках ад матэрыялу, які мяркуецца паяць. Навыкі карыстання паяльнікам набываюцца з практыкай.



Трансфарматарны паяльнік характарызуецца імгненным награваннем наканечніка і служыць для злучэння металічных частак з дапамогай нізкаплаўкага прыпою, напр. алавяна-свінцовага для мяккага паяння. Паяльнік асабліва прыдатны пры злучэнні элементаў большага сячэння, напр., аўтамабільнай электрыкі, электраправодкі нізкага напружання ў будынках, і пры іншых работах, дзе патрабуецца павышаная тэмпература награвання.

 .

Напружанне і частата сілкавання 230 В, 50 Гц Намінальная магутнасць 100 Вт Тэмпература тэрмаэлемента каля 400°C

Перыяды перарывістай працы

12 сек. праца / 48 сек. перапынак

Час награвання каля 6-8 сек. Клас аховы клас II Маса 1 кг

  (.1)

a. Корпус b. Наканечнік c. Трансфарматар d. Выключальнік e. Лямпачка f. Замацавальныя шрубы

, Ў  .

Пры ўключэнні паяльніка ў сетку праз выключальнік у дзяржанні (1d) запускаецца працэс награвання наканечніка (1b), які доўжыцца ад 6 да 8 секунд. У гэты час наканечнік награваецца да тэмпературы плаўлення прыпою. Акрамя таго, ў працэсе награвання наканечніка запальваецца лямпачка (1e), якая падчас працы асвятляе працоўны ўчастак. Пры першым выкарыстанні паяльніка рэкамендуецца старанна (цалкам) пакрыць носік наканечніка волавам дзеля лягчэйшай эксплуатацыі. Калі носік наканечніка разагрэецца, то для злучэння двух элементаў трэба дакрануцца наканечнікам да месца прыпою і прыкласці алавяны дрот з флюсам.

Трансфарматарным паяльнікам трэба працаваць цыкламі па 12 секунд працы з перапынкамі па 48 секунд

Зменныя часткі ў паяльніку – гэта наканечнік і лямпачка. Для замены наканечніка трэба выняць кабель з электраразеткі, пачакаць, пакуль наканечнік цалкам не астыне (не астуджаць у вадзе) і адкруціць замацавальныя шрубы наканечніка (1f). Замяніць наканечнік і зацягнуць шрубы для яго замацавання. Лямпачку мяняюць тады, калі яна пашкодзіцца. Перад заменай трэба выняць кабель з электраразеткі. Каб замяніць лямпачку, трэба выкруціць старую і ўкруціць новую з магутнасцю 3 Вт і рабочым напружаннем 6 В.

Вырабы, якія сілкуюцца электраэнергіяй, нельга выкідваць разам з бытавымі адходамі, іх трэба здаваць на утылізацыю ў адпаведныя прадпрыемствы. Па інфармацыю адносна утылізацыі

звяртайцеся да прадаўца вырабу або да мясцовых улад. Выкарыстанае электрычнае і электроннае абсталяванне ўтрымлівае рэчывы, здольныя аказаць сур’ёзны ўплыў на прыроднае асяроддзе. Абсталяванне, якое не прайшло перапрацоўку для паўторнага выкарыстання, нясе патэнцыяльную пагрозу для навакольнага асяроддзя і здароўя людзей.

25TOPEX.PL

Page 26

26 TOPEX.PL

Page 27

27TOPEX.PL

Page 28

28 TOPEX.PL

Page 29

TOPEX.PL

Page 30

TOPEX.PL

Page 31

Page 32

WWW.TOPEX.PL
