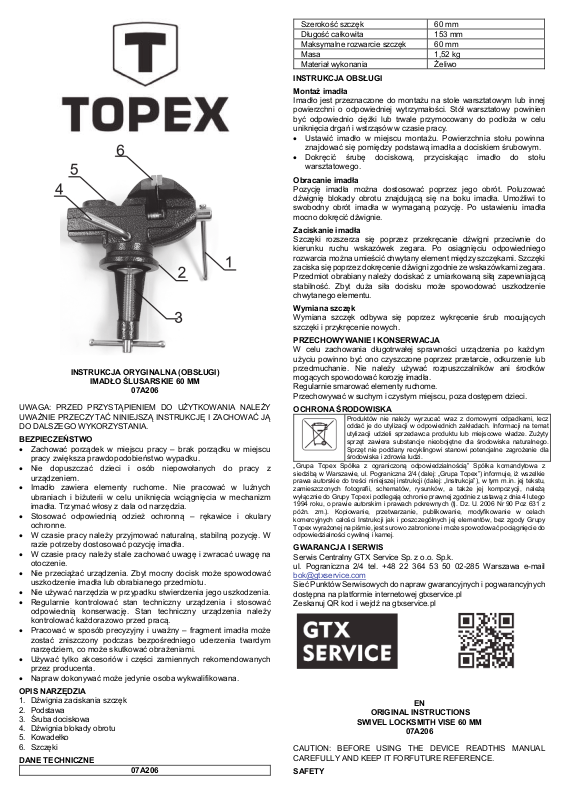

INSTRUKCJA ORYGINALNA (OBSŁUGI)

IMADŁO ŚLUSARSKIE 60 MM

UWAGA: PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ I ZACHOWAĆ JĄ DO DALSZEGO WYKORZYSTANIA.

BEZPIECZEŃSTWO

 Zachować porządek w miejscu pracy – brak porządku w miejscu

pracy zwiększa prawdopodobieństwo wypadku.

 Nie dopuszczać dzieci i osób niepowołanych do pracy z

urządzeniem.

 Imadło zawiera elementy ruchome. Nie pracować w luźnych

ubraniach i biżuterii w celu uniknięcia wciągnięcia w mechanizm imadła. Trzymać włosy z dala od narzędzia.

 Stosować odpowiednią odzież ochronną – rękawice i okulary

ochronne.

 W czasie pracy należy przyjmować naturalną, stabilną pozycję. W

razie potrzeby dostosować pozycję imadła.

 W czasie pracy należy stale zachować uwagę i zwracać uwagę na

otoczenie.

 Nie przeciążać urządzenia. Zbyt mocny docisk może spowodować

uszkodzenie imadła lub obrabianego przedmiotu.

 Nie używać narzędzia w przypadku stwierdzenia jego uszkodzenia.  Regularnie kontrolować stan techniczny urządzenia i stosować

odpowiednią konserwację. Stan techniczny urządzenia należy kontrolować każdorazowo przed pracą.

 Pracować w sposób precyzyjny i uważny – fragment imadła może

zostać zniszczony podczas bezpośredniego uderzenia twardym narzędziem, co może skutkować obrażeniami.

 Używać tylko akcesoriów i części zamiennych rekomendowanych

przez producenta.

 Napraw dokonywać może jedynie osoba wykwalifikowana.

OPIS NARZĘDZIA

1. Dźwignia zaciskania szczęk

2. Podstawa

3. Śruba dociskowa

4. Dźwignia blokady obrotu

5. Kowadełko

6. Szczęki

DANE TECHNICZNE

07A206

Szerokość szczęk 60 mm Długość całkowita 153 mm Maksymalne rozwarcie szczęk 60 mm Masa 1,52 kg Materiał wykonania Żeliwo

INSTRUKCJA OBSŁUGI Montaż imadła

Imadło jest przeznaczone do montażu na stole warsztatowym lub innej powierzchni o odpowiedniej wytrzymałości. Stół warsztatowy powinien być odpowiednio ciężki lub trwale przymocowany do podłoża w celu uniknięcia drgań i wstrząsów w czasie pracy.  Ustawić imadło w miejscu montażu. Powierzchnia stołu powinna

znajdować się pomiędzy podstawą imadła a dociskiem śrubowym.

 Dokręcić śrubę dociskową, przyciskając imadło do stołu

warsztatowego.

Obracanie imadła

Pozycję imadła można dostosować poprzez jego obrót. Poluzować dźwignię blokady obrotu znajdującą si swobodny obrót imadła w wymaganą pozycję. Po ustawieniu imadła mocno dokręcić dźwignie.

Zaciskanie imadła

Szczęki rozszerza się poprzez przekręcanie dźwigni przeciwnie do kierunku ruchu wskazówek zegara. Po osiągnięciu odpowiedniego rozwarcia można umieścić chwytany element między szczękami. Szczęki zaciska się poprzez dokręcenie dźwigni zgodnie ze wskazówkami zegara. Przedmiot obrabiany należy dociskać z umiarkowaną siłą zapewniającą stabilność. Zbyt duża siła docisku może spowodować uszkodzenie chwytanego elementu.

Wymiana szczęk

Wymiana szczęk odbywa się poprzez wykręcenie śrub mocujących szczęki i przykręcenie nowych.

PRZECHOWYWANIE I KONSERWACJA

W celu zachowania długotrwałej sprawności urządzenia po każdym użyciu powinno być ono czyszczone poprzez przetarcie, odkurzenie lub przedmuchanie. Nie należy używać rozpuszczalników ani środków mogących spowodować korozję imadła. Regularnie smarować elementy ruchome. Przechowywać w suchym i czystym miejscu, poza dostępem dzieci.

OCHRONA ŚRODOWISKA

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie, ul. Pograniczna 2/ 4 (dalej: „Grupa Topex”) inf ormuje, iż wszelk ie prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu, zamieszczonych fo tografii, schemató w, rysunków, a tak że jej kompozycji, należą wyłącznie do Grupy Topex i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego 1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody Grupy Topex wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.

GWARANCJA I SERWIS

Serwis Centralny GTX Service Sp. z o.o. Sp.k. ul. Pograniczna 2/4 tel. +48 22 364 53 50 02-285 Warszawa e-mail

[email protected]

Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych dostępna na platformie internetowej gtxservice.pl Zeskanuj QR kod i wejdź na gtxservice.pl

CAUTION: BEFORE USING THE DEVICE READTHIS MANUAL CAREFULLY AND KEEP IT FORFUTURE REFERENCE.

Produktów nie należy wyrzucać wraz z domowymi odpadkam i, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji na temat utylizacji udzieli sprzedawca produktu lub miejscowe władze. Zużyty sprzęt zawiera substancje nieoboj ętne dla środowiska naturalnego. Sprzęt nie poddany recyklingowi stanowi potencjalne zagrożenie dla środowiska i zdrowia ludzi.

ORIGINAL INSTRUCTIONS

SWIVEL LOCKSMITH VISE 60 MM

ę na boku imadła. Umożliwi to

07A206

SAFETY

Page 2

 Keep the workplace clean – disorder in the workplace increases the

likelihood of an accident.

 Keep children and unauthorized people away from the device  The vice contains moving parts. Do not work with loose clothes and

jewellery to avoid being caught in the vice mechanism. Keep your hair away from the tool.

 Use appropriate protective clothing - protective gloves and glasses.  When working, keep a natural, stable position. If necessary, adjust

the position of the vice.

 During work, always be aware of your surroundings.  Do not overload the device. Too much force may cause damage to

the vise or crush the workpiece.

 Do not use the tool if it’s damaged.  Check the technical condition of the device on regular manner and

use proper way of maintenance. Technical condition of the tool should always be inspected before use.

 Work in safe and precise way. Front part of the vise may crack on

direct hit with hard tool, which may cause damage to the operator.

 Use only spare parts and accessories recommended by

manufacturer.

 Repairs may only be performed by a qualified person.

DESCRIPTION

1. Main vise handle

2. Jaws

3. Anvil

4. Base locking levers

5. Mounting base

6. Pressure screw

TECHNICAL DATA

Jaw width 60 mm Total length 153 mm Maximum jaws opening 60 mm Mass 1,52 kg Material Cast iron

07A206

INSTRUCTION MANUAL Installation

The vice is designed to be mounted on a workbench or other surface with adequate strength. The workbench should be suitably heavy or permanently attached to the ground in order to avoid vibrations and shocks during work.  Place the vise on the mounting position. Workbench surface should

be between mounting base and pressure screw.

 Tighten the pressure screw, pressing the vise to the workbench.

Rotating the vise

The position of the vise can be adjusted by rotation. There is locking lever on the side of the vise. Loosen both levers - this will allow the vise to rotate freely into the required position. After positioning the vise, tighten the levers firml.

Clamping

The jaws are expanded by turning the lever counterclockwise. When the proper opening is achieved, the workpiece can be placed between the jaws. The jaws are clamped by turning the lever clockwise. Press down on the workpiece with moderate force to ensure stability. Too much pressure may damage the gripped element.

Jaws replacement

To replace jaws, unscrew them off the vise and change them, securing new jaws with screws.

STORING AND MAINTENANCE

In order to maintain long-term efficiency of the device, it should be cleaned after each use by wiping, dusting or blowing. Do not use solvents or agents that may corrode the vice. Regularly lubricate moving parts. Store in a dry and clean place, out of the reach of children.

ENVIROMENT PROTECTION

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa with seat in Warsaw at ul. Pograniczna 2/4 (hereinafter Grupa Topex) informs, that all copyrights to this instruction (hereinafter Instruction), includ ing, but not limited to, text, photographies, schemes, drawings and la yout of the instruction, belong to Grupa Topex exclusively and are protected by laws accord ingly to Copyright and Related Rights Act of 4 Febru ary 2004 (ustawa o prawie autorskim i prawach pokrewnych, Dz. U. 2006 No 90 item 631 with later ammendments). Copyin g, processing, publishing, modif ications for commercial pur poses of the entire Instructio n or its parts without written permission of Grupa Topex are strictly forbidden and may cause civil and legal liability.

Do not dispose of products with household wastes. They should be utilised in proper plants. Unrecycled equipment constitutes a potential risk for environment and human health.

ОРИГИНАЛЬНОЕ (ЭКСПЛУАТАЦИОННОЕ) РУКОВОДСТВО

ВНИМАНИЕ: ПЕРЕД ИСПОЛЬЗОВАНИЕМ ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТО РУКОВОДСТВО И СОХРАНИТЕ ЭТО РУКОВОДСТВО ДЛЯ ДАЛЬНЕЙШИХ СПРАВОК.

БЕЗОПАСНОСТЬ

 Содержите рабочее место в чистоте - Неряшливость на

рабочем месте увеличивает вероятность несчастного случая.

 Не допускайте детей и посторонних лиц к работе с устройством.  Тиски содержат движущиеся части. Не работайте с свободной

одеждой и украшениями, чтобы не попасть в механизм тисков. Держите волосы подальше от инструмента.

 Используйте соответствующую защитную одежду – защитные

перчатки и очки.

 При работе принимайте естественное устойчивое положение.

При необходимости отрегулируйте положение тисков.

 Во время работы будьте постоянно внимательны и следите за

окружающей обстановкой.

 Не перегружайте устройство. Слишком сильное давление

может повредить тиски или заготовку.

 Не используйте инструмент, если он поврежден.  Регулярно проверяйте техническое состояние устройства и

выполняйте соответствующее техническое обслуживание. Техническое состояние устройства следует проверять каждый раз перед началом работы.

 Работайте точно и внимательно – деталь тисков может быть

повреждена прямым ударом твердым инструментом, что может привести к травме.

 Используйте только аксессуары и запасные части,

рекомендованные производителем.

 Ремонт может выполняться только квалифицированным

специалистом.

ОПИСАНИЕ ИНСТРУМЕНТА

1. Рычаг зажима губок

2. Основа

3. Зажимной винт

4. Рычаг блокировки вращения

5. Наковальня

6. Челюсти

ИНЖЕНЕРНЫЙ ПОИСК 60 MM

ТЕХНИЧЕСКИЕ ДАННЫЕ

Ширина челюсти 60 мм Общая длина 153 мм Максимальное раскрытие челюсти масса 1,52 кг Материал исполнения Чугун

07A206

60 мм

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Установка тисков

Тиски предназначены для установки на верстаке или другой поверхности с достаточной прочностью. Верстак должен быть достаточно тяжелым или постоянно прикрепленным к земле, чтобы избежать вибраций и ударов во время работы.  Установите тиски на место установки. Поверхность стола

должна находиться между основанием тисков и винтовым зажимом.

 Затяните зажимной винт, прижимая тиски к верстаку.

Вращение тисков

Положение тисков можно регулировать, поворачивая их. Ослабьте рычаг блокировки вращения сбоку тисков. Это позволит тискам свободно поворачиваться в требуемое положение. После установки тисков плотно затяните рычаги.

Зажим в тиски

Челюсти расширяются поворотом рычага против часовой стрелки. Когда достигнуто надлежащее раскрытие, захватный элемент может быть помещен между губками. Челюсти зажимаются поворотом рычага по часовой стрелке. Нажмите на заготовку с умеренным усилием, чтобы обеспечить устойчивость. Слишком сильное давление может повредить захваченный элемент.

Замена челюстей

Челюсти заменяются путем отвинчивания болтов крепления кулачков и ввинчивания новых.

ХРАНЕНИЕ И ОБСЛУЖИВАНИE

Page 3

Чтобы поддерживать долгосрочную эффективность устройства, его следует чистить после каждого использования, протирая, протирая пыль или продувая. Не используйте растворители или вещества, которые могут вызвать коррозию тисков. Регулярно смазывайте подвижные части. Хранить в сухом и чистом месте, недоступном для детей.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

„Grupa Topex Spółka z ograniczoną odpowiedzialnością ”Spółka komandytowa с местонахождением в Варшаве, ул. Пограничная 2/4 (далее: «Grupa Topex») сообщает, что все авторские права на с одержание данного руководства (далее: «Руководство»), включая его текст, фотографии, схемы, рисунки и его композиции принадлежат ис ключительно Группе Топекс и подлежат правовой охране в соответствии с Законом от 4 февраля 1994 г. об авторском праве (т.е. Вестн ик законов от 2006 г. № 90 пункт 631 с изменениями). Копирование, обработка, публикация, изменение в коммерческих целях всего Руководства и его отдельных элементов без согласия Grupa Topex, выраженного в письменной форме, строго запрещено и может повлечь за собой гражданскую и уголовную ответственность.

ПОПЕРЕДЖЕННЯ: ПЕРЕД ВИКОРИСТАННЯМ УВАЖНО ПРОЧИТАЙТЕ ЦЕЙ ПОСІБНИК І ЗБЕРЕЖІТЬ ЦЕЙ ПОСІБНИК ДЛЯ ПОДАЛЬШОГО ДОВІДКА.

БЕЗПЕКА

 Тримайте робоче місце в порядку – неохайність на робочому

місці підвищує ймовірність нещасного випадку.

 Не допускайте дітей та сторонніх осіб від роботи з пристроєм.  Лещата містять рухомі частини. Не працюйте з вільним одягом

та коштовностями, щоб не зачепитися за механізм лещата. Тримайте волосся подалі від інструменту.

 Використовуйте відповідний захисний одяг – захисні рукавички

та окуляри.

 Під час роботи прийміть природне, стійке положення. При

необхідності відрегулюйте положення лещата.

 Під час роботи будьте постійно уважні та уважні до свого

оточення.

 Не перевантажуйте пристрій. Занадто сильний тиск може

пошкодити лещата або заготовку.

 Не використовуйте інструмент, якщо виявлено пошкодження.  Регулярно перевіряйте технічний стан пристрою та виконуйте

відповідне технічне обслуговування. Кожен раз перед роботою необхідно перевіряти технічний стан пристрою.

 Працюйте акуратно й уважно – від прямого удару твердим

інструментом частина лещата може пошкодитися, що може призвести до травми.

 Використовуйте лише аксесуари та запасні частини,

рекомендовані виробником.

 Ремонт може виконувати тільки кваліфікована особа.

ОПИС ІНСТРУМЕНТУ

1. Важіль затиску щелепи

2. Основа

3. Затискний гвинт

4. Важіль блокування обертання

5. Наковадло

6. Щелепи

ТЕХНІЧНІ ДАНІ

Ширина щелепи 60 мм Загальна довжина 153 мм Максимальне відкриття щелепи 60 мм Маса 1,52 кг Матеріал виконання Чавун

Изделия не следует выбрасывать вместе с бытовыми отходами, а следует утилизировать в соответствующих местах. Информация об утилизации предоставляется дилером продукта или местными властями. Бывшее в употреблении оборудование содержит вещества, не являющиеся нейтральными для природной среды. Неутилизированное оборудование представляет потенциальную угрозу для окружающей среды и здоровья человека.

и смежных правах

ОРИГІНАЛЬНИЙ (ПОСІБНИК З ЕКСПЛУАТАЦІЇ).

ІНЖЕНЕРНИЙ ЛЕЦЬ 60 MM

07A206

ПОСІБНИК КОРИСТУВАЧА Монтаж лещата

Лещата призначені для встановлення на верстаку або іншій поверхні з достатньою міцністю. Верстат повинен бути достатньо важким або міцно прикріпленим до землі, щоб уникнути вібрацій та ударів під час роботи.

 Встановіть лещата на місці установки. Поверхня столу повинна

знаходитися між підставою лещата і гвинтовим затиском.

 Затягніть затискний гвинт, притискаючи лещата до верстака.

Обертання лещата

Положення лещата можна регулювати поворотом. Послабте важіль блокування обертання збоку від лещата. Це дозволить лещатам вільно обертатися в потрібне положення. Після встановлення лещата міцно затягніть важелі.

Затискання лещата

Щелепи розширюються поворотом важеля проти годинникової стрілки. Коли буде досягнуто належне відкриття, елемент захоплення можна розмістити між губками. Щелепи затискаються поворотом важеля за годинниковою стрілкою. Натисніть на заготовку з помірною силою, щоб забезпечити стабільність. Занадто сильний тиск може пошкодити зачеплений елемент.

Заміна щелеп

Заміна губок відбувається шляхом відкручування болтів кріплення губок і вкручування нових.

ЗБЕРІГАННЯ ТА ОБСЛУГОВУВАННЯ

Щоб підтримувати довготривалу ефективність пристрою, його слід очищати після кожного використання, протираючи, очищаючи від пилу або продуваючи. Не використовуйте розчинники або засоби, які можуть роз'їдати лещата. Регулярно змащуйте рухомі частини. Зберігати в сухому та чистому місці, недоступному для дітей.

ОХОРОНА НАВКОЛИШНЬОГО СЕРЕДОВИЩА

„Grupa Topex Spółka z ograniczoną odpowiedzialnością ”Spółka komandytowa із зареєстрованим офісом у Варшаві, вул. Pograniczna 2/4 (далі: «Grupa Topex») повідомляє, що всі авторські права на зміст цього посібника (далі: «Посібник»), у т.ч. його текст, фотографії, схеми, малюнки та його композиції належать виключно Topex Group і підлягають правовій охороні відповідно до Закону від 4 лютого 1994 року про авторське право та року № 90 Пункт 631 із змінами). Копіювання, обробка, публікація, зміна в комерційних цілях усього Посібника та його окремих елементів без письмової згоди Grupa Topex суворо заб оронено і може призвести до цивільної та кримінальної відповідальності.

VIGYÁZAT: HASZNÁLAT ELŐTT OLVASSA EL FIGYELMESEN EZT AZ ÚTMUTATÓT, ÉS ŐRIZZE MEG EZT A ÚTMUTATÓT TOVÁBBI HIVATKOZÁSHOZ.

BIZTONSÁG

 Tartsa rendben a munkahelyet – A munkahelyi rendetlenség növeli

a balesetek valószínűségét.

 Tartsa távol a gyermekeket és az illetéktelen személyeket a

készülékkel való munkavégzéstől.

 A satu mozgó alkatrészeket tartalmaz. Ne dolgozzon bő ruhákkal és

ékszerekkel, nehogy beakadjon a satu mechanizmusába. Tartsa távol a haját a szerszámtól.

 Használjon megfelelő védőruházatot – védőkesztyűt és

védőszemüveget.

 Munka közben természetes, stabil pozíciót kell felvenni. Ha

szükséges, állítsa be a satu helyzetét.

 Munkavégzés közben legyen folyamatosan figyelmes és figyelje a

környezetét.

 Ne terhelje túl a készüléket. A túl nagy nyomás károsíthatja a satut

vagy a munkadarabot.

 Ne használja a szerszámot, ha sérült.  Rendszeresen ellenőrizze a készülék műszaki állapotát és végezze

el a megfelelő karbantartást. Munkavégzés előtt minden alkalommal ellenőrizni kell a készülék műszaki állapotát.

 Pontosan és figyelmesen dolgozzon – a satu egy darabja

megsérülhet egy kemény szerszámmal való közvetlen ütközés következtében, ami sérülést okozhat.

 Csak a gyártó által javasolt tartozékokat és pótalkatrészeket

használjon.

 Javítást csak szakképzett személy végezhet.

Вироби не слід утилізувати разом із побутовими відходами, але їх слід утилізувати у відповідних приміщеннях. Інформацію про утилізацію надає дилер продукту або місцеві органи влади. Використане обладнання містить речовини, які не є нейтральними для навколишнього середовища. Обладнання, яке не перероблено, становить потенційну загрозу для навколишнього середовища та здоров’я людей

суміжні права (тобто Законодавчий журнал від 2006

EREDETI (HASZNÁLATI) ÚTMUTATÓ

MÉRNÖKI ALKALMAZÁS 60 MM

07A206

Page 4

SZERSZÁM LEÍRÁS

1. Pofa befogó kar

2. Az alap

3. Szorítócsavar

4. Forgásrögzítő kar

5. Üllő

6. Pofák

MŰSZAKI ADATOK

Pofa szélessége 60 mm Teljes hossz 153 mm Pofa nyitás maximuma 60 mm Tömeg 1,52 kg A kivitelezés anyaga Öntöttvas

07A206

HASZNÁLATI UTASÍTÁS Satu felszerelése

A satu munkapadra vagy más megfelelő szilárdságú felületre szerelhető. A munkapadnak kellően nehéznek kell lennie, vagy tartósan a talajhoz kell rögzítenie, hogy elkerülje a munka közbeni rezgéseket és ütéseket.  Helyezze a satut a telepítési helyre. Az asztal felületének a satu

alapja és a csavaros bilincs között kell lennie.

 Húzza meg a szorítócsavart, miközben a satut a munkaasztalhoz

nyomja.

Satu forgatása

A satu helyzete forgatással állítható. Lazítsa meg a forgásrögzítő kart a satu oldalán. Ez lehetővé teszi, hogy a satu szabadon forogjon a kívánt helyzetbe. A satu elhelyezése után erősen húzza meg a karokat.

Satu befogása

A pofákat a kar óramutató járásával ellentétes irányba forgatásával tágítjuk ki. A megfelelő nyitás elérésekor a megfogó elem a pofák közé helyezhető. A pofákat a kar óramutató járásával megegyező irányba forgatásával rögzítjük. Mérsékelt erővel nyomja le a munkadarabot a stabilitás biztosítása érdekében. A túl nagy nyomás károsíthatja a megfogott elemet.

A pofák cseréje

A pofák cseréje a pofa rögzítőcsavarjainak kicsavarásával és újak becsavarásával történik.

TÁROLÁS ÉS KARBANTARTÁS

A készülék hosszú távú hatékonyságának megőrzése érdekében minden használat után meg kell tisztítani törléssel, porral vagy fújással. Ne használjon oldószereket vagy szereket, amelyek korrodálhatják a satut. Rendszeresen kenje meg a mozgó alkatrészeket. Száraz és tiszta helyen, gyermekektől elzárva tárolandó.

KÖRNYEZETVÉDELEM

„Grupa Topex Spółka z ograniczoną odpowiedzialnością ”Spółka komandytowa, székhelye Varsóban, ul. A Pograniczna 2/4 (a továbbiakban: "Grupa Topex") tájékoztatja, hogy a jelen kézikönyv (a továbbiakban: "Kézikönyv") tartalmára vonatkozó minden szerzői jog, beleértve szövege, fotói, diagramjai, rajzai és kompozíciói kizárólag a Topex csoport tulajdonát képezik, és a szerzői jogokról és szomszédos j ogokról szóló 1994 . február 4-i törvén y (azaz Jogok Lapja 2006. évi 90. sz.) értelmébe n jogi védelem alá esnek. Módosított 631. pont). A teljes kézikönyv és egyes elemeinek kereskedelmi célú másolása, feldolgozása, közzététele, módosítása a Grupa Topex írásban kifejezett hozzájárulása nélkül szigorúan tilos, és polgári jogi és büntetőjogi felelősséget vonhat maga után.

ATENȚIE: ÎNAINTE DE UTILIZARE, CITIȚI ACEST MANUAL CU ATENTIE ȘI PĂSTRAȚI ACEST MANUAL PENTRU REFERINȚE SUPLIMENTARE.

SECURITATE

 Păstrați locul de muncă ordonat - Dezordinea la locul de muncă

crește probabilitatea unui accident.

 Țineți copiii și persoanele neautorizate departe de lucrul cu

dispozitivul.

 Menghina contine piese in miscare. Nu lucrați cu haine largi și

bijuterii pentru a nu fi prins de mecanismul de menghină. Țineți părul departe de instrument.

termékeket nem szabad a háztartási hulladékkal együtt megsemmisíteni, ha nem megfelelő helyen kell ártalmatlanítani. Az ártalmatlanításról a termék kereskedője vagy a helyi hatóságok adnak tájékoztatást. A használt berendezések olyan anyagokat tartalmaznak, amelyek nem semlegesek a természeti környezetre nézve. A nem újrahasznosított berendezések potenciális veszélyt jelentenek a környezetre és az emberi egészségre.

MANUAL (OPERARE) ORIGINAL

VICE DE INGINERIE 60 MM

07A206

 Folosiți îmbrăcăminte de protecție adecvată - mănuși și ochelari de

protecție.

 Când lucrați, luați o poziție naturală, stabilă. Dacă este necesar,

reglați poziția menghinei.

 În timpul lucrului, fii constant atent ș

înconjurător.

 Nu supraîncărcați dispozitivul. Prea multă presiune poate deteriora

menghina sau piesa de prelucrat.

 Nu utilizaţi unealta dacă se constată că este deteriorată.  Verificați în mod regulat starea tehnică a dispozitivului și efectuați

întreținerea corespunzătoare. Starea tehnică a dispozitivului trebuie verificată de fiecare dată înainte de lucru.

 Lucrați cu precizie și atenție - o bucată din menghină poate fi

deteriorată prin impactul direct cu o unealtă tare, ceea ce poate duce la răniri.

 Folosiţi numai accesorii şi piese de schimb recomandate de

producător.

 Reparațiile pot fi efectuate numai de o persoană calificată.

DESCRIEREA INSTRUMENTULUI

1. Pârghie de strângere a fălcilor

2. Baza

3. Surub de prindere

4. Maneta de blocare a rotatiei

5. Nicovala

6. Fălcile

DATE TEHNICE

Latimea maxilarului 60 mm Lungime totală 153 mm Deschidere maximă a maxilarului 60 mm Masa 1,52 kg Material de executie Fontă

07A206

i fii conștient de mediul

MANUAL DE UTILIZARE Montarea unui menghin

Menghina este proiectată pentru a fi montată pe un banc de lucru sau pe altă suprafață cu rezistență adecvată. Bancul de lucru trebuie să fie suficient de greu sau fixat permanent de sol pentru a evita vibrațiile și șocurile în timpul lucrului.  Așezați menghina la locul de instalare. Suprafața mesei trebuie să

fie între baza menghinei și clema cu șurub.

 Strângeți șurubul de strângere în timp ce apăsați menghina pe

bancul de lucru.

Rotirea unei menghine

Poziția menghinei poate fi reglată prin rotire. Slăbiți pârghia de blocare a rotației de pe partea laterală a menghinei. Acest lucru va permite menghinului să se rotească liber în poziția dorită. După poziționarea menghinei, strângeți ferm pârghiile.

Prinderea unei menghine

Fălcile sunt extinse prin rotirea pârghiei în sens invers acelor de ceasornic. Când se realizează deschiderea corespunzătoare, elementul de prindere poate fi plasat între fălci. Fălcile sunt prinse prin rotirea pârghiei în sensul acelor de ceasornic. Apăsați piesa de prelucrat cu o forță moderată pentru a asigura stabilitate. Presiunea prea mare poate deteriora elementul prins.

Înlocuirea fălcilor

Fălcile se înlocuiesc prin deșurubarea șuruburilor de fixare a fălcilor și prin înșurubarea unora noi.

DEPOZITARE ȘI ÎNTREȚINERE

Pentru a menține eficiența pe termen lung a dispozitivului, acesta trebuie curățat după fiecare utilizare prin ștergere, ștergere de praf sau suflare. Nu utilizați solvenți sau agenți care pot coroda menghina. Lubrifiați în mod regulat piesele în mișcare. A se pastra intr-un loc uscat si curat, la indemana copiilor.

PROTECTIA MEDIULUI

„Grupa Topex Spółka z ograniczoną odpowiedzialnością ”Spółka komandytowa cu sediul social în Varșovia, ul. Pograniczna 2/4 (în continuare: „Grupa Topex”) informează că toate drepturile de autor asupra conținutului acestui manual (în continuare: „Manualul”), inclusiv textul, fotografiile, diagramele, dese nele și compozițiile sale aparțin exclusiv Grupului Topex și sunt supuse protecției legale în conformitate cu Legea din 4 februarie 1994 privind dreptul de autor și drepturile conexe (adică Jurnalul de Legi din 2006 nr. 90). Punctul 631 astfel cum a fost modificat). Copierea, prelucrarea, publicarea, modificarea în scopuri comerciale a întregului Manual și a elementelor sale individuale, fără acordul Grupa Topex expr imat în scris, es te strict interzisă și poate atrage răspunderea civilă și penală.

Produsele nu trebuie aruncate împreună cu deșeurile menajere, ci trebuie aruncate în unită furnizate de distribuitorul produsului sau de autorită Echipamentele uzate con mediul natural. Echipamentele nereciclate re prezintă o potențială amenințare pentru mediu și sănătatea umană.

i adecvate. Informațiile privind elimin area sunt

in substanțe care nu sunt neutre pentru

ile locale.

Page 5

ORIGINÁLNÍ (PROVOZNÍ) NÁVOD

INŽENÝRSKÝ SVÉR 60 MM

POZOR: PŘED POUŽITÍM SI PEČLIVĚ PŘEČTĚTE TENTO NÁVOD A USCHOVEJTE TENTO NÁVOD PRO DALŠÍ POUŽITÍ.

BEZPEČNOSTNÍ

 Udržujte na pracovišti pořádek – Nepořádek na pracovišti zvyšuje

pravděpodobnost nehody.

 Zabraňte dětem a neoprávněným osobám pracovat se zařízením.  Svěrák obsahuje pohyblivé části. Nepracujte s volným oblečením a

šperky, aby nedošlo k zachycení do mechanismu svěráku. Udržujte vlasy mimo dosah nástroje.

 Používejte vhodný ochranný oděv – ochranné rukavice a brýle.  Při práci zaujměte přirozenou, stabilní polohu. V případě potřeby

upravte polohu svěráku.

 Během práce buďte neustále pozorní a všímejte si svého okolí.  Nepřetěžujte zařízení. Příliš velký tlak může poškodit svěrák nebo

obrobek.

 Pokud zjistíte poškození nářadí, nepoužívejte jej.  Pravideln

 Pracujte precizně a pozorně - přímým nárazem tvrdého nástroje

 Používejte pouze příslušenství a náhradní díly doporučené

 Opravy smí provádět pouze kvalifikovaná osoba.

POPIS NÁSTROJE

1. Upínací páka čelistí

2. Základ

3. Upínací šroub

4. Páčka zámku otáčení

5. Kovadlina

6. Čelisti

ě kontrolujte technický stav zařízení a provádějte odpovídající údržbu. Před každou prací je třeba zkontrolovat technický stav zařízení.

může dojít k poškození kusu svěráku, což může vést ke zranění.

výrobcem.

TECHNICKÁ DATA

Šířka čelistí 60 mm Celková délka 153 mm Maximální otevření čelistí 60 mm Hmotnost 1,52 kg Materiál provedení Litina

07A206

UŽIVATELSKÝ MANUÁL Montáž svěráku

Svěrák je určen k montáži na pracovní stůl nebo jiný povrch s dostatečnou pevností. Pracovní stůl by měl být přiměřeně těžký nebo trvale připevněný k zemi, aby při práci nedocházelo k vibracím a otřesům.  Umístěte svěrák na místo instalace. Povrch stolu by měl být mezi

základnou svěráku a šroubovou svorkou.

 Utáhněte upínací šroub a zároveň přitlačte svěrák k pracovnímu

stolu.

Otáčení svěráku

Polohu svěráku lze upravit otáčením. Uvolněte páčku zámku otáčení na straně svěráku. To umožní svěráku se volně otáčet do požadované polohy. Po umístění svěráku pevně utáhněte páky.

Upínání svěráku

Čelisti se roztahují otáčením páky proti směru hodinových ručiček. Když je dosaženo správného otevření, může být uchopovací prvek umístěn mezi čelisti. Čelisti se upínají otáčením páky ve směru hodinových ručiček. Zatlačte na obrobek mírnou silou, abyste zajistili stabilitu. Příliš velký tlak může poškodit uchopený prvek.

Výměna čelistí

Výměna čelistí se provádí odšroubováním upevňovacích šroubů čelistí a našroubováním nových.

SKLADOVÁNÍ A ÚDRŽBA

Aby byla zachována dlouhodobá účinnost zařízení, měl by být po každém použití čištěn otřením, oprášením nebo ofouknutím. Nepoužívejte rozpouštědla nebo prostředky, které by mohly svěrák korodovat. Pravidelně mažte pohyblivé části. Skladujte na suchém a čistém místě, mimo dosah dětí.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Produkty by neměly být likvidovány s domovním odpadem, ale měly by být likvidovány ve vhodných zařízeních. Informace o likvidaci poskytuje prodejce produktu nebo místní úřady. Použité vybavení obsahuje látky, které nejsou neutrální pro přírodní prostředí. Nerecyklované zařízení

představuje potenciální hroz bu pro životní prostředí a lidské zdraví. „Grupa Topex Spółka z ograniczoną odpowiedzialnością ”Spółka komandytowa se sídlem ve Varšavě, ul. Pograniczna 2/4 (dále: „Grupa Topex“) informuje, že veškerá autorská práva k obsahu tohoto návodu (dále jen: „Příručka“), včetně její text, fotografie, schémata, kresb y a kompozice patří výhradně skupině Topex a podléhají právní ochraně v souladu se zákonem ze dne 4. února 1994, o právu autorském a souvisejících právech (tj. Sbírka zákonů z roku 2006 č. 90 bod 631 ve znění pozdějších předpisů). Kopírování, zpracovávání, zveřejňování, upravování celého Manuálu a jeho jednotlivých prvků pro komerční účely bez písemného souhlasu Grupa Topex je přísně zakázáno a může mít za následek občanskoprávní a trestní odpovědnost.

UPOZORNENIE: PRED POUŽITÍM SI POZORNE PREČÍTAJTE TENTO NÁVOD A USCHOVAJTE SI TENTO NÁVOD NA ĎALŠIE POUŽITIE.

BEZPEČNOSŤ

 Udržujte poriadok na pracovisku – Neporiadok na pracovisku

 Zabráňte deťom a nepovolaným osobám pracovať so zariadením.  Zverák obsahuje pohyblivé časti. Nepracujte s voľným oblečením a

 Používajte vhodný ochranný odev – ochranné rukavice a okuliare.  Pri práci zaujmite prirodzenú, stabilnú polohu. V prípade potreby

 Počas práce buďte neustále pozorní a všímajte si svoje okolie.  Nepreťažujte zariadenie. Príliš veľký tlak môže poškodiť zverák

 Ak zistíte, že je náradie poškodené, nepoužívajte ho.  Pravidelne kontrolujte technický stav zariadenia a vykonávajte

 Pracujte precízne a pozorne – kúsok zveráka sa môže priamym

 Používajte iba príslušenstvo a náhradné diely odporúčané

 Opravy môže vykonávať iba kvalifikovaná osoba.

POPIS NÁSTROJA

1. Upínacia páka čeľuste

2. Základ

3. Upínacia skrutka

4. Páčka zámku otáčania

5. Nákova

6. Čeľuste

TECHNICKÉ DÁTA

ORIGINÁLNY (OVLÁDACÍ) NÁVOD

INŽINIERSKY VÍC 60 MM

07A206

zvyšuje pravdepodobnosť úrazu.

šperkami, aby ste sa vyhli zachyteniu do mechanizmu zveráka. Udržujte vlasy mimo dosahu nástroja.

upravte polohu zveráka.

alebo obrobok.

primeranú údržbu. Pred každou prácou je potrebné skontrolovať technický stav zariadenia.

nárazom tvrdého nástroja poškodiť, čo môže viesť k zraneniu.

výrobcom.

Šírka čeľustí 60 mm Celková dĺžka 153 mm Maximálne otváranie čeľustí 60 mm omša 1,52 kg Materiál vyhotovenia Liatina

07A206

POUŽÍVATEĽSKÁ PRÍRUČKA Montáž zveráka

Zverák je určený na montáž na pracovný stôl alebo iný povrch s primeranou pevnosťou. Pracovný stôl by mal byť dostatočne ťažký alebo trvalo pripevnený k zemi, aby počas práce nedochádzalo k vibráciám a otrasom.  Umiestnite zverák na miesto inštalácie. Povrch stola by mal byť

medzi základňou zveráka a skrutkovou svorkou.

 Utiahnite upínaciu skrutku a súčasne pritláčajte zverák k

pracovnému stolu.

Otáčanie zveráka

Polohu zveráka je možné nastaviť otáčaním. Uvoľnite páčku zámku otáčania na boku zveráka. To umožní, aby sa zverák voľne otáčal do požadovanej polohy. Po umiestnení zveráka pevne utiahnite páky.

Upínanie zveráka

Čeľuste sa rozširujú otáčaním páky proti smeru hodinových ručičiek. Keď sa dosiahne správne otvorenie, uchopovací prvok môže byť umiestnený medzi čeľuste. Čeľuste sa upínajú otáčaním páky v smere hodinových

Page 6

ručičiek. Zatlačte na obrobok miernou silou, aby ste zaistili stabilitu. Príliš veľký tlak môže poškodiť uchopený prvok.

Výmena čeľustí

Výmena čeľustí sa vykoná odskrutkovaním upevňovacích skrutiek čeľustí a naskrutkovaním nových.

SKLADOVANIE A ÚDRŽBA

Aby bola zachovaná dlhodobá účinnosť prístroja, je potrebné ho po každom použití vyčistiť utieraním, prachom alebo fúkaním. Nepoužívajte rozpúšťadlá alebo prostriedky, ktoré môžu spôsobiť koróziu zveráka. Pravidelne mažte pohyblivé časti. Skladujte na suchom a čistom mieste, mimo dosahu detí.

OCHRANA ŽIVOTNÉHO PROSTREDIA

„Grupa Topex Spółka z ograniczoną odpowiedzialnością ”Spółka komandytowa so sídlom vo Varšave, ul. P ograniczna 2/4 (ďalej len: "Grupa Topex") informuje, že všetky autorské práva k obsahu tohto návodu (ďalej len: "Príručka") vrátane jej text, fotografie, schémy, kresby a kompozície patria výlučne skupine Topex a podliehajú právnej ochrane v súlade so zákonom zo 4. februára 1994 o autorskom práve a právach súvisiacich (t. j. Zbierka zákonov z roku 2006 č. 90 Položka 631 v znení neskorších predpisov). Kopírovanie, spracovanie, zverejňovanie, upravovanie celého Manuálu a jeho jednotlivých prvkov na komerčné účely bez písomného súhlasu Grupa Topex je prísne zakázané a môže mať za následok občianskoprávnu a trestnoprávnu zodpove dnosť.

Produkty by sa nemali l ikvidovať s domovým odpadom, ale mali by sa likvidovať vo vhodných zariadeniach. Informácie o likvidácii poskytuje predajca produktu alebo miestne úrady. Použité zariadenie obsahuje látky, ktoré nie sú neutrálne pre prírodné prostredie. Nerecyklované zariadenia predstavujú potenciálnu hrozbu pre životné prostredie a

ľudské zdravie.
