Page 1

Originalbetriebsanleitung

Hochdruckreiniger

TOP CRAFT HDR 13

Achtung!

Den Hochdruckreiniger nicht in Betrieb nehmen, ohne die Betriebsanleitung gelesen zu haben.

59649650-03.2013

Page 2

Inhaltsverzeichnis

Allgemeine Hinweise................................ 2

Bestimmungsgemäße Verwendung.... 2

Umweltschutz ..................................... 2

Service................................................ 3

Symbole in der Betriebsanleitung....... 3

Symbole auf dem Gerät...................... 3

Sicherheitshinweise.................................. 4

Sicherheitseinrichtungen .................... 5

Voraussetzungen für die

Standsicherheit...................................

Gerät auspacken...................................... 6

Inbetriebnahme ........................................ 7

Reinigungsmitteltank montieren ......... 7

Handspritzpistole und Hochdruck-

schlauch montieren ............................

Wasserversorgung.............................. 7

Vor Inbetriebnahme ............................ 8

Bedienung ................................................ 9

Zubehör für Hochdruckreinigung ........ 9

Betrieb mit Hochdruck ........................ 9

Betrieb mit rotierender Waschbürste .. 10

Betrieb mit Reinigungsmittel............... 10

Betrieb unterbrechen..........................10

Betrieb beenden ................................. 11

Transport.................................................. 11

Transport von Hand............................ 11

Transport in Fahrzeugen .................... 11

Lagerung .................................................. 11

Gerät aufbewahren............................. 11

Frostschutz.........................................12

Pflege und Wartung.................................. 12

Reinigung ...........................................12

Wartung ..............................................12

Technische Daten.....................................13

EG-Konformitätserklärung........................ 13

Hilfe bei Störungen................................... 14

Kundendienst / Abholservice.................... 14

Garantie ...................................................15

Allgemeine Hinweise

Sehr geehrter Kunde, Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

Bestimmungsgemäße Verwendung

Verwenden Sie diesen Hochdruckreiniger ausschließlich für den Privathaushalt.

– zum Reinigen von Maschinen, Fahrzeu-

gen, Bauwerken, Werkzeugen, Fassaden, Terrassen, Gartengeräten usw. mit Hochdruck-Wasserstrahl (bei Bedarf mit Zusatz von Reinigungsmitteln).

– Verwenden Sie nur Originalersatzteile

und -zubehör, die vom Hersteller zugelassen sind, um die Sicherheit des Geräts nicht zu beeinträchtigen.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

Altgerätentsorgung

Entsprechend gesetzlicher Bestimmungen darf das Gerät keinesfalls über den Hausmüll entsorgt werden.

Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Page 3

Service

Mit dem Kauf haben Sie einen Anspruch auf die nachstehend aufgeführten Serviceleistungen erworben:

 Schnelle, kompetente und kostengünsti-

ge Reparatur durch unseren Servicepart-

ner.

Cleanerworld GmbH

Am Schützenbaum 19

D-97953 Königheim

Tel.: 01805 212784

(Servicetelefonnummer Kosten: 0,14 €/min

aus dem deutschen Festnetz, höchstens

0,42 €/min aus Mobilfunknetzen)

Fax: 01805 212785

(Servicefaxnummer Kosten: 0,14 €/min

aus dem deutschen Festnetz, höchstens

0,42 €/min aus Mobilfunknetzen)

[email protected]

www.cleanerworld-gmbh.de

 Bitte nutzen Sie die einfache und kosten-

günstige Rücksendung durch unseren

Abholservice (weitere Infos siehe Kapitel

„Kundendienst / Abholservice“).

Diese Leistungen sind im Garantiefall

kostenlos!

Gilt nur für Deutschland

Montag-Freitag 8.00 - 20.00 Uhr

SERVICE TELEFON: 01805-212784

Servicetelefonnummer Kosten: 0,14 €/min aus dem deutschen Festnetz, höchstens 0,42 €/min aus Mobilfunknetzen

Symbole in der Betriebsanleitung

 Gefahr

Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

몇 Warnung

Für eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen könnte.

Vorsicht

Für eine möglicherweise gefährliche Situation, die zu leichten Verletzungen oder zu Sachschäden führen kann.

Symbole auf dem Gerät

Hochdruckstrahlen können bei unsachgemäßem Gebrauch gefährlich sein. Der Strahl darf nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder auf das Gerät selbst gerichtet werden. Frost kann das nicht vollständig entleerte Gerät zerstören. Gerät im Winter in einem frostfreien Raum aufbewahren.

Bitte teilen Sie uns bei Anruf ihre Barcodenummer mit:

Die Barcodenummer finden Sie auf dem silberfarbenen Aufkleber des Gerätes, unterhalb des Barcode (Strichcode).

Page 4

Sicherheitshinweise

 Gefahr

 Netzstecker und Steckdose niemals mit

feuchten Händen anfassen.  Das Gerät nicht in Betrieb setzen, wenn

die Netzanschlussleitung oder wichtige

Teile des Gerätes, z.B. Hochdruck-

schlauch, Handspritzpistole oder Sicher-

heitseinrichtungen beschädigt sind.  Anschlussleitung mit Netzstecker vor je-

dem Betrieb auf Schäden prüfen. Be-

schädigte Anschlussleitung unverzüglich

durch autorisierten Kundendienst/Elekt-

ro-Fachkraft austauschen lassen, um

Gefährdungen zu vermeiden.  Hochdruckschlauch vor jedem Betrieb

auf Schäden prüfen. Beschädigten

Hochdruckschlauch unverzüglich aus-

tauschen.  Der Betrieb in explosionsgefährdeten

Bereichen ist untersagt.  Beim Einsatz des Gerätes in Gefahrbe-

reichen (z.B. Tankstellen) sind die ent-

sprechenden Sicherheitsvorschriften zu

beachten.  Den Hochdruckstrahl nicht auf andere

oder sich selbst richten, um Kleidung

oder Schuhwerk zu reinigen.  Hochdruckstrahlen können bei unsach-

gemäßem Gebrauch gefährlich sein. Der

Strahl darf nicht auf Personen, Tiere, ak-

tive elektrische Ausrüstung oder auf das

Gerät selbst gerichtet werden.  Keine Gegenstände abspritzen, die ge-

sundheitsgefährdende Stoffe (z.B. As-

best) enthalten.  Fahrzeugreifen/Reifenventile können

durch den Hochdruckstrahl beschädigt

werden und platzen. Erstes Anzeichen

hierfür ist eine Verfärbung des Reifens.

Beschädigte Fahrzeugreifen/Reifenven-

tile sind lebensgefährlich. Mindestens 30

cm Strahlabstand bei der Reinigung ein-

halten!  Niemals lösungsmittelhaltige Flüssigkei-

ten oder unverdünnte Säuren und Lö-

sungsmittel ansaugen! Dazu zählen z.B.

Benzin, Farbverdünner oder Heizöl. Der

Sprühnebel ist hochentzündlich, explosiv und giftig. Kein Aceton, unverdünnte Säuren und Lösungsmittel verwenden, da sie die am Gerät verwendeten Materialien angreifen.

 Explosionsgefahr!

Keine brennbaren Flüssigkeiten versprühen.

몇 Warnung

 Netzstecker und Kupplung einer Verlän-

gerungsleitung müssen wasserdicht sein und dürfen nicht im Wasser liegen.

 Ungeeignete Verlängerungsleitungen

können gefährlich sein. Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungsleitungen mit ausreichendem Leitungsquerschnitt: 1 - 10 m: 1,5 mm

 Verlängerungsleitung immer vollständig

von der Kabeltrommel abwickeln.

 Hochdruckschläuche, Armaturen und

Kupplungen sind wichtig für die Gerätesicherheit. Nur vom Hersteller empfohlene Hochdruckschläuche, Armaturen und Kupplungen verwenden.

 Das Gerät darf nicht von Kindern oder

nicht unterwiesenen Personen betrieben werden.

 Das Gerät kann von Personen mit verrin-

gerten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

 Kinder beaufsichtigen, um sicherzustel-

len, dass sie nicht mit dem Gerät spielen.

 Verpackungsfolien von Kindern fernhal-

ten, es besteht Erstickungsgefahr!

 Der Benutzer hat das Gerät bestim-

mungsgemäß zu verwenden. Er hat die örtlichen Gegebenheiten zu berücksichtigen und beim Arbeiten mit dem Gerät auf Personen im Umfeld zu achten.

; 10 - 30 m: 2,5 mm

Page 5

 Das Gerät nicht verwenden, wenn sich

andere Personen in Reichweite befin-

den, es sei denn, sie tragen Schutzklei-

dung.  Zum Schutz vor zurückspritzendem

Wasser oder Schmutz geeignete Schutz-

kleidung und Schutzbrille tragen.  Vorsicht beim Umgang mit Reinigungs-

mitteln! Bei Kontakt mit Augen oder

Schleimhäuten mit reichlich klarem Was-

ser spülen.

Vorsicht

 Bei längeren Arbeitspausen Gerät am

Hauptschalter / Geräteschalter ausschal-

ten oder Netzstecker ziehen.  Das Gerät bei Temperaturen unter 0 °C

nicht betreiben.  Mindestens 30 cm Strahlabstand bei der

Reinigung von lackierten Oberflächen

einhalten, um Beschädigungen zu ver-

meiden.  Das Gerät niemals unbeaufsichtigt las-

sen, solange das Gerät in Betrieb ist.  Darauf achten, dass Netzanschluss-

oder Verlängerungsleitung nicht durch

Überfahren, Quetschen, Zerren oder der-

gleichen verletzt oder beschädigt wer-

den. Die Netzleitungen vor Hitze, Öl und

scharfen Kanten schützen.  Alle stromführenden Teile im Arbeitsbe-

reich müssen strahlwassergeschützt

sein.  Das Gerät darf nur an einen elektrischen

Anschluss angeschlossen werden, der

von einem Elektroinstallateur gemäß IEC

60364 ausgeführt wurde.  Das Gerät nur an Wechselstrom an-

schließen. Die Spannung muss mit dem

Typenschild des Gerätes übereinstim-

men.  Aus Sicherheitsgründen empfehlen wir

grundsätzlich, das Gerät über einen Feh-

lerstromschutzschalter (max. 30 mA) zu

betreiben.  Reinigungsarbeiten, bei denen ölhaltiges

Abwasser entsteht z.B. Motorenwäsche,

Unterbodenwäsche dürfen nur an

Waschplätzen mit Ölabscheider durch-

geführt werden.

 Dieses Gerät wurde entwickelt für die

Verwendung von Reinigungsmittel, die vom Hersteller geliefert oder empfohlen werden. Die Verwendung von anderen Reinigungsmitteln oder Chemikalien kann die Sicherheit des Gerätes beeinträchtigen.

Sicherheitseinrichtungen

Vorsicht

Sicherheitseinrichtungen dienen dem Schutz des Benutzers und dürfen nicht verändert oder umgangen werden.

Geräteschalter

Der Geräteschalter verhindert den unbeabsichtigten Betrieb des Gerätes.

Verriegelung Handspritzpistole

Die Verriegelung sperrt den Hebel der Handspritzpistole und verhindert den unbeabsichtigten Start des Gerätes.

Überströmventil mit Druckschalter

Das Überströmventil verhindert eine Überschreitung des zulässigen Arbeitsdrucks. Wird der Hebel an der Handspritzpistole losgelassen, schaltet der Druckschalter die Pumpe ab, der Hochdruckstrahl stoppt. Wird der Hebel gezogen, schaltet die Pumpe wieder ein.

Voraussetzungen für die

Standsicherheit

Vorsicht

Vor allen Tätigkeiten mit oder am Gerät Standsicherheit herstellen, um Unfälle oder Beschädigungen durch Umfallen des Geräts zu vermeiden.

Die Standsicherheit des Gerätes ist gewährleistet, wenn es auf einer ebenen Fläche abgestellt wird.

Page 6

Gerät auspacken

Prüfen Sie den Lieferumfang!

Fehlen Teile oder stellen Sie eine Beschädigung fest, dann wenden Sie sich umgehend (bis spätestens 1 Woche nach Kaufdatum) an unser SERVICE TELEFON.

Umweltschutz

Die Verpackungsmaterialien sind recy-

clebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

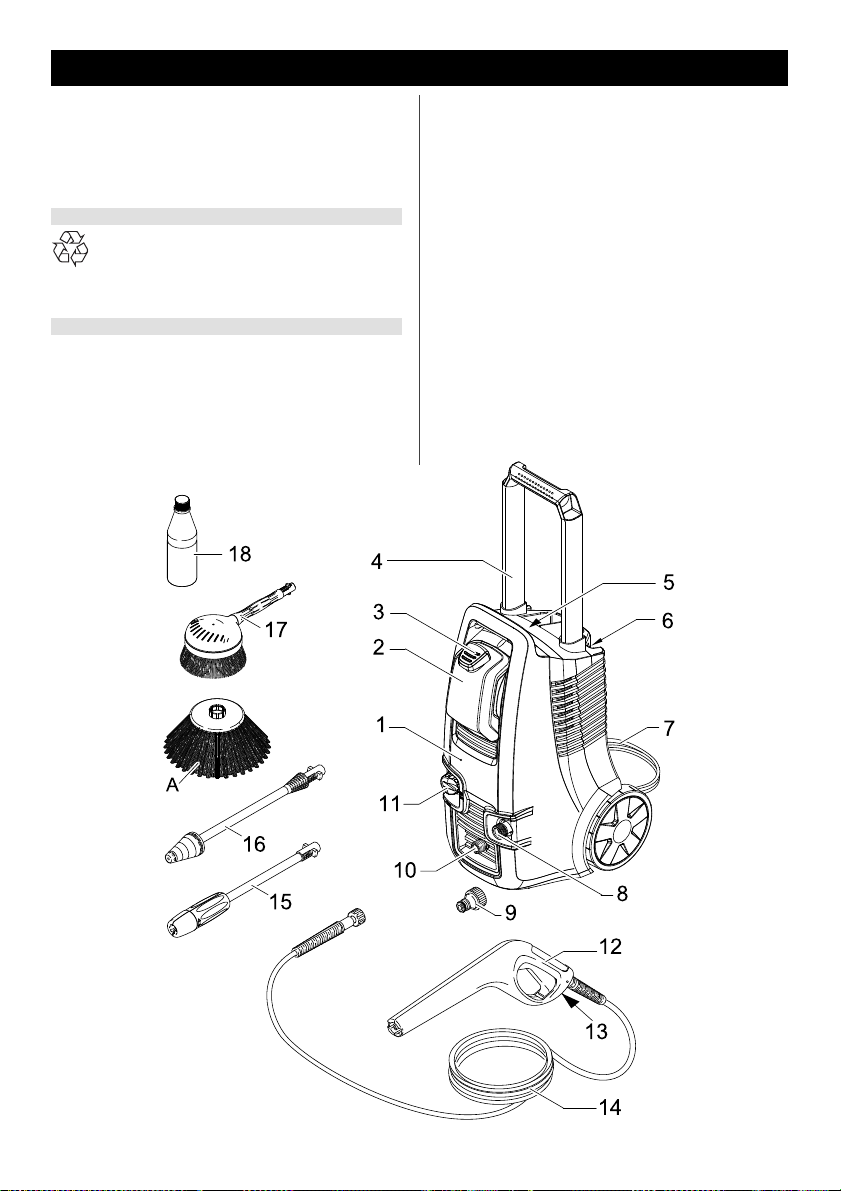

Geräteansicht

1 Hochdruckreiniger 2 Reinigungsmitteltank 3 Reinigungsmittel-Saugschlauch mit Rei-

nigungsmittel-Filter und Deckel

4 Transportgriff, ausziehbar

5 Aufbewahrung für Hochdruckschlauch 6 Aufbewahrung für Zubehör 7 Netzanschlussleitung mit Netzstecker 8 Wasseranschluss mit Sieb 9 Kupplung für Wasseranschluss 10 Hochdruckanschluss 11 Geräteschalter (EIN/AUS) 12 Handspritzpistole 13 Verriegelung Handspritzpistole 14 Hochdruckschlauch 15 Strahlrohr mit Druckregulierung 16 Strahlrohr mit Rotordüse

A) Spritzschutz 17 Rotierende Waschbürste 18 Universalreinigungsmittel (0,5 l Konzent-

rat)

Page 7

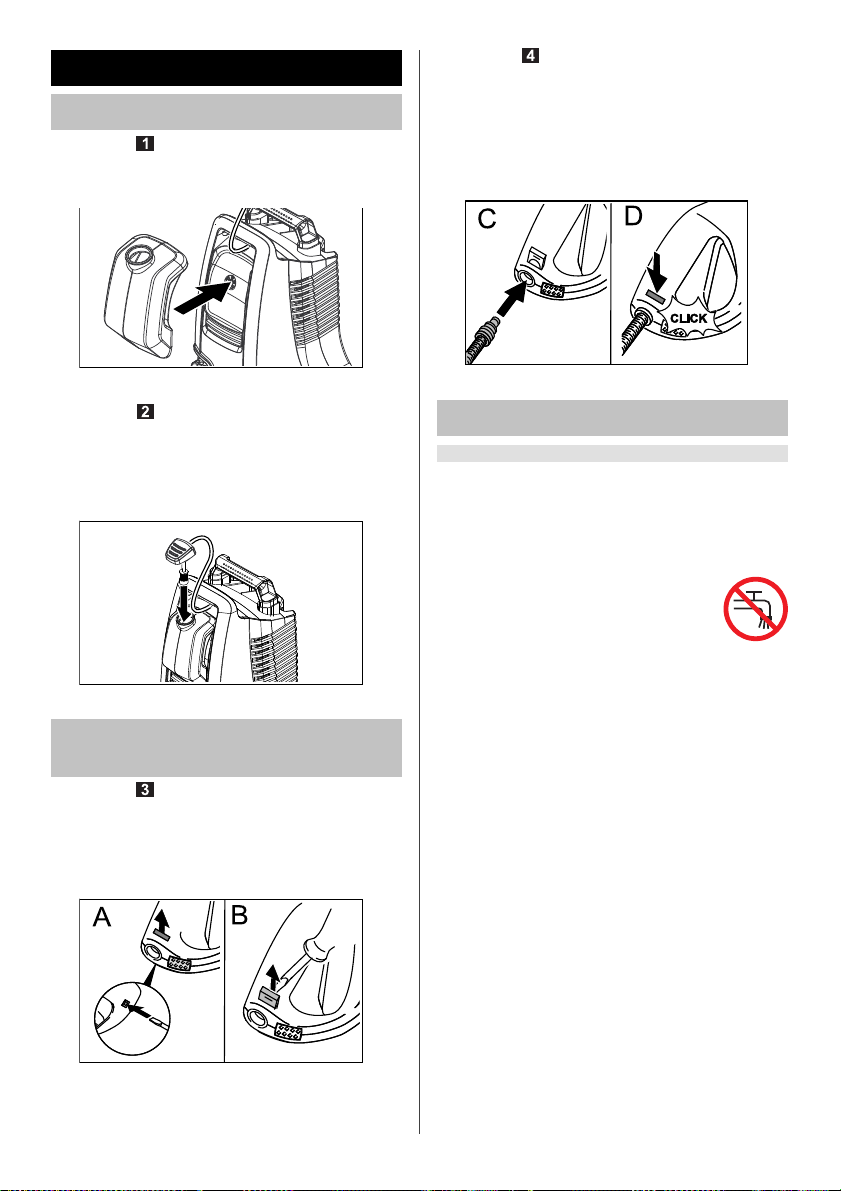

Inbetriebnahme

Reinigungsmitteltank montieren

Abbildung  Stecken Sie den Reinigungsmitteltank in

die Aufnahme, er rastet ein.

Abbildung C Stecken Sie den Hochdruckschlauch bis

zum Anschlag in die Handspritzpistole.

Drücken Sie die Klammer zurück in die

Handspritzpistole. D Sichern Sie damit den Hochdruckschlauch.

Abbildung 1

Abbildung  Stecken Sie den Reinigungsmittel-Saug-

schlauch mit Filter in den Reinigungsmitteltank und verschließen ihn mit dem Deckel.

Abbildung 2

Handspritzpistole und

Hochdruckschlauch montieren

Abbildung A Drücken Sie zuerst die Klammer z.B. mit

einem spitzen Gegenstand heraus.

B Anschließend lässt sich die Klammer he-

rausziehen.

Abbildung 3

Abbildung 4

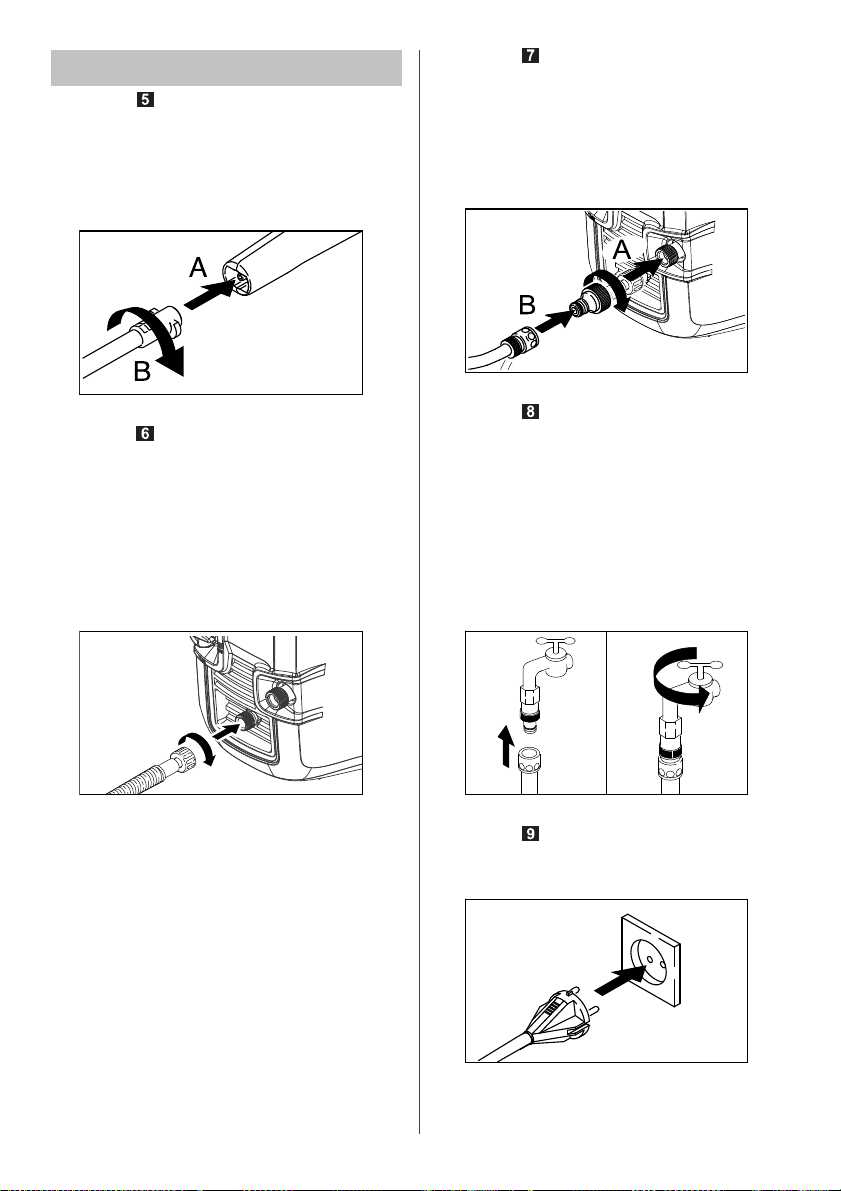

Wasserversorgung

Wasserversorgung aus Wasserleitung

Anschlusswerte siehe Typenschild/Technische Daten. Vorschriften des Wasserversorgungsunternehmens beachten.

몇 Warnung

Gemäß gültiger Vorschriften darf das Gerät nie ohne Systemtrenner am Trinkwassernetz betrieben werden. Es ist ein geeigneter Systemtrenner gemäß EN 12729 Typ BA zu verwenden. Wasser, das durch einen Systemtrenner geflossen ist, wird als nicht trinkbar eingestuft.

Vorsicht

Systemtrenner immer an der Wasserversorgung, niemals direkt am Gerät anschließen! Trockenlauf von mehr als 2 Minuten führt zu Beschädigungen an der Hochdruckpumpe. Baut das Gerät innerhalb von 2 Minuten keinen Druck auf, Gerät abschalten und gemäß Hinweisen im Kapitel „Hilfe bei Störungen“ verfahren. Bei Verunreinigungen im Zulaufwasser unbedingt einen Feinwasserfilter 3/4 ’’ verwenden.

 Einen gewebeverstärkten Wasser-

schlauch (nicht im Lieferumfang) mit ei-

ner handelsüblichen Kupplung verwen-

den. (Durchmesser mindestens 1/2 Zoll

bzw. 13 mm; Länge mindestens 7,5 m).

Page 8

Vor Inbetriebnahme

Abbildung A Drücken Sie ein Strahlrohr (oder die

Waschbürste) in den Bajonettverschluss der Handspritzpistole.

B Drehen Sie das Strahlrohr um 90 ° bis es

einrastet.

Abbildung 5

Abbildung  Schließen Sie den Hochdruckschlauch

am Hochdruckanschluss an.

 Gefahr

Der Hochdruckschlauch darf nicht beschädigt sein (Berstgefahr). Ein beschädigter Hochdruckschlauch muss unverzüglich ausgetauscht werden. Wenden Sie sich in diesem Fall an unser SERVICE TELEFON.

Abbildung A Schrauben Sie die Kupplung auf den

Wasseranschluss des Gerätes. B Drücken Sie die Schnellkupplung Ihres

Wasserschlauchs auf die Kupplung des

Wasseranschlusses. Die Kupplung muss

einrasten.

Abbildung 7

Abbildung  Schließen Sie Ihren Wasserschlauch an

die Wasserleitung an. Öffnen Sie den

Wasserhahn vollständig.

몇 Warnung

Beim Betrieb des Hochdruckreinigers mit geschlossener Wasserzuleitung kommt es zu einer Schädigung der Zylinderkopfeinheit. Den Hochdruckreiniger nie mit geschlossenem Wasserhahn betreiben.

Abbildung 6

Abbildung 8

Abbildung  Stecken Sie den Netzstecker in eine

Steckdose.

Abbildung 9

Page 9

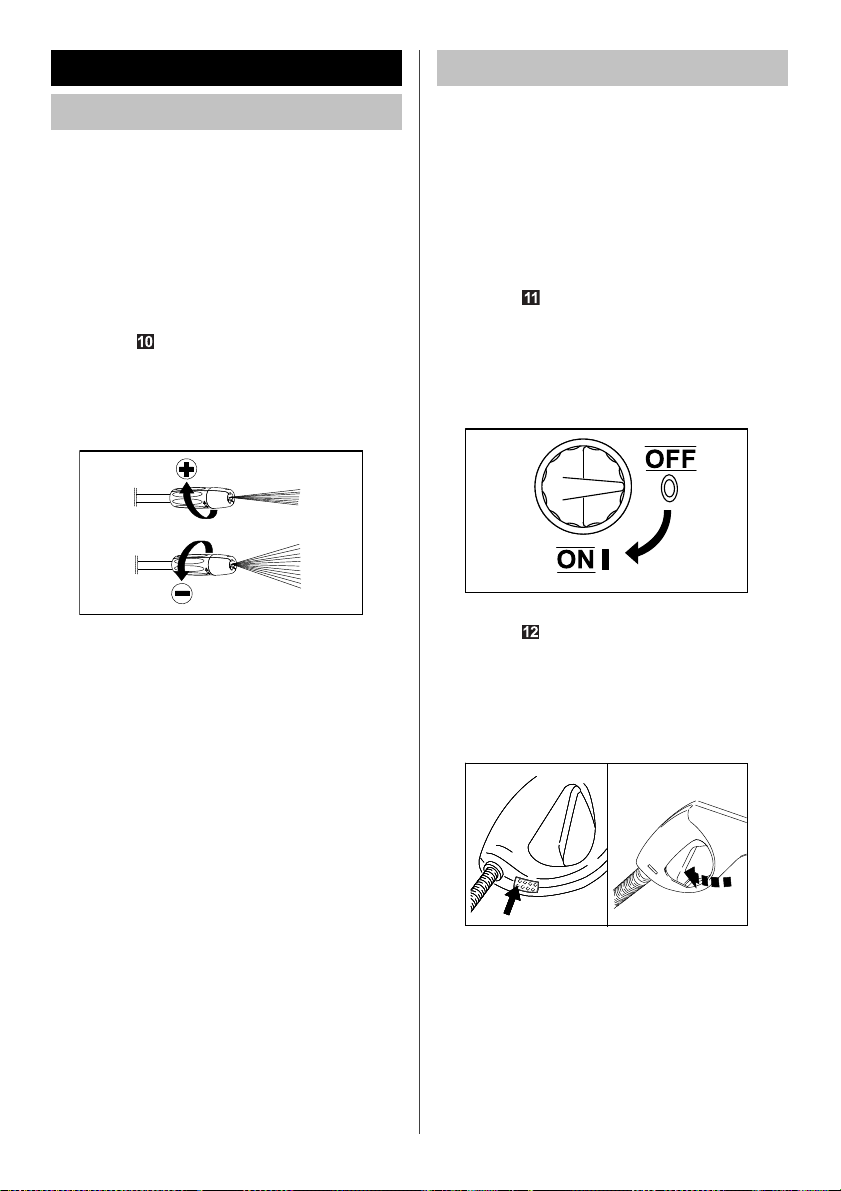

Bedienung

Zubehör für Hochdruckreinigung

 Gefahr

Vorsicht beim Drücken des Hebels der Handspritzpistole. Durch den austretenden Wasserstrahl wirkt an der Hochdruckdüse plötzlich eine Rückstoßkraft und je nach Düse ein Drehmoment auf die Handspritzpistole. Für sicheren Stand sorgen, Handspritzpistole und Strahlrohr gut festhalten.

Abbildung

Strahlrohr mit Druckregulierung

Den Arbeitsdruck können Sie stufenlos einstellen, indem Sie das Strahlrohr außen verdrehen (+ / –).

Abbildung 10

Strahlrohr mit Rotordüse

Ein mit hoher Drehzahl rotierender Rundstrahl erzeugt einen hohen Aufpralldruck und dadurch ein gutes Reinigungsergebnis bei hartnäckigen Verschmutzungen.

Spritzschutz für Rotordüse

Der Spritzschutz lässt sich einfach auf die Rotordüse aufstecken und auch wieder abnehmen. Schützt zuverlässig vor unerwünschtem Spritzwasser.

Betrieb mit Hochdruck

Vorsicht

Bevor Sie mit der Reinigung beginnen, bitte den Hochdruckreiniger sicher auf ebenen Untergrund stellen. Denken Sie auch an die entsprechenden Sicherheitsmaßnahmen wie Schutzbrille und Schutzkleidung.

 Befestigen Sie ein Strahlrohr auf der

Handspritzpistole.

siehe Abbildung 5

Abbildung  Schalten Sie das Gerät ein.

Hinweis: Das Gerät ist mit einem Druck-

schalter ausgestattet. Der Motor läuft nur

an, wenn der Hebel der Pistole gezogen

ist.

Abbildung 11

Abbildung  Entsichern Sie den Hebel der Hand-

spritzpistole mit der Sicherungsraste.  Ziehen Sie den Hebel der Pistole.

Hinweis: Der Hebel der Pistole darf bei

Betrieb nicht festgeklemmt werden.

Abbildung 12

Page 10

Betrieb mit rotierender Waschbürste

Die rotierende Waschbürste ist besonders für die Autoreinigung geeignet. Bei gefülltem Reinigungsmitteltank wird automatisch Reinigungsmittel zugemischt. Hinweis: Stellen Sie sicher, dass die Waschbürste frei von Schmutz- oder sonstigen Partikeln ist, sie könnten Lackschäden verursachen. Weiter ist darauf zu achten, dass der Wasserdurchfluss gewährleistet ist. Auch eine trockene Verwendung kann zu Lackschäden führen.  Befestigen Sie die Waschbürste auf der

Handspritzpistole.

 Weiteres Vorgehen - siehe Betrieb mit

Hochdruck - Abbildung 11 und 12.

Betrieb mit Reinigungsmittel

몇 Warnung

Ungeeignete Reinigungsmittel können das Gerät und das zu reinigende Objekt beschädigen. Nur Reinigungsmittel verwenden, die vom Hersteller freigegeben sind. Dosierempfehlung und Hinweise, die den Reinigungsmitteln beigegeben sind, beachten. Zum Schonen der Umwelt sparsam mit Reinigungsmitteln umgehen. Sicherheitshinweise auf den Reinigungsmitteln beachten.

 Verwenden Sie das Strahlrohr mit Druck-

regulierung.

siehe Abbildung 5

 Stellen Sie das Strahlrohr auf Nieder-

druck (Richtung "–"). Hinweis: Reinigungsmittel kann nur im Niederdruck zugemischt werden. Im Hochdruckbetrieb (Druckregulierung auf "+") und mit der Rotordüse wird kein Reinigungsmittel gefördert.

siehe Abbildung 10

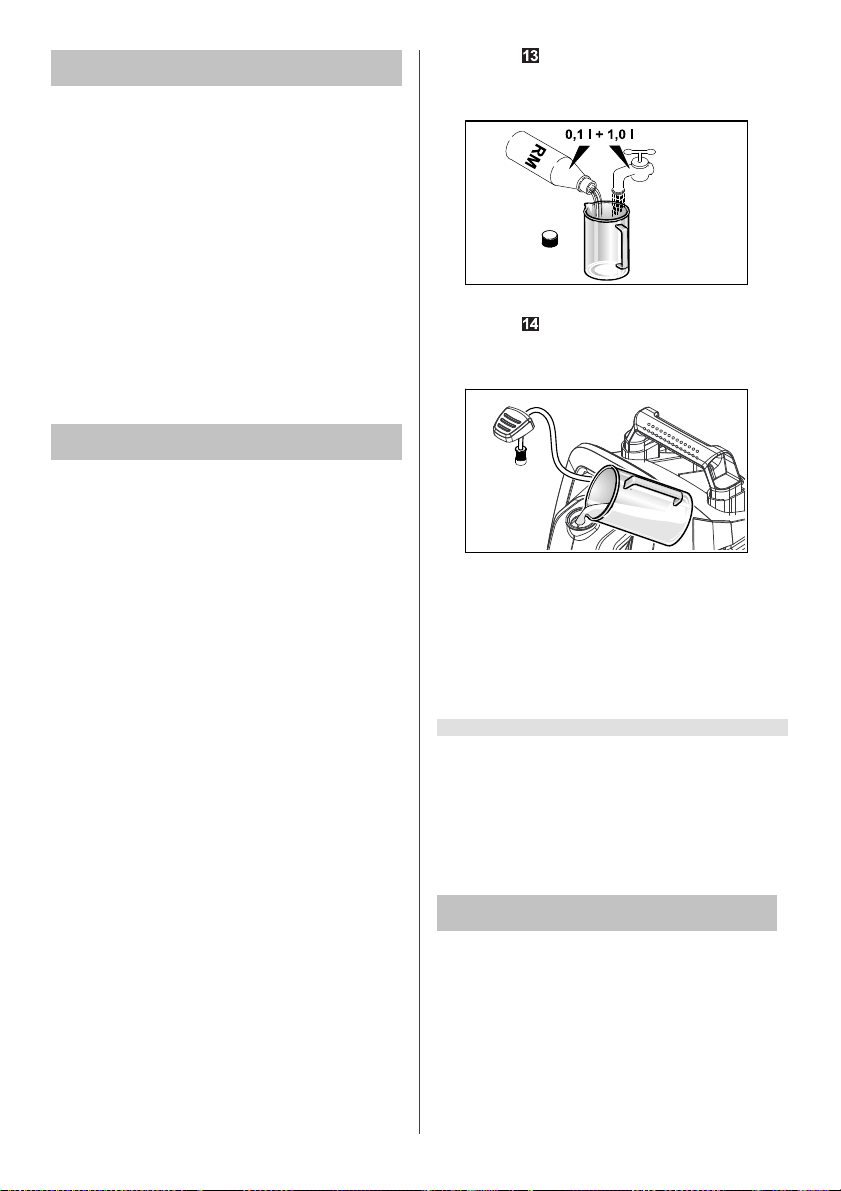

Abbildung  Mischen Sie 0,1 Liter Reinigungsmittel-

Konzentrat mit 1 Liter Leitungswasser.

Abbildung 13

Abbildung  Füllen Sie diese Reinigungsmittel-Lö-

sung in den Reinigungsmitteltank.

Abbildung 14

 Stecken Sie den Reinigungsmittel-Saug-

schlauch mit Filter in den Reinigungsmit-

teltank und verschließen ihn mit dem

Deckel.  Weiteres Vorgehen - siehe Betrieb mit

Hochdruck - Abbildung 11 und 12.

Empfohlene Reinigungsmethode

 Reinigungsmittel sparsam auf die trocke-

ne Oberfläche sprühen und einwirken

(nicht trocknen) lassen.

Hinweis: Bei der Autowäsche zusätzlich

die rotierende Waschbürste verwenden  Gelösten Schmutz mit Hochdruckstrahl

abspülen.

Betrieb unterbrechen

 Hebel der Handspritzpistole loslassen.  In Arbeitspausen Hebel der Handspritz-

pistole mit Sicherungsraste sichern.  Bei längeren Arbeitspausen (über 5 Mi-

nuten) zusätzlich das Gerät am Geräte-

schalter ausschalten.

Page 11

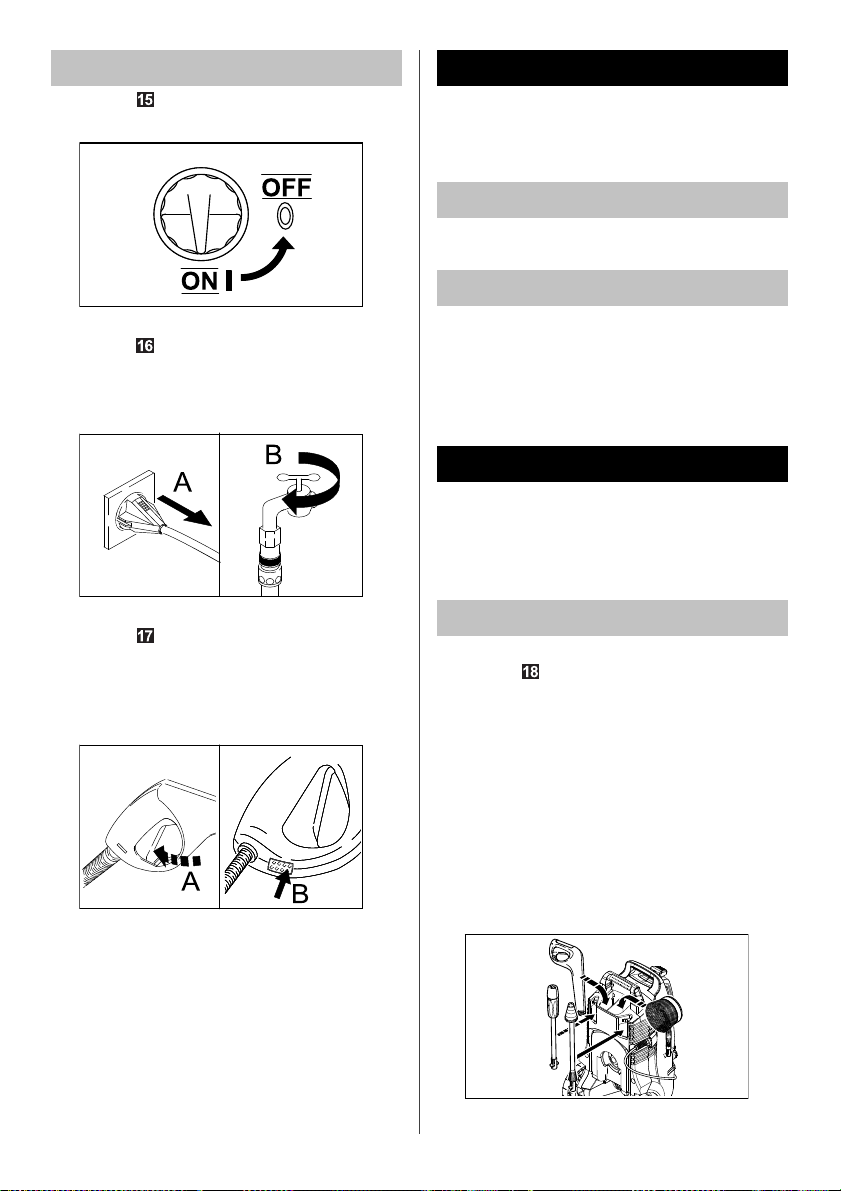

Betrieb beenden

Abbildung  Schalten Sie das Gerät aus.

Abbildung 15

Abbildung A Ziehen Sie den Netzstecker aus der

Steckdose.

B Schließen Sie den Wasserzulauf.

Abbildung 16

Abbildung A Ziehen Sie den Hebel der Pistole bis das

System drucklos ist.

 Sichern Sie den Hebel mit der Sicherungs-

raste gegen unbeabsichtigtes Öffnen.

Abbildung 17

Transport

Vorsicht

Um Unfälle oder Verletzungen zu vermeiden beim Transport das Gewicht des Gerätes beachten (siehe technische Daten).

Transport von Hand

 Zum Transport über längere Strecken

Gerät am Griff hinter sich herziehen.

Transport in Fahrzeugen

 Beim Transport in Fahrzeugen Gerät

nach den jeweils gültigen Richtlinien ge-

gen Rutschen und Kippen sichern.  Vor liegendem Transport Reinigungsmit-

teltank entleeren.

Lagerung

Vorsicht

Um Unfälle oder Verletzungen zu vermeiden bei der Auswahl des Lagerortes das Gewicht des Gerätes beachten (siehe technische Daten).

Gerät aufbewahren

 Gerät auf einer ebenen Fläche abstellen. Abbildung  Stellen Sie die Handspritzpistole und die

rotierende Waschbürste in die markier-

ten Aufnahmen.  Drücken Sie das Strahlrohr mit Druck-

regulierung und das Strahlrohr mit Rotor-

düse in die Halter an der Rückseite des

Gerätes.  Trennen Sie den Hochdruckschlauch

vom Gerät und hängen es über den

Transportgriff in die Aufnahme für den

Hochdruckschlauch.

Abbildung 18

Page 12

 Wickeln Sie das Netzkabel auf und hän-

gen es über eins der Strahlrohre. Vor längerer Lagerung, z.B. im Winter zusätzlich die Hinweise im Kapitel Pflege beachten.

Frostschutz

Vorsicht

Gerät und Zubehör vor Frost schützen.

Das Gerät und das Zubehör werden von Frost zerstört, wenn sie nicht vollständig von Wasser entleert sind. Um Schäden zu vermeiden:  Gerät vollständig von Wasser entleeren:

Gerät ohne angeschlossenen Hoch-

druckschlauch und ohne angeschlosse-

ne Wasserversorgung einschalten (max.

1 min) und warten, bis kein Wasser mehr

am Hochdruckanschluss austritt. Gerät

ausschalten.  Gerät mit komplettem Zubehör in einem

frostsicheren Raum aufbewahren.

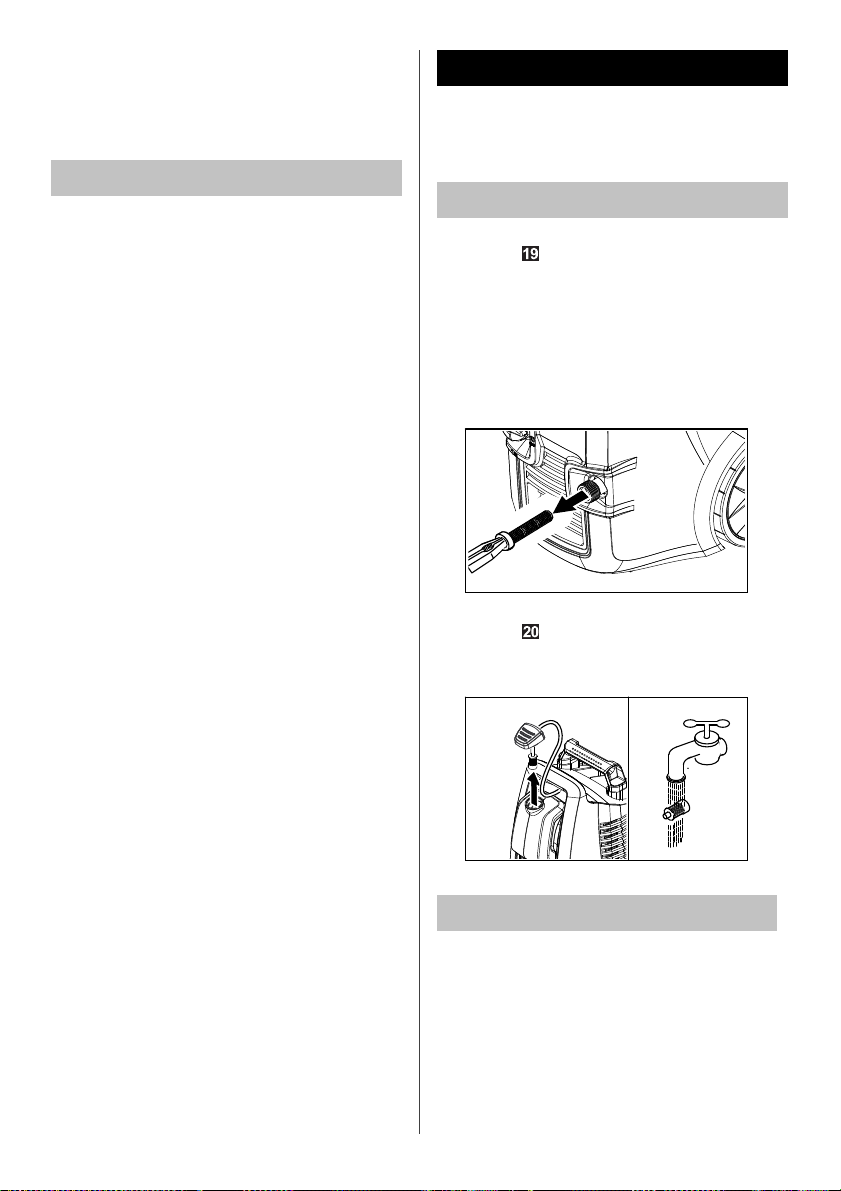

Pflege und Wartung

 Gefahr

Vor allen Pflege– und Wartungsarbeiten das Gerät ausschalten und den Netzstecker ziehen.

Reinigung

Vor längerer Lagerung, z. B. im Winter: Abbildung  Reinigen Sie das Sieb im Wasseran-

schluss. Schrauben Sie die Kupplung vom Wasseranschluss ab. Ziehen Sie das Sieb mit einer Flachzange heraus. Achten Sie darauf, dass das Gewebe nicht beschädigt wird!

Abbildung 19

Abbildung  Reinigen Sie den Reinigungsmittel-Filter

und setzen Sie ihn wieder ein.

Abbildung 20

Wartung

Das Gerät ist wartungsfrei.  Überprüfen Sie regelmäßig die Netzan-

schlussleitung und den Hochdruckschlauch auf Beschädigungen. Beschädigte Anschlussleitung unverzüglich durch autorisierten Kundendienst/ Elektro-Fachkraft austauschen lassen. Beschädigten Hochdruckschlauch unverzüglich austauschen (Berstgefahr).

Page 13

Technische Daten

E. Moritsch

Head of Development

Stromanschluss

Spannung 230 V Stromart 1~50 Hz Anschlussleistung 2,2 kW Schutzgrad IP X5 Schutzklasse II Netzabsicherung (träge) 10 A

Wasseranschluss

Zulaufdruck max. 1,2 MPa Zulauftemperatur max. 40 °C Zulaufmenge, min. 9 l/min Zulaufschlauch

- Länge, min.

- Durchmesser, min.

Leistungsdaten

Arbeitsdruck 11 MPa Betriebsdruck max. 15 MPa Fördermenge 7,5 l/min Reinigungsmittelansaugung 0,3 l/min Rückstoßkraft der

Handspritzpistole

Maße und Gewichte

Breite 297 mm Länge 339 mm Höhe 560-840 mm Gewicht, betriebsbereit mit

Zubehör

Ermittelte Werte gemäß EN 60335-2-79

Hand-Arm Vibrationswert Unsicherheit K

Schalldruckpegel L Unsicherheit K

Schallleistungspegel L Unsicherheit K

Technische Änderungen vorbehalten!

7,5 1/2mZoll

13 N

7,9 kg

< 2,5

0,3

773dB(A)

94 dB(A)

m/s m/s

dB(A)

EG-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Hochdruckreiniger Typ: TOP CRAFT Einschlägige EG-Richtlinien

2006/42/EG (+2009/127/EG) 2004/108/EG 2000/14/EG 2011/65/EG

Angewandte harmonisierte Normen

EN 50581 EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008

Angewandtes Konformitätsbewertungsverfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)

Gemessen: 91 dB(A) Garantiert: 94 dB(A)

Die Unterzeichnenden handeln im Auftrag

und mit Vollmacht der Geschäftsführung.

Dokumentationsbevollmächtigter: E. Moritsch

Cleanerworld GmbH Am Schützenbaum 19 97953 Königheim (Germany)

Königheim, 2012/11/01

Page 14

Hilfe bei Störungen

In diesem Kapitel möchten wir Ihnen Hinweise geben, wie Sie leichte Störungen selbst beheben können. Für weitere Fragen wenden Sie sich an unser SERVICE TELEFON.

 Gefahr

Vor allen Pflege– und Wartungsarbeiten das Gerät ausschalten und den Netzstecker ziehen.

몇 Warnung

Reparaturarbeiten und Arbeiten an elektrischen Bauteilen dürfen nur vom autorisierten Kundendienst durchgeführt werden.

Bei Funktionsstörungen prüfen Sie bitte die Funktion mit beiden Strahlrohren.

Gerät läuft nicht

 Drücken Sie den Hebel der Handspritz-

pistole, das Gerät schaltet ein.

 Prüfen Sie die Netzspannung.  Prüfen Sie die Anschlussleitung auf Be-

schädigung.

Aus der Düse kommt wenig oder kein Wasser

 Prüfen Sie die Wasserzulaufmenge.  Prüfen Sie sämtliche Zulaufleitungen zur

Hochdruckpumpe auf Dichtheit oder Ver-

stopfung.  Reinigen Sie das Sieb im Wasseran-

schluss.

(Siehe Kapitel „Pflege und Wartung)  Entlüften Sie das Gerät: Gerät ohne an-

geschlossenen Hochdruckschlauch ein-

schalten und warten (max. 2 Minuten),

bis Wasser blasenfrei am Hochdruckan-

schluss austritt. Gerät ausschalten und

Hochdruckschlauch wieder anschließen.

Wasser tritt stoßweise aus / Gerät schaltet ein und aus

 Reinigen Sie das Strahlrohr mit Druck-

regulierung:

Verschmutzungen aus der Düsenboh-

rung mit einer Nadel entfernen und mit

Wasser von vorne nachspülen.  Prüfen Sie die Wasserzulaufmenge.

Keine Reinigungsmittelansaugung

 Stellen Sie das Strahlrohr mit Druckregulie-

rung auf niedrigsten Druck (Richtung "–").

 Reinigen Sie den Filter am Reinigungs-

mittel-Saugschlauch.

 Überprüfen Sie den Reinigungsmittel-

Saugschlauch auf Knickstellen

Gerät undicht

 Prüfen Sie den O-Ring an der Hoch-

druckschlauch-Verschraubung. Defekten oder gequetschten O-Ring austauschen (wenden Sie sich an unser SERVICE TELEFON).

 Eine geringe Undichtheit der Pumpe

(3 Tropfen pro Minute) ist normal. Bei starker Undichtheit wenden Sie sich an unser SERVICE TELEFON.

Kundendienst / Abholservice

Cleanerworld GmbH

Am Schützenbaum 19 97953 Königheim (Germany)

Tel.: 01805 212784

(Servicetelefonnummer Kosten: 0,14 €/min aus dem deutschen Festnetz, höchstens 0,42 €/min aus Mobilfunknetzen)

Fax: 01805 212785

(Servicefaxnummer Kosten: 0,14 €/min aus dem deutschen Festnetz, höchstens 0,42 €/ min aus Mobilfunknetzen)

[email protected] www.cleanerworld-gmbh.de

---------------------------------------------------------

Bei Störungen bedienen Sie sich bitte unserer Hotline (gilt nur für Deutschland).

Dort erhalten Sie Informationen zum Abholservice für die Reparatur.

Hotline: 01805-212784

(Hotlinenummer Kosten: 0,14 €/min aus dem deutschen Festnetz, höchstens 0,42 €/ min aus Mobilfunknetzen) Montag – Freitag: 8.00 Uhr – 20.00 Uhr

Page 15

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät trotzdem nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unsere auf der Garantiekarte aufgeführte Serviceadresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die auf der Garantiekarte ausgedruckten Service-Hotline zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt – ohne, dass dadurch Ihre gesetzliche Rechte eingeschränkt werden – Folgendes:

1 Garantieansprüche können Sie nur in-

nerhalb eines Zeitraumes von max.

3 Jahren, gerechnet ab Kaufdatum, er-

heben. Unsere Garantieleistung ist auf

die Behebung von Material- und Fabrika-

tionsfehlern bzw. den Austausch des Ge-

rätes beschränkt. Unsere

Garantieleistung ist für Sie kostenlos.

2 Garantieansprüche müssen jeweils nach

Kenntniserlangung unverzüglich erho-

ben werden. Die Geltendmachung von

Garantieansprüchen nach Ablauf des

Garantiezeitraumes ist ausgeschlossen,

es sei denn, die Garantieansprüche wer-

den innerhalb einer Frist von 2 Wochen

nach Ablauf des Garantiezeitraumes er-

hoben.

3 Ein defektes Gerät lassen Sie bitte kos-

tenlos durch unseren Servicepartner ab-

holen. Die Abholung erfolgt innerhalb

von 24 Stunden, wenn Sie die Abholung

bis 15 Uhr bei unserem Servicepartner

anmelden. Kontaktieren Sie dazu den

Servicepartner. Wenn der Defekt im

Rahmen unserer Garantieleistung liegt,

erhalten Sie ein repariertes oder neues

Gerät zurück. Mit Reparatur oder Aus-

tausch des Gerätes beginnt kein neuer

Garantiezeitraum. Maßgeblich bleibt der

Garantiezeitraum von 3 Jahren ab Kauf-

datum. Dies gilt auch bei Einsatz eines

Vor-Ort-Services.“

Bitte beachten Sie, dass unsere Garantie bei missbräuchlicher oder unsachgemäßer Behandlung, bei Nichtbeachtung der für das Gerät geltenden Sicherheitsvorkehrungen, bei Gewaltanwendungen oder bei Eingriffen, die nicht von der von uns autorisierten Serviceadresse vorgenommen wurden, erlischt.

Vom Garantieumfang nicht (oder nicht mehr) erfasste Defekte am Gerät oder Schäden, durch die die Garantie erloschen ist, beheben wir gegen Kostenerstattung. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.

PLU: 758 Aktionsdatum: 03/2013

Page 16

SERVICEAUFTRAG

Cleanerworld GmbH Am Schützenbaum 19 97953 Königheim (Germany)

Fax: 01805 212785

Servicefaxnummer Kosten: 0,14 €/min aus dem deutschen Festnetz, höchstens 0,42 €/min aus Mobilfunknetzen.

Tel.: 01805 212784 (Montag - Freitag: 8.00 - 20.00 Uhr)

Servicetelefonnummer Kosten: 0,14 €/min aus dem deutschen Festnetz, höchstens 0,42 €/min aus Mobilfunknetzen.

[email protected] – www.cleanerworld-gmbh.de

Lieferanschrift Rechungsanschrift (falls abweichend)

______________________________________ ______________________________________

Telefon: _______________________________ Telefax: _______________________________

Fabrikat Barcodenummer

______________________________________

Die Barcodenummer finden Sie auf dem silberfarbenen Aufkleber auf der Unterseite des Geräts unterhalb des Barcode (Strichcode).

Folgendes Zubehör packe ich bei:

___ Hochdruckschlauch ___ Strahlrohr mit Druckregulierung

___

Pistole

___

Strahlrohr mit Rotordüse

Bitte behalten Sie das restliche Zubehör bei sich. Das Gerät lässt sich dann einfacher verpacken!

Beanstandung (Grund der Reklamation)

__________________________________________________________________________________

___________________________________________________________________________________

Artikelbezeichnung: TOP CRAFT Hochdruckreiniger Aktionskennung: 03/2013

Wir wünschen:

___

Reparatur

___

Kostenvoranschlag ab

_____

€

___

Garantie

(3 J. ab Kaufdatum)

Es wird das Einverständnis des vorausgesetzt, dass Prüfungen und Reparaturen gemäß unseren gültigen Geschäftsbedingungen, sowie den VDE, UVV, u. a. Sicherheitsbestimmungen ausgeführt werden.

----------------------------------- ---------------------------------------------------------------------------------------Ort, Datum Unterschrift des Auftraggebers bzw. Bevollmächtigten

✂
