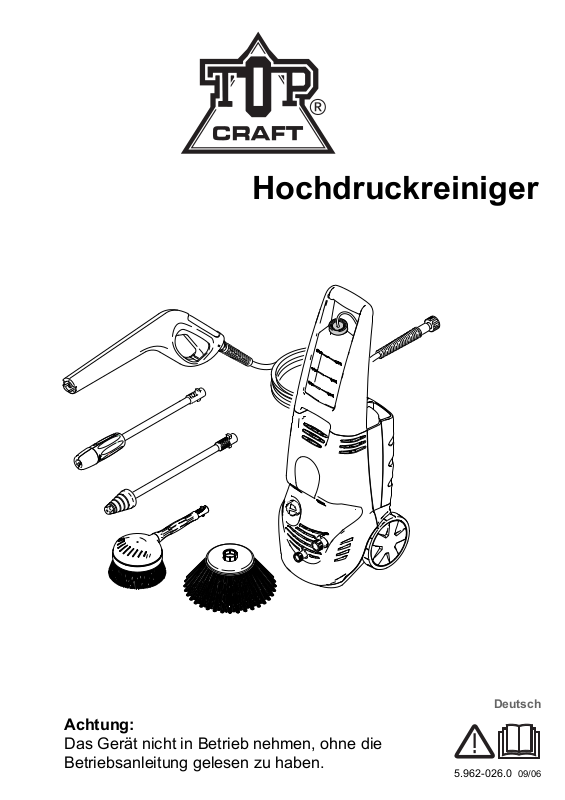

Page 1
Hochdruckreiniger
Achtung:
Das Gerät nicht in Betrieb nehmen, ohne die
Betriebsanleitung gelesen zu haben.
Deutsch
5.962-026.0 09/06
Page 2
Inhaltsverzeichnis
Sicherheitshinweise 3
Wasserversorgung 4
Gerät auspacken 5
Inbetriebnahme/Bedienung 6
Vor Inbetriebnahme 6
Inbetriebnahme 7
Betrieb mit Hochdruck 8
Betrieb mit rotierender Waschbürste 9
Betrieb mit Reinigungsmittel 9
Betrieb unterbrechen 10
Betrieb beenden 10
Gerät aufbewahren 10
Pflege und Wartung 11
Reinigung 11
Wartung 11
Allgemeine Hinweise 11
Kundendienst/Abholservice 11
Technische Daten 12
CE-Erklärung 12
Störungshilfe 13
Garantie 14
Serviceauftrag 15
Wir danken Ihnen, daß Sie sich für diesen
Hochdruckreiniger entschieden haben.
Dieser Hochdruckreiniger eignet sich
ideal zum Reinigen von Fahrzeugen,
Fassaden, Terrassen, Gartengeräten,
Werkzeugen. Er ist nicht für gewerblichen Einsatz gebaut.
Mit dem Kauf haben Sie einen Anspruch
auf die nachstehend aufgeführten Serviceleistungen erworben:
Schnelle, kompetente und kostengünsti-
ge Reparatur durch unseren Reparaturund Ersatzteilservice
Cleanerworld GmbH
Am Schützenbaum 19
D-97953 Königheim
Telefon: 01805 / 212 784 (12 ct. pro angefangene Minute)
Fax: 01805 / 212 785
Bitte nutzen Sie die einfache und kosten-
günstige Rücksendung durch unseren
Abhol Service (weitere Infos auf
Seite 11).
Diese Leistungen sind im Garantiefall
kostenlos!
Gilt nur für Deutschland
Montag-Freitag 8.00 -17.00 Uhr
SERVICE TELEFON:
01805 / 212 784
Bitte teilen Sie uns bei Anruf ihre Barcodenummer mit:
Die Barcodenummer finden Sie auf dem silberfarbenen Aufkleber des Gerätes, unterhalb des Barcode (Strichcode).
----------------------------------------------------------
Lesen Sie bitte diese Betriebsanleitung
vor dem Gebrauch Ihres Gerätes und beachten Sie besonders die Sicherheitshinweise!
Dieses Symbol kennzeichnet alle für
die Sicherheit wichtigen Anweisungen. Befolgen Sie diese immer, andernfalls
können Verletzungen oder eine Beschädigung des Geräts die Folge sein!
Die an dem Gerät angebrachten Warn- und
Hinweisschilder geben wichtige Hinweise für
den gefahrlosen Betrieb.
Neben den Hinweisen in der Betriebsanleitung sind die Allgemeinen Sicherheits– und
Unfallverhütungsvorschriften des Gesetzgebers zu berücksichtigen.
Symbole auf dem Gerät
Hochdruckstrahlen können bei
unsachgemäßem Gebrauch gefährlich sein. Der Strahl darf nicht auf Personen, Tiere, aktive elektrische Ausrüstung
oder auf das Gerät selbst gerichtet werden.
Frost kann das nicht vollständig entleerte
Gerät zerstören. Gerät im Winter in einem
frostfreien Raum aufbewahren.
12 ct. pro angefangene Minute
2 Deutsch
Page 3
Sicherheitshinweise
Gefahr
Netzstecker und Steckdose niemals mit
feuchten Händen anfassen.
Das Gerät nicht in Betrieb setzen, wenn
die Netzanschlussleitung oder wichtige
Teile des Gerätes, z.B. Sicherheitselemente, Hochdruckschläuche, Spritzpistole, beschädigt sind.
Der Betrieb in explosionsgefährdeten
Bereichen ist untersagt.
Beim Einsatz des Gerätes in Gefahrbe-
reichen (z.B. Tankstellen) sind die entsprechenden Sicherheitsvorschriften zu
beachten.
Anschlussleitung mit Netzstecker vor je-
dem Betrieb auf Schäden prüfen. Beschädigte Anschlussleitung unverzüglich
durch autorisierten Kundendienst/Elektro-Fachkraft austauschen lassen.
Hochdruckstrahlen können bei unsach-
gemäßem Gebrauch gefährlich sein. Der
Strahl darf nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder auf das
Gerät selbst gerichtet werden.
Den Strahl nicht auf andere oder sich
selbst richten, um Kleidung oder Schuhwerk zu reinigen.
Keine Gegenstände abspritzen, die ge-
sundheitsgefährdende Stoffe (z.B. Asbest) enthalten.
Fahrzeugreifen/Reifenventile können
durch den Hochdruckstrahl beschädigt
werden und platzen. Erstes Anzeichen
hierfür ist eine Verfärbung des Reifens.
Beschädigte Fahrzeugreifen/Reifenventile sind lebensgefährlich. Mindestens 30
cm Strahlabstand bei der Reinigung einhalten!
Niemals lösungsmittelhaltige Flüssigkei-
ten oder unverdünnte Säuren und Lösungsmittel ansaugen! Dazu zählen z.B.
Benzin, Farbverdünner oder Heizöl. Der
Sprühnebel ist hochentzündlich, explosiv und giftig. Kein Aceton, unverdünnte
Säuren und Lösungsmittel, da sie die am
Gerät verwendeten Materialien angreifen.
몇 Warnung
Ungeeignete Verlängerungsleitungen
können gefährlich sein. Verwenden Sie
im Freien nur dafür zugelassene und
entsprechend gekennzeichnete Verlängerungsleitungen mit ausreichenden
Leitungsquerschnitt:
1 - 10 m: 1,5 mm
10 - 30 m: 2,5 mm
Hochdruckschlauch vor jedem Betrieb
auf Schäden prüfen. Beschädigten
Hochdruckschlauch unverzüglich austauschen.
Hochdruckschläuche, Armaturen und
Kupplungen sind wichtig für die Gerätesicherheit. Nur vom Hersteller empfohlene Hochdruckschläuche, Armaturen und
Kupplungen verwenden.
Reinigungsarbeiten, bei denen ölhalti-
ges Abwasser entsteht z.B. Motorenwäsche, Unterbodenwäsche dürfen nur an
Waschplätzen mit Ölabscheider durchgeführt werden.
Hinweis
Das Gerät darf nicht von Kindern oder
nicht unterwiesenen Personen betrieben
werden.
Der Benutzer hat das Gerät bestim-
mungsgemäß zu verwenden. Er hat die
örtlichen Gegebenheiten zu berücksichtigen und beim Arbeiten mit dem Gerät
auf Personen im Umfeld zu achten.
Mindestens 30 cm Strahlabstand bei der
Reinigung von lackierten Oberflächen
einhalten, um Beschädigungen zu vermeiden.
Zum Schutz vor zurückspritzendem
Wasser oder Schmutz geeignete
Schutzkleidung und Schutzbrille tragen.
Das Gerät niemals unbeaufsichtigt las-
sen, solange das Gerät in Betrieb ist.
2
2
Deutsch 3
Page 4
Dieses Gerät wurde entwickelt für die
Verwendung von Reinigungsmittel, die
vom Hersteller geliefert oder empfohlen
werden. Die Verwendung von anderen
Reinigungsmitteln oder Chemikalien
kann der Sicherheit des Gerätes beeinträchtigen.
Darauf achten, dass Netzanschluss-
oder Verlängerungsleitung nicht durch
Überfahren, Quetschen, Zerren oder
dergleichen verletzt oder beschädigt
werden. Die Netzleitungen vor Hitze, Öl
und scharfen Kanten schützen.
Die Verbindung Netzanschluss-/Verlän-
gerungsleitung darf nicht im Wasser liegen.
Alle stromführenden Teile im Arbeitsbe-
reich müssen strahlwassergeschützt
sein.
Das Gerät darf nur an einen elektrischen
Anschluss angeschlossen werden, der
von einem Elektroinstallateur gemäß
IEC 60364 ausgeführt wurde.
Das Gerät nur an Wechselstrom an-
schließen. Die Spannung muss mit dem
Typenschild des Gerätes übereinstimmen.
Mindestabsicherung der Steckdose 10 A
(träge).
Zur Vermeidung von Elektrounfällen
empfehlen wir, Steckdosen mit vorgeschaltetem Fehlerstrom-Schutzschalter
(max. 30 mA Nennauslöse-Stromstärke)
zu benutzen.
Stecker und Kupplung einer verwende-
ten Verlängerungsleitung müssen wasserdicht sein.
Verlängerungsleitung immer vollständig
von der Kabeltrommel abwickeln.
Sicherheitseinrichtungen
Sicherheitseinrichtungen dienen dem
Schutz vor Verletzungen und dürfen nicht
verändert oder umgangen werden.
Geräteschalter
Dieser verhindert das unbeabsichtige Anlaufen des Gerätes. Bei Arbeitspausen oder
beim Beenden des Betriebs ausschalten.
Sicherungsraste
Die Sicherungsraste an der Handspritzpistole verhindert unbeabsichtigtes Einschalten
des Gerätes.
Wasserversorgung
Wasserversorgung aus Wasserleitung
Anschlusswerte siehe Typenschild/Technische Daten.
Vorschriften des Wasserversorgungsunternehmens beachten.
Für Deutschland: Sollte Ihre Hauswasserversorgung nicht mit einem Rohrunterbrecher der Bauform A1 oder A2 ausgestattet
sein, verwenden Sie bitte einen Rückflußstopp (nicht im Lieferumfang). Ein Rückflußstopp darf nur am Wasserhahn, niemals am
Gerät befestigt werden!
Î Einen gewebeverstärkten Schlauch
(nicht im Lieferumfang) mit einer handelsüblichen Kupplung verwenden:
- Durchmesser mindestens 1/2 Zoll
(13 mm).
- Länge mindestens 7,5 m.
Î Mitgeliefertes Kupplungsteil am Wasser-
anschluss des Geräts anschrauben.
Î Wasserschlauch auf Kupplungsteil des
Gerätes stecken, und am Wasserhahn
anschließen.
몇 Achtung
Den Hochdruckreiniger nie mit geschlossenem Wasserhahn betreiben, da Trockenlauf
zu einer Beschädigung der HD-Pumpe führt.
Bei Verunreinigungen im Zulaufwasser unbedingt einen Feinwasserfilter 3/4 ’’ verwenden.
4 Deutsch
Page 5
Gerät auspacken
Prüfen Sie den Lieferumfang!
Fehlen Teile oder stellen Sie eine Beschädigung fest, dann wenden Sie sich umgehend
(bis spätestens 1 Woche nach Kaufdatum)
an unser Service Telefon.
Umweltschutz
Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern
führen Sie diese einer Wiederverwertung zu.
Packliste
1 Hochdruckreiniger
A) Anschlussnippel für ReinigungsmittelSaugschlauch
B) Geräteschalter (EIN/AUS)
C) Hochdruckausgang
D) Wasseranschluss mit Sieb
E) Netzkabel
2 Transportgriff
3 Schrauben (2x)
4 Reinigungsmittel-Saugschlauch mit Rei-
nigungsmittel-Filter und Deckel
5 Reinigungsmitteltank
6 Kupplungsteil
7 Zubehöraufnahme
8 Handspritzpistole
9 Hochdruckschlauch
10 Strahlrohr mit Druckregulierung
11 Strahlrohr mit Rotordüse
A) Spritzschutz
12 Rotierende Waschbürste
13 Universalreinigungsmittel (0,5 l Konzent-
rat)
Deutsch 5
Page 6
Inbetriebnahme / Bedienung
Vor Inbetriebnahme
Transportgriff und Reinigungsmitteltank montieren
Abbildung
Î A) Schieben Sie den Transportgriff auf das Gehäuse.
Î B) Befestigen Sie den Transportgriff mit den 2 mitgelieferten
Schrauben.
Abbildung
Î Stecken Sie den Reinigungsmittel-Saugschlauch mit Filter
auf den Anschlussnippel.
Abbildung
Î Befestigen Sie noch den Reinigungsmittel-Saugschlauch in
den 2 Führungen des Transportgriffs.
Abbildung
Î Stecken Sie den Reinigungsmittel-Saugschlauch mit Filter in
den Reinigungsmitteltank und verschließen ihn mit dem De-
ckel.
Handspritzpistole und Hochdruckschlauch montieren
Abbildung
Î A) Drücken Sie zuerst die Klammer z.B. mit einem spitzen
Gegenstand heraus.
Î B) Anschließend lässt sie sich herausziehen.
Î C) Stecken Sie den Hochdruckschlauch bis zum Anschlag in
die Handspritzpistole. Drücken Sie die Klammer zurück in die
Handspritzpistole.
Î D) Sichern Sie damit den Hochdruckschlauch.
6 Deutsch
Page 7
Inbetriebnahme
Abbildung
Î A) Drücken Sie ein Strahlrohr (oder die Waschbürste) in den
Bajonettverschluss der Handspritzpistole.
Î B) Drehen Sie es danach um 90 ° (B) bis es einrastet.
Abbildung
Î Schließen Sie den Hochdruckschlauch am Hochdruckausgang
an.
Achtung: Der Hochdruckschlauch darf nicht beschädigt sein
(Berstgefahr). Ein beschädigter Hochdruckschlauch muß unverzüglich ausgetauscht werden. Wenden Sie sich in diesem
Fall an unser Servicetelefon.
Abbildung
Î A) Schrauben Sie das Kupplungsteil auf den Wasseranschluss
des Gerätes.
Î B) Drücken Sie die Schnellkupplung Ihres Wasserschlauchs
auf die Kupplung des Wasseranschlusses. Die Kupplung muß
einrasten.
Abbildung
Î Schließen Sie Ihren Wasserschlauch an die Wasserleitung an.
Öffnen Sie den Wasserhahn vollständig.
Achtung: Beim Betrieb des Hochdruckreinigers mit geschlos-
sener Wasserzuleitung kommt es zu einer Schädigung der Zylinderkopfeinheit. Den Hochdruckreiniger nie mit
geschlossenem Wasserhahn betreiben.
Abbildung
Î Stecken Sie den Netzstecker in die Steckdose.
Deutsch 7
Page 8
Betrieb mit Hochdruck
몇 Verletzungsgefahr
Durch den austretenden Wasserstrahl an der Hochdruckdüse
wirkt eine Rückstoßkraft auf die Handspritzpistole. Für sicheren
Stand sorgen und Handspritzpistole und Strahlrohr gut festhalten.
Strahlrohr mit Druckregulierung
Den Arbeitsdruck können Sie stufenlos einstellen, indem Sie das
Strahlrohr außen verdrehen (+ / –).
Strahlrohr mit Rotordüse
Ein mit hoher Drehzahl rotierender Rundstrahl erzeugt einen hohen Aufpralldruck und dadurch ein gutes Reinigungsergebnis,
bei hartnäckigen Verschmutzungen.
Spritzschutz für Rotordüse
Der Spritzschutz lässt sich einfach auf die Rotordüse aufstecken
und auch wieder abnehmen. Schützt zuverlässig vor unerwünschtem Spritzwasser.
Abbildung
Î Befestigen Sie ein Strahlrohr auf der Handspritzpistole.
Abbildung
Î Schalten Sie das Gerät ein.
Hinweis: Das Gerät ist mit einem Druckschalter ausgestat-
tet. Der Motor läuft nur an, wenn der Hebel der Pistole gezo-
gen ist.
Abbildung
Î Entsichern Sie den Hebel der Handspritzpistole mit der Si-
cherungsraste.
Abbildung
Î Ziehen Sie den Hebel der Pistole.
Hinweis: Der Hebel der Pistole darf bei Betrieb nicht festge-
klemmt werden.
8 Deutsch
Page 9
Betrieb mit rotierender Waschbürste
Die rotierende Waschbürste ist besonders für die Autoreinigung
geeignet. Bei gefülltem Reinigungsmitteltank wird automatisch
Reinigungsmittel zugemischt.
Hinweis: Stellen Sie sicher, dass die Waschbürste frei von
Schmutz- oder sonstigen Partikeln ist, sie könnten Lackschäden
verursachen. Weiter ist darauf zu achten, dass der Wasserdurchfluss gewährleistet ist. Auch eine trockene Verwendung kann zu
Lackschäden führen.
Î Befestigen Sie die Waschbürste auf der Handspritzpistole.
Î Siehe Betrieb mit Hochdruck Punkt 12 bis 14.
Betrieb mit Reinigungsmittel
Hinweis:
Reinigungsmittel kann nur im Niederdruck zugemischt werden.
Abbildung
Î Befestigen Sie das Strahlrohr mit Druckregulierung auf der
Handspritzpistole und stellen Sie das Strahlrohr auf Niederdruck (Richtung "–").
Wichtig: Im Hochdruckbetrieb (Druckregulierung auf "+") und
mit der Rotordüse wird kein Reinigungsmittel gefördert.
Abbildung
Î A) Mischen Sie 0,1 Liter Reinigungsmittel-Konzentrat mit 1 Li-
ter Leitungswasser.
Î B) Füllen Sie diese Reinigungsmittel-Lösung in den Reini-
gungsmitteltank.
Î C) Stecken Sie den Reinigungsmittel-Saugschlauch in den Rei-
nigungsmitteltank.
Î Siehe Betrieb mit Hochdruck Punkt 12 bis 14.
Empfohlene Reinigungsmethode
Î Reinigungsmittel sparsam auf die trockene Oberfläche sprühen
und einwirken (nicht trocknen) lassen.
Hinweis: Bei der Autowäsche zusätzlich die rotierende Waschbürste verwenden
Î Gelösten Schmutz mit dem Hochdruckstrahl abspülen.
Deutsch 9
Page 10
Betrieb unterbrechen
Î Hebel der Handspritzpistole loslassen.
Î In Arbeitspausen Hebel der Handspritzpistole mit Siche-
rungsraste sichern.
Î Bei längeren Arbeitspausen (über 5 Minuten) zusätzlich das
Gerät am Geräteschalter ausschalten.
Betrieb beenden
Abbildung
Î Schalten Sie das Gerät aus.
Abbildung
Î A) Ziehen Sie den Netzstecker aus der Steckdose.
B) Schließen Sie den Wasserzulauf.
Abbildung
Î A) Ziehen Sie den Hebel der Pistole bis das System drucklos
ist.
B) Sichern Sie den Hebel mit der Sicherungsraste gegen un-
beabsichtigtes Öffnen.
Abbildung
Bei gefülltem Reinigungsmitteltank beachten: Nach Gebrauch bitte Reinigungsmittel-Saugschlauch mit Reinigungsmittel-Filter bis an den Deckel herausziehen. Damit wird
sichergestellt, dass keine Reinigungsmittel-Lösung über den
Reinigungsmittel-Saugschlauch in die Hochdruckpumpe läuft,
während das Gerät nicht benutzt wird.
Gerät aufbewahren
Abbildung
Î Stellen Sie die Handspritzpistole, das Strahlrohr mit Druckre-
gulierung, das Strahlrohr mit Rotordüse sowie die rotierende
Waschbürste in die Aufnahmen an der Rückseite des Gerä-
tes.
Î Das Netzkabel und den Hochdruckschlauch können Sie über
den Transportgriff hängen.
Î
Frostschutz
Frost kann das nicht vollständig entleerte Gerät zerstören. Gerät
im Winter in einem frostfreien Raum aufbewahren.
10 Deutsch
Page 11
Pflege und Wartung
Verletzungsgefahr
Vor allen Pflege- und Wartungsarbeiten, Gerät ausschalten und Netzstecker ziehen.
Reinigung
Vor längerer Lagerung, z. B. im Winter:
Abbildung
Î Reinigen Sie das Sieb im Wasseran-
schluss.
Schrauben Sie das Kupplungsteil vom
Wasseranschluss ab. Ziehen Sie das
Sieb mit einer Flachzange heraus. Achten Sie darauf, dass das Gewebe nicht
beschädigt wird!
Abbildung
Î Reinigen Sie den Reinigungsmittel-Filter
und setzen Sie ihn wieder ein.
Allgemeine Hinweise
Wirkungsweise der Sicherheitselemente
Wenn die Handspritzpistole geschlossen
wird, schaltet ein Druckschalter das Gerät
aus. Das eingebaute Sicherheitsventil ist die
Sicherheitseinrichtung gegen Überschreitung des zulässigen Betriebsüberdruckes.
Ersatzteile
Verwenden Sie nur Originalersatzteile und zubehör, die vom Hersteller zugelassen
sind, um die Sicherheit des Geräts nicht zu
beeinträchtigen.
Altgerätentsorgung
Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Ver-
wertung zugeführt werden sollten.
Bitte entsorgen Sie Altgeräte deshalb über
geeignete Sammelsysteme.
Kundendienst / Abholservice
Falls die Störungshilfen nicht zu dem gewünschten Ergebnis führen, bedienen Sie
sich unserer Hotline (gilt nur für Deutschland).
Dort erhalten Sie Informationen zum Abholservice für die Reparatur.
Wartung
Das Gerät ist wartungsfrei.
Î Überprüfen Sie regelmäßig die Netzan-
schlussleitung und den Hochdruckschlauch auf Beschädigungen.
Beschädigte Anschlussleitung unverzüglich durch autorisierten Kundendienst/Elektro-Fachkraft austauschen
lassen. Beschädigten Hochdruckschlauch unverzüglich austauschen
(Berstgefahr).
Montag-Freitag 8.00 -17.00 Uhr
SERVICE TELEFON:
01805 / 212 784
Für die Abholung halten Sie bitte Ihr Gerät
versandbereit, im Originalkarton, transportfähig verpackt.
Während der Garantiezeit sind Abholung,
Reparatur und Rücksendung kostenlos.
Nach Ablauf der Garantiezeit haben Sie
ebenfalls die Möglichkeit, das defekte Gerät
zur Reparatur abholen zu lassen. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. Verwenden Sie den
Originalkarton oder achten Sie auf bruchsichere Verpackung.
12 ct. pro angefangene Minute
Deutsch 11
Page 12
Technische Daten
Stromanschluss
Wartungsfreier Induktionsmotor
Spannung 230 V
Stromart 1~50 Hz
Anschlussleistung 2,1
Netzabsicherung (träge) 10 A
Schutzklasse 1,IPX 5
Wasseranschluss
Zulauftemperatur max. 40 °C
Zulaufmenge, min. 600 l/h
Zulaufdruck max. 1,2 MPa
Zulaufschlauch
- Länge, min. 7,5 m
- Durchmesser, min. 1/2 Zoll
Leistungsdaten
Betriebsdruck max. 15 MPa
Arbeitsdruck 12 MPa
Fördermenge 7,5 l/min
Reinigungsmittelansaugung 20 l/h
Rückstoßkraft der
Handspritzpistole
Schalldruckpegel
Lpa (EN60704-1)
Schallleistungspegel
Lwa (2000/14/EG)
Hand-Arm Vibrationswert
(ISO 5349)
Technische Änderungen vorbehalten!
16 N
74 dB(A)
87 dB(A)
2,14 m/s
CE-Erklärung
Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in
Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und
Gesundheitsanforderungen der EG-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert
diese Erklärung ihre Gültigkeit.
Produkt: Hochdruckreiniger
Typ:
Einschlägige EG-Richtlinien
98/37/EG
73/23/EWG (+93/68/EWG)
89/336/EWG (+91/263/EWG, 92/31/EWG,
93/68/EWG)
2000/14/EG
Angewandte harmonisierte Normen
EN 60335–1
EN 60335–2–79
DIN EN 55014–1:2000 +A1:2001 +A2:2002
DIN EN 55014–2:1997 +A1:2001
DIN EN 61000–3–2:2000
DIN EN 61000–3–3:1995 +A1:2001
Angewandtes Konformitätsbewertungsverfahren
2
Anhang V
Schallleistungspegel dB(A)
Gemessen:
Garantiert:
Es ist durch interne Maßnahmen sichergestellt, dass die Seriengeräte immer den Anforderungen der aktuellen EG-Richtlinien
und den angewandten Normen entsprechen.
Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht der Geschäftsführung.
TOP CRAFT
86 dB(A)
87 dB(A)
12 Deutsch
Erich Moritsch
Cleanerworld GmbH
Am Schützenbaum 19
D-97953 Königheim
Page 13
Störungshilfe
In diesem Kapitel möchten wir Ihnen Hinweise geben, wie Sie leichte Störungen selbst
beheben können. Für weitere Fragen wenden Sie sich an unser Servicetelefon.
Verletzungsgefahr
Vor allen Pflege- und Wartungsarbeiten, Gerät ausschalten und Netzstecker ziehen.
Warnung
Reparaturarbeiten und Arbeiten an elektrischen Bauteilen dürfen nur vom autorisierten Kundendienst durchgeführt werden.
Bei Funktionsstörungen prüfen Sie bitte
die Funktion mit beiden Strahlrohren.
Gerät läuft nicht
Î Prüfen Sie die Netzspannung.
Î Prüfen Sie die Anschlussleitung auf Be-
schädigung.
Aus der Düse kommt wenig oder kein
Wasser
Î Prüfen Sie die Wasserzulaufmenge.
Î Prüfen Sie sämtliche Zulaufleitungen zur
HD-Pumpe auf Dichtheit oder Verstopfung.
Î Reinigen Sie das Sieb im Wasseran-
schluss.
(Siehe Kapitel „Pflege und Wartung)
Î Entlüften Sie das Gerät:
Lassen Sie das Gerät ohne angeschlossenen Hochdruckschlauch laufen, bis
das Wasser blasenfrei am Hochdruckausgang austritt. Schließen Sie danach
den Hochdruckschlauch wieder an.
Wasser tritt stoßweise aus / Gerät schaltet ein und aus
Î Reinigen Sie das Strahlrohr mit Druckre-
gulierung:
Verschmutzungen aus der Düsenbohrung mit einer Nadel entfernen und mit
Wasser von vorne nachspülen.
Î Prüfen Sie die Wasserzulaufmenge.
Keine Reinigungsmittelansaugung
Î Stellen Sie das Strahlrohr mit Druckre-
gulierung auf niedrigsten Druck (Richtung "–").
Î Reinigen Sie den Filter am RM-Saug-
schlauch.
Î Überprüfen Sie den RM-Saugschlauch
auf Knickstellen
Gerät undicht
Î Prüfen Sie den O-Ring an der Hoch-
druckschlauch-Verschraubung. Defekten oder gequetschten O-Ring
austauschen (wenden Sie sich an unser
Servicetelefon).
Î Eine geringe Undichtheit der Pumpe (3
Tropfen pro Minute) ist normal. Bei starker Undichtheit wenden Sie sich an unser SERVICE TELEFON.
Deutsch 13
Page 14
Garantie
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät trotzdem
nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unsere auf
der Garantiekarte aufgeführte Serviceadresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die Garantiekarte ausgedruckte Service-Hotline zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt – ohne, dass dadurch Ihre gesetzliche Rechte
eingeschränkt werden – Folgendes:
1 Garantieansprüche können Sie nur innerhalb eines Zeitraumes von max. 3 Jahren, ge-
rechnet ab Kaufdatum, erheben. Unsere Garantieleistung ist auf die Behebung von Material- und Fabrikationsfehlern bzw. den Austausch des Gerätes beschränkt. Unsere
Garantieleistung ist für Sie kostenlos.
2 Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben wer-
den. Die Geltendmachung von Garantieansprüchen nach Ablauf des Garantiezeitraumes ist ausgeschlossen, es sei denn, die Garantieansprüche werden innerhalb einer
Frist von 2 Wochen nach Ablauf des Garantiezeitraumes erhoben.
3 Ein defektes Gerät lassen Sie bitte kostenlos durch unseren Servicepartner abholen. Die
Abholung erfolgt innerhalb von 24 Stunden, wenn Sie die Abholung bis 15 Uhr bei unserem Servicepartner anmelden. Kontaktieren Sie dazu den Servicepartner. Wenn der Defekt im Rahmen unserer Garantieleistung liegt, erhalten Sie ein repariertes oder neues
Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum. Maßgeblich bleibt der Garantiezeitraum von 3 Jahren ab Kaufdatum. Dies gilt
auch bei Einsatz eines Vor-Ort-Services.“
Bitte beachten Sie, dass unsere Garantie bei missbräuchlicher oder unsachgemäßer Behandlung, bei Nichtbeachtung der für das Gerät geltenden Sicherheitsvorkehrungen, bei
Gewaltanwendungen oder bei Eingriffen, die nicht von der von uns autorisierten Serviceadresse vorgenommen wurden, erlischt.
Vom Garantieumfang nicht (oder nicht mehr) erfasste Defekte am Gerät oder Schäden,
durch die die Garantie erloschen ist, beheben wir gegen Kostenerstattung. Dazu senden Sie
das Gerät bitte an unsere Serviceadresse.
Aktionsdatum: 03/2007
14 Deutsch
Page 15
Serviceauftrag
Cleanerworld GmbH
Am Schützenbaum 19, D-97953 Königheim
Tel. 01805 / 212 784 FAX: 01805 / 212 785
Lieferanschrift Rechnungsanschrift
________________________________ ________________________________
________________________________ ________________________________
________________________________ ________________________________
Telefon: _________________________ Telefax: _________________________
Fabrikat Barcodenummer
___________________________
Die Barcodenummer finden Sie auf dem silberfarbenen Aufkleber des Geräts
unterhalb des Barcode (Strichcode).
Folgendes Zubehör packe ich bei:
____ Hochdruckschlauch ___ Strahlrohr mit Druckregulierung
(falls abweichend)
____ Pistole ___ Strahlrohr mit Rotordüse
Bitte behalten Sie das restliche Zubehör bei sich.
Das Gerät lässt sich dann einfacher verpacken!
Beanstandung (Grund der Reklamation)
__________________________________________________________________
Wir wünschen:
___ Reparatur ___ Kostenvoranschlag ab
Es wird das Einverständnis des Kunden vorausgesetzt, dass Prüfungen und Reparaturen gemäß
unseren gültigen Geschäftsbedingungen, sowie den VDE, UVV, u. a. Sicherheitsbestimmungen
ausgeführt werden.
__________________________________________________________________
Ort, Datum Unterschrift des Auftraggebers bzw. Bevollmächtigten
€ _____,-- ___ Garantie
(3 J. ab Kaufdatum)
Deutsch 15
Page 16
GARANTIEKARTE
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät
trotzdem nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an
unsere auf der Garantiekarte aufgeführte Serviceadresse zu wenden. Gern stehen wir
Ihnen auch telefonisch über die Garantiekarte ausgedruckte Service-Hotline zur
Verfügung. Für die Geltendmachung von Garantiea
durch Ihre gesetzliche Rechte eingeschränkt werden – Folgendes:
1. Garantieansprüche können Sie nur innerhalb eines Zeitraumes von max. 3 Jahren,
gerechnet ab Kaufdatum, erheben. Unsere Garantieleistung ist auf die Behebung
von Material- und Fabrikationsfehlern bzw. den Austausch des Gerätes beschränkt. Unsere G
2. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben
werden. Die Geltendmachung von Garantieansprüchen nach Ab lauf des Garantiezeitraumes ist ausgeschlossen, es sei denn, die Garantieansprüche werden
innerhalb einer Frist von 2 Wochen nach Ab
3. Ein defektes Gerät lassen Sie bitte kostenlos durch unseren Servicepartner
abholen.
Die Abholung erfolgt innerhalb von 24 Stunden, wenn Sie die Abholung bis 15 Uhr
bei unserem Servicepartner anmelden. Kontaktieren Sie dazu den Servicepartner.
Wenn der Defekt im Rahmen unserer Garantieleist
repariertes oder neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes
beginnt kein neuer Garantiezeitraum. Maßgeblich bleibt der Garantiezeitraum von
3 Jahren ab Kaufdatum. Dies gilt auch bei Einsatz eines Vor-Ort-Services.“
arantieleistung ist für Sie kostenlos.
nsprüchen gilt – ohne, dass da-
lauf des Garantiezeitraumes erhoben.
ung liegt, erhalten Sie ein
Bitte beachten Sie, dass unsere Garantie bei missbrä
Behandlung, bei Nichtbeachtung der für das Gerät geltenden Sicherheitsvorkehrungen,
bei Gewaltanwendungen oder bei Eingriffen, die nicht von der von uns autorisierten
Serviceadresse vorgenommen wurden, erlischt.
Vom Garantieumfang nicht (oder nicht mehr) erfasste Defekte am Gerät oder Schäden,
durch die die Garantie erloschen ist, beheben wir gegen Kostenerstattung. Dazu
senden S
ie das Gerät bitte an unsere Serviceadresse.
uchlicher oder unsachgemäßer
16 Deutsch
Loading...
