Topcom Xplorer 871A User Manual

Xplorer 871A

QUICK INSTALLATION GUIDE

GUIDE FÖR SNABBINSTALLATION

V1.0

¬

GB The features described in this manual are published with reservation to modifications.

S Funktionerna i denna bruksanvisning publiceras med reservation för ändringar.

FOR USE IN: SWEDEN

This product is in compliance with the essential requirements and other relevant provisions of the R&TTE directive 1999/5/EC.

The Declaration of conformity can be found on :

http://www.topcom.net/support/cedeclarations.php

This product is made by Topcom Belgium

Topcom Xplorer 871A

1. INTRODUKTION 4

1.1 LEVERANSINNEHÅLL 4

1.2 EGENSKAPER 4

2. ADSL-MODEMETS FUNKTION 4

2.1 DE ÖVERSTA LED-LAMPORNA 4

2.2 DE BAKRE UTTAGEN 5

2.3 KABELFÖRING 5

2.4 LINJEKOPPLING 5

2.5 VANLIGA ANVÄNDNINGSOMRÅDEN 6

3. KONFIGURERA NÄTVERKSINSTÄLLNINGAR 7

3.1 For Windows XP 7

4. FELSÖKNING. 9

5. GARANTI 9

5.1 GARANTI 9

5.2 GARANTIÅTAGANDE 9

5.3 GARANTI UNDANTAG 9

SVENSKA

Topcom Xplorer 871A 3

Topcom Xplorer 871A

1 INTRODUKTION

1.1 LEVERANSINNEHÅLL

1. ADSL-modem

2. Ett ADSL-filter

3. Ett telefonjack

4. Snabbinstallation manual

5. Två RJ-11 ADSL/telefonsladdar

6. En CAT-5 LAN övergångssladd

7. En nätströmsadapter

1.2 EGENSKAPER

ADSL Multi-Mode standard:

• nedströms upp till 8Mbps.

• uppströms upp till 1024Kbps.

• följer Multi-Mode standard (ANSI T1.413, version 2; G.dmt (G.992.1); G.lite (G992.2); G.hs (G994.1)).

Kopplingsprotokoll:

• RFC 1483 Överbryggat läge LLC/SNAP

Virtuell krets:

• Fördefinierade virtuella kretsar (VPI/VCI) : 8/35 & 0/100

2 ADSL-MODEMETS FUNKTION

2.1 DE ÖVERSTA LED-LAMPORNA

1 2 3 4 5

LED Meaning

1PWRFast sken n r sp nning r korrekt ansluten.

2 SYS Fast sken indikerar att modemet fungerar korrekt.

3 LNK Fast sken d LAN-anslutningen r uppr ttad.

4 COL Blinkar vid trafik mellan modem och dator.

5 ADSL Blinkar vid uppstart av ADSL och lyser med fast sken d f rbindelsen r uppr ttad.

4 Topcom Xplorer 871A

Topcom Xplorer 871A

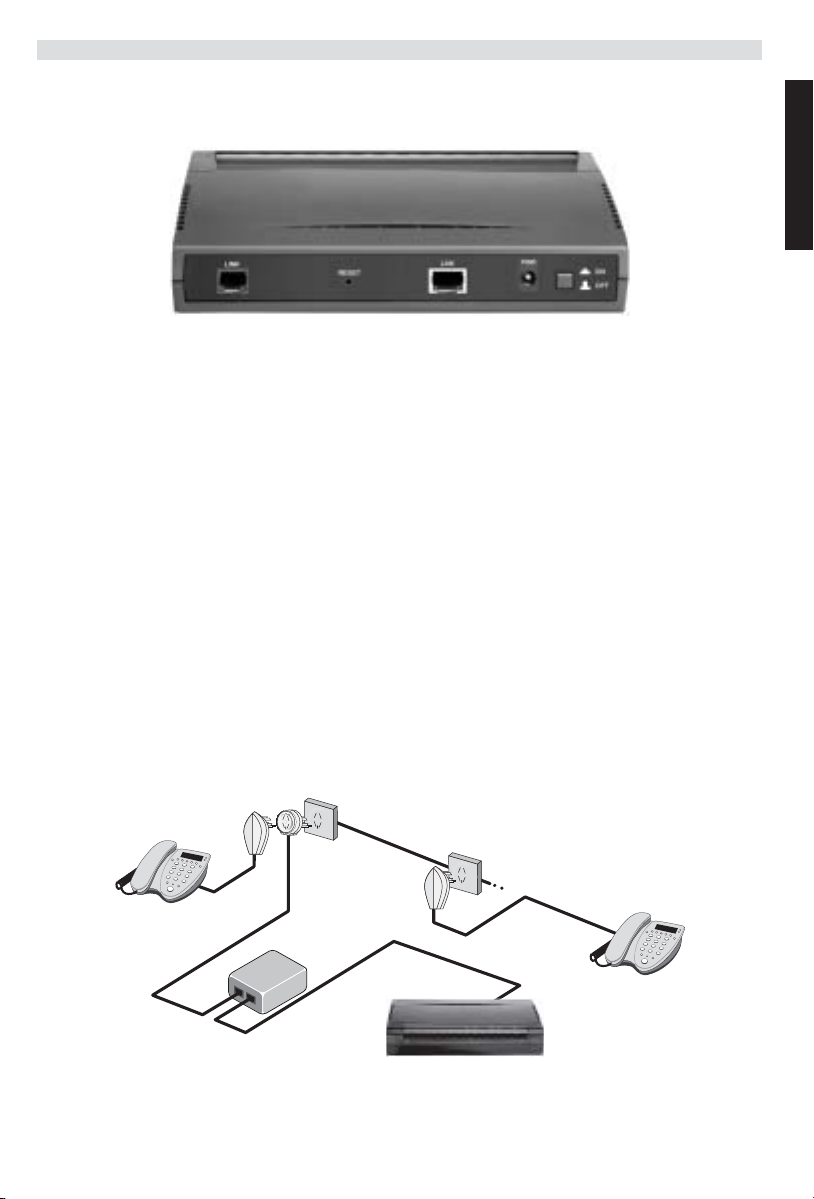

2.2 DE BAKRE UTTAGEN

LINK (RJ-11-sladd) Anslut en av de två medföljande RJ-11-sladdarna mellan denna port och den medföljande splittern

(ADSL-filtret).

LAN (RJ-45-kontakt) Anslut den medföljande nätverksladden till denna port när du ansluter till nätverkskort på PC:n.
Anslut en Ethernet-sladd till denna port när
du ansluter till ett LAN, t ex ett nätverk på jobbet eller hemma.

PWR Anslut den medföljande nätströmsadaptern till detta jack.

2.3 KABELFÖRING

Ethernet-porten

Apparatens LAN-port är kopplad precis som en nätverksadapter. Från apparaten direkt till en PC. Sladden ska vara en
Ethernet övergångssladd. Rak eller korsad kabel spelar inte någon roll, modemet känner igen båda typerna.

2.4 LINJEKOPPLING

För att ditt ADSL-modem ska fungera tillfredsställande, krävs att du har ett vanligt fast analogt telefonabonnemang och
att du ansluter ADSL-modemet till det första jacket. Detta gäller alla ADSL-modem. Om utrustningen inte installerats
korrekt i första jacket kan du få störande ljud i telefonerna eller att din ADSL uppkoppling bryts när någon telefonlur
lyfts. I en lägenhet brukar det första telefonjacket finns närmast entrédörren. I en villa sitter oftast första jacket på nedre
våningen. I äldre villor med luftledning direkt från stolpen kan första jacket vara placerat på övervåningen.
Om första jacket sitter långt från din dator kan du antingen köpa en förlängningskabel eller beställa flyttning av
telefonjacket.
Om du ansluter en telefon till första jacket och därpå lyfter luren, skall det inte gå att få linje på något av de andra jacken.
När du anslutit ADSL-modemet till första telefonjacket enligt nedanstående principskiss, kommer din utrustning att
fungera klanderfritt.

SVENSKA

PHONE

E

E

N

IN

O

M

H

• L

E

D

• P
O

• M

PHONE

XPLORER 871A

Topcom Xplorer 871A 5

Topcom Xplorer 871A

2.5 VANLIGA ANVÄNDNINGSOMRÅDEN

INTERNET

INTERNET

(*) not included

XPLORER 871A

XPLORER 871A

XPLORER 871A

INTERNET

(*)

(*) not included

6 Topcom Xplorer 871A

Topcom Xplorer 871A

3KONFIGURERA NÄTVERKSINSTÄLLNINGAR

I detta avsnitt beskrivs vilken konfigurering som krävs för LAN-anslutna PC som kommunicerar med ADSLmodem.
Antingen för att konfigurera apparaten eller för tillgång till nätverket.

3.1 FÖR WINDOWS XP

1. Gå till Start / Kontrollpanelen (i Classic View). Dubbelklicka på Nätverksanslutningar, iKontrollpanelen.

SVENSKA

2. Dubbelklicka på Lokal nätverksanslutning.

3. Klicka på Egenskaper i fönstret LAN nätverksanslutning.

Topcom Xplorer 871A 7

Topcom Xplorer 871A

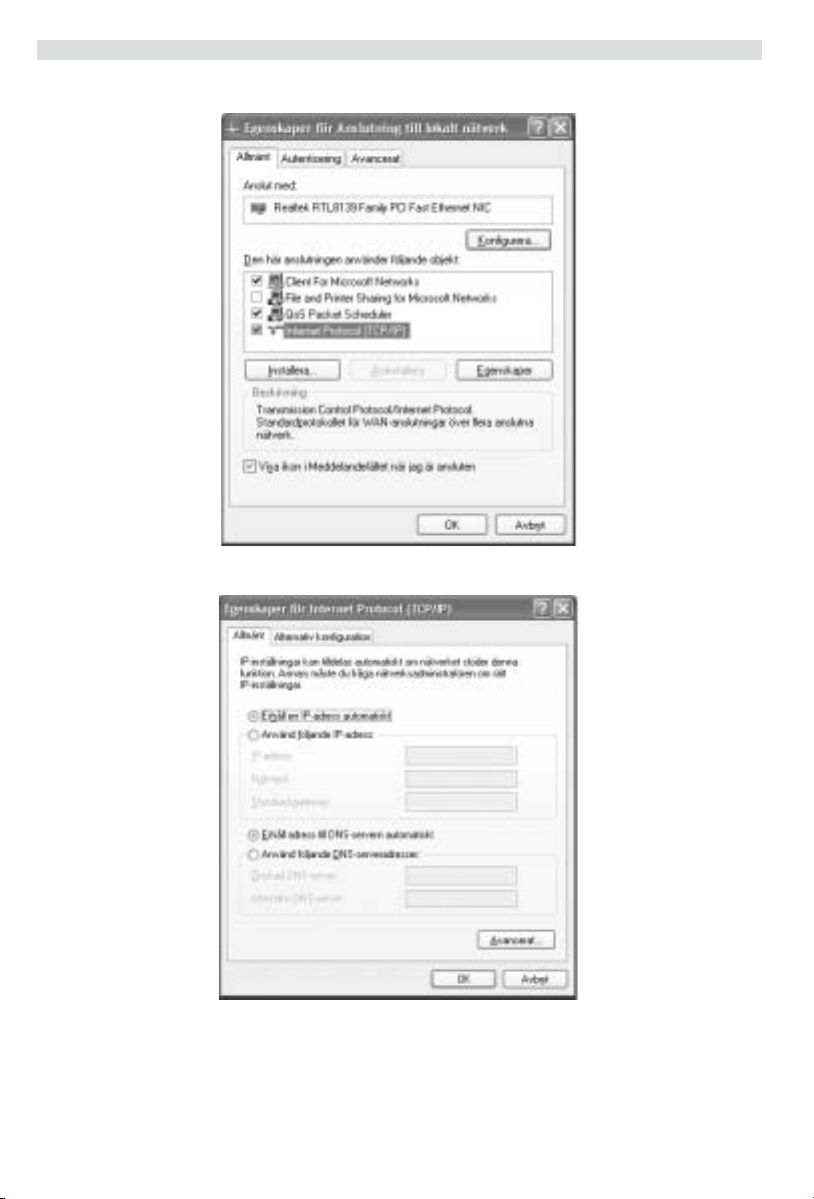

4. Välj Internetprotokoll (TCP/IP) och klicka på Egenskaper.

5. Välj Automatisk IP-adress och Automatisk DNS-serveradress radioknappar.

6. Klicka på OK för att avsluta konfigurationen.

Nu skall ditt modem vara kopplat på rätt sätt och din dator förberedd för anslutning till ADSL enligt de villkor och
instruktioner du fått från din Internetoperatör.

Se Internetoperatörens anvisning om hur du skall ange dina abbonentuppgifter.

8 Topcom Xplorer 871A

Topcom Xplorer 871A

4 FELSÖKNING.

Problem och åtgärder:

Läs igenom installationsanvisningen noga och kontrollera att alla steg utförts på rätt sätt och att inga kablar sitter löst
eller är skadade.

Oljud i telefonen Efter att du kopplat in modemet med den

Oljud i telefonen Efter att du kopplat in modemet med den

Ingen Internetförbindelse Datorn har ingen kontakt med modemet. Kontrollera att LAN kabeln sitter i rätt uttag på

Ingen Internetförbindelse Modemet har ingen kontakt med ADSL Kontrollera att modemets indikeringslampa ADSL

Lamporna lyser som de skall
men jag kommer inte ut på
Internet

Allt fungerade tidigare men nu
fungerar det inte längre.

medföljande utrustningen enligt anvisningen,
hörs ett oväsen i din telefon.

medföljande utrustningen enligt anvisningen,
hörs ett oväsen i din telefon.

Autentiseringen med dina användaruppgifter har
inte utförts korrekt.

Vid överspänning på linjen vid åskväder eller
dylikt kan modemet drabbas av driftstörning.

Ditt modem sitter inte i förstajacket. En telefon
som ansluts på linjen före modemet, kommer att
utsättas för ofiltrerad signal. Studera noggrant
avsnittet linjekoppling.

Ditt förstjack kan vara felkopplat. Den vanligaste
anledningen är att förstajacket kopplats parallellt
med de efterföljande jacken.

datorn och att modemets indikeringslampa LNK
lyser.Kontrollera även att inställningar för nätverk
utförts korrekt i datorn.

lyser. Lampan blinkar under synkronisering och
lyser med fast sken inom en minut efter
inkoppling på linje med ADSL.

Se dokumentationen från din Internetleverantör.
Säkerställ att du följt instruktionen om hur du
använder dina inloggningsuppgifter.

Bryt strömmen till modemet en minut och anslut
igen. Skulle det inte fungera, bryt strömmen igen
och tryck in den lilla resetknappen som återfinnes
på modemets baksida. Återanslut modemet och
prova igen.

5 GARANTI

SVENSKA

5.1 GARANTI

Topcoms produkter har en garantilängd på 24 månader. Garantilängden startar vid inköpstillfället.
Förbrukningsvaror och defekter som orsakar en obetydlig påverkan på utrustningens funktion eller värde täcks inte av
garantin. Rätten till garanti måste bevisas med uppvisande av inköpskvittot i original, där inköpsdatum och
produktmodell framgår.

5.2 GARANTIÅTAGANDE

En apparat med fel måste återlämnas till ett servicecenter för Topcom, inklusive ett giltigt inköpskvitto. Om ett fel
uppstår på apparaten under garantiperioden, reparerar Topcom eller dess officiellt förordnade servicecenter alla
defekter orsakade av material- eller tillverkningsfel utan kostnad.
Topcom bestämmer själv om företagets garantiförpliktelser ska uppfyllas genom reparation eller utbyte av den felaktiga
apparaten eller delar av den felaktiga apparaten. Vid utbyte kan de hända att färg och modell skiljer sig från den
ursprungligen köpta apparaten. Det ursprungliga inköpsdatumet ska fastställa starten på garantiperioden.
Garantiperioden förlängs inte om apparaten byts ut eller repareras av Topcom eller dess förordnade servicecenter.

5.3 GARANTI UNDANTAG

Skador eller defekter som är orsakade av felaktig skötsel eller hantering och skador som resulterar från användning av
delar som inte är original eller tillbehör som inte Topcom har rekommenderat täcks inte av garantin.
Garantin täcker inte skador orsakade av yttre faktorer som åska, vätskor och värme, inte heller skador orsakade under
transport. Garantin gäller inte om serienumret på enheten har ändrats, tagits bort eller gjorts oläsligt. Alla
garantianspråk blir ogiltiga om apparaten har reparerats, ändrats eller modifierats av köparen eller av obehöriga
servicecenter som ej är officiellt förordnade av Topcom.

Topcom Xplorer 871A 9
