Topcom Xplorer 871 User Manual

XPLORER 871

QUICK INSTALLATION GUIDE

GUIDE FÖR SNABBINSTALLATION

XPLORER 871 3

SVENSKA - GARANTI

• På denna utrustning är det 2 års garanti. Garantin gäller vid uppvisande av originalfaktura eller kvitto, under förutsättning att inköpsdatum och maskintyp står angivet.

• Under garantitiden utför Topcom kostnadsfritt reparationer på apparater behäftade med fel som orsakats av material- eller tillverkningsfel. Topcom uppfyller efter eget godtycke skyldigheterna som omfattas av garantin genom att antingen reparera eller byta ut skadad utrustning.

• Garantin omfattar inte fel och skador som orsakats av köparen eller av okvalificerad reparatör.

• Garantin omfattar inte skador som orsakats av okvalificerad behandling, och skador som orsakats av att andra än originaldelar eller tillbehör används, som inte rekommenderats av Topcom.

• Garantin omfattar inte skador som orsakats av yttre faktorer, såsom blixtar, vatten och eldsvåda. Garantin gäller inte heller om enhetsnumret på utrustningen har ändrats, tagits bort eller blivit oläslig.

OBS! Glöm inte att bifoga ditt inköpskvitto om du returnerar utrustningen.

1. INTRODUKTION

1.1 LEVERANSINNEHÅLL

1. ADSL-modem

2. Ett ADSL-filter (gäller endast Sverige)

3. Ett telefonjack (gäller endast Sverige)

4. En CD-ROM skiva med USB-drivrutin och manual

5. En bruksanvisning

6. Två RJ-11 ADSL/telefonsladdar

7. En CAT-5 LAN övergångssladd

8. En USB-sladd

9. En nätströmsadapter

1.2 EGENSKAPER

ADSL Multi-Mode standard:

• nedströms upp till 8Mbps.

• uppströms upp till 1024Kbps.

• följer Multi-Mode standard (ANSI T1.413, version 2; G.dmt (G.992.1); G.lite (G992.2); G.hs (G994.1)).

Kopplingsprotokoll:

• RFC 1483 Överbryggat läge LLC/SNAP

Virtuell krets :

• VPI : 8

• VCI : 35

SVENSKA

XPLORER 871 4

2. ADSL-MODEMETS FUNKTION

2.1 DE ÖVERSTA LED-LAMPORNA

1 2 3 4 5 6 7

LED Betyder 1 SYS Blinkar när routern fungerar riktigt. 2 ADSL RXD Blinkar när den tar emot data. 3 ADSL TXD Blinkar vid överföring av data. 4 ADSL SYN Lyser grönt när ADSL :ns fysiska skikt är anslutet. 5 LAN LNK Lyser grönt när LAN länken är uppe. 6 LAN ACT Blinkar när aktivitet förekommer på LAN-porten. 7 PWR Lyser grönt när nätströmsadaptern är ansluten.

2.2 BE BAKRE PORTARNA

Nätström USB LAN LINE

Nätström (jack) Anslut den medföljande nätströmsadaptern till detta jack. USB (USB-sladd) Anslut den medföljande USB-sladden till denna port när du ansluter till PC :n. LAN (RJ-45-sladd) Anslut den medföljande övergångssladden till denna port när du ansluter till

LINJE (RJ-11-sladd) Anslut den medföljande RJ-11-sladden till denna port när du ansluter till

ett NIC (nätverkskort) i PC :n. Anslut en UTP Ethernet-sladd till denna port när du ansluter till ett LAN, t ex ett nätverk på jobbet eller hemma.

ADSL.

XPLORER 871 5

2.3 KABELFÖRING

Genom Ethernet-porten

Apparatens LAN-port är kopplad precis som en nätverksadapter. Från apparaten direkt till en PC. Sladden ska vara en Ethernet övergångssladd.

Genom USB-porten

Apparaten kan användas som en nätverksadapter på din PC. Det innebär att du inte behöver installera en nätverksadaptor på din PC först, innan du ansluter din PC till ADSL-modemet. Anslut bara den medföljande USB-sladden till USB-porten på ADSL-modemet och anslut den andra änden till PC :n. Kontrollera att både ADSL-modemet och PC :n är på. På apparatens framsida sitter en rad LED-lampor. Kontrollera först och främst att LED-lamporna PWR, LAN LNK och ADSL SYN lyser.

2.4 LINJEKOPPLING (GÄLLER BARA SVERIGE)

XPLORER 871 6

2.5 VANLIGA ANVÄNDNINGSOMRÅDEN

DHCP clientDHCP client

PCPC

INTERNETINTERNET

Adsl LineAdsl Line

XPLORER 871XPLORER 871

Ethernet or USBEthernet or USBAdsl LineAdsl Line

PCPC

Ethernet or USBEthernet or USBAdsl LineAdsl Line

PCPC

EthernetEthernet EthernetEthernet

EthernetEthernet

BROADBAND

ROUTER

PCPC PCPC

PPPoE client software (*)PPPoE client software (*)

PCPC

(*)

(*) not included

EthernetEthernet EthernetEthernet

XPLORER 871 7

3. INSTALLATION OCH KONFIGURERING

3.1 INSTALLERA USB-DRIVRUTIN

!!! OBS!!! Du behöver bara installera USB-drivrutinerna om du vill använda modemet genom USB-porten och inte genom Ethernet-anslutningen .

Om du ansluter ADSL-modemet genom USB-porten första gången till PC :n, kommer Windows automatiskt att söka efter programvaran. Följ dessa steg för att installera USB-drivrutinen.

3.1.1 För Windows XP

1. När Windows meddelar att ny programvara påträffats, väljer du "Installera från lista eller specifik plats" och klicka på "Nästa >".

2. Sätt i installationsCD:n i CD-ROM enheten. Kontrollera "Sök borttagbara media" och klicka på "Nästa >". Därefter tar det bara några sekunder att söka och installera programvaran.

XPLORER 871 8

3. När fönstret "Installation av maskinvara" eller "Installation av programvara" dyker upp, trycker du bara på "Fortsätt i alla fall" för att gå vidare.

4. Klicka därefter på "Avsluta".

XPLORER 871 9

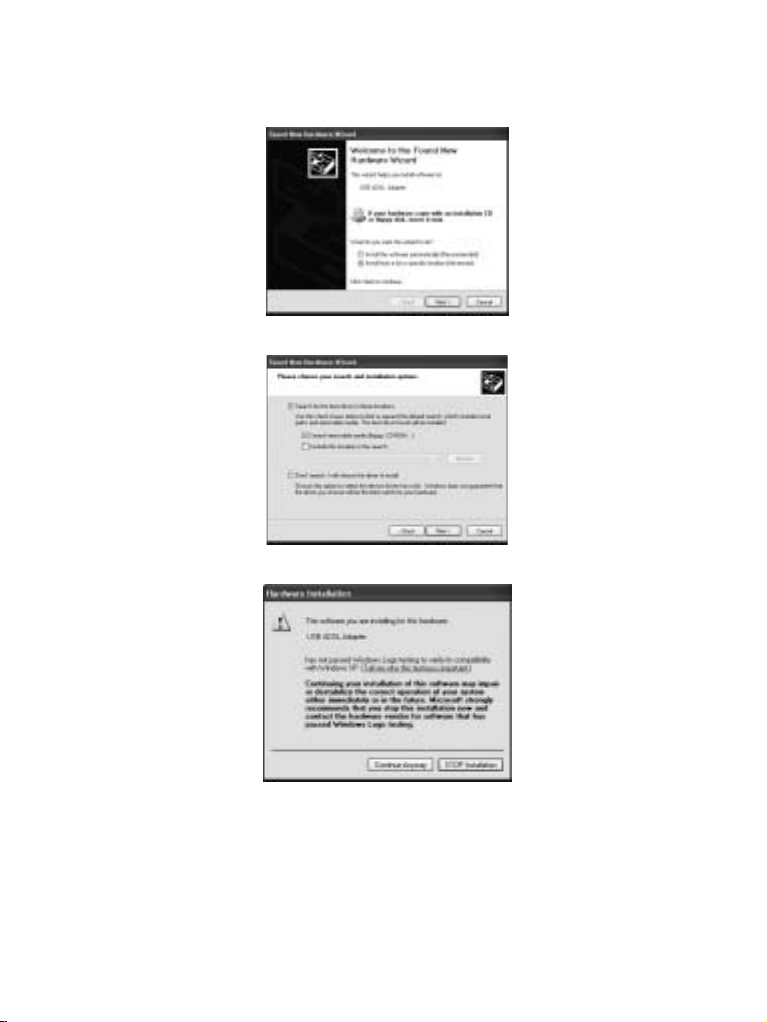

5. Efter en stund kommer Windows att visa att den nya maskinvaran, USB ADSL-adaptor, har påträffats. Välj "Installera från en lista eller specifik plats". Klicka på "Nästa >".

6. Klicka på "Nästa >"när följande bild dyker upp.

7. När fönstret "Installation av maskinvara" visas, trycker du på "Fortsätt ändå".

XPLORER 871 10

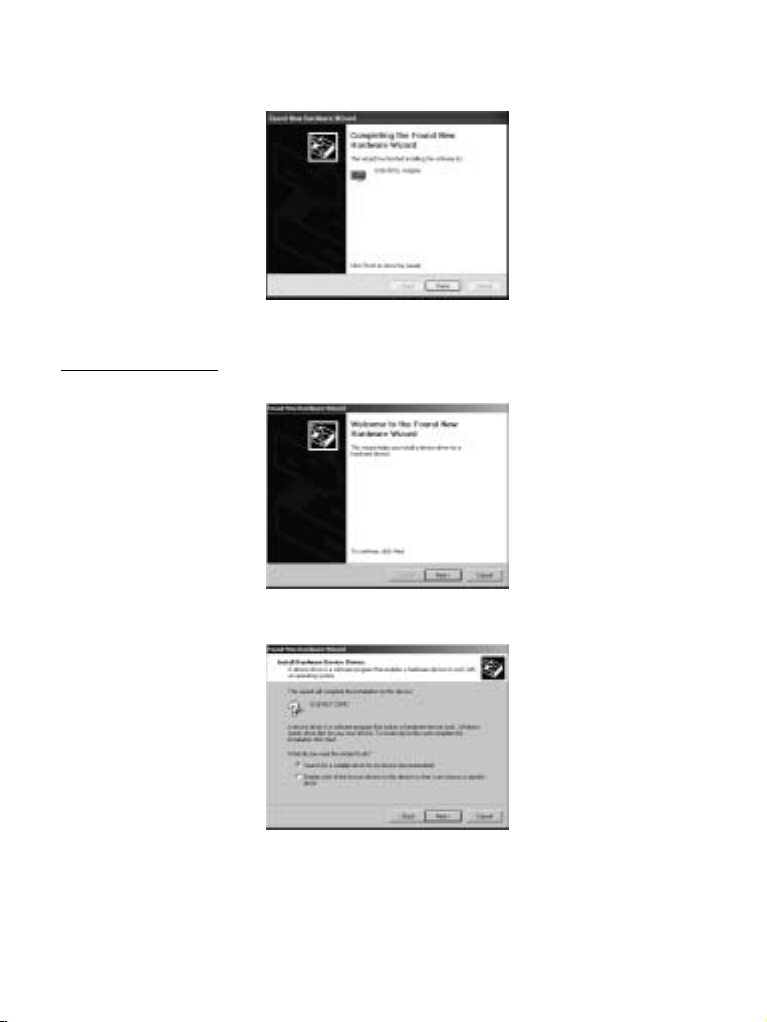

8. Klicka därefter på "Avsluta" för att avsluta installationen.

9. När drivrutinen är installerad, bör du följa instruktionerna i avsnittet "3.2 Konfigurera nätverksinställningar" nedan för att ändra nätverksinställningarna på din PC.

3.1.2 För Windows 2000

1. När Windows meddelar att den nya maskinvaran påträffats, klickar du på "Nästa >" för att fortsätta.

2. Välj "Sök efter lämplig drivrutin för min apparat". Klicka på "Nästa>". Sätt därefter i installationsCD:n i CD-ROM enheten.

XPLORER 871 11

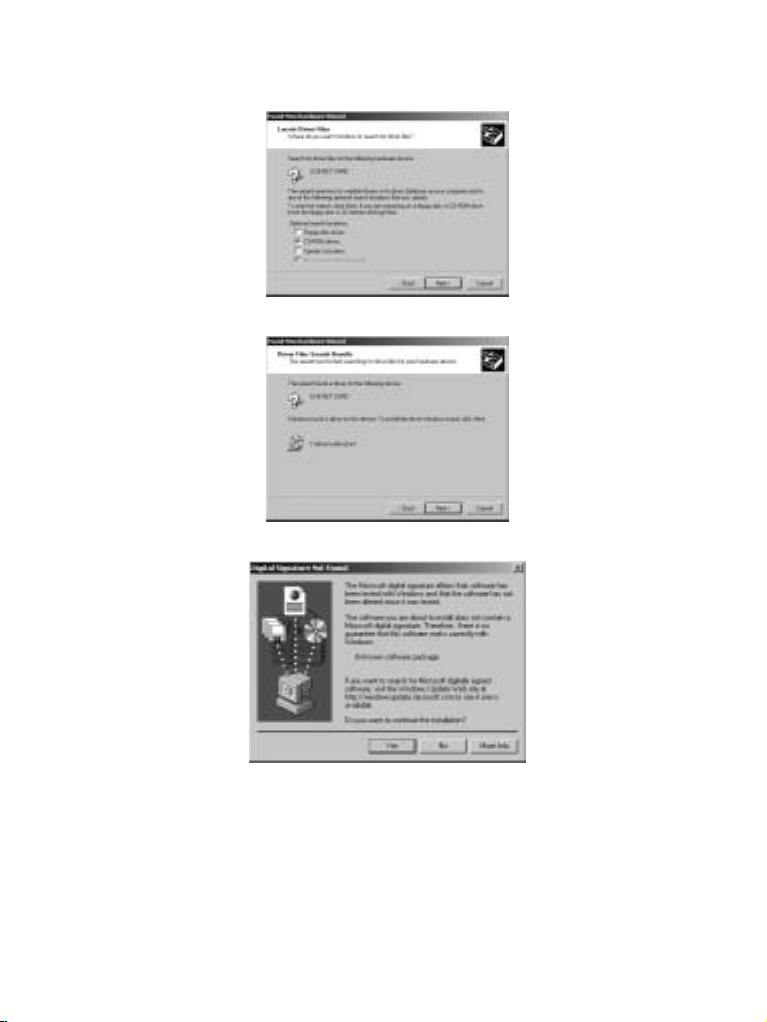

3. Markera "CD-ROM drivenhet" i nästa fönster och klicka på "Nästa>".

4. Följ installationsguiden och klicka på knappen "Nästa >".

5. När fönstret "Hittar inte digital signatur" visas, tryck på "Ja" för att fortsätta installationen.

XPLORER 871 12

6. Tryck på "Avsluta".

7. Om följande fönster visas: "Hittar inte digital signatur", tryck på "Ja" för att avsluta installationen.

3.1.3 För Windows Me

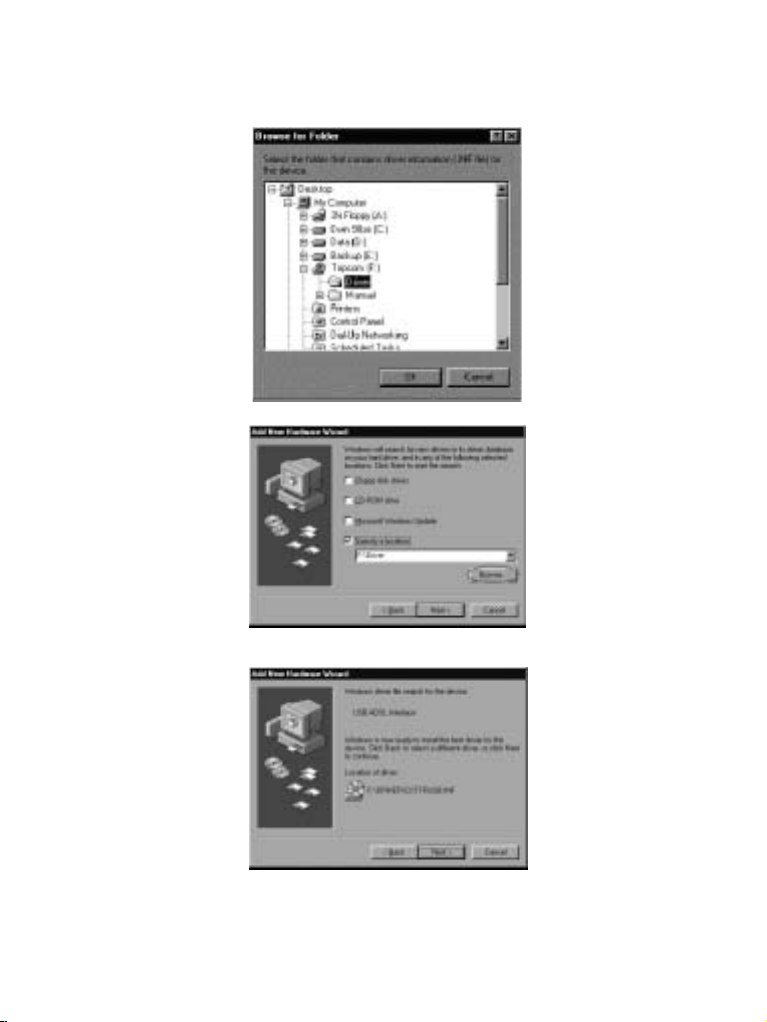

1. När Windows meddelar att ny maskinvara påträffats. Välj "Ange drivrutinens sökväg" och klicka på "Nästa >".

XPLORER 871 13

2. Sätt i installationsCD :n i CD-ROM enheten och markera "Borttagbar media". Klicka "Nästa>" för att fortsätta.

3. Följ installationsguiden och klicka på knappen "Nästa >".

4. Fortsätt följa installationsguiden. Windows kommer att börja kopiera filer till ditt system. Klicka sedan på "Avsluta".
