M12™ M-SPECTOR FLEX™ INSPECTION CAMERA

CAMÉRA D’INSPECTION M12™ M-SPECTOR FLEX™
CÁMARA DE INSPECCIÓN M12™ M-SPECTOR FLEX™

WARNING To reduce the risk of injury, user must read and understand operator's manual.
AVERTISSEMENT An de réduire le risque de blessures, l'utilisateur doit lire et bien

comprendre le manuel.

ADVERTENCIA Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual.

GENERAL POWER TOOL

WARNING

SAFETY WARNINGS

Read all safety warnings, instruc-

tions provided with this power tool. Failure to

follow all instructions listed below may result in

electric shock, re and/or serious injury. Save all
warnings and instructions for future reference.

The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-oper-

ated (cordless) power tool.

tions, illustrations and specica-

WORK AREA SAFETY

• Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

• Do not operate power tools in explosive atmo-

spheres, such as in the presence of ammable
liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

• Keep children and bystanders away while operat­ing a power tool. Distractions can cause you to lose

control.

ELECTRICAL SAFETY

• Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodied plugs and matching outlets will

reduce risk of electric shock.

• Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

• Do not expose power tools to rain or wet condi­tions. Water entering a power tool will increase the

risk of electric shock.

• Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords increase

the risk of electric shock.

• When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of

electric shock.

• If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter

(GFCI) protected supply. Use of an GFCI reduces

the risk of electric shock.

PERSONAL SAFETY

• Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use a power tool while you are tired or under

the inuence of drugs, alcohol or medication. A
moment of inattention while operating power tools

may result in serious personal injury.

• Use personal protective equipment. Always

wear eye protection. Protective equipment such
as a dust mask, non-skid safety shoes, hard hat or
hearing protection used for appropriate conditions

will reduce personal injuries.

• Prevent unintentional starting. Ensure the switch

is in the off-position before connecting to power
source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your nger on

the switch or energizing power tools that have the

switch on invites accidents.

• Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personal injury.

• Do not overreach. Keep proper footing and

balance at all times. This enables better control

of the power tool in unexpected situations.

• Dress properly. Do not wear loose clothing or
jewelry. Keep your hair and clothing away from
moving parts. Loose clothes, jewelry or long hair

can be caught in moving parts.

• If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

• Do not let familiarity gained from frequent use
of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of a second.

POWER TOOL USE AND CARE

• Do not force the power tool. Use the correct power
tool for your application. The correct power tool

will do the job better and safer at the rate for which
it was designed.

• Do not use the power tool if the switch does not
turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must be

repaired.

• Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from
the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power tool accidentally.

• Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the
power tool or these instructions to operate the
power tool. Power tools are dangerous in the hands

of untrained users.

• Maintain power tools and accessories. Check

for misalignment or binding of moving parts,
breakage of parts and any other condition that

may affect the power tool’s operation. If damaged,

have the power tool repaired before use. Many
accidents are caused by poorly maintained power

tools.

• Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

• Use the power tool, accessories and tool bits

etc. in accordance with these instructions,
taking into account the working conditions and

the work to be performed. Use of the power tool
for operations different from those intended could

result in a hazardous situation.

• Keep handles and grasping surfaces dry, clean
and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpected situations.

BATTERY TOOL USE AND CARE

• Recharge only with the charger specied by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of re when used
with another battery pack.

• Use power tools only with specically designated
battery packs. Use of any other battery packs may

create a risk of injury and re.

• When battery pack is not in use, keep it away
from other metal objects, like paper clips, coins,
keys, nails, screws or other small metal objects,

2

that can make a connection from one terminal

WARNING

to another. Shorting the battery terminals together

may cause burns or a re.

• Under abusive conditions, liquid may be ejected
from the battery; avoid contact. If contact ac­cidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation
or burns.

• Do not use a battery pack or tool that is dam­aged or modied. Damaged or modied batteries

may exhibit unpredictable behavior resulting in re,
explosion or risk of injury.

• Do not expose a battery pack or tool to re or

excessive temperature. Exposure to re or tem­perature above 265°F (130°C) may cause explosion.

• Follow all charging instructions and do not charge

the battery pack or tool outside the temperature
range specied in the instructions. Charging im-

properly or at temperatures outside the specied range
may damage the battery and increase the risk of re.

SERVICE

• Have your power tool serviced by a qualied

repair person using only identical replacement
parts. This will ensure that the safety of the power

tool is maintained.

• Never service damaged battery packs. Service
of battery packs should only be performed by the

manufacturer or authorized service providers.

SPECIFIC SAFETY RULES FOR

• Maintain labels and nameplates. These carry

important information. If unreadable or missing,

contact a MILWAUKEE service facility for a free

replacement.

cause radio interference in which case the user may

be required to take adequate measures.

This equipment has been tested and found to comply
with the limits for a Class A digital device, pursuant to

Part 15 of the FCC Rules. These limits are designed

to provide reasonable protection against harmful
interference when the equipment is operated in a

commercial environment. This equipment generates,

uses, and can radiate radio frequency energy and, if
not installed and used in accordance with the instruc­tion manual, may cause harmful interference to radio

communications. Operation of this equipment in a

residential area is likely to cause harmful interference
in which case the user will be required to correct the

interference at his own expense.
This device complies with Part 15 of the FCC Rules.
Operation is subject to the following two conditions:

(1) this device may not cause harmful interference,

(2) this device must accept any interference received,

MULTIMEDIA CAMERA

This is a class A product. In a domes­tic environment this product may

and

including interference that may cause undesired

operation.

SPECIFICATIONS

Cat. No. ..................................................... 2315-20

Volts.............................................................. 12 DC

Battery Type .................................................M12™

Charger Type................................................M12™

Memory Card ......................................................SD

Interface Cable ...................................... Micro USB

SYMBOLOGY

Volts

Wear Eye Protection

Allow Product to Contact Live
Electrical Parts

Direct Current

User Must Read Operator's Manual

To Prevent Electric Shock, Do Not

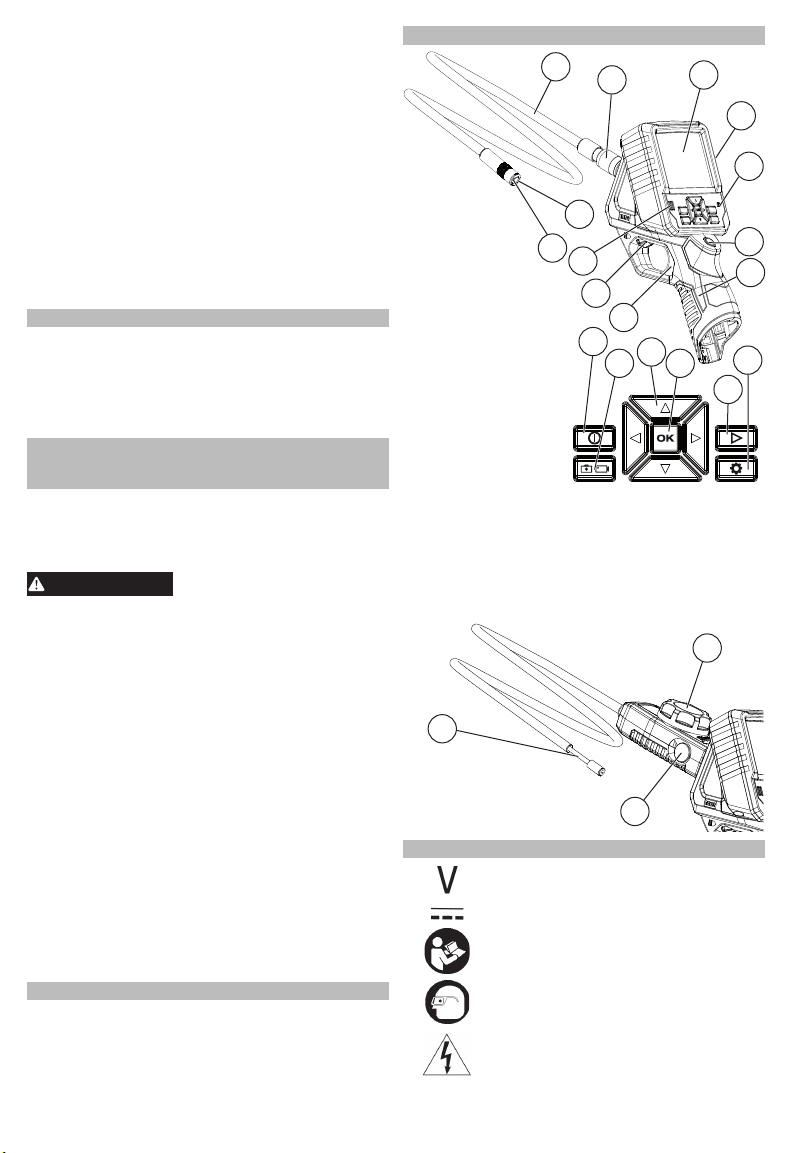

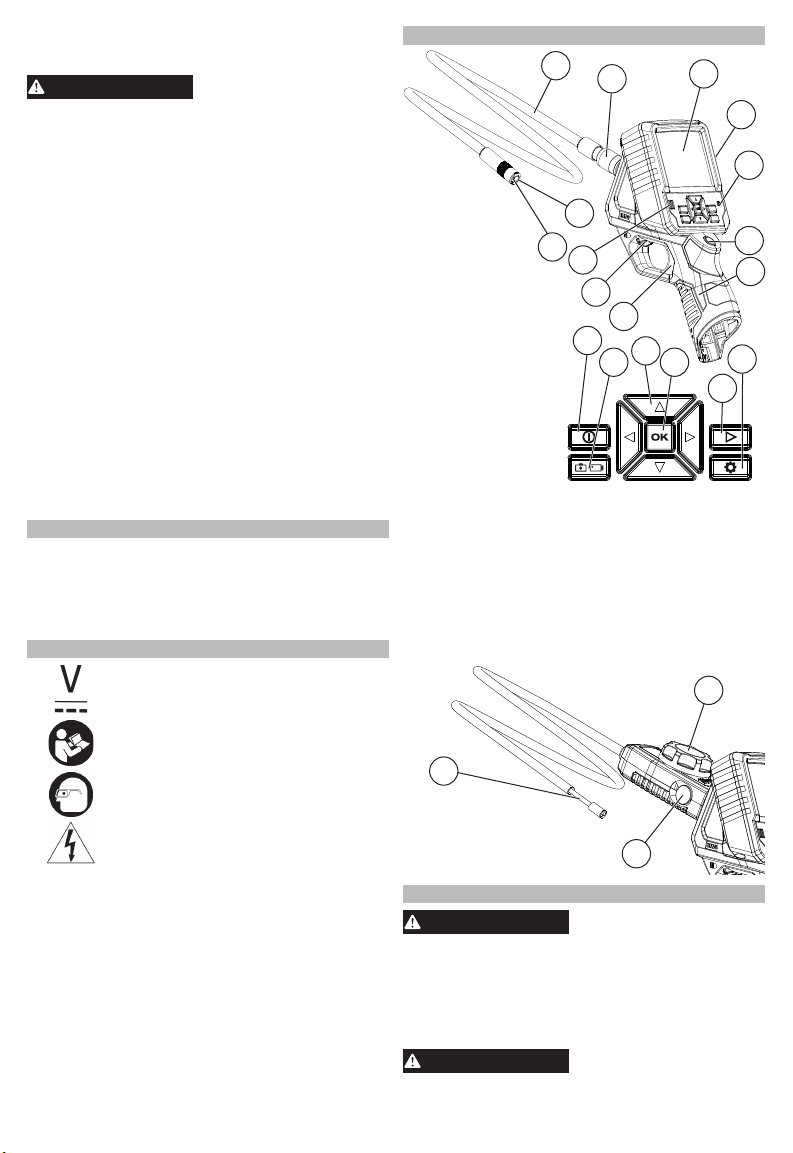

FUNCTIONAL DESCRIPTION

3

4

1. Camera

2. Camera LED

3. Cable

4. Socket sleeve

5. Display

6. Media cover

7. Microphone

8. Handle power button

9. Handle

10. Trigger

11. LED brightness dial

12. Speaker

13. Power button

14. Picture/Movie

toggle

15. Arrow buttons

16. OK button

17. Playback button

18. Setting button

19. Accessory port (back of Display)

20. Reset button (back of Display)

21

PIVOTVIEW™ Cable

21.Pivot joint

22.Pivot knob

23.Release buttons

1

2

12

11

13

10

141516

23

5

6

7

8
9

18

17

22

3

WARNING

WARNING

CAUTION

ASSEMBLY

WARNING

WARNING

WARNING

Recharge only with the charger

cic charging instructions, read the operator’s
manual supplied with your charger and battery.

To remove the battery, push in the release buttons

and pull the battery pack away from the tool.

To insert the battery, slide the pack into the body

of the tool. Make sure it latches securely into place.

When the display and handle are connected, the bat-

tery pack will power both the handle and the display.

When separated, the display runs off of an internal re-

chargeable battery. To recharge the display, connect
it to the handle/battery pack, or to a power source via
USB cable. Always store the display docked on the
handle. If the display shuts down due to low power,
recharge for at least 30 minutes before use.

may be hazardous.

1. Slide back the socket sleeve.

2. Insert the cable into the socket.

3. Rotate the cable until it is fully seated into the

socket.

4. Slide the sleeve over the connection. Tighten the

sleeve securely.

Connecting the PIVOTVIEW™ Cable

(Some Models or as an Accessory)

1. Rotate the pivot knob to determine the orientation

needed for the movement. The pivot head rotates
up to 270º on one plane.

2. Snap the PIVOTVIEW™ Cable over the socket. It

must line up in one of four 90° positions.

3. To remove, press the release buttons and pull

away from the tool.

Inserting/Removing the Memory Card

The number of images/videos that can be saved is
based on the size of the memory card.

1. Open the protective cover to

access the memory card slot.

2. Slide the memory card into the

slot, the top of the card should

face away from the LCD screen.
Press in the card securely. It
should click in place.

3. Close the protective cover.

4. To remove the memory card,

press it in and release. It will pop out.

NOTE: To save images/videos to the memory card,

it must not be “locked” with the write-protection tab

in the lower position.

Insert the USB cable into the port on the side of the

display. Turn on the display. Connect the USB end
into the USB port on your computer.

NOTE: If you are unable to view the videos on your
computer it may be because your computer is miss-

ing the DIVX or XVID codec. The AVI le is recorded

in MPEG4 format and your computer needs a DIVX

or XVID codec to decode and play it. Download the
appropriate codec to view the images/videos.

specied for the battery. For spe-

Removing/Inserting the Battery

Always remove battery pack before

changing or removing accessories.

Charging the Display

Only use accessories specically

recommended for this tool. Others

Connecting the Cable

Downloading to a Computer

Settings

To enter the settings menu, turn on the tool and
press the Settings button. Use the

to move through the setting menu.

MENU SELECTIONS

MICROPHONE ON/OFF
LCD BRIGHTNESS LOW/MEDIUM/HIGH
DATE MM/DD/YY
TIME HR/MIN AM/PM
LANGUAGE MULTIPLE SELECTIONS
DELETE ALL CANCEL/DELETE ALL
VERSION Display the software version.

◄►▲▼

buttons

____________

OPERATION

To reduce the risk of injury, always

with side shields.

Always remove battery pack before changing

accessories or making adjustments.

When the display is docked on the handle, press
either Power
hold either Power
When the display and handle are separated, use the

individual power buttons to turn each piece on and off.

When the display is docked on the handle, the
M12™ battery pack fuel gauge is displayed in the

upper right corner.

When the display is undocked from the handle, two

fuel gauges are displayed. The left gauge shows the
remaining charge of the display's internal battery.

The right gauge shows the remaining charge of the

M12™ battery pack. Each block in the fuel gauges
represents approximately 1/4

age, always check the work area before beginning
a job. Do not allow cable to contact electrical,

chemical, or moving hazards.

Behind walls: Shut off circuit breakers to the

entire area.
Inside Pipes: Ensure there is no electrical charge

to the pipes before beginning inspection. Do not
allow liquid to ow down cable and into tool.

Auto use: Turn off the engine and allow to cool

before beginning inspection. Do not allow the
visual inspection camera or cable to contact oil,

gas, or other corrosive materials.

“kink” the cable. Do not use in areas where vi­sual inspection camera and cable will contact
corrosive or oily substances.

Do not use the cable to clear clogs or move ob-

structions. This is not a drain cleaner!

To separate the display from the handle grasp each

part rmly and slide the display away from the battery
pack. To reconnect, slide handle and display together.
NOTE: The error message "NO IMAGE SIGNAL" is

displayed if the handle is not powered on, the handle

is out of range of the display (approximately 15') or
the cable is not fully connected to the handle. Also,

interference may occur when multiple tools are in

use in close proximity.

4

wear safety goggles or glasses

Turning On/Off

button to turn the tool on. Press and

button to turn the tool off.

Fuel Gauge

To reduce the risk of explosion,
electric shock and property dam-

To reduce the risk of damage to the
tool, do not use excessive force or

of the battery's life.

Using the Handle and Display

Using the PIVOTVIEW™ Cable

WARNING

WARNING

WARNING

(Some Models or as an Accessory)

1. Install in the desired orientation according to "Con-

necting the Cable".

2. Carefully feed cable into desired area.

3. Turn the pivot knob to rotate the head up to 270º

on a single plane.

4. If the desired view is not achieved, press the

release buttons and rotate the pivot cable 90°.
Reattach to the socket. Bend or manipulate the
cable as needed.

Taking Images/Videos

Use the Image/Video button to toggle be-
tween taking images or videos. The icon of the se-

lected mode is displayed in the upper left corner of

the display.

1. Adjust the cable to best t the opening. After

checking the workspace for hazards, insert the

cable.

2. Use the ▲▼ buttons to zoom in or out on the

image.

3. Use the ◄► buttons to rotate the image in 90°

increments.

4. Use the LED brightness dial to increase/decrease

the light.

5. To take an image or begin a video, press the OK

button or pull the trigger.

6. To end the video, press OK or pull the trigger again.

7. To save the image/video, press OK or pull the

trigger. The image/video is saved onto the memory
card. Or, use the ◄► buttons to select Cancel.

8. NOTE: During a video recording, sound is also

recorded at the display if the MICROPHONE is
ON in Settings.

Press the Review button to view the saved im-

ages/videos.

1. Use the ◄► buttons to move through the stored

images/videos.

2. Press the OK button to select an image/video.

3. Use the ▲▼ buttons to select one of the following:

EDIT Zoom or rotate an image. Use the ▲▼

PLAY Play back a video. Use OK to Pause/

DELETE Permanently delete an image/video.
FLAG Flag an image/video for future use. An

DONE Return to Review screen

Use the reset button to restore to factory settings.

buttons to zoom. Use the ◄► buttons
to rotate in 90° increments.

Play. Use the ◄► buttons to Rewind/
Fast Forward.

"F" is added to the front of the le name

for ease of locating when connected to

a computer.

Review

Reset Button

MAINTENANCE

To reduce the risk of injury, always

battery pack from the charger or tool before
performing any maintenance. Never disassemble
the tool, battery pack or charger. Contact a

MILWAUKEE service facility for ALL repairs.

Keep your tool, battery pack and charger in good

repair by adopting a regular maintenance program.

Inspect your tool for issues such as undue noise,

unplug the charger and remove the

Maintaining Tool

misalignment or binding of moving parts, breakage of
parts, or any other condition that may affect the tool

operation. Return the tool, battery pack, and charger
to a MILWAUKEE service facility for repair. After six

months to one year, depending on use, return the
tool, battery pack and charger to a MILWAUKEE

service facility for inspection.

If the tool does not start or operate at full power with
a fully charged battery pack, clean the contacts on
the battery pack. If the tool still does not work prop­erly, return the tool, charger and battery pack, to a

MILWAUKEE service facility for repairs.

your tool, battery pack or charger in liquid or
allow a liquid to ow inside them.

Clean dust and debris from vents. Keep handles
clean, dry and free of oil or grease. Use only mild

soap and a damp cloth to clean, since certain clean­ing agents and solvents are harmful to plastics and

other insulated parts. Some of these include gasoline,

turpentine, lacquer thinner, paint thinner, chlorinated
cleaning solvents, ammonia and household deter-

gents containing ammonia. Never use ammable or
combustible solvents around tools.

For repairs, return the tool, battery pack and charger

to the nearest service center.

To reduce the risk of personal in­jury and damage, never immerse

Cleaning

Repairs

ACCESSORIES

Use only recommended accesso-

For a complete listing of accessories, go online to

www.milwaukeetool.com or contact a distributor.

M-Spector FLEX™ 3' Inspection Camera Cable

Cat. No. 48-53-0150

M-Spector FLEX™ 9' Inspection Camera Cable

Cat. No. 48-53-0151

M-Spector FLEX™ 3' Inspection Camera Cable

with PIVOTVIEW™ Cat. No. 48-53-0155

ries. Others may be hazardous.

SERVICE - UNITED STATES

1-800-SAWDUST (1.800.729.3878)

Monday-Friday, 7:00 AM - 6:30 PM CST

or visit www.milwaukeetool.com

Contact Corporate After Sales Service Technical

Support with technical, service/repair, or warranty
questions.

Email: [email protected]
Become a Heavy Duty Club Member at

www.milwaukeetool.com to receive important
notications regarding your tool purchases.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

Monday-Friday, 7:00 AM - 4:30 PM CST

Every MILWAUKEE power tool* (see exceptions below) is warranted
to the original purchaser only to be free from defects in material and

workmanship. Subject to certain exceptions, MILWAUKEE will repair

or replace any part on an electric power tool which, after examination,
is determined by MILWAUKEE to be defective in material or workman-

ship for a period of ve (5) years** after the date of purchase unless

5

1.800.268.4015

or visit www.milwaukeetool.ca

LIMITED WARRANTY

USA & CANADA

otherwise noted. Return of the power tool to a MILWAUKEE factory

AVERTISSEMENT

Service Center location or MILWAUKEE Authorized Service Station,

freight prepaid and insured, is required. A copy of the proof of purchase
should be included with the return product. This warranty does not

apply to damage that MILWAUKEE determines to be from repairs
made or attempted by anyone other than MILWAUKEE authorized
personnel, misuse, alterations, abuse, normal wear and tear, lack of

maintenance, or accidents.
Normal Wear: Many power tools need periodic parts replacement and
service to achieve best performance. This warranty does not cover

repair when normal use has exhausted the life of a part including,
but not limited to, chucks, brushes, cords, saw shoes, blade clamps,
o-rings, seals, bumpers, driver blades, pistons, strikers, lifters, and

bumper cover washers.

*This warranty does not cover Air Nailers & Staplers; Airless Paint
Sprayer; Cordless Battery Packs; Gasoline Driven Portable Power

Generators; Hand Tools; Hoist – Electric, Lever & Hand Chain;
M12™ Heated Gear; Reconditioned Product; and Test & Measure­ment Products. There are separate and distinct warranties available
for these products.

**The warranty period for Job Site Radios, M12™ Power Port, M18™
Power Source, Jobsite Fan and Trade Titan™ Industrial Work Carts

is one (1) year from the date of purchase. The warranty period for the
Cables for the Drain Snake is two (2) years from the date of purchase.

The warranty period for the LED in the LED Work Light and the LED

Upgrade Bulb for the Work Light is the lifetime of the product subject
to the limitations above. If during normal use the LED or LED Bulb
fails, the part will be replaced free of charge.

Warranty Registration is not necessary to obtain the applicable war-

ranty on a MILWAUKEE power tool product. The manufacturing date

of the product will be used to determine the warranty period if no proof

of purchase is provided at the time warranty service is requested.
ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT
REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CON­TRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT.
IF YOU DO NOT AGREE TO THIS CONDITION, YOU SHOULD NOT
PURCHASE THE PRODUCT. IN NO EVENT SHALL MILWAUKEE BE
LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL OR
PUNITIVE DAMAGES, OR FOR ANY COSTS, ATTORNEY FEES,
EXPENSES, LOSSES OR DELAYS ALLEGED TO BE AS A CON­SEQUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN
ANY PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS
FOR LOSS OF PROFITS. SOME STATES DO NOT ALLOW THE EX­CLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL
DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT
APPLY TO YOU. THIS WARRANTY IS EXCLUSIVE AND IN LIEU
OF ALL OTHER EXPRESS WARRANTIES, WRITTEN OR ORAL.
TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS
ANY IMPLIED WARRANTIES, INCLUDING WITHOUT LIMITATION
ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS
FOR A PARTICULAR USE OR PURPOSE; TO THE EXTENT SUCH
DISCLAIMER IS NOT PERMITTED BY LAW, SUCH IMPLIED WAR­RANTIES ARE LIMITED TO THE DURATION OF THE APPLICABLE
EXPRESS WARRANTY AS DESCRIBED ABOVE. SOME STATES
DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WAR­RANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO
YOU, THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS,
AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM
STATE TO STATE.
This warranty applies to product sold in the U.S.A. and Canada only.

Please consult the ‘Service Center Search’ in the Parts & Service

section of MILWAUKEE’s website www.milwaukeetool.com or call

1.800.SAWDUST (1.800.729.3878) to locate your nearest service

facility for warranty and non-warranty service on a Milwaukee electric

power tool.

LIMITED WARRANTY - MEXICO,

CENTRAL AMERICA & CARIBBEAN

TECHTRONIC INDUSTRIES' warranty is for 5 year since the original
purchase date.

This warranty card covers any defect in material and workmanship

on this Power Tool.
To make this warranty valid, present this warranty card, sealed/

stamped by the distributor or store where you purchased the product,

to the Authorized Service Center (ASC). Or, if this card has not been
sealed/stamped, present the original proof of purchase to the ASC.
Call toll-free 1 800 832 1949 to nd the nearest ASC, for service, parts,
accessories or components.

Procedure to make this warranty valid

Take the product to the ASC, along with the warranty card sealed/

stamped by the distributor or store where you purchased the product,
and there any faulty piece or component will be replaced without

cost for you. We will cover all freight costs relative with this warranty
process.

Exceptions

This warranty is not valid in the following situations:

a) When the product is used in a different manners from the end-user

guide or instruction manual.
b) When the conditions of use are not normal.
c) When the product was modied or repaired by people not authorized
by TECHTRONIC INDUSTRIES.

Note: If cord set is damaged, it should be replaced by an Authorized
Service Center to avoid electric risks.
SERVICE AND ATTENTION CENTER:

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico
Ph. 52 55 4160-3547
IMPORTED AND COMMERCIALIZED BY:
TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

Model:
Date of Purchase:

Distributor or Store Stamp:

RÈGLES DE SÉCURITÉ GÉNÉRALES

RELATIVES AUX OUTILS ÉLECTRIQUES

Lire toutes les consignes

lustrations et spécifications fournies avec cet
outil électrique. Ne pas suivre l’ensemble des règles

et instructions peut entraîner une électrocution, un in-

cendie ou des blessures graves. Conserver les règles

et les instructions à des ns de référence ultérieure.

Le terme «outil électrique» gurant dans les avertisse

ments ci-dessous renvoie à l’outil électrique à alimenta-

tion par le réseau (à cordon) ou par batterie (sans l).

de sécurité, consignes, il

SÉCURITÉ DU LIEU DE TRAVAIL

• Veillez à ce que l’aire de travail soit propre et bien
éclairée. Le désordre et le manque de lumière favorisent

les accidents.

• Ne pas utiliser d’outils électriques dans des
atmosphères explosives, par exemple en présence
de liquides, gaz ou poussières inammables. Les

outils électriques produisent des étincelles risquant

d'enammer les poussières ou vapeurs.

• S’assurer que les enfants et les curieux se trouvent
à une bonne distance au moment d’utiliser un outil
électrique. Les distractions peuvent causer une perte

de contrôle.

SÉCURITÉ ÉLECTRIQUE

• Les ches des outils électriques doivent correspon­dre à la prise secteur utilisée. Ne jamais modier
la che, de quelque façon que ce soit. Ne jamais
utiliser d'adaptateurs de che avec des outils mis

à la terre. Les ches et prises non modiées réduisent
le risque de choc électrique.

• Éviter tout contact avec des surfaces mises à
la terre comme des tuyaux, des radiateurs, des

cuisinières et des réfrigérateurs. Le risque de choc

électrique est accru lorsque le corps est mis à la terre.

• Ne pas exposer les outils électriques à l'eau ou
l'humidité. La pénétration d’eau dans ces outils accroît

le risque de choc électrique.

• Ne pas maltraiter le cordon d'alimentation. Ne jamais
utiliser le cordon d’alimentation pour transporter

l’outil électrique et ne jamais débrancher ce dernier
en tirant sur le cordon. Garder le cordon à l'écart
de la chaleur, de l'huile, des objets tranchants et

des pièces en mouvement. Un cordon endommagé

ou emmêlé accroît le risque de choc électrique.

• Pour les travaux à l’extérieur, utiliser un cordon spéci­alement conçu à cet effet. Utiliser un cordon conçu pour

l'usage extérieur réduit les risques de choc électrique.

• Si l’utilisation d’un outil électrique est inévi­table dans un endroit humide, utiliser une source

d’alimentation munie d’un disjoncteur de fuite de

6

-

-

terre. L’utilisation d’un disjoncteur de fuite de terre
réduit le risque de choc électrique. sécurité individuelle.

SÉCURITÉ INDIVIDUELLE

• Rester attentif, prêter attention au travail et faire

preuve de bon sens lors de l'utilisation de tout outil
électrique. Ne pas utiliser cet appareil en cas de
fatigue ou sous l’inuence de l’alcool, de drogues
ou de médicaments. Un moment d’inattention pendant

l’utilisation d’un outil électrique peut entraîner des

blessures graves.

• Porter l’équipement de protection individuel requis.

Toujours porter une protection oculaire. Selon les
conditions, porter aussi un masque antipoussières, des
bottes de sécurité antidérapantes, un casque protecteur

ou une protection auditive an de réduire les blessures.

• Empêcher les démarrages accidentels. S’assurer
que la gâchette est en position d’arrêt avant de
brancher l’outil à une source de courant, d’insérer
la batterie, de le ramasser ou de le transporter.

Le fait de transporter un outil électrique en gardant
le doigt sur la gâchette ou de mettre sous tension un
outil électrique lorsque la gâchette est en position de

marche favorise les accidents.

• Retirer les clés de réglage avant de mettre l’outil

en marche. Une clé laissée sur une pièce rotative de

l’outil peut causer des blessures.

• Ne pas travailler hors de portée. Toujours se tenir
bien campé et en équilibre. Une bonne stabilité

procure un meilleur contrôle de l’outil électrique en

cas d’imprévus.

• Porter une tenue appropriée. Ne porter ni vête­ments amples, ni bijoux. Garder les cheveux et les
vêtements à l’écart des pièces en mouvement. Les

vêtements ottants, les bijoux ou les cheveux longs
risquent d’être happés par les pièces en mouvement.

• Si les outils sont équipés de dispositifs de dépous­siérage, s'assurer qu'ils sont connectés et correcte­ment utilisés. L’utilisation d’un collecteur de poussière

permet de réduire les dangers liés à la poussière.

• Ne pas laisser la familiarité avec l'outil acquise par
une utilisation fréquente vous rendre sufsant et
vous amener à ignorer les règles de sécurité. Une

utilisation négligée peut causer une blessure grave en

une fraction de seconde.

UTILISATION ET ENTRETIEN

• Ne pas forcer l'outil électrique. Utiliser l'outil élec-

• Ne pas utiliser l'outil électrique si le commutateur ne

• Débrancher l'outil et/ou retirer le bloc-piles, si pos-

• Entreposer l’outil électrique hors de la portée des

• Entretenir les outils électriques et les accessoires.

DE L’OUTIL ÉLECTRIQUE

trique approprié pour l'application. Un outil électrique
approprié exécutera le travail mieux et de façon moins

dangereuse s’il est utilisé dans les limites prévues.

permet pas de le mettre en marche ou de l'arrêter.

Tout outil électrique qui ne peut pas être contrôlé par

son commutateur est dangereux et doit être réparé.

sible, avant d’effectuer des réglages, de changer

d’accessoire ou de remiser l’outil. Ces mesures de
sécurité préventives réduisent les risques de démarrage

accidentel de l'outil.

enfants et interdire à quiconque de l’utiliser si la
personne ne connaît pas bien le produit ou les

instructions. Les outils électriques sont dangereux

dans les mains d’utilisateurs novices.

Vérier qu'aucune pièce mobile n'est mal alignée ou
bloquée, qu'aucune pièce n'est brisée et s'assurer
qu'aucun autre problème risque d'affecter le bon

fonctionnement de l'outil. En cas de dommages,

faire réparer l’outil avant de l’utiliser. Plusieurs

accidents sont causés par des produits mal entretenus.

• Garder les outils bien affûtés et propres. Des outils

correctement entretenus et dont les tranchants sont
bien affûtés risquent moins de se bloquer et sont plus

faciles à contrôler.

• Utiliser l’outil électrique, les accessoires, les
embouts etc. conformément à ces instructions en

tenant compte des conditions de travail et de la

tâche à effectuer. L'usage d'un outil électrique pour
des applications pour lesquelles il n'est pas conçu peut
être dangereux.

• Garder les poignées et les surfaces de préhension

sèches, propres et exemptes d’huile ou de graisse.

Des poignées et des surfaces de préhension glissantes

ne permettent pas de manipuler et de contrôler l'outil
en toute sécurité en cas de situation imprévue.

UTILISATION ET ENTRETIEN

• Pour recharger le bloc-piles, utiliser seulement
le chargeur spécié par le fabricant. Un chargeur

pouvant convenir à un type de bloc-piles peut entraîner
un risque d’incendie lorsqu’il est utilisé avec un autre

type de bloc-piles.

• N’utiliser l’outil électrique qu’avec une batterie
recommandée. L’utilisation de tout autre bloc-piles

peut créer un risque de blessures et d’incendie.

• Lorsque le bloc-piles n’est pas utilisé, le tenir
éloigné des objets en métal tels que les trombones,
les pièces de monnaie, les clés, les clous, les vis
ou d’autres petits objets métalliques qui pourraient
connecter les bornes. Le court-circuitage des bornes

d’une pile peut entraîner des brûlures ou un incendie.

• Éviter tout contact avec le liquide pouvant être éjecté
de la pile en cas de manutention abusive. En cas
de contact accidentel, rincer immédiatement les
parties atteintes avec de l’eau. Si le liquide entre
en contact avec les yeux, consulter un médecin.

Le liquide éjecté des piles peut causer des irritations
ou des brûlures.

• N’utiliser aucun bloc-piles ni aucun outil ayant été
endommagé ou modié. Des piles endommagées ou

modiées peuvent adopter un comportement imprévis­ible pouvant causer un incendie, une explosion ou le

risque de blessures.

• Ne pas exposer le bloc-piles ou l’outil aux ammes
ou à une température excessive. Une exposition aux

ammes ou à une température supérieure à 130°C
(265°F) peut causer une explosion.

• Suivre toutes les instructions de charge et ne pas

charger le bloc-piles ou l’outil en dehors de la plage
de température spéciée. Une charge incorrecte ou à

des températures en dehors de la plage spéciée peut
endommager la pile et augmenter le risque d’incendie.

DE LA BATTERIE

ENTRETIEN

• Les réparations de l’outil électrique doivent être
conées à un technicien qualié, utilisant exclu­sivement des pièces identiques à celles d’origine.

Le maintien de la sûreté de l’outil électrique sera ainsi

assuré.

• Ne jamais effectuer la réparation d’un bloc-piles
endommagé. La réparation du bloc-piles doit être

réalisée par le fabricant ou les fournisseurs de service

agréés uniquement.

• Maintenir en l’état les étiquettes et les plaques
d’identication.Des informations importantes y gurent.

7

RÈGLES DE SÉCURITÉ
SPÉCIFIQUES POUR CAMÉRA
AUDIOVISUELLE MULTIMÉDIA

Si elles sont illisibles ou manquantes, contacter un

AVERTISSEMENT

AVERTISSEMENT

AVERTISSEMENT

centre de services et d’entretien MILWAUKEE pour

un remplacement gratuit.

domestique, ce produit peut causer un brouillage radio,
ce qui peut obliger l’utilisateur à prendre des mesures

adéquates.

Cet équipement a été mis à l’essai et il a été déter
miné qu’il est conforme aux normes sur les appareils
numériques de classe A, selon la partie 15 des règles
de la FCC (Commission fédérale d

tions des États-Unis). Ces normes ont été xées

pour fournir une protection raisonnable contre un

brouillage préjudiciable si l’équipement est utilisé
dans un environnement commercial. Cet équipement
produit et utilise de l’énergie RF. S’il n’est pas installé

et utilisé conformément au manuel d’instructions, il

peut brouiller de manière préjudiciable les radiocom­munications. Le fait d’utiliser cet équipement dans

un secteur résidentiel risque de produire un brouil-

lage préjudiciable que l’utilisateur devra éliminer à
ses frais.

Ce dispositif est conforme à la partie 15 des règles
de la FCC (Commission fédérale des communica-

tions des États-Unis). Son utilisation est sujette aux
deux conditions suivantes : (1) cet appareil ne doit
produire aucun brouillage préjudiciable; (2) l’appareil

doit fonctionner en dépit de tout brouillage produit, y
compris le brouillage pouvant mener à une opération

non désirée.

Il s’agit d’un produit de classe

A. Dans un environnement

es communica-

-

SPECIFICATIONS

No de cat. ................................................. 2315-20

Volts.............................................................. 12 CD

Type de batterie............................................M12™

Type de chargeur .........................................M12™

Carte mémoire ....................................................SD

Câble d’interface.................................... Micro USB

SYMBOLOGY

Volts

Courant Direct

DESCRIPTION FONCTIONNELLE

3

4

1. Caméra

2. Voyant DÉL

de la caméra

3. Câble

4. Douille de

l’embout femelle

5. Afchage

6. Couvercle multimédia

7. Microphone

8. Bouton

d’alimentation
dans la poignée

9. Poignée

10. Gâchette

11. Cadran de réglage

de la luminosité
à DÉL

12. Haut-parleu

13. Bouton d'alimentation « Power »

14. Bouton « Picture » (Photos)/« Movie » (Films)

15. Boutons échés

16. Bouton OK

17. Bouton de lecture

18. Bouton de réglage

19. Compartiment à accessoires
(à l’arrière de l’afcheur)

20. Bouton de réinitialisation (à l’arrière de l’afcheur)

2

1

12

11

10

13

15

14

16

5

6

7

8
9

18

17

22

d’utilisation

faire en sorte que le produit n’entre pas
en contact avec des composants

électriques sous tension.

L’utilisateur doit lire le manuel

Porter une protection oculaire

Pour éviter les décharges électriques,

21

Câble PIVOTVIEW™

21. Bouton pivot

22. Bouton pivot

23. Boutons de déverrouillage

23

MONTAGE DE L'OUTIL

Ne recharger la batterie

é. Pour prendre connaissance des instructions

relatives à la charge, lire le manuel d’utilisation

fourni avec le chargeur et la batterie.

Pour retirer la batterie, appuyer sur les boutons de

déverrouillage et extraire la batterie de l’outil.

retirer les accessoires.

Pour insérer la batterie, la glisser dans le corps de

l’outil. S’assurer qu’elle y est bien insérée.

8

Insertion/retrait de la batterie

qu’avec le chargeur spéci-

Retirer toujours le bloc-piles

avant de changer ou de

Lorsque l’afcheur et la poignée sont connectés, le

AVERTISSEMENT

AVERTISSEMENT

AVERTISSEMENT

ATTENTION

bloc-piles alimente la poignée et l’afcheur. Lorsqu’ils
sont séparés, l’afcheur fonctionne grâce à une bat
terie rechargeable interne. Pour recharger l’afcheur,
connectez-le à la poignée/bloc-piles, ou à une source
d’alimentation via un câble USB. Brancher toujours
l’afcheur sur la station d’accueil de la poignée. Si
l’afcheur s’éteint en raison d’une perte de puissance, re
chargez-le pendant au moins 30 minutes avant de l’utiliser.

recommandés pour cet outil. L’utilisation d’autres

types d’accessoires pourrait entraîner des situa­tions dangereuses.

1. Glisser la douille de l’embout femelle vers l’arrière.

2. Insérer le câble dans l’embout femelle.

3. Tourner le câble jusqu’à ce qu’il soit entièrement
inséré dans l’embout femelle.

4. Glisser la douille sur le raccord. Serrer solidement
la douille.

(Certains modèles ou comme un accessoire)

1. Tourner le bouton pivot pour déterminer le sens du
mouvement. La tête pivotante tourne à 180° sur un
plan.

2. Fixer le câble PIVOTVIEW™ sur la douille. il doit
s’aligner dans l’une des quatre positions à 90°.

3. Pour le retirer, appuyer sur les boutons de déver
rouillage et l’éloigner de l’outil.

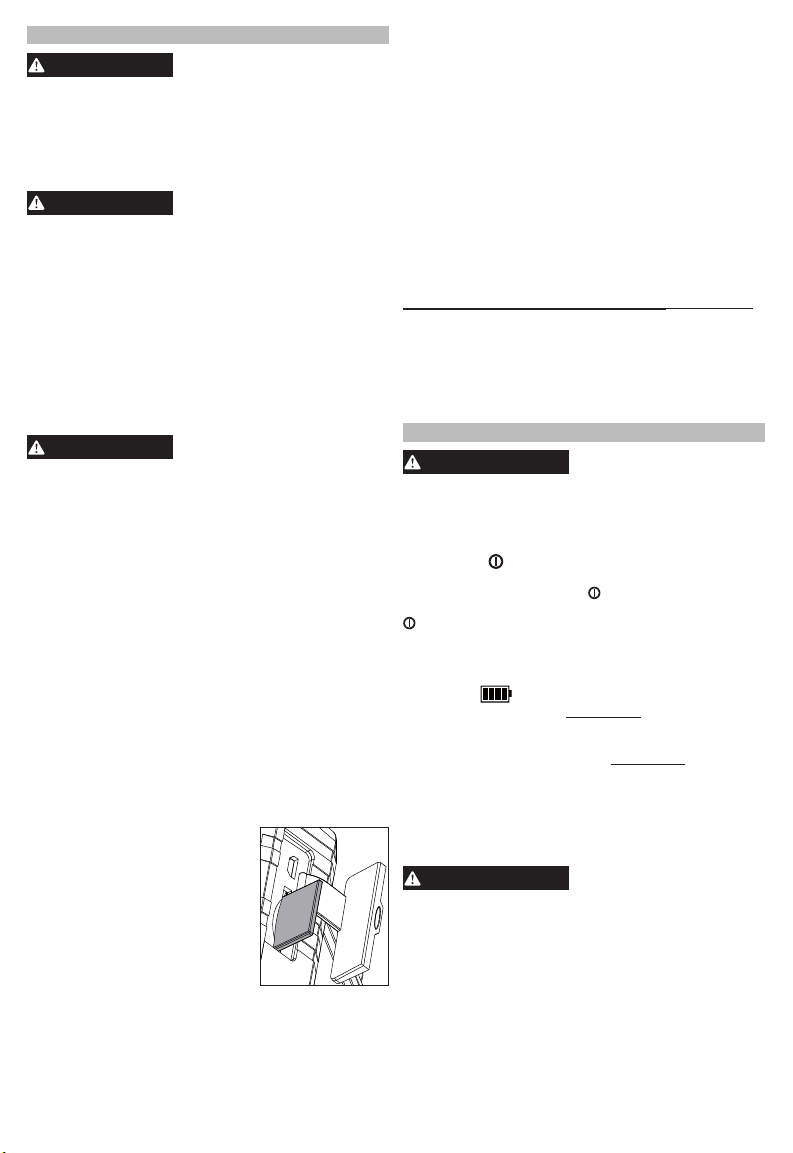

Insertion/retrait de la carte mémoire

Le nombre d’images/vidéos qui peuvent être enregistrés
dépend de la capacité de la carte mémoire.

1. Ouvrir le couvercle protecteur pour

accéder à la fente de la carte

mémoire.

2. Glisser la carte mémoire dans

la fente, en s’assurant que le
dessus de la carte est à l’opposé

de l’afficheur ACL. Enfoncer
solidement la carte. Elle doit
s’enclencher en place.

3. Refermer le couvercle protecteur.

4. Pour retirer la carte mémoire, appuyer dessus et la
relâcher. Elle se dégagera de la fente.

REMARQUE : Pour enregistrer des images/vidéos dans

la carte mémoire, elle ne doit pas être « verrouillée »

avec le dispositif de protection d’écriture abaissé.

Téléchargement vers un ordinateur

Insérer le câble USB dans le port situé sur le côté de

l’afcheur. Activer l'afchage. Brancher l’extrémité USB
dans le port USB de l’ordinateur.

REMARQUE : Si vous êtes incapable de voir les vidéos
sur votre ordinateur, il se peut que votre ordinateur ne

soit pas doté des codecs DIVX ou XVID. Le chier AVI

est enregistré en format MPEG4 et votre ordinateur
requiert un codec DIVX ou XVID pour le décoder et

le lire. Télécharger le codec adéquat pour voir les im
ages/vidéos.

Pour entrer dans le menu des réglages, allumer l’outil et

appuyer sur le bouton de réglage. Utiliser les boutons
◄►▲▼pour faire déler le menu des réglages.

Charger l’afcheur

-

-

Utiliser seulement des ac-

cessoires spécialement

Raccord du câble

Raccord du câble PIVOTVIEW™

-

-

Réglages

MENU SÉLECTIONS _____________

MICROPHONE MARCHE/ARRÊT
LUMINOSITÉ DE FAIBLE/MOYENNE/ÉLEVÉE
L’AFFICHEUR ACL
DATE MM/JJ/AA
HEURE H/MIN MATIN/APRÈS MIDI
LANGUE CHOIX MULTIPLES
SUPPRIMER TOUT ANNULER/SUPPRIMER
TOUT
VERSION Afcher la version du logiciel

MANIEMENT

Pour réduire le risque de

des lunettes de sécurité ou des lunettes avec écrans
latéraux.

Retirer toujours le bloc-piles avant de changer les
accessoires ou de faire des réglages.

Lorsque l’afcheur est branché à la station d’accueil

sur la poignée, appuyer sur le bouton

pour mettre l’outil en marche. Appuyer sur le bouton

d’alimentation et le tenir enfoncé pour mettre l’outil

à l’arrêt.
Lorsque l’afcheur et la poignée sont séparés, uti

liser les boutons d’alimentation individuels pour mettre

chaque pièce en marche et à l’arrêt.

Lorsque l’afcheur est branché à la station d’accueil sur

la poignée, l’indicateur de charge du bloc-piles M12™

s’afche en haut à droite.

Lorsque l’afficheur est débranché de la poignée,

deux indicateurs de charge s’afchent. L’indicateur à

gauche indique la charge restante de la batterie interne

de l’afcheur. L’indicateur à droite indique la charge
restante du bloc-piles M12™. Chaque bloc dans les

indicateurs de charge représente environ ¼ de la durée

de vie de la batterie.

électriques ou de dommages matériels, toujours
examiner le lieu de travail avant de débuter le travail.
S’assurer que le câble n’entre pas en contact avec
des composants électriques, des produits chi­miques ou des pièces en mouvement.

Derrière les murs : Éteindre tous les disjoncteurs
du lieu de travail.

À l’intérieur des tuyaux : S’assurer que les tuy­aux ne sont pas sous tension avant de débuter
l’inspection. S’assurer qu’aucun liquide ne coule
le long du câble ou ne s’inltre dans l’outil.
Mode automatique : Arrêter le moteur et le laisser re­froidir avant de débuter l’inspection. S’assurer que
la caméra d’inspection visuelle et le câble n’entrent

pas en contact avec de l’huile, de l’essence ou

d’autres substances corrosives.

uler le câble avec trop de vigueur et éviter de

l’entortiller. Ne pas utiliser l’outil dans des endroits

où ce dernier, ou ses composants (le câble, par
exemple), risquent d’entrer en contact avec des
substances huileuses ou corrosives.

Ne pas utiliser le câble pour retirer ou déplacer des
objets représentant un obstacle. Il ne s’agit pas
d’un dégorgeoir!

Mise en marche et à l’arrêt

blessure, porter toujours

d’alimentation

-

Indicateur de charge

Pour réduire les risques

d’explosion, de décharges

Pour réduire les risques de dom­mages matériels, ne pas manip-

9

Utilisation de la poignée et de l’afcheur

AVERTISSEMENT

AVERTISSEMENT

AVERTISSEMENT

Pour séparer l’afcheur de la poignée, saisir fermement
chaque pièce et faire glisser l’afcheur pour le retirer
du bloc-piles. Pour rebrancher, faire glisser la poignée
et l'afcheur ensemble.

REMARQUE : Le message d’erreur « PAS DE SIGNAL

D’IMAGE » s’afche si la poignée n’est pas alimentée,
la poignée se situe en dehors de la portée de l’afcheur
(environ 15') ou le câble n’est pas entièrement rac
cordé à la poignée. Une interférence peut également

se produire lorsque plusieurs outils sont utilisés à

proximité.

Utilisation du câble PIVOTVIEW™

(certains modèles ou comme un accessoire)

1. Installer dans le sens désiré selon la rubrique « Con­necter le câble ».

2. Insérer avec précaution le câble dans le comparti
ment désiré.

3. Tourner le bouton pivotant pour faire pivoter la tête
à 180° sur un seul plan.

4. Si la vue désirée n’est pas atteinte, appuyer sur les

boutons de déverrouillage et tourner le câble pivot

ant à 90°. Rexer à la douille. Plier ou manipuler le
câble si nécessaire.

Prendre des photos/faire des vidéos

Utiliser le bouton image/vidéo pour basculer
entre les modes image et vidéo. L’icône du mode sé
lectionné s’afche en haut à gauche de l’afcheur.

1. Ajuster le câble de manière à ce qu’il s’insère
faitement dans l’ouverture. Après s’être assuré

que le lieu de travail est sécuritaire, insérer le

câble.

2. Utiliser les boutons ▲▼ pour agrandir ou rétrécir
l’image.

3. Utiliser les boutons ◄► pour tourner l’image par
incréments de 90°.

4. Utiliser le cadran de réglage de la luminosité à
DÉL pour augmenter/baisser la lumière.

5. Pour prendre des photos ou faire une vidéo, ap­puyer sur le bouton OK ou sur la gâchette.

6. Pour arrêter la vidéo, appuyer à nouveau sur OK
ou sur la gâchette.

7. Pour enregistrer l’image/la vidéo, appuyer sur OK
ou sur la gâchette. L’image/la vidéo est enregistrée
sur la carte mémoire. Sinon, utiliser les boutons
◄► pour sélectionner Annuler.

8. REMARQUE : Pendant l’enregistrement d’une

vidéo, le son est également enregistré si le

MICROPHONE sur l’afcheur est réglé sur ON
(marche) dans les réglages.

Appuyer sur le bouton Revoir pour voir les images/
vidéos enregistrées.

1. Utiliser les boutons ◄► pour faire déler les im­ages/vidéos enregistrées.

2. Appuyer sur le bouton OK pour sélectionner une
image/vidéo.

3. Utiliser les boutons ▲▼ pour sélectionner l’une
des options suivantes :

ÉDITER

LIRE Lire une vidéo. Utiliser OK pour

Revoir

Agrandir ou faire pivoter une image.
Utiliser les boutons ▲▼ pour agran
dir. Utiliser les boutons ◄► pour
faire pivoter par incréments de 90°.

mettre sur pause/lire. Utiliser les
boutons ◄► pour rembobiner/
avancer rapidement.

par-

SUPPRIMER Supprimer dénitivement une im-

ÉPINGLER Épingler une image/vidéo pour

TERMINER Retourner à l’écran Revoir

-

Bouton « Reset » (Réinitialisation)

Utiliser le bouton de réinitialisation pour restaurer

les réglages d’usine.

age/vidéo.

une utilisation ultérieure. La lettre
« F » est ajoutée devant le nom du
chier pour faciliter la localisation
lorsqu’un ordinateur est connecté.

ENTRETIEN

Pour minimiser les risques

débranchez le chargeur et retirez la batterie du

chargeur ou de l’outil avant d’y effectuer des

-

travaux d’entretien. Ne démontez jamais l’outil, la
batterie ou le chargeur. Pour toute réparation, con­sultez un centre de service MILWAUKEE accrédité.

-

Gardez l’outil en bon état en adoptant un programme

d’entretien ponctuel. Inspectez votre outil pour des

questions telles que le bruit excessif, de grippage
des pièces mobiles, de pièces cassées ou toute
autre condition qui peut affecter le fonctionnement

de l'outil. Retournez votre outil à un centre de service

-

MILWAUKEE accrédité pour obtenir le service. Après

une période pouvant aller de 6 mois à un an, selon
l’usage, retournez votre outil à un centre de service

MILWAUKEE accrédité pour d'inspection.

mages à l'outil, n'immergez jamais l'outil, la bat­terie ou le chargeur et ne laissez pas de liquide
s'y inltrer.

Débarrassez les évents des débris et de la poussière.

Gardez les poignées propres, à sec et exemptes

d’huile ou de graisse. Le nettoyage doit se faire
avec un linge humide et un savon doux. Certains

nettoyants tels l’essence, la térébenthine, les dilu­ants à laque ou à peinture, les solvants chlorés,
l’ammoniaque et les détergents d’usage domes­tique qui en contiennent pourraient détériorer le

plastique et l’isolation des pièces. Ne laissez jamais
de solvants inammables ou combustibles auprès
des outils.

Pour les réparations, retournez outil, batterie et

chargeur en entier au centre-service le plus près.

Entretien de l’outil

de blessures corporelles,

Pour minimiser les risques
de blessures ou de dom-

Nettoyage

Réparations

ACCESOIRES

L’utilisation d’autres ac-

sont spécifiquement recommandés pour cet
outil peut comporter des risques.

Pour une liste complète des accessoires, visiter le

site internet www.milwaukeetool.com ou contactez
un distributeur.

-

Câble pour caméra d’inspection de 0,9 m (3')

M-Spector FLEX™ N° de cat. 48-53-0150

Câble pour caméra d’inspection de 2,7 m (9')

M-Spector FLEX™ N° de cat. 48-53-0151

Câble pour caméra d’inspection de 0,9 m (3')

M-Spector FLEX™ avec PIVOTVIEW™

N° de cat. 48-53-0155

10

cessoires que ceux qui

SERVICE - CANADA

ADVERTENCIA

Milwaukee Tool (Canada) Ltd

1.800.268.4015

Monday-Friday, 7:00 AM - 4:30 PM CST

www.milwaukeetool.ca

GARANTIE LIMITÉE -

AUX ÉTATS-UNIS ET AU CANADA

Chaque outil électrique* MILWAUKEE (voir exceptions ci-dessous) est
garanti à l’acheteur d’origine uniquement pour être exempt de vices

de matériaux et de fabrication. Sous réserve de certaines exceptions,

MILWAUKEE réparera ou remplacera toute pièce d’un outil électrique
qui, après examen par MILWAUKEE, s’est avérée être affectée d’un
vice de matériau ou de fabrication et ce pendant une période de cinq (5)

ans** à compter de la date d’achat, sauf indication contraire. Le retour

de l’outil électrique, à un centre de réparations en usine MILWAUKEE
ou à un centre d’entretien agréé MILWAUKEE, est requis en port

prépayé et assuré. Une copie de la preuve d’achat doit être présentée
avec le produit retourné. Cette garantie ne couvre pas les dommages

que MILWAUKEE détermine être causés par des réparations ou des
tentatives de réparation par quiconque autre que le personnel agréé
par MILWAUKEE, ou par des utilisations incorrectes, des altérations,
des utilisations abusives, une usure normale, une carence d’entretien
ou des accidents
Usure normale : Plusieurs outils électriques requièrent un remplace­ment et un entretien périodique de leurs pièces pour un meilleur

rendement. Cette garantie ne couvre pas la réparation des pièces

due à l’utilisation normale de l’outil, y compris, mais sans s’y limiter,
les mandrins, les brosses, les cordes, les sabots de scie, les portes-

lames, les joints toriques, les joints, les amortisseurs, les lames

d’entraînement, les pistons, les percuteurs, les crochets et les rondelles

à couvercle amortisseur.

*Cette garantie ne s’applique pas aux cloueuses-agrafeuses pneu­matiques, aux pulvérisateurs à peinture sans air, aux blocs-piles pour

outils sans l, aux génératrices d’alimentation portatives à essence,
aux outils à main, aux monte-charges – électriques, à levier et à chaîne

(manuels), aux vestes chauffantes M12™, aux produits réusinés, ni

aux produits d’essai et de mesure. Il existe des garanties séparées
distinctes pour ces produits.

**La période de garantie applicable pour les radios de chantier, le port
d’alimentation M12™, la source électrique M18™, le ventilateur de
chantier et les chariots de travail industriels Trade Titan™ est d’une

durée d’un (1) an à compter de la date d’achat. La période de garantie

pour les Câbles de la sonde spirale est de deux (2) ans à compter de

la date d’achat. La période de garantie couvrant la DEL de la lampe

de travail à DEL et l’ampoule améliorée à DEL de la lampe de travail

est une garantie à vie du produit soumise aux limitations ci-dessus.

En cas de défaillance de la DEL ou de l’ampoule à DEL pendant son

utilisation normale, la pièce défaillante sera remplacée gratuitement.
L’enregistrement de la garantie n’est pas nécessaire pour bénécier
de la garantie en vigueur sur un outil électrique MILWAUKEE. La date

de fabrication du produit servira à établir la période de garantie si
aucune preuve d’achat n’est fournie lorsqu’une demande de service

sous garantie est déposée.
L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION

ET DE REMPLACEMENT DÉCRITS DANS LES PRÉSENTES EST

UNE CONDITION DU CONTRAT D’ACHAT DE TOUT PRODUIT
MILWAUKEE. SI VOUS N’ACCEPTEZ PAS CETTE CONDITION,
VOUS NE DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS,
MILWAUKEE NE SAURAIT ÊTRE RESPONSABLE DE TOUT DOM­MAGE ACCESSOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES­INTÉRÊTS PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES
D’AVOCATS, DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES
À TOUT DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRO­DUIT, Y COMPRIS NOTAMMENT LES PERTES DE PROFIT. CER­TAINS ÉTATS ET PROVINCES NE PERMETTANT PAS L’EXCLUSION
OU LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS,
LES RESTRICTIONS CI-DESSUS PEUVENT DONC NE PAS VOUS
ÊTRE APPLICABLES. CETTE GARANTIE EST EXCLUSIVE ET
REMPLACE TOUTE AUTRE GARANTIE EXPRESSE, QU’ELLE
SOIT VERBALE OU ÉCRITE. DANS LA MESURE PERMISE PAR LA
LOI. MILWAUKEE RENONCE À TOUTE GARANTIE IMPLICITE, Y
COMPRIS, MAIS SANS S’Y LIMITER, TOUTE GARANTIE IMPLICITE
DE QUALITÉ MARCHANDE OU D’ADAPTATION À UNE UTILISA­TION OU À UNE FIN PARTICULIÈRE. DANS LA MESURE OÙ UNE
TELLE STIPULATION D’EXONÉRATION N’EST PAS PERMISE PAR
LA LOI, LA DURÉE DE CES GARANTIES IMPLICITES EST LIMITÉE
À LA PÉRIODE APPLICABLE DE LA GARANTIE EXPRESSE, TEL
QUE CELA EST DÉCRIT PRÉCÉDEMMENT. CERTAINS ÉTATS ET
PROVINCES NE PERMETTANT PAS DE LIMITATION DE DURÉE
DES GARANTIES IMPLICITES, LES RESTRICTIONS CI- DESSUS
PEUVENT DONC NE PAS VOUS ÊTRE APPLICABLES. LA
PRÉSENTE VOUS CONFÈRE DES DROITS LÉGAUX PARTICULI­ERS; VOUS BÉNÉFICIEZ ÉGALEMENT D’AUTRES DROITS QUI
VARIENT D’UN ÉTAT À UN AUTRE.

Cette garantie s’applique aux produits vendus aux États-Unis et au

Canada uniquement.

Veuillez consulter la rubrique Centre SAV Milwaukee, dans la sec­tion Pièces et Services du site Web de MILWAUKEE, à l’adresse

www.milwaukeetool.com, ou composer le 1-800-SAWDUST
(1-800-729-3878) an de trouver le centre de service de votre région

le plus proche pour l’entretien, sous garantie ou non, de votre outil

électrique Milwaukee.

GARANTIE LIMITÉE – MEXIQUE,

AMÉRIQUE CENTRALE ET CARAÏBES

TECHTRONIC INDUSTRIES' garantit le produit pendant cinq ans à
partir de la date d’achat d’origine. Le présent bon de garantie couvre
tous les vices de matériau et de fabrication que peut afcher cet outil
électrique. Pour assurer la validité de la présente garantie, veuillez

présenter le bon de commande, estampillé du sceau du distributeur
ou du magasin où le produit a été acheté, au centre de réparations

agréé. Si le bon de commande n’a pas été estampillé, veuillez fournir
la preuve d’achat d’origine au centre de réparations agréé. Pour

un entretien, des pièces, des accessoires ou d’autres composants,

composer sans frais le 1-800-832-1949 an d’obtenir les coordonnées
du centre de réparations agréé le plus près.

Procédure pour assurer la validité de la garantie
Présenter le produit au centre de réparations agréé, accompagné du
bon de commande estampillé du sceau du distributeur ou du magasin

où le produit a été acheté. Toute pièce défectueuse ou tout composant
défectueux sera remplacé sans frais. Milwaukee assume tous les frais
de transport liés à ce processus de garantie.

Exceptions

La garantie ne s’applique pas dans les situations suivantes :
a) Si le produit a été utilisé pour une n autre que celle indiquée dans
le guide de l’utilisateur nal ou le manuel d’instructions.
b) Si les conditions d’utilisations ne sont pas habituelles.
c) Si le produit a été modié ou réparé par une personne non autorisée
par TECHTRONIC INDUSTRIES.
Note : Si le cordon électrique est endommagé, il doit être remplacé par
un centre de réparations agréé pour éviter les risques d’électrocution.
CENTRE DE RÉPARATIONS ET DE SERVICE:

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico
Ph. 52 55 4160-3547
IMPORTÉ ET COMMERCIALISÉ PAR :
TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

Modèle :
Date d’achat :

Sceau du distributeur ou du magasin :

ADVERTENCIAS DE SEGURIDAD

GENERALES PARA LA

HERRAMIENTA ELÉCTRICA

Lea todas las advertencias de

ciones y especicaciones con esta herramienta eléc­trica. Si no sigue todas las advertencias e instrucciones,

se pueden provocar una descarga eléctrica, un incen-

dio o lesiones graves. Guarde todas las advertencias
e instrucciones para consultarlas en el futuro. El tér-

mino “herramienta eléctrica” en todas las advertencias
incluidas más abajo se reere a su herramienta op­erada por conexión (cable) a la red eléctrica o por

medio de una batería (inalámbrica).

SEGURIDAD EN EL ÁREA

• Mantenga el área de trabajo limpia y bien iluminada.

Las áreas desordenadas u oscuras son propicias para

los accidentes.

• No utilice herramientas eléctricas en atmósferas
explosivas, tales como en presencia de líquidos,
gases o polvos inflamables. Las herramientas

eléctricas generan chispas que pueden encender el

polvo o los vapores.

• Mantenga a los niños y a los espectadores alejados

mientras utiliza una herramienta eléctrica. Las

distracciones pueden ocasionar la pérdida de control.

11

seguridad, instrucciones, ilustra-

DE TRABAJO

• Los enchufes de la herramienta eléctrica deben
coincidir con el tomacorriente. Nunca modique el

enchufe de ninguna manera. No utilice adaptadores

de enchufe con herramientas eléctricas aterrizadas.

Los enchufes y tomacorrientes correspondientes sin

modicar reducirán el riesgo de descarga eléctrica.

• Evite el contacto corporal con supercies ater­rizadas, tales como tuberías, radiadores, estufas

y refrigeradores. Existe un riesgo mayor de descarga

eléctrica si su cuerpo está aterrizado.

• No exponga las herramientas eléctricas a la lluvia

ni a condiciones húmedas. Si se introduce agua
en una herramienta eléctrica, aumentará el riesgo de

descarga eléctrica.

• No maltrate el cable. Nunca utilice el cable para
cargar, jalar o desconectar la herramienta eléctrica.
Mantenga el cable alejado del calor, el aceite, los
bordes alados o las partes en movimiento. Los

cables dañados o enredados aumentan el riesgo de

descarga eléctrica.

• Al utilizar una herramienta eléctrica en exteriores,
utilice una extensión adecuada para uso en exteri-

ores. El uso de una extensión adecuada para el uso en

exteriores disminuye el riesgo de descarga eléctrica.

• Si es inevitable utilizar una herramienta eléctrica

en un lugar húmedo, utilice un alimentador de
corriente protegido con un interruptor de circuito

por falla de conexión a tierra (GFCI). El uso de un

GFCI reduce el riesgo de descarga eléctrica.

SEGURIDAD PERSONAL

• Manténgase alerta, atento a lo que está haciendo y

utilice el sentido común al utilizar una herramienta

eléctrica. No utilice una herramienta eléctrica mien­tras está cansado o bajo la inuencia de drogas,

alcohol o medicamentos. Un momento de distracción
al utilizar herramientas eléctricas puede ocasionar

lesiones personales graves.

• Utilice equipo de protección personal. Siempre use
protección para los ojos. El equipo de protección, tal

como una máscara contra polvo, calzado antideslizante,
casco o protección auditiva, utilizado para condiciones

adecuadas disminuirá las lesiones personales.

• Evite el arranque accidental. Asegúrese de que el in­terruptor esté en la posición de apagado antes de co­nectarlo a una fuente de poder y/o batería, levantar o

trasladar la herramienta. Trasladar herramientas con el
dedo en el interruptor o energizar herramientas eléctricas

que tienen el interruptor encendido propicia accidentes.

• Retire cualquier llave de ajuste antes de entender

la herramienta. Una llave que se deje insertada en

una parte giratoria de la herramienta eléctrica puede

ocasionar lesiones personales.

• No estire el cuerpo demasiado. Mantenga un buen
contacto entre los pies y el suelo y mantenga el equi­librio en todo momento. Esto permite un mejor control

de la herramienta eléctrica en situaciones inesperadas.

• Vístase adecuadamente. No utilice ropa o joyería

holgada. Mantenga el cabello y la ropa alejados
de las partes móviles. La ropa holgada, las alhajas

o el cabello largo pueden quedarse atrapados en las

partes móviles.

• Si se proporcionan dispositivos para la conexión de
instalaciones de extracción y recolección de polvo,
cerciórese de que estén conectados y se utilicen cor-

rectamente. El uso de dispositivos recolectores de polvo

puede disminuir los riesgos relacionados con el polvo.

• No permita que la familiaridad por el uso frecuente de

las herramientas lo hagan sentirse seguro e ignorar

12

SEGURIDAD ELÉCTRICA

los principios de seguridad de las herramientas.

Un descuido puede provocar lesiones graves en una

fracción de segundo.

• No fuerce la herramienta eléctrica. Utilice la her­ramienta eléctrica correcta para su aplicación. La

herramienta eléctrica correcta realizará el trabajo mejor

y con mayor seguridad a la velocidad para la que fue

diseñada.

• No utilice la herramienta eléctrica si el interruptor

no la enciende y la apaga. Cualquier herramienta
eléctrica que no pueda controlarse con el interruptor

es peligrosa y debe repararse.

• Desconecte el enchufe de la fuente de energía y/o

quite la batería de la herramienta eléctrica, si es
posible, antes de realizar cualquier ajuste, cambiar
accesorios o almacenar las herramientas eléctricas.

Tales medidas preventivas de seguridad disminuyen
el riesgo de que la herramienta eléctrica se encienda

accidentalmente.

• Almacene las herramientas eléctricas que no se
estén utilizando fuera del alcance de los niños y no
permita que personas que no estén familiarizadas
con la herramienta eléctrica o con estas instruc-

ciones la utilicen. Las herramientas eléctricas son

peligrosas en manos de usuarios sin capacitación.

• Dé mantenimiento a las herramientas eléctricas y
accesorios. Verique que no haya desalineación,
amarre de partes móviles, partes rotas o alguna otra
condición que pueda afectar el funcionamiento de
la herramienta eléctrica. Si se daña, asegúrese de
que la herramienta eléctrica sea reparada antes de
que se utilice. Muchos accidentes son ocasionados por

herramientas eléctricas con mantenimiento deciente.

• Mantenga las herramientas de corte aladas y

limpias. Las herramientas de corte correctamente

mantenidas con bordes de corte alados son menos
propensas a atorarse y son más fáciles de controlar.

• Utilice la herramienta eléctrica, los accesorios y las

puntas, etc. de acuerdo con estas instrucciones,

tomando en cuenta las condiciones de trabajo y el
trabajo a realizar. El uso de la herramienta eléctrica

para operaciones diferentes a las previstas podría

generar una situación peligrosa.

• Mantenga las empuñaduras y ñas supercies de
sujeción secas, limpias y libres de aceite y grasa. Las

empuñaduras y supercies de sujeción resbalosas no
permiten el manejo y control seguros de la herramienta
en situaciones inesperadas.

• Recargue únicamente con el cargador especicado
por el fabricante. Un cargador que es adecuado para

un tipo de batería puede crear un riesgo de incendio

si se utiliza con otra batería.

• Utilice las herramientas eléctricas únicamente
con baterías especícamente diseñadas. El uso

de cualquier otra batería puede producir un riesgo de

lesiones e incendio.

• Cuando la batería no esté en uso, manténgala alejada
de otros objetos metálicos como sujetapapeles,
monedas, llaves, clavos, tornillos u otros objetos
metálicos pequeños que puedan formar una con­exión de una terminal a otra. Crear un corto entre las

terminales de la batería puede ocasionar quemaduras

o un incendio.

• Bajo condiciones de maltrato, el líquido puede ser
expulsado de la batería, evite el contacto. En caso

USO Y CUIDADO DE LAS

HERRAMIENTAS ELÉCTRICAS

USO Y CUIDADO DE LAS

HERRAMIENTAS CON BATERÍA

de contacto accidental, lave con agua. Si el líquido

ADVERTENCIA

entra en contacto con los ojos, busque además
ayuda médica. El líquido expulsado de la batería

puede causar irritación o quemaduras.

• No use una batería o herramienta que se haya dañado
o modicado. Las baterías dañadas o modicadas

pueden mostrar un comportamiento impredecible,

causando incendios, explosión o riesgo de lesión.

• No exponga una batería o herramienta al fuego

o a temperatura excesiva. La exposición a fuego o
temperatura a más de 130° C (265° F) puede causar

explosiones.

• Siga todas las instrucciones de carga y no cargue

la batería o la herramienta fuera del rango de
temperatura especicado en las instrucciones.

La carga incorrecta o a temperaturas fuera del rango

especicado puede dañar la batería y aumentar el
riesgo de incendio.

MANTENIMIENTO

• Lleve su herramienta eléctrica a servicio con un
técnico calicado que use únicamente piezas de
reemplazo idénticas. Esto asegurará que la seguridad

de la herramienta eléctrica se mantenga.

• Nunca dé servicio a baterías dañadas. Únicamente
el fabricante o proveedores de servicio autorizados

deben dar servicio a las baterías.

REGLAS ESPECIFICAS DE

SEGURIDAD PARA CÁMARA

• Conserve las etiquetas y las placas nominales.

Contienen información importante. Si son ilegibles

o no están presentes, comuníquese con un centro
de servicio MILWAUKEE para obtener un reemplazo

gratuito.

producto puede causar interferencia con la radio; en tal
caso, se solicitará al usuario tomar las medidas adec-

uadas.

Este equipo ha sido probado y se estableció que cumple
con los límites de un dispositivo digital de Clase A, según
lo dispone la Parte 15 de las reglas de la FCC (Comisión
Federal de Comunicaciones). Estos límites están dis­eñados para brindar una protección razonable contra la
interferencia dañina cuando se opera el equipo en un

ambiente comercial. Este equipo genera, utiliza y puede

irradiar energía de radiofrecuencia, y si no se instala y se
utiliza de acuerdo con el manual de instrucciones, puede
ocasionar interferencia dañina en las radiocomunicacio-

nes. Es probable que el funcionamiento de este equipo

en áreas residenciales cause interferencia dañina; en
tal caso, el usuario necesitará corregir la interferencia

por cuenta propia.

Este dispositivo cumple con la Parte 15 de las reglas

de la FCC (Comisión Federal de Comunicaciones).
El funcionamiento está sujeto a las dos condiciones
siguientes: (1) este dispositivo no puede causar inter-

ferencia dañina y (2) este dispositivo debe aceptar cu­alquier interferencia recibida, incluidas las que pueden

ocasionar un funcionamiento no deseado.

MULTIMEDIA

Este es un producto de clase A.

En un ambiente doméstico este

ESPECIFICACIONES

Cat. No. ..................................................... 2315-20

Volts.............................................................. 12 CD

Tipo de batería .............................................M12™

Tipo de cargador ..........................................M12™

Tarjeta de memoria .............................................SD

Cable de interfaz ................................... Micro USB

DESCRIPCION FUNCIONAL

3

4

1. Cámara

2. Cámara LED

3. Cable

4. Funda

5. Pantalla

6. Tapa para medios

7. Micrófono

8. Botón de encendido

en el asa

9. Asa

10. Gatillo

11. Selector de

intensidad de LED

12. Altavoz

13. Botón de
encendido/apagado

14. Alternador
imagen/video

15. Botones de echas

16. Botón OK

17. Botón de reproducción

18. Botón de ajustes

19. Bahía de accesorios

(parte posterior de la pantalla)

20. Botón de restablecimiento

(parte posterior de la pantalla)

2

1

12

11

10

13

141516

21

Cable PIVOTVIEW™

21. Botones de liberación

22. Perilla de pivote

23. Unión de pivote

23

5

6

7

8
9

18

17

22

SIMBOLOGÍA

Volts

operador

Use protección ocular

Para evitar una descarga eléctrica,
no permita que el producto entre en

contacto con partes eléctricas con carga.

Corriente Continua

El usuario debe leer el manual del

13

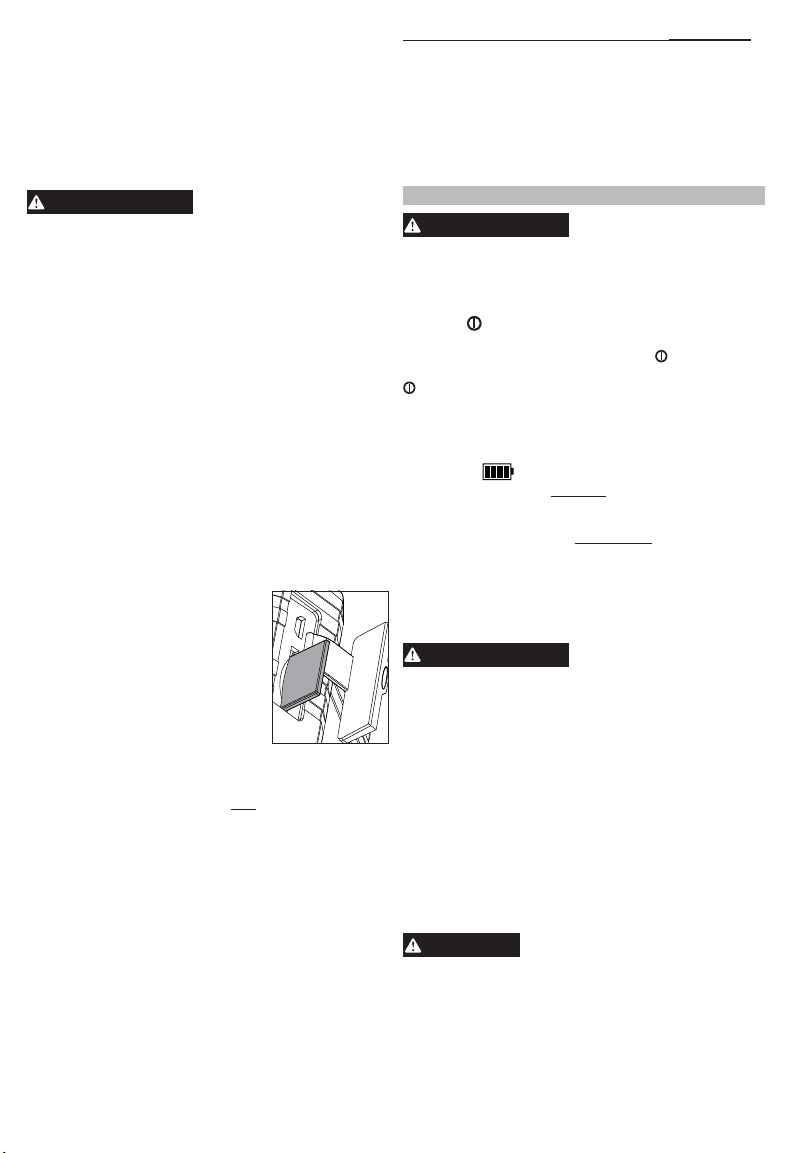

ENSAMBLAJE

ADVERTENCIA

ADVERTENCIA

ADVERTENCIA

AVERTISSEMENT

AVERTISSEMENT

Recargue únicamente con el

la batería. Para instrucciones especícas de

carga, lea el manual del operador suministrado

con su cargador y su batería.

Extracción/inserción de la batería

Para extraer la batería, presione los botones de liber-

ación y jale la batería para sacarla de la herramienta.

accesorios.
Para insertar la batería, deslícela dentro del cuerpo de

la herramienta. Asegúrese de que encaje rmemente.

Cuando la pantalla y el asa están conectadas, la
batería alimenta tanto el asa como la pantalla. Cu­ando están separadas, la pantalla funciona con una

batería interna recargable. Para recargar la pantalla,
conéctela al asa/batería, o a una fuente de poder por
medio del cable USB. Siempre guarde la pantalla
conectada al asa. Si la pantalla se apaga por falta

de energía, recárguela cuando menos 30 minutos

antes de usarla.

mendados para esta herramienta. Puede ser
peligroso utilizar otros.

1. Deslice la funda hacia atrás.

2. Inserte el cable en el receptáculo.

3. Gire el cable hasta que quede totalmente asen-

tado en el receptáculo.

4. Deslice la funda sobre la conexión. Apriete la

funda rmemente.

(en algunos modelos o como accesorio)

1. Gire la perilla de pivote para determinar la orien-

tación necesaria para el movimiento. La cabeza
de pivote gira más de 180° en un plano.

2. Coloque a presión el cable PIVOTVIEW™ sobre el

receptáculo. Debe alinearse en una de las cuatro
posiciones a 90°.

3. Para retirar, presione los botones de liberación y

jale para separar de la herramienta.

Inserción/extracción de la tarjeta de memoria

La cantidad de imágenes/videos que se pueden

guardar depende del tamaño de la

tarjeta de memoria.

1. Abra la cubierta protectora

para acceder a la ranura de la

tarjeta de memoria.

2. Deslice la tarjeta de memoria

en la ranura, la parte superior
de la tarjeta debe estar orien­tada en el sentido contrario

de la pantalla LCD. Presione
la tarjeta para insertarla de
manera segura. Debe hacer un chasquido al entrar
en su lugar.

3. Cierre la cubierta protectora.

4. Para extraer la tarjeta de memoria, presiónela y

libérela. Saldrá del compartimiento.

NOTA: Para guardar imágenes/videos en la tarjeta

de memoria, no debe tener candado, con la pestaña

de protección contra escritura en la posición inferior.

Para cargar la pantalla

Conexión del cable PIVOTVIEW™

cargador especicado para

Siempre extraiga la batería
antes de cambiar o quitar

Utilice únicamente acceso-

rios especícamente reco-

Conexión del cable

Descargar a una computadora

Inserte el cable USB en el puerto que se encuentra a

un lado de la pantalla. Encienda la pantalla. Conecte
extremo USB en el puerto USB de su computadora.

NOTA: Si no puede ver los videos en su computa­dora, pudiera ser debido a que su computadora no

tiene el códec DIVX o XVID. El archivo AVI se graba

en el formato MPEG4 y su computadora necesita un

códec DIVX o XVID para decodicarlo y reproducirlo.

Descargue el códec correspondiente para ver las

imágenes/videos.

Para entrar al menú de ajustes, encienda la herra­mienta y presione el botón Settings (Ajustes). Use
los botones ◄►▲▼ para desplazarse por el menú

de ajustes.

MENÚ SELECCIONES

MICRÓFONO ENCENDIDO/APAGADO
INTENSIDAD LCD BAJA/MEDIA/ALTA
FECHA MM/DD/AA
HORA HR/MIN AM/PM
IDIOMA SELECCIONES MÚLTIPLES
ELIMINAR TODO CANCELAR/ELIMINAR TODO

VERSIÓN Mostrar la versión del software

Ajustes

_____________

OPERACION

Para reducir el riesgo de

gafas o lentes de seguridad con protectores
laterales.

Siempre extraiga la batería antes de cambiar

accesorios o hacer ajustes.

Cuando la pantalla está conectada al asa, presione
cualquiera de los botones

cender la herramienta. Presione sin soltar el botón

de Encendido para apagar la herramienta.

Cuando la pantalla y el asa estén separadas, utilice
los botones individuales de encendido para encender

y apagar cada una de las piezas.

Cuando la pantalla está conectada al asa, se muestra
el indicador de batería M12™ en la esquina superior

derecha.

Cuando la pantalla no está conectada al asa, se

muestran dos indicadores de batería. El indicador de

la izquierda muestra la carga restante de la batería

interna de la pantalla. El indicador de la derecha
muestra la carga restante de la batería M12™. Cada

bloque de los indicadores de batería representa

aproximadamente 1/4 de la vida de la batería.

trica y daños materiales, siempre revise el área

de trabajo antes de iniciar un trabajo. No per­mita que el cable entre en contacto con elemen­tos que representen peligros eléctricos, químicos

o en movimiento.
Detrás de paredes: Desactive los interruptores

de circuito de toda el área.

Dentro de tuberías: Asegúrese de que no haya
carga eléctrica en las tuberías antes de iniciar la
inspección. No permita que uya líquido por el
cable y se introduzca a la herramienta.
Uso en automóviles: Apague el motor y permita
que se enfríe antes de iniciar la inspección. No
permita que la cámara de inspección visual o el

14

Apagado/encendido

Indicador de batería

lesiones, siempre utilice

de Encendido para en-

Para reducir el riesgo de

explosión, descarga eléc-

cable entren en contacto con aceite, gas u otros

ADVERTENCIA

ADVERTENCIA

materiales corrosivos.

PRECAUCIÓN

fuerza excesiva ni retuerza el cable. No se utilice
en áreas donde la cámara de inspección visual
y el cable entrarán en contacto con sustancias

corrosivas o aceitosas.

No utilice el cable para despejar atascos o
mover obstrucciones. ¡Esto no es un limpiador

de desagües!

Para separar la pantalla del asa, sujete cada parte
rmemente y deslice la pantalla retirándola de la
batería. Para reconectar, deslice el asa y la pantalla
para unirlas.
NOTA: El mensaje de error “NO HAY SEÑAL DE

IMAGEN” se muestra si el asa no está encendida,
el asa está fuera de rango de la pantalla (aproxi­madamente XX metros o 15 pies) o si el cable no

está totalmente conectado al asa. Además, puede

presentarse interferencia cuando hay múltiples her-

ramientas en uso a poca distancia.

(en algunos modelos o como accesorio)

1. Instale en la orientación deseada según la sección

2. Alimente cuidadosamente el cable al área de-

3. Gire la perilla de pivote para rotar la cabeza más

4. Si no se logra la vista deseada, presione los

Use el botón Imagen/Video para alternar
entre capturar imágenes o videos. El icono del modo

seleccionado se muestra en la esquina superior iz-

quierda de la pantalla.

1. Ajuste el cable a la apertura. Después de revisar

2. Use los botones ▲▼ para acercar o alejar la

3. Use los botones ◄► para girar la imagen en

4. Use el selector de intensidad LED para aumentar/

5. Para tomar una imagen o iniciar un video, presione

6. Para nalizar el video, presione OK o vuelva a

7. Para guardar la imagen/video, presione OK u

8. NOTA: Durante una grabación de video, también

Presione el botón Revisión para ver las imágenes

o los videos guardados.

1. Use los botones ◄►para desplazarse por las

2. Presione el botón OK para seleccionar una ima-

Uso del asa y la pantalla

Uso del cable PIVOTVIEW™

“Conexión del cable”.

seada.

de 180° en un solo plano.

botones de liberación y gire el cable de pivote

90°. Vuelva a conectar al receptáculo. Doble o
manipule el cable según se requiera.

Para tomar imágenes/videos

que no haya peligros en el área de trabajo, inserte
el cable.

imagen.

incrementos de 90°.

disminuir la luz.

el botón OK u oprima el gatillo.

oprimir el gatillo.

oprima el gatillo. La imagen/video se guarda en la
tarjeta de memoria. O use los botones ◄► para
seleccionar Cancelar.

se graba sonido en la pantalla si el MICRÓFONO
está ENCENDIDO en Ajustes.

imágenes o los videos guardados.

gen/video.

Para reducir el riesgo de daños
a la herramienta, no utilice

Revisión

3. Use los botones▲▼ para seleccionar una de
estas opciones:

EDITAR Acercar o girar una imagen. Use

REPRODUCIR Reproducir un video. Use OK

BORRAR Borrar permanentemente una

MARCAR Marcar una imagen o video para

SALIR Volver a la pantalla de Revisión

Use el botón de restablecimiento para restaurar los

ajustes de fábrica.

Botón de restablecimiento

los botones ▲▼ para acercar.
Use los botones ◄► para girar
en incrementos de 90°.

para pausar o reproducir. Use
los botones ◄► para regresar
o adelantar.

imagen o video.

uso futuro. Se añade una “F” al

inicio del nombre del archivo para
facilitar su localización cuando
esté conectado a una computa-

dora.

MANTENIMIENTO

Para reducir el riesgo de una

la herramienta antes de darle cualquier manten­imiento. Nunca desarme la herramienta ni trate

de hacer modicaciones en el sistema eléctrico

de la misma. Acuda siempre a un Centro de Ser­vicio MILWAUKEE para TODAS las reparaciones.

Mantenimiento de las herramientas

Adopte un programa regular de mantenimiento y

mantenga su herramienta en buenas condiciones.

Inspeccione la herramienta para problemas como rui­dos indebidos, desalineadas o agarrotadas de partes
móviles, piezas rotas o cualquier otra condición que

pueda afectar el funcionamiento de la herramienta.

Envíe su herramienta al Centro de Servicio

MILWAUKEE para reparación. Después de 6

meses a un año, dependiendo del uso dado,
envíe su herramienta al Centro de Servicio

MILWAUKEE más cercano para la inspección.

daño a la herramienta, nunca la sumerja en

líquidos ni permita que estos uyan dentro de la

misma.

Limpie el polvo y suciedad de las ventilas. Man­tenga los mangos limpios, secos y libres de aceite

o grasa. Use solo jabón neutro y un trapo húmedo

para limpiar, ya que algunos substancias y solventes
limpiadores son dañinos a los plásticos y partes

aislantes. Algunos de estos incluyen: gasolina,

turpentina,thíner, lacas, thíner para pinturas, solven­tes para limpieza con cloro, amoníaco y detergentes

caseros que tengan amonia. Nunca usa solventes in­amables o combustibles cerca de una herramienta.

Si su herramienta, batería o cargador están dañados,

envíela al centro de servicio más cercano.

15

lesión, desconecte siempre

Para reducir el riesgo de le-

siones, descarga eléctrica o

Limpieza

Reparaciones

ACCESORIOS

ADVERTENCIA

Utilice sólo los accesorios
especícamente recomenda-

dos. Otros accesorios puede ser peligroso.

Para una lista completa de accessorios, visite

nuestro sitio en Internet: www.milwaukeetool.com o
póngase en contacto con un distribuidor.

Cable de cámara de inspección M-Spector

FLEX™ de 0,9 m (3') Cat. No. 48-53-0150

Cable de cámara de inspección M-Spector

FLEX™ de 2,7 m (9') Cat. No. 48-53-0151

Cable de cámara de inspección M-Spector

FLEX™ de 0,9 m (3') con PIVOTVIEW™

Cat. No. 48-53-0155

SOPORTE DE SERVICIO - MEXICO

CENTRO DE ATENCION A CLIENTES

Techtronic Industries Mexico, S.A. de C.V.

Av. Presidente Masarik 29 Piso 7

11560 Polanco V Seccion

Miguel Hidalgo, Distrito Federal, México

01 [phone] o (55) 4160-3540

Lunes a Viernes (9am a 6pm)

O contáctanos en www.milwaukeetool.com.mx

GARANTÍA LIMITADA - E.U.A. Y CANADÁ

Cada herramienta eléctrica* MILWAUKEE (vea las excepciones
más adelante) se garantiza al comprador original únicamente contra

defectos en materiales y mano de obra. Sujeto a ciertas excepciones,

MILWAUKEE reparará o reemplazará cualquier parte de una her­ramienta eléctrica que, tras una revisión, MILWAUKEE determine que
tiene defectos en material o mano de obra durante un período de cinco
(5) años** después de la fecha de compra, a menos que se indique

lo contrario. Se requiere que se envíe la herramienta eléctrica a un

Centro de Servicio de fábrica de MILWAUKEE o a una Estación de

Servicio Autorizada de MILWAUKEE, con ete prepagado y asegurado.

Debe incluirse una copia del comprobante de compra con el producto

enviado. Esta garantía no aplica a daños que MILWAUKEE determine

que son ocasionados por reparaciones o intentos de reparaciones
realizados por una persona que no sea personal autorizado de
MILWAUKEE, uso indebido, alteraciones, maltrato, desgaste normal,

falta de mantenimiento o accidentes.
Desgaste normal: Muchas herramientas eléctricas necesitan reempla­zos periódicos de partes y servicio para lograr el mejor rendimiento.

Esta garantía no cubre la reparación cuando el uso normal ha agotado
la vida útil de una parte, incluyendo, entre otras, mandriles, cepillos,

cables, zapatas de sierra, abrazaderas de hoja, juntas tóricas, sellos,

parachoques, cuchillas de propulsión, pistones, percutores, elevadores

y arandelas de la cubierta del parachoques.

*Esta garantía no cubre las clavadoras y grapadoras neumáticas,
pulverizador de pintura sin aire, baterías inalámbricas, generadores
portátiles accionados por gasolina, herramientas manuales, polipasto
eléctrico, de palanca y cadena manual, prendas calefactadas M12™;

productos reacondicionados, y productos de prueba y medición. Hay
garantías independientes y distintas disponibles para estos productos.

**El periodo de garantía de los radios para obra, puerto de energía
M12™, fuente de poder M18™, ventilador para obra y carros de

trabajo industriales Trade Titan™ es de un (1) año a partir de la fecha
de compra. El periodo de garantía de los cables de la sonda exible
para desagües es de dos (2) años a partir de la fecha de compra. El
periodo de garantía del LED de la lámpara de trabajo LED y el foco
de cambio a LED para la lámpara de trabajo es por toda la vida del
producto, sujeto a las limitaciones mencionadas anteriormente. Si

durante el uso normal falla el LED o el foco LED, la parte se reemp-

lazará sin cargo alguno.

No es necesario el registro de la garantía para obtener la garantía cor-

respondiente para un producto de herramienta eléctrica MILWAUKEE.

La fecha de manufactura del producto se utilizará para determinar el
periodo de garantía si no se proporciona comprobante de compra al

solicitar el servicio en garantía.
LA ACEPTACIÓN DE LOS REMEDIOS EXCLUSIVOS DE REPAR­ACIÓN Y REEMPLAZO AQUÍ DESCRITOS ES UNA CONDICIÓN
DEL CONTRATO PARA LA COMPRA DE TODO PRODUCTO DE
MILWAUKEE. SI USTED NO ACEPTA ESTA CONDICIÓN, NO DEBE
COMPRAR EL PRODUCTO. MILWAUKEE NO SERÁ RESPONSA­BLE EN NINGÚN CASO DE DAÑOS INCIDENTALES, ESPECIALES,
EMERGENTES O PUNITIVOS, NI DE NINGÚN COSTO, HONO­RARIOS LEGALES, GASTOS, PÉRDIDAS O DEMORAS ALEGADOS
COMO CONSECUENCIA DE ALGÚN DAÑO, FALLA O DEFECTO EN

NINGÚN PRODUCTO, INCLUYENDO, ENTRE OTROS, RECLAMA­CIONES POR PÉRDIDA DE UTILIDADES. ALGUNOS ESTADOS NO
PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE RESPONSABILIDAD
POR DAÑOS INCIDENTALES O EMERGENTES, POR LO QUE LA
ANTERIOR LIMITACIÓN O EXCLUSIÓN PODRÍA NO APLICARSE
EN SU CASO. ESTA GARANTÍA ES EXCLUSIVA Y REEMPLAZA TO­DAS LAS DEMÁS GARANTÍAS EXPRESAS, ESCRITAS U ORALES.
EN LA MEDIDA EN QUE LO PERMITA LA LEY, MILWAUKEE
DESCONOCE CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO,
SIN LIMITACIÓN, CUALQUIER GARANTÍA IMPLÍCITA DE COMER­CIABILIDAD O IDONEIDAD PARA UN FIN O USO ESPECÍFICO; EN
LA MEDIDA EN QUE DICHO DESCONOCIMIENTO NO SEA PER­MITIDO POR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS SE LIMITAN
A LA DURACIÓN DE LA GARANTÍA EXPRESA CORRESPONDIENTE
SEGÚN SE DESCRIBIÓ ANTERIORMENTE. ALGUNOS ESTADOS
NO PERMITEN LIMITACIONES SOBRE LA DURACIÓN DE UNA
GARANTÍA IMPLÍCITA, POR LO QUE LA ANTERIOR LIMITACIÓN
PUDIERA NO APLICARSE A USTED. ESTA GARANTÍA LE DA
DERECHOS LEGALES ESPECÍFICOS Y USTED PODRÍA ADEMÁS
TENER OTROS DERECHOS QUE VARÍAN DE UN ESTADO A OTRO.

Esta garantía aplica a productos vendidos en los Estados Unidos y

en Canadá únicamente.

Consulte la ‘Búsqueda de Centros de Servicio’ en la sec­ción de Refacciones y Servicio del sitio web de MILWAUKEE

www.milwaukeetool.com o llame al 1.800.SAWDUST (1.800.729.3878)

para localizar el centro de servicio más cercano para servicio dentro

y fuera de la garantía para una herramienta eléctrica Milwaukee.

PÓLIZA DE GARANTÍA - VALIDA
SOLO PARA MÉXICO, AMÉRICA

TECHTRONIC INDUSTRIES., garantiza por 5 años este producto a partir
de la fecha original de compra.

Esta garantía cubre cualquier defecto que presenten las piezas, com­ponentes y la mano de obra contenidas en este producto Para América

Central y el Caribe se debe conrmar en el Centro de Servicio Autorizado
el plazo de la garantía.

Para hacer efectiva la Garantía deberá presentar al Centro de Servicio
Autorizado la Póliza de Garantía sellada por el establecimiento en donde

adquirió el producto. Si no la tienen, podrá presentar el comprobante de
compra original.

Usted puede llamar sin costo al teléfono 01 800 832 1949 o por correo

electrónico a la dirección "[email protected]", para ubicar el

Centro de Servicio Autorizado más cercano a su domicilio, en el cual
además podrá adquirir partes, componentes, consumibles y accesorios,

que usted necesite.

Procedimiento para hacer válida la garantía
Acuda al Centro de Servicio con el producto y la póliza de garantía
sellada por el establecimiento donde realizó la compra. Ahí se reem­plazará cualquier pieza o componente defectuoso sin cargo alguno

para el usuario nal. La empresa se hace responsable de los gastos de

transportación razonablemente erogados que se deriven del cumplimiento

de la presente garantía.

Excepciones

La garantía perderá validez en los siguientes casos:

a) Cuando el producto se hubiese utilizado en condiciones distintas a

las normales.

b) Cuando el producto no hubiese sido operado de acuerdo con el

instructivo de uso que le acompaña.

c) Cuando el producto hubiese sido alterado o reparado por personas no

autorizadas por TECHTRONIC INDUSTRIES.
Nota: Si el cordón de alimentación es dañado, este debe ser remplazado
por el fabricante o por un Centro de Servicio Autorizado para evitar riesgo.
CENTRO DE SERVICIO Y ATENCIÓN A CLIENTES

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico
Tel. [phone]
IMPORTADO Y COMERCIALIZADO POR:
TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

58142316d2 07805800101Q-02(A)
04/16 Printed in China

CENTRAL Y EL CARIBE

Modelo:

Fecha de Compra:

Sello del Distribuidor:

MILWAUKEE TOOL

13135 West Lisbon Road

Brookeld, WI 53005 USA
