Page 1
TP428 控制/通信主机安装手册 - 1 -
TP428 控制通信主机
安装手册
版本1.0
Page 2
TP428 控制/通信主机安装手册 - 2 -
此手册适用于TP428控制/通信主机
未经本公司同意，不得以任何方式复制、散发本手册。本公司及其代
理将不会承担因使用本手册而造成的直接或间接损失。本公司保留更
改此手册的权利，而无需另行通知各用户。
Page 3
TP428 控制/通信主机安装手册 - 3 -
目 录
介绍 ...............................................................17
介绍 ......................................................................17
TP428 的特性........................................................19
快速启动................................................................ 20
TP428 的防区预设值.............................................21
防区类型.................................................................22
编程 ...............................................................79
编程 ......................................................................80
使用远程键盘编程.................................................. 81
使用手提式编程器编程.......................................... 83
使用编程记忆锁匙编程.......................................... 84
编程可选位............................................................ 85
安装员编程指令..................................................... 86
指令958 – 使用/ 取消防区状态显示模式................87
指令959 – 测试编程记忆锁匙.................................87
指令960 – 退出安装员编程模式..............................89
指令961 – 使控制主机回到工厂预设值...................90
指令962 – 将控制主机编程资料复制于
编程记忆锁匙中........................................................90
指令963 – 将编程记忆锁匙中的数据复制于
控制主机中...............................................................92
指令964 – 清除编程记忆锁匙中的编程...................93
指令965 – 设置Domestic 报警拨号模式...............94
指令966 – 使用/ 取消地址的自动跳位功能............95
指令999 – 显示主机类型或软件版本号...................96
取消回到工厂预设值功能.........................................97
回到工厂预设值......................................................98
键盘指示灯........................................................23

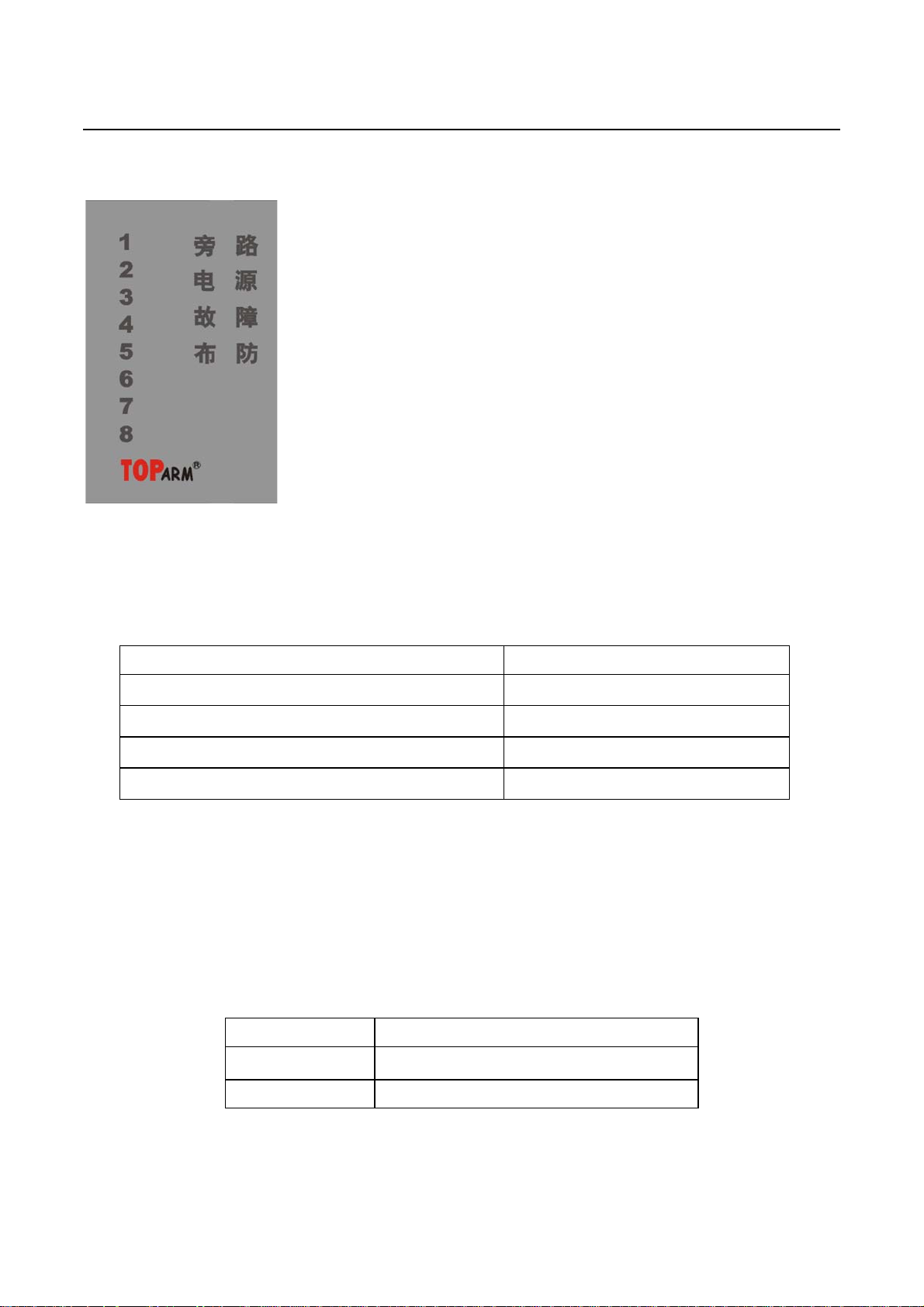

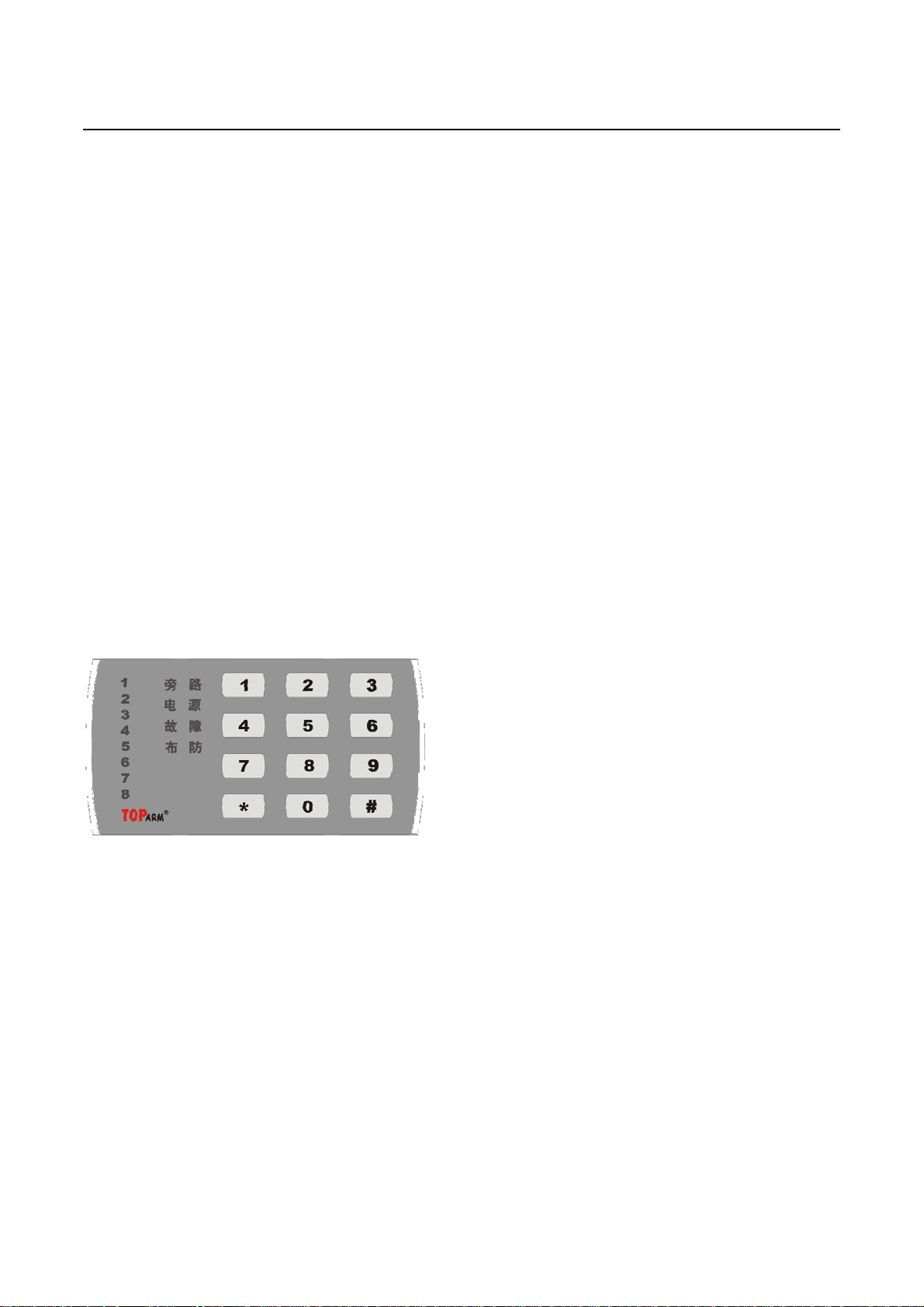

CP5 八防区LED 键盘........................................... 24
防区指示灯..............................................................24
# 指示灯.........................................................24
旁路 指示灯..........................................................24
Page 4
TP428 控制/通信主机安装手册 - 4 -
＊ 指示灯........................................................25
故障 指示灯........................................................25
声音提示.................................................................25
CP5 八防区LCD 键盘.......................................... 26
防区指示灯..............................................................26
# 指示灯.........................................................26
旁路 指示灯..........................................................27
系统撤防.................................................................27
＊ 指示灯........................................................27
故障 指示灯........................................................27
编程模式.................................................................28
Off 指示灯/ 防区准备好布防..................................28
On 指示灯/ 防区报警..............................................28
声音提示.................................................................29
CP5 主分区LED 键盘........................................... 29
防区指示灯..............................................................29
区域On / Off 指示灯..............................................30
区域显示指示灯......................................................30
状态指示灯..............................................................31
PARTIAL 指示灯................................................... 31
AUX指示灯............................................................ 31
＊指示灯........................................................ 31
故障 指示灯........................................................ 31
声音提示................................................................. 32
系统操作............................................................33
系统操作................................................................ 34
正常布防系统..........................................................34
强制布防................................................................. 34
正常撤防系统..........................................................35
周界布防状态1 下布防...........................................35
周界布防的进入监察延迟........................................ 35
强制布防................................................................. 36
周界布防状态1 下撤防...........................................37
Page 5
TP428 控制/通信主机安装手册 - 5 -
周界布防状态2 下布防...........................................37
周界布防的进入监察延迟........................................ 37
强制布防................................................................. 37
周界布防状态2 下撤防...........................................37
键盘胁持报警..........................................................38
键盘紧急报警..........................................................39
键盘火警.................................................................39
键盘救护警..............................................................39
旁路防区................................................................ 40
普通旁路.................................................................40
密码旁路.................................................................41
故障分析模式......................................................... 42
故障说明................................................................ 44
电池低压...................................................................... 45
日期和时间................................................................... 45
探测器自检故障...................................................... 46
警号发声器................................................................... 45
电话线故障................................................................... 45
E2 故障........................................................................ 45
保险丝故障................................................................... 46
通讯故障.................................................................46
交流电故障................................................................... 46
远程无线发射器操作..........................................47
远程无线发射器操作................................... .... ....... 48
远程无线用户密码级别...........................................49
更改或删除远程无线用户密码................................49
两键式无线遥控匙的操作........................................49
正常布防............................................................49
正常撤防............................................................49
周界布防状态1 下布防...................................... 49
周界布防状态1 下撤防...................................... 49
紧急报警............................................................ 49
四键式无线遥控匙的操作........................................49
Page 6
TP428 控制/通信主机安装手册 - 6 -
正常布防............................................................49
正常撤防............................................................49
周界布防状态1 下布防...................................... 49
周界布防状态1 下撤防...................................... 49
紧急报警............................................................49
开启输出1..........................................................49
关闭输出1..........................................................49
开启输出2..........................................................49
关闭输出2..........................................................49
系统功能............................................................52
系统功能................................................................ 52
安装员密码功能......................................................52
备用........................................................................ 52
设置生成第一个测试报告需要等待的天数............... 53
更改Domestic 报警电话号码................................. 53
更改通讯布/ 撤防序列............................................ 68
设置周界布防状态2 下的防区................................. 60
辅助警报器的工作模式.................................... ... ... .. 62
打开/ 关闭电话监测模式......................................... 62
步测模式................................................................. 63
事件回查模式.......................................................... 64
备用....................................................................64
主码功能.................................................................65
同时布/ 撤防两个区域............................................ 66
更改和删除用户密码................................... .... ... ..... 66
更改和删除远程无线用户密码................................. 68
更改Domestic 报警电话号码................................. 66
更改通讯布/ 撤防序列............................................ 66
设置周界布防状态2 下的防区................................. 66
打开/ 关闭输出....................................................... 69
设置日期和时间...................................................... 71
步测模式................................................................. 66
事件回查模式.......................................................... 66
Page 7
TP428 控制/通信主机安装手册 - 7 -
备用.................................................................... 64
用户密码功能..........................................................71
同时对两个分区进行布防/撤防............................ 71
按键功能.................................................................72
正常布防系统.......................................................... 72
在周界布防状态1 下布防系统................................. 72
在周界布防状态2 下布防系统................................. 73
警号发声器测试...................................................... 73
警铃测试................................................................. 73
闪灯测试................................................................. 73
打开/ 关闭日间报警................................................ 73
故障分析模式.......................................................... 73
启动Modem 拨号.................................................. 75
复位锁定输出.......................................................... 76
调整键盘蜂鸣器的音量.................................... ... ... .. 76
发送测试报告.......................................................... 77
远程系统............................................................78
通过电话进行操作..............................................78
通过电话远程布防系统.......................................... 78
TA Link 软件的操作----------------------------- 100
TA Link 软件.................................................... 101
远程连接.................................................................101
用户控制的远程连接................................... .... ........ 102
不带回拨确认的远程连接........................................ 102
带回拨确认的远程连接............................................ 103
直连........................................................................ 103
TA Link 选项....................................................104
通过TA Link 上/下载....................................... 104
使用TA Link 回拨确认..................................... 104
报警时中断TA Link 连接................................. 105
使用外部Modem 模块进行TA Link 操作........ 105
Domestic 报警拨号...........................................106
Domestic 报警拨号模式........................................ 107
Page 8
TP428 控制/通信主机安装手册 - 8 -
Domestic 报警拨号功能.........................................107
确认Domestic 报警拨号........................................ 108
设置和编程Domestic 报警报告发送功能..............108
取消Domestic 报警拨号功能................................. 110
发送报告的格式.................................................111
发送格式................................................................ 112
Contact ID 格式.....................................................112
防区识别码..............................................................113
4+2 报告格式.........................................................115
寻呼机报告格式.................................. .... ... ............. 116

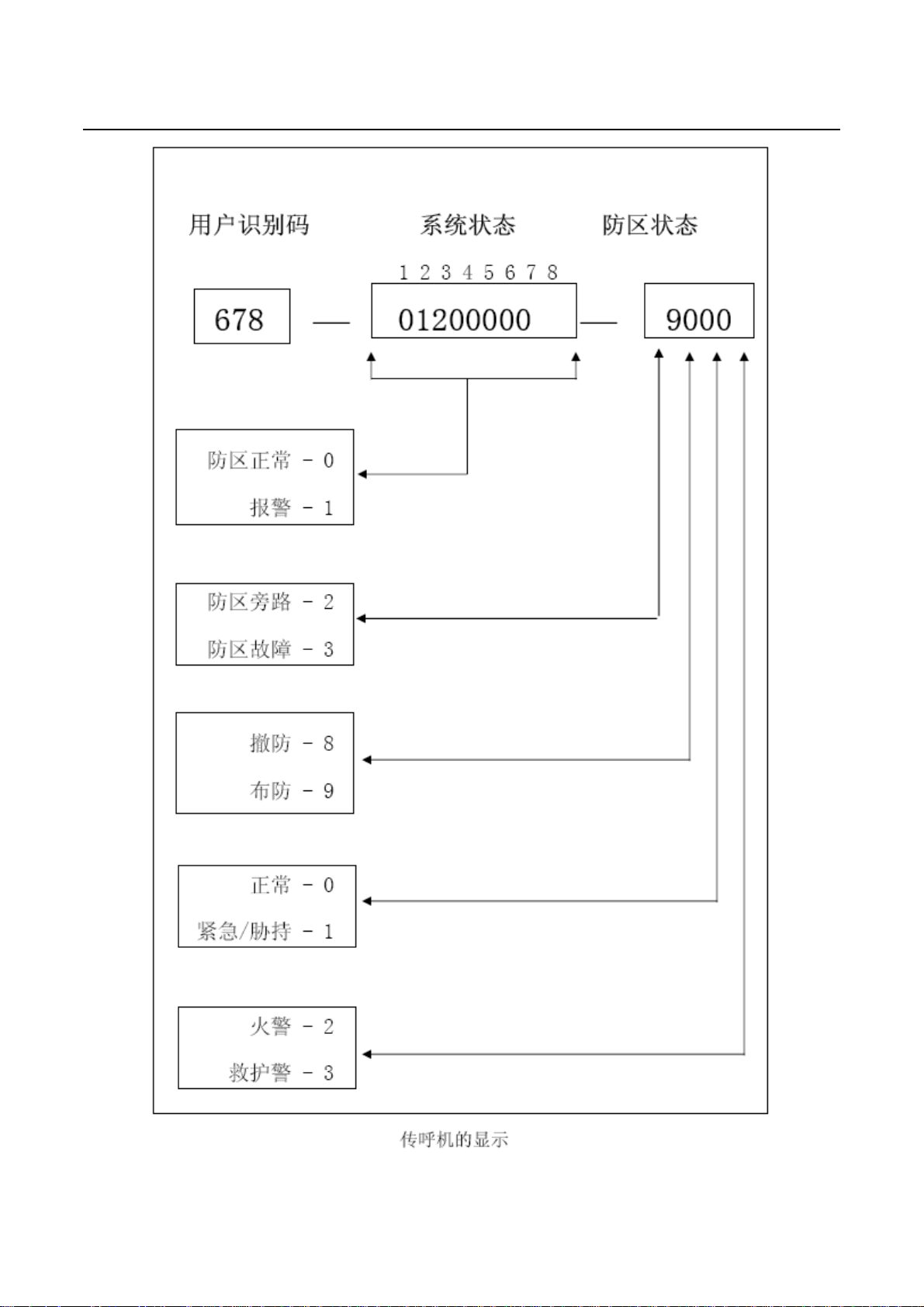

寻呼机显示信息..................................................... 118
用户识别码..............................................................118
防区状态.................................................................118
系统状态.................................................................119
拨号信息............................................................120
拨号信息................................................................ 121
接收机1 的第一个电话号码....................................121
接收机1 的第二个电话号码....................................122
接收机1 的握手音...................................................122
接收机1 的发送格式...............................................123
接收机1 的用户识别号...........................................123
接收机2 的第一个电话号码....................................124
接收机2 的第二个电话号码....................................124
接收机2 的握手音...................................................124
接收机2 的发送格式...............................................124
接收机2 的用户识别号
...........................................124
拨号格式.................................................................124
备用.........................................................................125
通讯布防序列..........................................................125
通讯布防 – 开启电话立即转移功能........................ 125
通讯布防 – 开启电话无应答转移功能.................... 125
通讯撤防序列..........................................................126
通讯布防 – 关闭电话立即转移功能........................ 126
Page 9
TP428 控制/通信主机安装手册 - 9 -
通讯布防 – 关闭电话无应答转移功能.................... 126
回拨电话号码..........................................................126
铃响计数.................................................................126
应答机旁路..............................................................127
电话线故障选项.................................. .... ... ............. 128
电话线故障时，操作故障 指示灯....................... 128
系统布防时，触发发声器、警铃和闪灯.................. 128
系统撤防时，触发发声器、警铃和闪灯.................. 128
备用........................................................................ 129
响铃时间选项..........................................................129
拨号器选项...........................................................130
编程可选位............................................................ 131
拨号器选项1...........................................................131
使用= 拨号器具有发送报告功能............................. 131
不使用 = 取消所有拨号器的发送报告功能............. 131
允许通过电话进行远程布防.................................... 131
只在布防时，才能使用应答机旁路功能.................. 132
使用= Bell103 FSK 格式/不使用= CCITT V21 格式132
拨号器选项2...........................................................132
只在报警后才发送布/撤防报告................................ 132
在周界布防状态1 或2 下发送布/撤防报告............. 133
延迟警报器触发直至发送完毕................................. 133
将等待握手音的时间从30 秒延长至55 秒.............. 133
拨号器选项3...........................................................134
将DTMF 拨号速率设置为1 位/ 秒......................... 134
备用........................................................................ 134
将Decadic 拨号速率改为60 / 40 ........................... 134
外置Modem 模块CC811 使用FSK 格式
............... 135
TA Link 选项....................................................135
可通过TA Link 上/下载.................................... 135
使用TA Link 回拨功能..................................... 135
报警时中断TA Link 连接................................. 135
使用外部CC811 模块进行TA Link 操作......... 136
Page 10
TP428 控制/通信主机安装手册 - 10 -
用户密码............................................................137
访问密码................................................................ 138
安装员密码..............................................................138
用户密码.................................................................138
TP428 用户密码....................................................139
用户密码级别..........................................................140
布防和撤防.............................................................. 141
只布防..................................................................... 141
布撤防 + 布/撤防报告............................................ 141
只布防 + 布防报告................................................. 141
布撤防 + 密码旁路................................................. 142
布撤防 + 密码旁路 + 布/撤防报告........................ 142
布撤防 + 主码功能................................................. 142
布撤防 + 主码功能 + 布/撤防报告........................ 142
布撤防 + 主码功能 + 密码旁路............................. 143
布撤防 + 主码功能 + 密码旁路 + 布/撤防报告.... 143
防区信息............................................................144
日间报警防区................................. .... ... ................. 145
日间报警复位..........................................................145
日间报警锁定..........................................................145
日间报警操作................................. .... ... ................. 146
EOL 终端电阻值.................................................... 147
使用常闭接点的EOL 终端分电阻接线图............... 148
使用常开接点的EOL 终端分电阻接线图............... 149
防区编程............................................................150
防区操作信息................................. .... ... ................. 150
防区选项................................................................ 150
防区报告信息................................. .... ... ................. 150
TP428 防区预设值............................................... 151
防区类型................................................................ 152
即时防区.................................................................152
传递防区.................................................................152
延迟1 防区.............................................................153
Page 11
TP428 控制/通信主机安装手册 - 11 -
延迟2 防区.............................................................153
备用.........................................................................153
备用.........................................................................153
24 小时救护防区.....................................................153
24 小时紧急防区.....................................................153
24 小时胁持防区.....................................................154
24 小时防拆防区.....................................................154
备用.........................................................................154
锁匙开关防区..........................................................154
24 小时盗警防区.....................................................154
24 小时火警防区.....................................................154
Chime 防区.............................................................155
未使用防区..............................................................155
防区脉冲计数................................. .... ... ................. 155
防区脉冲计数传递............................................. 156
防区脉冲计数时间.................................................. 156
防区选项1 ............................................................. 157
锁定警报器和锁定拨号器........................................157
延迟发送报警报告...................................................158
静音报警.................................................................158
探测器自检..............................................................158
锁匙开关防区选项.................................................. 159
在正常布防状态下锁定布撤防................................159
在正常布防状态下锁定布防....................................159
在正常和周界布防状态1 或2 下锁定撤防..............159
在周界布防状态1 下锁定布撤防.............................160
在周界布防状态1 下锁定布防................................160
在周界布防状态1 或2 下锁定撤防.........................160
在正常布防状态下瞬态布撤防................................160
在正常布防状态下瞬态布防....................................160
在正常和周界布防状态1 或2
下瞬态撤防..............160
在周界布防状态1 下瞬态布撤防.............................161
在周界布防状态1 下瞬态布防................................161
Page 12
TP428 控制/通信主机安装手册 - 12 -
在周界布防状态1 或2 下瞬态撤防.........................161
防区选项2 ............................................................. 162
周界布防状态1 下的防区旁路................................162
允许防区旁路..........................................................162
允许强制布防..........................................................163
防区复位报告..........................................................163
防区报告信息................................. .... ... ................. 163
防区报告代码..........................................................163
防区拨号器选项......................................................163
警报器的弹性旁路计数.......................................... 164
拨号器的弹性旁路计数.......................................... 164
系统报告信息.....................................................166
报告信息................................................................ 166
防区状态 – 旁路报告.............................................167
防区状态 – 故障报告.............................................167
防区状态 – 探测器自检报告..................................168
防区状态 – 报警复位代码......................................169
防区状态报告选项...................................................169
布/撤防报告.............................................................172
布/撤防报告选项.....................................................172
键盘胁持报告..........................................................173
键盘紧急报告..........................................................173
键盘火警报告..........................................................174
键盘救护报告..........................................................174
键盘报警报告选项...................................................174
系统状态 – 保险丝故障报告..................................175
系统状态 – 保险丝故障复位报告...........................175
系统状态 – 交流电故障报告..................................175
系统状态 – 交流电故障复位报告...........................166
系统状态 – 电池低压报告......................................166
系统状态 –
电池低压恢复报告..............................167
系统状态 – 拒绝访问.............................................167
密码再输入.............................................................. 168
Page 13
TP428 控制/通信主机安装手册 - 13 -
系统状态报告选项...................................................168
发送测试报告的时间...............................................169
发送测试报告的拨号器选项....................................169
可编程输出........................................................181
输出 ...................................................................... 182
输出预设值..............................................................183
闪灯预设值..............................................................183
进/出预设值.............................................................183
将输出转至键盘蜂鸣器...........................................183
输出事件类型..........................................................184
输出极性.................................................................197
输出定时.................................................................200
脉冲极性.................................................................200
单击极性.................................................................201
系统事件计时器.................................................202
编程进入/退出延迟................................................. 203
进入延迟1 ............................................................. 203
进入延迟2 ............................................................. 203
退出延时................................................................ 204
周界布防状态下的进入监察延时............................ 204
延迟发送报警报告的时间....................................... 205
探测器自检时间..................................................... 205
键盘锁定时间................................. .... ... ................. 206
警报器的鸣叫时间.................................................. 206
警报器的鸣叫速率.................................................. 206
自动布防前的提示时间.......................................... 207
自动布防时间................................. .... ... ................. 207
自动撤防时间................................. .... ... ................. 208
再次发送报告前等待确认的时间............................ 209
备用 ...................................................................... 209
系统时间................................................................ 209
系统日期................................................................ 210
设置日期和时间......................................................210
Page 14
TP428 控制/通信主机安装手册 - 14 -
系统和用户选项.................................................212
编程选项位............................................................ 213
系统选项1 ..............................................................213
使用锁定功能.......................................................... 213
使用警号发声器监察功能........................................ 213
闪灯显示无线布撤防................................... .... ........ 213
警号发声器鸣叫显示无线布撤防............................. 214
系统选项2 ..............................................................214
静音键盘紧急报警................................................... 214
静音键盘火警.......................................................... 214
静音键盘救护警.................................. .... ... ............. 215
静音拒绝访问报警................................................... 215
系统选项3 ..............................................................215
交流电中断1 小时后发送报告..................... ............ 216
交流电中断不显示................................................... 216
防区脉冲计数传递................................................... 216
序列传递延时.......................................................... 216
系统选项4 ..............................................................217
控制主机可在撤防状态下接通电源.......................... 217
通电后回到断电前的布撤防状态............................. 217
使用内部石英钟计时................................... .... ........ 217
使用无线锁匙/锁控开关界面/ 夜间布防站
或TC005 ................................................................ 217
用户选项1 ..............................................................218
只在系统布防时才发送测试报告............................. 218
在警报器复位后发送测试报告................................. 218
可在周界布防状态1 下自动布防............................. 218
使用旁路 指示灯显示日间报警状态..................... 218
用户选项2 ..............................................................219
使用键盘不显示模式................................... .... ........ 219
可使用单键在正常和周界布防状态1 或2 下
布防系统................................................................. 219
可使用单键在周界布防状态下撤防系统.................. 219
Page 15
TP428 控制/通信主机安装手册 - 15 -
撤防后清除报警记录................................... .... ........ 219
用户选项3 ..............................................................220
发生故障时，键盘指示灯显示并鸣叫...................... 220
使用数字3 代替数字9 来触发键盘胁持报警.......... 220
可在周界布防状态1 和2 下操作警报器和闪灯....... 220
备用........................................................................ 220
无线输入选项..........................................................221
无线接收机（WE800）........................................... 221
锁定锁匙开关输入................................................... 221
瞬态锁匙开关输入................................................... 221
分区管理............................................................222
CP5 主分区LED 键盘............................................ 223
防区指示灯..............................................................223
区域On /Off 指示灯...............................................224
区域显示指示灯......................................................224
状态指示灯..............................................................225
PARTIAL 指示灯................................................... 225
AUX指示灯............................................................ 225
＊指示灯........................................................ 225
故障 指示灯........................................................ 225
声音提示................................................................. 226
进行分区管理的键盘操作....................................... 226
CP5 区域可编地址LED 键盘的操作.......................226
CP5 主分区键盘的操作...........................................227
编程 ...................................................................... 227
分区选项1 ..............................................................227
只发送第一个撤防报告/
最后一个布防报告............ 227
主键盘只显示区域1 的数据.................................... 228
两个区域中的任意用户密码都可复位警报器........... 228
使用电话线时，主键盘将显示AUX 指示灯............. 229
分区选项2 ..............................................................229
区域1 发送报告至接收机1，区域2 至接收机2 ..... 229
输入“用户密码+0+#”可同时
Page 16
TP428 控制/通信主机安装手册 - 16 -
布撤防两个区域.................................. .... ... ............. 230
备用........................................................................ 230
备用........................................................................ 230
防区分配................................................................ 230
区域1 的防区分配...................................................230
区域2 的防区分配...................................................230
用户密码分配................................. .... ... ................. 231
为分区管理设置和编程键盘................................... 232
将主分区键盘设置为主键盘....................................232
将区域1 键盘设置为主键盘....................................233
设置区域1 键盘......................................................233
设置区域2 键盘......................................................233
分区管理的键盘连接 – 举例说明.......................... 234
可选设备............................................................239
可选设备................................................................ 240
接线端子及说明.................................................245
端子定义及说明..................................................... 246
术语表.................................................................... 247
TP428 接线图........................................................ 249
TP428 组件分布图................................................ 250
通讯连接图............................................................ 251
附录 ...............................................................252
附录A.................................................................... 253
电话抗干扰功能......................................................253
附录B.................................................................... 253
只在布防时才发送测试报告....................................253
技术参数............................................................255
保修声明................................................................ 256
2000 年兼容 ......................................................... 256
技术参数................................................................ 256
软件版本号..............................................................257
给用户的建议..........................................................257
TP428 编程表....................................................258
Page 17
TP428 控制/通信主机安装手册 - 17 -
介绍
此部分包括以下内容：
● 介绍
● TP428 的特性
● 快速启动
● TP428 的防区预设值
● 防区类型
Page 18
TP428 控制/通信主机安装手册 - 18 -
介绍
恭喜您选择使用TP428防盗系统来保护您的生命和财物。我们建议
您在使用该系统之前花些时间阅读一下本手册，您可以从中得到所
需的大部份资料。您会发觉我们的产品无论在设计、外形、还是操
作上都充分体现了它的方便性及适应性。我们深信我们的产品在防
盗领域中处于领先地位，具体体现于其简单的编程操作与快捷的反
应速度。
本手册将详细说明TP428 防盗系统的安装编程方法，系统所有的功能及
变量，更好了解本机优点。
本手册适合各阶层人仕阅读。我们尽力使本手册变得简单明了，可使首
次用户也能象老用户一样操作自如。
Page 19
TP428 控制/通信主机安装手册 - 19 -
TP428的特性
TP428防盗系统使用了最先进的微处理技术，为您提供了更强的系统功
能和更高的可靠性。
此控制主机的主要特性为：
● 8 个可编程用户码 (1 - 8) ● 进 /出延迟提示
● 8 个可变用户码（无线遥控/可 ● 远程布防
编称用户码 (9 -16) ● 应答机旁路
● 8 个可编程盗警防区 ● 交流电中断和系统故障指示灯
● 电池电压低保护 ● 监测警报器输出
● 发送双报告 ● 闪灯输出
● 自带电话线故障探测模块 ● 继电器输出
● 通讯布/撤防序列 ● 独立的火警音
● 自动布防 ● 防区锁定
● 自动撤防 ● 探测器自检
● 键盘胁持警、紧急警、火警、 ● 日间报警
救护警和拒绝访问报警 ● 事件记录回查
● 周界和正常布防系统 ● 步测模式
● 可编程上 /下载 ● 延迟发送报告
● 电池电能测试
Page 20
TP428 控制/通信主机安装手册 - 20 -
快速启动
按下列步骤操作，您可使用处于工厂预设值的TP428 控制主机。控制主机预设
的通讯格式为Contact ID。如果您对编程TOPARM 系列主机不熟悉的话，请阅
读本手册的编程部分。
1. 布线完成后，接通主机的交流电源。
电源和布防指示灯将亮启。电源指示灯表示已接通交流电源；布防指示灯表示
系统已正常布防。系统通电后，如果有24 小时防区未准备好布防的话，警报器、
闪灯和警铃输出将触发报警，相应的防区指示灯将闪亮,蜂鸣器退出延迟响1分
钟。
2. 输入预设的主码2580 + #，将撤防系统，并复位系统通电期间已发生的报警。
布防指示灯将熄灭，表示系统已撤防。如果有防区指示灯闪亮的话，则表示此
防区已报警。如果有防区指示灯恒亮的话，则表示此防区未准备好布防。
3. 这时，应连接备用电池。
4. 输入预设的安装员密码1234 + #。听到两声鸣叫，旁路和布防指示灯将同时闪
亮，表示已进入了安装员编程模式。您将自动来到“地址000”，即接收机1 的
第一个电话号码处。
5. 依次输入接收机1 的第一个电话号码，第二个电话号码和用户ID 识别码。参见
《拨号器信息》部分。92页
请记住，接收机1 和2 的电话号码里的0 在编程时，用10 来表示0。如果电话
号码里编0 时，代表拨号序列结束。除了接收机1和2和回呼电话号码的0，其
他地址里的0 要编成0。
6. 设置发送测试报告的时间，也可对其他编程作更改，否则将使用工厂预设值。
7. 输入安装员指令960+ #，退出安装员编程模式。听到两声鸣叫，旁路和布防指
示灯将熄灭。系统这时已回到撤防状态，准备操作。
Page 21
TP428 控制/通信主机安装手册 - 21 -
8. 使用主码设置日期和时间。
如何设置日期和时间？
1. 输入主码 + 6 +#
听到三声鸣叫，旁路和布防指示灯将开始闪亮。
2. 按DD，MM，YY，HH，MM 格式输入日，月，年，小时和分钟。编程小时
应使用24：00 格式。
3. 完成后，按#。听到两声鸣叫，旁路和布防指示灯将熄灭。如果听到一声长
鸣，则表示输入日期和时间时出错。
主码 + 6 + # + DD + MM + YY + HH + MM + #
TP428 的防区预设值
下表为主机的防区预设值。防区1-8 可编程为任意防区类型。防区1-8 可以编程为
任何类型。请参照下面的“防区类型”表选择不同的防区类型
防区号 防区类型 防区号 防区类型
1 延迟1 5 即时
2 传递 6 即时
3 传递 7 即时
4 传递 8 24 小时防拆
防区类型
TP428 控制主机可选择使用下面13 种不同的防区类型。
防区类型 说明 防区类型 说明
0 即时 8 24 小时胁持
1 传递 9 24 小时防拆
2 延迟1 10 备用
3 延迟2 11 锁控开关
4 备用 12 24 小时盗警
5 备用 13 24 小时火警
6 24 小时救护 14 Chime
7 24 小时紧急 15 未使用防区
Page 22
TP428 控制/通信主机安装手册 - 22 -
编程
此部分包括以下内容：
● 编程
● 使用远程键盘编程
● 使用手提式编程器编程
● 使用编程记忆锁匙编程
● 编程可选位
● 安装员编程指令
● 取消回到工厂预设值功能
● 回到工厂预设值
Page 23
TP428 控制/通信主机安装手册 - 23 -
编程
控制主机的编程选项储存在不易失的存储器中。即使在断电期间，也能保留所
有相关设置和用户数据。
在断电的情况下，数据仍可保存15 年。所以主机断电后，也不需要再编程。
不需要任何附加设备，就能多次更改数据。多个地址中都有此记忆资料，其中
每个地址都有操作一个特别功能的数据。
每个地址中可编程的最大数值为15。
一般情况下，整个编程序列为先指定所需的地址编号，再输入或更改当前数据。
重复此步骤，直至所编程的数据都已符合要求。已选择的向中心站发送报告的
预设格式为Contact ID。
安装员密码只能进入安装员编程模式，不能布撤防系统。系统布防时，或警报
器鸣叫时，都不能进入安装员编程模式。
可通过下列三种方式之一，编程TP428 控制主机：
● 远程键盘
● 编程记忆匙编程 (TP-01 )
● TA Link 上 /下载软件 ( TA -07 )

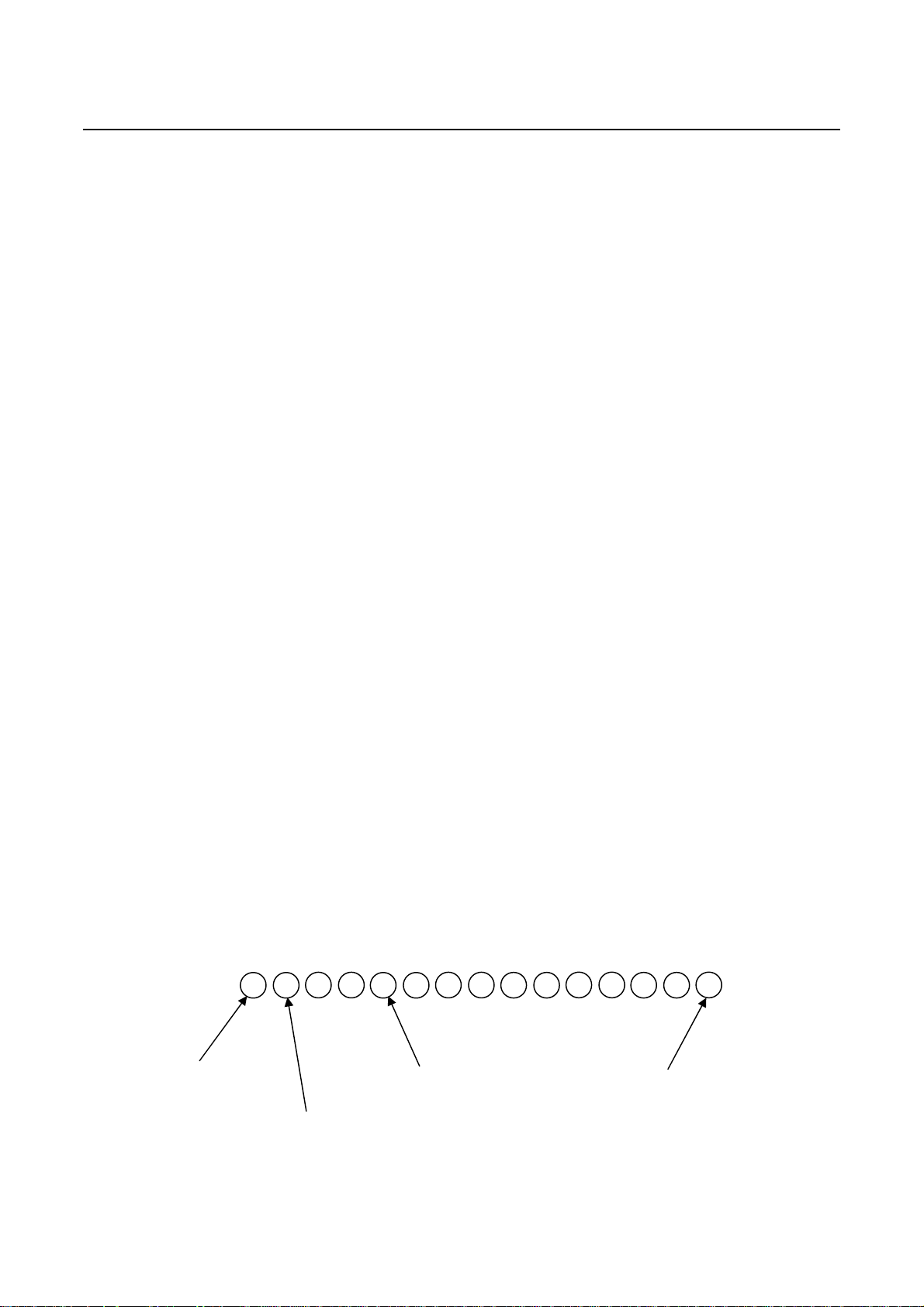

例：接收机1 的第一个电话号码
地址000-015
地址000 地址004 地址015
地址001
Page 24
TP428 控制/通信主机安装手册 - 24 -
使用远程键盘编程
通过远程键盘编程控制主机时，系统必须处于撤防状态，且没有显示报警记录。
输入4 位数的安装员密码 + #，即可进入安装员编程模式。安装员密码的预设
值为1234。听到两声鸣叫，且旁路和布防指示灯同时闪亮的话，则表示已进入
了安装员编程模式。
进入安装员编程模式时，您将自动定位于“地址000”，接收机1 第一个电话
号码的起始位。
数据
数值
0
1 √
2
3
4
5
6
7
8
9 √
10
11 √
12
13
14
15
防区1
指示灯
防区2
指示灯
√
√
防区3
指示灯
√
√
防区4
指示灯
√
√
防区5
指示灯
√
防区6
指示灯
√
防区7
指示灯
√
防区8
指示灯
√
√
旁路
指示灯
√
√
√
√
√
编程时的键盘指示灯
举例：进入安装员编程模式时，输入安装员密码 + # 键。将听到两声鸣叫，旁
路和布防指示灯将同时闪亮，表示已进入安装员编程模式。键盘指示灯将显示
第一个地址中所储存的当前数据 (地址000 )。
移向另一个编程地址时，则输入所需的地址码 + # 键。这时，将显示这个新地
Page 25
TP428 控制/通信主机安装手册 - 25 -
址中的数据 (如：输入34 + # 键，将自动来到接收机1 用户识别码的起始点)。
按# 键，将来到下一个地址，并显示此地址中的数据。
如果在没有输入地址码时，按 # 键，系统将回到下一个地址。想要更改当前地
址中的数据时，输入新数值 (0 – 15 ) + ＊键，则会将新的数据保存在此地址中，
但仍会停留在同一个地址。您会注意到：键盘指示灯将会显示新编程的信息 (如
果输入了14 + ＊键，防区4 和电源指示灯将亮启)。按# 键，即可移至下一个
地址。将会显示下一个地址中的数据。
输入指令960 + # 键，即可退出安装员编程模式。将听到两声鸣叫， 旁路和布
防指示灯将熄灭。系统也会回到撤防状态，准备执行下一个操作。
参见安装员编程指令部分，有关进入安装员编程模式后，可以执行的指令。
使用编程记忆锁匙编程
编程记忆锁匙( TP-01 ) 允许您保存或复制控制主机中的编程信息。将信息储
存于编程记忆锁匙的微处理器中后，即可使用它方便地为有相同编程数据的
TP428 控制主机进行编程设置；也可用来备份已有的信息。
如果已将编程记忆锁匙编程为直接接通撤防状态的控制主机的话，一连接编程
记忆锁匙，则会自动将编程记忆锁匙中的数据转入控制主机的记忆中。
如果是新编程记忆锁匙的话，则应先进入安装员编程模式，并在接通编程记忆
锁匙与控制主机前，按需要编程系统。
Page 26
TP428 控制/通信主机安装手册 - 26 -
需要将控制主机中的数据复制于编程记忆锁匙中时，应在连接两者后，先进入
安装员编程模式，再输入安装员编程指令962 + # 键。
输入指令960 + # 键后，退出安装员编程模式。听到两声鸣叫后，系统将回到
撤防状态。在移开编程记忆锁匙前，先等待两秒钟，使亮启的LED 灯回到正常
状态。这时，此编程记忆锁匙就有了您以后编程控制主机的标准数据格式。
应该注意的是：进入安装员编程模式，并插入编程记忆锁匙后，再更改任何地
址中的数据时，则会同时更改编程记忆锁匙和控制主机中同一个地址中的数据。
不能只更改编程记忆锁匙中的数据，而不更改控制主机中同一地址的数据。
如果编程记忆锁匙中没有信息的话，则在连接编程记忆锁匙( TP-01 )与控制主
机前，应先进入安装员编程模式，否则，将会损坏控制主机的内存。
编程可选位
编程这些地址时，您会注意到：每个地址都可4 个选项。您可选择4项中的任意
一项或几项，但只需要编程一个数字。这个数字是您选项的数字和。
例如：您要选择“地址177”中的选项1、2 和4，这几个数的和为7，那么需要
编程的数字就是7。
选项 说 明
1
2
4
8
使用 = 有拨号器发送报告功能
不使用= 取消所有拨号器发送报告功能
可通过电话远程布防
只在布防时才可旁路应答机
使用 = 使用警铃103 FSK 格式
不使用 = CCITT V21 格式
Page 27
TP428 控制/通信主机安装手册 - 27 -
安装员编程指令
进入安装员编程模式后，可使用10 种不同的指令来操作不同的功能。
进入编程模式后，输入指令号 + # 键，系统将自动执行相应的功能。
指令 说 明
958
959
960
961
962
963
964
965
966
999
使用 /取消防区状态显示模式
测试编程记忆锁匙
退出安装员编程模式
使控制主机回到工厂预设值
将控制主机的编程资料复制于编程记忆锁匙中
将编程记忆锁匙中的数据复制于控制主机中
清除编程记忆锁匙中的编程资料
为接收机1 设置报警拨号格式
使用/取消编程期间地址的自动跳位功能
显示控制主机的软件版本号，或控制主机的类型
安装员的编程指令
如何选择使用防区状态显示模式？
1. 进入安装员编程模式。
将听到两声鸣叫，手提编程器将显示“地址000”中所编程的数据。
2. 输入指令958 + # 键
将听到两声鸣叫，数字4 将亮启，表示正在显示防区1-4。
如何取消防区状态显示模式？
输入指令958 + # 键将听到两声鸣叫，并回到安装员编程模式。
指令959 – 测试编程记忆锁匙
此指令用于对编程记忆锁匙进行测试。只有此编程记忆锁匙( TP-01 )可以与
TP428 控制主机一同使用。
Page 28
TP428 控制/通信主机安装手册 - 28 -
此测试不会损坏编程记忆锁匙中的数据。一声长鸣表示测试失败；两声鸣叫表
示测试成功。
如果在测试完成前移动编程记忆锁匙，或锁匙测试失败的话，编程记忆锁匙中
的数据将损坏。切记不要在LED 灯恒亮或快速闪亮时，移动编程记忆锁匙。
如何测试编程记忆锁匙？
1. 进入安装员编程模式。
将听到两声鸣叫，远程键盘上的旁路和布防指示灯将开始闪亮，表示已进入
了安装员编程模式。您还会看到：远程键盘将显示“地址000”中所编程的
数据。
2. 将编程记忆锁匙插入主机的PROGRAMMING KEY 编程插口内。
3. 输入指令959 + # 键
在成功测试编程记忆锁匙后，将听到两声鸣叫。如果在发出此指令后，听到
的是一声长鸣，表示编程记忆锁匙已损坏，需要清除已损坏的数据。
4. 从控制主机上移开编程记忆锁匙前，一定应先输入指令960 + # 键，退出安
装员编程模式。将听到两声鸣叫，远程键盘上的旁路和布防指示灯将熄灭，
系统也将回到撤防状态。
注意：如果在移开编程记忆锁匙前，没能退出安装员编程模式的话，将会损
坏编程记忆锁匙中的数据。
指令960 – 退出安装员编程模式
在编程完控制主机后，使用此指令可退出安装员编程模式。
输入指令960 + # 键，您可从任意一个地址退出安装员编程模式。将听到两声
鸣叫，系统也将回到撤防状态。使用远程键盘编程系统时，您会注意到旁路和
Page 29
TP428 控制/通信主机安装手册 - 29 -
布防指示灯将熄灭，表示您已终止了安装员编程模式。
指令961 – 使控制主机回到工厂预设值
使用此指令可使控制主机回到工厂预设值。
在安装员编程模式中，输入指令961 + # 键，听到两声鸣叫后，您就可从任意
一个地址，使系统回到工厂预设值。
指令962 – 将控制主机的编程资料复制于编程记忆锁匙中
此指令用于将控制主机的编程资料复制于编程记忆锁匙中。只有编程记忆锁匙
( TP-01 )可以与TP428 控制主机一同使用。
如何将控制主机的编程资料复制于编程记忆锁匙中？
1. 进入安装员编程模式。
将听到两声鸣叫，远程键盘上的旁路和布防指示灯将开始闪亮，表示您已进
入安装员编程模式。您还会注意到：远程键盘将显示“地址000”中已编程
的数据。
2. 将编程记忆锁匙插入控制主机的PROGRAMMING KEY 插口中。
3. 输入指令962 + # 键。
将控制主机的编程资料成功复制于编程记忆锁匙后，将听到两声鸣叫。如果
在发出此指令后，听到的是一声长鸣，表示编程记忆锁匙已损坏，需要清除
已损坏的数据。
4. 从控制主机上移开编程记忆锁匙前，应先输入指令960 + # 键，退出安装员
编程模式。远程键盘上的旁路和布防指示灯将熄灭，系统也将回到撤防状态。
注意：如果在移开编程记忆锁匙前，没能退出安装员编程模式的话，将会损
坏编程记忆锁匙中的数据。
Page 30
TP428 控制/通信主机安装手册 - 30 -
指令963 – 将编程记忆锁匙中的数据复制于控制主机中
此指令用于将编程记忆锁匙中的数据复制于控制主机中，只有编程记忆锁匙
( TP-01 )可以与TP428 控制主机一同使用。其操作方法与指令962 相同。
如何将编程记忆锁匙中的数据复制于控制主机中？
1. 进入编程模式；
2. 将编程记忆锁匙插入主机的PROGRAMMING KEY 插针中；
3. 输入指令963 + # 键，听到两声鸣叫后，表示已成功完成了复制。
4. 输入指令960 + # 键，退出编程模式；
5. 从控制主机上取出编程记忆锁匙。
指令964 – 清除编程记忆锁匙中的编程
此指令用于清除编程记忆锁匙中的所有数据。只有编程记忆锁匙( TP-01 )可以
与TP428 控制主机一同使用。
其操作方法与指令962 相同。
如何清除编程记忆锁匙中的编程？
1. 进入编程模式；
2. 将编程记忆锁匙插入主机的PROGRAMMING KEY 插针中；
3. 输入指令964 + # 键，听到两声鸣叫后，表示已删除了编程记忆锁匙中的所
有数据。
4. 输入指令960 + # 键，退出编程模式；
5. 从控制主机上取出编程记忆锁匙。
Page 31
TP428 控制/通信主机安装手册 - 31 -
指令965 – 设置Domestic 报警拨号模式
指令965 允许单键设置Domestic 报警拨号模式。
进入安装员编程模式后，输入指令965 + # 键，将自动设置接收机1接收
Domestic 报警报告，并只将下列地址设置给接收机2。发出指令965 后，将不
会更改其他地址。
所有Domestic 报警电话号码都保存在“地址466 – 514”中。
地 址 说 明 设 置
地址032 接收机1 的握手音 1 (握手音)
地址033 发送格式 4 (报警)
地址034 – 039 用户识别码 0,0,0,0,0,1 (一声鸣叫)
地址332 发送防区状态报告选项 2 (只对接收机2)
地址333 – 334 布 /撤防报告 11,12 (布/撤防报告)
地址335 发送布 /撤防报告选项 2 (只对接收机2)
地址356 – 358 系统状态– 拒绝访问 6,7,12 (拒绝访问)
地址359 发送系统状态报告选项 2 (只对接收机2)
地址360 – 366 发送测试报告的时间 0,0,0,0,7,1,0 ( 测试报告)
地址367
发送测试报告的拨号器选项
1 (只对接收机1)
指令965 的工厂预设值
从上表可以看出，已自动将发送格式设置为Domestic 报警拨号；用户识别码
设置为一声确认音。除防区状态报告和系统状态报告外，其他所有报告都已分
配给接收机1。
这就是说，已分配给接收机2 的报告有防区状态报告，包括防区旁路、防区故
障、探测器自检和报警复位代码报告；和系统状态报告，包括保险丝断开，交
流电中断，电池低压和拒绝访问报告。这些报告将只在已设置向接收机2 发送
报告后，才会发送。
Page 32
TP428 控制/通信主机安装手册 - 32 -
指令966 – 使用 /取消地址的自动跳位功能
此指令将决定系统编程时，是否允许自动跳至下一个地址。
通过远程键盘编程时，如果选择使用了自动跳位功能，也不会有可视显示。
进入编程模式后，输入指令966 + # 键，即可选择或取消自动跳位功能。
例如：在使用地址自动跳位功能的情况下：
需要输入的第一个电话号码为“02 pause 9672 1055”时，如下编程：
按1234 键 + # 键，来到接收机1 第一个电话号码的起始点“地址000”。再
输入以下序列：10 +＊ + 2 + ＊+ 13 + ＊+ 9 + ＊ + 6 +＊+ 7 + ＊ + 2 +＊+
1 + ＊ + 10 + ＊+ 5 + ＊ + 5 + ＊ + 0 + ＊
在不使用地址自动跳位功能的情况下：
需要输入的第一个电话号码为“02 pause 9672 1055”时，如下编程：按1234 键
+ # 键，来到接收机1 第一个电话号码的起始点“地址000”。再输入以下序
列：10 + * + # + 2 + * + # + 13 + * + # + 9 + * + # + 6+ * + # + 7 + * + # + 2 + *
+ # + 1 + * + # + 10 + * + # + 5 + * + # +5 + * + # + 0 + *
取消回到工厂预设值功能
地址900
此性能可防止通过DE故障 键使控制主机回到预设值，还可防止在系统撤防
时，使用编程记忆锁匙向控制主机下载数据。
如果此地址中的编程数据为0，则允许控制主机回到预设值；如果编程数据为
15，则不能使控制主机回到预设值，必须使用安装员密码进一步编程主机。
本公司建议最好不使用此性能。
选择取消回到工厂预设值选项的话，还有一个补充序列，用于消除误选择了此
设置。编程此地址时，必须按下主机板上的DE故障 键。
Page 33
TP428 控制/通信主机安装手册 - 33 -
如何防止手动操作使控制主机回到工厂预设值？
1. 进入安装员编程模式；
2. 持续按下DE故障 键；
3. 在“地址900”中编程一个数字15；
4. 放开DE故障 按键；
5. 输入指令960 +# 键，退出编程模式。
回到工厂预设值功能
如果TP428 控制主机的“地址900”中编程的数据不是15 的话，如下操作，
则会使控制主机成功回到工厂预设值。
如何使用安装员密码使控制主机回到工厂预设值？
1. 进入编程模式；
2. 输入编程指令961 + # 键；控制主机成功回到预设值后，将听到两声鸣叫。
3. 输入编程指令960 + # 键。将听到两声鸣叫，旁路和布防指示灯将停止闪亮，
系统将回到撤防状态。
控制主机已成功回到工厂预设值。
如何使用DE故障 按键使控制主机回到工厂预设值？
1. 断开控制主机的交流电源和备用电池；
2. 持续按下DE故障 键；
3. 再接通控制主机的交流电源；
4. 接通交流电源后，再等3 - 5 秒后，放开DE故障 键；
5. 使用主码撤防系统。
控制主机已成功回到工厂预设值。
Page 34
TP428 控制/通信主机安装手册 - 34 -
键盘指示灯
此部分包括以下内容：
● TP428LED八防区LED 键盘
Page 35
TP428 控制/通信主机安装手册 - 35 -
八防区 LED 键盘
键盘是用户与报警系统间的通讯界面。用户可通过键盘发
布指令；键盘则在用户的整个操作过程中提供可视显示和
声提示。
键盘带标有数字的防区指示灯。这些指示灯用于显示各个
区的状态，另外4个指示灯用于显示工作状态。下面介绍的
各种工作状态及相应的指示灯变化。
八防区LED 键盘TP428LED
防区指示灯
ZONE 防区指示灯用于显示各个防区状态。
指 示 灯 说 明
亮启 防区未准备好布防
熄灭 防区已准备好布防
快速闪亮 ( 每0.25 秒变换一次) 防区在报警
慢速闪亮 ( 每1 秒变换一次) 防区被手动旁路
布防指示灯
布防指示灯用于显示系统正常布防。在处于安装员编程模式或使用主码功能时，
布防指示灯还将与旁路指示灯一同闪亮。
指示灯 说 明
亮启 系统为正常布防
熄灭 系统不是正常布防
Page 36
TP428 控制/通信主机安装手册 - 36 -
旁路指示灯
旁路指示灯用于显示系统处于周界布防状态1 或2。在处于安装员编程模式
或使用主码功能时，旁路指示灯还将与# 指示灯一同闪亮。
指示灯 说 明
亮启 在周界布防状态1 或2 下布防系统
熄灭 系统没有在周界布防状态下布防
闪亮 防区旁路模式，或正在设置周界布防状态2 下的防区
每3 分钟一次 日间报警状态开/ 关指示灯
电源指示灯
电源指示灯用于显示系统的交流电供电是否正常。
在编程数字10 --- 15(如：安装员编程模式或主码功能 )时， 电源指示灯将
亮启。电源指示灯代表数字10 + 亮启的防区灯号码。
指示灯 说 明
亮启 交流电正常
熄灭 交流电中断
故障指示灯
故障指示灯用于显示系统已探测到故障。
每次探测到新的系统故障时(如：故障指示灯闪亮 )，键盘将会每分钟鸣叫
一次。
按一次# 键，将会确认故障(如：故障指示灯亮启 )，取消鸣叫。
指示灯 说 明
亮启 有系统故障需要排除
熄灭 系统正常，无故障
闪亮 有系统故障等待确认
Page 37
TP428 控制/通信主机安装手册 - 37 -
声音提示
一般情况下，键盘会发出下列声音提示：
指示灯 说 明
一声短鸣 按动了一个键盘按键；或在周界布防状态1 或2 下布防
时，退出时间已到
两声短鸣 系统已接受了您的密码
三声短鸣 所需功能已执行
一声长鸣 正常布防的退出时间已到；或所需操作被拒绝或已失败
每秒一声短鸣 步测模式已激活或出现自动布防前的提示
每两秒一声短鸣 电话监测模式已激活
每分钟一声短鸣
有一系统故障在等待确认
Page 38
TP428 控制/通信主机安装手册 - 38 -
系统操作
此部分包括以下内容：
● 正常布防系统
● 正常撤防系统
● 在周界布防状态1 下布防系统
● 在周界布防状态1 下撤防系统
● 在周界布防状态2 下布防系统
● 在周界布防状态2 下撤防系统
● 键盘胁持报警
● 键盘紧急报警
● 键盘火警
● 键盘救护警
● 旁路防区
● 故障分析模式
Page 39
TP428 控制/通信主机安装手册 - 39 -
系统操作
此部分介绍的是系统操作方式：如何在不同的模式下布撤防系统？如何旁路防
区？发出键盘报警？如何解决可能发生的故障？
正常布防系统
在您离开现场，并要求所有防区都准备好探测侵入活动的话，就采用正常布防的
模式。
有两种正常布防系统的方法。方法1 是常用的普通型；方法2 为可选型，需要选
择使用“地址429”的选项2。
正常布防方法一：输入密码 + #
听到两声鸣叫，布防指示灯将亮启。退出延迟开始计时。
正常布防方法二：按下# 键直至听到两声鸣叫
布防指示灯亮启，退出延迟开始计时。需要选择使用“地址429”的选项2。
如果有一个防区在退出延迟末仍未准备好布防的话，此防区将会被自动旁路，在
远程键盘上，此防区指示灯将会恒亮。一旦此防区准备好了布防，它将再次成为
系统的一部分(例如：如果一扇窗户在退出延迟结束后仍开着，此窗户则只会在
关上后才能成为系统的一部分，随时可能触发。在退出延迟结束后打开此窗户将
会引发报警)。
强制布防：
在有防区未准备好布防的情况下布防系统的话，即为强制布防。要将那些可以强
Page 40
TP428 控制/通信主机安装手册 - 40 -
制布防的防区，在防区编程里的选项2 要选择允许此功能。
在想要正常布防系统时，如果布防指示灯没有亮启，并听到一声长鸣的话，
则表示不允许强制布防。在这种情况下，布防系统前就必须确保所有的防区都已
准备好布防，或手动旁路未准备好布防的防区。
正常撤防系统：输入密码 + #
听到两声鸣叫，布防指示灯将熄灭。在正常布防系统后，您想要再进入现场
时，则需要正常撤防系统，以取消将会触发警报器、闪灯和警铃输出的探测装置
功能。如果在正常撤防系统前已发生报警的话，会有一个防区指示灯闪亮，表
示此防区曾发生过报警。
在周界布防状态1 下布防系统
在周界和房屋的未使用区域需要布防，以探测可能进入房屋的入侵者，同时，又
允许您在已自动旁路的区域内自由活动时，将使用此模式布防系统。
只能由安装员来编程此模式下自动旁路的防区。
有两种在周界布防状态1 下布防系统的方法。方法1 是常用的普通型；方法2 为
可选型，需要选择使用“地址429”的选项2。
发送报告回中心站时，将发送一“部分布防”报告( Contact ID 事件代码456)。
周界布防的进入监察计时器
在周界布防状态1 下布防系统时，如果有一个未自动旁路防区触发报警的话，可
使用可选的周界布防进入监察时间，来延迟触发警报器、 闪灯和警铃输出。系
统在周界布防状态1 或2 下布防系统时，24 小时防区外的所有防区都可使用此
延迟时间来延迟报警。
Page 41
TP428 控制/通信主机安装手册 - 41 -
如果已编程了周界布防进入延迟时间，且已触发了一个未自动旁路防区，键盘将
每秒鸣叫两次，直至延迟时间结束或系统已撤防。 如果在延迟时间结束前，报
警状态仍未复位的话，闪灯、警铃和警报器输出将会触发报警。
周界布防状态1 下布防系统的方法一： 输入密码 + #
将会听到两声鸣叫，旁路指示灯将亮启，退出时间将开始计时。编程为在周界
布防状态1 下自动旁路的防区将开始闪亮，直至退出时间结束。防区指示灯将熄
灭，键盘将发出一声短鸣。
周界布防状态1 下布防系统的方法二：按下＊键，直至听到两声鸣叫。旁路
指示灯将亮启，退出时间将开始计时。
编程为在周界布防状态1 下自动旁路的防区将开始闪亮，直至退出时间结束。在
退出时间未，防区指示灯将熄灭，键盘将发出一声短鸣。
如果有一个防区在退出延迟末仍未准备好布防的话，此防区将会被自动旁路，在
远程键盘上，此防区指示灯将会恒亮。一旦此防区准备好了布防，它将再次成为
系统的一部分( 例如：如果一扇窗户在退出延迟结束后仍开着，此窗户则只会在
关上后才能成为系统的一部分，随时可能触发。在退出延迟结束后打开此窗户将
会引发报警)。
强制布防：
在有防区未准备好布防的情况下布防系统的话，即为强制布防。想要在周界布防
状态1 下布防系统时，如果旁路指示灯没有亮启，且听到一 声长鸣的话，则
不允许强制布防。在这种情况下，布防系统前就必须确保所有的防区都已准备好
布防，或手动旁路未准备好布防的防区。
Page 42
TP428 控制/通信主机安装手册 - 42 -
在周界布防状态1 下撤防系统：
有两种在周界布防状态1 下撤防系统的方法。方法1 是常用的普通型；方法2 为
可选型，需要选择使用“地址429”的选项4。
周界布防状态1 下撤防系统的方法一：输入密码 + ＊
听到两声鸣叫，旁路指示灯将熄灭，系统已撤防。
周界布防状态1 下撤防系统的方法二：按下＊ 键，直至听到两声鸣叫。
旁路指示灯将熄灭，系统已撤防。
防区指示灯在闪亮时，则说明此防区曾报警。在这种情况下，则需按照方法一，
使用有效的用户密码来撤防系统。使用方法二时，则需选择使用“地址429”中
的选项4。
在周界布防状态2 下布防系统、强制布防系统和撤防系统
周界布防状态2 下的操作与周界布防状态1 下的操作基本相同。不同之处在于：
在周界布防状态2 下编程自动旁路防区时，可由安装员代码或主码来编程；而在
周界布防状态1 下编程时，就只能由安装员代码来编程。
周界布防状态2 下布防系统的方法为：按下0 键，直至听到两声鸣叫
周界布防状态2 下撤防系统的方法一：
输入密码 + ＊
周界布防状态2 下撤防系统的方法二：
按下0 键，直至听到两声鸣叫
Page 43
TP428 控制/通信主机安装手册 - 43 -
键盘胁持报警
键盘胁持报警即静音胁持报警。在撤防系统时使用的任何一个有效用户密码后加
上数字9，即可发出键盘胁持报警。即使某个用户密码只能布防，系统布防时，
在输入用户密码后，再按数字键9，仍将发出胁持报警。
由于domestic 报告格式不能解译已发生报警的类型，只有在系统向监控中心或
寻呼机发回报告的情况下，胁持报警 (Contact ID 事件代码121) 才有用。
如果不想使用键盘胁持报警报告，请参见“地址336”；如果需要触发胁持报警
时，则在撤防系统所使用的有效用户密码后加上数字3，选择使用“地址430”
中的选项2。
密码 + 9 + #
键盘紧急报警
同时按下键1 和3键，将会触发有声的键盘
紧急报警。
如果想要将键盘紧急报警编程为静音报警
的话，则参见“地址425”中的选项1。如
果不想使用键盘紧急报警报告的话，
TP428 LED键盘 则参见“地址337-338”。在向中心站接
收机发回报告时，键盘紧急报警将发送一个Contact ID 事件码120。
键盘火警 4 + 6
同时按下远程键盘上的键4 和6，将会触发有声的键盘火警，通过警号发声器发
出特别的火警音。
如果想要将键盘火警编程为静音报警的话，则参见“地址425”中的选项2。
Page 44
TP428 控制/通信主机安装手册 - 44 -
如果不想使用键盘火警报告的话，则参见“地址339-340”。键盘火警将会向
中心站接收机发送一个Contact ID 事件码110。
键盘救护警
同时按下远程键盘上的键7 和9，将会触发有声的键盘救护警。
如果想要将键盘救护警编程为静音报警的话，则参见“地址425”中的选项4。
如果不想使用键盘救护警报告的话，则参见“地址341-342”。键盘救护警将会
向中心站接收机发送一个Contact ID 事件码100。
7 + 9
旁路防区
旁路防区为在布防系统前手动取消一个或多个防区。某个防区被旁路后，您将可
以在布防期间进入此防区，而不触发警报器或拨号器。
比如：在某个防区的被动红外探测器发生误报，或想要在您离开期间将宠物放置
在某个房间时，就需要在布防系统前旁路此防区。
有两种旁路防区的方法。一种需要使用有效的用户密码，另一种则不需要。能否
进行防区旁路的操作取决于用户密码持有者的级别。一些用户密码持有者不能旁
路防区。工厂预设值为普通旁路。
使用此方法已手动旁路的防区，在布防系统时，将为每个防区发送一个防区旁路
报告( Contact ID 事件码570 )。系统撤防后，将会发送一个防区旁路复位报告。
在旁路24 小时盗警防区时，将发送一个Contact ID 事件码570。在旁路24 小
时火警防区时，将发送一个Contact ID 事件码570。
普通旁路
所有操作员都可以旁路防区，旁路防区时不需要使用密码。
1. 按两次＊ 键；
2. 输入要旁路的防区号 + ＊
Page 45
TP428 控制/通信主机安装手册 - 45 -
所选择旁路的防区灯开始闪亮。
如果有一个以上的防区需要旁路的话，则重复操作步骤2，直至选择完所有需
要旁路的防区。
3. 按# 键。
布防系统时，被选择旁路的防区灯将开始闪亮，直至系统再次撤防。
+ ＊ + 防区号+ ＊ + #
＊
密码旁路
设置有旁路防区功能的用户密码才可进行旁路防区的操作。所以，有此设置的用
户密码，将不能使用普通的旁路方法。
1. 按＊ 键；
2. 输入密码 + ＊
听到三声鸣叫，旁路指示灯将闪亮。
3. 输入要旁路的防区号 + ＊
所选择旁路的防区灯开始闪亮。
如果有一个以上的防区需要旁路的话，则重复操作步骤3，直至选择完所有需
要旁路的防区。
4. 按# 键。
听到两声鸣叫，系统将返回撤防状态。
布防系统时，被选择旁路的防区灯将开始闪亮，直至系统再次撤防。
+ 密码 + ＊ + 防区号+ ＊ + #
＊
选择了要旁路的防区后，相应的防区指示灯将开始闪亮。输入防区号出错时，
按输错的防区号和＊ 键，此防区将不会被旁路，防区指示灯也将熄灭。
Page 46
TP428 控制/通信主机安装手册 - 46 -
故障分析模式
故障发生时，故障或电源指示灯将闪亮，键盘也将每分钟鸣叫一次。
交流电供电故障时，电源指示灯将闪亮，直至交流电恢复供电。按一次#
键，将确认此故障，键盘也会停止每分钟鸣叫一次。
如何确认系统故障类型？
确认除交流电外的其他系统故障时，如下操作：
1. 按下键5，直至听到两声鸣叫。
故障指示灯将恒亮，旁路和布防 指示灯将一同闪亮。已发生的系统
故障类型将由各个防区指示灯显示，参见下表。
2. 按# 键，退出故障分析模式，返回撤防状态。故障指示灯将恒亮，
键盘将停止每分钟鸣叫一次。
故障说明
防区指示灯 故障说明
1 电池压低
2 日期和时间
3 探测器自检故障
4 警号发声器
5 电话线故障
6 E2 故障
7 保险丝故障
8
故障指示灯
通讯故障
1 电池低压
在系统探测到备用电池低容量时（低于10.5 伏时），电池压低故障就会被注册。
Page 47
TP428 控制/通信主机安装手册 - 47 -
当系统进行了一个成功电池电压测试时（电压正常），故障会被清除。系统每4 小
时或每次布防时都会自动测试电池一次。
2 日期和时间
系统每次断电都将注册一日期和时间故障。此类故障不会使键盘上的故障指
示灯亮启，除非安装员已编程了自动布防时间。
3 探测器自检故障
在安装员所编程的时间段内，系统撤防期间，如果有一个或多个探测装置没能探
测到任何侵入活动时，将会注册此故障。一旦有问题的防区探测到移动和复位后，
就会清除此故障。
在故障分析模式中，按下键5 直至听到两声鸣叫，就会显示发送此故障报告的防
区。
4 警号发声器
系统探测到警号发声器断开时，将注册此故障。警号发声器一接通就会清除此故
障。安装员需编程系统来操作此性能。
5 电话线故障
系统探测到电话线与控制主机断开时，将注册一电话线故障。安装员需编程系统
来操作此性能。
6 E2 故障
系统探测到一内部校检出错时，将注册一E2 故障。一旦显示此故障，需与安装
员联络。
7 保险丝故障
两个1 安保险丝中的一个烧断时，就会发生此故障。一旦显示此故障，需与安装
员联络。
8 失败
Page 48
TP428 控制/通信主机安装手册 - 48 -
控制主机不能与接收端 (如：监控公司，手机或寻呼机等 )通讯时，将会注册此
故障。在控制主机向接收端成功发出报告后，将会清除此通讯故障。
在故障分析模式中，按下键8 直至听到两声鸣叫，就会显示发生了哪种通讯故障
( 1 = 接收机1 / 2 = 接收机2 )。
交流电供电故障
发生交流电供电故障时，电源指示灯将自动闪亮。如果交流电持续断开2 分钟以
上时，远程键盘的蜂鸣器将每分钟鸣叫一次。如果已编程控制主机向中心站接收
机发送交流电故障报告的话，将会发送一个“交流电故障”报告( Contact ID
事件码301)。
交流电接通后，电源指示灯将停止闪亮。交流电接通2 分钟后，键盘将停止
每分钟鸣叫一次，并向中心站接收机发送一个“交流电故障”恢复报告。
如果选择使用了“地址426”中 的选 项 1 --- 一小时后触发交流电故障，交流电一
断开，键盘电源指示灯将闪亮，在交流电断开持续1 小时后，才会触发拨号
器或键盘蜂鸣器。
如果选择使用了“地址426”中的选项2 --- 忽略交流电故障，交流电供电故障时，
键盘将不会有显示。如果选择了发送“交流电故障”报告的话，控制主机仍会发
送交流电故障报告。
Page 49
TP428 控制/通信主机安装手册 - 49 -
远程无线发射器操作
此部分包括以下内容：
● 安装无线接收器（TP05-315）
● 远程无线发射器操作
● 远程无线用户密码级别
● 更改或删除远程无线用户密码
● 两键式无线遥控匙的操作
● 四键式无线遥控匙的操作
Page 50
TP428 控制/通信主机安装手册 - 50 -
远程无线发射器操作
使用小型远程无线发射器 (锁匙扣式 )可远程操作TP428 。您可选择使用2 通
道式发射器或4 通道式发射器来操作系统。
这两种发射器都可远程正常布撤系统，并触发远程紧急报警。而4 通道式发射
器还可在周界布防状态1 下布防系统，并操作控制主机的可编程输出 (可启动
车库门或控制外围的照明设备)。
使用发射器操作控制主机前，您需要让控制主机了解发射器的无线用户密码。
安装无线接收器（TP05-315）
在断电的情况下，把接收器（TP05-315）插到报警主机的RF MODULE 的插口上。
远程无线发射器的操作指示
使用2 通道式发射器或4 通道式发射器操作系统时，可通过警号发声器或闪灯
来提供有声提示和 /或可视显示。这样，您就可放心自信地在现场外操作系统。
只有安装员才能编程有声提示和可视显示的特性。
参见“地址424”中的选项4 --- 允许闪灯显示无线布 /撤防状态，和选项8 --- 使
用发射器上的键4 来操作周界布防状态1。
鸣叫次数 系统状态
1 系统撤防
2 系统正常布防
两声鸣叫 系统在周界布防状态1 下布防
闪灯持续时间 系统状态
3 秒 系统撤防
6 秒 系统正常布防
6 秒 系统在周界布防状态1 下布防
Page 51
TP428 控制/通信主机安装手册 - 51 -
远程无线用户密码级别
只可将小型的无线远程发射器编程为用户密码9 --- 16 来操作。每个发射器都配
有使用级别：只可布防；或布撤防系统。
在使用发射器操作控制主机前，您需要让控制主机了解发射器的无线用户密码。
更改或删除远程无线用户密码
最多可使用8 个小型的无线远程发射器 (用户密码9 --- 16 ) 来操作系统。在控
制主机接收任何一个发射器的信号前，主机都必须先了解发射器的密码。
如果需要更改或删除远程无线用户密码时，您可用安装员密码来代替主码。
按下列步骤增加和更改远程无线用户密码：
1. 输入主码 + 1 + #
将听到三声鸣叫，旁路和布防指示灯开始闪亮。
2. 输入想要增加和更改的用户号( 9 --- 16 ) + #
将听到两声鸣叫，相应的键盘指示灯将亮启。
3. 按住要增加或更改的发射器的任何一个按键，让主机认知确认发射器的ID
号码，将听到两声鸣叫，旁路和布防指示灯将熄灭。
如果还要增加或更改其他远程无线用户密码的话，则重复以上步骤。
主码 + 1 + # + 用户号 + # + 按住要增加或更改的发射器的任
何一个按键
按下列步骤删除远程无线用户密码：
1. 输入主码 + 1 + #
将听到三声鸣叫，旁路和布防指示灯开始闪亮。
Page 52
TP428 控制/通信主机安装手册 - 52 -
2. 输入想要删除的用户号( 9 --- 16 ) + #
将听到两声鸣叫，相应的键盘指示灯将亮启。
3. 按＊键
将听到两声鸣叫，旁路和布防指示灯将熄灭。
如果还要删除其他远程无线用户密码的话，则重复以上步骤。
在增加、更改和删除远程无线用户密码时，如果在60 秒内没有按键操作的
话，将会自动结束此功能。按# 键也可自动结束此功能。一声长鸣表
示选择的用户号不正确。
主码 + 1 + # + 用户号 + # + ＊
用户号
9 √ √
10 √
11 √ √
12 √ √
13 √ √
14 √ √
15 √ √
16 √ √
防区1
指示灯
防区2
指示灯
防区3
指示灯
键盘指示灯显示相关的远程用户号
防区4
指示灯
防区5
指示灯
防区6
指示灯
防区7
指示灯
防区8
指示灯
电源
指示
灯
Page 53
TP428 控制/通信主机安装手册 - 53 -
TP-03两键式无线遥控匙 TP-04两键式无线遥控匙
两键式无线遥控匙（TP-03）的操作
当主机完成认知确认遥控匙的ID 号码后，遥控匙的所有操作都是固定的，不需
要对每个遥控键进行编程。
正常布防
1． 按住遥控匙的
大概两秒，听到两声鸣叫，布防指示灯将
亮启。退出延迟开始计时。
如果警号发生器被选用跟随此状态，它会发出两声提示。如果闪灯被选用
跟随此状态，它会闪烁6 秒以显示系统已被布防。
正常撤防
1． 按住遥控匙的
或 大概两秒，听到两声鸣叫，
布防指示灯将熄灭。
如果警号发生器被选用跟随此状态，它会发出一声提示。如果闪灯被选用
跟随此状态，它会闪烁3 秒以显示系统已被撤防。
周界布防状态1 下布防
1． 按住遥控匙的
大概两秒，听到两声鸣叫，旁路指示灯将亮启。退出延
迟开始计时。
Page 54
TP428 控制/通信主机安装手册 - 54 -
如果警号发生器被选用跟随此状态，它会发出两声提示。如果闪灯被选用
跟随此状态，它会闪烁6 秒以显示系统已被布防。
周界布防状态1 下撤防
1． 按住遥控匙的
或 大概两秒，听到一声鸣叫旁路指示灯将熄灭。退
出延迟开始计时。如果警号发生器被选用跟随此状态，它会发出两声提示。
如果闪灯被选用跟随此状态，它会闪烁3 秒以显示系统已被布防。
紧急报警
同时按住遥控匙的
或 大概两秒，将会触发有声的键盘紧急报警。
如果选用“地址425”的选项1-键盘无声紧急报警，无线遥控匙的紧急报警也
会是无声的。
四键式无线遥控匙（TP-04）的操作
当主机完成认知确认遥控匙的ID 号码后，遥控匙的所有操作都是固定的，不需
要对每个遥控键进行编程。遥控匙上的
和 按键可以用来开启/关闭主机
上的可编程输出。
正常布防
1． 按住遥控匙的
键大概两秒，听到两声鸣叫，布防指示灯将亮启。退出
延迟开始计时。
如果警号发生器被选用跟随此状态，它会发出两声提示。如果闪灯被选用
跟随此状态，它会闪烁6 秒以显示系统已被布防。
正常撤防
1． 按住遥控匙的
键或 键大概两秒，听到两声鸣叫，布防指示灯将熄
灭。
如果警号发生器被选用跟随此状态，它会发出一声提示。如果闪灯被选用
Page 55
TP428 控制/通信主机安装手册 - 55 -
跟随此状态，它会闪烁3 秒以显示系统已被撤防。
周界布防状态1 下布防
1. 按住遥控匙的
键大概两秒，听到两声鸣叫，旁路指示灯将亮启。退出延
迟开始计时。
如果警号发生器被选用跟随此状态，它会发出两声提示。如果闪灯被选用跟
随此状态，它会闪烁6 秒以显示系统已被布防。
周界布防状态1 下撤防
1. 按住遥控匙的
键或 键大概两秒，听到一声鸣叫，旁路指示灯将熄
灭。进入延迟开始计时。
如果警号发生器被选用跟随此状态，它会发出两声提示。如果闪灯被选用跟
随此状态，它会闪烁3 秒以显示系统已被布防。
紧急报警
同时按住遥控匙的
键或 键大概两秒，将会触发有声的键盘紧急报警。
如果选用“地址425”的选项1-键盘无声紧急报警，无线遥控匙的紧急报警也
会是无声的。
四键式的遥控匙（TC-04）的
些输出仅仅可以由安装员来编程，可以用的输出事件类型如下图：
和 按键可以操作两个遥控输出。这
事件类型 说 明
开启输出1
1．按住遥控匙的
2, 11
2, 12
2, 13
2, 14
远程控制输出1 – 不能用于正常布防
远程控制输出2 -不能用于正常布防
键大概两秒，输出1 将会被开启。
远程控制输出1
远程控制输出2
Page 56
TP428 控制/通信主机安装手册 - 56 -
关闭输出1
1．按住遥控匙的
开启输出2
1．按住遥控匙的
关闭输出2
1．按住遥控匙的
键大概两秒，输出1 将会被开启。
键大概两秒，输出2 将会被开启。
键大概两秒，输出2 将会被开启。
Page 57
TP428 控制/通信主机安装手册 - 57 -
系统功能
此部分包括以下内容：
● 安装员密码功能
● 主码功能
● 单键功能
Page 58
TP428 控制/通信主机安装手册 - 58 -
系统功能
此部分介绍的是进行系统测试和定期保养所需的更先进的特性。包括安装员密
码功能、主码功能和单键功能。
安装员密码功能
此功能允许安装员进行各种系统测试，而不需要知道主码。只在系统处于撤防状
态时，才能执行此功能。
输入安装员密码 + 功能编号 + #，即可进入所需的安装员密码功能。
功能编号 说 明
0
1
2
3
4
5
6
7
8
备用
设置发送第一个测试报告需要等待的天数
更改Domestic 电话号码
更改通讯布 /撤防序列
设置周界布防状态2 下的防区
打开/关闭电话线故障处理模式
步测模式
事件回查模式
备用
安装员密码功能
0 备用
1 设置发送第一个测试报告需要等待的天数
如果您需要在安装完控制主机后发送第一个测试报告( ContactID 事件代码
602) ，且已编程发送测试报告的间隔时间为7 天，您则需要设置发送第一
个测试报告需要等待的时间。如果没有使用此安装员密码功能设置何时发送
第一个测试报告的话，则会在所编程的间隔时间之后，向中心站接收机发送
Page 59
TP428 控制/通信主机安装手册 - 59 -
第一个测试报告。“地址360-366”设置测试报告的时间和发送间隔时间。
如果设置发送第一个测试报告需要等待的天数？
1. 输入安装员密码 + 1 + #
将听到三声鸣叫，旁路和布防指示灯将开始闪亮。
2. 输入发送第一个测试报告需要等待的天数( 0 – 15 )
3. 完成后，按# 健
将听到两声鸣叫，旁路和布防指示灯将熄灭。这时，系统将回到撤防状态。
设置完成后，每次进入安装员编程模式时，发送第一个测试报告需要等待
的天数，都会回到“地址366”中设置的重复间隔时间的预设值。
2 更改Domestic 电话号码
设置了系统domestic 拨号功能后，此功能则允许安装员查看和编程报警时
系统将要拨打的电话号码。
如何更改Domestic 电话号码？
1. 输入安装员密码 + 2 + #
将听到三声鸣叫，旁路和布防指示灯将开始闪亮。
如果已编程了电话号码，则会通过远程键盘指示灯一次显示一位数字。
参见表格“更改电号码时的键盘指示灯”
如果没有已编程的电话号码，进入此模式后，将还会听到两声鸣叫。一
般是在显示了最后一个电话号码的最后一位数字后才会听到这两声鸣
叫。
2. 输入第一个电话的所有数字，一次一位。您会注意到：每输入一个数字，
相应的键盘指示灯将亮启。
3. 如果有一个以上的电话号码，在输入完一个电话号码的最后一位数时，
Page 60
TP428 控制/通信主机安装手册 - 60 -
按 ＊ + 4 键后，则会在这个电话号码与下一个电话号码间插入一间隔。
如果只有一个电话号码，按# 键，即可退出此模式。
4. 输入第二个电话的所有数字，一次一位。您会注意到：每输入一个数字，
相应的键盘指示灯将亮启。
5. 在输入完第二个电话号码的最后一位数时，如果没有第三个电话号码的
话，按# 键，即可退出此模式。如果还需要编程第三个电话号码的话，
按＊ + 4 键，则会在第二和第三个电话号码间插入一间隔。
安装员密码 + 2 + #
+ 第一个电话号码 + ＊ + 4 + 第二个电话号码+ #
所需数字 需编程的数字 所需数字 需编程的数字
0 0 8 8
1 1 9 9
2 2
3 3 ＊ ＊ + 1
4 4 # ＊ + 2
5 5 4 秒暂停 ＊ + 3
6 6 间隔 ＊ + 4
7 7 15 ＊ + 5
Domestic 拨打的数字
如何删除Domestic 拨打的电话号码？
由于种种原因 (搬家；不想要系统继续拨打原工作单位的电话或手机等)，
您想要取消报警拨号时，请按下面的序列操作：
安装员密码 + 2 + # + ＊ + 4 + #
Page 61
TP428 控制/通信主机安装手册 - 61 -
数字
0
1
2
3
4
5
6
7
8
9
*
#
暂停 √ √
间隔 √ √
15
防区
指示灯
1
防区
指示灯
√
√
√
√
√
√
√
√
√ √
√ √
√ √
√ √
2
防区
指示灯
3
防区
指示灯
更改电话号码时的键盘指示灯
4
防区
指示灯
5
防区
指示灯
6
防区
指示灯
7
防区
指示灯
8
电源
指示灯
3 更改通讯布 /撤防序列
此性能允许您编程通讯布防序列 (选项1)，和通讯撤防序列 (选项2)。在使
用电话转移功能时，才能使用此性能。
选项1 --- 通讯布防序列
允许您编程正常布防系统时自动操作的呼叫转移功能 --- 即拨即转，或无应
答时转移。注：此部分的举例仅适用于澳大利亚。
呼叫转移 --- 即拨即转
您可将拨入电话转移至任何地方，包括手机，寻呼机和应答服务部门。此功
能开启后，有电话拨入时，您的电话不会鸣响。
呼叫转移 --- 无应答时转移
如果电话拨入20 秒内仍无应答的话，则会将所有拨入电话转移至另一个电
话号码，但您仍可向外拨打电话。
Page 62
TP428 控制/通信主机安装手册 - 62 -
选项2 --- 通讯撤防序列
允许您在撤防系统时，自动取消呼叫转移功能。
所需数字 需编程的数字 所需数字 需编程的数字
0 0 8 8
1 1 9 9
2 2
3 3 ＊ ＊ + 1
4 4 # ＊ + 2
5 5 4 秒暂停 ＊ + 3
6 6 间隔 ＊ + 4
7 7
通讯布/撤防时拨打的数字
如何编程通讯布防序列？
1. 输入安装员密码 + 3 + #
将听到三声鸣叫，旁路和布防指示灯开始闪亮。
2. 按1 + # 键来更改通讯布防序列，将听到三声鸣叫。
如果已编程了一个呼叫转移序列，此序列将通过远程键盘指示灯显示出
来，一次一个数字。
如果还没有编程呼叫转移序列，进入此模式后，还会再听到两声鸣叫。
一般是在显示了前一个呼叫转移序列的最后一位数字后才会听到这两
声鸣叫。
3. 输入所需的呼叫转移序列 ( 如果想要编程无应答转移的话，则输入
＊61 电话号码 # ；如果想要编程即呼即转的话，则输入 ＊21电话号
码 #。
切记：在通讯布防序列中编程 ＊时，则需输入 ＊1，编程 # 时，则
输入 ＊2。
4. 完成后，按# 键。
将听到两声鸣叫，系统将回到撤防状态。
Page 63
TP428 控制/通信主机安装手册 - 63 -
如何取消通讯布防序列？
想要取消通讯布防序列时，请如下操作：
安装员密码 + 3 + # + 1 + # + ＊+ 4 + #
如何编程通讯撤防序列？
1. 输入安装员密码 + 3 + #
将听到三声鸣叫，旁路和布防指示灯开始闪亮。
2. 按2 + # 键来更改通讯撤防序列，将听到三声鸣叫。
如果已编程了一个呼叫转移序列，此序列将通过远程键盘指示灯显示出
来，一次一个数字。
如果还没有编程呼叫转移序列，进入此模式后，还会再听到两声鸣叫。
一般是在显示了呼叫转移序列的最后一位数字后才会听到这两声鸣叫。
3. 输入所要取消的呼叫转移序列 ( 如果想要取消无应答转移的话，则输
入#61# ；如果想要取消即呼即转的话，则输入 #21#)。
切记：在通讯布防序列中编程 # 时，则需输入 ＊2。
4. 完成后，按 #键。
将听到两声鸣叫，系统将回到撤防状态。
如何取消通讯撤防序列？
想要取消通讯撤防序列时，请如下操作：
安装员密码 + 3 + # + 2 + # + ＊ + 4 + #
4 设置周界布防状态2 下的防区
此功能允许安装员选择，系统在周界布防状态2 下布防时，将自动旁路的
防区。
每次系统在周界布防状态2 下布防时，使用此性能所选择的功能都将被自
动旁路。
Page 64
TP428 控制/通信主机安装手册 - 64 -
要在周界布防状态2 下布防系统时，只需按下0 键，直至听到两声鸣叫。
如何设置周界布防状态2 下的防区？
1. 输入安装员密码 + 4 + #
将听到三声鸣叫，旁路指示灯开始闪亮。
2. 输入想要自动旁路的防区号 + ＊
相应的防区指示灯将开始闪亮，表示每次在周界布防状态2下布防系统
时，都将自动旁路所选防区。
如果有一个以上的防区需要旁路的话，请重复此步骤。
3. 按# 键，退出此功能。
将听到两声鸣叫，系统将回到撤防状态。所选择防区的指示灯和旁路
指示灯都将熄灭。
安装员密码 + 4 + # + 防区号 + ＊ + #
*选择要旁路的防区，其相应的防区指示灯将闪亮。如果输入错误的话，
按输入错误的防区号 + ＊ 键，将不会将此防区编程为自动旁路，
防区指示灯也将熄灭。
进行分区管理的TP428控制主机没有此功能。
如何取消周界布防状态2 下的防区？
想要取消周界布防状态2 下自动旁路的所有防区时，如下操作：
安装员密码 + 4 + # + #
5 打开 /关闭电话监测模式
此功能允许远程键盘显示控制主机向中心站接收机发送数据的过程。拨号
序列也在此模式中显示。
不论系统是在安装员编程模式，还是处于正常操作状态，在打开电话监测
Page 65
TP428 控制/通信主机安装手册 - 65 -
模式期间，键盘都将每两秒鸣叫一次。前5 个指示灯用于显示向中心站接
收机发送数据的5 个渐进步骤。
进入电话监测模式后，按下9 键，直至听到两声鸣叫，来发送测试报告。
防区指示灯 拨号执行情况
1 电话线占线
2 正在拨打电话号码
3 已收到握手音
4 正在发送数据
5 确认收到
无 电话线断开
如何打开电话传送监测模式？
1. 输入安装员密码 + 6 + #
将听到三声鸣叫。
2. 按下9 键，直到听到两声鸣叫，来发送一个测试报告。
如何关闭电话监测模式？
输入安装员密码 + 6 + #
将听到两声鸣叫。
6 步测模式
此功能允许您测试探测装置，以确认它们都在正常工作。进入步测模式前，
应先旁路不需要测试的防区。
如何进入步测模式？
1. 输入安装员密码 + 7 + #
将听到三声鸣叫，旁路和布防指示灯将开始闪亮。系统处于步测模式期
间，键盘将每秒鸣叫一次。
2. 打开或封闭要测试的防区
Page 66
TP428 控制/通信主机安装手册 - 66 -
防区在每次打开或封闭时，键盘都将发出一声长鸣，警号发声器都将发
出一声短鸣。
3. 按# 键，退出此模式。
将听到两声鸣叫，旁路和布防指示灯将熄灭。此时，系统已回到撤防状
态。
安装员密码 + 7 + #
7 事件回查模式
此功能允许您回放系统发生的最后40 个事件记录。此事件回查模式将报告
系统的所有报警和布撤防。此功能有助于清除系统故障。事件记录通过键盘
指示灯显示。
如何进入事件回查模式？
输入安装员密码 + 8 + #
将听到三声鸣叫，事件记录将通过键盘指示灯，从后向前回放。
例如：如果事件记录为：
事件编号 事件说明
1
2
3
4
事件记录回查将如下报告：
系统正常布防
防区3 报警
防区4 报警
系统撤防
事件编号 键盘指示灯 事件说明
4
除＊ 外的所有指示灯都将熄灭 系统撤防
3
2
1
防区4 和布防指示灯亮启 防区4 报警
防区3 和布防指示灯亮启 防区3 报警
布防指示灯亮启 系统正常布防
一声鸣叫和一个亮启的指示灯表示一个事件。在撤防状态下复位24 小时报
警防区时，则只会发出一声鸣叫。回放了最后一个事件后，将听到三声鸣叫，
Page 67
TP428 控制/通信主机安装手册 - 67 -
表示回放结束。随时按#键，即可中止事件记录回放。
如果系统是在周界布防状态1 或2 下布防的话，旁路指示灯将在事件记录
回放期间亮启。周界布防状态1 和2 下的系统布防没有区别。
如果控制主机已断电，所有的事件记录将丢失。
8 备用
主码功能
主码功能允许有相应级别的用户来操作管理级别的某些功能。这些功能只能
在系统撤防时执行。
主码的预设值为2580，也就是用户密码1。系统可以有多个主码。
输入主码 + 功能编号+ # 键，即可进入所需的主码功能。
可使用的主码功能如下表所示：
功能编号 说 明
0
1
2
3
4
5
6
7
8
9
其中主码功能2、3、4、7、8 和9 与安装员密码功能2、3、4、7、8 和9 的
同时布防或撤防两个区域
更改和删除用户密码 /无线用户密码
更改Domestic 电话号码
更改通讯布 /撤防序列
设置周界布防状态2 下的防区
打开 /关闭输出
设置日期和时间
步测模式
事件回查模式
备用
主码功能
操作方法相同，只是前者操作时使用的是主码，后者使用的是安装员密码。
主码功能2、3、4、7、8 和9 的具体操作，请参见前面的安装员密码功能。
Page 68
TP428 控制/通信主机安装手册 - 68 -
9 更改和删除用户密码 /远程无线用户密码
此功能允许主码持有者增加 /更改或删除任何一个系统用户密码。对于进行分
区管理的TP428机来说，只有在所有用户密码分配在一个区域，或与主码相同
的区域时，主码持有者才能增加、更改或删除用户密码。
如何增加或更改一个用户密码？
1. 输入主码 + 1 + #
将听到三声鸣叫，旁路和布防指示灯将开始闪亮。
2. 输入想要更改的用户编号( 1-8 ) + #
将听到两声鸣叫，相应的防区指示灯将亮启。
3. 输入新密码 + #
将听到两声鸣叫，旁路和布防指示灯将熄灭。还有要增加或更改的用户密码
时，则重复此步骤：主码 + 1 + # + 用户编号 + # + 新密码 + #
如何删除一个用户密码？
1. 输入主码+ 1 + #
将听到三声鸣叫，旁路和布防指示灯将开始闪亮。
2. 输入想要删除的用户编号( 1-8 ) + #
将听到两声鸣叫，相应的防区指示灯将亮启。
3. 按＊键，删除此用户密码。
将听到两声鸣叫，旁路和布防指示灯将熄灭。还有要删除的用户密码时，则
重复此步骤。
主码 + 1 + # + 用户编号 + # + ＊
Page 69
TP428 控制/通信主机安装手册 - 69 -
用户
编号
1
2
3
4
5
6
7
8
防区1
指示灯
√
√
√
√
√
√
√
√
防区2
指示灯
10 打开 /关闭输出
如果一个输出已编程为远程操作的话，则可使用此主码功能，或使用TA Link
防区3
指示灯
键盘指示灯显示相关的用户编号
防区4
指示灯
防区5
指示灯
防区6
指示灯
防区7
指示灯
防区8
指示灯
软件来打开或关闭此远程输出。
想要操作此主码功能，还需要编程带下列输出事件类型之一的一个或多个可
编程输出。
输出编号1 = 输出事件类型 – 2，8
输出编号2 = 输出事件类型 – 2，9
输出编号3 = 输出事件类型 – 2，10
如何打开远程键盘上的某个输出？
1. 输入主码 + 5 + #
将听到三声鸣叫，旁路和布防指示灯将开始闪亮。
2. 输入所需的输出编号( 1-3 ) + #
将听到三声鸣叫，此输出将开启。还有需要打开的输出时，则重复此步骤。
3. 再按# 键，退出此功能。
将听到两声鸣叫，旁路和布防指示灯将熄灭。
Page 70
TP428 控制/通信主机安装手册 - 70 -
主码 + 5 + # + 输出编号 + # + #
如何关闭远程键盘上的某个输出？
1. 输入主码 + 5 + #
将听到三声鸣叫，旁路和布防指示灯将开始闪亮。
2. 输入所需的输出编号( 1-3 ) + ＊
将听到两声鸣叫，此输出将关闭。还有需要关闭的输出时，则重复此步骤。
3. 再按# 键，退出此功能。
将听到两声鸣叫，旁路和布防指示灯将熄灭。
主码 + 5 + # + 输出编号 + ＊ + #
11 设置日期和时间
需要更改日期和时间，或系统断电后，才需要使用此功能。
如果使用此功能没能设置日期和时间的话，在编程了“地址414-417”中的
自动布防时间，或按下5 键，进入故障分析模式后，才会显示日期和时间故
障。
如何设置新的日期和时间？
1. 输入主码 + 6 + #
将听到三声鸣叫，旁路和布防指示灯将开始闪亮。
2. 按日，月，年，小时和分钟格式分别输入日，月，年，小时和分钟。
请注意：需要使用24：00 小时格式来编程小时数，日，月，年为两位数。
3. 完成后，按# 键。
将听到两声鸣叫，旁路和布防指示灯将熄灭。如果听到一声长鸣，
则表示在输入日期和时间时出错。
主码 + 6 + # + 日+ 月+ 年+ 小时 + 分钟 + #
Page 71
TP428 控制/通信主机安装手册 - 71 -
用户密码功能
用户密码 + 功能编号 + #
功能编号 说 明
0
同时布防或撤防两个区域 ( TP428)
按键功能
按键功能为单键触发某一特别功能。按下单键两秒，将听到两声鸣叫，并将
触发某一特别功能。下面是详细介绍：
正常布防系统 #
按下# 键，直至听到两声鸣叫，将会正常布防系统。操作此按键功能时，
需要选择使用“地址429”中的选项2。
周界布防状态1 下布防系统 ＊
按下＊ 键，直至听到两声鸣叫，将会在周界布防状态1 下布防系统。操作
此按键功能时，需要选择使用“地址429”的选项2。
如果在布防期间没有报警的话，再次按下* 键，将在周界布防状态1 下撤防
系统。如果想要使用此按键功能，使用单键在周界布防状态1 下撤防系统的
话，则需要选择使用“地址429”中的选项4。
如果发生了报警，或触发了进入延迟提示的话，则需要使用一个有效用户密
码来撤防系统。
周界布防状态2 下布防系统
0 按下0 键，直至听到两声鸣叫，将会在周界布防状态2 下布防系统。操作此
按键功能时，需要选择使用“地址429”的选项2。
如果在布防期间没有报警的话，再次按下0 键，将在周界布防状态2 下撤防
系统。如果想要使用此按键功能，使用单键在周界布防状态2 下撤防系统的话，
Page 72
TP428 控制/通信主机安装手册 - 72 -
则需要选择使用“地址429”中的选项4。
如果发生了报警，或触发了进入延迟提示的话，则需要使用一个有效用户密码
来撤防系统。
参见使用安装员密码功能设置周界布防状态2 下的防区部分，或使用主码功能
设置周界布防状态2 的防区部分。
警号发声器测试
1 按下1 键，直至听到两声鸣叫，警号发声器将鸣叫两秒，在此模式中，其他发
声装置都不会触发。
警铃测试
2 按下2 键，直至听到两声鸣叫，内部警铃将鸣叫两秒，在此模式中，其他发声
装置都不会触发。
如果控制主机连接了一个EDMSAT SS914，此功能将对与辅助警报器相连接
的警号发声器和闪灯测试2 秒。
闪灯测试
3 按下3 键，将触发闪灯。在此模式中，其他装置都不会触发。如果控制主机连
接了一个EDMSAT SS914，此功能也将测试与辅助警报器相连接的闪灯。
按下3 键，直至听到三声鸣叫，闪灯将开始闪亮；
按下3 键，直至听到两声鸣叫，闪灯将停止闪亮。
故障分析模式
4 控制主机可探测到多种系统故障。出现这些故障时，故障指示灯将开始闪亮，
键盘将每分钟鸣叫一次。
如何确定故障类型？
按下5 键，直至听到两声鸣叫。
旁路、布防指示灯将一同闪亮。一个或多个防区指示灯( 1 –8)将亮启，表示已
Page 73
TP428 控制/通信主机安装手册 - 73 -
发生故障的类型。
如何退出故障分析模式？
按# 键，退出故障分析模式。
旁路和布防指示灯将熄灭，返回撤防状态。
防区指示灯 故障说明
1
2
3
4
5
6
7
8 通讯故障
电池压低
日期和时间
探测器自检故障
警号发声器
电话线故障
E2 故障
保险丝故障
启动Modem 拨号
5 按下6 键，直至听到两声鸣叫，将会强制控制主机拨打“地址159– 174”
中编程的回拨电话号码，试着与安装员的远程电脑连接。
远程电脑需运行TA Link 软件( TA816 )，并需设置为“等待拨入电话”。如
果没有编程回拨电话号码的话，按下6 键，将不起作用。
复位锁定输出
6 按下7 键，直至听到两声鸣叫，将复位已编程为触发后锁定的任何可编程
输出。此输出需编程带有锁定极性。
发送测试报告
7 按下9 键，直至听到两声鸣叫，将发送一个测试报告( Contact ID事件代码
602)，用于测试系统拨号和发送报告的性能，不会触发警报器。
用户识别码为0000 时，将不会发送测试报告。此功能只在控制主机编程为
通过电话发送报告时才有效。
Page 74
TP428 控制/通信主机安装手册 - 74 -
通过电话操作远程系统
通过电话远程布防系统
此性能允许您通过电话线远程布防系统。显然，为了安全，不能使用此方法来撤防
系统。使用此性能时，需要有一部按键式电话。
如何通过电话来远程布防系统？
1. 拨打与控制主机相连接的电话号码。
2. 如果在控制主机应答拨入电话时，听到一串奇怪的声音( modem音)时，则表示
系统已编程了远程编程功能。只需等它暂停后，按步骤2 来远程布防系统。
3. 按键式电话上的 ＊ 键后，将听到两声鸣叫，表示系统已正常布防。
4. 挂断电话，系统将处于布防状态。
如果控制主机没有应答电话，则表示系统可能已布防；或未使用远程操作功能；
或铃响计数设置为零。参见“地址177”中的选项2 --- 选择使用通过电话远程
布防功能，和“地址175”--- 设置控制主机应答前的铃响次数。
Page 75
TP428 控制/通信主机安装手册 - 75 -
TA Link 软件的操作
此部分包括以下内容：
● TA Link 软件
● 远程连接
● 用户控制的远程连接
● 不带回拨确认的远程连接
● 带回拨确认的远程连接
● 直连
● TA Link 选项
Page 76
TP428 控制/通信主机安装手册 - 76 -
TA Link 软件
通过IBM 或与之兼容电脑，使用TA Link 软件( TA816 )，即可对TP428行远程
编程或控制。您不需离开办公室就可为用户主机服务，既提高了服务效率，又
省时省钱。如果控制主机距离办公室数百公里的话，此上/下载功能可谓是无价
之宝。
设置TA Link 软件的新用户数据时，需选择控制主机的类型，请参见下表，选
择与所需控制主机类型相对应的软件版本号。
控制主机软件版本 选择主机类型
Solution Ultima 844 -1.00 S844 - V10
Solution Ultima 862 -1.00 S862 – V10
TP428 - 1.00 S880 – V10
选择了正确的主机类型后，在连接控制主机时，用户识别码和安装员密码都必须
与控制主机的相符，以同步操作。如果这两个地址与控制主机的不符，电脑与控
制主机将不能同步操作。
远程连接
此直连性能允许您通过电话网络，建立电脑与TP428 控制主机间的联系。这样，
您就可为用户提供更加快捷的服务。
用户控制的远程连接
如果您想将控制主机设置为，只能由用户通过远程键盘才能建立远程连接的话，
则需要编程如下内容：
将“地址159 – 174”编程为有回拨电话号码，并不使用“地址180”的选项1。
这时，控制主机就设置为：用户可控制建立远程连接的时间。
按下6 键，直至听到远程键盘发出两声鸣叫，控制主机就会拨号呼叫远程电脑，
以建立联系。
Page 77
TP428 控制/通信主机安装手册 - 77 -
不带回拨确认的远程连接
您需要从多个地址执行上/下载功能时，此性能将为您提供便利。有两种取消回
拨确认的编程方法。但值得注意的是：使用此性能将会降低控制主机的安全性。
方法一：
此方法允许您从任何一个远程地点呼叫控制主机，而不需要控制主机回拨电脑，
来建立联系。使用此方法时，用户不能按6 键，拨打modem 电话；需要编程
下列地址。
“地址159 – 174” 中的数据应编程为0，需要选择使用“地址180”中的选项
1，不使用选项2。控制主机将会在第一个电话后，与远程地点建立联系，而不
需要再回拨远程电脑来建立联系。
方法二：
此方法允许您编程一个回拨电话，需要时，用户可拨打modem 电话。但是，
通过电脑从远程地点拨打呼叫控制主机时，控制主机不会回拨远程电脑来建立
联系。
如果需要，应在“地址159 – 174”中编程回拨电话号码；选择使用“地址180”
中的选项1；不使用选项2。
这时，控制主机将允许在第一个电话号码后建立联系，而不需要主机回拨远程
电脑来建立联系，但如果需要，仍允许用户按下6键，拨打modem 电话。
带回拨确认的远程连接
此功能带有两个级别的安全检查，因而，提供了最高的数据安全系数。
首先，电脑的安装员密码和用户识别码需要与控制主机的相符；其次，控制主
机将回拨已编程的回拨电话与电脑建立有效的联系。必须在“地址159 – 174”
中编程回拨电话号码，还需要选择使用“地址180”中的选项1 和2。
Page 78
TP428 控制/通信主机安装手册 - 78 -
直连（TP-06）
直连性能为安装员提供了一种使用手提电脑，在办公室或现场简单编程TP428
控制主机的方法。不需要电话线或modem，即可在数分钟内完成主机的编程。
所需要的是一条直连电缆 ( TP-06 )，一端与电脑的串行口连接，另一端与控制
主机的辅助模块插口连接。
使用直连方式与控制主机连接时，不需要选择使用“地址180”中的选项1。
TA Link 选项
地址180
选项 说 明
1
2
4
8
可通过TA Link 上 / 下载
使用TA Link 回拨功能
报警时，中断TA Link 连接
使用外部modem模块( CC811) 进行TA Link 操作
1 可通过TA Link 上 /下载
想要使用TA Link 软件 ( TA816 ) 远程编程控制主机时，则需要选择此
选项。如果没有选择此选项，控制主机将不会对TA Link 软件作出反应。
2 选择使用TA Link 回拨功能
如果选择了此选项，且已编程了回拨电话号码，就必须连接远程编程电脑与
在回拨电话号码地址中编程的电话线，参见地址“159– 174 ”。
如果没有选择此选项，在想要进行上 /下载操作时，则会允许安装员从任意
一个远程地点与用户的控制主机连接，而不需要等待控制主机回拨远程电
脑。如有需要，用户仍可按下键盘上的6 键，拨打modem 电话。
4 报警时，中断TA Link 连接
如果控制主机正在通过TA Link 软件与远程电脑通讯时，发生报警的话，则
会中断TA Link 连接，并将相关的报警信息发送至中心站接收机。
Page 79
TP428 控制/通信主机安装手册 - 79 -
如果发生报警后，不需要向中心站接收机发送报告的话，则不会中断TA Link
连接。在没有选择此选项的情况下，发生报警时，TA Link 软件将会提示，
是“中断”，还是“继续”？
Page 80
TP428 控制/通信主机安装手册 - 80 -
Domestic 报警拨号
此部分包括以下内容：
● Domestic 报警拨号模式
● Domestic 报警拨号功能
● 确认Domestic 报警拨号
● 设置和编程Domestic 报警报告发送功能
● 取消Domestic 报警拨号功能
Page 81
TP428 控制/通信主机安装手册 - 81 -
Domestic 报警拨号格式
接收机1 或2 的第一个和第二个电话号码的地址，只用来向中心站和寻呼机发
送报告。设置为向接收机1 或接收机2 发送Domestic 报警报告时，将会忽略
第一个和第二个电话号码。
Domestic 报警拨打的电话号码分别位于“地址466 – 514”中，一共可储存48
位数。这48 个地址用于储存任意个电话号码，按每个电话号码的长度，可能会
储存4 个或4 个以上的不同的报警电话号码。
如果接收机1 和接收机2 都设置为Domestic 报警报告格式的话，则仍会有48
个数据地址，接收机1 和2 将使用相同的报警电话号码。不能为接收机1 和接
收机2 分别编程不同的报警电话号码。
Domestic 报警拨号功能
控制主机触发报警时，它将拨打第一个电话号码。如果是忙音或占线的话，主
机则会挂断，并开始拨打第二个电话号码 (如果有编程的话)。第一次拨号将被
当作拨号不成功。如果第二个电话号码也是忙音或占线，主机将挂断，并开始
拨打第三个电话号码(如果有编程的话)，或再次拨打第一个电话号码。
如果没有探测到忙音，主机将认为电话已应答，并开始发送信息。发送序列为
一声确认音 + 一声警报音 + 一长时间暂停。发送序列将会一直重复，直至控
制主机在暂停期间接收到一确认音，或控制主机在两分钟后自动挂断。在有多
个控制主机向同一个电话号码发送报告时，此确认音可允许用户来确认是哪一
个控制主机在拨打电话。此确认音在接收机1 用户识别码的“地址039”中编
程，或在接收机2 用户识别码的“地址079”中编程。
在控制主机设置为“Domestic 报警拨号格式”时，每次报警最多可拨打6 次
电话，包括未拨通的电话。在防区再次触发时，此计数将复位，还可以拨打6 次
Page 82
TP428 控制/通信主机安装手册 - 82 -
电话。在6 次拨号，或3 次成功拨号后，控制主机将停止拨打电话。在远程键
盘上输入有效用户密码后，控制主机也将停止拨号。
如果接收机1 和接收机2 都编程为Domestic 报警拨号的话，则每次报警最多
可拨打12 次电话。
确认Domestic 报警拨号
接到电话后，按电话上的 ＊键，或使用电话遥控器CC911，将会在发送暂停期
间确认此报警拨号。成功确认后，主机将挂断，并不再为此报警事件拨打电话。
如果没有进行确认操作的话，控制主机将在持续发送2 分钟后挂断，并开始拨
打下一个电话号码。
设置和编程Domestic 报警报告发送功能
使用安装员编程指令965，即可编程控制主机的Domestic 报警报告发送功能。
如果要将接收机2 设置为Domestic 报警拨号功能时，则需要手动编程报告发送
功能。
如何设置控制主机的报警拨号功能？
1. 进入安装员编程模式；
2. 输入指令965 + # 键；
听到两声鸣叫后，控制主机已设置为报警拨号格式。
3. 输入指令960 + # 键，退出安装员编程模式；
4. 输入主码 + 2 + # 键；
将听到三声鸣叫，旁路和布防指示灯将开始闪亮。
如果已编程了电话号码，则会通过远程键盘一次显示一位数字。
如果没有编程电话号码，在进入此模式后，将再听到两声鸣叫。
Page 83
TP428 控制/通信主机安装手册 - 83 -
一般情况下，在输入完最后一个电话号码的最后一位数时，才会听到这两声
鸣叫。
5. 输入第一个电话号码，一次一位数。您会注意到：每输入一个数字，相应的
键盘指示灯将亮启。
6. 如果有一个以上的电话号码，在第一个电话号码的最后一位数后，按＊ + 4
键，将会在第一和第二个电话号码间插入一间隔。如果只有一个电话号码，
按# 键，退出此模式；
7. 输入第二个电话号码，一次一位数。
8. 输入完第二个电话号码的最后一位数后，如果不需要编程第三个电话号码的
话，按# 键，退出此模式；如果需要编程第三个电话号码的话，按＊ + 4 键，
在第二和第三个电话号码间插入一间隔。
主码 + 2 + # +
第一个电话号码 + ＊ + 4 + 第二个电话号码 + #
取消报警拨号功能
由于某种原因想要取消报警拨号功能时，如搬家，不想要主机继续拨打您的办公
室电话或手机等，输入以下序列，即可取消报警拨号功能。
主码 + 2 + # + ＊ + 4 + #
Page 84
TP428 控制/通信主机安装手册 - 84 -
发送报告的格式
此部分包括以下内容：
● 发送格式
● Contact ID 格式
● 防区识别码
● 4 + 2 报告格式
● 寻呼机报告格式
● 寻呼机显示信息
Page 85
TP428 控制/通信主机安装手册 - 85 -
发送格式
使用控制主机的拨号和通讯性能时，可使用多种发送格式。参见“地址033” –
设置接收机1 所需的发送格式，“地址073”- 设置接收机2 所需的发送格式。
TP428 控制主机发送报告格式的工厂预设值为Contact ID。
Contact ID 格式
此格式可通过防区特有的代码，来区分数百个防区。它提供了一位数的事件定
义码，一个三位数的事件代码，可以很快地区分正被报告的状态。
用户识别码 事件定义码 事件代码 分组号 防区识别号
SSSS Q XYZ GG CCC
4 位数的用
户码
事件定义码代表特
别的事件
1= 新事件或布防
3= 新复位或撤防
事件码
（3 位十六进
制数字组成）
组别码
（2 位十六进
制数字组成）
点的ID 码
（3 位十六进
制数字组成）
由于大多数的事件代码和防区识别码都已事先定义了，所以，一般情况下，
Contact ID 报告格式都很简单。中心站软件通常只会按防区识别码来识别报警
防区，而不会注意事件代码。
防区识别码
下表为使用Contact ID 报告格式时，向中心站接收机发送的不同的防区识别码
和事件代码。所有的事件代码都是固定的，将总是发送同一个代码，因为没有
提供编程地址来更改事件代码。
Page 86
TP428 控制/通信主机安装手册 - 86 -
事件代码 事件说明 防区识别码 说 明
130
100
120
122
137
133
110
盗警防区 防区 1 - 8 盗警
救护防区
紧急防区
胁持防区
防拆防区
盗警防区
火警
24 小时救护警
24 小时紧急警
24 小时胁持警
24 小时防拆
24 小时盗警
24 小时火警
撤防 -用户#
401
布 /撤防报告 用户 1 -16
布防 -用户#
402
456
分区管理的布 /撤
用户 1 -16
防报告
部分布防报告 用户 1 -16 布防 -用户#
撤防 -用户#
布防 -用户#
301 交流电故障 030 交流电源
309
121
电池低压
031
键盘胁持报警 用户1 - 16 胁持报警
电池测试故障
120
110
键盘紧急报警
键盘火警
041
046
紧急报警
火警
100 键盘救护报警 045 救护报警
421 误码输入超次 042 拒绝访问
602 测试报告– 自动 044 测试报告
警报器复位后的测
602
047 测试报告
试报告
307 探测器自测失败 防区 1 - 8 探测器自检
380
300
607
144
故障 防区 1 - 8 探测器故障
保险丝故障
步测 指定用户 步测模式
防拆 防区1 - 8 防区防拆
防区 1 - 8 RF 装置监察
00
系统故障
Page 87
TP428 控制/通信主机安装手册 - 87 -
事件代码 事件说明 防区识别码 说 明
384 RF 无线电池低压 防区1 - 8 RF 电池低压
355 RF 无线接收机故障 001 RF 接收机受干扰
002
003 RF 接收机故障
RF 接收机防拆开关
570 旁路 防区1 - 8 防区旁路
570 旁路 防区1 - 8 24 小时防区旁路
570
旁路 防区1 - 8 24 小时火警防区旁路
防区识别码
4 + 2 报告格式
4 + 2 报告格式将发送一个用户识别码 + 一个扩展码，报告的通道号在扩展码
后直接发送。
新事件
报警
故障
4 + 2
报告
SSSS ACΗ
SSSS TCΗ
报警复位
故障复位
事件
4 + 2
报告
SSSS R CΗ
SSSS TR CΗ
旁路
交流电故障
电池低压
撤防报告
布防报告
测试报告
更改编程
胁持
SSSS BCΗ
SSSS EACΗ
SSSS LLB
SSSS OU
SSSS CU
SSSS TEO
SSSS P0
SSSS DD0
旁路复位
交流电故障复位
电池低压复位
4 + 2 报告格式
SSSS BR CΗ
SSSS ER ACR
SSSS LBR LB
Page 88
TP428 控制/通信主机安装手册 - 88 -
代码 说 明 代码 说 明
SSSS
A
CH
0
T
B
E
AC
L
LB
O
C
U
寻呼机报告格式
用户识别码
报警
通道号
零
故障
旁路
交流电故障代码的第一位
交流电故障代码的第二位
电池低压代码的第一位
电池低压代码的第二位
撤防
布防
用户号
4 + 2 发送代码说明
R
TR
BR
ER
ACR
LR
LBR
交流电复位代码的第一位
交流电复位代码的第二位
电池低压复位代码的第一位
电池低压复位代码的第二位
D
D0
P
PCH
TP
报警复位代码
故障复位代码
旁路复位代码
胁持代码的第一位
胁持代码的第二位
紧急代码的第一位
紧急代码的第二位
测试代码
寻呼机报告格式需要对显示的数字作出解释，这样，在多个控制主机向同一个
寻呼机发送报告时，才能区分1000 个不同的控制主机。
如何将接收机1 设置为寻呼机报告格式？
1. “地址000-015”需要编程寻呼机的访问电话号码；
2. “地址034-039”需要编程一个用户识别码；
3. “地址032”需要选择“选项5 – 寻呼机握手音”；
4. “地址033”需要选择“选项5 – 寻呼机报告格式”。
如何将接收机1 设置为寻呼机报告格式？
1.“地址040-055”需要编程寻呼机的访问电话号码；
2.“地址074-079”需要编程一个用户识别码；
3.“地址072”需要选择“选项5 – 寻呼机握手音”；
4.“地址073”需要选择“选项5 – 寻呼机报告格式”。
Page 89
TP428 控制/通信主机安装手册 - 89 -
Page 90
TP428 控制/通信主机安装手册 - 90 -
寻呼机显示信息
用户识别码
此号码用于区分控制主机，在“地址034 – 039”中编程接收机1；在“地址074
– 079”中编程接收机2。此寻呼机将只显示用户识别码的最后三位数字。
防区状态
用于显示控制主机每个防区( 1-8) 的状态。下表为寻呼机上防区状态显示的每
个数字的意义。
显示数字 防区说明
0 防区正常表示相应的防区已准备好布防
1
2
3
报警表示相应的防区未准备好布防，并处于报警状态
防区旁路表示系统操作员已手动旁路相应的防区。
防区故障 ( 软件版本1.02 ) 表示防区在退出时间结束后仍
未准备好布防
防区状态显示说明
系统状态
系统状态信息分为4 个数字。第一个数字表示系统是布防，或者撤防。
( 8 = 撤防 / 9 = 布防 )
第二个数字表示操作员触发了哪类型的键盘报警。
( 0 = 无键盘报警 / 1= 键盘紧急警或胁持报警 / 2= 键盘火警 /3= 键盘救护
警 )
第三个数字表示交流电供电是否正常。
( 0= 交流电供电正常 / 1= 交流电故障 /中断 )
第四个数字表示控制主机是否发生了系统故障。
( 0= 系统正常 – 无故障 / 1= 系统故障 – 控制主机已注册一个故障)
Page 91
TP428 控制/通信主机安装手册 - 91 -
拨号信息
此部分包括以下内容：
● 拨号信息
● 接收机1 的第一个电话号码
● 接收机1 的第二个电话号码
● 接收机1 的握手音
● 接收机1 的发送格式
● 接收机1 的用户识别码
● 接收机2 的第一个电话号码
● 接收机2 的第二个电话号码
● 接收机2 的握手音
● 接收机2 的发送格式
● 接收机2 的用户识别码
● 拨号格式
● 通讯布防序列
● 通讯撤防序列
● 回拨电话号码
● 铃响计数
● 电话线故障选项
● 响铃时间选项
Page 92
TP428 控制/通信主机安装手册 - 92 -
拨号信息
TP428 控制主机与中心站接收机通讯时，所需要编程的信息。一般为拨打的电
话号码、发送格式、握手音和发送速度。此系列控制主机可从两个自带的拨号
器发送事件信息报告。第一个拨号器向接收机1 发送报告，第二个拨号器向接
收机2 发送报告。每个拨号器可编程带有两个不同的电话号码、握手音、报告
格式和用户识别码。
如何编程电话号码？
编程电话号码时，如果是0，则必须编程为“10”。所有电话号码的每一个地
址包含一位数字。
在电话号码后插入一个“0”，则会在拨打完电话号码后通知拨号器，拨号序列
以“0”为终结。
在电话号码中编程4 秒停顿
在拨号序列中插入4 秒停顿时，则需要编程一数字“13”。在拨号器通过旧式
电话交换机或PABX 系统进行通讯时，此停顿则很必要。
接收机1 的第一个电话号码
地址000 – 015
控制主机需要发送报告时，将拨打此电话号码，与监控中心或寻呼机等联络。
呼叫成功后，将发送相关信息，拨号器将返回待机状态。如果呼叫失败，拨号
器将隔6秒后再拨打两次此电话号码，之后，将拨打呼叫接收机 1 的第二个电
话号码三次。如果仍然不成功，控制主机将重复此序列，拨打呼叫接收机2 的
第一和第二个电话号码 (如果有编程的话 )。
Page 93
TP428 控制/通信主机安装手册 - 93 -
如果只编程了接收机1 的第一和第二个电话号码，且前六次拨号都不成功的话，
10 分钟后，将再次重复此序列一次(每次报警最多可拨打电话12 次)。
如果已编程了接收机1 和接收机2 的第一和第二个电话号码，则每次报警最多
可拨打电话24 次。
接收机1 设置为发送Domestic 报警报告时，将忽略这些地址中所编程的电话
号码。
接收机1 的第二个电话号码
地址016 – 031
编程信息参见“接收机1 的第一个电话号码”。
接收机1 的握手音
地址032
此地址设置向中心站发送数据前，接收机1 所需要的握手音类型。
1. 控制主机需要以Contact ID 格式或高速DTMF 格式通讯时，则需要选择
HI LO 握手音。
2. 控制主机需要以Ademco 低速格式或Domestic 报警拨号格式通讯时，则需
要选择1400Hz 握手音。
3. 备用。
4. 无握手音。
5. 控制主机需要以寻呼机格式通讯时，则需要选择寻呼机握手音。
选项 握手音 选项 握手音
1
HI LO 握手音
1400Hz 低速( Ademco 发送频率为
2
1900Hz)
3
2300Hz ( 低速Secoa)
接收机1 的握手音
4
无握手音
5
寻呼机握手音
Page 94
TP428 控制/通信主机安装手册 - 94 -
接收机1 的发送格式
地址033
在此处输入想要的发送格式。此地址选择向中心站接收机发送数据的格式，并
允许您将控制主机设置为Domestic 报警或寻呼机格式。
选项 发送格式 选项 发送格式
1 Contact ID 4
2 4 + 2 Express 5 寻呼机
3
FSK ( 300 波特) BELL
6
Domestic 报警
语音拨号报警（CC888）
接收机1 的用户识别码
地址034 – 039
发送此识别码来区分拨打电话的控制主机。在这6 个地址中输入想要的用户识
别码。
如果使用的是寻呼机格式，将会忽略“地址034 – 036”，所需用户识别码的第
一位数必须在“地址037”中。
使用报警拨号格式时，确认音的鸣叫次数为“地址039”中所编程的数字。此
用户识别码可区分拨打同一个电话号码的15 个不同的控制主机。
接收机2 的电话号码、握手音、发送格式和用户识别码，与接收机1 的编程方
式相同，只是地址不同。
拨号格式
地址080
在此地址输入拨号方式。拨不通中心站接收机时，选项3 和6 将会在拨号序列
DTMF 与Decadic 之间转换。选择拨号方式时，应特别小心！
控制主机与澳洲电讯网络连接时，只能使用澳洲拨号方式。在拨号人与接收人
都可中断通话的国家，才使用国际DTMF 拨号选项。选择使用不正确的拨号格
式，将会导致本公司享有专利的电话抗干扰功能无效。
Page 95
TP428 控制/通信主机安装手册 - 95 -
选项 拨号格式 选项 拨号格式
1
澳洲DTMF ( 5 位/秒)
2
澳洲Decadic
3 在DTMF 与澳洲Decadic 间转换 6 在DTMF 与反向Decadic 间转换
拨号格式
4
国际DTMF ( 按键式)
5
反向Decadic ( 10-1)
转换序列为：DTMF – Decadic - DTMF – Decadic – DTMF –Decadic
接收机2的电话号码，握手音、发送格式和用户识别码与接收机1的编程方式相
同，只是地址不同。
地址040-055，接收机2的主电话号码
地址056-071，接收机2的备用电话号码
地址072，接收机2的握手音
地址073，接收机2的通信格式
地址074-079，接收机2的用户识别码
地址080，接收机2的拨号格式
备用
地址081-112
有两个接收机的编程
1 在接收机1两个电话不通时，报警机会自动转拨接收机2，编程如下：
273-8
280-8
287-8
294-8
301-8
308-8
Page 96
TP428 控制/通信主机安装手册 - 96 -
315-8
322-8
通讯布防序列
地址113-142
这些地址允许您在正常布防系统时，自动将所有的电话转移至您的电话。
正常布防系统时，一旦触发通讯布防序列，控制主机就会将所有的电话转移至
您的手机、寻呼机或应答服务器上。
所需数字 编程数字 所需数字 编程数字
0 10 8 8
1 1 9 9
2 2
3 3 * 11
4 4 # 12
5 5 4 秒暂停 13
6 6 间隔 14
7 7 15 15
通讯布/ 撤防拨打数字
通讯布防 – 开启电话立即转移功能
开启电话立即转换功能： * + 2 + 1 + 转移到的电话号码 + # 键
通讯布防 – 开启电话无应答转移功能
开启电话无应答转换功能： * + 6 + 1 + 转移到的电话号码 + #键
通讯撤防序列
地址143-158
Page 97
TP428 控制/通信主机安装手册 - 97 -
这些地址允许您在正常撤防系统时，自动取消电话转移功能。
通讯布防 – 关闭电话立即转移功能
关闭电话立即转移功能： # + 2 + 1+ # 键
通讯布防 – 关闭电话无应答转移功能
关闭电话无应答转移功能：# + 6 + 1 + # 键
回拨电话号码
地址159-174
在需要上/下载；或按下6 键，主机拨打一modem 电话，与远程电脑建立通讯
联系时，控制主机都将拨打此地址中的电话号码。
电脑必须运行TA Link 软件 (TA816)，并需要设置为“等待拨入电话”。需要
与回拨确认进行远程连接时，也需要编程回拨电话号码。
铃响计数
地址175
此地址设置控制主机应答拨入电话前铃响的次数。铃响10 次大约为60 秒。在
选择使用了远程布防和/或通过TA Link 软件远程上下载时，此地址才有效。如
果此地址编程为“0”，无论编程怎样，应答拨入电话功能都将无效。
应答机旁路
如果同一条电话线上装有应答机或传真机时，使用此功能，才可能与控制主机
连接，来进行远程布防或远程上下载。下面介绍的是两种应答机旁路功能的使
Page 98
TP428 控制/通信主机安装手册 - 98 -
用方法。只在电话线很繁忙时 (家庭办公室)，才使用第二种方法。它将减少控
制主机错误应答拨入电话的机会。
1. 将铃响计数编程为15 时，将选择使用“应答机旁路”的第一种模式。拨打
呼叫控制主机时，使电话铃响不超过4 声，然后挂断电话。如果在45 秒内
再次拨打主机时，主机将在第一声铃响时应答，并建立连接。这样就会防止
应答机或传真机来应答电话。
2. 将铃响计数编程为14 时，将选择使用“应答机旁路”的第二种模式。拨打
呼叫控制主机时，使电话铃响不超过2 声，然后挂断电话。应至少等待8 秒，
再拨打呼叫控制主机。这时，控制主机将在第一声铃响时应答。如果没有等
待8 秒的话，控制主机将不应答电话。如果只想在系统布防时，才选择使用
应答机旁路功能的话，请参见“地址177”中的选项4。
您应将应答机或传真机的铃响计数设置在两声以上，最好为4 或6 声铃响。
此地址编程为0 时，控制主机将不会应答拨入电话。
电话线故障选项
地址176
编程此地址时，您会注意到：每个地址有4 个选项。您可选择任意项，但只需
编程一个数字。此数字是所选选项的数字和。如同时选1、2、4，则应编成7
（1+2+4=7）。
选项 说 明
1 电话线故障时，操作故障指示灯
2 系统布防时，操作发声器、警铃和闪灯
4 系统撤防时，操作发声器、警铃和闪灯
8
备用
电话线故障选项
Page 99
TP428 控制/通信主机安装手册 - 99 -
TP428 有电话线监察功能。如果电话线切断或断开40 秒以上时，控制主机将
会确认，键盘上的故障指示灯将亮启。在电话线恢复正常40 秒后，故障指示灯
将熄灭。
在选择使用了选项1 后，才能操作选项2 和4。
1 电话线故障时，操作故障指示灯
控制主机探测到电话线断开后，故障指示灯将闪亮，键盘蜂鸣器将每分钟鸣
叫一次。
2 系统布防时，触发发声器、警铃和闪灯
操作此选项时，需要选择此地址中的选项1。系统布防时，如果控制主机探
测到电话线断开的话，将触发警号发声器、警铃和闪灯输出。
4 系统撤防时，触发发声器、警铃和闪灯
操作此选项时，需要选择此地址中的选项1。系统撤防时，如果控制主机探
测到电话线断开的话，将触发警号发声器、警铃和闪灯输出。
8 备用
如果选择了选项1、2、和4 的话，在系统布防或撤防时，都将触发警号发
声器、警铃、闪灯和EDMSAT 输出。
响铃时间选项
地址748-749
编程此地址时，您会注意到：每个地址有4 个选项。您可选择任意项，但只
需编程一个数字
地址 说 明
748 单位增加数为5毫秒
749 单位增加数为80 毫秒
响铃时间选项
Page 100
TP428 控制/通信主机安装手册 - 100 -
（V1.07+）这个位置是编程响铃的时间选项（预设值=500 毫秒）。如果电话
铃声的持续时间为1.5 秒，而响铃的时间选项编程为大于铃声的持续时间（1.5
秒），主机将不会探测任何一个呼叫。要将响铃的时间选项编程为小于铃声的
持续时间。
