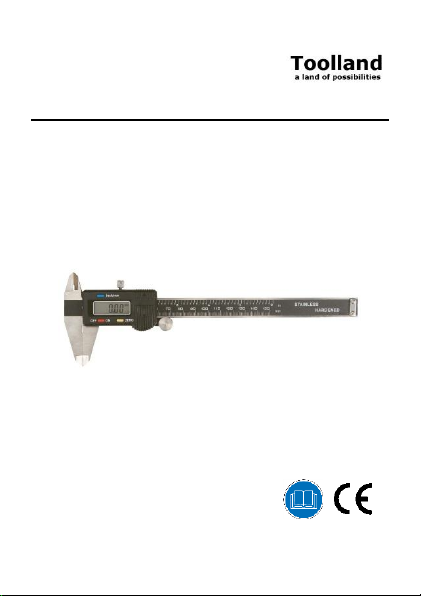

Toolland 3472 User guide

3472

DIGITAL CALLIPER

DIGITALE SCHUIFMAAT

PIED À COULISSE À AFFICHAGE NUMÉRIQUE

PIE DE REY CON DISPLAY DIGITAL

SCHIEBLEHRE MIT DIGITALER ANZEIGE

PAQUÍMETRO DIGITAL

USER MANUAL 4
GEBRUIKERSHANDLEIDING 8
MODE D’EMPLOI 12
MANUAL DEL USUARIO 16
BEDIENUNGSANLEITUNG 20
MANUAL DO UTILIZADOR 24

3472

1  Measuring external

dimensions

 Externe afmetingen
 Mesurer la dimension

extérieure

 Medir las dimensiones

exteriores

 Außenabmessungen
 Medir a dimensão

exterior

2  Measuring internal

dimensions

 Interne afmetingen
 Mesurer la dimension

intérieure

 Medir las dimensiones

interiores

 Innenabmessungen

messen

 Medir a dimensão

interior

Applications - Toepassingen - Applications -

Aplicaciones - Anwendungen - Aplicações

V. 01 – 23/08/2016 2 ©Velleman nv

3472

3

 Measuring depth
 Diepte meten
 Mesurer la profondeur
 Medir la profundidad
 Tiefe messen
 Medir em profundidade

4

 Measuring steps
 Stappen meten
 Mesurer en étapes
 Medir paso a paso
 Schrittweise messen
 Medir em etapas

5

 Deviation from

reference size A (with
"0" button)

 Afwijking van

referentiegrootte A
(met nulknop)

 Déviation de la taille de

référence A (bouton
zéro)

 Desviación del tamaño

de referencia A (con
puesta a cero)

 Abweichung der

Referenzgröße A (mit
Nullstellung) messen

 Desvio da medida de

referencia A (botão
zero)

V. 01 – 23/08/2016 3 ©Velleman nv

3472

Keep this device away from children and unauthorized
users.

DO NOT disassemble or open the cover. There are no user­serviceable parts inside the device. Refer to an authorized
dealer for service and/or spare parts.

Protect this device from shocks and abuse. Avoid brute
force when operating the device.

USER MANUAL

1. Introduction
To all residents of the European Union

Important environmental information about this product

This symbol on the device or the package indicates that
disposal of the device after its lifecycle could harm the
environment. Do not dispose of the unit (or batteries) as
unsorted municipal waste; it should be taken to a specialized

company for recycling. This device should be returned to
your distributor or to a local recycling service. Respect the local
environmental rules.

If in doubt, contact your local waste disposal authorities.

Thank you for choosing Toolland! Please read the manual thoroughly
before bringing this device into service. If the device was damaged in
transit, do not install or use it and contact your dealer.

2. Safety Instructions

Refer to the Velleman® Service and Quality Warranty on the last
pages of this manual.

 Familiarise yourself with the functions of the device before actually

using it.

 All modifications of the device are forbidden for safety reasons.

Damage caused by user modifications to the device is not covered
by the warranty.

V. 01 – 23/08/2016 4 ©Velleman nv

3472

1

OFF key

4 battery cover

2

ON/METRIC/INCH
change over key

5 zero setting

3

data output socket

Problem

Cause

Solution

The 5 digits
change every
second

Battery voltage is
under 1.45 V

Replace battery.

Displayed value
does not change.

Circuitry
malfunction

Remove the
battery and put it
back after 30
seconds.

 Only use the device for its intended purpose. Using the device in

an unauthorised way will void the warranty.

 Damage caused by disregard of certain guidelines in this manual

is not covered by the warranty and the dealer will not accept
responsibility for any ensuing defects or problems.

 Keep this manual for future reference.

3. Overview

Refer to the illustrations on page 2 of this manual.

4. Applications

Refer to the illustrations on pages 2 and 3 of this manual.

5. Cleaning and Maintenance

 Keep the device and the battery compartment clean and prevent

liquids from entering the electronic part to avoid damaged
electronics.

 Clean the device with petrol, lubricate the body with some clock

oil. Acetone and alcohol should not be used.

6. Troubleshooting

V. 01 – 23/08/2016 5 ©Velleman nv

3472

LCD shows

000.00 mm /

00.000 in

One of the keys is
short circuited

Remove the cover
and adjust key
spring position

Function keys do
not work

Key spring is bent
or deformed

Remove the cover
and adjust key
spring position

Calliper does not
measure
accurately

Sensor is dirty

Remove the cover
and slider
assembly, clean
the sensor with
pressure air
( 51 kg/cm²),
and clean it with a
little petrol for dirt
prevention.

No display on LCD
screen

1. No battery

contact.

2. Battery

voltage is
under 1.1 V.

1. Restore

battery
contact.

2. Replace

battery

data output

serial output for interface with host
computer or printer

maximum measuring
speed

1.5 m/sec or 60"/sec

display

LCD, features minus sign "-", character
in 6.35 mm / 0.25" height for 5 digits,
small digit "5" and "IN" indication for
inch measuring unit

battery
1x 1.5 V silver oxide battery for one
year of continuous use

low-battery warning by flashing display

operating temperature

0°C  +40°C

storage temperature

-20°C  +70°C

operating humidity

0 to 80%

7. Technical Specifications

V. 01 – 23/08/2016 6 ©Velleman nv

3472

Measuring range

Resolution and

Repeatability

Accuracy

0-200 mm / 0-8"

0.01 mm /

0.0005"

0.03 mm / 0.001"

200-300 mm / 8-12"

0.04 mm /

0.0015"

Use this device with original accessories only. Velleman nv
cannot be held responsible in the event of damage or injury
resulting from (incorrect) use of this device. For more info
concerning this product and the latest version of this manual,
please visit our website www.toolland.eu. The information in
this manual is subject to change without prior notice.

© COPYRIGHT NOTICE
The copyright to this manual is owned by Velleman nv. All
worldwide rights reserved. No part of this manual may be copied,

reproduced, translated or reduced to any electronic medium or
otherwise without the prior written consent of the copyright holder.

V. 01 – 23/08/2016 7 ©Velleman nv

3472

Houd buiten het bereik van kinderen en onbevoegden.

Demonteer of open dit toestel NOOIT. Er zijn geen door de
gebruiker vervangbare onderdelen in dit toestel. Voor
onderhoud of reserveonderdelen, contacteer uw dealer.

Bescherm tegen schokken. Vermijd brute kracht tijdens de
bediening.

GEBRUIKERSHANDLEIDING

1. Inleiding
Aan alle ingezetenen van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat,

als het na zijn levenscyclus wordt weggeworpen, dit toestel

schade kan toebrengen aan het milieu. Gooi dit toestel (en

eventuele batterijen) niet bij het gewone huishoudelijke

afval; het moet bij een gespecialiseerd bedrijf terechtkomen
voor recyclage. U moet dit toestel naar uw verdeler of naar een
lokaal recyclagepunt brengen. Respecteer de plaatselijke
milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten
betreffend de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig voor u het
toestel in gebruik neemt. Werd het toestel beschadigd tijdens het
transport, installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsinstructies

Raadpleeg de Velleman® service- en kwaliteitsgarantie
achteraan deze handleiding.

 Leer eerst de functies van het toestel kennen voor u het gaat

gebruiken.

 Om veiligheidsredenen mag u geen wijzigingen aanbrengen.

Schade door wijzigingen die de gebruiker heeft aangebracht valt
niet onder de garantie.

V. 01 – 23/08/2016 8 ©Velleman nv

3472

1

UIT knop

4 deksel batterijvak

2

AAN/METRISCH/INCH
omschakelknop

5 nulknop

3

gegevensuitgang

Probleem

Oorzaak

Oplossing

De 5 cijfers
veranderen elke
seconde

Spanning van
batterij ligt onder

1.45 V

Batterij vervangen

Getoonde waarde
verandert niet

Storing in de
elektronica

Haal de batterij 30
seconden uit het
toestel

LCD toont enkel

000.00 mm /

00.000 in

Er is een knop
kortgesloten

Verwijder het
dekseltje & zet de
knopveren goed

 Gebruik het toestel enkel waarvoor het gemaakt is. Bij

onoordeelkundig gebruik vervalt de garantie.

 De garantie geldt niet voor schade door het negeren van bepaalde

richtlijnen in deze handleiding en uw dealer zal de
verantwoordelijkheid afwijzen voor defecten of problemen die hier
rechtstreeks verband mee houden.

 Bewaar deze handleiding voor verdere raadpleging.

3. Omschrijving

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.

4. Toepassingen

Raadpleeg de afbeeldingen op pagina 2 en 3 van deze handleiding.

5. Reiniging en onderhoud

 Houd het toestel en het batterijvak schoon; laat geen vloeistoffen

in het elektronische gedeelte komen om het niet te beschadigen.

 Maak het toestel schoon met benzine, en smeer het met een

beetje horlogeolie. Gebruik geen aceton of alcohol.

6. Problemen en oplossingen

V. 01 – 23/08/2016 9 ©Velleman nv

3472

Functietoetsen
werken niet

Knopveer is
gebogen of
vervormd

Verwijder het
dekseltje & zet de
knopveren goed

Schuifmaat meet
niet precies

Sensor is vuil

Verwijder de
bovenkant & het
glijstuk, blaas de
sensor schoon
( 51 kg/cm²), en
maak hem schoon
met een beetje
benzine

Er verschijnt niets
op het scherm

1. De batterij

geeft geen
contact

2. Spanning

batterij ligt
onder 1.1 V

1. Herstel

contact met
batterij

2. Vervang de

batterij

gegevensuitgang

seriële uitgang voor interface met
computer of printer

maximum meetsnelheid

1.5 m/sec of 60"/sec

scherm

LCD, met minteken "-", 5 karakters met
hoogte 4.7 mm / 0.185", 'in'­aanduiding met kleine 5 voor halve
waarde in inchmetingen

batterij

1 x 1.5 V zilveroxidebatterij voor een
jaar continu gebruik

als de batterij bijna uitgeput is gaat het
scherm knipperen

werktemperatuur

0°C  +40°C

opslagtemperatuur

-20°C  +70°C

opslagtemperatuur

0 tot 80%

7. Technische specificaties

V. 01 – 23/08/2016 10 ©Velleman nv

3472

Meetbereik

Resolutie en

herhaalbaarheid

Nauwkeurigheid

0-200 mm / 0-8"

0.01 mm /

0.0005"

0.03 mm / 0.001"

200-300 mm / 8-12"

0.04 mm /

0.0015"

Gebruik dit toestel enkel met originele accessoires. Velleman
nv is niet aansprakelijk voor schade of kwetsuren bij
(verkeerd) gebruik van dit toestel. Voor meer informatie over
dit product en de laatste versie van deze handleiding, zie
www.toolland.eu. De informatie in deze handleiding kan te
allen tijde worden gewijzigd zonder voorafgaande
kennisgeving.

© AUTEURSRECHT
Velleman nv heeft het auteursrecht voor deze handleiding.
Alle wereldwijde rechten voorbehouden. Het is niet toegestaan

om deze handleiding of gedeelten ervan over te nemen, te kopiëren,
te vertalen, te bewerken en op te slaan op een elektronisch medium
zonder voorafgaande schriftelijke toestemming van de
rechthebbende.

V. 01 – 23/08/2016 11 ©Velleman nv

3472

Garder hors de la portée des enfants et des personnes non
autorisées.

NE JAMAIS désassembler ou ouvrir le boîtier. Il n’y a
aucune pièce maintenable par l’utilisateur. Commander des

pièces de rechange éventuelles chez votre revendeur.

Protéger contre les chocs et le traiter avec circonspection
pendant l’opération.

MODE D’EMPLOI

1. Introduction
Aux résidents de l'Union européenne

Des informations environnementales importantes concernant
ce produit

Ce symbole sur l'appareil ou l'emballage indique que

l’élimination d’un appareil en fin de vie peut polluer

l'environnement. Ne pas jeter un appareil électrique ou

électronique (et des piles éventuelles) parmi les déchets

municipaux non sujets au tri sélectif ; une déchèterie

traitera l’appareil en question. Renvoyer les équipements usagés à

votre fournisseur ou à un service de recyclage local. Il convient de
respecter la réglementation locale relative à la protection de
l’environnement.

En cas de questions, contacter les autorités locales pour
élimination.

Nous vous remercions de votre achat ! Lire la présente notice

attentivement avant la mise en service de l’appareil. Si l’appareil a

été endommagé pendant le transport, ne pas l’installer et consulter
votre revendeur.

2. Consignes de sécurité

Se référer à la garantie de service et de qualité Velleman® en
fin de notice.

 Se familiariser avec le fonctionnement avant l’emploi.

V. 01 – 23/08/2016 12 ©Velleman nv

3472

1

bouton ARRÊT

4 compartiment des
piles

2

sélecteur MARCHE/
MÉTRIQUE/POUCES

5 remise à zéro

3

sortie de données

Problème

Cause

Solution

Les 5 chiffres
changent chaque
seconde

Le voltage de la
pile est sous

1.45 V

Remplacez la pile

 Toute modification est interdite pour des raisons de sécurité. Les

dommages occasionnés par des modifications par le client ne
tombent pas sous la garantie.

 N’utiliser qu’à sa fonction prévue. Un usage impropre annule

d'office la garantie.

 La garantie ne s’applique pas aux dommages survenus en

négligeant certaines directives de cette notice et votre revendeur
déclinera toute responsabilité pour les problèmes et les défauts
qui en résultent.

 Garder cette notice pour toute référence ultérieure.

3. Description

Se référer aux illustrations en page 2 de cette notice.

4. Applications

Se référer aux illustrations en pages 2 et 3 de cette notice.

5. Nettoyage et entretien

 Tenir propre l'appareil et le compartiment des piles ; empêcher

des fluides d'entrer la partie électronique pour éviter des
dommages.

 Nettoyer l'appareil avec du pétrole ; lubrifier la partie glissante

avec un peu d'huile horlogerie. Ne pas utiliser d'acétone ou
d'alcool.

6. Problèmes et solutions

V. 01 – 23/08/2016 13 ©Velleman nv

3472

La valeur affichée
ne change pas

Dérèglement
électronique

Enlevez la pile
pendant 30
secondes &
redémarrez

Ecran affiche

000.00 mm /

00.000 in

Un bouton est
court-circuité

Enlevez le
couvercle &
ajustez le ressort
du bouton

Les boutons ne
fonctionnent pas

Ressort du bouton
est déformé

Enlevez le
couvercle &
ajustez le ressort
du bouton

Mesure n'est pas
précise

Le capteur est sale

Enlevez le
couvercle et la
partie glissante,
nettoyez le
capteur avec de
l'air sous pression
( 51 kg/cm²), et
nettoyez-le
également avec
un peu de pétrole

Pas d'affichage

1. Pas de

contact avec
la pile

2. Le voltage de

la pile est
sous 1.1 V

1. Rétablissez le

contact avec
la pile.

2. Remplacez la

pile

sortie de données

sortie sérielle pour interface avec un
ordinateur ou une imprimante

vitesse de mesure
maximale

1.5 m/sec ou 60"/sec

écran

LCD, avec signe minus "-", 5 caractères
en hauteur 4.7 mm / 0.185", petit digit
et indication "in" pour mesure en
pouces

7. Spécifications techniques

V. 01 – 23/08/2016 14 ©Velleman nv

3472

pile
1 x pile protoxyde 1.5 V pour une
année d'usage continu

indication pile usée par écran clignotant

température de
fonctionnement

0°C  +40°C
température de stockage

-20°C  +70°C

humidité de
fonctionnement

0 à 80%

Champ de

mesure

Résolution /
Répétabilité

Précision

0-200 mm / 0-8"

0.01 mm /

0.0005"

0.03 mm / 0.001"

200-300 mm / 8-12"

0.04 mm /

0.0015"

N’employer cet appareil qu’avec des accessoires d’origine. La
SA Velleman ne peut, dans la mesure conforme au droit
applicable être tenue responsable des dommages ou lésions
(directs ou indirects) pouvant résulter de l’utilisation de cet
appareil. Pour plus d’information concernant cet article et la
dernière version de cette notice, visiter notre site web
www.toolland.eu. Toutes les informations présentées dans
cette notice peuvent être modifiées sans notification
préalable.

© DROITS D’AUTEUR
SA Velleman est l’ayant droit des droits d’auteur pour cette

notice. Tous droits mondiaux réservés. Toute reproduction,
traduction, copie ou diffusion, intégrale ou partielle, du contenu de
cette notice par quelque procédé ou sur tout support électronique
que ce soit est interdite sans l’accord préalable écrit de l’ayant droit.

V. 01 – 23/08/2016 15 ©Velleman nv

3472

Mantenga el aparato lejos del alcance de personas no
capacitadas y niños.

NUNCA desmonte ni abra la caja. El usuario no habrá de
efectuar el mantenimiento de ninguna pieza. Contacte con
su distribuidor si necesita piezas de recambio.

No agite el aparato. Evite usar excesiva fuerza durante el
manejo y la instalación.

MANUAL DEL USUARIO

1. Introducción
A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente
concerniente a este producto

Este símbolo en este aparato o el embalaje indica que, si tira

las muestras inservibles, podrían dañar el medio ambiente.

No tire este aparato (ni las pilas, si las hubiera) en la basura

doméstica; debe ir a una empresa especializada en reciclaje.

Devuelva este aparato a su distribuidor o a la unidad de
reciclaje local. Respete las leyes locales en relación con el medio
ambiente.

Si tiene dudas, contacte con las autoridades locales para
residuos.

¡Gracias por haber comprado el 3472! Lea atentamente las
instrucciones del manual antes de usarlo. Si el aparato ha sufrido
algún daño en el transporte no lo instale y póngase en contacto con
su distribuidor.

2. Instrucciones de seguridad

Véase la Garantía de servicio y calidad Velleman® al final de
este manual del usuario.

 Familiarícese con el funcionamiento del aparato antes de utilizarlo.
 Por razones de seguridad, las modificaciones no autorizadas del

aparato están prohibidas. Los daños causados por modificaciones
no autorizadas, no están cubiertos por la garantía.

V. 01 – 23/08/2016 16 ©Velleman nv

3472

1

botón APAGADO

4 compartimiento de
pilas

2

selector ENCENDIDO/
milímetros/pulgadas

5 Reinicialización

3

conector de salida de
datos

Problema

Causa

Solución

Los 5 dígitos
cambian cada
segundo

El voltaje de la
pila está bajo 1.45
V

Reemplace la pila

El valor
visualizado no
cambia

Mal
funcionamiento

Quite la pila &
vuelva a
introducirla
después de 30
seg.

 Utilice sólo el aparato para las aplicaciones descritas en este

manual. Su uso incorrecto anula la garantía

 Daños causados por descuido de las instrucciones de seguridad de

este manual invalidarán su garantía y su distribuidor no será
responsable de ningún daño u otros problemas resultantes.

 Guarde este manual del usuario para cuando necesite consultarlo.

3. Descripción

Véase las figuras en la página 2 de este manual del usuario.

4. Aplicaciones

Véase las figuras en la página 2 y 3 de este manual del usuario.

5. Limpieza y mantenimiento

1. Mantenga limpio el aparato y el compartimiento de pilas; evite

que los líquidos entren en la parte electrónico para evitar daños.

2. Limpie el aparato con gasolina; lubrique la parte deslizante con

un poco de aceite de relojería. No use acetona ni alcohol.

6. Solución de problemas

V. 01 – 23/08/2016 17 ©Velleman nv

3472

La pantalla
visualiza

000.00 mm /

00.000 in

Un botón está
cortocircuitado

Quite la tapa &
ajuste el resorte
del botón

Los botones no
funcionan

El resorte del
botón está
deformado

Quite la tapa &
ajuste el resorte
del botón

Medidas
incorrectas

El sensor está
sucio

Quite la tapa y la
parte deslizante,
limpie el sensor
con aire bajo
presión
( 51 kg/cm²) y
límpielo también
con un poco de
gasolina

No se ve nada en
la pantalla

1. No hay

contacto con
la pila

2. El voltaje de

la pila está
bajo 1.1 V

1. Restablece el

contacto con
la pila

2. Reemplace la

pila

salida de datos

salida en serie para interface con un
ordenador o una impresora

velocidad de medida máx.

1.5 m/seg. o 60"/seg.

pantalla

LCD, con signo negativo "-", 5 dígitos
con altura 4.7 mm / 0.185", indicación
"mm" para los milímetros y pequeño
dígito "5" e indicación "in" para medir
en pulgadas

pila

1 x pila de óxido de plata 1.5 V para un
año de uso continuo

indicación de batería baja: la pantalla
parpadea

temperatura de
funcionamiento

0°C  +40°C

7. Especificaciones

V. 01 – 23/08/2016 18 ©Velleman nv

3472

temperatura de
almacenamiento

-20°C  +70°C

humedad de
funcionamiento

de 0 a 80% Rango de

medida

Resolución /
repetibilidad

Precisión

0-200 mm / 0-8"

0.01 mm /

0.0005"

0.03 mm / 0.001"

200-300 mm / 8-12"

0.04 mm /

0.0015"

Utilice este aparato sólo con los accesorios originales.
Velleman NV no será responsable de daños ni lesiones
causados por un uso (indebido) de este aparato. Para más
información sobre este producto y la versión más reciente de
este manual del usuario, visite nuestra página
www.toolland.eu. Se pueden modificar las especificaciones y
el contenido de este manual sin previo aviso.

© DERECHOS DE AUTOR
Velleman NV dispone de los derechos de autor para este
manual del usuario. Todos los derechos mundiales
reservados. Está estrictamente prohibido reproducir, traducir,

copiar, editar y guardar este manual del usuario o partes de ello sin
previo permiso escrito del derecho habiente.

V. 01 – 23/08/2016 19 ©Velleman nv

3472

Halten Sie Kinder und Unbefugte vom Gerät fern.

Demontieren oder öffnen Sie das Gerät NIE. Es gibt keine
zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei
Ihrem Fachhändler.

Vermeiden Sie Erschütterungen. Vermeiden Sie rohe Gewalt
während der Installation und Bedienung des Gerätes.

BEDIENUNGSANLEITUNG

1. Einführung
An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass
die Entsorgung dieses Produktes nach seinem Lebenszyklus der

Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit
(oder verwendeten Batterien) nicht als unsortiertes
Hausmüll; die Einheit oder verwendeten Batterien müssen
von einer spezialisierten Firma zwecks Recycling entsorgt

werden. Diese Einheit muss an den Händler oder ein
örtliches Recycling-Unternehmen retourniert werden. Respektieren
Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für
Entsorgungsrichtlinien an Ihre örtliche Behörde.

Wir bedanken uns für den Kauf des 3472! Lesen Sie diese
Bedienungsanleitung vor Inbetriebnahme sorgfältig durch.
Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall
sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren
Händler.

2. Sicherheitshinweise

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser
Bedienungsanleitung.

 Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit

seinen Funktionen vertraut gemacht haben.

V. 01 – 23/08/2016 20 ©Velleman nv

3472

1

AUS-Schalter

4 Batteriefachdechsel

2

EIN/METRISCH/INCH
Umschalttaste

5 Nullstellung

3

Datenausgangsbuchse

Problem

Uhrsache

Lösung

Die 5 Digits
ändern sich jede
Sekunde

Batteriespannung
unter 1.45 V

Batterie
ersetzen

 Eigenmächtige Veränderungen sind aus Sicherheitsgründen

verboten. Bei Schäden verursacht durch eigenmächtige
Änderungen erlischt der Garantieanspruch.

 Verwenden Sie das Gerät nur für Anwendungen beschrieben in

dieser Bedienungsanleitung sonst kann dies zu Schäden am
Produkt führen und erlischt der Garantieanspruch.

 Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung

verursacht werden, erlischt der Garantieanspruch. Für daraus
resultierende Folgeschäden übernimmt der Hersteller keine
Haftung.

 Bewahren Sie diese Bedienungsanleitung für künftige

Einsichtnahme auf.

3. Umschreibung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

4. Anwendungen

Siehe Abbildungen, Seite 2 und 3 dieser Bedienungsanleitung.

5. Reinigung und Wartung

 Halten Sie das Gerät und das Batteriefach sauber. Sorgen Sie

dafür, dass keine Flüssigkeiten in den elektronischen Teil geraten.
So vermeiden Sie Beschädigung des Gerätes.

 Machen Sie das Gerät mit Benzin sauber und schmieren Sie es mit

etwas Uhrenöl. Verwenden Sie entweder Aceton noch Alkohol.

6. Problemlösungen

V. 01 – 23/08/2016 21 ©Velleman nv

3472

Der gezeigte
Wert ändert sich
nicht

Störung in der
Elektronik

Entfernen Sie
die Batterie 30
Sek. aus dem
Gerät

LCD zeigt nur

000.00 mm /

00.000 in

Es ist eine Taste
kurzgeschlossen

Entfernen Sie
den Deckel &
stellen Sie die
Tastenfedern
richtig

Funktionstasten
funktionieren
nicht

Tastenfeder ist
gebogen oder
verformt

Entfernen Sie
den Deckel &
stellen Sie die
Tastenfedern
richtig

Mess-Schieber
misst nicht
genau

Sensor ist schmutzig

Entfernen Sie
die Oberseite &
den gleitenden
Teil, blasen Sie
den Sensor
sauber
( 51 kg/cm²)
und machen Sie
ihn mit etwas
Benzin sauber

Es erscheint
nichts im Display

1. Die Batterie gibt

keinen Kontakt

2. Batteriespannung

unter 1.1 V

1. Stellen Sie

den Kontakt
mit der
Batterie
wieder her

2. Ersetzen Sie

die Batterie

Datenausgang

serieller Ausgang für Schnittstelle mit
Hauptcomputer oder -Drucker

max. Messgeschwindigkeit

1.5 m/Sek. oder 60"/Sek.

7. Technische Daten

V. 01 – 23/08/2016 22 ©Velleman nv

3472

Display

LCD, mit Minuszeichen "-", 5 Digits mit
Höhe 4.7 mm / 0.185", 'IN'-Anzeige mit
kleiner 5 für halben Wert in
Inchmessungen

Batterie

eine 1.5V-Batterie mit Silberoxid für ein
Jahr Dauerbetrieb

als die Batterie fast leer ist, fängt der
Schirm an zu blinken

Arbeitstemperatur

0°C  +40°C

Lagertemperatur

-20°C  +70°C

Arbeitsfeuchtigkeit

0 bis 80%

Messbereich

Auflösung und

Wiederholbarkeit

Genauigkeit

0-200 mm / 0-8"

0.01 mm /

0.0005"

0.03 mm / 0.001"

200-300 mm / 8-12"

0.04 mm /

0.0015"

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen.
Velleman NV übernimmt keine Haftung für Schaden oder
Verletzungen bei (falscher) Anwendung dieses Gerätes. Für
mehr Informationen zu diesem Produkt und die neueste
Version dieser Bedienungsanleitung, siehe www.toolland.eu.
Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT
Velleman NV besitzt das Urheberrecht für diese
Bedienungsanleitung. Alle weltweiten Rechte vorbehalten.

Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht
gestattet, diese Bedienungsanleitung ganz oder in Teilen zu
reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu
speichern.

V. 01 – 23/08/2016 23 ©Velleman nv

3472

Mantenha o aparelho fora do alcance de crianças e pessoas
não qualificadas.

NUNCA desmonte ou tente abrir a capa exterior. O
utilizador não terá de fazer a manutenção das peças.
Contacte o seu distribuidor caso necessite de peças de
substituição.

Proteja o aparelho de quedas e má utilização. Evite usar
força excessiva ao utilizar o aparelho.

MANUAL DO UTILIZADOR

1. Introdução
Aos cidadãos da União Europeia

Importantes informações sobre o meio ambiente no que
respeita a este produto

Este símbolo no aparelho ou na embalagem indica que,
enquanto desperdícios, poderão causar danos no meio
ambiente. Não deite o aparelho (nem as pilhas, se as
houver) no lixo doméstico; dirija-se a uma empresa

especializada em reciclagem. Devolva o aparelho ao seu
distribuidor ou ao posto de reciclagem local. Respeite a legislação
local relativa ao meio ambiente.

Em caso de dúvidas, contacte com as autoridades locais para
os resíduos.

Agradecemos o facto de ter escolhido a Toolland! Leia atentamente
as instruções do manual antes de usar o aparelho. Caso o aparelho
tenha sofrido algum dano durante o transporte não o instale e entre
em contacto com o seu distribuidor.

2. Instruções de segurança

Consulte a Garantia de serviço e qualidade Velleman® na parte
final deste manual do utilizador.

 Familiarize-se com o funcionamento do aparelho antes de o

utilizar.

V. 01 – 23/08/2016 24 ©Velleman nv

3472

1

tecla para DESLIGAR

4 compartimento das
pilhas

2

tecla para
LIGAR/MÉTRICO/POLE
GADAS

5 voltar a zeros

3

tomada de saida de
dados

Problema

Causa

Solução

Os 5 dígitos
mudam a cada 5
segundos

A voltagem da
bateria é inferior a

1.45 V

Substitua a
bateria.

 Por razões de segurança, estão proibidas quaisquer modificações

do aparelho desde que não autorizadas. Os danos provocados por
modificações não autorizadas, não estão cobertos pela garantia.

 Utilize o aparelho apenas para as aplicações descritas neste

manual. Uma utilização incorreta anula a garantia completamente.

 Danos causados pelo não cumprimento das normas de segurança

referidas neste manual anulam a garantia e o seu distribuidor não
será responsável por quaisquer danos ou outros problemas daí
resultantes.

 Guarde este manual para posterior consulta.

3. Descrição

Ver as figuras da página 2 deste manual do utilizador.

4. Aplicações

Observe as imagens das páginas 2 e 3 deste manual.

5. Limpeza e manutenção

 Mantenha o aparelho e o compartimento das pilhas sempre limpos

e não deixe entrar líquidos nos componentes electrónicos para
evitar que se danifiquem.

 Limpe o aparelho com petróleo e lubrifique o corpo do aparelho

com algum tipo de óleo para relógios. Não deve usar álcool ou
acetona.

6. Resolução de problemas

V. 01 – 23/08/2016 25 ©Velleman nv

3472

Os valores
apresentados não
mudam.

Mau
funcionamento do
circuito

Retire a bateria e
volte a colocá-la
após 30 segundos.

No LCD aparece

000.00 mm /

00.000 in

Uma das teclas
está em curto­circuito

Retire a tampa e
ajuste a posição
da mola das teclas

As teclas de
função não
funcionam

A mola da tecla
está vergada ou
deformada

Retire a tampa e
ajuste a posição
da mola das teclas

O compasso não
mede com
precisão

O sensor está sujo

Retire a tampa,
limpe o sensor
com pressão de
ar( 51 kg/cm²), e
limpe-o também
com um pouco de
petróleo para
evitar a
acumulação de
sujidade.

Ecrã LCD sem
imagem

1. Bateria sem

contacto

2. A voltagem

da bateria é
inferior a 1.1
V

1. Restabeleça o

contacto da
bateria.

2. Substitua a

bateria

saída de dados

saída de série para interface com
computador ou impressora

velocidade de medição
máxima

1.5 m/seg ou 60"/seg

ecrã

LCD, apresenta sinal de menos "-",
caracteres com 6.35 mm / 0.25" de
altura para 5 dígitos, pequeno dígito "5"
e indicação "IN" para medição em
polegadas

7. Especificações

V. 01 – 23/08/2016 26 ©Velleman nv

3472

bateria

1 pilha de óxido de prata de 1.5 V para
utilização contínua durante um ano

aviso de bateria fraca através de
indicação no ecrã

temperatura de
funcionamento

0°C  +40°C

temperatura de
armazenamento

-20°C  +70°C

humidade em
funcionamento

de 0 a 80%

Amplitude de

medição

Resolução e

Repetibilidade

Precisão

0-200 mm / 0-8"

0.01 mm /

0.0005"

0.03 mm / 0.001"

200-300 mm / 8-

12"

0.04 mm /

0.0015"

Utilize este aparelho apenas com acessórios originais. A
Velleman NV não será responsável por quaisquer danos ou
lesões causados pelo uso (indevido) do aparelho. Para mais
informação sobre este produto e para aceder à versão mais
recente deste manual do utilizador, visite a nossa página
www.toolland.eu. Podem alterar-se as especificações e o
conteúdo deste manual sem aviso prévio.

© DIREITOS DE AUTOR
A Velleman NV detém os direitos de autor deste manual do
utilizador. Todos os direitos mundiais reservados. É

estritamente proibido reproduzir, traduzir, copiar, editar e gravar
este manual do utilizador ou partes deste sem prévia autorização
escrita por parte da detentora dos direitos.

V. 01 – 23/08/2016 27 ©Velleman nv

Velleman® Service and Quality Warranty

Since its foundation in 1972, Velleman®
acquired extensive experience in the
electronics world and currently distributes its
products in over 85 countries.
All our products fulfil strict quality
requirements and legal stipulations in the
EU. In order to ensure the quality, our
products regularly go through an extra
quality check, both by an internal quality
department and by specialized external
organisations. If, all precautionary measures
notwithstanding, problems should occur,
please make appeal to our warranty (see
guarantee conditions).

General Warranty Conditions Concerning
Consumer Products (for EU):

• All consumer products are subject to a 24­month warranty on production flaws and
defective material as from the original date of
purchase.

• Velleman® can decide to replace an article

with an equivalent article, or to refund the
retail value totally or partially when the
complaint is valid and a free repair or
replacement of the article is impossible, or if
the expenses are out of proportion.
You will be delivered a replacing article or a
refund at the value of 100% of the purchase
price in case of a flaw occurred in the first
year after the date of purchase and delivery,
or a replacing article at 50% of the purchase
price or a refund at the value of 50% of the
retail value in case of a flaw occurred in the
second year after the date of purchase and
delivery.

• Not covered by warranty:

- all direct or indirect damage caused after
delivery to the article (e.g. by oxidation,
shocks, falls, dust, dirt, humidity...), and by
the article, as well as its contents (e.g. data
loss), compensation for loss of profits;

- consumable goods, parts or accessories
that are subject to an aging process during
normal use, such as batteries (rechargeable,
non-rechargeable, built-in or replaceable),
lamps, rubber parts, drive belts... (unlimited
list);

- flaws resulting from fire, water damage,
lightning, accident, natural disaster, etc.…;

- flaws caused deliberately, negligently or
resulting from improper handling, negligent
maintenance, abusive use or use contrary to
the manufacturer’s instructions;

- damage caused by a commercial,
professional or collective use of the article
(the warranty validity will be reduced to six
(6) months when the article is used
professionally);

- damage resulting from an inappropriate
packing and shipping of the article;

- all damage caused by modification, repair
or alteration performed by a third party
without written permission by Velleman®.

• Articles to be repaired must be delivered to
your Velleman® dealer, solidly packed
(preferably in the original packaging), and be
completed with the original receipt of
purchase and a clear flaw description.

• Hint: In order to save on cost and time,

please reread the manual and check if the
flaw is caused by obvious causes prior to
presenting the article for repair. Note that
returning a non-defective article can also
involve handling costs.

• Repairs occurring after warranty expiration

are subject to shipping costs.

• The above conditions are without prejudice

to all commercial warranties.

The above enumeration is subject to
modification according to the article (see
article’s manual).

Velleman® service- en kwaliteitsgarantie

Velleman® heeft sinds zijn oprichting in 1972
een ruime ervaring opgebouwd in de
elektronicawereld en verdeelt op dit moment
producten in meer dan 85 landen. Al onze
producten beantwoorden aan strikte
kwaliteitseisen en aan de wettelijke
bepalingen geldig in de EU. Om de kwaliteit
te waarborgen, ondergaan onze producten
op regelmatige tijdstippen een extra
kwaliteitscontrole, zowel door onze eigen
kwaliteitsafdeling als door externe
gespecialiseerde organisaties. Mocht er
ondanks deze voorzorgen toch een
probleem optreden, dan kunt u steeds een

beroep doen op onze waarborg (zie
waarborgvoorwaarden).

Algemene waarborgvoorwaarden
consumentengoederen (voor Europese
Unie):

• Op alle consumentengoederen geldt een

garantieperiode van 24 maanden op
productie- en materiaalfouten en dit vanaf de
oorspronkelijke aankoopdatum.

• Indien de klacht gegrond is en een gratis

reparatie of vervanging van een artikel
onmogelijk is of indien de kosten hiervoor
buiten verhouding zijn, kan Velleman®
beslissen het desbetreffende artikel te
vervangen door een gelijkwaardig artikel of
de aankoopsom van het artikel gedeeltelijk of
volledig terug te betalen. In dat geval krijgt u
een vervangend product of terugbetaling ter
waarde van 100% van de aankoopsom bij
ontdekking van een gebrek tot één jaar na
aankoop en levering, of een vervangend
product tegen 50% van de kostprijs of
terugbetaling van 50 % bij ontdekking na één
jaar tot 2 jaar.

• Valt niet onder waarborg:

- alle rechtstreekse of onrechtstreekse
schade na de levering veroorzaakt aan het
toestel (bv. door oxidatie, schokken, val, stof,
vuil, vocht...), en door het toestel, alsook zijn
inhoud (bv. verlies van data), vergoeding
voor eventuele winstderving.

- verbruiksgoederen, onderdelen of
hulpstukken die onderhevig zijn aan
veroudering door normaal gebruik zoals bv.
batterijen (zowel oplaadbare als niet­oplaadbare, ingebouwd of vervangbaar),
lampen, rubberen onderdelen,
aandrijfriemen... (onbeperkte lijst).

- defecten ten gevolge van brand,
waterschade, bliksem, ongevallen,
natuurrampen, enz.

- defecten veroorzaakt door opzet,
nalatigheid of door een onoordeelkundige
behandeling, slecht onderhoud of abnormaal
gebruik of gebruik van het toestel strijdig met
de voorschriften van de fabrikant.

- schade ten gevolge van een commercieel,
professioneel of collectief gebruik van het
apparaat (bij professioneel gebruik wordt de
garantieperiode herleid tot 6 maand).

- schade veroorzaakt door onvoldoende
bescherming bij transport van het apparaat.

- alle schade door wijzigingen, reparaties of
modificaties uitgevoerd door derden zonder
toestemming van Velleman®.

• Toestellen dienen ter reparatie aangeboden

te worden bij uw Velleman®-verdeler. Het
toestel dient vergezeld te zijn van het
oorspronkelijke aankoopbewijs. Zorg voor
een degelijke verpakking (bij voorkeur de
originele verpakking) en voeg een duidelijke
foutomschrijving bij.

• Tip: alvorens het toestel voor reparatie aan

te bieden, kijk nog eens na of er geen voor
de hand liggende reden is waarom het
toestel niet naar behoren werkt (zie
handleiding). Op deze wijze kunt u kosten en
tijd besparen. Denk eraan dat er ook voor
niet-defecte toestellen een kost voor controle
aangerekend kan worden.

• Bij reparaties buiten de waarborgperiode

zullen transportkosten aangerekend worden.

• Elke commerciële garantie laat deze

rechten onverminderd.

Bovenstaande opsomming kan eventueel
aangepast worden naargelang de aard
van het product (zie handleiding van het
betreffende product).

Garantie de service et de qualité
Velleman®

Depuis 1972, Velleman® a gagné une vaste

expérience dans le secteur de l’électronique

et est actuellement distributeur dans plus de
85 pays.
Tous nos produits répondent à des
exigences de qualité rigoureuses et à des

dispositions légales en vigueur dans l’UE.

Afin de garantir la qualité, nous soumettons
régulièrement nos produits à des contrôles
de qualité supplémentaires, tant par notre
propre service qualité que par un service

qualité externe. Dans le cas improbable d’un

défaut malgré toutes les précautions, il est
possible d’invoquer notre garantie (voir les
conditions de garantie).

Conditions générales concernant la
garantie sur les produits grand public
(pour l’UE) :

• tout produit grand public est garanti 24

mois contre tout vice de production ou de
matériaux à dater du jour d’acquisition
effective ;

• si la plainte est justifiée et que la réparation
ou le remplacement d’un article est jugé
impossible, ou lorsque les coûts s’avèrent
disproportionnés, Velleman® s’autorise à

remplacer ledit article par un article
équivalent ou à rembourser la totalité ou une

partie du prix d’achat. Le cas échéant, il vous

sera consenti un article de remplacement ou

le remboursement complet du prix d’achat
lors d’un défaut dans un délai de 1 an après
l’achat et la livraison, ou un article de

remplacement moyennant 50% du prix

d’achat ou le remboursement de 50% du prix
d’achat lors d’un défaut après 1 à 2 ans.

• sont par conséquent exclus :

- tout dommage direct ou indirect survenu à

l’article après livraison (p.ex. dommage lié à
l’oxydation, choc, chute, poussière, sable,
impureté…) et provoqué par l’appareil, ainsi

que son contenu (p.ex. perte de données) et
une indemnisation éventuelle pour perte de
revenus ;

- toute pièce ou accessoire nécessitant un
remplacement causé par un usage normal
comme p.ex. piles (rechargeables comme
non rechargeables, intégrées ou
remplaçables), ampoules, pièces en
caoutchouc, courroies… (liste illimitée) ;

- tout dommage qui résulte d’un incendie, de

la foudre, d’un accident, d’une catastrophe

naturelle, etc. ;

- out dommage provoqué par une
négligence, volontaire ou non, une utilisation
ou un entretien incorrect, ou une utilisation

de l’appareil contraire aux prescriptions du

fabricant ;

- tout dommage à cause d’une utilisation
commerciale, professionnelle ou collective

de l’appareil (la période de garantie sera
réduite à 6 mois lors d’une utilisation

professionnelle) ;

- tout dommage à l’appareil qui résulte d’une
utilisation incorrecte ou différente que celle
pour laquelle il a été initialement prévu
comme décrit dans la notice ;

- tout dommage engendré par un retour de

l’appareil emballé dans un conditionnement

non ou insuffisamment protégé.

- toute réparation ou modification effectuée

par une tierce personne sans l’autorisation

explicite de SA Velleman® ; - frais de

transport de et vers Velleman® si l’appareil
n’est plus couvert sous la garantie.

• toute réparation sera fournie par l’endroit
de l’achat. L’appareil doit nécessairement
être accompagné du bon d’achat d’origine et

être dûment conditionné (de préférence dans

l’emballage d’origine avec mention du

défaut) ;

• tuyau : il est conseillé de consulter la notice

et de contrôler câbles, piles, etc. avant de

retourner l’appareil. Un appareil retourné
jugé défectueux qui s’avère en bon état de

marche pourra faire l’objet d’une note de
frais à charge du consommateur ;

• une réparation effectuée en-dehors de la
période de garantie fera l’objet de frais de

transport ;

• toute garantie commerciale ne porte pas

atteinte aux conditions susmentionnées.

La liste susmentionnée peut être sujette à
une complémentation selon le type de

l’article et être mentionnée dans la notice
d’emploi.

Garantía de servicio y calidad Velleman®

Desde su fundación en 1972 Velleman® ha
adquirido una amplia experiencia como
distribuidor en el sector de la electrónica en
más de 85 países. Todos nuestros productos
responden a normas de calidad rigurosas y
disposiciones legales vigentes en la UE.
Para garantizar la calidad, sometemos
nuestros productos regularmente a controles
de calidad adicionales, tanto a través de
nuestro propio servicio de calidad como de
un servicio de calidad externo. En el caso
improbable de que surgieran problemas a
pesar de todas las precauciones, es posible
recurrir a nuestra garantía (véase las
condiciones de garantía).

Condiciones generales referentes a la
garantía sobre productos de venta al
público (para la Unión Europea):

• Todos los productos de venta al público

tienen un período de garantía de 24 meses
contra errores de producción o errores en
materiales desde la adquisición original;

• Si la queja está fundada y si la reparación o

sustitución de un artículo no es posible, o si
los gastos son desproporcionados,
Velleman® autoriza reemplazar el artículo
por un artículo equivalente o reembolsar la
totalidad o una parte del precio de compra.
En este caso, usted recibirá un artículo de
recambio o el reembolso completo del precio
de compra si encuentra algún fallo hasta un
año después de la compra y entrega, o un
artículo de recambio al 50% del precio de
compra o el reembolso del 50% del precio
de compra si encuentra un fallo después de
1 año y hasta los 2 años después de la
compra y entrega.

Por consiguiente, están excluidos entre
otras cosas:

- todos los daños causados directa o
indirectamente al aparato (p.ej. por
oxidación, choques, caída,...) y a su
contenido (p.ej. pérdida de datos) después
de la entrega y causados por el aparato, y
cualquier indemnización por posible pérdida
de ganancias;

- partes o accesorios, que estén expuestos
al desgaste causado por un uso normal,
como por ejemplo baterías (tanto
recargables como no recargables,
incorporadas o reemplazables), bombillas,
partes de goma, etc. (lista ilimitada);

- defectos causados por un incendio, daños
causados por el agua, rayos, accidentes,
catástrofes naturales, etc.;

- defectos causados a conciencia, descuido
o por malos tratos, un mantenimiento
inapropiado o un uso anormal del aparato
contrario a las instrucciones del fabricante;

- daños causados por un uso comercial,
profesional o colectivo del aparato (el
período de garantía se reducirá a 6 meses
con uso profesional);

- daños causados por un uso incorrecto o un
uso ajeno al que está previsto el producto
inicialmente como está descrito en el manual
del usuario;

- daños causados por una protección
insuficiente al transportar el aparato.

- daños causados por reparaciones o
modificaciones efectuadas por una tercera
persona sin la autorización explícita de
Velleman®;

- se calcula gastos de transporte de y a
Velleman® si el aparato ya no está cubierto
por la garantía.

• Cualquier artículo que tenga que ser

reparado tendrá que ser devuelto a su
distribuidor Velleman®. Devuelva el aparato
con la factura de compra original y
transpórtelo en un embalaje sólido
(preferentemente el embalaje original).
Incluya también una buena descripción del
fallo;

• Consejo: Lea el manual del usuario y

controle los cables, las pilas, etc. antes de
devolver el aparato. Si no se encuentra un
defecto en el artículo los gastos podrían
correr a cargo del cliente;

• Los gastos de transporte correrán a carga
del cliente para una reparación efectuada
fuera del período de garantía.

• Cualquier gesto comercial no disminuye

estos derechos.

La lista previamente mencionada puede
ser adaptada según el tipo de artículo
(véase el manual del usuario del artículo
en cuestión).

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman®
sehr viel Erfahrung als Verteiler in der
Elektronikwelt in über 85 Ländern aufgebaut.
Alle Produkte entsprechen den strengen
Qualitätsforderungen und gesetzlichen
Anforderungen in der EU. Um die Qualität zu
gewährleisten werden unsere Produkte
regelmäßig einer zusätzlichen
Qualitätskontrolle unterworfen, sowohl von
unserer eigenen Qualitätsabteilung als auch
von externen spezialisierten Organisationen.
Sollten, trotz aller Vorsichtsmaßnahmen,
Probleme auftreten, nehmen Sie bitte die
Garantie in Anspruch (siehe
Garantiebedingungen).

Allgemeine Garantiebedingungen in
Bezug auf Konsumgüter (für die
Europäische Union):

• Alle Produkte haben für Material- oder
Herstellungsfehler eine Garantieperiode von
24 Monaten ab Verkaufsdatum.

• Wenn die Klage berechtigt ist und falls eine

kostenlose Reparatur oder ein Austausch
des Gerätes unmöglich ist, oder wenn die
Kosten dafür unverhältnismäßig sind, kann
Velleman® sich darüber entscheiden, dieses
Produkt durch ein gleiches Produkt zu
ersetzen oder die Kaufsumme ganz oder
teilweise zurückzuzahlen. In diesem Fall
erhalten Sie ein Ersatzprodukt oder eine
Rückzahlung im Werte von 100% der
Kaufsumme im Falle eines Defektes bis zu 1
Jahr nach Kauf oder Lieferung, oder Sie
bekommen ein Ersatzprodukt im Werte von
50% der Kaufsumme oder eine Rückzahlung
im Werte von 50 % im Falle eines Defektes
im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die
nach Lieferung am Gerät und durch das
Gerät verursacht werden (z.B. Oxidation,
Stöße, Fall, Staub, Schmutz, Feuchtigkeit,
...), sowie auch der Inhalt (z.B. Datenverlust),
Entschädigung für eventuellen
Gewinnausfall.

- Verbrauchsgüter, Teile oder Zubehörteile,
die durch normalen Gebrauch dem
Verschleiß ausgesetzt sind, wie z.B.
Batterien (nicht nur aufladbare, sondern
auch nicht aufladbare, eingebaute oder
ersetzbare), Lampen, Gummiteile,
Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden,
Wasserschaden, Blitz, Unfälle,
Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche,
nachlässige oder unsachgemäße
Anwendung, schlechte Wartung,
zweckentfremdete Anwendung oder
Nichtbeachtung von Benutzerhinweisen in
der Bedienungsanleitung.

- Schäden infolge einer kommerziellen,
professionellen oder kollektiven Anwendung
des Gerätes (bei gewerblicher Anwendung
wird die Garantieperiode auf 6 Monate
zurückgeführt).

- Schäden verursacht durch eine
unsachgemäße Verpackung und
unsachgemäßen Transport des Gerätes.

- alle Schäden verursacht durch
unautorisierte Änderungen, Reparaturen
oder Modifikationen, die von einem Dritten
ohne Erlaubnis von Velleman®
vorgenommen werden.

• Im Fall einer Reparatur, wenden Sie sich
an Ihren Velleman®-Verteiler. Legen Sie das
Produkt ordnungsgemäß verpackt
(vorzugsweise die Originalverpackung) und
mit dem Original-Kaufbeleg vor. Fügen Sie
eine deutliche Fehlerbeschreibung hinzu.

• Hinweis: Um Kosten und Zeit zu sparen,
lesen Sie die Bedienungsanleitung nochmals
und überprüfen Sie, ob es keinen auf de
Hand liegenden Grund gibt, ehe Sie das
Gerät zur Reparatur zurückschicken. Stellt
sich bei der Überprüfung des Gerätes
heraus, dass kein Geräteschaden vorliegt,
könnte dem Kunden eine
Untersuchungspauschale berechnet.

• Für Reparaturen nach Ablauf der

Garantiefrist werden Transportkosten
berechnet.

• Jede kommerzielle Garantie lässt diese

Rechte unberührt.

Die oben stehende Aufzählung kann
eventuell angepasst werden gemäß der
Art des Produktes (siehe
Bedienungsanleitung des Gerätes).

Garantia de serviço e de qualidade
Velleman®

Desde a sua fundação em 1972 Velleman®
tem adquirido uma amplia experiencia no
sector da eletrónica com uma distribuição
em mais de 85 países.
Todos os nossos produtos respondem a
exigências rigorosas e a disposições legais
em vigor na UE. Para garantir a qualidade,
submetemos regularmente os nossos
produtos a controles de qualidade
suplementares, com o nosso próprio serviço
qualidade como um serviço de qualidade
externo. No caso improvável de um defeito
mesmo com as nossas precauções, é
possível invocar a nossa garantia. (ver as
condições de garantia).

Condições gerais com respeito a garantia
sobre os produtos grande público (para a
UE):

• qualquer produto grande público é
garantido 24 mês contra qualquer vício de
produção ou materiais a partir da data de
aquisição efectiva;

• no caso da reclamação ser justificada e

que a reparação ou substituição de um
artigo é impossível, ou quando os custo são
desproporcionados, Velleman® autoriza-se a
substituir o dito artigo por um artigo
equivalente ou a devolver a totalidade ou
parte do preço de compra. Em outro caso,
será consentido um artigo de substituição ou
devolução completa do preço de compra no
caso de um defeito no prazo de 1 ano depois
da data de compra e entrega, ou um artigo
de substituição pagando o valor de 50% do
preço de compra ou devolução de 50% do
preço de compra para defeitos depois de 1 a
2 anos.

• estão por consequência excluídos:

- todos os danos directos ou indirectos
depois da entrega do artigo (p.ex. danos
ligados a oxidação, choques, quedas,

poeiras, areias, impurezas…) e provocado

pelo aparelho, como o seu conteúdo (p.ex.
perca de dados) e uma indemnização
eventual por perca de receitas;

- consumíveis, peças ou acessórios sujeitos
a desgaste causado por um uso normal,
como p.ex. pilhas (recarregáveis, não
recarregáveis, incorporadas ou
substituíveis), lâmpadas, peças em borracha
correias… (lista ilimitada);

- todos os danos que resultem de um
incêndio, raios, de um acidente, de una
catastrophe natural, etc.;

- danos provocados por negligencia,
voluntária ou não, uma utilização ou
manutenção incorrecta, ou uma utilização do
aparelho contrária as prescrições do
fabricante;

- todos os danos por causa de uma
utilização comercial, profissional ou colectiva
do aparelho ( o período de garantia será
reduzido a 6 meses para uma utilização
profissional);

- todos os danos no aparelho resultando de
uma utilização incorrecta ou diferente
daquela inicialmente prevista e descrita no
manual de utilização;

- todos os danos depois de uma devolução
não embalada ou mal protegida ao nível do
acondicionamento.

- todas as reparações ou modificações
efectuadas por terceiros sem a autorização
de SA Velleman®;

- despesas de transporte de e para
Velleman® se o aparelho não estiver coberto
pela garantia.

• qualquer reparação será fornecida pelo

local de compra. O aparelho será
obrigatoriamente acompanhado do talão ou
factura de origem e bem acondicionado (de
preferência dentro da embalagem de origem
com indicação do defeito ou avaria);

• dica: aconselha-mos a consulta do manual
e controlar cabos, pilhas, etc. antes de
devolver o aparelho. Um aparelho devolvido
que estiver em bom estado será cobrado
despesas a cargo do consumidor;

• uma reparação efectuada fora da garantia,

será cobrado despesas de transporte;

• qualquer garantia comercial não prevalece

as condições aqui mencionadas.

A lista pode ser sujeita a um
complemento conforme o tipo de artigo e
estar mencionada no manual de
utilização.

Imported for TOOLLAND by Velleman nv

Legen Heirweg 33, 9890 Gavere, Belgium

Made in PRC

www.perel.eu
